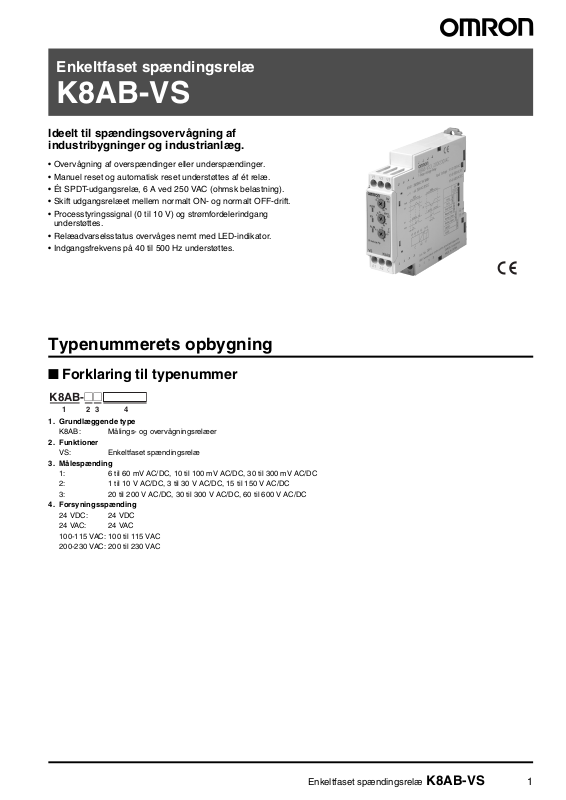

Omron K8AB-VS DATASHEET [da]

Enkeltfaset spændingsrelæ

K8AB-VS

Ideelt til spændingsovervågning af
industribygninger og industrianlæg.

• Overvågning af overspændinger eller underspændinger.

• Manuel reset og automatisk reset understøttes af ét relæ.

• Ét SPDT-udgangsrelæ, 6 A ved 250 VAC (ohmsk belastning).

• Skift udgangsrelæet mellem normalt ON- og normalt OFF-drift.

• Processtyringssignal (0 til 10 V) og strømfordelerindgang
understøttes.

• Relæadvarselsstatus overvåges nemt med LED-indikator.

• Indgangsfrekvens på 40 til 500 Hz understøttes.

Typenummerets opbygning

■ Forklaring til typenummer

K8AB-@@

123 4

1. Grundlæggende type

K8AB: Målings- og overvågningsrelæer

2. Funktioner

VS: Enkeltfaset spændingsrelæ

3. Målespænding

1: 6 til 60 mV AC/DC, 10 til 100 mV AC/DC, 30 til 300 mV AC/DC
2: 1 til 10 V AC/DC, 3 til 30 V AC/DC, 15 til 150 V AC/DC
3: 20 til 200 V AC/DC, 30 til 300 V AC/DC, 60 til 600 V AC/DC

4. Forsyningsspænding

24 VDC: 24 VDC
24 VAC: 24 VAC
100-115 VAC: 100 til 115 VAC
200-230 VAC: 200 til 230 VAC

Enkeltfaset spændingsrelæ K8AB-VS 1

Typeoversigt

■ Liste over typer

Enkeltfaset spændingsrelæ Målespænding

Bemærk: Den nominelle indgang afhænger af de tilsluttede klemmer. Vælg de klemmer, der egner sig til indgangene, og tilslut indgangene til

V1-COM, V2-COM og V3-COM.

(se note).

6 til 60 mV AC/DC,
10 til 100 mV AC/DC,
30 til 300 mV AC/DC

1 til 10 V AC/DC,
3 til 30 V AC/DC,
15 til 150 V AC/DC

20 til 200 V AC/DC,
30 til 300 V AC/DC,
60 til 600 V AC/DC

Forsynings-

spænding

24 VDC K8AB-VS1 24 VDC
24 VAC K8AB-VS1 24 VAC
100-115 VAC K8AB-VS1 100-115 VAC
200-230 VAC K8AB-VS1 200-230 VAC
24 VDC K8AB-VS2 24 VDC
24 VAC K8AB-VS2 24 VAC
100-115 VAC K8AB-VS2 100-115 VAC
200-230 VAC K8AB-VS2 200-230 VAC
24 VDC K8AB-VS3 24 VDC
24 VAC K8AB-VS3 24 VAC
100-115 VAC K8AB-VS3 100-115 VAC
200-230 VAC K8AB-VS3 200-230 VAC

Type

Tekniske data og specifikationer

■ Tekniske data

Driftsstrøm Ikke-isoleret strømforsyning 24 VDC (1 W)

Isoleret strømforsyning 24 VAC (4 VA), 100 til 115 VAC (4 VA), 200 til 230 VAC (5 VA)

Drift (SV) Indstillingsområde for

driftsværdi
Driftsværdi 100% drift ved indstillet værdi

Reset (HYS.) Hysterese 5% til 50% af driftsværdi

Resetmetode Manuel reset/automatisk reset (valgfrit)

Driftstid (T) 0,1 til 30 s (værdi, når indgangen hurtigt skifter fra 0% til 120%).
Strøm ON-lås (LOCK) 1 sek. til 5 sek. fejl ±0,5 sek.

Indstillingsnøjagtighed ±10% af fuld skala
Tidsfejl ±10% af indstillet værdi (minimumfejl: 50 ms)
Indgangsfrekvens 40 til 500 Hz
Indgangsimpedans K8AB-VS1: 9 kΩ min.

Indikatorer LED strøm (PWR): Grøn LED, relæudgang (RY): Gul LED, alarmudgang (ALM): Rød LED
Udgangsrelæer Ét SPDT-relæ (6A ved 250 VAC, ohmsk belastning)

10% til 100% af den maksimale nominelle indgangsværdi

Manuel reset: Sluk for driftsstrømmen i 1 sek. eller længere.

(værdi, når indgangen hurtigt skifter fra 0% til 100%. Driftstiden er kortest på dette sted).

K8AB-VS2: 100 kΩ min.
K8AB-VS3: 1 MΩ min.

2 Enkeltfaset spændingsrelæ K8AB-VS

■ Specifikationer

Omgivende temperatur −20 til 60°C (uden kondens eller tilisning)
Opbevaringstemperatur −40 til 70°C (uden kondens eller tilisning)
Omgivelsesluftfugtighed 25% til 85%
Opbevaringsluftfugtighed 25% til 85%
Højde over havet Maks. 2.000 m
Driftsspændingsområde 85% til 110% af den nominelle driftsspænding
Nominel strømforsyningsfrekvens 50/60 Hz ±5 Hz (AC-strømforsyning)
Udgangsrelæer Ohmsk belastning 6 A ved 250 VAC (cos φ = 1)

Induktiv belastning 1 A ved 250 VAC (cos φ = 0,4)

Minimal belastning 10 mA ved 5 VDC
Maksimal kontaktspænding 250 VAC
Maksimal kontaktstrøm 6 A AC
Maksimal skifteeffekt 1.500 VA
Mekanisk levetid 10.000.000 operationer

Elektrisk levetid NO: 50.000 gange, NC: 30.000 gange
Tilspændingsmoment for klemmeskrue 1,2 N·m
Crimpklemmer

Isolationsmodstand 20 MΩ (ved 500 VDC) mellem strømførende klemmer og blottede, ikke-strømførende dele.

Beskyttelsesgrad Klemmesektion: IP20, bagbeklædning: IP40
Kabinetfarve Munsell 5Y8/1 (beige)
Kabinetmateriale ABS-resin (selvslukkende resin) UL94-V0
Vægt 200 g
Montering Monteres på DIN-skinne eller via M4-skruer
Mål 22,5 (B) x 90 (H) x 100 (D) mm
Installationsmiljø Overspændingskategori III, forureningsgrad 2
Applikationsstandarder EN60255-5/-6
Sikkerhedsstandarder EN60664-1
EMC EMI: EN61326 Industrielle applikationer

6 A ved 30 VDC (L/R = 0 ms)

1 A ved 30 VDC (L/R = 7 ms)

2

To massive ledninger på 2,5 mm
fastgøres sammen

20 MΩ (ved 500 VDC) mellem alle strømførende klemmer
(f.eks. mellem indgangs-, udgangs- og strømforsyningsklemmer)

Elektromagnetisk interferensbølge

CISPR11 Gruppe 1, Klasse A: CISPR16-1/-2

Bølgespænding for klemmeinterferens

CISPR11 Gruppe 1, Klasse A: CISPR16-1/-2
EMS: EN61326 Industrielle applikationer
Elektrostatisk afledning EN61000-4-2: 8 kV (i luften)
Udstråling af radiofrekvens elektromagnetisk felt EN61000-4-3:

10 V/m 1 kHz sinusbølgeamplitudemodulering (80 MHz til 1 GHz)
Burst EN61000-4-4: 1 kV (I/O signallinje), 2 kV (stærkstrømsledning)
Strømstød EN61000-4-5: 1 kV med ledning (stærkstrømsledning),

Ledningsført RF EN61000-4-6: 3 V (0,15 til 80 MHz)
Strømfrekvens magnetisk felt immunitet
EN61000-4-8: 30 A/m
Spændingsdyk/korte afbrydelser
EN61000-4-11: 0,5 cyklus, 0,180° hver, polaritet 100% (nominel spænding)

, to crimpklemmer på 1,5 mm2 med isoleringsmuffer kan

2 kV med jord (stærkstrømsledning)

Enkeltfaset spændingsrelæ K8AB-VS 3
