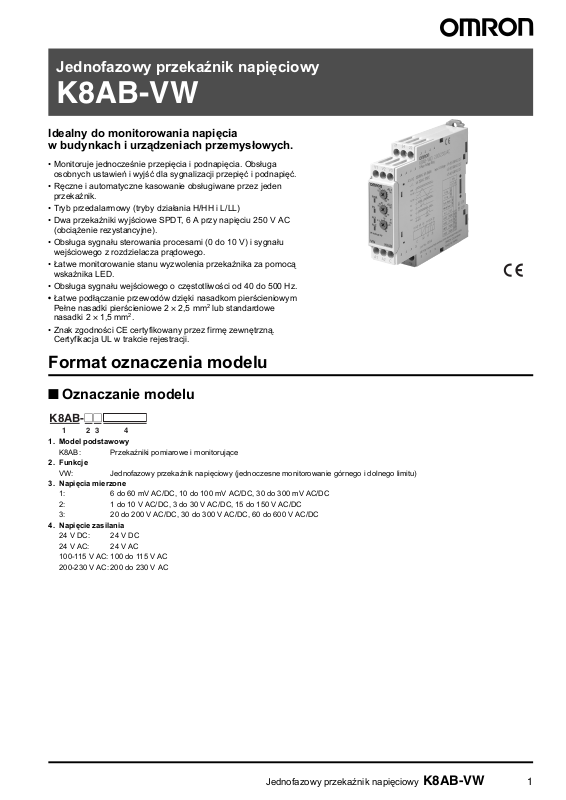

Jednofazowy przekaźnik napięciowy
K8AB-VW
Idealny do monitorowania napięcia
w budynkach i urządzeniach przemysłowych.
• Monitoruje jednocześnie przepięcia i podnapięcia. Obsługa
osobnych ustawień i wyjść dla sygnalizacji przepięć i podnapięć.
•Ręczne i automatyczne kasowanie obsługiwane przez jeden
przekaźnik.
• Tryb przedalarmowy (tryby działania H/HH i L/LL)
• Dwa przekaźniki wyjściowe SPDT, 6 A przy napięciu 250 V AC
(obciążenie rezystancyjne).
•Obsługa sygnału sterowania procesami (0 do 10 V) i sygnału
wejściowego z rozdzielacza prądowego.
• Łatwe monitorowanie stanu wyzwolenia przekaźnika za pomocą
wskaźnika LED.
•Obsługa sygnału wejściowego o częstotliwości od 40 do 500 Hz.
• Łatwe podłączanie przewodów dzięki nasadkom pierścieniowym
Pełne nasadki pierścieniowe 2 × 2,5 mm
nasadki 2 × 1,5 mm2.
• Znak zgodności CE certyfikowany przez firmę zewnętrzną.
Certyfikacja UL w trakcie rejestracji.
2
lub standardowe
Format oznaczenia modelu
■ Oznaczanie modelu
K8AB-@@
123 4
1. Model podstawowy
K8AB: Przekaźniki pomiarowe i monitorujące
2. Funkcje
VW: Jednofazowy przekaźnik napięciowy (jednoczesne monitorowanie górnego i dolnego limitu)
3. Napięcia mierzone
1: 6 do 60 mV AC/DC, 10 do 100 mV AC/DC, 30 do 300 mV AC/DC
2: 1 do 10 V AC/DC, 3 do 30 V AC/DC, 15 do 150 V AC/DC
3: 20 do 200 V AC/DC, 30 do 300 V AC/DC, 60 do 600 V AC/DC
4. Napięcie zasilania
24 V DC: 24 V DC
24 V AC: 24 V AC
100-115 V AC: 100 do 115 V AC
200-230 V AC: 200 do 230 V AC
Jednofazowy przekaźnik napięciowy K8AB-VW 1
Page 2
Informacje dotyczące zamawiania
■ Lista modeli
Jednofazowy przekaźnik
napięciowy
Uwaga: Wartość znamionowego sygnału wejściowego jest zależna od podłączonych zacisków. Należy wybrać zaciski odpowiednie dla sygnału
wejściowego i podłączyć sygnał wejściowy do zacisków V1-COM, V2-COM i V3-COM.
Napięcie mierzone
(zobacz Uwaga).
6 do 60 mV AC/DC,
10 do 100 mV AC/DC,
30 do 300 mV AC/DC
1 do 10 V AC/DC,
3 do 30 V AC/DC,
15 do 150 V AC/DC
20 do 200 V AC/DC,
30 do 300 V AC/DC,
60 do 600 V AC/DC
Napięcie zasilania Model
24 V DC K8AB-VW1 24 V DC
24 V AC K8AB-VW1 24 V AC
100-115 V AC K8AB-VW1 100-115 V AC
200-230 V AC K8AB-VW1 200-230 V AC
24 V DC K8AB-VW2 24 V DC
24 V AC K8AB-VW2 24 V AC
100-115 V AC K8AB-VW2 100-115 V AC
200-230 V AC K8AB-VW2 200-230 V AC
24 V DC K8AB-VW3 24 V DC
24 V AC K8AB-VW3 24 V AC
100-115 V AC K8AB-VW3 100-115 V AC
200-230 V AC K8AB-VW3 200-230 V AC
Parametry znamionowe i dane techniczne
■ Parametry znamionowe
Zasilanie
robocze
Działanie
(AL1 i AL2)
Kasowanie
(HYS.)
Czas wyzwolenia przekaźnika (T) 0,1 do 30 s (wartość, gdy sygnał wejściowy szybko zmienia się w zakresie od 0% do 120%).
Blokada działania przy starcie układu
(LOCK)
Dokładność ustawienia ±10% pełnej skali
Błąd czasu ±10% ustawionej wartości (minimalny błąd: 50 ms)
Częstotliwość sygnału wejściowego 40 do 500 Hz
Impedancja wejściowa K8AB-VW1: min. 9 kΩ
Wskaźniki Zasilanie (PWR): zielona dioda LED, wyjście przekaźnikowe (RY): żółta dioda LED,
Przekaźniki wyjściowe Dwa przekaźniki SPDT (6 A przy napięciu 250 V AC, obciążenie rezystancyjne), działanie
Zasilacz nieizolowany 24 V DC (1 W)
Zasilacz izolowany 24 V AC (4 VA), 100 do 115 V AC (4 VA), 200 do 230 V AC (5 VA)
Zakres ustawień wartości
roboczej
Wartość robocza 100% ustawionej wartości
Histereza 5% wartości roboczej (stałe)
Metoda kasowania Ręczne kasowanie/automatyczne kasowanie (możliwość przełączenia)
10% do 100% maksymalnej znamionowej wartości sygnału wejściowego
Ręczne kasowanie: Wyłączyć zasilanie robocze na co najmniej 1 sekundę.
1 s lub 5 s, błąd ±0,5 s (wartość, gdy sygnał wejściowy szybko zmienia się w zakresie od 0%
do 100%. Czas działania jest w tym punkcie najkrótszy.).
K8AB-VW2: min. 100 kΩ
K8AB-VW3: min. 1 MΩ
wyjścia alarmowe (ALM1/2): czerwona dioda LED
normalnie zamknięte (normalnie WŁ.) (osobne wyjścia dla przepięć i podnapięć)
2 Jednofazowy przekaźnik napięciowy K8AB-VW
Page 3
■ Dane techniczne
Temperatura środowiska pracy −20 do 60°C (bez oblodzenia lub kondensacji)
Temperatura przechowywania −40 do 70°C (bez oblodzenia lub kondensacji)
Wilgotność otoczenia 25-85%
Wilgotność przechowywania 25-85%
Wysokość miejsca pracy maks. 2000 m
Zakres napięcia zasilania od 85% do 110% znamionowego napięcia zasilania
Częstotliwość znamionowa zasilania 50/60 Hz ±5 Hz (zasilanie zmiennoprądowe)
Przekaźniki
wyjściowe
Moment dokręcania zacisków śrubowych 1,2 N·m
Złącza zaciskane
Rezystancja izolacji 20 MΩ (przy napięciu 500 V) między naładowanymi zaciskami a nienaładowanymi,
Stopień ochrony Sekcja zacisków: IP20, podstawa tylna: IP40
Kolor obudowy Munsell 5Y8/1 (kość słoniowa)
Materiał obudowy Żywica ABS (żywica samogasnąca) UL94-V0
Masa 200 g
Montaż Montaż na szynie DIN lub za pomocą wkrętów M4
Wymiary 22,5 (S) x 90 (W) x 100 (G) mm
Środowisko Przepięcie: kategoria III, stopień zanieczyszczenia: 2
Standardy zastosowań EN60255-5/-6
Standardy bezpieczeństwa EN60664-1
EMC EMI: Zastosowania przemysłowe — EN61326
Obciążenie rezystancyjne 6 A przy napięciu 250 V AC (cos φ = 1)
Obciążenie indukcyjne 1 A przy napięciu 250 V AC (cos φ = 0,4)
Minimalne obciążenie 10 mA przy napięciu 5 V DC
Maksymalne napięcie
styku
Maksymalny prąd styku 6 A AC
Maksymalna moc
przełączania
Trwałość mechaniczna 10 000 000 operacji
Trwałość elektryczna Załączenia: 50 000 razy, rozłączenia: 30 000 razy
6 A przy napięciu 30 V DC (L/R = 0 ms)
1 A przy napięciu 30 V DC (L/R = 7 ms)
250 V AC
1500 VA
2
Dwa lite przewody 2,5 mm
być dokręcane razem
eksponowanymi częściami
20 MΩ (przy napięciu 500 V) między naładowanymi zaciskami (tj. między zaciskami
wejściowymi, wyjściowymi i zasilania)
Zakłócenia elektromagnetyczne
CISPR11 Grupa 1, klasa A: CISPR16-1/-2
Napięcie zakłóceń na zaciskach
CISPR11 Grupa 1, klasa A: CISPR16-1/-2
EMS: Zastosowania przemysłowe — EN61326
Wyładowania elektrostatyczne — EN61000-4-2: 8 kV (powietrze)
Promieniowanie pola elektromagnetycznego o częstotliwości radiowej — EN61000-4-3:
10 V/m 1 kHz modulacja amplitudy falą sinusoidalną (80 MHz do 1 GHz)
Impuls — EN61000-4-4: 1 kV (linia sygnałowa we/wy),
Przepięcie — EN61000-4-5: 1 kV z linią (linia zasilająca),
Przewodzone częst. radiowe — EN61000-4-6: 3 V (0,15 do 80 MHz)
Odporność na pole magnetyczne o częstotliwości zasilania
EN61000-4-8: 30 A/m
Spadek/krótka przerwa napięcia
EN61000-4-11: 0,5 cyklu, 0,180° każdy, polaryzacja 100% (napięcie znamionowe)
, dwa zaciski obciskane 1,5 mm2 z osłonami izolacyjnymi, mogą
2 kV (linia zasilania)
2 kV z podłożem (linia zasilająca)
Jednofazowy przekaźnik napięciowy K8AB-VW 3
Page 4

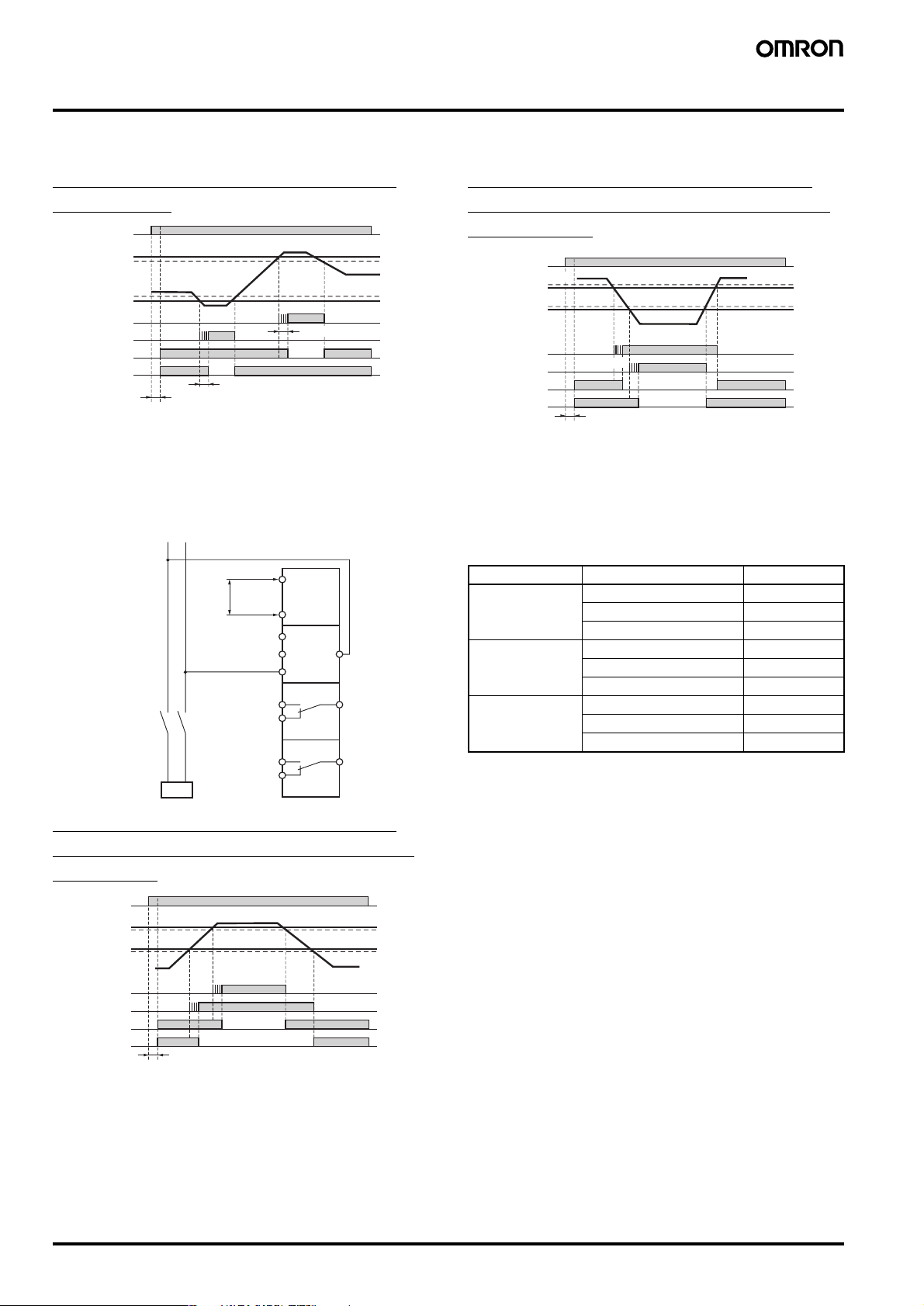

Połączenia
■ Schemat połączeń
Schemat działania przy przepięciu i
podnapięciu
Zasilanie sterujące
Ustawiona wartość
przepięcia (AL1)
Wartość na wejściu
napięciowym
Ustawiona wartość
podnapięcia (AL2)
Wskaźnik alarmu AL1
Wskaźnik alarmu AL2
Przekaźnik
przepięciowy (AL1)
Przekaźnik
podnapięciowy (AL2)
Miga
Świeci
T
T1: Blokada startu po włączeniu układu (1 lub 5 s)
T1
Miga
Świeci
T
T: czas działania (0,1 do 30 s)
Uwaga: 1. Przekaźnik wyjściowy K8AB-VW jest normalnie
załączony.
2. Blokada działania po starcie układu zapobiega
generowaniu niepotrzebnych alarmów podczas okresu
niestabilności, który występuje przy pierwszym włączeniu
zasilania. W trakcie działania czasomierza przekaźnik nie
generuje sygnału wyjściowego.
Zasilanie jednofazowe obciążenia
Wejście
Wyjście
Wyjście
A1
A2
V1
V2
V3
14
12
24
22
Obciążenie
Zasilanie
robocze
Histereza: stała przy 5%
Histereza: stała przy 5%
T: czas działania (0,1 do 30 s)
COM
11
AL1
21
AL2
Schemat działania przy przepięciu i
podnapięciu (tryb przedalarmowy dla
podnapięcia)
Zasilanie sterujące
Wartość na wejściu
napięciowym
Ustawiona wartość
podnapięcia (AL1)
Ustawiona wartość
podnapięcia (AL2)
Wskaźnik alarmu AL1
Wskaźnik alarmu AL2
Przekaźnik
podnapięciowy (AL1)
Przekaźnik
podnapięciowy (AL2)
Miga
Miga
T1: Blokada startu po włączeniu układu (1 lub 5 s)
T1
Świeci
Świeci
Uwaga: 1. Przekaźnik wyjściowy K8AB-VW jest normalnie
załączony.
2. Blokada działania po starcie układu zapobiega
generowaniu niepotrzebnych alarmów podczas okresu
niestabilności, który występuje przy pierwszym włączeniu
zasilania. W trakcie działania czasomierza przekaźnik nie
generuje sygnału wyjściowego.
Model Zakres pomiarowy Połączenie
K8AB-VW1 6 do 60 mV AC/DC V1-COM
10 do 100 mV AC/DC V2-COM
30 do 300 mV AC/DC V3-COM
K8AB-VW2 1 do 10 V AC/DC V1-COM
3 do 30 V AC/DC V2-COM
15 do 150 V AC/DC V3-COM
K8AB-VW3 20 do 200 V AC/DC V1-COM
30 do 300 V AC/DC V2-COM
60 do 600 V AC/DC V3-COM
Histereza: stała przy 5%
Histereza: stała przy 5%
Schemat działania przy przepięciu i
podnapięciu (tryb przedalarmowy dla
przepięcia)
Zasilanie sterujące
Ustawiona wartość
przepięcia (AL1)
Ustawiona wartość
przepięcia (AL2)
Wartość na wejściu
napięciowym
Wskaźnik alarmu AL1
Wskaźnik alarmu AL2
Przekaźnik
przepięciowy (AL1)
Przekaźnik
podnapięciowy (AL2)
T1
Miga
Miga
T1: Blokada startu po włączeniu układu (1 lub 5 s)
Świeci
Świeci
Uwaga: 1. Przekaźnik wyjściowy K8AB-VW jest normalnie
załączony.
2. Blokada działania po starcie układu zapobiega
generowaniu niepotrzebnych alarmów podczas okresu
niestabilności, który występuje przy pierwszym
włączeniu zasilania. W trakcie działania czasomierza
przekaźnik nie generuje sygnału wyjściowego.
Histereza: stała przy 5%
Histereza: stała przy 5%
4 Jednofazowy przekaźnik napięciowy K8AB-VW
Page 5

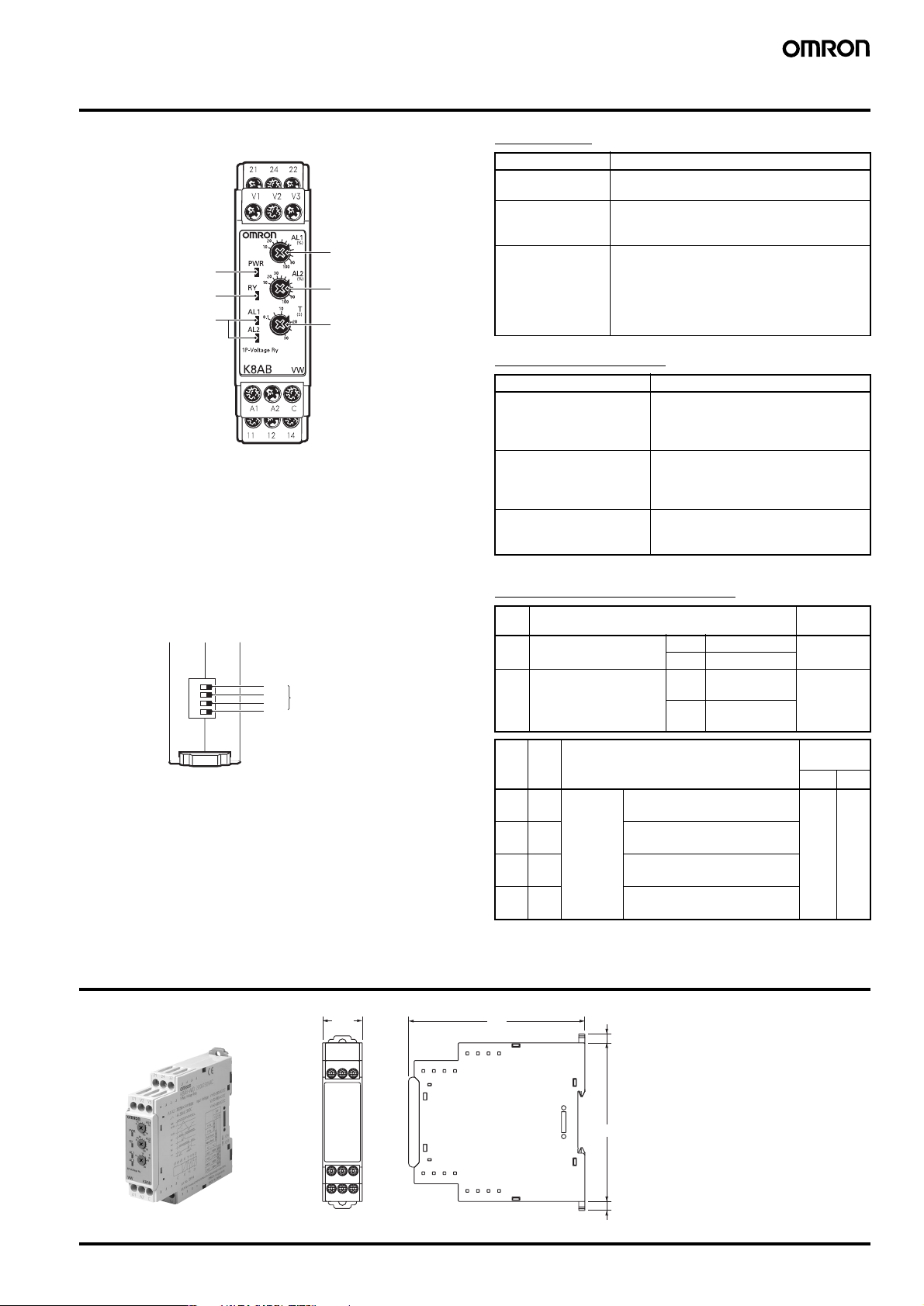

Nazewnictwo
■ Przód
Wskaźnik zasilania
Wskaźnik stanu przekazywania
Wskaźnik alarmu
Pokrętło napięcia (AL1)
Pokrętło napięcia (AL2)
Pokrętło czasu działania (T)
Wskaźniki
Element Znaczenie
Wskaźnik zasilania
(PWR: zielony)
Wskaźnik stanu
przekazywania
(RY: żółty)
Wskaźniki alarmu
(AL1 i AL2:
czerwony)
Świeci przy włączonym zasilaniu przekaźnika.
Świeci w stanie wyzwolenia przekaźnika
(nie świeci, gdy wskaźniki AL1 i AL2 są
wstanie błędu) (Normalnie świeci)
Świeci, gdy występuje przepięcie lub
podnapięcie.
Wskaźnik miga w celu wskazania stanu alarmu
przekroczenia wartości progowej sygnału
mierzonego wejściowego podczas odmierzania
ustawionego czasu zadziałania.
Pokrętła ustawień
Element Użytkowanie
Pokrętło wartości napięcia
(AL1)
Pokrętło wartości napięcia
(AL2)
Pokrętło czasu
działania (T)
Służy do ustawiania wartości napięcia
mierzonego w zakresie od 10% do
100% maksymalnego znamionowego
napięcia wejściowego.
Służy do ustawiania wartości napięcia
mierzonego w zakresie od 10% do
100% maksymalnego znamionowego
napięcia wejściowego.
Służy do ustawiania czasu opóźnienia
wyzwolenia przekaźnika w zakresie 0,1
do 30 s.
■ Przełącznik DIP wybierania
funkcji
ON
SW1
SW2
SW3
SW4
Przełącznik DIP
Wymiary (mm)
K8AB-VW
22,5
Funkcje przełącznika DIP
Funkcja Ust.
SW1 Czas blokady działania
przy starcie układu
SW2 Metoda kasowania OFF Ręczne
SW3 SW4 Funkcja Ust.
OFF OFF Tryb
ON OFF AL1: przepięcie
OFF ON AL1: podnapięcie
ON ON AL1: przepięcie
100
pracy
5
OFF 1 s OFF
ON 5 s
kasowanie
ON Automatyczne
kasowanie
AL1: przepięcie
AL2: podnapięcie
AL2: przepięcie
AL2: podnapięcie
AL2: podnapięcie
domyślne
OFF
domyślne
SW3 SW4
OFF OFF
90
5
Jednofazowy przekaźnik napięciowy K8AB-VW 5
Page 6
Środki bezpieczeństwa
■ Środki ostrożności
umożliwiające bezpieczną
eksploatację
Aby zapewnić bezpieczną eksploatację, należy przestrzegać
poniższych instrukcji dotyczących bezpieczeństwa.
1. Urządzenia nie można używać ani przechowywać
wnastępujących miejscach:
• Miejsca poza budynkami lub miejsca, w których występuje
bezpośrednie światło słoneczne lub trudne warunki pogodowe.
• Miejsca, w których znajdują się korozyjne gazy (szczególnie
związki siarki i amoniak), pył metalowy lub kurz.
• Miejsca, w których występują ładunki statyczne lub szum
indukcyjny.
• Miejsca, w których urządzenie może mieć kontakt z wodą lub
olejem.
2. Należy pamiętać, aby zainstalować urządzenie w odpowiednim
kierunku.
3. Istnieje niewielkie ryzyko porażenia prądem elektrycznym. Nie
wolno dotykać zacisków, gdy urządzenie ma włączone zasilanie.
4. Przed rozpoczęciem eksploatacji urządzenia należy zrozumieć
wszystkie instrukcje znajdujące się w Podręczniku z instrukcjami.
5. Należy upewnić się, że wykonanie i polaryzacja zacisków
umożliwiają prawidłowe podłączenie przewodów.
6. Śruby zacisków należy dobrze dokręcić, stosując następujący
moment dokręcania.
Zalecany moment dokręcania: 0,54 N·m
7. Temperatura i wilgotność otoczenia, w którym używane jest
urządzenie, muszą należeć do zakresu podanych wartości
znamionowych.
8. Istnieje niewielkie ryzyko wybuchu. Tego urządzenia nie wolno
używać w atmosferze palnych lub wybuchowych gazów.
9. Na zainstalowanym urządzeniu nie można umieszczać żadnych
przedmiotów.
10.Aby umożliwić operatorowi łatwe wyłączanie urządzenia, należy
zainstalować przełączniki lub przerywacze obwodu, zgodne
z wymaganiami norm IEC60947-1 i IEC60947-3 oraz
odpowiednio je oznakować.
11.Jeśli sygnałem wejściowym jest prąd stały, należy używać
zasilacza SELV z ochroną przeciwprzetężeniową.
W szczególności zasilacz SELV ma podwójną lub wzmocnioną
izolację wejścia i wyjścia oraz napięcie wyjściowe 30 Vr.m.s o
wartości szczytowej 42,4 V lub 60 V prądu stałego.
Zalecany zasilacz: Model S8VS-06024@. (produkt firmy Omron)
■ Uwagi dotyczące prawidłowego
używania
Aby prawidłowo używać urządzenia
1. Urządzenia nie można używać w następujących miejscach:
• Miejsca narażone na promieniowanie cieplne urządzeń
grzewczych.
• Miejsca narażone na wibracje lub wstrząsy fizyczne.
2. Należy upewnić się, że używane są wartości ustawień odpowiednie
dla kontrolowanego obiektu. Niestosowanie się do tego zalecenia
może spowodować niezamierzone działanie, a w konsekwencji
wypadek lub uszkodzenie urządzenia.
3. W celu czyszczenia nie należy stosować rozcieńczalnika lub
podobnych roztworów. Należy używać alkoholu dostępnego
w sprzedaży.
4. Zużyte urządzenie należy zutylizować jako odpad przemysłowy.
5. To ur ządzenie może być używane tylko na tablicy, której struktura
uniemożliwia rozprzestrzenianie się ognia.
Informacje dotyczące montażu
1. Podczas podłączania przewodów należy używać wyłącznie
zalecanych zacisków obciskanych.
2. Nie wolno blokować obszaru wokół urządzenia, ponieważ
uniemożliwia to prawidłowe rozpraszanie ciepła.
(Brak miejsca na rozpraszania ciepła spowoduje skrócenie czasu
eksploatacji urządzenia).
3. Aby uniknąć porażenia prądem elektrycznym, nie wolno zasilać
urządzenia podczas podłączania przewodów.
4. Aby uniknąć porażenia prądem elektrycznym, nie wolno zasilać
urządzenia podczas ustawiania przełącznika DIP.
Środki zapobiegające szumowi
1. Nie należy instalować urządzenia w pobliżu urządzeń generujących
silne fale lub wyładowania o wysokiej częstotliwości.
2. Przed zastosowaniem filtru przeciwszumowego należy sprawdzić
jego napięcie i natężenie. Filtr powinno się zainstalować jak
najbliżej urządzenia.
3. Aby zapobiec powstawaniu szumu indukcyjnego, należy rozdzielić
okablowanie dla linii podłączonych do urządzenia od linii
zasilających przenoszących wysokie napięcie lub duże prądy.
Nie należy prowadzić przewodów urządzenia równolegle lub w
jednej wiązce z przewodami zasilającymi.
Inne sposoby zmniejszania szumów to prowadzenie okablowania
w osobnych korytkach i stosowanie przewodów ekranowanych.
Aby uniknąć nieprawidłowego lub
wadliwego działania oraz awarii, należy
postępować zgodnie z następującymi
instrukcjami obsługi.
1. Podczas włączania zasilania przez 1 sekundę od pierwszego
2. Zasilacz używany na potrzeby działania, zasilania wejść
3. To ur z ądzenie może konserwować i obsługiwać tylko
4. Współczynnik zniekształcenia fal sygnału wejściowego musi mieć
5. Użycie tego urządzenia z tyrystorami sterującymi lub inwerterami
6. Podczas ustawiania pojemności należy przesunąć regulator
6 Jednofazowy przekaźnik napięciowy K8AB-VW
podania elektryczności musi być podawane napięcie
znamionowe.
i transformatora musi mieć odpowiednią moc i obciążenie
znamionowe.
wykwalifikowany personel.
wartość 30% lub mniejszą. Użycie tego urządzenia w obwodach,
w których występują znaczne zniekształcenia fal, może
spowodować nieoczekiwane działanie.
spowoduje wystąpienie błędów.
zwartości minimalnej na maksymalną.
Page 7
Uwagi dotyczące warunków rękojmi i zastosowania
Zapoznaj się z informacjami zawartymi w tym katalogu
Przed zakupem urządzenia należy zapoznać się z informacjami zawartymi w tym katalogu. W razie pytań lub uwag należy zasięgnąć
rady przedstawiciela firmy OMRON.
Gwarancja i ograniczenia odpowiedzialności
GWARANCJA
Wyłączna gwarancja firmy OMRON stanowi, że produkty są wolne od usterek materiałowych i produkcyjnych przez okres jednego roku
(lub inny okres, jeżeli został on określony), od momentu sprzedaży przez firmę OMRON.
FIRMA OMRON NIE UDZIELA GWARANCJI W JAKIEJKOLWIEK FORMIE, BEZPOŚREDNICH LUB DOROZUMIANYCH, NA
PRODUKTY W ZAKRESIE ICH ZGODNOŚCI Z PRZEPISAMI, WARTOŚCI HANDLOWEJ LUB PRZYDATNOŚCI DO
OKREŚLONEGO CELU. NABYWCA LUB UŻYTKOWNIK WŁASNOWOLNIE STWIERDZA, ŻE NABYTY PRZEZ NABYWCĘ LUB
UŻYTKOWNIKA PRODUKT BĘDZIE SPEŁNIAŁ WYMAGANIA ZGODNIE Z ZAŁOŻONYM PRZEZ NIEGO PRZEZNACZENIEM.
FIRMA OMRON WYKLUCZA JAKIEKOLWIEK INNE GWARANCJE, BEZPOŚREDNIE LUB DOROZUMIANE.
OGRANICZENIA ODPOWIEDZIALNOŚCI
FIRMA OMRON NIE PONOSI ODPOWIEDZIALNOŚCI ZA USZKODZENIA SZCZEGÓLNE, POŚREDNIE LUB WYNIKOWE, STRATY
ZYSKÓW ANI ŻADNE STRATY HANDLOWE ZWIĄZANE Z PRODUKTEM, BEZ WZGLĘDU NA TO, CZY EWENTUALNE
ROSZCZENIE WYNIKA Z UMOWY, GWARANCJI, ZANIEDBANIA CZY ŚCISŁYCH ZOBOWIĄZAŃ.
W żadnym wypadku odpowiedzialność materialna firmy OMRON nie może przekroczyć indywidualnej ceny produktu, który objęty
został taką odpowiedzialnością.
W ŻADNYM WYPADKU FIRMA OMRON NIE MOŻE ZOSTAĆ POCIĄGNIĘTA DO ODPOWIEDZIALNOŚCI Z TYTUŁU GWARANCJI,
NAPRAW LUB INNYCH ROSZCZEŃ DOTYCZĄCYCH PRODUKTU, CHYBA ŻE WŁASNA OCENA FIRMY OMRON POTWIERDZI
PRAWIDŁOWOŚĆ OBCHODZENIA SIĘ Z PRODUKTEM, JEGO SKŁADOWANIA, INSTALACJI ORAZ OBSŁUGI, JAK RÓWNIEŻ TO,
ŻE PRODUKT NIE ULEGŁ ZANIECZYSZCZENIU, NIE NASTĄPIŁO JEGO NADUŻYCIE LUB NIEWŁAŚCIWE UŻYCIE, WZGLĘDNIE
NIEODPOWIEDNIA MODYFIKACJA LUB NAPRAWA.
Uwagi dotyczące zastosowania
PRZYDATNOŚĆ W OKREŚLONYM ZASTOSOWANIU
Firma OMRON nie może ponosić odpowiedzialności za zgodność z dowolnymi normami, kodeksami lub przepisami, które mogą
pojawić się w przypadku zastosowania w kombinacji produktów, którą wykorzystuje Klient.
Należy podjąć wszystkie niezbędne kroki, aby określić przydatność produktu dla systemów, maszyn i urządzeń, z którymi produkt ma
być używany.
Należy zapoznać się ze wszystkimi zakazami dotyczącymi zastosowania produktu i przestrzegać ich.
NIEDOPUSZCZALNE JEST UŻYCIE PRODUKTU W ZASTOSOWANIACH, KTÓRE MOGĄ POWODOWAĆ POWAŻNE
ZAGROŻENIE ŻYCIA LUB MIENIA, BEZ UPEWNIENIA SIĘ, ŻE UKŁAD JAKO CAŁOŚĆ ZOSTAŁ ZAPROJEKTOWANY Z MYŚLĄ O
ZAGROŻENIACH ORAZ ŻE PRODUKTY FIRMY OMRON POSIADAJĄ ODPOWIEDNIE WARTOŚCI NOMINALNE I MOGĄ ZOSTAĆ
ZAINSTALOWANE ZGODNIE Z ZAŁOŻONYM ZASTOSOWANIEM JAKO ELEMENT SKŁADOWY SPRZĘTU LUB UKŁADU.
Zastrzeżenia odpowiedzialności prawnej
DANE DOTYCZĄCE OSIĄGÓW
Dane dotyczące osiągów podane w tym katalogu zostały zamieszczone jako informacje ułatwiające użytkownikowi podjęcie decyzji
dotyczącej przydatności danego produktu i nie stanowią gwarancji. Dane te mogą dotyczyć warunków, w jakich w firmie OMRON
prowadzi się badania urządzeń, a użytkownicy muszą sprawdzić te dane w zestawieniu z rzeczywistymi wymaganiami w danym
zastosowaniu. Rzeczywiste osiągi podlegają gwarancji i ograniczeniom odpowiedzialności zastrzeżonym przez firmę OMRON.
ZMIANY DANYCH TECHNICZNYCH
Dane techniczne urządzenia i akcesoriów mogą ulec zmianie w dowolnej chwili w wyniku wprowadzenia ulepszeń lub z innych
powodów. Aby sprawdzić rzeczywiste dane techniczne zakupionego produktu, można w każdej chwili skontaktować się
z przedstawicielem firmy OMRON.
WYMIARY I MASA
Wymiary i masa są wartościami nominalnymi i nie należy wykorzystywać ich w celach produkcyjnych, nawet w przypadku podania
tolerancji.
Jednofazowy przekaźnik napięciowy K8AB-VW 7
Page 8
Cat. No. N144-PL2-01
Ze względu na stałe unowocześnianie wyrobu dane techniczne mogą być zmieniane bez
uprzedzenia.
POLSKA
Omron Electronics Sp. z o.o.
ul. Mariana Sengera "Cichego" 1,
02-790 Warszawa
Tel: +48 (0) 22 645 78 60
Fax: +48 (0) 22 645 78 63
www.omron.com.pl
8 Jednofazowy przekaźnik napięciowy K8AB-VW
Loading...
