Pierwsze kroki

DYKTAFON CYFROWY

VN-541PC

Używanie z komputerem

Nagrywanie

Odtwarzanie

Edytowanie

Inne informacje

VN-540PC

INSTRUKCJA OBSŁUGI

Dziękujemy za zakup cyfrowego dyktafonu naszej f irmy. Prosimy o przeczytanie niniejszej instrukcji w celu uzyskania informacji o właściwym ibezpiecznym użytkowaniu urządzenia. Instrukcję obsługi należy zachować do użytku w przyszłości.

• W celu uzyskania odpowiedniej jakości nagrań zalecamy przetestowanie działania funkcji

ipoziomu nagrywania.

• Jeśli istnieją dodatki i/lub modyfikacje funkcji wzwiązku z aktualizacją oprogramowania

rejestratora, zawartość będzie się różnić. Aby uzyskać najnowsze informacje, należy odwiedzić naszą witrynę internetową.

Spis treści

Nazwy części ......................................4

1 Pierwsze kroki

Konfiguracja .......................................5

Wkładanie baterii.................................................6

Włączanie zasilania ............................................. 7

Ustawianie godziny i daty ................................7

Ustawianie sygnałów dźwiękowych .............8

Baterie ................................................9

Wyłączanie zasilania .........................9

Zapobieganie przypadkowemu

włączeniu .........................................10

Ustawienie trybu HOLD ..................................10

Zwalnianie trybu HOLD ...................................10

2 Nagrywanie

Nagrywanie ......................................11

Zmiana programu nagrywania.....................11

Podstawowa procedura nagrywania..........12

Monitorowanie podczas nagrywania ........13

Rejestrowanie za pomocą mikrofonu

zewnętrznego .....................................................13

Nagrywanie dźwięku z innego

podłączonego urządzenia ..............14

Nagrywanie dźwięku z innego

urządzenia ............................................................14

Rejestrowanie dźwięku z tego urządzenia za pomocą innego

urządzenia ............................................................14

3 Odtwarzanie

Odtwarzanie ....................................15

Podstawowa procedura odtwarzania ........15

Szybkie przewijanie doprzodu ....................16

Przewijanie do tyłu ...........................................17

Przechodzenie dopoczątku pliku ..............17

Odtwarzanie przez słuchawki .......................18

Zmiana szybkości odtwarzania ......19

Odtwarzanie z powtarzaniem ........20

Odtwarzanie z powtarzaniem

folderu/pliku........................................................20

Odtwarzanie z powtarzaniem A/B ..............20

Redukowanie szumu podczas

odtwarzania (redukcja szumu) .......21

4 Edytowanie

Zmiana ekranu informacji ..............22

Zapobieganie przypadkowemu skasowaniu pliku (blokada pliku) ...22

Znaki indeksu i znaki

tymczasowe .....................................23

Zapisywanie znacznika indeksu

iznacznika tymczasowego ............................23

Kasowanie znaku indeksu i znaku

tymczasowego ...................................................23

Kasowanie plików ............................24

Kasowanie pojedynczego pliku ...................24

Kasowanie wszystkich plików

wfolderze .............................................................24

Formatowanie pamięci

wewnętrznej ....................................26

Spis treści

5 Używanie z komputerem

Środowisko robocze komputera ....27

Podłączanie do komputera/

odłączanie od komputera ...............28

Podłączanie dyktafonu do komputera ......28

Odłączanie dyktafonu od komputera ........29

Ładowanie pliku do komputera .....30

6 Inne informacje

Rozwiązywanie problemów............31

Konserwacja dyktafonu ..................33

Akcesoria (opcjonalne) ...................34

Informacje o prawach autorskich

i znakach handlowych .....................35

Środki ostrożności ...........................36

Dane techniczne ..............................40

Hasła użyte w niniejszym dokumencie

UWAGA

Opisuje środki ostrożności oraz działania, których należy za wszelką cenę unikać podczas korzystania z dyktafonu.

WSKAZÓWKA

Opisuje przydatne informacje i wskazówki, które pomogą jak najlepiej wykorzystać możliwości dyktafonu.

☞

Wskazuje odniesienia do stron szczegółowo opisujących dane zagadnienie lub zawierających związane z nim informacje.

Nazwy części

1 2

6 7 8

1 2 4 53

Tylko model

VN-541PC

Nazwy części

Dyktafon

1 Wbudowany

mikrofon

2 Gniazdo m

(mikrofonowe)

3 Wyświetlacz 4 Złącze USB 5 Przycisk l

(indeks/powtarzanie)

6 Przycisk n

(program nagrywania, folder/redukcja szumu)

7 Przycisk p

(odtwarzanie, zatrzymywanie)

8 Przycisk 0 9 Wbudowany głośnik

0 Gniazdo q

(słuchawkowe)

! @ #

$ % ^ &

(

! Wskaźnik LED @ Przycisk o (zasilanie,

wstrzymywanie)

# Przełącznik

(nagrywanie)

$ Przycisk % Przycisk 9 ^ Przycisk k

(kasowanie)

& Przycisk * Pokrywa baterii ( Szczelina na pasek

Wyświetlacz

1 Powtarzanie 2 Blokada pliku 3 Numer pliku/łączna

liczba nagranych plików w folderze, powtarzanie A/B

REC

–

6 7

8 9

4 Głośność 5 Bateria

Folder (program

nagrywania)

7 Wskaźnik stanu

dyktafonu (nagry-

wanie, odtwarzanie, przyspieszone odtwarzanie, spowolnione odtwarzanie)

8 Godzina i data,

program nagrywania

9 Obszar wyświetlania

wskaźników (data na-

grania, godzina i data, pozostały czas, znak indeksu/tymczasowy, kasowanie, redukcja szumu, wstrzymywanie, format, sygnał dźwiękowy)

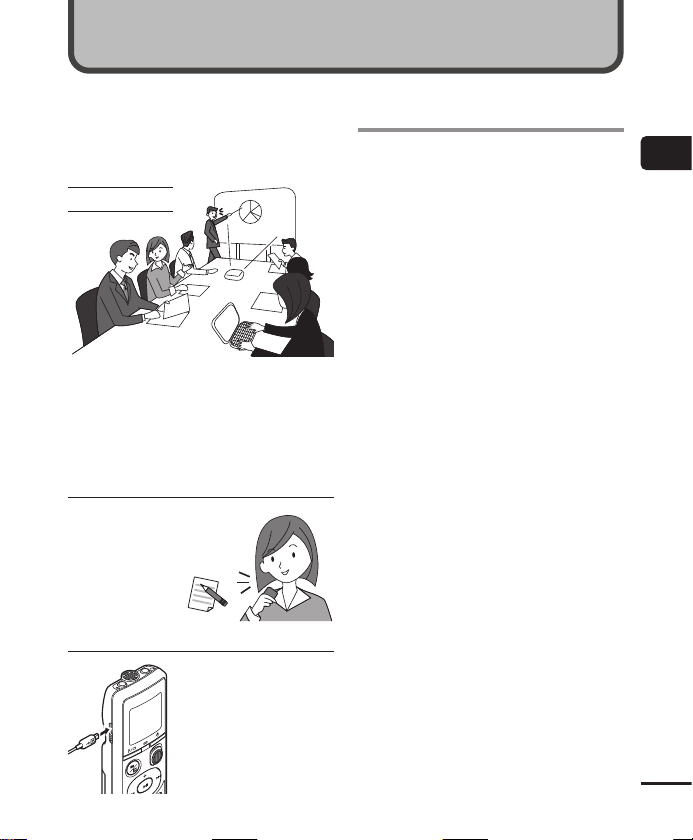

Pierwsze kroki

Ten łatwy w obsłudze dyktafon jest przeznaczony dla wszystkich grup wiekowych. Może być używany w wielu różnych sytuacjach, np. do nagrywania spotkań służbowych lub do robienia notatek.

Przykłady użycia

Dyktafon pozwala na nagrywanie spotkań idyskusji, które można odsłuchiwać dowolną liczbę razy, aby sprawdzić wszystkie ważne informacje.

Dyktafon jest również wyposażony wfunkcję redukcji szumu przydatną podczas transkrypcji, a także w funkcje przyspieszonego ispowolnionego odtwarzania.

Można nagrywać wiadomości, a także zmiany harmonogramu zamiast robienia notatek. Nagrywanie można włączyć przy użyciu jednej ręki, dzięki czemu jest to łatwiejsze niż pisanie w notatniku.

Dyktafon można również podłączyć do komputera i używać jako urządzenia pamięci masowej USB. W ten sposób można wygodnie przenosić duże pliki, np. pliki obrazów, pomiędzy komputerami.

Konfiguracja

Po rozpakowaniu dyktafonu, aby przygotować go do użycia, należy postępować w poniżej opisany sposób.

Pierwsze kroki

Wkładanie baterii

Włączanie zasilania

Ustawianie godziny i daty

Ustaw na dyktafonie godzinę do celów zarządzania plikami.

Ustawianie sygnałów

dźwiękowych

Konguracja

Konfiguracja

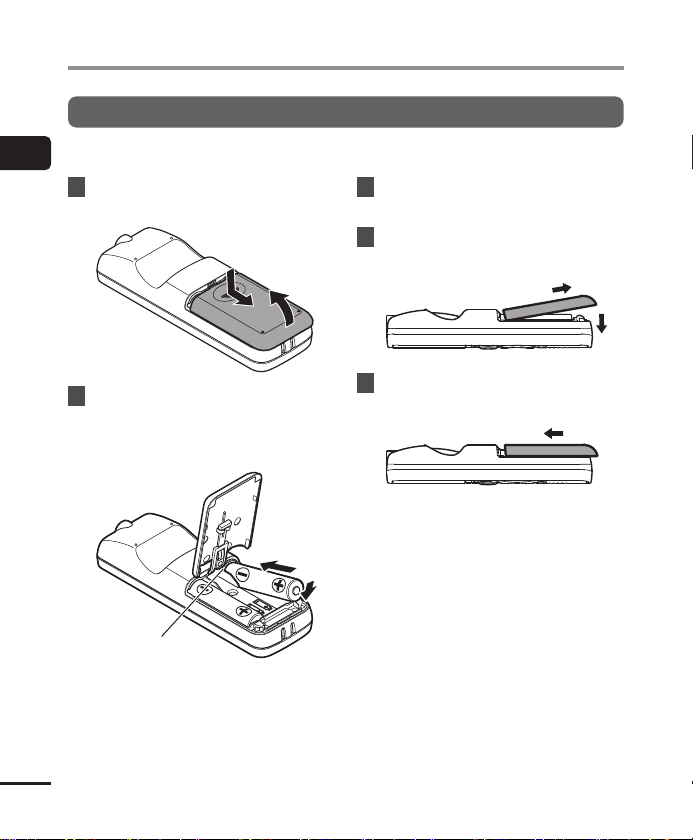

Wkładanie baterii

Przed rozpoczęciem użytkowania dyktafonu należy włożyć baterie do komory baterii.

Konguracja

1 Wysuń pokrywę baterii,

naciskając ją do dołu.

3 Pociągnij pokrywę baterii

wkierunku 1.

4 Wyrównaj pokrywę baterii

zdyktafonem. (2)

2 Włóż baterie biegunami

dodatnim i ujemnym skierowanymi w odpowiednią stronę.

Najpierw włóż ujemny biegun baterii.

5 Wsuń pokrywę baterii w kierunku

3 w celu jej zamknięcia.

• Nie zamykaj pokrywy baterii, jeżeli

baterie są luźno włożone.

Konfiguracja

Włączanie zasilania

1 Jeśli dyktafon jest wyłączony,

naciśnij i przytrzymaj przycisk o.

WSKAZÓWKA

• Jeśli baterie są instalowane po raz

pierwszy lub wymieniane na nowe, wskaźnik [hour] będzie migać automatycznie po włączeniu zasilania.

Ustawianie godziny i daty

Ustaw godzinę i datę, aby ułatwić zarządzanie nagranymi plikami.

1 Naciśnij przycisk 9 (p) lub

0, aby wybrać odpowiednią

opcję ustawień.

2 Naciśnij przycisk + lub –, aby

zmienić wartość.

• W celu zmiany ustawienia innej

pozycji naciśnij przycisk 9 lub 0, aby przesunąć migający kursor,

anastępnie naciśnij przycisk + lub –, aby zmienić wartość.

3 Naciśnij przycisk p, aby

zakończyć ustawianie.

Konguracja

Konfiguracja

WSKAZÓWKA

• Podczas ustawiania godziny lub minuty

Konguracja

za każdym razem, gdy naciśniesz przycisk n, format wyświetlania czasu zmieni się z 12- na 24-godzinny iodwrotnie.

Przykład: 10 : 38 PM

PM 10 : 38

(format

domyślny)

• Podczas ustawiania roku, miesiąca lub

dnia za każdym razem, gdy naciśniesz przycisk n, zmieni się kolejność wyświetlania elementów daty.

Przykład: 24 marca 2016

03. 24. ,16 (format

domyślny)

UWAGA

• Jeśli baterie dyktafonu zostaną

wymienione na nowe, po włączeniu zasilania na ekranie automatycznie wyświetli się ekran [DAT E].

• Nawet gdy dyktafon nie jest używany

przez długi czas, po wyczerpaniu się baterii należy ponownie wprowadzić godzinę i datę.

22 : 38

24. 03. ,16

Ustawianie sygnałów dźwiękowych

Dyktafon emituje sygnały dźwiękowe, gdy są naciskane przyciski, lub w celu ostrzeżenia przed błędną operacją. Można określić, czy dyktafon ma emitować te sygnały dźwiękowe.

1 Naciśnij przycisk 9 lub 0,

aby wybrać opcję [ON] lub [

[ON] Włącza sygnały dźwiękowe. [OFF] Wyłącza sygnały dźwiękowe.

2 Naciśnij przycisk p, aby

zakończyć ustawianie.

• Po ustawieniu sygnału dźwiękowego

zostaną wyświetlone informacje owersji, a następnie dyktafon przejdzie w tryb zatrzymania.

OFF

Baterie

Wyłączanie zasilania

Wskaźnik naładowania akumulatora

W miarę rozładowywania się akumulatora wskaźnik naładowania na wyświetlaczu następująco się zmienia:

• Ikona [ ] wskazuje niski poziom

naładowania baterii. Należy wymienić baterię na nową. Po wyczerpaniu baterii zostaną wyświetlone ikona [ oraz komunikat [LO], a praca zostanie zatrzymana.

]

Środki ostrożności przy obsłudze baterii

• W dyktafonie nie można uży wać baterii

manganowych.

• Przed wymianą baterii należ y zawsze wyłączyć

zasilanie. Gdy baterie zostaną wyjęte podczas nagrywania lub wykonywania operacji takich jak kasowanie pliku, pliki mogą zostać uszkodzone.

• Po wymianie baterii należy zresetować godzinę/datę. Procedurę opisano w części „Ustawianie godziny i daty” (☞str.7).

• Jeśli dyktafon nie będzie uż ywany przez dłuższy czas, przed odłożeniem go do przechowywania należy wyjąć z niego baterie.

• Nawet gdy wyświetlany jest wskaźnik pełnej baterii [ głośnika przy pewnych poziomach głośności może spowodować spadek napięcia wyjściowego baterii i zresetowanie dyktafonu. W takim przypadku należy zmniejsz yć poziom głośności odtwarzania.

• Czas ciągłego uż ytkowania baterii zależy od wydajności używanej baterii (☞str.41).

], odtwarzanie z wbudowanego

Dla użytkowników z Niemiec

Nasza firma podpisała umowę zdziałającą wNiemczech organizacją GRS (Stowarzyszenie na rzecz utylizacji akumulatorów), aby zapewnić utylizację zgodną zasadami ochrony środowiska.

W przypadku wyłączenia zasilania istniejące dane, ustawienia trybów i ustawienia zegara nie zostaną utracone.

1 Naciśnij i przytrzymaj przycisk o,

kiedy dyktafon jest w trybie zatrzymania.

WSKAZÓWKA

• Wyłączanie zasilania, gdy dyktafon nie

jest używany, minimalizuje zużycie baterii.

Tryb oszczędzania energii

Gdy dyktafon zostanie po włączeniu zatrzymany na co najmniej 5 minut, zasilanie wyłączy się automatycznie.

Baterie/Wyłączanie zasilania

Zapobieganie przypadkowemu włączeniu

Przestawienie dyktafonu w tryb HOLD umożliwia kontynuację bieżącego działania i blokuje funkcje przycisków.

Ustawienie trybu HOLD

Zapobieganie przypadkowemu włączeniu

1 Naciśnij i przytrzymaj przycisk

o podczas nagrywania lub odtwarzania.

Zwalnianie trybu HOLD

1 Naciśnij i przytrzymaj przycisk o

przy włączonym trybie HOLD.

Na wyświetlaczu pojawi się komunikat [HOLD], a dyktafon przejdzie w tryb HOLD.

• Nawet w trybie HOLD przełącznik REC można przełączać do pozycji WŁ.

i WYŁ.

UWAGA

• Gdy w trybie HOLD zostanie naciśnięty dowolny przycisk, na wyświetlaczu przez 2 s będzie wyświetlany komunikat [HOLD]. Nie zostanie wykonana żadna operacja.

• Ustawienie trybu HOLD podczas odtwarzania (lub nagrywania) nie zatrzymuje

odtwarzania (ani nagrywania), a jedynie zapobiega wykonywaniu innych czynności. (Dyktafon się zatrzyma po zakończeniu odtwarzania lub nagrywania, np. z powodu braku miejsca w pamięci).

WSKAZÓWKA

• Zwolnienie trybu HOLD nastąpi

automatycznie po zakończeniu nagrywania lub odtwarzania.

Nagrywanie

W dyktafonie dostępne są cztery programy nagrywania — [MEMO], [TALK], [MUSIC] i [LP]*. Nagrane pliki audio będą przechowywane w tym samym folderze, co wybrany program nagrywania. W każdym folderze można zapisać maksymalnie 199 plików.

* Tylko model VN-541PC

Zmiana programu nagrywania

Nagrywanie

[

MEMO

TALK

]

[

MUSIC

[

]* Do nagrywania przez długi czas.

[

* Tylko model VN-541PC

Do nagrywania własnego głosu i innych dźwięków, których źródło znajduje się bardzo

]

blisko mikrofonu.

Do nagrywania spotkań odbywających się w niewielkich pomieszczeniach oraz innych dźwięków, których źródła znajdują się stosunkowo blisko.

Do nagrywania realistycznego dźwięku o wyjątkowej wyrazistości, np. do nagrywania gry

]

na instrumencie muzycznym lub występu w plenerze.

1 Jeśli dyktafon jest w trybie

zatrzymania, naciśnij przycisk n.

a Folder, w którym przechowywany

jest nagrany plik

b Program nagrywania

• Naciśnij przycisk n, aby zmienić

program nagrywania.

WSKAZÓWKA

• Aby wyraźnie nagrać głos mówiącego,

wybierz program [MEMO] i ustaw wbudowany mikrofon dyktafonu wpobliżu ust mówiącego (w odległości od 5 do 10 cm).

Nagrywanie

Podstawowa procedura nagrywania

1 Zmiana programu nagrywania

(☞ str.11).

Nagrywanie

• Każdy nowy plik z nagraniem dźwięku

jest zapisywany w wybranym folderze.

2 Ustaw wbudowany mikrofon

wkierunku nagrywanego dźwięku.

3 Aby rozpocząć nagrywanie,

przesuń przełącznik REC wkierunku, jaki wskazuje strzałka.

a Numer pliku/łączna liczba nagranych

plików w folderze

b Wskaźnik stanu dyktafonu (podczas

nagrywania)

c Aktualny czas nagrania

• Zaświeci się dioda LED wskaźnika

nagrywania.

4 Aby zatrzymać nagrywanie,

przesuń przełącznik REC wkierunku, jaki wskazuje strzałka.

WSKAZÓWKA

• Nawet gdy zasilanie jest wyłączone,

można natychmiast rozpocząć nagrywanie poprzez przesunięcie przełącznika REC w górę.

UWAGA

• Aby zapobiec ucięciu początku

nagrania, należy rozpocząć nagrywanie po włączeniu wskaźnika LED lub po pokazaniu się na wyświetlaczu wskaźnika nagrywania.

• Jeśli pozostała ilość pamięci umożliwia

nagrywanie przez mniej niż 60 sekund, wskaźnik LED zaczyna migać. Im mniej pozostaje czasu do nagrania, tym szybciej miga (gdy pozostanie 30i10sekund).

• Jeśli liczba plików na dyktafonie

przekroczy 199 lub gdy pamięć zostanie zapełniona, nie będzie możliwe dalsze nagrywanie, ana ekranie zostanie wyświetlony komunikat [FULL]. Aby nagrać więcej plików, należy usunąć niepotrzebne pliki (☞str.24).

d Czas trwania pliku

Nagrywanie

Monitorowanie podczas nagrywania

Można monitorować nagrywanie poprzez odsłuchiwanie go na słuchawkach podłączonych do gniazda q w dyktafonie. Należy użyć przycisku + lub –, aby ustawić głośność monitorowania nagrania.

• Słuchawki nie są dostarczane.

1 Podłącz słuchawki do gniazda

q dyktafonu.

Do gniazda q

• Zmiana głośności nie ma wpływu na

poziom nagrywania.

UWAGA

• Aby uniknąć niepr zyjemnie głośnego

dźwięku, przed podłączeniem słuchawek ustaw głośność na wartość [00].

• Aby uniknąć sprzężenia, podczas nagrywania nie kładź słuchawek wpobliżu mikrofonu.

Rejestrowanie za pomocą mikrofonu zewnętrznego

Dźwięk można nagrywać za pomocą mikrofonu zewnętrznego lub innego urządzenia podłączonego do gniazda m dyktafonu. Nie należy podłączać ani odłączać urządzeń zewnętrznych do/od gniazd dyktafonu w czasie nagrywania.

• Można używać mikrofonów z zasilaczem.

1 Podłącz zewnętrzny mikrofon do

gniazda m dyktafonu.

Do gniazda m

2 Rozpocznij nagrywanie.

• Opis czynności związanych

znagrywaniem zawiera cześć „Nagrywanie” (☞str.12).

WSKAZÓWKA

• Patrz część „Akcesoria (opcja)”

(☞str.34 ), aby uzyskać informacje na temat kompatybilnych mikrofonów zewnętrznych.

Nagrywanie

Nagrywanie dźwięku z innego podłączonego urządzenia

Nagrywanie dźwięku z innego urządzenia

Dźwięk można przegrywać po połączeniu

Nagrywanie dźwięku z innego podłączonego urządzenia

wyjścia audio (gniazda słuchawkowego) innego urządzenia z gniazdem m dyktafonu przy użyciu przewodu KA333 (opcja).

Do wyjścia audio innego urządzenia

Do gniazda m

UWAGA

• Podczas nagrywania z podłączonego

urządzenia zewnętrznego należy wykonać nagranie testowe i ustawić, jeśli to konieczne, poziom wyjściowy dla podłączonego urządzenia.

Rejestrowanie dźwięku z tego urządzenia za pomocą innego urządzenia

Dźwięk z dyktafonu można przegrywać na inne urządzenie po połączeniu jego wejścia audio (gniazda mikrofonowego) z gniazdem q dyktafonu przy użyciu przewodu KA333 (opcja).

Do wejścia audio

Do gniazdaq

innego urządzenia

Odtwarzanie

Oprócz plików nagranych na dyktafonie można odtwarzać również pliki w formacie WMA przesłane z komputera.

Podstawowa procedura odtwarzania

1 Wybierz plik do odtworzenia

zfolderu, który go zawiera.

• Natychmiast po wybraniu pliku

zostaną wyświetlone następujące informacje o pliku w kolejności:

a Numer

bieżącego pliku

b Bieżący folder c Data nagrania d Godzina

nagrania

e Czas trwania

pliku

f Rozpoczęcie

pliku

2 Naciśnij przycisk p, aby

rozpocząć odtwarzanie.

g Wskaźnik stanu dyktafonu (podczas

odtwarzania)

h Czas odtwarzania od początku

3 Naciśnij przycisk + lub –, aby

ustawić odpowiedni poziom głośności.

i Głośność

• Głośność można ustawić na wartość pomiędzy [00] a [30]. Im większa wartość, tym wyższa głośność.

• Jeżeli ustawiony poziom głośności jest zbyt wysoki, może zostać wyświetlony ekran z ostrzeżeniem.

Odtwarzanie

4 Naciśnij przycisk p, aby

zatrzymać odtwarzanie.

• Odtwarzanie pliku zostanie

zatrzymane. Funkcja wznowienia automatycznie zapamięta miejsce zatrzymania odtwarzania. Miejsce to zostanie zapamiętane nawet wtedy, gdy zostanie wyłączone zasilanie.

Odtwarzanie

Po ponownym włączeniu zasilania odtwarzanie rozpocznie się od zapamiętanego miejsca zatrzymania.

• Jeśli plik zostanie odtworzony do

końca, a przycisk p nie zostanie naciśnięty, odtwarzanie zostanie zatrzymane na początku następnego pliku.

Szybkie przewijanie doprzodu

1 Naciśnij i przytrzymaj przycisk

9 podczas odtwarzania.

• Po zwolnieniu przycisku 9

odtwarzanie rozpocznie się od bieżącej pozycji.

• Jeśli w pliku zostanie osiągnięty znak indeksu lub znak tymczasowy, szybkie przewijanie do przodu zostanie zatrzymane w miejscu znaku (☞str.23).

• Jeśli zostanie osiągnięty koniec pliku, szybkie przewijanie do przodu zostanie zatrzymane.

WSKAZÓWKA

• Naciśnij przycisk 9 podczas

odtwarzania, aby przewinąć do przoduo 10 s.

Odtwarzanie

Przewijanie do tyłu

1 Naciśnij i przytrzymaj przycisk

0 podczas odtwarzania.

• Po zwolnieniu przycisku 0

odtwarzanie rozpocznie się od bieżącej pozycji.

• Po osiągnięciu w pliku znaku indeksu

lub znaku tymczasowego przewijanie do tyłu zostanie zatrzymane w miejscu znaku (☞str.23).

• Jeśli zostanie osiągnięty początek

pliku, przewijanie do tyłu zostanie zatrzymane.

WSKAZÓWKA

• Naciśnij przycisk 0 podczas

odtwarzania, aby przewinąć do tyłuo3s.

Przechodzenie dopoczątku pliku

Odtwarzanie

Przechodzenie dopoczątku następnego pliku

1 Naciśnij przycisk 9 w trybie

zatrzymania.

Przechodzenie dopoczątku bieżącego pliku

1 Naciśnij przycisk 0 w trybie

zatrzymania.

Przechodzenie dopoczątku poprzedniego pliku

1 Naciśnij przycisk 0, gdy

miejscem odtwarzania jest początek pliku.

WSKAZÓWKA

• Aby przeskakiwać pliki w sposób ciągły,

naciskaj przycisk 9 lub 0, gdy dyktafon jest w trybie zatrzymania.

Odtwarzanie

Odtwarzanie przez słuchawki

Można podłączyć słuchawki do gniazda q dyktafonu i słuchać przez nie odtwarzanych plików.

• Słuchawki są opcjonalne.

1 Podłącz słuchawki do gniazda

Odtwarzanie

q dyktafonu.

Do gniazda q

2 Naciśnij przycisk p, aby

rozpocząć odtwarzanie.

• Jeśli są podłączone słuchawki, głośnik

nie będzie emitował dźwięku.

PRZESTROGA

• Unikaj ustawiania nadmiernej głośności

podczas słuchania przez słuchawki. Może to spowodować uszkodzenie lub utratę słuchu.

UWAGA

• Aby uniknąć nieprzyjemnie głośnego

dźwięku, przed podłączeniem słuchawek ustaw głośność na [00].

• Jeżeli ustawiony poziom głośności jest

zbyt wysoki, może zostać wyświetlony ekran z ostrzeżeniem.

Pliki muzyczne

Jeśli plik muzyczny przesłany na dyktafon nie chce się odtworzyć, należy sprawdzić, czy częstotliwość próbkowania, liczba bitów i prędkość transmisji mieszczą się w obsługiwanym zakresie. Kombinacje częstotliwości próbkowania, liczby bitów i prędkości transmisji obsługiwane przy odtwarzaniu pliku muzycznego na dyktafonie są przedstawione poniżej.

Format pliku

Format WMA

• Nawet jeśli format pliku jest odpowiedni do

odtworzenia na dyktafonie, dyktafon nie obsługuje wszystkich koderów.

Częstotliwość próbkowania

8 kHz, 22,05 kHz, 44,1 kHz

Prędkość

transmisji

od 5 do 320 kb/s

Zmiana szybkości odtwarzania

Zmiana szybkości odtwarzania przydaje się do przyspieszenia prezentacji z konferencji lub spowolnienia fragmentów trudnych do zrozumienia w przypadku nauki języka.

1 Naciśnij i przytrzymaj przycisk

p podczas odtwarzania.

a Szybkość odtwarzania

2 Naciśnij przycisk + lub –.

• Szybkość odtwarzania można

ustawić wzakresie od [x0.5] do [x2.0] wodstępach co 0.1.

• Szybkość odtwarzania można zwiększyć za pomocą przycisku + izmniejszyć za pomocą przycisku –.

• Aby przywrócić normalną szybkość odtwarzania, ustaw opcję [x1.0].

WSKAZÓWKA

• Naciśnij i przytrzymaj przycisk p

na ekranie szybkości odtwarzania, aby natychmiast wrócić do opcji [x1.0].

3 Naciśnij przycisk p, aby

zakończyć ustawianie.

Zmiana szybkości odtwarzania

b Wskaźnik stanu dyktafonu (podczas

przyspieszonego odtwarzania)

UWAGA

• Zmienione ustawienia szybkości

odtwarzania są zapamiętywane nawet po wyłączeniu zasilania.

• Zmiana szybkości odtwarzania

spowoduje dużo szybsze rozładowanie baterii.

• Funkcja redukcji szumu nie będzie

dostępna po zmianie szybkości odtwarzania (☞str.21).

Ograniczenia przyspieszonego odtwarzania

W zależności od ich częstotliwości próbkowania i prędkości transmisji, niektóre pliki mogą się nie odtwarzać poprawnie. Wtakim przypadku należy zmniejszyć szybkość odtwarzania.

Odtwarzanie z powtarzaniem

Odtwarzanie z powtarzaniem folderu/pliku

Można wybrać zakres powtarzania w obrębie pliku lub folderu.

1 Naciśnij i przytrzymaj przycisk

Odtwarzanie z powtarzaniem

l w trybie zatrzymania dyktafonu.

a Wskaźnik powtarzania

[ Odtwarzanie plików w bieżącym

folderze z powtarzaniem.

[

Odtwarzanie bieżącego pliku

zpowtarzaniem.

• Naciśnij i przytrzymaj przycisk l, aby przełączyć ustawienia powtarzania.

2 Zwolnij przycisk p, aby

zakończyć ustawianie.

Odtwarzanie z powtarzaniem A/B

Dyktafon jest wyposażony w funkcję, która umożliwia powtarzanie fragmentu nagrania (segmentu) w odtwarzanym pliku.

1 Wybierz plik do odtwarzania

zpowtarzaniem A/B i rozpocznij odtwarzanie.

2 Naciśnij i przytrzymaj przycisk

l, gdy odtwarzanie osiągnie żądaną pozycję początkową dla odtwarzania z powtarzaniem A/B.

• Na ekranie wyświetlacza pojawia się migający symbol [A].

WSKAZÓWKA

• Gdy wskaźnik [A] miga, można

zmienić szybkość odtwarzania (☞ str. 19) i przewinąć do przodu/ do tyłu (☞ str. 16, str. 17).

• Jeśli odtwarzanie osiągnie koniec

pliku, gdy miga wskaźnik [A], koniec pliku jest traktowany jako końcowa pozycja segmentu i uruchamia się odtwarzanie z powtarzaniem.

Odtwarzanie

zpowtarzaniem

3 Ponownie naciśnij i przytrzymaj

przycisk l, gdy odtwarzanie osiągnie żądaną pozycję końcową dla odtwarzania zpowtarzaniem A/B.

• Fragment A/B został ustawiony,

rozpocznie się odtwarzanie zpowtarzaniem A/B.

4 Naciśnij przycisk p.

• Odtwarzanie się zatrzyma. Fragment

do odtwarzania określony dla tej funkcji zostanie zapamiętany.

UWAGA

• Podczas odtwarzania z powtarzaniem

A/B nie można zapisywać znaków indeksu ani znaków tymczasowych.

Anulowanie odtwarzania z powtarzaniem A/B

1 Naciśnij i przytrzymaj przycisk

l, kiedy dyktafon jest wtrybie zatrzymania lub podczas odtwarzania.

UWAGA

• Funkcja odtwarzania z powtarzaniem A/B

zostanie anulowana, gdy pozycja pliku osiągnie początek bądź koniec pliku po naciśnięciu przycisku 9 lub 0.

Redukowanie szumu podczas odtwarzania (redukcja szumu)

Użyj funkcji redukcji szumu, aby zredukować szumy, gdy nagrany głos jest trudny do zrozumienia.

1 Naciśnij i przytrzymaj przycisk

n w trybie zatrzymania dyktafonu lub podczas odtwarzania.

a Wskaźnik redukcji szumu

UWAGA

• Należy pamiętać, że używanie funkcji

redukcji szumu spowoduje dużo szybsze rozładowanie baterii.

• Funkcja redukcji szumu nie będzie

dostępna po zmianie szybkości odtwarzania (☞str.19).

Redukowanie szumu podczas odtwarzania (redukcja szumu)

Edytowanie

Zmiana ekranu informacji

Naciśnij i przytrzymaj prz ycisk p w trybie zatrzymania dyktafonu, aby wyświetlić pozostały czas nagrywania oraz bieżącą godzinę/datę. Naciskaj i przytrzymuj prz ycisk p dalej, aby wyświetlić ekran ustawień godziny/daty (☞ str. 7).

Zmiana ekranu informacji/

Zapobieganie przypadkowemu skasowaniu pliku (blokada pliku)

Naciśnij i przytrzymaj przycisk p wtrybie zatrzymania dyktafonu.

a Pozostały

możliwy czas nagrywania

b Bieżąca data c Bieżąca

godzina

d Ustawianie

godziny idaty

e Ustawianie

sygnałów dźwiękowych

f Informacje

owersji

Zapobieganie przypadkowemu skasowaniu pliku (blokada pliku)

Funkcja blokowania pliku umożliwia zablokowanie ważnych plików, aby zapobiec ich przypadkowemu skasowaniu. Zablokowany plik nie zostanie skasowany nawet podczas kasowania wszystkich plików w danym folderze (☞str.24).

UWAGA

• Wybierz plik, który chcesz zablokować,

anastępnie zatrzymaj na początku pliku.

1 Wybierz plik, który chcesz

zablokować.

Naciśnij przycisk l w trybie

zatrzymania dyktafonu.

a Wskaźnik blokady pliku

Znaki indeksu i znaki tymczasowe

Zapisanie w pliku znaku indeksu lub znaku tymczasowego zapewni szybki dostęp do żądanej pozycji w pliku poprzez te same operacje, jakie są wykorzystywane do szybkiego przewijania do przodu i do tyłu lub do przewijania do początku pliku. Pliki utworzone przy użyciu dyktafonu mają zapisane znaki indeksu. Zapisanie znaków indeksu w plikach utworzonych przy użyciu innych dyktafonów naszej firmy może nie być możliwe. Pliki, w których nie można zapisać znaków indeksu, mają zapisane znaki tymczasowe. Ponadto znaki tymczasowe są zapisane wplikach utworzonych przy użyciu urządzeń innych firm.

Zapisywanie znacznika indeksu iznacznika tymczasowego

Gdy zostanie osiągnięta żądana

pozycja, naciśnij przycisk l, aby zapisać znak indeksu lubznak tymczasowy.

a Numer znaku indeksu/znaku

tymczasowego

b Wskaźnik znaku indeksu/znaku

tymczasowego

UWAGA

• Znaki tymczasowe nie są ustawiane na

stałe. Są automatycznie kasowane po wybraniu innego pliku lub podłączeniu dyktafonu do komputera.

• M ożna zapisać do 99* znaków indeksu/

znaków tymczasowych w jednym pliku. W przypadku próby zapisania ponad 99* znaków zostanie wyświetlony komunikat [FULL]. (99: tylko model VN-541PC/ 16: tylko model VN-540PC)

• N ie można zapisać ani usunąć znaczników

indeksu i tymczasowych w plikach, które zostały zablokowane za pomocą funkcji blokowania pliku (☞ str. 22).

• Nie można zapisać znaków indeksu/

znaków tymczasowych na początku plików.

• Jeżeli pliki utworzone na tym dyktafonie

będą odtwarzane na komputerze, znaki mogą nie zostać zachowane.

Kasowanie znaku indeksu i znaku tymczasowego

Wybierz plik zawierający znak

indeksu lub tymczasowy, który chcesz usunąć, i rozpocznij odtwarzanie.

Użyj przycisku 9 lub 0, abywybrać znak indeksu lub znak tymczasowy do usunięcia.

3 Gdy na wyświetlaczu wyświetli

się liczba znaków indeksu/ znaków tymczasowych do usunięcia (przez około 2 s), naciśnij przycisk k.

• Wszystkie kolejne znaki indeksu

iznaki tymczasowe znajdujące się w pliku zostaną automatycznie przenumerowane.

Znaki indeksu i znaki tymczasowe

Kasowanie plików

W tym rozdziale opisano, jak skasować pojedynczy niepotrzebny plik z folderu i jak jednocześnie skasować wszystkie pliki z bieżącego folderu. Po skasowaniu plików nie można ich odzyskać, dlatego operację kasowania należy przeprowadzać z rozmysłem.

Kasowanie pojedynczego pliku

1 Wybierz plik, który chcesz

skasować.

Naciśnij przycisk k w trybie

Kasowanie plików

zatrzymania dyktafonu.

Plik o tym numerze zostanie skasowany. Po skasowaniu pliku automatycznie przeprowadzone zostanie przenumerowanie.

• Dyktafon wraca do trybu zatrz ymania,

jeśli w ciągu 8 sekund nie zostanie wykonana żadna operacja.

3 Naciśnij przycisk 0, aby

wybrać opcję [

4 Naciśnij przycisk p.

• Po zakończeniu procesu wyświetli się komunikat [END].

YES

Kasowanie wszystkich plików wfolderze

1 Wybierz folder, z którego chcesz

skasować wszystkie pliki.

Naciśnij przycisk k w trybie

zatrzymania dyktafonu.

Naciśnij ponownie przycisk k.

4 Naciśnij przycisk 0, aby

wybrać opcję [

5 Naciśnij przycisk p.

• Po zakończeniu procesu wyświetli się komunikat [END].

YES

Kasowanie plików

UWAGA

• Nie można kasować plików

zablokowanych i z atrybutem „tylko do odczytu” (☞str.22).

• Ur ządzenie nie skasuje pliku, którego

nie potrafi rozpoznać. Aby skasować takie pliki lub foldery, należy podłączyć dyktafon do komputera.

• Przed skasowaniem pliku wymień

baterię, aby mieć pewność, że nie wyczerpie się przed zakończeniem procesu. Operacja kasowania może trwać ponad 10 sekund. Aby uniknąć ryzyka uszkodzenia danych, nie wolno wyjmować baterii przed zakończeniem procesu kasowania.

Kasowanie plików

Formatowanie pamięci wewnętrznej

Formatowanie pamięci wewnętrznej powoduje skasowanie wszystkich zapisanych w niej plików. Należy pamiętać oskopiowaniu ważnych plików nakomputer przed przeprowadzeniem formatowania.

1 W trybie zatrzymania dyktafonu

naciśnij i przytrzymaj przycisk k przez ponad 3 sekundy.

Formatowanie pamięci wewnętrznej

2 Naciśnij przycisk 0, aby

wybrać opcję [

3 Naciśnij przycisk p.

4 Naciśnij przycisk 0, aby

ponownie wybrać opcję [

YES

5 Naciśnij przycisk p.

• Po zakończeniu procesu wyświetli się komunikat [END].

UWAGA

• Nie wolno formatować dyktafonu

zpoziomu komputera.

• Formatowanie kasuje wszystkie istniejące

dane, w tym zablokowane pliki oraz pliki z atrybutem „tylko do odczytu”.

• Ustawienia godziny/daty oraz inne

ustawione treści zachowają informacje sprzed formatowania.

• Przed wykonaniem formatowania

wymień baterię, aby mieć pewność, że nie wyczerpie się przed zakończeniem procesu. Proces formatowania może trwać ponad 10sekund. Aby uniknąć ryzyka uszkodzenia danych, nie wolno wyjmować baterii przed zakończeniem procesu formatowania.

• Nawet podczas formatowania lub

kasowania (☞str.24) w pamięci

wewnętrznej aktualizowane są tylko informacje dotyczące zarządzania plikami; zapisane dane nie są całkowicie usuwane. W przypadku przekazywania dyktafonu innej osobie lub jego utylizacji należy zapełnić całą pamięć nagraniem ciszy w celu zabezpieczenia przed ujawnieniem danych osobowych.

Używanie z komputerem

Środowisko robocze komputera

Przedstawione wymagania dotyczą środowiska operacyjnego umożliwiającego korzystanie zpołączenia USB w celu zapisywania na komputerze plików nagranych na dyktafon.

Windows

System operacyjny: Microsoft Windows Vista/7/8/8.1/10 (instalacja standardowa) Komputer z systemem operacyjnym Windows i co najmniej jednym portem USB

Macintosh

System operacyjny: Mac OS X w wersji od 10.5 do 10.11 (instalacja standardowa) Komputer Apple Macintosh z co najmniej jednym dostępnym portem USB

UWAGA

• Nawet jeśli wymagania dotyczące środowiska operacyjnego są spełnione, to takie

przypadki jak aktualizacje wersji, środowiska typu „multiboot”, własne modyfikacje komputerów i innych kompatybilnych urządzeń nie są objęte gwarancją działania.

Środki ostrożności dotyczące podłączania do komputera

• Podczas wysyłania lub pobierania pliku z dyktafonu wskaźnik LED miga, gdy odbywa

się transfer danych. Nie wolno odłączać złącza USB przed zakończeniem przesyłania danych. Przy odłączaniu złącza USB należy przestrzegać procedury opisanej na ☞str.29. Dane mogą nie zostać przesłane prawidłowo, jeśli złącze zostanie odłączone przed zatrzymaniem napędu.

• Nie wolno formatować (inicjować) dyktafonu z poziomu komputera. Formatowanie

wykonane z poziomu komputera będzie niepoprawne.

• Foldery lub pliki w dyktafonie, które są przenoszone lub których nazwa jest zmieniana

za pomocą narzędzi do zarządzania plikami systemów Windows lub Macintosh, mogą zostać poprzestawiane lub stać się nierozpoznawalne.

• Należy pamiętać, że odczytywanie i zapisywanie danych na dyktafonie będzie nadal

możliwe po ustawieniu na komputerze atrybutu „tylko do odczytu” dla napędu dyktafonu.

• Aby zapobiec powodowaniu szumów przez pobliskie urządzenia elektryczne, należy

odłączyć zewnętrzny mikrofon i słuchawki, gdy dyktafon jest podłączany do komputera.

Środowisko robocze komputera

Podłączanie do komputera/odłączanie od komputera

Podłączanie dyktafonu do komputera

1 Uruchom komputer.

2 Podłącz przewód USB do portu

USB w komputerze.

3 Po upewnieniu się, że dyktafon

jest w trybie zatrzymania, podłącz przewód USB do portu

do podłączania w dyktafonie.

Podłączanie do komputera/odłączanie od komputera

WSKAZÓWKA

• Komputer z systemem Windows:

Dyktafon jest rozpoznawany iwyświetlany w folderze [Computer] wraz z nazwą modelu jako nazwą napędu.

• Komputer Macintosh: Dyktafon jest

rozpoznawany i wyświetlany na pulpicie wraz z nazwą modelu jako nazwą napędu.

• Aby uzyskać więcej informacji na temat

portu USB w komputerze, skorzystaj zpodręcznika użytkownika komputera.

UWAGA

• Złącze USB należy wsunąć dokońca.

Urządzenie może nie działać poprawnie, jeśli podłączenie nie będzie prawidłowe.

• Jeśli dyktafon jest podłączony za

pośrednictwem koncentratora USB, może pracować niestabilnie. Jeśli dyktafon działa niestabilnie, nie należy używać koncentratora USB.

• Używaj tylko zgodnego przewodu

micro USB naszej firmy. Urządzenie może nie działać, jeśli zostanie użyty przewód innego producenta. Przewodu micro USB naszej firmy można używać tylko z dyktafonem i nie wolno go używać z urządzeniami innych producentów. W przypadku uszkodzenia lub zgubienia przewodu micro USB skontaktuj się zcentrum obsługi klienta.

Podłączanie do komputera/odłączanie od komputera

Odłączanie dyktafonu od komputera

Windows

1 Na pasku zadań w prawym

dolnym rogu ekranu kliknij przycisk [ ] i wybierz opcję [

Eject DIGITAL VOICE RECORDER

• Litera używana do identyfikacji

napędu zależy od komputera.

• Gdy wyświetlone zostanie okno

zinformacją, że wyjęcie urządzenia jest bezpieczne, zamknij je.

2 Upewnij się, że wskaźnik LED

dyktafonu przestał migać iodłącz kabel USB.

UWAGA

• Aby zapobiec ryzyku uszkodzenia danych, nie odłączaj dyktafonu od portu USB,

kiedymiga wskaźnik LED.

Macintosh

1 Przeciągnij i upuść ikonę dysku

wymiennego oznaczającą

dyktafon na ikonę kosza znajdującą się na pulpicie.

2 Upewnij się, że wskaźnik LED

dyktafonu przestał migać iodłącz kabel USB.

Podłączanie do komputera/odłączanie od komputera

Ładowanie pliku do komputera

Pliki nagrane za pomocą wbudowanego mikrofonu są zapisywane w folderze widocznym na komputerze pod nazwą [RECORDER]. Pliki z nagraniami zapisane na dyktafonie można skopiować do dowolnego folderu na komputerze.

Nazwa napędu Nazwy folderów

Folder

Plik

DYKTAFON

MEMO

MUSIC

Tylko model VN-541PC

TALK

(Notatka)

(Rozmowa)

(Muzyka)

(Długie nagrywanie)

Macintosh

1 Podłącz dyktafon do komputera

(☞str.28).

• Gdy dyktafon jest podłączony do

systemu operacyjnego Macintosh, jest rozpoznawany i wyświetlany na pulpicie wraz z nazwą modelu jako nazwą napędu.

2 Dwukrotnie kliknij ikonę dysku

wymiennego oznaczoną nazwą modelu dyktafonu.

VN-541PC

Ładowanie pliku do komputera

* Nazwa napędu rozpoznawana/

wyświetlana przez dyktafon.

Windows

1 Podłącz dyktafon do komputera

(☞str.28).

2 Otwórz program Eksplorator

Windows.

• Dyktafon jest rozpoznawany

iwyświetlany w folderze [Computer ] wraz z nazwą modelujako nazwą napędu.

3 Kliknij folder oznaczony nazwą

modelu dyktafonu.

3 Skopiuj wybrane dane do

4 Skopiuj wybrane dane do

komputera.

4 Odłącz dyktafon od komputera

5 Odłącz dyktafon od komputera

(☞str.29).

UWAGA

• Aby zapobiec ryzyku uszkodzenia danych, nie odłączaj dyktafonu od portu USB, kiedy

miga wskaźnik LED.

001

002

199

Skopiuj te pliki do komputera.

Inne informacje

Rozwiązywanie problemów

Problem

Na wyświetlaczu nic się nie wyświetla.

Nie można obsługiwać dyktafonu.

Nie można nagrywać.

Nie słychać odtwarzania.

Nagranie jest zbyt ciche.

Brak pliku dźwiękowego.

Podczas odtwarzania słyszalne są szumy.

Komuni-

kat

alarmowy

HOLD

FULL

NO FILE

Możliwa przyczyna Rozwiązanie

Baterie zostały włożone nieprawidłowo.

Niski poziom energii baterii.

Zasilanie jest wyłączone.

Niski poziom energii baterii.

Zasilanie jest wyłączone.

Dyktafon jest w trybie HOLD.

Brak wolnej pamięci.

Osiągnięto maksymalną liczbę (199) nagranych plików.

Słuchawki są podłączone do gniazda q.

Ustawiono poziom głośności [00].

Wyjściowy poziom podłączonego urządzenia zewnętrznego jest zbyt niski.

Plik został zapisany w innym folderze.

Podczas nagrywania przedmioty ocierały się o dyktafon.

Podczas nagrywania lub odtwarzania dyktafon znajdował się w pobliżu telefonu komórkowego lub lampy fluorescencyjnej.

Sprawdź, czy bieguny dodatni i ujemny baterii są prawidłowo ustawione (☞ str. 6).

Wymień baterie (☞ str. 6).

Włącz zasilanie (☞ str. 7).

Wymień baterie (☞ str. 6).

Włącz zasilanie (☞ str. 7).

Zwolnij tryb HOLD (☞ str. 10).

Skasuj niepotrzebne pliki (☞ str. 24).

Aby odtwarzać przez wbudowany głośnik, odłącz słuchawki.

Ustaw głośność (☞ str. 15).

Ustaw wyjściowy poziom urządzenia zewnętrznego.

Wybierz inny folder.

Podczas nagrywania nie należy dotykać dyktafonu.

Ponów nagrywanie, przestawiając dyktafon w inne miejsce.

Rozwiązywanie problemów

Nie można skasować pliku.

Podczas monitorowania nagrania pojawia się szum.

Rozwiązywanie problemów

Nie można zapisać znaków indeksu/ znaków tymczasowych.

Szybkość odtwarzania jest wysoka (lub niska).

Błąd pamięci.

Błąd formatowania.

Problem

Komuni-

kat

alarmowy

LOCK

FULL

LOCK

ERROR

Możliwa przyczyna Rozwiązanie

Plik jest zablokowany.

Plik tylko do odczytu.

Występuje sprzężenie.

Osiągnięto maksymalną liczbę znaków (99: t ylko model VN-541PC/16: tyl ko model VN-54 0PC).

Plik jest zablokowany.

Plik tylko do odczytu.

Ustawiona wartość funkcji szybkości odtwarzania jest inna niż [x1.0].

Wystąpił błąd pamięci wewnętrznej.

Wystąpił problem z formatowaniem.

Aby móc skasować plik, należy go najpierw odblokować (☞ str. 22).

Odblokuj plik lub anuluj ustawienie „t ylko do odczytu” pliku w pamięci komputera.

Podłączenie głośnika z wbudowanym wzmacniaczem może powodować sprzężenie podczas nagrywania. Zaleca się używanie słuchawek do monitorowania nagrywanego sygnału.

Wyreguluj ustawienia nagrywania np. poprzez odsunięcie od siebie słuchawek i mikrofonu lub upewnienie się, że mikrofon nie znajduje się po stronie słuchawek.

Skasuj niepotrzebne znaki (☞ str. 23).

Odblokuj plik (☞ str. 22).

Odblokuj plik lub anuluj ustawienie „t ylko do odczytu” pliku w pamięci komputera.

Ustaw funkcję szybkości odtwarzania na wartość [x1.0] (☞ str. 19).

Skontaktuj się z Centrum obsługi klienta.

Ponownie sformatuj pamięć (☞ str. 26).

Konserwacja dyktafonu

s Elementy zewnętrzne

• W przypadku zabrudzenia dyktafonu przetrzyj go delikatnie miękką ściereczką. Jeśli

dyktafon jest bardzo zabrudzony, nasącz ściereczkę słabym roztworem mydła w wodzie idobrze wyciśnij. Wytrzyj dyktafon wilgotną ściereczką i osusz przy użyciu suchej ściereczki.

s Wyświetlacz

• W przypadku zabrudzenia wyświetlacza przetrzyj go delikatnie miękką ściereczką.

UWAGA

• Nie należy stosować benzenu, alkoholu i innych silnych rozpuszczalników oraz

chemicznych środków czyszczących.

Konserwacja dyktafonu

Akcesoria (opcjonalne)

Akcesoria do dyktafonów naszej firmy można kupić bezpośrednio w sklepie internetowym na stronie naszej firmy. Dostępność akcesoriów różni się w zależności od kraju.

Mikrofon monofoniczny (jednokierunkowy): ME52W

Przeznaczony do nagrywania dźwięków z pewnej odległości, przy minimalnym wpływie szumów z otoczenia.

Kompaktowy mikrofon zoom (jednokierunkowy): ME34

Dostarczany z trójnogiem znakomicie nadaje się do postawienia na stole podczas nagrywania z pewnej odległości, tak jak w przypadku konferencji i wykładów.

Mikrofon powierzchniowy ME33

Akcesoria (opcjonalne)

Mikrofon do nagrywania konferencji, umożliwiający podłączenie do trzech urządzeń do kanału lewego i do trzech do kanału prawego. Kaskadowe połączenie umożliwia przedłużenie do 12 metrów połączeń kanału lewego/prawego, aby nagrywać dźwięk z szerszego zasięgu.

Mikrofon mocowany do ubrania (dookólny): ME15

Mały, dyskretny mikrofon mocowany do ubrania.

Mikrofon do odbierania telefonu: TP8

Mikrofon słuchawkowy, który można nosić w uchu podczas rozmów telefonicznych. Wyraźnie odbiera głosy podczas rozmów telefonicznych.

Przewód służący do podłączania: KA333

Rezystancyjny przewód połączeniowy z wtyczkami stereo mini (średnica 3,5 mm) na obu końcach. Używany podczas nagrywania do łączenia gniazda wyjścia słuchawek z wejściem liniowym. Dostarczany z przejściówkami (PA331/ PA231) do wtyczek mono mini (średnica 3,5 mm) lub mono mini mini (średnica 2,5 mm).

Etui CS131

Informacje o prawach autorskich i znakach handlowych

• Informacje wtym dokumencie mogą ulec zmianie bez uprzedzenia. Aby uzyskać najnowsze

informacje dotyczące nazw produktów inumerów modeli, należy skontaktować się zcentrum pomocy technicznej.

• Zawarte winstrukcji ilustracje przedstawiające ekran idyktafon mogą odbiegać wyglądem

od rzeczywistego produktu. Choć podjęto wszelkie środki wcelu zapewnienia dokładności informacji wtym podręczniku, od czasu do czasu mogą pojawić się błędy. Wszelkie pytania iwątpliwości dotyczące informacji, ewentualnych błędów lub braków należy kierować do centrum pomocy technicznej.

• Firma OM Digital Solutions Corporation jest właścicielem praw autorskich do tego

podręcznika. Prawo autorskie zabrania nieautoryzowanego powielania tego podręcznika lub nieautoryzowanego rozpowszechniania jego reprodukcji.

• Należy pamiętać, że nie będziemy ponosić odpowiedzialności wprzypadku szkód,

utraconych zarobków lub roszczeń osób trzecich wynikających z niewłaściwego użytkowania produktu.

Znaki towarowe i zastrzeżone znaki towarowe

• Microsoft i Windows są zastrzeżonymi znakami towarowymi firmy Microsoft Corporation.

• Macintosh jest znakiem towarowym firmy Apple Inc.

Wszystkie pozostałe nazwy produktów imarek wymienione wtej instrukcji sąznakami towarowymi lub zastrzeżonymi znakami towarowymi odpowiednich podmiotów.

Informacje o prawach autorskich i znakach handlowych

Środki ostrożności

Przed rozpoczęciem użytkowania dyktafonu należy przeczytać ten podręcznik, aby zapewnić prawidłowe i bezpieczne działanie urządzenia. Po przeczytaniu podręcznika należy przechowywać go w dostępnym miejscu, aby w razie potrzeby móc po niegosięgnąć.

Ważne środki ostrożności dotyczące bezpieczeństwa

• Ważne środki ostrożności dotyczące

bezpieczeństwa zawarte w niniejszym podręczniku są oznaczone poniższymi symbolami i etykietami. Należy zawsze przestrzegać poniższych środków ostrożności, aby uniknąć zranienia siebie lub innych oraz uszkodzenia mienia.

• Znaczenie każdego rodzaju środka

ostrożności podano poniżej.

Środki ostrożności

f NIEBEZPIECZEŃSTWO

Środki ostrożności dotyczące bezpośredniego zagrożenia, które może skutkować śmiercią lub poważnymi obrażeniami, jeśli urządzenie jest obsługiwane nieprawidłowo.

f OSTRZEŻENIE

Środki ostrożności dotyczące sytuacji, które potencjalnie mogą stanowić zagrożenie skutkujące śmiercią lub poważnymi obrażeniami ciała, jeśli urządzenie jest obsługiwane nieprawidłowo.

f PRZESTROGA

Środki ostrożności dotyczące sytuacji, które potencjalnie mogą stanowić zagrożenie skutkujące obrażeniami ciała lub potencjalnym uszkodzeniem

mienia, jeśli urządzenie jest obsługiwane nieprawidłowo.

Środki ostrożności dotyczące dyktafonu

f OSTRZEŻENIE

s Nie należy używać dyktafonu

w środowisku, w którym mogą znajdować się gazy palne lub wybuchowe.

Grozi to pożarem lub wybuchem.

s Nie należy demontować,

naprawiać ani modyfikować dyktafonu.

Może to spowodować porażenie prądem elektrycznym lub zranienie.

s Nie należy korzystać z dyktafonu

w trakcie prowadzenia pojazdów (takich jak rower, motocykl czy samochód).

Może to być przyczyną wypadków drogowych.

s Nie należy zostawiać dyktafonu

w miejscach dostępnych dla niemowląt i dzieci.

Należy uważać, aby podczas korzystania z dyktafonu w obecności niemowląt lub dzieci nie pozostawiać go bez nadzoru. Dzieci i niemowlęta nie są wstanie zrozumieć środków ostrożności dotyczących bezpieczeństwa, jakie należy zachować przy korzystaniu z dyktafonu, isą narażone na ryzyko wypadków, takichjak:

– Uduszenie spowodowane

przypadkowym owinięciem szyi przewodem słuchawek.

– Porażenie prądem elektrycznym lub

zranienie wynikające z niewłaściwej obsługi.

Środki ostrożności

s Jeśli używany dyktafon zacznie

wydawać nienormalne dźwięki, nagrzewać się, wydzielać odór, zapach spalenizny lub dym:

1 Natychmiast odłączyć baterie i złącze

USB, uważając, aby się nie poparzyć ani nie zranić. Dalsze użytkowanie może spowodować pożar lub oparzenia (nie dotykać produktu gołymi rękami, gdy się przegrzewa).

2 Skontaktować się z miejscem zakupu lub

centrum serwisowym.

s Jeśli dyktafon wpadnie do

wody lub jeśli woda, metal lub substancja łatwopalna dostanie się do wnętrza, należy:

1 Natychmiast wyjąć baterię. 2 Skontaktować się z punktem zakupu

lub z punktem serwisowym wcelu wykonania naprawy. Kontynuowanie użytkowania może spowodować pożar lub porażenie prądem.

s Nie należy korzystać z dyktafonu

w samolotach, szpitalach i innych miejscach, w których korzystanie z urządzeń elektronicznych jest ograniczone.

s Podczas przenoszenia dyktafonu

za pasek postępować ostrożnie, aby nie uderzać nim w inne przedmioty.

f PRZESTROGA

s Nie należy zwiększać głośności

przed wykonaniem tej czynności.

Może to spowodować uszkodzenie lub utratę słuchu.

Baterie f NIEBEZPIECZEŃSTWO

s Nie wolno umieszczać baterii

wpobliżu źródeł zapłonu.

s Nie wolno spalać, podgrzewać ani

rozmontowywać baterii. Nie wolno zwierać dodatnich i ujemnych biegunów baterii.

Może to spowodować pożar, pęknięcie, przepalenie lub przegrzanie.

s Nie wolno wykonywać połączeń

lutowanych bezpośrednio do baterii. Nie wolno deformować, modyfikować ani rozmontowywać baterii.

s Wprzypadku przenoszenia lub

przechowywania baterii należy włożyć jądo opakowania wcelu ochrony styków. Nie wolno nosić i przechowywać baterii zmetalowymi przedmiotami, takimi jak breloki.

Może to spowodować przegrzanie, porażenie prądem elektrycznym lub pożar.

s Nie wolno podłączać baterii

bezpośrednio do gniazdka elektrycznego ani gniazda zapalniczki wsamochodzie.

s Nie wolno pozostawiać dyktafonu

w miejscach, w których występuje wysoka temperatura, ani wystawiać go na bezpośrednie działanie promieni słonecznych, np. w samochodzie w gorący dzień lub w pobliżu działającego wpomieszczeniu grzejnika.

Może to spowodować pożar, poparzenie lub zranienie z powodu wycieku, przegrzania lub pęknięcia.

Środki ostrożności

s Jeśli płyn z baterii dostanie się

do oczu, może to spowodować ślepotę. Jeśli płyn z baterii dostanie się do oczu, nie wolno ich trzeć. Należy natomiast dokładnie przepłukać oczy bieżącą wodą zkranu lub czystą wodą z innego źródła. Natychmiast udać się do lekarza.

f OSTRZEŻENIE

s Nie należy dotykać ani trzymać

baterii mokrymi rękoma.

Może to spowodować porażenie prądem elektrycznym lub awarię.

s Nie należy używać baterii, których

obudowa jest porysowana lub

Środki ostrożności

uszkodzona.

Może to spowodować pęknięcie lub przegrzanie.

s Baterie należy przechowywać

w miejscach niedostępnych dla niemowląt i dzieci.

Niemowlę lub dziecko może połknąć baterię. W takim przypadku należy natychmiast zawieźć dziecko do lekarza.

s Nie należy zanurzać baterii w

wodzie (słodkiej ani słonej) ani dopuszczać do zawilgocenia jej styków.

s Nie należy używać baterii, która

ma wyciek, zmieniła kolor lub uległa zdeformowaniu.

s Płyn z baterii, który dostanie się na

odzież bądź skórę, należy spłukać bieżącą wodą z kranu lub czystą wodą z innego źródła.

f PRZESTROGA

s Nie wolno rzucać baterią ani

poddawać jej silnym wstrząsom.

s Nie należy używać baterii

zrozerwaną osłoną uszczelniającą (pokrycie izolacją).

s Jeśli dyktafon nie będzie używany

przez dłuższy czas, należy przed schowaniem wyjąć z niego baterię.

s Wyjąć baterię z dyktafonu od

razu, gdy stanie się bezużyteczna. Wprzeciwnym razie może dojść do wycieku.

Środki ostrożności podczas obsługi

• Nie należy pozostawiać dyktafonu

wmiejscach, w których występuje wysoka temperatura i wilgotność ani wystawiać go na bezpośrednie działanie promieni słonecznych, np. latem na plaży.

• Nie należy przechowywać dyktafonu

wwilgotnym i zakurzonym miejscu.

• Jeśli dyktafon stanie się mokry lub

wilgotny, należy go przetrzeć suchą szmatką. Szczególnie należy unikać kontaktu dyktafonu ze słoną wodą.

• Nie wolno zostawiać dyktafonu na

telewizorze, lodówce ani innych urządzeniach elektrycznych lub w ich pobliżu.

• Należy zapobiegać przedostawaniu

się do dyktafonu piasku i błota. Może to spowodować jego nienaprawialne uszkodzenie.

• Nie wolno poddawać dyktafonu

intensywnym drganiom ani wstrząsom.

• Nie wolno przechowywać dyktafonu

wwilgotnych miejscach.

Środki ostrożności

• Położenie karty magnetycznej (takiej jak

karta kredytowa) w pobliżu głośnika lub słuchawek może spowodować utratę danych przechowywanych na tej karcie.

• Jeżeli podczas nagrywania lub

odtwarzania dyktafon znajdował się wpobliżu przewodu lampy elektrycznej, lampy fluorescencyjnej lub telefonu komórkowego, mogą być słyszalne zakłócenia.

<Środki ostrożności związane zutratądanych>

• Treści zapisane w pamięci wewnętrznej

mogą ulec zniszczeniu lub zostać utracone z powodu błędów działania, uszkodzeń urządzenia i jego napraw.

• Również kiedy treści są zapisane w pamięci

wewnętrznej przez długi czas lub są wielokrotnie wykorzystywane, operacje takie jak zapisanie, odczytanie lub skasowanie danych mogą nie być już możliwe.

• Zaleca się wykonywanie kopii zapasowej

ważnych danych i zapisywanie jej na dysku twardym komputera lub innych nośnikach danych.

• Należy pamiętać, że nie będziemy

ponosić odpowiedzialności za szkody lub utracone zarobki wynikające z uszkodzenia lub utraty zarejestrowanych danych, niezależnie od ich charakteru lub przyczyny.

<Środki ostrożności dotyczące nagranegopliku>

• Nie będziemy ponosić odpowiedzialności

za usunięcie nagranych plików lub ich niemożność odtworzenia z powodu awarii dyktafonu lub komputera.

• Nagrywanie materiału objętego prawami

autorskimi jest dozwolone jedynie, gdy ma on być wykorzystywany do celów prywatnych. Każdy inny sposób jego wykorzystania bez zezwolenia właściciela praw autorskich jest zabroniony przez prawo.

<Środki ostrożności dotyczące utylizacji dyktafonu>

• Nawet podczas formatowania (☞ str.26)

lub kasowania (☞ str.24) w pamięci wewnętrznej aktualizowane są tylko informacje dotyczące zarządzania plikami; zapisane dane nie są całkowicie usuwane. Podczas utylizacji dyktafonu należy się upewnić, że pamięć została zniszczona, lub sformatować pamięć i zapełnić ją nagraniem ciszy, albo wykonać inną tego typu operację w celu zabezpieczenia przed ujawnieniem danych osobowych.

Środki ostrożności

Dane techniczne

Informacje ogólne

4 Formaty nagrywania/odtwarzania

Format WMA

4 Częstotliwość próbkowania

WMA 32 kb/s 44,1 kHz WMA 16 kb/s 22,05 kH z WMA 5 kb/s* 8 kHz

* Tylko model VN-541PC

4 Maksymalna moc wyjściowa

200 mW (głośnik 8 Ω)

4 Maksymalne napięcie wyjściowe

Dyktafon: â 150 mV

Dane techniczne

(zgodnie z normą EN 50332-2)

4 Nośniki danych*

Pamięć wewnętrzna flash typu NAND: * Niektóre obszary nośnika pamięci

służą do zarządzania danymi, więc rzeczywista pojemność użytkowa nośnika jest nieznacznie mniejsza odwyświetlanej.

4 Głośnik

Wbudowany okrągły głośnik dynamiczny o średnicy 20 mm

4 Gniazdo mikrofonowe

Średnica 3,5 mm, impedancja 2 kΩ

4 Gniazdo słuchawkowe

Średnica 3,5 mm, impedancja 8 Ω (min.)

4 Źródło zasilania

Dwie baterie AAA z suchym ogniwem (model LR03)

4 GB

4 Wymiary zewnętrzne

108 × 37,5 × 20 mm (bez elementów wystających)

4 Waga

67 g (łącznie z bateriami)

4 Temperatura pracy

Od 0 do 42°C

Przenoszone częstotliwości

4 Podczas nagrywania przy użyciu

wbudowanego mikrofonu

MEMO od 200 Hz do 7 kHz

TALK od 200 Hz do 13 kHz

MUSIC od 40 Hz do 13 kHz

LP* od 200 Hz do 3 kHz

* Tylko model VN-541PC

4 Podczas odtwarzania

20 Hz–20 kHz (Górna i dolna wartość graniczna zakresu przenoszonych częstotliwości zależy od formatu nagrywania).

Dane techniczne

Żywotność baterii

Poniższe dane są orientacyjne.

4 Podczas nagrywania przy użyciu

wbudowanego mikrofonu

TALK 52 godz.(ok.)

MUSIC 52 godz.(ok.)

MEMO 52 godz.(ok.)

LP* 60 godz.(ok.)

* Tylko model VN-541PC

4 Podczas odtwarzania pliku

dźwiękowego

W trakcie odtwarzania przez głośnik

TALK 21 godz.(ok.)

MUSIC 21 godz.(ok.)

MEMO 22 godz.(ok.)

LP* 23 godz.(ok.)

Podczas odtwarzania przez słuchawki

TALK 45 godz.(ok.)

MUSIC 45 godz.(ok.)

MEMO 46 godz.(ok.)

LP* 46 godz.(ok.)

* Tylko model VN-541PC

UWAGA

• Przedstawione tu dane dotyczące

żywotności baterii zostały określone za pomocą testowania metodą naszej firmy. Rzeczy wiste wartości cz asu życia baterii będą się znacznie różnić w zależności od używanej baterii iwarunków jej użytkowania. (Zmiana szybkości odtwarzania lub korz ystanie z funkcji redukcji szumu może wpłynąć na żywotność baterii).

Czas nagrywania

Poniższe dane są orientacyjne.

TALK/MUSIC

(WMA 32 kb/s)

MEMO

(WMA 16 kb/s)

LP*

(WMA 5 kb/s)

* Tylko model VN-541PC

UWAGA

• Rzeczy wiste dostępne czasy nagrywania

mogą być krótsze niż przedstawione poniżej, gdy wielokrotnie nagrywane są krótkie pliki (wyświetlane czasy dostępne/pozostałe do nagrania są wartościami orientacyjnymi).

251 godz.(ok.)

495 godz.(ok.)

1570 godz.(ok.)

Maksymalny czas nagrywania dla pojedynczego pliku

Niezależnie od ilości pozostałej pamięci, najdłuższy czas nagrywania dla jednego pliku jest ograniczony do następujących wartości:

WMA 32 kb/s Około 26 godzin 40 minut

WMA 16 kb/s Około 53 godzin 40 minut

WMA 5 kb/s* Około 148 godzin 40 minut

* Tylko model VN-541PC

Należy pamiętać, że dane techniczne iwygląd dyktafonu mogą się zmienić bez uprzedzenia z powodu wprowadzania ulepszeń lub innych rozwiązań.

Dane techniczne

data wydania: 12.2016.

2023

https://om-digitalsolutions.com/

BS227400

OLYMPUS VN-540 User guide [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
