Eletrocardiógrafo Linha

Cardiofax

ECG-9620L

ECG-9620U

:

SUMÁRIO

1 Indicação de Uso ......................................................................................... 1

1.1 Especificações Técnicas....................................................................... 1

2 Precauções e Segurança............................................................................. 4

2.1 Condições Especiais de Armazenamento e Conservação.................... 4

2.2 Segurança............................................................................................. 4

2.3 Procedimentos adicionais antes da utilização do produto..................... 5

2.4 Advertências e/ou Precauções a serem adotadas................................ 5

2.5 Cuidados relativos a EMC..................................................................... 7

2.6 Símbolos utilizados neste manual e no equipamento ........................... 8

3 Identificação do Produto............................................................................. 11

3.1 Descrição do Painel ............................................................................ 11

3.2 Tela de Cristal Líquido – LCD ............................................................. 15

3.3 Composição ........................................................................................ 17

3.4 Princípio de Funcionamento ............................................................... 28

3.5 Diferenças entre os modelos .............................................................. 29

4 Instruções de Uso / Operação.................................................................... 30

4.1 Operação em Corrente Elétrica (AC) e Bateria................................... 30

4.2 Bateria................................................................................................. 31

4.2.1 Instalando a Bateria ..................................................................... 31

4.2.2 Carregando a Bateria................................................................... 32

4.3 Papel de Registro................................................................................ 33

4.3.1 Indicação de término do Papel..................................................... 33

4.4 Registro Automático............................................................................ 33

4.4.1 Preparação para o registro automático........................................ 34

4.4.2 Configuração para o registro........................................................ 34

4.4.3 Seleção no modo de derivações (ordem do registro) .................. 35

4.4.4 Configuração para registro automático ........................................ 35

4.4.5 Procedimento para Registro Automático ..................................... 35

4.4.6 Registro estendido da arritmia ..................................................... 36

4.5 Registro Manual.................................................................................. 37

4.5.1 Preparação para o registro manual.............................................. 37

4.5.2 Configuração para o registro........................................................ 37

4.5.3 Procedimento para registro manual ............................................. 38

5 Manutenção e Calibração .......................................................................... 40

5.1 Itens a serem verificados após o uso.................................................. 40

5.2 Informações sobre a limpeza do produto ............................................ 40

5.2.1 Limpeza ....................................................................................... 40

5.3 Alteração do Funcionamento .............................................................. 41

5.3.1 Solucionando Problemas de Registro.......................................... 41

6 Informações do Fabricante / Distribuidor.................................................... 44

7 Termos de Garantia ................................................................................... 45

1 Indicação de Uso

O Eletrocardiógrafo é um aparelho para ECG que grava precisamente a
freqüência do coração em batimentos por minuto, proporcionando informação
básica para o diagnóstico.

1.1 Especificações Técnicas

Entrada de ECG

Registrador

 Método de impressão Cabeça térmica de alta resolução
 Densidade de impressão 200dpi (8 pontos/mm)
 Densidade de linha de exploração 1ms
 Largura de registro 56mm
 Número de canais de registro 1, 2, 3.

Manual de Operação ECG-9620

1

 Velocidade de papel 25, 50 mm/s.
 Dados impressos: tipos de programa, versão, data, hora, velocidade de

papel, sensibilidade, nome da derivação, filtro, nome do hospital,
informação de paciente, marcação de tempo, marcação de evento,
eletrodo solto, ruído, ruído mecânico 48 dB ou menos em velocidade de
papel de 25 mm/s.

Entrada/Saída externa

 Entrada externa 10mm/0,5V + - 5%, impedância de saída de 100KΏ ou

mais

 Saída de sinal 0,5V/1mV +- 5%, impedância de saída de 100Ώ ou menos
 l/O serial método de comunicação: RS-232C
 Baud rate: 2400, 4800, 9600, 19200, 38400, 57600, 115200

Alimentação

 Tensão de linha -100 a 127 VAC, 220 a 240VAC +- 10%.
 Freqüência de linha - 50 ou 60 Hz
 Potência de entrada – 45VA
 Consumo de energia - 45W ou menos
 Bateria interna – tensão: 12V

Processador de dados de forma de onda

 Taxa de amostragem – 500 amostras/s (unidade de entrada: 8000)
 Filtro de linha AC – 50/60Hz, OFF.
 Filtro EMG – 25/35 Hz
 Constante de tempo – 3,2s ou mais
 Detecção de estado de forma de onda – eletrodo solto (tensão de

polarização)

 Ruído (alta freqüência)
 Seleção de sensibilidade 5, 10, 20m/mV

LCD

 Tamanho 4.8 polegadas
 Número de pontos – 320x240
 Forma de onda de ECG – 6 canais: 2,8 s
 Apresentação de dados: forma de onda, informações do paciente,

parâmetros de registro, modo de operação, batimento cardíaco, marca de
sincronismo de QRS, mensagem de erro, eletrodo solto, ruído.

Condições de operação

 Temperatura – 10 a 40°C
 Umidade – 20 a 90%
 Pressão atmosférica – 70 a 106 Kpa

Condições de transporte de armazenamento

Manual de Operação ECG-9620

2

 Temperatura - -15 a 40°C
 Umidade – 10 a 95% (não condensante)
 Pressão atmosférica – 70Kpa a 106Kpa

Dimensões (LxAxP) e pesos

 Dimensões LxAxP (mm) – 280x70x216
 Peso – aprox. (3,1 Kg (com bateria),).

Considerações sobre

 Especificações Dimensionais
 Especificações Elétricas
 Especificações Mecânicas
 Especificações Radiológicas
 Especificações Ambientais
 Outras

Manual de Operação ECG-9620

3

2 Precauções e Segurança

2.1 Condições Especiais de Armazenamento e Conservação

Condições de Operação

Temperatura: 10 a 40º C
Umidade: 20 a 90%
Pressão Atmosférica: 70 a 106 Kpa.

Condições de Transporte e Armazenamento

Temperatura: -15 a 40º C
Umidade: 10 a 90% (não condensante)
Pressão Atmosférica: 70 a 106 Kpa.

2.2 Segurança

Este equipamento atende as seguintes normas gerais:

Padrão de Segurança: IEC 60601-1

IEC 60601-2-25

Tipo de Proteção contra choque elétrico: Alimentação AC: Classe I

Alimentação de bateria:

Equipamento de

Alimentação interna
Grau de proteção contra choque elétrico: A prova de desfibrilação

CF
Quando forem utilizados
cabos BJ-901D,BJ- 902D
ou BJ-903D

Grau de proteção contra ingresso de água: Equipamento comum.
Grau de proteção na aplicação com gases Não apropriado para

utilização

inflamáveis: na presença de misturas

de
gases anestésicos
inflamáveis
com ar ou oxigênio ou
óxido

nitroso.
Modo de Operação: Contínuo.

Manual de Operação ECG-9620

4

Compatibilidade eletromagnética: IEC 60601-1-2

Grupo 1 Classe B

2.3 Procedimentos adicionais antes da utilização do produto

Antes da operação

• Verifique se o produto não apresenta sinais de avaria.

• Verifique se o produto está adequadamente aterrado.

• Verifique se todos os cabos estão adequadamente conectados.

• Preste muita atenção, nos caos de equipamentos usados em combinação com
outros, para evitar informações erradas ou outros problemas.

• Todos os itens usados em conexão direta com o paciente devem ser
verificados com muita atenção.

• Quando usar equipamentos que podem ser operados por bateria verifique se a
carga e outras condições estão adequadas

2.4 Advertências e/ou Precauções a serem adotadas

Este produto é destinado para uso exclusivo de pessoal médico qualificado.

Por favor, leia atentamente estas informações antes de usar este produto.

1. Para uso satisfatório e correto do produto, as instruções contidas neste
manual deverão ser completamente compreendidas.

2. Quando for instalar ou guardar o produto, tenha os seguintes cuidados:

A. Evite umidade ou contato com água, pressão atmosférica extrema,
temperatura excessiva, áreas com pouca ventilação e poeira.

B. Choques mecânicos e vibrações devem ser evitadas, mesmo durante o
transporte.

C. Evite colocar o produto em locais onde produtos químicos estejam
armazenados ou com risco de vazamento de gás.

D. A fonte de alimentação a ser usada deverá corresponder em freqüência e
voltagem às especificações do produto.

E. Escolha um local onde exista um ponto de conexão de terra apropriado.

3. Antes da operação:

Manual de Operação ECG-9620

5

A. Verifique se o produto não apresenta sinais de avaria.

B. Verifique se o produto está adequadamente aterrado.

C. Verifique se todos os cabos estão adequadamente conectados.

D. Preste muita atenção, nos caos de equipamentos usados em combinação
com outros, para evitar informações erradas ou outros problemas.

E. Todos os itens usados em conexão direta com o paciente devem ser
verificados com muita atenção.

F. Quando usar equipamentos que podem ser operados por bateria verifique se
a carga e outras condições estão adequadas.

4. Durante a operação:

A. O equipamento e o paciente necessitam de uma atenção constante.

B. Desligue o equipamento ou remova eletrodos e/ ou transdutores sempre que
necessário para a garantia da segurança do paciente.

C. Evite contato direto do paciente com o equipamento.

5. Para guardar o produto após o uso:

A. Desligue a alimentação, retornando todos os controles às suas posições
originais.

B. Remova os cabos delicadamente. Não use força para removê-los.

C. Limpe todos os acessórios de forma a estarem prontos para o próximo uso.

6. Qualquer serviço e manutenção devem ser executados por profissional
treinado. Quando o equipamento apresentar qualquer problema, deve ser
marcado com uma etiqueta, evitando a operação do equipamento que não
esteja em perfeitas condições de funcionamento.

7. Este produto não pode ser modificado em nenhuma hipótese.

8. Manutenção:

A. Equipamentos e suas partes devem ser submetidos a uma revisão, no
mínimo, a cada seis meses.

B. Produtos guardados por longo período, sem uso, devem ser examinados
antes de serem colocados em operação.

Manual de Operação ECG-9620

6

9. Quando o equipamento for usado em conjunto com instrumentos

A

eletrocirúrgicos, muita atenção deverá ser prestada na localização e/ ou
aplicação de eletrodos e/ ou transdutores para evitar possíveis queimaduras no
paciente.

10. Quando um equipamento é usado com um desfibrilador, tenha a certeza de
que possui proteção contra as descargas. Caso contrário, remova os cabos que
estejam conectados ao paciente.

2.5 Cuidados relativos a EMC

Este equipamento e/ou sistema atende aos requisitos da Norma Internacional IEC60601­1-2 relativa à compatibilidade eletromagnética para equipamentos e/ou sistemas
elétricos médicos. Entretanto, um ambiente eletromagnético que exceda os limites ou
níveis estipulados na IEC60601-1-2 pode causar interferência prejudicial no equipamento
e/ou no sistema, fazer com que este não funcione como planejado ou reduzir o
desempenho. Assim, se ocorrer alguma variação indesejável em relação ao
desempenho operacional planejado durante a operação do equipamento e/ou do
sistema, será necessário identificar, solucionar e evitar o efeito eletromagnético adverso,
antes que a utilização prossiga.

seguir, algumas fontes de interferência comuns e as respectivas ações corretivas são

descritas:

1 - Interferência eletromagnética intensa de uma fonte emissora próxima, como, por
exemplo, uma estação de rádio autorizada ou um telefone celular: Em caso de
interferência por uma fonte emissora, como uma estação de rádio autorizada, instale o
equipamento e/ou o sistema em outro local. Mantenha a fonte emissora (um telefone
celular, por exemplo) afastada do equipamento e/ou do sistema.

2 - Interferência de radiofreqüência de outro equipamento pela fonte de alimentação CA
do equipamento e/ou do sistema: Identifique a causa da interferência e, se possível,
elimine sua fonte. Caso isso não seja possível, utilize uma fonte de alimentação
diferente.

3 - Efeito de descarga eletrostática direta ou indireta: Antes da utilização, certifique-se de
que todos os usuários e pacientes em contato com o equipamento e/ou o sistema não
estejam carregados com energia eletrostática direta ou indireta.

4 - Interferência eletromagnética com qualquer receptor de ondas de rádio, como
aparelhos de rádio ou televisão: Caso interfira com algum receptor de ondas de rádio,
posicione o equipamento e/ou o sistema o mais afastado possível do receptor.

Caso as ações corretivas sugeridas acima não solucionem o problema, consulte a
subsidiária local da Nihon Kohden Corporation ou o distribuidor para obter outras
sugestões.

Manual de Operação ECG-9620

7

OBSERVAÇÃO sobre a diretriz de Equipamentos Elétricos e Eletrônicos Descartados
(WEEE) 2002/96/EEC.

Apenas para os estados membros da União Européia:

O propósito da diretriz WEEE 2002/96/EEC é, como primeira prioridade, impedir o acúmulo de
equipamentos elétricos e eletrônicos descartados (WEEE), e também garantir a reutilização, a
reciclagem e outras formas de recuperação de tais materiais descartados, para reduzir a
quantidade de lixo.

Entre em contato com o representante local da Nihon Kohden para obter informações
sobre o descarte ao fim da vida útil do produto.

2.6 Símbolos utilizados neste manual e no equipamento

No equipamento

Símbolo Descrição Símbolo Descrição

Atenção: Consulte o manual do
operador.

Terminal equipotencial

Entrada/saída de dados

Entrada

Saída

Ejetar

Corrente alternada

Parte aplicada tipo CF

Número de série

Ano de fabricação

A marca CE é uma marca de
conformidade protegida da
Comunidade Européia. Os produt o s
descritos atendem aos requisitos da
Diretriz para Dispositivos Médicos
93/42/EEC.

Os produtos marcados com esse
símbolo são cobertos pela diretriz
WEEE 2002/96/EEC da
Comunidade Européia e devem ser
descartados separadamente. No caso
de produtos Nihon Kohden marcados
com esse símbolo, entre em contato
com o representante local da Nihon
Kohden para obter informações
sobre o descarte ao fim da vida útil
do produto.

Manual de Operação ECG-9620

8

No cabo do paciente

Símbolo Descrição Símbolo Descrição

Atenção: Consulte o manual do
operador.

Peça aplicada tipo CF à prova de
desfibrilação

A marca CE é uma marca de
conformidade protegida da
Comunidade Européia. Os produt o s
descritos atendem aos requisitos da
Diretriz para Dispositivos Médicos
93/42/EEC.

No painel de operação

Símbolo Descrição Símbolo Descrição

Corrente alternada

“Ligado” apenas para uma parte
do instrumento

Ritmo

Idade

“Desligado” apenas para uma
parte do instrumento

Carregamento da bateria

Sexo

Marca/alimentação de papel

Checar bateria

Calibração/copiar

Tecla de função F1

Tecla de função F2

Filtro

Controle automático/manual

Limpar

Iniciar/parar registro

Tecla de função F3

Menu

Entrar

Uma tecla com um número é utilizada para entrar com números na tela do
sistema de configurações e informações do paciente.

Manual de Operação ECG-9620

9

Na tela

Símbolo Descrição

Marca Sinc QRS

Marca CAL

Manual de Operação ECG-9620

10

3 Identificação do Produto

3.1 Descrição do Painel

Painel Frontal

2 3

1

Nome Função

1 Painel de Operação Consulte a próxima página
2

3 Tela LCD

Compartimento de Papel

de registro

Armazena o papel para o registro

Visualização do comprimento de onda

do ECG, informação do paciente,

sinais e mensagens.

Manual de Operação ECG-9620

11

Painel de Operação

A

1

3

4

5 6

7

2

10 11 12 13

1 Indicador de alimentação AC Aceso quando em operação AC

Durante a operação da bateria, indica a
carga restante através da cor e da

2 Indicador de operação da bateria

condição. Piscando em laranja indica
que a bateria está quase totalmente
descarregada.
Indica o nível da carga da bateria

Aceso: A bateria está sendo carregada

Piscando: A bateria está quase
totalmente carregada.

Off: A bateria está carregada

3 Indicador da carga da bateria

completamente.

pós completada a carga de bateria o
indicador pisca. Isto é devido a uma
pequena corrente que é mantida com
o objetivo de evitar que a bateia
perca carga. Mantenha o cabo força
do equipamento ligado na tomada de
alimentação.

4 Chave Modo Tecle o menu Principal

Executa a gravação do ritmo em modo

5 Ritmo Chave/lâmpada

parado. A lâmpada é iluminada quando
os comprimentos de onda forem
adquiridos.

6

F1, F2, F3

7 Tecla indicador de idade

Corresponde às funções indicadas no
fundo da tela.
Seleciona a faixa etária do paciente
(Adulto ou Criança)

9

8

Manual de Operação ECG-9620

12

8 Tecla indicador do sexo Seleciona o sexo do paciente

A

Seleciona o registro automático ou

9

Tecla com indicador AUTO/

MANUAL

manual.
Registro automático: indicador aceso.
Registro manual: indicador apagado.

limentação do papel: alimenta o papel
continuamente enquanto a tecla está
pressionada.

Tecla de marcação e alimentação

10

de papel

Marcação de eventos. No manual o
modo registro, você pode anotar o
comprimento de onda do ECG
pressionando a chave. Uma marcação
do evento é registrada.
Liga e desliga o filtro de EMG. O

11 Tecla com indicador de filtro

indicador permanece aceso enquanto o
filtro estiver ligado.
Modo de registro automático: imprime
qualquer número de cópia dos registros.
Quando a cópia é disponível, o
indicador correspondente permanece
aceso.
Modo de registro manual: registra curva

12

Tecla com indicador de Cópia/

Calibração

de calibração. Durante a entrada de
sinais externos esta tecla não tem
função.

Tecla com indicador para início e

13

fim de registro.

Inicia e finaliza o registro do ECG.
Durante o registro indicador permanece
aceso.

Lado Esquerdo do Painel

Manual de Operação ECG-9620

13

1

Tecla de liberação do

compartimento

Pressione esta tecla para abrir o

compartimento do papel de registro

2 Cabo conector paciente Conecta o cabo no paciente

Painel Direito

PRECAUÇÃO

• Quando conectar um instrumento externo aos conectores marcados com ,
assegure-se de que o equipamento atende aos padrões de segurança, para uso
médico, conforme a IEC-60601-1 ou CISPR 11 Segunda edição 1990-09, Grupo
I e Classe B. Quando o instrumento externo não atender a estes padrões, use
um transformador isolador, de uso médico, entre o equipamento externo e a
tomada de alimentação.

• Não use o sinal de saída deste equipamento para a sincronização, como por
exemplo, para cardioversão sincronizada. Existe um retardo na saída do sinal.

1 Conector EXT-IN

2 Conector CRO-OUT

Entrada para sinal analógico
proveniente de um instrumento externo.
Saída de sinal analógico (DII), para um
instrumento externo.
Conecta outro eletrocardiógrafo ou

3 Conector SIO

computador para comunicação digital
pela RS-232C.

4 Conector para alimentação AC

Conecta o cabo de força para operação
AC.
No caso do aterramento equipotencial
equipotencial for necessário para

5 Terminal para aterramento

assegurar a segurança elétrica
conecte este terminal ao
aterramento equipotencial usando o
cabo terra.

Manual de Operação ECG-9620

14

Painel traseiro

1

1 Compartimento da bateria Contem o bloco da bateria.

3.2 Tela de Cristal Líquido – LCD

O ECG-9620L/U permite o uso das teclas de função ou da tecla dedicada,
conforme preferir.

Pressione a tecla de função correspondente ao mostrado na base da tela para
executar a operação desejada.

Pressione a tecla no painel de operação para executar a operação desejada.

Manual de Operação ECG-9620

15

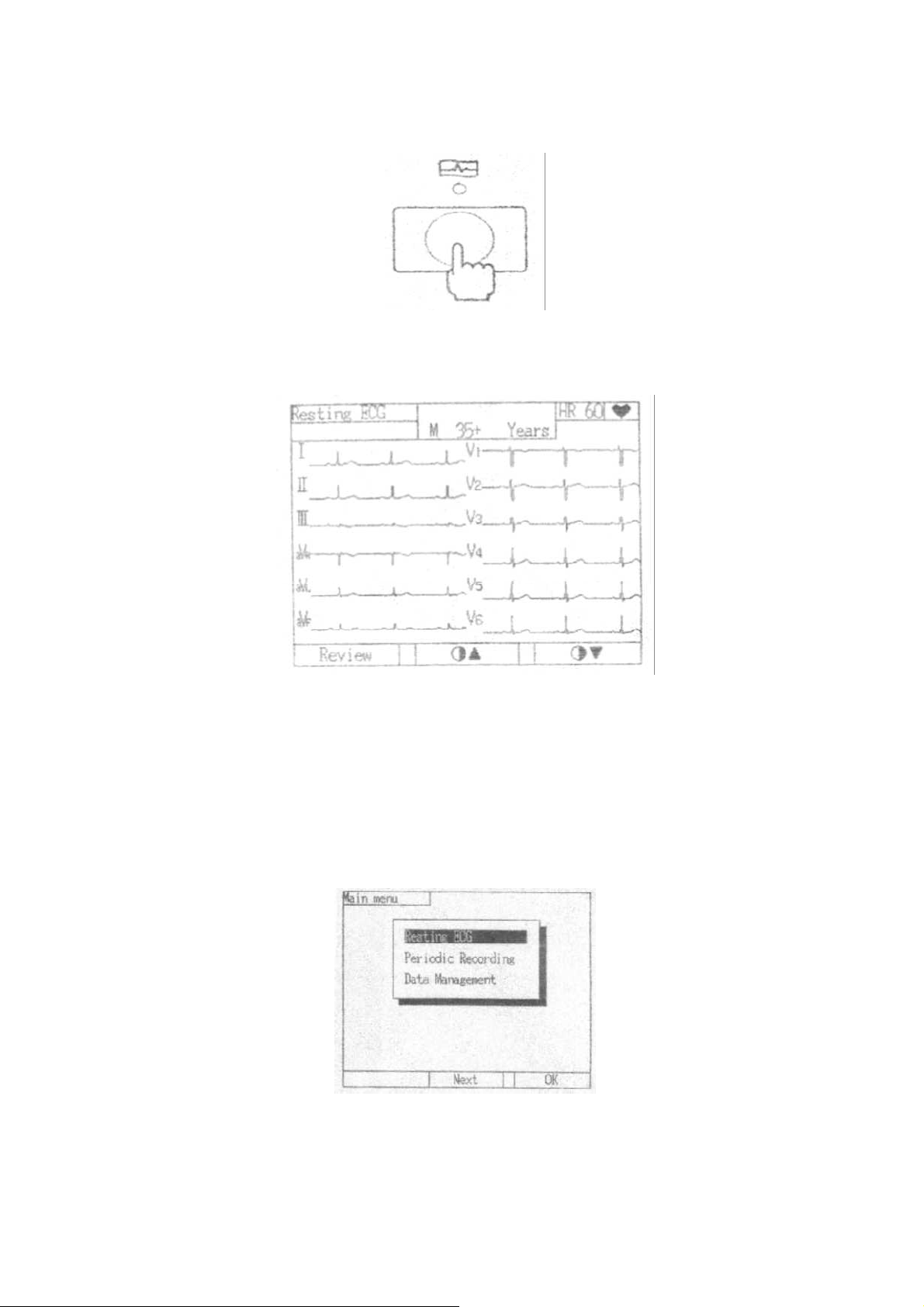

Quando o eletrocardiógrafo é ligado, a tela de ECG de repouso é exibida.

Para iniciar o registro automático do ECG, pressione a tecla START/ STOP no
painel de operação.

Para abrir uma outra tela com objetivo de selecionar uma operação desejada,
proceda da seguinte forma:

1. Pressione a tecla MODE para abrir o Menu Principal.

2. Pressione a tecla de função, F2 “Next” para selecionar o item desejado. O
item selecionado é marcado.

Manual de Operação ECG-9620

16

3. Pressione a tecla de função, F3 “OK” para abrir a tela desejada.

O Eletrocardiógrafo Linha Cardiofax Modelo 9620L/U é constituído de:

▪ Eletrocardiógrafo Linha Cardiofax Modelo 9620L/U;
▪ Acessórios;
▪ Instruções de Uso.

3.3 Composição

O Eletrocardiógrafo Linha Cardiofax modelos ECG-9620L e ECG-9620U é
constituído de:

 Eletrocardiógrafo Linha Cardiofax Modelo ECG-9620L + acessórios,

consumíveis e descartáveis de acordo com as necessidades do cliente

 Eletrocardiógrafo Linha Cardiofax Modelo ECG-9620U + acessórios,

consumíveis e descartáveis de acordo com as necessidades do cliente

NOTA: Os consumíveis e descartáveis são registrados à parte.

Acessórios de uso exclusivo dos equipamentos da Nihon Kohden Corporation:

Adaptador de eletrodo, não DIN para DIN, modelo
Y085

Adaptador para eletrodo descartável, 6 cores, clip,
modelo Y086

Adaptador para eletrodo descartável, BC-1BK3,
preto, modelo K025

Adaptador para eletrodo descartável, BC-1BK4,
preto, para cabo de 4mm dia, modelo K030

Adaptador para eletrodo descartável, BC-1GR3,
verde, modelo K023

Adaptador para eletrodo descartável, BC-1GR4,

verde, para cabo de 4mm dia, modelo K028

Manual de Operação ECG-9620

17

Adaptador para eletrodo descartável, BC-1RE3,
vermelho, modelo K021

Adaptador para eletrodo descartável, BC-1RE4,
vermelho, para cabo de 4mm dia, modelo K026

Adaptador para eletrodo descartável, BC-1WH3,
branco, modelo K024

Adaptador para eletrodo descartável, BC-1WH4,
branco, para cabo de 4mm dia, modelo K029

Adaptador para eletrodo descartável, BC-1YE3,
amarelo, modelo K022

Adaptador para eletrodo descartável, BC-1YE4,
amarelo, para cabo de 4mm dia, modelo K027

Analisador da caixa de entrada, modelo JX-902D

Bandeja de papel, modelo DI-002A

Bateria recarregável, modelo SB-901D

Bateria recarregável, ref. LCS-2012NK, modelo X040

Bateria recarregável, ref. LCT-1912ANK, modelo
X041A

Bolsa de transporte, modelo YC-901D

Manual de Operação ECG-9620

18

Braçadeira, adulto, azul, com encaixe, modelo H063

Braçadeira, adulto, com velcro, modelo H061

Braçadeira, com 51cm, azul, com encaixe, modelo
H067

Braçadeira, com 51cm, com velcro, modelo H066

Braçadeira, infantil, azul, com encaixe, modelo H064

Braçadeira, infantil, com velcro, modelo H062

Braçadeira, modelo Y063

Cabo de conexão para a caixa de entrada, 10m,
modelo K096C

Cabo de conexão para a caixa de entrada, 2m,
modelo K096A

Cabo de conexão para a caixa de entrada, 5m,
modelo K096B

Cabo de conexão RS-232C, 3m de comp., para
conector D-sub 25 pinos, modelo YZ-018H4

Cabo de conexão RS-232C, 3m de comp., para
conector D-sub 9 pinos, modelo YZ-018H3

Cabo de eletrodos, BR-911D, IEC, 3mm, modelo
K093A

Manual de Operação ECG-9620

19

Cabo de eletrodos, BR-912D, IEC, 4mm, modelo
K093C

Cabo de eletrodos, BR-913D, IEC, clip, modelo K093D

Cabo paciente, ref. BA-612E, IEC, modelo K063

Cabo paciente, ref. BA-615E, IEC, modelo K042A

Cabo paciente, ref. BD-261D, IEC, modelo K039

Cabo paciente, ref. BD-601D, IEC, modelo K041

Cabo paciente, ref. BD-607E, IEC, modelo K059G

Cabo paciente, ref. BJ-238D, modelo K051

Cabo paciente, ref. BJ-261D, JIS, modelo K052

Cabo paciente, ref. BJ-601D, IEC, 3mm de diâmetro,
modelo K057

Cabo paciente, ref. BJ-607E, IEC, modelo K059F

Cabo paciente, ref. BJ-610E, IEC, 3mm de diâmetro,
modelo K060

Manual de Operação ECG-9620

20

Cabo paciente, ref. BJ-619E, para eletrodos
descartáveis, modelo K068

Cabo paciente, ref. BJ-621E, IEC, modelo K061

Cabo paciente, ref. BJ-901D, IEC, 3mm de diâmetro,
modelo K079

Cabo paciente, ref. BJ-902D, IEC, 4mm de diâmetro,
modelo K081

Cabo paciente, ref. BJ-903D, IEC, clip, modelo K082

Cabo paciente, ref. PS-636D, JIS, modelo K106

Cabo para eletrodo descartável, BR-611D-10, DIN,
modelo K083

Cabo para eletrodo descartável, BR-611D-4, DIN,
modelo K084

Cabo para eletrodo descartável, BR-631D-10, IEC,
modelo K087

Cabo para eletrodo descartável, BR-631D-4, IEC,
modelo K088

Cabo para eletrodo descartável, BR-641D-10, DIN,
modelo K089

Caixa de eletrodos para prova de esforço, ref. BD­631E, DIN, modelo K044

Manual de Operação ECG-9620

21

Caixa de eletrodos para prova de esforço, ref. JC­630EJ, IEC, incluindo a cinta, modelo K095

Caixa de entrada, JC-620EA, K094

Caneta de limpeza da cabeça térmica, modelo Y011

Carrinho, modelo KD-010A

Carrinho, modelo KD-103E

Carrinho, modelo KD-104E

Carrinho, modelo KD-901E

Cartão de memória, modelo QM-040V

Estilete, TLS-100, modelo M020

Estilete, TLS-100T, modelo M025

Fixador de bandeja para o carrinho, modelo DI-106D

Gerador de sinais de ECG, AX-201DA

Manual de Operação ECG-9620

22

Gerador de sinais de ECG, AX-201E

Jogo de bateria, SB-150D, modelo X073

Jogo para limpeza da cabeça térmica, modelo Y010A

Limpa adesivo, RES-OFF, modelo F005

Pêra, borracha, cinza, modelo H051

Pêra, borracha, preta, modelo H050

Software de interpretação do ECG, modelo QP-911E

Software de revisão de registro, ECG Viewer, modelo
QB-903E

Software de revisão do registro, ECG Viewer, modelo
AAA-64867

Software para ECG ambulatorial, modelo QP-941E

Software para medida do ECG, modelo QP-910E

Software para teste de esforço, modelo QP-932E

Suporte para cabo paciente, modelo KH-801E

Manual de Operação ECG-9620

23

Transformador isolador, 100 – 127 V, modelo SM­800RJ

Transformador isolador, 220 – 240 V, modelo SM­800RK

Unidade de registro para uso de papel de 110mm,
com display, com memória para exames de até 10
segundos, modelo ECG-9620

Unidade de registro para uso de papel de 110mm,
com display, com memória para exames de até 24
segundos, modelo ECG-9620

Unidade de Registro para uso de papel de 63mm, 127V,
modelo ECG-9620U

Unidade de Registro para uso de papel de 63mm, 220V,
modelo ECG-9620L

Unidade de registro para uso de papel de 210mm,
com display e registrador, modelo ECG-1550

Unidade de registro para uso de papel de 210mm,
com display, modelo ECG-1500

 Interface para monitor escravo, modelo QI-901D

Jogo de acessórios YD-907D, para 220 – 240V, IEC,

composto de:
01 cabo paciente, 3mm, IEC
01 cabo de força, tipo N, para 220 – 240V
06 eletrodos de tórax, 3mm
04 eletrodos de membro
01 gel “CardioCream”
01 papel de registro
01 caneta de limpeza da cabeça térmica

Manual de Operação ECG-9620

24

01 Input Check Jig

Jogo de acessórios YD-908D, para 100 - 127V, IEC,

composto de:
01 cabo paciente, 3mm, IEC
01 cabo de força, tipo W, para 110 – 127V
06 eletrodos de tórax, 3mm
04 eletrodos de membro
01 gel “CardioCream”
01 papel de registro
01 caneta de limpeza da cabeça térmica
01 Input Check Jig

Jogo de acessórios YD-909D, para 100 - 127V, AHA,

composto de:
01 cabo paciente, 3mm, AHA
01 cabo de força, tipo W, para 110 – 127V
06 eletrodos de tórax, 3mm
04 eletrodos de membro
01 gel “CardioCream”
01 papel de registro
01 caneta de limpeza da cabeça térmica
01 Input Check Jig

Jogo de acessórios YD-910D, para 220 – 240V, DIN,

composto de:
01 cabo paciente, 4mm, DIN
01 cabo de força, tipo N, para 220 – 240V
06 eletrodos de tórax, 4mm
04 eletrodos de membro
01 gel “CardioCream”
01 papel de registro
01 caneta de limpeza da cabeça térmica
01 Input Check Jig

Consumíveis e descartáveis que podem ser utilizados com o produto, mas que
são registrados à parte:

Eletrodo de membro, adulto, 3mm dia, para
braçadeira azul de encaixe, modelo H055

Eletrodo de membro, adulto, 3mm dia, para
braçadeira com velcro, modelo H057

Eletrodo de membro, adulto, 4mm dia, para
braçadeira azul de encaixe, modelo H053

Eletrodo de membro, adulto, 4mm dia, para
braçadeira com velcro, modelo H059

Manual de Operação ECG-9620

25

Eletrodo de membro, infantil, 3mm dia, para
braçadeira com encaixe, modelo H056

Eletrodo de membro, infantil, 3mm dia, para
braçadeira com velcro, modelo H058

Eletrodo de membro, infantil, 4mm dia, para
braçadeira com encaixe, modelo H054

Eletrodo de membro, infantil, 4mm dia, para
braçadeira preta com velcro, modelo H060

Eletrodo de membro, para 3mm dia, fastclip, modelo
H068

Eletrodo de membro, para 4mm dia, fastclip, modelo
H068K

Eletrodo precordial, adulto, para 3mm dia, cinza,
modelo H041

Eletrodo precordial, adulto, para 4mm dia, modelo
H043

Eletrodo precordial, infantil, para 3mm dia, azul,
modelo H042A

Eletrodo precordial, infantil, para 3mm dia, cinza,
modelo H042

Eletrodo precordial, infantil, para 4mm dia, modelo
H044

Manual de Operação ECG-9620

26

Eletrodo descartável, A-50, neonato, 20 mm dia,
modelo G245

Eletrodo descartável, V-09JN3, adulto, 25x45 mm,
modelo G276A

Eletrodo descartável, V-120S3, cabo DIN, modelo
G271A

Eletrodo descartável, X110I0, 40mm dia, modelo
G264A

Eletrodo descartável, X-150, adulto, 38 mm dia,
radiolucente, modelo G260

Eletrodo descartável, X150I0, 40mm dia, DIN, modelo
G260D

Gel de preparação de pele, YZ-0019, SKINPURE,
modelo F020

Papel para registro, FQS63-3-75, dobrado em Z,
modelo A033K

Papel para registro, FQW110-2-140, dobrado em Z,
modelo A730

Papel para registro, FQW210-10-295, dobrado em Z,
5 sanfonas, modelo A052

Papel para registro, FQW210-30-295, dobrado em Z,
modelo A053

Manual de Operação ECG-9620

27

Papel para registro, FQW210-3-295, dobrado em Z,
10 sanfonas, modelo A057

Papel para registro, RQS210-6, 10 rolos, modelo
A134K

Papel para registro, RQS210-6-295, rolo, modelo
A134L

Papel para registro, RQS63-3, rolo, modelo A129

Pasta de ECG, 100g x 2 por caixa, Gel, ref.
Z-101BC, modelo F010

Pasta de ECG, 20g x 10 por caixa, Cardiofoam, ref. Z­020AF, modelo F011

Pasta de ECG, 70g x 2 por caixa, Gel, ref. Z­070BP, modelo F009

3.4 Princípio de Funcionamento

O princípio físico do ECG baseia-se na captação dos potenciais elétricos do
coração através de transdutores. Os transdutores por sua vez, transformarão as
informações captadas em dados digitais, enviando-as para o equipamento. O
equipamento analisa os dados e monta um gráfico com os sinais de
eletrocardiograma.

O equipamento armazena as formas de ondas de ECG do paciente em seu
dispositivo de memória. Para assegurar a qualidade dos dados registrados, as
formas de onda do ECG poderão ser visualizadas em uma tela.

Manual de Operação ECG-9620

28

3.5 Diferenças entre os modelos

A diferença entre os modelos ECG-9620L e ECG-9620U do Eletrocardiógrafo
da Linha Cardiofax é apenas o tipo de tensão, conforme abaixo:

ECG-9620L ECG-9620U

220 V ± 10% 127 V ±10%

Manual de Operação ECG-9620

29

4 Instruções de Uso / Operação

4.1 Operação em Corrente Elétrica (AC) e Bateria

Operação por Corrente Elétrica (AC):

Quando a alimentação AC é fornecida o

Indicador AC aceso

Indicador de operação por bateria

indicador de operação AC permanece aceso.

PRECAUÇÃO

Sempre mantenha a bateria no equipamento,
mesmo quando pe operado em AC. A falta da
bateria pode permitir que ocorra uma queda de
força repentina, caso algum eletrodo se solte
durante o exame.

Operação por bateria:

Quando a alimentação AC não é
fornecida, o eletrocardiógrafo
automaticamente inicia a operação por
bateria e o indicador de carga permanece
aceso informando a quantidade de carga
restante.
O eletrocardiógrafo funciona por no
mínimo 60 minutos com uma bateria nova
completamente carregada.

NOTA:

• Quando a bateria está quase
descarregada e o equipamento é ligado, o
indicador da bateria pisca em laranja, um
alarme é emitido e o equipamento se
desliga imediatamente.

• Função AUTO OFF: Com o objetivo de
previnir um consumo indesejado da
bateria, o eletrocardiógrafo é
automaticamente desligado quando os
indicadores das derivações I, II, III e a VR,
a VL, a VF piscam indicando que nenhum

Manual de Operação ECG-9620

30

eletrodo está em contato com o paciente
e nenhuma tecla é operada por
aproximadamente 3 seg. Se isto
acontecer, desligue e ligue o equipamento
novamente.

Tempo de Operação por bateria:

NOTA:

O tempo de operação em bateria altera
em função da temperatura ambiente e a
qualidade do registro

Indicador de carga na bateria

Acesa em verde
Acesa em verde e laranja
Acesa em laranja

Piscando em laranja

Tempo de registro

60 min ou mais
40 min ou mais
20 min ou mais

O equipamento será desligado em
aproximadamente um minuto.
Recarregue a bateia imediatamente ou
inicie operação AC.

4.2 Bateria

4.2.1 Instalando a Bateria PRECAUÇÃO

Use somente bateria LCT-1912ANK.

O eletrocardiógrafo sai da fábrica sem

que abateria seja instalada. Siga o
procedimento descrito abaixo para,
antes do uso, instalar abateria.

1. Remova o parafuso e retire a capa

Manual de Operação ECG-9620

31

do compartimento da bateria,

A

conforme mostrado na figura ao lado.

2. Instale a bateria com o terminal
positivo para cima.
Para remover, puxe a bateria com os
dedos, conforme mostrado na figura.

3. Fixe a capa do compartimento da
bateria recolocando o parafuso.

4.2.2 Carregando a Bateria

Bateria pode ser carregada quando
o equipamento está conectado a uma
fonte de alimentação AC e a chave
“POWER” não está ligada.

O tempo de carga é de no mínimo 6
horas.

Uma bateria nova e totalmente
carregada permite, no mínimo 60
minutos de registro contínuo.

Para carregar a Bateria

Quando o eletrocardiógrafo não está em uso, conecte a alimentação AC. O
indicador AC e o de bateria carregando permanecerão acesos.

Quando o eletrocardiógrafo estiver sendo operado em AC, pressione a tecla
POWER para desligar.

Quando o eletrocardiógrafo estiver sendo operado em bateria.

Manual de Operação ECG-9620

32

1. Pressione a tecla POWER para desligar o equipamento.

2. Conecte o eletrocardiógrafo na tomada AC. O indicador de operação AC e o
que indica que a bateria está sendo carregada permanecerão acesos.

Indicador de Bateria Carregando

Aceso A bateria está sendo carregada.
Piscando A bateria está quase totalmente carregada.
Apagado A bateria está completamente

4.3 Papel de Registro

1. Pressione o botão de abertura do
magazine para baixo.

2. Introduza o papel de registro no
magazine.

3. Puxe par fora a primeira folha do
papel de registro.

4. Pressione o centro do magazine
para fechá-lo.

4.3.1 Indicação de término do Papel

Ao terminar o papel ou se o magazine não estiver corretamente fechado, soará
um alarme, o indicador da tecla START/ STOP piscará e registrador é
automaticamente desligado. Ajuste o papel corretamente no equipamento

4.4 Registro Automático

Geral

Manual de Operação ECG-9620

33

As doze derivações do ECG podem ser registradas automaticamente em
conjunto com o resultado da análise. Caso a amplitude das ondas exceda a
largura máxima de registro (90 mm), o sistema de ganho automático garante a
qualidade do registro reduzindo a sensibilidade originalmente selecionada
dividindo-a por ½(até 1/8).

4.4.1 Preparação para o registro automático

Caso necessário altere a configuração. Os valores referentes à configuração
padrão da fábrica estão sublinhados.

4.4.2 Configuração para o registro

Registro da grade (On, Off).

Imprime uma grade (linhas verticais e horizontais como uma escala) no papel
branco.

Registro em alta velocidade (On (50 mm/s), Off (25 mm/s)).

Seleciona a velocidade do papel nos registros automático e os registros de
cópias. Quando selecionado “On”, o tempo de registro será reduzido pela
metade.

Supressão da flutuação da linha de base (Strong, Weak, Off).

A supressão da flutuação da linha de base evita a flutuação durante o registro,
fixando uma posição no início do registro.

PRECAUÇÃO

Quando o sistema de supressão da flutuação de linha de base é selecionada na
posição “Strong”, pode ocorrer distorção no segmento ST com o decréscimo da
freqüência cardíaca especialmente em pacientes com menos de 50bpm. Nos
casos de bradicardia selecione a posição “Weak”. A configuração “Weak” tem
as características de acordo com as recomendações do AHA.

Filtro de alta freqüência (75 Hz, 100 Hz, 150Hz)

Esta função só é ativa se o filtro de EMG estiver desligado.

Filtro contra interferência de EMG (25 Hz, 35 Hz)

PRECAUÇÃO

Deve-se ter muita atenção ao usar o filtro contra interferência de EMG que pode
causar grandes distorções no registro das ondas P e complexos QRS
dependendo da forma da onda. As características do filtro contra interferência
de EMG são similares aos filtros analógicos convencionais.

Manual de Operação ECG-9620

34

4.4.3 Seleção no modo de derivações (ordem do registro)

A

A

A

A

Standard 12 leads (Padrão 12 derivações): I, II, III, aVR, aVL, V1,V2, V3, V4,V5,
V6

Cabrera Leads (Derivações Cabrera): aVL, -aVR, aVF, III, V1,V2, V3, V4, V5,V6

4.4.4 Configuração para registro automático

* Formato de registro
3 ch (12 lead):

6 ch (12 lead):

3 ch (12 lead) + rhythm:

3 ch (12 lead) 50 mm/s:

s derivações são registradas em 4
seqüências de 3 canais cada. Cada
seqüência é registrada por 2,5
segundos.

s 12 derivações são registradas em 2
seqüências de 6 canais cada. Cada
seqüência é registrada por 5 segundos.

s derivações são registradas em 4
seqüências de 3 canais cada. Cada
seqüência é registrada por 2,5
segundos. Uma derivação de ritmo
também é registrada.

s derivações são registradas em 4
seqüências de 3 canais cada, com
papel de registro na velocidade de 50
mm/s Cada seqüência é registrada por
2,5 segundos.

* Registro estendido (On, Off).

Registra a derivação de ritmo II quando uma arritmia é detectada. O registro da
derivação de ritmo é registrada por 60 segundos em 3 traços e 4 páginas.

4.4.5 Procedimento para Registro Automático PRECAUÇÃO

Selecione corretamente a faixa etária do paciente. Caso contrário a análise será
feita levando-se em conta o padrão para paciente do sexo masculino e 35 anos
de idade.

NOTA

No modo de registro automático, a sensibilidade é fixada em 10mm/mV e a
velocidade do papel em 25 mm/s.

Manual de Operação ECG-9620

35

A

1. Verifique os seguintes itens antes do início
do registro:

• Os eletrodos (especialmente os precordiais) estão
adequadamente fixados ao paciente não havendo
contato elétrico entre eles. Quando os eletrodos são
ficados de forma correta e não existe artefato, nenhum
indicador de derivações pisca e o indicador do QRS
pisca sincronizado com a freqüência cardíaca do
paciente.

• O paciente está relaxado.

2. Verifique se o indicador AUTO/MANUAL
está acesa, se não, pressione a tecla
AUTO/MANUAL.

3. Selecione a faixa etária do paciente. O
indicador permanece aceso quando
selecionado criança.
Criança: de 3 a 15 anos.
Adulto: acima de 16 anos.

4. Se necessário ligue o filtro contra
interferência de EMG.

5. Pressione a tecla START/STOP para
iniciar o registro. O eletrocardiógrafo
automaticamente registra os grupos de
derivações. Após registrar o grupo que inclui
a derivação V6 o registro é finalizado.

Para finalizar manualmente o registro,
pressione a tecla START/ STOP.

4.4.6 Registro estendido da arritmia

Durante o registro, se for detectada uma arritmia, a derivação de ritmos (II) é
automaticamente registrada após a seqüência normal de registro.

Este registro é iniciado após a aquisição de 60 segundos de sinal de ritmo.

Durante a aquisição do sinal de ritmos o indicador START/STOP permanece
aceso.
Os 60 segundos de sinal de ritmo é então registrado em 3 traços por 4 páginas.

Registro de Cópias

pós o registro automático, o indicador
COPY/CAL permanece aceso. Neste
momento podem ser feitas uma ou mais

Manual de Operação ECG-9620

36

cópias do registro, pressionando-se a tecla

A

A

COPY/CAL.

palavra COPY é impressa na parte
superior do registro com o objetivo de
diferenciar do registro original.

lteração na configuração de filtros produzirá
efeito sobre o registro da cópia.

4.5 Registro Manual

Geral

O registro do ECG pode ser feito de forma manual. Durante o registro pode-se
fazer anotações no caso de qualquer alteração nas condições do paciente, tais
como dor no peito ou artefato.

No modo de registro manual a linha de base é automaticamente ajustada todas
as vezes que o registro for iniciado, o grupo de derivações ou sensibilidade for
alterado.

No modo de registro manual a análise automática não é passível

4.5.1 Preparação para o registro manual

Caso necessário altere a configuração. Os valores referentes à configuração
padrão de fábrica estão sublinhados.

4.5.2 Configuração para o registro

Registro da grade (On, Off)

Imprime uma grade (linhas verticais e horizontais como uma escala) no papel
branco.

Supressão da flutuação da linha de base (Strong, Weak, Off)

A supressão da flutuação da linha de base evita a flutuação durante o registro,
fixando uma posição no início do registro.

PRECAUÇÃO

Quando o sistema de supressão da flutuação de linha de base é selecionado na
posição “Strong”, pode ocorrer distorção no segmento ST com o decréscimo da
freqüência cardíaca especialmente em pacientes com menos de 50bpm. Nos
casos de bradicardia selecione a posição “Weak”. A configuração “Weak” tem
as características de acordo com as recomendações do AHA.

Filtro de alta freqüência (75 Hz, 100 Hz, 150Hz).

Manual de Operação ECG-9620

37

A

Esta função só é ativa se o filtro de EMG estiver desligado.

Filtro contra interferência de EMG (25 Hz, 35 Hz).

PRECAUÇÃO

Deve-se ter muita atenção ao usar o filtro contra interferência de EMG que pode
causar grandes distorções no registro das ondas P e complexos QRS
dependendo da forma da onda. As características do filtro contra interferência
de EMG são similares aos filtros analógicos convencionais.

Configuração para o Registro do ECG de repouso:

Formato do registro: (3 ch, 3 ch+ rhythm, 6 ch)

4.5.3 Procedimento para registro manual

1. Verifique os seguintes itens antes do
início do registro:

• Os eletrodos (especialmente os
precordiais) estão adequadamente
fixados ao paciente não havendo contato
elétrico entre eles. Quando os eletrodos
são ficados de forma correta e não
existe artefato, nenhum indicador de
derivações pisca e o indicador do QRS
pisca sincronizado com a freqüência
cardíaca do paciente.

• O paciente está relaxado.

2. Verifique se o indicador
UTO/MANUAL está aceso, se não,

pressione a tecla AUTO/MANUAL.

3. Pressione a tecla LEAD para a

selecionar o primeiro grupo de
derivações a ser registrado.

O indicador do grupo selecionado
permanecerá aceso.

Use a tecla SPEED para a velocidade
desejada.

Velocidade do papel: 25 ou 50 mm/s.

Para selecionar a sensibilidade desejada

Manual de Operação ECG-9620

38

use a tecla GAIN.

Sensibilidade: X ½ (5 mm/Mv), X 1 (10
mm/mV),X 2 (20 mm/mV).

Para ligar o filtro contra interferência de
EMG, use a tecla FILTER.

Para anotações pressione a tecla de
alimentação do papel.

4. Pressione a tecla START/STOP para

iniciar o registro.

5. Selecione o próximo grupo de

derivações a ser registrado.

Repita o procedimento 5 para todos os
grupos de derivações.
Para finalizar manualmente o registro,
pressione a tecla START/ STOP.

Manual de Operação ECG-9620

39

5 Manutenção e Calibração

5.1 Itens a serem verificados após o uso

Para assegurar um bom funcionamento do equipamento na próxima vez ao
terminar de usar verifique os seguintes itens.

Após desligar o equipamento

Itens gerais:

• O eletrocardiógrafo não está sujo, danificado ou em contato com líquido.

• O painel de operação está em boas condições.

• Não tem teclas quebradas.

• Eletrodos estão limpos e em boas condições.

• Cabo de força está em boas condições.

• O magazine do compartimento de papel está em perfeitas condições.

Acessórios:

• Tem suficiente quantidade de CardioCream.

• Tem suficiente quantidade de papel de registro.

• Cabo paciente em boas condições.

• Eletrodos em boas condições.

Com relação a guarda do equipamento:

• Eletrodos lavados.

• A bateria está completamente carregada.

• A cabeça térmica está limpa.

• O equipamento está desligado.

• Não tem produtos químicos ou água perto do equipamento.

• Temperatura e umidade aceitáveis para a guarda do equipamento

5.2 Informações sobre a limpeza do produto

5.2.1 Limpeza

• Não friccione firmemente sobre o rótulo;

• Não utilize solventes ou detergentes para limpar;

• Não utilize solventes orgânicos como thiner, benzeno ou álcool industrial;

• Antes de limpar, desligue e desconecte o cardiógrafo da fonte de alimentação.

Limpando o Eletrocardiógrafo

Manual de Operação ECG-9620

40

Para remover a sujeira, limpe a superfície externa do cardiógrafo, com um pano
macio umedecido em água ou etanol para desinfecção (15°C, 76.9 a 81.4%),e
depois limpe com um pano seco.
Se o cabo do paciente estiver sujo, limpe com um pano macio.

Limpando o elétrodo e as pontas do cabo paciente

Cuidado: Não lave os elétrodos com qualquer tipo de abrasivo. Os riscos na
superfície dos elétrodos podem causar a não precisão da gravação do ECG
devido a impedância elevada do contato da pele-elétrodo.

Depois do Uso

1.Remova completamente o creme do eletrólito (CardioCream) das superfícies
do
elétrodo.

2. Lave os elétrodos com sabão e água morna.

3. Limpe os elétrodos com um algodão ou um pano macio umedecido com água
ou o etanol para a desinfecção (15°C, 76,9 a 81,4%).

4. Seque completamente os eletrodos com um pano seco e macio.

5.3 Alteração do Funcionamento

5.3.1 Solucionando Problemas de Registro

Interferência AC: Aparece sobre o registro do ECG de forma superposta por

todo o traçado. Pode aparecer em conjunto com o tremor muscular.

Causas:

• Terminais do cabo de paciente ou eletrodos sujos ou corroídos.

• Mau contato na conexão dos eletrodos.

• Paciente ou operador tocando em um eletrodo durante o registro.

• Paciente em contato com alguma parte metálica da cama ou mesa de exame.

• Cabo do paciente ou cabo de força em mau estado de conservação.

• Dispositivos elétricos em áreas próximas, lâmpadas fluorescentes, instalação
elétrica em mau estado de conservação passando próximo ao paciente.

• Aterramento impróprio.

Manual de Operação ECG-9620

41

Interferência por tremor muscular (EMG): Aparece de forma aleatória e irregular

superposta ao traçado. Pode ocorrer tremor muscular em conjunto com a
interferência AC.

Causas:

• O paciente está desconfortável, tenso, nervoso ou apreensivo.

• O paciente está com frio e tremendo.

• O paciente é portador de distúrbio neurológico ou muscular (ex. Mal de
Parkinson).

• Mesa de exame muito estreita ou curta para acomodar os membros de
forma confortável.

• Braçadeiras de eletrodos muito apertadas.

Flutuação da Linha de Base: o traçado flutua para cima e para baixo

Causas:

• Eletrodos sujos ou corroídos.

• Eletrodos mal fixados ao paciente ou posicionados sobre osso. Uso
insuficiente de CardiCream.

• Pele oleosa ou uso de loções de corpo ou cremes.

• Movimentação acentuada do tórax durante a respiração normal ou apreensiva.

Ocorrendo flutuação de linha de base:

• Limpe a pele do paciente com álcool ou acetona (se necessário)

• Reposicione os eletrodos.

• Verifique as conexões dos eletrodos.

• Ajude o paciente a relaxar.

Outros: Quando um bisturi elétrico é usado junto com o eletrocardiógrafo, o

ruído gerado é superposto o traçado.

Equipamentos na mesma sala que o eletrocardiógrafo podem gerar ruído que é
superposto as formas de onda do ECG.

Manual de Operação ECG-9620

42

• Ruído gerado por um bisturi elétrico.

• Ruído da rede elétrica.

• Espícula causada por energia eletrostática, conforme mostrado a seguir:

NOTA

Por instantes após a desfibrilação a linha de base é achatada para proteger o
eletrocardiógrafo.

Manual de Operação ECG-9620

43

6 Informações do Fabricante / Distribuidor

Fabricante

Shanghai Kohden Medical Electronic Instrument Corporation
567 Huancheng Bei Road - Fengxian - Shanghai - 201401 - China

Distribuidor no Brasil

Alliance S/A
Alameda Juari, 539-Tamboré
Barueri - SP
Tel: [phone] / Fax: [phone]
CNPJ: 04.084.579/0001-79
Responsável Técnico: Marcio Antônio Buccieri
CREFITO SP: 41336-F
Registro ANVISA Nº:

Assistência Técnica no Brasil

Alliance S/A
Alameda Juari, 539-Tamboré.
Barueri - SP
Tel: [phone] / Fax: [phone]
CNPJ: 04.084.579/0001-79
Responsável Técnico: Maurício Fernando Castagna

Manual de Operação ECG-9620

44

7 Termos de Garantia

A Shanghai Kohden Medical Electronic Instrument Corporation (aqui
denominada Shanghai Kohden) garante seus produtos contra todos os defeitos
em materiais e manufatura por um ano a partir da data de entrega. Contudo,
materiais de consumo como papel de registro, tinta, agulha e bateria são
excluídos da garantia.

A Shanghai Kohden ou seus agentes autorizados repararão ou substituirão
qualquer produto que se mostre defeituoso durante o período de garantia,
desde que estes produtos sejam usados como indicado nas instruções de
operação fornecidas nos manuais do operador e de assistência.

Nenhuma outra parte está autorizada a fazer qualquer garantia ou assumir a
responsabilidade pelos produtos da Shanghai Kohden. A Shanghai Kohden não
reconhecerá qualquer outra garantia, seja implícita ou por escrito. Além disso,
serviços de assistência, modificação técnica ou qualquer outra alteração do
produto, realizados por qualquer além da Shanghai Kohden ou de seus
representantes autorizados sem o consentimento prévio da Shanghai Kohden,
podem constituir uma causa de anulação desta garantia.

Produtos ou peças com defeito devem ser devolvidos à Shanghai Kohden ou
seus agentes autorizados, juntamente com uma explicação do defeito. Os
custos de remessa devem ser pré-pagos.

Esta garantia não se aplica à produtos que tenham sido modificados,
desmontados, reinstalados ou reparados sem a aprovação da Shanghai Kohden
ou que tenham sofrido negligência ou acidente, sido avariados em decorrência
de acidente, incêndio, raios, vandalismo, água ou outra casualidade, instalação
ou aplicação inadequada, ou nos quais as marcas de identificação originais
tenham sido removidas.

Nos EUA e Canadá, outras políticas de garantia podem ser aplicáveis.

______________________ ________________________
Edilson Marques de Campos

Representante Legal

Marcio Antônio Buccieri

Responsável Técnico

CREFITO SP: 41336-F

Manual de Operação ECG-9620

45
