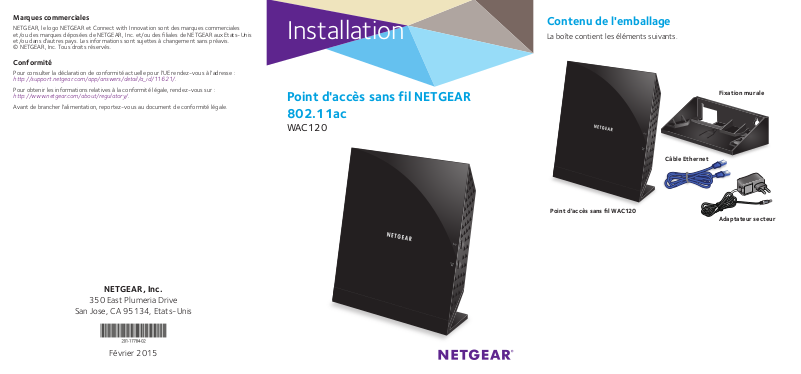

Installation
Point d'accès sans fil NETGEAR
802.11ac
Contenu de l'emballage
La boîte contient les éléments suivants.
Fixation murale
NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95134, Etats-Unis
WAC120
WiFi On/O
WPS
Câble Ethernet
Point d'accès sans fil WAC120
Adaptateur secteur
WiFi On/O
WPS
Février 2015
Page 2
Utilisez ces schémas pour connecter votre point d'accès sans fil ou suivez les instructions détaillées de ce manuel.
Assistance
Point d'accès
Point d'accès
Modem
Câble Ethernet
Internet
Câble Ethernet
Option 1
1. Configurez votre point d'accès pour votre réseau.
Pour plus d'informations, reportez-vous à la section Configuration
du point d'accès à la page 2.
2. Connectez le modem à Internet.
3. Connectez votre modem au port de réseau local à l'arrière du
point d'accès.
Option 2
1. Configurez votre point d'accès pour votre
Internet
réseau.
Pour plus d'informations, reportez-vous à la
section Configuration du point d'accès à la
Merci d'avoir choisi les produits NETGEAR. Après l'installation de votre
appareil, notez le numéro de série inscrit sur l'étiquette. Il vous sera
nécessaire pour enregistrer votre produit à l'adresse
https://my.netgear.com. Vous devez enregistrer votre produit avant de
pouvoir utiliser l'assistance téléphonique de NETGEAR. NETGEAR vous
recommande d'enregistrer votre produit sur le site Web de NETGEAR.
Pour contacter NETGEAR et obtenir de l'assistance, rendez-vous sur
http://support.netgear.com/general/contact ou composez le
1-888-NETGEAR (Etats-Unis uniquement). Pour obtenir les numéros
de téléphone pour les autres pays, rendez-vous sur
http://support.netgear.com/general/contact/default.aspx.
Pour obtenir des mises à jour de produits et accéder au support Web,
rendez-vous à l'adresse http://support.netgear.com.
NETGEAR vous recommande d'utiliser uniquement les ressources
d'assistance officielles de NETGEAR.
Vous pouvez obtenir le manuel de l'utilisateur en ligne à l'adresse
http://downloadcenter.netgear.com ou via le lien fourni dans l'interface
utilisateur du produit.
Commutateur réseau
1 2 3 4
Câble Ethernet
page 2.
2. Connectez le modem à Internet.
3. Connectez votre modem à un
commutateur réseau.
Câble Ethernet
4. Connectez le point d'accès au même
commutateur réseau.
Page 3
Table des matières
Configuration du point d'accès ................................................................................ 2
Installation du point d'accès ..................................................................................... 3
Voyants .......................................................................................................................... 5
Connexion au réseau WiFi ......................................................................................... 6
Achage et modification des paramètres du point d'accès ............................. 7
Fixation de votre point d’accès au mur .................................................................. 9
Conseils de dépannage ............................................................................................11
1
Page 4
Configuration du point d'accès
Avant de pouvoir utiliser le point d'accès, vous devez vous y connecter et
configurer le réseau local (LAN) et les paramètres d'accès sans fil.
¾ Pour vous connecter au point d'accès :
1. Configurez un ordinateur avec l'adresse IP fixe 192.168.0.210 et le
masque de sous-réseau 255.255.255.0.
Afin d'obtenir de l'aide pour configurer une adresse IP statique sur
votre ordinateur, consultez les instructions ou l'aide en ligne fournies
avec l'ordinateur.
2. Branchez le câble Ethernet à l'ordinateur.
3. Insérez correctement l'autre extrémité du câble Ethernet dans le port
de réseau local de votre point d'accès.
4. Connectez une extrémité de l'adaptateur au point d'accès et l'autre
extrémité au secteur.
5. Appuyez sur le bouton Power On/Off (Alimentation) du point
d'accès.
6. Sur l'ordinateur connecté au point d'accès, saisissez
http://192.168.0.100 dans la barre d'adresse du navigateur.
Un écran de connexion s'affiche.
7. Saisissez admin comme nom d'utilisateur et password comme mot
de passe.
L'interface de gestion Web du point d'accès s'affiche.
2
Page 5
¾ Pour configurer les paramètres d'accès réseau local et sans fil :
1. Connectez-vous au point d'accès.
2. Sélectionnez Configuration > IP > IP Settings (Paramètres IP).
3. Configurez les paramètres IP pour votre réseau local.
Pour plus d'informations sur les paramètres IP, reportez-vous au
manuel de référence.
4. Cliquez sur le bouton Apply (Appliquer).
Les paramètres sont enregistrés.
5. Sélectionnez Configuration > Security > Profile Settings
(Configuration > Sécurité >Paramètres de profil).
6. Configurez un profil de sécurité pour votre réseau sans fil.
Pour plus d'informations sur les paramètres du profil de sécurité,
reportez-vous au manuel de référence.
7. Après avoir configuré un profil de sécurité, cliquez sur le bouton
Apply (Appliquer).
8. A l'aide d'un ordinateur ou d'un autre périphérique sans fil, vérifiez que
vous pouvez établir une connexion sans fil au point d'accès.
Installation du point d'accès
Vérifiez que votre service Internet est actif avant d'installer votre point
d'accès.
¾ Pour installer votre point d'accès :
1. Préparez votre réseau.
3
Page 6
Vérifiez que votre modem est branché uniquement à la prise murale
de votre service Internet.
2. Branchez vos appareils.
1 2 3 4
a. Branchez le modem ou la box Internet et mettez-le/la sous tension.
b. Connectez votre box ou modem à un commutateur réseau à l'aide
d'un câble Ethernet.
c. A l'aide du câble Ethernet fourni avec le point d'accès, connectez
le commutateur réseau au port de réseau local de votre point
d'accès.
3. Mettez le point d'accès sous tension.
1 2 3 4
4
Page 7
a. Connectez une extrémité de l'adaptateur secteur au point d'accès
1 2 3 4
et l'autre extrémité à une prise de courant.
b. Patientez jusqu'à ce que le voyant d'alimentation situé sur le
panneau avant s'allume en orange puis passe au vert.
Si aucun voyant ne s'allume, appuyez sur le bouton d'alimentation
Power On/Off (Alimentation) situé à l'arrière du point d'accès.
4. Connectez un ordinateur.
Voyants
Les voyants du point d'accès sans fil s'allument pour indiquer son activité :
Voyant Description
Voyant
d'alimentation
Voyant
d'activité
• Désactivé. Le système est hors tension.
• Ver t . Le système est sous tension.
• Orange. Un test d'autodiagnostic est en cours d'exécution. Au
démarrage, le voyant est orange, puis vert clignotant, et enfin
passe au vert fixe au bout de 45 secondes. Si le voyant est
orange ou qu'il clignote en orange au bout d'une minute, une
panne système a dû survenir.
• Désactivé. Aucun trafic Ethernet n'est détecté.
• Vert ou vert clignotant. Du trafic Ethernet est détecté.
5
Page 8
Voyant Description
Voyant de
réseau local
• Désactivé. Aucune connexion détectée.
• Ver t . Une liaison 1000 Mbit/s est détectée.
• Orange. Une liaison 100 Mbit/s ou 10 Mbit/s est détectée.
Voyant WiFi
• Désactivé. Les antennes 2,4 G et 5 G sont désactivées.
• Vert. L'antenne 2,4 G, 5 G ou les deux sont prêtes.
• Vert clignotant. Une activité sans fil est détectée en 2,4 G ou
5 G.
• Vert clignotant lentement. Le WPS est activé.
Connexion au réseau WiFi
Vous pouvez soit utiliser la fonction WPS (Wi-Fi Protected Setup), soit
sélectionner votre réseau WiFi et saisir son mot de passe. Pour obtenir
de l'aide sur le bouton WPS de votre ordinateur ou de votre appareil WiFi,
consultez les instructions ou l'aide en ligne fournies avec l'ordinateur
ou l'appareil concerné. Certains équipements plus anciens ne sont pas
compatibles avec la fonction WPS.
¾ Pour accéder au réseau en utilisant WPS :
1. Appuyez sur le bouton WPS du point d'accès pendant deux ou trois
secondes.
Le voyant WiFi du point d'accès clignote lentement en vert pendant
trois secondes, puis s'éteint pendant trois secondes.
2. Dans un délai de deux minutes, appuyez sur le bouton WPS situé sur
votre appareil WiFi ou cliquez sur le bouton WPS affiché sur l'écran de
votre ordinateur.
Le voyant WiFi du point d'accès clignote en vert lorsque l'ordinateur
ou l'appareil WiFi se connecte à votre point d'accès.
3. Répétez l'opération pour ajouter d'autres ordinateurs ou appareils WiFi.
6
Page 9
¾ Pour sélectionner votre réseau et saisir son mot de passe :
1. Lancez l'utilitaire qui gère les connexions WiFi sur l'ordinateur ou
l'appareil sans fil que vous voulez connecter à votre point d'accès.
Cet utilitaire recherche les réseaux WiFi disponibles.
2. Sélectionnez le nom de réseau WiFi (SSID) de votre point d'accès.
Le SSID est indiqué sur l'étiquette du produit.
3. Saisissez le mot de passe prédéfini du point d'accès (ou votre mot de
passe personnalisé si vous l'avez modifié), puis cliquez sur le bouton
Connect (Connecter).
Le mot de passe se trouve sur l'étiquette du produit.
4. Répétez les étapes 1 à 3 pour ajouter d'autres ordinateurs ou
appareils WiFi.
Affichage et modification des paramètres du point d'accès
Vous pouvez vous connecter au point d'accès pour afficher ou modifier
ses paramètres.
Se connecter au point d'accès
¾ Pour vous connecter au point d'accès :
1. Connectez un ordinateur ou un appareil WiFi au point d'accès.
Vous pouvez utiliser un câble Ethernet ou vous connecter en WiFi :
• Pour une connexion filaire, utilisez un câble Ethernet afin de
connecter l'ordinateur au commutateur réseau auquel votre point
d'accès est actuellement connecté.
• Pour vous connecter en WiFi, sélectionnez votre réseau WiFi.
2. Ouvrez un navigateur Web.
3. Saisissez http://192.168.0.100 dans le champ d'adresse du
navigateur.
Un écran de connexion s'affiche.
7
Page 10
4. Saisissez admin comme nom d'utilisateur et password comme mot
de passe (ou votre mot de passe personnalisé si vous l'avez modifié).
L'interface de gestion Web du point d'accès s'affiche.
Modifier le mot de passe administrateur
¾ Pour modifier le mot de passe administrateur :
1. Ouvrez un navigateur Web.
2. Saisissez http://192.168.0.100 dans le champ d'adresse du
navigateur.
Un écran de connexion s'affiche.
3. Saisissez admin comme nom d'utilisateur et password comme mot
de passe (ou votre mot de passe personnalisé si vous l'avez modifié).
L'interface de gestion Web du point d'accès s'affiche.
4. Sélectionnez Maintenance > Password > Change Password
(Maintenance > Mot de passe > Modifier le mot de passe).
5. Saisissez votre ancien mot de passe, puis saisissez le nouveau mot de
passe deux fois.
6. Cliquez sur le bouton Apply (Appliquer).
Les modifications sont enregistrées.
Retrouver un mot de passe de sécurité WiFi
oublié
Le mot de passe WiFi prédéfini figure sur l'étiquette du produit. Si
vous avez modifié votre mot de passe WiFi et que vous l'avez oublié,
connectez-vous au point d'accès pour afficher son mot de passe WiFi
actuel.
¾ Pour vous connecter au point d'accès sans fil et afficher son
mot de passe WiFi :
1. Reliez votre ordinateur à un port Ethernet noir du point d'accès avec
un câble Ethernet.
2. Ouvrez un navigateur Web.
8
Page 11
3. Saisissez http://192.168.0.100 dans le champ d'adresse.
Un écran de connexion s'affiche.
4. Saisissez le nom d'utilisateur et le mot de passe du point d'accès.
Le nom d'utilisateur et le mot de passe par défaut sont
respectivement admin et password. Vous pouvez utiliser les
identifiants par défaut si vous ne les avez pas modifiés.
L'interface de gestion Web du point d'accès s'affiche.
5. Sélectionnez Wireless Settings (Paramètres sans fil).
Votre mot de passe WiFi apparaît sur l'écran dans la section Options
de sécurité.
Fixation de votre point d’accès au mur
Votre point d’accès WAC120 est livré avec un accessoire de fixation
murale. Après avoir configuré votre point d’accès et vérifié sa
configuration, vous pouvez le fixer à un mur.
¾ Pour fixer votre point d’accès au mur :
1. Maintenez le support de fixation murale contre le mur, là où vous
souhaitez l’installer.
2. Repérez les deux trous destinés à recevoir les vis sur le support, puis
marquez leur emplacement sur le mur à l’aide d’un crayon.
3. Fixez les vis dans le mur au niveau de chaque emplacement ainsi
marqué.
9
Page 12
4. Insérez la base du point d’accès dans le support jusqu’à ce qu’il
s’enclenche.
5. Branchez les câbles d’alimentation et Ethernet au point d’accès à
travers l’ouverture du support mural.
10
Page 13
6. Accrochez le support mural aux deux vis que vous avez fixées.
Conseils de dépannage
Cette section vous propose des conseils pour résoudre des problèmes
simples que vous pouvez rencontrer. Pour plus d'informations sur le
dépannage, reportez-vous au chapitre Dépannage du manuel de référence.
Problème Cause Solution possible
Aucun voyant
ne s'allume
sur le point
d'accès.
Le voyant de
réseau local
est éteint.
Le point
d'accès n'est
pas alimenté.
Il s'agit d'un
problème de
connexion
matérielle.
• Assurez-vous que le cordon d'alimentation est
branché au point d'accès ainsi qu'à une prise
électrique qui fonctionne.
• Assurez-vous que le bouton Power On/Off
(Alimentation) est sur la position On (Allumé).
• Vérifiez que vous utilisez bien l'adaptateur
NETGEAR fourni avec votre point d'accès.
• Assurez-vous que les connecteurs du câble
sont bien insérés dans le point d'accès et dans
le commutateur réseau. Assurez-vous que le
commutateur réseau est allumé.
11
Page 14
Problème Cause Solution possible
Le voyant de
réseau sans fil
est éteint.
Vous n'arrivez
pas à
configurer le
point d'accès
à partir d'un
navigateur.
Vous n'arrivez
pas à accéder
à Internet
ou au réseau
avec un
périphérique
sans fil.
La connexion
sans fil ne
fonctionne
pas.
Plusieurs
causes
possibles.
Il s'agit d'un
problème de
configuration.
• Si le voyant de réseau sans fil reste éteint,
débranchez l'adaptateur du secteur, puis
rebranchez-le.
• Connectez-vous au point d'accès et vérifiez que
la ou les radios sont allumées.
• Contactez NETGEAR si le voyant de réseau sans
fil ne s'allume toujours pas.
• Assurez-vous que le point d'accès est installé
correctement, qu'il est sous tension et que le
voyant de réseau local est allumé.
• Assurez-vous que votre ordinateur utilise une
adresse IP dans la même plage que le point
d'accès. L'adresse IP par défaut du point d'accès
est 192.168.0.100 et l'adresse du masque de
sous-réseau par défaut est 255.255.255.0.
• Fermez le navigateur, effacez le cache, supprimez
les cookies, puis lancez de nouveau le navigateur.
• Assurez-vous que les paramètres SSID et de
sécurité sans fil du périphérique sans fil sont les
mêmes que ceux du point d'accès.
• Il se peut que l'appareil sans fil ne dispose pas
des bons paramètres TCP/IP pour communiquer
avec le réseau. Redémarrez le périphérique sans
fil et vérifiez que les paramètres TCP/IP sont
correctement configurés pour ce réseau.
• Les valeurs par défaut du point d'accès ne
correspondent peut-être pas à celles de votre
réseau. Assurez-vous que la configuration par
défaut du point d'accès est la même pour les
autres périphériques installés sur le réseau. Pour
obtenir des informations sur la modification des
valeurs par défaut du point d'accès, consultez le
manuel de référence.
12
Loading...
