24

NAVMAN FISH 4100 Notice de montage et d’utilisation

1 Introduction

Nous vous remercions d'avoir choisi un sondeur de
pêche NAVMAN. Pour un fonctionnement optimal,
lisez avec attention cette notice avant l'installation
et l'utilisation de l'appareil.

Cette notice décrit les procédures d'installation et le
fonctionnement des FISH 4100 et FISH 4150,
désignés dans ce manuel par le terme générique
de " sondeur de pêche NAVMAN ". Le nom des
produits n'est utilisé que pour décrire les options
spécifiques à l'un ou l'autre des sondeurs de pêche.

Le sondeur de pêche NAVMAN

Le sondeur de pêche NAVMAN est un sondeur à
ultrasons. Il est équipé d'un logiciel puissant, d'un
grand écran haute définition et d'un zoom. Il possède
également la fonction Symbole poisson qui vous
permet de choisir le mode d'affichage des poissons
à l'écran. Le FISH 4100 détecte les poissons et
mesure la profondeur de l'eau, la tension de la
batterie et les heures moteur.

Le FISH 4150 mesure également la température de
l'eau et la vitesse du bateau et est équipé de deux
lochs (loch journalier et loch totalisateur).

Une fois installé, le sondeur de pêche NAVMAN se
compose de deux éléments :

- Le capteur fixé à la coque.

- Le boîtier.
Le capteur émet un signal ultrason (son d'une fréquence
supérieure au seuil de perception de l'oreille humaine)
qui se propage vers le fond sous la forme d'un cône.
Lorsque le signal rencontre une cible, telle qu'un poisson
ou le fond, une partie du signal est renvoyée vers le capteur.
La profondeur de la cible est calculée en mesurant le
temps écoulé entre l'émission du signal et la réception de
son écho. Le sondeur de pêche NAVMAN peut détecter
un fond jusqu'à 180 m, les performances du sondeur
dépendant de la clarté de l'eau et du type de capteur utilisé.

L'intensité de l'écho dépend d'un grand nombre de
facteurs. Les gros poissons renvoient généralement
des échos plus intenses. C'est également le cas des
poissons qui se trouvent au centre du cône d'émission,
zone où le signal émis est d'une plus grande intensité.
En revanche, un poisson retournera un écho plus
faible s'il est situé en eaux profondes ou troubles, ou
sur les bords du cône d'émission, où le signal émis
est plus faible. Les eaux troubles, dues à la présence
d'air (provenant, par exemple, du sillage d'un bateau)
ou de vase dans l'eau, dispersent le signal ultrason
et il est donc plus difficile de les " traverser ".

Important

Le fonctionnement optimal du sondeur de pêche
dépend de l'installation du capteur. V euillez suivre
attentivement les instructions de la notice de
montage du capteur.

FISH 4100 Notice de montage et d’utilisation NAVMAN

Tous les sondeurs de pêche de la gamme NAVMAN
4000 font appel à la technologie brevetée SBN pour le
traitement sonar afin d'améliorer le niveau du signal, la
reconnaissance du fond et l'élimination des
interférences. La technologie SBN utilise les derniers
logiciels de traitement des échos pour améliorer la qualité
des signaux réfléchis. Elle s'appuie également sur la
neutralisation active du bruit pour éliminer les
interférences que les sondeurs de pêche confondent
souvent avec les véritables échos. Grâce à la technologie
SBN, le sondeur de pêche NAVMAN analyse l'écho de
chaque signal émis, élimine les échos indésirables et
affiche l'aire marine située sous le bateau.

Les échos de moyenne et faible intensité ainsi que
les échos renvoyés par les poissons s'affichent en
noir, les échos de forte intensité en gris. Cette
distinction de couleur permet une meilleure analyse
du fond et de l'aire marine située sous le bateau.

Aide à la navigation

Le sondeur de pêche NAVMAN vous permet de détecter
des poissons, de localiser des récifs ou des épaves
immergés et de retrouver vos lieux de pêche préférés
grâce au profil du fond. Vous pouvez utiliser votre sondeur
de pêche comme une aide à la navigation tout en suivant
les courbes de profondeur des cartes papier.

IMPORTANT : bien qu'il soit possible de se servir du
sondeur de pêche NAVMAN comme d'une aide à la
navigation, sa précision dépend de nombreux facteurs,
notamment de l'emplacement du capteur. C'est à
l'utilisateur de s'assurer de l'installation correcte et de la
bonne utilisation du sondeur de pêche.

Détection des poissons

Les récifs, les épaves et les rochers attirent les poissons.
A l'aide du sondeur de pêche, repérez ce type de fond
puis recherchez d'éventuels poissons sur l'écran ZOOM
(voir section 3-4) en balayant lentement et à plusieurs
reprises la zone explorée. S'il y a du courant, les poissons
se trouveront vraisemblablement en aval de cette zone.

Si vous recherchez des poissons en eaux profondes
à l'aide du FISH 4150, un brusque changement de
température peut indiquer la limite d'un courant
chaud ou froid. Cette différence de température peut
constituer une barrière que les poissons ne
franchiront pas. Recherchez alors les poissons de
chaque côté de cette barrière.

Nettoyage et entretien

Nettoyez le sondeur de pêche NAVMAN à l'aide d'un
chiffon humide ou imprégné d'un détergent doux.
N'utilisez pas de produits abrasifs, d'essence ou autres
solvants. Protégez ou ôtez les capteurs montage tableau
arrière avant de repeindre la coque du bateau. Vous
pouvez recouvrir les capteurs traversants d'une fine

25

couche d'antifouling, après les avoir soigneusement
poncés en cas de couches précédentes.

Lorsqu'il n'est pas utilisé, le sondeur de pêche peut
être retiré de son étrier et rangé dans un endroit frais,

2 Mise en route

Connexion du câble d'alimentation et
du câble du capteur

FISH 4100

L'une des extrémités du câble capteur/alimentation
est munie d'un connecteur LT à 8 broches.
Introduisez le connecteur dans la prise située à
l'arrière du boîtier. Bloquez le connecteur en vissant
la bague. Vérifiez que la bague est bien serrée afin
d'assurer l'étanchéité de la connexion.

FISH 4150

L'une des extrémités du câble d'alimentation est munie
d'un connecteur LT noir à 8 broches. Introduisez le
connecteur dans la prise munie d'une bague bleue, à
l'arrière du boîtier. Bloquez le connecteur en vissant la
bague. Vérifiez que la bague est bien serrée afin d'assurer
l'étanchéité de la connexion.
L'une des extrémités du câble du capteur est munie d'un
connecteur LT bleu à 8 broches. Introduisez le connecteur
dans la prise munie d'une bague bleue, située sur à
l'arrière du boîtier. Bloquez le connecteur en vissant la
bague. Vérifiez que la bague est bien serrée afin d'assurer
l'étanchéité de la connexion.
Si le capteur n'est pas connecté au boîtier du sondeur
de pêche, le message " AUCUN CAPTEUR
CONNECTE. METTRE EN MODE SIMULATION ? "
s'affiche. Appuyez sur > pour choisir OUI ou NON (pour
plus d'informations sur le mode simulation, veuillez vous
reporter à la section 2-1). Appuyez sur
la sélection et poursuivre l'opération de mise en route.
Remarque : si la déconnexion du capteur n'était pas
intentionnelle, éteignez le sondeur de pêche et consultez
la section " En cas de problème ", Annexe B.

Désignation des touches :

Touche Curseur

Touche
Touche GAIN

Touche GAIN
Alimentation

· Appuyer sur une touche signifie exercer une

pression sur une touche pendant moins d'une
seconde.

26

Dans cette notice :

pour valider

+

-

à l'abri des chocs et de l'humidité, tel que le sac de
protection NAVMAN, ou bien laissé sur son étrier et
recouvert d'une protection.

· Maintenir une touche enfoncée signifie exercer
une pression continue sur une touche pendant
plus d'une seconde.

Mise sous tension

Pour allumer le sondeur de pêche, appuyez sur .

Remarque : si le sondeur de pêche est connecté au
système d'allumage (voir section 5-4), il se mettra en
marche automatiquement dès que l'alimentation du
bateau sera mise en route.

Un écran d'informations générales, indiquant notamment
la version du logiciel, apparaît brièvement à l'écran avant
que s'affiche automatiquement l'écran visualisé lors de
la dernière utilisation du sondeur de pêche.

Mise hors tension

Pour éteindre le sondeur de pêche, maintenez .
enfoncé. Un compte à rebours s'affiche. Continuez à

maintenir
que le sondeur de pêche s'éteigne.

Remarque : si le sondeur de pêche est câblé pour
une mise en marche automatique (voir section 5-4),
vous ne pouvez pas l'éteindre manuellement : il
s'éteindra automatiquement dès que l'alimentation
du bateau sera coupée.

enfoncé pendant 3 secondes jusqu'à ce

Choix de la langue

Pour afficher la langue sélectionnée, appuyez sur

pour activer l'écran MENU GENERAL.

Procédez comme suit pour modifier la langue :

1. Mettez l'appareil hors tension.

2. Lorsque l'appareil est éteint, maintenez la

3. Continuez à maintenir la touche enfoncée

4. L'écran affiche la liste des langues disponibles.

Vous trouverez plus de détails à la section 4-7.

enfoncée.

touche
tout en rallumant l'appareil.
Appuyez sur ou sur pour sélectionner la

langue de votre choix, puis sur pour valider
et poursuivre la mise en route de l'appareil.

Rétro-éclairage

Utilisez le bouton pour régler le rétro-éclairage
de l'écran et des touches.

Appuyez sur
l'écran la barre de rétro-éclairage indiquant le
niveau de réglage actuel.

Appuyez sur
obtenir le niveau de rétro-éclairage souhaité. La barre
de rétro-éclairage disparaît 2 secondes après la

dernière activation du bouton

NAVMAN FISH 4100 Notice de montage et d’utilisation

pour faire apparaître au bas de

autant de fois que nécessaire pour

.

2-1 Mode Simulation

Le mode simulation permet à l'utilisateur de se familiariser
avec le sondeur de pêche même hors de l'eau.

En mode simulation, le mot " SIMULATION " clignote
au bas de l'écran. Le sondeur de pêche fonctionne
normalement mais les données affichées sur les
écrans sont simulées. Toutes les modifications
apportées au contraste, au rétro-éclairage, aux alarmes
ou aux paramètres d'affichage sont enregistrées.

Activation / désactivation du mode
simulation

FISH 4100

Remarque : pour pouvoir avoir accès au mode

3 Fonctionnement

Ecran MENU GENERAL

Le sondeur de pêche NAVMAN est piloté par menus.
Appuyez sur
GENERAL. L'écran du FISH 4100 se présente
comme suit :

Le menu du FISH 4150 possède également la
fonction DONNEES.

Appuyez sur
surbrillance, puis sur

Les fonctions du MENU GENERAL sont présentées
sommairement ci-dessous et expliquées en détail
dans les sections suivantes.

Ecran HISTORIQUE (voir section 3-2)

Il affiche chronologiquement les échos reçus, les plus
récents se trouvant sur la droite de l'écran. Activez
cet écran pour afficher le profil du fond et rechercher
des récifs, des épaves et des poissons.

Ecran ZOOM (voir section 3-4)

Cet écran est divisé en deux parties : sur la droite, la
fenêtre Historique, qui affiche une partie de l'écran
HISTORIQUE ; sur la gauche, la fenêtre Zoom, qui
vous permet de visualiser une zone de votre choix
avec plus de détails.

FISH 4100 Notice de montage et d’utilisation NAVMAN

pour afficher l'écran MENU

Alarmes
activées
(affichées sur
tous les écrans)

ou sur

pour mettre une option en

pour la sélectionner.

simulation sur le FISH 4100, branchez le câble
adaptateur pour capteur traversant (en option) à
une source d'alimentation 12 V CC. Pour plus
d'informations, veuillez vous adresser à votre
revendeur NAVMAN.

FISH 4150

Pour activer le mode simulation, éteignez le sondeur
de pêche, débranchez le connecteur bleu (câble
capteur) à l'arrière de l'appareil, puis rallumez l'appareil.

Pour désactiver le mode simulation, éteignez le
sondeur de pêche, rebranchez le connecteur bleu à
l'arrière de l'appareil, puis rallumez l'appareil.

Ecran SONAR (voir section 3-5)

Il affiche l'intensité et la profondeur des échos
retournés pour chaque signal ultrason émis. L'échelle
de profondeur s'affiche en bas à droite de l'écran. Cet
écran est d'une aide précieuse pour déterminer la
dureté du fond et les espèces de poissons.

Cet écran peut également être utilisé pour régler le
dégradé des écrans HISTORIQUE et ZOOM.

Ecran NAVIGA TION (voir section 3-6)

Il vous permet de visualiser le profil du fond rencontré
et affiche la profondeur de l'eau sous forme
numérique. Ces deux données complémentaires
sont particulièrement utiles pour suivre l'évolution
de la profondeur quand on navigue à grande vitesse.

L'écran NAVIGATION affiche également la fonction
horamètre (heures moteur), la tension de la batterie
du bateau et les alarmes activées.

L'écran NAVIGA TION du FISH 4150 affiche en outre
la vitesse du bateau.

Ecran DONNEES (voir section 3-7)

(FISH 4150 uniquement)

L'écran DONNEES indique la température de l'eau
et son historique au cours des 40 dernières minutes.
Il affiche également la tension de la batterie du
bateau, le loch, l'horamètre, la vitesse du bateau et
la profondeur de l'eau.

Menu PARAMETRAGE (voir section 4)

Ce menu vous permet de personnaliser votre
sondeur de pêche NAVMAN.

Menu ECHELLE (voir section 3-8)

Ce menu vous permet de sélectionner l'échelle
automatique ou manuelle et de modifier l'échelle de
profondeur actuelle.

27

3-1 ALARMES

Vous pouvez activer les alarmes de votre choix afin
de détecter automatiquement certaines conditions,
telles qu'une profondeur insuffisante. Les valeurs de
déclenchement des alarmes peuvent être
personnalisées.

Le FISH 4100 possède quatre alarmes : HAUTE,
BASSE, ALARME POISSON et ALIM. F AIBLE.

Le FISH 4150 est équipé de deux alarmes
supplémentaires : VALEUR TEMP et VARIAT. TEMP.

Les symboles alarme et les fréquences du bip sont
indiqués pour chaque alarme à la section 4-1.
L'ALARME POISSON émet 3 bips courts, l'ALARME
HAUTE une série continue de bips rapides et les autres
alarmes une série continue de bips moins rapides.

Lorsqu'une alarme est activée et lorsque les conditions
de déclenchement de l'alarme sont remplies :

· Le buzzer se déclenche.

· Le menu ALARMES s'affiche et le symbole
de l'alarme clignote à l'écran.

Appuyez sur une touche quelconque pour mettre
l'alarme en veille, arrêter le buzzer et fermer le menu
ALARMES. Ceci ne désactive pas l'alarme. Le
symbole continue de clignoter tant que les conditions
d'alarme sont remplies.

Arrêt automatique des alarmes

Les alarmes HAUTE, BASSE et ALIM. FAIBLE
s'arrêtent automatiquement dès que les valeurs de
profondeur et de tension redeviennent normales.

L'alarme VALEUR TEMP s'arrête automatiquement dès
que la température est supérieure ou inférieure de 0,25°C
à la valeur de déclenchement.

L'alarme VARIA T . TEMP s'arrête automatiquement dès
que le taux de variation de la température est inférieur
de 0,1°C par minute à la valeur de déclenchement.

Activation des alarmes et modification des
valeurs de déclenchement

Se reporter à la section 4-1 pour activer les alarmes
ou modifier les valeurs de déclenchement.

3-2 Fonctionnement de l'écran HISTORIQUE

Sélectionnez MENU GENERAL - HISTORIQUE pour
afficher l'écran HISTORIQUE.

L'écran HISTORIQUE affiche les échos les plus
récents sur la droite de l'écran.

La barre verticale sur le côté droit de l'écran est la
barre de zoom. Elle indique l'échelle de zoom. Pour
régler cette échelle, voir section 3-4.

Symbole
poisson avec
indication de
la profondeur

Fond

Alarmes
L'écran HISTORIQUE n'est pas un écran statique : il

affiche ce qui se passe sous le bateau pendant que
celui-ci se déplace. Le mouvement des images à
l'écran dépend de la vitesse du bateau et de la
profondeur de l'eau.

En eaux peu profondes, la distance que les échos
parcourent entre la cible et le bateau est courte. Par

28

Barre de zoom

Echelle de profondeur

sélectionnée (0 à 150')

conséquent, les images à l'écran bougent rapidement.
En haute mer, la distance parcourue par les échos
est plus élevée et le temps mis par les échos pour
aller de la cible au bateau est plus long : les images
affichées à l'écran bougent donc moins vite.

Remarque 1 : vous pouvez choisir le symbole
poisson de votre choix (voir section 4-4).

Remarque 2 : vous pouvez ajuster la profondeur mesurée
en introduisant un offset de quille (voir section 4-7).

Echelle

L'échelle correspond à la profondeur affichée
verticalement. Le sondeur de pêche NAVMAN
dispose de deux modes échelle : l'échelle
automatique et l'échelle manuelle.

· En mode échelle automatique, le sondeur de pêche
ajuste automatiquement l'échelle de profondeur
afin de toujours afficher le fond au bas de l'écran.
Nous vous recommandons d'utiliser ce mode.

· En mode échelle manuelle, le sondeur de
pêche affiche uniquement l'échelle de
profondeur choisie. Ce mode est utile lorsque
la profondeur du fond varie brutalement (ex. à
proximité des plateaux sous-marins) car il
permet de conserver l'image actuelle (l'écran
ne se repositionne pas sur le fond comme en
mode automatique). Le fond n'apparaîtra pas à
l'écran s'il est à une profondeur supérieure à
l'échelle de profondeur sélectionnée.

Pour modifier le mode échelle, voir section 3-8.

NAVMAN FISH 4100 Notice de montage et d’utilisation

Modification du gain

Le gain (sensibilité) contrôle le niveau de détail des
données affichées à l'écran. Le sondeur de pêche
NAVMAN dispose de deux modes gain : le gain
automatique et le gain manuel.

· En mode gain automatique, le gain est ajusté
automatiquement en fonction de la profondeur et
de la clarté de l'eau. Nous vous recommandons
vivement d'utiliser ce mode lorsque vous apprenez
à vous servir du sondeur de pêche ou lorsque
vous naviguez à grande vitesse.

· En mode gain manuel, l'utilisateur peut régler lui­même le gain en fonction de la profondeur et de
la clarté de l'eau. Les réglages manuels vont de 1
à 9. Un réglage trop élevé amplifie exagérément
le bruit de fond de sorte que des pixels aléatoires
s'affichent à l'écran. Le réglage est optimal lorsque
la plupart de ces pixels sont supprimés. Le mode
gain manuel permet généralement d'obtenir un
affichage plus précis mais il requiert une bonne
maîtrise de la part de l'utilisateur.

Pour passer du mode gain automatique au mode
gain manuel, maintenez
sélectionné s'affiche un bref instant au bas de l'écran.

En mode gain manuel, le symbole
gain sont affichés en haut de l'écran. Appuyez sur + pour
augmenter le niveau de gain et sur - pour le diminuer.

ou - enfoncé. Le mode

+

et le niveau de

Affichage des poissons détectés

Vous pouvez personnaliser la fonction Symbole
poisson ou bien la désactiver afin que les échos
retournés par les poissons ne s'affichent pas à l'écran
sous forme de symboles poisson. Pour plus de détails,
veuillez vous reporter à la section 4-4. L'affichage des
poissons à l'écran est différent selon que la fonction
Symbole poisson est activée (ON) ou non (OFF) :

Symbole poisson ON

Grâce à la technologie sonar SBN, le sondeur
de pêche analyse les échos retournés et élimine
la plupart des échos indésirables et autres
interférences de sorte que les échos retenus ont
de grandes chances d'avoir été renvoyés par des
poissons. Selon leur intensité, ces échos
s'affichent sous forme de symboles poisson de
petite, moyenne ou grande taille, suivis ou non
de la profondeur du poisson. Bien que le système
de traitement SBN utilise une technologie de
pointe, il n'est pas infaillible et il peut arriver que
l'appareil ne fasse pas la différence entre les
échos renvoyés par de grandes bulles d'air, des
détritus contenant de l'air, des flotteurs, etc. et les
véritables échos de poissons.

Symbole poisson OFF

Pour les utilisateurs expérimentés, ce mode
d'affichage est d'une plus grande précision :
tout signal capté par le sonar s'affiche à
l'écran, qu'il s'agisse d'un parasite de
surface, d'un thermocline ou d'un poisson.

3-3 Interprétation de l'écran HISTORIQUE

Arcs poisson

Si les conditions sont optimales et si la fonction
Symboles poisson est désactivée, un poisson qui
traverse le cône formé par les signaux ultrasons
s'affiche à l'écran sous la forme d'un arc poisson :

Quand un poisson pénètre dans la zone de faible
intensité du cône d'émission (bords du cône), il renvoie
un écho faible qui active le premier pixel de l'écran du
sondeur de pêche. Lorsque le bateau se rapproche du

FISH 4100 Notice de montage et d’utilisation NAVMAN

poisson, la distance entre le capteur et le poisson
diminue ; l'écho s'affiche alors à des profondeurs de
plus en plus faibles, produisant un début d'arc. C'est au
moment où le poisson se trouve juste en dessous du
capteur et donc au centre du cône que l'écho est le plus
intense et l'arc le plus épais. Lorsque le poisson sort du
cône d'émission, le phénomène inverse se produit,
l'écran affichant un écho de plus en plus faible et profond.

En pratique, il est souvent difficile d'observer des arcs
poisson à l'écran, notamment dans les cas suivants :

· Le capteur a été mal installé (voir la notice de
montage du capteur).

· Le bateau est à l'ancre. Les poissons apparaissent
en général à l'écran sous forme de lignes horizontales
lorsqu'ils traversent le faisceau. C'est en navigant en
eaux profondes et à vitesse réduite que vous
obtiendrez les arcs poisson les plus précis.

· La valeur d'échelle est trop importante. Il est plus
facile d'observer des arcs poisson lorsque l'on utilise
l'écran ZOOM car il permet de détailler une zone
donnée de l'aire marine située sous le bateau. Le
zoom augmente la résolution de l'écran, ce qui est
indispensable pour obtenir des arcs poisson précis.

· Le bateau navigue en eaux peu profondes. Dans ce

29

cas, il est pratiquement impossible d'obtenir des arcs

poisson : le faisceau ultrason du capteur étant très
étroit, les poissons le traversent trop rapidement pour
qu'un arc se forme. Lorsqu'en eaux peu profondes,
plusieurs poissons se trouvent dans le cône
d'émission, leurs échos peuvent s'afficher sous

forme de groupes de pixels aléatoires.
L'illustration ci-dessous présente un écran HISTORIQUE
dont la fonction Symbole poisson a été désactivée :

Grand banc de poissons
Poisson isolé
Petit banc de poissons
Fond

Parasite de surface
Gros poisson

Algues
Petit poisson très

proche du fond
Les fonds meubles

(ex. vase, algues,
sable) s'affichent
sous forme de
bandes étroites

Les fonds durs (ex.
rochers, coraux)
s'affichent sous
forme de bandes
larges

Intensité des échos

Le dégradé permet de distinguer les échos en
fonction de leur intensité. La couleur grise indique
un écho intense tandis qu'un noir intense indique un
écho faible. Les symboles poisson sont toujours
affichés en noir.

L'intensité de l'écho varie en fonction de différents
facteurs, notamment :

· La taille de la cible (poisson, banc de poissons
ou autres).

· La profondeur de la cible.

· L'emplacement de la cible. C'est au centre de la
zone balayée par le faisceau ultrason que les
échos sont les plus intenses.

· La clarté de l'eau : les particules ou l'air que
contient l'eau réduisent l'intensité de l'écho. La
nature ou la densité de la cible ou du fond : les
algues et les fonds sablonneux ou vaseux
affaiblissent et dispersent le signal émis et
renvoient donc un écho de faible intensité ; les
échos renvoyés par les fonds rocheux et les
massifs coralliens sont en revanche de forte
intensité.

A grande vitesse, les coques planantes produisent
des bulles d'air et des turbulences qui viennent
bombarder le capteur. Les interférences ultrasons qui
en résultent peuvent être captées par le capteur et
couvrir les véritables échos.

Ombres

Les ombres sont des zones que le faisceau ultrason
ne peut pas " voir " (ex. les gorges sous-marines, les
cavités rocheuses ou les hauts-fonds). Dans ces zones,
l'écho retourné par la roche est de forte intensité et
couvre les échos plus faibles des poissons.

Lorsque vous recherchez des cibles de petite taille,
vous devez prendre en compte les zones que le
sondeur de pêche ne peut pas " voir ".

Ombres : les cibles sont masquées par l'écho de la roche.

Les échos retournés par ces poissons sont couverts par l'écho

30

renvoyé par la roche.

NAVMAN FISH 4100 Notice de montage et d’utilisation

Les sondeurs de pêche NAVMAN affichent les
informations les plus récentes sur la droite de l'écran.

Bateau qui se déplace

1 minute auparavant

30 secondes auparavant

Air contenu dans
l'eau (provenant
par exemple des
turbulences
générées par
l'hélice du moteur)

Bateau à l'arrêt

1 minute auparavant Maintenant

Maintenant

Lorsque l'affichage du symbole
poisson est activé, les échos
correspondant au profil d'un
poisson s'affichent sous la forme
d'un symbole poisson.

Lorsqu'un bateau est à l'arrêt, tous les échos retournés par le fond proviennent
d'une même zone limitée. L'écran affichera donc un fond plat.

Les caractéristiques d'affichage des écrans HISTORIQUE et

ZOOM peuvent être personnalisées.

Remarque : les indications de temps sont

FISH 4100 Notice de montage et d’utilisation NAVMAN

Période

données à titre d'exemple.

31

3-4 Ecran ZOOM

Sélectionnez MENU GENERAL - ZOOM pour afficher
l'écran ZOOM.

L'écran ZOOM est divisé en deux parties : sur la droite,
la fenêtre Historique (même présentation que l'écran
HISTORIQUE) et sur la gauche, la fenêtre Zoom.

Fenêtre Historique

Fenêtre Zoom

Barre de zoom

La fenêtre Historique représentée ci-dessus affiche
l'aire marine sur une profondeur de 150 pieds (45 m
env.). La barre de zoom, affichée sur le bord droit de
l'écran, indique la zone agrandie dans la fenêtre
Zoom - dans ce cas précis, cette zone est comprise
entre 61 et 91 pieds (entre 18 et 28 m env.).

3-5 Ecran SONAR

Sélectionnez MENU GENERAL - SONAR pour
afficher l'écran SONAR.

L'écran SONAR est un outil puissant, qui vous permettra,
avec un peu d'expérience, de reconnaître à la fois le
type de fond rencontré et les espèces de poissons.

Sur la partie droite de l'écran, la fenêtre Sonar affiche
l'intensité et la profondeur de l'écho retourné sous la
forme d'une ligne horizontale tracée au niveau de la
profondeur détectée. Un écho intense est représenté
par une ligne longue, un écho faible par une ligne courte.
La barre de dégradé est affichée en bas de la fenêtre.

La fenêtre Historique est affichée sur la partie gauche
de l'écran. En utilisant l'indicateur de dégradé comme
référence, le sondeur de pêche affiche sur cette
fenêtre l'historique des échos captés par le sonar.

Reconnaître la nature d'un fond

Le profil du fond est représenté par l'écho le plus intense
affiché sur la partie inférieure de la fenêtre Historique.

Un profil de fond représenté à l'écran par une bande
large et grise indique que l'écho retourné par le fond
est de forte intensité et donc que le fond est dur.
Inversement, un fond meuble renvoie un écho
d'intensité moyenne ou faible et s'affiche donc sous
la forme d'une bande plus étroite.

32

La fenêtre Zoom vous permet de détailler une zone
précise de la fenêtre Historique.

Suivi du fond

En bloquant la barre de zoom sur le fond, la fonction
Suivi du fond permet d'afficher en continu le fond
sur la fenêtre Zoom, quelle que soit la profondeur
de la zone détaillée.

Pour désactiver la fonction Suivi du fond, appuyez
sur et déplacez la barre de zoom sur la zone de
votre choix à l'aide de ou de

Pour activer la fonction Suivi du fond, déplacez la barre
de zoom vers le bas jusqu'à ce qu'elle atteigne le fond
et que le message " SUIVI FOND ON " s'affiche.

Si la fonction Suivi du fond est désactivée et si la
profondeur du fond entre dans les valeurs de la barre de
zoom, la fenêtre Zoom affichera le fond tant que sa
profondeur restera dans les valeurs de la barre de zoom.

.

Réglage de l'échelle du zoom

Pour augmenter le grossissement (réduire la barre de
zoom), appuyez sur . Pour diminuer le grossissement
(agrandir la barre de zoom), appuyez sur .

Vous pouvez également régler l'échelle du zoom à
partir de l'écran HISTORIQUE.

Echo court et intense
(ex. poisson) ; il
clignote lorsque le
signal ultrason atteint le
poisson.

Echo long et intense
(ex. fond)

Indicateur de dégradé

Reconnaître les espèces de poissons

Le signal ultrason émis par le capteur est réfléchi
par l'air contenu dans la vessie natatoire des
poissons. La taille et la forme de cette vessie variant
selon les espèces, l'intensité de l'écho renvoyé sera
donc différente d'une espèce à l'autre.

Grâce à un affichage haute définition, la fenêtre
Sonar des FISH 4100 et 4150 peut afficher 70 niveaux
d'intensité, ce qui en fait un outil d'une très grande
précision.

Lorsque vous rencontrez un banc de poissons, notez
l'espèce des poissons pêchés et l'intensité des
échos qu'ils renvoient sur la fenêtre Sonar. Ainsi,

NAVMAN FISH 4100 Notice de montage et d’utilisation

lorsque ce type d'écho s'affichera une prochaine fois
sur l'écran de votre sondeur de pêche, vous pourrez
identifier l'espèce du poisson détecté.

Réglage de l'indicateur de dégradé

L'indicateur de dégradé vous permet de sélectionner
le niveau d'intensité des échos qui s'afficheront en
noir sur les écrans HISTORIQUE et ZOOM.

Si trop peu d'échos longs et intenses s'affichent à
l'écran, augmentez la quantité de noir sur l'indicateur
de dégradé en appuyant sur

Si trop d'échos longs et intenses s'affichent à l'écran,
diminuez la quantité de noir sur l'indicateur de
dégradé en appuyant sur .

.

Gain manuel

En mode gain manuel, l'augmentation du niveau de
gain permet un affichage plus détaillé. Pour plus de
détails sur le réglage du gain manuel, se reporter à
la partie "Modification du gain", section 3-2.

3-6 Ecran NA VIGA TION

Sélectionnez MENU GENERAL - NA VIGATION pour
afficher l'écran NAVIGA TION. Les écrans NA VIGA TION
du FISH 4100 et du FISH 4150 sont différents.

Cet écran est très utile lorsque vous naviguez à
grande vitesse.

L'écran NAVIGA TION du FISH 4100 af fiche le profil
du fond et la profondeur, mais aussi l'horamètre, la
tension de la batterie et les alarmes activées.

La profondeur peut
être affichée en pieds
(FT), en brasses (FA),
ou en mètres (M).
Sélectionnez les unités
de profondeur à l'aide
du menu
PARAMETRAGE ­UNITES ­PROFONDEUR (voir
section 4-2).

Réglage du gain

Lorsque l'on augmente le
gain en appuyant sur +,
la partie noire de
l'indicateur de dégradé se
déplace vers la gauche,
permettant ainsi l'affichage
d'échos plus faibles sur la
fenêtre Historique.

L'écran NAVIGATION du FISH 4150 affiche la
profondeur de l'eau ainsi que la vitesse du bateau,
le profil du fond et les alarmes activées.

Echos de forte

intensité, représentés
en gris sur la fenêtre
Historique.

Echos de moyenne
intensité, représentés
en noir sur la fenêtre
Historique.

Echos de faible
intensité situés dans la
zone blanche de
l'indicateur de dégradé,
non représentés sur la

fenêtre Historique.

La vitesse est
affichée uniquement
sur le FISH 4150.
Vous pouvez afficher
la vitesse en nœuds
(NDS), en miles/heure
(MPH) ou en
kilomètres/heure
(KPH). Sélectionnez
les unités de vitesse à
l'aide du menu
PARAMETRAGE ­UNITES - VITESSE
(voir section 4-2).

FISH 4100 Notice de montage et d’utilisation NAVMAN

33

3-7 Ecran DONNEES (FISH 4150 uniquement)

Sélectionnez MENU GENERAL - DONNEES pour
afficher l'écran DONNEES:

Température

Courbe de
température

Tension

de la

batterie

Vitesse

Profondeur

La température enregistrée à la surface de l'eau au
cours des 40 dernières minutes est représentée par
une courbe, mise à jour toutes les 30 secondes. La
température de l'eau, affichée au-dessus de la courbe,
est actualisée toutes les secondes.

Loch
Heures

moteur

Alarmes
activées

La température est affichée soit en °F (Fahrenheit)
soit en °C (Celsius). Pour choisir les unités de

température, utilisez le menu PARAMETRAGE ­UNITES - TEMPERATURE (voir section 4-2).

Pour activer les alarmes de température et de taux
de variation de la température, veuillez vous reporter
à la section 4-1.

Vous pouvez afficher à l'écran le loch journalier ou le
loch totalisateur. Lorsque vous éteignez le FISH 4150,
les données des deux lochs sont automatiquement
mémorisées.

Utilisez le menu PARAMETRAGE - LOCH pour
sélectionner le loch journalier ou le loch totalisateur
(voir section 4-6).

Vous pouvez afficher la vitesse en nœuds (NDS), en

miles/heure (MPH) ou en kilomètres/heure (KPH).
Sélectionnez les unités de vitesse à l'aide du menu
PARAMETRAGE - UNITES - VITESSE (voir
section 4-2)

3-8 Menu ECHELLE

Le menu ECHELLE vous permet de sélectionner le
mode échelle de votre choix et de modifier l'échelle
de profondeur actuelle.

Sélectionnez MENU GENERAL - ECHELLE pour
afficher la fenêtre de paramétrage de l'échelle. Celle­ci indique la profondeur affichée verticalement à
l'écran et le mode échelle sélectionné.

Le sondeur de pêche NAVMAN possède deux modes
échelle : l'échelle automatique et l'échelle manuelle.
Nous vous recommandons d'utiliser le mode échelle
automatique. Pour passer de l'échelle automatique à
l'échelle manuelle, appuyez sur .

L'échelle manuelle permet à l'utilisateur de choisir
une profondeur parmi des valeurs présélectionnées.

et pour afficher les valeurs et sélectionner

Utilisez
une profondeur.

Appuyez sur

pour quitter.

34

NAVMAN FISH 4100 Notice de montage et d’utilisation

4 Menu P ARAMETRAGE

Le menu PARAMETRAGE vous permet de
personnaliser votre sondeur de pêche NAVMAN.

Le menu PARAMETRAGE du FISH 4100 vous
permet de :

· Sélectionner les valeurs de déclenchement des
alarmes (4-1).

· Choisir les unités de profondeur (4-2).

· Activer ou désactiver le bip d'activation des
touches (4-3).

· Paramétrer la fonction Symbole poisson (4-4).

· Régler le contraste de l'affichage (4-5).

· Choisir la langue d'affichage et paramétrer l'offset
de quille (4-7).

Sélectionnez MENU
GENERAL ­PARAMETRAGE pour
afficher le menu
PARAMETRAGE du
FISH 4100. Appuyez
sur ou sur pour
sélectionner un sous­menu.

4-1 Menu ALARMES

Sélectionnez MENU GENERAL - PARAMETRAGE ­ALARMES pour afficher les alarmes disponibles.
Appuyez sur

Vous pouvez activer les alarmes de votre choix afin de
détecter automatiquement certaines conditions, telles
qu'une profondeur insuffisante. Les caractéristiques
des alarmes peuvent être personnalisées. Le menu
ALARMES du FISH 4100 se présente comme suit :

ou sur

pour sélectionner une alarme.

Le FISH 4150
possède deux autres
alarmes : VALEUR
TEMP et VARIA T.
TEMP .

Le menu PARAMETRAGE du FISH 4150 vous
permet de :

· Sélectionner les valeurs de déclenchement
des alarmes (4-1).

· Choisir les unités de profondeur, de température
et de vitesse (4-2).

· Activer ou désactiver le bip d'activation des
touches (4-3).

· Paramétrer la fonction Symbole poisson (4-4).

· Étalonner la vitesse et la température (4-8).

· Sélectionner le loch journalier ou le loch
totalisateur (4-6).

· Remettre à zéro le loch journalier ou les deux
lochs (4-6).

· Régler le contraste de
l'affichage(4-5).

· Choisir la langue
d'affichage et
paramétrer l'offset de
quille (4-7).

Sélectionnez MENU
GENERAL ­PARAMETRAGE pour
afficher le menu
PARAMETRAGE du
FISH 4150. Appuyez sur

ou sur

sélectionner un sous-menu.

La fréquence du bip varie selon les alarmes. Les
symboles alarme et les fréquences du bip des
alarmes du FISH 4100 sont les suivants :

Symbole Nom de Fréque- Conditions de

pour

l'alarme nce du déclenchement :

bip

Haute1/5 sec. la profondeur est

inférieure à la valeur de
déclenchement de
l'alarme

Basse1/2 sec. la profondeur est

supérieure à la valeur
de déclenchement de

l'alarme
Alarme 3 bips un écho correspond au
Poisson courts profil d'un poisson
Alim.1/2 sec. la tension de la batterie
faible est inférieure à la valeur

de déclenchement de

l'alarme

FISH 4100 Notice de montage et d’utilisation NAVMAN

35

Les symboles alarme et les fréquences du bip des
alarmes VALEUR TEMP et VARIA T. TEMP du FISH
4150 sont les suivants :

Symbole Nom de Fréque- Conditions de

l'alarme nce du déclenchement :

bip
Valeur1/2 sec. la température est
temp. égale à la valeur de

déclenchement de

l'alarme
Variat.1/2 sec. le taux de variation de
temp. la température est égal

à la valeur de

déclenchement de

l'alarme

Lorsqu'une alarme est activée et lorsque les
conditions de déclenchement de l'alarme sont
remplies :

· le buzzer se déclenche.

· le menu ALARMES s'affiche et le symbole de
l'alarme clignote à l'écran.

Appuyez sur une touche quelconque pour mettre
l'alarme en veille, arrêter le buzzer et fermer le menu
ALARMES. Ceci ne désactive pas l'alarme. Le
symbole continue de clignoter tant que les conditions
d'alarme sont remplies.

Remarque : l'alarme poisson n'émet que trois bips
courts.

Arrêt automatique des alarmes

Les alarmes HAUTE, BASSE et ALIM. FAIBLE
s'arrêtent automatiquement dès que les valeurs de
profondeur et de tension redeviennent normales.

L'alarme VALEUR TEMP s'arrête
automatiquement dès que la température est
supérieure ou inférieure de 0,25°C à la valeur de
déclenchement.

L'alarme VARIAT. TEMP s'arrête automatiquement
dès que le taux de variation de la température est
inférieur de 0,1°C par minute à la valeur de
déclenchement.

Feu clignotant et/ou buzzer externe
(FISH 4150 uniquement)

Vous pouvez installer sur le FISH 4150 un indicateur
d'alarme secondaire (feu clignotant et/ou buzzer
externe), à l'endroit de votre choix. Pour le montage,
voir section 5-4.

Activation des alarmes et modification des
valeurs de déclenchement

Appuyez sur
surbrillance, puis sur
activer ou pour désactiver une alarme, appuyez sur

pour choisir ON ou OFF.

Appuyez sur ou sur
réduire la valeur de déclenchement.

La valeur de déclenchement reste en mémoire
même lorsque l'alarme est désactivée.

ou sur

pour mettre une alarme en

pour la sélectionner. Pour

pour augmenter ou pour

36

NAVMAN FISH 4100 Notice de montage et d’utilisation

4-2 Menu UNITES

Sélectionnez MENU GENERAL - PARAMETRAGE

- UNITES pour définir les unités de profondeur du

FISH 4100.
Sur le FISH 4150, vous pouvez également sélectionner

les unités de température et de profondeur. Le menu
UNITES du FISH 4150 se présente comme suit :

Appuyez sur
pour sélectionner une
fonction.

ou sur

PROFONDEUR

Elle peut être affichée en pieds (FT), en brasses (FA)
ou en mètres (M). Appuyez sur pour sélectionner
les unités de votre choix.

TEMPERATURE

Elle peut être affichée en °F (Fahrenheit) ou en °C
(Celsius). Appuyez sur
de votre choix.

pour sélectionner les unités

VITESSE

Elle peut être affichée en nœuds (NDS), en miles/
heure (MPH) ou en kilomètres/heure (KPH). Appuyez
sur pour sélectionner les unités de votre choix.

Remarque : les unités du loch sont
automatiquement modifiées pour correspondre
aux unités de vitesse.

4-3 BIP D'ACTIVATION DES TOUCHES

Sélectionnez MENU GENERAL - PARAMETRAGE

- BIP TOUCHES pour activer ou désactiver le bip

qui vient confirmer l'activation d'une touche.

Appuyez sur
défaut étant ON.

4-4 SYMBOLE POISSON

Sélectionnez MENU GENERAL - PARAMETRAGE

- SYMBOLE POISSON pour afficher les options

d'affichage du symbole poisson.
Appuyez sur

d'affichage disponibles :

· OFF

·

·

pour sélectionner l'un des trois modes

.

,

OFF

Les échos sont affichés à l'écran sous forme de
pixels.

Les échos correspondant au profil d'un poisson sont
affichés à l'écran sous forme d'un symbole poisson.
Les échos ne correspondant pas au profil d'un
poisson sont affichés sous forme de pixels.

Les échos correspondant au profil d'un poisson sont
affichés à l'écran sous forme d'un symbole poisson,
suivi de la profondeur du poisson. Les échos ne
correspondant pas au profil d'un poisson sont
affichés sous forme de pixels.

4-5 Menu CONTRASTE

Sélectionnez MENU GENERAL - PARAMETRAGE

- CONTRASTE pour afficher la fenêtre de réglage

du contraste et le niveau de contraste actuel.
Vous pouvez sélectionner l'un des 17 niveaux de

contraste disponibles (0 à 16), la valeur par défaut
étant égale à 6.

FISH 4100 Notice de montage et d’utilisation NAVMAN

Appuyez sur
réduire le niveau de réglage. Appuyez sur pour
quitter.

pour choisir ON ou OFF , la valeur par

ou sur pour augmenter ou pour

37

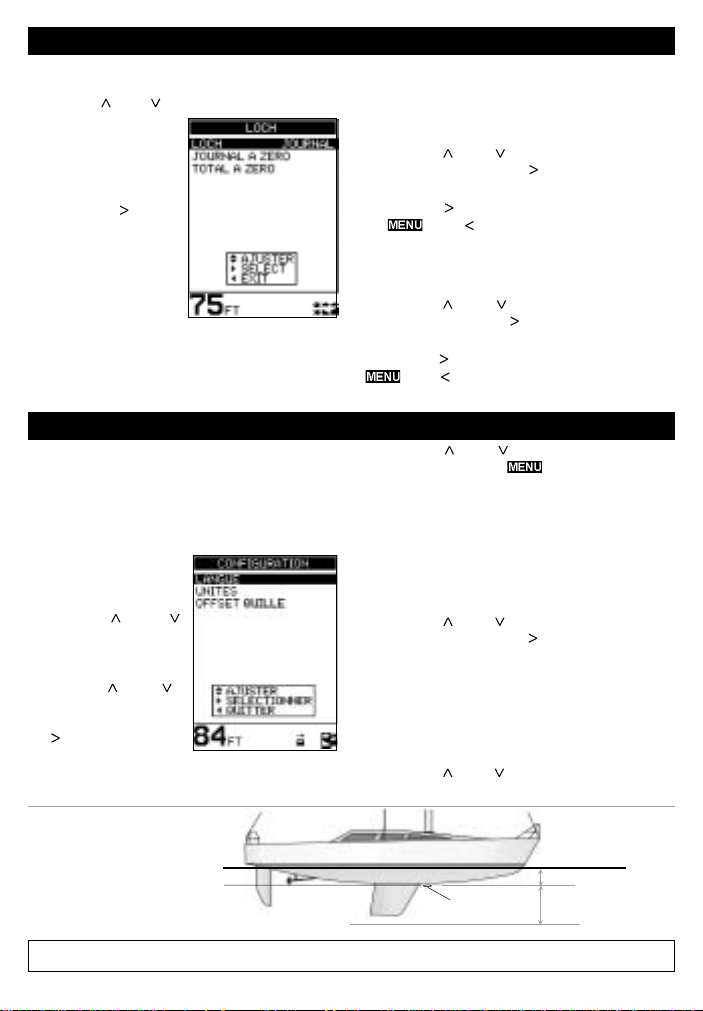

4-6 Menu LOCH (FISH 4150 uniquement)

Sélectionnez MENU GENERAL - PARAMETRAGE

- LOCH pour afficher le menu LOCH.

Appuyez sur

pour sélectionner une fonction :

ou sur

LOCH

Cette fonction permet
de sélectionner le loch
qui sera affiché sur
l'écran DONNEES.
Appuyez sur pour
sélectionner TOTAL
(loch totalisateur) ou
JOURNAL (loch
journalier). Le sondeur
de pêche enregistre
automatiquement les
données des deux
lochs mais seule la
valeur du loch sélectionné s'affiche à l'écran.

JOURNAL A ZERO

Cette fonction permet de remettre à zéro le loch journalier.

Lorsque vous éteignez votre sondeur de pêche, la valeur
du loch journalier est automatiquement sauvegardée.
Vous devrez donc remettre à zéro le loch journalier à
chaque fois que vous souhaitez enregistrer la distance
d'un trajet.

Appuyez sur ou sur pour sélectionner la fonction
JOURNAL A ZERO, puis sur pour valider votre choix.
Le message " JOURNAL A ZERO OUI " s'affiche.

Appuyez sur
sur

pour sélectionner OUI ou NON, puis

pour valider votre choix et quitter.

ou sur

TOT AL A ZERO

Cette fonction permet de remettre à zéro les deux
lochs.

Appuyez sur ou sur pour sélectionner la fonction
TOT AL A ZERO, puis sur pour valider votre choix. Le
message " TOT AL A ZERO OUI " s'affiche.

Appuyez sur

pour sélectionner OUI ou NON, puis sur

pour valider votre choix et quitter.

ou sur

4-7 Menu INST ALL

Activez le menu INSTALL lors de la mise en route
de votre sondeur de pêche pour sélectionner la
langue d'affichage et paramétrer l'offset de quille.
Sélectionnez MENU GENERAL - PARAMETRAGE

- INSTALL pour afficher le menu. Le menu INST ALL

du FISH 4150 possède également la fonction
ETALONNAGE, qui
permet d'étalonner la
température de l'eau et la
vitesse du bateau.
Appuyez sur

ou sur
pour sélectionner une
fonction.

LANGUE

Appuyez sur

ou sur
pour sélectionner la
fonction LANGUE, puis
sur pour afficher les
langues disponibles
(anglais, français, suédois, italien, espagnol,
portugais, néerlandais, allemand et finnois).

Appuyez sur
de votre choix, puis sur

OFFSET DE QUILLE

L'offset de quille représente la distance entre
l'emplacement du capteur et le point à partir duquel
la profondeur est mesurée.
Entrez un offset de quille lorsque vous souhaitez
afficher la profondeur à partir de la surface de l'eau
ou lorsque vous avez besoin de connaître la
profondeur d'eau sous la quille.
Appuyez sur
OFFSET QUILLE, puis sur
de paramétrage de l'offset de quille. Sélectionnez
un offset de quille négatif si vous mesurez la
profondeur à partir d'un point situé au-dessous du
capteur (ex. la quille). Sélectionnez un offset de quille
positif si vous mesurez la profondeur à partir d'un
point situé au-dessus du capteur (ex. la surface de
l'eau).
Appuyez sur
la valeur affichée.

Entrez un offset de quille lorsque
vous souhaitez afficher la
profondeur à partir de la surface
de l'eau ou lorsque vous avez
besoin de connaître la
profondeur d'eau sous la quille.

Entrez une valeur positive si vous mesurez la profondeur à partir d'un point situé au-dessus du capteur (ex. la surface de l'eau).
Entrez une valeur négative si vous mesurez la profondeur à partir d'un point situé au-dessous du capteur (ex. la quille).

38

Remarque : le bateau représenté est équipé d'un capteur traversant

NAVMAN FISH 4100 Notice de montage et d’utilisation

ou sur pour sélectionner la langue

pour valider et quitter.

ou sur pour sélectionner la fonction

pour afficher la fenêtre

ou sur pour augmenter ou diminuer

Surface de l'eau
Valeur positive

Capteur

Profondeur du capteur

Valeur négative

4-8 Menu ETALONNAGE (FISH 4150 uniquement)

Ce menu sert à étalonner la
température de l'eau et la
vitesse du bateau.

Sélectionnez MENU
GENERAL ­PARAMETRAGE ­INSTALL - ETALONNAGE
pour afficher le menu
d'étalonnage.

Etalonnage de la
température

L'étalonnage de la
température a été effectué de manière précise lors
de la fabrication de l'appareil. Si vous souhaitez
cependant procéder à un nouvel étalonnage,
mesurez tout d'abord la température de l'eau.

Une fois la température relevée, appuyez sur ou sur

pour sélectionner la fonction TEMPERATURE, puis
appuyez sur pour afficher la fenêtre d'étalonnage de
la température. Appuyez sur ou sur pour remplacer
la valeur affichée par la valeur mesurée.

Pour changer les unités de température - °F
(Fahrenheit) ou °C (Celsius) - utilisez le menu
PARAMETRAGE - UNITES (voir section 4-2).

Etalonnage de la vitesse

Cette fonction vous permet d'étalonner la vitesse du
bateau et le loch. Nous vous recommandons
d'étalonner la vitesse, chaque forme de coque ayant
un profil d'écoulement propre.

Vous obtiendrez une mesure précise de la vitesse
du bateau en relevant la vitesse affichée sur un
récepteur GPS, en suivant un bateau navigant à une
vitesse connue ou en chronométrant le temps mis
pour parcourir une distance donnée.

Pour obtenir un étalonnage précis :

· La vitesse calculée par un récepteur GPS doit
être supérieure à 5 nœuds.

· La vitesse calculée par un autre capteur à roue à
aubes doit être comprise entre 5 et 20 nœuds.

· Les conditions de navigation doivent être
calmes, avec un minimum de courant
(idéalement à marée haute ou basse).

Appuyez sur ou sur pour sélectionner la fonction
VITESSE, puis sur pour afficher la fenêtre
d'étalonnage de la vitesse. Appuyez sur ou sur
pour remplacer la valeur affichée par la valeur
mesurée.

4-9 Retour aux paramètres par défaut

Important :

Cette fonction permet d'effacer tous les réglages
effectués précédemment et rétablit les valeurs par
défaut du fabricant présentées ci-contre.

Les paramètres vitesse et température concernent
uniquement le FISH 4150. Les unités du loch sont
définies en fonction des unités de vitesse sélectionnées
; par exemple, si la vitesse est mesurée en nœuds
(NDS), le loch s'affichera automatiquement en milles
marins (NM).

Pour revenir aux paramètres par défaut du fabricant,
éteignez le sondeur de pêche, puis rallumez l'appareil
tout en maintenant

Le message " RETOUR AUX PARAMETRES PAR
DEFAUT ? " s'af fiche. Si OUI est en surbrillance, les
valeurs par défaut sont automatiquement rétablies.
Dans le cas contraire, appuyez sur ou sur pour
sélectionner OUI.

enfoncé.

GENERAL

Gain automatique........................................... ON

Echelle automatique ...................................... ON

Gain manuel.......................................................5

Suivi du fond................................................... ON

Bip d'activation des touches ........................... ON

Contraste ...........................................................6

Rétro-éclairage ..................................................6

UNITES

Température..................................................... °F

Profondeur .........................................................ft

Vitesse ............................................................KN

Loch ............................................................... NM

ALARMES

Alarme haute................................................ OFF

Valeur de l'alarme haute ................................. 10 ft

Alarme basse ............................................... OFF

Valeur de l'alarme basse...............................60 ft

Alarme poisson ............................................ OFF

Alarme de variation de température ............. OFF

Valeur de l'alarme de variation de température 5.0 °F

Alarme de température ................................ OFF

Valeur de l'alarme de température .............. 80 °F

Alarme Alim. faible ....................................... OFF

Valeur de l'alarme Alim. faible.............. 11.5 Volts

SYMBOLE POISSON .............................

AUTRES

Offset de quille .............................................0.0 ft

FISH 4100 Notice de montage et d’utilisation NAVMAN

39

5 Installation

Le fonctionnement optimal du sondeur de pêche
dépend de l'installation correcte du boîtier et du
capteur.

Veuillez lire attentivement cette partie ainsi que les
instructions de la notice de montage du capteur avant
de procéder à l'installation.

5-1 Eléments livrés avec votre sondeur de pêche NAVMAN

Configuration standard

· Boîtier.

· Câble d'alimentation (le câble d'alimentation
du FISH 4100 comprend le câble du capteur).

· Etrier.

· Carte de garantie.

· Cette notice.

· Capteur.

· Notice de montage du capteur.

· Vis.

Boîtier

Vis

Capteur

5-2 Options et accessoires

Capteurs en option

· Capteur vitesse/température traversant.

· Sonde traversante.

· Sonde à coller.

Autres options et accessoires

· Kit d'encastrement.

· Roue à aubes de rechange.

· Capot de protection.

· Câble adaptateur pour capteur traversant.

· Sac de protection.

· Câble d'extension pour capteur (FISH 4150
uniquement).

Répétiteur de profondeur

Répétiteur des données de profondeur, vitesse,
température et tension (FISH 4150 uniquement).

Pour plus de précisions, veuillez contacter votre
revendeur NAVMAN.

5-3 Montage du boîtier du sondeur de pêche NA VMAN

Montage de l'étrier

1. Choisissez un emplacement :

· À plus de 10 cm d'un compas.

· À plus de 30 cm d'un émetteur radio.

· À plus de 1,20 m d'une antenne.

· Permettant une bonne lisibilité de l'écran.

· Protégé de tout risque de choc.

· Facilement accessible pour la connexion à

l'alimentation 12 V du bateau.

· Idéal pour le passage des câbles.

2. Fixez l'étrier à l'emplacement choisi à l'aide
des 3 vis inox fournies. Veillez à ne pas trop
serrer les vis afin que l'étrier puisse pivoter.

3. Installez le boîtier sur l'étrier et bloquez-le à
l'aide de la molette située sur l'étrier.

4. Branchez les câbles.

Remarque : vous pouvez également vous procurer
un kit d'encastrement auprès de votre revendeur
NAVMAN.

Démontage du sondeur de pêche NA VMAN

Nous vous recommandons de démonter votre
sondeur de pêche après chaque utilisation pour le
protéger des intempéries et pour des raisons de
sécurité.

Lors du démontage du sondeur de pêche, veillez à
ce que les fiches des câbles qui restent à bord ne
soient pas exposées aux intempéries. Replacez les
protections sur les extrémités des fiches. Rangez votre
appareil dans un endroit propre et sec, tel que le sac
de protection NAVMAN.

Etrier

Câble
d'alimentation
séparé

(FISH 4150
uniquement)

40

NAVMAN FISH 4100 Notice de montage et d’utilisation

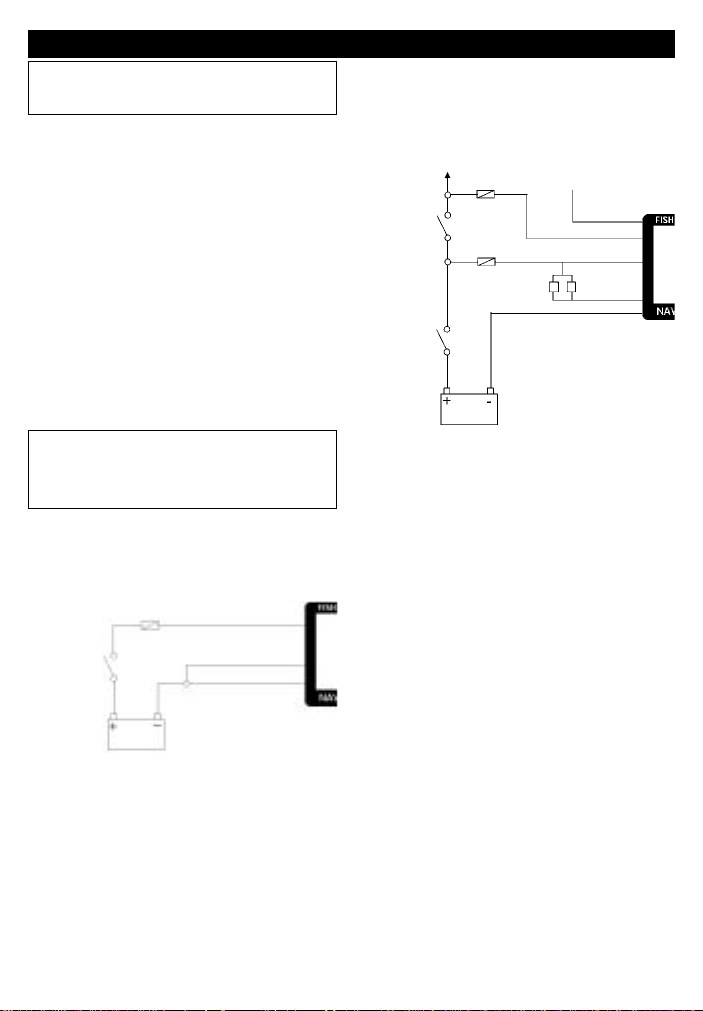

5-4 Câblage

Important

Installez les fusibles 1 A comme indiqué sur les
schémas.

Dans la mesure du possible, éloignez le câble du
capteur de tout autre câble. Les interférences
électriques provenant du moteur, des pompes de
cale ou de tout autre appareil électrique pourraient
perturber le fonctionnement du sondeur de pêche.

Pour éviter les baisses de tension, le câblage vers
la source d'alimentation doit être le plus court et le
plus direct possible.

Vous pouvez opter pour l'un des deux types de câblage
suivants :

· Le câblage simple. Le sondeur de pêche
s'allume et s'éteint manuellement ; la fonction
horamètre est désactivée.

· Le câblage pour mise en marche automatique.
Le sondeur de pêche s'allume automatiquement
dès que l'alimentation du bateau est mise en route
; la fonction horamètre est activée.

Important

Le sondeur de pêche NAVMAN doit être connecté
à un circuit électrique alimenté par une batterie 12 V
CC.

Câblage simple

Vous pouvez utiliser ce type de câblage sur le FISH
4100 et sur le FISH 4150.

Fusible

Interrupteur
principal

12 V CC

Fil noir : à connecter à la borne négative de la batterie.
Fil rouge : à connecter à la borne positive 12 V de la

batterie, en aval de l'interrupteur principal. Installez
un fusible 1 A comme indiqué sur le schéma.

Fil jaune : à connecter au fil noir. Ce branchement
désactive la fonction horamètre.

Vous pouvez allumer manuellement votre sondeur
de pêche dès que l'interrupteur principal est en
position ON.

Rouge

Jaune

Noir

Câblage pour mise en marche automatique

Vous pouvez utiliser ce type de câblage sur le FISH
4100 et sur le FISH 4150.

Remarque : seul le câble d'alimentation du FISH
4150 est muni des fils vert et blanc.

Vers le système d'allumage

Interrupteur
d'allumage

Interrupteur
principal

Fusible

Fusible

Feu et buzzer
externe

12 V CC

Blanc (sortie NMEA)

Jaune
Rouge

Vert
Noir

Fil noir : à connecter à la borne négative de la batterie.
Fil rouge : à connecter à la borne positive 12 V de la

batterie, en aval de l'interrupteur principal.
Fil jaune : pour activer la fonction horamètre et mettre

automatiquement en marche le sondeur lors de la
mise en route de l'alimentation du bateau, connectez
le fil jaune au système d'allumage, après avoir
installé un fusible 1A entre le système d'allumage et
le boîtier. Avec ce type de branchement, vous ne
pouvez pas éteindre manuellement le sondeur de
pêche : celui-ci s'éteindra automatiquement dès que
l'alimentation du bateau sera coupée.

Feu clignotant et/ou buzzer externe

(FISH 4150 uniquement)

Le fil vert vous permet de connecter le FISH 4150 à
un indicateur d'alarme secondaire, tel qu'un feu
clignotant ou un buzzer externe 12 V à circuit de
commande intégré. Reportez-vous au schéma ci­dessus pour le branchement électrique. Si le feu et
le buzzer externe nécessitent un ampérage total
supérieur à 250 mA CC, installer un relais 12 V . Pour
plus de précisions, veuillez vous adresser à votre
revendeur NAVMAN.

Connexion NMEA (FISH 4150 uniquement)

Utilisez le fil blanc pour connecter le FISH 4150 à
d'autres instruments compatibles NMEA, tels que le
répétiteur de profondeur NAVMAN. V oir section 5-5
pour plus de détails.

FISH 4100 Notice de montage et d’utilisation NAVMAN

41

5-5 Connexion NMEA (FISH 4150 uniquement)

Vous pouvez connecter plusieurs instruments
NAVMAN entre eux pour permettre l'échange de
données (ex. profondeur, vitesse). Les données de
sortie du FISH 4150 sont au format NMEA.

NMEA

NMEA est une norme de l'industrie relative à l'échange
des données de navigation. Les données NMEA
envoyées par un instrument peuvent être lues et affichées
par tout instrument compatible NMEA 0183, version 2.
Les données NMEA envoyées par un instrument peuvent
être lues et affichées par tout instrument compatible
NMEA 0183 (version 2.0). Ainsi, les données de
profondeur, vitesse et température du FISH 4150 peuvent
être lues et affichées par le REPEA T 3100 et le DEPTH41
NAVMAN, p ar les traceurs de cartes GPS NAVMAN ou
par tout autre instrument compatible NMEA.

REPEAT 3100
Répétiteur des données de profondeur, vitesse,

température et tension.

Veuillez vous adresser à votre revendeur NA VMAN pour obtenir des précisions sur la gamme des instruments
NAVMAN compatibles NMEA et sur les différentes possibilités de connexion.

42

DEPTH41
Répétiteur de profondeur.
Pour plus de précisions, veuillez contacter votre

revendeur NAVMAN.

NAVMAN FISH 4100 Notice de montage et d’utilisation

Annexe A - Caractéristiques techniques

Echelle de profondeur

· 0,6 à 180 m env. (2 à 600 pieds).

Ecran

· FSTN.

. Résolution 160 x 120 pixels.

· Rétro-éclairage ambré, 16 niveaux de réglage.

Tension d'aliment ation

· 10 à 16,5 V CC.

Consommation

· 120 mA min - sans rétro-éclairage.

· 180 mA max - avec rétro-éclairage maximal.

Température de fonctionnement

· 0 à 50°C.

Longueur du câble pour capteur montage
tableau arrière

· FISH 4100 - 10 m.

· FISH 4150 - 8 m.

Temps de première acquisition

· 2 secondes à 30 m.

Fréquence du capteur

· 200 kHz.

Puissance du capteur

· 150 watts RMS @ 13,8 V CC (à l'allumage).

Sensibilité du récepteur

· Supérieure à 10 mV RMS.

· Gamme dynamique : 4 millions à 1 (120 dB).

Conformité aux normes

· EMC: USA (FCC) Part 15 Class B.

Europe (CE)EN50081-1 & EN50082-1.
Nouvelle-Zélande et Australie

(C Tick) AS-NZS 3548.

· Niveau d'étanchéité : IP67.

Les caractéristiques suivantes
s'appliquent uniquement au FISH 4150 :

Echelle de température

· 0 à 37,7°C (32 à 99,9°F) ; résolution 0,1.

Echelle de vitesse

· 1 à 50 nœuds (57,5 miles/h, 96,6 km/h).

Résolution de la vitesse

· 0,1 de 0 à 9,9 ; 1 au-delà.

Transmission des données

· Format : NMEA 0183 (version 2.0) ; Débit : 4800 bauds.

Sortie NMEA

NMEA 0183 est une norme relative à l'échange des
données entre les différents instruments de navigation.
Le FISH 4150 dispose des données de sortie
suivantes :

· DBT (Profondeur sous le capteur).

· DPT (Profondeur et Offset de quille).

· TDK (Profondeur, breveté par NA VMAN NZ).

· TKV (Vitesse, breveté par NAVMAN NZ).

· VHW (Vitesse).

· MTW (Température de l'eau).

· XDR (Tension de la batterie).

126,0 mm (5")

126,0 mm (5")

143,5 mm (5,6")

FISH 4100 Notice de montage et d’utilisation NAVMAN

27,9 mm
(1,1")

30,5 mm
(1,2")

88,5 mm (3,5")

43

Annexe B - En cas de problème

Ce guide de dépannage ne remplace pas la lecture
et la compréhension de cette notice.

Il est possible dans la plupart des cas de résoudre
les problèmes sans avoir recours au service après­vente du fabricant. Veuillez lire attentivement les
conseils qui vont suivre avant de contacter votre
revendeur NAVMAN le plus proche.

Aucune pièce détachée n'est disponible pour
l'utilisateur. Des méthodes et un matériel de test
spécifiques sont nécessaires pour remonter
correctement l'appareil et assurer son étanchéité.
T oute réparation du sondeur de pêche NA VMAN par
l'utilisateur entraînerait une annulation de la garantie.

T oute intervention sur un sondeur de pêche NAVMAN
doit être réalisée par un réparateur agréé par
NAVMAN NZ Limited. Lorsque vous envoyez le
sondeur de pêche en réparation, n'oubliez pas de
joindre le capteur.

Pour toute information supplémentaire, consultez
notre site web :

1. Le sondeur de pêche ne s'allume pas :

a) La tension d'alimentation est trop élevée. Les

sondeurs de pêche NAVMAN sont conçus pour
fonctionner sous 12 V , cette tension pouvant
varier entre 10 et 16,5 V . Si la tension fournie
est trop élevée, le fusible fond, coupant
l'alimentation de l'appareil.

b) Le connecteur du câble d'alimentation est

débranché ou bien la bague n'est pas
suffisamment serrée pour assurer l'étanchéité
de la connexion.

c) La tension d'alimentation est insuffisante.

Mesurez la tension de la batterie lorsque celle­ci est chargée et après avoir allumé une
lampe, la radio ou tout autre appareil
électrique branché à la batterie. Si la tension
est inférieure à 10 volts :

- assurez-vous que les bornes de la batterie

- assurez-vous que la batterie se recharge

d) Le câble d'alimentation est endommagé,

sectionné ou écrasé. Vérifiez le câble sur toute
sa longueur.

e) Les branchements électriques sont incorrects.

Vérifiez que le fil rouge est relié à la borne positive
de la batterie et le fil noir à la borne négative. Si
votre appareil est câblé pour une mise en route
automatique, assurez-vous que le fil jaune est
bien connecté au circuit d'allumage du bateau.

www.navman.com

ou les fils du câble d'alimentation branchés
à la batterie ne sont pas corrodés.

correctement et qu'elle n'est pas à changer.

Vérifiez également le circuit principal du bateau.
Veuillez vous reporter à la section 5-4 pour plus
d'informations.

f) Le connecteur LT du câble d'aliment ation est

corrodé. Nettoyez-le ou remplacez-le si
nécessaire.

g) Le fusible monté en série sur le circuit d'alimentation

du sondeur a fondu ou bien est corrodé. Testez-le
et, si nécessaire, remplacez-le par un fusible en bon
état.

2. Le sondeur de pêche ne s'éteint pas :

Le sondeur de pêche est câblé pour une mise
en marche automatique. Vous ne pouvez donc
pas l'éteindre manuellement. Veuillez vous
reporter à la partie " Câblage pour mise en
marche automatique ", section 5-4.

3. Les données affichées par le sondeur de
pêche sont incohérentes :

a) Le capteur est encrassé (ex. algues, sac

plastique).

b) Le capteur s'est détaché de l'étrier lors de la

mise à l'eau ou du remorquage du bateau ou
bien lors d'une collision avec un objet
immergé. S'il n'est pas endommagé, remettez­le en place.

c) La profondeur d'eau est inférieure à 0,6 m. En

eaux peu profondes, les valeurs de profondeur et
l'affichage du fond peuvent être erronés car la
profondeur affichée est mesurée à partir du
capteur (l'offset de quille n'est pas pris en compte).

d) Le niveau de gain manuel est trop faible : l'écho

retourné par le fond est de faible intensité et
aucun écho poisson ne s'affiche à l'écran.
Augmentez le gain manuel.

e) Le capteur est mal installé. Vérifiez que la

surface inférieure du capteur est légèrement
inclinée par rapport à la surface de l'eau et
qu'elle est immergée aussi profond que
possible afin d'éviter la formation de bulles par
cavitation. Pour plus de détails, veuillez vous
reporter à la notice de montage du capteur.

f) Le connecteur du câble d'alimentation ou le

connecteur du câble du capteur (FISH 4150)
est débranché ou bien la bague n'est pas
suffisamment serrée pour assurer l'étanchéité
de la connexion.

g) Le câble d'alimentation ou le câble du capteur

est endommagé, sectionné ou écrasé. Vérifiez
les câbles sur toute leur longueur.

h) Les signaux émis par un autre sondeur créent

des interférences qui viennent perturber le
fonctionnement du sondeur de pêche NAVMAN.

44

NAVMAN FISH 4100 Notice de montage et d’utilisation

i) Les interférences électriques provenant du

moteur du bateau, d'un autre instrument de
navigation ou d'un accessoire installé à bord
perturbent le fonctionnement du capteur ou de
l'appareil. Ces interférences entraînent une
diminution automatique du gain même si vous
êtes en mode gain manuel. Dans ce cas, le
sondeur de pêche supprime l'affichage des
signaux de plus faible intensité, tels que les
échos renvoyés par des poissons ou même les
échos retournés par le fond. Localisez
l'appareil en cause en éteignant au fur et à
mesure les autres instruments de navigation,
les accessoires (ex. la pompe de cale) et le
moteur. Pour supprimer les interférences
électriques :

- réinstallez les câbles d'alimentation et du
capteur en les éloignant de tout autre câble.

- connectez le câble d'alimentation directement
à la batterie, sans brancher de fusible ou
d'interrupteur d'allumage.

4. Le fond ne s'affiche pas :

a) L'appareil est en mode échelle manuelle et la

profondeur du fond est en-dehors de l'échelle de
profondeur sélectionnée. Passez en mode échelle
automatique ou sélectionnez une autre échelle
de profondeur (voir section 3-8).

b) La profondeur du fond est supérieure à la

profondeur mesurable par le sondeur de pêche.
En mode échelle automatique, la dernière
profondeur affichée clignote à l'écran, puis " --.- "
s'affiche, indiquant qu'aucun fond n'est détecté.
Le fond est de nouveau affiché lorsqu'il redevient
inférieur à 180 m (600 pieds).

5. Le fond s'affiche trop haut sur l'écran :

L'appareil est en mode échelle manuelle et la
valeur de l'échelle de profondeur est trop élevée
pour la profondeur mesurée. Passez en mode
échelle automatique ou sélectionnez une autre
échelle de profondeur (voir section 3-8).

6. Lorsque le bateau se déplace, l'écho
retourné par le fond disparaît ou les
données numériques sont erronées :

a) Le capteur est mal installé. Vérifiez que la

surface inférieure du capteur est légèrement
inclinée par rapport à la surface de l'eau et
qu'elle est immergée aussi profond que
possible afin d'éviter la formation de bulles par
cavitation. Pour plus de détails, veuillez vous
reporter à la notice de montage du capteur.

b) L'eau est agitée à proximité du capteur. Les

bulles d'air dispersent les échos, empêchant le
sondeur de pêche de détecter le fond et les
cibles. Ceci se produit souvent lorsque le
bateau fait marche arrière. Le capteur doit être
installé à un endroit où l'écoulement d'eau est
régulier et où le capteur est immergé en
permanence, quelle que soit la vitesse du
bateau.

c) Les interférences électriques provenant du

moteur du bateau perturbent le fonctionnement
du sondeur de pêche. Installez des bougies
antiparasites.

7. Lorsque vous allumez le sondeur de pêche,
l'appareil émet un bip mais rien ne s'affiche
à l'écran :

a. L'appareil fonctionne mais le niveau de réglage

du contraste est trop élevé ou trop bas. Eteignez
le sondeur de pêche, puis maintenez

tout en appuyant sur

pour rétablir la valeur

enfoncé

par défaut du contraste.

8. La langue affichée n'est pas la bonne :

Voir section 2.

FISH 4100 Notice de montage et d’utilisation NAVMAN

45

Appendix C - How to contact us

NORTH AMERICA

NAVMAN USA INC.

18 Pine St. Ext.
Nashua, NH 03060.
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]

OCEANIA

New Zealand

Absolute Marine Ltd.
Unit B, 138 Harris Road,
East Tamaki, Auckland.
Ph: [phone]
Fax: [phone]
e-mail:

[e-mail]

Australia

NAVMAN AUSTRALIA PTY.
Limited.
Unit 6 / 5-13 Parsons St,
Rozelle, NSW 2039, Australia.
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]

SOUTH AMERICA

Argentina

HERBY Marina S.A.
Costanera UNO,
Av Pte Castillo Calle 13
1425 Buenos Aires, Argentina.
Ph: [phone]
Fax: [phone]
e-mail:

[e-mail]

Brazil

REALMARINE.
Estrada do Joa 3862,
CEP2611-020,
Barra da Tijuca, Rio de Janeiro,
Brasil.
Ph: [phone]
Fax: [phone]
e-mail:

[e-mail]

Equinautic Com Imp Exp de
Equip Nauticos Ltda.
Av. Diario de Noticias 1997 CEP
90810-080, Bairro Cristal, Porto
Alegre - RS, Brasil.
Ph: [phone]
Fax: [phone]
e-mail:

[e-mail]

FISH 4100 Installation and Operation Manual NAVMAN

ASIA

China

Peaceful Marine Electronics Co. Ltd.
Hong Kong, Guangzhou,
Shanghai, Qindao, Dalian.
E210, Huang Hua Gang Ke Mao
Street, 81 Xian Lie Zhong Road,
510070 Guangzhou, China.
Ph: [phone]
Fax: [phone]
e-mail:

[e-mail]

Website:

www.peaceful-marine.com

Malaysia

Advanced Equipment Co.
43A, Jalan Jejaka 2, Taman
Maluri, Cheras 55100,
Kuala Lumpur.
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]

Singapore

RIQ PTE Ltd.
81, Defu Lane 10, HAH Building,
#02-00 Singapore 539217.
Ph: [phone]
Fax: [phone]
HP: [phone]
e-mail: [e-mail]

Thailand

Thong Electronics (Thailand)
Company Ltd.
923/588 Sethakit 1 Road,
Mahachai,
Muang, Samutsakhon 74000,
Thailand.
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]

Vietnam

Haidang Co. Ltd.
16A/A1E, Ba thang hai St.
District 10, Hochiminh City.
Ph: [phone]
Fax: [phone]
e-mail:

[e-mail]

Website: www.haidangvn.com

MIDDLE EAST

Lebanon and Syria

Letro, Balco Stores,
Moutran Street, Tripoli
VIA Beirut.
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]

United Arab Emirates

www.navman.com

Kuwait, Oman & Saudi Arabia
AMIT, opp Creak Rd.
Baniyas Road, Dubai.
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]

AFRICA

South Africa

Pertec (Pty) Ltd Coastal,
Division No.16 Paarden Eiland Rd.
Paarden Eiland, 7405
Postal Address: PO Box 527,
Paarden Eiland 7420
Cape Town, South Africa.
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]

EUROPE

France, Belgium and
Switzerland

PLASTIMO INTERNATIONAL
15, rue Ingénieur Verrière,
BP435,
56325 Lorient Cedex.
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]
Website: www.plastimo.fr

Germany

PLASTIMO DEUTSCHLAND
15, rue Ingénieur Verrière
BP435
56325 Lorient Cedex.
Ph: [phone]

[phone]

[phone]
Fax: [phone]
e-mail:

[e-mail]

Website: www.plastimo.de

Italy

PLASTIMO ITALIA
Nuova Rade spa, Via del Pontasso 5
I-16015 CASELLA SCRIVIA (GE).
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]
Website: www.plastimo.it

Holland

PLASTIMO HOLLAND BV.
Industrieweg 4,
2871 JE SCHOONHOVEN.
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]
Website: www.plastimo.nl

United Kingdom

PLASTIMO Mfg. UK Ltd.
School Lane - Chandlers Ford
Industrial Estate,
EASTLEIGH - HANTS S053 ADG.
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]
Website: www.plastimo.co.uk

Sweden, Denmark or Finland

PLASTIMO NORDIC AB.
Box 28 - Lundenvägen 2,
47321 HENAN.
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]
Website: www.plastimo.se

Spain

PLASTIMO ESPAÑA, S.A.
Avenida Narcís Monturiol, 17
08339 VILASSAR DE DALT,
(Barcelona).
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]
Website: www.plastimo.es

Other countries in Europe

PLASTIMO INTERNATIONAL
15, rue Ingénieur Verrière
BP435
56325 Lorient Cedex, France.
Ph: [phone]
Fax: [phone]
e-mail:

[e-mail]

Website: www.plastimo.com

REST OF WORLD /
MANUFACTURERS

NAVMAN NZ Limited.
13-17 Kawana St. Northcote.
P.O. Box 68 155 Newton,
Auckland, New Zealand.
Ph: [phone]
Fax: [phone]
e-mail:

[e-mail]

Website:

www.navman.com

91

Made in New Zealand
MN000141 1951332B

FISHFINDER 4100 / 4150

Lon 174° 44.535'E

Lat 36° 48.404'S

NAVMAN
