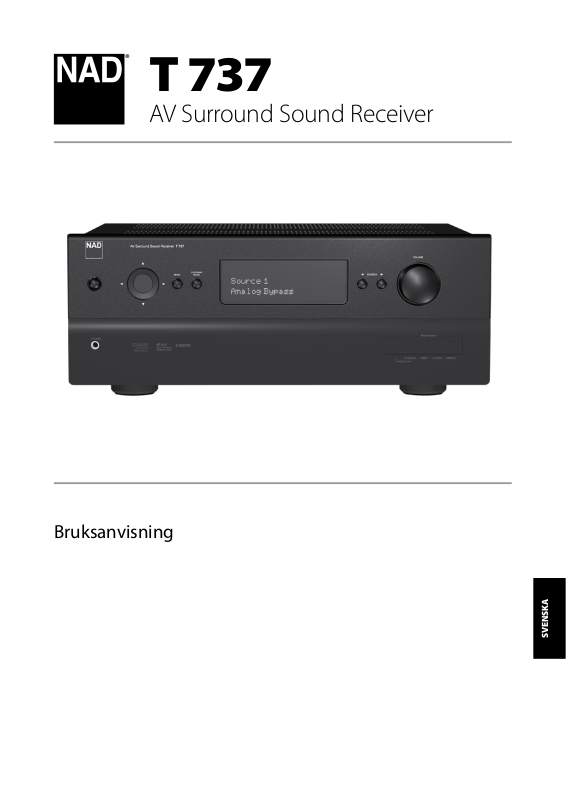

Nad T737, T737 HD User Manual [sv]

®
T737
AV Surround Sound Receiver
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
Bruksanvisning
VIKTIGA SÄKERHETSINSTRUKTIONER
2
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
SYMBOLEN MED EN BLIXT INUTI EN TRIANGEL VARNAR FÖR ATT DET INUTI APPARATEN FINNS OISOLERADE SPÄNNINGSFÖRANDE DELAR SOM KAN SKADA EN MÄNNISKA.
VARNING!
FÖR ATT MINIMERA RISKEN FÖR BRAND ELLER ELEKTRISKA STÖTAR SKALL DU UNDVIKA ATT UTSÄTTA APPARATEN FÖR REGN ELLER FUKT.
BRUKSANVISNINGEN SKALL SPARAS FÖR ATT KUNNA ANVÄNDAS SENARE. FÖLJ ALLA INSTRUKTIONER OCH SÄKERHETSFÖRESKRIFTER.
1 Läs instruktionerna. 2 Spara instruktionerna. 3 Beakta varningarna. 4 Följ instruktionerna. 5 Använd inte denna produkt i närheten av vatten. 6 Rengör enbart med en torr trasa. 7 Blockera inte någon av ventilationsöppningarna. Installera enbart i
enlighet med tillverkarnas rekommendationer.
8 Installera inte i närheten av några värmekällor som exempelvis element,
elkaminer, spisar eller andra apparater (inklusive förstärkare) som producerar värme.
9 Do not defeat the safety purpose of the polarized or grounding type
plug. A polarized plug has two blades with one wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong is provided for your safety. When the provided plug does not t into your outlet, consult an electrician for replacement of the obsolete outlet.
10 Nätsladdar skall dras så att man inte riskerar att trampa på dem eller att
de kommer i kläm. Man skall vara extra noga med kontakterna, uttagen och vid anslutningen i apparaten.
11 Använd bara tillbehör som specieras av tillverkaren. 12 Använd bara vagnar, stativ, väggfäste som rekommenderas
av tillverkaren eller säljs tillsammans med produkt. Om ett stativ med hjul används att ställa apparaten i, ytta bara
detta med stor försiktighet så att det inte välter.
13 Unplug this apparatus during lightning storms or when unused for long
periods of time.
14 Koppla ur apparaten från elnätet och överlämna den till kvalicerad
servicepersonal under följande villkor:
a När nätsladden eller kontakten skadats. b Om vätska kommit in i apparaten. c Om produkten varit utsatt för vatten eller annan vätska. d Om produkten inte fungerar normalt enligt bruksanvisningen. e Om apparaten tappats eller skadats på något sätt.
INFORMATION TILL KABELTVINSTALLATÖRER
Detta är en påminnelse till kabel-TV-installatörer om artikel 820-40 i den amerikanska National Electrical Code, som tillhandahåller riktlinjer för korrekt jordning och som särskilt specicerar att jordkabelns jord skall vara förbunden med byggnadens jordsystem, så nära kabelns ingångspunkt som möjligt.
FCCDEKLARATION
Denna utrustning har testats och befunnits uppfylla kraven för digital utrustning av klass B, enligt avsnitt 15 i FCC-reglerna. Kraven är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i hemmiljö.
Apparaten genererar, använder och kan utsända radiofrekvensenergi och kan, om den inte installeras och används i enlighet med bruksanvisningen, orsaka skadliga störningar på radiokommunikationen. Det nns dock ingen garanti att störningar inte kan uppträda i en given installation. Om utrustningen orsakar skadliga störningar i radio- eller TV-mottagningen, vilket kan fastställas genom att man stänger av utrustningen och sätter på den igen, rekommenderas användaren att försöka avhjälpa störningen genom en eller era av följande åtgärder:
Flytta eller rikta om mottagningsantennen.
Öka avståndet mellan utrustningen och mottagaren.
Anslut utrustningen till ett eluttag i en annan krets än den som
mottagaren är ansluten till.
Ta kontakt med försäljaren eller en erfaren radio/TV-tekniker.
VIKTIGA SÄKERHETSINSTRUKTIONER
VARNING!
APPARATEN FÅR INTE UTSÄTTAS FÖR VATTENDROPPAR ELLER STÄNK. FÖRMÅL INNEHÅLLANDE VÄTSKOR SOM EXEMPELVIS VASER FÅR EJ PLACERAS PÅ APPARATEN.
VARNING
Ändringar eller modikationer som uttryckligen inte godkännts av NAD Electronics för överensstämmelse kan häva rätten att använda apparaten.
VARNING
Dessa serviceinstruktioner är enbart avsedda för kvalicerad servicepersonal. För att minska risken för elektrisk chock får ingen service utföras annat än vad som står i denna bruksanvisning om du inte är en kvalicerad servicetekniker.
VARNING!
Koppla ur apparaten från elnätet helt och hållet genom att dra ur nätkontakten ur näruttaget.
SE UPP!
Koppla ur apparaten från elnätet helt och hållet genom att dra ur nätkontakten ur näruttaget.
FÖRSIKTIGHETSFÖRESKRIFTER FÖR PLACERING
För att få tillräcklig ventilation runt apparaten måste du lämna ett öppet utrymme (räknat från apparatens största mått, inklusive utskjutande delar) på minst:
Höger och vänster sida: 10 cm Baksidan: 10 cm Ovansidan: 50 cm
MILJÖSKYDDSANVISNINGAR
När produkten inte längre kan användas, får den inte kasseras som hushållsavfall, utan måste lämnas på en återvinningscentral som tar emot elektrisk och elektronisk utrustning. På produkt, förpackningen och bruksanvisning nns en symbol som markerar detta.
Materialen kan återanvändas i enlighet med sin märkning. Genom återanvändning, återvinning av råvaror eller andra former av återvinning av gamla produkter bidrar du aktivt till att skydda vår miljö. Ditt lokala miljökontor kan lämna upplysningar om närmaste återvinningsställe.
INFORMATION OM INSAMLING OCH HANTERING AV UTTJÄNTA BATTERIER DIREKTIV 2006/66/EC FRÅN EUROPEISKA PARLAMENTET OCH EUROPARÅDET  GÄLLER ENBART EUROPEISKA KUNDER
Batterier som bär någon av dessa symboler skall lämnas till återvinninsstationernas behållare för batteriavfall och inte kastats bland hushållssopor. Det rekommenderas starkt att man vidtar nödvändiga åtgärder för att samla ihop miljöfarliga produkter som denna så att de inte haamnar tillsammans med det vanliga hushållsavfallet.
Konsumenter får under inga omständigheter
slänga uttjänta batterier bland hushållssoporna. För att kunna återvinna maximalt antal uttjänta batterier, skall batterierna samlas separat och lämnas in på anläggningar som har insamling av uttjänta batterier. För mer information om insamling och återvinning av batterier ber vi dig kontakta din kommun eller återvinningscentralen på orten eller handlaren där du köpt produkten.
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
Genom att följa regler och riktlinjer för avfallshanteringen av batterier undviker man potentiella skador och negativa hälsoeekter och påverkan på miljön som annars är risken.
OBS! DEN FÅR ENDAST ANSLUTAS TILL ANGIVEN NÄTSPÄNNING, ALLTSÅ 230 V 50 HZ ELLER 120 V 60 HZ.
ANTECKNA APPARATENS MODELLNUMMER NU NÄR DU LÄTT KAN SE DET
Du hittar modell- och serienummer på baksidan av apparaten. Vi rekommenderar att du antecknar dem här, så att du har dem lätt tillgängliga för framtida bruk.
Modell Nr. : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Serie Nr. : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
NAD är ett varumärke som tillhör NAD Electronics International, en division inom Lenbrook Industries Limited
Copyright 2009, NAD Electronics International, en division inom Lenbrook Industries Limited
3
INTRODUKTION
4
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
INNEHÅLLSFÖRTECKNING
VIKTIGA SÄKERHETSINSTRUKTIONER . . . . . . . . . . . . . . . . . . . . . . . .2
INTRODUKTION
HUR DU KOMMER IGÅNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
VAD FINNS DET I KARTONGEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
VAL AV PLACERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
GRUNDLÄGGANDE INSTÄLLNING AV SIGNALKÄLLOR . . . . . . . . . . . . . . . .5
IDENTIFIERING AV DE OLIKA REGLAGEN
APPARATENS FRAMSIDA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
APPARATENS BAKSIDA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
AVR 3 FJÄRRKONTROLL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
ANVÄNDA AVR 3FJÄRRKONTROLLEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
KARTOTEK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
HANDHAVANDE
HUR DU ANVÄNDER T 737  HUVUDMENY . . . . . . . . . . . . . . . . . . . . . . .15
BRA ATT VETA OM SKÄRMMENYERNA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
MAIN MENU HUVUDMENY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
LISTENING MODE LYSSNINGSLÄGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
INSTÄLLNING AV LYSSNINGSLÄGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
TONKONTROLLER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
HUR DU ANVÄNDER T 737  INSTÄLLNINGSMENY . . . . . . . . . . . . . . . . 18
SETUP MENU INSTÄLLNINGSMENY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
SOURCE SETUP INSTÄLLNINGAR AV SIGNALKÄLLOR . . . . . . . . . . . . . 18
SOURCE SETUP  NORMAL VIEW
INSTÄLLNINGAR AV SIGNALKÄLLOR  NORMALVY . . . . . . . . . . . . . . . . 18
SOURCE SETUP  TABLE VIEW
INSTÄLLNINGAR AV SIGNALKÄLLOR  TABELLVY . . . . . . . . . . . . . . . . . . 19
iPod SETUP iPod INSTÄLLNINGAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
SPEAKER SETUP HÖGTALARINSTÄLLNING . . . . . . . . . . . . . . . . . . . . . . . . . 20
SPEAKER CONFIGURATION HÖGTALARKONFIGURATION . . . . . . . . . 20
SPEAKER LEVELS HÖGTALARNIVÅER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
SPEAKER DISTANCE HÖGTALARAVSTÅND . . . . . . . . . . . . . . . . . . . . . . . . . 22
STÄLLA IN VOLYMEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
TRIGGER SETUP TRIGGER INSTÄLLNINGAR . . . . . . . . . . . . . . . . . . . . . . . . 22
LISTENING MODE SETUP INSTÄLLNING AV LYSSNINGSLÄGEN . . . . 22
LISTENING MODES LYSSNINGSLÄGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
DOLBY SETUP DOLBY INSTÄLLNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
DTS SETUP DTS INSTÄLLNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
ENHANCED STEREO UTÖKAD STEREO . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
DISPLAY SETUP DISPLAYINSTÄLLNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
A/V PRESETS SETUP INSTÄLLNING AV AVSNABBVAL . . . . . . . . . . . . . . 25
HUR DU ANVÄNDER T 737  HUR DU LYSSNAR PÅ AM/FM/XM RADIO
HUR DU LYSSNAR PÅ AM/FM RADIO. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
HUR DU ANVÄNDER ANVÄNDARNAMN . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
OM RDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
HUR DU LYSSNAR PÅ XM RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
HUR DU ANVÄNDER T 737  HUR DU LYSSNAR PÅ DAB RADIO . . . .29
HUR DU KOPPLAR IN DAB MODULEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
HUR DU ANVÄNDER DAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
SERVICE LISTA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
DAB TUNER LÄGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
LOCAL SCAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
PRESET TUNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
STATION ORDER STATIONS ORDNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
DYNAMIC RANGE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
MANUAL SCAN MANUELL SÖKNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
PRUNE LIST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
INFORMATIONSINSTÄLLNINGAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
HUR DU LYSSNAR TILL DIN iPod SPELARE . . . . . . . . . . . . . . . . . . . . . . . . 32
ANSLUTNING AV ”NAD DOCKA FÖR iPod
NAD IPD 1” OCH iPod TILL DIN T 737 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
iPod MENYALTERNATIV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
iPod MENU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
KONTROLLFUNKTIONER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
. . .26
REFERENS
FELSÖKNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
SPECIFIKATIONER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
TACK FÖR ATT DU VALDE NAD!
NAD T 737 A/V Surround-Receiver är en av de mest tekniskt avancerade surroundprocessorer/receiver som konstruerats. Ändå har stor möda har lagts på att göra den användarvänlig. T 737 innehåller ett ertal användbara funktioner för surroundljud och vanligt stereoljud vilka åstadkomms med en kraftfull digital signalbehandling. En av de viktigaste egenskaperna är att den är en av de mest musikaliskt transparenta på marknaden. Den är kulmen på våra erfarenheter efter ett kvartssekel av utveckling av ljudprodukter. Med vårt motto ”Musiken först” som designloso är vi övertygade att T 737 kommer att ge dig både den bästa hemmabioupplevelsen och en genuin, audiol, musikupplevelse i många år fram över.
Vi ber dig att ta dig tid att läsa igenom denna bruksanvisning. Genom att lägga lite tid på bruksanvisningen kommer du att spara mycket tid senare, och det är det bästa sättet att försäkra dig om att få ut det mesta av din investering i NAD T 737.
En sak till: Vi uppmanar dig att registrera ditt innehav av T 737 på NADs hemsida:
http://NADelectronics.com/warranty
För garantifrågor ber vi dig kontakta din lokala handlare.
INTRODUKTION
HUR DU KOMMER IGÅNG
VAD FINNS DET I KARTONGEN
TILLSAMMANS MED DIN T 737 HITTAR DU:
En AM-antenn
En FM antenn av bandtyp
En avtagbar nätsladd
AVR 3 ärrkontroll med 2 AA-batterier
Denna Bruksanvisning
SPARA FÖRPACKNINGSMATERIALET
Var vänlig och spara lådan och allt packmaterial som du ck med din T 737. Om du skulle behöva ytta eller transportera din T 737 är detta den säkraste förpackningen. Vi har sett alldeles för många för övrigt perfekta apparater som transportskadats p.g.a. brist på lämplig transportkartong, så snälla: Spara kartongen!
VAL AV PLACERING
Välj en väl ventilerad plats, som lämnar minst 1 dm fritt utrymme på båda sidorna och bakom apparaten), och som dessutom ger fri sikt inom 7 m mellan apparatens framsida på T 737 och din huvudsakliga lyssnar/ tittarplatsden plats där du oftast kommer att sitta och lyssna/titta. T 737 alstrar en viss värme, men det är inget som skall orsaka problem för andra komponenter i närheten.
Det är speciellt viktigt att man ser till att det nns tillräcklig ventilation runt apparaten. Om du funderar på att placera T 737 inuti ett TV-skåp eller någon annan möbel, skall du konsultera din NAD-handlare för att få råd om hur du skapar ett tillräckligt luftöde.
GRUNDLÄGGANDE INSTÄLLNING AV SIGNALKÄLLOR
Grundinställningen i T 737 är följande. Notera att Audio Ingångsinställningarna visar bade digitala och analoga ljudingångar. En digital ingång har alltid prioritet över analoga ljudingångar om båda nns tillgängliga.
Källa Ljudingång Videoingång Videoutgång
Source 1 Optical 1 IN/ Audio 1 IN Component 1 IN
Source 2 Optical 2 IN/ Audio 2 IN HDMI 2 IN
Source 3 Coaxial IN/ Audio 3 IN S Video 3 IN
iPod Audio 4 IN S-Video 4 IN
Source 5 Audio 5 IN Video 4 IN
Multi 7.1 Input
Front
Tuner
För att ändra grundinställningarna ovan och för bättre förståelse av inställningarna av signalkällorna och olika kombinationer, ber vi dig att läsa avsnittet “SOURCE SETUP” (INSTÄLLNINGAR AV SIGNALKÄLLOR) i delen “HUR DU ANVÄNDER T 737 - INSTÄLLNINGSMENY” under “HANDHAVANDE”.
Optical Front Input/ Audio Front Input
Component Video 3 IN
S-Video Front IN
Component Video OUT
HDMI Monitor OUT
S-Video Monitor OUT
S-Video Monitor OUT
Video Monitor OUT
Component Video OUT
S-Video Monitor OUT
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
5
IDENTIFIERING AV DE OLIKA REGLAGEN
6
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
APPARATENS FRAMSIDA
1 2
10
1 POWER KNAPP: Tryck på den här knappen för att sätta på T 737.
STANDBY lysdiod ändrar färg från orange till blått och displayen tänds. Trycker man på knappen en gång till stängs apparaten av till standbyläget igen.
2 STANDBY LYSDIOD: Denna indikator tänds och lyser orange när T 737
är i viloläge. När T 737 är i läget PÅ (ON), lyser denna indikator blå.
3 NAVIGATION och ENTER knappar: Dessa knappar används för
att navigera T 737s skärmmenyer (OSD) såväl som navigering för DAB (Enbart på 230V versionen) eller XM (Enbart på 120V versionen) radiofunktioner och iPod. Den mittersta runda knappen används som [ENTER] knapp, denna är normalt använd till att för att bekräfta val, procedur eller motsvarande funktioner.
4 MENU: I DAB (Enbart på 230V versionen) eller XM (Enbart på 120V
versionen) radio ger denna knappen tillgång till digitalradiomenyn tillsammans med Navigationsknappen och Enter knappen.
5 LISTENING MODE (LYSSNINGSLÄGE): Tryck på knappen era
gånger för att bläddra mellan de olika alternativen för lyssningslägen. Beroende på format på den valda ingången (digital eller analog, stereo eller multikanal), kan det nnas era alternativ att välja mellan. Läs också avsnittet “LISTENING MODE” (LYSSNINGSLÄGE) i delen “HUR DU ANVÄNDER T 737 – HUVUDMENY” under “HANDHAVANDE”.
3 4 5 6 7 9
8
11
7 SENSOR FÖR FJÄRRKONTROLL: Rikta ärrkontrollen AVR 3 mot
sensorn och tryck på önskad knapp. Undvik att mottagaren på T 737 utsätts för starkt ljus som solljus eller belysning. Om du gör det kan det hända att du inte kan styra T 737 med ärrkontrollen.
Räckvidd: Cirka 7 m från sensorns främre yta. Vinkelomfång: Cirka 30° i varje riktning räknat från sensorns främre
yta.
8 SOURCE [ ] (KÄLLA): Tryck på dessa knappar för att bläddra
bland de anslutna signalkällorna – Source 1, Source 2, Source 3, iPod, Source 5, Multi, Front och Tuner (AM/FM/DAB/XM det som är tillämpligt). Fler källor kan väljas med dessa knapparna när man ställt in dem i INSTÄLLNINGSMENY . Läs också avsnittet SOURCE SETUP” (INSTÄLLNINGAR AV SIGNALKÄLLOR) i delen “HUR DU ANVÄNDER T 737 – INSTÄLLNINGSMENY” under “HANDHAVANDE”.
9 VOLUME: VOLUME- kontrollen justerar den totala ljudnivån på signalen
som matas till högtalarna. Vrid ratten medurs för att höja volymen, moturs för att sänka den. Läs också avsnittet ”STÄLLA IN VOLYMEN” i delen “HUR DU ANVÄNDER T 737 – INSTÄLLNINGSMENY” under “HANDHAVANDE”.
6 VAKUUMFLUORESCENSDISPLAYEN (VFD-DISPLAYEN): Visar
visuell information om de aktuella inställningarna som exempelvis aktiv insignalkälla, volymnivå, lyssningsläge, ljudformat, tillämpliga RDS/XM/DAB såväl som iPod-relaterad display information och andra tillhörande indikatorer. Läs också avsnittet “DISPLAY SETUP” i delen “HUR DU ANVÄNDER T 737 – INSTÄLLNINGSMENY” under “HANDHAVANDE”.
IDENTIFIERING AV DE OLIKA REGLAGEN
10 PHONES (HÖRLURAR): Passar till stereohörlurar med standard 1/4-
tums (6,3mm) stereo teleplugg (använd adapter till de hörlurar som har den mindre 3,5mm telepluggen). När hörlurarna kopplas in, kopplas högtalarna bort. När du vill lyssna via hörlurar trycker du på LISTENING MODE knappen på apparatens framsida (eller AVR 3s [SURR] knapp) för att välja mellan “Dolby H/P” (Dolby Headphone) och “Dolby H/P O” (Dolby Headphone Av).
DOLBY® HEADPHONE
Dolby Headphone teknologin är kompatibel med alla typer av konventionella hörlurar och återger korrekt ljudet från en 5.1-kanals ljudanläggning korrekt uppställd i ett lyssningsrum, minus den tröttande eekten av koventionella surroundsystem för hörlurar. Dolby Headphone teknologin är ideell för privat lyssning av multikanals underhållning utan att störa omgivningen.
Välj Dolby HP O för att lyssna som vanligt i hörlurar.
11 LJUDINGÅNGAR PÅ APPARATENS FRAMSIDA: Använd de här
praktiska ingångarna för tillfälliga signalkällor, som videokamera, bandspelare, TV-spelskonsol eller någon annan digital eller analog ljudkälla eller komposit/S-videokälla. Om din källa har ett enda audio-ut-jack eller är märkt ”mono output” skall du ansluta det till den ljudingångar på apparatens framsida som är märkt ”R (Mono)”. Om källan å andra sidan har två utgångsjack (vilket tyder på en stereoutsignal) ansluter du de båda jacken till motsvarande ljudingångar på apparatens framsida, märkta ”L” respektive ”R (Mono)” så att du får stereoljud i högtalarna.
APPARATENS FRAMSIDA
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
7
IDENTIFIERING AV DE OLIKA REGLAGEN
8
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
APPARATENS BAKSIDA
1 2 3 4 5 6 7 8 9
15 16 181713121110 14 2019
SE UPP!
Koppla in alla sladdar till T 737 med nätkontakten urdragen. Vi rekommenderar också att du stänger av strömmen eller drar ur kontakten till alla
tillhörande apparater medan du ansluter eller kopplar ur signal- eller nätkablar.
1 DIGITAL AUDIO IN (COAXIAL IN, OPTICAL 1-2): Anslut en optisk eller
koaxial S/PDIF-format digitalutgång från en källa som exempelvis en CD eller DVD spelare, HDTV eller satellitmottagare och andra lämpliga apparater. Koaxial och Optiska digitala ingångar kan kongureras via Inställningarna för Signalkällor i Inställningsmenyn.
DIGITAL AUDIO IN - OPTICAL (OPTISK): Här ansluter du apparater som kan spela in digitalt, CD-inspelare, Mini Disc, eller ljudkort på dator, via optisk DIGITAL OUT till motsvarande S/PDIF digitalingång.
2 MONITOR (S-VIDEO, VIDEO): Anslut detta uttag till videoingången
på din monitor/TV. Använd RCA- och/eller S-videokablar avsedda för videosignaler. I allmänhet ger en S-videoanslutning överlägsen kvalitet och vi rekommenderar att du använder den om din TV/monitor har en sådan ingång.
3 AUDIO 1 IN/OUT, VIDEO/S-VIDEO 1 IN/OUT: Anslut T 737’s AUDIO 1
OUT/VIDEO 1 OUT/S-VIDEO 1 OUT kontakterna till de analoga ljud/video ingångarna på en källa med inspelningsmöjlighet som exempelvis ett kassettdäck, DVD inspelare eller en separate ljud/video processor. Anslut T 737s AUDIO 1 IN/VIDEO 1 IN/S-VIDEO 1 IN kontakterna till apparatens motsvarande utgångar.
Vilken signal som kommer på AUDIO 1 OUT/VIDEO 1 OUT/S-VIDEO 1 OUT är beroende på vilken källa som valts. Det kommer ingen utsignal på AUDIO 1 OUT/VIDEO 1 OUT/S-VIDEO 1 OUT utgångarna när Source 1 är den valda ingången. Detta är för att förhindra rundgång genom den inspelande apparaten och skydda skador på dina högtalare.
4 AUDIO 2 IN/VIDEO/S-VIDEO 2 IN, AUDIO 3 IN/VIDEO/S-VIDEO
3 IN, AUDIO 4/VIDEO/S-VIDEO 4 IN: Detta är T 737s huvudsakliga
ingångar. Anslut dessa ingångar, S-Video, kompositvideo och analogt ljud från apparater som kabel TV dekodrar, ytterliggare DVD spelare eller andra passande apparater. Se även avsnitten om “AUDIO 1 IN/OUT, VIDEO/S-VIDEO 1 IN/OUT” ovan.
AUDIO 4 IN och S-VIDEO IN 4 är också de standard ingångarna för audio/video utsignal för tillbehören NAD IPD (NAD Docka för iPod) 1, NAD IPD 2 och senare varianter.
5 HDMI (HDMI 1-2, HDMI MONITOR OUT): Anslut ingångarna till HDMI
kontakten på signalkällan, exempelvis en DVD-spelare, Blu-ray Disc Spelare eller en HDTV satellit/kabelmottagare. Anslut utgången till en HDTV eller projektor med HDMI ingång.
NOTERA
HDMI har bara stöd för överföring av videosignaler. För HDMI ljudsignal,
anslut din HDMI källkomponentens S/PDIF-format digital utsignal till den tillämpliga T 737 digital audioingång. Du kan sedan koppla denna HDMI digital audioingång som din specika HDMI 1 eller HDMI 2 digitala ljudsignalkälla via Inställningarna för signalkällor i inställningsmenyn.
VARNING
Innan du ansluter eller kopplar ur några HDMI kablar, måste T 737 och
annan berörd utrustning vara avstängd och urkopplad från elnätet. Om detta inte följs kan det orsaka permanenta skador på all utrustning ansluten via HDMI kontakterna.
IDENTIFIERING AV DE OLIKA REGLAGEN
APPARATENS BAKSIDA
6 COMPONENT VIDEO 1-3 IN, COMPONENT VIDEO OUT: Anslut
component video IN 1, 2 och 3 ingångarna med en signalkälla med motsvarande utgångar, typiskt en DVD-spelare eller en mottagare för marksänd eller sattelitsänd digital-TV. Anslut även T 737s component video OUT till en komponent-video ingång på en kompatibel monitor/TV. Försäkra dig om att vara konsekvent när du kopplar ihop Y/Pb/Pr kablarna till rätt ingångar/utgångar. Hur du associerar komponentvideosignalen är helt kongurerbar via Inställningarna för signalkällorna i inställningsmenyn.
T 737s komponent-video ingångar och utgångar har full bandbred för att vara kompatibla med alla HDTV format.
T 737 är optimerad för Komponentvideo utsignal. Komposit och S-Video källor kan ses i sitt ursprungliga format eller via komponentvideo utgången.
VIDEO INGÅNG
Video (Composite) input (Video (komposit) ingång)
S-Video input (S-Video ingång)
Component Video input (Komponent Videoingång)
7 7.1 CH INPUT: Anslut motsvarande analoga ljudutgångar på en
multikanals signalkälla som t.ex. en DVD-Audio eller multikanals SACD-spelare eller en extern multikanals dekoder. Det vanligaste är att dessa signalkällor har en 5.1-kanals utgång, i vilket fall Surround Back kontakterna lämnas oanvända. Signalerna på dessa ingångar kan höras när man väljer ”Multi” (Extern 7.1 ljudingång är grundinställningen för denna källan).
VIDEOUTSIGNAL
Component Video Monitor OUT
Ja (enbart 480i/576i)
Ja (enbart 480i/576i)
Ja
S-Video Monitor OUT
Ja Ja
Ja Ja
Ja (enbart 480i/576i)
Video (Composite) Monitor OUT
Ja (enbart 480i/576i)
10 XM MODUL INGÅNG (Enbart på 120V versionen): Anslut XM radio
kabeln till denna kontakt. Följ instruktionerna som följde med XM radion som säljes separat. Med XM radio, nns det mer än 100 kanaler med musik, nyheter, sport, komedi, talradio och underhållning. Täckningen räcker över hela kontinenten. Ljudkvaliteten är digital med många reklamfria kanaler
NOTERA
Den externa XM radion medföljer inte med din T 737.
11 UPLOAD MCU, RESET: Omkopplarna UPLOAD MCU och RESET
används för mjukvaru-uppdateringar (om några) i kombination med RS232 kontakten. Din handlare eller installatör kan hjälpa dig att uppgradera och kongurera T 737.
12 IR IN/IR OUT 1, 2: Dessa minitele kontakter tar emot
ärrkontrollkommandon i elektroniskt format med industri-standard protokoll som kan användas med en “IR-sändare” och multi-rumsystem och liknande utrustning. IR IN (IR-INGÅNG): Om du ansluter den här ingången till utgången på en IR-”förlängare” (IR-länk; Xantech eller liknande) eller till IR-utgången på en annan komponent kan du styra T 737 från ett annat rum. IR OUT 1 & IR OUT 2: Både IR OUT 1 och IR OUT 2 har dubbla kunktioner– de kan agera som vidarebefordran av IR kommandon eller som enbart IR OUT. Koppla ihop T 737s IR IN med IR OUT på den andra utrustningen. Anslut även T 737’s IR OUT 1 (eller IR OUT 2) till annan utrustning med IR IN funktionen. Med denna uppställning kan T 737 fungerar som en ”IR-förlängare” som kan vidarebfordra kommandon från T 737s IR IN och skicka dem till utrustning kopplad via T 737s IR OUT 1 (eller IR OUT 2).
Om den skall användas som bara IR OUT, anslut IR OUT 1 (eller IR OUT
2) till IR IN på annan ansluten utrustning. Rikta ärrkontrollen för den anslutna utrustningen mot T 737s infraröda mottagare för att skicka kommandona vidare till denna.
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
Det nns ingen funktion för basshantering eller annan signalprocessing (annat än volymreglering) för 7.1 CH. input. DVD-Video spelare med inbyggd avkodning kan anslutas här men genom att använda den inbyggda Dolby Digital och DTS avkodningen i T 737 via en digital anslutning ger oftast bättre resultat.
8 SUBW (SUBWOOFER) PRE-OUT: Till skillnad mot de andra
fullfrekvenskanalerna nns det ingen inbyggd förstärkare för att driva en Subbas. Anslut detta jack till utgången på en aktiv sub-bas (eller till ett slutsteg som driver ett passivt system).
9 FM, AM ANTENNINGÅNG: Anslut den medföljande FM antennen
till FM antenningången. Sträck ut kabeln. Experimentera gärna med placeringen och orienteering av antennen tills du hitter det klaraste ljudet med minst bakgrundsstörningar. Fixera antennen i önskad position med häftstift eller nålar eller annan lämplig metod.
Den ramantenn för AM som medföljer T 737 (eller en adekvat ersättningsprodukt) är nödvändig för AM-mottagning. Fäll upp spärren till klämterminalen. Stick in antennsladden, och var då noga med att matcha de färgkodade ändarna (vit respektive svart) med färgerna på terminalen. Fäll sedan ner spärren igen och kontrollera att spärren låser sladden på plats. Det kan löna sig att prova olika lägen för antennen för att få bästa mottagning; en lodrät ställning ger oftast bäst resultat. Om antennen benner sig nära metallföremål (apparater, värmeelement) kan mottagningen försämras. Samma sak gäller om du använder en förlängningssladd till ramantennen.
13 +12V TRIGGER OUT (+12V TRIGGER UTGÅNGEN): 12V trigger
utgången används för att styra extern utrustning Som är utrustad med en 12V trigger ingång. Anslut denna +12V TRIGGER OUT till den andra utrustningens motsvarande +12V DC iningång med en monokabel med 3.5mm hankontakt. Om det nns 12V ut på denna kontakt beror på inställningen på “Trigger Out” i TRIGGER SETUP menyn på skärmen. Se texten om “TRIGGER SETUP” i “SETUP MENU” avsnittet för riktlinjer om hur du ställer in “Trigger Out”.
14 MP DOCKA: T 737 är utrustad med en datakontakt på baksidan där
man anslutar NAD IPD (NAD Docka för iPod) 1, NAD IPD 2 och senare varianter (vilka är extratillbehör) . Anslut “MP DOCK (DATA PORT)” kontakten på T 737 till motsvarande “DATA PORT” kontakten på NAD IPD modellen. Se även avsnittet “HUR DU LYSSNAR TILL DIN iPod SPELARE” i “HANDHAVANDE”.
NOTERA
Tillbehöret “NAD IPD (NAD Docka för iPod)” följer inte med din T 737.
9
IDENTIFIERING AV DE OLIKA REGLAGEN
10
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
APPARATENS BAKSIDA
15 DAB MODUL INGÅNG (Enbart på 230V versionen): Koppla in andra
änden på Mini-Din kontakten från NAD DAB Adaptor DB 1 modulutgång i kontakten. T 737 är enbart kompatibel med NAD DAB Adaptor DB 1 so kontrollera om din NAD handlare har denna modul. Med DAB kan du få CD-liknande kvalitet på ljudet utan störningar eller interferens.
NOTERA
Tillbehöret “NAD DAB Adaptor DB 1 modul” följer inte med din T 737.
16 RS-232: Anslut detta gränssnittet med en RS-232 seriellkabel (följer inte
med) till en Windows® kompatibel PC för att kunna styra T 737 med NADs egna PC program. Var vänlig och gå in på www.nadelectronics. com/software för den senaste versionen av PC styrprogram. NAD är en certierad partner till AMX och Crestron och har fullt stöd för extrena styrenheter. Kontakta din NAD specialist för mer information.
17 AUDIO 5 IN/OUT, AUDIO 6: Ingång för en extra ljudkälla med signal
på linjenivå som exempelvis ytterliggare CD-spelare eller Media Spelare. Anslut AUDIO 5 OUT kontakten till de analoga ljudingång på en källa med inspelningsmöjlighet som exempelvis ett kassettdäck, DVD inspelare eller en separate ljud/video processor. Anslut AUDIO 5 IN kontakten till apparatens motsvarande utgångar.
AUDIO 6 är idealiskt för anslutning av en analog signal från en signalkälla som en CD-spelare eller radiodel.
18 SPEAKERS (HÖGTALARE): Anslut FRONT L, FRONT R, CENTER,
SURROUND R, SURROUND L, SURROUND BACK L och SURROUND BACK R, kanalerna till motsvarande högtalare. Se till att ”+” (röd) terminal och ”-” (svart) terminal ansluts till motsvarande ”+” och ”-” terminalerna på högtalarna. Var extra noga med att inga trådar hänger löst eller löper mellan de båda terminalerna.
Apparaten är konstruerad att fungera optimalt med högtalare som har en impedans inom T 737 rekommendationer. Kontrollera att högtalarna anges ha en impedans på minst 8 ohm per högtalare.
NOTERA
Tänk på att använda kabel med minst 1,5mm2, vi rekommenderar en
högtalarkabel av god kvalitet. Högtalaranslutningarna kan göras med banankontakter (Enbart på 120V versionen), skalad kabel eller med “pins”.
19 SWITCHED AC OUTLET (SWITCHAT NÄTUTTAG): Detta uttag kan
användas för att mata någon annan apparat eller tillbehör. Det kan stängas av och sättas på med POWER knappen på apparatens framsida eller AVR 3s [ON] och [OFF] knappar.
Den totala eektförbrukningen på detta uttaget får ej överskrida 50 watt.
20 NÄTBRUNN: T 737 levereras med en separat nätkabel. Innan denna
ansluts till ett vägguttagbör du se till att den sitter säkert ansluten i NAD T 737s nätbrunn först. Anslut enbart till föreskriven nätspänning, 230V 50 Hz (för 230V versionen av T 737), 120V 60 Hz (för 120V versionen av T 737). Koppla alltid ur nätkontakten ur väggkontakten först innan du kopplar ur den ur T 737s nätbrunn.
1
3, 4
5
8
IDENTIFIERING AV DE OLIKA REGLAGEN
AVR 3 FJÄRRKONTROLL
ANVÄNDA AVR 3-FJÄRRKONTROLLEN
Fjärrkontrollen till T 737 styr apparatens alla viktiga funktioner samt styr även ärrkontrollfunktioner på NADs Stereo Receivers, Integrerade Förstärkare och förförstärkare. Den har er kontroller som kan styra NAD CD-spelare, AM/FM rediodelar och dedikerade AM/FM/DAB radiodelar. Den fungerar på avstånd
2
upp till 7m. Alkaliska batterier rekommenderas för bästa livslängd. Två AA batterier skall placeras i batterifacket på baksidan av ärrkontrollen. När du byter batterier bör du kontrollera noga så att de hamnar på rätt håll enligt anvisningarna i facket.
7
När ett kommando tas emot kommer Standby lysdiod att blinka. Notera att indikatorn också kan blinka när man använder ärrkontroller till andra apparater i anläggningen. Se tidigare dela av
6
bruksanvisningen för förklaringar av de individuela funktionerna.
9
NOTERA
Fjärrkontrollen som följer med T 737 är en universal NAD ärrkontroll som är framtagen för era
10
11
12
olika modeller. Vissa knappar används bara till vissa NAD modeller. Kontakta din handlare eller NAD ljudspecialist för assistans.
1 ON / OFF (PÅ /AV): AVR 3 ärrrkontrollen har separata På och Av knappar. Tryck på ON knappen
för att sätta på apparaten från standby till drift. Tryck på OFF knappen för att stänga av apparaten till standby-läge.
2 APPARATVAL): En apparatknapp bestämmer endast vilken apparat AVR 3 skall styra; den utför
inga funktioner. Tryck på önskad apparatknapp för att kopplas till en viss “sida” kommandon som är relevanta för den valda apparaten. När du väljer en apparat, kan du trycka på motsvarande AVR 3 kontrollknappar för den apparaten.
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
3 INGÅNGSVÄLJARE: Titta efter motsvarande symboler som är tryckta vid ärrkontrollens knappar
för att styra motsvarande funktioner. Ställ in apparatväljaren som “AMP” för att komma åt dessa knappar. Ingångsväljarknapparna utför samma saker som motsvarande knappar på apparatens framsida.
NOTERA
INPUT 1, INPUT 2 upp till INPUT 6 motsvarar T 737s SOURCE 1, SOURCE 2 upp till SOURCE 6. INPUT 7
motsvarar MULTI. Dessa ingångar eller signalkällor måste aktiveras för att kunna användas.
4 SIFFERTANGENTER: Siertangenterna ger dig möjligheten att komma åt spåren för en CD-skiva
direkt och även välja snabbval och kanalerpå en radiodel och receiver.
5 A/V PSET: Välj snabbvalsnummer 1-5 med siertangenterna. Tänk på att man kongurerar
snabbvalen via ”A/V PRESETS SETUP” (INSTÄLLNING AV AV-SNABBVAL) menyn.
6 DIMMER (gäller NAD Receiver, Radiodelen, CD-spelare): Växla för att reducera, stänga av
eller återställa ljusstyrkan på displayen. Hur ljusstyrka i displayen ändras varierar mellan olika NAD modeller.
7 TEST: Tryck för att starta högtalar TEST läget närdu är i “Speaker Levels” raden i “Speaker Setup”
menyn.
8 MUTE: Tryck på MUTE knappen om du vill stänga av ljudet till högtalarna och hörlurarna
temporärt. MUTE läget, indikeras av Standby LED indikatorn blinkar för NAD Integrerade förstärkare eller “Mute” visas i displayen på NAD Receivrar. Tryck på MUTE igen för att återställa ljudet. Om du reglerar volymen via AVR 3 eller ratten på apparatens framsida kopplar ur mute-funktionen.
9 SURR: Tryck era gånger för att välja önskat lyssnings- eller surroundläge.
10 VOL [ ]: Tryck på [VOL ] knapparna för att öka respektive sänka ljudnivån. Släpp
knappen när du nått önskad ljudnivå. Ljudnivån indikeras i apparatens display. För NAD Receivers kommer displayen att visa “Volume Up”, “Volume Down” eller “Volume: _ _ dB” (_ _ indikerar det numeriska dB nivån) medan man trycker på AVR 3s [VOL ] knappar.
11 [ ] : Välj en post i menyn.
11
Loading...
+ 25 hidden pages
