MxOnda SEGOVIA User Manual [es]
Manual de instrucciones
RADIOCASETE AUTORREVERSIBLE CON
CARÁTULA FRONTAL EXTRAÍBLE Y
REDUCTOR DE RUIDOS DOLBY-B NR
Modelo: SEGOVIA
POTENCIA MÁXIMA: 2 X 7 + 2 X 25 VATIOS
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL
SEEK
PSC
T.DN
SEGOVIA
AUTORREVERSE
T.UP
LOC
DISP
MUTE PWR
RELEASE
LOUD
VOL
SEL
1MTL 2 3AMS 4 5 6
TAPE
BND
ÍNDICE
INSTALACIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 3
CONEXIÓN ELÉCTRICA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 4
ESQUEMA DE CONEXIONADO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 5
EXTRACCIÓN DEL PANEL FRONTAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 6
INSERCIÓN DEL PANEL FRONTAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 7

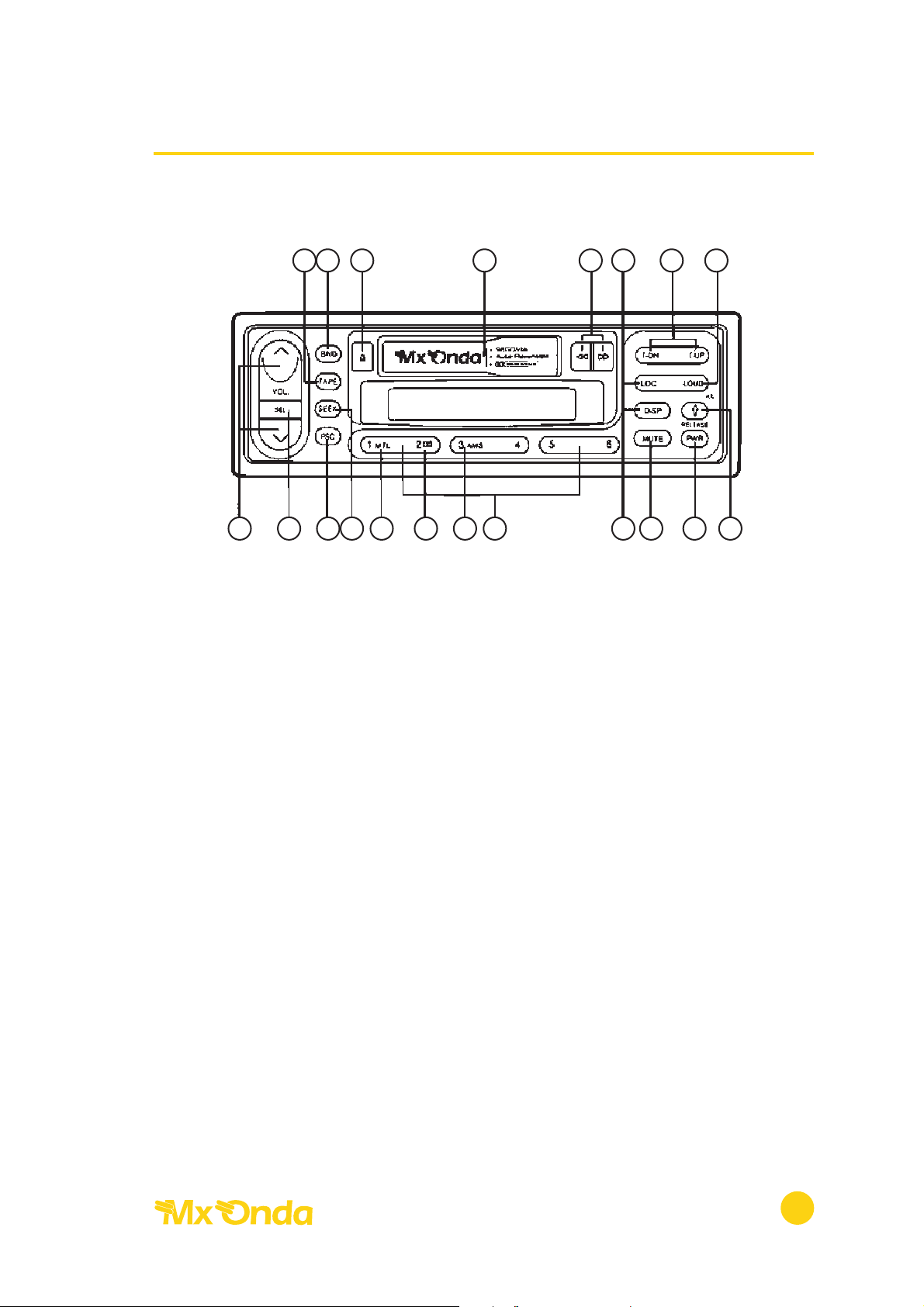

MANDOS DEL PANEL FRONTAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 8
UTILIZACIÓN DE LOS MANDOS . . . . . . . . . . . . . . . . . . . . . .pag. 9, 10, 11, 12
COMO UTILIZAR LA RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 12, 13, 14
COMO UTILIZAR LA CINTA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag: 14, 15
CUIDADOS Y MANTENIMIENTO . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 15,16
CARACTERÍSTICAS TÉCNICAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 17
Radiocasete autorreversible Modelo Segovia
2
INSTALACIÓN
IMPORTANTE
• Este producto ha sido diseñado para su instalación en el tablero de
instrumentos del vehículo, en el hueco destinado al aparato de radio.
• Para garantizar una instalación adecuada, utilice solo las piezas incluidas
con el equipo. El empleo de piezas no autorizadas puede dar lugar a
fallos en el funcionamiento y la consiguiente perdida de la garantía.
• Si la instalación precisa el efectuar taladros u otras modificaciones en el
vehículo, consulte a su distribuidor más cercano.
• Si el ángulo de instalación del aparato excede de 30º sobre el plano
horizontal, puede que el rendimiento no sea el óptimo.

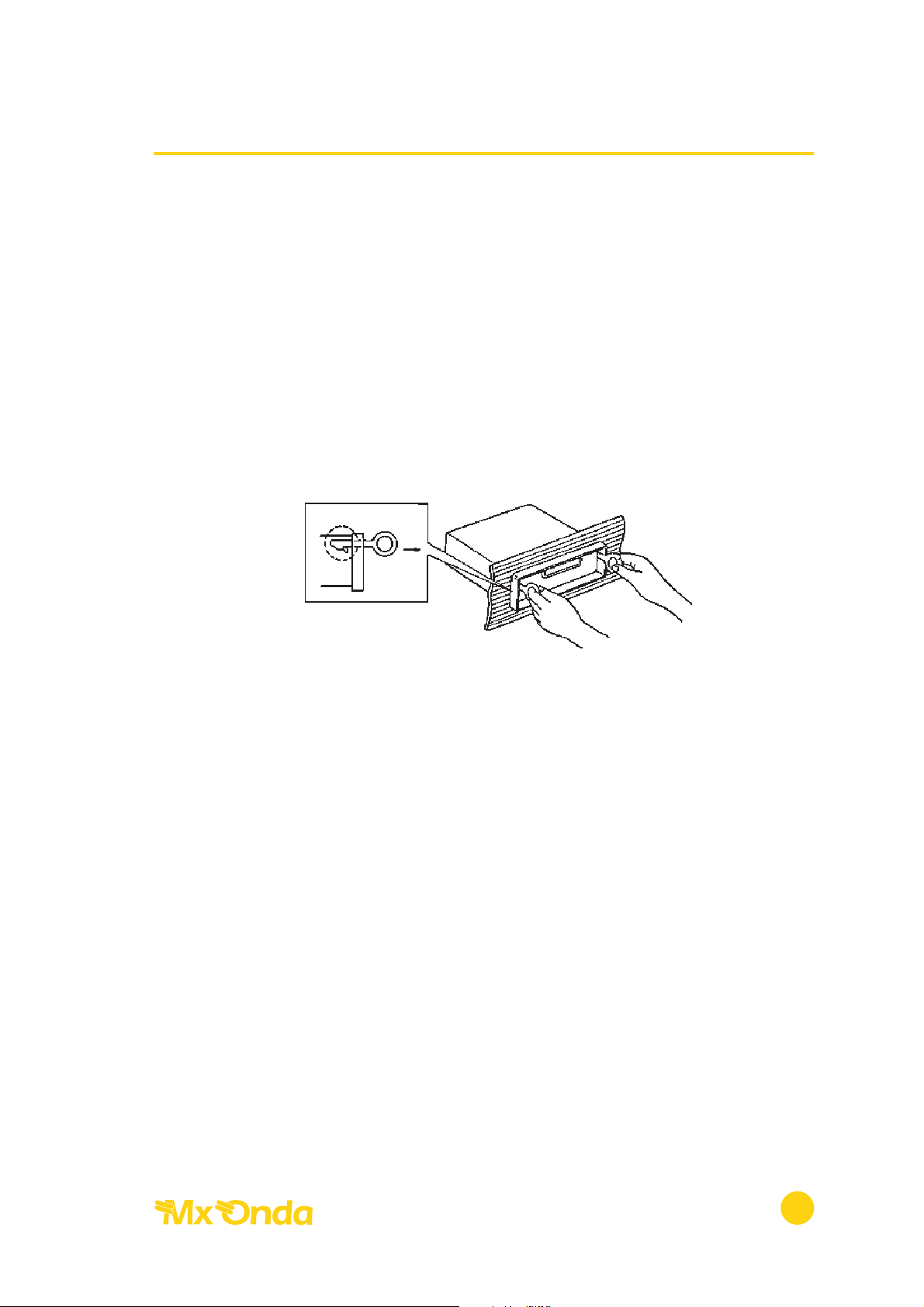

INSTALACIÓN
• introduzca el chasis soporte en el hueco previsto en el salpicadero. Si
dicho hueco es demasiado pequeño agrándelo hasta que tenga una
medida de 53 x l82 mm.
• Una vez acoplado el soporte en el hueco del salpicadero y con ayuda de
un destornillador doble hacia dentro las lengüetas de fijación, eligiendo
previamente las más adecuadas, según el grosor del material del salpicadero.
• Si fuera necesario y para dar más robustez a la sujeción, utilice la escuadra
soporte y sus accesorios según se muestra en la figura.
Radiocasete autorreversible Modelo Segovia
3
i
SALPICADERO
ESCUADRA SOPORTE
CHASIS DEL
AUTOMÓVIL
ARANDELA PLANA
ARANDELA DE PRESIÓN
TUERCA HEXAGONAL
TORNILLO AUTORROSCA
CONEXIÓN ELÉCTRICA
• Este autorradio está diseñado para funcionar en vehículos cuya batería sea
de 12 V y el negativo esté conectado al chasis.
• Durante la instalación mantenga el equipo en la posición de apagado.
• Conecte el cable de color NEGRO al negativo de la batería o al chasis y
cerciórese del buen contacto eléctrico del mismo.
• Conecte el cable de color ROJO a +12 V (positivo de preinstalación de
radio de su automóvil) o al positivo bajo llave de contacto.
• Conecte el cable ROSA a +12 V directamente de la batería o a un positivo
constante, NUNCA a un positivo que actúe sobre el encendido. Esto
podría causar que las memorias no funcionasen correctamente.
• El cable de color AMARILLO suministra + 12 V, para accionar una antena
automática, cuando se conecta el autorradio, o para dar la orden de
encendido a un amplificador suplementario. Esta salida está limitada a una
corriente máxim a de 0, 3 A, por tanto no conecte ningún elemento cuyo
consumo sea superior, ya que podría dañar seriamente el equipo. Si Vd.
no va a utilizar esta salida déjela convenientemente protegida y aislada.
• Conecte el cable coaxial procedente de la antena al conector
correspondiente del autorradio. Si por la posición de la antena el cable
no llegase, no empalme este, diríjase a su proveedor y solicite un
prolongador compensado. Con esto evitará problemas en la recepción.
• Si va a utilizar un amplificador suplementario inserte en los conectores tipo
RCA de salida del preamplificador, los correspondientes de entrada del
amplificador. Estas salidas son de bajo nivel y alta impedancia.
• Si por cualquier causa tuviese que sustituir algún fusible del equipo,
hágalo siempre con uno del mismo tipo y amperaje que el original.
• Monte los altavoces en su vehículo según el conexionado de los mismos,
de acuerdo con el esquema correspondiente adjunto.
Radiocasete autorreversible Modelo Segovia
4
ESQUEMA DE CONEXIONADO
Radiocasete autorreversible Modelo Segovia
5
BLANCO
ROJO
ROJO
AMARILLO
SALIDA DE LÍNEA (RCA) CANAL DCHO
VERDE
BLANCO
BLANCO/NEGRO
ALTAVOZ
DELANTERO
ROSA
AZUL
MARRÓN
MARRÓN/NEGRO
NEGRO
FUS. 7A.
+12 V MEMORIA
ALTAVOZ
TRASERO
LATERAL DERECHO
ALTAVOZ
DELANTERO
ALTAVOZ
TRASERO
LATERAL IZQUIERDO
NEGATIVO O MASA
+12 V ANTENA
AUTORRADIO
PANEL FRONTAL DESMONTABLE
Para evitar el robo de su equipo procure retirar siempre el panel frontal del
mismo.

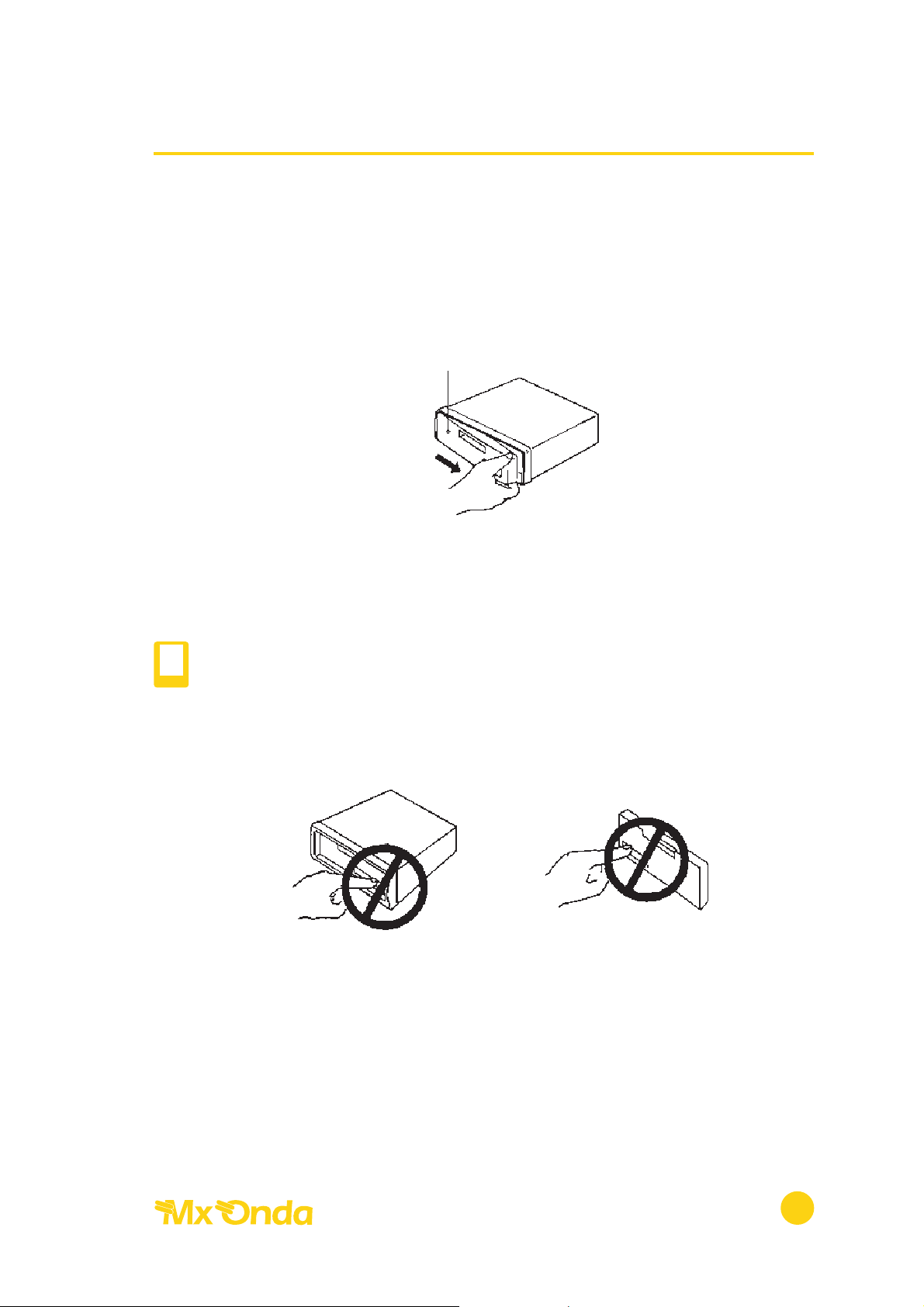

EXTRACCIÓN DEL PANEL FRONTAL
1. Pulse el botón de expulsión y la parte derecha de la carátula saldrá
proyectada hacia delante.
2. Para retirar el panel frontal tire de su parte derecha hacia Vd.
3. Para proteger el panel frontal, una vez retirado este, colóquelo dentro de
la caja de protección que se suministra.
Radiocasete autorreversible Modelo Segovia
6
Panel frontal
Panel frontal
Panel frontal
Caja de protección
Botón de expulsión
Ponga cuidado en no dejar
caer el panel frontal.
