MxOnda MXDHT241 User Manual [es]

Manual de instrucciones

CONJUNTO DE CINE EN CASA CON

RECEPTOR DE AM/FM CON RDS

Modelo: DHT241

ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

Kodak

Picture CD
Compatible

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

ATENCIÓN: POR FAVOR, LEA ATENTAMENTE LOS AVISOS Y LAS INSTRUC-

CIONES DE ESTE MANUAL, ASÍ COMO AQUELLAS PRESENTES
EN EL APARATO. SIGA ESTAS INSTRUCCIONES Y GUARDE ESTE
MANUAL PARA FUTURAS REFERENCIAS.

AVISO: PARA REDUCIR EL RIESGO DE INCENDIO 0 DE DESCARGA

ELÉCTRICA, NO EXPONGA ESTE APARATO A LA LLUVIA Ni A
LA HUMEDAD. NO HABRÁ LA CUBIERTA, ACUDA ÚNICAMEN­TE A UN SERVICIO TÉCNICO OFICIAL MX ONDA.

PARA EVITAR UNA POSIBLE DESCARGA ELÉCTRICA,
ASEGÚRESE DE INSERTAR LA CLAVIJA DEL CABLE DE RED
CORRECTAMENTE SOBRE EL ENCHUFE.

IMPORTANTE: DEBIDO A LA ALTA POTENCIA QUE SUMINISTRA ESTE APARA-

TO, PARA SU CORRECTO FUNCIONAMIENTO, ES NECESARIO
MANTENERLO BIEN VENTILADO.
POR ESE MOTIVO Y PARA EVITAR UN SOB RECALENTAMIENTO
DEL MISMO, NO LO INSTALE EN MUEBLES O LUGARES CON
FALTA DE AIREACIÓN, Y ASEGÚRESE QUE ELEMENTOS COMO
CORTINAS, ESTANTES, APARATOS, ADORNOS, ETC., NO OBS­TRUYAN LAS RANURAS DE VENTILACIÓN.

Este aparato ha sido diseñado y fabricado para garantizar su seguridad perso­nal. El uso inapropiado del mismo puede ocasionar una descarga eléctrica o
incendio. Al seguir las instrucciones para su instalación, uso y mantenimiento,
esta unidad estará protegida por la garantía incorporada. Este aparato no con­tiene parte alguna que pueda ser reparada por el usuario.

1. Lea cuidadosamente el manual de usuario, siga las instrucciones y guárdelo para futuras
referencias.

2. Obedezca locas las advertencias y siga todas las instrucciones operativas.

3. No utilice este aparato cerca del agua.

4. Límpielo únicamente con un paño húmedo.

5. No instale cerca ninguna fuente de calor, como radiadores calefactores, estufas u otros
aparatos (incluidos amplificadores) que generen calor.

6. Para desenchufar el cable de red tire suavemente de la clavija de este. Nunca lo haga esti­rando del cable.

7. Evite que se pise el cable de conexión a la red eléctrica, ya que podría romperse a la
altura de la clavija del enchufe de la salida del aparato.

8. Colóquese sólo sobre un carrito, una superficie estable, un soporte a una mesa especifi­cada por e fabricante.
Cuando utilice un carrito, tenga cuidado al moverlo con el aparato, para evitar que este se
dañe en caso de caída.

Conjunto de cine en casa Modelo MX-DHT241

2

9. Apague el equipo (mediante el interruptor general) durante, la, tormentas con aparato
eléctrico o cuando no lo utilice durante periodos prolongados de tiempo.

10. Para ahorrar ener la por razones de seguridad, cuando no utilice el aparato durante un
periodo largo de tiempo apague el equipo mediante el interruptor general.

11. Bandeja de carga.
Mantenga los dedos alejados de la bandeja de carga mientras se cierra, para evitar daños
personales

12. Peso.
No coloque objetos pesados encima del aparato. El objeto podría caer y causarle daños
a usted y averías al aparato.

13. Disco.
No emplee discos rayados, deformes o reparados, pues éstos, pueden romperse fácil­mente y causarle heridas o provocar un mal funcionamiento del aparato.

14. Condensación.
Las siguientes condiciones descritas producen condensación (humedad) en la lente del
reproductor.

- Inmediatamente después de conectar un calefactor, estufa, etc.

- Al trasladar el aparato de una estancia fría a una caliente.

- En una habitación muy calurosa y húmeda.
La condensación produce que el aparato funcione incorrectamente o incluso que no fun-

cione. Para solucionar el problema apague el aparato y deje transcurrir aproximadamente
una hora.

15. Servicio técnico.
Desenchufe el equipo de la toma de corriente y acuda a un Servicio Técnico Oficial MX
ONDA cuando se den las siguientes circunstancias:

a) Cuando la clavija o el cable de corriente estén dañados.
b) Si se ha derramado algún líquido o si han caído objetos en el interior del aparato.
e) Si el equipo ha estado expuesto a la lluvia o al agua.
d) Si el reproductor no funciona con normalidad de acuerdo con las instrucciones de

uso, retoque solo los controles mencionados en el manual de cciones pues la manipula­ción de cualquier otro elemento de control podría ocasionar daños y requeriría de un tra­bajo adicional del personal técnico para volver el aparato a su operatividad normal.

e) Si el equipo se ha caído al suelo o se ha dañado.
f) Cuando el funcionamiento del aparato indique la necesidad de ser reparado.

16. Reparaciones.
No intente reparar usted mismo este equipo, pues al retirar la cubierta puede verse
expuesto a una descarga eléctrica o a otros peligros, Para cualquier tipo de reparación
acuda a un Servicio Técnico Oficial MX ONDA.

17. Este producto coro le con
las directivas Europeas
89/336/CEE (EMC relativa a
la Compatibilidad El
Electromagnética ética y la
73/23/CEE (LVD) en materia
de seguridad eléctrica de
baja tensión.

Conjunto de cine en casa Modelo MX-DHT241

3

El dibujo de un relámpago
dentro de un triángulo, es
una señal de advertencia,
avisando que en el interior
del aparato hay “voltaje
peligroso”.



ATENCIÓN: ESTE APARATO FUNCIONA
CON UNA TENSIÓN DE 230 V, PARA
EVITAR UNA POSIBLE DESCARGA
ELÉCTRICA NO TRATE DE ABRIRLO, NI
RETIRE LOS TORNILLOS.

PARA EVITAR POSIBLES

DESCARGAS ELÉCTRICAS NO

ABRA ESTE APARATO

PRECAUCIÓN



PRODUCTO LÁSER

CLASE 1

ATENCIÓN

RADIACIÓN LÁSER INVISIBLE EVITE
LA EXPOSICIÓN DIRECTA DEL RAYO

SOBRE SUS OJOS

El signo de admiración
dentro de un triángulo,
indica que las instrucciones
que acompañan al produc­to son importantes.



CARACTERÍSTICAS

Reproductor DVD compatible con CD, R, RW, MP3 y discos formato Kodak
Picture CD, con sintonizador de AM/FM estéreo con ROS y amplificador integrado.

Formatos de imagen:

Sistema PAL o NTSC
Formatos 16:9, 4:3LB y 4:3PS

Salidas de video:

Scart (AV, R-G-B)
Video compuesto (conector RCA)
S-Video
Componentes de vídeo Y. Cb, Cr (conectores RCA)
Exploración progresiva Y, Pb, Pr (conectores RCA)

Salidas de audio:

Down Mix (conectores RCA)
Down Mix, Dolby Digital 5.1 y DTS (salida altavoces)
1 salida digital Dolby Digital 5.1 y DTS (conector RCA)

Características del reproductor DVD vídeo

Selección de subtítulos, idiomas y multiángulos

Características sección radio

Sintonizador digital de AM/FM con ROS
Sintonía manual y automática
Automemoria
30 presintonías para las dos bandas

Características sección amplificador

Regulación de balance, graves y agudos.
Control de volumen general, central, surround y subwoofer
Amplificador integrado de 120 W
5 canales x 18 W (4£2)
1 canal x 30 W (811)

Otras características

Entrada auxiliar de audio (estéreo).
Menú de configuración en pantalla. Ajustes de brillo, contraste y color. Zoom

digital. Avance y retroceso rápido. Avance lento. Bloqueo infantil. Protector de
pantalla y ahorro de energía.

Conjunto de cine en casa Modelo MX-DHT241

4

Este producto incorpora tecnología de control del copyright protegida por cier­tas patentes norteamericanas y otras derechos de la propiedad intelectual per­tenecientes a Macrovision Corporation y otras propietarios de los mismos.

El uso de esta tecnolog ¡a de protección del copyright debe ser autorizado por
Macrovision Corporation, y está destinado únicamente para su uso en el hogar y
otros usos limitados, a menos que así lo autorice Macrovision Corporation.
Queda prohibido la manipulación interna y cualquier tipo de desensamblaje,

Fabricado bajo licencia de Dolby Laboratories." Dolby " y el símbolo de la doble
D son mamas registradas de doIby laboratorios Confidential Unpublihed Works.
@ 1992 - 1997 Dolby Laboratories, Inc. Todos los derechos reservados.

El reproductor incorpora tecnología de control del copyright impidiendo la
copia de los discos DVD

Si conecta un aparato de vídeo al reproductor DVD, durante la grabación apa­recerá la imagen distorsionada.

ÍNDICE DE CONTENIDOS

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD 2
CARACTERÍSTICAS 4
INTRODUCCIÓN
Acerca del DVD 7-10
Acerca del MP3 11
Vista frontal 13
Vista posterior 13
Mando a distancia 14-16
CONFIGURACIÓN BÁSICA 17-20
INSTALACIÓN
Distintos modos de conexionado 21
Salidas de vídeo 22
Conexión el TV (Exploración progresiva) 22
Conexión al TV (video y audio) 23
Conexión de los altavoces 24

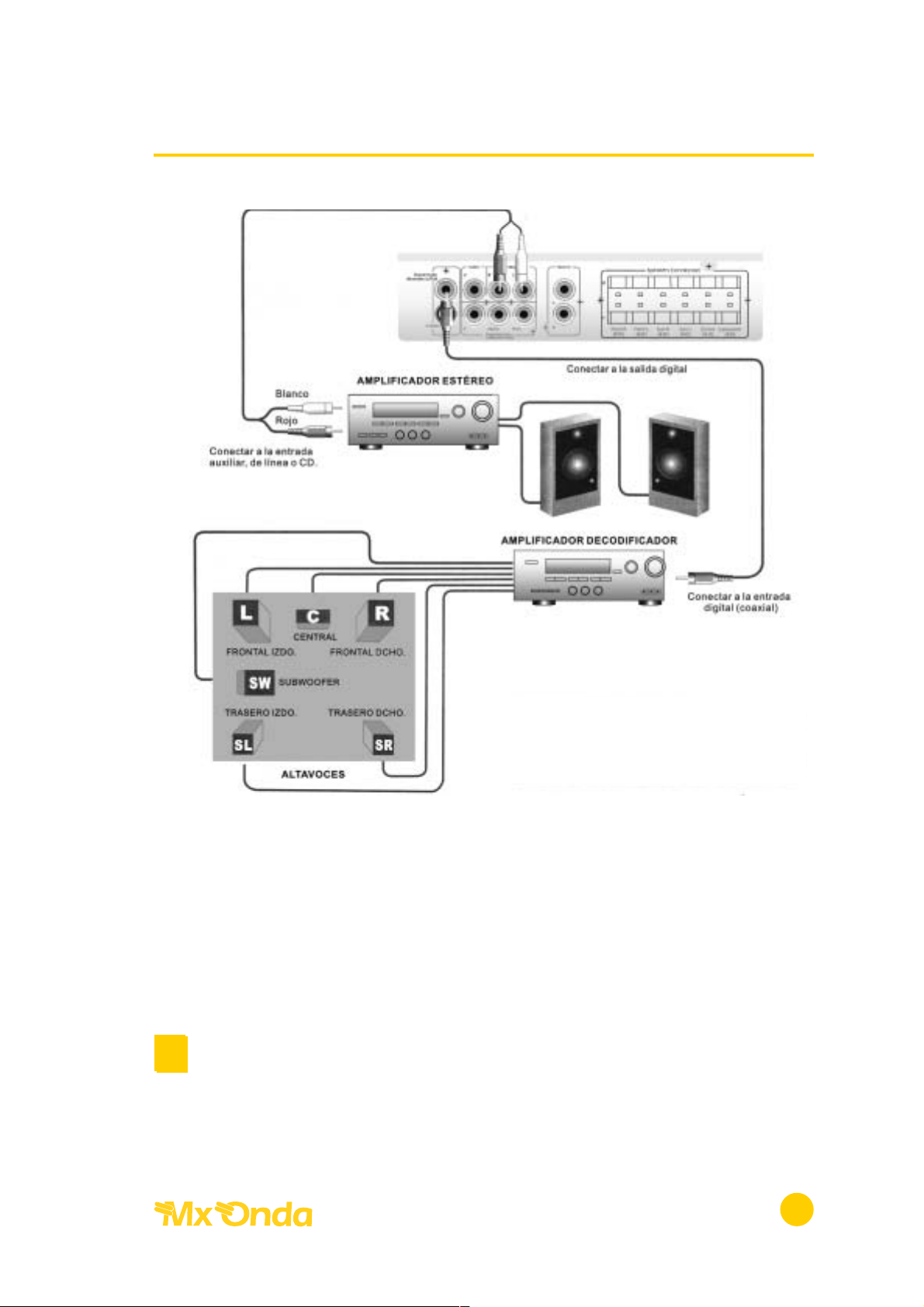

Conexión a un amplificador exterior 26

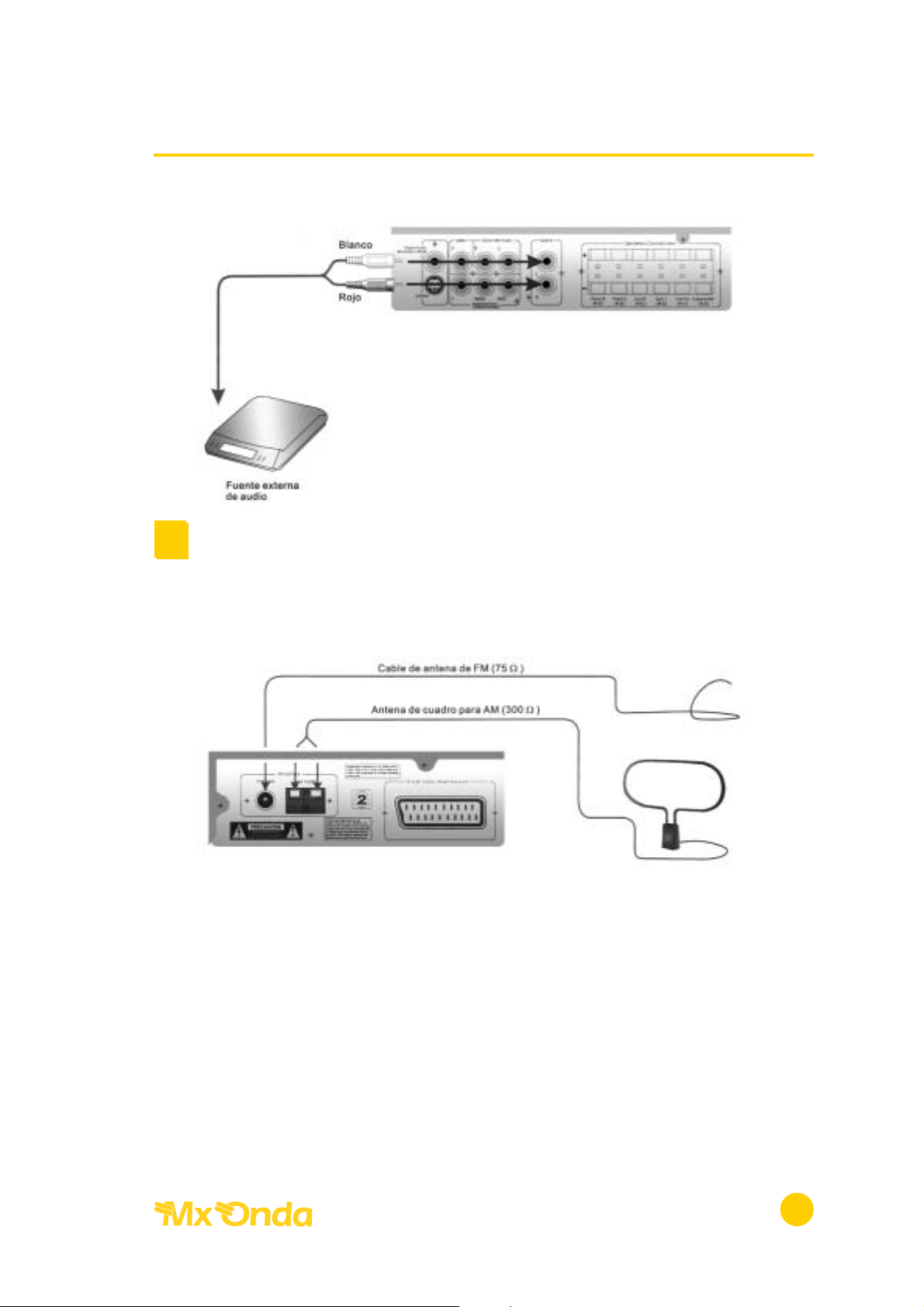

Conexión de una fuente externa de audio 27
Conexión de las antenas de FM y AM 27
CONFIGURACIÓN INICIAL

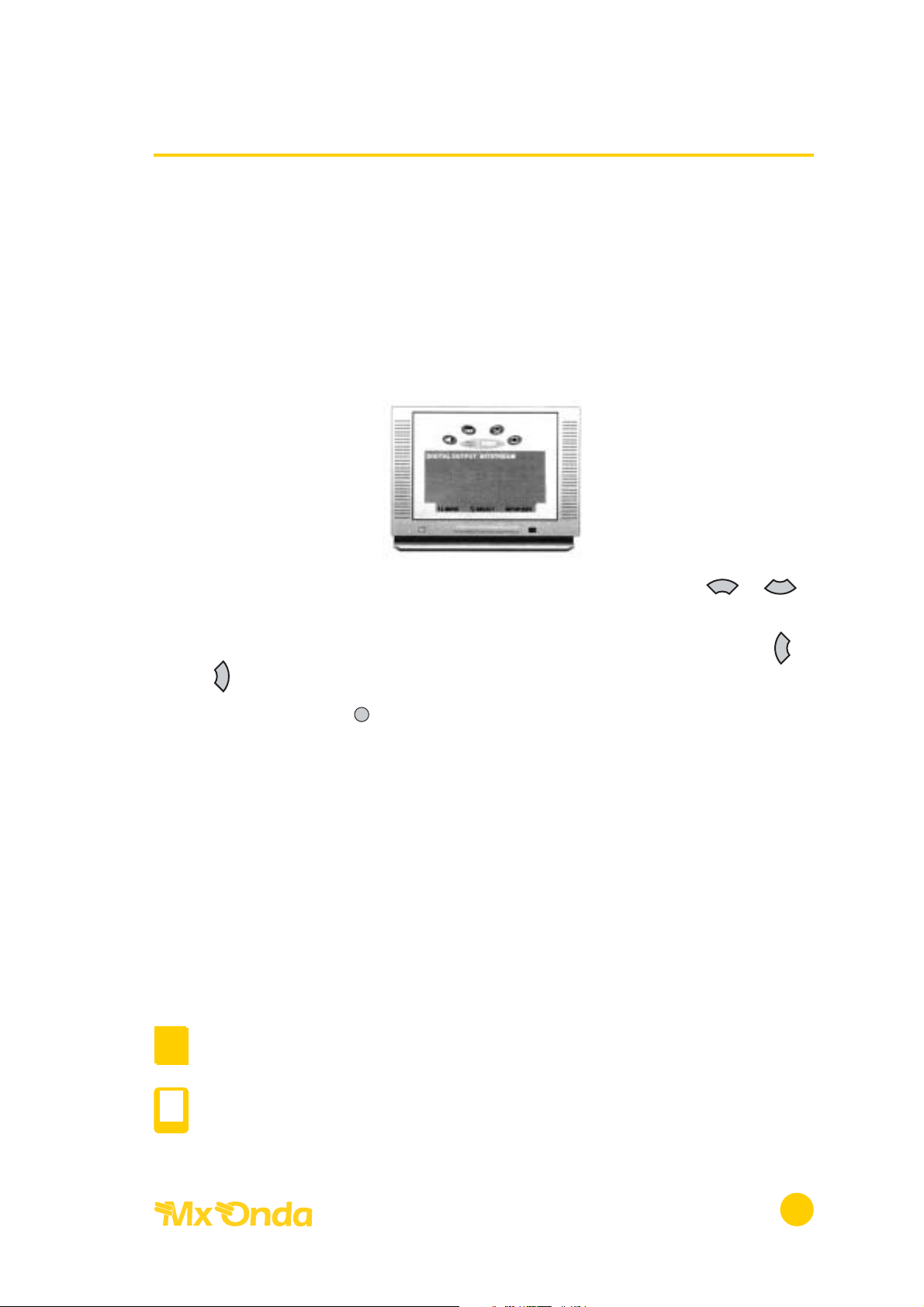

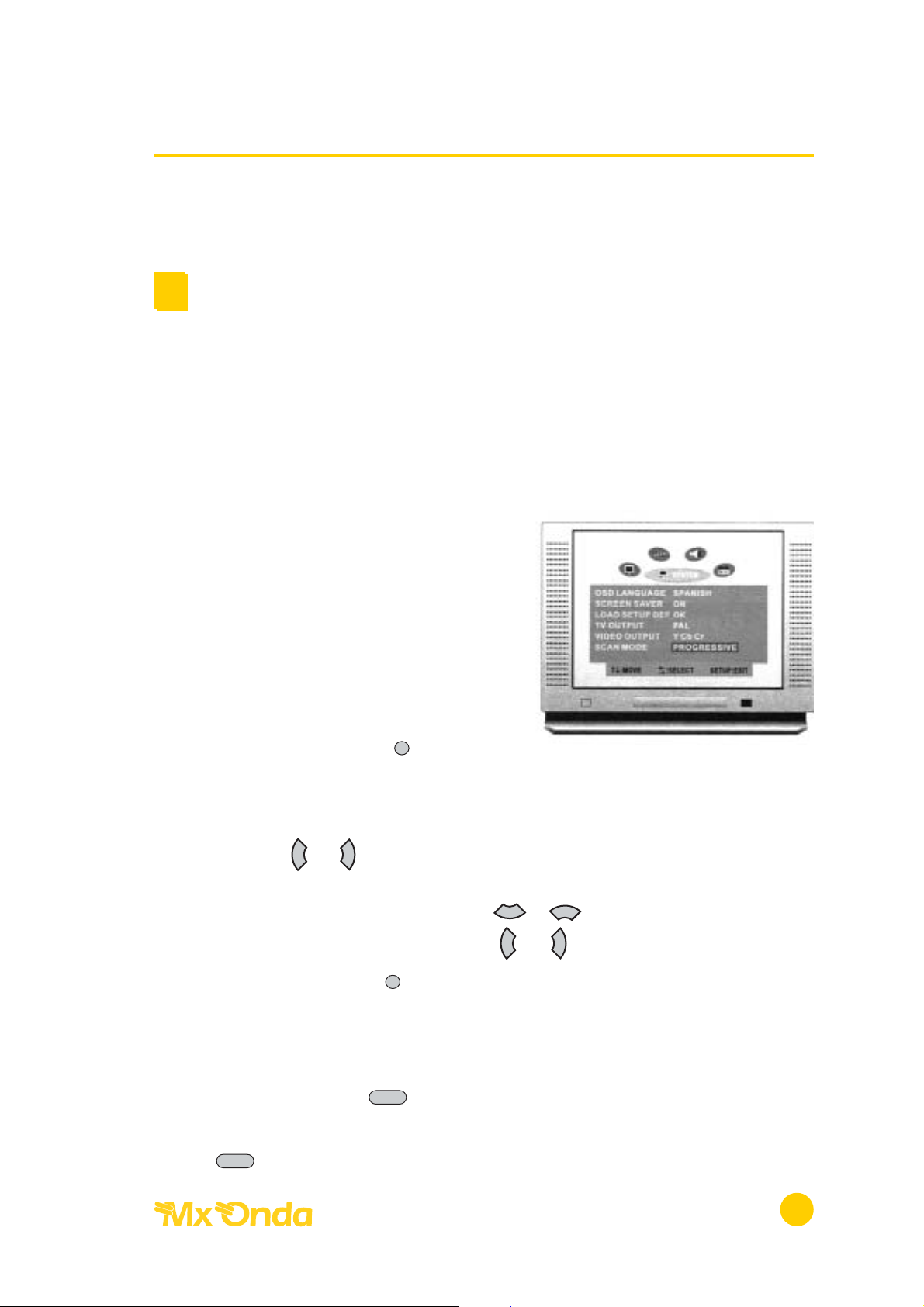

Configuración de la salida de video 28-29
Sistema de televisión 30

Conjunto de cine en casa Modelo MX-DHT241

5



Configuración de la salida de audio 31

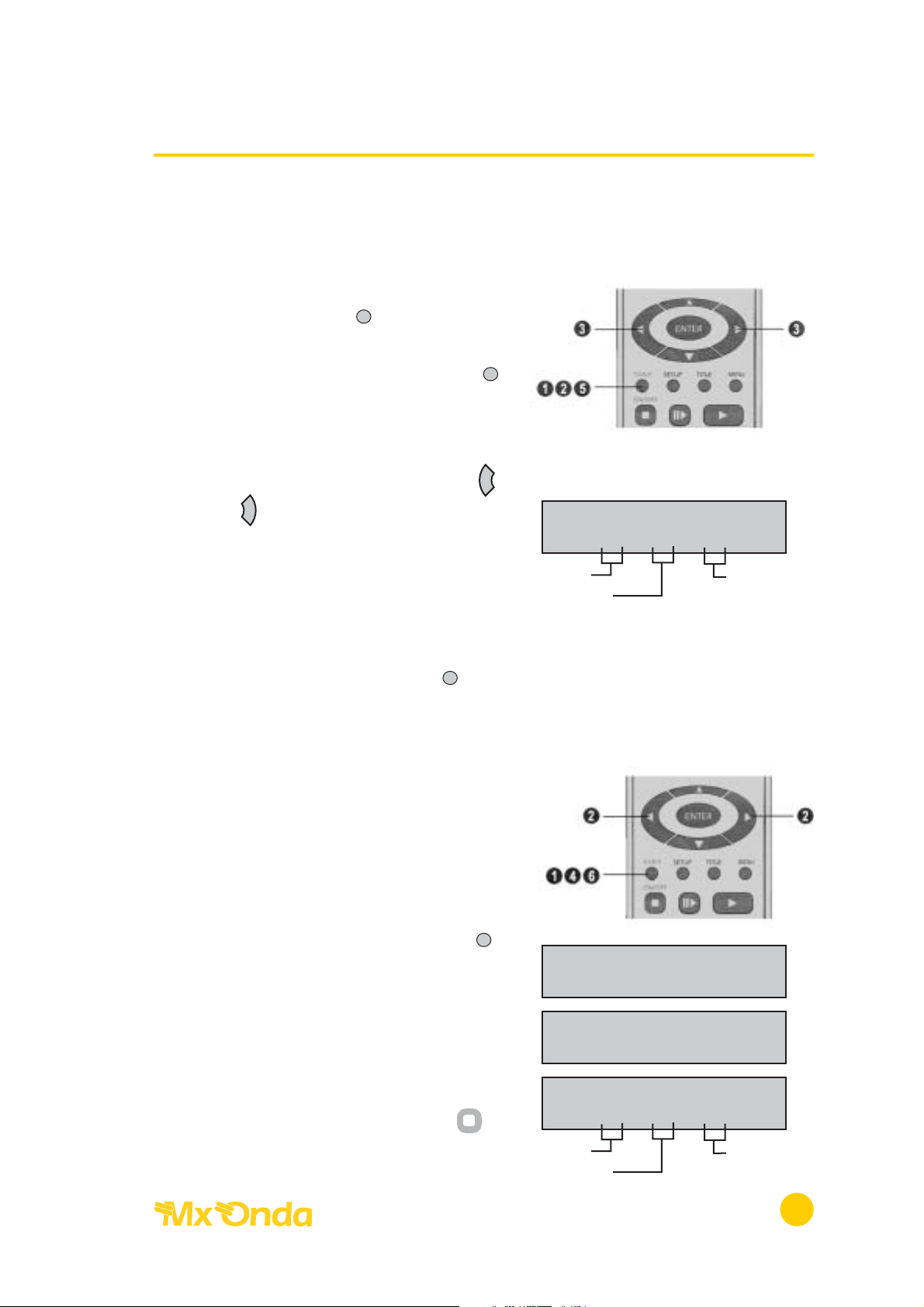

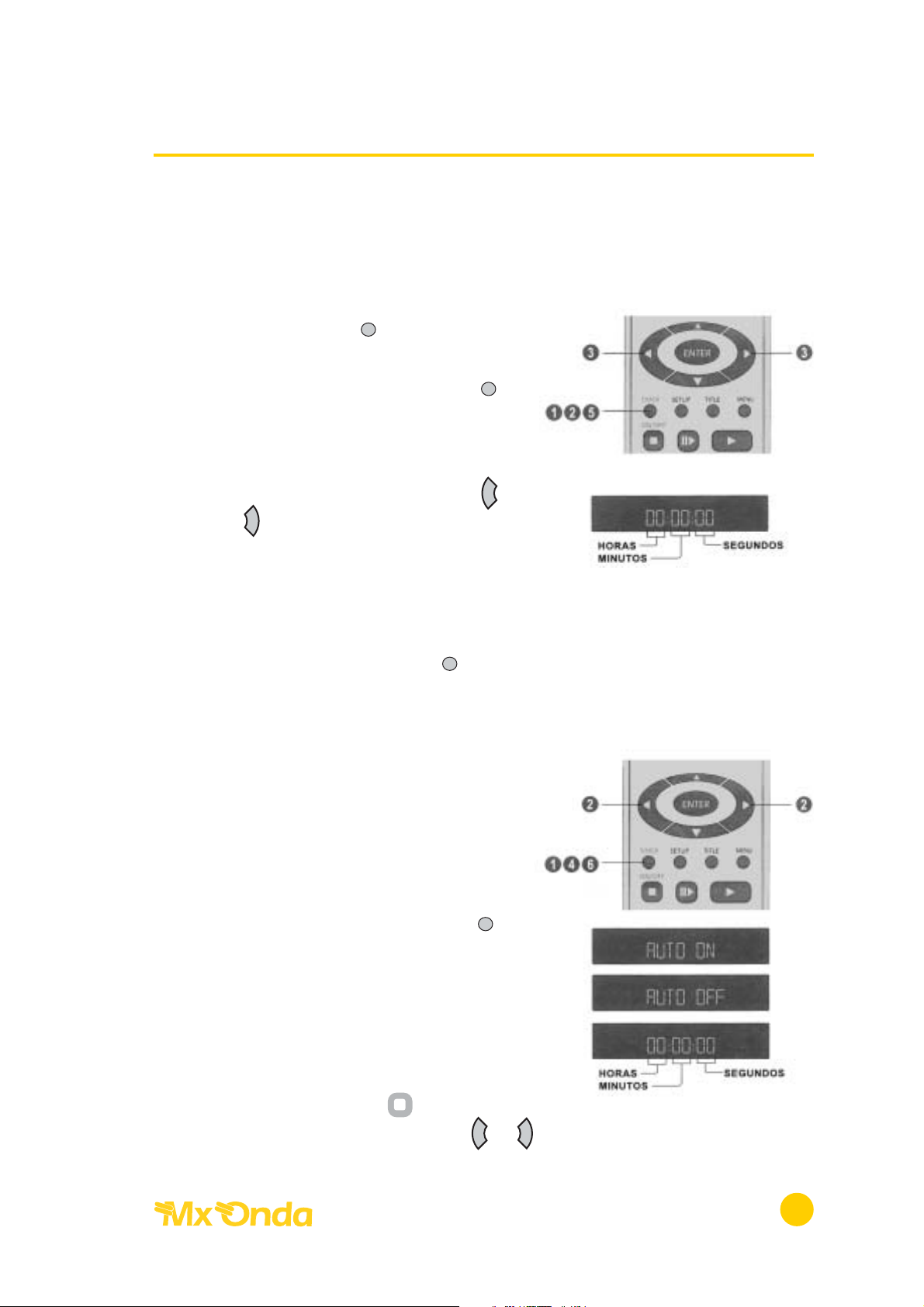

Puesta en hora del reloj y de la alarma 32
Activación y desactivación de la alarma 33

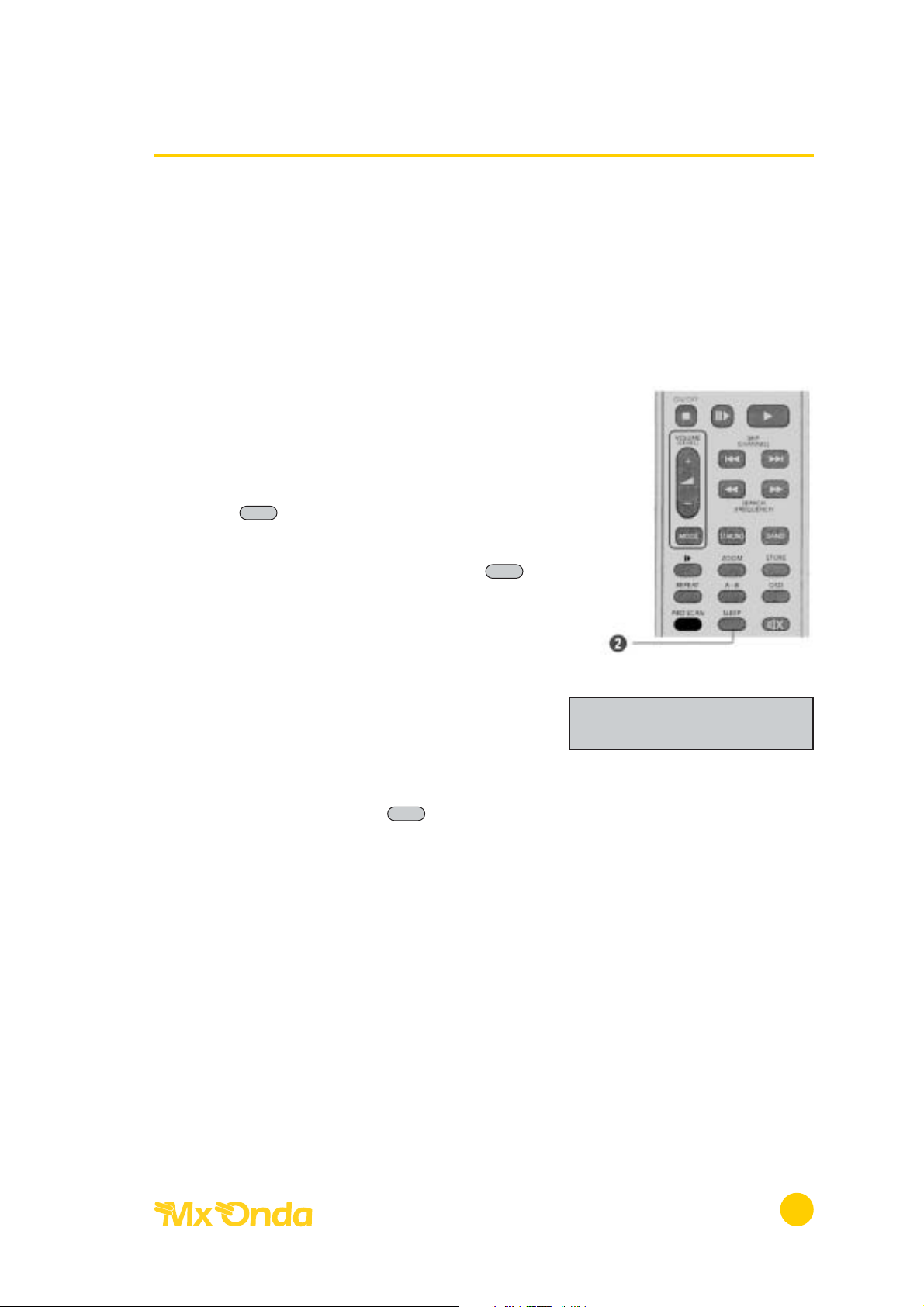

Temporizador de desconexión automática 34
INICIO
Selector modalidad de audio 35

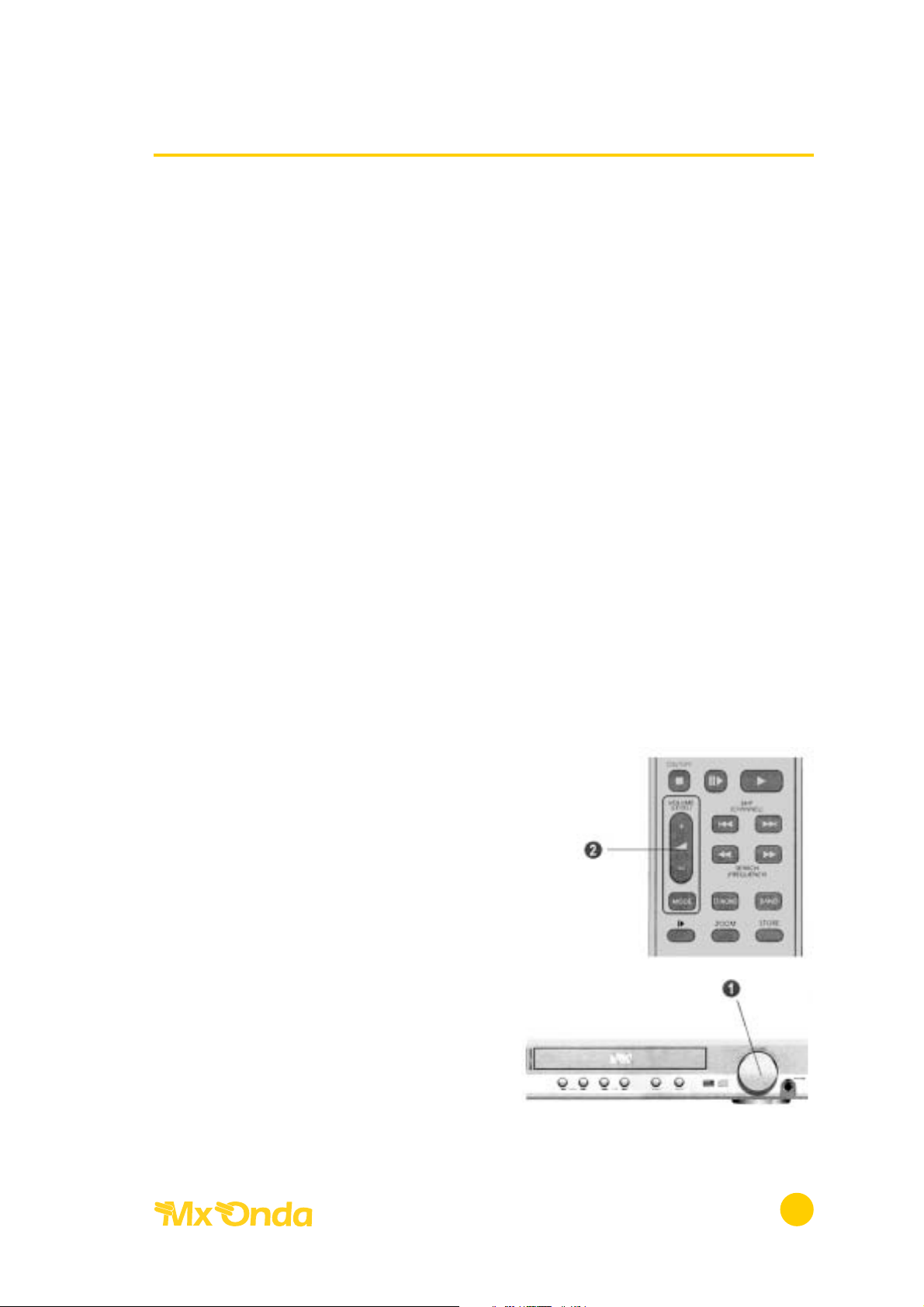

Ajustes de audio 36-37
Reproducción de discos 38
Mensajes de error 39

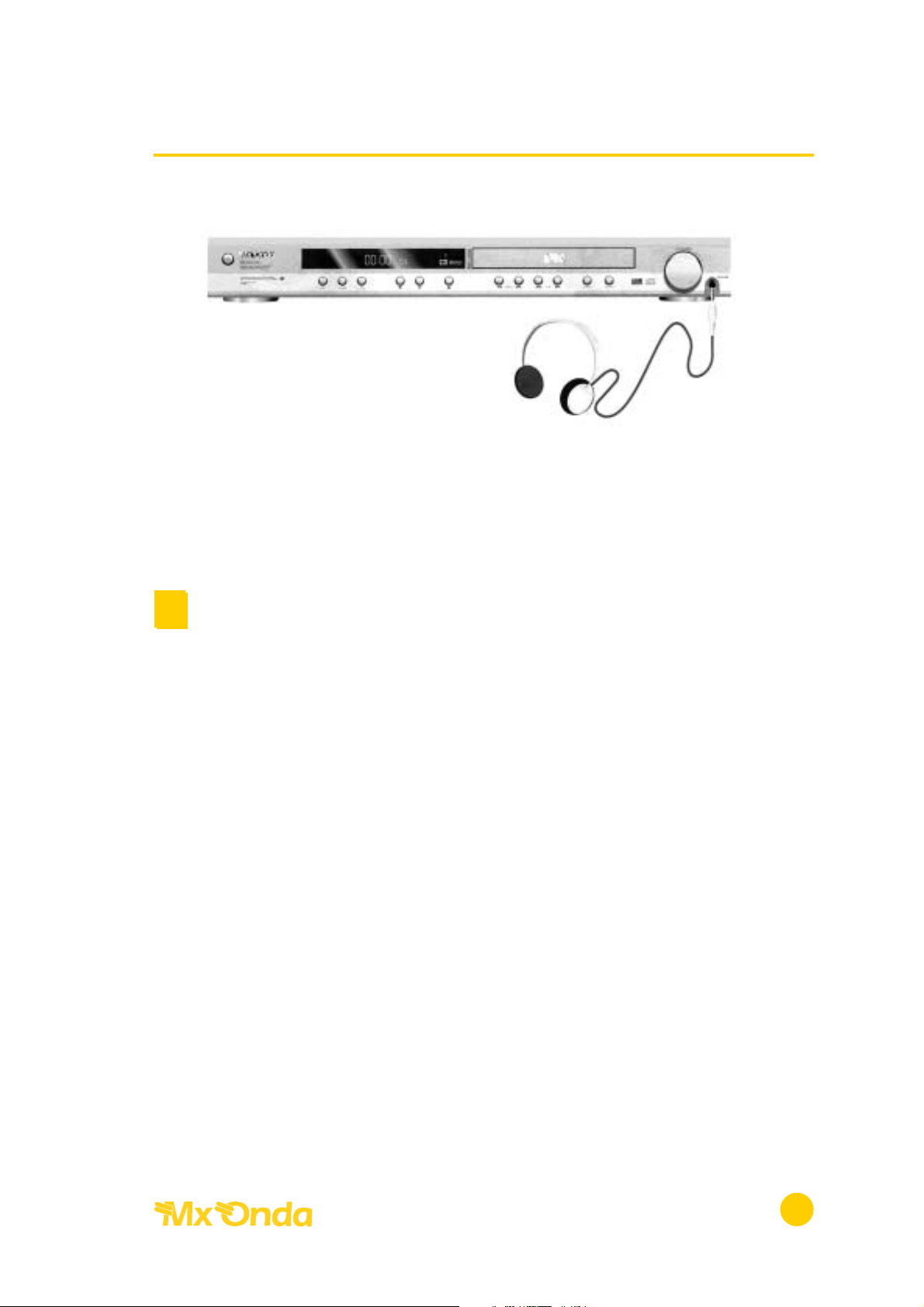

Toma de auriculares 40

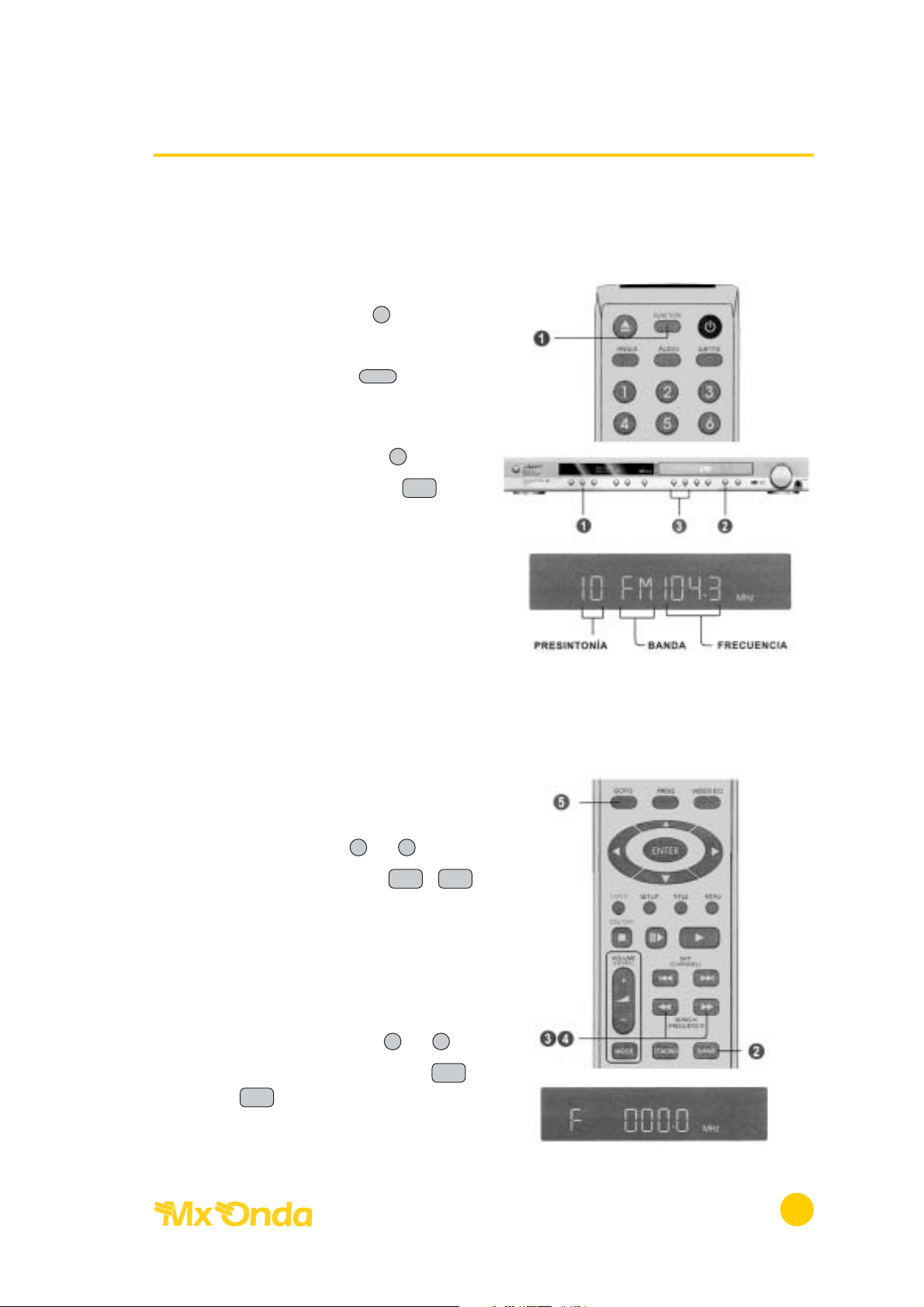

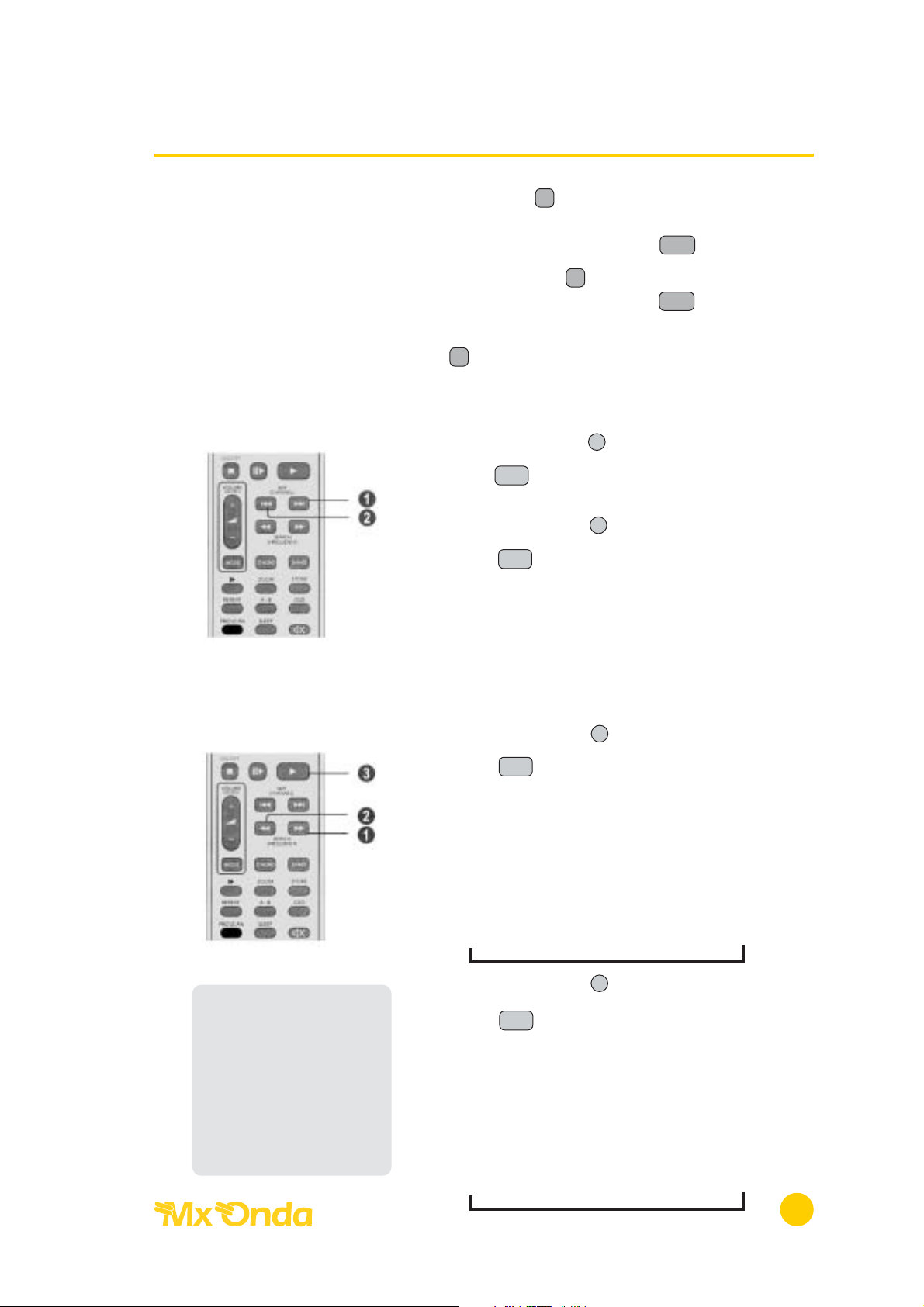

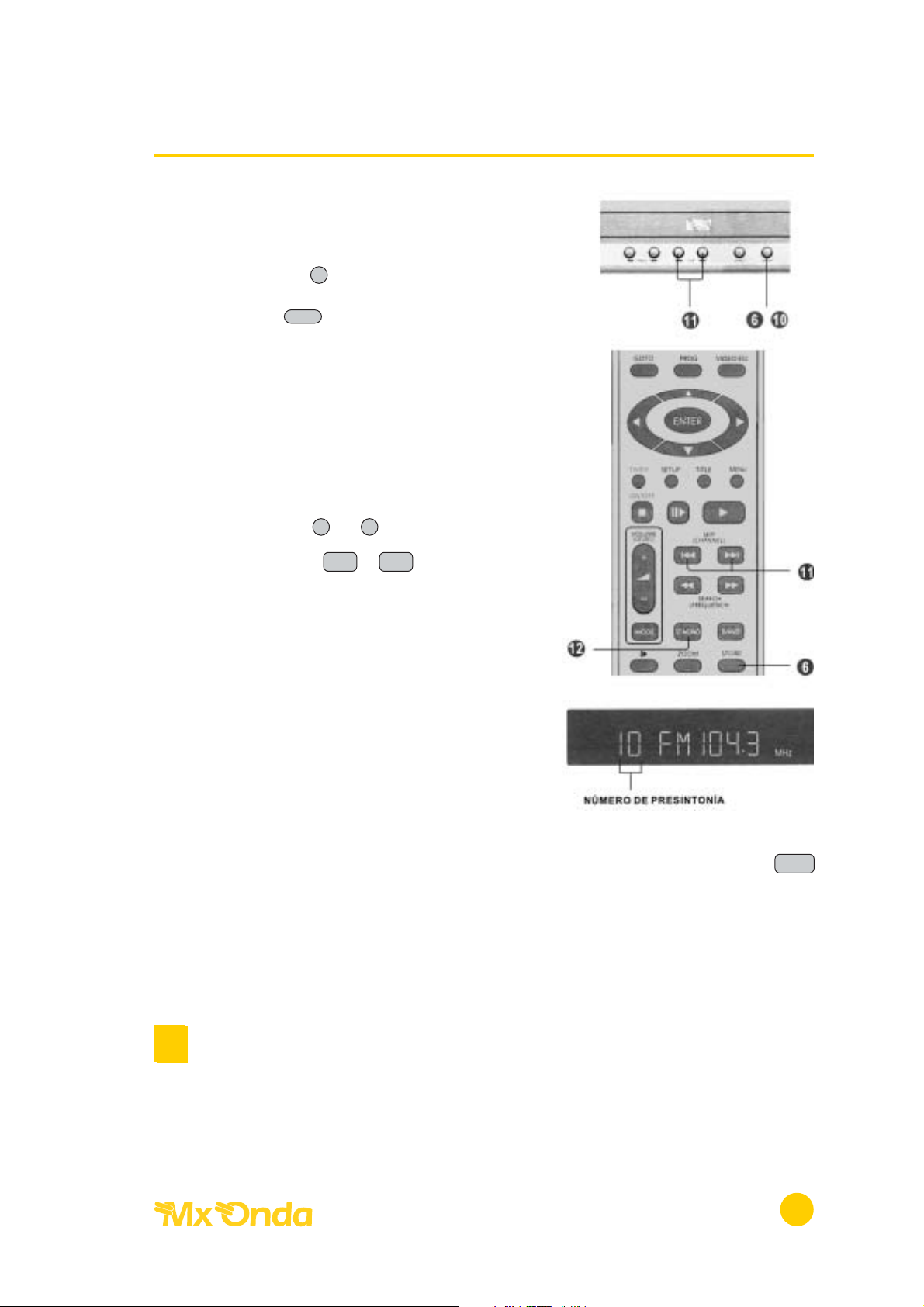

Modo radio 41-44
Entrada auxiliar 44
Protector de pantalla 45
Ahorro de energía 45

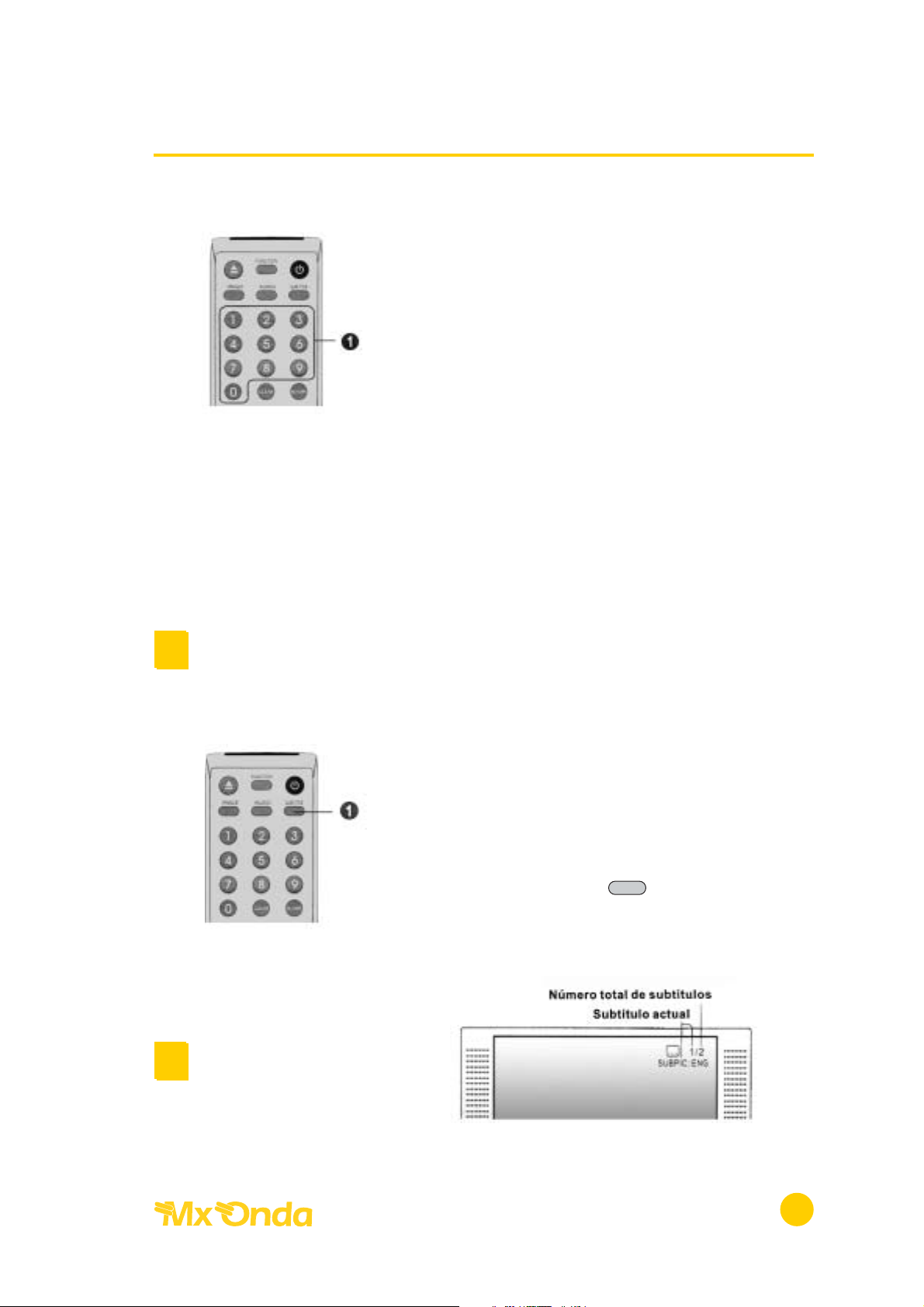

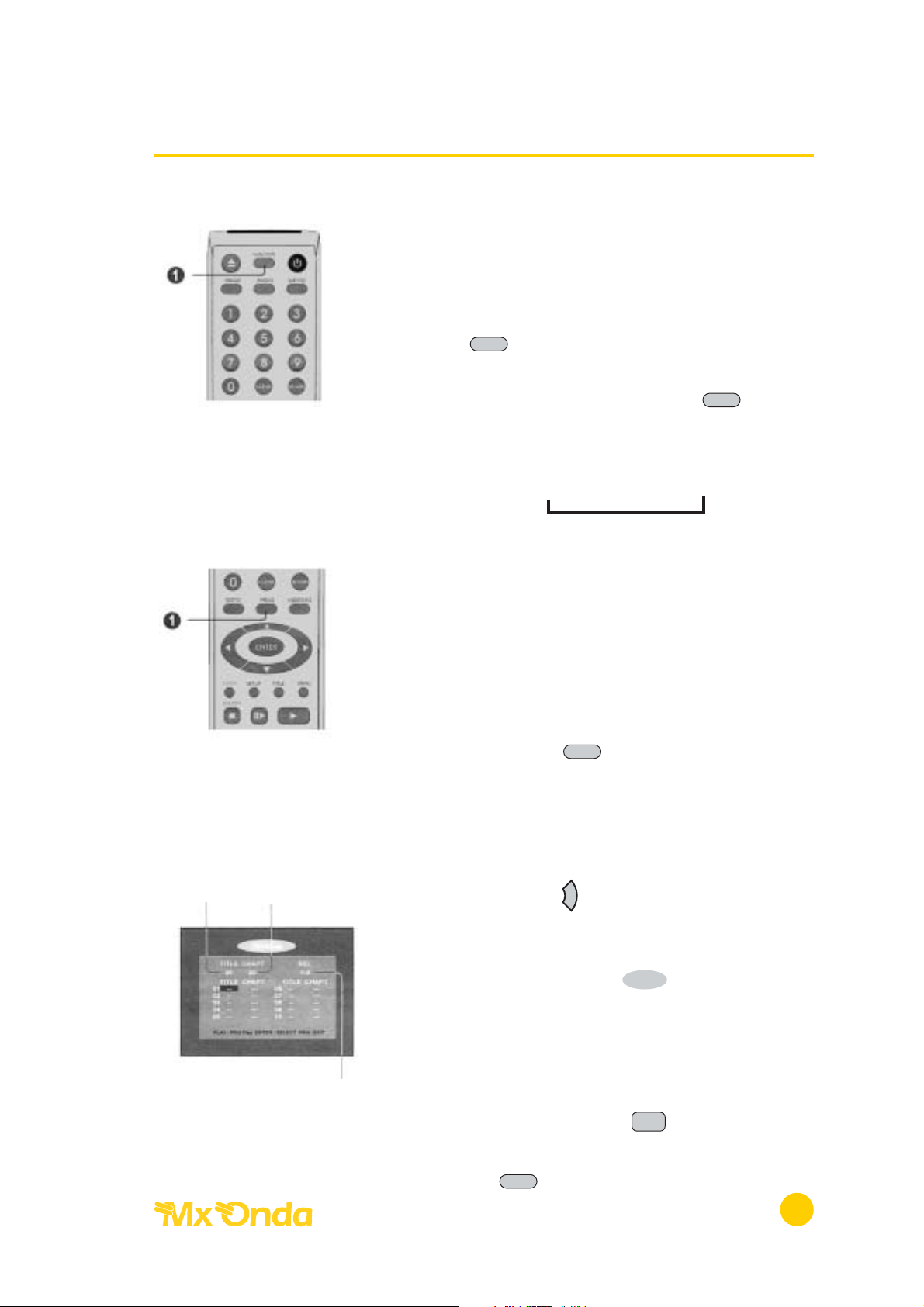

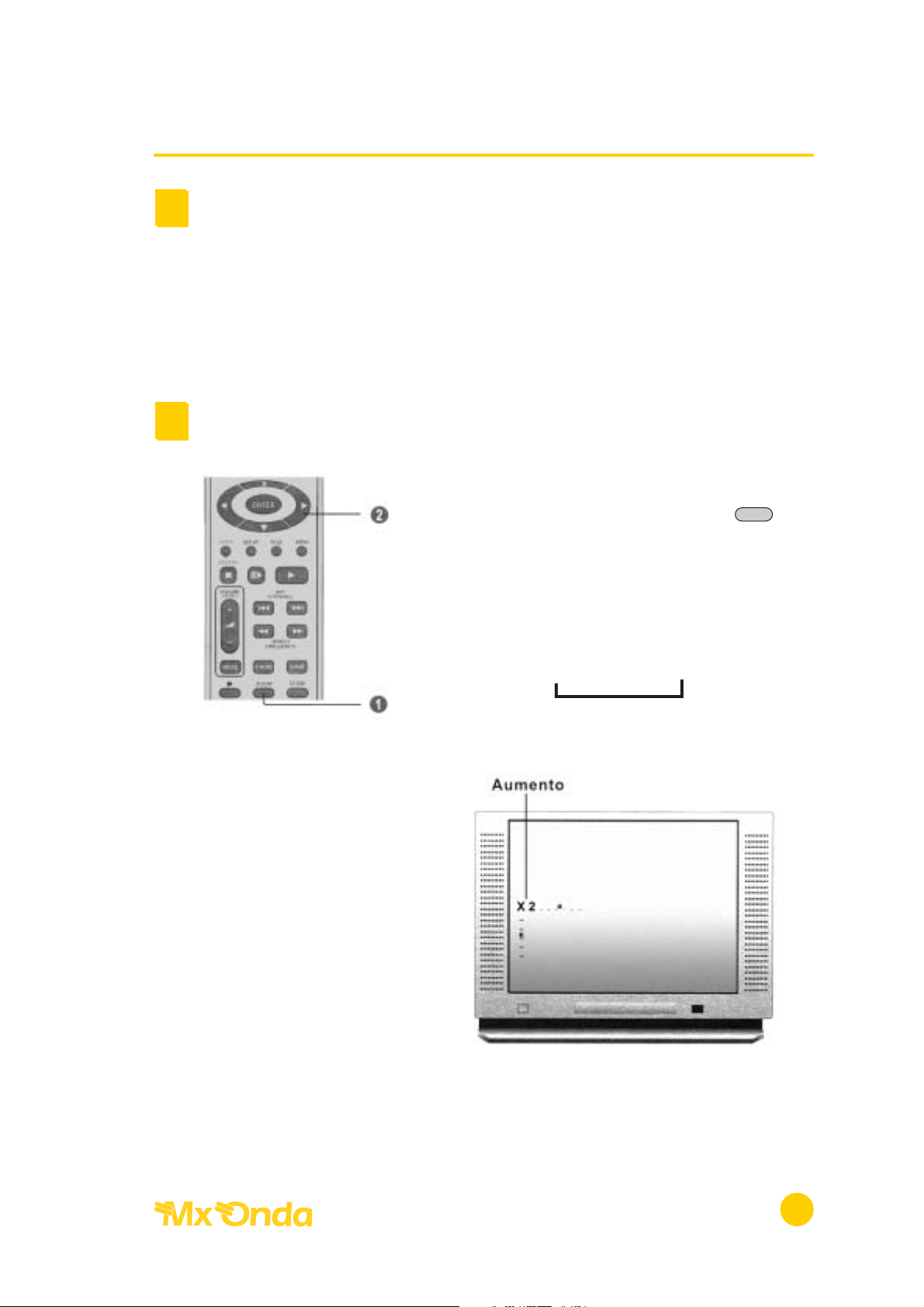

DESCRIPCIÓN DE LOS BOTONES 46-63
INFORMACIÓN EN PANTALLA 64
Modo DVD, CD y VCD (opcional) 64
Modo MP3 65
Modo Kodak Picture CD 67
MENÚ DE CONFIGURACIÓN 69
Sistema 69
Imagen 71
Audio (salida digital) 71
Altavoces (salida analógica) 72
Ajuste DVD 73
Cont. paterno/lcontraseña 75
SOLUCIÓN DE PROBLEMAS 76
ESPECIFICACIONES TÉCNICAS

IMPORTANTE
ESTE REPRODUCTOR DVD UTILIZA UN EMISOR LÁSER CLASE 1. NO MANIPULE EL REPRODUCTOR,
LA RADIACIÓN LÁSER ES INVISIBLE POR ESO ES MUY IMPORTANTE QUE SIEMPRE EVITE LA
EXPOSICIóN DIRECTA AL RAYO, EN CASO DE PRODUCIRSE ANOMALÍAS EN EL FUNCIONA­MIENTO NO INTENTE DESMONTARLO.
NO RETIRE LA CUBIERTA, O PODRÍA VERSE EXPUESTO A UNA DESCARGA ELÉCTRICA. ACUDA
EXCLUSIVAMENTE A UN SERVICIO TÉCNICO OFICIAL MX ONDA.

Conjunto de cine en casa Modelo MX-DHT241

6

i

INTRODUCCIÓN

ACERCA DEL DVD

El disco DVD (digital Versatile Disc) es un sistema de video digital en formato
MPEG 2 con multitud de posibilidades. La tecnología de compresión de video
proporciona una excelente calidad de imagen con una resolución mínima de
500 líneas en pantalla.

Pueden contener hasta 8 idiomas, 32 subtítulos y 9 ángulos distintos de la cáma­ra (si el disco contiene dicha información).

Información de los discos

Conjunto de cine en casa Modelo MX-DHT241

7

TIPO DE DISCO DVD CD

Sistemas de grabación Digital/MPEG-2 DIGITAL

Diámetro del disco 12 cm / 8 cm 12 cm / 8 cm

Resolución Más de 500 líneas -

Subtítulos 32 -

Pistas de audio 8 1

Símbolo

DVD

Capacidad

Disco sencillo de una capa

4,7 GB = 2 horas

Disco sencillo doble capa

8,5 GB = 4 horas

Disco doble una capa

9,4 GB = 4,5 horas

Disco doble doble capa

17 GB = 8 horas

650 Mb
74 min.

VIDEO

Simbología y características del DVD

Los discos DVD pueden contener distintas características las cuales dependen
del fabricante. A continuación se describen las más comunes:

ATENCIÓN: Las características concernientes al reproductor DVD y descritas en
este manual de instrucciones están supeditadas a las propias del disco DVD.
Algunas características no funcionarán si el disco DVD en reproducción no con­tiene dicha característica o requiere un ajuste especial. Lea las características del
disco DVD descritas en el estuche del mismo o en el menú del disco.

Conjunto de cine en casa Modelo MX-DHT241

8

2

PAL

Zona y sistema de vídeo

2

Número de subtítulos

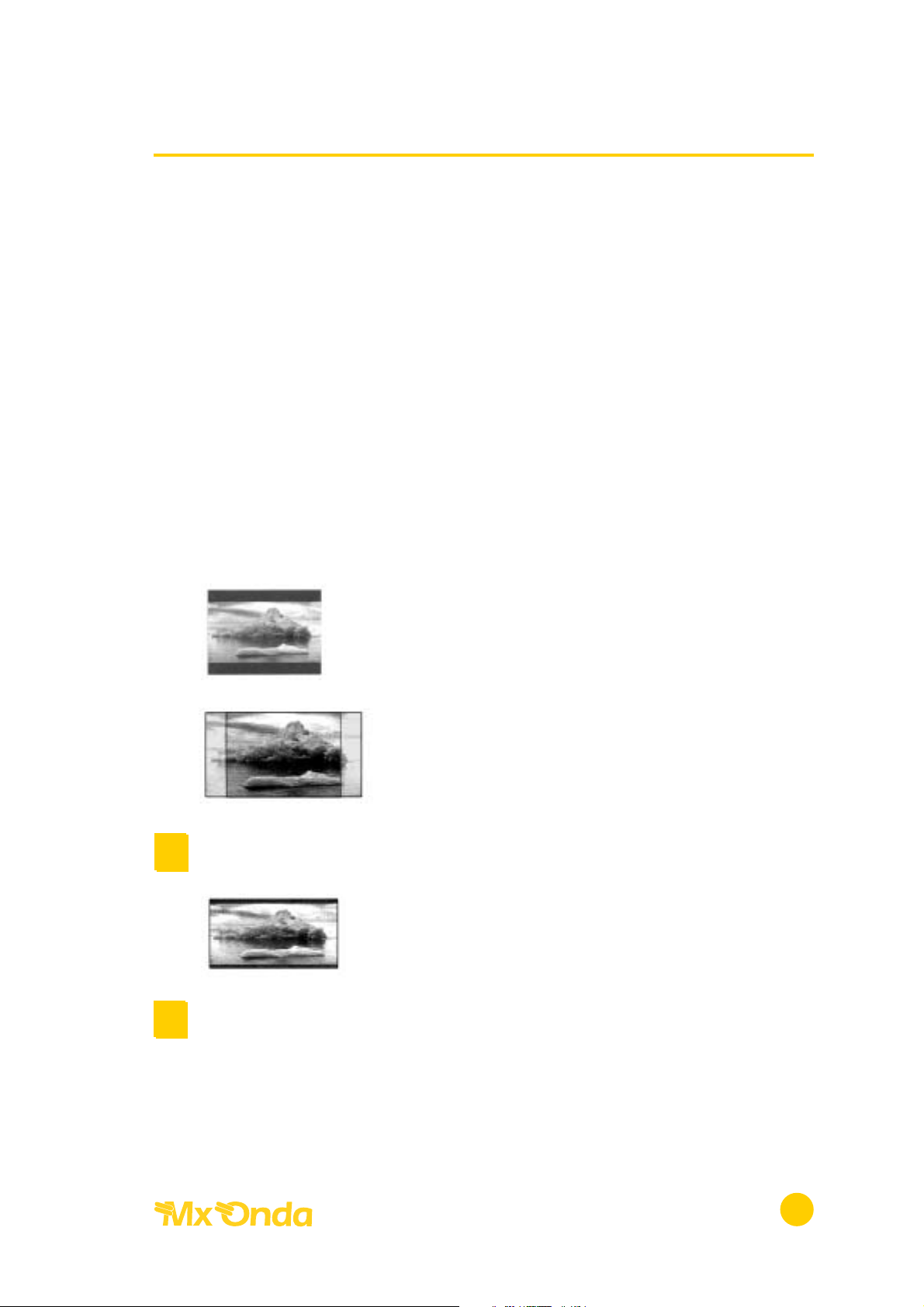

Formato de imagen

Dolby Digital Surround

dts

DIGITALOUT

DTS Digital Surround

Número de pistas de audio

2

16:9 LB

Bloqueo infantil

RESTRICTED

Indicador multiángulos

2



!

ZONAS

Con objeto de la distribución de los discos DVD, se ha dividido el mundo en
seis zonas. La información sobre la zona de su reproductor se halla en la “etique­ta de zona” (en Europa la Nº 2), la cual debe ser idéntica a la de los discos dis­ponibles en su región. Si tiene alguna dificultad para la reproducción de un
disco, asegúrese de que éste sea de la misma zona que su reproductor.

Conjunto de cine en casa Modelo MX-DHT241

9

ZONA REGIÓN

1 Canadá, USA.

2

Europa (incluidos: Polonia, Rumanía y República checa), Japón,

Oriente medio (incluidos: Arabia Saudí, Egipto, Irán y Sudáfrica).

3

Este de Asia (incluidos: Hong Kong, Taiwán y Corea de Sur),

Sudoeste de Asia

4

Australia, Caribe, América central, América del sur, México, Nueva

Zelanda.
5 África, Unión Soviética, India, Corea del norte, Pakistán, Turkmenistán
6 China

LIMPIEZA DE LOS DISCOS

Los discos DVD contienen datos comprimidos en alta densidad siendo estos
más delicados que los discos compactos convencionales. Cuando manipule los
discos procure en lo posible no tocar la superficie de la cara brillante de los
mismos (recuerde que hay discos DVD que contienen las dos caras del disco
grabadas).

• Sujete los discos por el bordee introduzca un dedo por el orificio central.

• No doble, presione o exponga a la luz solar directa los discos.

• Los discos una vez utilizados guárdelos en su estuche protector, en posi­ción vertical y evitando en lo posible:

- La luz solar directa.

- Zonas con exceso de temperatura o cerca de aparatos que generen calor.

- Zonas con exceso de humedad.

• Para limpiar los discos pase un paño en línea recta desde el centro al
borde del disco,

• No utilice alcohol, disolventes o productos abrasivos, estos productos
pueden dañar permanentemente la superficie grabada del disco.

Este reproductor es compatible con los siguientes tipos de discos:

DVD (sencillo de una o dos capas y doble de una o dos capas), CD-DA, CD-R*,
CD-RW*, CD-MP3 y Kodak Picture CD.

NOTA: El reproductor no reconocerá los discos que contengan archivos con
aplicaciones para ordenador (PC).

Los formatos de escritura de los discos pueden ser distintos y podría suceder
que alguno discos no sean aceptados por el reproductor..

Conjunto de cine en casa Modelo MX-DHT241

10



¿QUE ES EL MP3?

El MP3 es un formato de compresión digital audio (MPEG 1) el cual reduce el
tamaño de las grabaciones o canciones sin por ello perder calidad de audio.

El formato Mp3 está basado en un código el cual reduce el número de sonidos
redundantes al mínimo. El factor de compresión es de 12 respecto a un disco
compacto de audio e inapreciable la pérdida de la calidad de audio.

Información de los discos

La frecuencia de muestreo debe ser de 44,1 KHz y a transferencia de datos (Bit
rate) recomendada de 128 Kbps a 256 Kbps. Hay que tener en cuenta que a
mayor transferencia de datos mejor calidad de audio pero también aumenta el
tamaño del archivo.

Formato MP3

Frec. Muestreo Trans. datos Calidad de audio

44.1 KHz 56 Kbps

44.1 KHz 64 Kbps Radio FM

44.1 KHz 80 K Kbps

44.1 KHz 96 Kbp

44.1 KHz 112 Kbps

44.1 KHz 128 Kbps Como un CD

44.1 KHz 160 Kbps Mejor que un CD

44.1 KHz 192Kbps Mucho mejor que un CD

44.1 KHz 224 Kbps

44.1 kHz 256 Kbps Calidad de estudio

Conjunto de cine en casa Modelo MX-DHT241

11

No reproducirá

Los siguientes discos no serán aceptados por el reproductor:

• Discos DVD con zonas distintas a la especificada en el reproductor. Revise
el código de zona impreso en el estuche del disco.

• CR-ROM

• Discos que contengan archivos con aplicaciones para ordenadort (PC).

• Mp3 CD-R o CD-RW grabados en un formato distinto al especificado
(ver sección siguiente).

Como crear un disco MP3

• Requerimientos mínimos:
PC o compatible con una velocidad igual o superior a 200 Mhz.
Windows 95/98/ME/XP/NT/2000 32 Mb de memoria RAM
205 Mb de espacio libre en el disco duro Grabadora de discos compactos
Tarjeta de sonido de 16 Bits o superior

• Utilice discos CD-R o CD-RW de buena calidad por ejemplo: Gold Ultima y
que la capacidad del disco no supere los 650 Mb/74 min.

• Utilizar un software de grabación actualizado por ejemplo: Easy CD
Creator 4.O o una versión superior.

• El formato MP3 son datos y no música (WAV).

• Antes de crear el disco con grabaciones en formato MP3 elija opción
DATOS.

• No utilice la acción de arrastrar o copiar canciones a través del programa
(Direct CD) ya que el reproductor no reconoce este formato.

•Al crear un disco MP3 utilice únicamente una sesión. El reproductor no
admite discos multisesión.

• El software de grabación utilizado deberá cumplir con el estándar de gra­bación ISO 9660 o JOLIET.

Conjunto de cine en casa Modelo MX-DHT241

12

VISTA FRONTAL

VISTA POSTERIOR

Conjunto de cine en casa Modelo MX-DHT241

13

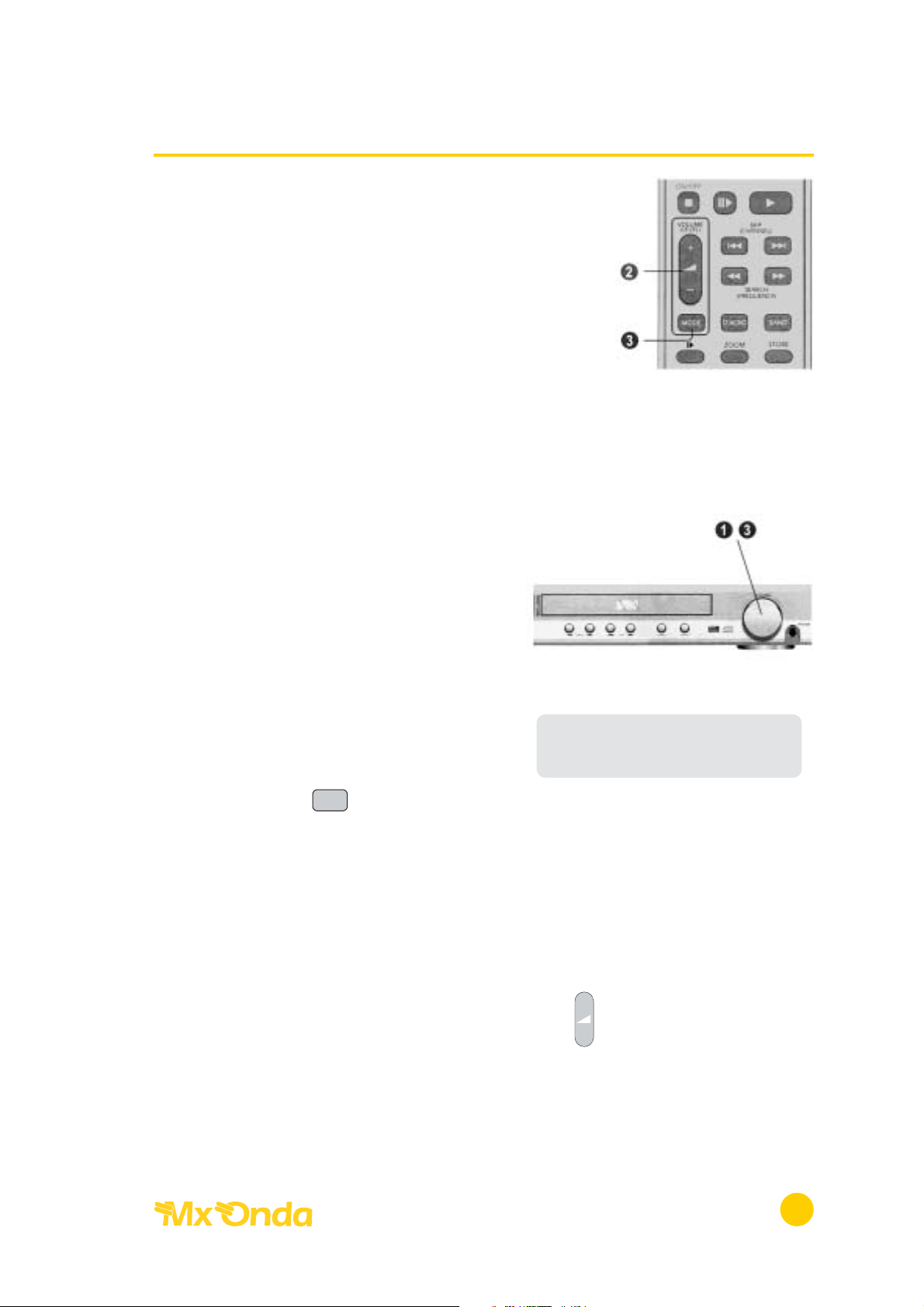

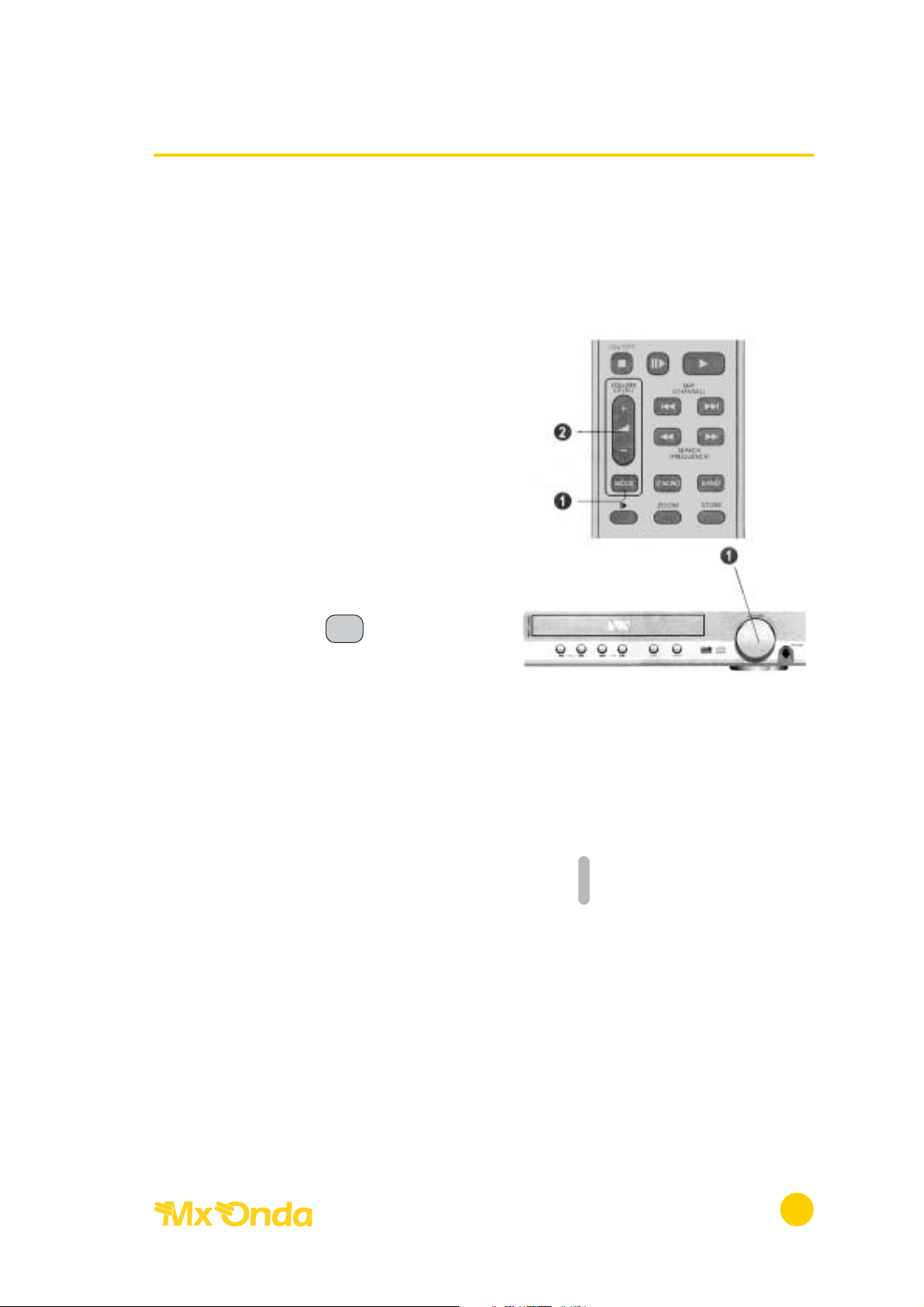

CONTROL DE VOLUMEN GENERAL

Pulsar este mando para seleccionar:
Volumen,graves, agudos, volumen del
altavoz frontal izquierdo/derecho,
volumen del altavoz trasero izquier­do/derecho, volumen del altavoz cen­tral o volumen del altavoz subwoofer.

MANDO A DISTANCIA

Instalación de las pilas en el mando a
distancia

1. Retire la tapa del compartimento de las
pilas situada en la parte posterior del
mando a distancia haciendo presión en la
pestaña al tiempo que tira de la misma
hacia Vd.

2. Inserte dos pilas de 1,5 V del tipo LR03,
AAA o similar y colóquelas de forma que
los terminales + y - se correspondan con el
dibujo grabado en el interior de dicho alo­jamiento,

3. Cierre la tapa del compartimento de las pilas.

Sustitución de las pilas

• No mezcle pilas viejas con nuevas, ni tampoco de diferentes tipos.

• Nunca caliente las pilas ni las tire al fuego. No trate de desmontarlas y no
las cortocircuito.

• Las pilas que utilice en el mando a distancia contienen materiales contami­nantes del medio ambiente, por ello, una vez agotada la vida de las mismas
NO las tire a la basura, deposítelas en el sitio adecuado para su posterior
reciclado.

NOTA: El mando a distancia emite un haz
de luz infrarroja, para un funcionamiento
óptimo siga las siguientes sugerencias:

• Evite los obstáculos entre el mando a dis­tancia y el equipo.

•No instale el equipo en zonas expuestas a
la luz solar directa o cerca de tubos fluo­rescentes.

• Cuando el funcionamiento del mando a
distancia presente dificultades o se reduzca
considerablemente el alcance del mismo,
sustituya las pilas por otras nuevas.

Conjunto de cine en casa Modelo MX-DHT241

14



Mando a distancia

Algunas funciones descritas en este manual solo se pueden seleccionar desde
el mando a distancia. Las características descritas en este manual de instruccio­nes están supeditadas a las propias del disco DVD.

Algunas funciones no estarán disponibles si el disco DVD en reproducción no
contiene dicha características o requiere un ajuste especial.

NOTA: El mando a distancia emite un haz de luz infrarroja, para un funciona­miento óptimo siga las siguientes sugerencias:

• Evite los obstáculos entre el mando a distancia y el equipo.

•No instale el equipo en zonas expuestas a la luz solar directa o cerca de
tubos fluorescentes.

• Cuando el funcionamiento del mando a distancia presente dificultades o
se reduzca considerablemente el alcance del mismo, sustituya las pilas
por otras nuevas.

Conjunto de cine en casa Modelo MX-DHT241

15



1 Apertura y cierre de la bandeja de carga
2 Selector multiángulos.
3Teclado numérico
4 Búsqueda rápida
5 Botones del cursor
6 Puesta en hora del reloj y de la alarma
7Menú de configuración
8 Parada y conexión/desconexión de la alarma
9 Control de volumen
10 Selector ajuste de audio
11 Avance lento
12 Función repetición
13 Exploración progresiva
14 Encendido/apagado
15 Selector de funciones
16 Selección del subtítulo (en función del disco DVD en reproducción)
17 Selector pista de audio (en función del disco en reproducción)
18 Regreso al menú anterior
19 Borrado
20 Menú ajuste de la imagen
21 Programación
22 Confirmación
23 Menú de disco (DVD)
24 Título de disco
25 Reproducción
26 Pausa y fotograma a fotograma
27 Salto al capítulo/grabación siguiente y presintonías ascendentes
28 Salto al capítulo/grabación anterior y presintonías descendentes
29 Avance rápido y sintonía manual/automática ascendente
30 Retroceso rápido y sintonía manual/ automática descendente
31 Selector de bandas
32 Selector FM mono/estéreo
33 Memorización de estaciones
34 Zoom
35 Información en pantalla
36 Repetición de un fragmento
37 Silenciador
38 Temporizador de desconexión automática

Conjunto de cine en casa Modelo MX-DHT241

16

CONFIGURACIÓN BÁSICA

SALIDAS DE VÍDEO

El equipo dispone de las siguientes salidas de video:

Modo entrelazado: Vídeo compuesto, S.vídeo, Scart (AV, R.G.B) y componen­tes de vídeo (Y Cb Cr)

Exploración progresiva: Y Pb Pr

ESTADO INICIAL

El equipo dispone de las salidas de vídeo compuesto y Scart preseleccionadas
de origen. Estas salidas están siempre activas y no se pueden desactivar.

Con el fin de obtener la salida de vídeo que se adapte a su televisor y que mejor
calidad de imagen pueda proporcionar, antes de efectuar el conexionado consul­te la sección “INSTALACIÓN” del manual. Después deberá configurar el equipo
para adaptarlo a la salida de vídeo seleccionada, como se describe a continuación.

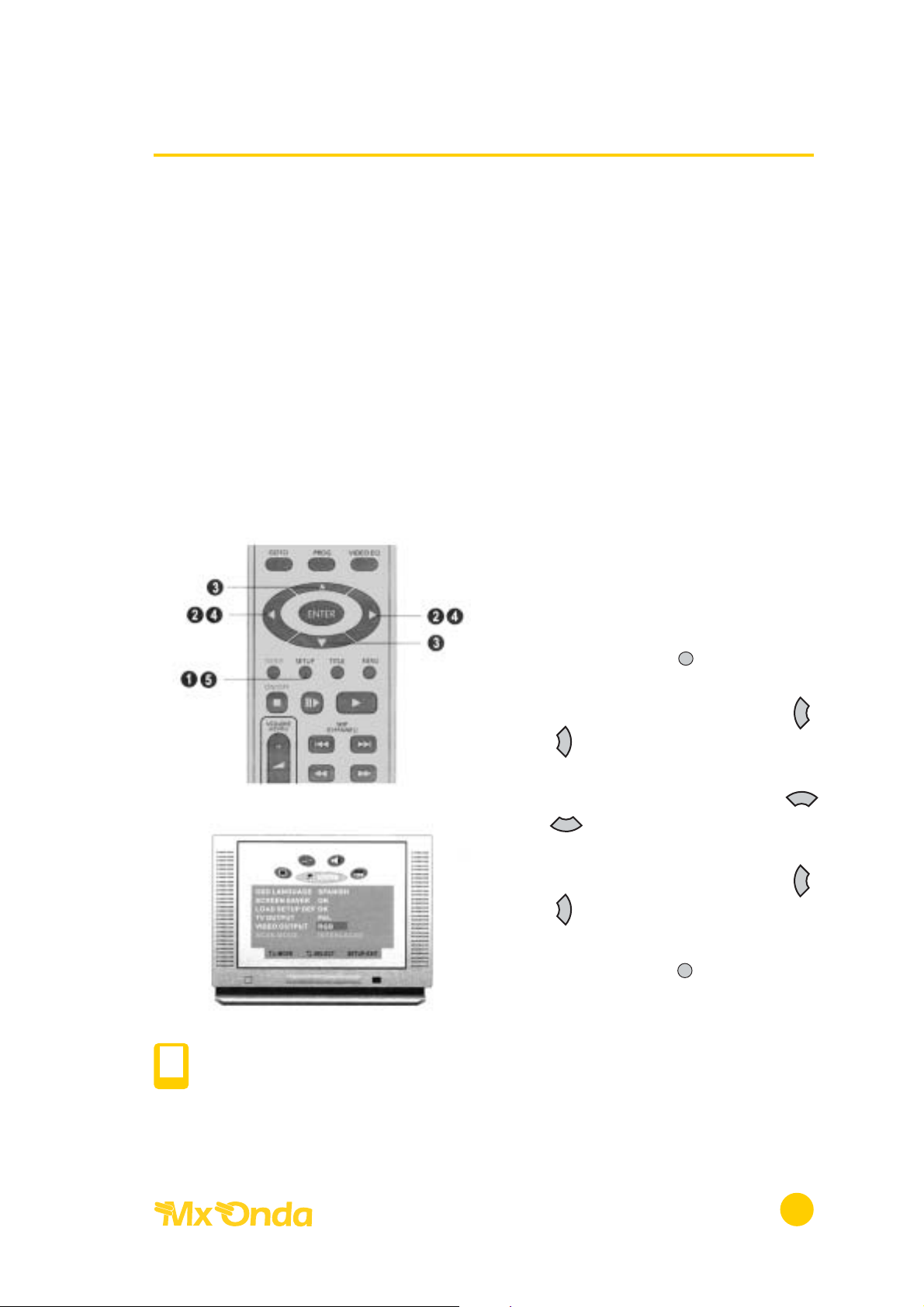

MODO ENTRELAZADO

Si ha optado por la salida S-video, componentes de vídeo (Y Cb Cr) o Scart
(R B G) siga los pasos siguientes:

1 Pulse el botón para acceder al menú de configuración.
2 Mediante los botones del cursor o seleccione el menú SISTEMA.
3Utilice los botones del cursor o para desplazarse por el menú y

elija la opción SALIDA VIDEO.

4Mediante los botones del cursor o elija la salida de vídeo deseada.

S-VIDEO Conector S-vídeo
RGB Conector Scart
YCbCr Componentes de video

5 Presione el botón para salir del menú de configuración.

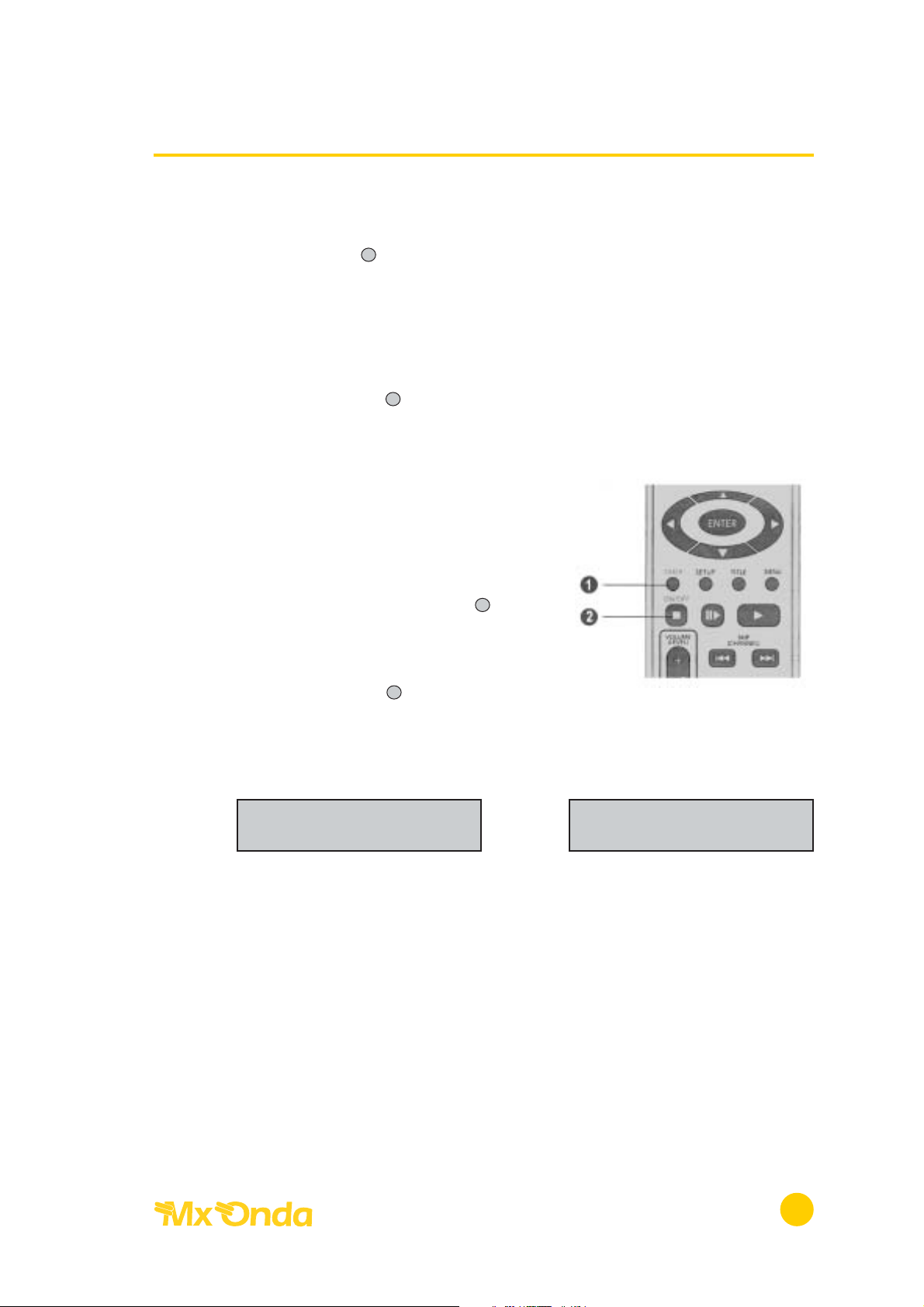

MODO EXPLORACIÓN PROGRESIVA

Para seleccionar la salida de vídeo en el modo de exploración progresiva (Y Pb
Pr) el reproductor deberá estar en el modo de parada o STOP, después pulse
dos veces el botón del mando a distancia.

Para volver al modo ENTRELAZADO pulse nuevamente (dos veces) el botón

del mando a distacia.

Conjunto de cine en casa Modelo MX-DHT241

17









SETUP

SETUP

PRO SCAN

PRO SCAN

IMPORTANTE

1. En el modo entrelazado sólo se podrá seleccionar una de las tres salidas
de vídeo disponibles, Scart (RGB), componentes de vídeo (YCbCr) o S­vídeo.

2. Cuando esté seleccionado el modo exploración progresiva (Y Pb Pr),
todas las salidas de vídeo en el modo entrelazado (vídeo compuesto,
componentes de vídeo, Scart y S-vídeo) permanecerán desactivadas.

Conjunto de cine en casa Modelo MX-DHT241

18

i

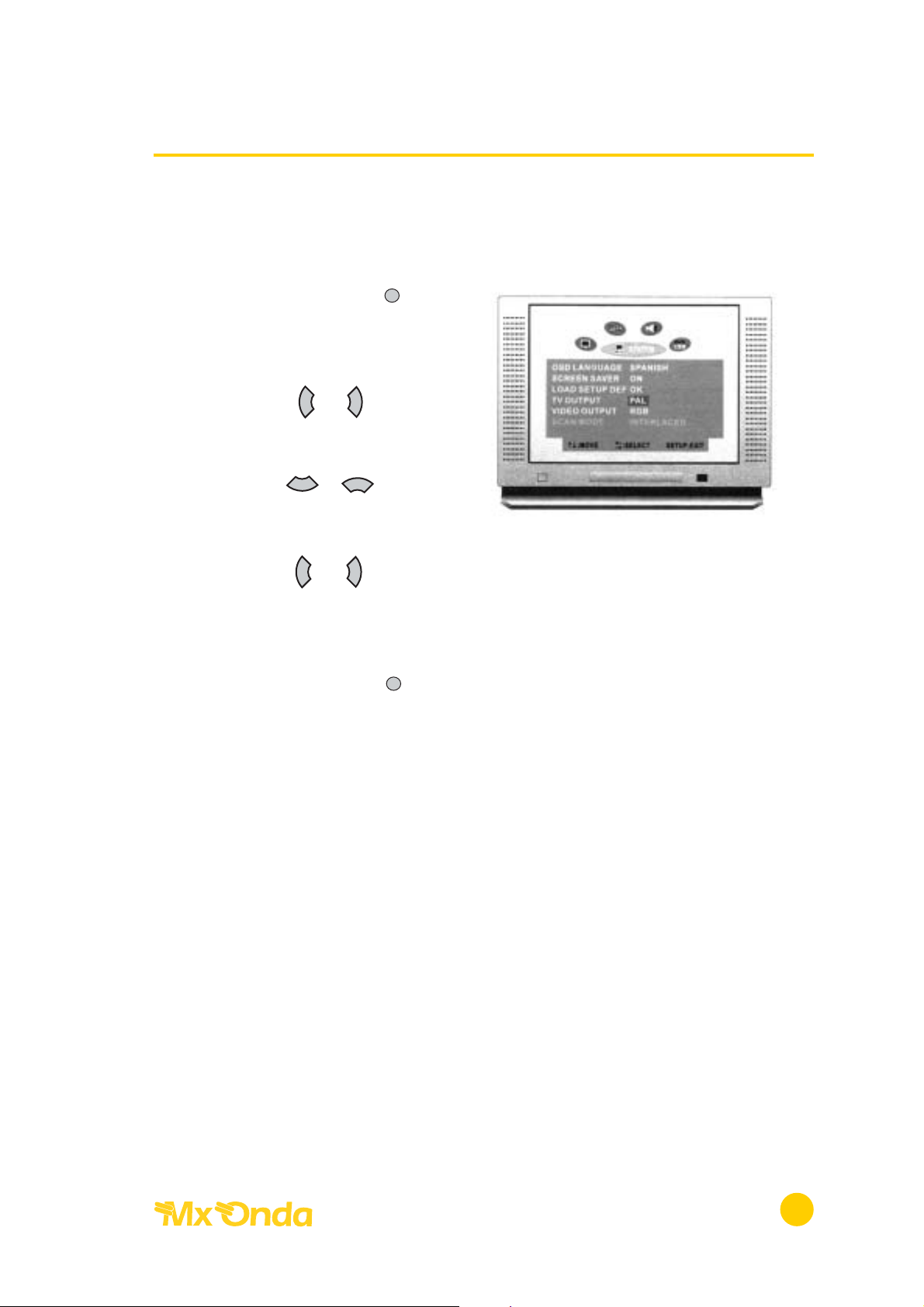

TIPO DE TV

Los discos pueden estar grabados en sistema PAL o NTSC, el reproductor lee
ambos sistemas.

Para seleccionar el sistema siga los siguientes pasos:

1. Pulse el botón para acceder al menú de configuración.

2. Mediante los botones del cursor o seleccione el menú SISTEMA.

3. Utilice los botones del cursor o para desplazarse por el menú y
elija la opción SALIDA TV.

4. Mediante los botones del cursor o elija el sistema deseado.

NTSC Sistema NTSC
PAL Sistema PAL
AUTOMÁTICO Cambio automático de sistema

5. Pulse el botón para salir del menú de configuración.

Cuando un disco tiene el sistema de vídeo o la zona distintos a los del repro­ductor DVD, durante la comprobación y carga de datos del disco el reproduc­tor no aceptará el disco y en la pantalla del televisor aparecerá el mensaje

REGIÓN.

Conjunto de cine en casa Modelo MX-DHT241

19









SETUP

SETUP

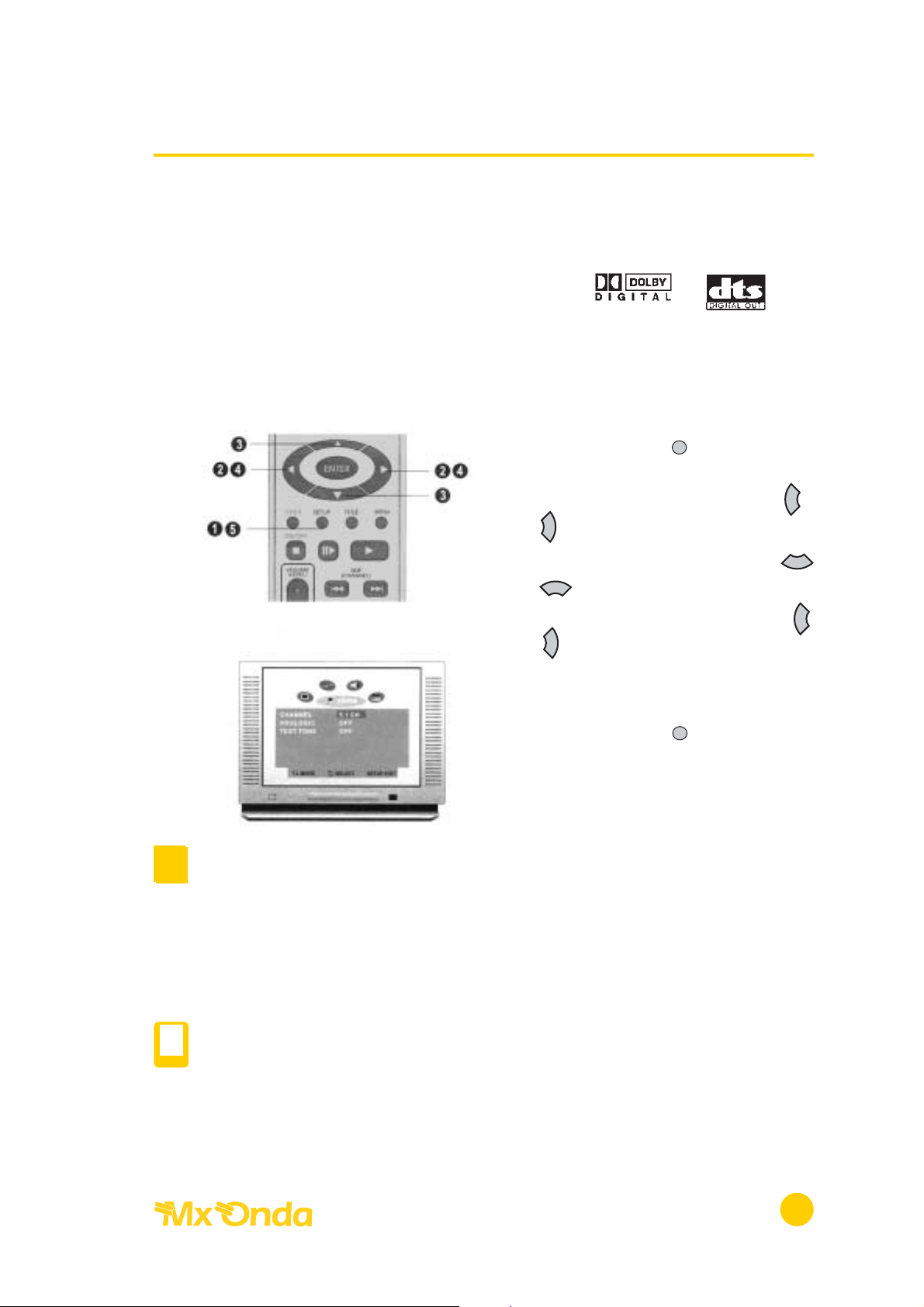

SALIDAS ANALÓGICAS DE AUDIO

Este equipo incorpora ambos decodificadores (Dolby Digital 5.1/DTS) y de las
siguientes salidas analógicas de audio:

• Salida estéreo (Down Mix) de bajo nivel y alta impedancia (conectores
RCA).

• Salida de altavoces (5.1 canales).

ESTADO INICIAL

Salida de altavoces 5.1 canales (5 CH).

SELECCIÓN DE LA SALIDA DE AUDIO

Antes de efectuar el conexionado consulte la sección "INSTALACIÓN" del
manual. Después deberá configurar el equipo para adaptarlo a la salida analógi­ca de audio, para ello siga los pasos siguientes:

1. Pulse el botón para acceder al menú de configuración.

2. Mediante los botones del cursor o seleccione el menú ALTAVO-
CES.

3. Utilice los botones del cursor o para desplazarse por el menú y
elija la opción MODO.

4. Mediante los botones del cursor o elija la salida de audio deseada.

ESTÉREO Salida estéreo (Down Mix)
5 CH Dolby Digital 5. 1, DTS y Dolby

Pro-Logic

5 Presione el botón para salir del menú de configuración.

IMPORTANTE: Cuando utilice la salida de audio estéreo (por ejemplo; para
conectar un grabador) deberá seleccionar la opción 2 CH. La audición (a través
de los altavoces del conjunto de Cine en Casa) será sólo por los altavoces delan­teros y el altavoz subwoofeer.
Para la audición de discos grabados en Dolby Digital 5.1 o DTS ( a través de los
altavoces del conjunto de Cine en Casa) deberá seleccionar la opcoión 5.1 CH.

Conjunto de cine en casa Modelo MX-DHT241

20









SETUP

SETUP

i

INSTALACIÓN

DISTINTOS MODOS DE CONEXIONADO

Conjunto de cine en casa Modelo MX-DHT241

21

SALIDAS DE VÍDEO

CONEXIÓN AL TV MEDIANTE LA SALIDA DE EXPLORACIÓN PROGRESIVA

NOTA: El equipo tiene las salidas de vídeo (video compuesto, SCART, S-video
y componentes de vídeo Y. Cb, Cr) preseleccionadas de origen y la salida de
video en el modo de exploración progresiva (Y, Pb, Pr) desactivada.
Para activar la salida de video en el modo de exploración progresiva una vez
finalizado el conexio nado, encienda el equipo en el modo DVD, y cuando el
reproductor esté en el modo de parada o STOP pulse dos veces el botón PRO
SCAN del mando a distancia.
La salida de video en el modo de exploración progresiva proporciona la mejor
calidad de imagen. Cuando esta salida de vídeo está activada el resto de sali­das de video (del modo entrelazado) permanecen desactivadas.

Conjunto de cine en casa Modelo MX-DHT241

22



Vídeo compuesto

(siempre activo)

S-vídeo

Componentes de vídeo y
exploración progresiva (Y

Cb Cr / Y Pb Pr)

SCART (AV, R- G -B)

(prefijado de origen)

CONEXIÓN AL TV (VÍDEO Y AUDIO)

Modos de conexionado de audio y vídeo.

1. Mediante el conector Scart.
El conector SCART o euroconector, dispone de las siguientes salidas:
video R-G-B, vídeo compuesto y audio estéreo (canal dcho. e izdo.).

2. Mediante la salida S-vídeo, video compuesto, comp. de vídeo o
exploración progresiva.
Conecte la salida de audio estéreo ( Down Mix Audio) del equipo, a la
entrada correspondiente de audio (canal derecho e izquierdo) del TV.
Conecte una de las siguientes salidas de vídeo (video compuesto, S­video, comp. de video Y, Cb, Cr o exploración progresiva Y, Pb, Pr).
Las salidas de video Scart (AV, R-G-B) y S-vídeo proporcionan mejor cali­dad de imagen que la salida de vídeo compuesto sin embargo las salidas
de de componentes de video (Y, Cb, Cr) y exploración progresiva (Y, Pb,
Pr) proporcionan la mejor calidad de imagen.

NOTA: El equipo dispone de las salidas de video compuesto y Scart preselec­cionadas de origen. Si ha optado por una salida de vídeo distinta deberá selec­cionarla en el menú de configuración, consulte la sección "CONFIGURACIÓN
BÁSICA” del manual.

Conjunto de cine en casa Modelo MX-DHT241

23



Efectuar solamente uno de los siguientes modos de
conexionado: 1 y 5, 2 y 5, 3 y 5 ó 4.

CONEXIÓN DE LOS ALTAVOCES

INSTALACIÓN

Para conectarlos cables de los altavoces a sus respectivos terminales siga las
siguientes instrucciones:

• Presione las pestañas de los terminales del altavoz frontal derecho e inser­te los cables de color plata y cobre en los terminales de color negro y gris
respectivamente.

• Abra las pestañas de los terminales de salida de altavoces (marcados como
Front R.) e inserte los cables de color plata y cobre procedentes del altavoz
delantero derecho en los terminales de color negro y roja respectivamente.

• Al soltar las pestañas cerciórese del buen contacto de las conexiones.

• Para evitar posibles daños al equipo, evite que los cables se toquen entre si.

• Conecte el resto de altavoces del mismo modo y en los respectivos termi­nales de salida de altavoces.

Conjunto de cine en casa Modelo MX-DHT241

24
