Manual de instrucciones

TELÉFONO DE SOBREMESA/PARED

Modelo: MX-TF46

ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

Teléfono de sobremesa/pared Modelo MX-TF46

CARACTERÍSTICAS

Gracias por adquirir el teléfono MX ONDA modelo MX-TF46. Sus características
más importantes, son las siguientes:

• Tres memorias de acceso directo (una pulsación).

• Selector de marcación multifrecuencia o decádico (tonos o pulsos).

• Retención de la llamada con acompañamiento musical.

• Marcación automática del último número llamado.

• Función de pausa (para uso a través de centralitas privadas).

• Cambio momentáneo de marcación a multifrecuencia (paso a datos).

• Tecla «R» por apertura temporizada (para uso, de servicios especiales o a
través de centralitas privadas.).

• Montaje en posición de sobremesa o mural.

• Pantalla de cristal líquido con las siguientes indicaciones:

- Numero de teléfono marcado.

- Pausa.

- Duración de la llamada.

INSTALACIÓN

En primer lugar con el conmutador T/P, seleccione el modo de marcación T
(multifrecuencia) o P (decádico) de acuerdo a su línea telefónica.

Este modelo de teléfono ha sido diseñado para su enchufe directo en una
roseta modular tipo RJ11C, para ello conecte uno de los extremos del cable de
línea incluido con el teléfono, en la roseta hasta oír un “clic”. El otro extremo del
cable deberá insertarlo en el conector situado en la parte inferior de la base del
teléfono y recuerde...

• Nunca instale los cables telefónicos durante una tormenta eléctrica.

• No instale la roseta telefónica en un lugar húmedo salvo que ésta haya sido
especialmente diseñada para este propósito.

• No toque nunca los cables o los terminales telefónicos sin aislamiento a
menos que la línea telefónica haya sido desconectada.

• Tome precauciones cuando instale o modifique la línea telefónica.

2

N

3

Teléfono de sobremesa/pared Modelo MX-TF46

MONTAJE EN LA PARED

Si desea sujetar el teléfono sobre una pared o muro, fije dos tornillos con sus
correspondientes tacos si esta no es muy consistente.

Conecte el cable de línea al teléfono y guíe éste a través del carril inferior.

Coloque la base del teléfono sobre la pared, haciendo coincidir la
cabeza de los tornillos con los orificios de sujeción situados en la parte
posterior de la base.

Retire la pieza desmontable situada en la base del teléfono, dele la vuelta y
vuelva a colocarla en su sitio. De esta forma retendrá el microteléfono en
posición vertical sobre su base sin que este se caiga.

PLANTILLA PARA MONTAJE EN LA PARED

70 mm

4

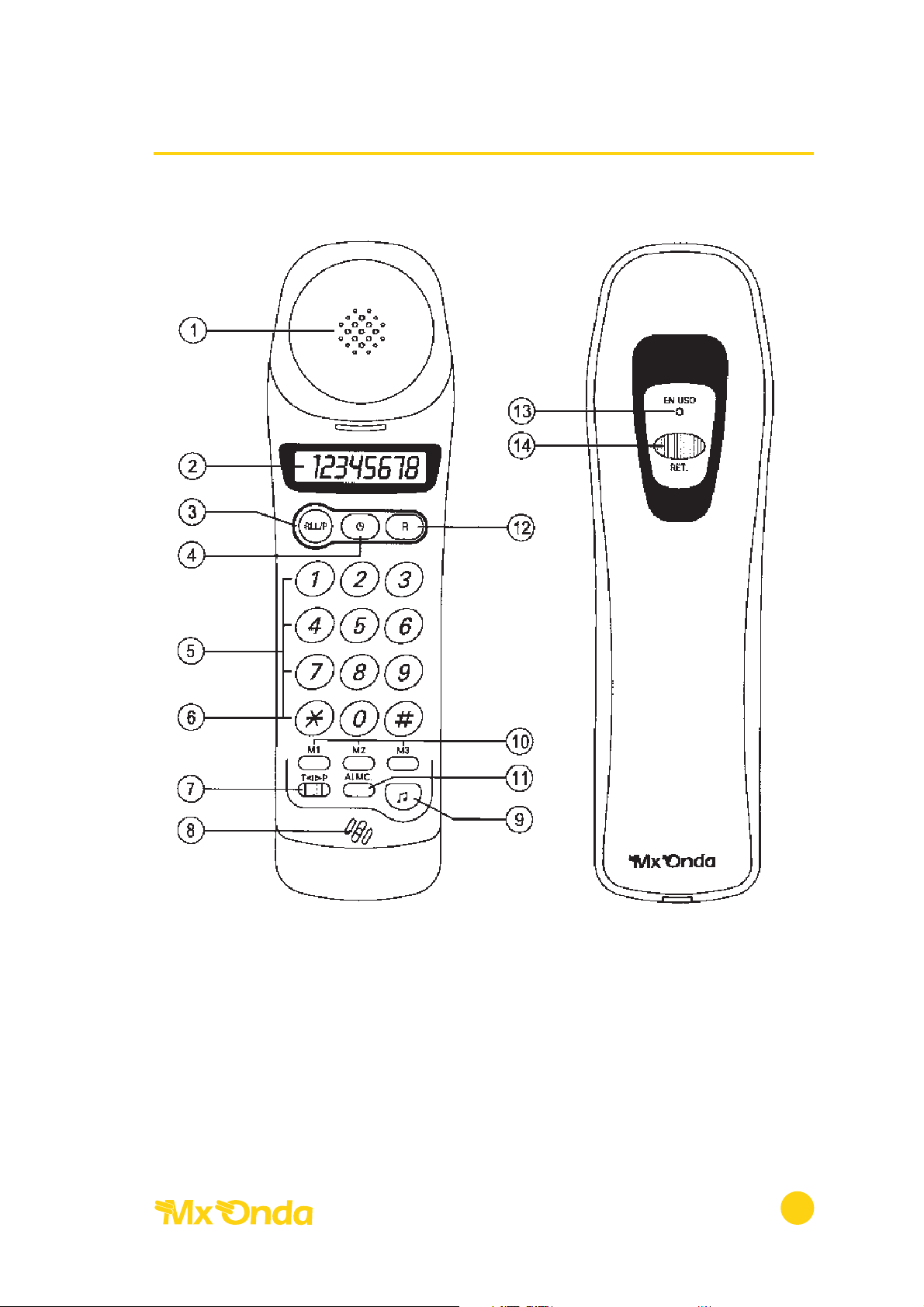

CONTROLES Y FUNCIONES

Teléfono de sobremesa/pared Modelo MX-TF46

1. AURICULAR

2. PANTALLA DE CRISTAL LIQUIDO

Esta pantalla le mostrará los números de los teléfonos marcados, así como la
duración de la llamada.

3. MARCACIÓN AUTOMÁTICA DEL ÚLTIMO NUMERO LLAMADO/PAUSA RLL/P

Si pulsa este botón después de percibir el tono de invitación a marcar, el
teléfono remarcará automáticamente el último número llamado.

5

Si pulsa este botón durante la marcación conseguirá una detención de la misma
durante un tiempo aproximado de 4 segundos.

Esta función es muy útil cuando se precisa de un tiempo de espera en
determinadas circunstancias antes de marcar. Por ejemplo tener acceso a una
línea exterior desde una extensión en una centralita privada.

4. CONTADOR DEL TIEMPO DE LA LLAMADA

Pulse este botón para inicializar el contador de la duración de la llamada.

5. TECLADO DE MARCACIÓN

6. CAMBIO MOMENTÁNEO DE MARCACIÓN (PASO A DATOS)

Si en su línea telefónica, se utiliza el servicio de marcación decádico (Pulsos),

Vd. podrá emplear el botón ❉ para acceder a algún servicio especial que se

active mediante la marcación multifrecuencia (acceso a distancia de
contestadores, alarmas, dispositivos de control, etc.). Una vez pulsado el botón

❉, cualquier marcación que se efectúe será en la modalidad de multifrecuencia

(tonos). Al colgar el microteléfono sobre su base el sistema de marcación
volverá automáticamente a posición decádica (pulsos).

7. SELECTOR DEL MODO DE MARCACIÓN T/P

Seleccione el modo de marcación de acuerdo a su línea telefónica. Marcación
en multifrecuencia T o decádica P.

8. MICRÓFONO

9. BOTÓN ¯

Mediante este botón Vd. podrá retener la llamada. Pulse el botón ¯ y sitúe el
microteléfono sobre la base. El indicador LED de retención se iluminará para
avisar que la llamada está retenida. Para continuar la conversación levante el
microteléfono.

Mientras la llamada esté retenida, su interlocutor escuchará los compases de una
música de espera.

10. BOTONES DE MEMORIA M1, M2 Y M3

Mediante estos botones, Vd. podrá automáticamente marcar un número de
teléfono que previamente haya sido almacenado en estas memorias.

Teléfono de sobremesa/pared Modelo MX-TF46

Teléfono de sobremesa/pared Modelo MX-TF46

11. BOTÓN DE ALMACENAMIENTO EN MEMORIA ALMC.

Para almacenar un número de teléfono en la memoria proceda de la siguiente
manera:

1º Descuelgue el microteléfono y pulse el botón ALMC.
2º Introduzca el número de teléfono que Vd. desea almacenar pulsando los

botones del teclado de marcación.

3º Pulse el botón de memoria M1, M2 ó M3, donde desee almacenar el

número telefónico previamente marcado.

4º Sitúe el microteléfono sobre su base.
5º Repita los pasos 1 al 4 para las otras dos posiciones de memoria.

NOTA: Vd. podrá almacenar números de hasta 16 dígitos en cada una de las
posiciones de memoria. Al almacenar un nuevo número en una memoria, se
borrará el número anteriormente grabado.

12. BOTÓN R

Mediante la tecla R, su teléfono le permitirá realizar transferencias de
llamadas cuando esté conectado a través de una centralita privada o utilizar los
servicios especiales como la llamada en espera, siempre que estos hayan sido
previamente contratados. La tecla R solo actúa en líneas multifrecuencia (tonos).

13. INDICADOR EN USO (LÍNEA TOMADA)

Este indicador LED se iluminará cuando el teléfono esté descolgado o el
microteléfono esté mal colocado sobre la base.

14. INDICADOR DE LÍNEA RETENIDA RET

Este indicador LED se iluminará cuando la línea esté retenida.

Si el teléfono o la base se ha caído y la clavija u otras partes presentan
deterioro, o el cable está dañado, absténgase de usarlo y no intente
desmontarlo o repararlo. Para su examen o reparación acuda al centro proveedor
donde adquirió el aparato o al Servicio Técnico MX ONDA más cercano.
