Manual de instrucciones
CARGADOR REPRODUCTOR MÚLTIPLE
DE 6 DISCOS COMPACTOS
Modelo: MX-CD2600
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

ÍNDICE

Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 3
Montaje del cargador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 4, 5 Y 6
Conexión eléctrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 6
Identificación de las partes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 7
Manipulación del cartucho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 8
Controles y funciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 9
Manipulación de los discos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 10
Sugerencias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 11
Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 12
2

INSTALACIÓN

IMPORTANTE
Para evitar posibles daños durante el transporte, el mecanismo del cargador de discos compactos MX-CD2600 se encuentra bloqueado mediante unos tornillos dispuestos para tal fin. Antes de la instalación asegúrese de retirar dichos tornillos. Una vez retirados y para evitar la entrada de polvo o suciedad, cubra los orificios con cinta adhesiva.
Elija un lugar de instalación dentro del automóvil evitando sitios que estén expuestos a la luz directa, próximos a la salida de aire de la calefacción o zonas sujetas a cambios bruscos de temperatura. Cerciórese que la entrada del cartucho esté libre de obstáculos.
Monte el aparato en el lugar elegido y utilice solamente los soportes y la tornillería suministrada para su correcta fijación. Una instalación incorrecta podría dar lugar a interrupciones o cortes del sonido durante la reproducción.
Dado las reducidas dimensiones del reproductor (254,5 x 154 x 63 mm) en casos excepcionales éste podrá ser instalado en la guantera de determinados vehículos, tomando las precauciones necesarias para que la entrada del cartucho no se vea obstaculizado por el cierre de dicha guantera.
Durante la instalación procure no dañar el cableado del vehículo. Por seguridad, cuando efectúe el conexionado eléctrico desconecte el borne negativo de la batería, el autorradio de la alimentación o retire los fusibles correspondientes.
El cargador de discos compactos ha sido diseñado para funcionar exclusivamente en vehículos cuya batería sea de 12 V CC y con el negativo conectado al chasis del mismo. La alimentación se efectúa desde el autorradio a través de los conectores tipo DIN del cable manguera suministrado.
El reproductor de discos compactos puede instalarse en posición horizontal, vertical o con una inclinación intermedia. Según sea esta posición será necesario ajustar el ángulo del selector de inclinación. También se puede ser instalado horizontalmente pero suspendido.
3
i

MONTAJE DEL CARGADOR

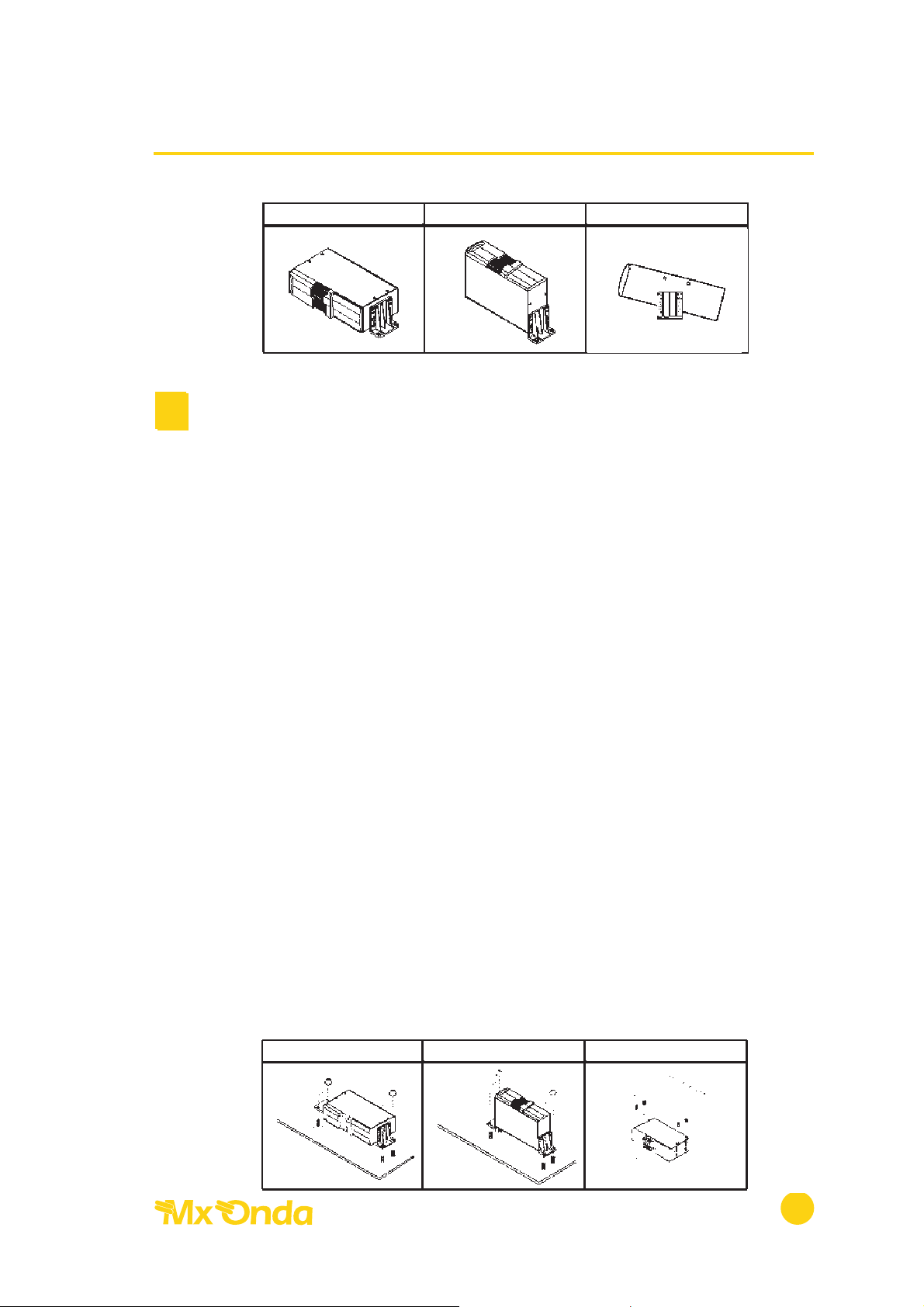

1º SELECTOR DEL ÁNULO DE INCLINACIÓN.
Una vez determinada la ubicación y posición del cargador, deberá ajustar el selector del ángulo de inclinación de acuerdo a la posición de montaje (vertical, horizontal o inclinado).
Para ajustar la posición del ángulo de inclinación levante el botón del selector y desplácelo hacia la muesca correspondiente. Asegúrese que quede bien retenido en la nueva marca y que los dos selectores (izquierdo y derecho) estén en idéntica muesca.
Para evitar que se muevan una vez ajustados los selectores de inclinación, deberá fijar estos con las dos plaquitas adhesivas de protección suministradas. Preste atención a la posición de éstas, ya que cada una está identificada con una letra. La plaquita marcada con la letra R corresponde al lateral derecho y la marcada con la L corresponde al lateral izquierdo.
2º ESCUADRAS SOPORTE
Con los tornillos de rosca métrica de 4 x 8 mm adjuntos, fije las escuadras soporte al cargador de discos compactos. Dependiendo del grado de inclinación seleccionado, deberá determinar la posición de la fijación de las escuadras tal y como se muestra a continuación:
4
SELECTOR DE INCLINACIÓN INCLINACIÓN DE 45º
POSICIÓN HORIZONTAL INCLINACIÓN DE 67.5º
INCLINACIÓN DE 22.5º POSICIÓN VERTICAL
