MONITEUR QUAD FULL HAUTE DÉFINITION
MODÈLE
56P-QF60LCU
MANUEL DE L’UTILISATEUR
Veuillez respecter les directives ci-après.

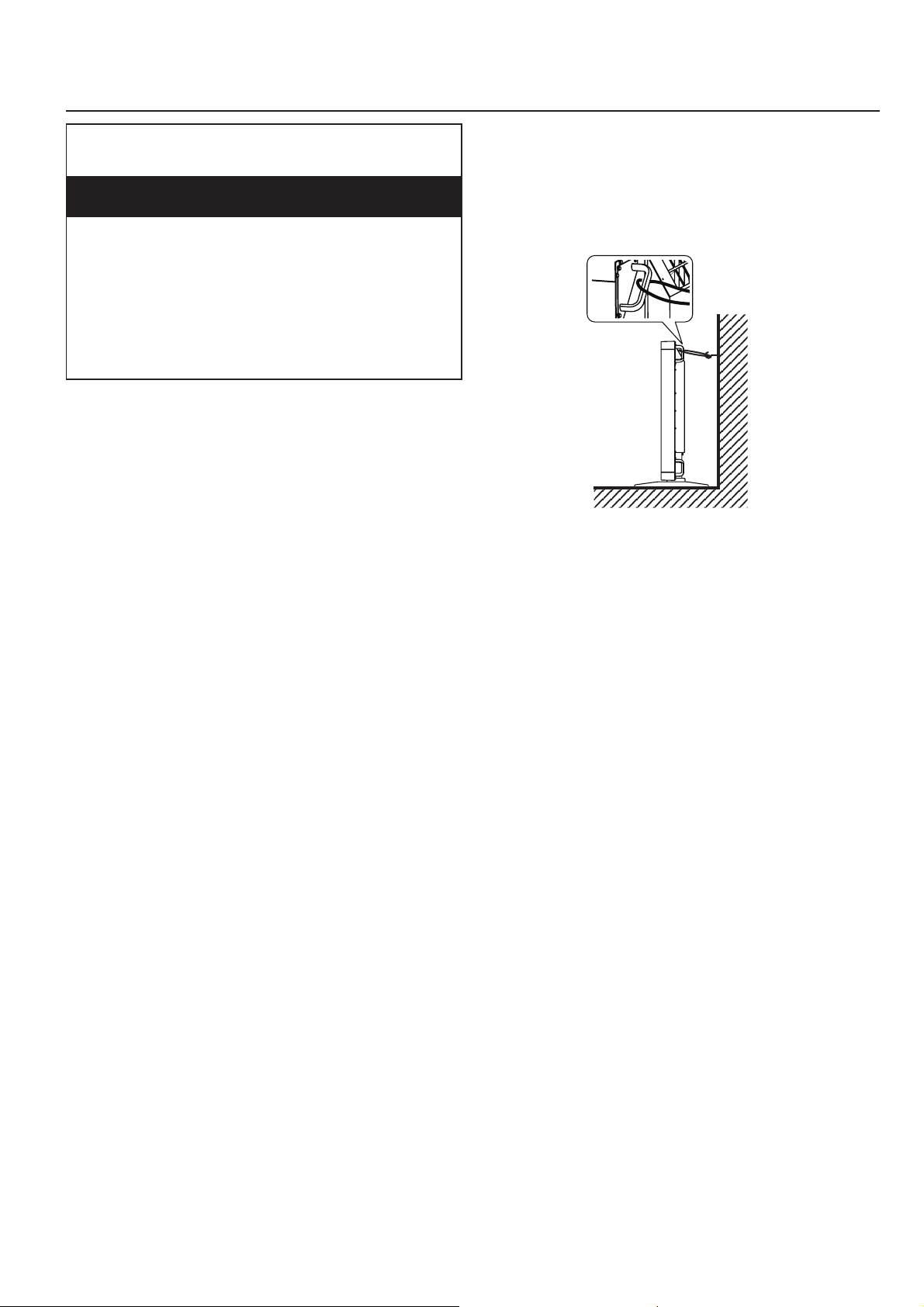

Ce produit nécessite une installation spéciale pour ne pas tomber.
Avertissement :
Ce manuel de l’utilisateur est important. Lisez-le avant d’utiliser le produit.
Demandez à des installateurs spécialisés de procéder à
l’installation.
N’essayez pas d’installer le produit vous-même.
ATTENTION
RISQUE D’ÉLECTROCUTION
NE PAS OUVRIR
ATTENTION : POUR RÉDUIRE LES RISQUES
D’ÉLECTROCUTION, NE RETIREZ PAS LE COUVERCLE
(OU L’ARRIÈRE). VOUS NE POUVEZ RÉPARER AUCUNE
PIÈCE INTERNE.
CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE À DU
PERSONNEL TECHNIQUE QUALIFIÉ.
Le triangle équilatéral comportant une fl èche en forme d’éclair est destiné à alerter
l’utilisateur de la présence d’une « tension dangereuse » non isolée dans le boîtier du
produit dont la magnitude est suffi sante pour présenter un risque d’électrocution.
Le triangle équilatéral comportant un point d’exclamation est destiné à alerter l’utilisateur
de l’existence de directives d’utilisation et d’entretien (maintenance) dans les manuels
accompagnant l’appareil.
AVERTISSEMENT :
POUR ÉVITER LES RISQUES D’INCENDIE OU D’ÉLECTROCUTION, N’EXPOSEZ PAS CET APPAREIL À LA PLUIE
OU À L’HUMIDITÉ.
ATTENTION :
POUR ÉVITER LES RISQUES D’ÉLECTROCUTION, N’UTILISEZ PAS CETTE PRISE (POLARISÉE) AVEC UNE
RALLONGE, UNE FICHE OU D’AUTRES PRISES SI VOUS NE POUVEZ PAS INSÉRER COMPLÈTEMENT LES
BORNES POUR ÉVITER QU’ELLES NE SOIENT EXPOSÉES.
REMARQUE :
CET APPAREIL ÉTANT UN PÉRIPHÉRIQUE ENFICHABLE, LA PRISE DOIT SE TROUVER À PROXIMITÉ DE
L’APPAREIL ET ÊTRE FACILEMENT ACCESSIBLE.
Index
Directives de sécurité importantes ............................................................................................................................3
Sommaire ..................................................................................................................................................................5
Noms et fonctions des pièces....................................................................................................................................6
Panneau avant .....................................................................................................................................................6
Panneau arrière ................................................................................................................................................... 7

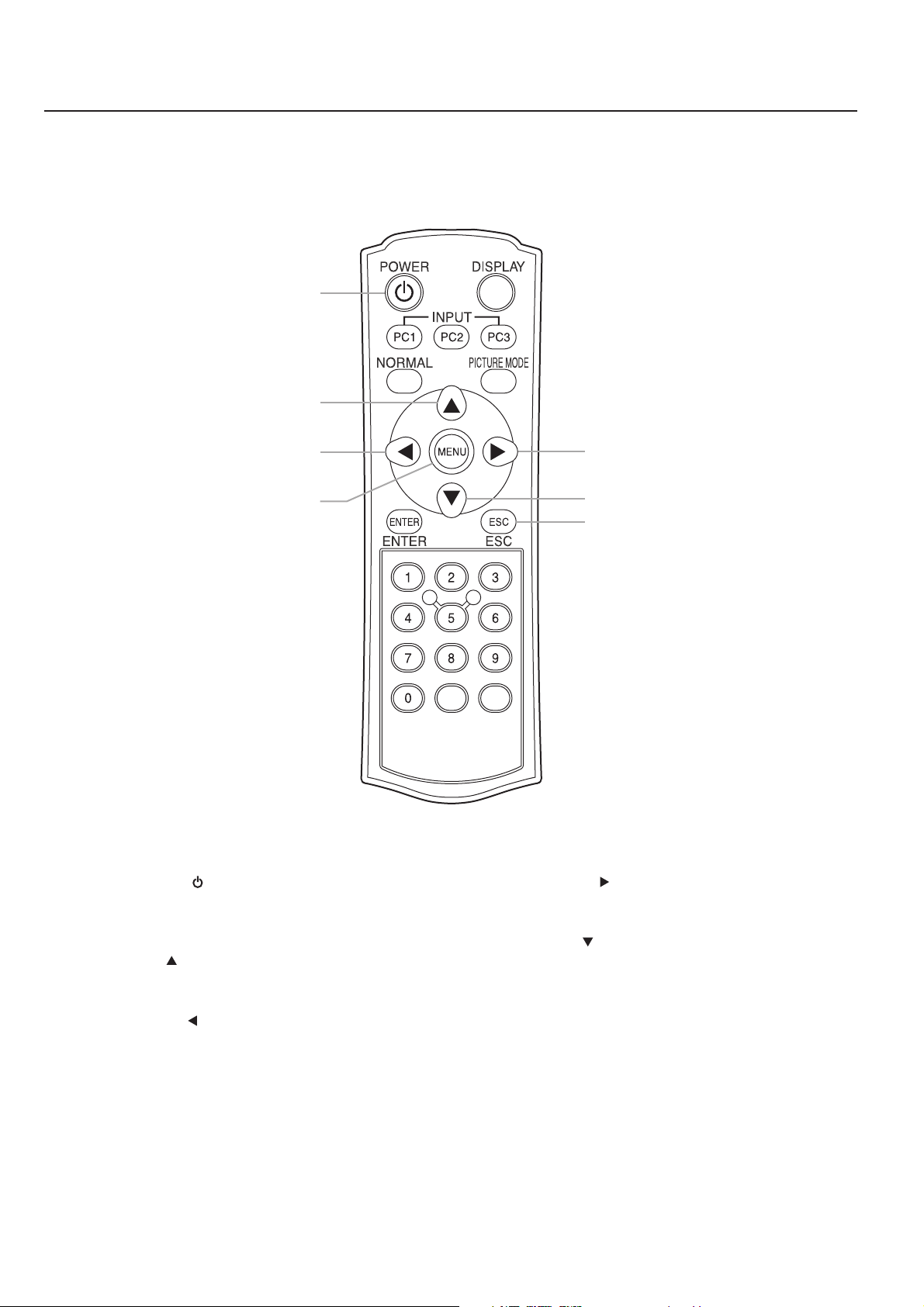

Télécommande sans fi l ........................................................................................................................................8
Installation .................................................................................................................................................................9

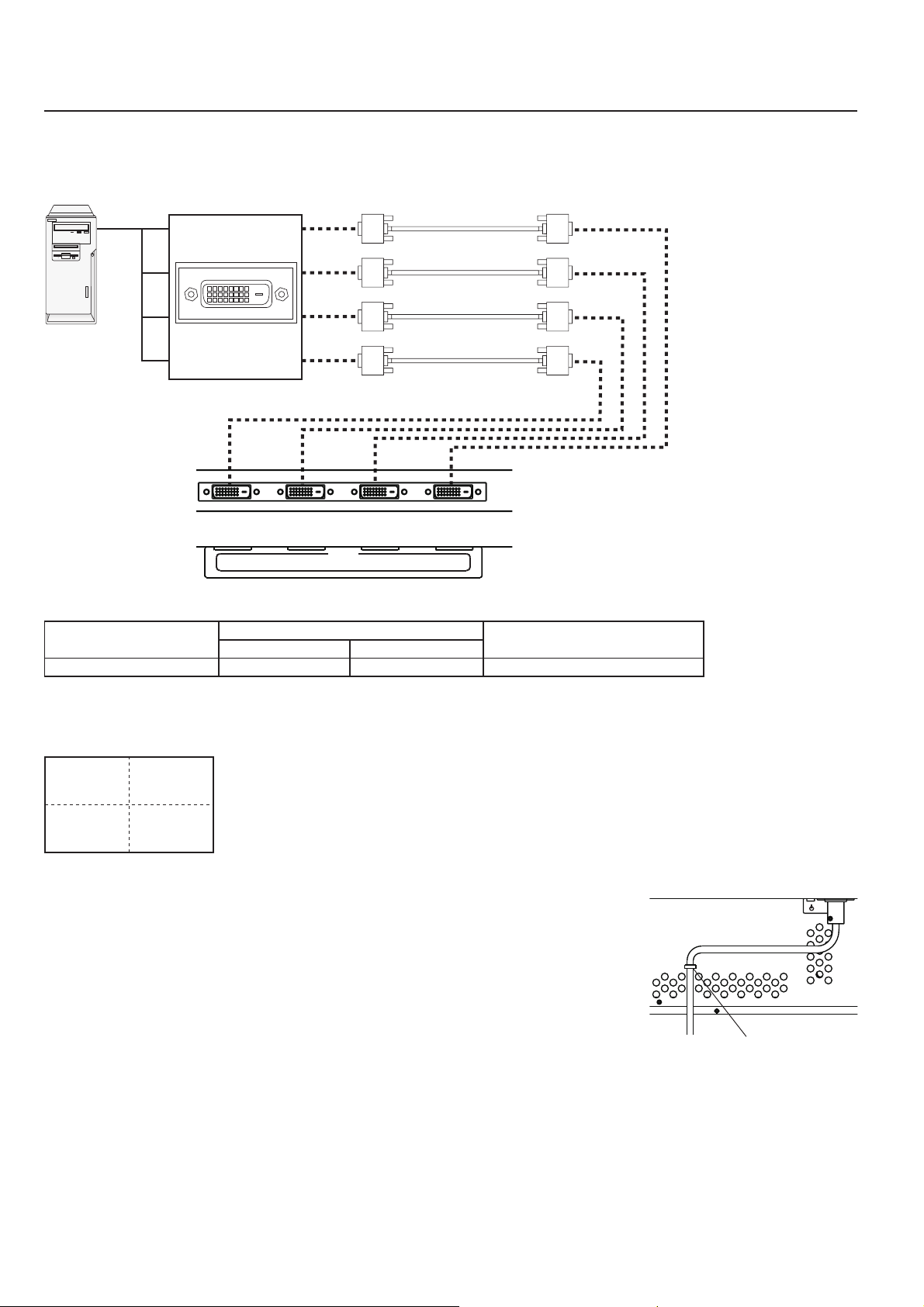

Connexions..............................................................................................................................................................10
Opération de base ................................................................................................................................................... 11
Menu OSD ...............................................................................................................................................................12
Utilisation prolongée ................................................................................................................................................17
Résolution des problèmes .......................................................................................................................................20
Spécifi cations ..........................................................................................................................................................21

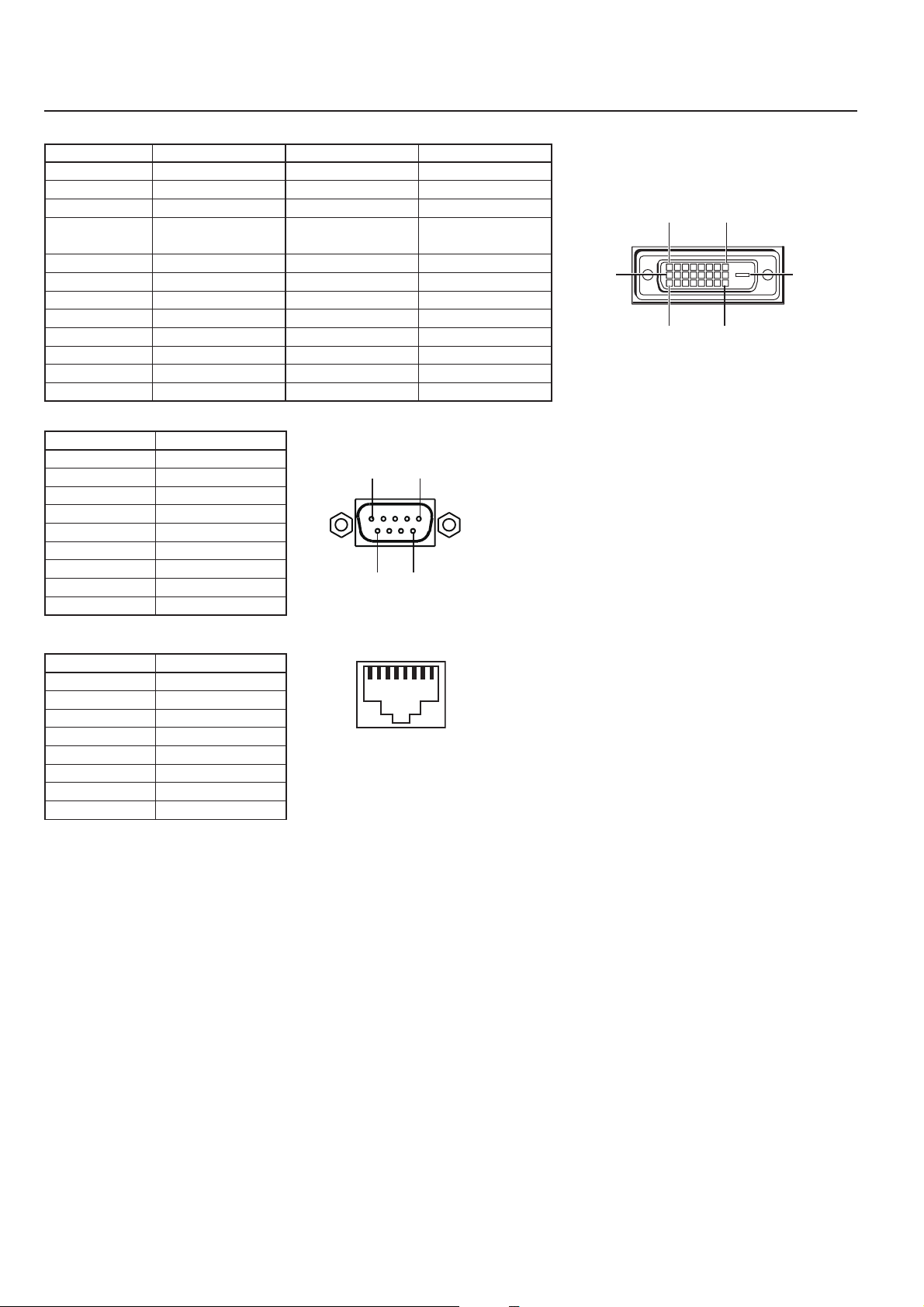

Brochage .................................................................................................................................................................22
FR-2
Directives de sécurité importantes
Veuillez lire l’intégralité des directives relatives à votre moniteur
et les conserver pour pouvoir vous y référer ultérieurement. Respectez tous les avertissements et toutes les directives fi gurant
sur le moniteur.
1. Lecture des directives
Vous devez lire toutes les directives de sécurité et d’utilisa-
tion avant d’utiliser l’appareil.
2. Conservation des directives
Vous devez conserver les directives de sécurité et d’utilisa-
tion pour pouvoir vous y référer ultérieurement.
3. Avertissements
Vous devez respecter tous les avertissements fournis sur l’
appareil et dans les directives d’utilisation.
4. Directives
Vous devez respecter toutes les directives d’utilisation.
5. Nettoyage
Débranchez le cordon d’alimentation de la prise murale
avant de procéder au nettoyage. N’utilisez pas de nettoyant
liquide en bombe aérosol. Utilisez un chiffon doux et humide
pour procéder au nettoyage.
6. Accessoires et matériel
N’ajoutez aucun accessoire et/ou matériel sans l’approba-
tion du fabricant pour prévenir tout risque d’incendie, d’électrocution ou de blessure.
7. Eau et humidité
N’utilisez pas ce produit à proximité ou dans l’eau.
8. Accessoires
Ne posez pas ce produit sur un chariot, un socle, un trépied,
un support ou une table instable. N’utilisez qu’un chariot, un
socle, un trépied, un support ou une table recommandé(e)
par le fabricant ou fourni(e) avec le produit. Vous devez
monter l’appareil conformément aux directives du fabricant
et utiliser un accessoire de montage recommandé par ce
dernier.
Si vous posez l’appareil sur un chariot, déplacez ce dernier
avec précaution. Les arrêts brutaux, une poussée excessivement forte et des surfaces non planes peuvent faire basculer l’appareil du chariot.
9. Ventilation
Les fentes et ouvertures du boîtier sont destinées à assurer
la ventilation, gage du bon fonctionnement de l’appareil et
de protection contre toute surchauffe. N’obstruez pas ces
ouvertures et veillez à ce qu’elles ne soient pas obstruées
lorsque vous placez cet appareil sur un lit, un fauteuil, un
tapis ou une bibliothèque. Assurez-vous que l’appareil est
correctement ventilé et que les directives du fabricant ont
été respectées.
10. Sources d’alimentation
Pour utiliser ce produit, reliez-le uniquement au type de
source d’alimentation indiqué sur l’étiquette. Au moindre
doute, consultez votre revendeur ou votre fournisseur d’
électricité.
11. Protection des cordons d’alimentation
Lors de l’acheminement des cordons d’alimentation, veillez
à ce qu’il ne soit pas possible de marcher dessus et à ce
qu’aucun objet ne puisse les écraser en étant posé sur ou
contre les cordons. Portez une attention particulière aux raccordements des cordons aux fi ches, aux prises et aux points
de sortie des cordons de l’appareil.
12. Surcharge
Ne surchargez ni les prises murales ni les rallonges pour
prévenir tout risque d’incendie ou d’électrocution.
13. Objets et liquides
N’introduisez aucun objet, quel qu’il soit, dans cet appareil
à travers les ouvertures. Ils pourraient entrer en contact
avec des points de tension dangereux ou court-circuiter des
pièces et entraîner un incendie ou une électrocution. Ne
renversez aucun liquide, quel qu’il soit, sur le produit.
14. Dépannage
N’essayez pas de réparer ce produit vous-même. Confiez
toutes les interventions de dépannage à un personnel technique qualifi é.
15. Dommage nécessitant une intervention
Débranchez le cordon d’alimentation de la prise murale et
confiez la réparation à du personnel qualifié dans les cas
suivants
(a) Si le cordon d’alimentation ou la prise est endommagé(e).
(b) Si du liquide a été renversé ou si des objets sont tom-
bés à l’intérieur de l’appareil.
(c) Si l’appareil ne fonctionne pas normalement bien que
les directives d’’utilisation ont été respectées. Ne réglez que les commandes présentées dans les directives d’utilisation. Un réglage inapproprié des autres
commandes peut être à l’origine de dommages nécessitant l’intervention prolongée d’un technicien qualifi é
pour rétablir le fonctionnement normal de l’appareil.
(d) ISi l’appareil a été exposé à la pluie ou à de l’eau.
(e) Si l’appareil est tombé ou si le boîtier est endommagé.
(f) Si vous constatez un changement signifi catif des per-
formances de l’appareil. Le cas échéant, il est néces-
saire de procéder à une maintenance de l’appareil.
16. Pièces de rechange
Si des pièces de rechange sont requises, assurez-vous
que le technicien de maintenance a utilisé les pièces de rechange spécifi ées par le fabricant ou des pièces possédant
les mêmes caractéristiques que la pièce d’origine. Toute
substitution sans autorisation peut entraîner un incendie,
une électrocution ou d’autres risques.
17. Contrôle de sécurité
À la fin de l’entretien ou de la réparation de cet appareil,
demandez au technicien de maintenance d’effectuer les
contrôles de sécurité pour vérifi er que le produit fonctionne
normalement.
FR-3
AVERTISSEMENT :
Débranchez immédiatement l’appareil au moindre problème.
Ne l’utilisez pas en cas d’émission de fumée, d’odeur ou de
bruit suspects. Il pourrait en résulter un incendie ou une électrocution. Le cas échéant, débranchez immédiatement l’appareil et
contactez votre revendeur.
Ne retirez jamais le boîtier.
Ce produit contient un circuit haute tension. Tout contact involontaire peut entraîner une électrocution. À moins que des indications spécifi ques ne soient formulées dans ce manuel, n’es-
sayez pas de réparer cet appareil vous-même. Contactez votre
revendeur lorsque vous souhaitez réparer, régler ou inspecter l’
appareil.
Ne modifi ez pas cet appareil.
Il pourrait en résulter un incendie ou une électrocution.
Utilisez le cordon d’alimentation spécifi é en option.
Vous devez relier cet appareil à la terre.
Placez le produit à plus de 5 cm (2 po) du mur pour
ne pas obstruer les grilles d’admission, d’évacuation
et de ventilation de cet appareil car il évacue de l’air
chaud.
Transportez cet appareil à l’aide des quatre poignées.
Ne le transportez pas en en utilisant seulement deux.
N’utilisez pas cet appareil dans les circonstances
suivantes pour prévenir tout risque d’incendie ou d’
électrocution.
• dans un endroit poussiéreux ou humide
• à proximité d’un radiateur
• dans un endroit gras, enfumé ou humide
• à la lumière directe du soleil
• dans un endroit soumis à des températures élevées, comme
dans une voiture fermée
• dans un endroit où la température est inférieure à 5°C (41°F)
ou supérieure à 35°C (95°F)
Protégez l’écran LCD des chocs.
• Ceci pourrait l’endommager, le casser ou vous blesser.
ATTENTION :
Remplacement des piles de la télécommande en option
• Une utilisation inappropriée peut entraîner un incendie, des
blessures, une dissémination du liquide suite à fuite, une
génération de chaleur ou une explosion.
• Remplacez toutes les piles par des neuves. Utilisez deux
piles AAA (R03).
• Chargez les piles en respectant la polarité des bornes (+) et
(-).
• Chargez les piles en insérant la borne (-) en premier.
N’utilisez qu’un câble Ethernet avec le terminal LAN.
Afi n de garantir votre sécurité, utilisez un réseau Ethernet n’
excédant pas la limite de tension du connecteur Ethernet.
Utilisez un câble de contrôle Ethernet CAT5 STP (paire
torsadée blindée).
Si vous utilisez un câble de contrôle non blindé, il peut en résulter des interférences avec la réception radio et TV.
Conseils d’utilisation
• Pour obtenir des performances optimales, laissez le moniteur chauffer pendant 30 minutes.
• Reposez vos yeux régulièrement en regardant un objet situé
à au moins 1,5 mètre. Clignez souvent des yeux.
• Nettoyez le moniteur avec un chiffon sans peluche et non
abrasif. N’utilisez pas de solution de nettoyage ou de nettoyant pour vitres !
Les défauts à la surface de l’écran LCD ne sont pas réparables.
•
REMARQUE :
Cet appareil contient une batterie au lithium renfermant
du perchlorate. Consultez le site www.dtsc.ca.gov/HazardousWaste/perchlorate/ pour savoir si une procédure
de manipulation spéciale s’applique.
Votre produit MITSUBISHI ELECTRIC est conçu et fabriqué
avec des matériels et des composants de qualité supérieure qui
peuvent être recyclés et réutilisés.
Ce symbole signifi e que les équipements électriques et
électroniques, à la fi n de leur durée de service, doivent être
éliminés séparément des ordures ménagères.
Nous vous prions donc de confi er cet équipement à votre centre
local de collecte/recyclage.
Dans l’Union Européenne, il existe des systèmes sélectifs de
collecte pour les produits électriques et électroniques usagés.
Aidez-nous à conserver l’environnement dans lequel nous
vivons ! Les machines ou appareils électriques et électroniques
contiennent souvent des matières qui, si elles sont traitées
ou éliminées de manière inappropriée, peuvent s’avérer
potentiellement dangereuses pour la santé humaine et pour l’
environnement. Cependant, ces matières sont nécessaires au
bon fonctionnement de votre appareil ou de votre machine.
Pour cette raison, il vous est demandé de ne pas vous
débarrasser de votre appareil ou machine usagé avec vos
ordures ménagères.
Persistance de l’image
• Nous vous informons que la technologie LCD peut provoquer un phénomène appelé « persistance de l’image ». La persistance
de l’image se manifeste lorsqu’une image résiduelle ou « fantôme » d’une image précédemment affi chée reste visible sur l’
écran. Contrairement aux moniteurs à tube cathodique, la persistance de l’image sur les moniteurs LCD n’est pas permanente,
mais évitez d’affi cher des images immobiles pendant une longue période de temps. Pour remédier à la persistance de l’image,
mettez le moniteur hors tension pendant une durée égale à celle de l’affi chage de l’image précédemment affi chée. Par exemple,
si une image est restée affi chée sur l’écran pendant une heure et qu’il reste une image résiduelle, le moniteur doit être mis hors
tension pendant une heure pour effacer l’image.
REMARQUE :
Comme pour tous les équipements d’affi chage personnels, nous vous recommandons d’affi cher des images animées et d’utiliser un
économiseur d’écran à intervalles réguliers chaque fois que l’écran est en veille ou d’éteindre le moniteur lorsqu’il n’est pas utilisé.
FR-4
AVIS DE CONFORMITÉ DE LA FCC
Cet équipement a été testé et déclaré conforme aux normes relatives au matériel numérique de la classe A, défi nies dans l’
Article 15 des règlements de la FCC. Ces normes sont destinées à assurer une protection suffi sante contre les interférences
nuisibles lorsque cet appareil est utilisé dans un environnement commercial. Cet équipement génère et utilise des fréquences
radio qui, en cas d’installation et d’utilisation incorrectes, peuvent être à l’origine d’interférences nuisibles aux communications
radio. Le fonctionnement de cet équipement dans une zone résidentielle peut provoquer des interférences. Le cas échéant, l’
utilisateur devra peut-être y remédier à ses propres frais.
Cet appareil numérique n’excède pas les limites de la classe A concernant les émissions radio des appareil numériques tel que
défi ni dans la norme ICES-003 du département de communications sur le matériel provoquant des interférences (« Appareil
numérique »).
Toute modifi cation non expressément approuvée par Mitsubishi peut annuler le droit de l’utilisateur à utiliser cet équipement.
AVIS DE CONFORMITÉ À LA RÉGLEMENTATION D’INDUSTRIE CANADA
Cet appareil numérique de classe A est conforme à la norme canadienne ICES-003.
AVIS DE CONFORMITÉ AVEC LA LÉGISLATION EUROPÉENNE
Ce moniteur est conforme aux exigences des normes 89/336/CEE, 2006/95/CE et 93/68/CEE. Les exigences en matière de
susceptibilité ont été déterminées suivant un niveau permettant une utilisation en intérieur et en extérieur sans interférence dans
les espaces habitables, les bureaux et l’industrie légère. Tous les lieux d’utilisation sont raccordés au réseau public d’alimentation
basse tension.
Cet équipement est un appareil de classe A. Il peut provoquer des interférences dans les zones résidentielles. Le cas échéant, l’
utilisateur peut être invité à remédier à la situation à ses propres frais.
Avertissement :
Il s’agit d’un matériel technologique d’information de classe A. Lorsque cet appareil est utilisé dans un environnement
domestique, il peut provoquer des interférences radio. Le cas échéant, l’utilisateur doit mettre en œuvre les mesures adéquates.
Sommaire
La boîte de votre nouveau moniteur 56P-QF60LCU doit contenir les éléments suivants :
• Moniteur
• Manuel de l’utilisateur (CD)
• Manuel de sûreté
• Logiciel de commande (CD)
• Télécommande sans fi l
* N’oubliez pas de conserver la boîte et le matériel d’emballage d’origine pour le cas où vous seriez amené à transporter ou expédier
le moniteur.
Les composants suivants sont prévus en option :
• Cordon d’alimentation (Amérique du nord) : JC-PC3MA (125 V 10 A)
• Cordon d’alimentation (Europe) : JC-PC3ME (250 V 10 A)
• Cordon d’alimentation (Chine) : JC-PC3MC (250 V 10 A)
FR-5
Noms et fonctions des pièces
Panneau avant
MENUEXIT
(1) Bouton d’alimentation ( )
Allume et éteint l’appareil.
(2) Boutons des réglages de menu
• Bouton MENU
Affi che le menu OSD.
Lorsque le menu OSD est affi ché, utilisez ce bouton pour
ajuster l’élément choisi.
• Boutons + et –
Utilisez ces boutons pour ajuster le réglage après avoir
sélectionné l’élément dans le menu OSD.
• Boutons
Lorsque le menu OSD est affi ché, utilisez ces boutons
pour sélectionner l’élément que vous souhaitez ajuster.
• Bouton EXIT
Lorsque le menu OSD est affi ché, appuyez sur ce bouton
pour revenir au menu OSD précédent.
et
(2) (3)(1)
(3) Capteur de la télécommande et témoin d’alimentation
Reçoit le signal de la télécommande. Pendant le démarrage,
ce témoin clignote en vert. Il est rouge lorsque le moniteur
LCD est en mode veille et vert lorsqu’il est actif. Il est vert et
rouge lorsque le moniteur LCD est en mode Économie d’énergie. Enfi n, il clignote en rouge en cas de panne. (Consultez
la page 20)
FR-6
Panneau arrière
POWER
(1) (2) (3) (4) (5)
INPUT1 INPUT2 INPUT3 INPUT4
(1) Interrupteur principal d’alimentation
Interrupteur marche/arrêt pour activer/désactiver l’alimentation principale.
(2) Prise CA IN
Se connecte au cordon d’alimentation.
(3) INPUT 1 à 4 (4 DVI-D)
Branchez le câble DVI-D au connecteur DVI-D de l’ordinateur.
DVI-D
RS-232C
LAN
(4) Connecteur RS-232C
Reliez le câble RS-232C au connecteur RS-232C de l’ordinateur pour contrôler le moniteur.
(5) Connecteur LAN
Reliez le câble LAN au connecteur LAN de l’ordinateur pour
contrôler le moniteur.
FR-7
Télécommande sans fi l
(1)
(2)
(3)
(4)
(1) Bouton POWER ( )
Appuyez sur cette touche pour allumer et éteindre l’appareil.
Cette touche ne fonctionne que lorsque le bouton d’alimentation principale est activé.
(2) Touche haut ( )
Lorsque le menu OSD est affi ché, utilisez cette touche pour
sélectionner l’élément que vous souhaitez ajuster.
(3) Touche gauche ( )
Utilisez cette touche pour ajuster le réglage après avoir
sélectionné l’élément dans le menu OSD.
(4) Bouton MENU
Affi che le menu OSD.
Lorsque le menu OSD est affi ché, utilisez ce bouton pour
ajuster l’élément choisi.
(5)
(6)
(7)
(5) Touche droite ( )
Utilisez cette touche pour ajuster le réglage après avoir
sélectionné l’élément dans le menu OSD.
(6) Touche bas ( )
Lorsque le menu OSD est affi ché, utilisez cette touche pour
sélectionner l’élément que vous souhaitez ajuster.
(7) Bouton ESC
Lorsque le menu OSD est affi ché, appuyez sur ce bouton
pour revenir au menu OSD précédent.
FR-8
Installation
Avertissement :
Veuillez respecter les directives ci-après.
Ce produit nécessite une installation
spéciale pour ne pas tomber.
Demandez à des installateurs spécialisés
de procéder à l’installation.
N’essayez pas d’installer le produit vousmême.
Choix de l’emplacement du moniteur
ATTENTION :
NE TENTEZ PAS D’EFFECTUER VOUS-MÊME L’INSTALLATION DU MONITEUR.
L’installation du moniteur doit être effectuée par un technicien
qualifi é. Prenez contact avec votre revendeur pour plus d’infor-
mation.
ATTENTION :
IL FAUT AU MOINS DEUX PERSONNES POUR DÉPLACER
OU INSTALLER LE MONITEUR.
La non-observation de ces précautions risque de provoquer des
blessures en cas de chute du moniteur.
ATTENTION :
N’installez ni ne faites fonctionner le moniteur en position verticale, l’écran retourné ou orienté vers le haut ou le bas.
ATTENTION :
N’installez pas le moniteur dans un endroit où il sera exposé
à la lumière directe du soleil, car ceci entraînera des dysfonctionnements de l’affi chage.
ATTENTION :
Le fonctionnement de ce moniteur est garanti jusqu’à une
température ambiante maximale de 35°C. Si vous installez cet
appareil dans un boîtier, etc., veillez à ce que la température à l’
intérieur du boîtier ne dépasse pas 35°C en installant un ventilateur ou prévoyant une fente de ventilation.
ATTENTION :
Ce moniteur intègre des ventilateurs de refroidissement. N’
obstruez pas les grilles d’aération et plus particulièrement, les
grilles d’aération situées à proximité des ventilateurs.
Comme indiqué sur le schéma, fi xez le moniteur à un mur solide
ou à un pilier à l’aide d’un fi l (disponible dans le commerce) suf-
fi samment résistant pour supporter le poids du moniteur (environ
51 kg).
ATTENTION :
Fixez correctement les fi ls et les vis.
Lors du montage du moniteur au mur ou au
plafond
ATTENTION :
Pour empêcher le moniteur de tomber
• Afi n de réduire les risques de blessures et de dégâts dus à
la chute du moniteur en cas de tremblement de terre ou d’
autres catastrophes naturelles, veillez à consultez le fabricant des supports à propos de l’emplacement de l’installation.
• Ne dormez pas à l’endroit où le moniteur risque de basculer
ou tomber en cas de tremblement de terre ou autre catastrophe naturelle.
• N’installez ni ne faites fonctionner le moniteur en position
verticale ou l’écran retourné.
• Ne fi xez pas le moniteur par les poignées.
• Lors de son montage au mur ou au plafond ne l’inclinez pas
de plus de 15 degrés vers l’avant.
Éviter les chutes
Afi n de réduire les risques de blessure dus à une chute ou un
renversement de l’appareil causé par un tremblement de terre
ou d’autres causes, veuillez prendre des mesures de prévention
contre les chutes ou renversements. L’effi cacité des fi xations de
prévention contre la chute ou le renversement dépend de la solidité du mur ou de la table sur lequel elles sont mises en place.
Le mur ou la table doit donc être renforcé en conséquence. Les
mesures de prévention de chute ou de renversement servent
à réduire les risques de blessure, mais leur effi cacité n’est pas
garantie pour tout type de tremblement de terre.
FR-9
Connexions
Avant d’effectuer les branchements :
• Tout d’abord, mettez hors tension tous les périphériques reliés et effectuez les connexions.
• Consultez le manuel de l’utilisateur fourni avec chaque périphérique.
Câble DVI-D
DVI-D
Ordinateur
56P-QF60LCU
(panneau arrière)
INPUT1 INPUT2 INPUT3 INPUT4
Synchronisation du signal vidéo recommandée pour cet appareil :
Résolution Fréquence Remarques
Horizontal Vertical
1920 x 1080 67,5 kHz 60 Hz Chaque connecteur INPUT 1 à 4
• Pour affi cher les images à une résolution de 3840 x 2160, chaque connecteur INPUT 1 à 4 doit recevoir un signal 1920 x 1080.
• Impossible d’affi cher correctement l’image du signal 2544 x 1080.
• Suivant le type de carte ou de pilote vidéo, les images peuvent ne pas s’affi cher correctement.
• Les signaux reçus par les connecteurs INPUT 1 à 4 s’affi chent à l’écran comme suit.
DVI-D
INPUT1INPUT
3
INPUT2INPUT
4
Raccordez le cordon d’alimentation.
1. Insérez une extrémité du cordon d’alimentation dans le connecteur d’entrée d’alimentation de cet appareil.
Insérez-la correctement.
2. Maintenez le cordon d’alimentation à l’aide d’un serre-fi ls.
3. Branchez le cordon d’alimentation dans une prise murale.
POWER
Serre-fils
• La prise électrique doit être installée le plus près possible du matériel et doit être facilement accessible.
• Enfoncez complètement l’extrémité du cordon dans la prise. Un mauvais raccordement risque de provoquer des parasites.
FR-10
Opération de base
Procédures de mise sous tension
1. Mettez l’interrupteur principal en position de marche à l’arrière de l’appareil pour l’
activer.
Le témoin d’alimentation clignote en vert, puis s’allume en rouge. (Vous ne pouvez
pas mettre l’appareil sous tension lorsque le témoin clignote en vert.)
2. Appuyez sur le bouton d’alimentation (
Le témoin d’alimentation s’allume en vert.
3. Mettez l’autre appareil sous tension.
) pour mettre l’appareil sous tension.
Interrupteur principal
ATTENTION :
Ce moniteur intègre des capteurs de détection des erreurs au niveau de l’alimentation, du ventilateur, de la température et de la
mémoire. Lorsqu’une erreur se produit, le témoin d’alimentation s’allume. (Voir page 20.)
Procédures de mise hors tension
1. Appuyez sur le bouton d’alimentation (
Le témoin d’alimentation s’allume en rouge.
2. Mettez l’interrupteur principal d’alimentation en mode ARRÊT.
Le témoin d’alimentation s’éteint.
) pour mettre l’appareil hors tension.
MARCHE
ARRÊT
d’alimentation
(panneau arrière)
REMARQUE :
À des fi ns de sécurité, débranchez le cordon d’alimentation de la prise.
Persistance de l’image
• Nous vous informons que la technologie LCD peut provoquer un phénomène appelé « persistance de l’image ». La persistance de l’image se manifeste lorsqu’une image résiduelle ou « fantôme » d’une image précédemment affi chée reste visible
sur l’écran. Contrairement aux moniteurs à tube cathodique, la persistance de l’image sur les moniteurs LCD n’est pas permanente, mais évitez d’affi cher des images immobiles pendant une longue période de temps. Pour remédier à la persistance de l’
image, mettez le moniteur hors tension pendant une durée égale à celle de l’affi chage de l’image précédemment affi chée. Par
exemple, si une image est restée affi chée sur l’écran pendant une heure et qu’il reste une image résiduelle, le moniteur doit
être mis hors tension pendant une heure pour effacer l’image.
REMARQUE :
Comme pour tous les équipements d’affi chage personnels, nous vous recommandons d’affi cher des images animées et d’utiliser un
économiseur d’écran à intervalles réguliers chaque fois que l’écran est en veille ou d’éteindre le moniteur lorsqu’il n’est pas utilisé.
Contrôle informatique
Vous pouvez contrôler ce périphérique au moyen du logiciel de commande installé sur votre ordinateur pour effectuer des réglages
tel que l’ajustement de la qualité de l’image. Consultez le manuel d’utilisation approprié pour plus d’informations sur le logiciel de
commande.
Ce logiciel et le manuel l’accompagnant sont fournis sur le CD-ROM livré avec le périphérique.
Pour consulter le manuel d’utilisation du logiciel de commande, procédez comme suit.
1. Insérez le CD-ROM fourni avec le produit dans le lecteur correspondant.
2. Ouvrez le dossier 56PQF60LC présent sur le CD-ROM.
3. Double-cliquez sur l’icône Index.pdf.
4. Sélectionnez la langue du manuel d’utilisation.
Acrobat Reader/Adobe Reader doit être installé sur l’ordinateur pour consulter le manuel d’utilisation du logiciel de commande.
Vous pouvez le télécharger et l’installer depuis le site Internet d’Adobe, au besoin.
FR-11
Menu OSD
Menu PICTURE
• CONTRAST
Vous pouvez régler le niveau de l’image pour contrôler la luminosité.
• BRIGHTNESS
Vous pouvez régler la luminance du rétro-éclairage pour contrôler la luminosité.
• BLACK LEVEL
Vous pouvez régler le niveau de noir.
Lorsque vous confi gurez le niveau de noir trop haut, la tonalité des couleurs ne s’affi chent pas correctement dans les zones
illuminées.
• COLOR TEMPERATURE
Vous pouvez régler les niveaux R, G et B pour modifi er la température des couleurs.
• PICTURE RESET
Vous pouvez réinitialiser tous les réglages dans le menu PICTURE.
Lorsque YES est sélectionné, les réglages sont réinitialisés.
FR-12
Menu SCREEN
• SCREEN MEMORY
Vous pouvez sélectionner le numéro de SCREEN MEMORY que vous souhaitez
ajuster.
Lorsque plusieurs signaux vidéo sont reçus, vous pouvez sauvegarder les réglages pour chaque numéro de SCREEN MEMORY.
En général, le numéro de SCREEN MEMORY le mieux adapté au signal d’entrée
est affi ché.
• INPUT1 - INPUT4
Vous pouvez sélectionner le canal d’entrée que vous souhaitez ajuster. (INPUT1
à INPUT4)
H POSITION Vous pouvez régler la position d’affi chage horizontale.
V POSITION Vous pouvez régler la position d’affi chage verticale.
H RESOLUTION Vous pouvez régler la résolution d’affi chage horizontale.
V RESOLUTION Vous pouvez régler la résolution d’affi chage verticale.
SCREEN RESET Vous pouvez réinitialiser tous les réglages de position d’af-
fi chage.
FR-13
Menu INPUT
• SYNC SELECT
Sélectionnez le signal de référence du convertisseur de cadence d’image interne.
Lorsque vous sélectionnez Internal, le moniteur est synchronisé avec le signal de référence interne.
Lorsque vous sélectionnez INPUT1, INPUT2, INPUT3 ou INPUT4, le moniteur est synchronisé avec le signal d’entrée sélectionné.
• CABLE EQ. INPUT1 - CABLE EQ. INPUT4
Si des parasites apparaissent car le câble d’entrée DVI est trop long, vous pouvez les réduire en réglant l’égaliseur.
La plage de réglage est comprise entre 0 et 15. Plus le câble est long, plus la valeur réglée doit être petite.
La valeur par défaut est « 13 ».
FR-14
Menu CONFIGURATION
• BRIGHT MODE
Confi gurez le mode de luminosité.
Si vous choisissez NORMAL, la luminosité est de 80 %.
Si vous choisissez BRIGHT, la luminosité est de 100 %.
• FAN MODE
Défi nissez la vitesse de rotation des ventilateurs de refroidissement.
Lorsque vous sélectionnez NORMAL, la vitesse de rotation varie en fonction de
la température.
Lorsque vous sélectionnez FULL, les ventilateurs tournent toujours en vitesse de
rotation maximale.
Si le bruit des ventilateurs ne vous dérange pas, sélectionnez FULL.
• OSD POSITION
Vous pouvez régler le canal d’entrée pour affi cher l’OSD.
• DATE & TIME
Vous pouvez vérifi er la date et l’heure et régler l’horloge.
CURRENT DATE & TIME indique l’heure.
Lorsque l’horloge est mal réglée, saisissez la date et l’heure correctes et appuyez sur le bouton MENU.
• IR CONTROL
Vous pouvez choisir d’activer ou non la télécommande sans fi l.
• CONFIG RESET
Les réglages sont réinitialisés, à l’exception de CURRENT DATE & TIME.
FR-15
Menu OPERATION
• POWER SAVE
Lorsque POWER SAVE est confi guré sur ON, le rétro-éclairage est automatiquement
désactivé pour réduire la consommation d’énergie en l’absence de signal d’entrée.
• OFF TIMER
Vous pouvez confi gurer OFF TIMER jusqu’à 24 heures par incrément d’une heure.
L’alimentation est désactivée une fois le temps défi ni écoulé.
• SCHEDULE
Vous pouvez paramétrer la planifi cation.
(1) Vous pouvez paramétrer jusqu’à sept séquences de planifi cation. Sélectionnez
le numéro que vous souhaitez paramétrer et appuyez sur le bouton MENU pour
entrer dans le menu de paramétrage. Lorsque vous sélectionnez un bouton nu-
méroté, la planifi cation correspondante est activée.
(2) L’heure s’affi che.
(3) Défi nissez la durée de mise sous et hors tension. L’horloge 24 heures est utilisée.
(4) La planifi cation est défi nie. Sélectionnez le mode de la planifi cation que vous sou-
haitez défi nir.
• INFORMATION
(1)
(2) (3)
(4)
Vous pouvez vérifi er les informations concernant OPERATION MODE, NO SIGNAL,
OUT OF RANGE, FAN STATUS, POWER STATUS, IP ADDRESS et ID NUMBER du
moniteur.
OPERATION MODE Vous pouvez contrôler le mode utilisé (BRIGHT ou NORMAL).
Pour la valeur de luminosité, reportez-vous la section « Menu
CONFIGURATION ».
NO SIGNAL Vous pouvez contrôler la présence/l’absence du signal d’entrée.
YES: signal absent
NO: signal présent
OUT OF RANGE Vous pouvez contrôler si le signal d’entrée fi gure dans la plage
de signaux prise en charge par le périphérique.(contrôle de l’
état)
YES: en dehors de la plage de signaux prise en charge
NO: dans la plage de signaux prise en charge
FAN STATUS Vous pouvez contrôler le mode de fonctionnement des ventila-
teurs.
FAST: les ventilateurs tournent en vitesse de rotation
maximale.
SLOW: les ventilateurs tournent à une vitesse peu élevée.
POWER STATUS Vous pouvez vérifi er le mode d’opération de l’alimentation.
GOOD: Normal
ERROR: Anormal
IP ADDRESS Affi che l’adresse IP du moniteur.
ID NUMBER Affi che le numéro ID du moniteur.
FR-16
Utilisation prolongée
Pour utiliser longtemps le périphérique, nous vous recommandons de
respecter les instructions suivantes.
Vous pouvez changer les paramètres de l’appareil à l’aide du menu OSD ou du logiciel d’application optionnel « QF60LC_Control ».
Pour plus de détails sur le logiciel d’application, consultez le manuel d’utilisation du logiciel QF60LC_Control.
Mettez le périphérique hors tension lorsque vous ne l’utilisez pas.
• Mettez le périphérique hors tension à l’aide du bouton POWER lorsque vous ne l’utilisez pas.
1. Réglez la fonction d’économie d’énergie sur ON. Le paramètre usine par défaut est défi ni
sur ON.
• Le mode d’économie d’énergie est automatiquement activé lorsqu’aucun signal n’est reçu.
[OPERATION] → [POWER SAVE] ON/OFF
2. Utilisez la fonction de programmation d’arrêt.
• Le périphérique bascule automatiquement hors tension une fois le temps défi ni écoulé.
[OPERATION] → [OFF TIMER] OFF, 1 à 24
Maintenez la température du périphérique aussi basse que possible.
• En maintenant une température basse, il est possible de réduire la charge de l’écran LCD.
1. Ventilateur de refroidissement
• Vous pouvez contrôler la vitesse de rotation du ventilateur de refroidissement intégré.
• Lorsque FULL est sélectionné, le ventilateur de refroidissement tourne toujours en vitesse maximale ce qui permet de rédu-
ire la température du produit de manière optimale.
• Le paramètre usine par défaut est défi ni sur NORMAL. Lorsque la température à l’intérieur du périphérique est supérieure à
un certain niveau, le ventilateur de refroidissement bascule d’une vitesse de rotation faible à élevée.
[CONFIGURATION] → [FAN MODE] NORMAL/FULL
2. BRIGHT MODE
• Vous pouvez régler la luminosité de l’écran.
• Lorsque NORMAL est sélectionné, la luminosité est automatiquement réduite (à 80 %), afi n de diminuer la chaleur générée
par le périphérique.
Le paramètre usine par défaut est défi ni sur NORMAL.
• Si vous choisissez BRIGHT, la luminosité est défi nie sur 100 %.
[CONFIGURATION] → [BRIGHT MODE] NORMAL/BRIGHT
Conseils
• Diminuez la luminosité pour réduire la chaleur générée par le périphérique. Le paramètre usine par défaut est défi ni sur 100.
[PICTURE] → [BRIGHTNESS] 0 à 100
• Maintenez une température ambiante basse et installez le périphérique dans un endroit correctement aéré.
• Affi chez des images différentes et des images animées régulièrement et évitez d’affi cher la même image de manière prolongée.
• Affi chez les images en plein écran. Si des zones noires sans image apparaissent à l’écran de façon prolongée lorsque des im-
ages de résolution et de rapport de format différents sont affi chées, les images récurrentes des limites entre les images peuvent
rester à l’écran après le changement d’affi chage.
FR-17
Ce périphérique est conçu pour résister à des conditions environnementales
défavorables. Notez, cependant, les points suivants dans le cas d’une
utilisation prolongée.
• La qualité d’affi chage à l’écran (luminosité, uniformité et image récurrente) diminue principalement en fonction de l’utilisation et
des conditions d’installation.
Portez une attention particulière aux points suivants et utilisez correctement le périphérique.
La température de fonctionnement garantie et l’humidité relative sont comprises entre 5°C et 35°C et 20 % et 80 %.
• Veillez à protéger ce périphérique des décharges électrostatiques. Dans le cas contraire, vous risqueriez de l’endommager.
• Pour ne pas endommager l’écran LCD et le rétro-éclairage, protégez le périphérique contre les vibrations, les chocs et toute
pression.
• N’appliquez aucune pression sur la surface de l’écran.
• La surface de l’écran est très sensible et fragile. Nettoyez délicatement la surface de l’écran pour enlever la saleté et la poussière avec un chiffon doux, sec et non pelucheux. N’utilisez pas le même chiffon deux fois de suite.
• Si vous ne pouvez pas retirer la saleté et la poussière de la surface de l’écran avec un chiffon sec et doux, utilisez un chiffon
doux, légèrement humidifi é avec de l’alcool éthylique à 5 %.
Conditions environnementales d’installation
La température de fonctionnement garantie et l’humidité relative sont comprises entre 5 °C
et 35°C et 20 % et 80 %.
• Lorsque le mode de luminosité est défi ni sur NORMAL, la luminosité de l’écran est automatiquement réduite (à 80 %), afi n de
diminuer la chaleur générée par le périphérique. Le paramètre usine par défaut est défi ni sur NORMAL.
[CONFIGURATION] → [BRIGHT MODE] NORMAL/BRIGHT
• Maintenez une température ambiante basse et installez le périphérique dans un endroit correctement aéré.
1. Lorsque le mode de ventilation est défi ni sur FULL, la baisse de température du
périphérique est accrue.
• Le ventilateur intégré tourne toujours en vitesse optimale.
[CONFIGURATION] → [FAN MODE] NORMAL/FULL
2. Conditions d’installation
Installation standard
• Installez le périphérique sur une surface plane. Lorsque la surface de l’écran est ondulée, il peut en résulter une luminosité
ou des couleurs irrégulières dégradant l’uniformité de l’écran.
• Pour garantir une bonne ventilation, laissez autant d’espace que possible autour du périphérique.
• N’obstruez pas les grilles d’aération et de ventilation situées à l’arrière du périphérique.
Montage mural
• Vous pouvez monter ce périphérique au mur en l’accrochant directement à partir du panneau arrière.
• L’angle de pivotement maximal pris en charge est de 15 degrés vers l’avant.
• Montez le périphérique sur un mur plat. Lorsque la surface de l’écran est ondulée, il peut en résulter une luminosité ou des
couleurs irrégulières dégradant l’uniformité de l’écran.
• Pour garantir une bonne ventilation, laissez autant d’espace que possible autour du périphérique.
• N’obstruez pas les grilles d’aération et de ventilation situées à l’arrière du périphérique.
3. Installation dans une pièce soumise à de brusques changements de température
• L’écran LCD est fabriqué en matériaux sensibles aux chocs thermiques. N’installez pas le périphérique dans une pièce où la
température descend à 0°C ou en dessous de 0°C lorsqu’il n’est pas utilisé. Du fait de la différence de température entre le
moment où le produit est utilisé et celui où il est hors tension, les matériaux de l’écran LCD peuvent être soumis à un choc
thermique accélérant sa détérioration.
4. Condensation
• N’utilisez pas le périphérique si de la condensation s’est formée à l’intérieur. Vous risqueriez de l’endommager.
• Lorsque le périphérique est transporté ou stocké en entrepôt, suivant l’environnement, de la condensation peut être présen-
te à l’intérieur du périphérique au moment de son déballage. Le cas échéant, laissez la condensation s’évaporer avant de
mettre le périphérique sous tension.
5. Installation du périphérique sur les côtés ou à l’envers
• L’utilisation du périphérique installé en position verticale ou l’écran retourné n’est pas garantie.
FR-18
Prenez note des éléments suivants lorsque vous utilisez le périphérique de
façon continue et prolongée.
• Le rétro-éclairage intégré au moniteur LCD possède une durée de vie.
Sa luminosité diminue au fur et à mesure de son utilisation.
• Lorsque la même image reste affi chée pendant un laps de temps prolongé, son image récurrente peut rester à l’écran après un
changement d’affi chage.
L’image récurrente disparaît petit à petit au fur et à mesure que d’autres images sont affi chées. Cependant, lorsque la même
image reste affi chée trop longtemps, l’image récurrente tend à persister à l’écran.
Utilisation d’applications spéciales
Ce produit est conçu pour une utilisation en intérieur.
• Aucune mesure de protection pour un usage en extérieur (imperméabilité, étanchéité, protection contre la poussière, résistance
au sel et aux UV) n’est fournie.
Ce périphérique n’est pas conçu pour être utilisé dans un véhicule ou une embarcation.
• Ce périphérique n’étant conforme à aucune norme automobile ou antisismique en vigueur, il ne doit pas être utilisé dans une
voiture en déplacement.
L’utilisation de ce périphérique dans un établissement médical est soumise à la
responsabilité de l’utilisateur.
• Ce périphérique n’est conforme à aucune norme médicale. Vous ne devez pas utiliser ce périphérique avec du matériel de diag-
nostic médical.
FR-19
Résolution des problèmes
Consultez le tableau suivant pour résoudre un problème.
Symptôme Cause et solution Page de
Le moniteur n’affi che rien. (Le témoin d’
alimentation ne s’allume pas.)
Le moniteur n’affi che rien. (Le témoin d’
alimentation clignote en rouge.)
Le moniteur n’affi che rien. (Le témoin d’
alimentation s’allume en orange.)
Le moniteur devient noir, papillonne ou n’
affi che rien alors qu’il affi chait correctement
des images.
Des points noirs (sans illumination) ou des
points lumineux (qui restent illuminés) apparaissent sur le moniteur.
La luminosité du moniteur n’est pas uniforme. Ce symptôme peut apparaître sur les images affi chées. Ceci n’indique
Des bandes verticales fl oues apparaissent
sur le moniteur.
Des papillonnement et des effets moirés apparaissent lors de l’affi chage d’un motif fi n.
Les lignes ne présentent pas la largeur appropriée.
Une image consécutive s’affi che dans la zone
de non affi chage.
Le contraste varie en fonction de l’angle d’
affi chage
La qualité d’affi chage varie. Comme le panneau LCD utilise un éclairage fl uorescent, la qualité d’
Une objet fl ou persiste à l’écran même après
avoir changé l’image affi chée.
Le moniteur papillonne (lorsqu’il est connecté
via un distributeur).
Vérifi ez que le cordon d’alimentation est correctement raccordé. P.10
Branchez un autre appareil sur la prise murale pour vérifi er que cette
dernière n’est pas défaillante.
Vérifi ez que l’interrupteur principal d’alimentation n’est pas arrêté. P.6, 7, 11
Une erreur s’est peut-être produite. Contactez votre revendeur
MITSUBISHI.
Clignotement en rouge
↔
0,5 s 3 fois
0,5 s 1 fois ↔ 1 s 1 fois Erreur de ventilation
0,5 s 4 fois ↔ 1 s 1 fois Erreur de température
0,5 s 2 fois ↔ 1 s 1 fois
Le moniteur n’affi che rien lorsque la fonction d’économie d’énergie de votre
ordinateur est activée. Appuyez sur n’importe quelle touche du clavier ou
déplacez la souris.
Raccordez correctement le câble de signal.
Vérifi ez que l’ordinateur n’est pas éteint.
Remplacez le panneau LCD par un neuf. Contactez votre revendeur
MITSUBISHI.
Ceci n’indique pas une défaillance mais découle des caractéristiques
du panneau LCD.
pas une défaillance mais découle des caractéristiques du panneau
LCD.
Ce symptôme peut apparaître sur les images affi chées. Ceci n’indique
pas une défaillance mais découle des caractéristiques du panneau
LCD.
Ce symptôme peut apparaître lors de l’affi chage d’un motif fi n. Ceci n’
indique pas une défaillance mais découle des caractéristiques du panneau LCD.
Ce symptôme peut apparaître lors de l’affi chage d’une image dans
une autre résolution que la résolution 3840 x 2160. Ceci n’indique pas
une défaillance mais découle des caractéristiques du panneau LCD.
Ce symptôme peut apparaître lorsque la zone d’affi chage ne couvre
pas toute la surface d’affi chage du moniteur et que la même image
est restée affi chée trop longtemps. Ceci n’indique pas une défaillance
mais découle des caractéristiques du panneau LCD.
Le contraste varie suivant l’angle d’affi chage (angle suivant lequel
vous regardez le moniteur). Ceci n’indique pas une défaillance mais
découle des caractéristiques du panneau LCD.
affi chage varie suivant la durée de fonctionnement. De plus, la tem-
pérature ambiante affecte la qualité d’affi chage. Ceci n’indique pas
une défaillance mais découle des caractéristiques du panneau LCD.
Ce symptôme d’image consécutive peut se produire lorsque la même
image reste longtemps affi chée à l’écran. Ce symptôme disparaît
graduellement en éteignant le moniteur et en affi chant une image en
mouvement. Il est parfois impossible de supprimer ce symptôme mais
ce n’est pas une défaillance.
Raccordez directement le moniteur à l’ordinateur et n’utilisez pas de
distributeur.
1 s 1 fois Erreur d’alimentation
Erreur de contrôle de la mémoire
référence
-
-
-
-
-
-
-
-
-
-
-
P.4 , 11
-
-
P.4 , 11
-
Autres
Symptôme Cause Solution Page de
Impossible de
modifi er/corriger la
résolution et le nombre de couleurs.
Les signaux ne sont pas reçus/émis correctement (extrêmement rare).
Si l’ordinateur ne fonctionne pas sous
Windows
carte graphique ne soit pas correctement
reconnu.
®
, il est possible que le pilote de la
Éteignez le moniteur et l’ordinateur, puis rallumez-les.
Réinstallez le pilote de la carte graphique. Pour
procédez à la réinstallation, consultez le manuel
de l’utilisateur de votre ordinateur ou le support
technique.
FR-20
référence
-
-
Spécifi cations
Modèle 56P-QF60LCU
Revêtement Brillant
Diagonale 56,2” (142,75 cm)
Dimension d’affi chage 1244,16 × 699,84 mm
Résolution 3840 × 2160
Pas 0.108(H) × 0.324(V)
Couleur 16 770 000
Angle d’affi chage (type) *
Luminosité (type) 500 cd/m
Contraste (type) 1200 : 1
Vitesse de réponse (type) GTG 6,5 ms *
Entrée PC
Environnement de
fonctionnement
Environnement
de stockage
Alimentation
Poids 51 kg (environ)
Accessoires
Valeur brute 79 kg / 1452 (L) × 1087 (H) × 582 (P) mm
1
Résolution en entrée 1920 × 1080
Fréquence horizontale 67,5 kHz
Fréquence verticale 60 Hz
Entrée vidéo RVB numérique
Synchronisation Sync HV séparée : niveau TTL
Connecteur d’entrée du signal DVI-D
Température 5 - 35 °C
Humidité 20 - 80 % (sans condensation)
Température - 20 - 55 °C
Humidité 20 - 80 % (sans condensation)
Alimentation 100 - 240 VCA, 50/60 Hz 5,5 A
Consommation 550 W max.
Connecteur d’alimentation Type 3P IEC
88° (Horizontal), 88° (Vertical)
2
2
Manuel de l’utilisateur (CD), Manuel de sûreté, Logiciel de commande (CD), Télécommande sans fi l
*1 Angle d’affi chage : Angle suivant lequel les images sont affi chées avec un contraste blanc/noir d’au moins 30.
2
*
Moyenne des vitesses de réponse entre certains niveaux de gradation (par exemple 0, 63, 127, 191, 255)
Dimensions extérieures (mm)
1333
133
1246
791
832
959
704
151
420
FR-21
Brochage
1) INPUT 1 à 4
N° des broches Nom N° des broches. 6Nom
1 TX 2- 13 NC
2 TX 2+ 14 Alimentation +5 V
3 Blindage (TX2/TX4) 15 Terre
4 NC 16 Détecter Connexion
à chaud
5 NC 17 TX 06 Horloge série DDC 18 TX 0+
7 Données série DDC 19 Blindage (TX0/TX5)
8NC 20 NC
9 TX 1- 21 NC
10 TX 1+ 22 Blindage (TXC)
11 Blindage (TX1/TX3) 23 TXC +
12 NC 24 TXC -
2) Entrée/sortie RS-232C
N° des broches Nom
1NC
2 RXD
3 TXD
4NC
5 GND
6NC
7RTS
8 CTS
9NC
D-SUB 9 broches
1
5
9
6
DVI-D 24 broches
9
17
81
16
24
3) Connecteur LAN
N° des broches Nom
1 TX+
2 TX3 RX+
4NC
5NC
6 RX7NC
8NC
18
FR-22
M
N
ITSUBISHI
