Miele T 7744 C User manual [sv]

Page 1

Bruksanvisning

Kondenstorktumlare T 7744 C

Bruksanvisningen ska ovillkorligen läsas innan torktumlaren installeras och tas i bruk. Det är viktigt för att undvika olyckor och skador på torktumlaren.

sv-SE

M.-Nr. 07 857 930

Page 2

Bidra till att skona miljön

Transportförpackning

Emballaget skyddar torktumlaren mot transportskador. Förpackningsmaterial en är valda med hänsyn till miljön och är därför återvinningsbara.

Emballage som återförs till material kretsloppet innebär minskad råvaru förbrukning och mindre mängder avfall. Ditt försäljningsställe kan återta tran sportförpackningen för återvinning.

Hantering av uttjänad torktum lare

Elektriska och elektroniska maskiner som tjänat ut består av material som kan återanvändas. De innehåller dock även skadligt material som är nödvändigt för maskinernas funktion och säkerhet. Om detta slängs i hushållsavfallet eller hanteras på fel sätt kan det leda till hälsorisker eller skador på miljön. Lämna därför på inga villkor den uttjänade maskinen i hushållsavfallet.

Spara energi

Så här undviker du onödigt lång torktid och ökad energiförbrukning:

Låt tvätten centrifugeras i tvättma

–

skinen med maximalt centrifuge ringsvarvtal. Du sparar cirka 30 % energi och tid vid torkning om tvätten centrifugeras med 1 600 v/min istället för med 800 v/min.

Använd maximal tvättmängd för res

–

pektive torkprogram. Energiförbruk ningen blir då gynnsammast i förhåll ande till den totala tvättmängden.

– Se till att ventilationen i rummet där

torktumlaren står är tillräcklig under torkning.

– Rengör luddfiltren efter varje torkom-

gång.

– Kontrollera värmeväxlaren då och då

och rengör den vid behov.

Lämna istället in uttjänade elektriska och elektroniska maskiner till en återvin ningsstation.

Se till att den uttjänade torktumlaren för varas barnsäkert tills den lämnas in för omhändertagande.

Page 3

Innehållsförteckning

Bidra till att skona miljön . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Säkerhetsanvisningar och varningar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Använda torktumlaren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

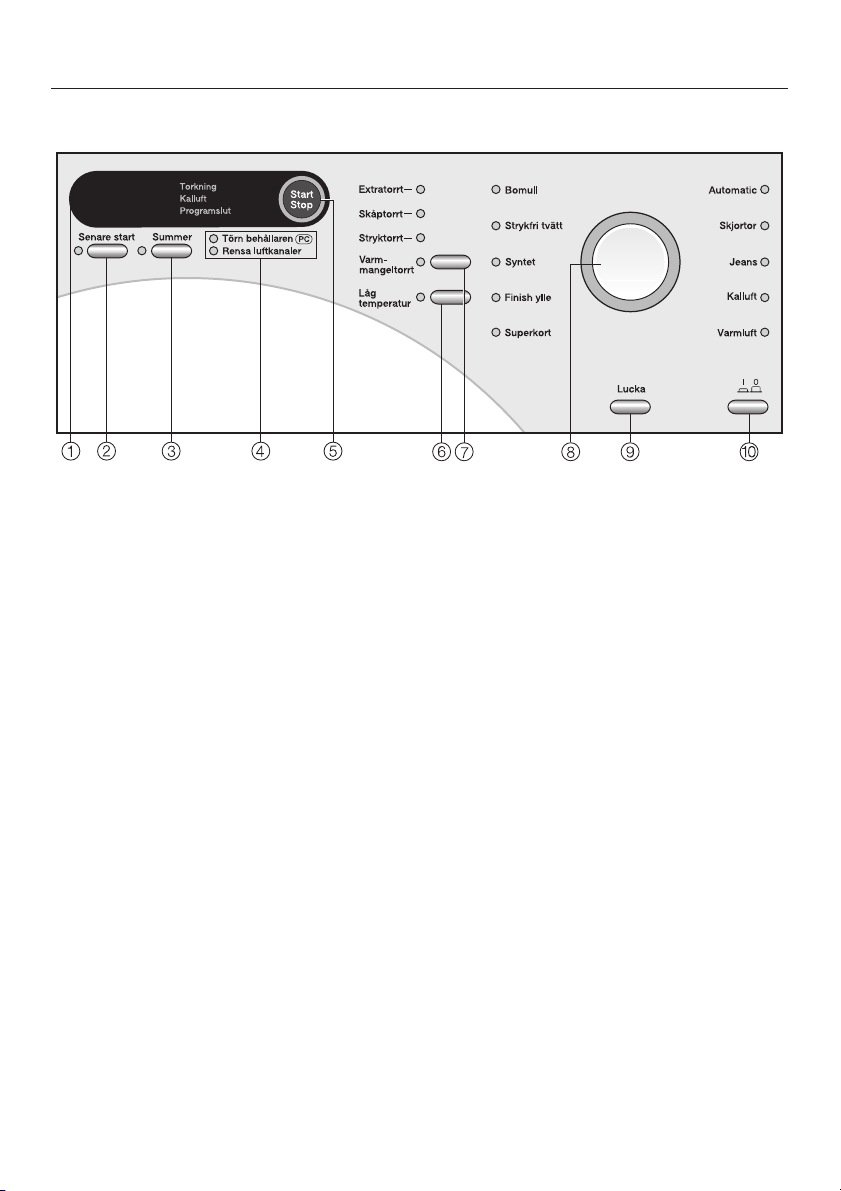

Manöverpanel ....................................................14

Tvättråd. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Skötselsymboler...................................................16

Torktips .........................................................16

Så här torkar man . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Snabbinstruktion ..................................................17

Tillvalsfunktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Låg temperatur ...................................................20

Summer .........................................................20

Senare start ......................................................20

Programöversikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Ändra programförlopp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Pågående program ................................................24

Ändra program .................................................24

Avbryta och välja nytt program.....................................24

Avbryta program och ta ut tvätten ..................................24

Lägga i tvätt i efterhand eller plocka ur tvätt .............................24

Resttid ..........................................................24

Elektronisk driftspärr. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Page 4

Innehållsförteckning

Rengöring och skötsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Tömma kondensvattenbehållaren .......................................26

Rengöra luddfiltren ................................................27

Torrengöring ...................................................27

Våtrengöring ...................................................28

Rengöra torktumlaren ..............................................28

Rengöra värmeväxlaren.............................................29

Ta ut värmeväxlaren .............................................29

Kontrollera värmeväxlaren ........................................30

Rengöra värmeväxlaren ..........................................30

Sätta tillbaka värmeväxlaren.......................................31

Hur man klarar av mindre störningar själv . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Vadgörmanom...?..............................................32

Kontroll- och felmeddelanden ........................................32

Övriga störningar ..................................................34

Byta glödlampa ...................................................37

Miele service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Reparationer .....................................................38

Programuppgradering (Update) ......................................38

Extra tillbehör .....................................................38

Uppställning och anslutning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Översiktsbild framsida ..............................................39

Översiktsbild baksida ..............................................40

Uppställningsplats .................................................40

Bära torktumlaren till uppställnings-

platsen .......................................................40

Tvätt-torkpelare.................................................40

Rikta torktumlaren...............................................41

Vädra uppställningsrummet .......................................41

Före transport ..................................................41

Avleda kondensvatten externt ........................................42

Dra avloppsslangen .............................................42

Hänga upp avloppsslangen (i handfatet/golvbrunnen) ..................43

Särskilda anslutningsvillkor som kräver en backventil ...................43

Elanslutning ......................................................45

Page 5

Innehållsförteckning

Förbrukningsdata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Programmeringsfunktioner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Ändra restfuktigheten i programmet Bomull .............................49

Ändra restfuktigheten i programmet Strykfri tvätt .........................50

Ställa in skrynkelskydd .............................................51

Ställa in summerns ljudstyrka ........................................52

Ändra restfuktigheten i programmet Automatic...........................53

Ställa in förlängning av avkylningstid ..................................54

Ställa in standby ..................................................55

Ställa in memoryfunktion ............................................57

Ändra funktionen för felindikering av luftkanaler ..........................58

Ställa in kvitteringssignal ............................................59

Ändra inställningen för ledvärde ......................................60

Lägga till fler torrhetsgrader .........................................61

Page 6

Säkerhetsanvisningar och varningar

Läs ovillkorligen denna bruksanvisning.

Denna torktumlare uppfyller gällande säkerhetskrav. Ett felaktigt bruk kan leda till personskador och skador på föremål. Läs bruksanvisningen noga innan du tar torktumlaren i bruk. Den innehåller viktig information om säkerhet, användning och skötsel. Genom att läsa bruksanvisningen skyddar du dig och förhindrar att det uppstår skador på torktumlaren. Spara bruksanvisningen och överlämna den vid ägarbyte.

Användningsområde

Denna torktumlare är avsedd att användas i hushåll eller i hus-

hållsliknande miljöer.

Torktumlaren är inte avsedd att användas utomhus.

Använd torktumlaren uteslutande under hushållsmässiga för-

hållanden och endast för att torktumla kläder tvättade i vatten vilka enligt skötseletiketten tål att torkas i torktumlare. All annan användning är otillåten. Miele ansvarar inte för skador som har uppstått vid otillåten eller felaktig användning.

Page 7

Säkerhetsanvisningar och varningar

Personer, särskilt barn som inte kan använda torktumlaren på ett

säkert sätt, får endast använda den under uppsikt av en ansvarig person.

Om det finns barn i hemmet

Barn under åtta år bör hållas borta från torktumlaren. De får en

dast använda den under uppsikt.

Barn från åtta år och uppåt får endast använda, rengöra och

underhålla torktumlaren utan uppsikt om de vet hur man på ett sä kert sätt använder, rengör och underhåller den. Barn måste kunna förstå riskerna med att använda torktumlaren på ett felaktigt sätt om de ska använda den.

Håll uppsikt över barn som är i närheten av torktumlaren. Låt

aldrig barn leka med torktumlaren.

Page 8

Säkerhetsanvisningar och varningar

Teknisk säkerhet

Kontrollera att torktumlaren inte har några synliga yttre skador

innan du installerar den. En skadad torktumlare får inte installeras eller tas i drift.

Jämför uppgifterna om anslutning på torktumlarens typskylt (säk

ring, spänning och frekvens) med dem som gäller för elnätet på uppställningsplatsen innan du ansluter den. Rådfråga i tveksamma fall en fackman.

Torktumlarens elektriska säkerhet garanteras endast om den an

sluts till ett jordat eluttag som är installerat enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning uppfylls. Låt en fackman kontrollera installationen vid tveksamhet. Miele ansvarar inte för skador som har uppstått på grund av att jordad kabel saknas eller att det har uppstått ett brott på kabeln.

Använd av säkerhetsskäl inte förlängningskabel (den kan orsaka

överhettning och därmed brandfara).

Om nätanslutningskabeln är skadad måste den bytas ut av Miele

service eller en av Miele auktoriserad serviceverkstad för att undvika fara för användaren.

Ej fackmässigt utförda reparationer kan medföra avsevärda risker

för användaren, för vilka tillverkaren inte ansvarar. Reparationer får endast utföras av Miele eller av Miele auktoriserad serviceverkstad, annars kan garantibestämmelserna inte åberopas om det skulle uppstå fel på torktumlaren vid senare tillfälle.

Page 9

Säkerhetsanvisningar och varningar

Defekta delar får endast bytas ut mot Mieles originalreservdelar.

Endast om Mieles originalreservdelar används garanteras att tork tumlaren helt och hållet uppfyller de säkerhetskrav som vi ställer på våra produkter.

Vid eventuellt fel på torktumlaren eller vid rengöring och skötsel

är den spänningsfri endast om ett av följande kriterier uppfylls:

Att stickproppen är utdragen.

–

Att huvudströmmen är avstängd.

–

Att säkringen är urskruvad eller frånslagen.

–

Torktumlaren får inte användas på uppställningsplatser som inte

är fasta (till exempel båtar).

Gör inga ändringar på torktumlaren som inte uttryckligen har god-

känts av Miele.

Page 10

Säkerhetsanvisningar och varningar

Användning

På grund av brandrisken är det inte tillåtet att torka textilier som

inte har tvättats.

–

inte är tillräckligt rena och fortfarande har kvar rester av olja, fett

–

eller annan smuts (till exempel kökstextilier, textilier som används för kosmetik med rester av oljor, fett och krämer). För textilier som inte är tillräckligt rena finns risk att de självantän der, till och med efter avslutad torktumling och efter det att de har tagits ut ur torktumlaren.

innehåller rester av brandfarliga rengöringsmedel eller aceton,

–

alkohol, bensin, petroleum, fotogen, fläckborttagningsmedel, terpentin, vax- och vaxborttagningsmedel eller kemikalier (kan till exempel förekomma i moppar och skurtrasor).

– innehåller rester av läggningsvätska, hårspray, nagellacksborttag-

ningsmedel eller liknande.

Tvätta starkt nedsmutsade textilier särskilt grundligt. Använd extra mycket tvättmedel och tvätta i hög temperatur. Tvätta textilierna flera gånger om de inte blir riktigt rena.

Ta ut alla föremål ur fickor (som exempelvis tändare och tänd

stickor).

OBS! Stäng aldrig av torktumlaren innan torkprogrammet är av

slutat. Du får endast göra detta om du tar ut all tvätt direkt och pla cerar den så att värmen kan avges.

Page 11

Säkerhetsanvisningar och varningar

På grund av brandrisken är det heller inte tillåtet att torka textilier

eller produkter som

har tvättats med industriella kemikalier (till exempel kemtvätt).

–

till största delen innehåller skumgummi, gummi eller gummiliknan

–

de material som till exempel produkter av latexskumgummi, duschmössor, vattentäta textilier, gummerade artiklar och kläder samt kuddar med skumgummifyllning.

har fyllning och är skadade (till exempel kuddar eller jackor). Fyll

–

ning som läcker ut kan orsaka brand.

Efter uppvärmningen följer i många program en avkylning för att

säkerställa att textilierna håller en temperatur som inte skadar dem (till exempel för att förhindra att de självantänder). Först efter avkylningsfasen är programmet avslutat. Ta alltid ut all tvätt direkt efter programslut.

Sköljmedel och liknande produkter ska användas på det sätt som

beskrivs i tillhörande anvisningar.

Stå, sitt eller luta dig inte mot luckan. Torktumlaren kan välta.

Stäng luckan efter varje torkomgång. På så vis undviker du att

–

barn försöker klättra in i torktumlaren eller gömma föremål i den

–

smådjur tar sig in i torktumlaren.

Page 12

Säkerhetsanvisningar och varningar

Torktumlaren får inte användas utan luddfilter eller med trasiga

luddfilter.

Luddfiltren måste rengöras regelbundet.

Torktumlaren får inte användas utan värmeväxlare.

Luddfiltren måste torkas efter rengöring med vatten. Det kan upp

stå funktionsstörningar om våta luddfilter används!

Placera inte torktumlaren i rum där det är risk för frost. Tempera

turer kring fryspunkten påverkar torktumlarens funktion. Fryst kon densvatten i pumpen och i avloppsslangen kan leda till skador. Den tillåtna temperaturen i rummet där torktumlaren står ska ligga mellan +2 och +35 °C.

Om kondensvattnet leds ut externt, se till att avloppsslangen sitter

fast och inte glider iväg om den hängs upp i ett handfat eller i en tvättho. Annars kan slangen glida iväg och kondensvattnet som rinner ut kan orsaka skador.

Kondensvatten är inget dricksvatten. Att dricka kondensvatten

kan innebära hälsofara för såväl människor som för djur.

Håll alltid rummet där torktumlaren står fritt från damm och ludd.

Smutspartiklar som hamnar i kalluften och sugs in kan med tiden blockera värmeväxlaren.

Spola inte av torktumlaren med vatten.

Page 13

Tillbehör

Säkerhetsanvisningar och varningar

Endast tillbehör som uttryckligen har godkänts av Miele får an

vändas. Om ej godkända tillbehör används gäller inte längre garanti och/eller produktansvar.

Miele tar inget ansvar för skador som har uppstått på grund av att säkerhetsanvisningarna och varningarna inte har följts.

Page 14

Använda torktumlaren

Manöverpanel

a Display b Knapp Senare start

Denna knapp har dubbel funktion:

- val av programlängd för

Varmluft och Kalluft

- val av Senare start

c Knapp Summer

Programslutet meddelas med en ljudsignal.

d Kontroll-/felmeddelande

Beskrivning av dessa, se avsnittet "Hur man klarar av mindre störningar själv".

e Med Start/Stop-knappen

startar du det valda programmet och avbryter ett redan startat program. Knappen blinkar vid programval och lyser efter programstart.

f Knapp Låg temperatur

Känsliga textilier torkas med låg temperatur.

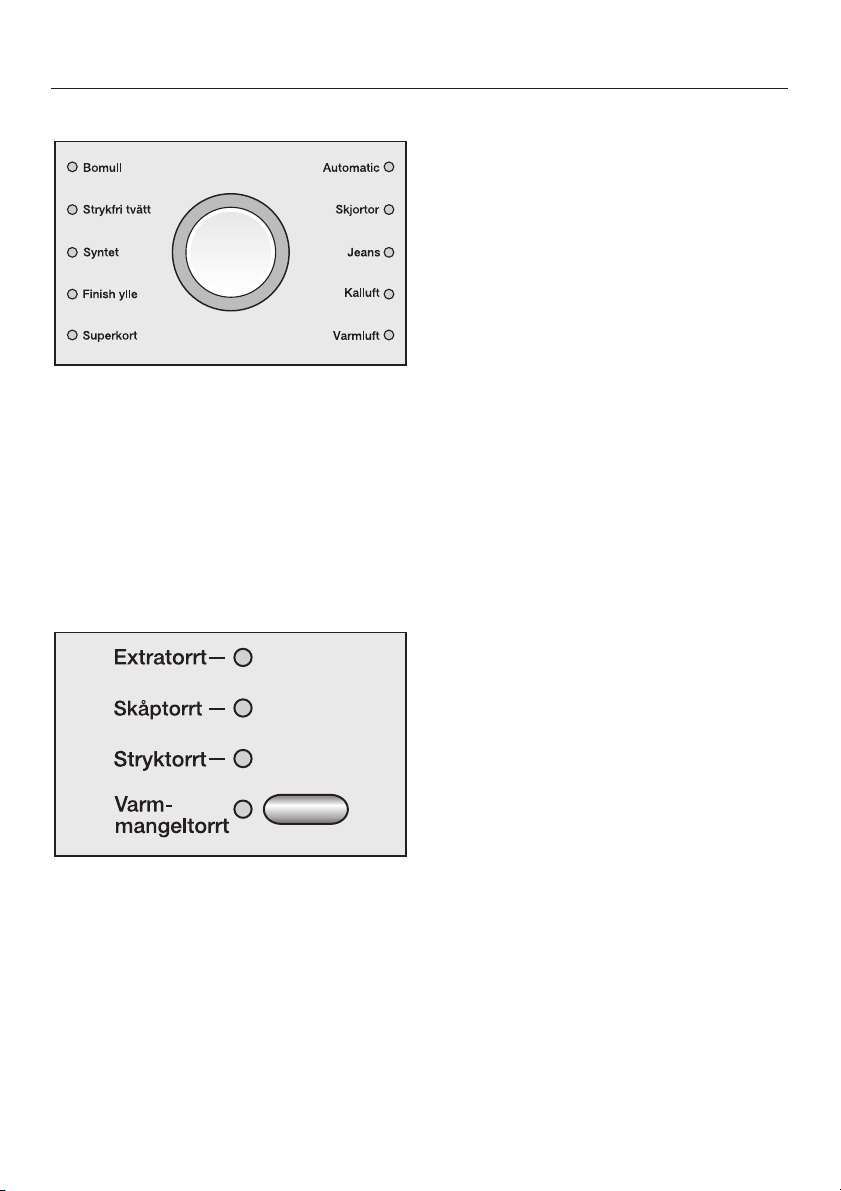

g Knapp för torrhetsgrad

med kontrollampor.

h Programväljare

med kontrollampor.

i Knapp Lucka

Oberoende av strömförsörjningen kan du öppna luckan med denna knapp.

j I-Till/0-Från-knapp jk

för till- och frånkoppling av torktum laren.

Page 15

Använda torktumlaren

Display

Via displayen kan följande funktioner väljas:

Senare start

–

Längden på Kallufts- och Varmlufts

–

programmen

Programmeringsfunktioner

–

Dessutom visas följande i displayen:

Programtid

–

Programavsnitten

–

Torkning Kalluft Programslut

– Kontroll- och felmeddelanden

Programlängd/resttidsprognos

När ett program väljs visas den beräknade programtiden i displayen. Tiden ska ses som en prognos av resterande programtid.

Likaså kan Finish-programmen och Su perkort avslutas i förtid när en viss tem peratur har uppnåtts. Detta gäller sär skilt för tunna textilier, vid mycket liten tvättmängd eller om en torkomgång precis har genomförts.

Senare start

Den tid som har valts för Senare start visas.

Tiden fram till programstarten räknas ned.

När tiden fram till programstart har räk nats ned startar programmet och i displayen visas den beräknade torktiden.

Programmeringsfunktioner

Med programmeringsfunktionerna kan du anpassa torktumlaren till dina individuella behov. I programmeringsläget visas den valda funktionen i displayen.

På grund av nedanstående faktorer kan resttidsprognosen variera: restfuktighet efter centrifugeringen, textilsort, tvätt mängd, rumstemperatur och/eller spän ningsvariationer i elnätet.

Därför anpassar sig elektroniken konti nuerligt till varje torkomgång för att rest tidsprognosen ska bli så exakt som möjligt. Resttidsprognosen kontrolleras hela tiden under torkningen vilket kan leda till att tiden ändras.

Page 16

Tvättråd

Skötselsymboler

Kontrollera symbolerna på plagg ens/textiliernas skötseletiketter innan de torkas i torktumlaren:

q = Torkning med normal temperatur r = Torkning med låg temperatur s= Bör inte torkas i torktumlare

Torktips

Följ alltid anvisningarna om maximal

–

tvättmängd i avsnittet "Programöver sikt".

Om trumman är överfylld sliter det på kläderna, torkresultatet försämras och man får räkna med att tvätten blir skrynklig.

– Torka inte textilier som droppar vat-

ten! Centrifigera textilierna ordentligt i minst 30 sekunder efter tvättomgången.

– Torka ömtåliga textilier

symbolen r med Låg temperatur.

–

Torka blandade textilier av bomull, kulörtvätt och strykfri tvätt i program met Automatic.

–

Öppna jackor

–

Ylle och ylleblandningar filta sig och krympa. Ylletextilier ska endast torkas i programmet Finish ylle.

så att de torkar jämnt.

med skötsel-

tenderar att

Innermaterialet i dunfyllda textilier

–

tenderar att krympa beroende på kvalitet. Dunfyllda textilier bör endast torkas i programmet Superkort.

Rena linnetextilier

–

torktumlare om det anges på skötsel etiketten att det är möjligt. Linne kan ruggas i torktumlaren. Linne bör en dast torkas i programmet Superkort.

Trikåplagg (t ex T-shirtar, underklä

–

der) krymper ofta i första tvätten. Därför ska trikåplagg inte övertorkas för att undvika ytterligare krympning. Köp eventuellt trikåplagg en eller två storlekar större än normalt.

– Risken att tvätten ska bli skrynklig

ökar ju större tvättmängden är. Detta gäller särskilt ömtålig tvätt (t ex skjortor och blusar). I extremfall får man minska tvättmängden.

– Stärktvätt

Man ska dock tillsätta dubbel mängd stärkmedel för att få rätt appreturef fekt.

–

Nya färgade textilier parat innan de torkas första gången. De får inte torkas tillsammans med ljusa textilier. Dessa textilier kan fär ga av sig (även på plastdelar i tork tumlaren). Dessutom kan färgat ludd lägga sig på textilier i andra färger.

kan torkas i torktumlare.

bör endast torkas i

ska tvättas se

Page 17

Så här torkar man

Snabbinstruktion

Följ siffrorna (A,B,C,...) steg för steg. A Sortera tvätten

Sortera tvätten så långt som möjligt efter... . . . önskad torrhetsgrad . . . textilsort . . . liknande storlek . . . liknande restfuktighet efter

centrifugering

På så vis blir det ett jämnare torkresul tat.

Avlägsna föremål som tvättbollar

ur tvätten. Tvättbollar kan smälta vid torkning och skada både torktumlare och tvätt.

– Kontrollera fållar och sömmar så att

ingen textilfyllning kan komma ut.

– Knäpp knappar i stora textilier som

till exempel påslakan och örngott så att inte mindre plagg hamnar i dessa.

C Lägg i tvätt

Öppna luckan genom att trycka på

knappen Lucka.

Lägg plaggen löst i trumman.

Undvik att överfylla trumman, se av snittet "Programöversikt" angående maximal tvättmängd. En överfylld trumma sliter på tvätten och påver kar torkresultatet.

Kontrollera att luddfiltret sitter rätt i

lucköppningen varje gång luckan stängs.

–

Stäng blixtlås, hakar och hyskor.

–

Knyt ihop textilskärp och förklädes band.

–

Avlägsna eller sy fast behåbyglar som har lossnat.

B Koppla in torktumlaren

Du kan även koppla in torktumlaren när plaggen har lagts in. Lampan i trum man lyser inte då (vilket sparar energi).

Tryck in I-Till/0-Från-knappen jk för att koppla in torktumlaren.

Se till att textilierna inte fastnar i luckan. Textilierna kan skadas.

Stäng luckan genom att slå igen den lätt.

Page 18

Så här torkar man

D Välj program

Välj önskat program.

Kontrollampan för det valda program met lyser. Dessutom kan kontrollampor för torrhetsgrad eller tillval lysa eller tider visas (memoryfunktion).

För programmen Bomull, Strykfri tvätt, Syntet, Automatic, Skjortor och Jeans

Programmen Finish ylle och Superkort kan inte ändras.

För programmen Kalluft och Varmluft

Kontrollampan för knappen Senare start blinkar när du väljer Kalluft eller Varm luft.

Tryck på Senare start-knappen tills

den önskade tiden visas i displayen.

Val av tid sker i 10-minuterssteg från 20 minuter upp till 1 timme för Kalluft och 15 minuter upp till 2 timmar för Varmluft.

E Välj tillvalsfunktioner och/eller Se

nare start

^ Tillval (se avsnittet "Tillvalsfunktioner")

kan du välja genom en knapptryckning:

Låg temperatur, Summer och Senare start.

Men: Senare start i kombination med programmen Varmluft och Kalluft är inte möjlig.

Tryck på knappen för torrhetsgrad tills motsvarande kontrollampa lyser.

–

För Bomull kan du välja mellan alla torrhetsgrader. För övriga program är urvalet begränsat.

OBS! Den tid som visas i displayen kan variera för varje nytt programval (rest tidsprognos)!

Page 19

Så här torkar man

F Starta programmet

Vid programval blinkar Start/Stop-knappen. Blinkandet visar att ett program kan startas.

Tryck på Start/Stop-knappen.

Start/Stop-knappen lyser.

I displayen visas Torkning och resttiden räknas ned.

Före programslut

Efter uppvärmningen följer avkylningen (Kalluft visas i displayen). Först när av kylningen är avslutad är programmet klart. Följande program har ingen avkylning: Finish ylle och Superkort.

G Programslut - ta ut tvätten

I displayen visas 0 och Programslut vid avslutat program. Summern ljuder i intervaller (om den är inkopplad).

Trumman fortsätter att rotera i intervaller om tvätten inte plockas ur direkt (Skrynkelskydd). På så sätt undviker man att tvätten blir skrynklig. Tid: 2 h (inte för Finish ylle).

Tryck på knappen Lucka.

Öppna luckan.

Ta ut tvätten.

Se till att inga textilier och/eller plagg ligger kvar i trumman! Tvätt som ligger kvar kan skadas vid ännu en torkomgång.

När torktumlaren är inkopplad och luckan står öppen, släcks belysningen i trumman efter några minuter (för att spara energi).

Tryck in Till/Från-knappen för att stänga av torktumlaren.

Rengör luddfiltren.

Stäng luckan.

Töm kondensvattenbehållaren (om inte kondensvattnet leds ut externt).

Värmeväxlaren ska kontrolleras med jämna mellanrum och rengöras vid behov (se avsnittet "Rengöring och skötsel").

Page 20

Tillvalsfunktioner

Låg temperatur

Känsliga textilier (med skötselsym bolen r) torkas med lägre tempera tur.

För alla ömtåliga eller strykfria textili

–

er med skötselsymbolen r (t ex tex tilier av akryl).

Förlängd programtid.

–

För vissa program är Låg temperatur

–

en del av programmet och kan därför inte väljas bort.

Summer

När ett program är avslutat avger torktumlaren en ljudsignal (under max1hiintervaller).

Varningssignalen vid felmeddelanden ljuder oberoende av om summern är aktiverad eller inte.

Starta Senare start

Tryck på Start/Stop-knappen.

Kontrollampan för Senare start lyser.

–

Tiden fram till Senare start räknas ned till programstarten på följande sätt:

över I0^ i hela timmar

–

under I0^ i minuter

–

Trumman roterar kort varje timme (redu cering av skrynklor).

Så länge tiden räknas ned är det möjligt att lägga i tvätt.

^ Stäng av torktumlaren.

^ Öppna luckan och lägg i tvätten.

^ Stäng luckan och koppla in torktum-

laren.

Radera/ändra Senare start

^ Tryck på Start/Stop-knappen.

Senare start är raderat.

Senare start

Programstarten kan programmeras i upp till 24 timmar i förväg (24^).

Efter val av program:

Tryck på Senare start-knappen tills den önskade tiden visas i displayen.

–

Kontrollampan för Senare start blin kar.

–

Inställningen utförs: i 30-minuterssteg i upp till 10^ i steg om 1 timme över 10^

–

Om Senare start-knappen hålls in tryckt räknas tiden automatiskt upp till 24^.

Tryck på Senare start-knappen tills den önskade tiden visas i displayen.

Tryck på Start/Stop-knappen.

Senare start startar på nytt.

Page 21

Programöversikt

Bomull maximalt 6 kg* Extratorrt och Skåptorrt**

Textilier En- och flerlagriga textilier av bomull.

T ex: handdukar och badrockar av frotté, T-tröjor, underkläder, sängkläder av flanell och babykläder.

OBS!

Låg temperatur Välj Låg temperatur för ömtåliga textilier med skötselsymbolen

Stryktorrt** och Varmmangeltorrt

Textilier Textilier av bomull eller linne. T ex: dukar, sängkläder och

OBS! – Tvätt som ska manglas bör rullas ihop tills den ska manglas

Låg temperatur Välj Låg temperatur för ömtåliga textilier med skötselsymbolen

Strykfri tvätt maximalt 3 kg* Skåptorrt** och Stryktorrt

Textilier Strykfria textilier av bomull, blandmaterial eller syntet. T ex: trö-

OBS!

Låg temperatur Välj Låg temperatur för ömtåliga textilier med skötselsymbolen

Syntet maximalt 2 kg* Skåptorrt och Stryktorrt

Textilier Ömtåliga textilier av syntetiska material, blandmaterial, konstsi

Låg temperatur Kan ej väljas bort.

* Vikt, torr tvätt ** Anvisningar för testinstitut: Programinställning för testet enligt normen

Välj Extratorrt för olika tjocka textilier med flera lager.

–

Torka inte trikåplagg (t ex T-tröjor, underkläder och babyklä

–

der) med Extratorrt - de kan krympa.

stärktvätt.

så att den förblir fuktig.

jor, klänningar, byxor, städrockar och dukar. –

För extra skrynkelfri torkning ska Stryktorrt väljas och tvätt mängden reduceras till 1,5 kg*.

–

Textilierna torkas i Stryktorrt beroende på textilsort och tvätt mängd med minimal skrynkelbildning.

den eller strykfri bomull, t ex skjortor, blusar, behåar, trosor och plagg med applikationer.

EN 61121 (utan Låg temperatur)

Page 22

Programöversikt

Finish ylle maximalt 2 kg*

Textilier Ylletextilier OBS!

Låg temperatur Kan ej väljas bort.

Superkort maximalt 3 kg*

Textilier

OBS!

Låg temperatur Kan ej väljas bort.

Automatic maximalt 3,5 kg* Skåptorrt och Stryktorrt

Textilier Blandade textilier för programmen Bomull och Strykfri tvätt

Skjortor maximalt 2 kg* Skåptorrt och Stryktorrt

Textilier Skjortor och skjortblusar. Låg temperatur Välj Låg temperatur för ömtåliga textilier med skötselsymbolen

Jeans maximalt 3 kg* Skåptorrt och Stryktorrt

Textilier Jeanstyg, som byxor, jackor, kjolar eller skjortor. Låg temperatur Välj Låg temperatur för ömtåliga textilier med skötselsymbolen

* Vikt, torr tvätt

Ylletextilier luckras och "fluffas" upp under en kort tid men

–

torkas inte färdigt. Ta ut textilierna direkt efter avslutat program och låt dem luft

–

torka.

Bomulls- eller linnetextilier.

–

Strykfria textilier av bomull, blandmaterial eller syntet. T ex:

–

bomullsbyxor, anoraker och skjortor. Program för reducering av skrynklor efter centrifugering i

–

tvättmaskin.

– Ta ut textilierna direkt efter avslutat program och låt dem luft-

torka.

Page 23

Programöversikt

Kalluft maximalt 6 kg*

Textilier

Varmluft maximalt 6 kg*

Textilier

OBS! Välj inte den längsta torktiden till en början. Testa dig fram för

Tips Använd Varmluft för att få bort eller reducera lukt från rena

Låg temperatur Välj Låg temperatur för ömtåliga textilier med skötselsymbolen

* Vikt, torr tvätt

Alla typer av textilier som ska vädras.

–

Eftertorkning av flerlagriga textilier som torkar ojämnt på

–

grund av sin beskaffenhet: t ex jackor, kuddar och textilier med volym.

Torkning av enskilda plagg/textilier: t ex badlakan, badkläder

–

och disktrasor.

att se vilken tid som lämpar sig bäst.

bomullskläder som du har haft på dig (torktid: 1/2-1 timme). Uppfräschningseffekten förstärks om du fuktar textilierna något. För plagg av syntet eller med detaljer av syntet fungerar inte reducering av lukt lika bra som för bomullstextilier.

Page 24

Ändra programförlopp

Pågående program

Ändra program

Det är inte möjligt att ändra ett pågåen de program (skydd mot oavsiktliga ändringar).

För att välja ett annat program måste du först avbryta det redan startade pro grammet.

Avbryta och välja nytt program

Tryck på knappen Start/Stop.

Textilierna kyls av ytterligare en stund om en viss torktid och torktemperatur har uppnåtts.

Om du trycker på knappen Start/Stop igen under avkylningen visas Programslut.

^ Stäng av torktumlaren.

^ Koppla in torktumlaren.

^ Välj och starta ett nytt program direkt.

Lägga i tvätt i efterhand eller plocka ur tvätt

Tryck på knappen Lucka.

Öppna luckan.

Risk för brännskada:

Ta inte på trummans baksida när

textilierna läggs i/tas ut! Det uppstår höga temperaturer i trumman.

Lägg i tvätt eller ta ut en del av tvätt

en.

Stäng luckan.

^ Tryck på knappen Start/Stop.

Resttid

För varje ändring i programförloppet kan den resttid som visas i displayen avvika från den verkliga torktiden.

Avbryta program och ta ut tvätten

Se avsnittet "Lägga i tvätt i efterhand eller plocka ur tvätt"

Stäng av torktumlaren när du har stängt luckan.

Page 25

Driftspärren förhindrar oönskad an vändning av torktumlaren.

Driftspärren kan aktiveras när så öns kas.

Den elektroniska driftspärren spärrar torktumlarens elektronik. Torktumlaren kan kopplas in men det går inte att star ta något program.

Om man försöker starta ett program

–

så blinkar kontrollampan för Låg tem peratur och en nyckelsymbol 0-§ visas i displayen.

Luckan kan öppnas när som helst. Den spärras inte.

Aktivera driftspärren

Förutsättning

– Torktumlaren måste vara avstängd.

– Luckan ska vara stängd.

A Tryck in knappen Låg temperatur

och håll den intryckt till och med steg

B Tryck in Till/Från-knappen.

Elektronisk driftspärr

D Vrid programväljaren långsamt och

steg för steg motsols genom sex positioner. De sex kontrollamporna för program men måste lysa efter varandra.

Kontrollampan för knappen Låg tempe ratur blinkar och en nyckelsymbol 0-§ visas i displayen.

E Släpp Låg temperatur-knappen.

Driftspärren är aktiverad.

Du kan stänga av torktumlaren.

Avaktivera driftspärren

Förutsättning

– Torktumlaren måste vara avstängd.

– Luckan ska vara stängd.

^ Gå till väga på samma sätt som be-

skrivs under "Aktivera driftspärren". Utför stegen A till E.

Vid steg E blinkar inte längre kontrollampan för Låg temperatur-knappen och nyckelsymbolen 0-§ slocknar.

Driftspärren är avaktiverad.

Kontrollampan för programmet Automa tic lyser.

C Vrid programväljaren långsamt och

steg för steg medsols genom tre positioner. De tre kontrollamporna för program men måste lysa efter varandra.

Page 26

Rengöring och skötsel

Tömma kondensvattenbehållaren

Kondensvattnet som bildas vid tork ningen samlas upp i kondensvattenbe hållaren.

Töm kondensvattenbehållaren efter varje torkomgång!

Om kondensvattenbehållaren är full ly ser kontrollampan för meddelandet Töm behållaren. Meddelandet försvinner genom att du öppnar och stänger luckan.

Stäng luckan ordentligt. Annars

kan luckan och handtaget skadas när kondensvattenbehållaren dras ut.

Töm behållaren.

^ Skjut in behållaren i torktumlaren.

Kondensvattnet får inte använ-

das som dricksvatten! Det kan medföra hälsofara för både människor och djur.

Kondensvattnet kan används till exempel till ångstrykjärn eller luftfuktare. Men för detta bör kondensvattnet först hällas genom ett fint filter eller ett kaffefilter. Fint ludd i vattnet som kan ställa till ska dor filtreras på så vis bort.

Dra ut kondensvattenbehållaren.

Bär kondensvattenbehållaren vågrätt så att vattnet inte rinner ut. Håll både i handtaget och i den bakre änden av behållaren.

Page 27

Rengöring och skötsel

Rengöra luddfiltren

Luddfiltren i luckan och i lucköppning en samlar upp ludd. Rengör dessa efter

varje torkomgång*.

Torrengöring

Tips: Det är möjligt att dammsuga upp ludd.

^ Dra ut luddfiltret (1) ur luckan.

Ta bort luddet ur håligheten i luckan

med en borste (extra tillbehör) eller med dammsugaren.

Rengör tätningen (2) runt lucköpp

ningen med en fuktig trasa.

Sätt in det rengjorda luddfiltret rätt

och skjut in det i luckan tills det sitter fast.

^ Dra eller dammsug bort luddet från

de båda luddfiltren i lucköppningen.

Dra eller dammsug bort luddet från filtret.

Stäng luckan.

* Kontrollera även luddfiltren när kontrollampan för Rensa luftkanaler lyser.

Page 28

Rengöring och skötsel

Våtrengöring

Luddfiltren ska endast rengöras med vatten om de är mycket smutsi ga eller igensatta.

Luddfiltren måste vara torra när

de sätts tillbaka. Det kan uppstå

funktionsstörningar när våta luddfil ter används.

Öppna luckan och dra ut filtret ur fil

terhållaren.

Det är även möjligt att ta bort de båda filtren i luckans öppning:

^ Vrid vredet a på vänster och höger

luddfilter (tills det knäpper till).

Dra ut luddfiltren (håll i vredet) mot mitten b.

Rengör filtren under rinnande hett vatten.

Sätt i det stora luddfiltret rätt och

skjut in det i lucköppningen tills det sitter fast.

Sätt in luddfiltren nerifrån i luckans

öppning och tryck fast dem upptill.

Spärra båda vreden (tills du känner

att de sitter fast).

Rengöra torktumlaren

Bryt strömmen till torktumlaren.

^ Rengör endast höljet, manöverpanel-

en och luckans tätning med en lätt fuktad trasa och milt rengöringsmedel eller såpvatten.

^ Rostfritt stål (till exempel trumman)

kan rengöras med ett lämpligt rengöringsmedel för rostfritt stål.

Använd inga skurmedel, fönster puts- eller allrengöringsmedel. Dessa kan skada plastytorna eller andra delar av torktumlaren.

Skaka av vattnet från luddfiltren efter våtrengöringen tills det inte längre syns några vattendroppar.

Torka luddfiltren försiktigt men nog grant.

Rengör även ventilationsytan under luddfiltren, till exempel med en dammsugare.

Torka av alla delar med en mjuk trasa.

Page 29

Rengöra värmeväxlaren

Rester av tvättmedel, hårstrån och fint ludd i torkluften kan tränga genom i luddfiltren och blockera värmeväxlaren. Även smutspartiklar som sugs in med kalluften från uppställningsrummet kan orsaka blockeringar.

Kontrollera värmeväxlaren minst två gånger om året och dessutom när kontrollampan för Rensa luftkanaler lyser. Om torktumlaren används ofta ska kontrollen utföras senast efter cirka 100 torkomgångar. Rengör värmeväxlaren vid behov.

Rengöring och skötsel

Vrid spärrvredet på det inre locket

nedåt.

Ta ut värmeväxlaren

Öppna den yttre luckan.

Lyft luckan snett uppåt och lägg den åt sidan.

^ Fäll ut det inre locket.

^ Lyft den inre luckan snett uppåt.

Vrid spärrvredet på värmeväxlaren uppåt (så att haken på spärrvredet lossas från spåret på botten).

Page 30

Rengöring och skötsel

Fatta tag i värmeväxlarens greppring

och dra ut värmeväxlaren ur facket.

Kontrollera värmeväxlaren

Om inget ludd syns:

Sätt tillbaka värmeväxlaren (se nästa

sida).

Om du ser ludd:

Rengör värmeväxlaren enligt beskriv

ningen nedan.

Rengöra värmeväxlaren

Värmeväxlaren måste hållas i de

positioner som visas på de båda följande bilderna när den spolas ren!

Håll värmeväxlaren mot ljuset.

Kontrollera om det finns ludd i den. Pilarna på bilden ovan visar i vilken riktning man ska titta.

Spola genom värmeväxlaren från långsidan – som på bilden ovanför – med vattenstrålen.

Page 31

Rengöring och skötsel

Sätta tillbaka värmeväxlaren

Spola även genom värmeväxlaren

framifrån.

^ Kontrollera värmeväxlaren på nytt för

att se om det finns kvar eventuell smuts (se avsnittet "Kontrollera värmeväxlaren"). Spola av den så många gånger som behövs.

^ Se även till att värmeväxlarens gum-

mitätning är ren. Gummitätningen får inte avlägsnas eller ha några veck eller sprickor!

Skjut in värmeväxlaren helt

spärren) i facket.

Värmeväxlarens greppring vara uppåt och spärrvredet nedåt.

Vrid värmeväxlarens spärrvred till

vågrätt läge så att spärren tydligt hakar fast i spåret på botten

Kontrollera att gummitätningen är in tryckt ordentligt i spåret innan inner locket sätts fast.

Sätt tillbaka innerlocket med spärren

pekandes nedåt. Vinkla locket något och tryck det lätt mot den nedre kanten.

^ Tryck sedan fast locket upptill och lås

fast det med spärren. Spärren måste stå horisontellt i låst läge.

^ Sätt fast den yttre luckan nedtill och

tryck fast den genom att trycka till på den övre kanten.

(ända till

måste

Kontrollera och gör rent värmeväxla rens fack

Kontrollera värmeväxlarens fack på insidan av torktumlaren efter eventu ellt synligt ludd. Avlägsna ludd med en fuktig trasa endast från de ytor du kan nå för hand.

Endast om värmeväxlaren och locket är låsta och rätt isatta säker ställs ett tätt kondenssystem.

Page 32

Hur man klarar av mindre störningar själv

Vadgörmanom...?

De flesta störningar kan du åtgärda själv. Nedanstående tabell är till hjälp för att hitta och åtgärda orsaker till en störning. OBS!

Reparationer av elektriska apparater får endast utföras av en fackman. Ej

fackmässigt utförda reparationer kan innebära allvarlig fara för användaren.

Kontroll- och felmeddelanden

Problem Orsak Åtgärd Programavbrott.

0 visas i displayen. Summern ljuder.

Kontrollampan för Låg temperatur blinkar när torktumlaren kopplas in och nyckelsymbolen o-§ visas i displayen.

Programavbrott. I displayen blinkar

Kalluft eller Program slut.

Summern ljuder.

Vid programslut blinkar en liggande stapel:

—œ–...C~–...Cœ˜...

Det är inget fel. Elektroniken känner av att

det inte finns någon tvätt i trumman och avbryter därför programmet.

Torkning av enstaka eller redan torra plagg kan också leda till programavbrott.

Driftspärren är aktiverad. För att kunna använda

Orsaken kan inte konsta teras direkt.

Programmet är avslutat men tvätten kyls ner ytter ligare.

Enstaka plagg bör i

–

fortsättningen torkas med varmluftsprogram met.

Radera kontrollmeddelandet:

– Öppna och stäng

luckan.

torktumlaren måste du avaktivera driftspärren (se avsnittet "Elektronisk driftspärr").

–

Stäng av torktumlaren och koppla in den igen.

–

Starta ett program.

Om programmet åter av bryts och ett felmedde lande visas föreligger en störning. Kontakta Miele service.

Du kan ta ut tvätten och

sprida ut den eller låta den fortsätta att kylas av.

Page 33

Hur man klarar av mindre störningar själv

Problem Orsak Åtgärd Kontrollampan för Ren

sa luftkanaler lyser.

Programavbrott. Kontrollampan för Ren-

sa luftkanaler lyser. Summern ljuder.

Kontrollampan för Töm behållaren lyser.

Summern ljuder.

Kontrollampan indikerar

att torktumlaren inte arbe tar optimalt eller oekono miskt.

Möjliga orsaker: Luddfilt ren är igensatta av ludd eller tvättmedelsrester.

Möjliga orsaker och åtgärder beskrivs ovan.

Kondensvattenbehållaren är full eller så har av loppsslangen ett veck.

Vanligtvis räcker det att

–

rengöra luddfiltret.

Skulle detta inte vara

tillräckligt, kontrollera de möjliga orsaker som

beskrivs under "Tork

ningsförloppet tar för lång tid eller avbryts".

Radera kontrollmedde landet:

Öppna och stäng

–

luckan.

Kontrollampan för Rensa luftkanaler kan avaktiveras (se avsnittet "Programmeringsfunktioner").

Radera felmeddelandet:

– Öppna och stäng

luckan.

– Stäng av och koppla in

torktumlaren.

– Starta ett program. –

Om felmeddelandet visas på nytt, kontakta Miele service.

–

Töm kondensvattnet.

–

Kontrollera avlopps slangen.

Radera kontrollmedde landet:

–

Öppna och stäng luckan.

Page 34

Hur man klarar av mindre störningar själv

Övriga störningar

Problem Orsak Åtgärd Torkningsför

loppet tar för lång tid eller avbryts.

Trots rengjorda luddfilter lyser eventuellt kon trollampan för

Rensa luftkanal er.

Tvätten är inte tillräckligt torr.

Kontrollera möjliga orsaker och stäng av och koppla in

torktumlaren igen.

Ventilationen är otillräcklig. Eventuellt är rummet där tork tumlaren är installerad för li

tet. Det gör att rumstempera turen stiger kraftigt.

Ventilationsöppningarna under luckan är igensatta.

Luddfiltren är igensatta med ludd eller så var de blöta när de sattes tillbaka efter rengöring.

Tvättmedelsrester, hårstrån och fint ludd kan sätta igen värmeväxlaren.

Textilierna har inte centrifugerats tillräckligt.

Torktumlaren är överfylld. Följ anvisningarna för maxi-

På grund av blixtlås av metall kan tvättens fuktighetsgrad inte kännas av exakt.

Tvätten består av textilier av olika material.

Öppna en dörr eller ett fön ster så att temperaturen i

rummet inte stiger för myck

et.

Avlägsna föremål som

–

blockerar ventilationen. Avlägsna luddet.

– – Luddfiltren måste vara tor-

ra.

Värmeväxlaren måste kontrolleras och rengöras med jämna mellanrum.

Centrifugera textilierna i fortsättningen med ett högre varvtal i tvättmaskinen.

mal tvättmängd för de olika torkprogrammen.

–

Öppna blixtlåsen i fortsätt ningen.

Om problemet uppträder på nytt, torka textilier med långa blixtlås endast i varmluftspro grammet.

–

Eftertorka med Varmluft.

–

Välj ett lämpligt program vid nästa torkning.

Page 35

Hur man klarar av mindre störningar själv

Problem Orsak Åtgärd Det rinner ut vatten ur

torktumlaren efter ren göring av värmeväxla ren.

Syntetplagg är laddade med statisk elektricitet efter torkningen.

Det har bildats ludd. Vid torkning lossnar ludd

Värmeväxlarens inner

–

lock och/eller värme växlaren är inte ordent ligt fastsatta.

Det finns ludd i utrym

–

met där värmeväxlaren sitter.

Syntetiska material tende rar att laddas statiskt.

som huvudsakligen har uppstått genom nötning redan när plaggen används och tvättas. Själva torktumlingen däremot innebär väldigt liten påfrestning på plaggen och har därmed ingen nämnvärd inverkan på deras livslängd. Det har olika forskningsinstitut fastställt.

Kontrollera att inner

–

locket och värmeväxla ren sitter fast ordentligt.

Kontrollera även gum

–

mitätningen. Avlägsna allt synligt

–

ludd ur värmeväxlarens utrymme med en trasa.

Sköljmedel i sista skölj

omgången kan minska den statiska laddningen.

Ludd fångas upp av ludd filtren och kan lätt avlägsnas (se avsnittet "Rengöring och skötsel").

Page 36

Hur man klarar av mindre störningar själv

Problem Orsak Åtgärd Vissa program går inte

att starta längre. Den ak tuella kontrollampan för programmet lyser inte heller längre.

Kontrollampan för Start/Stop blinkar lång samt och displayen är släckt.

Torktumlaren går inte igång efter inkoppling.

Strömavbrott. När strömmen kommer tillbaka startar det program

Trumbelysningen lyser inte.

Orsaken kan inte fast ställas direkt.

Torktumlaren är i stand by-läge.

Det är inget fel utan en funktion som kan ställas in.

Orsaken kan inte fastställas direkt.

som hade valts före strömavbrottet automatiskt. Det gäller dock inte om avkylningsfasen hade påbörjats.

Belysningen släcks automatiskt (för att spa ra energi).

Eventuellt är glödlam pan trasig.

Stäng av torktumlaren

–

och koppla in den igen. Välj ett av programmen.

–

Om det inte är möjligt att

–

starta ett program vid ett andra försök föreligger ett fel. Kontakta Miele service.

Se avsnittet "Programmer

ingsfunktioner".

– Är torktumlaren inkopp-

lad?

– Sitter stickproppen i

vägguttaget? – Är luckan stängd? – Är säkringen hel?

Stäng av torktumlaren och

koppla in den igen.

Glödlampan kan bytas ut, se slutet av detta avsnitt.

Page 37

Hur man klarar av mindre störningar själv

Byta glödlampa

Bryt strömmen till torktumlaren.

Öppna luckan.

Upptill i lucköppningen finns ett nerfäll bart lampskydd för lampan.

Använd inte starkare glödlampa än vad som är angivet på typskylten och lampskyddet.

Byt glödlampa.

Fäll tillbaka lampskyddet och tryck

fast det på vänster och höger sida så att det snäpper fast.

Det är viktigt att lampskyddet sit

ter fast ordentligt. Om det kommer in fukt innanför lampskyddet kan det orsaka kortslutning.

^ Stick in exempelvis en bred spår-

skruvmejsel under ena kanten på glödlampans lampskydd och tryck lätt.

Lampskyddet kan öppnas genom att du vrider handen en aning.

Lampskyddet fälls ner.

Använd endast Mieles temperaturbe ständiga glödlampor som kan köpas hos Mieles återförsäljare eller Mieles re servdelsavdelning.

Page 38

Miele service

Reparationer

Om det uppstår fel som du själv inte kan åtgärda, var god kontakta:

Närmaste återförsäljare

–

eller

Miele service. Auktoriserade service

–

verkstäder kan nås på telefonnum mer 077 077 00 20. Se även Mieles hemsida: www.miele.se

Vid kontakt med service, var god upp ge alltid produktens maskinmodell (typ) och maskinnummer. Dessa uppgifter finns på typskylten som du ser när du öppnar luckan.

Programuppgradering (Update)

På torktumlarens manöverpanel finns en kontrollampa med beteckningen PC (= Programme Correction) som är av sedd för uppgradering av torkprogram.

Programuppgraderingar kan bli aktuella i framtiden på grund av nya textilier och torkningsförfaranden.

Extra tillbehör

Till denna torktumlare finns extra tillbe hör som kan köpas hos Mieles återför säljare eller Mieles reservdelsavdelning.

Page 39

Översiktsbild framsida

Uppställning och anslutning

a Nätanslutningskabel

b Manöverpanel

c Kondensvattenbehållare

d Lucka

e Yttre lucka för värmeväxlaren

f Fyra höjdjusterbara skruvfötter

g Insugnings- och utblåsningsöppning

för värmeväxlarens luftkylning

h Avloppsslang för kondensvatten

(med bågformad hållare)

Page 40

Uppställning och anslutning

Översiktsbild baksida

a För transport finns greppmöjligheter

under topplocket (pilar)

b Insugningsöppning för värmeväxla-

rens luftkylning

c Nätanslutningskabel

d Avloppsslang för kondensvatten

e Tillbehör för anslutning till ett vatten-

lås i handfat

Uppställningsplats

Denna torktumlare kan skjutas in under en arbetsbänk om den är tillräckligt hög.

I torktumlarluckans öppningsut

rymme får ingen låsbar dörr, skjut dörr eller upphängd dörr installeras.

Det är inte möjligt att demontera

torktumlarens topplock.

Bära torktumlaren till uppställningsplatsen

På den bakre delen av det utskjutande topplocket finns greppmöjligheter för transport. Använd de främre fötterna och den bakre delen av det utskjutande topplocket vid transport av torktumlaren från förpackningen till uppställningsplatsen.

Tvätt-torkpelare

Torktumlaren kan installeras som en tvätt-torkpelare tillsammans med en Miele tvättmaskin. För denna installation krävs en byggsats* (WTV).

* Extra tillbehör

Byggsatsen bör monteras av Miele service eller en av Miele auk toriserad serviceverkstad.

Page 41

Rikta torktumlaren

Uppställning och anslutning

Täck under inga omständigheter

för insugnings- och utblåsningsöpp ningarna på fram- och baksidan! En tillräckling luftkylning av värmeväxla ren kan inte garanteras annars.

Luftspalten mellan torktumlarens

undersida och golvet får inte göras mindre genom till exempel socklar, lister eller tjocka heltäckande mattor. En tillräcklig lufttillförsel garanteras nämligen inte då.

För att torktumlaren ska fungera felfritt är det viktigt att den står lodrätt.

Utjämna ojämnheter i golvet med hjälp av de de fyra skruvfötterna.

Vädra uppställningsrummet

Kalluften som sugs in under torkning blåses ut på framsidan och värmer upp rumsluften. Därför måste du se till att ventilationen är tillräcklig, framför allt i små rum, t ex genom att öppna fönstret. Annars får man räkna med längre torktider.

Före transport

Efter varje torkomgång finns det kvar en mindre mängd kondensvatten i pump en. Detta kondensvatten kan rinna ut när man lutar torktumlaren. Därför re kommenderar vi att man startar kallufts programmet under ca 1 minut före tran sport. Det resterande kondensvattnet leds ut i kondensvattenbehållaren eller via avloppsslangen.

Page 42

Uppställning och anslutning

Avleda kondensvatten externt

Allmänt

Kondensvattnet som uppstår vid tork ning pumpas genom avloppsslangen på torktumlarens baksida ner i kon densvattenbehållaren. Kondensvattnet kan också ledas bort externt via avloppsslangen. Kondens vattenbehållaren behöver då inte töm mas längre.

Längd slang .............1,50 meter

Max pumphöjd ...........1,50 meter

Max pumplängd ..........4,00 meter

Denna torktumlare måste under

vissa uppställningsvillkor utrustas med en backventil, se följande sidor.

Som extra tillbehör kan du köpa

– en slangförlängning

– en backventil för extern vattenanslut-

ning. Max pumphöjd med backventil är 1,00 meter.

Dra av avloppsslangen från anslut

ningen.

^ Låt eventuellt restvatten rinna ner i

behållaren.

^ Linda av slangen från slangupphäng-

ningen och dra försiktigt ut slangen från slangklämmorna.

Dra avloppsslangen

Dra inte i avloppsslangen, böj den inte och undvik att det blir veck på den. Den kan gå sönder!

I avloppsslangen finns en liten mängd restvatten. Ställ därför fram en behållare.

Dra slangen till höger eller till vänster efter behov.

Låt slangen sitta kvar i den mittersta slangklämman så att den inte viks och blir skadad.

Page 43

Uppställning och anslutning

Hänga upp avloppsslangen (i handfatet/golvbrunnen)

Se bild av framsidan.

Se till att avloppsslangen sitter

fast och inte glider iväg (bind till exempel fast den) om den hängs i ett handfat eller i en tvättho. Annars kan det uppstå vattenskador av vat ten som rinner ut.

Använd den bågformade hållaren för

att undvika att avloppsslangen viks.

Särskilda anslutningsvillkor som kräver en backventil

Vid särskilda anslutningsvillkor

måste en backventil (byggsats) för extern vattenanslutning (extra till-

behör) användas. Annars kan vatten som rinner tillbaka till torktumlaren rinna ut ur torktumlaren och förorsaka skador.

Exempel: Anslutning till handfatets vat tenlås

Avloppsslangen med backventilen kan anslutas direkt till ett speciellt vattenlås på handfatet.

^ Avlägsna tillbehöret upptill på tork-

tumlarens baksida: Adaptern 1 och den bakomliggande slangklämman 3.

Särskilda anslutningsvillkor är:

–

Anslutning till vattenlås på handfat (se nedan).

–

Diverse anslutningsmöjligheter till vil ka till exempel även en tvättmaskin eller en diskmaskin är anslutna.

Page 44

Uppställning och anslutning

1 Adapter

2 Handfat-överfallsmutter

3 Slangklämma

4 Slangände

5 Backventil

6 Torktumlarens avloppsslang

Installera adaptern 1 med överfalls

muttern 2 på handfatets vattenlås.

I regel är överfallsmuttern utrustad med en bricka som måste avlägs nas.

Sätt slangens ände 4 på adaptern 1.

Dra åt slangklämman 3 med en

skruvmejsel direkt bakom handfatets överfallsmutter.

Backventilen 5 måste monteras

på så vis att pilen pekar i flödesrikt ningen (i riktning mot handfatet). Annars är det inte möjligt med tömning.

^ Installera backventilen 5 på torktum-

larens avloppsslang 6 (var uppmärksam på riktningen, se pilen på backventilen!).

^ Fäst backventilen med slangkläm-

morna.

Page 45

Elanslutning

Uppställning och anslutning

Torktumlaren levereras med en anslut ningskabel för växelström för anslutning till ~230 V 50 Hz.

Anslutningen måste utföras enligt gäl lande säkerhetsföreskrifter.

Torktumlaren får på inga villkor anslutas med förlängningskabel. Det föreligger då risk för brand.

Jordfelsbrytare rekommenderas.

Uppgifter om anslutningseffekt och säk ring finns på typskylten. Jämför uppgift erna på typskylten med dem som gäller för elnätet.

Page 46

Förbrukningsdata

Program Tvätt

Bomull Skåptorrt

Bomull Stryktorrt

Strykfri tvätt Skåptorrt 3,0 1200 (40 % restfuktighet)** 1,25 44 Strykfri tvätt Stryktorrt 3,0 1200 1,00 39 Syntet Skåptorrt 2,0 800 1,40 97 Automatic Skåptorrt 3,5 800 2,10 96 Skjortor Skåptorrt 2,0 600 1,25 54 Jeans Skåptorrt 3,0 900 2,00 99 Finish ylle 2,0 1000 0,15 4 Superkort 3,0 1000 0,25 8

* Vikt, torr tvätt ** Testprogram enligt EN 61121:2005 Alla icke markerade värden är beräknade med stöd av normen EN 61121:2005 För tester enligt EN 61121 ska före testtorkomgången 3 kg bomullstvätt torkas i programmet Bomull

Skåptorrt utan tillval enligt ovan nämnda norm med 70 % restfuktighet.

Faktorer som tvättmängd, textilsort, restfuktighet efter centrifugering och variationer i elnätet och valda tillvalsfunktioner kan leda till avvikelser från ovan angivna förbrukningsvärden.

mängd

kg* v/min kWh Minuter 6,0 1000 (60 % restfuktighet)**

6,0 1000 (60 % restfuktighet)**

Slutcentrifugeringsnivå i

tvättmaskin

1200 1400 1600 1800

Energi Tid

3,35 3,05 2,90 2,55 2,50

2,70 2,40 2,25 1,90 1,85

104

95 91 82 80

85 76 71 62 60

Page 47

Tekniska data

Höjd 850 mm Bredd 595 mm Djup 634 mm Djup med öppen lucka 1 074 mm Kan skjutas in under arbetsbänk ja Kan placeras i en tvätt-torkpelare ja Vikt 52 kg Trummans volym 111 l Tvättmängd 6 kg (vikt för torr tvätt) Kondensvattenbehållarens volym ca 3,5 l Längd slang 1,50 m Maximal pumphöjd 1,50 m Maximal pumplängd 4,00 m Längd anslutningskabel 2,00 m Anslutningsspänning se typskylt Anslutningseffekt se typskylt Säkring se typskylt Effekt glödlampa se typskylt Energiförbrukning se avsnittet "Förbrukningsdata" CE-godkänd radioavstörd, VDE

Page 48

Programmeringsfunktioner för ändring av standardvärden

Om du så önskar kan du anpassa torktumlarens elektronik med hjälp av programmeringsfunktionerna till dina individuella behov.

Programmeringsfunktionerna kan du sedan ändra när du så önskar.

Page 49

Ändra restfuktigheten i programmet Bomull

Torktumlarens elektronik är inställd på så effektiv och energibesparande torkning som det bara går. I detta program kan du emellertid ställa in torrhetsgraden på torrare eller fuktigare.

Programmeringsfunktioner

Vilket alternativ som är valt visas i displayen med en siffra som visas växelvis med P.

0 Restfuktigheten är fuktigare. I Fabriksinställning.

(Kontrollampan för Automatic blinkar dessutom 1 gång).

Du programmerar i stegen (A,B,C ...) med hjälp av knapparna.

Gör så här:

Torktumlaren måste vara avstängd.

–

– Luckan ska vara stängd.

A Tryck in knappen Start/Stop och håll

den intryckt under stegen B-C.

B Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stop lyser permanent

C . . . och släpp sedan Start/Stop.

–

Kontrollampan Låg temperatur blin kar 1 gång.

...

2 Restfuktigheten är torrare.

(Kontrollampa Automatic blinkar dessutom 2 gånger).

D Genom att trycka på Start/Stop kan

du ändra siffran.

E Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

Kontrollera inställningen

^ Utför steg A till C.

^ Stäng av torktumlaren efter steg C.

Page 50

Programmeringsfunktioner

Ändra restfuktigheten i programmet Strykfri tvätt

Torktumlarens elektronik är inställd på så effektiv och energibesparande torkning som det bara går. I detta program kan du emellertid ställa in torrhetsgraden på torrare eller fuktigare.

Vilket alternativ som är valt visas i displayen med en siffra som visas växelvis med P.

0 Restfuktigheten är fuktigare. I Fabriksinställning.

(Kontrollampan för Automatic blinkar dessutom 1 gång).

Du programmerar i stegen (A,B,C ...) med hjälp av knapparna.

Gör så här:

Torktumlaren måste vara avstängd.

–

– Luckan ska vara stängd.

A Tryck in knappen Start/Stop och håll

den intryckt under stegen B-C.

B Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stop lyser permanent

C . . . och släpp sedan Start/Stop.

D Tryck 1 gång på knappen Låg tem

peratur.

–

Kontrollampan Låg temperatur blin kar 2 gånger.

...

2 Restfuktigheten är torrare.

(Kontrollampa Automatic blinkar dessutom 2 gånger).

E Genom att trycka på Start/Stop kan

du ändra siffran.

F Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

Kontrollera inställningen

^ Utför steg A till D.

^ Stäng av torktumlaren efter steg D.

Page 51

Ställa in skrynkelskydd

För att undvika skrynklor om textilier na inte plockas ut direkt efter avslutat program.

Skrynkelskyddet

är inkopplat vid leverans. Du kan för

–

korta tiden eller koppla ifrån det helt.

Programmeringsfunktioner

Vilket alternativ som är valt visas i displayen med en siffra som visas

växelvis med P.

0 Skrynkelskydd avaktiverat. I 1 timme Skrynkelskydd.

(Kontrollampan Automatic blinkar

dessutom 1 gång)

är aktiverat i alla program utom Fi

–

nish ylle

bör alltid vara inkopplat.

–

Du programmerar i stegen (A,B,C ...) med hjälp av knapparna.

Gör så här:

– Torktumlaren måste vara avstängd.

– Luckan ska vara stängd.

A Tryck in knappen Start/Stop och håll

den intryckt under stegen B-C.

B Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stop lyser permanent

C . . . och släpp sedan Start/Stop.

D Tryck 2 gånger på knappen Låg

temperatur.

–

Kontrollampan Låg temperatur blin kar 3 gånger.

...

2 Fabriksinställning. 2 timmar skryn

kelskydd

(Kontrollampa för Automatic blinkar dessuom 2 gånger).

E Genom att trycka på Start/Stop kan

du ändra siffran.

F Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

Kontrollera inställningen

^ Utför steg A till D.

^ Stäng av torktumlaren efter steg D.

Page 52

Programmeringsfunktioner

Ställa in summerns ljudstyrka

Summern kan ställas in på två olika ljudstyrkor.

Vilket alternativ som är valt visas i displayen med en siffra som visas växelvis med P.

Du programmerar i stegen (A,B,C ...) med hjälp av knapparna.

Gör så här:

Torktumlaren måste vara avstängd.

–

Luckan ska vara stängd.

–

A Tryck in knappen Start/Stop och håll

den intryckt under stegen B-C.

B Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stop lyser permanent

C . . . och släpp sedan Start/Stop.

D Tryck 3 gånger på knappen Låg

temperatur.

– Kontrollampan Låg temperatur blin-

kar 4 gånger.

...

0 Fabriksinställning. Summerljud

styrka normal.

I Summerljudstyrka hög.

(Kontrollampa Automatic blinkar dessutom).

E Genom att trycka på Start/Stop kan

du ändra siffran.

F Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

Kontrollera inställningen

^ Utför steg A till D.

^ Stäng av torktumlaren efter steg D.

Page 53

Ändra restfuktigheten i programmet Automatic

Torktumlarens elektronik är inställd på så effektiv och energibesparande torkning som det bara går. I detta program kan du emellertid ställa in torrhetsgraden på torrare eller fuktigare.

Programmeringsfunktioner

Vilket alternativ som är valt visas i displayen med en siffra som visas växelvis med P.

0 Restfuktigheten är fuktigare. I Fabriksinställning.

(Kontrollampan för Automatic blinkar dessutom 1 gång).

Du programmerar i stegen (A,B,C ...) med hjälp av knapparna.

Gör så här:

Torktumlaren måste vara avstängd.

–

– Luckan ska vara stängd.

A Tryck in knappen Start/Stop och håll

den intryckt under stegen B-C.

B Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stop lyser permanent

C . . . och släpp sedan Start/Stop.

D Tryck 4 gånger på knappen Låg

temperatur.

–

Kontrollampan Låg temperatur blin kar 6 gånger.

...

2 Restfuktigheten är torrare.

(Kontrollampa Automatic blinkar dessutom 2 gånger).

E Genom att trycka på Start/Stop kan

du ändra siffran.

F Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

Kontrollera inställningen

^ Utför steg A till D.

^ Stäng av torktumlaren efter steg D.

Page 54

Programmeringsfunktioner

Ställa in förlängning av avkylningstid

Du kan förlänga avkylningen före pro gramslutet i 2 lägen. Textilierna kyls ner mer.

Avkylningstiden gäller bara för torrhets gradsprogammen.

Du programmerar i stegen (A,B,C ...) med hjälp av knapparna.

Gör så här:

Torktumlaren måste vara avstängd.

–

– Luckan ska vara stängd.

A Tryck in knappen Start/Stop och håll

den intryckt under stegen B-C.

B Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stop lyser permanent

C . . . och släpp sedan Start/Stop.

D Tryck 5 gånger på knappen Låg

temperatur.

...

Vilket alternativ som är valt visas i displayen med en siffra som visas växelvis med P.

0 Fabriksinställning. I Avkylningstiden är 5 minuter läng

re.

(Kontrollampan för Automatic blinkar dessutom 1 gång).

2 Avkylningstiden är 10 minuter

längre.

(Kontrollampan för Automatic blinkar dessutom 2 gånger).

E Genom att trycka på Start/Stop kan

du ändra siffran.

F Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

Kontrollera inställningen

^ Utför steg A till D.

Stäng av torktumlaren efter steg D.

–

Kontrollampan Låg temperatur blin kar 7 gånger.

Page 55

Programmeringsfunktioner

Ställa in standby

Displayen och kontrollamporna släcks efter 10 minuter och endast Start/Stopp-knappens kontrollampa blinkar långsamt: Lägre energiförbrukning.

"Väcka" torktumlaren ur standby-läge

Vrid programväljaren eller tryck på en

knapp. Inget av dessa saker stör ett pågående program.

Till

Standbyfunktionen är inkopplad och displayen och kontrollamporna släcks efter 10 minuter:

– om du inte väljer något program efter

det att torktumlaren har kopplats in

– efter programstart.

Men när tiden för Senare start har räknats ner, vid programslut eller i slutet av skrynkelskyddsfasen tänds displayen och kontrollamporna och lyser i 10 minuter. Summern (om den är inkopplad) ljuder i 10 minuter vid programslut.

Ej under pågående program (inställ ning vid leverans)

Såsom beskrivet under Till. Men displayen och kontrollamporna släcks inte under pågående program.

Från

Displayen och kontrollamporna släcks inte när torktumlaren är inkopplad.

Du programmerar och sparar i steg en (A,B,C ...) med hjälp av knappar na.

Se nästa sida.

Page 56

Programmeringsfunktioner

Förutsättning:

Torktumlaren måste vara avstängd.

–

Luckan ska vara stängd.

–

Vilket alternativ som är valt visas i displayen med en siffra som visas växelvis med P.

A Tryck in knappen Start/Stopp och

håll den intryckt under stegen B-C.

B Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stopp lyser permanent

C . . . och släpp sedan knappen

Start/Stopp.

D Tryck 6 gånger på knappen Låg

temperatur.

– Kontrollampan Låg temperatur blin-

kar kort 8 gånger.

...

0 Till I Ej under pågående program (fab

riksinställning)

(Kontrollampan för Automatic blinkar dessutom 1 gång).

2 Från

(Kontrollampan Automatic blinkar dessutom 2 gånger).

E Genom att trycka på knappen

Start/Stopp kan du ändra siffran.

F Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

Kontrollera inställningen

^ Utför steg A till D.

^ Stäng av torktumlaren efter steg D.

Page 57

Ställa in memoryfunktion

Elektroniken sparar ett valt program med tillvalsfunktion. Dessutom spa ras längden för ett Varmlufts- eller Kalluftsprogram. Vid nästa torkom gång övertas dessa inställningar. De kan övertas eller ändras genom en knapptryckning.

Du programmerar i stegen (A,B,C ...) med hjälp av knapparna.

Gör så här:

Torktumlaren måste vara avstängd.

–

– Luckan ska vara stängd.

A Tryck in knappen Start/Stop och håll

den intryckt under stegen B-C.

Programmeringsfunktioner

Vilket alternativ som är valt visas i displayen med en siffra som visas växelvis med P.

0 Fabriksinställning. Memoryfunk

tion frånkopplad.

I Memory.

(Kontrollampan för Automatic blinkar dessutom).

E Genom att trycka på Start/Stop kan

du ändra siffran.

F Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

Kontrollera inställningen

B Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stop lyser permanent

C . . . och släpp sedan Start/Stop.

D Tryck 7 gånger på knappen Låg

temperatur.

–

Kontrollampan Låg temperatur blin kar 9 gånger.

...

^ Utför steg A till D.

^ Stäng av torktumlaren efter steg D.

Page 58

Programmeringsfunktioner

Ändra funktionen för felindikering av luftkanaler

Ludd ska tas bort efter torkning. Kon trollampan Rensa luftkanaler påmin ner om detta så snart en viss mängd ludd förekommer. Du kan själv be stämma vid vilken mängd ludd indi keringen ska ske.

Genom att pröva dig fram kommer du så småningom fram till vilken inställning som är lämpligast.

Du programmerar i stegen (A,B,C ...) med hjälp av knapparna.

Gör så här:

– Torktumlaren måste vara avstängd.

– Luckan ska vara stängd.

A Tryck in knappen Start/Stop och håll

den intryckt under stegen B-C.

B Koppla in torktumlaren. Vänta tills kontrollampan för Start/Stop

lyser permanent

...

Vilket alternativ som är valt visas i displayen med en siffra som visas växelvis med P.

0 Kontrollampan Rensa luftkanaler

har ingen funktion.

I Kontrollampan Rensa luftkanaler

lyser först vid mycket ludd

(Kontrollampan för Automatic blinkar dessutom 1 gång)

2 Fabriksinställning.

(Kontrollampa Automatic blinkar dessutom 2 gånger).

3 Kontrollampan Rensa luftkanaler

lyser redan vid lite ludd

(Kontrollampan för Automatic blinkar dessutom 3 gånger)

E Genom att trycka på Start/Stop kan

du ändra siffran.

F Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

C . . . och släpp sedan Start/Stop. D Tryck 8 gånger på knappen Låg

temperatur.

–

Kontrollampan Låg temperatur blin kar 1 gång.

Kontrollera inställningen

Utför steg A till D.

Stäng av torktumlaren efter steg D.

Page 59

Ställa in kvitteringssignal

Varje val kvitteras med en ljudsignal.

Du programmerar i stegen (A,B,C ...) med hjälp av knapparna.

Gör så här:

Torktumlaren måste vara avstängd.

–

Luckan ska vara stängd.

–

Programmeringsfunktioner

Vilket alternativ som är valt visas i displayen med en siffra som visas växelvis med P.

0 Fabriksinställning. Kvitteringssig

nal avaktiverad.

I Kvitteringssignal aktiverad.

(Kontrollampa Automatic blinkar dessutom).

A Tryck in knappen Start/Stop och håll

den intryckt under stegen B-C.

B Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stop lyser permanent

C . . . och släpp sedan Start/Stop.

D Tryck 9 gånger på knappen Låg

temperatur.

– Kontrollampan Låg temperatur blin-

kar lite längre 1 gång och lite kortare 1 gång.

...

E Genom att trycka på Start/Stop kan

du ändra siffran.

F Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

Kontrollera inställningen

^ Utför steg A till D.

^ Stäng av torktumlaren efter steg D.

Page 60

Programmeringsfunktioner

Ändra inställningen för ledvärde

Denna programmeringsfunktion

får bara ställas in om tvättens rest fuktighet beräknas felaktigt på grund av extremt mjukt vatten.

Förutsättning

Om vattnet i vilket textilierna tvättas är extremt mjukt och ledvärdet är lägre än 150 μS. Dricksvattnets ledvärde kan erhållas hos det lokala vattenverket.

Aktivera endast denna programmeringsfunktion enligt ovannämnda förutsättning. Annars blir torkresultatet inte tillfredsställande!

Du programmerar i stegen (A,B,C ...) med hjälp av knapparna.

Vilket alternativ som är valt visas i displayen med en siffra som visas växelvis med P.

0 Fabriksinställning. I Inställning för lågt ledvärde.

(Kontrollampa Automatic blinkar dessutom).

E Genom att trycka på Start/Stop kan

du ändra siffran.

F Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

Kontrollera inställningen

^ Utför steg A till D.

^ Stäng av torktumlaren efter steg D.

Gör så här:

–

Torktumlaren måste vara avstängd.

–

Luckan ska vara stängd.

A Tryck in knappen Start/Stop och håll

den intryckt under stegen B-C.

B Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stop lyser permanent

C . . . och släpp sedan Start/Stop.

D Tryck 10 gånger på knappen Låg

temperatur.

–

Kontrollampan Låg temperatur blin kar lite längre 1 gång och lite kortare 2 gånger.

...

Page 61

Lägga till fler torrhetsgrader

Du kan lägga till torrhetsgrad för många program:

Varmmangeltorrt+

(torrare än Vammangeltorrt).

Lätt fuktigt

(torrare än Stryktorrt).

Skåptorrt+

(torrare än Stryktorrt).

Den här programmeringsfunktionen kan bara användas på program där man kan välja torrhetsgrader.

Du programmerar i stegen (A,B,C ...) med hjälp av knapparna.

Programmeringsfunktioner

Vilket alternativ som är valt visas i displayen med en siffra som visas växelvis med P.

0 Fabriksinställning. i lägg till torrhetsgrad

(kontrollampan för Automatic blinkar dessutom).

E Genom att trycka på Start/Stop kan

du ändra siffran.

F Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

Gör så här:

– Torktumlaren måste vara avstängd.

– Luckan ska vara stängd.

A Tryck in knappen Start/Stop och håll

den intryckt under stegen B-C.

B Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stop lyser permanent

C . . . och släpp sedan Start/Stop.

D Tryck 11 gånger på knappen Låg

temperatur.

–

Kontrollampan Låg temperatur blin kar lite längre 1 gång och lite kortare 3 gånger.

...

Kontrollera inställningen

^ Utför steg A till D.

^ Stäng av torktumlaren efter steg D.

Så här väljer du den torrhetsgrad som du vill lägga till

^ Välj ett program.

Tryck på knappen för torrhetsgrad upprepade gånger tills dessa kon trollampor lyser:

–

Kontrollamporna Extratorrt och Skåp torrt = Skåptorrt+

–

Kontrollamporna Skåptorrt och Stryk torrt = Lätt fuktigt

–

Kontrollamporna Stryktorrt och Varm mangeltorrt = Varmmangeltorrt+

616263

Page 62

Page 63

Page 64

Med reservation för ändringar/0912

M.-Nr. 07 857 930 / 02
