Miele PW 6055 Vario LP LW Installation form

Installasjonsplan

Vaskemaskin

PW 6055 AV / LP

PW 6065 AV / LP

Bruksanvisningen og installasjonsveiledningen skal absolutt leses og følges før Oppstilling - Installasjon - Igangsetting. Derved beskyttes du og maskinen unngår skader.

no - NO

10 145 190 / 01

Legende:

Tilkobling påkrevd

Tilkobling valgfri eller påkrevd avhengig av modell

AV

Avløpsventil

KW

Kaldtvannstilkobling

AW

Avløpsvanntilkobling

LP

Avløpspumpe

B

Feste av maskinen

PA

Potensialutjevning

BW

Grovvannstilkobling

SLA

Toppbelastningstilkobling

DOS

Doseringsapparattilkobling

UG

Sokkel lukket

EL

Elektrotilkobling

UO

Sokkel åpen

F

Oppstillingsføtter, regulerbare

WTV

Vask-tørk-forbindelse

KG

Betalingsautomat

WW

Varmtvannstilkobling

KGA

Betalingsautomattilkobling

XKM

Kommunikasjonsmodul

Det tas forbehold om tekniske endringer og feil. 05/15/232

2 10 145 190 / 01

PW 6055/6065 no - NO

Maskinmål PW 6055

10 145 190 / 01 3

no - NO PW 6055/6065

Installasjon PW 6055

4 10 145 190 / 01

PW 6055/6065 no - NO

Vask-tørk-søyle PW 6055

10 145 190 / 01 5

no - NO PW 6055/6065

Maskinmål PW 6065

6 10 145 190 / 01

PW 6055/6065 no - NO

Installasjon PW 6065

10 145 190 / 01 7

no - NO PW 6055/6065

Vask-tørk-søyle PW 6065

8 10 145 190 / 01

PW 6055/6065 no - NO

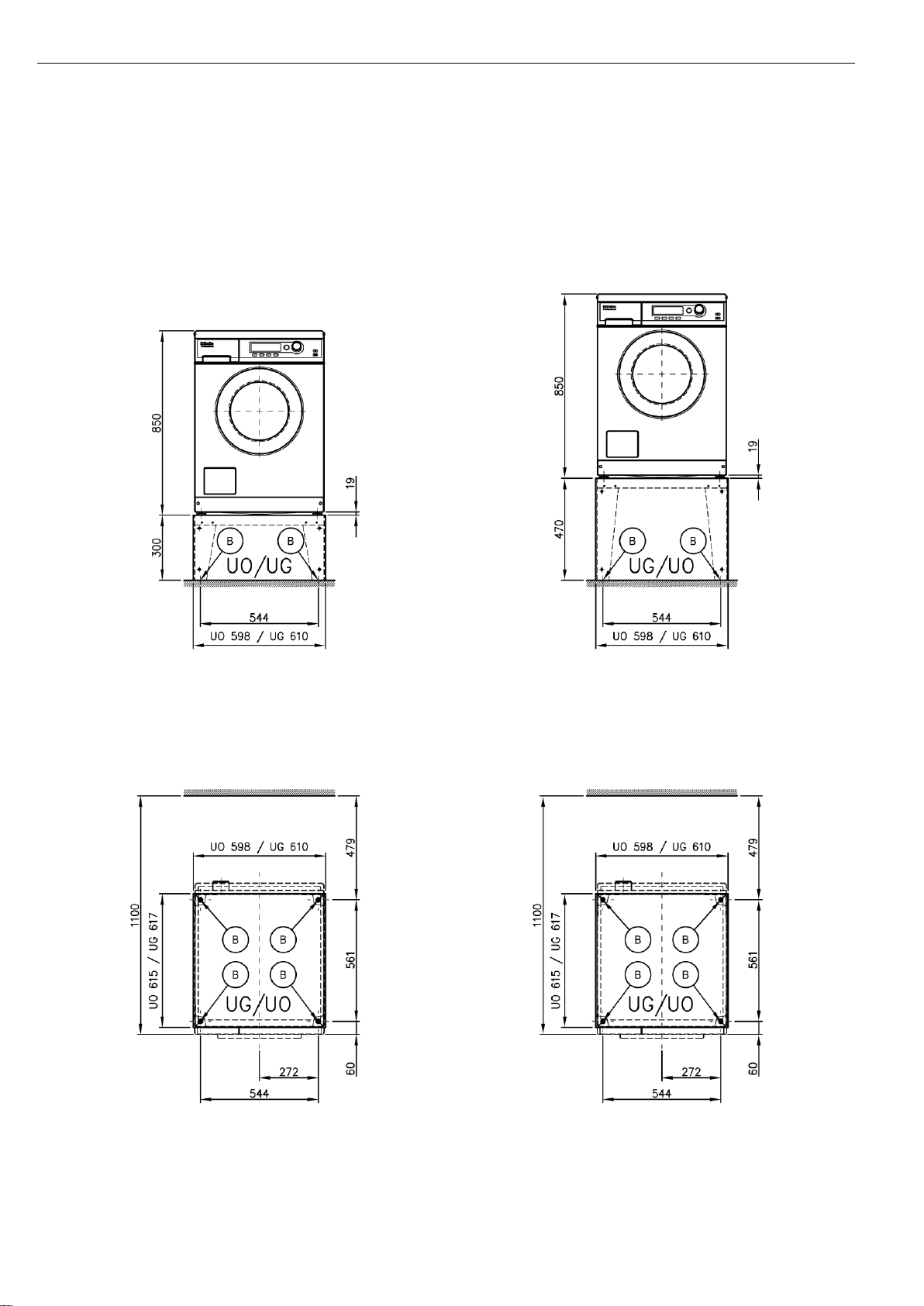

Oppstilling

10 145 190 / 01 9

no - NO PW 6055/6065

Oppstilling

10 10 145 190 / 01

PW 6055/6065 no - NO

Tekniske data

PW 6055 AV

PW 6055 LP

PW 6065 AV

PW 6065 LP

Trommelvolum

l

54

59

Tøymengde

kg

5,5

6,5

Ileggsåpning, diameter

mm

282

Sentrifugehastighet maks.

o/min

1400

g-faktor

526

Restfuktighet (standard tøymengde ifølge DIN EN 60456)

%

49

Elektrotilkobling (EL)

Standardspenning

2N AC 400 V

Frekvens

Hz

50

Totaltilkobling

kW

5,5

Sikring (utløserkarakteristikk B ifølge EN 60898)

A

2 x 16

Tilkoblingsledning - minste tverrsnitt

mm²

4 x 1,5

Tilkoblingsledning uten plugg for fast tilkobling

  



Tilkoblingsledning - lengde

mm

1800

Alternativspenning (kan stilles om av Service)

1N AC 230 V

Totaltilkobling

kW

2,85

Sikring (utløserkarakteristikk B ifølge EN 60898)

A

1 x 16

Tilkoblingsledning - minste tverrsnitt

mm²

3 x 1,5

Spesialspenning OS 440 (Offshore)

- -

3 AC 440 V

Frekvens

Hz - -

60

Totaltilkobling

kW - -

5,05

Sikring (utløserkarakteristikk B ifølge EN 60898)

A - -

3 x 16

Tilkoblingsledning - minste tverrsnitt

mm² - -

4 x 1,5

Tilkoblingsledning uten plugg for fast tilkobling

- -



Tilkoblingsledning - lengde

mm - -

1800

Spesialspenning OS 400 (Offshore)

- - - 3 AC 400 V

Frekvens

Hz - - - 50

Totaltilkobling

kW - - - 4,2

Sikring (utløserkarakteristikk B ifølge EN 60898)

A - - - 3 x 16

Tilkoblingsledning - minste tverrsnitt

mm² - - - 4 x 1,5

Tilkoblingsledning uten plugg for fast tilkobling

- -

-  Tilkoblingsledning - lengde

mm - - - 2000

Spesialspenning OS 230 (Offshore)

- - - 3 AC 230 V

Frekvens

Hz - - - 60

Totaltilkobling

kW - - - 4,4

Sikring (utløserkarakteristikk B ifølge EN 60898)

A - - - 3 x 16

Tilkoblingsledning - minste tverrsnitt

mm² - - - 4 x 1,5

Tilkoblingsledning uten plugg for fast tilkobling

- -

-  Tilkoblingsledning - lengde

mm - - - 2000

AVVIK FRA DETTE I FØLGENDE LAND:

Standardspenning 13A (kun for GB)

2N AC 400 V

Frekvens

Hz - 50

50

Totaltilkobling

kW - 5,5

5,5

Sikring (utløserkarakteristikk B ifølge EN 60898)

A - 2 x 13

2 x 13

Tilkoblingsledning - minste tverrsnitt

mm² - 4 x 1,5

4 x 1,5

Tilkoblingsledning uten plugg for fast tilkobling

-

  

Tilkoblingsledning - lengde

mm - 2000

2000

Alternativspenning (kan stilles om)

- 1N AC 230 V

1N AC 230 V

Totaltilkobling

kW - 2,85

2,85

Sikring (utløserkarakteristikk B ifølge EN 60898)

A - 1 x 13

1 x 13

Tilkoblingsledning - minste tverrsnitt

mm² - 3 x 1,5

3 x 1,5

 = seriemessig,  = opsjonal, + = kun på forespørsel, - ikke tilgjengelig

10 145 190 / 01 11

no - NO PW 6055/6065

Tekniske data

PW 6055 AV

PW 6055 LP

PW 6065 AV

PW 6065 LP

Standardspenning 13A (kun for GB)

1N AC 220-240 V

Frekvens

Hz - 50 - -

Totaltilkobling

kW - 2,1 - 2,4

- - Sikring (utløserkarakteristikk B ifølge EN 60898)

A - 1 x 13

- - Tilkoblingsledning - minste tverrsnitt

mm² - 3 x 1,5

- - Tilkoblingsledning med plugg

-  - - Tilkoblingsledning - lengde

mm - 2000 - -

Standardspenning 25A (kun for GB)

1N AC 220-240 V

Frekvens

Hz

50

Totaltilkobling

kW

5,05 - 6,0

Sikring (utløserkarakteristikk B ifølge EN 60898)

A

1 x 25

Tilkoblingsledning - minste tverrsnitt

mm²

3 x 2,5

Tilkoblingsledning uten plugg for fast tilkobling

  



Tilkoblingsledning - lengde

mm

2000

Standardspenning (kun for CH, DK, S)

3N AC 400 V

Frekvens

Hz

50

Totaltilkobling

kW

4,8

Sikring (utløserkarakteristikk B ifølge EN 60898)

A

3 x 10

Tilkoblingsledning - minste tverrsnitt

mm²

5 x 1,5

Tilkoblingsledning uten plugg for fast tilkobling

  



Tilkoblingsledning - lengde

mm

2000

Standardspenning (kun for B)

3 AC 230 V

Frekvens

Hz - -

50

Totaltilkobling

kW - -

5,5

Sikring (utløserkarakteristikk B ifølge EN 60898)

A - -

3 x 20

Tilkoblingsledning - minste tverrsnitt

mm² - -

4 x 2,5

Tilkoblingsledning uten plugg for fast tilkobling

-



Tilkoblingsledning - lengde

mm - -

2000

Alternativspenning (kan stilles om)

- -

2N AC 400 V

Totaltilkobling

kW - -

5,5

Sikring (utløserkarakteristikk B ifølge EN 60898)

A - -

2 x 16

Tilkoblingsledning - minste tverrsnitt

mm² - -

4 x 1,5

Alternativspenning (kan stilles om)

- -

1N AC 230

Totaltilkobling

kW - -

2,85

Sikring (utløserkarakteristikk B ifølge EN 60898)

A - -

1 x 16

Tilkoblingsledning - minste tverrsnitt

mm² - -

3 x 1,5

Standardspenning (kun for N)

1N AC 220-240 V

Frekvens

Hz

50

Totaltilkobling

kW

2,9 - 3,45

Sikring (utløserkarakteristikk B ifølge EN 60898)

A

1 x 16

Tilkoblingsledning - minste tverrsnitt

mm²

3 x 1,5

Tilkoblingsledning med plugg

  



Tilkoblingsledning - lengde

mm

2000

Standardspenning (kun for AUS)

1N AC 220-240 V

Frekvens

Hz - -

50

Totaltilkobling

kW - -

5,05 - 6,0

Sikring

A - -

1 x 25

Tilkoblingsledning - minste tverrsnitt

mm² - -

3 x 2,5

Tilkoblingsledning uten plugg for fast tilkobling

-



Tilkoblingsledning - lengde

mm - -

2000

 = seriemessig,  = opsjonal, + = kun på forespørsel, - ikke tilgjengelig

12 10 145 190 / 01

PW 6055/6065 no - NO

Tekniske data

PW 6055 AV

PW 6055 LP

PW 6065 AV

PW 6065 LP

Standardspenning (kun for CDN)

- - - 2 AC 208 V

Frekvens

Hz - - - 60

Totaltilkobling

kW - - - 4,0

Sikring

A - - - 2 x 20

Tilkoblingsledning - minste tverrsnitt

mm² - - - 4 x AWG10

Tilkoblingsledning uten plugg for fast tilkobling

- -

-  Tilkoblingsledning - lengde

mm - - - 2000

Standardspenning (kun for USA)

- - - 2 AC 208-240 V

Frekvens

Hz - - - 60

Totaltilkobling

kW - - - 4,0

Sikring

A - - - 2 x 30

Tilkoblingsledning minste tverrsnitt

mm² - - - 4 x AWG 10

Tilkoblingsledning uten plugg for fast tilkobling

- -

-  Tilkoblingsledning - lengde

mm - - - 2000

Kaldtvann (KW)

Vannflytetrykk tillatt

kPa

100 - 1000

Gjennomstrømningsmengde påkrevd (kun kaldtvannstilkobling)

l/min

11

Gjennomstrømningsmengde påkrevd (ved varmtvannstilkobling i tillegg)

l/min

10

Vannbehov gjennomsnittlig (60 °C standardprogram)

l/h

36

40

Tilkobling på oppstillingsstedet utvendig gjenge ifølge DIN 44991

tomme

¾“

Tilkoblingsslange ½“ med tilkoblingsstuss ¾“

  



Tilkoblingsslange - lengde

mm

1550

Varmtvann (WW)

Inntakstemperatur maks.

°C

70

Vannflytetrykk tillatt

kPa

100 - 1000

Gjennomstrømningsmengde påkrevd

l/min

11

Vannbehov gjennomsnittlig (60 °C standardprogram)

l/h

13

Tilkobling på oppstillingsstedet utvendig gjenge ifølge DIN 44991

tomme

¾“

Tilkoblingsslange ½“ med tilkoblingsstuss ¾“

  



Tilkoblingsslange - lengde

mm

1550

Grovvann (BW)

Byggesett med ekstra inntaksventil

  



Vannflytetrykk tillatt

kPa

100 - 1000

Gjennomstrømningsmengde påkrevd

l/min

11

Vannbehov gjennomsnittlig (60 °C standardprogram)

l/h

14

17

Tilkobling på oppstillingsstedet utvendig gjenge ifølge DIN 44991

tomme

¾“

Tilkoblingsslange ½“ med tilkoblingsstuss ¾“

  



Tilkoblingsslange - lengde

mm

1550

Avløpsventil (AV)

Tilkoblingsstuss (utvendig diameter)

mm

75 (DN70)

-

75 (DN70)

-

Temperatur på avløpsvannet maks.

°C

90 90 Gjennomstrømningsmengde kortvarig maks.

l/min

62 - 62 -

Avløpspumpe (LP)

Slangetilkobling (utvendig diameter)

mm - 22 (DN22)

-

22 (DN22)

Temperatur på avløpsvannet maks.

°C - 90 - 90

Slangemunnstykke på oppstillingsstedet (innvendig diameter x lengde)

mm - 22 x 30

-

22 x 30

Gjennomstrømningsmengde kortvarig maks.

l/min - 26 - 26

Løftehøyde maks. (fra underkanten av maskinen)

mm - 1000 - 1000

Avløpsslange DN22 med stuss (medfølger)

-  -



Tilkoblingsslange - lengde

mm - 1500 - 1500

Potensialutjevning (PA)

Maskintilkobling (med spesialbyggesett)

  



 = seriemessig,  = opsjonal, + = kun på forespørsel, - ikke tilgjengelig

10 145 190 / 01 13

no - NO PW 6055/6065

Tekniske data

PW 6055 AV

PW 6055 LP

PW 6065 AV

PW 6065 LP

Toppbelastning / Energistyring (SLA)

Maskintilkobling (med spesialbyggesett)

  



Tilkoblingsspenning i styringskontaktene

AC 230 V

Betalingsautomattilkobling (KGA)

Tilkobling av betalingsautomater

  



Kommunikasjonsmodul (XKM)

Grensesnitt RS 232 (XKM-modul - ettermonteringssett)

  



Flytende dosering (DOS)

Tilkobling for flytende doseringsmiddel (ombygningssett påkrevd)



- - Tilkobling for flytende doseringsmiddel

- -



Antall doseringspumper maks.

antall 6 6 6 6

Oppstilling på føtter (F)

Antall føtter

antall 4 4 4 4

Føtter, høydejusterbare med gjenge

mm

±4

Diameter på føtter

mm

40

Feste (B)

Gulvfeste standard

Festesett (til 2 føtter) ved hjelp av festebøyle

  



Treskrue ifølge DIN 571

mm

6 x 50

Plugg (diameter x lengde)

mm

8 x 40

Gulvfeste sokkel Miele

Tilbehør sokkel Miele (festemateriell medfølger)

  



Nødvendige festepunkter

antall 4 4 4 4

Treskrue ifølge DIN 571

mm

8 x 65

Plugg (diameter x lengde)

mm

12 x 60

Gulvfeste sokkel (på oppstillingsstedet)

Maskinoppstilling på oppstillingsstedets sokkel (betong eller murverk)

  



Oppstillingsplass sokkel min. (B/D)

mm

600/650

Treskrue ifølge DIN 571

mm

6 x 50

Plugg (diameter x lengde)

mm

8 x 40

Maskindata

Maskinmål totalt (H/B/D)

mm

850/600/722

850/605/715

850/600/722

850/605/715

Kabinettmål (H/B/D)

mm

850/595/697

Transportmål (H/B)

Transportåpning min. (uten emballasje)

mm

900/600

Oppstillingsmål

Maskinavstand til siden min.

mm

20

Maskinavstand til siden for vask-tørk-søyle anbefalt

mm

>300

Veggavstand fra fremre maskinfront min.

mm

900

Veggavstand fra fremre maskinfront anbefalt

mm

1100

Vekt og belastninger

Maskinvekt (nettovekt)

kg

106

109

Maks. gulvbelastning under drift

N

2820

Gulvbelastning statisk maks.

N

1380

1455

Gulvbelastning dynamisk maks.

N

1365

Dreiefrekvens for vasketrommel maks.

Hz

22

Effektavgivelse

Støynivå på arbeidsplassen (ifølge EN ISO 11204/11203)

dB(A)

<70

Varmeavgivelse til oppstillingsrommet

W

250

 = seriemessig,  = opsjonal, + = kun på forespørsel, - ikke tilgjengelig

14 10 145 190 / 01

PW 6055/6065 no - NO

Opsjoner / Tilbehør

Utstyrskjennetegn

Sokkel lukket (UG)

Sokkel lukket, H 300 mm (UG 5005)

Sokkel galvanisert, sidebekledning edelstål

Sokkel lukket, H 470 mm (UG 5005-47)

Sokkel galvanisert, sidebekledning brennlakkert octoblå

Sokkel lukket, H 750 mm (UG 5005-75)

Sokkel galvanisert, sidebekledning brennlakkert octoblå

Sokkel åpen (UO)

Sokkel åpen, H 300 mm (UO 5005)

Sokkel galvanisert, overflate brennlakkert octoblå

Sokkel åpen, H 470 mm (UO 5005-47)

Sokkel galvanisert, overflate brennlakkert octoblå

Vask-tørk-forbindelse (WTV)

Byggesett edelstål (WTV 5062)

Byggesett til forbindelsen mellom vaskemaskin og tørketrommel

Byggesett lotushvit (WTV 5061)

Byggesett til forbindelsen mellom vaskemaskin og tørketrommel

Betalingsautomater (KG)

Enkel betalingsautomat (C 4060)

Betalingsautomat med polletter, kun for programdrift

Enkel betalingsautomat (C 4065)

Betalingsautomat for EUR-mynter, for tids- og programdrift

Enkel betalingsautomat (C 4070)

Betalingsautomat for polletter og EUR-mynter, for tids- og programdrift

Fler-betalingsautomat (C 5200 BT)

Basisapparat for kontantkort-betalingsenhet (for maks. 8 terminaler)

Sett med kontrollenheter (ABT 5220)

Terminalovervåkning med Bluetooth-kommunikasjon (én for hver maskin påkrevd)

Tilbehør

Tilkobling toppbelastning / energistyring (BSS)

Tilkobling for toppbelastning- og energistyringsfunksjoner

Monteringssett for potensialutjevning

Monteringssettet skaffes gjennom Service

Kommunikasjonsmodul XKM (XKM RS 232-10)

Ettermonteringssett XKM-modul med RS 232 inkl. monteringssett

 = seriemessig,  = opsjonal, + = kun på forespørsel, - ikke tilgjengelig

10 145 190 / 01 15

no - NO PW 6055/6065

Installasjons- og planleggingsråd

Installasjonsforutsetninger

Tilkobling av maskinen skal kun skje i anlegg som er utført i samsvar med nasjonale lover, forordninger og retningslinjer samt lokale bestemmelser og forskrifter.

I tillegg skal E-verkets gjeldende regler på oppstillingsstedet, ulykkesforebyggende forskrifter, forsikringsselskapets instrukser samt anerkjente regler innenfor teknikk følges.

Transport og innfrakting av maskinen til oppstillingsstedet

Vaskemaskinen skal ikke transporteres uten transportsikring. Ta vare på transportsikringen. Den må monteres igjen før transport av vaskemaskinen (f.eks. ved flytting).

Generelle driftsbetingelser

Omgivelsestemperatur i oppstillingsrommet: +2 °C til +35 °C. Avhengig av oppstillingsstedets kvalitet kan det oppstå lyd- hhv.

svingningsoverføringer i bygningskonstruksjonen. Ved økte krav til lydisolering anbefales det å la maskinens

oppstillingssted vurderes fagmessig mht. lydisolering.

Elektrotilkobling

Avhengig av modell er maskinen utstyrt med/uten plugg. Tilkobling skal kun skje til et elektroanlegg som er oppført i henhold til

de nasjonale og lokale bestemmelsene. Tilkobling skal kun utføres av elektrofagmann.

Typeskiltet opplyser om det nominelle strømforbruket og sikringskapasiteten. Sammenlign spesifikasjonene på typeskiltet med dataene til strømforsyningen.

Maskinen kan enten kobles til fast tilkobling eller en stikkontakt ifølge IEC 60309-1. Det anbefales å koble maskin til en egnet stikkontakt, slik at det lett kan gjennomføres en elektrisk sikkerhetstest f.eks. ved reparasjon eller vedlikehold.

I tilfelle det er planlagt å koble maskinen til en fasttilkobling, skal det på installasjonssiden være en hovedbryter med allpolet deling fra nettet og mer enn 3 mm kontaktavstand. Hertil hører f.eks. LS-bryter, sikringer og releer (IEC/EN 60947).

Pluggforbindelsen eller skilleanordningen må til enhver tid være tilgjengelig. Hvis maskinen gjøres spenningsløs, må skilleanordningen være låsbar eller skillepunktet til enhver tid overvåket.

En nyinstallasjon av tilkobling, forandringer / modifikasjoner i anlegget eller kontroll av jordledning inkludert bestemmelsen av riktig sikring skal alltid foretas kun av en elektrofagmann med konsesjon eller anerkjente elektrofagfolk, da disse kjenner vedkommende forskrifter til de spesielle kravene i det lokale strømforsyningsforetaket.

Hvis maskinen kobles om til en annen spenningstype, skal omkoblingsveiledningen i koblingsskjemaet følges nøye. Omkoblingen skal kun gjennomføres av autorisert fagkyndig person eller av Miele service. I tillegg må innstillingen av varmeelementet tilpasses.

Innretninger, som automatisk kobler ut vaskemaskinen (f.eks. koblingsur), må ikke installeres.

Spesifikasjonen for ledningstverrsnitt i de tekniske data henviser kun til den påkrevde tilkoblingskabelen. Til beregning av ytterligere dimensjoner vises det til vedkommende nasjonale og lokale bestemmelser.

Varmtvannstilkobling

For varmtvannstilkobling inntil 70 °C gjelder de samme tilkoblingsbetingelser som for kaldtvannstilkobling.

En egnet tilkoblingsslange med tilkoblingsstuss medfølger maskinen. Tilkobling av maskinen til en varmtvannsledning på 70 °C til maks. 85

°C er mulig. For det er det nødvendig med en spesiell temperaturbestandig inntaksslange.

Denne inntaksslangen kan skaffes gjennom Miele delelager eller Miele service. I tillegg må maskinen programmeres tilsvarende av Miele service eller en autorisert fagkyndig.

Tilkobling av maskinen utelukkende til en varmtvannsforsyning er av funksjonelle grunner ikke mulig.

Hvis det mangler varmtvannsforsyning på oppstillingsstedet skal varmtvannstilkoblingen fra maskinen tilkobles eksisterende kaldtvannsforsyning.

Alternativt kan varmtvannstilkoblingen stenges med en vedlagt blindkappe og maskinstyringen stilles om til kaldtvannsinntak.

Det nødvendige varmtvannsbehovet skal da føyes til behovet for kaldtvann.

Grovvannstilkobling

Grovvannstilkobling skal opsjonalt ettermonteres med et ekstra byggesett.

For den tilkoblingen gjelder de samme tilkoblingsbetingelsene som for kaldtvannstilkobling.

Avløpsventil (avhengig av modell)

Tømming av maskinen skjer gjennom en motorstyrt avløpsventil. Ved hjelp av en standard vinkelstuss kan tilkoblingen skje direkte på avløpsvannsystemet (uten vannlås) på oppstillingsstedet eller gjennom en drenering / sluk i gulvet (kloakkavløp med vannlås).

En ventilert ledningsføring er absolutt nødvendig for et støyfritt avløp. I tilfelle ventileringen er utilstrekkelig, kan et tilsvarende monteringssett for utluftning (M.-nr. 05 239 540) skaffes gjennom Miele delelager eller Miele service.

Hvis flere maskiner skal tilkobles én samleledning, så skal denne for samtidig drift av alle maskinene, dimensjoneres tilsvarende stor.

Avløpspumpe (avhengig av modell)

Avløpsvannet pumpes ut gjennom en avløpspumpe med 1 m løftehøyde. For ikke å hindre vannavløpet, må slangen legges uten knekk. Bøyen på slangeenden kan dreies og er evt. mulig å trekke av.

Vannavløpets muligheter:

1. Direkte tilkobling til et kunststoff-avløpsrør med gummimuffe (vannlås er ikke absolutt påkrevd).

2. Tilkobling til en vaskeservant med kunststoffnippel.

3. Avløp i et gulvsluk (gully).

Kaldtvannstilkobling

Vaskemaskinen kan tilkobles til drikkevannsledningen uten tilbakeslagsventil, da den er konstruert for drikkevannsbeskyttelse ifølge de gjeldende normer.

For tilkobling er en stoppekran eller en vannkran med tilkoblingsgjenge nødvendig. Hvis det mangler en slik, får maskinen kun monteres til drikkevannsledningen av en autorisert installatør.

En egnet tilkoblingsslange med tilkoblingsstuss medfølger maskinen. Som tilbehør til slangeforlengelse kan slanger på 2,5 eller 4,0 m

lengde skaffes hos Miele delelager eller Miele service.

16 10 145 190 / 01

PW 6055/6065 no - NO

Fast tilkobling av avløpsslangen til et vaskeservantsavløp

Avløpsslangen kan tilkobles fast til en spesiell vannlås på vaskeservanten.

I tilfelle det er nødvendig kan slangen forlenges inntil 5 m. Tilbehør kan bestilles hos Miele delelager eller Miele service.

For avløpshøyder over 1 m (inntil 1,6 m maksimal løftehøyde) kan en utskiftbar avløpspumpe bestilles hos Miele delelager eller Miele service.

Potensialutjevning

I samsvar med de stedlige og nasjonale installasjonsbestemmelsene skal det eventuelt lages en potensialutjevning med god kontaktforbindelse.

Tilkoblingsmateriale til en påkrevd potensialutjevning kan besørges med et monteringssett som bestilles gjennom Miele service eller sørges for på oppstillingsstedet.

Alternativt kan det monteres et trådløs fler-betalingsautomatsystem for maks. 8 terminaler med kontantkort-betalingsenhet og ytterligere styringer for terminalovervåkning.

Serielt grensesnitt

Det serielle grensesnitt klargjøres gjennom en ekstra innebygget XKM RS323-modul. Datagrensesnittet ført ut fra XKM RS232-modul samsvarer med SELV ifølge EN 60950. Tilkoblede eksterne maskiner må likeledes samsvare med SELV.

Den pluggbare modulen leveres med en forbindelseskabel og en DSub plugg for videre tilkobling.

Oppstilling og feste

Maskinen skal stilles opp på en fullstendig jevn, vannrett og fast flate, som tåler de angitte belastningene.

Gulvbelastningen som oppstår gjennom maskinen virker som punktbelastning på oppstillingsarealet i området til maskinføttene.

Sikring av maskinens plassering er absolutt nødvendig.

Maskinen skal justeres vannrett i lengde- og tverretningen ved hjelp av de justerbare føttene.

Toppbelastning / energistyring

Maskinen kan gjennom et valgfritt ombygningssett tilkobles et toppbelastnings- eller energistyringssystem.

I maskinen er det da 3 signalkontakter med nettpotensial og nøytralleder tilgjengelig ved hjelp av en koblingslist. Koblingslisten er merket med a, b, c og d.

a - Utgangssignal, driftsstart av maskinen b - Utgangssignal, oppvarmingskrav til maskinen c - Inngangssignal toppbelastning, maskinen kobler ut oppvarming d - Nøytralleder

Ved aktivering av toppbelastningsfunksjonen blir varmeelementet frakoblet og programstopp utført. Displayet viser så en samsvarende melding. Programmet forsettes automatisk når toppbelastningsystemet gjenoppstarter varmeelementet.

Tilkobling av flytende dosering

For dosering med flytende vaskemidler kan eksterne doseringspumper for flytende midler med tom-registrering monteres.

For flytende dosering kan kun doseringspumper med egen styring eller egen programmeringsmulighet monteres.

Med den vedlagte festebøylen kan maskinen festes over de to fremre føttene til gulvet. Festematerialet er dimensjonert for et pluggfeste i betonggulvet.

Hvis det finnes andre gulvkonstruksjoner, skal festematerialet sørges for på oppstillingsstedet.

Oppstilling av sokkel

Vaskemaskinen kan installeres på en sokkel (åpen eller lukket byggemåte) som kan kjøpes i ettertid som Miele-tilbehør, eller på en betongsokkel på oppstillingsstedet.

Betongkvaliteten og dens styrke skal dimensjoneres i samsvar med maskinbelastningen. Pass på at det er tilstrekkelig feste for betongsokkelen i oppstillingsstedets grunn.

Ved oppstilling på en allerede eksisterende sokkel på oppstillingsstedet (betongsokkel eller murt sokkel) må vaskemaskinen sikres med festebøyle. Ellers er det fare for at vaskemaskinen faller ned fra sokkelen når den sentrifugerer.

Pass på at ved anvendelse og kombinasjon av vaskemidler og spesialprodukter skal produsentens råd om bruk av disse følges.

Betalingsautomat

Vaskemaskinen kan utstyres med et enkelt betalingssystem som kan kjøpes i ettertid som ekstra tilbehør. Den nødvendige programmeringen skal kun utføres av kvalifisert spesialist eller Miele service.

Vask-tørk-søyle

Vaskemaskinen kan stilles opp med en Miele tørketrommel som vask-tørk-søyle. For det er det påkrevd med mellomsats ((WTV) som et tilbehør som kan kjøpes i ettertid.

Monteringen av mellomsatsen skal utføres av en Miele-autorisert fagmann eller av Miele service.

10 145 190 / 01 17

Miele PW 6055 Vario LP LW Installation form [no]

Specifications and Main Features

Frequently Asked Questions

User Manual
