Anschlussplan PG 8164, 8165, 8166, 8169

Abmessungen

PG 8164 PG 8165 PG 8166

□*

Maschinentiefe ohne eingebaute Behälter für Reiniger und Klarspüler

PG 8169

Nischenmaße für den Einbau der Maschine in eine Theke siehe Seite 6.

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

□

Seite 1 M.-Nr. 10416211; 09.05.2017; msch; 89013841-de

Technische Änderungen vorbehalten

Deutsch

Position der Anschlüsse (Rückansicht) Seitenansicht PG 8165, PG 8166, PG 8169 PG 8164

PG 8165 AE RO, AE RO DOS PG 8164 AE RO, AE RO DOS

DOS Einführung für Schläuche (Reiniger / Klarspüler) und Kabel TWw Frischwasseranschluss (G ¾“, Außengewinde) EZ Einführung für Elektroanschlusskabel

P Anschluss für bauseitiges Potentialausgleichssystem ( ) A Abwasseranschluss; Ablaufpumpe eingebaut

Zubehör

flexibler Zulaufschlauch; an Punkt TWw anschließen

flexibler Ablaufschlauch; an Punkt A anschließen

Schmutzfänger; zwischen Wasserabsperrventil und Zulaufschlauch einbauen

Seite 2 M.-Nr. 10416211; 09.05.2017; msch; 89013841-de

Technische Änderungen vorbehalten

Deutsch

Anforderungen an die bauseitige Installation

Fehlender oder unzureichender Fehlerstrom-Schutzschalter. Lebensgefahr durch Stromschlag.

Gefahr

* Die genauen Maße müssen unter Berücksichtigung der bauseitigen Gegebenheiten festgelegt werden. Abmessungen der Maschine siehe Seite 1.

A Abwasseranschluss EZ Elektroanschluss TWw Frischwasseranschluss

Installationsschema

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Installation eines allstromsensitiven Fehlerstrom-Schutzschalter der Klasse B mit einem Auslösestrom von 30 mA (DIN VDE 0664), bevor die Maschine erstmalig in Betrieb genommen wird.

Wichtig! Die bauseitigen Anschlüsse links oder rechts neben der Maschine vorsehen. Bei allen elektrischen und hydraulischen Anschlussarbeiten die örtlichen und länderspezifischen Vorschriften beachten. Nur bei ausgeschaltetem bauseitigen Netztrennschalter ist die Maschine spannungsfrei. Maschine in Potentialausgleich einbeziehen.

Zulaufschlauch Alte, vorhandene Schläuche dürfen nicht wieder verwendet werden. Der Zulaufschlauch darf nicht gekürzt oder beschädigt werden.

Netzanschlussleitung (Typ H07 RN-F) Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

1 Wasserzulauf (max. 35 °C) 2 Wasserabsperrventil (kundenseitig) 3 Schmutzfänger (im Lieferumfang der Spülmaschine enthalten) 4 Rückflussverhinderer Typ EA (im Lieferumfang der Spülmaschine ent-

halten) Bei Installationen in Großbritannien muss ein Rückflussverhinderer Typ

EC (Miele Mat.-Nr. 5794940) mit WRAS-Zulassung eingebaut werden 5 Aktivkohlefilter (im Lieferumfang der Spülmaschine enthalten) 6 optionaler Enthärter (erhöht die Leistung des Umkehrosmosemoduls) 7 PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Seite 3 M.-Nr. 10416211; 09.05.2017; msch; 89013841-de

Technische Änderungen vorbehalten

Deutsch

Frischwasseranschluss (G ¾“ Außengewinde)



Position ca. 400 mm über fertigem Fußboden

neben der Maschine

Wasserqualität Das Frischwasser muss in mikrobiologischer Hinsicht Trinkwasserqualität besit-

zen

Wasserzulauftemperatur Standard max. 60 °C

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

Wasserhärte Maschinen ohne

Standard

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

Mindestfließdruck Standard 100 kPa (1,0 bar)

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS Maximaler Eingangsdruck Durchflussmenge Standard mind. 4 l/min

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS Grenzwerte für das Rohwasser

Elektrische Leitfähigkeit (bei 25 °C) < 1200 µS/cm Chlor < 0,2 mg/l Silikat (als SiO2) < 30 mg/l

Abwasseranschluss:

Position max. 600 mm über dem fertigen Fußboden

Ausführung Siphon bauseitig

Elektroanschluss

Position ca. 300 mm über dem fertigen Fußboden

Ausführung Wandanschlussdose für Maschinen ohne Netzstecker

Absicherung abhängig vom Gesamtanschlusswert der Maschine

600 kPa (6,0 bar)

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS

neben der Maschine

Netzsteckdose für Maschinen mit Netzstecker Netztrennschalter mit allpoliger Trennung vom Netz und mind. 3 mm Kontaktöffnungsweite allstromsensitiver Fehlerstromschutzschalter der Klasse B mit einem Auslösestrom von 30 mA (DIN VDE 0664)

max. 35 °C

eingebauten Enthärter

3 °dH (3,8 °e / 5,34°TH / 0,54 mmol/l) Empfehlung, um Verkalken der Maschine zu verhindern

35 °dH (43,9 °e; 62,3 °TH; 6,3 mmol/l)

140 kPa (1,4 bar)

mind. 4 l/min

Maschinen mit eingebautem Enthärter

31 °dH (37,6 °e /

53,4°TH / 5,35 mmol/l)

—

Seite 4 M.-Nr. 10416211; 09.05.2017; msch; 89013841-de

Technische Änderungen vorbehalten

Deutsch

Gesamtanschlusswerte

PG 8164, PG 8165,

PG 8166, PG8169

Netz Absiche-

rung

380 V – 415 V / 3N~ / 50/60 Hz

220 - 240 V / 1N~ / 50/60 Hz

230 V / 3~ / 50/60 Hz

230 V / 2~ / 50/60 Hz 16 A 3,0 kW 3,2 kW

10 A 6,0 kW 6,2 kW 16 A 7,9 kW 8,1 kW 10 A 1,8 kW 2,0 kW 13 A 2,6 kW 2,8 kW 16 A 3,2 kW 3,4 kW 20 A 4,2 kW 4,4 kW 20 A 5,5 kW 5,7 kW 25 A 7,3 kW 7,5 kW

Gesamtanschlusswert maximal

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS Gesamtanschlusswert maximal

Seite 5 M.-Nr. 10416211; 09.05.2017; msch; 89013841-de

Technische Änderungen vorbehalten

Deutsch

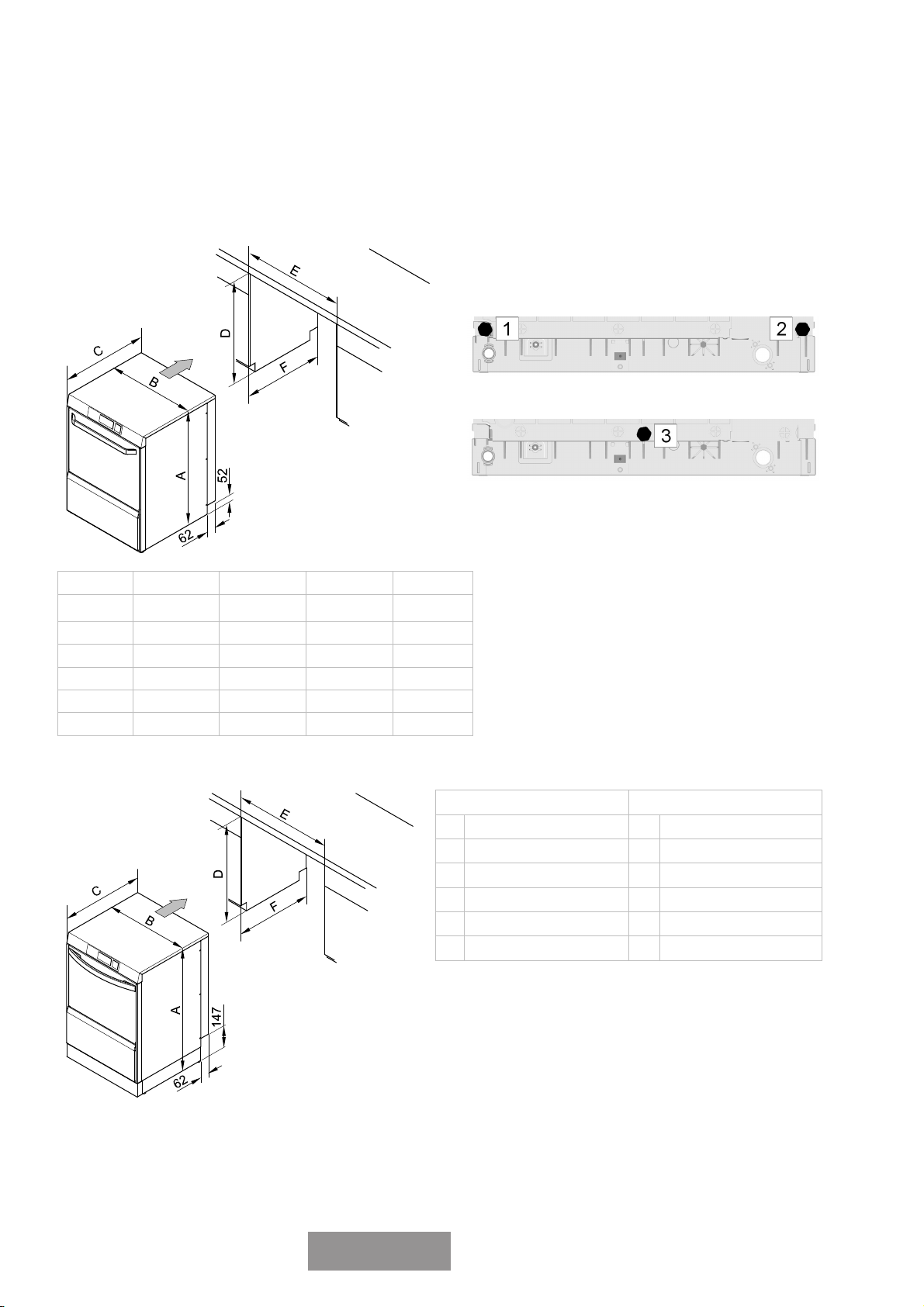

Nischenmaße

Falls die Maschine in eine Theke eingebaut werden soll, müssen folgende Nischenmaße beachtet werden. Die Befestigung der Maschine innerhalb der Theke ist nicht notwendig. Verwenden Sie in der Umgebung der Maschine Möbel, die für den gewerblichen Bereich geeignet sind, um eine Beschädigung durch Wasserdampf zu vermeiden.

Damit die Maschine im eingebauten Zustand leicht in der Höhe ausgerichtet werden kann, empfehlen wir die Montage auf 3 Stellfüßen.

Vor dem Einschieben in die Nische, die beiden hinteren Stellfüße (1 / 2) entfernen.

Den Stellfuß (3) mit kürzerem Gewinde montieren (liegt in der Maschine).

PG 8164 PG 8165 PG 8166 PG 8169

A 725

+35

725 B 460 600 600 600 C 603 603 603 637 D 730-750 730-750 825-845 825-845 E 470-480 610-620 610-620 610-620 F 605 605 605 640

+35

820

+35

820

+35

PG 8164 AE RO, AE RO DOS PG 8164 AE RO, AE RO DOS

A 820

+35

A 820

+35

B 460 B 600 C 603 C 603 D 825-855 D 825-855 E 470-480 E 610-620 F 605 F 605

Die Maschine kann auch ohne Füße aufgestellt werden. Dann kann sie jedoch nicht mehr ausgerichtet werden. Höhe der Maschine ohne Füße: 810

Maße in mm Weitere Maschinenmaße siehe Seite 1

Seite 6 M.-Nr. 10416211; 09.05.2017; msch; 89013841-de

Technische Änderungen vorbehalten

Deutsch

Connection diagram PG 8164, 8165, 8166, 8169

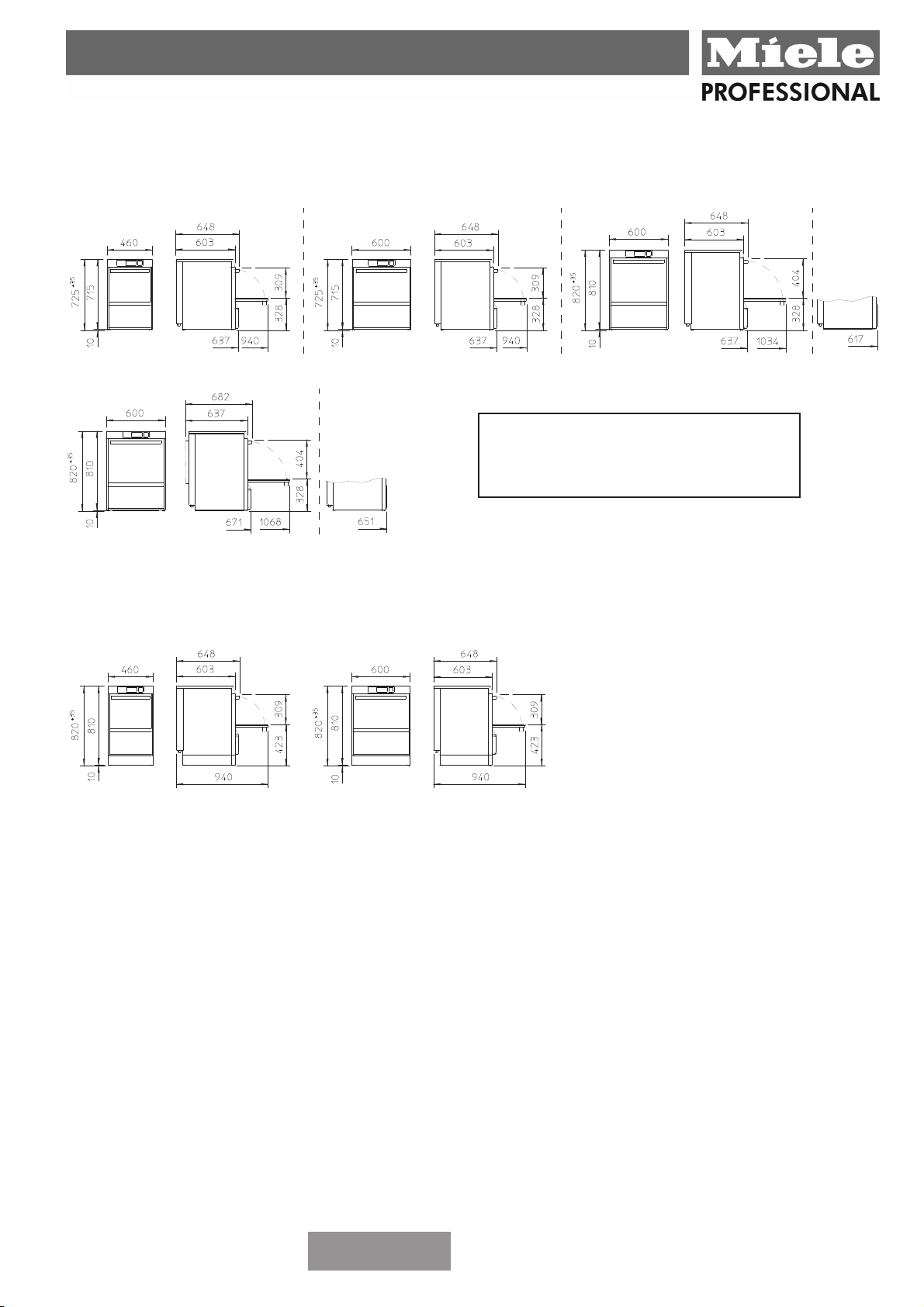

Dimensions

PG 8164 PG 8165 PG 8166

□*

Machine depth without integrated containers for detergent and rinse aid

PG 8169

Niche dimensions for undercounter installation see page 6.

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

□

Page 1 M.-Nr. 10416211; 09.05.2017; msch; 89013841-en

Subject to technical alterations

English

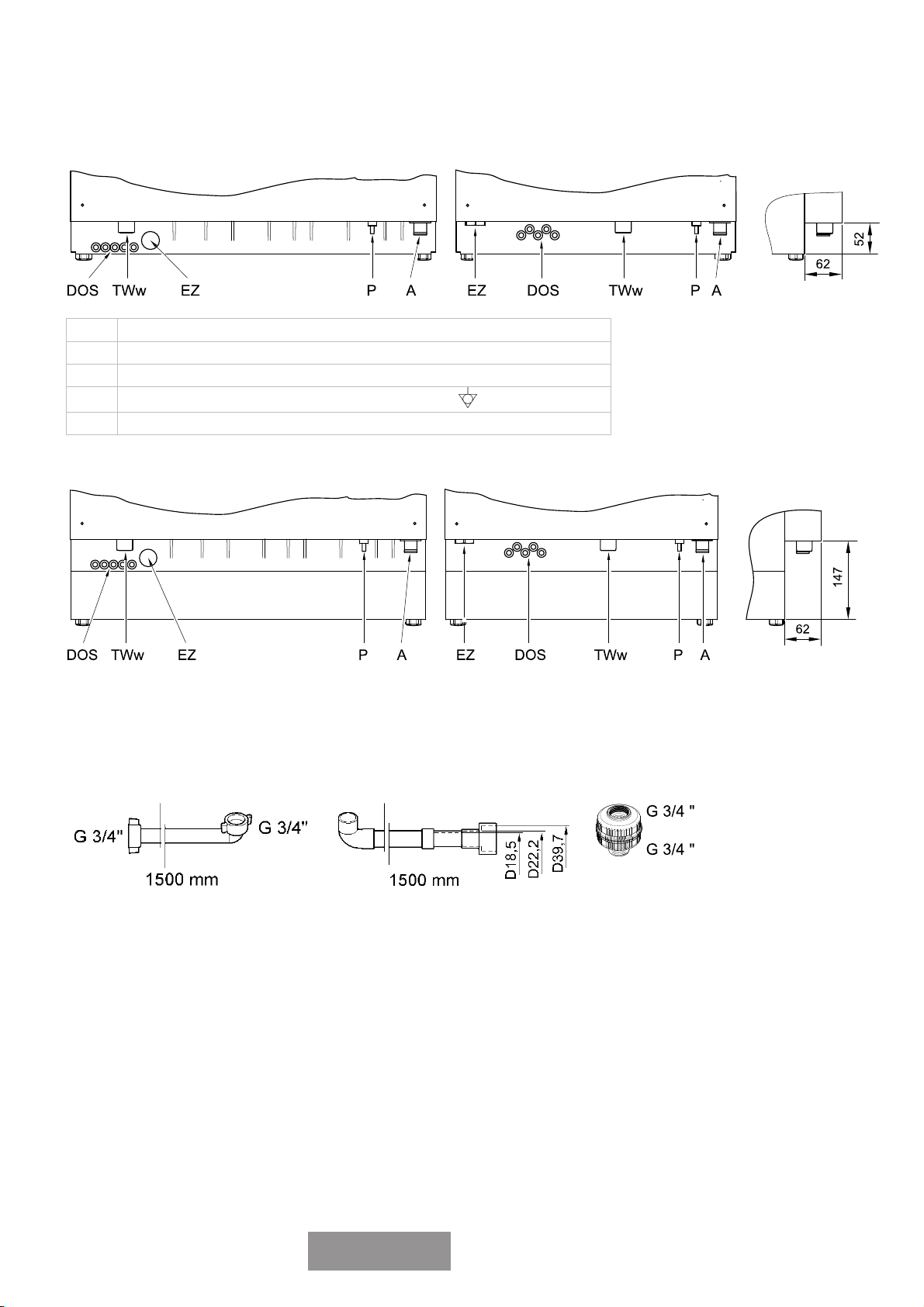

Position of the connections (rear view) Side view PG 8165, PG 8166, PG 8169 PG 8164

PG 8165 AE RO, AE RO DOS PG 8164 AE RO, AE RO DOS

DOS Port for hoses (detergent / rinse aid) and cables TWw Fresh water connection (G ¾“, external thread) EZ Port for electrical connection cable

P A Waste water connection; drain pump installed

Accessories (supplied with appliance)

Flexible inlet hose; connect to point TWw

Connection for local equipotential bonding system ( )

Flexible drain hose; connect to point A

Water inlet filter

Non-return valve Great Britain: Install the water inlet filter between water stopcock and non-return valve. Install the non-return valve

between water inlet filter and inlet hose. Australia / New Zealand: Install the non-return valve between water stopcock and water inlet filter. Install the water inlet filter between non-return valve and inlet hose.

Page 2 M.-Nr. 10416211; 09.05.2017; msch; 89013841-en

Subject to technical alterations

English

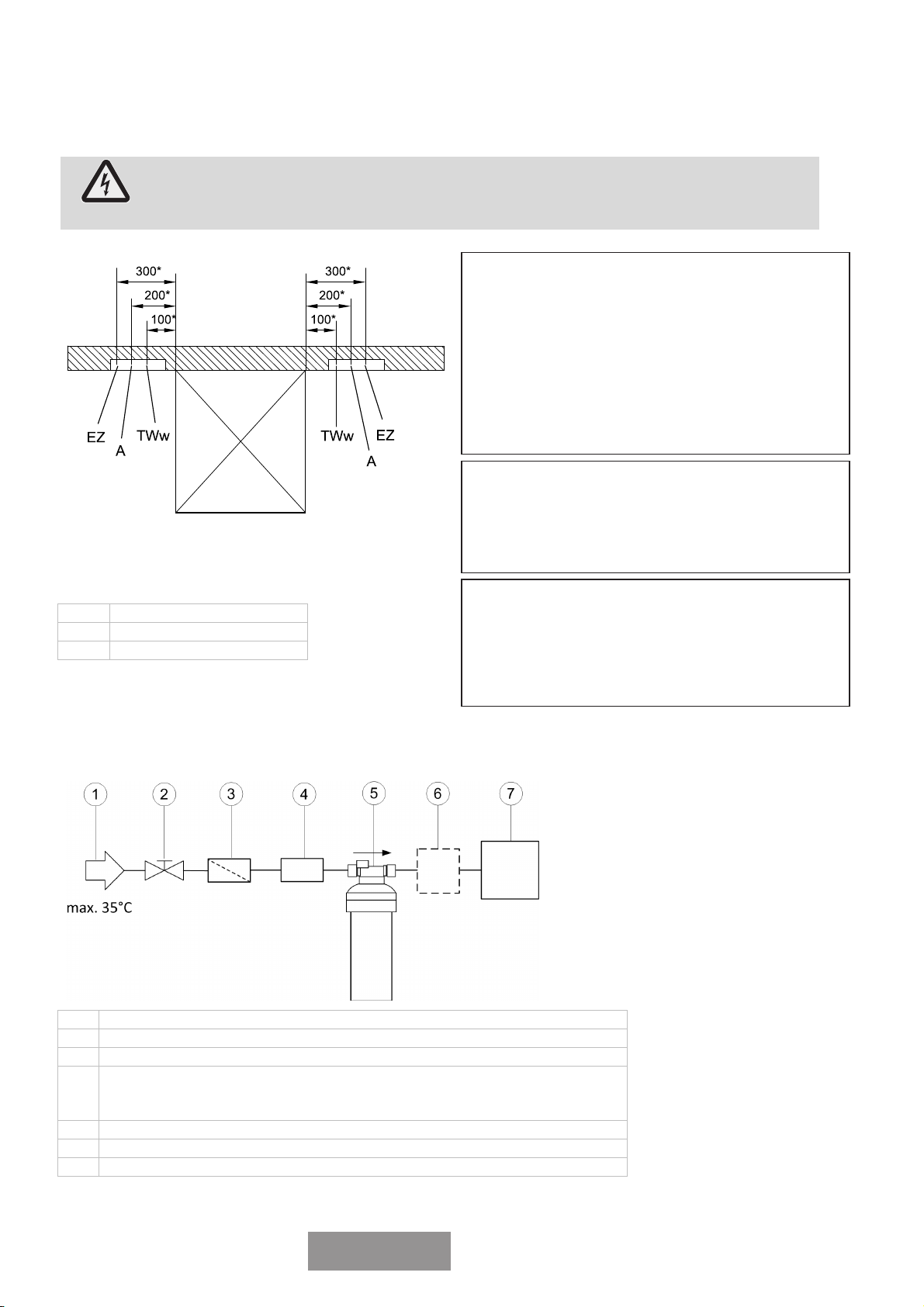

Requirements for on-site installation

Lack of or insufficient residual-current circuit breaker. Danger of fatal electric shock!

Danger

* Considering the local conditions, the exact dimensions must be determined. The dimensions of the machine can be found on page 1.

A Waste water connection EZ Electrical connection TWw Fresh water connection

Installation diagram

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Installation of a class B all-current-sensitive residual-current circuit breaker with a trip current of 30 mA before the machine is put into operation for the first time.

Important! Provide the local connections on the left or the right beside the machine. Observe both the local and country-specific regulations when conducting electrical and plumbing work. Only when the local mains disconnector is switched off, is the machine without power. Involve the machine in equipotential bonding.

Inlet hose New hoses supplied with the appliance are to be used and old existing hoses may not be re-used. The inlet hose must not be shortened or damaged.

Electrical supply cable (Type H07 RN-F) If the mains cable of this machine is damaged, it must be replaced by a Miele approved technician or its service agent or similar qualified person in order to prevent hazards.

Note: These models and accessories are not available in all countries.

1 Water inlet (max. 35 °C) 2 On-site water stop cock (provided by the customer) 3 Dirt trap (included in scope of delivery of the dishwasher) 4 Backflow preventer type EA (included in scope of delivery of the dishwasher)

For installations in Great Britain, a WRAS-approved backflow preventer of

type EC (Miele Mat.-Nr. 5794940) must be installed 5 Active charcoal filter (included in scope of delivery of the dishwasher) 6 Optional softener (increases the performance of the reverse osmosis module) 7 PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Page 3 M.-Nr. 10416211; 09.05.2017; msch; 89013841-en

Subject to technical alterations

English

Fresh water connection (G ¾“, external thread)



Position approx. 400 mm above finished floor

next to the machine Water quality The fresh water must in microbiological aspects have the quality of drinking water. Water inlet temperature

Water hardness Machines without

Minimum flow pressure

Maximum input pressure Flow rate Standard

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS Threshold values for the mains water

Electrical conductivity (at 25° C) < 1200 µS/cm Chlorine < 0.2 mg/l Silicates (as SiO2) < 30 mg/l

Waste water connection

Position max. 600 mm above finished floor

Construction Odour trap on site

Electrical connection

Position max. 300 mm above finished floor

Construction Isolator switch for machines supplied with cable without plug.

Fuse depends on the total connection load of the machine

Standard

(models without reverse osmosis)

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS

Standard

(models without reverse osmosis)

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS

Standard

(models without reverse osmosis)

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS

600 kPa (6.0 bar)

(models without reverse osmosis)

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS

next to the machine

Switched wall socket for machines supplied with cable and plug. Power circuit breaker with all-pole separation from the mains and at least 3 mm contact gap. Class B all-current sensitive residual-current circuit breaker with a trip current of 30 mA

max. 60 °C

max. 35 °C

Machines with

integrated softener

3 °dH (3.8 °e /

5.34°TH / 0.54 mmol/l) recommendation, to prevent the build-up of limescale

35 °dH (43.9 °e;

62.3 °TH; 6.3 mmol/l) 100 kPa (1.0 bar); Australia and New Zealand: 150 kPa (1.5 bar) 140 kPa (1.4 bar)

min. 4 l/min

integrated softener

31 °dH (37.6 °e /

53.4°TH / 5.35 mmol/l)

—

Page 4 M.-Nr. 10416211; 09.05.2017; msch; 89013841-en

Subject to technical alterations

English

Total connected loads

PG 8164, PG 8165,

PG 8166, PG 8169

Supply Fuse Total connected loads

max.

380 V – 415 V / 3N~ / 50/60 Hz

220 - 240 V / 1N~ / 50/60 Hz

230 V / 3~ / 50/60 Hz

230 V / 2~ / 50/60 Hz 16 A 3.0 kW 3.2 kW

10 A 6.0 kW 6.2 kW 16 A 7.9 kW 8.1 kW 10 A 1.8 kW 2.0 kW 13 A 2.6 kW 2.8 kW 16 A 3.2 kW 3.4 kW 20 A 4.2 kW 4.4 kW 20 A 5.5 kW 5.7 kW 25 A 7.3 kW 7.5 kW

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS Total connected loads max.

Page 5 M.-Nr. 10416211; 09.05.2017; msch; 89013841-en

Subject to technical alterations

English

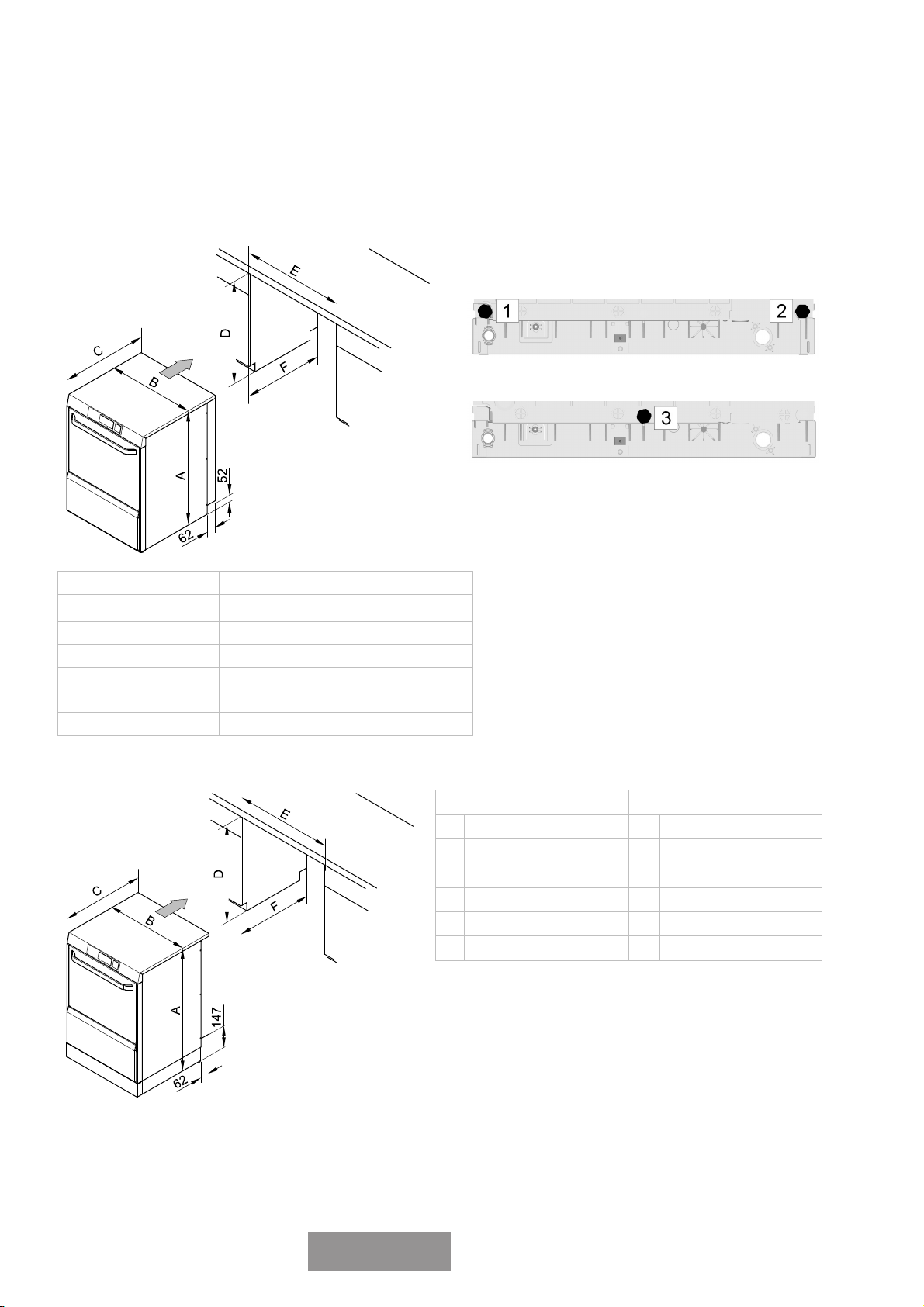

Niche dimensions

If the machine is to be installed under a counter, the following niche dimensions must be adhered to. It is not necessary to secure the machine to the countertop. In the vicinity of the machine, use furniture that is appropriate for commercial areas in order to prevent a damage to the machine due to steam.

We recommend fitting 3 adjustable feet so that the installed machine can be easily adjusted in the height.

Remove the two rear adjustable feet (1 / 2) before moving the machine into the niche.

Install the adjustable foot (3) with the shorter thread (supplied with the machine).

PG 8164 PG 8165 PG 8166 PG 8169

A 725

+35

725 B 460 600 600 600 C 603 603 603 637 D 730-750 730-750 825-845 825-845 E 470-480 610-620 610-620 610-620 F 605 605 605 640

+35

820

+35

820

+35

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

A 820

+35

A 820

+35

B 460 B 600 C 603 C 603 D 825-855 D 825-855 E 470-480 E 610-620 F 605 F 605

The machine can also be installed without feet. However, it can then no longer be adjusted. Height of the machine without feet: 810

Dimensions in mm Further machine dimensions can be found on page 1

Page 6 M.-Nr. 10416211; 09.05.2017; msch; 89013841-en

Subject to technical alterations

English

Schéma de raccordement pour PG 8164, 8165, 8166, 8169

Dimensions

PG 8164 PG 8165 PG 8166

□*

Profondeur de la machine sans réservoirs intégrés pour détergent et liquide de rinçage

PG 8169

Pour encastrer la machine sous un comptoir voir page 6.

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

□

Page 1 M.-Nr. 10416211; 09.05.2017; msch; 89013841-fr

Sous réserves de modifications techniques

Français

Position des raccordements (vue de derrière) Vue latérale PG 8165, PG 8166, PG 8169 PG 8164

DOS Entrées pour les tuyaux et les câbles (détergent / produit de rinçage) TWw Raccordement de l’eau renouvelée (filetage extérieur 3/4'') EZ Entrée pour le raccordement au secteur

P A Raccordement des eaux usées ; pompe de vidange intégrée

PG 8165 AE RO, AE RO DOS PG 8164 AE RO, AE RO DOS

Accessoires

Tuyau d’alimentation flexible ; pour raccordement au point TWw

Raccordement du système de liaison équipotentielle sur le site ( )

Tuyau d’évacuation flexible ; pour raccordement au point A

Filtre à impuretés ; à installer entre le robinet d'arrêt et le tuyau d'arrivée d'eau

Page 2 M.-Nr. 10416211; 09.05.2017; msch; 89013841-fr

Sous réserves de modifications techniques

Français

Exigences sur l'installation

Disjoncteur différentiel absent ou insuffisant. Danger de mort par électrocution.

Danger

* Les mesures exactes seront en fonction des conditions sur le site. Pour les dimensions de la machine veuillez consulter la page 1.

A Raccordement des eaux usées EZ Raccordement électrique TWw Raccordement à l'eau renouvelée

Schéma d’installation

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Installer un disjoncteur différentiel multipolaire de classe B avec un courant de déclenchement de 30 mA (DIN VDE 0664) avant la première mise en service de la machine.

Important ! Prévoir le raccordement sur site à gauche ou à droite de la machine. Respecter les normes en vigueur pour les raccordements électrique et hydraulique. La machine est hors tension seulement quand l'interrupteur principal sur site est coupé. Raccorder la machine au système équipotentiel.

Tuyau d'arrivée d'eau Ne pas réutiliser d'anciens flexibles existants. Ne pas raccourcir ou endommager le flexible.

Câble d’alimentation (type H07 RN-F) Le câble d’alimentation de cette machine doit être remplacée par le fabricant, le service aprèsvente ou une personne compétente quand il est endommagé afin d’éviter tout risque. Ce câble d'alimentation doit être du type H07 RN-F ou équivalent.

1 Alimentation en eau (max. 35 °C) 2 Vanne d'arrêt d'eau (du site) 3 Collecteur d’impuretés (livré avec le lave-vaisselle) 4 Clapet anti-retour modèle EA (livré avec le lave-vaisselle) 5 Filtre à charbon actif (livré avec le lave-vaisselle) 6 Adoucisseur en option (augmente la puissance du module

d’osmose inverse)

7 PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Page 3 M.-Nr. 10416211; 09.05.2017; msch; 89013841-fr

Sous réserves de modifications techniques

Français

Raccordement à l'eau renouvelée (filetage externe 3/4'')



Position environ 400 mm au-dessus du sol terminé

à côté de la machine

Qualité de l’eau L'eau renouvelée doit avoir la qualité de l'eau potable d'un point de vue microbio-

logique. Température de l’eau alimentée

Dureté de l’eau Machines sans

Pression d'écoulement minimale

Pression d'alimentation maximale Débit Standard au moins 4 l/min

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS Valeurs limites pour l'eau brute

Conductivité électrique (à 25°C) < 1200 µS/cm Chlore < 0,2 mg/l Silicate (sous forme SiO2) < 30 mg/l

Raccordement des eaux usées

Position environ 600 mm au-dessus du sol terminé

Version Siphon installé sur le site

Raccordement électrique

Position environ 300 mm au-dessus du sol terminé

Version prise murale pour machine sans fiche

Fusible en fonction de la puissance totale de raccordement

Standard max. 60 °C

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS

Standard

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS

Standard 100 kPa (1,0 bar)

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS

600 kPa (6,0 bar)

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS

à côté de la machine

prise murale pour machine avec fiche sectionneur avec coupures de toutes les phases du réseau et au-moins 3 mm de largueur d'ouverture des contacts; Interrupteur de protection de courant sauvage de classe B sensible à tous les courants, avec un courant de déclenchement de 30 mA (DIN VDE 0664)

max. 35 °C

adoucisseur intégré

3 °dH (3,8 °e / 5,34°TH / 0,54 mmol/l) recommandation pour empêcher que la machine s'entartre

35 °dH (43,9 °e; 62,3 °TH; 6,3 mmol/l)

140 kPa (1,4 bar)

au moins 4 l/min

Machines avec adoucisseur intégré

 31 °dH (37,6 °e / 53,4°TH / 5,35 mmol/l)

—

Page 4 M.-Nr. 10416211; 09.05.2017; msch; 89013841-fr

Sous réserves de modifications techniques

Français

Puissances totales raccordées

PG 8164, PG 8165,

PG 8166, PG8169

Secteur Intensité Puissance totale raccordée Puissance totale raccordée

380 V – 415 V / 3N~ / 50/60 Hz

220 - 240 V / 1N~ / 50/60 Hz

230 V / 3~ / 50/60 Hz

230 V / 2~ / 50/60 Hz 16 A 3,0 kW 3,2 kW

10 A 6,0 kW 6,2 kW 16 A 7,9 kW 8,1 kW 10 A 1,8 kW 2,0 kW 13 A 2,6 kW 2,8 kW 16 A 3,2 kW 3,4 kW 20 A 4,2 kW 4,4 kW 20 A 5,5 kW 5,7 kW 25 A 7,3 kW 7,5 kW

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Page 5 M.-Nr. 10416211; 09.05.2017; msch; 89013841-fr

Sous réserves de modifications techniques

Français

Dimensions requises afin d'encastrer une machine PG 8164, 8165, 8166, 8169

Les dimensions suivantes sont valables quand la machine est encastrée sous un comptoir. Il n’est pas nécessaire de fixer la machine sous le comptoir. Installez des meubles adaptés à une utilisation professionnelle autour de la machine pour éviter des dommages causés par les vapeurs d'eau.

Nous conseillons un montage sur 3 pieds réglables afin d'ajuster la hauteur de la machine.

Sinon démontez les deux pieds arrière réglables (1/2) avant d'encastrer la machine.

Monter le pied réglable (3) avec le filetage le plus court (livré avec la machine).

PG 8164 PG 8165 PG 8166 PG 8169

A 725

+35

725 B 460 600 600 600 C 603 603 603 637 D 730-750 730-750 825-845 825-845 E 470-480 610-620 610-620 610-620 F 605 605 605 640

+35

820

+35

820

+35

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

A 820

+35

A 820

+35

B 460 B 600 C 603 C 603 D 825-855 D 825-855 E 470-480 E 610-620 F 605 F 605

La machine peut également être installée sans pieds. Dans ce cas, il n'est pas possible de régler le niveau. Hauteur de la machine sans pieds : 810

Cotes en mm Voir page 1 pour les autres dimensions

Page 6 M.-Nr. 10416211; 09.05.2017; msch; 89013841-fr

Sous réserves de modifications techniques

Français

Schema di collegamento PG 8164, 8165, 8166, 8169

Dimensioni

PG 8164 PG 8165 PG 8166

□*

Profondità della macchina senza contenitori per detersivo e brillantante incorporati

PG 8169

Per conoscere le dimensioni della nicchia per l'incasso della macchina in un banco, leggere a pag 6.

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

□

Pagina 1 M.-Nr. 10416211; 09.05.2017; msch; 89013841-it

Riserva di modifiche tecniche

Italiano

Posizione dei collegamenti (vista posteriore) Vista laterale PG 8165, PG 8166, PG 8169 PG 8164

DOS Alloggio per tubi flessibili (detersivi/brillantante) e cavi TWw Raccordo dell'acqua dolce (filettatura esterna G ¾") EZ Ingresso per il cavo di rete P Collegamento per il sistema di collegamento equipotenziale a cura del cliente ( ) A Raccordo acqua di scarico; pompa di scarico incorporata

PG 8165 AE RO, AE RO DOS PG 8164 AE RO, AE RO DOS

Accessori

Tubo di aggancio flessibile; collegare al punto TWw

Tubo di scarico flessibile; collegare al punto A

Filtro; montare tra il rubinetto dell'acqua e tubo di aggancio

Pagina 2 M.-Nr. 10416211; 09.05.2017; msch; 89013841-it

Riserva di modifiche tecniche

Italiano

Requisiti per l'installazione a cura del cliente

Interruttore differenziale assente o insufficiente. Pericolo di morte dovuto a scariche elettriche.

Pericolo

* Le dimensioni esatte devono essere definite tenendo conto delle condizioni del cliente. Per le dimensioni della macchina, vedere a pag. 1.

A Raccordo acqua di scarico EZ Collegamento elettrico TWw Raccordo dell'acqua dolce

Schema d'installazione

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Prima di mettere in funzione la macchina la prima volta, installare un interruttore differenziale di protezione di classe B, sensibile a ogni tipo di corrente, con una corrente d'intervento di 30 mA (DIN VDE 0664).

Importante! Installare i collegamenti a destra o a sinistra accanto alla macchina. Rispettare le normative locali e nazionali per tutti i lavori di collegamento elettrici e idraulici. La macchina è priva di tensione solo se l'interruttore generale è staccato. Includere la macchina nel collegamento equipotenziale.

Tubo di aggancio Non riutilizzare i vecchi tubi disponibili. Il tubo di aggancio non deve essere accorciato o danneggiato.

Cavo di alimentazione Se il cavo di alimentazione della rete elettrica di questo apparecchio venisse danneggiato, dovrà essere sostituito dal produttore, dall'assistenza tecnica autorizzata o da persona di pari qualifica, al fine di evitare pericoli. Il cavo di alimentazione elettrica deve essere del tipo H07 RN-F o similare.

1 Afflusso idrico (max 35 °C) 2 Rubinetto dell'acqua (presente in loco) 3 Filtro (in dotazione con la macchina) 4 Valvola antiritorno tipo EA (in dotazione con la macchina) 5 Filtro a carboni attivi (in dotazione con la macchina) 6 Addolcitore opzionale (aumenta le prestazioni del modulo di

osmosi inversa)

7 PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Pagina 3 M.-Nr. 10416211; 09.05.2017; msch; 89013841-it

Riserva di modifiche tecniche

Italiano

Raccordo dell'acqua dolce (filettatura esterna G ¾")



Posizione ca. 400 mm dal pavimento finito

accanto alla macchina Qualità dell'acqua Dal punto di vista microbiologico, l'acqua dolce deve essere anche potabile. Temperatura dell'acqua di carico

Durezza dell'acqua Macchine senza

Pressione dinamica minima

Max pressione in entrata Portata Standard min. 4 l/min

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS Valori limite per l'acqua non trattata

Conducibilità elettrica (a 25 °C) < 1200 µS/cm Cloro < 0,2 mg/l Silicato (come SiO2) < 30 mg/l

Raccordo acqua di scarico

Position max. 600 mm dal pavimento finito

Modello Sifone a cura del cliente

Collegamento elettrico

Posizione max. 300 mm dal pavimento finito

Modello Interruttore generale con scollegamento multipolare dalla rete e almeno 3 mm

Protezione a seconda del valore totale di allacciamento della macchina

Standard max. 60 °C

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS

Standard

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS

Standard 100 kPa (1,0 bar)

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS

600 kPa (6,0 bar)

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS

accanto alla macchina

di distanza di interruzione Interruttore differenziale di protezione sensibile a tutte le correnti della classe B con correnti di scatto di 30 mA (DIN, VDE, 0664)

max. 35 °C

addolcitore integrato

3 °dH (3,8 °e / 5,34°TH / 0,54 mmol/l) consiglio per impedire la formazione di calcare sulla macchina

35 °dH (43,9 °e; 62,3 °TH; 6,3 mmol/l)

140 kPa (1,4 bar)

min. 4 l/min

Macchina con addolcitore integrato

31 °dH (37,6 °e /

53,4°TH / 5,35 mmol/l)

—

Pagina 4 M.-Nr. 10416211; 09.05.2017; msch; 89013841-it

Riserva di modifiche tecniche

Italiano

Valori totali di allacciamento

PG 8164, PG 8165,

PG 8166, PG8169

Rete Protezione Valore totale di allacciamento Valore totale di allacciamento

380 V – 415 V / 3N~ / 50/60 Hz

220 - 240 V / 1N~ / 50/60 Hz

230 V / 3~ / 50/60 Hz

230 V / 2~ / 50/60 Hz 16 A 3,0 kW 3,2 kW

10 A 6,0 kW 6,2 kW 16 A 7,9 kW 8,1 kW 10 A 1,8 kW 2,0 kW 13 A 2,6 kW 2,8 kW 16 A 3,2 kW 3,4 kW 20 A 4,2 kW 4,4 kW 20 A 5,5 kW 5,7 kW 25 A 7,3 kW 7,5 kW

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Pagina 5 M.-Nr. 10416211; 09.05.2017; msch; 89013841-it

Riserva di modifiche tecniche

Italiano

Dimensioni nicchia

Se la macchina deve essere incassata in un banco, è necessario rispettare le seguenti dimensioni. Non è necessario fissare la macchina dentro il banco. Nei pressi della macchina utilizzare mobili adatti all'uso industriale per evitare danni derivanti dal vapore acqueo.

Per poter regolare leggermente la macchina in altezza quando già incassata, suggeriamo il montaggio di 3 piedini regolabili.

Prima di spingere la macchina nella nicchia rimuovere i due piedini regolabili posteriori (1/2).

Montare il piedino regolabile (3) con filettatura più corta (si trova nella macchina).

PG 8164 PG 8165 PG 8166 PG 8169

A 725

+35

725 B 460 600 600 600 C 603 603 603 637 D 730-750 730-750 825-845 825-845 E 470-480 610-620 610-620 610-620 F 605 605 605 640

+35

820

+35

820

+35

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

A 820

+35

A 820

+35

B 460 B 600 C 603 C 603 D 825-855 D 825-855 E 470-480 E 610-620 F 605 F 605

La macchina può essere montata anche senza piedini. In tal caso, però, non è più possibile allinearla e registrarla. Altezza della macchina senza piedini: 810

Dimensioni in mm Per le altre dimensioni della macchina, vedere a pag. 1.

Pagina 6 M.-Nr. 10416211; 09.05.2017; msch; 89013841-it

Riserva di modifiche tecniche

Italiano

Aansluitschema PG 8164, 8165, 8166, 8169

Afmetingen

PG 8164 PG 8165 PG 8166

□*

Machinediepte zonder ingebouwde reservoirs voor reinigingsmiddel en naglansmiddel.

PG 8169

Nismaten voor inbouw van de machine in een bar zie pagina 6.

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

□

Pagina 1 M.-Nr. 10416211; 09.05.2017; msch; 89013841-nl

Technische wijzigingen voorbehouden

Nederlands

Positie van de aansluitingen (achteraanzicht) zijaanzicht PG 8165, PG 8166, PG 8169 PG 8164

DOS Invoer voor slangen (reinigings-/naglansmiddel) en kabels TWw Aansluiting voor schoon water (G ¾", buitendraad) EZ Invoeropening voor netaansluitleiding P Aansluiting om bij de klant te plaatsen potentiaal-nivelleringssysteem ( ) A Aansluiting afvoerwater; afvoerpomp ingebouwd

PG 8165 AE RO, AE RO DOS PG 8164 AE RO, AE RO DOS

Toebehoren

Flexibele toevoerslang; op punt TWw aansluiten

Flexibele afvoerslang; op punt A aansluiten

Vuilvanger; tussen afvoerventiel en toevoerslang monteren

Pagina 2 M.-Nr. 10416211; 09.05.2017; msch; 89013841-nl

Technische wijzigingen voorbehouden

Nederlands

Eisen voor de installatie bij de klant

Ontbrekende of ontoereikende aardlekschakelaar. Levensgevaar door elektrische schok.

Gevaar

* De exacte maten moeten met inachtneming van de omstandigheden bij de klant worden vastgelegd. Afmetingen van de machine: zie pagina 1.

A Aansluiting afvoerwater EZ Elektrische aansluiting TWw Aansluiting voor schoon water

Installatieschema

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Installeer een aardlekschakelaar die gevoelig is voor alle stroomwaarden van klasse B met een uitschakelstroom van 30 mA (DIN VDE 0664) voor u de machine de eerste keer in gebruik neemt.

Belangrijk! Zorg voor aansluitingen bij de klant links of rechts naast de machine. Neem bij alle elektrische en hydraulische aansluitwerkzaamheden de lokale en nationale voorschriften in acht. Alleen bij uitgeschakelde, bij de klant aanwezige hoofdschakelaar is de machine spanningsvrij. Sluit de machine aan op potentiaal aarding aan.

Toevoerslang Oude, aanwezige slangen mogen niet opnieuw gebruikt worden. De toevoerslang mag niet ingekort of beschadigd worden.

Netaansluitkabel (type H07 RN-F) Wanneer de netaansluitkabel van dit apparaat wordt beschadigd, moet deze worden vervangen door de fabrikant, diens servicedienstmedewerker of een overeenkomstig gekwalificeerde persoon. De netaansluitkabel moet van het type H07 RN-F of

elijkwaardig zijn.

1 Watertoevoer (max. 35 °C) 2 Waterkraan (ter plaatse) 3 Vuilvanger (wordt met de spoelmachine meegeleverd) 4 Terugstroombeveiliging type EA (wordt met de spoelmachine meegeleverd) 5 Actief koolfilter (wordt met de spoelmachine meegeleverd) 6 Optionele ontharder (vergroot de capaciteit van de module voor omgekeerde

osmose)

7 PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Pagina 3 M.-Nr. 10416211; 09.05.2017; msch; 89013841-nl

Technische wijzigingen voorbehouden

Nederlands

Aansluiting voor schoon water (G ¾", buitendraad)



Positie Ca. 400 mm boven afgewerkte vloer

naast de machine Waterkwaliteit Het schoon water moet in microbiologisch opzicht drinkwaterkwaliteit hebben. Watertoevoertemperatuur Standard max. 60 °C

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS Waterhardheid Machine zonder

Standard

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS Minimale waterdruk Standard 100 kPa (1,0 bar)

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS Maximale inlaatdruk 600 kPa (6,0 bar) Doorstroomhoeveelheid Standard mind. 4 l/min

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS Grenswaarden voor het onbehandeld water

Elektrisch geleidingsvermogen (bij 25 °C) < 1200 µS/cm Chloor < 0,2 mg/l Silicaat (als SiO2) < 30 mg/l

Aansluiting afvoerwater

Positie Max. 600 mm boven afgewerkte vloer

naast de machine

Uitvoering Sifon van de klant

Elektrische aansluiting

Positie Ca. 300 mm boven afgewerkte vloer

naast de machine

Uitvoering Hoofdschakelaar met scheiding van alle polen van het net en min. 3 mm con-

tactopeningsbreedte Aardlekschakelaar gevoelig voor alle stroomwaarden van klasse B met een uitschakelstroom van 30 mA (DIN VDE 0664)

Zekering Afhankelijk van de totale aansluitwaarde van de machine

max. 35 °C

ingebouwde ontharder

3 °dH (3,8 °e / 5,34°TH / 0,54 mmol/l) aanbeveling om het verkalken van de machine te voorkomen

35 °dH (43,9 °e; 62,3 °TH; 6,3 mmol/l)

140 kPa (1,4 bar)

mind. 4 l/min

Machines met ingebouwde ontharder

31 °dH (37,6 °e /

53,4°TH / 5,35 mmol/l)

—

Pagina 4 M.-Nr. 10416211; 09.05.2017; msch; 89013841-nl

Technische wijzigingen voorbehouden

Nederlands

Totale aansluitwaarde

PG 8164, PG 8165,

PG 8166, PG8169

Net Zekering Totale aansluitwaarde Totale aansluitwaarde

380 V – 415 V / 3N~ / 50/60 Hz

220 - 240 V / 1N~ / 50/60 Hz

230 V / 3~ / 50/60 Hz

230 V / 2~ / 50/60 Hz 16 A 3,0 kW 3,2 kW

10 A 6,0 kW 6,2 kW 16 A 7,9 kW 8,1 kW 10 A 1,8 kW 2,0 kW 13 A 2,6 kW 2,8 kW 16 A 3,2 kW 3,4 kW 20 A 4,2 kW 4,4 kW 20 A 5,5 kW 5,7 kW 25 A 7,3 kW 7,5 kW

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Pagina 5 M.-Nr. 10416211; 09.05.2017; msch; 89013841-nl

Technische wijzigingen voorbehouden

Nederlands

Nismaten

Als de machine in een bar moet worden ingebouwd, moeten de volgende nismaten in acht worden genomen. De machine hoeft niet in de bar te worden bevestigd. Gebruik in de buurt van de machine meubels die geschikt zijn voor een bedrijfsomgeving om beschadiging door waterdamp te voorkomen.

Om de machine in ingebouwde toestand eenvoudig in hoogte te kunnen uitlijnen, adviseren wij deze op 3 verstelbare poten te plaatsen.

Verwijder de beide achterste verstelbare poten (1 / 2) alvorens de machine in de nis te schuiven.

Monteer de verstelbare poot (3) met de kortere schroefdraad (ligt in de machine).

PG 8164 PG 8165 PG 8166 PG 8169

A 725

+35

725 B 460 600 600 600 C 603 603 603 637 D 730-750 730-750 825-845 825-845 E 470-480 610-620 610-620 610-620 F 605 605 605 640

+35

820

+35

820

+35

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

A 820

+35

A 820

+35

B 460 B 600 C 603 C 603 D 825-855 D 825-855 E 470-480 E 610-620 F 605 F 605

De machine kan ook zonder pootjes worden opgesteld. Dan kan de machine echter niet meer worden uitgericht. Hoogte van de machine zonder pootjes: 810

Maten in mm Verdere machinematen: zie pagina 1

Pagina 6 M.-Nr. 10416211; 09.05.2017; msch; 89013841-nl

Technische wijzigingen voorbehouden

Nederlands

Plano de conexión PG 8164, 8165, 8166, 8169

Medidas

PG 8164 PG 8165 PG 8166

□*

Profundidad de la máquina sin depósito para detergente y abrillantador montado

PG 8169

Medidas del hueco para el montaje de la máquina en una barra véase página 6.

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

□

Página 1 M.-Nr. 10416211; 09.05.2017; msch; 89013841-es

Nos reservamos el derecho a realizar modificaciones técnicas

Español

Posición de las conexiones (vista posterior) Vista lateral PG 8165, PG 8166, PG 8169 PG 8164

DOS Introducción para mangueras (detergente / abrillantador) y cables TWw Conexión de agua limpia (G ¾”, rosca exterior) EZ Entrada para cable de acometida eléctrica P Conexión para el sistema de puesta a tierra del lugar de la instalación ( ) A Conexión de agua de desagüe; bomba de desagüe montada

PG 8165 AE RO, AE RO DOS PG 8164 AE RO, AE RO DOS

Accesorios

Manguera de entrada flexible; conexión al punto TWw

Manguera de desagüe flexible; conexión al punto A

Colector de suciedad; montaje entre la válvula de desagüe y la manguera de entrada

Página 2 M.-Nr. 10416211; 09.05.2017; msch; 89013841-es

Nos reservamos el derecho a realizar modificaciones técnicas

Español

Requisitos de la instalación propietaria

No hay interruptor diferencial o es insuficiente. Peligro de muerte por descarga eléctrica.

Peligro

* Las medidas exactas se deberán determinar teniendo en cuenta las condiciones del lugar de la instalación. Véase la página 1 para las medidas de la máquina.

A Conexión de agua de desagüe EZ Conexión eléctrica TWw Conexión de agua limpia

Esquema de instalación

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Instalación de un interruptor diferencial de la clase B con una corriente de activación de 30 mA (DIN VDE 0664) antes de que la máquina se ponga en marcha por primera vez.

Importante: las conexiones en el lugar de la instalación deben estar a la derecha o izquierda de la máquina y cerca de ella. En todos los trabajos de conexión eléctricos e hidráulicos, observe las disposiciones locales y específicas del país. La máquina no estará bajo tensión sólo si está desconectado el interruptor de la red del lugar de la instalación. Incluya la máquina en la red equipotencial. ¿Hay una compensación de potencial conectada a la má

uina?

Manguera de entrada Las mangueras usadas presentes en la máquina no se podrán volver a utilizar La manguera de entrada no se podrá acortar o deteriorar.

Cable de conexión a la red (clase H07 RN-F) En caso de que el cable de acometida de este aparato quede dañado, el fabricante, su SAT o cualquier persona con similar autorización deberá sustituirlo para evitar peligros. El cable de acometida debe ser del tipo H07 RN-F o equivalente.

1 Entrada de agua (máx. 35 °C) 2 Válvula de acometida de agua (por parte del cliente) 3 Colector de suciedad (incluido en el volumen de suministro del lavavajillas) 4 Protección antirretorno tipo EA (incluida en el volumen de suministro del lavavajillas) 5 Filtro de carbón activado (incluido en el volumen de suministro del lavavajillas) 6 Descalcificador opcional (mejora el rendimiento del módulo de ósmosis inversa) 7 PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Página 3 M.-Nr. 10416211; 09.05.2017; msch; 89013841-es

Nos reservamos el derecho a realizar modificaciones técnicas

Español

Conexión de agua limpia (G ¾", rosca exterior)



Posición aprox. 400 mm sobre el suelo terminado

junto a la máquina

Calidad del agua El agua limpia debe tener la calidad del agua potable, desde el punto de vista

microbiológico. Temperatura del agua de entrada

Dureza del agua Máquinas sin descal-

Presión dinámica mínima

Máxima presión de entrada Caudal Estándar mín. 4 l/min

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS Valores límite para el agua sin tratar

Conductividad eléctrica (a 25 °C) < 1200 µS/cm Cloro < 0,2 mg/l Silicato (SiO2) < 30 mg/l

Conexión de agua de desagüe

Posición máx. 600 mm sobre el suelo terminado

Modelo con sifón

Conexión eléctrica

Position aprox. 300 mm sobre el suelo terminado

Modelo Interruptor magnetotérmico multipolar y al menos 3 mm de anchura de abertu-

Fusible en función del valor de conexión total de la máquina

Estándar máx. 60 °C

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS

Estándar

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS

Estándar 100 kPa (1,0 bar)

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS

600 kPa (6,0 bar)

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS

junto a la máquina

ra de contacto Diferencial de protección contra derivaciones de corriente sensible a todas las corrientes de la clase B con una corriente de activación de 30 mA (DIN VDE 0664)

máx. 35 °C

cificador incorporado

3 °dH (3,8 °e / 5,34°TH / 0,54 mmol/l) recomendación para evitar calcificaciones de la máquina

35 °dH (43,9 °e; 62,3 °TH; 6,3 mmol/l)

140 kPa (1,4 bar)

mín. 4 l/min

Máquinas con descalcificador incorporado

31 °dH (37,6 °e /

53,4°TH / 5,35 mmol/l)

—

Página 4 M.-Nr. 10416211; 09.05.2017; msch; 89013841-es

Nos reservamos el derecho a realizar modificaciones técnicas

Español

Valores de conexión total

PG 8164, PG 8165,

PG 8166, PG8169

Red Fusible Valor de conexión total Valor de conexión total

380 V – 415 V / 3N~ / 50/60 Hz

220 - 240 V / 1N~ / 50/60 Hz

230 V / 3~ / 50/60 Hz

230 V / 2~ / 50/60 Hz 16 A 3,0 kW 3,2 kW

10 A 6,0 kW 6,2 kW 16 A 7,9 kW 8,1 kW 10 A 1,8 kW 2,0 kW 13 A 2,6 kW 2,8 kW 16 A 3,2 kW 3,4 kW 20 A 4,2 kW 4,4 kW 20 A 5,5 kW 5,7 kW 25 A 7,3 kW 7,5 kW

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Página 5 M.-Nr. 10416211; 09.05.2017; msch; 89013841-es

Nos reservamos el derecho a realizar modificaciones técnicas

Español

Medidas del hueco

En caso de que la máquina se deba montar bajo una encimera, se deberán tener en cuenta las siguientes medidas del hueco. No es necesario fijar la máquina dentro de la barra. Cerca de la máquina use muebles que sean idóneos para el ámbito industrial, para evitar así que se deterioren debido al vapor de agua.

Para que la máquina se pueda nivelar fácilmente en altura una vez esté montada, recomendamos montarla sobre tres patas ajustables.

Antes de introducirla en el hueco, quite las dos patas ajustables traseras (1 / 2).

Monte la pata ajustable (3) con la rosca más corta (está en la máquina).

PG 8164 PG 8165 PG 8166 PG 8169

A 725

+35

725

+35

820

+35

820

+35

B 460 600 600 600 C 603 603 603 637 D 730-750 730-750 825-845 825-845 E 470-480 610-620 610-620 610-620 F 605 605 605 640

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

A 820 B 460 B 600 C 603 C 603 D 825-855 D 825-855 E 470-480 E 610-620 F 605 F 605

La máquina también puede colocarse sin patas. Sin embargo, ya no podrá moverse. Altura de la máquina sin patas: 810

+35

A 820

+35

Medidas en mm Véase la página 1 para otras medidas de la máquina.

Página 6 M.-Nr. 10416211; 09.05.2017; msch; 89013841-es

Nos reservamos el derecho a realizar modificaciones técnicas

Español

Plano de ligações PG 8164, 8165, 8166, 8169

Dimensões

PG 8164 PG 8165 PG 8166 □

□*

Profundidade da máquina sem recipiente instalado para detergente e secante

PG 8169 □

Dimensões do nicho para encastrar a máquina por baixo de um balcão, consultar a página 6.

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

Pág. 1 M.-Nr. 10416211; 09.05.2017; msch; 89013841-pt

Reservado o direito a alterações técnicas.

Português

Posição das ligações (vista posterior) Vista lateral PG 8165, PG 8166, PG 8169 PG 8164

DOS Entrada para tubos (detergente/secante) e cabos TWw Ligação de água limpa (G ¾", rosca externa) EZ Entrada para cabo de ligação elétrica

Ligação para o sistema local de ligação equipotencial ( )

A Ligação ao esgoto; bomba de esgoto integrada

PG 8165 AE RO, AE RO DOS PG 8164 AE RO, AE RO DOS

Acessórios

mangueira de entrada de água flexível; ligar ao ponto TWw

mangueira de esgoto flexível; ligar ao ponto A

coletor de resíduos; montar entre válvula de corte de água e o tubo de admissão

Pág. 2 M.-Nr. 10416211; 09.05.2017; msch; 89013841-pt

Reservado o direito a alterações técnicas.

Português

Requisitos da instalação local

Interruptor universal contra falhas de corrente em falta ou insuficiente. Perigo de vida devido a choque elétrico.

Perigo

* É necessário determinar as dimensões exatas observando as especificidades locais. As dimensões da máquina podem ser consultadas na página 1.

A Ligação ao esgoto EZ Ligação elétrica TWw Ligação de água fresca

Esquema de instalação

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Instalação de um interruptor universal de proteção contra falhas de corrente da classe B, com uma corrente de ativação de 30 mA (DIN VDE 0664), antes da primeira colocação em funcionamento da máquina.

Importante! Providenciar as ligações locais à esquerda ou direita, ao lado da máquina. Nos trabalhos de ligação elétricos e hidráulicos, devem ser observadas todas as normas locais específicas do país. A máquina só está sem tensão se o disjuntor local de rede estiver desligado. Incluir a máquina na ligação equipotencial.

Tubo de admissão Não é permitido reutilizar tubos existentes antigos. O tubo de admissão não pode ser reduzido em comprimento nem sofrer danos.

Cabo de ligação à rede elétrica (tipo H07 RN-F) Se o cabo de ligação à rede elétrica deste aparelho for danificado, tem de ser substituído pelo fabricante ou o seu Serviço de Apoio ao Cliente, ou por uma pessoa com qualificações equivalentes.

1 Entrada de água (no máx. 35 °C) 2 Válvula de corte de água (no lado do cliente) 3 Coletor de resíduos (fornecido juntamente com a máquina de lavar) 4 Dispositivo antirretorno do tipo EA (fornecido juntamente com a máquina de lavar) 5 Filtro de carvão ativo (fornecido juntamente com a máquina de lavar) 6 Descalcificador opcional (aumenta a capacidade do módulo de osmose inversa) 7 PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Pág. 3 M.-Nr. 10416211; 09.05.2017; msch; 89013841-pt

Reservado o direito a alterações técnicas.

Português

Ligação de água limpa (G ¾", rosca externa)



Posição aprox. 400 mm sobre chão acabado

junto da máquina

Qualidade da água Do ponto de vista microbiológico, a água fresca deve ter qualidade de água potá-

vel. Temperatura de admissão da água

Standard max. 60 °C

PG 8164 AE RO, AE RO DOS

max. 35 °C

PG 8165 AE RO, AE RO DOS Dureza da água nas máquinas sem

descalcificador integrado

Standard

3 °dH (3,8 °e /

5,34°TH / 0,54 mmol/l)

nas máquinas com descalcificador integrado

31 °dH (37,6 °e /

53,4°TH / 5,35 mmol/l) recomendação para evitar a calcificação da máquina

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

35 °dH (43,9 °e;

62,3 °TH; 6,3 mmol/l)

—

Pressão de caudal Standard 100 kPa (1,0 bar)

PG 8164 AE RO, AE RO DOS

140 kPa (1,4 bar)

PG 8165 AE RO, AE RO DOS

Pressão de entrada má-

600 kPa (6,0 bar) xima Caudal Standard mind. 4 l/min

PG 8164 AE RO, AE RO DOS

mind. 4 l/min

PG 8165 AE RO, AE RO DOS

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS Valores-limite para a água não tratada

Condutividade elétrica (a 25 °C) < 1200 µS/cm Cloro < 0,2 mg/l Silicato (como SiO2) < 30 mg/l

Ligação ao esgoto

Posição máx. 600 mm sobre chão acabado

junto da máquina

Versão sifão no local

Ligação eléctrica

Posição aprox. 400 mm sobre chão acabado

junto da máquina

Versão Tomada de parede para máquinas sem ficha de alimentação elétrica

Tomada de rede para máquinas com ficha de alimentação elétrica Disjuntor de rede com corte omnipolar da rede e, no mínimo, 3 mm de distância entre os contactos interruptor universal de proteção contra falhas de corrente da classe B, com uma corrente de ativação de 30 mA (DIN VDE 0664)

Disjuntor depende da potência máxima instalada da máquina

Pág. 4 M.-Nr. 10416211; 09.05.2017; msch; 89013841-pt

Reservado o direito a alterações técnicas.

Português

Potência máxima instalada

PG 8164, PG 8165,

PG 8166, PG8169

Rede Disjuntor Potência máxima instalada Potência máxima instalada

380 V – 415 V / 3N~ / 50/60 Hz

220 - 240 V / 1N~ / 50/60 Hz

230 V / 3~ / 50/60 Hz

230 V / 2~ / 50/60 Hz 16 A 3,0 kW 3,2 kW

10 A 6,0 kW 6,2 kW 16 A 7,9 kW 8,1 kW 10 A 1,8 kW 2,0 kW 13 A 2,6 kW 2,8 kW 16 A 3,2 kW 3,4 kW 20 A 4,2 kW 4,4 kW 20 A 5,5 kW 5,7 kW 25 A 7,3 kW 7,5 kW

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Pág. 5 M.-Nr. 10416211; 09.05.2017; msch; 89013841-pt

Reservado o direito a alterações técnicas.

Português

Dimensões de nicho

Caso se pretenda encastrar a máquina num balcão, é necessário observar as seguintes dimensões de nicho. Não é necessário fixar a máquina no balcão. Escolha móveis para as imediações da máquina que sejam adequados para o espaço comercial, de forma a evitar danos causados pelo vapor da água.

Para que a máquina montada possa ser ligeiramente alinhada em altura, recomendamos a montagem sobre três pés reguláveis.

Antes da inserção no nicho, remover os dois pés reguláveis (1/2) traseiros.

Monte o pé regulável (3) com uma rosca mais pequena (dentro da máquina).

PG 8164 PG 8165 PG 8166 PG 8169

A 725

+35

725 B 460 600 600 600 C 603 603 603 637 D 730-750 730-750 825-845 825-845 E 470-480 610-620 610-620 610-620 F 605 605 605 640

+35

820

+35

820

+35

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

A 820

+35

A 820

+35

B 460 B 600 C 603 C 603 D 825-855 D 825-855 E 470-480 E 610-620 F 605 F 605

A máquina também pode ser instalada sem pés. No entanto, deixa de ser possível o seu alinhamento. Altura da máquina sem pés: 810

Dimensões em mm Outras dimensões podem ser consultadas na página 1

Pág. 6 M.-Nr. 10416211; 09.05.2017; msch; 89013841-pt

Reservado o direito a alterações técnicas.

Português

Montážní plánek PG 8164, 8165, 8166, 8169

Rozměry

PG 8164 PG 8165 PG 8166

□*

Hloubka přístroje bez vestavěného zásobníku na čisticí prostředek a leštidlo

PG 8169

Rozměry výklenku k vestavění stroje do pultu naleznete na straně 6.

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

□

1 M.-Nr. 10416211; 09.05.2017; msch; 89013841-cs

Technické změny vyhrazeny

Česky

Umístění přípojek (zadní náhled) Boční náhled PG 8165, PG 8166, PG 8169 PG 8164

PG 8165 AE RO, AE RO DOS PG 8164 AE RO, AE RO DOS

DOS Přívod pro hadičky (mycí / oplachový prostředek) a kabely TWw Přípojka pitné vody (G ¾", vnější závit) EZ Přívod kabelu elektrické přípojky

P Přípojka systému vyrovnání potenciálu ( ) A Přípojka odpadu; vestavěné odpadní čerpadlo

Příslušenství

pružná přívodní hadice; připojit k bodu TWw

pružná odpadní hadice; připojit k bodu A

Filtr na nečistoty; osadit mezi uzávěr vody a přívodní hadici

2 M.-Nr. 10416211; 09.05.2017; msch; 89013841-cs

Technické změny vyhrazeny

Česky

Požadavky na montáž na místě

Chybějící nebo nedostatečný proudový chránič. Ohrožení života úrazem elektrickým proudem.

Gefahr

* Přesné rozměry je třeba stanovit s ohledem na místní poměry. Rozměry stroje naleznete na straně 1.

A Přípojka odpadní vody EZ Elektrická přípojka TWw Přípojka čerstvé vody

Schéma instalace

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Instalace na všechny proudy citlivého proudového chrániče třídy B s vybavovacím proudem 30 mA (DIN VDE 0664) před prvním uvedením přístroje do provozu.

Důležité! Přívody připravené odběratelem je třeba situovat vlevo nebo vpravo vedle stroje. Při připojování k elektrické a vodovodní instalaci je třeba dbát na dodržování předpisů platných v místě a zemi montáže! Pouze při vypnutém hlavním stavebním vypínači (mimo stroj), lze stroj považovat za stroj bez napětí. Začleňte zařízení do systému vyrovnání potenciálu.

Přívodní hadice Stávající staré hadice se nesmějí znovu používat. Přívodní hadice nesmí být zkrácena nebo poškozena.

Elektrický kabel (typ H07 RN-F) Změnu či výměnu smí provádět pouze výrobce, pracovník autorizovaného servisu nebo odborně kvalifikovaná osoba.

1 Přívod vody (max. 35 °C) 2 Uzavírací ventil vody (dodávka zákazníka) 3 Lapač nečistot (je součástí dodávky myčky) 4 Zpětný ventil typ EA (je součástí dodávky myčky) 5 Filtr s aktivním uhlím (je součástí dodávky myčky) 6 Volitelný změkčovač (zvyšuje výkon modulu pro reverzní osmózu) 7 PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

3 M.-Nr. 10416211; 09.05.2017; msch; 89013841-cs

Technické změny vyhrazeny

Česky

Přípojka čerstvé vody (G ¾", vnější závit)



Poloha cca 400 mm nad hotovou podlahou

vedle stroje Kvalita vody Čerstvá voda musí mít z mikrobiologického hlediska kvalitu pitné vody. Teplota přívodní vody Standard max. 60 °C

PG 8164 AE RO, AE RO DOS

max. 35 °C

PG 8165 AE RO, AE RO DOS Tvrdost vody Myčky bez

zabudovaného změkčovače

Standard

3 °dH (3,8 °e /

5,34°TH / 0,54 mmol/l)

Myčky se zabudovaným změkčovačem

31 °dH (37,6 °e /

53,4°TH / 5,35 mmol/l) doporučení, aby se zabránilo zavápnění přístroje

Minimální dynamický tlak

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

35 °dH (43,9 °e;

62,3 °TH; 6,3 mmol/l)

Standard 100 kPa (1,0 bar) PG 8164 AE RO, AE RO DOS

140 kPa (1,4 bar)

—

PG 8165 AE RO, AE RO DOS Maximální přívodní tlak 600 kPa (6,0 bar) Průtočné množství Standard min. 4 l/min

PG 8164 AE RO, AE RO DOS

min. 4 l/min

PG 8165 AE RO, AE RO DOS

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS Mezní hodnoty pro surovou vodu

Elektrická vodivost (při 25 °C) < 1200 µS/cm Chlór < 0,2 mg/l Silikát (jako SiO2) < 30 mg/l

Přípojka odpadní vody

Umístění max. 600 mm nad hotovou podlahou

vedle stroje

Provedení Sifon se zajistí na místě

Elektrická přípojka

Umístění cca 300 mm nad hotovou podlahou

vedle stroje

Provedení Nástěnná připojovací krabice pro přístroje bez síťové zástrčky

Síťová zásuvka pro přístroje se síťovou zástrčkou odpojovač všech pólů sítě se vzdáleností rozpojených kontaktů min. 3 mm proudový chránič třídy B citlivý na všechny proudy s vybavovacím proudem 30 mA (DIN VDE 0664)

Jištění v závislosti na celkovém příkonu zařízení

4 M.-Nr. 10416211; 09.05.2017; msch; 89013841-cs

Technické změny vyhrazeny

Česky

Celkové příkony

PG 8164, PG 8165,

PG 8166, PG8169

Napětí Jištění Celkový příkon Celkový příkon

380 V – 415 V / 3N~ / 50/60 Hz

220 - 240 V / 1N~ / 50/60 Hz

230 V / 3~ / 50/60 Hz

230 V / 2~ / 50/60 Hz 16 A 3,0 kW 3,2 kW

10 A 6,0 kW 6,2 kW 16 A 7,9 kW 8,1 kW 10 A 1,8 kW 2,0 kW 13 A 2,6 kW 2,8 kW 16 A 3,2 kW 3,4 kW 20 A 4,2 kW 4,4 kW 20 A 5,5 kW 5,7 kW 25 A 7,3 kW 7,5 kW

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

5 M.-Nr. 10416211; 09.05.2017; msch; 89013841-cs

Technické změny vyhrazeny

Česky

Rozměry výklenku

Jestliže se má zařízení osadit do pultu, je třeba dodržovat následující rozměry výklenku. Uvnitř pultu není zapotřebí zařízení upevňovat. Kolem zařízení používejte nábytek vhodný do komerční oblasti, abyste předešli jeho poškození působením vodní páry.

Aby bylo možné nastavit výškově zařízení ve vestavě- ném stavu, doporučujeme jeho montáž na třech stavitelných nožičkách.

Před zasunutím do výklenku sejměte obě zadní stavitelné nožičky (1 / 2).

Namontujte stavitelnou nožičku (3) kratším závitem ( je uložena uvnitř myčky).

PG 8164 PG 8165 PG 8166 PG 8169

A 725

+35

725 B 460 600 600 600 C 603 603 603 637 D 730-750 730-750 825-845 825-845 E 470-480 610-620 610-620 610-620 F 605 605 605 640

+35

820

+35

820

+35

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

A 820

+35

A 820

+35

B 460 B 600 C 603 C 603 D 825-855 D 825-855 E 470-480 E 610-620 F 605 F 605

Myčku lze instalovat i bez patek. Potom ji ovšem již nelze vyrovnat. Výška myčky bez patek: 810

Rozměry v mm Další rozměry zařízení naleznete na straně 1

6 M.-Nr. 10416211; 09.05.2017; msch; 89013841-cs

Technické změny vyhrazeny

Česky

Σχέδιο σύνδεσης PG 8164, 8165, 8166, 8169

∆ιαστάσεις

PG 8164 PG 8165 PG 8166 □

□* Βάθος μηχανήματος χωρίς ενσωματωμένο δοχείο για καθαριστικό και γυαλιστικό

PG 8169 □

Για τις διαστάσεις εσοχών για την τοποθέτηση του μηχανήματος σε μια υποδοχή δείτε στη σελίδα 6.

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

Σελίδα 1 M.-Nr. 10416211; 09.05.2017, msch, 89013841-el

Με την επιφύλαξη τεχνικών αλλαγών

Ελληνικά

Θέση των συνδέσεων (πίσω άποψη) πλευρική άποψη PG 8165, PG 8166, PG 8169 PG 8164

PG 8165 AE RO, AE RO DOS PG 8164 AE RO, AE RO DOS

DOS Εισαγωγή για σωλήνες (καθαριστικό / γυαλιστικό) και καλώδια TWw Σύνδεση παροχής νερού (G ¾“, εξωτερικό σπείρωμα) EZ Εισαγωγή για καλώδιο ηλεκτρικής σύνδεσης

Σύνδεση για το σύστημα αντιστάθμισης δυναμικού από πλευράς

κατασκευής ( )

A Σύνδεση αποχέτευσης, ενσωματωμένη αντλία αποχέτευσης

Εξαρτήματα

Εύκαμπτος σωλήνας παροχής, σύνδεση στο σημείο TWw

Ελαστικός σωλήνας αποχέτευσης, σύνδεση στο σημείο Α

Συλλέκτης ρύπων, τοποθετείται ανάμεσα στη βαλβίδα φραγής νερού και τον εύκαμπτο σωλήνα παροχής

Σελίδα 2 M.-Nr. 10416211; 09.05.2017, msch, 89013841-el

Με την επιφύλαξη τεχνικών αλλαγών

Ελληνικά

Απαιτήσεις στον χώρο εγκατάστασης από πλευράς κατασκευής

χόμ

Απουσία ή ανεπάρκεια διακόπτη κυκλώματος γείωσης. Κίνδυνος ηλεκτροπληξίας.

Κίνδυνος

* Οι ακριβείς διαστάσεις πρέπει να καθοριστούν, λαμβάνοντας υπόψη τα δεδομένα του χώρου εγκατάστασης. Για τις διαστάσεις του μηχανήματος βλέπε σελίδα 1.

A Σύνδεση αποχέτευσης EZ Ηλεκτρική σύνδεση TWw Σύνδεση καθαρού νερού

Σχήμα εγκατάστασης

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Εγκατάσταση γείωσης και ρελέ ασφαλείας της κατηγορίας Β, με ρεύμα ενεργοποίησης 30 mA (DIN VDE 0664), πριν την πρώτη θέση σε λειτουργία του μηχανήματος.

Σημαντικό! Εξασφαλίστε πως στο χώρο εγκατάστασης υπάρχουν οι συνδέσεις παροχής αριστερά ή δεξιά κοντά στο μηχάνημα. Σε όλες τις ηλεκτρικές και υδραυλικές εργασίες σύνδεσης λάβετε υπόψη τις τοπικές προδιαγραφές και τις προδιαγραφές που σχετίζονται με την εκάστοτε χώρα. Μόνο με απενεργοποιημένο τον υφιστάμενο στο χώρο εγκατάστασης διακόπτη ηλεκτρικής παροχής, το μηχάνημα

βρίσκεται εκτός τάσης.

Σωλήνας τροφοδοσίας ∆εν επιτρέπεται η επαναχρησιμοποίηση υφιστάμενων, παλαιών σωλήνων. Ο σωλήνας παροχής δεν επιτρέπεται να κοπεί ή να καταστραφεί.

Γραμμή σύνδεσης δικτύου (Τύπος H07 RN-F) Εάν έχει βλάβη το καλώδιο παροχής της παρούσας συσκευής, αυτό πρέπει να αντικαθίσταται από τον κατασκευαστή ή το τμήμα εξυπηρέτησης πελατών ή από ανάλογα εξειδικευμένο άτομο, προς αποφυγή ενδε

ενων κινδύνων.

1 Τροφοδοσία νερού (μέγ. 35 °C) 2 Βάνα απομόνωσης νερού (σε χώρο εγκατάστασης) 3 ∆ιάταξη συλλογής ακαθαρσιών (περιλαμβάνεται στην παραδοτέα συσκευασία του πλυντηρίου) 4 ∆ιάταξη αποτροπής αναρροής τύπου ΕΑ (περιλαμβάνεται στην παραδοτέα συσκευασία του

πλυντηρίου) 5 Φίλτρο ενεργού άνθρακα (περιλαμβάνεται στην παραδοτέα συσκευασία του πλυντηρίου) 6 Προαιρετικός αποσκληρυντής (αυξάνει την απόδοση της μονάδας αντίστροφης ώσμωσης) 7 PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Σελίδα 3 M.-Nr. 10416211; 09.05.2017, msch, 89013841-el

Με την επιφύλαξη τεχνικών αλλαγών

Ελληνικά

Σύνδεση παροχής νερού (εξωτερικό σπείρωμα G ¾“):



Θέση 400 mm πάνω από το έτοιμο δάπεδο

δίπλα στο μηχάνημα

Ποιότητα νερού Το καθαρό νερό πρέπει, από μικροβιολογικής απόψεως, να έχει ποιότητα πόσι-

μου νερού. Θερμοκρασία παροχής νερού

Standard max. 60 °C

PG 8164 AE RO, AE RO DOS

max. 35 °C

PG 8165 AE RO, AE RO DOS

Σκληρότητα νερού Μηχάνημα χωρίς

τοποθετημένο αποσκληρυντή

Standard

3 °dH (3,8 °e /

5,34°TH / 0,54 mmol/l)

Μηχάνημα με τοποθετημένο αποσκληρυντή

31 °dH (37,6 °e /

53,4°TH / 5,35 mmol/l)

σύσταση προς αποφυγή της εναπόθεσης αλάτων στο μηχάνημα

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS

35 °dH (43,9 °e;

62,3 °TH; 6,3 mmol/l)

—

Ελάχιστη πίεση ροής Standard 100 kPa (1,0 bar)

PG 8164 AE RO, AE RO DOS

140 kPa (1,4 bar)

PG 8165 AE RO, AE RO DOS

Μέγιστη πίεση εισόδου 600 kPa (6,0 bar) Ρυθμός ροής Standard τουλ. 4 l/min

PG 8164 AE RO, AE RO DOS

τουλ. 4 l/min

PG 8165 AE RO, AE RO DOS

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS Οριακές τιμές μη επεξεργασμένου νερού

Ηλεκτρική αγωγιμότητα (στους 25 °C) < 1200 µS/cm Χλώριο < 0,2 mg/l Πυριτικό άλας (ως SiO2) < 30 mg/l

Σύνδεση αποχέτευσης

Θέση Μέγ. ύψος 600 mm πάνω από το έτοιμο δάπεδο

δίπλα στο μηχάνημα

Έκδοση Σιφόνι στο χώρο εγκατάστασης

Ηλεκτρική σύνδεση

Θέση περ. 300 mm πάνω από το έτοιμο δάπεδο

δίπλα στο μηχάνημα

Έκδοση Υποδοχή επιτοίχιας σύνδεσης για μηχανήματα χωρίς βύσμα (φις)

Πρίζα για μηχανήματα με βύσμα (φις) ∆ιακόπτης ηλεκτρικής τροφοδοσίας, με αποσύνδεση όλων των πόλων από το δίκτυο και τουλ. 3 mm άνοιγμα επαφής ∆ιακόπτης κυκλώματος βλάβης γείωσης, με ευαισθησία παντός ρεύματος της κατηγορίας Β, με ρεύμα ενεργοποίησης 30 mA (DIN VDE 0664)

Ασφάλεια εξαρτάται από τη συνολικές τιμές σύνδεσης του μηχανήματος

Σελίδα 4 M.-Nr. 10416211; 09.05.2017, msch, 89013841-el

Με την επιφύλαξη τεχνικών αλλαγών

Ελληνικά

Συνολικές τιμές σύνδεσης

PG 8164, PG 8165,

PG 8166, PG8169

∆ίκτυο Ασφάλεια Συνολική τιμή σύνδεσης

μέγιστη

380 V – 415 V / 3N~ / 50/60 Hz

220 - 240 V / 1N~ / 50/60 Hz

230 V / 3~ / 50/60 Hz

230 V / 2~ / 50/60 Hz 16 A 3,0 kW 3,2 kW

10 A 6,0 kW 6,2 kW 16 A 7,9 kW 8,1 kW 10 A 1,8 kW 2,0 kW 13 A 2,6 kW 2,8 kW 16 A 3,2 kW 3,4 kW 20 A 4,2 kW 4,4 kW 20 A 5,5 kW 5,7 kW 25 A 7,3 kW 7,5 kW

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Συνολική τιμή σύνδεσης μέγιστη

Σελίδα 5 M.-Nr. 10416211; 09.05.2017, msch, 89013841-el

Με την επιφύλαξη τεχνικών αλλαγών

Ελληνικά

∆ιαστάσεις εσοχών

Στην περίπτωση που το μηχάνημα πρέπει να εντοιχιστεί, πρέπει να ληφθούν υπόψη οι ακόλουθες διαστάσεις εσοχής. Η στερέωση του μηχανήματος εντός της υποδοχής δεν είναι απαραίτητη. Χρησιμοποιείτε στον περιβάλλοντα χώρο του μηχανήματος, έπιπλα τα οποία ενδείκνυνται για τον επαγγελματικό τομέα, ώστε να αποφύγετε φθορές από υδρατμούς.

PG 8164 PG 8165 PG 8166 PG 8169

A 725

+35

725

+35

820

+35

820

+35

B 460 600 600 600 C 603 603 603 637 D 730-750 730-750 825-845 825-845 E 470-480 610-620 610-620 610-620 F 605 605 605 640

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

A 820 B 460 B 600 C 603 C 603 D 825-855 D 825-855 E 470-480 E 610-620 F 605 F 605

Το μηχάνημα μπορεί να τοποθετηθεί και χωρίς πόδια. Σε αυτή την περίπτωση δεν είναι δυνατή η ευθυγράμμιση του. Ύψος μηχανήματος χωρίς πόδια: 810

Για να μπορεί το στο ύψος σε εντοιχισμένη τοποθέτηση, προτείνουμε την εγκατάσταση σε 3 ρυθμιζόμενα πόδια.

Πριν την ώθηση στην εσοχή, απομακρύνετε και τα δύο πίσω ρυθμιζόμενα πόδια (1 / 2).

Συναρμολογήστε το ρυθμιζόμενο πόδι (3) με μικρότερο σπείρωμα (υπάρχει στο μηχάνημα).

+35

A 820

μηχάνημα να ευθυγραμμιστεί εύκολα

+35

∆ιαστάσεις σε mm Περαιτέρω διαστάσεις μηχανήματος, δείτε στη σελίδα 1

Σελίδα 6 M.-Nr. 10416211; 09.05.2017, msch, 89013841-el

Με την επιφύλαξη τεχνικών αλλαγών

Ελληνικά

Bekötési ábra PG 8164, 8165, 8166, 8169

Méretek

PG 8164 PG 8165 PG 8166

□*

Gép mélysége a mosogatószer és öblítőszer tárolására szolgáló, beépített tartál

nélkül.

PG 8169

A fülkeméreteket a gép pultba beépítéséhez lásd a 6. oldalon.

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

□

1 M.-Nr. 10416211; 09.05.2017; msch; 89013841-hu

Műszaki változtatások joga fenntartva

Magyar

Bekötési helyek (hátsó nézet) Oldalsó nézet PG 8165, PG 8166, PG 8169 PG 8164

DOS Adagoló-csonkok (vegyszer / öblítőszer) és kábelek nyílása TWw Ivóvíz bekötés (G ¾“, külső csavarmenet) EZ Elektromos bekötési kábelnyílás P Helyi ekvipotenciális bekötési rendszer bekötése ( ) A Szennyvíz bekötés; ürítőszivattyú telepítve

PG 8165 AE RO, AE RO DOS PG 8164 AE RO, AE RO DOS

Tartozékok

Flexibilis cső; „TWw” pozícióhoz való rákötésre

Flexibilis szennyvízcső; „A” pozícióhoz való rákötésre

Bűzelzáró; telepítse a vízelzáró és a betáp-cső közé

2 M.-Nr. 10416211; 09.05.2017; msch; 89013841-hu

Műszaki változtatások joga fenntartva

Magyar

A helyszíni bekötéssel szemben támasztott követelmények

A hibaáram-védőkapcsoló hiánya vagy elégtelensége. Életveszély áramütés miatt.

Veszély

* A helyi feltételek figyelembevételével kell a pontos méreteket meghatározni. A gépméretek megtalálhatók az 1. oldalon.

A Szennyvíz bekötés EZ Elektromos bekötés TWw Ivóvíz bekötés

Szerelési útmutató

A gép első üzembe helyezése előtt B osztályú pólusérzékeny hibaáram-védőkapcsoló telepítése szükséges, 30 mA kioldó árammal (DIN VDE 0664).

Fontos! Biztosítsa a helyi bekötéseket közvetlenül a gép bal vagy jobb oldala mellett. Vegye figyelembe a helyi és az ország-specifikus előírásokat, amikor elektromos és vizes bekötési munkát végez. A gép csak akkor feszültségmentes, amikor a helyi főmegszakító kikapcsolt állapotban van. Foglalja bele a gépet az ekvipotenciális bekötésbe.

Betáp cső A régi, meglévő tömlők nem használhatók fel újra. A betáp csövet nem lehet lerövidíteni, ill. nem lehet sérült.

Elektromos tápvezeték (H07 RN-F típus) Megváltoztatása vagy cseréje csak a gyártó, ennek szerviztechnikusa vagy más, hasonlóan kvalifikált személy által végezhető el.

1 Betápvíz (max. 35 °C) 2 Vízelzáró szelep (helyszíni) 3 Szennyfogó (a szállítási terjedelem része) 4 Visszafolyásgátló, EA típus (a szállítási terjedelem része) 5 Aktívszén-szűrő (a szállítási terjedelem része) 6 Optimális vízlágyító (növeli a reverzozmózis berendezés tel-

jesítményét)

7 PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

3 M.-Nr. 10416211; 09.05.2017; msch; 89013841-hu

Műszaki változtatások joga fenntartva

Magyar

Ivóvíz bekötés (G ¾", külső csavarmenet)



Pozíció kb. 400 mm-el a végső padlószint felett

a gép mellett Vízminőség A friss víznek mikrobiológiai szempontból ivóvíz minőségűnek kell lennie. Vízbetáp hőmérséklet Standard max. 60 °C

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS Vízkeménység Beépített vízlágyító

Standard

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS Minimális áramlási

nyo-más

Maximális bemenő nyo-más Átfolyási mennyiség Standard legalább 4 l/min

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS Nyersvíz határértékei

Elektromos vezetőképesség (25 °C-on) < 1200 µS/cm Klór < 0,2 mg/l Szilikát (SiO2) < 30 mg/l

Szennyvíz bekötés

Pozíció max. 600 mm-el a végső padlószint felett

Kivitel szifonnal

Elektromos bekötés

Pozíció kb. 300 mm-el a végső padlószint felett

Kivitel Fali csatlakozóaljzat a dugó nélküli gépekhez

Biztosíték

Standard 100 kPa (1,0 bar)

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS

600 kPa (6,0 bar)

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS

a gép mellett

Konnektor a dugóval ellátott gépekhez össz-pólusú főmegszakítóval és min. 3 mm kontaktnyílás szélesség univerzális, B osztályú hibaáram-védőkapcsoló 30 mA kioldóárammal (DIN VDE 0664)

függ a gép t

eljes áramfelvételétől

max. 35 °C

nélküli gépeknél

3 °dH (3,8 °e / 5,34°TH / 0,54 mmol/l) Ajánlás a gép vízkövesedésének

35 °dH (43,9 °e; 62,3 °TH; 6,3 mmol/l)

140 kPa (1,4 bar)

legalább 4 l/min

Beépített vízlágyítóval rendelkező gépeknél

31 °dH (37,6 °e /

53,4°TH / 5,35 mmol/l)

—

4 M.-Nr. 10416211; 09.05.2017; msch; 89013841-hu

Műszaki változtatások joga fenntartva

Magyar

Teljes áramfelvétel

PG 8164, PG 8165,

PG 8166, PG8169

Volt Védelem Teljes áramfelvétel Teljes áramfelvétel

380 V – 415 V / 3N~ / 50/60 Hz

220 - 240 V / 1N~ / 50/60 Hz

230 V / 3~ / 50/60 Hz

230 V / 2~ / 50/60 Hz 16 A 3,0 kW 3,2 kW

10 A 6,0 kW 6,2 kW 16 A 7,9 kW 8,1 kW 10 A 1,8 kW 2,0 kW 13 A 2,6 kW 2,8 kW 16 A 3,2 kW 3,4 kW 20 A 4,2 kW 4,4 kW 20 A 5,5 kW 5,7 kW 25 A 7,3 kW 7,5 kW

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

5 M.-Nr. 10416211; 09.05.2017; msch; 89013841-hu

Műszaki változtatások joga fenntartva

Magyar

Fülke méretek

Amennyiben a gép a pultba kerül beépítésre, a lenti fülkeméreteket kell figyelembe venni. A gép pultba rögzítése nem szükséges. A gép környékén használjon olyan bútorzatot, ami megfelel a professzionális területre, hogy megelőzze a gép károsodását a gőzképződés által.

Javasoljuk az összeszerelést a 3 állítható lábazaton, így a telepített gép könnyen beállítható a kívánt magasságra.

Távolítsa el a két hátsó állítható lábazatot (1 / 2) mielőtt bemozgatná a gépet a mélyedésbe.

Telepítse az állítható lábazatot (3) a rövidebb csavarmenettel (a gépben található).

PG 8164 PG 8165 PG 8166 PG 8169

A 725

+35

725 B 460 600 600 600 C 603 603 603 637 D 730-750 730-750 825-845 825-845 E 470-480 610-620 610-620 610-620 F 605 605 605 640

+35

820

+35

820

+35

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

A 820

+35

A 820

+35

B 460 B 600 C 603 C 603 D 825-855 D 825-855 E 470-480 E 610-620 F 605 F 605

A gép lábak nélkül is használható. Ebben az esetben azonban nem szintezhető ki. A gép magassága lábak nélkül: 810

A méretek mm-ben vannak megadna További gépméretek megtalálhatóak az 1. oldalon

6 M.-Nr. 10416211; 09.05.2017; msch; 89013841-hu

Műszaki változtatások joga fenntartva

Magyar

Anslutningsschema PG 8164, 8165, 8166, 8169

Mått

PG 8164 PG 8165 PG 8166

□*

Maskinens djup utan inbyggda behållare för diskmedel och spolglans

PG 8169

Nischmått för inbyggnaden av maskinen i en bänk se sidan 6.

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

□

Sida 1 M.-Nr. 10416211; 09.05.2017; msch; 89013841-sv

Tekniska ändringar förbehålles

Svenska

Anslutningarnas position (vy bakifrån) Sidovy PG 8165, PG 8166, PG 8169 PG 8164

DOS Införingar av slangar (diskmedel / spolglans) och kablar TWw Färskvattenanslutning (G ¾”, yttergänga) EZ Införing för nätanslutningskabel P Anslutning för potentialutjämning ska ombesörjas av kunden ( ) A Avloppsanslutning; inbyggd avloppspump

PG 8165 AE RO, AE RO DOS PG 8164 AE RO, AE RO DOS

Tillbehör

böjlig tilloppsslang; ansluts vid punkt TWw

böjlig avloppsslang; ansluts vid punkt A

smutsuppsamlare; monteras in mellan vattenavstängningsventilen och tilloppsslangen

Sida 2 M.-Nr. 10416211; 09.05.2017; msch; 89013841-sv

Tekniska ändringar förbehålles

Svenska

Krav på den lokala installationen

Saknad eller otillräcklig jordfelsbrytare. Livsfara genom elektriska stötar.

Fara

* De exakta måtten måste bestämmas med hänsyn till förutsättningarna på installationsstället. Maskinens mått se sidan 1.

A Avloppsanslutning EZ Elanslutning TWw Färskvattenanslutning

Installationsschema

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Installation av en allströmskänslig jordfelsbrytare i klass B med utlösningsström på 30 mA (DIN VDE 0664), innan maskinen tas i drift för första gången.

Viktigt! Förbered anslutningarna på installationsstället till vänster eller höger bredvid maskinen. Beakta de lokala och landsspecifika föreskrifterna vid alla el- och hydraulanslutningsarbeten. Maskinen är endast spänningsfri med på installationsstället frånkopplad nätbrytare. Inkludera maskinen i potentialutjämningen.

Tilloppsslang Gamla, befintliga slangar får inte återanvändas. Tilloppsslangen får inte kortas av eller skadas.

Nätanslutningskabel (typ H07 RN-F) Om nätanslutningsledningen för denna maskin skadas, måste den ersättas av tillverkaren, dennes kundtjänst eller liknande kvalificerad person för att undvika fara. Nätanslutningsledningen måste vara av typ H07 RN-F eller likvärdig.

1 Vattentillopp (max. 35 °C) 2 Vattenspärrventil (befintlig på plats) 3 Smutsfångare (ingår i diskmaskinens leveransomfattning) 4 Backventil typ EA (ingår i diskmaskinens leveransomfattning) 5 Aktivt kolfilter (ingår i diskmaskinens leveransomfattning) 6 Valbar avhärdare (höjer effekten på modulen för omvänt osmossystem) 7 PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Sida 3 M.-Nr. 10416211; 09.05.2017; msch; 89013841-sv

Tekniska ändringar förbehålles

Svenska

Färskvattenanslutning (G ¾”, yttergänga)



Position ca. 400 mm över färdigt golv

bredvid maskinen Vattenkvalitet Färskvattnet måste i mikrobiologiskt hänseende ha dricksvattenkvalitet. Vattentilloppstemperatur Standard max. 60 °C

PG 8164 AE RO, AE RO DOS

max. 35 °C

PG 8165 AE RO, AE RO DOS Vattenhårdhet Maskiner utan

inbyggd avhärdare

Standard

3 °dH (3,8 °e /

5,34°TH / 0,54 mmol/l)

Maskiner med inbyggd avhärdare

 31 °dH (37,6 °e /

53,4°TH / 5,35 mmol/l) Rekommendation för att förhindra förkalkning av maskinen

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

35 °dH (43,9 °e;

62,3 °TH; 6,3 mmol/l)

—

Lägsta vattentryck Standard 100 kPa (1,0 bar)

PG 8164 AE RO, AE RO DOS

140 kPa (1,4 bar)

PG 8165 AE RO, AE RO DOS Maximalt ingångstryck 600 kPa (6,0 bar) Flödesmängd Standard minst 4 l/min

PG 8164 AE RO, AE RO DOS

minst 4 l/min

PG 8165 AE RO, AE RO DOS

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS Gränsvärdena för råvatten

Elektrisk konduktivitet (vid 25 °C) < 1200 µS/cm Klor < 0,2 mg/l Silikat (som SiO2) < 30 mg/l

Avloppsvattenanslutning

Position max. 600 mm över färdigt golv

bredvid maskinen

Utförande Befintligt vattenlås

Elanslutning

Position ca. 300 mm över färdigt golv

bredvid maskinen

Utförande Huvudströmbrytare med allpolig brytning från nätet och minst 3 mm kontakt-

öppningsbredd Allströmskänslig jordfelsbrytare av klass B med utlösningsström på 30 mA (DIN VDE 0664)

Säkring beroende på maskinens totala anslutningseffekt

Sida 4 M.-Nr. 10416211; 09.05.2017; msch; 89013841-sv

Tekniska ändringar förbehålles

Svenska

Total anslutningseffekt

PG 8164, PG 8165,

PG 8166, PG8169

Nät Säkring Total anslutningseffekt Total anslutningseffekt

380 V – 415 V / 3N~ / 50/60 Hz

220 - 240 V / 1N~ / 50/60 Hz

230 V / 3~ / 50/60 Hz

230 V / 2~ / 50/60 Hz 16 A 3,0 kW 3,2 kW

10 A 6,0 kW 6,2 kW 16 A 7,9 kW 8,1 kW 10 A 1,8 kW 2,0 kW 13 A 2,6 kW 2,8 kW 16 A 3,2 kW 3,4 kW 20 A 4,2 kW 4,4 kW 20 A 5,5 kW 5,7 kW 25 A 7,3 kW 7,5 kW

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Sida 5 M.-Nr. 10416211; 09.05.2017; msch; 89013841-sv

Tekniska ändringar förbehålles

Svenska

Nischmått

Om maskinen ska monteras in i en bänk, måste följande nischmått beaktas. Det är inte nödvändigt att fästa maskinen inuti bänken. Använd i närheten av maskinen möbler, som är lämpliga för industrin, för att undvika skador på grund av vattenånga.

För att den monterade maskinen lätt ska kunna riktas på höjden, rekommenderar vi att den monteras på 3 ställfötter.

Avlägsna de båda bakre ställfötterna (1 / 2) innan maskinen skjuts in i nischen.

Montera ställfoten (3) med kortare gänga (ligger i maskinen).

PG 8164 PG 8165 PG 8166 PG 8169

A 725

+35

725

B 460 600 600 600 C 603 603 603 637 D 730-750 730-750 825-845 825-845

E 470-480 610-620 610-620 610-620

F 605 605 605 640

+35

820

+35

820

+35

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

A 820

+35

A 820

+35

B 460 B 600 C 603 C 603 D 825-855 D 825-855 E 470-480 E 610-620 F 605 F 605

Maskinen kan även installeras utan fötter. Det är dock då inte längre möjligt att justera den. Maskinens höjd utan fötter: 810

Mått i mm Ytterligare maskinmått se sidan 1.

Sida 6 M.-Nr. 10416211; 09.05.2017; msch; 89013841-sv

Tekniska ändringar förbehålles

Svenska

Tilslutningsplan PG 8164, 8165, 8166, 8169

Dimensioner

PG 8164 PG 8165 PG 8166 □

□*

Maskindybde uden indbyggede beholdere til vaske- og skyllemiddel

PG 8169 □

Nichemål for indbygning af maskinen i en disk se side 6.

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

Side 1 M.-Nr. 10416211; 09.05.2017; msch; 89013841-da

Retten til tekniske ændringer forbeholdes

Dansk

Tilslutningernes placering (bagsiden) Set fra siden PG 8165, PG 8166, PG 8169 PG 8164

DOS Indføring til slanger (vaskemiddel / skyllemiddel) og kabel TWw Ferskvandstilslutning (G ¾", ydre gevind) EZ Indføring til elektrotilslutningskabel

Tilslutning til bygningens potentialeudligningssystem (jordledning) ( )

A Afløbstilslutning; afløbspumpe indbygget

PG 8165 AE RO, AE RO DOS PG 8164 AE RO, AE RO DOS

Tilbehør

Fleksibel indløbsslange; tilsluttes ved punktet TWw

fleksibel afløbsslange; tilsluttes ved punkt A

Smudsfangere; indbygges mellem vandstopventil og tilløbsslange

Side 2 M.-Nr. 10416211; 09.05.2017; msch; 89013841-da

Retten til tekniske ændringer forbeholdes

Dansk

Krav til installationen på bygningssiden

Manglende eller utilstrækkelig fejlstrømsafbryder. Livsfare ved elektrisk stød.

Fare

* De nøjagtige mål skal fastlægges under hensyntagen til bygningsforholdene. Ydre mål for maskinen se side 1.

A Afløbstilslutning EZ Elektrisk tilslutning TWw Ferskvandstilslutning

Installationsskema

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Installation af en fejlstrømsafbryder, som er følsom over for alle typer strøm, i klasse B, som er følsom over for alle typer strøm og har en aktiveringsstrøm på 30 mA (DIN VDE 0664) før maskinen tages i brug første gang.

Vigtigt! Placér tilslutningerne fra bygningssiden til venstre eller til højre for maskinen. Ved alle elektriske og hydrauliske tilslutningsarbejder skal de lokale bestemmelser overholdes. Maskinen er kun spændingsfri, når afbryderkontakten på bygningssiden er afbrudt. Maskinen skal tilsluttes potentialeudligningen (jordledning).

Tilløbsslange Gamle, eksisterende slanger må ikke genbruges. Tilløbsslangen må ikke afkortes eller beskadiges.

Strømtilslutning (type H07 RN-F) Hvis strømtilslutningskablet til dette apparat er beskadiget, skal det udskiftes af producenten, dennes kundeservice eller en lignende kvalificeret person, for at forebygge fare.

1 Vandtilløb (maks. 35 °C) 2 Spærreventil (på opstillingsstedet) 3 Smudsfangere (følger med opvaskemaskinen) 4 Kontraventil type EA (følger med opvaskemaskinen) 5 Aktivt kulfilter (følger med opvaskemaskinen) 6 Afkalkningsanlæg som ekstraudstyr (øger effekten af det omvendte

osmose-anlæg)

7 PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Side 3 M.-Nr. 10416211; 09.05.2017; msch; 89013841-da

Retten til tekniske ændringer forbeholdes

Dansk

Ferskvandstilslutning (G ¾", ydre gevind)



Position ca. 400 mm over det færdige gulv

ved siden af maskinen Vandkvalitet Mikrobiologisk skal ferskvandet have drikkevandskvalitet Vandtilførselstemperatur Standard max. 60 °C

PG 8164 AE RO, AE RO DOS

max. 35 °C

PG 8165 AE RO, AE RO DOS Vandets hårdhed ved maskiner uden

indbygget afkalker

Standard

3 °dH (3,8 °e / 5,34°TH / 0,54 mmol/l) anbefalet, for at forhindre at maskinen kalker til

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

35 °dH (43,9 °e; 62,3 °TH; 6,3 mmol/l)

Mindste flowtryk Standard 100 kPa (1,0 bar)

PG 8164 AE RO, AE RO DOS

140 kPa (1,4 bar)

PG 8165 AE RO, AE RO DOS Maksimalt indgangstryk 600 kPa (6,0 bar) Gennemløbsmængde Standard min. 4 l/min

PG 8164 AE RO, AE RO DOS

min. 4 l/min

PG 8165 AE RO, AE RO DOS

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS Grænseværdier for vand

Elektrisk ledningsevne (ved 25 °C) < 1200 µS/cm Klor < 0,2 mg/l Silikat (som SiO2) < 30 mg/l

Afløbstilslutning

Position ca. 600 mm over det færdige gulv

ved siden af maskinen

Udførelse Sifon på byggesiden

Elektrotilslutning

Position ca. 300 mm over det færdige gulv

ved siden af maskinen

Udførelse Vægtilslutningsdåse til maskiner uden strømstik

Strømstikdåse til maskiner med strømstik Lysnetadskillekontakt adskillelse fra nettet på alle poler og min. 3 mm kontaktåbningsafstand Fejlstrømsafbryder i klasse B, som er følsom overfor alle typer strøm og har en aktiveringsstrøm på 30 mA (DIN VDE 0664)

Sikring afhængigt af maskinens samlede tilslutningsværdi

ved maskiner med indbygget afkalker

 31 °dH (37,6 °e / 53,4°TH / 5,35 mmol/l)

—

Side 4 M.-Nr. 10416211; 09.05.2017; msch; 89013841-da

Retten til tekniske ændringer forbeholdes

Dansk

Samlede tilslutningsværdier

PG 8164, PG 8165,

PG 8166, PG8169

Net Sikring Samlet tilslutningsværdi

maksimal

380 V – 415 V / 3N~ / 50/60 Hz

220 - 240 V / 1N~ / 50/60 Hz

230 V / 3~ / 50/60 Hz

230 V / 2~ / 50/60 Hz 16 A 3,0 kW 3,2 kW

10 A 6,0 kW 6,2 kW 16 A 7,9 kW 8,1 kW 10 A 1,8 kW 2,0 kW 13 A 2,6 kW 2,8 kW 16 A 3,2 kW 3,4 kW 20 A 4,2 kW 4,4 kW 20 A 5,5 kW 5,7 kW 25 A 7,3 kW 7,5 kW

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS Samlet tilslutningsværdi maksimal

Side 5 M.-Nr. 10416211; 09.05.2017; msch; 89013841-da

Retten til tekniske ændringer forbeholdes

Dansk

Nichemål

Hvis maskinen skal indbygges i en disk, skal følgende nichemål overholdes. Fastgørelse af maskinen inde i disken er ikke nødvendig. Rundt om maskinen bør der anvendes møbler, som er egnede til erhvervsmæssig anvendelse, for at forebygge beskadigelse med vanddamp.

For at maskinen i indbygget tilstand let kan tilpasses i højden, anbefaler vi montage på 3 fødder.

Før den skubbes ind i nichen fjernes de to bageste fødder (1 / 2).

Foden (3) med kortere gevind monteres (ligger i maskinen).

PG 8164 PG 8165 PG 8166 PG 8169

A 725

+35

725

B 460 600 600 600 C 603 603 603 637 D 730-750 730-750 825-845 825-845

E 470-480 610-620 610-620 610-620

F 605 605 605 640

+35

820

+35

820

+35

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

A 820

+35

A 820

+35

B 460 B 600 C 603 C 603 D 825-855 D 825-855 E 470-480 E 610-620 F 605 F 605

Maskinen kan også opstilles uden ben. Det er dog så ikke længere muligt at indstille den i vater. Maskinens højde uden ben: 810

Mål i mm For flere maskinmål se side 1

Side 6 M.-Nr. 10416211; 09.05.2017; msch; 89013841-da

Retten til tekniske ændringer forbeholdes

Dansk

Tilkoblingsskjema PG 8164, 8165, 8166, 8169

Mål

PG 8164 PG 8165 PG 8166 □

□*

Maskinens dybde uten integrerte doseringsbeholdere for oppvask- og glansemiddel

PG 8169 □

Nisjemål for innbygging under benk se side 6.

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

Side 1 M.-nr. 10416211; 09.05.2017; msch; 89013841-no

Med forbehold om tekniske endringer

Norsk

Tilkoblingenes posisjon (fra baksiden) fra siden PG 8165, PG 8166, PG 8169 PG 8164

DOS Inngang til slanger (oppvaskmiddel/glansemiddel) og kabel TWw Friskvanntilkobling (G ¾ tommer, utvendig gjenge) EZ Inngang til strømkabel

Tilkobling til potensialutjevningssystem ( ) på stedet

A Tilkobling til vannavløp, innebygd avløpspumpe

PG 8165 AE RO, AE RO DOS PG 8164 AE RO, AE RO DOS

Tilbehør

fleksibel inntaksslange; kobles til punkt TWw

fleksibel avløpsslange; kobles til punkt A

Smussamler; installeres mellom stoppekran og inntaksslange

Side 2 M.-nr. 10416211; 09.05.2017; msch; 89013841-no

Med forbehold om tekniske endringer

Norsk

Krav til installasjon

Manglende eller mangelfull jordfeilbryter. Livsfare på grunn av elektrisk støt.

Fare

* De nøyaktige målene må fastsettes i henhold til forholdene på stedet. Se side 1 for maskinens mål.

A Avløpstilkobling EZ Elektrotilkobling TWw Friskvanntilkobling

Installasjonsskjema

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Installasjon av en sensitiv jordbryter av klasse B med en utløserstrøm på 30 mA (DIN VDE

0664), før maskinen tas i bruk for første gang.

Viktig! Tilkoblingene på stedet forsynes til venstre eller høyre side av maskinen. Ved alle elektriske og hydrauliske tilkoblingsarbeider skal lokale og nasjonale forskrifter følges. Maskinen er kun koblet fra strømnettet når strømbryteren på stedet er slått av. Inkluder maskinen i potensialutjevning.

Inntaksslange De gamle slangene skal ikke brukes om igjen. Inntaksslangen skal ikke forkortes eller skades.

Nettkabel (Type H07 RN-F) Hvis nettkabelen til enheten blir skadd, må den byttes ut av Mieles serviceavdeling eller annet Miele-autorisert personell – for å unngå eventuelle skader.

1 Vanninntak (maks. 35 °C) 2 Stoppekran (på stedet) 3 Smussamler (følger med oppvaskmaskinen) 4 Tilbakeslagsventil av type EA (følger med oppvaskmaskinen)

Ved installasjon i Storbritannia må det brukes en tilbakeslagsventil

av typen EC (Miele Mat.-Nr. 5794940) med WRAS-godkjenning 5 Aktivt kullfilter (følger med oppvaskmaskinen) 6 Valgfritt kalkfilter (øker ytelsen til modulen for omvendt osmose) 7 PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Side 3 M.-nr. 10416211; 09.05.2017; msch; 89013841-no

Med forbehold om tekniske endringer

Norsk

Friskvanntilkobling (G ¾ tommer, utvendig gjenge):



Posisjon ca. 400 mm over det klargjorte gulvet

ved siden av maskinen Vannkvalitet Friskvannet må være av drikkevannskvalitet Vanninntakstemperatur Standard maks. 60 °C

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS Vannhardhet Maskiner uten

Standard

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS Minste flytetrykk Standard 100 kPa (1,0 bar)

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS Maksimalt inngangstrykk 600 kPa (6,0 bar) Gjennomstrømningsmengde minst 4 l/min

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS Grenseverdi for kranvannet

Elektrisk ledningsevne (ved 25 ºC) < 1200 µS/cm Klor < 0,2 mg/l Silikat (som SiO2) < 30 mg/l

Avløpstilkobling:

Posisjon Maks. 600 mm over det klargjorte gulvet

ved siden av maskinen

Utførelse Vannlås på stedet

Elektrotilkobling

Posisjon ca. 300 mm over det klargjorte gulvet

ved siden av maskinen

Utførelse Veggkontakt til maskiner uten støpsel

Stikkontakt til maskiner med støpsel Strømbryter med en skillemekanisme for hver pol og minst 3 mm kontaktåpning AC/DC-kompatibel jordfeilbryter av klasse B med en utløserstrøm på 30 mA (DIN VDE 0664)

Sikring avhengig av maskinens totale tilkoblingsverdi

maks. 35 °C

innebygd kalkfilter

3 °dH (3,8 °e / 5,34 °TH / 0,54 mmol/l) anbefaling for å forhindre at maskinen forkalkes

35 °dH (43,9 °e; 62,3 °TH; 6,3 mmol/l)

140 kPa (1,4 bar)

Maskiner med innebygd kalkfilter

 31 °dH (37,6 °e / 53,4 °TH / 5,35 mmol/l)

—

Side 4 M.-nr. 10416211; 09.05.2017; msch; 89013841-no

Med forbehold om tekniske endringer

Norsk

Totale tilkoblingsverdier

PG 8164, PG 8165,

PG 8166, PG8169

Nett Sikring Total tilkoblingsverdi

maksimal

380 V – 415 V / 3N~ / 50/60 Hz

220 - 240 V / 1N~ / 50/60 Hz

230 V / 3~ / 50/60 Hz

230 V / 2~ / 50/60 Hz 16 A 3,0 kW 3,2 kW

10 A 6,0 kW 6,2 kW 16 A 7,9 kW 8,1 kW 10 A 1,8 kW 2,0 kW 13 A 2,6 kW 2,8 kW 16 A 3,2 kW 3,4 kW 20 A 4,2 kW 4,4 kW 20 A 5,5 kW 5,7 kW 25 A 7,3 kW 7,5 kW

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS Total tilkoblingsverdi maksimal

Side 5 M.-nr. 10416211; 09.05.2017; msch; 89013841-no

Med forbehold om tekniske endringer

Norsk

Nisjemål

Dersom maskinen skal bygges inn under benk, må du ta hensyn til følgende nisjemål. Det er ikke nødvendig å feste maskinen på innsiden av benken. I nærheten av maskinen bør du bruke møbler som er egnet for kommersiell bruk. Slik unngår du skader som følge av vanndamp.

For at maskinen skal kunne justeres i høyden etter at den er blitt montert, anbefaler vi montering på 3 justerbare føtter.

Før maskinen skyves inn i nisjen, fjerner du begge de bakre justerbare føttene (1/2).

Den justerbare foten (3) monterer du med kortere gjengefeste (ligger i maskinen).

PG 8164 PG 8165 PG 8166 PG 8169

A 725

+35

725

B 460 600 600 600 C 603 603 603 637 D 730-750 730-750 825-845 825-845

E 470-480 610-620 610-620 610-620

F 605 605 605 640

+35

820

+35

820

+35

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

A 820

+35

A 820

+35

B 460 B 600 C 603 C 603 D 825-855 D 825-855 E 470-480 E 610-620 F 605 F 605

Maskinen kan også installeres uten føtter. Da kan den ikke lenger justeres. Maskinens høyde uten føtter: 810

Mål i mm Se side 1 for ytterligere mål for maskinen

Side 6 M.-nr. 10416211; 09.05.2017; msch; 89013841-no

Med forbehold om tekniske endringer

Norsk

Liitäntäkaavio PG 8164, 8165, 8166, 8169

Mitat

PG 8164 PG 8165 PG 8166 □

□*

Koneen syvyys ilman sisäänrakennettua pesuaine- ja huuhtelukirkastesäiliötä

PG 8169 □

Syvennyksen mitat koneen asentamiseksi kalusteisiin ks. sivu 6.

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

Sivu 1 Konenro 10416211; 09.05.2017; msch; 89013841-fi

Oikeus teknisiin muutoksiin pidätetään

Suomi

Liitäntöjen sijainti (näkymä takaa) sivunäkymä PG 8165, PG 8166, PG 8169 PG 8164

DOS Liitäntä letkuille (pesuaine / huuhtelukirkaste) ja johto TWw Vedenottoliitäntä (G ¾“, ulkokierre) EZ Liitäntä sähköjohdolle

Liitäntä asennuspaikan maadoitusjärjestelmään ( )

A Poistovesiliitäntä; poistopumppu asennettu

PG 8165 AE RO, AE RO DOS PG 8164 AE RO, AE RO DOS

Varusteet

joustava tuloletku; liitä kohtaan Tww

joustava poistoletku; liitä kohtaan A

lianerotin; asenna sulkuventtiilin ja tuloletkun väliin

Sivu 2 Konenro 10416211; 09.05.2017; msch; 89013841-fi

Oikeus teknisiin muutoksiin pidätetään

Suomi

Asennuspaikan vaatimukset

Puuttuva tai riittämätön vikavirtasuojakytkin. Sähköiskun aiheuttama hengenvaara.

Vaara

* Tarkemmat mitat määritetään asennuspaikan edellytysten mukaan. ks. sivu 1, koneen mitat.

A Poistovesiliitäntä EZ Sähköliitäntä TWw Vedenottoliitäntä

Asennuskaavio

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

B-luokan yleisvirtaherkän vikavirtasuojakytkimen, jonka päästövirta on 30 mA (DIN VDE 0664) asennus ennen koneen ensimmäistä käyttöönottoa.

Tärkeää! Jätä asennuspaikalla koneen oikealla ja vasemmalla puolella tilaa liitännöille. Kaikissa sähkö- ja hydrauliikkaliitännöissä on noudatettava paikallisia ja maakohtaisia määräyksiä. Kone on täysin jännitteetön vain, kun asennuspaikan virtakatkaisin on kytketty pois päältä. Yhdistä kone maadoitukseen.

Tuloletku Vanhoja, olemassa olevia letkuja ei saa käyttää uudelleen. Tulovesiletkua ei saa lyhentää tai vahingoittaa.

Sähköliitäntäkaapeli (tyyppi H07 RN-F) Jos tämän koneen sähköliitäntäkaapeli on vahingoittunut, se on vaihdettava valmistajan, valmistajan asiakaspalvelun tai vastaavan valtuutetun henkilön toimesta vaaratilanteiden välttämiseksi.

1 Vedensyöttö (maks. 35 °C) 2 Veden sulkuventtiili (asiakkaan toimesta) 3 Lianerotin (sisältyy pesukoneen toimitukseen) 4 Yksisuuntaventtiili, tyyppi EA (sisältyy pesukoneen toimitukseen)

Iso-Britanniassa tehtävissä asennuksissa on käytettävä tyypin EC (Miele

Mat.-Nr. 5794940) yksisuuntaventtiiliä, jolla on WRAS-hyväksyntä 5 Aktiivihiilisuodatin (sisältyy pesukoneen toimitukseen) 6 Valinnainen vedenpehmennin (parantaa käänteisosmoosimoduulin tehoa) 7 PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS

Sivu 3 Konenro 10416211; 09.05.2017; msch; 89013841-fi

Oikeus teknisiin muutoksiin pidätetään

Suomi

Vedenottoliitäntä (G ¾“ ulkokierre):



Sijainti n. 400 mm valmiista lattiasta

koneen vieressä Veden laatu Vedenottoliitännän veden on vastattava mikrobiologisesti juomavesilaatua Vedenottolämpötila Vakio maks. 60 °C

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS Veden kovuus Koneet, joissa ei ole

Vakio

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS Vähimmäisvirtauspaine Vakio 100 kPa (1,0 baaria)

PG 8164 AE RO, AE RO DOS

PG 8165 AE RO, AE RO DOS Maksimaalinen sisäänmenopaine Virtaama väh. 4 l/min

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS Raakaveden raja-arvot

Sähkönjohtavuus (25 °C lämpötilassa) < 1200 µS/cm Kloori < 0,2 mg/l Silikaatti (SiO2) < 30 mg/l

Poistovesiliitäntä:

Sijainti enint. 600 mm valmiista lattiasta

Malli Asennuspaikan lappo

Sähköliitäntä

Sijainti n. 300 mm valmiista lattiasta

Malli Seinäliitäntä koneille, joissa ei ole pistoketta

Suojaus riippuu koneen kokonaisliittymätehosta

600 kPa (6,0 baaria)

koneen vieressä

Pistorasia koneille, joissa on pistoke Virtakatkaisin, jossa on kaikkinapainen katkaisu virrasta ja väh. 3 mm erotusväli B-luokan yleisvirtaherkkä vikavirtasuojakytkin, jonka päästövirta on 30 mA (DIN VDE 0664)

maks. 35 °C

sisäänrakennettua vedenpehmennintä

3 °dH (3,8 °e / 5,34°TH / 0,54 mmol/l) suositus koneen kalkkeutumisen estämiseksi

35 °dH (43,9 °e; 62,3 °TH; 6,3 mmol/l)

140 kPa (1,4 baaria)

Koneet, joissa on sisäänrakennettu vedenpehmennin

 31 °dH (37,6 °e / 53,4°TH / 5,35 mmol/l)

—

Sivu 4 Konenro 10416211; 09.05.2017; msch; 89013841-fi

Oikeus teknisiin muutoksiin pidätetään

Suomi

Kokonaisliittymäteho

PG 8164, PG 8165,

PG 8166, PG8169

Verkko Suojaus Kokonaisliittymäteho

enint.

380 V – 415 V / 3N~ / 50/60 Hz

220 - 240 V / 1N~ / 50/60 Hz

230 V / 3~ / 50/60 Hz

230 V / 2~ / 50/60 Hz 16 A 3,0 kW 3,2 kW

10 A 6,0 kW 6,2 kW 16 A 7,9 kW 8,1 kW 10 A 1,8 kW 2,0 kW 13 A 2,6 kW 2,8 kW 16 A 3,2 kW 3,4 kW 20 A 4,2 kW 4,4 kW 20 A 5,5 kW 5,7 kW 25 A 7,3 kW 7,5 kW

PG 8164 AE RO, AE RO DOS / PG 8165 AE RO, AE RO DOS Kokonaisliittymäteho enint.

Sivu 5 Konenro 10416211; 09.05.2017; msch; 89013841-fi

Oikeus teknisiin muutoksiin pidätetään

Suomi

Syvennyksen mitat

Seuraavat syvennyksen mitat on huomioitava, jos kone asennetaan kalusteisiin. Koneen kiinnittäminen kalusteisiin ei ole tarpeen. Käytä koneen lähettyvillä teolliseen käyttöön soveltuvia kalusteita välttääksesi vesihöyryn aiheuttamia vahinkoja.

Suosittelemme, että asennuksessa käytetään 3 tukijalkaa, jotta kone voidaan helposti kohdistaa asennettuna.

Poista molemmat takajalat (1 / 2), ennen kuin työnnät koneen syvennykseen.

Asenna tukijalka (3), jonka kierteet ovat lyhempiä (koneessa).

PG 8164 PG 8165 PG 8166 PG 8169

A 725

+35

725

B 460 600 600 600 C 603 603 603 637 D 730–750 730–750 825–845 825–845

E 470–480 610–620 610–620 610–620

F 605 605 605 640

+35

820

+35

820

+35

PG 8164 AE RO, AE RO DOS PG 8165 AE RO, AE RO DOS

A 820

+35

A 820

+35

B 460 B 600 C 603 C 603 D 825-855 D 825-855 E 470-480 E 610-620 F 605 F 605

Kone voidaan sijoittaa paikoilleen myös ilman jalkoja. Silloin sitä ei kuitenkaan voida enää kohdistaa. Koneen korkeus ilman jalkoja: 810

Mitat mm:nä Muita konemittoja, ks. sivu 1

Sivu 6 Konenro 10416211; 09.05.2017; msch; 89013841-fi

Oikeus teknisiin muutoksiin pidätetään

Suomi

Miele PG 8164, PG 8165, PG 8166, PG 8169 Installation diagram [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
