Bruks- och monteringsanvisning
Induktionshäll
Läs ovillkorligen bruksanvisningen innan induktionshällen
installeras och tas i bruk.
Det är viktigt för att undvika olyckor och skador på induktionshällen.
M.-Nr. 09 686 190sv-SE
Innehållsförteckning
Säkerhetsanvisningar och varningar..................................4
Beskrivning av induktionshällen ....................................13
Modeller .........................................................13
KM 6324 ......................................................13
KM 6345/KM 6349 ..............................................14
Manöverpanel ....................................................15
Fakta kokzoner....................................................17
Bidra till att skona miljön ..........................................19
Innan du använder hällen första gången..............................20
Första rengöringen ................................................20
Idrifttagning ......................................................20
Induktion........................................................21
Funktion .........................................................21
Ljud ............................................................22
Kokkärl ..........................................................23
Tabell för inställning av effektläge ...................................24
Använda induktionshällen .........................................25
Koppla in hällen ...................................................26
Aktivera kokzon ...................................................26
Ställa in effektläge .................................................26
Ändra effektläge ..................................................26
PowerFlex-kokzon .................................................27
Uppkokningsautomatik .............................................28
Booster..........................................................30
Varmhållning .....................................................32
Frånkoppling och restvärmeindikering .................................33
Energispartips ...................................................34
2
Innehållsförteckning
Timer ...........................................................35
Äggklocka .......................................................35
Stänga av kokzonen automatiskt ......................................36
Använda timerfunktioner samtidigt ....................................37
Tillvalsfunktioner .................................................38
Stop and Go......................................................38
Recall ...........................................................38
Säkerhetsanordningar.............................................39
Funktions- och driftspärr ............................................39
Säkerhetsavstängning ..............................................40
Överhettningsskydd................................................41
Rengöring och skötsel ............................................42
Hur man klarar av mindre fel själv ..................................44
Extra tillbehör....................................................47
Säkerhetsanvisningar för inbyggnad.................................48

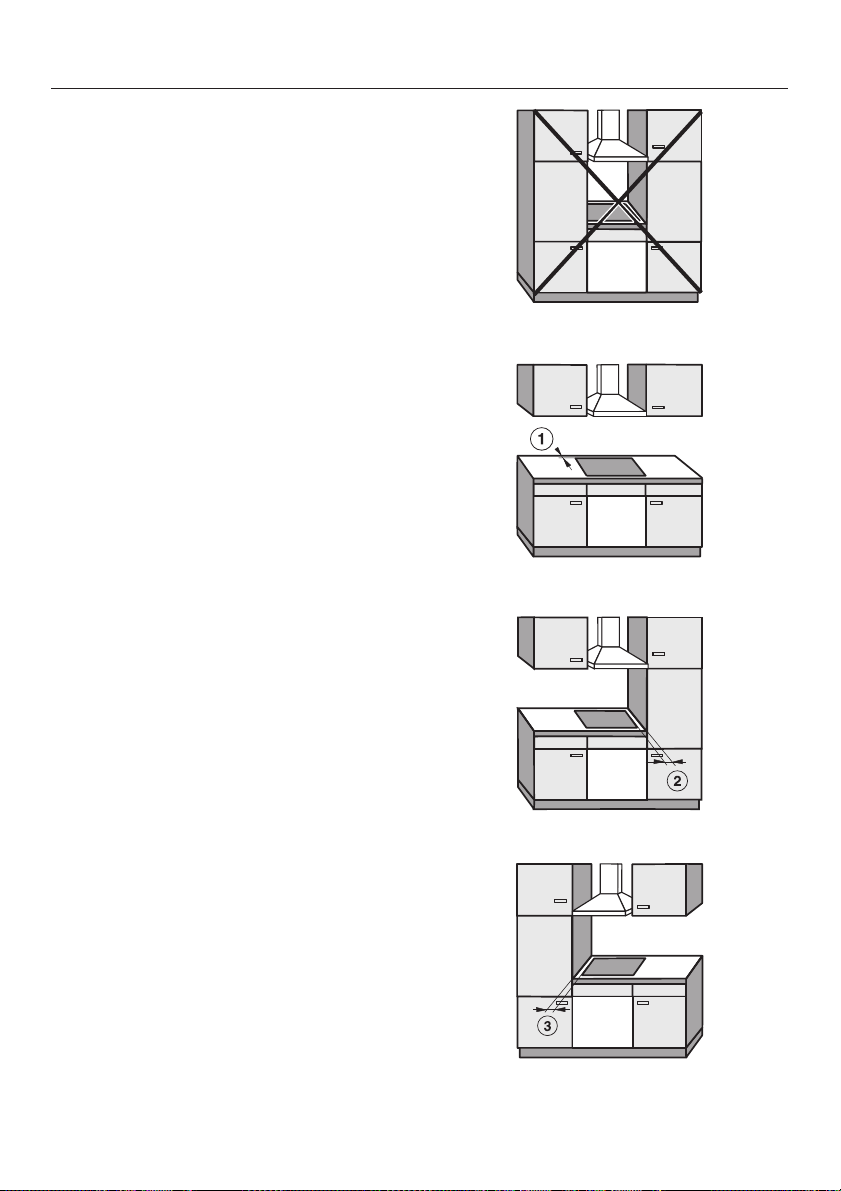

Säkerhetsavstånd ................................................49
Inbyggnadsmått ..................................................53
KM 6324.........................................................53
KM 6345.........................................................54
KM 6349.........................................................55
Inbyggnad.......................................................56
Elanslutning .....................................................59
Nätanslutningskabel ...............................................60
Anslutningsschema ................................................61
Miele service, typskylt och garanti...................................62
3
Innehållsförteckning
Denna induktionshäll uppfyller gällande säkerhetskrav. Ett felak
tigt bruk kan dock leda till skador på personer och på föremål.
Läs bruks- och monteringsanvisningen noga innan hällen tas i
bruk.
Det är viktigt eftersom den innehåller information om inbyggnad,
säkerhet, användning och underhåll. Genom att läsa bruksanvis
ningen skyddar du dig själv och undviker skador på hällen.
Miele tar inget ansvar för skador som orsakats av att säkerhets
-
anvisningarna och varningarna inte har följts.
Spara bruks- och monteringsanvisningen och överlämna den vid
ägarbyte.
-
-
4
Innehållsförteckning
Användningsområde
Denna häll är avsedd att användas i hushåll och hushållsliknande
~
miljöer.
Hällen är inte avsedd att användas utomhus.
~
Hällen är endast avsedd att användas i hushåll för tillagning och
~
varmhållning av mat.
All annan användning är otillåten.
Personer, som på grund av sina fysiska, sensoriska eller psykiska
~
förmågor, eller på grund av bristande erfarenhet eller okunskap, inte
är kapabla att använda hällen på ett säkert sätt, måste hållas under
uppsikt vid användningen.
De får använda den utan uppsikt endast om de fått utbildning i användningen så att de kan använda den säkert. De som använder
hällen, måste kunna se och förstå riskerna med en felaktig användning.
5
Innehållsförteckning
Om det finns barn i hemmet
Barn under åtta år bör hållas borta från hällen. De får använda
~
den endast under uppsikt.
Barn från åtta år och uppåt får använda hällen utan uppsikt en
~
dast under förutsättning att någon har förklarat för dem hur man an
vänder den på ett säkert sätt. Barn måste kunna se och förstå risker
na med att använda hällen på ett felaktigt sätt om de ska använda
den.
Barn får inte rengöra hällen utan uppsikt.
~
Håll uppsikt över barn som befinner sig i närheten av hällen. Låt
~
aldrig barn leka med hällen.
Hällen blir mycket varm under användning och fortsätter att vara
~
det en stund efter avstängning. Se till att barn inte är i närheten av
hällen förrän den har svalnat så pass att all risk för brännskada är
utesluten.
Risk för kvävning!
~
Barn kan under lek linda in sig i förpackningsmaterial (till exempel
plastfolie) eller dra det över huvudet och kvävas.
Håll därför barn borta från förpackningsmaterial.
Risk för brännskada!
~
Förvara inte föremål som kan intressera barn bakom eller ovanför
hällen. De kan då lockas att klättra upp på den.
-
-
-
Risk för brännskada och skållning!
~
Vrid handtagen på kastruller och stekpannor åt sidan över bänkski
van så att barn inte kan få tag i dem och dra ner dem och därmed
bränna sig.
Använd driftspärren så att barn inte oövervakat kan koppla in häll
~
en. Koppla in spärren när du använder hällen, så att barn inte kan
ändra (valda) inställningar.
6
-
-
Innehållsförteckning
Teknisk säkerhet
Ej fackmässigt utförda installations- och underhållsarbeten eller
~
reparationer kan innebära allvarlig fara för användaren. Reparationer
får endast utföras av Miele service eller av Miele auktoriserad servi
ceverkstad.
Skador på hällen kan utgöra fara för din säkerhet. Kontrollera att
~
hällen inte har några synliga skador. Använd aldrig en defekt häll.
Hällens elektriska säkerhet garanteras endast om den ansluts till
~
ett jordat eluttag som installerats i enlighet med gällande föreskrifter.
Denna grundläggande säkerhetsförutsättning måste föreligga.
Låt i tveksamma fall en elektriker kontrollera elinstallationen.
Anslutningsdata (frekvens och spänning) på hällens typskylt mås-
~
te absolut överensstämma med elnätets, för att undvika skador på
hällen.
Jämför dessa data före anslutning.
Fråga en elektriker vid tveksamhet.
-
Grenuttag eller förlängningskablar uppfyller inte den nödvändiga
~
säkerheten (brandfara). Anslut därför inte hällen till elnätet via
grenuttag eller förlängningskabel.
Använd inte hällen annat än när den är inbyggd. På så vis garan
~
teras en säker funktion.
Hällen får inte användas på uppställningsplatser som inte är fasta
~
(till exempel båtar).
Att röra strömförande anslutningar och ändra hällens elektriska
~
och mekaniska konstruktion kan utgöra fara för dig och leda till funk
tionsstörningar.
Öppna aldrig hällens hölje.
Garantianspråk går förlorade om hällen repareras av andra än av
~
Miele auktoriserad service.
-
-
7
Innehållsförteckning
Endast vid användning av originalreservdelar garanterar Miele att
~
alla säkerhetskrav uppfylls. Defekta delar får endast bytas ut mot
Mieles originalreservdelar.
Hällen är inte avsedd att användas med ett externt tidur eller ett
~
separat fjärrstyrningssystem.
Hällen måste anslutas till elnätet av en elektriker. Om anslutnings
~
kabeln är skadad och måste bytas, måste den ersättas av en speci
ell anslutningskabel som installeras av en elektriker. Se avsnittet
"Elanslutning".
Vid installation, underhåll och reparation måste hällen skiljas från
~
elnätet.
Säkerställ detta genom att göra något av följande
– stänga av huvudströmmen
– skruva ur/slå ifrån säkringen
– dra ut stickproppen (om sådan finns).
Dra inte i anslutningskabeln utan i stickproppen.
Om hällen är utrustad med en kommunikationsmodul måste även
~
den vara spänningsfri under installationer, underhållsarbeten och reparationer på hällen.
Risk för elektriska stötar!
~
Ta aldrig hällen i drift om något fel har uppstått eller om det finns
sprickor, brott eller repor i glaskeramikskivan. Stäng av hällen direkt.
Skilj hällen från elnätet.
-
-
8
Innehållsförteckning
Användning
Olja och fett kan självantända vid överhettning. Håll alltid hällen
~
under uppsikt om olja eller fett används vid matlagning.
Släck aldrig olje- eller fettbränder med vatten. Stäng av hällen och
kväv försiktigt elden med ett lock eller en brandfilt.
Eldflammor kan antända fettfiltren på en fläkt. Flambera aldrig
~
under en fläkt.
När sprayburkar, lätt antändbara vätskor eller brännbart material
~
värms upp kan de antändas. Förvara därför aldrig lätt antändbara
föremål i lådor direkt under hällen. Eventuella besticklådor måste
vara av värmebeständigt material.
Värm aldrig upp kokkärl eller porslin utan innehåll.
~
I slutna konserveringsburkar uppstår ett övertryck vid konserve-
~
ring och uppvärmning. Det kan göra att de spricker.
Använd inte hällen till att konservera och värma upp konservburkar.
Om hällen täcks över föreligger risk att täckmaterialet antänds,
~
exploderar eller smälter genom oavsiktlig inkoppling eller restvärme.
Täck aldrig över hällen, till exempel med täckplattor, dukar eller
skyddsfolie.
Om du använder elektriska apparater (till exempel elvisp) i när
~
heten av hällen, se då till att anslutningskabeln inte kommer i kontakt
med den heta hällen. Isoleringen på anslutningskabeln kan skadas.
-
9
Innehållsförteckning
Om hällen är inbyggd bakom en skåplucka får den endast an
~
vändas när skåpluckan är öppen.
Stäng luckan först när restvärmeindikeringarna har slocknat.
Hällen blir mycket varm under användning och fortsätter att vara
~
det en stund efter avstängning. Först när restvärmeindikeringen är
släckt föreligger inte längre någon risk för brännskada.
På en het häll kan man bränna sig. Skydda händerna genom att
~
använda grythandskar för att ta i varma kastruller och stekpannor.
Använd bara torra handskar eller grytlappar. Våta eller fuktiga textili
er leder värme bättre och kan förorsaka brännskador genom ånga.
När hällen är inkopplad, om du oavsiktligt råkar koppla in hällen
~
och vid restvärme finns risk att metallföremål som hamnat på hällen
hettas upp.
Vissa material kan smälta eller antändas.
Fuktiga kastrullock kan sugas fast.
Använd inte hällen som avställningsyta.
Stäng av kokzonerna efter användning!
Om socker, sockerhaltiga rätter, plast eller aluminiumfolie hamnar
~
på den heta hällen och smälter, skadas glaskeramikskivan vid avsvalnandet. Stäng i så fall omedelbart av hällen och skrapa direkt
noggrant av det som hamnat på hällen med en glasskrapa. Använd
grytlappar.
Rengör kokzonerna med ett rengöringsmedel för glaskeramik så
snart de svalnat.
-
-
Kastruller som kokat torrt kan medföra skador på glaskeramikski
~
van. Lämna inte hällen utan uppsikt när den är i drift!
10
-
Innehållsförteckning
Kastruller och pannor med ojämn botten repar glaskeramikskivan.
~
Använd endast kastruller och pannor med slät botten.
Salt, socker och sandkorn, till exempel från ansade grönsaker,
~
kan orsaka repor om de hamnar under kastrullens botten. Se till att
glaskeramikskivan är ren innan du ställer kokkärl på den.
Även lätta föremål (till exempel saltströare) kan, om de faller
~
olyckligt, orsaka sprickor eller brott i glaskeramikhällen. Se till att
inga kokkärl eller andra föremål faller ner på glaskeramikytan.
Heta föremål på touchknapparna och displayen kan skada elek
~
troniken under. Ställ aldrig heta kastruller eller pannor på touchknapparna och displayen.
På grund av induktionens snabba uppvärmning kan under vissa
~
omständigheter temperaturen på kokkärlets botten på mycket kort
tid uppnå självantändningstemperatur för olja och fett. Lämna inte
hällen utan uppsikt när du använder den!
Hetta upp fett och olja under högst en minut och använd aldrig
~
boostern till det.
Information endast för personer med pacemaker:
~
I hällens omedelbara närhet uppstår ett elektromagnetiskt fält. Risk
en att pacemakern påverkas dock är liten.
Men rådfråga i tveksamma fall pacemakerns tillverkare eller din lä
kare.
Det elektromagnetiska fältet kring en inkopplad induktionshäll kan
~
påverka funktionen hos magnetiska föremål.
Kreditkort, lagringsmedier, miniräknare med mer får inte vara i ome
delbar närhet av en inkopplad häll.
-
-
-
-
11
Innehållsförteckning
Metallföremål som förvaras i en låda under hällen kan bli upphet
~
tade om hällen används intensivt och under en längre tid. Förvara
inga metallföremål i lådor direkt under hällen.
Hällen är utrustad med en kylfläkt. Om det finns en låda under
~
den inbyggda hällen måste du försäkra dig om att avståndet mellan
lådans innehåll och hällens undersida är tillräckligt stort, så att tillför
seln av svalare luft för kylningen av hällen garanteras.
Förvara inga spetsiga eller små föremål eller papper i lådan, efter
som de kan tränga in eller sugas upp genom ventilationsspringan
och skada kylfläkten eller kylningsfunktionen.
Använd aldrig två kokkärl samtidigt på en kokzon, en grytzon eller
~
en PowerFlex-kokzon.
-
Rengöring och skötsel
Ångan från en ångrengörare kan komma åt spänningsförande
~
delar och orsaka kortslutning.
Använd aldrig ångrengörare för att rengöra hällen.
-
-
Om hällen är inbyggd över en pyrolysugn bör hällen inte kopplas
~
in under pågående pyrolysdrift eftersom hällens överhettningsskydd
kan lösa ut (se motsvarande avsnitt).
12
Modeller
KM 6324
Beskrivning av induktionshällen
a Kokzon med Booster
b Kokzon med Booster
c PowerFlex-kokzon med TwinBooster
d PowerFlex-kokzon med TwinBooster
c + d Kombinerbara till en PowerFlex-kokzon
e Manöverpanel
13
Beskrivning av induktionshällen
KM 6345/KM 6349
a Kokzon med Booster
b Kokzon med Booster
c PowerFlex-kokzon med TwinBooster
d PowerFlex-kokzon med TwinBooster
c + d Kombinerbara till en PowerFlex-kokzon
e Manöverpanel
14
Manöverpanel
Beskrivning av induktionshällen
15
Beskrivning av induktionshällen
Touchknappar
a Till/Frånknapp av hällen
b Användningsskala
- Ställa in effektläge
- Ställa in tid
c Inkoppling av kombinerad PowerFlex-kokzon
d Stop and Go
c + d Driftspärr/Funktionsspärr
e Aktivera kokzon
Kokzonsindikeringar:
0 = Driftklar kokzon
^ = Varmhållningsläge
1 - 9 = Effektläge
A = Uppkokningsautomatik
f = Läge 1 TwinBooster
h = Booster/Läge 2 TwinBooster
œ = Aktiverad PowerFlex-kokzon
ß = Inget eller olämpligt kokkärl
(se avsnittet "Induktion")
# = Restvärme
LC = Driftspärr aktiverad
f Aktivera timern
Kontrollampor
g Inkoppling
h Stop and Go
i Kontrollampa för inkopplad kokzon, till exempel höger bak
j Äggklocka
16
Beskrivning av induktionshällen
Fakta kokzoner
Kokzon KM 6324
Minimal till maximal
C i cm*
y 10–16 normal
w 14–20 normal
x 15–23 normal
z 15–23 normal
x + z 22–23 /
15 x 23–23 x 39
* Inom angivet område kan du använda kokkärl med valfri bottendiameter.
** Beroende på kokkärlets storlek och material kan den angivna effekten variera.
Effekt i watt vid 230 V**
1400
Booster
Booster
TwinBooster, läge 1
TwinBooster, läge 2
TwinBooster, läge 1
TwinBooster, läge 2
normal
TwinBooster, läge 1
TwinBooster, läge 2
Totalt: 7300
2200
1850
3000
2100
3000
3650
2100
3000
3650
3400
4800
7300
17
Beskrivning av induktionshällen
Kokzon KM 6345/KM 6349
Minimal till maximal
C i cm*
y 16–23 normal
TwinBooster, läge 1
TwinBooster, läge 2
w 14–20 normal
Booster
x 15–23 normal
TwinBooster, läge 1
TwinBooster, läge 2
z 15–23 normal
TwinBooster, läge 1
TwinBooster, läge 2
x + z 22–23 /
15x23–23 x 39
normal
TwinBooster, läge 1
TwinBooster, läge 2
Totalt: 7300
Effekt i watt vid 230 V**
2300
3000
3650
1850
3000
2100
3000
3650
2100
3000
3650
3400
4800
7300
* Inom angivet område kan du använda kokkärl med valfri bottendiameter.
** Beroende på kokkärlets storlek och material kan den angivna effekten variera.
18
Bidra till att skona miljön
Transportförpackning
Emballaget skyddar hällen mot tran
sportskador. Förpackningsmaterialen är
valda med hänsyn till miljön och är där
för återvinningsbara.
Emballage som återförs till material
kretsloppet innebär minskad råvaruför
brukning och mindre mängder avfall.
Ditt försäljningsställe kan återta tran
sportförpackningen för återvinning.
-
-
-
-
Hantering av uttjänad häll
Elektriska och elektroniska maskiner
som tjänat ut består av material som
kan återanvändas. De innehåller dock
även skadligt material som är nödvän
digt för maskinernas funktion och
säkerhet. Om detta slängs i hushållsav
fallet eller hanteras på fel sätt kan det
leda till hälsorisker eller skador på mil
jön. Kasta därför på inga villkor den ut
tjänade hällen i hushållsavfallet.
Lämna istället in uttjänade elektriska
och elektroniska maskiner till en återvinningsstation. Hör efter med din återförsäljare vid behov.
-
-
-
-
Se till att den uttjänade hällen förvaras
barnsäkert tills den lämnas in för om
händertagande.
-
19
Innan du använder hällen första gången
Klistra in den bifogade typskylten, som finns i de medföljande
underlagen, i bruksanvisningen på därför avsedd plats i av
snittet "Typskylt".
Första rengöringen
Ta bort eventuell skyddsfolie och etiketter.
^
Torka av hällen med en fuktig trasa och torka den sedan
^
torr innan du använder den första gången.
Idrifttagning
Gäller endast fasetthällar (med fasettslipad hällkant):
De första dagarna efter inbyggnaden kan ett litet mellanrum mellan hällen och bänkskivan synas. Det kommer att
minska när hällen används. Hällens elektriska säkerhet är
alltid garanterad trots det lilla mellanrummet.
Hällens metalldelar är skyddade med ett vårdande medel.
När du tar hällen i drift första gången, uppstår därför lukt och
eventuellt ånga. Det uppstår även lukt från uppvärmningen av
induktionsspolarna under de första drifttimmarna. Varje gång
hällen sedan tas i drift minskar lukten och försvinner slutligen
helt.
-
20
Lukten och eventuell ånga är inte tecken på anslutningsfel
eller skador på hällen och utgör ingen hälsofara.
Tänk på att uppvärmningstiden är mycket kortare för induk
tionshällar än för vanliga hällar.
-
Funktion
Induktion
Under glaskeramikskivan finns induktionsspolar. När hällen
kopplas in och ett kokkärl ställs på hällen, alstrar dessa
spolar ett magnetfält som leder till att kokkärlets botten
värms. Glaskeramikskivan värms bara upp indirekt genom
värmen som avges från kokkärlet.
Induktionen fungerar enbart med kokkärl med magnetisk bot
ten (se avsnittet "Kokkärl"). Den känner automatiskt av hur
stort det aktuella kokkärlet är.
I kokzonsdisplayen blinkar symbolen ß växelvis med det in
ställda effektläget när
kokzonen kopplas in utan eller med olämpligt kokkärl (kok
–
kärl utan magnetisk botten)
– kokkärlets bottendiameter är för liten
– kokkärlet avlägsnas från den inkopplade kokzonen.
Om ett lämpligt kokkärl placeras på kokzonen inom tre minut-
er släcks ß, och du kan fortsätta att använda hällen som vanligt.
Om inget eller ett olämpligt kokkärl placeras på kokzonen
stängs den av automatiskt efter tre minuter.
Risk för brännskada!
När hällen används, kopplas in av misstag eller om den
fortfarande är varm efter användning är det risk att metall
föremål som lagts på hällen värms upp.
Använd inte hällen som avställningsyta för metallföremål
(till exempel bestick).
Stäng av hällen efter användningen.
-
-
-
-
21
Induktion
Ljud
När hällen används kan följande ljud uppstå från kokkärlet
beroende på vilket material detta är gjort av och hur dess
botten är utformad:
Ett brummande ljud hörs vid högt effektläge. Ljudet blir
–
svagare och försvinner om effektläget sänks.
Ett prasslande ljud kan komma från kokkärl som har en
–
botten av olika material (till exempel sandwichbotten).
Ett visslande ljud kan uppstå om kokzoner som är för-
–
bundna med varandra (se avsnittet "Booster") är i drift och
på dessa står kokkärl med botten av olika material (till
exempel sandwichbotten).
– Ett klickande ljud kan höras vid elektroniska kopplingspro-
cesser, särskilt när låga effektlägen används.
– Ett surrande ljud hörs när kylfläkten startar. För att skydda
elektroniken kopplas fläkten in vid intensivt utnyttjande av
hällen. Kylfläkten kan fortsätta att gå även efter att hällen
har stängts av.
22
Kokkärl
Induktion
Lämpliga material för kokkärl är:
rostfritt stål med magnetisk botten
–
emaljerat stål
–
gjutjärn.
–
Olämpliga material för kokkärl är:
rostfritt stål utan magnetisk botten
–
aluminium eller koppar
–
glas, keramik eller stengods.
–
Om du inte är säker på om en kastrull eller stekpanna är
lämplig att använda på en induktionshäll, kan du kontrollera
detta genom att hålla en magnet mot kokkärlets botten. Fastnar magneten lämpar sig kokkärlet för induktionshällar.
Tänk på att kokkärlsbottens egenskaper kan påverka jämnheten i tillagningsresultatet.
För att utnyttja kokzonen optimalt, använder du kokkärl som
passar in mellan kokzonens inre och yttre markering. Om kokkärlet är mindre än den innersta markeringen, reagerar kokzonen som om det inte står något kokkärl alls på den.
Tänk på att det ofta är kastrullens eller stekpannans maximala
eller övre diameter som anges. Viktig är dock bottendiame
tern, som i regel är mindre.
Risk för brännskada!
Om kokkärlet bara delvis står på kok- eller grytzonen, kan
handtaget bli mycket varmt.
Ställ alltid kokkärlet mitt på kok- eller grytzonen.
-
23
Tabell för inställning av effektläge
Effektläge
Varmhållning ^
Smälta smör
Lösa upp gelatin
Koka gröt på mjölk 2
Värma upp mindre mängder vätska
Koka ris
Tina blockfrysta grönsaker 3
Koka spannmål 3
Värma mat i flytande eller halvfast form
Göra omelett eller steka ägg utan stekyta
Ångkoka frukt
Koka pasta 4
Ångkoka grönsaker och fisk 5
Tina och värma upp djupfrysta livsmedel 5
Koka upp större mängder, till exempel grytor
Värma upp krämer och såser, till exempel vin- eller hollandaisesås
Steka ägg skonsamt (utan att överhetta fettet) 6
Steka fisk, schnitzel och korv (utan att överhetta fettet) 7
Steka raggmunk och pannkakor 7
1–2
3
4
6
Bryna gryträtter 8
Koka stora mängder vatten
Uppkokning
Alla effektlägen är riktvärden.
Induktionsspolens effekt varierar beroende på material och storlek på kokkärlets
botten. Det är därför möjligt att effektlägena varierar något beroende på vad du
använder för kokkärl. Pröva dig fram för att uppnå den optimala inställningen för
dina kokkärl.
24
9
Använda induktionshällen
Induktionshällen har elektroniska touchknappar som reagerar
när du trycker på dem.
Du använder hällen genom att trycka på de olika touch
knapparna. Varje knapptryckning kvitteras med en ljudsignal.
När hällen är avstängd syns bara de tryckta symbolerna för
touchknapparna Till/Från, effektlägen, funktionsspärren och
Stop & Go.
När hällen kopplas in tänds även kokzonerna och timern. In
dikeringarna är också touchknapparna. Om en kokzon eller ti
mern är i drift, lyser indikeringen på läge 2, annars på läge 1.
Kokzonerna och timern måste vara aktiverade om du vill änd
ra effektläge eller tid.
För att aktivera en kokzon eller timern trycker du på indike
ringen för motsvarande kokzon eller timer. När du har tryckt
på indikeringen börjar den blinka. Kokzonen eller timern är
aktiverade så länge indikeringen blinkar i displayen och du
kan ställa in effektläge eller tid.
Undantag:
Om du bara använder en kokzon kan du ändra effektläge
utan aktivering.
Manöverpanelen måste vara fri från smuts och föremål.
Annars fungerar inte touchknapparna, eller oavsiktlig man
övrering inträffar som rentav kan medföra att hällen stängs
av automatiskt (se avsnittet "Säkerhetsavstängning").
Ställ aldrig heta kokkärl på touchknapparna. Elektroniken
under manöverpanelen kan ta skada.
-
-
-
-
-
-
25
Använda induktionshällen
Lämna inte hällen utan uppsikt när den är i drift!
Koppla in hällen
Tryck på touchknappen s.
^
I alla kokzonsindikeringar visas 0 och i timerindikeringen
visas 00.
Om inget mer görs, stängs hällen av säkerhetsskäl av efter
några sekunder.
Aktivera kokzon
Tryck på önskad kokzonsindikering.
^
0 börjar blinka.
Ställa in effektläge
^ Tryck på motsvarande siffra i användningsskalan.
Det inställda effektläget blinkar under ett par sekunder och
lyser sedan konstant.
Ändra effektläge
26
^ Tryck på önskad kokzonsindikering.
Effektläget i indikeringen blinkar.
^
Tryck på motsvarande siffra i användningsskalan.
Om du bara använder en kokzon kan du ändra effektläge
utan aktivering.
PowerFlex-kokzon
Använda induktionshällen
Du kan koppla ihop PowerFlex-kokzonerna till en större Po
werFlex-kokzon.
Inställningarna för kokzonen gör du på den bakre kokzonen. I
den främre kokzonsindikeringen lyser œ.
Aktivera och avaktivera den ihopkopplade PowerFlex-kokzonen
Tryck på touchknappen y.
^
-
27
Använda induktionshällen
Uppkokningsautomatik
När uppkokningsautomatiken är aktiverad värmer kokzonen
automatiskt upp på högsta effekt (uppkokningsfas) och kopp
lar sedan om till det valda läget för vidarekokning. Uppkok
ningstiden beror på vilket vidarekokningsläge som har valts
(se tabell).
För de höga vidarekokningslägena krävs endast relativt korta
uppkokningstider eftersom man vanligtvis värmer upp tomma
kokkärl för stekning på dessa lägen.
Aktivera
Tryck på önskad kokzonsindikering.
^
Kokzonsindikeringen blinkar.
^ Tryck på siffran för det önskade vidarekokningsläget tills en
signal ljuder och ett A börjar lysa i kokzonsindikeringen.
Efter uppkokningstiden släcks A:et.
Om du ändrar vidarekokningsläget under uppkokningstiden, avaktiverar du uppkokningsautomatiken.
-
-
Avaktivera
28
Du kan stänga av uppkokningsfasen innan uppkokningstiden
är slut.
^
Tryck på önskad kokzonsindikering.
Kokzonsindikeringen blinkar.
^
Tryck på det inställda vidarekokningsläget på använd
ningsskalan tills A:et släcks
eller
^
ställ in ett annat effektläge.
-
Använda induktionshällen
Vidarekokningsläge Uppkokningstid
i minuter och sekunder (cirka)
1 0:15
2 0:15
3 0:25
4 0:50
5 2:00
6 5:50
7 2:50
8 2:50
9–
29
Använda induktionshällen
Booster
Kokzonerna är utrustade med 1-läges-Booster eller en 2-lä
ges-Booster (se avsnittet "Beskrivning av induktionshällen").
Boostern förstärker effekten så att stora mängder snabbt kan
värmas upp, exempelvis pastavatten. Denna effektförstärk
ning är aktiverad i max 15 minuter.
Du kan använda Boostern på maximalt två kokzoner samti
digt.
Om du kopplar in Boostern
utan inställt effektläge, kopplas effektläge 9 in när booster
–
tiden har löpt ut eller avbryts i förtid
när ett effektläge är inställt, kopplas det tidigare valda
–
effektläget in automatiskt när boostertiden har löpt ur eller
avbryts i förtid.
Om du tar bort kokkärlet under boostertiden, fortsätter den.
Vid varje tillfälle är två kokzoner förbundna med varandra för
att boosterns effekt ska kunna användas.
Under boostertiden reduceras effekten något för den för-
bundna kokzonen. Detta får som följd att
- en uppkokningsfas avaktiveras
- effektläget reduceras
- den förbundna kokzonen stängs av.
-
-
-
-
30
Koppla in Boosterfunktionen
Tryck på önskad kokzonsindikering.
^
Tryck två gånger på 9 på användningsskalan.
^
I kokzonsindikeringen visas h.
Koppla in TwinBoostern
Läge 1
Tryck på önskad kokzonsindikering.
^
Tryck två gånger på 9 på användningsskalan.
^
I kokzonsindikeringen visas f.
Läge 2
^ Tryck på knappen för önskad kokzon.
^ Tryck tre gånger på 9 på användningsskalan.
I kokzonsindikeringen visas h.
Koppla från Boostern/TwinBoostern
^ Tryck på knappen för önskad kokzon.
Använda induktionshällen
^ Ställ in ett annat effektläge.
31
Använda induktionshällen
Varmhållning
Alla kokzoner har ett varmhållningsläge "h". Det ligger mellan
effektlägena 0 och 1.
Varmhållningsläget är inte till för att värma upp mat som
har blivit kall utan för att hålla varm mat varm direkt efter
tillagning.
Om du har ställt in varmhållningsläget förblir kokzonen in
kopplad i max två timmar.
Ställa in varmhållningsläge
Tryck på önskad kokzonsindikering.
^
Tryck på användningsskalan mellan effektlägena 0 och 1.
^
I kokzonsindikeringen visas "h".
Tips
– Varmhåll mat endast i kokkärl (kastrull eller stekpanna).
Täck över kokkärlet med ett lock.
– Det är inte nödvändigt att röra om maten under varmhåll-
ningen.
– Förlust av näringsämnen börjar vid tillagning av livsmedel
och fortsätter under varmhållning. Ju längre livsmedel hålls
varma, desto större blir förlusten av näringsämnen. Håll
därför varmhållningstiden så kort som möjligt.
-
32
Använda induktionshällen
Frånkoppling och restvärmeindikering
Stänga av en kokzon
Tryck på indikeringen för den önskade kokzonen två gång
^
er.
I kokzonens display blinkar under några sekunder siffran 0.
Om kokzonen fortfarande är varm indikeras restvärme.
Stänga av hällen
Tryck på touchknappen s.
^
-
Restvärmeindikering
Alla kokzoner stängs då av. Samtidigt visas restvärmen i dis
playerna för de kokzoner som fortfarande är varma.
Strecken slocknar allteftersom kokzonerna svalnar. Det sista
strecket släcks först när man kan ta på kokzonen utan att
bränna sig.
Risk för brännskada!
Rör inte kokzonerna så länge restvärmeindikeringen lyser.
Restvärmeindikeringarna blinkar om det skulle bli strömavbrott när kokzonerna är inkopplade eller under restvärmefasen.
-
33
Energispartips

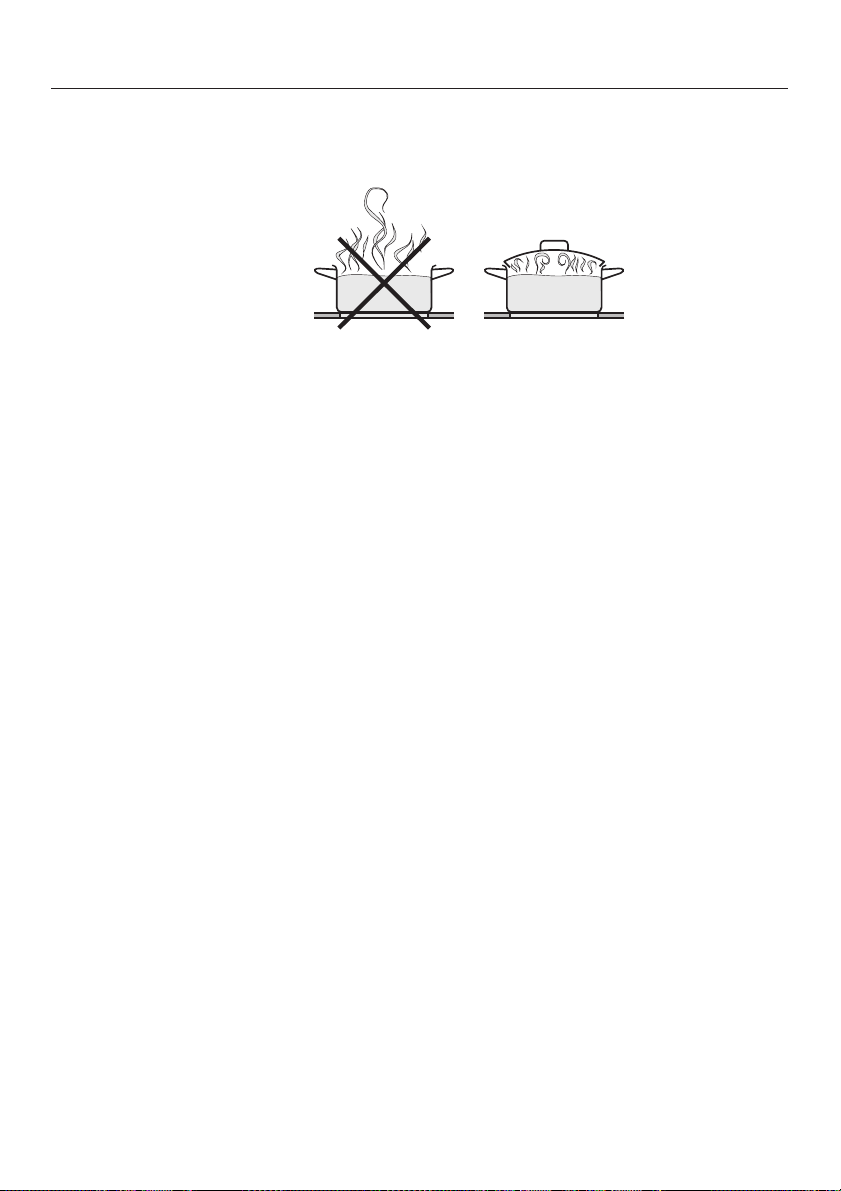

Laga mat i kastruller och stekpannor med lock. På detta
–
sätt förhindras onödig värmeförlust.
utan lock med lock
Välj ett mindre kokkärl när små mängder ska tillagas. En li
–
ten kastrull behöver mindre energi än en stor kastrull med
bara lite innehåll.
– Använd bara lite vatten när du lagar mat.
– Sänk effektläget i rätt tid efter uppkokning respektive stek-
ning.
– Använd en tryckkokare för att minska tillagningstiden.
-
34
Timer
Äggklocka
Ställa äggklockan
Hällen måste vara inkopplad för att du ska kunna använda ti
mern.
Timern kan användas för två olika funktioner
som äggklocka
–
för automatisk frånkoppling av en kokzon.
–
Du kan ställa in en tid från 1 minut (01) upp till 99 timmar (99).
När den inställda tiden har räknats ner visas 00 i timerdis
playen samtidigt som en ljudsignal hörs under några se
kunder.
Exempel: Du vill ställa in 15 minuter.
^ Koppla in hällen.
^ Tryck på timersymbolen.
Nollan till höger och kontrollampan för äggklockan börjar
blinka.
Först ställs tiotalen in och sedan entalen.
^ Tryck på den motsvarande siffran (här 1) på användnings-
skalan för tiotalet.
-
-
-
Ändra tid
Radera tid
Timervisningen växlar och 1 blinkar till höger.
^
Tryck på motsvarande siffra (här 5) på användningsskalan i
platsen för entalet.
Timervisningen växlar och 1 flyttas till vänster. Till höger visas
5.
Äggklockan startar.
När tiden har räknats ner ljuder en signal och i displayen
visas 00.
^
Tryck på timersymbolen.
^
Ställ in den önskade tiden såsom beskrivs ovan.
^
Tryck på timersymbolen tills 00 visas.
35
Timer
Stänga av kokzonen automatiskt
Du kan ställa in en tid enligt vilken en kokzon automatiskt ska
stängas av. Alla kokzoner kan programmeras samtidigt.
Om den programmerade tiden är längre än den maximalt
tillåtna drifttiden stänger säkerhetsavstängningen av kok
zonen (se motsvarande avsnitt).
Ställ in önskat effektläge för kokzonen.
^
Tryck på timersymbolen tills kontrollampan för kokzonen
^
blinkar.
Ställ in önskad tid.
^
Den inställda tiden räknas ner i steg om en minut. Du kan
läsa av resttiden i timerdisplayen och du kan när som helst
ändra den.
För att ställa in automatisk avstängning för ytterligare en kokzon, följ beskrivningen ovan.
Om flera avstängningstider är programmerade visas den kortaste resttiden och den aktuella kontrollampan blinkar. De
andra kontrollamporna lyser. Om du vill se de återstående
tiderna, tryck på timersymbolen tills önskad kontrollampa
blinkar.
-
36
Använda timerfunktioner samtidigt
Timer
Funktionerna äggklocka och automatisk avstängning kan an
vändas samtidigt.
Du har programmerat flera avstängningstider och vill dess
utom ställa äggklockan:
Tryck på timersymbolen tills kontrollamporna för de pro
^
grammerade kokzonerna lyser permanent och nollan till
höger i displayen och kontrollampan för äggklocka blinkar.
Ställ in önskad tid.
^
Du har ställt äggklockan och vill dessutom programmera en
eller flera avstängningstider:
Tryck på timersymbolen tills kontrollampan för den önskade
^
kokzonen blinkar.
^ Ställ in önskad tid.
En kort stund efter sista knapptryckningen kopplar timervis-
ningnen om till funktionen med den kortaste resttiden.
Om du vill att det återstående resttiderna ska visas, tryck på
timersymbolen tills
- kontrollampan för önskad kokzon blinkar
(Automatisk avstängning)
- bara timervisningen blinkar (äggklockan).
Utgående från den kortaste återstående resttiden väljs alla in
kopplade kokzoner och äggklockan medsols.
-
-
-
-
37
Tillvalsfunktioner
Stop and Go
Hällen är utrustad med en funktion som sänker effektläget för
alla inkopplade kokzoner till 1 när funktionen aktiveras. Even
tuellt inkopplade tider för automatisk avstängning, uppkok
ningsfas och Booster kvarstår. När du har avaktiverat funk
tionen Stop and Go fortsätter alla inställda pågående tider
där de var. En ställd äggklocka fortsätter att gå utan avbrott.
Kokzonernas effektlägen och timerinställningen går inte att
ändra. Hällen kan bara stängas av.
-
-
-
Vid avaktivering fortsätter kokzonen att arbeta med det se
nast inställda effektläget.
Om funktionen inte avaktiveras kopplas hällen från efter en
timme.
Aktivera och avaktivera
^ Tryck på touchknappen .
Recall
Om hällen oavsiktligt råkar stängas av under drift, kan du
återställa alla inställningar med denna funktion. Hällen måste
kopplas in sex sekunder efter det att den stängdes av.
^ Koppla in hällen.
^
Tryck direkt (inom sex sekunder) efter inkoppling på touch
knappen .
-
-
38
Funktions- och driftspärr
För att hällen och kokzonerna inte ska kunna kopplas in eller
inställningar ändras av misstag har hällen en funktionsspärr.
Funktionsspärren aktiveras när hällen är inkopplad. Om den
är aktiverad kan hällen endast användas begränsat:
Kokzonernas effektlägen och timerinställningen kan inte
–
längre ändras.
Kokzonerna, hällen och timern kan endast stängas av men
–
sedan inte kopplas in igen.
Säkerhetsanordningar
Aktivera
Avaktivera
Driftspärren aktiveras när hällen är avstängd. Om den är ak
tiverad kan hällen inte kopplas in och timern kan inte an
vändas.
Om en otillåten touchknapp trycks in när funktionsspärren
eller driftspärren är inkopplad, visas LC i timervisningen och
en signal ljuder.
Funktions- och driftspärren avaktiveras av strömavbrott.
^ Tryck samtidigt på touchknapparna y och tills LC visas i
timerdisplayen.
^
Tryck samtidigt på touchknapparna y och tills LC i timer
displayen släcks.
-
-
-
39
Säkerhetsanordningar
Säkerhetsavstängning
Vid för lång drifttid
Om en kokzon har varit inkopplad ovanligt länge (se tabell)
utan att effektläget ändras stängs den av automatiskt, och
den aktuella restvärmen indikeras.
Om du vill använda kokzonen igen, koppla då in den som
vanligt.
Effektläge* Maximal drifttid i timmar
110
25
35
44
53
62
72
82
91
Om touchknapparna täcks över
Om en eller flera touchknappar täcks över i mer än tio se
kunder, till exempel genom att någon trycker på dem, att nå
got kokar över eller att det ligger föremål på manöverpanelen,
stängs hällen av automatiskt. I kokzonsindikerigen blinkar
ER03 och en signal ljuder i 10 sekunder.
^
Rengör manöverpanelen eller avlägsna eventuella föremål
från den.
ER03 släcks. Du kan nu använda hällen igen.
40
-
-
Överhettningsskydd
Säkerhetsanordningar
Alla induktionsspolar och elektronikens kylelement är utrusta
de med ett överhettningsskydd. Innan induktionsspolen eller
kylelementet överhettas sker följande
En inkopplad Booster avbryts.
–
Det inställda effektläget sänks.
–
Kokzonen stängs av automatiskt.
–
I kokzonsdisplayen visas E2.
När felmeddelandet har släckts kan du koppla in kokzonen
som vanligt igen.
Överhettningsskyddet kan utlösas om
– tomma kokkärl värms upp
– fett eller olja hettas upp på högt effektläge
– hällens undersida inte är tillräckligt ventilerad
– en varm kokzon kopplas in igen efter ett strömavbrott.
Om överhettningskyddet löser ut på nytt trots att orsaken/erna
har åtgärdats, kontakta Miele service.
-
41
Rengöring och skötsel
Skaderisk!
Ångan från en ångrengörare kan tränga fram till spän
ningsledande delar och förorsaka kortslutning.
Använd aldrig ångrengörare vid rengöring av hällen.
Rengör induktionshällen efter varje användning, men vänta
tills den svalnat.
Torka efter varje användning av hällen när du rengjort den för
att undvika kalkfläckar.
För att undvika skador på ytorna ska följande medel och
föremål inte användas för rengöring
– handdiskmedel
– rengöringsmedel som innehåller soda, ammoniak, syra
eller klorid
– kalklösande rengöringsmedel
-
42
– fläck- och rostborttagningsmedel
– skurmedel i pulver eller flytande form
–
rengöringsmedel som innehåller lösningsmedel
–
diskmaskinsrengöringsmedel
–
grill- och ugnsspray
–
rengöringsmedel för glas eller fönsterputsmedel
–
hårda eller gamla disksvampar och borstar eller använda
svampar som innehåller rester av skurmedel
–
rengöringssvampar för glaskeramiska ytor
–
spetsiga föremål (så att tätningen mellan glaskeramiken
och ramen eller ramen och bänkskivan inte skadas).
Rengöring och skötsel
Använd inget handdiskmedel. Alla smutsrester går inte bort
med handdiskmedel. Det uppstår även en osynlig hinna
som kan leda till missfärgning av glaskeramiken. Sådana
missfärgningar går sedan inte att få bort.
Använd istället ett rengöringsmedel för glaskeramik för den
regelbundna rengöringen av hällen.
Ta bort grov smuts med en fuktig trasa och hårt fastsittande
smuts med en rengöringsskrapa.
Använd sedan hushållspapper eller en ren trasa samt ett spe
ciellt rengöringsmedel för glaskeramik och rostfritt stål (se av
snittet "Extra tillbehör") för att rengöra hällen. För att undvika
fläckbildning, stryk inte på medlet när hällen är varm. Beakta
anvisningarna från rengöringsmedlets tillverkare.
Rengör hällen med en fuktig trasa och torka sedan av den.
Eventuella rester av rengöringsmedel bränns fast vid nästa
tillagning och skadar glaskeramiken. Se till att få bort allt rengöringsmedel.
Fläckar som bildats av kalk, vatten och aluminiumrester
(metallskimrande fläckar) kan avlägsnas med rengöringsmedel för glaskeramik och rostfritt stål.
Risk för brännskada!
Ta på grytvantar innan du med hjälp av en glasskrapa av
lägsnar rester av socker, plast eller aluminiumfolie från
den heta hällytan.
Om det hamnar socker, plast eller aluminiumfolie på den
varma hällen ska den stängas av. Skrapa omedelbart, det vill
säga när hällen fortfarande är varm, bort dessa ämnen från
hällytan med en glasskrapa.
Rengör hällytan när den är kall enligt beskrivning ovan.
-
-
-
43
Hur man klarar av mindre fel själv
De flesta problem som eventuellt kan dyka upp, kan du själv åtgärda. Nedanstå
ende översikt hjälper dig.
Kontakta Miele service om du inte hittar orsaken till problemet eller inte kan åt
gärda det.
Risk för skador!
,
Ej fackmässigt utförda installations-, underhålls- eller reparationsarbeten kan
medföra avsevärda risker för användaren. Miele tar inget ansvar i sådana fall.
Öppna aldrig hällens hölje. Endast Miele service eller Miele auktoriserad ser
vice får utföra installations- och servicearbeten.
Problem Orsak och åtgärd
Hällen respektive
kokzonerna kan
inte kopplas in.
Säkringen har löst ut/slagit ifrån.
^ Slå på säkringen (minsta säkring, se typskylten).
Ett tekniskt fel har uppstått.
^ Bryt strömmen till hällen under cirka 1 minut genom att
göra något av följande:
– Slå ifrån den aktuella säkringen eller skruva ur smältsäk-
ringen helt eller
– stäng av jordfelsbrytaren.
-
-
-
Det uppstår lukt
och ånga när du
använder en ny
häll.
44
^ Om hällen fortfarande inte kan kopplas in efter att huvud-
strömbrytaren kopplats in igen eller säkringen respektive
jordfelsbrytaren skruvats i, bör du kontakta en elinstallatör
eller Miele service.
Hällens metalldelar är skyddade med ett vårdande medel.
När du tar hällen i drift första gången uppstår därför lukt
och eventuellt ånga. Även induktionsspolarnas material kan
ge ifrån sig lukt under den första tiden.
Varje gång hällen sedan tas i drift minskar lukten och för
svinner slutligen helt. Lukt och ånga som eventuellt bildas
är inte hälsovådliga.
-
Hur man klarar av mindre fel själv
Problem Orsak och åtgärd
I en av kokzonsindikeringarna
blinkar symbolen ß växelvis med
det inställda effektläget eller A.
Efter att ha kopplat in kokzonen
visas LC i timerdisplayen under
några sekunder.
Efter inkoppling av hällen visas
under några sekunder dE i timer
displayen.
Kokzonerna blir inte varma.
En kokzon stängs av automatiskt. Drifttiden var för lång.
Boosterläget avbryts automatiskt
i förtid.
Kokzonen arbetar inte som vanligt med det inställda effektläget.
Effektläge 9 reduceras automa
tiskt om du ställer in samma
effektläge på den därmed för
bundna kokzonen.
Det står inget eller ett olämpligt kokkärl på
kokzonen.
Använd lämpligt kokkärl (se avsnittet "Kok
^
kärl").
Driftspärren är aktiverad.
Avaktivera driftspärren (se avsnittet "Funk
^
tions- och driftspärr").
Demoläget är inställt.
-
Tryck samtidigt på touchknapparna 0 och
^
tills dE släcks i timerdisplayen.
^ Koppla in kokzonen igen (se avsnittet
"Säkerhetsavstängning").
Överhettningsskyddet har aktiverats.
^ Se avsnittet "Överhettningsskydd".
-
Om du har effektläge 9 på samtidigt så över
skrids den totala effekten.
-
^
Använd en annan kokzon.
-
-
-
Uppkokningsautomatiken är in
kopplad men innehållet i kokkär
let börjar inte koka.
-
En stor mängd livsmedel värms upp.
-
^
Koka på högsta effektläge och vrid tillbaka
manuellt.
Kokkärlet leder värmen dåligt.
^
Använd ett annat kokkärl som leder värmen
bättre.
45
Hur man klarar av mindre fel själv
Problem Orsak och åtgärd
När du har stängt av
hällen hörs driftljud.
En eller flera restvärme
indikeringar blinkar.
I kokzonsindikeringarna
blinkar E eller ER och
siffror.
Fläkten fortsätter att gå tills hällen är sval och stängs
sedan av automatiskt.
Det har varit strömavbrott under tiden hällen varit i drift
och hällen har stängts av.
Du kan ta hällen i drift igen. Kontrollera maten och
^
om den påverkats av strömavbrottet innan du kopp
lar in kokzonen.
Det blev strömavbrott under restvärmefasen.
E2
Överhettningsskyddet har aktiverats.
^ När felmeddelandet har släckts kan du koppla in
kokzonen som vanligt igen (se avsnittet "Överhettningsskydd").
ER03
En eller flera touchknappar är övertäckta, exempelvis
av fingerkontakt, mat som kokar över eller andra föremål.
^ Rengör manöverpanelen eller avlägsna eventuella
föremål från den (se avsnittet "Säkerhetsavstängning").
Alla andra felmeddelanden
Ett fel har uppstått.
^
Stäng av hällen och kontakta Miele service.
-
46
Kokkärl
Extra tillbehör
Miele har ett stort sortiment av tillbehör samt rengörings- och
vårdande medel till dina produkter.
Dessa kan du mycket enkelt köpa i Mieles webbshop på
www.miele-shop.se.
Du kan även köpa dem via Mieles reservdelsavdelning (se
baksida) och Mieles återförsäljare.
Miele erbjuder ett omfattande utbud av kokkärl. Dessa är perfekt avstämda med Mieles hushållsprodukter vad gäller funktion och mått.
Detaljerad information om produkterna hittar du på Mieles
hemsida på www.miele.se.
Kastruller i olika storlekar
Sautépanna med lock
Panna med nonstick-beläggning
Wokpanna
Ugnspanna
Skötselprodukter
Rengöringsmedel för glaskeramik och rostfritt stål 250 ml
Tar bort hårt fastsittande smuts, kalkfläckar och aluminium
rester.
Mikrofibertrasa
Tar bort fingeravtryck och lättare smuts och rester.
-
47
Säkerhetsanvisningar för inbyggnad
Induktionshällen får bara anslutas till
elnätet av en behörig fackman.

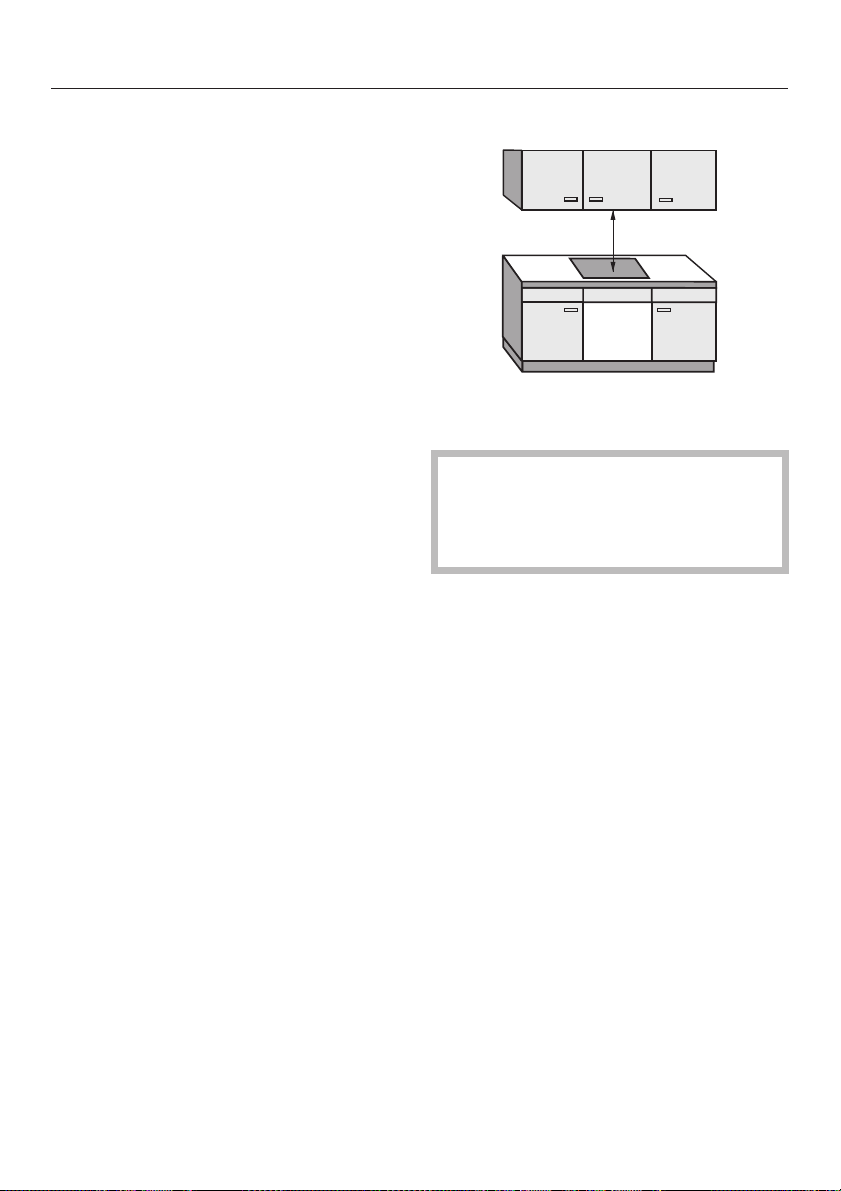

För att undvika skador på hällen,
ska den byggas in först efter det att
överskåp och fläkt har monterats.
Bänkskivans faner måste vara lim
~
mad med värmebeständigt lim
(100 °C), för att undvika att den lossnar
eller deformeras.
Även kantlisterna mot väggen måste
vara värmebeständiga.
Hällen får inte byggas in ovanför kyl
~
skåp, diskmaskiner, tvättmaskiner eller
torktumlare.
Hällen får endast byggas in över
~
ugnar som är utrustade med ångkylsystem.
-
Se till att det går att komma åt induk
~
tionshällens strömanslutning efter in
byggnaden och att den inte är utsatt för
mekanisk belastning.
Alla mått är angivna i mm.
-
-
-
48
Säkerhetsavstånd ovanför hällen
Mellan häll och köksfläkt måste det av
fläkttillverkaren angivna säkerhetsav
ståndet hållas.
Om sådana uppgifter saknas från fläkt
tillverkaren eller om material som lätt
kan fatta eld (till exempel en hylla) finns
ovanför hällen, måste säkerhetsav
ståndet vara minst 760 mm.
-
-
Säkerhetsavstånd
-
Om flera maskiner som kräver olika
säkerhetsavstånd är inbyggda
under en fläkt, ska det största säkerhetsavståndet följas.
49
Säkerhetsavstånd
Säkerhetsavstånd på sidorna
och bakom hällen
När du bygger in en häll kan köksskåp
eller väggar bakom och på sidan om
hällen (höger eller vänster) ha valfri
höjd (se bilder).
a 50 mm är minsta avstånd bakom
från ursågning i bänkskivan till den
bakre kanten av bänkskivan.
b 50 mm är minsta avstånd till höger
från ursågning i bänkskivan till bred
vidstående snickerier (till exempel ett
högskåp) eller en vägg.
c 50 mm är minsta avstånd till vänster
från ursågning i bänkskivan till bredvidstående snickerier (till exempel ett
högskåp) eller en vägg.
Ej tillåtet!
-
Rekommenderas!
Rekommenderas ej!
50
Rekommenderas ej!
Säkerhetsavstånd
Säkerhetsavstånd under hällen
För att garantera hällens ventilation
krävs ett minimiavstånd under hällen till
en ugn, mellanbotten eller låda.
Minimiavståndet från hällens undre kant
till
ugnens övre kant måste vara 15 mm
–
mellanbottens övre kant måste vara
–
15 mm
lådans botten måste vara 75 mm.
–
Mellanbotten
Det är inte nödvändigt att du bygger in
en mellanskiva under hällen men du
kan göra det.
När du drar elkabeln krävs en luftspalt
baktill på 10 mm.
För att få en ännu bättre ventilation av
hällen rekommenderar vi en luftspalt på
20 mm.
51
Säkerhetsavstånd

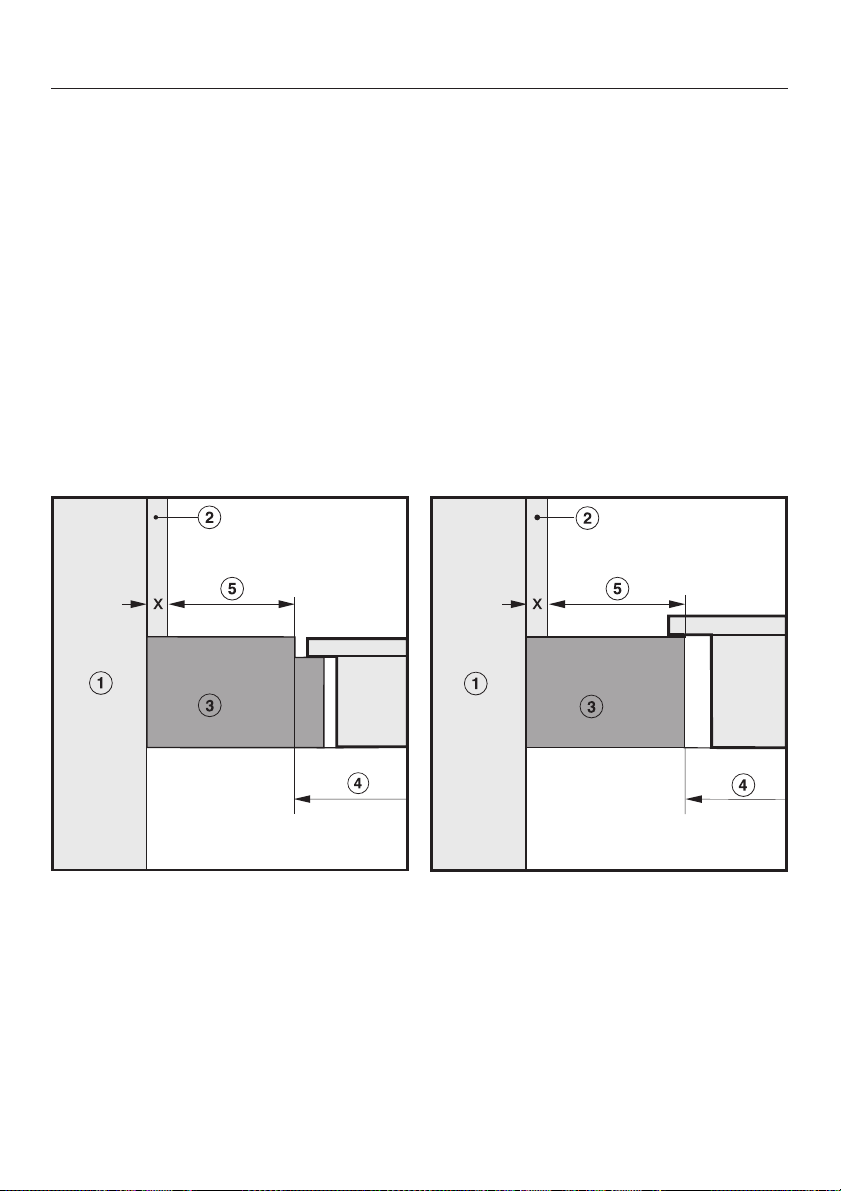

Säkerhetsavstånd till nischinklädnad
Om nischen ska kläs in måste det minsta avståndet mellan ursågningen i bänkski
van och nischinklädnaden hållas eftersom höga temperaturer kan förstöra eller
förändra materialen.
Om nischinklädnaden består av brännbart material (till exempel trä) måste det
minsta avståndet e mellan bänkskivans ursågning och nischinklädnaden vara
50 mm.
Om nischinklädnaden består av icke brännbara material (till exempel metall, na
tursten eller kakel) ska det minsta avståndet e mellan bänkskivans ursågning och
nischinklädnaden vara 50 mm minus tjockleken på inklädnaden.
Exempel: Tjocklek på nischinklädnaden 15 mm
50 mm
Hällar för planlimmad montering Hällar med ram eller hällar med
–15 mm = minsta avstånd 35 mm
fasettslipad kant
-
-
a Vägg
b Nischinklädnad
Mått x = tjocklek på nischinklädnad
c Bänkskiva
d Ursågning i bänkskivan
e Minsta avstånd
för brännbara material 50 mm
för icke brännbara material 50 mm
52
–mått x
KM 6324

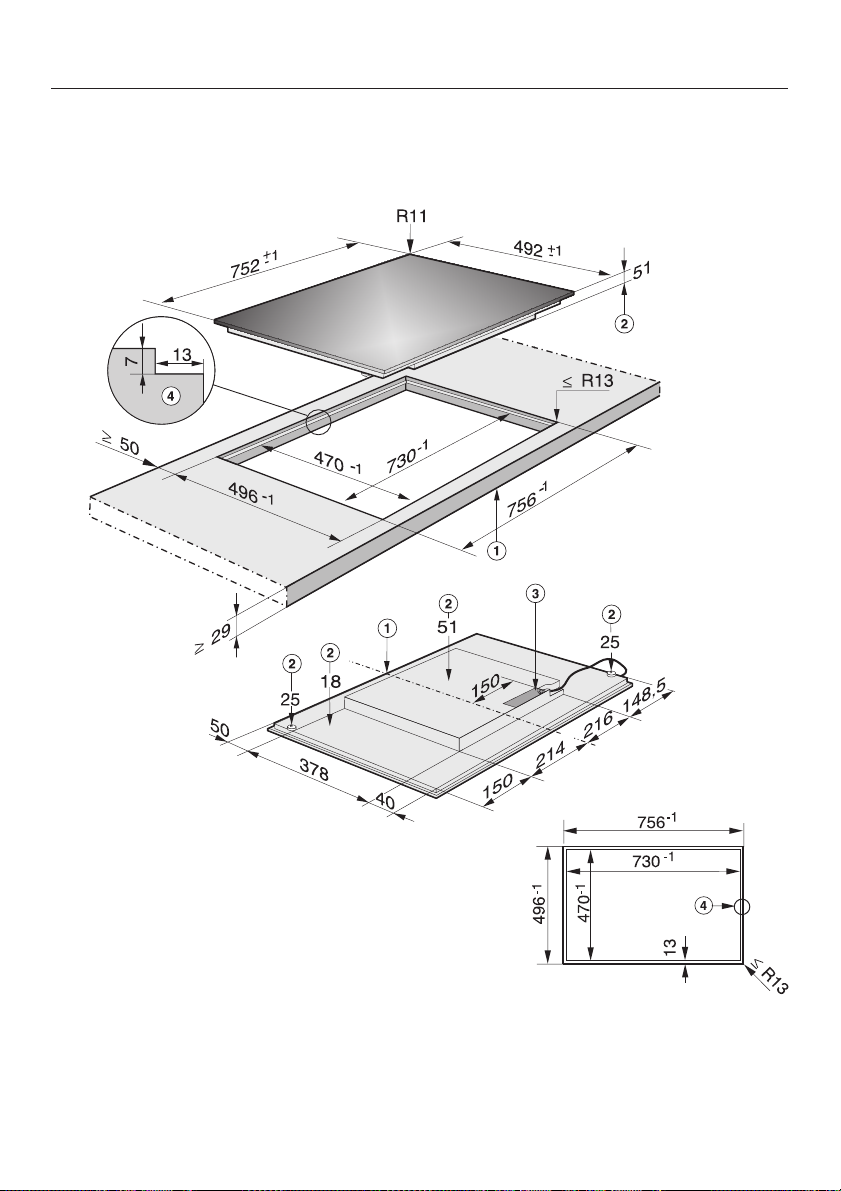

Inbyggnadsmått
a Framsida
b Inbyggnadshöjd
c Nätanslutningsbox
Anslutningskabel, längd = 1 440 mm
medföljer vid sidan om
d Urfräsning
Beakta ovillkorligen detaljskissen för
ursågningsmåtten för bänkskivan i
natursten.
53

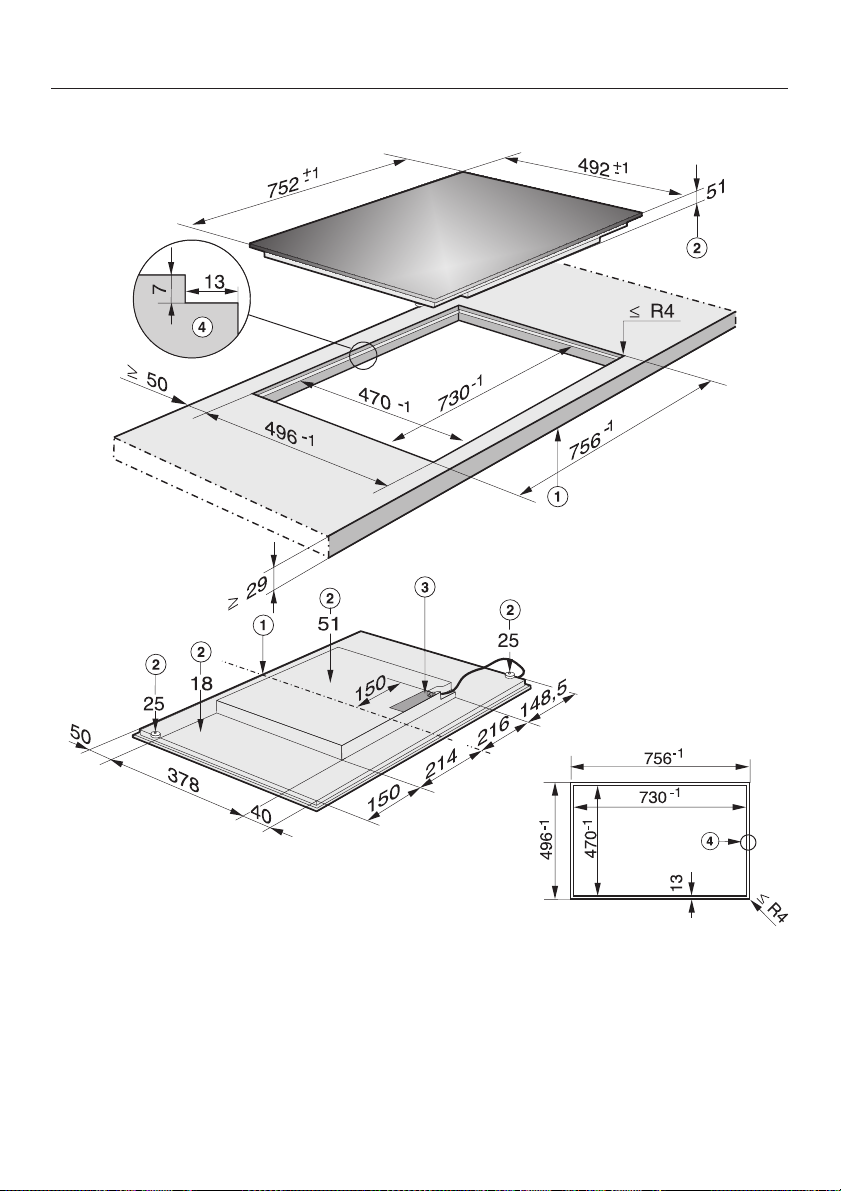

Inbyggnadsmått
KM 6345
- passar för inbyggnad i bänkskivor av glas -
a Framsida
b Inbyggnadshöjd
c Nätanslutningsbox
Anslutningskabel, längd = 1 440 mm
medföljer vid sidan om
d Urfräsning
54
Beakta ovillkorligen detaljskissen för
ursågningsmåtten för bänkskivan i
natursten.
KM 6349
Inbyggnadsmått
a Framsida
b Inbyggnadshöjd
c Nätanslutningsbox
Anslutningskabel, längd = 1 440 mm
medföljer vid sidan om
d Urfräsning
Beakta ovillkorligen detaljskissen för
ursågningsmåtten för bänkskivan i
natursten.
55
Inbyggnad
Den nedsänkta och planmonterade
hällen är endast lämpad för inbygg
nad i bänkskivor av natursten (granit
och marmor), massivt trä och kakla
de bänkskivor.
Lämpliga hällar för att bygga in i
bänkskivor av glas finns i avsnittet
"Inbyggnadsmått" med respektive
anvisningar.
Om du har bänkskivor i andra mate
rial så frågar du först tillverkaren om
materialet är lämpligt för att bygga
in en planmonterad och nedsänkt
häll i.
Innerbredden på underskåpet måste vara minst lika bred som det inre
ursågningsmåttet i bänkskivan (se
avsnittet "Inbyggnadsmått"). Detta
för att hällen ska vara lättåtkomlig
underifrån efter inbyggnaden och
för att lådan under ska kunna tas ur.
Om det inte går att komma åt hällen
underifrån måste du ta bort fogtätningen för att kunna ta ur hällen.
Induktionshällen
placeras direkt i en urfräst bänkskiva
–
-
-
-
av natursten
fästes i ursparningen i en bänkskiva
–
av massivt trä, i en kaklad bänkskiva
eller i en bänkskiva av glas med trä
lister. Dessa lister levereras inte med
hällen utan måste införskaffas på an
nat sätt.
-
-
56
Inbyggnad
Bänkskiva av natursten
Såga ur bänkskivan
a arbetsyta
b häll
c fog.
Eftersom glaskeramikskivan och ursågningen i bänkskivan har en viss
måttolerans kan fogbredden c
(minst 1 mm) variera något.
^ Gör ursågningen enligt bilderna.
Tänk på säkerhetsavstånden (se avsnittet "Säkerhetsavstånd").
Anslut hällen till anslutningskabeln
Nätanslutningen får endast utföras
av en behörig fackman.
Anslut hällen enligt anslutningsche
^
mat (se avsnittet "Elanslutning - An
slutningsschema").
Sätta i hällen
För ner hällens anslutningskabel
^
genom ursågningen i bänkskivan.
Sätt induktionshällen b i ursågning
^
en och centrera den.
^ Anslut hällen.
^ Kontrollera att hällen fungerar.
^ Spruta temperaturbeständig silikon-
tätning (minst 160 °C) c i resten av
fogen.
Använd uteslutande silikontätning
avsedd för natursten och beakta tillverkarens anvisningar.
-
-
-
57
Inbyggnad

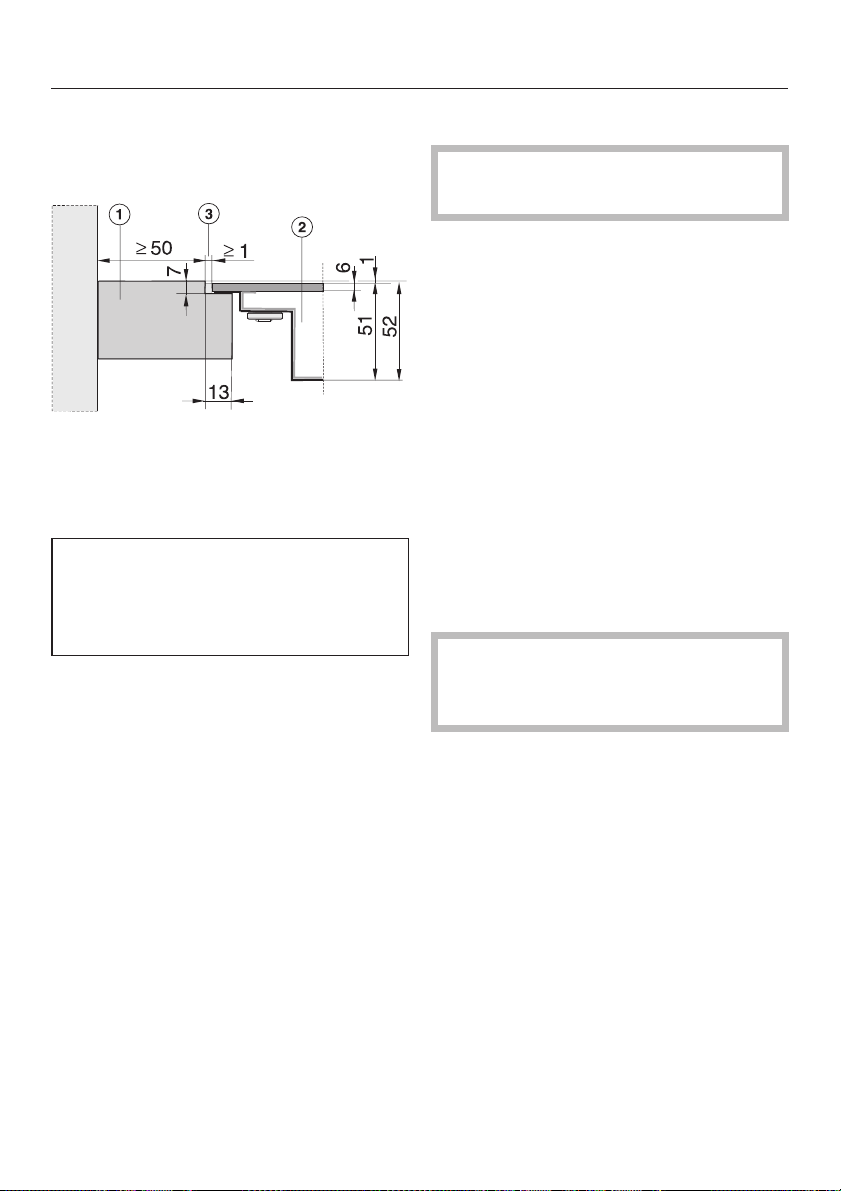

Bänkskiva av massivt trä / kak
lade bänkskivor / bänkskivor i
glas
Såga ur bänkskivan
a bänkskiva
b häll
c fog
d trälister 13 mm
(ingår inte i leveransen).
Eftersom glaskeramikskivan och ursågningen i bänkskivan har en viss
måttolerans kan fogbredden c
(minst 1 mm) variera något.
^
Gör ursågningen enligt bilderna.
Tänk på säkerhetsavstånden (se av
snittet "Säkerhetsavstånd").
Anslut anslutningskabeln till hällen
-
Nätanslutningen får endast utföras
av en behörig fackman.
Anslut hällen enligt anslutningsche
^
mat (se avsnittet "Elanslutning - An
slutningsschema").
Sätta i hällen
För ner hällens anslutningskabel
^
genom ursågningen i bänkskivan.
Sätt induktionshällen b i ursågning
^
en och centrera den.
^ Anslut hällen.
^ Kontrollera att hällen fungerar.
^ Spruta temperaturbeständig silikon-
tätning (minst 160 °C) c i resten av
fogen.
Beakta silikontätningstillverkarens
anvisningar.
Använd uteslutande silikontätning
avsedd för natursten för kakel av
natursten.
-
-
-
-
^
Fäst trälisterna d 7 mm under bänk
skivans överkant (se bild).
58
-
Anslutningen av hällen och byte av
nätkabel får endast utföras av en
behörig fackman. Tillverkaren an
svarar inte för direkta eller indirekta
skador som uppstått på grund av ej
fackmässigt utförd inbyggnad eller
felaktig anslutning.
Tillverkaren ansvarar inte för skador
som uppstått på grund av att jordad
kabel saknas eller att det uppstått
ett brott på kabeln (till exempel elek
triska stötar).
Monteringen av isolerade, strömförande komponenter måste utföras så
att dessa delar inte kan vidröras
efter inbyggnaden!
-
Elanslutning
Total effekt
Se typskylt
Anslutning och säkring
Erfoderliga anslutningsdata finns på
typskylten.
Dessa uppgifter måste överensstämma
med de uppgifter som gäller för elnätet.
Spänning AC 230 V/50 Hz
Anslutningsmöjligheterna framgår av
anslutningsschemat.
Jordfelsbrytare
För ökad säkerhet rekommenderas
jordfelsbrytare.
59
Elanslutning
Säkerhetsbrytare
Hällen måste kunna skiljas allpoligt
från elnätet med en säkerhetsbrytare!
När hällen är skild från elnätet måste
kontaktavståndet vara minst 3 mm. En
jordfelsbrytare är en säkerhetsbrytare.
Bryta strömmen till hällen
Beroende på installation gör man så
här för att bryta strömmen till hällen:
Smältsäkring
–
Skruva ut säkringen helt.
– Snabbsäkring
Tryck på kontrollknappen (röd) tills
mellanknappen (svart) trycks ut.
– Snabbsäkring
(typ B eller C!):
Slå om brytaren från 1 (Till) till 0
(Från)
– Jordfelsbrytare
Slå om strömbrytaren från 1 (Till) till
0 (Från) eller tryck på kontrollknapp
en.
Nätanslutningskabel
Hällen måste anslutas med en nätan
slutningskabel typ H 05 W-F (PVC-isole
rad) med en lämplig diameter som
överensstämmer med anslutningssche
mat.
Anslutningsmöjligheterna framgår av
anslutningsschemat.
Hällens anslutningsspänning och an
slutningseffekt framgår av dess typ
skylt.
Byta nätanslutningskabel
Vid byte av nätanslutningskabel får endast en kabel av typen H 05 VV-F
(PVC-isolerad) användas, som finns att
köpa hos Mieles reservdelsavdelning.
Nätanslutningskabeln får endast bytas
ut av en behörig fackman enligt gällande säkerhetsföreskrifter.
Erforderliga anslutningsdata framgår av
typskylten.
-
-
-
-
-
När strömmen är bruten måste el
nätet vara säkrat mot återinkoppling.
60
Jordningsledningen måste skruvas
fast vid markeringen -.
Anslutningsschema
Elanslutning
ab
L1
a cdNe
L1
cde
L2 L3 N
200-240 V~
200-240 V~
200-240 V~
b
L2
200-240 V~
200-240 V~
aL1bcdNe
200-240 V~
-
-
(L3)
-
(L2)
61
Miele service, typskylt och garanti
Om det uppstår fel som du själv inte kan åtgärda, var god kontakta:
närmaste återförsäljare eller
–
Miele service.
–
Auktoriserade serviceverkstäder kan nås på telefonnummer 077 077 00 20. Se
även Mieles hemsida: www.miele.se.
Service behöver hällens modellbeteckning och tillverkningsnummer. Båda dessa
uppgifter finns på den medföljande typskylten.
Klistra in hällens typskylt här. Kontrollera att modellbeteckningen överensstämmer
med uppgifterna på bruksanvisningens framsida.
Garantitid och garantivillkor
Vid sidan av gällande lagstiftning tillämpas EHL:s konsumentbestämmelser.
62
63
KM 6324 / KM 6345 / KM 6349
M.-Nr. 09 686 190 / 01sv-SE
