Miele KM 5803, KM 5805, KM 5807, KM 5813, KM 5815 assembly instruction [de]

...

Montageanweisung

Glaskeramik-Kochfelder KM 5803 / KM 5805 / KM 5807 KM 5813 / KM 5815 / KM 5817 KM 5821 / KM 5825

Lesen Sie unbedingt die Gebrauchsund Montageanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

de - DE, AT

M.-Nr. 07 350 190

Inhalt

Sicherheitshinweise zum Einbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Rahmen-/ Facettenkochfelder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Einbaumaße .......................................................8

KM 5803 / KM 5805 ..............................................8

KM 5813 .......................................................9

KM 5817 ......................................................10

KM 5821 ......................................................11

Einbau ..........................................................12

Externer Netzanschlusskasten .......................................15

Flächenbündige Kochfelder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Einbaumaße ......................................................16

KM 5807 ......................................................16

KM 5815 ......................................................17

KM 5825 ......................................................18

Einbau ..........................................................19

Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Netzanschlussleitung...............................................23

Anschlussschema .................................................24

Sicherheitshinweise zum Einbau

Das Gerät darf nur von einer qualifizierten

- Fachkraft eingebaut werden

- Elektro-Fachkraft an das Elektronetz angeschlossen werden.

Es muss sichergestellt werden, dass

die Netzanschlussleitung des Kochfel des nach dem Einbau nicht mit dem Bodenblech in Berührung kommt und keinen mechanischen Belastungen ausgesetzt ist.

Um Schäden am Gerät zu vermei den, darf es erst nach der Montage der Oberschränke und der Dunstab zugshaube eingebaut werden.

Furniere der Arbeitsplatte müssen

mit hitzebeständigem Kleber (100 °C) verarbeitet sein, damit sie sich nicht lö sen oder verformen. Die Wandabschlussleisten müssen hitzebeständig sein.

Dieses Kochfeld darf nicht an nicht-

stationären Aufstellungsorten (z. B. Schiffen) betrieben werden.

Der Einbau des Kochfeldes über

Kältegeräten, Geschirrspülern sowie Wasch- und Trockengeräten ist nicht zulässig.

Die auf den folgenden Seiten aufge

führten Sicherheitsabstände sind sorg fältig einzuhalten.

Alle Maße sind in mm angegeben

Sicherheitshinweise zum Einbau

Sicherheitsabstand zu Zwischenbo den

Der Einbau eines Zwischenbodens un ter dem Kochfeld ist nicht erforderlich.

Wird unter dem Kochfeld ein Zwischen boden eingebaut, muss der Abstand zwischen Oberkante Arbeitsplatte und Oberkante Zwischenboden muss min destens 110 mm betragen.

Zwischen der Hinterkante des Zwi schenbodens und Schrankrückwand muss für die Durchführung der Netzan schlussleitung ein Luftspalt von mind. 10 mm vorgesehen werden. Hat das Kochfeld einen externen Netzanschlusskasten, muss der Spalt mind. 30 mm betragen.

Sicherheitsabstand oben

Zwischen dem Gerät und einer ober halb angebrachten Dunstabzugshaube muss der vom Haubenhersteller angegebene Sicherheitsabstand eingehalten werden. Fehlen die Angaben des Haubenherstellers oder sind leicht entflammbare Materialien (z. B. ein Hängebord) über dem Gerät installiert, muss der Sicherheitsabstand min. 760 mm betragen.

Wenn für verschiedene Geräte un terhalb einer Dunstabzugshaube, z. B. Wokbrenner und Elektrokoch feld, unterschiedliche Sicherheitsab stände in der Gebrauchs- und Mon tageanweisung angegeben sind, wählen Sie den größeren von bei den.

Sicherheitshinweise zum Einbau

Sicherheitsabstand seitlich / hinten

Beim Einbau eines Kochfeldes dürfen sich an der Rückseite und an einer Sei te (rechts oder links) beliebig hohe Schrank- oder Raumwände befinden (siehe Abbildungen).

a Mindestabstand hinten vom Arbeits

plattenausschnitt bis Hinterkante Ar beitsplatte 50 mm.

b Mindestabstand rechts vom Arbeits

plattenausschnitt zu einem nebenstehenden Möbelstück (z. B. Hochschrank) oder einer Raumwand 50 mm.

c Mindestabstand links vom Arbeits-

plattenausschnitt zu einem nebenstehenden Möbelstück (z. B. Hochschrank) oder einer Raumwand:

50 mm = KM 5803 / 5805 / 5807

KM 5813 / 5815 KM 5821 / 5825

100 mm = KM 5817

Nicht erlaubt!

Sehr empfehlenswert!

Nicht empfehlenswert!

Sicherheitshinweise zum Einbau

Sicherheitsabstand zu Nischenverkleidung

Wird eine Nischenverkleidung angebracht, muss ein Mindestabstand zwischen Arbeitsplattenausschnitt und Verkleidung eingehalten werden, da hohe Tempera turen Materialien verändern oder zerstören können.

Bei einer Verkleidung aus brennbarem Material (z. B. Holz) muss der Mindestab stand e zwischen Arbeitsplattenausschnitt und Nischenverkleidung 50 mm betra gen.

Bei einer Verkleidung aus nicht brennbarem Material (z. B. Metall, Naturstein, Keramikfliesen) beträgt der Mindestabstand e zwischen Arbeitsplattenausschnitt und Nischenverkleidung 50 mm minus Stärke der Verkleidung. Beispiel: Stärke der Nischenverkleidung 15 mm 50 mm - 15 mm = Mindestabstand 35 mm

Flächenbündige Kochfelder Rahmen-/Facettenkochfelder

a Mauerwerk

b Nischenverkleidung

Maß x = Stärke der Nischenverkleidung

c Arbeitsplatte

d Ausschnitt in der Arbeitsplatte

e Mindestabstand

bei brennbaren Materialien 50 mm bei nicht brennbaren Materialen 50 mm - Maß x

Sicherheitshinweise zum Einbau

Rahmen-/Facettenkochfelder

Dichtung zwischen Kochfeld und Ar beitsplatte

Das Dichtungsband unter dem Rand des Geräteoberteils gewährleistet eine ausreichende Abdichtung zur Arbeitsplatte.

Das Kochfeld darf auf keinen Fall zusätzlich mit Fugendichtungsmittel (z. B. Silikon) abgedichtet werden. Kochfeld und Arbeitsplatte können beschädigt werden, wenn das Kochfeld ausgebaut werden muss.

Geflieste Arbeitsfläche

Die Fugen a und der schraffierte Bereich unter der Auflagefläche des Kochfeldes müssen glatt und eben sein, damit das Kochfeld gleichmäßig aufliegt und das Dichtungsband unter dem Rand des Geräteoberteils eine ausreichende Abdichtung zur Arbeitsplatte gewährleistet.

Rahmen-/ Facettenkochfelder

Einbaumaße

KM 5803 / KM 5805

a Klemmfedern

b Einbau-Höhe

c Einbau-Höhe Netzanschlusskasten mit Netzanschlussleitung, L = 1440 mm

d vorn

KM 5813

Rahmen-/ Facettenkochfelder

a Klemmfedern

b Einbau-Höhe

c Einbau-Höhe Netzanschlusskasten mit Netzanschlussleitung, L = 1440 mm

d vorn

Rahmen-/ Facettenkochfelder

KM 5817

a Klemmfedern

b Einbau-Höhe

c Einbau-Höhe Kabelausgang

d Netzanschlusskasten mit Netzanschlussleitung, L = 1440 mm

e Kabelbaum, L = 1550 mm

f vorn

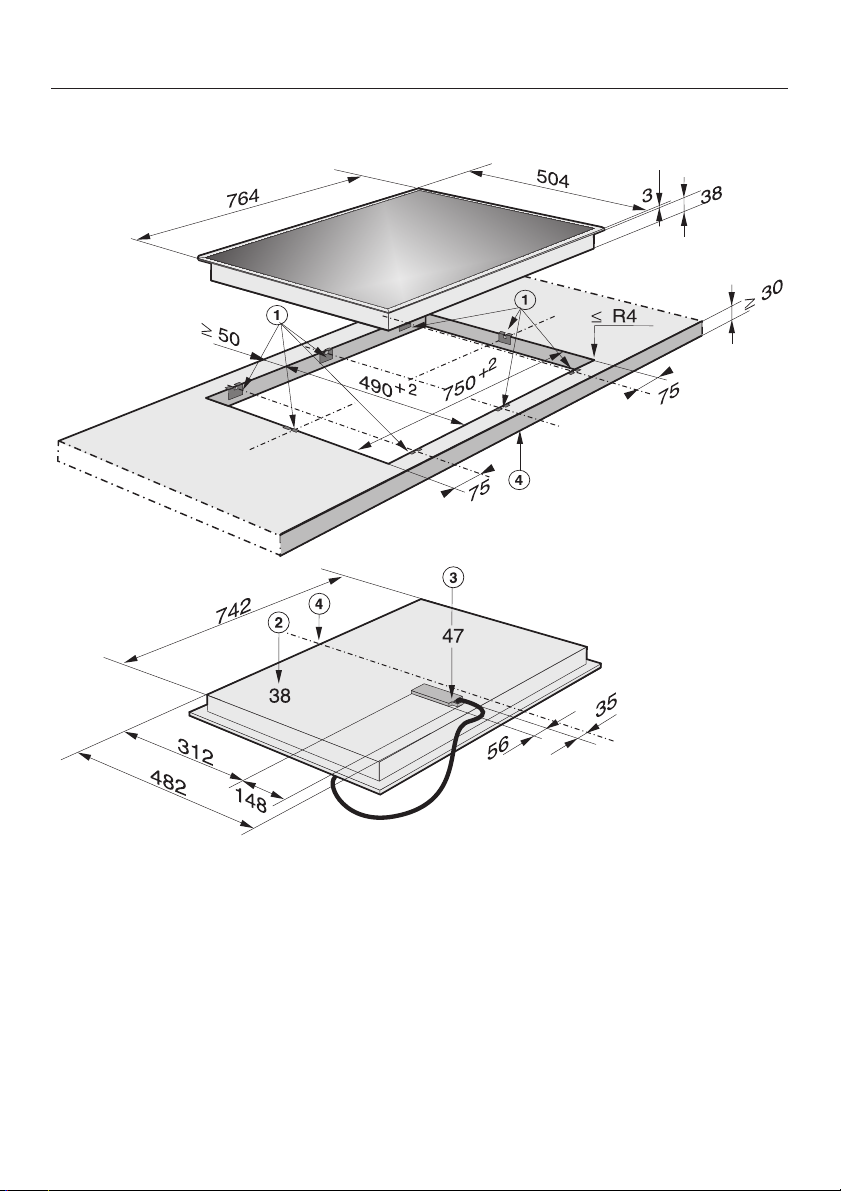

KM 5821

Rahmen-/ Facettenkochfelder

a Klemmfedern

b Einbau-Höhe

c Einbau-Höhe Netzanschlusskasten mit Netzanschlussleitung, L = 1440 mm

d vorn

Rahmen-/ Facettenkochfelder

Einbau

Die genauen Positionen der Klemm federn und Sicherungsbleche (nur für Facettenkochfelder) sind im Maßbild des jeweiligen Kochfeldes angege ben.

Facettenkochfelder: Ein entsprechendes Dichtungsband bewirkt einen rutschfesten Sitz des Kochfeldes im Ausschnitt. Der Spalt zwischen Rahmen und Arbeitsplatte wird sich nach einiger Zeit verrin gern.

^ Erstellen Sie den Arbeitsplattenaus-

schnitt entsprechend dem Maßbild. Beachten Sie die Sicherheitsabstän- de (siehe Kapitel "Sicherheitshinweise zum Einbau").

Arbeitsplatte aus Holz

Versiegeln Sie die Schnittflächen bei

Arbeitsplatten aus Holz mit speziel

lem temperaturbeständigem Lack, Si likon oder Gießharz, um ein Aufquel len durch Feuchtigkeit zu verhindern.

Achten Sie darauf, dass diese Mate rialien nicht auf die Oberfläche der Arbeitsplatte gelangen.

Legen Sie die mitgelieferten Klemm federn und Sicherungsbleche (nur für Facettenkochfelder) am oberen Rand des Ausschnittes auf bzw. an.

Befestigen Sie die Klemmfedern a und die Sicherungsbleche b mit den mitgelieferten Holzschrauben 3,5 x 25 mm.

Arbeitsplatte aus Naturstein

Rahmen-/ Facettenkochfelder

Zum Einbau wird starkes doppelseiti ge Klebeband und Silikon benötigt (kein mitgeliefertes Zubehör).

^ Verkleben Sie die seitlichen Ränder

und den unteren Rand der Klemmfedern und Sicherungsbleche mit Silikon.

Befestigen Sie die Klemmfedern und die Sicherungsbleche (nur für Facet tenkochfelder) mit dem Klebeband c.

Die Klemmfedern und Sicherungsble che müssen am oberen Rand des Ausschnittes auf- bzw. anliegen.

Rahmen-/ Facettenkochfelder

Kochfeld einsetzen

Führen Sie die Netzanschlussleitung

des Kochfeldes durch den Arbeits plattenausschnitt nach unten.

Legen Sie das Kochfeld lose auf die

Klemmfedern.

Drücken Sie mit beiden Händen das

Gerät am Rand gleichmäßig nach un ten, bis es deutlich merkbar einrastet. Achten Sie darauf, dass die Dichtung des Gerätes nach dem Einrasten auf der Arbeitsplatte aufliegt, damit die Abdichtung zur Arbeitsplatte gewähr leistet ist. Dichten Sie das Kochfeld auf keinen Fall zusätzlich mit Fugendichtungsmittel (z. B. Silikon) ab!

Liegt die Dichtung an den Ecken nicht richtig auf der Arbeitsplatte auf, können die Eckenradien, ß R4, mit der Stichsäge vorsichtig nachgearbeitet werden.

Schließen Sie das Kochfeld an.

Prüfen Sie die Funktion des Kochfel des.

Das Ausheben des Kochfeldes kann nur mit einem Spezialwerkzeug vor genommen werden.

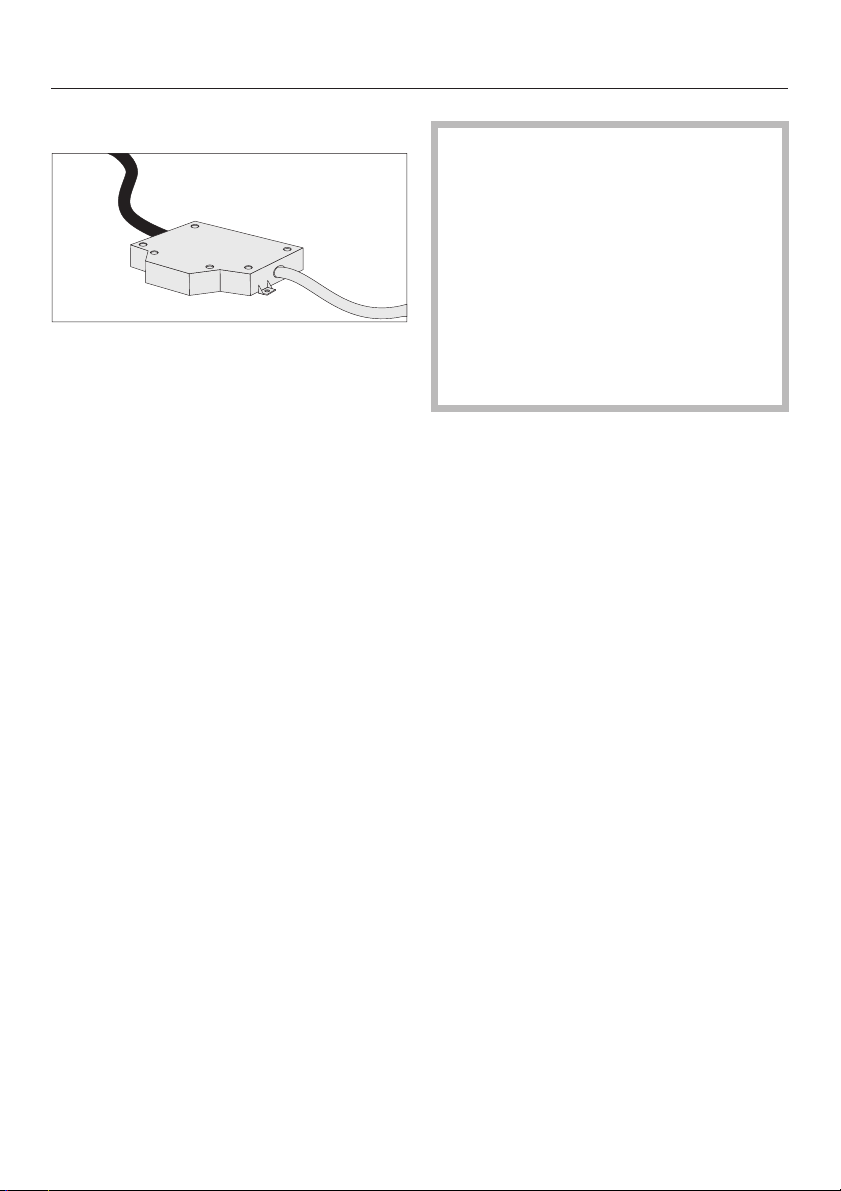

Externer Netzanschlusskasten

Rahmen-/ Facettenkochfelder

Zwischen dem Anschlusskasten und dem Kochfeld sowie einer anderen Wärmequelle (Herd, Backofen usw.) muss Abstand von mind. 150 mm eingehalten werden.

Der Anschlusskasten kann folgender maßen untergebracht werden:

lose im Unterschrank unterhalb des

–

Kochfeldes.

an einer Seitenwand im Unterschrank

–

unterhalb.

– an der Wand hinter dem Unter-

schrank.

– in einem Nebenschrank.

Ist unter dem Kochfeld ein Zwi schenboden angebracht, darf sich

der Anschlusskasten keinesfalls zwi schen Kochfeld und Zwischenboden befinden.

Flächenbündige Kochfelder

Einbaumaße

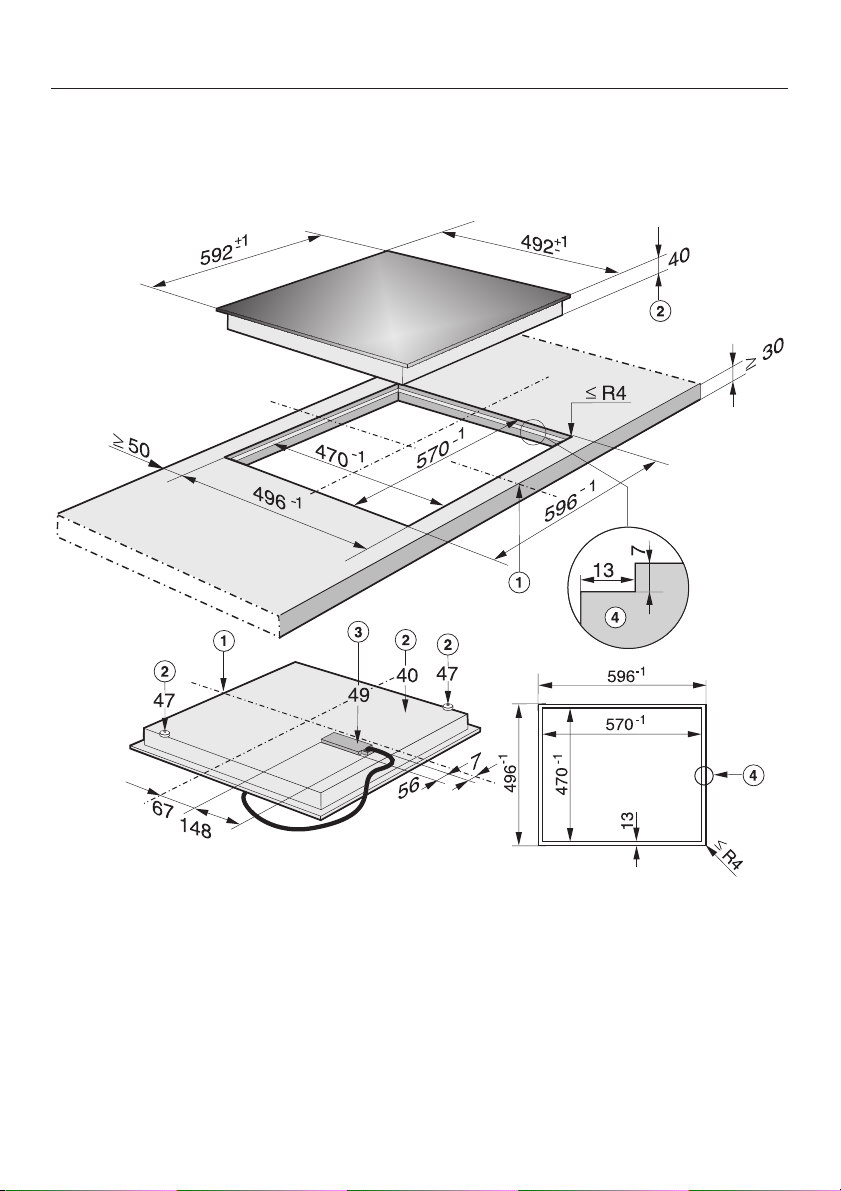

KM 5807

a vorn

b Einbau-Höhe

c Einbauhöhe Netzanschlusskasten

mit Netzanschlussleitung, L = 1440 mm

d Stufenfräsung

Beachten Sie unbedingt die Detail zeichnungen für die Ausschnittmaße der Naturstein-Arbeitsplatte.

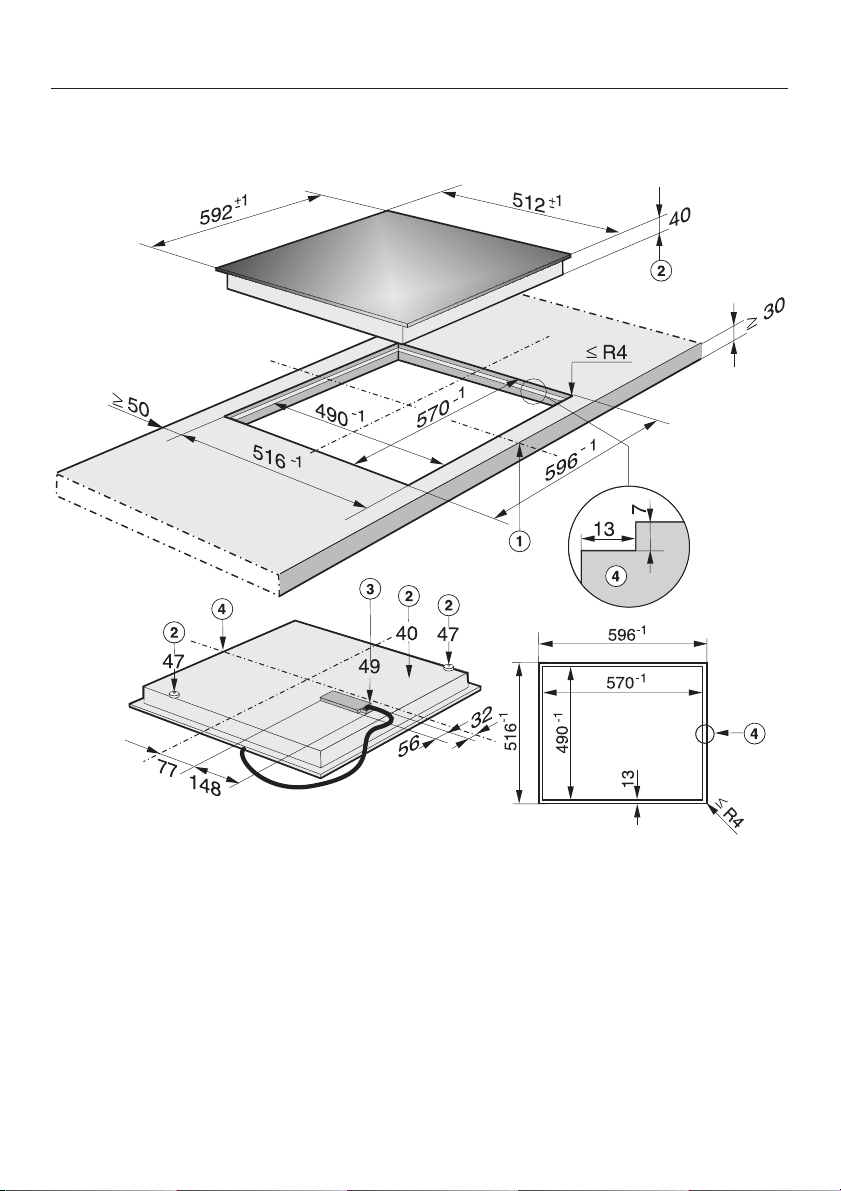

KM 5815

Flächenbündige Kochfelder

a vorn

b Einbau-Höhe

c Einbauhöhe Netzanschlusskasten

mit Netzanschlussleitung, L = 1440 mm

d Stufenfräsung

Beachten Sie unbedingt die Detail zeichnungen für die Ausschnittmaße der Naturstein-Arbeitsplatte.

Flächenbündige Kochfelder

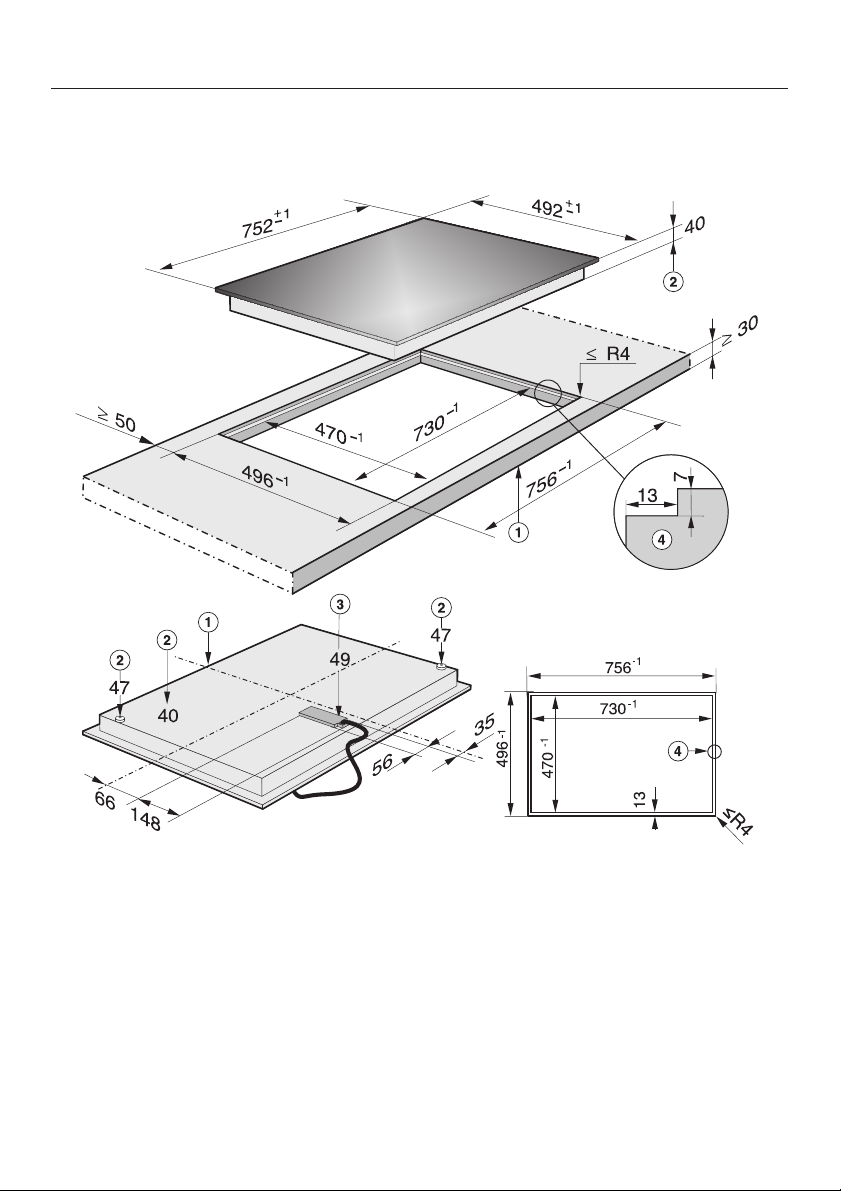

KM 5825

a vorn

b Einbau-Höhe

c Einbauhöhe Netzanschlusskasten

mit Netzanschlussleitung, L = 1440 mm

d Stufenfräsung

Beachten Sie unbedingt die Detail zeichnungen für die Ausschnittmaße der Naturstein-Arbeitsplatte.

Flächenbündige Kochfelder

Einbau

Ein flächenbündiges Kochfeld ist nur für den Einbau in Naturstein (Granit, Marmor), Massivholz und geflieste Arbeitsplatten geeignet. Im Kapitel "Einbaumaße" mit einem entsprechenden Hinweis gekenn zeichnete Kochfelder sind auch für den Einbau in Glasarbeitsplatten ge eignet. Bei Arbeitsplatten aus anderen Ma terialien erfragen Sie bitte beim je weiligen Hersteller, ob sie für den Einbau eines flächenbündigen Kochfeldes geeignet ist.

Die lichte Breite des Unterschranks muss mindestens so breit sein wie der innere Arbeitsplattenausschnitt (siehe Kapitel "Einbaumaße"), damit das Kochfeld nach dem Einbau von unten frei zugänglich ist, und der Unterkasten für Wartungszwecke abgenommen werden kann. Ist das Kochfeld nach dem Einbau nicht von unten frei zugänglich, muss das Fugendichtungsmittel ent fernt werden, damit das Kochfeld ausgebaut werden kann.

Das Kochfeld wird

in eine entsprechend ausgefräste

–

Naturstein-Arbeitsplatte direkt einge setzt.

im Ausschnitt von Massivholz, ge

–

fliesten Arbeitsplatten und Glasar

beitsplatten mit Holzleisten befestigt. Diese Leisten müssen bauseitig zur Verfügung gestellt werden und gehö ren nicht zum Lieferumfang.

Flächenbündige Kochfelder

Arbeitsplattenausschnitt er

stellen und Kochfeld einsetzen

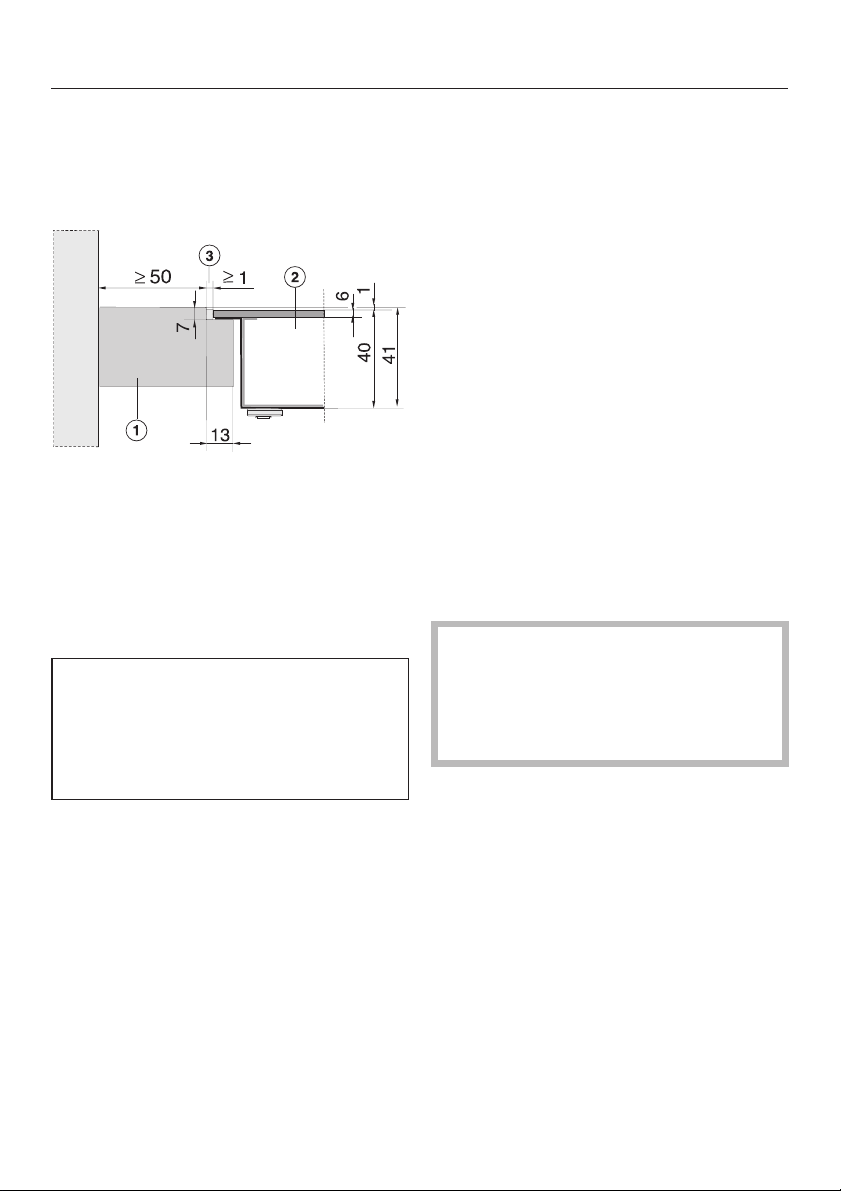

Arbeitsplatte aus Naturstein

a Arbeitsfläche

b Kochfeld

c Fuge

Da die Glaskeramikscheibe und der Arbeitsplattenausschnitt einer gewissen Maßtoleranz unterliegen, kann die Breite der Fuge c (min. 1 mm) variieren.

Erstellen Sie den Arbeitsplattenaus

schnitt gemäß den Abbildungen. Beachten Sie die Sicherheitsabstän de (siehe Kapitel "Sicherheitshinwei se zum Einbau").

Führen Sie die Netzanschlussleitung

des Kochfeldes durch den Ausschnitt nach unten.

Setzen Sie das Kochfeld b in den

Ausschnitt und zentrieren Sie es.

Schließen Sie das Kochfeld an.

Prüfen Sie die Funktion des Kochfel

des.

^ Spritzen Sie die verbleibende

Fuge c mit einem temperaturbeständigen (min. 160 °C) Silikon-Fugendichtungsmittel aus.

Verwenden Sie ausschließlich ein für Naturstein geeignetes SilikonFugendichtungsmittel und beachten Sie die Hinweise des Fugendich tungsmittel-Herstellers.

Flächenbündige Kochfelder

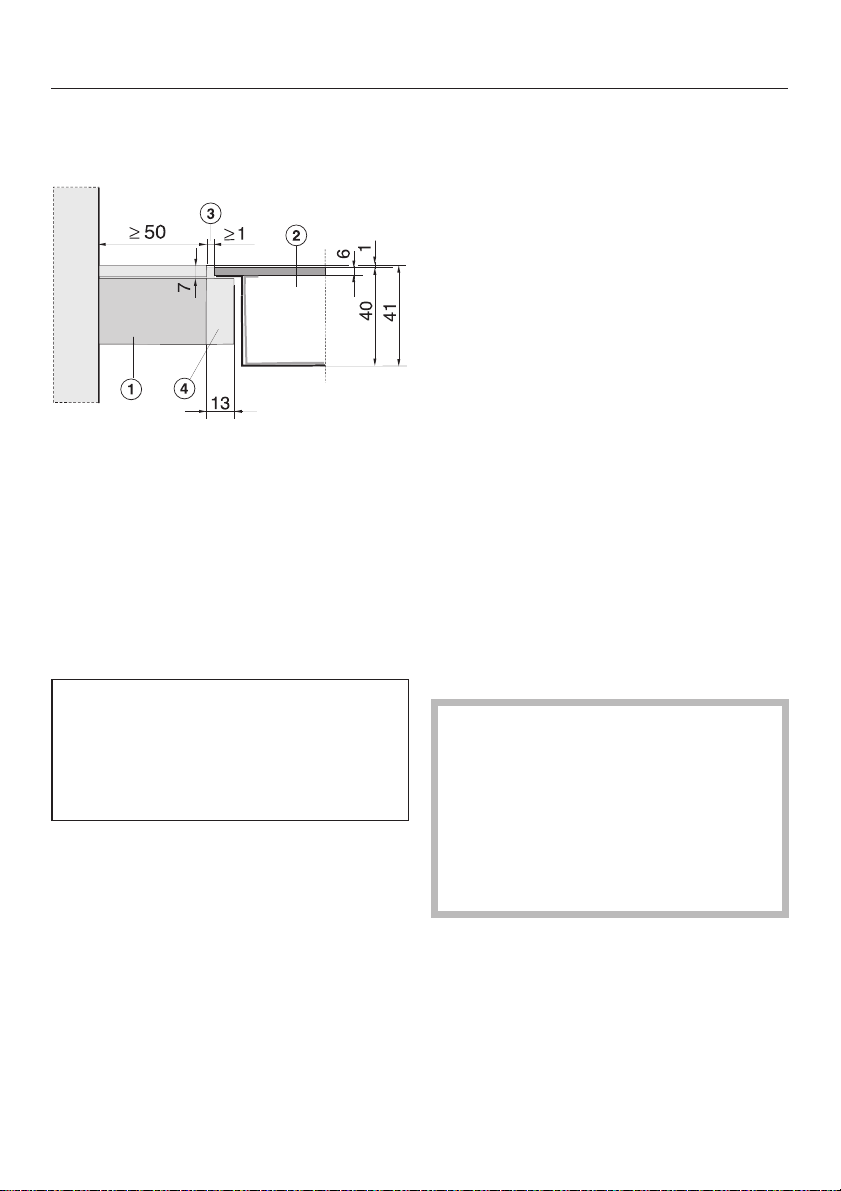

Massivholz / geflieste Arbeitsplatte / Glasarbeitsplatte

a Arbeitsplatte

b Kochfeld

c Fuge

d Holzleisten 13 mm

(nicht im Lieferumfang enthalten)

Erstellen Sie den Arbeitsplattenaus

schnitt gemäß den Abbildungen. Beachten Sie die Sicherheitsabstän de (siehe Kapitel "Sicherheitshinwei se zum Einbau").

Befestigen Sie die Holzleisten d

7 mm unter der Oberkante der Ar beitsplatte (siehe Abbildung).

Führen Sie die Netzanschlussleitung

des Kochfeldes durch den Ausschnitt nach unten.

Setzen Sie das Kochfeld b in den

Ausschnitt und zentrieren Sie es.

^ Schließen Sie das Kochfeld an.

^ Prüfen Sie die Funktion des Kochfel-

des.

^ Spritzen Sie die verbleibende

Fuge c mit einem temperaturbeständigen (min. 160 °C) Silikon-Fugendichtungsmittel aus.

Da die Glaskeramikscheibe und der Arbeitsplattenausschnitt einer gewis sen Maßtoleranz unterliegen, kann die Breite der Fuge c (min. 1 mm) variieren.

Beachten Sie die Hinweise des

Silikon-FugendichtungsmittelHerstellers.

Verwenden Sie bei Fliesen aus Na turstein ausschließlich ein für Natur stein geeignetes Silikon-Fugendich tungsmittel.

Elektroanschluss

Die Installation des Gerätes an das Elektronetz darf nur von einer Elek tro-Fachkraft durchgeführt werden, die die landesüblichen Vorschriften und die Zusatzvorschriften der örtli chen Elektroversorgungsunterneh men genau kennt und sorgfältig be achtet. Miele übernimmt keine Haftung für mittelbare oder unmittelbare Schä den, die durch unsachgemäße In stallations- und Wartungsarbeiten oder Reparaturen entstehen.

Miele kann nicht für Schäden verantwortlich gemacht werden, die durch einen installationsseitig fehlenden oder unterbrochenen Schutzleiter verursacht wurden (z. B. elektrischer Schlag).

Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein!

Gesamtleistung

siehe Typenschild

Anschluss und Absicherung

Die erforderlichen Anschlussdaten fin

den Sie auf dem Typenschild.

Diese Angaben müssen mit denen des Netzes übereinstimmen.

Strangspannung AC 230V/50Hz

Die Anschlussmöglichkeiten entneh men Sie bitte dem Anschlussschema.

Fehlerstromschutzschalter

Zur Erhöhung der Sicherheit empfiehlt der VDE bzw. ÖVE, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA vorzuschalten.

Elektroanschluss

Trenneinrichtungen

Das Gerät muss durch Trenneinrich tungen allpolig vom Netz abgeschaltet

werden können! (Im abgeschalteten Zustand muss ein Kontaktabstand von mindestens 3mmvorhanden sein!) Die Trenneinrichtungen sind Überstrom schutzorgane und Schutzschalter.

Vom Netz trennen

Soll der Stromkreis des Gerätes vom Netz getrennt werden, gehen Sie je nach Installation in der Verteilung wie folgt vor:

– Schmelzsicherungen

Sicherungseinsätze aus den Schraubkappen ganz herausnehmen. oder:

– Sicherungs-Schraubautomaten

Prüfknopf (rot) drücken, bis der Mittelknopf (schwarz) herausspringt. oder:

– Einbau-Sicherungsautomaten

(Leitungs-Schutzschalter, mind. Typ B oder C !): Kipphebel von 1 (Ein) auf 0 (Aus) stellen. oder:

Netzanschlussleitung

Das Gerät muss mit einer Netzan schlussleitung Typ H 05 VV-F (PVC-iso liert) mit geeignetem Querschnitt ent sprechend dem Anschlussschema an geschlossen werden.

Die Anschlussmöglichkeiten entneh men Sie bitte dem Anschlussschema.

Die für Ihr Gerät zulässige Anschluss spannung und den zugehörigen An schlusswert entnehmen Sie bitte dem Typenschild.

Wechsel der Netzanschlussleitung

Bei Wechsel der Netzanschlussleitung darf nur der spezielle Leitungstyp H 05 VV-F (PVC-isoliert) verwendet werden, der bei Miele oder dem Kundendienst erhältlich ist. Die Netzanschlussleitung darf nur von einer Elektro-Fachkraft ausgewechselt werden, die die landesüblichen Vorschriften und die Zusatzvorschriften der örtlichen Elektroversorgungsunterneh men genau kennt und sorgfältig beach tet.

–

FI-Schutzschalter

(Fehlerstrom-Schutzschalter) Den Hauptschalter von 1 (Ein) auf 0 (Aus) schalten oder die Prüftaste betätigen.

Das Netz ist nach der Trennung ge gen Wiedereinschalten zu sichern.

Die erforderlichen Anschlussdaten fin den Sie auf dem Typenschild.

Der Schutzleiter muss an den ge kennzeichneten Anschluss - ange schraubt werden.
