Bruks- och monteringsanvisning

Glaskeramikhäll med induktion KM 5773

Bruksanvisningen ska ovillkorligen läsas innan hällen installeras och tas i bruk. Det är viktigt för att undvika olyckor och skador på hällen.

sv-SE

M.-Nr. 06 721 310

Page 2

Innehållsförteckning

Beskrivning av induktionshällen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Häll..............................................................4

Manöverpanel .....................................................4

Kokzonsindikering ..................................................5

Timer-/memory-visning ..............................................6

Fakta kokzoner.....................................................6

Säkerhetsanvisningar och varningar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Bidra till att skona miljön . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Innan hällen tas i bruk första gången . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Läs detta först ....................................................15

Första gången hällen rengörs och används .............................15

Kalibrering av touchknappar .........................................16

Princip för induktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Ljud ............................................................18

Kokkärl ..........................................................19

Använda hällen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Touchknappar ....................................................20

Inkoppling av hällen................................................20

Tabell för inställning av effektläge .....................................21

Uppkokningsautomatik .............................................22

Tillagning utan uppkokningsautomatik .................................23

Boosterfunktion ...................................................24

Frånkoppling och restvärmeindikering .................................25

Timer och memoryfunktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Inkoppling .......................................................26

Ställa in äggklockan................................................26

Stänga av kokzonen automatiskt ......................................27

Timerns startvärde .................................................27

Memoryfunktion ...................................................28

Kombifunktion ....................................................30

Page 3

Innehållsförteckning

Säkerhetsfunktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Drift- och funktionsspärr ............................................31

Stop and Go......................................................32

Säkerhetsavstängning ..............................................33

Överhettningsskydd................................................34

Rengöring och skötsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Programmering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Hur man klarar av mindre störningar själv . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Miele service, typskylt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Inbyggnad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Säkerhetsanvisningar för inbyggnad...................................43

Säkerhetsavstånd vid nischinklädnad ..................................46

Inbyggnad över en ugn .............................................47

Inbyggnad i en köksö ............................................48

Inbyggnadsmått...................................................49

Tätning ..........................................................51

Elanslutning ......................................................52

Anslutningsledning ................................................53

Anslutningsschema ................................................54

Page 4

Beskrivning av induktionshällen

Häll

abcde Kokzoner

Touchknappar

Manöverpanel

f Inställning av effektläge g Booster h Inkoppling av timer, byte mellan

funktioner, val av kokzon

j Driftspärr k Inställning av tid/

val av memoryprogram

l TILL/FRÅN-knapp för hällen m Memoryfunktion

Kontrollampa

i Driftspärr

Page 5

Beskrivning av induktionshällen

Kokzonsindikering

n Indikering:

0 = Driftklar kokzon 1 till 12 = Effektläge # = Restvärme ß = Inget eller olämpligt kokkärl (se avsnittet "Princip för induktion") F = Fel (se avsnittet ”Säkerhetsavstängning”) A = Uppkokningsautomatik vid utökat antal effektlägen P0 o s v. = Program (se avsnittet "Programmering") S0 o s v. = Status (se avsnittet "Programmering")

o Kontrollampa för utökat antal effektlägen (se avsnittet "Programmering") p Ljusring: Antalet tända ljussegment motsvarar det inställda effektläget (undan-

tag: se avsnittet "Uppkokningautomatik").

q Ljussegment för boosterfunktion

Page 6

Beskrivning av induktionshällen

Timer-/memory-visning

r Kontrollampa för inkopplad kokzon, t ex höger bak s Visninig för tid-/memoryprogram

00 till 99 = tid P1 till P5 = memoryprogram

t Kontrollampa för programmerat memoryprogram

Fakta kokzoner

Kokzon KM 5773

Minimal till maximal

C i cm*

b 18 - 28 normal:

16 -23 normal:

10 - 16 normal:

14 - 20 normal:

Effekt i watt vid 230 V**

med booster:

med booster: Totalt: 10600

2300 3200

1400 1800

2400 3200

1850 2500

* Inom angivet område kan kokkärl med valfri bottendiameter användas. ** Beroende på kokkärlets storlek och material kan den angivna effekten variera

något.

Page 7

Säkerhetsanvisningar och varningar

Läs bruksanvisningen noga innan hällen tas i bruk. På så vis undviker du personskador och skador på hällen.

Personer, särskilt barn som inte kan använda hällen på ett säkert sätt, får endast använda den under uppsikt av en vuxen person.

Klistra fast typskylten, som finns i underlagen för hällen, i bruksanvis ningen under avsnittet "Typskylt".

Spara bruksanvisningen och överlämna den vid eventuellt ägarbyte.

Teknisk säkerhet

Inbyggnad och anslutning av häll

en får endast utföras av en behörig fackman. Tillverkaren ansvarar inte för skador som har uppstått på grund av felaktig inbyggnad eller anslutning.

Hällens elektriska säkerhet garan

teras endast om den ansluts till ett jordat eluttag som är installerat enligt gällande föreskrifter. Det är mycket vik tigt att denna grundläggande säker hetsförutsättning är uppfylld. Låt en fackman kontrollera installation en vid tveksamhet. Tillverkaren ansva rar inte för skador som har uppstått på grund av att jordad kabel saknas eller att det har uppstått ett brott på kabeln.

Hällen får inte anslutas till elnätet

via förlängningskabel. Används förlängningskabel garanteras inte hällens elektriska säkerhet.

Page 8

Säkerhetsanvisningar och varningar

Öppna aldrig hällens hölje.

Eventuell kontakt med strömföran de delar och ändringar av den elek triska och mekaniska konstruktionen kan leda till funktionsstörningar.

Gäller endast fasetthällar (med fa

settslipad hällkant): De första dagarna efter inbyggnaden kan ett litet mellanrum mellan hällen och bänkskivan synas. Det kommer att minska när hällen används. Hällens elektriska säkerhet är alltid garanterad trots det lilla mellanrummet.

Användningsområde

Använd endast hällen inbyggd. En

dast på så vis är risken att komma i kontakt med elektriska komponenter utesluten.

Hällen är endast avsedd för an

vändning i hushåll, inte för profes sionellt bruk.

Om hällen är inbyggd över en py

rolysugn bör hällen inte kopplas in under pågående pyrolysdrift eftersom hällens överhettningsskydd kan lösa ut (se motsvarande avsnitt).

Använd endast hällen för tillagning

av mat. All annan användning är otillåten och kan innebära fara för användaren. Tillverkaren ansvarar inte för skador som uppstått vid otillåten eller felaktig användning.

Page 9

Säkerhetsanvisningar och varningar

Om det finns barn i hemmet

Använd spärrfunktionen så att barn ej oövervakat kan koppla in hällen

eller ändra inställningar

Hällen ska användas av vuxna som

tagit del av innehållet i denna bruksanvisning. Ett barn kan ha svårt att inse de faror som är förbundna med användningen av hällen. Håll därför noggrann uppsikt över barnen.

Äldre barn får endast använda häll

en efter att ha instruerats om dess funktioner, så att de kan använda den på ett säkert sätt och inser möjliga risker med en felaktig användning.

Låt inte barn leka med hällen.

Hällens ovansida blir het när den

används och fortsätter att vara så en stund efter det att den har stängts av. Se till att barn inte befinner sig i närheten av hällen förrän den är så kall att det inte längre föreligger någon risk för brännskada.

Se till att barn inte kan dra ned

kastruller och pannor från hällen. Risk för brännskada och skållning! Det finns speciella kastrullskydd att sätta framför hällen (säljs i fackhandeln).

Förpackningsdelar (t ex folie och

frigolit) kan vara farliga för barn. Risk för kvävning! Förvara förpack ningsdelar utom räckhåll för barn och kasta dem snarast möjligt.

En uttjänad häll måste skiljas från

elnätet och alla anslutningskablar måste avlägsnas så att den inte utgör någon fara för t ex lekande barn.

Förvara inte föremål som kan in

tressera barn bakom eller ovanför hällen. Barn kan annars lockas att klätt ra upp på hällen. Risk för brännskada!

Page 10

Säkerhetsanvisningar och varningar

Skydda hällen mot skador

Se till att inga kokkärl eller andra

föremål faller ner på glaskeramik ytan. Även lätta föremål (t ex saltströa re) kan, om de faller olyckligt, orsaka sprickor eller brott i glaskeramikytan.

Använd inga kokkärl eller stek

pannor vars botten har skarpa ojämnheter (t ex gjutjärn). De kan orsa ka bestående repor i glaskeramikski van. Tänk på att även sandkorn kan or saka repor.

Förhindra att socker i fast eller flyt

ande form, plast eller aluminiumfolie hamnar på de heta kokzonerna. Socker, aluminiumfolie och plast smälter och fastnar och kan orsaka sprickor eller andra bestående förändringar i glaskeramikytan när det kallnar. Skulle socker, aluminium eller plast av misstag hamna på en het kokzon, stäng av den och skrapa omedelbart bort resterna med en rengöringsskrapa. Se upp: Eftersom kokzonerna är heta föreligger risk för brännskada! Rengör sedan kokzonerna när de har kallnat.

Använd på inga villkor ångrengöra

re. Ångan kan komma åt strömför ande delar och orsaka kortslutning. Ångtrycket kan dessutom åstadkomma permanenta skador på hällens ytor och komponenter, för vilka tillverkaren inte tar på sig något ansvar.

Ställ inga heta kastruller eller pann

or på manöverpanelen. Elektronik en under touchknapparna kan ta skada.

Om det finns en låda under den in

byggda hällen måste avståndet mellan innehållet i lådan och hällens undersida vara tillräckligt stort för att ventilationen av hällen ska fungera tillfredsställande. Annars kan hällens ventilation inte garanteras.

Page 11

Säkerhetsanvisningar och varningar

Skydd mot brännskada och skållning

Hällen blir het när den används

och fortsätter att vara så en stund efter det att den har stängts av. Först när indikeringslampan för restvärme är släckt föreligger inte längre någon risk för brännskada.

Skydda händerna vid matlagning

genom att använda grytvantar, grytlappar eller liknande för att ta i varma föremål på hällen. Se till att dessa textilier inte är blöta eller fuktiga. Är de blöta eller fuktiga leds värmen bättre vilket kan orsaka brännskada.

Värm inga förslutna behållare som

t ex konservburkar på kokzonerna. Behållare och burkar kan explodera på grund av övertrycket som bildas och därigenom uppstår risk för skador och skållning!

Använd inte hällen som avlast-

ningsyta och lägg framför allt inga metallföremål på hällen. Om hällen kopplas in av misstag eller om den fort farande är varm finns risk att föremålet, beroende på material, blir varmt (risk för brännskada), börjar smälta eller brinna.

Täck inte över hällen med textilier eller skyddsfolie. Om hällen kopp

las in av misstag kan det uppstå brand.

Håll alltid hällen under uppsikt när

olja eller fett används vid matlag ning. Överhettat fett eller olja kan antän das vilket kan orsaka att fläkten börjar brinna. Brandrisk!

Om fett eller olja skulle antändas,

försök inte att släcka lågan med vatten! Kväv elden med exempelvis ett lock, en fuktig trasa eller liknande.

Flambera aldrig under en fläkt.

Lågorna kan orsaka brand i fläkten.

Page 12

Säkerhetsanvisningar och varningar

Om det uppstår en skada på hällen

Om ett fel konstateras på hällen

ska först hällen stängas av och därefter ska säkringen skruvas ur. Smältsäkringar måste skruvas ut helt. Om hällen inte är fast inbyggd och an sluten måste dessutom stickproppen dras ut ur vägguttaget. Dra i så fall inte i nätkabeln utan i stickproppen. Se till att hällen inte är ansluten till elnätet innan reparation påbörjas.

Stäng omedelbart av hällen om det

finns sprickor eller brott i glaskeramikhällen och bryt sedan strömmen till hällen enligt tidigare beskrivning. Annars finns det risk för elektriska stötar!

Reparationer får endast utföras av

en fackman. Ej fackmässigt utförda reparationer kan medföra avsevärda risker för användaren och skador på hällen. Avlägsna aldrig hällens hölje.

Under den lagstadgade reklama

tionsfristen får reparationer endast utföras av Miele service, annars kan ga rantibestämmelserna inte åberopas om det skulle uppstå ett fel på hällen vid ett senare tillfälle.

Page 13

Säkerhetsanvisningar och varningar

Hur man undviker övriga risker

Information för personer som an

vänder pacemaker: I hällens omedelbara närhet uppstår ett elektromagnetiskt fält som evtl. kan på verka pacemakern. Rådfråga i tvek samma fall tillverkaren av pacemakern eller din läkare.

Se till att kokkärlet alltid är placerat

i mitten av kokzonen så att det täcker så stor del av det elektromagne tiska fältet som möjligt.

Om ett uttag i hällens närhet an

vänds ska man se till att elkabeln till den elektriska apparat som används inte kommer åt det varma hällen. Kabelns isolering kan skadas.

Se till att maten alltid är tillräckligt

lagad. För att döda eventuella bakterier i maten krävs tillräckligt hög temperatur och tillräckligt lång tillagningstid.

Använd inte tillagningskärl av plast

eller aluminiumfolie. Eftersom dessa material kan smälta vid höga temperaturer. Dessutom föreligger brandfara.

Använd inte kokkärl med tunn bot ten och värm aldrig ett tomt kärl.

Det kan uppstå skador på kokkärlet.

Magnetiska föremål som t ex kre ditkort, disketter, miniräknare får

inte ligga i hällens omedelbara närhet.

Hällens funktion kan påverkas.

Se till att barn inte befinner sig i närheten av en inkopplad häll.

En uttjänad häll måste skiljas från elnätet och anslutningskabeln av-

lägsnas så att den inte utgör någon fara för t ex lekande barn.

Page 14

Bidra till att skona miljön

Transportförpackning

Emballaget behövs för att skydda häll en mot transportskador. Ditt försälj ningsställe kan återta transportförpack ningen får återvinning. Emballage som återförs till materialkretsloppet innebär minskad råvaruförbrukning och mindre mängder avfall. Fråga din kommun om möjligheterna att lämna in transportför packningen för återvinning.

Hantering av uttjänad häll

Elektriska och elektroniska maskiner

som tjänat ut består av material som kan återanvändas. De innehåller dock

även skadligt material som är nödvän digt för maskinernas funktion och säkerhet. Om detta slängs i hushållsav fallet eller hanteras på fel sätt kan det leda till hälsorisker eller skador på mil

jön. Lämna därför på inga villkor den ut tjänade hällen i hushållsavfallet.

Lämna istället in uttjänade elektriska och elektroniska maskiner till en återvinningsstation.

Se till att den uttjänade hällen förvaras barnsäkert tills den lämnas in för omhändertagande. Se även information i denna bruksanvisning under avsnittet "Säkerhetsanvisningar och varningar".

Page 15

Innan hällen tas i bruk första gången

Läs detta först

Hällen är utrustad med funktionen "Pro grammering". Med denna funktion kan hällen anpassas till egna önskemål (se avsnittet "Programmering").

Klistra fast den bifogade typskylten i bruksanvisningen under avsnittet "Typ skylt".

Spara bruksanvisningen och överlämna den vid eventuellt ägarbyte.

Första gången hällen rengörs och används

Innan hällen används första gången bör

den torkas av med en fuktig trasa och därefter torkas torr.

Använd inte diskmedel vid rengöring

av glaskeramikytan eftersom detta

kan leda till att permanenta, blåakti ga fläckar uppstår på den.

Hällens metalldelar är skyddade med ett vårdande medel. Därför kan det uppstå lukt första gången hällen an vänds. Lukten och eventuell ånga försvinner efter en kort tid och är inte tecken på att hällen anslutits fel eller att en defekt föreligger.

Page 16

Innan hällen tas i bruk första gången

Kalibrering av touchknappar

Automatisk kalibrering

För att säkerställa touchknapparnas funktion kalibreras sensorerna

När hällen ansluts och varje gång

–

strömmen bryts t expgaettström avbrott. Under den automatiska kali breringen lyser driftspärrens kon trollampa och hällen kan inte kopplas in.

När hällen är i drift pågår kalibrering

–

konstant för att anpassa hällen till fö rutsättningarna på installationsplatsen.

Om den automatiska kalibreringen inte har utförts korrekt lyser bokstaven A i den vänstra främre och högra främre displayen och bokstaven F i den vänstra bakre displayen. I den bakre högra displayen och i timer-/memory-displayen lyser siffror.

Manuell kalibrering

Se till att det inte kommer direkt ljus

(solljus eller en lampa) på hällen. Dessutom får det inte vara för mörkt i köket och ljusförhållandena får heller inte variera.

Se till att varken touchknapparna eller

resten av hällen är övertäckt. Avlägs

na kokkärl och rengör hällen från eventuell smuts.

Bryt strömförsörjningen under ca

1 minut.

Så snart strömmen är ansluten igen

ställer elektroniken in touchknapparnas reaktionskänslighet på nytt.

Kvarstår problemet, kontakta Miele service.

Hällen kan då kalibreras manuellt.

Page 17

Princip för induktion

Under varje kokzon finns en induktions spole. När hällen kopplas in alstrar spolen ett magnetfält. Magnetfältet i sin tur alstrar (=inducerar) virvelströmmar i kokärlets botten, som måste vara mag netisk. Därigenom upphettas kokärlets botten. Kokzonen värms upp indirekt genom den värme som avges från kok kärlets botten.

Kokzoner med induktion reagerar bara på kokkärl med magnetisk botten på (se avsnittet "Kokkärl").

Induktionen anpassar sig automatiskt till kokkärlets storlek,dvsdenalstrar bara värme på den plats som täcks av kokkärlet.

Kokzonen arbetar inte om... – den kopplas in utan eller med olämp-

ligt kokkärl (kokkärl utan magnetisk botten).

– kokkärlets bottendiameter är för liten. – när kokkärlet avlägsnas från den in-

kopplade kokzonen.

Om lämpligt kokkärl placeras på kok

zonen inom 3 minuter släcks ß och kok zonen kan användas som vanligt.

Om inget eller ett olämpligt kokkärl pla

ceras på kokzonen stängs kokzonen

och hällen av automatiskt efter 3 minut er.

Induktionens kokkärlsavkänning rea

gerar på magnetiska, metalliska föremål. Använd därför inte hällen som avställningsyta och kontrollera att kokzonen stängs av efter varje användning.

I det fallet blinkar symbolen ß omväx lande med 0 eller det senast inställda effektläget.

Page 18

Princip för induktion

Ljud

När induktionshällen används kan följ ande ljud uppstå från kokkärlet beroen de på vilket material detta är gjort av och hur dess botten är utformad:

Ett brummande ljud kan uppstå när

–

ett högt effektläge är inställt. Ljudet blir svagare och försvinner om effekt läget reduceras.

Ett prasslande ljud kan komma från

–

kokkärl som har en botten av olika material.

Ett visslande ljud kan uppstå om

–

båda kokzonerna används samtidigt med högsta effektläge och det står ett kokkärl med en botten av olika material på vardera kokzon.

– Ett klickande ljud kan höras vid elek-

troniska kopplingsprocesser, särskilt när låga effektlägen används.

För att förlänga elektronikens livslängd är hällen utrustad med en kylfläkt. Om

hällen används intensivt kopplas fläkten

in och ett surrande ljud hörs. Kylfläkten

kan även fortsätta att arbeta efter det att hällen har stängts av.

Page 19

Princip för induktion

Kokkärl

Kokkärlstyp Lämpade för induktionshäll är kokkärl

av:

Rostfritt stål med magnetisk botten

–

Emaljerat stål

–

Gjutjärn

–

Kokkärl av nedanstående material läm par sig inte:

Rostfritt stål utan magnetisk botten

– – Aluminium, koppar – Glas/keramik, stengods

Råder osäkerhet om kastrullens eller pannans lämplighet kan man kontrollera den genom att hålla en magnet mot kokkärlets botten. Fastnar magneten lämpar sig kokkärlet för induktionshäll.

Tänk på att kokkärlsbottens beskaffenhet kan påverka jämnheten i tillagnings resultatet.

Kokkärlets storlek

För en optimal användning av kokzonen ska ett kokkärl som passar mellan kok zonens inre och yttre markering använ das. Är kokkärlet mindre än den inre markeringen kan det hända att induk tionen inte arbetar. Kokzonen reagerar som om inget kokkärl alls står på kok zonen.

Tänk på att det ofta är kastrullen eller

stekpannans maximala eller övre dia meter som anges. Viktigt är dock bot tendiametern som i regel är den min dre.

Energispartips

Använd lock vid tillagning. På detta sätt förhindras onödig värmeförlust

Använd inte kokkärl med tunn botten och värm aldrig ett tomt kärl om inte kokkärlstillverkaren uttryckligen tillå ter att kärlet används på detta sätt. Annars kan hällen skadas.

utan lock med lock

Page 20

Använda hällen

Touchknappar

Glaskeramikhällen är försedd med elek troniska touchknappar. Dessa reagerar på beröring. Hällen styrs genom tryckning på de oli ka touchknapparna. Varje reaktion från touchknappen kvitteras med en ljudsig nal.

Se till att bara trycka på önskad touchknapp med fingret rakt uppi från och att hålla knapparna rena och inte lägga föremål på dem. Annars reagerar touchknapparna inte eller så leder det till oavsiktlig manövrering. Hällen kantom stängas av automatiskt (se avsnittet "Säkerhetsavstängning"). Ställ aldrig heta kokkärl på manöverpanelen. Elektroniken under touchknapparna kan ta skada.

Inkoppling av hällen

Först måste hällen och därefter kokzon

en kopplas in.

Så här kopplas hällen in:

Tryck på TILL/FRÅN-knappen s.

I alla kokzonsdisplayer lyser siffran 0,i timer-/memory-displayen lyser 00.Om inget effektläge väljs stängs hällen av säkerhetsskäl av efter några sekunder.

Så här kopplas en kokzon in:

Ställ in önskat effektläge mellan 1 och

12 genom att trycka på touchknapp

- eller +.

Genom att börja med - väljer man tillagning med uppkokningsautomatik, genom att börja med + väljer man tillagning utan uppkokningsautomatik (se avsnittet "Uppkokningsautomatik").

För att koppla in ytterligare en kokzon där siffran 0 redan har slocknat, tryck kort på - eller +. Siffran 0 visas och det är möjligt att välja effektläge (med eller utan uppkokningsautomatik).

Page 21

Använda hällen

Tabell för inställning av effektläge

Tillagningstyp Effektläge*

fabriksinställ

ning

(12 effektlägen)

Smälta smör Lösa upp gelatin

Värma mindre mängder vätska Hålla mat varm Koka ris Tina djupfrysta grönsaker i block

Värma mat i flytande eller halvfast form Vispa/tillaga kräm och sås, t ex vin- eller hollandaisesås Koka gröt på mjölk Göra omelett eller steka ägg utan stekyta Ångkoka frukt

Tina färdig djupfryst mat Ångkoka grönsaker och fisk Koka spannmål

Koka upp stora mängder, t ex gryta Koka pasta

Steka (utan att överhetta fettet) fisk, schnitzel, korv och ägg skonsamt

Steka raggmunk och pannkakor 11 11 - 11. Koka stora mängder vatten

Uppkokning

1-2 1-2.

4-5 4-5

7-8 7-8

9-10 8.-10.

3 3-3.

6 5.-6.

12 12

utökat**

(23 effektlägen)

* Tabellernas uppgifter ska ses som riktvärden. Dessa gäller normalstora portioner för 4 personer.

Har man kokkärl med höga kanter, kokar utan lock eller kokar större mängder, kan man behöva ett högre effektläge. För tillagning av mindre mängder ska ett lägre effektläge väljas.

** Om du önskar en känsligare/finare inställning av effektlägena kan du öka antalet lägen (se avsnittet

"Programmering"). Mellanlägena visas med en lysande punkt bredvid siffran för effektläget.

Page 22

Använda hällen

Uppkokningsautomatik

När uppkokningsautomatiken är in kopplad värmer kokzonen automatiskt upp på högsta effekt (uppkokningsfas) och kopplar sedan om till det valda läg et för vidarekokning. Uppkokningstiden beror på vilket vidarekokningsläge som har valts (se tabell).

Om kokkärlet avlägsnas från kokzonen under uppkokningstiden avbryts upp kokningsautomatiken. Om kokkärlet ställs tillbaka på kokzonen inom 3 minuter fortsätter uppkokningsauto matiken.

Vidarekok ningsläge*

1 0:15

1. 0:15 2 0:15

2. 0:15 3 0:25

3. 0:25 4 0:50

4. 0:50 5 0:50

5. 2:00 6 2:00

6. 2:00

Uppkokningstid

i minuter och

sekunder (ca)

7 5:50

7. 5:50 8 5:50

8. 2:50 9 2:50

9. 2:50

10 2:50

10. 2 : 50 11 2:50

11. 2 : 50 12 -

* Vidarekokningslägen med punkt

finns bara om utökat antal effektläg en har ställts in (se avsnittet "Pro grammering").

Page 23

Använda hällen

Så här kopplar du in uppkoknings automatiken:

Så länge siffran 0 lyser i kokzonens

display ska --knappen tryckas ned tills det önskade vidarekokningsläget visas, t ex 3.

Under uppkokningstiden lyser de 12 segmenten i ljusringen. Efter avslutad uppkokningstid lyser bara det antal

segment som motsvarar det inställda vidarekokningsläget.

Exempel: under uppkokningstiden:

under vidarekokningstiden:

Tillagning utan uppkokningsautomatik

Gör så här:

Koppla in kokzonen med +-knappen.

Håll +-knappen nedtryckt tills önskat effektläge visas i displayen, t ex 4:

Effektläget visas också med hjälp av antal segment i ljusringen,dvseffektläge 4 visas med fyra segment.

Vidarekokningsläget kan sänkas eller ökas under uppkokningstiden med hjälp av -- eller +-knappen. Uppkok ningstiden ändras motsvarande.

Page 24

Använda hällen

Boosterfunktion

Alla kokzoner har boosterfunktion,dvs en effektförstärkning. Är denna funktion inkopplad arbetar kokzonen ca 10 minuter på effektläge 12 med extra hög effekt. Boosterfunk tionen är tänkt att användas för att snabbt koka upp större mängder vatten, som exempelvis till pasta. Maximalt kan boosterfunktionen använ das på tre kokzoner samtidigt.

Om kokkärlet avlägsnas från kokzonen under tiden som boosterfunktionen är inkopplad avbryts funktionen. Om kok kärlet ställs tillbaka på kokzonen inom 3 minuter fortsätter boosterfunktionen.

Boostereffekten kan man endast få om effektläget för en annan kokzon reduceras något. Därför är två kokzoner förbundna med varandra (nätverk) såsom bilden visar.

När boosterfunktionen kopplas in sker följande:

En eventuellt inställd uppkoknings

–

automatik för kokzonerna som är för bundna med varandra stängs av.

Om det behövs, reduceras effektläg

–

et för den tillhörande kokzonen. Det inställda och det reducerade effekt

läget blinkar växelvis tills booster funktionen har stängts av. Det redu cerade effektläget visas dessutom genom antal segment i ljusringen.

Gör så här:

^ Tryck på touchknappen B för mot-

svarande kokzon.

Effektläge 12 visas i kokzonens display och samtidigt tänds kontrollampan för boosterfunktionen.

Efter 10 minuter ställs det automatiskt tillbaka till effektläge 12.

Boosterfunktionen kan avbrytas i förtid genom att du tryckar på B- eller

--knappen för motsvarande kokzon.

Om man först väljer ett effektläge och sedan kopplar in boosterfunktionen, kopplar hällen automatiskt om till det ti digare valda effektläget när booster funktionen kopplas från eller om man stänger av boosterfunktionen i förväg.

Page 25

Använda hällen

Frånkoppling och restvärmeindikering

Så här stänger du av en kokzon:

Tryck samtidigt på -- och +-knapp-

arna för den kokzon som ska stängas av.

I kokzonens display lyser under några sekunder siffran 0. Om kokzonen fortfa rande är varm visas därefter restvär men.

Så här stänger du av hällen:

^ Tryck på TILL/FRÅN-knappen s. Alla kokzoner stängs då av. Samtidigt

visas restvärmen för de kokzoner som fortfarande är varma.

Strecken slocknar allteftersom kokzon erna svalnar. Det sista strecket släcks först när man kan ta på kokzonen utan att bränna sig.

Restvärmeindikatorerna reagerar också när ett varmt kokkärl ställs på en avstängd kokzon.

Ta inte på kokzonen och ställa inga

värmekänsliga föremål på kokzonen

så länge restvärmeindikatorn lyser. Risk för brännskada och brand!

Tänk på att restvärmeindikatorn inte lyser vid ett felmeddelande, inte ens om kokzonerna fortfarande är varma.

Page 26

Timer och memoryfunktion

Inkoppling

Hällen är utrustad med:

- Äggklocka (timer-funktion)

- Automatisk avstängning av kokzonen (timer-funktion)

- Memoryfunktion

I följande avsnitt förklaras hur dessa funktioner används var för sig. Hur dessa funktioner kan kombineras be skrivs i avsnittet "Kombifunktion".

Tiden kan ställas in från 1 till 99 minuter. Med knappen - minskas tiden från 99 till 00, med knappen + ökas tiden från 00 till 99. Genom att samtidigt trycka och + återställs displayen till 00.

För alla funktioner gäller att när den programmerade tiden är avslutad visas 00 i timer-/memory-displayen för några sekunder samtidigt hörs en ljudsignal. För att stänga av ljudsignalen i förtid trycker man på m.

Ställa in äggklockan

Äggklockan kan användas både när hällen är inkopplad och avstängd. Ägg klockan fungerar som en vanlig ägg klocka.

Tryck på touchknappen m, - eller +.

I timer-/memory-displayen visas 00.

Tryck på - eller + tills önskad tid

visas, t ex 15 minuter.

Den inställda tiden räknas ned i steg om en minut. Den resterande tiden visas i displayen och kan när som helst ändras med - eller +.

Page 27

Timer och memoryfunktion

Stänga av kokzonen automatiskt

Det är möjligt att ställa in en tid för en kokzon när den ska stängas av automa tiskt. Den automatiska avstängningen kan användas för alla kokzoner samti digt.

Ställ in önskat effektläge som vanligt

för kokzonen, t ex höger bak. Om flera kokzoner är inkopplade,

tryck på m till kontrollampan för öns kad kokzon visas, t ex höger bak.

Kontrollamporna för de inkopplade kokzonerna visas från vänster till höger.

^ Tryck på - eller + tills önskad tid

visas, t ex 15 minuter.

Den inställda tiden räknas ned i steg om en minut. Den resterande tiden visas i displayen och kan när som helst ändras med - eller +.

Om flera avstängningstider är program merade visas den kortaste av de åter stående tiderna och den aktuella kok zonens kontrollampa blinkar. De andra

kontrollamporna lyser med fast sken. För att visa de övriga återstående tider na, tryck på m tills önskad kontrollam pa blinkar.

Timerns startvärde

Timern är fabriksinställd så att den star

tar från 00 när man trycker på + eller -. Inställningen kan ändras så att timern

startar med den senast inställda (och använda) tiden (se avsnittet "Programmering" - P14). Exempel: Program 14 (Timerns startvärde) är programmerat med status S1 och äggklockan användes senast med den inställda tiden 5 minuter. Vid inkoppling av timern visas 00 i displayen. Trycker du därefter på + eller - visas 05.

Trots ändrad programmering kan öns kad tid ställas in som vanligt.

För att ställa in automatisk avstängning för ytterligare en kokzon, följ beskriv ningen ovan.

Page 28

Timer och memoryfunktion

Memoryfunktion

Alla inställningar som görs på en kok zon, från inkoppling till avstängning kan programmeras som ett memoryprog ram. Maximalt kan 5 ofta förekomman de tillagningar programmeras. Bara ett program i taget kan sparas eller använ das.

Programmerade program känneteck nas av en punkt efter siffran. Exempel:

P 1 för att spara program P 1. programmerat program

Om alla program är programmerade och man vill spara ytterligare ett program måste först ett program raderas.

Spara ett memoryprogram

Välj först ett memoryprogram och an vänd kokzonen som vanligt.

Maximalt kan 90 minuter med maximalt 10 ändringar av effektläget programme ras.

Koppla in hällen.

Tryck på touchknappen M.

P 1 visas i timer-/memory-displayen.

Tryck på touchknappen + tills önskat

programnummer visas.

^ Tryck på touchknappen M tills ön-

skat programnummer visas.

^ Koppla in önskad kokzon inom 10 se-

kunder.

Programmeringen börjar. Under programmeringen blinkar

den valda kokzonens kontrollampa i timer-/memory-displayen och programnumret lyser.

Programmeringen sparas automatiskt när kokzonen stängs av eller genom att trycka på M tills en lång ljudsignal hörs. När programmeringen har sparats visas programförloppet.

Tiderna avrundas till hela minuter i dis playen, men vid användning av pro grammeringen utförs programmet med exakta tider.

Page 29

Timer och memoryfunktion

Använda ett memoryprogram

För att uppnå samma resultat som vid programmeringen när ett memoryprog ram används, måste samma kokkärl an vändas. Livmedlets mängd och bitar nas storlek måste också vara likadana.

Koppla in hällen.

Tryck på touchknappen M.

P 1 visas i timer-/memory-displayen.

Tryck på touchknappen + tills önskat

programnummer visas. Tryck på touchknappen M tills en

lång ljudsignal hörs.

Den programmerade kokzonen kopplas in och stängs av när det sparade programmet har genomförts. Under programförloppet blinkar kokzonens kontrollampa i timer-/memory-displayen och programnumret visas omväxlande med resttiden.

Kontrollera programförlopp för memoryprogram

Koppla in hällen.

Tryck på touchknappen M.

Tryck på touchknappen + tills önskat

programnummer visas.

I kokzonens display visas effektläge i timer-/memory-displayen blinkar den programmerade kontrollampans kokzon och den programmerade tiden för effektläget visas. Tiderna avrundas till hela minuter i displayen, men vid an vändning av programmeringen utförs programmet med exakta tider.

Radera ett memoryprogram

^ Koppla in hällen. ^ Tryck på touchknappen M. ^ Tryck på touchknappen - eller + tills

önskat programnummer visas.

^ Tryck samtidigt på touchknapparna

- och + tills en lång signal hörs och

punkten bakom siffran släcks.

Page 30

Timer och memoryfunktion

Kombifunktion

Funktionerna äggklocka och automatisk avstängning kan användas samtidigt.

För att även använda äggklockan: Tryck på touchknappen m tills den pro grammerade kokzonens kontrollampa lyser med fast sken och 00 visas i timer-/memory-displayen.

För att även programmera en eller flera avstängningstider: Tryck på m tills kontrollampan för öns kad kokzon blinkar.

För att även använda memoryfunktio nen: Följ instruktionerna i avsnittet "Memoryfunktion".

En kort stund efter sista knapptryckningen kopplar timer-/memory-displayen om till funktionen med den kortaste resttiden. Undantag: Vid programmering av ett memoryprogram fortgår alla angivna tider (äggklocka och automatisk avstängning) i bakgrunden. De visas bara övergående med 00 när de är helt avslutade.

Funktioner och resttid som fortgår i bak grunden kan kontrolleras. Tryck på touchknappen m tills

- önskad kontrollampa blinkar (memoryfunktion eller automatisk

avstängning).

- kontrollamporna lyser med fast sken (äggklocka).

Utgående från den kortaste återståen de tiden väljs alla inkopplade kokzoner och äggklocksfunktionen från vänster

till höger. Undantag: Vid programmer ing av ett memoryprogram.

Page 31

Säkerhetsfunktioner

Drift- och funktionsspärr

För att hällen och kokzonerna inte ska kunna kopplas in eller inställningar änd ras av misstag har hällen en spärrfunk tion.

Spärren kan aktiveras när hällen är av stängd eller när den är inkopplad.

Om spärren aktiveras när hällen är av stängd kan hällen inte längre kopplas in.

Om spärren aktiveras när hällen är in

kopplad kan hällen bara användas be gränsat:

– Kokzonernas effektläge och timern

kan inte längre ändras.

– Kokzoner och hällen kan bara stän-

gas av men inte kopplas in igen.

Aktivera spärren så här:

Tryck på knappen $ tills knappens

kontrollampa tänds.

Efter en kort tid släcks kontrollampan.

Den tänds igen för att visa att spärren

är aktiverad om man:

Trycker på touchknappen $.

–

Försöker ställa in något

–

Avaktivera spärren så här:

Tryck på knappen $ tills knappens

kontrollampa släcks.

Inställningen kan ändras från en en-finger-spärr till en tre-finger-spärr (se avsnittet "Programmering" - P4). Detta för att göra det svårare för t ex barn att använda hällen.

Tänk på att spärren hävs vid strömavbrott.

Page 32

Säkerhetsfunktioner

Stop and Go

Hällen är utrustad med en funktion som minskar effekten på alla inkopplade kokzoner när den aktiveras. Hällen kan då lämnas utan uppsikt för en kort stund utan risk för att det kokar över.

Så här aktiveras funktionen:

Tryck på $ tills två ljudsignaler som

följer tätt efter varandra hörs. Vidrör inte knappen $ för länge efter som driftspärren annars aktiveras.

Kontrollampan för driftspärren börjar blinka. Värmeeffekten reduceras till effektläge 1 och i displayen lyser siffran

1. Vid aktivering av Stop and Go

- avbryts tiden för automatisk avstängning. När funktionen avaktiveras fortsätter klockan att gå att.

- fortsätter äggklockan att gå utan avbrott

- avbryts programmeringen av ett memoryprogram.

Så här avaktiveras Stop and Go:

Tryck på knappen $ tills knappens

kontrollampa släcks.

Kokzonen fortsätter att arbeta med det senast inställda effektläget.

Page 33

Säkerhetsfunktioner

Säkerhetsavstängning

För lång drifttid

Att glömma att stänga av hällen innebär i sig inte någon större fara eftersom den är utrustad med säkerhetsavstängning.

Om en kokzon har varit inkopplad ovan ligt länge (se tabell) utan att effektläget ändras, stängs den av automatiskt.

Effektläge* Max drifttid i timmar

1/1. 10 2/2. 5 3/3. 5 4/4. 4

5/5. 4

6. 3

7/7. 3

8/8. 3

9/9. 2 10/10. 2 11/11. 2

12 1

Täcka över touchknapparna

Hällen stängs av automatiskt om en eller flera touchknappar aktiveras i mer än 10 sekunder, t ex genom att man trycker på dem eller att det ligger ett föremål på manöverpanelen.

Rengör manöverpanelen och avlägs

na eventuella föremål från den.

Ljudsignalen upphör och bokstaven F släcks.

^ Koppla in hällen igen med

TILL/FRÅN-knappen s. Hällen kan nu användas som vanligt.

* Effektläge med punkt finns bara om

utökat antal effektlägen har ställts in (se avsnittet "Programmering").

Gör som vanligt för att koppla in en kokzon igen.

Page 34

Säkerhetsfunktioner

Överhettningsskydd

Alla induktionsspolar och hällens kylele ment är utrustade med överhettnings skydd. Innan induktionsspolen eller kylelementet överhettas sker följande för den aktuella kokzonen eller för hela hällen:

Om boosterfunktionen är inkopplad

–

så avbryts den. Är ett effektläge mellan 10 och 12 in

–

ställt så reduceras det. Det inställda och reducerade effektläget blinkar växelvis. Det reducerade effektläget visas dessutom genom antal segment i ljusringen.

– Om en induktionsspole riskerar att

överhettas så stängs kokzonen av automatiskt. I displayen visas först siffran 0 och därefter indikeras restvärme.

Så snart kokzonen är tillräckligt sval kan den användas som vanligt igen.

Överhettningsskyddet kan utlösas om:

Tomma kokkärl värms upp.

–

Fett eller olja upphettas på högt

–

effektläge. Hällens undersida inte är tilltäckligt

–

ventilerad.

Om överhettningskyddet löser ut på nytt trots att orsakerna har åtgärdats, kontakta service.

–

Om kylelementet riskerar att överhet tas så stängs alla kokzoner av auto matiskt. I displayerna blinkar siffran 0 växelvis med det inställda effektläg et.

Så snart kylelementet är tillräckligt svalt arbetar kokzonerna automatiskt vidare med de ursprungliga inställda effektläg ena.

Page 35

Rengöring och skötsel

Använd på inga villkor ångrengöra re. Ångan kan komma åt strömföran de delar och orsaka kortslutning. Dessutom kan ångtrycket åstadkom ma permanenta skador på hällens ytor och komponenter för vilka till verkaren inte tar på sig något an svar.

Använd inga spetsiga föremål så att tätningen mellan glaset och ramen respektive bänkskivan skadas.

Använd aldrig rengöringsmedel som innehåller sand, soda, syra eller klorid, ugnsspray, rengöringsmedel för diskmaskin, stålull, hårda svampar eller hårda borstar. Använd inte heller svampar eller andra rengöringsredskap som innehåller rester av skurmedel. Ytan angrips då.

Använd inte diskmedel vid rengöring av hällen eftersom detta kan leda till att permanenta, blåaktiga fläckar uppstår på glaset.

Beakta tillverkarens anvisningar vid

användning av speciellt rengörings medel för glaskeramikhällar.

Tvätta av eventuella rester av ren göringsmedel för glaskeramikytor med en fuktig trasa så att rengör ingsmedlet inte fräter på hällen när den hettas upp.

Avlägsna alltid smutsen så snabbt som möjligt för att undvika att den bränner fast. Se till att kokkärlet är rent, torrt och fritt från fett innan det placeras på hällen.

Torka alltid torrt efter det att hällen har våttorkats. På så sätt undviker man kalkfläckar.

Page 36

Rengöring och skötsel

Rengör hällen regelbundet, helst efter varje gång den har använts. Låt hällen svalna innan den rengörs.

Avlägsna grov smuts med en fuktig trasa och hårt fastsittande smuts med en rengöringsskrapa.

Rengör hällen därefter grundligt med några droppar rengöringsmedel för glaskeramikhällar och hushållspapper eller med en ren trasa. Det avlägsnar alla kalkfläckar, som uppstårpga vatten som har kokat över, och metallskimrande fläckar (aluminiumrester).

Torka till sist av hällen med en fuktig trasa och torka sedan torrt med en ren trasa.

Vid behov kan man använda rengöringsmedel med vårdande egenskaper som bildar ett vatten- och smutsavvisande skikt.

Om det hamnar socker, plast eller alu miniumfolie på den heta hällen ska den berörda kokzonen stängas av. Skrapa omedelbart,dvsnärhällen fortfarande är varm, bort resterna med en rengöringsskrapa. Se upp! Risk för brännskada! Rengör sedan den kalla kokzonen en ligt beskrivning ovan.

Page 37

Programmering

Så här kan du ändra hällens program mering (se tabell).

Gör så här:

Hällen ska vara avstängd.Tryck sam

tidigt på TILL/FRÅN-knappen s och knappen för driftspärr $ tills kon trollampan för driftspärren blinkar.

I kokzonsdisplayen visas bokstäverna P (program) och S (status) tillsammans med en siffra. Siffran visar aktuell in ställning.

Ställ först in önskat program genom

att trycka på +- eller --knappen för kokzonen vänster fram och ställ därefter in önskad status genom att trycka på +- eller --knappen för kokzonen höger fram (se tabell). På så sätt kan flera program ändras i följd.

För att spara de nya inställningarna, tryck på TILL/FRÅN-knappen s tills displayerna släcks. Om ändringarna inte ska sparas, tryck på knappen för driftspärr $ tills dis

playerna släcks.

Page 38

Programmering

Program* Status** Inställning P0Demoläge och fabriksin

ställning

P1Kvitteringssignal vid

knapptryckning

P2Ljudsignal "Induktion" om

kokkärl saknas eller inte är lämpat

P3Timerns ljudsignal S 0 från

P4Driftspärr S0 En-finger-spärr via $

P5Stop and Go S 0 från

P6Ljudstyrka kvitte

rings-/ljudsignal

S 0 Demoläge TILL

S1 Demoläge FRÅN S 9 Återställa fabriksinställningar S 0 från

S1 till S0 från

S 1 till

S1 Ljudsignal, längd 10 sekunder S 2 Ljudsignal, längd 4 minuter

S 1 Tre-finger-spärr via $ och + för

de båda kokzonerna på höger sida

S1 till S 0 tyst S1 medel S 2 hög

P10Effektläge vid inkoppling

av kokzonen

* Ej uppförd/a program/status är inte programmerade. ** Den fabriksinställda statusen står i fetstil.

S0 0 S 1 5 (kan bara väljas när uppkok

ningsautomatiken är inkopplad)

Page 39

Programmering

Program* Status** Inställning P12Uppkokningsautomatik S 0 från

S1 Koppla in genom att ställa in

effektläge med -

S 2 Koppla in genom att ställa in

effektläge med +

S 3 Aktivering varje gång hällen

kopplas in

P13Restvärmeindikering S 0 H som restvärmeindikering

S1 # som restvärmeindikering

P14Timerns startvärde S0 00

S 1 senast inställda tid (se av-

snittet "Timerns startvärde")

P15Timerfunktioner S 0 Bara äggklocksfunktion

S 1 Bara avstängningsfunktion S2 Äggklocks- och avstäng-

ningsfunktion

P16Antal effektlägen S0 12 effektlägen

(1, 2, 3 ... till 12)

S 1 23 effektlägen

(1, 1., 2, 2., 3 ... till 12) Följdeffekt: Uppkokningsfasen visas genom att vidarekokningslä get och A blinkar omväxlan de.

* Ej uppfördra program är inte programmerade. ** Den fabriksinställda statusen står i fetstil.

Page 40

Hur man klarar av mindre störningar själv

Reparationer får endast utföras av en fackman. Ej fackmässigt utförda reparationer kan innebära allvarlig fara för användaren.

Vad gör man …

... om hällen resp. kokzonerna inte kan kopplas in?

Kontrollera om:

kärlet lämpar sig för användning på

–

hällen

– driftspärren är inkopplad.

Koppla från den i förekommande fall (se avsnittet "Drift- och funktions-

spärr"). – säkringen har löst ut Om felet fortfarande inte går att åt-

gärda, bryt strömmen till hällen under ca 1 minut. Gör så här:

–

slå ifrån den aktuella säkringen eller

skruva ur smältsäkringen helt

... om hällen kan kopplas in och in ställningar kan göras men kokzoner na inte blir varma?

Kontrollera om hällen är i demoläge (se avsnittet "Programmering").

... om symbolen ß visas i kokzonens display?

Kontrollera om:

kokzonen utan kokkärl fortfarande är

–

oavsiktligt inkopplad

– kokkärlet som ska användas är läm-

pat för användning på induktionshäll och om det är tillräckligt stort (se avsnittet "Kokkärl")

... om en enstaka kokzon eller hela hällen stängs av automatiskt?

Säkerhetsavstängningen eller överhettningsskyddet har löst ut (se avsnittet "Säkerhetsavstängning" och "Överhett ningsskydd").

–

stäng av jordfelsbrytaren Om hällen fortfarande inte kan kopplas

in efter det att huvudströmbrytaren kopplats in igen/säkringen resp. jord felsbrytaren skruvats i, bör en elinstalla tör eller Miele service kontaktas.

Page 41

Hur man klarar av mindre störningar själv

... om någon av följande störningar uppstår?

Boosterfunktionen avbryts automa

–

tiskt i förtid.

I displayen för kokzonen blinkar det

–

inställda effektläget 10, 11 eller 12

växelvis med en lägre effektläge. Det

lägre effektläget visas dessutom

genom antal segment i ljusringen. Överhettningsskyddet har löst ut (se av

snittet "Överhettningsskydd").

... om uppkokningsautomatiken är inkopplad och innehållet i kokkärlet inte börjar koka?

Det kan bero på att:

– en stor mängd livsmedel värms upp – kokkärlet leder värmen dåligt

Välj ett högre vidarekokningsläge nästa gång eller fortsätt koka på högsta effektläge och välj sedan manuellt ett lägre effektläge.

... om det vid avstängd häll lyser siff ror i timer-displayen och bokstäverna A, F och siffror lyser i kokzonsdis playerna?

Touchknapparnas känslighet har änd rats och kunde inte kalibreras automa tiskt. Manuell kalibrering måste göras (se avsnittet "Kalibrering av touch knappar").

Om problemet kvarstår, kontakta Miele

service.

... om bokstaven F visas i de vänstra kokzonernas display och bokstaven E i de högra och siffror visas i Timerdisplayen?

Bryt strömen till hällen under ca 1 minut.

Om problemet återkommer efter det att strömförsörjningen har återställts, kontakta Miele service.

... om kylfläkten fortsätter att gå se dan hällen har stängts av?

Det är inget fel. Fläkten fortsätter att gå tills hällen är sval och stängs sedan av automatiskt.

Page 42

Miele service, typskylt

Om det uppstår fel som du inte själv kan åtgärda, var god kontakta:

Närmaste återförsäljare eller

–

Miele service. Auktoriserade serviceverkstäder kan nås på telefonnummer

–

077 077 00 20. Se också Mieles hemsida: www.miele.se

Service behöver hällens modellbeteckning och tillverkningsnummer. Båda dessa uppgifter finns på typskylten.

Klistra in hällens typskylt här. Kontrollera att modellbeteckningen överensstämmer med uppgifterna på bruksanvisningens framsida.

Page 43

Inbyggnad

Säkerhetsanvisningar för inbyggnad

För att undvika skador på glaskera mikhällen bör den byggas in först när överskåpen och spisfläkten är monterade.

Bänkskivans faner måste vara lim

made med värmebeständigt lim (100 °C). Annars kan dessa delar loss na eller deformeras. Kantlisterna mot väggen måste vara värmebeständiga.

Inbyggnad och montering av häll-

en på uppställningsplatser som inte är fasta (t ex båtar) får bara utföras av en fackman om det är säkerställt att förutsättningarna på platsen medger en säker användning av hällen.

Det är inte tillåtet att installera häll-

en ovanför kyl-/frysskåp, disk-, tvättmaskin eller torktumlare.

Det måste säkerställas att hällens

anslutningskabel inte kommer i kontakt med hällens bottenplåt och inte utsätts för någon mekanisk belastning efter inbyggnaden.

Finns det en mellanskiva under

den inbyggda hällen måste minsta avståndet till bänkskivans överkant vara 150 mm för att ventilationen runt hällen ska vara tillräcklig.

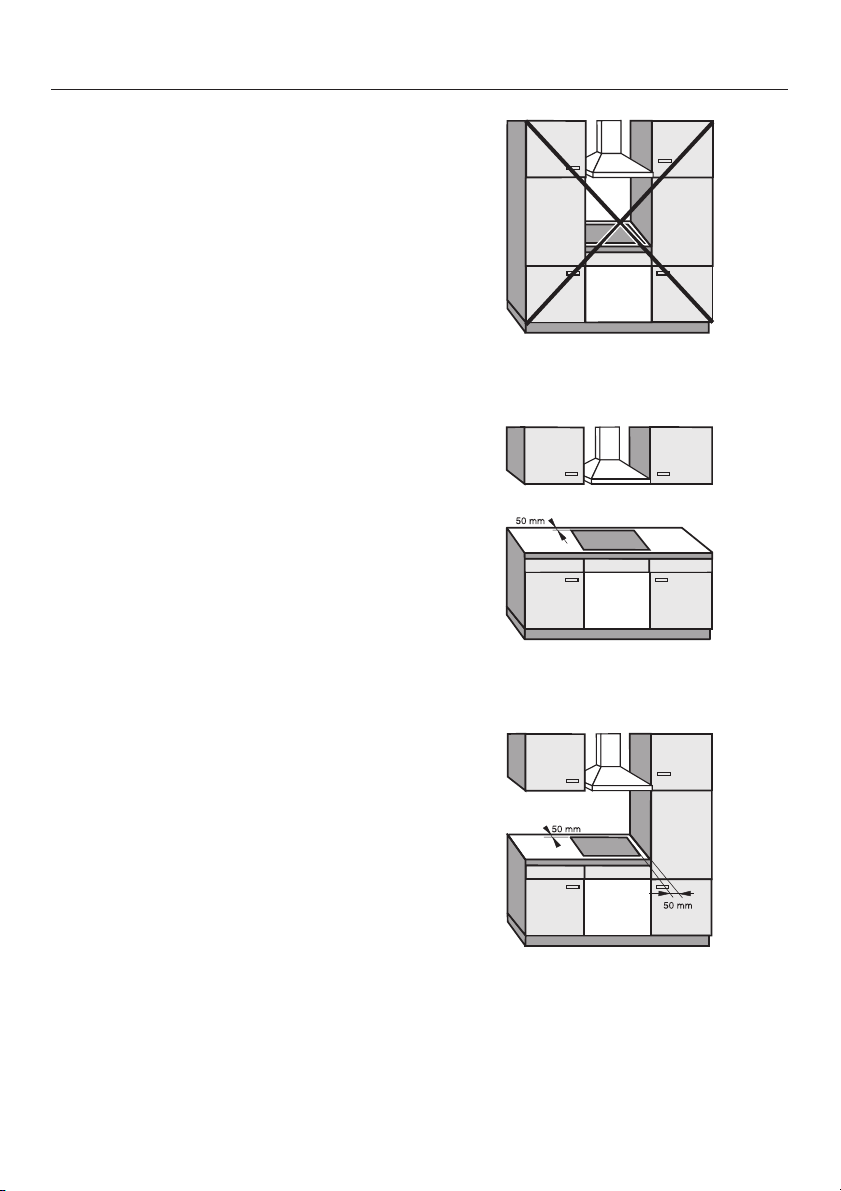

De säkerhetsavstånd som anges

på följande sidor måste beaktas

noggrant.

Använd inga fogtätningsmedel om det inte uttryckligen krävs. Hällens

tätningsremsa säkerställer tätningen mellan hällen och bänkskivan (se avsnittet "Tätning").

Alla mått är angivna i mm

Dessa hällar får inte installeras ovanför en spis eller ugn utan en

ventilationsfläkt som kyler ugnen.

Page 44

Inbyggnad

Säkerhetsavstånd ovanför hällen

Mellan häll och fläkt måste måste det av tillverkaren angivna säkerhetsavståndet hållas. Finns inga sådana uppgifter måste avståndet för lättantändliga material vara minst 760 mm.

Om olika hällar ska monteras under fläkten, t ex en wokbrännare och en glaskeramikhäll, och monterings- och bruksanvisningen anger olika säker hetsavstånd, ska det större avståndet väljas.

Page 45

Säkerhetsavstånd på sidan av hällen

Köksskåp/väggar bakom och på ena sidan av hällen kan ha valfri höjd. På den andra sidan får inredningen inte vara högre än hällen (se bild).

Inbyggnad

Följande säkerhetsavstånd måste hål las:

50 mm till bredvidstående snickerier

–

(t ex ett högskåp) till höger eller vän ster om bänkskivans ursågning.

50 mm från bänkskivans ursågning

–

till den bakre väggen.

Ej tillåtet!

Rekommenderas!

Rekommenderas inte!

Page 46

Inbyggnad

Säkerhetsavstånd vid nischinklädnad

Minsta avstånd mellan nischinklädnad och ursågning i bänkskivan är 50 mm. Detta avstånd behövs bara om materialet i nischinklädnaden är av trä eller annat antändligt material. Om nischinklädnaden består av ej antändliga material (metall, kakel eller liknande) kan måttet minskas med nischinklädnadens tjocklek. Höga temperaturer kan förstöra eller deformera materialet.

Hällar för nedsänkt och plan montering Hällar med ram / Fasettslipade hällar

a Vägg b Nischinklädnad c Trekantslist/vägglist d Bänkskiva e Ursågning i bänkskivan f Minsta avstånd 50 mm

Page 47

Inbyggnad över en ugn

Nischhöjd 600 mm

164-349

d c

0 40

600

596

0 555

a Område för fläktventila-

tion vid inbyggnad i underskåp utan bakre vägg

b Ugnens övre kant

Inbyggnad

c Fläkten i induktionshällen d Avstånd från fläktens framkant till

bänkskivans ursågning (beroende på hällens modell)

För inbyggnad över en Mieleugn med en bänkskiva på 0 40 mm finns det föreskrivna minimiavståndet på 15 mm a för fläktventilationen.

Om bänkskivan är ß 40 mm måste en justeringslist byggas in ovanför ugnen.

Page 48

Inbyggnad

Inbyggnad i en köksö

Totalt djup ü 800 mm

800ü

0 40

600

596

164-349

548

e Bakre vägg

Om hällen byggs in i en köksö eller i ett skåp med bakre vägg e och det totala djupet är > 800 mm, krävs ett minimiavstånd a på 15 mm för ventilation.

Totalt djup ß 800 mm

800

100

0 40

164-349

600

596

f Lådfront Om det totala djupet är ß 800 mm

krävs ett minimiavstånd a på 100 mm för ventilation.

En fast lådfront f rekommenderas.

548

Page 49

Inbyggnadsmått

Inbyggnad

a Framsida b Inbyggnadshöjd c Inbyggnadshöjd nätanslutningsbox d Anslutningskabel,L=1440mm

Page 50

Inbyggnad

Förbereda bänkskivan

Såga ur bänkskivan enligt måttskiss

en. Beakta minimiavståndet som ska vara 50 mm mellan hällen och den bakre väggen och till vänster och höger sida mot en sidovägg. (Se av snittet "Säkerhetsanvisningar för in byggnad").

Ursågningen bör fuktspärras med

speciallack eller silikon så att bänk skivan inte sväller. De material som används måste vara temperaturbeständiga.

Glaskeramikhällar med ram: Om man vid inbyggnaden upptäcker att ramens tätning inte ligger an helt mot bänkskivan i hörnen kan hörnradierna, ß R4, bearbetas försiktigt med sticksåg i efterhand.

Fasettslipade hällar: En tätningsremsa ser till att hällen sitter fast och inte glider i ursågning en. Spalten mellan ramen och bänk skivan minskar efter en tid.

Sätta i hällen

^ ^

Dra hällens anslutningsledning nedåt genom ursågningen.

Lägg hällen i mitten av ursågningen. Var noga med att hällens tätning lig ger på bänkskivan. Annars sluter inte hällen tätt runtom. Använd inte fogtät ningsmedel.

Anslut hällen. Kontrollera hällens funktion.

Page 51

Inbyggnad

Tätning Använd inga fogtätningsmedel om det

inte uttryckligen krävs. Tätningsremsan under hällens kant säkerställer tätning en mellan hällen och bänkskivan.

Det får inte hamna fogtätningsmedel mellan hällens ram och bänkskivan! Om hällen måste demonteras för service kan ramen och bänkskivan skadas.

Page 52

Inbyggnad

Elanslutning

Anslutningen av hällen och kabelbyte får endast utföras av en behörig fack man.

Tillverkaren ansvarar inte för direkta eller indirekta skador som uppstått på grund av ej fackmässigt utförd in byggnad eller felaktig anslutning.

Tillverkaren ansvarar inte för skador som uppstått på grund av att jordad kabel saknas eller att det har upp stått ett brott på kabeln (t ex elek triska stötar).

Monteringen av isolerade, strömförande komponenter måste utföras så att dessa delar inte kan vidröras efter inbyggnaden!

Total effekt:

se typskylt

Anslutning och säkring Erforderliga anslutningsdata finns på

typskylten.

Dessa uppgifter måste överensstämma

med de uppgifter som gäller för elnätet.

Spänning AC 230 V/50 Hz Säkring 16 A Säkring typ typ B eller C

Anslutningsmöjligheterna framgår av anslutningsschemat.

Jordfelsbrytare:

För ökad säkerhet rekommenderas jordfelsbrytare.

Page 53

Inbyggnad

Säkerhetsbrytare

Hällen måste kunna skiljas allpoligt från nätet med en säkerhetsbrytare. En jord felsbrytare är en säkerhetsbrytare.

Bryta strömmen till hällen

Beroende på installation gör man så här för att bryta strömmen till hällen.

Smältsäkring

–

Skruva ut säkringen helt

eller:

Snabbsäkring:

–

Tryck på kontrollknappen (röd) tills mellanknappen (svart) trycks ut

eller:

– Snabbsäkring

(Typ B eller C !): Slå om brytaren från 1 (Till) till 0 (Från)

eller:

– Jordfelsbrytare

Slå om strömbrytaren från 1 (Till) till 0 (Från) eller tryck på kontrollknapp en.

Anslutningsledning

Om hällens anslutningskabel skulle be hövas bytas ut ska kabel av typ

H 05 RR-F (gummiisolerad) eller av typ H 05 VV-F (PVC-isolerad) väljas.

Anslutningsmöjligheterna framgår av anslutningsschemat.

Hällens anslutningsspänning och an slutningseffekt framgår av hällens typ skylt.

Byte av anslutningskabel

Om anslutningskabeln byts ut,vgkon trollera att den nya kabeln har tillräckligt stort tvärsnitt

Jordningsledningen måste skruvas fast vid markeringen -

När strömmen är bruten måste elnät et vara säkrat mot återinkoppling.

Page 54

Inbyggnad

Anslutningsschema

Page 55

Page 56

Med reservation för ändringar / 1707

M.-Nr. 06 721 310 / 04

Miele KM 5773 User manual [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
