Instruções de montagem
Placa de cerâmica de vidro
KM 460 / KM 461 / KM 463
KM 464 / KM 465 / KM 466
KM 468 / KM 469
Leia as instruções de montagem
atentamente antes da instalação e
início de funcionamento.
Desta forma não só se protege como
evita avarias no aparelho.
P
M.-Nr. 05 397 212
Índice
Medidas de segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Encastrar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Distância de segurança. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Montagem do aparelho com revestimento adicional da parede. . . . . . . . . . . . . . . 5
Dimensões do aparelho e do recorte no tampo . . . . . . . . . . . . . . . . . . . . . . . . . 6
KM 460 / KM 461 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
KM 463. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
KM 464. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
KM 465 / KM 466 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
KM 468. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
KM 469. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Montagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Fixação das molas de aperto e da chapa de segurança . . . . . . . . . . . . . . . . . . . 14
Tampos de granito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Instruções de montagem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Indicações sobre a ligação eléctrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Esquema de ligação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
2
Encastrar
Instale a placa somente depois dos
móveis superiores estarem monta
dos, evitando assim possíveis danos
na placa.
Medidas de segurança
-
Se o tampo de trabalho for folhea
do, a folha deve estar colada com
cola resistente ao calor (100 ºC) para
evitar que se solte ou deforme, devido
ao calor que a placa irradia.
O friso de acabamento deverá ser re
sistente a temperaturas elevadas.
Estas placas não podem ser mon-
tadas entre dois móveis altos ou
duas paredes. Um dos laterais da placa tem de ficar sempre livre.
A instalação e montagem deste
aparelho em locais móveis (navios,
por exemplo), deverá ser efectuada por
empresas/técnicos especializados,
desde que fiquem garantidas as condições de utilização do aparelho em
segurança.
-
-
aconselhável!
não aconselhável
a Distância até ao recorte no tampo =
50 mm no mínimo.
Excepto no caso de material não in
flamável. Consulte o capítulo Monta
gem do aparelho com revestimento
adicional da parede.
-
-
não permitido!
3
Medidas de segurança
Se apesar disso já existir uma ga
veta por baixo da placa não deve
rá guardar ai objectos de inflamação
fácil, sprays por exemplo. O porta-ta
lheres também deverá ser resistente a
temperaturas elevadas.
Não é permitido montar a placa so
bre o frigorífico ou congelador, má
quina de lavar louça, máquina de lavar
roupa ou sobre secador de roupa.
Preste atenção à montagem do
cabo de ligação eléctrico para que
após a montagem não fique em con
tacto com a prateleira separadora.
Guarde o livro de instruções.
As dimensões indicadas são em mm.
-
-
Distância de segurança
-
-
-
-
b Entre o aparelho e o exaustor deve
existir a distância de segurança indicada pelo fabricante. Caso não exista qualquer referência e no caso de
materiais de inflamação fácil, deve
deixar pelo menos 760 mm de distância no caso de materiais de inflamação fácil.
Ao encastrar vários aparelhos por
baixo do exaustor a distância que
deve existir entre os aparelhos e o
exaustor deve ser a indicada no res
pectivo livro de instruções ou de
montagem e que corresponda ao
aparelho que tenha a indicação de
uma distância maior.
-
4
Medidas de segurança
Montagem do aparelho com revestimento adicional da parede
a Parede
b Revestimento da parede
c Régua de acabamento
d Tampo
e Recorte no tampo
f 50 mm de distância mínima entre o revestimento da parede e o recorte no tam
po.
Esta distância só é necessária se o revestimento da parede for em madeira ou
de outro material inflamável. No caso de material não inflamável (metal, azule
jos em cerâmica, etc.) pode reduzir a distância de acordo com a espessura do
material utilizado no revestimento.
As temperaturas elevadas podem danificar ou alterar os materiais.
-
-
5

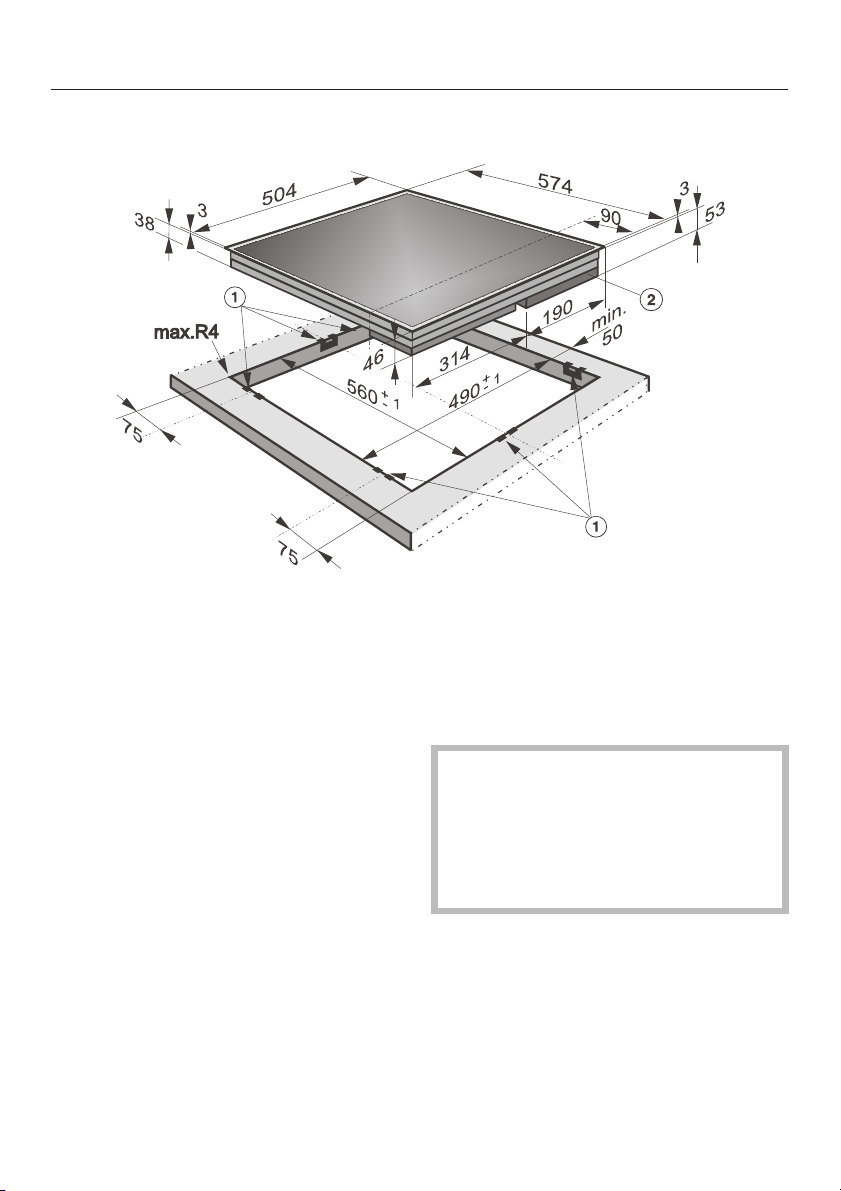

Dimensões do aparelho e do recorte no tampo
KM 460 / KM 461
a Molas de aperto
^
Efectue o corte no tampo de acordo
com o indicado na figura.
^
Preste atenção aos 50 mm de distân
cia mínima que deve existir entre a
placa e a parede traseira assim
como do lado direito ou esquerdo se
existir um móvel alto ou uma parede.
Consulte o capítulo ‘Medidas de se
gurança’.
^
Em tampos de madeira deverá isolar
a zona recortada evitando assim da
nos devido a humidades que pos
sam infiltrar-se. Os materiais utiliza
dos devem ser resistentes a tempe
raturas elevadas.
6
b Profundidade com caixa de ligação
à corrente, atrás no lado direito,
aprox. 48 mm.
Se ao efectuar a montagem verificar
que o vedante da moldura, nos can
tos, não assenta devidamente sobre
o tampo, ajuste-os, raio de curvatura
máx. R4, utilizando um serrote de
ponta.
-
-
-
-
-
-
KM 463
Dimensões do aparelho e do recorte no tampo
a Molas de aperto
^
Efectue o corte no tampo de acordo
com o indicado na figura.
^
Preste atenção aos 50 mm de distân
cia mínima que deve existir entre a
placa e a parede traseira assim
como do lado direito ou esquerdo se
existir um móvel alto ou uma parede.
Consulte o capítulo ‘Medidas de se
gurança’.
^
Em tampos de madeira deverá isolar
a zona recortada evitando assim da
nos devido a humidades que pos
sam infiltrar-se. Os materiais utiliza
dos devem ser resistentes a tempe
raturas elevadas.
b Profundidade com caixa de ligação
à corrente, atrás no lado direito,
aprox. 48 mm.
Se ao efectuar a montagem verificar
que o vedante da moldura, nos can
tos, não assenta devidamente sobre
o tampo, ajuste-os, raio de curvatura
máx. R4, utilizando um serrote de
ponta.
-
-
-
-
-
-
7
Dimensões do aparelho e do recorte no tampo
KM 464
38
3
max.R4
75
504
750
+
-
1
a
75
a Molas de aperto
b Profundidade com caixa de ligação
à corrente, atrás no lado direito,
aprox. 51 mm.
c Altura para encastrar
46
490
+
-
314
1
764
190
a
90
min.
5
3
53
b
0
e Chapa de segurança
^
Efectue o corte no tampo de acordo
com o indicado na figura.
^
Preste atenção aos 50 mm de distân
cia mínima que deve existir entre a
placa e a parede traseira assim
como do lado direito ou esquerdo se
existir um móvel alto ou uma parede.
Consulte o capítulo ‘Medidas de se
gurança’.
8
^
Em tampos de madeira deverá isolar
a zona recortada evitando assim da
nos devido a humidades que pos
-
sam infiltrar-se. Os materiais utiliza
dos devem ser resistentes a tempe
-
-
-
-
raturas elevadas.
-
Dimensões do aparelho e do recorte no tampo
Prateleira de protecção
Por baixo da placa deve ser montada
^
uma prateleira de protecção a pelo
menos 55 mm de distância do canto
superior do tampo (consulte a figu
ra).
Se ao efectuar a montagem verificar
que o vedante da moldura, nos can
tos, não assenta devidamente sobre
o tampo, ajuste-os, raio de curvatura
máx. R4, utilizando um serrote de
ponta.
-
-
9

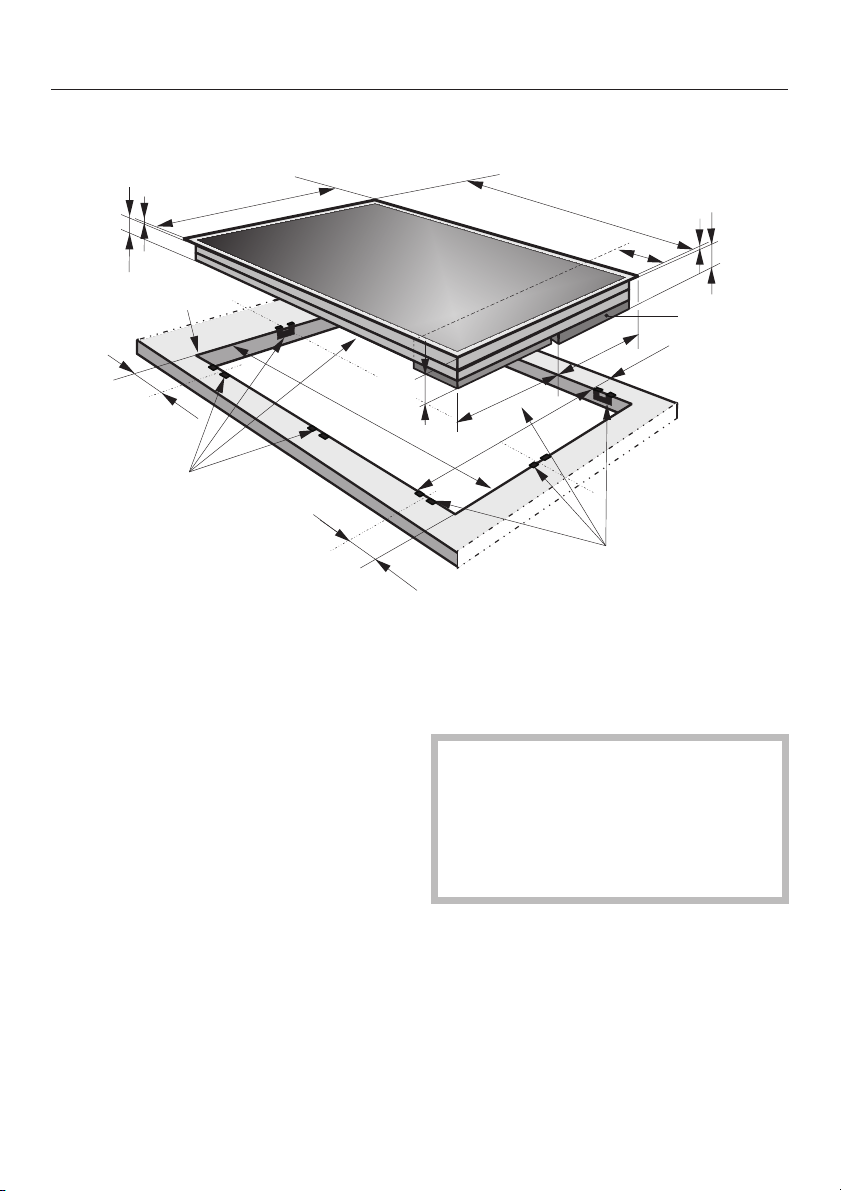

Dimensões do aparelho e do recorte no tampo
KM 465 / KM 466
a Molas de aperto
^
Efectue o corte no tampo de acordo
com o indicado na figura.
^
Preste atenção aos 50 mm de distân
cia mínima que deve existir entre a
placa e a parede traseira assim
como do lado direito ou esquerdo se
existir um móvel alto ou uma parede.
Consulte o capítulo ‘Medidas de se
gurança’.
^
Em tampos de madeira deverá isolar
a zona recortada evitando assim da
nos devido a humidades que pos
sam infiltrar-se. Os materiais utiliza
dos devem ser resistentes a tempe
raturas elevadas.
10
b Profundidade com caixa de ligação
à corrente, atrás no lado direito,
aprox. 53 mm.
Se ao efectuar a montagem verificar
que o vedante da moldura, nos can
tos, não assenta devidamente sobre
o tampo, ajuste-os, raio de curvatura
máx. R4, utilizando um serrote de
ponta.
-
-
-
-
-
-
KM 468
Dimensões do aparelho e do recorte no tampo
38
3
max.R4
75
504
750
a
75
a Molas de aperto
^
Efectue o corte no tampo de acordo
com o indicado na figura.
^
Preste atenção aos 50 mm de distân
cia mínima que deve existir entre a
placa e a parede traseira assim
como do lado direito ou esquerdo se
existir um móvel alto ou uma parede.
Consulte o capítulo ‘Medidas de se
gurança’.
764
3
90
53
b
190
min.
0
5
+
46
-
1
490
+
-
314
1
a
b Profundidade com caixa de ligação
à corrente, atrás no lado direito,
aprox. 53 mm.
Se ao efectuar a montagem verificar
que o vedante da moldura, nos can
tos, não assenta devidamente sobre
o tampo, ajuste-os, raio de curvatura
máx. R4, utilizando um serrote de
ponta.
-
-
^
Em tampos de madeira deverá isolar
a zona recortada evitando assim da
nos devido a humidades que pos
sam infiltrar-se. Os materiais utiliza
dos devem ser resistentes a tempe
raturas elevadas.
-
-
-
-
11

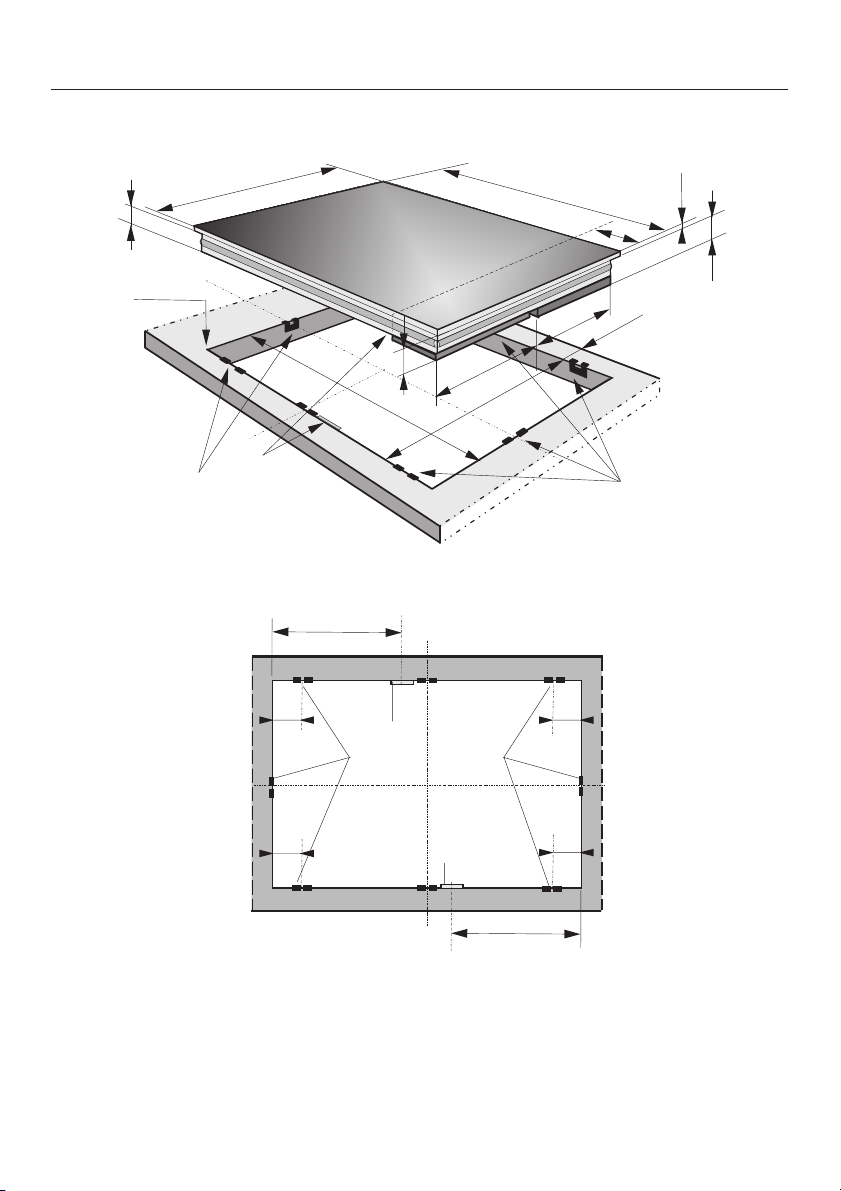

Dimensões do aparelho e do recorte no tampo
KM 469
c
36
max. R4
520
750
44
+
1
-
490
314
+
-
780
5
90
5
51
b
190
min.
50
1
e
a
Posicionamento das molas de aperto e da chapa de segurança para KM 469
300
75
75
a
e
a
a
75
e
75
300
a Molas de aperto
b Profundidade com caixa de ligação à corrente, atrás no lado direito,
aprox. 51 mm.
c Altura para encastrar
e Chapa de segurança
12
Dimensões do aparelho e do recorte no tampo
Efectue o corte no tampo de acordo
^
com o indicado na figura.
Preste atenção aos 50 mm de distân
^
cia mínima que deve existir entre a
placa e a parede traseira assim
como do lado direito ou esquerdo se
existir um móvel alto montado. Con
sulte o capítulo ‘Medidas de segu
rança’.
Em tampos de madeira deverá isolar
^
a zona recortada para evitar danos
devido a humidades que possam in
filtrar-se. Os materiais utilizados de
vem ser resistentes a temperaturas
elevadas.
Prateleira de protecção
Se ao efectuar a montagem verificar
que o vedante da moldura, nos can
tos, não assenta devidamente sobre
o tampo, ajuste-os, raio de curvatura
máx. R4, utilizando um serrote de
-
-
-
ponta.
-
-
^
Por baixo da placa deve ser monta
da uma prateleira de protecção a
pelo menos 55 mm de distância do
canto superior do tampo (consulte a
figura).
-
13

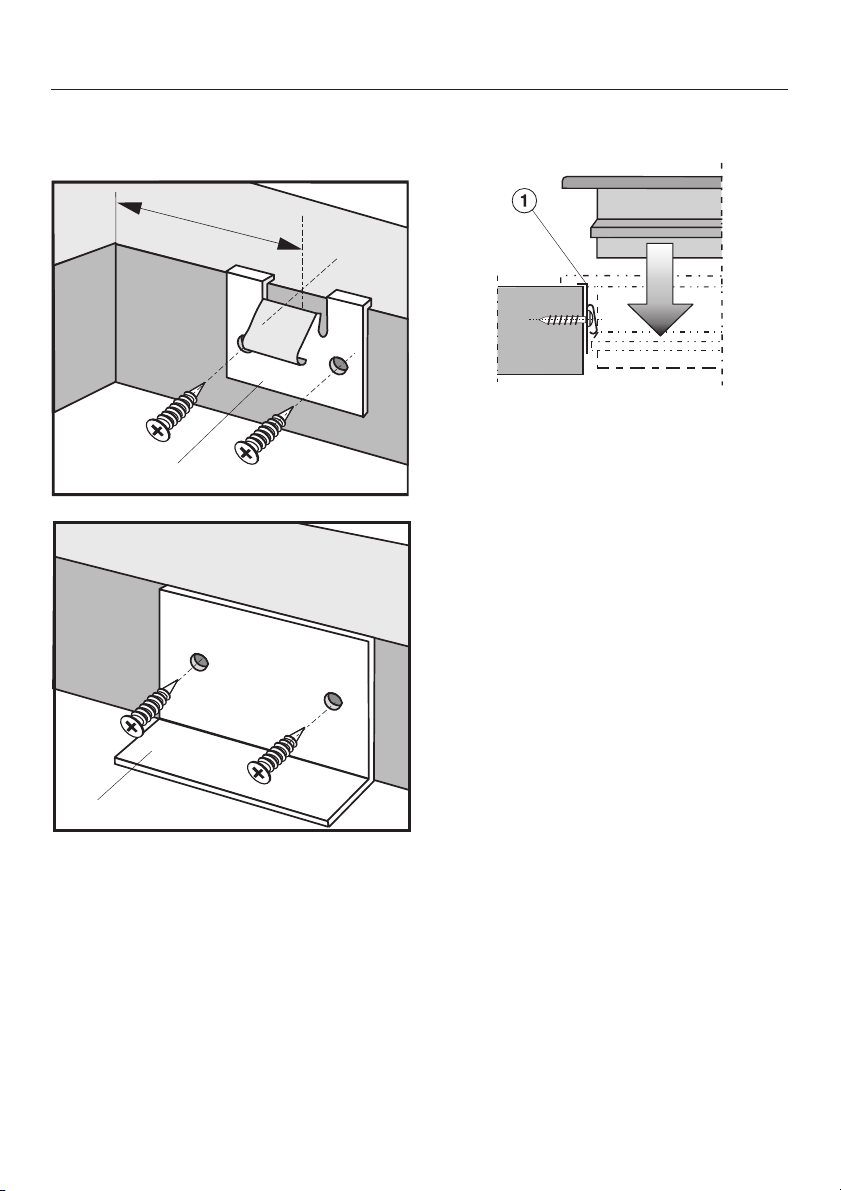

Montagem
Fixação das molas de aperto e
da chapa de segurança
75
b
Montagem do aparelho
Passe o cabo de ligação da placa
^
para baixo, através do recorte.
^ Coloque a placa sobre as molas de
aperto a.Pressione a placa para baixo e em simultâneo com as duas
mãos, até sentir e ouvir o encaixe.
Verifique se o vedante da placa está
assente sobre o tampo. Só assim ficará garantida a vedação perfeita.
Para desencaixar a placa do tampo é
necessário utilizar uma ferramenta
especial.
e
^
Fixar as molas de aperto a e as cha
pas de segurança e fornecidas
junto nos pontos indicados (consulte
o capítulo Dimensões do aparelho e
do recorte no tampo), tal como se in
dica na figura e fixar com os parafu
sos fornecidos junto
3,5 x 25 mm.
14
^
Ligue a placa à rede eléctrica.
Consulte o capítulo: "Ligação eléctri
ca"
-
-
-
-
Montagem
Tampos de granito
As molas de aperto a e chapas de segurança e, no caso de tampos em granito,
têm de ser posicionadas e fixas com fita autocolante dupla f.Depois disso apli
que silicone g em volta das molas de aperto e das chapas de segurança.
Os parafusos não são necessários no caso de tampos em granito.
-
f
e
e
g
15
Montagem
Montagem do aparelho
Passe o cabo de ligação da placa
^
para baixo, através do recorte.
^ Coloque a placa sobre as molas de
aperto a.
^ Pressione a placa para baixo e em
simultâneo com as duas mãos, até
sentir e ouvir o encaixe. Verifique se
o vedante da placa está assente sobre o tampo. Só assim ficará garantida a vedação perfeita.
Para desencaixar a placa do tampo é
necessário utilizar uma ferramenta
especial. Ligue a placa à rede eléc
trica.
Consulte o capítulo: "Ligação eléctri
ca"
Instruções de montagem
Caso contrário quando for necessário efectuar trabalhos de assistência será bastante difícil desmontar a placa (tanto a moldura como o
tampo podem ficar danificados).
A fita isolante deve ser colada por baixo, em volta da moldura da placa ficando assim garantida a vedação do tam
po.
-
-
16
Indicações sobre a ligação eléctrica
A ligação da placa à corrente eléctrica
só deve ser efectuada por um técnico
especializado e de acordo com as nor
mas da companhia distribuidora de
electricidade.
Verifique se todas as peças ficaram
bem isoladas após a montagem da
placa.
Os dados de ligação necessários
encontram-se na placa de característi
cas.
Estes dados devem corresponder com
os do quadro eléctrico.
É necessário poder desligar a placa da
corrente eléctrica. Quando a placa está
desligada tem de existir uma distância
entre contactos de pelo menos 3 mm.
Quando for necessário cortar a alimentação da placa deverá desligar os disjuntores ou fusíveis do quadro.
Certifique-se após desligar o quadro
eléctrico de que não será ligado
inadvertidamente sem que os traba
lhos necessários estejam concluí
dos.
-
-
-
17
Indicações sobre a ligação eléctrica
Esquema de ligação
A placa tem de ser ligada à corrente
com um cabo eléctrico tipo H 05 VV-F
ou H 05 RR-F de acordo com o esque
ma de ligação indicado.
Consulte a placa de características
onde encontra os dados técnicos de li
gação.
Disjuntor de protecção:
Para aumentar a segurança pode ser
montado um interruptor de protecção
com uma corrente de disparo de
30 mA.
18
Se a segurança for de ß 100 mA e se
durante um longo período de tempo
-
não utilizar a placa, o disjuntor pode
disparar.
-
Atenção
O fabricante não pode ser respon
sabilizado por danos ou avarias
causados por falta ou interrupção
nos sistemas de protecção ou mon
tagem errada da placa.
-
-
19
Salvo modificações / 1206
M.-Nr. 05 397 212 / 01
pt-PT
Loading...
