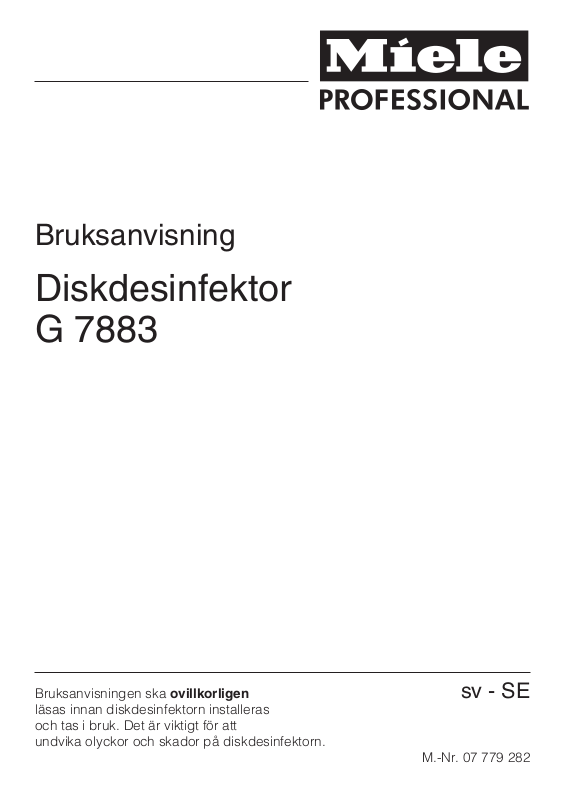

Bruksanvisning

Diskdesinfektor G 7883

Bruksanvisningen ska ovillkorligen läsas innan diskdesinfektorn installeras och tas i bruk. Det är viktigt för att undvika olyckor och skador på diskdesinfektorn.

sv-SE

M.-Nr. 07 779 282

Page 2

Innehållsförteckning

Säkerhetsanvisningar och varningar..................................5

Symboler på diskdesinfektorn ......................................9

Avsett användningsområde ........................................10

Beskrivning av diskdesinfektorn ....................................12

Bidra till att skona miljön ..........................................14

Öppna och stänga luckan ..........................................15

Elektriskt lucklås ..................................................15

Öppna luckan a .................................................15

Stäng luckan .....................................................15

Öppna luckan med nödöppnaren .....................................15

Vattenavhärdare..................................................16

Programmera vattenavhärdaren ......................................16

Fylla på salt ......................................................18

Indikering för påfyllning av salt .......................................19

Användningsteknik ...............................................20

Placera diskgods ..................................................21

Fjädrande adapter för vattenförsörjning ................................23

Justera överkorgen i höjdled .........................................23

Laboratorieutrustning...............................................24

Kemisk användningsteknik.........................................26

Dosering av olika medel ...........................................31

Fylla på sköljmedel ................................................31

Indikering för påfyllning av sköljmedel .................................32

Ställa in dosering av sköljmedel ......................................32

Fylla på neutraliseringsmedel ........................................33

Indikering för påfyllning av neutraliseringsmedel .........................34

Tillsätta diskmedel .................................................35

Dosera diskmedel i pulverform .......................................35

Använda diskdesinfektorn .........................................37

Koppla in diskdesinfektorn ..........................................37

Starta ett program .................................................37

Välja tillvalsfunktionen Torkning 0 .................................37

Indikering av programförlopp ........................................38

Programslut ......................................................38

Programavbrott ...................................................39

Programavbrott genom störning....................................39

Manuellt programavbrott .........................................39

Page 3

Innehållsförteckning

Stänga av diskdesinfektorn ..........................................39

Programmeringsfunktioner.........................................40

Följande gäller för alla programmeringsfunktioner:........................40

Aktivera programmeringsläget .....................................40

Spara värdena och avsluta programmeringsläget......................40

Avsluta programmeringsläget utan att spara ..........................40

Dosering med DOS 1...............................................41

Ställa in doseringskoncentration....................................41

Lufta doseringssystemet..........................................41

Dosering med DOS 3...............................................42

Ställa in doseringskoncentration....................................42

Lufta doseringssystemet..........................................42

Summer .........................................................43

Ändra programparametrar...........................................44

Ändra temperatur ...............................................44

Ändra hålltid ...................................................45

Återställa fabriksinställningen ........................................45

Ställa in klockslag och datum ........................................46

Processdokumentation (tillval)......................................47

Underhållsåtgärder ...............................................48

Skötsel ..........................................................48

Processvalidering .................................................49

Rutinkontroller ....................................................49

Rengöra silarna i diskutrymmet .......................................50

Rengöra grovsilen...............................................50

Rengöra grovsilen och mikrofinfiltret ................................50

Rengöra spolarmarna ..............................................51

Rengöra manöverpanelen ...........................................52

Rengöra diskdesinfektorns front ......................................52

Rengöra diskutrymmet..............................................52

Rengöra luckans tätning ............................................52

Doseringssystem ..................................................52

Korgar och insatser ................................................53

Hur man klarar av mindre störningar själv ............................54

Åtgärda fel ......................................................63

Termobrytare .....................................................63

Rensa avloppspump och backventil ...................................64

Rengöra filter i vattentilloppet ........................................65

Page 4

Innehållsförteckning

Miele service.....................................................66

Uppställning .....................................................67

Bygga in diskdesinfektorn under en bänkskiva...........................67

Elanslutning .....................................................69

Vattenanslutning .................................................70

Ansluta vattentilloppet ..............................................70

AD-vattenanslutning (trycksatt) ö 60 - 1 000 kPa (0,6 - 10 bar) övertryck ....71

AD-vattenanslutning (trycklös) 8,5 - 60 kPa (0,085 - 0,6 bar) (tillval)........71

Ansluta vattenavlopp ...............................................72

Tekniska data ....................................................73

Programöversikt .................................................74

Page 5

Säkerhetsanvisningar och varningar

Denna diskdesinfektor uppfyller gäl lande säkerhetskrav. Ett felaktigt bruk kan leda till personskador och skador på föremål. Läs bruksanvisningen noga innan diskdesinfektorn tas i bruk. Det är viktigt för att undvika olyckor och skador på diskdesinfektorn. Spara bruksanvisningen!

Användningsområde

Diskdesinfektorn är uteslutande av

sedd för de användningsområden som anges i bruksanvisningen. All annan användning, ombyggnader och förändringar är inte tillåtna och kan innebära fara. Disk- och desinfektionsprogrammen är endast avsedda för laboratorieutrustning och medicinprodukter, vilka av tillverkaren är deklarerade som diskoch desinfektionsbara. Diskgodsets och instrumenttillverkarens anvisningar ska beaktas. Tillverkaren ansvarar inte för skador som har uppstått på grund av otillåten eller felaktig användning av diskdesinfektorn.

Diskdesinfektorn ska uteslutande

användas inomhus och på fasta plats er.

Följ nedanstående anvisningar för att undvika skador!

Diskdesinfektorn får endast tas i

drift, underhållas och repareras av Miele service. För att uppfylla GLP-prin ciperna (Good Laboratory Practice), oli ka riktlinjer och driftföreskrifter för medi cinprodukter på bästa sätt rekommen deras att ett underhållsavtal sluts med Miele. Ej fackmässigt utförda repara tioner kan innebära allvarlig fara för an vändaren!

Diskdesinfektorn får inte installeras

på platser där det föreligger explo sions- och/eller frostrisk.

Diskdesinfektorns elektriska säker-

het garanteras endast om den ansluts till jordad säkerhetsbrytare som är installerad enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning är uppfylld. Låt en fackman kontrollera installationen vid tveksamhet. Tillverkaren ansvarar inte för skador som har uppstått på grund av att jordad kabel saknas eller att det har uppstått ett brott på kabeln (till exempel elek triska stötar).

En skadad eller otät diskdesinfektor

kan vara en säkerhetsrisk. Diskdesin fektorn ska omedelbart stängas av och Miele service ska informeras.

Användarna måste regelbundet få

användningsinstruktioner. Diskdesinfek torn får endast skötas av personal som har fått användningsinstruktioner till diskdesinfektorn.

Page 6

Säkerhetsanvisningar och varningar

Iaktta försiktighet vid användning av

olika medel (disk-, neutraliserings-, desinfektions-, sköljmedel och så vida re)! De innehåller ofta syror eller lut. Observera gällande säkerhetsföreskrift er! Använd skyddsglasögon och skyddshandskar! För alla medel som används gäller att tillverkarens säker hetsanvisningar och säkerhetsdatablad ska beaktas!

Diskdesinfektorn är endast avsedd

för bruk med vatten och rekommende rade medel. Diskdesinfektorn får inte användas med organiska lösningsme del eller lättantändliga vätskor. Om gummi och plastdelar förstörs finns det en explosionsrisk och risk för att olika delar går sönder, vilket kan leda till att vätskor läcker ut.

Undvik att andas in dammet när du

använder diskmedel i pulverform! Disk- eller andra medel som sväljs kan orsaka frätskador i mun och svalg eller leda till kvävning.

Vattnet i diskutrymmet är inget

dricksvatten!

Sitt eller stå inte på den öppna

luckan. Diskdesinfektorn kan välta eller skadas.

Vasst och spetsigt diskgods ska

placeras så att det inte kan förorsaka skador vid i- och urplockning.

Observera diskdesinfektorns höga

arbetstemperatur under drift. När luckan öppnas finns risk för bränn-,

skållnings- samt frätskador! Vid an vändning av desinfektionsmedel finns

risk för inandning av giftiga ångor!

Om giftiga substanser kan frigöras i

diskvattnet vid rengöring (till exempel aldehyder i desinfektionsmedel) är det viktigt att kontrollera att luckan är tät och att ångkondensatorn fungerar kor rekt.

Om du öppnar luckan under pågående program bör extra försiktighet iakttas.

Beakta i nödfall vid kontakt med oli-

ka medel eller giftiga ångor säkerhetsdatabladet från tillverkaren av det använda medlet!

Vagnar, korgar, insatser och disk-

gods måste först svalna. Töm sedan eventuella vattenrester från de ihåliga delarna i diskutrymmet.

Vidrör inte de heta elementen när

luckan öppnas under eller efter ett av slutat program. Till och med några minuter efter avslutat program finns risk för brännskada.

Diskdesinfektorn och dess omedel

bara närhet får vid rengöring inte spo las av med vatten (till exempel med slang eller högtryckstvätt).

Bryt strömmen till diskdesinfektorn

vid reparation och underhåll.

Page 7

Säkerhetsanvisningar och varningar

Följ nedanstående anvisningar för en garanterad kvalitetssäkring vid disk ning av speciell medicinsk utrustning så att patienter inte utsätts för risker och för att undvika sakskador!

Om diskdesinfektorn har använts för

desinfektion måste ångkondensatorn och dess förbindelse med diskkamma ren och diskdesinfektorns avlopp des infekteras innan den repareras eller vid utbyte av delar.

Ett program får endast avbrytas i un

dantagsfall och då av auktoriserade personer.

Användaren ska själv säkerställa

desinfektionsstandarden för desinfektionsprocessen vid rutinmässig användning av diskdesinfektorn. Processerna måste regelbundet kontrolleras termoelektriskt och genom dokumenterbara resultatkontroller. Vid kemisk-termiska processer krävs ytterligare tester med kemiska respektive bakteriologiska indikatorer.

För termisk desinfektion ska de tem

peraturer och hålltider användas som är lämpade för infektionsprofylax enligt de krav som gäller för varje enskilt an vändningsområde.

Rengöring av medicinprodukter sker

med termisk desinfektion. För att desinfektera annat diskgods, som inte är värmebeständigt (till exem pel OP-skor), kan det göras med tillsats av ett kemiskt desinfektionsmedel. Desinfektionsparametrarna baseras på de uppgifter som anges av desinfek tionsmedlets tillverkare. Tillverkarens anvisningar gällande handhavande, användningsvillkor och verkan ska beaktas noggrant. Använd ning av kemiskt-termiskt förfarande är

inte lämpligt för rengöring av medicin produkter.

Vissa medel kan i vissa fall medföra

skador på diskdesinfektorn. Du bör följa rekommendationerna från rengöringsmedlets tillverkare. Om det uppstår skador eller om du har frågor angående användning av olika material bör du kontakta Miele.

Tidigare diskprocesser (till exempel

med disk- eller desinfektionsmedel), vissa typer av kontamination och en del olika medel, även i kombination med

kemisk växelverkan, kan orsaka skum. Skum kan påverka disk- och desinfek tionsresultatet.

Diskprocessen måste ställas in så

att inget skum uppstår i diskutrymmet. Skum som hamnar i diskutrymmet kan göra så att diskdesinfektorn inte funge rar säkert.

Page 8

Säkerhetsanvisningar och varningar

Diskprocessen måste regelbundet

kontrolleras för att se om det bildas skum.

För att undvika sakskador på disk

desinfektorn och tillbehör på grund av olika medel, smuts och dess växelver kan, beakta anvisningarna i avsnittet "Kemisk användningsteknik".

Den användningstekniska rekom

mendationen av olika medel (som till exempel diskmedel) innebär inte att diskdesinfektorns tillverkare ansvarar för medlens påverkan på diskgodset. Observera att ändringar i sammansätt ning, förvaringsförutsättningar och så vidare, vilka tillverkaren inte har informerat om, kan påverka kvaliteten på diskresultatet.

Var noga med att följa tillverkarens

anvisningar vid användning av olika medel (som exempelvis diskmedel). För att undvika materialskador och häftiga kemiska reaktioner (till exempel knallgasreaktion) ska respektive medel endast användas för det ändamål som an ges av tillverkaren.

Om det ställs extra höga krav på

disk-, skölj- och desinfektionskvaliteten bör förutsättningarna (diskmedel, vat tenkvalitet och så vidare) först stämmas av med Miele.

Vagnar, korgar och insatser för disk

godset ska endast användas ända målsenligt. Rörformiga instrument måste diskas och sköljas komplett invändigt.

Töm alla kärl innan de placeras i

diskdesinfektorn.

Rester av lösningsmedel och syror,

särskilt saltsyra och kloridhaltiga lös ningsmedel, får inte hamna i diskutrym met. Detsamma gäller korroderande järn. Lösningsmedel i samband med konta mination får endast förekomma i mycket små mängder (särskilt i riskklass A1).

För att undvika korrosionsskador får

höljet av rostfritt stål inte komma i kontakt med varken saltsyrahaltiga lösningar eller ångor.

Efter arbeten på vattenledningsnätet

måste vattenförsörjningsledningen till diskdesinfektorn luftas. I annat fall kan delar i diskdesinfektorn skadas.

Följ bruksanvisningens uppställ

ningsanvisning samt installationsanvis ningen.

Om det ställs extra höga krav på

disk- och slutsköljningsresultatet (till exempel vid kemisk analys, speciella industriella krav och så vidare) måste användaren stämma av detta med Miele i förväg.

Page 9

Säkerhetsanvisningar och varningar

Använda tillbehör

Endast tillbehör från Miele får an

vändas.

Använd endast vagnar, korgar och

insatser från Miele. Vid ändringar av till behör från Miele eller vid användning av vagnar och insatser från andra till verkare kan Miele inte garantera att ett tillräckligt disk- och desinfektionsresul tat uppnås. Skador som uppstår på grund av detta täcks inte av garantin.

Endast sådana medel som är

frisläppta av tillverkaren för respektive användningsområde får användas. Tillverkaren av medlet är ansvarig för eventuell negativ inverkan på diskgodsets material och på diskdesinfektorn.

Symboler på diskdesinfektorn

OBS! Beakta bruksanvisningen!

OBS! Risk för elektriska stötar!

Hantering av uttjänad diskdesinfek tor

Beakta att den uttjänade diskdesin

fektorn kan vara kontaminerad med pa togena bakterier, fakultativt patogena

bakterier, gentekniskt ändrat material,

blod och så vidare och måste därför dekontamineras innan den lämnas in till en avfallsstation.

Av säkerhets- och miljöskäl ska disk

desinfektorn tömmas på alla diskme delsrester under beaktande av gällan de säkerhetsföreskrifter (använd skyddsglasögon och skyddshand skar!). Avlägsna eller gör lucklåset obrukbart så att inte barn kan låsa in sig i desinfektorn. Lämna därefter in diskdesinfektorn för fackmässigt omhändertagande.

Tillverkaren ansvarar inte för skador som har uppstått på grund av att säkerhetsanvisningarna och var ningarna inte har följts.

Page 10

Avsett användningsområde

I Mieles diskdesinfektor kan av tillverka ren deklarerade disk- och desinfek tionsbara medicinprodukter, laborato

rieutrustning och tillbehör från dessa områden diskas, sköljas och desinfek

teras (termiskt resp. kemiskt-termiskt). För detta ska även informationen från medicinprodukts- samt laboratorieut

rustningstillverkaren (EN ISO 17664) beaktas.

Exempel på användningsområden är:

kirurgiska instrument

–

instrument från minimalinvasiv kirurgi

– – instrument för anestesi- och intensiv-

vård – nappflaskor och nappar – OP-skor eller – laboratorieutrustning från forskning

och produktion –

laboratorieutrustning från analytiska

och förberedande avdelningar –

laboratorieutrustning från mikrobiolo

giska och bioteknologiska avdelning

ar.

Begreppet diskgods används allmänt i

bruksanvisningen om föremål som inte definieras närmare.

Rengöring av instrument resp. laborato rieutrustning sker företrädesvis med maskinell rengöring. Såtillvida desinfektion krävs för perso nal- resp. patientsäkerhet, ska den före trädesvis ske med termisk desinfektion, t ex med DESIN vario TD-metoden. Enligt A

-konceptet i EN ISO 15883-1

ska den termiska desinfektionen ske med exempelvis parametrarna 90 °C (+ 5 °C, - 0 °C) och 5 min hålltid (A

000). Verkningsområde A

3 000 omfat-

tar även inaktivering av HBV. I förekommande fall ska regionalt lag-

enliga eller officiella direktiv beaktas. Villkoren för rengöringen ska anpassas

optimalt till kontamination och typ av kontamination för det diskgods som ska diskas. Användningen av motsvarande diskoch sköljmedel ska stämmas av med vad som ska diskas och i förekomman de fall med analysen resp. den analytis

ka metoden.

Som laboratorieutrustning förstås allt från indunstningsskålar till centrifugrör.

Page 11

Rengöringsresultatet är avgörande för desinfektionens säkerhet, sterilisering och hur fritt diskgodset är från kontami nation och följaktligen för den säkra återanvändningen av instrumenten. För medicinprodukter som tål disk och termisk desinfektion är DESIN vario TD-metoden lämpligast.

Avsett användningsområde

Viktigt för adekvat rengöring av instru menten är att använda därför avsedda insatser (vagnar, moduler, insatser o s v). Exempel på detta finns i avsnittet "Användningsteknik".

Diskdesinfektorn är utrustad för slut sköljning med vanligt ledningsvatten eller AD-vatten. Särskilt för laboratorieutrustning för analytiska ändamål ska kvaliteten på AD-vattnet beaktas.

Enligt EN ISO 15883 är diskdesinfektorn kvalificerad för validering av processerna.

Page 12

Beskrivning av diskdesinfektorn

a Till/Frånknapp I-0 b Lucköppnare a c Tidsdisplay/display d Omkopplingsknapp ß för display-

en:

- verklig temperatur

- avverkad disktid

- aktivt diskavsnitt

e Torkningsknapp 0 med kontrollam-

f Startknapp 6 med kontrollampa g Visning av programförlopp:

k regenerering I fördisk l huvuddisk H sköljning/slutsköljning

c torkning r programslut

h Kontrollampor/indikering för påfyll

ning:

p / 6 tillopp/avlopp k regenereringssalt w neutraliseringsmedel H sköljmedel

8 DOS optiskt gränssnitt för

Miele service; vid ansluten DOS-modul K 60 för flytande diskmedel

i Programväljare:

f Stopp A Fritt programmerbart program B Oorganiskt-test C Organiskt-test D Standard E Universal F Intensiv G Plast

6 Tömning D Avsköljning

varioTD SPECIAL 93°C-10'

Page 13

Beskrivning av diskdesinfektorn

a Anslutning för DOS-modul K 60 på

diskdesinfektorns baksida

b Servicelucka c Silkombination d Behållare för regenereringssalt e Behållare för diskmedel i pulverform

f Behållare för sköljmedel med dose

ringsväljare g Påfyllningsindikator för sköljmedel På diskdesinfektorns baksida: –

Gränssnittskontakt RS 232 (tillval) –

Suglans för extern behållare för neu

traliseringsmedel

Page 14

Bidra till att skona miljön

Transportförpackning

Emballaget skyddar maskinen mot tran sportskador. Förpackningsmaterialen är valda med hänsyn till miljön och är där för återvinningsbara.

Emballage som återförs till material kretsloppet innebär minskad råvaruför brukning och mindre mängder avfall. Ditt försäljningsställe kan återta tran sportförpackningen för återvinning.

Hantering av uttjänad labora toriediskmaskin

Elektriska och elektroniska maskiner

som tjänat ut består av material som kan återanvändas. De innehåller dock även skadligt material som är nödvän digt för maskinernas funktion och säkerhet. Om detta slängs i hushållsav fallet eller hanteras på fel sätt kan det leda till hälsorisker eller skador på mil jön. Kasta därför på inga villkor den ut tjänade maskinen i hushållsavfallet.

Lämna istället in uttjänade elektriska

och elektroniska maskiner till en återvinningsstation.

Se till att den uttjänade maskinen förvaras barnsäkert tills den lämnas in för omhändertagande. Se även information i denna bruksanvisning under avsnittet "Säkerhetsanvisningar och varningar".

Page 15

Öppna och stänga luckan

Elektriskt lucklås

Diskdesinfektorn är utrustad med ett elektriskt lucklås.

Luckan kan endast öppnas när:

diskdesinfektorn är elektriskt ansluten

huvudströmbrytaren I-0 är inkopplad.

Öppna luckan a

Tryck in lucköppnaren så långt det

går, fatta samtidigt tag i greppkanten och öppna luckan.

Ta inte i de heta värmeelement-

en när luckan öppnas efter ett avslutat program. Till och med några minuter efter avslutat program finns risk för brännskada.

Luckan kan inte längre öppnas efter programstart och den förblir låst ända fram till programslutet. Det elektriska lucklåset används inte för programmen AVSKÖLJNING D och TÖMNING 6. Om du vill att luckan ska kunna öppnas under programavsnittet "Torkning" mås te detta programmeras i efterhand av Miele service.

Öppna luckan med nödöppnaren

Nödöppnaren får endast användas när luckan inte kan öppnas på van ligt sätt, till exempel efter ett ström avbrott. Obs! För SPECIAL-programmen bör avsnittet "Säkerhetsanvisningar och varningar" läsas extra noggrannt!

När du kringgår att luckan är elek triskt spärrad och om du öppnar luckan ändå föreligger risk för brän n-, skållnings- och frätskador!

^ Vrid programväljaren till f. ^ Stäng av diskdesinfektorn med

knappen I-0.

Stäng luckan

Lyft luckan och tryck den uppåt tills den snäpper fast. Undvik att samtidigt trycka på lucköppnaren.

Fatta tag i nödöppnaren bakom servi celuckan och dra den neråt.

Page 16

Vattenavhärdare

För att uppnå ett bra diskresultat behö ver diskdesinfektorn mjukt vatten (vatten med låg kalkhalt). Hårt vatten orsakar vita beläggningar på diskgods et och i diskdesinfektorn. Därför måste vattnet avhärdas om hård hetsgraden är högre än 4 °dH (0,7 mmol/l). Den inbyggda vattenav härdaren avhärdar automatiskt.

Avhärdaren behöver salt.

–

Diskdesinfektorn måste programme

–

ras för vattnets hårdhetsgrad på in stallationsplatsen.

– Den lokala vattenleverantören lämnar

information om vattnets exakta hårdhetsgrad.

Vid varierande vattenhårdhetsgrad (tex8-17°dH), ställ alltid in efter högsta hårdhetsgrad (i det här exemplet 17 °dH).

Den inbyggda vattenavhärdaren kan ställas in från1-60°dH.

Eventuellt framtida servicearbete underlättas om du känner till vattnets hårdhetsgrad.

Anteckna därför vattnets hårdhets grad här:

Programmera vattenavhärda

ren

Stäng av diskdesinfektorn.

Vrid programväljaren till f.

Håll knapparna ß och 6 intryckta

och koppla samtidigt in diskdesin fektorn med huvudströmbrytaren I-0.

I displayen visas den aktuella program

versionen P....

Kontrollampan p / 6 lyser.

Tryck en gång på 0-knappen.

I displayen visas E01. ^ Vrid programväljaren en position åt

höger (position kl. 1).

I displayen visas siffran 19 (fabriksinställd vattenhårdhet i °dH).

^ Tryck på ß-knappen upprepade

gånger tills det önskade värdet (hårdhetsgrad i °dH) visas i displayen.

Uppgifter om vattenhårdhet i °dH, mmol/l och °f finns i tabellen på nästa sida.

När siffran 60 har uppnåtts börjar räk naren om på 0.

Tryck på knappen 6.

°dH

I displayen visas SP.

Tryck en gång till på knappen 6.

Det önskade värdet sparas. Displayen släcks.

Diskdesinfektorn är driftklar.

Page 17

Inställningstabell

Vattenavhärdare

°dH mmol/l °f Inställning

0*) 1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16 17 18 19 **) 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39

10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39

1 2 3 4 5 6 7 8 9

0,2 0,4 0,5 0,7 0,9 1,1 1,3 1,4 1,6 1,8 2,0 2,2 2,3 2,5 2,7 2,9 3,1 3,2 3,4 3,6 3,8 4,0 4,1 4,3 4,5 4,7 4,9 5,0 5,2 5,4 5,6 5,8 5,9 6,1 6,3 6,5 6,7 6,8 7,0

2 4 5 7

9 11 13 14 16 18 20 22 23 25 27 29 31 32 34 36 38 40 41 43 45 47 49 50 52 54 56 58 59 61 63 65 67 68 70

°dH mmol/l °f Inställning

40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60

7,2 7,4 7,6 7,7 7,9 8,1 8,3 8,5 8,6 8,8 9,0 9,2 9,4 9,5 9,7

9,9 10,1 10,3 10,4 10,6 10,8

72 74 76 77 79 81 83 85 86 88 90 92 94 95 97

99 101 103 104 106 108

40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60

*) Ställ endast in värdet 0 för diskdesin-

fektorer utan vattenavhärdare.

**) Fabriksinställning.

Page 18

Vattenavhärdare

Fylla på salt

Använd endast rent jodfritt koksalt, helst grovkornigt regenereringssalt med en kornstorlek på ca 1–4 mm. Använd inga andra saltsorter då dessa kan or saka funktionsstörningar på avhärda ren. Dessa saltsorter kan innehålla be ståndsdelar som inte är vattenlösliga och därmed orsaka funktionsstörningar på avhärdaren.

Behållaren rymmer ca 2,5 kg salt.

Om saltbehållaren av misstag

fylls med diskmedel förstörs vattenavhärdaren! Kontrollera gärna en extra gång vid varje saltpåfyllning att det är just salt som fylls på.

Ta ut underkorgen ur maskinen.

Skruva loss locket.

Innan saltbehållaren fylls med salt första gången måste saltbehållaren fyllas upp med ca 2,5 l vatten så att saltet kan lösas upp. När labdiskma skinen har tagits i bruk finns det all tid tillräckligt med vatten i saltbehål laren.

Sätt på påfyllningstratten.

Fyll på salt.

När saltet fylls på rinner en del av salt vattnet över.

Page 19

Säkerställ att inga saltrester finns i

saltbehållare, packning och gängor.

^ Skruva fast locket ordentligt. ^ Välj programmet AVSPOLNING D

direkt för att späda ut och spola rent från saltrester som har runnit över.

Om programförloppet i programmet D fördröjs med några minuter föreligger ingen störning. I detta fall genomförs först en nödvändig regenerering av vattenavhärdaren.

Vattenavhärdare

Indikering för påfyllning av salt

Vattenavhärdaren regenereras automatiskt under ett programförlopp. När detta pågår lyser kontrollampan a k i displayen.

^ Fyll på salt när indikeringen för påfyll-

ning av salt b k lyser.

Page 20

Användningsteknik

Diskdesinfektorn kan utrustas med en underkorg och en överkorg eller en vagn som beroende på det diskgods som ska diskas och desinfekteras kan utrustas med olika insatser eller bytas ut mot specialkorgar.

Använd endast korgar och insatser avsedda för det diskgods som ska diskas.

På följande sidor finns exempel på ut rustning för olika användningsområden.

Kontrollera följande före varje programstart (okulärbesiktning):

– Är diskgodset disktekniskt sett rätt

sorterat/anslutet?

– Är ihåligheterna/kanalerna i ihåliga

instrument fria så att diskvattnet kan genomströmma dessa utan problem?

– Är spolarmarna rena och kan rotera

fritt?

Kontrollera följande efter varje pro gramslut:

Kontrollera okulärt att diskgodset är

–

rent. Befinner sig samtliga ihåliga instru

–

ment fortfarande på sina munstyck en?

Diskgods som har lossnat från

adaptrarna under rengöringen mås te rengöras på nytt.

Är ihåligheterna i de ihåliga instru

–

menten fria?

– Är munstycken och anslutningar

ordentligt anslutna med korgarna/insatserna?

–

Är silkombinationen fri från grov smuts (avlägsna stora föremål och rengör eventuellt silkombinationen)?

–

Är korgadaptern för vattenförsörjning av spolarmarna respektive dysorna rätt kopplade?

–

Finns tillräckligt med disk- och skölj medel i behållarna?

Page 21

Användningsteknik

Placera diskgods

Diskgodset måste placeras så att

–

vattenstrålarna kommer åt överallt. Annars blir disken inte ren!

Diskgodset får inte ligga i varandra

–

och det får heller inte täcka för var andra.

Rörformiga instrument måste kunna

–

genomströmmas invändigt av disk vattnet.

Försärskilt smala, ihåliga/rörformiga

–

instrument måste genomspolningen av diskvattnet säkerställas när de placeras i eller ansluts till en spolanordning.

– Kärl placeras med öppningen neråt i

lämplig korg eller insats, så att vattnet obehindrat kan spolas in och rinna ut.

– Diskgods med kupad botten place-

ras bäst lutande så att vattnet kan rinna av ordentligt.

Höga, smala glas bör ställas i mitten

–

av diskkorgen. Där kan de lättast nås av vattenstrålarna.

Lätt diskgods bör täckas med ett nät

–

(till exempel täcknät A6) och småde lar bör läggas i en lämplig korg för smådelar, så att de inte blockerar spolarmarna.

Vagnar och korgar med adapter

–

måste vara ordentligt kopplade. Spolarmarna får inte blockeras av

–

alltför högt eller utstickande disk gods.

– För att undvika korrosion rekommen-

deras att man endast använder instrument av instrumentstål.

– Nickelöverdragna instrument och

färgeloxerad aluminium är inte lämpliga för rengöring i diskdesinfektor.

– Använd temperaturbeständiga plast-

komponenter.

Page 22

Användningsteknik

Förbehandling

Töm alla kärl noga före iplockningen

(beakta eventuella smittskyddsbe stämmelser).

Avlägsna näringslösningar ur petri

skålar. Avlägsna blodrester.

Avlägsna proppar, korkar, etiketter,

lackresterosv.

Rester av syra, lösningsmedel,

särskilt saltsyra och kloridhaltiga lös ningsmedel måste tömmas ur kärlen innan de placeras i diskdesinfektorn.

Förbehandling före den maskinella rengöringen

I vissa fall måste man kontrollera om svår eller icke borttagbar kontamination t ex fett, pappersetiketterosv,sompå

verkar rengörings- och sköljresultatet,

måste tas bort före den maskinella ren göringen.

I vissa fall måste det avgöras om labo ratorieutrustning som är kontaminerad med mikrobiologiska material, patoge na bakterier, fakultativt patogena bakte

rier, gentekniskt förändrat material etc. ska steriliseras innan det diskas.

Kontaminerade instrument placeras vanligtvis direkt utan förbehandling i diskdesinfektorns korgar och insatser.

Page 23

Användningsteknik

Fjädrande adapter för vattenförsörjning

Den fjädrande adaptern för vattenför sörjningen för korgarna resp. injektor vagnarna måste hamna på rätt plats när korgarna/vagnarna sätts på plats i diskdesinfektorn; den ska sitta4-5mm högre än vattentilloppet.

Om så inte är fallet, måste man själv anpassa den justerbara adaptern till vattentilloppet.

Justera överkorgen i höjdled

Överkorgen kan ställas in i tre lägen med 2 cm mellanrum mellan varje steg.

Beroende på överkorgens inställning och insatsens användning kan disk gods i varierande höjd placeras i korg arna.

För att justera överkorgen:

Dra ut överkorgen tills det tar emot

och lyft av den från glidskenorna. Skruva med en hylsnyckel (7:a) loss

hållaren för korghjulen på båda sidor av korgen och ändra till önskat läge.

Lossa klämringen a.

Skjut adaptern uppåt b.

Vrid fast klämringen c.

Page 24

Användningsteknik

Laboratorieutrustning

Laboratorieutrustning med vid hals, t ex bägare, vidhalsade E-kolvar och petri skålar, eller glas med cylindrisk form, t ex reagensglas, kan rengöras och sköljas av både invändigt och utvändigt med de roterande spolarmarna. Laboratorieutrustningen placeras i hel-, halv- eller kvartsinsatser och ställs i en tom underkorg eller i en överkorg med spolarm.

För laboratorieutrustning med smal hals, t ex smalhalsade E-kolvar, rund bottnade kolvar, mätkolvar och pipetter krävs injektorvagnar resp. injektorkorgar.

För injektorvagnar och injektormoduler för laboratorieutrustning med smal hals medföljer separat bruksanvisning.

På följande sidor visas vilka principer man bör följa när man sorterar in olika slags diskgods.

Petriskålar och liknande placeras i

–

lämplig insats med insidan mot mit ten av labdiskmaskinen.

Pipetter med munstycken ställs upp

–

åt i insatserna. Täck eventuellt över med täcknät för

–

att undvika glasskador. Kvartsinsatser bör placeras så att av

–

ståndet till vagnens kant är minst 3 cm.

Page 25

Användningsteknik

Överkorg O 188/1

För insatser, t ex E 103 för reagensglas, AK 12 för trattar och bägare, E 118 för petriskålar eller E 134 för objektglas.

Underkorg U 874/1

För insatser, t ex E 136 för petriskålar och E 403 för urglas.

E 106/2

För vidhalsade glas, mätcylindrar eller medicinflaskor.

E 109

För bägare.

Page 26

Kemisk användningsteknik

Allmänna anvisningar Verkningseffekt Åtgärd

Om elastomerer (tätningar och slangar) och plastmaterial i diskdesinfektorn skadas kan detta leda till att materialen sväller, krymper, torkar och rispas. De kan då inte fungera korrekt och följden blir otäthet.

En stark skumbildning under program met påverkar diskresultatet. Om skum uppstår i diskutrymmet kan skador upp stå på diskdesinfektorn. Vid skumbildning är i regel diskproces sen inte standardiserad och validerad.

Korrosion på det rostfria stålet i diskkutrymmet och tillbehören kan se olika ut:

– rostbildning (röda fläckar/missfärg-

ningar) – svarta fläckar/missfärgningar –

vita fläckar/missfärgningar (glatta

ytor är angripna). En gropfrätningsfaktor kan leda till otät

heter i diskdesinfektorn. Beroende på användning kan korrosionen påverka diskresultatet eller också inducera korrosion på diskgods av rostfritt stål.

Orsakerna till skadorna ska faststäl

–

las och åtgärdas.

Se också informationen till "Anslutna processkemikalier", "Externa förorening ar" och "Reaktion mellan processkemi kalier och föroreningar" i detta avsnitt.

Orsakerna till skumbildning ska fast

–

ställas och åtgärdas.

Diskprocessen måste regelbundet

–

kontrolleras för att se om det bildas

skum.

Se också informationen till "Anslutna processkemikalier", "Externa föroreningar" och "Reaktion mellan processkemikalier och föroreningar" i detta avsnitt.

– Orsakerna till korrosion ska faststäl-

las och åtgärdas.

Se också informationen till "Anslutna processkemikalier", "Externa föroreningar" och "Reaktion mellan processkemikalier och föroreningar" i detta avsnitt.

Page 27

Kemisk användningsteknik

Anslutna processkemikalier Verkningseffekt Åtgärd

Ämnena i medlena påverkar doserings systemens hållbarhet och funktionalitet (flödeshastighet) starkt. Doseringssys temen (doseringsslangar och pumpar) är vanligtvis anpassade för en särskild sorts medel.

Allmänn indelning:

alkaliska till pH-neutrala produkter

–

sura till pH-neutrala produkter

–

väteperoxid.

– De olika medlen kan skada elastomerer

och plastmaterial i diskdesinfektorn och på tillbehören.

Väteperoxid kan frigöra stora mängder syre.

Beakta anvisningarna och rekom

–

mendationerna från rengöringsmed lens tillverkare.

Kontrollera regelbundet visuellt att

–

doseringssystemet inte är skadat. Genomför regelbundna kontroller av

–

flödeshastigheten i doseringssystem et.

– Beakta anvisningarna och rekom-

mendationerna från rengöringsmedlens tillverkare.

– Kontrollera regelbundet att alla lättåt-

komliga elastomerer och plastmaterial inte är skadade.

– Använd endast testade processer

som OXIVARIO eller OXIVARIO PLUS.

– Vid väteperoxid bör disktemperatur-

en vara lägre än 70 °C.

–

Rådfråga Miele service.

Följande medel kan leda till en stark skumbildning:

–

rengöringsmedel och sköljmedel

som innehåller tensider. Skumbildning kan uppstå: –

i programblocket som medlet har do

serats i –

om rester av olika medel blir kvar i

det efterföljande programblocket –

om rester av sköljmedel blir kvar i

efterföljande program.

–

Processparametern i diskpro grammet, som doseringstemperatur, doseringskoncentration och så vida re måste ställas in så att hela pro cessen är fri från skum.

–

Beakta tillverkarens anvisningar till

de olika medlen.

Page 28

Kemisk användningsteknik

Anslutna processkemikalier Verkningseffekt Åtgärd

Skumdämpare, speciellt silikonbasera de, kan leda till följande:

beläggningar i diskutrymmet

–

beläggningar på diskgodset

–

skador på elastomerer och plastma

–

terial i diskdesinfektorn att särskilda plastmaterial (till exem

–

pel polykarbonater, plexiglas) an grips.

Använd bara skumdämpare undan

–

tagsvis, till exempel när det är abso lut nödvändigt för diskprocessen.

Periodisk rengöring av diskutrymmet

–

och tillbehören utan diskgods och

utan skumdämpare med till exempel

programmet ORGANICA.

Rådfråga Miele service.

–

Page 29

Kemisk användningsteknik

Externa föroreningar Verkningseffekt Åtgärd

Följande ämnen kan skada elastomerer (slangar och tätningar) och eventuellt också plastmaterial i diskdesinfektorn:

oljor, vaxer, aromatiska och omättat

–

kolväte mjukningsmedel

–

make-up och hygienprodukter som

–

tilll exempel krämer

Följande ämnen kan leda till en stark skumbildning vid diskning och sköljning:

– behandlingsmedel, till exempel des-

infektionsmedel och diskmedel

– reagenser för analysområdet, till

exempel mikrotiterplattor

–

make-up och hygienprodukter som exempelvis schampo och krämer

–

allmänt skumbildande ämnen som tensider.

Omställning av diskdesinfektorn till

–

mer fettåliga elastomerer. Beroende på hur diskdesinfektorn

–

används måste den undre lucktät ningen regelbundet rengörasmed en luddfri trasa eller en svamp. Rengör diskutrymmet och tillbehören utan diskgods med programmet OR GANICA.

För rengöring av diskgodset ska

–

programmet OEL (om det finns) eller ett specialprogram med dosering av rengöringsmedel med tensider användas.

– Skölj av diskgodset ordentligt. – Välj ett diskprogram med en eller fle-

ra korta fördiskar med kallt eller varmt vatten.

– Använd under uppsikt en skumdäm-

pare som helst inte innehåller silikonoljor.

Följande ämnen kan leda till en korro sion på det rostfria stålet i diskutrymmet och på tillbehören:

–

saltsyra

–

andra kloridhaltiga ämnen som till exempel natriumklorid

–

koncentrerad svavelsyra

–

kromsyra

–

järnpartiklar och -spån.

–

Skölj av diskgodset ordentligt.

–

Torka inte av det orena diskgodset innan du ställer in det i vagnar, korg ar och insatser.

Page 30

Kemisk användningsteknik

Reaktion mellan processkemikalier och föroreningar Verkningseffekt Åtgärd

Naturliga oljor och fetter kan förtvålas med alkaliska medel. Detta kan medfö ra att det bildas mycket skum.

Starkt proteinhaltiga kontaminationer som blod kan leda till en stark skum bildning tillsammans med alkaliska medel.

Metaller som inte är rostfria som aluminium, magnesium och zink kan tillsammans med sura eller alkaliska medel frigöra väte (knallgasreaktion).

Använd programmet OEL (om det

–

finns).

Använd specialprogram med dose

–

ring av rengöringsmedel med tensi der (pH-neutral) i fördisken.

Använd under uppsikt en skumdäm

–

pare som helst inte innehåller siliko noljor.

Välj ett diskprogram med en eller fle

–

ra korta fördiskar med kallt vatten.

– Beakta tillverkarens anvisningar till

de olika medlen.

Page 31

Använd bara speciella process

kemikalier för diskdesinfektorn och beakta tillverkarens användaranvis ningar. Beakta särskilt anvisningarna gällan de toxikologiska restmängder.

Fylla på sköljmedel

Dosering av olika medel

Öppna luckan i vågrätt läge.

Sköljmedelsdoseringen i programav snittet Slutsköljning med DOS 2 måste aktiveras av Miele service.

Sköljmedlet gör så att vattnet rinner av diskgodset jämnt och så att diskgodset torkar lättare.

Ämnen från sköljmedlet sitter kvar på diskgodsets yta efter torkningen. Därför måste användningen av sköljmedel beroende på vilken nytta det gör prövas.

Sköljmedlet (t ex Mielclear) fylls på i behållaren och doseras automatiskt med den inställda mängden.

Behållaren rymmer ca 180 ml.

Använd bara sköljmedel för spe cialdiskmaskiner och diskdesinfek torer. Fyll aldrig på diskmedel. Sköljme delsbehållaren förstörs om den fylls på med diskmedel!

^ Öppna skruvlocket.

Fyll på sköljmedel till dess att påfyll ningsindikatorn (pilen) blir mörk. An vänd tratt vid behov.

Skruva på locket.

Var noga med att torka bort eventuellt spill för att undvika stark skumbild ning i kommande diskprogram.

Page 32

Dosering av olika medel

Indikering för påfyllning av sköljmedel

^ När indikeringen för påfyllning av

sköljmedel H lyser, måste man fylla på sköljmedel.

Ställa in dosering av sköljmedel

Doseringsväljaren i påfyllningsöppningen kan ställas in från 1 till 6, vilket motsvarar1-6ml.Vidleverans är den inställd på 3 ml.

Om diskgodset blir fläckigt: ^ Ställ in doseringsväljaren på en

högre nivå.

Om en mjölkaktig hinna uppstår på diskgodset:

Ställ in doseringsväljaren på en lägre nivå.

Page 33

Dosering av olika medel

Fylla på neutraliseringsmedel

Neutraliseringsmedel (pH-inställning: surt) gör att rester av alkaliska diskme del på diskgodsets ytor neutraliseras.

Vid användning av milt alkaliska diskmedel bör ett neutraliseringsme del baserat på fosforsyra användas. Används ett neutralt enzymatiskt flyt ande diskmedel ska ett citronsyra baserat neutraliseringsmedel an vändas.

Neutraliseringsmedlet doseras automa tiskt i programavsnittet Sköljning 2 efter huvuddisken. För detta måste doseringssystemets behållare vara fylld och luftad.

I programmet B OORGANISKT-TEST doseras neutraliseringsmedel dessutom för en sur fördisk.

Lufta doseringssystemet och ställa in doseringsmängden, se avsnittet "Programmeringsfunktioner".

Placera behållaren med neutralise

ringsmedel (röd) på den öppna luckan eller på ett underlag som är

lätt att rengöra.

^ Sätt suglansen i behållarens öppning

och skruva fast den. Beakta färgmarkeringen.

^ Ställ behållaren bredvid diskdesinfek-

torn på golvet eller i ett skåp bredvid.

Page 34

Dosering av olika medel

Indikering för påfyllning av neutraliseringsmedel

^ Behållaren för neutraliseringsmedel

måste fyllas på eller bytas ut mot en fylld behållare när indikeringen för påfyllning av neutraliseringsmedel w lyser.

Fyll på behållaren i tid för att förhindra att den töms helt.

Page 35

Dosering av olika medel

Tillsätta diskmedel

Använd endast diskmedel för

diskdesinfektorer. Använd inte disk medel för hushållsdiskmaskiner!

Diskdesinfektorn kan av Miele utrustas med DOS-modulen K 60 (DOS 1, dose ringspump för flytande diskmedel) om så önskas. DOS-modulen ansluts ex ternt. Mer information om hur du luftar dose ringssystemet och ställer in doserings mängden finns i avsnittet "Programmer ingsfunktioner".

Vi rekommenderar att flytande diskmedel doseras via DOS-modulen (tillval).

Programmet C ORGANISKT-TEST kan endast användas med flytande diskmedel.

Dosera diskmedel i pulverform

Andas inte in dammet när du

använder diskmedel i pulverform! Diskmedel eller andra medel som sväljs kan orsaka frätskador i mun och svalg eller leda till kvävning.

Vid användning av följande över korgar måste flytande diskmedel

doseras via en DOS-modul, till

exempel DOS K 60:

– O 175 – O 176 – O 176/1 – O 183 – O 184 – O 187 – O 190/2.

Fyll på diskmedel i pulverform i diskmedelsbehållaren före programstart (förutom för programmen D AVSKÖLJNING och 6 TÖMNING).

Exempel på dosering:

Under programavsnittet Huvuddisk rin ner ca 10,5 l vatten in i diskdesinfek torn. För en diskmedelskoncentration på ca 3 g/l motsvarar det ca 30 g diskmedel.

Följ diskmedelstillverkarens anvis ningar om de avviker från ovanstå ende!

Page 36

Dosering av olika medel

Tryck på doseringsfackets låsknapp.

Locket öppnas.

Efter ett diskprogram är locket redan öppet.

Vid val av diskmedel bör man även av ekologiska skäl alltid ta hänsyn till följ ande:

Vilken alkalitet behövs för att disk

godset ska bli rent? Måste för avlägsnande av pigment

aktivt klor ingå för desinfektion eller oxidation?

Erfordras tensider för dispergering

och emulgering? För de termiska desinfektionspro

grammen bör ett lämpligt lågalkaliskt och klorfritt diskmedel användas.

En del typer av kontamination kan under vissa omständigheter kräva särskilda sammansättningar av diskoch tillsatsmedel. Kontakta i sådana fall Miele service.

Fyll på med diskmedel i facket.

Stäng locket till doseringsfacket.

Kontrollera att diskmedlet är full ständigt upplöst efter programför loppet. Om så inte är fallet, måste program met köras igen.

Page 37

Använda diskdesinfektorn

Koppla in diskdesinfektorn

Stäng luckan.

Öppna vattenkranarna.

Tryck på I-0-knappen.

När programväljaren är i position f lyser en punkt i displayen.

Starta ett program

Välj alltid det program som passar bäst till aktuell typ av diskgods,dvsdiskgodsets art och nedsmutsningsgrad. I programöversikten i slutet av den här bruksanvisningen beskrivs programmen och hur de ska användas.

Vrid programväljaren åt vänster eller åt höger till önskat program.

I displayen visas den första disktempe raturen för det valda programmet, förut om för D och 6. Kontrollampan bredvid knappen 6 blinkar.

Välja tillvalsfunktionen Torkning 0

Tillvalsfunktionen Torkning kan kopplas in direkt efter val av ett program, förut om i programmen D och 6.

Gör så här: ^ Tryck på knappen 0. Torkningen pågår i intervaller under 10

minuter. Programtiden förlängs motsvarande.

^ Tryck in startknappen 6. Den verkliga temperaturen visas i dis-

playen. Kontrollampan bredvid knappen 6 lyser.

Alla andra program är spärrade under

programförloppet.

Displayen slocknar om programväljaren vrids till ett annat program. Värdena syns igen om programväljaren vrids till baka till det pågående programmet.

Page 38

Använda diskdesinfektorn

Under programförloppet är det möjligt att växla mellan följande visningar:

den verkliga temperaturen

–

avverkad programtid

–

aktivt avsnitt:

–

1 = Fördisk 1 2 = Fördisk 2 3 = Huvuddisk 1 4 = Huvuddisk 2 5 = Kemisk desinfektion * 6 = Sköljning 1 7 = Sköljning 2 8 = Sköljning 3

9 = Sköljning 4 10 = Slutsköljning 1 11 = Slutsköljning 2 13 = Torkning

^ Tryck på knappen ß för att växla

mellan de olika visningarna.

Indikering av programförlopp

Det aktiva programavsnittets kontrollampa lyser under programförloppet:

* I de fritt programmerbara program men A, B och C kan även diskavsnitt 5 (kemisk desinfektion) programmeras som ytterligare ett diskavsnitt. Det är dock inte möjligt att dosera kemiskt desinfektionsmedel! När diskavsnitt 5 är aktivt lyser kon trollampan l i indikeringen för pro gramförlopp.

Programslut

Programmet är avslutat när kontrollam pan r lyser i programförloppsindike ringen och kontrollampan 6 släcks. I mitten av indikeringen visas siffran 0 och alla andra kontrollampor visar ledljus.

Som standard ljuder summern under maximalt 30 sekunder. Summerns funktion kan ändras, se avsnittet "Programmeringsfunktioner".

Med knappen ß kan den totala programtiden eller den verkliga temperaturen visas.

k Regenerering I Fördisk1+2 l Huvuddisk1+2* H Sköljning1-4/

Slutsköljning1+2

c Torkning r Programslut

(uppnådda programparametrar)

Direkt efter programslut bör luckan öppnas ca 10 cm och sedan lämnas i detta läge under 10 - 15 min. Om du tömmer diskdesinfektorn först efter denna tid, har disken självtorkat och korrosion förhindras.

Page 39

Använda diskdesinfektorn

Programavbrott

Om programmet avbryts måste disk godset rengöras på nytt.

Programavbrott genom störning

Programmet avbryts innan det är klart och i displayen visas ett felmeddelande

F....

Beroende på orsak måste motsvarande åtgärder för att åtgärda störningen gö ras. För mer information se avsnittet "Hur man klarar av mindre störningar själv".

Manuellt programavbrott

Ett redan startat program bör endast avbrytas om det är absolut nödvändigt, t ex om diskgodset vibrerar kraftigt.

Användning: Medicinprodukter

Under effektkontrollen måste programmet avbrytas före desinfektionsnivån (enligt EN ISO 15883-1).

Vid fastställande av nedsmittat diskgods får det kontaminerade vatt net på inga villkor tömmas ut innan det har desinfekterats!

Placera diskgodset stadigt. Beakta

infektionsskyddsåtgärder i förekom mande fall och använd handskar.

Efterdosera diskmedel i pulverform

vid behov. Stäng luckan.

Starta programmet 6.

Diskdesinfektorn töms på diskvatten.

Välj programmet på nytt och starta.

Programmet SPECIAL 93°C-10’ och vid fastställande av nedsmittat disk gods:

^ Starta programmet på nytt. I displayen visas nedräkningen av en

eventuellt nödvändig temperaturutjämningstid.

Stänga av diskdesinfektorn

^ Tryck ut I-0-knappen.

På grund av det elektriska lucklåset kan luckan bara öppnas när I-0-knappen är intryckt (se avsnittet "Öppna och stänga luckan").

Vrid programväljaren till f.

Programmet avbryts efter ca 2 se kunder.

Öppna luckan a.

Se upp! Diskgodset kan vara väldigt varmt. Risk för skållning och brännskada.

Page 40

Programmeringsfunktioner

Alla ändringar av fabriksinställningar bör dokumenteras för att underlätta even tuell framtida service. Notera därför alla ändringar i det därför avsedda fältet.

Allmänna anvisningar:

Lediga programväljarpositioner anges med ett streck ( - ) i det mittersta dis

–

playsegmentet. Programmeringsnivån kan nås via positionen f.

–

Den visas med E... Vid validerade förfaranden måste program- resp. doseringsändringar doku

–

menteras. Förfarandena ska vid behov valideras på nytt.

Följande gäller för alla programmeringsfunktioner:

Aktivera programmeringsläget

^ Vrid programväljaren till f.

^ Stäng av diskdesinfektorn.

^ Håll knapparna ß och 6 intryckta

och tryck samtidigt in I-0-knappen.

I displayen visas den aktuella programversionen P... Kontrollampan p / 6 lyser.

Spara värdena och avsluta programmeringsläget

Tryck på knappen 6.

Tryck en gång till på knappen 6.

Avsluta programmeringsläget utan att spara

Stäng av diskdesinfektorn med I-0-knappen.

I displayen visas SP.

Ändringen sparas.

Programändringen sparas inte.

Page 41

Programmeringsfunktioner

Dosering med DOS 1

Ställa in doseringskoncentration

Doseringskoncentrationen måste endast ställas in för flytande diskmedel. Den ska ställas in enligt diskmedelstillverkarens anvisningar och gällande krav. För dosering av diskmedel i pulverform via luckan får värdet inte ändras.

Arbetssteg Indikering/resultat

Tryck in knappen 0 tills E02 visas.

Vrid programväljaren till B.

E02

utan ansluten DOS-modul: med ansluten DOS-modul:

^ Tryck på knappen ß upprepade gånger

eller håll den intryckt tills önskat värde visas, t ex 0,50.

Inställd doseringskoncentration:

Lufta doseringssystemet

Doseringssystemet måste endast luftas när: – doseringskoncentrationen har ställts in för första gången – behållaren för flytande diskmedel har sugits tom och inte har fyllts på i tid.

Arbetssteg Indikering/resultat

Tryck in knappen 0 tills E02 visas.

Vrid programväljaren till A.

Tryck in knappen ß.

Avsluta programmeringsläget. Starta sedan programmet D.

10 = doseringstid 10 sekunder

1.00 = doseringskoncentration 1,0 %

0.50

Doseringstiden/doseringskoncentrationen är inställd.

E02

d§1

Doseringssystemet luftas automatiskt. Luftningen är avslutad när 0 visas i dis playen.

Medel som har runnit in i diskdesinfek torn efter luftningen späds ut och spolas bort.

Page 42

Programmeringsfunktioner

Dosering med DOS 3

Ställa in doseringskoncentration

Doseringskoncentrationen för neutraliseringsmedel måste ställas in enligt till verkarens anvisningar resp. enligt gällande krav.

Arbetssteg Indikering/resultat

Tryck in knappen 0 tills E02 visas.

Vrid programväljaren till F. Den programmerade doseringskon

Tryck på knappen ß upprepade gång

er eller håll den intryckt tills önskat värde visas, t ex 0,2.

Inställd doseringskoncentration:

Lufta doseringssystemet

Doseringssystemet måste endast luftas när: – doseringskoncentrationen används för första gången – behållaren för neutraliseringsmedel har sugits tom och inte har fyllts på i tid.

Arbetssteg Indikering/resultat

Tryck in knappen 0 tills E02 visas.

Vrid programväljaren till E.

E02

centrationen visas, t ex 0.10 = 0,10 %.

0.20

Doseringskoncentrationen är inställd.

E02

d§3

Tryck in knappen ß.

Avsluta programmeringsläget. Starta sedan programmet D.

Doseringssystemet luftas automatiskt. Luftningen är avslutad när 0 visas i displayen.

Medel som har runnit in i diskdesin fektorn efter luftningen späds ut och spolas bort.

Page 43

Programmeringsfunktioner

Summer

En summer kan programmeras för följande funktioner: – vid programslut, konstant ton – felmeddelande, tonföljd med 1 sekunds-rytm – signal för provtagning, tonföljd 3 x kort omväxlande med 2 sekunders paus.

Provtagningen måste programmeras av Miele service.

De siffror som visas i displayen motsvarar följande inställningar:

20 summern avstängd 21 indikering av programslut (fabriksinställning) 22 felmeddelande 23 indikering av programslut + felmeddelande 24 signal för provtagning 25 indikering av programslut + signal för provtagning 26 felmeddelande + signal för provtagning 27 indikering av programslut + felmeddelande + signal för provtagning.

Arbetssteg Indikering/resultat

^ Tryck in knappen 0 tills E04 visas.

E04

^ Vrid programväljaren till B. ^ Tryck på knappen ß eller håll den intryckt tills önskad

siffra visas, t ex 26.

Inställt värde:

Summern ljuder under 30 sekunder vid den fastställda inställningen Gör så här om du vill stänga av den i förtid:

–

Vrid programväljaren till f.

–

Tryck in knappen ß.

–

Bryt nätspänningen genom att t ex öppna luckan.

Page 44

Programmeringsfunktioner

Ändra programparametrar

Diskprogrammen kan anpassas till olika disktekniska krav. Dessutom kan tempe raturer och hålltider i programavsnitten Huvuddisk 1 och 2 samt i Slutsköljning 1 och 2 ändras.

Fabriksinställningarna för temperaturer och hålltider i de enskilda programavsnitt en finns angivna i programöversikten i slutet av bruksanvisningen.

När ändringar genomförs ska de dokumenteras, t ex skriftligt i motsvarande spalt i programöversikten.

I programmet SPECIAL 93°C-10' kan programparametrarna för programavsnitt et Huvuddisk 1 inte ändras!

Inställbart spann för temperaturer:

– 30 - 93 °C i programmen A till G och varioTD

Temperaturer över 55° C leder till denaturering och eventuellt fixering av blod. För programmet varioTD ska kraven för uppmätt infektionsprofylax följas!

Inställbart område för hålltiden:

– 1 - 15 min.

Ändra temperatur

Arbetssteg Indikering/resultat

Tryck på knappen 0 upprepade gånger eller håll den intryckt så länge tills nivån för det programav snitt som ska ändras visas i displayen.

Vrid programväljaren till det program som du vill ändra, t ex C.

E09 för Huvuddisk 1

E12 för Huvuddisk 2 E22 för Slutsköljning 1 E25 för Slutsköljning 2

°C ~65

Tryck på knappen ß eller håll den intryckt tills ön skat värde visas, t ex 70 °C.

°C ~70

Page 45

Programmeringsfunktioner

Ändra hålltid

Arbetssteg Indikering/resultat

Tryck på knappen 0 upprepade gånger eller håll

den intryckt så länge tills nivån för det programav snitt som ska ändras visas i displayen.

Vrid programväljaren till det program som du vill

ändra, t ex A. Tryck på knappen ß eller håll den intryckt tills ön

skat värde visas, t ex 10.

Återställa fabriksinställningen

Arbetssteg Indikering/resultat

^ Tryck på knappen 0 upprepade gånger eller

håll den intryckt tills E33 visas i displayen.

E33

E10 för Huvuddisk 1

E13 för Huvuddisk 2 E23 för Slutsköljning 1 E26 för Slutsköljning 2

min _ 1

min _ 10

^ Vrid programväljaren till ett program.

Fabriksinställning: Elektroniken har omprogrammerats:

När PP visas, trycker du på knappen ß.

Vattenavhärdarens programmering har återställts till fabriksinställning. Den be höver ställas in på nytt, se avsnittet "Programmera vattenavhärdaren". Programförändringar i de fritt programmerbara programmen A, B och C bibe hålls.

00 PP

00, fabriksinställningen har åter

ställts.

Page 46

Programmeringsfunktioner

Ställa in klockslag och datum

I det seriella gränssnittet sparas datum och klockslag. Informationen ges vid pro tokollutskrift.

Datum och klockslag kan ställas in, t ex för att ändra från sommar- till vintertid. De enskilda inställningarna för klockslag och datum aktiveras med hjälp av pro

gramväljarens position. Position kl. 1: Kalenderdag 01 - 31 Position kl. 2: Månad 01 - 12 Position kl. 3: År 00 - 99 = 2000 - 2099 Position kl. 4: Timmar 00 - 23 Position kl. 5: Minuter 00 - 59 Vid val av nivå E34 utan aktiverat seriellt gränssnitt visas tecknet - för alla pro-

gramväljarpositioner i displayen.

Arbetssteg Indikering/resultat

^ Tryck på knappen 0 upprepade gånger eller håll

den intryckt tills E34 visas i displayen.

Vänta ca 30 sekunder innan du utför nästa arbetssteg.

Vrid programväljaren till positionen för det värde som ska ändras, t ex position kl. 4 för att ställa in timmarna.

E34

Styrningen läser av de aktuella värdena.

Tryck på knappen ß upprepade gånger eller håll den intryckt tills önskat värde visas, t ex 1 x.

De ändrade värdena överförs till gränssnittet efter det att de har sparats och pro grammeringsläget har avslutats. Vänta därför i ca 30 sekunder innan du stänger av diskdesinfektorn!

Page 47

Processdokumentation (tillval)

Med diskdesinfektorn har du möjlighet att dokumentera rengöringsprocessen. Dokumentationen kan ske med hjälp av en extern mjukvara eller en extern skriv are. Därför är diskdesinfektorn utrustad med ett seriellt gränssnitt på baksidan.

Gränssnittskonfigurationen görs av Miele service.

Processdokumentation med extern mjukvara

För digital arkivering överförs dokumen tationen till en extern dokumentationsmjukvara.

Processdokumentation med skrivare

Processprotokollen skrivs ut i pappersform via en direkt ansluten protokollskrivare.

Använd endast utrustning (till exempel skrivare) som har testats i enlighet med EN/IEC 60950.

Under programförloppet förs protokoll över bland annat:

datum och diskdesinfektorns tillverk

–

ningsnummer

programstart och programnamn

–

använda diskavsnitt

–

doseringssystem med doseringstem

–

peratur och i förekommande fall även föreskriven doseringsmängd

börvärden för temperatur och hålltid

–

minimal temperatur under hålltiden

– – alla störningar (till exempel störning i

vattentilloppet)

– programslut – varningsanvisningar, till exempel tom

saltbehållare.

Protokollen kan fås på tyska, engelska, franska, italienska och spanska.

Ytterligare information om lämpliga skrivare och mjukvarulösningar kan du få av Miele service.

Page 48

Underhållsåtgärder

Skötsel

Periodiska kontroller måste göras för denna diskdesinfektor efter 1 000 drift timmar eller minst en gång per år av Miele service.

Kontrollen omfattar följande punkter:

elektrisk säkerhet enligt VDE 0702

–

luckmekanik och lucktätning

–

skruvkopplingar och anslutningar i

–

diskutrymmet vattentillopp och -avlopp

– – interna och externa doseringssystem – spolarmar – silkombination – behållare med avloppspump och

backventil – alla korgar, insatser och moduler. I förekommande fall:

Inom ramen för underhållet görs följan de funktionskontroller:

en testkörning av ett programförlopp

–

en termoelektrisk mätning

–

en test av tätningen

–

ett test av alla mätsystem som är re

–

levanta för säkerheten (visning av fel tillstånd).

– ångkondensator –

ansluten skrivare.

Page 49

Underhållsåtgärder

Processvalidering

Användaren ska själv säkerställa diskoch desinfektionsstandarden vid den rutinmässiga användningen av diskdes infektorn. I en del länder krävs detta även genom nationella lagar, förordningar eller re kommendationer. Även internationellt uppmanas använ darna enligt normen EN ISO 15883 att genomföra dessa kontroller.

Rutinkontroller

Dagligen, innan arbetet påbörjas, mås te rutinkontroller göras av användaren. För rutinkontrollerna bifogas en check

lista.

Följande punkter ska kontrolleras:

silarna i diskutrymmet

–

spolarmarna i diskdesinfektorn och i

–

korgarna diskutrymmet och lucktätningen

–

doseringssystemen

– – korgar och insatser. Om rengöringsmedel i pulverform an-

vänds måste temperaturen vid doseringen kontrolleras varannan vecka. Doseringstemperaturen hålls konstant inom valideringsramarna i valideringsprotokollet. För kontroll måste temperaturen under ett programförlopp läsas av, dokumenteras och jämföras med värdena i valideringsprotokollet.

Om doseringstemperaturen skiljer sig mer än +/- 2 °C från den angivna temperaturen i valideringsprotokollet måste Miele service kontaktas.

Page 50

Underhållsåtgärder

Rengöra silarna i diskutrymmet

Silarna på botten av diskutrymmet för hindrar att större smutspartiklar hamnar i cirkulationssystemet. Silarna kan bli igensatta av smutspartik larna. Därför måste silarna kontrolleras dagligen och om det behövs även ren göras.

Diskning får inte ske utan silar.

Risk för skadorpgaglassplitter

mm.

Rengöra grovsilen

Rengöra grovsilen och mikrofinfiltret

Ta ut grovsilen.

Ta även ut finfiltret mellan grovsilen

och mikrofinfiltret.

^ Lossa mikrofinfiltret genom att skruva

motsols med hjälp av greppen.

Tryck ihop greppen, ta ut grovsilen och rengör den.

Sätt tillbaka den rengjorda silen och tryck in den ordentligt.

Lyft ut det tillsammans med silplattan.

Rengör silarna.

Sätt tillbaka silarna i omvänd ordning. Silplattan måste ligga slätt an mot diskutrymmets botten.

Page 51

Underhållsåtgärder

Rengöra spolarmarna

Det kan hända att spolarmarnas mun stycken blir igensatta. Spolarmarna bör därför kontrolleras dagligen.

Tryck in rester i spolarmarnas mun

stycken med ett spetsigt föremål och skölj ur noggrant under rinnande vatten.

Spolarmarna avlägsnas på följande vis:

Ta ut inskjutna korgar.

Spolarmen i överkorgen (om sådan finns):

^ Lossa den räfflade muttern på

spolarmen och ta sedan bort spolarmen.

Räfflade muttrar av metall är vänstergängade. Räfflade muttrar av keramik är högergängade.

Skruva loss den övre spolarmen.

Ta bort den nedre spolarmen efter

det att den räfflade muttern har los sats.

Sätt tillbaka och skruva fast spolarm

arna ordentligt efter rengöringen.

Kontrollera att spolarmarna roterar lätt efter det att de har satts in igen.

Page 52

Underhållsåtgärder

Rengöra manöverpanelen

Rengör manöverpanelen endast med

en fuktig trasa eller med ett vanligt rengöringsmedel för glas eller plast. Använd ett testat och listat medel för ytdesinfektion.

Använd inte skur- eller allrengör

ingsmedel! Dessa medel kan på grund av den kemiska sammansättningen orsaka allvarliga skador på plastytan.

Diskdesinfektorn och dess ome

delbara närhet får vid rengöring inte spolas av med vatten, t ex med vat tenslang eller högtryckstvätt.

Rengöra diskutrymmet

Diskutrymmet är till största delen själv rengörande.

Om det ändå skulle uppstå avlagringar, kontakta Miele service.

Rengöra diskdesinfektorns front

^ Rengör den rostfria fronten med en

fuktig trasa och ett vanligt handdiskmedel eller med ett rengöringsmedel för rostfritt stål som inte repar.

^ För att förhindra att ytan snabbt blir

smutsig igen (fingeravtryck m m) finns det vårdande medel för rostfria ytor (t ex Neoblank som kan köpas hos Mieles reservdelsavdelning).

Använd inga rengöringsmedel som innehåller ammoniak eller alko hol! Sådana medel kan skada ytan.

Rengöra luckans tätning

Torka av luckans tätning regelbundet med en fuktig trasa för att avlägsna smuts.

Skadad eller otät lucktätning byts ut av Miele service.

Doseringssystem

Kontrollera regelbundet förbrukningen av de använda medlen så att du kan fastställa om doseringen är jämn.

Page 53

Korgar och insatser

Underhållsåtgärder

För att säkerställa korgarnas och insats ernas funktion, måste de kontrolleras dagligen. En checklista bifogas disk desinfektorn.

Följande ska kontrolleras:

Fungerar löphjulen felfritt och är de

–

ordentligt anslutna till korgarna/in satserna?

Är korgkopplingen inställd på rätt

–

höjd och är den ordentligt fastskru vad?

– Är alla munstycken, spoldysor och

teleskopslangar ordentligt anslutna till korgen/insatsen?

– Är alla munstycken, spoldysor och

teleskopslangar fria så att diskvattnet obehindrat kan spolas/rinna genom dessa?

– Sitter locken och låsen fast på spol-

dysorna?

–

Fungerar locken i modulkopplingarna felfritt i vagnar med modulsystem?

I förekommande fall: –

Kan spolarmarna rotera fritt?

–

Är spolarmarnas munstycken fria eller igensatta? Se avsnittet "Rengöra spolarmarna".

Page 54

Hur man klarar av mindre störningar själv

Nedanstående översikt är en hjälp för att hitta orsaken till en störning och åtgärda den. OBS!

Reparationer får endast utföras av Miele service. Ej fackmässigt utförda re

parationer kan innebära allvarlig fara för användaren.

För att undvika att servicetekniker tillkallas i onödan bör man först utesluta att ett felmeddelande eventuellt beror på handhavandefel.

Gör så här:

Vrid programväljaren till f. Felmeddelandet raderas.

Stäng av diskdesinfektorn med I-0-knappen.

Koppla in diskdesinfektorn på nytt och starta programmet.

^ ^ Kontakta Miele service om störningen inte kan åtgärdas trots dessa anvisningar. ^ Uppge felmeddelandets nummer "F...".

Störning Orsak Åtgärd Diskdesinfektorn startar

inte.

Diskdesinfektorn är inte driftklar.

Luckan är inte riktigt stängd.

Stickproppen sitter inte i eluttaget.

Säkringarna har löst ut/sla git ifrån.

Diskdesinfektorn är inte in kopplad.

Felmeddelande:

F04-F17, F20-F26, F28-F--

Felmeddelande: F31-33 Doseringssystemens styr

Tryck till luckan ordentligt.

Se till att stickproppen sitter ordentligt i eluttaget.

Aktivera säkringarna (lägsta säkring, se typ skylt).

Tryck på I-0-knappen och välj ett program.

Kontakta Miele service.

ning var fel. Kontakta Miele service.

Page 55

Hur man klarar av mindre störningar själv

Störning Orsak Åtgärd Före programstart

blinkar kontrollampan 8 DOS. Det är inte möjligt att starta ett program.

Felmeddelande: Fdo: Behållaren för flytande disk

medel är tom.

Några minuter efter programstart blinkar kontrollampan 8 DOS. Programmet avbröts.

Felmeddelande: Fdo: Fel vid dosering av flytande

diskmedel.

Innan störningen åtgärdas:

Vrid programväljaren till

–

f. Felmeddelandet ra deras.

Stäng av diskdesinfek

–

torn med I-0-knappen.

Fyll på behållaren för flyt ande diskmedel eller byt ut

den mot en full behållare.

Därefter:

Koppla in diskdesinfek

–

torn.

– Starta programmet igen. Innan störningen åtgärdas: – Vrid programväljaren till

f. Felmeddelandet raderas.

– Stäng av diskdesinfek-

torn med I-0-knappen.

Fyll på behållaren för flytande diskmedel eller byt ut den mot en full behållare.

Lufta doseringssystemet, se avsnittet "Programmer ingsfunktioner".

Därefter: –

Koppla in diskdesinfek torn.

–

Starta programmet igen.

Page 56

Hur man klarar av mindre störningar själv

Störning Orsak Åtgärd Före programstart

blinkar kontrollampan w. Det är inte möjligt att starta ett program.

Felmeddelande: Fdo: Behållaren för neutralise

ringsmedel är tom.

Några minuter efter programstart blinkar kontrollampan w. Programmet avbröts.

Felmeddelande: Fdo: Fel vid dosering av neutrali-

seringsmedel.

Innan störningen åtgärdas:

Vrid programväljaren till

–

f. Felmeddelandet ra deras.

Stäng av diskdesinfek

–

torn med I-0-knappen.

Fyll på behållaren för neu traliseringsmedel eller byt

ut den mot en full behålla

re. Därefter:

Koppla in diskdesinfek

–

torn.

– Starta programmet igen. Innan störningen åtgärdas: – Vrid programväljaren till

f. Felmeddelandet raderas.

– Stäng av diskdesinfek-

torn med I-0-knappen.

Fyll på behållaren för neutraliseringsmedel eller byt ut den mot en full behålla re.

Lufta doseringssystemet, se avsnittet "Programmer ingsfunktioner".

Därefter: –

Koppla in diskdesinfek torn.

–

Starta programmet igen.

Page 57

Hur man klarar av mindre störningar själv

Störning Orsak Åtgärd Indikeringen för påfyll

ning av salt k blinkar.

Några minuter efter programstart blinkar kontrollampan p / 6. Programmet avbröts.

Inget regenereringssalt har

fyllts på. Avhärdaren kunde inte regenereras.

Felmeddelande: F..E: Vattentilloppsfel.

Fyll på salt.

Innan störningen åtgärdas:

Vrid programväljaren till

–

f. Felmeddelandet ra deras.

Stäng av diskdesinfek

–

torn med I-0-knappen. Öppna vattenkranen

–

helt. Rengör silen i vatten

–

tilloppet.

– Vattenanslutningens

flödestryck är för lågt. Kontakta en VVS-installatör.

Därefter: – Koppla in diskdesinfek-

torn.

– Starta programmet igen.

Page 58

Hur man klarar av mindre störningar själv

Störning Orsak Åtgärd Diskprogrammet av

bröts, kontrollampan p / 6 blinkar.

Vattnet i diskutrymmet värms inte upp. Pro gramförloppet tar för lång tid.

Felmeddelande: F..A: Vattenavloppsfel.

Felmeddelande: F01 - F03, F18, F19, F27

Denna diskdesinfektor har utrustats med en återin kopplingsbar termobrytare som vid överhettning kopp lar från värmen. Överhett ning kan uppstå när exem pelvis stort diskgods täcker värmeelementen eller när silarna i diskutrymmet är igensatta.

Innan störningen åtgärdas:

Vrid programväljaren till

–

f. Felmeddelandet ra deras.

Stäng av diskdesinfek

–

torn med I-0-knappen. Rengör silkombinationen

–

i diskutrymmet. Rengör avloppspump

–

en. Rengör backventilen.

–

Avlägsna veck eller and

–

ra deformationer från avloppsslangen.

Därefter: – Koppla in diskdesinfek-

torn.

– Töm diskdesinfektorn på

vatten.

– Starta programmet på

nytt.

Åtgärda felet genom att: –

Rengöra silkombination en i diskutrymmet.

–

Placera om diskgodset.

–

Koppla in termobrytaren

igen (se avsnittet "Åt gärda fel - Termobryta

re").

Page 59

Hur man klarar av mindre störningar själv

Störning Orsak Åtgärd Det finns diskmedels

rester kvar i behållaren för diskmedel i pulver form efter avslutat pro gram.

Diskmedelsbehållarens lock kan inte stängas.

Dunkande ljud hörs från diskutrymmet.

Skallrande ljud hörs från diskutrymmet.

Dunkande ljud hörs från vattenledningen.

Behållaren för diskmedel i pulverform var fuktig när den fylldes på med disk medel.

Diskmedelsbehållarens lock var blockerat av disk gods.

Locket är blockerat av diskmedelsrester.

En spolarm slår mot diskgodset.

Diskgods rör sig i diskutrymmet.

Det kan eventuellt orsakas av vattenledningens drag ning eller att vattenledning en har för liten diameter.

Ta bort diskmedels

–

resterna. Rengör diskgodset igen.

– Behållaren måste vara torr

när diskmedel fylls på.

Placera diskgodset så att locket till diskmedels

behållaren kan öppnas.

Avlägsna diskmedels resterna.

Avbryt programmet och flytta om det diskgods som blockerar spolarmen, se

avsnittet "Avbryta program helt".

Avbryt programmet och placera diskgodset så att det sitter fast ordentligt, se

avsnittet "Avbryta program helt".

Det påverkar inte diskdes

infektorns funktion. Kon

takta eventuellt en VVS-in stallatör.

Page 60

Hur man klarar av mindre störningar själv

Störning Orsak Åtgärd Diskgods av glas uppvi

sar glaskorrosion (glas angrepp).

Diskgods av rostfritt stål uppvisar korrosion.

Diskgodset är inte lämpat

för maskinell rengöring.

Ingen neutralisering har ut förts under programför loppet.

Glasangreppet utlöstes av för höga disktemperaturer.

Glasangreppet utlöstes av ett för alkaliskt diskmedel.

Andelen klorid i vattnet är för hög.

Saltbehållarens lock är inte riktigt fastsatt.

Ingen neutralisering har utförts under programförloppet.

Rost kan hamna i diskutrymmetpga:

–

för hög järnhalt i vattnet

–

att diskgods som redan rostar diskas med.

Kvaliteten på det rostfria stålet är inte lämpat för maskinell rengöring.

Använd endast diskgods som tål maskinell rengör ing.

Fyll på behållaren för neu

traliseringsmedel.

Välj ett lämpligt program eller sänk disktemperatur en.

Använd ett mildare disk medel eller sänk koncen trationen för DOS 1.

Gör en vattenanalys. Gör en extern vattenberedning vid behov och använd AD-vatten.

Sätt på locket rakt och skruva fast det ordentligt.

Fyll på behållaren för neutraliseringsmedel.

– Kontrollera installation-

en.

–

Sortera bort diskgods som rostar.

Använd diskgods av hög värdigt rostfritt stål.

Page 61

Hur man klarar av mindre störningar själv

Störning Orsak Åtgärd På diskgodset finns vita

avlagringar och/eller fläckar.

Vattenavhärdaren är pro grammerad på ett värde som är för lågt.

Vattnet som kommer in via AD-vattenanslutningen är inte tillräckligt avhärdat.

Det är slut på regenere ringssalt i behållaren.

Saltbehållarens lock är inte riktigt fastsatt.

Behållaren för sköljmedel är tom.

Sköljmedelsmängden är för lågt inställd. Vattenfläckar bildas.

Kvaliteten på vattnet för slutsköljningen var inte tillräckligt hög.

Kontrollera ledningsvatt

nets hårdhetsgrad och programmera om vattenav härdarens inställning.

Byt vid behov ut aquapuri fikatorns avhärdarpatron.

Fyll på salt.

Sätt på locket rakt och skruva fast det ordentligt.

Fyll på sköljmedel.

Öka doseringsmängden för sköljmedel.

– Använd vatten med

lägre ledningsförmåga.

– Om diskdesinfektorn är

ansluten till AD-patroner, kontrollera dessa och byt ut dem vid behov.

Page 62

Hur man klarar av mindre störningar själv

Störning Orsak Åtgärd Diskresultatet är inte

tillfredsställande.

Det är för mycket diskgods i korgarna och insatserna eller så är de felaktigt in satta.

Det program som använ des var inte lämpligt för just den typen av kontami nation.

Det diskmedel som använ des var inte lämpligt för just den typen av kontami nation.

Kontaminationen har suttit för länge på diskgodset och har därför torkat fast.

En spolarm är blockerad. Placera diskgodset så att

Spolarmarnas eller insatsernas munstycken är igensatta.

Silarna i diskutrymmet är igensatta.

Korgen eller insatsen är inte korrekt kopplad till vat tenförsörjningen.

Placera diskgodset kor rekt.

Överfyll inte korgarna och insatserna.

Välj ett lämpligt program

eller ändra programmet.

Använd ett diskmedel som

är avsett för maskinell ren göring.

Tiden mellan användning en av diskgodset och den maskinella rengöringen bör vara maximalt 6 timmar.

det inte blockerar spolarmarna.

Kontrollera munstyckena och rengör dem vid behov.

Kontrollera silarna och ren gör dem vid behov.

Ställ in adaptern för korg

ens eller insatsens vatten försörjning korrekt.

Page 63

Termobrytare

Denna diskdesinfektor är utrustad med en återinkopplingsbar termobrytare som vid överhettning kopplar från värmen. Överhettning kan uppstå när exempelvis stora kärl täcker över värmeelementen eller när filtren i diskut rymmet är igensatta.

Vid felmeddelanden: F01 - F03, F18, F19, F27 (vattnet i diskutrymmet värms inte upp; programförloppet tar för lång tid) gör följande:

Åtgärda felet.

^ ^ Öppna serviceluckan. ^ Tryck in termobrytarens utlösnings-

knapp på sockelplåtens högra sida.

Om överhettningsskyddet slår ifrån upprepade gånger ska Miele service ovillkorligen kontaktas.

Åtgärda fel

Page 64

Åtgärda fel

Rensa avloppspump och back ventil

Om diskvattnet inte har tömts ordentligt efter ett diskprogram kan det bero på att ett främmande föremål blockerar av loppspumpen eller backventilen. Såda na kan lätt avlägsnas.

Ta ut silkombinationen ur diskutrym

met.

^ Öppna låsbygeln.

Under backventilen finns avlopps

pumpen (se pil).

^ Innan backventilen sätts tillbaka, kon-

trollera att inga främmande föremål blockerar avloppspumpen.

^ Sätt tillbaka backventilen noggrant

och säkra den med låsbygeln.

Av säkerhetsskäl bör diskgodset diskas på nytt.

Ta ut backventilen och skölj ur den noggrant under rinnande vatten.

Page 65

Åtgärda fel

Rengöra filter i vattentilloppet

Som skydd för vattentilloppsventilen finns det filter i slangkopplingen. Är filt ren smutsiga måste de rengöras, efter som det annars rinner in för lite vatten i diskmaskinen.

Vattenanslutningens plasthölje

innehåller en elektrisk komponent. Vattenanslutningen får därför inte doppas i vatten.

Rengöra filtret

Bryt strömmen till labdiskmaskinen.

Stäng vattenkranen och skruva loss

vattentilloppsventilen.

^ Rengör grovfiltret (1) och finfiltret (2).

Byt ut dem vid behov.

^ Sätt tillbaka filter och packning. Kon-

trollera att de sitter rätt!

^ Skruva fast vattentilloppsventilen på

vattenkranen. Var noga med att inte skruva på kopplingen snett.

Öppna vattenkranen.

Om det rinner ut vatten kan det hända att kopplingen inte är ordentligt fast skruvad eller att den sitter snett.

Sätt vattentilloppsventilen rakt och skruva fast den.

Page 66

Miele service

Laboratoriediskmaskinen får en

dast tas i drift, underhållas och repa reras av Miele Service. Ej fackmässigt utförda reparationer kan medföra avsevärda risker för an vändaren.

Om ett fel inte kan åtgärdas trots anvis ningarna i denna bruksanvisning, var vänlig kontakta Miele service på tele fonnummer 08-562 29 842 eller gå in på hemsidan www.miele-professio nal.se för kontaktinformation.

^ Uppge alltid modell och tillverknings-

nummer vid kontakt med Miele service.

Båda dessa uppgifter finns på typskylten (se avsnittet "Elanslutning").

^ Uppge även det felmeddelande som

visas i laboratoriediskmaskinens display.

Page 67

Beakta den bifogade installationsrit ningen!

För att undvika risken för kon

densvattenskador bör endast skåp/inredning för professionellt bruk stå i närheten av diskdesinfek torn.

Uppställning

Bygga in diskdesinfektorn

under en bänkskiva

Om diskdesinfektorn ska byggas in under en genomgående bänkskiva måste topplocket tas bort på följande sätt:

Öppna luckan.

Diskdesinfektorn måste placeras sta digt och vågrätt.

Ojämnheter i golvet samt höjden på diskdesinfektorn kan justeras eller kompenseras med hjälp av de främre skruvfötterna.

Diskdesinfektorn lämpar sig för följande uppställningar:

– Fristående placering. – Placering vid sidan om eller mellan

skåp: Diskdesinfektorn kan placeras bredvid andra maskiner eller skåp eller placeras i en nisch. Nischen måste vara minst 60 cm bred och 60 cm djup.

–

Inbyggnad under bänk: Diskdesinfektorn kan placeras under en bänkskiva eller diskbänk. Inbyggnadsutrymmet måste vara minst 60 cm brett, 60 cm djupt och 82 cm högt.

^ Skruva ut den vänstra och högra fäst-

skruven.

Dra fram topplocket ca 5 mm och ta av det uppåt.

Diskdesinfektorer med ångkon densator:

För att undvika att bänkskivan ska das av ånga måste bifogad skydds folie (25 x 58 cm, självhäftande) klistras fast under bänkskivan ovan för ångkondensatorn.

Page 68

Uppställning

Rikta och skruva fast diskdesinfek torn

För att diskdesinfektorn ska stå stadigt, ska den efter justering skruvas fast i bänkskivan.

Öppna luckan.

^ Skruva fast diskdesinfektorn i bänk-

skivan både till vänster och höger genom hålen i den främre listen.

Dekorram med dekorplatta (tillval)

Diskdesinfektorns front kan kläs med en dekorplatta som passar skåpfronten.

Dekorplattan får endast bytas ut av Miele service under beaktande av gäl lande säkerhetsbestämmelser.

Mått på dekorplattor: Luckans ytterplåt H 442 / B 586 mm Monteringslucka H 117 / B 586 mm

^ Vid inbyggda diskdesinfektorer får

mellanrummen till intillstående skåp eller maskiner inte tätas med silikon eftersom cirkulationspumpens avluft ning då inte kan garanteras.

Täckplåt/bänkskiveskydd

Beroende på typ av inbyggnad kan ett bänkskiveskydd beställas via Miele.

Täckplåten skyddar bänkskivans undersida mot vattenskador från ånga.

Page 69

Arbeten som rör elanslutningen

får endast utföras av en behörig fackman.

Installationen ska utföras enligt gäl

–

lande föreskrifter! Anslutning via stickkontakt måste ske

–

enligt nationella bestämmelser (el uttaget måste vara tillgängligt när diskdesinfektorn har installerats). På detta sätt underlättas elektriska sä kerhetskontroller vid installationer och reparationer.

– Vid fast anslutning ska en allpolig

huvudströmbrytare installeras för att strömmen ska kunna brytas allpoligt från nätet. Huvudbrytaren måste ha en kontaktöppning på minst 3 mm och kunna spärras i nollposition.

– För ökad säkerhet rekommenderas

jordfelsbrytare.

Elanslutning

Diskdesinfektorn får endast tas i drift med angiven spänning, frekvens och säkring vilka framgår av typskylten.

En omkoppling av diskdesinfektorn kan göras enligt medföljande omkopp

lingsschema och kopplingsschema.

Typskylten finns på diskdesinfektorns baksida, bakom sockellisten på plast

locket.

Kopplingsschemat medföljer diskdes

infektorn.

Se även bipackad installationsanvis ning!

Ansluta potentialutjämning

För anslutning av potentialutjämning finns en anslutningsskruv (8) på baksidan av diskdesinfektorn.

– Vid byte av anslutningsledning ska

originalreservdel från Miele an vändas.

–

För tekniska data, se typskylt eller bi fogat kopplingsschema.

Page 70

Vattenanslutning

Ansluta vattentilloppet

Vattnet i diskdesinfektorn är

inget dricksvatten!

Diskdesinfektorn måste anslutas till

–

vattennätet enligt lokala bestämmel ser.

Det vatten som används ska minst

–

motsvara dricksvattenkvalitet enligt den europeiska dricksvattenlagen. En högre järnhalt kan leda till att rost bildas på diskgodset och i diskdesin fektorn. Vid användning av ledningsvatten med mer än 100 mg klorid/l ökar risken för rostangrepp betydligt.

– I vissa områden (t ex i Alperna) kan

det på grund av vattnets sammansättning uppstå utfällningar som gör att diskdesinfektorn bara kan användas med avhärdat vatten.

– Ett återsugningsskydd erfordras inte.

Diskdesinfektorn uppfyller gällande normer.

Lägsta flödestryck uppgår till

–

100 kPa (1,0 bar) övertryck vid kalloch varmvattenanslutning och till 60 kPa (0,6 bar) övertryck vid AD-vattenanslutning.

Det rekommenderade flödestrycket

–

uppgår till 0 250 kPa (2,5 bar) över

tryck vid kall- och varmvatten och för AD-vattenanslutning uppgår det till 0 150 kPa (1,5 bar) övertryck för att undvika alltför lång tid för vattenin taget.

Det maximalt tillåtna statiska

–

vattentrycket är 1 000 kPa (10 bar) övertryck.

– Om vattentrycket inte ligger inom

ovannämnda spann, kontakta Miele service för information om erforderliga åtgärder (eventuellt lyser kontrollampan p / 6, felmeddelande "F E").

– Diskdesinfektorn är standardutrustad

för anslutning till kallvatten (blå markering) och varmvatten (röd marke ring) på upp till max 70 °C. Tilloppsslangarna ska anslutas till av stängningskranarna för kall- och varmvatten.

–

Om det inte finns någon varmvatten ledning måste tilloppsslangen med den röda markeringen för varm vattenanslutning också anslutas till kallvatten.

–

För AD-vattenanslutning se nästa sida.

Page 71

Vattenanslutning

För anslutningen krävs avstängnings

–

kranar med 3/4" förskruvning. Av stängningskranarna måste vara lättill gängliga eftersom vattentillförseln ska vara avstängd när diskdesinfek torn inte är i drift.

Tilloppsslangarna är ca 1,7 m långa

–

tryckslangar med en innerdiameter på 10 mm och 3/4" förskruvning. Smutsfiltren i förskruvningarna får inte avlägsnas.

Installera grovsilarna (bipackade)

–

mellan avstängningkranen och tilloppsslangen (bild, se avsnittet "Rengöra filter i vattentilloppet"). Grovfiltret för AD-vatten är av kromnickelstål. Det känns igen på den matta ytan.

AD-vattenanslutning (trycksatt)

ö 60 - 1 000 kPa (0,6 - 10 bar)

övertryck

Diskdesinfektorn levereras i standardut

förande för anslutning till ett tryckfast

system på 60 - 1 000 kPa (0,6 - 10 bar) övertryck. Om vattentrycket (flödes trycket) understiger 150 kPa (1,5 bar) förlängs vattentilloppstiden automatiskt.

Anslut tilloppsslangen för AD-vattnet

(tryckkontrollerad och märkt med "H

O pur") med 3/4" skruvkoppling till

avstängningskranen för AD-vatten.

Om AD-vattenanslutningen inte

ska användas måste elektroniken programmeras om av Miele service. Tilloppsslangen ska inte avlägsnas från diskdesinfektorns baksida.

AD-vattenanslutning (trycklös) 8,5 - 60 kPa (0,085 - 0,6 bar) (tillval)

För anslutning med 8,5 - 60 kPa övertryck måste diskdesinfektorn byggas/monteras om, om det inte redan har gjorts vid leverans (specialutföran de). Inbyggnad av matningspump får endast utföras av Miele service.

Tilloppsslangarna får inte kortas

av eller skadas (se bild!).

Se även bipackad installationsanvis ning!

Hos en AD-vattenbehållare (trycklös) måste utloppsanslutningen minst ligga i höjd med diskdesinfektorns överkant (se installationsanvisning en).

Page 72

Vattenanslutning

Ansluta vattenavlopp

I laboratoriediskmaskinens vattenav

–

lopp har en backventil installerats för att inte kontaminerat vatten från av loppsslangen ska kunna rinna tillba ka in i maskinen.

Laboratoriediskmaskinen bör anslu

–

tas till ett separat avloppssystem på uppställningsplatsen. Om det inte finns en separat anslut ning rekommenderas att labdiskma skinen ansluts till ett vattenlås. Anslutningen måste ligga på mellan 0,3 m och 1 m höjd, mätt från ma skinens underkant. Om anslutningen ligger under 0,3 m måste avloppsslangen läggas i en båge på minst 0,3 m höjd. Avloppssystemet måste kunna ta emot minst 16 l/min.

– Avloppsslangen är ca 1,4 m lång och

flexibel (innerdiameter 22 mm). Den får inte kortas. Slangklämmor för anslutningen medföljer.

–

Längre avloppsslangar (upp till 4 m) kan beställas hos Mieles reservdels avdelning.

–

Avloppsledningen får vara högst 4 m lång.

Se även bipackad installationsanvis ning!

Page 73

Tekniska data

Höjd med topplock Höjd utan topplock

85 cm

82 cm Bredd 60 cm Djup

Djup med öppen lucka

60 cm

120 cm Vikt (netto) 70 kg Spänning, anslutningseffekt och säkring se typskylt Anslutningskabel ca 1,8 m Vattentemperatur

Kallvatten Varm- och AD-vattenanslutning

max 20 °C

max 70 °C Statiskt vattentryck max 1 000 kPa övertryck Lägsta flödestryck

Kall- och varmvattenanslutning AD-vattenanslutning

100 kPa övertryck

60 kPa övertryck Rekommenderat flödestryck

Kall- och varmvattenanslutning AD-vattenanslutning

0 250 kPa övertryck

0 150 kPa övertryck

AD-vattenanslutning (trycklös) tillval, 8,5 - 60 kPa Pumphöjd min 0,3 m, max 1 m Rumstemperatur 5 °C till 40 °C Max relativ luftfuktighet

Linjärt avtagande till Höjd över havet upp till 1 500 m

80 % för temperaturer upp till 31 °C

50 % för temperaturer upp till 40 °C

Kontaminationsgrad P2 (enligt IEC/EN 61010-1) Skyddstyp (enligt IEC 60529) IP20 (inträngande av damm) Ljudeffektnivå i dB (A)

Ljudtrycksnivå LpA vid diskning och tork

<70

ning Godkännandemärken VDE, radioavstörd !-märkning Direktivet om medicinprodukter

93/42/EWG, klass IIb Tillverkare Miele & Cie. KG, Carl-Miele-Straße 29,

33332 Gütersloh, Tyskland

På en uppställningsplats på över 1 500 m över havet är diskvattnets sjudpunkt

lägre än i normala fall. Sänk därför desinfektionstemperaturen och förläng hålltiden

-värde) i förekommande fall.

Page 74

Programöversikt

Program Användning

KUND

OORGANISKTTEST

ORGANISKTTEST*

STANDARD

UNIVERSAL*

INTENSIV*

PLAST

TÖMNING

AVSPOLNING

Programmerbart program för speciella krav, programmering görs på förfrågan av Miele service. Parametrarna motsvarar dem för UNIVERSAL-programmet.

Avlägsnar oorganiska rester. Allmänt för analys, vattenanalys och flytande näringslösningar med syralösliga metallsalter som Ca2+, Mg2+ och så vidare, för låg till medelkraftig kontamina tion, för medel till höga krav på sköljresultat.

Avlägsnar organiska rester som oljor, fetter, vax och agar. Ej lämligt för syralösli ga rester (exempelvis metallsalter och aminer), för medelkraftig till kraftig konta mination, för medelhöga krav på sköljresultat. Flytande diskmedel (DOS-modul)

krävs. Kall-, varm- och AD-vattenanslutning rekommenderas.

Enkelt program för olika typer av kontamination. Ej lämpligt för denaturerande och syralösliga rester som proteiner, metallsater och aminer, för låg kontamina tion, för låga sköljkrav.

Avlägsnar organiska rester (till exempel protein, vissa oljor och fetter) och under vissa betingelser oorganiska rester (pH 7 vattenlösliga metallsalter), för förberedande och under vissa betingelser analytiska avdelningar, för låg till medelkraftig kontamination och medelhöga sköljkrav.

Avlägsnar organiska rester (till exempel protein, cell- och vävnadsodlingar, oljor och vissa fetter) och under vissa betingelser oorganiska rester (pH 7 vattenlösliga metallsalter), för förberedande och under vissa betingelser analytiska avdelningar, för medelkraftig till kraftig kontamination och medelhöga till höga sköljkrav.

För temperaturkänslig laboratorieutrustning, till exempel plastflaskor (krav: min temperaturbeständighet 55 °C), för förberedande och analytiska avdelningar, för låg till medelkraftig kontamination, för medelhöga sköljkrav.

För att tömma diskdesinfektorn på diskvatten, till exempel efter ett programav brott. Beakta eventuella smittskyddsbestämmelser, se avsnittet "Programav brott".

För avsköljning av saltvatten (se avsnittet "Fylla på salt"), till exempel för att skölja bort smuts, desinfektionsmedelsrester eller för att undvika att smutsen torkar in på kraftigt kontaminerat diskgods innan ett komplett program ska köras.

varioTD

SPECIAL 93°C-10’

Programmen A till G och vario TD kan på förfrågan anpassas till särskilda krav av Miele service. * Organiska rester som oljor och fetter kräver i förekommande fall en omställning till oljebeständiga elasto merer.

För uppfyllande av allmänna hygieniska krav, program enligt EN ISO 15883-1 90 °C (- 5 °C,- 0 °C) med 5 minuters hålltid.

För diskning och termisk desinfektion i 93 °C med 10 minuters temperaturhålltid, enligt vissa föreskrifter eller speciell indikation.

Page 75

Fördisk

KV VV

DOS 3

50 °C 1 min

KV VV

KV KV

Huvuddisk

DOS 1

VV VV DOS 1 DOS 1 65 °C 85 °C

3 min 3 min

DOS 1

80 °C

3 min

75 °C 3 min

DOS 1

75 °C

3 min

80 °C 3 min

85 °C 3 min

55 °C 5 min

Programförlopp

Sköljning

DOS 3

Programöversikt

Sköljning

VV AD AD

AD AD AD

VV AD AD

KV AD AD

Slutsköljning **

AD AD

AD AD AD

55 °C 1 min

Torkning

(X)

75 °C 1 min

(X)

70 °C 1 min

(X)

80 °C 1 min

(X)

75 °C 1 min

(X)

75 °C 1 min

(X)

80 °C 1 min

(X)

KV KV

DOS 1 55 °C 5 min

KV DOS 1 93 °C 10 min

KV = kallvatten, VV = varmvatten, AD = aqua destillata, °C = temperatur, min = hålltid, x = tillvalsfunktion; DOS 1 = diskmedelsdosering från 40 °C, DOS 3 = dosering för neutraliseringsme del efter vattentillförsel ** Sköljmedelsdosering med DOS 2 måste aktiveras av Miele service.

DOS 3

VV AD

93 °C 5 min

75 °C 3 min

(X)

Page 76

Reservation för ändringar / Tryckdatum: 2013-06-17

0366

M.-Nr. 07 779 282 / 00

Miele G 7883 User manual [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
