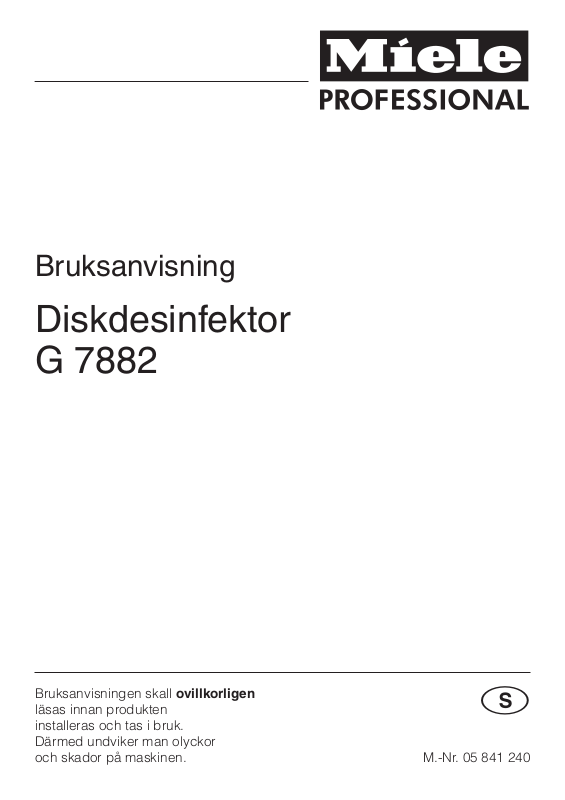

Bruksanvisning

Diskdesinfektor G 7882

Bruksanvisningen skall ovillkorligen läsas innan produkten installeras och tas i bruk. Därmed undviker man olyckor och skador på maskinen.

M.-Nr. 05 841 240

Innehållsförteckning

Definition av maskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Beskrivning av maskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Säkerhetsanvisningar och varningar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Säkerhetsanvisningar och varningar (uttagbara) . . . . . . . . . . . . . . mittuppslaget

Bidra till att skona miljön . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Innan maskinen tas i bruk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Öppna och stänga luckan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Avhärdare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Ställa in avhärdaren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Fylla på salt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Saltpåfyllningsindikator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Fylla på sköljmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Ställa in sköljmedelsdosering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Fylla på neutralisationsmedel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Neutralisationsmedelsdosering och luftning av doseringssystemet . . . . . . . . 21

Fylla på kem. desinfektionsmedel (tillval) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Ställa in neutralisationsmedelsdoseringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Tillsätta diskmedel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Användningsteknik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Justera överkorgen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Välja program . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Programöversikt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Använda maskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Koppla in desinfektorn. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Starta ett program. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Byta program . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Välj tillvalsfunktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Indikator programförlopp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Stänga av maskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Avbryta ett program. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Programmera specialfunktioner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Rengöring och skötsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Hur man klarar av mindre störningar själv . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Uppställning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Elanslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Innehållsförteckning

Vattenanslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Definition av maskinen

Diskdesinfektor G 7782 är avsedd för automatisk diskning och desinfektion av instrument och tillbehör i läkarpraktiker och på sjukhus (invärtes medicin, all mänpraktik, gynekologi, urologi, öron, näsa, hals, anestesi, ortopedi etc.)

Utensilierna kan rengöras och desinfi ceras med metoden "vario TD (AN)", "SPECIAL (AN) 93°C/10’ hålltid" och ke miskt-termiskt vid 60°C-5’ hålltid och tillsättning av desinfektionsmedel. Valet av program styrs av användnings område (bakterie-/virusdödande) och instrumentens värmebeständighet.

Principiellt är ett rent termiskt förfarande att fördra (högre desinfektionsstandard).

Den termiska desinfektionen sker med parametrarna 80 °C (+ 5 °C, - 0 °C) och 10 min hålltid eller inklusive HBV med 90°C (+ 5 °C, - 0 °C) och 5 min hålltid.

De kontaminerade instrumenten skall stoppas direkt i desinfektorn utan förbehandling.

Med desinfektionsparametrarna 93°C, 10 min hålltid uppfyller diskdesinfektorn kraven på desinfektion av verkningsom råde A+B enligt den tyska hälsovårds myndigheten RKI (Robert Koch-Institut) i Berlin (tidigare BGA).

Användningsområdena delas enligt RKI upp i två kategorier:

A = dödar vegetativt bakteriella mikro

ber, inkl mykobakterier som svamp, inkl svampsporer.

B = inaktiverar virus (inklusive HBV och HIV).

Kemisk-termisk desinfektion vid 60°C, 5 min hålltid och 1% desinfektionsmedelskoncentration: Desinfektionsverkan enligt desinfektionsmedelstillverkaren.

Maskinen är inställd för slutsköljning i AD-vatten.

Diskdesinfektorn är utrustad med ångkondensator (DK) och vattenavhärdare som standard.

Beskrivning av maskinen

a Till/Från-knapp (I-0) b Lucköppnare c Indikatorfönster d Kontrollampa "Senare start"

(ingen funktion)

e Kontrollampa "Torkning" f Kontrollampa "Programstart" g Startknapp h Torkningsknapp i Knapp för omkoppling mellan visning

av "verklig temperatur", "avverkad disktid" eller "aktivt programblock".

j Kontrollampa "Fyll på (flytande)

medel" *)

Optiskt gränssnitt (för Miele service)

k Kontrollampa "Fyll på sköljmedel" /

"Påfyllning av kem. desinfektionsmittel *) "

l Kontrollampa "Fyll på neutralisations-

medel"

m Kontrollampa "Fyll på salt" n Kontrollampa "Störning vatten-

tillopp/vattenavlopp"

o Indikator programförlopp p Programväljare

*) (endast vid externt ansluten

DOS-modul -extrautrustning-)

disk

Beskrivning av maskinen

a Anslutningar för DOS-modul G 60

"Doseringspump för flytande disk medel" och DOS-modul G 60 "Dose ringspump för kem. desinfektionsme del" (tillval) -på baksidan-.

b Filterkombination c Behållare för regenereringssalt

(vattenavhärdare)

d Behållare för diskmedel

e Behållare för sköljmedel (med dose

ringsväljare)

f Indikator för sköljmedel

Säkerhetsanvisningar och varningar

Diskdesinfektorn uppfyller gällande säkerhetskrav. Ett felaktigt bruk kan dock leda till personskador och ska dor på föremål. Läs bruksanvisning en noga innan diskdesinfektorn tas i bruk. Det är viktigt för att undvika olyckor och skador på maskinen. Spara bruksanvisningen

Användningsområde

Diskdesinfektorn är uteslutande av

sedd för de användningsområden som anges i bruksanvisningen. Alla an nan användning är otillåten kan innebära fara för användaren. Disk- och desinfektionsförfarandena är endast avsedda för instrument och utensilier ( medicintekniska produkter), vilka av tillverkaren är deklarerade som disk- och desinfektionsbara. Tillverkaren ansvarar inte för skador som uppstått på grund av otillåten eller felaktig användning av diskdesinfektorn.

Inbyggnad och montering av den

na diskdesinfektor på uppställ ningsplatser som inte är fasta (t ex bå tar) får bara utföras av en fackman om det är säkerställt att förutsättningarna på platsen medger en säker använd ning av maskinen.

Maskinen får endast tas i drift och repareras av Miele service.

Följ nedanstående anvisningar för att undvika skador!

Maskinen får inte installeras i loka ler som är utsatta för explosions

risk.

Maskinens elektriska säkerhet ga ranteras endast om den ansluts till

jordad säkerhetsbrytare som är installe

rat enligt gällande föreskrifter. Det är

mycket viktigt att denna grundläggande

säkerhetsförutsättningar är godkänd.

Låt en fackman kontrollera installationen vid tveksamhet. Tillverkaren ansvarar inte för skador som uppstått på grund av felaktigt installerad eller avsaknad av jordad säkerhetsbrytare (t ex elektriska stötar).

En defekt maskin kan innebära en

säkerhetsrisk. Maskinen skall omedelbart tas ur drift och Miele service informeras.

Reparationer får endast utföras av Mieles serviceavdelning eller av

Miele auktoriserad serviceverkstad. Ej fackmässigt utförda reparationer kan in nebära allvarlig fara för användaren.

Säkerhetsanvisningar och varningar

Användarna måste regelbundet er

hålla handhavandeinstruktioner. Diskdesifektorn får endast skötas av personal som instruerats i handhavan de av maskinen.

Handskas varsamt med flytande

medier såsom rengörings-, skölj-, desinfektions- och neutralisationsme del! De består ofta av syror eller lut. Or ganiska lösningsmedel får inte tillsättas då det kan medföra explosionsrisk. An vänd skyddsglasögon och skyddshandskar. För alla kemiska me del gäller att tillverkarens säkerhetsan visningar skall följas.

Diskmedel som sväljs kan orsaka

frätskador i mun och svalg eller leda till kvävning.

Vattnet i maskinen är inget dricks-

vatten.

Sitt/stå inte på den öppna luckan.

Diskdesinfektorn kan välta eller skadas.

Vassa, spetsiga utensilier skall pla

ceras så att det inte kan förorsaka skador vid i- och urplockning.

Observera maskinens höga arbets

temperatur. Risk för brännskada och skållning när luckan öppnas! Låt korgar och insatser svalna innan de tas ut.

Maskinen och dess omedelbara

närhet får vid rengöring inte spolas av med vatten (t ex med slang eller högtryckstvätt).

Bryt strömmen till maskinen vid re

paration och underhåll (stäng av maskinen och dra ut stickproppen eller skruva ut säkringen).

Följ nedanstående anvisningar för en garanterad kvalitetssäkring vid disk ning av speciellt medicinsk utrust ning så att patienter inte utsätts för risker och för att undvika sakskador.

Om maskinen har använts för des-

infektion måste ångkondensatorn och dess förbindelse med diskutrymmet och maskinens avlopp desinficeras innan reparation eller utbyte av delar utförs.

Om desinfektionsparametrarna

skall uppfyllas får programmet inte avbrytas efter start (se "Avbryta ett program" för nödfall).

Användaren skall själv säkerställa

desinfektionsstandarden vid rutin mässig användning av diskdesinfek torn. Processen bör kontrolleras regel bundet genom mätteknik eller med hjälp av kemiska och bakteriologiska in dikatorer.

Vidrör inte de heta elementen (un

der grovsilen) om luckan öppnas under eller efter ett avslutat program. Till och med några minuter efter avslu tat program finns risk för brännskada.

Säkerhetsanvisningar och varningar

Desinfektionsprogram får inte av

brytas eftersom desinfektionsresul tatet då kan försämras. Skulle det vara nödvändigt att avbryta programmet, måste hela programmet upprepas.

För termisk desinfektion skall de

temperaturparametrar och hålltider användas som är lämpade för infek tions-profylax enligt de krav som gäller för varje enskilt användningsområde.

Termisk desinfektion är att föredra

framför kemisk termisk desinfek tion. Säkerheten i desinfektionsresulta tet är avhängigt av adekvata diskresul tat.

Programmen "CHEM-DESIN..."

med tillsättning av ett kemist desinfektionsmedel är inte godkända av RKI (tidigare BGA) och bör bara användas om diskgodset kräver det p g a temperaturkänslighet. Desinfektionsparametrarna baserar på desinfektionsmedelstillverkarens uppgifter. Tillverkarens anvisningar gällande handhavande, användningsvillkor och effekt skall beaktas noggrant. Användning av ke miskt-termiskt förfarande sker på an vändarens ansvar. Desinfektionsstan darden skall säkerställas i det dagliga bruket.

Använd endast beprövade låg

löddrande diskmedel för special diskmaskiner. Om annat diskmedel an vänds kan komponenter i diskdesinfek torn skadas.

Förbehandling (t ex med disk- eller

desinfektionsmedel) men också vissa typer av smuts och en del disk medel kan medföra ökad lödderbild ning. Lödder kan påverka disk- och desinfektionsresultatet.

Rekommendation av kemiska

hjälpmedel (t ex diskmedel) inne bär inte att maskintillverkaren tar på sig ansvaret för dessa medels påverkan på diskgodset. Observera att ändringar i sammansättning, förvaringsförutsättningar etc, vilka tillverkaren inte informerat om, kan påverka kvaliteten på diskresultatet.

Var noga med att följa tillverkarens

anvisningar vid användning av diskmedel och specialprodukter. För att undvika materialskador och häftiga kemiska reaktioner (t ex knallgasreaktion) skall diskmedel endast användas för det ändamål som anges av tillverkaren.

Säkerhetsanvisningar och varningar

Diskdesinfektorn är endast avsedd

för bruk med vatten och tillsättning av diskmedel. Organiska lösningsme del får inte tillsättas då detta kan inne bära risk för explosion (anm: Det finns många organiska lösningsmedel med vilka det inte föreligger någon explo sionsrisk. Men sådana lösningsmedel kan medföra andra problem som t ex skador på gummi- och plastmaterial.

Om det ställs extra höga krav på

disk-, skölj- och desinfektionskvali teten bör förutsättningarna (diskmedel, vattenkvalitet etc) först avstämmas med Miele.

Specialinsatserna skall användas

ändamålsenligt. Rörformiga instrument måste diskas och sköljas komplett invändigt.

Töm alla kärl innan de placeras i

maskinen.

Rester av syra, lösningsmedel, sär-

skilt saltsyra, och kloridhaltiga lösningsmedel måste tömmas ur kärlen in nan de placeras i maskinen. Lösnings medel i samband med smuts får endast förekomma i mycket små mängder (sär skilt i riskklass A1).

För att undvika korrosionsskador

får höljet av rostfritt stål inte komma i kontakt med syrahaltiga lösningar res pektive ångor.

Följ uppställningsanvisningarna i

bruksanvisningen och i installa tionsanvisningen.

Tillbehör

Endast Mieles insatser och korgar

får användas. Kontakta Miele för in formation om de enskilda insatsernas typbeteckningar.

Hantering av uttjänad maskin

En maskin som tjänat ut skall göras

obrukbar. Dra ut stickproppen och klipp av anslutningskabeln. Av säkerhets- och miljöskäl skall maskinen tömmas på diskmedelsrester under beaktande av gällande säkerhetsföreskrifter (används skyddsglasögon och skyddshandskar). Avlägsna lucklåset (2 krysskruvar). Därmed förhindras att lekande barn spär ras in. Lämna därefter in maskinen för fackmässigt omhändertagande.

Tillverkaren ansvarar inte för skador som uppstått på grund av att säker hetsanvisningarna och varningarna inte har följts.

Bidra till att skona miljön

Transportförpackning

Emballaget skyddar maskinen mot transportskador. Förpackningsmateria len är valda med hänsyn till miljön och är därför återvinningsbara.

Emballage som återförs till material kretsloppet innebär minskad mängd av fall. Fråga din kommun om möjligheter na att lämna in transportförpackningen för återvinning.

Hantering av uttjänad maskin

En uttjänad maskin består av material som kan återanvändas. Lämna därför

om möjligt in maskinen till en återvin ningsstation. Se till att den uttjänade maskinen förvaras barnsäkert tills den lämnas in för omhändertagande. Se

även information i bruksanvisningen un

der rubriken "Säkerhetsanvisningar och

varningar".

Innan maskinen tas i bruk

Följande punkter måste ovillkorligen iakttas innan maskinen tas i bruk.

De enskilda punkterna beskrivs utförligt i respektive avsnitt.

Placera diskgodset rätt

Vattenstrålarna måste kunna nå alla ytor på diskgodset. Övertäckta ytor blir inte helt rena. Spolarmarna får inte blockeras av uten silier.

Förbered vattenavhärdaren.

Vattenavhärdaren måste ställas in exakt efter ledningsvattnets hårdhetsgrad.

Dessutom måste behållaren för salt först fyllas med vatten salt

Saltbehållaren förstörs om den

av misstag fylls med diskmedel.

Fylla på behållaren för flytande medier.

Behållaren för flytande medier i luckan förstörs om den av misstag fylls med diskmedel (även flytande diskmedel eller handdiskmedel)!

Använd diskmedel för diskdesinfektorer!

Använd inte diskmedel för hushållsdisk maskiner!

och därefter med

Tillsätta diskmedel

Följ diskmedelstillverkarens doserings anvisningar.

Beroende på diskmedelssort och valt diskprogram kan doseringen variera. Det är viktigt att följa doseringsanvis ningarna i programöversikten.

Rengöringseffekten kan skilja sig åt mellan olika diskmedel. Om diskresultatet inte skulle vara tillfredsställande, pröva ett annat kvalitetsdiskmedel innan ni vänder er till Miele kundtjänst.

Silarna på botten av diskdesinfektorn och spolarmarna måste vara rena.

Regelbunden kontroll och rengöring är absolut nödvändigt.

Öppna och stänga luckan

Elektriskt lucklås

Maskinen är utrustad med ett elektriskt lucklås.

Luckan kan bara öppnas när:

maskinen är elektriskt ansluten och

huvudströmbrytaren I-0 är inkopplad.

Öppna luckan a

Tryck in lucköppnaren, fatta samtidigt

tag i greppkanten och öppna luckan.

Vidrör inte de heta elementen

om luckan öppnas under eller efter ett avslutat program. Till och med några minuter efter avslutat program finns risk för brännskada.

Stänga luckan

^ Lyft luckan och tryck den uppåt tills

den sitter fast. Undvik att samtidigt trycka på lucköppnaren.

Avbryta ett program

Om det är nödvändigt att avbryta ett program, t ex på grund av att diskgod set vibrerar kraftigt eller om program met avbryts med ett felmeddelande.

Vrid programväljaren till f

(programmet avbryts efter ca 2 sek).

OBS!

Ytterligare information om förfarandet för att uppfylla smittskyddskrav skrivs i avsnittet "Använda maskinen" under "Avbryta ett program "och måste beaktas.

Efter det första vattentilloppet kan luck an inte längre öppnas, förutom i pro grammen D (FÖRSKÖLJNING) och 6 (TÖMNING). Maskinen kan i efterhand programmeras för öppning av luckan efter torkning (tillvalsprogram). Luckan är stängd fram till programslu tet. När programmet är avslutat kan luckan öppnas igen.

Öppna och stänga luckan

Öppna luckan med nödöppna ren

Nödöppnaren får bara användas om det inte är möjligt att öppna dörren på vanligt sätt, t ex efter ett strömavbrott. Se upp vid SPECIAL-program!

Vrid programväljaren till f.

Stäng av diskmaskinen (knappen

I-0).

Stoppa in handen under serviceluck an, fatta tag i nödöppnaren och dra den nedåt.

Avhärdare

För att undvika kalkavlagringar på uten silier och i diskmaskinen måste led ningsvattnet avhärdas.

Vattenavhärdaren kan endast fungera felfritt om:

1. den är rätt inställd (programmerad) och

2. behållaren för salt är påfylld. (Vid mycket låg vattenhårdhet

- under 4 °d - behöver behållaren inte fyllas med salt.)

Programmerad hårdhetsgrad vid leve rans är 19 °d (3,4 mmol/l).

Vid avvikande vattenhårdhet (också under 4 °d) måste inställningen från fabrik ändras med knapparna på manöverpanelen enligt tabellen på nästa sida.

Den lokala vattenleverantören kan lämna information om ledningsvattnets exakta hårdhetsgrad

Vid varierande vattenhårdhetsgrad (t ex 8 - 17 °d), ställ alltid in efter högsta hårdhetsgrad (i det här exemplet 17 °d).

OBS! Den inbyggda avhärdaren kan ställas in från 1 °d till 60 °d.

Avhärdare

Inställningstabell

°d mmol/l °f Inställning

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16 17 18

19 *)

20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45

0,2 0,4 0,5 0,7 0,9 1,1 1,3 1,4 1,6 1,8 2,0 2,2 2,3 2,5 2,7 2,9 3,1 3,2 3,4 3,6 3,8 4,0 4,1 4,3 4,5 4,7 4,9 5,0 5,2 5,4 5,6 5,8 5,9 6,1 6,3 6,5 6,7 6,8 7,0 7,2 7,4 7,6 7,7 7,9 8,1

2 4 5 7

9 11 13 14 16 18 20 22 23 25 27 29 31 32 34 36 38 40 41 43 45 47 49 50 52 54 56 58 59 61 63 65 67 68 70 72 74 76 77 79 81

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45

°d mmol/l °f Inställning

46 47 48 49 50 51 52 53 54 55 56 57 58 59 60

*) Fabriksinställning

8,3 8,5 8,6 8,8 9,0 9,2 9,4 9,5 9,7

9,9 10,1 10,3 10,4 10,6 10,8

83 85 86 88 90 92 94 95 97

99 101 103 104 106 108

46 47 48 49 50 51 52 53 54 55 56 57 58 59 60

Avhärdare

Ställa in avhärdaren

Stäng av maskinen

Vrid programväljaren till f "STOPP".

Håll knapparna ß och 6 intryckta

och koppla samtidigt med huvudbrytaren I-0. I displayen visas aktuell programsta tus "P...". Kontrollampan p / 6 lyser.

Tryck 1 gång på knappen 0, i dis

playen visas "E01" (programmerings nivå 1).

^ Vrid programväljaren ett steg åt hö-

ger (position kl 13).

I displayen visas siffran "19" (fabriks-

inställning hårdhetsgrad i °d).

^ Tryck upprepade gånger på knappen

ß eller håll den intryckt tills önskat värde (hårdhetsgrad i °d) visas i displayen. När siffran "60" uppnåtts börjar räknaren om på "0".

in diskmaskinen

Eventuellt framtida servicearbete underlättas om ni känner till vattnets hårdhetsgrad.

Notera ledningsvattnets hårdhets

grad här:

°d

Tryck på knappen 6. "SP" visas.

Tryck en gång till på knappen 6. Ön skat värde sparas. Displayen släcks.

Maskinen är driftklar.

Avhärdare

Fylla på salt

Använd endast rent jodfritt koksalt, helst grovkorning regenereringssalt med en kornstorlek på ca 1-4 mm. An vänd inga andra saltsorter då dessa kan orsaka funktionsstörningar på av härdaren.

Behållaren rymmer ca 2,5 kg.

Om saltbehållaren av misstag

fylls med diskmedel till att avhärdaren förstörs! Kontrollera alltid att ni håller en för packning salt i handen innan ni fyller på saltbehållaren.

^ Ta ut underkorgen ur maskinen. ^ Skruva loss locket.

leder det alltid

Innan saltbehållaren fylls med salt första gången: Fyll behållaren med ca. 2,5 l vatten.

Sätt fast tratten

^ Fyll på salt

(när saltet fylls på rinner en del av saltvattnet över).

^ Torka rent saltbehållarens gängor

från saltrester.

Skruva fast locket.

Direkt efteråt: Välj (AVSKÖLJNING) för att spä ut och spola rent från saltrester som runnit över.

OBS!

Om programförloppet i program met D (AVSKÖLJNING) fördröjs med några minuter föreligger ingen störning. Om så är fallet utförs först en nödvän dig regenerering av avhärdaren.

programmet D

Saltpåfyllningsindikator

Om kontrollampan k "Fyll på salt" b lyser måste salt fyllas på.

Vattenavhärdaren regenereras automatiskt under ett programförlopp. När detta pågår lyser kontrollampan k a i displayen.

Avhärdare

Fylla på sköljmedel

Sköljmedel behövs för att vattnet skall rinna av jämnt över hela disken, så att den inte blir fläckig när den torkar. Sköljmedel (t ex Mielclear) fylls på i be hållaren för sköljmedel. Den inställda mängden doseras automatiskt. Behållaren rymmer ca 180 ml.

Sköljmedelsbehållaren förstörs

om den fylls med diskmedel flytande diskmedel)! Använd bara sköljmedel för special diskmaskiner!

(även

Öppna skruvlocket.

När kontrollampan H/ CHEM tänds måste behållaren fyllas på med skölj medel. Behållaren för sköljmedel har en ex tra påfyllningsindikator på insidan av luckan (se högra bilden).

Viktig information: CHEM " tänds när behållaren för "kem. desinfektionsmedel" (DOS-modul G 60

-extrautrustning-) är tom.

Öppna luckan i vågrätt

Kontrollampan "H/

läge.

Fyll på sköljmedel till dess att påfyll

ningsindikatorn (pilen) är mörk. An vänd tratt.

Skruva på locket och var noga med att torka bort eventuellt spill för att undvika stark lödderbildning i kom mande diskprogram.

Vänta med att fylla på sköljmedel tills kontrollampan H/CHEM på manöver panelen tänds igen.

Ställa in sköljmedelsdosering

Doseringsväljaren (se pil) i påfyllningsöppningen är inställbar från 1 till 6 (1-6 ml). Vid leverans är den inställd på "3" (3 ml).

^ Ställ in doseringsväljaren på ett högre

tal om det blir fläckar på diskgodset.

Fylla på sköljmedel

^ Vrid tillbaka doseringsväljaren om det

bildas en mjölkaktig hinna på godset.

Fylla på neutralisationsmedel

Om det med tiden bildas missfärgning ar eller korrosionsfläckar på instrumen ten, i synnerhet där de är ledade, finns det speciella neutraliseringssyror som kan användas i programavsnitt 3 (kon takta eventuellt Mieles kundtjänst). Neutralisationsmedel (pH-inställning: sur) gör att rester av alkaliska disk medel på utensiliernas ytor neutralise ras. Neutralisationsmedlet doseras automa tiskt i programavsnittet "Sköljning" efter rengöringen.

Programmet (se "Programöversikt" Pro gramförlopp DOS 3) kan bara startas när doseringssystemet först har luftats. (Funktionen kan bara avaktiveras av Miele service.)

^ Behållaren med neutralisationsmedel

(röd

) placeras på golvet bredvid diskmaskinen eller i ett skåp bredvid diskmaskinen.

Sätt suglansen i behållaren (beakta

färgmarkeringarna).

Fyll på behållaren i god tid. Den bör inte bli helt tom.

Neutralisationsmedelsdosering och luftning av doseringssystemet

Ställ in doseringskoncentrationen och lufta doseringssystemet, se "Programmera av specialfunktioner".

När kontrollampan w "Fyll på neutrali sationsmedel" tänds:

Fyll på neutralisationsmedel i behålla ren (röd) eller byt ut behållaren.

OBS! Vid användning av milt alkaliska disk medel bör ett neutralisationsmedel ba serat på ‘fosforsyra’ användas. Men vid användning av ett neutralt en zymatiskt flytande diskmedel skall ett citronsyrebaserat neutralisationsmedel användas.

Fylla på kem. desinfektionsmedel (tillval)

I programmen "CHEM 60°C-5’" och "combiCHEM 60°C-5’" måste ett låg löddrande, för maskinen lämpligt desin fektionsmedel tillsättas i programavsnitt

5. Bara möjligt om "DOS-modul G 60"

(tillval) är ansluten och doseringssyste met är luftat.

Behållaren med neutralisationsmedel

(grön

) placeras på golvet bredvid diskmaskinen eller i ett skåp bredvid diskmaskinen.

Fyll på neutralisationsmedel i behålla

ren (grön) eller byt ut behållaren.

^ Sätt suglansen i behållaren (beakta

färgmarkeringarna).

Fyll på behållaren i god tid. Den bör inte bli helt tom.

*) Viktig information! Kontrollampan H/ CHEM tänds när behållaren för sköljmedel är tom.

Första gången maskinen tas i bruk eller när kontrollampan H/ CHEM *) tänds:

Ställa in neutralisationsmedelsdoseringen

Ställ in doseringskoncentrationen och lufta doseringssystemet, se "Program mera av specialfunktioner".

Tillsätta diskmedel

Använd bara diskmedel för disk

desinfektorer! Använd inte disk medel för hushållsdiskmaskiner!

Dosering av flytande diskmedel via DOS-modul (tillval) rekommenderas

-se under "Rekommenderas" på näs ta sida.

Rekommendationen gäller speciellt för "varioTD"-program.

Om inte flytande diskmedel tillsätts måste diskmedel i pulverform behållaren för diskmedel före varje diskprogram (utom i programmen D "AVSKÖLJNING" och 6 "TÖMNING"). För programmet "SPECIAL 93°C-10’", se "Programöversikt".

tillsättas i

Tillsätt diskmedel i facket.

Dosering: 30 g per diskavsnitt. I programavsnittet "Huvuddisk" tas ca 10,5 l vatten in (AN-program 16 l -beroende på modell-).

Följ diskmedelstillverkarens anvisningar om de avviker från ovanstående.

ca 3 g/l. Det motsvarar ca

Tryck doseringsfackets låsknapp framåt (pilen). Locket åker upp. (Efter varje diskprogram har locket öppnats automatiskt.)

^ Stäng locket till doseringsfacket.

Tillsätta diskmedel

Vid val av diskmedel skall man, bl a av ekologiska skäl, alltid ta hänsyn till föl jande:

Vilken alkalitet behövs för att disken

skall bli ren? Måste aktivt klor ingå för desinfice

ring eller oxidation (avlägsnande av pigment)?

Erfordras tensider för dispergering

och emulgering? För de termiska desinfektionspro

grammen bör lämpligt lågalkaliskt och klorfritt diskmedel användas

En del smuts kan kräva särskild sammansättning av disk- och tillsatsmedel. Kontakta i sådana fall Mieles kundtjänst.

Rekommederas

Diskdesinfektorn kan utrustas med en "doseringspump för flytande diskmedel" (DOS-modul G 60) (kan anslutas externt). Lufta doseringssystemet och ställ in do seringskoncentrationen, se "Program mera av specialfunktioner".

Skötsel av doseringssystem

För att upprätthålla funktionssäkerheten skall underhållsarbeten utföras med jämna mellanrum. Dessa arbeten får endast utföras av Miele service.

Byte av doseringsslangar Doseringsslangarna i DOS-modulen

skall bytas ut med 1 till 1,5 års mellan rum.

Handskas varsamt med flytande

medel såsom rengörings-, skölj-, desinfektions- och neutralisationsmedel! De består ofta av syror eller lut. Observera gällande säkerhetsföreskrifter. Använd skyddsglasögon och skyddshandskar.

Det medföljer en separat monteringsan visning med DOS-modulen.

Användningsteknik

Diskdesinfektorn kan utrustas med två grundkorgar (underkorg och överkorg). Beroende på utensiliernas typ och form kan korgarnas utrustas med olika insat ser eller bytas ut mot andra specialkor gar. Det finns en stor mängd insatser nas och korgarnas och alla får inte plats att visas eller beskrivas här. Rör formiga instrument måste genomström mas helt av vatten.

Placering av diskgods

Förbehandling

^ Töm alla kärl noga före iplockningen.

Rester av syra, lösningsmedel,

särskilt saltsyra och kloridhaltiga lösningsmedel måste tömmas ur kärlen innan de placeras i maskinen.

Observera!

Ställ alltid in diskgodset i maskinen

så att vattenstrålarna kommer åt

överallt. Annars blir det inte riktigt

rent.

Utensilier får inte ligga så att de täck

er varandra.

Glaskärl placeras med öppningen

nedåt i lämpliga insatser. Vattnet måste obehindrat kunna passera ut och in.

Diskgods med kupad botten placerar

man bäst lutande, så att vattnet kan rinna av ordentligt.

^ Höga, smala glas bör ställas i disk-

korgens mitt, där de lättast kan nås av vattenstrålarna.

^ Se till att tratten för vattentilloppet till

den övre spolarmen inte blockeras av alltför högt eller utstickande gods.

^ Kontrollera gärna genom att vrida

spolarmarna för hand.

Nickelöverdragna instrument och fär geloxerad aluminium är inte lämplig för beredning i diskdesinfektor.

Värmekänsliga instrument skall bara diskas i programmen "CHEM 60°C-5’" och "combiCHEM 60°C-5’".

Rengöring av engångsinstrument är inte tillåten.

Vagnar eller korgar med adapter måste kopplas fast ordentligt (se näs ta sida).

Användningsteknik

Genast efter programslut bör luckan

öppnas ca 10 cm och sedan lämnas i detta läge under 10-15 min. Först därefter skall man tömma diskdesin fektorn. Disken har då självtorkat och korrosion förhindras.

För att undvika missfärgningar och

korrosionsfläckar på instrumenten , särskilt i lederna, doseras i vissa pro gram neutralisationsmedel i mellan sköljningen (se "Fylla på neutralisa tionsmedel"). Kontakta Mieles kund tjänst om denna åtgärd skulle bli utan resultat.

^ Stela endoskop måste plockas isär

enligt tillverkarens anvisningar innan diskning och desinfektion. Kåpor och tätningar måste avlägsnas och kranar öppnas för att kanalerna skall kunna genomspolas. Endoskopiinstrument med en sammanlagd längd på upp till 50 cm kan diskas (t ex i överkorgen O 176). Optiker och kalljuskablar måste av tillverkaren vara godkända för termisk desinfektion. Desinfektionsvillkoren skall följas (varioTD NR-förfarande med skölj ning i AD-vatten).

Viktig information!

Den fjädrande adaptern (vattenförsörj ning) för korgarna respektive injektor

vagnen måste hamna på rätt plats när

korgarna/vagnen sätts på plats i ma skinen; den skall sitta 4-5 mm högre än vattentilloppet. Om så inte är fallet måste den adapter na justeras.

Lossa klämringen.

Skjut adaptern uppåt (4-5 mm högre

än maskinens vattentillopp) vrid fast klämringen.

Använd endast korgar och insatser avsedda för de utensilier som skall diskas.

Se nästa sida för exempel på utrustning

OBS! I "varioTD"-programmen får endast flytande diskmedel överkorgarna O 177 och O 190 an vänds.

doseras om

HNO: Den tunna kromytan i öronspe kula kan vara mycket känslig mot neutralisationsmedel.

Användningsteknik

Exempel på utrustning:

Överkorg/injektorvagn O 177

ÖNH-kanyler med anslutningsstycke placeras på spolmunstycken.

E 416

Insats för gyn. spekula. Placeras enligt bilden.

E 337

Insats för stående placering av instrument.

E 417

Insats för näs- och öronspekula. Placeras enligt bilden så att instrumen ten kan diskas öppnade.

Användningsteknik

Överkorg/endoskopinjektor O 176

Höger korghalva: 14 spolmunstycken/trattar för delar till stela endoskopinstrument upp till 50 cm längd. För katetrar finns t ex 10 spolmunstycken med klamrar. På vänster sida är nätkorgen E 379 löst inställd.

E 373

Insats för öronspekula eller E 417 för öronspekula -men bara i överkorgen-.

Användningsteknik

Justera överkorgen

Överkorgen kan då ställas in i tre lägen med 2 cm mellanrum mellan varje steg.

Beroende på hur överkorgen är inställd kan utensilier med följande höjder pla neras i korgarna.

Exempel överkorg O 177 och under korg U 874

Överkor gens posi tion

Övre läge max. 21 *) max. 20 *) Mellanläge max 23 *) max 18 *) Undre läge max 25 *) max 16 *)

*) i insats E 417

Justera överkorgen:

^ Dra ut överkorgen tills det tar emot

och lyft den från glidskenorna.

^ Skruva med en hylsnyckel (nr 7) loss

hållaren för korghjulen på båda sidor av korgen och ändra till önskat läge.

Höjd över

korg (cm)

Höjd under

korg höjd

(cm)

G 7882 Säkerhetsanvisningar och varningar

Uppmaning till driftansvarig:

Tag ut dessa sidor ur bruksanvisningen och placera dem synligt för användaren

i maskinens omedelbara närhet. Personalen skall uppmanas att följa säkerhetsanvisningarna och varningarna.

Följ nedanstående anvisningar för att

Denna diskdesinfektor uppfyller gäl lande säkerhetskrav. Ett felaktigt bruk kan dock leda till personskador och skador på föremål. Läs bruksan visningen noga innan diskdesinfek torn tas i bruk. . Det är viktigt för att undvika olyckor och skador på ma skinen. Spara bruksanvisningen

Användningsområde

Diskdesinfektorn är uteslutande av-

sedd för de användningsområden som anges i bruksanvisningen. Alla annan användning är otillåten kan innebära fara för användaren. Disk- och desinfektionsförfarandena är endast avsedda för instrument och utensilier ( medicintekniska produkter), vilka av tillverkaren är deklarerade som disk- och desinfektionsbara. Tillverka ren ansvarar inte för skador som upp stått på grund av otillåten eller felaktig användning av diskdesinfektorn.

undvika skador!

Maskinen får inte installeras i loka

ler som är utsatta för explosions

risk.

Maskinens elektriska säkerhet ga

ranteras endast om den ansluts till jordad säkerhetsbrytare som är installe rat enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsättningar är godkänd. Låt en fackman kontrollera installationen vid tveksamhet. Tillverkaren ansvarar inte för skador som uppstått på grund av felaktigt installerad eller avsaknad av jordad säkerhetsbrytare (t ex elektriska stötar).

En defekt maskin kan innebära en

säkerhetsrisk. Maskinen skall ome delbart tas ur drift och Miele service in formeras.

Inbyggnad och montering av den

Maskinen får endast tas i drift och

repareras av Miele service.

Säkerhetsanvisningar och varningar

Reparationer får endast utföras av

Mieles serviceavdelning eller av Miele auktoriserad serviceverkstad. Ej fackmässigt utförda reparationer kan in nebära allvarlig fara för användaren!

Användarna måste regelbundet er

hålla handhavandeinstruktioner. Diskdesifektorn får endast skötas av personal som instruerats i handhavan de av maskinen.

Handskas varsamt med flytande

medel såsom rengörings-, skölj-, desinfektions- och neutralisationsme del! De består ofta av syror eller lut. Or ganiska lösningsmedel får inte tillsättas då det kan medföra explosionsrisk. Använd skyddsglasögon och skyddshandskar. För alla kemiska medel gäller att tillverkarens säkerhetsanvisningar skall följas.

Diskmedel som sväljs kan orsaka

frätskador i mun och svalg eller leda till kvävning.

Vattnet i maskinen är inget dricks

vatten.

Sitt/stå inte på den öppna luckan.

Diskdesinfektorn kan välta eller skadas.

Vassa, spetsiga utensilier skall pla

ceras så att det inte kan förorsaka skador vid i- och urplockning.

Vidrör inte de heta elementen (un

der grovsilen) om luckan öppnas under eller efter ett avslutat program. Till och med några minuter efter avslu

tat program finns risk för brännskada.

Maskinen och dess omedelbara

närhet får vid rengöring inte spolas av med vatten (t ex med slang eller högtryckstvätt).

Bryt strömmen till maskinen vid re

paration och underhåll (stäng av maskinen och dra ut stickproppen eller skruva ut säkringen).

Följ nedanstående anvisningar för en garanterad kvalitetssäkring vid diskning av speciellt medicinsk utrustning så att patienter inte utsätts för risker och för att undvika sakskador.

Om maskinen har använts för des-

infektion måste ångkondensatorn och dess förbindelse med diskutrymmet och maskinens avlopp desinficeras innan reparation eller utbyte av delar utförs.

Om desinfektionsparametrarna

skall uppfyllas får programmet inte avbrytas efter start (se "Avbryta ett pro gram" för nödfall).

Observera maskinens höga arbets

temperatur. Risk för brännskada och skållning när luckan öppnas! Låt korgar och insatser svalna och töm eventuella vattenrester i kärlen innan de tas ut.

Säkerhetsanvisningar och varningar

Användaren skall själv säkerställa

desinfektionsstandarden vid rutin mässig användning av diskdesinfek torn. Processen bör kontrolleras regel bundet genom mätteknik eller med hjälp av kemiska och bakteriologiska in dikatorer.

Desinfektionsprogram får inte av

brytas eftersom desinfektionsresul tatet då kan försämras. Skulle det vara nödvändigt att avbryta programmet, måste hela programmet upprepas.

För termisk desinfektion skall de

temperaturparametrar och hålltider användas som är lämpade för infektions-profylax enligt de krav som gäller för varje enskilt användningsområde.

Termisk desinfektion är att föredra

framför kemisk termisk desinfektion. Säkerheten i desinfektionsresultatet är avhängigt av adekvata diskresultat.

Programmen "CHEM-DESIN..."

med tillsättning av ett kemist desin fektionsmedel är inte godkända av RKI (tidigare BGA) och bör bara användas om diskgodset kräver det p g a tempe raturkänslighet. Desinfektionsparame trarna baserar på desinfektionsmedels tillverkaren uppgifter. Tillverkarens an visningar gällande handhavande, an vändningsvillkor och effekt skall beaktas noggrant. Användning av ke miskt-termiskt förfarande sker på an vändarens ansvar. Desinfektionsstan darden skall säkerställas i det dagliga bruket.

Använd endast beprövade låg

löddrande diskmedel för special diskmaskiner. Om annat diskmedel an vänds kan komponenter i diskdesinfek torn skadas.

Förbehandling (t ex med disk- eller

desinfektionsmedel) men också vissa typer av smuts och en del disk medel kan medföra ökad lödderbild ning. Lödder kan påverka disk- och desinfektionsresultatet.

Rekommendation av kemiska

Var noga med att följa tillverkarens

anvisningar vid användning av diskmedel och specialprodukter. För att undvika materialskador och häftiga kemiska reaktioner (t ex knallgasreaktion) skall respektive diskmedel endast an vändas för det ändamål som anges av tillverkaren.

Säkerhetsanvisningar och varningar

Diskdesinfektorn är endast avsedd

för bruk med vatten och tillsättning av diskmedel. Organsiska lösningsme del får inte tillsättas då detta kan inne bära risk för explosion (anm: Det finns många organiska lösningsmedel med vilka det inte föreligger någon explo sionsrisk. Men sådana lösningsmedel kan medföra andra problem som t ex skador på gummi- och plastmaterial.

Om det ställs extra höga krav på

disk-, skölj- och desinfektionskvali teten bör förutsättningarna (diskmedel, vattenkvalitet etc) först avstämmas med Miele.

Specialinsatserna skall användas

ändamålsenligt. Rörformiga instrument måste diskas och sköljas komplett invändigt.

Töm alla kärl innan de placeras i

maskinen.

Rester av syra, lösningsmedel, sär-

skilt saltsyra, och kloridhaltiga lösningsmedel måste tömmas ur kärlen in nan de placeras i maskinen. Likaså kor roderande järn. Lösningsmedel i sam band med smuts får endast förekomma i mycket små mängder (särskilt i risk klass A1).

För att undvika korrosionsskador

får höljet av rostfritt stål inte komma i kontakt med syrahaltiga lösningar res pektive ångor.

Följ uppställningsanvisningarna i

bruksanvisningen och i installa tionsanvisningen.

Tillbehör

Endast Mieles insatser och korgar

får användas. Kontakta Miele för in formation om de enskilda insatsernas typbeteckningar.

Hantering av uttjänad maskin

En maskin som tjänat ut skall göras

Tillverkaren ansvarar inte för skador som uppstått på grund av att säker hetsanvisningarna och varningarna inte har följts.

Välj alltid det program som bäst passar till aktuell typ av disk, d v s diskgodsets art och nedsmutsningsgrad.

I programöversikten på sista sidan finns en förteckning över diskprogrammen och deras användningsområden.

Välja program

Programöversikt

Program Användningsområde Diskmedel

(om inte flytande doseras)

Beakta tillverkarens

angivelser!

varioTD NR

UNIVERSAL

AVSKÖLJNING

TÖMNING

CHEM 60°C-5’

Fritt programmerbart program

Uppfyller allmänna hygienkrav - för särskilt ömtåli ga instrument, t ex aluminiumkassetter. Program enligt prEN ISO 15883-1, 90 °C (+ 5 °C, - 0 °C) med 5 min hålltid. programmet kan ändras fritt

För normalt kontaminerat diskgods (utan desinfektion).

För avsköljning av kraftigt kontaminerat diskgods, t ex för att skölja bort smuts, desinfektionsmedelsrester eller undvika att smutsen torkar in innan ett komplett program startas.

För tömning av diskvatten, t ex när ett program avbryts (programväljaren står på f "STOPP"). Beakta eventuella smittskyddsbestämmelser "Avbryta ett program".

För diskning och desinfektion av värmekänsliga material i 60°C, 5 min temperaturhålltid och 1% desinfektionsmedelskoncentration enligt desinfek tionsmedelstillverkarens uppgifter.

- se

Flytande diskmedel (neu

tralt) rekommenderas

30 gram i behållaren för diskmedel

combiCHEM 60°C-5’

För diskning och desinfektion av värmekänsliga material i 60 °C, 5 min temperaturhålltid och 1 % desinfektionsmedelskoncentration enligt desinfek tionsmedelstillverkarens uppgifter. Diskning och desinfektion i en diskfas.

30 gram i behållaren för diskmedel

Programförlopp

Fördisk Term.

desinfektion

och/eller

huvuddisk 1)

45°C/3’

(Huvud-

disk 2)

60°C/3’

55°C/3’

(utan töm

ning)

Kem.

desinfektion

60°C/5’

DOS 4

60°C/5’

DOS 4

Sköljning Sköljning Slut-

sköljning 1)

XXX

93°C/5’

DOS 2

65°C/1’

DOS 2

60°C/3’

DOS 2

60°C/3’

DOS 2

Torkning

(tillvals-

funktion)

(X)

X = Programavsnitt som ingår i programmet (med temperatur/temperaturhålltid)

1) Ändring av temperatur- och temperaturhålltid se "Programmera specialfunktioner". DOS 2 = Dosering av sköljmedel DOS 4 = Dosering av kem. desinfektionsmedel AD (Aqua destillata)-vatten =aqua purificata eller destillerat vatten.

Programöversikt

Program Användningsområde Diskmedel

(om inte flytande doseras)

Beakta tillverkarens

angivelser!

SPECIAL AN 93°C-10’

varioTD

varioTD AN

För diskning och termisk desinfektion i 93 °C med 10 min temperaturhålltid enligt RKI (tidigare BGA), verkningsområde A/B, svamp-, bakterie och virusdödande för anestesiutensilier.

Uppfyller allmänna hygieniska krav - för särskilt ömtåliga och kraftigt blodkontaminerade instrument eller för diskning av aluminiumkassetter. Program enligt prEN ISO 15883-1 90 °C (+ 5 °C, - 0 °C) med 5 min hålltid.

Uppfyller allmänna hygieniska krav - för särskilt ömtåliga och kraftigt sekretkontaminerade utensilier. Program enligt prEN ISO 15883-1 80 °C (+ 5 °C, - 0 °C) och 10 min hålltid .

45 gram i behållaren för diskmedel

30 gram till höger på insidan av luckan

Flytande diskmedel (milt al kaliskt) rekommenderas

Flytande diskmedel (milt alkaliskt) rekommenderas

Programförlopp

Fördisk Term.

desinfektion

och/eller

huvuddisk 1)

93°C/10’

Kem.

desinfektion

Sköljning Sköljning Slut-

DOS 3

sköljning 1)

75°C/3’

DOS 2

93°C/10’

DOS 3

75°C/3’

DOS 2

45°C/3’

DOS 3

93°C/5’

DOS 2

45°C/3’

DOS 3

83°C/10’

DOS 2

X = Programavsnitt som ingår i programmet (med temperatur/temperaturhålltid)

1) Ändring av temperatur- och temperaturhålltid se "Programmera specialfunktioner". DOS 2 = Sköljmedelsdosering DOS 3 = Neutralisationsmedelsdosering DOS 4 = Dosering av kem. desinfektionsmedel AD (Aqua destillata)-vatten =aqua purificata eller destillerat vatten.

Torkning

(tillvals-

funktion)

(X)

Använda maskinen

Koppla in desinfektorn

Stäng luckan

Öppna vattenkranarna (om de är

stängda). ^ Tryck på knappen I-0. När programväljaren är i f "STOPP"-

läge tänds en punkt i displayen.

Starta ett program

^ Vrid programväljaren åt vänster eller

åt höger till önskat program.

Den första disktemperaturen för det

valda programmet visas i displayen

utom i D (AVSKÖLJNING) och 6

(TÖMNING).

Välj tillvalsprogrammet "TORKNING"

c om så önskas (se "Val av till

valsprogram").

Tryck på "Start"-knappen 6. Den

verkliga temperaturen visas nu i dis

playen.

Kontrollampan bredvid "start"-knap

pen 6 lyser med fast sken.

Efter programstarten spärras alla andra program. När programväljaren vrids till ett annat program slocknar displayen. Värdena blir synliga igen om program väljaren vrids tillbaka till det pågående programmet.

^ Med knappen ß kan man under

programförloppet växla fram och tillbaka mellan visning av "verklig temperatur", "avverkad tid" och "aktivt diskavsnitt*)".

1 = Fördisk 1 2 = Fördisk 2 3 = Huvuddisk 1 4 = Huvuddisk 2 5 = Kemisk desinfektion 6 = Sköljning 1 7 = Sköljning 2 8 = Sköljning 3 9 = Sköljning 4

10 = Slutsköljning 1

11 = Slutsköljning 2 12 = Torkning 1

13 = Torkning 2

Använda maskinen

Byta program

Har man valt fel program och startknap pen inte har tryckts kan ett program bara bytas eller avbrytas på följande sätt:

Vrid programväljaren till önskat pro

gram.

Välj tillvalsprogrammet (TORKNING)

0 om så önskas (se "Val av till

valsprogram").

Tryck på startknappen 6.

Välj tillvalsfunktion

Följande tillvalsfunktion kan väljas: ^ 0 TORKNING

Tillvalsfunktionen "Torkning" kan väl-

jas till direkt efter det att ett program

har valts (utom i programmet D "AV-

SKÖLJNING" och 6 "TÖMNING").

Torkningen pågår i intervaller under

10 minuter. Härigenom förlängs pro-

gramtiden motsvarande.

Indikator programförlopp

Det aktiva

trollampa tänds under programförlop pet.

k Avhärdning I Fördisk l Huvuddisk och ev desinfektion H Mellansköljning / slutsköljning

c Torkning (tillvalsprogram) r Programslut (programparametrar

Programslut

När kontrollampan r lyser permanent i programförloppsindikeringen och kontrollampan "Start" 6 släcks är programmet avslutat. I mitten av displayen visas siffran "0". Alla kontrollampor visar ett ledljus. En summer hörs samtidigt i max 30 sek (fabriksinställning). Summerns funktion kan ändras (se "Programme ring av specialfunktioner").

programavsnittets kon

och ev desinfektion

uppnådda)

Med knappen ß kan den totala pro gramtiden eller den verkliga temperatu ren avläsas.

Stänga av maskinen

Tryck ut knappen I-0.

OBS! På grund av det elektriska lucklåset kan luckan bara öppnas med intryckt I-0 knapp (se "Öppna och stänga luckan").

Använda maskinen

Avbryta ett program

Ett redan påbörjat program bör bara avbrytas i nödfall, t ex om diskgodset vibrerar kraftigt.

Vrid programväljaren till f

(programmet avbryts efter ca 2 sek). Öppna luckan a.

Se upp! Diskgodset kan vara

hett. Risk för skållning och bränn skada.

Placera diskgodset stadigt,

(beakta ev infektionsskyddsåtgärder

- använd handskar).

^ Efterdosera diskmedel (i pulverform)

vid behov.

^ Stäng luckan. ^ Välj programmet 6 (TÖMNING) (vatt-

net pumpas ut).

^ Välj program på nytt och starta

Följande förfarande är bara erforderligt eller möjligt vid konstaterande av ned smittat diskgods och vid användning av programmen SPECIAL 93°C-10’ och SPECIAL AN 93°C-10 (beroende på modell):

Vrid programväljaren till f

(programmet avbryts efter ca 2 sek). Öppna luckan a.

Se upp! Diskgodset kan vara

hett. Risk för skållning och bränn skada.

^ Placera diskgodset stadigt,

(beakta ev infektionsskyddsåtgärder

- använd handskar).

^ Efterdosera diskmedel (i pulverform)

vid behov.

^ Stäng luckan. ^ Välj programmet på nytt och starta

(det kontaminerade vattnet får inte tömmas innan dess). Displayen visar en erfoderlig tempe raturutjämning som räknas ned.

Programmera specialfunktioner

Varje ändring av fabriksinställning bör dokumenteras för att underlätta even tuell framtida service. Notera ändringarna i fältet "Inställt värde:

Allmänna anvisningar:

Fria programväljarpositioner anges

–

med ett streck ( - ) i mittersta display segmentet.

Programmeringsläget nås när pro

–

gramväljarens vrids till f "STOPP". Hos maskiner som uppfyller kraven i

–

Medicinproduktlagen (Medicinproduktdirektivet 93/42/EEG, Klass IIa), måste program- respektive doseringsförändringar dokumenteras i en "Medicinproduktbok". En "Medicinproduktbok" medföljer alla maskiner eller kan beställas hos Miele.

1. Ställa in doseringskoncentration och lufta doseringssystemet

Vrid programväljaren till f "STOPP".

Stäng av maskinen.

Håll knapparna ß och 6 intryckta och koppla samtidigt med huvudbrytaren I-0. I displayen visas aktuell programsta tus "P...". Kontrollampan p / 6 tänds.

in maskinen

Tryck 2 ggr på knappen 0, i dis

playen visas "E02" (programmerings

nivå 2).

1.1 DOS 1 (flytande diskmedel) via DOS-modul G 60 respektive C 60

-Extrautrustning-

1.1.1 Ställa in doseringskoncentra tion:

Vrid doseringsvredet på DOS-modu

len till "10" (bara DOS-modul C 60)

Doseringskoncentrationen skall ställas in enligt diskmedelstillverkarens anvis ningar eller enligt kravet på diskresultat.

Exempel: Diskmedelstillverkaren rekommenderar en diskmedelskoncentration på 0,5 %. Värdet som skall ställa in blir då 0.50.

^ Vrid programväljaren till B. I display-

en visas då antingen doseringstiden i sekunder för dosering via dosering i luckan (pulverdiskmedel) eller den inställda doseringskoncentrationen för flytande diskmedel i %: "10" = Dosering i luckan (10 sek) eller "0.10" - "1.0" = 0,1 % - 1 % doserings koncentration.

Tryck på knappen ß upprepade gånger eller håll den intryckt tills ön skat värde visas. Doseringstiden/doseringskoncentra tionen är inställd.

Inställt värde:

Programmera specialfunktioner

1.1.2 Lufta doseringssystemet:

a) När doseringsmedelskoncentratio nen har ställt in:

Vrid programväljaren till A, i display

en visas "do1". Tryck på knappen ß.

Doseringssystemet luftas automa tiskt. Luftningen är avslutas när siff ran "0" visas i displayen.

Efter ändring av ett värde eller alla värden:

Tryck på knappen 6. "SP" visas.

^ ^ Tryck en gång till på knappen 6.

Tidsenheten sparas.

b) Om bara luftning grund av att doseringssystemet har sugits tomt av misstag):

^ Välj programmeringsnivå 2 (se 1.). Gör sedan så här: ^ Vrid programväljaren till A, i display-

en visas "do1".

genomförs (t ex på

Tryck på knappen ß. Doseringssystemet luftas automa tiskt. Luftningen är avslutas när siff ran "0" visas i displayen.

Stäng av diskmaskinen (knappen I-0).

Utför alltid nedanstående åtgärd när doseringssystemet har luftats

Starta programmet D (AVSKÖLJ NING) så att medier som runnit in i maskinen efter luftningen späs och spolas ut.

Programmera specialfunktioner

1.2 DOS 3 (Neutralisationsmedel)

1.2.1 Ställa in doseringskoncentra tion:

Doseringskoncentrationen skall ställas in enligt diskmedelstillverkarens anvis ningar eller enligt kravet på diskresultat.

Exempel: Diskmedelstillverkaren rekom menderar en diskmedelskoncentration på 0,3 %. Värdet som skall ställa in blir då 0,30.

Vrid programväljaren till CHEM

60°C-5’, i displayen visas inställd do seringskoncentration i %: "0.05" - "0.50" = 0,05 % - 0,5 % Doseringskoncentration.

^ Tryck på knappen ß upprepade

gånger eller håll den intryckt tills önskat värde visas. Doseringskoncentrationen är inställd.

Inställt värde:

1.2.2 Lufta doseringssystemet:

a) När doseringsmedelskoncentratio nen har ställts in:

Vrid programväljaren till 6, i display en visas "do3".

Efter ändring av ett värde eller alla värden:

Tryck på knappen 6. "SP" visas.

Tryck en gång till på knappen 6.

Tidsenheten sparas.

b) Om bara luftning

grund av att doseringssystemet har su gits tomt av misstag):

Välj programmeringsnivå 2 (se 1.).

Gör sedan så här:

Vrid programväljaren till 6, i display

en visas "do3".

^ Tryck på knappen ß.

Doseringssystemet luftas automatiskt. Luftningen är avslutas när siffran "0" visas i displayen.

^ Stäng av diskmaskinen (knappen

I-0).

Utför alltid nedanstående åtgärd när doseringssystemet har luftats

Starta programmet D (AVSKÖLJNING) så att medier som runnit in i maskinen efter luftningen späs och spolas ut.

genomförs (t ex på

Tryck på knappen ß. Doseringssystemet luftas automa tiskt. Luftningen är avslutas när siff ran "0" visas i displayen.

Programmera specialfunktioner

1.3 DOS 4 (flytande diskmedel) via DOS-modul G 60 respektive C 60

-Extrautrustning-

1.3.1 Ställa in doseringskoncentra tion:

Vrid doseringsvredet på DOS-modu

len till "10" (bara DOS-modul C 60)

Doseringskoncentrationen skall ställas in enligt diskmedelstillverkarens anvis ningar.

Exempel: Diskmedelstillverkaren rekom menderar en diskmedelskoncentration på 1 %. Värdet som skall ställa in blir då 1.00.

^ Vrid programväljaren till varioTD AN,

i displayen visas inställd doseringskoncentration i %: "0.50" - "1.20" = 0,5 % -1,2 % Doseringskoncentration.

^ Tryck på knappen ß upprepade

gånger eller håll den intryckt tills önskat värde visas. Doseringskoncentrationen är inställd.

Inställt värde:

1.3.2 Lufta doseringssystemet:

a) När doseringsmedelskoncentratio nen har ställt in:

Vrid programväljaren till combiCHEM

60°C5’, i displayen visas "do4".

Tryck på knappen ß.

Doseringssystemet luftas automa tiskt. Luftningen är avslutas när siff ran "0" visas i displayen.

Efter ändring av ett värde eller alla

värden:

Tryck på knappen 6. "SP" visas.

^ ^ Tryck en gång till på knappen 6.

Tidsenheten sparas.

b) Om bara luftning grund av att doseringssystemet har sugits tomt av misstag):

^ Välj programmeringsnivå 2 (se 1.). Gör sedan så här:

^ Vrid programväljaren till combiCHEM

60°C5’

Tryck på knappen ß.

Doseringssystemet luftas automa tiskt. Luftningen är avslutas när siff ran "0" visas i displayen.

genomförs (t ex på

Stäng av diskmaskinen (knappen I-0).

Utför alltid nedanstående åtgärd när doseringssystemet har luftats

Starta programmet D (AVSKÖLJ NING) så att medier som runnit in i maskinen efter luftningen späs och spolas ut.

Programmera specialfunktioner

2. Ändra disktemperatur och/eller temperaturhålltid i "Huvuddisk"

(AN) 93°C-10’)

(utom i SPECIAL

och "Slutskölj

ning"

Efter en utförd ändring bör den nya disktemperaturen och/eller tempera turhålltiden ändras för hand i respek tive programkolumn på sidan "Pro gramöversikt".

Fabriksinställningen av huvuddisktem peratur med temperaturhålltid och slutsköljningstemperatur turhålltid framgår i avsnittet "Programöversikt ". Via specialfunktionerna kan disk- och slutsköljningstemperaturen ändras från 30 °C - 93 °C eller från 30 °C - 70 °C (ProgrammetE UNIVERSAL) och temperaturhålltiden från 1 - 15 min.

^ Vrid programväljaren till f "STOPP". ^ Stäng av maskinen. ^

Håll knapparna ß och 6 intryckta och koppla samtidigt med huvudbrytaren I-0. I displayen visas aktuell programsta tus "P...". Kontrollampan p / 6 tänds.

med tempera-

in maskinen

Disktemperatur "Huvuddisk":

Huvuddisk 1:

Tryck på knappen 0 upprepade gånger eller håll den intryckt tills "E09" (programmeringsnivå 9) visas i displayen. Huvuddisk 2 Tryck på knappen 0 upprepade

gånger eller håll den intryckt tills "E12" (programmeringsnivå 12) visas i displayen.

Vrid programväljaren till det program

som skall förändras. I displayen visas det aktuella värdet vid °C.

^ Tryck på knappen ß eller håll den

intryckt tills önskat värde visas.

OBS! Temperaturer över 55° C leder till denatuering och eventuellt fixering av blod.

Temperaturhålltid "Huvuddisk":

^ Vrid programväljaren till f "STOPP". ^ Huvuddisk 1:

Tryck på knappen 0 upprepade gånger eller håll den intryckt tills "10" (programmeringsnivå 10) visas i dis playen. Huvuddisk 2 Tryck på knappen 0 upprepade gånger eller håll den intryckt tills "E13" (programmeringsnivå 13) visas i displayen.

(bara programmet B):

Vrid programväljaren till det program som skall förändras. I displayen visas det aktuella värdet vid min.

Tryck på knappen ß eller håll den intryckt tills önskat värde visas.

Programmera specialfunktioner

Sköljtemperatur "Slutsköljning"

Vrid programväljaren till f "STOPP".

Tryck på knappen 0 upprepade

gånger eller håll den intryckt tills "25" (programmeringsnivå 25 = Slutskölj ning 2) visas i displayen. Sedan:

Vrid programväljaren till det program

som skall förändras. I displayen visas det aktuella värdet vid °C.

Tryck på knappen ß eller håll den

intryckt tills önskat värde visas.

OBS! I programmet "varioTD" skall kraven för uppmätt infektionsprofylax följas!

Temperaturhålltid "Slutsköljning":

^ Vrid programväljaren till f "STOPP". ^ Tryck på knappen 0 upprepade

gånger eller håll den intryckt tills "26" (programmeringsnivå 26 = Slutsköljning 2) visas i displayen. Sedan:

Efter ändring av ett värde eller alla värden:

Tryck på knappen 6. "SP" visas.

Tryck en gång till på knappen 6.

Tidsenheten sparas.

^ Vrid programväljaren till det program

som skall förändras. I displayen visas det aktuella värdet vid min.

Tryck på knappen ß eller håll den intryckt tills önskat värde visas.

Programmera specialfunktioner

3. Ljudsignal (Summer)

Under denna specialfunktion kan en summer (under max 30 sek) program meras för följande funktioner:

Programslut = konstant summerton

–

Felmeddelande = summerton som

–

upprepas med en sekunds mellan rum

För uttag av prober ur sista slutskölj

–

ningsvatten (probuttag måste pro grammeras separat av Miele service) = 3 x kort - 2 sek paus - 3 x kort osv.

^ Vrid programväljaren till f "STOPP". ^ Stäng av maskinen. ^ Håll knapparna ß och 6 intryckta

och koppla samtidigt med huvudbrytaren I-0. I displayen visas aktuell programstatus "P...". Kontrollampan p / 6 tänds.

^ Tryck 4 ggr på knappen 0, i dis-

playen visas "E04" (programmerings nivå 4).

in maskinen

"27" = Visning av alla funktioner (programslut; felmeddelande; probut

tag). Tryck på knappen ß eller håll den

intryckt tills önskat värde visas. Tryck på knappen 6. "SP" visas.

Tryck en gång till på knappen 6.

Ändringen sparas.

Inställt värde:

OBS! Summern kan stängas av i förtid om

– Programväljaren vrids till f "STOPP". – Knappen ß trycks in eller – Ett strömavbrott orsakas (t ex genom

att öppna/stänga luckan).

Vrid programväljaren till B. I display en visas en siffra från "20" till "27". "20" = Summer avstängd "21" = Visning av programslut

(fabriksinställning) "22" = Felmeddelande "23" = Felmeddelande och

visning av programslut "24" = Visning av probuttag "25" = Visning av programslut och

probuttag "26" = Felmeddelande och

visning av probuttag

Programmera specialfunktioner

4. Återställa alla ändrade para metrar till fabriksinställning.

Vrid programväljaren till f "STOPP".

Stäng av maskinen.

Håll knapparna ß och 6 intryckta

och koppla samtidigt med huvudbrytaren I-0. I displayen visas aktuell programsta tus "P...". Kontrollampan p / 6 tänds.

Tryck på knappen 0 upprepade

gånger eller håll den intryckt tills "E33" (programmeringsnivå 33) visas i displayen.

^ Vird programväljaren till valfri position

(utom till "STOPP"). I displayen visas antingen "00" eller "PP". "00" = Fabriksinställning (elektroniken har inte omprogrammerats). "PP" = Elektroniken har omprogrammerats.

in maskinen

Om vattenavhärdarens inställning (hårdhetsgrad) har ändrats återställs den till fabriksinställningen (19 °d). Avhärdaren måste ställas in på nytt.

Programändringar i programmen A och B (fritt programmerbara pro gram) kan inte återställas.

När "PP" visas, tryck på knappen ß, "PP" ändras till "00".

Tryck på knappen 6. "SP" visas.

Tryck en gång till på knappen 6. De ändrade värdena är återställda.

Rengöring och skötsel

Rengöra silarna i diskutrym

met

Diskning får inte ske utan silar.

Silkombinationen på botten av disk desinfektorn bör kontrolleras och rengöras regelbundet.

Se upp!

Det kan finnas glassplitter i silkombi nationen.

Rengöra grovsilen

^ Fatta tag i mikrofinfiltrets grepp, vrid

det två varv åt vänster.

Tryck ihop greppen, ta ut silen och rengör den.

Sätt tillbaka den rengjorda silen och tryck ner den ordentligt.

Rengöra grovsilen och mikro-finfiltret

Ta ur grovsilen.

Ta även ut finfiltret mellan grovsilen och mikro-finfiltret (om sådant finns).

och ta ut det tillsammans med silplat tan.

Rengör alla silar och filter.

Sätt tillbaka silarna i omvänd ordning. Grovfiltret måste ligga slätt an mot diskutrymmets botten.

Rengöring och skötsel

Rengöra spolarmarna

Det kan förekomma att smuts sätter sig fast i spolarmarna. Därför bör de kontrolleras regelbundet.

Tryck in smutsen i spolarmarnas

munstycken och skölj ur noggrant un der rinnande vatten.

Avlägsna spolarmarna så här:

Skruva ur den övre spolarmen.

Skruva ur den mittersta spolarmen

(på överkorgen) genom att lossa mut tern. OBS! Muttern är vänstergängad, dvs. för att skruva loss den måste muttern vridas åt höger tillsammans med spolarmen.

^ Avlägsna den undre spolarmen när

muttern har lossats. Underkorgen måste dessförinnan dras ut helt.

OBS! Kontrollera att spolarman roterar lätt när de satts tillbaka.

Rengöring och skötsel

Rensa avloppspumpen och backventilen

Om maskinen inte töms på vatten efter ett diskprogram kan det bero på att främmande föremål blockerar avlopps pumpen eller backventilen. Dessa kan enkelt avlägsnas.

Ta ut silkombinationen ur diskutrym

met.

Under backventilen finns avloppspum pen (se pil).

^ Innan backventilen sätt tillbaka, kon-

trollera att inga främmande föremål blockerar avloppspumpen.

^ Sätt tillbaka backventilen noggrant

och säkra den med låsbygeln.

^ Öppna låsbygeln. ^

Ta ut backventilen och skölj ur den noggrant under rinnande vatten.

Rengöring och skötsel

Rengöra filtren i vatten

anslutningen

Till skydd för vattentilloppsventilen finns det filter i slangkopplingen. Är filtren smutsiga måste de rengöras, eftersom det annars rinner in för lite vatten i ma skinen.

Vattenanslutningens plasthölje

innehåller en elektrisk ventil. Säker hetsventilen får inte doppas i vatten.

För att rengöra filtren

^ Bryt strömmen till diskmaskinen

(stäng av maskinen, dra sedan ut kontakten eller skruva ut/slå ifrån säkringen).

^ Stäng vattenkranen och lossa vatten-

tilloppsventilen.

Se till att förskuvningen inte sitter

skevt när filtren skruvas tillbaka på vattenkranen.

Öppna vattenkranarna.

Dra åt förskruvningen mer om det läcker vatten.

Rengöra manöverpanelen

Manöverpanelen rengörs med en fuk

tig trasa och vanligt rengöringsmedel för plast eller med ett för ändamålet godkänt och beprövat desinfektions medel.

Använd inte skurmedel, glas- el-

ler allrengöringsmedel! Dessa medel kan på grund av den kemiska sammansättningen orsaka allvarliga skador på plastytan.

Rengöra maskinens front

^ Rengör fronten med ett vårdande me-

del för köksfronter.

Rengör grovfiltret (1) och finfiltret (2) eller byt ut dem vid behov.

Sätt tillbaka filter och packning. Kon trollera att de sitter rätt!

Använd inga rengöringsmedel som innehåller ammoniak eller alko hol!

Hur man klarar av mindre störningar själv

Genom att följa nedanstående anvis ningar kan man avhjälpa mindre stör ningar i maskinens funktion, utan att be höva anlita service.

Utför aldrig själv arbeten på de elektris ka delarna. Anlita alltid Miele service för detta!

Störningar/möjliga orsaker

Maskinen startar inte

Luckan är inte riktigt stängd.

–

Kontakten sitter inte rätt i uttaget.

– – Säkringen är trasig.

Några minuter efter programstart blinkar kontrollampan p / 6 (felmeddelande i displayen: F..E)

– Vattenkranarna är stängda. – Filtren i vattentilloppsslangen är

smutsiga.

– Vattentrycket är för lågt.

Vrid programväljaren till f "STOPP" (felmeddelandet raderas)..

Stäng av diskmaskinen (knappen I-0).

Öppna vattenkranarna eller rengör fil tren (se "Rengöring och skötsel").

Koppla in maskinen på nytt och star ta programmet.

Några minuter efter programstart blinkar kontrollampan p / 6 (fel

meddelande i displayen: F A)

Avloppsslangen har ett veck.

–

Avloppspumpen är igensatt.

–

Vrid programväljaren vrids till f

"STOPP" (felmeddelandet raderas). Stäng av diskmaskinen (knappen

I-0). Åtgärda felet.

Koppla in diskmaskinen igen, töm

maskinen på vatten och starta pro grammet på nytt (se tillvalsprogrammet "TÖMNING" och "Koppla in maskinen").

Vattnet i maskinen värms inte upp; programförloppet tar för lång tid (felmeddelande i displayen). F01 - F03, F18, F19)

Denna maskin har utrustats med en återinkopplingsbar termobrytare, som vid överhettning kopplar från värmen. Överhettning kan uppstå när exempel vis stora kärl täcker över värmeelemen ten eller när filtren i diskutrymmet är igensatta.

Åtgärda felet.

Avlägsna serviceluckan (se under

"Elanslutning").

Tryck in termobrytarens utlösnings knapp (rödbrun) på sockelplåtens högra sida.

Om överhettningsskyddet slår ifrån upprepade gånger, skall man ovill korligen kontakta Mieles service.

Hur man klarar av mindre störningar själv

Service

OBS! För att undvika att servicetekniker tillkal las i onödan bör man först utesluta att ett felmeddelande beror på handhavan defel. Gör så här:

Vrid programväljaren vrids till f

"STOPP" (felmeddelandet raderas). Stäng av diskmaskinen (knappen

I-0). Koppla in maskinen på nytt och star

ta programmet.

Om ett fel återkommer och ni inte kan åtgärda det på egen hand, kontakta Miele service och ange beteckningen på felmeddelandet "F..." (i displayen)

– Uppgifter om telefonnummer till

Miele, öppettider mm finns på Mieles hemsida www.miele.se

Telefonnummer till Miele: Stockholm 08-562 29 000 Göteborg 031- 742 12 90 Malmö 040-98 77 70

Uppge alltid maskinmodell och -num mer vid kontakt med Miele service.

Båda uppgifter finns på typskylten (se under "Elanslutning").

Följ bipackad installationsritning!

Uppställning

För att undvika risken för kon

densvattenskador bör endast skåp/inredning för professionellt bruk stå i närheten av diskmaskinen.

Diskmaskinen måste stå stadigt och vågrätt. Ojämnheter i golvet och maskinhöjden kan kompenseras eller justeras med hjälp av de fyra skruvfötterna.

Maskinen lämpar sig för följande upp ställningar:

^ Fristående placering. ^ Placering vid sidan om eller mellan

skåp:

Diskmaskinen skall placeras bredvid andra maskiner eller skåp eller placeras i en nisch. Nischen måste vara minst 60 cm bred och 60 cm djup.

^ Inbyggnad under bänk: Diskmaskinen bör placeras under en

bänkskiva eller diskbänk. Inbyggnadsutrymmet måste vara minst 60 cm brett, 60 cm djupt och 82 cm högt.

Skruva ut den vänstra och högra fäst

skruven med en kryssmejsel.

^ Dra fram topplocket ca 5 mm och ta

av det uppåt.

Viktigt för maskiner med ångkondensator (beroende på modell):

För att undvika att bänkskivan skadas av vattenånga bör bifogad skyddsfolie (25 x 58 cm) klistras fast under bänkskivan ovanför ångkondensatorn.

Topplocket demonteras så här:

Öppna luckan.

Uppställning

Justera och skruva fast maskinen

För att maskinen skall stå stadigt, skall den efter justering skruvas fast i bänk skivan.

Öppna luckan och skruva fast ma

skinen i bänkskivan genom hålen i vänster och höger framkant.

Vid inbyggda maskiner får springan

till intillstående skåp eller maskiner inte tätas med silikon, eftersom cirku lationspumpens avluftning då inte kan garanteras.

Beroende på typ av underbyggnad kan följande byggsatser beställas genom Miele Service:

Täckplåt (bänkskivsskydd)

Denna byggsats behövs när diskmaskinen skall byggas in under en arbetsbänk, vars arbetsskiva inte är vattenfast och därför kan skadas av vattenånga från maskinen. Best nr

1156154.

Dekorram med dekorplatta (tillval)

Dekorplattan får bara bytas ut av Miele service under beaktande av gällande säkerhetsbestämmelser.

Dekorplattans mått: Luckans ytterplåt H/B : 442/586 mm Monteringslucka H/B: 117/586 mm

Elanslutning

Arbeten som rör elanslutningen

får bara utföras av en behörig fack man.

Anslutning via fast anslutning med

strömbrytare på uppställningsplatsen för att kunna bryta strömmen allpoligt från nätet.

För ökad säkerhet rekommenderas

jordfelsbrytare. En potentialutjämning skall utföras.

Vid byte av anslutningsledning skall

Miele originalreservdel användas.

^ Tekniska data, se typskylt eller bi-

packat kopplingschema.

Maskinen får endast tas i drift med på typskylten och säkring.

En omkoppling av maskinen kan göras enligt medföljande omkopplingsschema och kopplingsschema.

Omkopplingsschemat sitter på baksidan av maskinen och vid sockellisten (bakom serviceluckan).

Kopplingsschemat serviceluckan.

angiven spänning, frekvens

och typskylten

finns på insidan av

Avlägsna serviceluckan och sockel plåten:

Bryt spänningen till maskinen!

^ Skruva loss fästskruvarna "a". ^ Fatta tag på båda sidor av service-

luckan och häng ut den framåt.

^ Skruva loss sockellisten (skruvarna

vid "b").

Dra av skyddskåpan av plast.

Därefter:

Återmontera plastskyddskåpan, sockellisten och serviceluckan i om vänd ordning.

Se också medföljande installationsrit ning!

Ansluta potentialutjämning

För anslutning av potentialutjämning finns en anslutningsskruv ( dan av maskinen.

8) på baksi

Vattenanslutning

Ansluta vattentilloppet

Vattnet i maskinen är inget

dricksvatten.

Diskdesinfektorn måste anslutas till

vattennätet enligt lokala bestämmel ser.

Ett återsugningsskydd erfordras inte.

Maskinen uppfyller gällande normer. Vattentrycket (flödestrycket) måste

vara minst 50 kPa (100 kPa = 1 bar). Om vattnentrycket (flödestrycket) understiger 200 kPa förlängs vatten tilloppstiden automatiskt. Maximalt tillåtet statiskt tryck är 1000 kPa (övertryck). Om vattentrycket inte ligger mellan 50 och 1000 kPa, kontakta Miele service för information om erforderliga åtgärder (eventuellt lyser kontrollampan p / 6 -Felkod "F.. E"-).

^ Av användnings- och funktionsteknis-

ka orsaker är maskinen bara för anslutning till kallvatten. Tilloppsslangen (för vattenanslutning och ångkondensator) skall anslutas till spärrventilen för kallvatten För anslutning till AD-vatten (H pur) se nästa sida.

avsedd

Installera grovsilarna (bipackade)

mellan kran och tilloppsslang (bild, se "Rengöring och skötsel" under rubriken "Rengöra filtren i vatten anslutningen"). Grovfiltret för AD-vatten är av krom nickelstål; känns igen på den matta ytan.

Tilloppsslangarna får inte kapas

eller skadas (se bild!).

Se också medföljande installationsrit ning!

För anslutningen krävs vattenkranar med 3/4" förskruvning. Kranarna måste vara lättillgängliga, eftersom vattentillförseln skall vara avstängd när maskinen inte är i drift.

Tilloppsslangarna är ca 1,7 m långa tryckslangar med innerdiamter 10 mm och 3/4 förskruvning. Smutsfiltren i förskruvningarna får inte avlägsnas.

AD-vattenanslutning ö 150 - 1000 kPa (1,5 - 10 bar) övertryck

Maskinen levereras i standardutförande för anslutning till tryckfast system på 150 - 1000 kPa övertryck.

Anslut tilloppsslangen för AD-vattnet

(tryckkontrollerad och märkt med "H

O pur") med 3/4 tums förskruvning

till avstängningskranen för AD-vatten.

Om AD-vattenanslutningen inte skall användas måste elektroniken ompro grammeras av Miele service. Tilloppsslangen skall inte avlägsnas från maskinens baksida.

Vattenanslutning

Ansluta vattenavloppet

I maskinens vattenavlopp har en

backventil installerats, för att inte smutsvatten från avloppsslangen skall kunna rinna tillbaka in i disk maskinen.

Maskinen bör anslutas till ett separat

avloppssystem på uppställningsplat sen. Om det inte finns en separat anslut ning rekommenderas att maskinen ansluts till ett vattenlås (kan beställas genom Mieles reservdelsavdelning). Anslutningen måste ligga på mellan 0,3 m och 1 m höjd, mätt från maskinens underkant. Om anslutningen ligger under 0,3 m måste avloppsslangen läggas i en båge på minst 0,3 m höjd. Avloppssystemet måste kunna ta emot 16 l/min.

^ Avloppsslangen är ca 1,4 m lång och

flexibel (innerdiameter 22 mm). Den får inte kortas. Slangklämmor för anslutningen med följer.

Längre avloppsslangar (upp till 4 m) kan beställas från Mieles reserv delslager.

Avloppsledningen får vara högst 4 m.

Se också medföljande installationsrit ning!

Tekniska data

Höjd: 85 (82) cm Bredd: 60 cm Djup: 60 cm Spänning: se typskylt

Anslutningseffekt: se typskylt Säkring: se typskylt

Nätanslutningskabel: ca 1,8 m Vattentryck (flödestryck): 50 - 1000 kPa övertryck (100 kPa = 1 bar) Kallvattenanslutning AV-vattenanslutning ü 150 - 1000 kPa (1,5 - 10 bar) övertryck Pumphöjd: min 0,3 m , max 1 m Pumplängd: max 4 m Tilloppsslang: ca 1,7 m Avloppsslang: ca 1,4 m Ljudeffektnivå i dB (A): Fristående maskin: <70

Maskin för inbyggnad under bänkskiva: <70

Seriellt gränssnitt: RS 232, anslutning för processdokumentation,

skrivare eller PC

!-märkning: !

0366

Med reservation för ändringar / 0803

M.-Nr. 05 841 240 / V00

Detta papper består av pappersmassa som har blekts utan klor. Härigenom skonas miljön.

Miele G 7882 User manual [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
