Miele CT 400 Y User Manual [ru]

Инструкция по эксплуатации, монтажу и гарантия качества

Конфорка TepanYaki CT 400 Y

До установки, подключения и подготовки прибора к работе обязательно прочтите данную инструкцию по эксплуатации. Вы обезопасите себя и предотвратите повреждения прибора.

M.-Nr. 06 760 441

Содержание

Описание прибора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Указания по безопасности и предупреждения . . . . . . . . . . . . . . . . . . . . . . . 4

Активный вклад в защиту окружающей среды . . . . . . . . . . . . . . . . . . . . . . 9

Перед первым использованием . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Предварительные сведения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Первая чистка и первый нагрев . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Включение и выключение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Диапазоны регулировки мощности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Советы по жарению . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Чистка и уход . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Что делать, если ...? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Сервисная служба, типовая табличка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Встраивание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Указания по встраиванию прибора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Принадлежности для монтажа. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

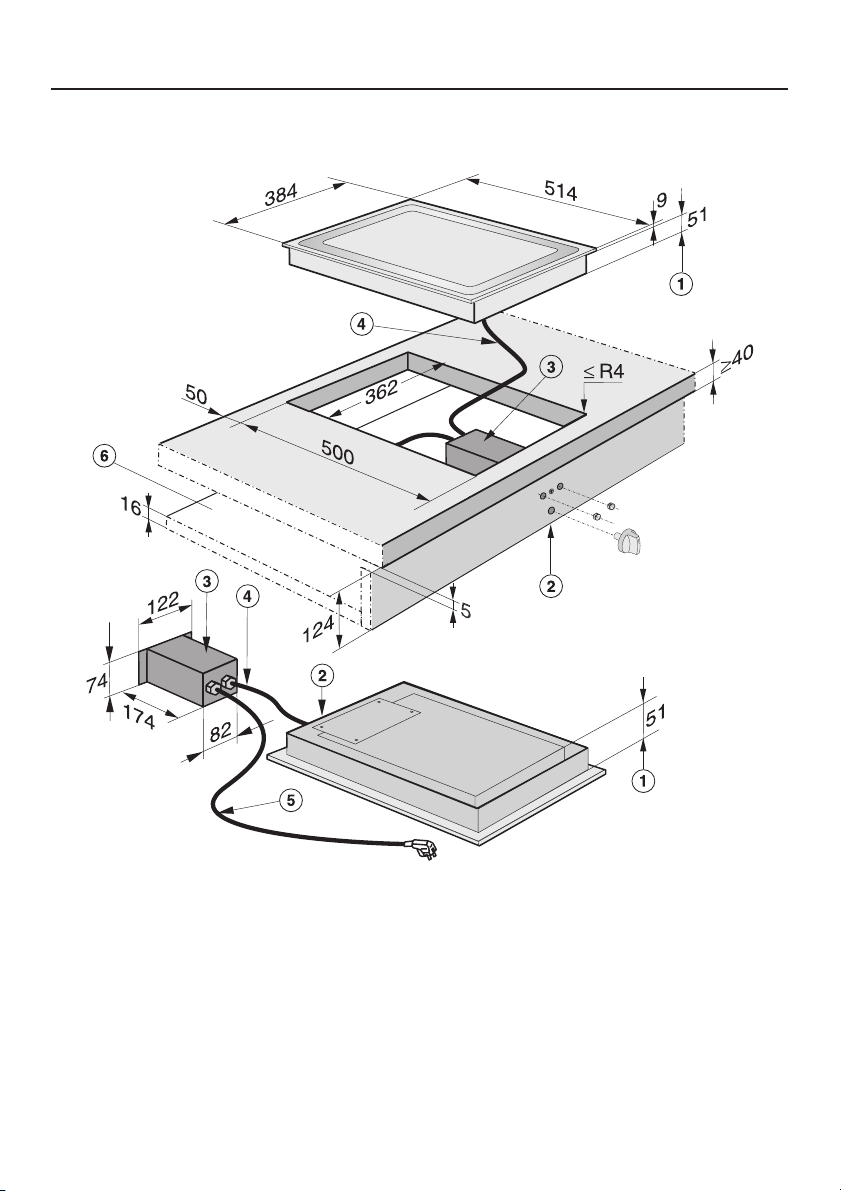

Размеры прибора и ниши для встраивания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Подготовка столешницы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Изготовление отверстий для элемента управления. . . . . . . . . . . . . . . . . . . . . . . . 24

Прикрепление элемента управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

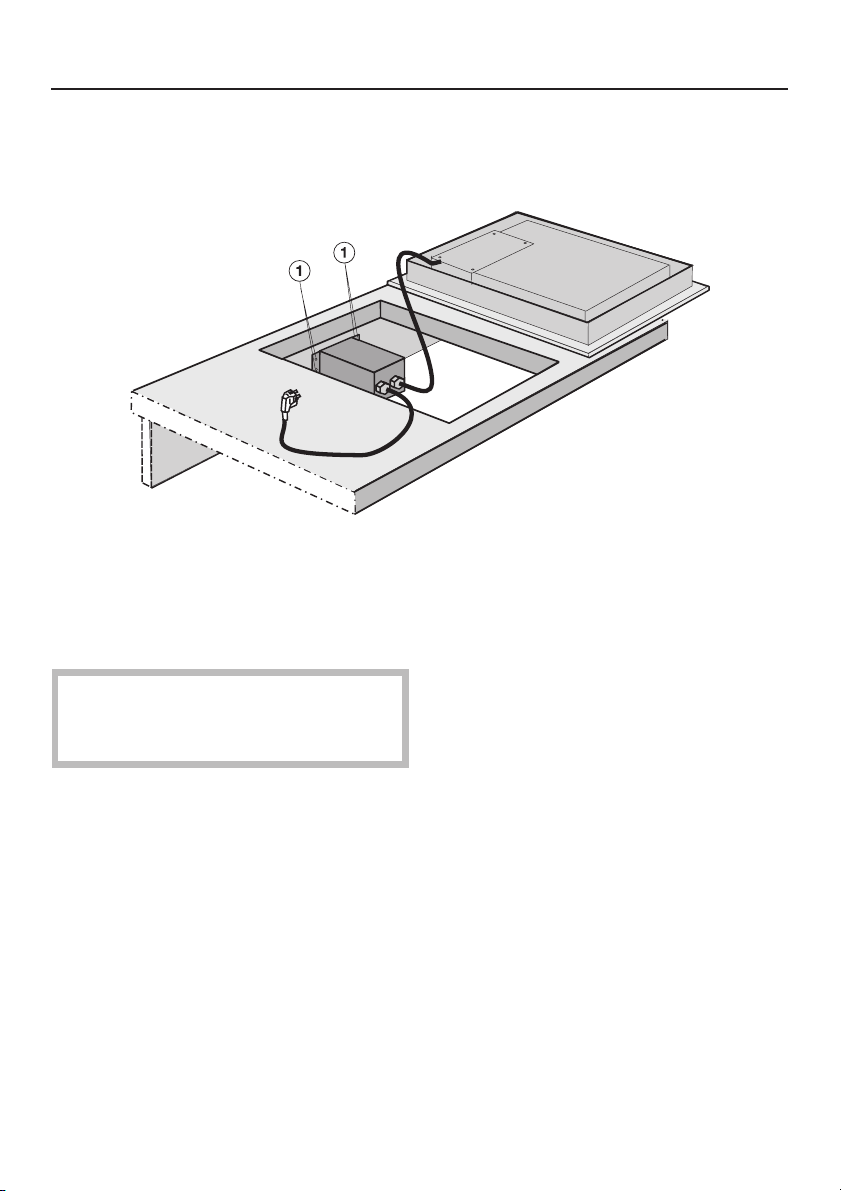

Монтаж прибора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Установка колпачков контрольных лампочек и ручки управления. . . . . . . . . . . 27

Защитная перегородка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Уплотнение. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Электроподключение. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Гарантия качества товара. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Описание прибора

a Конфорка b Переключатель c Индикатор работы (желтый) d Индикатор температуры (красный) e Кухонный фронт f Сетевой кабель

Указания по безопасности и предупреждения

Лицам, которые по состоянию здо ровья или из-за отсутствия опыта и соответствующих знаний не могут уверенно пользоваться прибором, не рекомендуется его эксплуатация без присмотра или руководства со стороны ответственного лица.

Техника безопасности

Перед подключением прибора

сравните данные подключения (напряжение и частоту) на типовой табличке с параметрами электросети. Эти данные обязательно должны совпадать во избежание повреждения прибора. В случае сомнений проконсультируйтесь со специалистом по электромонтажу.

Если вилка сетевого кабеля от-

сутствует, то монтаж и подключение прибора должен осуществлять квалифицированный электрик. Пору чите это специалисту, который хорошо знает и тщательно выполняет дейст вующие инструкции предприятий электроснабжения и дополнения к этим инструкциям. Производитель не отвечает за повреждения прибора, причиной которых послужило непра вильное подключение и встраивание.

Электробезопасность прибора га

рантирована только в том случае, если он подключен к системе защит ного заземления, выполненной в соот ветствии со всеми предписаниями. Очень важно проверить соблюдение этого основополагающего условия обеспечения электробезопасности. В случае сомнения поручите специалисту-электрику проверить до машнюю электропроводку. Производитель не может нести ответ ственности за повреждения, причиной которых является отсутствующее или оборванное защитное соединение.

Если прибор подключается к

электросети с помощью удлинителя, то удлинитель и штекер должны иметь влагоизоляцию. Удлинитель должен быть типа H 05 RR-F (с резиновой изоляцией) или H 05 VV-F (с ПВХ-изоляцией) и иметь сечение

1,5 мм

Прикасание к проводам, находящимся под напряжением, а также изменение электрического и механического ус тройства прибора может оказаться опасным для Вас и вызвать неисправ ность прибора.

Ни в коем случае не открывайте

корпус прибора.

Указания по безопасности и предупреждения

Надлежащее использование

Перед первым использованием

прибора внимательно прочтите инструкцию по эксплуатации. Этим Вы обезопасите себя и избежите повреж дений прибора.

Используйте прибор только во

встроенном виде. Только в этом случае будет исключена возможность контакта с токопроводящими дета лями.

Этот прибор предназначен для

использования в домашнем хо зяйстве, но не в промышленности.

Используйте прибор только для

приготовления пищи. Применение его в других целях недопустимо и может быть опасным. Изготовитель не несет ответственности за ущерб, возникший в результате неправильного управления или ненадлежащего использования прибора.

Не используйте прибор для обо-

грева помещений. От высокой температуры находящиеся рядом лег ковоспламеняющиеся предметы могут загореться. Кроме того, срок службы прибора сокращается.

Не допускается установка и ис

пользование прибора вне поме щений.

Если у Вас есть дети

К эксплуатации прибора должны

допускаться только взрослые люди, хорошо знающие содержание данной инструкции. Дети не во всех

случаях достаточно ясно осознают опасность, которая может возникнуть при обращении с прибором. Поэтому не оставляйте детей без присмотра, если они управляют прибором.

Дети более старшего возраста мо

гут пользоваться прибором лишь в том случае, если они хорошо овла дели информацией по пользованию прибором, могут управлять им с уверенностью и знают о возможных последствиях неправильной эксплуатации прибора.

Не позволяйте детям играть с

прибором.

Во время работы прибор нагрева-

ется и остается горячим еще некоторое время после выключения. Не подпускайте детей близко к прибору, пока он не остынет настолько, что

опасность получения ожога будет иск

лючена.

Не храните никакие предметы,

которые могут представлять инте рес для детей, в шкафах над или под прибором. Иначе у детей возникнет соблазн забраться на прибор. Опасность ожога!

Указания по безопасности и предупреждения

Упаковочный материал (напри

мер, пленка, стиропор) может представлять опасность для детей. Опасность удушья! Храните упаковку в недоступном для детей месте и ути лизируйте ее, как можно быстрее.

Не используемый более прибор

должен быть отключен от элект росети, a все электропровода удале ны, чтобы они не представляли опас ности, например, для играющих детей.

Защита прибора от повреж дений

При эксплуатации конфорка при

бора сильно нагревается. Поэтому не используйте столовые приборы с покрытием. Также не подхо дят устойчивые к высоким темпера турам, покрытые защитным слоем принадлежности для гриля.

Запрещается использование па

роструйных очистителей. Пар мо жет попасть на токопроводящие дета ли и вызвать короткое замыкание. Кроме того, давление пара может вызвать серьезное повреждение поверхностей и элементов конструкции, за которое производитель не несет ответственность.

Указания по безопасности и предупреждения

Меры защиты от ожогов

При эксплуатации прибор нагре

вается и остается горячим еще некоторое время после выключения. Не прикасайтесь к прибору, пока он еще может быть горячим.

При работе у горячего прибора за

щищайте руки, используя тепло изолирующие перчатки, прихватки и т.п. Следите за тем, чтобы прихватки не были влажными, так как при этом повышается их теплопроводность, что может привести к ожогу.

Не разогревайте с помощью при-

бора закрытые, герметичные емкости, например, консервные банки. Из-за возникновения избыточного давления банки могут лопнуть, что создает опасность травм и обваривания!

Не допускается использование

прибора для хранения каких-либо предметов. При случайном включении или от остаточного тепла лежащий на поверхности предмет - в зависимости от материала - может нагреться (опас ность ожогов), расплавиться или заго реться.

Запрещается накрывать прибор

полотенцем или защитной плен кой для плит. При случайном включе нии прибора возникает опасность воз горания.

При приготовлении пищи на мас

ле или горячем жире не оставляй те прибор без присмотра. Перегретый жир или масло могут вспыхнуть и даже вызвать загорание вытяжки. Опасность пожара!

В случае возгорания горячего

жира или масла ни в коем случае не пытайтесь загасить огонь водой! Потушите огонь, например, с помощью покрывала, влажного кухонного полотенца и т.п.

Не допускается фламбирование

(поджигание блюд с использованием алкоголя) под кухонной вытяжкой. Пламя может вызвать возгорание вытяжки.

Указания по безопасности и предупреждения

При неисправности прибора

Если Вы обнаружили в приборе

неисправность, то выключите сначала сам прибор, a затем предо хранитель. Плавкие предохранители должны быть вывернуты полностью. При нестационарном подключении прибора необходимо также отсоеди нить кабель электропитания от сети. При этом тяните не за сетевой про вод, а за вилку (если имеется). Обратитесь в сервисную службу. Проследите, чтобы до окончания ре монта прибор не подсоединялся к электросети.

Ремонтные работы должны про-

изводить только специалисты по электромонтажу. Неправильно выполненный ремонт прибора может стать причиной серьезной опасности для пользователя и выхода прибора из строя. Запрещается вскрывать корпус прибора.

Меры защиты от прочих опасностей

При пользовании электророзет

кой вблизи прибора следите за тем, чтобы кабели питания других электроприборов не касались горяче го прибора. Изоляция проводов может быть повреждена. Опасность пораже ния током!

Пищу следует разогревать до пол

ной готовности. В случае, если в пище имеются бактерии, они уничто жаются только под воздействием дос таточно высоких температур в течение определенного времени.

Гарантийный ремонт прибора име-

ет право производить только ав торизованная производителем сер висная служба, в противном случае при последущей неисправности право на гарантийное обслуживание теряет ся.

Активный вклад в защиту окружающей среды

Утилизация упаковки

Упаковка защищает прибор от по вреждений при транспортировке. Возвращение упаковки для ее вторич ной переработки приводит к экономии сырья и уменьшению количества отхо дов. Если Вы сами утилизируете упа ковку, то адрес ближайшего пункта приема или переработки вторичного сырья Вы можете узнать в админист рации Вашего населенного пункта.

Утилизация отслужившего прибора

Отслужившие электрические и элект

ронные приборы часто содержат цен ные компоненты. В то же время мате

риалы приборов содержат вредные вещества, необходимые для работы и безопасности техники. При непра вильном обращении с отслужившими приборами или их попадании в быто вой мусор такие вещества могут на нести вред здоровью человека и окру жающей среде. Поэтому не рекомен дуется выбрасывать отслужившие приборы вместе с обычным бытовым мусором.

Рекомендуем Вам сдать отслуживший прибор в пункт приема и утилизации электрических и электронных прибо ров.

До момента отправления отслужив ший прибор должен храниться в безо пасном для детей состоянии. Информация об этом представлена в настоящей инструкции в главе "Указания по безопасности и преду преждения".

Перед первым использованием

Предварительные сведения

Приклейте типовую табличку прибора (прилагается к комплекту документа ции) на специально предусмотренное для этого место в главе "Типовая таб личка".

Бережно храните инструкцию по экс плуатации и по возможности передай те ее следующему владельцу прибо ра.

Первая чистка и первый нагрев

Перед первым использованием необ ходимо очистить прибор с помощью

раствора моющего средства, а затем вытереть его насухо.

Металлические детали покрыты за

щитным составом. Поэтому при пер вом нагреве возможно временное воз никновение запаха.

Появление запаха и пара проходит че рез некоторое время. Эти явления не свидетельствуют о неправильном под ключении или неисправности прибора.

Эксплуатация

Включение и выключение

Конфорка включается, если ручку повернуть вправо a и выключает ся, если ее повернуть влево b.

Переключатель нельзя поворачи вать на "0" через положение "12".

После включения конфорки рядом с ручкой загораются индикатор работы c и индикатор температуры d.

Индикатор температуры горит только во время нагревания конфорки.

Эксплуатация

Диапазоны регулировки мощности

Процесс Диапазон

регулировки

Поддержание приготовленных блюд в теплом виде 1 - 2 Тушение фруктов, например, ломтиков яблока, банана,

половинок персика и т.д. Тушение овощей, например, лука-порея, ломтиков

шампиньонов, полосок паприки, колец лука и т.д. Щадящее обжаривание рыбы (в панировке) 7 - 9 Быстрое обжаривание мяса, рыбы с плотной мякотью,

яичницы-глазуньи, блинчиков, оладьев и т. д. Жарка картофельных оладьев, креветок, початков ку-

курузы

Приведенные данные являются ориентировочными. Продолжительность жарения зависит от вида, свойств и толщины кусочков продукта.

2 - 4

5 - 7

9 - 11

11 - 12

Эксплуатация

Советы по жарению

Перед каждым использованием протирайте конфорку влажной салфеткой, чтобы удалить частицы пыли и другие оставшиеся загряз нения.

Всегда предварительно нагревайте

–

конфорку в течение 8 - 10 минут. Для этого выбирайте уровень мощ ности, на котором Вы хотели бы за вершить приготовление. При выбо ре уровней мощности с 9 по 12 для предварительного нагрева можно использовать уровень 12.

– Конфорка должна быть достаточно

горячей, прежде всего при приготовлении мяса. При слишком низкой температуре выделяется большое количество мясного сока.

– При приготовлении на конфорке

Вам понадобится совсем немного жира, а при жарении маринованных продуктов жир не нужен совсем. Если Вы используете жир для жа рения, кладите его на конфорку только тогда, когда погаснет инди катор температуры.

Благодаря маринованию жареные

–

продукты получаются особенно ароматными.

Промокните влажный продукт пе

–

ред жарением вафельным полотен цем, чтобы избежать брызг.

Мясо следут солить только после

–

жарения, иначе оно будет сухим.

–

Используйте только жир или масло, которые можно нагревать при высо ких температурах.

Чистка и уход

Ни в коем случае не пользуйтесь пароструйными очистителями. Во-первых, пар может попасть на токопроводящие детали и вызвать короткое замыкание. Во-вторых, давление пара может вызвать дол говременную деформацию поверх ностей и деталей, за которую про изводитель не несет ответствен ности.

Запрещается использование чистя щих средств с содержанием песка, соды, щелочей, кислот и хлоридов, аэрозолей для чистки духовок, чистящих средств для посудомоечных машин, проволочных мочалок, грубок губок и жестких щеток. Не пользуйтесь также губками и другими предметами, которые содержат остатки абразивных чистящих средств.

При использовании средств для чистки нержавеющей стали учиты вайте указания изготовителя сред ства.

Чистите прибор после каждого приго товления пищи.

Удаляйте грубые загрязнения сразу же с помощью шпателя.

Дайте прибору остыть до теплого со стояния, налейте на поверхность не

много горячего раствора моющего

средства и оставьте загрязнения смачиваться. Затем удалите их шпа телем и вытрите конфорку влажной салфеткой.

Затем тщательно протрите прибор с

использованием нескольких капель средства для чистки нержавеющей стали и чистой, влажной салфетки.

В заключение протрите прибор влажной салфеткой и вытрите его чистой салфеткой насухо.

Ни в коем случае не чистите конфорку средством для ухода за нержавеющей сталью!

В конце чистки всегда промывайте поверхности чистой водой. Этим Вы предотвратите, что останутся частицы чистящих средств, кото рые будут контактировать с пищей при следующем использовании прибора.

После каждой влажной чистки вы тирайте прибор насухо. Таким обра зом Вы предотвратите появление на его поверхности известкового налета.

Ремонт электроприборов имеют право производить только квали фицированные специалисты по электромонтажу. Неправильно вы полненные ремонтные работы мо гут стать причиной серьезной опас ности для пользователя.

Что делать, если ...?

Что делать, если ...

... после включения прибор не на гревается?

Проверьте, не сработал ли предохра

нитель на распределительном щите.

При необходимости обратитесь к

электрику или в сервисную службу.

Сервисная служба, типовая табличка

При возникновении неисправностей, которые Вы не можете устранить само стоятельно, обращайтесь, пожалуйста, в сервисную службу Miele.

Информацию о сервисной службе Miele и условиях гарантии Вы найдете в раз деле "Гарантия качества товара".

Сервисной службе необходимо сообщить модель и заводской номер Вашего прибора. Эти данные Вы найдете на прилагаемой типовой табличке.

Приклейте здесь прилагаемую типовую табличку. Проследите, чтобы указан ная в ней модель прибора совпадала с данными на титульной странице ин струкции по эксплуатации.

Соответствует требованиям ГОСТ Р МЭК 60335-2-6-2000, ГОСТ Р 51318.14.1-99 ГОСТ Р 51318.14.2-99 ГОСТ Р 51317.3.2-99 ГОСТ Р 51317.3.3-99

Встраивание

Указания по встраиванию прибора

Для того, чтобы избежать повреж дений прибора, разрешается его встраивание только после монтажа навесных шкафов и вытяжки.

Срезы шпона столешницы долж

ны быть обработаны жаростой ким клеем (100 °C) для предотвраще ния их отслаивания или деформации. Уголки между стеной и столешницей должны быть жаростойкими.

Размещение и подключение этого

прибора на нестационарных объектах (например, на судах) должно быть выполнено только специализированной организацией/специалистами, если они обеспечат условия для безопасной эксплуатации этого прибора.

Место подключения прибора к

электросети должно быть расположено так, чтобы после встраивания прибора оно оставалось доступным для специалиста сервисной службы.

Необходимо убедиться, что после

встраивания сетевой кабель при бора не соприкасается с его нижней поверхностью и не подвергается меха ническим нагрузкам.

После встраивания прибора необ

ходимо обеспечить защиту от прикасаний к нижней стороне прибо ра. В этих целях под прибором должна быть встроена защитная перегородка (см. главу "Защитная перегородка").

Необходимо строго соблюдать бе

зопасные расстояния, приведен ные на следующих страницах.

Не используйте никакие

герметики, кроме случаев, когда это обязательно требуется. Уплотняющая лента прибора обеспечивает достаточную герметизацию между прибором и столешницей (см. главу "Уплотнение").

Все размеры указаны в мм.

Встраивание прибора над холо

дильниками, посудомоечными ма шинами, а также стиральными и су шильными машинами не допускается.

Встраивание

Безопасное расстояние сверху прибора

Между прибором и расположенной над ним вытяжкой должно быть соблюдено безопасное расстояние в соответствии с указаниями производителя. При отсутствии данных, например, для подвесной полки, это расстояние должно составлять для легковоспламеняемых материалов мин. 760 мм.

Если для размещения различных при боров под вытяжкой, например, TepanYaki и электрической панели кон форок, в инструкции по эксплуатации и монтажу указаны разные безопас ные расстояния, рекомендуется выби рать большее из них.

Безопасные расстояния с боковых сторон

При встраивании прибора с одной его боковой стороны и сзади могут нахо диться стенки мебели или помещения любой высоты, с другой стороны не должен находиться предмет мебели или прибор, превышающий по высоте варочную панель (см. рисунки).

Встраивание

Необходимо соблюдать следующие минимальные безопасные расстояния:

50 мм справа или слева от выреза в

–

столешнице до стоящей рядом мебели (например, высокого шкафа).

– 50 мм от выреза в столешнице до

задней стенки.

Не разрешается!

Настоятельно рекомендуется!

Не рекомендуется!

Встраивание

Безопасное расстояние при облицовке ниши

Между облицовкой ниши и вырезом в столешнице должно быть соблюдено ми нимальное расстояние 50 мм. Это расстояние необходимо только в том случае, если облицовка ниши изготов лена из дерева или других горючих материалов. При использовании негорючих материалов (металла, керамической плитки и т.п.) этот размер может быть со кращен на толщину материала облицовки. Из-за воздействия высоких темпе ратур может происходить разрушение материалов или изменение их свойств.

a Кирпичная или каменная кладка b Облицовка ниши c Уголок между стеной и столешницей d Столешница e Вырез в столешнице f 50 мм - минимальное расстояние

Встраивание

Принадлежности для монтажа

Элемент управления

–

1 ручка, оснащенная кольцом с делениями, для элемента управления

–

4 самореза 4 х 15 для крепления элемента управления

–

2 колпачка для контрольных лампочек,

–

желтый и красный 1 символ для положения "0"

–

1 шаблон для сверления отверстий

–

Уплотнительная лента

–

4 крепежных уголка

– – 4 цилиндрических шурупа с внутренним шестигранником M 5 x 30 и подклад-

ными шайбами

Встраивание

Размеры прибора и ниши для встраивания

a Высота прибора при встраивании b передняя сторона c Интегрируемый элемент управления (за кухонным фронтом; видна только

ручка)

d Соединительный кабель длиной 700 мм e Сетевой кабель длиной 1800 мм f Защитная перегородка

Подготовка столешницы

Изготовьте вырез в столешнице по

чертежу. При этом соблюдайте минимальное расстояние 50 мм до задней стенки, а также справа и слева до боковой стенки. См. главу "Указания по встраиванию прибора".

Заделайте поверхности срезов у

столешниц из дерева специальным лаком, силиконовым каучуком или литьевой смолой для предотвраще ния разбухания от влаги. Используемые материалы должны быть устойчивыми к нагреву.

Встраивание

Если при встраивании обнаружится, что углы уплотнения рамки плохо прилегают к столеш нице, то радиусы на углах ß R4 можно осторожно обработать лобзиком.

Встраивание

Изготовление отверстий для элемента управления

Для размещения элемента управле ния необходимо с помощью прилага емого шаблона e просверлить следу ющие отверстия в деревянном фронте кухонного шкафа:

С передней стороны

a для оси элемента управления b для желтой контрольной лампочки c для красной контрольной лампочки

С задней стороны

d для крепления элемента управле-

ния просверливаются четыре отверстия

Из-за влажности воздуха возмож ны небольшие отклонения в точ ности шаблона для сверления. Проверяйте, пожалуйста, размеры

перед сверлением.

При толщине столешницы 40 мм шаб лон для сверления e прикладывает ся к упорному выступу нижнего края (см. рисунок). Расстояние между нижним краем сто лешницы и деревянной передней па нелью кухонного шкафа должно сос тавлять 5 мм.

Прикрепление элемента управления

^ Положите конфорку верхней сторо-

ной вниз рядом с вырезом на столешницу.

Соблюдайте осторожность, чтобы не повредить ни конфорку, ни сто лешницу.

Встраивание

^ Вставьте элемент управления так,

чтобы ось и контрольные лампочки изнутри вошли в просверленные для них отверстия. Прикрепите элемент управления прилагаемыми саморезами a.

Встраивание

Монтаж прибора

При установки прибора просле дите, чтобы не защемить и не по вредить кабели.

Приклейте прилагаемую уплотни

тельную ленту a после удаления защитной пленки b снизу к краю конфорки (см. рисунок).

Прикрепите прибор прилагаемыми

уголками c (см. рисунок).

При необходимости отрежьте вы

ступающие края уплотнительной ленты острым ножом.

^ Выведите сетевой кабель прибора

вниз через вырез в столешнице.

Положите прибор в подготовленный вырез.

Вставьте вилку в розетку (AC 230 В / 50 Гц).

Встраивание

Установка колпачков контрольных лампочек и ручки управления

Наденьте ручку управления c символом "0" вверх на ось элемента управле

ния. Приклейте символ для нулевого положения d ручки по центру между отвер

стиями для контрольных лампочек в передней панели кухонного шкафа.

Нижняя сторона символа для нулевого положения d перед наклеиванием должна быть чистой от загрязнений или жира и сухой.

Вставьте желтый колпачок a в левое отверстие, а красный колпачок b

в правое отверстие.

Встраивание

Защитная перегородка

После встраивания прибора необходи мо исключить возможность прикосно вения к его нижней стороне.

В этих целях непосредственно под элементом управления должна быть установлена защитная перегородка.

Между перегородкой и задней стенкой должен быть соблюден зазор в 10 мм.

Уплотнение

Не используйте никакие герметики, кроме случаев, когда это обязательно требуется. Уплотняющая лента под краем верхней части прибора обеспечивает достаточную герметизацию между прибором и столешницей.

Герметик ни в коем случае не должен попадать между рамкой верхней части варочной панели и столешницей! В этом случае демонтаж панели при сервисном обслуживании будет затруднен, рамка / столешница мо гут быть повреждены.

Рекомендуется подключать прибор к сети через розетку. Это облегчит сер висное обслуживание. Следите за тем, чтобы розетка после встраивания прибора была всегда до ступна.

Если подключение прибора к электро сети будет осуществляться не через розетку, то поручите это квалифици рованному электрику, который хорошо знает и тщательно выполняет все действующие инструкции предпри ятий энергоснабжения, а также допол нения к ним.

Если электророзетка более не доступна или предусмотрено стационарное подключение, то специалистом по монтажу дожно быть обеспечено устройство отключения от сети для каждого полюса. В качестве такого устройства служат выключатели с контактным зазором минимум 3 мм. К ним относятся линейные защитные автоматы, предохранители и контакторы.

Необходимые параметры подключе

ния Вы можете найти на типовой табличке. Они должны совпадать с

характеристиками электросети.

Электроподключение

Производитель обращает Ваше

внимание на то, что он не несет от ветственности за непосредствен ное или косвенное причинение

ущерба, вызванное неправильным встраиванием или подключением

прибора.

Производитель также не несет от ветственности за ущерб, причиной которого стало отсутствующее или оборванное защитное соединение

на месте монтажа (например, в слу

чае поражения электротоком).

После проведения монтажа необходимо обеспечить защиту от прикосновения к токопроводящим деталям!

Общая мощность:

см. типовую табличку

Параметры подключения и предо-

хранитель

AC 230 В / 50 Гц Аппарат защиты от токов перегрузки 10 A Характеристика срабатывания - тип B или C

Устройство защитного отключения

Для повышения безопасности реко мендуется использовать в приборе ус тройство защитного отключения УЗО с током срабатывания 30 мА. УЗО с током отключения ß 100 мА срабаты вает, если прибор долгое время оста ется невключенным.

Электроподключение

Отключение электропитания

Для отключения электрической цепи прибора от общей электросети можно установить следующие распредели тельные устройства:

Предохранители с плавкими

–

вставками:

Полностью выверните защитные пробки с плавкими вставками.

Автоматические резьбовые пре

–

дохранители:

Нажмите контрольную (красную) кнопку так, чтобы выскочила средняя (черная) кнопка.

– Встроенные автоматические

предохранители:

(линейный защитный автомат, тип B или C!): переставить рычаг с 1 (Вкл) на 0 (Выкл). или:

– Устройство защитного отключе-

ния УЗО

(защита от перепадов напряжения в сети) Переключите главный выключа тель с 1 (Вкл) на 0 (Выкл) или на жмите контрольную клавишу.

или:

Замена соединительного провода

Замену сетевого провода должен вы полнять только производитель прибо ра, сотрудник авторизованной сервис ной службы или квалифицированный электрик. При этом необходимо ис пользовать провод типа H 05 VV-F (с ПВХ-изоляцией) соответствующего се чения. Параметры подключения ука заны на типовой табличке.

После отключения от электросети следует обеспечить защиту от пов торного включения прибора.

Гарантия качества товара

Уважаемый покупатель!

Гарантийный срок на изделие составляет 24 месяца, но не более 36 месяцев со дня его производства. При условии использо вания изделия исключительно для личных, семейных, домашних и иных нужд, не связанных с осуществлением предпринимательской деятельности.

В течение указанного срока Вы можете реализовать свои права на безвозмездное ус транение недостатков изделия и удовлетворение иных установленных законодательством требований потребителя в отношении качества изделия, при условии ис пользования изделия по назначению и соблю дения требований по установке, подключению и эксплуатации изделия, изложенных в насто ящей инструкции.

Обращаем Ваше внимание на то, что начало исчисления гарантийного срока зависит от правильного заполнения сведений о продаже и, для изделий, требующих специальной установки и подключения, сведений об установке и подключении. Требуйте заполнения!

Пожалуйста, во избежание недоразумений, сохраняйте документы, свидетельствующие об оплате изделия и услуг по его установке и подключению.

Внимание! Изделие имеет уникальный заводской номер. Заводской номер позволя ет узнать точную дату производства изде лия.

Гарантийное обслуживание не распространяет ся на:

–

работы, оговоренные в настоящей Инструкции, по регулировке, чистке, замене расходных материалов и прочему уходу за изделием;

–

расходные материалы (фильтры, мешки-пылесборники и т.п.).

По всем вопросам технического обслужи вания или приобретения дополнительных принадлежностей и расходных материалов просим обращаться к продавцу, у которого Вы приобрели это изделие, или в один из сервисных центров Miele.

Контактная информация о Miele

Российская Федерация

Горячая линия 8-800-200-29-00 (звонок бесплатный на всей территории РФ)

E-mail: service@miele.ru Internet: www.miele.ru

Сервисные центры Miele: ООО Миле СНГ 129164 Москва

Зубарев пер., 15-1 Тел. (495) 745 89 80 Факс (495) 745 89 84

197046 Санкт-Петербург Петроградская наб., 18 а Тел. (812) 332 08 00 Факс (812) 332 03 32

Украина

ООО Миле 04073, Киев,

Московский пр-т 9, корп. 1 БЦ "Форум Парк Плаза" Тел. (044) 590 26 22

8 800 501 25 50 Факс (044) 590 26 210 E-mail: service@miele.ua

Другие страны СНГ ООО Миле СНГ
