Modell PMD671 Benutzeranleitung

Tragbarer Solid-State-Recorder

Warnings and Cautions

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK).

NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the product.

WARNING

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE.

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT,

FULLY INSERT. AVERTISSEMENT : AFIN DE PRÉVENIR LES CHOCS ÉLECTRIQUES, INTRODUIRE À FOND

LA BROCHE PLUS LARGE DE CONTACT DE LA FICHE DANS L'ENCOCHE CORRESPONDANTE DE LA PRISE.

HINWEIS AN INSTALLATEURE VON KABEL-TV-SYSTEMEN

Mit diesem Hinweis sollen Installateure von Kabel-TV-Systemen auf Artikel 820-40 des US-amerikanischen National Electric Code verwiesen werden, welcher Richtlinien für die ordnungsgemäße Erdung enthält und insbesondere festlegt, dass die Kabelerdung so nahe wie möglich am Kabeleintrittspunkt mit dem Erdungssystem des Gebäudes zu verbinden ist.

HINWEIS:

Dieses Gerät wurde getestet und entspricht den in Part 15 der FCC Rules für Digitalgeräte der Klasse B festgelegten Grenzwerten. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bei Installation in einer Wohnanlage gewährleisten. Dieses Gerät erzeugt und verwendet Radiowellenenergie und kann diese auch abstrahlen. Erfolgen Einbau und Benutzung nicht anweisungsgemäß, dann kann das Gerät schädliche Störungen des Funkverkehrs verursachen. Es kann jedoch nicht garantiert werden, dass bei einer Installation keine Störungen auftreten. Falls dieses Gerät den Radio- oder Fernsehempfang tatsächlich stört, was sich durch Aus- und Einschalten des Geräts feststellen lässt, wird dem Benutzer empfohlen, die Störung durch eine oder mehrere der

nachfolgend beschriebenen Maßnahmen zu beseitigen:

• Empfangsantenne neu ausrichten oder ihren Standort verändern

• Abstand zwischen Gerät und Antenne vergrößern

• Gerät an einen Ausgang in einem zum Empfänger unterschiedlichen Schaltkreis anschließen.

• Wenden Sie sich zur Hilfestellung an einen erfahrenen Radio-/Fernsehtechniker oder Händler.

HINWEIS:

Änderungen am Gerät können dazu führen, dass das Gerät nicht mehr den in Part 15 der FCC Rules festgelegten Regeln entspricht und dass somit die Berechtigung des Nutzers zum Betrieb des Geräts verfällt.

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003.

Cet appareil numérique de la Classe B est conforme á la norme NMB-003 du Canada.

- 2 -

Wichtige Sicherheitsanweisungen

VOR INBETRIEBNAHME DES GERÄTS

UNBEDINGT LESEN

Dieses Gerät wurde so entwickelt und hergestellt, dass es strengen Qualitäts- und Sicherheitsnormen entspricht. Für die Installation und den Betrieb existieren jedoch bestimmte Vorsichtsmaßnahmen, die Ihnen unbedingt bekannt sein sollten.

1. Lesen Sie diese Anweisungen.

2. Bewahren Sie diese Anweisungen sorgfältig auf.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle Anweisungen.

5. Gerät nicht nahe am Wasser benutzen.

6. Nur mit trockenem Tuch reinigen.

7. Belüftungsöffnungen nicht verdecken. Nach Anweisungen des Herstellers installieren.

8. Nicht in der Nähe von Wärmequellen wie Radiatoren, Heizkörpern, Öfen oder anderen Wärme erzeugenden Geräten (wie Verstärker usw.) installieren.

9. Den Sicherheitszweck von gepolten Steckern oder Schutzkontaktsteckern niemals zu umgehen versuchen. Ein gepolter Stecker besitzt zwei flache Steckerstifte (Blätter), von denen einer breiter als der andere ist. Ein Schutzkontaktstecker besitzt zwei flache Steckerstifte und einen dritten Erdungsstift. Das breite Steckerblatt oder der dritte Stift sind zu Ihrer Sicherheit angebracht. Falls der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker zwecks Austauschs der veralteten Steckdose.

10. Stellen Sie sicher, dass Elektrokabel nicht in Bereichen liegen, wo auf sie getreten wird, und dass sie nicht geklemmt werden, insbesondere an Steckern, Steckdosen sowie am Austrittspunkt aus dem Gerät.

11. Nur vom Hersteller genehmigte Zusatzgeräte und Zubehörteile verwenden.

12. Gerät nur mit dem vom Hersteller spezifizierten oder mit dem Gerät mitgelieferten Wagen, Stativ, Gestellt, Bügel oder Tisch verwenden. Wenn ein Wagen benutzt wird, die Kombination Wagen/Gerät vorsichtig bewegen, um Kippen zu vermeiden.

13. Bei Gewitter oder in langen Perioden der Nichtbenützung Gerätestecker ziehen.

14. Reparatur- und Wartungsarbeiten sind qualifiziertem Wartungspersonal zu überlassen. Reparaturarbeiten sind dann erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde wie z.B. am Netzkabel oder -stecker, wenn Flüssigkeit auf das Gerät geschüttet wurde oder Gegenstände in das Gerät gefallen sind, wenn das Gerät dem Regen oder der Feuchtigkeit ausgesetzt wurde, der Betrieb nicht normal abläuft oder das Gerät fallen gelassen wurde.

Weitere Sicherheitsinformation!

• Dieses Produkt darf in eine Einbauinstallation wie z.B. einem Bücherregal oder Einbaugehäuse nur dann eingebaut werden, wenn ausreichende Belüftung vorhanden ist und die Anweisungen des Herstellers befolgt werden.

• Das Gerät darf nicht in einer Umgebung verwendet werden, in der Flüssigkeiten auf das Gerät tropfen oder spritzen können. Keine mit Flüssigkeit gefüllten Gegenstände wie beispielsweise Vasen auf dem Gerät abstellen.

• Wenn sich der Schalter in der Position OFF (AUS) befindet, ist das Gerät nicht vollständig vom NETZ getrennt.

WARNINGS

• Do not expose the equipment to rain or moisture.

• Do not remove the cover from the equipment.

• Do not insert anything into the equipment through the ventilation holes.

• Do not handle the mains lead with wet hands.

• Do not cover the ventilation with any items such as tablecloths, newspapers, curtains, etc.

• No naked flame sources, such as lighted candles, should be placed on the equipment.

• When disposing of used batteries, please comply with governmental regulations or environmental public instruction's rules that apply in your country or area.

• Do not place anything about 0.1 meter above the top panel.

• Make a space of about 0.1 meter around the unit.

• No objects filled with liquids, such as vases, shall be placed on the apparatus.

• When the switch is in the OFF position, the equipment is not completely switched off from MAINS.

When setting up the recorder ensure that:

• it will not be exposed to interference from external equipment.

• it will not be exposed to electrostatic discharges.

• it will not be exposed to direct sunlight.

• heavy objects are not placed on the recorder.

Für die Aufnahme oder Wiedergabe von Material ist unter Umständen eine Genehmigung erforderlich. Weitere Informationen finden Sie in folgenden USamerikanischen Vorschriften:

• Copyright-Gesetz von 1956

• Dramatic and Musical Performance Act 1958

• Performers Protection Acts 1963 und 1972

• Alle nachfolgenden gesetzlichen Ergänzungen und Erlässe

- 3 -

CE MARKING

English

The PMD671 is in conformity with the EMC directive and low-voltage directive.

Français

Le PMD671 est conforme à la directive EMC et à la directive sur les basses tensions.

Deutsch

Das Modell PMD671 entspricht den EMC-Richtlinien und den Richtlinien für Niederspannungsgeräte.

Nederlands

De PMD671 voldoet aan de EMC eisen en de vereisten voor laag-voltage.

Español

El PMD671 está de acuerdo con las normas EMC y las relacionadas con baja tensión.

Italiano

Il PMD671 è conforme alle direttive CEE ed a quelle per i bassi voltaggi.

Português

O PMD671 conforma com as diretrizes EMC e de baixa voltagem.

Svenska

PMD671 är tillverkad i enlighet med EMC direktiven och direktiven för lågvoltsutrusning.

English

WARNINGS

Do not expose the equipment to rain or moisture.

- Do not remove the cover from the equipment. Do not insert anything into the equipment through the ventilation

holes.

- Do not handle the mains lead with wet hands. Do not cover the ventilation with any items such as tablecloths,

newspapers, curtains, etc.

No naked flame sources, such as lighted candles, should be placed on the equipment.

When disposing of used batteries, please comply with governmental regulations or environmental public instruction’s rules that apply in your country or area.

Do not place anything about 0.1 meter above the top panel.

Make a space of about 0.1 meter around the unit.

- No objects filled with liquids, such as vases, shall be placed on the apparatus.

- When the switch is in the OFF position, the equipment is not completely switched off from MAINS.

Français

AVERTISSEMENTS

- Ne pas exposer l’appareil à la pluie ni à l’humidité.

- Ne pas essayer de retirer le boîtier de l’appareil.

- Ne rien insérer dans l’appareil par les orifices de ventilation.

- Ne pas manipuler le cordon d’alimentation avec les mains mouillées.

- Ne pas recouvrir les ouïes de ventilation avec un objet quelconque comme une nappe, un journal, un rideau, etc.

- Ne placer aucune source de flamme nue, comme une bougie allumée, sur l'appareil.

- Pour mettre au rebut les piles usées, respecter les lois gouvernementales ou les règlements officiels concernant l’environnement qui s'appliquent à votre pays ou région.

- Ne placez aucun object à moins de 0,1 mètre environ du panneau supérieur.

- Veiller à ce qu’aucun objet ne soit à moins de 0,1 mètre des côtés de l'appareil.

- Aucun objet rempli de liquide, un vase par exemple, ne doit être placé sur l'appareil.

- Lorsque l'interrupteur est sur la position OFF, l'appareil n'est pas complètement déconnecté du SECTEUR (MAINS).

Deutsch

WARNHINWEISE

- Das Gerät nicht Regen oder Feuchtigkeit aussetzen.

- Die Abdeckung nicht vom Gerät abnehmen.

- Keine Gegenstände durch die Belüftungsschlitze stecken.

- Das Netzkabel nicht mit feuchten oder nassen Händen anfassen.

- Decken Sie die Lüftungsöffnungen nicht mit einem Tischtuch, einer Zeitung, einem Vorhang usw. ab.

- Es dürfen keine Gegenstände mit offener Flamme, wie etwa brennende Kerzen, auf dem Gerät aufgestellt werden.

- Beachten Sie bei der Entsorgung der verbrauchten Batterien alle geltenden lokalen und überregionalen Regelungen.

- Darauf achten, daß über dem Gerät ein Freiraum von mindestens 0,1 meter vorhanden ist.

- Auf allen Geräteseiten muß ein Zwischenraum von ungefähr 0,1 meter vorhanden sein.

- Auf das Gerät dürfen keine mit Flüssigkeiten gefüllte Behälter, wie etwa eine Vase, gestellt werden.

- Wenn der Schalter ausgeschaltet ist (OFF-Position), ist das Gerät nicht vollständig vom Stromnetz (MAINS) abgetrennt.

Nederlands

WAARSCHUWINGEN

- Stel het apparaat niet bloot aan regen of vocht.

- Verwijder de afdekplaat van het apparaat niet.

- Duw niets door de ventilatieopeningen in het apparaat.

- Raak het netsnoer niet met natte handen aan.

- Bedek de ventilatieopeningen niet met enige voorwerpen, zoals tafelkleden, kranten, gordijnen, enz.

- Plaats geen brandende voorwerpen, zoals kaarsen, op het apparaat.

- Volg bij het weggooien van verbruikte batterijen de overheidswetgeving of milieuvoorschriften op die van kracht zijn in het land of de regio waarin u zich bevindt.

- Zorg dat er tenminste 0,1 meter vrije ruimte boven het toestel is.

- Zorg dat er 0,1 meter vrije ruimte rond het toestel is.

- Plaats geen voorwerpen met een vloeistof erin, zoals een bloemenvaas, op het apparaat.

- Als de schakelaar op OFF staat, is het apparaat niet volledig losgekoppeld van de netspanning (MAINS).

- 4a -

Español

ADVERTENCIAS

No exponga el equipo a la lluvia ni a la humedad.

- No extraiga la tapa del equipo.

- No introduzca nada en el interior del equipo a través de los orificios de ventilación.

- No maneje el cable de alimentación con las manos mojadas.

- No cubra la ventilación con objetos como manteles, periódicos, cortinas, etc.

- No deben colocarse sobre el equipo elementos con fuego, por ejemplo velas encendidas.

- Cuando se eliminen baterías usadas, deben cumplirse las reglamentaciones oficiales o las normas de protección medioambiental aplicables en su país o en su zona.

- No ponga nada a menos de 0,1 metro por encima del panel superior.

- Deje un espacio de unos 0,1 metro alrededor de la unidad.

- No se deben colocar sobre el aparato recipientes que contengan líquidos, como por ejemplo jarrones.

- Cuando el interruptor está en la posición OFF, el equipo no está completamente desconectado de la alimentación MAINS.

Italiano

AVVERTENZE

- Non esporre l’apparecchio alla pioggia o all’umidità.

- Non rimuovere il coperchio dell’apparecchio.

- Non introdurre oggetti all’interno dell’apparecchio attraverso i fori di ventilazione.

- Non toccare il cavo di alimentazione con le mani bagnate.

- Non coprire le fessure di ventilazione con tovaglie, giornali, tende od oggetti analoghi.

- Non posare sull'apparecchio sorgenti di fiamme scoperte quali candele accese.

- Smaltire le pile usate in conformità alle norme governative o disposizioni ambientali vigenti nel proprio paese o zona.

- Non posare alcun oggetto sopra il pannello superiore, lasciando libero uno spazio di circa 0,1 m.

- Lasciare 0,1 metro liberi tutto intorno l'unità.

- Non mettere sull'apparecchiatura alcun contenitore di liquido, come ad esempio dei vasi.

- Quando l'interruttore è nella posizione OFF, l'apparecchiatura non è completamente scollegata da MAINS.

Svenska

VARNINGAR

- Utsätt inte utrustningen för regn eller fukt.

- Ta inte bort utrustningens hölje.

För inte in föremål i utrustningen genom ventilationshålen.

- Hantera inte nätsladden med våta händer.

-Täck inte för ventilationsöppningarna med några föremål som till exempel bordsdukar, dagstidningar, gardiner e.d.

- Inga föremål med öppen låga, som till exempel tända stearinljus, bör placeras på utrustningen.

-Följ de lagar och miljöskyddsråd som gäller i det land eller område där du bor när du gör dig av med batterier.

- Placera inte någonting närmare än 0,1 meter ovanför apparaten eller enheten.

- Se till att det finns omkring 0,1 meter fri plats runt omkring enheten.

- Inga objekt som är fyllda med någon vätska, till exempel blomstervaser, bör placeras på apparaten.

- Även om strömbrytaren står i det avstängda läget OFF, så är utrustningen inte helt bortkopplad från det elektriska nätet (MAINS).

Português

ADVERTÊNCIAS

-Não exponha o equipamento à chuva nem à humidade.

-Não retire a tampa do equipamento.

-Não atire nada para dentro do equipamento através dos orificíos de ventilação.

-Não manuseie o cabo de alimentação com as mãos molhadas.

-Não cobrir os orifícios de ventilação com objectos tais como toalhas de mesa, jornais, cortinas, etc.

-Não colocar chamas abertas tais como velas acesas, sobre o aparelho.

- Ao deitar foras as pilhas usadas, favor observar os regulamentos governamentais ou as regras com respeito ao meio ambiente que se aplicam no seu país ou área de residência.

- Deixar um espaço completamente livre de cerca de 0,1 metro acima do painel superior.

- Deixar um espaço de cerca de 0,1 metro ao redor do aparelho.

-Não colocar recipientes com água, tal como vasos, sobre o aparelho.

- Quando o interruptor está na posição OFF, o equipamento não fica totalmente desligado de MAINS.

- 4b -

Quickstart

MARK

TRACK

TOTALTRACKTIME REC REMAIN kbps

A-B

-dB

kHz AM

INT MIC LINE

S.SKIP

-dB

over

STOP

Folgen Sie für den Quickstart Ihres neuen tragbaren Solid-State-Recorders PMD671 und zum Starten von Aufzeichnungen den Anweisungen auf dieser Seite.

Hinweis: Außerhalb der USA und Kanada ist im Lieferumfang keine Compact-Flash-Karte (CF-Karte) enthalten. Seite 49 gibt Auskunft zur Installation einer CF-Karte, Seite 21 zu ihrer Formatierung.

Quickstart - Die wichtigsten Anweisungen

DC IN 15V

POWER

a. Wechselstromadapter einstecken. b. Schalter POWER in Stellung On schieben. c. Mikrofone anschließen. d. Zum Starten der Aufzeichnung Schiebeschalter REC

betätigen.

e. Wenn eine Aufzeichnung nicht erforderlich ist, Taste

REC PAUSE drücken und freigeben.

f. Zur Fortsetzung der Aufzeichnung Schiebeschalter

REC betätigen.

g. Zum Anhalten der Aufzeichnung Taste STOP drücken.

Quickstart - Detaillierte Anweisungen

Der Recorder PMD671 ist werksseitig für MP3Aufzeichnungen mithilfe externer Mikrofone voreingestellt. Diese Einstellungen sind für die Aufzeichnung von Musik- oder Gesangsaufführungen bestimmt. Im Quickstart werden Änderungen dieser Voreinstellungen nicht behandelt. Das Einlegen von Batterien ist nicht erforderlich.

1. Wechselstromadapter, Netzkabel und Recorder

PMD671 auspacken.

REC PAUSE

GND

MIC

COLD

HOT

STOP

CANCEL

REC

d. f.

2. Schiebeschalter POWER nach rechts schieben und freigeben.

POWER

Warten Sie beim ersten Einschalten, bis die Initialisierung des PMD671 erfolgt ist.

Für einen kurzen Moment wird ein volles Display angezeigt.

Das Display ändert sich zu Loading,

204000

-dB R

anschließend zu Reading.

Bei einer neu formatierten CF-Karte ändert sich das Display zu BlankCard.

00 40 20 12 6 2 0 over

-dB R

MIC

3. Schließen Sie Ihre Mikrofone an (siehe Seite 53), schieben Sie dann den Schiebeschalter REC nach rechts und geben Sie ihn frei.

REC

Die Aufzeichnung beginnt. Die Anzeige Rec

(a) bleibt während

TRACK

TIMETRACK

00 40 20 12 6 2 0 over

-dB R

MIC

der Aufzeichnung konstant und erleuchtet.

Im Display wird die Aufzeichnungsdauer (b) des aktuellen Titels (c) angezeigt.

4. Für die Beendigung der Aufzeichnung und des Titels (Schließen der Audiodatei) Taste STOP drücken und freigeben.

over

-dB

a. Wechselstromadapter am

Hausstromnetz einstecken.

DC IN 15V

b. Stromstecker bei DC IN 15V in den PMD671

einstecken.

Im Display wird die verbleibende Aufzeichnungszeit bei den aktuellen Einstellungen der CF-Karte angezeigt.

Audiodateien zum Computer übertragen: CF-Karte umstecken, siehe Seite 49, oder über USB anschließen, siehe Seite 51.

- 5 -

TIME

REMAINREC

00 40 20 12 6 2 0 over

-dB R

MIC

Das Beispiel zeigt eine Restzeit von 4 Std., 21 Min. und 02 Sek.

-dB

Inhaltsverzeichnis

Vorsichtsmaßnahmen

Warnhinweise .......................................... 2

Wichtige Sicherheitsanweisungen ........... 3

CE-Kennzeichnung .................................. 4a/4b

Quickstart ..................................................... 5

Inhaltsverzeichnis......................................... 6

US-/Europa-Modelle..................................... 7

Lieferumfang ................................................ 7

Regler- und Verbindungsdiagramme

Oberseite ................................................. 8

Vorderseite ............................................... 9

Linke Seite ............................................... 9

Rechte Seite ............................................ 9

Unterseite ................................................ 9

Display ..................................................... 10

Einführung .................................................... 10

Produktmerkmale ......................................... 12

Regler und Anschlüsse

Oberseite.................................................. 13

Lautsprecher .......................................... 13

MIC (internes Mikrofon).......................... 13

Schalter POWER.................................... 13

Sicherheitsabdeckung ............................ 13

Reglerelemente zur Aufzeichnungseinstellung

Schalter MONITOR ................................ 13

Schalter PRE REC ................................. 15

Schalter INPUT LOCK ........................... 15

Schalter AUDIO OUT ............................. 15

Schalter MIC ATTEN .............................. 15

Schalter REPEAT ................................... 15

Schalter ANC ......................................... 16

Schalter EDL PLAY ................................ 16

Schalter LEVEL CONT........................... 16

Taste INPUT ........................................... 17

Was die Eingabeauswahlen bewirken . 17

Aufgezeichnete Eingänge / Kanäle ..... 17

Taste A-B REPEAT ................................. 18

Wiedergabe A-B Repeat ................... 18

Tasten MARK/

EDL-Markierungen ............................ 18

EDL-Markierungen hinzufügen ........ 18

Auffinden von EDL-Markierungen ... 18 Maßgeschneiderte

Wiedergabesequenzen.................... 19

Bearbeiten von EDL-Markierungen . 19

EDL A-B-Schleife............................. 19

Taste

Betriebsart Edit .............................. 20

Erneute Nummerierung von Titeln ... 20

Titel löschen ..................................... 20

Löschen aller EDL-Markierungen

innerhalb eines Titels........................ 21

EDIT....................................... 20

EDIT ............................ 18

Löschen sämtlicher

EDL-Markierungen .............................. 21

CF-Karte formatieren .......................... 21

CF-Karte prüfen .................................. 22

Tasten TRACK JUMP ............................. 23

Taste TRACK JUMP Rücklauf

Taste REC UNDO................................ 23

Taste TRACK JUMP Vorlauf

Taste - /F.REV Taste F.FWD/+ Taste MARGIN RESET/ USB

Taste MARGIN RESET ............................. 24

Taste USB ................................................. 24

Menübetrieb ................................................ 24

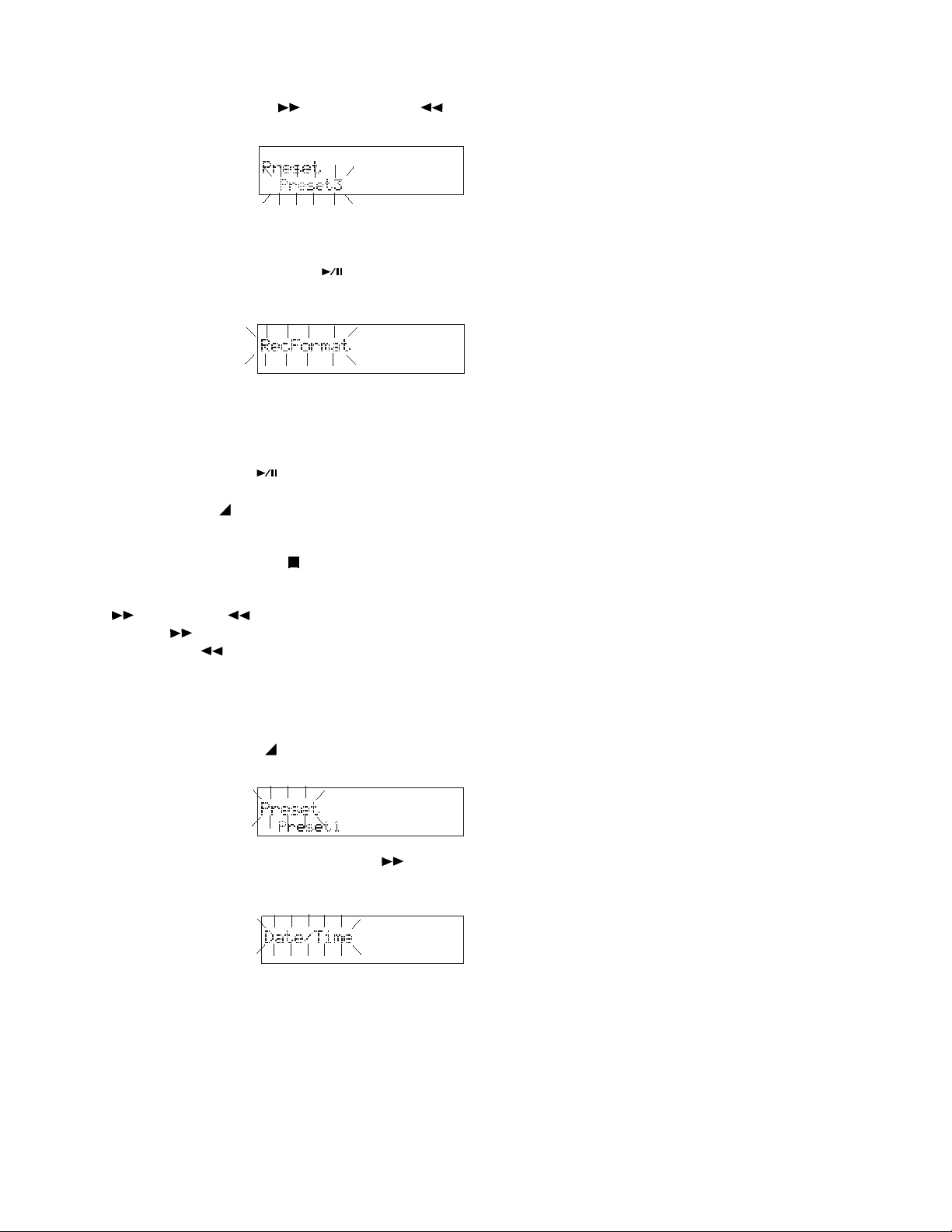

Preset wählen ........................................... 24

Menüeinstellungen .................................... 25

Einstellen oder ändern

Datum/Uhrzeit ........................................... 26

Datumsformat............................................ 27

Akustisches Signal .................................... 28

A.PowOff ................................................... 28

Batt Type ................................................... 29

RecFormat ................................................ 30

Digi-IN Rec Format ................................... 34

RAW Mode ................................................ 34

Verify ......................................................... 35

PupPreRec ................................................ 35

St Mode ..................................................... 36

Mono Mode ............................................... 37

Auto Mark .................................................. 37

Manual TR ................................................. 38

Auto TRK ................................................... 39

SeamlsPly ................................................. 40

SilentSkp ................................................... 40

Auto Cue ................................................... 41

S.Monitor ................................................... 42

SinglePly ................................................... 43

Remote Mode............................................ 44

Broadcast Wave ID-Nummern .................. 44

Standardeinstellung .................................. 45

PLAY/PAUSE / Taste PLAY/PAUSE ENTER

Taste STOP/CANCEL

Vorderseite

Regler HP/SP VOLUME ............................ 47

Display....................................................... 47

Taste REC PAUSE

REC Indikator ............................................ 47

Schalter REC ............................................ 47

MENU/STORE .............................. 24

Taste MENU/STORE............................. 24

Taste PLAY/PAUSE Taste ENTER

.................................... 23

............... 46

......................... 46

................................... 46

.......................... 46

................................ 47

- 6 -

...... 23

......... 23

Regler REC LEVEL ................................... 47

Buchse PHONES ...................................... 48

Taste DISPLAY .......................................... 48

Taste LIGHT .............................................. 48

Schalter KEY LOCK .................................. 49

Linke Seite

CHARGE Indikator .................................... 49

CF-Kartenfach ........................................... 49

Auswerfen der CF-Karte......................... 49

Einsetzen einer CF-Karte ....................... 49

Sicherungsschraube .............................. 50

Buchsen DIGITAL IN/OUT ........................ 50

Buchse DC IN 15V .................................... 50

USB-Port ................................................... 50

Anschluss über USB-Port ................... 51

Rechte Seite

Buchse REMOTE1 .................................... 52

Betriebsart Remote .............................. 52

Buchse REMOTE2 .................................... 52

Buchsen LINE OUT/IN .............................. 52

Buchsen MIC IN ........................................ 53

Schalter PHANTOM +48V......................... 53

Mikrofonempfehlungen ....................... 53

Tragezapfen............................................... 53

Trageriemen befestigen ....................... 53

Unterseite

Batteriefach ............................................... 53

Batteriestromversorgung .................... 54

AA-Batterien einlegen ....................... 54

Optionale Ni-Cd- oder

Ni-MH-Batterie einlegen.................... 54

Display ........................................................ 55

Pflege und Wartung ..................................... 56

Tabelle Aufzeichnungsdauer ........................ 57

Tabellen Rec Format .................................... 58

Menüstandardeinstellungen ......................... 59

Fehlersuche ................................................. 60

Fehlermeldungen ......................................... 60

Spezifikationen ............................................. 61

Optionales Zubehör...................................... 61

Empfohlene Aufzeichungseinstellungen ...... 61

Garantie ....................................................... 62

US-/Europa-Modelle

Das in den USA vertriebene US-Modell PMD671/UIB und das anderswo vertriebene europäische Modell PMD671/N1B unterscheiden sich geringfügig beim mitgelieferten Zubehör und bei den Standardeinstellungen. Diese Unterschiede sind in dieser Benutzeranleitung beschrieben.

MODEL NO. PMD670/U1B

MODEL NO. PMD671/UIB oder

MODEL NO. PMD671/N1B

Lieferumfang

• PMD671

• 64MB CF-Karte (nur USA) (formatiert und eingebaut)

• Wechselstromadapter

• Netzkabel

Bei den europäischen Modellen 2 Netzkabel

CEE BS

• USB-Kabel (0,9 m/3 Fuß)

• AA-Batteriehalter

• Trageriemen

• Trageriemenhalter (2)

• Sicherungsschrauben (3) ISO 3x10 (3mm x 10mm L) Für Speicherabdeckung (1) oder Sicherheitsabdeckung (2 Stk. Ersatz)

• Kunststoffpin u. -halter (Ersatz, für Speicherabdeckung)

•CD Unterschiedliche CD-Inhalte möglich. Meist sind enthalten:

• Handbücher im PDF-Format

Kann in mehreren Sprachen sein.

• Demoversion des Programms PMDEdit

• Anweisungen zum Erwerb einer Vollversion von

PMDEdit

• Diese Benutzeranleitung

• Kundenregistrierungsdokument

- 7 -

Regler- und Anschlussdiagramme

1 2

SOLID STATE RECORDER PMD671

STEREO

0dB -20dB

SOURCE FILE

TRACK JUMP

REC

UNDO

POWER

MARGIN RESET

USB

INPUT

A-B REPEAT

STEREO

FILESOURCE

MONITOR

ONOFF

AUDIO OUT

SINGLE

ALLOFF

PRE REC

INPUT LOCK

INPUT A-B REPEAT

REPEAT

OFF

ONOFF

EDL PLAY

14 15 16 17 18

19 20 21 22

F.REV

PLAY / PAUSE STOP

UNDO

REC

TRACK JUMP

MARGIN RESET

AUDIO OUT

SINGLE

OFF

EDL PLAY

PLAY / PAUSE STOP

EDIT

MIC ATTEN

LIMITER

LEVEL CONT.

EDIT

F.FWD

FLAT

MIC ATTEN

FLAT

ALL

ANC

LIMITER

ALC MANUAL

LEVEL CONT.

EDIT

MARK

REW

FWD

-20dB0dB

ANC

MANUALALC

MONITOR

OFF ON

PRE REC

OFF

INPUT LOCK

INPUT

A-B REPEAT

MENU/STORE ENTER CANCEL

MARK

10 11 12

Nr. Reglerelement Seite Oben

1 Lautsprecher ............................................. 13

2 MIC (internes Mikrofon)............................. 13

3 Schalter POWER....................................... 13

4 Abdeckung ................................................ 13

Reglerelemente zur Einstellung

5 Schalter MONITOR ................................... 13

6 Schalter PRE REC .................................... 15

7 Schalter INPUT LOCK .............................. 15

8 Schalter AUDIO OUT ................................ 15

9 Schalter MIC ATTEN ................................. 15

10 Schalter REPEAT ...................................... 15

11 Schalter ANC ............................................ 16

12 Schalter EDL PLAY ................................... 16

13 LEVEL CONT. ........................................... 16

14 Taste INPUT.............................................. 17

15 Taste A-B REPEAT.................................... 18

MARK/

EDIT Reglerelemente

16 Taste Mark Reverse .................................. 18

17 Taste MARK/

EDIT ................................. 18

18 Taste Mark Forward .................................. 18

Aufnahme-/Wiedergabe-Reglerelemente

19 Taste TRACK JUMP Rücklauf

(Wiedergabe) ............................................ 23

Taste REC UNDO (Aufnahme).................. 23

20 Taste TRACK JUMP Vorlauf

(Wiedergabe) ............................................ 23

21 Taste -/F.REV 22 Taste F.FWD/+

..................................... 23

.................................... 23

23 Taste MARGIN RESET/

USB

MENU/STORE

Taste MARGIN RESET (Wiedergabe) ...... 24

Taste USB ................................................. 24

Taste MENU/STORE button.................. 24

24 Taste PLAY/PAUSE

Taste ENTER

25 Taste STOP/CANCEL

(Wiedergabe) ..... 46

(Menü) ......................... 46

.......................... 46

USB

MENU/STORE

ENTER

23 24 25

CANCEL

- 8 -

Nr. Reglerelement Seite

1 2 3 4 5 6

HP/SPK VOLUME

PHONES

REC PAUSE

DISPLAY LIGHT

REC

KEY LOCK

7 8 9 10

11 12 13

CHARGE

DC IN 15V

USB

DIGITAL

OUT

14 15

16 17 18 19 20

PUSH

REMOTE 2

REMOTE 1

LINE

GND HOT

PUSH

MIC

PHANTOM

+48V ON

OFF

COLD

LEVEL

Vorderseite

1 Regler HP/SPK VOLUME....................... 47

2 Display (siehe nächste Seite) ................. 47

REC

3 Taste REC PAUSE

.............................. 47

4 Anzeige REC. ......................................... 47

5 Schalter REC ......................................... 47

6 Regler REC LEVEL ................................ 47

7 Buchse PHONES ................................... 48

8 Taste DISPLAY ....................................... 48

9 Taste LIGHT ........................................... 48

10 Schalter KEY LOCK ............................... 49

Linke Seite

11 Anzeige CHARGE .................................. 49

12 CF-Kartenfach ........................................ 49

13 Buchsen DIGITAL IN/OUT ..................... 50

14 Buchse DC IN 15V ................................. 50

15 USB-Port ................................................ 50

Rechte Seite

16 Buchse REMOTE 1 ................................ 52

17 Buchse REMOTE 2 ................................ 52

18 Buchsen LINE IN/OUT ........................... 52

19 Buchsen MIC IN ..................................... 53

20 Stromschalter PHANTOM ...................... 53

21 Tragezapfen............................................ 53

Unterseite

22 Batteriefach ............................................ 53

- 9 -

1 2 3 4 5 6 7 8 9 10 11 12 13 14

TOTAL TRACKTIME REC REMAIN kbps

TRACK MARK

15 16 17 18 19 20 21 22 23 24 25 26

A-B

kHz AM

Nr. Reglerelement Seite

Display

1 Etikett REC ............................................. 55

2 Etikett TOTAL.......................................... 55

3 Etikett REMAIN ...................................... 55

4 Etikett TRACK ........................................ 55

5 Etikett TIME ............................................ 55

6 Etikett kbps ............................................. 55

7 Etikett A-B .............................................. 55

8 Obere alphanumerische Anzeige ........... 55

9 Etikett AM/PM ........................................ 55

10 Etikett kHz .............................................. 55

11 L -dB R Messgeräte-Etikett ................... 55

12 Linkes Pegelmessgerät .......................... 55

13 -dB über Skala ...................................... 55

14 Rechtes Pegelmessgerät ....................... 55

15 Etikett TRACK ........................................ 55

16 Etikett MARK .......................................... 55

17 Untere alphanumerische Anzeige .......... 55

18 Etikett INT MIC ....................................... 56

19 Etikett LINE ............................................ 56

20 Aufzeichnung 21 Wiedergabe 22 Pause

............................................... 56

23 Batterie

.................................... 56

...................................... 56

......................................... 56

24 Etikett S. SKIP ........................................ 56

25 Abstandspegel ....................................... 56

26 Etikett -dB ............................................... 56

Tipp: Bei größeren Veränderungen an Ihren Aufzeichnungseinstellungen empfehlen wir wie folgt zu verfahren:

1. Legen Sie das geeignete Eingabegerät fest (internes Mikrofon, Mikrofon(e), Line-Eingang, Digitaleingang).

2. Wählen Sie den Menüpunkt aus, der dem von Ihnen gewählten Eingabegerät entspricht. (Siehe Seite 17.)

3. Stellen Sie die Parameter Rec Format für Ihre Aufnahme nach Bedarf ein oder verändern Sie sie. (Siehe Seite 30.)

-dB

INT MIC LINE

S.SKIP

over

-dB

Einführung

Wir freuen uns, dass Sie sich für den Marantz Professional PMD671 Portable Solid State Recorder entschieden haben. Das Modell PMD671 ist ein AudioRecorder, der Aufnahmen in digitalen Audioformaten auf Compact Flash™ Speicherkarten (CF-Karten) oder Microdrive™ aufzeichnet.

Compact Flash Speicherkarten werden auch in Digitalkameras eingesetzt und sind im Verbraucherelektronik-Einzelhandel und in Computershops praktisch überall erhältlich.

Die Audioeingabe kann über folgende Geräte erfolgen:

• das eingebaute Mikrofon

• an XLR-Buchsen angesteckte dynamische Mikrofone oder Kondensatormikrofone

• an die LINE IN Buchsen angesteckte Line-PegelAudioquellen oder

• an die Buchse DIGITAL IN angesteckte digitale Audioquellen im SP/DIF-Format.

Die Audioausgabe kann über folgende Geräte erfolgen:

• den eingebauten Lautsprecher

• an die Buchse PHONES angesteckte Kopfhörer,

• an die Buchsen LINE OUT angesteckte analoge Audiogeräte wie Verstärker oder andere Geräte bzw.

• an die Buchse DIGITAL OUT angesteckte digitale Audiogeräte im SP/DIF-Format.

Computer-kompatibel

Der PMD671 zeichnet direkt auf CF-Karten auf. Die Aufnahmen lassen sich durch Entnahme der CF-Karte aus dem PMD671direkt auf Ihren PC oder Laptop übertragen. Mit dem mitgelieferten Kabel können Sie den PMD671 aber auch über den USB-Port mit dem Computer verbinden. Im beliebten Komprimierungsformat MP3 aufgezeichnete Audiodateien stehen für den Dateiaustausch im Internet oder Intranet direkt zur Verfügung.

Sie können:

• Audiodateien protokollieren und archivieren

- 10 -

• Audiodateien auf Ihrem Computer abspielen

• Audiodateien an folgenden Orten speichern:

• auf Ihrer Festplatte

• auf einer Floppy

• auf einer CD-R

• Streaming-Audio-Dateien auf Ihrer Internetseite veröffentlichen

• Software und Ihren Computer zur Transkription digitaler Aufnahmen benutzen

Mithilfe eines Bearbeitungsprogramms (PMDEdit, erhältlich für PC-Anwender bei Marantz Professional) können Sie mit dem PMD671 aufgenommene Audiodateien umwandeln und bearbeiten.

Presets (Voreinstellungen)

Der PMD671 hat drei wählbare Voreinstellungen (Presets) für die am häufigsten auftretenden Aufzeichnungssituationen. Preset 1, MP3 Stereo mit Ihrem Mikrofon zur Aufzeichnung mit relativ kleinen Dateien. Preset 2, MP3 Mono mit dem eingebauten Mikrofon zur Aufzeichnung von Besprechungen und Sprache mit sehr kleinen Dateien. Preset 3, PCM Stereo mit Ihren Mikrofonen für Audioaufnahmen in sehr hoher Qualität.

• Sicherheit der Aufzeichnung

Der PMD671 ist mit neuen, bei den bisherigen Digitalrecordern von Marantz Professional noch nicht verfügbaren Sicherheitsfunktionen ausgestattet. Sie bestätigen die ordnungsgemäße Aufzeichnung auf die CF-Karte.

• Verify Verify ist eine elektronische Dateiverifizierung. Wird Verify im Preset-Menü angeschaltet, dann führt diese Funktion einen Abgleich zwischen dem Audio an der Quelle und den auf die CF-Karte geschriebenen Daten durch.

• RAW RAW (Read After Write / VTH - Virtual Third Head) imitiert den dritten Kopf eines Bandgeräts mit 3 Köpfen. Das während der Aufzeichnung an den Ausgängen des PMD671 ausgegebene Audio ist bereits auf der CF-Karte aufgezeichnet. Sie können mit einer Verzögerung von etwa 2 Sekunden das auf der CF-Karte aufgezeichnete Audio abhören und damit kontrollieren, ob eine Aufzeichnung tatsächlich stattfindet.

• Time Shift Playback Mit Time Shift Playback können Sie Audio von jeder beliebigen Stelle der CF-Karte abhören und gleichzeitig von der aktuellen Quelle aufnehmen.

Hinweis: Bei 24-Bit-Aufzeichnungen stehen diese AufzeichnungsSicherheitsfunktionen nicht zur Verfügung. Simultane Verfügbarkeit hängt von den Aufzeichnungsbedingungen ab. Sie Seite 14.

• Sicherheit - CF-Karten

Für zusätzliche Sicherheit kann die Abdeckung des CF-Kartenfachs mit einer Schraube gesichert werden. Das ist insbesondere dann empfehlenswert, wenn Audiodateien über das USB-Kabel überspielt werden.

• Sicherheit - Eingangseinstellungen

Nach Einrichtung der Eingangseinstellungen* für Ihre Anwendung können die Einstellungen mit dem Schalter INPUT LOCK auf ON gesetzt werden.

Als zusätzliche Vorsichtsmaßnahme lassen sich die Schalter für die Eingangseinstellungen (wie auch die Möglichkeit zur Veränderung der Eingabegeräte) mithilfe des mitgelieferten Aufschraubdeckels gegen unbeabsichtigte Änderungen schützen.

*So sind z.B. die Einstellungen für die Aufzeichnung von Besprechungen meist von einer Besprechung zur nächsten gleich.

Sprachaufzeichnung

Der PMD671 ist mit einer Anzahl nützlicher Funktionen für die Sprachaufzeichnung in Situationen wie Besprechungen, Konferenzen oder anderen Ereignissen ausgestattet.

• Weniger Speicherbedarf (längere Aufnahmezeit) Bei Sprachaufzeichnungen kann das Qualitätsniveau der Aufzeichnung (aufgenommene Bitrate bzw. Samplingfrequenz) auf die niedrigste Stufe eingestellt werden. Dies lässt mehr Aufzeichnungszeit auf der CF-Karte zu.

• Benutzerfreundliche Aufzeichnung

Die Aufzeichnung wird über ein einziges Reglerelement gestartet. Einfach roten Schiebschalter REC schieben und freigeben.

Wiedergabehilfen

Ein bei langen Sprachaufnahmen oder anderen Aufnahmen häufig auftretendes Problem ist die Auffindung einer oder mehrerer bestimmter Passagen für die Wiedergabe. Der PMD671 verfügt über mehrere Methoden zur Markierung oder Kennzeichnung spezieller Aufnahme-Startpunkte.

• Datum und Uhrzeit

Ein eingebauter Datum-/Uhrzeit-Generator kennzeichnet den Beginn jedes Titels.

• Titel

Eine auf dem PMD671 befindliche Aufnahme wird "Titel" genannt; auf dem Computer wird sie als Audio-"Datei" bezeichnet.

- 11 -

Titel werden von 01 bis zur Höchstzahl von 999 durchnummeriert. Nach jeder durch die Taste STOP angehaltenen Aufzeichnung wird automatisch ein neuer Titel (neue Datei) gestartet. Mithilfe der Funktion "Auto TRK" kann der PMD671 so eingestellt werden, dass er nach bestimmten Zeitintervallen während der Aufzeichnung (z.B. jede Minute) einen neuen Titel startet. Mit der Funktion "Manual TR" kann während der Aufzeichnung durch Schieben und Loslassen des Schiebschalters REC ein neuer Titel gestartet werden.

• Automatische Aufzeichnung

Der PMD671 kann so eingestellt werden, dass er bei Stille anhält (Funktion SilentSkp) und automatisch bei Beginn eines Sprechgeräuschs wieder startet. Der PMD671 kann so eingestellt werden, dass er an jedem dieser Startpunkte dem Titel eine EDLMarkierung (Funktion Auto Mark) hinzufügt.

• EDL-Markierungen*

EDL-Markierungen (Edit Decision List) können während der Aufzeichnung manuell oder automatisch erstellt werden. EDL-Markierungen helfen Ihnen, spezielle Punkte in der Aufnahme wieder zu finden.

*Bei dem EDL-Markierungssystem handelt es sich um ein

für die Solid-State-Recorder von Marantz Professional eigenentwickeltes geschütztes System.

• Während der Wiedergabe können Sie im Vorlauf und im Rücklauf EDL-Markierungen suchen.

• Sie können EDL-Markierungen in eine SkipMarkierung (Überspringen) oder in einen Wiederholungspunkt A-B ändern. Mit dieser Option lassen sich maßgeschneiderte Wiedergabesequenzen erstellen, in denen Audiomaterial zwischen EDL-Markierungen übersprungen oder wiederholt wird.

• Auf einer CF-Karte können bis zu 255 EDLMarkierungen eingefügt werden. EDLMarkierungen werden in aufsteigender Reihenfolge, beginnend mit 1 durchnummeriert. Während der Aufzeichnung kann durch Drücken von MARK manuell eine EDL-Markierungen eingefügt werden. EDL-Markierungen können auch automatisch eingefügt werden, beispielsweise am Beginn jedes Titels.

• Das Computerprogramm PMDEdit ist speziell für den PMD671 ausgelegt. PMDEdit erkennt vom PMD671 generierte EDL-Markierungen. Dies ist besonders zur Bearbeitung von Audiodateien auf dem PC nützlich. Mehr Info dazu finden Sie unter www.d-mpro.com.

Produktmerkmale

• Stereo- (2 Kanäle) und Mono- (1 Kanal) Audioaufzeichnung und -wiedergabe.

• Zeichnet auf verschiedenen Arten von CF-Karten auf.

(Eine Liste der empfohlenen Karten finden Sie auf der Website von Marantz Professional unter www.d-mpro.com.)

• Zwei unterschiedliche Aufzeichnungsformate:

• Komprimierte Aufzeichnung mittels MPEG1 Layer

II (MP2) oder MPEG1 Layer III (MP3) Mono und Stereo.

• Nicht komprimierte Aufzeichnung mittels 16-Bit

oder 24-Bit linearer Pulse Code Modulation (PCM). 16-Bit 44,1 kHz PCM-Aufnahmen sind StandardCD-Qualität. 24-Bit 96 kHz PCM-Aufnahmen sind von hoher Qualität und werden in professionellen Ton- und Filmstudios verwendet.

• Mit MS-DOS™ und Windows kompatibles Dateisystem.

• Selektierbare Dateiarten:

• Wave (.wav)

• Broadcast Wave Format (.bwf oder .wav)

• MP2 (.mpg)/MP3 (.mp3).

• Die Aufzeichnungs-Bitrate ist wählbar:

• .mpg/mp3 komprimiert bei 32 Kbps (empfohlen für Diktate), 32, 48 oder 64 Kbps (empfohlen für Sprachaufzeichnungen), oder 128 oder 192 Kbps (empfohlen für Musikaufzeichnungen)

• PCM (.wav) nicht komprimiert (TonMonoaufnahme von sehr hoher Qualität)

• PCM (.wav) nicht komprimiert 24 Bit/96 kHz (stereo) (empfohlen für Tonaufnahmen von sehr hoher Qualität)

• Pegelkontrolle manuell, manuell mit Begrenzer und automatische Pegelkontrolle (Automatic Record Level Control, ALC).

• Ein ANC (Ambient Noise Cancel) Schalter zur Unterdrückung unerwünschter Umgebungsgeräusche.

• Elektronische Überwachungsfunktion 'Read After Write' (Time Shift).

• Automatische elektronische Dateiverifizierungsfunktion (Verify).

• Funktion zur Kompatibilitätsprüfung der CF-Karte (Card Check).

• Voraufzeichnungs-Speicherpuffer zeichnet 2 bis 4 Sekunden* der Aufnahme auf, bevor mit der Aufzeichnung begonnen wird.

*Normalerweise 4 Sekunden. Hängt von den Einstellungen von Rec Format ab.

• Teile mehrerer Aufnahmen können mithilfe von EDLMarkierungen in Sequenz wiedergegeben werden.

- 12 -

• Die Stromversorgung des PMD671 kann auf 4

MONITOR

FILESOURCE

verschiedene Arten erfolgen:

• Mit dem mitgelieferten Wechselstromadapter

• AA Alkalibatterien (~5 Stunden bei Verbrauch von 1450 mAh)

• Optionaler wieder aufladbarer Ni-Cd-Akkusatz RB1100 (~4 Stunden bei Verbrauch von 1100 mAh).

• Optionale wieder aufladbare Ni-MH-Batterie RB1651 (~6 Stunden bei Verbrauch von 1650 mAh).

• Eingebauter Datum-/Uhrzeit-Generator markiert den Beginn jedes Titels.

• Buchse REMOTE1 ermöglicht verdrahtete Ferntaste zur Steuerung des Aufzeichnungsvorgangs.

• Buchse REMOTE2 ermöglicht den Einsatz des optionalen Remote-Geräts RC600 für Mikrofoninterviews.

SOLID STATE RECORDER PMD671

SOURCE FILE

MONITOR

OFF ON

PRE REC

OFF

INPUT LOCK

INPUT

TRACK JUMP

REC

UNDO

MARGIN RESET

USB

MENU/STORE ENTER CANCEL

A-B REPEAT

1 2

STEREO L

AUDIO OUT

SINGLE

ALL

OFF

EDL PLAY

MARK

REW

PLAY / PAUSE STOP

EDIT

0dB -20dB

MIC ATTEN

LIMITER

ALC MANUAL

LEVEL CONT.

FLAT

ANC

FWD

Regler und Anschlüsse

POWER

3 4

Oberseite

Beim ersten Anschalten benötigt der PMD671 zur Initialisierung eine gewisse Zeit.

Zunächst wird die Meldung Loading

004020 12

-dB R

angezeigt, dann einen Moment lang ein leerer Bildschirm.

Beim Lesen der CFKarte wird die Meldung

204000

-dB R

Reading angezeigt.

Sicherheitsabdeckung

Mithilfe eines KreuzschlitzSchraubendrehers lässt sich die Sicherheitsabdeckung abnehmen und aufsetzen.

Durch die Sicherheitsabdeckung werden die der Einstellung dienenden Reglerelemente dem Zugriff in relativ hohem Maß entzogen. Diese Reglerelemente ermöglichen die Einstellung des PMD671 für Ihre ganz spezielle Anwendung. Anschließend kann der PMD671 durch eine andere Person betrieben werden, ohne dass Sie Bedenken haben müssten, es könnte etwas verstellt werden, was die Aufzeichnung beeinträchtigen oder verhindern würde.

Hinweis: Für die Sicherheitsabdeckung werden zwei 3 mm-Metallgewindeschrauben mit 10 mm Länge verwendet.

Reglerelemente zur Aufzeichnungseinstellun

0 over

-dB

over

-dB

1. Lautsprecher

Das wiedergegebene Audiosignal wird gleichzeitig an den eingebauten Lautsprecher sowie an die Buchsen PHONES, LINE OUT und DIGITAL OUT ausgegeben. Werden Kopfhörer in die Buchse PHONES eingesteckt, erfolgt eine Stummschaltung des eingebauten Lautsprechers. Der Lautstärkenregler HP/SPK VOLUME steuert die Lautstärke des eingebauten Lautsprechers und der Kopfhörer.

2. MIC (internes Mikrofon)

POWER

3. Schalter POWER

Zum An- oder Abschalten des Stroms nach rechts schieben und freigeben. Wenn der Wechselstromadapter bei DC

IN angesteckt ist, versorgt er den PMD671.

Wird an DC IN kein Strom festgestellt, dann wird automatisch Batteriestrom benützt (wenn verfügbar).

STEREO

FILESOURCE

MONITOR

ONOFF

PRE REC

ONOFF

INPUT LOCK

INPUT A-B REPEAT

AUDIO OUT

SINGLE

REPEAT

OFF

EDL PLAY

ALLOFF

MARK

EDIT

MIC ATTEN

FLAT

ANC

LIMITER

LEVEL CONT.

-20dB0dB

MANUALALC

5. Schalter MONITOR

Mit diesem Schalter wird die Funktion Read After Write oder Time Shift Playback* an- oder abgeschaltet.

*je nach Einstellung der Betriebsart RAW im Menü.

Wenn die Betriebsart RAW auf MONITOR gesetzt ist und sich der Schalter MONITOR bei Beginn der Aufzeichnung in der Position FILE befindet, ist die Funktion Read After Write angeschaltet.

Wenn die Betriebsart RAW auf TimeShft gesetzt ist und sich der Schalter MONITOR bei Beginn der

Aufzeichnung in der Position FILE befindet, ist die Funktion TimeShft angeschaltet.

weiter

- 13 -

RAW (VTH - Virtual Third Head)

RAW (Read After Write / VTH - Virtual Third Head) imitiert den dritten Kopf eines Bandgeräts mit 3 Köpfen. Wenn diese Funktion angeschaltet ist und PMD671 eine Aufzeichnung durchführt, handelt es sich bei dem an die Buchsen LINE OUT, DIGI OUT, PHONES und SPEAKER ausgegebenen Audiosignal um das bereits auf der CF-Karte aufgezeichnete Signal; es stammt nicht aus der Audioquelle. Damit lässt sich das auf der CF-Karte gespeicherte Audiomaterial abhören und so kontrollieren, dass tatsächlich eine Aufzeichnung stattfindet. Ist die Funktion RAW abgeschaltet, dann stammt das an LINE OUT, DIGI OUT, PHONES und SPEAKER gespeiste Audiomaterial aus der Quelle, die gerade aufgezeichnet wird.

Ist die Funktion Time Shift angeschaltet und der Schalter MONITOR auf File gesetzt, überwachen mit Beginn der Aufzeichnung die Ausgänge (z.B. Kopfhörer) die Quelle. Während der Aufzeichnung können Sie zum Durchsuchen der Datei, die gerade aufgezeichnet wird, und zu ihrer Wiedergabe (bis zu dem Punkt, an dem Sie mit Time Shift begonnen haben) die Taste -/F.REV drücken und freigeben.

Das durch die Kopfhörer wiedergegebene Audiomaterial kann sich an jeder beliebigen Stelle der CF-Karte befinden. Für den Wechsel von einem Titel zum anderen können Sie die Tasten TRACK JUMP Rücklauf oder TRACK JUMP Vorlauf benützen.

Time Shift (Time Shift Playback)

Time Shift Playback funktioniert wie RAW, indem es das auf der CF-Karte bereits aufgezeichnete Audiomaterial überwacht. Mit Time Shift können Sie jedoch Audio von jeder beliebigen Stelle der CF-Karte abhören und gleichzeitig von der aktuellen Audioquelle aufzeichnen.

FILE: Während der Aufzeichnung wird die Ausgabe an die Buchsen PHONES und LINE OUT aus der CFKarte ausgelesen.

SOURCE: Während der Aufzeichnung stammt die Ausgabe an die Buchsen PHONES und LINE OUT aus der Audioquelle, die gerade aufgezeichnet wird.

Werkseitige Voreinstellungen: Schalter MONITOR: SOURCE, Presets 1, 2, und 3: RAW auf MONITOR.

Hinweise:

• Durch aktive Pegelmessgerät wird geprüft, ob PMD671 ein Audiosignal aus der Quelle empfängt.

• Eine weitere Methode zur Überprüfung der Aufzeichnung eines Audiosignals ist die Anschaltung der Menüauswahl VERIFY (siehe Seite 35). Ist VERIFY auf ON, dann vergleicht der PMD671 kontinuierlich die aufgezeichneten Daten mit dem Eingang aus der Quelle. Er überprüft, ob die auf die Karte geschriebene Datei genau dem Eingang entspricht.

• Bei 24-Bit-Aufzeichnungen und bei MP2 steht MONITOR nicht zur Verfügung.

• MONITOR steht für 16-Bit-PCM-Aufzeichnungen und für MP3 zur Verfügung.

• Beim Einsatz von RAW mit hohen Bitraten in MP3 kann ein Abfall des Audiosignals eintreten.

Durch Drücken und Freigeben der Taste PLAY/PAUSE

kehrt man zur Überwachung der aktuellen

Aufzeichnung zurück.

Hinweise:

• In einigen Fällen stehen Verify und RAW oder Time Shift gleichzeitig zur Verfügung (s. Aufstellungen unten).

• Wird zur Überwachung von bereits auf die CF-Karte geschriebenen Daten RAW (Read After Write) eingesetzt, erfolgt die Wiedergabe mit einer Verzögerung von etwas 2 Sekunden gegenüber dem aktuellen Ereignis.

• RAW und Time Shift sind nur individuell einsetzbar, nie gleichzeitig.

• Bei 24-Bit-Aufzeichnungen nicht verfügbar. RAW und Time Shift stehen bei 24-Bit-Aufzeichnungen nicht zur Verfügung.

Die Tabelle unten gibt Auskunft, welche Funktionen bei welchen RecFormats zur Verfügung stehen.

MP2 MP3PCM 24-bitPCM 16-bit

Verify

RAW Time Shift

Nicht verfügbar

Daneben steht Verify unter folgenden Umständen zum gleichzeitigen Einsatz mit RAW (Read After Write) oder

Time Shift (Time Shift Playback) zur Verfügung:

Verify

PCM 16-Bit mit

RAW / Time Shift

PCM 24-bit

MP3 mit RAW /

Time Shift

Unter Time Shift können Sie die zeitliche Verzögerung von Read After Write auswählen. Mit Time Shift Playback können Sie bereits aufgezeichnetes Audio von jeder beliebigen Stelle der CF-Karte abhören und gleichzeitig das aktuelle Audiomaterial aufzeichnen. Dies ist besonders bei Anwendungen wie Aufzeichnung von Gerichtsverhandlungen nützlich.

- 14 -

OFF ON

STEREO

FILESOURCE

MONITOR

ONOFF

PRE REC

ONOFF

INPUT LOCK

INPUT A-B REPEAT

AUDIO OUT

SINGLE

REPEAT

OFF

EDL PLAY

ALLOFF

6. Schalter PRE REC

MARK

EDIT

MIC ATTEN

FLAT

ANC

LIMITER

LEVEL CONT.

-20dB0dB

9 10

MANUALALC

Mit diesem Schalter kann das Pre Record Cache

PRE REC

abgeschaltet werden, wenn es

nicht erwünscht ist. Ist der Strom angeschaltet und der PMD671 im Betriebszustand REC/PAUSE, speichert der Recorder ständig etwa 4 Sekunden* des Audioeingangs-materials. Dies wird Pre Record Cache genannt. Wird die Aufzeichnung nach REC PAUSE durch Schieben des Schalters REC wieder aufgenommen, dann erfolgt die endgültige Aufzeichnung der voraufgezeichneten Sekunden.

STEREO

8. Schalter AUDIO OUT

Mit diesem Schalter wird der Audio-Ausgabekanal für die

AUDIO OUT

Wiedergabe ausgewählt.

Gilt für die Ausgabe zur Wiedergabe über LINE OUT, DIGITAL OUT und über den internen Lautsprecher oder die Kopfhörer.

L: Im linken Kanal aufgenommenes Audiomaterial wird im linken und im rechten Ausgangskanal ausgegeben.

STEREO: Im linken Kanal aufgenommenes Audiomaterial wird im linken Kanal ausgegeben, im rechten Kanal aufgenommenes Audiomaterial im rechten. Beide Kanäle werden an den internen Lautsprecher ausgegeben.

R: Im rechten Stereokanal aufgenommenes Audiomaterial wird im linken und im rechten Ausgangskanal ausgegeben.

FWerkseitige Voreinstellung: Schalter ANALOG OUT auf STEREO.

OFF: Schaltet das Pre Record Cache aus.

ON: Lässt das Pre Record Cache angeschaltet.

*Cache-Zeit hängt von den Aufzeichnungsbedingungen ab:

• 24-Bit PCM - 1 Sekunde

• 16-Bit PCM, MP2, MP3 - 4 Sekunden

• 16-Bit PCM, MP3 mit RAW - 2 Sekunden.

Werkseitige Voreinstellung: Schalter PRE REC auf ON.

OFF

7. Schalter INPUT LOCK

Mithilfe des Schalters INPUT LOCK können die

INPUT LOCK

ausgewählten Eingangseinstellungen mit

einem von der Sicherheitsabdeckung abgedeckten Schalter gesperrt werden.

OFF: Um durch die Eingabeauswahl zu springen, Schalter INPUT LOCK in Stellung OFF bringen und Taste INPUT (a) drücken und freigeben. Die Auswahl wählt nach Ablauf von etwa 3 Sekunden die angezeigte Eingabeauswahl.

Beispielanzeige

TIME

REMAINREC

00 40 20 12 6 2 0 over

-dB R

MIC

-dB

MIC

ON: Wenn sich der Schalter INPUT LOCK auf ON befindet, geschieht bei Drücken der Taste INPUT (a) nichts (Eingabeauswahl wird übersprungen).

Werkseitige Voreinstellung: Schalter INPUT LOCK auf OFF.

0dB

-20dB

9. Schalter MIC ATTEN

Der Mikrofondämpfungsschalter erlaubt den direkten Einsatz von

MIC ATTEN

Mikrofonen unterschiedlicher Empfindlichkeit.

0dB: Keine Dämpfung des Mikrofons.

-20dB: Der Eingang von an die Buchsen XLR MIC IN angeschlossenen Mikrofonen wird um -20 dB gedämpft.

Werkseitige Voreinstellung: Schalter MIC ATTEN auf 0 dB.

SINGLE

OFF ALL

10. Schalter REPEAT

Lässt unbegrenzte Wiederholungen eines Titels oder der gesamten

REPEAT

Speicherkarte zu.

OFF: Keine Wiederholung.

SINGLE: Während der Wiedergabe wird der aktuelle

Titel wiederholt. Sobald die Wiedergabe am Ende des Titels angelangt ist, beginnt sie automatisch wieder am Anfang des Titels.

ALL: Während der Wiedergabe werden alle Titel wiederholt. Sobald die Wiedergabe am Ende des letzten Titels angelangt ist, beginnt sie automatisch wieder am Anfang des ersten Titels.

Werkseitige Voreinstellung: Schalter REPEAT auf OFF.

Hinweis: Weitere Methoden der Wiedergabewiederholung finden sich unter Schalter A-B REPEAT bzw. EDL A-B Schleife (Seiten 18 und 19).

- 15 -

FLAT

STEREO

FILESOURCE

MONITOR

PRE REC

INPUT LOCK

INPUT A-B REPEAT

AUDIO OUT

SINGLE

ONOFF

REPEAT

OFF

ONOFF

EDL PLAY

11. Schalter ANC

ALLOFF

MARK

EDIT

MIC ATTEN

FLAT

ANC

LIMITER

LEVEL CONT.

-20dB0dB

MANUALALC

12 13

Mithilfe des Schalters ANC (Ambient Noise Cancel)

ANC

können die Umgebungsgeräusche vor der

Aufzeichnung über das eingebaute Mikrofon oder über die Eingänge MIC vermindert werden.

Durch die Positionen Ambient Noise Cancel wird der bei der Aufzeichnung verwendete Speicher nicht verändert. Als Beispiele für Quellen von Umgebungsgeräuschen geringer Lautstärke sind Verkehrsgeräusche, das Brummen von Klima- oder Belüftungsanlagen oder Windgeräusche zu nennen.

In der Position Band Pass werden die Höhen und Tiefen reduziert, während die mittleren Audiofrequenzen (Stimmhöhe) aufgezeichnet werden. Auf diese Weise werden weniger Umgebungsgeräusche mit hohen oder niedrigen Frequenzen aufgezeichnet.

FLAT: Keine Filterung.

Die Position High Pass reduziert lediglich Umgebungsgeräusche mit niedriger Frequenz.

OFF ON

12. Schalter EDL PLAY

Mit dem Schalter EDL PLAY

EDL PLAY

wird EDL PLAY aus- oder angeschaltet.

OFF: Wenn sich der Schalter EDL PLAY auf OFF befindet, reagiert die Wiedergabe des PMD671 nicht auf EDL-Markierungsanweisungen.

ON: Ist der Schalter EDL PLAY auf ON, dann folgt die Wiedergabe des PMD671 den EDLMarkierungsanweisungen bezüglich Wiedergabereihenfolge, Überspringen oder Wiederholung von Aufnahmeabschnitten auf der Speicherkarte.

Hinweis: Wenn sich der Schalter EDL PLAY auf ON befindet, auf der CF-Karte jedoch keine EDL-Markierungen vorhanden sind (die Aufzeichnung also mit dem Schalter AUTO MARK in

Position OFF erfolgte oder keine Markierungen manuell vorgenommen wurden), steht keine Wiedergabe zur Verfügung. Für die Wiedergabe Schalter in Stellung OFF bringen.

Werkseitige Voreinstellung: Schalter EDL PLAY auf OFF.

LIMITER

ALC MANUAL

13. Schalter LEVEL CONT

Mithilfe des Schalters LEVEL CONT(rol) kann die Art der

LEVEL CONT.

Eingangspegelsteuerung ausgewählt werden.

MANUAL: In der Stellung MANUAL wird der Eingangspegel mit den Reglern REC LEVEL gesteuert.

LIMITER: In der Stellung LIMITER werden Audiosignalspitzen begrenzt, die zur Verzerrung der Aufnahme führen könnten.

ALC: In der Stellung ALC (Automatic Level Control = Automatic Gain Control) reagiert der PMD671 automatisch auf Veränderungen des Eingangspegels. Bei leisen Aufnahmen wird der Eingangspegel angehoben. Bei lauten Aufnahmen wird der Eingangspegel abgesenkt. Diese Funktion erweist sich besonders bei der Aufzeichnung einer Besprechung mit mehreren Sprechern als nützlich. Ein Sprecher, der sich nahe am Mikrofon befindet bzw. laut spricht, wird automatisch mit einem abgesenkten Pegel aufgezeichnet, ein ruhiger Sprecher hingegen mit einem angehobenen Pegel. Damit besteht bei beiden die Wahrscheinlichkeit, dass ihre Beiträge nicht verloren gehen.

ALC ist bei der Aufzeichnung von Musik (Gesang oder Instrumentalmusik) meist unerwünscht, da die Übergänge des Eingangspegels in der Aufnahme hörbar sein können. ALC kann auch dazu führen, dass bei Aufnahmen ein Zischen auftritt, weil während leiser Passagen der Pegel angehoben und Umgebungsgeräusch aufgezeichnet wird.

Die Regler REC LEVEL funktionieren nicht, wenn der Schalter LEVEL CONT. auf ALC gesetzt ist.

14. Taste INPUT

Mit der Taste INPUT können der

INPUT

Audioeingang und die Audiokanäle für die Aufzeichnung gewählt werden.

Um durch die Eingabeauswahl zu blättern, Schalter INPUT LOCK in Stellung OFF bringen und Taste INPUT (a) drücken und freigeben. Wenn der gewünschte Eingang angezeigt wird, Schalter INPUT LOCK (a) auf ON stellen.

- 16 -

Beispielanzeige

FILESOURCE

MONITOR

ONOFF

PRE REC

ONOFF

INPUT LOCK

INPUT A-B REPEAT

STEREO

AUDIO OUT

SINGLE

ALLOFF

REPEAT

OFF

EDL PLAY

TIME

REMAINREC

MARK

EDIT

MIC ATTEN

FLAT

ANC

LIMITER

LEVEL CONT.

-20dB0dB

MANUALALC

00 40 20 12 6 2 0 over

-dB R

MIC

Preset 2 ist für den Einsatz des eingebauten Mikrofons bestimmt. Preset 3 kommt bei digitaler Eingabe zum Einsatz.

Eingabegerät(e) und Kanäle:

Stereo MIC-Eingang

Das an der Buchse L MIC IN XLR angeschlossene Mikrofon wird im linken Kanal aufgezeichnet. Dementsprechend wird das an der Buchse R MIC IN

-dB

XLR angeschlossene Mikrofon im rechten Kanal aufgezeichnet.

Stereo* MIC

*Die angezeigte und aufgenommene Betriebsart Stereo oder Mono hängt von den Einstellungen der Menüs St Mode und Mono Mode ab

Hinweis: Der PMD671 hört nur den ausgewählten Eingang ab. Wenn also beispielsweise LINE als Eingang ausgewählt wurde, an den Buchsen LINE IN jedoch keine Eingabequelle angeschlossen ist, zeichnet der PMD671 Stille auf.

Was die Eingabeauswahlen bewirken:

Auswahl das/der Eingabegeräts/e

Mit der Eingabeauswahl können die vom PMD671 für die Aufzeichnung zu benützenden Geräte ausgewählt werden. Dazu müssen die für den Eingang

geeigneten Preset-Parameter ausgewählt werden.

Der PMD671 führt selbst dann Aufzeichnungen mit den ausgewählten Rec Parametern durch, wenn sie für den gewählten Eingang nicht zutreffen. Mit den Standard-Presets kann er rasch und problemlos für eine Aufzeichnung eingestellt werden. Preset 1 ist für Stereoaufzeichnungen mittels Mikrofon- oder LineEingang zu verwenden.

Aufgezeichnete Eingänge / Kanäle

INT MIC

L MIC IN

Menüauswahl

Nicht zutreffend

geht automatisch

zu L-Stereo

Nicht zutreffend

geht automatisch

zu L-Stereo

Nicht zutreffend

geht automatisch

zu L-Stereo

Nicht zutreffend

geht automatisch

zu L-Stereo

L MIC IN

—

L DIGI IN

Auswahl Taste INPUT

INT MIC

Line

Mic

Digi-in DIGITAL IN

Angeschlossene Eingänge

Internes Mikrofon

L&R LINE IN

L LINE IN only

R LINE IN only

L&R MIC IN

nur L LINE IN

nur R LINE IN

Stereo L-Stereo 0-20db Mono (Kanal L) LR Mono (Mix)

Betriebsart Stereo Betriebsart Mono

INT MIC

L LINE IN

—

L MIC IN

—

L DIGI IN

INT MIC

R LINE IN

R MIC IN

R DIGI IN

INT MIC

L LINE IN

—

L MIC IN

—

L DIGI IN

L LINE IN

R DIGI IN

L-Ste mit INT MIC Eingang

Mono-Audioeingangssignale des eingebauten Mikrofons werden im linken Kanal aufgezeichnet, dieselben Audiodaten werden im rechten Kanal als "Stereodatei" aufgezeichnet.

Stereo mit LINE-Eingang

Audioeingangssignale an der Buchse L LINE IN XLR werden im linken Kanal aufgezeichnet. Audioeingangssignale an der Buchse R LINE IN XLR werden im rechten Kanal aufgezeichnet.

Digi-IN

Mit 44,1 kHz, 48 kHz oder 96 kHz über die Buchse DIGITAL IN eingegebene digitale Audiodaten können aufgezeichnet werden. Digitale Eingangssignale umfassen immer zwei Kanäle. Sie werden als Stereokanäle Links und Rechts aufgezeichnet.

Mono über MIC-, INT MIC- oder LINE-Eingang

Eingangsdaten aus dem linken Kanal oder dem eingebauten Mikrofon werden als Monodatei aufgezeichnet.

INT MIC INT MIC

L LINE IN L + R LINE IN

L LINE IN L LINE IN

— R LINE IN

L MIC IN

(-20db) R

L MIC IN

(-20db) R

—

R DIGI IN

L MIC IN L + R MIC IN

L MIC IN L MIC IN

— R MIC IN

L + R DIGI IN L + R DIGI IN

- 17 -

FILESOURCE

MONITOR

ONOFF

PRE REC

ONOFF

INPUT LOCK

INPUT A-B REPEAT

STEREO L

AUDIO OUT

SINGLE

REPEAT

OFF

EDL PLAY

ALLOFF

MARK

EDIT

MIC ATTEN

FLAT

ANC

LIMITER

LEVEL CONT.

-20dB0dB

MANUALALC

15 16 17 18

15. Taste A-B REPEAT

Zum Start der Wiederholung von

A-B REPEAT

Punkt A bis Punkt B Taste während der Wiedergabe starten und freigeben.

Wiedergabe A-B Repeat

Durch Drücken und anschließendes Loslassen der Taste A-B REPEAT wird Punkt A (Startpunkt) gesetzt. Beim nächsten Drücken und Loslassen wird Punkt B (Endpunkt) gesetzt. Die Wiedergabe wiederholt den Inhalt zwischen A und B.

EDIT

16, 17, 18. Tasten MARK/EDIT

MARK

Diese Tastengruppe steuert die EDL-

Markierungs- und Bearbeitungsfunktionen.

EDL-Markierungen Markierungsfunktionen: Markierungen manuell

hinzufügen und auffinden.

EDL-Markierungen hinzufügen

Zum Hinzufügen einer EDL-Markierung in den Betriebszuständen Pause, Aufzeichnung oder Wiedergabe Taste MARK/ EDIT drücken und freigeben. Bei der Aufzeichnung erzeugt das Hinzufügen der EDL-Markierung einen hörbaren Klick, wenn das eingebaute Mikrofon verwendet wird.

Auffinden von EDL-Markierungen

FDrücken Sie im Zustand Stopp die Taste Mark Forward (18) oder Mark Reverse (16). So können Sie alle EDL-Markierungen in der CF-Karte durchblättern.

Hinweis: Zwischen der Einstellung von Punkt A und Punkt B können die Tasten -/F.REV oder F.FWD/+ benutzt werden. Die Tasten TRACK JUMP vorwärts oder rückwärts können nicht benutzt werden.

Die Wiedergabewiederholung A-B kann durch Drücken und Freigeben der Taste PLAY/PAUSE unterbrochen werden. Durch nochmaliges Drücken der Taste PLAY/PAUSE wird die Wiedergabe A-B fortgesetzt.

Durch Drücken der Taste STOP oder der Taste A-B REPEAT kann die Wiedergabewiederholung verlassen und geschlossen werden.

A-

TRACK

TIMETRACK

004020 12

-dB R

620over

A-B

TIMETRACK

00 40 20 12 6 2 0 over

-dB

Beispielanzeige nach Setzen des Punkts A.

Beispielanzeige während einer Wiederholung A-B.

Lage der EDL-Markierung als Aufzeichnungszeit seit Anfang des Titels.

Beispielanzeige.

Angezeigte Markierung

TIMETRACK

MARK

004020 12

-dB R

(statt TRACK)

EDL-

EDL-Markierungstyp

Markierungsnummer

Zum Starten der Wiedergabe ab der angezeigten EDLMarkierung Taste PLAY/PAUSE drücken und freigeben.

-dB

620over

-dB

Hinweis: Weitere Methoden der Wiedergabewiederholung finden sich unter Schalter REPEAT bzw. EDL A-B Schleife (Seiten 18 und 19).

- 18 -

Bearbeitungsfunktionen: Bearbeitung von EDL-

Markierung zur Erstellung maßgeschneiderter Wiedergabesequenzen, Löschen und Neunummerierung von Titeln, Formatierung der CFKarte.

Maßgeschneiderte Wiedergabesequenzen

EDL-Markierungen werden, beginnend mit 001, der Reihe nach nummeriert und automatisch beim Löschen oder Hinzufügen einer EDL-Markierung erneut nummeriert. Die Wiedergabe erfolgt auch fortlaufend ab dem Punkt, an dem die Wiedergabe beginnt.

Die mit EDL-Markierung maßgeschneiderte Wiedergabe kann:

Die Wiedergabe ab dem Beginn einer 'Skip' EDLMarkierung bis zum Beginn der nächsten EDLMarkierung überspringen.

Eine Schleife A-B von einer 'Loop_A' EDL-Markierung zu einer 'Loop_B' EDL-Markierung durchführen. EDL-Markierungen werden nicht automatisch an den Beginn eines Titels platziert. Wenn ihre maßgeschneiderte Wiedergabesequenz auch die Startpunkte der Titel einschließen soll, setzen Sie EDL-Markierungen so, dass sie mit den Startpunkten zusammenfallen: a. Wiedergabe durch Drücken und Freigeben der

Taste PLAY/Pause

starten, anschließend Wiedergaben durch nochmaliges Drücken und Freigeben der Taste PLAY/Pause unterbrechen.

b. Taste TRACK JUMP Vorlauf oder TRACK

JUMP Rücklauf so lange drücken, bis die gewünschte Titelnummer angezeigt wird.

c. Taste MARK/ EDIT drücken und freigeben.

Bearbeiten von EDL-Markierungen:

Alle EDL-Markierungen werden zunächst als Punktemarkierungen eingetragen.

Lassen Sie sich im Zustand Stopp durch Drücken der Taste Mark Forward (18) oder Mark Reverse (16) die EDL-Markierung anzeigen. So können Sie alle EDLMarkierungen in der CF-Karte durchblättern.

Taste MARK/

EDIT drücken und freigeben, um die EDL-Markierungstypen Point, Skip, Loop_A, Loop_B und Erase durchzublättern. Wenn der gewünschte Typ blinkt, Taste ENTER drücken und freigeben.

TIMETRACK

MARK

00 40 20 12 6 2 0 over

-dB R

Es folgt eine kurze Anzeige von Writing, anschließend kehrt der PMD671 in den Stoppzustand zurück.

Skip

Eine zu 'Skip' geänderte EDL-Markierung wird während der EDL-Wiedergabe (Wiedergabe mit Schalter EDL PLAY in Stellung ON) übersprungen. Die Wiedergabe springt zum Anfang der nächsten EDLMarkierung.

Eine übersprungene EDL-Aufnahme ist nicht gelöscht. Die Aufnahme befindet sich nach wie vor auf der CFKarte. Die übersprungene EDL-Aufnahme wird wiedergegeben, wenn sich der Schalter EDL PLAY in Stellung OFF befindet. Der Typ kann später geändert werden.

EDL A-B-Schleife

Zur Wiedergabe einer EDL A-B-Schleife Wiedergabe durch Drücken der Taste PLAY/PAUSE

starten, anschließend Taste A-B REPEAT drücken und freigeben.

Im Fehlerfall, beispielsweise bei Vorhandensein einer EDL-Markierung des Typs Loop_A, jedoch fehlender EDL-Markierung des Typs Loop_B wird eine Fehlermeldung angezeigt.

Beispielanzeige

TIMETRACK

TRACK

004020 12

-dB R

620over

Es kann nur eine EDL A-B-Schleife programmiert werden. Wenn auf der CF-Karte eine 'Loop_A' oder 'Loop_B' bereits vorhanden ist und eine weitere Schleife erstellt wird, verwandelt sich die alte Schleife zu 'Skip'.

-dB

Sobald die zu bearbeitende EDL-Markierung angezeigt wird, Taste MARK/ EDIT drücken und freigeben. Der aktuelle EDL-Markierungstyp blinkt.

TIMETRACK

Beispielanzeige

MARK

00 40 20 12 6 2 0 over

-dB R

Erase

Wird eine EDL-Markierung gelöscht, dann werden die verbleibenden EDL-Markierungen erneut von 1 bis zur Anzahl der EDL-Markierungen auf der CF-Karte durchnummeriert.

-dB

- 19 -

EDIT

Taste EDIT

Zur Umschaltung in die Betriebsart Edit

MARK

Taste EDIT drücken und etwa 2 Sekunden lang halten.

Betriebsart Edit

Die Betriebsart Edit umfasst: Renumber (Titel erneut nummerieren), TrkERASE (Titel löschen), TrkMkERASE (EDL-Markierung löschen), AllMkERASE (alle EDL-Markierungen löschen), FORMAT (CF-Karte formatieren) sowie CARD CHECK (Karte prüfen).

Erneute Nummerierung von Titeln

Wenn Titel von der CF-Karte gelöscht wurden, sind Aufnahmen leichter aufzufinden, wenn die Titel neu nummeriert werden.

TrkERASE blinkt im selben Display.

Während TrkERASE blinkt (3 Sekunden), Taste ENTER drücken und freigeben.

Im Display ERASE blinkt die Titelnummer.

Zur Auswahl des Titels, der gelöscht werden soll, Taste F.FWD/+

oder -/F.REV drücken und freigeben.

Beispieltitel 34.

Im Zustand Stopp zur Umschaltung in die Betriebsart Edit Taste MARK/

EDIT drücken und etwa 2

Sekunden lang halten.

Im Display blinkt die Anzeige Renumber.

Während Renumber blinkt (3 Sekunden), Taste ENTER . (oder zum Abbruch Taste STOP ) drücken und freigeben.

Jetzt blinkt Renum OK? Zur Bestätigung Taste ENTER drücken und freigeben.

Es folgt die Anzeige EXECUTING; die Prozentzahl der Ausführung zählt auf 100% hoch.

Es wird kurz 100% done angezeigt. Der PMD671 und das Display gehen in die Betriebsart STOP.

Während der zu löschende Titel blinkt (3 Sekunden), Taste ENTER

(oder zum Abbruch Taste STOP

) drücken und freigeben.

Es wird kurz EXECUTING angezeigt.

Es wird kurz Done angezeigt.

Der PMD671 und das Display kehren zum ersten Titel zurück, damit weitere Titel zum Löschen ausgewählt werden können.

Die vom gelöschten Titel beanspruchte Aufnahmezeit (Speicherplatz auf der CF-Karte) steht wieder zur Verfügung.

Zum Verlassen Taste STOP drücken und freigeben.

Titel löschen

Im Zustand Stopp zur Umschaltung in die Betriebsart Edit Taste MARK/ EDIT drücken und etwa 2 Sekunden lang halten.

Im Display blinkt die Anzeige Renumber.

Während Renumber blinkt (3 Sekunden), Taste MARK/

EDIT drücken und wieder freigeben.

- 20 -

Löschen aller EDL-Markierungen innerhalb eines Titels

Löschen sämtlicher EDL-Markierungen

Im Zustand Stopp zur Umschaltung in die Betriebsart Edit Taste MARK/ Sekunden lang halten.

Im Display blinkt die Anzeige Renumber.

Während das Display blinkt (3 Sekunden), Taste MARK/ EDIT noch zwei Mal drücken und freigeben.

TrkMkERASE blinkt im Display.

Während TrkMkERASE blinkt (3 Sekunden), Taste ENTER

Im Display ERASE blinkt die Titelnummer.

Zur Auswahl des Titels, der die zu löschenden EDLMarkierungen enthält, Taste F.FWD/+

-/F.REV drücken und freigeben.

Beispiel für die Löschung der EDLMarkierungen in Titel

12.

While the track number is flashing, press and release the ENTER button . (Or press and release the STOP button to cancel.)

Während die Titelnummer blinkt, Aufzeichnung Es wird kurz EXECUTING angezeigt.

Es wird kurz Done angezeigt.

Der PMD671 und das Display kehren zum ersten Titel zurück, damit weitere Titel zum Löschen der EDL-Markierungen ausgewählt werden können.

EDIT drücken und etwa 2

drücken und freigeben.

oder

Im Zustand Stopp zur Umschaltung in die Betriebsart Edit Taste MARK/ EDIT drücken und etwa 2 Sekunden lang halten.

Im Display blinkt die Anzeige Renumber.

Während das Display blinkt (3 Sekunden), Taste MARK/

AllMkERASE blinkt im Display.

Während AllMkERASE blinkt (3 Sekunden), Taste ENTER drücken und freigeben.

Im Display blinkt AllMkErOK?

Das Display verlangt eine Bestätigung, dass sämtliche EDL-Markierungen auf der CF-Karte gelöscht werden sollen. Während AllMkErOK? blinkt, zur Bestätigung Taste ENTER

(oder zum Abbruch Taste STOP ) drücken und freigeben.

Es wird kurz EXECUTING angezeigt.

Es wird kurz Done angezeigt.

Der PMD671 und das Display gehen in die Betriebsart STOP über.

CF-Karte formatieren

Im Zustand Stopp zur Umschaltung in die Betriebsart Edit Taste MARK/ EDIT drücken und etwa 2 Sekunden lang halten.

Im Display blinkt die Anzeige Renumber.

Während das Display blinkt (3 Sekunden), Taste MARK/ EDIT noch vier Mal drücken und freigeben.

EDIT noch drei Mal drücken und freigeben.

Zum Verlassen Taste STOP drücken und freigeben.

- 21 -

Im Display blinkt FORMAT.

Während FORMAT blinkt (3 Sekunden), Taste ENTER drücken und freigeben.

Im Display blinkt FORMAT OK?

Das Display verlangt eine Bestätigung, dass die CFKarte formatiert werden soll. Bei der Formatierung der CF-Karte werden alle Aufnahmen auf der Karte gelöscht

CF-Karte prüfen (CARD CHECK)

Zwar selten, jedoch gelegentlich verhindern Fertigungsfehler an der CF-Karte, dass die Karte mit den vom PMD671 geforderten Geschwindigkeiten lesen und schreiben kann. CARD CHECK führt zur Überprüfung der CF-Karte einen Lese-/Schreibvorgang als Test durch. Endet der CARD CHECK mit einem Fehler, kann man die Karte meist im Austausch gegen eine einwandfreie Karte zurückgeben.

Im Zustand Stopp zur Umschaltung in die Betriebsart Edit Taste MARK/ EDIT drücken und etwa 2 Sekunden lang halten.

Im Display blinkt die Anzeige Renumber.

Während FORMAT OK? blinkt, zur Bestätigung Taste ENTER (oder zum Abbruch Taste STOP ) drücken und freigeben.

Es wird kurz EXECUTING angezeigt.

Es wird kurz Done angezeigt.

Der PMD671 kehrt in die Betriebsart STOP zurück.

00 40 20 12 6 2 0 over

Es wird BlankCard angezeigt.

-dB R

LINE

Die vom PMD671 eingesetzten CF-Kartenformate sind Windows-kompatibel. Audiodateien können mit einem Windows-kompatiblen Computer* kopiert werden, der CF-Karten lesen oder über einen USB-Port angeschlossen werden kann.

*Oder einem Macintosh-Computer, der Windows-kompatible Wechsellaufwerke erkennt.

CF-Karten mit weniger als 2 GB Kapazität werden automatisch im Format FAT16 (FAT = File Allocation Table) formatiert.

CF-Karten mit 2 - 8 GB Kapazität werden automatisch im Format FAT32 formatiert.

Während das Display blinkt (3 Sekunden), Taste

MARK/ EDIT noch fünf Mal drücken und freigeben.

Im Display blinkt CARD CHECK.

Während CARD CHECK blinkt (3 Sekunden), Taste ENTER drücken und freigeben.

Es folgt die Anzeige EXECUTING; die Prozentzahl zählt auf 100% hoch.

-dB

Read: und Write: Zahlen werden angezeigt. Sind die Zahlen bei Read und Write gleich, dann war die Überprüfung der CF-Karte erfolgreich.

Hinweis: Die Zahl mal 2 entspricht der tatsächlichen Lese- und Schreibgeschwindigkeit in Kbps. Bei der Musterkarte betrug die Gesamtgeschwindigkeit des PMD671 und der CF-Karte daher 6646 Kbps. Zum Lesen und Schreiben von Audiodaten bei 24-Bit 96 kHz sind mindestens 4680 Kbps erforderlich.

Beispielanzeige

Die größte im PMD671 formatierbare CF-Karte ist 8 GB. Größere Karten sind auf dem Computer zu formatieren.

- 22 -

Regler und Anschlüsse Oberseite (Forts.)

20 21 22

PLAY / PAUSE STOP

REC

UNDO

TRACK JUMP

MARGIN RESET

F.REV

F.FWD

20. Taste TRACK JUMP Vorlauf

SOLID STATE RECORDER PMD671

STEREO

0dB -20dB

SOURCE FILE

MIC ATTEN

MONITOR

AUDIO OUT

FLAT

SINGLE

OFF ON

ALL

OFF

PRE REC

ANC

LIMITER

OFF

ALC MANUAL

LEVEL CONT.

INPUT LOCK

EDL PLAY

EDIT

INPUT

A-B REPEAT

MARK

REW

TRACK JUMP

REC

UNDO

MARGIN RESET

POWER

PLAY / PAUSE STOP

USB

MENU/STORE ENTER CANCEL

Für den Sprung auf den nächsten Titel Taste während der Wiedergabe drücken und freigeben. Wenn sie während der Wiedergabe des letzten Titels gedrückt

FWD

wird, springt die Wiedergabe zum ersten Titel auf der CF-Karte zurück.

F.REV

F.FWD

USB

MENU/STORE

ENTER

CANCEL

TRACK JUMP

19, 20. Tasten

REC

UNDO

TRACK JUMP

Taste TRACK JUMP Rücklauf Taste REC UNDO Taste TRACK JUMP Vorlauf

19. Taste TRACK JUMP Rücklauf

Für den Rücksprung auf den vorherigen Titel Taste während der Wiedergabe drücken und freigeben. Wenn sie während der Wiedergabe des ersten Titels gedrückt wird, springt die Wiedergabe zum letzten Titel auf der CF-Karte zurück.

19. Taste REC UNDO

Zur Rückgängigmachung (zum Löschen) der Aufzeichnung und zur Unterbrechung am Beginn des Titels Taste während der Wiedergabe zwei Mal drücken und freigeben.

Beispielanzeige während der Aufzeichnung.

3 Sekunden dauernde Beispielanzeige nach Drücken der Taste

TIMETRACK

TRACK

TIMETRACK

TRACK

00 40 20 12 6 2 0 over

-dB R

LINE

004020 12

-dB R

INT MIC

620over

REC UNDO.

21. Taste - /F.REV

22. Taste F.FWD/+

Zur akustischen Suche in Rücklaufrichtung Taste -/ F.REV während der Wiedergabe in Stellung Fast Reverse halten. Zur akustischen Suche mit 2-facher Geschwindigkeit in Vorlaufrichtung Taste F.FWD/+ in Position Fast Forward halten. Zur normalen Vor laufwiedergabe Taste freigeben.

Für schnellen Rücklauf oder schnellen Vorlauf Taste

-/F.REV oder F.FWD/+ während der Wiedergabeunterbrechung (Pause) drücken und halten. Der schnelle Vorlauf bzw. der schnelle Rücklauf erfolgt 3 Sekunden lang mit 10-facher Geschwindigkeit und beschleunigt dann automatisch auf 140-fache Geschwindigkeit.

Zur Inkrementierung eines Parameters in MinusRichtung Taste -/F.REV während Bearbeitungsoder Menüfunktionen drücken und freigeben, zur Inkrementierung in Plus-Richtung Taste F.FWD/+ drücken und freigeben.

Hinweise:

• Wird die Taste -/F.REV Beginn oder das Ende eines Titels hinaus gehalten, dann setzt sich der schnelle Vorlauf bzw. schnelle

-dB

Rücklauf bis in den vorhergehenden oder nachfolgenden Titel hinein fort.

• Ist REPEAT SINGLE oder REPEAT ALL angeschaltet, dann folgt der schnelle Rücklauf bzw. der schnelle Vorlauf der Wiederholungsreihenfolge.

• Bei EDL-Wiedergabe oder EDL A-B Wiederholung

-dB

funktionieren diese Tasten nicht.

oder F.FWD/+ über den

Beispiel bei nochmaligem Drücken der Taste REC UNDO

TRACK

TIMETRACK

004020 12

-dB R

INT MIC

620over

innerhalb von 3 Sekunden.

Die Aufzeichnung steht am Beginn des Titels auf REC Pause.

-dB

- 23 -

MENU/STORE

MARGIN RESET

USB

Regler und Anschlüsse Oberseite (Forts.)

F.REV

PLAY / PAUSE STOP

REC

UNDO

TRACK JUMP

MARGIN RESET

USB

MENU/STORE

ENTER

23. Tasten MARGIN RESET/ USB

Je nach Zustand des PMD671 mehrere Funktionen.

POWER

F.FWD

CANCEL

MENU/STORE

SOLID STATE RECORDER PMD671

SOURCE FILE

MONITOR

OFF ON

PRE REC

OFF

INPUT LOCK

INPUT

TRACK JUMP

REC UNDO

MARGIN RESET

USB

MENU/STORE ENTER CANCEL

SOLID STATE RECORDER PMD671

STEREO

0dB -20dB

SOURCE FILE

MIC ATTEN

MONITOR

AUDIO OUT

FLAT

SINGLE

OFF ON

ALL

OFF

PRE REC

ANC

LIMITER

OFF

d c

STEREO

0dB -20dB

MIC ATTEN

AUDIO OUT

FLAT

SINGLE

ALL

OFF

ANC

LIMITER

OFF

ALC MANUAL

LEVEL CONT.

EDL PLAY

EDIT

A-B REPEAT

MARK

REW

FWD

PLAY / PAUSE STOP

TRACK JUMP

REC

UNDO

MARGIN RESET

MENU/STORE

USB

F.REV

PLAY / PAUSE STOP

ENTER

F.FWD

CANCEL

POWER

INPUT LOCK

INPUT

A-B REPEAT

TRACK JUMP

REC UNDO

MARGIN RESET

USB

MENU/STORE ENTER CANCEL

EDL PLAY

REW

PLAY / PAUSE STOP

ALC MANUAL

LEVEL CONT.

EDIT

MARK

FWD

a b

Zur Speicherung geänderter Werte im Menübetrieb Taste drücken und loslassen.

Menübetrieb

Im Menübetrieb können Feineinstellungen am PMD671 vorgenommen werden, insbesondere an den Aufzeichungsparametern für spezifische Aufnahmesituationen.

Taste MARGIN RESET

Zum Rücksetzen der Bandbreite des Spitzenpegels Taste während der Wiedergabe drücken und freigeben.

Beispielanzeige bei Pegelbandbreite OV vor dem Drücken der

TIMETRACK

TRACK

004020 12

-dB R

INT MIC

620over

Taste MARGIN RESET.

Pegelbandbreite

Die Pegelbandbreite zeigt den seit dem Beginn des letzten Titels oder dem letztmaligen Drücken und Loslassen der Taste MARGIN RESET erreichten Höchstpegel. OV weist auf eine Bandbreite über 0 dB hin.

Taste USB

Verbindet die CF-Karte über den USB-Port an ein angeschlossenes Gerät (meist einen Computer).

Im Zustand Strom aus Taste USB drücken und halten, gleichzeitig Schalter POWER des PMD671 nach rechts schieben.

Es erscheint diese Anzeige.

Der PMD671 führt Aufzeichnungen immer unter Verwendung von Preset1, 2 oder 3 durch. Zur Änderung der Aufzeichnungseinstellungen ist einer der drei Presets zu ändern.

-dB

Das Menüverfahren beginnt mit der Auswahl eines Presets, nimmt dann Veränderungen entweder an den Einstellungen dieses Presets oder an den allgemeinen Einstellungen von Datum/Uhrzeit, Datumsformat, akustischem Signal bzw. Batterietyp durch.

Preset wählen

Kurzanleitung

Taste MENU/STORE 2 Sek. halten ............ Preset

ENTER drücken ..................................Preset Nr.

F.FWD/+ drücken ................................ Nr. setzen

ENTER drücken ........................ speichern u. zur

nächsten Position

MENU/STORE drücken..... speichern u. verlassen

1. Taste MENU/STORE (a) drücken und etwa

2 Sekunden lang halten. Im Display blinkt Preset.

Die CF-Karte im PMD671 erscheint als externes Laufwerk an einem angeschlossenen Computer.

Zur Trennung Strom abschalten. Siehe Seite 51, Anschluss über USB-Port

Taste MENU/STORE

Zur Umschaltung in die Betriebsart Menü Taste drücken und etwa 2 Sekunden lang halten.

Beispielanzeige

2. Während Preset blinkt, Taste ENTER drücken und freigeben (b).

Nun blinkt die Preset-Auswahl.

weiter

- 24 -

3. Um durch Preset1, Preset2 und Preset3 zu blättern, Taste F.FWD/+

(d) drücken und freigeben.

Date Form - Zur Auswahl der Datumsreihenfolge

Beep - An- oder Abschaltung des akustischen

Signals

Beispielanzeige

4. Bei Anzeige der richtigen Wahl zur Selektion der Preset-Auswahl Taste ENTER (b) drücken.

Im Display blinkt für die PresetAuswahl die Anzeige RecFormat.

Sie können:

• Zum Bearbeiten der Parameter Rec Format Ihrer Preset-

Auswahl Taste ENTER drücken und freigeben.

• Zur Speicherung der Preset-Auswahl und zum Verlassen

des Menümodus Taste MENU/STORE drücken und freigeben.

• Zum Verlassen des Menümodus ohne Änderungen an

den Presets Taste CANCEL drücken und freigeben.

• Zur Änderung von Menüeinstellungen, welche sich nicht

spezifisch auf einen Preset beziehen, Taste F.FWD/+

oder -/F.REV drücken und freigeben (die Taste F.FWD/+ schaltet zur Betriebsart MONITOR um, die Taste -/F.REV zu Default).

A.PowOff - An- oder Abschaltung der automatischen Stromabschaltung

Batt type - Einstellung des Batterietyps

Preset - 1, 2 oder 3 wählen.

In der Preset-Auswahl:

RecFormat - Zur Einstellung und Änderung des

bei der Aufzeichnung verwendeten Komprimierungsalgorithmus, der Bitrate, Samplingfrequenz, des Audiodateityps und der Einstellung, ob 1 oder 2 Eingangskanäle aufzuzeichnen sind.

RAW Mode - Monitor oder TimeShft wählen.

Verify - Automatische Funktion der

Aufzeichnungsüberprüfung auf An oder Aus stellen.

PupPreRec - Funktion Power up PreRecord auf An* oder Aus stellen.

*Falls PupPreRec im Presetmenü angeschaltet ist, funktioniert AutoTrk selbst dann nicht, wenn es angeschaltet ist.

St Mode - Falls in RecFormat Stereo eingestellt wird, bestimmt dies, wie die Kanäle Rechts und Links aufgezeichnet werden (Stereo, L-Stereo oder 0-20 dB).

Menüeinstellungen

1. Taste MENU/STORE (a) drücken und etwa 2 Sekunden lang halten. Im Display blinkt Preset.

Beispielanzeige

2. Während Preset blinkt, Taste F.FWD/+ drücken und freigeben.

Im Display blinkt Date/Time.

Die Menüauswahlpunkte sind:

General settings

(gemeinsam für Presets 1, 2 und 3)

Date/Time - Zur Einstellung von Datum und Uhrzeit in Verbindung mit dem Zeitpunkt, zu dem ein Audiotitel (eine Audiodatei) erstellt wurde.

Mono Mode - Falls in RecFormat Mono eingestellt wird, bestimmt dies, wie die Quelle im Kanal MONO aufgezeichnet wird (Mono oder L/R Mox Mono).

Auto Mark - Funktion automatische EDLMarkierung an- oder abschalten.

Manual TR - Funktion manuelle Titelinkrementierung an- oder abschalten.

Auto TRK - Funktion automatische Titelinkrementierung an- oder abschalten und, wenn angeschaltet, Zeitintervall setzen.

SeamlsPly - Funktion Seamless Play (nahtlose Wiedergabe) an- oder abschalten.

SilentSkp - Funktion Silent Skip AN, Ab oder AN mit neuem Titel anschalten, Anzahl Sekunden festlegen, in welchen der dB-Pegel die festgesetzte Schwelle erreichen oder überschreiten muss, sowie dB-Schwellenwertpegel festlegen.

weiter

- 25 -

Auto Cue - Funktion Auto Cue an- oder

abschalten, Anzahl Millisekunden festlegen, in welchen der dB-Pegel die festgesetzte Schwelle erreichen oder überschreiten muss, sowie dBSchwellenwertpegel festlegen.

S.Monitor - Funktion Stop Monitor an- oder abschalten.

SinglePly - Funktion Einzeltitelwiedergabe anoder abschalten.

Remote - Effekt des in Buchse REMOTE 1 eingesteckten optional verdrahteten Fernkontaktschalters einstellen.

ID1Dscrpt - Beschreibungs-ID-Code für Broadcast Wave File Aufzeichnungen einstellen.

ID2Origin - Ursprungs-ID-Code für Broadcast Wave File Aufzeichnungen einstellen.

ID3OrgRef - Ursprungsreferenz-ID-Code für Broadcast Wave File Aufzeichnungen einstellen.

Default - Alle Menüeinstellungen auf die werkseitigen Voreinstellungen zurücksetzen.

Datum und Uhrzeit einstellen oder ändern

Wird ein Titel gestartet, dann werden automatisch Datum und Uhrzeit im Audiotitel (in der Datei) eingetragen. Wird ein Titel an einem Computer eingesehen, dann erscheint dieses Datum und diese Uhrzeit als Datum/Uhrzeit der letzten 'Änderung' der Datei. (US-Datumsformat wie dargestellt.)

Kurzanleitung

Taste MENU/STORE

2 Sek. halten.......... Preset

F.FWD/+ drücken....................... Datum/Uhrzeit

1. Im Zustand Stopp Taste MENU/STORE drücken und etwa 2 Sekunden lang halten. Im Display blinkt Preset.

Beispielanzeige

2. Während Preset blinkt, Taste F.FWD/+ drücken und freigeben.

Die wahrscheinlichste Menüauswahl Datum/Uhrzeit erscheint.

Hinweis Falls eine andere Menüauswahl erscheint (Date Form, Beep, A.PowOff, Batt type) Taste F.FWD/+ wiederholt drücken und freigeben, bis im Display Date/Time erscheint.

3. Taste ENTER drücken und freigeben. Es werden das

aktuelle Datum und

die aktuelle Uhrzeit angezeigt, wobei der Monat blinkt.

Beispielanzeige

4. Während der Monat blinkt, Taste F.FWD/+ oder -/F.REV drücken und freigeben, um durch die Monate zu blättern. Wenn der richtige Monat erreicht ist, Taste ENTER drücken und

freigeben. Nun blinkt der Tag.

Beispielanzeige

ENTER drücken .................................... Monat

F.FWD/+ mehrmals drücken ..... richtiger Monat

ENTER drücken ......................................... Tag

F.FWD/+ mehrmals drücken ......... richtiger Tag

ENTER drücken ....................................... Jahr

F.FWD/+ mehrmals drücken ....... richtiges Jahr

ENTER drücken ................................... Stunde

F.FWD/+ mehrmals drücken .....richtige Stunde

ENTER drücken .................................... Minute

F.FWD/+ mehrmals drücken ..... richtige Minute

ENTER drücken ........................ Datum/Uhrzeit

MENU/STORE drücken . Speichern u. verlassen

5. Während der Tag blinkt, Taste F.FWD/+ oder -/ F.REV drücken und freigeben, um durch die Tage zu blättern. Wenn der richtige Tag erreicht ist, Taste ENTER drücken und freigeben.

Nun blinkt das Jahr.

6. Während das Jahr blinkt, Taste F.FWD/+ oder

-/F.REV drücken und freigeben, um durch die Jahre (2005 - 2099) zu blättern. Wenn das richtige Jahr erreicht ist, Taste ENTER drücken und freigeben.

- 26 -

Nun blinkt die Stunde.

Datumsformat einstellen oder ändern

Beispielanzeige

7. Während die Stunde blinkt, Taste F.FWD/+ oder -/F.REV drücken und freigeben, um durch die Stunden zu blättern. AM (0h-12h) und PM (12h-24h) ändert sich beim Durchgang von 12, ist auf Richtigkeit zu überprüfen. Wenn die Stunde und AM/PM richtig eingestellt sind, Taste ENTER

drücken und freigeben. Nun blinkt die

Minute.

Beispielanzeige

8. Während die Minute blinkt, Taste F.FWD/+ oder -/F.REV drücken und freigeben, um durch die Minuten zu blättern. Wenn die richtige Minute* erreicht ist, Taste ENTER drücken und freigeben.

Nun blinkt Date/Time

Kurzanleitung

Taste MENU/STORE drücken

u. 2 Sek. halten ................................................ Preset

F.FWD/+

2X drücken ................... Datumsformat

ENTER drücken ..................... M/D/Y oder D/M/Y

F.FWD/+

drücken ................... M/D/Y oder D/M/Y

ENTER drücken ........................... Datumsformat

MENU/STORE drücken ..... Speichern u. verlassen

1. Im Zustand Stopp Taste MENU/STORE

drücken und etwa 2 Sekunden lang halten. Im Display blinkt Preset.

2. Während Preset blinkt, Taste F.FWD/+

drücken und freigeben, bis das Datumsformat angezeigt wird.

*Zur Einstellung der auf die Sekunde richtigen Zeit, auf die nächste Minute einstellen und mit dem Drücken der Taste ENTER bis zum Beginn der nächsten Minute warten.

9. Taste MENU/STORE drücken und freigeben. Falls an Datum oder Uhrzeit Änderungen vorgenommen wurden, erscheint im Display kurz die Anzeige Stored.

Das Display kehrt in die Betriebsart STOP zurück.

Hinweis: Wenn der Wechselstromadapter nicht eingesteckt ist und keine Batterien installiert sind, bleiben die Einstellungen für Datum und Uhrzeit etwa 5 Jahre lang bestehen.

Datumsformat

Das Datumsformat ist die Datumsfolge Monat/Tag/Jahr oder Tag/Monat/Jahr

Die US-amerikanische Standardeinstellung ist M/D/Y (M//T/J, Monat/Tag/Jahr). Die Standardeinstellung für Europa ist D/M/Y (T/M/J, Tag/Monat/Jahr).

3. Taste ENTER erneut drücken und freigeben. Nun blinkt die Option M/D/Y.

4. Zur Umschaltung zwischen M/D/Y und D/M/Y Taste F.FWD/+ oder -/F.REV drücken und freigeben.

5. Wenn das gewünschte Format erscheint, Taste ENTER

drücken und freigeben. Im Display blinkt nun wieder Date Form.

Sie können:

• Die Taste F.FWD/+ freigeben, um zu einer anderen Menüoption zu springen, oder

• Die Taste die Änderungen am Menü zu speichern und in die Betriebsart STOP zurückzukehren, oder

• Die Taste CANCEL Änderungen am Menü zu stornieren und in die Betriebsart STOP zurückzukehren.

MENU/STORE drücken und freigeben, um

oder -/F.REV drücken und

drücken und freigeben, um alle

- 27 -

Akustisches Signal

Wenn die Batterieladung nur noch 1 - 3 Minuten Aufzeichnungs- oder Wiedergabezeit zulässt und Beep auf On gestellt ist, blinken im Display die Anzeige CHARGE und REC sowie die Batterieanzeige und der PMD671 gibt durch die Kopfhörer oder über den Lautsprecher ein akustisches Warnsignal aus.

Wird der PMD671 im Modus STOP oder PLAY PAUSE 30 Minuten lang nicht in Betrieb genommen, dann kann zur Schonung der Batterieladung die Stromentnahme automatisch abgeschaltet werden (siehe dazu A.PowOFF). Ist A.PowOFF auf Yes eingestellt und Beep auf ON, gibt der PMD671 ein akustisches Warnsignal aus, dass der Strom zu Ende geht.

Die Standardeinstellung ist Beep On.

Akustisches Signal einstellen oder ändern

Kurzanleitung

Taste

MENU/STORE 2 Sek. halten ......... Preset

F.FWD/+ 3X drücken.............................. Beep

ENTER drücken............................ Off oder On

F.FWD/+ drücken .......................... Off oder On

ENTER drücken...................................... Beep

MENU/STORE drücken . Speichern u. verlassen

1. Im Zustand Stopp Taste MENU/STORE drücken und etwa 2 Sekunden lang halten. Im Display blinkt Preset.

Beispielanzeige

2. Während Preset blinkt, Taste F.FWD/+ drücken und freigeben, bis Beep angezeigt wird.

Beispielanzeige

5. Wenn der gewünschte Zustand angezeigt wird, Taste ENTER drücken und freigeben. Im Display blinkt nun wieder Beep.

Beispielanzeige

Sie können:

• Die Taste F.FWD/+

freigeben, um zu einer anderen Menüoption zu springen, oder

• Die Taste

die Änderungen am Menü zu speichern und in die Betriebsart STOP zurückzukehren, oder

• Die Taste CANCEL

Änderungen am Menü zu stornieren und in die Betriebsart STOP zurückzukehren.

MENU/STORE drücken und freigeben, um

oder -/F.REV drücken und

drücken und freigeben, um alle

Automatische Batterieabschaltung

Wird der PMD671 im Modus STOP oder PLAY PAUSE 30 Minuten lang nicht in Betrieb genommen, dann wird zur Schonung der Batterieladung die Stromentnahme automatisch abgeschaltet, wenn A.PowOff auf Yes gesetzt ist.

Die Standardeinstellung ist A.PowOFF Yes.

Automatic Power Off einstellen oder ändern

Kurzanleitung

Taste MENU/STORE 2 Sek. halten .......... Preset

F.FWD/+ 4X drücken..........................A.PowOff

ENTER drücken............................. Yes oder No

F.FWD/+ drücken ........................... Yes oder No

ENTER drücken..................................A.PowOff

MENU/STORE drücken .. Speichern u. verlassen

1. Im Zustand Stopp Taste MENU/STORE drücken und etwa 2 Sekunden lang halten. Im Display blinkt Preset.

3. Taste ENTER drücken und freigeben. Nun blinkt die Option On-Off.

Beispielanzeige

4. Zur Umschaltung zwischen On und Off Taste F.FWD/+ oder -/F.REV drücken und freigeben.

Beispielanzeige

2. Während Preset blinkt, Taste F.FWD/+ drücken und freigeben, bis A.PowOff angezeigt wird.

Beispielanzeige

3. Taste ENTER drücken und freigeben. Nun blinkt die Option Yes-No.

Beispielanzeige

- 28 -

4. Zur Umschaltung zwischen Yes und No Taste F.FWD/+

oder

-/F.REV drücken und freigeben.

5. Wenn der gewünschte Zustand erscheint, Taste ENTER

drücken und freigeben. Im Display blinkt nun wieder A.PowOff.

Sie können:

• Die Taste F.FWD/+ freigeben, um zu einer anderen Menüoption zu springen, oder

• Die Taste die Änderungen am Menü zu speichern und in die Betriebsart STOP zurückzukehren, oder

• Die Taste CANCEL Änderungen am Menü zu stornieren und in die Betriebsart STOP zurückzukehren.

MENU/STORE drücken und freigeben, um

oder -/F.REV drücken und

drücken und freigeben, um alle

Batterietyp

Für den Betrieb des PMD671 können 8 Alkali-, Ni-Cdoder Ni-MH-Batterien der Standardgröße AA verwendet werden.

Ein optionaler Ni-Cd-Akkumulator (bei Marantz Professional als Modell RB1100 erhältlich) wird durch das eingebaute Ladegerät aufgeladen, wenn der Wechselstromadapter eingesteckt ist.

Ein optionaler Ni-MH-Akkumulator (bei Marantz Professional als Modell RB1651 erhältlich) wird durch das eingebaute Ladegerät aufgeladen, wenn der Wechselstromadapter eingesteckt ist.

Die Einstellung Battery Type wird für die Batterieanzeige im Display und für die Warnmeldung "Low Battery" verwendet. Wenn die Einstellung nicht den eingelegten Batterien entspricht, zeigt der PMD671 nicht den richtigen Batteriezustand an.

Die Standardeinstellung ist Alkali.

1. Im Zustand Stopp Taste MENU/STORE drücken und etwa 2 Sekunden lang halten. Im Display blinkt Preset.

Beispielanzeige

2. Während Preset blinkt, Taste F.FWD/+ drücken und freigeben, bis Batt type angezeigt wird.

3. Taste MENU drücken und freigeben. Nun blinkt die Option Batt type.

4. Taste F.FWD+ oder -/F.REV drücken und freigeben, um durch die BatterietypOptionen zu blättern.

5. Wenn der gewünschte Batterietyp angezeigt wird, Taste ENTER drücken und freigeben. Im Display blinkt nun wieder Batt type.

Sie können:

• Die Taste F.FWD/+

freigeben, um zu einer anderen Menüoption zu springen, oder

• Die Taste

die Änderungen am Menü zu speichern und in die Betriebsart STOP zurückzukehren, oder

• Die Taste CANCEL

Änderungen am Menü zu stornieren und in die Betriebsart STOP zurückzukehren.

MENU/STORE drücken und freigeben, um

oder -/F.REV drücken und

drücken und freigeben, um alle

Batterietyp einstellen oder ändern

Kurzanleitung

Taste MENU/STORE 2 Sek. halten .......... Preset

F.FWD/+ 5X drücken ......................... Batt type

ENTER drücken ..................... Batterietyp blinkt

F.FWD/+ drücken ... Batterietypen durchblättern

ENTER drücken ................................. Batt type

MENU/STORE drücken .. Speichern u. verlassen

- 29 -

Rec Format

Der PMD671 kann Aufzeichnungen über analoge oder digitale Eingänge, über einen Kanal (Mono) oder zwei Kanäle (Stereo), in PCM zu 24 oder 16 Bits sowie in den Komprimierungsformaten MP2 oder MP3 durchführen.

In den jeweiligen Kanälen und Formaten kann der PMD671 in unterschiedlichen Bitraten und Samplefrequenzen Aufzeichnungen machen.

Die Dateierweiterung (.wav, .mpg, .mp3) wird vom ausgewählten Dateiformat (PCM, MP2, MP3) bestimmt, ausgenommen bei BWF-Dateien (Broadcast Wave Format). Bei BWF-Dateien gibt es die Dateierweiterungen .wav, oder .bwf.

Mit steigender Audioqualität (mehr Bits, weniger Komprimierung, höhere Samplingfrequenz, höhere Bitrate) steigt die Menge der aufgezeichneten Daten; damit sinkt jedoch die für Aufzeichnungen auf einer CF-Karte von bestimmter Größe zur Verfügung stehende Zeit. Siehe Tabelle Aufzeichnungszeit auf Seite 57.

Der PMD671 bietet eine umfangreiche Anzahl von Parameteroptionen an, hat jedoch nicht sämtliche überhaupt möglichen Kombinationen verfügbar.

Ihre Entscheidung, welche Dateiformatparameter eingesetzt werden sollen, hängt von dem für die Zwecke der Aufzeichnung benötigten Qualitätsniveau unter Abwägung der entsprechenden Einschränkungen bei der Aufzeichnungszeit ab.

Hinweis: Bei sehr hohem Audioqualitätsniveau kann auch die Prozessorleistung zum einschränkenden Faktor werden. Da die Funktionen RAW (Read After Write) und Time Shift sehr prozessorintensiv sind, können in bestimmten Konstellationen die Funktionen MONITOR und Verify nicht gleichzeitig mit 24-Bit-Aufzeichnungen laufen. Siehe Tabellen auf Seite 14.

Die untenstehende Tabelle Dateiformate folgt den Einstellungsverfahren des PMD671 Dateiformatmenüs, wobei die Spalten von links nach rechts gelesen werden.

Hinweis Ein Exemplar dieser Tabelle in voller Größe befindet sich auf Seite 58.

Tabelle Rec Format

Kanal/ Kanäle

Stereo

Mono

PCM

Audio

Format

MP2

MP3

MP2

MP3

24 bit

16 bit

24 bit

16 bit

Fs kHz and

(Bitrate Kbps)

96, 88.2, 48, 44.1

48, 44.1, 32, 24, 22.05,

16, 12, 11.025, 8

48, 44.1, 32

(384, 256, 192, 128, 96, 64)

48, 44.1, 32

(320, 256, 160, 128, 80, 64)

24, 22.05, 16

(160, 128, 80, 64, 40, 32)

96, 88.2, 48, 44.1

48, 44.1, 32, 24, 22.05,

16, 12, 11.025, 8

48, 44.1, 32

(192, 128, 96, 64, 48, 32)

48, 44.1, 32

(160, 128, 80, 64, 40, 32)

24, 22.05, 16

(80, 64, 40, 32, 24, 16)

Dateierweiterung

wav/bwf

mpg/bwf

mp3/bwf

wav/bwf

mpg/bwf

mp3/bwf

BWF-

Erweiterung

wav/bwfmp3/bwf

Für den digitalen Eingang ist das RecFormat Einstellungsverfahren meist nicht erforderlich. Siehe Seite 34. Das Folgende gilt für Eingänge über MIC, LINE IN sowie für das eingebaute Mikrofon.

Kanäle

Wählen Sie zwischen Stereo- und Monoaufnahme (zwei Kanäle oder ein Kanal). Bei PCMAufzeichnungen ist Stereo etwa doppelt so zeitintensiv wie Mono.

Format

Wählen Sie zwischen PCM (16- oder 24-Bit) oder einem Komprimierungsformat (MP2 oder MP3).

Fs (Samplingfrequenz) Wählen Sie die Samplingfrequenz (in kHz).

Bitrate

Für ein Komprimierungsformat (MP2 oder MP3) kann eine Bitrate in Kilobit pro Sekunde (Kbps) ausgewählt werden.

File ext. (File extension, Dateierweiterung) In den meisten Fällen wird die Dateierweiterung durch die Formatwahl festgelegt. Wird jedoch eine BWFDatei gewünscht, dann muss zwischen den Erweiterungen .wav und .bwf gewählt werden.

- 30 -

Parameter Rec Format einstellen oder ändern

3. Taste ENTER . drücken und freigeben.

Kurzanleitung

Taste

MENU/STORE 2 Sek. halten ............. Preset

ENTER doppelklicken ........................ RecFormat

ENTER F.FWD/+

drücken ...................... Mono oder Stereo

drücken .................... Mono oder Stereo

ENTER drücken ................. PCM, MP2 oder MP3

F.FWD/+ drücken ............... PCM, MP2 oder MP3

Falls MP2 oder MP3 .............................................. khz

F.FWD/+ ENTER F.FWD/+ ENTER F.FWD/+

drücken ........................... kHz wählen

drücken ....................................... Kbps

drücken ......................... Kbps wählen

drücken ........ Dateierweiterung wählen

drücken .............. mp3, mpg, wav, bwf

Falls bwf .......................... Erweiterung (.bwf, .wav)

F.FWD/+

drücken .............................. bwf, wav

Falls PCM ............................................. 24 oder 16 Bit

F.FWD/+ drücken ....................... 24 oder 16 Bit

ENTER drücken .......................................... khz

F.FWD/+ drücken ........................... kHz wählen

ENTER drücken ........ Dateierweiterung wählen

F.FWD/+ drücken ................................ wav, bwf

Falls bwf .......................... Erweiterung (.bwf, .wav)

F.FWD/+ drücken .............................. bwf, wav

ENTER drücken ................................. RecFormat

MENU/STORE drücken ..... Speichern u. verlassen

Nun blinkt Mono

kbps

kHz

oder Stereo.

Hinweis Die eingekreisten Positionen der Tabelle entsprechen den Einstellungen des Beispiels.

Kanal/ Kanäle

Stereo

Mono

PCM

Audio

Format

MP2

MP3

MP2

MP3

24 bit

16 bit

24 bit

16 bit

Fs kHz and

(Bitrate Kbps)

96, 88.2, 48, 44.1

48, 44.1, 32, 24, 22.05,

16, 12, 11.025, 8

48, 44.1, 32

(384, 256, 192, 128, 96, 64)

48, 44.1, 32

(320, 256, 160, 128, 80, 64)

24, 22.05, 16

(160, 128, 80, 64, 40, 32)

96, 88.2, 48, 44.1

48, 44.1, 32, 24, 22.05,

16, 12, 11.025, 8

48, 44.1, 32

(192, 128, 96, 64, 48, 32)

48, 44.1, 32

(160, 128, 80, 64, 40, 32)

24, 22.05, 16

(80, 64, 40, 32, 24, 16)

Dateierweiterung

wav/bwf

mpg/bwf

mp3/bwf

wav/bwf

mpg/bwf

mp3/bwf

BWF-

Erweiterung

wav/bwfmp3/bwf

weiter

1. Taste MENU/STORE drücken und halten. Preset blinkt.

2. Taste ENTER doppelklicken, bis RecFormat blinkt.

Hinweis IWenn ein anderer Menüpunkt blinkt, Taste F.FWD/+ oft drücken und freigeben, bis RecFormat angezeigt wird

und blinkt.

- 31 -

kHz

4. Zur

Umschaltung

kbps

kHz

zwischen Mono und Stereo Taste F.FWD/+

drücken

und freigeben.

kbps

kHz

Bei richtiger Einstellung Taste ENTER

drücken und freigeben. Im Display blinkt nun

Format.

Hinweis Im Beispiel verdoppelte sich die Bitrate automatisch beim Wechseln von Mono auf Stereo. Dieser Wechsel ist in der Tabelle unten dargestellt.

Kanal/ Kanäle

Stereo

Mono

PCM

Audio

Format

MP2

MP3

MP2

MP3

24 bit

16 bit

24 bit

16 bit

Fs kHz and

(Bitrate Kbps)

96, 88.2, 48, 44.1

48, 44.1, 32, 24, 22.05,

16, 12, 11.025, 8

48, 44.1, 32

(384, 256, 192, 128, 96, 64)

48, 44.1, 32

(320, 256, 160, 128, 80, 64)

24, 22.05, 16

(160, 128, 80, 64, 40, 32)

96, 88.2, 48, 44.1

48, 44.1, 32, 24, 22.05,

16, 12, 11.025, 8

48, 44.1, 32

(192, 128, 96, 64, 48, 32)

48, 44.1, 32

(160, 128, 80, 64, 40, 32)

24, 22.05, 16

(80, 64, 40, 32, 24, 16)

Dateierweiterung

wav/bwf

mpg/bwf

mp3/bwf

wav/bwf

mpg/bwf

mp3/bwf

Erweiterung

wav/bwfmp3/bwf

BWF-

Kanal/ Kanäle

Stereo

Mono

PCM

Audio

Format

MP2

MP3

MP2

MP3

24 bit

16 bit

24 bit

16 bit

Fs kHz and

(Bitrate Kbps)

96, 88.2, 48, 44.1

48, 44.1, 32, 24, 22.05,

16, 12, 11.025, 8

48, 44.1, 32

(384, 256, 192, 128, 96, 64)

48, 44.1, 32

(320, 256, 160, 128, 80, 64)

24, 22.05, 16

(160, 128, 80, 64, 40, 32)

96, 88.2, 48, 44.1

48, 44.1, 32, 24, 22.05,

16, 12, 11.025, 8

48, 44.1, 32

(192, 128, 96, 64, 48, 32)

48, 44.1, 32

(160, 128, 80, 64, 40, 32)

24, 22.05, 16

(80, 64, 40, 32, 24, 16)

Dateierweiterung

wav/bwf

mpg/bwf

mp3/bwf

wav/bwf

mpg/bwf

mp3/bwf

BWF-

Erweiterung

wav/bwfmp3/bwf

6. Zur Umschaltung zwischen 16-Bit und 24-Bit PCM Taste F.FWD/+

drücken und freigeben. Bei richtiger Einstellung Taste ENTER drücken und freigeben. Das Display geht nur zur nächsten blinkenden Menüoption von RecFormat über.

Hinweis In der Tabelle unten ist die Veränderung der Einstellungen berücksichtigt.

5. Zum Blättern durch MP3, MP2 und PCM Taste F.FWD/+ drücken und freigeben. Bei Formatänderungen treten auch

kHz

andere Veränderungen ein. Bei richtiger Einstellung Taste ENTER drücken und freigeben.

Das Display geht nur zur nächsten blinkenden Menüoption von RecFormat

kHz

über.

Hinweis In unserem Beispiel haben wir PCM gewählt. In der Tabelle unten ist die Veränderung der Einstellungen berücksichtigt.

- 32 -

Kanal/ Kanäle

Stereo

Mono

PCM

Audio

Format

MP2

MP3

MP2

MP3

24 bit

16 bit

48, 44.1, 32, 24, 22.05,

(384, 256, 192, 128, 96, 64)

(320, 256, 160, 128, 80, 64)

(160, 128, 80, 64, 40, 32)

24 bit

48, 44.1, 32, 24, 22.05,

16 bit

16, 12, 11.025, 8

(192, 128, 96, 64, 48, 32)

(160, 128, 80, 64, 40, 32)

(80, 64, 40, 32, 24, 16)

Fs kHz and

(Bitrate Kbps)

96, 88.2, 48, 44.1

16, 12, 11.025, 8

48, 44.1, 32

24, 22.05, 16

96, 88.2, 48, 44.1

48, 44.1, 32

24, 22.05, 16

Dateierweiterung

wav/bwf

mpg/bwf

mp3/bwf

wav/bwf

mpg/bwf

mp3/bwf

BWF-

Erweiterung

wav/bwfmp3/bwf

7. Taste F.FWD/+ drücken und freigeben, um

durch die verfügbaren Bitraten zu

kHz

blättern. Bei richtiger Einstellung Taste ENTER drücken und freigeben.

Das Display geht nur zur nächsten blinkenden Menüoption von RecFormat über.

Hinweis: Da im Beispiel keine Option für Samplingfrequenzen vorhanden ist, wird die nächste Option von RecFormat angezeigt. In der Tabelle unten ist die Veränderung der Einstellungen berücksichtigt.

Kanal/ Kanäle

Stereo

Mono

PCM

Audio

Format

MP2

MP3

MP2

MP3

24 bit

16 bit

24 bit

16 bit

Fs kHz and

(Bitrate Kbps)

96, 88.2, 48, 44.1

48, 44.1, 32, 24, 22.05,

16, 12, 11.025, 8

48, 44.1, 32

(384, 256, 192, 128, 96, 64)

48, 44.1, 32

(320, 256, 160, 128, 80, 64)

24, 22.05, 16

(160, 128, 80, 64, 40, 32)

96, 88.2, 48, 44.1

48, 44.1, 32, 24, 22.05,

16, 12, 11.025, 8

48, 44.1, 32

(192, 128, 96, 64, 48, 32)

48, 44.1, 32

(160, 128, 80, 64, 40, 32)

24, 22.05, 16

(80, 64, 40, 32, 24, 16)

Dateierweiterung

wav/bwf

mpg/bwf

mp3/bwf

wav/bwf

mpg/bwf

mp3/bwf

Erweiterung

wav/bwfmp3/bwf

8. Zur Umschaltung zwischen einer bwf-Datei und

anderen Dateitypen Taste F.FWD/+

drücken

und freigeben. Bei richtiger Einstellung Taste ENTER drücken

und freigeben. Das Display geht nur zur nächsten blinkenden Menüoption von RecFormat über.

BWF-

Kanal/ Kanäle

Stereo

Mono

PCM

Audio

Format

MP2

MP3

MP2

MP3

24 bit

16 bit

24 bit

16 bit

Fs kHz and

(Bitrate Kbps)

96, 88.2, 48, 44.1

48, 44.1, 32, 24, 22.05,

16, 12, 11.025, 8

48, 44.1, 32

(384, 256, 192, 128, 96, 64)

48, 44.1, 32

(320, 256, 160, 128, 80, 64)

24, 22.05, 16

(160, 128, 80, 64, 40, 32)

96, 88.2, 48, 44.1

48, 44.1, 32, 24, 22.05,

16, 12, 11.025, 8

48, 44.1, 32

(192, 128, 96, 64, 48, 32)

48, 44.1, 32

(160, 128, 80, 64, 40, 32)

24, 22.05, 16

(80, 64, 40, 32, 24, 16)

Dateierweiterung

wav/bwf

mpg/bwf

mp3/bwf

wav/bwf

mpg/bwf

mp3/bwf

9. Zur Umschaltung zwischen den Dateierweiterungen .wav und .bwf Taste F.FWD/+

drücken und

freigeben. Bei richtiger Einstellung Taste ENTER drücken

und freigeben. Das Display kehrt zur blinkenden Menüoption von RecFormat zurück.

Sie können:

• Die Taste F.FWD/+

freigeben, um zu einer anderen Menüoption zu springen, oder

• Die Taste

MENU/STORE drücken und freigeben, um die Änderungen am Menü zu speichern und in die Betriebsart STOP zurückzukehren, oder

• Die Taste CANCEL Änderungen am Menü zu stornieren und in die Betriebsart STOP zurückzukehren.

oder -/F.REV drücken und

drücken und freigeben, um alle

BWF-

Erweiterung

wav/bwfmp3/bwf

Hinweis: Im Beispiel wurde bwf ausgewählt, sodass die Option wav/ bwf RecFormat angezeigt wird. In der Tabelle unten ist diese Veränderung der Einstellungen berücksichtigt.

- 33 -

Digi-IN Rec Format

Die meisten RecFormat-Parameter für die Aufzeichnung aus einer digitalen Quelle werden von der Quelle bestimmt. Sie werden durch Einstellungen im Menü RecFormat nicht verändert.

Die grau hinterlegten Bereiche in der Tabelle unten werden direkt von der Quelle eingestellt und ignorieren die Einstellungen im RecFormat-Menü.

Tabelle Digi-IN RecFormat

Kanal/ Kanäle

Stereo

Mono

PCM

Audio-

Format

MP2

MP3

MP2

MP3

24 bit

96, 88.2, 44, 44.1

16 bit

48, 44.1 (384, 256, 192, 128, 96, 64)

48, 44.1 (320, 256, 160, 128, 80, 64)

24 bit

96, 88.2, 44, 44.1

16 bit

48, 44.1 (192, 128, 96, 64, 48, 32)

48, 44.1 (160, 128, 80, 64, 40, 32)

Fs kHz und

(Bitrate Kbps)

48 , 44.1

Dateierweiterung

wav/bwf

mpg/bwf

mp3/bwf

wav/bwf

mpg/bwf

mp3/bwf

BWF-

Erweiterung

wav/bwf

Anmerkungen:

• Während eines RAW-Vorgangs in einer MP3Aufzeichnung mit hoher Bitrate kann ein Ausfall des Audiosignals eintreten.

• RAW- und 24-Bit-Aufzeichnungen erfordern einen hohen Kartenzugriff (siehe CF-Karte prüfen, Seite 22).

• RAW steht für 24-Bit-Aufzeichnungen nicht zur Verfügung.

• Verify steht für entsprechende Dateien gleichzeitig mit RAW oder Time Shift zur Verfügung (siehe Tabellen auf Seite 14).

Betriebsart RAW einstellen oder ändern

Kurzanleitung

Taste MENU/STORE 2 Sek. halten .......... Preset

ENTER doppelklicken ..................... RecFormat

F.FWD/+ drücken ............................ RAW Mode

ENTER drücken..................... Monitor/TimeShft

F.FWD/+ drücken ...... Monitor/TimeShft blättern

ENTER drücken.............................. RAW Mode

MENU/STORE drücken ..Speichern u. verlassen

Betriebsart RAW

Die Betriebsart RAW (Read After Write, Lesen nach Schreiben) nimmt die Einstellung für den Betrieb des Schalters MONITOR vor.

RAW ist ein auf den Schreibvorgang folgender elektronischer Lesevorgang. In allen Betriebsarten ausgenommen 24-Bit-Aufzeichnungen kann der PMD671 eine Aufnahme auf der CF-Karte lesen und gleichzeitig auf die CF-Karte aufzeichnen.

Ist die Betriebsart RAW auf Monitor gesetzt und ist der Schalter MONITOR bei Beginn der Aufzeichnung auf FILE, dann wird das an die Buchsen PHONES und LINE OUT gesendete Überwachungssignal maximal 2 Sekunden nach seiner Aufzeichnung auf der CF-Karte ausgelesen. Das Überwachungssignal stammt also nicht aus der ursprünglichen Quelle sondern von der Aufzeichnung.

Ist die Betriebsart RAW auf TimeShft gesetzt und ist der Schalter MONITOR bei Beginn der Aufzeichnung auf FILE, dann ist das an die Buchsen PHONES und LINE OUT gesendete Überwachungssignal bis zur Aktivierung einer Wiedergabetaste identisch mit der Aufzeichnungsquelle (PLAY/PAUSE, TRACK JUMP, F.FWD oder F.REV). Die Aufnahme vor der Aktivierung der Wiedergabetaste sowie vorher aufgenommene Titel können dann mithilfe der normalen WiedergabeSteuerelemente überwacht werden, während die Aufzeichnung weiterläuft.

1. Im Zustand Stopp Taste MENU/STORE

drücken und etwa 2 Sekunden lang halten. Im Display blinkt Preset.

Beispielanzeige

2. Während Preset

blinkt, Taste ENTER doppelklicken.

Beispielanzeige Jetzt blinkt eine Menüoption.

3. Taste F.FWD/+

drücken und freigeben, bis RAW Mode angezeigt wird.

4. Während RAW Mode blinkt, Taste ENTER drücken und freigeben. Die RAW Mode Menüoption blinkt.

5. Zur Umschaltung zwischen Monitor und TimeShft Taste F.FWD/+ drücken und freigeben.

6. Wenn der gewünschte Zustand angezeigt wird, Taste ENTER

drücken und

freigeben.

- 34 -

Im Display blinkt nun wieder RAW Mode.

Sie können:

• Die Taste F.FWD/+ oder -/F.REV drücken und freigeben, um zu einer anderen Menüoption zu springen, oder

• Die Taste die Änderungen am Menü zu speichern und in die Betriebsart STOP zurückzukehren, oder

• Die Taste CANCEL Änderungen am Menü zu stornieren und in die Betriebsart STOP zurückzukehren.

MENU/STORE drücken und freigeben, um

drücken und freigeben, um alle

Verify

Verify ist eine automatische Leseprüfung nach dem Schreiben (Read After Write). Wenn Verify auf On gesetzt ist, liest der PMD671 kontinuierlich etwa 1 Sekunde nach der Aufzeichnung von der CF-Karte. Er vergleicht die Aufzeichnung mit dem Signal von der Quelle. Bei Nichtübereinstimmung erfolgt eine Fehlermeldung.

Verify hängt nicht von der Position des Schalters MONITOR ab.

3. Taste F.FWD/+ drücken und

freigeben, bis Verify angezeigt wird.

4. Während Verify

blinkt, Taste ENTER

drücken und

freigeben. Die Verify-Menüoption blinkt.

5. Zur Umschaltung

zwischen On und Off Taste F.FWD/+

drücken und

freigeben.

6. Wenn der gewünschte Zustand angezeigt wird,

Taste ENTER drücken und freigeben. Im Display blinkt nun wieder Verify.

Während einer MP2-Aufzeichnung funktioniert Verify nicht.

Siehe Tabellen auf Seite 14.

Verify einstellen oder ändern

Kurzanleitung

Taste MENU/STORE 2 Sek. halten ......... Preset

ENTER doppelklicken .................... RecFormat

F.FWD/+ drücken bis............................... Verify

ENTER drücken.................................... Off/On

F.FWD/+ drücken ............... Off/On umschalten

ENTER drücken...................................... Verify

MENU/STORE drücken . Speichern u. verlassen

1. Im Zustand Stopp Taste MENU/STORE drücken und etwa 2 Sekunden lang halten. Im Display blinkt Preset.

2. Während Preset blinkt, Taste ENTER doppelklicken. Beispielanzeige Jetzt blinkt eine Menüoption.

Sie können:

• Die Taste F.FWD/+ freigeben, um zu einer anderen Menüoption zu springen, oder

• Die Taste die Änderungen am Menü zu speichern und in die Betriebsart STOP zurückzukehren, oder

• Die Taste CANCEL Änderungen am Menü zu stornieren und in die Betriebsart STOP zurückzukehren.

MENU/STORE drücken und freigeben, um

oder -/F.REV drücken und

drücken und freigeben, um alle

PupPreRec

Power Up Pre Record puffert (erinnert sich an) Audio während des Zustands REC PAUSE. Wird der Schubschalter REC zum Einrasten von Record betätigt, dann erscheint die Anzeige CONT?.

• Durch Drücken und Freigeben der Taste PLAY wird das gepufferte Audiomaterial aufgezeichnet und die weitere Aufzeichnung fortgesetzt.

• Durch Schieben und Freigeben des Schalters REC wird das gepufferte Audiomaterial verworfen und die Aufzeichnung am betreffenden Punkt fortgeführt.

• Durch Drücken und Freigeben der Taste STOP wird das gepufferte Audiomaterial verworfen und die Aufzeichnung angehalten.

Hinweis: Falls weniger als 5 Minuten REC REMAIN verfügbar ist, funktioniert PupPreRec nicht.

- 35 -

PupPreRec einstellen oder ändern

Kurzanleitung

Taste

MENU/STORE 2 Sek. halten ........... Preset

ENTER doppelklicken...................... RecFormat

F.FWD/+ ENTER

drücken bis ...................... PupPreRec

drücken...................................... Off/On

F.FWD/+ drücken ................. Off/On umschalten

1. Im Zustand Stopp Taste MENU/STORE drücken und etwa 2 Sekunden lang halten.

2. Während Preset im Display blinkt, Taste ENTER doppelklicken.

3. Taste F.FWD/+ drücken und freigeben, bis PupPreRec angezeigt wird.

4. Während PupPreRec blinkt, Taste ENTER drücken und freigeben. Die PupPreRec Menüoption blinkt.

5. Zur Umschaltung zwischen On und Off Taste F.FWD/+

drücken und

freigeben.

6. Wenn der gewünschte Zustand angezeigt wird, Taste ENTER

drücken und freigeben. Im Display blinkt nun

wieder PupPreRec.

St Mode

Stereo Mode legt fest, welche Eingangskanäle in den Kanälen Rechts und Links aufgezeichnet werden.

Es gibt drei Stereo-Betriebsarten: Stereo - Der linke Eingangskanal wird im linken Kanal aufgezeichnet, der rechte Eingangskanal im rechten Kanal. L-Stereo - Der linke Eingangskanal wird im linken und in den rechten Kanal aufgezeichnet. 0-20 dB - Für eine sichere Aufzeichnung wird der linke Kanal mit normalem Aufzeichnungspegel aufgezeichnet, der rechte Kanal wird um 20 dB reduziert.

Anmerkungen:

• Ist der Eingang auf INT MIC gesetzt und St Mode auf 020 dB eingestellt, wird die Betriebsart St Mode der Aufzeichnung automatisch zu L-Stereo umgeschaltet.

• Bei einem Mono-Eingangskanal (nur INT MIC oder Kanal L) wird der Mono-Eingang - reduziert um 20 dB - auch im Kanal R aufgezeichnet.

St Mode einstellen oder ändern

Kurzanleitung

Taste MENU/STORE 2 Sek. halten ............ Preset

ENTER doppelklicken....................... RecFormat

F.FWD/+ drücken bis ............................ St Mode

ENTER drücken........... Stereo/L-Stereo/0-20 dB

F.FWD/+ drücken ............. Betriebsarten blättern

ENTER drücken.................................... St Mode

MENU/STORE drücken ... Speichern u. verlassen

1. Im Zustand Stopp

Taste MENU/STORE drücken und etwa 2 Sekunden lang halten.

2. Während Preset im

Display blinkt, Taste ENTER doppelklicken.

Sie können:

• Die Taste F.FWD/+ freigeben, um zu einer anderen Menüoption zu springen, oder

• Die Taste die Änderungen am Menü zu speichern und in die Betriebsart STOP zurückzukehren, oder

• Die Taste CANCEL Änderungen am Menü zu stornieren und in die Betriebsart STOP zurückzukehren.

MENU/STORE drücken und freigeben, um

oder -/F.REV drücken und

drücken und freigeben, um alle

3. Taste F.FWD/+ drücken und freigeben, bis St Mode angezeigt wird.

4. Während St Mode blinkt, Taste ENTER

drücken und freigeben. Die St Mode Menüoption blinkt.

- 36 -

5. Zum Blättern durch Stereo, L-Stereo und 0-20 dB Taste F.FWD/+ drücken und freigeben.

6. Wenn die gewünschte Betriebsart angezeigt wird, Taste ENTER drücken und freigeben. Im Display blinkt nun wieder St Mode.

Sie können:

• Die Taste F.FWD/+

freigeben, um zu einer anderen Menüoption zu springen, oder

• Die Taste

die Änderungen am Menü zu speichern und in die Betriebsart STOP zurückzukehren, oder

• Die Taste CANCEL

Änderungen am Menü zu stornieren und in die Betriebsart STOP zurückzukehren.

MENU/STORE drücken und freigeben, um

oder -/F.REV drücken und

drücken und freigeben, um alle

Mono Mode

Mono Mode legt fest, welcher oder welche Eingangskanäle als Monokanal aufgezeichnet werden.

Es gibt zwei Mono-Betriebsarten Mono - Der linke Eingangskanal wird als Monokanal aufgezeichnet. LR Mono - Die linke Eingangskanal und der rechte Eingangskanalwerden gemischt (kombiniert) und als Monokanal aufgezeichnet [(L+R)/2].

Mono Mode einstellen oder ändern

Kurzanleitung

Taste MENU/STORE 2 Sek. halten ........... Preset

ENTER doppelklicken...................... RecFormat

F.FWD/+ drücken bis ...................... Mono Mode

ENTER drücken......................... Mono/LRmono

F.FWD/+ drücken ............ Betriebsarten blättern

ENTER drücken..............................Mono Mode

MENU/STORE drücken .. Speichern u. verlassen

3. Taste F.FWD/+ drücken und freigeben, bis Mono Mode angezeigt wird.

4. Während Mono Mode blinkt, Taste ENTER drücken und freigeben. Die Mono Mode Menüoption blinkt.

5. Zur Umschaltung zwischen Mono und LRMono Taste F.FWD/+ drücken und freigeben.

6. Wenn die gewünschte Betriebsart angezeigt wird, Taste ENTER drücken und freigeben. Im Display blinkt nun wieder Mono Mode.

Sie können:

• Die Taste F.FWD/+

freigeben, um zu einer anderen Menüoption zu springen, oder

• Die Taste

die Änderungen am Menü zu speichern und in die Betriebsart STOP zurückzukehren, oder

• Die Taste CANCEL

Änderungen am Menü zu stornieren und in die Betriebsart STOP zurückzukehren.

MENU/STORE drücken und freigeben, um

oder -/F.REV drücken und

drücken und freigeben, um alle

Auto Mark

Auto Mark schaltet die automatische EDLMarkierungsfunktion an und ab. On - Während der Aufzeichnung nach REC PAUSE wird dem Titel eine EDL-Markierung eingefügt.

Wird die Aufzeichnung wieder aufgenommen und die EDL-Markierung eingefügt, wird einige Sekunden lang Folgendes angezeigt:

TIMETRACK

Beispielanzeige

MARK

00 40 20 12 6 2 0 over

-dB R

-dB

1. Im Zustand Stopp Taste MENU/STORE drücken und etwa 2 Sekunden lang halten.

2. Während Preset im Display blinkt, Taste ENTER doppelklicken.

a b c

MARK (a) wird angezeigt und weist darauf hin, dass (b) die EDL-Markierungsnummer ist. "In Total" (c)

erinnert daran, dass EDL-Markierungen ab dem Anfang der CF-Karte an gezählt werden, nicht ab dem Beginn des aktuellen Titels.

Off - Bei einer Unterbrechung der Aufzeichnung wird dem Titel keine EDL-Markierung hinzugefügt.

- 37 -

Auto Mark einstellen oder ändern

Kurzanleitung

Taste ENTER

MENU/STORE 2 Sek. halten ........... Preset

doppelklicken ...................... RecFormat

F.FWD/+ drücken bis ......................... Auto Mark

ENTER

drücken...................................... Off/On

F.FWD/+ drücken ................. Off/On umschalten

ENTER drücken.................................Auto Mark

MENU/STORE drücken ... Speichern u. verlassen

1. Im Zustand Stopp Taste MENU/STORE drücken und etwa 2 Sekunden lang halten.

2. Während Preset im Display blinkt, Taste ENTER doppelklicken.

3. Taste F.FWD/+

drücken und freigeben, bis Auto Mark angezeigt wird.

4. Während Auto Mark blinkt, Taste ENTER drücken und freigeben. Die Auto Mark Menüoption blinkt.

5. Zur Umschaltung zwischen On und Off Taste F.FWD/+

drücken und

freigeben.

6. Bei richtiger Einstellung Taste ENTER drücken und freigeben.

Im Display blinkt nun wieder Auto Mark.

Sie können:

• Die Taste F.FWD/+

freigeben, um zu einer anderen Menüoption zu springen, oder

• Die Taste

die Änderungen am Menü zu speichern und in die Betriebsart STOP zurückzukehren, oder

• Die Taste CANCEL

Änderungen am Menü zu stornieren und in die Betriebsart STOP zurückzukehren.

MENU/STORE drücken und freigeben, um

oder -/F.REV drücken und

drücken und freigeben, um alle

Manual TR

Wenn die manuelle Titelinkrementierung angeschaltet ist, zur Titelinkrementierung Schalter REC betätigen und freigeben. An diesem Punkt wird ein neuer Titel erstellt. Die Aufzeichnung wird nicht unterbrochen. Wenn die manuelle Titelinkrementierung abgeschaltet ist, geschieht bei der Betätigung und Freigabe des Schalters REC nichts.

Die Standardeinstellung ist On.

Manual TR einstellen oder ändern

Kurzanleitung

Taste

MENU/STORE 2 Sek. halten ............ Preset

ENTER doppelklicken....................... RecFormat

F.FWD/+ drücken bis ........................ Manual TR

ENTER drücken.......................................Off/On

F.FWD/+ drücken .................. Off/On umschalten

ENTER drücken................................ Manual TR

MENU/STORE drücken ... Speichern u. verlassen

1. Im Zustand Stopp Taste MENU/STORE drücken und etwa 2 Sekunden lang halten.

2. Während Preset im Display blinkt, Taste ENTER

doppelklicken.

3. Taste F.FWD/+

drücken und freigeben, bis Manual TR angezeigt wird.

4. Während Manual TR blinkt, Taste ENTER drücken und freigeben. Die Manual TR Menüoption blinkt.

5. Zur Umschaltung zwischen On und Off Taste F.FWD/+

drücken und

freigeben.

6. Bei richtiger Einstellung Taste ENTER drücken und freigeben. Im Display blinkt nun wieder Manual TR.

- 38 -

Sie können:

• Die Taste F.FWD/+ freigeben, um zu einer anderen Menüoption zu springen, oder

• Die Taste die Änderungen am Menü zu speichern und in die Betriebsart STOP zurückzukehren, oder

• Die Taste CANCEL Änderungen am Menü zu stornieren und in die Betriebsart STOP zurückzukehren.

MENU/STORE drücken und freigeben, um

oder -/F.REV drücken und

drücken und freigeben, um alle

Auto TRK

Während der Aufzeichnung teilt die automatische Titelinkrementierung (Auto Track Incrementing) die Aufzeichnung in mehrere Titel von voreingestellter Länge auf. Zum voreingestellten Zeitpunkt wird ohne Unterbrechung der Aufzeichnung der nächste Titel begonnen.

Zeitlich begrenzte Titel sind besonders bei langen Aufnahmesitzungen wie beispielsweise in Besprechungen, Ansprachen, Beobachtungssitzungen oder Aufzeichnungen zur Niederschrift von Nutzen. Während der Wiedergabe vereinfachen zeitlich begrenzte Titel aufgrund der Beziehung zwischen Titelzahl und Zeit das Auffinden einer bestimmten Stelle.

Auto Track Incrementing kann in der Stellung On oder Off sein. Ist es auf On, kann das Zeitintervall auf 1, 5, 10, 15 oder 30 Minuten oder 1, 2, 6, 8, 12 oder 24 Stunden eingestellt werden.

Wenn z.B. ein Minutentitel (jede Minute ein neuer Titel) aufgezeichnet wird, können Sie zur Wiedergabe der wahrscheinlich 3. Minute der Aufnahme Titel 3 wählen. Um direkt zum Anfang der 10. Minute zu gehen, wählt man Titel 10 usw.

In der Tabelle unten sind die Beziehungen zwischen Zeit und Titel bei Minutentiteln aufgeführt.

Titel Aufzeichnungszeit

Nr. Min.:Sek.

1 ............................... 0:00 - 0:59

2 ................................ 1:00-1:59

3 ................................ 2:00-2:59

. ..

80 ............................. 79:00-79:56

Auto TRK einstellen oder ändern

Kurzanleitung

Taste MENU/STORE 2 Sek. halten .......... Preset

ENTER doppelklicken..................... RecFormat

F.FWD/+ drücken bis ......................... Auto TRK

ENTER drücken..................................... Off/On

F.FWD/+ drücken ................ Off/On umschalten

ENTER drücken...................................... Dauer

F.FWD/+ drücken ....................... Dauer blättern

ENTER drücken.................................Auto TRK

MENU/STORE drücken .. Speichern u. verlassen

1. Im Zustand Stopp Taste MENU/STORE drücken und etwa 2 Sekunden lang halten.

2. Während Preset im Display blinkt, Taste ENTER doppelklicken.

3. Taste F.FWD/+

drücken und freigeben, bis Auto TRK angezeigt wird.

4. Während Auto TRK blinkt, Taste ENTER drücken und freigeben. Die On/ Off Menüoption blinkt.

5. Zur Umschaltung zwischen On und Off Taste F.FWD/+

drücken und

freigeben.

6. Bei richtiger Einstellung Taste ENTER drücken und freigeben. Die Option Duration blinkt.

7. Taste F.FWD/+

drücken und freigeben, um durch die Aufzeichnungsdauer-Optionen zu blättern.

8. Bei richtiger Einstellung Taste ENTER drücken und freigeben. Im

Display blinkt nun wieder Auto TRK.

Sie können:

• Die Taste F.FWD/+

freigeben, um zu einer anderen Menüoption zu springen, oder

• Die Taste

die Änderungen am Menü zu speichern und in die Betriebsart STOP zurückzukehren, oder

• Die Taste CANCEL

Änderungen am Menü zu stornieren und in die Betriebsart STOP zurückzukehren.

MENU/STORE drücken und freigeben, um

oder -/F.REV drücken und

drücken und freigeben, um alle

- 39 -

Seamless Play

Wenn Seamless Play (nahtlose Wiedergabe) während der Wiedergabe auf On gesetzt ist, werden mehrere Titel in Reihenfolge ohne Unterbrechung zwischen den einzelnen Titeln wiedergegeben. Ist Seamless Play während der Wiedergabe auf Off gesetzt, werden mehrere Titel in Reihenfolge mit einer Unterbrechung (kurze Perioden ohne Ton) zwischen den einzelnen Titeln wiedergegeben.

Die Standardeinstellung ist Off.

SeamlsPly einstellen oder ändern

Kurzanleitung

Taste

MENU/STORE 2 Sek. halten Preset ENTER doppelklicken RecFormat F.FWD/+ drücken bis SeamlsPly ENTER F.FWD/+

drücken Off/On

drücken Off/On umschalten

ENTER drücken SeamlsPly

MENU/STORE drücken Speichern u. verlassen

1. Im Zustand Stopp Taste MENU/STORE drücken und etwa 2 Sekunden lang halten.

2. Während Preset im Display blinkt, Taste ENTER doppelklicken.

3. Taste F.FWD/+

drücken und freigeben, bis SeamlsPly angezeigt wird.

4. Während SeamlsPly blinkt, Taste ENTER drücken und freigeben. Die On/ Off Menüoption blinkt.

5. Zur Umschaltung zwischen On und Off Taste F.FWD/+

drücken und

freigeben.

6. Bei richtiger Einstellung Taste ENTER drücken und freigeben. Im Display blinkt nun wieder SeamlsPly.

Sie können:

• Taste F.FWD/+

drücken und freigeben, um zu einer

anderen Menüoption zu springen, oder

• Die Taste

MENU/STORE drücken und freigeben, um die Änderungen am Menü zu speichern und in die Betriebsart STOP zurückzukehren, oder

• Die Taste CANCEL

drücken und freigeben, um alle Änderungen am Menü zu stornieren und in die Betriebsart STOP zurückzukehren.

Silent Skip.

Wenn Silent Skip auf On gesetzt ist, wird die Aufzeichnung automatisch bei Stille von einer gewissen Länge unterbrochen und bei Einsetzen eines Tons/ Geräusches fortgesetzt. Silent Skip sucht über eine voreingestellte Zeitdauer nach Schallsignalen, die unter einem voreingestellten Pegel liegen. Wenn dies eintritt, schaltet der PMD671 auf Record Pause. Erfolgt die Eingabe eines Signals, das den eingestellten dB-Pegel überschreitet, wird die Aufnahme fortgesetzt. Mit der Einstellung auf TR wird bei der Fortsetzung der Aufzeichnung ein neuer Titel gestartet.

Die Zeit kann auf 01, 02, 03, 04 oder 05 Sekunden voreingestellt werden.

Der Dezibel-Pegel (dB) lässt sich auf -20, -25, -30, -35,

-40, -45, -50, -55 oder -60 dB einstellen. Wenn Sie zum Beispiel bei einer Veranstaltung sowohl

Zeremonienmeister als auch für die Aufzeichnung verantwortlich sind, können Sie den PMD671 für die Aufzeichnung einstellen und die Aufzeichnung automatisch dadurch starten, dass Sie in das Mikrofon sprechen.

Ist die Funktion Auto Mark auf On gesetzt, dann wird bei Fortsetzung der Aufzeichnung nach einer von Silent Skip vorgenommenen Unterbrechung eine EDLMarkierung hinzugefügt.

Solange Silent Skip angeschaltet ist, wird im Display das Symbol S.SKIP angezeigt.

Während einer von Silent Skip vorgenommenen Aufzeichnungsunterbrechung

TRACK

TIME

S.SKIP

004020 12

-dB R

004020 12

-dB R

INT MIC

blinkt das Symbol S.SKIP.

Manuelle Aufhebung: Pause Zur

TIME

TRACK

00 40 20 12 6 2 0 over

-dB R

INT MIC

TRACK

Erzwingung einer Pause während der Aufzeichnung Taste REC PAUSE drücken und freigeben. Das Symbol S.SKIP ist stabil. Zur Fortsetzung der Aufnahme Taste REC betätigen.

Resume Zur Fortsetzung der Aufzeichnung während einer Silent Skip Unterbrechung Taste REC betätigen. Silent Skip bleibt aktiv.

- 40 -

S.SKIP

620over

S.SKIP

0 over

-dB

SilentSkp einstellen oder ändern - Forts.

Die Standardeinstellungen sind Off, 03 Sekunden und

-40 dB.

SilentSkp einstellen oder ändern

Kurzanleitung

Taste

MENU/STORE 2 Sek. halten ........... Preset

ENTER doppelklicken...................... RecFormat

F.FWD/+ drücken bis ......................... SilentSkp

ENTER

drücken................................ Off/On/TR

F.FWD/+ drücken ................. Off/On/TR blättern

ENTER

drücken................................ Sekunden

F.FWD/+ drücken ................. Sekunden blättern

ENTER drücken.................................... Dezibel

F.FWD/+ drücken ...................... Dezibel blättern

ENTER drücken................................. SilentSkp

MENU/STORE drücken .. Speichern u. verlassen

Hinweis Wenn die Einstellung von Sekunden oder dB nicht geändert werden soll, Taste ENTER zum Blinken von SilentSkp blättern.

wiederholt drücken, um bis

7. Zum Blättern durch die SekundenOptionen Taste F.FWD/+ drücken und freigeben.

8. Bei richtiger Einstellung Taste ENTER drücken und freigeben. Die Option Decibel blinkt.

9. Zum Blättern durch die DezibelOptionen Taste F.FWD/+ drücken und freigeben.

-dB

1. Im Zustand Stopp Taste MENU/STORE drücken und etwa 2 Sekunden lang halten.

2. Während Preset im Display blinkt, Taste ENTER

doppelklicken.

3. Taste F.FWD/+

drücken und freigeben, bis SilentSkp angezeigt wird.

4. Während SilentSkp blinkt, Taste ENTER drücken und freigeben. Die On/ Off/TR Menüoption blinkt.

5. Zum Blättern zwischen On, Off und TR Taste F.FWD/+ drücken und freigeben.

6. Bei richtiger Einstellung Taste ENTER drücken und freigeben. Die Option Seconds blinkt.

10. Bei richtiger Einstellung Taste ENTER drücken und freigeben. Im Display blinkt nun wieder SilentSkp.

Sie können:

• Taste F.FWD/+

anderen Menüoption zu springen, oder

• Die Taste

die Änderungen am Menü zu speichern und in die Betriebsart STOP zurückzukehren, oder

• Die Taste CANCEL

Änderungen am Menü zu stornieren und in die

-dB

Betriebsart STOP zurückzukehren.

drücken und freigeben, um zu einer

MENU/STORE drücken und freigeben, um

drücken und freigeben, um alle

Auto Cue

Auto Cue überspringt die stillen Stellen am Beginn eines Audiotitels und unterbricht die Wiedergabe an der Stelle, an welcher Audio beginnt (der Schall lang genug laut genug ist). Sie können einstellen, wie laut (dB) und wie lange (Millisekunden) das Audio sein muss, bevor

-dB

die Wiedergabe zum Beginn des Audios vorläuft. Wenn Single Play selektiert ist, unterbricht Auto Cue

die Wiedergabe und läuft bei Erreichen des Titelendes bis zum Beginn des Audios des nächsten Titels vor.

Folgende Einstellungen können über das Menü von Auto Cue vorgenommen werden:

-dB

• An- und Abschaltung von Auto Cue.

• Einstellung der Millisekundenzeit in 5-Millisekunden-

Intervallen von 5 bis 95 Millisekunden.

• Einstellung der Bandbreite des Schallpegels, mit

-dB

der der Beginn von Audio definiert wird, in -5 dBSchritten von -20 bis -60 dB.

Die Standardeinstellungen sind Off, 20 Millisekunden und -40 dB.

- 41 -

-dB

Auto Cue einstellen oder ändern

Kurzanleitung

Taste

MENU/STORE 2 Sek. halten ............Preset

ENTER doppelklicken...................... RecFormat

F.FWD/+ ENTER

drücken bis .......................... Auto Cue

drücken...................................... Off/On

F.FWD/+ drücken ................. Off/On umschalten

ENTER drücken........................... Millisekunden

F.FWD/+ drücken .............Millisekunden blättern

ENTER drücken..................................... Dezibel

F.FWD/+

drücken ...................... Dezibel blättern

ENTER drücken.................................. Auto Cue

MENU/STORE drücken ... Speichern u. verlassen

1. Im Zustand Stopp Taste MENU/STORE drücken und etwa 2 Sekunden lang halten.

2. Während Preset im Display blinkt, Taste ENTER

doppelklicken.

3. Taste F.FWD/+

drücken und freigeben, bis Auto Cue angezeigt wird.

4. Während Auto Cue blinkt, Taste ENTER drücken und freigeben. Die On/ Off Menüoption blinkt.

5. Zur Umschaltung zwischen On und Off Taste F.FWD/+

drücken und

freigeben.

6. Bei richtiger Einstellung Taste ENTER drücken und freigeben. Die Option Milliseconds blinkt.

Hinweis Wenn die Einstellung von Millisekunden oder dB nicht geändert werden soll, Taste ENTER wiederholt drücken, um bis zum Blinken von Auto Cue blättern.

7. Zum Blättern durch die Millisekunden Taste F.FWD/+

drücken und freigeben.

8. Bei richtiger Einstellung Taste ENTER drücken und freigeben. Die Option Decibel blinkt.

9. Zum Blättern durch die Dezibel-Optionen Taste F.FWD/+

drücken und

freigeben.

10. Bei richtiger Einstellung Taste ENTER drücken und freigeben. Im Display blinkt nun wieder Auto Cue.

Sie können:

• Taste F.FWD/+

anderen Menüoption zu springen, oder

• Die Taste

die Änderungen am Menü zu speichern und in die Betriebsart STOP zurückzukehren, oder

• Die Taste CANCEL

Änderungen am Menü zu stornieren und in die Betriebsart STOP zurückzukehren.

-dB

S.Monitor

drücken und freigeben, um zu einer

MENU/STORE drücken und freigeben, um

drücken und freigeben, um alle

Mit Stop Monitor kann das Quellensignal sowohl im Betriebszustand Stopp als auch während der Aufzeichnung überwacht werden. Das Quellensignal steht an den Buchsen PHONES oder dem eingebauten Lautsprecher zur Verfügung.

-dB

Die Standardeinstellung ist Off.

S.Monitor einstellen oder ändern

Kurzanleitung

Taste MENU/STORE 2 Sek. halten ............ Preset

-dB

ENTER doppelklicken....................... RecFormat

F.FWD/+ drücken bis .......................... S.Monitor

ENTER drücken.......................................Off/On

F.FWD/+ drücken .................. Off/On umschalten

-dB

ENTER drücken.................................. S.Monitor

MENU/STORE drücken ... Speichern u. verlassen

1. Im Zustand Stopp Taste MENU/STORE drücken und etwa 2 Sekunden lang halten.

-dB

- 42 -

2. Während Preset im Display blinkt, Taste ENTER doppelklicken.

3. Taste F.FWD/+

drücken und freigeben, bis S.Monitor angezeigt wird.

4. Während S.Monitor blinkt, Taste ENTER drücken und freigeben. Die On/ Off Menüoption blinkt.

5. Zur Umschaltung zwischen On und Off Taste F.FWD/+

drücken und

freigeben.

6. Bei richtiger Einstellung Taste ENTER drücken und freigeben. Im Display blinkt nun wieder S.Monitor.

Sie können:

• Taste F.FWD/+

anderen Menüoption zu springen, oder

• Die Taste

die Änderungen am Menü zu speichern und in die Betriebsart STOP zurückzukehren, oder

• Die Taste CANCEL

Änderungen am Menü zu stornieren und in die Betriebsart STOP zurückzukehren.

drücken und freigeben, um zu einer

MENU/STORE drücken und freigeben, um

drücken und freigeben, um alle

SinglePly einstellen oder ändern

Kurzanleitung

Taste

MENU/STORE 2 Sek. halten ............ Preset

ENTER doppelklicken...................... RecFormat

F.FWD/+ ENTER

drücken bis .......................... SinglePly

drücken...................................... Off/On

F.FWD/+ drücken ................. Off/On umschalten

ENTER drücken.................................. SinglePly

MENU/STORE drücken ... Speichern u. verlassen

1. Im Zustand Stopp Taste MENU/STORE drücken und etwa 2 Sekunden lang halten.

2. Während Preset im Display blinkt, Taste ENTER doppelklicken.

3. Taste F.FWD/+

drücken und freigeben, bis SinglePly angezeigt wird.

4. Während SinglePly blinkt, Taste ENTER

drücken und freigeben. Die On/Off Menüoption blinkt.

SinglePly Off - Wenn bei der Wiedergabe Single Play und Auto

Cue auf Off gesetzt sind und das Ende eines Titels erreicht wird, startet automatische die Wiedergabe des nächsten Titels.

On - Wenn bei der Wiedergabe Single Play auf On gesetzt ist und das Ende eines Titels erreicht wird, unterbricht der PMD671 automatisch. Ist auch Auto Cue auf On gesetzt, dann läuft die Wiedergabe bis zum Start des Audio vor.

Die Standardeinstellung ist Off.

5. Zur Umschaltung zwischen On und Off Taste F.FWD/ + drücken und freigeben.

6. Bei richtiger Einstellung Taste ENTER drücken und freigeben. Im Display blinkt nun wieder SinglePly.

Sie können:

• Taste F.FWD/+

anderen Menüoption zu springen, oder

• Die Taste

die Änderungen am Menü zu speichern und in die Betriebsart STOP zurückzukehren, oder

• Die Taste CANCEL

Änderungen am Menü zu stornieren und in die Betriebsart STOP zurückzukehren.

- 43 -

drücken und freigeben, um zu einer

MENU/STORE drücken und freigeben, um

drücken und freigeben, um alle

Remote Mode (nur Buchse REMOTE1) Einsatz eines (nicht mitgelieferten) verdrahteten Remote-Geräts für den PMD671. Es gibt fünf Betriebsarten für Remote:

• StartPause - während der Aufzeichnung oder Wiedergabe zur Unterbrechung abschalten, zur Fortsetzung (der Aufzeichnung im selben Titel) anschalten.

• StrtStp TR - während der Aufzeichnung zur Unterbrechung der Aufzeichnung abschalten, zur Aufzeichnung eines neuen Titels anschalten.

• EDL Mark - während der Aufzeichnung zum Einfügen einer EDL-Markierung Remote anschalten.

• PWR REC - im Zustand Strom aus Remote anschalten um den Strom anzuschalten und die Aufzeichnung zu beginnen. Während der Aufzeichnung kann durch Abschalten von Remote die Aufzeichnung angehalten und der Strom abgeschaltet werden.

• Manual TRK - während der Aufzeichnung zur Inkrementierung des Titels Remote anschalten. Die Aufzeichnung fährt mit einem an diesem Punkt erstellten neuen Titel fort.

Die Standardeinstellung ist StartPause.

Betriebsart Remote einstellen oder ändern

Kurzanleitung

Taste

MENU/STORE 2 Sek. halten .......... Preset

ENTER doppelklicken..................... RecFormat

F.FWD/+ drücken bis ........................... Remote

ENTER drücken........... StartPause/StrtStp TR/

.......................... EDL Mark/PWR REC/Manual TRK

F.FWD/+ drückenBetriebsarten Remote blättern

ENTER drücken................................... Remote

MENU/STORE drücken . Speichern u. verlassen

1. RemoteMode Menüoption auswählen: a. Im Zustand Stopp

Taste MENU drücken und etwa 2 Sekunden lang halten. Im Display blinkt Preset.

b. Während Preset

blinkt, Taste ENTER doppelklicken. Es erscheint die letzte ausgewählte Menüoption.

2. Taste F.FWD/+ wiederholt

drücken und freigeben, bis Remote angezeigt wird und blinkt.

3. Zur Annahme der Remote-Option und zur Umschaltung in die RemoteModeOptionen Taste ENTER drücken und freigeben.

4. Zum Blättern durch die RemoteModeOptionen StartPause, StartStp TR, EDL Mark, PWR REC oder Manual TRK Taste F.FWD/+

oder -/F.REV drücken und freigeben.

5. Bei richtiger Einstellung zur Umschaltung auf blinkendes RemoteMode Taste ENTER drücken und freigeben.

Sie können:

• Taste F.FWD/+

anderen Menüoption zu springen, oder

• Die Taste

die Änderungen am Menü zu speichern und in die Betriebsart STOP zurückzukehren, oder

• Die Taste CANCEL

Änderungen am Menü zu stornieren und in die Betriebsart STOP zurückzukehren.

drücken und freigeben, um zu einer

MENU/STORE drücken und freigeben, um

drücken und freigeben, um alle

Broadcast Wave ID-Nummern

Broadcast Wave Format (.bwf) weist im Header drei Identifikationsnummern auf: Beschreibung, Ersteller und Ersteller-Referenz. Werden diese Identifikationsnummern beispielsweise für eine Sendestation benutzt, kann ID die Identifizierung der Station sein, ID2 kann für den Abteilungscode und ID3 für die Ausweisnummer des Reporters verwendet werden.

In der Standardeinstellung stehen alle ID-Nummern auf

000000.

ID-Nummern einstellen oder ändern

Kurzanleitung

Taste MENU/STORE 2 Sek. halten ...........Preset

ENTER doppelklicken...................... RecFormat

F.FWD/+ drücken bis ........................ ID1Dscrpt

........................................ ID2Origin oder ID3OrgRef

ENTER drücken.......................... 1. Stelle blinkt

a F.FWD/+ drücken ........................ blättern 0-9

b ENTER drücken . speichern u. nächste Stelle

a, b wiederholen bis .................... 6. Stelle eingestellt

ENTER drücken................................ ID1Dscrpt

........................................ ID2Origin oder ID3OrgRef

MENU/STORE drücken .. Speichern u. verlassen

- 44 -

1. ID1 Menüoption auswählen:

a. Im Zustand Stopp

Taste

MENU drücken und etwa 2 Sekunden lang halten. Im Display blinkt Preset.

b. Während Preset

blinkt, Taste ENTER doppelklicken. Es erscheint die letzte ausgewählte Menüoption.

2. Taste F.FWD/+ wiederholt

drücken und freigeben, bis eine ID-Option angezeigt wird und blinkt.

3. Zum Blättern durch

die ID-Optionen Taste F.FWD/+ oder -/F.REV drücken und freigeben.

Wenn die richtige Option eingestellt ist, zur Annahme der IDNummernauswahl und zur Umschaltung in die höchste Nummernposition Taste ENTER drücken und freigeben.

4. Zum Blättern

durch die Stellen 0 bis 9 Taste F.FWD/ + oder -/ F.REV drücken und freigeben.

5. Bei richtiger

Einstellung zur Umschaltung auf die nächste Stelle Taste ENTER drücken und freigeben.

6. Zum Blättern durch

die Stellen 0 bis 9 Taste F.FWD/+ oder -/F.REV drücken und freigeben.

Schritte 5 und 6 wiederholen, bis alle sechs Stellen gesetzt sind.

7. Zur Umschaltung auf blinkende ID-Nummer Taste ENTER drücken und freigeben.

8. Zur Umschaltung auf die nächste ID-Nummer Taste FWD/ drücken und freigeben.

9. Punkte 5 - 8 für alle ID-Nummern wiederholen.

10. Wenn das obere Display blinkt, zur Umschaltung auf eine andere Menüoption Taste F.FWD/+ drücken und freigeben oder zur Speicherung der Änderung(en) im Menü und zur Rückkehr in die Betriebsart Stopp Taste

MENU/STORE drücken

und freigeben.

Menu Default

Die Optionen Default Menu setzt alle Menüoptionen in ihre Standardeinstellungen zurück. Dies ist besonders dann nützlich, wenn eine neue Konfiguration eingerichtet wird, da nicht jede einzelne Einstellung überprüft werden muss. Man weiß vielmehr, dass sie sich alle in der Standardeinstellung befinden.

Für jede Menüposition sind die Standardeinstellungen aufgeführt.

Hinweis: Für die Darstellung wurden die US-Standardeinstellungen benutzt. Eine Tabelle der Menü-Standardeinstellungen findet sich auf Seite 59.

Kurzanleitung

Taste MENU/STORE 2 Sek. halten ........... Preset

ENTER doppelklicken...................... RecFormat

F.FWD/+ drücken bis ............................. Default

ENTER drücken.................................... Execute

ENTER drücken............................ EXECUTING

........................................................... wird verlassen

1. Im Zustand Stopp Taste MENU/STORE drücken und etwa 2 Sekunden lang halten. Preset blinkt.

2. Während Preset im Display blinkt, Taste ENTER

doppelklicken. Menüposition blinkt.

- 45 -

3. Taste F.FWD/+ drücken und

freigeben, bis Default angezeigt wird.

4. Während Default

blinkt, Taste ENTER drücken und freigeben. Nun blinkt Execute*.

5. Taste ENTER

drücken und freigeben. Kurzzeitig wird EXECUTING angezeigt.

Der PMD671 kehrt in die Betriebsart STOP zurück.

Regler und Anschlüsse Oberseite (Forts.)

F.REV

PLAY / PAUSE STOP

ENTER

24 25

REC

UNDO

TRACK JUMP

MARGIN RESET

MENU/STORE

USB

F.FWD

CANCEL

SOLID STATE RECORDER PMD671

STEREO

0dB -20dB

SOURCE FILE

MIC ATTEN

MONITOR

AUDIO OUT

FLAT

SINGLE

OFF ON

ALL

OFF

PRE REC

ANC

LIMITER

OFF

ALC MANUAL

LEVEL CONT.

INPUT LOCK

EDL PLAY

EDIT

INPUT

A-B REPEAT

MARK

REW

TRACK JUMP

FWD

REC UNDO

MARGIN RESET

POWER

PLAY / PAUSE STOP

USB

MENU/STORE ENTER CANCEL

*Zum Verlassen des Menüs ohne Änderung an den Menüeinstellungen Taste STOP

drücken und freigeben.

PLAY / PAUSE

24. Taste PLAY/PAUSE

(Wiedergabe)

Taste ENTER (Menü)

ENTER

Taste PLAY/PAUSE

Bei Drücken und Freigeben im Stoppzustand beginnt die Wiedergabe. Bei Drücken und Freigeben während der Wiedergabe wird sie unterbrochen. Bei Drücken und Freigeben während der unterbrochenen Wiedergabe wird sie erneut gestartet.

PLAY / PAUSE

Taste ENTER

Zur Annahme der aktuellen Einstellung und Umschaltung zur nächsten einzustellenden Menüposition Taste ENTER

ENTER

während der Menüfunktion drücken.

STOP

25. Taste STOP/CANCEL

Zum Anhalten der Aufzeichnung und zur Beendigung des Titels (der Datei) Taste während der

CANCEL

Aufzeichnung drücken und freigeben.

Zum Anhalten der Wiedergabe und zur Beendigung der Wiedergabesession Taste während der Wiedergabe drücken und freigeben. Bei Fortsetzung startet die Wiedergabe am Beginn des ersten Titels.

Zur Stornierung aller Änderungen am Menü und zur Rückkehr in den Stoppzustand Taste während der Menüoperation drücken und freigeben.

- 46 -

Vorne

1 2 3 4 5 6

HP/SPK VOLUME

PHONES

REC PAUSE

DISPLAY LIGHT

REC

KEY LOCK

LEVEL

REC

1. Regler HP/SPK VOLUME

Zur Einstellung der Lautstärke der an der Buchse PHONE

HP/SPK VOLUME

eingesteckten Kopfhörer oder des eingebauten Lautsprechers Regler drehen.

Was während der Wiedergabe an den Kopfhörern L oder R zu hören ist, hängt von der Aufnahme ab. Bei einer Stereo- oder Dual-Mono-Aufnahme bestimmt die Stellung des Schalters AUDIO, was an den Kopfhörern zu hören ist.

TOTALTRACKTIME REC REMAIN kbps

TRACK MARK

A-B

-dB

kHz

AM PM

INT MIC LINE

S.SKIP

2. Display

over

-dB

Einzelheiten siehe Display auf Seite 55.

Bei REC PAUSE erfolgt keine Inkrementierung des Titels.

Wenn sich der Schalter AUTO MARK in Stellung ON befindet, wird bei Fortsetzung der Aufzeichnung nach REC PAUSE eine EDL-Markierung eingefügt. Einige Sekunden lang wird Folgendes angezeigt:

TIMETRACK

MARK

d e f

004020 12

-dB R

0over

-dB

MARK (d) wird angezeigt, um darauf hinzuweisen, dass die Zahl (e) die Anzahl der EDL-Markierungen anzeigt. "In Total" (f) erinnert daran, dass EDLMarkierungen ab dem Anfang der Flash-Speicherkarte an gezählt werden, nicht ab dem Beginn des aktuellen Titels.

REC

4. REC Indikator

Die rote Anzeigenleuchte leuchtet während der Aufzeichnung ununterbrochen; während der Unterbrechung der Aufzeichnung blinkt sie.

REC PAUSE

3. Taste REC PAUSE

Zur Unterbrechung der Aufnahme drücken und freigeben.

Im Unterbrechungszustand blinkt die Anzeige REC.

TIMETRACK

Beispielanzeige

TRACK

004020 12

-dB R

INT MIC

620over

-dB

b a c

Das Symbol Pause (a) wird angezeigt. Im Display blinkt das Symbol Record (b).

Das Schallpegel-Messgerät (c) bleibt aktiv. Zur Fortsetzung der Aufzeichnung Schalter REC nach

rechts schieben und freigeben.

REC

5. Schalter REC

Zum Start der Aufzeichnung Schalter im Stoppzustand nach rechts schieben und Freigeben.

Zur Fortsetzung der Aufzeichnung in REC PAUSE Schalter nach rechts schieben und Freigeben.

Falls während der Aufzeichnung Manual TR auf On gesetzt ist, zur Inkrementierung des Titels (Start einer neuen Audiodatei) Schalter nach rechts schieben und Freigeben.

Zum Anhalten der Aufzeichnung Taste STOP drücken und freigeben.

6. Regler REC LEVEL

Zur Einstellung des

Aufzeichnungspegels Regler drehen, wenn sich der Schalter

REC

LEVEL

LEVEL CONT. in der Position MANUAL befindet.

Der innere Regler (rechter Kanal) und der äußere Regler (linker Kanal) drehen sich gleichlaufend, sofern nicht einer von ihnen beim Drehen des anderen festgehalten wird.

Der optimale Aufzeichnungspegel ist eingestellt, wenn das Pegelmessgerät möglichst nahe an 0 dB anzeigt, diesen Wert jedoch NICHT ÜBERSCHREITET.

- 47 -

Vorderseite (Forts.)

HP/SPK VOLUME

PHONES

7 8 9

PHONES

7. Buchse PHONES

REC PAUSE

DISPLAY LIGHT

REC

KEY LOCK

LEVEL

REC

Stereokopfhörer werden in diese Buchse eingesteckt.

Die Lautstärke der Kopfhörer wird mit dem HP/SPK Lautstärkeregler eingestellt.

Die Kopfhörer sind während der Aufzeichnung und der Wiedergabe aktiv.

Wenn die Kopfhörer während der Wiedergabe eingesteckt werden, schalten sie den eingebauten Lautsprecher stumm.

DISPLAY

8. Taste DISPLAY

Zum Blättern durch alternative Informationsanzeigen Taste drücken und freigeben.

Samplingfrequenz

-dB

kHz

004020 12

620over

Nach dem dritten Drücken werden die

Bitrate

kbps

Dateiparameter

angezeigt.

Nach dem vierten Drücken werden die

Datums- und

Komprimierungsalgorithmus

TIME

Aufzeichnungsart

Aktuelle Uhrzeit Stunden:Minuten:Sekunden

00 40 20 12 6 2 0 over

-dB R

Uhrzeit-Daten

angezeigt.

Nach dem fünften Drücken kehrt die Anzeige zurück zur Standardeinstellung: auf der Karte verbleibende Aufzeichnungszeit.

Aufzeichnungszeit des Titels

Während der

TRACK

TIMETRACK

00 40 20 12 6 2 0 over

-dB R

LINE

Aufzeichnung:

Standardanzeige ist Aufzeichnungszeit des laufenden Titels

Mit dem ersten Drücken der Taste DISPLAY wird zur verbleibenden Aufzeichnungszeit auf der Karte umgeschaltet.

-dB

In den Stellungen Stop, Record und Play unterscheiden sich die Anzeigen geringfügig.

Während des Stopps:

auf der Karte verbleibende Aufzeichnungszeit

Die Standardanzeige ist Remaining

record time for the card (auf der Karte

verbleibende

TIME

REMAINREC

Beispielanzeige

00 40 20 12 6 2 0 over

-dB R

MIC

Aufzeichnungszeit).

Nach dem ersten Drücken werden die Titeldaten angezeigt.

Nach dem zweiten Drücken werden die

Daten der EDL-

Gesamttitel auf CF-Karte

MARK

004020 12

-dB R

MICTRACK

00 40 20 12 6 2 0 over

-dB

Markierung

angezeigt.

Gesamt-EDL-Markierungen auf der Karte

Nach dem zweiten Drücken wird zu den Dateiparametern umgeschaltet.

Nach dem dritten Drücken erfolgt die Umschaltung auf Datum und Uhrzeit.

Mit dem vierten Drücken kehrt die Anzeige zur Standardeinstellung zurück.

-dB

Während der Wiedergabe:

Wiedergabezeit

TIMETRACK

Standardanzeige ist Wiedergabezeit des

TRACK

laufenden Titels

0over

Mit dem ersten Drücken wird zu Dateiparameter

-dB

umgeschaltet.

Nach dem zweiten Drücken erfolgt die Umschaltung auf Datum und Uhrzeit.

Mit dem dritten Drücken kehrt die Anzeige zur Standardeinstellung zurück.

-dB

LIGHT

9. Taste LIGHT

Zur kurzzeitigen Anschaltung der Displaybeleuchtung Taste drücken und freigeben.

004020 12

-dB R

0 over

-dB

Zur Anschaltung der Displaybeleuchtung Taste drücken und 3 Sekunden lang halten.

Zur Abschaltung der Displaybeleuchtung Taste drücken und freigeben.

- 48 -

Vorderseite (Forts.)

In der Anzeige erscheint Door Open.

HP/SPK VOLUME

PHONES

REC PAUSE

DISPLAY LIGHT

REC

KEY LOCK

LEVEL

REC

KEY LOCK

10. Schalter KEY LOCK

Der Schalter KEY LOCK sichert den PMD671 während der Betriebsarten Record, Playback oder Stop in seinem gegenwärtigen Zustand.

Zur Anschaltung Schiebeschalter KEY LOCK nach rechts schieben. In der Anzeige erscheint 3 Sekunden lang "Locked".

Jetzt funktionieren nur folgende Regelelemente: Taste LIGHT für die Displaybeleuchtung. Schalter POWER - funktioniert in den Betriebsarten Playback oder Stop. Schalter PRE REC

Beim Versuch, einen gesperrten Schalter oder eine gesperrte Taste zu betätigen, erscheint im Display kurz "Locked".

Beispielanzeige:

TIMETRACK

TRACK

00 40 20 12 6 2 0 over

-dB R

INT MIC

-dB

Zur Abschaltung Schiebeschalter KEY LOCK nach rechts schieben. In der Anzeige erscheint 3 Sekunden lang "Unlocked".

Linke Seite

CHARGE

DC IN 15V

USB

11 12

11. CHARGE Indikator

DIGITAL

OUT

Der Indikator CHARGE leuchtet während des Aufladens einer optionalen Ni-Cd- oder Ni-MHBatterie.

12. CF-Kartenfach

Für den Zugriff auf die CF-Karte Deckel des Kartenfachs öffnen.

Der PMD671 schaltet sich automatisch ab.

Kartenauswurftaste

CFKartenschlitz

CFKartendeckel

Kartenauswurftaste

Die Kartenauswurftaste hat zwei Positionen: klick aus (a) und klick ein (b).

Auswerfen der CF-Karte:

1. Im Betriebszustand Aufzeichnung oder Wiedergabe Taste STOP Operationen aktiv sind, durch Drücken der Taste STOP stornieren oder bis zu deren Beendigung warten.

2. CF-Kartendeckel öffnen*.

3. Kartenauswurftaste drücken und freigeben, damit sie sich in Position klick aus befindet (a).

4. Kartenauswurftaste aus der Position klick aus in die Position klick ein (b) drücken.

*Beim Öffnen des CF-Kartendeckels schaltet sich der PMD671 ab. Falls eine Aufzeichnung läuft, wird diese durch das Öffnen des Kartendeckels automatisch angehalten. Zur ordnungsgemäßen Schließung der Datei vor dem Abschalten werden wichtige Titeldaten festgeschrieben. Für den Neustart des PMD671 CF-Kartendeckel schließen.

Einsetzen einer CF-Karte:

1. Kartenauswurftaste drücken und freigeben, damit sie sich in Position klick ein befindet (b oben).

2. CF-Karte vollständig einsetzen.

3. CF-Kartendeckel schließen.

Hinweis: Wenn sich der CF-Kartendeckel nicht verriegelt, prüfen, ob sich die Kartenauswurftaste in Position klick ein (b oben) befindet.

drücken. Falls andere

- 49 -

Sicherungsschraube

Zum Öffnen der mitgelieferten Sicherungsschraube der

(3mm x 10mm L)

Speicherabdeckung ist ein Kreuzschlitzschraubendreher erforderlich. Die Schraube verringert die Wahrscheinlichkeit, dass die CF-Karte verlegt oder entwendet wird.

IN: An den Digitalausgang eines digitalen AudioBausteins anschließen. Es können mit 44,1 48, 88,2 und 96 kHz eingehende PCM-Daten aufgezeichnet werden. Damit das Signal aufgezeichnet wird, muss Digi-IN mithilfe der Taste INPUT selektiert werden. Siehe Seite 18.

OUT: An den Digitaleingang eines digitalen AudioBausteins anschließen.

• Es können lediglich Dateien mit

Samplingfrequenzen von 44,1, 48, 88,2 oder 96 kHz ausgegeben werden.

• Digitales Audio wird nur während der normalen

Wiedergabe oder EDL-Wiedergabe ausgegeben.

• Der empfangende Baustein muss Audio im Format

SPDIF (IEC-958-II) empfangen können.

• Der empfangende Baustein muss eine

Samplingfrequenz von 44,1, 48, 88,2 oder 96 kHz empfangen können.

1. Kunststoffdübel (c) und Klemmring (d) entfernen.

2. Schraube einsetzen. Schraube soweit andrehen, dass sie mit dem Fingernagel nicht gedreht werden kann.

Linke Seite (Forts.)

CHARGE

DC IN 15V

USB

14 15

DIGITAL

OUT

DC IN 15V

14. Buchse DC IN 15V

Der mitgelieferte Wechselstromadapter wird an dieser Buchse eingesteckt. Es wird ein Strom von 1,0A bei 15V~ geliefert.

Falls der PMD671 mit

Batteriestrom läuft, schaltet er nun automatisch auf den Adapter um. Wird die Wechselstromversorgung durch einen Stromausfall oder die Entnahme des Adapters unterbrochen, schaltet der PMD671 automatisch auf Batteriebetrieb um.

15. USB-Port

USB

Stecken Sie das mitgelieferte USB-Kabel in diese Buchse und schließen Sie das andere Ende an Ihrem Computer (PC oder MAC) an.

Der USB-Anschluss (2.0) vereinfacht das Kopieren von Audiodateien auf die Festplatte des Computers oder auf eine CD. Diese Verbindung kann nur hergestellt werden, wenn der PMD671 im Aus-Zustand ist (weder eine Aufzeichnung noch eine Wiedergabe läuft).

DIGITAL

OUT

13. Buchsen DIGITAL IN/OUT

RCA-Buchsen zum Anschluss des PMD671 an einen Audio-Baustein, der digitale Audiosignale annimmt oder abgibt.

- 50 -

Anschluss über USB-Port

POWER

MARGIN RESET

MENU/STORE

i / O

Auf Ihrem Computer erscheinen eine Datei namens PMD670.EDL und ein Verzeichnis mit der Bezeichnung MPGLANG1. Die Dateien im Verzeichnis MPGLANG1 sind von 1001 bis zur Anzahl der aufgenommen Titel, maximal bis 1999 durchnummeriert. Je nach den bei der jeweiligen Aufzeichnung gesetzten Rec Format Parametern lauten die Dateierweiterungen .mp3, .wav, .bwf oder .mpg.

PMD670.EDLRoot

(Ursache)

MPGLANG1

1. Kabel an den PMD671 und den Computer anschließen.

2. Schiebeschalter POWER des PMD671 zum Abschalten des Stroms nach rechts schieben und freigeben.

3. Zur Anschaltung des Stroms Taste USB MENU/ STORE drücken und halten, gleichzeitig Schalter POWER nach rechts schieben und freigeben.

Es erscheint diese Anzeige:

Die CF-Karte im PMD671 erscheint als Wechselgerät an Ihrem Computer. Die Audiodateien befinden sich in einem Verzeichnis namens MPGLANG1.

VORSICHT: Nur Audiodateien (Titel) auf andere Datenträger kopieren. Datei EDL weder verändern noch löschen. Bei fehlender oder beschädigter EDLDatei kann der PMD671 aufgenommene Titel nicht erkennen.

Die beigelegte CD enthält eine Demoversion des Softwareprogramms PMDEdit für die Bearbeitung von Audiodateien. PMDEdit ist ein mit allen Funktionen ausgestattetes, speziell für die Digitalrecorder von Marantz Professional ausgelegtes Softwareprogramm. Es kann unter www.d-mpro.com oder durch gebührenfreien Anruf bei der Nummer (866) 405-2154 erworben werden.

Zur Fortsetzung der Aufzeichnung oder Wiedergabe Strom am PMD671 abschalten und erneut anschalten.

1001.MP3

1002.MP3

1003.MP3 . . . . . .

1999.MP3

Diagramm der Dateistrukturen (Beispiel mp3-Dateien). Werden an den Dateinamen oder der Dateistruktur in Ihrem Computer Änderungen vorgenommen, verhindert dies die Erkennung und damit die Wiedergabe der Datei durch den PMD671.

Audiodateien aus Ihrem Computer, die unter Verwendung der obigen Dateinamen und Dateistrukturen umbenannt wurden, können jedoch vom PMD671 unter Umständen wiedergegeben werden. Wenn Sie beispielsweise eine mp3-Audiodatei

1234.MP3 benennen und im Verzeichnis MPGLANG1 deponieren, kann sie vom PMD671 möglicherweise wiedergegeben werden.

- 51 -

PUSH

MIC

GND HOT

COLD

OFF

+48V

PHANTOM

REMOTE 1

REMOTE 2INLINE

112233

Rechte Seite

16 17 18

REMOTE 2

REMOTE 1

RC600 ist für Mikrofoninterviews gedacht. Es kann an Ihr Mikrofon angeschlossen werden.

PUSH

LINE

GND HOT

PUSH

MIC

PHANTOM

+48V ON

OFF

COLD

REMOTE 1

16. Buchse REMOTE1

In diese Buchse ein (nicht mitgeliefertes) RemoteGerät einstecken.

Ein mit dem 2,5mm Minijack verbundener Schalter führt je

Verdrahtungsdiagramm

nach Einstellung von RemoteMode in Stellung Off (offen) und On (geschlossen)

Buchse 2,5 mm

Folgendes durch:

RemoteMode: StartPause

Im Betriebszustand Rec oder Playback Pause zum Start der Aufzeichnung Remote anschalten. Während der Aufzeichnung oder Wiedergabe zur Unterbrechung Remote anschalten, zur Fortsetzung Remote abschalten. Wenn Auto Mark auf On gesetzt ist, wird bei Fortsetzung der Aufzeichnung eine EDL-Markierung eingefügt.

StrtStp TR

Aufzeichnung starten oder stoppen. Bei erneutem Start wird ein neuer Titel begonnen.

EDL-Markierung

Während der Aufzeichnung oder Wiedergabe zum Einfügen einer EDL-Markierung Remote anschalten.

PWR REC

Im Zustand Strom aus Remote anschalten, um den Strom anzuschalten und die Aufzeichnung zu beginnen. Während der Aufzeichnung zum Anhalten der Aufzeichnung und zur Abschaltung des Stroms Remote abschalten.

Manual TRK

Während der Aufzeichnung zur Inkrementierung des Titels Remote anschalten. An diesem Punkt wird ein neuer Titel erstellt. Die Aufzeichnung wird nicht unterbrochen.

Seite 44 enthält Anweisungen zur Einstellung oder Änderung der Betriebsart Remote.

REMOTE 2

17. Buchse REMOTE2

Buchse REMOTE2 ist für den Einsatz des optionalen Remote-Geräts RC600 bestimmt.

Das 1,20m lange Kabel mit vierpoligem Ministecker wird am PMD671 angesteckt, während Sie den PMD671 mithilfe des Tragegurts tragen.

Zur Benutzung des RC600 sind keine Änderungen am Menü erforderlich. Das RC600 besteht aus:

a Einer Indikatorleuchte:

a b

• (grün), leuchtet ständig bei Bereitschaft oder Stopp

c d

• (rot) leuchtet ständig während der Aufzeichnung

• (blinkt rot) während der Unterbrechung der Aufzeichnung

• (orange) blinkt bei Eingang eines über der Pegelgrenze liegenden Signals während der Aufnahme oder Pause 1/2 Sek. lang und leuchtet anschließend wieder rot

• (blinkt grün) 2 Sek. lang bei Einfügen einer EDLMarkierung während der Aufzeichnung

b drücken zur Unterbrechung der Aufzeichnung c drücken für Start/Fortsetzung der Aufzeichnung und

zur manuellen Inkrementierung von Titeln

d drücken zum Einfügen einer EDL-Markierung

während der Aufzeichnung

LINE

OUT

LINE

18. Buchsen LINE IN/OUT

In diese Buchsen werden externe Audiogeräte mit Line-Level

angeschlossen.

Buchsen LINE IN

Hier werden die RCA-Audiokabel Links und Rechts für den Anschluss an den Ausgang eines externen Geräts eingesteckt.

Im Eingangsselektionsmenü muss zur Aufzeichnung in Mono, Stereo oder LR-Mono LINE selektiert werden. Siehe Taste INPUT.

- 52 -

Rechte Seite (Forts.)

19 20

PUSH

LINE

GND HOT

PUSH

MIC

PHANTOM

+48V ON

OFF

COLD

REMOTE 2

REMOTE 1

Buchsen LINE OUT

Hier werden die RCA-Audiokabel Links und Rechts für den Anschluss an den Eingang eines Verstärkers oder eines anderen externen Geräts eingesteckt.

Die Ausgabe in den Kanälen L oder R während der Wiedergabe hängt von der Aufnahme ab. Bei einer Stereo- oder Dual Mono-Aufnahme entscheidet der Schalter AUDIO über den Inhalt der Ausgabekanäle.

MIC

19. Buchsen MIC IN

An diese Buchsen werden externe Mikrofone

GND

HOT

COLD

angesteckt. Mithilfe der Taste INPUT muss MIC selektiert werden.

Für Monoaufzeichnungen

linke Buchse benutzen. Zur Stereoaufzeichnung mittels MIC-Eingang oder LRmono mit MIC-Eingang beide Buchsen benutzen.

Anmerkungen:

• Die XLR-Pinbelegung ist 1 Erde, 2 spannungsführend, 3

neutral.

• Mikrofone mit einer PHONE-Buchse können mit einem

(nicht mitgelieferten) Adapter PHONE auf XLR verwendet werden.

PHANTOM

+48V

20. Schalter PHANTOM +48V

Zur Versorgung von Kondensatormikrofonen mit 48V auf ON schalten.

ON: Zur Versorgung von Kondensatormikrofonen wird Spannung von +48V geliefert

OFF: Es wird keine Mikrofonspannung geliefert.

OFF

Mikrofonempfehlungen

Wegen ihrer höheren Empfindlichkeit und der besseren Audioaufnahmequalität werden professionelle Kondensatormikrofone empfohlen (sie benötigen zusätzlichen Strom entweder über Phantomstrom, vom PMD671 oder aus einer anderen Quelle).

Dynamische Mikrofone können auch verwendet werden, liefern jedoch keine optimale Aufnahmequalität.

Wenden Sie sich zur Auswahl der für Ihre Anwendung am besten geeigneten Mikrofone an Ihren regionalen Händler. Diese können Ihnen die verschiedenen Leistungsmerkmale und Charakteristika der Mikrofone für Ihre Anwendung demonstrieren.

21. Tragezapfen

Der mitgelieferte Trageriemen

REMOTE

Trageriemen befestigen

wird an diesen Tragezapfen befestigt.

REMOTE 2

REMOTE

1. Das Ende des Trageriemenhalters mit dem runden Loch auf den Tragezapfen drücken.

2. Trageriemen daran befestigen.

REMOTE

3. Durch 'Zuknöpfen' des anderen Endes des Trageriemenhalters auf dem Tragezapfen Riemenhalter schließen.

4. Schritt 1 - 3 beim anderen

REMOTE

Tragezapfen wiederholen.

Unterseite

22. Batteriefach

Zum Öffnen des Batteriefachs drücken und in Pfeilrichtung schieben.

- 53 -

Batteriestromversorgung

Der PMD671 kann mit Strom aus verschiedenen Batteriearten versorgt werden.

Tipp: Bei Aufzeichnungen mit Wechselstrom immer voll aufgeladene Batterien in den PMD671 einlegen, da bei einem Ausfall des Wechselstroms bis zu 30 Sekunden der Aufzeichnung verloren gehen könnten.

Es können acht AA-Alkalibatterien und der mitgelieferte Batteriehalter benutzt werden. Die Ladung von Alkalibatterien reicht für Aufzeichnungen oder Wiedergaben von etwa *6 Stunden Dauer.

In dem mitgelieferten Batteriehalter können wieder aufladbare Ni-Cd- oder Ni-MH-Batterien der Größe AA verwendet werden, sie lassen sich jedoch mit dem in den PMD671 eingebauten Ladegerät nicht wieder aufladen.

Im PMD671 können optionale Ni-Cd-Batterien des Modells RB1100 aufgeladen werden. Die Ladung von Ni-Cd-Batterien reicht für Aufzeichnungen oder Wiedergaben von etwa *5 Stunden Dauer.

Mit dem im PMD671 eingebauten Ladegerät können optionale Ni-MH-Batterien (Nickel-Metall-HydridBatterien) des Modells RB1651 benutzt und aufgeladen werden. Die Ladung von Ni-MH-Batterien reicht für Aufzeichnungen oder Wiedergaben von etwa *7 Stunden Dauer.

*bei Einsatz von Compact-Flash-Medien.

AA-Batterien einlegen:

Strom abschalten und PMD671 auf den Kopf stellen.

Zum Öffnen Abdeckung des Batteriefachs drücken und in Pfeilrichtung schieben.

8 AA-Batterien mit dem Minuspol zu den Federn ausgerichtet in das Fach einlegen.

Schildchen

Band

Batteriehalter mit dem Schildchen wie gezeigt über das Band einlegen, damit er später problemlos entnommen werden kann.

Abdeckung des Batteriefachs wieder aufsetzen**.

Optionale Ni-Cd- oder Ni-MH-Batterie einlegen

Schildchen

Band

Batterie mit dem Schildchen wie gezeigt über das Band einlegen, damit sie später problemlos entnommen werden kann**.

Optionale Ni-Cd-Batterie aufladen

• Ni-Cd-Batterie richtig in das Batteriefach einlegen.

• Wechselstromadapter anschließen und am

Stromnetz einstecken.

• Im Menü Batt Type Menüpunkt Ni-Cd wählen

(Seite 30).

• Zum Start des Ladezyklus Strom am PMD671

einschalten, dann ausschalten.

• Während des Aufladens muss der PMD671

ausgeschaltet sein.

Während des Aufladens (ca. 3 Stunden) leuchtet die Anzeigelampe CHARGE stetig.

Wenn der Ladezyklus der Ni-Cd-Batterie abgeschlossen ist, erlischt die Anzeigelampe CHARGE.

**Für optimale Batterieleistung unbedingt beim Wechsel des Batterietyps Menüeinstellung Batt Type ändern.

- 54 -

Display

1 2 3 4 5 6 7

TOTALTRACK TIME

REC REMAIN kbps

TRACK

MARK

15 16 17

1. Etikett REC

Das Etikett REC erscheint, um TOTAL REC TIME oder REC TIME REMAINING in der oberen alphanumerischen Anzeige anzuzeigen.

2. Etikett TOTAL

Das Etikett TOTAL erscheint, um TOTAL REC TIME oder TOTAL REC TIME REMAINING in der oberen alphanumerischen Anzeige anzuzeigen.

3. Etikett TRACK

Das Etikett TRACK erscheint mit anderen Etiketten in diesem Bereich, um TRACK TIME in der oberen alphanumerischen Anzeige anzuzeigen.

4. Etikett REMAIN

Das Etikett REMAIN erscheint, um REC TIME REMAINING oder TOTAL REC TIME REMAINING in der oberen alphanumerischen Anzeige anzuzeigen.

8 9 10 11 12 13 14

A-B

kHz AM PM

-dB R

INT MIC LINE

S.SKIP

9. Etikett AM/PM

Zeigt bei der Uhrzeitanzeige AM oder PM an.

10. Etikett kHz

Das Etikett kHz erscheint und zeigt an, dass es

over

-dB

sich bei den letzten fünf Stellen in der oberen alphanumerischen Anzeige um die Frequenz in Kilohertz handelt.

11. L -dB R Pegelmessgeräte-Etikett

L ist das Etikett für das linke (obere) Pegelmessgerät.

-dB ist das Etikett für die mittlere Pegelskala in dB. R ist das Etikett für das rechte (untere) Pegelmessgerät.

12. Oberes Pegelmessegerät

Je lauter die Toneingabe an den Recorder im linken Kanal, umso mehr Balken werden angezeigt.

13. Dezibelskala

Die Skala in dB (Dezibel) für die oberen und unteren Pegel.

14. Unteres Pegelmessgerät

Je lauter die Toneingabe an den Recorder im rechten Kanal, umso mehr Balken werden angezeigt.

15. Etikett TRACK

Das Etikett TRACK zeigt an, dass es sich bei der in der unteren alphanumerischen Anzeige gezeigten Zahl um die Titelnummer handelt.

5. Etikett TIME

Das Etikett TIME erscheint, um REC TIME REMAINING, TOTAL REC TIME REMAINING oder TRACK TIME in der oberen alphanumerischen Anzeige anzuzeigen.

6. Etikett Kbps

Das Etikett Kbps erscheint und zeigt an, dass es sich bei den ersten fünf Stellen in der oberen alphanumerischen Anzeige um Kilobits pro Sekunde handelt.

7. Etikett A-B

A- zeigt an, dass der Start (A-Punkt) einer A-B-Schleife gesetzt wurde. A-B zeigt an, dass auch das Ende (der B-Punkt) einer A-B-Schleife gesetzt wurde.

8. Obere alphanumerische Anzeige

Zeigt verschiedene Daten wie verbleibende Aufzeichnungszeit, Uhrzeit, Menüeinstellungen usw. an. Die dazugehörigen Etiketten sind die Anzeigepositionen 1-7, 9 und 10.

16. Etikett MARK

Das Etikett MARK zeigt an, dass es sich bei der in der unteren alphanumerischen Anzeige gezeigten Zahl um die EDL-Markierungsnummer handelt.

17. Untere alphanumerische Anzeige

Zeigt verschiedene Daten wie verbleibender Aufzeichnungsalgorithmus, Datum, Titelnummer, Titelanzahl auf CF-Karte, EDL-Markierungsnummer, Anzahl EDLMarkierungen auf CF-Karte usw. an. Die dazugehörigen Etiketten sind die Anzeigepositionen 15 und 16.

- 55 -

TOTALTRACK TIME

REC REMAIN kbps

TRACK MARK

A-B

kHz AM PM

-dB R

INT MIC LINE

S.SKIP

over

-dB

18 19 20 21 22 23 24 25 26

18. Etikett MIC / INT MIC

Das Etikett MIC erscheint bei der Auswahl externer Mikrofone. Das Etikett INT MIC erscheint, wenn für die Aufzeichnung das eingebaute Mikrofon als Eingang ausgewählt wurde.

19. Etikett LINE

Das Etikett LINE erscheint, wenn für die Aufzeichnung die Buchsen LINE IN als Eingänge gewählt wurden.

20. Record

Das Symbol Record erscheint, wenn sich der PMD671 im Betriebszustand Aufzeichnung befindet. Bei der Aufzeichnung erscheint es mit dem Symbol Play. Bei Unterbrechung der Aufzeichnung erscheint es mit dem Symbol Pause und blinkt.

21. Play

Das Symbol Play erscheint, wenn sich der PMD671 in den Betriebszuständen Playback, Playback Pause, Recording oder Record Pause befindet.

22. Pause

Das Symbol Pause erscheint, wenn sich der PMD671 in den Betriebszuständen Playback Pause oder Record Pause befindet.

Die Anzeigenleuchte CHARGE blinkt. Ist BEEP auf On gestellt, dann gibt der PMD671 auch ein akustisches Signal ab.

Wird der Betrieb des PMD671 fortgesetzt, schaltet er sich automatisch ab. Falls er sich in einer Aufzeichnung befindet, schreibt er die Titeldaten fest, hält die Aufzeichnung an und schaltet den Strom ab. Falls er sich in der Wiedergabe befindet, hält er diese an und schaltet den Strom ab.

zeigt an, dass die Batterie leer ist.

24. Etikett S. SKIP

Das Etikett S.Skip erscheint, wenn Silent Skip angeschaltet ist.

25. Abstandspegel

Der Abstandspegel wird angezeigt. Der PMD671 hält diese Anzeige auf dem höchsten während der aktuellen Aufzeichnung erreichten Pegel. Ist dies mehr als 0 dB, wird OV angezeigt. Zum Rücksetzen des Abstandspegels Taste MARGIN RESET drücken und freigeben.

26. Etikett -dB

Das Etikett -dB bezieht sich auf die Spitzenpegelanzeige.

23. Batterie

Wenn der Betrieb mit Batteriestrom erfolgt, erscheint das Batteriesymbol in den meisten Displays zur Anzeige des Batterieladungszustands.

zeigt an, dass die Batterie in Ordnung ist.

zeigt an, dass die Batterieladung niedrig ist und nur noch etwa 5 - 10 Minuten für Aufzeichnung oder Wiedergabe zur Verfügung stehen.

Blinken zeigt an, dass nur noch etwa 1 - 3 Minuten für Aufzeichnung oder Wiedergabe zur Verfügung stehen.

Pflege und Wartung

Ein mit milder Waschmittellösung leicht befeuchtetes weiches Tuch benutzen

- 56 -

Tabelle der Aufzeichnungszeiten

Die auf einer CF-Karte verfügbare Aufnahmedauer (Stunden:Minuten:Sekunden) hängt von der Größe der Karte in Megabyte (MB), der Aufzeichnungsart (PCM, MP2 oder MP3), Mono oder Stereo, Bitrate, Samplerate und Bytegröße (8, 16, oder 24) ab. In der Tabelle sind die annähernden Aufzeichnungszeiten auf der Grundlage dieser Faktoren aufgeführt.

Alle Zeitangaben sind annähernd.

- 57 -

Rec Format Tabellen

Analogeingänge

Kanal/ Kanäle

Stereo

Mono

PCM

Audio

Format

MP2

MP3

MP2

24 bit

16 bit

24 bit

16 bit

Fs kHz and

(Bitrate Kbps)

96, 88.2, 48, 44.1

48, 44.1, 32, 24, 22.05,

16, 12, 11.025, 8

48, 44.1, 32

(384, 256, 192, 128, 96, 64)

48, 44.1, 32

(320, 256, 160, 128, 80, 64)

24, 22.05, 16

(160, 128, 80, 64, 40, 32)

96, 88.2, 48, 44.1

48, 44.1, 32, 24, 22.05,

16, 12, 11.025, 8

48, 44.1, 32

(192, 128, 96, 64, 48, 32)

Dateierweiterung

wav/bwf

mpg/bwf

mp3/bwf

wav/bwf

mpg/bwf

BWF-

Erweiterung

wav/bwfmp3/bwf

MP3

48, 44.1, 32

(160, 128, 80, 64, 40, 32)

24, 22.05, 16

(80, 64, 40, 32, 24, 16)

mp3/bwf

Digitaleingang (grau hinterlegte Werte werden von der Eingangsquelle bestimmt)

Kanal/ Kanäle

Stereo

Mono

Audio-

Format

24 bit

PCM

16 bit

MP2

MP3

24 bit

PCM

16 bit

MP2

MP3

Fs kHz und

(Bitrate Kbps)

96, 88.2, 44, 44.1

48 , 44.1

48, 44.1 (384, 256, 192, 128, 96, 64)

48, 44.1 (320, 256, 160, 128, 80, 64)

96, 88.2, 44, 44.1

48 , 44.1

48, 44.1 (192, 128, 96, 64, 48, 32)

48, 44.1 (160, 128, 80, 64, 40, 32)

Dateierweiterung

wav/bwf

mpg/bwf

mp3/bwf

wav/bwf

mpg/bwf

mp3/bwf

Erweiterung

wav/bwf

BWF-

- 58 -

Standardeinstellungen des Menüs

Preset 3Preset 2Preset 1Preset 3Preset 2Preset 1

StereoStereoStereoStereoMonoStereoStereo/MonoRecFormat

MP3PCMPCMPCMMP3MP3PCM/MP2/MP3

44,14844,144,144,144,1Fs (kHz)

160Nicht verfügbarNicht verfügbarNicht verfügbar32128Bitrate (Kbps)

mp3wavewavewavemp3mp3wave/BWF/mp2/mp3 (Dateiformat)

wavwavwavwavwavwavwav/bwf (BWF-ERweiterung)

MonitorMonitorMonitorMonitorMonitorMonitorMonitor, TimeShftRAW Mode

AusAusAusAusAusAusAn/AusVerify

AusAusAusAusAusAusAn/AusPupPreRec

StereoStereoStereoStereoStereoStereoStereo/L-Stereo/0-20dBSt Mode

MonoMonoMonoMonoMonoMonoMono/LRmonoMono Mode

AnAnAnAnAnAnAn/AusAuto Mark

AnAnAnAnAnAnAn/AusManualTR

AusAusAusAusAusAusAn/AusAuto TRK

5 Min.*5 Min.*5 Min.*5 Min.*5 Min.*5 Min.*1/5/10/15/30 Min., 1/2/6/8/12/24 Std.

AusAusAusAusAusAusAn/AusSeamls Ply

AusAusAusAusAusAusAn/AusSilentSkp

3 Sek.*3 Sek.*3 Sek.*3 Sek.*3 Sek.*3 Sek.*1 - 5 Sek. (1-Sek.-Schritte)

-40dB*-40dB*-40dB*-40dB*-40dB*-40dB*-60 - -20 dB (5-dB-Schritte)

AusAusAusAusAusAusAn/AusAuto Cue

20 ms*20 ms*20 ms*20 ms*20 ms*20 ms*5 - 95 ms (5-ms-Schritte)

-40dB*-40dB*-40dB*-40dB*-40dB*-40dB*-60 - -20 dB (5-dB-Schritte)

AusAusAusAusAusAusAn/AusS.Monitor

AnAnAnAnAnAnAn/AusSinglePly

StartPauseStartPauseStartPauseManual TRKEDL-MarkierungStartPausePWR REC/Manual TRK

0000000000000000000000000000000000006-stelliger ASCII-CodeID1Dscrpt

0000000000000000000000000000000000006-stelliger ASCII-CodeID2Origin

0000000000000000000000000000000000006-stelliger ASCII-CodeID3OrgRef

---------------Default

MusikHöchste QualitätHöchste QualitätHöchste QualitätBesprechungAudio Application:

komprimiertNicht komprimiertNicht komprimiertNicht komprimiertkomprimiertkomprimiert

JAN

20052005

Standardeinstellung (Europa)

JAN

Standardeinstellung (Amerika)

T/M/J

AM 0:00

M/T/J, T/M/J

AM 0:00

AlkaliAlkaliAlkali/Ni-Cd/Ni-MhBatt type

Ja Ja

2003 - 2099Date Time

AuswahlbereichAnzeige

M/T/J, T/M/J

AM/PM 0:00 - 11:59

1 - 31

JAN - DEZ

DateForm

Ja/Nein

An/Aus

A.PowOff

Beep

1/2/3Preset

StartPause/StrtPausTR/EDL Mark/Remote

*Standardeinstellung bei angeschalteter Funktion.

- 59 -

FEHLERSUCHE

Sollten Fehler auftreten, ist eine Konsultation Ihres Händlers oder Ihrer technischen Serviceabteilung häufig nicht erforderlich. Auf der Grundlage der folgenden Checks können Sie eine Anzahl von Fehlern unter Umständen ohne große Schwierigkeiten selber beheben. Wenn das Problem nach der folgenden Überprüfung nicht beseitigt werden kann, wenden Sie sich bitte an Ihren Händler oder an Marantz Professional unter der gebührenfreien Nummer (866) 405-2154.

Der PMD671 schaltet sich nicht an

Strom überprüfen

• neue Batterien einlegen

• Anschlüsse des Wechselstromadapters prüfen

Der PMD671 schaltet sich an und wieder aus

• neue Batterien einlegen

Der PMD671 scheint aufzuzeichnen, jedoch kein Ton beider Wiedergabe

• Eingangseinstellung überprüfen. (Ist beispielsweise der Eingang LINE ausgewählt, jedoch kein Eingang an den Buchsen LINE IN angeschlossen, dann zeichnet der PMD671 Stille auf.)

Keine Wiedergabe am PMD671

• EDL-Schalter prüfen, falls in Stellung ON, auf OFF umschalten

Keine Audiowiedergabe über Kopfhörer oder eingebauten Lautsprecher

• HP/SPK VOLUME Reglereinstellung prüfen

• anderen Titel oder CF-Karte prüfen

Keine Aufzeichnung am PMD671

• andere CF-Karte versuchen

• prüfen, ob die Maximalanzahl von 999 Titeln aufgezeichnet wurde

• prüfen, ob der PMD671 die CF-Karte bestätigt

Kein Signal vom Mikrofoneingang

• Eingangsauswahl überprüfen

• REC Lautstärkereglereinstellungen überprüfen

• prüfen, ob Mikrofon(e) PHANTOM-Strom benötigen

Übermäßiges Geräusch

• Kabelverbindungen prüfen

• PMD671 abschalten, Wechselstromadapter ausstecken, Batterien entnehmen, anschließend wieder Strom an das Gerät schalten (vollständiger Reset)

Wiedergabe am PC von schlechter Tonqualität

• Qualität der PC-Soundkarte und des Soundprogramms prüfen

• Frequenzumwandlungsprogramm prüfen*

*Der PMD671 zeichnet Audiodateien mit einer

Samplingfrequenz von 48 kHz auf. Einige PCProgramme wandeln Dateien (mit Hilfe eines Samplingraten-Wandlers) in 44,1 kHz um. Es sollten nur qualitativ hochwertige A/D-Wandler zum Einsatz kommen.

Cannot Read After Write (Display zeigt an: Cannot . . ,) Cannot Time Shift (Display zeigt an: Cannot . . .)

• Funktionen Read After Write/Time Shift stehen bei 24-Bit-Aufzeichnungen nicht zur Verfügung

PC kann Dateien nicht lesen

• Prüfen, ob MP2 oder MP2 mit Dateierweiterung .wav. Einige PCs können diese Kombination nicht interpretieren. Versuchen Sie, die MP2-Datei in eine Datei mit Dateierweiterung .mp2 oder .mp3 umzubenennen.

• Leistungsfähigkeit des PC-Programms prüfen Einige Wiedergabe- und Bearbeitungsprogramme

unterstützen die Formate MP2/MP3, Broadcast Wave (.bwf) oder 24-Bit-Formate nicht. Auf der Website von Marantz Professional unter www.d-mpro.com finden Sie Links zu Programmen, die die Formate MP2/MP3 und Broadcast Wave unterstützen.

Die aufladbare Batterie wird nicht aufgeladen

• prüfen, ob die Anzeigenleuchte CHARGE während der Aufladung stetig leuchtet und sich nach Abschluss des Ladevorgangs abschaltet.

• Anschlüsse des Wechselstromadapters prüfen

• prüfen, ob Strom am PMD671 abgeschaltet ist

Die Lebensdauer der aufladbaren Batterie ist niedrig

• die Ni-Cd-Batterie muss bei jedem Ladezyklus unbedingt vollständig aufgeladen und anschließend wieder vollständig entleert werden

• Batterie austauschen

Zur Vermeidung von Audioproblemen aufgrund von Fragmentierung sollten stark benutzte Medienkarten gelegentlich neu formatiert werden.

Falls sich der PMD671 erratisch verhält, kann der Mikroprozessor durch Abschalten des Stroms, Ausstecken der Wechselstromversorgung und

Entnahme der Batterien zurückgesetzt werden.

Fehlermeldungen

CF-Karte

"You Need FormatOnPC"

Andere

UnLock

"NO_EDL EDLERROR-A"

Verify Err

DSP ERROR

Can not… E1

Can not… E3

Can not… E4 Can not… E5

Can not… E6

Can not… E7

Beschreibung Anzeige

Keine CF-Karte eingelegt oder Karte nicht gefunden.NO_CARD Fehler bei CF-Karten-Initialisierung oder bei Titeldatenerneuerung.UNFORMAT Verbleibende Kapazität der CF-Karte ist weniger als einige KB.FULL_CARD

CF-Karte ist nicht formatiert.

Formatierungsfehler.Format Fail Die richtige Datei ist nicht vorhanden.NO_FILE Die Titelanzahl auf der CF-Karte hat das Maximum von 999 erreicht.FULL_999 Es wurde ein Titel ausgegeben, für den keine Wiedergabe möglich ist.Can not… Die Anzahl EDL-Markierungen auf der CF-Karte hat das Maximum von 255 erreicht.Mark_255 Ungeeignete Zugriffsgeschwindigkeit auf CF-Karte.No_Good

Bei der Aufzeichnung mit digitalem Eingang wurde besch‰digtes digitales Audiosignal empfangen.

Bei der Aufzeichnung mit digitalem Eingang wurde ein digitales Audiosignal mitUnsupport beschädigter Samplingrate empfangen, oder ein beschädigtes Dateiformat wurde eingerichtet.

A- oder B-Punkt für EDL A-B-Schleife wurde nicht gefunden.

Bei der Aufzeichnung wurde bei Menüauswahl von Verify in Stellung "On" ein Verifizierungsfehler festgestellt.

DSP-Verarbeitungsfehler.

Time Shift Playback ist auf der auf dem PMD660 aufgenommenen CF-Karte nicht verfügbar.

Time Shift Playback ist zwischen Titel mit verschiedenen Samplingfrequenzen oderCan not… E2 Audioformaten, also MP2 und MP3, nicht verfügbar.

Read After Write ist bei der Aufzeichnung mit MP2 oder 24-Bit und 96/88,2 kHz PCM nicht verfügbar.

Verify ist bei der Aufzeichnung mit MP2 oder 24-Bit und 96/88,2 kHz PCM nicht verfügbar.

F.FWD/F.REV oder Suche Seek+/- ist f¸r die VBR-Datei (Variable Bit Rate) nicht verfügbar.

Kann Kartenprüfung nicht durchführen, da zu wenig verbleibende Kartenkapazität.

Während der Wiedergabe einer PCM-Datei wurde ein Wave-Formatfehler festgestellt.

- 60 -

SPEZIFIKATIONEN*

Digitales Audiosystem

System ........................................ Solid State Recorder

Verwendbare Medien ..................... CF-Speicherkarten/

Microdrive-Karten

Aufzeichnungs- und Medienmethoden

.mp2 ..................... MPEG1 Layer II Komprimierung

.mp3 .................... MPEG1 Layer III Komprimierung

.mp3 ................... MPEG2 Layer III Komprimierung*

*für alle halben Samplingraten.

PCM ................................... 16/24-Bit lineares PCM

Aufzeichnungs-Bitrate (wählbar)

MP2 mono ................... 192, 128, 96, 64, 48, 32 kbps

MP2 stereo ................ 384, 256,192,128, 96, 64 kbps

MP3 mono ....... 160, 128, 80, 64, 40, 32, 24, 16 kbps

MP3 stereo ... 320, 256, 160,128, 80, 64, 40, 32 kbps

Samplingfrequenz

Analog

24bit PCM ........................... 96, 88,2, 48, 44.1 kHz

16bit PCM .................................... 48, 44,1, 32, 24,

....................................22,05, 16, 12, 11,025, 8 khz

MP2 ............................................. 48, 44,1, 32 kHz

MP3 ......................48, 44,1, 32 , 24, 22,05, 16 kHz

Digital ..................................... 96, 88,2, 48, 44,1 kHz

Anzahl Kanäle ...............................2 (stereo), 1 (mono)

Frequenzgang ..................... 44kHz (-0,5dB, fs=96kHz)

Signal-Rausch-Abstand

IEC-A gewichtet....................................... LINE 92 dB

MIC 65 dB

Gesamte harmonische Verzerrung

bei 0 VU (PCM) ...................................... LINE 0,01%

MIC 0,03%

Dynamikbereich ................................................... 94 dB

Eingänge

MIC IN L/R

Typ ........... XLR (1:ERDE, 2:SPANNUNG, 3:NULL)

Eingangsempfindlichkeit (MIC) ..

LINE IN L/R

Typ .......................................................... RCA jack

Eingangsempfindlichkeit....... 300 mVrms/22 kOhm

DIGITAL IN

Typ .......................................................... RCA jack

Eingangsimpedanz .................................... 75 Ohm

Standardeingangspegel ............................ 0,5 Vp-p

Samplingfrequenz ............... 96, 88,2, 48, 44,1 kHz

Format .............................. SPDIF (IEC 958 TypeII)

Ausgänge

LINE OUT L/R

Typ .......................................................... RCA jack

Standardpegel .......................2 Vrms max./2 kOhm

DIGITAL OUT

Typ .......................................................... RCA jack

Ausgangsimpedanz................................... 75 Ohm

Standardausgangspegel ........................... 0,5 Vp-p

Samplingfrequenz ............... 96, 88,2, 48, 44,1 kHz

Format ............................. SPDIF (IEC-958 Type II)

1,2 mVrms/3 kOhm

Allgemeines

Kopfhörer-Ausgangsleistung ............ 20 mW/32 Ohm

Lautsprecher-Ausgangsleistung ......... 70 mW/4 Ohm

Phantomstrom .......................................... +48V/7mA

Stromverbrauch

Aufzeichnung/Wiedergabe ............................... 6 W

Aufladen ................................................ 12 W max.

Bereitschaft (Batteriebetrieb) ...................... 2,9 mW

Batterielebensdauer (Alkali) .............. 6 Std. (typisch)

Abmessungen

Breite .............................................264 mm (10,4")

Höhe .................................................. 55 mm (2,0")

Tiefe .................................................185 mm (7,3")

Gewicht ..................................... 1,3 kg (2 lbs. 14 oz.)

Im Lieferumfang enthaltenes

Wechselstromadapter .......................................... 1

Batteriehalter ........................................................ 1

Trageriemen ......................................................... 1

Trageriemenhalter ................................................ 2

Schrauben (ISO 3x10 mm)................................... 3

Kunststoffpin u. -halter .......................................... 1

USB-Kabel ........................................................... 1

Benutzeranleitung ................................................ 1

Optionales Zubehör** [Verfügbarkeit]

Ni-Cd-Akku................................................ RB1100

Ni-MH-Akku............................................... RB1651

Trageabdeckung (Vinyl)............................. CLC670

Tragetasche [nur USA, Europa] .................PRC300

Professionelle Reportertasche

[nur USA, Europa] ...............................PRC600

Attachékoffer [nur USA] ............................... CA200

**Einzelheiten siehe www.d-mpro.com. *Änderungen der Spezifikationen ohne Ankündigung

vorbehalten.

Empfohlene Aufzeichungseinstellungen

Aufzeichnung einer Besprechung

LEVEL CONT. Schalter auf ALC. ANC Schalter auf . Werkseitige Standardeinstellungen. Eingang: INT MIC Mono oder MIC Mono Menüeinstellungen:

Preset 2

Musikaufzeichnung

LEVEL CONT. Schalter auf MANUAL. ANC Schalter auf FLAT. Eingang: MIC Stereo Menüeinstellungen:

Preset 1

Menüeinstellungen (höchste Qualität):

Preset 3

- 61 -

EINGESCHRÄNKTE GEWÄHRLEISTUNG

Für Ihr Marantz Professional Produkt wird auf Material- und Fertigungsfehler eine Garantie für die Dauer eines Jahres im Umfang von Teilen und Arbeit geleistet.

Soweit unten nicht anderweitig festgelegt, gilt diese Garantie für Material- und Fertigungsfehler. Folgende Schäden fallen nicht unter die Garantie:

1. Beschädigung, Verschleiß, Funktionsstörung oder Nichterreichen der Leistungsspezifikation aufgrund von:

a) Unfällen, Naturereignissen, zweckentfremdeten

Anwendungen, Missbrauch, Vernachlässigung oder nicht bevollmächtigten Produktveränderungen.

b) Unsachgemäßem Einbau, Ausbau oder

unsachgemäßer Wartung, Nichtbefolgung der mitgelieferten Anweisungen.

c) Reparatur oder versuchter Reparatur durch einen

nicht von Marantz bevollmächtigten Vertreter.

d) Transporten (Ansprüche sind an den Frachtführer

zu richten).

e) Aus allen anderen Gründen mit Ausnahme von

Fertigungsmängeln.

2. Reinigung, Überprüfungen ohne Fehlerergebnis oder Veränderungen für den Einbau, Ausbau oder erneuten Einbau des Produkts.

3. Produkte mit Seriennummern, bei denen die Seriennummer entstellt, verändert oder entfernt wurde.

4. Batterien und Batterielader.

5. Zubehör, insbesondere Kabel, Beschläge und Halterungen, Reinigungszubehör, Stromkabel und adapter sowie Trageboxen.

Nicht übertragbare Garantie

Diese Garantie kann nur vom ursprünglichen Käufer in Anspruch genommen werden.

Leistungsumfang

Wir bezahlen sämtliche Kosten für Arbeit und Teile der dieser Garantie unterliegenden Gegenstände.

Inanspruchnahme des Service

(nur Nord- und Lateinamerika)

1. Falls Ihr Gerät einen Service in den USA benötigt, wenden Sie sich bitte an unsere Servicezuweisung unter der unten aufgeführten Telefonnummer. Wir geben Ihnen Name und Anschrift eines oder mehrerer Servicezentren bekannt, wo der Service in Anspruch genommen werden kann. Gerät bitte nicht direkt an uns zurücksenden.

2. Ist die Einsendung des Geräts zum Service erforderlich, sind die Versandkosten von Ihnen zu bezahlen. Fallen die erforderlichen Reparaturen in den Garantierahmen, dann zahlen wir die Rückversandkosten an Ihre Anschrift überall in den Vereinigten Staaten oder ihren Territorien.

3. Wird ein Garantieservice erforderlich, dann ist der datierte Originalkaufbeleg oder ein anderer Nachweis des Kaufdatums vorzulegen.

Beschränkung der stillschweigenden Haftung

Die gesamte stillschweigende Gewährleistung, insbesondere die Gewährleistung der Marktgängigkeit und der Eignung für einen bestimmten Zweck, ist zeitlich auf die Dauer dieser Garantie beschränkt.

Schadensausschluss

(nur Nord- und Lateinamerika)

Die Haftung für fehlerhafte Produkte erstreckt sich je nach Ermessen des Herstellers auf die Reparatur oder den Austausch des Produkts. Der Hersteller haftet weder für Schäden an anderen Produkten, welche durch Mängel von Marantz-Produkten verursacht wurden, noch für Schäden aufgrund von Unannehmlichkeiten oder durch Nichtbenutzbarkeit des Produkts oder für andere Schäden wie Begleit- und Folgeschäden.

In einigen Staaten ist die zeitliche Einschränkung einer stillschweigenden Garantie bzw. der Ausschluss oder die Einschränkung von Begleit- oder Folgeschäden nicht zulässig; die oben angeführten Einschränkungen sind daher unter Umständen für Sie nicht gültig.

Gesetze der Bundesstaaten in Bezug auf diese Garantie

(nur Nord- und Lateinamerika)

Diese Garantie überträgt Ihnen bestimmte gesetzliche Rechtsansprüche; es können Ihnen noch weitere, von Bundesstaat zu Bundesstaat unterschiedliche Rechte zustehen.

Servicenummer von Marantz Professional

(nur Nord- und Lateinamerika)

Marantz Professional Werksservice: +1 (630) 741-0330, gebührenfreie Nummer in den USA: (866) 405-2154.

Außerhalb der Vereinigten Staaten, ihrer Besitzungen oder Territorien erworbene Produkte.

Diese Garantie ist nur in den Vereinigten Staaten und ihren Besitzungen und Territorien durchsetzbar.

- 62 -

Marantz ist ein eingetragenes Markenzeichen.

2005/3
