Интегральный усилитель
PM8005
|
На одном листе бумаги можно распечатать несколько страниц |
|
||
|
|
руководства в формате PDF. |
|
Руководство пользователя |
|
|
|
|
|
Передняя |
Задняя панель |
Пульт ДУ |
Предметный |
|
панель |
указатель |
|
||
|
|
|
Содержание |
Cоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
Содержание
Аксессуары······················································································· 4 Установка элементов питания························································ 5 Диапазон действия пульта ДУ························································ 5
Отличительные особенности····················································· 6 Высокое качество звучания···························································· 6 Высокое качество видео································································· 7 Простота и удобство использования·············································· 7
Наименования и назначение составных частей
Передняя панель············································································ 8
Задняя панель················································································10 Пульт дистанционного управления······································· 12 Управление усилителем······························································· 12 Управление CD-проигрывателем················································· 13 Управление сетевым аудио плеером··········································· 14
Соединения

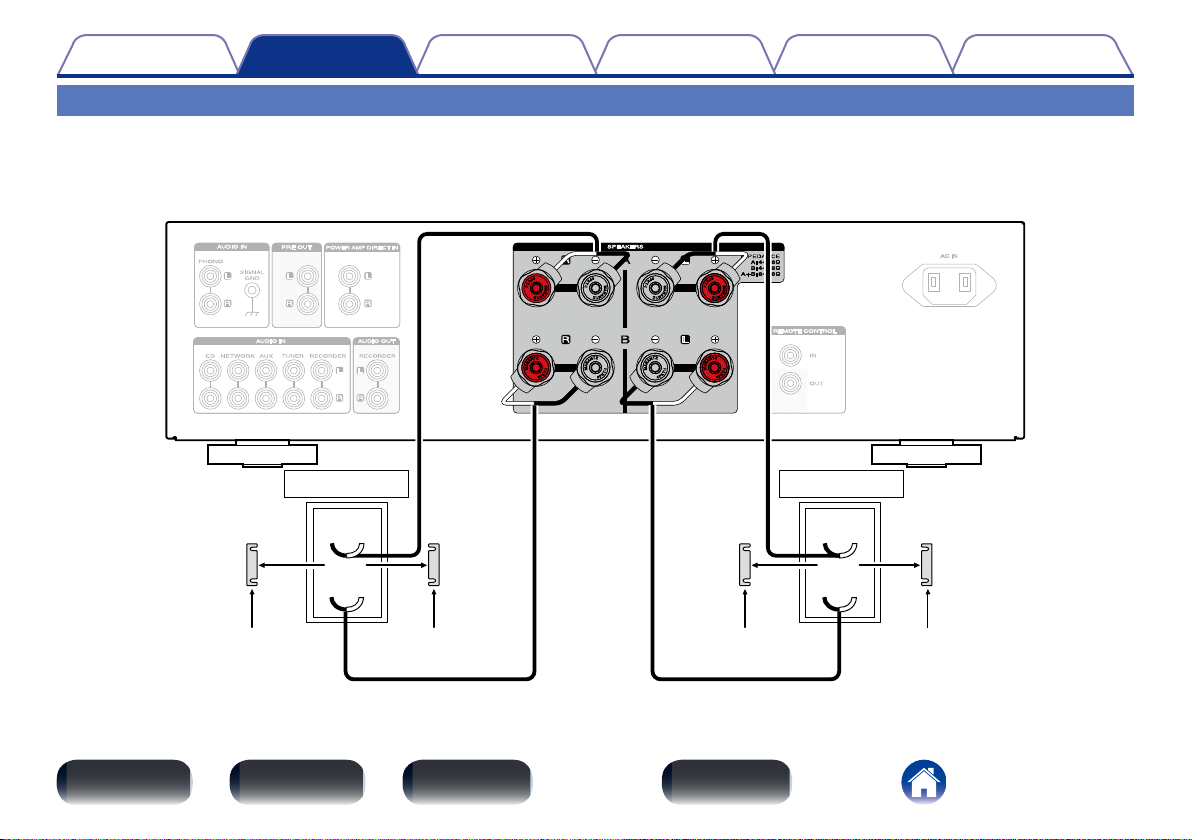

Подключение динамиков·························································· 16 Подключение кабелей динамиков················································ 16 Подключение динамиков A/B························································17 Соединение с двумя проводами··················································· 18

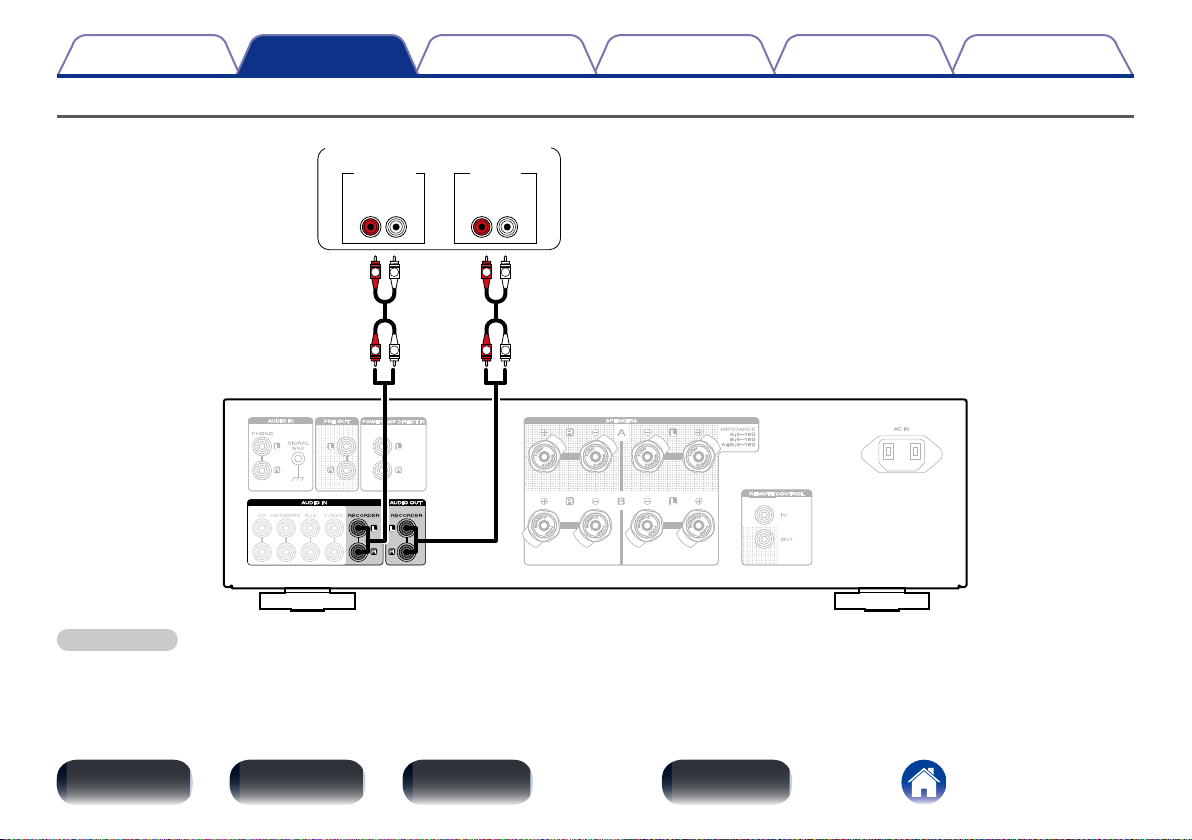

Подключение устройства воспроизведения······················ 19 Подключение записывающего устройства························· 20
Подключение усилителей························································· 21
Подключение устройств с разъемами для пульта дистанционного управления···················································· 22
Управление устройством при помощи пульта дистанционного управления без визуального контакта········································· 22 Удаленное подключение устройств Marantz······························· 22
Подключение кабеля питания················································· 23
Воспроизведение
Включение питания······································································· 25 Выбор динамиков для аудиовыхода············································· 26 Выбор источника входного сигнала············································· 26 Регулировка уровня громкости···················································· 26 Временное отключение звука······················································ 26 Регулировка тональности····························································· 26 Воспроизведение компакт-дисков··············································· 27 Запись···························································································· 28
|
|
|
|
|
|
|
|
|
|
|
Передняя |
|
|
Задняя панель |
|
|
Пульт ДУ |
|
2 |
Предметный |
|
панель |
|
|
|
|
|
|
|
|
указатель |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Содержание |
Cоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
Установки
Настройка автоматического ждущего режима················· 30 Выключение автоматического ждущего режима························ 30 Включение автоматического ждущего режима·························· 30
Настройка режима прямого входа
усилителя мощности··································································· 31 Включение режима прямого входа усилителя мощности·········· 31 Выключение режима прямого входа усилителя мощности········ 31
Рекомендации
Содержание···················································································· 32 Рекомендации················································································ 33 Устранение неполадок·································································· 34
Приложение
Пояснение отдельных терминов················································ 39 Сведения о торговых марках······················································· 39 Технические характеристики······················································· 40 Предметный указатель·································································· 42
|
|
|
|
|
|
|
|
|
|
|
Передняя |
|
|
Задняя панель |
|
|
Пульт ДУ |
|
3 |
Предметный |
|
панель |
|
|
|
|
|
|
|
|
указатель |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Содержание |
Cоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
Благодарим за приобретение устройства Marantz. Чтобы гарантировать его бесперебойную работу, пожалуйста, внимательно прочтите настоящее руководство пользователя, прежде чем приступить к эксплуатации изделия.
Ознакомившись с руководством, используйте его в дальнейшей работе с устройством.
Убедитесь в наличии следующих компонентов в комплекте поставки изделия:
q Начало работы |
w CD-ROM |
e Правила техники |
r Сетевой шнур |
|
(руководство пользователя) |
безопасности |
|
t Пульт дистанционного |
y Элементы питания R03/AAA |
управления (RC002PMSA) |
|
|
|
|
|
|
|
|
|
|
|
|
Передняя |
|
|
Задняя панель |
|
|
Пульт ДУ |
|
4 |
Предметный |
|
панель |
|
|
|
|
|
|
|
|
указатель |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Содержание |
Cоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
q Снимите заднюю крышку в направлении, указанном стрелкой, и снимите ее.
w Вставьте обе батарейки в соответствии |
Элементы |
с маркировкой q и w, указанной в |
питания |
отсеке для батареек. |
R03/AAA |
e Вставьте заднюю крышку на место.
ПРИМЕЧАНИЕ
•При установке батареек соблюдайте направление, указанное маркировкой q и w в отсеке для батареек.
•Чтобы предотвратить ущерб или утечку жидкости из батареек:
• Запрещается пользоваться новой батарейкой вместе со старой.
• Запрещается пользоваться батарейками разных типов.
•Извлекайте батарейки из пульта ДУ при продолжительном перерыве в его использовании.
•В случае утечки жидкости из батареек тщательно вытрите жидкость в отсеке для батареек и вставьте новые батарейки.
При управлении направляйте пульт ДУ на датчик ДУ.
Приблизит. 7 м
30° 30°
|
|
|
|
|
|
|
|
|
|
|
Передняя |
|
|
Задняя панель |
|
|
Пульт ДУ |
|
5 |
Предметный |
|
панель |
|
|
|
|
|
|
|
|
указатель |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Содержание |
Cоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
•Дискретный усилитель с обратной связью по току
Схема с обратной связью по току на дискретных компонентах, являющаяся разработкой компании Marantz, применена в предусилителе и в усилителе мощности. В этом высокоскоростном усилителе используются самые современные технические разработки в области высококлассных усилителей.
•Модуль HDAM®SA3
В данном устройстве применен модуль HDAM®SA3, который был разработан для использования в профессиональных моделях. Модуль HDAM®SA3 включен в состав многих компонентов, например в предусилитель для проигрывателя с обратной связью по току.
•Повышенная эффективность мгновенного увеличения токопотребления
Известно, что качество звучания у усилителей не всегда одинаково даже в том случае, когда они имеют одинаковые технические характеристики. Marantz считает, что причина в разной способности к разогреву динамиков. В данном устройстве усилитель мощности в состоянии выдать ток в 45 А и более для разогрева динамиков.
•Схема с короткой линией питания
Для обеспечения мгновенного увеличения токопотребления используется схема с короткой линией питания, которая соединяет устройство питания с выходным каскадом усилителя мощности.
Благодаря этой схеме линии для токов больших значений проложены по кратчайшему пути, причем симметрично для левого и правого каналов.
•Прямой буферный усилитель CD
Входной буферный усилитель исключительно для CD расположен поблизости от разъема блока CD. Высокоскоростной буферный усилитель на дискретных компонентах позволяет избежать интерференции между левым и правым каналами, благодаря чему сигнал, передаваемый на предварительный усилитель, сохраняет высокую достоверность.
•Предусилитель для проигрывателя на дискретных компонентах с обратной связью по току
В качестве предусилителя для проигрывателя картриджей ММ используется предусилитель с постоянной обратной связью по току того же качества, который используется и в модели более высокого класса.
|
|
|
|
|
|
|
|
|
|
|
Передняя |
|
|
Задняя панель |
|
|
Пульт ДУ |
|
6 |
Предметный |
|
панель |
|
|
|
|
|
|
|
|
указатель |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Содержание |
Cоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
•Тороидальный трансформатор с двойным экраном
В устройстве использован тороидальный силовой трансформатор, обладающий меньшим уровнем вибрации и потоком рассеяния, характерным для трансформаторов. Специально для уменьшения потока рассеяния, который влияет на качество звучания, используется двойной экран, состоящий из основного кольца и короткого кольца.
•Блокирующий конденсатор большой емкости
Устройство оборудовано новым конденсатором большой емкости на 18000 мкФ, благодаря которому требования к профессиональной технике распространяются на выходной усилитель мощности.
•Два набора выходных клемм динамиков
Помимо использования двух наборов динамиков (Speakers A и Speakers B) вы можете использовать двухпроводное подключение к динамикам с отдельными входными клеммами для высоких и низких частот (vстр. 18). В устройстве применяются клеммы с винтами, которые могут использоваться для подключения толстых аудиокабелей.
•Тройная регулировка тембра
Вданном устройстве применена регулировка тембра, позволяющая настраивать средние частоты звучания наряду с низкими и высокими (vстр. 26).
•Режим прямого подключения усилителя мощности
Вданном режиме устройство работает в качестве усилителя мощности. Этот режим позволяет использовать устройство в составе домашнего кинотеатра.
•Пульт дистанционного управления совместим с CD-проигрывателями и сетевыми аудиоплеерами
Пульт дистанционного управления, прилагаемый к усилителю, может использоваться не только для управления данным устройством, но также для управления CD-проигрывателями Marantz и сетевыми аудиоплеерами (vстр. 13).
|
|
|
|
|
|
|
|
|
|
|
Передняя |
|
|
Задняя панель |
|
|
Пульт ДУ |
|
7 |
Предметный |
|
панель |
|
|
|
|
|
|
|
|
указатель |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Содержание |
Cоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
Q5 |
Q4 |
Q3 |
Q2 |
q |
w |
e |
r |
t y |
qИндикатор питания
Цвет индикатора питания отражает текущий режим:
•Питание включено: Выкл.
•Режим ожидания: Красный
•Питание выключено: Выкл.
•При срабатывании схемы защиты: Красный (мигает)
wКнопка управления питанием (X)
Используется для включения и выключения питания (vстр. 25).
u i o Q0 Q1
eШтекер наушников (PHONES)
Используется для подключения наушников.
Отключите выход на динамики при использовании наушников
(vстр. 26).
ПРИМЕЧАНИЕ
•Чтобы предотвратить ухудшение слуха, не следует слишком высоко поднимать уровень громкости при использовании головных телефонов.
|
|
|
|
|
|
|
|
|
|
|
Передняя |
|
|
Задняя панель |
|
|
Пульт ДУ |
|
8 |
Предметный |
|
панель |
|
|
|
|
|
|
|
|
указатель |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Содержание |
Cоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
Q5 Q4 Q3 Q2
r ty ui o Q0Q1
rРегулятор BASS
Используется для регулировки низких частот (vстр. 26).
tКнопки/индикаторы для переключения динамиков (SPEAKERS A/B)
Позволяют выбрать динамики для аудиовыхода (vстр. 26).
yРегулятор MID
Используется для регулировки средних частот (vстр. 26).
uКнопка/индикатор режима прямого подключения усилителя мощности (POWER AMP DIRECT)
Включает/выключает режим прямого подключения усилителя мощности (vстр. 31).
iРегулятор TREBLE
Используется для регулировки высоких частот (vстр. 26).
oКнопка/индикатор SOURCE DIRECT
Используется для включения и выключения режима SOURCE DIRECT (vстр. 27, 30).
Q0Регулятор BALANCE
Корректирует баланс громкости звука из левой и правой колонки (vстр. 26).
Q1Датчик пульта ДУ
Используется для приема сигналов от пульта дистанционного управления (vстр. 5).
Q2Регулятор VOLUME
Используется для регулировки уровня громкости (vстр. 26).
Q3Индикатор MUTE
Загорается, когда выключен звук (vстр. 26).
Q4Индикатор выбора входа (vстр. 26)
Q5Ручка выбора источника входного сигнала (INPUT SELECTOR)
Используется для выбора источника входного сигнала (vстр. 26).
ПРИМЕЧАНИЕ
•r, y, i и Q0 можно отрегулировать, когда o выключен (режим SOURCE DIRECT выключен).
|
|
|
|
|
|
|
|
|
|
|
Передняя |
|
|
Задняя панель |
|
|
Пульт ДУ |
|
9 |
Предметный |
|
панель |
|
|
|
|
|
|
|
|
указатель |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Содержание |
Cоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
Q3 |
Q2Q1 |
Q0 |
o |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
q w e r t |
y |
u |
i |
|||||||||||||||||||||||||
qВходные разъемы для CD |
|
|
|
tВходные разъемы для рекордера (RECORDER) |
|||||||||||||||||||||||||
Используются для подключения CD-проигрывателя (vстр. 19). |
|
Используются |
для подключения выходного разъема рекордера |
||||||||||||||||||||||||||
wВходные разъемы для сетевого аудиоплеера (NETWORK) |
|
(vстр. 20). |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||
Используются для подключения сетевого аудиоплеера |
yРазъемы рекордера (RECORDER) |
||||||||||||||||||||||||||||
(vстр. 19). |
|
|
|
|
Используются для подключения к рекордеру (vстр. 20). |
||||||||||||||||||||||||
eВходные разъемы AUX |
|
|
|
uКлеммы динамиков (SPEAKERS) |
|||||||||||||||||||||||||
Используются для подключения проигрывателя (vстр. 19). |
|
Используются для подключения динамиков (vстр. 16). |
rВходные разъемы тюнера (TUNER)
Используются для подключения к тюнеру (vстр. 19).
|
|
|
|
|
|
|
|
|
|
|
Передняя |
|
|
Задняя панель |
|
|
Пульт ДУ |
|
10 |
Предметный |
|
панель |
|
|
|
|
|
|
|
|
указатель |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Содержание |
Cоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
Q3Q2Q1Q0 |
|
o |
|
|
|
i
iВходные/выходные разъемы для пульта дистанционного управления (REMOTE CONTROL)
Используются для подключения к аудиоустройству Marantz, поддерживающему функцию дистанционного управления (vстр. 22).
oВход переменного тока (AC IN)
Служит для подключения шнура питания (vстр. 23).
Q0Разъемы прямого входа усилителя мощности (POWER AMP DIRECT IN)
Используются для подключения предусилителя в тех случаях, когда данное устройство используется в качестве усилителя мощности (vстр. 21).
Q1разъемы PRE OUT
Используются в случаях, когда нужно добавить такое оборудование, как усилитель мощности или сабвуфер (vстр. 21).
%
• Подключая сабвуфер, следуйте инструкциям в его руководстве пользователя.
Q2Штекеры SIGNAL GND
Используются для подключения к проигрывателю виниловых дисков (vстр. 19).
Q3Входные разъемы для проигрывателя виниловых дисков (PHONO)
Используются для подключения к проигрывателю виниловых дисков (vстр. 19).
Передняя |
|
|
Задняя панель |
|
|
Пульт ДУ |
|
11 |
Предметный |
|
панель |
|
|
|
|
|
|
|
|
указатель |
|
|
|
|
|
|
|
|
|
|
|
|
Содержание |
Cоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
r
q
wt
e
qКнопки выбора источника входного сигнала
Используются для выбора источника входного сигнала (vстр. 26).
wКнопка SOURCE DIRECT
Используется для включения и выключения режима SOURCE DIRECT (vстр. 27).
eКнопка MUTE ()
Используется для отключения звука (vстр. 26).
rКнопка AMP POWER (X)
Используется для включения и выключения питания в режиме ожидания (vстр. 25).
tКнопки VOLUME (df)
Используются для регулировки уровня громкости (vстр. 26).
%
•Для переключения пульта ДУ в режим управления CD-проигрывателем нажмите REMOTE MODE CD (vстр. 13).
•Для переключения пульта ДУ в режим управления сетевым аудиоплеером нажмите REMOTE MODE NET (vстр. 14).
|
|
|
|
|
|
|
|
|
|
|
Передняя |
|
|
Задняя панель |
|
|
Пульт ДУ |
|
12 |
Предметный |
|
панель |
|
|
|
|
|
|
|
|
указатель |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Содержание |
Cоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
q w
Q3 e
r |
Q4 |
t |
Q5 |
|
|
y |
|
u |
Q6 |
i |
Q7 |
|
|
o |
Q8 |
Q0 |
|
|
Q9 |
Q1 |
|
Q2 |
W0 |
Чтобы управлять CD-проигрывателем Marantz, нажмите кнопку REMOTE MODE CD для переключения дистанционного управления в режим управления CD.
•Кнопка REMOTE MODE CD загорается примерно на две секунды.
qКнопка POWER (X)
wКнопка выбора режима дистанционного управления
(REMOTE MODE CD)
eКнопки ускоренного перехода назад и ускоренного перехода вперед (8, 9)
rКнопка остановки (2)
tКнопка выбора источника входного сигнала (INPUT)
yКнопка информации (INFO) uКнопка TIME
iКнопки курсора (uio p) oКнопка программы (PROG)
Q0Кнопки с цифрами (0 – 9, +10)
%
Q1Кнопка DIMMER
Q2Кнопка RANDOM ()
Q3Кнопка SOUND MODE
Q4Кнопка паузы (3)
Q5Кнопка воспроизведения
(1)
Q6Кнопка переключения
режима воспроизведения
(MODE)
Q7Кнопка ENTER
Q8Кнопка SETUP
Q9Кнопка CLEAR
W0Кнопка REPEAT ()
•Усилителем можно управлять с помощью кнопок управления усилителем даже тогда, когда выбран режим работы пульта дистанционного управления CD. При использовании пульта дистанционного управления следуйте также руководствам пользователя для других устройств.
|
|
|
|
|
|
|
|
|
|
|
Передняя |
|
|
Задняя панель |
|
|
Пульт ДУ |
|
13 |
Предметный |
|
панель |
|
|
|
|
|
|
|
|
указатель |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Содержание |
Cоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
q w
e |
|
r |
Q3 |
t |
Q4 |
|
|
y |
|
u |
Q5 |
i |
Q6 |
|
|
o |
Q7 |
Q0 |
|
|
Q8 |
Q1 |
Q9 |
Q2 |
W0 |
|
|
|
|
|
|
|
|
|
|
|
|
Передняя |
|
|
|
Задняя панель |
|
|
|
Пульт ДУ |
|
|
панель |
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Чтобы управлять сетевым аудиоплеером Marantz, нажмите кнопку REMOTE MODE NET для переключения дистанционного управления в режим работы NETWORK.
•Кнопка REMOTE MODE NET загорается примерно на две секунды.
qКнопка POWER (X)
wКнопка выбора режима дистанционного управления
(REMOTE MODE NET)
eКнопки ускоренного перехода назад и ускоренного перехода вперед (8, 9)
rКнопка остановки (2)
tКнопка выбора источника входного сигнала (INPUT)
yКнопка информации (INFO) uКнопка TOP MENU
iКнопки курсора (uio p) oКнопка FAVORITES
Q0Кнопки с цифрами (0 – 9, +10)
%
Q1Кнопка DIMMER
Q2Кнопка RANDOM ()
Q3Кнопка паузы (3)
Q4Кнопка воспроизведения
(1)
Q5Кнопка переключения
режима воспроизведения
(MODE)
Q6Кнопка ENTER
Q7Кнопка SETUP
Q8Кнопка CLEAR
Q9Кнопка SEARCH
W0Кнопка REPEAT ()
•Усилителем можно управлять с помощью кнопок управления усилителем даже тогда, когда выбран режим работы пульта дистанционного управления NET. При использовании пульта дистанционного управления следуйте также руководствам пользователя для других устройств.
14 Предметный
указатель
