MANUALE DELL'UTENTE

Avvertenza: Note importanti

L'uso di questo dispositivo di navigazione di alta precisione non deve sostituire i tradizionali metodi di navigazione . La navigazione non si deve basare unicamente su questo dispositivo. Il collegamento di un ricevitore GPS o DGPS ad un dispositivo periferico di navigazione (autopilota, video plotter) non esenta in nessun caso lo skipper dall'usare prudenza e dal mantenere una costante vigilanza.

Le carte elettroniche, come quelle GPS, sono aiuti alla navigazione che in nessun caso devono sostituirsi ai sistemi di navigazione previsti dalle norme. Solo le carte nautiche ufficiali e gli avvisi ai naviganti contengono tutte le informazioni relative alla sicurezza.

Il Global Positioning System (GPS) è controllato dal governo degli Stati Uniti, che è l'unico responsabile per la sua precisione e manutenzione. L'esattezza delle informazioni fornite da questo ricevitore GPS dipende totalmente dalla qualità dei segnali ricevuti. L’esattezza dei calcoli può dunque venir meno a causa dei periodici aggiustamenti dei satelliti GPS effettuati dal governo degli Stati Uniti e può variare a seconda della politica del Dipartimento della Difesa USA sull'uso privato del GPS. La precisione può inoltre venire compromessa dalla cattiva geometria dei satelliti. Sarà quindi responsabilità dell'utilizzatore verificare il numero e la posizione dei satelliti ricevuti. In assenza di ricezione o con ricezione insufficiente dei satelliti, il ricevitore GPS non sarà più in grado di calcolare la posizione. La Società Thales Navigation e la sua rete di distributori non si assumono alcuna responsabilità per le conseguenze derivanti dalla cattiva qualità di ricezione del segnale.

La Thales Navigation raccomanda di leggere questo manuale prima di usare il dispositivo. In questo manuale ci si limita semplicemente a spiegare l'uso del dispositivo e in esso non sono in alcun modo contenuti consigli relativi alle tecniche di navigazione da adottare.

Si consiglia di utilizzare esclusivamente cavi, antenne ed accessori Magellan; in caso contrario, si potrebbe compromettere le prestazioni del ricevitore o danneggiarlo, con conseguente cessazione della garanzia sul dispositivo.

La Thales Navigation ed i suoi distributori non si assumono alcuna responsabilità per eventuali errori contenuti nel manuale, né per i conseguenti danni, anche i più piccoli, a persone o proprietà, relativi a fornitura, funzionamento od uso di questa apparecchiatura.

Licenza d’uso

La Thales Navigation autorizza gli acquirenti all'uso del software fornito con il dispositivo GPS. È possibile fare copie di esso unicamente per uso personale o aziendale. Il software appartiene a Thales Navigation e/o ai suoi fornitori. Esso è protetto dalle leggi sul copyright USA e dalle norme previste dai trattati internazionali. Si deve dunque utilizzare questo software come una qualunque altra proprietà protetta dalle leggi sul copyright.

L'uso, la copia, la modifica, il disassemblaggio o la trasmissione del software sono vietati, tranne che per le esigenze specificamente autorizzate da questa licenza. Tutti i diritti che non sono espressamente autorizzati sono riservati alla Thales Navigation e/o ai suoi fornitori.

La riproduzione di questo manuale, in qualsiasi modo e con qualunque mezzo, sia elettronicamente che fisicamente, inclusa la fotocopiatura o la memorizzazione, per necessità diverse dall'uso personale dell'utilizzatore, è vietata, salvo nel caso di specifico consenso scritto preventivo della Thales Navigation.

© 2002 Thales Navigation Inc. Tutti I diritti riservati. Magellan e MapSend sono marchi di fabbrica depositati della Thales Navigation; FX324 MAP e BlueNav sono marchi di fabbrica della Thales Navigation.

Indice

1. Introduzione _______________________________________ 1

2. Introduzione all'FX324 MAP____________________________ 2

Viste del dispositivo ______________________________________________________ 2

Accensione e Spegnimento ________________________________________________ 3

Tabella dei tasti e delle relative funzioni ______________________________________ 5 Introduzione alle videate __________________________________________________ 6

Regolazione del contrasto e della retroilluminazione dello schermo________________ 15

3. Quando si usa l’FX324 MAP per la prima volta _____________ 16

Scelta della lingua ______________________________________________________ 16 Impostazione dell'ora locale_______________________________________________ 17 Scelta delle unità di misura _______________________________________________ 17

Scelta del tipo di coordinate geografiche_____________________________________ 19 Scelta dell’origine cartografica_____________________________________________ 19 Ripristino della configurazione per difetto ____________________________________ 20

4. Lettura della posizione_______________________________ 21

Videata Posizione No. 1 __________________________________________________ 21

Videata Posizione No. 2 __________________________________________________ 22

Vista generale del dispositivo: Vista frontale_______________________________ 2

  Vista generale del dispositivo: Vista posteriore_____________________________ 3



Accensione_________________________________________________________ 3

 Spegnimento _______________________________________________________ 4



Navigazione nelle videate e scelta delle opzioni ____________________________ 6

 Finestra interattiva___________________________________________________ 8  Tabella delle icone delle azioni principali e relative funzioni__________________ 12  Tabella abbreviazioni unità di misura ___________________________________ 14

Unità di distanza e velocità ___________________________________________ 18

  Unità di quota _____________________________________________________ 18  Unità di errore di fuori rotta (XTE) _____________________________________ 18  Unità di profondità__________________________________________________ 18

Coordinate ________________________________________________________ 21

  Velocità __________________________________________________________ 22  Rotta ____________________________________________________________ 22  Finestra configurabile _______________________________________________ 22  Data e ora + simbolo satellite + simbolo WAAS/EGNOS/MSAS _______________ 22



Voce Effemeridi ____________________________________________________ 23

 Voce Marea _______________________________________________________ 23

iii

 Voce Corrente _____________________________________________________ 26  Voce HDR (Ripetitore rotta geografica)__________________________________ 27

Menù Posizione _________________________________________________________28



Visione dei satelliti __________________________________________________ 28

 Impostazione dell'ora locale___________________________________________ 29  Scelta del tipo di coordinate geografiche_________________________________ 29  Scelta dell’origine cartografica_________________________________________ 30  Scelta della modalità 2D o 3D _________________________________________ 31

5. Lettura delle informazioni di navigazione _________________32

Videata Navigazione No. 1 ________________________________________________ 32

Videata Navigazione No. 2 ________________________________________________ 33

Menù Navigazione_______________________________________________________ 36

Velocità___________________________________________________________ 32

  Rotta_____________________________________________________________ 32  Contamiglia 1 e 2 ___________________________________________________ 33  Finestra configurabile________________________________________________ 33  Data e ora + simbolo satellite + simbolo WAAS/EGNOS/MSAS _______________ 33



Velocità massima ___________________________________________________ 34

 Cronometro _______________________________________________________ 34  Countdown ________________________________________________________ 34  Velocità media / Tempo di viaggio / Distanza percorsa _____________________ 35  Data e ora + simbolo satellite + simbolo WAAS/EGNOS/MSAS _______________ 36

Scelta delle unità di misura della distanza e della velocità ___________________ 36

  Scelta dell'unità di misura per la quota __________________________________ 37  Scelta dell'unità di misura per l’errore di fuori rotta (XTE) ___________________ 37  Scelta dell'unità di misura per la profondità ______________________________ 37  Impostazione degli allarmi____________________________________________ 37  Definizione del nord di riferimento______________________________________ 39  Scelta del filtro di velocità ____________________________________________ 39

6. Come spostarsi verso un waypoint e seguire una rotta_______40

Videata GoTo No.1 ______________________________________________________ 40

Videata GoTo No. 2______________________________________________________ 48

Menù waypoint _________________________________________________________ 50

Menù rotte e tracce______________________________________________________ 56

Barra azioni _______________________________________________________ 40

  Scelta della modalità di visualizzazione: Bussola, strada 3D, radar o dati _______ 45  Finestre configurabili ________________________________________________ 48  Waypoint attivo ____________________________________________________ 48



Waypoint No. 1 ____________________________________________________ 49

 Waypoint No. 2 ____________________________________________________ 49  Distanza __________________________________________________________ 49  Rileavamento (rotta per raggiungere la destinazione) ______________________ 50



Elenco dei waypoint _________________________________________________ 50

 Creazione di un waypoint_____________________________________________ 52  Creazione di un waypoint utilizzando le sue coordinate polari ________________ 54  Cancellazione di tutti i waypoint _______________________________________ 55  Verifica della memoria waypoint impegnata ______________________________ 55



Elenco delle rotte ___________________________________________________ 56

 Creazione di una rotta _______________________________________________ 58  Cancellazione di tutte le rotte _________________________________________ 59  Verifica della Memoria delle rotte in uso_________________________________ 60  Elenco delle tracce__________________________________________________ 60  Attivazione della funzione Home _______________________________________ 62  Scelta dell'intervallo delle tracce _______________________________________ 62

7. Come individuare la posizione e la rotta _________________ 63

Videata Plotter No. 1 ____________________________________________________ 63

Videata Plotter No. 2 ____________________________________________________ 67

Menù Plotter___________________________________________________________ 68

Informazioni visualizzate _____________________________________________ 63

  Centratura di un waypoint sullo schermo ________________________________ 64  Uso dello zoom ____________________________________________________ 64  Uso della Modalità Cursore ___________________________________________ 65  Disattivazione della visualizzazione della cartografia _______________________ 67



Finestre configurabili ________________________________________________ 67

 Finestra Plotter_____________________________________________________ 67  Waypoint attivo ____________________________________________________ 68



Scelta dell'orientamento _____________________________________________ 68

 Visualizzazione del Nord _____________________________________________ 68  Visualizzazione della scala dello zoom___________________________________ 69  Visualizzazione della linea retta________________________________________ 69  Visualizzazione della linea barca (mobile) ________________________________ 69  Visualizzazione dei waypoint __________________________________________ 69  Visualizzazione dei nomi dei waypoint___________________________________ 69  Attivazione della modalità Overzoom ___________________________________ 70

8. Cartografia MapSend BlueNav _________________________ 71

Menù Cartografia _______________________________________________________ 71

Scelta della modalità di visualizzazione della Cartografia ____________________ 71

  Visualizzazione delle linee batimetriche__________________________________ 72  Visualizzazione di linee batimetriche a colori______________________________ 72  Visualizzazione dei settori dei fari ______________________________________ 72  Visualizzazione dei punti batimetrici ____________________________________ 72  Visualizzazione degli aiuti alla navigazione _______________________________ 72  Visualizzazione dei nomi _____________________________________________ 73  Selezione della tavolozza dei colori _____________________________________ 73

9. Uso delle funzioni Uomo in mare (MOB) e Mark____________ 74

 Si può scegliere la sola modalità MOB oppure le modalità Mark e MOB. ________ 74  Attivazione della funzione Mark________________________________________ 74  Attivazione della funzione Uomo in mare ________________________________ 76

10. Inserimento di una SD Card e trasferimento di file _________ 77

Inserimento di una SD Card_______________________________________________ 77 Trasferimento di un file in/da una SD Card ___________________________________ 78

11. Uso del simulatore di navigazione.______________________ 79

12.

Impiego di FX324 MAP in Modalità ripetitore ______________80

13. Impiego dell’FX324 MAP in modalità DGPS________________81

Impiego dell’FX324 MAP con il ricevitore differenziale DF300 MLR _________________81

Impiego del ricevitore FX324 MAP con un altro tipo di ricevitore DGPS _____________ 83

Collegamento del ricevitore DF300 _____________________________________ 81

  Configurazione della porta seriale di uscita_______________________________ 81  Configurazione della porta seriale di ingresso _____________________________ 82  Configurazione del DF300 dall’FX324 MAP _______________________________ 82

14. Consigli per l'installazione ____________________________85

Installazione e collegamento del ricevitore____________________________________ 85

Installazione di una antenna esterna ________________________________________ 88

Installazione _______________________________________________________ 85

  Collegamenti_______________________________________________________ 87

15. Appendici _________________________________________89

Glossario dei principali termini usati _________________________________________ 89 Passaggio automatico al waypoint successivo in una rotta _______________________ 92 Versione e numero di serie ________________________________________________ 93 Uscita digitale e ingresso digitale NMEA______________________________________ 93



Formato semplice NMEA 180 (per autopilota)_____________________________ 93

 COMPLEX NMEA 182 o NMEA 180______________________________________ 93  NMEA 183_________________________________________________________ 94  Uscita ed ingresso digitale di waypoint, rotte e tracce _____________________ 104

16. Dati tecnici FX324 MAP e FX324 MAP Color ________________106

 Funzioni principali__________________________________________________ 106  Funzione lettore cartografia__________________________________________ 107  Caratteristiche Generali _____________________________________________ 108

17. Garanzia _________________________________________110

GARANZIA LIMITATA DEI PRODOTTI THALES NAVIGATION MAGELLAN ___________110 Europa, Medio Oriente, Africa_____________________________________________ 110 Nord America__________________________________________________________ 115

1. Introduzione

L'FX324™ MAP è un ricevitore GPS a 12 canali paralleli e con antenna integrata. Esso utilizza i segnali inviati dalla costellazione NAVSTAR GPS (Global Positioning System) ed i segnali provenienti dai sistemi di satelliti WAAS ed EGNOS, quando questi sono operativi. Progettato per la navigazione, l'FX324 MAP assicura alta precisione, copertura continua e operatività in tutto il mondo.

Importante: Il dispositivo deve essere utilizzato unicamente come supporto

alla navigazione e non deve in nessun caso sostituirsi ai metodi di navigazione tradizionali. L'uso di questo ricevitore ed il suo collegamento ad un dispositivo periferico di navigazione non esenta lo skipper dall'usare prudenza e dal mantenere una costante vigilanza.

L'FX324 MAP è dotato di un software completo e facilissimo da usare che fornisce tutte le informazioni indispensabili per la navigazione. Le sue videate a 8 funzioni, con i relativi 8 menù, sono sempre immediatamente accessibili tramite i tasti ad accesso diretto.

L'FX324 MAP è anche un potentissimo plotter cartografico che impiega le Carte MapSend® BlueNav™, che è la nuova generazione della cartografia marina di Magellan®. Queste carte vettoriali consentono una presentazione del tutto simile a quella della cartografia tradizionale ed assicurano una straordinaria precisione. Le carte possono essere caricate tramite le SD Card, che possono anche essere utilizzate per il trasferimento di file come quelli contenenti waypoint o elenchi di rotte.

Nota: Questa nota riguarda sia i modelli FX324 MAP che quelli FX324

MAP Color. Il nome base FX324 MAP è usato ogni volta che le caratteristiche o le descrizioni sono relative ad entrambi i modelli.

2. Introduzione all'FX324 MAP

L'uso dell'FX324 MAP è estremamente semplice. Questa sezione del manuale consentirà di far la conoscenza con il dispositivo, perciò si raccomanda di leggerla attentamente prima dell’uso.

Viste del dispositivo

 Vista generale del dispositivo: Vista frontale

Schermo LCD

Staffa di

supporto

Pulsanti ad accesso diretto

Antenna integrata

Lettore

Tastiera

alfanumerica

 Vista generale del dispositivo: Vista posteriore

Manopola

Rondella

Antenna esterna

Cavo alimentazione/dati

Accensione e Spegnimento

 Accensione

Per accendere il GPS premere il tasto PWR. Si udirà un bip e sullo schermo comparirà la videata successiva:

Nota: Quando si utilizza l’ FX324 MAP per la prima volta, una videata

intermedia chiederà di impostare la lingua preferita. Vedasi il capitolo ”Quando si usa FX324 MAP per la prima volta”.

Dopo alcuni secondi, apparirà il seguente messaggio di avvertimento:

Premere Enter per visualizzare la videata Posizione

La posizione comparirà dopo alcuni minuti, il tempo necessario per effettuare il primo calcolo.

La prima volta che si usa FX324 MAP, si dovranno eseguire alcune configurazioni, in modo da far apparire le informazioni nel modo più opportuno.

Vedasi il paragrafo Quando si usa FX324 MAP per la prima volta.

 Spegnimento

Per spegnere il GPS, tenere premuto il tasto PWR per quattro-cinque secondi. Comparirà un conteggio alla rovescia fino a quando il dispositivo si spegnerà.

Tabella dei tasti e delle relative funzioni

Tasto Funzione Nota PWR Accende e spegne il dispositivo e

consente di regolare la retroilluminazione ed il contrasto (solo FX324 MAP).

Pos Fa comparire sullo schermo la videata

Posizione, che consente di leggere le informazioni essenziali riguardanti la posizione.

Nav Fa comparire sullo schermo la videata

Navigazione, che visualizza la velocità e la rotta rispetto al fondo.

GoTo Fa comparire sullo schermo la videata

GoTo, che indica la direzione verso un waypoint e consente di seguire una rotta.

Plot Fa comparire sullo schermo la videata

Plotter, che consente di seguire la posizione e la rotta sulla carta.

0-9 Tastiera per l'immissione di valori

alfanumerici.

Z- (7) Nella funzione Plotter, tenere premuto

questo tasto per ridurre lo zoom.

Z+ (9) Nella funzione Plotter, premere questo

tasto per ingrandire.

Zoom (8) Nella funzione Plotter, premere questo

tasto per scegliere la scala di zoom da un elenco o attivare la modalità zoom automatico.

 (5) Nella funzione Plotter, premere questo

tasto per selezionarlo e centrarlo sullo schermo.

Mantenere premuto per 4- 5 secondi il tasto per spegnere l'apparecchio. Premere brevemente il tasto per impostare il contrasto e la retroilluminazione dello schermo. Premere una seconda volta il tasto per visualizzare la seconda videata Posizione.

Premere una seconda volta il tasto per visualizzare la seconda videata Navigazione. Premere una seconda volta il tasto per visualizzare la seconda videata GoTo.

Premere una seconda volta il tasto per visualizzare la seconda videata Plotter. Mantenere premuto il tasto per accedere alla tastiera alfabetica. Per esempio, tenendo premuto il tasto 2, si visualizzano le lettere a, b e c. Inoltre consente di cambiare la scala di zoom nella modalità GoTo-Str 3 D. Inoltre consente di cambiare la scala di zoom nella modalità GoTo-Str 3 D.

Curs (2) Nella funzione Plotter, premere questo

tasto per attivare/disattivare la modalità cursore.

Menu Visualizza i menù che consentono di

configurare le impostazioni del proprio dispositivo.

Esc Riporta alla videata precedente. Enter Consente di selezionare un'azione o di

inserire dati. Consente di spostarsi nell’ambito delle videate e nei menù e di muovere il cursore sulla carta.

Nota: L'opzione 2 nel menù Setup consente di attivare o disattivare un

bip quando si preme un tasto.

Premendo Menu nelle videate Posizione, Navigazione, GoTo o Plotter, comparirà automaticamente il menù relativo.

Introduzione alle videate

 Navigazione nelle videate e scelta delle opzioni

Il tasto consente di navigare intuitivamente nelle varie videate e nei menù. Consente di spostarsi su qualsiasi punto dello schermo e di passare da una voce all'altra nella scelta di azioni o di opzioni.

Il tasto Esc annulla una selezione o ritorna alla videata precedente.

Scelta di un'opzione del menù

Premere il tasto Menu per accedere ai vari menù dell’ FX324 MAP. Ogni menù è identificato dalla voce evidenziata che si trova sulla prima riga in alto. Le opzioni di ciascun menù sono numerate da 1 a 8. Le opzioni selezionabili sono quelle che compaiono con lo sfondo del numero in nero (blu scuro per l'apparecchio FX324 MAP Color). Le icone o i valori accanto al numero indicano le impostazioni attuali di quell'opzione.

Esempio: Nel menù Rotta/Traccia sottostante, l'opzione 5-Elenco tracce può

essere selezionata, ma non l'azione 1-Elenco rotte. L'opzione 6Funz. Home è attualmente inattiva e l'opzione 7-Interv(allo). tracce è impostata su 0,25 unità di distanza.

Per selezionare un'opzione si deve:

- visualizzare il menù premendo il tasto Menu.

- selezionare il menù desiderato agendo sulle frecce Ż e Ź sul tasto

- digitare il numero dell'opzione sulla tastiera alfanumerica. A seconda dell'opzione selezionata, è possibile:

- inserire un valore tramite la tastiera alfanumerica

- accedere all’elenco a scorrimento fino a selezionare il valore desiderato, o

- accedere ad una nuova videata.

Nota: Per ritornare alla videata precedente, premere il tasto Esc.

Selezione di un'azione

Le azioni che si possono scegliere sono visualizzate in nero (rosso o blu scuro per l'apparecchio FX324 MAP Color). Per selezionare un'azione, evidenziare l'icona o il testo corrispondente con il tasto Enter.

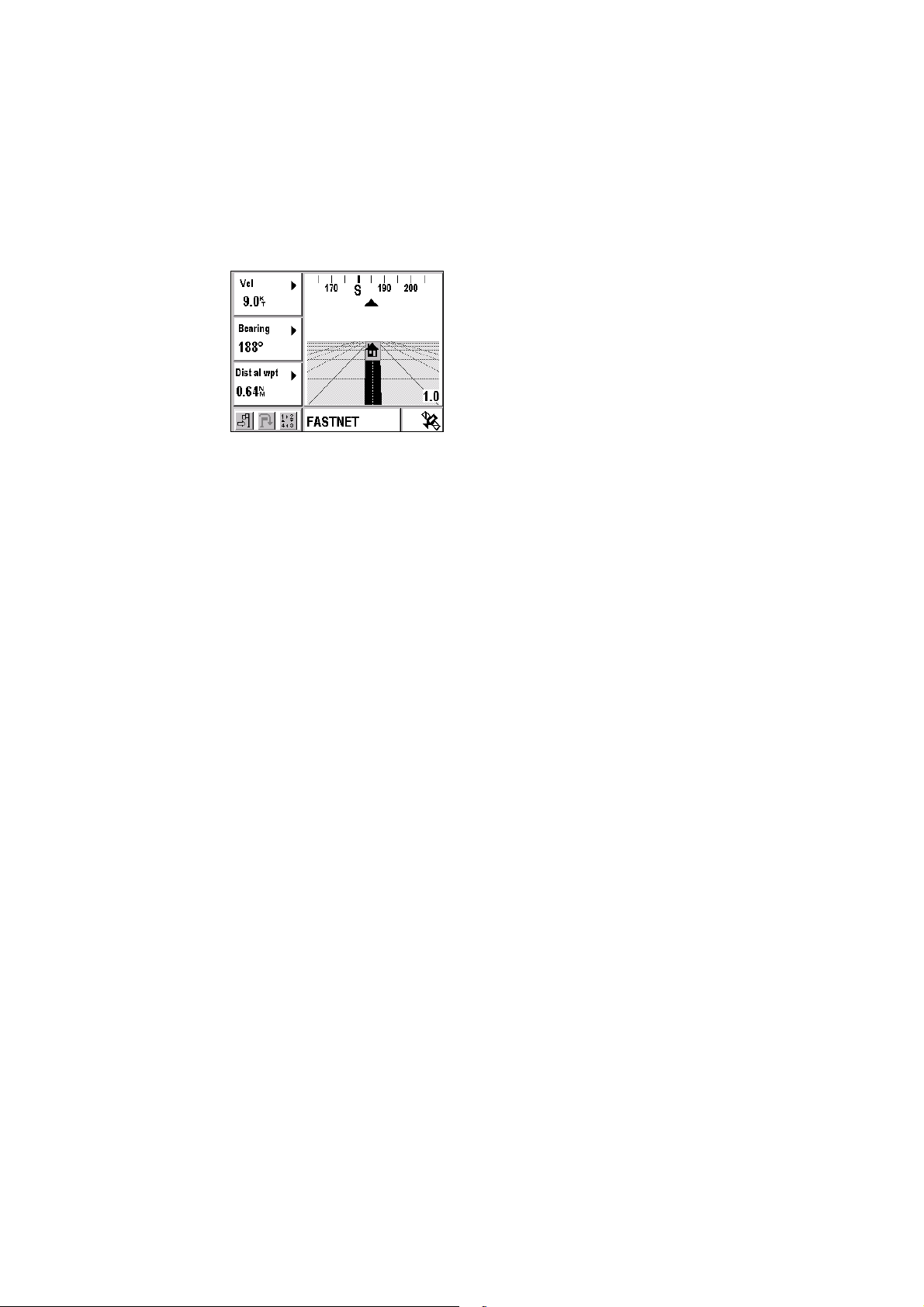

Esempio: Nella videata GoTo sottostante, l'azione » - Attiva funzione

GoTo, può essere selezionata, dato che l'icona è nera (rossa per l'apparecchio FX324 MAP Color), mentre non è possibile selezionare l'azione

À - Vai al prossimo waypoint.

e premere

Esempio: Nella videata GoTo sottostante, l'azione Crea waypoint può essere

selezionata in quanto il testo è in nero (blu scuro per l'apparecchio FX324 MAP Color), ma non l'azione Rotta.

 Finestra interattiva

Molte delle finestre delle funzioni che compaiono sullo schermo hanno accanto il simbolo . Questo simbolo stà ad indicare che la finestra non è una semplice finestra di visualizzazione, ma che si tratta:

- di una finestra con impostazioni configurabili

- di una finestra di immissione dati

- di una finestra di selezione, oppure

- di un punto di accesso ad un'altra videata.

Scelta delle informazioni visualizzate nella finestra configurabile

Le finestre per le videate Posizione, Navigazione, GoTo e Plotter che mostrano il simbolo , sono tutte configurabili. Esse contengono un elenco in cui è possibile scegliere il tipo di informazioni visualizzate.

Esempio: Nella videata GoTo sottostante, la velocità, la velocità media e la

rotta visualizzate possono essere sostituite da qualunque altra informazione scelta nell'elenco a tendina.

Per modificare la composizione in una finestra configurabile, selezionarla tramite il tasto

e poi premere Enter. Spostarsi nell'elenco con fino a

selezionare il tipo di informazioni da visualizzare e poi premere Enter. La composizione si aggiorna con il nuovo tipo di informazioni.

Esempio: Nella videata GoTo sottostante, invece della rotta è stata

visualizzata l'ora.

Le finestre configurabili possono contenere le seguenti informazioni:

Velocità Velocità rispetto al fondo. Velocità media Velocità media rispetto al fondo. Velocità massima Velocità massima sul fondo. Velocità per arrivare a destinazione

Velocità di deriva La velocità di deriva della propria imbarcazione

Rotta Angolo formato dalla direzione di movimento con

Rilevamento Angolo, in gradi, sotto cui viene rilevato il

Correzione di rotta Correzione da applicare alla rotta per navigare

Velocità con la quale ci si sta avvicinando al waypoint di destinazione, conosciuta anche come VMG (Velocity Made Good - cioè la velocità di avvicinamento alla località di destinazione).

rispetto al waypoint di destinazione. La lettera R (Right/destra) o L (Left/sinistra) indica la direzione di deriva dell'imbarcazione.

il nord di riferimento. La rotta rispetto al fondo viene costantemente aggiornata.

waypoint di destinazione. Indica la direzione e la distanza per raggiungere il waypoint di destinazione.

verso il waypoint di destinazione. La lettera R (Right/destra) o L (Left/sinistra) indica la direzione della correzione da applicare alla rotta.

Tempo di arrivo Tempo stimato necessario per raggiungere il

waypoint di destinazione.

Tempo prev. arrivo ult. wpt Tempo stimato necessario per raggiungere

l'ultimo waypoint della rotta attiva.

Tempo di viaggio Tempo di viaggio impiegato dall'ultima volta in cui

il contatore è stato azzerato.

Orario arrivo Ora stimata alla quale si presume che

l'imbarcazione raggiungerà il waypoint di destinazione.

Orario arrivo all'ultimo waypoint Ora stimata alla quale si presume che

l'imbarcazione raggiungerà l'ultimo waypoint della rotta attiva.

Ora Ora locale. Cronometro Indica il cronometro. Countdown Indica il conto alla rovescia. Distanza dal waypoint Distanza che manca al raggiungimento del

waypoint di destinazione.

Distanza dall'ultimo waypoint Distanza che manca al raggiungimento dell'ultimo

waypoint della rotta attiva.

Distanza percorsa Distanza già coperta dall'imbarcazione. Contamiglia 1 Contatore di distanza 1. Contamiglia 2 Contatore di distanza 2. XTE Acronimo per Cross (X) Track Error (Errore di

fuori rotta). Indica la distanza tra la posizione attuale dell'imbarcazione e la linea retta che unisce il punto di partenza con il waypoint di destinazione. La lettera R (Right/destra) o L (Left/sinistra) indica se l'imbarcazione si trova a destra o a sinistra della linea retta tra il punto di partenza ed il waypoint di destinazione.

CPE Acronimo per Circle of Probable Error (Cerchio di

Errore Probabile). Indica il raggio del cerchio che contiene il 50% delle posizioni calcolate dal GPS.

Quota Quota alla quale ci si trova. Liv. acqua Profondità dell'acqua nel porto scelto. Tensione batteria Tensione della batteria alla quale è collegato il

GPS.

Nota: Quando si seleziona il tipo di dati da visualizzare questa selezione

riguarda solamente la videata attuale. Esempio: l'impostazione per la finestra configurabile della videata Posizione 1 è indipendente dall'impostazione per la finestra configurabile della videata Navigazione 1.

Impostazione dell'ora locale e della data (calcolo delle maree o delle correnti)

Le finestre della data e dell'ora che mostrano il simbolo  consentono di inserire un nuovo valore.

Le ore, i minuti, i giorni e gli anni sono immessi in formato europeo (gg/mm/aa) tramite la tastiera alfanumerica, ed i mesi sono selezionati tramite le frecce  e  sul tasto

Le frecce  e  sul tasto all'altro.

Per immettere l’ora e la data nuove bisogna premere il tasto Enter.

Esempio: Premere Enter nella finestra della data. La finestra è visualizzata in

grigio (blu chiaro per l'apparecchio FX324 MAP Color) ed il cursore è posizionato in modo da consentire l'immissione di una

nuova data. Digitare il giorno con la tastiera alfanumerica. Selezionare il mese con le frecce  e  sul tasto Spostarsi nel campo dell'anno con la freccia  sul tasto Digitare l'anno con la tastiera alfanumerica. Confermare la data premendo Enter.

consentono di spostarsi da un campo

Selezione di un valore da un elenco.

Le finestre che mostrano il simbolo  consentono di selezionare un valore da un elenco o da una successione di elenchi.

Esempio: Premere Enter nella finestra Porti (Pos Æ Pos Æ Voce MAREA).

In ciascuno degli elenchi visualizzati in successione, evidenziare il

valore desiderato e premere Enter.

Accesso ad un'altra videata

In alcune finestre, il simbolo  indica il punto di accesso ad un'altra videata.

Esempio: Selezionare la finestra di Countdown dalla seconda videata di

Navigazione (

Nav Æ Nav Æ Countdown Æ Enter). Comparirà

un'ulteriore videata che consente di configurare ed iniziare il conteggio alla rovescia.

Nota: Per ritornare alla videata precedente, premere il tasto Esc.

 Tabella delle icone delle azioni principali e relative

funzioni

La maggior parte delle azioni sono rappresentate con icone. Per selezionare un'azione, evidenziare l'icona corrispondente con il tasto premere Enter.

Nota: Un'azione la cui icona appare nera (rossa per FX324 MAP Color)

può essere selezionata; un'azione la cui icona appare grigia (blu chiaro per FX324 MAP Color) non può essere selezionata.

Icona azione Funzione Nota

Â Ã

Ä

Å »

À

Á

È

 Ê

Ë Ì Ï ¾

Í

Î

¼

½

Salva Mostra elenco Visualizza gli elenchi di waypoint

e rotte.

Modifica Consente di modificare un

waypoint o una rotta.

Cancella o azzera Attiva la funzione GoTo Waypoint

o GoTo Rotta. Vai al waypoint successivo della rotta attiva Disattiva funzione GoTo o ferma il countdown Cambia modalità di visualizzazione sullo schermo GoTo

Inverti rotta Aggiungi un waypoint alla fine

della rotta Inserisci un waypoint nella rotta

Cancella un waypoint dalla rotta Converti traccia in rotta Rende visibile la traccia sulla

videata plotter Sposta in alto nell’elenco Selezionare questa icona e

Sposta in basso nella lista Selezionare questa icona e

Allarme ormeggio Questo allarme è attivato

Allarme errore di fuori rotta È evidenziato nel menù

Simbolizza anche l'allarme Arrivo nel menù Navigazione.

Premere Enter diverse volte per visualizzare i 4 modi in successione: Bussola, Strada 3D, Radar e Dati.

premere Enter per spostarsi di una riga in su in un elenco

premere Enter per spostarsi in giù di una riga in un elenco

automaticamente ed è sempre evidenziato nel menù Navigazione

Navigazione quando l'allarme è attivo

¿

  

 Tabella abbreviazioni unità di misura

FX324 MAP permette di selezionare le unità di misura che si desidera utilizzare. Tali unità di misura sono abbreviate nel modo seguente:

Abbreviazione Unità di misura Nota

H Ora KHz kilo Hertz

MH Miglia terrestri/Ora KT Nodi 1 miglio marino/Ora

GR Grado N Nord E Est W Ovest S Sud

Allarme velocità È evidenziato nel menù

Navigazione quando l'allarme è attivo

Inizia countdown Inizia conteggio alla rovescia Trasferisci file su SD Card Scarica file da SD Card

Piede 0,3048 metri

Chilometro

Chilometri/Ora

Metro

Miglio terrestre 1609 metri

Miglio marino 1852 metri

Gradi

Regolazione del contrasto e della retroilluminazione dello schermo

L’ FX324 MAP consente di regolare il contrasto e la retroilluminazione dello schermo.

Premere brevemente il tasto PWR per visualizzare la seguente finestra:

Retroilluminazione

Selezionare la barra di regolazione della Luminosità tramite le frecce  e  sul tasto

Quindi selezionare il livello di retroilluminazione con le frecce  e  sul tasto luminosità mentre quello più a destra corrisponde al livello massimo.

Nota: La visualizzazione ottimale per FX324 MAP Color si ottiene dopo

Contrasto dello schermo (opzione non disponibile per FX324 MAP Color)

Selezionare la barra di regolazione del Contrasto con le frecce  e  sul tasto

Quindi selezionare il livello di contrasto voluto con le frecce  e  sul tasto contrasto e quello più a destra il livello massimo.

Premere Esc per tornare alla videata precedente.

. Il punto più a sinistra della barra rappresenta il livello minimo di

alcuni minuti.

. Il punto più a sinistra della barra rappresenta il livello massimo di

3. Quando si usa l’FX324 MAP per la prima volta

Quando si usa l’FX324 MAP per la prima volta, si dovranno effettuare alcune configurazioni ed immettere alcuni dati indispensabili, in modo che il GPS possa visualizzare le informazioni nel formato appropriato.

Scelta della lingua

Quando si usa l’ FX324 MAP per la prima volta, apparirà la seguente finestra che richiede la selezione della lingua preferita.

Far scorrere l'elenco a tendina tramite il tasto e, evidenziata la lingua preferita premere Enter.

La lingua può essere cambiata in qualsiasi momento.

Menu Æ Voce SETUP Æ 6-Lingua

Evidenziare la lingua nell'elenco a tendina e premere Enter. Lo schermo dell'FX324 MAP verrà riscritto nella lingua scelta.

Nota: La selezione della lingua non ha alcuna influenza diretta sulle

unità di misura usate, né su alcun altro parametro.

Impostazione dell'ora locale

L’FX324 MAP utilizza l'ora UTC (Tempo coordinato universale) che è regolata in modo automatico e costante dai satelliti da cui riceve i segnali. Trovandosi in un fuso orario diverso da un fuso UTC, sarà necessario impostare l'ora locale.

MenuÆ Voce POS Æ 2-Ora locale

Digitare l'ora locale mediante la tastiera alfanumerica e confermare con Enter.

Vedasi Impostazione dell'ora locale e della data. Nota: L'ora locale deve essere immessa in formato 24-ore.

Scelta delle unità di misura

Il menù Navigazione consente di selezionare le unità di misura utilizzate per la visualizzazione delle informazioni necessarie alla navigazione:

- unità di distanza e velocità

- unità di quota

- unità di errore di fuori rotta

- unità di profondità

Vedasi Tabella abbreviazioni unità di misura. Nota: Per ognuna di queste unità, viene visualizzata l'impostazione

attuale.

 Unità di distanza e velocità

Per cambiare l'unità di misura della distanza e della velocità:

Menu Æ Voce NAV Æ 1-Unità di distanza

Le unità di misura disponibili comprendono:

KM/KMH Chilometri e chilometri/ora NM/KT Miglia marine e nodi MI/MPH Miglia terrestri e miglia terrestri/ora

Selezionare un'unità nell’elenco e premere Enter.

 Unità di quota

Per cambiare l'unità di misura della quota:

Menu Æ Voce NAV Æ 2-Unità di quota

Le unità di misura disponibili comprendono:

Meter Metro Feet Piede (0,3048 metri)

Selezionare un'unità nell’elenco e premere Enter.

 Unità di errore di fuori rotta (XTE)

Per cambiare l'unità di misura per l'errore di fuori rotta:

Menu Æ Voce NAV Æ 3-Unità XTE

Le unità di misura disponibili comprendono:

KM Chilometro NM Miglio marino MI Miglio terrestre

Selezionare un'unità nell’elenco e premere Enter.

 Unità di profondità

Per cambiare l'unità di misura per la profondità dell'acqua nei porti e sulla carta:

Menu Æ Voce NAV Æ 4-Unità di profondità

Le unità di misura disponibili comprendono:

Meter Metro Feet Piede (0,3048 metri)

Selezionare un'unità nell’elenco e premere Enter.

Scelta del tipo di coordinate geografiche

È possibile scegliere il sistema di coordinate usato per visualizzare la posizione.

Menu Æ Voce POS Æ3-Coordinate

I sistemi di coordinate disponibili comprendono:

00º00,000’ Latitudine e longitudine in millesimi di primo 00º00,0000’ Latitudine e longitudine in decimillesimi di primo 00º00’00,0’’ Latitudine e longitudine in gradi, primi e secondi

00.00000GRD Posizione in gradi UTM Posizione in UTM Lamberts Posizione in Lambert 1 British G. Posizione in reticolato inglese Irish G. Posizione in reticolato irlandese Swiss G. Posizione in reticolato svizzero German G. Posizione in reticolato tedesco Swedish G. Posizione in reticolato svedese Finnish G. Posizione in reticolato finlandese USER Formato utilizzatore

Selezionare un sistema di coordinate nell’elenco e premere Enter.

Nota: Si può creare il proprio formato utilizzatore. Vedasi Scelta del tipo

di coordinate geografiche nel menù Posizione.

Scelta dell’origine cartografica

È possibile selezionare il formato corrispondente alla carta in uso.

Menu Æ Voce POS Æ 4-Origine cartografica

Utilizzare questa funzione per assicurarsi che la posizione riportata sulla carta fisica corrisponda alla posizione visualizzata dal GPS.

Selezionare una origine cartografica dall'elenco di 76 formati e premere Enter. In caso di dubbio circa il formato da usare, selezionare il formato WGS84.

Nota: È inoltre possibile creare il proprio formato utilizzatore. Vedasi

Scelta dell’origine cartografica nel menù Posizione.

Ripristino della configurazione per difetto

In qualsiasi momento si possono ripristinare i parametri e le impostazioni per difetto del proprio FX324 MAP.

Per ripristinare le impostazioni del proprio FX324 MAP come erano quando è stato utilizzato per la prima volta.

Menu Æ Voce SETUP Æ 7-Configurazione per difetto

Selezionare Sì e premere Enter per accettare il messaggio di avvertimento e ripristinare la configurazione per difetto oppure scegliere No e premere Enter per annullare.

4. Lettura della posizione

Le due videate Posizione visualizzano tutte le informazioni essenziali riguardanti la posizione attuale.

Nota: Se si utilizza il GPS per la prima volta, consultare il paragrafo

Quando si usa l’FX324 MAP per la prima volta.

Videata Posizione No. 1

Questa videata può essere visualizzata in qualsiasi momento premendo il tasto Pos una o due volte. Contiene le informazioni principali riguardanti la posizione, la rotta e la velocità.

Esempio: La videata sottostante mostra la posizione nel sistema di

coordinate scelto, la velocità, la rotta rispetto al fondo, il CPE, la data e l'ora locale. Il simbolo del satellite significa che la posizione è stata inserita e calcolata. La presenza del simbolo  indica che si tratta di una finestra configurabile.

Nota: Se la videata visualizzata dopo aver premuto il tasto Pos fosse

diversa, premere di nuovo il tasto Pos.

 Coordinate

Le coordinate visualizzate vengono costantemente aggiornate, e compaiono nel sistema di coordinate scelto.

Vedasi menù Posizione per cambiare il sistema di coordinate.

Se il ricevitore GPS non fosse in grado di determinare la posizione verrà visualizzato un messaggio di avvertimento. Sullo schermo comparirà l'ultima posizione nota e l'ora di quando è stata calcolata.

 Velocità

La velocità rispetto al fondo è visualizzata nell'unità di misura scelta. Quando la propria posizione non è stata calcolata compariranno dei trattini.

Vedasi menù Navigazione per cambiare le unità di misura ed impostare il filtro

velocità.

 Rotta

La rotta rispetto al fondo, relativa al Nord di riferimento selezionato, è espressa in gradi. Essa viene costantemente aggiornata e può essere calcolata solo quando si è in movimento. Quando si è fermi compariranno dei trattini.

 Finestra configurabile

Le informazioni contenute in questa finestra possono essere modificate. Selezionare la finestra con il tasto e premere Enter. Viene visualizzato

un elenco di dati disponibili. Selezionare il tipo di dati desiderato e premere Enter. La videata verrà ora aggiornata.

Vedasi Scelta delle informazioni visualizzate nella finestra configurabile.

 Data e ora + simbolo satellite + simbolo

WAAS/EGNOS/MSAS

La data e l'ora locale sono sempre visualizzate. Il simbolo del satellite significa che l’FX324 MAP ha calcolato la posizione.

Nota: In qualsiasi momento si possono vedere quali sono i satelliti usati

per calcolare la posizione. Vedasi menù Posizione.

Quando il GPS sta funzionando in modalità WAAS/EGNOS/MSAS compare il simbolo W. Quando il GPS sta funzionando in modalità simulatore comparirà il simbolo S. Mentre quando il ricevitore GPS sta funzionando in modalità differenziale verrà visualizzato il simbolo D.

Videata Posizione No. 2

Questa videata comprende quattro voci. Effemeridi, Marea, Corrente e HDR. Può essere visualizzata in qualsiasi momento premendo il tasto Pos una o due volte.

Nota: Questa videata si riferisce sempre alla voce vista per ultima.

 Voce Effemeridi

Questa voce visualizza gli orari del sorgere e del tramonto del sole e della luna per una certa data e località selezionate.

Esempio: La seguente videata visualizza gli orari del sorgere e del tramonto

del sole e della luna per il 16 agosto 2002 nella posizione attuale.

Scelta di un'altra data

Posizione Æ Voce EFFE Æ Data Æ Enter

Inserire la data desiderata e premere Enter.

Vedasi Impostazione dell'ora locale e della data.

Scelta di un'altra località

Posizione Æ Voce EFFE Æ Località Æ Enter

Selezionare, sulla carta visualizzata, la posizione attuale, un waypoint dall'elenco o un porto.

Vedasi Selezione di un valore dall'elenco e Carte MapSend BlueNav.

 Voce Marea

Questa voce visualizza gli orari delle alte e delle basse maree, l'altezza dell'acqua ed i coefficienti per una data o porto selezionato (i coefficienti sono disponibili solo per i porti francesi interni). Le altezze dell'acqua visualizzate sono quelle misurate sopra all'altezza dell'acqua durante la marea astronomica più bassa. Si tenga conto che questi valori sono forniti come guida indicativa e potrebbero variare con le condizioni atmosferiche.

Esempio: La videata qui sotto mostra gli orari delle maree, i coefficienti e le

altezze dell'acqua il 16 agosto 2002 nel porto di Dieppe. Alle

12.50 pm (ora della bassa marea) l'altezza dell'acqua nel porto è di

06.51 piedi sopra il livello dell'acqua durante la marea astronomica più bassa.

Nota: Le altezze dell'acqua sono espresse nell'unità di misura scelta.

Vedasi menù Navigazione per cambiare l'unità di misura.

Scelta della data

Posizione Æ Voce Marea Æ Data Æ Enter

Inserire la data desiderata e premere Enter.

Vedasi Impostazione dell'ora locale e della data.

Scelta del porto

Posizione Æ Voce Marea Æ Porto Æ Enter

Selezionare Interno per scegliere un porto dalla lista di 896 porti del mondo nella memoria dell’FX324 MAP o selezionare Porto MapSend BlueNav sulla carta visualizzata.

Vedasi Selezione di un valore dall'elenco e Carte MapSend BlueNav.

L'ora visualizzata per alta e bassa marea, per l’altezza dell'acqua e i coefficienti sono aggiornati in base alla data immessa ed al porto selezionato.

Esempio: Dalla voce MAREA, nella seconda videata Posizione, sono stati

visualizzati gli orari di marea e le altezze dell'acqua nel porto di Lorient il 20 Agosto 2002.

Funzione grafico

Questa funzione consente la visualizzazione di un grafico di altezze dell'acqua per le prossime 48 ore nel porto e per la data selezionati in precedenza. Le altezze dell'acqua visualizzate sono quelle misurate sopra l’altezza dell'acqua durante la marea astronomica più bassa.

Posizione Æ Voce Marea Æ Grafico Æ Enter

Esempio: Nella videata seguente si vede che l'altezza dell'acqua nel porto di

Lorient il 20 agosto 2002 alle 9:45 a.m è di 5.24 piedi sopra l’altezza dell'acqua durante la marea astronomica più bassa.

Utilizzare le frecce  e  sul tasto per visualizzare l'altezza dell'acqua ad intervalli di 15 minuti su un periodo di 48 ore.

Utilizzare le frecce  e  sul tasto dell'imbarcazione.

Avvertenza: Si tenga conto che questi valori sono forniti come guida

indicativa e potrebbero variare con le condizioni atmosferiche.

per impostare il pescaggio

 Voce Corrente

Questa voce mostra l'ora della corrente massima, la sua velocità, l'angolo (cioè la sua direzione) e l'ora di stanca di marea per una data e per la stazione selezionata sulla carta visualizzata.

Il simbolo Il simbolo Il simbolo

Esempio: Il 15 agosto 2002, presso la stazione di Saint Georges Channel, la

Nota: La velocità della corrente è sempre espressa in nodi.

Scelta di un'altra data

indica la corrente massima della marea montante. indica la corrente massima della marea calante. indica l'ora della stanca prima dell'inversione della corrente.

corrente massima della marea montante si verificherà alle 7:02 a.m. ed alle 7:36 p.m. La sua velocità sarà di 2 nodi ed il suo angolo (direzione rispetto al Nord vero) sarà di 197 gradi. La corrente massima della marea calante si verificherà alle 12:36 a.m. e 1:02 p.m., la sua velocità sarà di 1.99 nodi ed il suo angolo sarà di 14 gradi. Gli orari di stanca di marea prima dell'inversione di corrente sono visualizzati nell'ultima colonna di destra.

Posizione Æ Voce Corrente Æ Data Æ Enter

Inserire la data desiderata e premere Enter.

Vedasi Impostazione dell'ora locale o di una data.

Scelta di un'altra stazione

Posizione Æ Voce Corrente Æ Stazione Æ Enter

Selezionare una stazione sulla carta visualizzata e premere Enter.

Vedasi Selezione di un valore dall'elenco e Carte MapSend BlueNav.

Funzione grafico

Selezionare Grafico per visualizzare una rappresentazione grafica della corrente per una data e per una stazione selezionate.

Posizione Æ Voce Corrente Æ Grafico Æ Enter

Esempio: Alle 8:15 p.m., la corrente della marea montante avrà una velocità

di 00,51 nodi ed un angolo (cioè una direzione) di 249 gradi.

La parte superiore del grafico rappresenta la corrente della marea montante. La parte inferiore del grafico rappresenta la corrente della marea calante. La linea centrale a 00.00 KT (nodi) rappresenta la stanca. Ogni picco corrisponde alla marea massima. Utilizzare le frecce Ż e Ź sul tasto per spostare la linea verticale, e leggere le informazioni sulla barra in alto relative a velocità ed angolo della corrente, aggiornate ogni 15 minuti.

 Voce HDR (Ripetitore rotta geografica)

Si può collegare l'FX324 MAP ad un sensore di rotta geografica come il 3011 GPS Compass della Thales Navigation. Avendo collegato il GPS ad una bussola, la voce HDR mostrerà le informazioni che seguono. Si accede alla voce HDR dalla seconda videata Posizione.

- Rotta vera (True Head.)

- Velocità di rotazione (ROT)

- Velocità trasversale (TGS)

- Velocità longitudinale (LGS)

- Beccheggio

- Velocità

- Rotta

- Numero di satelliti visibili (Numero Sat)

- Posizione

Nota: Fare riferimento alle istruzioni d'uso del proprio sensore di rotta

geografica per le informazioni relative al collegamento. Se si collega una bussola 3011 GPS Compass, fare attenzione in particolare alla sezione intitolata "Collegamenti ad MLR FX312 e ad FX412 PRO". Gli schemi ed le istruzioni per il collegamento dell’FX324 MAP sono identici.

Menù Posizione

Il menù Posizione può essere visualizzato direttamente premendo Menu da qualunque videata Posizione o selezionando Menu e poi la voce POS.

Sono disponibili cinque opzioni.

Vedasi Navigazione nelle videate e scelta delle opzioni.

 Visione dei satelliti

L'opzione Satelliti consente di vedere in qualunque momento i satelliti dai quali il GPS riceve i segnali, così come la precisione della posizione calcolata.

Menu Æ Voce POS Æ 1-Satelliti

Esempio: La videata qui sotto indica che il GPS sta ricevendo 10 satelliti. Il

CPE è di 2 metri ed il DOP è uguale a 1,5. I due simboli w significano che il GPS sta attualmente ricevendo due satelliti Waas o Egnos. Nell'esempio sotto, la qualità di ricezione del satellite 06 non è abbastanza buona per essere usata per il calcolo della posizione.

La finestra a destra dello schermo rappresenta i satelliti in orbita disponibili. Il cerchio esterno rappresenta l'orizzonte mentre il cerchio interno simbolizza lo zenit. Più un satellite si trova vicino al cerchio

esterno, più esso è vicino all'orizzonte e più difficile sarà ricevere il segnale. Più un satellite si trova vicino al cerchio interno, più esso è alto rispetto all'orizzonte e più facile sarà ricevere il segnale.

Le due finestre a sinistra indicano la qualità di ricezione di ogni satellite. Quando la barra è completamente nera o nera per 3/4, la ricezione del satellite è perfetta.

Nota: A seconda dell'ora del giorno, il numero di satelliti disponibili per

una data località normalmente varia da 6 a 12. In media, sono disponibili 9 satelliti.

Il DOP (decadimento della precisione) è il parametro che indica la precisione del calcolo della posizione. Questo è in funzione della posizione relativa dei satelliti. Più il DOP s'avvicina a 1 e maggiore sarà la precisione.

Il CPE (Cerchio di Errore Probabile) indica il raggio del cerchio che contiene il 50% delle posizioni calcolate dal GPS. Per esempio, se il CPE è di 2 metri, la posizione attuale sarà, con il 50% delle probabilità, entro un raggio di 2 metri dalla posizione calcolata.

Nota: Data la posizione dei satelliti (sempre in alto), la precisione del

calcolo della quota è all'incirca la metà di quella dei calcoli in orizzontale.

 Impostazione dell'ora locale

L’FX324 MAP utilizza l'ora UTC (Tempo coordinato universale) che è regolata in modo automatico e costante dai satelliti da cui riceve i segnali. Trovandosi in un fuso orario che non sia un fuso UTC, si dovrà impostare l'ora locale.

Menu Æ Voce POS Æ 2-Ora locale

Immettere l'ora locale con la tastiera alfanumerica e premere Enter.

Vedasi Impostazione dell'ora locale e della data. Nota: L'ora locale deve essere immessa in formato 24-ore.

 Scelta del tipo di coordinate geografiche

L'opzione Coordinate consente di cambiare il sistema di coordinate usato per visualizzare la posizione.

Menu Æ Voce POS Æ3-Coordinate

Sullo schermo compare l’elenco dei sistemi di coordinate.

00º00,000’ Latitudine e longitudine in millesimi di primo 00º00,0000’ Latitudine e longitudine in decimillesimi di primo 00º00’00,0’’ Latitudine e longitudine in gradi, primi e secondi

00.00000GRD Posizione in gradi UTM Posizione in UTM Lamberts Posizione in Lambert 1

British G. Posizione in reticolo inglese Irish G. Posizione in reticolo irlandese Swiss G. Posizione in reticolo svizzero German G. Posizione in reticolo tedesco Swedish G. Posizione in reticolo svedese Finnish G. Posizione in reticolo finlandese USER Formato utilizzatore

Selezionare il sistema di coordinate dall'elenco e premere Enter. Si può anche creare il proprio formato utilizzatore:

Menu Æ Voce POS Æ3-Coordinate Æ USER Æ Enter

Per ogni finestra inserire il valore desiderato tramite la tastiera alfanumerica e premere Enter.

Nota: Se si tiene premuto il tasto 1, è possibile immettere un segno + o -.

 Scelta dell’origine cartografica

L'opzione Origine cartografica consente di cambiare il formato della carta a seconda della carta fisica in uso. Utilizzare questa funzione per assicurarsi che la posizione riportata sulla carta fisica corrisponde alla posizione visualizzata dal GPS.

Menu Æ Voce POS Æ 4-Origine cartografica

Selezionare un origine cartografica dall'elenco di 76 formati e premere Enter. In caso di dubbio circa il formato da usare, selezionare il formato WGS84.

Si può anche creare il proprio formato utilizzatore:

Menu Æ Voce POS Æ 4-Origine cartografica Æ USER Æ Enter

Per ogni finestra inserire il valore desiderato tramite la tastiera alfanumerica e premere Enter.

Nota: Premere il tasto 1 per immettere un segno + o -.

 Scelta della modalità 2D o 3D

L’FX324 MAP può calcolare la posizione in due dimensioni (latitudine e longitudine), o in tre dimensioni (latitudine, longitudine e quota).

L'opzione Modalità 2D/3D permette di selezionare la modalità che si desidera utilizzare.

Menu Æ Voce POS Æ 5-Modalità 2D/3D

Selezionare Auto e poi premere Enter se si desidera che la posizione venga calcolata in tre dimensioni quando sono visibili 5 o più satelliti.

Selezionare 2D e premere Enter se si desidera che la posizione sia sempre calcolata in modo bidimensionale. La finestra è nuovamente visualizzata in modo da poter immettere una quota fissa. Inserire la quota tramite tastiera alfanumerica e premere Enter.

Selezionare 3D e premere Enter se si desidera che la posizione sia sempre calcolata in modo tridimensionale, anche se i satelliti visibili sono meno di 5.

Consiglio: Quando si utilizza il dispositivo per navigare, scegliere il modo 2D

e immettere l'altezza del dispositivo rispetto al livello medio del mare. Se si possiede un'antenna esterna, inserire l'altezza dell'antenna rispetto al livello medio del mare.

5. Lettura delle informazioni di navigazione

Le due videate Navigazione visualizzano tutte le informazioni essenziali riguardanti la navigazione: velocità e rotta rispetto al fondo, distanza percorsa, errore di fuori rotta, ecc..

Nota: Se si utilizza il GPS per la prima volta, consultare il paragrafo

Quando si usa l’FX324 MAP per la prima volta.

Videata Navigazione No. 1

Questa videata può essere visualizzata in qualsiasi momento premendo il tasto Nav una o due volte.

Esempio: La videata sottostante indica la velocità in nodi, la rotta in gradi,

due contamiglia e l'errore di fuori rotta (XTE) in miglia marine.

Nota: Se la videata visualizzata dopo aver premuto il tasto Nav fosse

diversa, premere di nuovo il tasto Nav.

 Velocità

La velocità rispetto al fondo viene visualizzata nell'unità di misura prescelta.

Vedasi menù Navigazione per cambiare le unità di misura ed impostare il filtro velocità.

 Rotta

La rotta rispetto al fondo è espressa in gradi. La rotta può essere calcolata solo mentre si è in movimento. Stando fermi al suo posto compariranno dei trattini.

 Contamiglia 1 e 2

Le finestre dei contamiglia 1 e 2 indicano la distanza percorsa nell'unità di misura selezionata.

Vedasi menù Navigazione per cambiare l'unità di misura.

Per azzerare un contamiglia:

Navigazione Æ Contamiglia 1 o Contamiglia 2 Æ Enter

Verrà visualizzato un messaggio di conferma. Selezionare Si e premere Enter per confermare che si desidera realmente azzerare il contamiglia oppure scegliere No e premere Enter per annullare.

 Finestra configurabile

Per modificare le informazioni visualizzate nella finestra:

Navigazione Æ Finestra Æ Enter

Comparirà l’elenco delle informazioni disponibili. Evidenziare il tipo di informazioni desiderato e premere Enter. La videata verrà così aggiornata.

Vedasi Scelta delle informazioni visualizzate nella finestra configurabile.

 Data e ora + simbolo satellite + simbolo

WAAS/EGNOS/MSAS

La data e l'ora locale sono sempre visualizzate. Il simbolo del satellite significa che l’FX324 MAP ha calcolato la posizione.

Nota: In qualsiasi momento si possono vedere i satelliti usati per il

calcolo della posizione. Vedasi menù Posizione.

Quando il GPS sta funzionando in modalità WAAS/EGNOS/MSAS comparirà il simbolo W. Quando il GPS sta funzionando in modalità simulatore comparirà il simbolo S. Mentre quando il ricevitore GPS sta funzionando in modalità differenziale verrà visualizzato il simbolo D.

Videata Navigazione No. 2

Questa videata può essere visualizzata in qualsiasi momento premendo il tasto Nav una o due volte.

Esempio: La videata sottostante mostra la velocità massima, il cronometro, il

countdown, la velocità media, il tempo di viaggio trascorso e la distanza percorsa.

Nota: Se la videata visualizzata dopo aver premuto il tasto Nav fosse

diversa, premere di nuovo il tasto Nav.

 Velocità massima

La velocità massima è visualizzata nell'unità di misura prescelta.

Vedasi menù Navigazione per cambiare l'unità di misura.

Per azzerare la velocità massima:

Navigazione ÆVelocità max. Æ Enter

Verrà visualizzato un messaggio di conferma. Selezionare Sì e premere Enter per confermare che si desidera azzerare la velocità max. o scegliere No e premere Enter per annullare.

 Cronometro

Per avviare il cronometro:

Navigazione Æ Cronometro Æ Enter Æ Start

Per fermare il cronometro:

Navigazione Æ Cronometro Æ Enter Æ Stop

Per azzerare il cronometro:

Navigazione Æ Cronometro Æ Enter Æ Rst

 Countdown

Per iniziare un conto alla rovescia, si deve prima impostare il periodo di tempo e, ove necessario i tempi intermedi, così come gli allarmi:

Navigazione Æ Countdown Æ Enter

Selezionare Allarme e premere Enter per scegliere il tipo di allarme che squillerà in corrispondenza dei tempi intermedi ed alla fine del conteggio alla rovescia. Dopo aver selezionato il tipo di allarme desiderato premere Enter.

Selezionare il Tempo di Start e premere Enter per inserire il periodo totale di countdown. Dopo aver inserito il periodo di countdown premere Enter.

Selezionare Intermedio 1 e premere Enter per inserire il periodo di countdown ad avvenuto raggiungimento del tempo intermedio no. 1. Dopo aver inserito il periodo di countdown premere Enter.

Selezionare Intermedio 2 e premere Enter per inserire il periodo di countdown ad avvenuto raggiungimento del tempo intermedio no. 2. Dopo aver inserito il periodo di countdown premere Enter.

Selezionare l'icona

 e premere Enter per iniziare il countdown.

Selezionare l'icona

 Velocità media / Tempo di viaggio / Distanza percorsa

La velocità media viene visualizzata nell'unità di misura prescelta. È calcolata in base al Tempo di viaggio ed alla Distanza percorsa visualizzata sotto.

Vedasi menù Navigazione per cambiare l'unità di misura.

Per azzerare la velocità media:

Á e premere Enter per fermare il countdown.

Navigazione Æ Velocità media Æ Enter

Verrà visualizzato un messaggio di conferma. Selezionare Sì e premere Enter per confermare che si desidera azzerare la velocità media o scegliere No e premere Enter per annullare.

Nota: Azzerando la velocità media si azzera automaticamente anche il

Tempo di viaggio e la Distanza percorsa.

 Data e ora + simbolo satellite + simbolo

WAAS/EGNOS/MSAS

La data e l'ora locale sono sempre visualizzate. Il simbolo del satellite significa che l’FX324 MAP ha calcolato la posizione.

Nota: In qualsiasi momento si possono vedere i satelliti usati per il

calcolo della posizione. Vedasi menù Posizione.

Menù Navigazione

Il menù Navigazione è visualizzato direttamente premendo Menu da una qualsiasi videata Navigazione o selezionando Menu e quindi la voce NAV.

Sono disponibili sette opzioni.

Vedasi Navigazione nelle videate e scelta delle opzioni.

 Scelta delle unità di misura della distanza e della

velocità

L'opzione Unità di distanza consente di selezionare l'unità di misura per la distanza e per la velocità.

Menu Æ Voce NAV Æ 1-Unità di distanza

Le unità di misura disponibili comprendono:

KM/KMH Chilometri e chilometri/ora NM/KT Miglia marine e nodi MI/MPH Miglia terrestri e miglia terrestri/ora

Selezionare un'unità dalla lista e premere Enter.

 Scelta dell'unità di misura per la quota

L'opzione Unità di quota consente di selezionare l'unità di misura per la quota.

Menu Æ Voce NAV Æ 2-Unità di quota

Le unità di misura disponibili comprendono:

Meter Metro Feet Piede (0,3048 metri)

Selezionare un'unità dall’elenco e premere Enter.

 Scelta dell'unità di misura per l’errore di fuori rotta

(XTE)

L'opzione Unità XTE consente di selezionare l'unità di misura per l'errore di fuori rotta.

Menu Æ Voce NAV Æ 3-Unità XTE

Le unità di misura disponibili comprendono:

KM Chilometro NM Miglio marino MI Miglio terrestre

Selezionare un'unità dall’elenco e premere Enter.

 Scelta dell'unità di misura per la profondità

Per cambiare l'unità di misura per la profondità dell'acqua nei porti e sulla carta:

Menu Æ Voce NAV Æ 4-Unità di profondità

Le unità di misura disponibili comprendono:

Meter Metro Feet Piede (0,3048 metri)

Selezionare un'unità dall’elenco e premere Enter.

 Impostazione degli allarmi

L'opzione Allarmi consente di configurare ed attivare o disattivare i vari allarmi:

» ¼ ½ ¿

Nota: Le icone relative agli allarmi attivi compaiono nel menù

Allarme Arrivo Allarme Ancora Allarme XTE (Errore fuori rotta) Allarme Velocità

Navigazione in nero (blue scuro per l’FX324 MAP Color). Le

icone relative agli allarmi inattivi compaiono in grigio (blue chiaro per FX324 MAP Color).

Per attivare/disattivare e configurare i vari allarmi:

Menu Æ Voce NAV Æ 5-Allarmi

Esempio: Nella videata sottostante, l'allarme Arrivo è impostato per suonare

a 1,5 miglia dal waypoint d'arrivo.

Per ogni tipo di allarme (ad eccezione dell'allarme Ancora che è sempre attivo), selezionare il campo On/Off usando il tasto per selezionare una nuova voce dall'elenco. Quindi selezionare il campo della Distanza o Velocità, usando il tasto digitare il valore desiderato tramite la tastiera alfanumerica. Premere di nuovo Enter per confermare il valore immesso.

Allarme Arrivo

L'Allarme Arrivo avverte dell'arrivo al waypoint di destinazione o del cambio di waypoint attivo in modalità GoTo Rotta.

Vedasi Come spostarsi verso un waypoint e seguire una rotta.

L'allarme suona quando la distanza rimanente da percorrere scende sotto il valore impostato. Per esempio, se si stabilisce che l'allarme d'arrivo debba suonare ad 1 miglio, esso inizierà a suonare quando la distanza dal waypoint scende al di sotto di 1 miglio.

Nota: Quando ciò si verifica, anche il GPS passa automaticamente al

successivo waypoint della rotta. Per esempio, se si stabilisce che l'allarme d'arrivo debba suonare ad 1 miglio, il waypoint n + 1 si attiva quando la distanza dal waypoint n è inferiore al 1 miglio. Per informazioni dettagliate sul passaggio automatico al waypoint successivo nella rotta attiva vedasi Come spostarsi verso un waypoint e seguire una rotta e Passaggio automatico al waypoint successivo in una rotta.

L'allarme Arrivo viene disattivato automaticamente quando il waypoint *Anchor è attivo.

e poi premere Enter

e poi premere Enter per

Allarme Ancora (ormeggio)

L'allarme Ancora avverte che ci si è spostati dal waypoint *Anchor (posizione dell'ancora). Viene attivato automaticamente quando *Anchor è il waypoint attivo.

Vedasi Attivazione della funzione Mark - Ancoraggio.

L'allarme suona quando la distanza dal waypoint *Anchor supera il valore specificato.

Allarme XTE (Errore fuori rotta)

L'Errore di fuori rotta è la distanza tra la posizione attuale dell'imbarcazione e la linea retta che unisce il punto di partenza con il waypoint di destinazione. L'allarme suona quando l'errore di fuori rotta supera la distanza impostata.

Allarme Velocità

L'allarme velocità avverte non appena la velocità scende al di sotto (Min. On) o supera (Max. On) il valore specificato.

Bip di allarme

Dopo aver impostato ed attivato gli allarmi, si può selezionare il tipo di bip del suono dell'allarme.

L'opzione Bip allarme nel menù Setup consente di selezionare il tipo e la durata del bip d'allarme:

Menu Æ Voce SETUP Æ 1-Bip di allarme

Selezionare il tipo di bip dall'elenco e premere Enter. Se si sceglie l'opzione Continuo, il cicalino continuerà a suonare finché si premerà un tasto.

 Definizione del nord di riferimento

Il rilevamento e la correzione di rotta possono essere riferiti al Nord geografico (Nord vero) o al Nord magnetico

L'opzione Nord di riferimento consente di impostare l’uso del Nord vero o quello del Nord magnetico.

Menu Æ Voce NAV Æ 6-Nord di riferimento

Scegliere Vero o Magnetico e premere Enter.

 Scelta del filtro di velocità

Filtrando o attenuando le letture della velocità si ottiene una visualizzazione della velocità più stabile. Per le imbarcazioni più veloci (come le barche a motore), usare una costante breve e, per le imbarcazioni più lente (come le barche a vela) usare una costante lunga.

L'opzione Filtro velocità consente di selezionare il tipo di filtro da applicare.

Menu Æ Voce NAV Æ 7-Filtro velocità

Selezionare una costante dall'elenco e premere Enter.

6. Come spostarsi verso un waypoint e seguire una rotta

Le videate GoTo consentono di navigare verso un waypoint o di seguire una rotta. Le modalità di visualizzazione disponibili sono quattro: Bussola, Strada 3D, Radar e Dati.

Videata GoTo No.1

Questa videata può essere visualizzata in qualsiasi momento premendo il tasto GoTo una o due volte. Dispone di una barra azioni che consente di attivare/disattivare la funzione GoTo, di avanzare al waypoint successivo di una rotta e di scegliere il modo di visualizzazione preferito.

Esempio: La videata in modalità bussola, mostra la rotta seguita ed il

rilevamento del waypoint FASTNET. Le tre finestre configurabili a sinistra del display mostrano la velocità, il rilevamento e la distanza dal waypoint.

Nota: Se la videata mostrata dopo aver premuto il tasto GoTo fosse

diversa, premere di nuovo il tasto GoTo.

Nota: Questa videata è sempre visualizzata nella modalità utilizzata per

ultima.

 Barra azioni

La Barra azioni visualizzata nella parte bassa dello schermo consente di:

» / Á À

È

Attivare / Fermare la funzione GoTo

Avanzare al waypoint successivo di una rotta

Cambiare la modalità di visualizzazione

Nota: Un'icona può essere selezionata solo se appare nera (rossa per

l’FX324 MAP Color).

Attivazione della funzione GoTo waypoint o rotta

Per attivare la funzione GoTo:

GoTo Æ icona » Æ Enter

Selezionare un'opzione dall'elenco e confermare la scelta premendo Enter.

L'icona Á sostituisce automaticamente l'icona » non appena verrà attivata la modalità GoTo.

Nota: Quando si utilizza l’apparecchio per la prima volta, la funzione

GoTo funzionerà solo dopo che l'apparecchio avrà completato il calcolo della posizione.

Waypoint

Selezionare questa azione premendo Enter visualizzando così l'elenco di tutti i waypoint.

Con il tasto come waypoint di destinazione. Il nome del waypoint selezionato verrà visualizzato nella parte inferiore dello schermo.

Consiglio: Per accedere rapidamente ad un waypoint, immettere la prima

Waypoint più vicino

Selezionare questa azione e premere Enter per visualizzare l'elenco degli 8 waypoint più vicini alla posizione attuale. Questi 8 waypoint sono visualizzati in ordine di distanza crescente rispetto alla posizione attuale.

Scegliere un waypoint con il tasto come waypoint di destinazione. Il nome del waypoint selezionato comparirà nella parte inferiore dello schermo.

scegliere un waypoint e premere Enter per confermarlo

lettera(e) del suo nome nel campo attivo. Comparirà l’elenco con tutti i nomi di waypoint che iniziano con quella lettera(e).

e premere Enter per confermarlo

Creare un waypoint

Selezionare questa azione e premere Enter per creare un nuovo waypoint.

Vedasi Menù Waypoint.

Rotta

Selezionare questa azione e premere Enter per visualizzare tutte le rotte. Con il tasto

del primo waypoint di destinazione della rotta comparirà nella parte inferiore dello schermo.

Quando si attiva una rotta, l'FX324 MAP presume che la posizione attuale sia nel punto esatto o in prossimità della posizione del primo waypoint della rotta (l'imbarcazione è all'inizio della rotta). Di conseguenza, il primo waypoint di destinazione non è il primo waypoint della rotta bensì il secondo. Qualora la posizione attuale al momento di attivare la rotta fosse diversa dalla posizione del primo waypoint e si desiderasse renderlo obbligatorio nel viaggio, si dovrà prima fare un GoTo Waypoint al primo waypoint della rotta e poi, una volta raggiunto, attivare la rotta.

Nel seguente esempio, la rotta è costituita da tre waypoint: A, B e C. Il punto X è la posizione attuale dell'imbarcazione. Quando si attiva la rotta, il waypoint di destinazione è B ed A è considerato come punto di partenza. La linea punteggiata XB è la linea mobile verso il waypoint, AB è la linea retta e XZ è l'errore di fuori rotta.

scegliere una rotta e premere Enter per attivarla. Il nome

Se si desidera passare attraverso il waypoint A, si deve fare un

GoTo waypoint A e poi attivare la rotta, una volta che lo si sarà raggiunto.

Nota: In modalità Rotta, il dispositivo passa automaticamente al

waypoint seguente quando la distanza dal waypoint di destinazione attuale diviene inferiore a quella programmata per

l'allarme d'arrivo, o quando l'imbarcazione ha superato la linea che determina questo passaggio. Vedasi Menù Navigazione, per configurare l'allarme di arrivo al waypoint, e Spostamento verso il waypoint successivo in una rotta.

Rotta inversa

Selezionare questa azione e premere Enter per attivare la funzione Rotta Inversa e visualizzare l'elenco delle rotte inverse.

Porto

Selezionare questa azione e premere Enter per visualizzare l’elenco dei porti.

Scegliere un porto mediante il tasto come waypoint di destinazione. Il nome del porto comparirà nella parte inferiore dello schermo.

Nota: L'elenco dei porti varia a seconda della carta visualizzata. Vedasi

Carte MapSend BlueNav.

Porto / Servizi

Selezionare questa azione e premere Enter per visualizzare l’elenco dei porti.

Scegliere un porto tramite il tasto disponibili in quel porto verrà visualizzato sotto forma di un elenco di icone.

     ! Æ

Carburante Acqua Altri servizi Riparazioni Servizi generali Pronto soccorso Informazioni

e premere Enter per confermarlo

e premere Enter. L'elenco dei servizi

Per avere informazioni dettagliate su di un servizio, selezionarne l’icona mediante il tasto .

Nota: L'elenco dei porti varia a seconda della carta visualizzata. Vedasi

Carte MapSend BlueNav.

Selezionare di destinazione.

» e premere Enter per definire questo porto come waypoint

Servizi

Selezionare questa azione e premere Enter per visualizzare l’elenco dei servizi.

      ! Æ

Porto Carburante Acqua Altri servizi Riparazioni Servizi generali Pronto soccorso Informazioni

Selezionare l'icona relativa ad un servizio tramite il tasto Enter per visualizzare l’elenco degli 8 porti più vicini che offrono quel servizio. Selezionare un porto dall’elenco e premere Enter per confermarlo come waypoint di destinazione.

Nota: L'elenco dei porti varia a seconda della carta visualizzata. Vedasi

Carte MapSend BlueNav.

Disattivazione della funzione GoTo

Per disattivare la funzione GoTo:

e premere

GoTo Æ icona Á Æ Enter

L'icona » sostituirà automaticamente l'icona Á non appena il modo GoTo verrà disattivato.

Avanzare sul waypoint successivo di una rotta

Questa azione consente di avanzare manualmente sul waypoint successivo. In altre parole, si può cambiare segmento nella rotta senza dover fermare la funzione GoTo.

Per avanzare al waypoint successivo di una rotta attiva:

GoTo Æ icona À Æ Enter

Il nome del nuovo waypoint attivo comparirà nella parte inferiore dello schermo.

Ripetere l'operazione per passare ad un altro waypoint.

Nota: In modalità Rotta, il dispositivo passa automaticamente al

waypoint seguente quando la distanza dal waypoint di destinazione attuale diventa inferiore a quella programmata per l'allarme d'arrivo, o quando l'imbarcazione ha superato la linea che determina questo passaggio. Vedasi Menù Navigazione, per

configurare l'allarme di arrivo al waypoint, e Passaggio automatico verso il waypoint successivo in una rotta.

 Scelta della modalità di visualizzazione: Bussola, strada

3D, radar o dati

Con il tasto selezionare l'icona È e premere Enter per cambiare la modalità. Ogni volta che si premere Enter la modalità cambierà.

Modalità “bussola”

Con il tasto schermo comparirà la modalità Bussola.

La rosa della bussola ruota a seconda della rotta e l'ago si sposta in funzione del rilevamento e del waypoint di destinazione rappresentato dall'icona. Per raggiungere un waypoint di destinazione, bisogna navigare in modo che l'ago resti verticale, puntando verso l'alto dello schermo.

L'icona del Sole o della Luna indica la loro posizione in cielo.

Nota: Bisogna sempre assicurarsi che lungo la linea retta che unisce il

Modalità “strada 3D”

Con il tasto schermo comparirà la modalità Strada 3D.

selezionare l'icona È e tener premuto Enter finché sullo

punto di partenza con il waypoint di destinazione non vi siano ostacoli.

selezionare l'icona È e tener premuto Enter finché sullo

La linea nera rappresenta la direzione da seguire per raggiungere il waypoint di destinazione. Questa riga si muove in funzione della differenza riscontrata tra la rotta ed il rilevamento del waypoint di destinazione. Il suo spostamento in senso orizzontale avviene in base all'errore di fuori rotta (XTE). Per raggiungere il waypoint di destinazione, bisognerà navigare in modo che la linea resti al centro, puntando verso la parte alta dello schermo.

L'icona che rappresenta il waypoint comparirà quando la distanza rimasta da percorrere (espressa in chilometri) è inferiore al valore della scala dello zoom. Per esempio, nella videata qui sopra, l'icona del waypoint è visualizzata perché la distanza che manca al suo raggiungimento è inferiore a 1 chilometro. L'icona del waypoint di destinazione si sposta verso la parte inferiore dello schermo mano a mano che ci si avvicina ad esso.

Usare i tasti Z+ e Z- per cambiare la scala dello zoom. Le scale di zoom disponibili sono cinque:

- 0,25: La lunghezza della strada rappresenta un massimo di 0,25

chilometri. L'icona del waypoint di destinazione è visualizzata alla fine della strada se la distanza restante è inferiore a 0,25 chilometri.

- 0,5: La lunghezza della strada rappresenta un massimo di 0,5

chilometri. L'icona del waypoint di destinazione è visualizzata alla fine della strada se la distanza restante è inferiore a 0,5 chilometri.

- 1: La lunghezza della strada rappresenta un massimo di 1

chilometro. L'icona del waypoint di destinazione è visualizzata alla fine della strada se la distanza restante è inferiore ad 1 chilometro.

- 2: La lunghezza della strada rappresenta un massimo di 2 chilometri.

L'icona del waypoint di destinazione è visualizzata alla fine della strada se la distanza restante è inferiore ad 2 chilometri.

- 4: La lunghezza della strada rappresenta un massimo di 4 chilometri.

L'icona del waypoint di destinazione è visualizzata alla fine della strada se la distanza restante è inferiore ad 4 chilometri.

Nota: Bisogna sempre assicurarsi che lungo la linea retta che unisce il

punto di partenza con il waypoint di destinazione non vi siano ostacoli.

Quando lo scostamento tra rotta e rilevamento da seguire è molto elevato, comparirà una freccia che indica la direzione nella quale ci si dovrebbe dirigere.

Modalità “radar”

Con il tasto modalità Radar comparirà sullo schermo.

La linea ed il profilo al centro dello schermo rappresentano la rotta. La freccia che punta verso l'icona del waypoint di destinazione indica il rilevamento del waypoint di destinazione. Per raggiungere il waypoint di destinazione, bisogna navigare in modo che i due simboli coincidano.

Nota: Bisogna sempre assicurarsi che lungo la linea retta che unisce il

Quando lo scostamento tra rotta e rilevamento da seguire è molto elevato, comparirà una freccia che indica la direzione nella quale ci si dovrebbe dirigere.

Modalità “dati”

Con il tasto selezionare l'icona È e tener premuto Enter finché la modalità Data comparirà sullo schermo.

selezionare l'icona È e tener premuto Enter finché la

punto di partenza con il waypoint di destinazione non vi siano ostacoli.

In modalità Dati, tutte le informazioni visualizzate sono configurabili. Con il tasto

selezionare dall’elenco il tipo di dati desiderato. Premere Enter per confermare la selezione.

 Finestre configurabili

Indipendentemente dalla modalità di visualizzazione, le tre finestre a sinistra dello schermo sono tutte configurabili.

Selezionare una finestra qualsiasi con il tasto selezionare nell’elenco il tipo di dati desiderato. Premere Enter per confermare la selezione.

Vedasi Scelta delle informazioni visualizzate nella finestra configurabile.

 Waypoint attivo

Il nome del waypoint attivo viene visualizzato nella parte inferiore dello schermo. Questo può essere il waypoint di destinazione o il waypoint successivo della rotta attiva, se si sta navigando in modalità GoTo Rotta.

selezionare una finestra qualsiasi premere Enter e

premere Enter e

Videata GoTo No. 2

Questa videata può essere visualizzata in qualsiasi momento premendo il tasto GoTo una o due volte. Indica la distanza ed il rilevamento (bearing) fra due waypoint.

Esempio: La videata sottostante mostra la distanza ed il rilevamento tra il

waypoint Ryde ed il waypoint Bognor Regis.

Nota: Se la videata che compare dopo aver premuto il tasto GoTo fosse

diversa, premere di nuovo il tasto GoTo.

 Waypoint No. 1

Selezionare la finestra in alto a sinistra con il tasto e premere Enter per selezionare il primo waypoint.

- Evidenziare Posizione per selezionare la posizione attuale.

- Evidenziare Waypoint per scegliere un waypoint dall’elenco di tutti i waypoint.

- Evidenziare Porto MapSend BlueNav per scegliere un porto dalla carta attualmente caricata nel dispositivo.

Vedasi Carte MapSend BlueNav.

 Waypoint No. 2

Selezionare la finestra in alto a destra con il tasto e premere Enter per selezionare il secondo waypoint.

Selezionare il waypoint no. 2 allo stesso modo del no. 1

Nota: I due waypoint non devono essere identici.

 Distanza

Mostra la distanza fra due waypoint selezionati.

 Rileavamento (rotta per raggiungere la destinazione)

Mostra il rilevamento del secondo waypoint dal primo.

Nota: Tutti i rilevamenti calcolati dal dispositivo rappresentano la

distanza più breve tra due punti (circolo massimo).

Menù waypoint

Il menù Waypoint può essere visualizzato direttamente premendo Menu da una qualsiasi videata GoTo o selezionando Menu e poi la voce WPT.

Sono disponibili cinque opzioni.

Vedasi Navigazione nelle videate e scelta delle opzioni.

 Elenco dei waypoint

L'opzione Elenco consente di vedere tutti i waypoint. Anche se non è stato creato alcun waypoint utilizzatore, la lista indica i waypoint *ANCHOR e *MOB.

Menu Æ Voce WPT Æ 1-Elenco

Consiglio: Per accedere rapidamente ad un waypoint, digitare nel campo

attivo la prima lettera(e) del suo nome. L'elenco mostrerà tutti i nomi di waypoint che iniziano con quella lettera(e).

Selezionare un waypoint dall'elenco e premere Enter per consultarne i dati.

Nota: L'elenco dei waypoint può essere trasferito in o da una SD Card.

Vedasi Installazione di una SD Card e Trasferimento di file.

Verranno visualizzati: Il nome del waypoint, l'icona ad esso associata, le sue coordinate, così come eventuali commenti aggiunti (opzionali). La data e l'ora di creazione/modifica del waypoint compaiono, a titolo informativo, nella parte bassa dello schermo.

L'icona dell’icona compaiono i numeri di tutte le rotte in cui il waypoint è impiegato.

La barra azioni che compare sulla destra dello schermo consente di:

Ï appare quando il waypoint è impiegato in una rotta. A fianco

Ã » Ä Å

Ritornare all'elenco dei waypoint

Attivare il waypoint

Modificare il waypoint

Cancellare il waypoint

Ritornare all'elenco dei waypoint

Selezionare l'elenco di waypoint.

Attivazione di un waypoint

Selezionare

Vedasi Come spostarsi verso un waypoint e seguire una rotta.

Modifica di un waypoint

Selezionare waypoint e modificarne i campi desiderati. La procedura è simile a quella usata per creare un waypoint.

Vedasi Creazione di un waypoint.

Ã con il tasto e premere Enter per visualizzare di nuovo

» con il tasto e premere Enter per attivare il waypoint.

Ä con il tasto e premere Enter per visualizzare i dati di un

Per salvare le modifiche apportate al waypoint, si deve selezionare Â con il tasto

Data e ora della modifica verranno registrate automaticamente.

Cancellazione di un waypoint

Selezionare Verrà visualizzato un messaggio di conferma. Selezionare Sì e premere Enter per cancellare il waypoint o No e premere Enter per tornare al menù senza cancellarlo.

 Creazione di un waypoint

Esistono tre modi per creare un waypoint: dal menù WPT, usando il tasto Mark o in modalità Cursore.

L'opzione Creare waypoint consente di creare un nuovo waypoint manualmente.

e premere Enter.

Nota: Un waypoint attivo o un waypoint utilizzato in una rotta non

possono essere modificati. Ciò vale anche per i waypoint *ANCHOR e *MOB.

Å con il tasto e premere Enter per cancellare il waypoint.

Nota: Un waypoint attivo o un waypoint utilizzato in una rotta non

possono essere cancellati. Ciò vale anche per i waypoint *ANCHOR e *MOB.

Menu Æ Voce WPT Æ 2-Creare waypoint

Immissione del nome del waypoint

Per difetto, il nome del nuovo waypoint è Mark#### (dove #### è un numero progressivo assegnato automaticamente). Per cambiare il nome, selezionare la finestra Nome con il tasto modifica una lettera nel nome di difetto, tutte le lettere successive verranno cancellate automaticamente. Digitare il nome del waypoint (8 caratteri max.) utilizzando la tastiera alfanumerica e premere Enter per confermare.

Qualora esistesse già un waypoint con lo stesso nome, quando lo si salva comparirà un messaggio che chiede di confermarne la sovrascrittura. Se

e premere Enter. Quando si

il waypoint esistente è attivo o utilizzato in una rotta, non sarà possibile sovrascriverlo.

Nota: Per digitare una lettera, tenere premuto il tasto corrispondente.

(Per esempio, se si tiene premuto il tasto 2, appariranno le lettere a, b e c). Una volta digitata la lettera o il numero, il cursore si sposta automaticamente nello spazio successivo. In caso di errore, usare  e  sul tasto uno spazio. Usare invece  e  sul tasto precedente o passare a quella successiva.

Selezione di un'icona

Per cambiare l'icona per difetto, selezionare la finestra Icona con il tasto

e premere Enter. Scegliere un'icona da assegnare al waypoint e

confermare la scelta premendo Enter.

Impostazione delle coordinate

Con il tasto Digitare le coordinate del nuovo waypoint e premere Enter.

Vedasi menù Posizione per la selezione del sistema di coordinate. Nota: Per scegliere la latitudine nord o sud, usare il tasto 6 (MNO) per il

Inserimento di un commento

Con il tasto un commento relativo al waypoint mediante la tastiera alfanumerica e premere Enter.

Memorizzazione di un nuovo waypoint

Una volta inserite le informazioni riguardanti il nuovo waypoint, si dovrà selezionare con il tasto

Una volta salvato il waypoint apparirà nell'elenco dei waypoint e potrà essere attivato, modificato, aggiunto ad una rotta, ecc..

Nota: Data e ora della creazione vengono registrate automaticamente.

Indicazione di un waypoint con il tasto Mark

Da un funzione qualsiasi è possibile marcare un waypoint (o punto di passaggio) premendo il tasto mark/MOB.

Vedasi Uso delle funzioni Uomo in mare (MOB) e Mark.

Memorizzazione di un waypoint con il Cursore.

Dalla videata Plotter, la modalità Cursore consente di memorizzare un waypoint puntando con il cursore su una posizione della carta e premendo il tasto Enter.

Vedasi Come individuare la posizione e la rotta.

selezionare la finestra Coordinate e premere Enter.

nord ed il tasto 7 (PRS) per il sud. Per scegliere la longitudine est o ovest: usare il tasto 3 (DEF) per l'est ed il tasto 9 (WXY) per l'ovest.

selezionare la finestra Commento e premere Enter. Inserire

l'icona Â e premere Enter per salvarlo.

per spostare il cursore indietro o avanti di

per tornare alla riga

 Creazione di un waypoint utilizzando le sue coordinate

polari

È possibile creare un waypoint quando si conoscono la sua distanza ed il suo rilevamento da una posizione nota.

L'opzione Creare waypoint polare, consente di creare un waypoint specificandone la distanza e l’azimut rispetto alla posizione attuale o ad a quella di un waypoint preesistente.

MenuÆ Voce WPT Æ 3-Creare wpt polare

Il cursore viene posizionato automaticamente nella finestra, consentendo la scelta del waypoint di riferimento.

Premere Enter per selezionare una posizione di riferimento. Può trattarsi della posizione attuale, di un waypoint dell'elenco o di un porto della carta attualmente caricata.

Premere di nuovo Enter per inserire la distanza ed il rilevamento del nuovo waypoint rispetto al waypoint di riferimento scelto.

Inserire le altre informazioni (nome, icona, commento) esattamente come si farebbe per un normale waypoint e salvarlo con Â usando il tasto e premendo Enter.

Esempio: Nell'esempio qui sotto, il waypoint MARK0006 è stato creato

come distante 12 miglia nautiche e con rilevamento 45 gradi rispetto alla posizione attuale dell'imbarcazione.

 Cancellazione di tutti i waypoint

L'opzione Cancella tutto, consente di cancellare tutti i waypoint memorizzati.

MenuÆ Voce WPT Æ 4-Cancella tutti

Verrà visualizzato un messaggio di conferma. Selezionare Sì e premere Enter per cancellare tutti i waypoint. Selezionare No e premere Enter per tornare al menù senza cancellarli.

Quando si utilizza questa opzione i waypoint *ANCHOR e *MOB non vengono cancellati, ma le relative coordinate vengono riportate a zero.

Nota: Non si può selezionare questa opzione quando vi sono waypoints

utilizzati in una rotta. Prima di cancellare tutti i waypoint si devono cancellare tutte le rotte.

 Verifica della memoria waypoint impegnata

L'opzione 5, Memoria in uso, visualizza il numero di waypoint memorizzati. Nell'elenco si possono salvare fino a 1000 waypoint. I waypoint *ANCHOR e *MOB non vengono conteggiati e possono essere memorizzati anche quando si raggiunge la capacità massima di 1000 waypoint.

Nota: Se si desidera liberare una parte della memoria, l'elenco dei

waypoint può essere trasferito su SD Card. Vedasi Trasferimento di file nella/dalla SD Card.

Menù rotte e tracce

Il menù Rotte e Tracce può essere visualizzato premendo Menu da una qualsiasi videata e selezionando la voce RTA/TRACCIA.

Sono disponibili sette opzioni.

Vedasi Navigazione nelle videate e scelta delle opzioni.

 Elenco delle rotte

L'opzione Lista rotte, consente di vedere l'elenco di tutte le rotte. Non si può selezionare questa opzione se l'elenco delle rotte è vuoto.

Menu Æ Voce RTA/TRA Æ 1-Lista rotte

Nota: L’elenco delle rotte può essere trasferita nella/dalla SD Card.

Vedasi Trasferimento di file nella/dalla SD Card.

Selezionare una rotta dall'elenco e premere Enter per consultarne i dati. L'elenco dei waypoint che costituiscono la rotta viene visualizzato con le distanze ed i rilevamenti da punto a punto. In basso sullo schermo viene visualizzata anche la lunghezza totale della rotta.

La barra azioni che compare a destra dello schermo consente di:

 » Ä Å

Invertire una rotta

Con il tasto

Attivare una rotta

Con il tasto

Modificare una rotta

Con il tasto relativi alla rotta e modificare i campi interessati. La procedura è simile a quella usata per creare una rotta. Si deve selezionare premere Enter per salvare le modifiche apportate.

Vedasi Creazione di una rotta.

Cancellare una rotta

Con il tasto Sullo schermo comparirà un messaggio di conferma. Selezionare Sì e premere Enter per cancellare la rotta oppure scegliere No e premere Enter per tornare al menù senza cancellarla.

Se si conferma la cancellazione della rotta, un messaggio chiederà se si desidera cancellare tutti i waypoint associati esclusivamente a questa rotta. Selezionare Sì e premere Enter per cancellare tutti i waypoint utilizzati solo nella rotta da cancellare, oppure scegliere No e premere Enter per cancellare la rotta senza cancellare i waypoint.

Invertire la rotta

Attivare la rotta

Modificare la rotta

Cancellare la rotta

selezionare  e premere Enter per invertire la rotta.

selezionare » e premere Enter per attivare la rotta.

selezionare Ä e premere Enter per visualizzare i dati

Â con il tasto e

selezionare Å e premere Enter per cancellare la rotta.

 Creazione di una rotta

L'opzione Creare rotta, consente di creare una nuova rotta dall'elenco di waypoint.

Menu Æ Voce RTA/TRA Æ 2-Creare rotta

La videata mostra un elenco vuoto. Premere Enter per visualizzare l'elenco dei waypoint.

Con il tasto selezionare il primo waypoint della rotta e premere Enter. Il nome del waypoint selezionato comparirà nella posizione 01. Premere di nuovo Enter per selezionare il secondo waypoint della rotta.

Consiglio: Per accedere rapidamente ad un waypoint, immettere nel campo

attivo la prima lettera(e) del suo nome. L'elenco verrà aggiornato con tutti i nomi di waypoint che iniziano con quella lettera(e).

Ripetere questa procedura fino a quando si sono immessi tutti i waypoint della rotta desiderata. Una rotta può essere composta da un minimo di 2 fino ad un massimo di 50 waypoint.

Nota: Quando si immettono i waypoint, accanto al nome compaiono il

rilevamento e la distanza lorda uno all’altro. La lunghezza totale della rotta compare nella parte inferiore destra dello schermo.

Per salvare la nuova rotta tramite La barra azioni che compare a destra dello schermo consente di:

Ê Ë Ì Â Í Î

Con il tasto waypoint alla fine della rotta.

Con il tasto waypoint prima del waypoint selezionato.

Con il tasto selezionare Ì e premere Enter per cancellare un waypoint selezionato nella rotta.

Con il tasto selezionare Â e premere Enter per salvare la rotta. Con il tasto

waypoint mentre ci si sposta verso l'inizio dell'elenco. Con il tasto

waypoint mentre ci si sposta verso la fine dell'elenco.

Nota: Non è possibile creare una rotta che abbia una lunghezza totale

Aggiungere un waypoint alla fine della rotta. Inserire un waypoint tra due waypoint della rotta. Cancellare un waypoint dalla rotta. Salvare la rotta. Selezionare un waypoint spostandosi verso l'inizio della rotta. Selezionare un waypoint spostandosi verso la fine della rotta.

selezionare Ê e premere Enter per aggiungere un nuovo

selezionare Ë e premere Enter per inserire un nuovo

selezionare Í e premere Enter per selezionare un

selezionare Î e premere Enter per selezionare un

uguale a zero.

selezionare Â e poi premere Enter.

 Cancellazione di tutte le rotte

L'opzione Cancella tutto, consente di cancellare tutte le rotte.

Menu Æ Voce RTA/TRA Æ 3-Cancella tutte

Sullo schermo comparirà un messaggio di conferma. Selezionare Sì e premere Enter per cancellare tutte le rotte. Selezionare No e premere Enter per tornare al menù senza cancellarle.

Se si conferma la cancellazione di tutte le rotte, comparirà un messaggio che chiede se si desidera cancellare tutti i waypoint associati alle rotte. Selezionare Sì e premere Enter per cancellare tutti i waypoint utilizzati nelle rotte, oppure scegliere No e premere Enter per cancellare tutte le rotte senza cancellare i rispettivi waypoint.

 Verifica della Memoria delle rotte in uso

L'opzione 4, Memoria in uso, visualizza il numero di rotte memorizzate. Nell’elenco si può salvare un massimo di 30 rotte.

 Elenco delle tracce

L'opzione Lista tracce, consente di consultare l'elenco delle tracce.

Menu Æ Voce RTA/TRA Æ 5-Lista tracce

Nota: L’elenco delle tracce può essere trasferito nella/dalla SD Card.

Vedasi Trasferimento di file nella/dalla SD Card.

La videata visualizza:

- La traccia attiva ed il numero dei punti che la compongono. La traccia attiva è sempre visibile nella videata Plotter.

Nella videata plotter si possono avere in memoria un massimo di 5 tracce con il numero di punti che esse contengono indipendentemente dal fatto che i loro punti siano visibili o meno.

La barra azioni che compare sulla destra dello schermo consente di:

Â Ï ¾

Salvare la traccia attiva nelle tracce da T1 a T5 Convertire la traccia in rotta. Rendere la traccia visibile/invisibile nella videata Plotter.

Å Í Î

Selezionare attiva come traccia selezionata da T1 a T5. I punti vengono aggiunti a quelli già esistenti oppure li sostituiscono se si supera la capacità massima di 1000 punti.

Selezionare selezionata in una rotta di 50 waypoint rappresentativi. Comparirà un messaggio a conferma che la traccia è stata convertita in rotta. Il messaggio contiene anche il numero della rotta creata con la conversione della traccia.

Selezionare selezionata sulla videata Plotter.

Vedasi Come individuare la posizione e la rotta.

Selezionare selezionata.

Selezionare spostandosi verso l’inizio dell’elenco.

Selezionare spostandosi verso la fine dell’elenco.

Esempio

Le seguenti videate indicano il trasferimento e il salvataggio dei punti della traccia attiva nella traccia T2. La traccia T2 è quindi resa visibile sulla videata Plotter.

Per scegliere la traccia T2 selezionare Enter fino ad evidenziare la riga T2.

Cancellare una traccia. Selezionare una traccia spostandosi verso l'alto dell’elenco. Selezionare una traccia spostandosi verso il basso dell’elenco.

Â con e premere Enter per salvare i punti nella traccia

Ï con e premere Enter per convertire la traccia

¾ con e premere Enter per attivare/disattivare la traccia

Å con e premere Enter per cancellare la traccia

Í con e premere Enter per selezionare una traccia

Î con e premere Enter per selezionare una traccia

Í oppure Î con e premere

Selezionare Â con e premere Enter per memorizzare i punti della traccia attiva nella traccia T2. Tutti i punti della traccia attiva verranno trasferiti nella traccia T2 e saranno aggiunti ai punti esistenti.

Per rendere la traccia T2 visibile sulla videata Plotter, selezionare ¾ con

e premere Enter.

 Attivazione della funzione Home

La Funzione Home, consente di tornare al punto di partenza seguendo esattamente la stessa traccia, cioè, la stessa rotta usata per raggiungere quella destinazione.

Menu Æ Voce RTA/TRA Æ 6-Funz. Home

Selezionare Sì (attiva) o No (inattiva) e premere Enter. Selezionare Sì per creare ed attivare automaticamente una rotta che

consenta di tornare al punto di partenza seguendo lo stesso itinerario.

 Scelta dell'intervallo delle tracce

Opzione 7 - Intervallo tracce, consente di scegliere l'intervallo col quale i punti della traccia attiva vengono salvati.

Menu Æ Voce RTA/TRA Æ 7-Interv. tracce

L'elenco che compare contiene diversi intervalli di salvataggio definiti come tempo (da 1 a 60 secondi) o come distanza (da 0,01 a 1 unità di misura). Selezionare l'intervallo di salvataggio desiderato o selezionare Off e premere Enter.

7. Come individuare la posizione e la rotta

Le videate Plotter riportano sulla carta la rotta, consentono di vedere la posizione attuale, i waypoint, la rotta diretta verso il waypoint attivo, ecc..

In qualunque momento si possono caricare nell’apparato carte dettagliate MapSend BlueNav delle zone in cui si sta navigando.

Vedasi Carte MapSend BlueNav.

Videata Plotter No. 1

Questa videata può essere visualizzata in qualunque momento premendo il tasto Plot una o due volte.

Esempio: La videata sottostante mostra la propria imbarcazione che si dirige

verso il waypoint Wreck. L'imbarcazione è rappresentata da un triangolo isoscele la cui punta sulla rotta e la traccia è rappresentata da una linea punteggiata. Le due linee tratteggiate rappresentano la linea retta (dalla partenza) e la linea mobile verso il waypoint.

Nota: Se la videata che appare dopo aver premuto il tasto Plot fosse

diversa, premere lo stesso tasto una seconda volta.

 Informazioni visualizzate

La traccia attiva viene sempre visualizzata. Le altre informazioni visualizzate dipendono dalle scelte fatte nei menù Plot, Carta e RTA/TRA.

Vedasi menù Plotter e menù Carta per la selezione delle opzioni a display. Vedasi menù Rotta per attivare la visualizzazione delle tracce.

Carta

La carta della zona in cui si sta navigando viene visualizzata automaticamente in relazione alla posizione calcolata.

Vedasi menù Carta per la selezione delle opzioni sullo schermo.

Quando si accede alla funzione Plotter, l'imbarcazione, simbolizzata da un triangolo isoscele, si trova per difetto al centro dello schermo.

Utilizzare il tasto

per spostarsi sulla carta. Premere il tasto Esc per

ritornare alla modalità iniziale con l'imbarcazione al centro dello schermo.

Altre informazioni visualizzate

Oltre all'imbarcazione ed alla traccia attiva, si può anche scegliere di visualizzare:

- il Nord

- la linea retta (dalla partenza) verso il waypoint attivo

- la linea dell'imbarcazione verso il waypoint attivo

- la scala dello zoom

- il waypoint attivo o tutti i waypoint

- una o più delle cinque tracce salvate

- le linee batimetriche ed i punti batimetrici

- i settori dei fari

- gli aiuti alla navigazione...

Vedasi menù Plotter e menù Carta.

 Centratura di un waypoint sullo schermo

Il tasto  (5), sulla tastiera alfanumerica, può essere premuto in qualsiasi momento per visualizzare l'elenco dei waypoint e selezionare quello da visualizzare al centro della carta.

Nota: Se il waypoint selezionato non comparisse al centro dello

schermo, assicurarsi che non si sia scelto di visualizzare il solo waypoint attivo. Vedasi menù Plotter.

Premere il tasto Esc per tornare alla modalità iniziale con l'imbarcazione visualizzata al centro dello schermo.

Nota: La funzione per cui un waypoint è centrato sulla carta è

disponibile anche quando non si sta usando una visualizzazione a tutto schermo (Videata Plotter No. 2). Premendo il tasto  (5) non ha alcun effetto quando l'elenco dei waypoint è vuoto.

 Uso dello zoom

Zoom manuale

I tasti Z- (7) e Z+ (9) consentono l'uso dello zoom per ingrandire e ridurre. Premere Z- (7) per ridurre lo zoom e passare ad una scala più grande

vedendo così meno dettagli.

Premere Z+ (9) per aumentare lo zoom e passare ad una scala più piccola vedendo così maggiori dettagli.

Nota: Questa funzione è disponibile anche quando non si sta usando la

visualizzazione a tutto schermo (Videata Plotter No. 2)

Scala dello zoom e zoom automatico

Premere il tasto Zoom (8) per selezionare la scala dello zoom dall'elenco o per attivare lo Zoom automatico.

Nota: Questa funzione è disponibile anche quando non si sta usando la

visualizzazione a tutto schermo (Videata Plotter No. 2)

Le scale di zoom disponibili comprendono: 4096, 2048, 1024, 512, 256, 128, 64, 32, 16, 8, 4, 2, 1, 1/2, 1/4, 1/8, 1/16, 1/32 e 1/64. Esempio: Se si sceglie la scala 32, l'altezza dello schermo corrisponderà ad una distanza di circa 32 miglia nautiche.

La modalità Zoom automatico seleziona automaticamente la scala più adatta per la visualizzazione sia dell'imbarcazione sia del waypoint attivo.

Nota: Se la modalità Zoom non viene attivata nel menù Plotter, saranno

disponibili solo le scale di zoom consentite dalla cartografia caricata.

Sovra zoom

Se nel menù Plotter è stata attivata la modalità Overzoom, l'indicazione OVERZOOM comparirà sullo schermo quando la scala di zoom selezionata non consente di visualizzare la cartografia con una buona definizione.

Se la modalità Zoom non è stata attivata nel menù Plotter, saranno disponibili solo le scale di zoom consentite dalla cartografia caricata e che consentono una buona definizione.

Vedasi menù Plotter.

 Uso della Modalità Cursore

Da una delle due videate Plotter, premere il tasto 2 sulla tastiera alfanumerica attivando la modalità Cursore.

Utilizzare il tasto

per spostare il cursore sullo schermo e muoversi sulla carta. La distanza ed il rilevamento tra l'imbarcazione e la posizione del cursore compariranno nella parte inferiore dello schermo.

Spostando il cursore sulla carta è possibile:

Creare un nuovo waypoint

Spostare il cursore sulla posizione richiesta sulla carta e premere Enter. Selezionare Mark nella finestra visualizzata e premere Enter. Apparirà la videata di creazione dei waypoint. La posizione del cursore viene automaticamente memorizzata come un nuovo waypoint e con il nome

MARK#### (dove #### è un numero progressivo assegnato automaticamente). L'ora e la data sono memorizzate nei commenti. Se necessario, è possibile modificare le informazioni (ad eccezione delle

coordinate) prima di salvarle. Selezionare il waypoint, che potrà poi essere visto, modificato e aggiunto in una rotta come qualunque altro waypoint.

Vedasi Menù Waypoint.

Creare una rotta salvando una serie di waypoint

Spostare il cursore sulla carta fino al waypoint origine della rotta e premere Enter. Selezionare Rotta nella finestra visualizzata e premere Enter. La posizione del cursore viene automaticamente memorizzata come primo waypoint della rotta. Il nome per difetto del waypoint sarà RWPT####. Premere Enter per visualizzare la videata Plotter. Spostare il cursore sulla carta fino al secondo waypoint della rotta e premere Enter. La posizione del cursore verrà automaticamente memorizzata come secondo waypoint della rotta.

Ripetere questa procedura fino a quando tutti i waypoint della rotta saranno stati inseriti. Selezionare poi Enter per salvarla.

Questa rotta può essere attivata, modificata o cancellata come qualunque altra rotta.

Vedasi menù Rotta/Traccia. Nota: È possibile vedere i dati relativi a ciascun waypoint della rotta, ma

non sarà possibile modificarlo o cancellarlo. Non è possibile modificare o cancellare un waypoint usato in una rotta.

Visualizza informazioni

Far scorrere il cursore sulla carta fino a puntare un oggetto (waypoint. punto d'interesse, aiuto alla navigazione) e premere Enter. Nella finestra che compare selezionare Informazioni e premere Enter. Verrà così visualizzato l'elenco di tutti gli oggetti di cui si possono ottenere le informazioni. Questo elenco contiene tutti i waypoint, i punti d'interesse e gli aiuti alla navigazione che si trovano in prossimità del cursore. Selezionare uno degli oggetti dall'elenco e premere Enter per consultarne le informazioni.

Uscita dalla Modalità Cursore

Premere di nuovo il tasto 2 per uscire dalla modalità cursore, centrando così la posizione dell'imbarcazione sullo schermo.

Â e premere Enter per salvare

Â sul bollettino di rotta e premere

 Disattivazione della visualizzazione della cartografia

Si può disattivare la visualizzazione cartografia e passare alla semplice modalità traccia.

Vedasi menù Carta.

Videata Plotter No. 2

Questa videata può essere visualizzata in qualunque momento premendo il tasto Plot una o due volte.

La finestra principale visualizza la stessa cartografia come nella modalità a tutto schermo, inoltre quattro finestre configurabili consentono di scegliere altre informazioni da visualizzare.

Nota: Se la videata che appare dopo aver premuto il tasto Plot fosse

diversa, premere lo stesso tasto una seconda volta.

 Finestre configurabili

Le 4 finestre che si trovano sulla sinistra dello schermo sono tutte configurabili. Selezionare una finestra e premere Enter per scegliere dall’elenco il tipo di informazioni da inserire. Premere Enter per confermare la selezione.

Vedasi Scelta delle informazioni visualizzate nella finestra configurabile.

 Finestra Plotter

La finestra principale visualizza le stesse informazioni come nella modalità a tutto schermo.

Vedasi Videata Plotter No. 1

 Waypoint attivo

Il nome del waypoint attivo viene visualizzato nella parte inferiore dello schermo. Questo potrà essere il waypoint di destinazione o il waypoint successivo, se si sta navigando in modalità GoTo Rotta.

Vedasi Come spostarsi verso un waypoint e seguire una rotta.

Menù Plotter

Il menù Plotter può essere visualizzato direttamente premendo Menu da una qualsiasi videata Plotter o selezionando Menu e poi la voce PLOT.

Sono disponibili otto opzioni.

Vedasi Navigazione nelle videate e scelta delle opzioni.

 Scelta dell'orientamento

L'opzione Orientamento consente di scegliere l'orientamento della videata Plotter.

Menu Æ Voce PLOT Æ 1-Orientamento

Selezionare una delle opzioni seguenti e premere Enter.

- Nord Su: Il nord sarà sempre nella parte superiore dello schermo.

- Linea retta Su: (talvolta chiamata Rotta Su) il waypoint di destinazione sarà sempre nella parte superiore dello schermo.

- Rotta Su: (talvolta chiamata Traccia Su) lo schermo è orientato in base alla rotta seguita (il triangolo isoscele che rappresenta l'imbarcazione punta verso la parte superiore dello schermo).

 Visualizzazione del Nord

L'opzione N/S/E/W consente di scegliere se visualizzare o meno l'indicazione N (Nord) nelle videate Plotter.

Menu Æ Voce PLOT Æ 2- N/S/E/W

Selezionare Sì (visibili) o No (invisibili) e premere Enter.

Nota: Il nord indicato sulla carta sarà sempre il nord vero.

 Visualizzazione della scala dello zoom

L'opzione Zoom consente di scegliere se visualizzare o meno la scala dello zoom.

Menu Æ Voce PLOT Æ 3-Zoom

Selezionare Sì (visibili) o No (invisibili) e premere Enter.

 Visualizzazione della linea retta

Si può scegliere se visualizzare o meno la linea retta tra la posizione di partenza ed il waypoint attivo. Questa linea retta verso il waypoint viene usata per calcolare l'errore di fuori rotta (XTE). In modalità GoTo, la linea visualizzata corrisponde al segmento attivo (cioè il segmento tra il waypoint appena superato e quello verso il quale si sta navigando).

L'opzione Linea retta consente di scegliere se visualizzare o meno la linea retta verso il waypoint di destinazione.

Menu Æ Voce PLOT Æ 4-Linea retta

Selezionare Sì (visibili) o No (invisibili) e premere Enter.

 Visualizzazione della linea barca (mobile)

Si può scegliere se visualizzare o meno la linea tra la posizione attuale ed il waypoint attivo.

Menu Æ Voce PLOT Æ 5-Linea mobileÆwpt

Selezionare Sì (visibili) o No (invisibili) e premere Enter.

 Visualizzazione dei waypoint

Si può scegliere se visualizzare il solo waypoint attivo o tutti i waypoint.

Menu Æ Voce PLOT Æ 6-Visual. waypoint

Selezionare il waypoint attivo o tutti i waypoint e premere Enter.

 Visualizzazione dei nomi dei waypoint

Si può selezionare una delle opzioni per la visualizzazione del nome del waypoint.

Menu Æ Voce PLOT Æ7-Visual. nome wpt

Selezionare una delle seguenti opzioni e premere Enter.

- No: Vengono visualizzate solo le icone dei waypoint.

- Prima lettera: Viene visualizzata la prima lettera del nome di ogni waypoint.

- Intero: Viene visualizzato il nome completo di ogni waypoint.

 Attivazione della modalità Overzoom

Quando si attiva questa modalità, l'indicazione OVERZOOM comparirà sullo schermo allorché la scala dello zoom selezionata non consente la visualizzazione della cartografia con una definizione soddisfacente.

Se la modalità Zoom non è stata attivata, saranno disponibili solo le scale di zoom consentite dalla cartografia caricata.

Menu Æ Voce PLOT Æ 8-Over zoom

Selezionare Sì (attiva) o No (inattiva) e premere Enter.

Nota: Si dovrà prestare particolare attenzione quando compare

l'indicazione OVERZOOM nella videata Plotter perché la mancanza di definizione nella lettura della carta può causare discrepanze con la realtà.

8. Cartografia MapSend BlueNav

Il dispositivo FX324 MAP viene venduto con in dotazione la cartografia mondiale. Tuttavia, al fine di poter trarre il massimo vantaggio dal proprio GPS, si consiglia di caricare le carte MapSend BlueNav specifiche per la zona in cui si intende navigare.

Contattare il proprio rivenditore Magellan per un elenco di tutte le carte MapSend BlueNav disponibili oppure collegarsi al nostro sito www.magellangps.com.

In qualunque momento si potrà prendere visione di una dimostrazione delle caratteristiche offerte dalla cartografia MapSend BlueNav:

Menu Æ Voce AUX Æ 7-MapSend BlueNav DemoÆ Enter

Menù Cartografia

Il menù Cartografia può essere visualizzato premendo Menu da qualsiasi videata e quindi selezionando la voce CARTA.

Sono disponibili sette opzioni (otto per FX324 MAP Color).

Vedasi Navigazione nelle videate e scelta delle opzioni.

 Scelta della modalità di visualizzazione della Cartografia

È possibile scegliere la modalità in cui la cartografia verrà visualizzata.

Menu Æ Voce CARTA Æ 1-Carta

Selezionare una delle seguenti opzioni e premere Enter.

- Limiti: I limiti sono visibili sulla carta.

- No limite: I limiti non sono visibili sulla carta.

- Nessuna carta: La carta non è visualizzata sugli schermi Plotter.

 Visualizzazione delle linee batimetriche

Si può scegliere la visualizzazione delle linee batimetriche.

Menu Æ Voce CARTA Æ 2-Linee batimetriche

Selezionare la massima profondità per la quale si devono visualizzare le linee batimetriche e premere Enter. Per esempio, selezionare 10 metri/33 piedi per visualizzare le linee batimetriche fino a 10 metri/33 piedi di profondità. Selezionare Tutti per visualizzare tutte le linee batimetriche.

 Visualizzazione di linee batimetriche a colori

Si può impostare la variazione dello schermo a seconda della profondità.

Menu Æ Voce CARTA Æ 3-Batimetriche a colori

Selezionare la profondità alla quale il colore dello schermo deve cambiare e premere Enter.

Per esempio, selezionare 5 metri/16 piedi per variare il colore dello schermo ogni 5 metri/16 piedi di profondità o selezionare Nessuno per usare lo stesso colore per tutte le profondità.

Nota: Le profondità vengono visualizzate nella scala dei grigi per

l'FX324 MAP ed a colori per l'FX324 MAP Color.

 Visualizzazione dei settori dei fari

Si può scegliere se visualizzare o no i settori delle luci di segnalazione dei fari; ossia, se si vogliono visualizzare i diversi settori dei fari oppure no.

Menu Æ Voce CARTA Æ 4-Settori fari

Selezionare Sì (visibili) o No (invisibili) e premere Enter.

 Visualizzazione dei punti batimetrici

Si può scegliere se visualizzare o no i punti batimetrici.

Menu Æ Voce CARTA Æ 5-Punti batimetrici

Selezionare Sì (visibili) o No (invisibili) e premere Enter.

 Visualizzazione degli aiuti alla navigazione

Si può scegliere se visualizzare o no gli aiuti alla navigazione come ad esempio i segnali marittimi, i relitti, le boe e i radiofari, ecc.

Menu Æ Voce CARTA Æ 6-Navaids

Selezionare Sì (visibili) o No (invisibili) e premere Enter.

 Visualizzazione dei nomi

Si può scegliere se visualizzare sulla cartografia i nomi oppure no.

Menu Æ Voce CARTA Æ 7-Nomi

Selezionare Sì (visibili) o No (invisibili) e premere Enter.

 Selezione della tavolozza dei colori

Si può scegliere la tavolozza dei colori usati per lo schermo.

Menu Æ Voce CARTA Æ 8-Tavolozza colori

Scegliere una delle tre tavolozze e premere Enter.

Nota: L'opzione è disponibile solo con FX324 MAP Color.

9. Uso delle funzioni Uomo in mare (MOB) e Mark

La funzione Uomo in mare (MOB = man over board) consente di contrassegnare immediatamente una posizione in caso di emergenza (come quando una persona cade in mare), e guida l'utilizzatore verso quella posizione nel più breve tempo possibile.

La funzione Mark consente di memorizzare waypoint particolari (Mark) o punti di passaggio così come la posizione di ormeggio.

Le funzioni Uomo in mare e Mark possono essere attivate con il tasto Mark/MOB che si trova sul pannello frontale del dispositivo (tasto rosso).

La modalità di attivazione di queste due funzioni può essere selezionata nel menù Setup.

 Si può scegliere la sola modalità MOB oppure le

modalità Mark e MOB.

Solo modalità MOB

Una volta selezionata la modalità MOB, basta solamente premere una volta il tasto Mark/MOB per attivare la funzione Uomo in mare.

La funzione Mark/MOB consente di attivare solamente la modalità MOB.

Menu Æ Voce SETUP Æ 5-Mark/Mob

Selezionare MOB e premere Enter.

Modalità Mark e MOB

Una volta selezionata la modalità Mark/MOB, premendo il tasto Mark/MOB si attiva la funzione Mark. Ciò consente di scegliere se il dispositivo deve registrare automaticamente una posizione di ormeggio, un Mark o se deve attivare la funzione Uomo in mare.

L'opzione Mark/MOB consente di attivare le modalità Mark e MOB.

Menu Æ Voce SETUP Æ 5-Mark/Mob

Selezionare Mark/MOB e premere Enter.

 Attivazione della funzione Mark

Una volta selezionata la modalità Mark/MOB nel menù Setup, la funzione Mark può essere attivata in qualsiasi momento premendo il tasto Mark/MOB.

Apparirà la seguente finestra:

Ancoraggio

Selezionare Ancora e premere Enter per registrare automaticamente la posizione attuale, assieme all’ora e alla data, sotto forma di un waypoint chiamato *ANCHOR, al quale viene assegnata un'icona che simboleggia un bersaglio. Questo waypoint diventa automaticamente il waypoint attivo, e l’FX324 MAP visualizzerà la videata GoTo. L'allarme Ancora si attiva automaticamente e l'allarme Arrivo viene disattivato. L'allarme Arrivo rimane disattivato fintantoché l’allarme Ancora sarà attivo.

Nota: Il waypoint *ANCHOR può essere visualizzato ma non

modificato o cancellato come gli altri waypoint. La volta successiva che si userà la funzione Mark/MOB con l'opzione Ancora verrà automaticamente sostituito. Inoltre, il waypoint *ANCHOR può sempre essere memorizzato, anche se la memoria dei waypoint è piena.

Vedasi menù Navigazione per impostare un allarme ormeggio.

Mark

Selezionare Mark e premere Enter per visualizzare una videata di dati waypoint.

La posizione attuale viene registrata automaticamente come nuovo waypoint con il nome MARK#### (dove #### è un numero progressivo assegnato automaticamente). L'ora e la data vengono memorizzate nei commenti. Se necessario, si può modificare le informazioni (ad eccezione

delle coordinate) prima di salvarle. Selezionare Â e premere Enter per salvare il waypoint MARK, che potrà successivamente essere visualizzato, modificato e aggiunto alla rotta come un qualunque altro waypoint.

Vedasi Menù Waypoint.

MOB

Selezionare MOB e premere Enter per attivare la funzione Uomo in mare. Vedasi paragrafo seguente.

 Attivazione della funzione Uomo in mare

La funzione Uomo in mare (MOB) può essere attivata in qualunque momento premendo il tasto Mark/MOB. Quando nel menù setup è stata impostata solamente la modalità MOB, per l’attivazione della funzione sarà sufficiente premere una sola volta il tasto Mark/MOB. Quando nel menù Setup è stata impostata la modalità Mark/MOB, dopo aver premuto il tasto Mark/MOB comparirà la seguente finestra.

Selezionare MOB e premere Enter. La posizione attuale, viene automaticamente memorizzata come waypoint chiamato *MOB, ed al punto viene attribuita un'icona che rappresenta un bersaglio.

Il waypoint *MOB diventa il nuovo waypoint attivo e l’FX324 MAP visualizzerà automaticamente la videata Plotter nella modalità di zoom automatico (con la scala di zoom più idonea per la visualizzazione simultanea dell'imbarcazione e della posizione dell'Uomo in mare).

Per escludere la funzione Uomo in mare, bisogna disattivare il waypoint *MOB creato. Per disattivare la funzione GoTo:

GoTo Æ icona Á Æ Enter

Nota: Il waypoint *MOB può essere visualizzato ma non modificato o

cancellato come gli altri waypoint. La volta successiva che si userà la funzione MOB verrà sostituito automaticamente. Inoltre, il waypoint *MOB può sempre essere memorizzato, anche se la memoria dei waypoint è piena.

10. Inserimento di una SD Card e trasferimento di file

Inserimento di una SD Card

Il dispositivo FX324 MAP è dotato di un lettore integrato di SD Card. Per inserire o sostituire una SD Card nell'FX324 MAP, è necessario:

- Aprire lo sportello sul lato destro del dispositivo tirandone delicatamente il coperchio. Se necessario, estrarre la scheda già inserita premendo leggermente su di essa fino ad udire un clic per poi estrarla delicatamente dal lettore.

Attenzione! Si consiglia di spegnere l'FX324 MAP quando si inserisce o si

estrae una SD Card. In caso contrario si potrebbero verificare dei malfunzionamenti.

- Inserire la nuova SD Card con il logo rivolto verso di sé evitando di forzarla ed esercitando una leggera pressione fino ad udire un clic.

- Chiudere delicatamente lo sportello.

Nota: Fare attenzione che nella fessura non entri dell’acqua ed

assicurarsi che la SD Card, che si sta inserendo, sia perfettamente asciutta. La garanzia del dispositivo viene invalidata in caso d'uso scorretto.

Attenzione! Lo standard d'impermeabilità IP67 può essere garantito solo se lo

sportello è chiuso.

Trasferimento di un file in/da una SD Card

Oltre al caricamento della cartografia, l'SD Card consente di trasferire informazioni verso e dall'FX324 MAP così come, ad esempio, elenchi di waypoint e rotte, l’elenco di tracce ed i parametri di configurazione.

Questa funzione risulta particolarmente utile quando la memoria dei waypoint o delle rotte è piena. Si può con questa liberare memoria pur conservando le informazioni su periferica esterna riscrivibile.

La finestra centrale visualizza il tipo di informazioni da trasferire. La barra delle azioni sulla destra dello schermo consente di:

  Å Í Î

selezionare Í o Î e premere Enter per scegliere il tipo di file

Con (waypoint/rotta, tracce o configurazione) spostandosi verso l'alto o il basso dell’elenco.

Con

selezionare  e premere Enter per trasferire il tipo di file scelto

dall'FX324 MAP all'SD Card. Con selezionare  e premere Enter per visualizzare l’elenco dei file

trasferibili dall'SD Card all'FX324 MAP. Selezionare il file desiderato e premere Enter. Il file verrà così trasferito.

Con

selezionare Å e premere Enter per visualizzare l’elenco dei file

che si possono cancellare. Selezionare il file desiderato e premere Enter. Il file scelto verrà cancellato.

trasferire file dall'FX324 MAP all'SD Card trasferire file dall'SD Card all'FX324 MAP cancellare file selezionare il tipo di file da trasferire. selezionare il tipo di file da trasferire.

11. Uso del simulatore di navigazione.

Il simulatore di navigazione è stato concepito per l'addestramento. Esso simula la posizione e lo spostamento dell'imbarcazione e, di conseguenza, del GPS. Tutte le funzioni di navigazione possono essere utilizzate come se si fosse realmente in movimento.

L'opzione Simulatore consente di configurare ed attivare il simulatore di navigazione.

Menu Æ Voce AUX Æ 3-Simulatore

Coordinate

Selezionare questa finestra e premere Enter per inserire una posizione.

Velocità

Selezionare questa finestra e premere Enter per impostare la velocità.

Rotta

Selezionare questa finestra e premere Enter per impostare la rotta.

Data

Selezionare questa finestra e premere Enter per inserire la data.

Ora

Selezionare questa finestra e premere Enter per inserire l'ora.

Simulatore

Evidenziare questa finestra e premere Enter. Selezionare On per attivare il simulatore oppure Off per disattivarlo. Premere Enter per confermare la selezione.

12. Impiego di FX324 MAP in Modalità ripetitore

Questa modalità consente di usare l’FX324 MAP come ripetitore quando il suo ingresso NMEA è collegato all'uscita NMEA di un altro dispositivo (GPS, PC, Sistema di navigazione, ecc.).

Quando attivala modalità ripetitore è attiva, l’FX324 MAP per attivare automaticamente la sua funzione GoTo utilizza i waypoint ricevuti tramite l'ingresso NMEA mentre continua a calcolare la sua posizione mediante la propria l'antenna.

Per poter funzionare in modalità ripetitore, è necessario che si verifichino le seguenti condizioni:

- la modalità ripetitore deve essere attiva nell’FX324 MAP:

Menu Æ Voce AUX Æ 2-Master/Slave Æ Slave Æ Enter

- L'ingresso seriale dell’FX324 MAP deve essere programmato in formato NMEA 183:

Menu Æ Voce SETUP Æ 4-Ingresso seriale Æ NMEA 183 Æ Enter

- L'ingresso seriale dell’FX324 MAP deve essere direttamente collegato all'uscita NMEA del GPS master.

- Il GPS master deve inviare il waypoint attivo attraverso l'uscita seriale con stringhe BWC (standard NMEA 183 1.5, 2.0 o 2.3).

Vedasi Uscita digitale e Ingresso digitale NMEA.

Se i formati e le connessioni sono corretti il nome del waypoint ricevuto comparirà sullo schermo GoTo. Tutte le informazioni di navigazione verranno poi calcolate rispetto a questo waypoint.

La posizione di partenza utilizzata per calcolare l'errore di fuori rotta e la velocità per arrivare a destinazione saranno quelle relative alla posizione nel momento in cui FX324 MAP ha ricevuto il waypoint dal GPS master la prima volta.

La posizione del waypoint ricevuto viene memorizzata nell'elenco dei waypoint attribuendogli il nome visualizzato. L’FX324 MAP seguirà e registrerà automaticamente tutti gli altri waypoint ricevuti.

Nota: Quando attivala modalità ripetitore è attiva, la funzione GoTo sarà

attiva solo per il waypoint ricevuto attraverso l'ingresso NMEA. Non sarà più possibile attivare un altro waypoint o un’altra rotta.

Per tornare alla modalità di funzionamento normale, si deve riportare il dispositivo in modalità master:

Menu Æ Voce AUX Æ 2-Master/Slave Æ Master Æ Enter

13. Impiego dell’FX324 MAP in modalità DGPS

Questa sezione descrive l'uso dell'FX324 MAP con il ricevitore differenziale DF300 MLR o con un altro tipo di ricevitore differenziale.

Impiego dell’FX324 MAP con il ricevitore differenziale DF300 MLR

Il DF300 è un ricevitore a correzione differenziale della gamma MLR, progettato per essere completamente controllato dall'FX324 MAP.

 Collegamento del ricevitore DF300

L’FX324 MAP è dotato di un ingresso digitale al quale si può collegare un ricevitore differenziale esterno. Per la connessione consigliamo di tener conto della seguente tabella:

Descrizione FX324 MAP

0 volt Blu Blu Da + 10 a 36 volt CC Rosso Rosso Riferimento RS422 Arancione Giallo Uscita RS422 Giallo Verde Riferimento RS232 Verde Nero Ingresso RS232 Nero Bianco

Cavi FX324 MAP Cavi ricevitore DF300

 Configurazione della porta seriale di uscita

Per poter controllare il funzionamento del DF300 dal proprio FX324 MAP, la porta di uscita seriale deve essere in formato NMEA 183 1.5, NMEA 183 2.0 o NMEA 183 2.3 e per questo formato si deve selezionare la stringa PML183.

Menu Æ Voce SETUP Æ 3-Uscita seriale

Selezionare dall’elenco NMEA 183 1.5, NMEA 183 2.0 o NMEA 183 2.3 e premere Enter.

Apparirà la seguente videata:

Selezionare la finestra della Stringa 1 e premere Enter. Dall'elenco a tendina (in fondo all’elenco) selezionare PML2 e premere

Enter.

 Configurazione della porta seriale di ingresso

Per ricevere le correzioni differenziali, si deve impostare la porta seriale di ingresso su RTCM104.

Menu Æ Voce SETUP Æ 4-Ingresso seriale Æ RTCM104 Æ Enter

 Configurazione del DF300 dall’FX324 MAP

Per poter configurare il DF300 dal proprio FX324 MAP, la porta seriale di uscita deve essere in formato NMEA 183 1.5 o NMEA 183 2.0 o NMEA 183 2.3 e per questo formato si devono selezionare le stringhe PML3 e MSK.

Menu Æ Voce SETUP Æ 3-Uscita seriale

Selezionare dall’elenco NMEA 183 1.5, NMEA 183 2.0 o NMEA 183 2.3 e premere Enter.

Selezionare la finestra della Stringa 2 e premere Enter. Selezionare PML3 dall'elenco a tendina e premere Enter.

Selezionare la finestra della Stringa 3 e premere Enter. Selezionare MSK dall'elenco a tendina e premere Enter.

Per visualizzare la videata di informazioni DGPS:

Menu Æ Voce AUX Æ 1-DGPS

Baud

Selezionare questa finestra e premere Enter per impostare la velocità di trasmissione della stazione da ricevere (velocità di trasmissione verso il DF300)

Freq. T.

Selezionare questa finestra e premere Enter per scegliere la frequenza della stazione da ricevere (frequenza trasmessa al DF300).

Freq. R.

Questa finestra indica la frequenza alla quale il DF300 funziona (frequenza ricevuta dal DF300).

Liv. segnale

Livello di ricezione del segnale differenziale. Quando il segnale è forte la barra scorrevole nera sarà estesa per 3/4 della lunghezza.

Percentuale di errore

È il tasso di errore delle informazioni ricevute. Questa percentuale deve essere dello 0% durante il funzionamento in modalità DGPS.

Satelliti corretti

Lista dei satelliti corretti.

Stazione

Numero d'identificazione della stazione DGPS.

Nota: Quando l’FX324 MAP funziona in modalità differenziale, nella

barra di stato delle videate Posizione e Navigazione comparirà la lettera D .

Impiego del ricevitore FX324 MAP con un altro tipo di ricevitore DGPS

Collegare l’FX324 MAP al ricevitore DGPS seguendo le istruzioni riportate nella sezione precedente. Configurare l'ingresso seriale dell’FX324 MAP in formato Differenziale (RTCM104).

Scegliere la modalità di funzionamento GPS (Vedasi sezione precedente). Consultare le istruzioni del ricevitore differenziale per sapere quali informazioni sono disponibili.

Nota: Quando l’FX324 MAP funziona in modalità differenziale, nella

barra di stato delle videate Posizione e Navigazione comparirà la lettera D.

14. Consigli per l'installazione

Installazione e collegamento del ricevitore

 Installazione

L’FX324 MAP è fornito con una staffa che ne consente un facile fissaggio su tavolo, su paratia o sotto una mensola. L’apparato può anche essere incassato in una paratia o in un tavolo.

Nota: Per l’utilizzo senza l’antenna esterna, si deve installare l’FX324

MAP all'aperto in modo che l'antenna incorporata trovarsi direttamente in vista dei satelliti. Assicurarsi sempre che non vi siano ostacoli tra l'antenna incorporata ed il cielo.

Installazione del GPS con la staffa

Per installare il GPS con la staffa:

- Avvitare la staffa con le tre viti fornite.

- Serrare le due manopole ai lati del GPS, inserendo la rondella di

gomma tra ricevitore e manopola.

- Collegare il cavo di Alimentazione/Dati nella parte posteriore del

ricevitore.

- Sistemare il ricevitore nelle tacche sui bracci della staffa (inserire la

rondella tra l’apparato ed il braccio della staffa).

- Regolare l’inclinazione dell’apparato e serrare le due manopole. Per togliere il ricevitore GPS dalla staffa:

- Allentare le due manopole ai lati del ricevitore.

- Tirare il ricevitore in modo da liberarlo dai bracci della staffa.

- Scollegare il cavo di Alimentazione/Dati e, se necessario, anche il

cavo dell'antenna.

Incasso del GPS in una paratia.

Per incassare il GPS in una paratia:

- Tagliare la paratia in modo che la parte sporgente posteriormente

dall'FX324 MAP possa essere inserita nella paratia consentendo libero accesso ai due connettori. Forare la paratia in corrispondenza delle quattro viti dispositivocce si trovano sul retro dell’apparato.

Nota: Le dimensioni sono espresse in millimetri.

- Sistemare il ricevitore in posizione.

- Avvitare le quattro viti nel dispositivo inserendo una rondella ed un dado tra la paratia e la testa di ogni vite.

- Quando le viti sono state avvitate a fondo, girare il dado contro la paratia per fissare saldamente il dispositivo.

- Collegare il cavo di Alimentazione/Dati nella parte posteriore del ricevitore.

Paratia

Dado

Rondella

Cavo alimentazione/dati

Vite

Nota: L’FX324 MAP può anche essere installato utilizzando l'apposito

kit opzionale per il montaggio a filo. Il kit per montaggio a filo deve essere usato solo quando il GPS è collegato ad un'antenna esterna. Per maggiori informazioni contattare il proprio rivenditore Magellan.

 Collegamenti

Descrizione FX324 MAP Cavi FX324 MAP

Corrente 10/36 volt Rosso Corrente 0 volt Blu Riferimento RS232 Verde Ingresso RS232 Nero Uscita RS232 Bianco Riferimento RS422 Arancione Uscita RS422 Giallo

Corrente

L’Fx324 MAP funziona con alimentazione a CC con tensione compresa tra 10V e 36V. È protetto contro l'inversione di polarità ed è dotato di fusibile di sicurezza. Il cavo blu deve essere collegato al polo dell'alimentazione di bordo ed il cavo rosso al polo +.

Se fosse necessario sostituire il fusibile di sicurezza, utilizzare sempre un fusibile con le seguenti caratteristiche: Tipo: 6.3x32 - 2A 250V UL/CSA ad azione rapida.

Uscita dati o uscita digitale

L’FX324 MAP è dotato di due uscite digitali: Una uscita digitale RS232 (cavo bianco) ed un riferimento RS232 (cavo )

per la connessione ad un PC. Una uscita digitale RS422 (cavo giallo) ed un riferimento RS232 (cavo

arancione) per il collegamento all’autopilota, al radar, al dispositivo acustico, ad un altro GPS, ecc..

Ingresso dati o ingresso digitale

L’FX324 MAP è dotato di un ingresso digitale RS232 (cavo nero) e di un riferimento RS232 (cavo verde) per il caricamento di waypoint da PC e per il collegamento ad un ricevitore di correzione differenziale esterno oppure ad un altro GPS.

Vedasi Impiego di FX324 MAP in modo DGPS o in modalità Slave.

Connessione ad un PC

Si consiglia l'utilizzo del connettore PC in dotazione.

Descrizione FX324 MAP Cavi FX324 MAP Pin PC

Riferimento RS232 Verde 5 Ingresso RS232 Nero 3 Uscita RS232 Bianco 2

Nota: I numeri dei pin del PC sono quelli del connettore DB - 9 (COM1,

COM2, COM3, ecc.) presente sul PC.

Connessione NMEA

Collegare l'RS422 (cavo arancione) e l'uscita RS422 (cavo giallo) dell'FX324 MAP all'ingresso NMEA del dispositivo da interfacciare (autopilota, navigatore, radar, dispositivo sonoro, ecc.).

Installazione di una antenna esterna

L’FX324 MAP è stato specificamente studiato per l'uso su imbarcazioni a scafo aperto. Tuttavia, esso può essere utilizzato anche all'interno di cabine purché collegato ad un'antenna esterna.

Consiglio: Per mantenere le eccellenti qualità dell’FX324 MAP si

raccomanda di utilizzare un'antenna compatibile con l’FX324 MAP di marca Magellan o, se non disponibile, di un'antenna ANTGPS15 di marca MLR.

La posizione dell'antenna deve essere scelta in modo tale che la lunghezza del cavo coassiale non superi i 10 metri. L'antenna deve essere collocata in un punto dove sia completamente esente da qualunque interferenza radio ed abbia vista diretta di tutti i punti dell'orizzonte:

Per le barche a vela, si raccomanda di installare l'antenna sulla battagliola di poppa.

Per le barche a motore, si raccomanda di installare l'antenna sulla cabina. Se l'imbarcazione è dotata di radar, l'antenna dovrebbe essere sistemata

in modo da trovarsi sopra all’antenna radar. Il cavo coassiale deve essere collegato impiegando il più breve percorso

possibile verso il ricevitore evitando di stenderlo in vicinanza di altri cavi elettrici.

Il cavo coassiale può essere tagliato, ma la sua lunghezza comunque minima deve essere di almeno un metro.

Nota: La filettatura della base dell'antenna consente di adattarla a

qualsiasi giunto sferico standard da 1" x 14 TPI.

15. Appendici

Glossario dei principali termini usati

A = Punto di partenza B = Waypoint di destinazione C = Posizione attuale dell'imbarcazione

D = Rotta E = Rilevamento (Bearing) - rotta per raggiungere la destinazione J = Correzione di rotta

A-B = Linea retta per il waypoint di destinazione C-B = Distanza dal waypoint di destinazione C-D = Errore di fuori rotta (XTE) C-E = Velocità C-F = Velocità di avvicinamento (al waypoint di destinazione) C-G = Velocità di deriva

Velocità Velocità rispetto al fondo.

Vettore C-E.

Velocità media Velocità media calcolata in base alla velocità rispetto al

fondo.

Velocità massima Massima velocità rispetto al fondo. Velocità di avvicinamento La velocità con la quale ci si sta avvicinando al waypoint

di destinazione, conosciuta anche come VMG (Velocity Made Good ). Vettore C-F.

Velocità di deriva La velocità di deriva della propria imbarcazione rispetto al

waypoint di destinazione. Vettore C-G. La lettera R (Right/destra) o L (Left/sinistra) indica la direzione di deriva dell'imbarcazione.

Rotta L'angolo formato dalla direzione di rotta con il nord di

riferimento. Questo angolo sarà riferito al nord magnetico o al nord vero a seconda del nord di riferimento impostato. Angolo D.

Rilevamento (rotta per raggiungere la destinazione)

Correzione di rotta La correzione da applicare alla rotta per navigare verso il

Tempo di arrivo Tempo stimato necessario per raggiungere il waypoint di

Tempo d'arrivo all'ultimo waypoint Tempo di viaggio Tempo di viaggio impiegato dall'ultima volta in cui il

Ora d'arrivo Orario stimato a cui si presume l'imbarcazione

Ora d'arrivo all'ultimo waypoint Ora UTC Orario universale. Ora locale Orario universale +/- differenza per il fuso orario in cui ci

Angolo, in gradi, tra la posizione attuale e la posizione del waypoint di destinazione. Questo angolo sarà riferito al nord magnetico o al nord vero a seconda del nord di riferimento impostato. Angolo E.

waypoint di destinazione. Angolo J. La lettera R (Right/destra) o L (Left/sinistra) indica la direzione della correzione da applicare alla rotta.

destinazione. Tempo stimato necessario per raggiungere l'ultimo waypoint della rotta attiva.

contatore è stato azzerato.

raggiungerà il waypoint di destinazione. Orario stimato a cui si presume l'imbarcazione raggiungerà l'ultimo waypoint della rotta attiva.

si trova.

Distanza dal waypoint Distanza da percorrere per raggiungere il waypoint di

destinazione. Segmento C-B.

Distanza dall'ultimo waypoint Distanza da percorrere per raggiungere l'ultimo waypoint

sulla rotta attiva.

Distanza percorsa La distanza già coperta dall'imbarcazione. Errore di fuori rotta (XTE) Acronimo per Cross (X) Track Error (Errore di fuori rotta).

Indica la distanza tra la posizione attuale dell'imbarcazione e la linea diretta tra il punto di partenza ed il waypoint di destinazione. La lettera R (Right/destra) o L (LEFT/sinistra) indica se l'imbarcazione si trova a destra o a sinistra della linea retta tra il punto di partenza ed il waypoint di destinazione. Segmento C-D.

CPE Acronimo per Circle of Probable Error (Cerchio di Errore

Probabile). Indica il raggio del cerchio che contiene il 50% delle posizioni calcolate dal GPS. Per esempio, se il CPE è di 5 metri, la posizione attuale sarà entro un raggio di 5 metri dalla posizione calcolata.

Coordinate Descrizione alfanumerica della posizione sul globo. Origine cartografica (Map Datum)

NMEA Acronimo per National Marine Electronic Association

WAAS/EGNOS/MSAS

Modello matematico teorico che rappresenta la superficie della terra. Il formato della carta che si sta usando è indicato nella leggenda. In caso di dubbio sull’origine cartografica da usare, selezionare il formato WGS84.

(Associazione nazionale elettronica marittima), un'organizzazione professionale che definisce i formati seriali standard usati per l'interfacciamento di dispositivi elettronici per la navigazione marittima reciproca o tramite computer.

I sistemi WAAS, EGNOS e MSAS migliorano il segnale GPS civile standard per ottenere una maggiore precisione nel calcolo delle posizioni. Gli errori sono calcolati grazie a diverse stazioni a terra e le correzioni degli stessi sono trasmesse ai satelliti WAAS/EGNOS/MSAS. Tali correzioni sono quindi trasmesse al proprio ricevitore GPS che le interpreta. Questi sistemi sono attualmente ancora in via di sviluppo, e a seconda della posizione possono essere disponibili o meno.

Passaggio automatico al waypoint successivo

in una rotta

B’’

B’

Una rotta è costituita da un minimo di tre punti. Il punto di partenza A, il primo waypoint di destinazione B ed il secondo waypoint di destinazione C.

Quando si segue una rotta da A a B e poi a C, C diventa automaticamente il waypoint attivo una volta che si è raggiunto o superato B.

I segmenti AB e BC creano 2 angoli: uno è superiore a 180° (angolo D) e l'altro è inferiore a 180° (angolo ß).

Il cambio di waypoint attivo avviene in modo differente a seconda dell'angolo su cui l'imbarcazione si sposta.

Barca che si muove su un angolo inferiore a 180° (angolo

Il cambio di waypoint attivo avviene quando l'imbarcazione attraversa la linea BB' (punto X), dove la linea BB' è la linea perpendicolare al segmento AB.

Magellan FX324 MAP User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual
