KÄYTTÖOPAS

Tärkeitä varoituksia

Tätä erittäin tarkkaa navigointilaitetta ei tule käyttää perinteisten navigointimenetelmien korvaajana. Älä koskaan tukeudu yksinomaan tähän laitteeseen navigoinnissa. GPS- tai DGPS-paikantimen liittämisen ulkoisiin navigaatiolaitteisiin (autopilotti, videoplotteri) ei tule missään olosuhteissa vapauttaa merenkulkijaa noudattamasta varovaisuutta ja harkintaa sekä jatkuvasta vahdinpidosta.

Elektroniset merikortit, kuten GPS, ovat navigoinnin apuvälineitä, joilla ei tule missään olosuhteissa kokonaan korvata säädettyjä navigaatiomenetelmiä. Vain virallisissa merikorteissa ja tiedotuksissa merenkulkijoille on kaikki saatavissa olevat turvallisuustiedot.

Maailmanlaajuista paikannusjärjestelmää (GPS) pitää yllä Yhdysvaltain hallitus, joka yksinomaan on vastuussa sen tarkkuudesta ja ylläpidosta. Tämän GPS-paikantimen antamien tietojen tarkkuus riippuu kokonaan sen vastaanottamien signaalien laadusta. Siten laskelmien tarkkuutta voivat heikentää Yhdysvaltain hallituksen ajoittain tekemät GPSsatelliittien säädöt, ja tarkkuus saattaa muuttua Yhdysvaltain puolustusministeriön GPS:n yksityiskäyttöä koskevan politiikan mukaan. Tarkkuutta saattaa heikentää myös satelliittien huono sijainti. Käyttäjän vastuulla on tarkistaa vastaanotettujen satelliittien määrä ja sijainnit. Jos satelliittia ei voida vastaanottaa tai vastaanotto heikkenee riittämättömäksi, GPS-paikannin ei enää kykene laskemaan sijaintiasi. Thales Navigation -yhtiö ja sen koko jakeluverkko kieltäytyvät kaikesta vastuusta seurauksista, jotka aiheutuvat vastaanotetun signaalin heikosta laadusta.

Thales Navigation suosittaa tämän käyttöoppaan lukemista ennen laitteen käyttöä. Tässä käyttöoppaassa hahmotellaan tämän laitteen käyttöä, eikä missään muodossa anneta suosituksia sovellettavista navigointitekniikoista.

Käyttäkää ainoastaan soveliaita Magellanin kaapeleita, antenneja ja lisävarusteita, sillä muuten saatatte heikentää paikantimen suorituskykyä tai vaurioittaa sitä, eikä takuu enää kata laitetta.

Thales Navigationia ja sen jälleenmyyjiä ei voida pitää vastuullisina mistään mahdollisista virheistä, joita tämä käyttöopas saattaa sisältää, eikä mistään seurannaisvahingoista, vaikka ne olisivat vähäisiäkin, jotka liittyvät tämän laitteen toimitukseen, toimintaan tai käyttöön.

Käyttöoikeussopimus

Thales Navigation oikeuttaa ostajat käyttämään GPS-laitteen mukana toimitettua ohjelmistoa. Sen saa kopioida vain henkilökohtaiseen käyttöön tai ostajayrityksen käyttöön. Tämä ohjelmisto on Thales Navigationin ja/tai sen tavarantoimittajien omaisuutta. Sitä suojaavat Yhdysvaltain tekijänoikeuslait sekä kansainvälisten sopimusten määräykset. Siten tätä ohjelmistoa tulee käyttää samoin kuin mitä tahansa tekijänoikeuslakien suojaamaa omaisuutta.

Tämän ohjelmiston käyttö, kopiointi, muuntaminen, purkaminen tai siirto on kielletty lukuun ottamatta niitä tarpeita, joihin on erikseen annettu oikeus tässä käyttöoikeussopimuksessa. Kaikki oikeudet, joita ei ole nimenomaisesti erikseen annettu, on varattu Thales Navigationille ja/tai sen tavarantoimittajille.

Tämän käyttöoppaan toisintaminen millään tavalla tai missään muodossa joko elektronisesti tai fyysisesti mukaan luettuina valokopiointi tai tallennus muihin tarpeisiin kuin käyttäjän henkilökohtaiseen käyttöön on kielletty ilman Thales Navigationin kirjallista ennakkolupaa.

© 2002 Thales Navigation Inc. Kaikki oikeudet pidätetään. Magellan ja MapSend ovat Thales Navigation Inc.:in rekisteröimiä tavaramerkkejä. FX324 MAP and BlueNav ovat Thales Navigation Inc.:in tavaramerkkejä.

Sisällysluettelo

1. Johdanto __________________________________________ 1

2. FX324 MAP -paikantimen esittely _______________________ 2

Laitteen kuvat __________________________________________________________ 2

Virta päälle. ja pois ______________________________________________________ 3

Taulukko näppäimistä ja niiden toiminnoista __________________________________ 5 Näyttösivujen esittely_____________________________________________________ 6

Näytön kontrastin ja taustavalon säätö ______________________________________ 14

3. FX324 MAP ensi kertaa käytössä _______________________ 16

Näyttökielen valinta _____________________________________________________ 16 Paikallisajan asetus _____________________________________________________ 17 Mittayksiköiden valinta___________________________________________________ 17

Maantieteellisten koordinaattien tyypin valinta ________________________________ 19 Karttakoordinaatiston (Map Datum) valinta___________________________________ 19 Oletuskokoonpanon palautus______________________________________________ 20

4. Sijainnin lukeminen _________________________________ 21

POS-sijaintisivu Nro 1____________________________________________________ 21

POS-sijaintisivu Nro 2____________________________________________________ 22

Yleiskuva laitteesta Edestä ____________________________________________ 2

  Yleiskuva laitteesta Takaa _____________________________________________ 3



Virta päälle_________________________________________________________ 3

 Pois päältä _________________________________________________________ 4



Kulku sivulta toiselle ja vaihtoehtojen valinta ______________________________ 6

 Vuorovaikutteinen ikkuna _____________________________________________ 8  Taulukko päätoimintojen kuvakkeista ja niiden toiminnoista _________________ 12  Mittayksiköiden lyhennetaulukko_______________________________________ 13

Etäisyyden ja nopeuden yksiköt _______________________________________ 18

  Korkeusyksikkö ____________________________________________________ 18  Reittipoikkeaman (XTE) yksikkö _______________________________________ 18  Syvyysyksikkö _____________________________________________________ 18

Koordinaatit _______________________________________________________ 21

  Nopeus___________________________________________________________ 21  Kulkusuunta _______________________________________________________ 22  Muunnettava ikkuna ________________________________________________ 22  Päivämäärä ja kellonaika + satelliittitunnus + WAAS/EGNOS/MSAS -tunnus_____ 22



EFEM-välilehti______________________________________________________ 22

 V:VES-vuorovesivälilehti _____________________________________________ 23

iii

 MERIVIRTA-välilehti_________________________________________________ 26  HDR-välilehti (True Heading Repeater - Tosisuuntatoistin) __________________ 27

POS-sijaintivalikko_______________________________________________________ 28



Satelliittitiedot _____________________________________________________ 28

 Paikallisajan asetus _________________________________________________ 29  Maantieteellisten koordinaattien tyypin valinta ____________________________ 29  Karttakoordinaatiston (Map Datum) valinta_______________________________ 30  2D- tai 3D-tilan valinta_______________________________________________ 31

5. Navigointitietojen lukeminen __________________________32

NAV-navigointisivu Nro 1 _________________________________________________ 32

NAV-navigointisivu Nro 2 _________________________________________________ 33

Navigointivalikko ________________________________________________________36

Nopeus ___________________________________________________________ 32

  Kulkusuunta _______________________________________________________ 32  Matkamittarit 1 ja 2 _________________________________________________ 33  Muunnettava ikkuna_________________________________________________ 33  Päivämäärä ja kellonaika + satelliittitunnus + WAAS/EGNOS/MSAS -tunnus_____ 33



Suurin nopeus _____________________________________________________ 34

 Kronometri ________________________________________________________ 34  Alaslaskenta _______________________________________________________ 34  Keskinopeus / Kuljettu välimatka-aika / Kuljettu matka _____________________ 35  Päivämäärä ja kellonaika + satelliittitunnus + WAAS/EGNOS/MSAS -tunnus_____ 35

Etäisyyden ja nopeuden yksiköiden valinta _______________________________ 36

  Korkeuden mittayksikön valinta________________________________________ 36  Reittipoikkeaman (XTE) yksikön valinta__________________________________ 37  Syvyyden mittayksikön valinta_________________________________________ 37  Hälytysten asettaminen ______________________________________________ 37  Viitepohjoisen määritys ______________________________________________ 39  Nopeussuodattimen valinta ___________________________________________ 39

6. Liikkuminen kohti reittipistettä ja reitin seuraaminen _______40

Goto-sivu Nro 1 _________________________________________________________ 40

Goto-sivu Nro 2 _________________________________________________________ 47

Reittipistevalikko ________________________________________________________ 49

RTI/REITTI-valikko ______________________________________________________54

Toimintopalkki _____________________________________________________ 40

  Näyttötilan valinta: Kompassi, 3D-tie, Tutka tai Data _______________________ 44  Muunnettavat ikkunat _______________________________________________ 47  Aktiivinen reittipiste _________________________________________________ 47



Reittipiste Nro 1 ____________________________________________________ 48

 Reittipiste Nro 2 ____________________________________________________ 48  Etäisyys __________________________________________________________ 49  Suuntima _________________________________________________________ 49



Reittipisteluettelo ___________________________________________________ 49

 Reittipisteen luominen _______________________________________________ 51  Reittipisteen luonti käyttämällä sen napakoordinaatteja_____________________ 53  Kaikkien reittipisteiden poisto _________________________________________ 54  Käytetyn reittipistemuistin tarkistus_____________________________________ 54



Reittiluettelo_______________________________________________________ 55

 Reitin luominen ____________________________________________________ 57  Kaikkien reittien poisto ______________________________________________ 59  Käytetyn reittimuistin tarkistus ________________________________________ 59  Reittiviivaluettelo ___________________________________________________ 59  Kotiin-toiminnon aktivointi____________________________________________ 61  Reittiviivavälin valinta _______________________________________________ 61

7. Sijainnin ja kulkusuunnan löytäminen ___________________ 62

Piirturisivu Nro 1________________________________________________________ 62

Piirturisivu Nro 2________________________________________________________ 66

PIIR-piirturivalikko ______________________________________________________ 66

Näytetyt tiedot_____________________________________________________ 62

  Näyttösivun keskitys reittipisteeseen____________________________________ 63  Zoom-toiminnon käyttö ______________________________________________ 63  Kohdistintilan käyttö ________________________________________________ 64  KORTTI-näytön poisto käytöstä________________________________________ 65



Muunnettavat ikkunat _______________________________________________ 66

 Piirturi-ikkuna______________________________________________________ 66  Aktiivinen reittipiste _________________________________________________ 66



Suuntauksen valinta_________________________________________________ 67

 Pohjoisen esittäminen näytöllä ________________________________________ 67  Zoom-suurennussuhteen esitystapa ____________________________________ 67  Suora viiva ________________________________________________________ 67  Aluksen kulkulinjan esitystapa_________________________________________ 68  Reittipisteiden esitystapa_____________________________________________ 68  Reittipistenimien esitystapa___________________________________________ 68  Overzoom-tilan aktivointi_____________________________________________ 68

8. MapSend BlueNav -merikortit _________________________ 69

KORTTI-valikko ________________________________________________________ 69

Merikortin näyttötilan valinta__________________________________________ 69

  Syvyysviivojen näyttötapa ____________________________________________ 70  Syvyysviivojen näyttövärit ____________________________________________ 70  Valosektorien esitystapa _____________________________________________ 70  Syvyystietojen esitystapa_____________________________________________ 70  Navigointiapujen esitystapa___________________________________________ 70  Nimien esitystapa___________________________________________________ 70  Väripaletin valinta __________________________________________________ 71

9. Mies yli laidan (MOB) ja merkkitoimintojen käyttö. _________ 72

 Valitse vain MOB-tila tai MOB ja Merkki-tila.______________________________ 72  Merkki-toiminnon aktivointi ___________________________________________ 72  Mies yli laidan -toiminnon käynnistys ___________________________________ 74

10. SD-kortin asennus ja tiedostojen siirto.__________________ 75

SD-kortin asennus ______________________________________________________ 75 Tiedostojen siirto SD-kortille ja siitä laitteeseen _______________________________ 75

11. Navigointisimulaattorin käyttö ________________________ 77

12.

FX324 MAP -paikantimen käyttö orjatilassa _______________78

13. FX324 MAP -paikantimen käyttö DGPS-tilassa _____________79

FX324 MAP -paikantimen käyttö DF300 MLR -differentiaalivastaanottimen kanssa.____ 79

FX324 MAP -paikantimen käyttö muun tyyppisen differentiaalivastaanottimen kanssa. _ 82

DF300-vastaanottimen liittäminen______________________________________ 79

  Sarjaportin lähdön asetukset __________________________________________ 79  Sarjaportin tuloasetukset _____________________________________________ 80  DF300-vastaanottimen asetusten teko FX324 MAP -paikantimesta ____________ 80

14. Asennussuositukset _________________________________83

Paikantimen asennus ja liitännät ___________________________________________ 83

Ulkoisen antennin asennus ________________________________________________ 86

Asennus __________________________________________________________ 83

  Liitännät __________________________________________________________ 85

15. Liitteet ___________________________________________87

Tärkeimpien termien sanasto ______________________________________________ 87 Automaattinen vaihto reitin seuraavaan reittipisteeseen _________________________ 90 Versio- ja sarjanumero ___________________________________________________ 91 Digitaalinen lähtö ja NMEA digitaalinen tulo. __________________________________91



Yksinkertainen NMEA 180 formaatti (autopilotille) _________________________ 91

 COMPLEX NMEA 182 tai NMEA 180_____________________________________ 91  NMEA 183_________________________________________________________ 92  aReittipisteiden, reittien ja reittiviivojen digitaalilähtö ja digitaalitulo __________ 101

16. FX324 MAP ja FX324 MAP Color -paikantimien tekniset tiedot_104

 Päätoiminnot _____________________________________________________ 104  Kortinlukutoiminto _________________________________________________ 105  Yleistietoja _______________________________________________________ 106

17. Takuu __________________________________________108

THALES NAVIGATION MAGELLAN TUOTTEIDEN TAKUUEHDOT (Rajoitettu takuu) ___ 108 Eurooppa, Lähi-itä, Afrikka _______________________________________________108 Pohjois-Amerikka_______________________________________________________ 113

1. Johdanto

FX324 MAP™ on GPS-paikannin, jossa on 12 rinnakkaiskanavaa ja sisäänrakennettu antenni. Se käyttää NAVSTAR GPS (Global Positioning System) satelliittien signaaleja sekä WAAS ja EGNOS satelliittijärjestelmiä silloin, kun ensin mainittu ei ole käytettävissä. Veneilyyn suunniteltuna FX324 MAP tarjoaa suuren tarkkuuden, jatkuvan peiton ja maailmanlaajuisen saatavuuden.

Tärkeä huomautus: Tätä laitetta tulee käyttää ainoastaan navigoinnin

apuvälineitä, eikä sillä tule missään olosuhteissa kokonaan korvata perinteisiä navigointimenetelmiä. Paikantimen liittämisen ulkoisiin navigaatiolaitteisiin (autopilotti, videoplotteri) ei tule missään olosuhteissa vapauttaa merenkulkijaa noudattamasta varovaisuutta ja harkintaa sekä jatkuvasta vahdinpidosta.

FX324 MAP on kuitenkin varustettu täydellisellä ohjelmistolla, joka antaa kaiken navigoinnille välttämättömän tiedon ja on silti helppo käyttää. Sen 8 toimintosivua ja 8 niihin liittyvää valikkoa ovat aina saatavissa välittömästi esiin käyttämällä Direct Access -pikanäppäimiä.

FX324 MAP on myös erittäin suorituskykyinen karttapaikannin, joka käyttää MapSend® BlueNav™ -merikortteja, Magellan®:in uuden sukupolven merikartografiaa Nämä vektorikartat tarjoavat paperikarttamaisen esityksen ja erinomaisen tarkkuuden. Merikortit voidaan ladata SD-korttien avulla, mikä mahdollistaa myös waypointluetteloita tai reittiluetteloita sisältävien tiedostojen siirron.

Huomautus Tämä huomautus koskee sekä FX324 MAP että FX324 MAP

Color malleja. Perusnimeä FX324 MAP käytetään aina, kun ominaisuudet tai kuvaukset koskevat kumpaakin mallia.

2. FX324 MAP -paikantimen esittely

FX324 MAP on erittäin helppo käyttää. Tässä luvussa sinua opastetaan tuntemaan laite ja suositamme, että luet tämän huolellisesti ennen laitteen käyttöä.

Laitteen kuvat

 Yleiskuva laitteesta Edestä

LCD-näyttö

Asennustuki

Direct Access -pikanäppäimet

Sisäänrakennettu antenni

SD-kortin

lukija

Aakkosnumeronäppäimistö

 Yleiskuva laitteesta Takaa

Nuppi

Aluslevy

Ulkoinen

Virta/datakaapeli

antenni

Virta päälle. ja pois

 Virta päälle

Kytke GPS päälle painamalla PWR-näppäintä. Kuulet äänimerkin ja näyttöön tulee seuraava sivu:

Huom: Käyttäessäsi ensimmäisen kerran FX324 MAP -paikanninta

lisäsivulla sinua pyydetään valitsemaan käyttökieli. Lisätietoja luvussa FX324 MAP ensi kertaa käytössä.

Muutaman sekunnin kuluttua esiin tulee seuraava varoitusviesti:

Saat esiin POS-sijaintisivun painamalla Enter.

Sijaintisi näytetään muutaman minuutin kuluessa, joka aika kuluu ensimmäisen laskelman suoritukseen.

Käyttäessäsi FX324 MAP -paikanninta ensimmäisen kerran joudut tekemään tietyn määrän alkuasetuksia, jotta tiedot esitettäisiin oikeassa muodossa.

Lisätietoja luvussa FX324 MAP ensi kertaa käytössä.

 Pois päältä

Voit sammuttaa GPS-paikantimen pitämällä PWR-näppäintä painettuna viisi sekuntia. Esiin tulee ajan alaslaskuri, kunnes laite sammuu.

Taulukko näppäimistä ja niiden toiminnoista

Näppäin Toiminto Huomautus PWR Kytkee laitteen virran päälle ja pois sekä

sallii taustavalon ja kontrastin säädöt (vain FX324 MAP).

Pos Näyttää POS-sijaintisivun, josta voit

lukea olennaiset sijaintiisi liittyvät tiedot.

Nav Näyttää NAV-navigointisivun, josta voit

katsoa todellisen nopeuden ja suunnan.

GoTo Näyttää GoTo-sivun, joka ohjaa kohti

reittipistettä ja auttaa seuraamaan reittiä.

Plot Näyttää Piirturi-plotterisivun, jolta voit

seurata sijaintisi ja reittiäsi kartalta.

0-9 Näppäimistöltä voit syöttää

aakkosnumeerisia arvoja.

Z- (7) Piirturitoiminnossa voit pienentää kuvaa

pitämällä tämän näppäimen painettuna.

Z+ (9) Piirturitoiminnossa voit suurentaa kuvaa

pitämällä tämän näppäimen painettuna.

Zoom (8) Piirturitoiminnossa voit valita

suurennussuhteen luettelosta tai käynnistää automaattisen suurennus/pienennys-tilan.

 (5) Piirturitoiminnossa voit valita reittipisteen

ja keskittää sen näytölle painamalla tätä näppäintä.

Curs Kohdistin

Piirturitoiminnossa voit

nnistää/sammuttaa kohdistintilan

kä

Sammuta laite pitämällä näppäintä painettuna 4 - 5 sekuntia. Voit tehdä näppäimistön ja näytön taustavalon asetukset painamalla näppäintä lyhyesti. Saat esiin toisen POS-sijaintisivun painamalla näppäintä toisen kerran. Saat esiin toisen NAVnavigointisivun painamalla näppäintä toisen kerran. Saat esiin toisen GoTo-sivun painamalla näppäintä toisen kerran. Saat esiin toisen Piirturi-sivun painamalla näppäintä toisen kerran. Saat käyttöön aakkosnäppäimistön pitämällä näppäintä painettuna. Esimerkiksi näppäimen 2 pitäminen painettuna näyttää kirjaimet a, b ja sitten c. Sillä voit myös muuttaa suurennussuhdetta GoTo-3D-tie tilassa. Sillä voit myös muuttaa suurennussuhdetta GoTo-3D-tie tilassa.

(2) Painamalla tätä näppäintä. Menu Näyttää valikot, joista voit tehdä laitteen

asetukset.

Esc Palauttaa edelliselle sivulle. Enter Voit valita toiminnon tai syöttää tietoja.

Voit selata sivuja ja valikoita sekä siirtää kohdistinta kartalla.

Huom: Asetukset-valikon vaihtoehdolla 2 voit ottaa käyttöön tai poistaa

käytöstä näppäin-äänimerkin.

Jos painat Menu ollessasi Sijainti, Navigointi-, GoTo- tai Piirturisivuilla, vastaava valikko avautuu automaattisesti.

Näyttösivujen esittely

 Kulku sivulta toiselle ja vaihtoehtojen valinta

-näppäimellä voit siirtyä intuitiivisesti sivulta ja valikosta toiseen. Sillä voit siirtyä sivun eri alueelta toiselle sekä välilehdeltä toiselle niin, että voit valita toimintoja tai vaihtoehtoja.

Esc-näppäin peruuttaa valinnan tai palauttaa edelliselle sivulle.

Vaihtoehdon valinta valikossa

Pääset FX324 MAP -paikantimen eri valikoihin painamalla Menunäppäintä. Valikot esitetään välilehdillä ja jokaisen valikon käytettävissä olevat vaihtoehdot on numeroitu numeroin 1 - 8. Valittavissa ovat ne, joiden numeron taustaväri on musta (FX324 MAP Color -mallissa tummansininen). Kuvakkeet tai arvot numeroa vastapäätä osoittavat kyseisen vaihtoehdon nykyiset asetukset.

Esimerkki: RTI/REITTI-valikossa alla vaihtoehdon 5-Reittiviivat - voi valita,

mutta ei toimintoa 1-Reittiluettelo. Vaihtoehto 6-Kotiin-toiminto ei ole voimassa, ja vaihtoehdon 7-Reittiviivaväli - arvoksi on asetettu 0,25 etäisyysyksikköä.

Valitaksesi vaihtoehdon sinun täytyy:

- hakea näyttöön valikot painamalla Menu-näppäintä.

- valita haluttu valikko

- syöttää vaihtoehdon numero aakkosnumeronäppäimistöstä. Valitsemasi vaihtoehdon mukaisesti voit joko:

- syöttää arvon aakkosnumeronäppäimistöstä

- siirtyä vieritysluetteloon valitsemaan halutun arvon tai

- siirtyä uudelle näyttösivulle.

Huom: Voit palata edelliselle sivulle painamalla Esc-näppäintä.

Toiminnon valinta

Valittavissa ovat ne toiminnot, joiden värinä on musta (FX324 MAP Color

-mallissa punainen tai tummansininen). Voit valita toiminnon korostamalla sen kuvakkeen tai tekstin näppäimellä

Esimerkki: GoTo-sivulla alla toiminto

koska kuvake on musta (FX324 MAP Color:issa punainen), mutta toimintoa

näppäimen nuolilla Ż ja Ź

ja painamalla Enter.

» - Aktivoi GoTo - voidaan valita,

À - Siirry seuraavaan reittipisteeseen - ei voi valita.

Esimerkki: GoTo-sivulla alla toiminto Luo reittipiste voidaan valita, koska

teksti on musta (FX324 MAP Color:issa tummansininen), mutta toimintoa Reitti ei voi valita.

 Vuorovaikutteinen ikkuna

Useissa toimintosivujen ikkunoissa on tunnus . Tämä tunnus tarkoittaa, että ikkuna ei ole pelkkä näyttöikkuna, vaan se on joko:

- muutettavien asetusten ikkuna

- tiedonsyöttöikkuna

- valintaikkuna, tai

- siirtymäkohta toiselle näyttösivulle.

Muunnettavassa ikkunassa esitettävän tiedon valinta

Näyttöjen Sijainti, Navigointi, GoTo tai Piirturi ikkunat, joissa on tunnus , ovat muunnettavia. Niissä on luettelo, josta voi valita esitettävän informaation tyypin.

Esimerkki: GoTo-sivulla alla nopeuden, keskinopeuden ja kulkusuunnan voi

korvata millä tahansa vieritysluettelosta valitulla informaatiolla.

Muunnettavan ikkunan näyttötavan muokkausta varten se valitaan näppäimellä

ja painetaan Enter. Selaa luetteloa näppäimellä , valitse näyttöön haluamasi informaatiotyyppi ja paina sitten Enter. Näyttöön päivittyy uusi informaatiotyyppi.

Esimerkki: GoTo-sivulla alla kulkusuunnan tilalla näytetään kellonaika.

Muunnettavassa ikkunassa voidaan esittää seuraavia tietoja:

Nopeus Todellinen nopeus. Keskinopeus Todellinen keskinopeus. Suurin nopeus Suurin todellinen nopeus. Nopeus määränpäähän Nopeus, jolla lähestyt määränpäätä. Sortonopeus Aluksesi sortonopeus suhteessa määränpään

reittipisteeseen. Kirjain O (Oikea) tai V (Vasen) osoittavat suunnan, johon aluksesi sortuu tai ajelehtii.

Suunta Kulkusuunnan ja viitepohjoisen välinen kulma.

Todellista nopeutta päivitetään jatkuvasti.

Suuntima Nykyisen sijaintisi ja määränpään reittipisteen

sijainnin välinen kulma asteina. Tällä ohjaussuunnalla ajettaessa päädytään määränpään reittipisteeseen.

Kulkusuuntakorjaus Kulkusuuntaan tehtävä korjaus, jotta

ohjaussuunnalla päädytään määränpään reittipisteeseen. Kirjain O (Oikea) tai V (Vasen) osoittavat suunnan, johon kulkusuuntakorjaus on tehtävä.

Aikaa jäljellä Arvioitu kulkuaika määränpään

reittipisteeseen.

Aikaa jäljellä viimeiseen reittipisteeseen. Välimatka-aika Kuljettu aika alkaen siitä, kun aikalaskuri

Saapumisaika Arvioitu kellonaika, jolloin aluksen odotetaan

Arvioitu kulkuaika aktiivisen reitin viimeiseen reittipisteeseen.

viimeksi nollattiin.

saapuvan määränpään reittipisteeseen.

Saapumisaika viimeiseen reittipisteeseen

Aika Paikallisaika Kronometri Näyttää kronometrin Alaslasku Näyttää alaslaskennan. Etäisyys reittipisteeseen Määränpään reittipisteeseen jäljellä oleva

Etäisyys viimeiseen reittipisteeseen Aktiivisen reitin viimeiseen reittipisteeseen

Kuljettu matka Aluksen tähän mennessä kulkema matka. Matkamittari 1 Etäisyyslaskuri 1. Matkamittari 2 Etäisyyslaskuri 2. XTE Lyhenne reittipoikkeamalle (X) sivusuunnassa.

CPE Lyhenne ympyrä- tai todennäköiselle virheelle.

Korkeus Paikantimen sijainti korkeussuunnassa. Merenpinta Meriveden korkeus valitussa satamassa. Pariston jännite Pariston tai akun, johon GPS on kytketty,

Arvioitu kellonaika, jolloin aluksen odotetaan saapuvan aktiivisen reitin viimeiseen reittipisteeseen.

matka.

jäljellä oleva matka.

Ilmaisee aluksen nykyisen sijainnin etäisyyttä aloituspisteen sekä määränpään reittipisteen välisestä suorasta linjasta. Kirjain R (Right = oikea) tai L (Left = vasen) Ilmaisee, onko alus oikealla vai vasemmalla aloituspisteen sekä määränpään reittipisteen välisestä suorasta linjasta.

Ilmaisee säteen ympyrälle, jonka sisällä on 50 % GPS:n laskemista paikannuksista.

jännite.

Huom: Valittaessa tietotyyppiä näytettäväksi tämä valinta koskee

ainoastaan parhaillaan näytössä olevaa sivua. Esimerkki: Sijaintisivun 1 muokattavan ikkunan asetus ei vaikuta navigointisivun 1 muokattavan ikkunan asetukseen.

Paikallisajan tai päivämäärän asetus (vuorovesi tai virtauslaskelmat)

Kun päivämäärän ja kellonajan ikkunoissa on tunnus , voit syöttää uuden arvon.

Tunnit, minuutit ja vuodet syötetään eurooppalaisessa muodossa (pp/kk/vv) aakkosnumeronäppäimistöltä, ja kuukaudet valitaan näppäimen  nuolilla

-näppäimen nuolilla  ja  voi siirtyä kentästä toiseen.

Syötä uusi kellonaika tai päivämäärä painamalla Enter-näppäintä.

Esimerkki: Paina Enter päivämääräikkunassa. Ikkuna muuttuu harmaaksi

(vaaleansiniseksi FX324 MAP Color:issa) ja kohdistin sijoittuu niin, että voit syöttää uuden päivämäärän.

Näppäile päivämäärä aakkosnumeronäppäimillä.

Valitse kuukausi

Siirry vuosikenttään

Näppäile vuosi aakkosnumeronäppäimillä.

Syötä päivämäärä painamalla Enter.

Valitse arvo luettelosta.

Ikkunassa, jossa on tunnus , voit valita arvon luettelosta tai portaittaisesta luettelosta.

Esimerkki: Paina Enter Port-satamaikkunassa (Pos Æ Pos Æ V:VES-

välilehti ). Peräkkäin näytetyissä luetteloissa korosta haluttu arvo

ja paina Enter.

-näppäimen nuolilla  ja .

-näppäimen nuolella .

Siirtyminen toiselle näyttösivulle

Joissakin ikkunoissa tunnus  osoittaa siirtymäkohdan toiselle näyttösivulle.

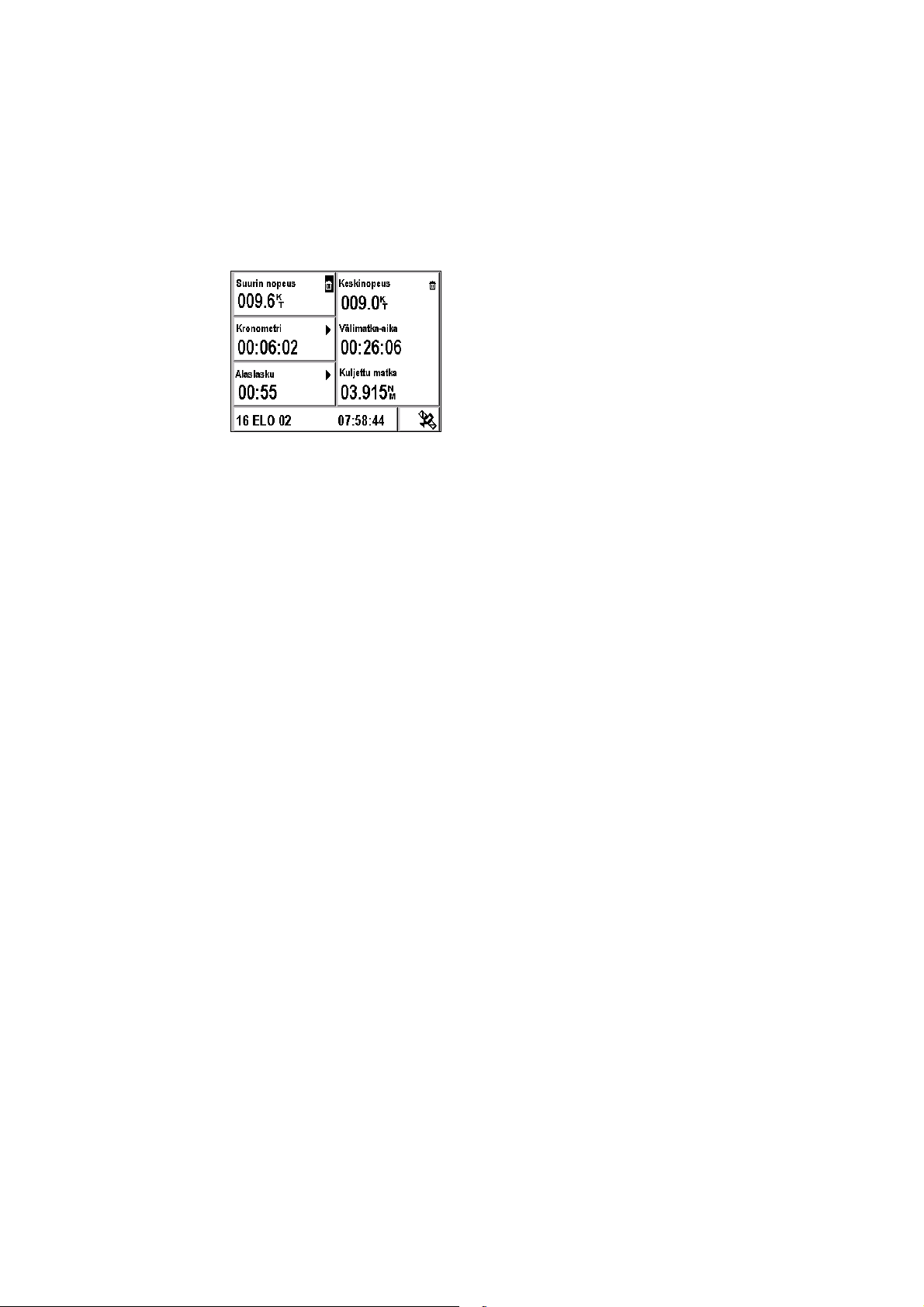

Esimerkki: Valitse Alaslasku-ikkuna toiselta navigointisivulta (

Huom: Voit palata edelliselle sivulle painamalla Esc-näppäintä.

 Taulukko päätoimintojen kuvakkeista ja niiden

Alaslasku Æ Enter

alaslaskua ja aloittaa sen.

) Esiin tulee lisäsivu, jolla voit muokata

Nav Æ Nav Æ

toiminnoista

Useimpia toiminnoista kuvataan kuvakkeilla. Voit valita toiminnon korostamalla sen kuvakkeen näppäimellä

Huom: Valittavissa on toiminto, jonka kuvake on musta (FX324

Toimintoku vake

Â Ã

Ä Å »

À

Á

È



MAP Color -mallissa punainen); toimintoa, jonka kuvake on harmaa (FX324 MAP Color -mallissa vaaleansininen), ei voi valita.

Toiminto Huomautus

Tallenna

Näytä luettelo Näyttää luettelon reittipisteistä tai

Muokkaa Voit muokata reittipistettä tai reittiä

Poista tai nollaa

Aktivoi GoTo reittipisteeseen toiminnon tai GoToreittitoiminnon Siirry aktiivisen reitin seuraavaan reittipisteeseen Poistu GoTo-toiminnosta tai pysäytä alaslaskenta Muuta Goto-sivun näyttötilaa Saat esiin 4 tilaa peräkkäin

Käännä reitti päinvastaiseksi

ja painamalla Enter.

reiteistä

Toimii myös Perille-hälytyksen tunnuksena navigointivalikossa

painamalla Enter useita kertoja: Kompassi, 3D-tie, Tutka tai Data

Ê

Ë Ì Ï ¾

Í

Î

¼

½

¿

  

Reittipisteen lisääminen reitin loppuun Lisää reittiin reittipiste

Poista reittipiste reitistä

Muunna reittiviiva reitiksi

Tee reittiviiva näkyväksi piirturisivulla Siirry luettelossa ylöspäin Siirry luettelossa yksi rivi ylös

valitsemalla tämä kuvake ja painamalla Enter.

Siirry luettelossa alaspäin Siirry luettelossa yksi rivi alas

valitsemalla tämä kuvake ja painamalla Enter.

Ankkurihälytys Tämä hälytys käynnistyy

automaattisesti ja on aina korostettuna navigointivalikossa

Reittipoikkeaman hälytys On korostettuna

navigointivalikossa, kun hälytys on aktivoitu

Nopeushälytys On korostettuna

navigointivalikossa, kun hälytys on aktivoitu

Aloita alaslaskenta

Siirrä tiedosto SD-kortille

Siirrä tiedosto SD-kortilta

 Mittayksiköiden lyhennetaulukko

Voit valita FX324 MAP -paikantimessa käytettävät mittayksiköt. Näiden mittayksiköiden lyhenteet ovat seuraavat:

Lyhenne Mittayksikkö Huomautus

Jalka 0,3048 metriä

H Kellonaika KHz Kilohertsi

Kilometri

Kilometriä tunnissa

Metri

Maamaili 1609 metriä

Merimaili 1852 metriä

MH Maamailia tunnissa KT Solmua 1 merimaili/tunti

Astetta

GR Goonia, uusastetta N Pohjoinen E Itä W Länsi S Etelä

Näytön kontrastin ja taustavalon säätö

FX324 MAP -paikantimessa voi säätää näytön kontrastia ja taustavaloa. Saat näyttöön seuraavan ikkunan painamalla PWR-näppäintä lyhyesti.

Taustavalo

Valitse valoasetuspalkki Valitse sitten haluttu taustavalon kirkkaus -näppäimen nuolilla  ja .

Palkin vasen pää edustaa taustavalon pienintä kirkkautta ja oikea pää edustaa suurinta kirkkautta.

Huom: FX324 MAP Color:in näyttö saavuttaa parhaat arvonsa muutaman

minuutin kuluttua.

-näppäimen nuolilla  ja .

Näytön kontrasti(tätä vaihtoehtoa ei ole käytettävissä FX324 MAP Color:issa)

Valitse kontrastin asetuspalkki Valitse sitten haluttu kontrastin taso

vasen pää edustaa kontrastin suurinta tasoa ja oikea pää edustaa kontrastin pienintä tasoa.

Palaa edelliselle sivulle painamalla Esc.

-näppäimen nuolilla  ja .

-näppäimen nuolilla  ja . Palkin

3. FX324 MAP ensi kertaa käytössä

Käyttäessäsi FX324 MAP -paikanninta ensimmäisen kerran joudut tekemään eräitä perusasetusten valintoja ja syöttämään eräitä tarpeellisia tietoja, jotta GPS esittää tiedot oikeassa muodossa.

Näyttökielen valinta

Käyttäessäsi ensimmäisen kerran FX324 MAP -paikanninta esiin tulee seuraava ikkuna, jossa sinua pyydetään valitsemaan näyttökieli.

Selaa vieritysluetteloa näppäimellä , ja valitse haluamasi kieli painamalla Enter.

Voit muuttaa tietojen esityskielen milloin tahansa.

Menu Æ ASET:T -asetusvälilehti Æ 6-Kieli

Valitse haluttu kieli vieritysluettelosta ja paina Enter. FX324 MAP paikantimen näyttökuviin muutetaan valitsemasi kieli.

Huom: Kielen valinta ei vaikuta käytettyihin mittayksiköihin tai muihin

numeroarvoihin.

Paikallisajan asetus

FX324 MAP käyttää UTC-aikaa, jota päivitetään automaattisesti ja jatkuvasti satelliiteissa, joiden signaaleja laite vastaanottaa. Joudut asettamaan laitteeseen paikallisajan, jos olet jollakin muulla aikavyöhykkeellä kuin UTC-aikavyöhykkeellä.

Menu ÆPOS-sijaintivälilehti Æ 2-Paikallisaika

Syötä paikallisaika aakkosnumeronäppäimillä ja paina Enter.

Lisätietoja luvussa Paikallisajan tai päivämäärän asetus.

Huom: Paikallisaika täytyy syöttää 24-tunnin muodossa.

Mittayksiköiden valinta

Navigointivalikossa voit valita mittayksiköt, joita käytetään navigoinnissa tarvitsemiasi tietoja esitettäessä:

- etäisyyden ja nopeuden yksiköt

- korkeuden yksikkö

- reittipoikkeaman yksikkö

- syvyysyksikkö

Lisätietoja Mittayksiköiden lyhennetaulukossa

Huom: Näytössä esitetään jokaisen yksikön nykyinen asetus.

 Etäisyyden ja nopeuden yksiköt

Näin vaihdat etäisyyden ja nopeuden mittayksikön:

Menu Æ NAV-välilehti Æ 1-Etäisyysyksikkö

Käytettävissä olevia mittayksiköitä ovat:

KM/KMH Kilometrit ja kilometriä tunnissa NM/KT Merimailit ja solmut MI/MPH Maamailit ja maamailia tunnissa

Valitse yksikkö luettelosta ja paina Enter.

 Korkeusyksikkö

Näin muutat korkeuden mittayksikön:

Menu Æ NAV-välilehti Æ 2-Korkeusyksikkö

Käytettävissä olevia mittayksiköitä ovat:

Meter Metri Feet Jalka (0,3048 metriä)

Valitse yksikkö luettelosta ja paina Enter.

 Reittipoikkeaman (XTE) yksikkö

Näin muutat reittipoikkeaman mittayksikön:

Menu Æ NAV-välilehti Æ 3-XTE-yksikkö

Käytettävissä olevia mittayksiköitä ovat:

KM Kilometri NM Merimaili MI Maamaili

Valitse yksikkö luettelosta ja paina Enter.

 Syvyysyksikkö

Näin muutat satamien ja karttojen vedensyvyyden mittayksikön:

Menu Æ NAV-välilehti Æ 4-Syvyysyksikkö

Käytettävissä olevia mittayksiköitä ovat:

Meter Metri Feet Jalka (0,3048 metriä)

Valitse yksikkö luettelosta ja paina Enter.

Maantieteellisten koordinaattien tyypin valinta

Voit valita koordinaattijärjestelmän, jolla sijainnit esitetään.

Menu Æ POS-sijaintivälilehti Æ 3-Koordinaatisto

Käytettävissä olevia koordinaattijärjestelmiä ovat:

00º00,000’ Latitudi ja longitudi minuutin tuhannesosina 00º00,0000’ Latitudi ja longitudi minuutin kymmenestuhannesosina 00º00’00,0’’ Latitudi ja longitudi sekunteina

00.00000GRD Sijainti gooneina/uusasteina UTM Sijainti UTM-koordinaatteina Lamberts Sijainti Lambert 1 -koordinaatteina British G. Sijainti Britannian Gridissä Irish G. Sijainti Irlannin Gridissä Swiss G. Sijainti Sveitsin Gridissä German G. Sijainti Saksan Gridissä Swedish G. Sijainti Ruotsin Gridissä Finnish G. Sijainti Suomen gridissä/YKJ:ssä USER Käyttäjän muoto

Valitse koordinaattijärjestelmä luettelosta ja paina Enter.

Huom: Voit luoda oman käyttäjän muodon. Lisätietoja luvussa

Maantieteellisten koordinaattien tyypin valinta Sijainti-valikossa.

Karttakoordinaatiston (Map Datum) valinta

Voit valita käyttämääsi merikorttia vastaavan geodeettisen karttajärjestelmän.

Menu Æ POS-sijaintivälilehti Æ 4-Karttakoordinaatisto

Tällä toiminnolla voit varmistaa, että merikortille sijoitettu sijainti vastaa GPS:n esittämää sijaintia.

Valitse koordinaattijärjestelmä 76 järjestelmän luettelosta ja paina Enter. Ellet ole varma käytettävästä karttajärjestelmästä, valitse WGS84.

Huom: Voit luoda oman käyttäjän muodon. Lisätietoja luvussa

Karttakoordinaattien valinta Sijainti-valikossa.

Oletuskokoonpanon palautus

Voit milloin tahansa palauttaa FX324 MAP -paikantimen oletusarvot ja oletusasetukset.

Näin palautat FX324 MAP -paikantimen asetukset sellaisiksi, kuin ne olivat laitetta ensi kerran käyttäessäsi.

Menu Æ ASET:T -asetusvälilehti Æ 7-Oletuskokoonpano

Hyväksy varoitusviesti valitsemalla Kyllä ja painamalla Enter, jolloin oletusasetukset palautetaan, tai valitse EI ja peruuta painamalla Enter.

4. Sijainnin lukeminen

Kaksi POS-sijaintisivua näyttävät kaikki olennaiset nykyistä sijaintiasi koskevat tiedot.

Huom: Jos käytät GPS-paikanninta ensimmäisen kerran, lue lisätietoja

luvusta FX324 MAP ensimmäisen kerran käytössä.

POS-sijaintisivu Nro 1

Tämän sivun saa esiin milloin tahansa painamalla Pos-näppäintä kerran tai kahdesti. Siinä esitetään tärkeimmät tiedot sijainnista, kulkusuunnasta ja nopeudesta.

Esimerkki: Sivu alla esittää sijainnin valitussa koordinaattijärjestelmässä,

nopeuden, kulkusuunnan pohjan suhteen, todennäköisen virheen ympyrän (CPE), päivämäärän ja paikallisajan. Satelliittitunnus tarkoittaa, että sijainti on syötetty ja laskettu. Tunnus  ilmaisee muunnettavaa ikkunaa.

Huom: Jos Pos-sijaintinäppäimen painalluksen jälkeen esiin tullut sivu on

erilainen, paina Pos-näppäintä uudelleen.

 Koordinaatit

Näytettyjä koordinaatteja päivitetään jatkuvasti. Ne esitetään valitussa koordinaattijärjestelmässä.

Katso tietoja koordinaattijärjestelmän vaihtamisesta POS-sijainti-valikosta.

Varoitusviesti on näytössä, kun GPS ei kykene tekemään paikannusta. Se ilmaisee viimeisen tunnetun paikannuksen ja sen laskennan kellonajan.

 Nopeus

Todellinen nopeus (nopeus pohjan suhteen) esitetään valittuina mittayksiköinä. Kun paikannusta ei ole laskettu, näytetään ajatusviivoja.

Katso tietoja yksiköiden vaihtamisesta ja aseta nopeussuodatin NAV-

navigointivalikosta.

 Kulkusuunta

Kulkusuuntasi (pohjan suhteen) suhteessa valittuun viitepohjoiseen esitetään kulma-asteina. Sitä päivitetään jatkuvasti ja se voidaan laskea vain silloin, kun paikannin liikkuu. Kun paikannin ei liiku, näytetään ajatusviivoja.

 Muunnettava ikkuna

Tässä ikkunassa esitettäviä tietoja voidaan muunnella. Valitse ikkuna

käytettävissä olevista tiedoista. Valitse haluttu tietotyyppi ja paina Enter. Näyttösivu päivittyy.

Lisätietoja luvussa Muunnettavassa ikkunassa esitettävän tiedon valinta.

 Päivämäärä ja kellonaika + satelliittitunnus +

-näppäimellä ja paina Enter. Esiin tulee luettelo

WAAS/EGNOS/MSAS -tunnus

Päivämäärä ja paikallisaika näytetään aina. Satelliittitunnus tarkoittaa, että FX324 MAP -paikannin on laskenut sijainnin.

Huom: Voit milloin tahansa katsoa sijainnin laskentaan käytettyjen

satelliittien tiedot. Katso POS-sijaintivalikko.

W-tunnus on esillä silloin, kun GPS toimii WAAS/EGNOS/MSAS -tilassa. S-tunnus on esillä silloin, kun GPS toimii simulaattoritilassa. D-tunnus on esillä silloin, kun GPS toimii differentiaalitilassa.

POS-sijaintisivu Nro 2

Tällä näyttösivulla on neljä välilehteä. EFEM/efemeridit, V:VES/Vuorovesi, MERIVIRTA ja HDR. Sen saa esiin milloin tahansa painamalla Posnäppäintä kerran tai kahdesti.

Huom: Tämä sivu esitetään aina viimeksi katsotulla välilehdellä.

 EFEM-välilehti

Tällä välilehdellä esitetään valitun päivämäärän ja paikan auringonnousu ja auringonlasku, kuunnousu ja kuunlasku.

Esimerkki: Näyttösivulla alla esitetään 16. elokuuta 2002 nykyisen sijainnin

auringonnousu ja auringonlasku, kuunnousu ja kuunlasku.

Toisen päivämäärän valinta

Sijainti Æ EFEM-välilehti Æ Pvm Æ Enter

Syötä haluttu päivämäärä ja paina Enter.

Lisätietoja luvussa Paikallisajan tai päivämäärän asetus.

Toisen sijaintipaikan valinta

Sijainti Æ EFEM-välilehti Æ Sijainti Æ Enter

Valitse nykyinen sijainti, reittipiste luettelosta tai satama ladatulta merikortilta.

Katso kohta Näin valitset arvon luettelosta ja MapSend BlueNav -

merikorteista.

 V:VES-vuorovesivälilehti

Tällä välilehdellä esitetään valitun päivämäärän ja sataman korkean ja matalan veden ajat, vedenkorkeudet ja kertoimet (kertoimet saatavana vain Ranskan sisäisille satamille). Esitetyt vedenkorkeudet ovat arvoja, jotka ylittävät alimman tähtitieteellisen luoteen vedenkorkeuden. Huomioikaa, että nämä arvot ovat ohjeellisia ja saattavat vaihdella sääolosuhteiden mukaan.

Esimerkki: Näyttösivulla alla esitetään 16. elokuuta 2002 vuorovesiajat,

kertoimet ja vedenkorkeudet Dieppen satamassa. Kello 12.50 (matalan veden aika) vedenkorkeus satamassa on 06,51 jalkaa alimman tähtitieteellisen luoteen vedenkorkeuden yläpuolella.

Huom: Vedenkorkeudet esitetään valittuina mittayksiköinä. Katso tietoja

mittayksiköiden vaihtamisesta NAV-navigointivalikosta.

Päivämäärän valinta

Sijainti Æ V:VES-vuorovesivälilehti Æ Pvm Æ Enter

Syötä haluttu päivämäärä ja paina Enter.

Lisätietoja luvussa Paikallisajan tai päivämäärän asetus.

Sataman valinta

Sijainti Æ V:VES-vuorovesivälilehti Æ Portti Æ Enter

Valitse Sis.portti, josta voi valita sataman 896 sataman luettelosta kaikkialta maailmasta FX324 MAP -paikantimen muistista, tai valitse MapSend BlueNav -portti valitaksesi sataman ladatulta merikortilta.

Katso kohta Näin valitset arvon luettelosta ja MapSend BlueNav -

merikorteista.

Korkean ja matalan veden kellonajat, vedenkorkeudet ja kertoimet päivitetään syötetyn päivämäärän ja sataman mukaan.

Esimerkki: Toisen POS-sijaintisivun V:VES-välilehdeltä voit katsoa

vuorovesiajat ja vedenkorkeudet Lorientin satamassa 20. elokuuta 2002 .

Kaaviotoiminto

Kaaviotoiminnolla saa näyttöön kaavion sataman vedenkorkeuksista seuraavien 48 tunnin aikana päivämääränä, jonka valitsit aikaisemmin. Esitetyt vedenkorkeudet ovat arvoja, jotka ylittävät alimman tähtitieteellisen luoteen vedenkorkeuden.

Sijainti Æ V:VES-vuorovesivälilehti Æ KAAVIO Æ Enter

Esimerkki: Seuraavalla näyttösivulla vedenkorkeus Lorientin satamassa 20.

elokuuta 2002 on 5,24 jalkaa alimman tähtitieteellisen luoteen vedenkorkeuden yläpuolella kello 9:45.

Näppäimen nuolilla  ja  saat näkyviin meriveden korkeudet 15 minuutin välein 48 tunnin aikajaksolla.

Aseta aluksesi syväys

Varoitus: Huomioikaa, että nämä arvot ovat ohjeellisia ja saattavat vaihdella

sääolosuhteiden mukaan.

-näppäimen nuolilla  ja .

 MERIVIRTA-välilehti

Tällä välilehdellä esitetään voimakkaimman virran kellonaika, virran nopeus, sen kulma (eli suunta) ja pysähtyneen virtauksen kellonaika annetulle päivämäärälle ja ladatulta merikortilta valitulle satamalle.

-tunnus osoittaa nousevan vuoroveden suurimman virtauksen.

-tunnus osoittaa laskevan vuoroveden suurimman virtauksen.

-tunnus osoittaa pysähtyneen vuoroveden kellonajan ennen virran

kääntymistä.

Esimerkki: Saint Georges Channelin havaintoasemalla 15. elokuuta 2002

nousevan vuoroveden suurimman virtauksen kellonajat ovat 7:02 ja 19:36. Virran nopeus on 2 solmua ja sen kulma (eli suunta tosipohjoisen suhteen) on 197 astetta. Laskevan vuoroveden suurimman virtauksen kellonajat ovat 00:36 ja 01:02, virran nopeus on 1,99 solmua ja sen kulma 14 astetta. Pysähtyneen vuoroveden kellonajat ennen virran kääntymistä ilmaisee viimeinen palsta.

Huom: Virran nopeus esitetään aina solmuina.

Toisen päivämäärän valinta

Sijainti Æ MERIVIRTA-välilehti Æ Pvm Æ Enter

Syötä haluttu päivämäärä ja paina Enter.

Lisätietoja luvussa Paikallisajan tai päivämäärän asetus.

Toisen aseman valinta

Sijainti Æ MERIVIRTA-välilehti Æ Paikka Æ Enter

Valitse havaintoasema ladatulta merikortilta luettelosta ja paina Enter.

Katso kohta Näin valitset arvon luettelosta ja MapSend BlueNav -

merikorteista.

Kaaviotoiminto

Valitsemalla Kaavio hae näyttöön kaavioesitys merivirroista valitulla päivämäärällä ja havaintoasemalla.

Sijainti Æ MERIVIRTA-välilehti Æ KAAVIO Æ Enter

Esimerkki: Kello 18:15 nousevan vuoroveden virtauksen nopeus on 00,51

solmua ja kulma (eli suunta) 249 astetta.

Kaavion ylempi osa kuvaa nousevan vuoroveden virtausta. Kaavion alempi osa kuvaa laskevan vuoroveden virtausta. Viiva keskellä kohdassa

00.00 KT kuvaa pysähtynyttä vuorovettä. Jokainen huippu edustaa suurinta virtausta. Siirrä vaakaviivaa yläreunan palkista virran nopeudesta ja kulmista tiedot, jotka päivittyvät 15 minuutin välein.

 HDR-välilehti (True Heading Repeater -

-näppäimen nuolilla Ż ja Ź ja lue

Tosisuuntatoistin)

Voit liittää FX324 MAP -paikantimen tosisuuntalaitteeseen, kuten Thales Navigationin 3011 GPS Compass. Jos olet liittänyt GPS-paikantimen kompassiin, HDR-välilehti näyttää seuraavat tiedot. HDR-välilehdelle pääsee toiselta POS-sijaintisivulta.

- Tosisuunta (Tosisuunta)

- Kääntymisnopeus (ROT)

- Poikittaisnopeus (TGS)

- Pituussuuntainen nopeus (LGS)

- Pituuskallistuma

- Nopeus

- Kulkusuunta

- Näkyvien satelliittien määrä (Sat:n määrä)

- Sijainti

Huom: Lue kaikki tiedot tästä liitännästä tosisuuntalaitteesi

käyttöoppaasta. Jos laitteistoon liitetään 3011 GPS -kompassi, lue erityisen huolellisesti luku "Liitännät laitteisiin MLR FX312 ja the

FX412 PRO" Kaaviot ja ohjeet FX324 MAP -paikantimeen ovat aivan samat.

POS-sijaintivalikko

POS-sijaintivalikon saa esiin suoraan painamalla Menu miltä tahansa sijaintisivulta tai valitsemalla Menu ja sitten POS-välilehden.

Valittavina on viisi vaihtoehtoa.

Katso luku "Kulku sivulta toiselle ja vaihtoehtojen valinta"

 Satelliittitiedot

Sat:tit -vaihtoehdosta voit katsoa milloin tahansa tiedot satelliiteista, joista GPS-paikannin vastaanottaa signaaleja, ja myös lasketun sijainnin tarkkuuden.

Menu Æ POS-sijaintivälilehti Æ 1-Satelliitit

Esimerkki: Näyttösivulta alla nähdään, että GPS vastaanottaa 10 satelliittia.

CPE on 2 metriä ja DOP on 1,5. Kaksi w-tunnusta tarkoittavat, että parhaillaan GPS vastaanottaa kahta Waas- tai Egnossatelliittia. Esimerkissä alla satelliitin nro 06 signaalin laatu ei ole riittävän hyvä käytettäväksi sijaintilaskelmissa.

Sivun oikean puolen ikkuna kuvaa taivaalla käytettävissä olevia satelliitteja. Ulkoympyrä kuvaa horisonttia ja sisäympyrä zeniittiä. Mitä lähempänä ulkoympyrää satelliitti on, sitä lähempänä se on horisonttia, ja sitä vaikeampaa sen signaalin vastaanotto on. Mitä lähempänä sisäympyrää satelliitti on, sitä korkeammalla se horisontista, ja sitä helpompaa sen signaalin vastaanotto on.

Kahdessa ikkunassa vasemmalla esitetään kunkin satelliitin vastaanotetun signaalin laatu. Kun palkki on täysin musta tai 3/4 täynnä, satelliitin signaali vastaanotetaan täydellisesti.

Huom: Vuorokaudenajasta riippuen satelliittien määrä taivaalla tietystä

paikasta katsoen vaihtelee tavallisesti välillä 6 - 12. Keskimäärin käytettävissä on 9 satelliittia.

DOP (Dilution of Position - Sijaintivirhe) ilmaisee sijaintilaskelman tarkkuuden. Se riippuu satelliittien keskinäisestä sijainnista toistensa suhteen. Mitä lähempänä DOP on arvoa 1, sitä parempi on tarkkuus.

CPE (Circle of Probable Error - Todennäköisen virheen ympyrä) ilmaisee säteen ympyrälle, jonka sisällä on 50 % GPS:n laskemista paikannuksista. Jos esimerkiksi CPE on 2 metriä, paikantimen todellinen sijainti on 50 % todennäköisyydellä 2 metrin säteellä lasketusta sijainnista.

Huom: Satelliittien sijainnista (aina yläpuolella) johtuen

korkeuslaskelmien tarkkuus on suunnilleen puolet vaakasuuntaisten sijaintilaskelmien tarkkuudesta.

 Paikallisajan asetus

Menu Æ POS-sijaintivälilehti Æ 2-Paikallisaika

Syötä paikallisaika aakkosnumeronäppäimillä ja paina Enter.

Lisätietoja luvussa Paikallisajan tai päivämäärän asetus.

Huom: Paikallisaika täytyy syöttää 24-tunnin muodossa.

 Maantieteellisten koordinaattien tyypin valinta

Koordinaattivaihtoehdosta voit vaihtaa koordinaattijärjestelmän, jolla sijainnit esitetään.

Menu Æ POS-sijaintivälilehti Æ 3-Koordinaatisto

Esiin tulee luettelo käytettävissä olevista koordinaattijärjestelmistä.

00º00,000’ Latitudi ja longitudi minuutin tuhannesosina 00º00,0000’ Latitudi ja longitudi minuutin kymmenestuhannesosina 00º00’00,0’’ Latitudi ja longitudi sekunteina

Valitse koordinaattijärjestelmä luettelosta ja paina Enter. Voit luoda oman käyttäjän muodon.

Menu Æ POS-sijaintivälilehti Æ 3-Koordinaatisto Æ USER Æ Enter

Valitse haluttu arvo kuhunkin ikkunaan aakkosnumeronäppäimistöltä ja paina Enter.

Huom: Pitämällä näppäintä 1 painettuna voit syöttää etumerkit + ja -.

 Karttakoordinaatiston (Map Datum) valinta

Karttakoordinaatisto-vaihtoehdosta voit vaihtaa geodeettisen karttajärjestelmän vastaamaan käyttämääsi merikorttia. Tällä toiminnolla voit varmistaa, että merikortille sijoitettu sijainti vastaa GPS:n esittämää sijaintia.

Menu Æ POS-sijaintivälilehti Æ 4-Karttakoordinaatisto

Valitse koordinaattijärjestelmä 76 järjestelmän luettelosta ja paina Enter. Ellet ole varma käytettävästä karttajärjestelmästä, valitse WGS84.

Voit luoda oman käyttäjän muodon.

Menu Æ POS-sijaintivälilehti Æ 4-Karttakoordinaatisto Æ USER Æ Enter

Valitse haluttu arvo kuhunkin ikkunaan aakkosnumeronäppäimistöltä ja paina Enter.

Huom: Syötä etumerkit + ja - pitämällä näppäintä 1 painettuna.

 2D- tai 3D-tilan valinta

FX324 MAP -paikannin voi laskea sijainteja kahdessa ulottuvuudessa (latitudi ja longitudi) tai kolmessa ulottuvuudessa (latitudi, longitudi ja korkeus).

Vaihtoehdosta 2D/3D tila voit valita käyttöön haluamasi tilan.

Menu Æ POS-sijaintivälilehti Æ 5-2D/3D -tila

Valitse Auto ja paina sitten Enter, jos haluat sijaintisi laskettavan 3 ulottuvuudessa aina, kun näkyvissä on 5 tai useampia satelliitteja.

Valitse 2D ja paina sitten Enter, jos haluat sijaintisi aina laskettavan kahdessa ulottuvuudessa. Ikkuna näytetään uudelleen niin, että voit syöttää kiinteän korkeusarvon. Syötä korkeus aakkosnumeronäppäimillä ja paina Enter.

Valitse 3D ja paina sitten Enter, jos haluat sijaintisi laskettavan 3 ulottuvuudessa, vaikka näkyvissä olisi vähemmän kuin 5 satelliittia.

Neuvo: Käytettäessä laitetta veneilyyn valitse 2D-tila ja syötä paikantimen

korkeus keskivedenpinnasta laskettuna. Jos käytät ulkoista antennia, syötä antennin korkeus keskivedenpinnasta laskettuna.

5. Navigointitietojen lukeminen

Kaksi NAV-navigointisivua näyttävät kaikki olennaiset navigointia koskevat tiedot: nopeuden ja kulkusuunnan pohjan suhteen, kuljetun matkan, reittipoikkeaman jne.

Huom: Jos käytät GPS-paikanninta ensimmäisen kerran, lue lisätietoja

luvusta FX324 MAP ensimmäisen kerran käytössä.

NAV-navigointisivu Nro 1

Tämän sivun saa esiin milloin tahansa painamalla Nav-näppäintä kerran tai kahdesti.

Esimerkki: Näyttösivulla alla esitetään nopeus solmuina, kulkusuunta asteina,

kaksi matkamittaria ja reittipoikkeama (XTE) merimaileina.

Huom: Jos Nav-näppäimen painalluksen jälkeen esiin tullut sivu on

erilainen, paina Nav-näppäintä uudelleen.

 Nopeus

Todellinen nopeus (nopeus pohjan suhteen) esitetään valittuina mittayksiköinä.

Katso tietoja yksiköiden vaihtamisesta ja aseta nopeussuodatin NAV-

navigointivalikosta.

 Kulkusuunta

Kulkusuunta pohjan suhteen ilmaistaan asteina. Kulkusuunta voidaan laskea vain silloin, kun paikannin liikkuu. Kun paikannin ei liiku, näytetään ajatusviivoja.

 Matkamittarit 1 ja 2

Ikkunoissa Matkamittari 1 ja Matkamittari 2 näytetään kuljettu matka valituissa mittayksiköissä.

Katso tietoja mittayksiköiden vaihtamisesta NAV-navigointivalikosta.

Mittarin nollaus:

Navigointi Æ Mittari 1 tai Mittari 2 Æ Enter

Esiin tulee vahvistusviesti. Vahvista valitsemalla Kyllä ja painamalla Enter, että todella haluat nollata mittarin, tai valitse EI ja peruuta painamalla Enter.

 Muunnettava ikkuna

Tässä ikkunassa esitettävien tietojen muokkaus:

Navigointi Æ Ikkuna Æ Enter

Esiin tulee luettelo käytettävissä olevista tiedoista. Korosta haluttu tietotyyppi ja paina Enter. Näyttösivu päivittyy.

Lisätietoja luvussa Muunnettavassa ikkunassa esitettävän tiedon valinta.

 Päivämäärä ja kellonaika + satelliittitunnus +

WAAS/EGNOS/MSAS -tunnus

Päivämäärä ja paikallisaika näytetään aina. Satelliittitunnus tarkoittaa, että FX324 MAP -paikannin on laskenut sijainnin.

Huom: Voit milloin tahansa katsoa sijainnin laskentaan käytettyjen

satelliittien tiedot. Katso POS-sijaintivalikko.

NAV-navigointisivu Nro 2

Tämän sivun saa esiin milloin tahansa painamalla Nav-näppäintä kerran tai kahdesti.

Esimerkki: Sivu alla esittää suurimman nopeuden, kronometrin,

alaslaskennan, keskinopeuden, kuluneen osamatka-ajan ja kuljetun matkan.

Huom: Jos Nav-näppäimen painalluksen jälkeen esiin tullut sivu on

erilainen, paina Nav-näppäintä uudelleen.

 Suurin nopeus

Suurin nopeus esitetään valituissa mittayksiköissä.

Katso tietoja mittayksiköiden vaihtamisesta NAV-navigointivalikosta.

Suurimman nopeuden nollaus:

Navigointi Æ Suurin nopeus Æ Enter

Esiin tulee vahvistusviesti. Vahvista valitsemalla Kyllä ja painamalla Enter, että todella haluat nollata Suurimman nopeuden, tai valitse EI ja peruuta painamalla Enter.

 Kronometri

Kronometrin käynnistys:

Navigointi Æ Kronometri Æ Enter ÆAloita

Kronometrin pysäytys:

Navigointi Æ Kronometri Æ Enter ÆSeis

Kronometrin nollaus:

Navigointi Æ Kronometri Æ Enter ÆRst = nollaus

 Alaslasku

Ennen alaslaskennan aloitusta täytyy ensin asettaa laskenta-ajan pituus ja tarvittaessa välietappiaikoja sekä hälytykset.

Navigointi Æ Alaslasku Æ Enter

Valitse välietapeissa ja alaslaskennan päättyessä annettavan hälytyksen tyyppi valitsemalla Häly:s ja paina Enter. Valitse haluttu hälytystyyppi ja paina Enter.

Valitse Alku-aika syötä alaslaskennan koko pituus painamalla Enter. Syötä aika ja paina Enter.

Valitse Välietappi 1 ja syötä alaslaskennan pituus painamalla Enter sen jälkeen kun välietappi nro 1:n aika on saavutettu. Syötä aika ja paina Enter.

Valitse Välietappi 2 ja syötä alaslaskennan pituus painamalla Enter sen jälkeen kun välietappi nro 2:n aika on saavutettu. Syötä aika ja paina Enter.

Valitse kuvake

 ja aloita alaslaskenta painamalla Enter.

Valitse kuvake

 Keskinopeus / Kuljettu välimatka-aika / Kuljettu matka

Keskinopeus esitetään valituissa mittayksiköissä. Se lasketaan alla esitetyistä välimatka-ajasta ja kuljetusta matkasta.

Katso tietoja mittayksiköiden vaihtamisesta NAV-navigointivalikosta.

Keskinopeuden nollaus:

Á ja lopeta alaslaskenta painamalla Enter.

Navigointi Æ Keskinopeus Æ Enter

Esiin tulee vahvistusviesti. Vahvista valitsemalla Kyllä ja painamalla Enter, että todella haluat nollata Suurimman nopeuden, tai valitse EI ja peruuta painamalla Enter.

Huom: Keskinopeuden nollaus nollaa automaattisesti myös välimatka-

ajan ja kuljetun matkan.

 Päivämäärä ja kellonaika + satelliittitunnus +

WAAS/EGNOS/MSAS -tunnus

Päivämäärä ja paikallisaika näytetään aina. Satelliittitunnus tarkoittaa, että FX324 MAP -paikannin on laskenut sijainnin.

Huom: Voit milloin tahansa katsoa sijainnin laskentaan käytettyjen

satelliittien tiedot. Katso POS-sijaintivalikko.

Navigointivalikko

NAV-navigointivalikon saa esiin suoraan painamalla Menu miltä tahansa navigointisivulta tai valitsemalla Menu ja sitten NAV-välilehden.

Valittavana on seitsemän vaihtoehtoa.

Katso luku "Kulku sivulta toiselle ja vaihtoehtojen valinta"

 Etäisyyden ja nopeuden yksiköiden valinta

Etäisyysyksikkö-vaihtoehdossa voit valita mittayksiköt etäisyydelle ja nopeudelle.

Menu Æ NAV-välilehti Æ 1-Etäisyysyksikkö

Käytettävissä olevia mittayksiköitä ovat:

KM/KMH Kilometrit ja kilometriä tunnissa NM/KT Merimailit ja solmut MI/MPH Maamailit ja maamailia tunnissa

Valitse yksikkö luettelosta ja paina Enter.

 Korkeuden mittayksikön valinta

Korkeusyksikkö-vaihtoehdossa voit valita mittayksikön korkeudelle.

Menu Æ NAV-välilehti Æ 2-Korkeusyksikkö

Käytettävissä olevia mittayksiköitä ovat:

Meter Metri Feet Jalka (0,3048 metriä)

Valitse yksikkö luettelosta ja paina Enter.

 Reittipoikkeaman (XTE) yksikön valinta

XTE-yksikkö -vaihtoehdossa voit valita mittayksikön reittipoikkeamalle.

Menu Æ NAV-välilehti Æ 3-XTE-yksikkö

Käytettävissä olevia mittayksiköitä ovat:

KM Kilometri NM Merimaili MI Maamaili

Valitse yksikkö luettelosta ja paina Enter.

 Syvyyden mittayksikön valinta

Näin muutat satamien ja karttojen vedensyvyyden mittayksikön:

Menu Æ NAV-välilehti Æ 4-Syvyysyksikkö

Käytettävissä olevia mittayksiköitä ovat:

Meter Metri Feet Jalka (0,3048 metriä)

Valitse yksikkö luettelosta ja paina Enter.

 Hälytysten asettaminen

Hälytykset-vaihtoehdossa voit muokata, käynnistää ja poistaa erilaisia hälytyksiä:

» ¼ ½ ¿

Huom: Aktiivisia ovat ne hälytykset, joiden kuvakkeiden väri

Näin käynnistät/poistat ja muokkaat hälytyksiä:

Perille-hälytys

Ankkurihälytys

Reittipoikkeaman (XTE) hälytys

Nopeushälytys

navigointivalikossa on musta (FX324 MAP Color:issa tummansininen). Poissa päältä ovat ne hälytykset, joiden kuvakkeiden värinä on harmaa (FX324 MAP Color -mallissa vaaleansininen)

Menu Æ NAV-välilehti Æ 5-Hälytykset

Esimerkki: Näyttösivulla alhaalla Perille-hälytyksen asetus on 1,5 merimailia

ennen määränpään reittipistettä.

Valitse -näppäimellä jokaisen hälytystyypin kenttä Käy/Ei käy (paitsi aina päällä oleva ankkurihälytys) ja valitse uusi tila luettelosta painamalla Enter. Valitse -näppäimellä jokaisen hälytystyypin kenttä On/Ei käy ja valitse uusi tila luettelosta painamalla Enter. Vahvista syöttämäsi arvo painamalla uudelleen Enter.

Perille-hälytys

Perille-hälytys varoittaa saapumisesta määränpään reittipisteeseen tai aktiivisen reittipisteen vaihdosta Goto-reittitoiminnossa.

Lisätietoja luvussa Liikkuminen kohti reittipistettä ja reitin seuraaminen.

Hälytysäänimerkki annetaan, kun jäljellä oleva kuljettava matka lyhenee määritettyä arvoa pienemmäksi. Jos esimerkiksi määrität perillehälytyksen äänimerkin annettavaksi 1 mailin päässä, äänimerkki alkaa paikantimen lähestyessä reittipistettä yhden mailin päähän.

Huom: Tämän tapahtuessa GPS myös automaattisesti vaihtaa esiin reitin

seuraavan reittipisteen. Jos esimerkiksi määrität perille-hälytyksen äänimerkin annettavaksi 1 mailin päässä, reittipisteestä n + 1 tulee aktiivinen paikantimen lähestyessä reittipistettä yhden mailin päähän. Tarkempia tietoja automaattisesta siirtymisestä seuraavaan määränpäähän on luvuissa Liikkuminen kohti reittipistettä ja reitin seuraaminen sekä Automaattinen siirtyminen reitin seuraavaan reittipisteeseen.

Perille-hälytys poistetaan käytöstä automaattisesti, kun *Ankkuri-reittipiste on käytössä.

Ankkurihälytys

Ankkurihälytys ilmoittaa, että paikannin on liikkunut (ajelehtinut) *Ankkurireittipisteestä (ankkurointipaikasta). Se otetaan käyttöön automaattisesti, kun *Ankkuri-reittipiste on käytössä.

Lisätietoja kohdassa Merkki-toiminto - Ankkurointi.

Hälytysäänimerkki annetaan aina, kun etäisyys *Ankkuri-reittipisteestä tulee määritettyä arvoa suuremmaksi.

Reittipoikkeaman (XTE) hälytys

Reittipoikkeama on aluksen nykyisen sijainnin etäisyys aloituspisteen sekä määränpään reittipisteen välisestä suorasta linjasta. Hälytysäänimerkki annetaan aina, kun reittipoikkeama tulee määritettyä arvoa suuremmaksi.

Nopeushälytys

Nopeushälytys hälyttää heti nopeuden hidastuessa alle määritetyn arvon (Min On) tai kasvaessa yli määritetyn arvon (Max on).

Hälytysäänet

Kun hälytykset on asetettu ja käynnistetty, voit valita kuuluvan äänimerkin tyypin.

Asetukset-valikon Hälytysäänet-vaihtoehdosta voit valita hälytysäänen tyypin ja kestoajan:

Menu Æ ASET:T -asetusvälilehti Æ 1-Hälytysäänet

Valitse äänimerkin tyyppi luettelosta ja paina Enter. Jos valitset vaihtoehdon Jatkuva, äänimerkki soi, kunnes näppäintä painetaan.

 Viitepohjoisen määritys

Suuntima, kulkusuunta ja kulkusuuntakorjaus voidaan ilmaista maantieteellisen pohjoisen (tosipohjoinen/karttapohjoinen) tai magneettisen pohjoisen suhteen.

Viitepohjoinen-vaihtoehdossa voit valita käyttöön tosipohjoisen tai magneettisen pohjoisen.

Menu Æ NAV-välilehti Æ 6-Viitepohjoinen

Valitse Tosi tai Magneettinen ja paina Enter.

 Nopeussuodattimen valinta

Suodattamalla tai pehmentämällä nopeuslukemia saadaan aikaan vakaampi nopeusnäyttö. Nopeassa aluksessa (kuten moottoriveneessä) käytetään lyhyttä vakiota, ja hitaammassa veneessä (kuten purjeveneessä) käytetään pitkää vakiota.

Nopeussuodatin-vaihtoehdossa voit valita käytettävän suodattimen.

Menu Æ NAV-välilehti Æ 7- Nopeussuodatin

Valitse vakio luettelosta ja paina Enter.

6. Liikkuminen kohti reittipistettä ja reitin seuraaminen

GOTO-näyttö auttaa sinua navigoimaan kohti reittipistettä tai seuraamaan reittiä. Käytettävissä on neljä näyttötilaa: Kompassi, 3D-tie, Tutka tai Data

Goto-sivu Nro 1

Tämän sivun saa esiin milloin tahansa painamalla Goto-näppäintä kerran tai kahdesti. Siinä on toimintopalkki, josta voit käynnistää/poistaa Gototoiminnon, siirtyä reitin seuraavaan reittipisteeseen ja valita haluamasi näyttötilan.

Esimerkki: Kompassi-ikkunassa alla esitetään noudatettava kulkusuunta ja

suuntima reittipisteeseen FASTNET. Kolmessa muokattavassa ikkunassa vasemmalla esitetään nopeus, suuntima ja etäisyys reittipisteeseen.

Huom: Jos Goto-näppäimen painalluksen jälkeen esiin tullut sivu on

erilainen, paina Goto-näppäintä uudelleen.

Huom: Tämä sivu esitetään aina viimeksi katsotussa tilassa.

 Toimintopalkki

Näyttösivun alaosassa olevassa toimintopalkissa voi:

» / Á À

È

Huom: Kuvakkeen voi valita vain, jos sen väri on musta (FX324 MAP

Aktivoi / Pysäytä Goto-mene-toiminto

Siirtyä reitin seuraavaan reittipisteeseen

Vaihtaa näyttötilan

Color:issa punainen).

Näin aktivoit GoTo reittipisteeseen -toiminnon tai GoToreittitoiminnon

Näin aktivoit Goto-toiminnon:

GoTo Æ » kuvake Æ Enter

Valitse vaihtoehto luettelosta ja syötä valintasi painamalla Enter. Kuvake

on aktivoitu.

Reittipiste

Valitse tämä toiminto ja hae esiin luettelo kaikista reittipisteistä painamalla Enter.

Valitse reittipiste painamalla Enter. Valitun reittipisteen nimi näytetään näyttösivun alaosassa.

Lähin reittipiste

Valitse tämä toiminto ja painamalla Enter hae esiin luettelo 8 reittipisteestä, jotka ovat Nämä 8 reittipistettä esitetään etäisyysjärjestyksessä nykyisestä sijainnista.

Valitse reittipiste painamalla Enter. Valitun reittipisteen nimi näytetään näyttösivun alaosassa.

Luo reittipiste

Valitse tämä toiminto ja luo uusi reittipiste painamalla Enter.

Á korvaa automaattisesti kuvakkeen » heti, kun Goto-toiminto

Huom: Ensimmäisellä käyttökerralla GoTo-mene-toiminto toimii vasta

sen jälkeen, kun laite on laskenut sijainnin.

-näppäimellä ja tee siitä määränpään reittipiste

Neuvo: Jos haluat saada nopeasti esiin tietyn reittipisteen, syötä

aktiiviseen kenttään sen nimen alkukirjain(-met). Luetteloon päivitetään kaikki tällä kirjaimella alkavat reittipistenimet.

-näppäimellä ja tee siitä määränpään reittipiste

Katso WPT-reittipistevalikko.

Reitti

Valitse tämä toiminto ja hae esiin luettelo kaikista reiteistä painamalla Enter.

Valitse reitti Reitin ensimmäisen määränpää-reittipisteen nimi näytetään näyttösivun alaosassa.

Aktivoidessaan reittiä FX324 MAP olettaa nykyisen sijaintisi olevan reitin ensimmäisessä reittipisteessä tai sen lähellä (esim. aluksesi on reitin lähtöpisteessä). Tämän johdosta ensimmäinen määränpää-reittipiste ei ole reitin ensimmäinen reittipiste, vaan toinen. Jos nykyinen sijaintisi reitin aktivoinnin hetkellä on muualla kuin ensimmäisessä reittipisteessä, josta haluat ehdottomasti aloittaa matkasi, sinun täytyy ensin luoda GoToreittipiste reitin ensimmäiseen reittipisteeseen ja aktivoida reitti sitten, kun olet päässyt tähän reittipisteeseen.

Seuraavassa esimerkissä reittisi muodostuu kolmesta reittipisteestä: A, B ja C.

-näppäimellä ja tee siitä aktiivinen reitti painamalla Enter.

Piste X on aluksesi nykyinen sijainti. Reittiä aktivoitaessa määränpään reittipiste on reittipiste B ja A:ta pidetään lähtöpisteenäsi. Pisteviivaa XB pitkin on kuljettu reittipisteeseen, ja XZ on reittipoikkeamasi.

Jos haluat kulkea reittipisteen A kautta, sinun täytyy tehdä GoTo-

reittipiste A, ja sitten aktivoida reitti, kun olet päässyt reittipisteeseen A.

Huom: Reittitilassa laite etenee automaattisesti seuraavaan

reittipisteeseen, kun etäisyys nykyiseen määränpään reittipisteeseen lyhenee alle perille-hälytykselle ohjelmoidun etäisyyden tai kun alus on ohittanut linjan, joka toimii reittipisteiden vaihdon komentona. Katso Navigointivalikosta, kuinka reittipisteen perille-hälytys on asetettu, sekä lue luku Siirtyminen reitin seuraavaan reittipisteeseen.

Käänteinen reitti

Valitse tämä toiminto ja aktivoi toiminto Käänteinen reitti sekä hae esiin luettelo käänteisistä reiteistä painamalla Enter.

Satama

Valitse tämä toiminto ja hae esiin luettelo satamista painamalla Enter. Valitse satama

painamalla Enter. Sataman nimi näytetään näyttösivun alaosassa.

Huom: Satamaluettelo vaihtelee ladatun merikortin mukaan. Lisätietoja

Satama / Palvelut

Valitse tämä toiminto ja hae esiin luettelo satamista painamalla Enter. Valitse satama

saatavat palvelut esitetään kuvakepalkin muodossa.

     ! Æ

Saat esiin tarkempia tietoja valitsemalla palvelun kuvakkeen näppäimellä

Huom: Satamaluettelo ja palveluluettelo vaihtelevat ladatun merikortin

Valitse

» ja tee tästä satamasta määränpään reittipiste painamalla Enter.

Palvelut

Valitse tämä toiminto ja hae esiin luettelo palveluista painamalla Enter.

      ! Æ

-näppäimellä ja tee satamasta määränpään reittipiste

luvussa MapSend BlueNav -merikortit.

-näppäimellä ja paina Enter. Tuossa satamassa

Polttoaine

Vettä

Muut palvelut

Korjaamot

Yleiset palvelut

Ensiapu

Info

mukaan. Lisätietoja luvussa MapSend BlueNav -merikortit.

Satama

Polttoaine

Vettä

Muut palvelut

Korjaamot

Yleiset palvelut

Ensiapu

Info

Saat esiin luettelon 8 lähimmästä satamasta, jotka tarjoavat tiettyjä palveluja, valitsemalla palvelun kuvakkeen näppäimellä Enter. Valitse satama luettelosta, ja tee satamasta määränpään reittipiste painamalla Enter.

Huom: Satamaluettelo ja palveluluettelo vaihtelevat ladatun merikortin

mukaan. Lisätietoja luvussa MapSend BlueNav -merikortit.

Goto-mene-toiminnon poistaminen

Näin poistat Goto-toiminnon:

ja painamalla

GoTo Æ Á kuvake Æ Enter

Kuvake » korvaa automaattisesti kuvakkeen Á heti, kun Goto-toiminto on poistettu käytöstä.

Siirtyä reitin seuraavaan reittipisteeseen

Tällä toiminnolla voi edetä seuraavaan reittipisteeseen käsitoimisesti. Voit toisin sanoen muuttaa osia reitistä tarvitsematta pysäyttää GoTotoimintoa.

Näin siirryt aktiivisen reitin seuraavaan reittipisteeseen:

GoTo Æ À kuvake Æ Enter

Uuden aktiivisen reittipisteen nimi näytetään näyttösivun alaosassa. Siirtyäksesi johonkin toiseen reittipisteeseen tee nämä toimet uudelleen.

Huom: Reittitilassa laite etenee automaattisesti seuraavaan

reittipisteeseen, kun etäisyys nykyiseen määränpään reittipisteeseen lyhenee alle perille-hälytykselle ohjelmoidun etäisyyden tai kun alus on ohittanut linjan, joka toimii reittipisteiden vaihdon komentona. Katso Navigointivalikosta, kuinka reittipisteen perille-hälytys ja automaattinen siirtyminen reitin seuraavaan reittipisteeseen on asetettu.

 Näyttötilan valinta: Kompassi, 3D-tie, Tutka tai Data

Valitse kuvake È näppäimellä , ja vaihda näyttötila painamalla Enter. Aina painamalla Enter näyttötila vaihtuu.

Kompassitila

Valitse kuvake näyttösivulle tulee Kompassitila.

È näppäimellä , ja paina Enter niin kauan, että

Kompassiruusu kiertyy kulkusuuntasi mukaan ja neula kääntyy kuvakkeen esittämän reittipisteen suuntiman mukaan. Päästäksesi määränpään reittipisteeseen navigoi niin, että neula pysyy pystyssä osoittaen näyttösivun yläreunaan.

Auringon tai kuun kuvake osoittavat auringon tai kuun sijaintia taivaalla.

Huom: Sinun tulee aina tarkistaa, ettei lähtöpisteesi ja määränpään

reittipisteen välisellä suoralla linjalla ole varmasti esteitä.

3D-tietila

Valitse kuvake näyttösivulle tulee 3D-tietila.

Musta viiva kuvaa suuntaa, jota noudattamalla pääsee määränpään reittipisteeseen. Se kääntyy kulkusuunnan ja määränpään reittipisteen suuntiman välisen eron mukaan. Se liikkuu vaakasuunnassa reittipoikkeaman (XTE) mukaan. Päästäksesi määränpään reittipisteeseen navigoi niin, että musta viiva pysyy keskellä osoittaen näyttösivun yläreunaan.

Reittipisteettä kuvaava kuvake näytetään, kun jäljellä oleva kuljettava matka (kilometreinä)lyhenee pienemmäksi kuin suurennussuhteen arvo. Esimerkiksi näyttöikkunassa alla reittipistekuvake on esillä, koska jäljellä oleva matka on pienempi kuin 1 kilometri. Määränpään reittipisteen kuvake liikkuu kohti näyttösivun alaosaa sitä mukaa kun paikannin lähestyy sitä.

È näppäimellä , ja paina Enter niin kauan, että

Voit muuttaa suurennussuhdetta zoom-painikkeilla Z+ ja Z-. Mahdollisia suurennussuhteita on viisi.

- 0,25: Tien pituus kuvaa enintään 0,25 kilometri. Määränpään

reittipistekuvake näkyy tien päässä, jos jäljellä oleva matka on pienempi kuin 0,25 kilometri.

- 0,5: Tien pituus kuvaa enintään 0,5 kilometri. Määränpään

reittipistekuvake näkyy tien päässä, jos jäljellä oleva matka on pienempi kuin 0,5 kilometri.

- 1: Tien pituus kuvaa enintään 1 kilometri. Määränpään

reittipistekuvake näkyy tien päässä, jos jäljellä oleva matka on pienempi kuin 1 kilometri.

- 2: Tien pituus kuvaa enintään 2 kilometrit. Määränpään

reittipistekuvake näkyy tien päässä, jos jäljellä oleva matka on pienempi kuin 2 kilometrit.

- 4: Tien pituus kuvaa enintään 4 kilometrit. Määränpään

reittipistekuvake näkyy tien päässä, jos jäljellä oleva matka on pienempi kuin 4 kilometrit.

Huom: Sinun tulee aina tarkistaa, ettei lähtöpisteesi ja määränpään

reittipisteen välisellä suoralla linjalla ole varmasti esteitä.

Kun kulkusuunnan ja noudatettavan suuntiman välinen poikkeama on hyvin suuri, näytölle ilmaantuu nuoli osoittamaan ohjaussuuntaa, johon sinun tulisi ohjata.

Tutkatila

Valitse kuvake näyttösivulle tulee Tutkatila.

È näppäimellä , ja paina Enter niin kauan, että

Linja ja profiili sivun keskellä kuvaavat kulkusuuntaa. Määränpään reittipistettä kohti osoittava nuoli kuvaavat suuntimaa määränpään reittipisteeseen. Jotta pääsisit määränpään reittipisteeseen, sinun tulee navigoida niin, että nämä kaksi yhtyvät.

Huom: Sinun tulee aina tarkistaa, ettei lähtöpisteesi ja määränpään

reittipisteen välisellä suoralla linjalla ole varmasti esteitä.

Kun kulkusuunnan ja noudatettavan suuntiman välinen poikkeama on hyvin suuri, näytölle ilmaantuu nuoli osoittamaan ohjaussuuntaa, johon sinun tulisi ohjata.

Datatila

Valitse kuvake näyttösivulle tulee Datatila.

Datatilassa kaikkia esitettäviä tietoja voidaan muunnella. Valitse mikä tahansa ikkunoista näppäimellä

luettelosta haluamasi tietotyyppi. Tee valintasi painamalla Enter.

 Muunnettavat ikkunat

Näyttötilasta riippumatta kolmea ikkunaa näyttösivun vasemmalla puolella voidaan muokata.

Valitse mikä tahansa ikkunoista näppäimellä luettelosta haluamasi tietotyyppi. Tee valintasi painamalla Enter.

Lisätietoja luvussa Muunnettavassa ikkunassa esitettävän tiedon valinta.

È näppäimellä , ja paina Enter niin kauan, että

, paina Enter ja valitse

 Aktiivinen reittipiste

Aktiivisen reittipisteen nimi näytetään näyttösivun alaosassa. Se voi olla määränpään reittipiste tai aktiivisen reitin seuraava reittipiste, jos navigoit Goto-reitti-tilassa.

Goto-sivu Nro 2

Tämän sivun saa esiin milloin tahansa painamalla Goto-näppäintä kerran tai kahdesti. Se ilmaisee kahden reittipisteen välisen etäisyyden ja suuntiman.

Esimerkki: Näyttösivulla alla esitetään reittipisteen Ryde ja reittipisteen

Bognor Regis välinen etäisyys ja suuntima.

Huom: Jos Goto-näppäimen painalluksen jälkeen esiin tullut sivu on

erilainen, paina Goto-näppäintä uudelleen.

 Reittipiste Nro 1

Valitse ylin vasen ikkuna -näppäimellä ja valitse ensimmäinen reittipiste painamalla Enter.

- Valitse Sijainti valitaksesi nykyisen sijaintisi.

- Valitse Reittipiste valitaksesi kaikkien reittipisteiden luettelosta yhden reittipisteen.

- Valitse MapSend BlueNav -portti valitaksesi sataman laitteeseen ladatulta merikortilta.

Lisätietoja luvussa MapSend BlueNav -merikortit.

 Reittipiste Nro 2

Valitse ylin oikea ikkuna -näppäimellä ja valitse toinen reittipiste painamalla Enter.

Valitse reittipiste nro 2 samalla tavalla kuin valitsit reittipisteen nro 1.

Huom: Kahden reittipisteen ei tarvitse olla samanlaisia.

 Etäisyys

Ilmaisee kahden valitun reittipisteen välisen etäisyyden.

 Suuntima

Näyttää suuntiman ensimmäisestä reittipisteestä toiseen reittipisteeseen.

Huom: Kaikki laitteen laskemat suuntimat kuvaavat kahden pisteen

välistä suorinta etäisyyttä (isoympyrä).

Reittipistevalikko

Reittipistevalikon saa esiin suoraan painamalla Menu miltä tahansa Gotosivulta tai valitsemalla Menu ja sitten WPT-välilehden.

Valittavina on viisi vaihtoehtoa.

Katso luku "Kulku sivulta toiselle ja vaihtoehtojen valinta"

 Reittipisteluettelo

L:lo-vaihtoehdosta voi katsoa kaikkien reittipisteiden luetteloa. Vaikka yhtään käyttäjän reittipistettä ei olisi luotu, näytössä ovat *ANKKURI- ja *MOB Mies yli laidan -reittipisteet.

Menu Æ WPT-välilehti Æ 1-Luettelo

Neuvo: Jos haluat saada nopeasti esiin tietyn reittipisteen, syötä

aktiiviseen kenttään sen nimen alkukirjain(-met). Luetteloon päivitetään kaikki tällä kirjaimella alkavat reittipistenimet.

Valitse reittipiste luettelosta ja lue sen tiedot painamalla Enter.

Huom: Reittipisteluettelon voi siirtää laitteesta SD-kortille tai päinvastoin.

Lisätietoja luvussa SD-kortin asennus ja tiedostojen siirto.

Näyttösivulla esitetään reittipisteen nimi, siihen liittyvä kuvake, sen koordinaatit samoin kuin käyttäjän mahdollisesti lisäämät huomautukset (valinnaisesti). Reittipisteen luonti- tai muutospäivämäärä ja kellonaika näytetään näyttösivun alaosassa.

Kun reittipistettä käytetään reitin osana, esiin tulee kuvake vastapäätä näkyvät kaikkien niiden reittien numerot, joihin tämä reittipiste sisältyy.

Näyttösivun oikeassa reunassa olevassa toimintopalkissa voi:

Ã » Ä Å

Palata reittipisteiden luetteloon

Aktivoida reittipisteen

Muokata reittipistettä

Poistaa reittipisteen

Ï. Kuvaketta

Palata reittipisteiden luetteloon

Valitse uudelleen painamalla Enter.

Reittipisteen aktivointi

Valitse » näppäimellä , ja aktivoi reittipiste painamalla Enter.

Ã näppäimellä , ja hae näyttösivulle reittipisteiden luettelo

Lisätietoja luvussa Liikkuminen kohti reittipistettä ja reitin seuraaminen.

Reittipisteen muokkaus

Valitse Ä näppäimellä , hae näyttösivulle reittipisteen tiedot painamalla Enter, ja muokkaa haluamiasi kenttiä. Menettely on sama kuin reittipistettä luotaessa.

Lisätietoja luvussa Reittipisteen luominen

Tallentaaksesi reittipisteeseen tekemäsi muutokset sinun täytyy valita näppäimellä ja painaa Enter.

Muutosten päivämäärät ja kellonajat tallentuvat automaattisesti.

Huom: Aktiivista reittipistettä tai reitissä käytettyä reittipistettä ei voi

muuntaa. Tämä koskee myös reittipisteitä *ANKKURI ja *MOB Mies yli laidan.

Reittipisteen poistaminen

Valitse painamalla Enter. Esiin tulee vahvistusviesti. Poista reittipiste valitsemalla Kyllä ja painamalla Enter, tai valitse EI ja palaa valikkoon poistamatta reittipistettä painamalla Enter.

 Reittipisteen luominen

Reittipisteen voi luoda kolmella tavalla: WPT-valikossa käyttämällä Merkki-näppäintä tai kohdistintilassa.

Luo reittipiste -vaihtoehdossa voit luoda itse uuden käyttäjän reittipisteen.

Å näppäimellä , ja poista valitsemasi reittipiste reitistä

Huom: Aktiivista reittipistettä tai reitissä käytettyä reittipistettä ei voi

poistaa. Tämä koskee myös reittipisteitä *ANKKURI ja *MOB Mies yli laidan.

Menu Æ WPT-välilehti Æ 2-Luo reittipiste

Syötä reittipisteen nimi

Uuden reittipisteen oletusnimenä on Mark#### (jossa #### on automaattisesti annettu suureneva numero). Voit muuttaa nimen valitsemalla Nimi-ikkunan Muutettaessa kirjainta oletusnimessä, kaikki edelliset kirjaimet poistuvat

-näppäimellä ja painamalla Enter.

automaattisesti. Syötä aakkosnumeronäppäimillä reittipisteesi nimi (enintään 8 merkkiä) ja paina Enter.

Jos on jo olemassa samanniminen reittipiste, niin tallentaessasi sitä viesti pyytää sinua vahvistamaan, että haluat kirjoittaa vanhan päälle. Jos jo olemassa oleva reittipiste on aktiivinen tai reitissä käytetty, et voi kirjoittaa sen päälle.

Huom: Syötä kirjain pitämällä vastaavaa näppäintä painettuna.

(Esimerkiksi näppäimen 2 pitäminen painettuna näyttää kirjaimet a, b ja sitten c.) Kun olet näppäillyt kirjaimen tai numeron, kohdistin siirtyy automaattisesti seuraavaan tyhjään paikkaan. Jos teet virheen, askella takaisin tai siirrä kohdistinta eteenpäin. Palaa edelliselle riville tai siirry seuraavalle riville

Kuvakkeen valinta

Voit muuttaa oletuskuvakkeen valitsemalla kuvakeikkunan ja painamalla Enter. Valitse reittipisteelle annettava kuvake ja syötä valintasi painamalla Enter.

Koordinaattien syöttö

Valitse koordinaatti-ikkuna reittipisteesi koordinaatit ja paina Enter.

Katso tietoja koordinaattijärjestelmän valinnasta POS-sijainti-valikosta.

Huom: Valitse pohjoinen tai eteläinen latitudi näin: käytä pohjoiselle

näppäintä 6(MNO) eteläiselle näppäintä 7(PRS). Valitse itäinen tai läntinen longitudi näin: Käytä itäiselle näppäintä 3(DEF) ja läntiselle näppäintä 9(WXY).

Huomautuksen syöttö

Valitse Huomautus-ikkuna reittipistettä koskeva huomautus aakkosnumeronäppäimillä ja paina Enter.

Uuden reittipisteen tallennus

Tallentaaksesi reittipisteeseen tekemäsi muutokset sinun täytyy valita näppäimellä ja painaa Enter.

Kun uusi reittipiste on tallennettu, se ilmestyy reittipisteiden luetteloon, josta sen voi aktivoida tai lisätä reittiin, sitä voi muokata jne.

Huom: Sen luonnin päivämäärä ja kellonaika tallentuvat automaattisesti.

Reittipisteen merkintä Merkki-näppäimellä.

Voit merkitä reittipisteen (tai ohikulkupisteen) mistä tahansa toiminnosta painamalla Mark/MOB-näppäintä.

Lisätietoja luvuissa Mies yli laidan (MOB) ja merkkitoiminnot.

-näppäimen näppäimillä  ja .

-näppäimellä ja paina Enter. Syötä uuden

-näppäimellä ja paina Enter. Syötä

-näppäimen  ja -näppäimillä

-näppäimellä

Reittipisteen tallennus kohdistimella.

PIIR-piirturisivulta kohdistintilassa voit tallentaa reittipisteen osoittamalla sen sijaintia merikortilla ja painamalla Enter-näppäintä.

Lisätietoja luvussa Sijainnin ja kulkusuunnan löytäminen.

 Reittipisteen luonti käyttämällä sen napakoordinaatteja

Voit luoda reittipisteen, kun tiedät sen etäisyyden ja suunnan tunnetusta sijainnista.

Luo napawpt. -vaihtoehdossa voit luoda reittipisteen määräämällä sen etäisyyden ja sen suuntakulman nykyisen sijaintisi tai olemassa olevan reittipisteen suhteen.

MenuÆ WPT-välilehti Æ 3-Luo napawpt.

Kohdistin on automaattisesti sijoitettu ikkunaan, jossa voit valita viitesijainnin tai reittipisteen.

Valitse viitesijainti painamalla Enter. Valitse nykyinen sijainti, reittipiste luettelosta tai satama laitteeseen ladatulta merikortilta.

Painamalla Enter uudelleen syötä uuden reittipisteen etäisyys ja suuntakulma suhteessa valittuun viitereittipisteeseen.

Syötä muut tiedot (nimi, kuvake, huomautus) aivan samoin kuin tavalliselle reittipisteelle ja tallenna reittipiste valitsemalla

ja paina sitten Enter.

Esimerkki: Esimerkissä alla reittipiste MARK0006 on luotu sijaitsemaan 12

merimailia ja 45 astetta nykyisestä sijainnista.

Â näppäimellä

 Kaikkien reittipisteiden poisto

Vaihtoehdossa Poista kaikki voit poistaa kaikki tallennetut reittipisteet.

MenuÆ WPT-välilehti Æ 4-Poista kaikki

Esiin tulee vahvistusviesti. Valitse Kyllä ja poista kaikki reittipisteet painamalla Enter. Voit palata valikkoon poistamatta niitä valitsemalla EI ja painamalla Enter.

Tätä vaihtoehtoa käytettäessä reittipisteitä *ANKKURI ja *MOB Mies yli laidan ei poisteta, vaan niiden koordinaateiksi palautetaan nollat (0).

Huom: Tätä vaihtoehtoa ei voi valita, jos reittipisteitä käytetään reiteissä.

Ennen kuin voit poistaa kaikki reittipisteet, sinun täytyy poistaa kaikki reitit.

 Käytetyn reittipistemuistin tarkistus

Vaihtoehto 5 Muistia käytetty näyttää muistissa olevien reittipisteiden määrän. Voit tallentaa enintään 1000 reittipistettä luetteloon. Reittipisteitä *ANKKURI ja *MOB Mies yli laidan ei lasketa mukaan, vaan ne voi tallentaa silloinkin, kun 1ttipisteen enimmäismäärä on saavutettu.

Huom: Jos haluat vapauttaa tilaa muistiin, reittipisteluettelon voi siirtää

SD-kortille. Lisätietoja luvussa Tiedostojen siirto SD-kortille ja siitä laitteeseen.

RTI/REITTI-valikko

Reitti- ja reittiviivaluettelon saa esiin painamalla Menu miltä tahansa sivulta ja valitsemalla sitten RTI/REITTI-välilehden.

Valittavana on seitsemän vaihtoehtoa.

Katso luku "Kulku sivulta toiselle ja vaihtoehtojen valinta"

 Reittiluettelo

L:lo -reittiluettelovaihtoehdossa voi tutkia luetteloa kaikista reiteistä. Tätä vaihtoehtoa ei voi valita, jos reittipisteiden luettelo on tyhjä.

Menu Æ RTI/REITTI-välilehti Æ 1-Reittiluettelo

Huom: Reittiluettelon voi siirtää laitteesta SD-kortille tai päinvastoin.

Lisätietoja luvussa Tiedostojen siirto SD-kortille ja siitä laitteeseen.

Valitse reitti luettelosta ja lue sen tiedot painamalla Enter. Luettelossa reitin muodostavista reittipisteistä esitetään etäisyydet ja suuntimat pisteestä pisteeseen. Näyttösivun alaosassa näytetään myös reitin kokonaispituus.

Näyttösivun oikeassa reunassa olevassa toimintopalkissa voi:

 » Ä Å

Käännä reitti päinvastaiseksi

 näppäimellä , ja käännä reitti painamalla Enter.

Valitse

Aktivoi reitti

» näppäimellä , ja aktivoi reitti painamalla Enter.

Valitse

Muokkaa reittiä

Valitse ja muokkaa haluamiasi kenttiä. Menettely on sama kuin reittiä luotaessa. Tallentaaksesi tekemäsi muutokset sinun täytyy valita ja painaa Enter.

Poista reitti

Valitse vahvistusviesti. Poista reitti valitsemalla Kyllä ja painamalla Enter, tai valitse EI ja palaa valikkoon poistamatta reittiä painamalla Enter

Vahvistaessasi reitin poistamisen viesti kysyy, haluatko poistaa kaikki pelkästään tähän reittiin liitetyt reittipisteet. Poista kaikki vain poistamassasi reitissä olevat reittipisteet valitsemalla Kyllä ja painamalla Enter, tai valitse EI ja paina Enter, jolloin poistat reitin poistamatta reittipisteitä.

Ä näppäimellä hae näyttösivulle reitin tiedot painamalla Enter,

Lisätietoja luvussa Reitin luominen

Å näppäimellä , ja poista reitti painamalla Enter. Esiin tulee

Käännä reitti päinvastaiseksi

Aktivoi reitti

Muokkaa reittiä

Poista reitti

Â näppäimellä

 Reitin luominen

Luo reitti -vaihtoehdossa voit luoda itse uuden reitin reittipisteiden luettelosta.

Menu Æ RTI/REITTI-välilehti Æ 2-Luo reitti

Näyttösivulla esitetään tyhjä luettelo. Hae esiin luettelo kaikista reittipisteistä painamalla Enter.

Valitse reitin ensimmäinen reittipiste ja paina Enter. Valitun reittipisteen nimi näytetään näyttösivun kohdassa 01. Valitse reitin toinen reittipiste painamalla Enter uudelleen.

Neuvo: Jos haluat saada nopeasti esiin tietyn reittipisteen, syötä

aktiiviseen kenttään sen nimen alkukirjain(-met). Luetteloon päivitetään kaikki tällä kirjaimella alkavat reittipistenimet.

Jatka toimenpidettä, kunnes olet syöttänyt reitin kaikki reittipisteet. Reitissä voi olla vähintään 2 ja enintään 50 reittipistettä.

Huom: Reittipisteitä syötettäessä kunkin välin suuntima ja etäisyys

näytetään. Näyttösivun alaosassa oikealla näytetään reitin kokonaispituus.

Tallentaaksesi uuden reitin sinun täytyy valita sitten Enter.

Näyttösivun oikeassa reunassa olevassa toimintopalkissa voi:

Ê Ë Ì Â Í Î

Ê näppäimellä , ja lisää uusi reittipiste reitin loppuun painamalla

Valitse Enter.

Valitse reittipistettä painamalla Enter.

Valitse Ì näppäimellä , ja poista valitsemasi reittipiste reitistä painamalla Enter.

Valitse Valitse

kun siirryt kohti luettelon yläpäätä. Valitse

kun siirryt kohti luettelon alapäätä.

Ë näppäimellä , ja lisää uusi reittipiste ennen valitsemaasi

Â näppäimellä , ja tallenna reitti painamalla Enter.

Í näppäimellä , ja valitse reittipiste painamalla Enter samalla

Î näppäimellä , ja valitse reittipiste painamalla Enter samalla

Huom: Et voi luoda reittiä, jonka etäisyys on nolla.

Reittipisteen lisääminen reitin loppuun

Reittipisteen lisääminen reitin kahden reittipisteen väliin

Poista reittipiste reitistä

Tallenna reitti

Valitse reittipiste siirtymällä kohti reitin alkua

Valitse reittipiste siirtymällä kohti reitin loppua

Â näppäimellä ja painaa

 Kaikkien reittien poisto

Vaihtoehdossa Poista kaikki voit poistaa kaikki reitit.

Menu Æ RTI/REITTI-välilehti Æ 3-Poista kaikki

Esiin tulee vahvistusviesti. Valitse Kyllä ja poista kaikki reitit painamalla Enter. Voit palata valikkoon poistamatta niitä valitsemalla EI ja painamalla Enter.

Jos vahvistat kaikkien reittien poistamisen, viesti kysyy, haluatko poistaa kaikki reitteihin liitetyt reittipisteet. Poista kaikki reitissä olevat reittipisteet valitsemalla Kyllä ja painamalla Enter, tai valitse EI ja paina Enter, jolloin poistat kaikki reitit poistamatta reittipisteitä.

 Käytetyn reittimuistin tarkistus

Vaihtoehto 4 Muistia käytetty näyttää muistissa olevien reittien määrän. Voit tallentaa enintään 30 reittiä luetteloon.

 Reittiviivaluettelo

Reittiviivaluettelo-vaihtoehdossa voi tutkia luetteloa kaikista reittiviivoista.

Menu Æ RTI/REITTI-välilehti Æ 5-Reittiviivat

Huom: Reittiviivaluettelon voi siirtää laitteesta SD-kortille tai

päinvastoin. Lisätietoja luvussa Tiedostojen siirto SD-kortille ja siitä laitteeseen.

Näyttöikkunassa nähdään: Aktiivinen reittiviiva ja sen sisältämien pisteiden määrä. Aktiivinen

reittiviiva on aina esillä piirturisivulla. Nähdään enintään 5 reittiviivaa muistista sekä niiden sisältämien

pisteiden määrä ja se, ovatko nämä pisteet näkyvissä piirturisivulla. Näyttösivun oikeassa reunassa olevassa toimintopalkissa voi:

Â Ï ¾ Å Í Î

Valitse valitsemanasi reittiviivana välillä T1 - T5 painamalla Enter. Pisteet lisätään olemassa oleviin tai ne korvaavat ne, jos 1000 pisteen määrä on ylittynyt.

Valitse reittipisteen reitiksi painamalla Enter. Vahvistusviesti ilmoittaa, että reittiviiva on muutettu reitiksi. Viestissä ilmoitetaan myös reittiviivamuutoksella luodun reitin numero.

Valitse se käytöstä piirturisivulla painamalla Enter.

Valitse Valitse

kun siirryt kohti luettelon yläpäätä. Valitse Î näppäimellä , ja valitse reittiviiva painamalla Enter samalla

kun siirryt kohti luettelon alapäätä.

Esimerkki:

Seuraavilla näyttösivuilla nähdään aktiivisen reittiviivan pisteiden muuntaminen ja tallennus T2-reittiviivaan. Sitten T2-reittiviiva näytetään piirturisivulla.

Voit valita T2-reittiviivan valitsemalla painamalla Enter, kunnes T2-viiva on kehystetty.

Â näppäimellä , ja tallenna aktiivisen reittiviivan pisteet

Ï näppäimellä , ja muunna valittu reittiviiva enintään 50

¾ näppäimellä , ja aktivoi valittu reittiviiva piirturisivulle tai poista

Lisätietoja luvussa Sijainnin ja kulkusuunnan löytäminen.

Å näppäimellä , ja poista valittu reittiviiva painamalla Enter.

Í näppäimellä , ja valitse reittiviiva painamalla Enter samalla

Tallenna aktiivinen reittiviiva valitussa reittiviivassa T1 - T5.

Muunna reittiviiva reitiksi

Tee reittiviiva näkyväksi piirturisivulla

Poista reittiviiva

Valitse reittiviiva siirtymällä kohti luettelon alkua

Valitse reittiviiva siirtymällä kohti luettelon loppua

Í tai Î näppäimellä ja

Valitse Â näppäimellä , ja tallenna aktiivisen reittiviivan pisteet T2reittiviivaan painamalla Enter. Aktiivisen reittiviivan kaikki pisteet siirretään T2-reittiviivaan ja lisätään jo olemassa oleviin pisteisiin.

Saat T2-reittiviivan näkyviin piirturisivulla valitsemalla ¾ :llä ja painamalla Enter.

 Kotiin-toiminnon aktivointi

Kotiin-toiminnolla voit palata lähtöpisteeseen seuraamalla tarkalleen samaa reittiviivaa eli reittiä, jota pitkin saavuit määränpäähän.

Menu Æ RTI/REITTI-välilehti Æ 6-Kotiin-toiminto

Valitse Kyllä (aktiivinen) tai Ei (ei käytössä) ja paina Enter. Valitse Kyllä, kun haluat automaattisesti luoda ja aktivoida reitin, jota

käyttäen voit palata lähtöpisteeseen samaa kulkureittiä noudattaen.

 Reittiviivavälin valinta

Vaihtoehto 7 - Reittiviivaväli-vaihtoehdossa voit valita aktiivisen reittiviivan pisteiden tallennusvälin.

Menu Æ RTI/REITTI-välilehti Æ 7-Reittiviivaväli

Esiin tulevassa luettelossa on useita tallennusvälejä, jotka on määritetty aikaväleinä (1 - 60 sekuntia) tai etäisyyksinä (0,01 - 1 mittayksikkö). Valitse haluamasi tallennusväli, tai valitse Off ja paina Enter.

7. Sijainnin ja kulkusuunnan löytäminen

PIIR-piirturisivu kuvaa kulkusuuntaa merikortilla, sivulla voit nähdä nykyisen sijainnin, reittipisteet, suoran reitin aktiiviseen reittipisteeseen jne.

Voit ladata milloin tahansa tarkkoja MapSend BlueNav -merikortteja alueilta, joilla navigoit.

Lisätietoja luvussa MapSend BlueNav -merikortit.

Piirturisivu Nro 1

Tämän sivun saa esiin milloin tahansa painamalla Piir-näppäintä kerran tai kahdesti.

Esimerkki: Näyttösivulta alla nähdään, että alus liikkuu kohti reittipistettä

Wreck. Aluksesi esitetään tasakylkisenä kolmiona, jonka kärki vastaa kulkusuuntaa, ja reittiviiva kuvataan pisteviivana. Kaksi varjostettua viiva kuvaavat suoraa linjaa ja kuljettua linjaa reittipisteeseen.

Huom: Jos Piir-näppäimen painalluksen jälkeen esiin tullut sivu on

erilainen, paina Piir-näppäintä uudelleen.

 Näytetyt tiedot

Aktiivinen reittiviiva näytetään aina. Muut näytetyt tiedot riippuvat valinnoista, jotka on tehty valikoissa Piirturi, Merikortti ja Reitti/Reittiviiva.

Katso näyttövalinnoista PIIR-piirturivalikkoa ja KORTTI- merikorttivalikkoa.

Aktivoi reittiviivanäyttö Reitti-valikosta.

Merikortti

Merikortti alueelta, jolla navigoit, näytetään laskettuun sijaintiisi perustuen automaattisesti.

Katso näyttövalinnoista KORTTI-valikkoa.

Kun siirryt piirturitoimintoon, oletuksena alustasi kuvaava tasakylkinen kolmio sijoitetaan sivun keskelle.

Voit siirtyä merikortilla eri paikkoihin näppäimellä

. Palaa alkutilaan,

jossa aluksesi on sivun keskellä, painamalla Esc-näppäintä vielä kerran.

Muut näytetyt tiedot

Aluksesi ja aktiivisen reittiviivan lisäksi voit valita näytettäväksi:

- Pohjoinen

- suoran linjan aktiiviseen reittipisteeseen

- aluksen kulkulinjan aktiiviseen reittipisteeseen

- suurennussuhteen

- aktiivisen reittipisteen tai kaikki reittipisteet

- yhden tai useampia 5 tallennetusta reittiviivasta

- pohjan ääriviivat ja luotauspisteet

- valosektorit

- navigointiavut

Katso PIIR-piirturivalikkoa ja KORTTI- merikorttivalikkoa.

 Näyttösivun keskitys reittipisteeseen

Voit painaa aakkosnumeronäppäimistön näppäintä  (5) milloin tahansa ja saada esiin reittipisteluettelon, josta voit valita sen, jonka haluat näyttöön merikortin keskelle.

Huom: Jos valittu reittipiste ei näy näyttösivun keskellä, tarkista, ettet ole

valinnut näytettäväksi ainoastaan aktiivista reittipistettä. Katso PIIR-piirturivalikko.

Palaa alkutilaan, jossa aluksesi on sivun keskellä, painamalla Escnäppäintä.

Huom: Reittipisteen keskitys merikortille on käytettävissä myös silloin,

kun et käytä koko sivun näyttöä (Piirturinäyttösivu nro 2). Näppäimen  (5) painaminen ei vaikuta mitenkään, jos reittipisteiden luettelo on tyhjä.

 Zoom-toiminnon käyttö

Zoomaus käsin

Näppäimillä Z- (7) ja Z+ (9) voit suurentaa ja pienentää suhdetta. Pienennä suhdetta painamalla Z- (7) ja vaihda suurempaan mittakaavaan

nähdäksesi vähemmän yksityiskohtia. Suurenna suhdetta painamalla Z+ (9) ja vaihda pienempään mittakaavaan

nähdäksesi enemmän yksityiskohtia.

Huom: Tämä toiminto on käytettävissä myös silloin, kun et käytä koko

sivun näyttöä (Piirturinäyttösivu nro 2)

Suurennussuhde ja automaattizoomaus

Voit valita suurennussuhteen luettelosta tai käynnistää automaattisen suurennus/pienennys-tilan painamalla zoom-näppäintä (8).

Huom: Tämä toiminto on käytettävissä myös silloin, kun et käytä koko

sivun näyttöä (Piirturinäyttösivu nro 2)

Käytettävissä olevat suurennussuhteet ovat: 4096, 2048, 1024, 512, 256, 128, 64, 32, 16, 8, 4, 2, 1, 1/2, 1/4, 1/8, 1/16, 1/32 ja 1/64. Esimerkki: Jos valitset suhteeksi 32, näyttösivun korkeus vastaa suunnilleen 32 merimailin etäisyyttä.

Automaattinen zoom-tila valitsee automaattisesti parhaan suurennussuhteen aluksen ja aktiivisen reittipisteen yhtäaikaiseen esitykseen.

Huom: Kun Overzoom-tilaa ei ole otettu käyttöön piirturivalikossa,

käytettävissä ovat ainoastaan ladatun merikortin sallimat suurennussuhteet.

Overzoom

Jos piirturivalikosta on aktivoitu Overzoom-tila, OVERZOOM-ilmaisin tulee esiin, kun valittu suurennussuhde tekee mahdottomaksi esittää merikorttia riittävän tarkasti.

Kun Overzoom-tilaa ei ole otettu käyttöön piirturivalikossa, käytettävissä ovat ainoastaan ladatun merikortin sallimat suurennussuhteet, jotka antavat hyvän tarkkuuden.

Katso PIIR-piirturivalikko.

 Kohdistintilan käyttö

Aktivoi kohdistintila jommassakummassa kahdesta piirturisivusta painamalla aakkosnumeronäppäimistön näppäintä 2.

Voit siirtää kohdistinta näyttösivulla ja siirtyä merikortilla eri paikkoihin näppäimellä

. Aluksesi ja kohdistimen sijaintikohdan välinen etäisyys ja

suuntima näytetään näyttösivun alaosassa. Liikuttamalla kohdistinta merikortilla voit:

Luo uusi reittipiste

Siirrä kohdistin tarkalleen haluttuun kohtaan merikortilla ja paina Enter. Valitse näyttöikkunassa Merkki ja paina Enter. Esiin tulee reittipisteen luontisivu. Kohdistimen sijainti tallennetaan automaattisesti uutena reittipisteenä, jonka nimi on MARK#### (jossa #### on automaattisesti annettu suureneva numero). Kellonaika ja päivämäärä tallennetaan huomautuksiin. Tarvittaessa voit muokata tietoja (koordinaatteja lukuun

ottamatta) ennen niiden tallennusta. Valitse Â ja tallenna reittipiste painamalla Enter. Tämän jälkeen sen voi lukea, muokata ja lisätä reittiin kuten minkä tahansa muun reittipisteen.

Katso WPT-reittipistevalikko.

Luo reitti tallentamalla useita reittipisteitä

Siirrä kohdistin merikortilla tarkalleen reitin ensimmäisen reittipisteen kohdalle ja paina Enter. Valitse näyttöikkunassa Reitti ja paina Enter. Kohdistimen sijainti tallennetaan automaattisesti reitin ensimmäiseksi reittipisteeksi. Reittipisteen oletusnimi on RWPT####. Hae esiin PIIRpiirturisivun painamalla Enter. Siirrä kohdistin merikortilla tarkalleen reitin toisen reittipisteen kohdalle ja paina Enter. Kohdistimen sijainti tallennetaan automaattisesti reitin toiseksi reittipisteeksi.

Toista tämä, kunnes olet syöttänyt reitin kaikki reittipisteet, valitse sitten

Â reittisivulta, ja tallenna reitti painamalla Enter.

Tämän reitin voi aktivoida ja sitä voi muokata sekä sen voi poistaa kuten mitä tahansa muuta reittiä.

Lisätietoja Reitti- ja reittiviivavalikossa

Huom: Voit lukea reitin kaikkien reittipisteiden tietoja, mutta et voi

muokata reittipistettä tai poistaa sitä. Reitissä käytettyä reittipistettä ei voi muokata tai poistaa.

Tietoja näytössä

Siirrä kohdistin tarkalleen merikortilla näkyvään kohtaan (reittipiste, mielenkiintoinen kohde, naviapu) ja paina Enter. Valitse näyttöikkunassa kohta Tietoja ja paina Enter. Näyttöön tulee luettelo kaikista kohteista, joista voit saada tietoja. Luettelossa ovat kaikki kohdistimen paikkaa lähellä olevat reittipisteet, mielenkiintoiset kohteet ja naviavut. Valitse jokin kohde luettelosta ja lue sen tiedot painamalla Enter.

Kohdistintilasta poistuminen

Poistu kohdistintilasta painamalla näppäintä 2 uudelleen, jolloin aluksen sijainti keskitetään näyttösivun keskelle.

 KORTTI-näytön poisto käytöstä

Voit poistaa merikorttinäytön käytöstä ja siirtyä yksinkertaiseen reittiviivatilaan.

Katso KORTTI-valikkoa

Piirturisivu Nro 2

Tämän sivun saa esiin milloin tahansa painamalla Piir-näppäintä kerran tai kahdesti.

Pääikkuna esittää saman merikortin kuin koko sivun tilassa, ja neljässä muokattavassa ikkunassa voit valita muita tietoja näytettäviksi.

Huom: Jos Piir-näppäimen painalluksen jälkeen esiin tullut sivu on

erilainen, paina Piir-näppäintä uudelleen.

 Muunnettavat ikkunat

Neljää ikkunaa näyttösivun vasemmalla puolella voidaan muokata. Valitse ikkuna ja valitse luettelosta haluamasi tietotyyppi painamalla Enter. Tee valintasi painamalla Enter.

Lisätietoja luvussa Muunnettavassa ikkunassa esitettävän tiedon valinta.

 Piirturi-ikkuna

Pääikkunassa esitetään samat tiedot kuin täyden näyttösivun tilassa.

Katso Piirturisivu Nro 1

 Aktiivinen reittipiste

Aktiivisen reittipisteen nimi näytetään näyttösivun alaosassa. Se voi olla määränpään reittipiste tai seuraava reittipiste, jos navigoit Goto-reittitilassa.

Lisätietoja luvussa Liikkuminen kohti reittipistettä ja reitin seuraaminen.

PIIR-piirturivalikko

Piirturivalikon saa esiin suoraan painamalla Menu miltä tahansa piirturisivulta tai valitsemalla Menu ja sitten PIIR-välilehden.

Mahdollisia vaihtoehtoja on kahdeksan.

Katso luku "Kulku sivulta toiselle ja vaihtoehtojen valinta".

 Suuntauksen valinta

Suuntaus-vaihtoehdossa voit valita piirturisivun suuntauksen.

Menu Æ PIIR-välilehti Æ 1-Suuntaus

Valitse jokin seuraavista vaihtoehdoista ja paina Enter.

- PO ylös: - PO ylös Pohjoinen on aina näyttösivun ylälaidassa.

- Viiva ylös: (nimityksenä myös kulkusuunta ylös) Määränpään reittipiste on aina näyttösivun ylälaidassa.

- Suun ylös: Suunta ylös (nimityksenä myös reittiviiva ylös) Näyttösivu suunnataan noudatettavan kulkusuunnan mukaan (alusta esittävä tasasivuinen kolmio osoittaa kohti sivun ylälaitaa).

 Pohjoisen esittäminen näytöllä

N/S/E/W -vaihtoehdolla voit valita, näytetäänkö piirturisivuilla ilmansuunnat N (pohjoinen), S (etelä), W (länsi) ja E (itä).

Menu Æ PIIR-välilehti Æ 2- N/S/E/W

Valitse Kyllä (näytetään) tai Ei (ei näytetä) ja paina Enter.

Huom: Merikortilla esitetty pohjoinen on aina tosipohjoinen.

 Zoom-suurennussuhteen esitystapa

Zoom-vaihtoehdossa voit valita, näytetäänkö suurennussuhde vai ei.

Menu Æ PIIR-välilehti Æ 3-Zoom

Valitse Kyllä (näytetään) tai Ei (ei näytetä) ja paina Enter.

 Suora viiva

Voit valita, näytetäänkö vai ei suora viiva lähtöpisteen ja aktiivisen reittipisteen välillä. Se on suora linja reittipisteeseen ja sitä käytetään

reittipoikkeaman (XTE) laskemiseen. Goto-tilassa näytetty viiva vastaa aktiivista lohkoa (eli juuri ohitetun reittipisteen ja parhaillaan navigoinnin kohteena olevan reittipisteen välinen lohko).

Suora viiva -vaihtoehdossa voit valita, näytetäänkö vai ei suora viiva määränpään reittipisteeseen.

Menu Æ PIIR-välilehti Æ 4-Suora viiva

Valitse Kyllä (näytetään) tai Ei (ei näytetä) ja paina Enter.

 Aluksen kulkulinjan esitystapa

Voit valita, näytetäänkö vai ei suora viiva nykyisen sijainnin ja aktiivisen reittipisteen välillä.

Menu Æ PIIR-välilehti Æ 5-SiirrettäväÆWpt

Valitse Kyllä (näytetään) tai Ei (ei näytetä) ja paina Enter.

 Reittipisteiden esitystapa

Voit valita, näytetäänkö vain aktiivinen reittipiste vai kaikki reittipisteet.

Menu Æ PIIR-välilehti Æ 6-Reittipistenäyttö

Valitse Akt. Wpt tai Kaikki wpt:t ja paina Enter.

 Reittipistenimien esitystapa

Voit valita yhden reittipistenimien esitystapavaihtoehdoista.

Menu Æ PIIR-välilehti Æ 7-Wpt-nimien näyttö

Valitse jokin seuraavista vaihtoehdoista ja paina Enter.

- Ei: Vain reittipisteiden kuvakkeet näytetään.

- Alkukirjain: Reittipisteiden nimien alkukirjaimet näytetään.

- Täysi: Reittipisteiden koko nimet näytetään.

 Overzoom-tilan aktivointi

Kun tämä tila on aktivoitu, OVERZOOM-ilmaisin tulee esiin, kun valittu suurennussuhde tekee mahdottomaksi esittää merikorttia riittävän tarkasti.

Kun Overzoom-tilaa ei ole otettu käyttöön, käytettävissä ovat ainoastaan ladatun merikortin sallimat suurennussuhteet.

Menu Æ PIIR-välilehti Æ 8-Over zoom

Valitse Kyllä (aktiivinen) tai Ei (ei käytössä) ja paina Enter.

Huom: Ole hyvin tarkkana silloin, kun OVERZOOM-ilmaisin on

piirturisivulla, koska kartan tarkkuuden puute aiheuttaa eroja todelliseen ympäristöön nähden.

8. MapSend BlueNav -merikortit

FX324 MAP -paikannin toimitetaan ladattuna koko maailman merikortilla. Jotta saisit täyden hyödyn GPS-paikantimestasi, suositamme kuitenkin, että lataat laitteeseen navigoimaasi aluetta vastaavia MapSend BlueNav merikortteja.

Ota yhteys Magellan-jälleenmyyjään, jolta saat luettelon kaikista myynnissä olevista MapSend BlueNav -merikorteista tai käy katsomassa kotisivuiltamme osoitteesta www.magellangps.com.

Voit saada havaintoesityksen MapSend BlueNav -merikorttien tarjoamista ominaisuuksista milloin tahansa:

Menu Æ LISÄ:T -välilehti Æ 7–MapSend BlueNav DemoÆ Enter

KORTTI-valikko

KORTTI-valikon saa esiin painamalla Menu miltä tahansa näyttösivulta ja valitsemalla sitten KORTTI-välilehden.

Käytettävissä on 7 vaihtoehtoa (FX324 MAP Color:issa kahdeksan).

Katso luku "Kulku sivulta toiselle ja vaihtoehtojen valinta"

 Merikortin näyttötilan valinta

Voit valita merikorttien esitystavan.

Menu Æ KORTTI-välilehti Æ 1-Merikortti

Valitse jokin seuraavista vaihtoehdoista ja paina Enter.

- Rajattu: merikorttien rajaukset ovat näkyvissä

- Ei rajausta: merikorttien rajaukset eivät ole näkyvissä.

- Ei merikorttia: Merikorttia ei näytetä piirturisivuilla.

 Syvyysviivojen näyttötapa

Voit valita syvyysviivojen näyttötavan.

Menu Æ KORTTI-välilehti Æ 2-Syvyysviivat:

Valitse suurin syvyys, jolta syvyysviivat tulisi näyttää, ja paina Enter. Esimeriksi, jos haluat nähdä syvyysviivat 10 metrin/33 jalan syvyyteen, valitse 10m/33ft. Valinta Kaikki näyttää kaikki syvyysviivat.

 Syvyysviivojen näyttövärit

Voit valita, kuinka väri muuttuu syvyyden mukaan.

Menu Æ KORTTI-välilehti Æ 3-Värit. syvyys

Valitse syvyys, jossa näyttövärin tulee muuttua, ja paina Enter. Esimerkiksi valitse 5 metriä/16 jalkaa, jos haluat näyttövärin muuttuvan

aina 5 syvyysmetrin/16 jalan välein, tai valitse Ei ole, jos haluat käyttää samaa väriä kaikille syvyyksille.

Huom: FX324 MAP -paikantimessa syvyydet esitetään harmaasävyinä ja

FX324 MAP Color -paikantimessa väreissä.

 Valosektorien esitystapa

Voit valita, näytetäänkö majakoiden ja loistojen valosektorit vai ei.

Menu Æ KORTTI-välilehti Æ 4-Valosektorit

Valitse Kyllä (näytetään) tai Ei (ei näytetä) ja paina Enter.

 Syvyystietojen esitystapa

Voit valita, näytetäänkö syvyystiedot vai ei.

Menu Æ KORTTI-välilehti Æ 5-Syvyystiedot

Valitse Kyllä (näytetään) tai Ei (ei näytetä) ja paina Enter.

 Navigointiapujen esitystapa

Voit valita, näytetäänkö vai ei navigointiavut, kuten merimerkit, hylyt, poijut ja loistot jne.

Menu Æ KORTTI-välilehti Æ 6-Navavut

Valitse Kyllä (näytetään) tai Ei (ei näytetä) ja paina Enter.

 Nimien esitystapa

Voit valita, näytetäänkö merikortilla nimiä vai ei.

Menu Æ KORTTI-välilehti Æ 7-Nimet

Valitse Kyllä (näytetään) tai Ei (ei näytetä) ja paina Enter.

 Väripaletin valinta

Voit valita näytössä käytettävän väripaletin.

Menu Æ KORTTI-välilehti Æ 8-Väripaletti

Valitse jokin kolmesta väripaletista ja paina Enter.

Huom: Tämä vaihtoehto on käytettävissä vain FX324 MAP Color -

paikantimessa.

9. Mies yli laidan (MOB) ja merkkitoimintojen käyttö.

Mies yli laidan -toiminnolla (MOB) voit välittömästi merkitä sijainnin hätätilanteen sattuessa (kuten henkilön putoaminen yli laidan), ja merkintä ohjaa takaisin tuohon sijaintipisteeseen mahdollisimman nopeasti.

Merkki-toiminnolla voit myös tallentaa erityisiä reittipisteitä (merkkejä) tai ohitettuja paikkoja samoin kuin ankkurointipaikkoja.

MOB - mies yli laidan -toiminto ja Merkki-toiminto aktivoidaan laitteen Merkki/MOB-näppäimellä (punainen näppäin).

Näiden kahden toiminnon aktivointitavat voi valita Asetukset-valikossa.

 Valitse vain MOB-tila tai MOB ja Merkki-tila.

Vain Mob

Kun MOB-tila on valittu, tarvitsee ainoastaan painaa Merkki/MOBnäppäintä kerran Mies yli laidan -toiminnon käynnistämiseksi.

Merkki/MOB -toiminnolla voi käynnistää pelkän MOB-tilan.

Menu Æ ASET:T -asetusvälilehti Æ 5-Merkki/MOB

Valitse MOB ja paina Enter.

Merkki ja MOB -tila

Kun Merkki/MOB-tila on valittu, niin painettaessa Merkki/MOB-näppäintä se käynnistää Merkki-toiminnon. Sillä voi valita, tallentaako laite automaattisesti ankkurointipaikan, merkin, vai käynnistetäänkö Mies yli laidan -toiminto.

Merkki/MOB -toiminnolla voi käynnistää Merkki-tilan ja MOB-tilan.

Menu Æ ASET:T -asetusvälilehti Æ 5-Merkki/MOB

Valitse M:ki/MOB ja paina Enter.

 Merkki-toiminnon aktivointi

Kun Merkki/MOB-tila on valittu Asetukset-valikossa, niin Merkki-toiminnon voi käynnistää milloin tahansa painamalla Merkki/MOB-näppäintä.

Esiin tulee seuraava ikkuna:

Ankkurointi

Tallenna automaattisesti sijainti valitsemalla Ankkuri ja painamalla Enter. Samalla tallentuvat kellonaika ja päivämäärä, kaikki reittipisteeksi nimellä "ANKKURI", jolle annetaan kohdetta kuvaava kuvake. Tästä reittipisteestä tulee automaattisesti aktiivinen reittipiste, ja FX324 MAP -paikannin esittää näytössä Goto-sivun. Ankkuri-hälytys otetaan käyttöön automaattisesti ja Perille-hälytys poistetaan käytöstä. Perille-hälytys on pois käytöstä niin kauan, kuin Ankkuri-hälytys on käytössä.

Huom: *ANKKURI -reittipisteen saa esiin, mutta sitä ei voi muokata eikä

poistaa toisten reittipisteiden tapaan. Se korvautuu automaattisesti uudella seuraavan kerran, kun Merkki/MOB-toimintoa käytetään Ankkurointi-vaihtoehdolla. Lisäksi *ANKKURI -reittipiste tallentuu aina, vaikka reittipistemuisti olisi täynnä.

Katso NAV-navigointivalikosta ankkurihälytyksen asetuksista.

Merkki

Valitse Merkki ja painamalla Enter saat esiin reittipisteen tietosivun.

Nykyinen sijainti tallennetaan automaattisesti uutena reittipisteenä, jonka nimi on MARK#### (jossa #### on automaattisesti annettu suureneva numero). Kellonaika ja päivämäärä tallennetaan huomautuksiin. Tarvittaessa voit muokata tietoja (koordinaatteja lukuun ottamatta) ennen

niiden tallennusta. Valitse Â ja tallenna MARK-reittipiste painamalla

Enter. Tämän jälkeen sen voi lukea, muokata ja lisätä reittiin kuten minkä tahansa muun reittipisteen.

Katso WPT-reittipistevalikko.

MOB

Käynnistä Mies yli laidan -toiminto valitsemalla MOB ja painamalla Enter. Katso alla.

 Mies yli laidan -toiminnon käynnistys

Mies yli laidan -toiminnon (MOB) voi käynnistää milloin tahansa painamalla Merkki/MOB-näppäintä. Kun Vain MOB-tila on valittu Asetukset valikossa, niin yksi ainoa Merkki/MOB-näppäimen painallus käynnistää tämän toiminnon. Kun Merkki/MOB-tila on valittu Asetuksetvalikossa, niin Merkki/MOB-näppäimen painalluksen jälkeen esiin tulee seuraava ikkuna.

Valitse MOB ja paina Enter. Nykyinen sijainti samoin kuin kellonaika ja päivämäärä tallentuvat välittömästi reittipisteeksi nimellä "MOB", jolle annetaan kohdetta kuvaava kuvake.

*MOB-reittipisteestä tulee uusi aktiivinen reittipiste ja FX324 MAP paikannin näyttää automaattisesti piirturisivun automaattisessa zoomtilassa (käytössä sopivin suurennussuhde esittämään samanaikaisesti aluksesi ja Mies yli laidan -sijainnin).

Mies yli laidan -toiminnon pysäyttämiseksi täytyy poistaa käytöstä *MOBreittipiste, joka luotiin. Näin poistat Goto-toiminnon:

GoTo Æ Á kuvake Æ Enter

Huom: *MOB-reittipisteen saa esiin, mutta sitä ei voi muokata eikä

poistaa toisten reittipisteiden tapaan. Se korvautuu automaattisesti uudella seuraavan kerran, kun MOB-toimintoa käytetään. Lisäksi *MOB-reittipiste tallennetuu aina, vaikka reittipistemuisti olisi täynnä.

10. SD-kortin asennus ja tiedostojen siirto.

SD-kortin asennus

FX324 MAP -paikantimessa on kiinteä SD-kortin lukija. SD-kortin asentamiseksi tai vaihtamiseksi FX324 MAP -paikantimeen sinun täytyy:

- Avaa luukku laitteen oikealla sivulla vetämällä kansi varovasti auki. Tarvittaessa vedä ulos jo sisällä oleva kortti työntämällä sitä kevyesti, kunnes kuulet naksahduksen, ja sitten vetämällä se ulos lukijasta.

Varoitus! Suositamme, että sammutat FX324 MAP -paikantimen SD-

korttia asennettaessa tai poistettaessa. Jos niin ei ole tehty, seurauksena voi olla virhetoimintoja.

- Laita sisään uusi SD-kortti tuotetunnus itseäsi kohti ja työnnä sitä, kunnes kuulet naksahduksen.

- sulje luukku huolellisesti.

Huom: Varmista, ettei koloon pääse yhtään vettä, ja tarkista myös,

että sisään laitettava SD-kortti on varmasti kuiva. Laitteen takuu raukeaa, jos laitetta käytetään väärin.

Varoitus! IP67 vedenpitävyysstandardi voidaan taata ainoastaan, jos luukku

on kunnolla suljettu.

Tiedostojen siirto SD-kortille ja siitä laitteeseen

Merikorttien lataamisen lisäksi SD-kortilla voi siirtää FX324 MAP paikantimeen ja siitä pois tietoja, kuten reittipiste- ja reittiluetteloita, reittiviivaluetteloita ja asetusarvoja.

Tämä toiminto on erityisen kätevä silloin, kun reittipiste- tai reittimuisti on täynnä. Sillä voi vapauttaa muistia ja samalla säilyttää tiedot ulkoisessa, uudelleen käytettävässä mediassa.

Keski-ikkuna näyttää siirrettävän informaatiotyypin. Näyttösivun oikeassa reunassa olevassa toimintopalkissa voi:

  Å Í Î

Valitse Í tai Î näppäimellä , ja valitse tiedostotyyppi (reittipiste/reitti, reittiviivat tai asetukset) painamalla Enter samalla kun selaat luetteloa.

Valitse  näppäimellä , ja painamalla Enter siirrät valitun tiedoston FX324 MAP -paikantimesta SD-kortille.

Valitse tiedostoista, jotka voidaan siirtää SD-kortilta FX324 MAP -paikantimeen. Valitse haluttu tiedosto ja paina Enter. Tiedosto on siirretty.

Valitse tiedostoista, jotka voidaan poistaa. Valitse haluttu tiedosto ja paina Enter. Tiedosto on poistettu.

 näppäimellä , ja painamalla Enter saat näyttöön luettelon

Å näppäimellä , ja painamalla Enter hae esiin luettelo

siirtää tiedostoja FX324 MAP -paikantimesta SD-kortille

siirtää tiedostoja SD-kortilta FX324 MAP -paikantimeen

poistaa tiedostoja

valita siirrettävän informaatiotyypin

11. Navigointisimulaattorin käyttö

Navigointisimulaattori on tarkoitettu harjoitteluun. Se simuloi aluksesi sijaintia ja liikettä, ja siten GPS-laitetta. Kaikkia navigointitoimintoja voi käyttää samalla tavalla kuin jos paikannin olisi todella liikkeessä.

Simulaattori-vaihtoehdossa voit muokata ja käynnistää navigointisimulaattorin.

Menu Æ LISÄ:T -välilehti Æ 3-Simulaattori

Koordinaatit

Valitse tämä ikkuna ja syötä sijainti painamalla Enter.

Nopeus

Valitse tämä ikkuna ja syötä nopeus painamalla Enter.

Kulkusuunta

Valitse tämä ikkuna ja syötä suunta painamalla Enter.

Pvm

Valitse tämä ikkuna ja syötä päivämäärä painamalla Enter.

Kellonaika

Valitse tämä ikkuna ja syötä kellonaika painamalla Enter.

Simulaattori

Valitse tämä ikkuna ja paina Enter. Käynnistä simulaattori valitsemalla Käv, tai poista se käytöstä valitsemalla Ei. Tee valintasi painamalla Enter.

12. FX324 MAP -paikantimen käyttö orjatilassa

Orjatilassa voit käyttää FX324 MAP -paikanninta toistimena, kun NMEAsyöttö on liitetty toisen laitteen GPS, navigointijärjestelmä jne.) NMNEAlähtöön.

Kun orjatila on aktiivinen, FX324 MAP käyttää NMEA-syötöstä vastaanottamiaan reittipisteitä ja käynnistää automaattisesti oman Gototoiminnon jatkaen samalla sijaintinsa laskentaa oman antenninsa avulla.

Jotta orjatila toimisi, täytyy täyttää seuraavat ehdot:

- Orjatilan täytyy olla aktiivinen FX324 MAP -paikantimessa:

Menu Æ LISÄ:T -välilehti Æ 2-Isäntä/Orja Æ Orja Æ Enter

- FX324 MAP -paikantimen sarjaportin sisääntulo täytyy ohjelmoida NMEA 183 -formaattiin.

Menu Æ ASET:T -asetusvälilehti Æ 4-Sarjasyöttö Æ NMEA 183 Æ Enter

- FX324 MAP -paikantimen sarjaportin sisääntulo täytyy olla suoraan liitetty isäntä-GPS:n NMEA-lähtöön.

- Isäntä-GPS:n täytyy lähettää aktiivinen reittipiste sarjalähdöstään BWClauseina (NMEA 183 1.5, 2.0 tai 2.3 standardi).

Lisätietoja luvussa Digitaalinen lähtö ja NMEA digitaalinen tulo.

Jos formaatit ja liitännät ovat oikein, tulee Goto-näyttösivulle vastaanotetun reittipisteen nimi. Sitten kaikki navigointitiedot lasketaan tämän reittipisteen suhteen.

Alkusijainti reittipoikkeaman ja määränpään lähestymisnopeuden laskentaan on paikantimesi nykyinen sijainti sillä hetkellä, kun FX324 MAP vastaanottaa reittipisteen isäntä-GPS:ltä ensimmäisen kerran.

Vastaanotetun reittipisteen sijainti tallentuu reittipisteiden luetteloon näyttöön tulevalla nimellä. FX324 MAP -paikannin seuraa ja tallentaa automaattisesti kaikki muut vastaanotetut reittipisteet.

Huom: Orjatilan ollessa aktiivinen Goto-toiminto on ainoa aktiivinen

toiminto NMEA-syötöstä vastaanotetulle reittipisteelle. Enää ei ole mahdollista aktivoida muita reittipisteitä tai reittejä.

Normaaliin toimintatilaan palaamiseksi laite täytyy saada takaisin isäntätilaan.

Menu Æ LISÄ:T -välilehti Æ 2-Isäntä/Orja Æ Isäntä Æ Enter

13. FX324 MAP -paikantimen käyttö DGPS-tilassa

Tässä luvussa kuvataan FX324 MAP -paikantimen käyttöä DF300 MLR differentiaalivastaanottimen tai muun tyyppisen differentiaalivastaanottimen kanssa.

FX324 MAP -paikantimen käyttö DF300 MLR differentiaalivastaanottimen kanssa.

DF300 on differentiaalinen monikanavainen korjausvastaanotin, joka on suunniteltu täydellisesti ohjattavaksi FX324 MAP -paikantimesta.

 DF300-vastaanottimen liittäminen

FX324 MAP -paikantimessa on digitaalinen tuloliitäntä, johon voi liittää ulkoisen differentiaalivastaanottimen. Noudata liittämisessä seuraava liitäntäkaaviota:

Kuvaus FX324 MAP

0 volttia Sininen Sininen + 10 - 36 volttia DC Punainen Punainen RS422 referenssi Oranssi Keltainen RS422 lähtö Keltainen Vihreä RS232 referenssi Vihreä Musta RS232 tulo Musta Valkoinen

FX324 MAP -kaapelit DF300-vastaanottimen

kaapelit

 Sarjaportin lähdön asetukset

Jotta DF300-vastaanotinta voi ohjata FX324 MAP -paikantimesta, sarjaportin lähdön tulee olla asetettu NMEA 183 1.5, NMEA 183 2.0 tai NMEA 183 2.3 formaattiin ja tälle formaatille täytyy olla valittu PML2lausetyyppi.

Menu Æ ASET:T -asetusvälilehti Æ 3-Sarjalähtö

Valitse luettelosta NMEA 183 1.5, NMEA 183 2.0 tai NMEA 183 2.3, ja paina Enter.

Esiin tulee seuraava näyttösivu:

Valitse ikkuna Lause 1 ja paina Enter. Valitse vieritysluettelosta PML2 (luettelon alaosassa) ja paina Enter.

 Sarjaportin tuloasetukset

Differentiaalikorjausten vastaanottamiseksi sarjaportin tulon asetuksena tulee olla RTCM104.

Menu Æ ASET:T -asetusvälilehti Æ 4-Sarjaportti sisään Æ RTCM104 Æ Enter

 DF300-vastaanottimen asetusten teko FX324 MAP -

paikantimesta

Jotta DF300-vastaanotinta voi säätää FX324 MAP -paikantimesta, sarjaportin lähdön tulee olla asetettu NMEA 183 1.5, NMEA 183 2.0 tai NMEA 183 2.3 formaattiin, ja tälle formaatille täytyy olla valittuina PML2ja MSK-lausetyypit.

Menu Æ ASET:T -asetusvälilehti Æ 3-Sarjalähtö

Valitse luettelosta NMEA 183 1.5, NMEA 183 2.0 tai NMEA 183 2.3, ja paina Enter.

Valitse ikkuna Lause 2 ja paina Enter. Valitse vieritysluettelosta PML3 ja paina Enter.

Valitse ikkuna Lause 3 ja paina Enter. Valitse vieritysluettelosta MSK ja paina Enter.

DGPS-tietonäyttösivun haku näyttöön:

Menu Æ LISÄ:T -välilehti Æ 1-DGPS

Baud.

Valitse tämä ikkuna ja valitse painamalla Enter siirtonopeus vastaanotettavalle asemalle (siirtonopeus DF300:lle)

Taaj. T

Valitse tämä ikkuna ja valitse painamalla Enter taajuus vastaanotettavalle asemalle (DF300:lle lähetetty taajuus)

Taaj. R

Tämä ikkuna näyttää taajuuden, jolla DF300 toimii (DF300:sta vastaanotettu taajuus).

Signaalitaso

Vastaanotetun differentiaalisignaalin signaalitaso. Voimakasta signaalia kuvaa palkki, josta 3/4 on täysin musta.

% Error

Vastaanotetun informaation virheprosentti. Virheen tulisi olla 0 % toimittaessa DGPS-tilassa.

Korjatut satelliittitiedot

Luettelo korjatuista satelliiteista.

Asema

DGPS-aseman tunnusnumero.

Huom: Kun FX324 MAP toimii differentiaalitilassa, Sijainti-sivun ja

Navigointi-sivujen tilapalkkiin tulee kirjain D.

FX324 MAP -paikantimen käyttö muun tyyppisen differentiaalivastaanottimen kanssa.

Liitä FX324 MAP -paikannin DGPS-vastaanottimeen edellisen luvun ohjeiden mukaan. Tee FX324 MAP -paikantimen sarjaportin tuloasetukset differentiaaliformaatille (RTCM104).

Valitse GPS-toimintatila (ks. edellinen luku). Lue differentiaalivastaanottimen ohjeista, mitä tietoja on saatavissa.

Huom: Kun FX324 MAP toimii differentiaalitilassa, Sijainti-sivun ja

Navigointi-sivujen tilapalkkiin tulee kirjain D.

14. Asennussuositukset

Paikantimen asennus ja liitännät

 Asennus

FX324 MAP -paikantimen mukana tulee tukikonsoli, jolla laitteen voi helposti kiinnittää pöytään, veneen laipioon tai hyllyn alle. Laite voidaan myös upottaa laipioon tai pöytään.

Huom: Käytettäessä laitetta ilman ulkoista antennia muista asentaa FX324

MAP sellaiseen avoimeen tilaan, että sisäänrakennetulla antennilla on suora näköyhteys satelliitteihin. Varmista aina, ettei sisäänrakennetun antennin ja taivaan välillä ole mitään esteitä.

GPS:n asennus tukikonsoliin

Näin asennat GPS:n tukikonsoliin:

- Ruuvaa tukikonsoli kiinni kolmella mukana toimitetulla ruuvilla.

- Ruuvaa kolme nuppia GPS:n sivuille sijoittaen yhden kumialuslevyn

paikantimen ja nupin väliin.

- Liitä virta/datakaapeli paikantimen taakse.

- Aseta paikannin tukikonsolin varsien loviin. (laita aluslevy laitteen ja

tukikonsolin varren väliin).

- Aseta laite haluttuun kallistuskulmaan ja tiukenna kaksi nuppia. Näin irrotat GPS:n tukikonsolista:

- Löysää kaksi nuppia paikantimen sivuilta.

- Vedä paikanninta ulos niin, että se tulee pois tukikonsolin varsista.

- Irrota virta/datakaapeli ja tarvittaessa myös antennikaapeli.

GPS:n upottaminen laipioon

Näin uppoasennat GPS:n laipioon:

- Tee laipioon sellainen aukko, että FX324 MAP -paikantimen takaa

ulos työntyvä osa mahtuu laipioon ja että kahteen liittimeen pääsee käsiksi. Poraa laipioon rei'ät niihin kohtiin, jotka vastaavat neljää ruuvin vastakappaletta laitteen takana.

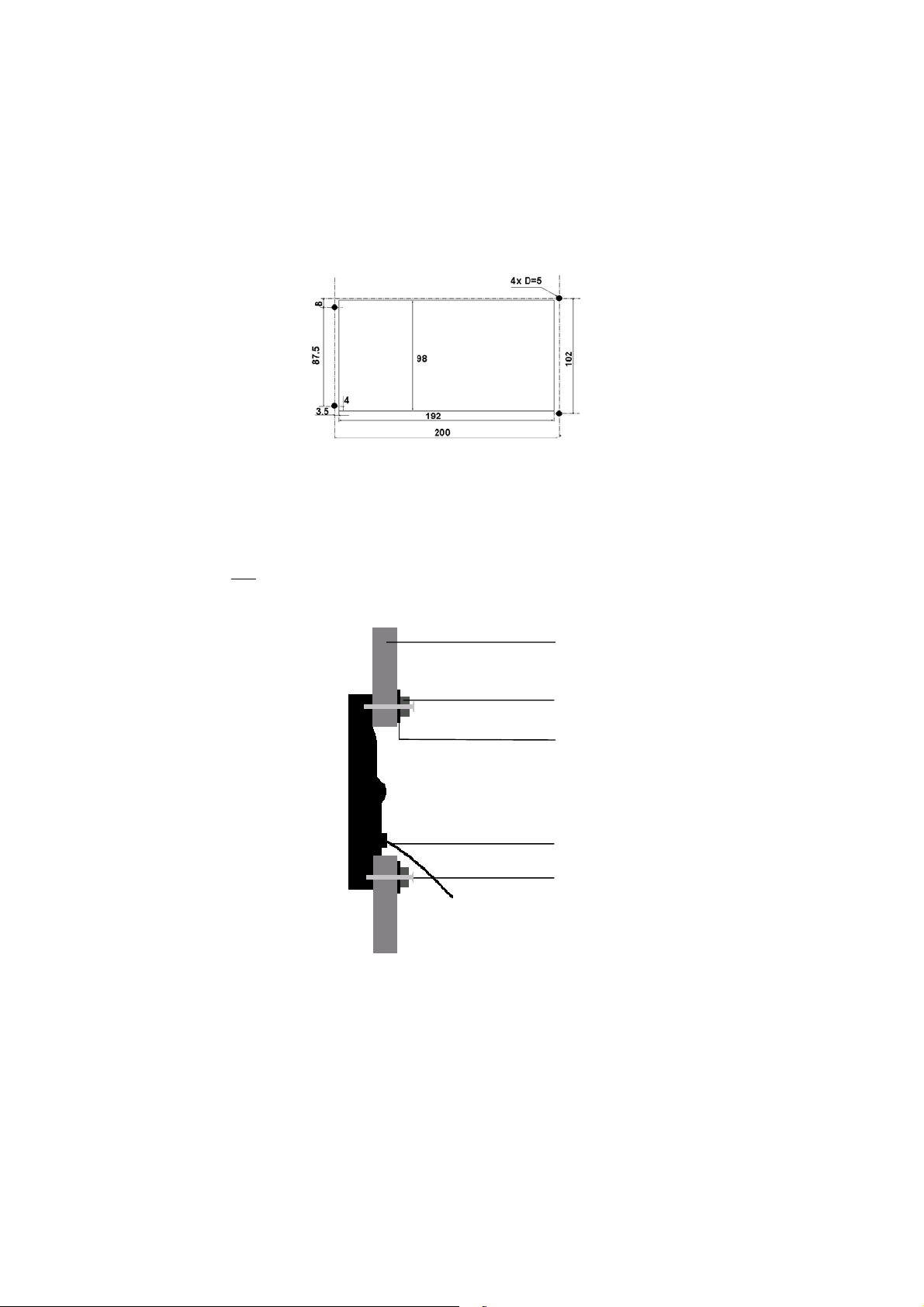

Huom: Mitat on annettu millimetreissä.

- Aseta paikannin paikalleen.

- Ruuvaa paikannin kiinni neljällä ruuvilla laittaen aluslevyn ja mutterin laipion ja jokaisen ruuvinpään väliin.

- Kun ruuvit on ruuvattu kiinni loppuun saakka, tiukenna mutterit laipiota vasten niin, että laite kiinnittyy tukevasti.

- Liitä virta/datakaapeli paikantimen taakse.

Laipio

Mutteri

luslevy

Virta/datakaapeli

Ruuvi

Huom: FX324 MAP -paikantimen voi asentaa myös käyttämällä

valinnaista uppoasennussarjaa. Uppoasennussarjaa tulee käyttää vain silloin, kun GPS liitetään ulkoiseen antenniin. Lisätietoja saat Magellanin jälleenmyyjältä.

 Liitännät

FX324 MAP -paikantimen kuvaus FX324 MAP -kaapelit

Käyttövirta 10/36 volttia Punainen Virta 0 volttia Sininen RS232 referenssi Vihreä RS232 tulo Musta RS232 lähtö Valkoinen RS422 referenssi Oranssi RS422 lähtö Keltainen

Sähkövirta

Fx324 MAP -paikantimen käyttövirta on tasavirtaa (DC) välillä 10V ja 36V. Laite on suojattu napojen kääntämistä vastaan ja siinä on varoke. Sininen johto täytyy liittää veneen virtalähteen miinusnapaan (-) ja punainen johto plusnapaan (+).

Jos joudut vaihtamaan varokkeen uuteen, käytä aina seuraavilla arvoilla varustettua varoketta: Tyyppi: 6,3x32 - Nopea 2A 250V UL/CSA

Datalähtö tai digitaalinen lähtö

FX324 MAP -paikannin on varustettu kahdella digitaalisella lähtöliitännällä:

RS232 digitaalinen lähtö (valkoinen johto) ja RS232-referenssi (vihreä johto) liitäntään PC-tietokoneeseen.

RS422 digitaalinen lähtö (keltainen johto) ja RS422 referenssi (oranssi johto) liitäntään autopilottiin, tutkaan, kaikuluotaimeen, toiseen GPSpaikantimeen jne.

Datatulo tai digitaalinen tulo

FX324 MAP -paikantimessa on RS232 digitaalinen tuloliitäntä (musta johto) ja RS232 referenssi (vihreä johto) reittipisteiden lataamiseen PCtietokoneelta ja liitäntään ulkoiseen differentiaalikorjausvastaanottimeen tai toiseen GPS-paikantimeen.

Lisätietoja luvuissa FX324 MAP -paikantimen käyttö DGPS-tilassa tai

orjatilassa

Liitännät PC-tietokoneeseen

Suositamme saatavissa olevan PC-liittimen käyttöä.

FX324 MAP -paikantimen kuvaus

RS232 referenssi Vihreä 5 RS232 tulo Musta 3 RS232 lähtö Valkoinen 2

Huom: Piikkinumerot PC:tä varten ovat PC-koneissa käytetylle DB - 9

liittimelle (COM1, COM2, COM3, jne.).

NMEA-liitäntä

Liitä FX324 MAP -paikantimen RS422 referenssi (oranssi johto) ja RS422 lähtö (keltainen johto) käytettävän laitteen (autopilotti, reittipiirturi, tutka, kaikuluotain jne.).

FX324 MAP kaapelit

PC-liittimen piikit

Ulkoisen antennin asennus

FX324 MAP -paikannin on suunniteltu käytettäväksi nimenomaisesti avoveneissä. Sitä voi kuitenkin käyttää hytin sisällä, jos siihen on liitetty ulkoinen antenni.

Neuvo: FX324 MAP -paikantimen ominaisuuksien säilyttämiseksi

mahdollisimman hyvinä väitämme, että on välttämätöntä käyttää Magellanin valmistamaa FX324 MAP kanssa yhteensopivaa antennia, tai jos sellaista ei ole saatavana MLR-tuotemerkin antennia ANTGPS15.

Antennin sijoitus tulee valita niin, että koaksiaalikaapelin pituus ei ylitä 10 metriä. Antenni tulee sijoittaa sellaiseen paikkaan, jossa siihen ei kohdistu mitään radiohäiriöitä ja jossa sillä on vapaa näköyhteys horisontin kaikkiin kohtiin.

Purjeveneissä suositellaan antennin asentamista peräkaiteeseen. Moottoriveneissä suositellaan antennin asentamista hytin katolle. Jos vene on varustettu tutkalla, antenni tulee sijoittaa niin, että se on

tutkan antennin yläpuolella. Koaksiaalikaapeli tulee liittää käyttäen lyhintä mahdollista reittiä

paikantimelle ja välttäen kaikkien sähköjohtojen läheisyyttä. Koaksiaalikaapelia voi lyhentää, mutta jäljelle jäävän pituuden tulee olla

vähintään yksi metri.

Huom: Ulosotto antennin pohjassa mahdollistaa sovituksen mihin tahansa

vakioon 1 tuuman x 14 TPI palloniveleen.

15. Liitteet

Tärkeimpien termien sanasto

A = Lähtöpiste B = Määränpään reittipiste C = Aluksen nykyinen sijainti

D = Kulkusuunta E = Suuntima J = Kulkusuuntakorjaus

A-B = Suora linja määränpään reittipisteeseen C-B = Etäisyys määränpään reittipisteeseen C-D = Reittipoikkeama (XTE) C-E = Nopeus C-F = Nopeus määränpäähän (määränpään reittipisteen

lähestymisnopeus) C-G = Sortonopeus

Nopeus Todellinen nopeus/nopeus pohjan suhteen.

C-E vektori.

Keskinopeus Keskinopeus laskettuna nopeudesta pohjan

suhteen.

Suurin nopeus Suurin nopeus pohjan suhteen. Nopeus määränpäähän Nopeus, jolla lähestyt määränpäätä.

C-F vektori.

Sortonopeus Aluksesi sortonopeus suhteessa määränpään

reittipisteeseen. C-G vektori. Kirjain O (Oikea) tai V (Vasen) osoittavat suunnan, johon aluksesi sortuu tai ajelehtii.

Suunta Kulkusuunnan ja viitepohjoisen välinen kulma.

Tämä kulma ilmaistaan suhteessa tosipohjoiseen tai magneettiseen pohjoiseen riippuen Viitepohjoinen-vaihtoehdossa tehdystä valinnasta. Kulma D.

Suuntima Nykyisen sijaintisi ja määränpään reittipisteen

sijainnin välinen kulma asteina. Tämä kulma ilmaistaan suhteessa tosipohjoiseen tai magneettiseen pohjoiseen riippuen Viitepohjoinenvaihtoehdossa tehdystä valinnasta. Kulma E.

Kulkusuuntakorjaus Kulkusuuntaan tehtävä korjaus, jotta

ohjaussuunnalla päädytään määränpään reittipisteeseen. Kulma J. Kirjain O (Oikea) tai V (Vasen) osoittavat suunnan, johon kulkusuuntakorjaus on tehtävä.

Aikaa jäljellä Arvioitu kulkuaika määränpään reittipisteeseen. Aikaa jäljellä viimeiseen reittipisteeseen Välimatka-aika Kuljettu aika alkaen siitä, kun aikalaskuri viimeksi

Saapumisaika Arvioitu kellonaika, jolloin aluksen odotetaan

Saapumisaika viimeiseen reittipisteeseen

UTC-aika Universal Time Coordinated - Koordinoitu yleisaika Paikallisaika UTC +/- sijaintipaikan aikavyöhykkeen aikaero.

Arvioitu kulkuaika aktiivisen reitin viimeiseen reittipisteeseen.

nollattiin.

saapuvan määränpään reittipisteeseen. Arvioitu kellonaika, jolloin aluksen odotetaan saapuvan aktiivisen reitin viimeiseen reittipisteeseen.

Etäisyys reittipisteeseen Määränpään reittipisteeseen jäljellä oleva matka.

C-B lohko.

Etäisyys viimeiseen reittipisteeseen Aktiivisen reitin viimeiseen reittipisteeseen jäljellä oleva

matka.

Kuljettu matka Aluksen tähän mennessä kulkema matka. Reittipoikkeama (XTE) Lyhenne reittipoikkeamalle (X) sivusuunnassa. Ilmaisee

aluksen nykyisen sijainnin etäisyyttä aloituspisteen sekä määränpään reittipisteen välisestä suorasta linjasta. Kirjain R (Right = oikea) tai L (Left = vasen) Ilmaisee, onko alus oikealla vai vasemmalla aloituspisteen sekä määränpään reittipisteen välisestä suorasta linjasta. C-D lohko.

CPE Lyhenne ympyrä- tai todennäköiselle virheelle. Ilmaisee

säteen ympyrälle, jonka sisällä on 50 % GPS:n laskemista paikannuksista. Jos esimerkiksi CPE on 5 metriä, paikantimen todellinen sijainti on 5 metrin säteellä lasketusta sijainnista.

Koordinaatit Ainutkertainen aakkosnumeerinen kuvaus sijainnista

maapallolla.

Karttakoordinaatisto Teoreettinen matemaattinen malli maapallon pinnasta.

Käyttämäsi kartan karttajärjestelmä on ilmaistu kartan selityksissä. Ellet ole varma käytettävästä karttajärjestelmästä, valitse WGS84.

NMEA Lyhenne nimestä National Marine Electronic Association,

joka on ammattialan järjestönä määrittää standardiformaatit käytettäväksi merinavigoinnin elektroniikkalaitteiden käyttöliittymissä sekä keskenään että tietokoneiden kanssa.

WAAS/EGNOS/MSAS

WAAS, EGNOS ja MSAS järjestelmät parantavat standardia GPS:n siviilisignaalia, jotta saadaan aikaan suurempi tarkkuus sijaintilaskuissa. Virheet lasketaan useiden maa-asemien perusteella ja korjaustiedot lähetetään WAAS/EGNOS/MSAS -satelliiteille. Niistä korjaustiedot lähetetään GPS-paikantimeen, joka tulkitsee ne. Näitä järjestelmiä kehitetään parhaillaan ja sijainnista riippuen ne voivat olla käytettävissä tai eivät ole.

Automaattinen vaihto reitin seuraavaan

reittipisteeseen

B’’

B’

Reitti muodostuu vähintään kolmesta pisteestä. Lähtöpiste A, ensimmäinen määränpään reittipiste B ja toinen määränpään reittipiste C.

Seurattaessa reittiä A:sta B:hen ja sitten C:hen, C vaihtuu automaattisesti aktiiviseksi reittipisteeksi, kun B on saavutettu tai ohitettu.

Lohkot AB ja BC muodostavat 2 kulmaa: toinen on suurempi kuin 180°

(kulma Aktiivisen reittipisteen vaihto tapahtuu eri tavalla riippuen kulmasta, jolla

alus liikkuu.

Alus liikkuu suuremmassa kulmassa kuin 180° (kulma

Aktiivinen reittipiste vaihtuu, kun alus ylittää linjan BB' (kohta X), jossa linja BB' on kohtisuorassa lohkoon AB nähden.

Alus liikkuu pienemmässä kulmassa kuin 180° (kulma

Aktiivinen reittipiste vaihtuu, kun alus ylittää linjan BB' (kohta Y), jossa linja BB' on puolittaja kulmalle, jonka lohkot AB ja BC muodostavat.

) ja toinen pienempi kuin 180° (kulma ß).

ß):

Perille-hälytys

Aktiivinen reittipiste vaihtuu myös silloin, kun aluksen ja määränpään reittipisteen välinen etäisyys pienenee alle Perille-hälytykselle asetetun etäisyyden. Esimerkki: Jos Perille-hälytyksen etäisyydeksi on asetettu 1 merimaili, C:stä tulee uusi määränpään reittipiste heti kun alus saapuu 1 merimailin säteellä pisteen B ympäri piirretyn ympyrän sisälle.

Versio- ja sarjanumero

Saat näkyviin laitteesi sarjanumeron sen käyttämän ohjelmiston versionumeron:

Menu Æ LISÄ:T -välilehti Æ 5-Versio

Huom: Näitä tietoja saatetaan kysyä, kun otat yhteyttä asiakastukeemme.

Digitaalinen lähtö ja NMEA digitaalinen tulo.

 Yksinkertainen NMEA 180 formaatti (autopilotille)

8 DATAbittiä, bitti D7 = 0, bitti D6 = 01, STOP-bitti, 1200 BAUDia, parillinen pariteetti, 4 s taajuus.

Viesti sisältää yhden tavun, jossa D0 - D5 ilmaisevat reittipoikkeaman merimaileina.

Esimerkki:

D7 D6 D5 D4 D3 D2 D1 D0

0 1 1 1 1 1 1 1

0 1 1 0 0 0 0 0 0 1 0 0 0 0 0 0

- Suurin reittipoikkeama paapuurin puolelle

- Kulkusuunnassa

- Suurin reittipoikkeama styyrpuurin puolelle

Yksinkertainen NMEA 180 ja kompleksi NMEA 180 data lähetetään vuoronperään.

COMPLEX NMEA 182 tai NMEA 180



8 DATAbittiä, bitti D7 = 1, 1 STOP-bitti, 1200 BAUDia, parillinen pariteetti, 4 s taajuus.

Viestin merkit ovat ASCII-merkkejä ja D7 = 1.

$ M P N X .X X X T X X X X X D X X . X X, X X X X D X X. X X, X nil E T X Alku XTE Suuntakulma ° Latitudi/leveysaste Longitudi/pituusaste

Lohkon loppu

L = Satama S = Etelä E = Itä R = Styyrpuuri N = Pohjoinen W = Länsi

X = ASCII-merkki

NMEA 183



8 DATAbittiä, 2 STOP-bittiä, ei pariteettia, 4800 BAUDia. NMEA 183 -formaatti on useiden ASCII-merkkien muodostamien lohkojen sarja.

Kun GPS ei laske dataa (ei vastaanottoa), lohkot ovat nollia (tyhjiä). FX324 MAP paikantimessa on käytettävissä kolme NMEA 183 -standardin versiota. Versio 1.5, Versio 2.0 ja Versio 2.3.

Huom: Käytettäessä laitetta Echonav-ajohyttitoistimen kanssa valitse

lauseet, joiden edessä on kirjain E (esim. EGGA).

AAM: Reittipisteeseen saapumishälytys

Versio 1.5 $GPAAM, A/V, A/V, X.X, N, C- -C Versio 2.0 ja Versio 2.3 $GPAAM, A/V, A/V, X.X, N, C- -C * hh A/V: Saapumisympyrä saavutettu: Kyllä = A; Ei = V A/V: Kohtisuora sivuutus reittipisteessä: Kyllä = A; Ei = V X.X, N: Saapumisympyrän säde NM

Versio 1.5: C- -C: Reittipisteen tunniste 4 kirjaimella Versio 2.0 ja Versio 2.3: C- -C: Reittipisteen tunniste 6 kirjaimella *hh: Lauseen tarkistussumma

APB: Autopilotti formaatti B

Versio 1.5 $GPAPB, A/V, A/V, 0.05,R,N, A/V, A/V, 000,M,C- -C, 268,M, XXX,M Versio 2.0 $GPAPB, A/V, A/V, 0.05,R,N, A/V, A/V, 000,M,C- -C, 268, XXX,M *hh Versio 2.3 $GPAPB, A/V, A/V, 0.05,R,N, A/V, A/V, 000,M,C- -C, 268, XXX,M,a *hh A/V: Määränpää kelvollinen = A, ei kelvollinen = V A/V: Kaikki on kunnossa = A, vastaanottohälytys = V 0,05,R,N: Reittipoikkeama (XTE) NM suuntaan R/L: L = paapuuri R = styyrpuuri A/V: Saapumisympyrä saavutettu: Kyllä = A, Ei ole = V A/V: Kohtisuora sivuutus reittipisteessä: Kyllä = A, Ei ole = V 000,M: Magneettinen suuntakulma lähtöpisteestä määränpäähän 268,M: Magneettinen suuntakulma nykyisestä sijainnista määränpäähän XXX, M: Magneettinen ohjaussuunta reittipisteeseen

Versio 1.5:

Magellan FX324 MAP User Manual [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual
