ANVÄNDARMANUAL

Varning: Viktigt!

Detta mycket exakta navigationshjälpmedel bör inte användas som ersättning för traditionella navigationsmetoder. Lita aldrig enbart på denna apparat för din navigering. Inkoppling av en GPS- eller DGPS-mottagare till en perifer navigationsanordning (autopilot, videoplotter) befriar under inga omständigheter den sjöfarande från skyldigheten att vara försiktig och hela tiden hålla utkik.

Elektroniska sjökort som GPS är navigationshjälpmedel som under inga omständigheter får ersätta föreskrivna navigationsmetoder. Endast officiella sjökort och underrättelser för sjöfarande innehåller all tillgänglig säkerhetsinformation.

Det globala positionssystemet (GPS) sköts av Förenta Staternas regering som har totalansvar för dess noggrannhet och underhåll. Noggrannheten hos den information som erhålls från denna GPS-mottagare beror helt och hållet på kvaliteten hos de signaler som den tar emot. Beräkningarnas exakthet kan därför påverkas av periodiska justeringar av GPS-satelliterna som görs av Förenta Staternas regering och kan ändras i enlighet med amerikanska försvarsdepartementets politik beträffande privat användning av GPS. Noggrannheten kan också försämras på grund av dålig satellitgeometri. Det är användarens skyldighet och ansvar att verifiera antalet och läget för de satelliter som tas emot. Om satelliten inte kan tas emot eller om signalen blir otillräcklig kommer GPS-mottagaren inte längre att kunna beräkna din position. Företaget Thales Navigation och dess nätverk av distributörer påtar sig inte något ansvar för konsekvenser beroende på dålig kvalitet på signalmottagning.

Thales Navigation rekommenderar att man läser denna handbok läses innan apparaten tas i bruk. Den här handboken beskriver endast hur man använder apparaten och rekommenderar inte på något som helst sätt vilka navigationstekniker man bör användas.

Använd endast lämpliga Magellan-kablar, antenner och tillbehör; i annat fall kan mottagarens prestation försämras eller mottagaren skadas vilket innebär att apparaten inte längre täcks av garantin.

Thales Navigation och dess distributörer tar inte ansvar för eventuella fel som kan finnas i denna handbok och inte heller för uppkomna skador, varken stora eller små, på personer eller egendom i samband med leverans, funktion eller användning av denna utrustning.

Licensavtal

Thales Navigation ger köparen rätt att utnyttja programvaran som levereras med GPS-apparaten. Den får endast kopieras för personligt bruk eller för bruk av ditt företag. Programvaran tillhör Thales Navigation och/eller dess leverantörer. Den är skyddad av amerikanska copyrightlagar och artiklar i internationella överenskommelser. Du måste därför använda denna programvara precis som annan egendom som är skyddad av copyright-lagar.

Användning, kopiering, modifiering, disassemblering eller överföring av denna programvara är förbjuden förutom för de ändamål som uttryckligen godkänns i denna licens. Alla rättigheter som inte uttryckligen godkänts är förbehållna för Thales Navigation och/eller dess leverantörer.

Reproducering av denna handbok på något sätt eller med någon metod, elektroniskt eller fysiskt, inklusive fotokopiering eller inspelning för andra behov än personligt bruk av användaren, är förbjuden utan föregående skriftligt godkännandefrån Thales Navigation.

Innehållsförteckning

1. Inledning __________________________________________ 1

2. Inledning till FX324 MAP ______________________________ 2

Apparatens utseende _____________________________________________________ 2

Ström Till och Från_______________________________________________________ 3

Tabell med knappar och deras funktioner_____________________________________ 5 Skärmintroduktion _______________________________________________________ 6

Reglering av skärmkontrast och bakgrundsbelysning ___________________________ 15

3. Första gången du använder FX324 MAP__________________ 16

Val av displayspråk______________________________________________________ 16 Inställning av lokal tid ___________________________________________________ 17 Välja måttenheter ______________________________________________________ 17

Val av sorten för geografiska koordinater ____________________________________ 19 Val av kartdatum _______________________________________________________ 19 Återställ Standardinställningar_____________________________________________ 20

4. Avläsning av positionen ______________________________ 21

Positionsskärm nr. 1_____________________________________________________ 21

Positionsskärm nr. 2_____________________________________________________ 22

Allmän vy av apparaten: Front _________________________________________ 2

  Allmän vy av apparaten: Baksida _______________________________________ 3



Ström Till __________________________________________________________ 3

 Från ______________________________________________________________ 4



Navigera genom skärmar och välja alternativ______________________________ 6

 Interaktivt fönster ___________________________________________________ 8  Tabell med huvudaktivitetsikoner och deras funktioner _____________________ 12  Förkortningstabell för måttenheter _____________________________________ 14

Enhet för distans och hastighet________________________________________ 18

  Höjdmått _________________________________________________________ 18  XTE-enhet ________________________________________________________ 18  Djupmått _________________________________________________________ 18

Koordinater _______________________________________________________ 21

  Hastighet _________________________________________________________ 21  Kurs _____________________________________________________________ 22  Konfigurerbar ruta __________________________________________________ 22  Datum och tid + satellitsymbol + WAAS/EGNOS/MSAS-symbol_______________ 22



Fliken EPHEmeris___________________________________________________ 22

 Fliken TIDVatten ___________________________________________________ 23

iii

 Fliken STRÖM______________________________________________________ 25  Fliken HDR (Sann bäringsrepeterare) ___________________________________ 26

Positionsmeny __________________________________________________________27



Granska satelliter ___________________________________________________ 27

 Inställning av lokal tid _______________________________________________ 28  Val av sorten för geografiska koordinater ________________________________ 29  Val av kartdatum ___________________________________________________ 29  Välja 2D- eller 3D-läge_______________________________________________ 30

5. Läsa navigationsinformation___________________________31

Navigationsskärm nr. 1 ___________________________________________________31

Navigationsskärm nr. 2 ___________________________________________________32

Navigationsmeny________________________________________________________ 34

Hastighet _________________________________________________________ 31

  Kurs _____________________________________________________________ 31  Odometer 1 och 2 __________________________________________________ 31  Konfigurerbar ruta __________________________________________________ 32  Datum och tid + satellitsymbol + WAAS/EGNOS/MSAS-symbol_______________ 32



Maxhastighet ______________________________________________________ 33

 Kronometer _______________________________________________________ 33  Nedräknare________________________________________________________ 33  Genomsnittshastighet / Tripptid / Färdsträcka hittills _______________________ 34  Datum och tid + satellitsymbol + WAAS/EGNOS/MSAS-symbol_______________ 34

Välja enheter för distans och hastighet__________________________________ 35

  Välja höjdmått _____________________________________________________ 35  Välja enhet för XTE _________________________________________________ 35  Välja djupmått _____________________________________________________ 36  Inställning av larm __________________________________________________ 36  Definiera norreferens ________________________________________________ 38  Välja Hastighetsfilter ________________________________________________ 38

6. Närma dig en waypoint och följa en rutt__________________39

GoTo-skärm nr. 1 _______________________________________________________ 39

GoTo-skärm nr. 2 _______________________________________________________ 46

Waypointsmeny_________________________________________________________ 48

Rutt- och spårmeny______________________________________________________53

Aktivitetsfält _______________________________________________________ 39

  Välja visningsläge: kompass, 3D-väg, radar eller data ______________________ 43  Konfigurerbara rutor ________________________________________________ 46  Aktiv waypoint _____________________________________________________ 46



Waypoint nr. 1 _____________________________________________________ 47

 Waypoint nr. 2 _____________________________________________________ 47  Distans ___________________________________________________________ 47  Bäring____________________________________________________________ 48



Waypointlista ______________________________________________________ 48

 Skapa en waypoint__________________________________________________ 50  Skapa en waypoint med hjälp av dess polära koordinater ___________________ 52  Radera alla waypoints _______________________________________________ 53  Kontrollera mängden använt waypointminne _____________________________ 53



Ruttlista __________________________________________________________ 54

 Skapa en rutt ______________________________________________________ 55  Radera alla rutter___________________________________________________ 57  Kontrollera det utnyttjade ruttminnet ___________________________________ 57  Spårlista __________________________________________________________ 57  Aktivera Home-funktionen____________________________________________ 60  Välja spårintervall __________________________________________________ 60

7. Hitta din position och kurs____________________________ 61

Plotterskärm nr. 1 ______________________________________________________ 61

Plotterskärm nr. 2 ______________________________________________________ 65

Plottermeny ___________________________________________________________ 65

Visad information___________________________________________________ 61

  Centrera skärmen på en waypoint _____________________________________ 62  Använda zoom _____________________________________________________ 62  Använda markörläge ________________________________________________ 63  Avaktivering av kortvisning ___________________________________________ 64



Konfigurerbara rutor ________________________________________________ 65

 Plotterruta ________________________________________________________ 65  Aktiv waypoint _____________________________________________________ 65



Välja positionsbestämning____________________________________________ 66

 Visa Norr _________________________________________________________ 66  Visa zoomskalan ___________________________________________________ 66  Visa direktlinjen ____________________________________________________ 66  Visa rörlig linje_____________________________________________________ 67  Visa waypoints_____________________________________________________ 67  Waypoint namndisplay_______________________________________________ 67  Aktivera läget Overzoom _____________________________________________ 67

8. MapSend BlueNav-kort ______________________________ 68

Kortmeny _____________________________________________________________ 68

Välja kortets visningsläge ____________________________________________ 68

  Visa djupkonturer___________________________________________________ 68  Visa färgade djupkonturer____________________________________________ 69  Visning av ljussektorer_______________________________________________ 69  Visa ljudpunkter____________________________________________________ 69  Visa navigationshjälpmedel ___________________________________________ 69  Visa namn ________________________________________________________ 69  Välja färgpalett ____________________________________________________ 70

9. Använda Man Överbord (MOB) och Mark-funktionen________ 71

 Välj enbart MOB-läge eller Mark- och MOB-läge___________________________ 71  Aktivera Mark-funktionen_____________________________________________ 71  Aktivera Man Överbord-funktionen _____________________________________ 73

10. Installera ett SD Card och överföra filer _________________ 74

Installera ett SD Card____________________________________________________ 74 Överföring av filer till och från ditt SD Card __________________________________ 74

11. Använda Navigationssimulatorn _______________________ 76

12.

Använda FX324 MAP i slavläge _________________________77

13. Använda FX324 MAP i DGPS-läge _______________________78

Använda FX324 MAP med en DF300 MLR differentialmottagare ___________________78

Använda FX324 MAP-mottagaren med en annan typ av DGPS-mottagare ___________81

Anslutning av DF300-mottagaren ______________________________________ 78

  Konfigurering av den seriella utgångsporten______________________________ 78  Konfigurering av den seriella ingångsporten______________________________ 79  Konfigurera DF300 från FX324 MAP ____________________________________ 79

14. Installationsrekommendationer ________________________82

Installera och ansluta mottagaren __________________________________________ 82

Installera en extern antenn________________________________________________85

Installation ________________________________________________________ 82

  Anslutning ________________________________________________________ 84

15. Appendix__________________________________________86

Ordlista över viktigare termer______________________________________________ 86 Automatisk omkoppling till nästa waypoint i en rutt ____________________________ 89 Version och serienummer _________________________________________________90 Digital utsignal och NMEA digital insignal_____________________________________ 90



Enkelt NMEA 180 format (för autopilot) _________________________________ 90

 COMPLEX NMEA 182 eller NMEA 180 ___________________________________ 90  NMEA 183_________________________________________________________ 91  Digital ingång och utgång för waypoints, rutter och spår___________________ 100

16. FX324 MAP och FX324 MAP Color tekniska specifikationer____103

 Huvudfunktioner___________________________________________________ 103  Kortläsarfunktion __________________________________________________ 104  Allmän karaktäristik ________________________________________________ 105

17. Garanti __________________________________________107

BEGRÄNSAD GARANTI FÖR THALES NAVIGATION MAGELLANPRODUKTER_________ 107 Europa, Mellanöstern, Afrika______________________________________________ 107 Nordamerika __________________________________________________________ 112

1. Inledning

FX324 MAP™ är en GPS-mottagare med 12 parallella kanaler och integrerad antenn. Den utnyttjar signaler från NAVSTAR GPS- (Global Positioning System) konstellationen och signaler från WAAS- och EGNOS-satellitsystemen när dessa är i drift. FX324 som är utvecklad för båtar ger hög noggrannhet, kontinuerlig täckning och global tillgänglighet.

Viktigt! Denna apparat får bara användas som navigationshjälpmedel och

får inte under några omständigheter ersätta traditionella navigationsmetoder. Användning av och inkoppling till en perifer navigationsanordning befriar under inga omständigheter den sjöfarande från skyldigheten att vara försiktig och hela tiden hålla utkik.

FX324 MAP är dock utrustad med mångsidig programvara som förser dig med all information som är nödvändig för att kunna navigera och den är ändå mycket enkel att använda. Dess 8 funktionsskärmar och 8 tillhörande menyer finns hela tiden tillgängliga med hjälp av knapparna för direktåtkomst.

FX324 MAP är också en högpresterande kortläsare som använder MapSend® BlueNav™ -kort, den nya generationens marina sjökort från Magellan®. Dessa vektorkort ger en kortliknande presentation och en enastående noggrannhet. Korten kan laddas in med hjälp av SD Cards som också gör det möjligt att överföra filer som t.ex. waypoints eller ruttlistor.

Obs! Denna anmärkning gäller både modellen FX324 MAP och FX324

MAP Color. Grundnamnet FX324 MAP används alltid när egenskaper eller beskrivningar gäller för båda modellerna.

2. Inledning till FX324 MAP

FX324 MAP är otroligt enkel att använda. Detta avsnitt ger dig möjlighet att bekanta dig med apparaten och vi rekommenderar att du läser det noga innan du använder utrustningen.

Apparatens utseende

 Allmän vy av apparaten: Front

LCD-skärm

Fäste

Direktåtkomstknappar

Integrerad antenn

SD Card- läsare

Alfanumerisk

knappsats

 Allmän vy av apparaten: Baksida

Ratt

Bricka

Extern

Ström/datakabel

antenn

Ström Till och Från

 Ström Till

Tryck på knappen PWR för att sätta igång GPS-mottagaren. Du hör en ljudsignal och följande skärm visas:

Obs! Första gången som du använder FX324 MAP visas en

mellanskärm där du ombes välja språk. Se Första gången du använder FX324 MAP.

Efter några sekunder visas följande varningsmeddelande:

Tryck på Enter för att visa positionsskärmen.

Positionen visas efter ett par minuter, vilket är den tid det tar att göra den första beräkningen.

Första gången som du använder din FX324 MAP måste du göra ett antal konfigurationsinställningar för att informationen skall visas i det format du vill.

Se Första gången du använder FX324 MAP.

 Från

För att stänga av GPS-mottagaren, håll PWR-knappen intryckt i fyra till fem sekunder. En nedräkning visas tills apparaten stängs av.

Tabell med knappar och deras funktioner

Knapp Funktion Anm. PWR Sätter igång och stänger av apparaten

och används för att ställa in bakgrundsbelysning och kontrast (gäller endast FX324 MAP)

Pos Visar positionsskärmen där du kan läsa

viktig information som om din position.

Nav Visar navigationsskärmen där du kan se

din hastighet och kurs över grund.

GoTo Visar GoTo-skärmen som leder dig mot

en waypoint och gör det möjligt för dig att följa en rutt.

Plot Visar Plotter-skärmen som gör att du kan

följa positionen och rutten på sjökortet.

0-9 Knappsats med vars hjälp du kan mata

in alfanumeriska värden.

Z- (7) Håll denna knapp intryckt när du

befinner dig i plotterfunktionen för att zooma utåt.

Z+ (9) Håll denna knapp intryckt när du

befinner dig i plotterfunktionen för att zooma in.

Zoom (8) Tryck på denna knapp för att välja

zoomskala från en lista eller aktivera det automatiska zoomläget när du befinner dig i plotterfunktionen.

 (5) Håll denna knapp intryckt när du

befinner dig i plotterfunktionen för att välja en waypoint och centrera den på skärmen.

Tryck på knappen i 4 till 5 sekunder för att stänga av apparaten. Tryck kort på knappen för att ställa in kontrast och bakgrundsbelysning på skärmen. Tryck på knappen en andra gång för att visa den andra positionsskärmen. Tryck på knappen en andra gång för att visa den andra navigationsskärmen. Tryck på knappen en andra gång för att visa den andra GoToskärmen. Tryck på knappen en andra gång för att visa den andra Plotterskärmen. Håll nere knappen för att komma åt knappsatsen med alfabetet. Om du till exempel håller ner knappen med 2:an så visas bokstäverna a, b och sedan c. Gör det också möjligt att ändra zoomskalan i GoTo-3D-vägläge.

Gör det också möjligt att ändra zoomskalan i GoTo-3D-vägläge.

Markör (2) Håll denna knapp intryckt när du

befinner dig i plotterfunktionen för att aktivera / avaktivera markörläge.

Menu Visar menyerna som låter dig

konfigurera apparatens inställningar.

Esc Skickar tillbaka dig till föregående skärm. Enter Låter dig välja en aktivitet eller mata in

data. Gör att du kan förflytta dig mellan olika skärmar och menyer och också flytta markören på kortet.

Obs! Med hjälp av Alternativ 2 i Installationsmenyn kan du aktivera

eller avaktivera ljudsignaler för knapptryckning.

Om du trycker på Menu medan du befinner dig i Positions-, Navigations-, GoTo- eller Plotterskärmarna visas motsvarande meny automatiskt.

Skärmintroduktion

 Navigera genom skärmar och välja alternativ

Knappen gör det möjligt för dig att navigera intuitivt genom de olika skärmbilderna och menyerna. Med den kan du röra dig genom varje skärmbildsområde och gå från en flik till en annan och välja olika aktiviteter eller inställningar.

Knappen Esc avbryter ett val eller skickar dig tillbaka till föregående skärm.

Välja ett alternativ i en meny

Tryck på Menu för att komma åt de olika menyerna hos FX324 MAP. Alla menyer presenteras på en flik och de tillgängliga alternativen för varje meny är numrerade från 1 till 8. De som kan väljas är de som har en mörk nummerbakgrund (mörkblå för FX324 MAP Color). Ikonerna eller värdet jämte siffran visar den aktuella inställningen för det alternativet.

Exempel: I Rutt/Spår-menyn nedan kan alternativ 5-Spårlista väljas, men

inte aktivitet 1-Ruttlista. Alternativ 6-Home-funktion är för närvarande inaktiv och alternativ 7-Spårintervall är inställd på 0,25 avståndsenheter.

Om du vill välja ett alternativ måste du:

- visa menyerna genom att trycka på Menu

- välja den önskade menyn genom att använda pilarna Ż och Ź på knappen

- ange siffran för alternativet på den alfanumeriska knappsatsen. Beroende på det alternativ som du valt kan du antingen:

- mata in ett värde med den alfanumeriska knappsatsen

- gå till en bläddringslista för att välja det önskade värdet, eller

- gå till en ny skärm.

Obs! Tryck på Esc om du vill gå tillbaka till föregående skärm.

Välja en aktivitet

De aktiviteter som kan väljas visas i svart (röd eller mörkblå för FX324 MAP Color). För att välja ett kommando, markera ikonen eller texten för denna med hjälp av knappen

Exempel: På skärmbilden GoTo nedan kan aktiviteten

funktionen GoTo väljas eftersom ikonen visas i svart (röd för FX324 MAP Color), men du kan inte välja aktiviteten nästa waypoint.

och tryck Enter.

» - Aktivera

À - Gå till

Exempel: På skärmbilden GoTo nedan kan aktiviteten Skapa en waypoint

väljas eftersom texten visas i svart (mörkblå för FX324 MAP Color), men aktiviteten Rutt kan inte väljas.

 Interaktivt fönster

Många av funktionsskärmsrutorna har symbolen . Denna symbol visar att rutan inte är en enkel visningsruta utan att den är antingen:

- en ruta med konfigurerbara inställningar

- en datainmatningsruta

- en valruta, eller

- en punkt där du kan komma åt en annan skärm.

Välja den information som visas i den konfigurerbara rutan

De rutor i Positions-, Navigations-, GoTo- och plotterskärmarna som har symbolen  är konfigurerbara. De har en lista där du kan välja det visade informationsslaget.

Exempel: I GoTo-skärmen nedan kan information om hastighet,

genomsnittshastighet och kurs ersättas av annan information vald från bläddringslistan.

Om du vill ändra vad som visas i en konfigurerbar ruta, välj rutan med knappen

och tryck på Enter. Bläddra igenom listan med och välj den

information du vill visa och tryck sedan på Enter. Displayen uppdateras med den nya typen av information.

Exempel: I GoTo-skärmen nedan visas tiden istället för kursen.

De konfigurerbara rutorna kan visa följande information:

Hastighet Hastighet över grund. Medelhastighet Genomsnittshastighet över grund. Maxhastighet Maxhastighet över grund. Fart till destination Den fart med vilken du närmar dig

destinationswaypointen, kallas också VMG (Velocity Made Good).

Drifthastighet Den hastighet med vilken din båt driver relativt

destinationen. Bokstaven R (höger) eller L (vänster) anger i vilken riktning din båt driver.

Kurs Vinkeln mellan kursriktning och

referensriktning norr. Kursen över grund uppdateras hela tiden.

Bäring Vinkel i grader mellan din aktuella position och

positionen för destinationen. Detta är kursen du skall hålla för att nå destinationen.

Kurskorr. Korrektion som måste göras av kursen för att

kunna navigera till destinationen. Bokstaven R (höger) eller L (vänster) anger riktning för den kurskorrigering som måste göras.

Aterst. tid Uppskattad återstående tid för att nå

destinationen.

Aterst. tid t. sen. Wpt Uppskattning av den tid som återstår för att nå

den sista waypointen i den aktiva rutten.

Tripptid Den tid som resan tagit sedan räknaren senast

nollställdes.

Ankomst tid Den uppskattade tidpunkten när båten väntas

nå destinationswaypointen.

Ank. tid senaste Wpt Uppskattad tidpunkt då båten väntas nå den

sista waypointen i den aktiva rutten.

Tid Lokal tid. Kronometer Visar kronometern. Nedräknare Visar nedräkningen. Distans till Wpt Kvarvarande distans till destinationen. Distans till sista waypoint Avstånd att färdas till sista waypoint på den

aktiva rutten.

Färdsträcka hittills Den sträcka som båten redan tillryggalagt. Odometer 1 Avståndsräknare 1. Odometer 2 Avståndsräknare 2. XTE Förkortning för Cross (X) Track Error. Visar

avståndet mellan båtens nuvarande position och en rak linje mellan startpunkten och destinationswaypointen. Bokstaven R (höger) eller L (vänster) visar huruvida båten befinner sig till höger eller vänster om den raka linjen mellan startpunkten och destinationen.

CPE Förkortning för Circle of Probable Error. Visar

radien för den cirkel som innehåller 50% av de positioner som beräknats av GPS:en.

Höjd Din höjd. Vattennivå Vattendjupet i den valda hamnen. Batterispänning Spänningen hos det batteri som GPS:en är

inkopplad till.

Obs! När du väljer en typ av data att visa, gäller detta val endast för den

aktuella skärmen. Exempel: inställningen av den konfigurerbara rutan i Positionsskärm 1 är oberoende av inställningen av den konfigurerbara rutan i Navigationsskärm 1.

Inställning av lokal tid eller datum (tidvattens- eller strömberäkning)

Du kan mata in nya värden i de datum- och tidrutor som har symbolen . Timmar, minuter, dagar och år matas in i europeiskt format (dd/mm/åå)

med hjälp av den alfanumeriska knappsatsen och månader väljs med pilarna  och  på knappen

Pilarna  och  på knappen låter dig flytta från ett fält till ett annat. Du måste trycka på Enter för att mata in en ny tid eller datum.

Exempel: Tryck på Enter i datumrutan. Fönstret visas i grått (ljusblått för

(FX324 MAP Color) och markören är ställd så att du kan skriva in

ett nytt datum. Skriv in datumet med den alfanumeriska knappsatsen. Välj månad med  och  på knappen Gå till årsfältet med  på knappen Skriv in årtalet med den alfanumeriska knappsatsen. Mata in datumet genom att trycka på Enter.

Välja ett värde från listan.

I de rutor som har symbolen  kan du välja ett värde från en lista eller en hierarki av listor.

Exempel: Tryck på Enter i Hamnrutan (Pos Æ Pos Æ TIDV.). Markera

önskat värde och tryck på Enter i var och en av de listor som visas

efter varandra.

Komma åt en annan skärm

I vissa rutor indikerar symbolen  ett ställe varifrån du kan komma åt en annan skärm.

Exempel: Välj Nedräknarrutan från den andra Navigationsskärmen (

Nav Æ Nedräknare Æ Enter

). En extra skärm visas där du kan

Nav Æ

konfigurera och börja en nedräkning.

Obs! Tryck på Esc om du vill gå tillbaka till föregående skärm.

 Tabell med huvudaktivitetsikoner och deras funktioner

De flesta aktiviteter symboliseras med ikoner. Markera en ikon med knappen

och tryck på Enter om du vill välja en aktivitet.

Obs! En aktivitet vars ikon visas i svart kan väljas (röd för FX324 MAP

Color). En aktivitet vars ikon visas i grått (ljusblått för FX324 MAP Color) kan inte väljas.

Aktivitetsikon Funktion Anm.

Â Ã Ä

Å »

À

Á

È

 Ê

Ë Ì

Ï

¾

Í

Î

¼

½

¿



Spara Visa listan Visa listor med waypoints eller rutter Redigera Låter dig redigera en waypoint eller

rutt

Radera eller återställ Aktivera funktionen GoTo

Waypoint eller funktionen Rutt Gå till nästa waypoint i den aktiva rutten Avaktivera GoTofunktionen eller stoppa nedräkningen Ändra displayläge på GoTo-skärmen

Gå tillbaka en rutt Lägga till en waypoint i

slutet av en rutt Infoga en waypoint i en rutt

Ta bort en waypoint från en rutt Omvandla ett spår till en rutt Göra ett spår synligt på Plotterskärmen Flytta uppåt i en lista Välj denna ikon och tryck på Enter

Flytta neråt i en lista Välj denna ikon och tryck på Enter

Ankarlarm Det här larmet aktiveras automatiskt

XTE-larm Är markerad i Navigationsmenyn när

Fartlarm Är markerad i Navigationsmenyn när

Börja nedräkningen

Den symboliserar också Ankomstlarm i Navigationsmenyn

Tryck på Enter upprepade gånger för att visa de 4 lägena i tur och ordning: Kompass, 3D-väg, Radar och Data

om du vill flytta upp en rad i en lista

om du vill flytta ner en rad i en lista

och är alltid markerat på Navigationsmenyn

larmet är aktiverat





 Förkortningstabell för måttenheter

FX324 MAP låter dig välja de måttenheter som du vill använda. Dessa måttenheter förkortas på följande sätt:

Förkortning Måttenhet Anm.

H Tid KHz Kilohertz

MH Engelska mil per timma KT Knop 1 nautisk mil/timma

GR Grad N Norr E Öster W Väster S Söder

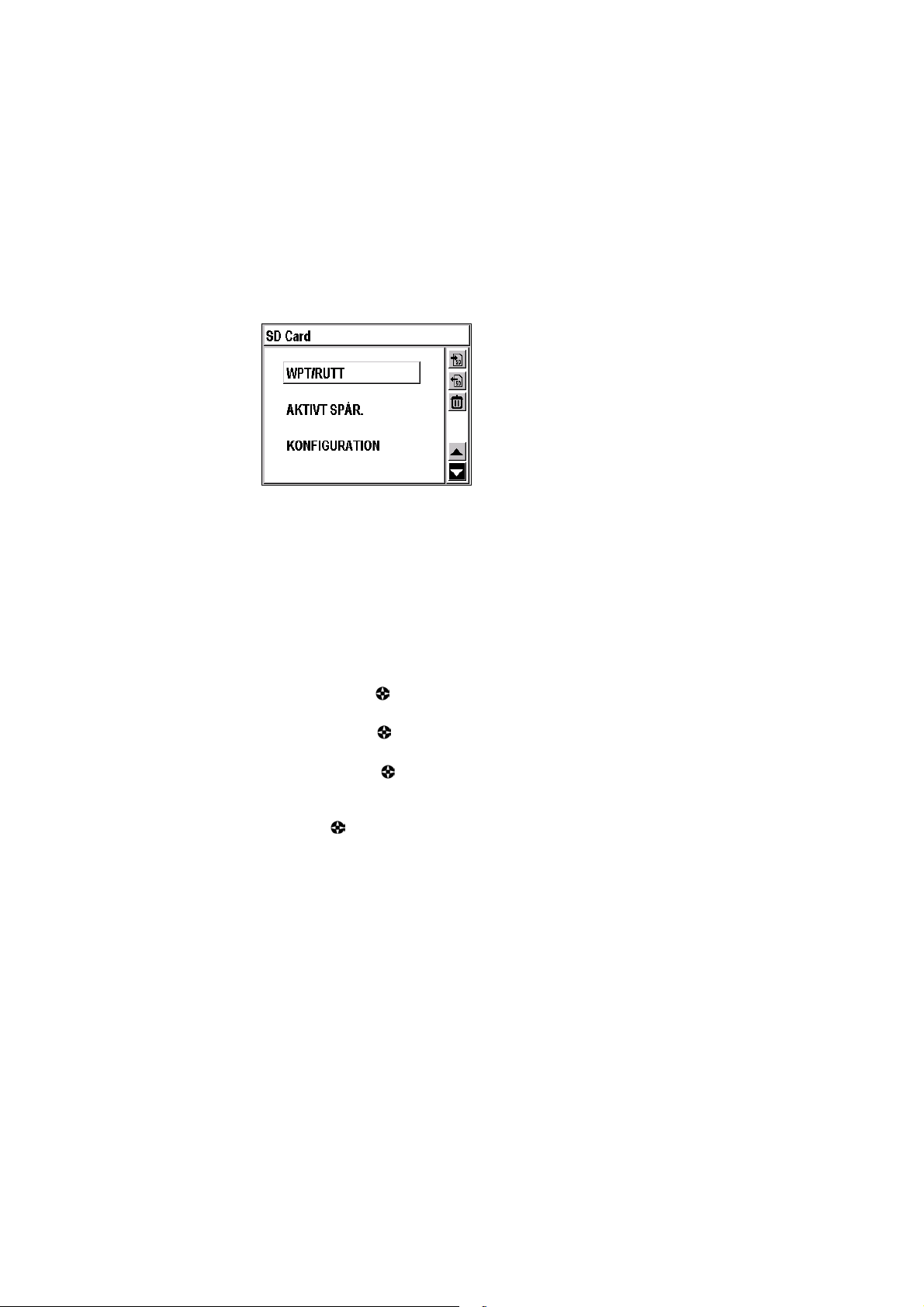

Överföra en fil till ett SD Card Överföra en fil från ett SD Card

Fot 0,3048 meter

Kilometer

Kilometer per timma

Meter

Engelsk mil 1609 meter

Nautisk mil 1852 meter

Grader

Reglering av skärmkontrast och bakgrundsbelysning

Du kan reglera skärmkontrast och bakgrundsbelysning på FX324 MAP. Tryck på PWR kort för att visa följande ruta:

Bakgrundsbelysning

Välj ljusinställning med  och  på knappen Välj sedan önskad nivå hos bakgrundsbelysningen med  och  på

Fältets bortre vänstra del representerar den lägsta och delen längst till höger den högsta bakgrundsbelysningen.

Obs! Den optimala displayen för FX324 MAP Color uppnås efter några

minuter.

Skärmkontrast (det här alternativet finns inte för FX324 MAP Color)

Välj kontrastinställningsfältet med  och  på Välj därefter den önskade kontrastnivån med  och  på knappen

Fältets vänstra del motsvarar den största kontrasten och den högra delen motsvarar den lägsta kontrastnivån.

Tryck på Esc för att återgå till föregående skärm.

3. Första gången du använder FX324 MAP

När du använder FX324 MAP allra första gången behöver du göra några konfigurationsval och skriva in viss nödvändig information så att din GPS visar informationen i ett passande format.

Val av displayspråk

Första gången du använder FX324 MAP visas följande fönster som låter dig välja önskat displayspråk.

Bläddra genom listan med knappen och välj det önskade språket genom att trycka på Enter.

Det språk som informationen visas på kan ändras när som helst.

Menu Æ Fliken INST Æ 6-Språk

Välj önskat språk från den bläddringsbara listan och tryck på Enter. Skärmen hos din FX324 MAP visas nu på det valda språket.

Obs! Språkvalet påverkar inte vilka de använda måttenheter eller andra

parametrar som används.

Inställning av lokal tid

FX324 MAP använder UTC-tid som automatiskt och konstant uppdateras av satelliterna den tar emot signalerna ifrån. Du måste ställa in den lokala tiden om du befinner dig i en annan tidszon än UTC-tidszonen.

Menu Æ Fliken POS Æ 2-Lokal tid

Skriv in den lokala tiden med den alfanumeriska knappsatsen och tryck på Enter.

Se Inställning av lokal tid eller datum. Obs! Lokaltiden måste skrivas in i 24-timmarsformat.

Välja måttenheter

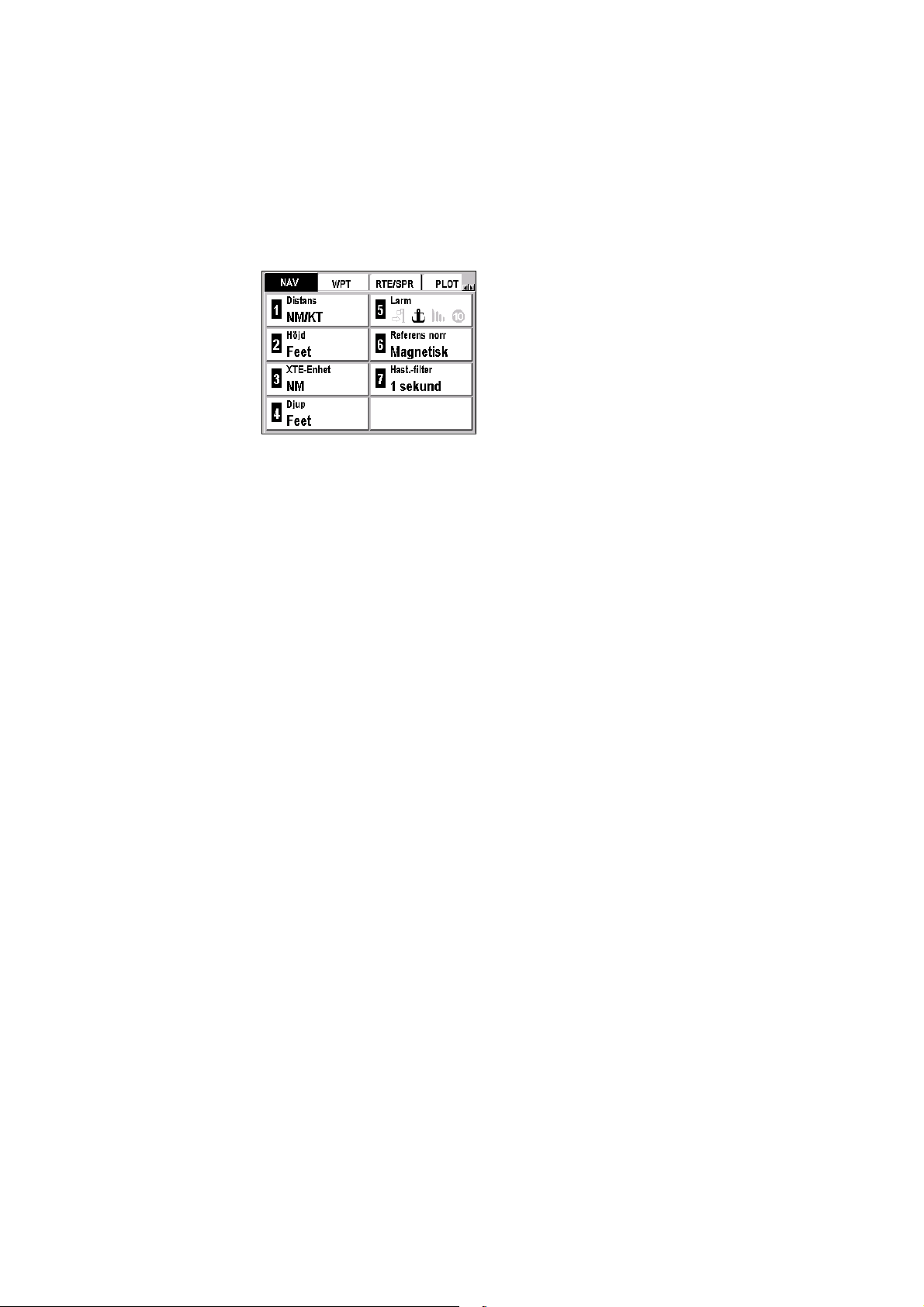

Med hjälp av Navigationsmenyn kan du välja måttenheter som används för att visa den information du behöver för att navigera:

- enhet för avstånd och hastighet

- enhet för höjd (altitud)

- enhet för XTE

- enhet för djup

Se tabellen med förkortningar av måttenheter. Obs! För var och en av dessa enheter visas den aktuella inställningen.

 Enhet för distans och hastighet

Om du vill ändra enheten för distans och hastighet:

Menu Æ Fliken NAV Æ 1-Distans

Tillgängliga måttenheter innefattar:

KM/KMH Kilometer och kilometer per timma NM/KT Nautisk mil (sjömil) och knop MI/MPH Engelska mil och engelska mil per timme

Välj en enhet från listan och tryck på Enter.

 Höjdmått

Om du vill ändra enheten för höjdmåttet:

Menu Æ Fliken NAV Æ 2-Höjd

Tillgängliga måttenheter innefattar:

Meter Feet Fot (0,3048 meter)

Välj en enhet från listan och tryck på Enter.

 XTE-enhet

Om du vill ändra enheten för mätning av XTE:

Menu Æ Fliken NAV Æ 3-XTE-Enhet

Tillgängliga måttenheter innefattar:

KM Kilometer NM Nautisk mil MI Engelsk mil

Välj en enhet från listan och tryck på Enter.

 Djupmått

För att ändra måttenhet för vattendjup i hamnarna och på korten:

Menu Æ Fliken NAV Æ 4-Djup

Tillgängliga måttenheter innefattar:

Meter Feet Fot (0,3048 meter)

Välj en enhet från listan och tryck på Enter.

Val av sorten för geografiska koordinater

Du kan välja koordinatsystemet som används för att visa din position.

Menu Æ Fliken POS Æ 3-Koordinater

De tillgängliga koordinatsystemen innefattar:

00º00,000’ Latitud och longitud i tusendels minuter 00º00,0000’ Latitud och longitud i tiotusendels minuter 00º00’00,0’’ Latitud och longitud i sekunder

00.00000GRD Position i grader UTM Position i UTM Lamberts Position i Lambert 1 British G. Position i British Grid Irish G. Position i Irish Grid Swiss G. Position i Swiss Grid German G. Position i German Grid Swedish G. Position i Swedish Grid Finnish G. Position i Finnish Grid USER Användarformat

Välj ett koordinatsystem från listan och tryck på Enter.

Obs! Du kan skapa ditt eget användarformat. Se Val av sorten av

geografiska koordinater i Positionsmenyn.

Val av kartdatum

Du kan välja formatet som motsvarar det kort du använder.

Menu Æ Fliken POS Æ 4-Kartdatum

Använd denna funktion för att försäkra dig om att den position du befinner dig i på sjökortet matchar den position som visas av din GPS.

Välj ett kartdatum från listan med 76 olika format och tryck på Enter. Välj formatet WSG84 om du är osäker på vilket format du skall välja.

Obs! Du kan också skapa ditt eget användarformat. Se Val av kartdatum

i Positionsmenyn.

Återställ Standardinställningar

Du kan när som helst återgå till standardparametrar och inställningar för din FX324 MAP.

För att återställa inställningarna på din FX324 MAP så som de var första gången du använde den.

Menu Æ Fliken INST Æ 7-Standardinställning

Markera Ja och tryck Enter för att godta varningsmeddelandet och återställa standardinställningarna eller markera Nej och tryck Enter för att avbryta.

4. Avläsning av positionen

De två Positionsskärmarna visar all väsentlig information beträffande den aktuella positionen.

Obs! Om du använder GPS:en för första gången, se Använda FX324

MAP för första gången.

Positionsskärm nr. 1

Denna skärm kan visas när som helst genom att trycka på knappen Pos en eller två gånger. Den visar den viktigaste informationen om din position, kurs och hastighet.

Exempel: Skärmen nedan visar positionen i det valda koordinatsystemet,

hastigheten, kursen över grund, CPE, datum och lokal tid.

Satellitsymbolen betyder att positionen har matats in och

beräknats. Symbolen  indikerar en konfigurerbar ruta.

Obs! Tryck på knappen Pos igen om skärmen som visas efter att du

tryckt på knappen Pos är annorlunda.

 Koordinater

Koordinaterna uppdateras hela tiden. De visas i det valda koordinatsystemet.

Se Positionsmeny om hur man byter koordinatsystem.

Ett varningsmeddelande visas när din GPS inte kan bestämma din position. Den anger den senaste kända positionen och när den beräknades.

 Hastighet

Hastigheten över grund visas med den valda måttenheten. Bindestreck visas när din position inte har beräknats.

Se Navigationsmeny om hur du ändrar måttenheter och ställer in hastighetsfiltret

 Kurs

Din kurs över grund, relativt den valda norreferensen uttrycks i grader. Den uppdateras hela tiden och kan endast beräknas när du rör dig. Streck visas när du inte rör dig.

 Konfigurerbar ruta

Informationen som visas i denna ruta kan modifieras. Välj rutan med

Välj den typ av data som önskas och tryck på Enter. Skärmen uppdateras.

Se Välja information som visas i den konfigurerbara rutan.

 Datum och tid + satellitsymbol + WAAS/EGNOS/MSAS-

och tryck på Enter. En lista med tillgängliga data visas.

symbol

Datum och lokal tid visas alltid. Satellitsymbolen betyder att FX324 MAP har beräknat positionen.

Obs! Du kan titta på vilka satelliter som använts för beräkningen av

positionen när som helst. Se Positionsmenyn.

Symbolen W visas när GPS:en fungerar i WAAS/EGNOS/MSAS-läge. Symbolen S visas när GPS:en körs i simulatorläge. Symbolen D visas när GPS:en körs i differentialläge.

Positionsskärm nr. 2

Denna skärm har fyra flikar. EPHEmeris, TIDVatten, STRÖM och HDR. Den kan visas när som helst genom att trycka på knappen Pos en eller två gånger.

Obs! Denna skärm visar alltid den flik som granskades senast.

 Fliken Ephemeris

Denna flik visar tiderna för solens upp- och nedgång, månens upp- och nedgång för en vald dag och plats.

Exempel: Nästa skärmbild visar soluppgång och solnedgång, månuppgång

och månnedgång för den 16:e augusti 2002 för din position.

Val av annat datum

Position Æ Fliken EPHEmeris Æ Datum Æ Enter

Mata in önskat datum och tryck sedan på Enter.

Se Inställning av lokal tid eller datum.

Val av annan plats

Position Æ Fliken EPHEmeris Æ Läge Æ Enter

Välj aktuell position, en waypoint i din lista eller en hamn i det inladdade kortet.

Se Välja ett värde från en lista och ladda ett MapSend BlueNav-kort.

 Fliken Tidvatten

Den här fliken visar tider för flod och ebb, vattenhöjd och koefficienter för valt datum och hamn (koefficienterna finns endast för interna franska hamnar). De vattenhöjder som visas är de som är högre än vattenhöjden vid den Lägsta astronomiska tidvatten. Observera att de här värdena endast ger ungefärlig information och kan variera efter väderförhållanden.

Exempel: Skärmen nedan visar tidvattenstiderna, koefficienterna och

vattendjupet den 16 augusti i hamnen i Dieppe. Kockan 12.50 pm

(tid för ebb) är vattenhöjden i hamnen 06.51 fot över vattenhöjden

vid Lägsta astronomiska tidvatten.

Obs! Vattendjupen uttrycks i den valda måttenheten. Se

Navigationsmenyn om du vill ändra måttenhet.

Val av datum

Position Æ Fliken TIDVatten Æ Datum Æ Enter

Mata in önskat datum och tryck sedan på Enter.

Se Inställning av lokal tid eller datum.

Val av hamn

Position Æ Fliken TIDVatten Æ Hamn Æ Enter

Välj Intern för att välja en hamn i listan med 896 hamnar världen runt i din FX324 MAP:s minne eller välj MapSend BlueNav Port för att välja en hamn från det sparade kortet.

Se Välja ett värde från en lista och ladda ett MapSend BlueNav-kort.

Tidvisningen för hög- och lågvatten, vattendjup och koefficienterna uppdateras enligt det inmatade datumet och den valda hamnen.

Exempel: Från fliken TIDVatten i den andra Positionsskärmen kan du visa

tidvattenstider och vattendjup i hamnen Lorient den 20 augusti

2002.

Grafisk funktion (Diagr.)

Med hjälp av den grafiska funktionen (Diag.) kan du visa en bild med information om vattenhöjder de kommande 48 timmarna för den hamn och de datum du tidigare har valt. De vattenhöjder som visas är de som är högre än vattenhöjden vid den Lägsta astronomiska tidvatten.

Position Æ Fliken TIDVatten Æ Diagram Æ Enter

Exempel: På följande skärmbild visas vattenhöjden i hamnen i Lorient den

20:e augusti 2002 klockan 9:45 am som är 5,24 fot högre än vattenhöjden vid det Lägsta astronomiska tidvattnet.

Använd  och  på för att titta på vattendjupet i femtonminuters intervall över en 48 timmars period.

Använd  och  på

för att ställa in båtens djupgående.

Varning: Observera att de här värdena endast ger ungefärlig information

och kan variera efter väderförhållanden.

 Fliken STRÖM

Denna flik visar tidpunkten för den maximala strömmen, dess hastighet, dess vinkel (dvs. dess riktning) och tidpunkten för lugnt vatten vid ett datum och en plats vald från det laddade kortet.

Symbolen Symbolen Symbolen

indikerar maximala ström vid ökande tidvatten.

indikerar maximala ström vid minskande tidvatten.

visar tidpunkten för lugnvattnet innan strömmen vänder.

Exempel: Vid Saint Georges Channel station den 15:e augusti 2002, inträffar

den starkaste strömmen för stigande tidvatten klockan 7:02 och

7:36 p. Hastigheten är då 2 knop och vinkeln (dvs. dess riktning i

förhållande till rättvisande norr) är 197 grader. Den maximala

strömmen vid fallande tidvatten infaller kl. 00:36 och 13:02, dess

hastighet är 1,99 knop och vinkeln 14 grader. Tidpunkterna för

lugnvatten innan strömmen vänder visas i den sista kolumnen.

Obs! Strömmens hastighet uttrycks alltid i knop.

Val av annat datum

Position Æ Fliken STRÖM Æ Datum Æ Enter

Mata in önskat datum och tryck sedan på Enter.

Se Inställning av lokal tid eller datum.

Välja en annan station

Position Æ Fliken STRÖM Æ Station Æ Enter

Välj en station från det laddade kortet och tryck på Enter.

Se Välja ett värde från en lista och ladda ett MapSend BlueNav-kort.

Grafisk funktion (Diagr.)

Välj Diagr. för att visa en grafisk representation för strömmen ett visst datum och för en viss station.

Position Æ Fliken STRÖM Æ Diagram Æ Enter

Exempel: Kl. 20:15 kommer strömmen hos det stigande tidvattnet att ha en

hastighet på 00,51 knop och en vinkel (dvs. riktning) på 249 grader.

Den övre delen av diagrammet representerar strömmen vid ökande tidvatten. Den undre delen av diagrammet representerar strömmen vid sjunkande tidvatten. Linjen genom centrum vid 00:00 KT representerar lugnvattnet. Varje topp representerar maximal ström. Använd Ż och Ź på

för att flytta den vertikala linjen och läs informationen i fältet högst upp beträffande hastighet och vinkel för strömmen som uppdateras var 15:e minut.

 Fliken HDR (Sann bäringsrepeterare)

Du kan koppla in FX324 MAP till en sann bäringsgivare som t.ex. 3011 GPS Kompass från Thales Navigation. Om du har kopplat GPS:en till en kompass kommer fliken HDR att visa följande information. Fliken HDR kan man komma åt från den andra positionsskärmen.

- Rättvisande rubrik (True Head.)

- Rotationshastighet (ROT)

- Transversal hastighet (TGS)

- Longitudinell hastighet (LGS)

- Lutning

- Hastighet

- Kurs

- Antal synliga satelliter (Antal sat)

- Position

Obs! Se bruksanvisningen för den sanna bäringsgivaren för all

information beträffande denna anslutning. Om du kopplar in en 3011 GPS Kompass, måste du vara särskilt uppmärksam på avsnittet med rubriken “Anslutningar till MLR FX312 och FX412 PRO”. Diagram och instruktioner för anslutning av FX324 MAP är identiska.

Positionsmeny

Positionsmenyn kan visas direkt genom att trycka på Menu från vilken som helst positionsskärm eller genom att välja Menu och därefter fliken POS.

Fem alternativ finns.

Se Navigering genom skärmar och val av alternativ.

 Granska satelliter

Satellitalternativet ger dig information om från vilka satelliter GPS:en tar emot signaler liksom också noggrannheten hos den beräknade positionen vid varje tidpunkt.

Menu Æ Fliken POS Æ 1-Satelliter

Exempel: Skärmen nedan visar att GPS:en tar emot 10 satelliter. CPE är lika

med 2 meter och DOP är lika med 1,5. De två w-symbolerna betyder att GPS:en för närvarande tar emot två Waas eller Egnossatelliter. I exemplet nedan är mottagningskvaliteten inte

tillräckligt bra från satellit nummer 06 för att inkludera den i beräkningen av positionen.

Rutan till höger om skärmen representerar de tillgängliga satelliterna på himlen. Den yttre cirkeln representerar horisonten och den inre cirkeln symboliserar zenit. Ju närmare satelliten befinner den yttre cirkeln desto närmare horisonten befinner den sig och ju svårare är det att ta emot signalen. Ju närmare satelliten befinner sig den inre cirkeln, desto högre upp är den relativt horisonten och ju lättare är det att ta emot dess signal.

De två rutorna till vänster visar mottagningskvaliteten från varje satellit. När fältet är helt svart eller ifyllt till 3/4 höjd är satellitmottagningen perfekt.

Obs! Beroende på vilken tid på dagen det är varierar antal satelliter som

kan ses från en given plats normalt sett mellan 6 och 12. I genomsnitt finns 9 satelliter tillgängliga.

DOP (Dilution of Position) indikerar noggrannheten i positionsbestämningen. Den beror på läget hos satelliterna i förhållande till varandra. Ju närmare 1 DOP är, desto bättre är noggrannheten.

CPE (Circle of Probable Error) visar radien hos den cirkel som innehåller 50 % av positionerna som beräknats av GPS:en. Till exempel om din CPE är 2 meter, så är din position med en sannolikhet på 50% inom en radie på två meter från den beräknade positionen.

Obs! På grund av satelliternas position (alltid ovanför) är

noggrannheten i beräkningen av altituden ungefär hälften så bra som noggrannheten hos de horisontella beräkningarna.

 Inställning av lokal tid

FX324 MAP använder UTC-tid som automatiskt och konstant uppdateras av satelliterna som den tar emot signalerna ifrån. Du måste ställa in den lokala tiden om du befinner dig i en annan tidszon än UTC-tidszonen.

Menu Æ Fliken POS Æ 2-Lokal tid

Skriv in den lokala tiden med den alfanumeriska knappsatsen och tryck på Enter.

Se Inställning av lokal tid eller datum.

Obs! Lokaltiden måste skrivas in i 24-timmarsformat.

 Val av sorten för geografiska koordinater

Koordinatvalet låter dig ändra koordinatsystemet som används för att visa din position.

Menu Æ Fliken POS Æ 3-Koordinater

Listan med tillgängliga koordinatsystem visas.

00º00,000’ Latitud och longitud i tusendels minuter 00º00,0000’ Latitud och longitud i tiotusendels minuter 00º00’00,0’’ Latitud och longitud i sekunder

Välj ett koordinatsystem från listan och tryck på Enter. Du kan också skapa ditt eget format:

Menu Æ Fliken POS Æ 3-Koordinater Æ USER Æ Enter

Du kan mata in önskat värde för varje ruta med den alfanumeriska knappsatsen och trycka på Enter.

Obs! Du kan mata in + eller - tecken genom att hålla nere 1:an.

 Val av kartdatum

Kartdatumvalet låter dig ändra format på kortet beroende på vilket papperssjökort du använder. Använd denna funktion för att försäkra dig

om att den position du befinner dig i på sjökortet matchar den position som visas av din GPS.

Menu Æ Fliken POS Æ 4-Kartdatum

Välj ett kartdatum från listan med 76 olika format och tryck på Enter. Välj formatet WSG84 om du är osäker på vilket format du skall välja.

Du kan också skapa ditt eget format:

Menu Æ Fliken POS Æ 4-Kartdatum Æ USER Æ Enter

Du kan mata in önskat värde för varje ruta med den alfanumeriska knappsatsen och trycka på Enter.

Obs! Håll ned knapp 1 för att skriva in ett plus eller minustecken.

 Välja 2D- eller 3D-läge

FX324 MAP kan beräkna positionen i två dimensioner (latitud och longitud), eller i tre dimensioner (latitud, longitud och altitud).

2D/3D-lägesvalet låter dig välja det läge som du vill använda.

Menu Æ Fliken POS Æ 5-2D/3D Inst

Välj Auto och tryck sedan på Enter om du vill ha din position beräknad i 3 dimensioner så snart 5 eller fler satelliter är synliga.

Välj 2D och tryck på Enter om du vill att positionen alltid skall beräknas i två dimensioner. Rutan visas på nytt så att du kan mata in en fast höjd. Mata in höjden med den alfanumeriska knappsatsen och tryck på Enter.

Välj 3D och tryck på Enter om du vill att din position alltid skall beräknas i tre dimensioner även om färre än 5 satelliter syns.

Råd: När du använder apparaten för båtar välj då 2D-läget och skriv in

hur högt upp apparaten är i förhållande till havsnivån. Om du har en extern antenn skriv in hur högt upp antennen sitter i förhållande till havsnivån.

5. Läsa navigationsinformation

De två Navigationsskärmarna visar all väsentlig information beträffande din navigation: Fart och kurs över grund, tillryggalagd distans, XTE, osv.

Obs! Om du använder GPS:en för första gången, se Använda FX324

MAP för första gången.

Navigationsskärm nr. 1

Denna skärm kan visas när som helst genom att du trycker på knappen Nav en eller två gånger.

Exempel: Skärmen nedan visar farten i knop, kursen i grader, två

distansräknare i sjömil och ditt XTE i sjömil.

Obs! Om skärmen som visas ser annorlunda ut när du har tryckt på Nav,

tryck på Nav en gång till.

 Hastighet

Hastigheten över grund visas med den valda måttenheten.

Se Navigationsmeny om hur du ändrar måttenheter och ställer in hastighetsfiltret

 Kurs

Kursen över grund uttrycks i grader. Kursen kan bara beräknas när du rör dig. Om du inte rör dig visas streck.

 Odometer 1 och 2

Rutorna för Odometer 1 och Odometer 2 visar den tillryggalagda distansen i den valda måttenheten.

Se Navigationsmenyn om du vill ändra måttenhet.

Nollställning av räknare:

Navigation Æ Odom. 1 eller Odom. 2 Æ Enter

En bekräftelse visas. Välj Ja och tryck på Enter för att bekräfta att du verkligen vill nollställa räknaren eller välj Nej och tryck på Enter för att avbryta.

 Konfigurerbar ruta

Om du vill modifiera informationen som visas i denna ruta:

Navigation Æ Ruta Æ Enter

Listan med tillgänglig information visas. Markera den önskade informationstypen och tryck på Enter. Skärmen uppdateras.

Se Välja information som visas i den konfigurerbara rutan.

 Datum och tid + satellitsymbol + WAAS/EGNOS/MSAS-

symbol

Datum och lokal tid visas alltid. Satellitsymbolen betyder att FX324 MAP har beräknat positionen.

Obs! Du kan titta på vilka satelliter som använts för beräkningen av

positionen när som helst. Se Positionsmenyn.

Symbolen W visas när GPS:en fungerar i WAAS/EGNOS/MSAS-läge. Symbolen S visas när GPS:en körs i simulatorläge. Symbolen D visas när GPS:en körs i differentialläge.

Navigationsskärm nr. 2

Denna skärm kan visas när som helst genom att du trycker på knappen Nav en eller två gånger.

Exempel: Skärmen nedan visar maxhastigheten, en kronometer, en

nedräknare, medelhastigheten, tripptiden och färdsträcka hittills.

Obs! Om skärmen som visas ser annorlunda ut när du har tryckt på Nav,

tryck på Nav en gång till.

 Maxhastighet

Maxhastigheten visas i den valda måttenheten.

Se Navigationsmenyn om du vill ändra måttenhet.

Om du vill nollställa maxhastigheten:

Navigation Æ Maxhastighet Æ Enter

En bekräftelse visas. Välj Ja och tryck på Enter för att ställa tillbaka Maxhastigheten till noll eller välj Nej och tryck på Enter för att avbryta.

 Kronometer

Starta kronometern:

Navigation Æ Kronometer Æ Enter Æ Start

Stoppa kronometern:

Navigation Æ Kronometer Æ Enter Æ Stop

Återställa kronometern:

Navigation Æ Kronometer Æ Enter Æ Åtst

 Nedräknare

För att börja en nedräkning måste du först ställa in tiden och vid behov mellantider förutom larm:

Navigation Æ Nedräknare Æ Enter

Välj Alarm och tryck på Enter för att välja den typ av larm som du vill höra vid mellantider och vid slutet av nedräkningen. Tryck på Enter efter att du valt larmtypen.

Välj starttid och tryck på Enter för att ange den totala nedräkningstiden. Tryck på Enter efter att ha matat in tiden.

Välj delmål 1 och tryck på Enter för att mata in nedräkningstiden efter delmål nr. 1 nås. Tryck på Enter efter att du matat in tiden.

Välj delmål 2 och tryck på Enter för att mata in nedräkningstiden efter delmål nr. 2 nås. Tryck på Enter efter att du matat in tiden.

Välj ikonen

 och tryck på Enter för att börja nedräkningen.

Välj ikonen

 Genomsnittshastighet / Tripptid / Färdsträcka hittills

Genomsnittshastigheten visas med den valda måttenheten. Den beräknas från Tripptiden och Färdsträckan hittills som visas nedan.

Se Navigationsmenyn om du vill ändra måttenhet.

Om du vill nollställa genomsnittshastigheten:

Á och tryck på Enter för att stoppa nedräkningen.

Navigation Æ Medelhastighet Æ Enter

En bekräftelse visas. Välj Ja och tryck på Enter för att ställa tillbaka Maxhastigheten till noll eller välj Nej och tryck på Enter för att avbryta.

Obs! Nollställning av genomsnittshastigheten nollställer också

automatiskt tripptid och färdsträcka hittills.

 Datum och tid + satellitsymbol + WAAS/EGNOS/MSAS-

symbol

Datum och lokal tid visas alltid. Satellitsymbolen betyder att FX324 MAP har beräknat positionen.

Obs! Du kan titta på vilka satelliter som använts för beräkningen av

positionen när som helst. Se Positionsmenyn.

Symbolen W visas när GPS:en fungerar i WAAS/EGNOS/MSAS-läge. Symbolen S visas när GPS:en körs i simulatorläge. Symbolen D visas när GPS:en körs i differentialläge.

Navigationsmeny

Navigationsmenyn visas direkt genom att trycka på Menu från vilken navigationsskärm som helst eller genom att välja Menu och sedan fliken NAV.

Sju olika alternativ finns tillgängliga.

Se Navigering genom skärmar och val av alternativ.

 Välja enheter för distans och hastighet

Alternativet Distansmått låter dig välja enheter för att mäta distans och hastighet.

Menu Æ Fliken NAV Æ 1-Distans

Tillgängliga måttenheter innefattar:

KM/KMH Kilometer och kilometer per timme NM/KT Nautisk mil (sjömil) och knop MI/MPH Engelska mil och engelska mil per timme

Välj en enhet från listan och tryck på Enter.

 Välja höjdmått

Rutan för höjdmått låter dig välja enhet för mätning av höjd.

Menu Æ Fliken NAV Æ 2-Höjd

Tillgängliga måttenheter innefattar:

Meter Feet Fot (0,3048 meter)

Välj en enhet från listan och tryck på Enter.

 Välja enhet för XTE

XTE-enhetsrutan låter dig välja enhet för mätning av XTE.

Menu Æ Fliken NAV Æ 3-XTE-Enhet

Tillgängliga måttenheter innefattar:

KM Kilometer NM Nautisk mil MI Engelsk mil

Välj en enhet från listan och tryck på Enter.

 Välja djupmått

För att ändra måttenhet för vattendjup i hamnarna och på korten:

Menu Æ Fliken NAV Æ 4-Djup

Tillgängliga måttenheter innefattar:

Meter Feet Fot (0,3048 meter)

Välj en enhet från listan och tryck på Enter.

 Inställning av larm

Larmrutan låter dig konfigurera och aktivera eller avaktivera de olika larmen:

» ¼ ½ ¿

Obs! Ikonerna för aktiva larm visas i svart (mörkblå för FX324 MAP

Aktivera/avaktivera och konfigurera de olika larmen:

Ankomstlarm Ankarlarm XTE-larm Fartlarm

Color) på Navigationsmenyn. Ikonerna för inaktiva larm visas i grått (ljusblått hos FX324 MAP Color).

Menu Æ Fliken NAV Æ 5-Larm

Exempel: På skärmen nedan är Ankomstlarmet inställt för att larma 1,5

sjömil från ankomst-waypointen.

För varje typ av larm (med undantag för Ankarlarmet som alltid är aktivt) ange fältet Från/Till med hjälp av knappen en ny status från listan. Välj sedan distans eller hastighetsfältet och ställ in larmet med hjälp av och tryck på Enter för att ange önskat värde med den alfanumeriska knappsatsen. Tryck Enter igen för att validera det värde du har skrivit in.

och tryck Enter för att välja

Ankomstlarm

Ankomstlarmet varnar dig när du närmar dig destinationen eller att det är dags att byta aktiv waypoint i GoTo Rutt-läget.

Se Närma dig en waypoint eller följa en rutt.

Larmet ljuder när den återstående färdsträckan är mindre än det inställda värdet. Om du exempelvis ställer in ankomstlarmet att starta vid 1 mile, så börjar det ljuda när du kommer närmare än 1 mile från waypointen.

Obs! När detta inträffar flyttar sig GPS:en automatiskt till nästa

waypoint i en rutt. Om du till exempel ställer in ankomstlarmet att starta vid 1 mile, så blir waypoint n+1 aktiv när du kommer närmare än 1 mile från waypoint n. Se Närma dig en waypoint och Följa en rutt och Automatisk omkoppling till nästa waypoint i en rutt för detaljerad information om den automatiska omkopplingen till nästa waypoint i en aktiv rutt.

Ankomstlarmet avaktiveras automatisk när *Ankar-waypoint är aktiv.

Ankarlarm

Ankarlarmet varnar dig om att du har drivit bort från din *Ankar-waypoint (ankarens position). Den aktiveras automatiskt när *Ankare är aktiv waypoint.

Se Aktivera Mark-funktionen - Ankring.

Larmet startar när avståndet till *Ankar-waypoint är större än det angivna värdet.

XTE-larm

XTE är avståndet mellan båtens aktuella position och den raka linjen mellan startpunkten och destinationen. Larmet startar när XTE är större än det specificerade avståndet.

Fartlarm

Hastighetslarmet varnar dig om din hastighet sjunker under (Min. Till) eller stiger över (Max. Till) det angivna värdet.

Larmljud

När du har ställt in och aktiverat larmen kan du välja typ av ljudsignal. I larmsignalalternativet i Inst.-menyn kan du välja larmsignalernas typ och

varaktighet.

Menu Æ Fliken INST Æ 1-Larmsignal

Välj typ av signal från listan och tryck på Enter. Om du väljer alternativet Kontinuerlig fortsätter ljudsignalen tills du trycker på en knapp.

 Definiera norreferens

Bäring, kurs och kurskorrigering kan mätas med hänsyn till geografisk norr (rättvisande norr) eller magnetisk norr.

Alternativet referens norr låter dig välja rättvisande norr eller magnetisk norr.

Menu Æ Fliken NAV Æ 6-Referens norr

Välj rättvisande eller magnetisk och tryck på Enter.

 Välja Hastighetsfilter

Filtrering eller utjämning av hastighetsavläsningarna gör det möjligt att få en mer stabil visning. För en snabb båt (som t.ex. en motorbåt) bör du använda en kort konstant och för en långsammare båt (t.ex. en segelbåt) en lång konstant.

Hastighetsfilter låter dig välja vilket filter som skall appliceras.

Menu Æ Fliken NAV Æ 7-Hast.-filter

Välj en konstant från listan och tryck på Enter.

6. Närma dig en waypoint och följa en rutt

GoTo-skärmarna låter dig navigera mot en waypoint eller följa en rutt. Det finns fyra tillgängliga visningslägen: Kompass, 3D-väg, Radar och Data.

GoTo-skärm nr. 1

Denna skärm kan visas när som helst genom att trycka på knappen GoTo en eller två gånger. Den består av ett aktivitetsfält där du kan aktivera/avaktivera GoTo-funktionen, avancera till nästa waypoint i en rutt och välja det visningsläge du föredrar.

Exempel: Kompasslägesskärmen nedan visar kursen som följs och bäringen

för att komma till waypointen FASTNET. De tre konfigurerbara rutorna till vänster på skärmen visar hastigheten, bäringen och avståndet till waypointen.

Obs! Om skärmen som visas när du tryckt på knappen GoTo ser

annorlunda ut, tryck på GoTo en gång till.

Obs! Denna skärm visas alltid i det läge som senast användes.

 Aktivitetsfält

Med aktivitetsfältet som visas längst ner på skärmen kan du:

» / Á À

È

Obs! En ikon kan bara väljas om den visas i svart (röd för FX324 MAP

Aktivera funktionen GoTo Waypoint eller Rutt

Aktivera GoTo-funktionen:

Aktivera / Avbryt funktionen GoTo

Avancera till nästa waypoint i en rutt

Ändra visningsläge

Color).

GoTo Æ » Æ Enter

Välj ett alternativ från listan och mata in valet genom att trycka på Enter. Ikonen

Á ersätter automatiskt ikonen » så snart GoTo-läget aktiveras.

Obs! Vid användning för första gången fungerar funktionen GoTo bara

efter det att enheten har beräknat en positionsfix.

Waypoint

Välj denna aktivitet och tryck på Enter för att visa en lista över alla dina waypoints.

Välj en waypoint med knappen och tryck på Enter för att göra den till din destinationswaypoint. Namnet på den valda waypointen visas längst ner på skärmen.

Råd: Om du vill komma åt waypointen snabbt, kan du mata in den

första (eller de första) bokstäverna av namnet i det aktiva fältet. Listan uppdateras med alla waypoints som börjar med den eller de bokstäverna.

Närmaste waypoint

Välj denna aktivitet och tryck på Enter så visas en lista med de 8 waypoints som ligger närmast din aktuella position. Dessa 8 waypoints visas i ordning med ökande avstånd från din aktuella position.

Välj en waypoint med knappen din destinationswaypoint. Namnet på den valda waypointen visas längst ner på skärmen.

Skapa en waypoint

Välj denna aktivitet och tryck på Enter om du vill skapa en ny waypoint.

Se waypoint-menyn.

Rutt

Välj detta och tryck på Enter så visas en lista med alla dina rutter.

och tryck på Enter för att göra den till

Välj en rutt med

rutt. Namnet på första destination-waypoint i rutten visas längst ned på skärmen.

När du aktiverar en rutt antar din FX324 MAP att din nuvarande position är densamma som eller nära positionen för ruttens första waypoint (dvs. att din båt befinner sig vid ruttens början). Alltså är första destinationswaypoint inte ruttens första waypoint utan den andra. Om du befinner dig långt bort från första waypoint när du aktiverar rutten och du vill att den ska visas måste du först göra en GoTo Waypoint till din första waypoint och sedan aktivera rutten när du har kommit fram till denna.

I det följande exemplet består din rutt av tre waypoints: A, B och

och tryck på Enter för att göra denna rutt till din aktiva

C. Punkt X är din båts nuvarande position. När du aktiverar rutten är din destinations-waypoint samma som waypoint B och A är din startpunkt. Den prickade linjen XB beskriven färden till waypointlinjen och XZ är ditt XTE.

Om du vill åka igenom waypoint A måste du göra en GoTo

waypoint A och sedan aktivera rutten när du har nått waypoint A.

Obs! I ruttläge avancerar apparaten automatiskt till nästa waypoint när

distansen till den aktuella waypointen blir mindre än vad som programmerats in för ankomstlarmet, eller när båten har passerat den linje som styr avancemanget. Se Navigationsmenyn för att konfigurera waypointens ankomstlarm och Flytta till nästa waypoint i en rutt.

Omvänd rutt

Välj denna aktivitet och tryck på Enter om du vill aktivera den omvända ruttfunktionen och visa listan med omvända rutter.

Hamn

Välj denna aktivitet och tryck på Enter för att visa en lista med hamnar.

Välj en hamn med knappen hamn till din destinationswaypoint. Hamnens namn visas längst ner på skärmen.

Obs! Hamnlistan varierar beroende på vilket kort som är inladdat. Se

MapSend BlueNav-kort.

Hamnar/tjänster

Välj denna aktivitet och tryck på Enter för att visa en lista med hamnar. Välj en hamn med

tillgå i denna hamn visas i form av en rad med ikoner.

     ! Æ

och tryck på Enter. Listan med tjänster som finns att

Bränsle Vatten Andra tjänster Reparation Allmän service Första hjälpen Information

och tryck på Enter om du vill göra denna

Välj ikonen för en typ av tjänst med

Obs! Listan med hamnar och tjänster varierar beroende på vilket kort

som är laddat. Se MapSend BlueNav-kort.

» och tryck på Enter om du vill göra denna hamn till din

Välj destinationswaypoint.

Tjänster

Välj denna aktivitet och tryck på Enter så visas listan med tjänster.

      ! Æ

Välj ikonen för någon typ av tjänst genom att använda knappen trycka Enter för att visa en lista över de 8 närmaste hamnarna som

Hamn Bränsle Vatten Andra tjänster Reparation Allmän service Första hjälpen Information

om du vill se detaljinformation.

och

erbjuder den tjänsten. Välj en hamn från listan och tryck Enter för att göra den här hamnen till din destinations-waypoint.

Obs! Listan med hamnar och tjänster varierar beroende på vilket kort

som är laddat. Se MapSend BlueNav-kort.

Avaktivera GoTo-funktionen

Avaktivering av GoTo-funktionen:

GoTo Æ Á Æ Enter

Ikonen » ersätter automatiskt Á så snart GoTo-läget avaktiveras.

Avancera till nästa waypoint i en rutt

Denna aktivitet låter dig manuellt avancera till nästa waypoint. Med andra ord kan du ändra dela av din rutt utan att behöva stanna funktionen GoTo.

Avancera till nästa waypoint i en aktiv rutt:

GoTo Æ À Æ Enter

Den nya aktiva waypointens namn visas längst ner på skärmen. Gör om operationen igen om du vill gå till en annan waypoint.

Obs! I ruttläge avancerar apparaten automatiskt till nästa waypoint när

distansen till den aktuella waypointen är mindre än vad som programmerats in för ankomstlarmet, eller när båten har passerat den linje som styr framfärden. Se Navigationsmenyn för att konfigurera Ankomstlarm och Automatisk omkoppling till nästa waypoint på en rutt.

 Välja visningsläge: kompass, 3D-väg, radar eller data

Välj È med och tryck på Enter om du vill ändra visningsläge. Varje gång du trycker på Enter ändras visningsläget.

Kompassläge

È med och fortsätt att trycka på Enter tills Kompassläget visas på

Välj skärmen.

Kompassrosen vrids enligt din kurs och nålen rör sig enligt bäringen till destinations-waypointen som representeras av sin ikon. För att nå din destinations-waypoint måste du navigera på ett sådant sätt att nålen förblir vertikal och pekar mot skärmens topp.

Ikonen för sol eller måne indikerar solens eller månens läge på himlavalvet.

Obs! Du måste alltid kontrollera att det inte finns några hinder längs den

raka linjen mellan din startpunkt och din destination.

3D-vägläge

Välj ikonen skärmen.

Den svarta linjen representerar den riktning som måste följas för att nå fram till destinationen. Den vrider sig beroende på skillnaden mellan din kurs och bäringen till destinationen. Den rör sig horisontellt med hänsyn till ditt XTE. För att nå fram till destinationen måste du navigera så att linjen stannar kvar i mitten och pekar mot skärmens topp.

Ikonen som representerar din waypoint visas när avståndet som återstår att färdas (utryckt i kilometer) är mindre än värdet på zoomskalan. På skärmen ovan, till exempel, visas waypoint-ikonen eftersom den återstående distansen är mindre än 1 kilometer. Destinationsikonen rör sig mot skärmens nederkant allteftersom du närmar dig.

Använd knapparna Z+ och Z- om du vill ändra zoomskalan. Det finns fem möjliga skalor:

- 0,25: Vägens längd representerar maximalt 0,25 kilometer.

Destinationsikonen visas vid vägens slut om det återstående avståndet är mindre än 0,25 kilometer.

- 0,5: Vägens längd representerar maximalt 0,5 kilometer.

Destinationsikonen visas vid vägens slut om det återstående avståndet är mindre än 0,5 kilometer.

È med och tryck på Enter tills 3D-vägläget visas på

- 1: Vägens längd representerar maximalt 1 kilometer. Destinationsikonen visas vid vägens slut om det återstående avståndet är mindre än 1 kilometer.

- 2: Vägens längd representerar maximalt 2 kilometer. Destinationsikonen visas vid vägens slut om det återstående avståndet är mindre än 2 kilometer.

- 4: Vägens längd representerar maximalt 4 kilometer. Destinationsikonen visas vid vägens slut om det återstående avståndet är mindre än 4 kilometer.

Obs! Du måste alltid kontrollera att det inte finns några hinder längs den

raka linjen mellan din startpunkt och din destination.

När avvikelsen mellan kursen och den bäring som skall följas är mycket stor visas en pil som indikerar i vilken riktning du skall färdas.

Radarläge

Välj

È med och tryck på Enter tills Radarläget visas på skärmen.

Linjen och profilen i skärmens centrum representerar kursen. Pilen som pekar mot destinationsikonen indikerar bäringen till destinationen. För att nå fram till destinationen skall du navigera så att de två sammanfaller.

Obs! Du måste alltid kontrollera att det inte finns några hinder längs den

raka linjen mellan din startpunkt och din destination.

När avvikelsen mellan kursen och den bäring som skall följas är mycket stor visas en pil som indikerar i vilken riktning du skall färdas.

Dataläge

È med och tryck på Enter tills Dataläget visas på skärmen.

Välj

I dataläget kan all information som visas konfigureras. Välj vilken ruta som helst med

informationstypen från listan. Tryck på Enter för att göra ditt val.

 Konfigurerbara rutor

Oberoende av visningsläge kan de tre rutorna till vänster på skärmen konfigureras.

Välj vilken ruta som helst med informationstypen från listan. Tryck på Enter för att göra ditt val.

Se Välja information som visas i den konfigurerbara rutan.

 Aktiv waypoint

Den aktiva waypointens namn visas längst ner på skärmen. Det här kan vara din destinations-waypoint på den aktiva rutten om du navigerar i GoTo-läge.

, tryck på Enter och välj den önskade

GoTo-skärm nr. 2

Denna skärm kan visas när som helst genom att trycka på knappen GoTo en eller två gånger. Det indikerar distans och bäring mellan två waypoints.

Exempel: Skärmen nedan visar avstånd och bäring mellan waypointen Ryde

och waypointen Bognor Regis.

Obs! Om skärmen som visas när du tryckt på knappen GoTo ser

annorlunda ut, tryck på GoTo en gång till.

 Waypoint nr. 1

Välj den övre vänstra rutan med och tryck på Enter för att välja den första waypointen.

- Välj Position om du vill använda din aktuella position.

- Välj waypoint om du vill välja en waypoint från listan med alla dina

waypoints. Välj MapSend BlueNav Hamn om du vill välja en hamn från det kort som

för närvarande är laddat i apparaten.

Se MapSend BlueNav-kort.

 Waypoint nr. 2

Välj den övre högra rutan med och tryck på Enter för att välja den andra waypointen.

Välj waypoint nr. 2 på samma sätt som du valde waypoint nr. 1.

Obs! Dessa två waypoints får inte vara identiska.

 Distans

Visar distansen mellan dessa två valda waypoints.

 Bäring

Visar bäringen från den första waypointen till den andra waypointen.

Obs! Alla bäringar som beräknas av apparaten representerar det kortaste

avståndet mellan två punkter (storcirkel).

Waypoints-meny

Waypoint-menyn kan visas genom att trycka på Menu från vilken som helst GoTo-skärm eller genom att välja Menu och därefter fliken WPT.

Fem alternativ finns.

Se Navigering genom skärmar och val av alternativ.

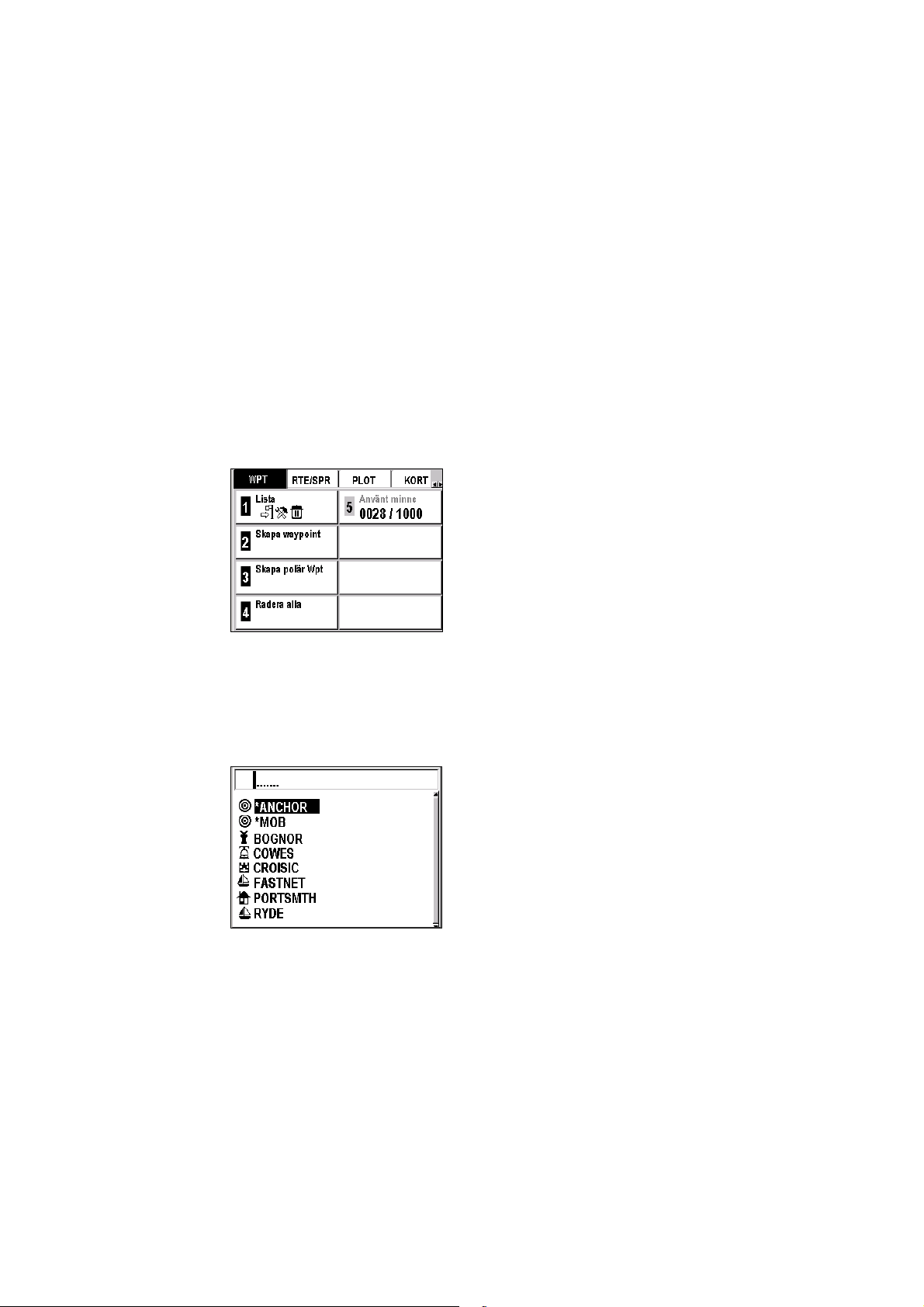

 Waypointlista

Lista låter dig se en lista med alla dina waypoints. Listan visar waypoints *ANKARE och *MOB även om ingen waypoint har angetts för användaren.

Menu Æ Fliken WPT Æ 1-Lista

Råd: Om du vill komma åt waypointen snabbt, kan du mata in den

första (eller de första) bokstäverna av namnet i det aktiva fältet.

Listan uppdateras med alla waypoints som börjar med den eller de bokstäverna.

Välj en waypoint från listan och tryck på Enter om du vill se data för waypointen.

Obs! Listan med dina waypoints kan överföras till eller från ditt SD

Card. Se Installation av ett SD Card och överföring av filer.

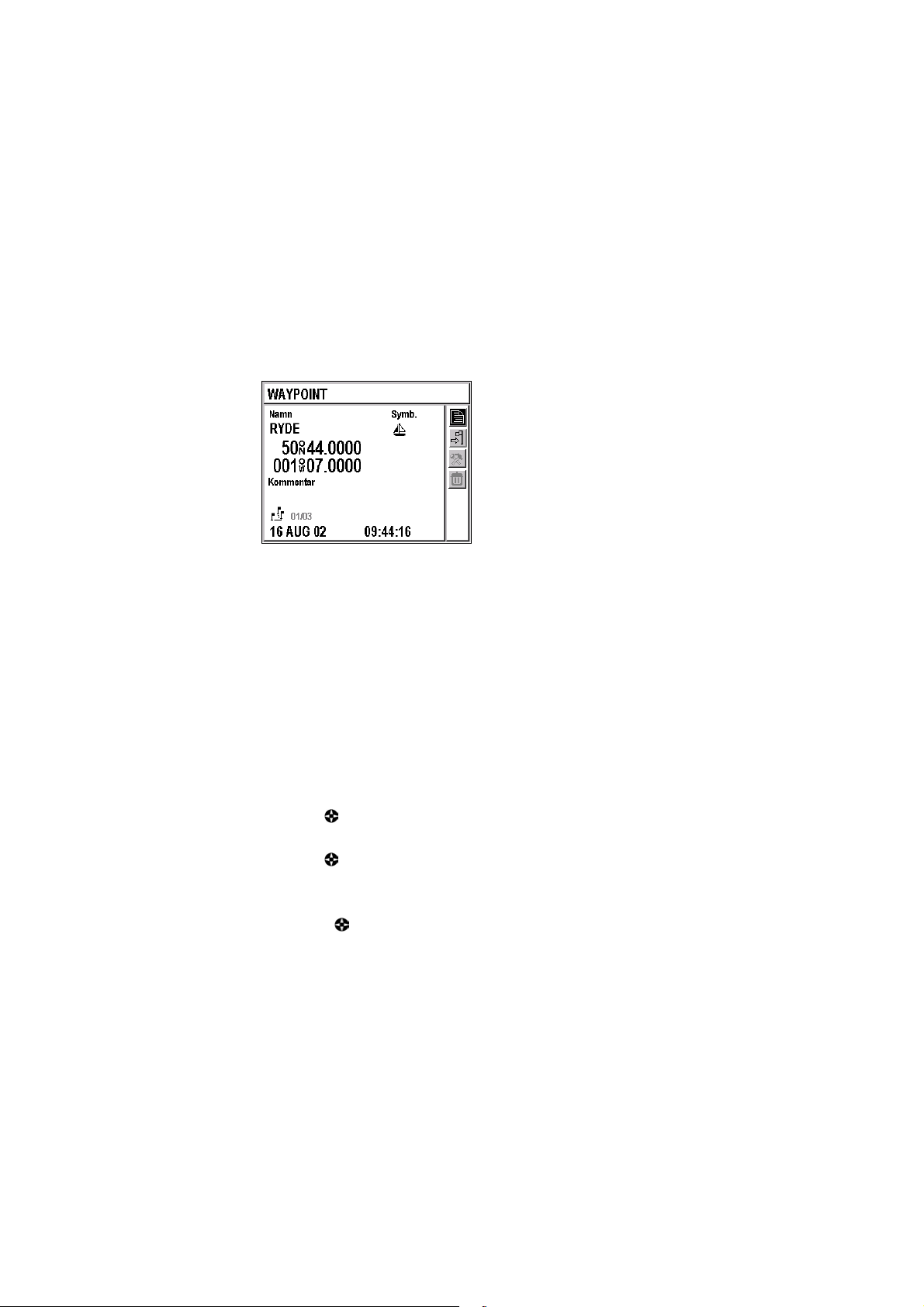

Namnet på waypointen, symbolen som är associerad med den, dess koordinater och eventuella kommentarer som du lagt till (tillval) visas. Datum och tid när waypointen skapades eller modifierades visas för din information längst ner på skärmen.

Ikonen där waypointen ingår visas jämte ikonen.

Via aktivitetsfältet som visas till höger på skärmen kan du:

Ï visas när waypointen används i en rutt. Numret på alla rutter

Ã » Ä Å

Återvända till listan med waypoints Aktivera waypoints Ändra waypoints

Radera waypoints

Återvända till listan med waypoints

Välj

Ã med och tryck på Enter för att visa listan med waypoints igen.

Aktivera en waypoint

» med och tryck på Enter för att aktivera waypointen.

Välj

Se Närma dig en waypoint eller följa en rutt.

Modifiera en waypoint

Välj

Ä med och tryck på Enter så visas data för waypointen och

önskade fält kan modifieras. Proceduren liknar den som används för att skapa en waypoint.

Se Skapa en waypoint.

Du måste välja Â med och trycka på Enter för att spara ändringarna som du har gjort för waypointen.

Datum och tid för ändringen sparas automatiskt.

Obs! En aktiv waypoint eller en waypoint som används i en rutt kan inte

ändras. Det här gäller också för waypoints *ANKARE och *MOB.

Radera en waypoint

Välj

Å med och tryck på Enter om du vill radera en waypoint. En

bekräftelse visas. Välj Ja och tryck på Enter för att radera waypointen eller välj Nej och tryck på Enter för återvända till menyn utan att radera waypointen.

Obs! En aktiv waypoint eller en waypoint som används i en rutt kan inte

raderas. Det här gäller också för waypoints *ANKARE och *MOB.

 Skapa en waypoint

Det finns tre sätt att skapa en waypoint: från WPT-menyn, med knappen Mark eller i markörläge.

Med alternativet Skapa waypoint kan du manuellt skapa en ny användarwaypoint.

Menu Æ Fliken WPT Æ 2-Skapa waypoint

Ange namnet på waypointen

Som standard blir namnet på den nya waypointen Mark#### (där #### är en automatiskt tilldelad, ökande siffra). Om du vill ändra namn, välj namnrutan med standardnamn raderas alla följande bokstäver automatiskt. Skriv in namnet på waypointen (högst 8 tecken) med den alfanumeriska knappsatsen och tryck på Enter.

Om det redan finns en waypoint med samma namn visas ett meddelande när du sparar det som frågar dig om du vill ersätta den gamla waypointen. Om den redan befintliga waypointen är aktiv eller används i en rutt kan du inte ersätta den.

och tryck på Enter. När du ändrar en bokstav i ett

Obs! Håll ner motsvarande knapp om du vill skriva en bokstav. (Om du

exempelvis håller ner 2:an kommer först a, sedan b och sist c att visas.) Så snart du har skrivit en bokstav eller siffra flyttar sig markören automatiskt till nästa plats. Använd  och  på du gör fel, för att backa eller flytta markören framåt. Använd  och  på vidare till nästa rad.

Välja ikon

Om du vill modifiera standardikonen, välj ikonrutan med Enter. Välj en ikon att tilldela din waypoint och mata in valet genom att trycka på Enter.

Inmatning av koordinater

Välj koordinatrutan med waypointen och tryck på Enter.

Se Positionsmenyn för att välja koordinatsystem. Obs! För att välja nordlig eller sydlig latitud, använd 6 (MNO) för nord

och 7 (PRS) för syd. Välj östlig eller västlig longitud. Använd 3 (DEF) för öst och 9 (WXY) för väst.

Inmatning av kommentar

Välj kommentarsrutan med om waypointen med den alfanumeriska knappsatsen och tryck på Enter.

Spara den nya waypointen

När du väl har matat in informationen om din nya waypoint måste du välja

om du vill gå tillbaka till föregående rad eller gå

och tryck på

och tryck på Enter. Ange koordinaterna för

och tryck på Enter. Mata in en kommentar

Â med hjälp av och trycka på Enter för att spara den.

När waypointen är sparad, visas den i listan över waypoints och kan aktiveras, redigeras, läggas till en rutt, osv.

Obs! Datum och tid när den skapades lagras automatiskt.

Märka ut en waypoint med knappen Mark

Du kan markera en waypoint (eller passeringspunkt) från vilken funktion som helst genom att trycka på knappen Mark/MOB.

Se Använda Man Överbord- (MOB) och Mark-funktionerna.

Lagring av en waypoint med markören

Från plotterskärmen kan du med markörläget lagra en waypoint genom att peka på dess position på kortet och trycka på Enter.

Se Hitta din position och kurs.

 Skapa en waypoint med hjälp av dess polära

koordinater

Du kan skapa en waypoint när du känner till avstånd och riktning från en känd position.

Alternativet Skapa polär waypoint låter dig skapa en waypoint genom att specificera dess distans och azimut med hänsyn till din aktuella position eller en befintlig waypoint.

MenuÆ Fliken WPT Æ 3-Skapa polär Wpt

Markören finns automatiskt i rutan och låter dig välja referens-waypoint. Tryck på Enter för att välja referensposition. Det kan vara din aktuella

position, en waypoint i din lista eller en hamn från det för närvarande laddade kortet.

Tryck på Enter igen för att mata in avstånd och azimut för den nya waypointen med hänsyn till den valda referens-waypointen.

Ange övrig information (namn, ikon, kommentar) precis som du gör för en normal waypoint och spara din waypoint genom att välja sedan trycka på Enter.

Exempel: I exemplet nedan har waypoint MARK0006 skapats och ligger 12

sjömil och 45 grader från din aktuella position.

Â med och

 Radera alla waypoints

Alternativet Radera alla låter dig radera alla dina lagrade waypoints.

MenuÆ Fliken WPT Æ 4-Radera alla

En bekräftelse visas. Välj Ja och tryck på Enter för att radera alla waypoints. Välj Nej och tryck på Enter om du vill återvända till menyn utan att radera dem.

När du använder det här alternativet för waypoints *ANKARE eller *MOB raderas dessa inte men deras koordinater nollställs.

Obs! Du kan inte välja det här alternativet när waypoints används i

rutter. Du måste först radera alla dina rutter innan du kan radera alla waypoints.

 Kontrollera mängden använt waypoint-minne

Alternativ 5-Använt minne visar antalet waypoints i minnet. Du kan lagra upp till 1000 waypoints i listan. Waypoints *ANKARE eller *MOB räknas inte med de kan registreras till och med när maxkapaciteten på 1000 waypoints har uppnåtts.

Obs! Om du vill frigöra en del av minnet kan listan med waypoints

överföras till ditt SD Card. Se överföring av filer till och från ditt SD Card.

Rutt- och spårmeny

Rutt- och spårmenyn kan visas genom att trycka på Menu från vilken skärm som helst och välja fliken RTE/SPÅR.

Sju olika alternativ finns tillgängliga.

Se Navigering genom skärmar och val av alternativ.

 Ruttlista

Ruttlista visar en lista med alla dina rutter. Du kan inte välja det här alternativet om din ruttlista är tom.

Menu Æ Fliken RTE/SPÅR Æ 1-Ruttlista

Obs! Ruttlistan kan överföras till eller från ditt SD Card. Se överföring

av filer till och från ditt SD Card.

Välj en rutt i listan och tryck på Enter om du vill se dess data. Listan över waypoints som bildar rutten visas med avstånd och bäring från punkt till punkt. Ruttens totala längd visas också längst ner på skärmen.

Via aktivitetsfältet som visas till höger på skärmen kan du:

 » Ä Å

Vända en rutt

 med och tryck på Enter för att vända på rutten.

Välj

Vända på rutten

Aktivera rutten

Ändra rutten

Radera rutten

Aktivera en rutt

Välj » med och tryck på Enter för att aktivera rutten.

Ändra en rutt

Ä med och tryck på Enter för att visa data sammanhängande med

Välj rutten och för att ändra de nödvändiga fälten. Proceduren liknar den som används för att skapa en rutt. Du måste välja Enter för att spara de ändringar du gjort.

Se Skapa en rutt.

Radera en rutt

Välj

Å med och tryck på Enter för att radera en rutt. En bekräftelse

visas. Välj Ja och tryck på Enter för att radera rutten eller välj Nej och tryck på Enter om du vill återvända till menyn utan att radera den.

Om du bekräftar att du vill radera rutten visas ett meddelande som frågar dig om du vill radera alla waypoints som endast har associerats till den här rutten. Välj Ja och tryck Enter för att radera alla waypoints som bara används för den rutten som du vill radera, välj Nej och tryck Enter för att radera rutten utan att radera waypoints.

 Skapa en rutt

Alternativet Skapa rutt låter dig skapa en ny rutt från din waypoints-lista.

Â med och trycka på

Menu Æ Fliken RTE/SPÅR Æ 2-Skapa rutt

Skärmen visar en tom lista. Tryck på Enter så visas listan med dina waypoints.

Välj den första waypointen i rutten och tryck på Enter. Den valda waypointens namn visas i position 01. Tryck på Enter igen och välj den andra waypointen i rutten.

Tips: Om du vill komma åt waypointen snabbt, kan du mata in den

första (eller de första) bokstäverna av namnet i det aktiva fältet. Listan uppdateras med alla waypoints som börjar med den eller de bokstäverna.

Upprepa denna procedur tills du har matat in alla waypoints i din rutt. En rutt har minst 2 och högst 50 waypoints.

Obs! När du matar in waypoints visas bäring och avstånd mellan var

och en. Ruttens totala längd visas längst ner till höger på skärmen.

Du måste välja rutt.

Via aktivitetsfältet som visas till höger på skärmen kan du:

Ê Ë Ì Â Í Î

Â med och sedan trycka på Enter för att spara din nya

Addera en waypoint i slutet av rutten Infoga en waypoint mellan två waypoints i rutten Radera en waypoint från rutten Spara rutten Välja en waypoint genom att röra dig mot ruttens början Välj en waypoint genom att röra dig mot ruttens slut

Välj Ê med och tryck på Enter om du vill addera en ny waypoint i slutet av rutten.

Välj Ë med och tryck på Enter om du vill infoga en ny waypoint före den waypoint som du valt.

Välj

Ì med och tryck på Enter om du vill radera den waypoint som du

valt i rutten. Välj

Â med och tryck på Enter för att spara rutten.

Välj

Í med och tryck på Enter för att välja en waypoint medan du rör

dig uppåt i listan. Välj Î med och tryck på Enter för att välja en waypoint medan du rör

dig neråt i listan.

Obs! Man kan inte skapa en rutt med nolldistans.

 Radera alla rutter

Med alternativet Radera alla kan du radera alla dina rutter.

Menu Æ Fliken RTE/SPÅR Æ 3-Radera alla

En bekräftelse visas. Välj Ja och tryck på Enter om du vill radera alla rutter. Välj Nej och tryck på Enter om du vill återvända till menyn utan att radera dem.

Om du bekräftar att du vill radera alla rutter visas ett meddelande som frågar dig om du vill radera alla waypoints för de rutterna. Välj Ja och tryck Enter för att radera alla waypoints som används för en rutt eller välj Nej och tryck Enter för att radera alla rutter utan att radera waypoints.

 Kontrollera det utnyttjade ruttminnet

Alternativ 4 Använt minne visar antalet rutter lagrade i minnet. Maximalt 30 rutter kan sparas i listan.

 Spårlista

Alternativet Spårlista låter dig granska spårlistan.

Menu Æ Fliken RTE/SPÅR Æ 5-Spårlista

Obs! Spårlistan kan överföras till och från ditt SD Card. Se överföring

av filer till och från ditt SD Card.

Skärmen visar: Det aktiva spåret och antalet punkter som det består av. Det aktiva spåret

syns alltid på Plotterskärmen. Upp till 5 spår i minnet med antal punkter de innehåller och information

om dessa punkter syns på plotterskärmen eller ej. Via aktivitetsfältet som visas till höger på skärmen kan du:

Â Ï ¾ Å Í Î

Välj

Â med och tryck på Enter för att spara punkterna i det aktiva

spåret som det valda spåret från T1 till T5. Punkterna läggs till redan befintliga eller ersätter dem när 1000-punktskapaciteten överskrids.

Ï med och tryck på Enter om du vill omvandla det valda spåret till

Välj en rutt med 50 representativa waypoints. Ett meddelande visas där det bekräftas att spåret har gjorts om till en rutt. Meddelandet visar också numret på rutten som skapats från spåromvandlingen.

¾ med och tryck på Enter om du vill aktivera eller avaktivera det

Välj valda spåret på Plotterskärmen.

Se Hitta din position och kurs.

Välj

Å med hjälp av och tryck Enter för att radera det valda spåret. Í med och tryck på Enter för att välja ett spår genom att flytta dig

Välj uppåt i listan.

Spara det Aktiva spåret i valt spår från T1 till T5 Omvandla ett spår till en rutt Göra ett spår synligt på Plotterskärmen Radera ett spår Välja ett spår genom att flytta dig uppåt i listan Välja ett spår genom att flytta dig nedåt i listan

Välj Î med och tryck på Enter för att välja ett spår genom att flytta dig neråt i listan.

Exempel

Skärmbilderna nedan visar överföring och sparande av de Aktiva spårpunkterna i T2-spåret. T2-spåret visas sedan på plotterskärmen.

För att välja T2-spåret välj det att T2-linjen är inramad.

Välj Âmed hjälp av och tryck Enter för att spara de aktiva spårpunkterna i T2-spåret. Alla punkterna i de aktiva spåret överförs till T2-spåret och läggs till de redan befintliga punkterna.

Í eller Î med hjälp av och tryck Enter tills

För att visa T2-spåret på plotterskärmen välj ¾ med och tryck Enter.

 Aktivera Home-funktionen

Med hjälp av alternativet Home kan duåtervända till startpunkten genom att följa exakt samma spår, dvs. samma rutt som du använde för att komma till din destination.

Menu Æ Fliken RTE/SPÅR Æ 6-Home-funktion

Välj Ja (aktiv) eller Nej (inaktiv) och tryck på Enter. Välj Ja om du automatiskt vill skapa och aktivera en rutt som gör det

möjligt för dig att åka tillbaka till din utgångspunkt samma väg som du kom.

 Välja spårintervall

Alternativ 7 - Spårintervall gör att du kan välja intervall mellan punkterna som sparas i det aktiva spåret.

Menu Æ Fliken RTE/SPÅR Æ 7-Spårintervall

Listan som visas erbjuder flera olika lagringsintervall definierade i tid (från 1 till 60 sekunder) eller distans (0,01 till 1 avståndsenheter). Välj det önskade intervallet eller välj Från och tryck på Enter.

7. Hitta din position och kurs

Plotterskärmarna representerar din kurs på kortet och gör att du kan granska din aktuella position, dina waypoints, direktrutten till den aktiva waypointen, osv.

Du kan när som helst ladda in MapSend BlueNav-kort för de zoner där du navigerar.

Se MapSend BlueNav-kort.

Plotterskärm nr. 1

Denna skärm kan visas när som helst genom att trycka på knappen Plot en eller två gånger.

Exempel: Skärmen nedan visar din båt på väg mot waypointen Wreck. Din

båt representeras av den likbenta triangeln vars spets motsvarar din kurs och spåret representeras av en prickad linje. De två hackiga linjerna representerar direktvägen och linjen från båten till waypointen.

Obs! Om skärmen som visas efter att du tryckt på Plot ser annorlunda

ut, tryck på Plot igen.

 Visad information

Ditt aktiva spår visas alltid. Öövriga information beror på de val du gör i menyerna Plot, Kort och RTE/SPÅR.

Se Plottermenyn och Kortmenyn om du vill välja visningsalternativ. Se Ruttmenyn om du vill aktivera spårvisningen.

Kort

Sjökortet för det segment där du navigerar visas automatiskt baserat på din beräknade position.

Se Kortmenyn om du vill välja visningsalternativ.

När du går in i plotterfunktionen befinner sig din båt, som symboliseras av en likbent triangel, i centrum av skärmen som standard.

Använd

för flytta runt i kortet. Tryck på Esc en eller fler gånger för att

återvända till ursprungsläget med båten mitt i skärmen.

Annan visad information

Förutom din båt och det aktiva spåret kan du välja att visa:

- norr

- den raka linjen till den aktiva waypointen

- linjen från båten till den aktiva waypointen

- zoomskalan

- den aktiva waypointen eller alla waypoints

- ett eller fler av de 5 lagrade spåren

- djupkonturerna och ljudpunkterna

- ljussektorerna

- navigationshjälpmedlen...

Se Plottermenyn och Kortmenyn.

 Centrera skärmen på en waypoint

Du kan trycka på  (5) på den alfanumeriska knappsatsen när som helst om du vill visa en lista över dina waypoints och välja den som du vill visa mitt på skärmen.

Obs! Om den valda waypointen inte visas mitt på skärmen, kontrollera

att du inte har valt att endast visa den aktiva waypointen. Se Plottermenyn.

Tryck på Esc för att återvända till ursprungsläget med båten mitt på skärmen.

Obs! Funktionen med en waypoint centrerad på skärmen finns också

tillgänglig när du inte använder fullskärmsdisplay (plotterskärm nr. 2) Att trycka på knappen  (5) leder inte till någonting om din waypoints-lista är tom.

 Använda zoom

Manuell zoom

Du kan zooma in och ut med knapparna Z- (7) och Z+(9). Tryck på Z- (7) för att zooma ut och ändra till en större skala som visar

färre detaljer. Tryck på Z+ (9) för att zooma in och ändra till en mindre skala för att se

fler detaljer.

Obs! Denna funktion finns också när du inte använder en

fullskärmsdisplay (plotterskärm nr. 2).

Zoomskala och automatisk zoom

Tryck på Zoomknappen (8) om du vill välja zoomskalan från listan eller aktivera den automatiska zoomningen.

Obs! Denna funktion finns också när du inte använder en

fullskärmsdisplay (Plotterskärm nr. 2).

De tillgängliga zoomskalorna innefattar: 4096, 2048, 1024, 512, 256, 128, 64, 32, 16, 8, 4, 2, 1, 1/2, 1/4, 1/8, 1/16, 1/32 och 1/64. Exempel: Om du väljer skala 32, kommer skärmens höjd att representera ett avstånd på ungefär 32 sjömil.

Läget Automatisk zoom väljer automatiskt den bästa skalan för att visa din båt och aktiva waypoint på samma bild.

Obs! Om läget överzoom inte har aktiverats i plottermenyn är bara de

zoomskalor som medföljer de laddade korten tillgängliga.

Överzoom

Om läget överzoom har aktiverats i plottermenyn visas indikatorn OVERZOOM när den valda zoomskalan gör det omöjligt att visa kortet med bra skärpa.

Om läget överzoom inte har aktiverats i plottermenyn är bara de zoomskalor tillgängliga som medföljer de laddade korten och ger god skärpa.

Se Plottermenyn.

 Använda markörläge

Tryck på 2:an på den alfanumeriska knappsatsen för att aktivera markörläget när du befinner dig i någon av de två plotterskärmarna.

Använd Avstånd och bäring mellan din båt och markörens läge visas längst ner på skärmen.

Genom att flytta runt markören på kortet kan du:

Skapa en Ny Waypoint

Flytta markören till exakt den önskade positionen på kortet och trycka på Enter. Välja Mark i den visade rutan och trycka på Enter. Skärmen för att skapa waypoints visas. Markörens position lagras automatiskt som en ny waypoint med namnet MARK #### (#### är ett automatiskt tilldelat ökande nummer). Tid och datum lagras för kommentarerna. Om nödvändigt kan du redigera informationen (utom koordinaterna) innan du

sparar den. Välj

för att flytta markören på skärmen och flytta runt på kortet.

Â och tryck på Enter om du vill spara waypointen, som

sedan kan granskas, redigeras och adderas till en rutt precis som alla andra waypoints.

Se waypoint-menyn.

Skapa en rutt genom att spara en serie waypoints

Flytta markören till platsen för den första waypointen i rutten och tryck på Enter. Välj Rutt i rutan som visas och tryck på Enter. Markörens position lagras automatiskt som den första waypointen i rutten. Standardnamnet för waypointen är RWPT####. Tryck på Enter för att visa Plotterskärmen. Flytta markören till nästa punkt i din rutt på kortet och tryck på Enter. Markörens position lagras automatiskt som den andra waypointen i rutten.

Upprepa den här processen tills du har registrerat alla waypoints på din rutt och välj sedan

Denna rutt kan aktiveras, redigeras eller raderas precis som alla andra rutter.

Se Rutt- och spårmenyn. Obs! Du kan granska data för alla waypoints i rutten, men du kan inte

Visa information

Flytta markören för att peka på ett objekt som visas på kortet (waypoint, någon punkt av intresse, navigationshjälp) och tryck Enter. Välj information i det visade fönstret och tryck Enter. Listan med alla objekt du kan få information om visas. Det här är listan över alla waypoints, intressanta punkter och navigationshjälp i närheten av markörens position. Välj ett av objekten från listan och tryck Enter för att visa informationen.

Ta bort Markörläge

Tryck på knappen 2 igen för att gå ifrån markörläge och centrera skärmen på båtens position.

Â på ruttbladet och tryck Enter för att spara det.

redigera eller radera waypointen. Man kan inte redigera eller radera en waypoint som används i en rutt.

 Avaktivering av kortvisning

Det går att avaktivera kortvisningen och ändra till enkelt spårläge.

Se kortmenyn.

Plotterskärm nr. 2

Denna skärm kan visas när som helst genom att trycka på knappen Plot en eller två gånger.

Huvudrutan visar samma kort som i fullskärmsläge och fyra konfigurerbara rutor gör att du kan välja den information du vill visa.

Obs! Om skärmen som visas efter att du tryckt på Plot ser annorlunda

ut, tryck på Plot igen.

 Konfigurerbara rutor

De 4 rutorna till vänster på skärmen kan konfigureras. Välj en ruta och tryck på Enter om du vill välja den typ av information som du vill se från listan. Tryck på Enter för att göra ditt val.

Se Välja information som visas i den konfigurerbara rutan.

 Plotterruta

Huvudrutan visar samma information som i fullskärmsläget.

Se Plotterskärm nr. 1.

 Aktiv waypoint

Den aktiva waypointens namn visas längst ner på skärmen. Detta kan vara din slutdestination eller nästa waypoint om du navigerar i GoTo Ruttläge.

Se Närma dig en waypoint eller följa en rutt.

Plottermeny

Plottermenyn kan visas direkt genom att trycka på Menu från vilken som helst Plotterskärm eller genom att välja Menu och sedan fliken PLOT.

Åtta olika alternativ finns tillgängliga.

Se Navigering genom skärmar och val av alternativ.

 Välja positionsbestämning

Alternativet Pos. best. låter dig välja orienteringen av Plotterskärmen.

Menu Æ Fliken PLOT Æ 1-Pos. best.

Välj ett av de följande alternativen och tryck på Enter.

- Norr: Norr är alltid uppåt på skärmen.

- Direktlinje upp: (kallas ibland Kurs uppåt). Destinationen är alltid högst upp på skärmen.

- Kurs upp: (kallas ibland spår uppåt). Skärmen orienteras enligt den kurs som följs (den likbenta triangeln som representerar båten pekar alltid uppåt på skärmen.

 Visa Norr

Men hjälp av alternativet N/S/E/W kan du välja om indikationen N (Norr) ska visas på plotterskärmarna.

Menu Æ Fliken PLOT Æ 2- N/S/E/W

Välj Ja (synliga) eller Nej (osynliga) och tryck på Enter.

Obs! Norr som visas på kortet är alltid rättvisande norr.

 Visa zoomskalan

Zoom låter dig välja om du vill visa zoomskalan eller inte.

Menu Æ Fliken PLOT Æ 3-Zoom

Välj Ja (synliga) eller Nej (osynliga) och tryck på Enter.

 Visa direktlinjen

Du kan välja om du vill visa direktlinjen mellan din startposition och den aktiva waypointen eller ej. Detta är direktlinjen till waypointen som

används för att beräkna XTE. I GoTo-läge motsvarar den visade linjen det aktiva segmentet (dvs. segmentet mellan den waypoint som du just passerat och den som du navigerar mot).

Direktlinjevalet låter dig välja om du skall visa direktlinjen till destinationen eller ej.

Menu Æ Fliken PLOT Æ 4-Direktlinje

Välj Ja (synliga) eller Nej (osynliga) och tryck på Enter.

 Visa rörlig linje

Du kan välja om du vill visa linjen mellan din aktuella position och den aktiva waypointen.

Menu Æ Fliken PLOT Æ 5-RörligÆWpt

Välj Ja (synliga) eller Nej (osynliga) och tryck på Enter.

 Visa waypoints

Du kan välja om du vill visa bara den aktiva waypointen eller alla waypoints.

Menu Æ Fliken PLOT Æ 6-Waypointdisplay

Välj Aktiv Wpt eller Alla Wpt och tryck på Enter.

 Waypoint namndisplay

Du kan välja ett av alternativen för Wpt namndisplay.

Menu Æ Fliken PLOT Æ 7-Wpt namndisplay

Välj ett av de följande alternativen och tryck på Enter.

- Nej: Endast waypoint-ikonerna visas.

- 1:a bokstaven Den första bokstaven i varje waypoint visas.

- Full: Det fullständiga namnet för alla waypoints visas.

 Aktivera läget Överzoom

När det här läget har aktiverats visas ÖVERZOOM när den valda zoomskalan gör det omöjligt att visa kortet med bra skärpa.

Om Överzoomläget inte är aktiverat är bara de zoomskalor som tillåts av det laddade kortet tillgängliga.

Menu Æ Fliken PLOT Æ 8-Over zoom

Välj Ja (aktiv) eller Nej (inaktiv) och tryck på Enter.

Obs! Du måste vara väldigt försiktig när ÖVERZOOM-indikationen

visas på plotterskärmen eftersom kortets knappa detaljskärpa gör att vissa saker kanske inte stämmer överens med verkligheten.

8. MapSend BlueNav-kort

FX324 MAP levereras laddad med ett globalt kort. Men vi rekommenderar ändå att du, för att dra fördel av din GPS, laddar den med MapSend BlueNav-korten för det område där du navigerar.

Kontakta din Magellan-återförsäljare för att få en lista över alla tillgängliga MapSend BlueNav-kort, eller besök oss på www.magellangps.com.

Du kan få en demonstration av de funktioner som finns hos MapSend BlueNav-korten när du vill:

Menu Æ Fliken AVANC. Æ 7–MapSend BlueNav Demo Æ Enter

Kortmeny

Kortmenyn kan visas när som helst genom att trycka på Menu från vilken skärm som helst och sedan välja fliken KORT.

Det finns sju tillgängliga alternativ (åtta för FX324 MAP Color).

Se Navigering genom skärmar och val av alternativ.

 Välja kortets visningsläge

Du kan välja på vilket sätt kortet visas.

Menu Æ Fliken KORT Æ 1-Kort

Välj ett av de följande alternativen och tryck på Enter.

- Gränser: gränserna syns på kortet.

- Ingen gräns: gränserna syns inte på kortet.

- Inget kort: Kortet visas inte på Plotterskärmarna.

 Visa djupkonturer

Du kan välja hur du vill att djupkonturerna skall visas.

Menu Æ Fliken KORT Æ 2-Djupkontur

Välj det maximala djupet för djupkonturerna somvisas och tryck på Enter. Välj exempelvis 10 meter/33 fot om du vill se djupkonturer ner till 10 meters/33 fots djup. Välj Alla om du vill se alla djupkonturer.

 Visa färgade djupkonturer

Du kan välja hur visningen skall variera beroende på djupet.

Menu Æ Fliken KORTÆ 3-Färgat djup

Välj det djup där du vill att visningsfärgen skall ändras och tryck på Enter. Välj exempelvis 5 meter/16 fot om du vill att färgen för det visade djupet

skall ändras var 5:e meter eller välj Ingen om du vill ha samma färg för alla djup.

Obs! Djupen visas i gråskala på FX324 MAP och i färg på FX324 MAP

Color.

 Visning av ljussektorer

Du kan välja om du vill visa signalljussektorerna ; dvs huruvida du vill se fyrarnas olika ljussektorer eller ej.

Menu Æ Fliken KORT Æ 4-Ljussektorer

Välj Ja (synliga) eller Nej (osynliga) och tryck på Enter.

 Visa ljudpunkter

Du kan välja om du vill visa ljudpunkter eller ej.

Menu Æ Fliken KORT Æ 5-Ljudpunkt

Välj Ja (synliga) eller Nej (osynliga) och tryck på Enter.

 Visa navigationshjälpmedel

Du kan välja om du vill visa navigationshjälpmedel som t.ex. sjömärken, vrak, bojar och radiofyrar, osv.

Menu Æ Fliken KORT Æ 6-Navass.

Välj Ja (synliga) eller Nej (osynliga) och tryck på Enter.

 Visa namn

Du kan välja om du vill visa namn på kortet eller ej.

Menu Æ Fliken KORT Æ 7-Namn

Välj Ja (synliga) eller Nej (osynliga) och tryck på Enter.

 Välja färgpalett

Du kan välja den färgpalett som används för visningen.

Menu Æ Fliken KORT Æ 8-Färgpalett

Välj en av tre paletter och tryck på Enter.

Obs! Detta alternativ finns bara på FX324 MAP Color.

9. Använda Man Överbord (MOB) och Mark-funktionen

Funktionen Man Överbord (MOB) låter dig omedelbart markera en position i en nödfallssituation (som t.ex. att en person faller överbord) och leder dig tillbaka till den positionen så snabbt som möjligt.

Funktionen Mark låter dig lagra speciella waypoints (Marks) eller passager liksom också din ankarposition.

MOB- och Mark-funktionerna kan aktiveras med knappen Mark/MOB på apparaten (röd knapp).

Aktiveringsläget för dessa två funktioner kan väljas i Installationsmenyn.

 Välj enbart MOB-läge eller Mark- och MOB-läge

Enbart MOB-läge

När MOB valts behöver du bara trycka på knappen Mark/MOB en gång för att aktivera Man Överbord-funktionen.

Mark/MOB-funktionen gör att du kan aktivera enbart MOB-läget.

Menu Æ Fliken INSTÆ 5-Mark/Mob

Välj MOB och tryck på Enter.

Mark och MOB-läge

Om du trycker på knappen Mark/MOB när du valt Mark/MOB-läget, aktiveras Mark-funktionen. Du kan nu välja om apparaten automatiskt skall lagra en ankarposition, ett Mark, eller om den skall aktivera Man Överbord-funktionen.

Med Mark/MOB-alternativet kan du aktivera Mark- och MOB-läge.

Menu Æ Fliken INSTÆ 5-Mark/Mob

Välj Mark/MOB och tryck på Enter.

 Aktivera Mark-funktionen

När du valt Mark/MOB-läget i Installationsmenyn kan Mark-funktionen aktiveras när som helst genom att trycka på knappen Mark/MOB.

Följande ruta visas:

Ankring

Välj Ankring och tryck Enter för att spara din aktuella position automatiskt, inklusive tid och datum, i form av en waypoint som kallas *ANKARE med en symbol som representerar ett mål. Denna waypoint blir automatiskt den aktiva waypointen och FX324 MAP visar GoTo-skärmen. Ankarlarmet aktiveras automatiskt och Ankomstlarmet avaktiveras. Ankomstlarmet fortsätter att vara avaktiverat så länge Ankarlarmet är aktiverat.

Obs! Waypointen *ANKARE kan granskas, men kan inte redigeras

eller raderas som andra waypoints. Den ersätts automatiskt nästa gång som Mark/MOB-funktionen används med Ankringsvalet. Dessutom kan waypointen *ANKARE alltid sparas även om waypointminnet är fullt.

Se Navigationsmenyn för information om hur du ställer in ankarlarmet.

Mark

Välj Mark och tryck på Enter så visas en waypoint-dataskärm.

Din aktuella position lagras automatiskt som en ny waypoint med namnet MARK#### (#### är ett automatiskt tilldelat ökande nummer). Tid och datum lagras för kommentarerna. Om nödvändigt kan du redigera

informationen (utom koordinaterna) innan du sparar den. Välj på Enter för att lagra MARK-waypointen, som sedan kan betraktas, redigeras och adderas till en rutt precis som andra waypoints.

Â och tryck

Se waypoint-menyn.

MOB

Välj MOB och tryck på Enter så aktiveras Man Överbord-funktionen. Se nedan.

 Aktivera Man Överbord-funktionen

MOB-funktionen kan aktiveras när som helst genom att trycka på knappen Mark/MOB. När enbart MOB-läget är valt i Installationsmenyn, aktiveras funktionen med en enda tryckning på knappen Mark/MOB. När Mark/MOB-läget valts i Installationsmenyn visas följande ruta efter att du tryckt på knappen Mark/MOB.

Välj MOB och tryck på Enter. Din aktuella position förutom tid och datum lagras omedelbart i form av en waypoint kallad *MOB och punkten tilldelas en ikon som representerar ett mål.

Waypointen *MOB blir den nya aktiva waypointen och FX324 MAP visar automatiskt plotterskärmen i automatiskt zoomläge (med den lämpligaste skalan för att samtidigt kunna visa båten och positionen för Man Överbord).

För att stoppa Man Överbord-funktionen måste du avaktivera den *MOBwaypoint som skapades. Avaktivering av GoTo-funktionen:

GoTo Æ Á Æ Enter

Obs! *MOB-waypointen kan granskas, men kan inte redigeras eller

raderas som andra waypoints. Den ersätts automatisk nästa gång som MOB-funktionen används. *MOB-waypointen kan alltid lagras även om waypointminnet är fullt.

10. Installera ett SD Card och överföra filer

Installera ett SD Card

FX324 MAP har en inbyggd SD Card-läsare. För att installera eller byta ditt SD Card i FX324 MAP måste du:

- öppna luckan på apparatens högra sida genom att försiktigt dra upp locket. Vid behov dra ut det kort som redan finns genom att trycka på det lätt tills du hör ett klick och sedan försiktigt dra ut det ur läsaren.

Varning! Vi rekommenderar att du stänger av FX324 MAP när du

installerar eller tar bort ett SD-kort. Om du inte gör det kan apparaten fungera på fel sätt.

- sätt in ditt nya SD Card med logotypen riktad mot dig och tryck in det, utan att använda våld, tills du hör ett klick.

- stäng luckan ordentligt.

Obs! Kontrollera att det inte kommer in vatten i springan och att

kortet du sätter in är helt torrt. Din apparats garanti gäller inte om du använder apparaten på ett felaktigt sätt.

Varning! Vattenskyddsnivån IP67 kan endast garanteras när luckan är

riktigt stängd.

Överföring av filer till och från ditt SD Card

Förutom att ladda in sjökortet kan du med ditt SD Card överföra information till och från FX324 MAP såsom waypoints och ruttlista, spårlista och konfigurationsparametrar.

Denna funktion är särskilt praktisk när ditt waypoint- eller ruttminne är fullt. Det gör att du kan frigöra minne samtidigt som du behåller information på ett medium som är oberoende och återanvändbart.

Mittenrutan visar den typ av information som skall överföras. Med aktivitetsfältet till höger på skärmen kan du:

  Å Í Î

Välj Í eller Î med och tryck Enter för att välja en filtyp (waypoint/rutt, spår eller konfiguration) genom att flytta dig upp eller ner i listan.

Välj  med hjälp av och tryck Enter för att överföra den valda filen från din FX324 MAP till ditt SD-kort.

Välj

 med hjälp av och tryck Enter för att visa en lista över filer som

kan överföras från ditt SD-kort till din FX324 MAP. Välj önskad fil och tryck på Enter. Filen överförs.

Å med och tryck på Enter för att visa listan över filer som kan

Välj raderas. Välj önskad fil och tryck på Enter. Filen raderas.

överföra filer från FX324 MAP till ditt SD Card

överföra filer från ett SD Card till FX324 MAP

radera filer

välja den typ av fil du vill överföra

11. Använda Navigationssimulatorn

Navigationssimulatorn är till för utbildningssyfte. Den simulerar positionen och förflyttningen av din båt och som följd härav vad som händer i din GPS. Alla navigationsfunktioner kan användas precis som om du verkligen förflyttar dig.

Simulatoralternativet gör att du kan konfigurera och aktivera simulatorn.

Menu Æ Fliken AVANC. Æ 3-Simulator

Koordinater

Välj denna ruta och tryck på Enter för att ange en position.

Hastighet

Välj denna ruta och tryck på Enter för att ange en hastighet.

Kurs

Välj denna ruta och tryck på Enter för att ange en kurs.

Datum

Välj denna ruta och tryck på Enter för att ange ett datum.

Tid

Välj denna ruta och tryck på Enter för att ange en tid.

Simulator

Välj denna ruta och tryck på Enter. Välj Till för att aktivera simulatorn och Från för att avaktivera den. Tryck på Enter för att göra ditt val.

12. Använda FX324 MAP i slavläge

Slavläge låter dig använda FX324 MAP som slav när dess NMEA-ingång är ansluten till NMEA-utgången på en annan apparat (GPS, PC, Navigationssystem, osv.)

När slavläget är aktivt använder FX324 MAP de waypoints som tas emot via dess NMEA-ingång för att automatiskt aktivera GoTo-funktionen medan den fortsätter att beräkna positionen med hjälp av antennen.

För att fungera i slavläge måste följande villkor uppfyllas:

- Slavläget måste vara aktivt i FX324 MAP:

Menu Æ Fliken AVANC. Æ 2-Master/Slav Æ Slav Æ Enter

- Serieingången hos FX432 MAP måste vara programmerad i NMEAformat:

Menu Æ Fliken INST. Æ 4-Seriell insignal Æ NMEA 183 Æ Enter

- Serieingången hos FX324 MAP måste vara direktansluten till NMEAutgången hos master-GPS:en.

- Master-GPS:en måste sända den aktiva waypointen genom sin seriella utgång i BWC-fraser (NMEA 183 1.5, 2.0 eller 2.3 standard).

Se digital utsignal och NMEA digital insignal.

Om format och anslutningar är korrekta visas namnet på din waypoint på GoTo-skärmen. All navigationsinformation beräknas sedan med avseende på denna waypoint.

Startpositionen som används för att beräkna XTE och hastighet till destination är din position vid den tidpunkt FX324 MAP mottar en waypoint från master-GPS-en för första gången.

Positionen för den mottagna waypointen lagras i waypoint-listan under det visade namnet. FX324 MAP följer automatiskt och lagrar alla andra waypoints som tas emot.

Obs! När slavläget är aktivt är GoTo-funktionen enbart aktiv för den

waypoint som tagits emot via NMEA-ingången. Det går inte längre att aktivera någon annan waypoint eller rutt.

Om du vill återgå till normalt funktionsläge måste du ställa tillbaka apparaten i masterläge:

Menu Æ Fliken AVANC. Æ 2-Master/Slav Æ Master Æ Enter

13. Använda FX324 MAP i DGPS-läge

Detta avsnitt beskriver användning av FX324 MAP med differentialmottagaren DF300 MLR eller andra typer av differentialmottagare.

Använda FX324 MAP med en DF300 MLR differentialmottagare

DF300 är en differentialkorrigerande mottagare från MLR-sortimentet utvecklad för att helt kunna styras från FX324 MAP.

 Anslutning av DF300-mottagaren

FX324 MAP har en digital ingång till vilken man kan ansluta en yttre differentialmottagare. Du skall använda följande anslutningstabell:

Beskrivning FX324 MAP

0 Volt Blå Blå + 10 till 36 volt DC Röd Röd RS422-referens Orange Gul RS422-utgång Gul Grön RS232-referens Grön Svart RS232-ingång Svart Vit

 Konfigurering av den seriella utgångsporten

För att kunna styra funktionen hos DF300 från FX324 MAP måste utgångsporten vara i NMEA 183 1.5 eller NMEA 183 2.0 eller NMEA 183

2.3-format och PML183-frasen måste vara vald för detta format.

Menu Æ Fliken INST. Æ 3-Seriell utsignal

Välj NMEA 183 1.5 eller NMEA 183 2.0 eller NMEA 183 2.3 från listan och tryck på Enter.

Följande skärm visas:

FX324 MAP-ledningar DF300-

mottagarledningar

Välj Fras 1 och tryck på Enter. Välj PML2 från bläddringslistan (långt ner i listan) och tryck på Enter.

 Konfigurering av den seriella ingångsporten

För att ta emot differentialkorrigeringarna måste serieporten ställas till RTCM104.

Menu Æ Fliken INST. Æ 4-Seriell insignal Æ RTCM104 Æ Enter

 Konfigurera DF300 från FX324 MAP

För att konfigurera DF300 från din FX324 MAP, måste serieutgångsporten vara i formatet NMEA 183 1.5 eller NMEA 183 2.0 eller NMEA 183 2.3 och PML3 och MSK-fraserna måste vara valda för det här formatet.

Menu Æ Fliken INST. Æ 3-Seriell utsignal

Välj NMEA 183 1.5 eller NMEA 183 2.0 eller NMEA 183 2.3 från listan och tryck på Enter.

Välj Fras 2 och tryck på Enter. Välj PML3 från bläddringslistan och tryck på Enter.

Välj Fras 3 och tryck på Enter. Välj MSK från bläddringslistan och tryck på Enter.

För att visa DGPS informationsskärm:

Menu Æ Fliken AVANC. Æ 1-DGPS

Baud

Välj denna ruta och tryck på Enter för att välja sändningshastigheten för den station som skall tas emot (hastighet sänd till DF300).

Frekv. T

Välj denna ruta och tryck på Enter för att välja frekvensen på den station som tas emot (frekvens sänd till DF300).

Frekv. R

Det här fönstret visar den frekvens på vilken DF300 arbetar (frekvens mottagen från DF300).

Signalnivå

Nivån för differentialsignalens mottagning. En stark signal indikeras av ett fält som är fyllt till 3/4 i svart.

% Fel

Storleken på felet i den mottagna informationen. Denna kvot bör stå på 0% när den arbetar i DGPS-läge.

Korrigerade satelliter

Listan över korrigerade satelliter.

Station

Identifikationssiffran hos DGPS-stationen.

Obs! När FX324 MAP står i differentialläge visas bokstaven D i

statusfältet på Positions- och Navigationsskärmarna.

Använda FX324 MAP-mottagaren med en annan typ av DGPS-mottagare

Anslut FX324 MAP till DGPS-mottagaren genom att följa anvisningarna i föregående avsnitt. Konfigurera den seriella insignalen hos FX324 MAP i differentialformat (RTCM104).

Välj GPS-lägesfunktionen (se föregående avsnitt). Se texten för differentialmottagaren för att få reda på vilken information som finns tillgänglig.

Obs! När FX324 MAP står i differentialläge visas bokstaven D i

statusfältet på Positions- och Navigationsskärmarna.

14. Installationsrekommendationer

Installera och ansluta mottagaren

 Installation

FX324 MAP levereras med ett fäste som gör att du enkelt kan sätta fast den vid ett bord, ett skott eller under en hylla. Den kan också byggas in i ett skott eller ett bord.

Obs! Om du vill använda FX324 MAP utan yttre antenn måste den

installeras på så sätt att dess inbyggda antenn har direktsikt till satelliterna. Kontrollera alltid att det inte finns något hinder mellan den inbyggda antennen och himlen.

Montering av din GPS med fästet

Om du vill montera GPS-mottagaren med fästet:

- Skruva fast fästet med de tre ingående skruvarna.

- Skruva dit rattarna på GPS-mottagarens sidor och sätt dit en gummibricka mellan mottagaren och ratten.

- Anslut ström/datakabeln till mottagarens baksida.

- Sätt dit mottagaren i spåren på fästets armar. (placera brickan mellan komponenten och fästets arm).

- Ställ in önskad vinkel på apparaten och dra åt rattarna.

Om du vill ta loss GPS-mottagaren från fästet:

- Lossa på de två rattarna på mottagarens sidor.

- Dra försiktigt i mottagaren så att den lyfts ur fästets spår.

- Koppla loss ström/datakabeln och vid behov också antennkabeln.

Bygga in GPS-mottagaren i ett skott

Om du vill bygga in GPS-mottagaren i ett skott:

- Skär upp skottet så att den del som sticker ut på baksidan av FX324 MAP kan byggas in i skottet och så att de två kontakterna är åtkomliga. Borra i skottet hål som motsvarar de fyra skruvhålen på apparatens baksida.

Obs! Mått anges i millimeter.

- Sätt dit mottagaren.

- Skruva in de fyra skruvarna i apparaten och placera en bricka och en mutter mellan skottet och varje skruvhuvud.

- När skruvarna har skruvats in hela vägen, vrider du på muttern mot skottet så att apparaten sitter ordentligt fast.

- Anslut ström/datakabeln till mottagarens baksida.

Skott

Mutter

Bricka

Ström/datakabel

Skruv

Obs! FX324 MAP kan också monteras med användning av en extra sats

för planmontering. Planmonteringssatsen får bara användas när GPS-mottagaren är ansluten till en yttre antenn. Kontakta din Magellan-återförsäljare för ytterligare information.

 Anslutning

FX324 MAP beskrivning FX324 MAP-ledningar

Kraft 10/36 Volt Röd Kraft 0 Volt Blå RS232-referens Grön RS232-ingång Svart RS232-utgång Vit RS422-referens Orange RS422-utgång Gul

Kraft

FX324 MAP fungerar med likspänningsförsörjning mellan 10 V och 36 V. Den är skyddad för backström och har en skyddssäkring. Den blå ledningen måste kopplas till - på strömförsörjningen ombord och den röda ledningen till +.

Om du behöver byta säkringen använd alltid en säkring med följande egenskaper: Typ: 6.3x32 - Snabb förbrukning 2A 250V UL/CSA

Datautsignal eller digital utgång

FX324 MAP är försedd med två digitala utgångar: En digital utgång RS232 (vit kabel) och en RS232-referens (grön kabel)

för anslutning till PC. En digital utgång RS422 (gul kabel) och en RS422-referens (orange

kabel) för anslutning till autopilot, radar, ljudmaskin, en annan GPS, mm.

Datainsignal eller digital ingång

FX324 MAP har en digital ingång RS232 digital (svart kabel) och en RS232-referens (grön kabel) för att överföra waypoints från en PC och för att ansluta den till en extern mottagare för differentialkorrigering eller en annan GPS.

Se Använda FX324 MAP i DGPS-läge eller i slavläge.

Anslutning till en PC

Vi rekommenderar att du använder den tillgängliga PC-kontakten.

Beskrivning av FX324 MAP FX324 MAP-

ledningar

RS232-referens Grön 5 RS232-ingång Svart 3 RS232-utgång Vit 2

Obs! Stiftnumreringen är densamma som för DB-9-kontakter (COM1,

COM2, COM3, osv.) som finns på PC :n.

NMEA-anslutning

Anslut RS422-referensen (orange ledning) och RS422 utsignalen (gul ledning) hos FX324 MAP till NMEA-ingången på den apparat som du vill koppla ihop GPS-mottagaren med (autopilot, ruttföljare, ljudmaskin, osv).

PC-stift

Installera en extern antenn

FX324 MAP har utvecklats speciellt för öppna båtar. Den kan emellertid användas inuti kabinen om den ansluts till en yttre antenn.

Råd: För att bevara de optimala egenskaperna hos FX324 MAP anser vi

att det är nödvändigt att använda en Magellan FX324 MAPkompatibel antenn eller, om en sådan inte finns, en MLR ANTGPS15-antenn.

Antennens position måste väljas så att koaxialkabelns längd inte överstiger 10 meter. Antennen måste placeras där den är fri från radiostörningar och med direkt sikt över hela horisonten:

För segelbåtar rekommenderas att antennen monteras på akterspegelns skena.

För motorbåtar rekommenderas att antennen monteras ovanpå kabinen. Om båten är försedd med radar skall antennen placeras så att den sticker

upp över radarn. Koaxialkabeln skall anslutas med kortast möjliga väg till mottagaren och

med undvikande av närhet till andra elektriska kablar. Koaxialkabeln kan kortas av, men den återstående längden måste vara

minst en meter.

Obs! Tappen i basen på antennen kan kopplas till alla standard 1 tums x

14 TPI kulleder.

15. Appendix

Ordlista över viktigare termer

A = Startpunkt B = Destinations-waypoint (eller bara destination) C = Båtens aktuella position

D = Kurs E = Bäring J = Kurskorrigering

A-B = Direktlinje till destinationen C-B = Avstånd till destinationen C-D = XTE C-E = Hastighet C-F = Hastighet till destination (den fart med vilken båten närmar sig

destinationen) C-G = Drifthastighet

Hastighet Fart över grund.

C-E-vektor.

Medelhastighet Genomsnittshastighet beräknad baserad på farten

över grund.

Maxhastighet Maxfart över grund. Fart till destination Den fart med vilken du närmar dig destinations-

waypointen, kallas också VMG (Velocity Made Good). C-F-vektor

Drifthastighet Den hastighet med vilken din båt driver relativt

destinationen. C-G-vektor Bokstaven R (höger) eller L (vänster) anger i vilken riktning din båt driver.

Kurs Vinkeln bildad mellan kursriktning och norreferens.

Den här vinkeln utgår ifrån magnetisk eller rättvisande norr beroende på vilken referens som har valts för norr. Vinkel D.

Bäring Vinkel i grader mellan din aktuella position och

positionen för destinationen. Den här vinkeln utgår ifrån magnetisk eller rättvisande norr beroende på vilken referens som har valts för norr. Vinkel E.

Kurskorrigering Korrektion som måste göras av kursen för att kunna

navigera till destinationen. Vinkel J. Bokstaven R (höger) eller L (vänster) anger riktning för den kurskorrigering som måste göras.

Aterst. tid Uppskattad återstående tid för att nå destinationen. Aterst. tid till senaste waypointen. Uppskattning av den tid som återstår för att nå den

sista waypointen i den aktiva rutten.

Tripptid Den tid som resan tagit sedan räknaren senast

nollställdes.

Ankomst tid Den uppskattade tidpunkten när båten väntas nå

destinations-waypointen.

Ankomsttid till senaste waypointen. UTC-tid Universaltid. Lokal tid Universaltid +/- tidsskillnaden för den tidszon du

Distans till Wpt Kvarvarande distans till destinationen.

Uppskattad tidpunkt då båten väntas nå den sista waypointen i den aktiva rutten.

befinner dig i.

C-B-segment.

Distans till sista waypoint Avstånd att färdas till sista waypoint på den aktiva

rutten.

Färdsträcka hittills Den sträcka som båten redan tillryggalagt. XTE Förkortning för Cross (X) Track Error. Visar

CPE Förkortning för Circle of Probable Error. Visar

radien för den cirkel som innehåller 50% av de positioner som beräknats av GPS:en. Om exempelvis CPE är 5 meter, så är din aktuella position inom en radie på 5 meter från den beräknade positionen.

Koordinater Unik alfanumerisk beskrivning av din position på

klotet.

Kartdatum Teoretisk matematisk modell representerade

jordytan. Formatet på det sjökort du använder indikeras av förkortningen. Om du är osäker på vilket kartdatum du skall använda, välj formatet WGS84.

NMEA Akronym för National Marine Electronic Association,

en professionell organisation som definierar de standard seriella format som används för anpassning av elektroniska apparater för marin navigation med varandra eller med datorer.

WAAS/EGNOS/MSAS

WAAS, EGNOS och MSAS är system som förbättrar den standard civila GPS-signalen för att få en bättre precision vid beräkning av positioner. Felen beräknas baserat på flera markstationer och felkorrigeringarna skickas till WAAS/EGNOS/MSAS-satelliter. Dessa korrigeringar sänds sedan till din GPS-mottagare som tolkar dem. Dessa system är för närvarande under utveckling och beroende på din position kan de finnas eller inte.

Automatisk omkoppling till nästa waypoint i en

rutt

B’’

B’

En rutt består av minst tre punkter. Startpunkten A, den första destinations-waypointen B och den andra destinations-waypointen C.

När du följer rutten från A till B och sedan C, blir C automatiskt den aktiva waypointen när du når eller passerar B.

Segmenten AB och BC bildar två vinklar: en är större än 180° (vinkeln och den andra är mindre än 180° (vinkeln ß).

Bytet av aktiv waypoint sker på olika sätt beroende på den vinkel båten rör sig.

Båten kommer in med en vinkel som är större än 180° (vinkel

Ändringen av aktiv waypoint sker när båten korsar linjen BB' (punkten X) där linjen BB' är den vinkelräta linjen mot segmentet AB.

Båten kommer in med en vinkel som är mindre än 180° (vinkel

Ändringen av aktiv waypoint sker när båten korsar linjen BB'' (punkten Y) där linjen BB'' är den linje som halverar vinkeln som bildas av segmenten AB och BC.

)

ß):

Ankomstlarm

En aktiv waypoint kan också ändras när avståndet mellan båten och destinations-waypoint är mindre än avståndet som har ställts in för Ankomstlarmet. Exempel: Om Ankomstlarmet har ställts till 1 sjömil, blir C den nya destinations-waypointen så snart båten kommer inom 1 sjömils radie från punkt B.

Version och serienummer

Du kan titta på apparatens serienummer och programvaruversionen som den använder:

Menu Æ Fliken AVANC. Æ 5-Version

Obs! Denna information kan efterfrågas när du kontaktar vårt

kundstödcenter.

Digital utsignal och NMEA digital insignal

 Enkelt NMEA 180 format (för autopilot)

8 databitar, bit D7=0, bit D6= 01, STOP bit, 1200 BAUD, jämn paritet, 4 s frekvens. Meddelandet inkluderar en enskild bit där D0 till D5 indikerar XTE i sjömil. Exempel:

D7 D6 D5 D4 D3 D2 D1 D0

0 1 1 1 1 1 1 1 0 1 1 0 0 0 0 0 0 1 0 0 0 0 0 0

- Maximum XTE på babords sida

- På rätt kurs

- Maximum XTE på styrbords sida.

De enkla NMEA 180 och komplexa NMEA 180 data sänds efter varandra.

COMPLEX NMEA 182 eller NMEA 180



8 databitar, bit D7 = 1, 1 STOP-bit, 1200 BAUD, jämn paritet, 4 s frekvens. Tecknen i meddelandet är ASCII-tecken med D7=1

$ M = P N X .X X X T X X X X X D X X . X X, X X X X D X X. X X, X nil E T X Början XTE Azimut in ° Latitud Longitud End of Block

(slut på blocket)

L = Hamn S = Söder E = Öster R = Styrbord N = Norr W = Väster

X = ASCII-tecken

 NMEA 183

8 databitar, 2 STOP-bitar, ingen paritet, 4800 BAUD. NMEA 183 formatet är en serie av flera block bildade av ASCII-tecken. När GPS-

mottagaren inte beräknar data (ingen mottagning) är blocken noll (tomma). Tre versioner av NMEA 183 standarden finns på FX324 MAP: Version 1.5, Version 2.0 och version 2.3.

Obs! om du vill använda apparaten med cockpitrepeteraren Echonav, välj

fraserna som börjar med bokstaven E (t.ex. EGGA)

AAM: Waypoint ankomstlarm

Version 1.5 $GPAAM, A/V, A/V, X.X, N, C- -C Version 2.0 och version 2.3 $GPAAM, A/V, A/V, X.X, N, C- -C * hh A/V: Inne i ankomstcirkel: Ja = A; Nej = V A/V: Vinkelräta linjen passerad vid waypoint: Ja = A; Nej = V X.X, N: Ankomstcirkelns radie i sjömil

Version 1.5: C- -C: Waypoint-definition med 4 bokstäver Version 2.0 och version 2.3: C- -C: Waypoint-definition med 6 bokstäver *hh: Fraschecksumma

APB: Autopilot format B

Version 1.5 $GPAPB, A/V, A/V, 0.05,R,N, A/V, A/V, 000,M,C- -C, 268,M, XXX,M Version 2.0 $GPAPB, A/V, A/V, 0.05,R,N, A/V, A/V, 000,M,C- -C, 268, XXX,M *hh Version 2.3 $GPAPB, A/V, A/V, 0.05,R,N, A/V, A/V, 000,M,C- -C, 268, XXX,M,a *hh A/V: Destination giltig = A, ogiltig = V A/V: Allting är OK = A, mottagningslarm = V 0,05,R,N: XTE i sjömil med R/L-riktning: L=babord ; R=styrbord A/V: Inne i ankomstcirkel: Ja = A, Nej = V A/V: Vinkelräta linjen passerad vid waypoint: Ja = A, Nej = V 000,M: Magnetisk azimut från starten till destinationen 268,M: Magnetisk azimut från den aktuella positionen till destinationen XXX, M: Magnetisk kurs att hålla till waypointen

Version 1.5: C- -C: Waypoint-definition med 4 bokstäver

Version 2.0: C- -C: Waypoint-definition med 6 bokstäver *hh: Fraschecksumma Version 2.3: C- -C: Waypoint-definition med 6 bokstäver a: Indikation av DGPS funktionsläge

A= Autonom B= Differential C= Simulator D= Ej giltiga data *hh: Fraschecksumma

BWC: Fast punkt och azimutdistans

Version 1.5 $GPBWC, 150858, 4710.75,N, 00117.61,W, 269,T, 269,M, 1.36,N, C- -C Version 2.0 $GPBWC, 150858, 4710.75,N, 00117.61,W, 269,T, 269,M, 1.36,N, C- -C*hh Version 2.3 $GPBWC, 150858, 4710.75,N, 00117.61,W, 269,T, 269,M, 1.36,N, C- -C,a *hh 150858: UTC-tid 4710,75,N, 00117,61,W: Latitud och longitud för destinationsfix i hundradels

minuter 269,T: Geografisk azimut 269,M: Magnetisk azimut 1,36,N: Distans med flytpunkt i sjömil

Version 1.5: C- -C: Waypoint-definition med 4 bokstäver Version 2.0: C- -C: Waypoint-definition med 6 bokstäver *hh: Fraschecksumma Version 2.3: C- -C: Waypoint-definition med 6 bokstäver a: Indikation av DGPS funktionsläge

A= Autonom

B= Differential C= Simulator D= Ej giltiga data

*hh: Fraschecksumma

Magellan FX324 MAP User Manual [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
