Magellan eXplorist 300
Viitetiedot
*** Varoitukset ***
TURVALLISUUDEN VUOKSI ÄLÄ KÄYTÄ TÄTÄ NAVIGOINTILAITETTA AJAESSASI AJONEUVOA.
®
Älä yritä muuttaa mitään Magellan anna matkustajan tehdä muutokset. Katseen siirtäminen pois ajoradalta on vaarallista ja saattaa johtaa onnettomuuteen, jossa sinä tai muut voivat loukkaantua.
Tämä tuote on erinomainen apu suunnistuksessa, mutta se ei korvaa huolellisen tavallisen suun­nistuksen tarvetta ja hyvää harkintaa. Älä koskaan tukeudu yksinomaan yhteen laitteeseen navi­goinnissa.
Exploristin asetuksia ajaessasi. Pysäytä ajoneuvo täysin tai
KÄYTÄ HARKINTAA
OLE HUOLELLINEN
Maailmanlaajuista paikannusjärjestelmää Global Positioning System (GPS) pitää yllä Yhdysval­tain hallitus, joka yksin vastaa GPS-verkoston tarkkuudesta ja ylläpidosta. Sijaintitietojen tark­kuuteen saattavat vaikuttaa Yhdysvaltain hallituksen ajoittain tekemät satelliittien säädöt, ja tarkkuuden muutokset perustuvat USA:n puolustusministeriön GPS-siviilikäyttäjien politiikkaan sekä liittovaltion radionavigointisuunnitelmaan. Tarkkuutta saattavat heikentää myös satelliittien huono sijainti ja esteet, kuten rakennukset ja suuret puut.
KÄYTÄ OIKEITA VARUSTEITA
Käytä ainoastaan Magellanin kaapeleita ja antenneja, sillä muiden kuin Magellanin kaapeleiden ja antennien käyttö voi heikentää vakavasti paikantimen suorituskykyä ja vaurioittaa laitetta sekä myös mitätöidä takuun.
KÄYTTÖOIKEUSSOPIMUS
Thales Navigation myöntää sinulle ostajana oikeuden käyttää Thales Navigationin GPS-tuotteessa ja sen mukana toimitettua ohjelmistoa ("OHJELMISTO") laitteen normaalikäytössä tuotteen mukana tulevan Loppukäyttäjän käyttöoikeussopimuksen ehtojen mukaisesti.
OHJELMISTO on Thales Navigationin ja/tai sen tavarantoimittajien omaisuutta, ja sitä suojaavat USA:n tekijänoikeuslait sekä kansainvälisten sopimusten määräykset. Tästä syystä sinun tulee käsitellä tätä OHJELMISTOA kuten mitä tahansa tekijänoikeuden suojaamaa materiaalia.
*** Varoitukset ***
Et saa käyttää, kopioida, muuntaa, purkaa tai siirtää tätä OHJELMISTOA muuten kuin mitä käyt­töoikeussopimuksessa nimenomaan lausutaan. Kaikki oikeudet, joita ei ole nimenomaisesti erik­seen myönnetty, on varattu Thales Navigationille ja/tai sen tavarantoimittajille.
* * *
Tämän käyttöoppaan minkään osan toisintaminen tai siirtäminen millään tavalla tai missään muodossa joko elektronisesti tai mekaanisesti mukaan luettuina valokopiointi tai tallennus mui­hin tarpeisiin kuin ostajan henkilökohtaiseen käyttöön on kielletty ilman Thales Navigationin kir­jallista ennakkolupaa.
© 2004 Thales Navigation, Inc. Kaikki oikeudet pidätetään.
Magellan, Explorist ja TrueFix ovat Thales Navigationin tavaramerkkejä.
631206-05 A
Sisällysluettelo i
eXplorist 300 GPS-paikannin 1
Magellan Explorist GPS-paikantimen ominaisuudet: 1 Näppäinselosteet: 2 Paristojen asennus 4
eXplorist 300 -paikantimen käyttö 5
Määränpäähän suunnistaminen 5 Sijaintisi tallennus 6 Paluu samaa reittiä 7 Lisäominaisuuksia 8 Yhteenveto 8
Aloitus 9
eXploristin käynnistys 9 eXploristin sammuttaminen 9 Näytön taustavalon kytkeminen päälle/pois 9 eXploristin käyttö ensimmäistä kertaa 10 Lopetus 13
Suunnistusnäyttösivut 14
Suunnistusnäyttösivujen käyttö 14 Karttanäyttösivu 14
Karttanäyttösivun yleiskatsaus 15 Kartan mittakaavan muutos 15 Karttanäyttösivun tilat 16 Tietojen näyttö tai piilotus 17 Karttatietojen mukautus 18 Kartan suuntauksen muutos 19 Pääkäyttötavan muutos 20 Kompassi-näyttö 21
Kompassinäytön yleiskatsaus 21 Tietokenttien mukautus 22 Sijaintisivu 23
Sijaintisivun yleiskatsaus 23 Trippimittarin nollaus 24 Satelliittien tila -näyttösivu 25
Satelliittien tila -näyttösivun yleiskatsaus 25
Sisällysluettelo ii
POI-kohteet 26
Sijainnin merkitseminen 26
Sijainnin pikamerkintä 26 Sijainnin merkintä (Yksilöity) 27 POI-kohteiden luominen muille paikoille kuin nykyiselle sijainnille 28
Sijainnin merkintä syöttämällä koordinaatit 28
Sijainnin merkitseminen Karttakohdistimella 29
Sijainnin merkitseminen karttakohteesta 29 POI-tietokanta 30
Käyttäjän syöttämän POI:n haku 30
Lähimpien esiladattujen POI-kohteiden haku 31
Esiladattujen POI-kohteiden haku aakkosjärjestyksessä 32 Käyttäjän luoman POI-kohteen muokkaus 33 Käyttäjän luoman POI-kohteen poisto 34 Käyttäjän luoman POI-kohteen katseleminen Kartta-näyttösivulla 35 Esiladatun POI-kohteen kopiointi 36 Esiladatun POI-kohteen katseleminen Karttasivulla 37
Reitit 38
GOTO-reitit 38 GOTO-reitin luonti 39
GOTO-reitin luonti karttakohdistimesta 40
GOTO-reitin luonti karttakohteeseen 41 Monietappireitit 42
Monietappireitin luonti 43
Reitin aktivointi/poisto käytöstä 44
Aktiivisen reitin Määränpääetapin muutos 45
Tallennetun reitin muokkaus 46
Reitin kääntö 47
Reitin poisto 48
Reitin kopiointi 49
Reitin katselu kartalla 50
Jälkilokit 51
Jälkilokit 51
Aktiivisen jälkilokin lopetus ja jatko 52
Uuden aktiivisen jälkilokin aloitus 53
Aktiivisen jälkilokin tallennus 54
Paluureitin luonti 55
Aktiivisen jäljen perkaus 56
Sisällysluettelo iii
Muunna jälkiloki reitiksi 57
Jälkilokin katselu kartalla 58 Tallennettujen jälkilokien käyttö 59
Tallennettujen jälkilokien seuranta 59
Tallennetun jälkilokin kääntö 59
Sää 61
Sää-sivu 61
Painekorkeusmittarin kalibrointi 61
Elektroninen kompassi 63
Kompassin kalibrointi 63 Kompassin kytkeminen pois/käyttöön 64
Määritykset 65
GPS:n uudestaankäynnistys 66 Karttayksiköiden asetus 68
Navigoinnin mittayksiköiden valinta 68
Viitepohjoisen valinta 69
Koordinaattijärjestelmän valinta 70
Karttakoordinaatiston (Map Datum) valinta 71 Virranhallinta-työkalun käyttö 72
Aikakatkaisun asetukset 72
Valoajastimen asetukset 73 eXplorist-paikantimen mukautus 74 Kielen muuttaminen 75 Muistin tyhjennys 76
Jälkien lokin tyhjennys 76
Kaikkien käyttäjän syöttämien POI:den ja reittien poisto 76
Kaikkien reittien poisto 77
Jälkien lokin, kaikkien käyttäjän syöttämien POI:den ja reittien poisto77
eXploristin nollaus ja palautus tehtaan oletusasetuksiin 77
Tekniset tiedot 78
Lisävarusteet 80
Magellanin yhteystiedot Pohjois-Amerikassa 81
Magellanin yhteystiedot Euroopassa 82
Magellan Explorist GPS-paikantimen ominaisuudet:
1eXplorist 300 GPS-paikannin
• Sisäänrakennettu taustakartta
• Esiladatut POI-kohteet
• Vankka rakenne, kuminen suojus
• 16 Mt:n taustakartta
• Loistava paikannus 19 rinnakkaiskanavalla
• 14 + tunnin paristoikä 2 AA-paristolla
Antenni
Näytön taustavalon painike
• TrueFix™ GPS-teknologia
• 3 metrin tarkkuus (WAAS/EGNOS)
• Jälkiloki useille jäljille
• Tallentaa enintään 500 POI-kohdetta ja 20 reittiä
• Taskukokoinen ja vedenpitävyys IPX-7
On/Ei-painike
Nuolijoystick
ZOOM IN
NAV
MARK
ENTER
ZOOM OUT
MENU
GOTO
ESC
eXplorist 300 GPS-paikannin
eXplorist 300 GPS-paikannin 2
Näppäinselosteet:
On/Ei Kytkee Exploristin virran päälle ja pois.
Taustavalo Sytyttää näytön taustavalon. Vaihtelee vaiheittain sammuneesta tilasta
puolikirkkaaksi ja kirkkaaksi.
ENTER Käytetään korostettuihin valikkokohteisiin siirtymiseen tai korostettujen
painikkeiden hyväksyntään.
ESC Peruuttaa tietosyötöt.
Sulkee käytössä olevan toiminnon ja palauttaa edelliselle näyttösivulle.
Askeltaa taaksepäin navigointinäyttösivuja.
ZOOM IN Suurentaa näytettyä karttakuvaa. Karttakuvan voi suurentaa kokoon 35,0 m
(100 ft.).
Sillä myös askelletaan nopeasti POI-luettelossa tehtäessä aakkosellista hakua.
ZOOM OUT Pienentää karttakuvaa karttanäyttösivulla. Karttakuvan voi suurentaa
kokoon 2700 km (1700 mailia).
Sillä myös askelletaan nopeasti POI-luettelossa tehtäessä aakkosellista hakua.
MENU Tuo esiin valikon vaihtoehtoineen. Vaihtoehtoja valitaan korostamalla
valinta Nuoli-joystickillä ja siirtymällä siihen painaen ENTER-näppäintä.
NAV Askeltaa navigointinäyttösivuja. (Karttasivu > Kompassisivu > Sijaintisivu >
Satelliittien tila -sivu)
MARK Sillä tallennetaan nykyinen sijainti POI-kohteeksi. Tallennetut POI-kohteet
saa esiin tietokannan osasta Omat Poi:t.
GOTO Luo yksietappisen reitin nykyisestä sijannista määränpäähän, joka on
valittu POI-tietokannasta tai käyttäen kohdistinta taustakartalla.
Nuolijoystick Panoroi kohdistinta karttanäytössä.
Siirtää korostuspalkin valikon vaihtoehtoihin ja tietojen syöttökenttiin.
eXplorist 300 GPS-paikannin 3
Rannekehihnan asennusaukko
Paristokotelon kansi
Paristokannen kiinnike (avaa kansi paristojen laittoa varten kiertämällä tätä.)
eXplorist 300 GPS-paikannin (takaa)
eXplorist 300 GPS-paikannin 4
Paristojen asennus
eXplorist 300 toimii kahdella AA-paristolla, jotka laitetaan oheisen piirroksen mukaisella tavalla. Huomioi varmasti paristoja laitettaessa niiden oikea napaisuus.
Tavallisissa käyttöolosuhteissa voidaan odottaa saatavan paristoille yli 14 tunnin käyttöaika käytettäessä tuoreita paristoja.
Vinkkejä paristojen käyttöiän pidennykseen:
Sammuta Explorist, kun sitä ei käytetä. Aina liikuttaessa tai oltaessa paikallaan eXplorist
laskee jatkuvasti sijainteja ja kuluttaa samalla virtaa. Joten jos aiot olla samassa sijaintipaikassa pitempään, sammuta eXplorist.
Käytä Exploristin automaattista virta-ajastinta. Virta-ajastimeen voidaan asettaa aika, jonka
jälkeen eXplorist sammuu automaattisesti, jos mitään näppäintä ei paineta. Ajastimeen valittavat ajat ovat 5, 10, 30 tai 60 minuuttia.
Käytä näytön taustavaloa säästeliäästi. Näytön taustavalon käyttö on suurin paristojen
virrankuluttaja. Jos näytön taustavalo on jatkuvasti päällä, havaitaan paristojen käyttöiän lyhenevän jyrkästi. Kannattaa käyttää virta-ajastinta ja asettaa siihen aika, jonka jälkeen näytön taustavalo sammuu automaattisesti, jos mitään näppäintä ei paineta.

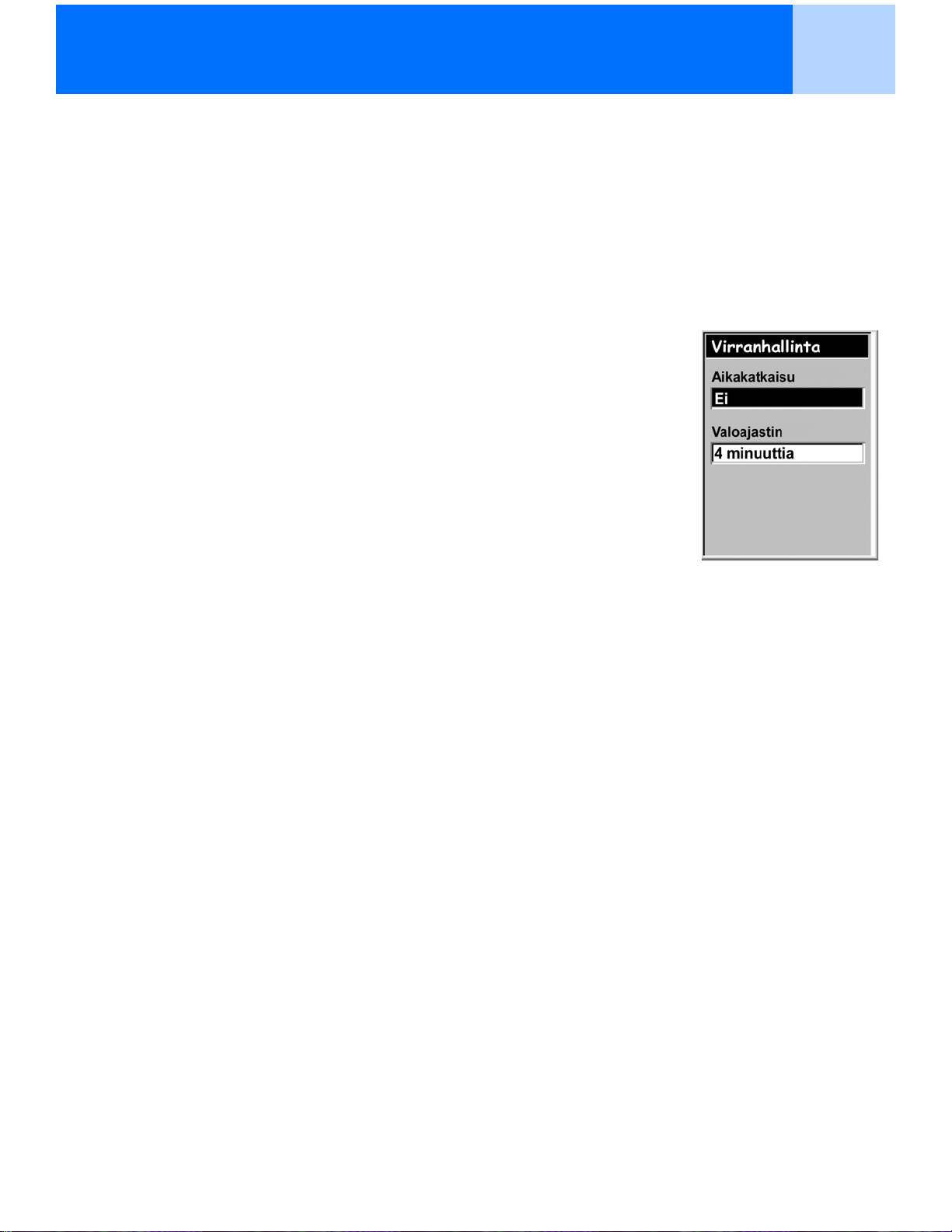

Virta-ajastimen asetukset
Missä tahansa Nav-näyttösivulla paina MENU. Korosta Määritykset ja paina ENTER. Korosta Virranhallinta ja paina ENTER kahdesti. Valitse nuoli-joystickillä jokin näistä: 5 minuuttia, 10 minuuttia, 30 minuuttia, 60 minuuttia tai Ei. Paina ENTER. Palaa viimeiselle näytetylle
navigointisivulle painamalla NAV.

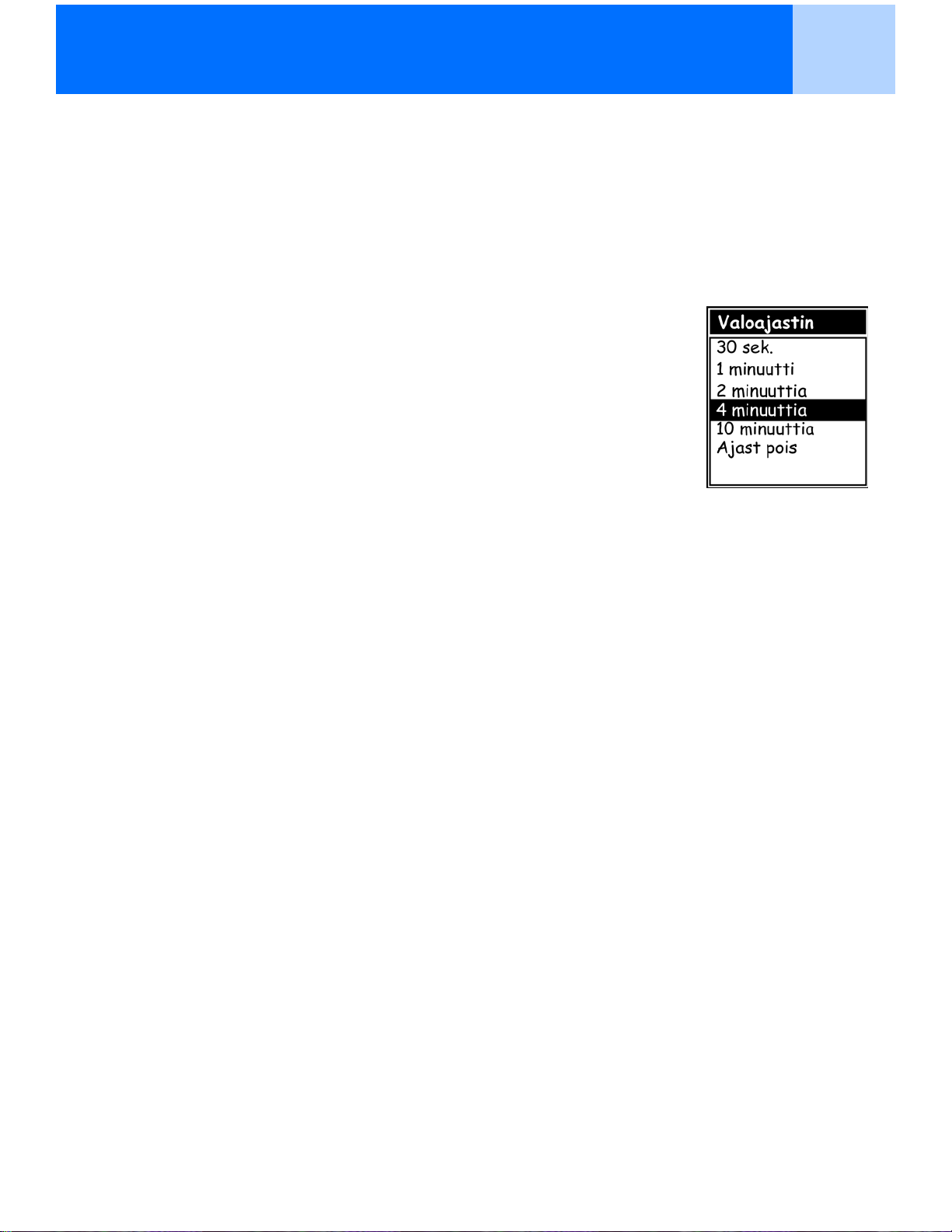

Valoajastimen asetukset
Missä tahansa Nav-näyttösivulla paina MENU. Korosta Määritykset ja paina ENTER. Korosta Virranhallinta ja paina ENTER. Korosta alas-nuolella Valoajastin-kenttä. Paina ENTER. Valitse
nuoli-joystickillä jokin näistä: 30 sekuntia, 1 minuutti, 2 minuuttia, 4 minuuttia, 10 minuuttia tai Ajast pois. Paina ENTER. Palaa viimeiselle näytetylle navigointisivulle painamalla NAV
.
eXplorist 300 käyttää maata kiertäviltä GPS-satelliiteilta saatavia tietoja antamaan sinulle yksityiskohtaista tietoa tarkasta sijainnistasi. Tähän perustuen eXplorist antaa sinulle tarpeellista tietoa määränpäähän saapumistasi varten.
Määränpäähän suunnistaminen
eXploristin yleisin käyttö tulee olemaan määränpäähän pääsemiseen tarvitsemiesi suunnistustyökalujen tarjoaminen. Yksinkertaisin ja useimmin käytetty reitti on GOTO-reitti. Tämä reitti lasketaan suorana viivana nykyisestä olinpaikastasi kohteeseen, jonne haluat mennä.
Ensimmäinen vaihe: Laske sijaintisi
eXploristin perustoiminto on laskea nykyinen sijaintisi GPS-satelliittien avulla. Tämä tapahtuu sisäisesti eXploristin ohjelmalla. Ainoa mitä sinun tulee tehdä, on järjestää eXploristille vapaa näkymä taivaalle, jotta se voi vastaanottaa signaaleja satelliiteista.
Tee näin:
Osoita antenni kohti taivasta.
5eXplorist 300 -paikantimen käyttö
Säilytä taivas selvästi näkyvissä.
Älä:
Peitä antennia käsilläsi tai esineillä.
Osoita antennia alaspäin.
Seiso puiden tai muun vahvan kasvuston alla.
Seiso missä suuret esteet (kuten rakennukset, kapean kanjonin seinät, jne.) estävät satelliittien signaaleja kulkemasta.
Jos huomaat, että eXplorist ei laske sijaintia, siirry vain kohtaan, jossa on parempi näkyvyys taivaalle.
Milloin vain haluat katsoa satelliittien tilaa ja niiden signaalivoimakkuutta, vaihda Satelliittien tilanne -näyttösivulle. Sillä näet satelliitit ja niiden suhteellisen signaalivoimakkuuden graafisesti. Tarvitset sijaintisi laskemiseen vähintään kolme satelliittia hyvällä signaalinvoimakkuudella (jota mustat palkit kuvaavat). Vain kolmella satelliitilla laskettua sijaintia kutsutaan 2-ulotteiseksi sijainniksi. Kun saat 2-ulotteisen sijainnin, korkeuttasi ei lasketa. Saadaksesi sijaintiisi korkeuden, tarvitset vähintään neljä satelliittia hyvällä signaalinvoimakkuudella. Neljää tai useampaa satelliittia käyttäen saatuja sijainteja kutsutaan 3-ulotteisiksi sijainneiksi.
Toinen vaihe: Minne haluat mennä?
eXplorist 300 -paikantimen käyttö 6
Nyt kun eXplorist tietää missä olet, sinun täytyy kertoa sille, minne haluat mennä. Tämän suorittamiseksi on monta erilaista tapaa, mutta yksinkertaisin ja yleisin käytetty on "GOTO"-reitti. Tämä on yksiosainen reitti lähtöpaikalla (missä olet nyt) ja määränpäällä (mihin haluat mennä). Määränpää valitaan käyttäen POI-kohteet tietokantaa. Tietokannassa on kaksi päävaihtoehtoa; sijainnit, jotka olet tallentanut (Omat POI:t) tai eXploristiin esiladatut POI-kohteet (Taustakartta).
GOTO-reitin luonti on yksinkertaista, painat vain GOTO-painiketta ja valitset määränpään POI­tietokannasta.
Kolmas vaihe: Liikkeen laskenta
eXplorist laskee koko ajan uusia sijainteja liikkuessasi verraten uutta sijaintia edelliseen sijaintiin ja laskien arvoja, kuten liikesuunta ja nopeus. Tämän eXploristin ohjelma tekee ollessaan yhteydessä satelliittien kanssa ja se näytetään näytössäsi välittömästi.
Neljäs vaihe: Ohjeiden anto
eXplorist laskee jatkuvasti suoraa viivaa nykyisestä sijainnistasi määränpäähäsi. Siitä se tuottaa ohjeita ohjaamaan sinut suoraa linjaa pitkin. Ellet ole suurella vesialueella, on epätodennäköistä, että voisit noudattaa niitä ohjeita tarkasti. Sen korjaamiseksi eXplorist päivittää reittiä automaattisesti antaen sinulle ajan tasalla olevaa tietoa määränpäähäsi pääsemiseksi.
GOTO-reitit ovat yksi eXplorist 300:n yksinkertaisimpia ja eniten käytettyjä ja ominaisuuksia. Käyttämällä vain GOTO-painiketta eXplorist antaa sinulle työkalut mihin tahansa tietokantaasi tallennettuun POI-kohteeseen pääsemiseksi.
Sijaintisi tallennus
Toinen usein käytetty eXploristin ominaisuus on sijainnin tallennus POI-tietokantaan. Tätä ominaisuutta voi käyttää painamalla MARK-painiketta. Tallentaessasi sijaintiasi voit myös lisätä määreitä, kuten valita kuvakkeen tai nimen POI-kohteelle. Se auttaa sinua löytämään tämän kohdan tulevaisuudessa hakemalla sitä POI-tietokannasta.
Oletetaan, että olet pystyttänyt leirin yöksi. Huomenna aiot suorittaa hieman lähimaaston tarkastelua ja haluat pystyä palaamaan takaisin leiripaikalle, kun olet valmis. Paina MARK- painiketta ja aseta POI:n nimeksi "Leiri". Kun patikointi on suoritettu, käytä vain GOTO-painiketta ja valitse "Leiri" luettelosta Omat POI:t. Tien löytäminen takaisin on niin helppoa.
Kalastaessasi järvellä huomaat paikan, joka on täydellinen suurimman sallitun saaliin saamiseen. Seuraavana vuonna haluat pystyä palaamaan takaisin juuri tälle samalle paikalle. Käynnistä eXplorist ja kun se on laskenut sijaintisi, paina MARK-painiketta tallentaaksesi sen. Tällä kertaa voit syöttää nimeksi "Monni1" ja tallentaa oman POI:n. Seuraavana vuonna voit löytää takaisin hyvälle saalispaikalle vain painamalla GOTO-painiketta.
Yksinkertaisempana esimerkkinä, jota voit noudattaa melkein milloin tahansa, on autosi löytäminen siitä muiden autojen merestä ostoskeskuksen parkkipaikalla. Pysäköi vain autosi, astu ulos ja anna eXploristin laskea sijaintisi. (Varmistu, että sinulla on suora näkymä taivaalle.) Käyttäen MARK-painiketta tallenna tämä sijainti nimellä "Auto". Kun olet tehnyt ostokset, menet
eXplorist 300 -paikantimen käyttö 7
vain ostoskeskuksen ulkopuolelle ja luot GOTO:n määränpäänä "Auto". Mihin tahansa oletkin pysäköinyt, eXplorist ohjaa sinut takaisin, yksinkertaisesti ja helposti.
Paluu samaa reittiä
Vaeltajat, maastopyöräilijät ja ulkoilmaihmiset usein tarvitsevat mahdollisuutta jättää leivänmurujen vanaa, jota he voivat seurata takaisin lähtöpaikkaansa. eXploristissa on ominaisuus nimeltä Paluu, jonka avulla voit tehdä juuri niin.
Kuten aiemmin mainittiin, eXplorist laskee jatkuvasti nykyistä sijaintiasi, ja voit tallentaa sijaintisi käyttämällä MARK-painiketta. Kuvittele nyt, että eXplorist tallentaisi automaattisesti lasketut sijaintisi liikutun matkan varrella. Pian olemassa olisi tallennettujen sijaintien sarja, kuin leivänmuruja, jotka esittävät seuraamaasi polkua. Juuri näin eXplorist toimii. Se tallentaa lasketut sijainnit piilotettuina POI-kohteina ja kytkee ne yhteen kuvaamaan kulkuasi. Tätä kutsutaan sinun Jäljeksesi ja piilotetut POI-kohteet ovat sinun Jälkilokisi.
eXploristissa sinulla on mahdollisuus käyttää Jälkeä, kääntää se ympäri ja suunnistaa pitkin kulkemaasi reittiä takaisin määränpäähäsi.
Voit ajaa metsänvartijan asemalle ja seurata polkua, joka johtaa sinut vesiputouksille, jotka olet halunnut nähdä. Kun eXplorist on päällä ja kykenee laskemaan sijainteja, jatkat pitkin polkua. Polku kääntyilee ja siihen liittyy monia pienempiä polkuja, ja päivän edetessä saavut putouksille. Kun tulee aika palata autollesi, haet esille Jälkilokin ja valitset Aktiivinen jälki

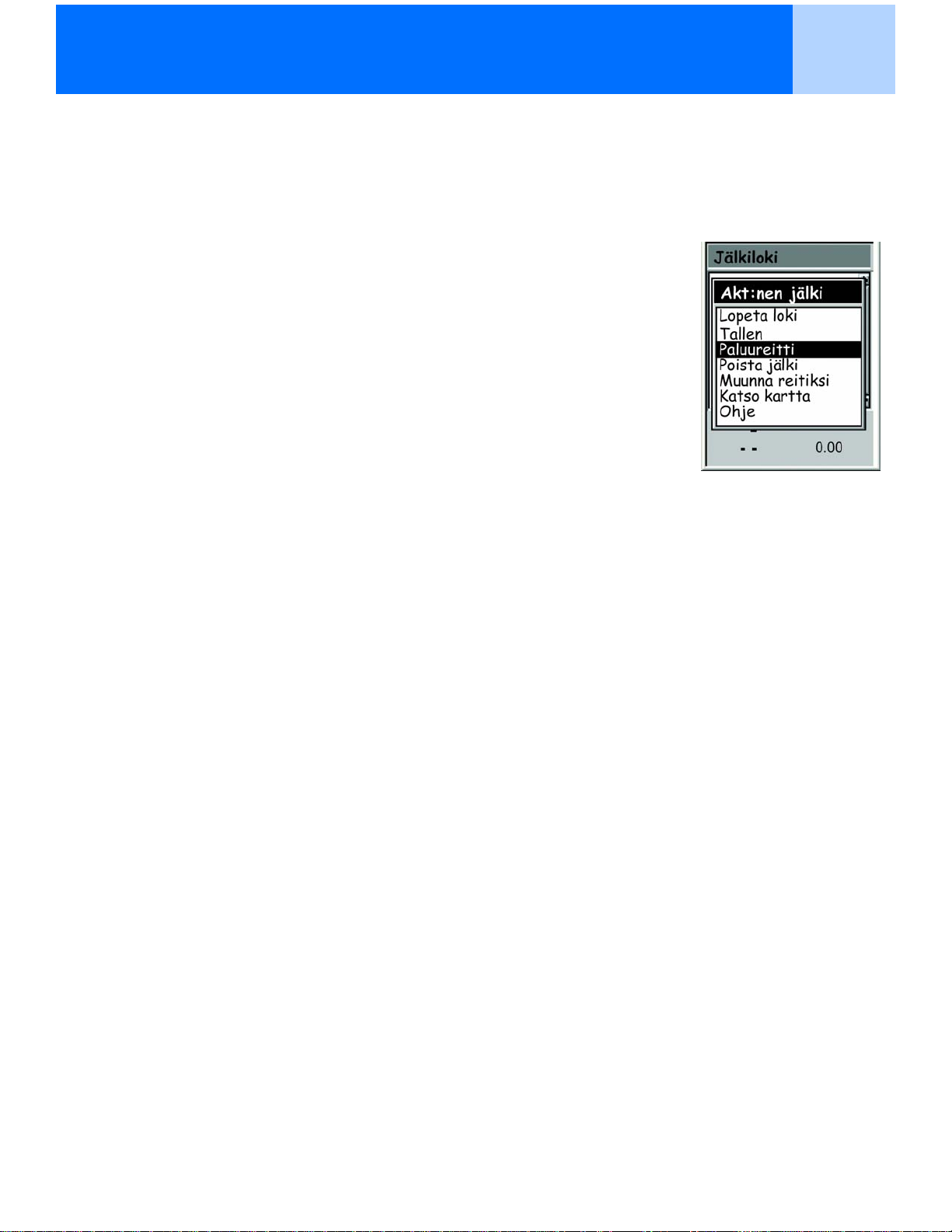

-lokin. Paina nyt MENU, korosta Paluureitti ja paina ENTER. eXplorist ohjaa sinua nyt saumattomasti pitkin polkua takaisin lähtöpaikkaasi jalanjälkiäsi seuraten.
Toinen mukava Jälkilokien ominaisuus, joka saattaa olla hyödyllinen, on se, että voit tallentaa Jälkilokit ja kutsua ne milloin tahansa. Yllä olevassa esimerkissä, kun olet vesiputouksella, voit tallentaa jäljen ja käyttää sitä milloin tahansa halutessasi palata takaisin.
eXplorist 300 -paikantimen käyttö 8
Lisäominaisuuksia
Magellan eXplorist sisältää kaikki ominaisuudet, joita voit odottaa korkealaatuisesta Magellan-merkkisestä kämmenkokoisesta suunnistuslaitteesta, kuten myös monia muita, jotka tekevät ulkoilmakokemuksestasi entistä nautinnollisemman. Voit mukauttaa suunnistusnäyttösivuja, jolloin sinun on mahdollista nähdä tietoa, joka on sinulle tärkeää. eXplorist hyödyntää täysin Karttanäyttösivuja, jonka ansiosta voit nähdä graafisesti sijaintisi, suunnistuksessa käyttämäsi reitin, kulkemasi polun (Jälki), kuten myös POI-kuvakkeita. Sisäänrakennetun matkamittarin avulla voit kirjata ylös matkasi pituuden. Käyttäjän määrityksien avulla voit muokata ja ylläpitää eXploristia siten, että se mukautuu tarpeisiisi ja vaatimuksiisi. eXplorist tarjoaa sinulle kaiken tämän ja muutakin helppokäyttöisessä, kannettavassa suunnistustyökalussa, joka sisältää sisäänrakennetut aputiedostot, joita voit lukea erämaassa.

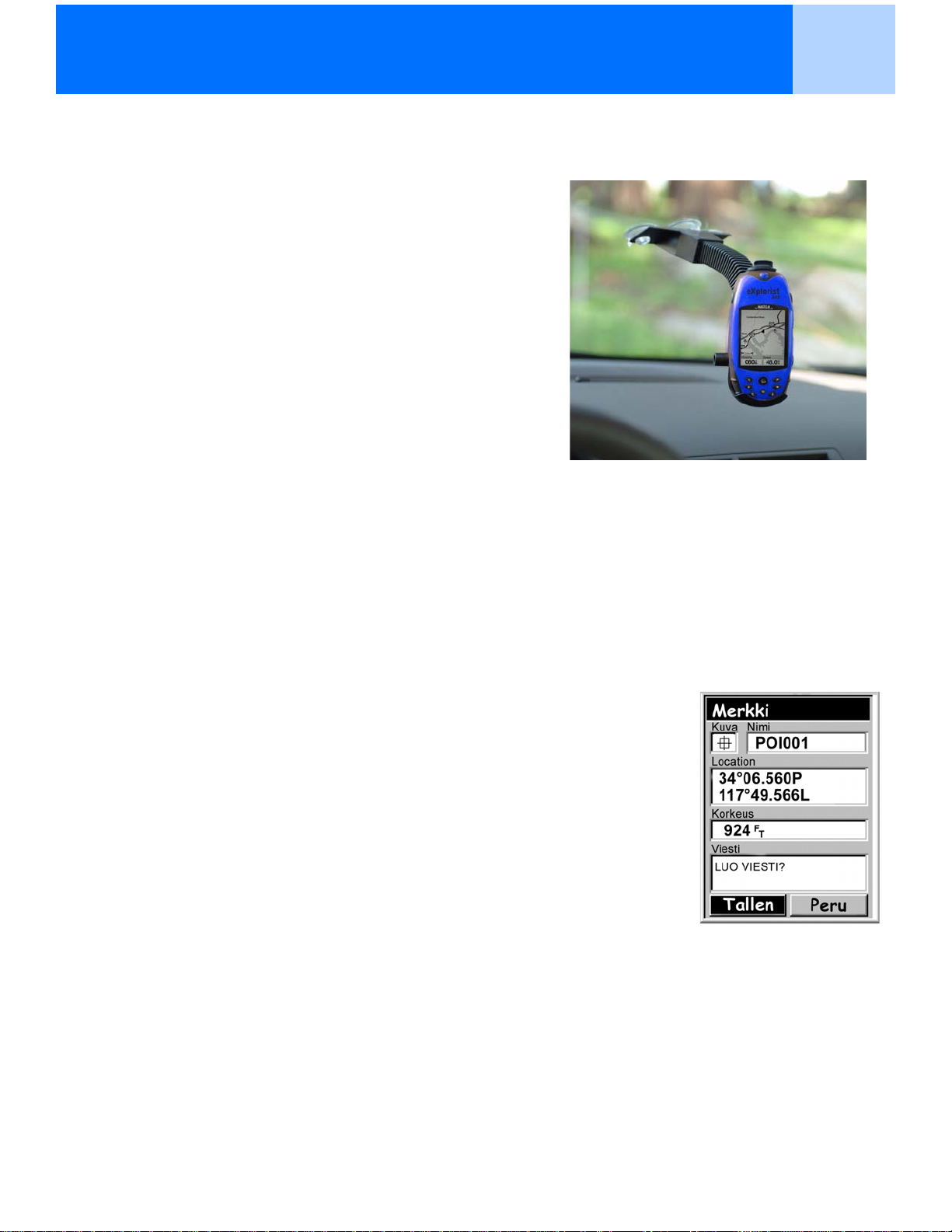

Magellan eXplorist 300 lisävarusteena kääntyvä
tukikonsoli
Yhteenveto
Mene tästä...
tähän...
tällä.
Aloitus 9
Aloitus
eXploristin käynnistys
Kytke eXplorist päälle painamalla POWER-painiketta yläreunan oikealla puolella. Jotta eXplorist ei voi käynnistyä vahingossa ja tyhjentää paristoja, sinun täytyy painaa ENTER, kun Käynnistys-näyttösivu näkyy. Sinulla on noin 30 sekuntia aikaa painettuasi VIRTA-painiketta painaa ENTER-painiketta, muuten eXplorist kytkeytyy automaattisesti pois päältä.
eXploristin sammuttaminen
Kytke eXplorist pois päältä painamalla VIRTA-painiketta yläreunan oikealla puolella.
Painettuasi VIRTA-painiketta alkaa 5 sekunnin sammutuslaskenta. Jos muutat mieltäsi ja päätät jättää eXploristin päälle, paina vain ESC-painiketta. Jos painat VIRTA-painiketta tämän sammutuslaskennan aikana, eXplorist sammuu välittömästi.
Näytön taustavalon kytkeminen päälle/pois
Näytön taustavalolla on kolme valoisuustasoa: pois, himmeä ja kirkas. Näytön taustavalo on ensin pois päältä, kun eXploristiin kytketään virta. Paina VALO-painiketta yläreunan vasemmalla puolella kytkeäksesi eXploristin taustavalo himmeäksi. VALO-painikkeen painaminen toistamiseen asettaa taustavalon kirkkaaksi. Kytke taustavalo pois päältä painamalla VALO­painiketta uudelleen.
Taustavalon voimakkuus
vaihtuu joka kerta, kun painat
VALO-painiketta.
MUISTA:
Näytön taustavalon käyttö kuluttaa runsaasti paristoja.
Aloitus 10
eXploristin käyttö ensimmäistä kertaa
Käynnistä eXplorist. Paina Virta-painiketta. Kun Käynnistys­näyttösivu näkyy, paina ENTER.

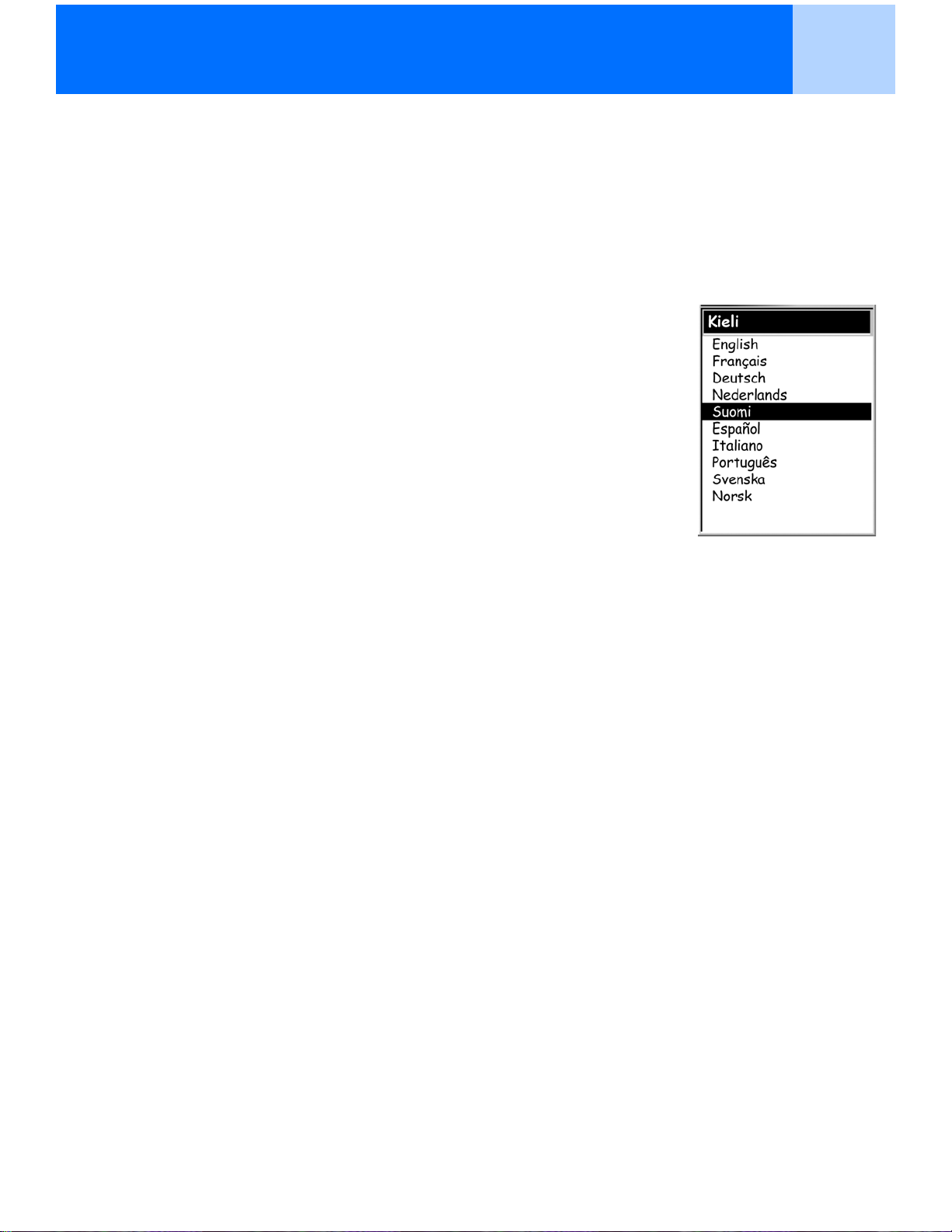

Valitse kieli. Kun käynnistät eXploristin ensimmäistä kertaa, sinulle annetaan valittavaksi kymmenen kieltä, joista yhtä tullaan käyttämään.
Voit vaihtaa kielivalintaa milloin tahansa valitsemalla Valikko > Määritykset > Kielet.
Vihje: Jos vaihdat kielen vahingossa, etkä pysty lukemaan tekstiä ja haluat vaihtaa sen takaisin, paina NAV-painiketta, kunnes Satelliittien tilanne -näyttösivu näkyy. Paina MENU. Korosta neljäs rivi Nuoli-joystickillä ja paina ENTER. Korosta viides rivi Nuoli­joystickillä ja paina ENTER. Kielenvalintanäyttösivu esitetään.
Liikuta korostusta
ylös ja alas käyttäen
nuoli-joystickiä. Hyväksy
painamalla ENTER.
Lue Varoitus. Paina ENTER hyväksyttyäsi varoituslausekkeen, jotta pääset jatkamaan.
Laske nykyinen sijainti. Tätä toimintoa varten on parasta, jos olet ulkosalla ja sinulla on selkeä, esteetön näkymä taivaalle. Ilman selkeää näkymää laskenta kestää paljon kauemmin ja voi johtaa siihen, ettei eXplorist kykene laskemaan nykyistä sijaintia automaattisesti.
eXplorist ryhtyy laskemaan nykyistä sijaintia. Tämä voi kestää muutaman minuutin, koska se suorittaa kylmäkäynnistystä.
Jatka painamalla
ENTER.
Yleensä kun käynnistät eXploristin, se laskee sijainnin sekunneissa, koska se kykenee suorittamaan kuumakäynnistyksen. (Kylmäkäynnistyksen ja kuumakäynnistyksen erot selitetään seuraavassa osassa.)
Satelliittien tila -näyttösivu esitetään ja siinä näkyy satelliittitietojen keräämisen edistyminen.
Satelliittien tila
-näyttösivulta näet,
montako satelliittia on
seurannassa ja mikä on
signaalin suhteellinen
voimakkuus.
Aloitus 11
Satelliittien tila -näyttösivua päivitetään jatkuvasti ja voit todeta graafisesti kuinka hyvin eXplorist toimii.
Kun eXploristilla on tarpeeksi tietoa sijainnin laskemista varten, Satelliittien tila -näyttösivu korvautuu Kartta-näyttösivulla. Nuolikohdistin Kartta-näyttösivun keskellä kuvaa sijaintiasi. Kun liikut, nuoli osoittaa kulkusuunnan.
Vihje: Muuta kartan mittakaavaa ZOOM IN ja ZOOM OUT
-painikkeilla nähdäksesi nykyisen sijaintisi paremmin.
Jos eXplorist ei kykene laskemaan nykyistä sijaintia
muutamassa minuutissa: Jos eXplorist toteaa. ettei kykene seuraamaan satelliitteja
kahden minuutin sisällä, se esittää seuraavat näyttösivut voidakseen määrittää paremmin summittaisen sijainnin.
Valitse Vyöhyke. Käytä nuolijoystickiä korostamaan vyöhyke,
jossa olet. Vyöhyke korostettuna paina ENTER.
Valitse Alue. Tämä näyttää luettelon valitsemasi vyöhykkeen
alueista. Korosta sopiva alue nuolijoystickillä ja paina ENTER-painiketta.
Aloitus 12
Syötä nykyhetken kellonaika. Syötä kellonaika käyttäen
nuolijoystickiä.
Nuoli-joystick ylös: Kasvattaa korostettua lukua Nuoli-joystick alas: Vähentää korostettua lukua Nuoli-joystick oikealle: Siirtää korostusta yhden merkin oikealle Nuoli-joystick vasemmalle: Siirtää korostusta yhden merkin
vasemmalle
Vaihda AP/IP siirtämällä nuoli-joystickiä ylös tai alas kun AP tai IP on korostettuna.
Kun olet syöttänyt oikean ajan, paina ENTER.
Valitsemasi vyöhykkeen
ja alueen leveys- ja
pituusaste esitetään.
Syötä päiväys. Aseta esitetty päiväys oikeaksi käyttäen nuoli-
joystickiä.
Nuoli-joystick ylös: Kasvattaa korostettua lukua Nuoli-joystick alas: Vähentää korostettua lukua Nuoli-joystick oikealle: Siirtää korostusta yhden merkin oikealle Nuoli-joystick vasemmalle: Siirtää korostusta yhden merkin vasemmalle
Kuukauden ollessa korostettuna vieritä kuukausilistaa nuoli-joystickiä
käyttäen ylös tai alas.
Kun olet syöttänyt oikean päiväyksen, paina ENTER. Hyväksy tiedot. Painike Valmis on korostettuna näytön
alalaidassa. Tarkasta syöttämäsi tiedot ja jos ne ovat oikein, paina ENTER.
Vihje: Jos aika tai päiväys on väärin, voit korjata ne nyt.
Korosta nuoli-joystickillä aika tai päiväyskenttä, jota haluat korjata. Kun kenttä on korostettuna, paina ENTER. Voit nyt vaihtaa tietoja käyttäen samaa menetelmää kuin aiemmin.
Aloitus 13
Satelliittien tila -näyttösivu tulee esiin uudelleen ja eXplorist
yrittää laskea sijaintisi käyttäen juuri annettua tietoa.
Vihje: Jos huomaat, että satelliittien signaalivoimakkuuspalkit eivät vieläkään liiku, yritä siirtyä toiseen paikkaan. josta on vapaampi näkymä taivaalle.
Kuten aiemmin, eXploristin laskiessa nykyistä sijaintia Kartta-
näyttösivu näytetään ja laskettua sijaintia merkitsee keskellä näyttöä oleva nuolikohdistin.
Kylmä/kuumakäynnistys. Kun eXplorist käynnistetään, se selvittää yhtenä ensimmäisistä tekemistään asioista, mitkä satelliitit ovat yläpuolella, ja mikä on niiden suhteellinen asema. Se tapahtuu käyttäen sisäänrakennettua satelliittikalenteria. Tämä kalenteri voi nykyisen päiväyksen, ajan ja arvioidun sijainnin saatuaan antaa eXploristille tietoja siitä, mitkä satelliitit ovat yläpuolella ja mikä on niiden arvioitu sijoittuminen suhteessa eXploristiin. Satelliittien saatavuustiedot saatuaan eXplorist voi ryhtyä asettamaan sisäisiä satelliittikanaviaan satelliittilähetysten vastaanottoa varten.
Kylmäkäynnistys. Kylmäkäynnistyksellä tarkoitetaan tilannetta, missä eXploristilla ei ole
arvioitua sijaintia käytettävissä kalenteriin viittausta varten. Tämä voi tapahtua:
• kun eXplorist käynnistetään ensimmäisen kerran hankinnan jälkeen. Muisti tyhjennetään ennen toimittamista, jotta eXploristissa mahdollisesti ollut sijainti nollautuu.
• Jos olet tyhjentänyt eXploristin muistin, (löytyy Määrityksistä) koko muisti
tyhjennetään ja viimeisen lasketun sijainnin arvoksi asetetaan nolla.
• Jos olet matkustanut eXplorist mukanasi sammutettuna, viimeinen tallennettu sijainti voi olla niin kaukana, että eXploristin ryhtyessä etsimään satelliitteja ne, mitä se odottaa löytävänsä, eivät löydykään. (Nyrkkisääntönä pidetään, että liikuttuasi enemmän kuin 500 mi [804,7 km] eXplorist sammutettuna sen käynnistyminen kylmäkäynnistyksenä on hyvin mahdollista.)
Kylmäkäynnistyksessä nykyisen sijainnin laskemisen ei tulisi kestää kauempaa kuin
2-3 minuuttia.
Kuumakäynnistys. Kuumakäynnistys tapahtuu, kun viimeksi laskettu sijainti ennen
eXploristin sammuttamista on yhä muistissa, ja olet suurin piirtein samassa paikassa. Useimmiten eXploristia käynnistettäessä se tulee olemaan kuumakäynnistys. Taivaan ollessa selvästi näkyvissä eXploristin pitäisi laskea sijaintinsa muutamassa sekunnissa.
Lopetus
Tämä päättää Magellan eXplorist 300:n alkukäynnistysmenettelyn. Kartta-näyttösivun näkyessä eXploristin alustus on onnistunut ja se on valmiina käyttöön.
Nyt olisi hyvä hetki tutustua eri suunnistusnäyttösivuihin (käyttäen NAV-painiketta) ja asettaa tehdasasetuksista eroavia määrityksiä.
Suunnistusnäyttösivut 14
Suunnistusnäyttösivut
Suunnistusnäyttösivujen käyttö
eXploristissa on kolme suunnistusnäyttösivua ja lisäksi Satelliittien tila -näyttösivu joka voidaan hakea esille käyttäen NAV-painiketta. Jokainen sivu esittää samat tiedot eri muodossa, joten voit valita parhaiten tarpeisiisi sopivan näyttösivun.
Glendora
ent
vina
1.60mi
Suunta
352
Kohde: VIEW
Nopeus
210
San Dimas
NAV
2.8
Etäisyys
0.84
M
I
NAV
M H
P
10
10
Nopeus
o
4.3
M
ESC
NAV
ESC
M H
L
3D Paikanmääritys Jäljitän 7...
I
E
ESC
Sijainti
34°06.556P 117°49.563L
Korkeus Tarkkuus
F
T
1292
Pvm/Aika
01 HEL 04 03:30:36 PM
Trippimittari
0000.0
NAV
ESC
Paristo
M
I
25
F
T
Vihje: ESC-painike selaa myös suunnistusnäyttösivuja kuten NAV-painike, mutta käänteisessä järjestyksessä.

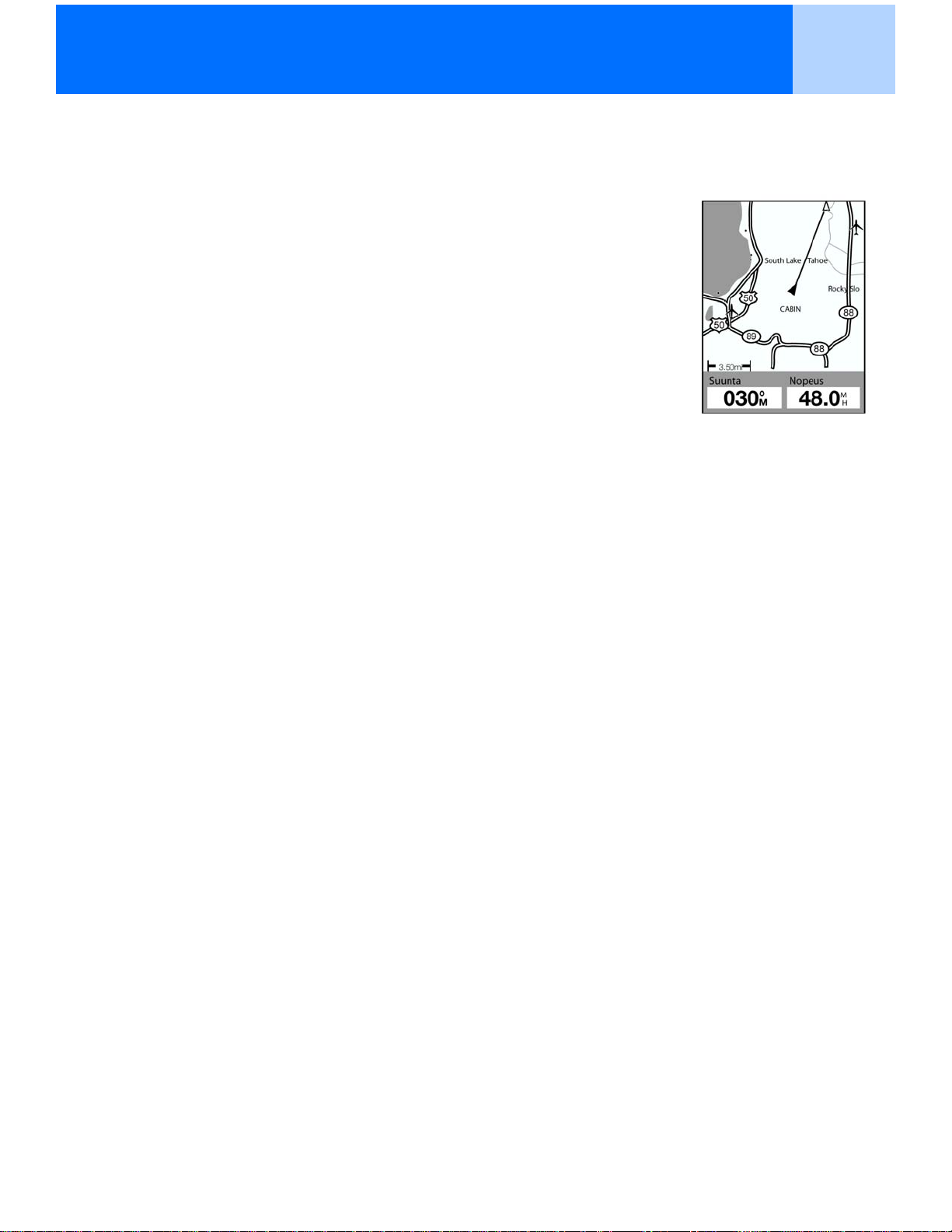

Karttanäyttösivu
Ensimmäinen ja useimmin käytetty näyttösivu on Kartta-näyttösivu. Kartta-näyttösivu esittää sijainnin, kuten myös POI-kohteet ja mahdollisen taustakartan esitetylle alueelle.
Kartta-näyttösivun päätoimintoja:
• Käytä zoom in/out -painikkeita mittakaavan muuttamiseen.
• Nuolikohdistin näytön keskellä ilmaisee sijaintisi, ja liikuttaessa se osoittaa kulkusuunnan.

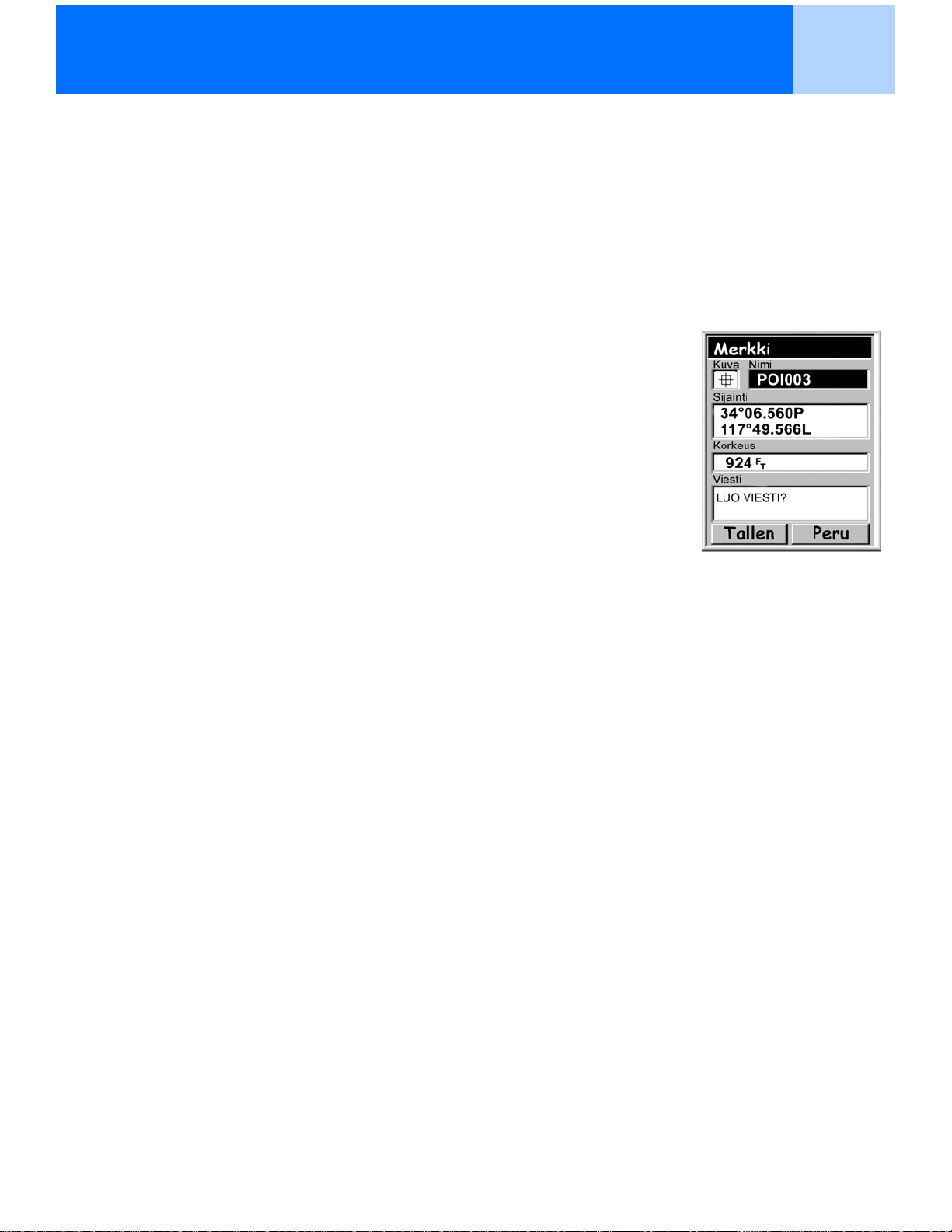

• Tallenna sijainti painamalla MARK.
• Käytä Nuoli-joystickiä kohdistimen siirtämiseen. Nuolikohdistin vaihtuu ristiosoittimeksi, ja kaikki kohdistimen sijaintiin liittyvät tiedot esitetään näytön alalaidassa. Voit myös tallentaa ristiosoittimen sijainnin POI-kohteeksi painamalla MARK-painiketta.
• Kun olet lopettanut vierittämisen ristiosoittimella, nuolikohdistin näyttää nykyisen sijaintisi painamalla ESC.
• Tietolaatikot näytön alalaidassa voidaan kytkeä päälle tai pois painamalla MENU ja
valitsemalla Piilota tiedot tai Näytä tiedot.
Suunnistusnäyttösivut 15
• Näytön alalaidassa näytettäviä tietoja voi muuttaa painamalla MENU ja valitsemalla
Mukauta sivu.
• Näytön suuntausta ja pääkäyttötapaa (maa/meri) voi vaihtaa painamalla MENU ja
valitsemalla K:tta-asetukset.
Suunnistusnäyttösivut 16
Karttanäyttösivun yleiskatsaus
Reitin merkintä
Glendora
210
San Dimas
Sijaintikohdistin
Jälkiviiva
Kartan mittakaava
ent
vina
1.60mi
Suunta
352
10
10
Nopeus
o
M
4.3
M H
Panorointikohdistin (kohdistintilassa)
Tiimalasi (kun sijaintia ei tunneta ja eXplorist yrittää laskea sitä)
Tietokenttä 1
Tietokenttä 2
Kartan mittakaavan muutos
Paina Zoom In- tai Zoom Out -painikkeita vaihtaaksesi kuinka suuri osa kartasta näytetään näytössä. Kartan mittakaavaosoitin kartan vasemmassa alakulmassa näyttää mittakaavan päätepisteiden välisen suhteellisen etäisyyden. Mittakaavaa voidaan vaihtaa väliltä 1700 mi (2700 km) - 100 ft. (35,0 m).
Vihje: Vaihda kartan mittakaavaa nopeasti painamalla ja pitämällä alhaalla Zoom In- tai
Zoom Out -painiketta.
Suunnistusnäyttösivut 17
Karttanäyttösivun tilat
Kartta-näyttösivulla on kaksi mahdollista tilaa: sijainti tai kohdistin. Sijaintitilassa Karttanäyttösivu näyttää sijainnin ja sitä merkitsee kartan keskellä oleva nuolikuvake. Nuoli ei näytä ainoastaan sijaintia, vaan liikuttaessa se osoittaa liikkeen suunnan.
Sijaintitila on Karttanäyttösivun oletustila. Aina kun siirryt Karttanäyttösivulle, se on Sijaintitilassa.
Karttanäyttösivu
Sijaintitilassa.
Kohdistintilassa esitetään kohdistinkuvake, jolla karttaa voi panoroida kartalla. Näytön alalaidassa esitetyt tiedot sisältävät suunnan ja etäisyyden kohdistimeen nykyisestä sijainnistasi. Kohdistintilassa voit:
• vierittää ympäri karttaa ja nähdä nykyistä sijaintia ympäröivän alueen
ulkopuolisten alueiden tietoja,
• luoda POI:n kohdistimen merkitsemälle sijainnille,
• luoda GOTO-reitin kohdistimen merkitsemään paikkaan tai
• saada yksityiskohtaista tietoa kohdistimen luona olevasta POI:sta tai karttakohteesta.
Nämä vaihtoehdot selostetaan tämän käsikirjan POI-kohteiden ja GOTO­reittien luomista käsittelevässä osassa.
Siirry Kohdistintilaan siirtämällä kohdistinta Nuoli-joystickillä. Heti kun joystickiä liikutetaan, ristiosoitin ilmestyy ja näytön alareuna muuttuu esittämään tietoja kohdistimen sijainnista.
Paina ESC-painiketta poistuaksesi kohdistintilasta. Silloin Kartta-näyttösivu palaa Sijaintitilaan, jossa nykyinen sijainti näytetään sivun keskellä.
Karttanäyttösivu
Kohdistintilassa.
Suunnistusnäyttösivut 18
Tietojen näyttö tai piilotus
Kartta-näyttösivun alareunassa näytettäviä tietoja voidaan käyttää opasteena määränpäähän suunnistettaessa. Voit kuitenkin haluta nähdä enemmän kartasta, etkä tarvitse niitä tietoja. eXploristissa tiedot on mahdollista kytkeä päälle tai pois päältä.
1. Paina MENU katsoessasi Kartta-näyttösivua.
2. Paina ENTER, kun Piilota tiedot tai Näytä tiedot on korostettuna.
Karttatiedot näytetään
Karttanäyttösivulla.
Karttatiedot on piilotettu
Karttanäyttösivulta.
Suunnistusnäyttösivut 19
Karttatietojen mukautus
Näytön alareunassa näytettäviä tietoja voi mukauttaa muuttamalla mitä kahdessa tietokentässä näkyy. Voit valita seuraavista:
• Suuntima
• Etäisyys [oletus]
• Nopeus [oletus]
• Suunta
• Saapumisaika (ETA)
• Aikaa jäljellä (ETE)
• Korkeus
• Kellonaika
•Pvm
Karttatietojen mukauttamiseksi:
1. Paina MENU katsoessasi Kartta-näyttösivua.
2. Korosta Nuoli-joystickillä Mukauta sivu.
3. Paina ENTER.
4. Jonkin kentän otsikkopalkki on korostettu. Käytä Nuoli-joystickiä korostamaan sen kentän otsikkopalkki, jota haluat mukauttaa.
5. Paina ENTER.
6. Korosta luettelosta tieto, jonka haluat näkyvän.
7. Paina ENTER.
8. Korostus hyppää automaattisesti toiseen kenttään. Mene takaisin kohtaan 5 ja muuta tässä kentässä esitetty tieto.
9. Kun esitettäväksi valittu tieto on valittu, poistu mukautustoiminnosta painamalla ESC.
Suunnistusnäyttösivut 20
Kartan suuntauksen muutos
Kartan oletussuuntaus on Pohjoinen ylös. Tämä tarkoittaa, että näytön yläreuna esittää tosipohjoista. Suuntausta voi vaihtaa siten, että yläreuna esittää hyödyllisempää suuntaa. Voit valita seuraavista:
• Pohj. ylös. [oletus] Tämä suuntaa kartan yläreunan osoittamaan tosipohjoiseen.
• Kurssi ylös. Kurssi ylös -valinnalla kartan yläreuna osoittaa määränpään suuntaan. (Kun reittiä ei ole aktiivisena, yläreuna osoittaa tosipohjoiseen.)
• Jälki ylös. Jälki ylös -valinnalla kartan suuntaus muuttuu vastaamaan kulkusuuntaa. (Jos et liiku, näytön yläreuna osoittaa tosipohjoiseen.)
Huom: Kurssi ylös- ja Jälki ylös -toiminnoilla kompassiruusu näytetään näytön oikeassa
yläreunassa. Tämä nuoli osoittaa tosipohjoisen suuntaan.
Kartan suuntauksen muuttamiseksi:
1. Paina MENU katsoessasi Kartta-näyttösivua.
2. Korosta Nuoli-joystickillä K:tta-asetukset.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä Suuntauskenttä.
5. Paina ENTER.
6. Korosta Pohjoinen ylös, Kurssi ylös tai Jälki ylös käyttäen
Nuoli-joystickiä.
7. Paina ENTER.
8. Palaa Kartta-näyttösivulle painamalla NAV.
Suunnistusnäyttösivut 21
Pääkäyttötavan muutos
Kartta-näyttösivu voidaan vaihtaa käytettäväksi pääosin maalla (oletus) tai merellä.
Maakäytössä maa-alueet näytetään näytössä valkoisina ja vesi esitetään tummanharmaana.
Asia on päinvastoin, jos kartta on asetettu merikäyttöön. (Vesi on valkoista ja maa-alueet näytetään tummanharmaina.)
Tämä mahdollisuus on vaihtoehtona, jotta teksti ja kartan yksityiskohdat on helpompi nähdä riippuen siitä, missä suunnistus tapahtuu.
Pääkäyttötavan muuttamiseksi:
1. Paina MENU katsoessasi Kartta-näyttösivua.
2. Korosta Nuoli-joystickillä K:tta-asetukset.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä Ensisij. käyttö.
5. Paina ENTER.
6. Korosta Nuoli-joystickillä Meri tai Maa.
7. Paina ENTER.
8. Palaa Kartta-näyttösivulle painamalla Kartta.
Karttanäyttösivu
Maa-tilassa
Karttanäyttösivu
Meri-tilassa
Suunnistusnäyttösivut 22
Kompassi-näyttö
Kompassi-näyttösivulla on helppokäyttöinen graafinen kompassi, joka lienee tuttu useimmille GPS:n käyttäjille.
Kompassi-näyttösivun päätoimintoja:
• Reitin ollessa aktiivisena Kompassi-näyttösivun yläosassa näkyy määränpään nimi.
• Näytön ylälaidassa näytettäviä tietoja voi muuttaa painamalla MENU ja valitsemalla
Mukauta sivu.
• Kun reittiä ei ole aktiivisena, graafinen kompassi toimii kuten tavallinen kompassi osoittaen kulkusuuntaa suhteessa tosipohjoiseen. (Huomioi, että sinun täytyy liikkua vähintään 0,5 mph, 0,8 km/h, jotta kompassi näyttää suuntatietoa.)
• Reitin ollessa aktiivisena kompassi näyttää sijaintisi graafisesti kuvakkeella. Ollessasi liikkeellä kompassin nuoli osoittaa kulkusuuntaasi.
Suunnistusnäyttösivut 23
Kompassinäytön yleiskatsaus
Määränpää
Tietokenttä 1
Määränpääkuvake
Kuun sijaintikuvake
Kohde:
Nopeus
2.8
2.8
L
VIEW
Etäisyys
M
M
H
H
P
E
0.84
0.84
I
M
M
I
I
Tietokenttä 2
Auringon sijaintikuvake
Näytön yläreuna (otsikkopalkki) näyttää määränpään nimen, jos reitti on aktiivisena. Ilman aktiivista reittiä määränpää on tyhjä.
Myös kaksi (mukautettavaa) suunnistustietokenttää näytetään.
Ilman aktiivista reittiä graafinen kompassi näyttää mihin suuntaan olet kulkemassa. (Kun et liiku, kompassi osoittaa viimeiseen laskettuun kulkusuuntaan.) Kun reitti on aktiivisena, määränpäätä esittävä kuvake näytetään kompassikehän ulkopuolella ja kompassinuoli osoittaa kulkusuuntaan. Kun kompassinuoli osoittaa suoraan kohti määränpääkuvaketta, olet menossa määränpään suuntaan.
Suunnistusnäyttösivut 24
Tietokenttien mukautus
Näytön yläreunassa esitettävät tiedot voidaan mukauttaa sinulle tärkeiksi tiedoiksi. Voit valita seuraavista:
• Suuntima
• Etäisyys [oletus]
• Nopeus [oletus]
• Suunta
• Saapumisaika (ETA)
• Aikaa jäljellä (ETE)
• Korkeus
• Kellonaika
•Pvm
Karttatietojen mukauttamiseksi:
1. Paina MENU katsoessasi Kompassi-näyttösivua.
2. Korosta Nuoli-joystickillä Mukauta sivu.
3. Paina ENTER.
4. Jonkin kentän otsikkopalkki on korostettu. Käytä Nuoli-joystickiä korostamaan sen kentän otsikkopalkki, jota haluat mukauttaa.
5. Paina ENTER.
6. Korosta luettelosta tieto, jonka haluat näkyvän.
7. Paina ENTER.
8. Korostus hyppää automaattisesti toiseen kenttään. Mene takaisin kohtaan 5 ja muuta tässä kentässä esitetty tieto.
9. Kun esitettäväksi valittu tieto on valittu, poistu mukautustoiminnosta painamalla ESC.
Suunnistusnäyttösivut 25
Sijaintisivu
Sijainti-näyttösivu sisältää yksityiskohtaista sijaintitietoa kokeneille matkailijoille tutussa tekstimuodossa.
Sijainti-näyttösivun päätoimintoja:
•Sijainti näytetään tekstimuodossa käyttäen valittua koordinaatistoa. (Katso kohdasta "Koordinaattijärjestelmän asetus" tietoja kuinka koordinaatisto valitaan.)
•Korkeustietoja näytetään. (Tiedot ovat tarkkoja, jos sijainnin laskennassa käytetään neljää tai useampaa satelliittia.)
•Lasketun sijainnin laskennan tarkkuus näytetään. Tarkkuus-kentässä näytetään myös "WAAS", kun eXplorist käyttää WAAS-tietoja paikannuksen tarkkuuden parantamiseen.
•Päiväys ja aika näytetään automaattisesti korjattuna GPS-satelliittien atomikelloista saaduilla tiedoilla.
•Nollattava trippimittari pitää kirjaa kuljetusta matkasta.
•Graafinen paristoilmaisin esittää tietoja eXploristin AA-paristojen tilasta.
Suunnistusnäyttösivut 26
Sijaintisivun yleiskatsaus
Sijainti
Nykyisen sijainnin koordinaatit
34°06.556P 117°49.563L
Nykyisen sijainnin korkeus
Trippimittari
Korkeus Tarkkuus
F
1292
Pvm/Aika
T
25
01 HEL 04 03:30:36 PM
Trippimittari
0000.0
Paristo
M
I
F
T
Sijaintimäärityksen tarkkuus
Nykyhetken päivämäärä ja kellonaika
Paristotilan ilmaisin
Suunnistusnäyttösivut 27
Trippimittarin nollaus
Aina kun aloitat matkan, jonka aikana haluat kirjata kuljetun matkan muistiin, trippimittarin nollaus on tarpeen.
Trippimittarin nollaus:
1. Paina MENU katsoessasi Sijainti-näyttösivua.
2. Korosta Nuoli-joystickillä Nollaa trip.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä Kyl.
3. Paina ENTER.

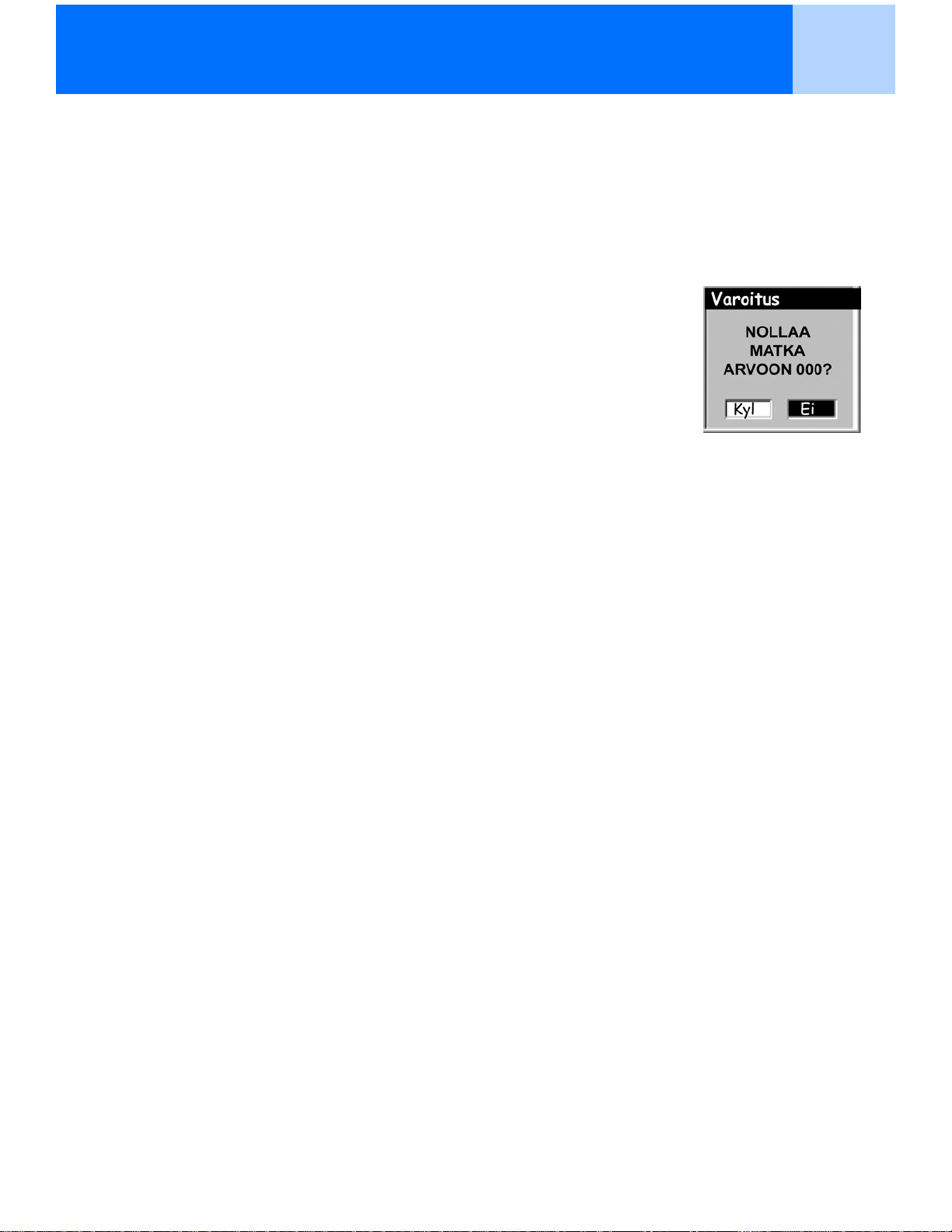

Varoitussivu tarjoaa
vielä mahdollisuuden
muuttaa mielesi.
Suunnistusnäyttösivut 28
Satelliittien tila -näyttösivu
Satelliittien tila -näyttösivun käyttö on kätevä tapa nähdä kuvainnollisesti, kuinka eXplorist seuraa ja vastaanottaa satelliittien signaaleja.
Satelliittien tila -näyttösivun päätoimintoja:
• Sijainnin muoto ja seurannassa olevien satelliittien määrä näytetään. [2-ulotteinen sijainti tarvitsee kolme satelliittia, 3-ulotteinen sijainti neljä tai useampia satelliitteja.]
• Satelliittien graafisesti esitetty sijainti ja niille annetut numerotunnukset näkyvät.
• Palkkikuvaaja kertoo jokaisen satelliitin signaalinvoimakkuudesta. [Ontto palkki osoittaa, ettei seurattuun satelliittiin ole saatu vielä lukitusta, täysinäinen palkki osoittaa lukituksen satelliittiin.
Suunnistusnäyttösivut 29
Satelliittien tila -näyttösivun yleiskatsaus
Sijaintimäärityksen tila
Satelliitin kuvake
Signaalitason kaaviopalkki
Satelliitin tunniste
3D Paikanmääritys Jäljitän 7...
Jäljitettävien satelliittien määrä
Nykyisen sijainnin ilmaisin
POI-kohteet 26
POI-kohteet
Oletpa sitten automatkalla, vaelluksella tai iltapäiväpurjehduksella, haluat varmasti tallentaa eXploristiin paikkoja, joissa olet ollut, jotta voit palata niihin tulevaisuudessa. Se on jokaisen GPS­suunnistuslaitteen peruslähtökohtia.
Näiden paikkojen tallentamista kutsutaan "sijainnin merkitsemiseksi", ja se tapahtuu MARK-painikkeella. Tallennettuja sijainteja kutsutaan Point Of Interest eli POI-kohteiksi. (Olet varmasti kuullut nimityksen "reittipiste" kuvattaessa merkittyjä kohteita. Reittipisteet ja POI-kohteet ovat sama asia.)
eXplorist 300:ssa on kahdenlaisia POI-kohteita, käyttäjän merkitsemiä (tallentamia) POI-kohteita ja sisäänrakennetun taustakartan osana eXploristiin tallennettuja POI-kohteita. Näihin kahteen POI-luokkaan pääsee käsiksi saman MENU-vaihtoehdon kautta, ja niitä voi käyttää reittien luomisessa toisistaan riippumatta tai yhdistellen.
Sijainnin merkitseminen
Yleisin tapa tallentaa POI-kohteita tietokantaan on merkitä nykyinen sijainti. Sijainnin merkitsemiseen on kaksi tasoa. Ensimmäinen selostettu tapa on sijainnin pikamerkintä. Toinen tapa sallii yksilöidä POI-kohteita tallennettaessa.
Merkintäsivun esimerkki
POI-kohteet 27
Sijainnin pikamerkintä
Tämä tallentaa nykyisen sijainnin tietokantaan käyttäen sijainnin merkinnän oletusasetuksia.
1. Paina MARK.
2. Paina ENTER. Huom: jos sijaintia ei olla laskemassa tai jos vain 2-ulotteista (ilman korkeustietoa olevaa)
sijaintia ollaan laskemassa, näyttöön tulee varoitus, ja sinua pyydetään varmistamaan, että haluat edelleen tallentaa tämän sijainnin.
Kun tallennat 2-ulotteisen sijainnin, huomaat, että vaikka korkeutta ei ole laskettu,
korkeusarvo tallennetaan osaksi POI-kohdetta. Korkeus on eXploristin viimeksi laskema korkeusarvo.
Vihje: Myöhemmin tässä käsikirjassa esitetään tapa muokata kuvaketta, nimeä ja viestiä
pikamerkityille sijainneille.
POI-kohteet 28
Sijainnin merkintä (Yksilöity)
Yleensä sijainnin merkintä tapahtuu kahta painiketta painamalla, MARK ja ENTER. Joskus saatat kuitenkin haluta yksilöidä merkittävänä olevan POI-kohteen, jotta sen tunnistaminen olisi helpompaa myöhemmin. Voit muuttaa kuvaketta ja nimeä tai luoda viestin. (Voit myös muuttaa paikan koordinaatteja sekä korkeutta.) Se muuttaa tallennettua sijaintia, mistä kerrotaan seuraavassa luvussa.
1. Paina MARK.
2. Korosta Nuoli-joystickillä kenttä, jota haluat muuttaa.
3. Paina ENTER.
4a. Jos kuvakekenttä on valittu: Valitse haluttu kuvake Nuoli-
joystickillä ja paina ENTER. Valinnan helpottamiseksi valitun kuvakkeen tyyppi esitetään näppäimistön yläpuolella olevassa tietolohkossa.
4b. Jos nimikenttä on valittu. Valitse merkki Nuoli-joystickillä ja
paina ENTER. Jos teit virheen, korosta <--- ja paina ENTER. Pieniä kirjaimia varten korosta Shift ja paina ENTER. Voit
tyhjentää kaiken ja aloittaa alusta korostamalla TYHJ ja
painamalla ENTER. Kun nimi on tyydyttävä, korosta OK ja
paina ENTER. Huomautus: Käyttäjän tallentamat POI-nimet voivat olla vain
kahdeksan merkkiä pitkiä (välilyönnit mukaan lukien).
Merkintänäyttösivu
Nimikenttä
korostettuna
4c. Jos viestikenttä on valittu. Syötä viesti tälle POI:lle käyttäen
näytettyä näppäimistöä kuten kohdassa 4b selostetaan. Viestikentissä voi olla 30 merkkiä välilyönnit mukaan lukien.
5. Kun Kuva-, Nimi- ja Viesti-kentät ovat valmiit, korosta Tallen käyttäen Nuoli-joystickiä.
6. Paina ENTER.
POI-kohteet 29
POI-kohteiden luominen muille paikoille kuin nykyiselle sijainnille
Joskus saatat haluta tallentaa sijainnin, joka ei ole nykyinen sijaintisi. eXplorist tarjoaa kaksi tapaa sen suorittamiseksi. Voit muokata nykyisen sijaintisi koordinaatteja tai voit käyttää Kartta­näyttösivun Kohdistintilaa panoroidaksesi kohtaan, jonka haluat merkitä.
POI-kohteet 30
Sijainnin merkintä syöttämällä koordinaatit
Sijainnin merkitseminen tällä tavalla tapahtuu yleensä, kun olet saanut sijainnin koordinaatit kartasta tai taulukosta. Saatat myös saada koordinaatit ystävältäsi ja haluta tallentaa ne POI­kohteena eXploristin tietokantaan.

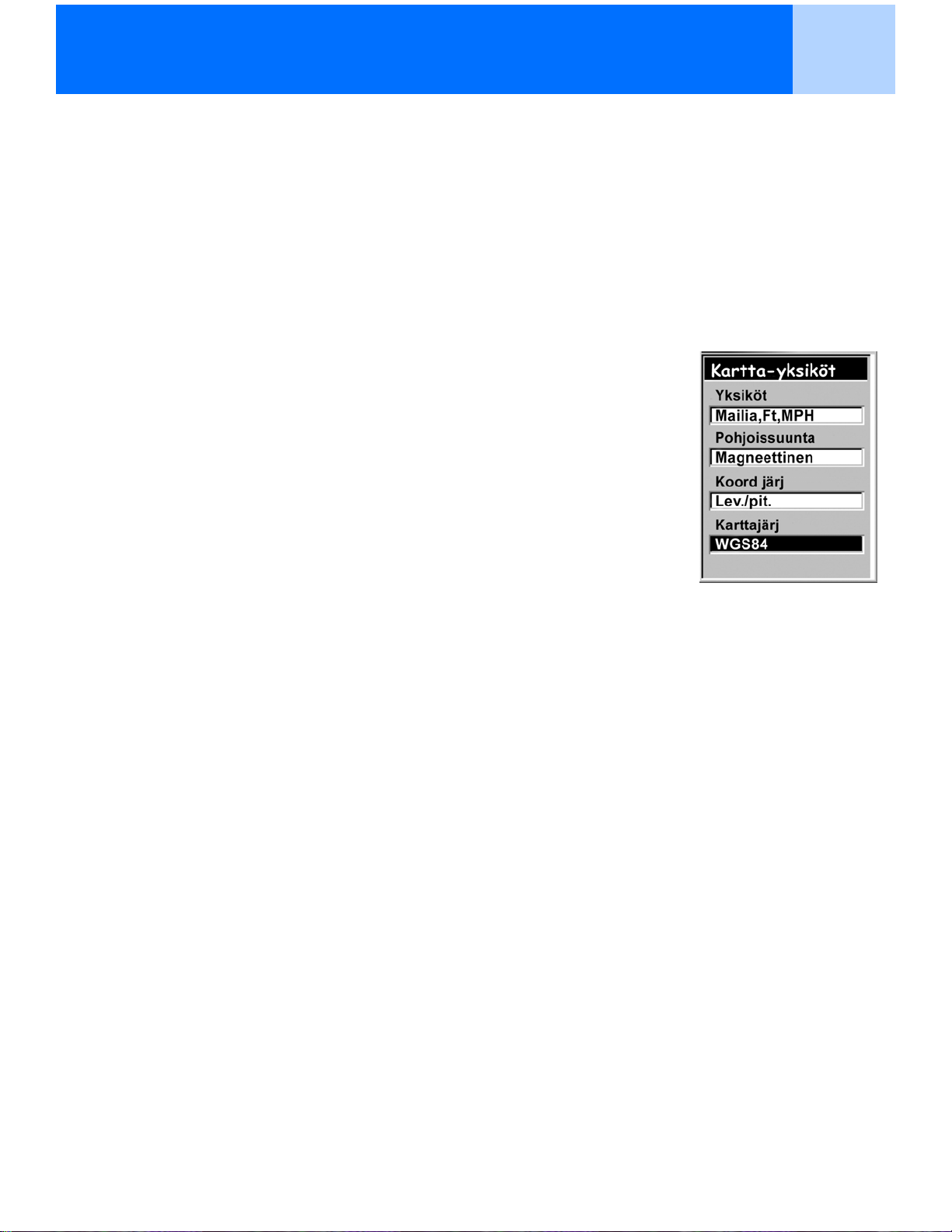

Varmista ennen aloittamista, että eXplorist on asetettu käyttämään samaa koordinaatistoa
kuin koordinaatit, jotka aiot syöttää siihen. Jos niin ei ole, joudut menemään Määrityksiin ja vaihtamaan eXploristin käyttämän koordinaattijärjestelmän.
1. Paina MARK.
2. Korosta Nuoli-joystickillä Sijaintikenttä.
3. Paina ENTER.
4. Esitetty tieto on riippuvainen käytetystä koordinaatistosta,
mutta toimenpiteet ovat samat. Lisää tai vähennä kohdistimen osoittamaa arvoa Nuoli-joystickin ylös/alas-liikkein. Kohdistimen osoituskohdan siirtäminen vasemmalle tai oikealle tapahtuu käyttämällä Nuoli-joystickiä vasemmalle/ oikealle-liikkein.
Syötä tiedot Sijaintikentän ensimmäiselle riville. Kun olet valmis, paina ENTER, ja kohdistin putoaa toiselle riville. Jatka tietojen syöttämistä Sijaintikentän toiselle riville.
5. Paina ENTER.
6. Korosta Nuoli-joystickillä Tallen.
7. Tallenna uusi POI painamalla ENTER.
Huom: Voit muuttaa kuvaa, nimeä ja korkeutta sekä lisätä viestin
kuten selostetaan kohdassa Sijainnin merkitseminen (Yksilöity).
Uusien sijaintikoordi-
naattien syöttö.
POI-kohteet 31
Sijainnin merkitseminen Karttakohdistimella
Tämän avulla voit merkitä sijainnin, joka on muu kuin nykyinen sijaintisi, siirtämällä kohdistinta kartalla kohtaan, johon haluat luoda POI:n.
1. Saat eXploristin siirtymään kohdistintilaan Kartta-näyttösivua katseltaessa käyttämällä
Nuoli-joystickiä.
2. Jatka hiusristikkokohdistimen liikuttamista kunnes se on paikassa, johon haluat lisätä
POI:n.
3. Paina MARK.
4. [Valinnaista] Korosta Nuoli-joystickillä niitä POI:n kenttiä (kuva, nimi jne.), joita haluat
muokata. Kun olet saanut kentän muokattua, paina ENTER.
5. Paina ENTER, kun Tallen on korostettuna.
6. Poistu kohdistintilasta ja palaa sijaintitilaan painamalla ESC.
POI-kohteet 32
Sijainnin merkitseminen karttakohteesta
Toinen tapa sijainnin merkitsemiseen Kohdistintilassa on merkitä karttakohde (tiet, kaupunki jne.) hiusristikkokohdistinta käyttäen.
1. Saat eXploristin siirtymään kohdistintilaan Kartta-näyttösivua katseltaessa käyttämällä
Nuoli-joystickiä.
2. Jatka hiusristikkokohdistimen liikuttamista, kunnes se on karttakohteen, johon haluat
lisätä POI:n, päällä. (Karttakohteen tiedot esitetään näytön alalaidassa.)
3. Paina ENTER.
4. Valitse uuden POI-kohteen perustana käytettävä karttakohde sijainnin
karttakohdeluettelosta Nuoli-joystickillä.
5. Paina ENTER.
6. Tallenna-vaihtoehto korostetaan.
7. Paina ENTER.
8. [Valinnaista] Korosta Nuoli-joystickillä niitä POI:n kenttiä (kuva, nimi jne.), joita haluat
muokata. Kun olet saanut kentän muokattua, paina ENTER.
9. Paina ENTER, kun Tallen on korostettuna.
10. Poistu kohdistintilasta ja palaa sijaintitilaan painamalla ESC.
POI-kohteet 33
POI-tietokanta
Kaikki tallentamasi POI:t ja eXploristin mukana tulleen taustakartan POI:t on käytettävissä POI-tietokannan kautta. Kun tietokantaan on päästy ja POI valittu, voit katsella tai muokata POI-kohdetta.
POI-tietokannan päätoimintoja:
• Tallentamiesi POI-kohteiden haku, nykyistä sijaintia lähimmät tai aakkosjärjestyksessä.
• eXploristiin esiladattujen POI-kohteiden haku, nykyistä sijaintia lähimmät tai aakkosjärjestyksessä.
• Mahdollisuus muokata käyttäjän tallentamia POI-kohteita.
• Mahdollisuus poistaa käyttäjän tallentamia POI-kohteita.
• Toiminto, jolla POI (käyttäjän tallentama tai esiladattu) voidaan näyttää kartalla.
• Muita tapoja tallentaa esiladattu POI käyttäjän syöttämäksi POI-kohteeksi.
• Katseltaessa POI-luetteloa suuntima ja etäisyys nykyisestä sijainnista näytetään sivun alalaidassa.
POI-kohteet 34
Käyttäjän syöttämän POI:n haku
Hakiessasi syöttämääsi POI-kohdetta sinulla on kaksi valintavaihtoehtoa: läheisin tai aakkosjärjestys.
1. Paina MENU.
2. Korosta Nuoli-joystickillä POI:t.
3. Paina ENTER.
4. Käytä Nuoli-joystickiä ylös/alas-liikkein korostamaan
Omat POI:t.
5. Käytä Nuoli-joystickiä vasemmalle/oikealle-liikkein
valitsemaan Lähin tai Aakkosellinen.
6. Paina ENTER.
7. Korosta Nuoli-joystickillä haluttu POI.
Tässä voit muokata, poistaa tai katsella korostettua POI-kohdetta kartalla painamalla ENTER ja valitsemalla haluttu toiminto valikosta. Yksityiskohtaisia tietoja näistä toiminnoista löytyy jäljempänä tässä oppaassa.
POI-tietokanta valmiina
hakemaan käyttäjän syöt-
tämiä POI-kohteita aak-
kosjärjestyksessä.
POI-kohteet 35
Lähimpien esiladattujen POI-kohteiden haku
Esiladattujen POI-kohteiden haku Lähin-valinnalla on samanlaista kuin käyttäjän syöttämien POI-kohteiden yhdellä lisävaiheella. Esiladatut POI:t luokitellaan viiteen luokkaan (kaupungit, valtatiet, lentoasemat, vesireitit ja puistot), ja sinun täytyy valita mistä luokasta POI löytyy.
1. Paina MENU.
2. Korosta Nuoli-joystickillä POI:t.
3. Paina ENTER.
4. Korosta Taustakartta Nuoli-joystickin ylös/alas-liikkein.
5. Valitse Lähin Nuoli-joystickin vasemmalle/oikealle-liikkein.
6. Paina ENTER.
7. Käytä Nuoli-joystickiä korostamaan POI:n luokka, (Kaupungit, Päätiet, Lentoasemat, Vesiväylät tai Puistot).
8. Paina ENTER.
9. Korosta Nuoli-joystickillä haluttu POI.
Tässä voit muokata, poistaa tai katsella korostettua POI-kohdetta kartalla painamalla ENTER ja valitsemalla haluttu toiminto valikosta.
Nykyistä sijaintia lähimp-
ien kaupunkien luettelo.
Yksityiskohtaisia tietoja näistä toiminnoista löytyy jäljempänä tässä oppaassa.
POI-kohteet 36
Esiladattujen POI-kohteiden haku aakkosjärjestyksessä
Tämä on hyvin samanlaista kuin lähimpien POI-kohteiden haku, mutta tietokannassa olevien POI-kohteiden suuren määrän takia on lisätty lisävaihe nopeuttamaan hakemasi POI:n löytämistä.
1. Paina MENU.
2. Korosta Nuoli-joystickillä POI:t.
3. Paina ENTER.
4. Korosta Taustakartta Nuoli-joystickin ylös/alas-liikkein.
5. Valitse Aakkosellinen Nuoli-joystickin vasemmalle/oikealle-liikkein.
6. Paina ENTER.
7. Käytä Nuoli-joystickiä korostamaan POI:n luokka, (Kaupungit, Päätiet, Lentoasemat, Vesiväylät tai Puistot).
8. Paina ENTER.
9. Syötä hakemasi POI-kohteen pari ensimmäistä merkkiä Nuoli- joystickillä ja ENTER-painikkeella. (Viisi merkkiä on yleensä tarpeeksi saamaan luettelon avautumaan tarpeeksi lähelle etsittyä POI-kohdetta.)
10. Korosta Nuoli-joystickillä OK.
11. Paina ENTER.
12. Korosta Nuoli-joystickillä haluttu POI.
Tässä voit kopioida tai katsella korostettua POI-kohdetta kartalla painamalla ENTER ja valitsemalla haluttu toiminto valikosta. Yksityiskohtaisia tietoja näistä toiminnoista löytyy jäljempänä tässä oppaassa.
Hakua rajataan näppäi-
mistöllä.
POI-kohteet 37
Käyttäjän luoman POI-kohteen muokkaus
Tallentamiasi POI-kohteita voi muokata vaihtamalla kuvan, nimen, korkeuden ja viestin. Voit myös vaihtaa sijaintia, mutta muista, että se luo käytännössä uuden POI:n uuteen kohtaan.
1. Paina MENU.
2. Korosta Nuoli-joystickillä POI:t.
3. Paina ENTER.
4. Käytä Nuoli-joystickiä ylös/alas korostaaksesi Omat POI:t.
5. Käytä Nuoli-joystickiä vasemmalle/oikealle valitaksesi Lähin tai Aakkosellinen.
6. Paina ENTER.
7. Korosta Nuoli-joystickillä muokattavaksi aiottu POI.
8. Paina ENTER.
9. Korosta Nuoli-joystickillä Muokkaa POI.
10. Paina ENTER.
HUOM: Jos POI, jota yrität muokata, on käytössä reitissä, sinua pyydetään vahvistamaan
halusi muokata sitä POI-kohdetta.
11. Korosta Nuoli-joystickillä kenttä, jota haluat muuttaa.
12. Paina ENTER.
13a. Jos kuvakekenttä on valittu: Valitse haluttu kuvake Nuoli-
joystickillä ja paina ENTER. Valinnan helpottamiseksi valitun kuvakkeen tyyppi esitetään näppäimistön yläpuolella olevassa tietolohkossa.
13b. Jos nimikenttä on valittu. Valitse merkki Nuoli-joystickillä ja
paina ENTER. Jos teit virheen, korosta <--- ja paina ENTER. Pieniä kirjaimia varten korosta Shift ja paina ENTER. Voit
tyhjentää kaiken ja aloittaa alusta korostamalla TYHJ ja
painamalla ENTER. Kun nimi on tyydyttävä, korosta OK ja
paina ENTER. Huomautus: Käyttäjän syöttämät POI-nimet voivat olla vain
kahdeksan merkkiä pitkiä (välilyönnit mukaan lukien).
13c. Jos viestikenttä on valittu. Syötä viesti tälle POI:lle käyttäen
näytettyä näppäimistöä kuten kohdassa 13b selostetaan.
14. Kun Kuva-, Nimi- ja Viesti-kentät ovat valmiit, korosta
Tallen käyttäen Nuoli-joystickiä.
Olemassa olevan
POI:n muokkausta ku-
vakekenttä korostettuna.
15. Paina ENTER.
Käyttäjän luoman POI-kohteen poisto
Tallentamasi POI-kohteet voidaan poistaa tällä toimenpiteellä. Saatat haluta poistaa POI-kohteen helpottaaksesi luomiesi POI-kohteiden hakuja, jos niitä on paljon.
Poistettuja POI-kohteita ei voi palauttaa. Jos haluat poistamasi POI-kohteen takaisin, joudut syöttämään sen tiedot uudestaan. Vahingossa poistamisen estämiseksi esitetään vahvistusikkuna, jossa poisto vahvistetaan.
Reitit 38
Reitit
Reitit on GPS-vastaanottimen vähiten ymmärretty ja eräs tärkeimmistä toiminnoista. Mitä paremmin ymmärrät reitit ja niiden käytön, sitä enemmän iloa ja hyötyä sinulle on eXploristin käytöstä.
Helpoin ja yleisin reittien muoto on GOTO-reitti. GOTO-reitti on yksiosainen reitti lähtöpaikasta (missä olet nyt) määränpäähän (valitsemasi POI). Tämä reitti on kätevä, jos haluat mennä määrättyyn esiladattuun tai käyttäjän syöttämään POI­kohteeseen.

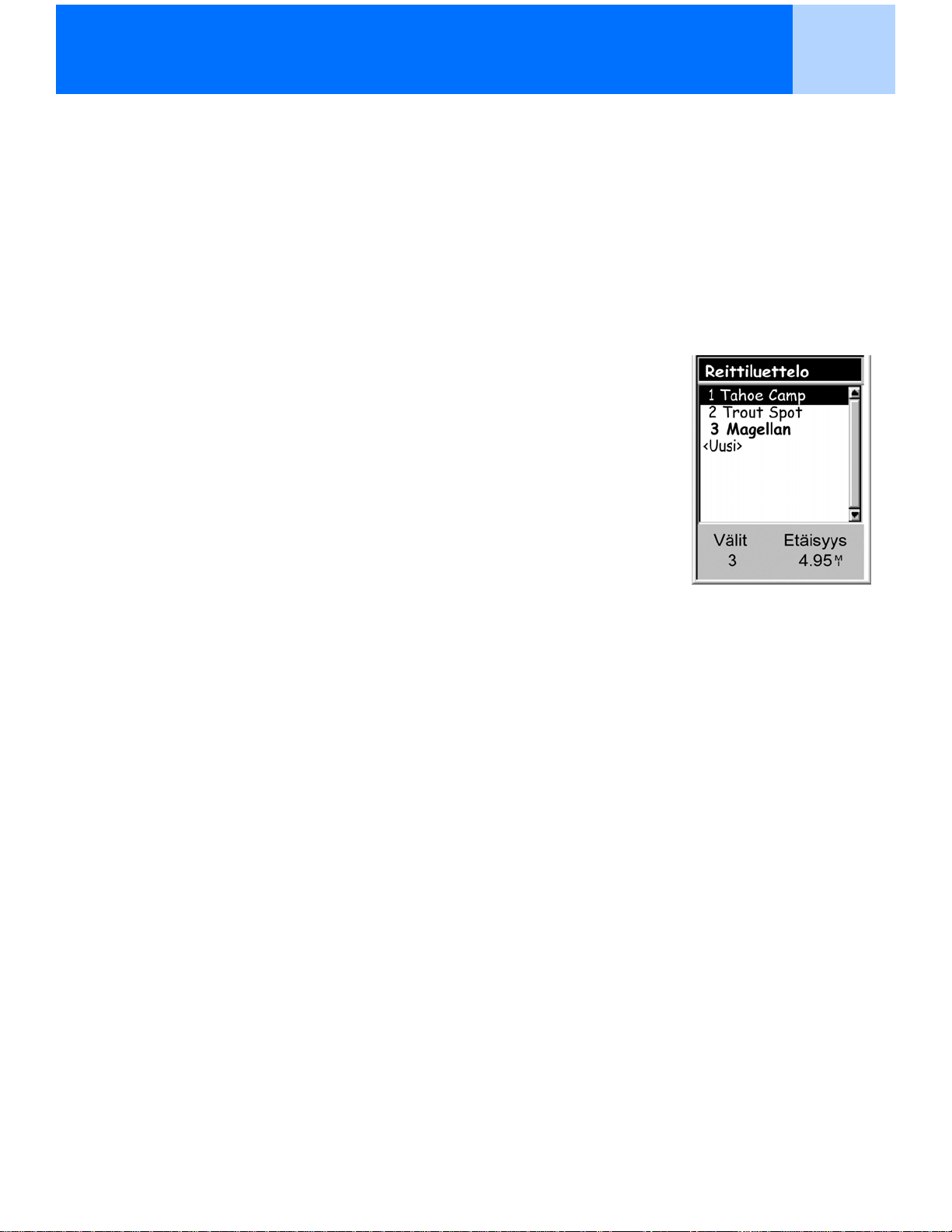

Seuraava reittityyppi on monietappireitti. Helpoin tapa ymmärtää monietappireittejä on pitää niitä yhteen liitettyinä GOTO-reitteinä. Jos GOTO-reitti on A:sta B:hen, silloin monietappireitti kulkee A-B, B-C, C-D ja niin edelleen. (Monietappireitti-nimityksen käyttö on hieman harhaanjohtavaa, koska se voi olla yhden etapin reitti, mutta tätä reittityyppiä harvoin käytetään yhden etapin reittinä, koska GOTO-reittiä käytettäisiin sen sijaan.) Monietappireitin etu on siinä, että se voidaan tallentaa eXploristin muistiin ja ottaa käyttöön yhä uudelleen.
Kolmas reittityyppi on paluureitti. (Paluureitin luomista ei käsitellä tässä oppaan luvussa, vaan ne ovat osa eXploristin Jälkilokitoimintoja.) Kulkiessasi eXplorist tallentaa jälkesi. Paluureitin luominen käyttää tätä jälkitietoa ja luo monietappireitin käänteisessä järjestyksessä, minkä avulla voit suunnistaa takaisin sinne mistä aloitit.
GOTO-reitit
GOTO-reitti on useimmin käytetty reitin muoto eXploristissa. GOTO-reitin luonti ei ole sen vaikeampaa kuin GOTO-painikkeen painaminen ja määränpään POI-kohteen etsiminen POI-tietokannasta.
GOTO-reitin toiminnot:
• Suora viiva nykyisestä sijainnistasi valittuun POI:hin.
• GOTO-reittejä ei voi tallentaa.
• GOTO-reitit pyyhkiytyvät pois, kun eXplorist sammutetaan.
• GOTO-reittejä voi luoda painamalla GOTO ja valitsemalla määränpää-POI:n POI-tietokannasta.
• GOTO-reittejä voi luoda myös Kartta-näyttösivun kohdistintilassa.
Reitit 39
GOTO-reitin luonti
Nämä ohjeet selostavat yleisimmän ja helpoimman tavan luoda GOTO-reitti.
1. Paina GOTO.
2. Valitse POI-tietokannasta POI määränpääksi. Huom: Tarkat ohjeet hakujen suorituksesta POI-tietokannasta
löytyvät tämän oppaan osasta POI-kohteet.
3. POI korostettuna paina Enter.
4. Jos sinulla jo on GOTO, saat kehotteen vahvistaa tämän GOTO:n luonnin.
Painettuasi ENTER näyttöön tulee viimeksi katseltu navigointisivu päivitettynä tarpeen mukaan luomasi GOTO-reitin tiedoilla. Kartta- näyttösivulle piirtyy GOTO-reittiä kuvaava viiva. Kompassi-näyttösivu muuttuu esittämään määränpäänä käytettyä POI:ta sivun otsikkopalkissa, ja kuvake esittää määränpäätä kompassin kehän ulkopuolella.
Karttanäyttösivu
Sijaintitilassa.
Reitit 40
GOTO-reitin luonti karttakohdistimesta
Tämä luo GOTO-reitin kartalle, jonka olet osoittanut siirtämällä hiusristikkokohdistinta Kartta­näyttösivulla.
1. Saat eXploristin siirtymään kohdistintilaan Kartta-näyttösivua katseltaessa käyttämällä Nuoli-joystickiä.
2. Siirrä edelleen Nuoli-joystickillä hiusristikkokohdistin siihen kartan kohtaan, joka kuvaa haluamaasi määränpäätä.
3. Paina GOTO.
4. Jos GOTO on käytössä, saat kehotteen poistaa se käytöstä ja luoda uuden GOTO-reitin. Korosta Kyllä ja kirjoita nykyisen GOTO:n päälle painamalla ENTER. Saat sitten kehotteen, joka kysyy, haluatko luoda uuden GOTO-reitin. Korosta Kyl ja paina ENTER.
5. Vahvista haluavasi luoda GOTO-reitin kohdistimen nykyisestä
kohdasta. Korosta Kyl.
(Jos korostat sanan Ei ja painat ENTER, eXplorist olettaa sinun haluavan luoda GOTO-reitin, mutta ei kohdistimen nykyisestä kohdasta. Näyttöön tulee POI-tietokantasivu, jotta voit etsiä tietokannasta POI:n, jota haluat käyttää määränpäänä.)
6. Paina ENTER.

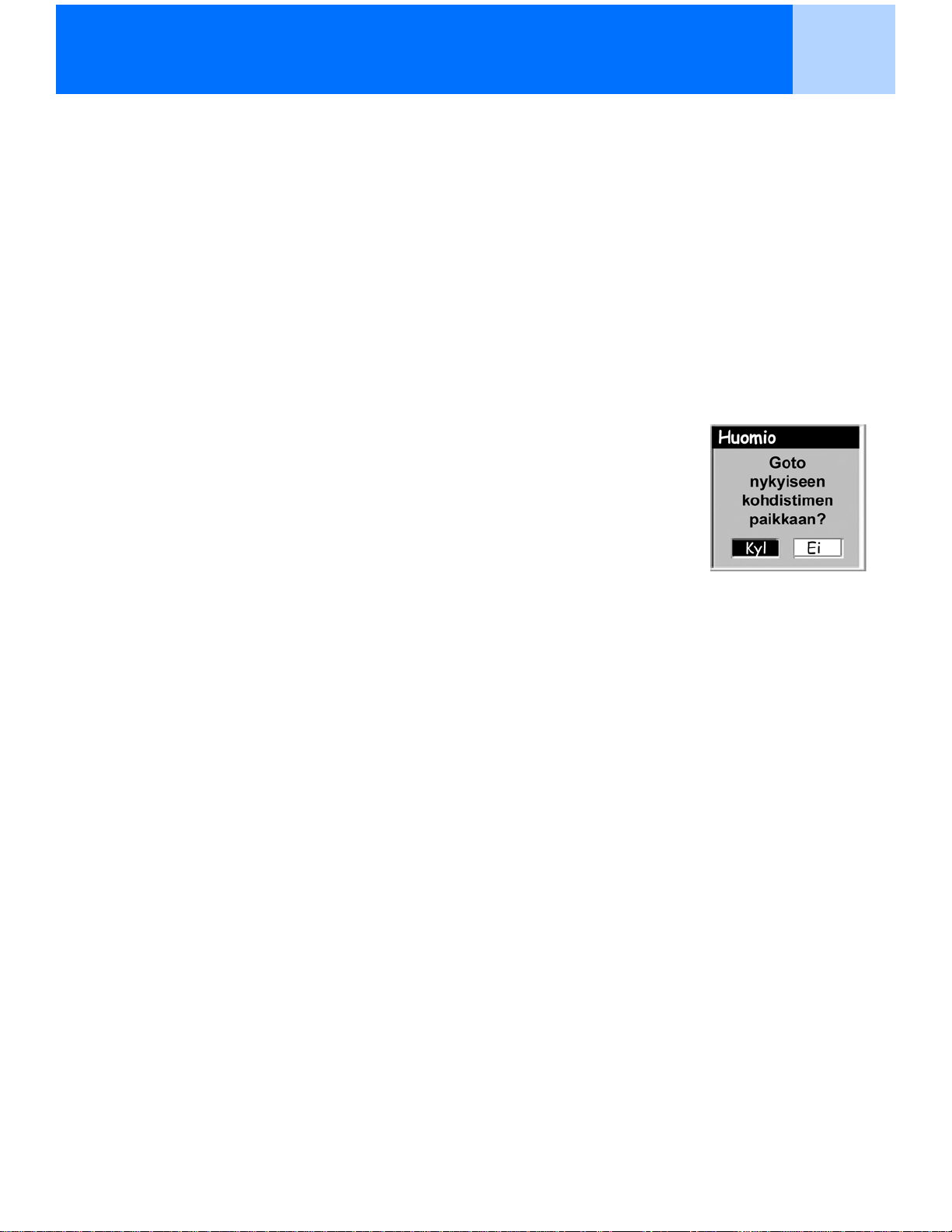

GOTO-reitin luonti
kohdistimen
Painettuasi ENTER näyttöön tulee viimeksi katseltu navigointisivu päivitettynä tarpeen mukaan luomasi GOTO-reitin tiedoilla. Kartta- näyttösivulle piirtyy GOTO-reittiä kuvaava viiva. Kompassi-näyttösivu muuttuu esittämään määränpäänä käytetyn POI:n nimeä sivun otsikkopalkissa, ja kuvake esittää määränpäätä kompassin kehän ulkopuolella.
vahvistusnäyttösivulta.
Reitit 41

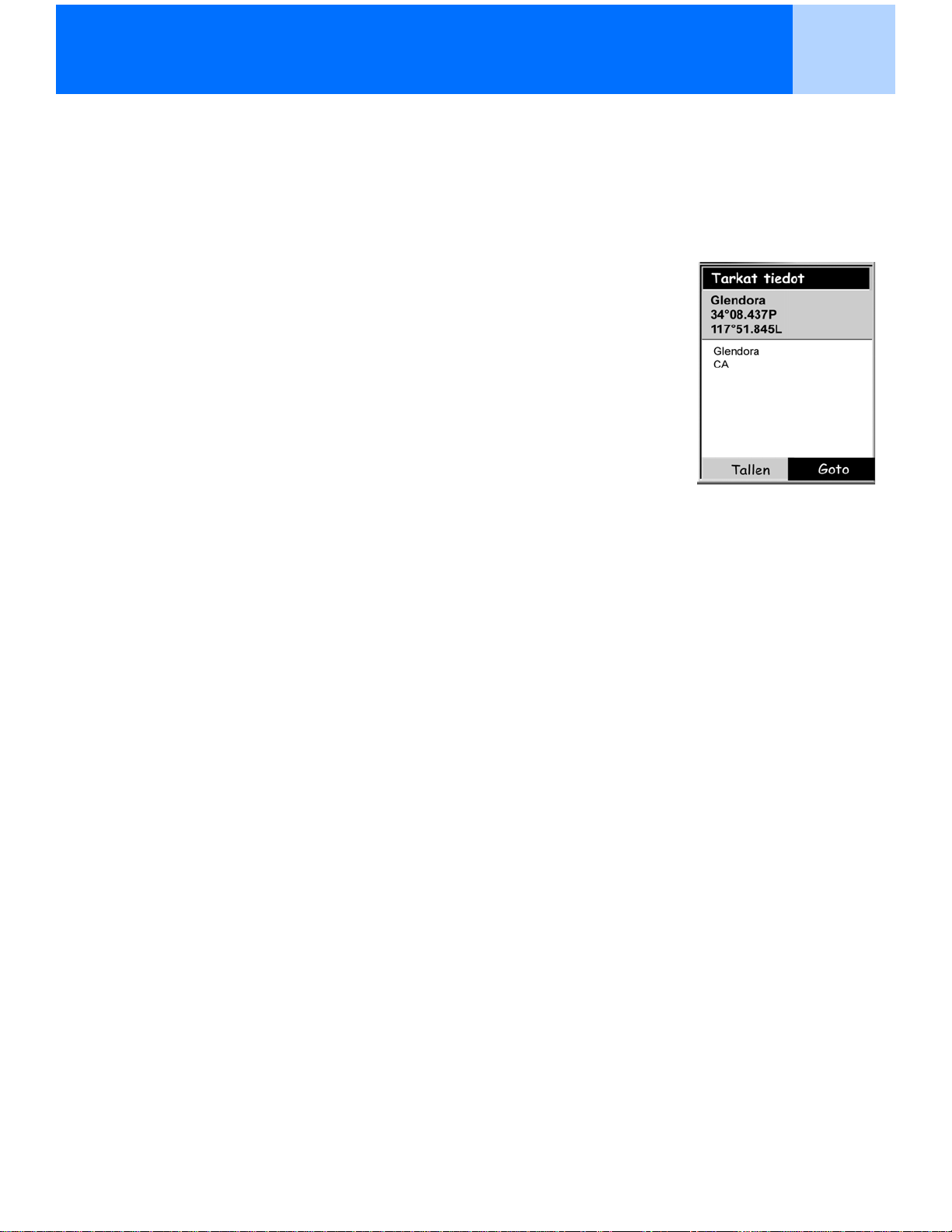

GOTO-reitin luonti karttakohteeseen
Näin luodaan GOTO-reitti karttakohteeseen (kaupunki, moottoritie, käyttäjän POI jne.), jonka olet osoittanut siirtämällä hiusristikkokohdistimen Kartta-näyttösivulla karttakohteen päälle.
1. Saat eXploristin siirtymään kohdistintilaan Kartta-näyttösivua katseltaessa käyttämällä Nuoli-joystickiä.
2. Siirrä edelleen Nuoli-joystickillä hiusristikkokohdistin siihen karttakohteeseen, johon haluat mennä.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä karttakohde, jota haluat käyttää GOTO-kohteena. (Joillakin kartan alueilla voi olla samassa paikassa useita karttakohteita.)
5. Paina ENTER.
6. Korosta Nuoli-joystickillä Goto.
7. Paina ENTER.
8. Jos GOTO on käytössä, saat kehotteen poistaa se käytöstä ja
luoda uuden GOTO-reitin. Korosta Kyllä ja paina ENTER.
Painettuasi ENTER näyttöön tulee viimeksi katseltu navigointisivu päivitettynä tarpeen mukaan luomasi GOTO-reitin tiedoilla. Kartta-näyttösivulle piirtyy GOTO­reittiä kuvaava viiva. Kompassi-näyttösivu muuttuu esittämään määränpäänä käytetyn POI:n nimeä sivun otsikkopalkissa, ja kuvake esittää määränpäätä kompassin kehän ulkopuolella.
Esimerkkinä
suurkaupungin tarkka
näyttösivu Goto
korostettuna.
Reitit 42
Monietappireitit
Monietappireittejä voi käyttää määränpäähän suunnistukseen pitkin useita etappeja. Esimerkki voisi olla lähtö laiturista, ajo poijulle, sitten hakemaan syöttejä ja lopuksi kalastamaan ottipaikasta. Reitti olisi siten Laituri - Poiju 1, Poiju1 - Syötti, Syötti - Kala.
Monietappireitin toiminnot:
• Monietappireittejä voi tallentaa muistiin. (Reittejä voi tallentaa enintään 20. Jokaisessa tallennetussa reitissä voi olla enintään 29 etappia.)
• Monietappireitit pysyvät käytössä, vaikka eXplorist sammutetaan.
• Monietappireittejä voi muokata, kääntää vastakkaisiksi, poistaa tai katsella kartalla.
• Monietappireitin ollessa käytössä voit vaihdella etappia, jota haluat käyttää seuraavana määränpääkohteena. Esimerkissä yllä voit jättää väliin ajon kohteeseen Poiju1 valitsemalla etapin Syötti reitin ollessa käytössä.
Reitit 43
Monietappireitin luonti
eXplorist tarjoaa reittiä varten tyhjän listan, ja voit käyttää POI-tietokantaan tallennettuja POI:ta reitin luontiin. Kaikki reitin luontiin tarvitsemasi työkalut selostetaan tässä.
Monietappireitin luonnin vaiheet:
1. Paina MENU.
2. Korosta Nuoli-joystickillä Reitit.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä <Uusi>.
5. Paina ENTER.
6. <Lisää POI> on korostettuna. Paina ENTER.
7. POI-tietokanta näytetään. Etsi tietokannasta POI, jota haluat käyttää reitin aloituskohdan POI:na.
8. Jatka <Lisää POI> korostettuna painamalla ENTER. Valitse
seuraava POI reittiin POI-tietokannasta.
9. [Valinnaista] Reittiä luodessasi saatat haluta muokata siihen mennessä syöttämiäsi tietoja. Voit lisätä POI:ta reittilistaan sekä poistaa tai korvata siinä jo olevan POI:n.
Lisäys: Korosta Nuoli-joystickillä POI, jonka haluat lisätä uudeksi etapiksi ennen vanhaa. Paina MENU, korosta
Lisää POI ja paina ENTER. Etsi POI-tietokannasta uusi POI.
Uusi POI lisätään parhaillaan luomaasi reittiin. Poisto: Korosta Nuoli-joystickillä POI, jonka haluat poistaa
reitistä. Paina MENU, korosta Poista POI ja paina ENTER.
Korvaus: Korosta Nuoli-joystickillä POI, jonka haluat korvata.
Paina MENU, korosta Korvaa POI ja paina ENTER. Etsi POI-tietokannasta uusi POI.
Valitsemasi POI korvaa alkujaan korostamasi POI:n.
10. Lisättyäsi kaikki etapit parhaillaan luomaasi reittiin korosta Nuoli-joystickillä Tallenna reitti.
11. Paina ENTER.
12. Syötä Nuoli-joystickillä ja ENTER-painikkeella reitille enintään kymmenen merkin pituinen nimi.
13. Korosta OK
.
Luo reitti -näyttösivu
14. Paina ENTER.
Reitit 44
Reitin aktivointi/poisto käytöstä
Aktiivinen reitti on se, jolla parhaillaan suunnistat. Aina ottaessasi reitin käyttöön se pysyy aktiivisena reittinä, kunnes joko tai poistat sen käytöstä tai otat käyttöön (aktivoit) uuden reitin. GOTOt aktivoidaan automaattisesti niitä luotaessa, mutta monietappireitit täytyy ottaa käyttöön käsin.
1. Paina MENU.
2. Korosta Nuoli-joystickillä Reitit.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä sen reitin nimi, jonka haluat aktivoida tai poistaa käytöstä. (Aktiivisten reittien nimet ovat lihavoituja reittilistassa.)
5. Paina MENU.
6. Korosta Ota reitti käyttöön tai Poista reitti käytöstä.
7. Paina ENTER.
Palaat viimeiselle näytetylle navigointisivulle, jolla valittu reitti on joko käytössä tai poistettu käytöstä.
Reittilista, jossa reitti nimeltä ’Magellan’ on
aktiivinen.
Reitit 45
Aktiivisen reitin Määränpääetapin muutos
Kun reitti on luotu, siinä voi olla useita erilaisia etappeja, joista jokaisella on oma määränpää. Jos kulkiessasi haluat jättää joitakin etappeja väliin, voit valita sen etapin, jota haluat edetä seuraavaksi.
Esimerkki voisi olla leiripaikastasi alkava suunniteltu reitti. Ensimmäinen etappi kulkee sillalle. Toinen etappi kulkee sillan yli kiviselle kilometripylväälle. Etappi 3 jatkaa kilometripylväältä vartioasemalle. Reitin päätteeksi viimeinen etappi kulkee vartioasemalta uimarantaan. Reitti voisi olla Leiri > Silta > Pylväs > Vartio > Uinti. Oletetaan, että sillan ylitettyäsi et halua kulkea kilometripylväälle, vaan sen sijaan suoraan vartioasemalle. Koska reitti on käytössä (voit valita etappeja vain aktiivisista reiteistä), noudattaisit seuraavia ohjeita ja kertoisit eXploristille, että käyttöön otetaan seuraava etappi vartioasemalle. Reitti lasketaan uudestaan ja poistetaan suunnistusohjeet kiviselle kilometripylväälle.
1. Paina MENU.
2. Korosta Nuoli-joystickillä Reitit.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä käytössä oleva reitti.
5. Paina MENU.
6. Korosta Val. etappi.
7. Paina ENTER.
8. Korosta Nuoli-joystickillä reittilistasta seuraava määränpää­POI, jonne haluat mennä. Esimerkissä yllä se olisi Vartio.
9. Paina ENTER.
10. Vahvista haluavasi tehdä tämän korostamalla Nuoli-joystickillä
Kyl.
11. Paina ENTER.
12. Palaa viimeiselle näytetylle navigointisivulle painamalla NAV.

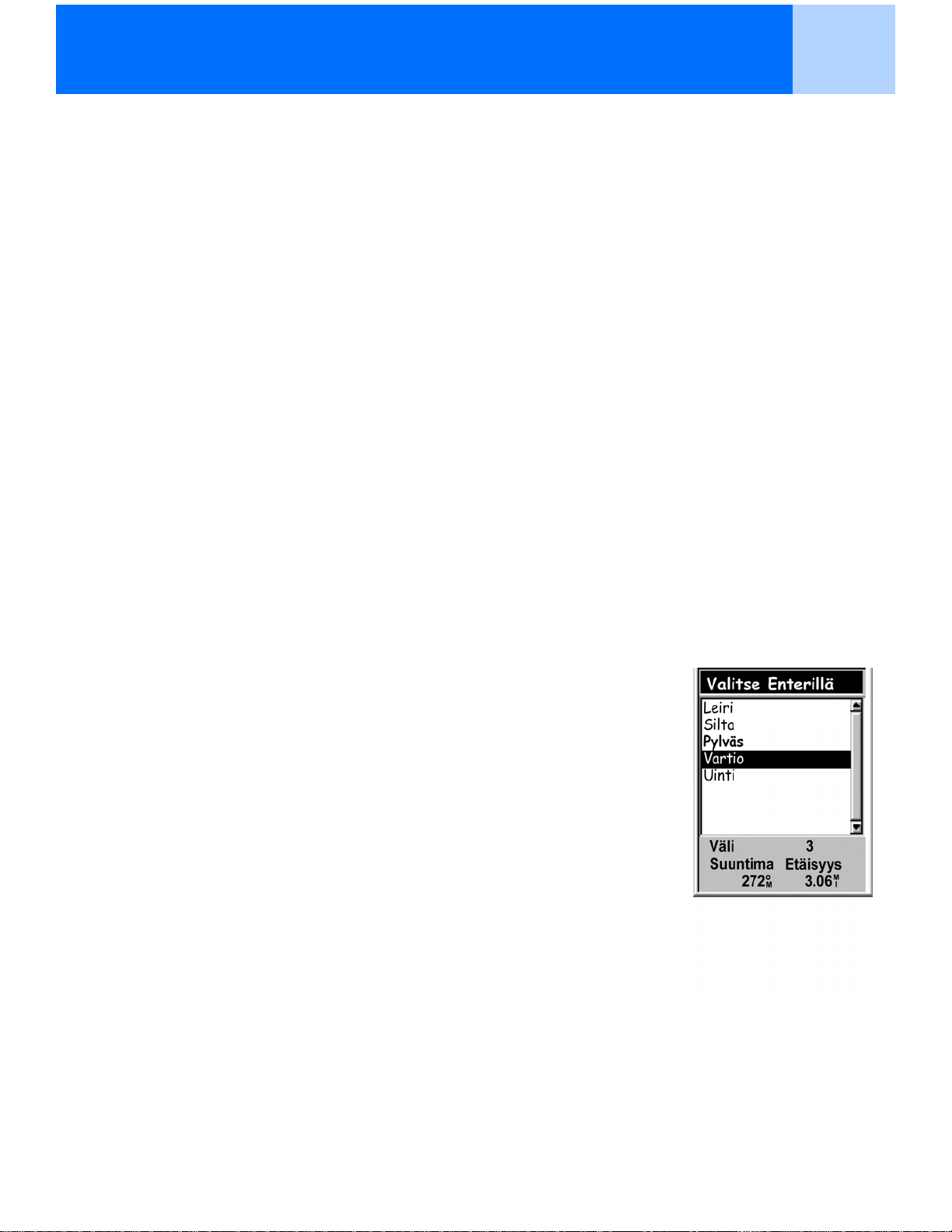

Reitin etappilista ’Vartio’
valittuna. Huomaa, että
’Pylväs’ on lihavoitu, ja
se on nykyinen
aktiivinen etappi.
Reitit 46
Tallennetun reitin muokkaus
Tallennettuja reittejä voi muokata lisäämällä uuden etapin reitin loppuun (<Lisää POI>), poistamalla etapin (Poista POI), lisäämällä väliin uuden etapin (Lisää POI) tai vaihtamalla määränpään POI:n toiseksi (Korvaa POI).
1. Paina MENU.
2. Korosta Nuoli-joystickillä Reitit.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä sen reitin nimi, jota haluat muokata.
5. Paina ENTER.
6. Etapin lisäys: Korosta Nuoli-joystickillä <Lisää POI>. Paina
ENTER. Etsi POI-tietokannasta uusi POI. Uusi POI lisätään reitin loppuun.

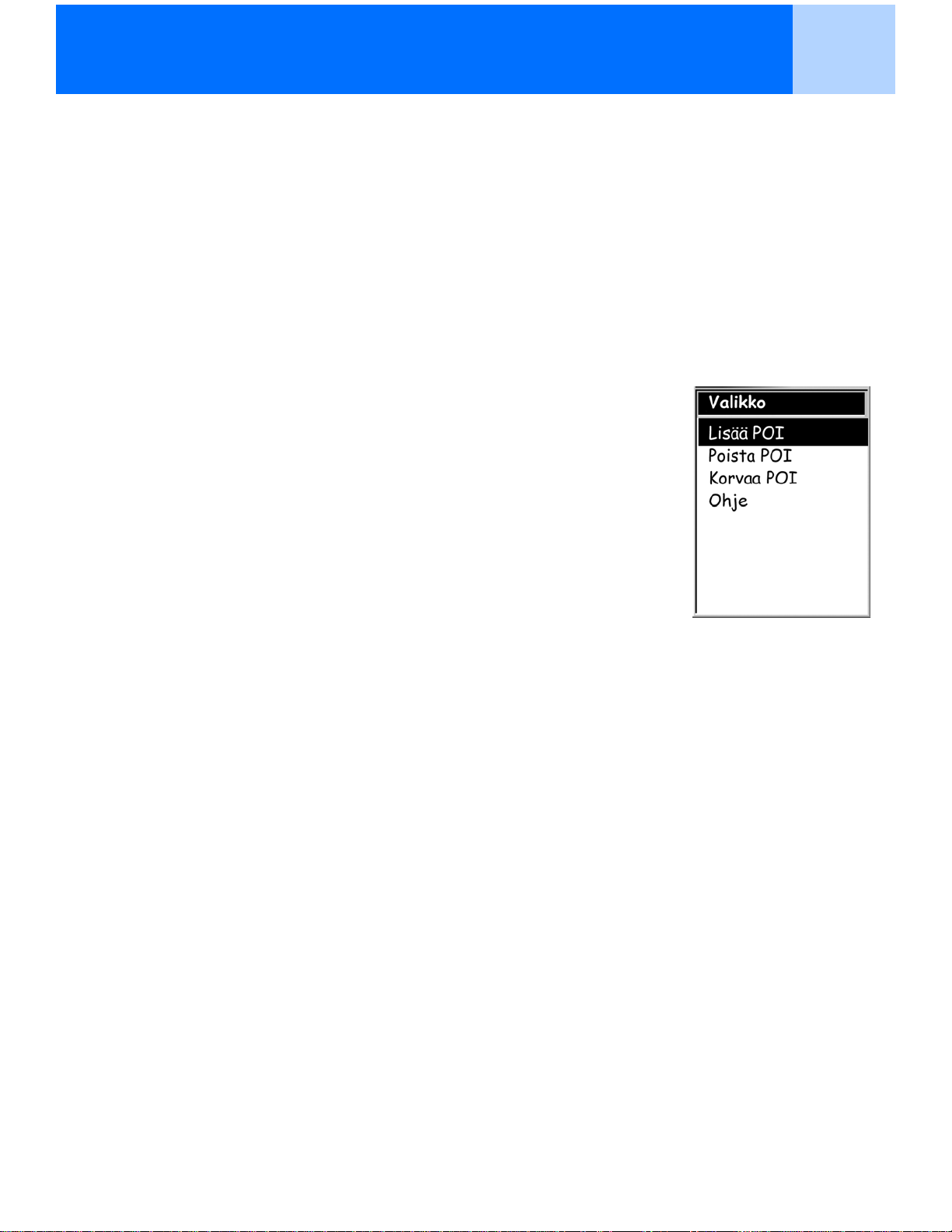

Lisäys: Korosta Nuoli-joystickillä POI, jonka haluat lisätä uudeksi etapiksi ennen vanhaa. Paina MENU, korosta
Lisää POI ja paina ENTER. Etsi POI-tietokannasta uusi POI.
Uusi POI lisätään parhaillaan luomaasi reittiin. Poisto: Korosta Nuoli-joystickillä POI, jonka haluat poistaa
reitistä. Paina MENU, korosta Poista POI ja paina ENTER.
Korvaus: Korosta Nuoli-joystickillä POI, jonka haluat korvata.
Paina MENU, korosta Korvaa POI ja paina ENTER. Etsi POI-
tietokannasta uusi POI. Valitsemasi POI korvaa alkujaan korostamasi POI:n.
10. Kun reitti on muokattu tallenna reitti korostamalla Nuoli-joystickillä Tallenna reitti.
11. Paina ENTER.
12. [Valinnaista] Syötä Nuoli-joystickillä ja ENTER-painikkeella reitille enintään kymmenen merkin pituinen nimi.
13. Korosta OK.
14. Paina ENTER.
Reitit 47
Reitin kääntö
Reitin kääntö ottaa tallennetun reitin ja luo sen uudestaan käänteiseen järjestykseen. Edellä käytetty esimerkkireitti Leiri > Silta > Pylväs > Vartio > Uinti olisi nyt Uinti > Vartio > Pylväs > Silta > Leiri.
1. Paina MENU.
2. Korosta Nuoli-joystickillä Reitit.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä sen reitin nimi, jonta haluat kääntää.
5. Paina MENU.
6. Korosta Käännä reitti.
7. Paina ENTER.
Reitit 48
Reitin poisto
eXploristiin mahtuu enintään 20 eri reittiä. Kun olet tallentanut 20 reittiä, sinun täytyy poistaa niistä yksi ennen kuin voit luoda yhden uuden.
1. Paina MENU.
2. Korosta Nuoli-joystickillä Reitit.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä sen reitin nimi, jonka haluat poistaa.
5. Paina MENU.
6. Korosta Poista reitti.
7. Paina ENTER.
8. Vahvista poisto korostamalla Kyl tai peruuta poisto korostamalla Ei.
9. Paina ENTER.
Reitit 49
Reitin kopiointi
Reitin kopiointi tekee reitistä tarkan kopion, jota voi muokata ja näin säästyy aikaa luotaessa uusi reitti, joka on samanlainen kuin olemassa oleva reitti. Toinen käyttötapa olisi kopioida reitti ja kääntää se.
1. Paina MENU.
2. Korosta Nuoli-joystickillä Reitit.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä sen reitin nimi, jonka haluat kopioida.
5. Paina ENTER.
6. Paina MENU.
7. Korosta Nuoli-joystickillä Muokk. reitti.
8. Paina ENTER.
9. Korosta Nuoli-joystickillä Tallenna reitti.
10. Paina ENTER.
11. Syötä Nuoli-joystickillä ja ENTER-painikkeella reitille enintään kymmenen merkin pituinen uusi nimi.
12. Korosta OK.
13. Paina ENTER.
Reitit 50
Reitin katselu kartalla
Reitin katselu kartalla näyttää graafisesti reitin etapit sellaisina, kuin ne näkyvät kartalla.
1. Paina MENU.
2. Korosta Nuoli-joystickillä Reitit.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä sen reitin nimi, jota haluat katsella.
5. Paina ENTER.
6. Paina MENU.
7. Korosta Nuoli-joystickillä Katso kartta.
8. Paina ENTER. Reitti näytetään kartalla koko reitti näyttöön skaalattuna. Voit muuttaa
suurennussuhdetta painikkeilla Lähennä ja Loitonna sekä siirtyä kartalla Nuoli-joystickillä.
9. Kun lopetat reitin katselun, palaa Reittiluettelo-näyttösivulle painamalla ESC.
Jälkilokit 51
Jälkilokit
Kulkiessasi eXplorist tallentaa kulkujälkeäsi jatkuvasti. Aivan kuin jättäisit leivänmuruja jälkeesi palataksesi niiden avulla takaisin, eXplorist jättää kartalle "elektronisia leivänmuruja". Sen etu on siinä, ettei tarvitse murehtia eläimistä, jotka voisivat syödä pois paluureittisi merkit.
Tässä on vielä yksi väline, joka nostaa eXploristin käyttöarvoa liikkuessasi maastossa tai vesillä. Voit tallentaa aktiivisen jälkesi jälkilokiksi tai monietappireitiksi, jota voit käyttää yhä uudelleen ja uudelleen. Voit myös luo paluureitin, joka opastaa sinut takaisin lähtöpisteeseen samaa kulkureittiä, jota juuri kuljit. Keksit monia muitakin käyttötapoja jälkilokeille, kunhan tutustut niiden käyttöön.
Jälkilokit
Kuten edellä todettiin, jälkilokit ovat elektronisia leivänmuruja käyttäviä tallenteita kulkureiteistäsi. Jälkilokeista voi tulla tallennettuina jälkihistorioita tai aktiivisia jälkiä, joita eXplorist tallentaa.
Jälkilokien ominaisuuksia:
• Aktiivinen jälki on tallenne kulkureiteistäsi aina ollessasi liikkeessä, ellet ole tarkoituksella kytkenyt sitä pois päältä.
• Jälkilokeja voi tallentaa ja hakea myöhemmin esiin enintään viisi.
• Aktiiviset jäljet voi pyyhkiä, pysäyttää ja jatkaa taas jäljittämistä, mikä lisää jälkien tallennuksen monikäyttöisyyttä.
• Aktiiviset jäljet voi muuntaa tallennetuksi monietappireitiksi, mikä on nopea ja helppo tapa luoda reittejä tulevaan käyttöön.
• Paluureitti on jälkilokien toiminto, joka tarjoaa helpon ja nopean tavan aktivoida reitti opastamaan sinut takaisin lähtöpaikkaasi.
Jälkilokit 52
Aktiivisen jälkilokin lopetus ja jatko
Tämä mahdollistaa aktiivisen jäljen tallennuksen pysäytyksen ja käynnistyksen uudelleen.
1. Paina MENU.
2. Korosta Nuoli-joystickillä Jälkiloki.
3. Paina ENTER.
4. Aktiivinen jälki korostettuna paina MENU.
5. Korosta Lopeta loki tai Jatka lokia.
Huom: Lopeta loki näytetään vain silloin, kun aktiivista jälkeä tallennetaan. Jatka lokia näytetään vain silloin, kun aktiivista jälkeä ei tallenneta.
6. Paina ENTER. Huom: eXplorist täyttää suoran viivan pisteestä, jossa jälkiloki
lopetettiin, pisteeseen, josta sitä jatketaan. Tämä toteutuu, ellei lopetuksen ja komennon jatkaa lokia välillä ole kulunut neljää tuntia enempää. Siinä tapauksessa eXplorist ei vedä suoraa viivaa lopetuspisteestä jäljen jatkopisteeseen.
Jälkilokilistan alaosassa on etappien määrä sekä
jälkilokin pituus
korostettuna.
Jälkilokit 53
Uuden aktiivisen jälkilokin aloitus
Ennen kuin voit aloittaa uuden aktiivisen jälkilokin, sinun täytyy lopettaa parhaillaan tallennettava jälkiloki.
1. Paina MENU.
2. Korosta Nuoli-joystickillä Jälkiloki.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä Aktiivinen jälki.
5 Paina MENU.
6. Korosta Lopeta loki. (Jos näytössä on Jatka lokia, jälkiloki on
jo lopetettu. Siirry vaiheeseen 10.)
7. Paina ENTER.
8. Korosta Nuoli-joystickillä Akt:nen jälki.
9 Paina MENU.
10. Korosta Uusi jälki.
11. Paina ENTER.
Aktiivinen reitti -valikko
’Aktiivinen jälki’
korostettuna.
Jälkilokit 54
Aktiivisen jälkilokin tallennus
Näin tallennat aktiivisen jälkilokin käytettäväksi joskus myöhemmin ja nimellä, jonka syötät. Tämä ei pyyhi pois nykyistä aktiivista reittiäsi, vaan ainoastaan tallentaa nykyisen aktiivisen jäljen käytettävissä olevien aktiivisten jälkilokien listaan. Jälkilokeja voi tallentaa enintään viisi ja nimet saavat olla enintään seitsemän merkkiä pitkiä.
1. Paina MENU.
2. Korosta Nuoli-joystickillä Jälkiloki.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä Aktiivinen jälki.
5 Paina MENU.
6. Korosta Tallen.
7. Paina ENTER.
8. Jos jälkipisteitä ei ole tarpeeksi tallennettaviksi, näyttöön tulee asiasta viestivä hälytyskehote ja tallennus peruuntuu.
9. Syötä Nuoli-joystickillä ja ENTER-painikkeella jälkilokille nimi. Jälkilokien nimet voivat olla enintään seitsemän merkin pituisia.
10. Kun nimi on syötetty, korosta Nuoli-joystickillä OK.
11. Paina ENTER.
Jälkilokit 55
Paluureitin luonti
Paluureitit käyttävät aktiivista jälkeä uuden reitin luontiin takaisin lähtöpaikkaasi kääntymällä ympäri ja seuraamalla eXploristin pudottelemien elektronisten leivänmurujen jälkeä.
1. Paina MENU.
2. Korosta Nuoli-joystickillä Jälkiloki.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä Akt:nen jälki.
5 Paina MENU.
6. Korosta Paluureitti.
7. Paina ENTER.
8. [Jälkilokin lopetushälytys] Paina ENTER.
Kun paluureitti on aktivoitu, näyttöön tulee viimeksi näytetty navigointisivu. eXplorist ryhtyy nyt laskemaan navigointitietoja, joita tarvitaan sinun opastamiseksi takaisin lähtöpaikkaasi.
HUOM: Jos sinulla on aktiivinen paluureitti, eXplorist ei tallenna jälkitietoja. Aikaisemmin mainitut valinnat, Lopeta loki, Jatka lokia ja Uusi jälki, eivät ole käytettävissä. eXplorist aloittaa automaattisesti jäljen tallennuksen, kun:
• Olet saapunut määränpäähän.
• Aktivoit uuden reitin (GOTO tai reittivalikosta).
• Olet poistanut paluureitin käytöstä. Näin poistat paluureitin käytöstä:
Paina MENU
Korosta Jälkiloki, paina ENTER. Korosta Akt:nen jälki, paina MENU. Korosta Pois käytöstä, paina ENTER.
Paina ENTER.
Jälkilokit 56
Aktiivisen jäljen perkaus
Aktiivisesta jäljestä voi tulla hyvin suuri tiedosto erityisesti, jos et ole perannut sitä aikoihin. Suositamme, että jos aiot käyttää paluureitti-toimintoa tai jos aiot tallentaa tulevan jälkilokin, tyhjennät aktiivisen jäljen ennen kuin lähdet liikkeelle. Jos et tee niin, muut toiminnot toimivat kyllä edelleen, mutta saat todennäköisestä paljon enemmän jälkilokitietoa kuin haluat.
1. Paina MENU.
2. Korosta Nuoli-joystickillä Jälkiloki.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä Akt:nen jälki.
5 Paina MENU.
6. Korosta Poista jälki.
7. Paina ENTER.
Aktiivinen jälki poistetaan ja Jälkiloki-näyttösivu palautuu.
Jälkilokit 57

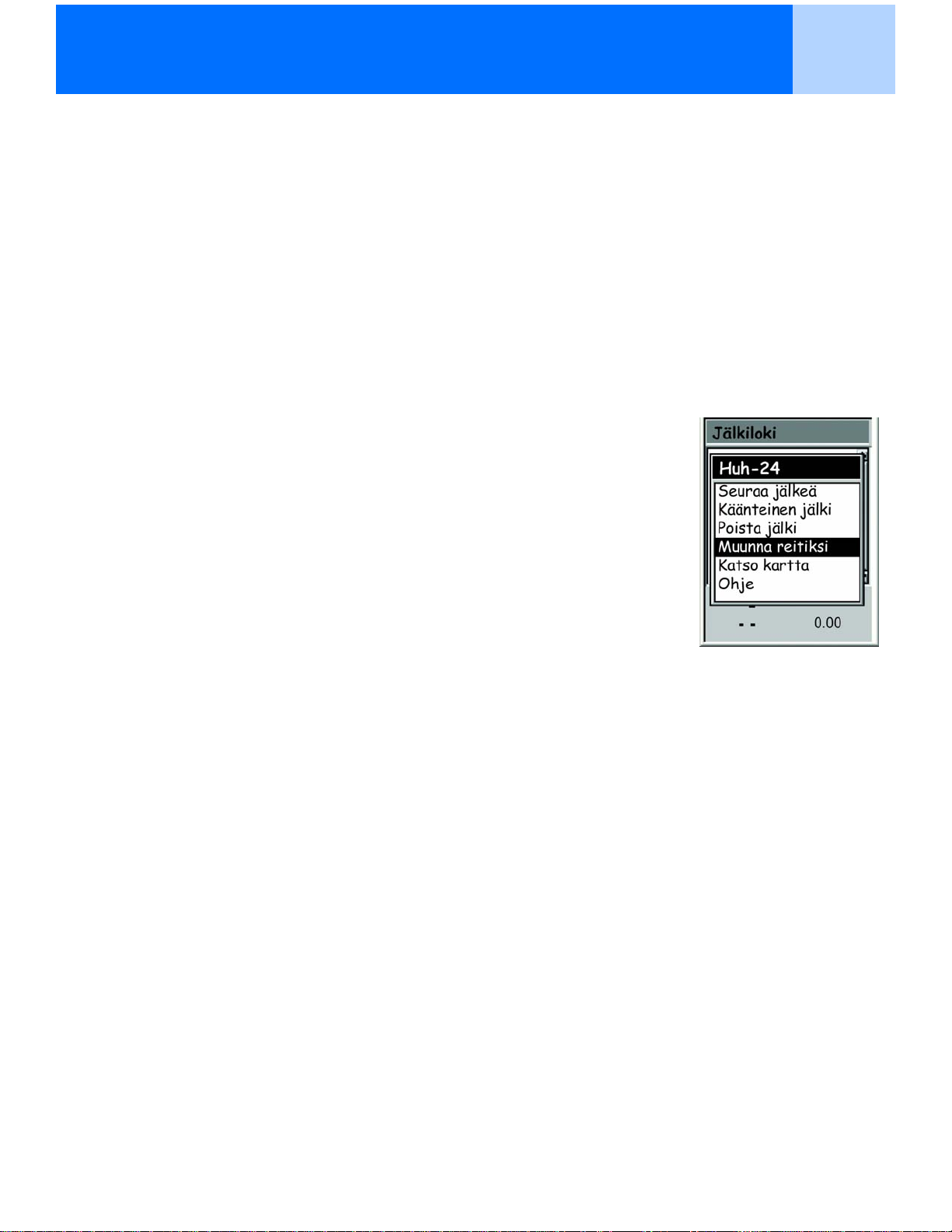

Muunna jälkiloki reitiksi Tämä toiminto muuntaa jälkilokin monietappireitiksi, jonka voit tallentaa reittiluetteloon. Tarvittaessa voit muokata reittiä luettelossa.
Huom: Muunna reitiksi -toiminto on käytettävissä sekä aktiivisille jälkilokeille että tallennetuille
jälkilokeille.
1. Paina MENU.
2. Korosta Nuoli-joystickillä Jälkiloki.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä Akt:nen jälki tai mikä tahansa aikaisemmin tallennettu
jälkiloki.
5 Paina MENU.
6. Korosta Muunna reitiksi.
7. Paina ENTER.
8. Syötä Nuoli-joystickillä ja ENTER-painikkeella reitille nimi. Reittinimet voivat olla enintään kymmenen merkin pituisia.
9. Kun nimi on syötetty, korosta Nuoli-joystickillä OK.
10. Paina ENTER.
Reitti luodaan syöttämälläsi nimellä ja näyttöön palautuu Jälkiloki-
näyttösivu.
Jälkilokit 58
Jälkilokin katselu kartalla
Valinta "Katso kartta" esittää valitun jälkilokin ja piirtää sen karttanäyttösivulle. Näin voit tutkia jälkilokia graafisena esityksenä.
Huom: Katso kartta -toiminto on käytettävissä sekä aktiivisille jälkilokeille että tallennetuille
jälkilokeille.
1. Paina MENU.
2. Korosta Nuoli-joystickillä Jälkiloki.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä Aktiivinen jälki tai mikä tahansa aikaisemmin tallennettu jälkiloki.
5 Paina MENU.
6. Korosta Katso kartta.
7. Paina ENTER.
Karttanäyttösivu esitetään kohdistintilassa valittu jälkiloki näyttösivulla. Voit muuttaa kartan suurennussuhdetta painikkeilla Lähennä ja Loitonna sekä siirtää kohdistinta Nuoli-joystickillä.
Kun lopetat jäljen katselun, palaa Jälkiloki-näyttösivulle painamalla ESC.
Jälkilokit 59
Tallennettujen jälkilokien käyttö
Aikaisemmin mainittiin, että voit muuntaa tallennettuja jälkilokeja reitiksi ja katsella tallennettuja jälkilokeja kartalla. Tallennetuilla jälkilokeilla on kolme erityistoimintoa, joita voit käyttää: jäljen seuranta, kääntö ja poisto.
Jälkilokit 60
Tallennettujen jälkilokien seuranta
Tällä toiminnolla voit käyttää tallennettuja jälkiä monietappireittinä. Kun tämä toiminto on aktivoitu, eXplorist suunnistaa sinut pitkin tallennettua jälkeä.
1. Paina MENU.
2. Korosta Nuoli-joystickillä Jälkiloki.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä mikä tahansa aikaisemmin tallennettu jälkiloki.
5 Paina MENU.
6. Korosta Seuraa jälkeä.
7. Paina ENTER.
8. [Jälkilokin hälytys sammutetaan.] Paina ENTER.
Viimeksi näytetty navigointisivu näytetään ja valittua jälkilokia käytetään sillä aktiivisena reittinä.
Jälkilokit 61
Tallennetun jälkilokin kääntö
Tallennetun jälkilokin kääntö on samanlainen kuin seuraa tallennettua jälkilokia sillä poikkeuksella, että luotu reitti on alkuperäinen jälkiloki käännettynä.
1. Paina MENU.
2. Korosta Nuoli-joystickillä Jälkiloki.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä mikä tahansa aikaisemmin tallennettu jälkiloki.
5 Paina MENU.
6. Korosta Käännä jälki.
7. Paina ENTER.
8. {Jälkilokin hälytys sammutetaan.] Paina ENTER.
Viimeksi näytetty navigointisivu näytetään ja valittua jälkilokia käytetään sillä aktiivisena reittinä.
Jälkilokit 62
Tallennetun jälkilokin poisto
Poista tällä toiminnolla aikaisemmin tallennettuja jälkilokeja, joita ei enää tarvita.
1. Paina MENU.
2. Korosta Nuoli-joystickillä Jälkiloki.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä mikä tahansa aikaisemmin tallennettu jälkiloki.
5 Paina MENU.
6. Korosta Poista jälki.
7. Paina ENTER.
Tallennettu jälkiloki poistetaan ja Jälkiloki-näyttösivu palautuu.
Sää 61
Sää
eXplorist 300 sisältää säätoiminnon, joka antaa lämpötilan, ilmanpainetietoja ja painekorkeusmittarin lukeman.
• Lämpötila. Lämpötila näytetään graafisesti ja myös tekstinä. eXploristin sisäinen lämpötila voi vaikuttaa lämpötilan mittauksiin. Jos jätät eXploristin auringonpaahteeseen, siihen kehittyvä sisäinen lämpö nostaa lämpötilalukemat ympäristön lämpötilaa korkeammiksi.
• Ilmanpainemittari. Ilmanpainemittari näyttää ilmanpaineen sellaisena, kuin eXploristin anturit sen havaitsevat. Ilmanpainemittarin alapuolella esitetään myös kolme ilmanpaineen muutostilaa (Nousee, Laskee ja Vakaa). Tilat perustuvat ilmanpaineen lukemiin viimeisten 24 tunnin ajalta.
Ota huomioon, että kyseessä on tosi-ilmanpaineen mittari, joka käyttää ilmanpainelukemia nykyisestä sijaintipaikastasi. Jotkut sääpalvelut ja television säätiedotukset ilmaisevat merenpinnan tasolle normalisoituja ilmanpaineita, joten sinun lukemasi saattavat olla hieman erilaisia.
• Painekorkeusmittari. Painekorkeusmittari näyttää korkeutesi eXploristiin rakennettujen antureiden laskemana. Painekorkeusmittari edellyttää sinun kalibroivan korkeuden 2-3 tunnin välein, jotta mittari voi ottaa huomioon sään muutokset ja muut tekijät, jotka voivat vaikuttaa painekorkeusmittarin lukemiin. Ota huomioon, että navigointinäyttöjen korkeuslukemiin käytetään GPS-tietoja sijaintikorkeutesi laskentaan, vain säänäyttösivu esittää korkeutesi painekorkeusmittarin lukemilla.
Sää-sivu
Siirtyminen Sää-sivulle
1. Paina MENU.
2. Korosta Nuoli-joystickillä Sää.
3. Paina ENTER.
Kun olet lopettanut, saat viimeisimmän navigointisivun esille palaamalla päävalikkoon tai NAV-sivulle painamalla ESC.
Sää 62
Painekorkeusmittarin kalibrointi
Painekorkeusmittarin tarkkuuden säilyttämiseksi sinun tulisi kalibroida se 2-3 tunnin välein käyttäen hyväksi tunnettuja korkeustietoja.
1.Paina MENU.
2.Korosta Nuoli-joystickillä Sää.
3.Paina ENTER.
4.Paina MENU.
5.Korosta Nuoli-joystickillä Säädä kork.mitt..
6.Paina ENTER.
7.Paina ENTER.
8.Syötä tunnettu korkeusasetus Nuoli-joystickillä.
9.Paina ENTER.
10.Palaa Sää-sivulle painamalla Esc.
Weather
Elektroninen kompassi 63
Elektroninen kompassi
eXplorist 300 sisältää elektronisen kompassin, joka antaa tosisuuntatietoja jopa paikallaan oltaessa. Pelkästään GPS-signaaleista lasketut tosisuuntatiedot edellyttävät, että olet liikkeellä, jotta ne voidaan laskea.
Tässä elektronisesta kompassista tietoja, joista sinun tulisi olla perillä.
• Kalibroi kompassi uudelleen aina vaihdettuasi paristot.
• Älä käytä kompassia suurten metalliesineiden lähellä. Esimerkkinä voisi olla ajoneuvon sisätilat, joissa moottori häiritsee kompassilukemia.
• SToimiakseen oikein kompassia tulee pidellä melko lähellä vaakatasoa.
Huom: Jos eXploristia pidellään liian suuressa kulmassa, jotta elektroninen kompassi olisi tarkka,
näyttöön tulee varoitus 'Pidä tasossa'
• Jos 'Pidä tasossa' -varoitus näytetään, vaikka eXploristia pidellään vaakatasossa tai sinusta
tuntuu, että laite on liian herkkä pienille kallistuksen muutoksille, kokeile kompassin uudelleenkalibrointia.
• Kompassi-näyttö Kun elektroninen kompassi on kytketty käyttöön, kompassissa esitetty neula osoittaa kohti kompassin pohjoista, jos aktiivista reittiä ei ole. Kun aktiivinen reitti on käytössä, neula osoittaa kohti määränpäätäsi.
Kompassin kalibrointi
Elektroninen kompassi täytyy kalibroida joka kerta, kun paristot vaihdetaan. Kompassin jättäminen kalibroimatta voi aiheuttaa näytettyyn tosisuuntaan 20° tai suurempia virheitä. Kalibrointi on hyvin helppoa, eikä siihen kulu aikaa muutamaa minuuttia enempää.
Hyvin tärkeää on, ettei eXplorist 300:n lähellä ole mitään metalliesineitä tämän kalibroinnin aikana.
1.Irrota eXplorist 300 mahdollisesta telineestään.
2.Paina MENU.
3.Korosta Nuoli-joystickillä Määritykset.
4.Paina ENTER.
5.Korosta Nuoli-joystickillä Kompassin kalibrointi.
6.Paina ENTER.
7.Lue Huomio-kehote ja paina ENTER.
8.Aseta eXplorist ylösalaisen tasaiselle, vaakasuoralle pinnalle ja paina ENTER.
Elektroninen kompassi 64
Muista pitää eXplorist etäällä kaikista metalliesineistä tätä vaihetta suorittaessasi. Älä aseta laitetta pöydälle, jonka alla olevassa vetolaatikossa voisi olla tai on metalliesineitä.
9.Noudata näytön ohjeita ja kierrä eXploristia myötäpäivään pitäen näytön nuolta kohdistettuna itseesi.
10.Jos kalibrointi onnistuu, näyttöön tulee viesti Kalibrointi suoritettu.
11.Press ESC.
Kompassin kytkeminen pois/käyttöön
Elektroninen kompassi kuluttaa jonkin verran paristoja, ja voit kytkeä sen pois käytöstä paristovirran säästämiseksi. Tämä paristojen kulutus on hyvin vähäistä, joten on epätodennäköistä, että joudut sulkemaan kompassin sen takia. Toinen syy kompassin sulkemiseen pois käytöstä olisi, että olet alueella, jolla et voi välttää suuria metalliesineitä, kuten ajoneuvon sisällä.
1.Paina MENU.
2.Korosta Nuoli-joystickillä Määritykset.
3.Paina ENTER.
4.Korosta Nuoli-joystickillä Virranhallinta.
5.Paina ENTER.
6.Korosta Nuoli-joystickillä elektronisen kompassin kenttä.
7.Paina ENTER.
8.Valitse Nuoli-joystickillä Off (Pois) tai On (Käytössä).
9. Paina ENTER.
Määritykset 65
Määritykset
eXploristin määritykset tarjoavat työkaluja eXploristin mukauttamiseen omiin käyttötarpeisiisi. Osa työkaluista on suunniteltu antamaan laitteen käyttöön joustavuutta sekä myös huoltamaan tarvittaessa sisäistä muistia.
Määritysten ominaisuuksia:
• GPS:n uudestaankäynnistys (alustus) tuottaa eXploristille sen summittaisen sijainnin, jos laitetta on siirretty pitkiä matkoja sammutettuna.
• Pääsy näytettyjen tietojen mittayksiköiden asetuksiin.
• Keino asettaa viitepohjoinen käyttöön magneettisena pohjoisena tai tosipohjoisena.
• Voidaan valita paikkatietojen koordinaattijärjestelmä samoin kuin koordinaattitietojen laskennassa käytettävä karttajärjestelmä.
• Sisäänrakennettujen virranhallintatyökalujen täysi hallinta paristojen käyttöiän pidentämiseksi.
• eXplorist-paikantimen mukauttaminen.
• Tietojen esityksessä käytettäväksi on valittavana kymmenen kieltä.
• Pääsy työkaluihin, joilla voi tyhjentää koko sisäisen muistin tai osan siitä.
Määritykset 66
GPS:n uudestaankäynnistys
GPS:n käynnistys uudestaan merkitsee, että eXplorist hankkii uudet tiedot summittaisesta sijainnistaan, ja pitkään GPS-paikantimia käyttäneet tuntevat tämän vaihtoehdon alkualustuksena. Lyhyt selostus eXploristin toiminnasta auttaa ymmärtämään tämän valinnan käyttötarkoitusta.
GPS:n satelliittikonstellaatio koostuu 24 satelliitista ja kolmesta varasatelliitista, jotka kiertävät maapalloa, ja eri vuorokaudenaikoina taivaalla käyttäjän yläpuolella on eri kokoelma satelliitteja. Näkyvissä olevien satelliittien selvittämiseksi eXplorist sisältää almanakan, joka nykyisen päivämäärän ja kellonajan sekä paikantimen summittaisen sijainnin perusteella "lukee" näkyvissä olevat satelliitit. Aina sammuttaessasi virran eXploristista se tallentaa tiettyyn muistipaikkaan viimeisen lasketun sijainnin, ja kun siihen jälleen kytketään virta, se olettaa sijainnikseen saman summittaisen paikan sekä käyttää tätä viimeistä paikannettua sijaintia "lukiessaan" almanakkaa.
Jos nyt sammutat eXploristin ja lennät maan halki, niin kytkettäessä seuraavan kerran virrat päälle laite luulee yhä olevansa paikassa, jossa virta sammutettiin, ja ryhtyy etsimään yläpuoleltaan olettamiaan satelliitteja. Jos satelliitit eivät olekaan siellä, eXplorist ryhtyy taivaalta "kysellen" määrittämään, mitkä satelliitit ovat näkyvissä. Tähän toimenpiteeseen voi kulua aikaa, ja saattaa vaikuttaa siltä kuin eXploristin GPS-osa ei toimisi lainkaan. Tavallisissa olosuhteissa eXplorist kykenee laskemaan sijaintisi, mutta siihen voi kulua normaalia pitempi aika.
K:stä GPS uud. -komennolla käyttäjällä on mahdollisuus kertoa eXploristille laitteen
summittainen sijainti ja nopeuttaa siten sen ensimmäisen tarkan paikannuksen saantiaikaa. Monet eXploristin käyttäjät eivät koskaan tarvitse vaihtoehtoa Käynnistä GPS uudestaan, mutta tarpeen vaatiessa se on käytettävissä.
Milloin komentoa K:stä GPS uud. käytetään:
• Kun eXploristia on siirretty sammutettuna yli 804,67 km (500 mailia).
• Kun eXploristin toiminta tuntuu jähmeältä ja virran kytkemisen jälkeen ensimmäisen paikannuksen laskentaan kuluu muutamaa minuuttia kauemmin. (Tästä vaihtoehdosta ei todellakaan kannata huolestua. eXploristissa on sisäinen toiminto, joka ongelmien esiintyessä ensimmäisen paikannuksen laskennassa automaattisesti pyytää käyttäjää antamaan summittaisen sijainnin.)
GPS:n uudestaankäynnistys:
1. Paina MENU.
2. Korosta Nuoli-joystickillä Määritykset.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä K:stä GPS uud.
5. Paina ENTER.
Määritykset 67
6. Vyöhyke. Korosta Nuoli-joystickillä nykyisen sijaintipaikkasi
vyöhyke maapallolla. Korostamalla Syötä koord. voit myös syöttää nykyisen sijaintisi
koordinaatit, jos tiedät ne. Tätä käytetään harvoin, eikä sitä selosteta tässä oppaassa.
7. Paina ENTER.
8. Alue. Korosta Nuoli-joystickillä alue, jolla olet. Alueluettelo on
kullekin vaiheessa 6 valitulle vyöhykkeelle erilainen.
9. Paina ENTER.
10. Kellonaika. Syötä Nuoli-joystickillä oikea kellonaika. Muuta arvoa työntämällä
Nuoli-joystickiä ylös ja alas ja siirrä kohdistinta työntämällä vasemmalle ja oikealle. Huomautus: Aika on yksi tärkeimmistä satelliittien lähettämistä tiedoista, ja vaikka
satelliittitietoa olisi tarpeeksi paikannuksen laskentaan, näytetty kellonaika saattaa olla jo korjattu.
11. Paina ENTER.
12. Päivämäärä. Syötä Nuoli-joystickillä oikea kellonaika. Muuta arvoa työntämällä
Nuoli-joystickiä ylös ja alas ja siirrä kohdistinta työntämällä vasemmalle ja oikealle. Huomautus: Satelliitit lähettävät myös päivämäärän ja sekin voi olla jo oikein.
13. Paina ENTER.
14. Korosta Nuoli-joystickillä Valmis.
15. Paina ENTER.
16. Viimeksi näytetty navigointisivu näytetään, ja eXplorist aloittaa satelliittien jäljityksen.
Määritykset 68
Karttayksiköiden asetus
Määritysten vaihtoehdolla Kartta-yksiköt voit valita, mitä mittayksiköitä eXplorist käyttää navigointitiedoissa, viitepohjoisessa, koordinaattijärjestelmässä ja karttajärjestelmässä.
Määritykset 69
Navigoinnin mittayksiköiden valinta
eXplorist voidaan asettaa näyttämään navigointitietoja seuraavilla yksiköillä Mailia,Yd,MPH, Mailia,Ft,MPH, MPK,Ft,Solmua, MPK,M,Solmua tai KM/KMH.
1. Paina MENU.
2. Korosta Nuoli-joystickillä Määritykset.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä Kartta-yksiköt.
5. Paina ENTER.
6. Korosta Nuoli-joystickillä tietokenttä Yksiköt.
7. Paina ENTER.
8. Korosta Nuoli-joystickillä halutut navigointiyksiköt.
9. Paina ENTER.
Näyttösivu Karttayksiköt näytetään uusilla yksiköillä. Voit muuttaa muita asetuksia tai palata Määritykset-valikkoon painamalla ESC.
Määritykset 70
Viitepohjoisen valinta
Voit asettaa eXploristin käyttämään viitepohjoisena joko magneettista pohjoista tai tosipohjoista.
1. Paina MENU.
2. Korosta Nuoli-joystickillä Määritykset.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä Kartta-yksiköt.
5. Paina ENTER.
6. Korosta Nuoli-joystickillä tietokenttä Pohjoissuunta.
7. Paina ENTER.
8. Korosta Nuoli-joystickillä Magneettinen tai Tosi.
9. Paina ENTER.
Näyttösivu Karttayksiköt näytetään uudella viitepohjoisella Pohjoissuunta. Voit muuttaa muita asetuksia tai palata Määritykset- valikkoon painamalla ESC.
Määritykset 71
Koordinaattijärjestelmän valinta
Sijaintitiedot esitetään kohdassa Kartta-yksiköt valitussa koordinaattijärjestelmässä. Oletusjärjestelmä on leveysaste/pituusaste (Lev./pit.), joka soveltuu useimmille käyttäjille. Kokeneet suunnistajat saattavat haluta valita käyttämiinsä karttoihin tai merikortteiden sopivat koordinaattijärjestelmät. Valittavina ovat nämä koordinaattijärjestelmät:
•Lev./pit.•UTM
•OSGB•Irlannin
•Sveitsin•Ruotsin
•Suomen•Saksan
•Ranskan•USNG
•MGRS•Käyt. grid
1. Paina MENU.
2. Korosta Nuoli-joystickillä Määritykset.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä Kartta-yksiköt.
5. Paina ENTER.
6. Korosta Nuoli-joystickillä tietokenttä Koord järj.
7. Paina ENTER.
8. Korosta Nuoli-joystickillä haluttua koordinaattijärjestelmä. Jos valitaan käyttäjän grid, tarvitaan lisätietoja. Tätä käyttävät
kokeneet GPS:n käyttäjät vain harvoin, eikä sitä selosteta tässä oppaassa.
9. Paina ENTER.
Näyttösivu Karttayksiköt näytetään uudella Koord järj. Voit muuttaa
muita asetuksia tai palata Määritykset-valikkoon painamalla ESC.
Määritykset 72
Karttakoordinaatiston (Map Datum) valinta
Jos käytät eXplorist-paikantimen kanssa paperikarttaa tai merikorttia, varmista eXploristiin valitun karttajärjestelmän sopivuus käyttämäsi kartan tai merikortin karttajärjestelmän kanssa. Tiedot löytyvät yleensä kartan tai merikortin kohdasta selitteet. eXploristin oletuskarttajärjestelmä on WGS84, jota tulisi käyttää silloin, kun asiasta on epäselvyyttä.
1. Paina MENU.
2. Korosta Nuoli-joystickillä Määritykset.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä Kartta-yksiköt.
5. Paina ENTER.
6. Korosta Nuoli-joystickillä tietokenttä Karttajärj.
7. Paina ENTER.
8. Korosta Nuoli-joystickillä haluttu karttajärjestelmä.
9. Paina ENTER.
Näyttösivu Karttayksiköt näytetään uudella Karttajärjestelmällä. Voit muuttaa muita asetuksia tai palata Määritykset-valikkoon painamalla ESC.
Määritykset 73
Virranhallinta-työkalun käyttö
Ollessasi maastossa tai vesillä sinulle saattaa olla tärkeää huolehtia eXploristin paristojen käyttöiästä. Voit pidentää eXploristin paristojen käyttöikää kahdella tavalla eli sammuttamalla laitteen sen ollessa käyttämättömänä ja asettamalla näytön taustavalolle aikakytkennän.
Määritykset 74
Aikakatkaisun asetukset
eXploristissa on virrankatkaisun ajastin, joka sammuttaa eXploristin määritetyn ajan kuluttua, jos mitään näppäintä ei paineta tai paikannin ei liiku. Tällä estetään paristojen loppuminen, jos jätät eXploristin vahingossa päälle.
1. Paina MENU.
2. Korosta Nuoli-joystickillä Määritykset.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä Virranhallinta.
5. Paina ENTER.
6. Korosta Nuoli-joystickillä tietokenttä Aikakatkaisu.
7. Paina ENTER.
8. Korosta Nuoli-joystickillä haluttu aika tai aseta toiminto
tilaan Ei.
9. Paina ENTER.
Huom: Kun käytössä on GOTO-reitti, ota huomioon, että eXploristin sammuessa GOTO-reitti pyyhkiytyy pois. Jos sinulla on GOTO-reitti käytössä ja arvelet aikakatkaisuun kuluvan ajan ehtivän kulua ja
sammuttaa eXploristin, saatat haluta asettaa aikakatkaisun tilaan Ei.
Tämä ei koske monietappireittejä ja paluureittejä.
Määritykset 75
Valoajastimen asetukset
Kuten edellä on todettu, näytön taustavalo helpottaa näytön lukua hämärissä olosuhteissa, mutta se on myös suurin paristovirran kuluttaja.
1. Paina MENU.
2. Korosta Nuoli-joystickillä Määritykset.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä Virranhallinta.
5. Paina ENTER.
6. Korosta Nuoli-joystickillä tietokenttä Valoajastin.
7. Paina ENTER.
8. Korosta Nuoli-joystickillä haluttu aika tai aseta toiminto tilaan
Ajast pois.
9. Paina ENTER.
Määritykset 76
eXplorist-paikantimen mukautus
Tällä toiminnolla voit syöttää itsestäsi tietoja, joiden avulla voidaan ehkä palauttaa eXplorist sinulle, jos satut hukkaamaan sen. Kentässä Nimi syöttämäsi nimi esitetään myös näyttösivulla
Tietoja...
eXploristin mukautuksen vaiheet
1. Paina MENU.
2. Korosta Nuoli-joystickillä Määritykset.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä Mukauta.
5. Paina ENTER.
6. Korosta Nuoli-joystickillä tietokenttä Nimi.
7. Paina ENTER.
8. Syötä Nuoli-joystickillä ja ENTER-painikkeella oma nimesi.
9. Kun nimi on syötetty, korosta Nuoli-joystickillä OK.
10. Paina ENTER.
11. [Valinnaista] Korosta Nuoli-joystickillä tietokenttä Osoite. Toista osoitteesi osalta vaiheet 7-10.
12. [Valinnaista] Korosta Nuoli-joystickillä tietokenttä Kp:i, osav, postinro. Toista näiden tietojen ja postinumeron osalta vaiheet 7-10.
13. [Valinnaista] Korosta Nuoli-joystickillä tietokenttä Puhelinnro. Toista puhelinnumerosi osalta vaiheet 7-10.
14. Poistu Mukauta-toiminnosta painamalla ESC.
Määritykset 77
Kielen muuttaminen
Voit asettaa Explorist-paikantimen esittämään näyttötekstit jollakin 10 kielestä. Valinnat ovat englanti (English), ranska (Français), saksa (Deutsch), hollanti (Nederlands), suomi, espanja (Español), italia (Italiano), portugali Português), ruotsi (Svenska) ja norja (Norsk).
eXploristin kielen valinta
1. Paina MENU.
2. Korosta Nuoli-joystickillä Määritykset.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä Kieli.
5. Paina ENTER.
6. Korosta Nuoli-joystickillä haluttu kieli.
7. Paina ENTER.
Määritykset 78
Muistin tyhjennys
"Tyhj. muisti" -toiminto kohdassa Määritykset on työkalu, jolla voit yhdellä kertaa tyhjentää:
• kaikki jälkilokit [Jälkien loki],
• kaikki käyttäjän POI:t ja reitit POI:t/reitit,
• kaikki monietappireitit [Reitit] tai
• kaikki jälkilokit, käyttäjän POI:t ja reitit [Kaikki],
"Tyhj. muisti" -toiminnolla voit myös palauttaa kaikki eXploristin asetukset tehdasasetuksiin.
Määritykset 79
Jälkien lokin tyhjennys
1. Paina MENU.
2. Korosta Nuoli-joystickillä Määritykset.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä Tyhj. muisti.
5. Paina ENTER.
6. Korosta Nuoli-joystickillä Jälkien loki.
7. Vahvista. Vahvista korostamalla Nuoli-joystickillä Kyl tai peruuta korostamalla Ei.
8. Paina ENTER.
Määritykset 80
Kaikkien käyttäjän syöttämien POI:den ja reittien poisto
1. Paina MENU.
2. Korosta Nuoli-joystickillä Määritykset.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä Tyhj. muisti.
5. Paina ENTER.
6. Korosta Nuoli-joystickillä POI:t/Reitit.
7. Vahvista. Vahvista korostamalla Nuoli-joystickillä Kyl tai peruuta korostamalla Ei.
8. Paina ENTER.
Määritykset 81
Kaikkien reittien poisto
1. Paina MENU.
2. Korosta Nuoli-joystickillä Määritykset.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä Tyhj. muisti.
5. Paina ENTER.
6. Korosta Nuoli-joystickillä Reitit.
7. Vahvista. Vahvista korostamalla Nuoli-joystickillä Kyl tai peruuta korostamalla Ei.
8. Paina ENTER.
Määritykset 82
Jälkien lokin, kaikkien käyttäjän syöttämien POI:den ja reittien poisto
1. Paina MENU.
2. Korosta Nuoli-joystickillä Määritykset.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä Tyhj. muisti.
5. Paina ENTER.
6. Korosta Nuoli-joystickillä Kaikki.
7. Vahvista. Vahvista korostamalla Nuoli-joystickillä Kyl tai peruuta korostamalla Ei.
8. Paina ENTER.
9. eXplorist sammuu automaattisesti.
Määritykset 83
eXploristin nollaus ja palautus tehtaan oletusasetuksiin
1. Paina MENU.
2. Korosta Nuoli-joystickillä Määritykset.
3. Paina ENTER.
4. Korosta Nuoli-joystickillä Pal. Olet:set.
5. Paina ENTER.
6. Korosta Nuoli-joystickillä Kaikki.
7. Vahvista. Vahvista korostamalla Nuoli-joystickillä Kyl tai peruuta korostamalla Ei.
8. Paina ENTER.
Tekniset tiedot 78
Tekniset tiedot
Toiminnot
Paikannin 14 rinnakkaiskanavan tekniikka, jäljittää enintään
14 satelliittia tietojen laskentaan ja päivitykseen
Antenni Patch
Lukkiutumisaika (optimiolosuhteissa)
Kuuma alle 1 minuutti
Kylmä alle 2 minuuttia
Päivitysnopeus 1 sekunti jatkuva
Tarkkuus
Sijainti <7 metriä, 95 % 2D RMS
w/WAAS/EGNOS <3 metriä, 95 % 2D RMS
Kiihtyvyys 0,1 solmua RMS vakaa tila
Raja-arvot
Nopeus 1530,5 km/h - 951 MPH
Korkeus 18 600 metriä - 60 000 jalkaa
Kotelon
Koko 11,7 cm x 5,3 cm x 1,3 cm
4,6” x 2,1” x 1,3” [k] x [l] x [s] Paino 110 grammaa (4 unssia) 2 AA-paristoa sisällä Näyttö 4,6 cm x 3,6 cm
1,8” x 1,4” [k] x [l]
4-tasoinen harmaa-asteikko, suurikontrastinen EL-taustavalaistu LCD-näyttö Kotelo Sateenkestävä rakenne, ympäröity kumisuojuksella Lämp. -rajat Käyttö: -10 °C:sta +60 °C:seen
Virta-
lähde 2 AA alkaliparistoa 9-18 VDC virtajohdolla Paristojen käyttöikä
Enintään 14 tuntia näytön taustavalo sammutettuna
Muisti
8 Mt:n taustakartta
Tekniset tiedot 79
Koordinaattijärjestelmät
Saatavissa 11 ja 1 käyttäjän grid.
Lat/Lon, UTM, OSGB, Irlannin, Sveitsin, Ruotsin, Suomen, Saksan, Ranskan,
USNG ja MGRS
Reitit
Yhteensä Enintään 20 tallennettua reittiä
GOTO-reitti
Paluureitti Nimen pituus 10 merkkiä (välilyönteineen)
Jälkilokit
Yhteensä Enintään 5 tallennettua jälkilokia sekä aktiivinen jälkiloki Nimen pituus 7 merkkiä (välilyönteineen)
POI-kohteet
Käyttäjän syöttämiä
Yhteensä Enintään 500 tallennettua POI-kohdetta Nimen pituus 8 merkkiä (välilyönteineen)
Sisäänrakennettuja (taustakartta mukaan lukien)
Luokat Suurkaupungit, moottoritiet, lentoasemat, vesistöt ja puistot.
Suunnistusnäyttösivut
Kartta Sisältää taustakartan ja 2 tietokenttää (mukautettavia) Kompassi Sisältää graafisen kompassin ja 2 tietokenttää (mukautettavia) Sijainti Sisältyvät: sijainti, korkeus, tarkkuus, päivämäärä ja kellonaika, trippimittari
ja pariston tila.
Hälytykset
Reittipoikkeamahälytys (XTE)
Hälyttää, jos poikkeama on enemmän kuin 76 m (250 f) lasketusta reitistä
vasempaan tai oikeaan Perillä-hälytys Hälyttää tultaessa noin 76 m (250 f) päähän määränpäästä
Lisävarusteet
Laajenna Magellan eXplorist-paikantimesi käyttömahdollisuuksia kaikilla jännittävillä matkoillasi Magellanin verkkokaupassa.
Kantokotelo Tämä erityisesti Magellan eXplorist-paikantimella
suunniteltu tukeva musta kankainen kantokotelo kiinnittyy mukavasti vyöhön tai repun hihnaan. Siinä on kätevät taskut lisäparistoille. Suojaa Magellan eXplorist-paikantimesi matkoilla tai varastoituna.
Tuotenumero: 980773
Kääntöalusta Asenna Magellan eXplorist mukavasti autoon,
veneeseen tai mihin tahansa ajoneuvoon. Tämä helposti asennettava asennusteline pitää paikantimen tiukasti kiinni parhaassa katseluasennossa tien päällä, maastossa tai vesillä minne seikkailusi sitten sinut viekin.
80
Tuotenumero: 702209
Polkupyöräasen­nusteline
Ajoneuvoteline Vahva imukuppi varmistaa Magellan eXploristin
Asenna Magellan eXplorist polkupyörääsi, moottorikelkkaasi tai moottoripyörääsi mukavaan käyttö- ja katseluasentoon. Helposti kiinnitettävä asennusteline pitää paikantimen vankasti kiinni juuri oikeassa kulmassa ajaessasi maastossa, metsäteillä, kaduilla tai missä tahansa, minne seikkailusi sinut vievät.
Tuotenumero: 702211
pysymisen henkilöauton, rekan tai maasturin tuulilasissa. Vapaa kääntö pysty- ja vaakasuunnissa mahdollistaa paikantimen parhaan katseluasennon missä tahansa, minne seikkailusi sinut viekin.
Tuotenumero: 702210
Voit tilata lisävarusteita vierailemalla Magellanin verkkokaupassa osoitteessa:
www.magellangps.com/en/store/
jossa on täydellinen luettelo näistä ja kaikista muista
Magellan eXplorist -paikantimeesi saatavissa olevista lisävarusteista.
Yhteystiedot Magellaniin
Yhteystiedot Magellaniin
Seuraavien tietojen avulla voit Magellan Exploristin tukea tarvitessasi suunnata kysymyksesi/ kommenttisi oikealle henkilölle Thales Navigation -yhtiössä.
Magellanin yhteystiedot Pohjois-Amerikassa
Tekninen tuki
Jos tarvitset teknistä apua, neuvoja käyttötilanteissa tai jos sinulla on tekninen kysymys Magellan-tuotteesi toiminnasta, ota yhteys internetissä osoitteeseen www.magellangps.com tai tavoitat teknisen tuen faksilla tai puhelimitse.
Tekniset tukihenkilömme ovat tavattavissa maanantaista perjantaihin 6:00 - 17:00 Pacific
81
Standard Time/Pacific Daylight Saving Time (Suomen aika +10) tai toimistoajan ulkopuolella voit jättää ääniviestin, johon vastataan seuraavan työpäivän kuluessa.
Puhelin: 800-707-9971 tai +1 909-394-5000 (Pohjois-Amerikan ulkopuolella).
Tekniseen tukeen saat yhteyden myös faksilla: +1 909-394-7050 [Attn: Tech. Support].
E-posti: magellansupport@thalesnavigation.com
Takuupalvelu
Saadakseen laitteelle takuupalvelua kuluttajan tulee ottaa yhteys meihin ja saada palautuslupa (RMA) ennen tuotteen lähettämistä. Meille ilman RMA:ta saapuvia pakkauksia ei oteta vastaan. RMA:n saamiseksi ota yhteys teknisen tuen ryhmäämme:
Puh: 800-707-9971 tai +1 909-394-5000
Fax: +1 909-394-7050 [Attn: Tech. Support]
E-posti: magellansupport@thalesnavigation.com
Yhteystiedot Magellaniin
Magellanin yhteystiedot Euroopassa
Tekninen tuki ja takuupalvelut
Saat Magellan-tuotteiden tuotetukea ja takuupalveluja englanniksi, ranskaksi, saksaksi, espanjaksi, portugaliksi, hollanniksi, norjaksi, suomeksi ja tanskaksi FREE PHONE
-ilmaispuhelinnumerosta:
00800MAGELLAN* (00800 62435526)
Klo 9 - 18 IP GMT & GMT+1 tai lähetä s-posti englanniksi, ranskaksi, saksaksi, espanjaksi, portugaliksi, hollanniksi, norjaksi, suomeksi ja tanskaksi osoitteeseen: magellansupportfr@thalesnavigation.com
*ilmaispuhelulinja käytettävissä Irlannista, UK:sta, Portugalista, Espanjasta, Ranskasta, Belgiasta,
Alankomaista, Saksasta, Itävallasta, Sveitsistä, Norjasta, Ruotsista, Tanskasta ja Suomesta
82
Magellanin tuotetuki puhelimitse englanniksi, ranskaksi tai saksaksi muualta Euroopasta, Lähi­idästä tai Afrikasta hoidetaan numerossa:
+33 2 28 09 38 00*
tai lähetä s-posti osoitteeseen: magellansupportfr@thalesnavigation.com
* kansainvälinen liikennemaksu operaattorin mukaan
Magellanin tuotetuesta puhelimitse muilla Euroopan, Lähi-idän tai Afrikan kielillä antavat tietoja jälleenmyyjäluetteloon listatut jakelijat tai s-postilla osoitteessa: magellansupportfr@thalesnavigation.com
Loading...
