Line 6 Line6 MS4 Constrictor ToneCore Pedal Tonecore Constrictor

Pilot’s Handbook for Constrictor

Pilotenhandbuch für Constrictor

Manuel de pilotage pour Constrictor

Manual del Piloto para el

Constrictor

Pilotenhandboek voor Constrictor

40-00-0180 Electrophonic Limited Edition available @ www.line6.com Rev B

Line 6, ToneCore, Constrictor, Crunchtone, Echo Park, Space Chorus,

Tap Tremolo and Über Metal are trademarks of Line 6, Inc.

CAUTION

This equipment has been tested and found to comply with the limits for a Class B digital device pursuant to Part
15 of FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any interference received, including interference that may cause
undesired operation.

WARNING

To reduce the risk of fire or electric shock, do not expose this appliance to rain or moisture.

The exclamation point within a triangle
means, “Caution!” Please read the
information next to all caution signs.

Constrictor Pilot’s Handbook © 2004, Line 6, Inc.

The lightning symbol within a triangle
means, “Electrical caution!” It indicates the
presence of information about operating
voltage and potential risks of electrical shock.

You should read these Important Safety Instructions.

Keep these instructions in a safe place.

Before using your ToneCore, carefully read the applicable items of these operating instructions and the safety suggestions.

1. Obey all warnings on the pedal and in the ToneCore Pilot's Handbook.

2. Connect optional power supply only to AC power outlets rated 100-120V or 200-240V 47-63Hz (see indications on optional power supply).

3. Do not perform service operations beyond those described in the ToneCore Pilot's Handbook. Service is required when the apparatus has been
damaged in any way, such as:

• power-supply cord or plug is damaged

• liquid has been spilled or objects have fallen into the apparatus

• the unit has been exposed to rain or moisture

• the unit does not operate normally or changes in performance in a significant way

• the unit is dropped or the enclosure is damaged.

4. Do not place near heat sources, such as radiators, heat registers, or appliances which produce heat.

5. Guard against objects or liquids entering the enclosure. Do not use or place unit near water.

6. Unplug the power supply when not in use for extended periods of time. Unplug the power supply during lightning storms.

7. Clean only with a damp cloth.

8. Only use attachments/accessories specified by the manufacturer.

9. Prolonged listening at high volume levels may cause irreparable hearing loss and/or damage. Always be sure to practice “safe listening.”

Constrictor Pilot’s Handbook

Output your ToneCore to

your amplifer, or route it

through another pedal.

DRIVE

LEVEL

SCOOP

BASS MID TREBLE

GATE

•

•

•

METAL

PULVERIZE

INSANE

OFF • 1

2

GATE

COMPRESSOR DYNAMICS

Connect your guitar

using a standard

SUSTAINLEVEL

•

•

COMPACT

SQUEEZE

MELLOW

cable.

SPEED DEPTH PEAK SHAPE

OFF

TAP TEMPO:

OPTO

TAP LIGHTLY

•

•

BIAS

PAN

You can, of

course,

feed your

ToneCore

with another

effect pedal
instead of a

guitar.

Greetings and salutations! Thank you for inviting the
Line 6 Constrictor compressor pedal into your life.

Effect On-Off / Power Indicator Light

The Power Indicator Light on your ToneCore uses two
colors to indicate the pedal’s state:

•Light not lit – Effect is bypassed (off)

•GREEN – Effect is engaged (on)

•RED (flashing) – Batteries should be replaced

This low power indication will override all other states

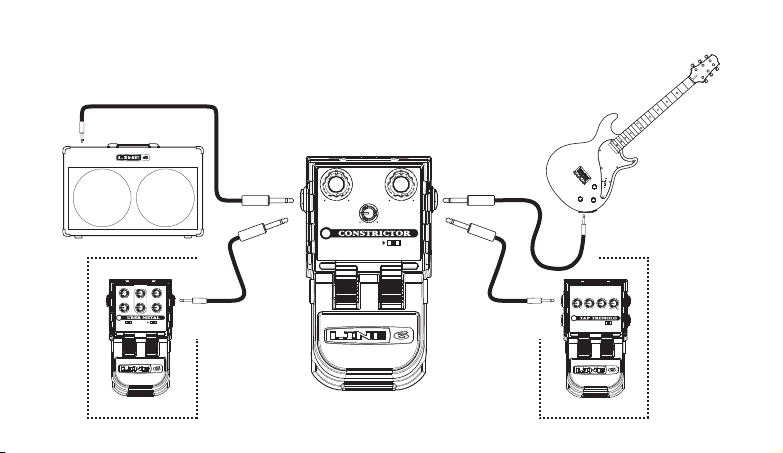

Connections and Power Indicator Light

In Jack

Here’s where it all begins. Use a standard guitar cable
to connect your guitar, or the output of another effect
to use in combination with your ToneCore. Like most

pedals, inserting a plug into this jack will turn on the
power to your ToneCore. Disconnect the plug from
this jack when the ToneCore is not being used.

Out Jack

Use a standard guitar cable to connect to the input of
a guitar amp, or the input of another effect that will feed
your amp.

Power Jack

Connect an optional ToneCore-compatible Line 6
power supply like the DC-1, and you'll never need a
9-volt battery again!

Foot Switch

Stomp on this to turn Constrictor’s effect sound
processing on and off.

Constrictor Pilot’s Handbook

COMPRESSOR DYNAMICS

GATE

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

Level

This sets the output level. Higher levels will hit the amp
or effect fed by the Constrictor with more signal level,
giving your more volume. If the level is high enough,
it may also cause more distortion to be created within
the receiving amp or pedal.

Gate

With this knob at minimum (fully counter-clockwise),
the noise gate is off. Turn this knob clockwise to
increase the amount of gating. Use higher settings when
there’s more noise to tame.

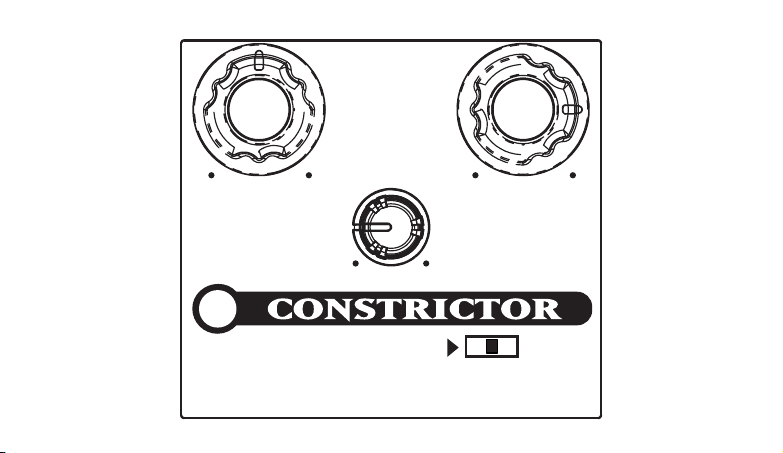

Controls

Model Switch

Give this a flick to reconfigure the virtual circuitry
inside your Constrictor, and enjoy three distinctly
different sound “flavors”:

Compact fits easily into most parking spaces—oops,
wrong manual! Actually, this model is based on vintage
stomp box compressors from the 70’s and gives a slight
mid frequency boost. The virtual circuitry of the
Constrictor is automagically reconfigured to run a

37.5:1 compression ratio, 10ms attack & 295ms release
time when this model is run.

Sustain

Set this at minimum to even out the difference between
your loud and quiet playing, without changing sustain
too much. Or max it out to bring pretty much
everything to the same level, with super sustain.

Squeeze gives you 80’s stomp box-style compression
with a pleasant treble boost. It runs a 19.5:1
compression ratio, 31ms attack & 98ms release time.

Mellow model is the place to be when you’re in the
mood for a classic opto tube compressor sound, with a
nice, flat frequency response. It’s got 3:1 compression
ratio, 10ms attack & 82ms release time.

Constrictor Pilot’s Handbook

Battery Replacement

Squeeze both sides of the foot switch hinge to access
the 9 Volt Battery compartment.

POWER REQUIREMENTS

Min Nominal Max

Supply Voltage 6 VDC 9.6 VDC 16 VDC

Supply Current
@ 9.6 VDC 40mADC 60mADC 100mADC

Power
@ 9.6VDC 0.4 Watt 0.6 Watt 1 Watt

Power Supply

Connect an optional Line 6 DC-1 power supply and
you'll never need a 9-volt battery again! It is also
compatible with most popular 9 Volt DC stomp boxes.
Using the power supply will disconnect the battery.

+

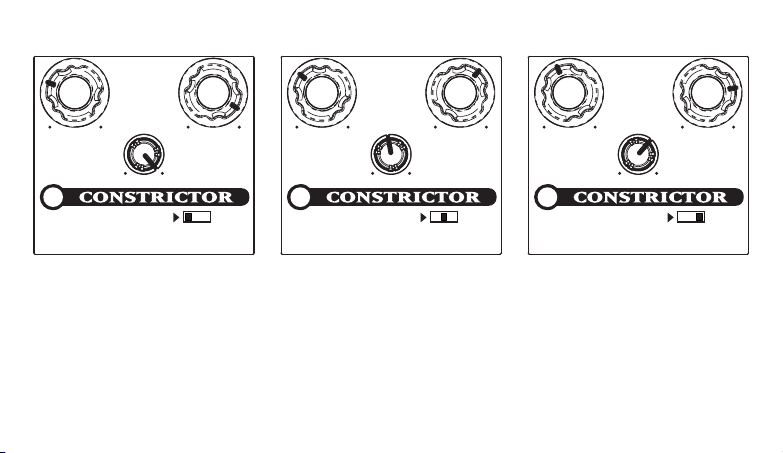

Example Tones

GATE

SUSTAINLEVEL

COMPRESSOR DYNAMICS

COMPACT

•

SQUEEZE

•

MELLOW

Heavy Compression

This setting is for heavy clamping
compression. Try it with some
standard country licks.

GATE

SUSTAINLEVEL

COMPRESSOR DYNAMICS

COMPACT

•

SQUEEZE

•

MELLOW

Funk Splat

Slip on your sequined leisure suit
and feel the rhythm move you as
you bust out this setting for a nice,
bright compression that’s perfect for
a freaky bit of funk.

GATE

SUSTAINLEVEL

COMPRESSOR DYNAMICS

COMPACT

•

SQUEEZE

•

MELLOW

Smooth Opto Compression

When its time for a bit of polish,
spin up this setting and enjoy a
classically smooth studio opto
compressor experience.

Constrictor Pilot’s Handbook

GATE

COMPRESSOR DYNAMICS

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

GATE

COMPRESSOR DYNAMICS

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

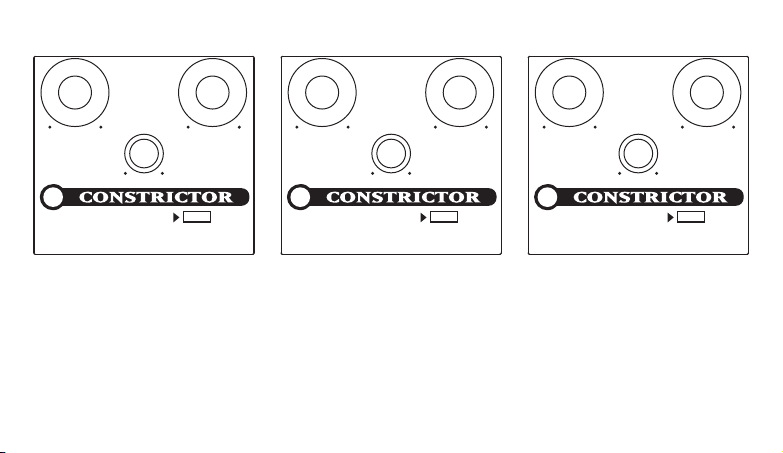

Mark the knob and switch settings for your favorite tones above.

GATE

COMPRESSOR DYNAMICS

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

Your Tone Settings

GATE

COMPRESSOR DYNAMICS

COMPACT

GATE

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

COMPRESSOR DYNAMICS

Mark the knob and switch settings for your favorite tones above.

GATE

COMPRESSOR DYNAMICS

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

Constrictor Pilot’s Handbook

Please register your purchase now at www.line6.com/register. Or fill out and send in the included
registration card. Once you’re registered, we can handle problems faster and inform you of advance information,
upgrades and other news. Thanks in advance for registering, and good luck in your music!

Line 6, Inc. (hereinafter “Line 6”) warrants that your new Line 6 product, when purchased at an authorized Line
6 dealer in the United States of America (“USA”) or Canada, shall be free of defects in materials and workmanship
for a period of one (1) year from the original date of purchase. Please contact your dealer for information on
warranty and service outside of the USA and Canada.

During the warranty period, Line 6 shall, at its sole option, either repair or replace any product that proves to
be defective upon inspection by Line 6.

Line 6 reserves the right to update any unit returned for repair and to change or improve the design of the
product at any time without notice. Line 6 reserves the right to use reconditioned parts and assemblies as
warranty replacements for authorized repairs.

This warranty is extended to the original retail purchaser. This warranty can be transferred to anyone who may
subsequently purchase this product provided that such transfer is made within the applicable warranty period
and Line 6 is provided with all of the following items: (i) all warranty registration information (as set forth on
the registration card) for the new owner, (ii) proof of the transfer within thirty (30) days of the transfer purchase,
and (iii) a photocopy of the original sales receipt. Warranty coverage shall be determined by Line 6 in its sole
discretion.

This is your sole warranty. Line 6 does not authorize any third party, including any dealer or sales representative,
to assume any liability on behalf of Line 6 or to make any warranty for Line 6.

Warranty Information

Line 6 may, at its option, require proof of original purchase date in the form of a dated copy of original authorized
dealer’s invoice or sales receipt.

Service and repairs of Line 6 products are to be performed only at the Line 6 factory or a Line 6 authorized
service center. Line 6 may require advanced authorization of repairs to authorized service centers. Unauthorized
service, repair or modification will void this warranty.

THE FOREGOING WARRANTY IS THE ONLY WARRANTY GIVEN BY LINE 6 AND IS IN LIEU OF ALL OTHER
WARRANTIES. ALL IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY AND FITNESS
FOR ANY PARTICULAR PURPOSE, EXCEEDING THE SPECIFIC PROVISIONS OF THIS WARRANTY ARE HEREBY
DISCLAIMED AND EXCLUDED FROM THIS WARRANTY. UPON EXPIRATION OF THE APPLICABLE EXPRESS
WARRANTY PERIOD (1 YEAR), LINE 6 SHALL HAVE NO FURTHER WARRANTY OBLIGATION OF ANY KIND,
EXPRESS OR IMPLIED. LINE 6 SHALL IN NO EVENT BE LIABLE FOR ANY SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES SUFFERED BY THE PURCHASER OR ANY THIRD PARTY, INCLUDING WITHOUT
LIMITATION, DAMAGES FOR LOSS OF PROFITS OR BUSINESS, OR DAMAGES RESULTING FROM USE OR
PERFORMANCE OF THE PRODUCT, WHETHER IN CONTRACT OR IN TORT. LINE 6 SHALL NOT BE LIABLE FOR
ANY EXPENSES, CLAIMS, OR SUITS ARISING OUT OF OR RELATING TO ANY OF THE FOREGOING. Some states
do not allow the exclusion or limitation of implied warranties so some of the above limitations and exclusions may
not apply to you. This warranty gives you specific legal rights, and you may also have other rights, which vary, from state
to state. This warranty only applies to products sold and used in the USA and Canada. Line 6 shall not be liable for
damages or loss resulting from the negligent or intentional acts of the shipper or its contracted affiliates. You should
contact the shipper for proper claims procedures in the event of damage or loss resulting from shipment.

DISCLAIMER AND LIMITATION OF WARRANTY

Customer Service

Before contacting the Line 6 Customer Service team, please take the time to look through this publication to see
if it can answer your questions. Additional helpful information is on the Support page of the Line 6 web site at
www.line6.com/support , including the searchable Knowlegebase/FAQTRAQ system which is often the fastest
and easiest way to get the answers you need.

Need to talk to an actual human on the Line 6 Customer Service team by phone? Have your serial number handy
and take some notes for yourself before you call, so you remember everything you want to ask about. In the USA
or Canada, you can contact Line 6 at [phone], 8AM to 5PM Monday through Friday (Pacific Time). Outside
the USA and Canada, please contact your distributor directly to arrange service. The list of Line 6 distributors
is available on the Internet at www.line6.com.

To obtain factory service
You must obtain a return authorization (RA) number before sending any unit to Line 6 for service. Products
returned without an RA number will be returned to your at your sole expense. If you live in the United

States, log an incident in our online support system at www.line6.com/support or call [phone] or and we
will help you find the best way to get your unit repaired, whether it be returning the unit to Line 6 or finding an
Authorized Service Center. If you live in Europe, email [e-mail] or call Line 6 UK at [phone]

1600. If you live outside of these areas, please contact your local distributor. If you do not know whom your distributor
is, either call us at [phone] or use the distributor locator at www.line6.com/support .

Line 6, ToneCore, Constrictor, Crunchtone, Echo Park, Space Chorus,

Tap Tremolo und Über Metal sind Warenzeichen der Line 6, Inc.

VORSICHT

Dieses Gerät entspricht den Grenzwerten von “Part 15” der FCC-Bestimmungen für Digital-Geräte der Klasse
B. Die Bedienung unterliegt folgenden beiden Bedingungen: (1) Das Gerät darf keine schädlichen Interferenzen
verursachen; (2) das Gerät muss alle empfangenen Interferenzen akzeptieren, darunter auch Interferenzen, die
Funktionsstörungen verursachen könnten.

WARNUNG

Um Brand- und Stromschlaggefahr zu vermeiden, dieses Gerät niemals Regen oder Feuchtigkeit aussetzen.

Das Ausrufezeichen in einem Dreieck
bedeutet “Vorsicht!” Lies dir alle
Informationen neben solchen Symbolen
sorgfältig durch.

Constrictor – Pilotenhandbuch ©2004, Line 6, Inc.

Der Blitz in einem Dreieck stellt eine
“elektrische Warnung” bezüglich der
benötigten Stromspannung bzw. einer
denkbaren Stromschlaggefahr dar.

Bitte die folgenden wichtigen Sicherheitshinweise

durchlesen. Bewahre diese Anleitung an einem

sicheren Ort auf.

Vor dem Einsatz des ToneCore musst du dir alle zutreffenden Punkte und Sicherheitshinweise durchlesen.

1. Beachte alle auf dem ToneCore selbst und im Pilotenhandbuch aufgeführten Warnungen.

2. Verbinde das optionale Netzteil nur mit einer 100~120V- bzw. 200~240V/47~63Hz-Steckdose (je nachdem, welche Spannung dein Modell benötigt;
siehe das Typenschild des Netzteils).

3. Führe nur die im ToneCore-Pilotenhandbuch erwähnten Bedienvorgänge aus. In folgenden Fällen muss das Produkt zur Reparatur eingereicht werdens:

• wenn das Netzkabel oder der Stecker beschädigt ist

• wenn Flüssigkeiten oder Fremdkörper in das Geräteinnere gelangt sind

• wenn das Produkt Regen oder Feuchtigkeit ausgesetzt war

• wenn sich das Gerät abnormal oder nicht mehr in vollem Umfang erwartungsgemäß verhält

• wenn das Produkt hingefallen ist und das Gehäuse Schäden aufweist.

4. Stelle das Produkt niemals in die Nähe von Wärmequellen, z.B. Heizkörpern, Öfen oder anderen Geräten, die starke Hitze erzeugen.

5. Sorge dafür, dass weder Fremdkörper noch Flüssigkeiten in das Geräteinnere gelangen. Verwende dieses Produkt niemals in der Nähe von Wasser.

6. Löse den Netzanschluss, wenn du das Gerät längere Zeit nicht verwenden möchtest. Im Falle eines Gewitters muss sofort der Netzanschluss gelöst
werden.

7. Reinige diese Produkt nur mit einem feuchten Tuch.

8. Verwende nur Halterungen/Zubehörteile, die vom Hersteller ausdrücklich empfohlen werden.

9. Setze dich niemals über längere Zeiträume hohen Schallpegeln aus, weil das zu Gehörverlust führen kann. Achte immer auf einen auch aus medizinischer
Warte “vernünftigen” Pegel.

Constrictor-Pilotenhandbuch

Verbinde den Ausgang des ToneCore-

Pedals mit dem Eingang deines Verstärkers

oder eines anderen Pedals.

DRIVE

LEVEL

SCOOP

BASS MID TREBLE

GATE

•

•

•

METAL

PULVERIZE

INSANE

OFF • 1

2

GATE

COMPRESSOR DYNAMICS

Für die Verbindung der

Gitarre benötigst du ein

herkömmliches Kabel.

SUSTAINLEVEL

•

•

COMPACT

SQUEEZE

MELLOW

SPEED DEPTH PEAK SHAPE

OFF

TAP TEMPO:

OPTO

TAP LIGHTLY

Selbstverständlich
kann man auch den

Ausgang eines

•

•

BIAS

PAN

anderen Effekt-

pedals an das

ToneCore-Pedal

anschließen.

Sei gegrüßt und geküsst! Erstmal vielen Dank, dass du
dich zur Adoption eines “Constrictor” Kompressor­pedals von Line 6 durchgerungen hast.

Effekt-/Stromdiode

Die Stromdiode zeigt den Status des ToneCore-Pedals
anhand zweier Farben an:

•Diode aus – Der Effekt wird umgangen (aus)

•GRÜN – Der Effekt ist aktiv (an)

•ROT (blinkt) – Die Batterie muss ausgewechselt
werden. Diese Warnung hat Vorrang vor allen anderen

Angaben.

Anschlüsse und Stromanzeige

Eingang

Hier geht’s los. Schließe hier das Kabel deiner Gitarre
bzw. den Ausgang eines anderen Effekts an, den du mit
diesem ToneCore kombinieren möchtest. Wie die

meisten Tretminen wird das ToneCore eingeschaltet,
sobald man hier einen Klinkenstecker anschließt. Löse
jene Verbindung also, wann immer du das ToneCore­Pedal nicht verwenden möchtest.

Ausgang: Diese Buchse musst du über ein
herkömmliches Gitarrenkabel mit dem Verstärker bzw.
dem Eingang eines anderen Effektpedals verbinden.

Netzanschluss: Wenn du hier ein (optionales)
ToneCore-kompatibles Netzteil wie das DC-1 von Line
6 anschließt, brauchst du nie mehr eine 9V-Batterie!

Fußschalter: Hiermit schaltest du den Constrictor­Effekt abwechselnd ein und aus.

Constrictor-Pilotenhandbuch

COMPRESSOR DYNAMICS

GATE

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

Level

Hiermit regelst du die Lautstärke. Je weiter du den
Regler nach rechts drehst, desto lauter ist das
Constrictor-Ausgangssignal. Wenn der Pegel zu hoch
ist, fängt der Verstärker eventuell an zu zerren, was wohl
nicht immer in deinem Sinn ist.

Gate

Wenn sich dieser Regler auf dem Mindestwert (ganz
links) befindet, ist das Noise Gate ausgeschaltet. Je
weiter du ihn nach rechts drehst, desto höher muss der
Pegel des Nutzsignals sein. Stelle ihn immer so ein, dass
nur Rauschen und Brummen unterdrückt werden.

Sustain

Drehe diesen Regler ganz nach links, wenn das Pedal
nur Pegelsprünge verhindern soll, ohne etwas am
Sustain zu ändern. Drehe ihn ganz nach rechts, wenn
alle Noten gleich laut sein und länger gehalten werden
sollen.

Bedienelemente

Modellwahlschalter

Hiermit kannst du die virtuellen Schaltkreise des Constrictor
“umpolen” und eine von drei Bearbeitungen wählen:

“Compact” bedeutet, dass man auch in die kleinste
Parklücke passt… Huch, falsche Anleitung! Dieses Modell
beruht auf dem Sound der Kompressorpedale, die in den
1970ern verwendet wurden. Er hebt die Mitten leicht an. Bei
Anwahl dieses Modells stellt das Constrictor-Pedal
automagisch ein Kompressionsverhältnis von 37.5:1, eine
Anstiegszeit von 10ms und eine Abklingrate von 295ms ein.

“Squeeze” liefert die Kompression von Effektpedalen der
1980er. Hier werden die Höhen angenehm betont. Die
Vorgaben lauten: Kompressionsverhältnis= 19.5:1,
Anstiegszeit= 31ms, Abklingrate= 98ms.

“Mellow” erzeugt den Sound eines “klassischen”
Röhrenkompressors der edelsten Sorte mit einem neutralen
Frequenzgang. Die Vorgaben lauten: Kompressionsverhältnis=
3:1, Anstiegszeit= 10ms, Abklingrate= 82ms.

Constrictor-Pilotenhandbuch

Auswechseln der Batterie

Drücke auf beide Scharniere des Fußtasters, um das 9V­Batteriefach zu öffnen.

STROMANFORDERUNGEN

Min. Nennwert Max.

Spannung 6 VDC 9.6 VDC 16 VDC

Strom
@ 9.6 VDC 40mADC 60mADC 100mADC

Leistungsaufnahme
@ 9.6VDC 0.4W 0.6W 1W

Netzteil

Wenn du ein (optionales) Netzteil wie das DC-1 von Line
6 anschließt, brauchst du nie mehr eine 9V-Batterie! Das
Netzteil eignet sich übrigens auch für viele andere 9V-Pedale.
Nach Anschließen des Netzteils wird die Batterie nicht mehr
angesprochen.

+

Sound-Beispiele

GATE

SUSTAINLEVEL

COMPRESSOR DYNAMICS

COMPACT

•

SQUEEZE

•

MELLOW

Starke Kompression

Hiermit bügelst du deine Signale
platt. Dieser Sound eignet sich z.B.
für Country.

GATE

SUSTAINLEVEL

COMPRESSOR DYNAMICS

COMPACT

•

SQUEEZE

•

MELLOW

Knall-Funk

Ziehe deinen Trainingsanzug an und
lass’ dich vom Rhythmus der
gespielten Noten wiegen. Diese
helle und knackige Kompression
funkt, bis der Arzt kommt.

GATE

SUSTAINLEVEL

COMPRESSOR DYNAMICS

COMPACT

•

SQUEEZE

•

MELLOW

Geschmeidige Profi-Kompres­sion

Manchmal sehnt man sich den
edlen Sound eines Röhrenkom­pressors herbei. Klassisch, warm,
super.

Constrictor-Pilotenhandbuch

GATE

COMPRESSOR DYNAMICS

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

GATE

COMPRESSOR DYNAMICS

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

Hier kannst du die Einstellungen eigener Sounds einzeichnen.

GATE

COMPRESSOR DYNAMICS

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

Deine eigenen Sounds

GATE

COMPRESSOR DYNAMICS

COMPACT

GATE

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

COMPRESSOR DYNAMICS

Hier kannst du die Einstellungen eigener Sounds einzeichnen.

GATE

COMPRESSOR DYNAMICS

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

Constrictor-Pilotenhandbuch

Lasse dich jetzt sofort unter www.line6.com/register registrieren oder fülle die beiliegende
Registrierungskarte aus und schicke sie uns zu. Wenn du registriert bist, können wir eventuelle Probleme schneller
lösen und dich automatisch über Neuerungen, Upgrades und andere Aspekte informieren. Vielen Dank für die
Mühe und… viel Spaß und Erfolg mit deiner Musik!

Line 6, Inc. (im folgenden kurz “Line 6”), garantiert, dass seine Produkte, sofern sie bei einem anerkannten Line
6-Händler in den USA oder Kanada gekauft wurden, in einem Zeitraum von einem (1) Jahr ab dem Erstkauf
weder materielle Schäden aufweisen, noch irgendwelcher Reparaturen bedürfen. Anwender in anderen Ländern
erkundigen sich bitte bei ihrem Händler nach den örtlichen Garantiebestimmungen.

Während der Garantieperiode kann Line 6 nach eigenem Ermessen entscheiden, ein defektes Produkt entweder
zu reparieren oder zu ersetzen.

Line 6 hat ausdrücklich das Recht, zur Reparatur eingereichte Produkte zu aktualisieren und das Design bzw.
ihre Funktionen zwecks Leistungsoptimierung ohne Vorankündigung zu ändern. Line 6 behält sich das Recht vor,
im Rahmen der Garantiebestimmungen auch gebrauchte Komponenten usw. einzubauen.

Diese Garantie gilt nur für den Erstkäufer, der das Gerät bei einem anerkannten Händler gekauft hat. Die Garantie
kann jedoch auf einen Zweitkäufer übertragen werden, sofern der Zweitkauf innerhalb der Garantiefrist erfolgt
und Line 6 folgende Dinge zugestellt bekommt: (i) alle Registrierungsinformationen (siehe die Registrierungskarte)
des neuen Eigentümers, (ii) einen Beleg für die rechtmäßige Übernahme, der innerhalb von dreißig (30) Tagen
ausgestellt wird, (iii) eine Fotokopie der Rechnung für den Erstkauf. Line 6 entscheidet allein, ob die Übertragung
der Garantie akzeptiert wird.

Außer dieser Garantie unterliegt dieses Gerät keinen anderen Garantiebestimmungen. Hiermit untersagt Line
6 Drittpersonen, darunter Händler und Außendienstmitarbeiter, im Namen der Firma Line 6 eine Haftung zu
übernehmen oder eine Garantie zu geben.

Garantiebestimmungen

Line 6 behält sich das Recht vor, einen Beleg für den rechtmäßigen Erwerb zu verlangen. Dafür hat der Kunde
dann eine Kopie der von Händler ausgestellten und mit Datum versehenen Rechnung bzw. einen Kassenzettel
vorzulegen.

Reparaturen im Rahmen der Garantiebestimmungen dürfen ausschließlich im Line 6-Werk oder von einer
anerkannten Kundendienststelle vorgenommen werden. Line 6 hat das Recht, Leistungen zurückzuweisen, für
welche die Kundendienststelle keine ausdrückliche Genehmigung erhalten hat. Eingriffe und Modifikationen
unbefugter Personen machen den Garantieanspruch hinfällig.

DIE OBEN ERWÄHNTE GARANTIE IST DIE EINZIGE GARANTIE, DIE LINE 6 SEINEN ENDKUNDEN GEWÄHRT. SIE ERSETZT
ALLE ANDEREN EVENTUELL GEGEBENEN GARANTIEN. ALLE STILLSCHWEIGENDEN GARANTIEN, DARUNTER DIE GARANTIE
DER VERKÄUFLICHKEIT ODER ERFÜLLUNG IRGEND EINES SPEZIFISCHEN ZWECKS, SOFERN DIESE NICHT IN DIESER
GARANTIE ENTHALTEN SIND, WERDEN AUSDRÜCKLICH AUSGESCHLOSSEN. NACH VERSTREICHEN DER GARANTIEFRIST
(1 JAHR) HAT LINE 6 KEINERLEI STILLSCHWEIGENDE ODER AUSDRÜCKLICHE VERPFLICHTUNGEN MEHR GEGENÜBER
DEM ENDKUNDEN. LINE 6 HAFTET AUF KEINEN FALL FÜR ZUFALLS- ODER FOLGESCHÄDEN, DIE SICH AUS EINEM DEFEKT
ODER EINER GARANTIEFORDERUNG ERGEBEN KÖNNTEN, DARUNTER SCHÄDEN, DIE DER ANWENDER ERLEIDET BZW.
VERDIENSTAUSFALL, GANZ GLEICH, OB ES SICH UM EINE STILLSCHWEIGENDE ODER AUSDRÜCKLICHE FORDERUNG
HANDELT. LINE 6 ÜBERNIMMT NIEMALS DIE RÜCKERSTATTUNG VON AUSGABEN, FORDERUNGEN ODER GERICHTSKOSTEN,
SELBST WENN DIESE AUF EINER DER OBIGEN BESTIMMUNGEN FUSSEN. Bestimmte Staaten erkennen den Ausschluss bzw. die
Einschränkung von Zufalls- oder Folgeschäden bzw. eine Beschränkung der Garantiefrist nicht an. Mithin gelten einige der obigen
Bestimmungen eventuell nicht für dich. Diese Garantie gewährt dir genau definierte Rechte, während der Staat, in dem du wohnst,
dir noch weitere Rechte und Ansprüche einräumen könnte. Jedenfalls gilt diese Garantie nur für Produkte, die in den Vereinigten
Staaten von Amerika oder Kanada gekauft werden. Line 6 haftet nicht für Schäden oder Verluste gleich welcher Art, die auf ein
fahrlässiges oder absichtliches (Fehl)Verhalten des Spediteurs oder seiner Vertragspartner zurückzuführen sind. Transportschäden
müssen vom Spediteur zurückerstattet werden. Wende dich bei Bedarf also an jene Firma.

HAFTUNG UND EINSCHRÄNKUNG DER GARANTIEBESTIMMUNGEN

Kundendienst

Bevor du dich an den Line 6-Kundendienst wendest, solltest du dir dieses Handbuch noch einmal durchlesen,
weil es sein könnte, dass es die Antwort auf deine Frage enthält. Weitere nützliche Infos findest du im “Support”­Bereich der Line 6-Website (www.line6.com/support). Dort befindet sich u.a. ein FAQTRAQ-System, über
welches du in der Regel am schnellsten eine Antwort auf deine Frage findest.

Sprichst du lieber mit einem menschlichen Wesen bei Line 6? Notiere die Seriennummer deines Gerätes sowie
eine Kurzbeschreibung des Problems, damit du im Eifer des Gefechts nichts vergisst. Line 6-Anwender in den USA
und Kanada erreichen uns unter folgender Nummer: [phone], zwischen 8 Uhr Morgens und 5 Uhr
Nachmittags, Montags bis Freitags (Pazifikzeit). Anwender in anderen Ländern wenden sich bitte an ihren Händler.
Eine Übersicht der Line 6-Vertragshändler findest du unter www.line6.com.

Um Support der Fabrik zu bekommen
Line 6 akzeptiert nur Produkte, für die zuvor eine Genehmigungsnummer (“RA”) beantragt wurde. Produkte,
die ohne RA-Nummer bei uns eintreffen, werden postwendend auf deine Kosten zurückgeschickt.

Anwender in den USA erreichen uns unter der Nummer [phone] (oder über das FAQ-System unter
www.line6.com/support). Wir können dir dann sagen, ob du das Produkt zur Reparatur bei Line 6 einreichen musst
oder wo die nächste Kundendienststelle ist. Anwender in Europa kontakten uns per E-Mail ([e-mail])
oder wenden sich an Line 6 UK unter der Nummer [phone]. Wenn du in keinem der genannten
Länder wohnst, wende dich bitte an den örtlichen Vertrieb. Wenn du keinen Händler in deiner Nähe kennst, kannst
du uns unter [phone] anrufen oder unter www.line6.com/support eine Liste der Vertragshändler abrufen.

Line 6, ToneCore, Constrictor, Crunchtone, Echo Park, Space Chorus, Tap Tremolo

ATTENTION

Cet appareil a fait l'objet de tests et a été déclaré conforme aux normes des appareils numériques de classe B,
conformément à la partie 15 des réglementations FCC. Le fonctionnement est soumis aux deux conditions suivantes:
(1) L'appareil ne peut pas causer d'interférences nocives et (2) l'appareil doit accepter toute interférence reçue,
même des interférences susceptibles d'entraîner un fonctionnement indésirable.

AVERTISSEMENT

Pour éviter tout risque d'incendie ou d'électrocution, n'exposez jamais cet appareil à la pluie ni à l'humidité.

et Über Metal sont des marques commerciales de Line 6, Inc.

Le point d'exclamation dans un triangle
signifie “Prudence”. Lisez toujours les
informations précédées de ce symbole.

Manuel de pilotage pour Constrictor © 2004, Line 6, Inc.

L'éclair dans un triangle représente “un
avertissement électrique”. Il attire votre
attention sur des informations relatives à la
tension de fonctionnement et aux risques
d'électrocution.

Lisez attentivement ces informations importantes liées à la sécurité.

Conservez ce manuel en lieu sûr pour toute référence ultérieure.

Avant d'utiliser votre ToneCore, lisez attentivement les consignes d'utilisation et de sécurité ci-dessous.

1. Respectez tous les avertissements imprimés sur la pédale et dans ce Manuel de pilotage ToneCore.

2. Branchez l'adaptateur secteur en option à une prise de courant de 100~120V ou 200~240V 47~63Hz (selon la tension d'utilisation figurant sur
l'adaptateur secteur en option).

3. N'effectuez aucune opération d'entretien autre que celles préconisées dans ce Manuel de pilotage ToneCore. Faites réparer ce produit s'il a
subi un dommage, notamment:

• si le cordon d’alimentation ou sa fiche est endommagée;

• si du liquide ou des objets ont pénétré dans l'appareil;

• si ce produit a été exposé à la pluie ou à de l'humidité;

• si l'appareil ne fonctionne pas normalement ou si ses performances baissent de manière significative;

• si ce produit est tombé ou son boîtier est endommagé.

4. Ne placez jamais l'appareil à proximité de sources de chaleur comme des radiateurs, des poêles ou tout autre appareil produisant de la chaleur.

5. Veillez à ne jamais laisser d'objet ni de liquide pénétrer dans le boîtier de l'appareil. Ne placez et n'utilisez jamais ce produit à proximité d'eau.

6. Débranchez l'adaptateur du secteur si vous ne comptez pas l'utiliser pendant une période prolongée. Débranchez aussi l'adaptateur en cas d'orage.

7. Nettoyez ce produit avec un chiffon humide.

8. Utilisez exclusivement les fixations/accessoires préconisés par le fabricant.

9. Une écoute prolongée à haut volume peut provoquer une perte d'audition et/ou des dommages irréversibles de l'ouïe. Consommez toujours le
volume d'écoute avec modération.

Manuel de pilotage pour Constrictor

Branchez la sortie de la

ToneCore à votre ampli ou à

une autre pédale.

COMPRESSOR DYNAMICS

DRIVE

LEVEL

SCOOP

BASS MID TREBLE

GATE

•

•

•

METAL

PULVERIZE

INSANE

OFF • 1

2

Branchez votre

guitare avec un câble

GATE

SUSTAINLEVEL

•

•

COMPACT

SQUEEZE

MELLOW

standard.

SPEED DEPTH PEAK SHAPE

OFF

TAP TEMPO:

OPTO

TAP LIGHTLY

•

•

BIAS

PAN

Vous pouvez

bien sûr

brancher

l'entrée de la

ToneCore à

la sortie

d'une autre

pédale au

lieu de la

guitare.

Connexions et témoin de mise sous tension

Bienvenue! Et merci d'avoir choisi la pédale
compresseur Line 6 Constrictor comme compagnon.

Témoin de mise sous tension/d'effet activé­coupé

Le témoin de mise sous tension de la pédale ToneCore
utilise deux couleurs pour indiquer l'état de la pédale:

•Témoin éteint – L'effet est contourné (coupé)

•VERT – L'effet est utilisé (activé)

•ROUGE (clignotant) – La pile doit être remplacée
L'indication d'usure de la pile a priorité sur les
autres

Entrée (IN)

C’est ici que tout commence. Servez-vous d'un câble
de guitare standard pour y brancher votre guitare ou la
sortie d'un autre effet afin de le combiner à l'effet
ToneCore. Comme pour la plupart des pédales,
l'insertion d'une fiche dans cette entrée met la pédale
ToneCore sous tension. Débranchez la fiche de cette
entrée lorsque vous n'utilisez pas la pédale ToneCore.

Sortie (OUT)

Servez-vous d’un câble de guitare standard pour y
brancher votre guitare ou la sortie d'un autre effet pour
le combiner à l'effet.

Prise d’alimentation

Branchez un adaptateur Line 6 compatible ToneCore
disponible en option comme le DC-1 et vous n'aurez
plus jamais besoin d'une pile 9V!

Commutateur au pied

Actionnez-le pour activer ou couper le traitement du
son par le Constrictor.

Manuel de pilotage pour Constrictor

GATE

COMPRESSOR DYNAMICS

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

Level

Cette commande règle le niveau de sortie. Un réglage
élevé envoie plus de sauce à l’ampli ou l’effet alimenté
par le Constrictor et produit un volume élevé. Avec un
niveau très élevé, il risque d’y avoir plus de distorsion
au niveau de l’ampli ou de la pédale de destination.

Gate

Lorsque cette commande est au minimum (tournée à
fond vers la gauche), le noise gate est coupé. Tournez
la commande vers la droite pour augmenter l’effet gate.
Utilisez un réglage élevé pour dompter un bruit
important.

Sustain

Réglez cette commande au minimum pour raboter les
différences entre votre jeu fort et doux sans trop changer
le sustain. Ou réglez-la au maximum pour tout ramener
pratiquement tout au même niveau avec un sustain du
tonnerre.

Commandes

Sélecteur de modèle

Actionnez ce sélecteur pour reconfigurer les circuits
virtuels du Constrictor et bénéficier de trois “crus”
différents:
Compact se gare facilement dans les places les plus
étroites–oouups, c’est le mauvais manuel! En fait, ce
modèle est basé sur des pédales compresseurs vintage
des années 70 et accentue légèrement le médium. Les
circuits virtuels du Constrictor sont automatiquement
reconfigurés pour produire un taux de compression de

37.5:1, une attaque de 10ms & un temps de
relâchement de 295ms.
Squeeze vous donne une compression de pédale des
années 80 avec une belle accentuation de l’aigu. Ce
modèle propose un taux de compression de 19.5:1, une
attaque de 31ms et un temps de relâchement de 98ms.
Le modèle Mellow est à réserver pour les sons classiques d’un
excellent compresseur à lampe avec une superbe réponse en
fréquence linéaire. Ce modèle propose un taux de compression
de 3:1, une attaque de 10ms et un temps de relâchement de
82ms.

Manuel de pilotage pour Constrictor

Remplacement de la pile

Serrez les deux côtés de l’axe du commutateur pour
accéder au compartiment de la pile 9V.

ALIMENTATION

Min Nominal Max

Tension 6 VDC 9.6 VDC 16 VDC

Courant
@ 9.6 VDC 40mADC 60mADC 100mADC

Consommation
@ 9.6VDC 0.4W 0.6W 1W

Adaptateur secteur

Branchez l’adaptateur Line 6 DC-1 disponible en option
et vous n’aurez plus jamais besoin d’une pile 9V! Il est
également compatible avec la plupart des pédales 9V
DC. L’utilisation de l’adaptateur déconnecte la pile.

+

Exemples de sons

GATE

SUSTAINLEVEL

COMPRESSOR DYNAMICS

COMPACT

•

SQUEEZE

•

MELLOW

Compression forte

Ce réglage produit une compression
particulièrement serrée. Essayez-le
avec des licks country standard.

GATE

SUSTAINLEVEL

COMPRESSOR DYNAMICS

COMPACT

•

SQUEEZE

•

MELLOW

Tranche de funk

Enfilez votre tenue et laissez-vous
porter par le rythme en cherchant
ce réglage qui vous donnera une
belle compression claire, idéale pour
une bonne tranche de funk.

GATE

SUSTAINLEVEL

COMPRESSOR DYNAMICS

COMPACT

•

SQUEEZE

•

MELLOW

Compression optique douce

Quand l’heure est à la distinction,
optez pour ce réglage et goûtez la
douceur classique de cette com­pression optique de studio.

Manuel de pilotage pour Constrictor

GATE

COMPRESSOR DYNAMICS

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

GATE

COMPRESSOR DYNAMICS

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

Notez ci-dessus les réglages du sélecteur et des commandes pour vos sons favoris.

GATE

COMPRESSOR DYNAMICS

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

Vos réglages perso

GATE

COMPRESSOR DYNAMICS

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

GATE

COMPRESSOR DYNAMICS

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

Notez ci-dessus les réglages du sélecteur et des commandes pour vos sons favoris.

GATE

COMPRESSOR DYNAMICS

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

Manuel de pilotage pour Constrictor

Veuillez enregistrer maintenant votre achat sur le site www.line6.com/register. Ou remplissez et renvoyez-nous la carte
d’enregistrement incluse. Le renvoi de la carte d’enregistrement nous permet d’accélérer la résolution d’un problème et
de vous tenir au courant des dernières innovations, mises à jour ou de vous donner d’autres infos. Merci d’avance pour
l’enregistrement de votre acquisition et bonne chance pour votre musique!

Line 6, Inc. (appelé ci-après “Line 6”) garantit que votre nouveau produit Line 6, pour autant qu’il ait été acquis auprès d’un
revendeur Line 6 agréé aux USA ou au Canada, ne pourra présenter le moindre défaut matériel et de fabrication durant
une période d’un (1) an à partir de la date de l’achat original. Les acquéreurs résidant ailleurs qu’aux Etats-Unis ou au Canada
peuvent s’adresser à leur revendeur Line 6 pour en savoir plus sur les conditions de garantie locales.

Durant la période de garantie, Line 6 se réserve le droit, après examen de l’appareil, de le réparer ou de le remplacer si
Line 6 a pu établir qu’il était défectueux.

Line 6 se réserve expressément le droit de mettre à jour les appareils donnés en réparation et d’en optimiser le design
ou le fonctionnement et ce, sans avertissement préalable. Line 6 se réserve le droit d’utiliser des pièces et des assemblages
de récupération pour effectuer les réparations couvertes par la garantie.

Cette garantie n’est valable que pour l’acquéreur de première main qui a acheté le produit chez un revendeur agréé. Cette
garantie peut toutefois s’étendre à l’acquéreur de seconde main à condition que la transaction de seconde main ait lieu avant
expiration de la garantie et que le second acquéreur renvoie les données suivantes à Line 6: (i) toutes les informations du
formulaire “Warranty Registration” (reprises sur la carte d’enregistrement), (ii) une preuve univoque du changement de
propriétaire dans les 30 jours suivant la transaction et (iii) une photocopie de la facture originale. Line 6 se réserve le droit
exclusif d’accepter ou de refuser l’extension de la garantie au second acquéreur.

Ceci est votre unique garantie. Line 6 n’autorise aucun tiers, y compris des revendeurs ou des représentants commerciaux,
à endosser la moindre responsabilité ou à faire des promesses de quelque nature que ce soit au nom de Line 6.

Conditions de garantie

Line 6 se réserve le droit d’exiger une preuve de la date d’acquisition sous forme de copie datée de la facture
originale du revendeur ou d’un ticket de caisse daté.

Les entretiens et réparations des produits Line 6 doivent être réalisés exclusivement à l’usine Line 6 ou dans
un centre de service après-vente agréé par Line 6. Line 6 se réserve le droit d’exiger une demande d’autorisation
de réparation préalable aux centres de service après-vente. Toute intervention ou modification effectuée par
une personne non agréée annule la garantie.

LA GARANTIE DÉCRITE CI-DESSUS EST LA SEULE GARANTIE OFFERTE PAR LINE 6 À SES CLIENTS. ELLE REMPLACE TOUTES LES

AUTRES GARANTIES ÉVENTUELLEMENT DISPENSÉES. TOUTES LES GARANTIES TACITES, DONT LA GARANTIE DE
COMMERCIALISATION ET D’ADÉQUATION À UNE FIN SPÉCIFIQUE, OUTREPASSANT LES CLAUSES SPÉCIFIQUES DE LA PRÉSENTE
GARANTIE SONT EXPLICITEMENT EXCLUES. APRÈS ÉCOULEMENT DU DÉLAI DE GARANTIE (1 AN), LINE 6 N’A PLUS LA MOINDRE

OBLIGATION, TACITE OU EXPLICITE, ENVERS LE CLIENT. LINE 6 DÉCLINE TOUTE RESPONSABILITÉ POUR DES DOMMAGES

PARTICULIERS, ACCIDENTELS OU INDUITS, SUBIS PAR L’ACHETEUR OU TOUT TIERS, NOTAMMENT DES DOMMAGES ENTRAÎNÉS

PAR UN MANQUE À GAGNER OU LIÉS À L’UTILISATION OU AUX PERFORMANCES DU PRODUIT, INDÉPENDAMMENT DE LA

NATURE CONTRACTUELLE OU DÉLICTUELLE DE L’UTILISATION. LINE 6 NE PEUT ETRE TENU RESPONSABLE POUR DES FRAIS,

RÉCLAMATIONS OU POURSUITES PROVOQUÉS PAR OU DÉCOULANT D’UN DES POINTS CI-DESSUS. Certains états ne reconnaissent

pas l’exclusion ou la limitation des dommages accidentels ou induits ou, encore, la limitation de la période de garantie. Certaines clauses
de limitation ou d’exclusion peuvent donc ne pas être d’application dans votre cas. Cette garantie vous donne des droits légaux spécifiques
et l’état dans lequel vous résidez peut vous en concéder d’autres. Cette garantie ne concerne que les produits qui ont été achetés aux États-

Unis d’Amérique ou au Canada. Line 6 ne peut être tenu responsable pour des dommages ou des pertes de quelque nature que ce soit

causé(e)s par la négligence ou la malveillance du transporteur ou de ses partenaires contractuels. Le remboursement des pertes ou dommages

RESPONSABILITÉ ET LIMITES DES CONDITIONS DE GARANTIE

subis au cours du transport incombe au transporteur. Contactez-le si nécessaire.

Service après-vente

Avant de faire appel au service après-vente Line 6, relisez ce manuel car il peut contenir la réponse à votre problème.
Vous trouverez en outre d’autres informations utiles sur le site Line 6, sous www.line6.com/support. Le système
de base de données/FAQTRAQ constitue souvent la façon la plus simple et la plus rapide d’obtenir une réponse
à une question donnée.

Si vous préférez un contact humain, appelez l’équipe du service après-vente Line 6. Avant de décrocher, préparez
cependant votre numéro de série et notez soigneusement toutes les questions que vous souhaitez poser afin de ne
rien oublier. Les utilisateurs résidant aux USA ou au Canada peuvent joindre Line 6 au numéro suivant: (818)
575-3600, entre 8 et 17 heures, du lundi au vendredi (heure de la côte ouest). Les utilisateurs des autres pays peuvent
contacter leur distributeur. Vous trouverez la liste des distributeurs Line 6 sur le site www.line6.com.

Pour obtenir une aide de l’usine:

Vous devez obtenir un numéro d’autorisation de retour ou “return authorization” (RA) avant de renvoyer quoi que ce soit à Line 6
pour réparation ou entretien. Les produits qui nous parviennent sans numéro RA sont renvoyés par retour de courrier
à vos frais. Si vous habitez aux Etats-Unis, signalez le problème via le site www.line6.com/support ou appelez le [phone] et
nous vous aiderons à trouver le meilleur moyen pour réparer votre produit, que ce soit en l’envoyant à Line 6 ou en contactant un
centre de service après-vente agréé. Si vous résidez en Europe, envoyez un courriel à [e-mail] ou contactez Line 6 U.K.
en appelant le [phone]. Si vous résidez ailleurs que dans ces zones, veuillez contacter votre distributeur. Si vous ne savez
pas qui est votre distributeur, appelez-nous au [phone] ou utilisez la fonction de localisation des distributeurs du site
www.line6.com/support.

Line 6, ToneCore, Constrictor, Crunchtone, Echo Park, Space Chorus, Tap Tremolo

PRECAUCIÓN

Este equipo ha sido testado y cumple con los límites establecidos para los dispositivos digitales Clase B de acuerdo
con la Parte 15 de la normativa FCC. El funcionamiento está sujeto a las dos condiciones siguientes: (1) Es posible
que este dispositivo no produzca interferencias graves y (2) este dispositivo debe aceptar cualquier interferencia
recibida, incluyendo interferencias que puedan causar un funcionamiento no deseado.

ATENCIÓN

Para reducir el riesgo de incendio o descargas eléctricas, no expongas este dispositivo a la lluvia o a la humedad.

y Über Metal son marcas comerciales de Line 6, Inc.

El signo de exclamación dentro de un
triángulo significa, “¡Precaución!” Por favor,
lee la información contigua a todos los signos
de precaución.

Manual del Piloto del Constrictor © 2004, Line 6, Inc.

El símbolo de un relámpago dentro de un
triángulo significa, “¡Precaución eléctrica!”
Indica la presencia de información acerca
del voltaje de funcionamiento y los riesgos
potenciales de descargas eléctricas.

Deberías leer estas Instrucciones de Seguridad

Importantes. Guarda estas instrucciones en

un lugar seguro.

Antes de utilizar el ToneCore, lee con atención los puntos aplicables de estas instrucciones de funcionamiento y las sugerencias de seguridad.

1. Sigue todas las precauciones que aparecen en el pedal y en el Manual del Piloto del ToneCore.

2. Conecta la fuente de alimentación opcional sólo a tomas de corriente de CA de 100~120V ó 200~240V 47~63Hz (consulta las indicaciones de
la fuente de alimentación opcional).

3. No intentes realizar ningún proceso de reparación, excepto los que se describen en el Manual del Piloto del ToneCore. La reparación será necesaria
cuando se dañe el equipo, como por ejemplo:

• cuando se dañe el cable de alimentación

• cuando se derrame algún líquido o caigan objetos en el equipo

• cuando el dispositivo se haya expuesto a la lluvia o humedad

• cuando el dispositivo no funcione correctamente o cambie su rendimiento de forma significativa

• cuando el dispositivo se caiga o se dañe la carcasa.

4. No lo sitúes cerca de fuentes de calor como radiadores, registradores de calor u otros dispositivos que generen calor.

5. Protégelo de objetos o líquidos que puedan entrar en el mueble. No utilices ni sitúes el dispositivo cerca de agua.

6. Desconecta el cable de alimentación cuando no lo utilices durante periodos de tiempo prolongados. Desconecta el cable de alimentación durante
tormentas eléctricas.

7. Límpialo sólo con un paño húmedo.

8. Utiliza sólo los elementos/accesorios especificados por el fabricante.

9. Escuchar a niveles de volumen muy altos durante periodos prolongados, puede causarte pérdidas auditivas irreparables o algún otro tipo de lesión.
Te recomendamos practicar a “niveles seguros”.

Manual del Piloto del Constrictor

Envía el ToneCore al

amplificador o direcciónalo a

través de otro pedal.

DRIVE

LEVEL

SCOOP

BASS MID TREBLE

GATE

•

•

•

METAL

PULVERIZE

INSANE

OFF • 1

2

GATE

COMPRESSOR DYNAMICS

Conecta la guitarra

utilizando un cable

estándar.

SUSTAINLEVEL

•

•

COMPACT

SQUEEZE

MELLOW

SPEED DEPTH PEAK SHAPE

OFF

TAP TEMPO:

OPTO

TAP LIGHTLY

•

•

BIAS

PAN

Por supuesto,

puedes

alimentar el

ToneCore

con otro
pedal de

efectos en

lugar de una

guitarra.

¡Enhorabuena y salutaciones! Gracias por dejar entrar
el pedal compresor Constrictor de Line 6 en tu vida.

Indicador de efectos/potencia

El indicador de potencia del ToneCore utiliza dos
colores para indicar el estado del pedal:

•Indicador apagado – El efecto se ignora (off)

•VERDE – El efecto está activado (on)

•ROJO (parpadeando) – Deberías sustituir la batería.

Esta indicación de potencia baja sobrescribe el resto de
los estados.

Conexiones e indicador de potencia

Jack de entrada

Aquí es donde empieza todo. Utiliza un cable de guitarra
estándar para conectar la guitarra o la salida de otro
efecto a utilizar junto con el ToneCore.

mayoría de los pedales, si insertas un conector en este
jack se activará la potencia del ToneCore. Desconecta
el conector de este jack cuando no utilices el ToneCore.

Jack de salida

Utiliza un cable de guitarra estándar para conectar a la
entrada de un amplificador de guitarra o a la entrada
de otro efecto que alimentará el amplificador.

Jack de potencia

¡Conecta una fuente de alimentación de Line 6
opcional compatible con ToneCore como el DC-1 y
nunca más volverás a necesitar una batería de 9 voltios!

Conmutador de pedal

Utilízalo para activar y desactivar el procesamiento de
sonido de efecto del Constrictor.

Como en la

Manual del Piloto del Constrictor

COMPRESSOR DYNAMICS

GATE

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

Level

Ajusta el nivel de salida. Los niveles más altos llegarán
al amplificador o al efecto alimentado por el Constrictor
con más nivel de señal, proporcionando más volumen.
Si el nivel es alto, es posible que también produzca más
distorsión con el pedal o amplificador receptor.

Gate

Con este mando al mínimo (totalmente en sentido
antihorario), la compuerta de ruido queda desactivada.
Gira este mando en sentido horario para incrementar
la cantidad de compuertas. Utiliza un ajuste más alto
cuando haya más ruido que controlar.

Sustain

Ajústalo al mínimo para nivelar la diferencia entre la
interpretación más alta y la más silenciosa, sin cambiar
en exceso el sostenido. O maximízalo para nivelarlo casi
todo al mismo nivel, con un sostenido máximo.

Controles

Conmutador de modelo

Utilízalo para reconfigurar los circuitos virtuales dentro
del Constrictor y disfrutar de tres “sabores” de sonidos
distintivos diferentes:
Compact
aparcamiento; ¡ay, manual equivocado! De hecho, este
modelo se basa en compresores de pedal clásicos de los 70 y
te proporciona una gama media ligeramente realzada. Los
circuitos virtuales del Constrictor se han reconfigurado
“automágicamente” con una relación de compresión de

37.5:1, un ataque de 10ms y un tiempo de desvanecimiento
de 295ms al utilizar este modelo
Squeeze
de los 80 con un impulso de agudos muy agradable. Utiliza
una relación de compresión de 19.5:1, un ataque de 31ms y
un tiempo de desvanecimiento de 98ms
Con el modelo
de válvulas opto, con una respuesta de frecuencia plana y
agradable. Utiliza una relación de compresión de 3:1, un
ataque de 10ms y un tiempo de desvanecimiento de 82ms

cabe fácilmente en la mayoría de las plazas de

te proporciona una compresión al estilo de un pedal

Mellow

.

.

encontrarás un sonido de compresor

.

Manual del Piloto del Constrictor

Sustitución de la batería

Presiona los dos laterales del conmutador de pedal para
acceder al compartimiento de la batería de 9 voltios.

REQUISITOS DE ALIMENTACIÓN

Mín. Nominal Máx.

Voltaje 6 VDC 9.6 VDC 16 VDC

Consumo
@ 9.6 VDC 40mADC 60mADC 100mADC

Alimentación
@ 9.6VDC 0.4W 0.6W 1W

Fuente de alimentación

¡Conecta una fuente de alimentación DC-1 opcional de Line
6 y nunca más volverás a necesitar una batería de 9 voltios!
También es compatible con la mayoría de pedales DC de 9
voltios más conocidos. Si utilizas la fuente de alimentación,
se desconectará la batería

.

+

Tonos de ejemplo

GATE

SUSTAINLEVEL

COMPRESSOR DYNAMICS

COMPACT

•

SQUEEZE

•

MELLOW

Compresión densa

Este ajuste ofrece una compresión
fuerte y densa. Pruébala con licks de
country estándar.

GATE

SUSTAINLEVEL

COMPRESSOR DYNAMICS

COMPACT

•

SQUEEZE

•

MELLOW

Funk Splat

Ponte tu mejor traje y siente el ritmo
al reproducir este ajuste para una
compresión brillante y agradable,
perfecta para un poco de funk freaky.

GATE

SUSTAINLEVEL

COMPRESSOR DYNAMICS

COMPACT

•

SQUEEZE

•

MELLOW

Smooth Opto Compression

Si necesitas un poco de orden,
utiliza este ajuste y disfruta de la
experiencia con un compresor opto
de estudio suavizado de forma
clásica.

Manual del Piloto del Constrictor

GATE

COMPRESSOR DYNAMICS

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

GATE

COMPRESSOR DYNAMICS

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

GATE

COMPRESSOR DYNAMICS

Marca los ajustes referentes al mando y a los conmutadores para fijar tus tonos preferidos.

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

Tus ajustes de tono

GATE

COMPRESSOR DYNAMICS

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

GATE

COMPRESSOR DYNAMICS

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

GATE

COMPRESSOR DYNAMICS

Marca los ajustes referentes al mando y a los conmutadores para fijar tus tonos preferidos.

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

Manual del Piloto del Constrictor

Registra tu compra en www.line6.com/register. O completa y envía la tarjeta de registro incluida. Cuando te
hayas registrado, podremos gestionar los problemas de forma más rápida y te pondremos al corriente acerca de la
información, actualizaciones y otras noticias de forma anticipada. Gracias por adelantado por registrarte. ¡Que tengas
mucha suerte con tu música!

Line 6, Inc. (a partir de ahora “Line 6”) te garantiza que el producto de Line 6 que acabas de adquirir, siempre que lo
hayas hecho en un distribuidor autorizado de Line 6 de Estados Unidos (“EE.UU.”) o Canadá, no tendrá defectos en los
materiales ni en la fabricación durante un periodo de un (1) año a partir de la fecha de adquisición original. Ponte en
contacto con tu distribuidor para obtener información acerca de la garantía y otros servicios fuera de los EE.UU. y
Canadá.

Durante el periodo de garantía, Line 6 reparará o sustituirá, según considere oportuno, cualquier producto que sea
defectuoso después de ser inspeccionado por Line 6.

Line 6 se reserva el derecho de actualizar cualquier dispositivo que repare y de cambiar o mejorar el diseño del producto
en cualquier momento sin previo aviso. En las reparaciones autorizadas, Line 6 se reserva el derecho de utilizar partes
y montajes reacondicionados como sustitutos de garantía.

Esta garantía comprende el comprador original. Esta garantía puede transferirse a cualquier persona que posteriormente
pueda comprar el producto, siempre que la transferencia se realice dentro del periodo de garantía pertinente y siempre
que Line 6 disponga de los siguientes documentos: (i) toda la información referente al registro de la garantía (como se
indica en la tarjeta de registro) para el propietario, (ii) la prueba de la transferencia dentro de treinta (30) días de la
adquisición de la transferencia y (iii) una fotocopia del recibo de compra original. Line 6 determinará la cobertura de la
garantía a su discreción.

Esta garantía es individual. Line 6 no autoriza que ningún tercero, incluyendo distribuidores o representantes de ventas,
asuma ninguna responsabilidad en nombre de Line 6 ni que realice ninguna garantía en nombre de Line 6.

Información acerca de la garantía

Line 6 puede pedir, si lo considera necesario, una prueba de la fecha de adquisición original en forma de copia
con fecha de la factura o del recibo de compra del distribuidor autorizado.

La asistencia y la reparación de los productos de Line 6 sólo se realizará en las fábricas de Line 6 o en un centro
autorizado de Line 6. Line 6 puede pedir una autorización por avanzado de las reparaciones a los centros
autorizados. Una asistencia, reparación o modificación no autorizadas invalidarán la garantía.

LA GARANTÍA ANTERIOR ES LA ÚNICA GARANTÍA QUE OFRECE LINE 6 Y SE OFRECE EN LUGAR DE TODAS LAS DEMÁS
GARANTÍAS. TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO LAS GARANTÍAS DE COMERCIALIZACIÓN O DE
ADECUACIÓN PARA CUALQUIER PROPÓSITO EN PARTICULAR, QUE NO SE INCLUYAN EN LAS DISPOSICIONES
ESPECÍFICAS DE ESTA GARANTÍA, SE DESCARTARÁN Y EXCLUIRÁN DE ESTA GARANTÍA. CUANDO FINALICE EL PERIODO
DE GARANTÍA EXPRESO APLICABLE (1 AÑO), LINE 6 NO TENDRÁ NINGÚN TIPO DE OBLIGACIÓN CON LA GARANTÍA,
YA SEA DE FORMA EXPRESA O IMPLÍCITA. EN NINGÚN CASO, LINE 6 SERÁ RESPONSABLE DE NINGÚN DAÑO ESPECIAL,
SECUNDARIO NI CONSECUENCIAL QUE HAYA EXPERIMENTADO EL COMPRADOR O CUALQUIER OTRA PERSONA,
INCLUYENDO SIN RESTRICCIONES, CUALQUIER DAÑO O PÉRDIDA DE BENEFICIOS O NEGOCIOS, NI CUALQUIER
DAÑO QUE DERIVE DE UN USO O FUNCIONAMIENTO DEL PRODUCTO, YA SEA DE ORIGEN CONTRACTUAL O NO.
LINE 6 NO SERÁ RESPONSABLE DE NINGÚN GASTO, RECLAMACIÓN NI PLEITO QUE SURJA DE LO QUE ESTÉ
RELACIONADO CON LO ANTERIOR. Algunos estados no permiten la exclusión o limitación de garantías implícitas. Por esta
razón, es posible que estés exento de algunas de las limitaciones y exclusiones anteriores. Esta garantía te otorga derechos legales
específicos y también puedes tener otros derechos, que pueden variar de un estado a otro. Esta garantía sólo se aplica a los
productos que se venden y se utilizan en EE.UU. y Canadá. Line 6 no será responsable de los daños ni pérdidas que se deriven
de actos negligentes o intencionales del transporte. Ponte en contacto con el transportista para iniciar los procedimientos
oportunos en el caso de que se produjeran daños o pérdidas durante el transporte

RENUNCIA Y LIMITACIÓN DE LA GARANTÍA

.

Servicio de atención al cliente

Antes de ponerte en contacto con el equipo del Servicio de atención al cliente de Line 6, lee esta documentación
con atención para ver si encuentras la respuesta a tus preguntas. Encontrarás más información de ayuda en la página
de soporte del sitio web de Line 6 en www.line6.com/support, que incluye el sistema de búsqueda en la base
de conocimientos/FAQTRAQ. Ésta suele ser la forma más rápida y fácil de encontrar las respuestas que necesitas.

¿Necesitas hablar por teléfono con el equipo del Servicio de atención al cliente de Line 6? Ten tu número de serie
a mano y apunta algunas notas antes de llamar, para acordarte de todo lo que quieres preguntar. En los EE.UU.
y en Canadá, puedes contactar con Line 6 en el [phone], de 8 de la mañana a 5 de la tarde de lunes a
viernes (zona horaria de la costa oeste). Fuera de los EE.UU. y de Canadá, contacta directamente con tu distribuidor
para concertar un servicio. La lista de distribuidores de Line 6 está disponible en Internet en www.line6.com.

Para obtener servicios de fábrica
Debes obtener un número de devolución (RA) antes de enviar ningún dispositivo a Line 6 para reparaciones. Si
devuelves un producto sin el número RA te lo devolveremos a cuenta tuya. Si vives en los EE.UU.,

registra el incidente en nuestro sistema de soporte on-line en www.line6.com/support o llama al [phone]
y te ayudaremos a encontrar la mejor forma de conseguir la reparación del dispositivo, ya sea devolviéndolo a Line
6 o buscando un Centro de servicio autorizado. Si vives en Europa, envía un correo electrónico a [e-mail].
Si vives fuera de estas áreas, contacta con tu distribuidor más cercano. Si no encuentras un distribuidor, llámanos
al [phone] o utiliza la lista de distribuidores de www.line6.com/support.

Line 6, ToneCore, Constrictor, Crunchtone, Echo Park, Space Chorus, Tap Tremolo

OPGELET

Dit product werd uitvoerig getest. Daarbij is gebleken dat het, volgens “Part 15” van de Amerikaanse FCC Rules,
beantwoordt aan de vereisten voor “Class B”-apparaten. Meer bepaald moet het product aan de volgende eisen
voldoen: (1) Het mag geen schadelijke interferenties veroorzaken en (2) het moet bestand zijn tegen eventueel
ontvangen interferenties die de werking van het apparaat op een onvoorspelbare manier zouden kunnen beïnvloeden.

WAARSCHUWING

Om het risico op brand en elektrocutie te beperken mag je dit product niet blootstellen aan regen of vochtigheid.

en Über Metal zijn handelsmerken van Line 6, Inc.

Het uitroepteken in een driehoek betekent
“voorzichtig”. Lees altijd alle dingen door
die met dit symbool zijn aangeduid.

Constrictor – Pilotenhandboek ©2004, Line 6, Inc.

De bliksemschicht in een driehoek slaat op
elektrische waarschuwingen. Meer bepaald
maakt het symbool je attent op de
aanwezigheid van instructies i.v.m. het
voltage en mogelijke elektrocutie.

Lees de volgende belangrijke veiligheidsinstructies door.

Bewaar deze instructies op een veilige plaats.

Alvorens met de ToneCore aan de slag te gaan moet je het volgende doornemen en alle punten en suggesties behartigen:

1. Volg alle waarschuwingen op de ToneCore zelf en in dit Pilotenhandboek.

2. Sluit de optionele adapter enkel aan op een stopcontact met een netspanning van 100~120V of 200~240V/47~63Hz (zie het merkplaatje op
de adapter voor de benodigde netspanning).

3. Voer enkel de in het ToneCore-Pilotenhandboek uitdrukkelijk vermelde handelingen uit. In de volgende gevallen moet het product door een
erkende herstellingsdienst nagekeken worden:

• als het netsnoer of de stekker beschadigd is

• als er vloeistoffen of andere voorwerpen in het inwendige terechtgekomen zijn

• als dit product in de regen gestaan heeft of nat is geworden

• als dit product niet meer naar behoren lijkt te werken

• als het product gevallen of de ombouw beschadigd is.

4. Plaats het product nooit in de buurt van warmtebronnen, zoals radiatoren, stoven of andere apparaten die tijdens het gebruik heet worden.

5. Zorg dat er geen vloeistoffen of kleine voorwerpen in dit product terechtkomen. Zet het nooit in de buurt van water.

6. Verbreek de aansluiting van de adapter op het lichtnet, als je dit product langere tijd niet wilt gebruiken. Dit moet je ook tijdens een onweer
doen.

7. Maak het apparaat met een vochtige doek schoon.

8. Gebruik uitsluitend houders/accessoires die door de fabrikant uitdrukkelijk worden aanbevolen.

9. Het luisteren op een pittig volume kan leiden tot gehoorverlies – en zoiets is onomkeerbaar. Zet het volume dus nooit overdreven hard.

Constrictor-Pilotenhandboek

Je kunt dit ToneCore-pedaal op

je gitaarversterker of een ander

effectpedaaltje aansluiten.

DRIVE

LEVEL

SCOOP

BASS MID TREBLE

GATE

•

•

•

METAL

PULVERIZE

INSANE

OFF • 1

2

GATE

COMPRESSOR DYNAMICS

Voor de verbinding van

je gitaar heb je een

standaardkabel nodig.

SUSTAINLEVEL

•

•

COMPACT

SQUEEZE

MELLOW

SPEED DEPTH PEAK SHAPE

OFF

TAP TEMPO:

OPTO

TAP LIGHTLY

•

•

BIAS

PAN

Je kunt echter
ook de uitgang
van een ander

effectpedaal

op je ToneCore

aansluiten.

Gegroet! Bedankt om een “Constrictor” compressor­pedaal van Line 6 in je leven te hebben gelaten.

Effectstatus-/stroomindicator

De stroomindicator van dit ToneCore-pedaal hanteert
twee kleuren om de status aan te geven:

•Indicator uit – Het effect staat op non-actief
(bypass).

•GROEN – Het effect is actief (en dus aan).

•ROOD (knippert) – De batterij moet vervangen
worden. Deze spanningswaarschuwing heeft altijd

voorrang.

Connectors en stroomindicator

Ingang

Hier begint het avontuur. Gebruik een standaardkabel
voor het aansluiten van je gitaar of de uitgang van een
ander effect op deze ToneCore. Net zoals bij de meeste

pedalen wordt de ToneCore ingeschakeld, wanneer
je hier een jack aansluit. Als je het ToneCore-pedaal
niet nodig hebt, moet je de aansluiting op de ingang
verbreken.

Uitgang

Gebruik een standaardkabel voor het aansluiten van
deze connector op een gitaarversterker of een ander
effectpedaal.

Adapteraansluiting

Als je een optionele ToneCore-compatibele adapter,
zoals bv. de DC-1 van Line 6 gebruikt, hoef je nooit
meer een 9V-batterij te kopen!

Voetschakelaar

Hiermee kun je het Constrictor-effect in- en uit­schakelen.

Constrictor-Pilotenhandboek

COMPRESSOR DYNAMICS

GATE

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

Level

Hiermee stel je het uitgangsvolume in. Hoe pittiger het
uitgangsvolume van de Constrictor, hoe krachtiger het
signaal wordt. In bepaalde gevallen leidt dit tot de
oversturing van de versterker – en misschien is dat
helemaal niet de bedoeling.

Gate

Draai deze regelaar helemaal naar links om de noisegate
uit te schakelen. Draai hem verder naar rechts om de
drempelwaarde van de gate te verhogen. Een grote
waarde is alleen noodzakelijk voor ingangssignalen met
veel brom of ruis.

Sustain

Draai deze regelaar helemaal naar links om alleen
drastische volumeverschillen te voorkomen en
nagenoeg niets aan de sustain te veranderen. Door hem
helemaal naar rechts te draaien wals je het signaal plat
en zorg je voor een lekker lange sustain.

Bedieningsorganen

Modelkeuzeschakelaar

Met deze schakelaar kun je de werking van de virtuele
circuits wijzigen. Je Constrictor bevat namelijk drie
verschillende sounds:
“Compact” kun je zelfs in de kleinste opening op een
parking kwijt – oops, foute handleiding… Dit model
berust op de eerste compressorpedaaltjes van medio de
jaren ‘70, die het middengebied wat ophalen. Voor dit
model worden de virtuele Constrictor-schakelingen
automagisch als volgt ingesteld: de compressieverhou­ding luidt “37.5:1”, de attack wordt op “10ms” gezet en
de release bedraagt “295ms”.
“Squeeze” levert de sound van de compressor­pedaaltjes, die in de jaren 1980 in trek waren. De hoge
tonen worden extra benadrukt. Hier luiden de instel­lingen: compressieverhouding= 19.5:1; attack= 31ms;
release= 98ms.
“Mellow” moet je kiezen, als je de warme buizensound
van een sublieme studiocompressor nodig hebt. De fre­quentierespons blijft navenant vlak. Hier luiden de
instellingen: compressieverhouding= 3:1; attack= 10ms;
release= 82ms.

Constrictor-Pilotenhandboek

Vervangen van de batterij

Druk de twee scharnieren van de voetschakelaar naar
binnen om toegang te hebben tot de 9V-batterij.

VOEDING

Min. Nominaal Max.

Spanning 6 VDC 9.6 VDC 16 VDC

Stroom
@ 9.6 VDC 40mADC 60mADC 100mADC

Opgen. vermogen
@ 9.6VDC 0.4W 0.6W 1W

Adapter

Als je een optionele adapter, zoals bv. de DC-1 van Line
6 gebruikt, hoef je nooit meer een 9V-batterij te kopen!
Die adapter is trouwens voor de meeste 9V-effect­pedalen geschikt. Wanneer je een adapter aansluit,
wordt de batterij niet meer aangesproken.

+

Enkele voorbeelden

GATE

SUSTAINLEVEL

COMPRESSOR DYNAMICS

COMPACT

•

SQUEEZE

•

MELLOW

Extreme compressie

Hiermee haal je nagenoeg alle
dynamiek uit het binnenkomende
signaal. Bijzonder geschikt voor
countrylicks.

GATE

SUSTAINLEVEL

COMPRESSOR DYNAMICS

COMPACT

•

SQUEEZE

•

MELLOW

Knetterfunk

Haal je trainingspak nog eens boven
en laat je door die knallende noten
heen en weer slingeren. Een helder
gecomprimeerd geluid voor uren
funkplezier.

GATE

SUSTAINLEVEL

COMPRESSOR DYNAMICS

COMPACT

•

SQUEEZE

•

MELLOW

Ronde buizencompressie

Als je op zoek bent naar een mooi
gepolijst geluid, moet je dit voor­beeld eens instellen. Dan beschik je
namelijk over een gelikte studio­sound.

Constrictor-Pilotenhandboek

GATE

COMPRESSOR DYNAMICS

COMPACT

SUSTAINLEVEL

•

SQUEEZE

GATE

SUSTAINLEVEL

•

MELLOW

COMPRESSOR DYNAMICS

COMPACT

•

SQUEEZE

Noteer hier je eigen favoriete instellingen.

•

MELLOW

GATE

COMPRESSOR DYNAMICS

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

Spiekbrief voor je eigen sounds

GATE

COMPRESSOR DYNAMICS

COMPACT

SUSTAINLEVEL

•

SQUEEZE

GATE

SUSTAINLEVEL

•

MELLOW

COMPRESSOR DYNAMICS

COMPACT

•

SQUEEZE

Noteer hier je eigen favoriete instellingen.

•

MELLOW

GATE

COMPRESSOR DYNAMICS

COMPACT

SUSTAINLEVEL

•

SQUEEZE

•

MELLOW

Constrictor-Pilotenhandboek

Registreer je product nu meteen op www.line6.com/register. Of vul de bijgevoegde registratiekaart in en stuur ze
met de post op. Dan beschikken we over alle belangrijke gegevens en kunnen we je eventueel sneller helpen. Bovendien
kunnen we je dan op de hoogte houden van productverbeteringen, nieuwe producten en andere belangrijke weetjes. Bedankt
voor de moeite en succes met je muziek!

Line 6, Inc. (“Line 6”), garandeert dat dit product, indien het bij een erkende Line 6-dealer in de VS of Canada werd gekocht,
geen enkel gebrek vertoont en, vanaf de dag van de oorspronkelijke aankoop, gedurende één (1) jaar geen enkele ingreep
behoeft. Gebruikers in andere landen kunnen bij de Line 6-dealer, waar ze het product gekocht hebben, informatie inwinnen
over de plaatselijke garantiebepalingen.

Tijdens de garantieperiode heeft Line 6 het recht om producten hetzij te herstellen, hetzij te vervangen, als er sprake is
van een defect.

Line 6 behoudt zich het recht voor om een teruggestuurd product zonder voorafgaande kennisgeving te updaten en alle
voor een productverbetering noodzakelijke handelingen uit te voeren. Line 6 heeft het recht gebruikte onderdelen voor
herstellingen of werken in het kader van de garantiebepalingen te gebruiken.

Deze garantie geldt voor de eerste koper, die het product bij een erkende dealer heeft aangekocht. De garantie kan echter
overgaan op de persoon, die het product op een later tijdstip koopt, indien dit binnen de garantieperiode gebeurt en indien
de nieuwe eigenaar Line 6 daarvan d.m.v. de volgende documenten op de hoogte brengt: (i) alle gegevens voor de registratie
van de garantie (zie de garantiekaart) in naam van de nieuwe eigenaar, (ii) een bewijs voor de wettelijke overdracht opgemaakt
binnen de 30 dagen na de aankoop, (iii) een fotokopie van de originele factuur. Line 6 bepaalt als enige of de garantie al dan
niet overgaat op de nieuwe eigenaar.

Dit is de enige garantie waar jij recht op hebt. Bij deze verbiedt Line 6 alle personen, met inbegrip van dealers en
vertegenwoordigers, om in naam van Line 6 verantwoordelijkheid op te nemen of waarborgen te geven die buiten het bestek
van deze bepalingen vallen.

Garantiebepalingen

Line 6 heeft op elk moment het recht om een bewijs van de oorspronkelijke aankoop in de vorm van de originele
factuur of een ontvangstbewijs te eisen.

Herstellingen en onderhoudswerken aan Line 6-apparaten mogen uitsluitend in de fabriek of door een erkende
herstellingsdienst worden uitgevoerd. Line 6 beslist als enige of een herstellingsdienst de voorgestelde herstelling
al dan niet mag uitvoeren. Bij het uitvoeren van niet toegelaten onderhoudswerken, herstellingen of wijzigingen
aan het product vervalt de garantie onmiddellijk.

DE HIERBOVEN VERMELDE PUNTEN VORMEN DE ENIGE GARANTIE, DIE LINE 6 AAN HAAR EINDKLANTEN GEEFT. ZIJ
VERVANGEN ALLE ANDERE EVENTUEEL EERDER TOEGEKENDE GARANTIES. ER WORDT GEEN ENKELE STILZWIJGENDE
GARANTIE GEGEVEN, MET INBEGRIP VAN DE GARANTIE DAT DIT PRODUCT EEN VERKOOPSWAARDE HEEFT OF VOOR
EEN BEPAALDE TOEPASSING GESCHIKT IS, DIE NIET BINNEN HET BESTEK VAN DE GARANTIEBEPALINGEN VALT. NA AFLOOP
VAN DE UITDRUKKELIJK VERMELDE GARANTIEPERIODE (1 JAAR) HEEFT LINE 6 GEEN ENKELE STILZWIJGENDE OF
UITDRUKKELIJKE VERPLICHTING MEER TEGENOVER DE KOPER. LINE 6 KAN NIET AANSPRAKELIJK WORDEN GESTELD
VOOR TOEVALLIGE OF ANDERE SCHADE GELEDEN DOOR DE KOPER OF DERDEN, MET INBEGRIP –MAAR ZONDER
BEPERKEND TE ZIJN– VAN FINANCIEEL VERLIES, WINSTDERVING OF ANDERE SCHADE DIE TE WIJTEN ZOUDEN KUNNEN
ZIJN AAN HET GEBRUIK VAN DIT PRODUCT, ZELFS AL GEBEURDE DIT OP DE JUISTE MANIER. LINE 6 STAAT NIET IN VOOR
KOSTEN I.V.M. EISEN OF RECHTSZAKEN MET BETREKKING TOT DE VOORGAANDE GARANTIEBEPALINGEN. In bepaalde
streken is het bij wet verboden om de aansprakelijkheid voor toevallige of bedrijfsschade c.q. de garantieperiode te beperken. Sommige
bepalingen hierboven zijn dus eventueel niet van toepassing op jouw geval. Via deze garantie verwerf jij specifieke juridische rechten
plus eventueel bijkomende rechten die volgens de wetgeving in jouw land of streek verplicht zijn. Hoe dan ook: deze garantie geldt
enkel voor producten die in de Verenigde Staten van Amerika of Canada aangekocht en gebruikt worden. Line 6 kan niet aansprakelijk
worden gesteld voor schade of verlies die/dat te wijten is aan nalatigheid of kwaad opzet van het transportbedrijf of zijn agenten.
Eventuele transportschade of verlies moet dan ook worden verhaald op het transportbedrijf.

AANSPRAKELIJKHEID EN BEPERKING VAN DE GARANTIEBEPALINGEN

Dienst na verkoop

Alvorens contact op te nemen met het serviceteam van Line 6 verdient het aanbeveling om deze handleiding
aandachtig door te nemen. Misschien bevat dit document al het antwoord op je vraag. Bijkomende inlichtingen
vind je op de Support-pagina van de Line 6-site (www.line6.com/support). Die bevat zelfs een FAQTRAQ­systeem met zoekfunctie om de benodigde gegevens in een mum van tijd te vinden.

Wil je toch liever met een mens van Line 6 praten? Noteer dan het serienummer en zet, alvorens ons te bellen,
even alle dingen, die je wilt vragen, op papier om niets te vergeten. Gebruikers in de VS en Canada kunnen ons
bellen op het nummer [phone], tussen 8 en 17 uur, maandag tot vrijdag (PST). Gebruikers in andere landen
kunnen terecht bij de dealer waar ze het product gekocht hebben. Onder www.line6.com vind je een overzicht
van alle Line 6-dealers in je buurt.

Voor support vanuit de fabriek

Line 6 aanvaardt alleen producten waarvoor een “return authorization”-nummer (RA) werd aangevraagd.

Producten, die zonder RA-nummer bij ons toekomen, worden meteen en op jouw kosten
teruggestuurd. Gebruikers in de VS kunnen ons bellen op het nummer [phone] (of hun vraag via ons

FAQ-systeem op www.line6.com/support stellen). Wij delen je dan mee of je het product moet terugsturen naar
Line 6 of contact moet opnemen met een erkende herstellingsdienst. Gebruikers, die in Europa wonen, kunnen
contact opnemen met Line 6 U.K.: [e-mail] of bellen naar [phone]. Als je ergens anders
woont, kun je terecht bij de plaatselijke importeur. Weet je niet precies wie dat is of waar je hem vindt, bel ons
dan op het nummer [phone] of zoek zijn adres op www.line6.com/support.
