Lenze E84AZESM2234LD, E84AZESM3034LD, E84AZESM3734LD, E84AZESM4534LD, E84AZESR1834LD Mounting Instructions
Page 1
EDK84AZESxx
.H?f
L−force Drives
Montageanleitung
Mounting Instructions
Instructions de montage
Ä.H?fä
8400 42 ... 96 A
E84AZESMxxxxxx, E84AZESRxxxxxx
Instrucciones para el montaje
Istruzioni per il montaggio
Netzfilter, Funk−Entstörfilter
Mains filter, RFI filter
Filtres réseau, filtres antiparasites
Filtro de red, filtro RFI
Filtro di rete, filtro RFI
Page 2
Lesen Sie zuerst diese Anleitung und die Dokumentation zum
Grundgerät, bevor Sie mit den Arbeiten beginnen!
Beachten Sie die enthaltenen Sicherheitshinweise.
Please read these instructions and the documentation of the standard
device before you start working!
Observe the safety instructions given therein!
Lire le présent fascicule et la documentation relative à l’appareil de base
avant toute manipulation de l’équipement !
Respecter les consignes de sécurité fournies.
Lea estas instrucciones y la documentación del equipo básico antes de
empezar a trabajar.
Observe las instrucciones de seguridad indicadas.
Prima di iniziare qualsiasi intervento, leggere le presenti istruzioni e la
documentazione relativa al dispositivo di base.
Osservare le note di sicurezza.
Page 3
E84AZESx001
Page 4
Lieferumfang
Pos. Beschreibung
Filter E84AZESxxxxxxx
Montageanleitung

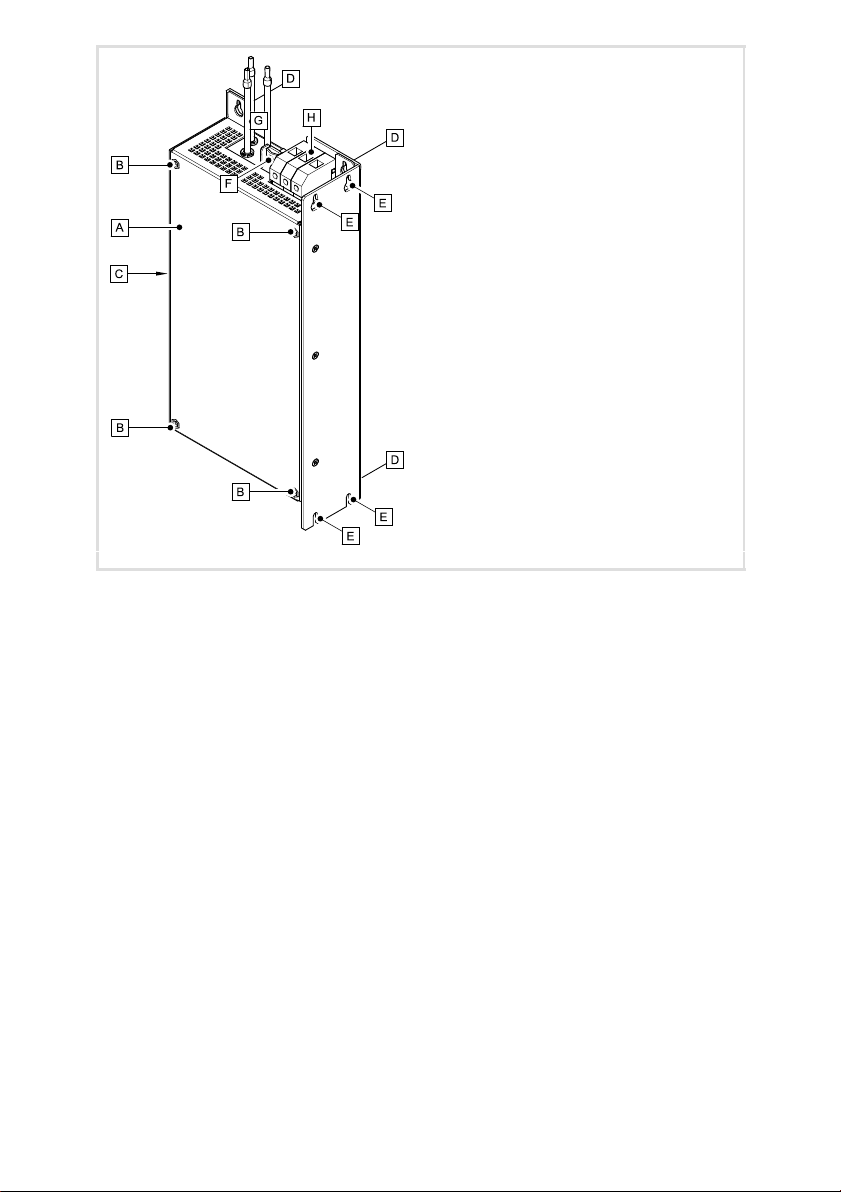

Elemente am Filter
Pos. Beschreibung
Filter
Befestigung des Antriebsreglers bei Standardmontage
Typenschild
Befestigung Standardmontage (Unterbau−Montage)

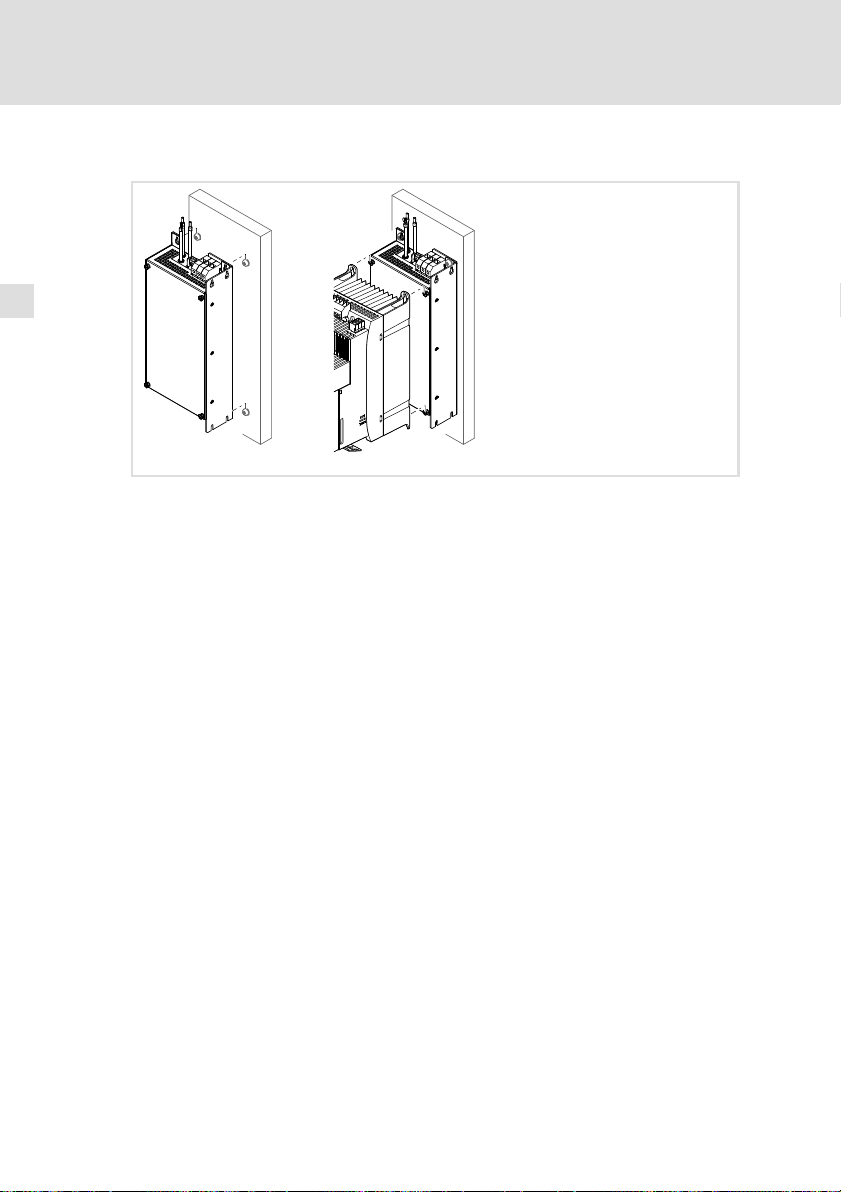

Befestigung Montagevariante (Nebenbau−Montage)
PE−Anschluss
Anschlussleitung zum Antriebsregler
Netz−Anschlussklemme
0Abb. 0Tab. 0
4
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 5
Inhalt i
1 Über diese Dokumentation 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.1 Dokumenthistorie 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.2 Verwendete Konventionen 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.3 Verwendete Hinweise 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Sicherheitshinweise 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.1 Restgefahren 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 Produktbeschreibung 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 Technische Daten 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1 Allgemeine Daten und Einsatzbedingungen 14. . . . . . . . . . . . . . . . . . . .
4.2 Bemessungsdaten 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.3 Mechanische Daten 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 Mechanische Installation 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1 Standardmontage 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1.1 Montageschritte 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

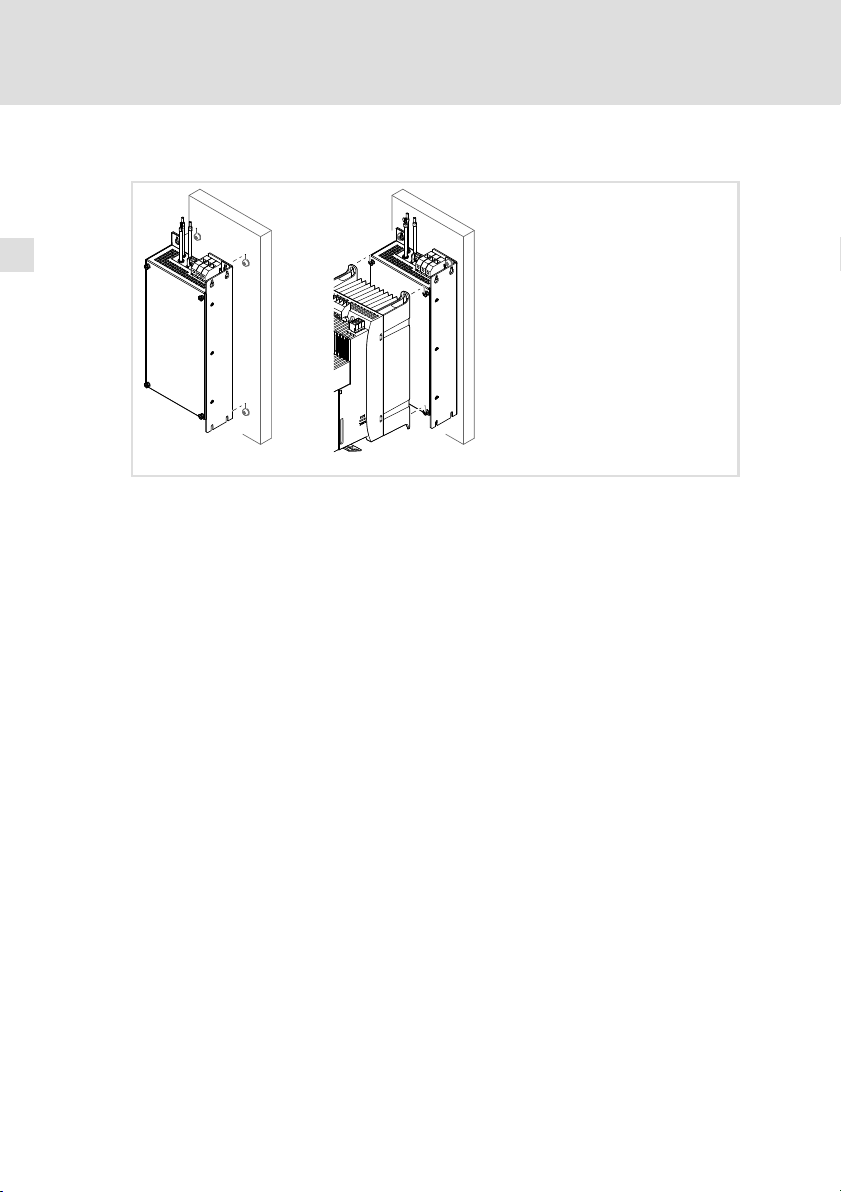

5.2 Montagevariante 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.2.1 Bohrplan 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.2.2 Montageschritte 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 Elektrische Installation 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.1 Wichtige Hinweise 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.2 Anschlussplan 26. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.3 Montageschritte 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
EDK84AZESxx DE/EN/FR/ES/IT 3.0
5
Page 6
1
Über diese Dokumentation
Dokumenthistorie
1 Über diese Dokumentation
Informationen zur Gültigkeit
Diese Anleitung ist gültig für
ƒ Funk−Enstörfilter E84AZESR1834LD
ƒ Netzfilter E84AZESMxxxxLD
ƒ Netzfilter E84AZESMxxxxLDN001
Zielgruppe
Diese Dokumentation richtet sich an qualifiziertes Fachpersonal nach
IEC 60364.
Qualifiziertes Fachpersonal sind Personen, die für die auszuführenden Tätigkeiten bei der Aufstellung, Montage, Inbetriebsetzung und dem Betrieb des Produkts über entsprechende Qualifikationen verfügen.
Tipp!
Informationen und Hilfsmittel rund um die Lenze−Produkte finden
Sie im Download−Bereich unter
http://www.Lenze.com
1.1 Dokumenthistorie
Materialnummer Version Beschreibung
.H?f 3.0 11/2011 TD00 Überarbeitung
13377508 2.1 06/2011 TD29 Korrekturen im Kapitel ˜Zuord-
13377508 2.0 05/2011 TD29 Ergänzt:
13341996 1.0 08/2010 TD29 Erstausgabe
6
Ergänzt: UL
nung Filter − Grundgerät˜
E84AZESM3034LD,
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 7
Über diese Dokumentation
Verwendete Konventionen
1
1.2 Verwendete Konventionen
Informationsart Auszeichnung Beispiele/Hinweise
Zahlenschreibweise
Dezimaltrennzeichen
Warnhinweise
UL−Warnhinweise
UR−Warnhinweise
Textauszeichnung
Programmname » « PC−Software
Symbole
Seitenverweis Verweis auf eine andere Seite mit
Punkt Es wird generell der Dezimalpunkt
verwendet.
Zum Beispiel: 1234.56
Werden nur in der englischen Sprache verwendet.
Zum Beispiel: »Engineer«, »Global
Drive Control« (GDC)
zusätzlichen Informationen
Zum Beispiel: 16 = siehe Seite 16
EDK84AZESxx DE/EN/FR/ES/IT 3.0
7
Page 8
1
Über diese Dokumentation
Verwendete Hinweise
1.3 Verwendete Hinweise
Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser
Dokumentation folgende Piktogramme und Signalwörter verwendet:
Sicherheitshinweise
Aufbau der Sicherheitshinweise:
Gefahr!
(kennzeichnet die Art und die Schwere der Gefahr)
Hinweistext
(beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden
kann)
Piktogramm und Signalwort Bedeutung
Gefahr!
Gefahr!
Stop!
Anwendungshinweise
Gefahr von Personenschäden durch gefährliche elektrische Spannung
Hinweis auf eine unmittelbar drohende Gefahr, die den
Tod oder schwere Verletzungen zur Folge haben kann,
wenn nicht die entsprechenden Maßnahmen getroffen
werden.
Gefahr von Personenschäden durch eine allgemeine
Gefahrenquelle
Hinweis auf eine unmittelbar drohende Gefahr, die den
Tod oder schwere Verletzungen zur Folge haben kann,
wenn nicht die entsprechenden Maßnahmen getroffen
werden.
Gefahr von Sachschäden
Hinweis auf eine mögliche Gefahr, die Sachschäden zur
Folge haben kann, wenn nicht die entsprechenden Maßnahmen getroffen werden.
Piktogramm und Signalwort Bedeutung
Hinweis!
Tipp!
8
Wichtiger Hinweis für die störungsfreie Funktion
Nützlicher Tipp für die einfache Handhabung
Verweis auf andere Dokumentation
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 9
Über diese Dokumentation
Verwendete Hinweise
Spezielle Sicherheitshinweise und Anwendungshinweise für UL und UR
Piktogramm und Signalwort Bedeutung
Sicherheitshinweis oder Anwendungshinweis für den
Betrieb eines UL−approbierten Geräts in UL−approbier-
Warnings!
Warnings!
ten Anlagen.
Möglicherweise wird das Antriebssystem nicht UL−gerecht betrieben, wenn nicht die entsprechenden Maßnahmen getroffen werden.
Sicherheitshinweis oder Anwendungshinweis für den
Betrieb eines UR−approbierten Geräts in UL−approbierten Anlagen.
Möglicherweise wird das Antriebssystem nicht UL−gerecht betrieben, wenn nicht die entsprechenden Maßnahmen getroffen werden.
1
EDK84AZESxx DE/EN/FR/ES/IT 3.0
9
Page 10
2
Sicherheitshinweise
Restgefahren
2 Sicherheitshinweise
2.1 Restgefahren
Gefahr!
Gefährliche elektrische Spannung
Alle Leistungsanschlüsse führen bis zu 3 Minuten nach
Netz−Ausschalten gefährliche elektrische Spannung.
Mögliche Folgen:
ƒ Tod oder schwere Verletzungen beim Berühren der
Leistungsanschlüsse.
Schutzmaßnahmen:
ƒ Vor Arbeiten an den Leistungsanschlüssen Netz abschalten und
mindestens 3 Minuten warten.
ƒ Prüfen, ob alle Leistungsanschlüsse spannungsfrei sind.
Stop!
Gefährlich hohe Temperaturen
Das Filter ist gegen den Ausfall einer Netzphase nicht geschützt. Bei
Ausfall einer Netzphase kann das Filter sehr heiß werden.
Mögliche Folgen:
ƒ Zerstörung des Gerätes.
ƒ Schwelbrand oder offenes Feuer.
Schutzmaßnahmen:
ƒ Codestelle C00565 von "Warnung" auf "Fault" umstellen oder
ƒ den Statusausgang bMctrlMainsFault (SB LS_DeviceMonitor) so
beschalten, dass, wenn er auf HIGH schaltet, die Anlage
innerhalb einer Minute abgeschaltet wird.
10
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 11
Sicherheitshinweise
Restgefahren
Warnings!
Conditions of Acceptability:
ƒ These devices shall be used within their Recognized ratings as
described in the ratings section.
ƒ The suitability of the mounting means is to be determined in the
end use application.
ƒ These devices have been evaluated for factory wiring only.
ƒ These devices have been investigated for use in a Pollution
Degree 2 environment.
ƒ These devices are to be installed in a suitable end−product
enclosure.
2
EDK84AZESxx DE/EN/FR/ES/IT 3.0
11
Page 12
Produktbeschreibung3
3 Produktbeschreibung

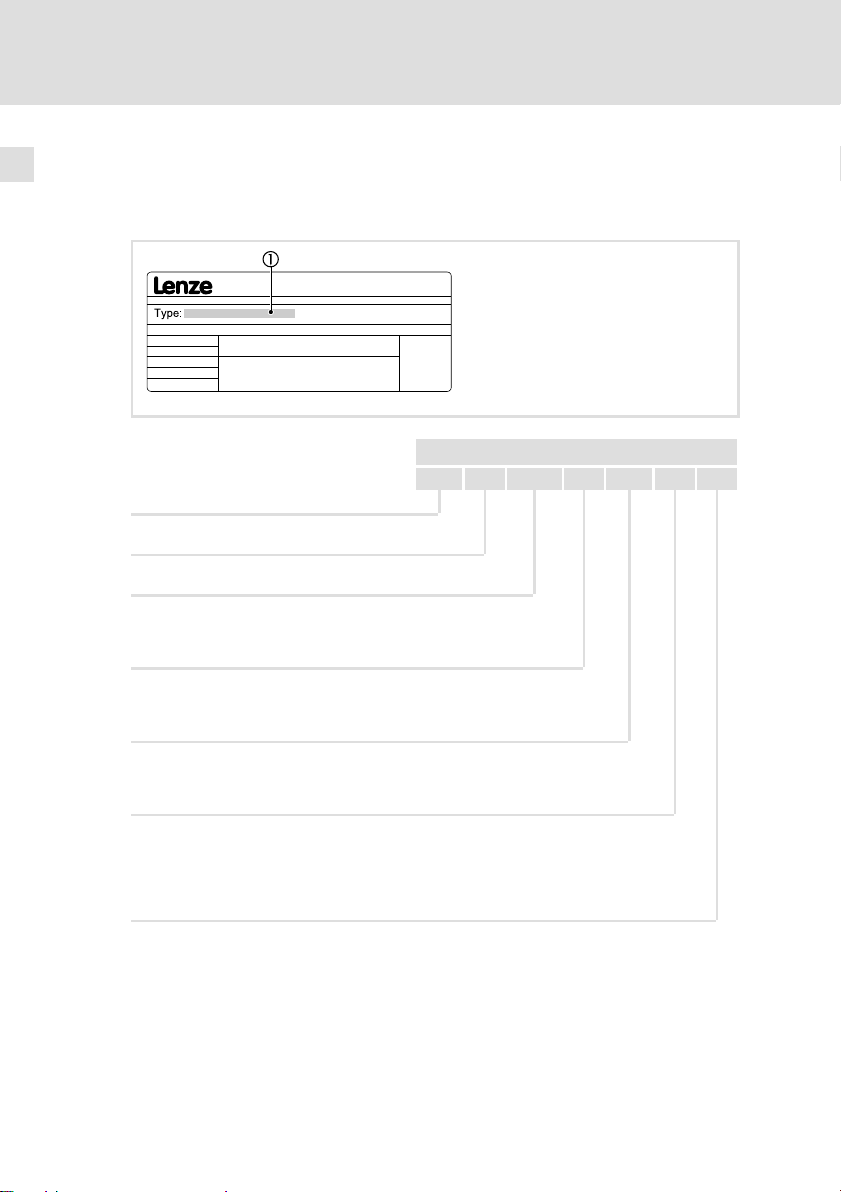

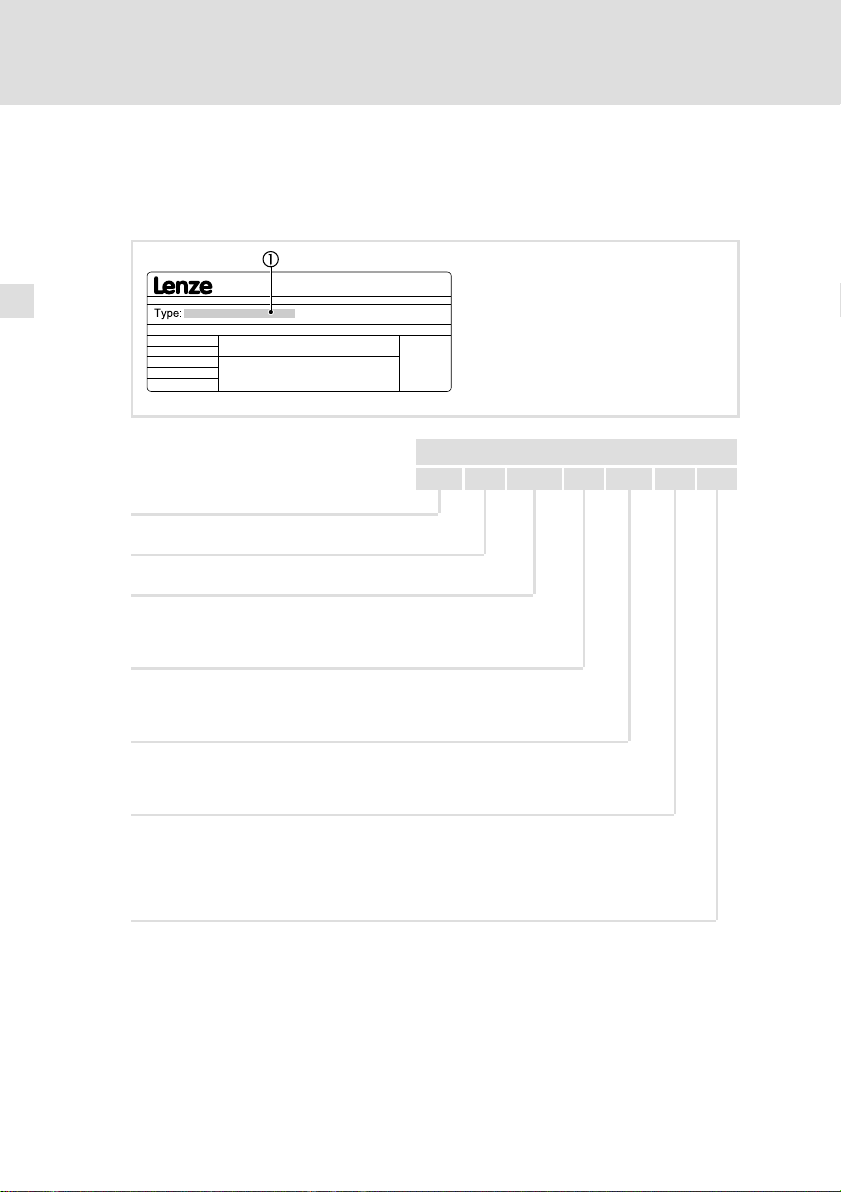

Identifikation
Typenschlüssel E84 A ZES x xxx x xx
Produktreihe
Gerätegeneration
Zubehör
Filtertyp
R = Funk−Entstörfilter
M = Netzfilter
E84ZESR009
12
Maximale Leistung des Grundgeräts
z. B. 751 = 75 × 10
z. B. 222 = 22 × 10
Netzspannung
2 = 1/PE AC 230 V
4 = 3/PE AC 400 V
Variante
LL = Low leakage
SD = Short distance
LD = Long distance
LDN001 = Long distance für erh. Bemessungsleistung
1
= 0.75 kW
2
= 2.2 kW
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 13
Produktbeschreibung 3
Zuordnung Filter ˘ Grundgerät
Filter Antriebsregler
Typ Gerätegröße Typ Gerätegröße
E84AZESR1834LD GG6 E84AVxxx1834 GG6
E84AZESM2234LD GG6
E84AZESM2234LDN001 GG6 E84AVxxx2234
E84AZESM3034LD GG7 E84AVxxx3034 GG7
E84AZESM3734LD GG7
E84AZESM4534LD GG7
E84AZESM4534LDN001 GG7 E84AVxxx4534
1)
Bei Betrieb mit erhöhter Bemessungsleistung oder wenn die Funktion eines Netzfilters
benötigt wird.
2)
Bei Betrieb mit erhöhter Bemessungsleistung
E84AVxxx1834
E84AVxxx2234
E84AVxxx3034
E84AVxxx3734
E84AVxxx3734
E84AVxxx4534
1)
2)
2)
2)
2)
GG6
GG6
GG7
GG7
GG7
EDK84AZESxx DE/EN/FR/ES/IT 3.0
13
Page 14
4
Technische Daten
Allgemeine Daten und Einsatzbedingungen
4 Technische Daten
4.1 Allgemeine Daten und Einsatzbedingungen
Normen
Approbation
Personenschutz und Geräteschutz
Schutzart
Isolationsfestigkeit EN 61800−5−1
UL UL 508, Standard for Electromagnetic Interference
EN 60529
NEMA 250 Berührschutz nach
Filters (File No. E219022) for USA and Canada
IP20 Nicht im Anschlussbe-
Typ 1
< 2000 m Aufstellhöhe: Überspannungskategorie III
> 2000 m Aufstellhöhe: Überspannungskategorie II
reich der Klemmen
14
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 15
Technische Daten
Allgemeine Daten und Einsatzbedingungen
Umgebungsbedingungen
Klimatisch
Lagerung
Transport IEC/EN 60721−3−2 2K3 (−25 ... +70 °C)
Betrieb IEC/EN 60721−3−3 3K3 (−10 ... +55 °C)
Feuchtebean-
spruchung
Verschmutzung EN 61800−5−1 Verschmutzungsgrad 2
Aufstellhöhe < 4000 m üNN
Mechanisch
Rüttelfestigkeit (9.81 m/s2 = 1 g)
Transport
Betrieb
Elektrisch
Netzanschluss
Netzsystem
TT, TN (mit geerdetem Stern-
IT Betrieb nicht zulässig.
IEC/EN 60721−3−1 1K3 (−25 ... +55 °C)
EN 61800−2 Feuchteklasse 3K3 (ohne Betauung; mittlere
IEC/EN 60721−3−2 2M2
EN 61800−5−1
Germanischer Lloyd 5 ... 13.2 Hz: Amplitude ±1 mm
EN 61800−5−1
punkt)
relative Feuchte 85 %)
> 1000 m üNN die Leistung um 5 %/1000 m reduzieren.
2 ... 9 Hz: Amplitude 3.5 mm
10 ... 200 Hz: beschleunigungsfest bis 10 m/s
200 ... 500 Hz: beschleunigungsfest bis 15 m/s
13.2 ... 100 Hz: beschleunigungsfest bis 0.7 g
10 ... 57 Hz: Amplitude 0.075 mm
57 ... 150 Hz: beschleunigungsfest bis 10 m/s
Betrieb uneingeschränkt erlaubt.
4
2
2
2
Montagebedingungen
Einbauort Im Schaltschrank
Einbaulage Vertikal
Einbaufreiräume 18
EDK84AZESxx DE/EN/FR/ES/IT 3.0
15
Page 16
4
Technische Daten
Bemessungsdaten
4.2 Bemessungsdaten
Grundlage der Daten
Netz U
1/PE AC 230 180 − 0 % ... 264 + 0 % 45 ... 65
3/PE AC 400/500 320 − 0 % ... 550 + 0 % 45 ... 65
Spannung Spannungsbereich Frequenzbereich
[V] U
LN
[V] f [Hz]
LN
max.
+45 °C
Strom
max.
+55 °C
Phasenzahl
Spannung Frequenz
Typ [V] [Hz] [A] [A]
E84AZESR1834LD 400 50/60 50.4 37.8 3
E84AZESM2234LD 400 50/60 42.0 31.5 3
E84AZESM2234LDN001 400 50/60 50.8 38.1 3
E84AZESM3034LD 400 50/60 55.0 41.3 3
E84AZESM3734LD 400 50/60 68.0 51.0 3
E84AZESM4534LD 400 50/60 80.0 60.0 3
E84AZESM4534LDN001 400 50/60 96.0 72.0 3
Temperatur im Schaltschrank
Verlustleistung Induktivität Spannungsabfall
Typ PV [W] L [mH] DU [V]
E84AZESR1834LD 32 − −
E84AZESM2234LD 57 0.7 9.2
E84AZESM2234LDN001 80 0.58 9.3
E84AZESM3034LD 85 0.58 10.0
E84AZESM3734LD 89 0.35 7.5
E84AZESM4534LD 100 0.3 7.5
E84AZESM4534LD001 125 0.3 9.1
16
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 17
Technische Daten
Mechanische Daten
4

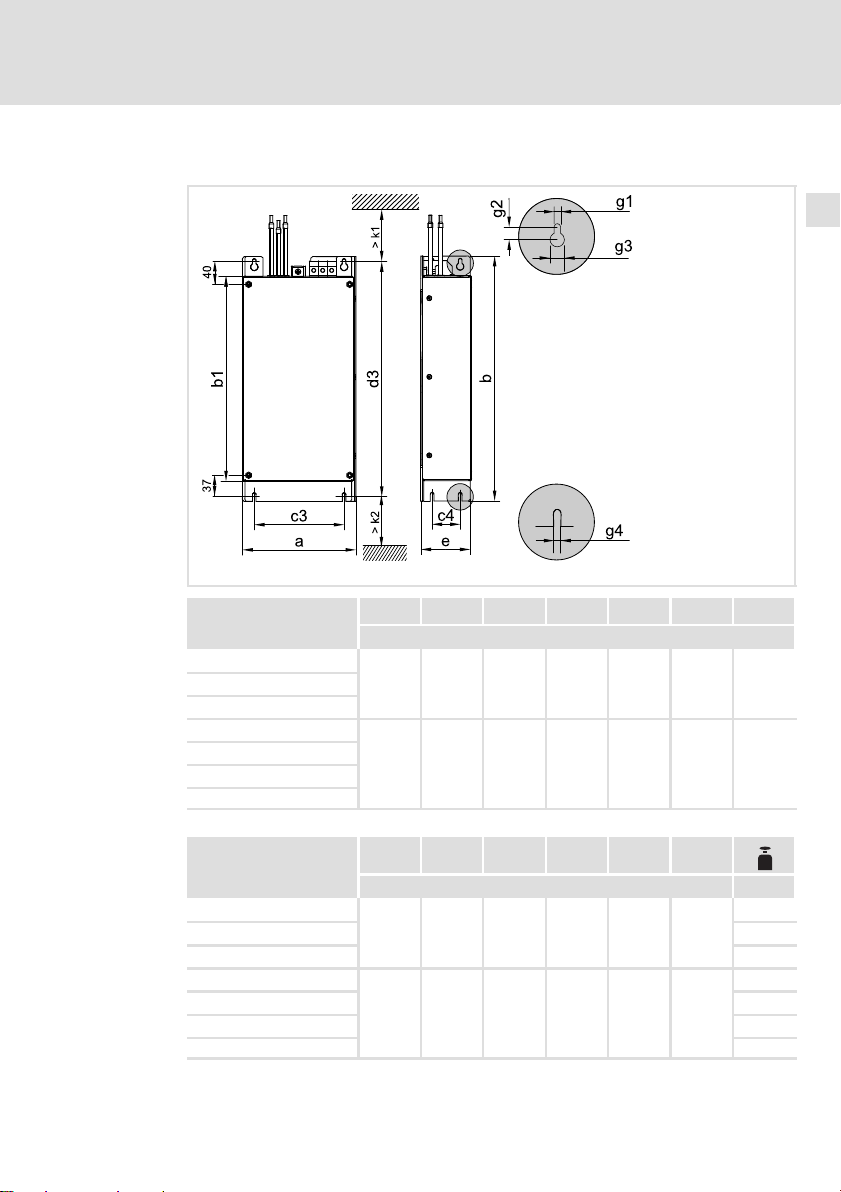

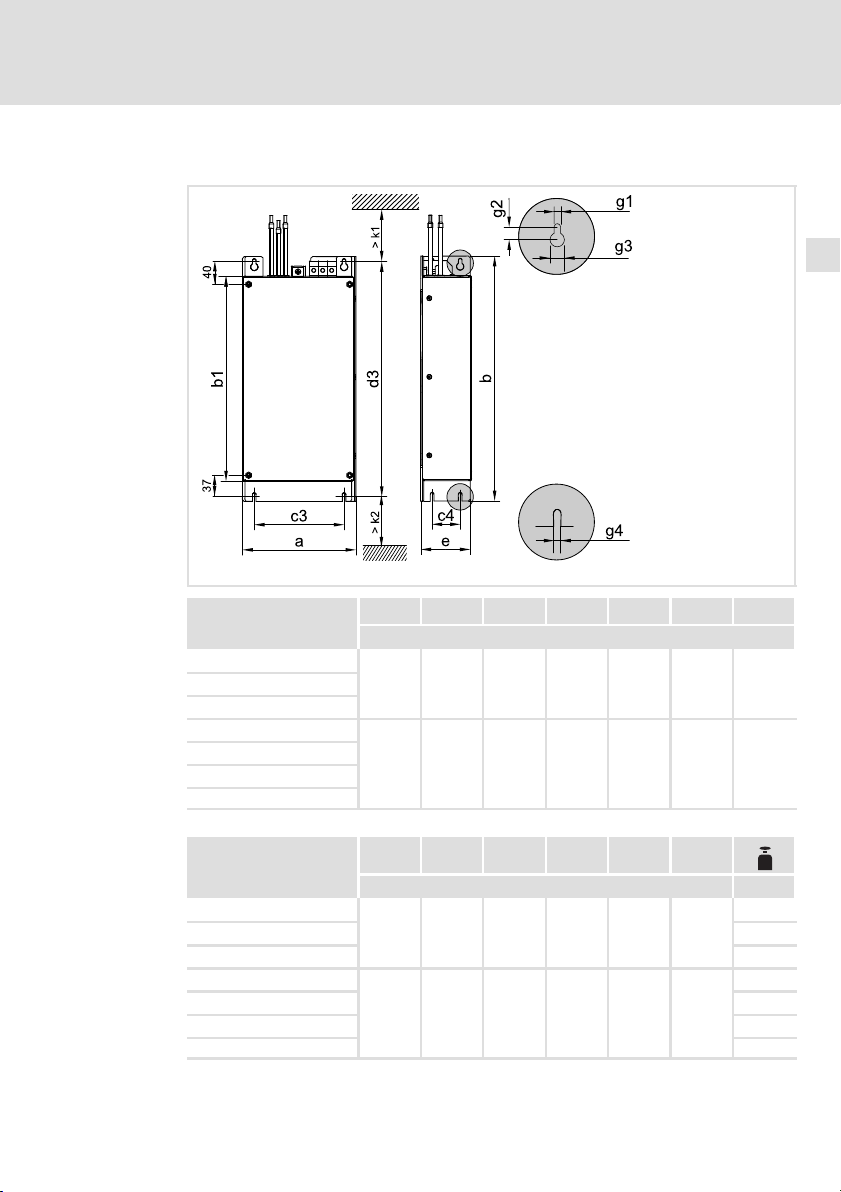

4.3 Mechanische Daten
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
E84AZESx002
a b b1 c3 c4 d3 e
[mm]
205
250 590 519 210 65 570 105
436 365 160 50 415 90
E84AZESM1834LD
E84AZESM2234LD 14
E84AZESM2234LDN001 18.5
E84AZESM3034LD
E84AZESM3734LD 25
E84AZESM4534LD 30
E84AZESM4534LDN001 32
EDK84AZESxx DE/EN/FR/ES/IT 3.0
g1 g2 g3 g4 k1 k2
[mm] [kg]
11.5 13 6.5 55 60
6.2
9 11.5 16.5 9 55 60
7.5
23
17
Page 18
Mechanische Installation5
5 Mechanische Installation
Hinweis!
Das Filter kann in zwei Varianten montiert werden. Dadurch
ergeben sich unterschiedliche Einbaumaße.
ƒ Standardmontage: Das Filter wird unter das Grundgerät
montiert.
ƒ Nebenbau−Montage: Bei geringer Schaltschranktiefe wird das
Filter um 90° gedreht, links neben das Grundgerät montiert.
18
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 19
Mechanische Installation
Standardmontage
5

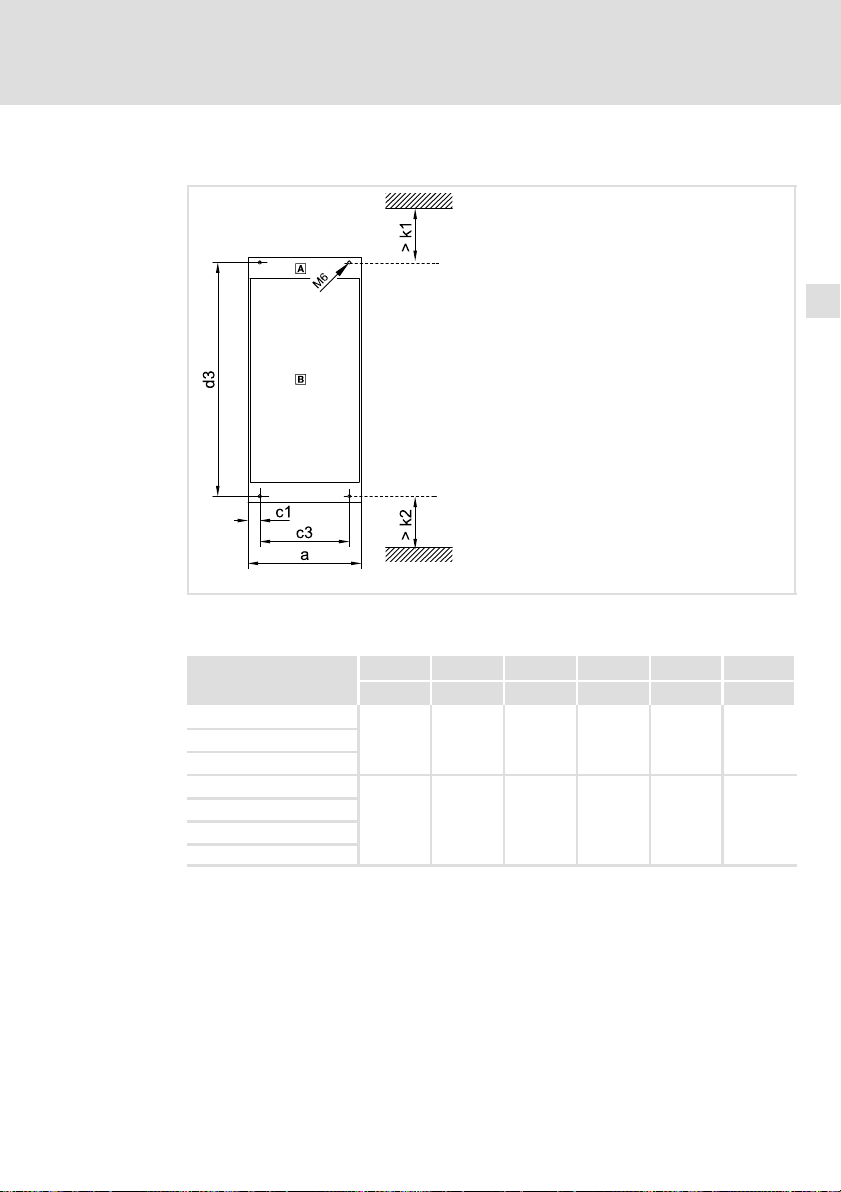

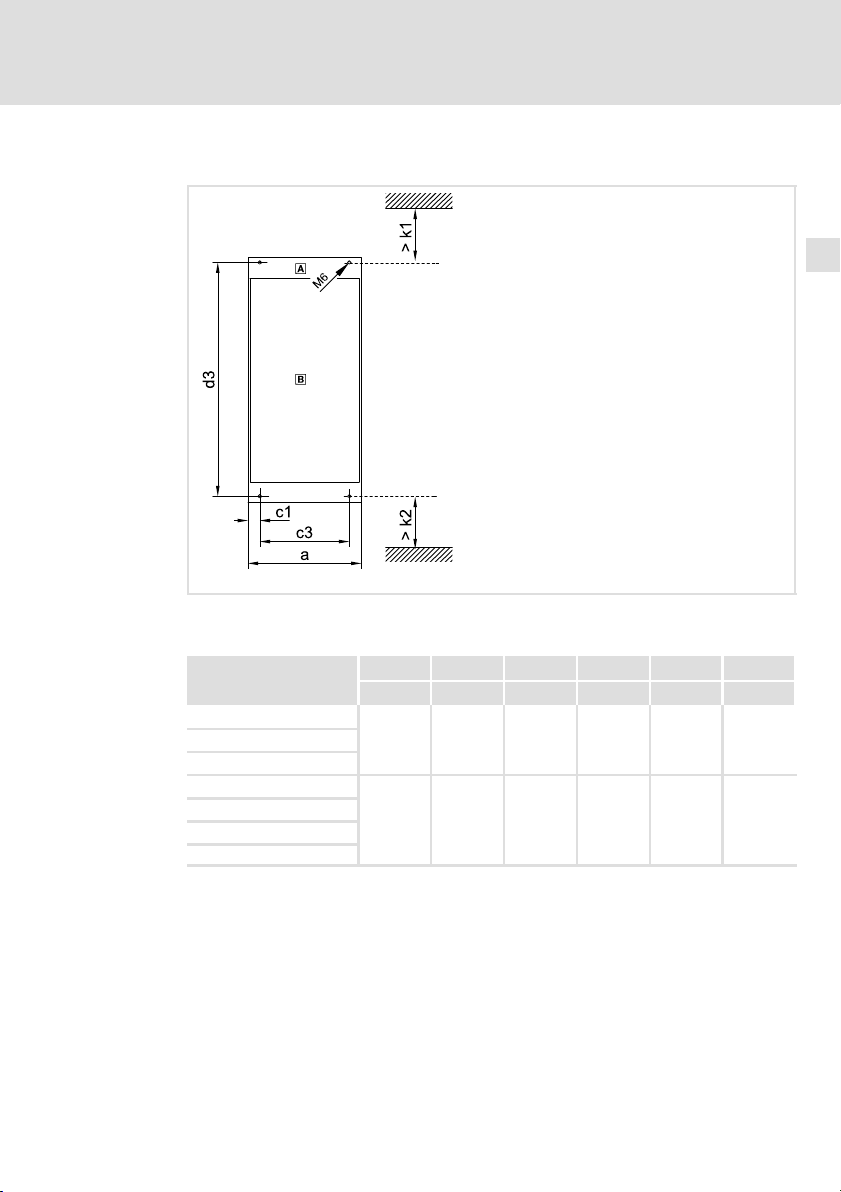

5.1 Standardmontage
Nebenbaufilter
Grundgerät
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
E84AZESx003
a c1 c3 d3 k1 k2
[mm] [mm] [mm] [mm] [mm] [mm]
205
250 20 210 570 55 60
22.5 160 415 55 60
EDK84AZESxx DE/EN/FR/ES/IT 3.0
19
Page 20
5

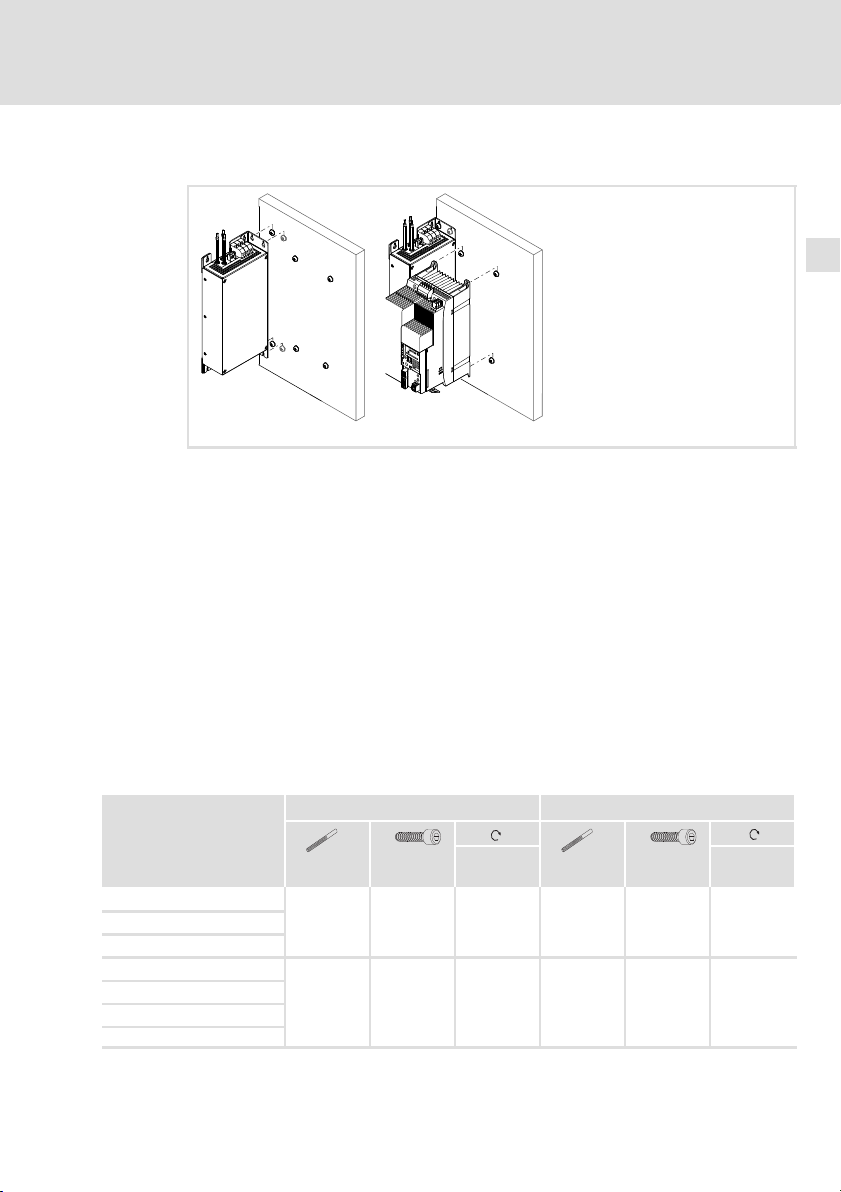

5.1.1 Montageschritte
Mechanische Installation
Standardmontage
Montageschritte
So gehen Sie bei der Montage vor:
Daten für Gewindebohrungen und Schrauben ( Tab. 1)
1. Auf der Montageplatte Gewindebohrungen vorbereiten.
2. Gewindebohrungen mit Schrauben und Unterlegscheiben bestücken.
– 4 Kombischrauben oder Innensechskantschrauben mit
Unterlegscheiben verwenden.
– Schrauben nicht ganz eindrehen.
3. Filter auf die vorbereitete Montageplatte montieren.
– Schrauben vorerst nur handfest anziehen.
4. Grundgerät auf das Filter montieren.
– 4 Kombischrauben oder Innensechskantschrauben mit
Unterlegscheiben verwenden.
5. Ggf. weitere Einheiten vormontieren.
6. Alle Einheiten ausrichten.
7. Alle Einheiten auf der Montageplatte festschrauben.
E84ZESx007
20
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 21
Mechanische Installation
Standardmontage
Montageschritte
5
Filter
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001

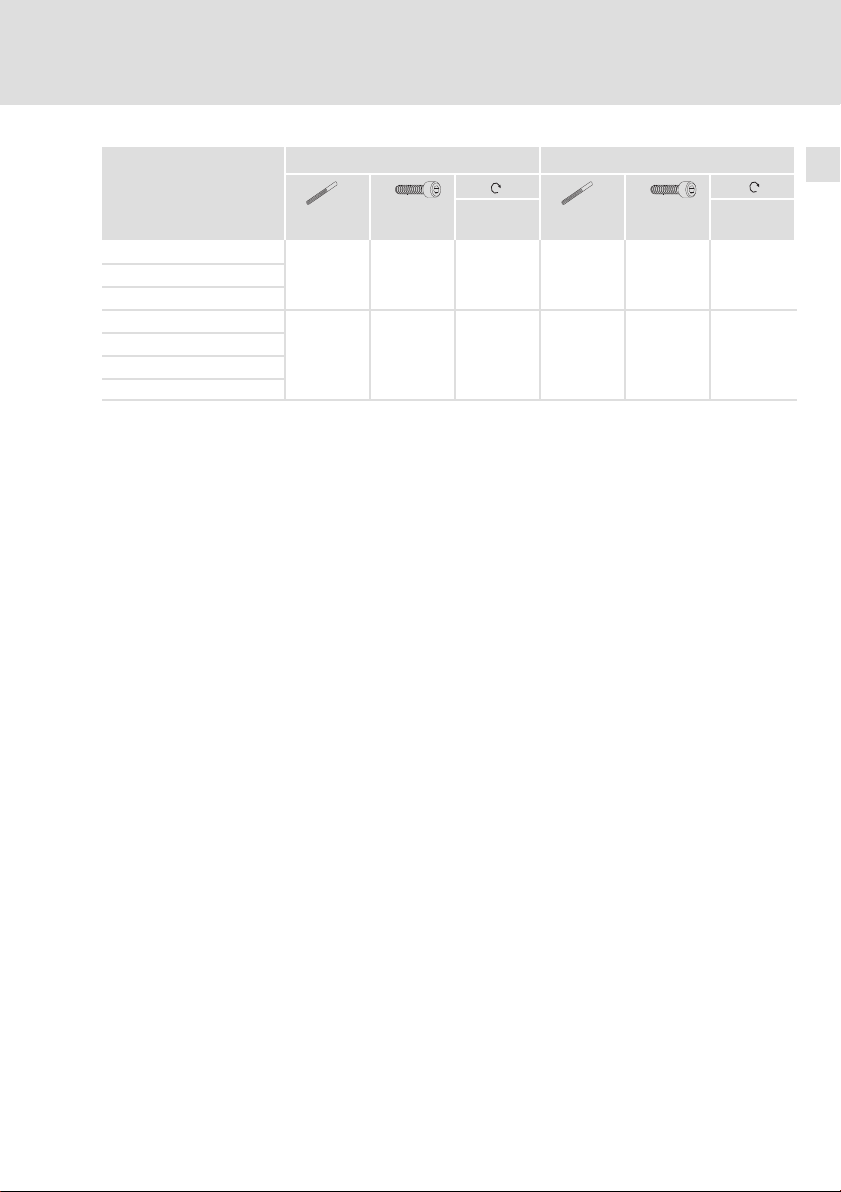

Tab. 1 Daten für Bohrungen und Schrauben
Montageplatte Grundgerät
[Nm]
[lb−in]
M6
M8 M8
M6
4
35
6
62
M6
M8 M8 x 16
M6 x 12
...
M6 x 16
[Nm]
[lb−in]
4
35
4
35
EDK84AZESxx DE/EN/FR/ES/IT 3.0
21
Page 22
5
Mechanische Installation
Montagevariante
Bohrplan

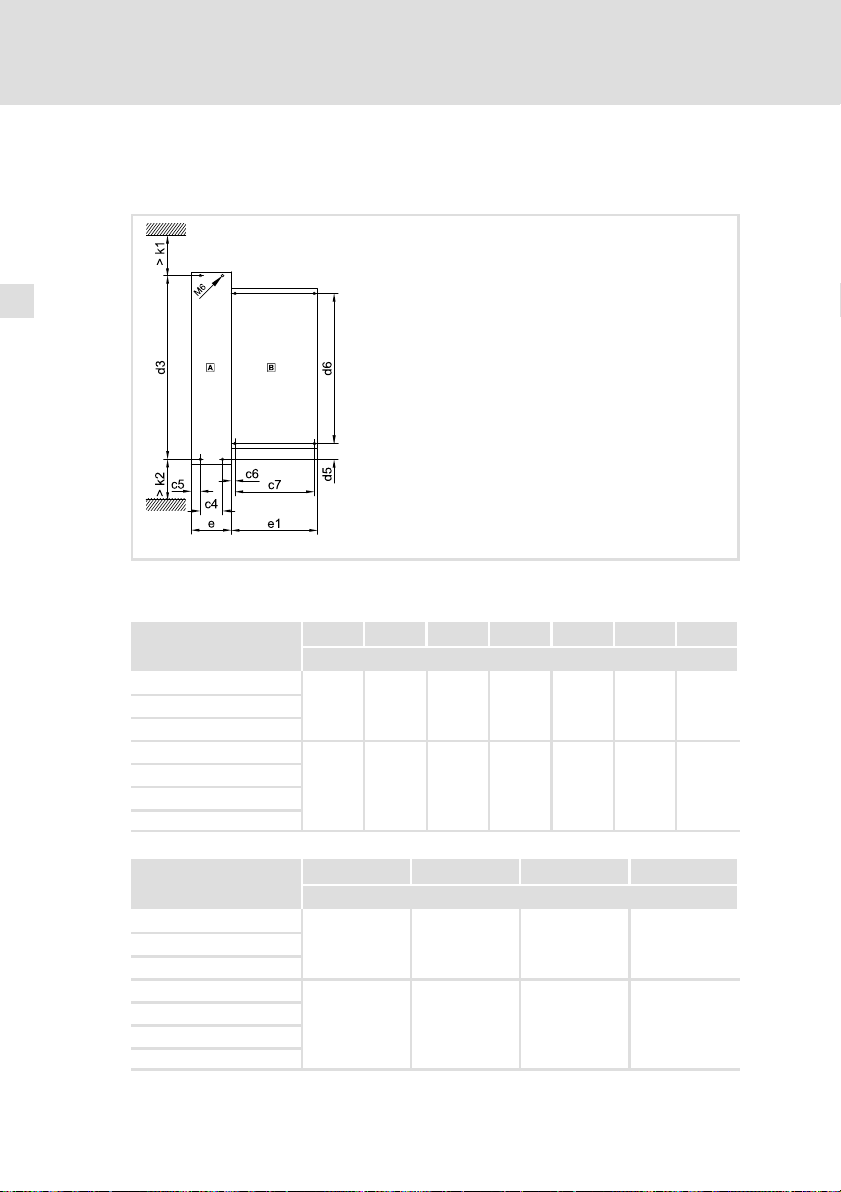

5.2 Montagevariante

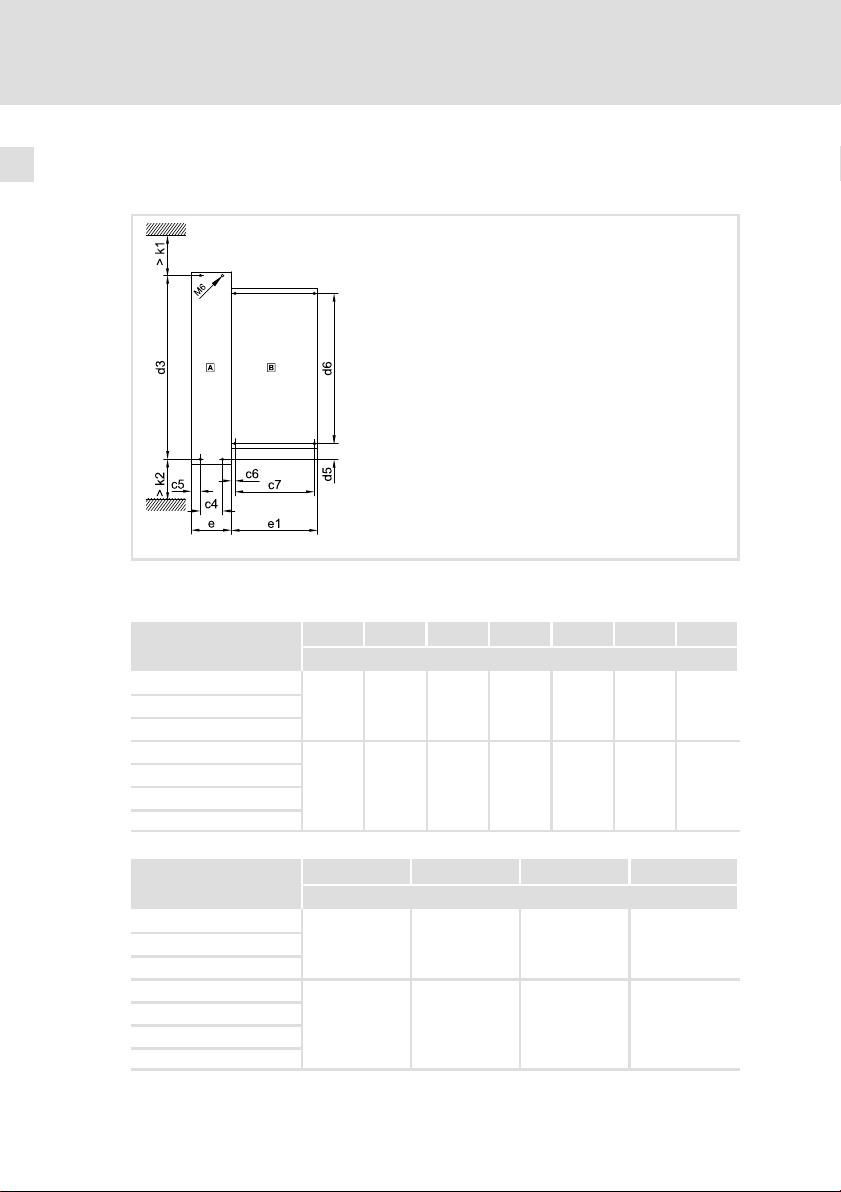

5.2.1 Bohrplan
Nebenbaufilter
Grundgerät
E84AZESx004
22
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
c4 c5 c6 c7 d3 d5 d6
[mm]
50
65 20 20 210 570 37 495
20 12.5 180 415 35 340
e e1 k1 k2
[mm]
90
105 210 55 60
205 55 60
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 23

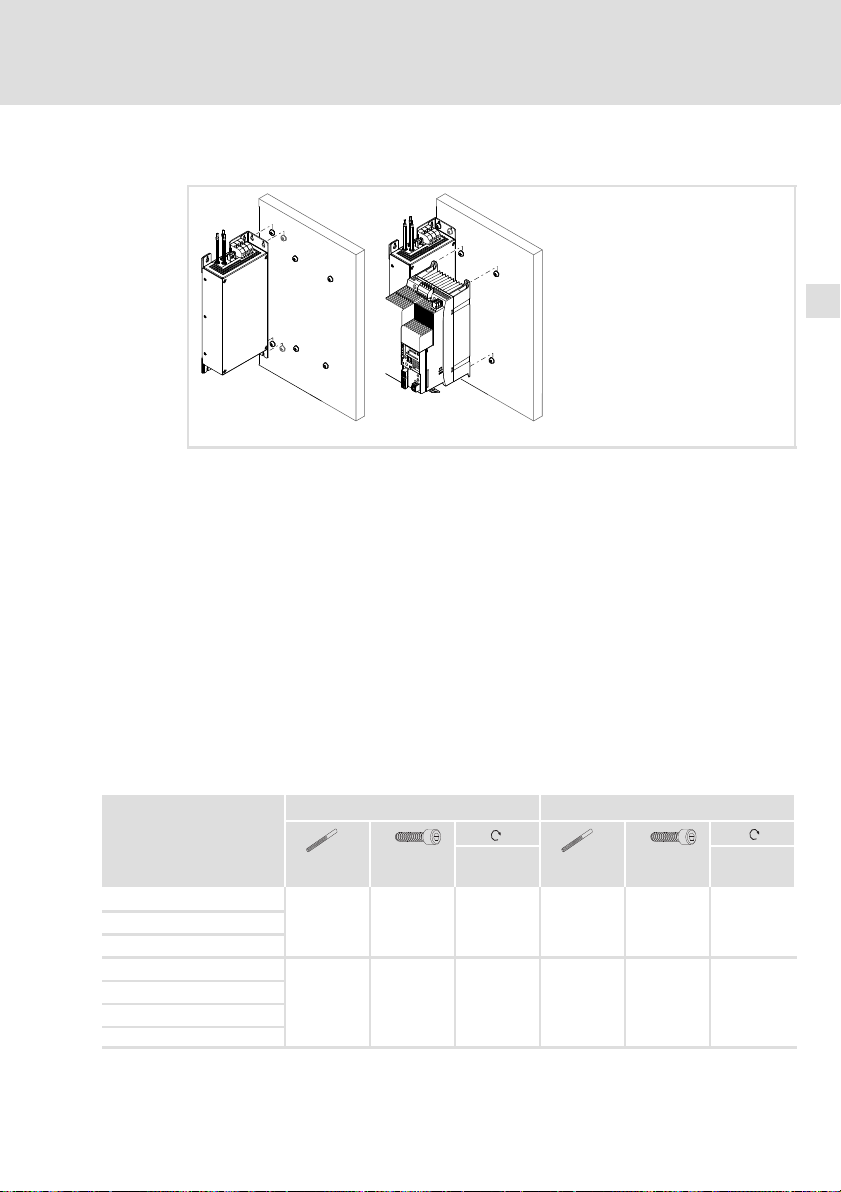

5.2.2 Montageschritte
So gehen Sie bei der Montage vor:
Daten für Gewindebohrungen und Schrauben ( Tab. 2)
1. Auf der Montageplatte Gewindebohrungen vorbereiten.
2. Gewindebohrungen mit Schrauben und Unterlegscheiben bestücken.
– 8 Kombischrauben oder Innensechskantschrauben mit
Unterlegscheiben verwenden.
– Schrauben nicht ganz eindrehen.
3. Filter auf die vorbereitete Montageplatte montieren.
– Schrauben vorerst nur handfest anziehen.
4. Grundgerät auf die vorbereitete Montageplatte montieren.
– Schrauben vorerst nur handfest anziehen.
5. Ggf. weitere Einheiten vormontieren.
6. Alle Einheiten ausrichten.
7. Alle Einheiten auf der Montageplatte festschrauben.
Mechanische Installation
Montagevariante
Montageschritte
5
E84ZESx008
Filter
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
Tab. 2 Daten für Bohrungen und Schrauben
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Montageplatte Grundgerät
[Nm]
[lb−in]
M6
M8 M8
M6
4
35
6
62
M6
M8 M8 x >16
M6 x 12
...
M6 x 16
[Nm]
[lb−in]
4
35
4
35
23
Page 24
6
Elektrische Installation
Wichtige Hinweise
6 Elektrische Installation
6.1 Wichtige Hinweise
Gefahr!
Gefährliche elektrische Spannung
Alle Leistungsanschlüsse führen bis zu 3 Minuten nach
Netz−Ausschalten gefährliche elektrische Spannung.
Mögliche Folgen:
ƒ Tod oder schwere Verletzungen beim Berühren der
Leistungsanschlüsse.
Schutzmaßnahmen:
ƒ Vor Arbeiten an den Leistungsanschlüssen Netz abschalten und
mindestens 3 Minuten warten.
ƒ Prüfen, ob alle Leistungsanschlüsse spannungsfrei sind.
Gefahr!
Gefährliche elektrische Spannung
Bei den Varianten E84AZESxxxxxSD und E84AZESxxxxxLD beträgt
der Ableitstrom gegen Erde (PE) > 3.5 mA AC bzw. > 10 mA DC.
Mögliche Folgen:
ƒ Tod oder schwere Verletzungen beim Berühren des Gerätes im
Fehlerfall.
Schutzmaßnahmen:
ƒ Die in der EN 61800−5−1 geforderten Maßnahmen umsetzen.
Insbesondere:
– Festinstallation
– PE−Anschluss normgerecht ausführen (PE−Leiterdurchmesser
³ 10 mm2 oder PE−Leiter doppelt auflegen)
24
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 25
Elektrische Installation
Wichtige Hinweise
Stop!
Kein Geräteschutz gegen zu hohe Netzspannung
Der Netzeingang ist intern nicht abgesichert.
Mögliche Folgen:
ƒ Zerstörung des Gerätes bei zu hoher Netzspannung.
Schutzmaßnahmen:
ƒ Beachten Sie die maximal zulässige Netzspannung.
ƒ Sichern Sie das Gerät netzseitig fachgerecht gegen
Netzschwankungen und Spannungsspitzen ab.
Stop!
Gefährlich hohe Temperaturen
Das Filter ist gegen den Ausfall einer Netzphase nicht geschützt. Bei
Ausfall einer Netzphase kann das Filter sehr heiß werden.
Mögliche Folgen:
ƒ Zerstörung des Gerätes.
ƒ Schwelbrand oder offenes Feuer.
Schutzmaßnahmen:
ƒ Codestelle C00565 von "Warnung" auf "Fault" umstellen oder
ƒ den Statusausgang bMctrlMainsFault (SB LS_DeviceMonitor) so
beschalten, dass, wenn er auf HIGH schaltet, die Anlage
innerhalb einer Minute abgeschaltet wird.
6
EDK84AZESxx DE/EN/FR/ES/IT 3.0
25
Page 26
6
Elektrische Installation
Anschlussplan

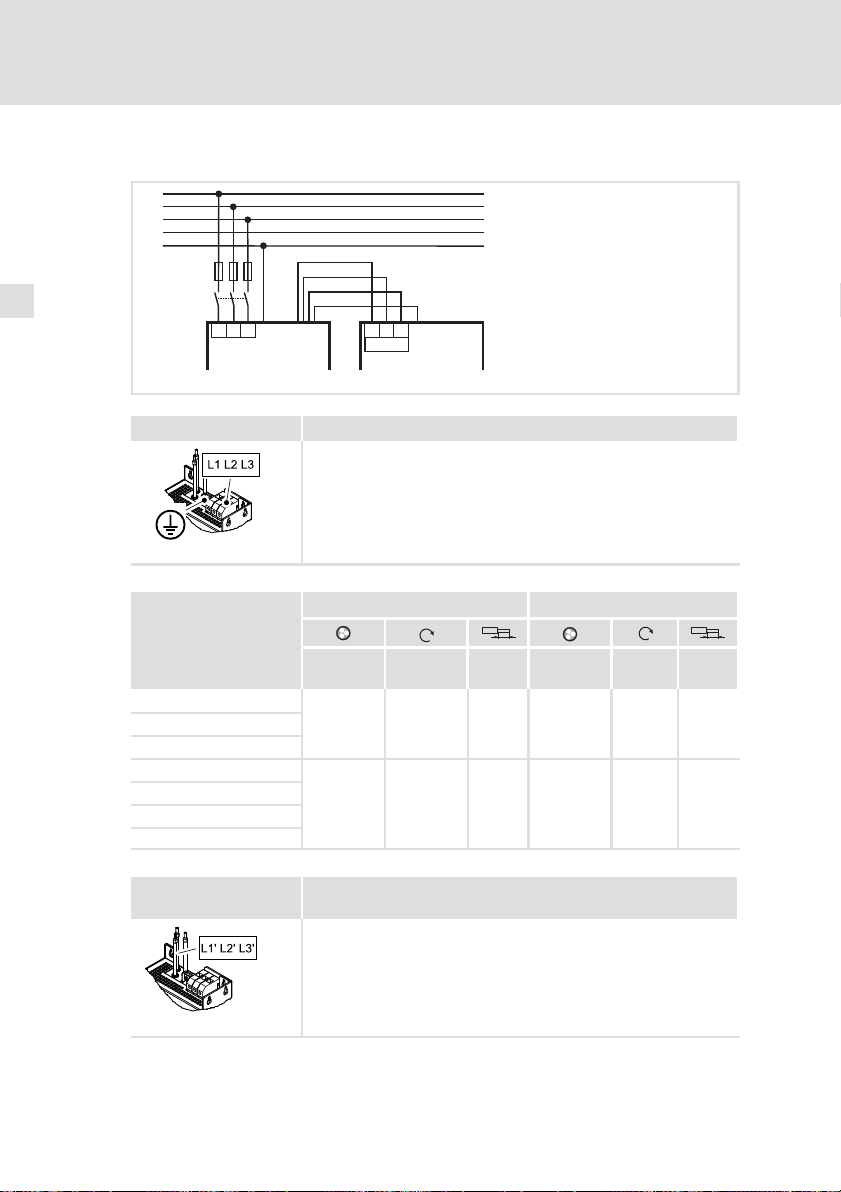

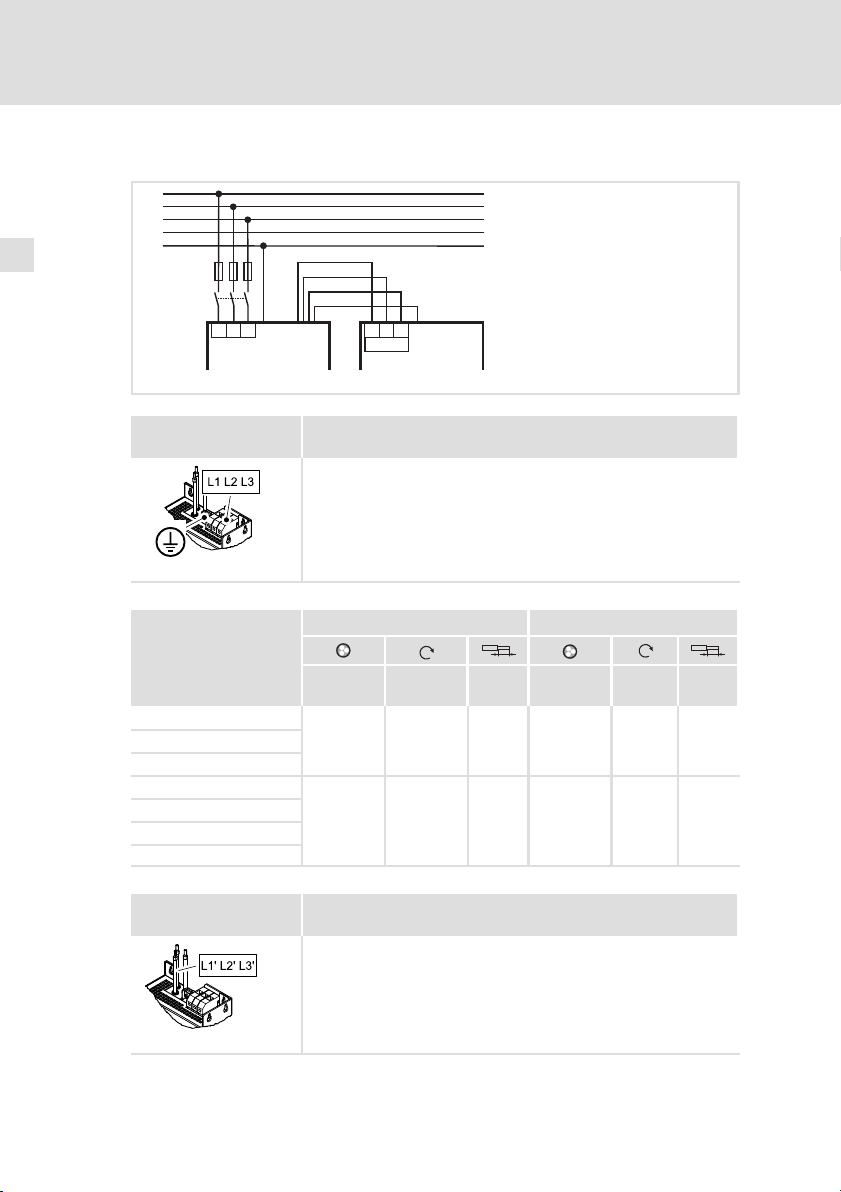

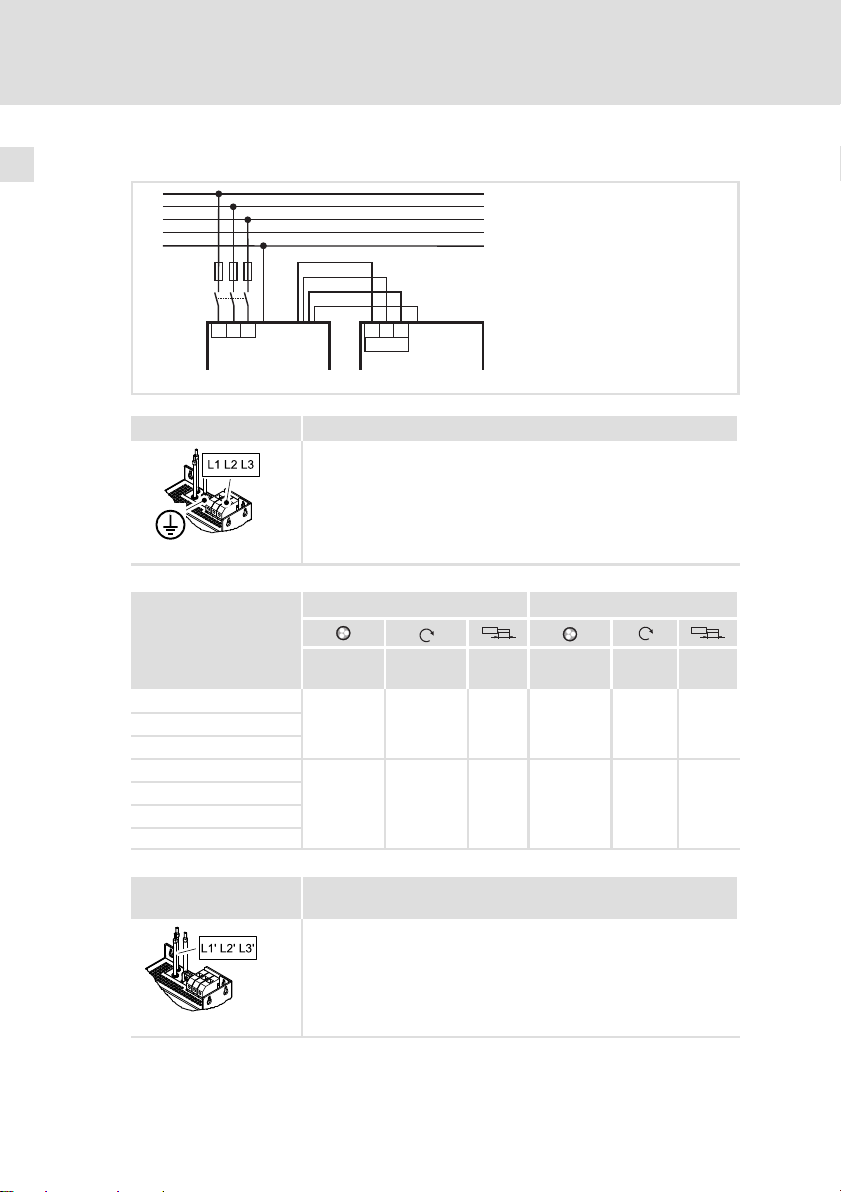

6.2 Anschlussplan
L1
L2
L3
N
PE
F1...F3
K1
L1
E84AZESxxxxxxx E84AVxxxxxx
Netz−Anschlussklemme Beschreibung
L1' (BK)
L2' (BK)
L3' (BK)
PE (GN/YE)
L3 L3
PE PE
L1
L1L2 L2
Anschluss der Netzphasen.
L2
L3
Anschluss des netzseitigen Schutzleiters.
E84AZESx005
X100
8400GG033
L1, L2, L3 PE/
26
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
Anschlussleitung zum Antriebsregler
E84AZESx006
[mm2]
[AWG]
2.5 ... 35
12 ... 2
16 ... 50
2 ... 4/0
Beschreibung
L1’
Filter−Ausgangsleiter (Litze mit Aderendhülsen, Farbe BK).
L2’
L3’
[Nm]
[lb−in]
2.5 ... 5.0
22.1 ... 34.3
3 ... 6.0
26.6 ... 53.1
[mm] [mm2]
[AWG]
2.5 ... 25
20
27
12 ... 2
2.5 ... 25
12 ... 2
EDK84AZESxx DE/EN/FR/ES/IT 3.0
[Nm]
[lb−in]
4.0
35
4.0
35
[mm]
10
10
Page 27
6.3 Montageschritte
So schließen Sie das Filter an:
1. Filter−Ausgangsleitung an die Klemmenleiste X100 am Grundgerät
anschließen.
2. Netzleitung an die Netz−Anschlussklemme des Filters anschließen.
3. Netzseitigen Schutzleiter an Schutzleiter−Schraube montieren.
– Der PE−Anschluss muss nach EN 61800−5−1 ausgeführt werden.
Elektrische Installation
Montageschritte
6
EDK84AZESxx DE/EN/FR/ES/IT 3.0
27
Page 28
Scope of supply
Pos. Description
Filter E84AZESxxxxxxx
Mounting Instructions
Elements on the filter
Pos. Description
Filter
Fastening of the controller in case of standard mounting
Nameplate
Fastening in case of standard mounting (footprint mounting)
Fastening in case of a mounting variant (side−by−side mounting)
PE connection
Connecting cable to the controller
Mains terminal
0Fig. 0Tab. 0
28
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 29
Contents i
1 About this documentation 30. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.1 Document history 30. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.2 Conventions used 31. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.3 Notes used 32. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Safety instructions 34. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.1 Residual hazards 34. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 Product description 36. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 Technical data 38. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1 General data and operating conditions 38. . . . . . . . . . . . . . . . . . . . . . . .
4.2 Rated data 40. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.3 Mechanical data 41. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 Mechanical installation 42. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1 Standard mounting 43. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1.1 Mounting steps 44. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.2 Mounting variant 46. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.2.1 Drilling pattern 46. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.2.2 Mounting steps 47. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 Electrical installation 48. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.1 Important notes 48. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.2 Connection plan 50. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.3 Mounting steps 51. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
EDK84AZESxx DE/EN/FR/ES/IT 3.0
29
Page 30
1
About this documentation
Document history
1 About this documentation
Validity information
These instructions are valid for
ƒ RFI filter E84AZESR1834LD
ƒ Mains filter E84AZESMxxxxLD
ƒ Mains filter E84AZESMxxxxLDN001
Target group
This documentation is directed at qualified skilled personnel according to
IEC 60364.
Qualified skilled personnel are persons who have the required qualifications to
carry out all activities involved in installing, mounting, commissioning, and
operating the product.
Tip!
Information and auxiliary devices around the Lenze products can be
found in the download area at
http://www.Lenze.com
1.1 Document history
Material number Version Description
.H?f 3.0 11/2011 TD00 Revision
13377508 2.1 06/2011 TD29 Corrections in Chapter
13377508 2.0 05/2011 TD29 Supplemented:
13341996 1.0 08/2010 TD29 First edition
30
Supplemented: UL
˜Assignment of filters to
standard devices˜
E84AZESM3034LD,
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 31
About this documentation
Conventions used
1
1.2 Conventions used
Type of information Identification Examples/notes
Spelling of numbers
Decimal separator
Warnings
UL warnings
UR warnings
Text
Program name » « PC software
Icons
Page reference Reference to another page with
Point In general, the decimal point is used.
For instance: 1234.56
Are only given in English.
For example: »Engineer«, »Global
Drive Control« (GDC)
additional information
For instance: 16 = see page 16
EDK84AZESxx DE/EN/FR/ES/IT 3.0
31
Page 32
1
About this documentation
Notes used
1.3 Notes used
The following pictographs and signal words are used in this documentation to
indicate dangers and important information:
Safety instructions
Structure of safety instructions:
Danger!
(characterises the type and severity of danger)
Note
(describes the danger and gives information about how to prevent
dangerous situations)
Pictograph and signal word Meaning
Danger!
Danger!
Stop!
Application notes
Danger of personal injury through dangerous electrical
voltage.
Reference to an imminent danger that may result in
death or serious personal injury if the corresponding
measures are not taken.
Danger of personal injury through a general source of
danger.
Reference to an imminent danger that may result in
death or serious personal injury if the corresponding
measures are not taken.
Danger of property damage.
Reference to a possible danger that may result in
property damage if the corresponding measures are not
taken.
32
Pictograph and signal word Meaning
Note!
Tip!
Important note to ensure troublefree operation
Useful tip for simple handling
Reference to another documentation
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 33
About this documentation
Notes used
Special safety instructions and application notes for UL and UR
Pictograph and signal word Meaning
Safety or application note for the operation of a
Warnings!
Warnings!
UL−approved device in UL−approved systems.
Possibly the drive system is not operated in compliance
with UL if the corresponding measures are not taken.
Safety or application note for the operation of a
UR−approved device in UL−approved systems.
Possibly the drive system is not operated in compliance
with UL if the corresponding measures are not taken.
1
EDK84AZESxx DE/EN/FR/ES/IT 3.0
33
Page 34
2
Safety instructions
Residual hazards
2 Safety instructions
2.1 Residual hazards
Danger!
Dangerous electrical voltage
All power terminals remain live for up to three minutes after mains
disconnection.
Possible consequences:
ƒ Death or severe injuries when touching the power terminals.
Protective measures:
ƒ Switch off the power supply and wait for at least three minutes
before working on the power terminals.
ƒ Make sure that all power terminals are deenergised.
Stop!
Dangerously high temperatures
The filter is not protected against mains phase failure. In the event
of a mains phase failure, the filter may become very hot.
Possible consequences:
ƒ Destruction of the device.
ƒ Smouldering or open fire.
Protective measures:
ƒ Change the setting for code C00565 from "Warning" to "Fault" or
ƒ select a wiring for the bMctrlMainsFault status output
(LS_DeviceMonitor) system block which causes the system to
shutdown within one minute if said output is set to HIGH.
34
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 35
Safety instructions
Residual hazards
Warnings!
Conditions of Acceptability:
ƒ These devices shall be used within their Recognized ratings as
described in the ratings section.
ƒ The suitability of the mounting means is to be determined in the
end use application.
ƒ These devices have been evaluated for factory wiring only.
ƒ These devices have been investigated for use in a Pollution
Degree 2 environment.
ƒ These devices are to be installed in a suitable end−product
enclosure.
2
EDK84AZESxx DE/EN/FR/ES/IT 3.0
35
Page 36
Product description3
3 Product description
Identification
Type code E84 A ZES x xxx x xx
Product range
Version
Accessories
Filter type
R = RFI filter
M = Mains filter
E84ZESR009
36
Maximum power of the standard device
e.g. 751 = 75 × 10
e.g. 222 = 22 × 10
Mains voltage
2 = 1/PE AC 230 V
4 = 3/PE AC 400 V
Variant
LL = Low leakage
SD = Short distance
LD = Long distance
LDN001 = Long distance for increased rated power
1
= 0.75 kW
2
= 2.2 kW
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 37
Product description 3
Assignment of filters to standard devices
Filter Controller
Type Device size Type Device size
E84AZESR1834LD GG6 E84AVxxx1834 GG6
E84AZESM2234LD GG6
E84AZESM2234LDN001 GG6 E84AVxxx2234
E84AZESM3034LD GG7 E84AVxxx3034 GG7
E84AZESM3734LD GG7
E84AZESM4534LD GG7
E84AZESM4534LDN001 GG7 E84AVxxx4534
1)
For operation at increased rated power or if the function of a mains filter is required.
2)
For operation at increased rated power
E84AVxxx1834
E84AVxxx2234
E84AVxxx3034
E84AVxxx3734
E84AVxxx3734
E84AVxxx4534
1)
2)
2)
2)
2)
GG6
GG6
GG7
GG7
GG7
EDK84AZESxx DE/EN/FR/ES/IT 3.0
37
Page 38
4
Technical data
General data and operating conditions
4 Technical data
4.1 General data and operating conditions
Standards
Approval
Protection of persons and device protection
Enclosure
Insulation
resistance
UL UL 508, Standard for Electromagnetic Interference
EN 60529
NEMA 250 Protection against accidental contact according
EN 61800−5−1
Filters (File No. E219022) for USA and Canada
IP20 Not in the wire range
to type 1
< 2000 m site altitude: overvoltage category III
> 2000 m site altitude: overvoltage category II
of the terminals
38
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 39
Technical data
General data and operating conditions
Ambient conditions
Climatic
Storage
Transport IEC/EN 60721−3−2 2K3 (−25 ... +70 °C)
Operation IEC/EN 60721−3−3 3K3 (−10 ... +55 °C)
Permissible
humidity
Pollution EN 61800−5−1 Degree of pollution 2
Site altitude < 4000 m amsl
Mechanical
Vibration resistance (9.81 m/s2 = 1 g)
Transport
Operation
Electrical
Mains connection
Power system
TT, TN (with earthed neutral) Operation is permitted without any restrictions.
IT Operation is not permissible.
IEC/EN 60721−3−1 1K3 (−25 ... +55 °C)
EN 61800−2 Humidity class 3K3 (without condensation;
IEC/EN 60721−3−2 2M2
EN 61800−5−1
Germanischer Lloyd 5 ... 13.2 Hz: amplitude ±1 mm
EN 61800−5−1
average relative humidity 85 %)
Above 1000 m amsl reduce the power by
5 %/ 1000 m.
2 ... 9 Hz: amplitude 3.5 mm
10 ... 200 Hz: acceleration resistant up to
2
10 m/s
200 ... 500 Hz: acceleration resistant up to
2
15 m/s
13.2 ... 100 Hz: acceleration resistant up to 0.7 g
10 ... 57 Hz: amplitude 0.075 mm
57 ... 150 Hz: acceleration resistant up to
2
10 m/s
4
Mounting conditions
Mounting place
Mounting position Vertical
Free space 42
EDK84AZESxx DE/EN/FR/ES/IT 3.0
In the control cabinet
39
Page 40
4
Technical data
Rated data
4.2 Rated data
Basis of the data
Mains V
1/PE AC 230 180 − 0 % ... 264 + 0 % 45 ... 65
3/PE AC 400/500 320 − 0 % ... 550 + 0 % 45 ... 65
Voltage Voltage range Frequency range
[V] V
LN
[V] f [Hz]
LN
max.
+45 °C
Current
max.
+55 °C
Number of
phases
Voltage Frequency
Type [V] [Hz] [A] [A]
E84AZESR1834LD 400 50/60 50.4 37.8 3
E84AZESM2234LD 400 50/60 42.0 31.5 3
E84AZESM2234LDN001 400 50/60 50.8 38.1 3
E84AZESM3034LD 400 50/60 55.0 41.3 3
E84AZESM3734LD 400 50/60 68.0 51.0 3
E84AZESM4534LD 400 50/60 80.0 60.0 3
E84AZESM4534LDN001 400 50/60 96.0 72.0 3
Temperature in the control cabinet
Power loss Inductance Voltage drop
Type PV [W] L [mH] DU [V]
E84AZESR1834LD 32 − −
E84AZESM2234LD 57 0.7 9.2
E84AZESM2234LDN001 80 0.58 9.3
E84AZESM3034LD 85 0.58 10.0
E84AZESM3734LD 89 0.35 7.5
E84AZESM4534LD 100 0.3 7.5
E84AZESM4534LD001 125 0.3 9.1
40
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 41
Technical data
Mechanical data
4
4.3 Mechanical data
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
E84AZESx002
a b b1 c3 c4 d3 e
[mm]
205
250 590 519 210 65 570 105
436 365 160 50 415 90
E84AZESM1834LD
E84AZESM2234LD 14
E84AZESM2234LDN001 18.5
E84AZESM3034LD
E84AZESM3734LD 25
E84AZESM4534LD 30
E84AZESM4534LDN001 32
EDK84AZESxx DE/EN/FR/ES/IT 3.0
g1 g2 g3 g4 k1 k2
[mm] [kg]
11.5 13 6.5 55 60
6.2
9 11.5 16.5 9 55 60
7.5
23
41
Page 42
Mechanical installation5
5 Mechanical installation
Note!
The filter can be mounted in two ways. From this result different
mounting dimensions.
ƒ Standard mounting: The filter is mounted underneath the
standard device.
ƒ Side−by−side mounting: In case of a low depth of the control
cabinet, the filter is rotated by 90° and mounted to the left side
of the standard device.
42
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 43
Mechanical installation
Standard mounting
5
5.1 Standard mounting
Side−by−side filter
Standard device
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
E84AZESx003
a c1 c3 d3 k1 k2
[mm] [mm] [mm] [mm] [mm] [mm]
205
250 20 210 570 55 60
22.5 160 415 55 60
EDK84AZESxx DE/EN/FR/ES/IT 3.0
43
Page 44
5
5.1.1 Mounting steps
Mechanical installation
Standard mounting
Mounting steps
Proceed as follows for installation:
Data of threaded holes and screws ( Tab. 1)
1. Prepare threaded holes on the mounting plate.
2. Assemble threaded holes using screws and washers.
– Use 4 screw and washer assemblies or hexagon socket screws with
washers.
– Do not fully tighten the screws.
3. Mount the filter onto the prepared mounting plate.
– Only tighten the screws hand−tight.
4. Mount the standard device to the filter.
– Use 4 screw and washer assemblies or hexagon socket screws with
washers.
5. Pre−assemble additional units if required.
6. Align all units.
7. Screw all units to the mounting plate.
E84ZESx007
44
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 45
Mechanical installation
Standard mounting
Mounting steps
5
Filter
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
Tab. 1 Data of threaded holes and screws
Mounting plate Standard device
[Nm]
[lb−in]
M6
M8 M8
M6
4
35
6
62
M6
M8 M8 x 16
M6 x 12
...
M6 x 16
[Nm]
[lb−in]
4
35
4
35
EDK84AZESxx DE/EN/FR/ES/IT 3.0
45
Page 46
5
Mechanical installation
Mounting variant
Drilling pattern
5.2 Mounting variant
5.2.1 Drilling pattern
Side−by−side filter
Standard device
E84AZESx004
46
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
c4 c5 c6 c7 d3 d5 d6
[mm]
50
65 20 20 210 570 37 495
20 12.5 180 415 35 340
e e1 k1 k2
[mm]
90
105 210 55 60
205 55 60
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 47
5.2.2 Mounting steps
Proceed as follows for installation:
Data of threaded holes and screws ( Tab. 2)
1. Prepare threaded holes on the mounting plate.
2. Assemble threaded holes using screws and washers.
– Use 8 screw and washer assemblies or hexagon socket screws with
washers.
– Do not fully tighten the screws.
3. Mount the filter onto the prepared mounting plate.
– Only tighten the screws hand−tight.
4. Mount the standard device onto the prepared mounting plate.
– Only tighten the screws hand−tight.
5. Pre−assemble additional units if required.
6. Align all units.
7. Screw all units to the mounting plate.
Mechanical installation
Mounting variant
Mounting steps
5
E84ZESx008
Filter
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
Tab. 2 Data of threaded holes and screws
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Mounting plate Standard device
[Nm]
[lb−in]
M6
M8 M8
M6
4
35
6
62
M6
M8 M8 x >16
M6 x 12
...
M6 x 16
[Nm]
[lb−in]
4
35
4
35
47
Page 48
6
Electrical installation
Important notes
6 Electrical installation
6.1 Important notes
Danger!
Dangerous electrical voltage
All power terminals remain live for up to three minutes after mains
disconnection.
Possible consequences:
ƒ Death or severe injuries when touching the power terminals.
Protective measures:
ƒ Switch off the power supply and wait for at least three minutes
before working on the power terminals.
ƒ Make sure that all power terminals are deenergised.
Danger!
Hazardous electrical voltage
For the variants E84AZESxxxxxSDand E84AZESxxxxxLD the
discharge current to PE is > 3.5 mA AC or > 10 mA DC.
Possible consequences:
ƒ Death or severe injuries when touching the device in case of a
fault.
Protective measures:
ƒ Implement the measures required in EN 61800−5−1, especially:
– Fixed installation
– The PE connection must comply with the standards (PE
conductor diameter ³ 10 mm
2
or use a double PE conductor)
48
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 49
Electrical installation
Important notes
Stop!
No device protection if the mains voltage is too high
The mains input is not internally fused.
Possible consequences:
ƒ Destruction of the device if the mains voltage is too high.
Protective measures:
ƒ Observe the maximally permissible mains voltage.
ƒ Fuse the device correctly on the supply side against mains
fluctuations and voltage peaks.
Stop!
Dangerously high temperatures
The filter is not protected against mains phase failure. In the event
of a mains phase failure, the filter may become very hot.
Possible consequences:
ƒ Destruction of the device.
ƒ Smouldering or open fire.
Protective measures:
ƒ Change the setting for code C00565 from "Warning" to "Fault" or
ƒ select a wiring for the bMctrlMainsFault status output
(LS_DeviceMonitor) system block which causes the system to
shutdown within one minute if said output is set to HIGH.
6
EDK84AZESxx DE/EN/FR/ES/IT 3.0
49
Page 50
6
Electrical installation
Connection plan
6.2 Connection plan
L1
L2
L3
N
PE
F1...F3
K1
L3 L3
L1
E84AZESxxxxxxx E84AVxxxxxx
Mains terminal Description
E84AZESx005
L1' (BK)
L2' (BK)
L3' (BK)
PE (GN/YE)
PE PE
L1
L1L2 L2
X100
Connection of the mains phases.
L2
L3
Connection of the PE conductor on the supply side.
L1, L2, L3 PE/
8400GG033
50
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
Connecting cable to the
controller
E84AZESx006
[mm2]
[AWG]
2.5 ... 35
12 ... 2
16 ... 50
2 ... 4/0
Description
L1’
L2’
L3’
[Nm]
[lb−in]
2.5 ... 5.0
22.1 ... 34.3
3 ... 6.0
26.6 ... 53.1
Filter output conductor (lead with wire end ferrules, colour
BK).
[mm] [mm2]
[AWG]
2.5 ... 25
20
27
12 ... 2
2.5 ... 25
12 ... 2
EDK84AZESxx DE/EN/FR/ES/IT 3.0
[Nm]
[lb−in]
4.0
35
4.0
35
[mm]
10
10
Page 51
6.3 Mounting steps
How to connect the filter:
1. Connect the filter output cable to the X100 terminal strip at the standard
device.
2. Connect the mains cable to the mains terminal of the filter.
3. Attach the PE conductor on the supply side to the PE conductor screw.
– The PE connection must comply with EN 61800−5−1.
Electrical installation
Mounting steps
6
EDK84AZESxx DE/EN/FR/ES/IT 3.0
51
Page 52
Equipement livré
Pos. Description
Filtre E84AZESxxxxxxx
Instructions de montage
Eléments du filtre
Pos. Description
Filtre
Fixation du variateur en cas de montage standard
Plaque signalétique
Fixation pour montage standard (montage arrière)
Fixation pour variante de montage (montage latéral)
Raccordement PE
Câble de raccordement au variateur
Borne de raccordement au réseau
0Fig. 0Tab. 0
52
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 53
Sommaire i
1 Présentation du document 54. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.1 Historique du document 54. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.2 Conventions utilisées 55. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.3 Consignes utilisées 56. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Consignes de sécurité 58. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.1 Dangers résiduels 58. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 Description du produit 60. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 Spécifications techniques 62. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1 Caractéristiques générales et conditions d’utilisation 62. . . . . . . . . . . .
4.2 Caractéristiques assignées 64. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.3 Caractéristiques mécaniques 65. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 Installation mécanique 66. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1 Montage standard 67. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1.1 Opérations de montage 68. . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.2 Variante de montage 70. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.2.1 Plan de perçage 70. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.2.2 Opérations de montage 71. . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 Installation électrique 72. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.1 Remarques importantes 72. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.2 Schéma de câblage 74. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.3 Opérations de montage 75. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
EDK84AZESxx DE/EN/FR/ES/IT 3.0
53
Page 54
1
Présentation du document
Historique du document
1 Présentation du document
Validité
Le présent document s’applique au produit suivant :
ƒ Filtre antiparasites E84AZESR1834LD
ƒ Filtre réseau E84AZESMxxxxLD
ƒ Filtre réseau E84AZESMxxxxLDN001
Public visé
Cette documentation s’adresse à un personnel qualifié et habilité
conformément à la norme CEI 60364.
On entend par "personnel qualifié et habilité" des personnes compétentes en
matière d’installation, de montage, de mise en service et de fonctionnement du
produit et possédant les qualifications correspondant à leurs activités.
Conseil !
Toutes les informations relatives aux produits Lenze peuvent être
téléchargées sur notre site à l’adresse suivante :
http://www.Lenze.com
1.1 Historique du document
Numéro de document Version Description
.H?f 3.0 11/2011 TD00 Edition revue
13377508 2.1 06/2011 TD29 Correction dans le chapitre
13377508 2.0 05/2011 TD29 Ajout:
13341996 1.0 08/2010 TD29 Première édition
54
Ajout : UL
˜Combinaisons filtre − appareil
de base˜
E84AZESM3034LD,
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 55
Présentation du document
Conventions utilisées
1
1.2 Conventions utilisées
Type d’information Aperçu Exemples/remarques
Représentation des chiffres
Caractère de séparation décimal
Consignes préventives
Consignes préventives UL
Consignes préventives UR
Mise en évidence de texte
Nom de programme » « Logiciel pour PC
Symboles
Renvoi Renvoi à une autre page contenant
Point Le point décimal est généralement
utilisé.
Exemple : 1234.56
Uniquement en anglais
Exemple : »Engineer«, »Global Drive
Control« (GDC)
des informations complémentaires
Exemple : 16 = voir page 16
EDK84AZESxx DE/EN/FR/ES/IT 3.0
55
Page 56
1
Présentation du document
Consignes utilisées
1.3 Consignes utilisées
Pour indiquer des risques et des informations importantes, la présente
documentation utilise les mots et symboles suivants :
Consignes de sécurité
Présentation des consignes de sécurité
Danger !
(Le pictogramme indique le type de risque.)
Explication
(L’explication décrit le risque et les moyens de l’éviter.)
Pictogramme et mot associé Explication
Danger !
Danger !
Stop !
Consignes d’utilisation
Situation dangereuse pour les personnes en raison
d’une tension électrique élevée
Indication d’un danger imminent qui peut avoir pour
conséquences des blessures mortelles ou très graves en
cas de non−respect des consignes de sécurité
correspondantes
Situation dangereuse pour les personnes en raison d’un
danger d’ordre général
Indication d’un danger imminent qui peut avoir pour
conséquences des blessures mortelles ou très graves en
cas de non−respect des consignes de sécurité
correspondantes
Risques de dégâts matériels
Indication d’un risque potentiel qui peut avoir pour
conséquences des dégâts matériels en cas de
non−respect des consignes de sécurité correspondantes
56
Pictogramme et mot associé Explication
Remarque
importante !
Conseil !
Remarque importante pour assurer un fonctionnement
correct
Conseil utile pour faciliter la mise en uvre
Renvoi à une autre documentation
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 57
Présentation du document
Consignes utilisées
Consignes de sécurité et d’utilisation spécifiques selon UL et UR
Pictogramme et mot associé Signification
Consigne de sécurité ou d’utilisation pour le
fonctionnement d’un appareil homologué UL dans des
Warnings!
Warnings!
installations homologuées UL
Le système d’entraînement risque de ne pas être utilisé
selon les directives UL si des mesures correspondantes
ne sont pas prévues.
Consigne de sécurité ou d’utilisation pour le
fonctionnement d’un appareil homologué UR dans des
installations homologuées UL
Le système d’entraînement risque de ne pas être utilisé
selon les directives UL si des mesures correspondantes
ne sont pas prévues.
1
EDK84AZESxx DE/EN/FR/ES/IT 3.0
57
Page 58
2
Consignes de sécurité
Dangers résiduels
2 Consignes de sécurité
2.1 Dangers résiduels
Danger !
Tension électrique dangereuse
Les raccordements de puissance sont encore sous tension jusqu’à 3
minutes après la coupure réseau.
Risques encourus
ƒ Mort ou blessures graves en cas de contact accidentel avec les
raccordements de puissance.
Mesures de protection
ƒ Avant toute intervention au niveau des raccordements de
puissance, couper l’alimentation et attendre au moins 3 minutes.
ƒ S’assurer que tous les raccordements de puissance sont hors
tension.
Stop !
Danger ! Températures élevées.
Le filtre n’est pas protégé contre une défaillance de phase réseau. Si
une telle défaillance se produit, le filtre peut atteindre une
température très élevée..
Risques encourus
ƒ Destruction de l’appareil
ƒ Feu couvant ou incendie
Mesures de protection
ƒ Régler C00565 sur "Fault" ou
ƒ Faire en sorte que quand la sortie d’état bMctrlMainsFault
(SB LS_DeviceMonitor) passe à l’état HAUT, l’installation soit
déconnectée au bout d’une minute.
58
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 59
Consignes de sécurité
Dangers résiduels
Warnings!
Conditions of Acceptability:
ƒ These devices shall be used within their Recognized ratings as
described in the ratings section.
ƒ The suitability of the mounting means is to be determined in the
end use application.
ƒ These devices have been evaluated for factory wiring only.
ƒ These devices have been investigated for use in a Pollution
Degree 2 environment.
ƒ These devices are to be installed in a suitable end−product
enclosure.
2
EDK84AZESxx DE/EN/FR/ES/IT 3.0
59
Page 60
Description du produit3
3 Description du produit
Identification
Codification des types E84 A ZES x xxx x xx
Série d’appareils
Génération d’appareils
Accessoires
Type de filtre
R = filtre antiparasite
M = filtre réseau
E84ZESR009
60
Puissance maximale de l’appareil de base
Ex. : 751 = 75 × 101 = 0,75 kW
Ex. : 222 = 22 × 10
Tension réseau
2 = 1/PE AC 230 V
4 = 3/PE AC 400 V
Variante
LL = Low leakage
SD = Short distance
LD = Long distance
LDN001 = Long distance pour puissance assignée accrue
2
= 2,2 kW
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 61
Description du produit 3
Combinaisons filtre ˘ appareil de base
Filtre Variateur
Type Taille d’appareil Type Taille d’appareil
E84AZESR1834LD GG6 E84AVxxx1834 GG6
E84AZESM2234LD GG6
E84AZESM2234LDN001 GG6 E84AVxxx2234
E84AZESM3034LD GG7 E84AVxxx3034 GG7
E84AZESM3734LD GG7
E84AZESM4534LD GG7
E84AZESM4534LDN001 GG7 E84AVxxx4534
1)
Pour un fonctionnement avec puissance assignée accrue ou si l’utilisation d’un filtre
réseau s’impose.
2)
Pour fonctionnement avec puissance nominale accrue
E84AVxxx1834
E84AVxxx2234
E84AVxxx3034
E84AVxxx3734
E84AVxxx3734
E84AVxxx4534
1)
2)
2)
2)
2)
GG6
GG6
GG7
GG7
GG7
EDK84AZESxx DE/EN/FR/ES/IT 3.0
61
Page 62
4
Spécifications techniques
Caractéristiques générales et conditions d’utilisation
4 Spécifications techniques
4.1 Caractéristiques générales et conditions d’utilisation
Normes
Homologation
Sécurité des personnes et protection de l’appareil
Indice de protection
Résistance
d’isolement
UL UL 508, Standard for Electromagnetic Interference
EN 60529
NEMA 250 Protection contre les contacts accidentels de
EN 61800−5−1
Filters (File No. E219022) for USA and Canada
IP20 Pas dans la plage de
type 1
Altitude d’implantation< 2000 m : catégorie de
surtension III
Altitude d’implantation> 2000 m : catégorie de
surtension II
raccordement des
bornes
62
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 63
Spécifications techniques
Caractéristiques générales et conditions d’utilisation
Conditions ambiantes
Conditions climatiques
Stockage
Transport CEI/EN 60721−3−2 Classe 2K3 (−25 ... +70 °C)
Fonctionnement CEI/EN 60721−3−3 Classe 3K3 (−10 ... +55 °C)
Humidité
admissible
Pollution
ambiante
admissible
Altitude
d’implantation
Mécanique
Résistance aux chocs (9.81 m/s2 = 1 g)
Transport
Fonctionneme
nt
Electricité
Alimentation réseau
Type de réseau
TT, TN (avec point neutre mis à
IT Fonctionnement non autorisé.
CEI/EN 60721−3−1 Classe 1K3 (−25 ... +55 °C)
EN 61800−2 Classe 3K3 (sans condensation ; humidité
EN 61800−5−1 Degré de pollution 2
IEC/EN 60721−3−2 2M2
EN 61800−5−1
Germanischer Lloyd 5 ... 13.2 Hz: amplitude ±1 mm
EN 61800−5−1
la terre)
relative moyenne : 85 %)
< 4000 m au−dessus du niveau de la mer
> 1000 m au−dessus du niveau de la mer,
réduire la puissance de 5 %/ 1000 m.
2 ... 9 Hz: amplitude 3.5 mm
10 ... 200 Hz: résistance à l’accélération jusqu’à
2
10 m/s
200 ... 500 Hz: résistance à l’accélération jusqu’à
2
15 m/s
13.2 ... 100 Hz: résistance à l’accélération
jusqu’à 0.7 g
10 ... 57 Hz: amplitude 0.075 mm
57 ... 150 Hz: résistance à l’accélération jusqu’à
2
10 m/s
Fonctionnement autorisé sans restriction
4
Conditions de montage
Emplacement de
montage
Position de
montage
Espaces de
montage
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Armoire électrique
Verticale
66
63
Page 64
4
Spécifications techniques
Caractéristiques assignées
4.2 Caractéristiques assignées
Données de base
Tension Plage de tension Plage de
Réseau U
1/PE CA 230 180 − 0 % ... 264 + 0 % 45 ... 65
3/PE CA 400/500 320 − 0 % ... 550 + 0 % 45 ... 65
[V] U
LN
[V] f [Hz]
LN
fréquence
+45 °C
maxi
Courant
+55 °C
maxi
Nombre de
phases
Tension Fréquence
Type [V] [Hz] [A] [A]
E84AZESR1834LD 400 50/60 50.4 37.8 3
E84AZESM2234LD 400 50/60 42.0 31.5 3
E84AZESM2234LDN001 400 50/60 50.8 38.1 3
E84AZESM3034LD 400 50/60 55.0 41.3 3
E84AZESM3734LD 400 50/60 68.0 51.0 3
E84AZESM4534LD 400 50/60 80.0 60.0 3
E84AZESM4534LDN001 400 50/60 96.0 72.0 3
Température dans l’armoire électrique
Puissance dissipée Inductance Chute de tension
Type P
E84AZESR1834LD 32 − −
E84AZESM2234LD 57 0.7 9.2
E84AZESM2234LDN001 80 0.58 9.3
E84AZESM3034LD 85 0.58 10.0
E84AZESM3734LD 89 0.35 7.5
E84AZESM4534LD 100 0.3 7.5
E84AZESM4534LD001 125 0.3 9.1
[W] L [mH] DU [V]
V
64
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 65
Spécifications techniques
Caractéristiques mécaniques
4
4.3 Caractéristiques mécaniques
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
a b b1 c3 c4 d3 e
205
250 590 519 210 65 570 105
E84AZESx002
[mm]
436 365 160 50 415 90
E84AZESM1834LD
E84AZESM2234LD 14
E84AZESM2234LDN001 18.5
E84AZESM3034LD
E84AZESM3734LD 25
E84AZESM4534LD 30
E84AZESM4534LDN001 32
EDK84AZESxx DE/EN/FR/ES/IT 3.0
g1 g2 g3 g4 k1 k2
[mm] [kg]
11.5 13 6.5 55 60
6.2
9 11.5 16.5 9 55 60
7.5
23
65
Page 66
Installation mécanique5
5 Installation mécanique
Remarque importante !
Le filtre peut être monté de deux façons différentes. Les cotes
d’encombrement varient selon la variante choisie.
ƒ Montage standard : le filtre est monté sous l’appareil de base.
ƒ Montage latéral : si la profondeur de l’armoire électrique est
réduite, le filtre est tourné à 90° et monté à gauche de l’appareil
de base.
66
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 67
Installation mécanique
Montage standard
5
5.1 Montage standard
Filtre latéral
Appareil de base
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
E84AZESx003
a c1 c3 d3 k1 k2
[mm] [mm] [mm] [mm] [mm] [mm]
205
250 20 210 570 55 60
22.5 160 415 55 60
EDK84AZESxx DE/EN/FR/ES/IT 3.0
67
Page 68
5
5.1.1 Opérations de montage
Installation mécanique
Montage standard
Opérations de montage
Procéder aux opérations de montage suivantes :
Caractéristiques des trous taraudés et des vis ( Tab. 1)
1. Préparer les trous taraudés sur la plaque de montage.
2. Équiper les trous taraudés de vis et de rondelles.
– Utiliser 4 vis cruciformes ou vis à six pans creux avec rondelle
incorporée.
– Visser légèrement les vis, mais pas à fond.
3. Monter le filtre sur la plaque de montage préparée.
– Serrer les vis, mais pas encore à fond.
4. Monter l’appareil de base sur le filtre.
– Utiliser 4 vis cruciformes ou vis à six pans creux avec rondelle
incorporée.
5. Eventuellement, monter d’autres appareils.
6. Aligner tous les appareils.
7. Visser à fond tous les appareils sur la plaque de montage.
E84ZESx007
68
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 69
Installation mécanique
Montage standard
Opérations de montage
5
Filter
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
Tab. 1 Caractéristiques des trous taraudés et des vis
Plaque de montage Appareil de base
[Nm]
[lb−in]
M6
M8 M8
M6
4
35
6
62
M6
M8 M8 x 16
M6 x 12
...
M6 x 16
[Nm]
[lb−in]
4
35
4
35
EDK84AZESxx DE/EN/FR/ES/IT 3.0
69
Page 70
5
Installation mécanique
Variante de montage
Plan de perçage
5.2 Variante de montage
5.2.1 Plan de perçage
Filtre latéral
Appareil de base
E84AZESx004
70
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
c4 c5 c6 c7 d3 d5 d6
[mm]
50
65 20 20 210 570 37 495
20 12.5 180 415 35 340
e e1 k1 k2
[mm]
90
105 210 55 60
205 55 60
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 71
5.2.2 Opérations de montage
Procéder aux opérations de montage suivantes :
Caractéristiques des trous taraudés et des vis ( Tab. 2)
1. Préparer les trous taraudés sur la plaque de montage.
2. Équiper les trous taraudés de vis et de rondelles.
– Utiliser 8 vis cruciformes ou vis à six pans creux avec rondelle
incorporée.
– Visser légèrement les vis, mais pas à fond.
3. Monter le filtre sur la plaque de montage préparée.
– Serrer les vis, mais pas encore à fond.
4. Monter l’appareil de base sur la plaque de montage préparée.
– Serrer les vis, mais pas encore à fond.
5. Eventuellement, monter d’autres appareils.
6. Aligner tous les appareils.
7. Visser à fond tous les appareils sur la plaque de montage.
Installation mécanique
Variante de montage
Opérations de montage
5
E84ZESx008
Filter
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
Tab. 2 Caractéristiques des trous taraudés et des vis
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Plaque de montage Appareil de base
[Nm]
[lb−in]
M6
M8 M8
M6
4
35
6
62
M6
M8 M8 x >16
M6 x 12
...
M6 x 16
[Nm]
[lb−in]
4
35
4
35
71
Page 72
6
Installation électrique
Remarques importantes
6 Installation électrique
6.1 Remarques importantes
Danger !
Tension électrique dangereuse
Les raccordements de puissance sont encore sous tension jusqu’à 3
minutes après la coupure réseau.
Risques encourus
ƒ Mort ou blessures graves en cas de contact accidentel avec les
raccordements de puissance.
Mesures de protection
ƒ Avant toute intervention au niveau des raccordements de
puissance, couper l’alimentation et attendre au moins 3 minutes.
ƒ S’assurer que tous les raccordements de puissance sont hors
tension.
Danger !
Tension électrique dangereuse
Sur les variantes E84AZESxxxxxSDet E84AZESxxxxxLD, le courant de
fuite sur PE est > 3.5 mA CA ou > 10 mA CC.
Risques encourus :
ƒ Mort ou blessures graves en cas de contact accidentel avec
l’appareil en défaut
Mesures de protection :
ƒ Mettre en oeuvre les mesures prescrites par la norme
EN 61800−5−1, notamment :
– une installation fixe
– le raccordement PE conformément à la norme (section de câble
PE ³ 10 mm2 ou double raccordement du câble PE)
72
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 73
Installation électrique
Remarques importantes
Stop !
Appareil non protégé contre une tension réseau trop élevée
Il n’y a pas de protection intégrée de l’entrée réseau.
Risques encourus :
ƒ Dommage irréversible de l’appareil en cas de tension réseau trop
élevée
Mesures de protection :
ƒ Respecter la tension réseau maximale admissible.
ƒ Protéger l’appareil de manière adaptée côté réseau contre les
fluctuations du réseau et les pointes de tension.
Stop !
Danger ! Températures élevées.
Le filtre n’est pas protégé contre une défaillance de phase réseau. Si
une telle défaillance se produit, le filtre peut atteindre une
température très élevée..
Risques encourus
ƒ Destruction de l’appareil
ƒ Feu couvant ou incendie
Mesures de protection
ƒ Régler C00565 sur "Fault" ou
ƒ Faire en sorte que quand la sortie d’état bMctrlMainsFault
(SB LS_DeviceMonitor) passe à l’état HAUT, l’installation soit
déconnectée au bout d’une minute.
6
EDK84AZESxx DE/EN/FR/ES/IT 3.0
73
Page 74
6
Installation électrique
Schéma de câblage
6.2 Schéma de câblage
L1
L2
L3
N
PE
F1...F3
K1
L3 L3
L1
PE PE
E84AZESxxxxxxx E84AVxxxxxx
L1' (BK)
L2' (BK)
L3' (BK)
PE (GN/YE)
L1L2 L2
X100
8400GG033
Borne de raccordement
au réseau
E84AZESx005
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
Câble de raccordement au
variateur
Description
L1
L2
L3
[mm2]
[AWG]
2.5 ... 35
12 ... 2
16 ... 50
2 ... 4/0
Description
L1’
L2’
L3’
Raccordement des phases réseau
Raccordement du conducteur de protection côté réseau
L1, L2, L3 PE/
[Nm]
[lb−in]
2.5 ... 5.0
22.1 ... 34.3
3 ... 6.0
26.6 ... 53.1
Conducteur de sortie du filtre (cordon avec embouts,
couleur BK)
[mm] [mm2]
[AWG]
2.5 ... 25
20
27
12 ... 2
2.5 ... 25
12 ... 2
[Nm]
[lb−in]
4.0
35
4.0
35
[mm]
10
10
74
E84AZESx006
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 75
6.3 Opérations de montage
Pour raccorder le filtre, procéder comme suit :
1. Brancher le câble de sortie du filtre sur la borne X100 de l’appareil de
base.
2. Brancher le câble réseau sur le bornier de raccordement réseau du filtre.
3. Monter le conducteur de protection côté réseau à l’aide de la vis prévue à
cet effet.
– Le raccordement PE doit être réalisé conformément à la norme EN
61800−5−1.
Installation électrique
Opérations de montage
6
EDK84AZESxx DE/EN/FR/ES/IT 3.0
75
Page 76
Contenido del suministro
Pos. Descripción
Filtro E84AZESxxxxxxx
Instrucciones para el montaje
Elementos del filtro
Pos. Descripción
Filtros
Sujeción del convertidor en el montaje estándar
Placa de características
Sujeción montaje estándar (montaje por debajo)
Sujeción variante de montaje (montaje lateral)
Conexión PE
Cable de conexión al convertidor
Borne de conexión a red
0Fig. 0Tab. 0
76
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 77
Contenido i
1 Acerca de esta documentación 78. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.1 Historia del documento 78. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.2 Convenciones utilizadas 79. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.3 Indicaciones utilizadas 80. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Instrucciones de seguridad 82. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.1 Peligros residuales 82. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 Descripción del producto 84. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 Datos técnicos 86. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1 Datos generales y condiciones de uso 86. . . . . . . . . . . . . . . . . . . . . . . . .
4.2 Datos nominales 88. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.3 Datos mecánicos 89. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 Instalación mecánica 90. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1 Montaje estándar 91. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1.1 Pasos para el montaje 92. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.2 Variante de montaje 94. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.2.1 Plano de perforación 94. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.2.2 Pasos para el montaje 95. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 Instalación eléctrica 96. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.1 Indicaciones importantes 96. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.2 Esquema de conexiones 98. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.3 Pasos para el montaje 99. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
EDK84AZESxx DE/EN/FR/ES/IT 3.0
77
Page 78
1
Acerca de esta documentación
Historia del documento
1 Acerca de esta documentación
Vigencia de la información
Este manual es de aplicación para
ƒ Filtro RFI E84AZESR1834LD
ƒ Filtro de red E84AZESMxxxxLD
ƒ Filtro de red E84AZESMxxxxLDN001
Grupo objetivo
Esta documentación va dirigida a personal experto y cualificado según
IEC 60364.
Personal experto cualificado son aquellas personas que disponen de las
cualificaciones adecuadas para realizar los trabajos necesarios para la
instalación, montaje, puesta en marcha y operación del producto.
¡Sugerencia!
Encontrará información y recursos sobre los productos de Lenze en
el área de descargas de
http://www.Lenze.com
1.1 Historia del documento
Número de material Versión Descripción
.H?f 3.0 11/2011 TD00 Revisión
13377508 2.1 06/2011 TD29 Corrección en el capítulo
13377508 2.0 05/2011 TD29 Complementado:
13341996 1.0 08/2010 TD29 Primera edición
78
Complementado: UL
«Asignación filtro / equipo
básico»
E84AZESM3034LD,
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 79
Acerca de esta documentación
Convenciones utilizadas
1
1.2 Convenciones utilizadas
Tipo de información Marcación Ejemplos/indicaciones
Escritura de números
Separación de decimales
Advertencias
Advertencias UL
Advertencias UR
Resalte del texto
Nombre del programa » « Software para PC
Símbolos
Referencia cruzada Referencia a otra página en la que se
Punto Por norma general se utiliza el punto
para los decimales.
Por ejemplo: 1234.56
Sólo se utilizan en idioma inglés.
Por ejemplo: »Engineer«, »Global
Drive Control« (GDC)
encontrará información adicional.
Por ejemplo: 16 = véase la
página 16
EDK84AZESxx DE/EN/FR/ES/IT 3.0
79
Page 80
1
Acerca de esta documentación
Indicaciones utilizadas
1.3 Indicaciones utilizadas
Para indicar peligros e información importante, se utilizan en esta
documentación los siguientes términos indicativos y símbolos:
Instrucciones de seguridad
Estructura de las instrucciones de seguridad:
¡Peligro!
(indican el tipo y la gravedad del peligro)
Texto indicativo
(describe el peligro y da instrucciones para evitarlo)
Pictograma y término indicativo Significado
¡Peligro!
¡Peligro!
¡Alto!
Instrucciones de uso
Pictograma y término indicativo Significado
Riesgo de daños personales por voltaje eléctrico
Indica un peligro inminente que puede causar la muerte
o lesiones graves si no se toman las medidas adecuadas.
Riesgo de daños personales por una fuente de riesgo
general
Indica un peligro inminente que puede causar la muerte
o lesiones graves si no se toman las medidas adecuadas.
Peligro de daños materiales
Indica un posible riesgo que puede ocasionar daños
materiales si no se toman las medidas adecuadas.
80
¡Aviso!
¡Sugerencia!
Nota importante para el funcionamiento sin fallos
Sugerencia útil para facilitar la operación
Referencia a otra documentación
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 81
Acerca de esta documentación
Indicaciones utilizadas
Instrucciones de seguridad y de uso especiales para UL y UR
Pictograma y término indicativo Significado
Instrucción de seguridad o de uso para la utilización de
un equipo con aprobación UL en instalaciones con
Warnings!
Warnings!
aprobación UL.
Posiblemente el sistema de accionamiento no
funcionará según UL si no se toman las medidas
adecuadas.
Instrucción de seguridad o de uso para la utilización de
un equipo con aprobación UR en instalaciones con
aprobación UL.
Posiblemente el sistema de accionamiento no
funcionará según UL si no se toman las medidas
adecuadas.
1
EDK84AZESxx DE/EN/FR/ES/IT 3.0
81
Page 82
2
Instrucciones de seguridad
Peligros residuales
2 Instrucciones de seguridad
2.1 Peligros residuales
¡Peligro!
Tensión eléctrica peligrosa
Todas las conexiones de potencia conducen una tensión eléctrica
peligrosa tras la desconexión de la red durante 3 minutos.
Posibles consecuencias:
ƒ Muerte o lesiones peligrosas al entrar en contacto con las
conexiones de potencia.
Medidas de protección:
ƒ Antes de realizar cualquier trabajo en las conexiones de potencia,
desconecte la red y espere como mínimo 3 minutos.
ƒ Compruebe si las conexiones de red están libres de tensión.
¡Alto!
Peligro de altas temperaturas
El filtro no está protegido contra el fallo de una fase de red. En caso
de fallar una fase de red el filtro puede calentarse mucho.
Posibles causas:
ƒ Destrucción del equipo.
ƒ Incendio sin llama o fuego abierto.
Medidas de seguridad:
ƒ Cambiar código C00565 de "Advertencia" a "Fallo" o bien
ƒ configurar la salida de estado bMctrlMainsFault (SB
LS_DeviceMonitor) de tal manera que cuando conmute a HIGH la
instalación se desconecte en un minuto.
82
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 83
Instrucciones de seguridad
Peligros residuales
Warnings!
Conditions of Acceptability:
ƒ These devices shall be used within their Recognized ratings as
described in the ratings section.
ƒ The suitability of the mounting means is to be determined in the
end use application.
ƒ These devices have been evaluated for factory wiring only.
ƒ These devices have been investigated for use in a Pollution Degree
2 environment.
ƒ These devices are to be installed in a suitable end−product
enclosure.
2
EDK84AZESxx DE/EN/FR/ES/IT 3.0
83
Page 84
Descripción del producto3
3 Descripción del producto
Identificación
Código de tipo E84 A ZES x xxx x xx
Serie de producto
Generación de equipos
Accesorios
Tipo de filtro
R = filtro RFI
M = filtro de red
E84ZESR009
84
Rendimiento máximo del equipo básico
p.e. 751 = 75 × 101 = 0.75 kW
p.e. 222 = 22 × 10
Voltaje de red
2 = 1/PE AC 230 V
4 = 3/PE AC 400 V
Variante
LL = Low leakage
SD = Short distance
LD = Long distance
LDN001 = Long distance para mayor potencia nominal
2
= 2.2 kW
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 85
Descripción del producto 3
Asignación filtro / equipo básico
Filtros Convertidores
Tipo Tamaño de equipo Tipo Tamaño de equipo
E84AZESR1834LD GG6 E84AVxxx1834 GG6
E84AZESM2234LD GG6
E84AZESM2234LDN001 GG6 E84AVxxx2234
E84AZESM3034LD GG7 E84AVxxx3034 GG7
E84AZESM3734LD GG7
E84AZESM4534LD GG7
E84AZESM4534LDN001 GG7 E84AVxxx4534
1)
Al trabajar con potencia nominal incrementada o cuando se necesita la función de un
filtro de red.
2)
Al trabajar con potencia nominal incrementada.
E84AVxxx1834
E84AVxxx2234
E84AVxxx3034
E84AVxxx3734
E84AVxxx3734
E84AVxxx4534
1)
2)
2)
2)
2)
GG6
GG6
GG7
GG7
GG7
EDK84AZESxx DE/EN/FR/ES/IT 3.0
85
Page 86
4
Datos técnicos
Datos generales y condiciones de uso
4 Datos técnicos
4.1 Datos generales y condiciones de uso
Normas
Aprobación
Protección personal y de equipos
Tipo de protección
Resistencia al
aislamiento
UL UL 508, Standard for Electromagnetic Interference
EN 60529
NEMA 250 Protección contra el contacto según el tipo 1
EN 61800−5−1
Filters (File No. E219022) for USA and Canada
IP20 No dentro de la zona
Altura de montaje < 2000 m: Categoría de
sobrevoltaje III
Altura de montaje > 2000 m: Categoría de
sobrevoltaje II
de conexión de bornes
86
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 87
Datos técnicos
Datos generales y condiciones de uso
Condiciones del entorno
Climática
Almacenaje
Transporte IEC/EN 60721−3−2 2K3 (−25 ... +70 °C)
Funcionamiento IEC/EN 60721−3−3 3K3 (−10 ... +55 °C)
Resistencia a la
humedad
Polución EN 61800−5−1 Grado de polución 2
Altura de
montaje
Mecánica
Resistencia a las sacudidas (9.81 m/s2 = 1 g)
Transporte
Funcionamient
o
Eléctrica
Conexión a red
Sistema de red
TT, TN (con punto estrella puesto
IT Operación no permitida.
IEC/EN 60721−3−1 1K3 (−25 ... +55 °C)
EN 61800−2 Clase de humedad 3K3 (sin condensación;
IEC/EN 60721−3−2 2M2
EN 61800−5−1
Germanischer Lloyd 5 ... 13.2 Hz: amplitud ±1 mm
EN 61800−5−1
a tierra)
humedad relativa media 85 %)
< 4000 m snm
> 1000 m snm reducir la potencia en
5 %/ 1000 m.
2 ... 9 Hz: amplitud 3.5 mm
10 ... 200 Hz: resistente a la aceleración hasta
2
10 m/s
200 ... 500 Hz: resistente a la aceleración hasta
2
15 m/s
13.2 ... 100 Hz: resistente a la aceleración hasta
0.7 g
10 ... 57 Hz: amplitud 0.075 mm
57 ... 150 Hz: resistente a la aceleración hasta
2
10 m/s
Funcionamiento permitido sin limitaciones.
4
Condiciones de montaje
Lugar de montaje
Posición de montaje Vertical
Espacios libres para
el montaje
EDK84AZESxx DE/EN/FR/ES/IT 3.0
En el armario eléctrico
90
87
Page 88
4
Datos técnicos
Datos nominales
4.2 Datos nominales
Base de los datos
Red U
1/PE AC 230 180 − 0 % ... 264 + 0 % 45 ... 65
3/PE AC 400/500 320 − 0 % ... 550 + 0 % 45 ... 65
Voltaje Rango de voltaje Rango de
[V] U
LN
[V] f [Hz]
LN
frecuencia
máx.
+45 °C
Corriente
máx.
+55 °C
Número de
fases
Voltaje Frecuencia
Tipo [V] [Hz] [A] [A]
E84AZESR1834LD 400 50/60 50.4 37.8 3
E84AZESM2234LD 400 50/60 42.0 31.5 3
E84AZESM2234LDN001 400 50/60 50.8 38.1 3
E84AZESM3034LD 400 50/60 55.0 41.3 3
E84AZESM3734LD 400 50/60 68.0 51.0 3
E84AZESM4534LD 400 50/60 80.0 60.0 3
E84AZESM4534LDN001 400 50/60 96.0 72.0 3
Temperatura en el armario eléctrico
Potencia perdida Inductancia Caída de voltaje
Tipo P
E84AZESR1834LD 32 − −
E84AZESM2234LD 57 0.7 9.2
E84AZESM2234LDN001 80 0.58 9.3
E84AZESM3034LD 85 0.58 10.0
E84AZESM3734LD 89 0.35 7.5
E84AZESM4534LD 100 0.3 7.5
E84AZESM4534LD001 125 0.3 9.1
[W] L [mH] DU [V]
V
88
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 89
Datos técnicos
Datos mecánicos
4
4.3 Datos mecánicos
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
E84AZESx002
a b b1 c3 c4 d3 e
[mm]
205
250 590 519 210 65 570 105
436 365 160 50 415 90
E84AZESM1834LD
E84AZESM2234LD 14
E84AZESM2234LDN001 18.5
E84AZESM3034LD
E84AZESM3734LD 25
E84AZESM4534LD 30
E84AZESM4534LDN001 32
EDK84AZESxx DE/EN/FR/ES/IT 3.0
g1 g2 g3 g4 k1 k2
[mm] [kg]
11.5 13 6.5 55 60
6.2
9 11.5 16.5 9 55 60
7.5
23
89
Page 90
Instalación mecánica5
5 Instalación mecánica
¡Aviso!
El filtro puede ser montado en dos variantes. En consecuencia
existen dimensiones de montaje distintas.
ƒ Montaje estándar: El filtro es montado debajo del equipo básico.
ƒ Montaje lateral: Si el armario eléctrico tiene poca profundidad, el
filtro es girado en 90°, y se monta al lado del equipo básico.
90
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 91
Instalación mecánica
Montaje estándar
5
5.1 Montaje estándar
Filtro de montaje lateral
Equipo básico
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
E84AZESx003
a c1 c3 d3 k1 k2
[mm] [mm] [mm] [mm] [mm] [mm]
205
250 20 210 570 55 60
22.5 160 415 55 60
EDK84AZESxx DE/EN/FR/ES/IT 3.0
91
Page 92
5
5.1.1 Pasos para el montaje
Instalación mecánica
Montaje estándar
Pasos para el montaje
Para el montaje, proceda de la siguiente manera:
Datos para taladros roscados y tornillos ( Tab. 1)
1. Prepare en la placa de montaje los taladros roscados.
2. Coloque tornillos y arandelas en los taladros roscados.
– Utilizar 4 tornillos con arandelas incorporadas 44 o tornillos Allen 4 con
arandelas.
– No apriete totalmente los tornillos.
3. Monte el filtro en la placa de montaje preparada.
– De momento, apriete los tornillos solamente con las manos.
4. Monte el equipo básico sobre el filtro.
– Utilizar 4 tornillos con arandelas incorporadas 44 o tornillos Allen 4 con
arandelas.
5. Dado el caso, monte las demás unidades.
6. Alinee todas las unidades entre ellas.
7. Atornille todas las unidades fijamente en la placa de montaje.
E84ZESx007
92
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 93
Instalación mecánica
Montaje estándar
Pasos para el montaje
5
Filter
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
Tab. 1 Datos para taladros roscados y tornillos
Placa de montaje Equipo básico
[Nm]
[lb−in]
M6
M8 M8
M6
4
35
6
62
M6
M8 M8 x 16
M6 x 12
...
M6 x 16
[Nm]
[lb−in]
4
35
4
35
EDK84AZESxx DE/EN/FR/ES/IT 3.0
93
Page 94
5
Instalación mecánica
Variante de montaje
Plano de perforación
5.2 Variante de montaje
5.2.1 Plano de perforación
Filtro de montaje lateral
Equipo básico
E84AZESx004
94
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
c4 c5 c6 c7 d3 d5 d6
[mm]
50
65 20 20 210 570 37 495
20 12.5 180 415 35 340
e e1 k1 k2
[mm]
90
105 210 55 60
205 55 60
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 95
5.2.2 Pasos para el montaje
Para el montaje, proceda de la siguiente manera:
Daten für Gewindebohrungen und Schrauben ( Tab. 2)
1. Prepare en la placa de montaje los taladros roscados.
2. Coloque tornillos y arandelas en los taladros roscados.
– Utilizar 8 tornillos con arandelas incorporadas 44 o tornillos Allen 4 con
arandelas.
– No apriete totalmente los tornillos.
3. Monte el filtro en la placa de montaje preparada.
– De momento, apriete los tornillos solamente con las manos.
4. Monte el equipo básico en la placa de montaje preparada.
– De momento, apriete los tornillos solamente con las manos.
5. Dado el caso, monte las demás unidades.
6. Alinee todas las unidades entre ellas.
7. Atornille todas las unidades fijamente en la placa de montaje.
Instalación mecánica
Variante de montaje
Pasos para el montaje
5
E84ZESx008
Filter
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
Tab. 2 Datos para taladros roscados y tornillos
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Placa de montaje Equipo básico
[Nm]
[lb−in]
M6
M8 M8
M6
4
35
6
62
M6
M8 M8 x >16
M6 x 12
...
M6 x 16
[Nm]
[lb−in]
4
35
4
35
95
Page 96
6
Instalación eléctrica
Indicaciones importantes
6 Instalación eléctrica
6.1 Indicaciones importantes
¡Peligro!
Tensión eléctrica peligrosa
Todas las conexiones de potencia conducen una tensión eléctrica
peligrosa tras la desconexión de la red durante 3 minutos.
Posibles consecuencias:
ƒ Muerte o lesiones peligrosas al entrar en contacto con las
conexiones de potencia.
Medidas de protección:
ƒ Antes de realizar cualquier trabajo en las conexiones de potencia,
desconecte la red y espere como mínimo 3 minutos.
ƒ Compruebe si las conexiones de red están libres de tensión.
¡Peligro!
Tensión eléctrica peligrosa
En las variantes E84AZESxxxxxSDy E84AZESxxxxxLD la corriente de
fuga a tierra (PE) es > 3.5 mA AC resp. > 10 mA DC.
Posibles causas:
ƒ Muerte o lesiones graves al tocar el equipo en caso de fallo.
Medidas de seguridad:
ƒ Aplicar las medidas exigidas en la norma EN 61800−5−1.
Especialmente:
– Instalación fija
– Ejecutar la conexión a PE según la norma (diámetro del
conductor ³ 10 mm2 o ejecutar el conductor PE doble)
96
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Page 97
Instalación eléctrica
Indicaciones importantes
¡Alto!
No hay protección contra voltaje de red demasiado alto.
La entrada de red no está asegurada internamente.
Posibles consecuencias:
ƒ Destrucción del equipo si el voltaje de red es demasiado alto.
Medidas de protección:
ƒ Observe el voltaje de red máximo permitido.
ƒ Asegure el equipo en el lado red de forma adecuada contra
oscilaciones de red y picos de tensión.
¡Alto!
Peligro de altas temperaturas
El filtro no está protegido contra el fallo de una fase de red. En caso
de fallar una fase de red el filtro puede calentarse mucho.
Posibles causas:
ƒ Destrucción del equipo.
ƒ Incendio sin llama o fuego abierto.
Medidas de seguridad:
ƒ Cambiar código C00565 de "Advertencia" a "Fallo" o bien
ƒ configurar la salida de estado bMctrlMainsFault (SB
LS_DeviceMonitor) de tal manera que cuando conmute a HIGH la
instalación se desconecte en un minuto.
6
EDK84AZESxx DE/EN/FR/ES/IT 3.0
97
Page 98
6
Instalación eléctrica
Esquema de conexiones
6.2 Esquema de conexiones
L1
L2
L3
N
PE
F1...F3
K1
L3 L3
L1
PE PE
E84AZESxxxxxxx E84AVxxxxxx
Borne de conexión a red Descripción
E84AZESx005
L1' (BK)
L2' (BK)
L3' (BK)
PE (GN/YE)
L1L2 L2
X100
L1
Conexión de las fases de red.
L2
L3
Conexión del conductor protector del lado red.
L1, L2, L3 PE/
8400GG033
98
E84AZESM1834LD
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
Cable de conexión al
convertidor
E84AZESx006
[mm2]
[AWG]
2.5 ... 35
12 ... 2
16 ... 50
2 ... 4/0
Descripción
L1’
L2’
L3’
[Nm]
[lb−in]
2.5 ... 5.0
22.1 ... 34.3
3 ... 6.0
26.6 ... 53.1
Cable de salida de filtro (cable con terminal grimpado, color
negro).
[mm] [mm2]
[AWG]
2.5 ... 25
20
27
12 ... 2
2.5 ... 25
12 ... 2
EDK84AZESxx DE/EN/FR/ES/IT 3.0
[Nm]
[lb−in]
4.0
35
4.0
35
[mm]
10
10
Page 99
6.3 Pasos para el montaje
Para conectar el filtro, proceda de la siguiente manera:
1. Conectar cable de salida del filtro a la regleta de bornes X100 del equipo
básico.
2. Conectar cable de red al borne de conexión a red del filtro.
3. Montar conductor de tierra del lado red al tornillo del conector de tierra.
– La conexión PE se ha de realizar según EN 61800−5−1.
Instalación eléctrica
Pasos para el montaje
6
EDK84AZESxx DE/EN/FR/ES/IT 3.0
99
Page 100
Oggetto della fornitura
Pos. Descrizione
Filtro E84AZESxxxxxxx
Istruzioni di montaggio
Elementi sul filtro
Pos. Descrizione
Filtro
Fissaggio dell’unità di controllo nel montaggio standard
Targhetta
Fissaggio montaggio standard (montaggio sotto)
Fissaggio variante di montaggio (montaggio a lato)
Collegamento PE
Cavo di collegamento all’unità di controllo
Morsetto di collegamento alla rete
0Fig. 0Tab. 0
100
EDK84AZESxx DE/EN/FR/ES/IT 3.0
Loading...
