IMPORTANT SAFETY INSTRUCTIONS

몇 WARNING

When using this product basic precautions
should always be followed, including the
following:

1 Read all the instructions before using

the product.

2 High pressure jets can be dangerous if

misused. The jet must not be directed at
persons, animals, electrical devices, or
the unit itself.

3 To reduce the risk of injury, close super-

vision is necessary when a product is
used near children.

4 Know how to stop the product and

bleed pressures quickly. Be thoroughly

familiar with the controls.
5 Stay alert – watch what you are doing.
6 Wear safety goggles.
7 Do not use acids, alkaline, solvents, or

any flammable material in this product.

These products can cause physical in-

juries to the operator and irreversible

damage to the machine.
8 Do not operate the product when fa-

tigued or under the influence of alcohol

or drugs.
9 Do not overreach or stand on unstable

support. Keep good footing and bal-

ance at all times.
10 To reduce the risk of electrocution,

keep all connections dry and off the

ground. Do not touch plug with wet

hands.
11 The Trigger Gun Safety Lock prevents

the trigger from accidentally being en-

gaged. This safety feature DOES NOT

lock trigger in the ON position.
12 Keep operating area clear of all per-

sons.
13 Close cover before operating the ma-

chine.
14 This appliance is intended for commer-

cial use.
15 Follow the maintenance instructions

specified in the manual.

16 This machine has been designed for

use with cleaning chemicals supplied or
recommended by the manufacturer.
The use of other cleaning chemicals
may affect the operation of the machine
and void the warranty.

– Injection hazard: equipment can cause

serious injury if the spray penetrates the
skin. Do not point the gun at anyone or
any part of the body. In case of penetra­tion seek medical aid immediately.

– This system is capable of producing

2520 psi/17.3 MPa.
To avoid rupture and injury, do not op-

erate this pump with components rated
less than 2520 psi/17.3 MPa working
pressure (including but not limited to
spray guns, hose and hose connec­tions).

– Before servicing, cleaning, or removal

of any part, shut off power and relieve
pressure.

– Do not spray electrical apparatus and

wiring.

– High Pressure. Keep clear of nozzle.
– If connection is made to a potable water

system, the system shall be protected
against backflow.

Owner/User Responsibility

– The owner and/or user must have an

understanding of the manufacturer’s
operating instructions and warnings be­fore using this pressure washer.

– Warning information should be empha-

sized and understood.

– If the operator is not fluent in English,

the manufacturer’s instructions and
warnings shall be read to and dis­cussed with the operator in the opera­tor’s native language by the purchaser/
owner, making sure that the operator
comprehends its contents.

– Owner and/or user must study and

maintain for future reference the manu­facturers’ instructions.

5EN

GROUNDING INSTRUCTIONS

This product must be grounded. If it should
malfunction or breakdown, grounding pro­vides a path of least resistance for electric
current to reduce the risk of electric shock.
This product is equipped with a cord having
an equipment-grounding conductor for a
grounding plug. The plug must be plugged
into an appropriate outlet that is properly in­stalled and grounded in accordance with all
local codes and ordinances.

 DANGER

Improper connection of the equipment­grounding conductor can result in a risk of
electrocution. Check with a qualified electri­cian or service personnel if you are in doubt
as to whether the outlet is properly ground­ed. Do not modify the plug provided with
the product - if it will not fit the outlet, have
a proper outlet installed by a qualified elec­trician. Do not use any type of adapter with
this product.

USA

GROUND FAULT CIRCUIT INTERRUPT­ER PROTECTION

To comply with the National Electrical Code
(NFPA 70) and to provide additional protec­tion from the risk of electric shock, this
pressure washer should only be connected
to a receptacle that is protected by a
ground fault circuit interrupter (GFCI).

CANADA

NOTE - In Canada, the use of a temporary
adaptor is not permitted by the Canadian
Electrical Code.

WATER SUPPLY

몇 CAUTION

When connecting the water inlet to the wa­ter supply mains, local regulations of your
water company must be observed. In some
areas the unit must not be connected di­rectly to the public drinking water supply.
This is to ensure that there is no feedback
of chemicals into the water supply. Direct

6 EN

connection via a receiver tank or backflow
preventer, for example, is permitted.
Dirt in the feed water will damage the unit.
To avoid this risk, we recommend fitting a
water filter.

– Garden hose must be at least 3/4 inch

in diameter.

– Flow rate of water supply must not fall

below 4.4 GPM (gallons per minute).

– Flow rate can be determined by running

the water for one minute into an empty
5-gallon container.

– The water supply temperature must not

exceed 86°F/30°C.

– Never use the pressure washer to draw

in water contaminated with solvents,
e.g. paint thinners, gasoline, oil, etc.

– Always prevent debris from being

drawn into the unit by using a clean wa­ter source. Use additional water filter.

EXTENSION CORDS

Use only 3-wire extension cords that have
3-prong grounding-type plugs and 3-pole
cord connectors that accept the plug from
the product. Use only extension cords that
are intended for outdoor use. These exten­sion cords are identified by a marking "Ac­ceptable for use with out-door appliances:
store indoors while not in use." Use only ex­tension cords having an electrical rating not
less than the rating of the product. Do not
use damaged extension cords. Examine
extension cord before using and replace if
damaged. Do not abuse extension cord
and do not yank on any cord to disconnect.
Keep cord away from heat and sharp edg­es. Always disconnect the extension cord
from the receptacle before disconnecting
the product from the extension cord.

SAVE THESE INSTRUCTIONS!

Please read and comply with

these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own­ers.
– Before first start-up it is definitely nec-

essary to read the operating instruc­tions and safety indications Nr. 5.951-

949.0!

– In case of transport damage inform ven-

dor immediately

– Check the contents of the pack before

unpacking. For scope of delivery see il­lustration 1.

Contents

Environmental protection . . . . EN 1

Danger or hazard levels . . . . . EN 1

Overview . . . . . . . . . . . . . . . . . EN 2

Symbols on the machine. . . . . EN 2

Proper use . . . . . . . . . . . . . . . EN 2

Safety instructions. . . . . . . . . . EN 3

Safety Devices . . . . . . . . . . . . EN 3

Start up . . . . . . . . . . . . . . . . . . EN 3

Operation . . . . . . . . . . . . . . . . EN 5

Storage . . . . . . . . . . . . . . . . . . EN 7

Transport. . . . . . . . . . . . . . . . . EN 7

Maintenance and care . . . . . . EN 7

Troubleshooting . . . . . . . . . . . EN 8

Warranty . . . . . . . . . . . . . . . . . EN 10

Accessories and Spare Parts . EN 10

Technical specifications . . . . . EN 11

Environmental protection

The packaging material can be
recycled. Please do not throw
the packaging material into
household waste; please send it
for recycling.

Old appliances contain valuable
materials that can be recycled;
these should be sent for recy­cling. Batteries, oil, and similar
substances must not enter the
environment. Please dispose of
your old appliances using appro­priate collection systems.

Please do not release engine oil, fuel oil,
diesel and petrol into the environment Pro­tect the ground and dispose of used oil in
an environmentally-clean manner.

Notes about the ingredients (REACH)

You will find current information about the
ingredients at:

www.kaercher.com/REACH

Danger or hazard levels

 DANGER

Immediate danger that can cause severe
injury or even death.

몇 WARNING

Possible hazardous situation that could
lead to severe injury or even death.

몇 CAUTION

Pointer to a possibly dangerous situation,
which can lead to minor injuries.

ATTENTION

Pointer to a possibly dangerous situation,
which can lead to property damage.

– 1

7EN

Overview

Device elements

Figure 1

1 Cover
2 Support for spray lance

(both sides)
3 System care Advance RM 110/RM 111
4 Steering roller with fixed position brake
5 Mounting location for transport

(both sides)
6 Wheel
7 Water supply set
8 High pressure hose
9 O-ring set (for replacement)
10 Hand spray gun
11 Spray lance
12 High-pressure nozzle (stainless steel)
13 Pressure/ quantity regulation at the

hand spray gun

(Option)
14 Safety latch of the hand spray gun
15 Power supply
16 Connection for water supply with filter
17 High pressure connection
18 Step depression
19 Pouring vent for detergent 2
20 Pouring vent for detergent 1
21 Folding compartment
22 Handle
23 Operating field
24 Closing flap for storage compartment
25 Storage compartment for accessories
26 Nameplate
27 Cover lock
28 Oil tank
29 Pressure/quantity regulation of the

pump unit
30 Oil drain screw
31 Backflow valve of the detergent infeed
32 Detergent suction hose 1 with filter
33 Detergent suction hose 2 with filter
34 System care service switch
35 Safety block with sieve
36 Boiler
37 Fine filter (water)
38 Boiler drain screw

Operating field

Figure 2

A Power switch
B Temperature controller
C Dosage valve for detergent
D Manometer
1 Indicator lamp pump
2 ”Low water” indicator lamp
3 “Ready for use” indicator lamp
4 Indicator lamp - heating
5 Engine indicator lamp
6 Indicator lamp boiler fault
7 Indicator lamp service
8 Indicator lamp system care

Colour coding

– The operating elements for the cleaning

process are yellow.

– The controls for the maintenance and

service are light gray.

Symbols on the machine

High-pressure jets can be dan-

gerous if improperly used. The
jet may not be directed at persons, animals,
live electrical equipment or at the appliance
itself.

Risk of electric shock!

Only electricians or authorised
technicians are permitted to
work on parts of the plant.

Risk of burns on account of hot
surfaces!

Proper use

Cleaning of: Machines, Vehicles, Struc­tures, Tools, Facades, Terraces, Garden­ing tools, etc.

 DANGER

Risk of injury! Follow the respective safety
regulations when operating at gas stations
or other dangerous areas.

8 EN

– 2

Please do not let mineral oil contaminated
waste water reach soil, water or the sew­age system. Perform engine cleaning and
bottom cleaning therefore only on speci­fied places with an oil trap.

Safety instructions

– Please follow the national rules and

regulations for fluid spray jets of the re­spective country.

– Please follow the national rules and

regulations for accident prevention of
the respective country. Fluid spray jets
must be tested regularly and the results
of these tests must be documented in
writing.

Safety Devices

Safety devices serve for the protection of
the user and must not be put out of opera­tion or bypassed with respect to their func­tion.

Overflow valve with two pressure

switches

– While reducing the water supply at the

pump head or with the Servopress ­regulation the overflow valve opens and
part of the water flows back to the pump
suck side.

– If the hand-spray gun is closed, so that

the whole water flows back to the pump
suck side, the pressure switch at the
overflow valve shuts down the pump.

– If the hand spray gun is opened, the

pressure switch on the cylinder head

turns the pump back on.
The overflow valve is set by the manufac­turer and sealed. Setting only by customer
service.

Safety valve

– The safety valve opens, when the over-

flow valve resp. the pressure switch is

broken.
The safety valve is set by the manufacturer
and sealed. Setting only by customer ser­vice.

Water shortage safeguard

– The lack of water fuse prevents the

heater from being switched on when
there is a water shortage.

– The lack of water fuse switches the

pump off after 2 minutes in case of a
water shortage to prevent dry runs.

Temperature controller

– The temperature limiter switches off the

heater when the temperature becomes
too high.

Start up

몇 WARNING

Risk of injury! Device, tubes, high pressure
hose and connections must be in faultless
condition. Otherwise, the appliance must
not be used.

 Lock parking brake.

Installing the handle

Figure 3

Replace the system care bottle

Note: Push the bottle in securely to pene-

trate the closure. Do not remove bottle until
it is empty.
Note: To protect the appliance, the heater
is switched off 5 hours after the system
care bottle is empty.
– The system care effectively prevents

the calcification of the pump while oper­ating with calcified tap water. It is dosed
into the supply in the boiler drop by
drop.

– The metering is set to medium water ri-

gidity by the manufacturer

Note: A system care bottle is included in
the delivery.
 Replace the system care bottle.

Adjusting the dosage of the system

care Advance RM 110/RM 111

 Determining the hardness of tap water:
– through the public water supply works,
– using a hardness tester (order no.

6.768-004)

– 3

9EN

Water hard­ness (°dH)

<3 OFF (no dosing)

3...7 1

7...14 2

14...21 3
>21 4

 Set the service switch according to the

water hardness in the table.
Note: Observe the following when using
system care Advance 2 RM 111:
– Calcification protection: See table
– Pump care: Set the service switch to at

least setting 3.

Scale on the system care
service switch

Refill detergent

 DANGER

Risk of injury!

– Use Kärcher products only.
– Under no circumstances fill solvents

(petrol, aceton, diluting agent etc.)
– Avoid eye and skin contact.
– Observe safety and handling instruc-

tions by the detergent manufacturer.

Kärcher offers an individual cleaning
and care appliances program.

Your dealer will consult you gladly.
 Refill detergent.

Install the hand-spray gun, the jet

pipe, the nozzle and the high

pressure hose

Figure 4

 Connect ray tube with hand spray gun
 Tighten the screw connection of the

spray lance finger tight.
 Insert high pressure nozzle into cover-

ing nut

 Install covering nut and tighten firmly
 Connect the high pressure hose to the

high pressure connection point of the

machine.

Installing spare high pressure hose

Figure 5

Water connection

For connection values refer to technical
specifications
 Attach supply hose (minimum length

24.6 ft/7.5 m, minimum diameter 3/4“)
to the water supply set by means of a
hose clamp.

 Connect the supply hose to the water

connection point of the machine and at
the water supply point (for e.g. a tap).

Note: The supply hose and the hose clamp
are not included in the scope of delivery.

Power connection

– For connection values, see technical

data and type plate.

– The electrical connections must be

done by an electrician according to IEC
60364-1.

– The voltage indicated on the type plate

must correspond to the voltage of the
electrical source.

– The installation of the electrical plug

may only be performed by the author­ised customer service/electrician. The
electrical plug is not included.

 DANGER

Danger of injury by electric shock.
– Unsuitable electrical extension cables

can be hazardous. Only use electrical
extension cables outdoors which have
been approved and labelled for this pur­pose and have an adequate cable
cross-section.

– Always unwind extension lines com-

pletely.

– The plug and coupling of the extension

cable used must be watertight.

10 EN

– 4

Operation

 DANGER

Risk of explosion!
Do not spray flammable liquids.

 DANGER

Risk of injury! Never use the appliance
without the spray lance attached. Check
and ensure proper fitting of the spray lance
prior to each use. The screw connection of
the spray lance must be fingertight.

Safety instructions

몇 WARNING

Long hours of using the appliance can
cause circulation problems in the hands on
account of vibrations.

It is not possible to specify a generally valid
operation time, since this depends on sev­eral factors:
– Proneness to blood circulation deficien-

cies (cold, numb fingers).
– Low ambient temperature. Wear warm

gloves to protect hands.
– A firm grip impedes blood circulation.
– Continuous operation is worse than an

operation interrupted by pauses.
In case of regular, long-term operation of
the device and in case of repeated occur­rence of the symptoms (e.g. cold, numb fin­gers) please consult a physician.

Boiler

Note: With especially hard water, calcium

can be flocculated at a higher rate inside
the boiler. This is a natural phenomenon
and it does not impact the function of the
appliance, so long as the maintenance in­tervals are adhered to (see "Care and
Maintenance").

Replace the nozzle

 DANGER

Switch the appliance off prior to replacing
nozzle and activate hand spray gun until
device is pressureless.

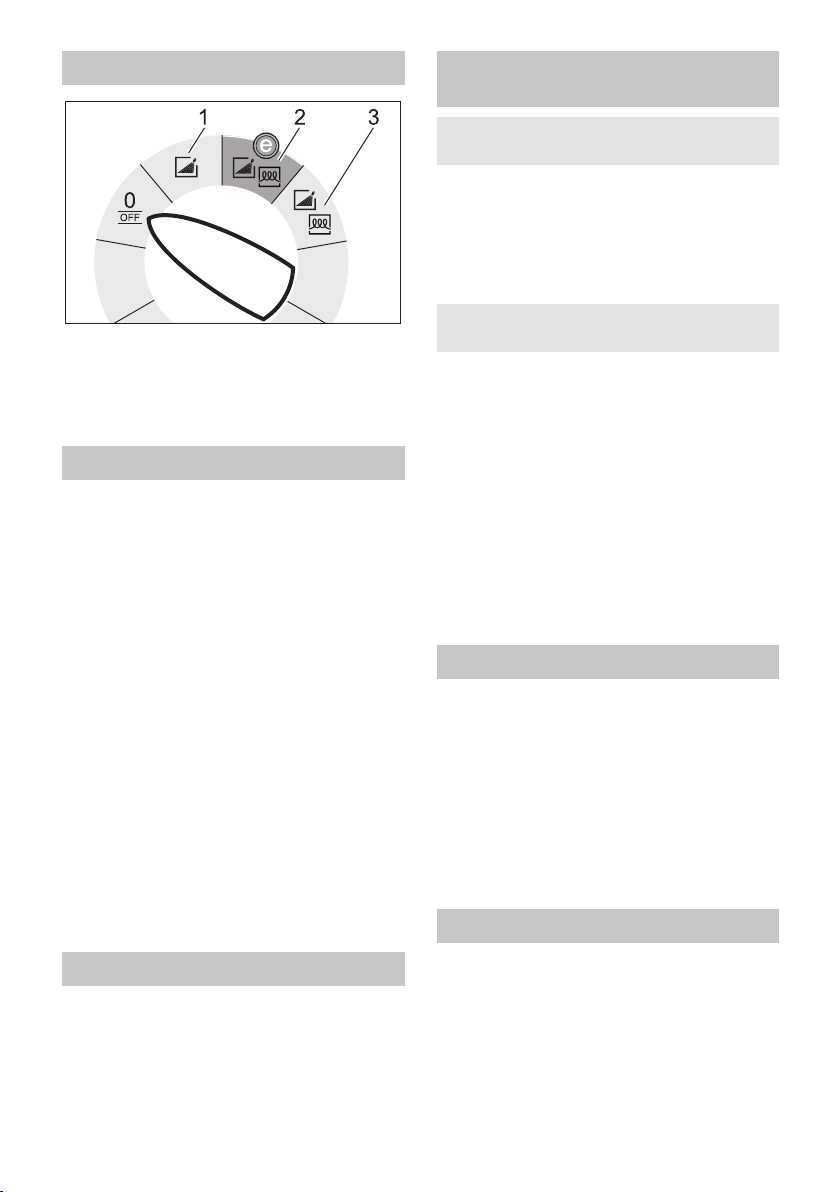

Operating modes

0/OFF = Off
1 Operating with cold water
2 Eco! efficiency setting (hot water max.

140 °F/60 °C)

3 Operating with hot water

Turning on the Appliance

 Set appliance switch to desired operat-

ing mode.
Indicator lamp for operational readiness

lights up.
The device starts briefly and turns off, as
soon as the working pressure is reached.
Note: If the indicator lamps for pump, lack
of water, boiler malfunction or motor, turn
off the appliance immediately and repair
malfunction, refer to "Help with malfunc­tions".
 Release the trigger gun.
When activating the hand spray gun the de­vice switches back on.
Note: If no water comes out of the high
pressure nozzle, vent pump. Refer to "Help
with malfunctions - appliance is not building
up pressure".

Adjust cleaning temperature

 Set temperature regulator to desired

temperature.

86 °F/30 °C to 185 °F/85 °C:

– Clean with hot water.

– 5

11EN

Set working pressure and flow rate

Pressure/quantity regulation of the pump unit

 Turn the regulation spindle in a clock-

wise direction: Increase working pres­sure (MAX).

 Turn the regulation spindle in an anti-

clockwise direction: Reduce working
pressure (MIN).

Pressure/ quantity regulation at the hand spray gun

 Set the operating pressure on the pump

unit to the maximum value.

 Set the working pressure and feed

quantity by turning (steplessly) the
pressure/quantity regulation mecha­nism at the hand spray gun (+/-).

 DANGER

When adjusting the pressure/quantity regu­lation, make sure that the screw connection
of the spray lance does not become loose.

Note: For long term work with low pres­sure, set pressure at the pump unit.

Operation with detergent

– For considerate treatment of the envi-

ronment use detergent economically.

– The detergent must be suitable for the

surface to be cleaned.

 With support of the detergent dose

valve set detergent concentration as
determined by the manufacturer.

Note: Recommended values at the control
panel at maximum working pressure.

Cleaning

 Set pressure/temperature and deter-

gent concentration according to the sur­face to be cleaned.

Note: To prevent damage due to too much
pressure, always position high pressure ray
first from a greater distance towards object
to be cleaned.

Recommended cleaning method

– Loosen the dirt:
 Spray detergent economically and let it

work for 1...5 minutes but do not let it

dry up.
– Remove the dirt:
 Spray off loosened dirt with the high

pressure jet.

Operating with cold water

Removal of light contaminations and clear
rinse, i.e.: Gardening tools, terrace, tools,
etc.
 Set operating pressure according to

need.

Eco! efficiency setting

The appliance works in the most economi­cal temperature range.
Note: The temperature can be regulated
up to 140 °F/60 °C.

Operating with hot water

We recommend the following cleaning tem­peratures:
– Light contaminations

86 °F/30 °C-122 °F/50 °C

– Contaminations containing protein, i.e.

in the food processing industry

max. 140 °F/60 °C

– Vehicle cleaning, machine cleaning

140 °F/60 °C-185 °F/85 °C

 DANGER

Scalding danger!

 Set temperature regulator to desired

temperature.
Note: Changing the working pressure and
the feed volume will also change the water
temperature.

After operation with detergent

 Set dosing value for detergent to "0".
 Set the appliance switch to "1" (opera-

tion with cold water).
 Open the hand spray gun and rinse the

appliance for at least 1 minute.

12 EN

– 6

Turn off the appliance

 DANGER

Danger of scalding by hot water. After oper­ation with hot water, the appliance must be
operated with an open gun with cold water
for at least five minutes to cool it off.

 Set the appliance switch to "0/OFF“.
 Shut off water supply.
 Open the hand spray gun.
 Turn on pump shortly (appr. 5 seconds)

with device switch.

 Pull main plug out of socket with dry

hands only.

 Remove water connection.
 Activate hand spray gun until device is

pressure less.

 Lock the trigger gun.

Storing the Appliance

 Lock in the steel pipe into the holder of

the appliance hood.

 Roll up high pressure hose and electri-

cal conduit and hang them into the re­spective holders.

Note: Do not twist high pressure hose and
electrical conduit.

Frost protection

ATTENTION

Frost will destroy the not completely water
drained device.

 Store in a frost free area.
If it is not possible to store frost free, shut
down device.

Shutdown

For longer work breaks or if a frost free stor­age is not possible:

 Drain water.
 Flush device with anti-freeze agent.
 Empty detergent tank.

Dump water

 Screw off water supply hose and high

pressure hose.

 Unscrew the drain screw of the boiler

on the bottom of the boiler and empty
the boiler.

 Operate device for max. 1 minute until

the pump and conduits are empty.

Flush device with anti-freeze agent
Note: Observe handling instructions of the

anti-freeze agent manufacturer.
 Fill commercial grade anti-freeze into

the boiler.
 Switch on appliance (without heater)

until the appliance has been completely

rinsed.
A certain corrosion protection is achieved
with this as well.

Storage

몇 CAUTION

Risk of injury and damage! Note the weight
of the appliance in case of storage.

Transport

Figure 6

ATTENTION

Risk of damage! When loading the appli­ance with a forklift, observe the illustration.

몇 CAUTION

Risk of injury and damage! Observe the
weight of the appliance when you transport
it.

 When transporting in vehicles, secure

the appliance according to the guide-

lines from slipping and tipping over.

Maintenance and care

 DANGER

Risk of injury by inadvertent startup of ap­pliance and electrical shock.
First pull out the plug from the mains before
carrying out any tasks on the machine.

 Set the appliance switch to "0/OFF“.
 Shut off water supply.
 Open the hand spray gun.
 Turn on pump shortly (appr. 5 seconds)

with device switch.
 Pull main plug out of socket with dry

hands only.

 Remove water connection.
 Activate hand spray gun until device is

pressure less.
 Lock the trigger gun.

– 7

13EN

 Allow device to cool down.

Your Kärcher vender will inform you
about the performance of a periodic
safety inspection resp. signing of a
maintenance contract.

Maintenance intervals

Weekly

 Clean the sieve in the water connection.
 Clean the fine filter.
 Check oil level.

ATTENTION

In case of lacteous oil inform Kärcher cus­tomer service immediately

Monthly

 Clean the sieve in the safety block.
 Clean filter at the detergent suck hose.

After 400 operating hours, at least annually

 Check the calcification degree of the

boiler and consider having it cleaned by
customer service.

After 500 operating hours, at least annually

 Oil change.

Maintenance Works

Clean the sieve in the water connection

 Take out sieve.
 Clean sieve in water and reinstall.

Cleaning the fine filter

 Unpressurize the appliance.
 Unscrew the fine filter from the boiler.
 Remove the fine filter and the filter in-

sert.

 Clean the filter with clean water or com-

pressed air.

 Reinstall in reverse sequence.

Clean the sieve in the safety block

 Loosen covering nut and take off hose.
 Take out sieve.

Note: If necessary turn in screw M8 appr.

0.2 in/5 mm inwards and therewith pull out
sieve.

 Clean sieve in water.

 Push sieve inwards.
 Put on hose.
 Tighten covering nut firmly.

Clean filter at the detergent suck hose

 Take out detergent suck supports.
 Clean filter in water and reinstall.

Oil change

 Ready a catch bin for appr. 0.26 gal/

1 Liter oil.
 Loosen release screw.

Dispose of old oil ecologically or turn in at
a gathering point.

 Tighten release screw.
 Fill oil slowly up to the MAX marking.

Note: Air pockets must be able to leak out.
For oil type refer to technical specifica­tions.

Troubleshooting

 DANGER

Risk of injury by inadvertent startup of ap­pliance and electrical shock.
First pull out the plug from the mains before
carrying out any tasks on the machine.

Indicator lamp pump

1x blinking

– Lack of oil
 Replenish oil.

2x blinking

– Leak in the high pressure system
 Check high pressure system and con-

nections for tightness.

3x blinking

– Lack of water after 2 minutes - the pump

is switched off to prevent dry runs.
 Check water supply, check connec-

tions.

4x blinking

– Heater contactor fault

 Set the appliance switch to "0/OFF“.
 Turn on the appliance.

– Error occurs repeatedly.
 Inform Customer Service

14 EN

– 8

”Low water” indicator lamp

– Lack of water - heater is switched off
 Check water supply, check connec-

tions.

Indicator lamp "Ready for use"

turns off

– No line voltage, see "Appliance is not

running".

Indicator lamp for heater lights up

– Heater operation

Engine indicator lamp

2x blinking

– Engine overload/overheat

 Set the appliance switch to "0/OFF“.
 Allow device to cool down.
 Turn on the appliance.

– Error occurs repeatedly.
 Inform Customer Service

3x blinking

– Fault in the voltage supply.
 Check main connections and mains

fuse.

4x blinking

– Excessive power consumption.
 Check main connections and mains

fuse.

 Inform Customer Service

Indicator lamp boiler fault

1x blinking

– Temperature limiter has got triggered.

 Set the appliance switch to "0/OFF“.
 Allow device to cool down.
 Turn on the appliance.

– Error occurs repeatedly.
 Inform Customer Service

3x blinking

– System care detection defective
 Inform Customer Service

4x blinking

– Temperature sensor defective
 Inform Customer Service

Indicator lamp service

– Service interval
 Perform service work.

Indicator lamp system care is

illuminated

Note: Heater can only operate 5 more

hours.
– System care bottle empty.
 Replace the system care bottle.

Indicator lamp system care is

blinking

Note: Heater operation no longer possible.

– System care bottle empty.
 Replace the system care bottle.

Appliance is not running

– No power
 Check power connection/conduit.

Device is not building up pressure

– Air within the system
Vent pump:

 Set dosing value for detergent to "0".
 With open hand spray gun turn device

on and off multiple times with the device

switch.
 Open and close the pressure/quantity

regulation at the pump unit with the

hand spray gun open.
Note: By dismantling the high pressure
hose from the high pressure connection the
venting process is accelerated.

 If detergent tank is empty, refill.
 Check connections and conduits.

– Pressure is set to MIN
 Set pressure to MAX.
– Sieve in the water connection is dirty

 Clean sieve.
 Clean the fine filter; replace it, if neces-

sary.
– Amount of water supply is too low.
 Check water supply level (refer to tech-

nical data).

– 9

15EN

Device leaks, water drips from the

bottom of the device

– Pump leaky
Note: 3 drops/minute are allowed.
 With stronger leak, have device

checked by customer service.

Note: Condensate can cause increased
drop generation on the appliance.

Device turns on and off while hand

spray gun is closed

– Leak in the high pressure system
 Check high pressure system and con-

nections for tightness.

Device is not sucking in detergent

 Leave the appliance running with open

detergent dosing valve and closed wa­ter supply, until the boiler is sucked

empty and the pressure falls to "0".
 Open the water supply again.
If the pump still is not sucking in any deter­gent, it could be because of the following
reasons:
– Filter in the detergent suck hose dirty
 Clean filter.
– Backflow valve stuck
 Remove the detergent hose and loosen

the backflow valve using a blunt object.

Boiler does not heat up

– System care bottle empty.
 Replace the system care bottle.
– Water shortage
 Check water supply, check connec-

tions.
– Heater defective.
 Inform Customer Service

Set temperature is not achieved

while using hot water

– Working pressure/flow rate to high
 Reduce working pressure/flow quantity

at the pressure/volume regulator in the

pump unit.

Customer Service

If malfunction can not be fixed, the de­vice must be checked by customer ser­vice.

Warranty

The warranty terms published by our com­petent sales company are applicable in
each country. We will repair potential fail­ures of the appliance within the warranty
period free of charge, provided that such
failure is caused by faulty material or de­fects in fabrication.

Accessories and Spare Parts

– Only use accessories and spare parts

which have been approved by the man­ufacturer. The exclusive use of original
accessories and original spare parts
ensures that the appliance can be oper­ated safely and trouble free.

– At the end of the operating instructions

you will find a selected list of spare parts
that are often required.

– For additional information about spare

parts, please go to the Service section
at www.kaercher.com.

16 EN

– 10

Technical specifications

HDS-E 3.3/25-4M EcHDS-E 3.3/25-4M

Ef

Main Supply

Voltage V 460 575
Current type Hz 3~ 60 3~ 60
Connected load kW 30 30
Protection (slow) A 50 50
Type of protection -- IPX5 IPX5
Protective class -- I I

Water connection

Max. feed temperature °F (°C) 86 (30) 86 (30)
Min. feed volume gpm (l/min) 4.4 (16.7) 4.4 (16.7)
Max. feed pressure psi (MPa) 87 (0.6) 87 (0.6)

Performance data

Water flow rate gpm (l/min) 1.6-3.3 (6.1-12.3) 1.6-3.3 (6.1-12.3)
Operating pressure of water (using standard

nozzle)
Max. excess operating pressure (safety

valve)
Max. operating temperature of hot water °F (°C) 185 (85) 185 (85)
Switch-off temperature hot water °F (°C) 208 (98) 208 (98)
Operating temperature during continuous

operation with 59 °F/15 °C input temperature
Detergent suck in gpm (l/min) 0-0.13 (0-0.5) 0-0.13 (0-0.5)
Heating output kW 24 24
Max. recoil force of trigger gun N 37.2 37.2
Nozzle size -- 045 045

Values determined as per EN 60355-2-79

Noise emission
Sound pressure level L
Uncertainty K

pA

pA

Sound power level LWA + Uncertainty K
Hand-arm vibration value
Hand spray gun m/s
Spray lance m/s
Uncertainty K m/s

Fuel

Amount of oil gal (l) 0.2 (0.75) 0.2 (0.75)
Oil grade -- SAE 90 SAE 90

Dimensions and weights

Length x width x height in (mm) 52.5 x 29.5 x 41.5

Typical operating weight lbs (kg) 423 (192) 423 (192)
Detergent Tank gal (l) 2.6+5.3 (10+20) 2.6+5.3 (10+20)
Total boiler capacity gal (l) 13.2 (50) 13.2 (50)

psi (MPa) 465-2520 (3.2-17.3) 465-2520 (3.2-17.3)

psi (MPa) 2972 (20.5) 2972 (20.5)

°F (°C) 113 (45) 113 (45)

dB(A) 67 67
dB(A) 3 3
dB(A) 85 85

WA

2

2

2

4.5 4.5

1.9 1.9

0.3 0.3

52.5 x 29.5 x 41.5

(1330 x 750 x 1060)

(1330 x 750 x 1060)

– 11

17EN

CONSIGNES DE SÉCURITÉ IMPORTANTES

몇 AVERTISSEMENT

En utilisant ce produit, toujours observer
une certaine prudence élémentaire, in­cluant notamment :

1 Lire toutes les instructions de service

avant d'utiliser l'appareil.
2 En cas d'utilisation incorrecte, les jets

haute pression peuvent être dange-

reux. Ne jamais diriger les jets de va-

peur en direction d'individus,

d'animaux, de dispositifs électriques ou

de l'appareil lui-même.
3 Afin de minimiser les risques de bles-

sure, ne jamais laisser l'appareil sans

surveillance lorsque celui-ci est utilisé à

proximité d'enfants.
4 Il est impératif de savoir arrêter et

mettre l'appareil hors pression rapide-

ment. Une connaissance approfondie

des commandes est nécessaire.
5 Rester attentif – se concentrer sur la

tâche en cours.
6 Le port de lunettes de protection est

obligatoire.
7 N'utiliser en aucun cas d'acides, de so-

lutions alcalines, de solvants ou de pro-

duits inflammables dans cet appareil.

Ces produits peuvent être à l'origine de

blessures graves ou d'endommage-

ment irréversible de l'appareil.
8 L'utilisateur ne doit jamais faire usage

de l'appareil lorsqu'il est fatigué ou sous

l'emprise d'alcool ou de drogues.
9 Ne jamais passer ou monter sur des

supports instables. Toujours rester

stable et équilibré.
10 Afin de réduire le risque d'électrocution,

garder toutes les connexions au sec et

ne pas les laisser à terre. Ne pas tou-

cher la fiche avec les mains mouillées.
11 Le dispositif de sécurité de la poignée-

pistolet permet d'éviter tout actionne-

ment accidentel de la gâchette. Ce dis-

positif de sécurité NE verrouille PAS la

gâchette en position marche (ON).

12 Veiller à ce qu'aucun individu ne se

trouve dans la zone de travail.

13 Fermer le couvercle avant d'utiliser la

machine.

14 Cet appareil est prévu pour un usage

commercial.

15 Respecter les consignes d'entretien fi-

gurant dans le manuel.

16 Cette machine a été conçue pour une

utilisation avec des produits chimiques
utilisés pour le nettoyage, fournis ou re­commandés par le fabricant. L'utilisa­tion d'autres produits chimiques pour le
nettoyage peut influer sur le fonctionne­ment de la machine et annuler la garan­tie.

– Risque d'injection : le produit peut pro-

vo-quer de graves blessures en cas de
péné-tration dans la peau. Ne pas diri­ger le ca-non vers quelqu'un ou vers
une partie du corps. En cas de pénétra­tion, consulter im-médiatement un mé­decin.

– Ce système peut produire 2520 psi/

17.3 MPa.
Afin d'éviter une rupture et des bles-

sures, ne pas utiliser cette pompe avec
des composants ayant une puissance
nominale inférieure à une pression de
service de 2520 psi/17.3 MPa (com­prend des pistolets pulvérisateurs, des
tuyaux et des raccords de tuyaux).

– Avant d'effectuer l'entretien, le net-

toyage ou le retrait de toute pièce, cou­per le cou-rant et réduire la pression.

– Ne pas pulvériser sur des appareils ou

des fils électriques.

– Haute pression. Maintenir sans tuyères.
– Si le branchement à un système d'eau

potable est effectué, le système doit
être protégé contre un retour de cou­rant.

18 FR

Responsabilité du propriétaire/de

l'utilisateur

– Avant d'utiliser ce nettoyeur pression, le

propriétaire et/ou l'utilisateur doit impé-

rativement avoir pris connaissance des

consignes d'utilisation et mises en

garde du fabricant.

– Il est nécessaire d'insister sur les aver-

tissements et de les comprendre.

– Si l'utilisateur ne parle pas couramment

l'anglais, l'acheteur/le propriétaire doit

lire les consignes et mises en garde du

fabricant avec l'utilisateur dans la

langue maternelle de ce dernier et s'as-

surer qu'il en comprend bien le contenu.

– Le propriétaire et/ou l'utilisateur doit se

familiariser avec les consignes du fabri-

cant et les conserver afin de pouvoir s'y

référer ultérieurement.

INSTRUCTIONS DE MISE À

LA TERRE

Ce produit doit-être mis à la terre. En cas
de mauvais fonctionnement ou de panne,
la mise à la terre établit un chemin de
moindre résistance pour le courant élec­trique afin de réduire le risque de décharge
électrique. Ce produit est équipé d'un cor­don doté d'un conducteur de mise à la terre
de l'équipement pour une prise de mise à la
terre. La prise doit être branchée dans une
prise appropriée qui est correctement ins­tallée et mise à la terre en conformité avec
les codes et ordonnances locaux.

 DANGER

Un conducteur de mise à la terre d'équipe­ment incorrectement branché peut entraî­ner un risque d'électrocution. Vérifier avec
un électricien ou un technicien d'entretien
qualifié en cas de doute sur la mise à terre
correcte de la prise. Ne pas modifier la
fiche fournie avec le produit - si elle ne peut
pas être branchée, faire installer une prise
appropriée par un électricien qualifié. Ne
pas utiliser n'importe quel type d'adapta­teur avec ce produit.

USA

PROTECTION PAR INTERRUPTEUR DE
COURT-CIRCUIT À LA MASSE

Afin de satisfaire à la norme électrique na­tionale (NFPA 70) et d'offrir une protection
supplémentaire contre le risque de dé­charge électrique, ce jet sous pression ne
devrait être raccordé qu'à une prise proté­gée par un interrupteur de court-circuit à la
masse (GFCI).

CANADA

NOTE - Au Canada, l'utilisation d'un adap­tateur temporaire n'est pas autorisée par le
Code canadien de l'électricité.

19FR

ALIMENTATION EN EAU RALLONGES

몇 ATTENTION

Lors de la connexion de l'entrée d'eau à la
canalisation d'alimentation en eau, les ré­gulations locales de votre compagnie d'eau
doivent être observées. Dans certaines
zones, l'appareil ne doit pas être connecté
directement à l'alimentation en eau potable
publique. Il s'agit de s'assurer qu'il n'y a pas
de retour de produits chimiques dans l'ali­mentation en eau. Une connexion directe
par l'intermédiaire d'un réservoir de récep­tion ou d'un disconnecteur hydraulique par
exemple est autorisée.
D'éventuelles impuretés dans l'eau d'ali­mentation endommagent l'appareil. Pour
prévenir ce risque, nous recommandons
d'installer un filtre à eau.

– Le tuyau d'arrosage doit avoir un dia-

mètre minimum de 3/4 pouces.

– Le débit de l'alimentation en eau ne doit

pas être inférieur à 4.4 GPM (gallons

par minute).

– Pour calculer le débit, faire couler l'eau

pendant une minute dans un récipient

vide d'une contenance de 5 gallons.

– La température de l'eau d'alimentation

ne doit pas excéder 86 °F/30 °C.

– Ne jamais aspirer d'eau contaminée par

des solvants, par exemple des diluants

pour peinture, de l'essence, de l'huile,

etc..

– Toujours utiliser une source d'eau

propre afin d'éviter toute infiltration de

débris dans l'appareil. Utiliser un filtre à

eau supplémentaire.

Utiliser uniquement des rallonges à 3 fils,
dotées de fiches de terre à 3 fourches et de
connecteurs tripolaires adaptés à la fiche
du produit. Utiliser uniquement des ral­longes prévues pour une utilisation exté­rieure. Ces rallonges sont repérables au
marquage "Peut être utilisé avec des appa­reils électriques à l'extérieur : ranger à l'in­térieur lorsque l'appareil n'est pas utilisé."
Utiliser uniquement des rallonges ayant
une puissance nominale qui n'est pas infé­rieure à celle du produit. Ne pas utiliser de
rallonges endommagées. Examiner la ral­longe avant de l'utiliser et la remplacer si
elle est endommagée. Ne pas abîmer la
rallonge et ne pas tirer brusquement sur un
cordon pour le débrancher. Tenir le cordon
éloigné des sources de chaleur et des
bords pointus. Toujours débrancher la ral­longe de la prise de courant avant de dé­brancher le produit de la rallonge.

CONSERVER CES INSTRUCTIONS !

20 FR

Lire ce manuel d'utilisation origi-

nal avant la première utilisation
de votre appareil, le respecter et le conser­ver pour une utilisation ultérieure ou pour le
futur propriétaire.
– Avant la première mise en service, vous

devez impérativement avoir lu les
consignes de sécurité N° 5.951-949.0 !

– Contactez immédiatement le revendeur

en cas d'avarie de transport.

– Vérifier le contenu de l'emballage à l'ou-

verture. Étendue de livraison cf. figure

1.

Table des matières

Protection de l’environnement FR 1

Niveaux de danger . . . . . . . . . FR 1

Aperçu général . . . . . . . . . . . . FR 2

Symboles sur l'appareil. . . . . . FR 2

Utilisation conforme . . . . . . . . FR 3

Consignes de sécurité . . . . . . FR 3

Dispositifs de sécurité . . . . . . . FR 3

Mise en service . . . . . . . . . . . . FR 3

Utilisation . . . . . . . . . . . . . . . . FR 5

Entreposage . . . . . . . . . . . . . . FR 8

Transport. . . . . . . . . . . . . . . . . FR 8

Entretien et maintenance . . . . FR 8

Assistance en cas de panne . . FR 9

Garantie . . . . . . . . . . . . . . . . . FR 11

Accessoires et pièces de re-

change . . . . . . . . . . . . . . . . . . FR 12

Caractéristiques techniques . . FR 13

Protection de

l’environnement

Les matériaux constitutifs de
l’emballage sont recyclables. Ne
pas jeter les emballages dans
les ordures ménagères, mais les
remettre à un système de recy­clage.

Les appareils usés contiennent
des matériaux précieux recy­clables lesquels doivent être ap­portés à un système de recy­clage. Il est interdit de jeter les
batteries, l'huile et les subs­tances similaires dans l'environ­nement. Pour cette raison, utili­ser des systèmes de collecte
adéquats afin d'éliminer les ap­pareils hors d'usage.

Ne jetez pas l'huile moteur, le fuel, le diesel
ou l'essence dans la nature. Protéger le sol
et évacuer l'huile usée de façon favorable
à l'environnement.

Instructions relatives aux ingrédients
(REACH)

Les informations actuelles relatives aux in­grédients se trouvent sous :

www.kaercher.com/REACH

Niveaux de danger

 DANGER

Pour un danger immédiat qui peut avoir
pour conséquence la mort ou des bles­sures corporelles graves.

몇 AVERTISSEMENT

Pour une situation potentiellement dange­reuse qui peut avoir pour conséquence des
blessures corporelles graves ou la mort.

몇 PRÉCAUTION

Remarque relative à une situation poten­tiellement dangereuse pouvant entraîner
des blessures légères.

ATTENTION

Remarque relative à une situation éven­tuellement dangereuse pouvant entraîner
des dommages matériels.

– 1

21FR

Aperçu général

Éléments de l'appareil

Figure 1

1 Capot
2 Dispositif de fixation de la lance

(bilatéral)

3 Entretien système Advance RM 110/

RM 111

4 Roulettes pivotantes et frein de station-

nement

5 Point de fixation pour le transport

(bilatéral)
6 Roue
7 Kit de raccord d'alimentation en eau
8 Flexible haute pression
9 Kit joint torique (pour le remplacement)
10 Poignée-pistolet
11 Lance
12 Buse haute pression (acier inoxydable)
13 Réglage de la pression/ du débit à la

poignée-pistolet.

(option)
14 Cran de sécurité de la poignée-pistolet
15 Alimentation électrique
16 Arrivée d'eau avec tamis
17 Raccord haute pression
18 Cavité de marche
19 Orifice de remplissage pour détergent 2
20 Orifice de remplissage pour détergent 1
21 Compartiment pliant
22 Poignée
23 Pupitre de commande
24 Capot du compartiment de rangement
25 Compartiment de rangement pour ac-

cessoires
26 Plaque signalétique
27 Fermeture du capot
28 Réservoir d'huile
29 Réglage de la pression/ du débit de

l'unité de pompe
30 Bouchon de vidange d'huile
31 Soupape anti-retour de l'aspiration de

détergent
32 Flexible d'aspiration du détergent 1

avec filtre
33 Flexible d'aspiration du détergent 2

avec filtre

34 Interrupteur de service Entretien du

système
35 Bloc de sécurité avec filtre
36 Chauffe-eau
37 Filtre fin (eau)
38 Vis de purge du chauffe-eau

Zone de commande

Figure 2

A Interrupteur principal
B Thermostat
C Vanne de dosage du détergent
D Manomètre
1 Lampe témoin pompe
2 Voyant témoin de manque d’eau
3 Témoin de contrôle d’état de service
4 Lampe témoin chauffage
5 Témoin de contrôle Moteur
6 Voyant de contrôle de défaut du

chauffe-eau
7 Lampe témoin service
8 Lampe témoin soin système

Repérage de couleur

– Les éléments de commande pour le

processus de nettoyage sont jaunes.
– Les éléments de commande pour la

maintenance et l'entretien sont en gris

clair.

Symboles sur l'appareil

Une utilisation incorrecte des

jets haute pression peut présen­ter des dangers. Le jet ne doit pas être diri­gé sur des personnes, animaux, installa­tions électriques actives ni sur l'appareil lui­même.

Danger lié à la tension
électrique !

Seul les électriciens spécialisés
ou le personnel autorisé sont ha­bilités à réaliser des travaux sur
des composants de l'appareil.

Risque de brûlure provoqué par
les pièces chaudes de l'installa­tion!

22 FR

– 2

Utilisation conforme

Nettoyage de : machines, véhicules, bâti­ments, outils, façades, terrasses, appareils
de jardinage, etc.

 DANGER

Risque de blessure ! En cas d'utilisation
dans l'enceinte d'une station service ou
dans d'autres zones à risque, respecter les
consignes de sécurité correspondantes.

Ne pas évacuer les eaux usées contenant
de l'huile minérale dans la terre, les dispo­sitifs pour eaux usées ou les canalisations.
Dès lors, effectuer le nettoyage du moteur
ou du bas de caisse uniquement aux
postes de lavage appropriés et équipés
d'un séparateur d'huile.

Consignes de sécurité

– Respecter les dispositions légales na-

tionales respectives pour les jets de li­quide.

– Respecter les dispositions légales na-

tionales respectives pour la prévention
des accidents. Les jets de liquides
doivent être contrôlés régulièrement et
le résultat du contrôle consigné par
écrit.

Dispositifs de sécurité

Les dispositifs de sécurité ont pour but de
protéger l'utilisateur. Par conséquent, ils ne
doivent en aucun cas être désactivés ou
transformés.

Clapet de décharge doté de deux

pressostats

– En cas de réduction du débit d'eau au

niveau de la tête de la pompe ou avec
le réglage de la servopresse, la clapet
de décharge s'ouvre et une partie de
l'eau est évacuée vers le côté aspiration
de la pompe.

– Si la poignée-pistolet est fermés, de

sorte que toute l'eau retourne vers le
côté aspiration de la pompe, le pressos­tat du clapet de décharge désactive la
pompe.

– Si la poignée-pistolet est de nouveau

ouverte, le pressostat de la culasse

réactive la pompe.
Le clapet de décharge est réglé et plombé
d'usine. Seul le service après-vente est au­torisé à effectuer le réglage.

Soupape de sûreté

– La soupape de sûreté s'ouvre lorsque le

clapet de décharge ou le pressostat est

défectueux.
La soupape de sûreté est réglée et plom­bée d'usine. Seul le service après-vente est
autorisé à effectuer le réglage.

Dispositif de sécurité en cas de

manque d'eau

– Le dispositif de sécurité en cas de

manque d'eau permet d'éviter que le

chauffage se mette en marche lorsque

la quantité d'eau est insuffisante.
– La protection contre le manque d'eau

désactive la pompe au bout de 2 mi-

nutes après le manque d'eau, pour évi-

ter une marche à sec.

Limiteur de température

– Le limiteur de la température déclenche

l'installation lors de l'atteinte d'une tem-

pérature trop élevée.

Mise en service

몇 AVERTISSEMENT

Risque de blessure ! L'appareil, les
conduites d'alimentation, les flexibles haute
pression et les raccords ne doivent présen­ter aucun défaut. Ne pas utiliser l'appareil si
son état n'est pas irréprochable.

 Serrer le frein de stationnement.

Monter la poignée

Figure 3

Remplacer la bouteille d'entretien

système

Remarque : Presser fortement la bouteille

lors de la mise en place afin de traverser la
fermeture. Ne pas retirer la bouteille avant
qu'elle ne soit vide.

– 3

23FR

Remarque : Pour la protection de l'appa­reil, le chauffage est mis hors service avec
une temporisation de 5 heures quand la
bouteille d'entretien système est vide.
– L'entretien système enraye l'entartrage

de la pompe avec une forte efficacité en
cas d'utilisation d'eau du robinet cal­caire. Il est ajouté goutte-à-goutte à l'ali­mentation dans le chauffe-eau.

– Le dosage est effectué d'usine pour ob-

tenir une dureté d'eau moyenne.

Remarque :Le contenu de la livraison com­porte une bouteille d'entretien système.
 Remplacer la bouteille d'entretien sys-

tème.

Régler le dosage de l'entretien

système Advance RM 110/RM 111

 Déterminer la dureté de l'eau locale :
– En contactant le distributeur local,
– avec un appareil pour essai de dureté

(N° de commande 6.768-004).

Dureté d'eau
(°dH)

<3 OFF (pas de dosage)

3...7 1

7...14 2

14...21 3
>21 4

 Régler le commutateur de service selon

le tableau en fonction de la dureté de
l'eau.

Remarque : Respecter ce qui suit lors de
l'utilisation du soin système Advance 2
RM 111 :
– Protection contre l'entartrage : voir le ta-

bleau

– Entretien des pompes : régler l'interrup-

teur de service au moins sur la position

3.

Echelle sur l'interrupteur de
service de l'entretien du sys­tème

Faire le plein de détergent

 DANGER

Risque de blessure !

– Utiliser uniquement les produits Kärcher.
– N'utiliser en aucun cas de solvant (es-

sence, acétone, diluant, etc.).

24 FR

– Eviter tout contact avec les yeux ou la

peau.
– Respecter les consignes de sécurité et

d'utilisation fournies par le fabricant du

détergent.

Kärcher propose un assortiment indivi­dualisé de produits d'entretien et de net­toyage.

Votre revendeur se fera un plaisir de vous
conseiller.
 Faire le plein de détergent.

Monter pistolet pulvérisateur à

main, lance, buse et flexible haute

pression

Figure 4

 Relier la lance à la poignée-pistolet.
 Serrer le raccord vissé de la lance à la

main.
 Fixer la buse haute pression dans

l'écrou-raccord.
 Installer l'écrou-raccord et le fixer soli-

dement.
 Fixer le flexible haute pression au rac-

cord haute pression de l'appareil.

Montage du flexible haute pression

de rechange

Figure 5

Arrivée d'eau

Pour les valeurs de raccordement, se re­porter à la section Caractéristiques tech­niques.
 Fixer le flexible d'alimentation (longueur

minimale 24.6 ft/7.5 m, diamètre mini-

mal 3/4“) avec collier de flexible au ni-

veau du kit de raccord d'alimentation en

eau.
 Raccorder la conduite d'alimentation au

raccord pour l'arrivée d'eau de l'appareil

et à l'alimentation en eau (ex. un robi-

net).
Remarque : Le flexible d'alimentation et le
collier de flexible ne sont pas contenus
dans l'étendue de livraison.

– 4

Raccordement électrique

– Pour les données de raccordement, se

référer à la section Caractéristiques
techniques et à la plaque signalétique.

– Le raccordement électrique doit être ef-

fectué par un électricien et doit corres­pondre à la CEI 60364-1.

– La tension indiquée sur la plaque signa-

létique de l'appareil doit correspondre à
celle de la prise.

– Seul le service client/un électricien spé-

cialisé est autorisé à procéder au mon­tage du connecteur électrique. Le
connecteur électrique n'est pas compris
dans la livraison.

 DANGER

Risque d'électrocution.
– Des rallonges électriques non adaptées

peuvent présenter des risques. Utiliser
à l’air libre uniquement des câbles de
rallonge électriques autorisés et mar­qués de façon adéquate avec une sec­tion suffisante du conducteur .

– Toujours dérouler complètement les

conduites de rallonge.

– Les fiches mâles et les raccords des

câbles de rallonge utilisés doivent être
étanches à l’eau.

Utilisation

 DANGER

Risque d'explosion !
Ne pas pulvériser de liquides inflam­mables.

 DANGER

Risque de blessure ! Ne jamais utiliser l'ap­pareil si la lance n'est pas montée. Contrô­ler avant chaque utilisation la bonne fixa­tion de la lance. Le raccord vissé de la
lance doit être serré à la main.

Consignes de sécurité

몇 AVERTISSEMENT

Á cause des vibrations, une durée d'utilisa­tion plus long de l'appareil peut amenée
aux troubles de l'irrigation sanguine dans
les mains.

Il est impossible de définir une durée d'utili­sation universelle. Celle-ci dépend en effet
de plusieurs facteurs d'influence :
– Mauvaise circulation sanguine de l'utili-

sateur (doigts souvent froids, sensation

de picotement dans les doigts).
– Température ambiante faible. Porter

des gants chauds pour protéger les

mains.
– Une préhension ferme peut entraver la

circulation sanguine.
– Il est conseiller de ponctuer le travail de

pauses plutôt que d'assurer un service

ininterrompu.
En cas d'utilisation régulière et de longue
durée de l'appareil et en cas d'apparition
répétée des symptômes caractéristiques
(par exemple, une sensation de picotement
dans les doigts, les doigts froids), nous re­commandons de consulter un médecin.

Chauffe-eau

Remarque : Si le degré de dureté de l'eau

utilisée est particulièrement élevé, cela
peut entraîner une floculation de calcaire
dans le chauffe-eau. Ceci est un processus
naturel et n'entrave pas le fonctionnement
de l'appareil, si les intervalles de mainte­nance sont respectés (cf. Entretien et
maintenance").

Remplacer la buse

 DANGER

Mettre l'appareil hors service et actionner la
poignée-pistolet jusqu'à ce que l'appareil
soit hors pression avant de procéder au
remplacement de la buse.

– 5

25FR

Modes de fonctionnement

0/OFF = Arrêt
1 Utilisation avec de l'eau froide

2 Niveau Eco!Efficiency (eau chaude

maxi 140 °F/60° C)

3 Utilisation avec de l'eau chaude

Mettre l'appareil en marche

 Mettre l'interrupteur principal sur le

mode de fonctionnement souhaité.
Le témoin de contrôle d'état de service

s'allume.
L'appareil se met en marche pendant une
courte durée puis s'arrête dès que la pres­sion de service est atteinte.
Remarque :Si, au cours du service, les té­moins de contrôle pompe, manque d'eau,
défaut du chauffage ou moteur s'allument,
mettre immédiatement l'appareil hors ten­sion et réparer la panne. Cf. "Aide en cas
de Pannes".
 Armer la poignée-pistolet.
Dès que la poignée-pistolet est actionnée,
l'appareil se remet en marche.
Remarque :S'il ne sort pas d'eau de la
buse haute pression, purger l'air de la
pompe. Se reporter à la section "Aide en
cas de pannes - L'appareil n'établit aucune
pression".

Régler la température de nettoyage

 Régler le thermostat sur la température

souhaitée.

86 °F/30 °C à 185 °F/85 °C :

– Nettoyer à l'eau chaude.

Régler la pression de service et le

débit

Réglage de la pression/ du débit de l'unité de pompe

 Tourner la tige de réglage dans le sens

des aiguilles d'une montre : augmenta­tion de la pression de service (MAX).

 Tourner la tige de réglage dans le sens

inverse des aiguilles d'une montre : ré­duction de la pression de service (MIN).

Réglage de la pression/ du débit à la poignée-pistolet.

 Régler la pression de travail sur l’unité

de pompe à la valeur maximale.

 Régler la pression d'utilisation et le dé-

bit à la poignée-pistolet en tournant (en
continu) le régulateur de pression/de
débit (+/-).

 DANGER

Lors du réglage de la régulation de quanti­té/de pression, veiller que le raccord vissé
de la lance ne se desserre pas.

Remarque :Si des travaux de longue du­rées doivent être effectués à pression ré­duite, régler la pression au niveau de l'unité
de pompe.

Fonctionnement avec détergent

– Respecter l'environnement en utilisant

le détergent avec parcimonie.

– Le détergent doit être adapté à la sur-

face à nettoyer.

 A l'aide de la vanne de dosage du dé-

tergent, régler la concentration du dé­tergent conformément aux prescrip­tions du fabricant.

Remarque :Valeurs indicatives sur le pu­pitre de commande pour la pression de ser­vice maximale.

26 FR

– 6

Nettoyage

 Adapter la pression/la température et la

concentration de détergent en fonction

de la surface à nettoyer.
Remarque :Toujours diriger le jet haute
pression sur l'objet tout d'abord à bonne
distance afin d'éviter tout dommage provo­qué par une pression trop élevée.

Méthode de nettoyage conseillée

– Dissoudre la saleté :
 Pulvériser le détergent avec parcimonie

puis le laisser agir entre 1 et 5 minutes

sans toutefois le laisser sécher.
– Eliminer la saleté :
 Retirer les saletés dissoutes au moyen

du jet haute pression.

Utilisation avec de l'eau froide

Elimination de salissures légères et rinçage
à l'eau claire, ex. : appareils de jardinage,
terrasse, outils, etc.
 Régler la pression de service en fonc-

tion des besoins.

Niveau Eco!Efficiency

L'appareil fonctionne dans la plage de tem­pérature économique.
Remarque : La température peut être ré­gulée jusqu'à 140 °F/60 °C.

Utilisation avec de l'eau chaude

Nous recommandons les températures de
nettoyage suivantes :
– Salissures légères

86 °F/30 °C-122 °F/50 °C

– Salissures albuminées, par ex. dans

l'industrie alimentaire

max. 140 °F/60 °C

– Nettoyage de véhicules, de machines

140 °F/60 °C-185 °F/85 °C

 DANGER

Risque de brûlure !

 Régler le thermostat sur la température

souhaitée.
Remarque :En cas de changement du ré­glage de la pression de travail et du débit,
la température de l'eau change aussi.

Après utilisation avec un détergent

 Positionner la vanne de dosage du dé-

tergent sur "0".

 Mettre l'interrupteur principal sur le ni-

veau (fonctionnement avec de l'eau
froide).

 Rincer l'appareil à l'eau claire pendant 1

minute au minimum en gardant la poi­gnée-pistolet ouverte.

Mise hors service de l'appareil

 DANGER

Risque de brûlure provoquée par l'eau
chaude ! Après l'utilisation de l'appareil
avec de l'eau chaude, ce dernier doit être
actionné, pistolet ouvert, au minimum cinq
minutes avec de l'eau froide afin de le faire
refroidir.

 Positionner l'interrupteur sur '0/OFF'.
 Couper l'alimentation en eau.
 Ouvrir le pistolet manuel.
 Actionner la pompe un court moment

(environ 5 secondes) au moyen de l'in­terrupteur principal.

 En veillant à avoir les mains bien

sèches, débrancher la fiche secteur.

 Déconnecter l'arrivée d'eau.
 Actionner la poignée-pistolet jusqu'à ce

que l'appareil soit hors pression.

 Sécuriser la poignée-pistolet.

Ranger l’appareil

 Enclencher la lance dans le dispositif de

fixation situé sur le capot de l'appareil.

 Enrouler le flexible haute pression et le

câble électrique et les placer dans les
dispositifs de fixation prévus à cet effet.

Remarque :Ne pas plier le flexible haute
pression ni le câble électrique.

Protection antigel

ATTENTION

Le gel peut endommager l'appareil si l'eau
n'a pas été intégralement vidée.

 Stocker l'appareil dans un lieu à l'abris

du gel.
S'il n'est pas possible de le conserver dans
un endroit protégé du gel, remiser l'appareil.

– 7

27FR

Remisage

En cas d'interruption de longue durée ou s'il
n'est pas possible de conserver l'appareil
dans un lieu protégé du gel :

 Purger l'eau.
 Rincer l'appareil au moyen de produit

antigel.

 Vider le réservoir de détergent.

Purger l'eau

 Dévisser le tuyau d'alimentation en eau

et le flexible haute pression.

 Dévisser la vis de purge du chauffe-eau

et laisser couler le chauffe-eau.

 Faire tourner l'appareil au max. 1 mi-

nute jusqu'à ce que la pompe et les
conduites soient entièrement vides.

Rincer l'appareil au moyen de produit antigel

Remarque : Respecter les consignes d'uti-

lisation du fabricant du produit antigel.
 Verser un produit antigel du commerce

dans le chauffe-eau.

 Mettre l'appareil sous tension (sans

chauffage) jusqu'à ce que celui-ci soit

intégralement rincé.
Cette opération permet en outre de bénéfi­cier d'une certaine protection anticorrosion.

Entreposage

몇 PRÉCAUTION

Risque de blessure et d'endommagement !
Prendre en compte le poids de l'appareil à
l'entreposage.

Transport

Figure 6

ATTENTION

Risque d'endommagement ! Lors du char­gement de l'appareil avec un chariot éléva­teur, respecter l'illustration.

몇 PRÉCAUTION

Risque de blessure et d'endommagement !
Respecter le poids de l'appareil lors du
transport.

 Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les di­rectives en vigueur lors du transport
dans des véhicules.

Entretien et maintenance

 DANGER

Risque de blessure et de choc électrique
par un démarrage inopiné de l'appareil.
Avant d'effectuer tout type de travaux sur
l'appareil, le mettre hors service et débran­cher la fiche électrique.

 Positionner l'interrupteur sur '0/OFF'.
 Couper l'alimentation en eau.
 Ouvrir le pistolet manuel.
 Actionner la pompe un court moment

(environ 5 secondes) au moyen de l'in­terrupteur principal.

 En veillant à avoir les mains bien

sèches, débrancher la fiche secteur.

 Déconnecter l'arrivée d'eau.
 Actionner la poignée-pistolet jusqu'à ce

que l'appareil soit hors pression.

 Sécuriser la poignée-pistolet.
 Laisser refroidir l'appareil.

Votre commerçant spécialisé Kärcher
vous informe de l'exécution d'une ins­pection de sécurité régulière ou de la
conclusion d'un contrat de mainte­nance.

Fréquence de maintenance

Hebdomadairement

 Nettoyer le tamis de l'arrivée d'eau.
 Nettoyer le filtre fin.
 Vérifier le niveau d'huile.

ATTENTION

Si l'huile prend une apparence laiteuse,
contacter immédiatement le service après­vente Kärcher.

Mensuellement

 Nettoyer le filtre dans le bloc de sécuri-

té.

 Nettoyer le filtre situé sur le tuyau d'as-

piration de détergent.

28 FR

– 8

Après 400 heures de service, au moins annuellement.

 Contrôler le degré d'entartrage du

chauffe-eau et faire nettoyer si néces-

saire le chauffe-eau par le service

après-vente.

Après 500 heures de service, au moins annuellement

 Remplacer l'huile.

Travaux de maintenance

Nettoyer le tamis de l'arrivée d'eau

 Déposer le tamis.
 Nettoyer le tamis dans l'eau puis le re-

mettre en place.

Nettoyage du filtre fin

 Mettre l'appareil hors pression.
 Dévisser le filtre de précision sur le

chauffe-eau.
 Démonter le filtre de précision et retirer

la cartouche filtrante.
 Nettoyer la cartouche filtrante à l'eau

propre ou à l'air comprimé.
 Remonter en suivant les étapes dans

l'ordre inverse.

Nettoyer le filtre dans le bloc de sécurité

 Desserrer l'écrou-raccord et retirer le

tuyau.
 Extraire le tamis.
Remarque : Le cas échéant, tourner la vis
M8 d'environ 0.2 in/5 mm vers l'intérieur de
manière à pouvoir retirer le tamis.

 Nettoyer le tamis dans l'eau.
 Replacer le tamis.
 Positionner le tuyau.
 Serrer l'écrou-raccord.

Nettoyer le filtre situé sur le tuyau d'aspiration de détergent

 Retirer les tubulures d'aspiration de dé-

tergent.
 Nettoyer le filtre dans l'eau puis le re-

mettre en place.

Remplacer l'huile

 Préparer un récipient de récupération

pouvant contenir environ 0.26 gal/1 litre
d'huile.

 Desserrer la visse de vidange.

Eliminer l'huile usagée en respectant l'en­vironnement ou l'apporter à un centre de
collecte.

 Revisser la vis de vidange.
 Remplir doucement le réservoir d'huile

jusqu'au repère MAX.

Remarque :Les bulles d'air doivent pouvoir
s'échapper.

Pour les types d'huile et les quantités de
remplissage, se reporter à la section Ca­ractéristiques techniques.

Assistance en cas de panne

 DANGER

Risque de blessure et de choc électrique
par un démarrage inopiné de l'appareil.
Avant d'effectuer tout type de travaux sur
l'appareil, le mettre hors service et débran­cher la fiche électrique.

Lampe témoin pompe

1x clignotement

– Manque d'huile
 Verser l'huile.

2x clignotement

– Présence d'une fuite dans le système

haute pression

 Vérifier l'absence de fuite au niveau du

système haute pression et des raccords.

3x clignotement

– Manque d'eau après 2 minutes - La

pompe est désactivée pour éviter une
marche à sec

 Contrôler le raccord d'eau, contrôler les

conduites d'alimentation

4x clignotement

– Défaut de contacteur du chauffage

 Positionner l'interrupteur sur '0/OFF'.
 Allumer l’appareil.

– Le défaut se reproduit.
 Informer le service après-vente.

– 9

29FR

Voyant témoin de manque d’eau

– Manque d'eau - Le chauffage est mis

hors service
 Contrôler le raccord d'eau, contrôler les

conduites d'alimentation

Le témoin de contrôle d’état de

service s'éteint

– Absence de tension secteur, voir "L'ap-

pareil ne fonctionne pas".

La lampe témoin chauffage est

allumée

– Fonctionnement du chauffage

Témoin de contrôle Moteur

2x clignotement

– Le moteur est excessivement sollicité/

en surchauffe

 Positionner l'interrupteur sur '0/OFF'.
 Laisser refroidir l'appareil.
 Allumer l’appareil.

– Le défaut se reproduit.
 Informer le service après-vente.

3x clignotement

– Défaut dans l'alimentation électrique.
 Vérifier l'alimentation électrique et les

fusibles.

4x clignotement

– Le courant absorbé est trop grand.
 Vérifier l'alimentation électrique et les

fusibles.
 Informer le service après-vente.

Voyant de contrôle de défaut du

chauffe-eau

1x clignotement

– Le limiteur de température s'est déclen-

ché

 Positionner l'interrupteur sur '0/OFF'.
 Laisser refroidir l'appareil.
 Allumer l’appareil.

– Le défaut se reproduit.
 Informer le service après-vente.

3x clignotement

– Identification du soin système défec-

tueux

 Informer le service après-vente.

4x clignotement

– Capteur de température défectueux
 Informer le service après-vente.

Lampe témoin service

– Intervalle de service
 Exécuter des travaux de service.

La lampe témoin soin système est

allumée

Remarque : Le fonctionnement du chauf-

fage est encore possible pendant 5 heures.
– La bouteille de soin système est vide.
 Remplacer la bouteille d'entretien sys-

tème.

La lampe témoin soin système

clignote

Remarque :Le fonctionnement du chauf-

fage n'est plus possible.
– La bouteille de soin système est vide.
 Remplacer la bouteille d'entretien sys-

tème.

L'appareil ne fonctionne pas

– Pas de tension secteur
 Contrôler le raccordement au réseau/le

câble électrique.

L'appareil n'établit aucune pression

– Présence d'air dans le système
Purger la pompe :
 Positionner la vanne de dosage du dé-

tergent sur "0".

 En gardant la poignée-pistolet ouverte,

mettre plusieurs fois l'appareil hors et
sous tension.

 Ouvrir et fermer la régulation de quanti-

té / de pression de l'unité de pompe
avec une poignée-pistolet ouverte.

Remarque :En démontant le flexible haute
pression du raccord haute pression, le pro­cessus de purge est accéléré.

30 FR

– 10

 Si le réservoir de détergent est vide, le

remplir.
 Contrôler les raccords et les conduites.
– La pression est réglée sur MIN
 Régler la pression sur MAX.
– Le tamis de l'arrivée d'eau est encrassé

 Nettoyer le tamis.
 Nettoyer le filtre fin, le remplacer si né-

cessaire.
– Le débit de l'alimentation en eau est

trop faible
 Contrôler le débit de l'alimentation en

eau (voir la section Caractéristiques

techniques).

L'appareil présente un fuit, de l'eau

s'écoule de l'appareil par le bas

– La pompe fuit.
Remarque :Une fuite de 3 gouttes/minute
est autorisée.
 En cas de fuite plus importante, faire

vérifier l'appareil par le service après-

vente.
Remarque : En raison des condensats, il
est possible que davantage de gouttes se
déposent sur l'appareil.

Lorsque la poignée-pistolet est

fermée, l'appareil ne cesse de se

mettre sous et hors tension

– Présence d'une fuite dans le système

haute pression
 Vérifier l'absence de fuite au niveau du

système haute pression et des rac-

cords.

L'appareil n'aspire pas de détergent

 Lasser fonctionner l'appareil avec la

vanne de dosage de détergent ouverte

et l'alimentation en eau coupée jusqu'à

ce que le chauffage soit vide et que la

pression retombe à "0".
 Ouvrir de nouveau l'arrivée d'eau.
Si la pompe n'aspire toujours pas de dé­tergent, les causes peuvent en être les
suivantes :
– Le filtre du tuyau d'aspiration du dé-

tergent est encrassé
 Nettoyer le filtre.

– Le clapet anti-retour est collé
 Démonter le tuyau de détergent et dé-

visser le clapet anti-retour à l'aide d'un
objet non contondant.

Le chauffe-eau ne chauffe pas

– La bouteille de soin système est vide.
 Remplacer la bouteille d'entretien sys-

tème.
– Manque d'eau
 Contrôler le raccord d'eau, contrôler les

conduites d'alimentation
– Chauffage défectueux.
 Informer le service après-vente.

Lorsque l'appareil est utilisé avec

de l'eau chaude, il n'atteint pas la

température réglée

– La pression de service/le débit est trop

élevé(e)
 Réduire la pression de travail/le débit à

la régulation de la pression / de la quan-

tité de l'unité de pompe.

Service après-vente

Si la panne ne peut être réparée, l'appa­reil doit être contrôlé par le service
après-vente.

Garantie

Dans chaque pays, les conditions de ga­rantie en vigueur sont celles publiées par
notre société de distribution responsable.
Nous éliminons gratuitement d’éventuelles
pannes sur l’appareil au cours de la durée
de la garantie, dans la mesure où une er­reur de matériau ou de fabrication en sont
la cause.

– 11

31FR

Accessoires et pièces de

rechange

– Utiliser uniquement des accessoires et

des pièces de rechange autorisés par le
fabricant. Des accessoires et des
pièces de rechange d’origine garan­tissent un fonctionnement sûr et parfait
de l’appareil.

– Une sélection des pièces de rechange

utilisées le plus se trouve à la fin du
mode d'emploi.

– Vous trouverez plus d'informations sur

les pièces de rechange dans le menu
Service du site www.kaercher.com.

32 FR

– 12

Caractéristiques techniques

HDS-E 3.3/25-4M EcHDS-E 3.3/25-4M

Ef

Raccordement au secteur

Tension V 460 575
Type de courant Hz 3~ 60 3~ 60
Puissance de raccordement kW 30 30
Protection (à action retardée) A 50 50
Type de protection -- IPX5 IPX5
Classe de protection -- I I

Arrivée d'eau

Température d'alimentation (max.) °F (°C) 86 (30) 86 (30)
Débit d'alimentation (min.) gpm (l/min) 4.4 (16.7) 4.4 (16.7)
Pression d'alimentation (max.) psi (MPa) 87 (0.6) 87 (0.6)

Performances

Débit d'eau gpm (l/min) 1.6-3.3 (6.1-12.3) 1.6-3.3 (6.1-12.3)
Pression de service de l'eau (avec buse
standard)
Pression maximale de marche (clapet de sé­curité)
Température de service max de l'eau
chaude
Température d'arrêt eau chaude °F (°C) 208 (98) 208 (98)
Température de service en mode continu à
une température d'alimentation de 59 °F/
15° C
Aspiration de détergent gpm (l/min) 0-0.13 (0-0.5) 0-0.13 (0-0.5)
Puissance de chauffage kW 24 24
Force de réaction max. de la poignée-pistolet N 37.2 37.2
Taille d'injecteur -- 045 045

Valeurs déterminées selon EN 60355-2-79

Émission sonore
Niveau de pression acoustique L
Incertitude K

pA

pA

Niveau de pression acoustique LWA + incerti­tude K

WA

Valeur de vibrations bras-main
Poignée-pistolet m/s
Lance m/s
Incertitude K m/s

Carburants

Quantité d'huile gal (l) 0.2 (0.75) 0.2 (0.75)
Types d'huile -- SAE 90 SAE 90

Dimensions et poids

Longueur x largeur x hauteur in (mm) 52.5 x 29.5 x 41.5

Poids de fonctionnement typique lbs (kg) 423 (192) 423 (192)
Réservoir de détergent gal (l) 2.6+5.3 (10+20) 2.6+5.3 (10+20)
Contenu total du chauffe-eau gal (l) 13.2 (50) 13.2 (50)

psi (MPa) 465-2520 (3.2-17.3) 465-2520 (3.2-17.3)

psi (MPa) 2972 (20.5) 2972 (20.5)

°F (°C) 185 (85) 185 (85)

°F (°C) 113 (45) 113 (45)

dB(A) 67 67
dB(A) 3 3
dB(A) 85 85

2

2

2

4.5 4.5

1.9 1.9

0.3 0.3

52.5 x 29.5 x 41.5

(1330 x 750 x 1060)

(1330 x 750 x 1060)

– 13

33FR

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

몇 ADVERTENCIA

Al utilizar este producto, tome siempre las
precauciones básicas, incluidas las si­guientes:

1 Lea todas las instrucciones antes de

usar el producto.

2 Los aparatos a alta presión pueden re-

sultar peligrosos si se usan de forma in­correcta. No se debe dirigir el aparato a
personas, animales, dispositivos eléc­tricos o la equipo mismo.

3 Para reducir el riesgo de lesiones, es

preciso vigilar atentamente si se usa el
producto cerca de niños.

4 Es necesario saber cómo parar rápida-

mente el producto y parar hemorragias.
Estar familiarizado con los mandos.

5 Estar atento, prestar atención a lo que

se está haciendo.
6 Utilizar gafas de seguridad.
7 No usar ácidos, alcalinos, disolventes,

o cualquier material inflamable con este

producto. Estos productos pueden cau-

sar heridas físicas al operario y daños

irreparables a la máquina.
8 No ponga en funcionamiento el produc-

to si está cansado o está bajo la influen-

cia de alcohol o drogas.
9 No sobrecargar o colocar sobre un so-

porte inestable. Mantener el equilibrio

en todo momento.
10 Para reducir el riesgo de electrocución,

mantenga todas las conexiones secas

y alejadas del suelo. No toque el enchu-

fe con las manos mojadas.
11 El seguro del gatillo de la pistola evita

que el gatillo salte de forma involunta-

ria. El dispositivo de seguridad NO blo-

quea el gatillo en la posición ON

(encendido).
12 Mantenga la zona de trabajo libre de

personas.
13 Cierre la cubierta antes de operar con

la máquina.

14 Este aparato está diseñado para uso

comercial.

15 Seguir las instrucciones de manteni-

miento especificadas en el manual.

16 Esta máquina ha sido diseñada para su

uso con los agentes químicos de lim­pieza provistos o recomendados por el
fabricante. El uso de otros agentes quí­micos de limpieza puede afectar al fun­cionamiento de la máquina y extinguir
la garantía.

– Riesgo de inyección: el equipo puede

causar graves lesiones si el spray pe­netra en la piel. No dirija la pistola hacia
nadie ni a ninguna parte del cuerpo. En
caso de penetración, busque ayuda
médica de inmediato.

– Este sistema puede rendir 2520 psi/

17.3 MPa.
Para evitar roturas y lesiones no opere

esta bomba con componentes clasifica­dos por debajo de los 2520 psi/

17.3 MPa de presión de trabajo (inclu­yendo, pero sin limitarse a, pistolas de
spray, mangueras y conexiones de
manguera).

– Antes de usar, limpiar o quitar cualquier

pieza, desconecte el fluido eléctrico y li­bere presión.

– No pulverice sobre ningún aparato o

cable eléctrico.

– Alta presión. Manténgase lejos de la

boquilla.

– Si la conexión se hace con un sistema

de agua potable, se debe proteger el
sistema contra reflujo.

34 ES

Responsabilidades del propietario/

usuario

– El propietario y/o el usuario deben com-

prender bien las instrucciones de servi-

cio y advertencias del fabricante antes

de empezar a utilizar este limpiador de

alta presión.

– Debe prestarse especial atención y te-

ner muy claras las advertencias.

– Si el operador no habla bien el español,

el propietario/comprador debe respon-

sabilizarse de leer y comentar las ins-

trucciones y las advertencias en su

lengua natal, y asegurarse de que en-

tienda a la perfección su contenido.

– El propietario y/o el usuario deben leer

y guardar como referencia para el futu-

ro las instrucciones del fabricante.

INSTRUCCIONES DE PUES-

TA A TIERRA

Este producto se tiene que poner a tierra.
Si funcionase mal o si se rompiese, la
puesta a tierra proporcionaría una circuito
menos resistente a la energía eléctrica
para reducir el riesgo de electrochoque.
Este producto está equipado con un cable
que tiene un conductor a tierra del equipo
para un enchufe a tierra. El enchufe se tie­ne que enchufar a un tomacorriente ade­cuado, que esté correctamente instalado y
puesto a tierra conforme a todas las nor­mas y reglamentos locales.

 PELIGRO

Si la conexión del conductor a tierra del
equipo es incorrecta puede existir riesgo
de electrochoque. En caso de duda, com­pruebe con ayuda de un electricista cualifi­cado o del personal del servicio técnico que
el tomacorriente está correctamente pues­to a tierra. No modifique el enchufe propor­cionado con el producto; si no encaja en el
tomacorriente, pida a un electricista cualifi­cado que le instale un tomacorriente ade­cuado. No utilice ningún tipo de adaptador
con este producto.

USA

PROTECCIÓN DE INTERRUPTOR DE
CIRCUITO DE FALTA DE TIERRA

Para cumplir con el Código de electricidad
nacional (NFPA 70) y ofrecer protección
adicional contra el peligro de descargas
eléctricas, esta limpiadora de alta presión
sólo debe estar conectada a un receptácu­lo protegido por interruptor de toma a tierra
(GFCI).

CANADA

NOTA: en Canadá el Canadian Electrical
Code [Código Eléctrico Canadiense] no au­toriza el uso de un adaptador temporal.

35ES

SUMINISTRO DE AGUA CABLES PROLONGADORES

몇 ATENCIÓN

Al conectar la toma de agua a la red de su­ministro del agua, es obligatorio respetar la
normativa local establecida por la compa­ñía del agua. En algunas zonas, está prohi­bido conectar la unidad directamente a la
red pública de suministro de agua potable.
Esto es así para garantizar que no pene­tren sustancias químicas en la red de sumi­nistro del agua. Sí se permite efectuar la
conexión directamente por ejemplo a tra­vés de un depósito receptor o un dispositi­vo antirretorno.
Si el agua de alimentación está sucia, la
unidad sufrirá daños. Para evitar este ries­go, le recomendamos que monte un filtro
de agua.

– La manguera del jardín debe tener al

menos un diámetro de 3/4 pulgadas.

– El índice de flujo de agua no deben ser

inferior a 4.4 GPM (galones por minu-

to).

– El índice de flujo se puede determinar si

se deja correr el agua durante un minu-

to en un bidón de 5 galones.

– La temperatura de agua no debe exce-

der los 86°F/30°C.

– No usar la limpiadora de alta presión

para agua contaminada con disolven-

tes, por ejemplo para diluir pintura, ga-

solina, aceite etc.

– Evitar que entren escombros en la uni-

dad, para ello use una fuente de agua

limpia. Use un filtro adicional de agua.

Use sólo cables prolongadores de 3 hilos
que dispongan de clavijas de 3 puntas, del
tipo puesta a tierra, y conectores de 3 polos
que acepten la toma del producto. Use sólo
cables prolongadores diseñados para uso
en exteriores. Estos cables prolongadores
están identificados por la leyenda "Apto
para su uso con aparatos de exterior: guár­delos bajo techo siempre que no los use".
Use sólo cables prolongadores que tengan
una clasificación eléctrica igual o superior a
la clasificación del producto. No use cables
prolongadores dañados. Examine el cable
prolongador antes de usarlo y, si está da­ñado, reemplácelo. No haga un mal uso del
cable prolongador y no tire del cable para
desconectarlo. Mantenga el cable alejado
de fuentes de calor y de bordes cortantes.
Desconecte siempre el cable prolongador
de la caja antes de desconectar el producto
del cable prolongador.

CONSERVE ESTAS INSTRUCCIONES!

36 ES

Antes del primer uso de su apa-

rato, lea este manual original,
actúe de acuerdo a sus indicaciones y
guárdelo para un uso posterior o para otro
propietario posterior.
– ¡Antes de la primera puesta en marcha

lea sin falta las instrucciones de uso y
las instrucciones de seguridad n.°

5.951-949.0!

– En caso de daños de transporte infor-

me inmediatamente al fabricante.

– Comprobar el contenido del paquete al

desembalar. Consultar el contenido en
la imagen 1.

Índice de contenidos

Protección del medio ambiente ES 1

Niveles de peligro . . . . . . . . . . ES 1

Resumen. . . . . . . . . . . . . . . . . ES 2

Símbolos en el aparato . . . . . . ES 2

Uso previsto . . . . . . . . . . . . . . ES 3

Indicaciones de seguridad . . . ES 3

Dispositivos de seguridad . . . . ES 3

Puesta en marcha. . . . . . . . . . ES 3

Manejo . . . . . . . . . . . . . . . . . . ES 5

Almacenamiento . . . . . . . . . . . ES 8

Transporte. . . . . . . . . . . . . . . . ES 8

Cuidados y mantenimiento . . . ES 8

Ayuda en caso de avería . . . . ES 9

Garantía . . . . . . . . . . . . . . . . . ES 11

Accesorios y piezas de repuestoES 11

Datos técnicos . . . . . . . . . . . . ES 12

Protección del medio

ambiente

Los materiales empleados para
el embalaje son reciclables y re­cuperables. No tire el embalaje a
la basura doméstica y entrégue­lo en los puntos oficiales de re­cogida para su reciclaje o recu­peración.

Los aparatos viejos contienen
materiales valiosos reciclables
que deberían ser entregados
para su aprovechamiento poste­rior. Evite el contacto de bate­rías, aceites y materias seme­jantes con el medio ambiente.
Por este motivo, entregue los
aparatos usados en los puntos
de recogida previstos para su re­ciclaje.

Por favor, no deje que el aceite para moto­res, el aceite caliente y la gasolina dañen
el medio ambiente. Evite que sustancias
nocivas penetren en el suelo y elimine el
aceite usado de forma que no dañe el me­dio ambiente.

Indicaciones sobre ingredientes
(REACH)

Encontrará información actual sobre los in­gredientes en:

www.kaercher.com/REACH

Niveles de peligro

 PELIGRO

Para un peligro inminente que acarrea le­siones de gravedad o la muerte.

몇 ADVERTENCIA

Para una situación que puede ser peligro­sa, que puede acarrear lesiones de grave­dad o la muerte.

몇 PRECAUCIÓN

Indicación sobre una situación que puede
ser peligrosa, que puede acarrear lesiones
leves.

CUIDADO

Aviso sobre una situación probablemente
peligrosa que puede provocar daños mate­riales.

– 1

37ES

Resumen

Elementos del aparato

Figura 1

1 Capó del aparato
2 Soporte para la lanza dosificadora

(por ambos lados)

3 Producto para cuidado del sistema Ad-

vance RM 110/RM 111

4 Rodillo-guía con freno de estaciona-

miento

5 Punto de fijación para el transporte

(por ambos lados)
6 Rueda
7 Set de toma de agua
8 Manguera de alta presión
9 Set de anillos obturadores (de repuesto)
10 Pistola pulverizadora manual
11 Lanza dosificadora
12 Boquilla de alta presión (acero)
13 Regulación de la presión/caudal en la

pistola pulverizadora manual.

(Opción)
14 Bloque de seguridad de la pistola pul-

verizadora manual
15 Conexión eléctrica
16 Conexión de agua con filtro
17 Conexión de alta presión
18 Peldaño
19 Abertura de llenado para combustible 2
20 Abertura de llenado para combustible 1
21 Cajón abatible
22 Estribo de manejo
23 Panel de control
24 Tapa para el depósito
25 Depósito para accesorios
26 Placa de características
27 Cierre del capó
28 Recipiente de aceite
29 Regulación de la presión/caudal de la

unidad de bomba.
30 Tornillo purgador de aceite
31 Válvula de retención del sistema de ab-

sorción de detergentes
32 Manguera de detergente con 1 filtro
33 Manguera de detergente con 2 filtro
34 Interruptor de servicio de mantenimien-

to del sistema

35 Bloque de seguridad con filtro
36 Calentador agua
37 Filtro de depuración fina (agua)
38 Tornillo purgador del calentador

Panel de control

Figura 2

A Interruptor del aparato
B Regulador de temperatura
C Válvula dosificadora de detergente
D Manómetro
1 Piloto de control de la bomba
2 Piloto de aviso de falta de agua
3 Piloto de control de disponibilidad de

servicio
4 Piloto de control calefacción
5 Piloto de control del motor
6 Piloto de control de la avería del calen-

tador
7 Piloto de control revisión
8 Piloto de control producto para cuidado

del sistema

Identificación por colores

– Los elementos de control para el proce-

so de limpieza son amarillos.
– Los elementos de control para el man-

tenimiento y el servicio son de color gris

claro.

Símbolos en el aparato

Los chorros a alta presión pue-

den ser peligrosos si se usan in­debidamente. No dirija el chorro hacia per­sonas, animales o equipamiento eléctrico
activo, ni apunte con él al propio aparato.

¡Peligro por descarga eléctri­ca!

Sólo electricistas cualificados o
personal autorizado pueden
realizar trabajos en los compo­nentes de la instalación.

¡Riesgo de quemaduras por su­perficies calientes!

38 ES

– 2

Uso previsto

Limpieza de: Máquinas, vehículos, edifi­cios, herramientas, fachadas, terrazas, he­rramientas de jardín, etc.

 PELIGRO

¡Peligro de lesiones! Cuando se utilice en
gasolineras u otras zonas de peligro debe­rán tenerse en cuenta las instrucciones de
seguridad.

Las aguas residuales que contengan acei­te no deben penetrar en el suelo ni verter­se en aguas naturales o en el sistema de
canalización. Por ello, el lavado de moto­res y el lavado de los bajos sólo debe rea­lizarse en lugares adecuados con un sepa­rador de aceite.

Indicaciones de seguridad

– Respetar las normativas vigentes na-

cionales correspondientes para eyecto­res de líquidos.

– Respetar las normativas vigentes na-

cionales correspondientes de preven­ción de accidentes. Los eyectores de lí­quidos deben ser examinados regular­mente y tiene que guardarse una copia
escrita de la revisión.

Dispositivos de seguridad

La función de los dispositivos de seguridad
es proteger al usuario y está prohibido po­nerlos fuera de servicio y modificar o igno­rar su funcionamiento.

Válvula de rebose con dos

presóstatos

– Al reducir la cantidad de agua en el ca-

bezal de la bomba o con el sistema de
regulación Servopress se abre la válvu­la de rebose y una parte del agua reflu­ye al lado de succión de la bomba.

– Si se cierra la pistola pulverizadora, de

manera que todo el agua circule de
vuelta al lado de succión de la bomba,
el presóstato en la válvula de rebose
desconecta la bomba.

– Si se vuelve a abrir la pistola pulveriza-

dora manual el presóstato en la culata

conecta de nuevo la bomba.
La válvula de rebose ha sido ajustada y
precintada en fábrica. El ajuste lo debe rea­lizar solamente el servicio postventa.

Válvula de seguridad

– La válvula de seguridad se abre cuando

la válvula de rebose o el presóstato es-

tán defectuosos.
La válvula de seguridad ha sido ajustada y
precintada en fábrica. El ajuste lo debe rea­lizar solamente el servicio postventa.

Dispositivo de seguridad contra el

funcionamiento en seco

– El dispositivo de seguridad contra el

funcionamiento en seco evita que la ca-

lefacción se conecte en caso de falta de

agua.
– El seguro contra la falta de agua desco-

necta la bomba a los 2 minutos en caso

de falta de agua para evitar la marcha

en seco.

Limitador de la temperatura

– El limitador de la temperatura desco-

necta la calefacción al alcanzar una

temperatura demasiado alta.

Puesta en marcha

몇 ADVERTENCIA

Peligro de lesiones El aparato, los tubos de
alimentación, la manguera de alta presión
y las conexiones deben estar en perfecto
estado. Si no está en perfecto estado, no
debe utilizarse.

 Active el freno de estacionamiento.

Montar el estribo de manejo

Figura 3

Cambiar la botella del producto de

cuidado del sistema

Nota: Presionar bien la botella al insertarla

para que el cierre se perfore. No extraer la
botella antes de que se vacíe.

– 3

39ES

Indicación: Para proteger el aparato, se
desconecta la calefacción con un retraso
de 5 horas si la botella de producto de cui­dado del sistema está vacío.
– El producto de cuidado del sistema evi-

ta eficazmente la calcificación del ser­pentín de recalentamiento en el servicio
con agua corriente calcárea. Este, se
dosifica a gotas en la entrada del calen­tador.

– La dosificación ha sido ajustada en fá-

brica a una dureza media del agua.

Nota: Una botella de producto para el cui­dado del sistema viene incluida.
 Cambiar la botella del producto de cui-

dado del sistema.

Ajustar la dosis de producto para

cuidado del sistema Advance

RM 110/RM 111

 Calcular la dureza del agua local:
– A través del suministrador local,
– con un aparato de comprobación de du-

reza (nº ref. 6.768-004).

Dureza del
agua (°dH)

<3 OFF (sin dosificación)

3...7 1

7...14 2

14...21 3
>21 4

 Ajustar el interruptor de servicio de

acuerdo con la dureza del agua que in­dique la tabla.

Nota: Cuando se utilice el producto cuida­do del sistema Advance 2 RM 111 se debe
tener en cuenta lo siguiente:
– Protección contra descalcificación:

véase tabla

– Mantenimiento de la bomba: ajustar el

interruptor de servicio al menos en po­sición 3.

Escala del interruptor de
mantenimiento del sistema

Llenar de detergente

 PELIGRO

Peligro de lesiones

– Utilizar sólo productos Kärcher.
– No eche en ningún caso disolvente (ga-

solina, acetona, diluyente, etc.).
– Evite el contacto con los ojos y la piel.
– Tenga en cuenta las instrucciones de

seguridad y uso del fabricante del de-

tergente.

Kärcher ofrece un programa individual
de limpieza y mantenimiento.

Su comercial le asesorará con mucho gus­to.
 Llenar de detergente.

Montar la pistola pulverizadora

manual, lanza dosificadora,

boquilla y manguera de alta presión

Figura 4

 Conectar la lanza dosificadora con la

pistola pulverizadora manual.
 Apretar con la mano la rosca de la lanza

dosificadora.
 Colocar la boquilla de alta presión en la

tuerca de racor.
 Montar la tuerca de racor y apretarla

bien.
 Montar la manguera de alta presión en

la conexión de alta presión del aparato.

Montaje de la manguera de alta

presión de repuesto

Figura 5

Conexión de agua

Valores de conexión, ver datos técnicos.
 Fijar la manguera de alimentación (lar-

go mínimo 24.6 ft/7.5 m, diámetro míni-

mo 3/4“) con brida de manguera al set

de la toma de agua.
 Conectar la tubería de abastecimiento

a la conexión de agua del aparato y a la

alimentación de agua (como el grifo).
Indicación: La manguera de alimentación
y la brida para mangueras no vienen inclui­das.

40 ES

– 4

Toma de corriente

– Valores de conexión: véase la placa de

características y datos técnicos.

– La conexión eléctrica debe ser realiza-

da por un electricista y cumplir la norma
CEI 60364-1.

– La tensión de la fuente de corriente tie-

ne que coincidir con la indicada en la
placa de características.

– El montaje del enchufe eléctrico sólo

puede realizado por el servicio técnico/
electricista autorizado. El enchufe eléc­trico no está incluido en el volumen de
suministro.

 PELIGRO

Peligro de lesiones por descarga eléctrica.
– Los cables eléctricos prolongadores in-

adecuados pueden ser peligrosos.
Para el exterior, utilice solo cables de
prolongación electricos autorizados ex­presamente para ello, adecuadamente
marcados y con una sección de cable
suficiente:.

– Recoger siempre del todos los tubos

alargadores.

– El enchufe y el acoplamiento del cable

de prolongación utilizado tienen que ser
impermeables.

Manejo

 PELIGRO

Peligro de explosiones
No pulverizar ningun líquido inflamable.

 PELIGRO

Peligro de lesiones No utilizar el aparato
nunca sin la lanza dosificadora sin montar.
Comprobar que la lanza dosificadora está
bien colocada antes de cada uso. La rosca
de la lanza dosificadora debe estar bien
apretada con la mano.

Instrucciones de seguridad

몇 ADVERTENCIA

Si se utiliza el aparato durante un período
de tiempo largo, se pueden producir pro­blemas de circulación en las manos provo­cados por las vibraciones.

No se puede establecer una duración ge­neral válida para el uso porque este depen­de de varios factores:
– Factor personal debido a una mala cir-

culación de la sangre (dedos fríos fre-

cuentemente, sensación de hormi-

gueo).
– Temperatura ambiente baja. Lleve

guantes calientes para proteger las ma-

nos.
– Apretar fuertemente impide la circula-

ción de la sangre.
– El funcionamiento ininterrumpido es

peor que el funcionamiento interrumpi-

do por pausas.
Si se utiliza durante mucho tiempo y con re­gularidad el aparato y se aparecen sínto­mas repetidas veces (como por ejemplo
hormigueo en los dedos, dedos fríos) reco­mendamos hacerse una revisión médica.

Calentador agua

Indicación: Si el agua utilizada tiene un

grado de dureza muy alto, pueden quedar
muchos restos de cal en el calentador de
agua. Esto es un proceso natural y no afec­ta al funcionamiento del aparato, mientras
se cumplan los intervalos de mantenimien­to (véase "Cuidados y mantenimiento").

Cambiar las boquillas

 PELIGRO

Desconectar el aparato antes de cambiar
la boquilla y accionar la pistola pulverizado­ra manual hasta que el aparato se quede
sin presión.

– 5

41ES

Tipos de servicio

0/OFF = OFF
1 Servicio con agua fría

2 Nivel Eco!Efficiency (agua caliente

máx. 140 °F/60 ºC)

3 Servicio con agua caliente

Conexión del aparato

 Ajustar el interruptor del aparato al

modo de servicio deseado.
El piloto de control de disposición de

servicio se enciende.
El aparato se pone en marcha brevemente
y se desconecta en cuanto se ha alcanza­do la presión de trabajo.
Indicación: Si los pilotos de control de
bomba, falta de agua, avería en el calenta­dor o motor se encienden durante el funcio­namiento, el aparato debe pararse ense­guida y se debe arreglar la avería, véase
"Ayuda en caso de averías".
 Desbloquear la pistola pulverizadora

manual.
Al accionar la pistola pulverizadora manual
se vuelve a encender el aparato.
Nota: Si no sale agua de la boquilla de alta
presión, purgue el aire de la bomba. Véase
ayuda en el apartado "El aparato no genera
presión" en Averías.

Regular la temperatura de limpieza

 Ajustar el regulador de temperatura a la

temperatura deseada.

de 86 °F/30 °C a 185 °F/85 °C:

– Limpiar con agua caliente.

Ajustar la presión de trabajo y el

caudal

Regulación de la presión/caudal de la unidad de bomba

 Gire el husillo regulador en el sentido

de las agujas del reloj: Aumentar la pre­sión de trabajo (MAX).

 Gire el husillo regulador en el sentido

contrario a las agujas del reloj: Reducir
la presión de trabajo (MIN).

Regulación de la presión/caudal en la pistola pulverizadora manual

 Ajustar la presión de trabajo en la uni-

dad de bomba al valor máximo.

 Ajustar la presión de trabajo y el caudal,

para ello girar (por niveles) el regulador
de presión/caudal de la pistola pulveri­zadora manual.

 PELIGRO

Al ajustar la regulación de presión y caudal
procurar que no se suelte la rosca de la lan­za dosificadora.

Nota: Si tiene que trabajar a largo plazo
con una presión reducida, ajuste la presión
en la unidad de bomba.

Funcionamiento con detergente

– Utilice los detergentes con moderación

para no perjudicar el medio ambiente.

– El detergente debe ser apropiado para

la superficie que se ha de limpiar.

 Ajustar la concentración de detergente

con ayuda de la válvula dosificadora de
detergente según las indicaciones del
fabricante.

Nota: Valores indicativos en el panel de
control a la máxima presión de trabajo.

Limpieza

 Ajustar la presión/temperatura y con-

centración de detergente en función de
la superficie a limpiar.

Nota: Dirigir pimero el chorro a alta presión
desde una mayor distancia hacia el objeto
a limpiar, con el fin de evitar causar daños
por una presión demasiado alta.

42 ES

– 6

Método de limpieza recomendado

– disolución de la suciedad
 Rociar con detergente con moderación

y dejar actuar 1...5 minutos pero sin de-

jar secar.
– eliminación de la suciedad
 Aplicar el chorro de agua a alta presión

sobre la suciedad disuelta para elimi-

narla.

Servicio con agua fría

Eliminación de suciedades ligeras y enjua­gue de, por ejemplo: aparejos de jardín, te­rrazas, herramientas, etc.
 Ajustar la presión de trabajo según sea

necesario.

Nivel Eco!Efficiency

El aparato trabaja en el rango de tempera­tura más económico.
Nota: La temperatura se puede regular
hata 140 °F/60 °C.

Servicio con agua caliente

Recomendamos las siguientes temperatu­ras de limpieza:
– Suciedades ligeras

86 °F/30 °C-122 °F/50 °C

– Suciedades de albúmina, por ejemplo

en la industria alimentaria

max. 140 °F/60 °C

– Limpieza de coches, de máquinas

140 °F/60 °C-185 °F/85 °C

 PELIGRO

Existe peligro de escaldamiento.

 Ajustar el regulador de temperatura a la

temperatura deseada.
Indicación: Al reajustar la presión de tra­bajo y el caudal se modifica la temperatura
del agua.

Después del funcionamiento con

detergente

 Poner la válvula dosificadora en la posi-

ción "0".
 Ajustar el interruptor del aparato en el

nivel 1 (funcionamiento con agua fría).

 Enjuagar el aparato con la pistola pul-

verizadora abierta durante al menos 1
minuto.

Desconexión del aparato

 PELIGRO

Peligro de escaldamiento por agua caliente
Después del servicio con agua caliente o
vapor el aparato debe ser enfriado al me­nos cinco minutos con agua fría con la pis­tola abierta.

 Ponga el interruptor del aparato en "0/

OFF".

 Cerrar el abastecimiento de agua.
 Abrir la pistola pulverizadora manual.
 Conectar la bomba mediante el inte-

rruptor principal brevemente (unos 5
segundos).

 Sacar el enchufe de la toma de corrien-

te sólo con las manos secas.

 Retirar la conexión de agua.
 Poner en funcionamiento la pistola pul-

verizadora manual hasta que no quede
presión en el aparato.

 Asegurar la pistola pulverizadora ma-

nual.

Almacenamiento del aparato

 Encajar la lanza dosificadora en el so-

porte del capó del aparato.

 Enrollar la manguera a alta presión y el

cable eléctrico y colocarlos en sopor­tes.

Nota: No doble la manguera a alta presión
y el cable eléctrico.

Protección antiheladas

CUIDADO

El hielo deteriora el aparato si éste no se ha
vaciado por completo de agua.

 Coloque el aparato en un lugar a salvo

de las heladas.
Si no es posible el almacenamiento libre de
heladas, pare el aparato.

– 7

43ES

Parada

En largos periodos de inactividad o cuando
no sea posible el almacenamiento a salvo
del hielo:

 Dejar salir agua.
 Enjuagar el aparato con anticongelan-

te.

 Vaciar el depósito de detergente.

Dejar salir agua

 Desatornillar la manguera de abasteci-

miento de agua y la manguera a alta
presión.

 Desatornillar el tornillo purgador del ca-

lentador en la fondo de la caldera y va­ciarlo.

 Dejar en marcha el aparato durante 1

minuto como máximo hasta que la
bomba y los conductos estén vacíos.

Enjuagar el aparato con anticongelante.
Nota: Tener en cuenta las instrucciones de

uso del fabricante del anticongelante.
 Añadir al calentador un anticongelante

de los habituales en el mercado.

 Encender el aparato (sin calefacción),

hasta que esté totalmente enjuagado.
De este modo se conseguirá una protec­ción segura contra la corrosión.

Almacenamiento

몇 PRECAUCIÓN

¡Peligro de lesiones y daños! Respetar el
peso del aparato en el almacenamiento.

Transporte

Figura 6

CUIDADO

¡Peligro de daños en la instalación! Al car­gar el aparato con una carretilla elevadora,
tener en cuenta la ilustración.

몇 PRECAUCIÓN

¡Peligro de lesiones y daños! Respetar el
peso del aparato para el transporte.

 Al transportar en vehículos, asegurar el

aparato para evitar que resbale y vuel-

que conforme a las directrices vigentes.

Cuidados y mantenimiento

 PELIGRO

Peligro de lesiones causadas por un apara­to que se arranque involuntariamente y
descarga eléctrica.
Antes de efectuar cualquier trabajo en el
aparato, hay que desconectar de la red
eléctrica.

 Ponga el interruptor del aparato en "0/

OFF".

 Cerrar el abastecimiento de agua.
 Abrir la pistola pulverizadora manual.
 Conectar la bomba mediante el inte-

rruptor principal brevemente (unos 5
segundos).

 Sacar el enchufe de la toma de corrien-

te sólo con las manos secas.

 Retirar la conexión de agua.
 Poner en funcionamiento la pistola pul-

verizadora manual hasta que no quede
presión en el aparato.

 Asegurar la pistola pulverizadora manual.
 Deje enfriar el aparato.

Un comercial de Kärcher especializado
le informará sobre la realización de una
inspección de seguridad regular o el
cierre de un contrato de mantenimiento.

Intervalos de mantenimiento

Todas las semanas

 Limpie el tamiz en la conexión del agua.
 Limpiar el filtro de depuración fina.
 Controle el nivel de aceite.

CUIDADO

En caso de aceite lechoso informar inme­diatamente al servicio postventa Kärcher.

mensualmente

 Limpiar el filtro en el bloque de seguri-

dad.

 Limpie el filtro en la manguera de aspi-

ración de detergente.

Después de 400 horas de servicio, al menos cada año

 Comprobar el grado de calcificación del

calentador de agua y si es necesario
solicitar al servicio técnico que lo limpie.

44 ES

– 8

Después de 500 horas de servicio, al menos cada año

 ha de cambiar el aceite.

Trabajos de mantenimiento

Limpie el tamiz en la conexión del agua

 Retire el tamiz.
 Limpie el tamiz en agua y vuelva a co-

locarlo.

Limpiar el filtro de depuración fina.

 Despresurizar el sistema de alta pre-

sión.
 Deastornillar el filtro fino del calentador

de agua.

 Desmontar el filtro fino y sacar el filtro.
 Limpiar el filtro con agua limpia o aire

comprimido.
 Montar siguiendo los pasos a la inver-

sa.

Limpiar el filtro en el bloque de seguridad

 Afloje la tuerca de racor y quite la man-

guera.
 Saque el tamiz.
Nota: En caso necesario gire el tornillo M8
unos 0.2 in/5 mm hacia adentro y saque
así el tamiz.

 Limpie el tamiz en agua.
 Meta el tamiz.
 Coloque la manguera.
 Apriete bien la tuerca de racor.

Limpie el filtro en la manguera de aspiración de detergente.

 Saque la tubuladura de aspiración de

detergente.
 Limpie el filtro en agua y vuelva a colo-

carlo.

Cambie el aceite.

 Prepare un recipiente colector para

aprox. 0.26 gal/1 litro de aceite.
 Suelte el tornillo de purga.

Elimine el aceite viejo sin dañar el medio
ambiente o entregarlo en un punto de re­cogida de residuos.

 Vuelva a apretar el tornillo de purga.

 Introducir aceite poco a poco hasta la

marca MAX.

Nota: Las burbujas de aire deben poder
desaparecer.

Tipo de aceite y cantidad de llenado, ver
datos técnicos.

Ayuda en caso de avería

 PELIGRO

Peligro de lesiones causadas por un apara­to que se arranque involuntariamente y
descarga eléctrica.
Antes de efectuar cualquier trabajo en el
aparato, hay que desconectar de la red
eléctrica.

Piloto de control de la bomba

1 parpadeo

– Falta de aceite
 Rellene con aceite.

2 parpadeos

– Fuga en el sistema de alta presión
 Verificar la estanqueidad del sistema

de alta presión y las conexiones.

3 parpadeos

– Falta de agua, tras 2 minutos se desco-

necta la bomba, para evitar la marcha
en seco

 Comprobar la conexión de agua y las

tuberías.

4 parpadeos

– Error del contactor de la calefacción
 Ponga el interruptor del aparato en "0/

OFF".
 Conexión del aparato
– El error se repite varias veces.
 Avisar al servicio técnico.

Piloto de aviso de falta de agua

– Falta de agua - se desconecta la cale-

facción
 Comprobar la conexión de agua y las

tuberías.

– 9

45ES

El piloto de control de disposición

de servicio se apaga

– No hay tensión de red, véase "El apara-

to no se pone en marcha".

El piloto de control de la calefacción

se ilumina

– Modo de calefacción

Piloto de control del motor

2 parpadeos

– Motor sobrecargado/sobrecalentado
 Ponga el interruptor del aparato en "0/

OFF".

 Deje enfriar el aparato.
 Conexión del aparato

– El error se repite varias veces.
 Avisar al servicio técnico.

3 parpadeos

– Fallos en la alimentación de tensión.
 Comprobar el cable de conexión y los

fusibles de red.

4 parpadeos

– Consumo de corriente demasiado alto.
 Comprobar el cable de conexión y los

fusibles de red.

 Avisar al servicio técnico.

Piloto de control de la avería del

calentador

1 parpadeo

– El regulador de temperatura ha activado
 Ponga el interruptor del aparato en "0/

OFF".

 Deje enfriar el aparato.
 Conexión del aparato

– El error se repite varias veces.
 Avisar al servicio técnico.

3 parpadeos

– El detector del producto de cuidado del

sistema está defectuoso.

 Avisar al servicio técnico.

4 parpadeos

– Sensor de temperatura defectuoso
 Avisar al servicio técnico.

Piloto de control revisión

– Intervalo de mantenimiento
 Ejecutar trabajos de revisión.

El piloto de control del producto de

cuidado del sistema se enciende

Indicación: El modo de calefacción es po-

sible 5 horas más.
– La botella del producto de cuidado del

sistema está vacia.
 Cambiar la botella del producto de cui-

dado del sistema.

El piloto de control del producto de

cuidado del sistema parpadea

Indicación: Ya no es posible que el modo

de calefacción.
– La botella del producto de cuidado del

sistema está vacia.
 Cambiar la botella del producto de cui-

dado del sistema.

El aparato no funciona

– No hay tensión de red
 Verificar conexión de red/cable.

El aparato no genera presión

– Aire en el sistema
Purgar el aire de la bomba:
 Poner la válvula dosificadora en la posi-

ción "0".
 Cuando la pistola pulverizadora está

abierta conecte y desconecte el apara-

to varias veces con el interruptor princi-

pal.
 Abrir/cerrar la regulación de la presión/

caudal de la unidad de bomba con la

pistola pulverizadora manual.
Nota: Al desmontar la manguera de alta
presión de la conexión a alta presión se
acelera el proceso de purga de aire.
 Si el depósito de detergente está vacío,

llénelo.
 Verifique las conexiones y tuberías.
– La presión está ajustada a MIN.
 Ajuste la presión a MAX.
– Limpie el tamiz en la conexión del agua.
 Limpie el tamiz.

46 ES

– 10

 Limpiar el filtro de depuración fina, si es

necesario cambiar.

– La cantidad de abastecimiento de agua

es escasa

 Verifique la cantidad de abastecimiento

de agua (ver datos técnicos).

El aparato tiene fugas, el agua gotea

del aparato por abajo

– La bomba no es estanca
Nota: Lo permitido es 3 gotas por minuto.
 En caso de fuga de mayor envergadura

deje que el servicio técnico revise el
aparato.

Indicación: Debido al condensado, es posi­ble que se formen más gotas en el aparato.

El aparato se enciende y se apaga

continuamente cuando la pistola

está cerrada

– Fuga en el sistema de alta presión
 Verificar la estanqueidad del sistema

de alta presión y las conexiones.

El aparato no succiona detergente

 Dejar que el aparato funcione con la

válvula de dosificación detergente
abierta y la entrada de agua cerrada,
hasta que el calentador de agua esté

vacío y la presión caiga a "0".
 Abrir de nuevo el suministro de agua.
Si la bomba sigue sin aspirar detergente
puede ser debido a lo siguiente:
– El filtro en la manguera de aspiración

de detergente está sucio
 Limpiar el filtro.
– La válvula de retención se pega
 Desmontar la manguera de detergente

y soltar la válvula de retención con un

objeto obtuso.

El calentador no calienta

– La botella del producto de cuidado del

sistema está vacia.
 Cambiar la botella del producto de cui-

dado del sistema.
– Falta de agua
 Comprobar la conexión de agua y las

tuberías.

– Calefacción defectuosa.
 Avisar al servicio técnico.

La temperatura regulada no se

alcanza durante el servicio con agua

caliente

– La presión de trabajo/caudal son dema-

siado altos

 Reducir la presión de trabajo y el cau-

dal del regulador de presión/caudal de
la unidad de bomba.

Servicio de atención al cliente

Si la avería no se puede solucionar el
aparato debe ser revisado por el servi­cio técnico.

Garantía

En cada país rigen las condiciones de ga­rantía establecidas por el distribuidor oficial
autorizado. Reparamos gratuitamente las
averías que se produzcan durante el plazo
de garantía, siempre y cuando hayan sido
ocasionadas por fallos materiales o de fa­bricación.

Accesorios y piezas de

repuesto

– Sólo deben emplearse accesorios y

piezas de repuesto originales o autori­zados por el fabricante. Los accesorios
y piezas de repuesto originales garanti­zan el funcionamiento seguro y sin ave­rías del aparato.

– Podrá encontrar una selección de las

piezas de repuesto usadas con más
frecuencia al final de las instrucciones
de uso.

– En el área de servicios de www.kaer-

cher.com encontrará más información
sobre piezas de repuesto.

– 11

47ES

Datos técnicos

HDS-E 3.3/25-4M EcHDS-E 3.3/25-4M

Ef

Conexión de red

Tensión V 460 575
Tipo de corriente Hz 3~ 60 3~ 60
Potencia conectada kW 30 30
Fusible de red (inerte) A 50 50
Categoria de protección -- IPX5 IPX5
Clase de protección -- I I

Conexión de agua

Temperatura de entrada (máx.) °F (°C) 86 (30) 86 (30)
Velocidad de alimentación (mín.) gpm (l/min) 4.4 (16.7) 4.4 (16.7)
Presión de entrada (máx.) psi (MPa) 87 (0.6) 87 (0.6)

Potencia y rendimiento

Caudal, agua gpm (l/min) 1.6-3.3 (6.1-12.3) 1.6-3.3 (6.1-12.3)
Presión de trabajo agua (con boquilla están­dar)
Sobrepresión de servicio máxima (válvula de
seguridad)
Temperatura de trabajo máx. agua caliente °F (°C) 185 (85) 185 (85)
Temperatura de desconexión del agua ca­liente
Temperatura de servicio en servicio continua
para una temperatura de alimentación 59 °F/
15 °C
Aspiración de detergente gpm (l/min) 0-0.13 (0-0.5) 0-0.13 (0-0.5)
Potencia de calefacción kW 24 24
Fuerza de retroceso de la pistola pulveriza­dora manual (máx.)
Tamaño de la boquilla -- 045 045

Valores calculados conforme a la norma EN 60355-2-79

Emisión sonora
Nivel de presión acústica L
Inseguridad K

pA

pA

Nivel de potencia acústica LWA + inseguridad
K

WA

Valor de vibración mano-brazo
Pistola pulverizadora manual m/s
Lanza dosificadora m/s
Inseguridad K m/s

Combustibles

Cantidad de aceite gal (l) 0.2 (0.75) 0.2 (0.75)
Tipo de aceite -- SAE 90 SAE 90

Medidas y pesos

Longitud x anchura x altura in (mm) 52.5 x 29.5 x 41.5

Peso de funcionamiento típico lbs (kg) 423 (192) 423 (192)
Depósito de detergente gal (l) 2.6+5.3 (10+20) 2.6+5.3 (10+20)
Contenido del calentador total gal (l) 13.2 (50) 13.2 (50)

48 ES

psi (MPa) 465-2520 (3.2-17.3) 465-2520 (3.2-17.3)

psi (MPa) 2972 (20.5) 2972 (20.5)

°F (°C) 208 (98) 208 (98)

°F (°C) 113 (45) 113 (45)

N 37.2 37.2

dB(A) 67 67
dB(A) 3 3
dB(A) 85 85

2

2

2

4.5 4.5

1.9 1.9

0.3 0.3

52.5 x 29.5 x 41.5

(1330 x 750 x 1060)

(1330 x 750 x 1060)

– 12

http://www.kaercher.com/dealersearch
