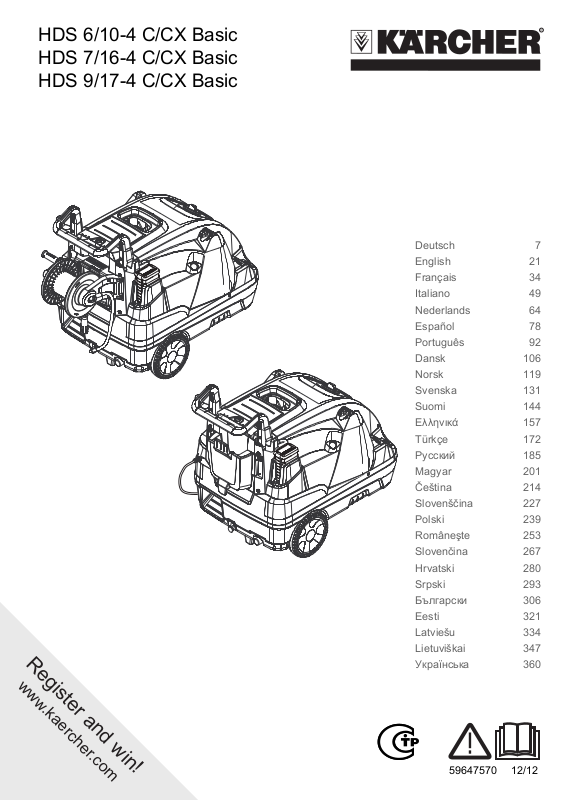

Karcher HDS7-164C User Manual [en, ru, de, es, fr, it, cs, pl]

HDS 6/10-4 C/CX Basic
HDS 7/16-4 C/CX Basic
HDS 9/17-4 C/CX Basic

Register and win!

www.kaercher.com

Deutsch 7
English 21
Français 34
Italiano 49
Nederlands 64
Español 78
Português 92
Dansk 106
Norsk 119
Svenska 131
Suomi 144
Ελληνικά 157
Türkçe 172
Русский 185
Magyar 201
Čeština 214
Slovenščina 227
Polski 239
Româneşte 253
Slovenčina 267
Hrvatski 280
Srpski 293
Български 306
Eesti 321
Latviešu 334
Lietuviškai 347
Українська 360

59647570 12/12

2

1

27
26

25

24
23

22

28

21

20

19

32

31 1333029

34

2

3
4

3

12 13

11

18

15

16

3

14

17

8

579

7

610

3

35

36

39

MAX

MIN

45

46

37 38

40

42

41

44

43

4

2

123

A

4

2.

5

6

1.

3

4

7

8

5

9

13

10

11

12

14

15

6

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi­nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge­brauch oder für Nachbesitzer auf.

– Vor erster Inbetriebnahme Sicherheits-

hinweise Nr. 5.951-949.0 unbedingt le­sen!

– Bei Transportschaden sofort Händler

informieren.

– Packungsinhalt beim Auspacken prü-

fen. Lieferumfang siehe Bild 1.

Inhaltsverzeichnis

Umweltschutz. . . . . . . . . . . DE . . .1

Symbole in der Betriebsanlei-

tung . . . . . . . . . . . . . . . . . . DE . . .1

Übersicht . . . . . . . . . . . . . . DE . . .2

Symbole auf dem Gerät . . . DE . . .3
Bestimmungsgemäße Verwen-

dung . . . . . . . . . . . . . . . . . . DE . . .3

Sicherheitshinweise . . . . . . DE . . .3

Sicherheitseinrichtungen . . DE . . .3

Inbetriebnahme . . . . . . . . . DE . . .4

Bedienung . . . . . . . . . . . . . DE . . .6

Lagerung . . . . . . . . . . . . . . DE . . .9

Transport . . . . . . . . . . . . . . DE . . .9

Pflege und Wartung . . . . . . DE . . .9

Hilfe bei Störungen. . . . . . . DE . .10

Garantie . . . . . . . . . . . . . . . DE . .12

Zubehör und Ersatzteile . . . DE . .12
EG-Konformitätserklärung . DE . .13

Technische Daten. . . . . . . . DE . .14

Umweltschutz

Die Verpackungsmaterialien
sind recyclebar. Bitte werfen Sie
die Verpackungen nicht in den
Hausmüll, sondern führen Sie
diese einer Wiederverwertung
zu.

Altgeräte enthalten wertvolle re­cyclingfähige Materialien, die ei­ner Verwertung zugeführt
werden sollten. Batterien, Öl
und ähnliche Stoffe dürfen nicht
in die Umwelt gelangen. Bitte
entsorgen Sie Altgeräte deshalb
über geeignete Sammelsyste­me.

Bitte Motorenöl, Heizöl, Diesel und Benzin
nicht in die Umwelt gelangen lassen. Bitte
Boden schützen und Altöl umweltgerecht
entsorgen.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin­den Sie unter:

www.kaercher.de/REACH

Symbole in der Betriebsanlei-

tung

 Gefahr

Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situa­tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situa­tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.

– 1

7DE

Übersicht

Geräteelemente

Bild 1

1 Halterung für Strahlrohr
2 Aussparung für Reinigungsmittel-Saug-

schlauch
3 Griffmulde (beidseitig)
4 Rad
5 Wasseranschluss mit Sieb
6 Wasseranschluss-Set
7 O-Ring-Set (für Ersatz)
8 Hochdruckanschluss
9 Hochdruckschlauch
10 Strahlrohr
11 Hochdruckdüse (Edelstahl)
12 Einfüllöffnung für Reinigungsmittel
13 Lenkrolle mit Feststellbremse
14 Brennstoffsieb
15 Sicherungsraste der Handspritzpistole
16 Handspritzpistole
17 Elektrozuleitung
18 Werkzeugtasche (nur HDS C)
19 Einfüllöffnung für Brennstoff
20 Reinigungsmittel-Dosierventil
21 Bedienfeld
22 Ablage für Handspritzpistole
23 Verbindungsschlauch der Schlauch-

trommel (nur HDS CX)
24 Trittmulde
25 Schlauchtrommel (nur HDS CX)
26 Handkurbel für Schlauchtrommel (nur

HDS CX)
27 Griffbügel
28 Typenschild
29 Haubenverschluss
30 Ablagefach für Zubehör
31 Brenner
32 Ablage für Strahlrohr
33 Gerätehaube
34 Systempflege Advance RM 110/

RM 111
35 Druck-/Mengenregulierung der Pum-

peneinheit

36 Ölbehälter
37 Ölablassschraube
38 Rückschlagventil der Reinigungsmittel-

Ansaugung
39 Reinigungsmittel-Saugschlauch mit Filter
40 Brennstofffilter
41 Befestigungsklammer
42 Schlauch der Wassermangelsicherung
43 Wassermangelsicherung
44 Sieb in der Wassermangelsicherung
45 Feinfilter (Wasser)
46 Schwimmerbehälter

Bedienfeld

Bild 2

A Geräteschalter
1 Kontrolllampe Drehrichtung

(nur 3-phasige Geräte)
2 Kontrolllampe Betriebsbereitschaft
3 Kontrolllampe Brennstoff
4 Kontrolllampe Service

Farbkennzeichnung

– Bedienelemente für den Reinigungs-

prozess sind gelb.

– Bedienelemente für die Wartung und

den Service sind hellgrau.

8 DE

– 2

Symbole auf dem Gerät

Hochdruckstrahlen können bei
unsachgemäßem Gebrauch ge-

fährlich sein. Der Strahl darf
nicht auf Personen, Tiere, aktive elektri­sche Ausrüstung oder auf das Gerät selbst
gerichtet werden.

Gefahr durch elektrische
Spannung!

Arbeiten an Anlagenteilen nur
durch Elektro-Fachkräfte oder
autorisiertes Fachpersonal.

Verbrennungsgefahr durch hei­ße Oberflächen!

Vergiftungsgefahr! Abgase
nicht einatmen.

Bestimmungsgemäße Ver-

wendung

Reinigen von: Maschinen, Fahrzeugen,
Bauwerken, Werkzeugen, Fassaden, Ter­rassen, Gartengeräten, etc.

 Gefahr

Verletzungsgefahr! Beim Einsatz an Tank­stellen oder anderen Gefahrenbereichen
entsprechende Sicherheitsvorschriften be­achten.

Bitte mineralölhaltiges Abwasser nicht ins
Erdreich, Gewässer oder Kanalisation ge­langen lassen. Motorenwäsche und Un­terbodenwäsche deshalb bitte nur an
geeigneten Plätzen mit Ölabscheider
durchführen.

Sicherheitshinweise

– Jeweilige nationale Vorschriften des

Gesetzgebers für Flüssigkeitsstrahler
beachten.

– Jeweilige nationale Vorschriften des

Gesetzgebers zur Unfallverhütung be­achten. Flüssigkeitsstrahler müssen re­gelmäßig geprüft und das Ergebnis der
Prüfung schriftlich festgehalten werden.

– Die Heizeinrichtung des Gerätes ist

eine Feuerungsanlage. Feuerungsan­lagen müssen regelmäßig nach den je­weiligen nationalen Vorschriften des
Gesetzgebers überprüft werden.

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht au­ßer Kraft gesetzt oder in ihrer Funktion um­gangen werden.

Überströmventil mit zwei Druck-

schaltern

– Beim Reduzieren der Wassermenge

am Pumpenkopf öffnet das Überström­ventil und ein Teil des Wassers fließt
zur Pumpensaugseite zurück.

– Wird die Handspritzpistole geschlos-

sen, so dass das gesamte Wasser zur
Pumpensaugseite zurückfließt, schaltet
der Druckschalter am Überströmventil
die Pumpe ab.

– Wird die Handspritzpistole wieder ge-

öffnet, schaltet der Druckschalter am
Zylinderkopf die Pumpe wieder ein.

Das Überströmventil ist werkseitig einge­stellt und plombiert. Einstellung nur durch
den Kundendienst.

Sicherheitsventil

– Das Sicherheitsventil öffnet, wenn das

Überströmventil bzw. der Druckschalter
defekt ist.

Das Sicherheitsventil ist werkseitig einge­stellt und plombiert. Einstellung nur durch
den Kundendienst.

– 3

9DE

Wassermangelsicherung

– Die Wassermangelsicherung verhin-

dert, dass der Brenner bei Wasserman­gel einschaltet.

– Ein Sieb verhindert die Verschmutzung

der Sicherung und muss regelmäßig
gereinigt werden.

Abgastemperaturbegrenzer

– Der Abgastemperaturbegrenzer schal-

tet das Gerät bei Erreichen einer zu ho­hen Abgastemperatur ab.

Inbetriebnahme

몇 Warnung

Verletzungsgefahr! Gerät, Zuleitungen,
Hochdruckschlauch und Anschlüsse müs­sen in einwandfreiem Zustand sein. Falls
der Zustand nicht einwandfrei ist, darf das
Gerät nicht benutzt werden.

 Feststellbremse arretieren.

Griffbügel montieren

Bild 3

Anzugsmoment der Schrauben: 6,5-7,0 Nm

Werkzeugtasche montieren (nur

HDS C)

Bild 4

 Werkzeugtasche an den oberen Rast-

nasen am Gerät einhängen.

 Werkzeugtasche nach unten klappen

und einrasten.

 Werkzeugtasche mit 2 Schrauben be-

festigen (Anzugsmoment: 6,5-7,0 Nm).

Hinweis: 2 Schrauben bleiben übrig.

Schlauchtrommel montieren (nur

HDS CX)

Bild 5

 Schlauchtrommel an den unteren Rast-

nasen am Gerät einhängen.

 Schlauchtrommel nach oben klappen

und einrasten.

 Schlauchtrommel mit 4 Schrauben be-

festigen (Anzugsmoment: 6,5-7,0 Nm).

 Verbindungsschlauch der Schlauch-

trommel am Hochdruckanschluss des
Gerätes montieren.

Handspritzpistole, Strahlrohr, Düse
und Hochdruckschlauch montieren

Bild 6

 Strahlrohr mit Handspritzpistole verbin-

den.

 Verschraubung des Strahlrohrs hand-

fest anziehen.

 Hochdruckdüse in Überwurfmutter ein-

setzen.

 Überwurfmutter montieren und fest an-

ziehen.

 Gerät ohne Schlauchtrommel:

Hochdruckschlauch am Hochdruckan­schluss des Gerätes montieren.

 Gerät mit Schlauchtrommel:

Hochdruckschlauch mit Handspritzpis­tole verbinden.

Vorsicht

Hochdruckschlauch immer vollständig ab­rollen.

Montage Ersatz-Hochdruck-

schlauch

Gerät ohne Schlauchtrommel
Bild 7

Gerät mit Schlauchtrommel
Bild 8

 Hochdruckschlauch vollständig von der

Schlauchtrommel abrollen.

 Befestigungsklammer für den Hoch-

druckschlauch heraushebeln und
Schlauch herausziehen.

 Schlauchnippel ganz in das Knoten-

stück der Schlauchtrommel einschie­ben und mit der Befestigungsklammer
sichern.

10 DE

– 4

Systempflege-Flasche austauschen

Hinweis: Flasche beim Einsetzen fest ein-

drücken, damit Verschluss durchstoßen
wird. Flasche nicht herausziehen bevor
diese leer ist.

– Die Systempflege verhindert hochwirk-

sam die Verkalkung der Heizschlange
beim Betrieb mit kalkhaltigem Leitungs­wasser. Sie wird dem Zulauf im
Schwimmerbehälter tröpfchenweise
zudosiert.

– Die Dosierung ist werkseitig auf mittlere

Wasserhärte eingestellt.

Hinweis: Eine Systempflege-Flasche ist im
Lieferumfang enthalten.
 Systempflege-Flasche austauschen.

Brennstoff auffüllen

 Gefahr

Explosionsgefahr! Nur Dieselkraftstoff oder
leichtes Heizöl einfüllen. Ungeeignete
Brennstoffe, z. B. Benzin, dürfen nicht ver­wendet werden.

Vorsicht

Gerät niemals mit leerem Brennstofftank
betreiben. Die Brennstoffpumpe wird sonst
zerstört.

 Brennstoff auffüllen.
 Tankverschluss schließen.
 Übergelaufenen Brennstoff abwischen.

Reinigungsmittel auffüllen

Vorsicht

Verletzungsgefahr!

– Nur Kärcher-Produkte verwenden.
– Keinesfalls Lösungsmittel (Benzin,

Azeton, Verdünner etc.) einfüllen.

– Kontakt mit Augen und Haut vermei-

den.

– Sicherheits- und Handhabungshinwei-

se des Reinigungsmittel-Herstellers be­achten.

Kärcher bietet ein individuelles Reini­gungs- und Pflegemittelprogramm an.

Ihr Händler berät Sie gerne.
 Reinigungsmittel auffüllen.

Wasseranschluss

Anschlusswerte siehe Technische Daten.
 Zulaufschlauch (Mindestlänge 7,5 m,

Mindestdurchmesser 3/4“) mit
Schlauchschelle am Wasseranschluss­Set befestigen.

 Zulaufschlauch am Wasseranschluss

des Gerätes und am Wasserzulauf (zum
Beispiel Wasserhahn) anschließen.

Hinweis: Der Zulaufschlauch und die
Schlauchschelle sind nicht im Lieferumfang
enthalten.

Wasser aus Behälter ansaugen

Wenn Sie Wasser aus einem externen Be­hälter ansaugen möchten, ist folgender
Umbau erforderlich:
 Systempflege-Flasche abnehmen.

Bild 9

 2 Schrauben am Brennergehäuse ab-

schrauben.

Bild 10

 Rückwand abschrauben und abneh-

men. In der Rückwand verbleibt der
Stutzen des Systempflege-Behälters.

Bild 11

 Wasseranschluss am Feinfilter entfer-

nen.

 Feinfilter am Pumpenkopf abschrauben.
 Behälter der Systempflege abnehmen.

Bild 12

 Oberen Zulaufschlauch zum Schwim-

merbehälter abschrauben.

 Oberen Zulaufschlauch am Pumpen-

kopf anschließen.

 Spülleitung des Reinigungsmittel-Do-

sierventils auf Blindstopfen umstecken.

 Saugschlauch (Durchmesser mindes-

tens 3/4“) mit Filter (Zubehör) am Was­seranschluss anschließen.

– Max. Saughöhe: 0,5 m

Bis die Pumpe Wasser angesaugt hat, soll­ten Sie:
 Druck-/Mengenregulierung der Pumpen-

einheit auf maximalen Wert einstellen.

 Dosierventil für Reinigungsmittel schlie-

ßen.

– 5

11DE

 Gefahr

Saugen Sie niemals Wasser aus einem
Trinkwasserbehälter an. Saugen Sie nie­mals lösungsmittelhaltige Flüssigkeiten wie
Lackverdünnung, Benzin, Öl oder ungefil­tertes Wasser an. Die Dichtungen im Gerät
sind nicht lösungsmittelbeständig. Der
Sprühnebel von Lösungsmitteln ist hoch­entzündlich, explosiv und giftig.

 Rückbau in umgekehrter Reihenfolge.

Hinweis: Darauf achten, dass das Magnet­ventilkabel am Behälter der Systempflege
nicht eingeklemmt wird.

Bild 13
Hinweis: Nach dem Aufsetzen der Rück-

wand in den Schacht der Systempflege fas­sen und Stutzen auf den Systempflege­Behälter drücken.

Stromanschluss

– Anschlusswerte siehe Technische Da-

ten und Typenschild.

– Der elektrische Anschluss muss von ei-

nem Elektroinstallateur ausgeführt wer­den und IEC 60364-1 entsprechen.

 Gefahr

Verletzungsgefahr durch elektrischen
Schlag.

– Ungeeignete Verlängerungsleitungen

können gefährlich sein. Verwenden Sie
im Freien nur dafür zugelassene und
entsprechend gekennzeichnete Verlän­gerungsleitungen mit ausreichendem
Leitungsquerschnitt.

– Verlängerungsleitungen immer voll-

ständig abrollen.

– Stecker und Kupplung einer verwende-

ten Verlängerungsleitung müssen was­serdicht sein.

Bedienung

 Gefahr

Explosionsgefahr!
Keine brennbaren Flüssigkeiten versprü­hen.

 Gefahr

Verletzungsgefahr! Gerät nie ohne mon­tiertes Strahlrohr verwenden. Strahlrohr vor
jeder Benutzung auf festen Sitz überprü­fen. Verschraubung des Strahlrohrs muss
handfest angezogen sein.

Vorsicht

Gerät niemals mit leerem Brennstofftank
betreiben. Die Brennstoffpumpe wird sonst
zerstört.

Sicherheitshinweise

몇 Warnung

Längere Benutzungsdauer des Gerätes
kann zu vibrationsbedingten Durchblu­tungsstörungen in den Händen führen.

Eine allgemein gültige Dauer für die Benut­zung kann nicht festgelegt werden, weil
diese von mehreren Einflussfaktoren ab­hängt:

– Persönliche Veranlagung zu schlechter

Durchblutung (häufig kalte Finger, Fin­gerkribbeln).

– Niedrige Umgebungstemperatur. War-

me Handschuhe zum Schutz der Hän­de tragen.

– Festes Zugreifen behindert die Durch-

blutung.

– Ununterbrochener Betrieb ist schlech-

ter als durch Pausen unterbrochener
Betrieb.

Bei regelmäßiger, langandauernder Benut­zung des Gerätes und bei wiederholtem
Auftreten entsprechender Anzeichen (zum
Beispiel Fingerkribbeln, kalte Finger) emp­fehlen wir eine ärztliche Untersuchung.

12 DE

– 6

Düse wechseln

 Gefahr

Gerät vor Düsenwechsel ausschalten und
Handspritzpistole betätigen, bis Gerät
drucklos ist.

Betriebsarten

0/OFF =Aus
1 Betrieb mit Kaltwasser

2 Betrieb mit Heißwasser
3 Eco-Stufe (Heißwasser max. 60 °C)

Gerät einschalten

 Geräteschalter auf gewünschte Be-

triebsart stellen.
Kontrolllampe Betriebsbereitschaft

leuchtet.

Das Gerät läuft kurz an und schaltet ab, so­bald der Arbeitsdruck erreicht ist.
Hinweis: Leuchtet während des Betriebs
die Kontrolllampe Drehrichtung auf, Gerät
sofort abstellen und Störung beheben, sie­he „Hilfe bei Störungen“.
 Handspritzpistole entsichern.

Bei Betätigung der Handspritzpistole schal­tet das Gerät wieder ein.
Hinweis: Tritt kein Wasser aus der Hoch­druckdüse, Pumpe entlüften. Siehe „Hilfe
bei Störungen - Gerät baut keinen Druck
auf“.

Reinigungstemperatur einstellen

 Geräteschalter auf gewünschte Tem-

peratur einstellen.

Arbeitsdruck und Fördermenge ein-

stellen

Druck-/Mengenregulierung der Pumpen­einheit

 Regulierspindel im Uhrzeigersinn dre-

hen: Arbeitsdruck erhöhen (MAX).

 Regulierspindel gegen Uhrzeigersinn

drehen: Arbeitsdruck reduzieren (MIN).

Betrieb mit Reinigungsmittel

– Zur Schonung der Umwelt sparsam mit

Reinigungsmitteln umgehen.

– Das Reinigungsmittel muss für die zu

reinigende Oberfläche geeignet sein.

 Mit Hilfe des Reinigungsmittel-Dosier-

ventils Konzentration des Reinigungs­mittels laut Herstellerangabe einstellen.

Hinweis: Richtwerte am Bedienfeld bei
maximalem Arbeitsdruck.
Hinweis: Soll Reinigungsmittel aus einem
externen Behälter angesaugt werden, Rei­nigungsmittel-Saugschlauch durch die
Aussparung nach außen führen.

Reinigen

 Druck/Temperatur und Reinigungsmit-

telkonzentration entsprechend der zu
reinigenden Oberfläche einstellen.

Hinweis: Hochdruckstrahl immer zuerst
aus größerer Entfernung auf zu reinigen­des Objekt richten, um Schäden durch zu
hohen Druck zu vermeiden.

Empfohlene Reinigungsmethode

– Schmutz lösen:

 Reinigungsmittel sparsam aufsprühen

und 1...5 Minuten einwirken, aber nicht
eintrocknen lassen.

– Schmutz entfernen:

 Gelösten Schmutz mit Hochdruckstrahl

abspülen.

Betrieb mit Kaltwasser

Entfernen von leichten Verschmutzungen
und Klarspülen, z.B: Gartengeräte, Terras­se, Werkzeuge, etc.
 Arbeitsdruck nach Bedarf einstellen.

– 7

13DE

Eco-Stufe

Das Gerät arbeitet im wirtschaftlichsten
Temperaturbereich (max. 60 °C).

Betrieb mit Heißwasser

 Gefahr

Verbrühungsgefahr!

 Geräteschalter auf gewünschte Tem-

peratur einstellen.

Wir empfehlen folgende Reinigungstempe­raturen:

– Leichte Verschmutzungen

30-50 °C

– Eiweißhaltige Verschmutzungen, z.B.

in der Lebensmittelindustrie

max. 60 °C

– Kfz-Reinigung, Maschinenreinigung

60-90 °C

Nach Betrieb mit Reinigungsmittel

 Reinigungsmittel-Dosierventil auf „0“

stellen.

 Geräteschalter auf Stufe 1 (Betrieb mit

Kaltwasser) stellen.

 Gerät bei geöffneter Handspritzpistole

mindestens 1 Minute klarspülen.

Gerät ausschalten

 Gefahr

Verbrühungsgefahr durch heißes Wasser!
Nach dem Betrieb mit Heißwasser muss
das Gerät zur Abkühlung mindestens zwei
Minuten mit Kaltwasser bei geöffneter Pis­tole betrieben werden.

 Geräteschalter auf „0/OFF“ stellen.
 Wasserzulauf schließen.
 Handspritzpistole öffnen.
 Pumpe mit Geräteschalter kurz (ca. 5

Sekunden) einschalten.

 Netzstecker nur mit trockenen Händen

aus Steckdose ziehen.

 Wasseranschluss entfernen.
 Handspritzpistole betätigen, bis Gerät

drucklos ist.

 Handspritzpistole sichern.

Gerät aufbewahren

 Strahlrohr in Halterung der Gerätehau-

be einrasten.

 Hochdruckschlauch und elektrische

Leitung aufrollen und auf Halterungen
hängen.

Gerät mit Schlauchtrommel:
 Hochdruckschlauch vor dem Aufwi-

ckeln gestreckt auslegen.

 Handkurbel im Uhrzeigersinn (Pfeilrich-

tung) drehen.

Hinweis: Hochdruckschlauch und elektri­sche Leitung nicht knicken.

Frostschutz

Vorsicht

Frost zerstört das nicht vollständig von
Wasser entleerte Gerät.

 Gerät an einem frostfreien Ort abstel-

len.

Ist das Gerät an einem Kamin angeschlos­sen, ist folgendes zu beachten:

Vorsicht

Beschädigungsgefahr durch über den Ka­min eindringende Kaltluft.

 Gerät bei Außentemperaturen unter

0 °C vom Kamin trennen.

Ist eine frostfreie Lagerung nicht möglich,
Gerät stilllegen.

Stilllegung

Bei längeren Betriebspausen oder wenn
eine frostfreie Lagerung nicht möglich ist:

 Wasser ablassen.
 Gerät mit Frostschutzmittel durchspü-

len.

 Reinigungsmitteltank leeren.

Wasser ablassen

 Wasserzulaufschlauch und Hochdruck-

schlauch abschrauben.

 Zulaufleitung am Kesselboden ab-

schrauben und Heizschlange leerlau­fen lassen.

 Gerät max. 1 Minute laufen lassen bis

Pumpe und Leitungen leer sind.

14 DE

– 8

Gerät mit Frostschutzmittel durchspülen
Hinweis: Handhabungsvorschriften des

Frostschutzmittelherstellers beachten.
 Handelsübliches Frostschutzmittel in

Schwimmerbehälter einfüllen.

 Gerät (ohne Brenner) einschalten, bis

Gerät komplett durchspült ist.

Dadurch wird auch ein gewisser Korrosi­onsschutz erreicht.

Lagerung

Vorsicht

Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes bei Lagerung beach­ten.

Transport

Bild 14

Vorsicht

Beschädigungsgefahr! Beim Verladen des
Gerätes mit einem Gabelstapler, Abbildung
beachten.

Vorsicht

Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be­achten.

 Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien
gegen Rutschen und Kippen sichern.

Pflege und Wartung

 Gefahr

Verletzungsgefahr durch unabsichtlich an­laufendes Gerät und elektrischen Schlag.
Vor allen Arbeiten am Gerät, Gerät aus­schalten und Netzstecker ziehen.

 Geräteschalter auf „0/OFF“ stellen.
 Wasserzulauf schließen.
 Handspritzpistole öffnen.
 Pumpe mit Geräteschalter kurz (ca. 5

Sekunden) einschalten.

 Netzstecker nur mit trockenen Händen

aus Steckdose ziehen.

 Wasseranschluss entfernen.
 Handspritzpistole betätigen, bis Gerät

drucklos ist.

 Handspritzpistole sichern.
 Gerät abkühlen lassen.

Über Durchführung einer regelmäßigen
Sicherheitsinspektion bzw. Abschluss
eines Wartungsvertrags informiert Ihr
Kärcher-Fachhändler.

Wartungsintervalle

Wöchentlich

 Sieb im Wasseranschluss reinigen.
 Feinfilter reinigen.
 Brennstoffsieb reinigen.
 Ölstand kontrollieren.

Vorsicht

Bei milchigem Öl sofort Kärcher-Kunden­dienst informieren.

Monatlich

 Sieb in der Wassermangelsicherung

reinigen.

 Filter am Reinigungsmittel-Saug-

schlauch reinigen.

Nach 500 Betriebsstunden, mindestens
jährlich

 Öl wechseln.

Wartungsarbeiten

Sieb im Wasseranschluss reinigen

 Sieb entnehmen.
 Sieb in Wasser reinigen und wieder ein-

setzen.

Feinfilter reinigen

 Gerät drucklos machen.
 Feinfilter am Pumpenkopf abschrau-

ben.

 Feinfilter demontieren und Filtereinsatz

herausnehmen.

 Filtereinsatz mit sauberem Wasser

oder Druckluft reinigen.

 In umgekehrter Reihenfolge zusam-

menbauen.

Brennstoffsieb reinigen

 Brennstoffsieb ausklopfen. Brennstoff

dabei nicht in die Umwelt gelangen las­sen.

– 9

15DE

Sieb in der Wassermangelsicherung rei­nigen

 Befestigungsklammer heraushebeln

und Schlauch der Wassermangelsiche­rung herausziehen.

 Sieb herausnehmen.
Hinweis: Gegebenenfalls Schraube M8

ca. 5 mm hineindrehen und damit Sieb he­rausziehen.

 Sieb in Wasser reinigen.
 Sieb hineinschieben.
 Schlauchnippel ganz in Wasserman-

gelsicherung einschieben und mit Be­festigungsklammer sichern.

Filter am Reinigungsmittel-Saug­schlauch reinigen

 Reinigungsmittel-Saugstutzen heraus-

ziehen.

 Filter in Wasser reinigen und wieder

einsetzen.

Öl wechseln

 Auffangbehälter für ca. 1 Liter Öl bereit-

stellen.

 Ablassschraube lösen.

Altöl umweltgerecht entsorgen oder an ei­ner Sammelstelle abgeben.

 Ablassschraube wieder festziehen.
 Öl langsam bis zur MAX-Markierung

auffüllen.

Hinweis: Luftblasen müssen entweichen
können.

Ölsorte und Füllmenge siehe Techni­sche Daten.

Hilfe bei Störungen

 Gefahr

Verletzungsgefahr durch unabsichtlich an­laufendes Gerät und elektrischen Schlag.
Vor allen Arbeiten am Gerät, Gerät aus­schalten und Netzstecker ziehen.

Kontrolllampe Drehrichtung blinkt

(nur 3-phasige Geräte)

Bild 15

 Pole am Gerätestecker tauschen.

Kontrolllampe Betriebsbereitschaft

erlischt

– Keine Netzspannung, siehe „Gerät läuft

nicht“.

Kontrolllampe Service

1x blinken

– Wassermangel

 Wasseranschluss prüfen, Zuleitungen

prüfen.

– Leckage im Hochdrucksystem

 Hochdrucksystem und Anschlüsse auf

Dichtigkeit prüfen.

2x blinken

– Fehler in der Spannungsversorgung

oder Stromaufnahme des Motors zu
groß.

 Netzanschluss und Netzsicherungen

prüfen.

 Kundendienst benachrichtigen.

3x blinken

– Motor überlastet/überhitzt

 Geräteschalter auf „0/OFF“ stellen.
 Gerät abkühlen lassen.
 Gerät einschalten.

– Störung tritt wiederholt auf.

 Kundendienst benachrichtigen.

4x blinken

– Abgastemperaturbegrenzer hat ausge-

löst.

 Geräteschalter auf „0/OFF“ stellen.
 Gerät abkühlen lassen.
 Gerät einschalten.

– Störung tritt wiederholt auf.

 Kundendienst benachrichtigen.

5x blinken

– Reedschalter in der Wassermangelsi-

cherung verklebt oder Magnetkolben
klemmt.

 Kundendienst benachrichtigen.

6x blinken

– Flammfühler hat den Brenner abge-

schaltet.

 Kundendienst benachrichtigen.

16 DE

– 10

Kontrolllampe Brennstoff leuchtet

– Brennstofftank ist leer.

 Brennstoff auffüllen.

Gerät läuft nicht

– Keine Netzspannung

 Netzanschluss/Zuleitung prüfen.

Gerät baut keinen Druck auf

– Luft im System

Pumpe entlüften:
 Reinigungsmittel-Dosierventil auf „0“

stellen.

 Bei geöffneter Handspritzpistole Gerät

mit Geräteschalter mehrfach ein- und
ausschalten.

 Druck-/Mengenregulierung der Pum-

peneinheit bei geöffneter Handspritz­pistole auf- und zudrehen.

Hinweis: Durch Demontieren des Hoch­druckschlauchs vom Hochdruckanschluss
wird der Entlüftungsvorgang beschleunigt.
 Falls Reinigungsmitteltank leer, auffül-

len.

 Anschlüsse und Leitungen prüfen.

– Druck ist auf MIN eingestellt

 Druck auf MAX stellen.

– Sieb im Wasseranschluss verschmutzt

 Sieb reinigen.
 Feinfilter reinigen, bei Bedarf erneuern.

– Wasserzulaufmenge zu gering

 Wasserzulaufmenge prüfen (siehe

Technische Daten).

Gerät leckt, Wasser tropft unten aus

Gerät

– Pumpe undicht

Hinweis: Zulässig sind 3 Tropfen/Minute.
 Bei stärkerer Undichtigkeit Gerät durch

Kundendienst prüfen lassen.

Gerät schaltet bei geschlossener

Handspritzpistole laufend ein und

aus

– Leckage im Hochdrucksystem

 Hochdrucksystem und Anschlüsse auf

Dichtigkeit prüfen.

Gerät saugt kein Reinigungsmittel

an

 Gerät bei geöffnetem Reinigungsmittel-

Dosierventil und geschlossenem Was­serzulauf laufen lassen, bis der
Schwimmerbehälter leergesaugt ist

und der Druck auf „0“ abfällt.
 Wasserzulauf wieder öffnen.
Saugt die Pumpe immer noch kein Reini-

gungsmittel an, kann dies folgende Ursa­chen haben:

– Filter im Reinigungsmittel-Saug-

schlauch verschmutzt
 Filter reinigen.

– Rückschlagventil verklebt

 Reinigungsmittelschlauch abziehen

und Rückschlagventil mit stumpfem

Gegenstand lösen.

Brenner zündet nicht

– Brennstofftank ist leer.

 Brennstoff auffüllen.

– Wassermangel

 Wasseranschluss prüfen, Zuleitungen

prüfen.
 Sieb in der Wassermangelsicherung

reinigen.

– Brennstofffilter verschmutzt

 Brennstofffilter wechseln.

– Kein Zündfunke

 Ist beim Betrieb kein Zündfunke durch

das Schauglas sichtbar, Gerät durch

Kundendienst prüfen lassen.

– 11

17DE

Eingestellte Temperatur wird bei

Betrieb mit Heißwasser nicht er-

reicht

– Arbeitsdruck/Fördermenge zu hoch

 Arbeitsdruck/Fördermenge an der

Druck-/Mengenregulierung der Pum­peneinheit verringern.

– Verrußte Heizschlange

 Gerät vom Kundendienst entrußen las-

sen.

Kann die Störung nicht behoben wer­den, muss das Gerät vom Kundendienst
überprüft werden.

Garantie

In jedem Land gelten die von unserer zu­ständigen Vertriebs-Gesellschaft heraus­gegebenen Garantiebedingungen. Etwaige
Störungen an dem Gerät beseitigen wir in­nerhalb der Garantiefrist kostenlos, sofern
ein Material- oder Herstellungsfehler die
Ursache sein sollte.

Zubehör und Ersatzteile

Hinweis: Bei Anschluss des Gerätes an ei-

nen Kamin oder wenn das Gerät nicht ein­sehbar ist, empfehlen wir den Einbau einer
Flammüberwachung (Option).

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller
freigegeben sind. Original-Zubehör und
Original-Ersatzteile bieten die Gewähr
dafür, dass das Gerät sicher und stö­rungsfrei betrieben werden kann.

– Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende
der Betriebsanleitung.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com
im Bereich Service.

18 DE

– 12

EG-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon­zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein­schlägigen grundlegenden Sicherheits­und Gesundheitsanforderungen der EG­Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger
Typ: 1.174-xxx
Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG)
2004/108/EG
2000/14/EG

Angewandte harmonisierte Normen

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Angewandtes Konformitätsbewer­tungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)
HDS 6/10-4

Gemessen: 88
Garantiert: 91

HDS 7/16-4

Gemessen: 87
Garantiert: 90

HDS 9/17-4

Gemessen: 88
Garantiert: 91

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2010/09/01

5.966-076

Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.

CEO

Head of Approbation

Dokumentationsbevollmächtigter:
S. Reiser

– 13

19DE

Technische Daten

HDS 6/10-4 HDS 7/16-4 HDS 9/17-4

Netzanschluss

Spannung V 230-240 400 400
Stromart Hz 1~ 50 3~ 50 3~ 50
Anschlussleistung kW 3,0 5,1 6,5
Absicherung (träge) A 13 16 16
Schutzart -- IPX5 IPX5 IPX5
Schutzklasse -- I I I

Wasseranschluss

Zulauftemperatur (max.) °C 30 30 30
Zulaufmenge (min.) l/h (l/min) 800 (13,3) 900 (15) 1100 (18,3)
Saughöhe aus offenem Behälter
(20 °C)
Zulaufdruck (max.) MPa (bar) 1 (10) 1 (10) 1 (10)

Leistungsdaten

Fördermenge Wasser l/h (l/min) 320-650 (5,3-

Arbeitsdruck Wasser (mit Standarddüse) MPa (bar) 3-10 (30-100) 3-16 (30-160) 3-17 (30-170)
Max. Betriebsüberdruck (Sicherheits­ventil)
Max. Arbeitstemperatur Heißwasser °C 80 80 80
Reinigungsmittelansaugung l/h (l/min) 0-39 (0-0,65) 0-42 (0-0,7) 0-54 (0-0,9)
Brennerleistung kW 46 51 69
Maximaler Heizölverbrauch kg/h 3,5 4,1 5,6
Rückstoßkraft der Handspritzpistole
(max.)
Düsengröße -- 050 040 054

Ermittelte Werte gemäß EN 60335-2-79

Geräuschemission
Schalldruckpegel L
Unsicherheit K

pA

pA

Schallleistungspegel LWA + Unsicher­heit K

WA

Hand-Arm Vibrationswert
Handspritzpistole m/s
Strahlrohr m/s
Unsicherheit K m/s

Betriebsstoffe

Brennstoff -- Heizöl EL oder

Ölmenge l 0,7 0,7 0,7
Ölsorte -- 0W40 SAE 90 SAE 90

Maße und Gewichte

Länge x Breite x Höhe mm 1060 x 650 x

Typisches Betriebsgewicht, C kg 118,6 126,1 128,5
Typisches Betriebsgewicht, CX kg 121,5 129,0 131,4
Brennstofftank l 15,5 15,5 15,5
Reinigungsmitteltank l 15,5 15,5 15,5

m 0,5 0,5 0,5

10,8)

270-700 (4,5­11,7)

290-900 (4,8-

15)

MPa (bar) 14 (140) 19,5 (195) 20,5 (205)

N 24,7 34 45,1

dB(A) 73 73 74
dB(A) 3 3 3
dB(A) 91 90 91

2

2

2

7,4 2,9 3,6
5,3 2,6 2,3
0,3 0,3 0,3

Diesel

920

Heizöl EL oder
Diesel

1060 x 650 x
920

Heizöl EL oder
Diesel

1060 x 650 x
920

20 DE

– 14

Please read and comply with

these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own­ers.

– Before first start-up it is definitely nec-

essary to read the operating instruc­tions and safety indications Nr. 5.951-

949.0!

– In case of transport damage inform ven-

dor immediately

– Check the contents of the pack before

unpacking. For scope of delivery see il­lustration 1.

Contents

Environmental protection

The packaging material can be
recycled. Please do not throw
the packaging material into
household waste; please send it
for recycling.

Old appliances contain valuable
materials that can be recycled;
these should be sent for recy­cling. Batteries, oil, and similar
substances must not enter the
environment. Please dispose of
your old appliances using ap­propriate collection systems.

Environmental protection . . EN . . .1
Symbols in the operating in-

structions . . . . . . . . . . . . . . EN . . .1

Overview . . . . . . . . . . . . . . EN . . .2

Symbols on the machine . . EN . . .2

Proper use . . . . . . . . . . . . . EN . . .3

Safety instructions . . . . . . . EN . . .3

Safety Devices . . . . . . . . . . EN . . .3

Start up. . . . . . . . . . . . . . . . EN . . .3

Operation . . . . . . . . . . . . . . EN . . .5

Storage. . . . . . . . . . . . . . . . EN . . .8

Transport . . . . . . . . . . . . . . EN . . .8

Maintenance and care . . . . EN . . .8

Troubleshooting . . . . . . . . . EN . . .9

Warranty. . . . . . . . . . . . . . . EN . . 11

Accessories and Spare Parts EN . . 11
EC Declaration of Conformity EN . .12
Technical specifications . . . EN . .13

Please do not release engine oil, fuel oil,
diesel and petrol into the environment Pro­tect the ground and dispose of used oil in
an environmentally-clean manner.

Notes about the ingredients (REACH)

You will find current information about the
ingredients at:

www.kaercher.com/REACH

Symbols in the operating

instructions

 Danger

Immediate danger that can cause severe
injury or even death.

몇 Warning

Possible hazardous situation that could
lead to severe injury or even death.

Caution

Possible hazardous situation that could
lead to mild injury to persons or damage to
property.

– 1

21EN

Overview

Device elements

Figure 1

1 Support for spray lance
2 Recess for detergent suction hose
3 Recessed grip (both sides)
4 Wheel
5 Connection for water supply with filter
6 Water supply set
7 O-ring set (for replacement)
8 High pressure connection
9 High pressure hose
10 Spray lance
11 High-pressure nozzle (stainless steel)
12 Pouring vent for detergent
13 Steering roller with fixed position brake
14 Fuel sieve
15 Safety latch of the hand spray gun
16 Hand spray gun
17 Power supply
18 Tool bag (HDS C only)
19 Pouring vent for fuel
20 Dosage valve for detergent
21 Operating field
22 Storage for hand spray gun
23 Connecting hose of the hose drum

(HDS CX only)
24 Step depression
25 Hose drum (HDS CX only)
26 Hand crank for hose drum

(HDS CX only)
27 Handle
28 Nameplate
29 Cover lock
30 Storage compartment for accessories
31 Burner
32 Recess for spray pipe
33 Cover
34 System care Advance RM 110/RM 111
35 Pressure/quantity regulation of the

pump unit
36 Oil tank
37 Oil drain screw

38 Backflow valve of the detergent infeed
39 Detergent suction hose with filter
40 Fuel filter
41 Fastening clamp
42 Hose of the lack of water fuse
43 Water shortage safeguard
44 Sieve in the water shortage safeguard
45 Fine filter (water)
46 Float tank

Operating field

Figure 2

A Power switch
1 Indicator lamp rotation direction

(3-phase appliances only)
2 “Ready for use” indicator lamp
3 Fuel indicator lamp
4 Indicator lamp service

Colour coding

– The operating elements for the cleaning

process are yellow.

– The controls for the maintenance and

service are light gray.

Symbols on the machine

High-pressure jets can be dan­gerous if improperly used. The

jet may not be directed at per­sons, animals, live electrical equipment or
at the appliance itself.

Risk of electric shock!

Only electricians or authorised
technicians are permitted to
work on parts of the plant.

Risk of burns on account of hot
surfaces!

Risk of poisoning! Do not
breathe in the exhaust fumes.

22 EN

– 2

Proper use

Cleaning of: Machines, Vehicles, Struc­tures, Tools, Facades, Terraces, Garden­ing tools, etc.

 Danger

Risk of injury! Follow the respective safety
regulations when operating at gas stations
or other dangerous areas.

Please do not let mineral oil contaminated
waste water reach soil, water or the sew­age system. Perform engine cleaning and
bottom cleaning therefore only on speci­fied places with an oil trap.

Safety instructions

– Please follow the national rules and

regulations for fuel spray jets of the re­spective country.

– Please follow the national rules and

regulations for accident prevention of
the respective country. Fuel spray jets
must be tested regularly and the results
of these tests must be documented in
writing.

– The heating appliance of the machine is

an ignition plant. All national laws and
regulations about heating systems must
also be followed.

Safety Devices

Safety devices serve for the protection of the
user and must not be put out of operation or
bypassed with respect to their function.

Overflow valve with two pressure

switches

– When the water supply at the pump

head is reduced, the overflow valve
opens and part of the water flows back
to the suction side of the pump.

– If the hand-spray gun is closed, so that

the whole water flows back to the pump
suck side, the pressure switch at the
overflow valve shuts down the pump.

– If the hand spray gun is opened, the

pressure switch on the cylinder head
turns the pump back on.

The overflow valve is set by the manufac­turer and sealed. Setting only by customer
service.

Safety valve

– The safety valve opens, when the over-

flow valve resp. the pressure switch is
broken.

The safety valve is set by the manufacturer
and sealed. Setting only by customer service.

Water shortage safeguard

– The water shortage safeguard prevents

the burner to be turned on when there is
water shortage.

– A sieve prevents the contamination of

the safeguard and must be cleaned reg­ular.

Temperature stop for exhaust gases

– The temperature stop switches off the

machine when the waste gases have
reached very high temperatures.

Start up

몇 Warning

Risk of injury! Device, tubes, high pressure
hose and connections must be in faultless
condition. Otherwise, the appliance must
not be used.

 Lock parking brake.

Installing the handle

Figure 3

Screw tightening torque: 6.5-7.0 Nm

Install the tool bag (HDS C only)

Figure 4

 Hook the tool bag onto the top tabs on

the appliance.

 Tilt the tool bag down and lock it into

place.

 Fasten the tool bag with 2 screws

(torque: 6.5 - 7.0 Nm).

Note: 2 screws are left over.

– 3

23EN

Install the hose drum (HDS CX only)

Figure 5

 Hook the hose drum onto the bottom

tabs on the appliance.

 Tilt the hose drum up and lock it into

place.

 Fasten the hose drum with 4 screws

(torque: 6.5 - 7.0 Nm).

 Connect the connecting hose of the

hose drum to the high pressure connec­tion point of the appliance.

Install the hand-spray gun, the jet

pipe, the nozzle and the high

pressure hose

Figure 6

 Connect ray tube with hand spray gun
 Tighten the screw connection of the

spray lance finger tight.

 Insert high pressure nozzle into cover-

ing nut

 Install covering nut and tighten firmly
 Appliance without hose drum:

Connect the high pressure hose to the
high pressure connection point of the
machine.

 Device with hose drum:

Connect high pressure hose to hand
spray gun

Caution

Always unwind high pressure hose com­pletely

Installing spare high pressure hose

Unit without hose drum
Figure 7

Device with hose drum
Figure 8

 Completely roll off the high-pressure

hose from the hose drum.

 Unlatch the fastening clamp for the

high-pressure hose and pull the hose
out.

 Slide the hose nipple all the way into the

knot section of the hose drum and se­cure with the fastening clamp.

24 EN

Replace the system care bottle

Note: Push the bottle in securely to pene-

trate the closure. Do not remove bottle until
it is empty.

– The system care prevents the calcifica-

tion of the heating spiral while operating
with calciferous tap water. It is dosed
into the supply in the float container
drop by drop.

– The metering is set to medium water ri-

gidity by the manufacturer

Note: A system care bottle is included in
the delivery.
 Replace the system care bottle.

Refill fuel

 Danger

Risk of explosion! Only refill diesel oil or
light fuel oil. Unsuitable fuels, e.g. petrol,
are not to be used.

Caution

Never operate device with empty fuel tank
The fuel pump will otherwise be destroyed.

 Refill fuel.
 Close tank lock.
 Wipe off spilled fuel.

Refill detergent

Caution

Risk of injury!

– Use Kärcher products only.
– Under no circumstances fill solvents

(petrol, aceton, diluting agent etc.)

– Avoid eye and skin contact.
– Observe safety and handling instruc-

tions by the detergent manufacturer.

Kärcher offers an individual cleaning
and care appliances program.

Your dealer will consult you gladly.
 Refill detergent.

– 4

Water connection

For connection values refer to technical
specifications
 Attach supply hose (minimum length

7.5 m, minimum diameter 3/4“) to the
water supply set by means of a hose
clamp.

 Connect the supply hose to the water

connection point of the machine and at
the water supply point (for e.g. a tap).

Note: The supply hose and the hose clamp
are not included in the scope of delivery.

Suck in water from vessel

If you want to suck in water from an exter­nal vessel, the following modification is
necessary:
 Remove the system care bottle.

Figure 9

 Remove the two screws on the burner

casing.

Figure 10

 Unscrew the back wall and remove it.

The nozzle of the system care reservoir
will remain in the back wall.

Figure 11

 Remove water connection from the fine

filter.

 Unscrew the fine filter from the pump

head.

 Remove the system care reservoir.

Figure 12

 Unscrew the top supply hose to the

swimmer container.

 Connect the top supply hose at pump

head.

 Replug the rinse line of the detergent

dosing valve to blind plugs.

 Connect suction hose (minimum diame-

ter 3/4“) with filter (accessory) to the
water connection point.

– Max. suck height: 0.5 m

Until the pump sucked in water, you should:
 Set the pressure/quantity regulation at

the pump unit to maximum quantity.

 Close the dosing valve for the deter-

gent.

 Danger

Never suck in water from a drinking water
container. Never suck in liquids which con­tain solvents like lacquer thinner, petrol, oil
or unfiltered water. The sealings within the
device are not solvent resistant. The spray
mist of solvents is highly inflammable, ex­plosive and poisonous.
 Assembly in reverse order.

Note: Ensure that the solenoid valve cable
on the reservoir of the system care is not
pinched.

Figure 13
Note: After placing the back wall, reach into

the chute of the system care and press the
nozzle onto the system care reservoir.

Power connection

– For connection values, see technical

data and type plate.

– The electrical connections must be

done by an electrician according to IEC
60364-1.

 Danger

Danger of injury by electric shock.

– Unsuitable extension cables can be

hazardous. Only use extension cables
outdoors which have been approved for
this purpose and labelled with a suffi­cient cable cross section:

– Always unwind extension lines com-

pletely.

– The plug and coupling of the extension

cable used must be watertight.

Operation

 Danger

Risk of explosion!
Do not spray flammable liquids.

 Danger

Risk of injury! Never use the appliance
without the spray lance attached. Check
and ensure proper fitting of the spray lance
prior to each use. The screw connection of
the spray lance must be fingertight.

Caution

Never operate device with empty fuel tank
The fuel pump will otherwise be destroyed.

– 5

25EN

Safety instructions

몇 Warning

Long hours of using the appliance can
cause circulation problems in the hands on
account of vibrations.

It is not possible to specify a generally valid
operation time, since this depends on sev­eral factors:

– Proneness to blood circulation deficien-

cies (cold, numb fingers).

– Low ambient temperature. Wear warm

gloves to protect hands.

– A firm grip impedes blood circulation.
– Continuous operation is worse than an

operation interrupted by pauses.

In case of regular, long-term operation of
the device and in case of repeated occur­rence of the symptoms (e.g. cold, numb fin­gers) please consult a physician.

Replace the nozzle

 Danger

Switch the appliance off prior to replacing
nozzle and activate hand spray gun until
device is pressureless.

Operating modes

0/OFF =Off
1 Operating with cold water

2 Operating with hot water
3 Eco setting (hot water max. 60 °C)

Turning on the Appliance

 Set appliance switch to desired operat-

ing mode.
Indicator lamp for operational readiness

lights up.

The device starts briefly and turns off, as
soon as the working pressure is reached.
Note: If the control lamp "rotation direction"
lights up, please switch the appliance off
immediately and fix the error, see "Help
with malfunctions".
 Release the trigger gun.

When activating the hand spray gun the de­vice switches back on.
Note: If no water comes out of the high
pressure nozzle, vent pump. Refer to "Help
with malfunctions - appliance is not building
up pressure".

Adjust cleaning temperature

 Set device switch to desired tempera-

ture.

Set working pressure and flow rate

Pressure/quantity regulation of the
pump unit

 Turn the regulation spindle in a clock-

wise direction: Increase working pres­sure (MAX).

 Turn the regulation spindle in an anti-

clockwise direction: Reduce working
pressure (MIN).

Operation with detergent

– For considerate treatment of the envi-

ronment use detergent economically.

– The detergent must be suitable for the

surface to be cleaned.

 With support of the detergent dose

valve set detergent concentration as
determined by the manufacturer.

Note: Recommended values at the control
panel at maximum working pressure.
Note: If detergent is be suctioned from an
external container, route the detergent suc­tion hose through the recess to the outside.

26 EN

– 6

Cleaning

 Set pressure/temperature and deter-

gent concentration according to the sur­face to be cleaned.

Note: To prevent damage due to too much
pressure, always position high pressure ray
first from a greater distance towards object
to be cleaned.

Recommended cleaning method

– Loosen the dirt:

 Spray detergent economically and let it

work for 1...5 minutes but do not let it
dry up.

– Remove the dirt:

 Spray off loosened dirt with the high

pressure jet.

Operating with cold water

Removal of light contaminations and clear
rinse, i.e.: Gardening tools, terrace, tools,
etc.
 Set operating pressure according to

need.

Eco level

The appliance works in the most economi­cal temperature range (max. 60°C).

Operating with hot water

 Danger

Scalding danger!

 Set device switch to desired tempera-

ture.

We recommend the following cleaning tem­peratures:

– Light contaminations

30-50 °C

– Contaminations containing protein, i.e.

in the food processing industry

max. 60 °C

– Vehicle cleaning, machine cleaning

60-90 °C

After operation with detergent

 Set dosing value for detergent to "0".
 Set the appliance switch to "1" (opera-

tion with cold water).

 Open the hand spray gun and rinse the

appliance for at least 1 minute.

Turn off the appliance

 Danger

Danger of scalding by hot water. After oper­ation with hot water, the device must be op­erated with open end handgun with cold
water for at least two minutes.

 Set the appliance switch to "0/OFF“.
 Shut off water supply.
 Open the hand spray gun.
 Turn on pump shortly (appr. 5 seconds)

with device switch.

 Pull main plug out of socket with dry

hands only.

 Remove water connection.
 Activate hand spray gun until device is

pressure less.

 Lock the trigger gun.

Storing the Appliance

 Lock in the steel pipe into the holder of

the appliance hood.

 Roll up high pressure hose and electri-

cal conduit and hang them into the re­spective holders.

Device with hose drum:
 Before rolling up, stretch out the high

pressure hose.

 Turn the hand crank clockwise (Direc-

tion of the arrow).

Note: Do not twist high pressure hose and
electrical conduit.

– 7

27EN

Frost protection

Caution

Frost will destroy the not completely water
drained device.

 Store in a frost free area.
If the device is connected to a chimney, the

following must be observed:

Caution

Threat of damage by penetrating cold air
through the chimney.

 Disconnect device from chimney when

outside temperature drops below 0 °C.

If it is not possible to store frost free, shut
down device.

Shutdown

For longer work breaks or if a frost free stor­age is not possible:

 Drain water.
 Flush device with anti-freeze agent.
 Empty detergent tank.

Dump water

 Screw off water supply hose and high

pressure hose.

 Screw off supply hose at boiler bottom

and drain heating spiral empty.

 Operate device for max. 1 minute until

the pump and conduits are empty.

Flush device with anti-freeze agent
Note: Observe handling instructions of the

anti-freeze agent manufacturer.
 Fill anti-freeze agent of the trade into

swimmer container.

 Switch on appliance (without heater) till

the appliance has been completely
rinsed.

A certain corrosion protection is achieved
with this as well.

Transport

Figure 14

Caution

Risk of damage! When loading the appli­ance with a forklift, observe the illustration.

Caution

Risk of injury and damage! Observe the
weight of the appliance when you transport
it.

 When transporting in vehicles, secure

the appliance according to the guide­lines from slipping and tipping over.

Maintenance and care

 Danger

Risk of injury by inadvertent startup of ap­pliance and electrical shock.
First pull out the plug from the mains before
carrying out any tasks on the machine.

 Set the appliance switch to "0/OFF“.
 Shut off water supply.
 Open the hand spray gun.
 Turn on pump shortly (appr. 5 seconds)

with device switch.

 Pull main plug out of socket with dry

hands only.

 Remove water connection.
 Activate hand spray gun until device is

pressure less.

 Lock the trigger gun.
 Allow device to cool down.

Your Kärcher vender will inform you
about the performance of a periodic
safety inspection resp. signing of a
maintenance contract.

Storage

Caution

Risk of injury and damage! Note the weight
of the appliance in case of storage.

28 EN

– 8

Maintenance intervals

Weekly

 Clean the sieve in the water connection.
 Clean the fine filter.
 Clean the fuel sieve.
 Check oil level.

Caution

In case of lacteous oil inform Kärcher cus­tomer service immediately

Monthly

 Clean sieve in the water shortage safe

guard.

 Clean filter at the detergent suck hose.

After 500 operating hours, at least annu­ally

 Oil change.

Maintenance Works

Clean the sieve in the water connection

 Take out sieve.
 Clean sieve in water and reinstall.

Cleaning the fine filter

 Unpressurize the appliance.
 Unscrew the fine filter from the pump

head.

 Remove the fine filter and the filter in-

sert.

 Clean the filter with clean water or com-

pressed air.

 Reinstall in reverse sequence.

Clean the fuel sieve

 Knock the dirt off of the fuel sieve. Do

not let the fuel enter the environment.

Clean sieve in the water shortage safe
guard

 Remove the fastening clamp and pull

the hose from the lack of water fuse.

 Take out sieve.
Note: If necessary turn in screw M8 appr. 5

mm inwards and therewith pull out sieve.

 Clean sieve in water.
 Push sieve inwards.

 Slide the hose adapter all the way into

the lack of water fuse and secure it with
a fastening clamp.

Clean filter at the detergent suck hose

 Take out detergent suck supports.
 Clean filter in water and reinstall.

Oil change

 Ready a catch bin for appr 1 Litre oil.
 Loosen release screw.

Dispose of old oil ecologically or turn in at
a gathering point.

 Tighten release screw.
 Fill oil slowly up to the MAX marking.

Note: Air pockets must be able to leak out.
For oil type refer to technical specifica­tions.

Troubleshooting

 Danger

Risk of injury by inadvertent startup of ap­pliance and electrical shock.
First pull out the plug from the mains before
carrying out any tasks on the machine.

Indicator lamp for rotation direction

will blink (3-phase appliances only)

Figure 15

 Exchange the poles at the appliance

plug.

Indicator lamp "Ready for use"

turns off

– No line voltage, see "Appliance is not

running".

– 9

29EN

Indicator lamp service

1x blinking

– Water shortage

 Check water supply, check connec-

tions.

– Leak in the high pressure system

 Check high pressure system and con-

nections for tightness.

2x blinking

– Fault in the voltage supply or current

pickup of the motor too high.

 Check main connections and mains

fuse.

 Inform Customer Service

3x blinking

– Engine overload/overheat

 Set the appliance switch to "0/OFF“.
 Allow device to cool down.
 Turn on the appliance.

– Error occurs repeatedly.

 Inform Customer Service

4x blinking

– The exhaust temperature limiter has

been triggered.

 Set the appliance switch to "0/OFF“.
 Allow device to cool down.
 Turn on the appliance.

– Error occurs repeatedly.

 Inform Customer Service

5 x blink

– Obstructed reed switch in the lack of

water fuse or magnetic piston stuck.

 Inform Customer Service

6 x blink

– The flame sensor turned the burner off.

 Inform Customer Service

Fuel indicator lamp glows

– Fuel tank empty.

 Refill fuel.

Appliance is not running

– No power

 Check power connection/conduit.

30 EN

Device is not building up pressure

– Air within the system

Vent pump:

 Set dosing value for detergent to "0".
 With open hand spray gun turn device

on and off multiple times with the device
switch.

 Open and close the pressure/quantity

regulation at the pump unit with the
hand spray gun open.

Note: By dismantling the high pressure
hose from the high pressure connection the
venting process is accelerated.

 If detergent tank is empty, refill.
 Check connections and conduits.

– Pressure is set to MIN

 Set pressure to MAX.

– Sieve in the water connection is dirty

 Clean sieve.
 Clean the fine filter; replace it, if neces-

sary.

– Amount of water supply is too low.

 Check water supply level (refer to tech-

nical data).

Device leaks, water drips from the

bottom of the device

– Pump leaky

Note: 3 drops/minute are allowed.
 With stronger leak, have device

checked by customer service.

Device turns on and off while hand

spray gun is closed

– Leak in the high pressure system

 Check high pressure system and con-

nections for tightness.

– 10

Device is not sucking in detergent

 Leave device running with open deter-

gent dosage valve and closed water
supply, until the swimmer tank is
sucked empty and the pressure falls to

"0".
 Open the water supply again.
If the pump still is not sucking in any deter-

gent, it could be because of the following
reasons:

– Filter in the detergent suck hose dirty

 Clean filter.

– Backflow valve stuck

 Remove the detergent hose and loosen

the backflow valve using a blunt object.

Burner does not start

– Fuel tank empty.

 Refill fuel.

– Water shortage

 Check water supply, check connec-

tions.
 Clean sieve in the water shortage safe

guard.

– Fuel filter dirty

 Change fuel filter.

– No ignition spark

 If device is in use and no ignition spark

can be seen through the viewing glass,

have device checked by customer ser-

vice.

Set temperature is not achieved

while using hot water

– Working pressure/flow rate to high

 Reduce working pressure/flow quantity

at the pressure/volume regulator in the

pump unit.

– Sooty heating spiral

 Have device de-sooted by customer

service.

If malfunction can not be fixed, the de­vice must be checked by customer ser­vice.

Warranty

The warranty terms published by our com­petent sales company are applicable in
each country. We will repair potential fail­ures of the appliance within the warranty
period free of charge, provided that such
failure is caused by faulty material or de­fects in fabrication.

Accessories and Spare Parts

Note: When connecting the appliance to a

chimney or if the device cannot be ac­cessed visually, we recommend the instal­lation of a flame monitor (option).

– Only use accessories and spare parts

which have been approved by the man­ufacturer. The exclusive use of original
accessories and original spare parts
ensures that the appliance can be oper­ated safely and trouble free.

– At the end of the operating instructions

you will find a selected list of spare parts
that are often required.

– For additional information about spare

parts, please go to the Service section
at www.kaercher.com.

– 11

31EN

EC Declaration of Conformity

We hereby declare that the machine de­scribed below complies with the relevant
basic safety and health requirements of the
EU Directives, both in its basic design and
construction as well as in the version put
into circulation by us. This declaration shall
cease to be valid if the machine is modified
without our prior approval.

Product: High pressure cleaner
Type: 1.174-xxx
Relevant EU Directives

2006/42/EC (+2009/127/EC)
2004/108/EC
2000/14/EC

Applied harmonized standards

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Applied conformity evaluation method

2000/14/EC: Appendix V

Sound power level dB(A)
HDS 6/10-4

Measured: 88
Guaranteed: 91

HDS 7/16-4

Measured: 87
Guaranteed: 90

HDS 9/17-4

Measured: 88
Guaranteed: 91

Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Phone: [phone]
Fax: [phone]

Winnenden, 2010/09/01

5.966-076

The undersigned act on behalf and under
the power of attorney of the company man­agement.

CEO

Head of Approbation

Authorised Documentation Representative
S. Reiser

32 EN

– 12

Technical specifications

HDS 6/10-4 HDS 7/16-4 HDS 9/17-4

Main Supply

Voltage V 230-240 400 400
Current type Hz 1~ 50 3~ 50 3~ 50
Connected load kW 3,0 5,1 6,5
Protection (slow) A 13 16 16
Type of protection -- IPX5 IPX5 IPX5
Protective class -- I I I

Water connection

Max. feed temperature °C 30 30 30
Min. feed volume l/h (l/min) 800 (13,3) 900 (15) 1100 (18,3)
Suck height from open container
(20 °C)
Max. feed pressure MPa (bar) 1 (10) 1 (10) 1 (10)

Performance data

Water flow rate l/h (l/min) 320-650 (5,3-

Operating pressure of water (using
standard nozzle)
Max. excess operating pressure (safety
valve)
Max. operating temperature of hot wa­ter
Detergent suck in l/h (l/min) 0-39 (0-0,65) 0-42 (0-0,7) 0-54 (0-0,9)
Burner performance kW 46 51 69
Maximum consumption of heating oil kg/h 3,5 4,1 5,6
Max. recoil force of hand spray gun N 24,7 34 45,1
Nozzle size -- 050 040 054

Values determined as per EN 60355-2-79

Noise emission
Sound pressure level L
Uncertainty K

pA

pA

Sound power level LWA + Uncertainty
K

WA

Hand-arm vibration value
Hand spray gun m/s
Spray lance m/s
Uncertainty K m/s

Fuel

Fuel -- Fuel oil EL or

Amount of oil l 0,7 0,7 0,7
Oil grade -- 0W40 SAE 90 SAE 90

Dimensions and weights

Length x width x height mm 1060 x 650 x

Typical operating weight, C kg 118,6 126,1 128,5
Typical operating weight, CX kg 121,5 129,0 131,4
Fuel tank l 15,5 15,5 15,5
Detergent Tank l 15,5 15,5 15,5

m 0,5 0,5 0,5

10,8)

270-700 (4,5­11,7)

290-900 (4,8-

15)

MPa (bar) 3-10 (30-100) 3-16 (30-160) 3-17 (30-170)

MPa (bar) 14 (140) 19,5 (195) 20,5 (205)

°C 80 80 80

dB(A) 73 73 74
dB(A) 3 3 3
dB(A) 91 90 91

2

2

2

7,4 2,9 3,6
5,3 2,6 2,3
0,3 0,3 0,3

Diesel

920

Fuel oil EL or
Diesel

1060 x 650 x
920

Fuel oil EL or
Diesel

1060 x 650 x
920

– 13

33EN

Lire ces notice originale avant la

première utilisation de votre ap­pareil, se comporter selon ce qu'elles re­quièrent et les conserver pour une
utilisation ultérieure ou pour le propriétaire
futur.

– Avant la première mise en service, vous

devez impérativement avoir lu les
consignes de sécurité N° 5.951-949.0 !

– Contactez immédiatement le revendeur

en cas d'avarie de transport.

– Vérifier le contenu de l'emballage à l'ou-

verture. Étendue de livraison cf. figure

1.

Table des matières

Protection de l’environnement FR . . .1
Symboles utilisés dans le mode

d'emploi . . . . . . . . . . . . . . . FR . . .1

Aperçu général. . . . . . . . . . FR . . .2

Symboles sur l'appareil . . . FR . . .3

Utilisation conforme . . . . . . FR . . .3

Consignes de sécurité . . . . FR . . .3

Dispositifs de sécurité . . . . FR . . .3

Mise en service . . . . . . . . . FR . . .4

Utilisation . . . . . . . . . . . . . . FR . . .6

Entreposage. . . . . . . . . . . . FR . . .9

Transport . . . . . . . . . . . . . . FR . .10

Entretien et maintenance . . FR . .10
Assistance en cas de panne FR . . 11

Garantie . . . . . . . . . . . . . . . FR . .13

Accessoires et pièces de re-

change . . . . . . . . . . . . . . . . FR . .13

Déclaration de conformité CE FR . . 14
Caractéristiques techniques FR . .15

Protection de

l’environnement

Les matériaux constitutifs de
l’emballage sont recyclables.
Ne pas jeter les emballages
dans les ordures ménagères,
mais les remettre à un système
de recyclage.

Les appareils usés contiennent
des matériaux précieux recy­clables lesquels doivent être ap­portés à un système de
recyclage. Il est interdit de jeter
les batteries, l'huile et les subs­tances similaires dans l'environ­nement. Pour cette raison,
utiliser des systèmes de collecte
adéquats afin d'éliminer les ap­pareils hors d'usage.

Ne jetez pas l'huile moteur, le fuel, le die­sel ou l'essence dans la nature. Protéger
le sol et évacuer l'huile usée de façon fa­vorable à l'environnement.

Instructions relatives aux ingrédients
(REACH)

Les informations actuelles relatives aux in­grédients se trouvent sous :

www.kaercher.com/REACH

Symboles utilisés dans le

mode d'emploi

 Danger

Pour un danger immédiat qui peut avoir
pour conséquence la mort ou des bles­sures corporelles graves.

몇 Avertissement

Pour une situation potentiellement dange­reuse qui peut avoir pour conséquence des
blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dange­reuse qui peut avoir pour conséquence des
blessures légères ou des dommages maté­riels.

34 FR

– 1

Aperçu général

Éléments de l'appareil

Figure 1

1 Dispositif de fixation de la lance
2 Évidement pour le flexible d'aspiration

de détergent
3 Poignée encastrée (des deux côtés)
4 Roue
5 Arrivée d'eau avec tamis
6 Kit de raccord d'alimentation en eau
7 Kit joint torique (pour le remplacement)
8 Raccord haute pression
9 Flexible haute pression
10 Lance
11 Buse haute pression (acier inoxydable)
12 Orifice de remplissage pour détergent
13 Roulettes pivotantes et frein de station-

nement
14 Tamis de combustible
15 Cran de sécurité de la poignée-pistolet
16 Poignée-pistolet
17 Alimentation électrique
18 Trousse à outils (seulement HDS C)
19 Orifice de remplissage pour combus-

tible
20 Vanne de dosage du détergent
21 Pupitre de commande
22 Support pour la poignée pistolet
23 Flexible de liaison de l'enrouleur de

flexible (seulement HDS CX)
24 Cavité de marche
25 Enrouleur de flexible (seulement HDS

CX)
26 Manivelle pour enrouleur de flexible

(seulement HDS CX)
27 Poignée
28 Plaque signalétique
29 Fermeture du capot
30 Compartiment de rangement pour ac-

cessoires
31 Brûleur
32 Support pour la lance
33 Capot

34 Entretien système Advance RM 110/

RM 111

35 Réglage de la pression/ du débit de

l'unité de pompe
36 Réservoir d'huile
37 Bouchon de vidange d'huile
38 Soupape anti-retour de l'aspiration de

détergent
39 Flexible d'aspiration du détergent avec

filtre
40 Filtre de combustible
41 Agrafe de fixation
42 Flexible de la sécurité contre le manque

d'eau
43 Dispositif de sécurité en cas de manque

d'eau
44 Le tamis du dispositif de sécurité en cas

de manque d'eau
45 Filtre fin (eau)
46 Réservoir flottant

Zone de commande

Figure 2

A Interrupteur principal
1 Lampe témoin sens de rotation

(seulement appareils triphasés)
2 Témoin de contrôle d’état de service
3 Témoin de contrôle Combustible
4 Lampe témoin service

Repérage de couleur

– Les éléments de commande pour le

processus de nettoyage sont jaunes.

– Les éléments de commande pour la

maintenance et l'entretien sont en gris

clair.

– 2

35FR

Symboles sur l'appareil

Une utilisation incorrecte des
jets haute pression peut présen-

ter des dangers. Le jet ne doit
pas être dirigé sur des personnes, ani­maux, installations électriques actives ni
sur l'appareil lui-même.

Danger lié à la tension
électrique !

Seul les électriciens spéciali­sés ou le personnel autorisé
sont habilités à réaliser des tra­vaux sur des composants de
l'appareil.

Risque de brûlure provoqué
par les pièces chaudes de l'ins­tallation!

Danger d'intoxication! Ne pas
inspirer les gaz d'échappe­ment.

Utilisation conforme

Nettoyage de : machines, véhicules, bâti­ments, outils, façades, terrasses, appareils
de jardinage, etc.

 Danger

Risque de blessure ! En cas d'utilisation
dans l'enceinte d'une station service ou
dans d'autres zones à risque, respecter les
consignes de sécurité correspondantes.

Ne pas évacuer les eaux usées contenant
de l'huile minérale dans la terre, les dispo­sitifs pour eaux usées ou les canalisa­tions. Dès lors, effectuer le nettoyage du
moteur ou du bas de caisse uniquement
aux postes de lavage appropriés et équi­pés d'un séparateur d'huile.

Consignes de sécurité

– Respecter les dispositions légales na-

tionales respectives pour les jets de li­quide.

– Respecter les dispositions légales na-

tionales respectives pour la prévention
des accidents. Les jets de liquides
doivent être contrôlés régulièrement et
le résultat du contrôle consigné par
écrit.

– Le dispositif de chauffage de l'appareil

est une installation de combustion. Les
installations d'allumage doivent être
contrôlées régulièrement en concor­dance avec les dispositions légales na­tionales respectives.

Dispositifs de sécurité

Les dispositifs de sécurité ont pour but de
protéger l'utilisateur. Par conséquent, ils ne
doivent en aucun cas être désactivés ou
transformés.

Clapet de décharge doté de deux

pressostats

– En cas de réduction de la quantité d'eau

à la tête de pompe, la clapet de dé­charge s'ouvre et une partie de l'eau est
évacuée vers le côté aspiration de la
pompe.

– Si la poignée-pistolet est fermés, de

sorte que toute l'eau retourne vers le
côté aspiration de la pompe, le pressos­tat du clapet de décharge désactive la
pompe.

– Si la poignée-pistolet est de nouveau

ouverte, le pressostat de la culasse
réactive la pompe.

Le clapet de décharge est réglé et plombé
d'usine. Seul le service après-vente est au­torisé à effectuer le réglage.

36 FR

– 3

Soupape de sûreté

– La soupape de sûreté s'ouvre lorsque le

clapet de décharge ou le pressostat est
défectueux.

La soupape de sûreté est réglée et plom­bée d'usine. Seul le service après-vente est
autorisé à effectuer le réglage.

Dispositif de sécurité en cas de

manque d'eau

– Le dispositif de sécurité en cas de

manque d'eau permet d'éviter que le
brûleur se mette en marche lorsque la
quantité d'eau est insuffisante.

– Un tamis protège le dispositif de sécuri-

té contre les impuretés. Il doit être net­toyé régulièrement.

Limiteur de la température de tuyère

– Le limiteur de la température de tuyère

arrête l'appareil en attendant une tem­pérature très haute de tuyère.

Mise en service

몇 Avertissement

Risque de blessure ! L'appareil, les
conduites d'alimentation, les flexibles haute
pression et les raccords ne doivent présen­ter aucun défaut. Ne pas utiliser l'appareil si
son état n'est pas irréprochable.

 Serrer le frein de stationnement.

Monter la poignée

Figure 3

Couple de serrage des vis : 6,5-7,0 Nm

Monter la trousse à outils

(seulement HDS C)

Figure 4

 Suspendre la trousse à outils à l'ergot

supérieur de l'appareil.

 Basculer la trousse à outils vers le bas

et l'encliqueter.

 Fixer la trousse à outils à l'aide de 2 vis

(couple de serrage : 6,5-7,0 Nm).

Remarque : 2 vis sont restantes.

Monter l'enrouleur de flexible

(seulement HDS CX)

Figure 5

 Suspendre l'enrouleur de flexible aux

ergots inférieurs de l'appareil.

 Basculer l'enrouleur de flexible vers le

haut et l'encliqueter.

 Fixer l'enrouleur de flexible à l'aide de 4

vis (couple de serrage : 6,5-7,0 Nm).

 Monter le flexible reliant l'enrouleur de

flexible au raccord haute pression de
l'appareil.

Monter pistolet pulvérisateur à

main, lance, buse et flexible haute

pression

Figure 6

 Relier la lance à la poignée-pistolet.
 Serrer le raccord vissé de la lance à la

main.

 Fixer la buse haute pression dans

l'écrou-raccord.

 Installer l'écrou-raccord et le fixer soli-

dement.

 Appareil sans dévidoir :

Fixer le flexible haute pression au rac­cord haute pression de l'appareil.

 Appareil doté d'un dévidoir :

Relier le flexible haute pression à la poi­gnée-pistolet.

Attention

Dérouler toujours entièrement le flexible
haute pression.

– 4

37FR

Montage du flexible haute pression

de rechange

Appareil sans dévidoir
Figure 7

Appareil doté d'un dévidoir
Figure 8

 Dérouler complètement le flexible haute

pression du dévidoir.

 Faire levier pour sortir la bride de fixa-

tion et sortir le flexible.

 Enfoncer complètement le nipple de

flexible dans la ferrure nodale du dévidoir
et le sécuriser avec la bride de fixation.

Remplacer la bouteille d'entretien

système

Remarque : Presser fortement la bouteille

lors de la mise en place afin de traverser la
fermeture. Ne pas retirer la bouteille avant
qu'elle ne soit vide.

– L'entretien système enraye l'entartrage

du serpentin de chauffage avec une
forte efficacité en cas d'utilisation d'eau
du robinet calcaire. Il est ajouté goutte­à-goutte à l'alimentation dans le réser­voir à flotteur.

– Le dosage est effectué d'usine pour ob-

tenir une dureté d'eau moyenne.

Remarque :Le contenu de la livraison com­porte une bouteille d'entretien système.
 Remplacer la bouteille d'entretien sys-

tème.

Remplissage du combustible

 Danger

Risque d'explosion ! N'utiliser que du car­burant diesel ou du fuel léger. Il est interdit
d'utiliser des combustibles non appropriés,
tels que l'essence.

Attention

Ne jamais utiliser l'appareil lorsque le ré­servoir à combustible est vide sous peine
d'endommager la pompe à combustible.

 Remplissage du combustible.
 Fermer le couvercle du réservoir.
 Essuyer le combustible ayant éventuel-

lement débordé.

38 FR

Faire le plein de détergent

Attention

Risque de blessure !

– Utiliser uniquement les produits Kärcher.
– N'utiliser en aucun cas de solvant (es-

sence, acétone, diluant, etc.).

– Eviter tout contact avec les yeux ou la

peau.

– Respecter les consignes de sécurité et

d'utilisation fournies par le fabricant du
détergent.

Kärcher propose un assortiment indivi­dualisé de produits d'entretien et de net­toyage.

Votre revendeur se fera un plaisir de vous
conseiller.
 Faire le plein de détergent.

Arrivée d'eau

Pour les valeurs de raccordement, se re­porter à la section Caractéristiques tech­niques.
 Fixer le flexible d'alimentation (longueur

minimale 7,5 m, diamètre minimal 3/4“)
avec collier de flexible au niveau du kit
de raccord d'alimentation en eau.

 Raccorder la conduite d'alimentation au

raccord pour l'arrivée d'eau de l'appareil
et à l'alimentation en eau (ex. un robinet).

Remarque : Le flexible d'alimentation et le
collier de flexible ne sont pas contenus
dans l'étendue de livraison.

Aspirer l'eau encore présente dans

les réservoirs

Pour aspirer l'eau des réservoirs externes,
la transformation suivante est requise :
 Retirer la bouteille d'entretien du sys-

tème.

Figure 9

 Dévisser 2 vis sur le carter du brûleur.

Figure 10

 Dévisser la paroi arrière et la retirer. La

tubulure du récipient d'entretien du sys­tème reste dans la paroi arrière.

– 5

Figure 11

 Démonter le raccord d'eau sur le filtre

de précision.

 Dévisser le filtre de précision sur la tête

de la pompe.

 Enlever le réservoir d'entretien du sys-

tème.

Figure 12

 Dévisser le flexible d'alimentation supé-

rieur menant au réservoir à flotteur.

 Raccorder la conduite sur la tête de la

pompe.

 Permuter la conduite de rinçage de la

soupape de dosage de détergent sur
obturateur borgne.

 Raccorder le tuyau d'aspiration (dia-

mètre min. de 3/4") et le filtre (acces­soire) à l'arrivée d'eau.

– Hauteur d'aspiration max. : 0,5 m

Avant que la pompe n'aspire l'eau, il
convient de :
 Régler le réglage de pression/de quan-

tité à l'unité de la pompe sur débit maxi­male.

 Fermer la vanne de dosage pour dé-

tergent.

 Danger

Ne jamais aspirer de l'eau dans un réser­voir d'eau potable. Ne jamais aspirer de li­quides contenant des solvants, tels que du
diluant pour peinture, de l'essence, de
l'huile, ou de l'eau non filtrée. Les joints de
l'appareil ne sont pas résistants aux sol­vants. Le nuage de pulvérisation des sol­vants est extrêmement inflammable,
explosif et toxique.

 Pour le montage, procéder dans l'ordre

inverse.

Remarque :Veiller à ce que le câble d'élec­trovanne ne soit pas coincé sur le réservoir
d'entretien du système.

Figure 13
Remarque : Après la mise en place de la

paroi arrière dans la goulotte, saisir le sys­tème d'entretien et enfoncer la tubulure sur
le réservoir d'entretien du système.

Raccordement électrique

– Pour les données de raccordement, se

référer à la section Caractéristiques
techniques et à la plaque signalétique.

– Le raccordement électrique doit être ef-

fectué par un électricien et doit corres­pondre à la CEI 60364-1.

 Danger

Risque d'électrocution.

– Des rallonges non adaptées peuvent

présenter des risques. N'utiliser en
plein air que des rallonges homolo­guées et signalées par Kärcher, avec
une section suffisante:

– Toujours dérouler complètement les

conduites de rallonge.

– Les fiches mâles et les raccords des

câbles de rallonge utilisés doivent être
étanches à l’eau.

Utilisation

 Danger

Risque d'explosion !
Ne pas pulvériser de liquides inflam­mables.

 Danger

Risque de blessure ! Ne jamais utiliser l'ap­pareil si la lance n'est pas montée. Contrô­ler avant chaque utilisation la bonne
fixation de la lance. Le raccord vissé de la
lance doit être serré à la main.

Attention

Ne jamais utiliser l'appareil lorsque le ré­servoir à combustible est vide sous peine
d'endommager la pompe à combustible.

– 6

39FR

Consignes de sécurité

몇 Avertissement

Á cause des vibrations, une durée d'utilisa­tion plus long de l'appareil peut amenée
aux troubles de l'irrigation sanguine dans
les mains.

Il est impossible de définir une durée d'utili­sation universelle. Celle-ci dépend en effet
de plusieurs facteurs d'influence :

– Mauvaise circulation sanguine de l'utili-

sateur (doigts souvent froids, sensation
de picotement dans les doigts).

– Température ambiante faible. Porter

des gants chauds pour protéger les
mains.

– Une préhension ferme peut entraver la

circulation sanguine.

– Il est conseiller de ponctuer le travail de

pauses plutôt que d'assurer un service
ininterrompu.

En cas d'utilisation régulière et de longue
durée de l'appareil et en cas d'apparition
répétée des symptômes caractéristiques
(par exemple, une sensation de picotement
dans les doigts, les doigts froids), nous re­commandons de consulter un médecin.

Remplacer la buse

 Danger

Mettre l'appareil hors service et actionner la
poignée-pistolet jusqu'à ce que l'appareil
soit hors pression avant de procéder au
remplacement de la buse.

Modes de fonctionnement

0/OFF =Arrêt
1 Utilisation avec de l'eau froide

2 Utilisation avec de l'eau chaude
3 Niveau Eco (eau chaude maxi 60 °C)

Mettre l'appareil en marche

 Mettre l'interrupteur principal sur le

mode de fonctionnement souhaité.
Le témoin de contrôle d'état de service

s'allume.

L'appareil se met en marche pendant une
courte durée puis s'arrête dès que la pres­sion de service est atteinte.
Remarque : Si durant le service le témoin
de contrôle du sens de rotation s'allume,
mettre immédiatement l'appareil hors ten­sion et remédier au défaut, voir « Aide en
cas de dérangement ».
 Armer la poignée-pistolet.

Dès que la poignée-pistolet est actionnée,
l'appareil se remet en marche.
Remarque :S'il ne sort pas d'eau de la
buse haute pression, purger l'air de la
pompe. Se reporter à la section "Aide en
cas de pannes - L'appareil n'établit aucune
pression".

Régler la température de nettoyage

 Régler l'interrupteur principal sur la

température souhaitée.

40 FR

– 7

Régler la pression de service et le

débit

Réglage de la pression/ du débit de l'uni­té de pompe

 Tourner la tige de réglage dans le sens

des aiguilles d'une montre : augmenta­tion de la pression de service (MAX).

 Tourner la tige de réglage dans le sens

inverse des aiguilles d'une montre : ré­duction de la pression de service (MIN).

Fonctionnement avec détergent

– Respecter l'environnement en utilisant

le détergent avec parcimonie.

– Le détergent doit être adapté à la sur-

face à nettoyer.

 A l'aide de la vanne de dosage du dé-

tergent, régler la concentration du dé­tergent conformément aux
prescriptions du fabricant.

Remarque :Valeurs indicatives sur le pu­pitre de commande pour la pression de ser­vice maximale.
Remarque : Au cas où du détergent serait
aspiré à partir d'un réservoir externe, gui­der le flexible d'aspiration du détergent vers
l'extérieur, par l'évidement.

Nettoyage

 Adapter la pression/la température et la

concentration de détergent en fonction
de la surface à nettoyer.

Remarque :Toujours diriger le jet haute
pression sur l'objet tout d'abord à bonne
distance afin d'éviter tout dommage provo­qué par une pression trop élevée.

Méthode de nettoyage conseillée

– Dissoudre la saleté :

 Pulvériser le détergent avec parcimonie

puis le laisser agir entre 1 et 5 minutes
sans toutefois le laisser sécher.

– Eliminer la saleté :

 Retirer les saletés dissoutes au moyen

du jet haute pression.

Utilisation avec de l'eau froide

Elimination de salissures légères et rinçage
à l'eau claire, ex. : appareils de jardinage,
terrasse, outils, etc.
 Régler la pression de service en fonc-

tion des besoins.

Niveau Eco

L'appareil fonctionne dans la plage de tem­pérature la plus économique (60 °C maxi).

Utilisation avec de l'eau chaude

 Danger

Risque de brûlure !

 Régler l'interrupteur principal sur la

température souhaitée.

Nous recommandons les températures de
nettoyage suivantes :

– Salissures légères

30-50 °C

– Salissures albuminées, par ex. dans

l'industrie alimentaire

max. 60 °C

– Nettoyage de véhicules, de machines

60-90 °C

Après utilisation avec un détergent

 Positionner la vanne de dosage du dé-

tergent sur "0".

 Mettre l'interrupteur principal sur le ni-

veau (fonctionnement avec de l'eau
froide).

 Rincer l'appareil à l'eau claire pendant 1

minute au minimum en gardant la poi­gnée-pistolet ouverte.

Mise hors service de l'appareil

 Danger

Risque de brûlure provoquée par l'eau
chaude ! Après l'utilisation de l'appareil
avec de l'eau chaude, ce dernier doit être
actionné, pistolet ouvert, au minimum deux
minutes avec de l'eau froide afin de le faire
refroidir.

 Positionner l'interrupteur sur '0/OFF'.
 Couper l'alimentation en eau.
 Ouvrir le pistolet manuel.

– 8

41FR

 Actionner la pompe un court moment

(environ 5 secondes) au moyen de l'in­terrupteur principal.

 En veillant à avoir les mains bien

sèches, débrancher la fiche secteur.

 Déconnecter l'arrivée d'eau.
 Actionner la poignée-pistolet jusqu'à ce

que l'appareil soit hors pression.

 Sécuriser la poignée-pistolet.

Ranger l’appareil

 Enclencher la lance dans le dispositif de

fixation situé sur le capot de l'appareil.

 Enrouler le flexible haute pression et le

câble électrique et les placer dans les
dispositifs de fixation prévus à cet effet.

Appareil doté d'un dévidoir :
 Avant d'enrouler le flexible haute pres-

sion, veiller à le placer de manière ten­due.

 Tourner la manivelle dans le sens des

aiguilles d'une montre (sens de la
flèche).

Remarque :Ne pas plier le flexible haute
pression ni le câble électrique.

Protection antigel

Attention

Le gel peut endommager l'appareil si l'eau
n'a pas été intégralement vidée.

 Stocker l'appareil dans un lieu à l'abris

du gel.

Si l'appareil est relié à une cheminée, res­pecter les instructions suivantes :

Attention

Risque d'endommagement provoqué par
une infiltration d'air froid via la cheminée.

 Si la température extérieure descend

en dessous de 0 °C, débrancher l'appa­reil de la cheminée.

S'il n'est pas possible de le conserver dans
un endroit protégé du gel, remiser l'appareil.

Remisage

En cas d'interruption de longue durée ou s'il
n'est pas possible de conserver l'appareil
dans un lieu protégé du gel :

 Purger l'eau.
 Rincer l'appareil au moyen de produit

antigel.

 Vider le réservoir de détergent.

Purger l'eau

 Dévisser le tuyau d'alimentation en eau

et le flexible haute pression.

 Dévisser la conduite d'alimentation si-

tuée au fond de la chaudière et faire
fonctionner le serpentin chauffant à
vide.

 Faire tourner l'appareil au max. 1 mi-

nute jusqu'à ce que la pompe et les
conduites soient entièrement vides.

Rincer l'appareil au moyen de produit
antigel
Remarque : Respecter les consignes d'uti-

lisation du fabricant du produit antigel.
 Introduire un produit antigel disponible

dans le commerce dans le réservoir à
flotteur.

 Mettre l'appareil sous tension (sans

brûleur) jusqu'à ce que celui-ci soit inté­gralement rincé.

Cette opération permet en outre de bénéfi­cier d'une certaine protection anticorrosion.

Entreposage

Attention

Risque de blessure et d'endommagement !
Prendre en compte le poids de l'appareil à
l'entreposage.

42 FR

– 9

Transport

Figure 14

Attention

Risque d'endommagement ! Lors du char­gement de l'appareil avec un chariot éléva­teur, respecter l'illustration.

Attention

Risque de blessure et d'endommagement !
Respecter le poids de l'appareil lors du
transport.

 Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les di­rectives en vigueur lors du transport
dans des véhicules.

Entretien et maintenance

 Danger

Risque de blessure et de choc électrique
par un démarrage inopiné de l'appareil.
Avant d'effectuer tout type de travaux sur
l'appareil, le mettre hors service et débran­cher la fiche électrique.

 Positionner l'interrupteur sur '0/OFF'.
 Couper l'alimentation en eau.
 Ouvrir le pistolet manuel.
 Actionner la pompe un court moment

(environ 5 secondes) au moyen de l'in­terrupteur principal.

 En veillant à avoir les mains bien

sèches, débrancher la fiche secteur.

 Déconnecter l'arrivée d'eau.
 Actionner la poignée-pistolet jusqu'à ce

que l'appareil soit hors pression.

 Sécuriser la poignée-pistolet.
 Laisser refroidir l'appareil.

Votre commerçant spécialisé Kärcher
vous informe de l'exécution d'une ins­pection de sécurité régulière ou de la
conclusion d'un contrat de mainte­nance.

Fréquence de maintenance

Hebdomadairement

 Nettoyer le tamis de l'arrivée d'eau.
 Nettoyer le filtre fin.
 Nettoyer le tamis de combustible.
 Vérifier le niveau d'huile.

Attention

Si l'huile prend une apparence laiteuse,
contacter immédiatement le service après­vente Kärcher.

Mensuellement

 Nettoyer le tamis du dispositif de sécu-

rité en cas de manque d'eau.

 Nettoyer le filtre situé sur le tuyau d'as-

piration de détergent.

Après 500 heures de service, au moins
annuellement

 Remplacer l'huile.

Travaux de maintenance

Nettoyer le tamis de l'arrivée d'eau

 Déposer le tamis.
 Nettoyer le tamis dans l'eau puis le re-

mettre en place.

Nettoyage du filtre fin

 Mettre l'appareil hors pression.
 Dévisser le filtre de précision sur la tête

de la pompe.

 Démonter le filtre de précision et retirer

la cartouche filtrante.

 Nettoyer la cartouche filtrante à l'eau

propre ou à l'air comprimé.

 Remonter en suivant les étapes dans

l'ordre inverse.

Nettoyage du le tamis de combustible.

 Tapoter le tamis de combustible. Veiller

à ce que le combustible ne s'infiltre pas
dans l'environnement.

Nettoyer le tamis du dispositif de sécuri­té en cas de manque d'eau

 Détacher l'agrafe de fixation et retirer le

flexible de la sécurité contre le manque
d'eau.

 Extraire le tamis.

– 10

43FR

Remarque :Le cas échéant, tourner la vis
M8 d'environ 5 mm vers l'intérieur de ma­nière à pouvoir retirer le tamis.

 Nettoyer le tamis dans l'eau.
 Replacer le tamis.
 Enfoncer complètement le nipple de

flexible dans le système de sécurité
contre le manque d'eau et le fixer avec
une agrafe.

Nettoyer le filtre situé sur le tuyau d'as­piration de détergent

 Retirer les tubulures d'aspiration de dé-

tergent.

 Nettoyer le filtre dans l'eau puis le re-

mettre en place.

Remplacer l'huile

 Préparer un récipient de récupération

pouvant contenir environ 1 litre d'huile.

 Desserrer la visse de vidange.

Eliminer l'huile usagée en respectant l'en­vironnement ou l'apporter à un centre de
collecte.

 Revisser la vis de vidange.
 Remplir doucement le réservoir d'huile

jusqu'au repère MAX.

Remarque :Les bulles d'air doivent pouvoir
s'échapper.

Pour les types d'huile et les quantités de
remplissage, se reporter à la section Ca­ractéristiques techniques.

Assistance en cas de panne

 Danger

Risque de blessure et de choc électrique
par un démarrage inopiné de l'appareil.
Avant d'effectuer tout type de travaux sur
l'appareil, le mettre hors service et débran­cher la fiche électrique.

Le témoin de contrôle du sens de

rotation clignote (seulement

appareils triphasés)

Figure 15

 Le cas échéant inverser la fiche de l'ap-

pareil.

Le témoin de contrôle d’état de

service s'éteint

– Absence de tension secteur, voir "L'ap-

pareil ne fonctionne pas".

Lampe témoin service

1x clignotement

– Manque d'eau

 Contrôler le raccord d'eau, contrôler les

conduites d'alimentation

– Présence d'une fuite dans le système

haute pression

 Vérifier l'absence de fuite au niveau du

système haute pression et des raccords.

2x clignotement

– Erreur dans l'alimentation en tension ou

consommation de courant trop impor­tante du moteur.

 Vérifier l'alimentation électrique et les

fusibles.

 Informer le service après-vente.

3x clignotement

– Le moteur est excessivement sollicité/

en surchauffe

 Positionner l'interrupteur sur '0/OFF'.
 Laisser refroidir l'appareil.
 Allumer l’appareil.

– Le défaut se reproduit.

 Informer le service après-vente.

4x clignotement

– Le limiteur de gaz résiduaire a été dé-

clenché.

 Positionner l'interrupteur sur '0/OFF'.
 Laisser refroidir l'appareil.
 Allumer l’appareil.

– Le défaut se reproduit.

 Informer le service après-vente.

5x clignotement

– Commutateur Reed collé dans la pro-

tection contre le manque d'eau ou pis­ton magnétique coincé.

 Informer le service après-vente.

44 FR

– 11

6x clignotement

– Le capteur de flamme a mis le brûleur

hors service.

 Informer le service après-vente.

Le témoin de contrôle Combustible

s'allume

– Le réservoir de combustible est vide.

 Remplissage du combustible.

L'appareil ne fonctionne pas

– Pas de tension secteur

 Contrôler le raccordement au réseau/le

câble électrique.

L'appareil n'établit aucune pression

– Présence d'air dans le système

Purger la pompe :
 Positionner la vanne de dosage du dé-

tergent sur "0".

 En gardant la poignée-pistolet ouverte,

mettre plusieurs fois l'appareil hors et
sous tension.

 Ouvrir et fermer la régulation de quanti-

té / de pression de l'unité de pompe
avec une poignée-pistolet ouverte.

Remarque :En démontant le flexible haute
pression du raccord haute pression, le pro­cessus de purge est accéléré.
 Si le réservoir de détergent est vide, le

remplir.

 Contrôler les raccords et les conduites.

– La pression est réglée sur MIN

 Régler la pression sur MAX.

– Le tamis de l'arrivée d'eau est encrassé

 Nettoyer le tamis.
 Nettoyer le filtre fin, le remplacer si né-

cessaire.

– Le débit de l'alimentation en eau est

trop faible

 Contrôler le débit de l'alimentation en

eau (voir la section Caractéristiques
techniques).

L'appareil présente un fuit, de l'eau

s'écoule de l'appareil par le bas

– La pompe fuit.

Remarque :Une fuite de 3 gouttes/minute
est autorisée.
 En cas de fuite plus importante, faire

vérifier l'appareil par le service après­vente.

Lorsque la poignée-pistolet est

fermée, l'appareil ne cesse de se

mettre sous et hors tension

– Présence d'une fuite dans le système

haute pression

 Vérifier l'absence de fuite au niveau du

système haute pression et des rac­cords.

L'appareil n'aspire pas de détergent

 Lasser fonctionner l'appareil avec la

vanne de dosage de détergent ouverte
et l'alimentation en eau coupée jusqu'à
ce que le réservoir à flotteur soit vide et

que la pression retombe à "0".
 Ouvrir de nouveau l'arrivée d'eau.
Si la pompe n'aspire toujours pas de dé-

tergent, les causes peuvent en être les
suivantes :

– Le filtre du tuyau d'aspiration du dé-

tergent est encrassé
 Nettoyer le filtre.

– Le clapet anti-retour est collé

 Démonter le tuyau de détergent et dé-

visser le clapet anti-retour à l'aide d'un

objet non contondant.

– 12

45FR

Le brûleur ne s'allume pas

– Le réservoir de combustible est vide.

 Remplissage du combustible.

– Manque d'eau

 Contrôler le raccord d'eau, contrôler les

conduites d'alimentation

 Nettoyer le tamis du dispositif de sécu-

rité en cas de manque d'eau.

– Le filtre à combustible est encrassé

 Remplacer le filtre à combustible.

– Absence d'étincelle d'allumage

 Si aucune étincelle d'allumage n'est vi-

sible à travers la vitre transparente
lorsque l'appareil fonctionne, le faire
contrôler par le service après-vente.

Lorsque l'appareil est utilisé avec

de l'eau chaude, il n'atteint pas la

température réglée

– La pression de service/le débit est trop

élevé(e)

 Réduire la pression de travail/le débit à

la régulation de la pression / de la quan­tité de l'unité de pompe.

– Le serpentin de chauffage est encrassé

 Faire nettoyer l'appareil par le service

après-vente.

Si la panne ne peut être réparée, l'appa­reil doit être contrôlé par le service
après-vente.

Accessoires et pièces de

rechange

Remarque : Lors du raccordement de l'ap-

pareil à une cheminée ou quand l'appareil
n'est pas visible, nous recommandons le
montage d'une surveillance de flamme (op­tion).

– Utiliser uniquement des accessoires et

des pièces de rechange autorisés par le

fabricant. Des accessoires et des

pièces de rechange d’origine garan-

tissent un fonctionnement sûr et parfait

de l’appareil.

– Une sélection des pièces de rechange

utilisées le plus se trouve à la fin du

mode d'emploi.

– Plus information sur les pièces de re-

change vous les trouverez sous

www.kaercher.com sous le menu Ser-

vice.

Garantie

Dans chaque pays, les conditions de ga­rantie en vigueur sont celles publiées par
notre société de distribution responsable.
Nous éliminons gratuitement d’éventuelles
pannes sur l’appareil au cours de la durée
de la garantie, dans la mesure où une er­reur de matériau ou de fabrication en sont
la cause.

46 FR

– 13

Déclaration de conformité CE

Nous certifions par la présente que la ma­chine spécifiée ci-après répond, de par sa
conception et son type de construction ain­si que de par la version que nous avons
mise sur le marché, aux prescriptions fon­damentales stipulées en matière de sécuri­té et d’hygiène par les directives
européennes en vigueur. Toute modifica­tion apportée à la machine sans notre ac­cord rend cette déclaration invalide.

Produit: Nettoyeur haute pression
Type: 1.174-xxx
Directives européennes en vigueur :

2006/42/CE (+2009/127/CE)
2004/108/CE
2000/14/CE

Normes harmonisées appliquées :

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Procédures d'évaluation de la conformité

2000/14/CE: Annexe V

Niveau de puissance acoustique dB(A)
HDS 6/10-4

Mesuré: 88
Garanti: 91

HDS 7/16-4

Mesuré: 87
Garanti: 90

HDS 9/17-4

Mesuré: 88
Garanti: 91

Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Téléphone : [phone]
Télécopieur : [phone]

Winnenden, 2010/09/01

5.966-076

Les soussignés agissent sur ordre et sur
procuration de la Direction commerciale.

CEO

Head of Approbation

Responsable de la documentation:
S. Reiser

– 14

47FR

Caractéristiques techniques

HDS 6/10-4 HDS 7/16-4 HDS 9/17-4

Raccordement au secteur

Tension V 230-240 400 400
Type de courant Hz 1~ 50 3~ 50 3~ 50
Puissance de raccordement kW 3,0 5,1 6,5
Protection (à action retardée) A 13 16 16
Type de protection -- IPX5 IPX5 IPX5
Classe de protection -- I I I

Arrivée d'eau

Température d'alimentation (max.) °C 30 30 30
Débit d'alimentation (min.) l/h (l/min) 800 (13,3) 900 (15) 1100 (18,3)
Hauteur d'aspiration à partir du réser­voir ouvert (20 °C)
Pression d'alimentation (max.) MPa (bar) 1 (10) 1 (10) 1 (10)

Performances

Débit d'eau l/h (l/min) 320-650 (5,3-

Pression de service de l'eau (avec
buse standard)
Pression maximale de marche (clapet
de sécurité)
Température de service max de l'eau
chaude
Aspiration de détergent l/h (l/min) 0-39 (0-0,65) 0-42 (0-0,7) 0-54 (0-0,9)
Puissance du brûleur kW 46 51 69
Consommation maximale de fuel: kg/h 3,5 4,1 5,6
Force de réaction max. de la poignée­pistolet
Taille d'injecteur -- 050 040 054

Valeurs déterminées selon EN 60355-2-79

Émission sonore
Niveau de pression sonore L
Incertitude K

pA

pA

Niveau de pression sonore LWA + incer­titude K

WA

Valeur de vibrations bras-main
Poignée-pistolet m/s
Lance m/s
Incertitude K m/s

Carburants

Combustible -- Fuel EL ou die-

Quantité d'huile l 0,7 0,7 0,7
Types d'huile -- 0W40 SAE 90 SAE 90

Dimensions et poids

Longueur x largeur x hauteur mm 1060 x 650 x

Poids de fonctionnement typique, C kg 118,6 126,1 128,5
Poids de fonctionnement typique, CX kg 121,5 129,0 131,4
Réservoir à combustible l 15,5 15,5 15,5
Réservoir de détergent l 15,5 15,5 15,5

m 0,5 0,5 0,5

10,8)

270-700 (4,5­11,7)

290-900 (4,8-

15)

MPa (bar) 3-10 (30-100) 3-16 (30-160) 3-17 (30-170)

MPa (bar) 14 (140) 19,5 (195) 20,5 (205)

°C 80 80 80

N 24,7 34 45,1

dB(A) 73 73 74
dB(A) 3 3 3
dB(A) 91 90 91

2

2

2

7,4 2,9 3,6
5,3 2,6 2,3
0,3 0,3 0,3

sel

920

Fuel EL ou die­sel

1060 x 650 x
920

Fuel EL ou die­sel

1060 x 650 x
920

48 FR

– 15

Prima di utilizzare l'apparecchio

per la prima volta, leggere le
presenti istruzioni originali, seguirle e con­servarle per un uso futuro o in caso di riven­dita dell'apparecchio.

– Prima di procedere alla prima messa in

funzione leggere tassativamente le nor­ma di sicurezza n. 5.951-949.0!

– Eventuali danni da trasporto vanno co-

municati immediatamente al proprio ri­venditore.

– Al momento del disimballaggio, control-

lare il contenuto della confezione. Per il
volume di fornitura vedi Figura 1.

Indice

Protezione dell’ambiente . . IT . . .1
Simboli riportati nel manuale

d'uso. . . . . . . . . . . . . . . . . . IT . . .1

Descrizione generale . . . . . IT . . .2

Simboli riportati sull’apparecchio IT . . .3
Uso conforme a destinazione IT . . .3

Norme di sicurezza . . . . . . IT . . .3

Dispositivi di sicurezza . . . . IT . . .3

Messa in funzione . . . . . . . IT . . .4

Uso. . . . . . . . . . . . . . . . . . . IT . . .6

Supporto. . . . . . . . . . . . . . . IT . . .9

Trasporto . . . . . . . . . . . . . . IT . . .9

Cura e manutenzione. . . . . IT . .10

Guida alla risoluzione dei guasti IT . . 11

Garanzia. . . . . . . . . . . . . . . IT . .13

Accessori e ricambi . . . . . . IT . .13

Dichiarazione di conformità CE IT . .14

Dati tecnici . . . . . . . . . . . . . IT . .15

Protezione dell’ambiente

Tutti gli imballaggi sono ricicla­bili. Gli imballaggi non vanno
gettati nei rifiuti domestici, ma
consegnati ai relativi centri di
raccolta.

Gli apparecchi dismessi conten­gono materiali riciclabili preziosi
e vanno consegnati ai relativi
centri di raccolta. Batterie, olio e
sostanze simili non devono es­sere dispersi nell’ambiente. Si
prega quindi di smaltire gli ap­parecchi dismessi mediante i si­stemi di raccolta differenziata.

Sostanze quali olio per motori, gasolio,
benzina o carburante diesel non devono
essere dispersi nell'ambiente. Si prega
pertanto di proteggere il suolo e di smaltire
l'olio usato conformemente alle norme
ambientali.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono
disponibili all'indirizzo:

www.kaercher.com/REACH

Simboli riportati nel manuale

d'uso

 Pericolo

Per un rischio imminente che determina le­sioni gravi o la morte.

몇 Attenzione

Per una situazione di rischio possibile che
potrebbe determinare lesioni gravi o la mor­te.

Attenzione

Per una situazione di rischio possibile che
potrebbe determinare danni leggeri a per­sone o cose.

– 1

49IT

Descrizione generale

Parti dell'apparecchio

Fig. 1

1 Supporto per lancia
2 Cavità per tubo flessibile di aspirazione

del detergente
3 Portamaniglia (su entrambi i lati)
4 Ruota
5 Collegamento dell'acqua con filtro
6 Set di raccordi per l'acqua
7 Set di guarnizioni circolari (come ricam-

bio)
8 Attacco alta pressione
9 Tubo flessibile alta pressione
10 Lancia
11 Ugello ad alta pressione (acciaio inox)
12 Foro di rabbocco per detergente
13 Ruota pivottante con freno di staziona-

mento
14 Filtro carburante
15 Dispositivo di arresto di sicurezza della

pistola a spruzzo
16 Pistola a spruzzo
17 Alimentazione elettrica
18 Borsa portautensili (solo HDS C)
19 Foro di rabbocco per combustibile
20 Valvola di dosaggio detergente
21 Quadro di controllo
22 Alloggio per pistola a spruzzo
23 Tubo flessibile di collegamento dell'av-

volgitubo (nur HDS CX)
24 Incavo
25 Avvolgitubo (solo HDS CX)
26 Manovella per avvolgitubo (solo HDS CX)
27 Staffa di supporto
28 Targhetta
29 Chiusura cofano
30 Vano accessori
31 Bruciatore
32 Alloggio per lancia
33 Cofano
34 Cura del sistema Advance RM 110/

RM 111

35 Regolazione pressione/portata dell'uni-

tà pompa
36 Contenitore dell'olio
37 Tappo di scarico dell'olio
38 Valvola di non ritorno del dispositivo di

aspirazione del detergente
39 Tubo flessibile di aspirazione detergen-

te con filtro
40 Filtro combustibile
41 Morsetto di fissaggio
42 Tubo flessibile della protezione man-

canza acqua
43 Protezione mancanza acqua
44 Filtro nella protezione mancanza acqua
45 Filtro fine (acqua)
46 Contenitore con galleggiante

Quadro di controllo

Fig. 2

A Interruttore dell'apparecchio
1 Spia di controllo senso di rotazione

(solo apparecchi a 3 fasi)
2 Spia luminosa "stato di pronto"
3 Spia luminosa "Carburante"
4 Spia di controllo Assistenza

Contrassegno colore

– Gli elementi di comando per il processo

di pulizia sono gialli.

– Gli elementi di comando per la manuten-

zione ed il service sono grigio chiaro.

50 IT

– 2

Simboli riportati

sull’apparecchio

Getti ad alta pressione possono
risultare pericolosi se usati in

modo improprio. Il getto non va
mai puntato su persone, animali, equipag­giamenti elettrici attivi o sull'apparecchio
stesso.

Pericolo di tensioni elettri­che!

Eventuali interventi riguardanti
le componenti dell'impianto
vanno effettuati esclusivamen­te da elettricisti specializzati o
da personale autorizzato e
qualificato.

Pericolo di scottature causate
da superfici calde!

Pericolo di avvelenamento!
Non inalare i gas di scarico.

Uso conforme a destinazione

Pulizia di: macchine, veicoli, edifici, attrez­zi, facciate, terrazzi, attrezzi da giardinag­gio ecc.

 Pericolo

Rischio di lesioni! Per apparecchi impiegati
presso stazioni di servizio o in altre zone di
pericolo, osservare le disposizioni di sicu­rezza vigenti.

L'acqua di scarico contenente oli minerali
non deve essere dispersa nel terreno, nel­le acque o nelle canalizzazioni. La pulizia
di motori e di sottoscocche va effettuata
esclusivamente in luoghi provvisti di sepa­ratori d'olio.

Norme di sicurezza

– Rispettare le norme nazionali vigenti

per pompe a getto liquido.

– Rispettare le norme nazionali vigenti

per l'antinfortunistica. Le pompe a getto
liquido devono essere controllate ad in­tervalli regolari ed il risultato del control­lo deve essere registrato per iscritto.

– Il dispositivo di riscaldamento dell’appa-

recchio è un impianto di combustione.
Gli impianti di combustione devono es­sere controllati ad intervalli regolari se­condo le disposizioni nazionali vigenti in
materia.

Dispositivi di sicurezza

I dispositivi di sicurezza servono alla prote­zione dell'utente e non devono essere di­sattivati o impiegati per scopi diversi da
quelli indicati.

Valvola di troppopieno con due

pressostati

– Riducendo la quantità di acqua dalla te-

stata della pompa, la valvola di troppo­pieno si apre e parte dell'acqua rifluisce
verso il lato aspirazione della pompa.

– Chiudendo la pistola a spruzzo per il to-

tale reflusso dell'acqua verso il lato
aspirazione della pompa, il pressostato
della valvola troppopieno spegne la
pompa.

– Riaprendo la pistola a spruzzo, il pres-

sostato della testata attiva nuovamente
la pompa.

La valvola di troppopieno è impostata in
fabbrica e sigillata. Interventi di regolazione
sono da effettuarsi esclusivamente dal ser­vizio assistenza clienti

Valvola di sicurezza

– La valvola di sicurezza si apre quando

la valvola di troppopieno o il pressosta­to presentano guasti.

La valvola di sicurezza è impostata in fab­brica e sigillata. Interventi di regolazione
sono da effettuarsi esclusivamente dal ser­vizio assistenza clienti

– 3

51IT

Protezione mancanza acqua

– La protezione mancanza acqua impedi-

sce l'attivazione del bruciatore in man­canza d'acqua.

– Un filtro impedisce allo sporco di depo-

sitarsi sulla protezione. Il filtro deve es­sere pulito regolarmente.

Limitatore termico gas di scarico

– Il limitatore termico gas di scarico spe-

gne l'apparecchio al raggiungimento di
una temperatura eccessiva del gas di
scarico.

Messa in funzione

몇 Attenzione

Rischio di lesioni! L' apparecchio, le ali­mentazioni, il tubo flessibile alta pressione
ed i collegamenti devono essere in perfetto
stato. In caso contrario è vietato usare l'ap­parecchio.

 Bloccare il freno di stazionamento.

Montare la staffa di supporto

Fig. 3

Coppia di serraggio delle viti: 6,5-7,0 Nm

Montaggio borsa portautensili

(solo HDS C)

Fig. 4

 Agganciare la borsa portautensili ai nasi

d'arresto superiori dell'apparecchio.

 Abbassare e agganciare la borsa por-

tautensili.

 Fissare la borsa portautensili con 2 viti

(coppia di serraggio: 6,5-7,0 Nm).

Avviso: 2 viti rimangono.

Montaggio dell'avvolgitubo

(solo HDS CX)

Fig. 5

 Agganciare l'avvolgitubo ai nasi d'arre-

sto inferiori dell'apparecchio.

 Alzare e agganciare l'avvolgitubo.
 Fissare l'avvolgitubo con 4 viti (coppia

di serraggio: 6,5-7,0 Nm).

 Montare il tubo flessibile di collegamen-

to dell'avvolgitubo all'attacco alta pres­sione dell'apparecchio.

Montare la pistola a spruzzo

manuale, la lancia, l'ugello ed il tubo

flessibile di alta pressione

Fig. 6

 Collegare la lancia alla pistola a spruzzo.
 Stringere a mano l'avvitamento della

lancia.

 Inserire l'ugello alta pressione nel dado

di serraggio.

 Montare e stringere a fondo il dado di

serraggio.

 Apparecchio senza avvolgitubo:

Collegare il tubo flessibile alta pressio­ne all'attacco alta pressione dell'appa­recchio.

 Apparecchio con avvolgitubo:

Collegare il tubo alta pressione alla pi­stola a spruzzo.

Attenzione

Srotolare sempre completamente il tubo
flessibile alta pressione.

52 IT

– 4

Montaggio tubo ad alta pressione di

ricambio

Apparecchio senza avvolgitubo
Fig. 7

Apparecchio con avvolgitubo
Fig. 8

 Svolgere completamente il tubo flessi-

bile di alta pressione dall'avvolgitubo.

 Sollevare il morsetto di fissaggio del

tubo flessibile di alta pressione e rimuo­vere il tubo flessibile.

 Introdurre completamente il nipplo del

tubo flessibile nel pezzo sagomato
dell'avvolgitubo e bloccarlo con il mor­setto di fissaggio.

Sostituire il flacone per la cura del

sistema

Avviso: Introdurre con forza il flacone affin-

ché venga perforata la chiusura. Non ri­muovere il flacone prima del suo completo
svuotamento.

– La cura del sistema impedisce in modo

efficace che nella serpentina di riscal­damento si possa formare del calcare
durante il funzionamento con acqua
corrente contenente calcare. Questa
viene aggiunta a gocce nel contenitore
con galleggiante.

– Il dosaggio impostato in fabbrica corri-

sponde al valore di durezza media.

Avviso: Il flacone per la cura del sistema è
compreso nella fornitura.
 Sostituire il flacone per la cura del sistema.

Aggiungere combustibile

 Pericolo

Rischio di esplosione! Aggiungere esclusi­vamente carburante diesel o gasolio legge­ro. Combustibili inidonei non possono
essere utilizzati (benzina ecc.).

Attenzione

Non azionare mai l'apparecchio a serbatoio
privo di combustibile. Si rischia di danneg­giare permanentemente la pompa di ali­mentazione combustibile.

 Aggiungere combustibile
 Chiudere il tappo del serbatoio.
 Eliminare il carburante eventualmente

fuoriuscito.

Aggiungere il detergente

Attenzione

Rischio di lesioni!

– Usare esclusivamente prodotti Kärcher.
– Non aggiungere solventi (benzina, ace-

tone, diluente ecc.).

– Evitare il contatto con gli occhi o la pelle.
– Osservare le indicazioni in materia di si-

curezza e le modalità d'uso fornite dal
produttore del detergente.

Kärcher offre una gamma di pulizia e
manutenzione personalizzata.

Il vostro rivenditore è a disposizione per
qualsiasi ulteriore informazione.
 Aggiungere il detergente

Collegamento all'acqua

Collegamenti: vedi Dati tecnici.
 Fissare il tubo flessibile di alimentazio-

ne (lunghezza minima 7,5 m, diametro
minimo 3/4“) con fascetta per tubi al set
di raccordo dell'acqua.

 Collegare il tubo flessibile di alimenta-

zione al collegamento dell'acqua
dell'apparecchio e all'alimentazione di
acqua (p.es. rubinetto).

Avviso: il tubo flessibile di alimentazione e
la fascetta non rientrano nel volume di for­nitura.

Aspirare l'acqua dal contenitore

Per aspirare l'acqua da un contenitore
esterno provvedere alla seguente modifica:
 Rimuovere il flacone per la cura del si-

stema.

Fig. 9

 Svitare 2 viti dal corpo del bruciatore.

Fig. 10

 Svitare e rimuovere la parete posterio-

re. Nella parete posteriore permane il
bocchettone del contenitore per la cura
del sistema.

– 5

53IT

Fig. 11

 Rimuovere il collegamento dell'acqua

dal filtro fine.

 Svitare il filtro fine dalla testata della

pompa.

 Togliere il contenitore del sistema di cu-

ra.

Fig. 12

 Svitare il tubo flessibile di alimentazione

superiore verso il serbatoio a galleg­giante.

 Collegare il tubo flessibile superiore di

approvvigionamento alla testata della
pompa.

 Spostare il tubo di lavaggio della valvo-

la di dosaggio del detergente sul tappo
cieco.

 Collegare il tubo flessibile di aspirazio-

ne (diametro min. 3/4”) con filtro (acces­sorio) al collegamento dell'acqua.

– Livello max. di aspirazione: 0,5 m

Prima dell'aspirazione acqua da parte della
pompa provvedere alle seguenti operazioni:
 Posizionare la regolazione pressione/

portata dell'unità pompa al valore mas­simo.

 Chiudere la valvola dosatrice del deter-

gente.

 Pericolo

Non aspirare mai acqua da contenitori d’ac­qua potabile. Non aspirare mai liquidi con­tenenti solventi come diluenti per vernici,
benzina, olio o acqua non filtrata. Le guar­nizioni dell'apparecchio non sono resistenti
ai solventi. La nebbia di polverizzazione è
altamente infiammabile, esplosiva e vele­nosa.

 Riassemblaggio nella sequenza inver-

sa.

Nota: Fare attenzione che il cavo della val­vola elettromagnetica al serbatoio del siste­ma di cura non venga incastrato.

Fig. 13
Nota: Dopo avere rimesso la parete poste-

riore afferrare nel pozzetto del sistema e
premere il bocchettone sul contenitore per
la cura del sistema.

Allacciamento alla rete elettrica

– Valori di collegamento: vedi Dati tecnici

e targhetta.

– Il collegamento elettrico va eseguito da

un'elettricista qualificato e deve essere
conforme alla norma IEC 60364-1.

 Pericolo

Pericolo di scosse elettriche.

– Prolunghe non adatte possono risultare

pericolose. All'aperto utilizzare esclusi­vamente cavi prolunga omologati e re­lativamente contrassegnati aventi
sezione sufficiente.

– Srotolare sempre completamente le

prolunghe.

– La spina ed il collegamento del cavo

prolunga utilizzato devono essere a te­nuta d'acqua.

Uso

 Pericolo

Rischio di esplosione!
Non nebulizzare alcun liquido infiammabi­le.

 Pericolo

Rischio di lesioni! Non usare mai l'apparec­chio senza la lancia montata. Accertarsi pri­ma di ogni utilizzo che la lancia sia fissata
correttamente. L'avvitamento della lancia
deve essere stratto a mano.

Attenzione

Non azionare mai l'apparecchio a serbatoio
privo di combustibile. Si rischia di danneg­giare permanentemente la pompa di ali­mentazione combustibile.

54 IT

– 6

Norme di sicurezza

몇 Attenzione

Un uso prolungato dell'apparecchio può
causare disturbi vascolari nelle mani, dovu­ti alle vibrazioni.

Non è possibile stabilire tempi generalizzati
di utilizzo, dato che sono soggetti a diversi
fattori:

– Predisposizione alla circolazione san-

guigna insufficiente (dita spesso fredde
e formicolio).

– Bassa temperatura d'ambiente. Indos-

sare guanti caldi per proteggere le mani.

– Se un oggetto viene afferrato salda-

mente, la circolazione sanguigna può
essere ostacolata.

– Un funzionamento interrotto da pause è

meglio di un funzionamento continuo.

Consigliamo di effettuare una visita medica
in caso di utilizzo regolare e continuo
dell'apparecchio o se tali fenomeni si verifi­cano ripetutamente (p.es. formicolio e dita
fredde).

Sostituire l'ugello

 Pericolo

Disattivare l'apparecchio prima di sostituire
l'ugello ed azionare la pistola a spruzzo fino
a completa depressurizzazione dell'appa­recchio.

Modalità operative

Accendere l’apparecchio

 Impostare l'interruttore dell'apparecchio

alla modalità desiderata.
La spia luminosa "Stato di pronto" si ac-

cende.

L'apparecchio si accende brevemente e si
spegne al raggiungimento della pressione
di esercizio.
Nota: Se durante il funzionamento si ac­cende la spia di controllo "Senso di rotazio­ne", spegnere immediatamente
l'apparecchio ed eliminare il guasto (vedi
Guida in caso di guasti).
 Sbloccare il dispositivo di sicurezza del-

la pistola a spruzzo.

L'apparecchio si riaccende al momento
dell'attivazione della pistola a spruzzo.
Avviso: Se l'acqua non esce dall'ugello
alta pressione, eliminare l'aria dalla pompa.
Vedi capitolo "Guida alla risoluzione dei
guasti - L'apparecchio non sviluppa pres­sione“.

Regolare la temperatura di pulizia

 Impostare l'interruttore dell'apparecchio

alla temperatura desiderata.

Impostare la pressione di esercizio

e la portata

Regolazione pressione/portata dell'unità
pompa

 Ruotare la vite di regolazione in senso

orario: aumentare la pressione di eser­cizio (MAX).

 Ruotare la vite di regolazione in senso

antiorario: ridurre la pressione di eserci­zio (MIN).

0/OFF =Spento
1 Funzionamento con acqua fredda

2 Funzionamento con acqua calda
3 Livello Eco (acqua calda max. 60 °C)

– 7

55IT

Funzionamento con detergente

– Per salvaguardare l'ambiente non ec-

cedere nell'uso di prodotti detergenti.

– Il detergente deve essere adatto alla

superficie da pulire.

 Regolare la concentrazione del deter-

gente in base alle indicazioni del pro­duttore usando la valvola dosatrice del
detergente.

Avviso: Valori indicativi sul quadro di co­mando a pressione massima di esercizio.
Nota: Se da un contenitore esterno deve
essere aspirato del detergente, condurre
all'esterno attraverso l'apertura il tubo fles­sibile di aspirazione detergente.

Pulizia

 Adattare la pressione, la temperatura e

la concentrazione del detergente alla
superficie da pulire.

Avviso: Puntare il getto alta pressione da
una distanza piuttosto elevata, per evitare
danni derivanti da eccessiva pressione.

Metodo di pulizia consigliato

– Sciogliere lo sporco:

 Spruzzare misuratamente il detergente

e lasciarlo agire per 1-5 minuti. Non la­sciare che il prodotto asciughi sulla su­perficie.

– Togliere lo sporco:

 Sciacquare lo sporco sciolto con il getto

alta pressione.

Funzionamento con acqua fredda

Pulire lo sporco facile, sciacqui: attrezzi da
giardinaggio, terrazzi, utensili ecc.
 Impostare la pressione di esercizio de-

siderata

Livello Eco

L'apparecchio lavora nel campo di tempe­ratura più economico (max. 60 °C).

Funzionamento con acqua calda

 Pericolo

Pericolo di scottature!

 Impostare l'interruttore dell'apparecchio

alla temperatura desiderata.

Si consigliano le seguenti temperature:

– Sporco facile

30-50 °C

– Sporco proteico, p.es. nell'industria ali-

mentare

60 °C max.

– Pulizia di automobili o di macchinari

60-90 °C

Dopo il funzionamento con il

detergente

 Impostare la valvola di dosaggio deter-

gente su "0".

 Portare il selettore dell'apparecchio in

posizione 1 (Funzionamento con acqua
fredda).

 Sciacquare l’apparecchio per almeno un

minuto con la pistola a spruzzo aperta.

Spegnere l’apparecchio

 Pericolo

Pericolo di scottature causate da acqua
calda! Dopo il funzionamento con acqua
calda aggiungere acqua fredda e mettere
in moto l'apparecchio (pistola aperta) per
almeno due minuti, in modo che si possa
raffreddare.

 Portare l'interruttore dell'apparecchio

su "0/OFF".

 Chiudere l'alimentazione dell'acqua.
 Aprire la pistola a spruzzo.
 Azionare la pompa agendo sull'interrut-

tore dell'apparecchio (per ca. 5 secondi).

 Non estrarre mai la spina di alimenta-

zione dalla presa con le mani bagnate.

 Staccare il collegamento acqua.
 Azionare la pistola a spruzzo fino a

completa depressurizzazione dell'ap­parecchio.

 Bloccare la pistola a spruzzo.

56 IT

– 8

Deposito dell’apparecchio

 Innestare la lancia nel supporto del co-

fano.

 Arrotolare sia il tubo flessibile alta pres-

sione che il cavo elettrico. Depositarli
negli appositi supporti.

Apparecchio con avvolgitubo:
 Stendere per il lungo il tubo flessibile

alta pressione prima di avvolgerlo.

 Girare la manovella in senso orario (di-

rezione indicata dalla freccia).

Avviso: Evitare strozzature del tubo flessi­bile alta pressione e del cavo elettrico.

Antigelo

Attenzione

Apparecchi non completamente svuotati
possono essere danneggiati dal gelo.

 Collocare l'apparecchio in un luogo pro-

tetto dal gelo.

Se l'apparecchio è collegato ad un camino,
è importante osservare quanto segue:

Attenzione

Pericolo di danneggiamento causata
dall'aria fredda proveniente dal camino.

 Staccare l'apparecchio dal camino in

caso di temperature esterni inferiori a
0°C.

Se non si dispone di luoghi protetti dal gelo,
mettere a riposo l'apparecchio.

Fermo dell'impianto

In caso di lunghi periodi di fermo o se non
si dispone di luoghi protetti dal gelo:

 Svuotare l'acqua
 Sciacquare l'interno dell'apparecchio

con antigelo.

 Svuotare il serbatoio detergente.

Svuotare l'acqua

 Svitare sia il tubo di alimentazione ac-

qua, sia il tubo alta pressione.

 Svitare il tubo di approvvigionamento

sul fondo della caldaia e svuotare com­pletamente la serpentina.

 Mettere in moto l'apparecchio (max. 1

minuto) fino a completo svuotamento
della pompa e delle condutture.

Sciacquare l'interno dell'apparecchio
con antigelo
Avviso: Osservare le disposizioni fornite

dal produttore dell'antigelo.
 Versare un antigelo commerciale nel

contenitore galleggiante.

 Accendere l'apparecchio (senza brucia-

tore), finché non è completamente puli­to.

Ciò assicura anche una certa protezione
anticorrosione.

Supporto

Attenzione

Pericolo di lesioni e di danneggiamento! Ri­spettare il peso dell'apparecchio durante la
conservazione.

Trasporto

Fig. 14

Attenzione

Rischio di danneggiamento. Per lo sposta­mento dell'apparecchio con un carrello ele­vatore osservare la figura.

Attenzione

Pericolo di lesioni e di danneggiamento! Ri­spettare il peso dell'apparecchio durante il
trasporto.

 Per il trasporto in veicoli, assicurare

l'apparecchio secondo le direttive in vi­gore affinché non possa scivolare e ri­baltarsi.

– 9

57IT

Cura e manutenzione

Lavori di manutenzione

 Pericolo

Pericolo di lesioni causato dall'azionamen­to accidentale dell'apparecchio e da scosse
elettriche.
Disattivare l'apparecchio ed estrarre la spi­na di alimentazione prima di effettuare in­terventi sull'apparecchio.

 Portare l'interruttore dell'apparecchio

su "0/OFF".

 Chiudere l'alimentazione dell'acqua.
 Aprire la pistola a spruzzo.
 Azionare la pompa agendo sull'interrutto-

re dell'apparecchio (per ca. 5 secondi).

 Non estrarre mai la spina di alimenta-

zione dalla presa con le mani bagnate.

 Staccare il collegamento acqua.
 Azionare la pistola a spruzzo fino a

completa depressurizzazione dell'ap­parecchio.

 Bloccare la pistola a spruzzo.
 Lasciare raffreddare l'apparecchio.

Il vostro fornitore Kärcher sarà lieto di
informarvi sulle procedure di controlli
periodici di sicurezza o sulla stipulazio­ne di contratti di manutenzione.

Intervalli di manutenzione

Ogni settimana

 Pulire il filtro del collegamento acqua.
 Pulire il microfiltro.
 Pulire il filtro del carburante.
 Controllare il livello dell'olio.

Attenzione

In presenza di olio lattescente rivolgersi im­mediatamente al servizio assistenza clienti
Kärcher.

Una volta al mese

 Pulire il filtro della protezione mancanza

acqua.

 Pulire il filtro posto sul tubo flessibile di

aspirazione detergente.

Dopo 500 ore di funzionamento e alme­no una volta all'anno

 Effettuare il cambio dell'olio.

Pulire il filtro del collegamento acqua.

 Togliere il filtro.
 Immergere il filtro in acqua, quindi pulir-

lo e riposizionarlo.

Pulire il microfiltro

 Togliere pressione all'apparecchio.
 Svitare il filtro fine dalla testata della

pompa.

 Smontare il filtro fine e estrarre la car-

tuccia del filtro.

 Pulire la cartuccia del filtro con acqua

pulita o aria compressa.

 Montare nella sequenza inversa.

Pulizia del filtro del carburante

 Sbattere il filtro del carburante. Il carbu-

rante non deve essere disperso
nell'ambiente.

Pulire il filtro della protezione mancanza
acqua

 Alzare il morsetto di fissaggio ed estrar-

re il tubo flessibile della protezione
mancanza acqua.

 Togliere il filtro.
Avviso: Se necessario, avvitare la vite M8

(ca. 5 mm) per estrarre il filtro.

 Immergere il filtro in acqua e pulirlo.
 Inserire il filtro.
 Introdurre completamente il nipplo del

tubo flessibile nella protezione mancan­za acqua e bloccare con morsetto di fis­saggio.

Pulire il filtro del tubo flessibile di aspi­razione detergente.

 Estrarre il raccordo di aspirazione de-

tergente.

 Immergere il filtro in acqua, quindi pulir-

lo e riposizionarlo.

Effettuare il cambio dell'olio.

 Preparare un contenitore di raccolta

olio da 1 litro.

 Allentare la vite di scarico.

58 IT

– 10

Smaltire l'olio usato conformemente alle
norme ambientali o consegnarlo presso
un centro di raccolta.

 Riavvitare la vite di scarico.
 Aggiungere gradualmente l'olio fino a

raggiungere la tacca "MAX".

Avviso: Le bolle d'aria devono poter deflu­ire.

Olio consigliato e quantità: vedi Dati tec­nici.

Guida alla risoluzione dei

guasti

 Pericolo

Pericolo di lesioni causato dall'azionamen­to accidentale dell'apparecchio e da scosse
elettriche.
Disattivare l'apparecchio ed estrarre la spi­na di alimentazione prima di effettuare in­terventi sull'apparecchio.

La spia di controllo per il senso di

rotazione lampeggia (solo

apparecchi a 3 fasi)

Fig. 15

 Invertire i poli sulla spina dell'apparec-

chio.

La spia luminosa "stato di pronto"

si spegne

– Assenza di tensione di rete, si veda

"L'apparecchio non funziona“.

Spia di controllo Assistenza

1x lampeggio

– Mancanza di acqua

 Controllare il collegamento dell'acqua e

le condutture.

– Perdita del sistema ad alta pressione

 Verificare che il sistema ad alta pressio-

ne e gli attacchi siano a tenuta stagna.

2x lampeggi

– Guasto nell'alimentazione di tensione o

assorbimento corrente del motore trop­po elevata.

 Controllare il collegamento e le prote-

zioni di rete.

 Informare il servizio assistenza clienti.

3x lampeggi

– Il motore è sovraccarico o surriscaldato

 Portare l'interruttore dell'apparecchio

su "0/OFF".

 Lasciare raffreddare l'apparecchio.
 Accendere l’apparecchio.

– Il guasto si presente di continuo.

 Informare il servizio assistenza clienti.

4x lampeggi

– Scatto del limitatore termico dei gas di

scarico.

 Portare l'interruttore dell'apparecchio

su "0/OFF".

 Lasciare raffreddare l'apparecchio.
 Accendere l’apparecchio.

– Il guasto si presente di continuo.

 Informare il servizio assistenza clienti.

5 lampeggi

– Interruttore Reed nella protezione man-

canza acqua incollato o pistoncino ma­gnetico bloccato.

 Informare il servizio assistenza clienti.

6 lampeggi

– Il sensore di fiamma ha disattivato il

bruciatore.

 Informare il servizio assistenza clienti.

La spia luminosa "Carburante" si

accende

– Serbatoio del combustibile vuoto.

 Aggiungere combustibile

L'apparecchio non funziona

– Mancanza tensione di rete

 Controllare il collegamento e l'alimenta-

zione.

– 11

59IT

L'apparecchio non sviluppa

pressione

– Presenza di aria nel sistema

Eliminare l'aria dalla pompa:
 Impostare la valvola di dosaggio deter-

gente su "0".

 Accendere e spegnere l'apparecchio

più volte (pistola a spruzzo manuale
aperta) agendo sull'interruttore dell'ap­parecchio.

 Aprire e chiudere la regolazione pres-

sione/portata dell'unità pompa con la pi­stola a spruzzo aperta.

Avviso: Togliendo il tubo flessibile alta
pressione dall'attacco alta pressione si ac­celera lo spurgo dell'aria.
 Riempire il serbatoio detergente quan-

do è vuoto.

 Controllare gli attacchi e le condutture.

– La pressione è impostata su "MIN".

 Impostare la pressione su "MAX".

– Il filtro del collegamento dell'acqua è

sporco

 Pulire il filtro.
 Pulire il microfiltro. Se necessario, so-

stituirlo.

– Quantità di afflusso di acqua insufficien-

te

 Verificate la quantità di afflusso di ac-

qua (vedi Dati tecnici).

L'apparecchio perde acqua, la quale

fuoriesce dal fondo

– La pompa non è a tenuta stagna

Avviso: 3 gocce/minuto rappresentano il
valore massimo accettabile.
 Quando si verificano perdite di maggio-

re entità, rivolgersi al servizio di assi­stenza clienti per un controllo.

L'apparecchio continua ad

accendersi e spegnersi (pistola a

spruzzo chiusa)

– Perdita del sistema ad alta pressione

 Verificare che il sistema ad alta pressio-

ne e gli attacchi siano a tenuta stagna.

L'apparecchio non aspira il

detergente

 Azionare l'apparecchio fino ad ottenere

il completo svuotamento del contenitore
galleggiante ed un valore di pressione
pari a "0". La valvola di dosaggio del de­tergente e l'approvvigionamento

dell'acqua devono essere chiuse.
 Riaprire l'alimentazione di acqua.
In seguito elenchiamo le ragioni per le quali

la pompa potrebbe non aspirare il deter­gente:

– Il filtro del tubo flessibile di aspirazione

detergente è sporco.
 Pulire il filtro.

– Valvola di non ritorno incollata

 Togliere il tubo flessibile di aspirazione

detergente e staccare la valvola di non

ritorno aiutandosi con un oggetto smus-

sato.

Bruciatore non si accende

– Serbatoio del combustibile vuoto.

 Aggiungere combustibile

– Mancanza di acqua

 Controllare il collegamento dell'acqua e

le condutture.
 Pulire il filtro della protezione mancanza

acqua.

– Filtro combustibile sporco

 Sostituire il filtro combustibile.

– Nessuna scintilla di accensione

 Se durante il funzionamento la scintilla

d'accensione non è visibile dal vetro

d'ispezione, rivolgersi al servizio di as-

sistenza clienti per un controllo.

60 IT

– 12

La temperatura impostata non viene
raggiunta durante il funzionamento

con acqua calda

– Pressione di esercizio/portata hanno

valori troppo elevati

 Ridurre la pressione di esercizio/la por-

tata dell'unità pompa sulla regolazione
pressione/portata.

– Serpentina presenta formazioni di fulig-

gine

 Far rimuovere la fuliggine da un servizio

di assistenza clienti.

Se il guasto persiste, rivolgersi al servi­zio di assistenza clienti per un controllo.

Garanzia

In tutti i paesi sono valide le condizioni di
garanzia pubblicate dalla nostra società di
vendita competente. Entro il termine di ga­ranzia eliminiamo gratuitamente gli even­tuali guasti all’apparecchio, se causati da
un difetto di materiale o di produzione.

Accessori e ricambi

Avviso: Quando si collega l'apparecchio

ad un camino o quando l'apparecchio non
è riconoscibile consigliamo il montaggio di
un dispositivo di controllo fiamma (opzio­ne).

– Impiegare esclusivamente accessori e

ricambi autorizzati dal produttore. Ac­cessori e ricambi originali garantiscono
che l’apparecchio possa essere impie­gato in modo sicuro e senza disfunzio­ni.

– La lista dei pezzi di ricambio più comuni

è riportata alla fine del presente manua­le d'uso.

– Maggiori informazioni sulle parti di ri-

cambio sono reperibili al sito www.kaer­cher.com alla voce “Service”.

– 13

61IT

Dichiarazione di conformità

CE

Con la presente si dichiara che la macchina
qui di seguito indicata, in base alla sua con­cezione, al tipo di costruzione e nella ver­sione da noi introdotta sul mercato, è
conforme ai requisiti fondamentali di sicu­rezza e di sanità delle direttive CE. In caso
di modifiche apportate alla macchina senza
il nostro consenso, la presente dichiarazio­ne perde ogni validità.

Prodotto: Idropulitrice
Modelo: 1.174-xxx
Direttive CE pertinenti

2006/42/CE (+2009/127/CE)
2004/108/CE
2000/14/CE

Norme armonizzate applicate

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Procedura di valutazione della confor­mità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)
HDS 6/10-4

Misurato: 88
Garantito: 91

HDS 7/16-4

Misurato: 87
Garantito: 90

HDS 9/17-4

Misurato: 88
Garantito: 91

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2010/09/01

5.966-076

I firmatari agiscono su incarico e con la pro­cura dell’amministrazione.

CEO

Responsabile della documentazione:
S. Reiser

62 IT

Head of Approbation

– 14

Dati tecnici

HDS 6/10-4 HDS 7/16-4 HDS 9/17-4

Collegamento alla rete

Tensione V 230-240 400 400
Tipo di corrente Hz 1~ 50 3~ 50 3~ 50
Potenza allacciata kW 3,0 5,1 6,5
Protezione (ritardo di fusibile) A 13 16 16
Protezione -- IPX5 IPX5 IPX5
Grado di protezione -- I I I

Collegamento idrico

Temperatura in entrata (max.) °C 30 30 30
Portata (min.) l/h (l/min) 800 (13,3) 900 (15) 1100 (18,3)
Livello di aspirazione da contenitori
aperti (20°C)
Pressione in entrata (max.) MPa (bar) 1 (10) 1 (10) 1 (10)

Prestazioni

Portata acqua l/h (l/min) 320-650 (5,3-

Pressione di esercizio - acqua (con
ugello standard)
Sovrapressione massima (valvola di si­curezza)
Quantità max. operativa funzionamen­to ad acqua calda
Aspirazione detergente l/h (l/min) 0-39 (0-0,65) 0-42 (0-0,7) 0-54 (0-0,9)
Potenza bruciatore kW 46 51 69
Consumo massimo gasolio kg/h 3,5 4,1 5,6
Max. forza repulsiva pistola a spruzzo
(max.)
Misura degli ugelli -- 050 040 054

Valori rilevati secondo EN 60355-2-79

Emissione sonora
Pressione acustica L
Dubbio K

pA

pA

Pressione acustica LWA + Dubbio KWAdB(A) 91 90 91
Valore di vibrazione mano-braccio
Pistola a spruzzo m/s
Lancia m/s
Dubbio K m/s

Carburante e sostanze aggiuntive

Combustibile -- Gasolio EL o

Quantità olio l 0,7 0,7 0,7
Tipo di olio: -- 0W40 SAE 90 SAE 90

Dimensioni e pesi

Lunghezza x larghezza x Altezza mm 1060 x 650 x

Peso d'esercizio tipico, C kg 118,6 126,1 128,5
Peso d'esercizio tipico, CX kg 121,5 129,0 131,4
Serbatoio combustibile l 15,5 15,5 15,5
Serbatoio detergente l 15,5 15,5 15,5

m 0,5 0,5 0,5

10,8)

270-700 (4,5­11,7)

290-900 (4,8-

15)

MPa (bar) 3-10 (30-100) 3-16 (30-160) 3-17 (30-170)

MPa (bar) 14 (140) 19,5 (195) 20,5 (205)

°C 80 80 80

N 24,7 34 45,1

dB(A) 73 73 74
dB(A) 3 3 3

2

2

2

7,4 2,9 3,6
5,3 2,6 2,3
0,3 0,3 0,3

Diesel

920

Gasolio EL o
Diesel

1060 x 650 x
920

Gasolio EL o
Diesel

1060 x 650 x
920

– 15

63IT

Lees vóór het eerste gebruik

van uw apparaat deze originele
gebruiksaanwijzing, ga navenant te werk
en bewaar hem voor later gebruik of voor
een latere eigenaar.

– Voor de eerste inbedrijfstelling veilig-

heidsinstructies nr. 5.951-949.0 in elk
geval lezen!

– Bij transportschade onmiddellijk de

handelaar op de hoogte brengen.

– De inhoud van de verpakking controle-

ren bij het uitpakken. Leveringspakket
zie afbeelding 1.

Inhoudsopgave

Zorg voor het milieu . . . . . . NL . . .1

Symbolen in de gebruiksaanwij-

zing. . . . . . . . . . . . . . . . . . . NL . . .1

Overzicht . . . . . . . . . . . . . . NL . . .2

Symbolen op het toestel. . . NL . . .3

Reglementair gebruik . . . . . NL . . .3

Veiligheidsinstructies . . . . . NL . . .3

Veiligheidsinrichtingen . . . . NL . . .3

Inbedrijfstelling . . . . . . . . . . NL . . .4

Bediening . . . . . . . . . . . . . . NL . . .6

Opslag . . . . . . . . . . . . . . . . NL . . .9

Vervoer. . . . . . . . . . . . . . . . NL . . .9

Onderhoud . . . . . . . . . . . . . NL . . .9

Hulp bij storingen . . . . . . . . NL . .10

Garantie . . . . . . . . . . . . . . . NL . .12

Toebehoren en reserveonder-

delen . . . . . . . . . . . . . . . . . NL . .12

EG-conformiteitsverklaring. NL . .13

Technische gegevens. . . . . NL . .14

Zorg voor het milieu

Het verpakkingsmateriaal is
herbruikbaar. Deponeer het ver­pakkingsmateriaal niet bij het
huishoudelijk afval, maar bied
het aan voor hergebruik.

Onbruikbaar geworden appara­ten bevatten waardevolle mate­rialen die geschikt zijn voor
hergebruik. Lever de apparaten
daarom in bij een inzamelpunt
voor herbruikbare materialen.
Batterijen, olie en dergelijke
stoffen mogen niet in het milieu
belanden. Verwijder overbodig
geworden apparatuur daarom
via geschikte inzamelpunten.

Gelieve motorolie, stookolie, diesel en
benzine niet in het milieu te laten terecht­komen. Gelieve de bodem te beschermen
en oude olie op milieuvriendelijke manier
te verwijderen.

Aanwijzingen betreffende de inhouds­stoffen (REACH)

Huidige informatie over de inhoudsstoffen
vindt u onder:

www.kaercher.com/REACH

Symbolen in de

gebruiksaanwijzing

 Gevaar

Voor een onmiddellijk dreigend gevaar dat
leidt tot ernstige en zelfs dodelijke lichame­lijke letsels.

몇 Waarschuwing

Voor een mogelijks gevaarlijke situatie die
zou kunnen leiden tot ernstige en zelfs do­delijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die
kan leiden tot lichte lichamelijke letsels of
materiële schade.

64 NL

– 1

Overzicht

Apparaat-elementen

Afbeelding 1

1 Houder voor spuitstuk
2 Opening voor zuigslang voor schoon-

maakmiddel

3 Verzonken handgreep (aan beide kan-

ten)
4 Wiel
5 Wateraansluiting met zeef
6 Wateraansluitingsset
7 O-ring-set (voor vervanging)
8 Hogedrukaansluiting
9 Hogedrukslang
10 Staalbuis
11 Hogedruksproeier (roestvrij staal)
12 Vulopening voor reinigingsmiddel
13 Zwenkwiel met parkeerrem
14 Brandstoffilter
15 Veiligheidspal van het handspuitpistool
16 Handspuitpistool
17 Elektrische toevoerleiding
18 Gereedschapstas (alleen HDS C)
19 Vulopening voor brandstof
20 Reinigingsmiddel-doseerapparaat
21 Bedieningsveld
22 Bergplaats voor handspuitpistool
23 Verbindingsslang van de slangtrommel

(alleen HDS CX)
24 Trog
25 Slangtrommel (alleen HDS CX)
26 Zwengel voor slangtrommel (alleen

HDS CX)
27 Beugel handgreep
28 Typeplaatje
29 Kapsluiting
30 Opbergvak voor toebehoren
31 Brander
32 Bergplaats voor spuitlans
33 Apparaatkap
34 Systeemonderhoud Advance RM 110/

RM 111
35 Druk-/volumeregeling aan de pom-

peenheid

36 Oliereservoir
37 Olieaflaatschroef
38 Terugslagklep van de aanzuiging van

reinigingsmiddel
39 Reinigingsmiddel-zuigslang met filter
40 Brandstoffilter
41 Bevestigingsklem
42 Slang van de watertekortbeveiliging
43 Watertekortbeveiliging
44 Zeef in watertekort-beveiliging
45 Fijne filter (water)
46 Vlotterhouder

Bedieningsveld

Afbeelding 2

A Apparaatschakelaar
1 Controlelampje draairichting

(alleen 3-fasen apparaten)
2 Controlelampje bedrijfsklaarheid
3 Controlelampje brandstof
4 Controlelampje Service

Kleurmarkering

– Bedieningselementen voor het reini-

gingsproces zijn geel.

– Bedieningselementen voor het onder-

houd en de service zijn lichtgrijs.

– 2

65NL

Symbolen op het toestel

Hogedrukstralen kunnen ge­vaarlijk zijn wanneer ondeskun-

digen het apparaat bedienen. U
mag de straal mag niet richten op perso­nen, dieren, onder stroom staande voor­werpen of de hogedrukreiniger zelf.

Gevaar door elektrische
spanning!

Werken aan delen van de in­stallatie alleen door vakkundige
elektromonteurs of bevoegde
vaklieden.

Verbrandingsgevaar door hete
oppervlakken!

Vergiftigingsgevaar! Uitlaat­gassen niet inademen.

Reglementair gebruik

Reinigen van: machines, voertuigen, bouw­werken, werktuigen, gevels, terrassen,
tuingereedschap, enz.

 Gevaar

Verwondingsgevaar! Bij het gebruik aan
tankstations of andere gevaarlijke zones
overeenkomstige veiligheidsvoorschriften
in acht nemen.

Gelieve mineraaloliehoudend afvalwater
niet in de grond, waterlopen of rioleringen
laten terechtkomen. Gelieve de motorrei­niging en bodemreiniging daarom alleen
op geschikte plaatsen met olieafscheider
uit te voeren.

Veiligheidsinstructies

– Overeenkomstige nationale voorschrif-

ten van de wetgever voor stralers van
vloeistoffen in acht nemen.

– Overeenkomstige nationale voorschrif-

ten van de wetgever inzake ongevallen­preventie in acht nemen. Stralers van
vloeistoffen moeten regelmatig gecon­troleerd worden en het resultaat van de
controle moet schriftelijk vastgelegd
worden.

– De verwarmingseenheid van het appa-

raat is een stookinrichting. Stookinrich­tingen moeten regelmatig
gecontroleerd worden volgens de natio­nale voorschriften van de wetgever.

Veiligheidsinrichtingen

Veiligheidsinrichtingen dienen voor de be­scherming van de gebruiker en mogen niet
buiten werking gezet of in hun functie om­zeild worden.

Overstroomklep met twee

drukschakelaars

– Bij het verlagen van de waterhoeveel-

heid aan de pompkop gaat de over­stroomklep open en stroomt een deel
van het water terug naar de zuigkant
van de pomp.

– Indien het handspuitpistool gesloten

wordt, zodat al het water naar de zuig­kant van de pomp terugstroomt, scha­kelt de drukschakelaar aan de
overstroomklep de pomp uit.

– Indien het handspuitpistool opnieuw ge-

opend wordt, schakelt de drukschake­laar aan de cilinderkop de pomp
opnieuw in.

De overstroomklep is in de fabriek inge­steld en verzegeld. Instelling uitsluitend
door de klantendienst.

66 NL

– 3

Veiligheidsklep

– De veiligheidsklep gaat open als de

overstroomklep resp. de drukschake­laar defect is.

De veiligheidsklep is in de fabriek ingesteld
en verzegeld. Instelling uitsluitend door de
klantendienst.

Watertekortbeveiliging

– De watertekortbeveiliging verhindert

dat de brander in geval van watertekort
ingeschakeld wordt.

– Een zeef gaat de verontreiniging van de

beveiliging tegen en moet regelmatig
gereinigd worden.

Uitlaatgastemperatuurregelaar

– De uitlaatgastemperatuurregelaar

schakelt het apparaat uit indien de uit­laatgassen een te hoge temperatuur
bereikt hebben.

Inbedrijfstelling

몇 Waarschuwing

Verwondingsgevaar! Apparaat, toevoerlei­dingen, hogedrukslang en aansluitingen
moeten in een perfecte toestand zijn. In­dien de toestand niet perfect is, mag het
apparaat niet gebruikt worden.

 Parkeerrem vastzetten.

Handgreep monteren

Afbeelding 3

Aandraaimoment van de schroeven: 6,5­7,0 Nm

Gereedschapstas monteren

(alleen HDS C)

Afbeelding 4

 Gereedschapstas aan de bovenste

nokken van het apparaat hangen.

 Gereedschapstas naar omlaag klappen

en vergrendelen.

 Gereedschapstas met 2 schroeven

vastmaken (aandraaimoment: 6,5-7,0
Nm).

Instructie: Er blijven 2 schroeven over.

Slangtrommel monteren

(alleen HDS CX)

Afbeelding 5

 Slangtrommel aan de bovenste nokken

van het apparaat hangen.

 Slangtrommel naar boven klappen en

vergrendelen.

 Slangtrommel met 4 schroeven vast-

maken (aandraaimoment: 6,5-7,0 Nm).

 Verbindingsslang van de slangtrommel

aan de hogedrukaansluiting van het ap­paraat monteren.

Handspuitpistool, straalbuis,

sproeier en hogedrukslang

monteren

Afbeelding 6

 Spuitstuk met handspuitpistool verbin-

den.

 Schroefverbinding van de staalbuis

handvast aandraaien.

 Hogedruksproeier in wartelmoer plaat-

sen.

 Wartelmoer monteren en vast aanspan-

nen.

 Apparaat zonder slangtrommel:

Hogedrukslang aan de hogedrukaan­sluiting van het apparaat monteren.

 Apparaat met slangtrommel:

Hogedrukslang met handspuitpistool
verbinden.

Voorzichtig

Hogedrukslang altijd volledig afrollen.

– 4

67NL

Montage reservehogedrukslang

Reinigingsmiddel vullen

Apparaat zonder slangtrommel
Afbeelding 7

Apparaat met slangtrommel
Afbeelding 8

 Hogedrukslang volledig van de slang-

trommel afrollen.

 Bevestigingsklem voor de hogedruk-

slang eruit wippen en slang eruit trek­ken.

 Slangnippel volledig in het knooppunt

van de slangtrommel schuiven en met
de bevestigingsklem borgen.

Fles systeemonderhoud vervangen

Instructie: Fles bij het aanbrengen stevig

vastduwen zodat de sluiting doorgeprikt
wordt. Fles niet verwijderen vooraleer ze
leeg is.

– Het systeemonderhoud verhindert de

verkalking van de verwarmingsspiraal
bij de werking met kalkhoudend leiding­water. Het product wordt druppelgewijs
in de toevoerleiding van het vlotterre­servoir gedoseerd.

– De dosering is in de fabriek ingesteld op

een gemiddelde waterhardheid.

Instructie: Een fles systeemonderhoud
wordt meegeleverd.
 Fles systeemonderhoud vervangen.

Brandstof navullen

 Gevaar

Explosiegevaar! Uitsluitend diesel of lichte
stookolie vullen. Ongeschikte brandstoffen,
zoals bijvoorbeeld benzine, mogen niet ge­bruikt worden.

Voorzichtig

Apparaat nooit gebruiken met een leeg
brandstofreservoir. De brandstofpomp
wordt anders vernield.

 Brandstof bijvullen.
 Tankdop sluiten.
 Overgelopen brandstof wegvegen.

Voorzichtig

Verwondingsgevaar!

– Uitsluitend Kärcher-producten gebrui-

ken.

– In geen geval oplosmiddelen (benzine,

aceton, verdunningsmiddel, enz.) vul­len.

– Contact met de ogen en de huid vermij-

den.

– Veiligheids- en gebruiksinstructies van

de reinigingsmiddelfabrikant in acht ne­men.

Kärcher biedt een individueel reini­gings- en onderhoudsmiddelgamma
aan

Uw handelaar geeft u graag advies.
 Reinigingsmiddel vullen.

Wateraansluiting

Aansluitwaarden zie Technische gege­vens.
 Toevoerslang (minimunlengte 7,5 m,

minimumdiameter 3/4“) met slangklem
op de wateraansluitingsset bevestigen.

 Toevoerslang aan de wateraansluiting

van het apparaat en aan de watertoe­voer (bijvoorbeeld waterkraan) aanslui­ten.

Instructie: De toevoerslang en de slang­klem behoren niet tot het leveringspakket.

Water uit reservoir zuigen

Indien u water uit een extern reservoir
wenst aan te zuigen, is de volgende om­bouw vereist:
 Fles systeemonderhoud wegnemen.

Afbeelding 9

 2 Schroeven van het branderhuis af-

schroeven.

Afbeelding 10

 Achterwand afschroeven en afnemen.

In de achterwand zit het aanpasstuk
van het reservoir voor systeemonder­houd.

68 NL

– 5

Afbeelding 11

 Wateraansluiting van de fijne filter ver-

wijderen.

 Fijne filter van de pompkop schroeven.
 Reservoir van het systeemonderhoud

nemen.

Afbeelding 12

 Bovenste toevoerslang naar het vlotter-

reservoir losschroeven.

 Bovenste toevoerslang aan de pomp-

kop aansluiten.

 Spoelleiding van het doseerventiel van

schoonmaakmiddel op vuldop omzet­ten.

 Zuigslang (diameter minimum 3/4“) met

filter (toebehoren) aansluiten aan de
wateraansluiting.

– Max. zuighoogte: 0,5 m

Tot de pomp water heeft aangezogen,
moet u:
 Druk-/hoeveelheidsregeling van de

pompeenheid instellen op maximaal vo­lume.

 Doseerapparaat voor reinigingsmiddel

sluiten.

 Gevaar

Zuig nooit water uit een drinkwaterreservoir
aan. Zuig nooit oplosmiddelhoudende
vloeistoffen, zoals lakverdunners, benzine,
olie of ongefilterd water aan. De afdichtin­gen in het apparaat zijn niet bestand tegen
oplosmiddelen. De sproeinevel van oplos­middelen is zeer licht ontvlambaar, explo­sief en giftig.

 Opnieuw monteren in omgekeerde

volgorde.

Tip: Erop letten dat de kabel van het mag­neetventiel aan het reservoir van het sy­steemonderhoud niet geklemd raakt.

Afbeelding 13
Tip: Na het opzetten van de achterwand in

de schacht van het systeemonderhoud grij­pen en aanpasstuk op het reservoir van het
systeemonderhoud drukken.

Stroomaansluiting

– Aansluitwaarden zie Technische gege-

vens en typeplaatje.

– De elektrische aansluiting moet uitge-

voerd worden door een electricien en
moet voldoen aan IEC 60364-1.

 Gevaar

Verwondingsgevaar door elektrische
schok.

– Ongeschikte verlengsnoeren kunnen

gevaarlijk zijn. Gebruik in de buitenlucht
uitsluitend verlengsnoeren met vol­doende diameter die daarvoor zijn
goedgekeurd en dienovereenkomstig
zijn gekenmerkt.

– Verleningsleidingen altijd volledig afrol-

len.

– Stekker en koppeling van een gebruikt

verlengsnoer moeten waterdicht zijn.

Bediening

 Gevaar

Explosiegevaar!
Geen brandbare vloeistoffen sproeien.

 Gevaar

Gevaar voor verwonding! Apparaat nooit
zonder gemonteerde straalbuis gebruiken.
Voor ieder gebruik controleren, of straal­buis goed vastzit. Schroefverbinding van
de straalbuis moet handvast aangedraaid
zijn.

Voorzichtig

Apparaat nooit gebruiken met een leeg
brandstofreservoir. De brandstofpomp
wordt anders vernield.

– 6

69NL

Veiligheidsaanwijzingen

몇 Waarschuwing

Langere gebruiksduur van het apparaat
kan door de vibraties leiden tot doorbloe­dingstoornissen in de handen.

Een algemeen geldende duur voor het ge­bruik kan niet vastgelegd worden aange­zien die afhangt van verschillende factoren:

– persoonlijke neiging tot slechte door-

bloeding (vaak koude vingers, kriebelen
van de vingers).

– Lage omgevingstemperatuur. Warme

handschoenen dragen ter bescherming
van de handen.

– Stevig vasthouden hindert de doorbloe-

ding.

– Ononderbroken werking is slechter dan

een werking met pauzen.

Bij een regelmatig, langdurig gebruik van
het apparaat en bij herhaaldelijk optreden
van die symptomen (bijvoorbeeld kriebelen
van de vingers, koude vingers) bevelen wij
een medisch onderzoek aan.

Sproeier vervangen

 Gevaar

Apparaat voor het verwisselen van de
sproeier uitschakelen en handspuitpistool
hanteren, totdat het apparaat zonder druk
is.

Bedrijfsmodi

0/OFF =Uit
1 Werken met koud water

2 Werken met heet water
3 Eco-modus (heet water max. 60 °C)

Apparaat inschakelen

 Apparaatschakelaar op de gewenste

bedrijfsmodus instellen.
Controlelampje klaar voor bedrijf licht op.

Het apparaat draait kort en schakelt uit zo­dra de werkdruk bereikt is.
Tip: Wanneer tijdens het bedrijf het contro­lelampje draairichting oplicht, het apparaat
direct afzetten en storing opheffen, zie
'Hulp bij storingen".
 Handspuitpistool ontgrendelen.

Bij bediening van het handspuitpistool
schakelt het apparaat opnieuw in.
Instructie: Komt er geen water uit de
sproeier, de pomp ontluchten. Zie Hulp bij
storingen - "Het apparaat bouwt geen druk
op".

Reinigingstemperatuur instellen

 Apparaatschakelaar op de gewenste

temperatuur instellen.

Werkdruk en volume instellen

Druk-/volumeregeling aan de pompeen­heid

 De reguleringsspindel in de richting van

de wijzers van de klok draaien: De
werkdruk verhogen (MAX).

 De reguleringsspindel tegen de wijzers

van de klok in draaien: De werkdruk re­duceren (MIN).

Werken met reinigingsmiddel

– Ter milieubescherming zuinig omsprin-

gen met reinigingsmiddelen.

– Het reinigingsmiddel moet geschikt zijn

voor het te reinigen oppervlak.

 Met behulp van het reinigingsmiddel-

doseerapparaat de concentratie van
het reinigingsmiddel volgens de gege­vens van de fabrikant inschakelen.

Instructie: Richtwaarden aan het bedie­ningspaneel bij een maximale werkdruk.
Tip: Wanneer schoonmaakmiddel uit een
extern reservoir opgezogen moet worden,
de zuigslang voor schoonmaakmiddel door
de uitsparing naar buiten leiden.

70 NL

– 7

Reinigen

 Druk/temperatuur en reinigingsmiddel-

concentratie instellen volgens het te rei­nigen oppervlak.

Instructie: Hogedrukstaal altijd eerst van
grotere afstand op het te reinigen object
richten, om schade door te hoge druk te
vermijden.

Aanbevolen reinigingsmethode

– Vuil losmaken:

 reinigingsmiddel zuinig verdelen en

1...5 minuten laten inwerken, maar niet
laten drogen.

– Vuil verwijderen:

 losgekomen vuil met hogedrukstraal af-

spoelen.

Werking met koud water

Verwijderen van lichte verontreinigingen en
schoonspoelen, bijv.: tuingereedschap, ter­ras, werktuigen, enz.
 Werkdruk indien nodig instellen.

Eco-modus

Het apparaat werkt in het zuinigste tempe­ratuurbereik (max. 60 C).

Werking met heet water

 Gevaar

Verbrandingsgevaar!

 Apparaatschakelaar op de gewenste

temperatuur instellen.

Wij bevelen de volgende reinigingstempe­raturen aan:

– Lichte verontreinigingen

30-50 °C

– Eiwithoudende verontreinigingen, bijv.

in de levensmiddelindustrie

max. 60 °C

– Reiniging motorvoertuigen, machines

60-90 °C

Na werking met reinigingsmiddel

 Reinigingsmiddel-doseerapparaat op

„0“ stellen.

 Hoofdschakelaar op trap 1 (modus met

koud water) stellen.

 Apparaat bij geopend handspuitpistool

minimum 1 minuut schoonspoelen.

Apparaat uitschakelen

 Gevaar

Verbrandingsgevaar door heet water! Na
de werking met heet water moet het appa­raat ter afkoeling minstens twee minuten
met koud water en met geopend pistool ge­bruikt worden.

 Apparaatschakelaar op „0/OFF“ stellen.
 Watertoevoer sluiten.
 Handspuitpistool openen.
 Pomp met apparaatschakelaar kort (ca.

5 seconden) inschakelen.

 Stekker alleen met droge handen uit het

stopcontact trekken.

 Wateraansluiting verwijderen.
 Handspuitpistool bedienen tot het ap-

paraat drukvrij is.

 Handspuitpistool borgen.

Apparaat opslaan

 Spuitstuk in houder van de kap vastzet-

ten.

 Hogedrukslang en elektrische leiding

oprollen en op houders hangen.

Apparaat met slangtrommel:
 hogedrukslang voor het oprollen ge-

strekt leggen.

 Handkruk in de richting van de wijzers

van de klok (pijlrichting) draaien.

Instructie: Hogedrukslang en elektrische
leiding niet knikken.

– 8

71NL

Vorstbescherming

Voorzichtig

Vorst beschadigt het apparaat als het water
er niet volledig uit is.

 Apparaat in een vorstvrije ruimte op-

slaan.

Als het apparaat op een haard is aangeslo­ten, dient het volgende in acht genomen te
worden:

Voorzichtig

Beschadigingsgevaar door via de haard
binnendringende koude lucht.

 Apparaat bij buitentemperaturen onder

0 °C van de schoorsteen losmaken.

Is vorstvrije opslag niet mogelijk, apparaat
stilleggen.

Stillegging

Bij langere werkonderbrekingen of als
vorstvrije opslag niet mogelijk is:

 Water aflaten.
 Apparaat met antivriesmiddel spoelen.
 Reinigingsmiddelreservoir leegmaken.

Water aflaten

 Watertoevoerslang en hogedrukslang

losschroeven.

 Toevoerleiding aan de ketelbodem los-

schroeven en verwarmingsspiraal laten
leeglopen.

 Apparaat max. 1 minuut laten draaien

tot de pomp en de leidingen leeg zijn.

Apparaat met antivriesmiddel spoelen
Instructie: Behandelingsvoorschriften van

de fabrikant van het antivriesmiddel in acht
nemen.
 Courant antivriesmiddel in het vlotterre-

servoir vullen.

 Apparaat (zonder brander) inschakelen

tot het apparaat volledig is doorge­spoeld.

Daardoor wordt ook een bepaalde corro­siebescherming bereikt.

Opslag

Voorzichtig

Gevaar voor letsel en beschadiging! Het
gewicht van het apparaat bij opbergen in
acht nemen.

Vervoer

Afbeelding 14

Voorzichtig

Beschadigingsgevaar! Bij het verplaatsen
van het apparaat met een vorkheftruck, af­beelding in acht nemen.

Voorzichtig

Gevaar voor letsels en beschadigingen!
Houd bij het transport rekening met het ge­wicht van het apparaat.

 Bij het transport in voertuigen moet het

apparaat conform de geldige richtlijnen
beveiligd worden tegen verschuiven en
kantelen.

Onderhoud

 Gevaar

Gevaar voor letsels door per ongeluk star­tend apparaat en elektrische schok.
Bij alle werkzaamheden aan het apparaat,
het apparaat uitschakelen en de netstekker
uittrekken.

 Apparaatschakelaar op „0/OFF“ stellen.
 Watertoevoer sluiten.
 Handspuitpistool openen.
 Pomp met apparaatschakelaar kort (ca.

5 seconden) inschakelen.

 Stekker alleen met droge handen uit het

stopcontact trekken.

 Wateraansluiting verwijderen.
 Handspuitpistool bedienen tot het ap-

paraat drukvrij is.

 Handspuitpistool borgen.
 Apparaat laten afkoelen.

Over het uitvoeren van een regelmatige
veiligheidsinspectie of het afsluiten van
een onderhoudscontract kan de in Kär­cher gespecialiseerde dealer u informe­ren.

72 NL

– 9

Onderhoudsintervallen

Wekelijks

 Zeef in de wateraansluiting reinigen.
 Fijn filter reinigen.
 Brandstoffilter reinigen.
 Oliepeil controleren.

Voorzichtig

Bij melkachtige olie onmiddellijk de Kär­cher-klantendienst contacteren.

Maandelijks

 Zeef in de watertekortbeveiliging reini-

gen.

 Filter aan de reinigingsmiddel-zuig-

slang reinigen.

Na 500 bedrijfsuren, minimum jaarlijks

 Olie vervangen.

Onderhoudswerkzaamheden

Zeef in de wateraansluiting reinigen

 Zeef wegnemen.
 Zeef in water reinigen en opnieuw

plaatsen.

Fijn filter reinigen

 Apparaat drukloos maken.
 Fijne filter van de pompkop schroeven.
 Fijne filter demontaeren en filterinzet

wegnemen.

 Filterinzet met schoon water of pers-

lucht reinigen.

 In omgekeerde volgorde weer in elkaar

zetten.

Brandstoffilter reinigen

 Brandstoffilter uitkloppen. Brandstof

daarbij niet in het milieu terecht laten
komen.

Zeef in de watertekortbeveiliging reini­gen

 Bevestigingsklem eruit tillen en slang

van de watertekortbeveiliging eruit trek­ken.

 Zeef wegnemen.
Instructie: Zonodig schroef M8 ca. 5 mm

inschroeven en daarmee de zeef eruit trek­ken.

 Zeef in water reinigen.
 Zeef inschuiven.
 Slangnippel helemaal in de beveiliging

tegen watertekort schuiven en goed
vastmaken aan de bevestigingsklem.

Filter aan de reinigingsmiddel-zuigslang
reinigen

 De reinigingsmiddelluchtinlaatleidingen

eruit trekken.

 Filter in water reinigen en opnieuw

plaatsen.

Olie vervangen

 Opvangbak voor ongeveer 1 liter olie

klaarstellen.

 Aflaatschroef losdraaien.

Oude olie op milieuvriendelijke wijze ver­wijderen of bij een geautoriseerde instan­tie indienen.

 Aflaatschroef opnieuw aandraaien.
 Langzaam olie bijvullen tot de MAX-

markering.

Instructie: Luchtbellen moeten kunnen
ontsnappen.

Oliesoort en vulhoeveelheid zie Techni­sche gegevens.

Hulp bij storingen

 Gevaar

Gevaar voor letsels door per ongeluk star­tend apparaat en elektrische schok.
Bij alle werkzaamheden aan het apparaat,
het apparaat uitschakelen en de netstekker
uittrekken.

Controlelampje draairichting

knippert (alleen 3-fasen apparaten)

Afbeelding 15

 Polen op de apparaatstekker wisselen.

Controlelampje bedrijfsklaarheid

gaat uit

– Geen netspanning, zie "Apparaat loopt

niet".

– 10

73NL

Controlelampje Service

1x knipperen

– Watertekort

 Wateraansluiting controleren, toevoer-

leidingen controleren.

– Lek in het hogedruksysteem

 Hogedruksysteem en aansluitingen op

dichtheid controleren.

2x knipperen

– Fout in de spanningsverzorging of

stroomopname van de motor te groot.

 Netaansluiting en netzekeringen con-

troleren.

 Klantendienst contacteren.

3x knipperen

– motor overbelast/oververhit

 Apparaatschakelaar op „0/OFF“ stellen.
 Apparaat laten afkoelen.
 Apparaat inschakelen.

– Storing treedt opnieuw op.

 Klantendienst contacteren.

4x knipperen

– Temperatuurbegrenzer rookgas is in

werking gezet.

 Apparaatschakelaar op „0/OFF“ stellen.
 Apparaat laten afkoelen.
 Apparaat inschakelen.

– Storing treedt opnieuw op.

 Klantendienst contacteren.

5x knipperen

– Bladveerschakelaar van de beveiliging

tegen watertekort verkleefd of de mag­neetzuiger klemt.

 Klantendienst contacteren.

6x knipperen

– Vlamsensor heeft de brander uitge-

schakeld.

 Klantendienst contacteren.

Controlelampje brandstof licht op

– Brandstoftank is leeg.

 Brandstof bijvullen.

Apparaat draait niet

– Geen netspanning

 Spanningsaansluiting/toevoerleiding

controleren.

Apparaat bouwt geen druk meer op

– Lucht in het systeem

Pomp ontluchten:
 Reinigingsmiddel-doseerapparaat op

„0“ stellen.

 Bij geopende handspuitpistool het ap-

paraat met de apparaatschakelaar
meermaals in- en uitschakelen.

 Druk-/volumeregeling van de pom-

peenheid bij een geopend handspuitpi­stool open- en dichtdraaien.

Instructie: Door het demonteren van de
hogedrukslang van de hogedrukaansluiting
wordt het ontluchten versneld.
 Indien reinigingsmiddelreservoir leeg

is, navullen.

 Aansluitingen en leidingen controleren.

– Druk is ingesteld op „MIN“

 Druk op „MAX“ stellen.

– Zeef in de wateraansluiting vervuild.

 Zeef reinigen.
 Fijn filter reinigen, zo nodig vernieuwen.

– Watertoevoerhoeveelheid te laag

 Watertoevoerhoeveelheid controleren

(zie Technische gegevens).

Apparaat lekt, water drupt onderaan

uit het apparaat

– Pomp ondicht

Instructie: Toegelaten zijn 3 druppels/mi­nuut.
 Bij sterkere ondichtheid het apparaat

door de klantendienst laten controleren.

Apparaat schakelt constant in en uit

bij een gesloten handspuitpistool

– Lek in het hogedruksysteem

 Hogedruksysteem en aansluitingen op

dichtheid controleren.

74 NL

– 11

Apparaat zuigt geen

reinigingsmiddel aan

 Apparaat bij een geopend reinigings-

middel-doseerapparaat en een geslo­ten watertoevoer laten draaien tot het
vlotterreservoir leeggezogen en de druk

tot „0“ gedaald is.
 Watertoevoer opnieuw openen.
Indien de pomp nog steeds geen reini-

gingsmiddel aanzuigt, kan dat de volgende
oorzaken hebben:

– Filter in de reinigingsmiddel-zuigslang

verontreinigd
 Filter reinigen.

– Terugslagklep vastgekleefd

 Reinigingsmiddelslang verwijderen en

terugslagklep met een stomp voorwerp

lossen.

Brander ontsteekt

– Brandstoftank is leeg.

 Brandstof bijvullen.

– Watertekort

 Wateraansluiting controleren, toevoer-

leidingen controleren.
 Zeef in de watertekortbeveiliging reini-

gen.

– Brandstoffilter verontreinigd

 Brandstoffilter vervangen.

– Geen ontstekingsvonk

 Indien bij de werking door het kijkglas

geen ontstekingsvonk zichtbaar is,

moet het apparaat door de klanten-

dienst gecontroleerd worden.

Ingestelde temperatuur wordt bij de

werking met heet water niet bereikt

– Werkdruk/volume te hoog

 Werkdruk/volume aan de druk-/volume-

regeling van de pompeenheid verlagen.

– Verroete verwarmingsspiraal

 Apparaat door de klantendienst laten

ontroeten.

Indien de storing niet kan worden opge­lost, moet het toestel door de klanten­dienst gecontroleerd worden.

Garantie

In ieder land zijn de door ons bevoegde
verkoopkantoor uitgegeven garantiebepa­lingen van toepassing. Eventuele storingen
aan het apparaat worden binnen de garan­tieperiode gratis verholpen, voorzover deze
veroorzaakt worden door een materiaal- of
fabricagefout.

Toebehoren en

reserveonderdelen

Instructie: Bij de aansluiting van het appa-

raat aan een haard of indien het apparaat
niet zichtbaar wordt opgesteld, bevelen wij
de inbouw van een vlambewaking (optie)
aan.

– Er mogen uitsluitend toebehoren en re-

serveonderdelen gebruikt worden die
door de fabrikant zijn vrijgegeven. Origi­nele toebehoren en reserveonderdelen
bieden de garantie van een veilig en
storingsvrije werking van het apparaat.

– Een selectie van de meest frequent be-

nodigde reserveonderdelen vindt u ach­teraan in de gebruiksaanwijzing.

– Verdere informatie over reserveonder-

delen vindt u op www.kaercher.com bij
Service.

– 12

75NL

EG-conformiteitsverklaring

Hiermee verklaren wij dat de hierna ge­noemde machine op basis van het ontwerp
en de bouwwijze alsook in de door ons op
de markt gebrachte uitvoering voldoet aan
de geldende fundamentele veiligheids- en
gezondheidsvereisten van de Europese
richtlijnen. Bij een verandering van de ma­chine die niet met ons werd overeengeko­men, verliest deze verklaring haar
geldigheid.

Product: Hogedrukreiniger
Type: 1.174-xxx
Van toepassing zijnde EG-richtlijnen

2006/42/EG (+2009/127/EG)
2004/108//EG
2000/14/EG

Toegepaste geharmoniseerde normen

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Toegepaste conformiteitsbeoordelings­procedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)
HDS 6/10-4

Gemeten: 88
Gegarandeerd: 91

HDS 7/16-4

Gemeten: 87
Gegarandeerd: 90

HDS 9/17-4

Gemeten: 88
Gegarandeerd: 91

Alfred Kärcher GmbH & Co. KG
Alfred Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2010/09/01

5.966-076

De ondergetekenden handelen in opdracht
en met volmacht van de bedrijfsleiding.

CEO

Head of Approbation

Gevolmachtigde voor de documentatie:
S. Reiser

76 NL

– 13

Technische gegevens

HDS 6/10-4 HDS 7/16-4 HDS 9/17-4

Spanningaansluiting

Spanning V 230-240 400 400
Stroomsoort Hz 1~ 50 3~ 50 3~ 50
Aansluitvermogen kW 3,0 5,1 6,5
Zekering (trage) A 13 16 16
Beveiligingsklasse -- IPX5 IPX5 IPX5
Beschermingsklasse -- I I I

Wateraansluiting

Toevoertemperatuur (max.) °C 30 30 30
Toevoerhoeveelheid (min.) l/h (l/min) 800 (13,3) 900 (15) 1100 (18,3)
Zuighoogte uit open reservoir (20 °C) m 0,5 0,5 0,5
Toevoerdruk (max.) MPa (bar) 1 (10) 1 (10) 1 (10)

Capaciteit

Volume water l/h (l/min) 320-650 (5,3-

10,8)

Werkdruk water (met standaardsproei-

MPa (bar) 3-10 (30-100) 3-16 (30-160) 3-17 (30-170)
er)
Max. bedrijfsoverdruk (veiligheidsklep) MPa (bar) 14 (140) 19,5 (195) 20,5 (205)
Max. werktemperatuur heet water °C 80 80 80
Aanzuiging reinigingsmiddel l/h (l/min) 0-39 (0-0,65) 0-42 (0-0,7) 0-54 (0-0,9)
Brandervermogen kW 46 51 69
Maximaal verbruik stookolie kg/h 3,5 4,1 5,6
Reactiedruk van het handspuitpistool

N 24,7 34 45,1
(max.)
Formaat sproeier -- 050 040 054

Bepaalde waarden conform EN 60355-2-79

Geluidsemissie
Geluidsdrukniveau L
Onzekerheid K

pA

pA

Geluidskrachtniveau LWA + onveilig­heid K

WA

dB(A) 73 73 74

dB(A) 3 3 3

dB(A) 91 90 91

Hand-arm vibratiewaarde
Handspuitpistool m/s
Staalbuis m/s
Onzekerheid K m/s

2

2

2

7,4 2,9 3,6
5,3 2,6 2,3
0,3 0,3 0,3

Bedrijfsstoffen

Brandstof -- Stookolie EL of

diesel
Oliehoeveelheid l 0,7 0,7 0,7
Oliesoort -- 0W40 SAE 90 SAE 90

Maten en gewichten

Lengte x breedte x hoogte mm 1060 x 650 x

920
Typisch bedrijfsgewicht, C kg 118,6 126,1 128,5
Typisch bedrijfsgewicht, CX kg 121,5 129,0 131,4
Brandstofreservoir l 15,5 15,5 15,5
Reinigingsmiddelreservoir l 15,5 15,5 15,5

270-700 (4,5­11,7)

Stookolie EL of
diesel

1060 x 650 x
920

290-900 (4,8-

15)

Stookolie EL of
diesel

1060 x 650 x
920

– 14

77NL

Antes del primer uso de su apa-

rato, lea este manual original,
actúe de acuerdo a sus indicaciones y
guárdelo para un uso posterior o para otro
propietario posterior.

– ¡Antes de la primera puesta en marcha

lea sin falta las instrucciones de uso y
las instrucciones de seguridad n.°

5.951-949.0!

– En caso de daños de transporte infor-

me inmediatamente al fabricante.

– Comprobar el contenido del paquete al

desembalar. Consultar el contenido en
la imagen 1.

Índice de contenidos

Protección del medio ambiente ES . . . 1
Símbolos del manual de instruc-

ciones. . . . . . . . . . . . . . . . . ES . . . 1

Resumen . . . . . . . . . . . . . . ES . . . 2

Símbolos en el aparato . . . ES . . . 3

Uso previsto . . . . . . . . . . . . ES . . . 3

Indicaciones de seguridad . ES . . . 3
Dispositivos de seguridad . ES . . . 3

Puesta en marcha . . . . . . . ES . . . 4

Manejo . . . . . . . . . . . . . . . . ES . . . 6

Almacenamiento . . . . . . . . ES . . . 9

Transporte . . . . . . . . . . . . . ES . . . 9

Cuidados y mantenimiento. ES . . 10
Ayuda en caso de avería . . ES . . 11

Garantía . . . . . . . . . . . . . . . ES . . 13

Accesorios y piezas de repuesto ES . . 13
Declaración de conformidad CE ES . . 13

Datos técnicos . . . . . . . . . . ES . . 14

Protección del medio

ambiente

Los materiales empleados para
el embalaje son reciclables y re­cuperables. No tire el embalaje
a la basura doméstica y entré­guelo en los puntos oficiales de
recogida para su reciclaje o re­cuperación.

Los aparatos viejos contienen
materiales valiosos reciclables
que deberían ser entregados
para su aprovechamiento poste­rior. Evite el contacto de baterías,
aceites y materias semejantes
con el medio ambiente. Por este
motivo, entregue los aparatos
usados en los puntos de recogi­da previstos para su reciclaje.

Por favor, no deje que el aceite para mo­tores, el aceite caliente y la gasolina da­ñen el medio ambiente. Evite que
sustancias nocivas penetren en el suelo y
elimine el aceite usado de forma que no
dañe el medio ambiente.

Indicaciones sobre ingredientes
(REACH)

Encontrará información actual sobre los in­gredientes en:

www.kaercher.com/REACH

Símbolos del manual de

instrucciones

78 ES

 Peligro

Para un peligro inminente que acarrea le­siones de gravedad o la muerte.

몇 Advertencia

Para una situación que puede ser peligro­sa, que puede acarrear lesiones de grave­dad o la muerte.

Precaución

Para una situación que puede ser peligro­sa, que puede acarrear lesiones leves o
daños materiales.

– 1

Resumen

Elementos del aparato

Figura 1

1 Soporte para la lanza dosificadora
2 Ranura para la manguera de aspiración

de detergente
3 Empuñadura (por ambos lados)
4 Rueda
5 Conexión de agua con filtro
6 Set de toma de agua
7 Set de anillos obturadores (de repuesto)
8 Conexión de alta presión
9 Manguera de alta presión
10 Lanza dosificadora
11 Boquilla de alta presión (acero)
12 Abertura de llenado para combustible
13 Rodillo-guía con freno de estaciona-

miento
14 Filtro de combustible
15 Bloque de seguridad de la pistola pul-

verizadora manual
16 Pistola pulverizadora manual
17 Conexión eléctrica
18 Bolsa para herramientas (solo HDS C)
19 Abertura de llenado para combustible
20 Válvula dosificadora de detergente
21 Panel de control
22 Soporte para la pistola pulverizadora

manual
23 Manguera de conexión del enrollador

de mangueras (solo HDS CX)
24 Peldaño
25 Enrollador de mangueras (solo HDS

CX)
26 Enrollador de mangueras (solo HDS

CX)
27 Estribo de manejo
28 Placa de características
29 Cierre del capó
30 Depósito para accesorios
31 Quemador
32 Soporte para la lanza dosificadora
33 Capó del aparato

34 Producto para cuidado del sistema Ad-

vance RM 110/RM 111

35 Regulación de la presión/caudal de la

unidad de bomba.
36 Recipiente de aceite
37 Tornillo purgador de aceite
38 Válvula de retención del sistema de ab-

sorción de detergentes
39 Manguera de detergente con filtro
40 Filtro de combustible
41 Pinza de fijación
42 Manguera del dispositivo contra el fun-

cionamiento en seco
43 Dispositivo de seguridad contra el fun-

cionamiento en seco
44 Tamiz en el dispositivo de seguridad

contra el funcionamiento en seco
45 Filtro de depuración fina (agua)
46 Caja de flotador

Panel de control

Figura 2

A Interruptor del aparato
1 Piloto de control dirección de giro

(solo aparatos trifásicos)
2 Piloto de control de disponibilidad de

servicio
3 Piloto de control de material combusti-

ble
4 Piloto de control revisión

Identificación por colores

– Los elementos de control para el proce-

so de limpieza son amarillos.

– Los elementos de control para el man-

tenimiento y el servicio son de color gris

claro.

– 2

79ES

Símbolos en el aparato

Los chorros a alta presión pue­den ser peligrosos si se usan in-

debidamente. No dirija el chorro
hacia personas, animales o equipamiento
eléctrico activo, ni apunte con él al propio
aparato.

¡Peligro por descarga eléctri­ca!

Sólo electricistas cualificados o
personal autorizado pueden
realizar trabajos en los compo­nentes de la instalación.

¡Riesgo de quemaduras por
superficies calientes!

¡Peligro de intoxicación! No se
deben respirar los gases de es­cape.

Uso previsto

Limpieza de: Máquinas, vehículos, edifi­cios, herramientas, fachadas, terrazas, he­rramientas de jardín, etc.

 Peligro

¡Peligro de lesiones! Cuando se utilice en
gasolineras u otras zonas de peligro debe­rán tenerse en cuenta las instrucciones de
seguridad.

Las aguas residuales que contengan acei­te no deben penetrar en el suelo ni verter­se en aguas naturales o en el sistema de
canalización. Por ello, el lavado de moto­res y el lavado de los bajos sólo debe rea­lizarse en lugares adecuados con un
separador de aceite.

Indicaciones de seguridad

– Respetar las normativas vigentes na-

cionales correspondientes para eyecto­res de líquidos.

– Respetar las normativas vigentes na-

cionales correspondientes de preven­ción de accidentes. Los eyectores de
líquidos deben ser examinados regular­mente y tiene que guardarse una copia
escrita de la revisión.

– El dispositivo calefactor del aparato es

una instalación calefactora. Las instala­ciones calefactoras deben revisarse re­gularmente según las normativas
nacionales correspondientes.

Dispositivos de seguridad

La función de los dispositivos de seguridad
es proteger al usuario y está prohibido po­nerlos fuera de servicio y modificar o igno­rar su funcionamiento.

Válvula de rebose con dos

presóstatos

– Al reducir la cantidad de agua en la ca-

beza de la bomba se abre la válvula de
rebose y una parte del agua refluye al
lado de succión de la bomba.

– Si se cierra la pistola pulverizadora, de

manera que todo el agua circule de
vuelta al lado de succión de la bomba,
el presóstato en la válvula de rebose
desconecta la bomba.

– Si se vuelve a abrir la pistola pulveriza-

dora manual el presóstato en la culata
conecta de nuevo la bomba.

La válvula de rebose ha sido ajustada y
precintada en fábrica. El ajuste lo debe rea­lizar solamente el servicio postventa.

Válvula de seguridad

– La válvula de seguridad se abre cuando

la válvula de rebose o el presóstato es­tán defectuosos.

La válvula de seguridad ha sido ajustada y
precintada en fábrica. El ajuste lo debe rea­lizar solamente el servicio postventa.

80 ES

– 3

Dispositivo de seguridad contra el

funcionamiento en seco

– El dispositivo de seguridad contra el

funcionamiento en seco evita que el
quemador se conecte en caso de falta
de agua.

– Un tamiz evita el ensuciamiento del dis-

positivo de seguridad. Este tamiz se
debe limpiar periódicamente.

Limitador de la temperatura de gas

de escape

– El limitador de la temperatura de gas de

escape apaga el aparato al alcanzar
una temperatura de gas de escape de­masiado alta.

Puesta en marcha

몇 Advertencia

Peligro de lesiones El aparato, los tubos de
alimentación, la manguera de alta presión
y las conexiones deben estar en perfecto
estado. Si no está en perfecto estado, no
debe utilizarse.

 Active el freno de estacionamiento.

Montar el estribo de manejo

Figura 3

Par de apriete de los tornillos: 6,5-7,0 Nm

Montar la bolsa para herramientas

(solo HDS C)

Figura 4

 Colgar la bolsa de herramientas en las

lengüetas superiores de retención del
aparato.

 Abatir hacia abajo la bolsa de herra-

mientas y encajar.

 Fijar la bolsa de herramientas con 2 tor-

nillos (par de apriete: 6,5-7,0 Nm).

Indicación: Quedan 2 tornillos.

Montar el rnrollador de mangueras

(solo HDS CX)

Figura 5

 Colgar el enrollador de mangueras en

las lengüetas superiores de retención
del aparato.

 Abatir hacia arriba el enrollador de

manguera y encajar.

 Fijar el enrollador de mangueras con 4

tornillos (par de apriete: 6,5-7,0 Nm).

 Montar la manguera de conexión del

enrollador de manguera en la toma de
alta presión del aparato.

Montar la pistola pulverizadora

manual, lanza dosificadora,

boquilla y manguera de alta presión

Figura 6

 Conectar la lanza dosificadora con la

pistola pulverizadora manual.

 Apretar con la mano la rosca de la lanza

dosificadora.

 Colocar la boquilla de alta presión en la

tuerca de racor.

 Montar la tuerca de racor y apretarla

bien.

 Aparato sin enrollador de mangueras:

Montar la manguera de alta presión en
la conexión de alta presión del aparato.

 Aparato con enrollador de mangueras:

Conectar la manguera de alta presión
con la pistola pulverizadora manual.

Precaución

Recoger siempre del todo la manguera de
alta presión.

– 4

81ES

Montaje de la manguera de alta

presión de repuesto

Aparato sin enrollador de mangueras
Figura 7

Aparato con enrollador de mangueras
Figura 8

 Desenrollar totalmente la manguera de

alta presión del tambor.

 Levantar la pinza de fijación para la

manguera de alta presión y extraer la
manguera.

 Introducir el racor de la manguera total-

mente en la clavija de nodo del tambor
y asegurar con una pinza de fijación.

Cambiar la botella del producto de

cuidado del sistema

Nota: Presionar bien la botella al insertarla

para que el cierre se perfore. No extraer la
botella antes de que se vacíe.

– El producto de cuidado del sistema evi-

ta eficazmente la calcificación del ser­pentín de recalentamiento en el servicio
con agua corriente calcárea. Este, se
dosifica a gotas en la entrada del reci­piente del flotador.

– La dosificación ha sido ajustada en fá-

brica a una dureza media del agua.

Nota: Una botella de producto para el cui­dado del sistema viene incluida.
 Cambiar la botella del producto de cui-

dado del sistema.

Llenar de combustible

 Peligro

Peligro de explosiones. Llenar sólo con ga­sóleo o fuel ligero. No deben emplearse
combustibles inadecuados como por ejem­plo gasolina.

Precaución

El aparato no debe ponerse en funciona­miento nunca con el depósito de combusti­ble vacío. ya que se estropea la bomba de
combustible.

 Llenar de combustible.
 Cerrar la tapa del depósito.

 Limpiar el combustible que se haya ver-

tido.

Llenar de detergente

Precaución

Peligro de lesiones

– Utilizar sólo productos Kärcher.
– No eche en ningún caso disolvente (ga-

solina, acetona, diluyente, etc.).

– Evite el contacto con los ojos y la piel.
– Tenga en cuenta las instrucciones de

seguridad y uso del fabricante del de­tergente.

Kärcher ofrece un programa individual
de limpieza y mantenimiento.

Su comercial le asesorará con mucho gusto.
 Llenar de detergente.

Conexión de agua

Valores de conexión, ver datos técnicos.
 Fijar la manguera de alimentación (lar-

go mínimo 7,5m, diámetro mínimo 3/4“)
con brida de manguera al set de la toma
de agua.

 Conectar la tubería de abastecimiento

a la conexión de agua del aparato y a la
alimentación de agua (como el grifo).

Indicación: La manguera de alimentación
y la brida para mangueras no vienen inclui­das.

Aspirar agua del depósito

Si desea aspirar agua de un depósito exter­no es necesario realizar la siguiente modi­ficación del aparato:
 Extraer la botella del producto de cuida-

do del sistema.

Figura 9

 Desenroscar 2 tornillos de la carcasa

del quemador.

Figura 10

 Desatornillar y extraer la pared trasera.

En la pared trasera queda el manguito
del recipiente del cuidado del sistema.

82 ES

– 5

Figura 11

 Retirar la toma de agua del filtro fino.
 Deastornillar el filtro fino del cabezal de

la bomba.

 Quitar el recipiente del cuidado del

agua.

Figura 12

 Desatornillar la tubería de abasteci-

miento que va hacia el recipiente del
flotador.

 Conectar la tubería superior de abaste-

cimiento de agua al cabezal de la bom­ba.

 Cambiar de clavija el conducto de en-

juague de la válvula dosificadora de de­tergente en el tapón ciego.

 Conectar la manguera de aspiración

(diámetro mínimo 3/4" con filtro (acce­sorios) a la toma de agua.

– Altura máxima de aspiración: 0,5 m

Hasta que la bomba haya aspirado el agua,
usted debe:
 Regulación de la presión/caudal de la

unidad de bomba al valor máximo.

 Cerrar la válvula dosificadora de deter-

gente.

 Peligro

No aspire nunca agua de un depósito de
agua potable. No aspire nunca líquidos que
contengan disolventes como diluyente de
laca, gasolina, aceite o agua sin filtrar. Las
juntas en el aparato no son resistentes a
los disolventes. La neblina pulverizada de
los disolventes es altamente inflamable,
explosiva y tóxica.
 Montaje en orden inverso.

Indicación: Evitar que quede enganchan­do el cable de la válvula magnética en el re­cipiente del cuidado del sistema.

Figura 13
Indicación: Tras colocar la pared trasera,

introducir la mano en el hueco del cuidado
del sistema y presionar el manguito de este
recipiente.

Toma de corriente

– Valores de conexión: véase la placa de

características y datos técnicos.

– La conexión eléctrica debe ser realiza-

da por un electricista y cumplir la norma
CEI 60364-1.

 Peligro

Peligro de lesiones por descarga eléctrica.

– El uso de cables de prolongación in-

adecuados puede resultar peligroso.
Para el exterior, utilice sólo cables de
prolongación autorizados expresamen­te para ello, adecuadamente marcados
y con una sección de cable suficiente:

– Recoger siempre del todos los tubos

alargadores.

– El enchufe y el acoplamiento del cable

de prolongación utilizado tienen que ser
impermeables.

Manejo

 Peligro

Peligro de explosiones
No pulverizar ningun líquido inflamable.

 Peligro

Peligro de lesiones No utilizar el aparato
nunca sin la lanza dosificadora sin montar.
Comprobar que la lanza dosificadora está
bien colocada antes de cada uso. La rosca
de la lanza dosificadora debe estar bien
apretada con la mano.

Precaución

El aparato no debe ponerse en funciona­miento nunca con el depósito de combusti­ble vacío. ya que se estropea la bomba de
combustible.

– 6

83ES

Instrucciones de seguridad

몇 Advertencia

Si se utiliza el aparato durante un período
de tiempo largo, se pueden producir pro­blemas de circulación en las manos provo­cados por las vibraciones.

No se puede establecer una duración ge­neral válida para el uso porque este depen­de de varios factores:

– Factor personal debido a una mala cir-

culación de la sangre (dedos fríos fre­cuentemente, sensación de
hormigueo).

– Temperatura ambiente baja. Lleve

guantes calientes para proteger las ma­nos.

– Apretar fuertemente impide la circula-

ción de la sangre.

– El funcionamiento ininterrumpido es

peor que el funcionamiento interrumpi­do por pausas.

Si se utiliza durante mucho tiempo y con re­gularidad el aparato y se aparecen sínto­mas repetidas veces (como por ejemplo
hormigueo en los dedos, dedos fríos) reco­mendamos hacerse una revisión médica.

Cambiar las boquillas

 Peligro

Desconectar el aparato antes de cambiar
la boquilla y accionar la pistola pulverizado­ra manual hasta que el aparato se quede
sin presión.

Tipos de servicio

0/OFF =OFF
1 Servicio con agua fría

2 Servicio con agua caliente
3 Nivel Eco (agua caliente máx. 60 ºC)

Conexión del aparato

 Ajustar el interruptor del aparato al

modo de servicio deseado.
El piloto de control de disposición de

servicio se enciende.

El aparato se pone en marcha brevemente
y se desconecta en cuanto se ha alcanza­do la presión de trabajo.
Indicación: Si el piloto de control de la di­rección de giro se ilumina durante el funcio­namiento, el aparato debe pararse
enseguida y se debe arreglar la avería,
véase "Ayuda en caso de averías".
 Desbloquear la pistola pulverizadora

manual.

Al accionar la pistola pulverizadora manual
se vuelve a encender el aparato.
Nota: Si no sale agua de la boquilla de alta
presión, purgue el aire de la bomba. Véase
ayuda en el apartado "El aparato no genera
presión" en Averías.

Regular la temperatura de limpieza

 Ajustar el interruptor del aparato a la

temperatura deseada.

84 ES

– 7

Ajustar la presión de trabajo y el

caudal

Regulación de la presión/caudal de la
unidad de bomba

 Gire el husillo regulador en el sentido

de las agujas del reloj: Aumentar la pre­sión de trabajo (MAX).

 Gire el husillo regulador en el sentido

contrario a las agujas del reloj: Reducir
la presión de trabajo (MIN).

Funcionamiento con detergente

– Utilice los detergentes con moderación

para no perjudicar el medio ambiente.

– El detergente debe ser apropiado para

la superficie que se ha de limpiar.

 Ajustar la concentración de detergente

con ayuda de la válvula dosificadora de
detergente según las indicaciones del
fabricante.

Nota: Valores indicativos en el panel de
control a la máxima presión de trabajo.
Indicación: Si se aspira detergente desde
un recipiente externo, introducir la man­guera de detergente por la ranura hacia
fuera.

Limpieza

 Ajustar la presión/temperatura y con-

centración de detergente en función de
la superficie a limpiar.

Nota: Dirigir pimero el chorro a alta presión
desde una mayor distancia hacia el objeto
a limpiar, con el fin de evitar causar daños
por una presión demasiado alta.

Método de limpieza recomendado

– disolución de la suciedad

 Rociar con detergente con moderación

y dejar actuar 1...5 minutos pero sin de­jar secar.

– eliminación de la suciedad

 Aplicar el chorro de agua a alta presión

sobre la suciedad disuelta para elimi­narla.

Servicio con agua fría

Eliminación de suciedades ligeras y enjua­gue de, por ejemplo: aparejos de jardín, te­rrazas, herramientas, etc.
 Ajustar la presión de trabajo según sea

necesario.

Nivel Eco

El aparato trabaja en el rango de tempera­tura máx. económico (máx. 60 ºC).

Servicio con agua caliente

 Peligro

Existe peligro de escaldamiento.

 Ajustar el interruptor del aparato a la

temperatura deseada.

Recomendamos las siguientes temperatu­ras de limpieza:

– Suciedades ligeras

30-50 °C

– Suciedades de albúmina, por ejemplo

en la industria alimentaria

max. 60 °C

– Limpieza de coches, de máquinas

60-90 °C

Después del funcionamiento con

detergente

 Poner la válvula dosificadora en la posi-

ción "0".

 Ajustar el interruptor del aparato en el

nivel 1 (funcionamiento con agua fría).

 Enjuagar el aparato con la pistola pul-

verizadora abierta durante al menos 1
minuto.

Desconexión del aparato

 Peligro

Peligro de escaldamiento por agua caliente
Después del servicio con agua caliente o
vapor el aparato debe ser enfriado al me­nos dos minutos con agua fría con la pisto­la abierta.

 Ponga el interruptor del aparato en "0/

OFF".

 Cerrar el abastecimiento de agua.

– 8

85ES

 Abrir la pistola pulverizadora manual.
 Conectar la bomba mediante el inte-

rruptor principal brevemente (unos 5
segundos).

 Sacar el enchufe de la toma de corrien-

te sólo con las manos secas.

 Retirar la conexión de agua.
 Poner en funcionamiento la pistola pul-

verizadora manual hasta que no quede
presión en el aparato.

 Asegurar la pistola pulverizadora ma-

nual.

Almacenamiento del aparato

 Encajar la lanza dosificadora en el so-

porte del capó del aparato.

 Enrollar la manguera a alta presión y el

cable eléctrico y colocarlos en sopor­tes.

Aparato con enrollador de mangueras:
 Antes de enrollar la manguera a alta

presión colóquela estirada.

 Gire la manivela en el sentido de las

agujas del reloj (dirección de la flecha).

Nota: No doble la manguera a alta presión
y el cable eléctrico.

Protección antiheladas

Precaución

El hielo deteriora el aparato si éste no se ha
vaciado por completo de agua.

 Coloque el aparato en un lugar a salvo

de las heladas.

Si el aparato está conectado a una chime­nea deberá tenerse en cuenta lo siguiente:

Precaución

Peligro de sufrir daños a causa del aire frío
que penetre a través de la chimenea.

 Mantener el aparato a salvo de las tem-

peraturas exteriores por debajo de 0º C.

Si no es posible el almacenamiento libre de
heladas, pare el aparato.

Parada

En largos periodos de inactividad o cuando
no sea posible el almacenamiento a salvo
del hielo:

 Dejar salir agua.
 Enjuagar el aparato con anticongelante.
 Vaciar el depósito de detergente.

Dejar salir agua

 Desatornillar la manguera de abasteci-

miento de agua y la manguera a alta
presión.

 Desatornillar el tubo de abastecimiento

en el fondo de la caldera y hacer mar­char en vacío el serpentín de recalenta­miento.

 Dejar en marcha el aparato durante 1

minuto como máximo hasta que la
bomba y los conductos estén vacíos.

Enjuagar el aparato con anticongelante.
Nota: Tener en cuenta las instrucciones de

uso del fabricante del anticongelante.
 Añadir a la caja de flotador un anticonge-

lante de los habituales en el mercado.

 Encender el aparato (sin quemador),

hasta que está totalmente enjuagado.

De este modo se conseguirá una protec­ción segura contra la corrosión.

Almacenamiento

Precaución

¡Peligro de lesiones y daños! Respetar el
peso del aparato en el almacenamiento.

Transporte

Figura 14

Precaución

¡Peligro de daños en la instalación! Al car­gar el aparato con una carretilla elevadora,
tener en cuenta la ilustración.

Precaución

¡Peligro de lesiones y daños! Respetar el
peso del aparato para el transporte.

 Al transportar en vehículos, asegurar el

aparato para evitar que resbale y vuel­que conforme a las directrices vigentes.

86 ES

– 9

Cuidados y mantenimiento

Trabajos de mantenimiento

 Peligro

Peligro de lesiones causadas por un apara­to que se arranque involuntariamente y
descarga eléctrica.
Antes de efectuar cualquier trabajo en el
aparato, hay que desconectar de la red
eléctrica.

 Ponga el interruptor del aparato en "0/

OFF".

 Cerrar el abastecimiento de agua.
 Abrir la pistola pulverizadora manual.
 Conectar la bomba mediante el inte-

rruptor principal brevemente (unos 5
segundos).

 Sacar el enchufe de la toma de corrien-

te sólo con las manos secas.

 Retirar la conexión de agua.
 Poner en funcionamiento la pistola pul-

verizadora manual hasta que no quede
presión en el aparato.

 Asegurar la pistola pulverizadora manual.
 Deje enfriar el aparato.

Un comercial de Kärcher especializado
le informará sobre la realización de una
inspección de seguridad regular o el
cierre de un contrato de mantenimiento.

Intervalos de mantenimiento

Todas las semanas

 Limpie el tamiz en la conexión del agua.
 Limpiar el filtro de depuración fina.
 Limpiar el filtro de combustible.
 Controle el nivel de aceite.

Precaución

En caso de aceite lechoso informar inme­diatamente al servicio postventa Kärcher.

mensualmente

 Limpie el tamiz en el dispositivo de segu-

ridad contra el funcionamiento en seco.

 Limpie el filtro en la manguera de aspi-

ración de detergente.

Después de 500 horas de servicio, al me­nos cada año

 ha de cambiar el aceite.

Limpie el tamiz en la conexión del agua.

 Retire el tamiz.
 Limpie el tamiz en agua y vuelva a co-

locarlo.

Limpiar el filtro de depuración fina.

 Despresurizar el sistema de alta presión.
 Deastornillar el filtro fino del cabezal de

la bomba.

 Desmontar el filtro fino y sacar el filtro.
 Limpiar el filtro con agua limpia o aire

comprimido.

 Montar siguiendo los pasos a la inversa.

Limpiar el filtro de combustible

 Sacudir el filtro de combustible. El com-

bustible no debe entrar en contacto con
el medio ambiente.

Limpie el tamiz en el dispositivo de se­guridad contra el funcionamiento en
seco

 Hacer palanca para extraer la pinza de

fijación y extraer la manguera del dispo­sitivo contra el funcionamiento en seco.

 Saque el tamiz.
Nota: En caso necesario gire el tornillo M8

unos 5 mm hacia adentro y saque así el ta­miz.

 Limpie el tamiz en agua.
 Meta el tamiz.
 Desplazar el racor de la manguera to-

talmente en el dispositivo de seguridad
contra el funcionamiento en seco y ase­gurar con la pinza de fijación.

Limpie el filtro en la manguera de aspira­ción de detergente.

 Saque la tubuladura de aspiración de

detergente.

 Limpie el filtro en agua y vuelva a colo-

carlo.

Cambie el aceite.

 Prepare un recipiente colector para

aprox. 1 litro de aceite.

 Suelte el tornillo de purga.

– 10

87ES

Elimine el aceite viejo sin dañar el medio
ambiente o entregarlo en un punto de re­cogida de residuos.

 Vuelva a apretar el tornillo de purga.
 Introducir aceite poco a poco hasta la

marca MAX.

Nota: Las burbujas de aire deben poder
desaparecer.

Tipo de aceite y cantidad de llenado, ver
datos técnicos.

Ayuda en caso de avería

 Peligro

Peligro de lesiones causadas por un apara­to que se arranque involuntariamente y
descarga eléctrica.
Antes de efectuar cualquier trabajo en el
aparato, hay que desconectar de la red
eléctrica.

El piloto de control de la dirección

de giro (solo aparatos trifásicos)

Figura 15

 Cambiar los polos del enchufe.

El piloto de control de disposición

de servicio se apaga

– No hay tensión de red, véase "El apara-

to no se pone en marcha".

Piloto de control revisión

1 parpadeo

– Falta de agua

 Comprobar la conexión de agua y las

tuberías.

– Fuga en el sistema de alta presión

 Verificar la estanqueidad del sistema

de alta presión y las conexiones.

2 parpadeos

– Error en el suministro de tensión o ab-

sorción de corriente del motor demasia­do grande.

 Comprobar el cable de conexión y los

fusibles de red.

 Avisar al servicio técnico.

3 parpadeos

– Motor sobrecargado/sobrecalentado

 Ponga el interruptor del aparato en "0/

OFF".

 Deje enfriar el aparato.
 Conexión del aparato

– El error se repite varias veces.

 Avisar al servicio técnico.

4 parpadeos

– El limitador de temperatura de gases de

escape se ha activado.

 Ponga el interruptor del aparato en "0/

OFF".

 Deje enfriar el aparato.
 Conexión del aparato

– El error se repite varias veces.

 Avisar al servicio técnico.

Parpadear 5 veces

– El interruptor de láminas flexibles está

pegado al dispositivo de seguridad con­tra el funcionamiento en seco o el ém­bolo magnético está enganchado.

 Avisar al servicio técnico.

Parpadear 6 veces

– El detector de llamas ha apagado el

quemador.

 Avisar al servicio técnico.

El piloto de control de combustible

está encendido

– Depósito de combustible vacío.

 Llenar de combustible.

El aparato no funciona

– No hay tensión de red

 Verificar conexión de red/cable.

88 ES

– 11

El aparato no genera presión

– Aire en el sistema

Purgar el aire de la bomba:
 Poner la válvula dosificadora en la posi-

ción "0".

 Cuando la pistola pulverizadora está

abierta conecte y desconecte el apara­to varias veces con el interruptor princi­pal.

 Abrir/cerrar la regulación de la presión/

caudal de la unidad de bomba con la
pistola pulverizadora manual.

Nota: Al desmontar la manguera de alta
presión de la conexión a alta presión se
acelera el proceso de purga de aire.
 Si el depósito de detergente está vacío,

llénelo.

 Verifique las conexiones y tuberías.

– La presión está ajustada a MIN.

 Ajuste la presión a MAX.

– Limpie el tamiz en la conexión del agua.

 Limpie el tamiz.
 Limpiar el filtro de depuración fina, si es

necesario cambiar.

– La cantidad de abastecimiento de agua

es escasa

 Verifique la cantidad de abastecimiento

de agua (ver datos técnicos).

El aparato tiene fugas, el agua gotea

del aparato por abajo

– La bomba no es estanca

Nota: Lo permitido es 3 gotas por minuto.
 En caso de fuga de mayor envergadura

deje que el servicio técnico revise el
aparato.

El aparato se enciende y se apaga

continuamente cuando la pistola

está cerrada

– Fuga en el sistema de alta presión

 Verificar la estanqueidad del sistema

de alta presión y las conexiones.

El aparato no succiona detergente

 Deje en marcha el aparato con la válvu-

la dosificadora de detergente abierta y
el suministro de agua cerrado hasta
que la caja de flotador se haya vaciado
y la presión baje hasta "0".

 Abrir de nuevo el suministro de agua.
Si la bomba sigue sin aspirar detergente

puede ser debido a lo siguiente:

– El filtro en la manguera de aspiración

de detergente está sucio

 Limpiar el filtro.

– La válvula de retención se pega

 Desmontar la manguera de detergente

y soltar la válvula de retención con un
objeto obtuso.

El quemador no se enciende

– Depósito de combustible vacío.

 Llenar de combustible.

– Falta de agua

 Comprobar la conexión de agua y las

tuberías.

 Limpie el tamiz en el dispositivo de segu-

ridad contra el funcionamiento en seco.

– El filtro de combustible está sucio

 Cambie el filtro de combustible.

– No hay chispa de encendido

 Si durante el servicio no se ve ninguna

chispa de encendido a través de la mi­rilla, lleve el aparato al servicio técnico
para revisarlo.

La temperatura regulada no se

alcanza durante el servicio con

agua caliente

– La presión de trabajo/caudal son dema-

siado altos

 Reducir la presión de trabajo y el cau-

dal del regulador de presión/caudal de
la unidad de bomba.

– El serpentín de recalentamiento ha al-

macenado hollín

 El aparato deberá deshollinarlo el servi-

cio técnico.

Si la avería no se puede solucionar el
aparato debe ser revisado por el servi­cio técnico.

– 12

89ES

Garantía

En cada país rigen las condiciones de ga­rantía establecidas por el distribuidor oficial
autorizado. Reparamos gratuitamente las
averías que se produzcan durante el plazo
de garantía, siempre y cuando hayan sido
ocasionadas por fallos materiales o de fa­bricación.

Accesorios y piezas de

repuesto

Nota: Al conectar el aparato a una chime-

nea o cuando no se vea el aparato, reco­mendamos integrar un detector de llamas
(opcional).

– Sólo deben emplearse accesorios y

piezas de repuesto originales o autori­zados por el fabricante. Los accesorios
y piezas de repuesto originales garanti­zan el funcionamiento seguro y sin ave­rías del aparato.

– Podrá encontrar una selección de las

piezas de repuesto usadas con más
frecuencia al final de las instrucciones
de uso.

– En el área de servicios de www.kaer-

cher.com encontrará más información
sobre piezas de repuesto.

Declaración de conformidad

CE

Por la presente declaramos que la máqui­na designada a continuación cumple, en lo
que respecta a su diseño y tipo constructi­vo, así como a la versión puesta a la venta
por nosotros, las normas básicas de segu­ridad y sobre la salud que figuran en las di­rectivas comunitarias correspondientes. La
presente declaración perderá su validez en
caso de que se realicen modificaciones en
la máquina sin nuestro consentimiento ex­plícito.

Producto: Limpiadora a alta presión
Modelo: 1.174-xxx
Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE)
2004/108/CE
2000/14/CE

Normas armonizadas aplicadas

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Procedimiento de evaluación de la con­formidad aplicado

2000/14/CE: Anexo V

Nivel de potencia acústica dB(A)
HDS 6/10-4

Medido: 88
Garantizado: 91

HDS 7/16-4

Medido: 87
Garantizado: 90

HDS 9/17-4

Medido: 88
Garantizado: 91

5.966-076

Los abajo firmantes actúan con plenos po­deres y con la debida autorización de la di­rección de la empresa.

CEO

Persona autorizada para la documenta­ción:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tele.: [phone]
Fax: [phone]

Winnenden, 2010/09/01

Head of Approbation

90 ES

– 13

Datos técnicos

Conexión de red

HDS 6/10-4 HDS 7/16-4 HDS 9/17-4

Tensión V 230-240 400 400
Tipo de corriente Hz 1~ 50 3~ 50 3~ 50
Potencia conectada kW 3,0 5,1 6,5
Fusible de red (inerte) A 13 16 16
Categoria de protección -- IPX5 IPX5 IPX5
Clase de protección -- I I I

Conexión de agua

Temperatura de entrada (máx.) °C 30 30 30
Velocidad de alimentación (mín.) l/h (l/min) 800 (13,3) 900 (15) 1100 (18,3)
Altura de aspiración desde el depósito

m 0,5 0,5 0,5
abierto (20 ºC)
Presión de entrada (máx.) MPa (bar) 1 (10) 1 (10) 1 (10)

Potencia y rendimiento

Caudal, agua l/h (l/min) 320-650 (5,3-

10,8)

Presión de trabajo agua (con boquilla

MPa (bar) 3-10 (30-100) 3-16 (30-160) 3-17 (30-170)

270-700 (4,5­11,7)

290-900 (4,8-

15)

estándar)
Sobrepresión de servicio máxima (vál-

MPa (bar) 14 (140) 19,5 (195) 20,5 (205)
vula de seguridad)
Temperatura de trabajo máx. agua ca-

°C 80 80 80
liente
Aspiración de detergente l/h (l/min) 0-39 (0-0,65) 0-42 (0-0,7) 0-54 (0-0,9)
Potencia del quemador kW 46 51 69
Consumo máximo de fuel kg/h 3,5 4,1 5,6
Fuerza de retroceso de la pistola pulve-

N 24,7 34 45,1
rizadora manual (máx.)
Tamaño de la boquilla -- 050 040 054

Valores calculados conforme a la norma EN 60355-2-79

Emisión sonora
Nivel de presión acústica L
Inseguridad K

pA

pA

Nivel de potencia acústica LWA + inse­guridad K

WA

Valor de vibración mano-brazo
Pistola pulverizadora manual m/s
Lanza dosificadora m/s
Inseguridad K m/s

dB(A) 73 73 74

dB(A) 3 3 3

dB(A) 91 90 91

2

2

2

7,4 2,9 3,6
5,3 2,6 2,3
0,3 0,3 0,3

Combustibles

Material combustible -- Aceite com-

bustible EL o
Diesel

Aceite com­bustible EL o
Diesel

Aceite com­bustible EL o

Diesel
Cantidad de aceite l 0,7 0,7 0,7
Tipo de aceite -- 0W40 SAE 90 SAE 90

Medidas y pesos

Longitud x anchura x altura mm 1060 x 650 x

920

1060 x 650 x
920

1060 x 650 x

920
Peso de funcionamiento típico, C kg 118,6 126,1 128,5
Peso de funcionamiento típico, CX kg 121,5 129,0 131,4
Depósito de carburante l 15,5 15,5 15,5
Depósito de detergente l 15,5 15,5 15,5

– 14

91ES

Leia o manual de manual origi-

nal antes de utilizar o seu apare­lho. Proceda conforme as indicações no
manual e guarde o manual para uma con­sulta posterior ou para terceiros a quem
possa vir a vender o aparelho.

– Antes de colocar em funcionamento

pela primeira vez é imprescindível ler
atentamente as indicações de seguran­ça n.º 5.951-949.0!

– No caso de danos provocados pelo

transporte, informe imediatamente o re­vendedor.

– Verificar o conteúdo da embalagem ao

desembalar o aparelho. Volume de for­necimento, ver figura 1.

Índice

Proteção do meio-ambiente PT . . .1
Símbolos no Manual de Instru-

ções . . . . . . . . . . . . . . . . . . PT . . .1

Visão Geral. . . . . . . . . . . . . PT . . .2

Símbolos no aparelho . . . . PT . . .3

Utilização conforme o fim a que

se destina a máquina . . . . . PT . . .3

Avisos de segurança . . . . . PT . . .3

Equipamento de segurança PT . . .3
Colocação em funcionamento PT . . .4

Manuseamento . . . . . . . . . PT . . .6

Armazenamento. . . . . . . . . PT . . .9

Transporte . . . . . . . . . . . . . PT . . .9

Conservação e manutenção PT . . .9
Ajuda em caso de avarias . PT . .10

Garantia . . . . . . . . . . . . . . . PT . .12

Acessórios e peças sobressa-

lentes . . . . . . . . . . . . . . . . . PT . .12

Declaração de conformidade

CE . . . . . . . . . . . . . . . . . . . PT . .13

Dados técnicos. . . . . . . . . . PT . .14

Proteção do meio-ambiente

Os materiais da embalagem
são recicláveis. Não coloque as
embalagens no lixo doméstico,
envie-as para uma unidade de
reciclagem.

Os aparelhos velhos contêm
materiais preciosos e reciclá­veis e deverão ser reutilizados.
Baterias, óleo e produtos simila­res não podem ser deitados fora
ao meio ambiente. Por isso, eli­mine os aparelhos velhos atra­vés de sistemas de recolha de
lixo adequados.

Por favor, não deposite o óleo de motor, o
gasóleo ou a gasolina no ambiente. Prote­ja o solo e elimine óleo velho sem prejudi­car o ambiente.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes
podem ser encontradas em:

www.kaercher.com/REACH

Símbolos no Manual de

Instruções

 Perigo

Para um perigo eminente que pode condu­zir a graves ferimentos ou à morte.

몇 Advertência

Para uma possível situação perigosa que
pode conduzir a graves ferimentos ou à
morte.

Atenção

Para uma possível situação perigosa que
pode conduzir a ferimentos leves ou danos
materiais.

92 PT

– 1

Visão Geral

Elementos do aparelho

Figura 1

1 Suporte para a lança
2 Entalhe para a mangueira de aspiração

do detergente
3 Concha (bilateral)
4 Roda
5 Conexão de água com peneira
6 Conjunto de ligação da água
7 Conjunto de vedantes em O (sobressa-

lentes)
8 Ligação de alta pressão
9 Mangueira de alta pressão
10 Lança
11 Bocal de alta pressão (aço inoxidável)
12 Orifício de enchimento para detergente
13 Rolo de guia com travão de imobiliza-

ção
14 Filtro do combustível
15 Bloqueio de segurança da pistola pul-

verizadora manual
16 Pistola pulverizadora manual
17 Linha adutora eléctrica
18 Mala de ferramentas (apenas HDS C)
19 Orifício para encher o combustível
20 Válvula de dosagem do detergente
21 Painel de comando
22 Depósito para pistola pulverizadora

manual
23 Mangueira de ligação do tambor da

mangueira (apenas HDS CX)
24 Cavidade de apoio
25 Tambor de mangueira (apenas HDS

CX)
26 Manivela para tambor de mangueira

(apenas HDS CX)
27 Alça
28 Placa de tipo
29 Fecho da tampa
30 Prateleira para acessórios
31 Queimador
32 Depósito para lança
33 Tampa da máquina

34 Conservação do sistema Advance

RM 110/RM 111

35 Regulação da pressão/débito da unida-

de da bomba
36 Recipiente do óleo
37 Parafuso de descarga de óleo
38 Válvula de retenção da aspiração do

detergente
39 Mangueira de aspiração do detergente

com filtro
40 Filtro do combustível
41 Grampo de fixação
42 Mangueira da protecção contra a falta

de água
43 Dispositivo de protecção contra a falta

de água
44 Filtro no dispositivo de protecção contra

a falta de água
45 Filtro fino (água)
46 Reservatório com flutuador

Painel de comando

Figura 2

A Interruptor da máquina
1 Lâmpada de controlo do sentido de ro-

tação

(apenas aparelhos trifásicos)
2 Lâmpada de controlo "pronto a funcio-

nar"
3 Lâmpada de controlo do combustível
4 Lâmpada de controlo de serviço (Assis-

tência)

Identificação da cor

– Os elementos de comando para o pro-

cesso de limpeza são amarelos.

– Os elementos de comando para a ma-

nutenção e o serviço são cinza claros.

– 2

93PT

Símbolos no aparelho

Os jactos de alta pressão podem
ser perigosos em caso de uso in-

correcto. O jacto não deve ser di­rigido contra pessoas, animais,
equipamento eléctrico activo ou contra o
próprio aparelho.

Perigo devido a tensão eléc­trica!

Os trabalhos nos componentes
da instalação só podem ser
efectuados por especialistas
electrotécnicos ou por pessoal
técnico devidamente autoriza­do.

Perigo de queimaduras devido
a superfícies quentes!

Perigo de envenenamento!
Não inalar os gases de escape.

Utilização conforme o fim a

que se destina a máquina

Para limpar: Máquinas, veículos, edifícios,
ferramentas, fachadas, terraços, utensílios
de jardinagem etc.

 Perigo

Perigo de lesões! Ao utilizar a máquina em
estações de serviço ou noutros locais de
perigo, observe as respectivas disposições
em matéria de segurança.

Evite que efluentes poluídas com óleo mi­neral entrem no solo, na água ou na cana­lização. Por isso, faça lavagens de motor
e do chassis inferior somente em locais
adequados para este fim e equipados
com separador de óleo.

Avisos de segurança

– Respeitar as respectivas disposições

nacionais do legislador referentes a
projectores de jactos líquidos.

– Respeitar as respectivas disposições

nacionais do legislador referentes à
prevenção de acidentes. Os projecto­res de jactos líquidos têm que ser con­trolados regularmente e o resultado do
controlo registado por escrito.

– O equipamento de aquecimento da ins-

talação é uma instalação de combus­tão. As instalações de combustão têm
que ser controladas regularmente de
acordo com as prescrições nacionais
em vigor.

Equipamento de segurança

Os dispositivos de segurança servem para
protecção do utilizador e não podem ser
colocados fora de serviço nem sofrer alte­rações no seu funcionamento.

Válvula de descarga com dois

interruptores manométricos

– Na redução do caudal de água no ca-

beçote da bomba, a válvula de descar­ga abre e uma parte da água retorna
para o lado de aspiração da bomba.

– Quando se fecha a pistola pulverizado-

ra manual e, em consequência, toda a
água voltar ao lado de aspiração da
bomba, o interruptor manométrico des­ligará a bomba através da válvula de
descarga.

– Se a pistola manual for novamente

aberta, o interruptor de pressão (mano­métrico) na cabeça do cilindro liga
igualmente a bomba.

A válvula de descarga vem regulada e se­lada da fábrica. A regulação só pode ser
efectuada pelo serviço de assistência téc­nica.

94 PT

– 3

Válvula de segurança

– A válvula de segurança abre-se quando

a válvula de segurança ou o interruptor
manométrico, estiverem com defeito.

A válvula de segurança vem regulada e se­lada da fábrica. A regulação só pode ser
efectuada pelo serviço de assistência téc­nica.

Dispositivo de protecção contra a

falta de água

– O dispositivo de protecção contra a fal-

ta de água impede que o queimador
seja liguado enquando faltar água.

– Um coador protege o dispositivo de

protecção contra sujeira e deverá ser
limpado regularmente.

Regulador da temperatura do gás

de escape

– O regulador da temperatura do gás de

escape desliga o aparelho assim que
este atingir uma temperatura demasia­do elevada do gás de escape.

Colocação em funcionamento

몇 Advertência

Perigo de lesões! O aparelho, os tubos, a
mangueira de alta pressão e os acopla­mentos têm que se encontrar em estado
impecável. Se tiver dúvidas quanto ao bom
estado do aparelho não o utilize.

 Activar o travão de imobilização.

Montar o arco de alça

Figura 3

Binário de aperto dos parafusos: 6,5­7,0 Nm

Montar a mala de ferramentas

(apenas HDS C)

Figura 4

 Engatar a mala de ferramentas nos pi-

nos de encaixe superiores do aparelho.

 Virar a mala de ferramentas para baixo

e encaixar.

 Fixar a mala de ferramentas com 2 pa-

rafusos (binário de aperto: 6,5-7,0 Nm).

Aviso: sobram 2 parafusos.

Montar o tambor de mangueira

(apenas HDS CX)

Figura 5

 Engatar o tambor de mangueira nos pi-

nos de encaixe inferiores do aparelho.

 Virar a mala de ferramentas para cima

e encaixar.

 Fixar o tambor de mangueira com 4 pa-

rafusos (binário de aperto: 6,5-7,0 Nm).

 Montar a mangueira de ligação do tam-

bor na ligação de alta pressão do apa­relho.

Montar a pistola pulverizadora

manual, lança, bocal e mangueira

de alta pressão

Figura 6

 Ligar a lança à pistola manual.
 Apertar manualmente a união roscada

da lança.

 Inserir o bico de alta pressão na porca

de capa.

 Monte a porca de capa e aperte-a bem.
 Aparelho sem carretel de mangueira:

Ligar a mangueira de alta pressão na li­gação de alta pressão do aparelho.

 Máquina com carretel de mangueira:

Ligar a mangueira (tubo flexível) de alta
pressão à pistola pulverizadora manu­al.

Atenção

A mangueira de alta pressão deve sempre
ser completamente desenrolada.

– 4

95PT

Montagem da mangueira de alta

pressão sobressalente

Aparelho sem tambor de mangueira
Figura 7

Máquina com carretel de mangueira
Figura 8

 Desenrolar totalmente a mangueira de

alta pressão do tambor da mangueira.

 Retirar o grampo de fixação da man-

gueira de alta pressão e retirar a man­gueira.

 Inserir o bocal da mangueira totalmente

na peça de nó do tambor de mangueira
e fixar com o grampo de fixação.

Substituir a garrafa da conservação

do sistema

Aviso: Pressionar a garrafa fortemente

para dentro durante a inserção, de modo a
passar pelo fecho. Não retirar a garrafa an­tes de estar vazia.

– A conservação do sistema impede efi-

cazmente que, na serpentina de aque­cimento, se desposite calcário devido à
utilização de água da torneira calcária.
Este produto de conservação do siste­ma é adicionado, gota a gota, na ali­mentação do recipiente do flutuador.

– A dosagem é pré-ajustada na fábrica

para uma dureza de água média.

Aviso: No volume de fornecimento está in­cluída uma garrafa do sistema de conser­vação.
 Substituir a garrafa da conservação do

sistema.

Encher combustível

 Perigo

Perigo de explosão! Encher somente gasó­leo ou outro óleo combustível leve. Com­bustíveis inadequados, tais como gasolina,
não podem ser utilizados.

Atenção

Nunca ligue a máquina enquanto o tanque
de combustível estiver vazio. Caso contrá­rio, destrui-se a bomba de combustível.

 Encher combustível.
 Fechar a tampa do tanque.
 Limpar o combustível derramado.

Encher detergente

Atenção

Perigo de lesões!

– Utilizar exclusivamente produtos da

Kärcher.

– Nunca encha solventes (benzina, ace-

tona, diluente etc.).

– Evite o contacto com os olhos e com a

pele.

– Observe as instruções de segurança e

de manipulação dos fabricantes de de­tergentes.

Kärcher oferece um programa individu­al de produtos de limpeza e de manuten­ção

O seu revendedor estará sempre à disposi­ção para fornecer-lhe mais informações.
 Encher detergente.

Ligação de água

Valores de conexão, vide dados técnicos.
 Fixar a mangueira de admissão (com-

primento mín. 7,5 m, diâmetro mín. 3/
4“) com uma braçadeira no conjunto de
conexão da água.

 Ligar a mangueira de admissão da

água na ligação da água do aparelho
no ponto de admissão da água (p. ex,
torneira de água).

Aviso: A mangueira de admissão e a bra­çadeira não estão incluídas no volume de
fornecimento.

Aspirar água a partir do

reservatório

Sempre que quiser aspirar água de um re­cipiente exterior, é necessário proceder à
seguinte conversão:
 Retirar a garrafa da conservação do

sistema.

Figura 9

 Desaparafusar 2 parafusos na carcaça

do queimador.

96 PT

– 5

Figura 10

 Desaparafusar e retirar a parede trasei-

ra. Na parede traseira permanece o
bico do recipiente de conservação do
sistema.

Figura 11

 Retirar a conexão de água no filtro fino.
 Desenroscar o filtro fino na cabeça da

bomba.

 Retirar o recipiente da conservação do

sistema.

Figura 12

 Desenroscar a mangueira de alimenta-

ção superior que se estende até ao re­cipiente do flutuador.

 Ligar a mangueira de alimentação su-

perior à cabeça da bomba.

 Mudar a conexão da mangueira de lim-

peza da válvula de dosagem do deter­gente para o tampão cego.

 Ligar a mangueira de aspiração (diâ-

metro mínimo de 3/4“) com o filtro
(acessório) na ligação da água.

– Altura máx. de aspiração: 0,5 m

Até a bomba aspirar água, você deve:
 Ajustar a regulação da pressão/débito

na bomba, no valor máximo.

 Fechar a válvula de dosagem de deter-

gente.

 Perigo

Nunca aspire água a partir de um reserva­tório de água potável. Nunca aspire líqui­dos que contenham solventes tais como
diluentes de verniz, gasolina, óleo ou água
não filtrada. As vedações na máquina não
são resistentes a solventes. A névoa de
pulverização de solventes é altamente in­flamável, explosiva e tóxica.

 Montagem na ordem inversa.

Aviso: Ter atenção que o cabo da válvula
magnética não encrave no recipiente da
conservação do sistema.

Figura 13
Aviso: Após posicionar a parede traseira

deve aceder-se com a mão ao fosso da
conservação do sistema e encaixar o bico
no recipiente da conservação do sistema.

Conexão de energia eléctrica

– Valores de conexão: vide dados técni-

cos e placa sinalética.

– A ligação eléctrica tem que ser feita por

um electricista credenciado e tem que
corresponder a IEC 60364-1.

 Perigo

Perigo de ferimentos por choque eléctrico.

– Os cabos de extensão não apropriados

podem ser perigosos. Utilize ao ar livre
unicamente cabos de extensão com
uma secção transversal suficiente e de­vidamente homologados e marcados.

– As mangueiras/cabos de extensão de-

vem ser sempre completamente desen­rolados.

– As fichas e os acoplamentos do cabo

de extensão utilizado têm que ser im­permeáveis.

Manuseamento

 Perigo

Perigo de explosão!
Não pulverizar líquidos inflamáveis.

 Perigo

Perigo de lesões! Nunca utilizar o aparelho
sem a lança montada. Verificar sempre a fi­xação correcta da lança, antes de utilizar o
aparelho. As uniões roscadas da lança têm
que ser fixadas manualmente.

Atenção

Nunca ligue a máquina enquanto o tanque
de combustível estiver vazio. Caso contrá­rio, destrui-se a bomba de combustível.

Avisos de segurança

몇 Advertência

Uma utilização mais prolongada do apare­lho pode causar problemas de circulação
do sangue nas mãos.

Não é possível determinar, de um modo
geral, um limite de tempo para a utilização
da máquina porque depende de vários fac­tores:

– 6

97PT

– Predisposição para perturbações circu-

latórias (frequentemente dedos frios,
dedos formigando).

– Temperatura ambiente baixa. Usar lu-

vas quentes para proteger as mãos.

– Apertando com força inibe-se o fluxo

sanguíneo.

– Recomenda-se fazer pausas de vez em

quando.

Se o aparelho for utilizado regularmente e
por muito tempo e se os sintomas ocorre­rem frequentemente (por exemplo dedos
formigando ou dedos frios), recomenda­mos que consulte o seu médico a respeito.

Substituir o bocal

 Perigo

Desligar o aparelho antes de substituir o
bocal e accionar a pistola pulverizadora
manual até o aparelho ficar isento de pres­são.

Modos operativos

0/OFF =Desligado
1 Funcionamento com água fria

2 Operação com água quente
3 Nível Eco (água quente máx. 60 °C)

Ligar a máquina

 Coloque o selector no modo operativo

pretendido.
A lâmpada de controlo "Operacionali-

dade" brilha.

A máquina funciona por pouco tempo e
desliga-se logo que atingir a pressão de
serviço.

Aviso: Se durante o funcionamento a lâm­pada de controlo do sentido de rotação bri­lhar deve desligar-se imediatamente o
aparelho e eliminar a avaria, ver "Ajuda em
caso de avarias".
 Desbloquear a pistola manual

Ao activar a pistola manual, a máquina vol­ta a ligar-se.
Aviso: Se não sair água do bico de alta
pressão, eliminar-se o ar da bomba. Con­sulte em "Ajuda em caso de avarias" o pon­to "A máquina não gera pressão".

Ajustar a temperatura de limpeza

 Coloque o selector na temperatura de-

sejada.

Ajustar a pressão de serviço e o

débito

Regulação da pressão/débito da unida­de da bomba

 Rodar eixo de regulação no sentido dos

ponteiros do relógio: Aumentar a pres­são efectiva (MAX).

 Rodar eixo de regulação no sentido

oposto ao dos ponteiros do relógio: Re­duzir a pressão efectiva (MIN).

Funcionamento com detergente

– Não utilize mais detergente do que ne-

cessário para não prejudicar inutilmen­te o ambiente.

– Utilize um detergente adequado para a

superfície que pretende limpar.

 Regule, na válvula de dosagem de de-

tergente, a concentração do detergente
indicada pelo fabricante.

Aviso: Valores de referência, no painel de
comando, para a pressão de serviço máxi­ma.
Aviso: Conduzir a mangueira de aspiração
do detergente pelo entalhe para fora, se
pretender aspirar detergente de um reci­piente.

98 PT

– 7

Limpar

 Regular a pressão, a temperatura e a

concentração do detergente de acordo
com a superfície a ser limpada.

Aviso: Para começar, aumente a distância
do jacto de alta pressão ao objecto a ser
limpo, para evitar possíveis danos causa­dos pela pressão alta.

Métodos de limpeza recomendados

– Soltar a sujidade:

 Borrifar um pouco de detergente e dei-

xar actuar 1..5 minutos evitando, po­rém, que seque.

– Remover a sujidade:

 Remover a sujidade solta com o jacto

de alta pressão.

Funcionamento com água fria

Remover sujidade leve e enxaguar com
água limpa, p. ex.: utensílios de jardina­gem, terraços, ferramentas, etc.
 Regular a pressão de serviço consoan-

te as necessidades.

Nível Eco

O aparelho trabalha na gama de tempera­tura mais económica (máx. 60 °C).

Operação com água quente

 Perigo

Perigo de queimadura!

 Coloque o selector na temperatura de-

sejada.

Aconselhamos as seguintes temperaturas
de limpeza:

– Sujeira leve

30-50 °C

– Sujeiras que contenham proteína,

como p. ex. na indústria alimentar

máx. 60 °C

– Limpeza de veículos ou máquinas

60-90 °C

Depois de trabalhar com detergente

 Colocar a válvula doseadora do deter-

gente em “0”.

 Ajustar o selector no nível 1 (funciona-

mento com água quente).

 Lavar o aparelho pelo menos durante

um minuto com a pistola pulverizadora
aberta.

Desligar o aparelho

 Perigo

Perigo de queimadura por água quente!
Após o funcionamento com água quente
deixe ligado a máquina, no mínimo, por
mais dois minutos com a pistola aberta e
com água fria para arrefecê-la.

 Colocar o interruptor do aparelho na

posição "0/OFF".

 Fechar a alimentação de água.
 Abrir a pistola pulverizadora manual.
 Ligar a bomba através do selector por

aprox. 5 segundos.

 Antes de retirar a ficha de rede da to-

mada certifique-se que suas mãos es­tejam secas.

 Retirar a conexão de água.
 Accionar a pistola manual até a máqui-

na ficar sem pressão.

 Desengatilhar a pistola de pulverização

manual.

Guardar a máquina

 Engatar o tubo de jacto no suporte da

cobertura do aparelho.

 Enrolar a mangueira de alta pressão e

o cabo eléctrico e pendurar nos supor­tes.

Máquina com carretel de mangueira:
 Esticar a mangueira de alta pressão an-

tes de enrolá-la.

 Rodar a manivela em sentido horário

(sentido da seta).

Aviso: Não dobre a mangueira de alta
pressão nem o cabo eléctrico.

– 8

99PT

Protecção contra o congelamento

Atenção

O gelo danificará a máquina se a água não
for completamente retirada.

 Deposite a máquina num local ao abri-

go do gelo.

Se a máquina estiver conectado em uma
chaminé, deve observar-se o seguinte:

Atenção

Perigo de danificação através de ar frio que
pode penetrar através da chaminé.

 Separar a máquina da chaminé, quan-

do a temperatura externa for abaixo de
0 °C.

Se não for possível depositar a máquina
em locais protegidos do gelo, a máquina
deverá ser desactivado.

Desactivação da máquina

Desactiva-se a máquina quando não for
utilizada por muito tempo ou quando não
for possível depositá-la ao abrigo do gelo:

 Esvaziar a água.
 Enxaguar a máquina com anti-conge-

lante.

 Retirar o detergente do reservatório.

Escoar a água

 Desmontar a mangueira de alimenta-

ção de água e a mangueira de alta
pressão.

 Desmontar a mangueira de alimenta-

ção no fundo da caldeira e retirar toda a
água da serpentina de aquecimento.

 Deixar funcionar a máquina durante, no

máx., 1 minuto até que toda a água te­nha saído da bomba e das mangueiras.

Enxaguar a máquina com anti-congelante
Aviso: Respeitar as instruções de utiliza-

ção do fabricante do anticongelante.
 Encher um anti-congelante no reserva-

tório com flutuador.

 Ligar o aparelho (sem queimador) até

que o mesmo esteja totalmente enxa­guado.

Desse modo, obtém-se assim uma protec­ção contra corrosão.

100 PT

Armazenamento

Atenção

Perigo de ferimentos e de danos! Ter aten­ção ao peso do aparelho durante o arma­zenamento.

Transporte

Figura 14

Atenção

Perigo de danos! Ter atenção à figura, sempre
que rodar o aparelho com um empilhador.

Atenção

Perigo de ferimentos e de danos! Ter aten­ção ao peso do aparelho durante o trans­porte.

 Durante o transporte em veículos, pro-

teger o aparelho contra deslizes e tom­bamentos, de acordo com as directivas
em vigor.

Conservação e manutenção

 Perigo

Perigo de ferimentos devido a choque eléc­trico ou activação inadvertida do aparelho.
Desligar o aparelho e retirar a ficha de rede
antes de efectuar quaisquer trabalhos no
aparelho.

 Colocar o interruptor do aparelho na

posição "0/OFF".

 Fechar a alimentação de água.
 Abrir a pistola pulverizadora manual.

 Ligar a bomba através do selector por

aprox. 5 segundos.

 Antes de retirar a ficha de rede da to-

mada certifique-se que suas mãos es­tejam secas.

 Retirar a conexão de água.
 Accionar a pistola manual até a máqui-

na ficar sem pressão.

 Desengatilhar a pistola de pulverização

manual.

 Deixar a máquina arrefecer.

O seu revendedor da Kärcher lhe dará
informações sobre as inspecções de se­gurança regulares e/ou contratos de
manutenção disponíveis.

– 9
