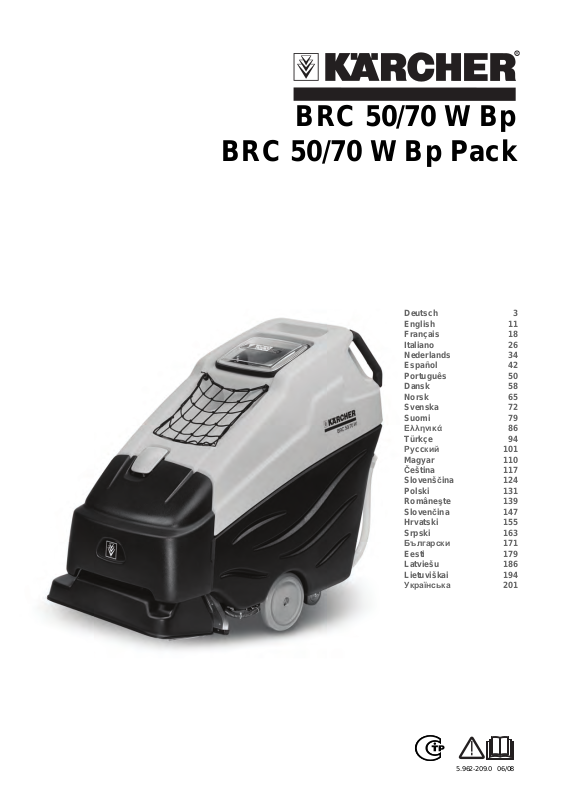

Page 1

BRC 50/70 W Bp

BRC 50/70 W Bp Pack

Deutsch 3 English 11 Français 18 Italiano 26 Nederlands 34 Español 42 Português 50 Dansk 58 Norsk 65 Svenska 72 Suomi 79 Ελληνικά 86 Türkçe 94 Руccкий 101 Magyar 110 Čeština 117 Slovenščina 124 Polski 131 Româneşte 139 Slovenčina 147 Hrvatski 155 Srpski 163 Български 171 Eesti 179 Latviešu 186 Lietuviškai 194 Українська 201

5.962-209.0 06/08

Page 2

Page 3

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese

Betriebsanleitung und handeln Sie danach. Bewahren Sie diese Betriebsanleitung für späteren Gebrauch oder für Nachbesitzer auf.

Inhaltsverzeichnis

Sicherheitshinweise 3 Funktion 3 Bestimmungsgemäße Verwendung 3 Umweltschutz 3 Bedien- und Funktionselemente 4 Vor Inbetriebnahme 5 Betrieb 6 Anhalten und abstellen 7 Pflege und Wartung 7 Frostschutz 8 Transport 8 Störungen 8 Technische Daten 9 Ersatzteile 10 Garantie 10 CE-Erklärung 10

Sicherheitshinweise

Lesen und beachten Sie vor der ersten Benutzung des Gerätes diese Betriebsanleitung und beiliegende Broschüre Sicherheitshinweise für Bürstenreinigungsgeräte und Sprühextraktionsgeräte, Nr.

5.956-251 und handeln Sie danach. Das Gerät ist für den Betrieb auf Flächen mit einer Steigung von bis zu 2% zugelassen.

Das Gerät darf nur betrieben werden, wenn die Haube und alle Deckel geschlossen sind.

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht außer Betrieb gesetzt oder in ihrer Funktion umgangen werden.

Not-Aus-Taster

Für eine sofortige Außerbetriebnahme aller Funktionen.

Symbole

In dieser Betriebsanleitung werden folgende Symbole verwendet:

 Gefahr

Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

몇 Warnung

Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises können leichte Verletzungen oder Sachschäden eintreten.

Hinweis

Bezeichnet Anwendungstipps und wichtige Informationen.

Funktion

Das Gerät wird zur Nassreinigung von Teppichböden eingesetzt. – Mit dem Gerät können verschiedene

Reinigungsmethoden ausgeführt werden: Zwischenreinigung: Aufbringen und Einbürsten einer Reinigungslösung, die nach dem Trocknen mit dem gebundenen Schmutz zusammen abgesaugt wird. Grundreinigung: Aufbringen, Einbürsten und Absaugung der Reinigungslösung in einem Arbeitsgang.

– Das Gerät ist selbstfahrend, der Fahr-

motor wird von drei Batterien gespeist.

– Die Batterien können mittels Ladegerät

an einer 230-V-Steckdose geladen werden.

– Die Batterie ist bei der Variante Bp

Pack bereits integriert.

– Ein Ladegerät liegt der Variante Bp

Pack bei.

Hinweis

Entsprechend der jeweiligen Reinigungsaufgabe kann das Gerät mit verschiedenem Zubehör ausgestattet werden. Fragen Sie nach unserem Katalog oder besuchen Sie uns im Internet unter www.kaercher.com.

Bestimmungsgemäße Ver-

wendung

Verwenden Sie dieses Gerät ausschließlich gemäß den Angaben in dieser Betriebsanleitung. – Das Gerät darf nur zum Reinigen von

nicht feuchtigkeitsempfindlichen Teppichböden benutzt werden.

– Das Gerät darf nur mit Original-Zubehör

und -Ersatzteilen ausgestattet werden.

– Das Gerät ist nicht für den Einsatz in

explosionsgefährdeten Umgebungen geeignet.

– Mit dem Gerät dürfen keine brennbaren

Gase, unverdünnte Säuren oder Lösungsmittel aufgenommen werden.

Dazu zählen Benzin, Farbverdünner oder Heizöl, die durch Verwirbelung mit der Saugluft explosive Gemische bilden können. Ferner Aceton, unverdünnte Säuren und Lösungsmittel, da sie die im Gerät verwendeten Materialien angreifen.

– Reaktive Metallstäube (z.B. Aluminium,

Magnesium, Zink) bilden in Verbindung mit stark alkalischen oder sauren Reinigungsmitteln explosive Gase.

– Das Gerät ist für den Betrieb auf Flä-

chen mit einer Steigung von bis zu 2% zugelassen.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Deutsch 3

Page 4

Bedien- und Funktionselemente

1Ablage 2 Deckel Schmutzwassertank 3 Stütze Schmutzwassertank 4 Verriegelung 5 Sieb Frischwasser 6 Schalter Entlüften 7 Saugbalken 8 Reinigungskopf

9 Reinigungsmitteltank A 10 Düsen 11 Verschluss Gehäuse Reinigungskopf 12 Reinigungsmitteltank B 13 Einfüllstutzen Frischwassertank 14 Ablassschlauch Schmutzwasser 15 Kupplung Reinigungsmittelschlauch 16 Kupplung Saugschlauch

Bedienpult

17 Bedienpult 18 Batteriestecker 19 Ablassschlauch Frischwasser 20 Batterie 21 Frischwassertank 22 Frontverkleidung 23 Schmutzwassertank 24 Deckel Zubehörwerkzeug

1 Schiebegriff mit Fahrschalter 2 Drehknopf Fahrgeschwindigkeit 3 Batteriekontrollanzeige 4 Programmwahlschalter 5 Taste Reinigungslösung auftragen

4 Deutsch

6 Kontrollleuchte Reinigungslösung auf-

tragen 7 Taste Rückwärtsfahrt 8 Sicherung Steuerung 9 Schlüsselschalter 10 Sicherung Fahrantrieb

11 Sicherung Saugturbine 12 Sicherung Bürstenantrieb 13 Not-Aus-Taster (durch Drehen entrie-

geln)

14 Betriebsstundenzähler

Page 5

Vor Inbetriebnahme

Batterien

Beachten Sie beim Umgang mit Batterien unbedingt folgende Warnhinweise:

Hinweise auf der Batterie, in der Gebrauchsanweisung und in der Fahrzeugbetriebsanleitung beachten

Augenschutz tragen

Kinder von Säure und Batterien fern halten

Explosionsgefahr

Feuer, Funken, offenes Licht und Rauchen verboten

Verätzungsgefahr

Erste Hilfe

Warnvermerk

Entsorgung

Batterie nicht in Mülltonne werfen

 Gefahr

Explosionsgefahr. Keine Werkzeuge oder Ähnliches auf die Batterie, d.h. auf Endpole und Zellenverbinder legen. Verletzungsgefahr. Wunden niemals mit Blei in Berührung bringen. Nach der Arbeit an Batterien immer die Hände reinigen.

Batterie einsetzen und anschließen

Bei der Variante Bp Pack ist die Batterie bereits eingebaut. Î Schmutzwassertank nach oben

schwenken bis die Verriegelung der Stütze einrastet.

Î Batterien in das Batteriefach stellen. Î Batteriepole mit Polfett einfetten. Î Pole mit den beiliegenden Verbin-

dungskabeln verbinden.

몇 Warnung

Auf richtige Polung achten.

Î Mitgeliefertes Anschlusskabel an die

noch freien Batteriepole (+) und (-) klemmen.

Î Verriegelung der Stütze Frischwasser-

tank anheben und Frischwassertank absenken.

몇 Warnung

Vor Inbetriebnahme des Gerätes Batterie aufladen.

Ladezustandsanzeige

In der Batteriekontrollanzeige wird der Ladezustand der Batterie mit einem Leuchtbalken angezeigt. Folgende Signaleinrichtungen warnen vor Tiefentladung der Batterie: – In der Batteriekontrollanzeige blinken

die Anzeigeelemente auf der linken Seite des Leuchtbalkens.

– Beim Betätigen eines Fahrschalters er-

tönt ein Warnton.

Zum Schutz vor Tiefentladung:

Î Saugturbine und Bürstenantrieb aus-

schalten.

Î Gerät direkt zur Ladestation fahren, da-

bei Steigungen vermeiden.

Batterie laden

 Gefahr

Explosionsgefahr. Das Laden von Nassbatterien ist nur bei hochgeschwenktem Schmutzwassertank erlaubt.

 Gefahr

Verletzungsgefahr durch elektrischen Schlag. Netzanschlussspannung und Absicherung der Steckdose beachten. Ladegerät nur in trockenen Räumen mit ausreichender Belüftung verwenden!

Hinweis

Die Ladezeit beträgt im Durchschnitt ca. 10-15 Stunden. Die empfohlenen Ladegeräte (passend zu den jeweils eingesetzten Batterien) sind elektronisch geregelt und beenden den Ladevorgang selbstständig. Alle Funktionen des Gerätes werden während des Ladevorgangs automatisch unterbrochen.

Î Schmutzwassertank nach oben

schwenken bis die Verriegelung der Stütze einrastet.

Î Batteriestecker abziehen und mit dem

Ladekabel verbinden.

Î Ladegerät mit dem Netz verbinden und

einschalten.

Zusätzlich bei wartungsarmen Batterien (Nassbatterien):

Eine Stunde vor Ende des Ladevorgangs

destilliertes Wasser zugeben, den richtigen Säurestand beachten. Batterie ist entsprechend gekennzeichnet.

 Gefahr

Verätzungsgefahr! – Nachfüllen von Wasser im entladenen

Zustand der Batterie kann zu Säureaustritt führen.

– Beim Umgang mit Batteriesäure

Schutzbrille benutzen und Vorschriften beachten, um Verletzungen und die Zerstörung von Kleidung zu verhindern.

– Eventuelle Säurespritzer auf Haut oder

Kleidung sofort mit viel Wasser ausspülen.

몇 Warnung

Beschädigungsgefahr! – Zum Nachfüllen der Batterien nur destil-

liertes oder entsalztes Wasser (VDE 0510) verwenden.

– Keine Fremdzusätze (so genannte Auf-

besserungsmittel) verwenden, sonst erlischt jede Garantie.

몇 Warnung

Bei Package-Geräten im Ersatzfall nur wartungsfreie Batterien verwenden.

Empfohlene Batterien

Hersteller, Kärcher-Bestell-Nr.

6.654-141.0 3 x 12V/105 A, wartungs-

Empfohlene Ladegeräte

Kärcher-Bestell-Nr.

6.654-229.0 36V, für wartungsfreie

Beschreibung

frei (Gel)

Beschreibung

Batterien

Abladen

 Gefahr

Verletzungsgefahr. Für eine sofortige Außerbetriebnahme aller Funktionen roten Not-Aus-Taster drücken.

Î Batterien einsetzen und anschließen

(siehe „Vor Inbetriebnahme“).

Î Lange seitliche Bretter der Verpackung

als Rampe an die Palette legen.

Î Rampe mit Nägeln an der Palette be-

festigen.

Î Kurze Bretter zur Abstützung unter die

Rampe legen.

Î Holzleisten vor den Rädern entfernen. Î Befestigungswinkel an der Achse ent-

fernen.

Î Schlüsselschalter auf „1“ stellen. Î Programmwahlschalter auf Stellung

Fahren stellen.

Î Drehknopf Fahrgeschwindigkeit auf

„MIN“ stellen.

Deutsch 5

Page 6

Î Fahrschalter betätigen. Î Gerät von der Rampe herunterfahren. Î Schlüsselschalter auf „0“ stellen.

Betrieb

Hinweis

Für eine sofortige Außerbetriebnahme alle Fahrschalter loslassen, Not-Aus-Taster drücken, Schlüsselschalter auf „0“ drehen.

Î Wartungsarbeiten „Täglich/Vor Be-

triebsbeginn“ ausführen (siehe Kapitel „Pflege und Wartung“).

Fahren

Hinweis

Das Gerät ist so aufgebaut, dass der Reinigungskopf rechts übersteht. Dies ermöglicht ein übersichtliches, randnahes Arbeiten. Das Gerät ist für den Betrieb auf Flächen mit einer Steigung von bis zu 2% zugelassen.

Î Not-Aus-Taster durch Drehen entrie-

geln.

Î Schlüssel in Schlüsselschalter am Be-

dienpult stecken und auf „1“ drehen.

Î Geschwindigkeit am Drehknopf Fahr-

geschwindigkeit vorwählen.

1Fahren 2 Zwischenreinigung 3 Grundreinigung

Î Programmwahlschalter auf Stellung

Fahren stellen.

Î Gerät an beiden Schiebegriffen festhal-

ten und einen Fahrschalter betätigen das Gerät fährt.

Î Zum Anhalten Fahrschalter loslassen.

Rückwärts fahren

Î Zusätzlich zum Fahrschalter die Taste

Rückwärtsfahrt betätigen.

Betriebsstoffe einfüllen

Î Frontverkleidung abnehmen, dazu erst

hochkippen und dann anheben.

Frischwasser

Î Deckel des Frischwassertanks öffnen. Î Frischwasser (maximal 60 °C) einfül-

len.

Î Deckel des Frischwassertanks schlie-

ßen.

Reinigungsmittel

Das Reinigungsmittel wird unverdünnt in die Reinigungsmitteltanks eingefüllt. Während dem Betrieb wird das Reinigungsmittel dem Frischwasser zudosiert. Die Reinigungslösung wird mit Düsen am Reinigungskopf auf den Boden gesprüht.

몇 Warnung

Beschädigungsgefahr. Nur empfohlene Reinigungsmittel verwenden. Für andere Reinigungsmittel trägt der Betreiber das erhöhte Risiko hinsichtlich der Betriebssicherheit und Unfallgefahr. Nur Reinigungsmittel verwenden, die frei von Lösungsmitteln, Salz- und Flusssäure sind.

Hinweis

Keine stark schäumenden Reinigungsmittel verwenden.

Empfohlene Reinigungsmittel:

Anwendung Reinigungsmittel

Zwischenreinigung RM 768, i capsol Grundreinigung RM 764, press ex

flüssig

Î Frontverkleidung zur Seite stellen. Î Reinigungsmitteltanks „A“ und „B“ wie

folgt mit Reinigungsmittel befüllen:

Zwischenreini-

gung A Reinigungsmittel B - Reinigungsmittel

Î Deckel mit Saugschlauch und Filter auf

die Tanks schrauben.

Î Schlüsselschalter auf „1“ stellen. Î Saugschlauch der gefüllten Rei n i-

gungsmitteltanks entlüften: Schalter Entlüften für den entsprechen-

den Tank 30 Sekunden lang drücken.

Î Frontverkleidung anbringen.

Reinigen

Î Grobschmutz, wie Pappbecher, Papp-

teller, Schnüre und ähnliche Gegenstände aufsammeln.

Î Vor der Reinigung losen Schmutz mit

einem Staubsauger absaugen.

1Fahren

Grundreinigung

2 Reinigungslösung aus Frischwasser

und Reinigungsmittel aus Tank „A“ aufsprühen und einbürsten.

3 Reinigungslösung aus Frischwasser

und Reinigungsmittel aus Tank „B“ aufsprühen, einbürsten und absaugen.

4 Betrieb mit Zuberhörwerkzeug (z.B.

Handdüse).

Î Programmwahlschalter auf gewünsch-

tes Reinigungsprogramm drehen. Je nach gewähltem Programm wird der Reinigungskopf abgesenkt der Bürs-

tenantrieb eingeschaltet und die Reinigungsflüssigkeit aufgetragen.

Î Zum Reinigungsprogramm passende

Fahrgeschwindigkeit („A“ oder „B“) am Drehknopf Fahrgeschwindigkeit einstellen.

Î Auftrag von Reinigungslösung durch

Drücken der Taste Reinigungslösung auftragen einschalten.

Hinweis

Die Kontrollleuchte Reinigungsmittel auftragen leuchtet, wenn die Funktion aktiviert ist.

Î Fahrschalter betätigen.

Hinweis

Das Aufbringen der Reinigungslösung wird bei Stillstand oder Rückwärtsfahrt unterbrochen. Der Bürstenantrieb wird während Fahrpausen ausgeschaltet.

Betrieb mit Zubehörwerkzeug

Î Beiliegenden Adapter mit dem Reini-

gungsmittelschlauch des Zubehörwerkzeugs verbinden.

Î Deckel Zubehörwerkzeug hochklap-

pen.

Î Reinigungsmittelschlauch und Saug-

schlauch des Zubehörwerkzeugs mit den Anschlüssen am Gerät verbinden.

Î Programmwahlschalter in Stellung Be-

trieb mit Zubehörwerkzeug drehen.

Î Reinigung mit dem Zubehörwerkzeug

durchführen.

Hinweis

Das Zubehörwerkzeug wird nur mit Frischwasser (ohne Reinigungsmittel) versorgt.

Wichtig

Beim Ausstecken des Zubehörwerkzeugs muss der Adapter vom Gerät entfernt werden damit der Wasserausgang am Gerät geschlossen wird. Empfehlung: Adapter am Schlauch des Zubehörwerkzeugs lassen.

6 Deutsch

Page 7

Anhalten und abstellen

Î Auftragen der Reinigungslösung aus-

schalten.

Î Kurz vorwärts fahren und Restwasser-

menge absaugen.

Î Fahrschalter loslassen. Î Programmwahlschalter auf Betrieb mit

Zubehörwerkzeug stellen, um Restwasser aus dem Saugsystem abzusaugen - der Reinigungskopf wird angehoben.

Î Programmwahlschalter auf Stellung

Fahren stellen.

Î Schlüsselschalter am Bedienpult auf

„0“ stellen und Schlüssel abziehen.

Î Gegebenenfalls Batterie laden.

Frischwasser ablassen

Î Oberes Ende des Ablasschlauchs

Frischwasser vom Schlauchnippel abziehen.

Î Ablassschlauch über einer geeigneten

Sammeleinrichtung absenken und Frischwasser ablassen.

Hinweis

Die Flüssigkeit tritt in einem kräftigen Strahl aus. Nicht vor das Schlauchende stehen.

Î Frontverkleidung abnehmen, dazu erst

hochkippen und dann anheben.

Î Deckel des Frischwassertanks öffnen. Î Frischwassertank mit klarem Wasser

(maximal 60°C) ausspülen.

Î Ablassschlauch wieder auf den

Schlauchnippel stecken.

Î Wird das Gerät abgestellt, Deckel

Frischwassertank offen lassen.

Reinigungsmittelsystem spülen

Î Frontverkleidung abnehmen, dazu erst

hochkippen und dann anheben.

Î Deckel mit Saugschlauch und Filter von

den Reinigungsmitteltanks abschrauben und in einen Behälter mit klarem Wasser hängen.

Î Schalter Entlüften für jeden Tank 30

Sekunden lang drücken.

Soll das Reinigungsmittel in den Reinigungsmittteltanks bleiben: Î Beiliegende Deckel ohne Öffnung für

die Saugschläuche auf die Reinigungsmitteltanks schrauben.

Soll das Reinigungsmittel aus den Tanks entfernt werden: Î Tankeinheit nach oben vom Einfüllstut-

zen Frischwasser abheben.

Î Jeweils einen Tank mit einem der bei-

liegenden Deckel verschließen und den anderen Tank ausgießen.

Î Beide Tanks mit klarem Wasser spülen.

Schmutzwasser ablassen

몇 Warnung

Örtliche Vorschriften zur Abwasserbehandlung beachten.

Î Frontverkleidung abnehmen, dazu erst

hochkippen und dann anheben.

Î Ablassschlauch Schmutzwasser aus

der Halterung nehmen.

Î Deckel des Ablassschlauchs abschrau-

ben.

Î Ablassschlauch über einer geeigneten

Sammeleinrichtung absenken und Schmutzwasser ablassen.

Hinweis

Die Flüssigkeit tritt in einem kräftigen Strahl aus. Nicht vor das Schlauchende stehen.

Î Deckel Schmutzwassertank abneh-

men.

Î Schmutzwassertank mit klarem Wasser

(maximal 60°C) ausspülen.

Î Deckel des Ablassschlauchs anbringen

und festdrehen.

Î Ablassschlauch in die Halterung ein-

hängen.

Î Frontverkleidung anbringen. Î Wird das Gerät abgestellt, Deckel

Schmutzwassertank offen lassen.

Pflege und Wartung

 Gefahr

Verletzungsgefahr! Vor allen Arbeiten am Gerät Schlüsselschalter auf „0“ stellen und Schlüssel abziehen. Batteriestecker ziehen.

Î Schmutzwasser und restliches Frisch-

wasser ablassen und entsorgen.

Wartungsplan

Täglich

몇 Warnung

Beschädigungsgefahr. Gerät nicht mit Wasser abspritzen und keine aggressiven Reinigungsmittel verwenden.

Vor Betriebsbeginn:

Î Bei Nassbatterien Säurestand prüfen,

ggf. destilliertes Wasser nachfüllen.

Î Bürsten auf korrekte Montage prüfen. Î Prüfen, ob die Ablassschläuche korrekt

befestigt und verschlossen sind.

Î Deckel des Schmutz- und Frischwas-

sertanks auf dichten Sitz prüfen.

Î Reifenzustand überprüfen. Î Sprühbild der Düsen prüfen.

Bei Bedarf Düsen reinigen.

Nach Betriebsende:

Î Bürsten auf Verschleiß prüfen, bei Be-

darf austauschen.

Î Unterseite des Reinigungskops säu-

bern.

Î Schmutzwasser ablassen. Î Schmutzwassertank mit klarem Wasser

ausspülen.

Î Frischwassertank reinigen. Î Filter Frischwasser reinigen. Î Saugbalken reinigen. Î Gerät außen mit feuchtem, in milder

Waschlauge getränktem Lappen reinigen.

Î Gerät auf Beschädigungen untersu-

chen.

Î Reinigungsmittelsystem spülen.

Î Deckel Frischwasser- und Schmutz-

wassertank nicht verschließen, damit die Tanks trocknen können.

Î Batterie laden.

Alle 50 Betriebsstunden

Î Bürstenwalzen vorne und hinten ver-

tauschen.

Î Oberseite der Batterien reinigen. Î Batteriepole auf Oxidation prüfen, bei

Bedarf abbürsten und mit Polfett einfetten. Auf festen Sitz der Verbindungskabel achten.

Î Bei nicht-wartungsfreien Batterien,

Säuredichte der Zellen überprüfen.

Alle 100 Betriebsstunden

Î Gehäuse der Batterien und Batterie-

raum reinigen.

Î Antriebsachse und Lenkrollen ab-

schmieren.

Alle 200 Betriebsstunden

Î Gelenke an der Aufhängung des Reini-

gungskopfs reinigen.

Î Kohlebürsten und Kommutator aller

Motoren auf Verschleiß prüfen. *

* Durchführung durch Kundendienst.

Jährlich

Î Vorgeschriebene Inspektion durch

Kundendienst durchführen lassen.

Wartungsarbeiten

Wartungsvertrag

Für einen zuverlässigen Betrieb des Gerätes können mit dem zuständigen KärcherVerkaufsbüro Wartungsverträge abgeschlossen werden.

Bürstenwalzen austauschen

Î Schlüsselschalter bei angehobenem

Reinigungskopf auf „0“ stellen.

Î Verschluss des Gehäuses Reinigungs-

kopf öffnen.

Î Gehäuse abnehmen.

1 Lagerbock 2 Sicherungsblech 3 Bürstenwalze

Î Sicherungsblech nach außen biegen

und Lagerbock nach unten herausziehen.

Î Bürstenwa

und herausnehmen.

Î Lagerbock von der Bürste abziehen.

lze vom Mitnehmer abziehen

Deutsch 7

Page 8

Î Lagerbock auf die neue Bürstenwalze

aufstecken.

Î Bürstenwalze auf den Mitnehmer auf-

stecken und verdrehen, bis der Mitnehmerstift in die Bürste einrastet.

Î Lagerbock in das Gerät einsetzen und

so weit einschieben, bis das Sicherungsblech einrastet.

Î Vorgang mit der zweite Bürstenwalze

wiederholen.

Düsen reinigen

Î Verschluss des Gehäuses Reinigungs-

kopf öffnen.

Î Gehäuse abnehmen. Î Düse entgegen dem Uhrzeigersinn he-

rausdrehen.

Î Düse entgegen der Flussrichtung frei-

blasen.

몇 Warnung

Beschädigungsgefahr. Keine spitzen Gegenstände zur Reinigung der Düsen verwenden.

Saugbalken reinigen

Schwimmer reinigen

1 Sieb mit Schwimmerkugel 2Rohr

Î Sieb äußerlich reinigen und abspülen. Î Beweglichkeit der Schwimmerkugel

prüfen.

Bei starker Verschmutzung:

Î Rohr festhalten und Sieb vom Rohr ab-

ziehen.

Î Sieb und Kugel reinigen. Î Rohr festhalten und Sieb wieder aufste-

cken.

Antriebsachse und Lenkrollen abschmieren

Störungen

 Gefahr

Verletzungsgefahr! Vor allen Arbeiten am Gerät Schlüsselschalter auf „0“ stellen und Schlüssel abziehen. Batteriestecker ziehen.

Î Schmutzwasser und restliches Frisch-

wasser ablassen und entsorgen. Bei Störungen, die mit Hilfe dieser Tabelle nicht behoben werden können, Kunden-

dienst rufen.

1 Saugbalken 2 Gleitschuh 3 Rändelschraube

Î Schlüsselschalter bei angehobenem

Reinigungskopf auf „0“ stellen.

Î Rändelschraube herausdrehen. Î Saugbalken abnehmen. Î Saugschlauch vom Saugbalken abzie-

hen.

Î Saugbalken von oben her mit Wasser

abspülen.

Î Verstopfungen im Spalt der Gleitschu-

he können mit einer Spachtel beseitigt werden. Falls nötig, können die Gleitschuhe zur Reinigung vom Saugbalken abgeschraubt werden.

Î Reinigung am zweiten Saugbalken wie-

derholen.

Î Beide Saugbalken in umgekehrter Rei-

henfolge wieder am Gerät anbringen.

Î Schmiernippel mit Fettpresse ab-

schmieren.

Frostschutz

Bei Frostgefahr: Î Frisch- und Schmutzwassertank ent-

leeren.

Î Gerät in einem frostgeschützten Raum

abstellen.

Transport

 Gefahr

Verletzungsgefahr! Das Gerät darf zum Auf- und Abladen nur auf Steigungen bis zu 2% betrieben werden. Langsam fahren.

몇 Warnung

Beschädigungsgefahr für die Steuerung. Das Gerät darf nur mit abgeklemmtem Antriebsmotor geschoben werden. Die Geschwindigkeit beim Schieben darf 8 km/h nicht überschreiten.

Î Vor dem Verladen über eine Rampe

Saugbalken ausbauen und Reinigungskopf anheben.

Î Zum Transport auf einem Fahrzeug,

Gerät mit Spanngurten/Seilen gegen Verrutschen sichern.

Î Gerät an den Rädern mit Keilen si-

chern.

8 Deutsch

Page 9

Störung Behebung Durch wen

Gerät lässt sich nicht starten Batteriestecker am Gerät einstecken. Bediener

Not-Aus-Taster durch Drehen entriegeln. Bediener Batteriekapazität erschöpft, Batterie aufladen. Bediener Batteriekabel auf korrekten Sitz prüfen. Bediener

Batteriekabel auf Korrosion prüfen, ggf. reinigen. Bediener Gerät fährt nicht oder nur langsam

Ungenügende Saugleistung Schmutzwassertank leeren. Bediener

Ungenügendes Reinigungsergebnis

Bürsten drehen sich nur langsam oder gar nicht

Keine oder zu geringe Dosierung der Reinigungslösung

Keine Zudosierung von Reinigungsmittel

Reinigungskopf wird nicht angehoben/abgesenkt

Sicherung Fahrantrieb zurücksetzen Bediener

Batteriekapazität erschöpft, Batterie aufladen. Bediener

Gerät wurde eingeschaltet, während ein Fahrschalter gedrückt war. Fahrschalter loslas-

sen.

Steuerung überhitzt, Gerät ausschalten und abkühlen lassen. Bediener

Dichtungen zwischen Schmutzwassertank und Deckel reinigen und auf Dichtigkeit prü-

fen, bei Bedarf austauschen.

Saugschlauch auf Verstopfung prüfen, bei Bedarf reinigen. Bediener

Verbindung zwischen Saugschlauch und Saugbalken und Saugschlauch und Gerät

prüfen.

Saugschlauch auf Dichtigkeit prüfen, bei Bedarf austausch en. Bediener

Überprüfen, ob der Deckel am Schmutzwasser-Ablassschlauch geschlossen ist. Bediener

Schwimmer im Schmutzwassertank reinigen. Bediener

Sicherung Saugturbine zurücksetzen. Bediener

Bürsten auf Verschleiß prüfen, bei Bedarf austauschen. Bediener

Bürsten auf Verschmutzung prüfen, reinigen. Bediener

Batteriekapazität erschöpft, Batterie aufladen. Bediener

Sicherung Bürstenantrieb zurücksetzen. Bediener

Bürsten auf Blockierung durch Fremdkörper prüfen, Fremdkörper entfernen. Bediener

Batteriekapazität erschöpft, Batterie aufladen. Bediener

Stand der Reingungslösung im Frischwassertank prüfen, bei Bedarf Tank auffüllen. Bediener

Taste Reinigungslösung auftragen einschalten, die Kontrollleuchte muss leuchten. Bediener

Düsen auf Verstopfung prüfen, bei Bedarf reinigen. Bediener

Filter Frischwasser prüfen, bei Bedarf reinigen. Bediener

Reinigungsmitteltank nachfüllen. Bediener

Schalter Entlüften für den entsprechenden Tank 30 Sekunden lang drücken. Bediener

Leitungssystem für Reinigungsmittel mit Wasser durchspülen. Bediener

Sicherung Steuerung zurücksetzen. Bediener

Bediener

Deutsch 9

Page 10

Technische Daten

CEO

Head of Approbation

Leistung

Nennspannung V36 Batteriekapazität (Pack-Variante) Ah (5h) 105 Mittlere Leistungsaufnahme W 1926 Fahrmotorleistung (Nennleistung) W 375 Saugmotorleistung W 2 x 560 Bürstmotorleistung W 375

Saugen

Saugleistung, Luftmenge l/s 29 Saugleistung, Unterdruck kPa 17

Reinigungsbürsten

Arbeitsbreite mm 500 Bürstendurchmesser mm 85 Bürstendrehzahl 1/min 1084

Sprühsystem

Druck MPa 0,69 Auftrag Reinigungslösung (Stellung A) l/min 0,9 Auftrag Reinigungslösung (Stellung B) l/min 4 Mischungsverhältnis Frischwasser/Reinigungsmittel A 16:1 Mischungsverhältnis Frischwasser/Reinigungsmittel B 64:1

Maße und Gewichte

Fahrgeschwindigkeit (max.) km/h 4,6 Fahrgeschwindigkeit (Stellung A) km/h 2 Fahrgeschwindigkeit (Stellung B) km/h 1 Steigfähigkeit (max.) %10 Theoretische Flächenleistung (Stellung A) m²/h 920 Theoretische Flächenleistung (Stellung B) m²/h 460 Volumen Frisch-/Schmutzwassertank l 74/66 Volumen Reinigungsmitteltank A l4,6 Volumen Reinigungsmitteltank B l1,25 max. Wassertemperatur °C 60 Gewicht (mit/ohne Batterie) kg 295/172 Flächenbelastung kPa 3500 Länge mm 1400 Breite mm 700 Höhe mm 1100

Geräuschemission

Schalldruckpegel (EN 60704-1) dB(A) 69,5

Gerätevibrationen

Schwingungsgesamtwert (ISO 5349) m/s² 0,3

Ersatzteile

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller freigegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dafür, dass das Gerät sicher und störungsfrei betrieben werden kann.

– Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende der Betriebsanleitung.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com im Bereich Service.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

CE-Erklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheitsund Gesundheitsanforderungen der EGRichtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Bodenreiniger Typ: 1.008-xxx

Einschlägige EG-Richtlinien

98/37/EG 2006/95/EG 2004/108/EG

Angewandte harmonisierte Normen

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 50336: 2003 + A1: 2006

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

Alfred Kärcher GmbH & Co. KG Alfred Kärcher-Str. 28 - 40 D - 71364 Winnenden Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

10 Deutsch

Page 11

Please read and comply with

these instructions prior to the initial operation of your appliance. Retain these operating instructions for future reference or for subsequent possessors.

Contents

Safety instructions 11 Function 11 Proper use 11 Environmental protection 11 Operating and Functional Elements 12 Before Startup 13 Operation 14 Shutting Down the Appliance 14 Maintenance and care 15 Frost protection 16 Transport 16 Faults 16 Technical specifications 17 Spare parts 17 Warranty 17 CE declaration 17

Safety instructions

Before using the appliance for the first time, read and observe these operating instructions and the accompanying brochure: Safety information for brush cleaning units and spray-extraction units, No. 5.956-251. The machine has been approved for use on surfaces with gradients of up to 2%.

The appliance may only be operated when the hood and all lids are closed.

Safety Devices

Safety devices serve to protect the user and must not be rendered inoperational or their functions bypassed.

Emergency-stop button

To put all functions out of operation immediately.

Symbols

The following symbols are used in this operating manual:

 Danger

indicates an immediate threat of danger. Failure to observe the instruction may result in death or serious injuries.

몇 Warning

indicates a possibly dangerous situation. Failure to observe the instruction may result in light injuries or damage to property.

Note

indicates useful tips and important information.

Function

The appliance is used for the wet cleaning of carpets. – This appliance can perform different

cleaning functions: Intermediate cleaning: Applying and brushing in of a detergent solution,

which is vacuumed up together with the bound dirt after drying.

Basic cleaning: Applying, brushing and vacuuming up the detergent solution in one work cycle.

– The device is self-moving; the drive mo-

tor is feed by three batteries.

– The batteries can be charged using a

charger connected to a 230 V socket.

– With model Bp, the battery is already in-

tegrated.

– A charger is included with model Bp.

Note

The appliance can be equipped with various accessories depending on the cleaning task. Please request our catalogue or visit us on the Internet at www.kaercher.com.

Proper use

Use this appliance only as directed in these operating instructions. – The appliance should only be used to

clean non-moisture sensitive carpeting.

– The appliance may only be equipped

with original accessories and spare parts.

– The appliance is not suited for the use in

potentially explosive environments.

– The machine should not be used to

suck in inflammable gases, undiluted acids or solvents.

This includes petrol, thinning agents or hot oil that can form an explosive mixture when it comes in contact with sucked air. Do not use acetone, undiluted acids and solvents as they are aggressive towards the materials from which the appliance is made.

– Reactive metal dusts (for e.g. alumini-

um, magnesium, zinc) can form explosive gases when they come in contact with highly alkaline or acidic detergents.

– The machine has been approved for

use on surfaces with gradients of up to 2%.

Environmental protection

The packaging materials are recyclable. Please do not throw packaging in the domestic waste but pass it on for recycling.

Old units contain valuable recyclable materials. Batteries, oil and similar substances may not be released into the environment. Therefore please dispose of old units through suitable collection systems.

English 11

Page 12

Operating and Functional Elements

1Rest 2 Cover dirt water reservoir 3 Waste water reservoir support 4Locking 5 Fresh water strainer 6 Ventilation switch 7 Vacuum bar 8 Cleaning head

9 Detergent tank A 10 Nozzles 11 Lock for cleaning head housing 12 Detergent tank B 13 Filling nozzle for fresh water tank 14 Dirt water discharge hose 15 Detergent hose coupling 16 Coupling of suction hose

Operator console

17 Operator console 18 Battery socket 19 Drainage hose for fresh water 20 Battery 21 Fresh water tank 22 Front panel 23 Dirt water reservoir 24 Cover of accessory tool

1 Sliding handle with drive switch 2 Rotating button for drive spee d 3 Battery control display 4 Program selection switch 5 Key to apply detergent solution 6 Control lamp to apply detergent solution 7 Switch for reverse drive

12 English

8 Fuse for controls 9 Key switch 10 Fuse for traction drive 11 Fuse for suction turbine 12 Fuse for brush drive 13 Emergency-stop button (turn to release) 14 Operating hour counter

Page 13

Before Startup

Batteries

Please observe the following warning notes when handling batteries:

Observe the directions on the battery, in the instructions for use and in the vehicle operating instructions

Wear eye protection

Keep children away from acid and batteries

Danger of explosion

Fire, sparks, naked flames and smoking must be strictly avoided

Danger of chemical burns

First aid

Warning note

Disposal

Do not throw the battery into the regular waste

 Danger

Danger of explosion. Do not put tools or similar on the battery, i.e. on the terminal poles and cell connectors. Risk of injury. Ensure that wounds never come into contact with lead. Always clean your hands after having worked with batteries.

Insert batteries and connect

The Bp package model contains a built-in battery. Î Swivel waste water reservoir upward

until the latch of the support locks into place.

Î Insert the batteries in the battery com-

partment.

Î Grease the battery poles using pole

grease.

Î Connect poles with the enclosed con-

necting cables.

몇 Warning

Pay attention to correct poles.

Î Connect the connection cable to the

free battery poles (+) and (-).

Î Lift the lock of the fresh water tank sup-

port and lower fresh water tank.

몇 Warning

Charge the battery before commissioning the machine.

Battery load indicator

The load status of the battery is displayed with leds on the battery control display. Deep battery discharge is indicated as follows: – The leds on the left side of the display

are blinking on the battery control display.

– A warning beeps if a drive switch is

pressed.

Protection against deep discharge:

Î Switch the suction turbine and the side

brushes off.

Î Drive the machine directly to the charg-

ing station; avoid any steep gradients in the process.

Charging battery

 Danger

Danger of explosion. The charging of wet batteries is only permitted if the wast e water reservoir is tilted up.

 Danger

Risk of injury on account of electric shock. Ensure proper mains connection voltage and the socket fuse. Use the charger only in dry rooms with sufficient ventilation!

Note

Average charging time is approx. 10 -15 hours. The recommended chargers (matching the batteries used) are regulated electronically and will automatically switch off the charging process. All functions of the machine are automatically interrupted during the charging process.

Î Swivel waste water reservoir upward

until the latch of the support locks into place.

Î Remove battery plug and join it to the

charging cable.

Î Connect the charger to the mains and

turn it on.

Further, in case of maintenance-free batteries (wet batteries):

Î Add distilled water one hour before the

charging process comes to an end; follow the correct acid level. There are corresponding indicators on the battery.

 Danger

Danger of causticization! – Adding water to the battery in its dis-

charged state can cause the acid to leak.

– Use safety glasses while handling bat-

tery acid and follow the safety instruc-

tions to avoid personal injury or damage to clothes.

– Should the acid spray on to the skin or

clothes, rinse immediately with lots of water.

몇 Warning

Risk of damage! – Use only distilled or desalinated water

(VDE 0510) for filling the battery.

– Do not add any substances (so-called

performance improving agents), else warranty claims will not be entertained.

몇 Warning

Only use maintenance-free batteries while replacing batteries in package appliances.

Recommended batteries

Manufacturer, Kärcher order no.

6.654-141.0 3 x 12V/105 A, mainte-

Recommended chargers

Kärcher Order No.

6.654-229.0 36V, for maintenance-free

Description

nance-free (Gel)

Description

batteries

Unloading

 Danger

Risk of injury. Press emergency-stop switch to immediately switch off all functions of the machine.

Î Insert batteries and connect (see "Be-

fore Start-up").

Î Place long lateral boards of the packag-

ing as a ramp next to the pallet.

Î Fix the ramp on the pallet with nails. Î Place short boards as a support under-

neath the ramp.

Î Remove the wooden bars in front of the

wheels.

Î Remove fastening bracket at the axle. Î Set main switch to “1”. Î Turn the programme selection switch to

Drive.

Î Set the rotary knob for drive speed to

"MIN".

Î Press drive switch. Î Drive the appliance off the ramp. Î Set main switch to “0”.

English 13

Page 14

Operation

Note

Press the emergency-stop button to immediately deactivate all functions and turn the key switch to the "0" position.

Î Carry out maintenance jobs "daily be-

fore starting work" (see section "Maintenance and Care").

Driving

Note

The machine is designed in such a way that the brush head protrudes on the right. This helps in working in a proper way even close to the edges. The machine has been approved for use on surfaces with gradients of up to 2%.

Î Release emergency-stop button by

turning.

Î Insert key in key switch at the operator

console and turn to "1".

Î First select the driving speed at the rota-

ry knob.

1Driving 2 Intermediate cleaning 3 Basic cleaning

Î Turn the programme selection switch to

Drive.

Î Hold the device firmly at both the sliding

handles and press one driving switch the device will move.

Î Release the driving switch to stop it.

Reverse drive

Î Also press the switch for reverse drive

in addition to the drive switch.

Filling in detergents

Î Remove front planel, then swivel up and

then lift up.

Fresh water

Î Open the cover of the fresh water reser-

voir.

Î Fill in fresh water (maximum 60 °C). Î Close the cover of the fresh water reser-

voir.

Detergent

The detergent is filled into the detergent tanks undiluted. During operation, the detergent is added to the fresh water. The detergent solution is sprayed onto the floor via nozzles in the cleaning head.

몇 Warning

Risk of damage. Only use the recommended detergents. With respect to different de-

tergents the operator bears the increased risk regarding the operational safety and danger of accident. Only use detergents that are free from solvents, hydrochloric acid and hydrofluoric acid.

Note

Do not use highly foaming detergents.

Recommended detergents:

Application Detergent

Intermediate cleaning

Basic cleaning RM 764, press ex

Î Move the front panel to the side. Î Fill the detergent tanks "A" and "B" with

detergent as follows:

Intermediate

cleaning A Detergent B- Detergent

Î Screw the cover onto the tanks with the

suction hose and filter.

Î Set main switch to “1”. Î Ventilate the suction hoses of the filled

cleaning tanks: Press the ventilation switch for the respective tank for 30 seconds.

Î Replace front panel.

RM 768, i capsol

liquid

Basic cleaning

Cleaning

Î Large waste such as cardboard cups,

cardboard plates, strings and similar objects must be picked up.

Î Vacuum loose dirt with a vacuum clean-

er prior to cleaning.

1Driving 2 Spray on and brush in the detergent so-

lution consisting of fresh water and detergent from tank "A".

3 Spray on, brush in and vacuum up the

detergent solution consisting of fresh water and detergent from tank "B".

4 Operation with accessory tools (such as

hand nozzle).

Î Turn the program selection switch to the

desired cleaning program. Depending on the programme selected, the cleaning head is lowered, the brush

drive is turned on and the detergent is applied.

Î Adjust the drive speed matching the

cleaning programme ("A" or "B") at the rotary knob.

Î Press the button to apply the detergent

solution to activate the application of the detergent.

Note

The control lamp Apply detergent illuminates when this function is activated.

Î Press drive switch.

Note

The application of the detergent solution is interrupted during a standstill or while driving backwards. The brush drive is turned off during drive breaks.

Operation with accessory tools

Î Connect the provided adapter to the de-

tergent hose of the accessory tools.

Î Flip up the cover of accessory tool. Î Connect the detergent hose and suction

hose of the accessory tool to the connectors on the appliance.

Î Turn the programme selector switch to

the operation with accessory tool.

Î Carry out the cleaning tasks using the

accessory tool.

Note

The accessory tools are only supplied with fresh water (without detergent).

Important

When unplugging the accessory tools, the adapter must be removed from the appliance, so that the water output on the appliance is closed. Recommendation: Leave the adapter on the hose of the accessory tool.

Shutting Down the Appliance

Î Turn off the application of detergent so-

lution.

Î Briefly drive forward and suck of the re-

maining water.

Î Release the drive switch. Î Set the programme selector switch to

ration with accessory tools to su

ope tion off the remaining water from the suction system - the cleaning head will be lifted.

Î Turn the programme selection switch to

Drive.

Î Set the key switch at the operator con-

sole to "0" and remove the key.

Î Charge battery, if required.

14 English

Page 15

Drain off clean water

Î Pull out the upper end of the fresh water

drain hose from the hose nipple.

Î Lower the drain hose into a suitable col-

lector and drain off the fresh water.

Note

The liquid will exit in a strong stream. Do not stand in front of the hose end.

Î Remove front planel, then swivel up and

then lift up.

Î Open the cover of the fresh water reser-

voir.

Î Rinse the fresh water tank with clear

water (max. 60°C).

Î Reattach the drain hose to the hose

connection.

Î If the appliance is switched off, leave

the cover of the fresh water tank open.

Rinse the detergent system.

Î Remove front planel, then swivel up and

then lift up.

Î Unscrew the cover with the suction

hose and the filter from the detergent tanks and submerge them in a container with clear water.

Î Press the ventilation switch for the re-

spective tank for 30 seconds. If the detergent is to stay in the detergent tanks:

Î Screw the enclosed covers without

holes for the suction hoses onto the de-

tergent tanks. If the detergent is to be removed from the

detergent tanks: Î Lift the tank unit up from the fill neck for

fresh water. Î Close one tank with the enclosed cover

and pour the other tank out. Î Rinse both tanks with clear water.

Drain off dirt water

몇 Warning

Please observe the local provisions regarding the wastewater treatment.

Î Remove front planel, then swivel up and

then lift up. Î Remove the dirt water drain hose from

the holder.

Î Screw the cover off the drain hose. Î Lower the drain hose into a suitable col-

lector and drain off the dirt water.

Note

The liquid will exit in a strong stream. Do not stand in front of the hose end.

Î Remove the cover from the waste water

reservoir. Î Rinse the waste water reservoir with

clear water (max. 60°C). Î Attach and tighten the cover of the drain

hose.

Î Insert the drain hose into the holder. Î Replace front panel. Î If the appliance is switched off, leave

the cover of the waste water reservoir

open.

Maintenance and care

 Danger

Risk of injury! Before carrying out any tasks on the machine, set the main key to "0" and remove it. Pull out the battery plug.

Î Drain and dispose of the dirt water and

the residual fresh water.

Maintenance schedule

Daily

몇 Warning

Risk of damage. Do not wash down the appliance with water and do not use aggressive detergents.

Before starting working:

Î Check acid level in wet batteries; refill

distilled water, if required. Check the brushes for correct positioning.

Î Î

Check whether the drain hoses have been attached correctly and if they are closed.

Î Check the tight fit of the cover of the

waste water and fresh water tanks.

Î Check tyre status. Î Check spray pattern of the nozzles.

Clean the nozzles as needed.

After finishing working:

Î Check the brushes for wear, replace if

required.

Î Clean below the cleaning head. Î Drain off dirt water.

Rinse the dirt water tank with clear water.

Î Clean fresh water tank. Î Clean the fresh water filter. Î Clean the vacuum bar. Î Clean the outside of the appliance with

a damp cloth which has been soaked in mild detergent.

Î Check appliance for damages. Î Rinse the detergent system. Î Do not close the lids of the fresh water

and dirt water tanks so that the tanks can dry up.

Î Charge battery.

Every 50 operating hours

Î Exchange front and rear brush rollers. Î Clean upper side of the batteries. Î Check battery pole for oxidation; brush

it if required and lubricate it using pole grease. Ensure that the connection cable sits firmly.

Î Check the acid density of the cells if the

batteries are not maintenance-free batteries.

Every 100 operating hours

Î Clean the battery housing and battery

compartment.

Î Lubricate the drive axle and the steering

rollers.

Every 200 operating hours

Î Clean the joints on the lever of the

cleaning head.

Î Check carbon brushes and commuta-

tors of all motors for wear and tear. *

* To be done by Customer Service.

Yearly

Î Have the prescribed inspection carried

out by the customer service.

Maintenance Works

Maintenance contract

To ensure a reliable operation of the appliance maintenance contracts can be concluded with the competent Kärcher sales office.

Replacing the brush rollers

Î Set key switch to “0” with the cleaning

head raised.

Î Open the cover of the cleaning head

housing.

Î Remove the housing.

1 Bearing block 2 Locking plate 3 Brush roller

Î Bend the locking plate outward and pull

the bearing block out from the bottom.

Î Pull the brush roller off the driver and re-

move.

Pull the bearing block off the brush roller.

Î Insert the bearing block onto the new

brush roller. Insert the brush roller onto the driver and

turn until the driver pin locks into the brush.

Î Insert the bearing block into the appli-

ance and push in far enough for the locking plate to lock into place.

Repeat process on the second brush roller.

Clean the nozzles

Î Open the cover of the cleaning head

housing.

Î Remove the housing. Î Turn the nozzle out counter-clockwise. Î Blow out the nozzle against the flow.

몇 Warning

Risk of damage. Do not use pointed objects to clean the nozzles.

Clean the vacuum bar

1 Vacuum bar 2 Slide shoe 3 Knurled head screw

English 15

Page 16

Î Set key switch to “0” with the cleaning

head raised.

Î Unscrew the knurled-head screw. Î Remove the vacuum bar. Î Pull out the suction hose from the vacu-

um bar.

Î Rinse the vacuum bar from the top with

water.

Î Obstructions in the gap between the

slide shoes can be removed with a spatula. If necessary, the slide shoes can be unscrewed from the vacuum bar for cleaning.

Î Repeat the cleaning process on the

second vacuum bar.

Î Reattach both vacuum bars to the appli-

ance in reverse sequence.

Cleaning the floater

Î Clean the sieve from the outside and

rinse it.

Î Check the mobility of the floater ball.

If it is too dirty:

Î Hold the pipe firmly and pull out the

sieve from the pipe.

Î Clean sieve and ball. Î Hold the pipe firmly and reinsert the

sieve.

Lubricating the drive axle and the steering rollers

Î Store the appliance in a frost-protected

room.

Transport

 Danger

Risk of injury! When loading or unloading the machine, it may only be operated on gradients of max. 2%. Drive slowly.

몇 Warning

Danger of damage to the control. The appliance should only be operated with the drive motor removed. The pushing speed must not exceed 8 km/h.

Î Remove the vacuum bar and lift up the

cleaning head prior to loading the appliance via a ramp.

Î If you want to transport the machine on

a vehicle secure it from slipping using belts/ ropes.

Î Secure the wheels of the machine with

wheel chocks.

Î Lubricate the greasing nipple with a

grease press.

Frost protection

In case of danger of frost: Î Empty the fresh and dirt water reser-

1 Sieve with floater ball 2Pipe

Fault Remedy By whom

Appliance cannot be started

Device does not drive or drives only slowly

Insufficient vacuum performance

Insufficient cleaning result

Brushes are rotating slowly or not at all

No or very little detergent solution gets added

Do not add detergents Refill detergent tank. Operator

The cleaning head cannot be raised/lowered

Insert the battery plug on the device. Operator Release emergency-stop button by turning. Operator If battery is low, charge the battery. Operator Check battery cable for correct sitting. Operator Check battery cable for corrosion; clean, if required. Operator Reset fuse of traction drive Operator If battery is low, charge the battery. Operator The appliance was switched on while a drive key was pressed. Release the drive switch. Control system overheated; switch off device and let it cool down. Operator Empty the dirt water reservoir. Operator Clean the seals between dirt water reservoir and cover and check for tightness, replace if required. Check suction hose for blockages; clean if required. Operator Check connection between suction hose and vacuum bar and suction hose and the device. Operator Check the suction hose for tightness; replace if required. Operator Check if the cover on the dirt water discharge hose is closed Operator Clean the floater in the dirt water tank. Operator Reset fuse of suction turbine. Operator Check the brushes for wear, replace if required. Operator Check brushes for wear and tear, clean. Operator If battery is low, charge the battery. Operator Reset fuse of brush drive. Operator Check the brushes for blockage due to foreign particles, remove them if found. Operator If battery is low, charge the battery. Operator Check level of detergent solution in the fresh water tank; refill, if required. Operator Turn on the key Apply detergent solution - the control lamp must illuminate. Operator Check nozzles for blockages; clean if required. Operator Check fresh water filter; clean if required. Operator

Press the ventilation switch for the respective tank for 30 seconds. Operator Flush the pipe system for the detergent with water. Operator Reset fuse of control system. Operator

voirs.

 Danger

Risk of injury! Before carrying out any tasks on the machine, set the main key to "0" and remove it. Pull out the battery plug.

Î Drain and dispose of the dirt water and

the residual fresh water.

In case of faults that cannot be remedied using the table below please contact the

Faults

Operator

16 English

Page 17

Technical specifications

CEO

Head of Approbation

Power

Nominal voltage V36 Battery capacity (Pack model) Ah (5h) 105 Average power consumption W 1926 Drive motor output (rated output) W375 Suction engine output W 2 x 560 Brush engine output W375

Vacuuming

Cleaning power, air quantity l/s 29 Cleaning power, negative pressure kPa 17

Cleaning brushes

Working width mm 500 Brush diameter mm 85 Brush speed 1/min 1084

Spray system

Pressure MPa 0,69 Apply detergent solution (position A) I/min 0,9 Apply detergent solution (position B) I/min 4 Mixing ratio of fresh water/detergent A 16:1 Mixing ratio of fresh water/detergent B 64:1

Dimensions and weights

Drive speed (max.) km/h 4,6 Drive speed (position A) km/h 2 Drive speed (position B) km/h 1 Climbing capability (max.) %10 Theoretical surface performance (position A). m²/h 920 Theoretical surface performance (position B) m²/h 460 Fresh/dirt water reservoir volume l74/66 Volume detergent tank A l4,6 Volume detergent tank B l1,25 Max. water temperature °C 60 Weight (with/ without battery) kg 295/172 Surface load kPa 3500 Length mm 1400 Width mm 700 Height mm 1100

Noise emission

Sound pressure level (EN 60704-1) dB(A) 69,5

Machine vibrations

Vibration total value (ISO 5349) m/s² 0,3

Spare parts

– Only use accessories and spare parts

which have been approved by the man-

ufacturer. The exclusive use of original

accessories and original spare parts en-

sures that the appliance can be operat-

ed safely and troublefree. – At the end of the operating instructions

you will find a selected list of spare parts

that are often required. – For additional information about spare

parts, please go to the Service section

at www.kaercher.com.

Warranty

The warranty terms published by our competent sales company are applicable in each country. We will repair potential failures of your appliance within the warranty

period free of charge, provided that such failure is caused by faulty material or defects in fabrication. In the event of a warranty claim please contact your dealer or the nearest authorized Customer Service center. Please submit the proof of purchase.

CE declaration

We hereby declare that the machine described below complies with the relevant basic safety and health requirements of the EU Directives, both in its basic design and construction as well as in the version put into circulation by us. This declaration shall cease to be valid if the machine is modified without our prior approval.

Product: Floor cleaner Type: 1.008-xxx

Relevant EU Directives

98/37/EC

2006/95/EC 2004/108/EC

Applied harmonized standards

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 50336: 2003 + A1: 2006

The undersigned act on behalf and under the power of attorney of the company management.

Alfred Kärcher GmbH Co. KG Alfred Kärcher-Str. 28 - 40 D - 71364 Winnenden Phone: +49 7195 14-0 Fax: +49 7195 14-2212

English 17

Page 18

Lisez attentivement ce mode

d’emploi avant la première utilisation de l’appareil et respectez les conseils y figurant. Conservez ce mode d’emploi pour une utilisation ultérieure ou un éventuel repreneur de votre matériel.

Table des matières

Consignes de sécurité 18 Fonction 18 Utilisation conforme 18 Protection de l’environnement 18 Eléments de commande et de fonction19 Avant la mise en service 20 Fonctionnement 21 Arrêt et mise hors marche de l'appareil22 Entretien et maintenance 22 Protection antigel 23 Transport 23 Pannes 23 Caractéristiques techniques 25 Pièces de rechange 25 Garantie 25 Déclaration CE 25

Consignes de sécurité

Lire le présent mode d'emploi ainsi que la brochure ci-jointe Consignes de sécurité pour les aspirateurs eau/poussières n°

5.956251 avant d'utiliser l'appareil et respecter les instructions. Cette balayeuse doit être utilisée uniquement sur des surfaces qui présentent une pente maximale de 2%.

L'appareil peut être seulement exploité, lorsque le capot et tous les couvercles sont fermés.

Dispositifs de sécurité

Les dispositifs de sécurité ont pour but de protéger l'utilisateur et ils ne doivent donc jamais être désactivés ni évités.

Touche d'arrêt d’urgence

Pour une mise hors service immédiate de toutes les fonctions.

Symboles

Les symboles suivants sont utilisés dans le mode d'emploi:

 Danger

Signale un danger imminent. Le non-respect de cette consigne peut être source d'accidents mortels ou de blessures graves.

몇 Avertissement

Signale une situation potentiellement dangereuse. Le non-respect de cette consigne peut entraîner des blessures légères ou des dégâts matériels.

Remarque

Signale des conseils d'utilisation et d'importantes informations.

Fonction

L'appareil est utilisé pour l'aspiration humide des moquettes. – Il est possible d'employer des méthodes

de nettoyage variées avec l'appareil : Nettoyage intermédiaire : Application et brossage de pénétration d'une solution

de nettoyage qui après séchage sera aspirée en commun avec les salissures qu'elle aura liées.

Nettoyage de base : Application, brossage de pénétration et aspiration de la solution de nettoyage en une seule étape de travail.

– L’appareil est autotracté, le moteur de

traction est alimenté par trois batteries.

– Les batteries peuvent être rechargées

au moyen d’un chargeur branché à une prise de 230V.

– La batterie est intégrée dans l’équipe-

ment des appareils qui font l’objet d’un achat groupé.

– Un chargeur est joint au pack achat

groupé.

Remarque

L'appareil peut être équipé de différents accessoires en fonction de l'application respective. De plus amples détails figurent dans notre catalogue ou sur notre site Internet www.kaercher.com.

Utilisation conforme

L'utilisation de l'appareil doit être faite en conformité avec les consignes figurant dans les instructions de service. – L'appareil ne peut être utilisé que pour

le polissage des moquettes qui ne sont pas sensibles à l'humidité.

– L'appareil doit uniquement être équipé

d'accessoires et de pièces de rechange d'origine.

– L'appareil n'est pas approprié pour l'ap-

plication dans des environnements à risque d'explosion.

– Ne pas aspirer avec l'appareil des ga-

zes combustibles, acides ou solvants non dilués.

Ces-ci sont essence, dilutif de couleurs ou fuel, qui peuvent former des mélanges explosives en touillant avec l'air d'aspiration. Ne pas utiliser d’acétone, d’acides ou de solvants non dilués, du fait de leur effet corrosif sur les matériaux constituant l’appareil.

– Les poussières réactives de métal

(p.ex. aluminium, magnésium, zinc) forment des gaz explosifs en combinaison avec des détergents alcalins et acides.

– Cette balayeuse doit être utilisée uni-

quement sur des surfaces qui présentent une pente maximale de 2%.

Protection de l’environne-

ment

Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les rendre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être rendus à un système de recyclage. Des batteries, de l’huile et d'autres substances semblables ne doivent pas être tout simplement jetées. Pour cette raison, utiliser des systèmes adéquats de collecte pour éliminer les appareils usés.

18 Français

Page 19

Eléments de commande et de fonction

1Bac 2 Couvercle du réservoir d'eau sale 3 Support réservoir d'eau sale 4 Verrouillage 5 Filtre d'eau fraîche 6 Interrupteur Purger l'air 7 Barre d'aspiration 8 Tête de nettoyage

9 Réservoir de détergent A 10 Buses 11 Fermeture logement tête de nettoyage 12 Réservoir de détergent B 13 Col de remplissage du réservoir d'eau

propre 14 Flexible de vidange pour eau sale 15 Couplage fl exi b le de détergent 16 Accouplement du flexible d'aspiration

Pupitre de commande

17 Pupitre de command e 18 Connecteurs de la batterie 19 Flexible de vidange d'eau propre 20 Batterie 21 Réservoir d'eau propre 22 Revêtement frontal 23 Réservoir d'eau sale 24 Couvercle outils accessoires

1 Poignée de déplacement avec combi-

nateur de puissance 2 Bouton pivotant vitesse du véhicule 3 Témoin de contrôle de la batterie 4 Bouton sélecteur de programme 5 Touche Appliquer la solution de net-

toyage

6 Lampe témoin Appliquer la solution de

nettoyage 7 Touche pour marche avant et arrière 8 Fusible de commande 9 Interrupteur à clé 10 Fusible du mécanisme d'entraînement 11 Fusible de la turbine d'aspiration

12 Fusible de l'entraînement de brosse 13 Touche d'arrêt d'urgence (déverrouiller

en la tournant)

14 Compteur d'heures de service

Français 19

Page 20

Avant la mise en service

Batteries

Respecter impérativement ces consignes en cas de manipulation des batteries :

Respecter les consignes situées sur la batterie, dans les instructions de service et dans le mode d'emploi du véhicule

Porter des lunettes de protection

Tenir les enfants à l'écart des acides et des batteries

Risque d'explosion

Toute flamme, matière incandescente, étincelle ou cigarette est interdite à proximité de la batterie.

Risque de brûlure

Premiers soins

Attention

Mise au rebut

Ne pas mettre la batterie au rebut dans le vide-ordures

 Danger

Risque d'explosion. Ne jamais déposer d'outils ou d'objets similaires sur les bornes et les barrettes de connexion de la batterie. Risque de blessure. Ne jamais mettre en contact des plaies avec le plomb. Prendre soin de toujours se laver les mains après avoir manipulé la batterie.

Montage et branchement de la batterie

En cas de la variante Bp Pack la batterie est déjà montée. Î Basculer le réservoir d'eau sale vers le

haut jusqu'à ce que le verrouillage du support s'enclenche.

Î Poser la batterie dans le compartiment

à batterie

Î Graisser les bornes de batterie avec

graisse de borne.

Î Connecter les bornes avec les câbles

de raccordement ci-joint.

몇 Avertissement

Veiller à respecter les polarités appropriées.

Î Brancher le câble de raccordement ci-

joint aux bornes de batterie encore libres (+) et (-).

Î Soulever le verrouillage du support du

réservoir d'eau sale et abaisser le réservoir d'eau propre.

몇 Avertissement

Charger la batterie avant de mettre l'appareil en service.

Affichage de l'état de charge

L'état de charge de la batterie est indiqué dans l'affichage de contrôle de la batterie avec une barre lumineuse. Les dispositifs de signalement suivants avertissent avant le déchargement bas de la batterie : – Les éléments d'affichage clignotent du

côté gauche de la barre lumineuse de l'affichage de contrôle de la batterie.

– Un signal acoustique retentit lors de

l'actionnement d'un manipulateur.

Pour protéger contre le déchargement bas :

Î mettre hors service la turbine et l'entraî-

nement de brosse.

Î Amener immédiatement l'appareil à la

station de charge en évitant les pentes.

Chargement de la batterie

 Danger

Risque d'explosion. Le chargement des batteries humides est seulement permis avec réservoir d'eau sale basculé vers le haut.

 Danger

Risque d'électrocution. Respecter la tension de raccordement au secteur et la protection de la prise électrique. Utiliser le chargeur seulement dans des pièces sèches et suffisamment aérée !

Remarque

Le temps de charge s'élève en moyenne à environ 10-15 heures. Les chargeurs recommandés (adaptables à toutes les batteries) disposent d'une réglage électronique et mettent fin automatiquement à la procédure de charge. Lors de la procédure de charge, toutes les fonctions de l'appareil sont automatiquement interrompues.

Î Basculer le réservoir d'eau sale vers le

haut jusqu'à ce que le verrouillage du support s'enclenche.

Î Débrancher le connecteur de batterie et

le raccorder au câble du chargeur.

Î Brancher le chargeur au réseau et le

mettre en marche.

En supplément sur les batteries sans entretien (batteries humides) :

Î Ajouter de l'eau distillée une heure

avant la fin de la procédure de charge. Respecter le niveau d'acidité approprié. Les mentions correspondantes figurent sur la batterie.

 Danger

Risque de brûlure! – Des fuites d'acide peuvent survenir lors

du remplissage de la batterie déchargée.

– Porter impérativement des lunettes de

protection lors de toute manipulation d'acide de batterie et respecter les consignes afin d'éviter les blessures et l'endommagement des vêtements.

– En cas de projection d'acide sur la peau

ou les vêtements, rincer immédiatement et abondamment à l'eau.

몇 Avertissement

Risque d'endommagement! – Pour remplir la batterie, utiliser unique-

ment de l'eau distillée ou désalée (spécification VDE 0510).

– N'employer aucun additif (produit dit

d'amélioration) sous peine d'annulation de toute garantie.

몇 Avertissement

Utiliser, en cas des appareil qui vont partie d'un achat groupé uniquement des batterie pour service à maintenance réduite.

Batteries recommandées

Fabricant, N° de commande de Kärcher

6.654-141.0 3 x 12V/105 A, sans entre-

Chargeurs recommandés

N° de commande de Kärcher

6.654-229.0 36 V, pour batteries sans

Description

tien (gel)

Description

entretien

Déchargement de la machine

 Danger

Risque de blessure. Pour une mise hors service immédiate de toutes les fonctions, appuyer sur la touche d'arrêt d'urgence.

Î Mettre et brancher les batteries (cf.

"Avant la mise en service").

Î Poser les longues planches latérales

d'emballage sur la palette pour qu'elles servent de rampe de descente.

Î Clouer la rampe sur la palette. Î Poser les planches courtes sous la ram-

pe pour qu'elles servent d'appui.

20 Français

Page 21

Î Retirer les listeaux en bois figurant de-

vant les roues.

Î Retirer l'équerre de fixation sur l'axe. Î Mettre l'interrupteur à clé sur "1". Î Mettre le sélecteur de programme sur la

position Avancer.

Î Disposer le bouton rotatif Vitesse de dé-

placement sur "MIN".

Î Actionner le combinateur de puissance. Î Faire descendre l'appareil de la rampe. Î Mettre l'interrupteur à clé sur "0".

Fonctionnement

Remarque

Pour mettre l'appareil immédiatement hors service, relâcher tous les combinateurs de puissance, actionner le bouton d 'arrêt d'urgence et mettre l'interrupteur à clé sur la position "0".

Î Effectuer des travaux de maintenance

"quotidiennement/avant le début du fonctionnement" (cf. le chapitre "Maintenance et entretien").

Déplacement

Remarque

Lorsque la tête de brosse dépasse à la côté droite, l'appareil est bien installé. Ce-ci permet un travail clair et prêt de la bord. Cette balayeuse doit être utilisée uniquement sur des surfaces qui présentent une pente maximale de 2%.

Î Tourner la touche d'arrêt d'urgence

pour la déverrouiller.

Î Mettre la clé dans l'interrupteur à clé à la

pupitre de commande et tourner sur "1".

Î Présélectionner la vitesse sur le bouton

de réglage Vitesse du véhicule.

1Déplacement 2 Nettoyage intermédiaire 3 Nettoyage de base

Î Mettre le sélecteur de programme sur la

position Avancer.

Î Maintenir l'apapreil aux deux poignées

de déplacement et actionner un combinateur de puissance - l'appareil se déplace.

Î Pour s'arrêter, relâcher le combinateur

de puissance.

Reculer

Î Actionner la touche Marche arrière en

supplément au combinateur de puissance.

Remplissage de carburant

Î Retirer l'habillage frontal ; pour cela,

d'abord basculer vers le haut, puis sou-

lever.

Eau propre

Î Ouvrir le couvercle du réservoir d'eau

propre.

Î Remplir d'eau fraîche (maximum 60° C) Î Fermer le couvercle du réservoir d'eau

propre.

Produit détergent

Le détergent est versé dans le réservoir de détergent sans dilution. Le détergent est ajouté à l'eau propre pendant le fonctionnement. La solution de nettoyage est pulvérisée sur le sol avec des buses disposées sur la tête de nettoyage.

몇 Avertissement

Risque d'endommagement. Utiliser uniquement les détergents recommandés. Pour tout autre détergent, l'exploitant prend des risques plus élevés quant à la sécurité du travail et au risque d'accident. Utiliser uniquement des détergents exempts de solvants, d'acide chlorhydrique et fluorhydrique.

Remarque

Ne jamais utiliser de détergents extrêmement moussants.

Détergents recommandés :

Application Produit détergent

Nettoyage intermédiaire

Nettoyage de base RM 764, press ex

Î Disposer l'habillage frontal sur le côté. Î Remplir les réservoirs de détergent "A"

et "B" de détergent comme suit :

Nettoyage inter-

médiaire A Produit détergent B - Produit détergent

Î visser les couvercles avec les flexibles

d'aspiration et les filtres sur les réservoirs.

Î Mettre l'interrupteur à clé sur "1". Î Purger l'air des flexibles d'aspiration

des réservoirs de détergent remplis : Maintenir l'interrupteur Purger l'air pour le réservoir correspondant appuyé pen-

dant 30 secondes.

Î Apporter l'habillage frontal.

Î Collecter les déchets grossiers, comme

les gobelets, les assiettes en carton, les lacets et les objets comparables.

Î Aspirer les salissures non collées avec

un aspirateurs avant de procéder au nettoyage.

RM 768, i capsol

fluide

Nettoyage de base

Nettoyage

1Déplacement 2 Pulvériser de la solution de nettoyage

composée d'eau fraîche et de détergent depuis le réservoir "A" et la faire pénétrer par brossage.

3 Pulvériser de la solution de nettoyage

composée d'eau fraîche et de détergent depuis le réservoir "B" et la faire pénétrer par brossage.

4 Fonctionnement avec outil accessoire

(par ex. buse à main).

Î Tourner le sélecteur de programme sur

le programme de nettoyage souhaité. En fonction du programme sélectionné,

la tête de nettoyage est abaissée, l'entraînement de brosse mis en service et le liquide de nettoyage appliqué.

Î Régler la vitesse de déplacement adap-

tée au programme de nettoyage ("A" ou "B") sur le bouton rotatif Vitesse de déplacement.

Î Application de solution de nettoyage en

appuyant sur la touche Solution de nettoyage.

Remarque

La lampe témoin Appliquer solution de nettoyage s'allume quand la fonction est activée.

Î Actionner le combinateur de puissance.

Remarque

L'application de la solution de nettoyage est interrompue à l'arrêt ou en marche arrière. L'entraînement de brosse est hors service pendant les pauses de déplacement.

Fonctionnement avec outils acces-

soires

Î Connecter l'Adaptateur joint avec le

flexible de nettoyage de l'outil accessoire.

Î Relever le couvercle outils accessoires. Î Connecter le flexible de détergent et le

flexible d'aspiration de l'outil accessoire avec les raccords sur l'appareil.

Français 21

Page 22

Î Tourner le sélecteur de programme en

position Fonctionnement avec outils accessoires.

Î Effectuer des travaux de nettoyage

avec l'outil accessoire.

Remarque

L'outil accessoire est uniquement alimenté avec de l'eau propre (sans détergent).

Important

Lors du débranchement de l'outil accessoire, l'adaptateur doit être débranché de l'appareil afin que la sortie d'eau sur l'appareil puisse être connectée. Recommandation : laisser l'adaptateur sur le flexible de l'outil accessoire.

Arrêt et mise hors marche de

l'appareil

Î Mise hors service de l'application de dé-

tergent.

Î Avancer brièvement en avant et aspirer

la quantité résiduelle d'eau.

Î Relâcher le Levier de déplacement. Î Mettre le sélecteur de programme sur

fonctionnement avec outils accessoires pour aspirer l'eau résiduelle du système d'aspiration - la tête de nettoyage est remontée.

Î Mettre le sélecteur de programme sur la

position Avancer.

Î Tourner l'interrupteur à clé à la pupitre

de commande sur "0" et retirer la clé.

Î En cas échéant, recharger la batterie.

Vider l'eau propre.

Î Tirer l'extrémité supérieure du flexible

d'écoulement de l'eau fraîche du mamelon de tuyau.

Î Abaisser le flexible d'écoulemen t sur un

dispositif collecteur approprié et laisser s'écouler l'eau fraîche.

Remarque

La sortie du fluide est effectuée en un jet puissant. Ne pas rester devant l'extrémité du tuyau.

Î Retirer l'habillage frontal ; pour cela,

d'abord basculer vers le haut, puis soulever.

Î Ouvrir le couvercle du réservoir d'eau

propre.

Î Rincer le réservoir d'eau propre à l'eau

claire (maximum 60° C).

Î Enficher de nouveau le flexible d'écou-

lement sur le nipple du tuyau.

Î Laisser le couvercle du réservoir d'eau

propre ouvert lors du rangement de l'appareil.

Rincer le système de détergent.

Î Retirer l'habillage frontal ; pour cela,

d'abord basculer vers le haut, puis soulever.

Î Dévisser les couvercles avec flexible

d'aspiration et filtre du réservoir de détergent et les accrocher dans un récipient contenant de l'eau propre.

Î Maintenir l'interrupteur Purger l'air pour

chaque réservoir appuyé pendant 30 secondes.

Si le détergent doit rester dans les réservoirs de détergent : Î Visser les couvercles joints sans ouver-

ture pour les flexibles d'aspiration sur les réservoirs de détergent.

Si le détergent doit être sorti des réservoirs : Î Soulever l'unité de réservoirs vers le

haut de l'embout de remplissage d'eau fraîche.

Î Fermer respectivement un réservoir

avec un des couvercles joitns et vider l'autre réservoir.

Î Rincer les réservoir à l'eau claire.

Vider l'eau sale

몇 Avertissement

Tenir compte des prescriptions locales pour le traitement des eaux usées.

Î Retirer l'habillage frontal ; pour cela,

d'abord basculer vers le haut, puis soulever.

Î Sortir le flexible d'écoulement des eaux

usées du support.

Î Dévisser le couvercle du tuyau d'écou-

lement.

Î Abaisser le flexible d'écoulement sur un

dispositif collecteur approprié et laisser s'écouler les eaux usées.

Remarque

La sortie du fluide est effectuée en un jet puissant. Ne pas rester devant l'extrémité du tuyau.

Î Retirer le couvercle du réservoir d'eau

sale.

Î Rincer le réservoir d'eau sale à l'eau

claire (maximum 60° C).

Î Apporter le couvercle du tuyau d'écou-

lement et le serrer.

Î Accrocher le tuyau d'écoulement dans

le support.

Î Apporter l'habillage frontal.

Laisser le couvercle du réservoir d'eau sale

ouvert lors du rangement de l'appareil.

Entretien et maintenance

 Danger

Risque de blessure ! Avant d'effectuer des travaux sur l'appareil, positionner l'interrupteur à clé sur "0" et retirer la clé. Débrancher la fiche de batterie.

Î Vider et éliminer l'eau sale et le reste

d'eau propre.

Plan de maintenance

Tous les jours

몇 Avertissement

Risque d'endommagement. Ne pas laver l'appareil au jet d'eau et ne jamais utiliser de détergents agressifs.

Avant le début du fonctionnement :

Î Pour les batteries humides, contrôler le

niveau d'acide et si nécessaire faire l'appoint avec de l'eau distillée.

Contrôler le montage correct des brosses.

Î Contrôler si les tuyaux d'écoulement

sont correctement fixés et fermés.

Î Contrôler le serrage couvercle du cou-

vercle du réservoir d'eau sale et d'eau propre.

Î Contrôler l'état des pneus. Î Contôler le cône de vaporisation des

buses. Nettoyer les buses si nécessaire.

Après utilisation :

Î Contrôler le degré d'usure des brosses

et le cas échéant, les remplacer.

Î Nettoyer le côté inférieur de la tête de

nettoyage.

Î Vider l'eau sale. Î Rincer le réservoir d'eau sale à l'eau

propre.

Î Nettoyer le réservoir d'eau fraîche. Î Nettoyer le filtre d'eau propre. Î Nettoyer la barre d'aspiration. Î Nettoyer l'extérieur de l'appareil avec un

chiffon humide et imbibé de détergent doux.

Î Examiner l'appareil pour détecter tout

endommagement.

Î Rincer le système de détergent. Î Ne pas fermer le couvercle des réser-

voirs d'eau fraîche et d'eaux usées afin que les réservoirs puissent sécher.

Î Recharger la batterie.

Toutes les 50 heures de service

Î Inverser les brosses rotatives avant et

arrière.

Î Nettoyer la côté supérieur des batteries. Î Contrôler les bornes de la batterie, en

cas de besoin brosser et graisser avec graisse de borne. Faire attention que les câbles de raccordement sont bien branché.

Î Contrôler en cas de batteries avec

maintenance la concentration de l'acide des celulles.

Toutes les 100 heures de service

Î Nettoyer l'espace de batteries et le boî-

tier des batteries.

Î Graisser l'axe d'entraînement et les rou-

lettes pivotantes.

Toutes les 200 heures de service

Î Nettoyer les articulations sur l'accrocha-

ge de la tête de nettoyage.

Î Contrôler l'usure des balais de charbon

et du collecteur de tous les moteurs. *

* A faire effectuer par le service après-vente.

Tous les ans

Î L'inspection prescrite doit être effectuée

par le service après-vente.

Travaux de maintenance

Contrat de maintenance

Afin de pouvoir garantir un fonctionnement fiable de l'appareil, il est possible de conclure des contrats de maintenance avec le bureau de ventes Kärcher responsable.

Remplacement des rouleaux-brosses

Î Mettre l'interrupteur à clé sur "0" avec la

tête de nettoyage en position levée.

22 Français

Page 23

Î Ouvrir le verrou du logement de la tête

de nettoyage.

Î Retirer le logement.

1 Support de palier 2 Tôle-frein 3 Rouleau de brosse Î Courber la tôle de fixation vers l'exté-

rieur et sortir le chapeau de palier vers le bas.

Î Retirer la brosse rotative de l'entraîneur

et la sortir.

Î Retirer le chapeau de palier de la bros-

se.

Î Enficher le chapeau de palier sur la

brosse rotative.

Î Enficher la brosse rotative sur l'entraî-

neur et tourner jusqu'à ce que la goupille d'entraîneur dans la brosse.

Î Mettre le chapeau de palier en place

dans l'appareil et l'enfoncer jusqu'à ce que la tôle de fixation s'enclenche.

Î Renouveler le processus avec la secon-

de brosse rotative.

Nettoyer les buses.

Î Ouvrir le verrou du logement de la tête

de nettoyage.

Î Retirer le logement. Î Sortir la buse en la tournant dans le

sens anti-horaire.

Î Libérer la buse en soufflant dans le

sens inverse à celui du flux.

몇 Avertissement

Risque d'endommagement. Ne pas utiliser d'objets pointus pour nettoyer les buses.

Nettoyer la barre d'aspiration

Î Nettoyer la barre d'aspiration depuis le

haut avec de l'eau.

Î Les bouchons dans la fente du patin

peuvent être éliminés avec une spatule. Si nécessaire, les patins peuvent être dévissés de la barre d'aspiration pour le nettoyage.

Î Renouveler le second nettoyage sur la

seconde barre d'aspiration.

Î Rapporter les deux barres d'aspiration

sur l'appareil dans l'ordre inverse.

Nettoyage du flotteur

1 Tamis avec flotteur sphérique 2Tube

Î Nettoyer extérieurement le tamis et le

rincer.

Î Contrôler la mobilité du flotteur sphéri-

que.

En cas de fort encrassement :

Î maintenir le tube et désolidariser le ta-

mis du tube.

Î Nettoyer le tamis et la sphère. Î Maintenir le tube et enficher de nouveau

le tamis.

Graissage de l'axe d'entraînement et des roulettes pivotantes

poussé avec le moteur d'entraînement débranché. La vitesse ne doit pas dépasser 8 km/h lors de la poussée.

Î Avant le chargement via une rampe, dé-

monter la barre d'aspiration et so ulever la tête de nettoyage.

Î Pour le transport sur un véhicule, blo-

quer l'appareil avec des sangles pour tendre/cordes pour l'empêcher de glisser.

Î Sécuriser le véhicule à l'aide de cales

sous les roues.

Pannes

 Danger

Risque de blessure ! Avant d'effectuer des travaux sur l'appareil, positionner l'interrupteur à clé sur "0" et retirer la clé. Débrancher la fiche de batterie.

Î Vider et éliminer l'eau sale et le reste

d'eau propre. En cas de pannes ne pouvant pas être résolues grâce aux instructions de ce ta-

bleau, appeler le service après-vente.

1 Barre d'aspiration 2Patin 3 Vis latérale

Î Mettre l'interrupteur à clé sur "0" avec la

tête de nettoyage en position levée.

Î Dévisser la vis colletée Î Retirer la brosse d'aspiration. Î Retirer le tuyau d'aspiration de la bare

d'aspiration.

Î Graisser le graisseur avec une presse à

graisser.

Protection antigel

En cas de risque de gel : Î Vider le réservoir d'eau propre et le ré-

servoir d'eau sale.

Î Déposer l'appareil dans une pièce à

l'abri du gel.

Transport

 Danger

Risque de blessure ! Ne pas charger ni décharger la machine sur des pentes supérieures à 2%. Rouler doucement.

몇 Avertissement

Risque d'endommagement pour la commande. L'appareil peut uniquement être

Français 23

Page 24

Panne Remède Par qui

Il est impossible de mettre l'appareil en marche

Enficher le connecteur de batterie sur l'appareil. Opérateur Tourner la touche d'arrêt d'urgence pour la déverrouiller. Opérateur Capacité de la batterie épuisée, charger la batterie. Opérateur Contrôler que le câble de batterie est bien fixé. Opérateur Contrôler le câble de batterie au nivea u de la co rrosion, si nécessaire le nettoyer. Opérateur

L'appareil n'avance pas ou seulement lentement

Puissance d'aspiration insuffisante

Résultat de nettoyage insuffisant

Les brosses tournent lentement ou pas du tout

Dosage inexistant ou trop faible de la solution détergent

Réinitialiser le fusible du mécanisme d'entraînement Opérateur Capacité de la batterie épuisée, charger la batterie. Opérateur L'appareil a été mis en service pendant que l'interrupteur de déplacement était action-

né. Relâcher l'interrupteur de déplacement. Commande surchauffée, arrêter l'appareil et laisser refroidir. Opérateur Vider le réservoir d'eau sale. Opérateur Nettoyer les joints entre le réservoir d'eau sale et le couvercle et vérifier s'ils sont étan-

ches, en cas de besoin remplacer. Contrôler si les flexibles d'aspiration sont bouchés, en cas de besoin nettoyer. Opérateur Contrôler la connexion entre le flexible d'aspiration et la barre d'aspiration et entre le

flexible d'aspiration et l'appareil. Contrôler si les flexibles d'aspiration sont étanches et en cas de besoin rempla cer. Opérateur Vérifier si le couvercle sur le flexible de vidange d'eau sale est fermé. Opérateur Mettoyer le flotteur dans le réservoir d'eaux usées. Opérateur Réinitialiser le fusible de la turbine d'aspiration. Opérateur Contrôler le degré d'usure des brosses et le cas échéant, les remplacer. Opérateur Contrôler l'encrassement des brosses, les nettoyer. Opérateur Capacité de la batterie épuisée, charger la batterie. Opérateur Réinitialiser le fusible d e l'entraînement des brosses. Opérateur Vérifier si les brosses sont bloquées par des corps étrangers, éliminer les corps étran-

gers. Capacité de la batterie épuisée, charger la batterie. Opérateur Contrôler l'état de la solution détergent dans le réservoir d'eau fraîche, si nécessaire

remplir le réservoir. Mettre en service la touche Appliquer solution de nettoyage, la lampe témoin doit être

allumée.

Opérateur

Contrôler si les buses sont bouchées, en cas de besoin nettoyer. Opérateur Contrôler le filtre d'eau fraîche, en cas de besoin nettoyer. Opérateur

Pas de dosage de détergent Remplir le réservoir de détergent. Opérateur

La tête de nettoyage n'est pas soulevée/abaissée

Maintenir l'interrupteur Purger l'air pour le réservoir correspondant appuyé pendant 30 secondes.

Rincer le système de conduites pour le détergent avec de l'eau. Opérateur Réinitialiser le fusible de la commande. Opérateur

Opérateur

24 Français

Page 25

Caractéristiques techniques

CEO

Head of Approbation

Performances

Tension nominale V36 Capacité de la batterie (variante avec achat groupé) Ah (5h) 105 Puissance absorbée moyenne W 1926 Puissance du moteur (puissance nominale ) W 375 Puissance du moteur d'aspiration W 2 x 560 Puissance de moteur de brosses W375

Aspiration

Puissance d'aspiration, débit d'air l/s 29 Puissance d'aspiration, dépression kPa 17

Brosses de nettoyage

Largeur de travail mm 500 Diamètre des brosses mm 85 Vitesse des brosses t/min 1084

Système de pulvérisation

Pression MPa 0,69 Application solution de nettoyage (position A) l/min 0,9 Application solution de nettoyage (position B) l/min 4 Concentration eau propre / détergent A 16:1 Concentration eau propre / détergent B 64:1

Dimensions et poids

Vitesse de déplacement (max.) km/h 4,6 Vitesse de déplacement (position A) km/h 2 Vitesse de déplacement (position B) km/h 1 Pente (max.) %10 Puissance surfacique théorique (position A) m²/h 920 Puissance surfacique théorique (position B) m²/h 460 Volume du réservoir d'eau propre/réservoir d'eau sale l 74/66 Volume réservoir de détergent A l4,6 Volume réservoir de détergent B l1,25 Température d'eau max. °C 60 Poids (avec/sans batterie) kg 295/172 Contrainte de surface kPa 3500 Longueur mm 1400 Largeur mm 700 Hauteur mm 1100

Emissions sonores

Niveau de pression acoustique (EN 60704-1) dB(A) 69,5

Vibrations de l'appareil

Valeur globale de vibrations (ISO 5349) m/s² 0,3

Pièces de rechange

–

Utiliser uniquement des accessoires et des pièces de rechange autorisés par le fabricant. Des accessoires et des pièces de rechange d’origine garantissent un fonctionnement sûr et parfait de l’appareil.

– Une sélection des pièces de rechange

utilisées le plus se trouve à la fin du mode d'emploi.

–

Plus information sur les pièces de rechange vous les trouverez sous www.kaercher.com sous le menu Service.

Garantie

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l’appareil sont réparées gratuitement dans le délai de vali-

dité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat.

Déclaration CE

Nous certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d’hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.

Produit: Nettoyeur de plancher Type: 1 008-xxx

Directives européennes en vigueur :

98/37/CE 2006/95/CE 2004/108/CE

Normes harmonisées appliquées :

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 50336: 2003 + A1: 2006

Les soussignés agissent sur ordre et sur procuration de la Direction commerciale.

Alfred Kärcher GmbH Co. KG Alfred Kärcher-Str. 28 - 40 D - 71364 Winnenden Téléphone : +49 7195 14-0 Télécopieur : +49 7195 14-2212

Français 25

Page 26

Prima di utilizzare l'apparec-

chio per la prima volta, leggere e seguire queste istruzioni per l'uso. Conservare le presenti istruzioni per l'uso per consultarle in un secondo tempo o per darle a successivi proprietari.

Indice

Norme di sicurezza 26 Funzione 26 Uso conforme a destinazione 26 Protezione dell’ambiente 26 Elementi di comando e di funzione 27 Prima della messa in funzione 28 Funzionamento 29 Arresto e spegnimento 30 Cura e manutenzione 30 Antigelo 31 Trasporto 31 Guasti 31 Dati tecnici 33 Ricambi 33 Garanzia 33 Dichiarazione CE 33

Norme di sicurezza

Prima di usare l'apparecchio si prega di leggere attentamente e di osservare sia le presenti istruzioni per l'uso sia l'accluso opuscolo "Norme di sicurezza per pulitori a spazzola ed erogatori a spruzzo", 5.956-

251. L'apparecchio è omologato per l'uso su superfici con pendenza fino a 2%.

Prima di mettere in funzione l’apparecchio, assicurarsi che il cofano e tutti i coperchi siano ben chiusi.

Dispositivi di sicurezza

I dispositivi di sicurezza servono alla protezione dell'utente e non devono essere messi fuori servizio o essere utilizzati al di fuori della loro funzione.

Pulsante d'arresto d'emergenza

Per disattivare immediatamente tutte le funzioni:

Simboli

All'interno delle presenti istruzioni per la messa in funzione vengono utilizzati i seguenti simboli:

 Pericolo

Indica un pericolo di immediata incombenza. La mancata osservanza di questa avvertenza può causare morte o lesioni gravi.

몇 Attenzione

Indica una situazione di probabile pericolosità. La mancata osservanza di questa avvertenza può causare lesioni lievi o danni materiali.

Avvertenza

Indica suggerimenti per l'impiego e informazioni importanti.

Funzione

L'apparecchio è impiegato per la pulizia ad umido di superfici di tappeto. – Con l'apparecchio è possibile eseguire

diversi metodi di pulizia: Pulizia intermedia: applicazione e spazzolamento di una soluzione detergente

che dopo l'asciugatura viene aspirata con lo sporco legato.

Pulizia di fondo: applicazione, apazzolare ed aspirare la soluzione detergente contemporaneamente.

– L'apparecchio è semovente, il motore di

guida è alimentato da tre batterie.

– Le batterie possono essere caricate con

l'apposito caricabatterie (presa 230V).

– La batteria, nella variante Bp Pack, è

già integrata.

– Un apposito caricabatterie è compreso

con la variante Bp Pack.

Avvertenza

L'apparecchio può essere equipaggiato da diversi accessori in relazione ai diversi lavori di pulizia. Richiedete il nostro catalogo o visitate il nostro sito Internet alla pagina www.kaercher.com.

Uso conforme a destinazione

Utilizzate questo apparecchio esclusivamente in conformità alle indicazioni fornite da questo manuale d'uso. – L'apparecchio dev'essere utilizzato

esclusivamente per la pulizia di superfici di tappeto resistenti all'umidità.

– L'apparecchio dev'essere equipaggiato

solo da accessori e pezzi di ricambio originali.

– L'apparecchio non si adatta all'impiego

in ambienti a rischio d'esplosione.

– Non aspirare gas infiammabili, acidi allo

stato puro o solventi. Ne fanno parte la benzina, diluenti per vernici oppure gasolio, i quali insieme

all’aria aspirata possono formare vapori e miscele esplosivi, ma anche l'acetone, acidi allo stato puro e solventi, in quanto corrodono i materiali utilizzati nell'apparecchio.

– Polveri di metallo reattive (ad es. allumi-

nio, magnesio, zinco) formano insieme a detergenti fortemente alcalini ed acidi gas esplosivi.

– L'apparecchio è omologato per l'uso su

superfici con pendenza fino a 2%.

Protezione dell’ambiente

I materiali dell’imballaggio sono riciclabili. Non smaltire l’imballaggio con i rifiuti domestici, ma conferirlo al riciclaggio.

Gli apparecchi usati contengono materiali riciclabili preziosi, che dovrebbero pertanto essere conferiti al riciclaggio pe r assicurare il loro riutilizzo. Batterie, olio e sostanze simili non devono essere dispersi nell’ambiente. Smaltire pertanto gli apparecchi usati attraverso idonei centri di raccolta.

26 Italiano

Page 27

Elementi di comando e di funzione

1 Supporto 2 Coperchio serbatoio acqua sporca 3 Sostegno per serbatoio di acqua sporca 4 Chiusura 5 Filtro acqua pulita 6 Interruttore disaerazione 7 Barra di aspirazione 8 Testa di pulizia

9 Serbatoio detergente A 10 Ugelli 11 Chiusura alloggiamento testa di pulizia 12 Serbatoio detergente B 13 Bocchettone di riempimento serbatoio

acqua pulita 14 Tubo di scarico dell'acqua sporca 15 Giunto tubo flessibile del detergente 16 Giunto del tubo fl e ssi bi le di asp i ra zi on e

Quadro di comando

17 Quadro di comando 18 Spina della batteria 19 Tubo di scarico dell'acqua pulita 20 Batteria 21 Serbatoio acqua pulita 22 Rivestimento frontale 23 Serbatoio acqua sporca 24 Coperchio utensili accessori

1 Impugnatura scorrevole con interruttore

di guida 2 Pulsante girevole velocità di marcia 3 Indicatore di controllo batteria 4 Selettore di programma 5

Tasto Applicazione soluzione detergente

6 Spia di controllo Applicazione soluzione

detergente 7 Tasto retromarcia 8 Fusibile unità di controllo 9 Interruttore a chiave 10 Fusibile trazione

11 Fusibile turbina di aspirazione 12 Fusibile azionamento spazzole 13 Sbloccare il pulsante d'arresto d'emer-

genza girandolo

14 Contatore ore di funzionamento

Italiano 27

Page 28

Prima della messa in funzio-

Batterie

Durante l'utilizzo di batterie osservare assolutamente le seguenti indicazioni di pericolo:

Rispettare le indicazioni riportate sulla batteria, nelle istruzioni per l'uso e nel manuale d'uso dell'apparecchio

Indossare una protezione per gli occhi

Tenere l'acido e le batterie fuori dalla portata dei bambini

Rischio di esplosioni

Vietato accendere fuochi, fare scintille, usare fiamme libere e fumare

Pericolo di ustioni chimiche

Pronto soccorso

Avviso di pericolo

Smaltimento

Non gettare la batteria nei rifi ut i domestici

 Pericolo

Rischio di esplosioni. Non appoggiare utensili o simili sulla batteria, sui poli terminali e sui collegamenti delle celle della batteria. Rischio di lesioni. Non portare mai eventuali ferite a contatto con il piombo. Lavare sempre le mani dopo aver effettuato interventi sulla batteria.

Inserire e collegare le batterie

Nella variante Bp Pack le batterie sono già inserite. Î Spostare il serbatoio di acqua sporca

verso l'alto e fino alla chiusura del sostegno.

Î Introdurre le batterie nell'apposito

scomparto.

Î Ungere i poli della batteria con l’apposi-

to grasso per batterie.

Î Collegare i poli con il cavo di collega-

mento in dotazione.

몇 Attenzione

Verificare la corretta polarizzazione.

Î Serrare il cavo di collegamento fornito ai

poli (+) e (-) della batteria ancora liberi.

Î Sollevare il dispositivo di chiusura del

sostegno del serbatoio di acqua pulita ed abbassare il serbatotio di acqua pulita.

몇 Attenzione

Caricare la batteria prima della messa in funzione dell'apparecchio.

Indicatore livello di carica

Nell'indicatore di controllo batteria è visualizzato il livello di carica della batteria con una barra luminosa. I seguenti dispositivi di segnalazione avvisano quando il livello di carica della batteria è basso: – Nella spia di controllo della batteria lam-

peggiano gli elementi di visualizzazione sul lato sinistro della barra luminosa.

– Quando si preme un interruttore di gui-

da viene emesso un segnale acustico di avviso.

Per prevenire lo scaricamento della batteria:

Î Disattivare la turbina di aspirazione ed il

motore delle spazzole.

Î Guidare l'apparecchio direttamente alla

stazione di carica evitando le pendenze.

Carica della batteria

 Pericolo

Rischio di esplosioni. Il caricamento di batterie attivate ad acqua è consentito solo con il serbatoio dell'acqua sporca orientato verso l'alto.

 Pericolo

Pericolo di scosse elettriche. Rispettare la tensione di collegamento alla rete e la protezione della presa di corrente. Usare il caricabatterie solo in ambienti asciutti e sufficientemente ventilati!

Avvertenza

Il tempo medio di caricamento è di ca. 1015 ore. I caricabatterie raccomandati dalla Kärcher sono conformi alle batterie utilizzate. Sono regolate elettronicamente e terminano automaticamente il procedimento di carica. Tutte le funzioni dell'apparecchio vengono disattivate automaticamente durante il procedimento di carica.

Î Spostare il serbatoio di acqua sporca

verso l'alto e fino alla chiusura del sostegno.

Î Staccare la spina della batteria e colle-

garla al cavo di caricamento.

Î Collegare il caricabatterie alla rete e ac-

cenderlo.

Inoltre per le batterie soggette a poca manutenzione (batterie con liquido):

Î Un'ora prima della fine del procedimen-

to di carica aggiungere acqua distillata. Osservare il giusto livello di acido. Le

batterie sono adeguatamente contrassegnate.

 Pericolo

Pericolo di ustioni chimiche! – Il rabbocco di acqua allo stato scarico

della batteria può provocare la fuoriuscita di acido!

– Durante l'impiego di acido da batteria in-

dossare occhiali di protezione ed osservare le indicazioni in modo da evitare ferite o danneggiamenti dell'abbigliamento.

– Sciacquare immediatamente eventuali

schizzi di acido sulla cute o sull'abbigliamento con acqua abbondante.

몇 Attenzione

Rischio di danneggiamento! – Utilizzare solo acqua distillata o desali-

nizzata (VDE 0510) per rabboccare la batteria.

– Non utilizzare additivi estranei (cosid-

detti agenti di miglioramento), in quanto decadrebbe ogni garanzia.

몇 Attenzione

In caso di sostituzione della batteria negli apparecchi "Package", utilizzare soltanto batterie prive di manutenzione.

Batterie consigliate

Produttore, cod. ordinazione Kärcher

6.654-141.0 3 x 12V/105 A, priva di ma-

Caricabatterie consigliati

Cod. ordinazione Kärcher

6.654-229.0 36V, per batterie prive di

Descrizione

nutenzione (gel)

Descrizione

manutenzione

Operazione di scarico

 Pericolo

Rischio di lesioni. Per un'immediata interruzione di tutte le funzioni premere il pulsante d'arresto d'emergenza.

Î Inserire e collegare le batterie (vedi "Pri-

ma della messa in funzione").

Î Appoggiare le assi lunghe laterali

dell’imballaggio al pallet formando una rampa.

Î Fissare le assi con delle viti. Î Sistemare sotto la rampa le assicelle

corte come sostegno.

28 Italiano

Page 29

Î Rimuovere i listelli di legno che blocca-

no le ruote.

Î Rimuovere l'angolare di fissaggio

sull'asse.

Î Posizionare l'interruttore a chiave in po-

sizione „1“.

Î Ruotare il selettore di programma su

Guidare.

Î Posizionare il pulsante girevole velocità

di marcia su "MIN".

Î Azionare l'interruttore di guida. Î Fare scendere l'apparecchio dalla ram-

pa.

Î Posizionare l'interruttore a chiave in po-

sizione „0“.

Funzionamento

Avvertenza

Per un'immediata interruzione delle funzioni, rilasciare tutti gli interruttori di guida, premere il pulsante d'arresto d'emergenza e girare l'interruttore a chiave in posizione „0“.

Î I lavori di manutenzione vanno effettuati

"ogni giorno/prima della messa in funzione" (vedi capitolo "Cura e manutenzione").

Guidare

Avvertenza

L’apparecchio è costruito in modo da lasciar sporgere la testa della spazzola verso destra. Questo permette un’ampia visibilità e un accostamento ottimale ai bordi durante il lavoro. L'apparecchio è omologato per l'uso su superfici con pendenze fino a 2%.

Î Sbloccare il pulsante d'arresto d'emer-

genza girandolo.

Î Inserire la chiave nell'interruttore a chia-

ve posto sul quadro di comando e girarla su "1".

Î Preselezionare la velocità di marcia sul

pulsante girevole.

1Guidare 2 Pulizia intermedia 3 Pulizia di fondo

Î Ruotare il selettore di programma su

Guidare.

Î Reggere l'apparecchio da entrambi le

impugnature scorrevoli e premere l'interruttore di guida - l'apparecchio si muove.

Î Per l'arresto, rilasciare l'interruttore di

guida.

Fare retromarcia

Î Oltre all'interruttore di guida premere il

tasto per la retromarcia.

Aggiungere carburante e sostanze

aggiuntive

Î Rimuovere il rivestimento frontale ed a

tal fine prima spostarlo verso l'alto e

quindi sollevarlo.

Acqua fresca

Î Aprire il coperchio del serbatoio di ac-

qua pulita. Î Aggiungere acqua pulita (massimo 60

°C). Î Chiudere il coperchio del serbatoio di

acqua pulita.

Detergente

Il detergente viene versato non diluito nei serbatoi dei detergenti. Durante il funzionamento il detergente viene aggiunto all'acqua pulita. La soluzione detergente viene nebulizzata sul pavimento tramite ugelli posti sulla testa di pulizia.

몇 Attenzione

Rischio di danneggiamento. Utilizzare solo i detergenti consigliati. In caso di utilizzo di altri detergenti l'operatore è responsabile del rischio maggiore in relazione alla sicurezza di funzionamento e al rischio di incidenti. Utilizzare esclusivamente detergenti privi di solventi, di sale e di acido fluoridrico.

Avvertenza

Non utilizzare detergenti molto spumeggianti.

Detergenti consigliati:

Impiego Detergente

Pulizia intermedia RM 768, i capsol Pulizia di fondo RM 764, press ex

liquido

Î Spostare lateralmente il rivestimento

frontale. Î Riempire i serbatoi detergenti "A" e "B"

nel modo seguente con del detergente:

Pulizia interme-

dia A Detergente B - Detergente

Î Avvitare il coperchio con il tubo flessibi-

le di aspirazione ed il filtro sui serbatoi.

Î Posizionare l'interruttore a chiave in po-

sizione „1“.

Î Disaerare il tubo flessibile di aspirazio-

ne dei serbatoi detergenti riempiti: Premere il tasto Disaerare per il relativo

serbatoio per 30 secondi.

Î Applicare il rivestimento frontale.

Î Raccogliere lo sporco grossolano, qua-

le bicchieri di carta, piatti di carta, corde ed oggetti simili.

Î Prima della pulizia aspirare lo sporco

sciolto con un aspirapolvere.

Pulizia di fondo

Pulizia

1Guidare 2 Applicare e spazzolare la soluzione de-

tergente composta da acqua pulita e detergente dal serbatoio „A“.

3 Applicare, spazzolare ed aspirare la so-

luzione detergente composta da acqua pulita e detergente dal serbatoio „B“.

4 Funzionamento con utensile accessorio

(ad es. bocchetta manuale).

Î Posizionare il selettore di programma

sul programma di pulizia desiderato. In base al programma selezionato, la te-

sta detergente viene abbassata, attivato il motore delle spazzole ed applicato il liquido detergente.

Î Regolare con il pulsante girevole la ve-

locità di guida adatta al programma di pulizia („A“ o „B“).

Î Attivare l'applicazione della soluzione

detergente premendo il tasto Applicazione soluzione detergente.

Avvertenza

La spia di controllo Applicazione detergente si accende quando si attiva il funzionamento.

Î Azionare l'interruttore di guida.

Avvertenza

L'applicazione della soluzione detergente viene interrotta in caso di arresto o retromarcia. L'azionamento delle spazzole viene disattivato durante le pause di guida.

Funzionamento con utensile acces-

sorio

Î Collegare l'adattatore accluso al tubo

flessibile del detergente dell'utensile accessorio.

Î Sollevare il coperchio utensili accessori. Î Collegare il tubo flessibile del detergen-

te e di aspirazione all'utensile accessorio sugli attacchi dell'apparecchio.

Î Ruotare il selettore di programma su

Funzionamento con utensile accessorio.

Italiano 29

Page 30

Î Svolgere i lavori di pulizia con l'utensile

accessorio.

Avvertenza

L'utensile accessorio è alimentato solo con acqua pulita (senza detergente).

Importante:

durante lo scollegamento dell'utensile accessorio l'adattatore deve essere rimosso dall'apparecchio, affinché venga chiusa l'uscita dell'acqua sull'apparecchio. Suggerimento: lasciare l'adattatore sul tubo flessibile dell'utensile accessorio.

Arresto e spegnimento

Î Disattivare l'applicazione della soluzio-

ne detergente.

Î Avanzare per un breve tratto e aspirare

l’acqua residua.

Î Rilasciare l'interruttore di guida. Î Ruotare il selettore di programma su

Funzionamento con utensile accessorio per aspirare l'acqua residua dal sistema di aspirazione - la testa di pulizia viene sollevata.

Î Ruotare il selettore di programma su

Guidare.

Î Girare la chiave d'avviamento posto sul

quadro di comando su "0" e togliere la chiave.

Î Se necessario caricare la batteria.

Svuotare l'acqua sporca.

Î Rimuovere l'estremità del tubo flessibile

di scarico dell'acqua pulita dalla fascetta stringitubo.

Î Abbassare il tubo flessibile di scarico su

un contenitore di raccolta adatto e scaricare l'acqua pulita.

Avvertenza

Il liquido esce con un forte getto. Non sostare davanti all'estremità del tubo flessibile.

Î Rimuovere il rivestimento frontale ed a

tal fine prima spostarlo verso l'alto e quindi sollevarlo.

Î Aprire il coperchio del serbatoio di ac-

qua pulita.

Î Sciacquare il contenitore dell'acqua pu-

lita (massimo 60°C).

Î Introdurre nuovamente il tubo flessibile

di scarico sulla fascetta stringitubo.

Î Quando l'apparecchio non è utilizzato,

lasciare aperto il coperchio del serbatoio dell'acqua pulita.

Sciacquare il sistema del detergen-

Î Rimuovere il rivestimento frontale ed a

tal fine prima spostarlo verso l'alto e quindi sollevarlo.

Î Svitare il coperchio con il tubo flessibile

di aspirazione ed il filtro dai serbatoi del detergente ed agganciare in un contenitore con acqua pulita.

Î Premere il tasto Disaerare per ogni ser-

batoio per 30 secondi.

Se il detergente deve restare nei serbatoi per detergente:

Î avvitare i coperchi senza apertura per i

tubi flessibili sui serbatoi per detergente.

Se il detergente deve essere rimosso dai serbatoi: Î sollevare l'unità serbatoi dall'alto dal

bocchettone di riempimento dell'acqua pulita.

Î Chiudere rispettivamente un serbatoio

con un qualsiasi coperchio e svuotare l'altro serbatoio.

Î Sciacquare i due serbatoi con acqua

pulita.

Svuotare l'acqua sporca.

몇 Attenzione

Rispettare le norme vigenti locali sul trattamento delle acque di scarico.

Î Rimuovere il rivestimento frontale ed a

tal fine prima spostarlo verso l'alto e quindi sollevarlo.

Î Rimuovere dal supporto il tubo flessibile

di scarico dell'acqua sporca.

Î Svitare il coperchio del tubo flessibile di

scarico.

Î Abbassare il tubo flessibile di scarico su

un contenitore di raccolta adatto e scaricare l'acqua sporca.

Avvertenza

Il liquido esce con un forte getto. Non sostare davanti all'estremità del tubo flessibile.

Î Rimuovere il coperchio del serbatoio di

acqua sporca.

Î Sciacquare il serbatoio dell'acqua spor-

ca con acqua pulita (massimo 60°C).

Î Applicare il coperchio del tubo flessibile

di scarico e stringere.

Î Agganciare il tubo flessibile di scarico

nel sostegno.

Î Applicare il rivestimento frontale. Î Quando l'apparecchio non è utilizzato,

lasciare aperto il coperchio del serbatoio dell'acqua sporca.

Cura e manutenzione

 Pericolo

Rischio di lesioni! Prima di qualsiasi lavoro sull'apparecchio posizionare l'interruttore a chiave su "0" e togliere la chiave. Staccare la spina della batteria.

Î Scaricare e smaltire l'acqua sporca e la

restante acqua pulita.

Schema di manutenzione

Ogni giorno

몇 Attenzione

Rischio di danneggiamento. Non rivolgere il getto d'acqua sull'apparecchio e non utilizzare detergenti aggressivi.

Prima della messa in funzione:

Î In caso di batterie a liquido controll are il

livello dell'acido ed all'occorrenza aggiungere acqua distillata.

Î Verificare il montaggio corretto delle

spazzole.

Î Verificare se i tubi flessibili di scarico si-

ano fissati e chiusi correttamente.

Î Accertarsi che il coperchio del serbatoio

dell'acqua sporca e pulita sia chiuso ermeticamente.

Î Controllare lo stato delle ruote. Î Controllare la spruzzatura delle boc-

chette. All'occorrenza pulire gli ugelli.

Dopo la messa in funzione:

Î Verificare l'usura delle spazzole, even-

tualmente sostituirle.

Î Pulire il lato inferiore della testa di puli-

zia.

Î Svuotare l'acqua sporca. Î Sciacquare il contenitore dell'acqua

sporca con acqua pulita.

Î Pulire il serbatoio dell'acqua pulita. Î Pulire il filtro dell'acqua pulita. Î Pulire la barra di aspirazione. Î Pulire l'apparecchio esternamente con

un panno umido imbevuto di liscivia.

Î Verificare l'eventuale presenza di danni

sull'apparecchio.

Î Sciacquare il sistema del detergente. Î Non chiudere il serbatoio dell'acqua pu-

lita e dell'acqua sporca affinché i serbatoi si possano asciugare.

Î Caricare la batteria.

Ogni 50 ore di funzionamento

Î Invertire i rulli delle spazzole anteriori e

posteriori.

Î Pulire il lato superiore delle batterie. Î Controllare l'ossidazione dei poli della

batteria, se necessario spazzolarli e lubrificarli con grasso per poli. Controllare che i cavi di collegamento siano fissati correttamente.

Î Per batterie che richiedono manutenzio-

ne controllare la densità dell'acido delle celle.

Ogni 100 ore di funzionamento

Î Pulire il vano delle batterie e l'alloggia-

mento.

Î Lubrificare l'asse di trasmissione e le

ruote pivottanti.

Ogni 200 ore di funzionamento

Î Pulire le articolazioni sull'aggancio della

testa di pulizia.

Î Accertarsi che le spazzole di carbone

ed il commutatore di tutti i motori non siano usurati. *

* Intervento ad opera del servizio clienti.

Una volta all'anno

Î Far effettuare l'ispezione prevista dal

servizio clienti.

Interventi di manutenzione

Contratto di manutenzione

Per garantire un utilizzo affidabile dell'apparecchio è possibile stipulare dei contratti di manutenzione con l'ufficio vendite Kärcher competente.

Sostituire i rulli delle spazzole

Î Posizionare l'interruttore a chiave su "0"

con la testa di pulizia sollevata.

Î Aprire la chiusura dell'alloggiamento

della testa di pulizia.

Î Rimuovere l'alloggiamento.

30 Italiano

Page 31

1 Supporto cuscinetto 2 Lamiera di sicurezza 3 Rullo della spazzola

Î Piegare all'esterno la lamiera di sicurez-

za ed estrarre dal basso il supporto del cuscinetto.

Î Rimuovere il rullo della spazzola dal tra-

scinatore ed estrarlo.

Î Rimuovere il sostegno del cuscinetto

dalla spazzola.

Î Applicare il sostegno del cuscinetto sul

nuovo rullo della spazzola.

Î Introdurre il rullo della spazzola sul tra-

scinatore e ruotare fino a quando la spina del trascinatore si aggancia nella spazzola.

Î Introdurre il sostegno del cuscinetto

nell'apparecchio e spingerlo fino all'aggancio della lamiera di sicurezza.

Î Ripetere il procedimento con il secondo

rullo della spazzola.

Pulire le bocchette

Î Aprire la chiusura dell'alloggiamento

della testa di pulizia.

Î Rimuovere l'alloggiamento. Î Svitare la bocchetta in senso antiorario. Î Sfiatare la bocchetta in senso opposto

alla direzione del flusso.

몇 Attenzione

Rischio di danneggiamento. Per la pulizia delle bocchette non utilizzare oggetti appuntiti.

Pulire la barra di aspirazione

Î Eventuali otturazioni nella fessura dei

pattini scorrevoli possono essere rimossi con una spatola. Se necessario i pattini scorrevoli possono essere svitati dalla barra di aspirazione per essere puliti.

Î Ripetere il procedimento con la secon-

da barra di aspirazione.

Î Applicare nuovamente le due barre di

aspirazione all'apparecchio nella sequenza inversa.

Pulire il galleggiante

1 Filtro con sfera del galleggiante 2 Tubo rigido

Î Pulire e sciacquare esternamente il fil-

tro.

Î Verificare la mobilità della sfera del gal-

leggiante.

In caso di sporco intenso:

Î Reggere il tubo e rimuovere il filtro dal

tubo.

Î Pulire il filtro e la sfera. Î Reggere il tubo e reinserire il filtro.

Lubrificare l'asse di trasmissione e le ruote pivottanti

La velocità durante la spinta non deve superare gli 8 km/h.

Î Prima dello spostamento tramite una

rampa è necessario smontare la barra di aspirazione e sollevare la testa di pulizia.

Î Per trasporti su veicoli assicurare l'ap-

parecchio con cinghie elastiche/corde in modo da evitare scivolamenti.

Î Bloccare l'apparecchio con dei cunei ai

bordi.

Guasti

 Pericolo

Rischio di lesioni! Prima di qualsiasi lavoro sull'apparecchio posizionare l'interruttore a chiave su "0" e togliere la chiave. Staccare la spina della batteria.

Î Scaricare e smaltire l'acqua sporca e la

restante acqua pulita.

In caso si presentino guasti che non possono essere risolti grazie a questa tabella, chiamare il servizio clienti.

1 Barra di aspirazione 2 Pattino scorrevole 3 Vite a testa zigrinata

Î Posizionare l'interruttore a chiave su "0"

con la testa di pulizia sollevata.

Î Svitare la vite a testa zigrinata. Î Togliere la barra di aspirazione. Î Rimuovere il tubo flessibile di aspirazio-

ne dalla barra di aspirazione.

Î Sciacquare la barra di aspirazione

dall'alto con acqua.

Î Lubrificare il nipplo di lubrificazione con

una pressa di ingrassaggio.

Antigelo

In caso di pericolo di gelo: Î Svuotare il serbatoio di acqua pul ita e di

acqua sporca.

Î Collocare l'apparecchio in un locale pro-

tetto dal gelo.

Trasporto

 Pericolo

Rischio di lesioni! L'apparecchio può essere impiegato per lo scarico e il carico in pendenze non superiori all'2%. Guidare lentamente.

몇 Attenzione

Pericolo di danneggiamento dell'unità di comando. L'apparecchio può essere spinto solo con il motore di comando scollegato.

Italiano 31

Page 32

Guasto Rimedio Persona in-

caricata

L'apparecchio non si accende Introdurre nell'apparecchio la spina della batteria. Utente

Sbloccare il pulsante d'arresto d'emergenza girandolo. Utente Batteria scarica, caricare la batteria. Utente Accertarsi che il cavo della batteria sia posizionato correttamente. Utente Accertarsi che il cavo della batteria non sia corroso ed eventualmente sostituirlo. Utente

L'apparecchio non si sposta o si sposta solo lentamente

Ripristinare il fusibile della trazione Utente Batteria scarica, caricare la batteria. Utente Lasciare è stato acceso mentre l'interruttore di guida era premuto. Rilasciare l'interrut-

tore di guida. Unità di controllo surriscaldata, spegnere e lasciare raffreddare l'apparecchio. Utente

Potenza di aspirazione insufficiente

Risultato di pulizia insufficien-teVerificare l'usura delle spazzole, eventualmente sostituirle. Utente

Le spazzole non ruotano o ruotano solo lentamente

Nessun dosaggio o dosaggio troppo basso della soluzione detergente

Svuotare il serbatoio dell'acqua sporca. Utente Pulire le guarnizioni tra il serbatoio dell'acqua sporca e il coperchio e controllarne l'im-

permeabilità, eventualmente sostituire. Controllare che il tubo flessibile non sia otturato, eventualmente pulirlo. Utente Controllare il collegamento tra tubo flessibile di aspirazione e la barra di aspirazione ed

il tubo flessibile di aspirazione e l'apparecchio. Verificare la tenuta stagna del tubo flessibile, eventualmente sostituirlo. Utente Verificare che il coperchio del tubo di scarico di acqua sporca sia chiuso. Utente Pulire il galleggiante nel serbatoio dell'acqua sporca. Utente Ripristinare il fusibile della turbina di aspirazione. Utente

Controllare e pulire le spazzole. Utente Batteria scarica, caricare la batteria. Utente Ripristinare il fusibile del motore delle spazzole. Utente Verificare l'assenza di corpi estranei nelle spazzole, eventualmente rimuoverli. Utente Batteria scarica, caricare la batteria. Utente Verificare il livello della soluzione detergente nel serbatoio dell'acqua pulita ed all'oc-

correnza riempire il serbatoio. Quando si attiva il tasto Applicazione soluzione detergente, spia luminosa deve accen-

dersi.

Utente

Controllare che le bocchette non siano otturate, eventualmente pulirle . Utente Controllare il filtro dell'acqua pulita e se necessario pulirlo. Utente

Nessun dosaggio di detergen-teRabboccare il serbatoio detergente. Utente

Premere il tasto Disaerare per il relativo serbatoio per 30 secondi. Utente Sciacquare il sistema delle tubature per detergenti con acqua. Utente

La testa di pulizia non viene sollevata/abbassata

Ripristinare il fusibile dell'unità di controllo. Utente

32 Italiano

Page 33

Dati tecnici

CEO

Head of Approbation

Potenza

Tensione nominale V36 Capacità batterie (variante Pack) Ah (5h) 105 Medio assorbimento di potenza W 1926 Potenza del motore di trazione (potenza nominale) W 375 Potenza del motore di aspirazione W 2 x 560 Potenza del motore delle spazzole W 375

Aspirazione

Potenza di aspirazione, quantità d'aria l/s 29 Potenza di aspirazione, pressione negativa kPa 17

Spazzole pulenti

Larghezza della superficie di lavoro mm 500 Diametro spazzole mm 85 Numero giri spazzole 1/min 1084

Sistema di nebulizzazione

Pressione MPa 0,69 Applicazione soluzione detergente (Posizione A) l/min 0,9 Applicazione soluzione detergente (Posizione B) l/min 4 Rapporto di miscela acqua pulita/detergente A 16:1 Rapporto di miscela acqua pulita/detergente B 64:1

Dimensioni e pesi

Velocità massima di avanzamento km/h 4,6 Velocità di guida (posizione A) km/h 2 Velocità di guida (posizione B) km/h 1 Pendenza massima superabile %10 Resa teorica (posizione A) m²/h 920 Resa teorica (posizione B) m²/h 460 Volume del serbatoio di acqua pulita/sporca l 74/66 Volume serbatoio detergente A l4,6 Volume serbatoio detergente B l1,25 Temperatura acqua max. °C 60 Peso (con/senza accessori) kg 295/172 Carico unitario kPa 3500 Lunghezza mm 1400 Larghezza mm 700 Altezza mm 1100

Emissione sonora

Pressione acustica (EN 60704-1) dB(A) 69,5

Vibrazioni meccaniche

Valore totale vibrazioni (ISO 5349) m/s² 0,3

Ricambi

– Impiegare esclusivamente accessori e

ricambi autorizzati dal produttore. Accessori e ricambi originali garantiscono che l’apparecchio possa essere impiegato in modo sicuro e senza disfunzioni.

– La lista dei pezzi di ricambio più comuni

è riportata alla fine del presente manuale d'uso.

– Maggiori informazioni sulle parti di ri-

cambio sono reperibili al sito www.kaercher.com alla voce “Service”.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio,

se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Dichiarazione CE

Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive CE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: detergente per pavimenti Modelo: 1.008-xxx

Direttive CE pertinenti

98/37/CE

2006/95/CE 2004/108/CE

Norme armonizzate applicate

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 50336: 2003 + A1: 2006

I firmatari agiscono su incarico e con la procura dell’amministrazione.

Alfred Kärcher GmbH & Co. KG Alfred Kärcher-Str. 28 - 40 D - 71364 Winnenden Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Italiano 33

Page 34

Gelieve vóór het eerste ge-

bruik van uw apparaat deze gebruiksaanwijzing te lezen en ze in acht te nemen. Bewaar deze gebruiksaanwijzing voor later gebruik of voor eventuele volgende eigenaars.

Inhoud

Veiligheidsinstructies 34 Functie 34 Reglementair gebruik 34 Zorg voor het milieu 34 Elementen voor de bediening en de func-

ties 35 Voor de inbedrijfstelling 36 Werking 37 Stoppen en stilleggen 37 Onderhoud 38 Vorstbescherming 39 Vervoer 39 Storingen 39 Technische gegevens 41 Reserveonderdelen 41 Garantie 41 CE-verklaring 41

Veiligheidsinstructies

Gelieve voor het gebruik van het apparaat deze gebruiksaanwijzing en de bijgevoegde brochure Veiligheidsinstructies voor borstelreinigingsapparaten en sproeiextractieapparaten, nr. 5.956-251 te lezen, in acht te nemen en overeenkomstig te handelen. Het apparaat is toegelaten voor het gebruik op oppervlakken met een helling tot 2%.

Het apparaat mag uitsluitend gebruikt worden als de kap en alle deksels gesloten zijn.

Veiligheidsinrichtingen

Beveiligingselementen dienen ter bescherming van de gebruiker en mogen niet buiten gebruik gesteld worden of in de functie omgaan worden.

Nood-stop-knop

Voor een onmiddellijke buitenwerkingstelling van alle functies.

Symbolen

In deze gebruiksaanwijzing worden de volgende symbolen gebruikt:

 Gevaar

Wijst op een onmiddellijk dreigend gevaar. In geval van niet-naleving van de instructie dreigen ernstige en zelfs dodelijke verwondingen.

몇 Waarschuwing

Wijst op een eventueel gevaarlijke situatie. In geval van niet-naleving van de instructie kunnen lichte verwondingen of materiële schade optreden.

Instructie

Wijst op gebruikstips en belangrijke informatie.

Functie

Het apparaat wordt gebruikt voor de natte reiniging van tapijten. – Met het apparaat kunnen verschillende

reinigingsmethoden uitgevoerd worden: Tussenreiniging: aanbrengen en inborstelen van een reinigingsoplossing die

na het drogen samen met het gebonden vuil opgezogen wordt.

Basisreiniging: aanbrengen, inborstelen en opzuigen van de reinigingsoplossing in één keer.

– Het apparaat is zelfrijdend, de rijmotor

wordt gevoed door drie batterijen.

– De accu's kunnen door middel van een

oplaadapparaat aan een 230-V-stopcontact opgeladen worden.

– Bij de Bp Pack-variant is de batterij

reeds geïntegreerd.

– Een oplaadapparaat wordt bij de Bp

Pack-variant meegeleverd.

Instructie

In functie van de verschillende reinigingstaken kan het apparaat uitgerust worden met verschillende toebehoren. Vraag onze catalogus aan of bezoek onze webpagina op www.kaercher.com.

Reglementair gebruik

Gebruik dit apparaat uitsluitend volgens de gegevens in deze gebruiksaanwijzing. – Het apparaat mag alleen voor het reini-

gen van niet-vochtgevoelige tapijten gebruikt worden.

– Het apparaat mag alleen uitgerust wor-

den met originele toebehoren en reserveonderdelen.

– Het apparaat is niet geschikt voor het

gebruik in explosiegevaarlijke omgevingen.

– Met het apparaat mogen geen brandba-

re gassen, onverdunde zuren of oplosmiddelen opgezogen worden. Daartoe behoren benzine, verfverdunners of stookolie die door de inwerking van de zuiglucht explosieve mengsels kunnen vormen. Alsook aceton, onverdunde zuren en oplosmiddelen aangezien ze materialen die in het apparaat gebruikt worden, aantasten.

– Reactief metaalstof (bv. aluminium,

magnesium, zink) vormt in verbinding met sterk alkalische en zure reinigingsmiddelen explosieve gassen.

– Het apparaat is toegelaten voor het ge-

bruik op oppervlakken met een helling tot 2%.

Zorg voor het milieu

De verpakkingsmaterialen zijn recyclebaar. Gooi het verpakkingsmateriaal niet met het huisvuil weg, maar zorg dat het gerecycled kan worden.

Oude apparaten bevatten waardevolle materialen die gerecycled kunnen worden. Batterijen, olie en gelijksoortige stoffen mogen niet in het milieu terechtkomen. Geef oude apparaten daarom bij een geschikte verzamelplaats af .

34 Nederlands

Page 35

Elementen voor de bediening en de functies

1 Houder 2 Deksel reservoir vuil water 3 Steunen vuilwaterreservoir 4 Vergrendeling 5 Zeef schoon water 6 Schakelaar ontluchten 7 Zuigbalk 8 Reinigingskop

9 Reinigingsmiddelreservoir A 10 Sproeiers 11 Sluiting behuizing reinigingskop 12 Reinigingsmiddelreservoir B 13 Vulopening schoonwaterreservoir 14 Aftapslang vuil water 15 Koppeling reinigingsmiddelslang 16 Koppeling zuigslang

Bedieningspaneel

17 Bedieningspaneel 18 Accustekker 19 Aftapslang schoon water 20 Accu 21 Schoonwaterreservoir 22 Frontpaneel 23 Vuilwaterreservoir 24 Deksel accessoires

1 Schuifhandgreep met rijschakelaar 2 Draaiknop "Rijsnelheid" 3 Accu-ladingsindicator 4 Programmakeuzeschakelaar 5 Toets Reinigingsoplossing aanbrengen

6 Controlelampje Reinigingsoplossing

aanbrengen 7 Knop "Achteruitrijden" 8 Zekering besturing 9 Sleutelschakelaar 10 Zekering wielaandrijving

11 Zekering zuigturbine 12 Zekering borstelaandrijving 13 Nood-stop-knop (door draaien ontgren-

delen)

14 Bedrijfsurenteller

Nederlands 35

Page 36

Voor de inbedrijfstelling

Accu's

Let bij de omgang met accu's absoluut op de volgende waarschuwingstip:

Aanwijzingen op de accu, in de gebruiksaanwijzing en in de voertuiggebruiksaanwijzing naleven

Oogbescherming dragen

Kinderen uit de buurt houden van zuren en accu's

Ontploffingsgevaar

Vuur, vonken, open licht en roken verboden

Pas op voor bijtende vloeistoffen

Eerste hulp

Waarschuwingstekst

Afvalverwerking

Accu niet in vuilnisbak gooien

 Gevaar

Explosiegevaar. Geen werktuigen e.d. op de accu, d.b. op eindpolen en accucelverbinder leggen. Verwondingsgevaar. Wonden nooit in contact brengen met lood. Na het werk aan accu's altijd de handen reinigen.

Accu plaatsen en aansluiten

Bij de variant Bp Pack is de batterij al ingebouwd. Î Vuilwaterreservoir naar boven zwenken

tot de vergrendeling van de steunen vastklikt.

Î Accu's in het accuvak plaatsen. Î Accupolen met poolvet invetten. Î Polen met de bijgevoegde verbindings-

kabels verbinden.

몇 Waarschuwing

Op juiste polariteit letten.

Î Meegeleverde aansluitingskabels aan

de nog vrije accupool (+) en (-) vastklemmen.

Î Vergrendeling van de steunen schoon-

waterreservoir optillen en schoonwaterreservoir laten zakken.

몇 Waarschuwing

Voor de inbedrijfstelling van het apparaat de accu opladen.

Ladingsindicatie

In de ladingsindicatie wordt de ladingstoestand van de batterij weergegeven met een verlichte balk. De volgende signaalinrichtingen waarschuwen voor volledige ontlading van de batterij: – in de ladingsindicatie knipperen de

weergave-elementen aan de linkerkant van de verlichte balk.

– Bij het bedienen van de hoofdschake-

laar weerklinkt een waarschuwingstoon.

Ter bescherming tegen volledige ontlading:

Î zuigturbine en borstelaandrijving uit-

schakelen.

Î Apparaat onmiddellijk naar het oplaad-

apparaat brengen en bergop rijd vermijden.

Accu laden

 Gevaar

Explosiegevaar. Het opladen van natte batterijen is alleen toegestaan bij een hooggeklapt vuilwaterreservoir.

 Gevaar

Verwondingsgevaar door elektrische schok. Ingangsspanning en beveiliging van het stopcontact in acht nemen. Oplaadapparaat alleen in een droge omgeving met voldoende verluchting gebruiken!

Instructie

De oplaadtijd bedraagt gemiddeld ongeveer 10-15 uren. De aanbevolen oplaadapparaten (die bij de gebruikte accu's passen) zijn elektronisch geregeld en beëindigen het laadproces automatisch. Alle functies van het apparaat worden tijdens het laadproces automatisch onderbroken.

Î Vuilwaterreservoir naar boven zwenken

tot de vergrendeling van de steunen vastklikt.

Î Accustekker uittrekken en verbinden

met de oplaadkabel.

Î Oplaadapparaat verbinden met het

stroomnet en inschakelen.

Extra bij onderhoudsarme accu's (natte accu's):

Î Een uur voor het einde van het laadpro-

ces gedestilleerd water toevoegen, letten op het juiste zuurpeil. Accu is overeenkomstig gekenmerkt.

 Gevaar

Gevaar van brandwonden! – Navullen van water in de ontladen toe-

stand van de accu kan leiden tot het vrijkomen van zuren.

– Bij de omgang met accuzuur een veilig-

heidsbril dragen en de voorschriften in

acht nemen om verwondingen en de beschadiging van kledij te vermijden.

– Eventuele zuurspatten op huid of kledij

onmiddellijk met overvloedig water uitspoelen.

몇 Waarschuwing

Beschadigingsgevaar! – Voor het navullen van de accu alleen

gedestilleerd of gedemineraliseerd water (VDE 0510) gebruiken.

– Geen vreemde toevoegingsstoffen (zo-

genoemde verbeteringsmiddelen) gebruiken, anders vervalt elke garantie.

몇 Waarschuwing

In geval van vervanging bij Package-apparaten uitsluitend onderhoudsvrije accu's gebruiken.

Aanbevolen accu's

Fabrikant, Kärcher-bestelnr.

6.654-141.0 3 x 12V/105 A, onder-

Aanbevolen oplaadapparaten

Kärcher-bestelnr.

6.654-229.0 36V, voor onder-

Beschrijving

houdsvrij (gel)

Beschrijving

houdsvrije batterijen

Afladen

 Gevaar

Verwondingsgevaar. Voor een onmiddellijke buitenwerkingstelling van alle functies de rode nood-stop-knop indrukken.

Î Accu's plaatsen en aansluiten (zie

„Voor inbedrijfstelling“).

Î Lange zijplanken van de verpakking te-

gen het pallet leggen en zo een losplank maken.

Î Losplank met nagels aan het pallet be-

vestigen.

Î Korte planken ter ondersteuning onder

de losplank leggen.

Î Houten latten voor de wielen verwijde-

ren.

Î Bevestigingshoek aan de as verwijde-

ren.

Î Sleutelschakelaar op „1“ stellen. Î Programmakeuzeschakelaar in stand

Rijden brengen.

Î Draaiknop Rijsnelheid op „MIN“ stellen. Î Rijschakelaar bedienen. Î Apparaat van het platform rijden. Î Sleutelschakelaar op „0“ stellen.

36 Nederlands

Page 37

Werking

Waarschuwing

Voor een onmiddellijke buitenwerkingstelling alle rijschakelaars loslaten, noodstopknop indrukken, sleutelschakelaar op „0“ drehen.

Î Onderhoudswerkzaamheden „Dagelijks

/ voor het bedrijfsbegin“ uitvoeren (zie hoofdstuk „Onderhoud en instandhouding“).

Rijden

Instructie

Het apparaat is zodanig opgebouwd dat de borstelkop rechts uitsteekt. Dat maakt een overzichtelijke werkwijze mogelijk dichtbij de rand. Het apparaat is toegelaten voor het gebruik op oppervlakken met een helling tot 2%.

Î Nood-stop-knop door draaien ontgren-

delen.

Î Sleutel in de sleutelschakelaar op het

bedieningspaneel steken en op „1“ draaien.

Î Snelheid selecteren aan de draaiknop

"Rijsnelheid".

1 Rijden 2 Tussenreiniging 3 Basisreiniging

Î Programmakeuzeschakelaar in stand

Rijden brengen.

Î Apparaat aan beide schuifhandgrepen

vasthouden en een rijschakelaar bedienen - het apparaat rijdt.

Î Om te stoppen de rijschakelaar losla-

ten.

Achteruit rijden

Î Naast de rijschakelaat ook de knop

"Achteruitrijden" indrukken.

Bedrijfsstoffen vullen

Î Frontpaneel wegnemen, daartoe eerst

omhoog kantelen en dan optillen.

Schoon water

Î Deksel van het verswaterreservoir ope-

nen.

Î Schoon water (max. 60 °C) vullen. Î Deksel van het verswaterreservoir slui-

ten.

Reinigingsmiddel

Het reinigingsmiddel wordt onverdund in het reinigingsmiddelreservoir gevuld. Tijdens de werking wordt het reinigingsmiddel bij het verse water gedoseerd. De reini-

gingsoplossing wordt met sproeiers op de reinigingskop op de grond gesproeid.

몇 Waarschuwing

Beschadigingsgevaar. Alleen aanbevolen reinigingsmiddelen gebruiken. In geval van andere reinigingsmiddelen draagt de exploitant het verhoogde risico inzake bedrijfsveiligheid en ongevallengevaar. Alleen reinigingsmiddelen gebruiken die vrij zijn van oplosmiddelen, zout- en vloeizuur.

Instructie

Geen sterk schuimend reinigingsmiddel gebruiken.

Aanbevolen reinigingsmiddelen:

Gebruik Reinigingsmiddel

Tussenreiniging RM 768, i capsol Basisreiniging RM 764, press ex

vloeibaar

Î Frontpaneel opzij zetten. Î Reinigingsmiddelreservoirs „A“ en „B“

als volgt met reinigingsmiddel vullen:

Tussenreiniging Basisreiniging A Reinigingsmiddel B - Reinigingsmiddel

Î Deksel met zuigslang en filter op de re-

servoirs schroeven.

Î Sleutelschakelaar op „1“ stellen. Î Zuigslang van het gevulde reinigings-

middelreservoir ontluchten: schakelaar Ontluchten voor het over-

eenkomstige reservoir gedurende 30 seconden indrukken.

Î Frontpaneel aanbrengen.

Reinigen

Î Grof vuil zoals bijvoorbeeld katonnen

bekers, snoeren en gelijkaardige voorwerpen verzamelen.

Î Voor de reiniging los vuil met een stof-

zuiger opzuigen.

1 Rijden 2 Reinigingsoplossing uit vers water en

reinigingsmiddel uit reservoir „A“ opsproeien en inborstelen.

3 Reinigingsoplossing uit vers water en

reinigingsmiddel uit reservoir „B“ opsproeien, inborstelen en opzuigen.

4 Werking met accessoires (bv.

handsproeier).

Î Programmakeuzeschakelaar op het ge-

wenste reinigingsprogramma draaien. In functie van het geselecteerde programma wordt de reinigingskop neerge-

laten, de borstelaandrijving wordt ingeschakeld en de reinigingsvloeistof wordt aangebracht.

Î Tot het reinigingsprogramma passende

rijsnelheid „A“ of „B“) aan de draaiknop Rijsnelheid instellen.

Î Aanbrengen van reinigingsoplossing in-

schakelen door het indrukken van de toets Reinigingsmiddel aanbrengen.

Waarschuwing

Het controlelampje Reinigingsmiddel aanbrengen brant, wanneer de functie geactiveerd is.

Î Rijschakelaar bedienen.

Waarschuwing

Het aanbrengen van de reinigingsoplossing wordt bij stilstand of achteruitrijden onderbroken. De borstelaandrijving wordt uitgeschakeld tijdens pauzes.

Werking met accessoires

Î Bijgevoegde adapter met de reinigings-

middelslang van het accessoire verbinden.

Î Deksel accessoires omhoog klappen. Î Reinigingsmiddelslang en zuigslang

van de accessoires met de aansluitingen aan het apparaat verbinden.

Î Programmakeuzeschakelaar in stand

Werking met accessoires draaien.

Î Reiniging met het accessoire uitvoeren.

Waarschuwing

Het accessoire wordt alleen van vers water (zonder reinigingsmiddel) voorzien.

Belangrijk

Bij het verwijderen van het accessoire moet de adapter van het apparaat verwijderd worden zodat de wateruitgang aan het apparaat gesloten wordt. Advies: Adapter aan de slang van het accessoire laten.

Stoppen en stilleggen

Î Aanbrengen van de reinigingsoplossing

uitschakelen.

Î Kort vooruit rijden en restwaterhoeveel-

heid afzuigen.

Î Rijschakelaar loslaten.

grammakeuzeschakelaar op Wer-

Î Pro

g met accessoires zetten om restwa-

kin ter uit het zuigsysteem op te zuigen - de reinigingskop wordt opgetild.

Nederlands 37

Page 38

Î Programmakeuzeschakelaar in stand

Rijden brengen.

Î Sleutelschakelaar op het bedieningspa-

neel op „0“ stellen en sleutel verwijderen.

Î Indien nodig de accu opladen.

Vers water aflaten

Î Bovenste uiteinde van de aftapslang

voor schoon water van de slangnippel trekken.

Î Aftapslang boven een geschikte verza-

melinrichting neerlaten en schoon water aflaten.

Waarschuwing

De vloeistof komt in een krachtige straal naar buiten. Niet voor het slanguiteinde gaan staan.

Î Frontpaneel wegnemen, daartoe eerst

omhoog kantelen en dan optillen.

Î Deksel van het verswaterreservoir ope-

nen.

Î Schoonwaterreservoir met zuiver water

(max. 60°C) uitspoelen.

Î Aftapslang opnieuw op de slangnippel

steken.

Î Wanneer het apparaat uitgezet wordt,

moet het deksel van het schoonwaterreservoir open blijven.

Reinigingsmiddelsysteem controle-

ren

Î Frontpaneel wegnemen, daartoe eerst

omhoog kantelen en dan optillen.

Î Deksel met zuigslang en filter van het

reinigingsmiddelreservoir schroeven en in een bak met zuiver water hangen.

Î Schakelaar Ontluchten voor elk reser-

voir gedurende 30 seconden indrukken.

Indien het reinigingsmiddel in het reinigingsmiddelreservoir moet blijven: Î bijgevoegd deksel zonder opening voor

de zuigslangen op het reinigingsmiddelreservoir schroeven.

Indien het reinigingsmiddel uit het reservoir verwijderd moet worden: Î inhoud van het reservoir naar boven

van de vulopening vers water optillen.

Î Telkens een reservoir afsluiten met een

van de bijgevoegde deksels en het andere reservoir uitgieten.

Î Beide reservoirs met zuiver water spoe-

len.

Vuil water aflaten

몇 Waarschuwing

Lokale voorschriften inzake de behandeling van afvalwater in acht nemen.

Î Frontpaneel wegnemen, daartoe eerst

omhoog kantelen en dan optillen.

Î Aftapslang vuil water uit de houder ne-

men.

Î Deksel van de aftapslang schroeven. Î Aftapslang boven een geschikte verza-

melinrichting neerlaten en vuil water aflaten.

Waarschuwing

De vloeistof komt in een krachtige straal naar buiten. Niet voor het slanguiteinde gaan staan.

Î Deksel vuilwaterreservoir verwijderen. Î Vuilwaterreservoir met zuiver water

(max. 60°C) uitspoelen.

Î Deksel van de aftapslang aanbrengen

en vastdraaien.

Î Aftapslang in de houder hangen. Î Frontpaneel aanbrengen. Î Wanneer het apparaat uitgezet wordt,

moet het deksel van het vuilwaterreservoir open blijven.

Onderhoud

 Gevaar

Verwondingsgevaar! Voor alle werkzaamheden aan het apparaat de sleutelschakelaat op „0“ stellen en de sleutel uittrekken. Accustekker uittrekken.

Î Vuilwater en resterend schoon water af-

laten en verwijderen.

Onderhoudsschema

Dagelijks

몇 Waarschuwing

Beschadigingsgevaar. Apparaat niet met water afspuiten en geen agressieve reinigingsmiddelen gebruiken.

Voor werkbegin:

Î Bij natte accu's het zuurpeil controleren

en indien nodig gedestilleerd water navullen.

Î Borstels controleren op een correcte

montage.

Î Controleren of de aftapslangen correct

bevestigd en afgesloten zijn.

Î Deksel van het vuil- en schoonwaterre-

servoir controleren op dichtheid.

Î Toestand van de banden controleren. Î Sproeibeeld van de sproeiers controle-

ren. Indien nodig sproeiers reinigen.

Na werkzaamheden::

Î Borstels op slijtage controleren, indien

nodig vervangen.

Î Onderkant van de reinigingskop reini-

gen.

Î Vuil water aflaten. Î Vuilwaterreservoir met zuiver water uit-

spoelen.

Î Schoonwatertank reinigen. Î Filter vers water reinigen. Î Zuigbalk reinigen. Î Apparaat aan de buitenkant met een

vochtige, in mild zeepsop gedrenkte doek reinigen.

Î Apparaat op beschadigingen controle-

ren.

Î Reinigingsmiddelsysteem spoelen. Î Deksel schoon- en vuilwatertank niet

sluiten zodat de tanks kunnen drogen.

Î Accu laden.

Alle 50 bedrijfsuren

Î Borstelwalsen vooraan en achteraan

wisselen.

Î Bovenkant van de batterijen reinigen. Î Accupool op oxidatie controleren, in-

dien nodig schoonborstelen en met

poolvet invetten. Op stevige zitting van de verbindingskabels letten.

Î Bij niet-onderhoudsvrije accu's, zuur-

dichtheid van de cellen controleren.

Alle 100 bedrijfsuren

Î Behuizing van de batterijen en batterij-

ruimte reinigen.

Î Aandrijfas en zwenkwielen smeren.

Alle 200 bedrijfsuren

Î Gewrichten aan de ophanging van de

reinigingskop reinigen.

Î Koolborstels en commutator van alle

motoren controleren op slijtage. *

* Uitvoering door klantendienst.

Jaarlijks

Î Voorgeschreven inspectie door klanten-

dienst laten uitvoeren.

Onderhoudswerkzaamheden

Onderhoudscontract

Ter verzekering van een betrouwbare werking van het apparaat kunt u met het bevoegde Kärcher-verkoopkantoor een onderhoudscontract afsluiten.

Borstelwalsen vervangen

Î Sleutelschakelaar bij een opgetilde rei-

nigingskop op „0“ stellen.

Î Sluiting van de behuizing van de reini-

gingskop openen.

Î Behuizing wegnemen.

1 Lagerbok 2 Borgplaat 3 Borstelrol

Î Borgplaat naar boven buigen en lager-

bok naar beneden verwijderen.

Borstelwals van de meenemer trekken en eru

it nemen.

Î Lagerbok van de borstel trekken. Î Lagerbok op de nieuwe borstelwals ste-

ken.

Î Borstelwals op de meenemer steken en

verdraaien tot de meenemerstift in de borstel vastklikt.

Î Lagerbok in het apparaat plaatsen en er

zover inschuiven tot de borgplaat vastklikt.

Î Proces herhalen met de tweede borstel-

wals.

Sproeiers reinigen.

Î Sluiting van de behuizing van de reini-

gingskop openen.

Î Behuizing wegnemen.

38 Nederlands

Page 39

Î Sproeier tegen de wijzers van de klik in

eruit draaien.

Î Sproeier tegen de stroomrichting vrijbla-

zen.

몇 Waarschuwing

Beschadigingsgevaar. Geen scherpe voorwerpen gebruiken voor de reiniging van de sproeiers.

Zuigbalk reinigen.

1 Zuigbalk 2 Glijschoen 3 Kartelschroef

Î Sleutelschakelaar bij een opgetilde rei-

nigingskop op „0“ stellen.

Î Kartelschroef eruit draaien. Î Zuigbalk wegnemen. Î Zuigslang van de zuigbalk trekken. Î Zuigbalk van boven met water schoon-

spoelen.

Î Verstoppingen in de spleet van de glij-

schoenen kunnen verwijderd worden met een plamuurmes. Indien nodig kunnen de glijschoenen voor de reiniging van de zuigbalk geschroefd worden.

Î Reiniging aan de tweede zuigbalk her-

halen.

Î Beide zuigbalken in de omgekeerde

volgorde opnieuw op het apparaat aanbrengen.

Vlotter reinigen

Aandrijfas en zwenkwielen smeren

Î Smeernippel met vetpers smeren.

Vorstbescherming

Bij kans op vorst: Î De reservoirs voor schoon en vuil water

leegmaken.

Î Apparaat in een vorstvrije ruimte plaat-

sen.

Vervoer

 Gevaar

Verwondingsgevaar! Voor het in- en uitladen van het apparaat mag het hellingspercentage van 2% niet overschreden worden. Langzaam rijden.

몇 Waarschuwing

Beschadigingsgevaar van de besturing. Het apparaat mag alleen verplaatst worden met een afgeklemde aandrijfmotor. De snelheid bij het verschuiven mag niet hoger zijn dan 8 km/u.

Î Voor het verladen over een platform de

zuigbalk demonteren en de reinigingskop optillen.

Î Voor het transport op een voertuig, het

apparaat met spanriemen of touwen vastzetten ter voorkoming van wegglijden.

Î Apparaat aan de wielen met spieën

vastzetten.

Storingen

1 Zeef met vlotterbal 2Buis

Î Zeef aan de buitenkant reinigen en af-

spoelen.

Î Beweeglijkheid van de vlotterbal contro-

leren.

Bij sterke vervuiling:

Î buis vasthouden en zeef van de buis

trekken.

Î Zeef en bal reinigen. Î Buis vasthouden en zeef opnieuw aan-

brengen.

 Gevaar

Verwondingsgevaar! Voor alle werkzaamheden aan het apparaat de sleutelschakelaat op „0“ stellen en de sleutel uittrekken. Accustekker uittrekken.

Î Vuilwater en resterend schoon water af-

laten en verwijderen.

Bij storingen die met behulp van deze tabel niet opgelost kunnen worden de klantendienst raadplegen.

Nederlands 39

Page 40

Storing Oplossing Door wie

Apparaat wil niet starten. Accustekker in het apparaat steken. Bediener

Nood-stop-knop door draaien ontgrendelen. Bediener Accucapaciteit uitgeput, accu opladen. Bediener Accukabel controleren op correcte positie. Bediener Accukabel controleren op corrosie, indien nodig reinigen. Bediener

Apparaat rijdt niet of langzaam

Onvoldoende zuigcapaciteit Vuilwaterreservoir leegmaken . Bediener

Onvoldoende reinigingsresultaat

Borstels draaien slechts langzaam of helemaal niet

Zekering wielaandrijving resetten Bediener Accucapaciteit uitgeput, accu opladen. Bediener Apparaat werd ingeschakeld terwijl een rijschakelaar ingedrukt was. Rijschakelaar los-

laten. Besturing oververhit, apparaat uitschakelen en laten afkoelen. Bediener

Afdichting tussen vuilwaterreservoir en deksel reinigen en op dichtheid controleren, indien nodig vervangen.

Zuigslang op verstopping controleren, indien nodig reinigen. Bediener Verbinding tussen zuigslang en zuigbalk en zuigslang en apparaat controleren. Bediener Zuigslang op dichtheid controleren, indien nodig vervangen. Bediener Controleren of het deksel aan de aftapslang voor het vuile water gesloten is. Bediener Vlotter in de vuilwatertank reinigen. Bediener Zekering zuigturbine resetten. Bediener Borstels op slijtage controleren, indien nodig vervangen. Bediener Borstels controleren op vervuiling, reinigen. Bediener Accucapaciteit uitgeput, accu opladen. Bediener Zekering borstelaandrijving resetten. Bediener Borstels controleren op blokkering door vreemde voorwerpen, vreemde voorwerpen

verwijderen.

Bediener

Geen of te lage dosering van de reinigingsoplossing

Geen dosering van reinigingsmiddel

Reinigingskop wordt niet opgetild / neergelaten

Accucapaciteit uitgeput, accu opladen. Bediener Peil van de reinigingsoplossing in de schoonwatertank controleren, indien nodig navul-

len. Toets Reinigingsoplossing aanbrengen inschakelen, het controlelampje moet bran-

den. Sproeiers op verstopping controleren, indien nodig reinigen. Bediener Filter schoon water controleren, indien nodig reinigen. Bediener Reinigingsmiddelreservoir navullen. Bediener schakelaar Ontluchten voor het overeenkomstige reservoir gedurende 30 seconden in-

drukken. Leidingssysteem voor reinigingsmiddel met water uitspoelen. Bediener Zekering besturing resetten. Bediener

Bediener

40 Nederlands

Page 41

Technische gegevens

CEO

Head of Approbation

Vermogen

Nominale spanning V36 Accucapaciteit (Pack-variant) Ah (5h) 105 Gemiddeld opgenomen vermogen W 1926 Vermogen motor wielaandrijving (nominaal vermogen) W 375 Vermogen zuigmotor W 2 x 560 Vermogen borstelmotor W375

Zuigen

Zuigvermogen, luchthoeveelheid l/s 29 Zuigvermogen, onderdruk kPa 17

Reinigingsborstels

Werkbreedte mm 500 Borsteldiameter mm 85 Borsteltoerental 1/min 1084

Sproeisysteem

Druk MPa 0,69 Aanbrenging reinigingsoplossing (stand A) l/min 0,9 Aanbrenging reinigingsoplossing (stand B) l/min 4 Mengverhouding vers water / reinigingsmiddel A 16:1 Mengverhouding vers water / reinigingsmiddel B 64:1

Maten en gewichten

Rijsnelheid (max.) km/h 4,6 Rijsnelheid (stand A) km/h 2 Rijsnelheid (stand B) km/h 1 Klimvermogen (max.) %10 Theoretische oppervlaktecapaciteit (stand A) m²/h 920 Theoretische oppervlaktecapaciteit (stand B) m²/h 460 Volume reservoirs schoon/vuil water l 74/66 Volume reinigingsmiddelreservoir A l 4,6 Volume reinigingsmiddelreservoir B l 1,25 max. watertemperatuur °C 60 Gewicht (met/zonder accu) kg 295/172 Oppervlaktebelasting kPa 3500 Lengte mm 1400 Breedte mm 700 Hoogte mm 1100

Geluidsemissie

Geluidsdrukniveau (EN 60704-1) dB(A) 69,5

Apparaattrillingen

Totale bewegingswaarde (ISO 5349) m/s² 0,3

Reserveonderdelen

– Er mogen uitsluitend toebehoren en re-

serveonderdelen gebruikt worden die door de fabrikant zijn vrijgegeven. Originele toebehoren en reserveonderdelen bieden de garantie van een veilig en storingsvrije werking van het apparaat.

– Een selectie van de meest frequent be-

nodigde reserveonderdelen vindt u achteraan in de gebruiksaanwijzing.

– Verdere informatie over reserveonder-

delen vindt u op www.kaercher.com bij Service.

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kos-

ten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

CE-verklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EG-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Vloerreiniger Type: 1.008-xxx

Van toepassing zijnde EG-richtlijnen

98/37/EG 2006/95/EG 2004/108//EG

Toegepaste geharmoniseerde normen

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 50336: 2003 + A1: 2006

De ondergetekenden handelen in opdracht en met volmacht van de bedrijfsleiding.

Alfred Kärcher GmbH & Co. KG Alfred Kärcher-Str. 28 - 40 D - 71364 Winnenden Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Nederlands 41

Page 42

Antes de poner en marcha por

primera vez el aparato, lea el presente manual de instrucciones y siga las instrucciones que figuran en el mismo. Conserve estas instrucciones para su uso posterior o para propietarios ulteriores.

Índice de contenidos

Indicaciones de seguridad 42 Función 42 Uso previsto 42 Protección del medio ambiente 42 Elementos de operación y funcionamiento

43 Antes de la puesta en marcha 44 Funcionamiento 45 Detención y apagado 46 Cuidados y mantenimiento 46 Protección antiheladas 47 Transporte 47 Averías 47 Datos técnicos 49 Piezas de repuesto 49 Garantía 49 Declaración CE 49

Indicaciones de seguridad

Antes de utilizar por primera vez el aparato, lea y tenga en cuenta el presente manual de instrucciones y el folleto adjunto relativo a las indicaciones de seguridad para aparatos de limpieza con cepillos y aparatos pulverizadores, 5.956-251. El equipo está diseñado para funcionar en superficies con una pendiente de hasta 2%.

El aparato sólo se puede poner en funcionamiento cuando el capó y todas las tapas estén cerradas.

Dispositivos de seguridad

La función de los dispositivos de seguridad es proteger al usuario y está prohibido ponerlos fuera de servicio y modificar o ignorar su funcionamiento.

Tecla de desconexión de emergencia

Para poner fuera de servicio todas las funciones de manera inmediata y con la debida precaución.

Símbolos

En este manual de instrucciones se emplean los siguientes símbolos:

 Peligro

Indica la presencia de un peligro inminente. El incumplimiento de las indicaciones puede provocar la muerte o lesiones muy graves.

몇 Advertencia

Hace alusión a una situación potencialmente peligrosa. El incumplimiento de las indicaciones puede provocar lesiones leves o daños materiales.

Nota

Muestra consejos de manejo y ofrece información importante.

Función

El aparato se utiliza para la limpieza en húmedo de moquetas. – Con este aparato es posible ejecutar di-

versos métodos de limpieza: Limpieza intermedia: Aplicación y barrido de una solución de detergente, que,

después de secar, se aspira junto con la suciedad.

Limpieza a fondo: Aplicación, barrido y aspiración de la solución de detergente en una sola pasada.

– El aparato es autopropulsado, el motor

de tracción es alimentado por tres baterías.

– Las baterías se puede cargar con el

cargador en un enchufe de 230 V.

– En la variante Bp Pack, la batería viene

ya integrada.

– La variante Bp Back viene con un car-

gador.

Nota

En función de la tarea de limpieza de que se desee realizar, es posible dotar al aparato de distintos accesorios. Solicite nuestro catálogo o visítenos en la página de internet www.kaercher.com.

Uso previsto

Utilice el aparato únicamente de conformidad con las indicaciones del presente manual de instrucciones. – El aparato debe utilizarse exclusiva-

mente para limpiar moquetas resistentes a la humedad.

– Sólo está permitido dotar al aparato de

accesorios y piezas de repuesto originales.

– El aparato no es apto para el uso en en-

tornos con peligro de explosión.

– Con el aparato no se puede aspirar ga-

ses combustibles, ácidos no diluidos ni disolventes. Como gasolina, diluyentes cromáticos o fuel, que se pueden formar mezclas explosivas con el aire aspirado. Tampoco use acetona, ácidos ni disolventes sin diluir, ya que atacan a los materiales utilizados en el aparato.

– Polvos de metal reactivos (p. ej. alumi-

nio, magnesio, zinc) en combinación con detergentes muy alcalinos o ácidos forman gases explosivos.

– El equipo está diseñado para funcionar

en superficies con una pendiente de hasta 2%.

Protección del medio ambien-

Los materiales de embalaje son reciclables. Por favor, no tire el embalaje al cubo de basura; llévelo a un lugar de reciclaje.

Los aparatos viejos contienen materiales valiosos reciclables que debieran aprovecharse. Evite el contacto de baterías, aceites y materias semejantes con el medioambiente. Deshágase de los aparatos viejos recurriendo a sistemas de recogida apropiados.

42 Español

Page 43

Elementos de operación y funcionamiento

1 depósito 2 Tapa del depósito de agua sucia 3 Apoyo depósito de agua sucia 4 dispositivo de bloqueo 5 Tamiz agua limpia 6 Interruptor purgador de aire 7 barra de aspiración 8 Cabezal limpiador

9 Depósito de detergente A 10 Boquillas 11 Cierre carcasa cabezal limpiador 12 Depósito de detergente B 13 Tubo de alimentación de depósito de

agua limpia 14 Manguera de salida de agua sucia 15 Acoplamiento manguera de detergente 16 Acoplamiento manguera de aspiración

Pupitre de mando

17 Pupitre de mando 18 enchufe de batería 19 Manguera de salida de agua limpia 20 Batería 21 Depósito de agua limpia 22 Revestimiento delantero 23 depósito de agua sucia 24 Tapa herramientas accesorios

1 Empuñadura deslizante con interruptor

de desplazamiento 2 Rosca velocidad de avance 3 Indicador de control de batería 4 Selector de programas 5 Tecla aplicar solución de detergente

6 Piloto de control aplicar solución de de-

tergente 7 Tecla retroceso 8 Fusible control 9 Interruptor de llave 10 Fusible accionamiento de traslación

11 Fusible turbina de aspiración 12 Fusible accionamiento de los cepillos 13 Pulsador de parada de emergencia (se

desbloquea girándolo)

14 contador de horas de servicio

Español 43

Page 44

Antes de la puesta en marcha

Baterías

Al manipular baterías, tenga siempre en cuenta las siguientes advertencias:

Tenga en cuenta las indicaciones presentes en la batería, en las instrucciones de uso y en el manual del vehículo.

Use protección para los ojos

Mantenga a los niños alejados del ácido y las baterías

Peligro de explosiones

Prohibido hacer fuego, producir chispas, aplicar una llama directa y fumar

Peligro de causticación

Primeros auxilios

Nota de advertencia

Eliminación de desechos

No tire la batería al cubo de la basura

 Peligro

Peligro de explosiones. No coloque herramientas u otros objetos similares sobre la batería, es decir, sobre los terminales y el conector de elementos. Peligro de lesiones. No deje nunca que el plomo entre en contacto con las heridas. Luego de trabajar con las baterías, límpiese siempre las manos.

Colocar la batería y cerrar

En la variante del modelo Bp Pack ya vienen las baterías integradas. Î Desplazar el depósito hacia arriba has-

ta que el dispositivo de bloqueo del apoyo quede encajado.

Î Colocar las baterías en el compartimen-

to de las baterías.

Î Lubricar los polos de la batería con lu-

bricante para polos

Î Conectar los polos con los cables de

conexión que vienen incluidos.

몇 Advertencia

Asegúrese de colocar la polaridad correctamente.

Î Enganchar el cable de conexión sumi-

nistrado al polo de batería libre (+) y (-).

Î Levantar el bloqueo del apoyo del depó-

sito de agua limpia y bajar el depósito de agua limpia.

몇 Advertencia

Cargar la batería antes de poner el aparato en funcionamiento.

Indicador de nivel de carga

En el piloto de control de batería se indica el nivel de carga de la batería con una barra luminosa. Los siguientes dispositivos de señalización advierten de descarga total de la batería: – En el piloto de control de batería parpa-

dean los elementos indicadores en la parte izquierda de la barra luminosa.

– Al pulsar un interruptor de despl aza -

miento suena una señal de advertencia.

Para proteger de la descarga total:

Î Apagar la turbina de absorción y accio-

namiento de los cepillos.

Î Conducir el aparato directamente a la

estación de carga, evitar subidas.

Carga de batería

 Peligro

Peligro de explosiones. Sólo está permitido cargar baterías húmedas con el depósito de agua limpia inclinado hacia arriba.

 Peligro

Peligro de lesiones por descarga eléctrica. Tener en cuenta la tensión de conexión de red y el fusible de red de la clavija. ¡Utilice el cargador únicamente en cuartos secos dotados de suficiente ventilación!

Nota

El tiempo de carga dura aproximadamente 10-15 horas. Los cargadores recomendados (adaptados a las baterías que se usen) se regulan electrónicamente y finalizan el proceso de carga automáticamente. Todas las funciones del aparato se interrumpen automáticamente durante el proceso de carga.

Î Desplazar el depósito hacia arriba has-

ta que el dispositivo de bloqueo del apoyo quede encajado.

Î Extraer el enchufe de la batería y co-

nectarlo con el cable de carga.

Î Conecte el cargador a la red y encién-

dalo.

Adicionalmente, en caso de baterías que no requieran mantenimiento (baterías húmedas):

Î Una hora antes de que se acabe el pro-

ceso de carga, añadir agua destilada, tener en cuenta el nivel de ácido correcto. La batería está marcada de la forma correspondiente.

 Peligro

¡Peligro de causticación! – Rellenar con agua cuando la batería

está descargada puede provocar una salida de ácido.

– Cuando trate con ácido de baterías, lle-

ve siempre unas gafas de seguridad y respetar las normas, para evitar lesiones y daños a la ropa.

– Lavar inmediatamente con mucha agua

las posibles salpicaduras de ácido sobre la piel o la ropa.

몇 Advertencia

¡Peligro de daños en la instalación! – Utilizar únicamente agua destilada o

desalada (VDE 0510) para rellenar las baterías.

– No utilizar más sustancias (los llamados

agentes de mejora), de lo contrario desaparecerá la garantía.

몇 Advertencia

En el caso de sustituir baterías en aparatos de modelos utilizar sólo aquellas que no requieran mantenimiento.

Baterías recomendadas

Fabricante, ref. Kärcher

6.654-141.0 3 x 12V/105 A, no precisa

Cargadores recomendados

Ref. Kärcher Descripción

6.654-229.0 36V, para baterías que no

Descripción

mantenimiento (Gel)

precisen mantenimiento

Descarga

 Peligro

Peligro de lesiones. Pulsar la tecla de desconexión de emergencia para poner fuera de servicio inmediatamente todas las funciones.

44 Español

Î Sustituir las baterías y conectar (véase

"Antes de la puesta en servicio").

Î Coloque las tablas largas laterales del

embalaje como rampa en el palet.

Î Fije la rampa al palet con clavos.

Page 45

Î Coloque las tablas cortas debajo de la

rampa a modo de soporte.

Î Retire los listones de madera de delan-

te de las ruedas.

Î Retirar el ángulo de fijación del eje. Î Coloque el interruptor de llave en la po-

sición "1".

Î Ajuste el selector de programas en po-

sición avance.

Î Ajustar el selector de velocidad de mar-

cha a „MIN“.

Î Activar el interruptor de desplazamien-

to.

Î Bajar el aparato de la rampa. Î Coloque el interruptor de llave en la po-

sición "0".

Funcionamiento

Nota

Para poner fuera de servicio inmediatamente, soltar todos los interruptores de desplazamienot, pulsar la tecla de desconexión de emergencia, girar el interruptor de llave a "0".

Î Realizar trabajos de mantenimiento

"diariamente antes de comenzar el funcionamiento" (véase aparato "Mantenimiento y cuidados").

Conducción

Nota

El aparato se debe montar de forma que el cabezal del cepillo sobresalga por la derecha. Esto permite trabajar de forma clara y junto al borde. El equipo está diseñado para funcionar en superficies con una pendiente de hasta 2%.

Î El pulsador de parada de emergencia,

se desbloquea girándolo.

Î Introducir la llave en el interruptor de lla-

ve del pupitre de mando y girar a la posición "1".

Î Preseleccionar la velocidad en la rosca

velocidad.

1 Conducción 2 Limpieza intermedia 3 Limpieza a fondo

Î Ajuste el selector de programas en po-

sición avance.

Î Sujetar el aparato por ambas empuña-

duras de deslizamiento y pulsar un interruptor de desplazamiento; el aparato se desplaza.

Î Soltar el interruptor de desplazamiento

para parar.

Retroceso

Î Adicionalmente al interruptor de despla-

zamiento, pulsr la tecla de retroceso.

Adición de combustibles

Î Retirar el revestimiento frontal, para ello

primero inclinar hacia arriba y después

levantar.

Agua limpia

Î Abra la tapa del depósito de agua lim-

pia. Î Rellenar con agua fresca (máximo 60

ºC). Î Cierre la tapa del depósito de agua lim-

pia.

detergente

El depósito de detergente se rellena con detergente sin diluir. Durante el fu nci o n amiento se va añadiendo detergente al agua limpia. La solución de detergente se aplica al suelo pulverizada con boquillas en el cabezal limpiador.

몇 Advertencia

Peligro de daños en la instalación. Utilice únicamente el detergente recomendado. En caso de usar otros detergentes, el propietario-usuario asume unos mayores riesgos en lo que a la seguridad durante el funcionamiento y al peligro de sufrir accidentes se refiere. Utilice únicamente detergentes que no contengan disolventes, ácidos clorhídricos ni ácidos hidrofluóricos.

Nota

No utilice detergentes altamente espumosos.

Detergente recomendado:

Empleo detergente

Limpieza intermedia

Limpieza a fondo RM 764, press ex

Î Colocar el revestimiento frontal a un la-

do. Î Llenar los depósitos de detergente „A“ y

„B“ de la siguiente forma:

Limpieza inter-

media A Detergente B - Detergente

Î Atornillar la tapa con la manguera de

aspiración y el filtro a los depósitos.

Î Coloque el interruptor de llave en la po-

sición "1".

Î Purgar el aire de la manguera de aspi-

ración de los tanques de detergente llenos:

Apretar el interruptor de purgador de aire para el depósito correspondiente durante 30 segundos.

Î Colocar el revestimiento frontal.

RM 768, i capsol

líquido

Limpieza a fondo

Limpieza

Recoger los restos de suciedad más grue-

sos como vasos de cartón, platos de cartón, cordones y objetos semejantes.

Î Antes de la limpieza aspirar la suciedad

suelta con una aspiradora.

1 Conducción 2 Rociar y barrer la solución de detergen-

te compuesta de agua limpia y detergente del depósito „A“.

3 Rociar, barrer y aspirar la solución de

detergente compuesta de agua limpia y detergente del depósito „B“.

Funcionamiento con herramientas acce-

sorias (p. ej. boquilla de limpieza manual).

Î Gire el selector de programas hasta el

programa de limpieza deseado. Dependiendo del programa seleccionado, se baja el cabezal limpiador, se conecta el accionamiento de barrido y se aplica el detergente líquido. Ajustar en el selector de velocidad de

marcha la velocidad de marcha („A“ o „B“) adecuada para el programa de limpieza.

Î Conectar la aplicación de la solución

detergente pulsando la tecla aplicar solución de detergente.

Nota

El piloto de control aplicar detergente se enciende si la función está activada.

Activar el interruptor de desplazamiento.

Nota

La aplicación de la solución de detergente se interrumpe cuando el aparato está parado o en posición de marcha atrás. El accionamiento de los cepillos se desconecta durante las pausas de marcha.

Funcionamiento con herramientas

accesorios

Î Conecte el adaptador suministrado con

la manguera de detergente de las herramientas accesorios.

Español 45

Page 46

Î Cerrar la tapa de herramientas acceso-

rios plegándola hacia arriba.

Î Conectar la manguera de detergente y

la manguera de aspiración de la herramienta accesorios con las conexiones al aparato.

Î Girar el selector de programas hasta la

posición funcionamiento con herramientas accesorios.

Î Realizar la limpieza con la herramienta

de accesorios.

Nota

La herramienta de accesorio se alimenta solamente con agua limpia (sin detergente).

Importante

Al desinsertar las herramientas accesorios debe retirarse el adaptador del aparato, para que la salida del agua se conecte al aparato. Recomendación: Dejar el adaptador en la manguera de las herramientas accesorios.

Detención y apagado

Î Desconectar la aplicación de detegen-

te.

Î Avanzar brevemente hacia delante y

aspirar el caudal de agua restante.

Î Soltar el interruptor de traslación. Î Ajustar el selector de programas a fun-

cionamiento con herramienta de accesorios, para aspirar el agua residual del sistema de aspiración - se eleva el cabezal limpiador.

Î Ajuste el selector de programas en po-

sición avance.

Î Poner el interruptor de llave del pupitre

de mando en la posición "0" y quitar la llave.

Î Cargar la batería si es necesario.

Purgar el agua limpia

Î Extraer el extremo superior de la man-

guera de salida de agua limpia de la boquilla de manguera.

Î Bajar la manguera de salida mediante

un mecanismo recogedor adecuado y dejar salir el agua limpia.

Nota

El líquido sale con un chorro potente. No se coloque delante del extremo de la manguera.

Î Retirar el revestimiento frontal, para ello

primero inclinar hacia arriba y después levantar.

Î Abra la tapa del depósito de agua lim-

pia.

Î Aclarar el depósito de agua limpia con

agua limpia (máximo 60ºC).

Î Volver a insertar la manguera de salida

en la boquilla de manguera.

Î Si se interrumpe el funcionamiento del

aparato, dejar abierta la tapa del depósito de agua limpia.

Enjuagar el sistema de detergente

Î Retirar el revestimiento frontal, para ello

primero inclinar hacia arriba y después levantar.

Î Desatornillar la tapa con la manguera

de aspiración y filtro del depósito de detergente y colgarla en un depósito con agua limpia.

Î Apretar el interruptor de purgador de

aire para cada depósito durante 30 segundos.

Si el detergente debe permanecer en los depósitos de detergente: Î Atornillar la tapa suministrada sin aber-

tura para manguera de aspiración en los depósitos de detergente.

Si el detergente debe eliminarse de los depósitos: Î Elevar la unidad de depósito del tubo de

alimentación de agua limpia.

Î Cerrar cada vez un depósito con una de

las tapas suministradas y vaciar el otro depósito.

Î Enjuagar los dos depósitos con agua

limpia.

Purgue el agua sucia

몇 Advertencia

Respete la normativa local vigente en materia de tratamiento de aguas residuales.

Î Retirar el revestimiento frontal, para ello

primero inclinar hacia arriba y después levantar.

Î Extraer la manguera de salida de agua

sucia del soporte.

Î Desenroscar la tapa de la manguera de

salida.

Î Bajar la manguera de salida mediante

un mecanismo recogedor adecuado y dejar salir el agua sucia.

Nota

El líquido sale con un chorro potente. No se coloque delante del extremo de la manguera.

Î Quitar la tapa del depósito de agua su-

cia.

Î Aclarar el depósito de agua sucia con

agua limpia (máximo 60ºC).

Î Colocar y apretar girando la tapa de la

manguera de salida.

Î Colgar la manguera de salida en el so-

porte.

Î Colocar el revestimiento frontal. Î Si se interrumpe el funcionamiento del

aparato, dejar abierta la tapa del depósito de agua sucia.

Cuidados y mantenimiento

 Peligro

Peligro de lesiones Antes de realizar cualquier tipo de trabajo en el aparato colocar el interruptor de llave a „0“ y quitar la llave. Desconecte la clavija del batería.

Î Purgue el agua sucia y el agua limpia

sobrante y elimínela.

Plan de mantenimiento

diariamente

몇 Advertencia

Peligro de daños en la instalación. No salpique al aparato con agua ni utilice detergentes agresivos.

Antes de conectar la instalación:

Î Comprobar el estado de acidez de las

baterías húmedas, rellenar con agua destilada si es necesario.

Î Comprobar si los cepillos están monta-

dos correctamente.

Î Comprobar si las mangueras de salida

están correctamente fijadas y cerradas.

Î Comprobar si la tapa del depósito de

agua sucia y de agua limpia es hermética.

Î Comprobar el estado de los neumáti-

cos.

Î Controlar el rociado de las boquillas.

Si es necesario limpiar las boquillas.

Tras finalizar el uso:

Î Compruebe si los cepillos presentan

desgaste y, en caso necesario, cámbielos.

Î Limpiar la parte inferior del cabezal lim-

piador.

Î Purgue el agua sucia. Î Aclare el depósito de agua sucia con

agua limpia.

Î Limpiar el depósito de agua limpia. Î Limpiar el filtro de agua limpia. Î Limpiar la barra de aspiración. Î Limpie el aparato por fuera con un trapo

húmedo ligeramente empapado en una solución jabonosa suave.

Î Comprobar si las mangueras están da-

ñadas.

Î Enjuagar el sistema de detergente Î No cerrar el depósito de agua limpia y el

de agua sucia, para que se puedan secar los depósitos.

Î Cargue la batería.

Cada 50 horas de servicio

Î Intercambiar los cepillos cilíndricos ade-

lante y atrás.

Î Limpiar la parte superior de las baterias. Î Comprobar si los polos de la batería es-

tán oxidados, si es necesario cepillar y lubricar con lubricante para polos. Cerciorarse del asiento firme y correcto del cable de conexión.

Î En el caso de baterías que requieran

mantenimiento, comprobar la estanqueidad al ácido de los elementos.

Cada 100 horas de servicio

Î Limpiar el compartimento y carcasa de

baterías.

Î Lubricar el eje de accionamiento y las

ruedas giratorias.

Cada 200 horas de servicio

Î Limpiar las articulaciones en la suspen-

sión del cabezal limpiador.

Î Comprobar si las escobillas de carbón y

conmutador de todos los motores están desgastados. *

* Ejecución por el servicio técnico.

Anualmente

Î Encargue al servicio técnico la revisión

anual obligatoria.

46 Español

Page 47

Trabajos de mantenimiento

contrato de mantenimiento

Para garantizar el funcionamiento seguro del aparato, es posible firmar contratos de mantenimiento con el departamento comercial correspondiente de Kärcher.

Recambio del cepillo cilíndrico

Î Con el cabezal limpiador levantado

ajustar el interruptor de llave en la posición „0“.

Î Abrir el cierre de la carcasa del cabezal

limpiador.

Î Sacar la carcasa.

1 Soporte del cojinete 2 chapa de seguridad 3 cepillo rotativo

Î Doblar la chapa de seguridad hacia

afuera y extraer el soporte del cojinete hacia abajo.

Î Tirar del cepillo rotativo del arrastrador

y extraerlo.

Î Extraer el soporte del cojinete de los ce-

pillos.

Î Insertar el soporte del cojinete en el

nuevo cepillo rotativo.

Î Insertar el cepillo rotativo en el arrastra-

dor y girar hasta que el vástago de arrastre quede enclavado en el cepillo.

Î Insertar el soporte de cojinete en el apa-

rato y empujarlo hasta la chapa de seguridad quede encajada.

Î Repetir el proceso con el segundo cepi-

llo rotativo.

Limpiar las boquillas

Î Abrir el cierre de la carcasa del cabezal

limpiador.

Î Sacar la carcasa. Î Girar las boquillas en el sentido contra-

rio a las agujas del reloj.

Î Limpiar las boquillas soplando en senti-

do contrario al sentido del flujo.

몇 Advertencia

Peligro de daños en la instalación. No utilizar objetos puntiagudos para limpiar las boquillas.

Limpiar la barra de aspiración

1 barra de aspiración 2 Zapata deslizante 3 Tornillo de cabeza moleteada

Î Con el cabezal limpiador levantado

ajustar el interruptor de llave en la posición „0“.

Î Desenroscar el tornillo de cabeza mole-

teada.

Î Retire la barra de aspiración. Î Sacar la manguera de absorción de la

barra.

Î Aclarar con agua desde arriba la barra

de aspiración.

Î Las obstrucciones en el separador de la

zapata deslizante pueden eliminarse con una espátula. Si es necesario, pueden desatornillarse las zapatas deslizantes para la limpieza de la barra de aspiración.

Î Repetir la limpieza en la segunda barra

de aspiración.

Î Volver a colocar las dos barras de lim-

pieza en el aparato siguiendo un orden inverso.

Limpiar el flotador

1 Tamiz con bola de flotador 2tubo

Î Limpiar y enjuagar el tamiz por la parte

exterior.

Î Comprobar la movilidad de la bola del

flotador.

En caso de mucha suciedad:

Î Sujetar la tubería y extraer el tamiz de

su interior.

Î Limpiar el tamiz y la bola. Î Sujetar la tubería e insertar de nuevo el

tamiz.

Lubricar el eje de accionamiento y las ruedas giratorias

Î Lubricar el racor de engrase con grasa.

Protección antiheladas

En caso de peligro de heladas: Î Vacíe el depósito de agua limpia y el

depósito de agua sucia.

Î Guarde el aparato en un lugar protegido

de las heladas.

Transporte

 Peligro

Peligro de lesiones Para las funciones de carga y descarga, el aparato sólo admite pendientes de hasta 2%. Conducir lentamente.

몇 Advertencia

Peligro de daños al dispositivo de control. Solo puede desplazarse el aparato con el motor de accionamiento desembornado. La velocidad de desplazamiento no puede superar los 8 km/h.

Î Antes de decargar sobre una rampa,

desmontar la barra de aspiración y levantar el cabezal limpiador.

Î Para el transporte sobre un vehículo,

fije el aparato para impedir que resbale con cinturones de sujeción/cuerdas.

Î Fije el aparato con calzos en las ruedas.

Averías

 Peligro

Peligro de lesiones Antes de realizar cualquier tipo de trabajo en el aparato colocar el interruptor de llave a „0“ y quitar la llave. Desconecte la clavija del batería.

Î Purgue el agua sucia y el agua limpia

sobrante y elimínela.

Cuando las averías no se puedan solucionar con ayuda de la tabla que aparece a continuación, acuda al servicio técnico.

Español 47

Page 48

Avería Modo de subsanarla Responsa-

ble

No se puede poner en marcha el aparato

El aparato no avanza o avanza lentamente.

Insertar el enchufe de la batería en el aparato . Operario El pulsador de parada de emergencia, se desbloquea girándolo. Operario Capacidad de la batería agotada, cargar la batería. Operario Comprobar si el cable de la batería está bien colocado. Operario Comprobar si el cable de l a baterí a está corroído, limpiar si es necesario. Operario Reponer el fuisble del accionamiento de traslación Operario Capacidad de la batería agotada, cargar la batería. Operario

Potencia de aspiración insuficiente

Resultados de limpieza insuficientes

Los cepillos giran lentamente o no giran

El aparato se conectó con un interruptor de traslación apretado. Soltar el interruptor de traslación.

Control sobrecalentado, apagar el aparato y dejarlo enfriar. Operario Vacíe el depósito de agua sucia. Operario Limpie las juntas situadas entre el depósito de agua sucia y la tapa; compruebe su es-

tanqueidad y, en caso necesario, cámbielas Comprobar si los tubos de aspiración están atascados, si es necesario limpiar. Operario Comprobar la conexión entre la manguera y barra de aspiración y manguera de aspi-

ración y aparato. Compruebe si el tubo de aspiración está hermética y, en caso necesario, cámbielo. Operario Compruebe si está cerrada la tapa de la manguera de salida de agua sucia. Operario Limpiar el flotador del depósito de agua sucia. Operario Reponer el fusible de la turbina de aspiración. Operario Compruebe si los cepillos presentan desgaste y, en caso necesario, cámbielos. Operario Comprobar la suciedad de los cepillos, limpiar. Operario Capacidad de la batería agotada, cargar la batería. Operario Reponer el fusible del accionamiento de cepillos. Operario Comprobar si los cepillos están bloqueados por un cuerpo extraños, extraer el objeto

extraño. Capacidad de la batería agotada, cargar la batería. Operario

Operario

Ninguna dosificación o dosificación reducida de la solución de detergente.

No se añade la dosis de detergente

El cabezal limpiador no sube/ baja

Comprobar el nivel de la solución de detergente en el depósito de agua limpia, si es necesario rellenar el depósito.

Conectar la tecla aplicar solución de detergente, el piloto de control debe estar encendido.

Comprobar si las boquillas están atascadas, si es necesario limpiarlas. Operario Comprobar el filtro del agua limpia; en caso necesario, límpielo. Operario Rellenar el depósito de detergente. Operario Apretar el interruptor de purgador de aire para el depósito correspondiente durante 30

segundos. Enjuagar con agua el sistema de tuberías para detergente. Operario Reponer el fusible del control. Operario

Operario

48 Español

Page 49

Datos técnicos

CEO

Head of Approbation

Potencia

Tensión nominal V36 Capacidad de la batería (variante Pack) Ah (5h) 105 Consumo medio de potencia W 1926 Potencia de motor de tracción (potencia nominal) W 375 Potencia del motor de aspiración W 2 x 560 Potencia del motor de barrido W375

Aspirar

Potencia de aspiración, caudal de aire l/s 29 Potencia de aspiración, depresión kPa 17

Cepillos de limpieza

Anchura de trabajo mm 500 Diámetro cepillos mm 85 Nº de rotaciones de los cepillos 1/min 1084

Sistema de rociado

Presión MPa 0,69 Aplicación solución de detergente (posición A) l/min 0,9 Aplicación solución de detergente (posición B) l/min 4 Proporción de mezcla agua limpia/detergente A 16:1 Proporción de mezcla agua limpia/detergente B 64:1

Medidas y pesos

Velocidad (máx.) km/h 4,6 Velocidad de marcha (posición A) km/h 2 Velocidad de marcha (posición B) km/h 1 Capacidad ascensional (máx.) %10 Potencia teórica (posición A) m²/h 920 Potencia teórica (posición B) m²/h 460 Volumen de los depósitos de agua limpia y agua sucia l 74/66 Volumen depósito de detergente A l 4,6 Volumen depósito de detergente B l 1,25 máx. temperatura del agua °C 60 Peso (con/sin batería) kg 295/172 Capacidad de carga por unidad kPa 3500 Longitud mm 1400 Anchura mm 700 Altura mm 1100

Emisión sonora

Nivel de presión acústica (EN 60704-1) dB(A) 69,5

Vibraciones del aparato

Valor total de la vibración (ISO 5349) m/s² 0,3

Piezas de repuesto

– Sólo deben emplearse accesorios y pie-

zas de repuesto originales o autorizados por el fabricante. Los accesorios y piezas de repuesto originales garantizan el funcionamiento seguro y sin averías del aparato.

– Podrá encontrar una selección de las

piezas de repuesto usadas con más frecuencia al final de las instrucciones de uso.

– En el área de servicios de www.kaer-

cher.com encontrará más información sobre piezas de repuesto.

Garantía

En todos los países rigen las condiciones de garantía establecidas por nuestra empresa distribuidora. Las averías del aparato serán subsanadas gratuitamente dentro del

periodo de garantía, siempre que se deban a defectos de material o de fabricación. En un caso de garantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al servicio al cliente autorizado más próximo a su domicilio.

Declaración CE

Por la presente declaramos que la máquina designada a continuación cumple, tanto en lo que respecta a su diseño y tipo constructivo como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. La presente declaración perderá su validez en caso de que se realicen modificaciones en la máquina sin nuestro consentimiento explícito.

Producto: Limpiasuelos Modelo: 1.008-xxx

Directivas comunitarias aplicables

98/37/CE 2006/95/CE 2004/108/CE

Normas armonizadas aplicadas

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 50336: 2003 + A1: 2006

Los abajo firmantes actúan con plenos poderes y con la debida autorización de la dirección de la empresa.

Alfred Kärcher GmbH & Co. KG Alfred Kärcher-Str. 28 - 40 D - 71364 Winnenden Tfno.: +49 7195 14-0 Fax: +49 7195 14-2212

Español 49

Page 50

antes da primeira utilização

deste aparelho leia o presente manual de instruções e proceda conforme o mesmo. Guarde estas instruções de serviço para uso posterior ou para o seguinte proprietário.

Índice

Avisos de segurança 50 Funcionamento 50 Utilização conforme o fim a que se destina

a máquina 50 Protecção do meio-ambiente 50 Elementos de comando e de funcionamen-

to 51 Antes de colocar em funcionamento 52 Funcionamento 53 Parar e desligar 54 Conservação e manutenção 54 Protecção contra o congelamento 55 Transporte 55 Avarias 55 Dados técnicos 57 Peças sobressalentes 57 Garantia 57 Declaração CE 57

Avisos de segurança

Antes da primeira utilização do aparelho, leia este manual de operação e a brochura anexa "Indicações de segurança para aparelhos de limpeza com escovas e aparelhos de extracção por pulverização", n.º

5.956-251 e proceda conforme as indicações. O aparelho está homologado para funcionar em superfícies com uma inclinação de até 2%.

O aparelho só pode ser operado quando a capa e todas as tampas estiverem fechadas.

Equipamento de segurança

Os dispositivos de segurança destinam-se a proteger o utilizador e não devem, por isso, ser anulados ou evitado o seu funcionamento.

Botão de parada de emergência

Para desligar imediatamente todas as função.

Símbolos

Nestas Instruções de Serviço são utilizados os seguintes símbolos:

 Perigo

Caracteriza um perigo eminente. A inobservância deste aviso poderá causar lesões graves ou até mortais.

몇 Advertência

Caracteriza uma situação possivelmente perigosa. O desrespeito deste aviso poderá levar a lesões ligeiras ou danos materiais.

Aviso

Caracteriza conselhos para a aplicação e informações importantes.

Funcionamento

O aparelho é utilizado para a limpeza húmida de alcatifas. – Com o aparelho podem ser efectuados

diversos métodos de limpeza: Limpeza intermédia: Aplicação e escovamento de uma solução de limpeza

que, após a sua secagem, é aspirada com a sujidade.

Limpeza profunda: Aplicação, escovamento e aspiração da solução de limpeza num só passo de trabalho.

– O aparelho é automotor, o motor de

tracção é alimentado por três baterias.

– As baterias podem ser carregadas

numa tomada de 230V através dum carregador.

– A bateria está integrada na variante Bp

Pack.

– A Variante Bp Pack inclui um carrega-

dor.

Aviso

De acordo com as tarefas de limpeza, o aparelho pode ser equipado com diversos acessórios. Consulte o nosso catálogo ou visite-nos na Internet sob www.karcher.com.

Utilização conforme o fim a

que se destina a máquina

Utilize este aparelho exclusivamente em conformidade com as indicações destas Instruções de Serviço. – O aparelho só pode ser utilizado para a

limpeza de alcatifas não sensíveis a humidade.

– O aparelho só pode ser equipado com

acessórios e peças sobressalentes originais.

– O aparelho não é indicado para a utili-

zação em locais com perigo de explosões.

– Com o aparelho não podem ser recolhi-

dos gases inflamáveis, ácidos não diluídos ou solventes.

Desses produtos fazem parte gasolina, diluente de cores ou óleo de aquecimento, que podem gerar misturas explosivas quando misturados com o ar aspirado. Não utilizar acetona, ácidos e dissolventes não diluídos, visto que podem atacar os materiais utilizados no aparelho.

– Pós reactivos de metal (p. ex. alumínio,

magnésio, zinco) em combinação com detergentes altamente alcalinos e ácidos formam gases explosivos.

– O aparelho está homologado para fun-

cionar em superfícies com uma inclinação de até 2%.

Protecção do meio-ambiente

Os materiais da embalagem são recicláveis. Não coloque as embalagens no lixo doméstico, mas sim para uma unidade de reciclagem.

Os aparelhos usados contêm materiais preciosos recicláveis que devem ser entregues numa unidade de reciclagem. Baterias, óleo e produtos semelhantes não devem ser eliminados directamente no meio ambiente. Por isso, elimine os aparelhos usados através de sistemas de recolha adequados.

50 Português

Page 51

Elementos de comando e de funcionamento

1 Local de depósito 2 Tampa do depósito de água suja 3 Suporte do depósito de água suja 4 Bloqueio 5 Filtro da água limpa 6 Interruptor de purga de ar 7 Barra de aspiração 8 Cabeça de limpeza 9 Depósito do detergente A

10 Bocais 11

Fecho da carcaça da cabeça de limpeza 12 Depósito do detergente B 13 Bocal de enchimento do depósito de

água limpa 14

Mangueira de escoamento de água suja 15

Acoplamento da mangueira do det erg en te 16 Acoplamento do tubo flexível de aspira-

ção

Painel de comando

17 Painel de comando 18 Ficha da bateria

Mangueira de escoamento de água limpa

19 20 Bateria 21 Tanque de água fresca 22 Revestimento frontal 23 depósito de água suja 24 Tampa das ferramentas dos acessórios

1 Manípulo de deslize com interruptor de

marcha 2 Botão rotativo da velocidade de marcha 3 Indicação de controlo da bateria 4 Interruptor selector de programas 5 Tecla para a aplicação da solução de

limpeza

6 Luz de controlo para a aplicação da so-

lução de limpeza 7 Botão de marcha-atrás 8 Fusível do comando 9 Interruptor de chave 10 Fusível da operação de marcha 11 Fusível da turbina de aspiração

12 Fusível do accionamento das escovas 13 Botão de corte de emergência (rodar

para destravar)

14 Contador das horas de serviço

Português 51

Page 52

Antes de colocar em funcio-

namento

Baterias

Observar impreterivelmente os segu i n te s avisos de advertência ao manusear baterias:

Observar os avisos na bateria, no manual de instruções e nas instruções de funcionamento do veículo

Usar óculos de protecção

Manter o ácido e das baterias fora do alcance das crianças

Perigo de explosão

É proibido fogo, faíscas, luz aberta e fumar

Perigo de corrosão da pele

Primeiro socorro

Nota de alerta

Eliminação dos resíduos

Não eliminar a bateria no lixo doméstico

 Perigo

Perigo de explosão. Não colocar ferramentas ou objectos semelhantes sobre a bateria, ou seja, sobre os pólos finais e os conectores de células. Perigo de lesão. Em caso de ferimentos, evitar o contacto com chumbo. Depois de executar trabalhos na bateria, lavar sempre as mãos.

Montar e conectar a bateria

Na variante do pacote Bp (Bp Pack) a bateria já está montada. Î Girar o depósito de água suja para ci-

ma, até o bloqueio do suporte encaixar.

Î Colocar as baterias no respectivo com-

partimento.

Î Aplicar massa de pólos, nos pólos da

bateria.

Î Untar os pólos e ligá-los com os cabos

de ligação juntos.

몇 Advertência

Observe a polaridade correcta!

Î Conectar o cabo de ligação fornecido

junto aos pólos da bateria ainda livres (+) e (–).

Î Levantar o bloqueio do suporte do de-

pósito de água limpa e descer o depósito de água limpa.

몇 Advertência

Carregue as baterias antes de colocar em funcionamento o aparelho.

Indicação do estado de carregamento

Na indicação de controlo da bateria é indicado o estado de carregamento da bateria com um barra luminosa. Os seguintes dispositivos de alarme advertem contra o descarregamento profundo da bateria: – Na indicação de controlo da bateria, os

elementos de indicação no lado esquerdo da barra luminosa piscam.

– Ao accionar um interruptor de marcha é

emitido um sinal sonoro.

Para precaver um descarregamento profundo:

Î Desligar a turbina de aspiração e o ac-

cionamento das escovas.

Î Conduzir o aparelho directamente à es-

tação de carga evitando subidas desnecessárias.

Carregar a bateria

 Perigo

Perigo de explosão. Só é permitido carregar baterias húmidas com o depósito da água suja levantado.

 Perigo

Perigo de ferimentos por choque eléctrico. Ter atenção à tensão de rede e verificar a protecção eléctrica da tomada. Utilizar o carregador unicamente em locais secos suficientemente ventilados!

Aviso

O tempo de carga é normalmente de aprox. 10 a 15 horas. Os carregadores recomendados (adaptados à respectiva bateria utilizada) estão regulados electronicamente e terminam a operação de carga automaticamente. Todas as funções do aparelho serão interrompidas automaticamente durante o processo de carregamento.

Î Girar o depósito de água suja para ci-

ma, até o bloqueio do suporte encaixar.

Î Retirar a ficha da bateria e ligá-la ao

cabo de carga.

Î Ligar o carregador à rede eléctrica e co-

nectá-lo.

Complementarmente para baterias de baixa manutenção (baterias húmidas):

Î Uma hora antes de terminar o carrega-

mento, adicionar água destila d a e ob-

servar o nível de ácido correcto. A bateria está devidamente assinalada.

 Perigo

Perigo de queimaduras! – Ao adicionar água em baterias descar-

regadas, o ácido poderá derramar.

– Ao manusear ácido de bateria, utilize

óculos de protecção e respeite as normas em vigor, para evitar lesões e danos na roupa.

– Se ocorrer um contacto de borrifos de

ácido com a pele ou roupa, lavar imediatamente com bastante água.

몇 Advertência

Perigo de danos! – Adicionar somente água destilada ou

dessalinizada (VDE 0510) nas baterias.

– Não utilize aditivos desconhecidos (os

chamados elementos de melhoramento) pois, isso obrigaria à perda de todos os direitos à garantia.

몇 Advertência

No caso de aparelhos em pacotes e quando for necessária uma substituição, devem utilizar-se sempre baterias sem manutenção.

Baterias recomendadas

Fabricante, n.º de encomenda Kärcher

6.654-141.0 3 x 12V/105 A, livre de ma-

Aparelhos de carregamento recomendados

N.º de pedido – Kärcher

6.654-229.0 36V, para baterias isentas

Descrição

nutenção (gel)

Descrição

de manutenção

Descarregar

 Perigo

Perigo de lesão. Premir o botão vermelho de paragem de emergência para desligar imediatamente todas as funções.

Î Montar e conectar as baterias (ver "An-

tes da colocação em funcionamento")

Î Construir uma rampa com as tábuas la-

terais compridas, encostando as mesmas ao canto da palete.

Î Pregar a rampa com pregos à palete. Î Colocar por baixo da rampa as tábuas

curtas para apoiá-la.

52 Português

Page 53

Î Retirar as ripas de madeira frente às ro-

das.

Î Remover o ângulo de fixação no eixo. Î Regular o interruptor de chave para "1". Î Ajustar o interruptor selector de progra-

mas na posição "Condução".

Î Ajustar o botão rotativo da velocidade

de marcha em "MIN".

Î Premir o botão de marcha. Î Descer o aparelho da rampa. Î Regular o interruptor de chave para "0".

Funcionamento

Aviso

Para uma desactivação correcta de todas as funções é necessário soltar o interruptor de marcha, premir o botão de desactivação de emergência e rodar o interruptor de chave para a posição "0“.

Î Realizar os trabalhos de manutenção

"Diariamente/antes da operação do aparelho" (ver o capítulo "Conservação e manutenção").

Condução

Aviso

O aparelho foi construído de tal modo que a cabeça da escova sobressai no lado direito. Isto permite trabalhar junto dos bordos com uma boa visibilidade. O aparelho está homologado para funcionar em superfícies com uma inclinação de até 2%.

Î Destravar o botão de parada de emer-

gência, rodando-o.

Î Colocar a chave no interruptor de chave

do painel de comando e rodar para "1".

Î Pré-seleccionar a velocidade do apare-

lho no botão rotativo da velocidade de marcha.

1 Condução 2 Limpeza intermédia 3 Limpeza profunda

Î Ajustar o interruptor selector de progra-

mas na posição "Condução".

Î Segurar o aparelho nos dois manípulos

de deslize e premir o interruptor de marcha - o aparelho inicia a marcha.

Î Soltar o interruptor de marcha para pa-

rar.

Marcha atrás

Î Premir o botão de marcha-atrás junta-

mente com o interruptor de marcha.

Encher produtos de consumo

Î Retirar a carenagem frontal, bascular

para cima e levantar.

Água limpa

Î Abrir a tampa do depósito de água lim-

pa.

Î Adicionar água limpa (máximo 60 °C). Î Fechar a tampa do depósito de água

limpa.

Detergente

O detergente é aplicado, sem ser diluído, nos depósitos do detergente. Durante o funcionamento o detergente é adicionado à água limpa. A solução de limpeza é pulverizada no chão com os bocais da cabeça de limpeza.

몇 Advertência

Perigo de danos. Utilizar somente os detergentes recomendados. Se o operador utilizar outros detergentes, corre maiores riscos relativamente à segurança no funcionamento e ao perigo de acidentes. Utilizar só produtos de limpeza isento de diluentes, ácido clorídico e ácido fluorídico.

Aviso

Não utilizar detergentes que desenvolvam muita espuma.

Detergentes recomendados:

Aplicação Detergente

Limpeza intermédia

Limpeza profunda RM 764, press ex

Î Colocar a carenagem frontal para o

lado Î Encher os depósitos do detergente "A"

e "B" com detergente do seguinte mo-

do:

Limpeza inter-

média A Detergente B - Detergente

Î Enroscar as tampas com mangueiras

de aspiração e filtros nos depósitos.

Î Regular o interruptor de chave para "1". Î Purgar o ar da mangueira de aspiração

dos depósitos de detergente cheios: Premir o botão para a purga do ar du-

rante 30 segundos, para o respectivo depósito.

Î Fixar a carenagem frontal.

Î Recolher a sujidade grossa como, por

exemplo, copos e pratos de plástico, cordas e objectos similares.

Î Limpar a sujidade solta com um aspira-

dor antes de proceder à limpeza.

RM 768, i capsol

líquido

Limpeza profunda

Limpar

1 Condução 2 Pulverizar a solução de limpeza com-

posta por água limpa e detergente do depósito "A" e escovar.

3 Pulverizar a solução de limpeza com-

posta por água limpa e detergente do depósito "B", escovar e aspirar.

4 Operação com ferramentas dos aces-

sórios (p. ex. bocal manual).

Î Rodar o interruptor selector de progra-

mas para o programa de limpeza desejado.

Consoante o programa seleccionado é descida a cabeça de limpeza, o accionamento das escovas é ligado e o líquido de limpeza é aplicado.

Î Ajustar no botão rotativo ("A" ou "B") na

velocidade de marcha adequada para o programa de limpeza.

Î Carregar a tecla para a aplicação da so-

lução de limpeza para activar a função.

Aviso

A luz de controlo para a aplicação do detergente brilha assim que a função estiver activada.

Î Premir o botão de marcha.

Aviso

A aplicação da solução de limpeza é interrompida em caso de paragem ou de marcha-atrás do aparelho. O accionamento das escovas é desactivado durante os intervalos de marcha.

Operação com ferramentas dos

acessórios

Î Ligar o adaptador com a mangueira do

detergente da ferramenta dos acessórios.

Î Levantar a tampa das ferramentas dos

acessórios.

Î Ligar a mangueira do detergente e a

mangueira de aspiração da ferramenta

Português 53

Page 54

dos acessórios ao aparelho com as conexões.

Î Ajustar o interruptor selector de progra-

mas na posição de operação com a ferramenta dos acessórios.

Î Executar os trabalhos de limpeza com a

ferramenta dos acessórios.

Aviso

A ferramenta dos acessórios só é alimentada com água limpa (sem produto de limpeza).

Importante

Ao retirar a ferramenta dos acessórios é necessário remover o adaptador do aparelho, de modo que a saída da água seja fechada no aparelho. Recomendação: deixar o adaptador na mangueira da ferramenta dos acessórios.

Parar e desligar

Î Desligar a aplicação da solução de lim-

peza.

Î Avançar a máquina um pouco para a

frente e aspirar a água residual.

Î Soltar o interruptor de marcha. Î Ajustar o interruptor selector de progra-

mas em operação com a ferramenta dos acessórios para aspirar a água residual do sistema de aspiração (a cabeça de limpeza é levantada).

Î Ajustar o interruptor selector de progra-

mas na posição "Condução".

Î Colocar o interruptor de chave na con-

sola em "O" e retirar a chave.

Î Se for necessário, carregar a bateria.

Expelir água limpa

Î Retirar a extremidade superior da man-

gueira de escoamento da água limpa do bocal da mangueira.

Î Posicionar a mangueira de escoamento

sobre um dispositivo de recolha adequado e escoar a água limpa.

Aviso

O líquido sai com um jacto forte. Não posicionar-se diante da extremidade da mangueira.

Î Retirar a carenagem frontal, bascular

para cima e levantar.

Î Abrir a tampa do depósito de água lim-

pa.

Î Lavar o depósito de água limpa (fresca)

com água limpa (máx. 60°C).

Î Encaixar a mangueira de escoamento

novamente no bocal.

Î Deixar a tampa do depósito de água

limpa aberta no caso de guardar o aparelho.

Limpar o sistema do detergente

Î Retirar a carenagem frontal, bascular

para cima e levantar.

Î Desenroscar a tampa com a mangueira

de aspiração e filtro dos depósitos do detergente e suspender num recipiente com água limpa.

Î Premir o botão para a purga do ar du-

rante 30 segundos para cada depósito.

Se pretender que o detergente permaneça no depósito do detergente: Î Enroscar as tampas, sem abertura para

as mangueiras de aspiração, nos depó-

sitos do detergente. Se pretender retirar o detergente dos depósitos:

Î Levantar o depósito do bocal de enchi-

mento da água limpa. Î Fechar sempre um dos depósitos com a

tampa e esvaziar o outro depósito. Î Lavar os dois depósitos com água lim-

pa.

Escoar água suja

몇 Advertência

Respeitar as normas locais sobre tratamento de esgotos.

Î Retirar a carenagem frontal, bascular

para cima e levantar. Î Retirar a mangueira de escoamento da

água suja do respectivo suporte. Î Desenroscar a tampa da mangueira de

escoamento. Î Posicionar a mangueira de escoamento

sobre um dispositivo de recolha ade-

quado e escoar a água suja.

Aviso

O líquido sai com um jacto forte. Não posicionar-se diante da extremidade da mangueira.

Î Retirar a tampa do depósito de água su-

ja. Î Lavar o depósito de água suja com

água limpa (máx. 60°C). Î Colocar e fixar a tampa da mangueira

de escoamento. Î Engatar a mangueira de escoamento

no suporte.

Î Fixar a carenagem frontal. Î Deixar a tampa do depósito de água

suja aberta no caso de guardar o apare-

lho.

Conservação e manutenção

 Perigo

Perigo de lesões! Antes de qualquer intervenção no aparelho, colocar o interruptor de chave na posição "0" e retirar a chave. Retirar a ficha da bateria para fora.

Î Esvaziar e reciclar a água suja e even-

tuais restos de água limpa.

Plano de manutenção

Diariamente

몇 Advertência

Perigo de danos. Não borrifar o aparelho com água e não usar nenhum detergente agressivo.

Antes de iniciar os trabalhos:

Î Controlar o nível das baterias húmidas

e adicionar água destilada sempre que

necessário. Î Verificar a montagem correcta das es-

covas. Î Verificar se as mangueiras de escoa-

mento foram correctamente fixadas e

fechadas.

Î Controlar a fixação correcta e estanque

da tampa do depósito de água suja e de água limpa.

Î Controlar o estado dos pneus. Î Controlar a imagem de jacto dos injec-

tores. Limpar os bocais sempre que necessá-

rio.

No fim dos trabalhos:

Î Verificar se há desgaste nas escovas e

substituí-las, se necessário.

Î Limpar a face inferior da cabeça de lim-

peza.

Î Esvaziar a água suja. Î Lavar o depósito de água suja com

água limpa.

Î Limpar o reservatório de água limpa. Î Limpar o filtro de água limpa. Î Limpar a barra de aspiração. Î Limpar a parte exterior do aparelho com

um pano embebido em barrela.

Î Controlar o aparelho quanto a danos. Î Limpar o sistema do detergente. Î Não fechar a tampa do reservatório de

água limpa e suja, para que os reservatórios possam secar.

Î Carregar a bateria.

Cada 50 horas de serviço

Î Trocar as escovas rotativas traseiras

com as dianteiras.

Î Limpar a superfície das baterias. Î Controlar a oxidação dos pólos da bate-

ria e, se necessário, escová-los e lubrificá-los com massa própria. Controlar o assento correcto do cabo de ligação.

Î No caso de baterias não isentas de ma-

nutenção, controlar a densidade do ácido das células.

Cada 100 horas de serviço

Î Limpar o compartimento das baterias e

as baterias.

Î Lubrificar o eixo de tracção e os rolos de

guia.

Cada 200 horas de serviço

Î Limpar as articulações da armação da

cabeça de limpeza.

Î Controlar o desgaste das escovas de

carvão e dos comutadores de todos os motores. *

* Realização pela assistência técnica.

Anualmente

Î Solicite aos Serviços Técnicos para

procederem à inspecção recomendada.

Trabalhos de manutenção

Contrato de manutenção

Para um serviço seguro do aparelho podem ser concluídos contratos de manutenção com os escritórios de venda da Kärcher correspondentes.

Substituir as escovas rotativas

Î Regular o interruptor de chave, com a

cabeça de limpeza levantada, em "0".

Î Abrir o fecho da carcaça da cabeça de

limpeza.

54 Português

Page 55

Î Retirar a carcaça.

1 Apoio do mancal 2 Chapa de segurança 3 Cilindro da escova

Î Dobrar a chapa de segurança para fora

e puxar o apoio do mancal para baixo para o retirar.

Î Retirar a escova rotativa do pino de ar-

raste e remover.

Î Retirar o apoio do mancal da escova. Î Encaixar o suporte do mancal na nova

escova rotativa.

Î Encaixar a escova rotativa no pino de

arraste e enroscar até o pino de arraste encaixar na escova.

Î Inserir o apoio do mancal no aparelho

até a chapa de segurança encaixar.

Î Repetir o processo com a segunda es-

cova rotativa.

Limpar bocais

Î Abrir o fecho da carcaça da cabeça de

limpeza.

Î Retirar a carcaça. Î Desenroscar o bocal no sentido anti-ho-

rário.

Î Evacuar o bico no sentido oposto ao do

caudal.

몇 Advertência

Perigo de danos. Não utilizar objectos pontiagudos para a limpeza dos bocais.

Limpar a barra de aspiração

Î Entupimentos na fenda do calçado de

deslize podem ser eliminados com uma espátula. Se necessário é possível retirar as sapatas de deslize para a limpeza da barra de aspiração.

Î Repetir a limpeza na segunda barra de

aspiração.

Î Montar as duas barras de aspiração,

em ordem inversa, no aparelho.

Limpar flutuador

1 Filtro com esfera flutuadora 2Tubo

Î Limpar filtro exteriormente e passar por

água.

Î Verificar a flexibilidade da esfera flutua-

dora.

Em caso de muita sujidade:

Î segurar no tubo e retirar o filtro do tubo. Î Limpar filtro e esfera. Î Segurar o tubo e voltar a encaixar o fil-

tro.

Lubrificar o eixo de tracção e os rolos de guia

ao empurrar não pode ser superior a 8 km/ h.

Î Antes de proceder ao carregamento

com uma rampa é necessário desmontar a barra de aspiração e levantar a cabeça de limpeza.

Î Ao transportar o aparelho num veículo,

o mesmo deve estar protegido contra deslocamentos, por meio de cintas ou cordas de fixação.

Î Travar as rodas do aparelho com cal-

ços.

Avarias

 Perigo

Perigo de lesões! Antes de qualquer intervenção no aparelho, colocar o interruptor de chave na posição "0" e retirar a chave. Retirar a ficha da bateria para fora.

Î Esvaziar e reciclar a água suja e even-

tuais restos de água limpa. Em caso de avarias, que não possam ser solucionadas com a ajuda desta tabela, de-

verá recorrer à Assistência Técnica.

1 Barra de aspiração 2 Calçado de deslize 3 Parafuso serrilhado

Î Regular o interruptor de chave, com a

cabeça de limpeza levantada, em "0".

Î Desenroscar o parafuso serrilhado. Î Desmontar a barra de aspiração. Î Desmontar a mangueira de aspiração

da barra de aspiração.

Î Lavar a barra de aspiração, por cima,

com água.

Î Lubrificar o bocal de lubrificação com

bomba de massa consistente.

Protecção contra o congela-

mento

No caso de perigo de geadas: Î Esvaziar os depósitos de água limpa e

suja.

Î Guardar o aparelho num local protegido

contra geadas.

Transporte

 Perigo

Perigo de lesões! O aparelho só pode ser manejado para a carga e descarga sobre inclinações de até 2%. Marchar lentamente.

몇 Advertência

Perigo de danificar o comando. O aparelho só pode ser empurrado com o motor de accionamento desconectado. A velocidade

Português 55

Page 56

Avaria Eliminação da avaria Por quem

O aparelho não entra em funcionamento

Encaixar a ficha da bateria no aparelho. Operador Destravar o botão de parada de emergência, rodando-o. Operador Capacidade da bateria esgotada, carregar bateria. Operador Controlar o posicionamento correcto do cabo da bateria. Operador Controlar o cabo da bateria quanto a eventual formação de corrosão e limpar. Operador

O aparelho não se desloca ou desloca-se lentamente

Potência de aspiração insuficiente

Resultados de limpeza insuficientes

As escovas rodam lentamente ou não rodam de todo

Repor o fusível da operação de marcha Operador Capacidade da bateria esgotada, carregar bateria. Operador Aparelho foi ligado enquanto o interruptor de marcha estava premido. Soltar o inter-

ruptor de marcha. Sobreaquecimento do comando. Desligar o aparelho e deixá-lo arrefecer. Operador Esvaziar o depósito de água suja. Operador Limpar as juntas entre o depósito de água suja e a tampa e verificar a estanquicidade,

se necessário substituí-las. Controlar o tubo de aspiração quanto a entupimento e limpá-lo sempre que necessá-

rio. Controlar a ligação entre a mangueira de aspiração e a barra de aspiração e a man-

gueira de aspiração e o aparelho. Verificar a estanquicidade da mangueira de aspiração, se necessário substituir. Operador Verificar se a tampa na mangueira de aspiração da água suja está fechada. Operador Limpar o flutuador e o reservatório (depósito) da água suja. Operador Repor o fusível da turbina de aspiração. Operador Verificar se há desgaste nas escovas e substituí-las, se necessário. Operador Controlar a sujidade das escovas e limpar. Operador Capacidade da bateria esgotada, carregar bateria. Operador Repor o fusível do accionamento das escovas. Operador Controlar as escovas quanto a possíveis bloqueios e obstruções por corpos estranhos

e remover corpos estranhos. Capacidade da bateria esgotada, carregar bateria. Operador

Operador

Nenhuma ou baixa dosagem da solução de limpeza

Nenhuma dosagem de detergente

Cabeça de limpeza não é levantada/baixada

Controlar o nível da solução de limpeza no reservatório de água limpa e readicionar sempre que necessário.

Ligar a tecla para a aplicação da solução de limpeza, a luz de controlo tem que brilhar. Operador Controlar os bocais quanto a entupimento e limpá-los sempre que necessário. Operador Verificar o filtro da água limpa e limpar sempre que necessário. Operador Reabastecer o depósito do detergente. Op erador Premir o botão para a purga do ar durante 30 segun dos, para o respectivo de pósito. Operador Lavar o sistema de tubagens para o detergente com água. Operador Repor o fusível/disp. de protecção do comando. Operador

Operador

56 Português

Page 57

Dados técnicos

CEO

Head of Approbation

Potência

Tensão nominal V36 Capacidade da bateria (variante de pacote) Ah (5h) 105 Consumo de potência médio W 1926 Potência do motor de accionamento (potência nominal) W 375 Potência do motor de aspiração W 2 x 560 Potência do motor das escovas W375

Aspirar

Potência de aspiração, quantidade de ar l/s 29 Potência de aspiração, depressão kPa 17

Escovas de limpeza

Largura de trabalho mm 500 Diâmetro da escova mm 85 Velocidade da escova 1/min 1084

Sistema de pulverização

Pressão MPa 0,69 Aplicação da solução de limpeza (posição A) l/mín 0,9 Aplicação da solução de limpeza (posição B) l/mín 4 Relação de mistura de água limpa/detergente A 16:1 Relação de mistura de água limpa/detergente B 64:1

Medidas e pesos

Velocidade de marcha (máx.) km/h 4,6 Velocidade de marcha (posição A) km/h 2 Velocidade de marcha (posição B) km/h 1 Capacidade de subida (máx.) %10 Desempenho teórico por superfície (posição A) m²/h 920 Desempenho teórico por superfície (posição B) m²/h 460 Volume do depósito de água limpa/água suja l 74/66 Volume do depósito do detergente A l 4,6 Volume do depósito do detergente B l 1,25 Temperatura máxima da água °C 60 Peso (com/sem bateria) kg 295/172 Carga de superfície kPa 3500 Comprimento mm 1400 Largura mm 700 Altura mm 1100

Emissão de ruído

Nível de pressão acústica (EN 60704-1) dB(A) 69,5

Vibrações da máquina

Valor total de vibração (ISO 5349) m/s² 0,3

Peças sobressalentes

– Só devem ser utilizados acessórios e

peças de reposição autorizados pelo fabricante do aparelho. Acessórios e Peças de Reposição Originais - fornecem a garantia para que o aparelho possa ser operado em segurança e isento de falhas.

– No final das Instruções de Serviço en-

contra uma lista das peças de substituição mais necessárias.

Para mais informações sobre peças so-

–

bressalentes, consulte na página www.kaercher.com o ponto dos serviços.

Garantia

Em cada país vigem as respectivas condições de garantia estabelecidas pelas nossas Empresas de Comercialização.

Eventuais avarias no aparelho durante o período de garantia serão reparadas, sem encargos para o cliente, desde que se trate dum defeito de material ou de fabricação. Em caso de garantia, dirija-se, munido do documento de compra, ao seu revendedor ou ao Serviço Técnico mais próximo.

Declaração CE

Declaramos que a máquina a seguir designada corresponde às exigências de segurança e de saúde básicas estabelecidas nas Directivas CE por quanto concerne à sua concepção e ao tipo de construção assim como na versão lançada no mercado. Se houver qualquer modificação na máquina sem o nosso consentimento prévio, a presente declaração perderá a validade.

Produto: detergente para o solo Tipo: 1.008-xxx

Respectivas Directrizes da CE

98/37/CE 2006/95CE 2004/108/CE

Normas harmonizadas aplicadas

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 50336: 2003 + A1: 2006

Os abaixo assinados têm procuração para agirem e representarem a gerência.

Alfred Kärcher GmbH & Co. KG Alfred Kärcher-Str. 28 - 40 D - 71364 Winnenden Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Português 57

Page 58

Læs denne brugsanvisning før

første gangs brug af apparater og følg anvisningerne. Gem brugsanvisningen til senere brug eller til senere ejere.

Indholdsfortegnelse

Sikkerhedsanvisninger 58 Funktion 58 Bestemmelsesmæssig anvendelse 58 Miljøbeskyttelse 58 Betjenings- og funktionselementer 59 Inden ibrugtagning 60 Drift 60 Standse og stille til siden 61 Pleje og vedligeholdelse 62 Frostbeskyttelse 63 Transport 63 Fejl 63 Tekniske data 64 Reservedele 64 Garanti 64 Overensstemmelseserklæring 64

Sikkerhedsanvisninger

Læs og følg denne betjeningsvejledning samt den vedlagte brochure med sikkerhedsanvisninger for børsterengøringsmaskiner og sprayekstraktionsapparater,

5.956-251, inden maskinen tages i brug første gang. Maskinen er godkendt til brug på arealer med en stigning på maks. 2%.

Maskinen må kun sættes i drift, hvis hætten og alle dæksler er lukket.

Sikkerhedsanordninger

Sikkerhedsanordningerne tjener brugerens beskyttelse og må ikke sættes ud af drift og deres funktion må ikke omgås.

Nødstop-knap

For en øjeblikkelig ud-af-drifttagning af alle funktioner:

Symboler

I denne driftsvejledning anvendes følgende symboler:

 Risiko

Betegner en umiddelbart truende fare. Hvis anvisningen ignoreres, er der risiko for død eller alvorlig tilskadekomst.

몇 Advarsel

Betegner en muligvis farlig situation. Hvis anvisningen ignoreres, kan der opstå mindre alvorlig tilskadekomst eller materielle skader.

OBS

Betegner gode råd vedrørende brugen af anlægget samt vigtige informationer.

Funktion

Maskinen bruges til vådrengøring af gulvtæpper. – Der kan gennemføres forskellige rengø-

ringsmetoder med denne maskine: Midlertidig rengøring: Påføring og indbørstning af rensemiddeloplø sning som

efter tørringen opsuges sammen med den bundne snavs.

Grundrengøring: Påføring, indbørstning og opsugning af rensemiddelopløsning i en arbejdsgang.

– Maskinen er selvkørende, køremotoren

fødes af batterier.

– Batterierne kan oplades på en 230V-

stikkontakt ved hjælp af en oplader.

– Ved variant "Bp Pack" er et batteri alle-

rede integreret.

– Et ladeaggregat er vedlagt variant Bp

Pack.

OBS

Svarende til den enkelte rengøringsopgave kan maskinen udstyres med forskelligt tilbehør. Spørg efter vores katalog eller besøg os på Internettet på www.kaercher.com.

Bestemmelsesmæssig anven-

delse

Brug maskinen kun i overensstemmelse med angivelserne i denne driftsvejledning. – Maskinen må kun bruges til rengøring af

gulvtæpper som ikke er følsomme overfor fugtighed.

– Maskinen må kun udstyres med origi-

nalt tilbehør og originale reservedele.

– Maskinen er ikke egnet til brug i eksplo-

sionsudsatte omgivelser.

– Brændbare gas, ufortyndede syrer eller

opløsningsmidler må ikke optages med maskinen.

Hertil hører benzin, fortyndervæske eller fyringsolie, som kan danne eksplosive blandinger når de hvirvles sammen med sugeluften. Undgå brug af acetone, ufortyndede syrer og opløsningsmidler, da disse angriber de materialer, højtryksrenseren er lavet af.

– Reaktive metalstøv (f.eks. aluminium,

magnesium, zink) i forbindelse med stærk alkaliske eller sure rengøringsmidler.

– Maskinen er godkendt til brug på area-

ler med en stigning på maks. 2%.

Miljøbeskyttelse

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Batterier, olie og lignende stoffer er ødelæggende for miljøet. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

58 Dansk

Page 59

Betjenings- og funktionselementer

1 Opbevaring 2 Dæksel til snavsevandsbeholder 3 Støtte snavsevandstank 4 Låseanordning 5 Siv ferskvand 6 Kontakt afluftning 7 Sugebjælke 8 Rensehoved

9 Rensemiddeltank A 10 Dyser 11 Lås til rensehovedets hus 12 Rensemiddeltank B 13 Påfyldningsstuds ferskvandtank 14 Afledningsslange for snavsevand 15 Kobling rensemiddelslange 16 Kobling sugeslange

Betjeningspanel

17 Betjeningspanel 18 Batteristik 19 Afledningsslange for friskvand 20 Batteri 21 Ferskvandtank 22 Frontskærm 23 Snavsevandsbeholder 24 Dæksel tilbehørsværktøj

1 Skydehåndtag med kørekontakt 2 Drejeknap kørehastighed 3 Batterikontrol-display 4 Programvælger 5 Knap "Påfør rensemiddel" 6 Kontrollampe "Påfør rensemiddel"

7 Knap tilbagekørsel 8 Sikring styringen 9 Nøglekontakt 10 Sikring køredrev 11 Sikring sugeturbine 12 Sikring børstedrev

13 Nødstop-knap (frigives ved at dreje

den)

14 Driftstimetæller

Dansk 59

Page 60

Inden ibrugtagning

Batterier

Overhold altid nedenstående advarselshenvisninger ved håndtering af batterier:

Følg anvisningerne på batterierne, i brugsanvisningen og i køretøjets driftsvejledning

Brug øjenværn

Hold børn væk fra syre og batterier

Eksplosionsfare

Gnister, åben ild og rygning forbudt

Ætsningsfare

Førstehjælp

Advarselsnotat

Bortskaffelse

Smid ikke batterier i affaldstønden

 Risiko

Eksplosionsfare. Læg ikke værktøj eller lignende på batteriet, dvs. på endepoler og cellebroer. Risiko for tilskadekomst. Sår må aldrig komme i berøring med bly. Vask altid hænder efter arbejde med batter ie rn e.

Isættelse og tilslutning af batterierne

Ved varianten Bp Pack er batterierne allerede monteret Î Drej snavsevandstanken opad indtil

støttens låsemekanisme går i hak.

Î Sæt batterierne ind i batterirummet. Î Smør batteripolerne med polfedt. Î Forbind polerne med det vedlagte ka-

bel.

몇 Advarsel

Sørg for korrekt polaritet.

Î Sæt det medfølgende tilslutningskabel

fast på de endnu frie batteripoler (+) og (-).

Î Løft låsemekanismen af ferskvandstan-

kens støtte og sænk ferskvandstanken.

몇 Advarsel

Lad batterierne op, før maskinen tages i brug.

Ladestatusindikator

På batteridisplayet vises batteriernes status ved hjælp af en lysende bjælke. Følgende signalindretninger advarer for batteriernes fuldafladning: – På batteridisplayet blinker displayele-

menterne på venstre side af den lysende bjælke.

– Hvis en kørselskontakt trykkes, høres

en advarselstone.

Til beskyttelse mod fuldafladning:

Î Afbryd sugeturbine og børstedrevet. Î Kør maskinen direkte til opladningssta-

tionen. Undgå stigninger.

Opladning af batteriet

 Risiko

Eksplosionsfare. Det er kun tilladt at oplade vådbatterier, når snavsevandstanken er drejet op.

 Risiko

Fare på grund af elektrisk stød. Læg mærke til netspændingen og stikdåsens sikring. Brug kun opladeren i tørre rum med tilstrækkelig ventilation!

OBS

Opladningstiden er i gennemsnit på ca. 1015 timer. De anbefalede ladeaggregater (som passer til de batterier, der benyttes) reguleres elektronisk og afslutter opladningen automatisk. Under ladeprocessen afbrydes alle andre funktioner automatisk.

Î Drej snavsevandstanken opad indtil

støttens låsemekanisme går i hak.

Î Træk batteristikket ud og sæt det sam-

men med ladekablet.

Î Forbind opladeren med strømnettet og

tænd den.

Yderligere ved servicefrie batterier (vådbatterier):

Î Tilsæt destilleret vand en time før slut-

ningen af opladningen, sørg for korrekt syrestand. Batterierne er mærket tilsvarende.

 Risiko

Ætsningsfare! – Hvis man påfylder vand, når batteriet er

afladet, kan der løbe syre ud!

– Brug beskyttelsesbriller ved omgang

med batterisyre, og følg forskrifterne for at forhindre tilskadekomst og ødelæggelse af tøj.

– Eventuelle syrestænk på huden eller tø-

jet skal straks skylles af med store mængder vand.

몇 Advarsel

Risiko for beskadigelse!

– Brug kun destilleret eller afsaltet vand

(VDE 0510) til efterfyldning af batterierne.

– Brug ikke fremmede tilsætningsmidler

(såkaldte ydelsesforbedrende midler), ellers bortfalder enhver garanti.

몇 Advarsel

Ved såkaldte "Package-maskiner" brug kun servicefri batterier.

Anbefalede batterier

Producent, Kärcher-bestillingsnr.

6.654-141.0 3 x 12V/105 A, servicefri

Anbefalede oplader

Kärcher-bestillingsnr.

6.654-229.0 36V, til servicefrie batteri-

Beskrivelse

(gel)

Beskrivelse

Aflæsning

 Risiko

Risiko for tilskadekomst. Tryk på nødstopknappen for at tage alle funktioner ud af drift øjeblikkeligt.

Î Isætte og tilslutte batterierne (se, "Før

ibrugtagningen").

Î Læg emballagens lange sidebræt mod

pallen som rampe.

Î Fastgør rampen på paletten med søm. Î Læg de korte bræt under rampen som

støtte.

Î Fjern trælisterne foran hjulene. Î Fjern fastspændingsvinklen ved akslen. Î Stil nøglekontakten på "1. Î Sæt programvælgeren til position "Kø-

re".

Î Sæt drejeknappen til kørselshastighe-

den på "MIN".

Î Betjen kørekontakten. Î Kør maskinen ned fra rampen. Î Stil nøglekontakten på "0.

Drift

OBS

Tryk på nødstop-knappen og drej nøglekontakten til stilling "0", hvis alle funktioner skal sættes ud af drift øjeblikkeligt.

Î Vedligeholdelsesarbejder bør gennem-

føres "Dagligt/inden driftsstart" (se afsnit "Vedligeholdelse og pleje").

60 Dansk

Page 61

Kørsel

OBS

Maskinen er konstrueret således, at børstehovedet rager højre fremad. Det sørger for et overskueligt arbejde tæt ved randen. Maskinen er godkendt til brug på arealer med en stigning på maks. 2%.

Î Frigiv nødstop-knappen ved at dreje

den.

Î Stik nøglen ind i nøglekontakten på be-

tjeningspanelet og drej den til "1".

Î Hastigheden vælges i forud med dreje-

knappen Kørselshastighed.

1Kørsel 2 Midlertidig rengøring 3 Grundrengøring

Î Sæt programvælgeren til position "Kø-

re".

Î Hold maskinen fast ved begge skyde-

håndtager og brug en kørekontakt - maskinen kører.

Î Giv slip for køreskontakten for at stand-

se.

Bak

Î Supplerende til kørekontakten skal

knap tilbagekørsel betjenes.

Påfyldning af driftsstoffer

Î Tag frontskærmen af, drej den hertil

først op og løft den.

Ferskvand

Î Åbn dækslet til friskvandsbeholderen. Î Påfyld ferskvand (maksimalt 60 °C). Î Luk dækslet til friskvandsbeholderen.

rengøringsmiddel

Rensemidlet påfyldes ufortyndet i rensemiddeltanken. Under driften doseres rensemidlet til ferskvandstanken. Rensemiddelopløsningen sprøjtes på gulvet igennem dyserne på rensehovedet.

몇 Advarsel

Risiko for beskadigelse. Brug kun de anbefalede rensemidler. Ved brug af andre rensemidler bærer brugeren den forøgede risiko med hensyn til driftssikkerhed og ulykkesrisiko. Brug kun rensemidler, der ikke indeholder opløsningsmidler, salt- eller oxidsyre.

OBS

Brug ikke stærkt skummende rengøringsmidler.

Anbefalede rengøringsmidler:

Anvendelse Rensemiddel

Midlertidig rengøring

Grundrengøring RM 764, press ex

Î Sæt frontskærmen til siden. Î Rensemiddeltankene „A“ og „B“ påfyl-

des med rensemiddel som følgende:

Midlertidig ren-

gøring A Rensemiddel B - Rensemiddel

Î Skru dækslet sammen med sugeslan-

gen og filtret på tankene.

Î Stil nøglekontakten på "1. Î Aflufte sugeslangen af de fyldte rense-

middeltanke: Tryk kontakten "Aflufte" til den tilsvarende tank for ca. 30 sekunder.

Î Fastgør frontskærmen.

RM 768, i capsol

flydende

Grundrengøring

Rensning

Î Grov smuds som f.eks. papbæger, pap-

tallerkener, snøre og lignende genstande skal samles op.

Î Før rengøringen skal løst smuds suges

op med en støvsuger.

1 Kørsel 2 Sprøjt rensemiddelløsning af ferskvand

og rensemiddel fra tank "A" på og børst det ind i gulvet.

3 Sprøjt rensemiddelløsning af ferskvand

og rensemiddel fra tank "B" på, børst det ind i gulvet og sug det op.

4 Funktion med tilbehørsværktøj (f.eks.

hånddysen).

Î Drej programvælgeren til det ønskede

rengøringsprogram. Afhængigt af det valgte program skal

rensehovedet sænkes, børstemotoren tændes og rensemiddelopløsningen påføres.

Î Kørselshastigheden, som passer til ren-

gøringsprogrammet ("A" eller "B") indstilles via drejeknappen "Kørselshastighed".

Î Tænd påføring af rensemiddelopløs-

ning ved at trykke på knap "Påfør rensemiddelopløsning".

OBS

Kontrollampe "Påfør rensemiddel" lyser hvis funktionen er aktiveret.

Î Betjen kørekontakten.

OBS

Påføringen af rensemiddelopløsningen afbrydes ved stilstand eller tilbagekørsel. Børstemotoren afbrydes under kørepauser.

Funktion med tilbehørsværktøj

Î Forbind den vedlagte adapter med tilbe-

hørets rensemiddelslange.

Î Drej dækslet til tilbehørsværktøjet op. Î Forbind rensemiddelslangen og suge-

slangen af tilbehørsværktøjet med tilslutningerne på maskinen.

Î Drej programvælgeren til "Funktion med

tilbehørsværktøj".

Î Gennemføre rengøringsopgaver med

tilbehørsværktøj.

OBS

Tilbehørsværktøjet forsynes kun med ferskvand (uden rensemiddel).

Vigtigt

Hvis tilbehøret sættes på, skal adapteren fjernes fra maskinen så maskinens vandudløb lukkes. Anbefaling: Adapteren forbliver på tilbehørets slange.

Standse og stille til siden

Î Afbryde påføringen af rensemiddelop-

løsningen.

Î Kør kort fremad og udsug den resteren-

de vandmængde.

Î Giv slip for kørekontakten. Î Sæt programvælgeren til "Funktion med

tilbehørsværktøj" for at suge resterende vand ud af systemet - rensehovedet løftes.

Î Sæt programvælgeren

re".

Î Stil nøglekontakten på betjeningspane-

let på „0“ og træk nøglen ud.

Î Oplad evt. batteriet.

Dræn ferskvandet

Î Træk det øverste stykke af fersvandens

afledningsslange fra slangenippelen.

Î Afledningsslangen sænkes over en vel-

egnet samlingsindretning og ferskvandet afledes.

OBS

Væsken træder ud i en kraftig stråle. De må ikke stå foran slangens endestykke.

Î Tag frontskærmen af, drej den hertil

først op og løft den.

til position "Kø-

Dansk 61

Page 62

Î Åbn dækslet til friskvandsbeholderen. Î Skyl ferskvandstanken med klart vand

(max. 60°C).

Î Sæt udløbsslangen igen på slangenip-

len.

Î Hvis maskinen stilles til side skal dæks-

let til ferskvandstanken forblive åbent.

Skylle rensemiddelsystemet

Î Tag frontskærmen af, drej den hertil

først op og løft den.

Î Skru dækslet med sugeslange og filter

fra rensemiddeltanken og hæng det i en beholder med klart vand.

Î Tryk kontakten "Aflufte" til hver tank for

ca. 30 sekunder. Hvis rensemidlet skal forblive i rensemiddeltanken:

Skru det vedlagte dæksel uden åbning til

sugeslangerne på rensemiddeltankene. Hvis rensemidlet skal fjernes fra tankene: Î Tankenheden løftes opad fra påfyld-

ningsstudsen til ferskvandstanken . Î Lås henholdsvis en tank med det vedla-

get dæksel og tøm den anden tank. Î Spol tankene med klart vand.

Dræn snavsevandet.

몇 Advarsel

Følg de lokale bestemmelser vedrørende behandling af spildevand.

Î Tag frontskærmen af, drej den hertil

først op og løft den. Î Tag afledningsslangen til snavsevandet

ud af holderen.

Î Skru udløbsslangens låg af. Î Afledningsslangen sænkes over en vel-

egnet samlingsindretning og snavse-

vandet afledes.

OBS

Væsken træder ud i en kraftig stråle. De må ikke stå foran slangens endestykke.

Î Fjern dækslet fra snavsevandstanken. Î Skyl snavsevandstanken med klart

vand (max. 60°C). Î Sæt låget på udløbsslangen og skru det

fast.

Î Hæng udløbsslangen ind i holderen. Î Fastgør frontskærmen. Î Hvis maskinen stilles til side skal dæks-

let til snavsevandstanken forblive

åbent.

Pleje og vedligeholdelse

 Risiko

Fysisk Risiko! Stil nøglekontakten på "0" og træk nøglen ud før alle arbejder på maskinen. Træk batteristikket ud.

Î Aftøm og bortskaf snavsevand og reste-

rende friskvand.

Vedligeholdelsesskema

Dagligt

몇 Advarsel

Risiko for beskadigelse. Spul ikke maskinen med vand, og brug ikke aggressive rengøringsmidler.

Før driftstart:

Î Kontroller syrestatus ved vådbatterier,

påfyld evt. destilleret vand.

Î Kontroller børstern e for korrekt monte-

ring.

Î Kontroller, om udløbsslangen er monte-

ret korrekt og låst.

Î Kontroller om snavse- og ferskvands-

tankens dæksel sidder tæt på.

Î Kontroller dækkenes tilstand. Î Kontroller dysernes sprøjtemønster.

Rens dyserne efter behov.

Efter drift:

Î Kontroller børsterne for slid, udskift dem

ved behov.

Î Rens bunden af rensehovedet. Î Luk snavsevandet ud. Î Skyl snavsevandsbeholderen med klart

vand.

Î Rens ferskvandstanken. Î Rengør friskvandsfilteret Î Rens sugebjælken. Î Rengør maskinen udvendigt med en

fugtig klud vædet i mild vaskelud.

Î Kontroller maskinen med hensyn til ska-

der.

Î Skyl rensemiddelsystemet. Î Låg fra ferskvandtank og snavsevands-

tank må ikke lukkes, de skal tørre.

Î Oplad batteriet.

Servicearbejde for hver 50 driftstimer

Î Bytte om på børstevalserne i foran og

bag.

Î Rens batteriernes overside. Î Kontroller batteripolerne for oxidation,

børst dem af ved behov og smør dem med polfedt. Hold øje med at kablerne sidder fast.

Î Kontroller cellernes syredensitet ved

ikke-servicefri batterier.

Servicearbejde for hver 100 driftstimer

Î Rens batterirummet og batteriernes

kasse.

Î Smør drivakslen og styringsrullerne.

Servicearbejde for hver 200 driftstimer

Î Rens leddene på rensehovedets hol-

der.

Î Kontroller kulbørsterne og kommutator

fra alle motorer for slitage. *

* Gennemføres af kundeservice.

En gang om året

Î Få kundeservice til at udføre den fore-

skrevne inspektion.

Vedligeholdelsesarbejder

Serviceaftale

For at sikre en pålidelig drift af maskinen kan der indgås serviceaftaler med det relevante Kärcher-salgskontor.

Udskiftning af børstevalser

Î Stil nøglekontakten med løftet renseho-

ved på "0.

Î Åbn låsemekanismen af rensehovedets

kasse.

Î Fjern kassen.

1 Lejebuk 2 Sikringsplade 3 Børstevalse

Î Bøj sikringspladen udad og træk leje-

bukken ud.

Î Træk bø

tag den ud.

Î Træk lejebukken fra børsten. Î Sæt lejebukken på den nye børsteval-

se.

Î Stik børstevalsen på medbringeren og

drej den indtil medbringerens stift går i hak i børsten.

Î Sæt lejebukken ind i maskinen og skub

den så langt ind til sikringspladen går i hak.

Î Gentag fremgangsmåden med den næ-

ste børstevalse.

Rens dyserne

Î Åbn låsemekanismen af rensehovedets

kasse.

Î Fjern kassen. Î Skru dysen ud imod uret. Î Blæs dysen ud imod vandløbets ret-

ning.

rstevalsen fra medbringeren og

몇 Advarsel

Risiko for beskadigelse. Brug ingen spidse genstande til rengøring af dyserne.

Rens sugebjælken

1 Sugebjælke 2Glidesko 3 Rouletskrue

Î Stil nøglekontakten med løftet renseho-

ved på "0.

Î Skru fingerskruen ud. Î Tag sugebjælken af. Î Træk sugeslange fra sugebjælken. Î Skyl sugebjælken oppefra med vand. Î Tilstopninger i glideskoenes spalte kan

fjernes med en spartel. Om nødvendigt kan gildeskoene skrues fra sugebjælken til rengøring.

62 Dansk

Page 63

Î Gentag rengøringen på den næste su-

gebjælke.

Î Begge sugebjælker anbringes på ma-

skinen igen i omvendt rækkefølge.

Rense svømmerem

Smøre drivakslen og styringsrullerne

Î Smør småringsnippelen med fedtpres-

sen.

Frostbeskyttelse

1 Siv med svømmerkugle 2Rør

Î Rens og spol sivet udvendigt. Î Kontroller svømmerkuglens bevægelig-

hed.

Ved stærk tilsmudsning:

Î Hold røret fast og træk sivet fra røret. Î Rens siv og kugle. Î Hold røret fast og sæt sivet på igen.

Fejl Afhjælpning Fra hvem

Maskinen kan ikke startes Sæt batteristikket ind på maskinen. Betjener

Frigiv nødstop-knappen ved at dreje den. Betjener Batterikapacitet lav, oplad batteriet. Betjener Kontroller om batteriets kabel sidder fast. Betjener Kontroller batteriets kabel for korrosion, rens evt. Betjener

Maskinen kører ikke eller kun langsomt

Utilstrækkelig sugeeffekt Tøm snavsevandsbeholderen. Betjener

Utilstrækkeligt rengøringsresultat

Børsterne drejer sig kun langsomt eller slet ikke

Ingen eller for ringe dosering af rengøringsopløsningen

Ingen dosering af rensemiddel Påfyld rensemiddeltanken. Betjener

Rensehovedet løftes/sænkes ikke.

Sæt sikringen Køredrev tilbage Betjener Batterikapacitet lav, oplad batteriet. Betjener Maskinen blev indkoblet mens en kørekontakt var trykt. Giv slip for kørekontakten. Betjener Styringen overophedet, sluk maskinen og lad den køle ned. Betjener

Rengør tætningerne mellem snavsevandsbeholderen og dækslet og kontroller deres tæthed, udskift dem ved behov

Kontroller om sugeslangerne er tilstoppet, rens ved behov. Betjener Kontroller forbindelsen mellem sugeslangen og sugebjælken og sugeslangen og ma-

skinen. Kontroller om sugeslangerne er tæt, udskift ved behov. Betjener Kontroller, om låget på snavsevand-afledningsslangen er lukket Betjener Rens svømmeren i snavsevandbeholderen. Betjener Sæt sikringen Sugeturbine tilbage. Betjener Kontroller børsterne for slid, udskift dem ved behov. Betjener Kontroller børsten for tilsmudsning, rens. Betjener Batterikapacitet lav, oplad batteriet. Betjener Sæt sikringen Børstedrev tilbage. Betjener Kontroller børsterne med hensyn til fremmedlegemer, fjern fremmedlegemer. Betjener Batterikapacitet lav, oplad batteriet. Betjener Kontroller rengøringsopløsningen i ferskvandstanken, påfyld efter behov. Betjener Tænd knap "Påfør rensemiddelopløsning", kontrollampen skal lyse. Betjener Kontroller om dyserne er tilstoppet, rens ved behov. Betjener Kontroller lferskavndstankens filter, rengør det ved behov. Betjener

Tryk kontakten "Aflufte" til den tilsvarende tank for ca. 30 sekunder. Betjener Skyl slangesystemet til rensemidlet med vand. Betjener Sæt sikringen Styring tilbage. Betjener

Ved frostrisiko:

Î Tøm frisk- og snavsevandsbeholderen. Î Stil maskinen i et frostsikkert rum.

Transport

 Risiko

Fysisk Risiko! Maskinen må kun køres på stigninger op til 2% til på- og aflæsning. Kør langsomt.

몇 Advarsel

Fare for skader på styringen. Maskinen må kun skubbes med afklemmet motor. Hvis maskinen skubbes må hastigheden ikke overstige 8 km/h.

Î Inden maskinen køres over en rampe,

skal sugebjælken afmonteres og rensehovedet løftes.

Î Sørg for at sikre maskinen mod skrid

ved hjælp af spændeseler/tove, når den skal transporteres på et køretøj.

Î Sørg for at sikre maskinen med kiler ved

kanterne.

Fejl

 Risiko

Fysisk Risiko! Stil nøglekontakten på "0" og træk nøglen ud før alle arbejder på maskinen. Træk batteristikket ud.

Î Aftøm og bortskaf snavsevand og reste-

rende friskvand. Kontakt kundeservice ved fejl, som ikke kan afhjælpes ved hjælp af denne tabel.

Betjener

Dansk 63

Page 64

Tekniske data

CEO

Head of Approbation

Effekt

Mærkespænding V36 Batterikapacitet (pakke-varianten) Ah (5h) 105 Mellemste optagne effekt W 1926 Køremotorydelse (mærkeydelse) W 375 Sugemotorydelse W 2 x 560 Børstemotorydelse W 375

Sugning

Sugeeffekt, luftmængde l/s 29 Sugeeffekt, undertryk kPa 17

Rengøringsbørster

Arbejdsbredde mm 500 Børstediameter mm 85 Børsteomdrejningstal 1/min 1084

Sprøjtesystem

Tryk MPa 0,69 Påføring af rensemiddelopløsning (position A) l/min. 0,9 Påføring af rensemiddelopløsning (position B) l/min. 4 Blandingsforhold ferskvand/rensemiddel A 16:1 Blandingsforhold ferskvand/rensemiddel B 64:1

Mål og vægt

Kørehastighed maks. km/h 4,6 Kørehastighed (position A) km/h 2 Kørehastighed (position B) km/h 1 Stigningsevne maks. %10 Teoretisk fladekapacitet (position A) m²/h 920 Teoretisk fladekapacitet (position B) m²/h 460 Volumen frisk-/snavsevandsbeholder l 74/66 Volumen rensemiddeltank A l4,6 Volumen rensemiddeltank B l1,25 maks. vandtemperatur °C 60 Vægt (med/uden batteri) kg 295/172 Overfladebelastning kPa 3500 Længde mm 1400 Bredde mm 700 Højde mm 1100

Støjemission

Lydtryksniveau (EN 60704-1) dB(A) 69,5

Maskinvibrationer

Total svingningsværdi (ISO 5349) m/s² 0,3

Reservedele

– Der må kun anvendes tilbehør og reser-

vedele, der er godkendt af producenten. Originaltilbehør og -reservede l e er en garanti for, at maskinen kan fungere sikkert og uden fejl.

– Et udvalg over de reservedele som bru-

ges meget ofte finder De i slutningen af betjeningsvejledningen

– Yderligere informationen om reservede-

le finder De under www.kaercher.com i afsni "Service".

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

Overensstemmelseserklæ-

ring

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerhedsog sundhedskrav i EF-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Gulvrenser Type: 1.008-xxx

Gældende EF-direktiver

98/37/EF 2006/95/EF

2004/108/EF

Anvendte harmoniserede standarder

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 50336: 2003 + A1: 2006

Undertegnede handler på vegne af og med fuldmagt fra ledelsen.

Alfred Kärcher GmbH & Co. KG Alfred Kärcher-Str. 28 - 40 D - 71364 Winnenden Tlf.: +49 7195 14-0 Fax: +49 7195 14-2212

64 Dansk

Page 65

Les denne bruksveiledningen

før apparatet tas i bruk første gang, og følg anvisningene. Oppbevar denne bruksveiledningen til senere bruk eller for annen eier.

Innholdsfortegnelse

Sikkerhetsanvisninger 65 Funksjon 65 Forskriftsmessig bruk 65 Miljøvern 65 Betjenings- og funksjonelementer 66 Før den tas i bruk 67 Drift 67 Stansing og parkering 68 Pleie og vedlikehold 69 Frostbeskyttelse 70 Transport 70 Feil 70 Tekniske data 71 Reservedeler 71 Garanti 71 CE-erklæring 71

Sikkerhetsanvisninger

Før maskinen tas i bruk for første gang, må bruker lese nøye gjennom denne bruksanvisningen og følge vedlagte sikkerhetsanvisninger for gulvskuremaskiner og tepperensere, 5.956-251. Maskinen må kun brukes på flater med en stigning på inntil 2%.

Maskinen må kun brukes når hoveddekslet og alle andre deksler er stengt.

Sikkerhetsinnretninger

Sikkerhetsinnretninger er beregnet for å beskytte brukeren og må ikke settes ut av drift eller omgås.

Nødstoppknapp

For umiddelbar utkobling av alle maskinens funksjoner.

Symboler

I denne bruksveiledningen brukes følgende symboler:

 Fare!

Betegner en umiddelbar fare. Ved ikke å følge denne anvisning er det fare for død eller alvorlige personskader.

몇 Advarsel

Betegner en mulig farlig situasjon. Ved ikke å følge denne anvisning kan det føre til mindre personskader eller materielle skader.

Bemerk

Betegner brukstips og viktig informasjon.

Funksjon

Apparatet brukes til våtregngjøring av teppegulv.. – Ulike rengjøringsmetoder kan utføres

med apparatet: Mellomrengjøring: Påføring og innbørsting av rengjøringsløsning, som etter

tørking suges opp sammen med bundet smuss.

Hovedrengjøring Påføring, innbørsting og oppsuging av rengjøringsløsning i en arbeidsgang.

– Apparatet er selvgående, kjøremotoren

drives av batterier.

– Batteriene kan lades ved hjelp av en

batterilader i en 230 V stikkontakt.

– Batteriene er allerede integrert i Bp

Pack variantene.

– En lader er vedlagt Bp Pack varianten.

Bemerk

Maskinen kan utstyres med forskjellig tilbehør, avhengig av den enkelte rengjøringsoppgave. Spør etter vår katalog eller besøk oss på Internett på www.kaercher.com.

Forskriftsmessig bruk

Bruk av denne maskinen må utelukkende være iht. det som er angitt i denne bruksanvisning. – Maskinen må kun brukes til rengjøring

av ikke fuktighetsømfintlige teppegulv.

– Til maskinen må det kun brukes origi-

nalt tilbehør og originale reservedeler.

– Maskinen egner seg ikke for bruk i ek-

splosjonsfarlige omgivelser.

– Maskinen skal ikke brukes til å samle

opp brennbare gasser, ufortynnede syrer eller løsemidler.

Til dette hører bensin, malingstynner eller fyringsolje, som kan danne en eksplosiv blanding med sugeluften. Ikke bruk aceton, ufortynnede syrer og løsemidler, da disse angriper materialet som er brukt i høytrykksvaskeren.

– Reaktivt metallstøv (f.eks. aluminium,

magnesium, zink) i forbindelse med sterkt alkaliske og sure rengjøringsmidler.

– Maskinen må kun brukes på flater med

en stigning på inntil 2%.

Miljøvern

Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den til en gjenbruksstasjon.

Gamlle apparater inneholder verdifulle materialer som kan gjenbrukes og som bør sendest til gjenbruk. Batterier, olje og lignende stoffer må ikke komme ut i miljøet. Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.

Norsk 65

Page 66

Betjenings- og funksjonelementer

1 Holder 2 Deksel spillvannstank 3 Støtte spillvannstank 4Låsing 5 Sil rentvann 6 Bryter utlufting 7 Sugebom 8 Rengjøringshode

9 Rengjøringsmiddeltank A 10 Dyser 11 Lås hus rengjøringshode 12 Rengjøringsmiddeltank B 13 Påfyllingsstuss for rentvannstank 14 Avløpsslange spillvann 15 Kobling rengjøringsmiddelslange 16 Kobling sugeslange

Betjeningspanel

17 Betjeningspanel 18 Batterikontakt 19 Avløpsslange friskvann 20 Batteri 21 Rentvannstank 22 Frontkledning 23 Spillvannstank 24 Deksel tilbehørsverktøy

1 Skyvehåndtak med kjørebryter 2 Dreieknapp kjørehastighet 3 Batterikontrollindikator 4 Programvalgbryter 5 Tast påføre rengjøringsløsning

66 Norsk

6 Kontrollampe Påføre rengjøringsløs-

ning 7 Tast revers 8 Sikrig styring 9 Nøkkelbryter 10 Sikring kjøredrift

11 Sikring sugevifte 12 Sikring børstedrift 13 NØDSTOPP-knapp (tilbakestilles ved å

dreie den)

14 Driftstimeteller

Page 67

Før den tas i bruk

Batterier

Ved omgang med batterier må det tas hensyn til:

Følg anvisningene på batteriet, i bruksanvisningen og i maskinbruksanvisningen.

Bruk vernebriller

Hold barn unna syre og batterier

Eksplosjonsfare

Åpen ild, gnister, åpent lys og røyking er forbudt.

Fare for personskader

Førstehjelp

Varselmerket

Avfallshåndtering

Batterier må ikke kastes i husholdsningsavfallet.

 Fare!

Eksplosjonsfare. Verktøy o.l. må ikke legges på batteriet, dvs. på poler eller cellebro. Fare for personskader. Pass på at sår aldri kommer i kontakt med bly. Vask hendene godt etter håndtering av batterier.

Innsetting og tilkobling av batterier

På varianten Bp Pack er batteriene allerede montert. Î Sving spillvannstanken opp til låsen på

støtten går i lås.

Î Legg batteriene i batterirommet. Î Smør batteripolene med kontaktfett. Î Smør polene med kontaktfett og monter

vedlagte forbindelseskabler.

몇 Advarsel

Pass på riktig polaritet!

Î Fest den medfølgende tilkoblingskabe-

len på batteripolene som ennå er fri (+) og (–).

Î Løft låsen på støtten på rentvannstan-

ken og senk rentvannstanken.

몇 Advarsel

Lad opp batteriene før maskinen tas i bruk.

Ladetilstandsindikator

I batteriekontrollindikatoren vises ladetilstanden avbatteriet med en lysbjelke. Følgende signalinnretninger advarer om dyputlading av batteriet: – I batterikontrollindikatoren blinker indi-

katorelementene på venstre side av lysbjelken.

– Ved å trykke på en kjørebryter vil det

lyde en varseltone.

For å beskytte mot dyputlading:

Î Sugevifte og børstedrift kobles ut. Î Kjør maskinen direkte til oppladingsste-

det, og unngå stigninger ved slik kjøring.

Lade batteriet

 Fare

Eksplosjonsfare. Lading av våtbatterier må kun foretas med spillvannstanken svingt opp.

 Fare

Fare for skader fra elektrisk støt. Pass på tilkoblingsspenning og sikring på stikkontakten. Ladeapparatet må kun brukes i tørre rom med tilstrekkelig ventilasjon!

Bemerk

Ladetiden er gjennomsnittlig ca. 10-15 timer. Den anbefalte batteriladeren (som passer til maskinens batterier) er elektronisk styrt og avslutter ladeprosessen automatisk. Alle maskinens funksjoner avbrytes automatisk ved lading.

Î Sving spillvannstanken opp til låsen på

støtten går i lås.

Î Trekk ut batterikontakten og koble den

til ladekabelen.

Î Koble batteriladeren til strømnettet og

slå den på.

Ekstra ved vedlikeholdslave batterier (våtbatterier):

Î Etterfyll destillert vann en time før lade-

prosessen avsluttes, pass på at syrenivået er riktig. Batteriene er merket for dette.

 Fare

Fare for skade! – Etterfylling av vann på batteriene i utla-

det tilstand kan føre til at syren renner over.

– Bruk vernebriller og ta hensyn til for-

skriftene ved omgang med batterier, for å unngå personskader skader på klær.

– Syresprut på hud eller klær må skylles

av med store vannmengde umiddelbart.

몇 Advarsel

Fare for skade! – Det må kun brukes destillert eller avmi-

neralisert vann til etterfylling på batteriene.

– Det må ikke brukes fremmede tilsetnin-

ger (såkalte forbedringsmidler), hvis ikke bortfaller garantien.

몇 Advarsel

Ved package-maskiner må det kun benyttes vedlikeholdsfrie batterier.

Anbefalte batterier

Produsent, Kärcher best.nr.

6.654-141.0 3 x 12V/105 A, vedlike-

Anbefalte batteriladere

Kärcher best.nr.

6.654-229.0 36V, for vedlikeholdsfrie

Beskrivelse

holdsfritt (gel)

Beskrivelse

batterier;

Lossing

 Fare

Fare for personskader. Trykk på den røde nødstopp-knappen for umiddelbar utkobling av alle funksjoner.

Î Innsetting og tilkobling av batterier (se

"Før igangsetting").

Î Legg den lange sidebretten på forpak-

ningen som rampe fra pellen.

Î Feest rampen på pallen med spiker. Î Legg den korte bretten som støtte under

rampen.

Î Fjern trelistene fra hjulene. Î Ta av festevinkel på akselen. Î Sett nøkkelbryteren på ”1”. Î Programbryter settes i stilling Kjøring. Î Dreiebryter Kjørehastighet settes til

"MIN".

Î Trykk kjørebryteren. Î Kjøre ned apprat fra rampen. Î Sett nøkkelbryteren på ”0”.

Drift

Bemerk

Trykk på nødstoppknappen og sett nøkkelbryteren i posisjonen "0" for umiddelbar utkobling av alle kjørebrytere.

Î Vedlikeholdsarbeid "Daglig/før arbeidet

starter" utføres (se avsnitt "Stell og vedlikehold").

Kjøring

Bemerk

Maskinen er slik konstruert at børstehodet står lengst til høyre. Dette muliggjør oversiktlig arbeid inntil kanten på høyre side.

Norsk 67

Page 68

Maskinen må kun brukes på flater med en stigning på inntil 2%.

Î Tilbakestill NØD-STOPP-tasten ved å

dreie den.

Î Sett nøkkel i nøkkelbryteren på betje-

ningspanelet og vri om til "1".

Î Velg hastighet på dreiebryteren Kjøre-

hastighet.

1Kjøring 2 Mellomrengjøring 3 Hovedrengjøring

Î Programbryter settes i stilling Kjøring. Î Hold maskinen i begge skyvehåndtake-

ne og trykk på enkjørebryter - maskinen starter.

Î Slipp kjørebryter for å stoppe.

Kjøre bakover

Î Bruk tasten for revers i tillegg til kjøre-

bryteren.

Påfylling av driftsmidler

Î Frontkledning tas av, tipp den da først

opp og løft den.

Friskvann

Î Åpne dekselet på friskvanntanken. Î Fyll på rent vann (maksimalt 60ºC). Î Lukk dekselet på friskvanntanken.

Rengjøringsmiddel

Rengjrøingsmiddel fylles ufortynnet i rengjøringsmiddeltankene. Under drift doseres rengjøringsmiddel til rentvannet. Rengjøringsløsning sprayes på gulvet ved hjelp av dyser på rengjøringshodet.

몇 Advarsel

Fare for skade. Det må kun brukes anbefalt rengjøringsmiddel. Brukeren bærer selv risiko for driftssikkerhet og ulykkesfare ved bruk av andre rengjøringsmidler. Det må kun brukes rengjøringsmidler som er frie for løsemidler, saltsyre og andre syrer.

Bemerk

Det må ikke brukes sterkt skummende rengjøringsmidler.

Anbefalte rengjøringsmidler:

Anvendelse Rengjøringsmid-

del

Mellomrengjøring RM 768, i capsol Hovedrengjøring RM 764, press ex

flytende

Î Frontkledning settes til siden. Î Rengjøringsmiddeltanker "A" og "B" fyl-

les som følger med rengjøringsmiddel:

Mellomrengjøring

A Rengjøringsmid-

del

B - Rengjøringsmid-

Î Deksel med sugeslange og filter skrus

på tanken.

Î Sett nøkkelbryteren på ”1”. Î Lufte ut sugeslange på fylte rengjø-

ringsmiddeltanker:

Bryter for utlufting av den angjeldende

tanken trykkes i 30 sekunder. Î Sett på frontkledning.

Hovedrengjøring

del

Rengjøring

Î Samle opp grovsmuss som pappbeger,

papptallerkner, snorer og lignende gjen-

stander. Î Før rengjøring suges løst smuss opp

med en støvsuger.

1Kjøring 2 Spraye på og børste inn rengjøringsløs-

ning av rent vann og rengjøringsmiddel

fra tank "A". 3 Spraye på, børste inn og suge opp ren-

gjøringsløsning av rent vann og rengjø-

ringsmiddel fra tank "B". 4 Drift med tilbehørsverktøy (f.eks. hånd-

dyse).

Î Drei programvalgbryteren til ønsket ren-

gjøringsprogram.

Alt etter valgt program senkes rengjø-

ringshodet, børstedrift aktiveres og ren-

gjøringsvæske påføres. Î Still inn passende hastighet for rengjø-

ringsprogrammet ("A" eller "B") ved

hjelp av dreiebryter Kjørehastighet. Î Koble inn påføring av rengjøringsløs-

ning ved å trykke på tasten Rengjø-

ringsløsning.

Bemerk

Kontrollampen Påføre rengjøringsmiddel lyser når funksjonen er aktivert.

Î Trykk kjørebryteren.

Bemerk

Påføring av rengjøringsløsning avbrytes ved stillstand eller ved rygging. Børstedrift slås av ved kjørepauser.

Drift med tilbehørsverktøy.

Î Vedlagte adapter kobles til rengjørings-

middelslangen på tilbehørsverktøyet.

Î Slå opp deksel på tilbehørsverktøy.

Koble rengjørigsmiddelslange på tilbe-

hørsverktøy med koblingene på apparatet.

Î Programbryter settes i stilling Drift med

tilbehørsverktøy.

Î Gjennomføre rengjøring med tilbehørs-

verktøy.

Bemerk

Tilbehørsverktøy forsynes kun med rent vann (uten rengjøringsmiddel).

Viktig

Når tilbehørsverktøyet tas av må adapteren tas av apparatet, slik at vannuttaket på apparatet stenges. Anbefaling: La adaptereren være på tilbehørsverktøyet.

Stansing og parkering

Î Slå av tilføring av rengjøringsløsning. Î Kjør kort fremover og sug opp det reste-

rende vannet.

Î Slipp kjørebryter. Î Programbryter stilles til drift med tilbe-

hørsverktøym for å suge ut restvann fra sugesystemet - rengjøringshodet heves.

Î Programbryter settes i stilling Kjøring. Î Sett nøkkelbryteren på betjeningspane-

let i ”0”-stilling og ta ut nøkkelen.

Î Eventuelt lad batteriet.

Tapping av rent vann

Î Trekk av øvre ende av avtappingsslan-

ge for rent vann fra slangenippelen.

Î Senk avtappingsslangen over en pas-

sende oppsamlingstank og tapp av rent vann.

Bemerk

Væsken kommer ut i en kraftig stråle. Ikke stå foran slangeenden.

Î Frontkledning tas av, tipp den da først

opp og løft den.

Î Åpne dekselet på friskvanntanken. Î Skyll rentvannstanken med rent vann

(maks 60°C).

Î Sett avtappingsslangen inn på slange-

nippelen igjen.

Î Dersom apparatet settes bort, la dekse-

let på rentvannstanken stå åpent.

Skyll rengjøringsmiddelsystemet.

Î Frontkledning tas av, tipp den da først

opp og løft den.

68 Norsk

Page 69

Î Skru av deksel med sugeslange og filter

fra rengjøringsmiddeltanken, og heng den i en beholder med rent vann.

Î Bryter for utlufting av den angjeldende

tanken trykkes i 30 sekunder.

Dersom rengjøringsmiddel skal bli værende i rengjøringsmiddeltankene: Î Vedlagt deksel uten åpning for su-

geslange skrus på rengjøringsmiddel-

tanken. Dersom rengjøringsmiddel skal fjernes fra tankene:

Î Løft tankenhet opp fra påfyllingsstuss

for rent vann. Î Henholdsvis lukk den ene tanken med

det vedlagte lokket mens den andre tan-

ken tømmes. Î Skyll begge tankene med rent vann.

Tapping av brukt vann

몇 Advarsel

Ta hensyn til de lokale utslippsforskrifter.

Î Frontkledning tas av, tipp den da først

opp og løft den. Î Avtappingsslange spillvann tas ut av

holderen.

Î Skru av dekselet på avtappingsslangen. Î Senk avtappingsslangen over en pas-

sende oppsamlingstank og tapp av spill-

vann.

Bemerk

Væsken kommer ut i en kraftig stråle. Ikke stå foran slangeenden.

Î Ta av deksel på spillvannstanken. Î Skyll spillvannstanken med rent vann

(maks 60°C). Î Sett på og skru fast deksel på avtap-

pingsslangen.

Î Sett avtappingsslangen i holderen. Î Sett på frontkledning. Î Dersom apparatet settes bort, la dekse-

let op spillvannstanken stå åpent.

Pleie og vedlikehold

 Fare!

Fare for skader! Sett nøkkelbryteren til "0" og ta ut nøkkelen før noe arbeid påbegynnes. Ta ut batterikontakten.

Î Tapp bruktvann og restene av friskvann

og avhend på riktig måte.

Vedlikeholdsplan

Daglig

몇 Advarsel

Fare for skade. Maskinen må ikke rengjøres med vannstråle og det må ikke brukes aggressive rengjøringsmidler.

Før driftsstart:

Î VEd våtbatterier, kontroller syrenivå, et-

terfyll eventuelt destillert vann. Î Kontroller at børstene er korrekt mon-

tert. Î PrKontroller om avtappingsslangen er

festet korrekt og lukket. Î Kontroller at lokk på spillvanns- og rent-

vannstanken sitter tett.

Î Kontroller tilstand av dekk. Î Kontroller dysenes sprøytemønster.

Rengjør dysene ved behov.

Etter bruk:

Î Kontroller børster for ev. slitasje og skift

ved behov.

Î Rengjør undersiden av rengjøringsho-

det.

Î Tapp brukt vann. Î Skyll spillvannstanken med rent vann. Î Rengjør rentvannstank. Î Rengjør friskvannsfilter. Î Rengjør sugebommen. Î Rengjør maskinen utvendig med en fuk-

tig klut og mild rengjøringsblanding.

Î Kontroller apparatet for skader. Î Skyll rengjøringsmiddelsystemet. Î Ikke lukk lokket på rentvanns- og spill-

vannstank, slik at tankene får tørke.

Î Lad batteriet.

Hver 50. driftstime

Î Sift børstevalser foran og bak. Î Rengjør oversiden av batteriene. Î Kontroller batteripolene for oksidasjon,

og rengjør med børste ved behov og smør med polfett. Kontroller at forbindelseskablene sitter som de skal.

Î Kontroller syrevekten på cellene på

ikke-vedlikeholdsfrie batterier.

Hver 100. driftstime

Î Rengjør batterier og batterirom. Î Smør drivaksel og styreruller.

Hver 200. driftstime

Î Rengjør ledd på oppheng av rengjø-

ringshode.

Î Kontroller kullbørster og kommutator på

alle motorene. *

* Gjennomføres av kundeservice.

Årlig

Î La en servicemontør fra Kärcher utføre

den foreskrevne inspeksjonen.

Vedlikeholdsarbeider

Vedlikeholdskontrakt

For å sikre en pålitelig drift av maskinen, kan du tegne en vedlikeholdskontrakt med din Kärcherforhandler.

Skifting av børstevalse

Î Sett tenningsnøkkelen til "0" ved løftet

rengjøringshode.

Î Åpne låsen på huset på rengjøringsho-

det.

Î Ta av huset.

1 Lagerbukk 2 Sikringsplate 3 Børstevalse

Î Bøy sikringsplaten utover og trekk ut la-

gerbukken nedover.

Î Trekk ut og ta av børstevalsen fra med-

føreren.

Î Trekk lagerbukken av børsten. Î Sett lagerbukken på den nye børsteval-

sen.

Î Sett b

Î Lagerbukken settes inn i apparatet og

Î Gjenta prosessen med den andre bør-

Rengjør dysene

Î Åpne låsen på huset på rengjøringsho-

Î Ta av huset. Î Skru ut dyse, mot klokka. Î Blås ren dysen mot strømningsretnin-

rstevalsen på medføreren og drei til medførerstiften går i lås på børsten.

skyves så langt inn at sikringsplaten går i lås.

stevalsem.

det.

gen.

몇 Advarsel

Fare for skade. Ikke bruk noen spisse gjenstander ved rengjøring av dysene.

Rengjøre sugebommen

1 Sugebom 2 Glidesko 3 Rilleskrue

Î Sett tenningsnøkkelen til "0" ved løftet

rengjøringshode.

Î Skru ut fingerskrue. Î Ta av sugebommen. Î Ta sugeslangen av sugebommen. Î Spyl ut sugebom med vann fra oversi-

den.

Î Tilstoppinger i spalten på glideskoen

kan fjernes med en spatel. Om nødvendig kan glideskoen skrus av sugebommen for rengjøring.

Î Gjenta rengjøring på den andre suge-

bommen.

Î Monter begge sugebommene i omvendt

rekkefølge på apparatet.

Norsk 69

Page 70

Rengjøre flottør

Smør drivaksel og styreruller

몇 Advarsel

Fare for skade på styringen. Apparatet skal kun skyves med drivmotoren koblet fra klemmene. Hastighet ved skyving skal ikke overskride 8 km/t ved skyving.

Î Før lasting via en rampe, demonter su-

gebom og løft rengjøringshodet.

Î Ved transport på et kjøretøy må maski-

nen sikres mot å skli ved hjelp av stropper/snorer.

Î Sikre maskinens hjul med kileklosser.

1 Sil med flottørkule 2Rør

Î Rengjør silen utvendig og skyll den. Î Kontroller flottørkulens bevegelighet.

Ved sterk tilsmussing:

Î Hold røret fast og trekk silen av røret. Î Rengjør sil og kule. Î Hold røret fast og sett på silen igjen.

Feil Retting Av hvem

Maskinen lar seg ikke starte Sett batteriestøpsel i maskine n. Bruker

Tilbakestill NØD-STOPP-tasten ved å dreie den. Bruker Batteriekapasitet faller, lad opp batteriet. Bruker Kontroller at batteriekabel sitter korrekt. Bruker Kontroller batteriekabel for korrosjon, eventuelt rengjøres. Bruker

Maskinen kjører ikke eller bare langsomt.

Utilstrekkelig sugeeffekt Tøm bruktvannstanken. Bruker

Utilstrekkelig rengjøringseffekt

Børster dreier seg bare langsomt eller ikke i det hele tatt

Ingen eller for lav dosering av rengjøringsmiddel

Ingen dosering av rengjøringsmiddel

Rengjøringshode blir ikke senket/løftet.

Tilbakestill sikring kjøredrift. Bruker Batteriekapasitet faller, lad opp batteriet. Bruker Apparatet ble slått på når en kjørebryter var inntrykket. Slipp kjørebryter. Bruker Styringen overoppvarmes, slå av maskinen og la den avkjøle seg. Bruker

Kontroller og rengjør pakninger mellom spillevanntank og deksel, og skift ut hvis nødvendig.

Kontroller slangene for tilstopping, rengjør ved behov. Bruker Kontroller kobling mellom sugeslange og sugebom, og mellom sugeslange og maskin. Bruker Kontroller sugeslange for tetthet ev. skift ved behov. Bruker Kontroller om lokket på tappeslangen for bruktvannstanken er lukket. Bruker Rengjør flottør i spillvannstank. Bruker Tilbakestill sikring på sugeturbin. Bruker Kontroller børster for ev. slitasje og skift ved behov. Bruker Kontroller børster for tilsmussing, eventuelt rengjør. Bruker Batteriekapasitet faller, lad opp batteriet. Bruker Tilbakestill sikring på børstedrift. Bruker Kontroller at det ikke er fremmedlegemer i børsten, eventuelt fjernes de. Bruker Batteriekapasitet faller, lad opp batteriet. Bruker Kontroller nivå av rengjøringsmidel i rentvannstanken, etterfyll tank ved behov. Bruker Taste Påføre rengjøringsløsning kobles inn, kontrollampen skal lyse. Bruker Kontroller dysene for tilstopping, rengjør ved behov. Bruker Kontroller silen for rentvann og rengjør ved behov. Bruker Etterfyll rengjøringsmiddeltanken. Bruker Bryter for utlufting av den angjeldende tanken trykkes i 30 sekunder. Bruker Skyll ledningssystem for rengjøringsmiddel med vann. Bruker Tilbakestill sikring på styringen. Bruker

Î Smør smørenippel med fettpresse.

Frostbeskyttelse

Ved fare for frost:

Î Tøm rentvanns- og bruktvannstanken. Î Oppbevar maskinen på et frostfritt sted.

Transport

 Fare

Fare for skader! Maskinen må ved kjøring til opplading ikke kjøres i hellinger som overstiger 2%. Kjør langsomt.

 Fare!

Fare for skader! Sett nøkkelbryteren til "0" og ta ut nøkkelen før noe arbeid påbegynnes. Ta ut batterikontakten.

Î Tapp bruktvann og restene av friskvann

og avhend på riktig måte.

Dersom det oppstår feil som ikke kan utbedres ved hjelp av denne tabellen, vennligst ring Kärchers serviceavdeling.

Feil

Bruker

70 Norsk

Page 71

Tekniske data

CEO

Head of Approbation

Effekt

Nettspenning V36 Batteriekapasitet (Pack-varianter) Ah(5h) 105 Gjennomsnittlig effektbehov W 1926 Kjøremotor (nominell effekt) W375 Sugemotoreffekt W 2 x 560 Børstemotoreffekt W375

Støvsuging

Sugeeffekt, luftmengde l/sek. 29 Sugeeffekt, vakuum kPa 17

Rengjøringsbørster

Arbeidsbredde mm 500 Børstediameter mm 85 Børsteturtall o/min. 1084

Spraysystem

Trykk MPa 0,69 Påføre rengjøringsløsning (stilling A) l/min 0,9 Påføre rengjøringsløsning (stilling B) l/min 4 Blandingsforhold rent vann/rengjøringsmiddel A 16:1 Blandingsforhold rent vann/rengjøringsmiddel B 64:1

Mål og vekt

Kjørehastighet (maks.) km/t 4,6 Kjørehastighet (stilling A) km/t 2 Kjørehastighet (stilling B) km/t 1 Stigeevne (maks. %10 Teoretisk arealeffekt (stilling A) m²/h 920 Teoretisk arealeffekt (stilling B) m²/h 460 Volum rent-/bruktvannstank l74/66 Volum rengjøringsmiddeltank A l4,6 Volum rengjøringsmiddeltank B l1,25 Maks. vanntemperatur °C 60 Vekt (med/uten batterier) kg 295/172 Flatebelastning kPa 3500 Lengde mm 1400 Bredde mm 700 Høyde mm 1100

Støy

Støynivå (EN 60704-1) dB(A) 69,5

Maskinvibrasjon

Svingningsverdi iht. ISO 5349 m/s² 0,3

Reservedeler

– Det er kun tillatt å anvende tilbehør og

reservedeler som er godkjent av produsenten. Originalt tilbehør og originale reservedeler garanterer for sikker og problemfri drift av apparatet.

– Et utvalg av de vanligste reservedelene

finner du bak i denne bruksanvisningen.

– Mer informasjon om reservedeler finner

du under www.kaercher.com i området Service.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for

garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

CE-erklæring

Vi erklærer hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EFdirektivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet.

Produkt: Rengjøringsmaskin til gulv Type: 1 008-xxx

Relevante EU-direktiver

98/37/EF 2006/95/EF 2004/108/EF

Anvendte overensstemmende normer

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 50336: 2003 + A1: 2006

De undertegnede handler på oppdrag fra, og med fullmakt fra selskapsledelsen.

Alfred Kärcher GmbH & Co. KG Alfred Kärcher-Str. 28 - 40 D - 71364 Winnenden Tlf: +49 7195 14-0 Faks: +49 7195 14-2212

Norsk 71

Page 72

Läs denna bruksanvisning

före första användning och följ anvisningarna noggrant. Denna bruksanvisning ska förvaras för senare användning eller lämnas vidare om maskinen byter ägare.

Innehållsförteckning

Säkerhetsanvisningar 72 Funktion 72 Ändamålsenlig användning 72 Miljöskydd 72 Manövrerings- och funktionselement 73 Före ibruktagande 74 Drift 74 Stoppa och parkera 75 Skötsel och underhåll 76 Frostskydd 77 Transport 77 Störningar 77 Tekniska data 78 Reservdelar 78 Garanti 78 CE-försäkran 78

Säkerhetsanvisningar

Läs noga denna bruksanvisning och bifogade broschyr, Säkerhetsanvisningar för våt/ torrsug nr. 5.956-251, innan maskinen tas i bruk första gången. Maskinen är godkänd för användning på ytor med en stigning/lutning på max. 2%.

Maskinen får endast tas i drift när huv och alla skydd är stängda.

Säkerhetsanordningar

Säkerhetsanordningarna ger skydd åt användaren och får varken sättas ur drift eller förbikopplas.

Nöd-Stopp-knapp

För omedelbar urkoppling av samtliga funktioner.

Symboler

I denna bruksanvisning används följande symboler:

 Fara

Hänvisar till överhängande fara. Om hänvisningen inte beaktas kan detta leda till dödsfall eller svåra skador.

몇 Varning

Hänvisar till en möjligtvis farlig situation. Om hänvisningen inte beaktas kan detta leda till lätta skador, eller materiella skador.

Anvisning

Visar på användartips och viktig information.

Funktion

Maskinen används för våtrengöring av mattor. – Olika rengöringsmetoder kan utföras

med maskinen. Mellanrengöring Applicering och ingnuggning av rengöringslösning med

borste. Lösningen sugs efter torkning upp tillsammans med den inbundna smutsen.

Grundrengöring: Applicering, ingnuggning och uppsugning av rengöringslösningen i ett arbetsmoment.

– Maskinen är självgående, drivmotorn

försörjs av tre batterier.

– Batterierna kan laddas upp i batterilad-

dare som ansluts till ett 230V-vägguttag.

– Batteriet är redan integrerat i varianten

Bp Pack.

– En laddare finns med i Varianten Bp

Pack.

Anvisning

Maskinen kan förses med olika tillbehör som passar aktuell rengöringsuppgift. Fråga efter vår katalog eller besök oss på nätet under www.kaercher.com.

Ändamålsenlig användning

Använd maskinen enbart för de ändamål som beskrivs i denna bruksanvisning. – Maskinen får endast användas till ren-

sugning av heltäckningsmattor som ej är känsliga för fukt.

– Maskinen får endast utrustas med tillbe-

hör och reservdelar i originalutförande.

– Maskinen är inte lämplig för användning

inom områden med explosionsrisk.

– Brännbara gaser, outspäddda syror el-

ler lösningsmedel får inte samlas upp med maskinen.

Hit räknas bensin, färgförtunning eller uppvärmningsolja vilka kan bilda explosiva blandningar när de virvlar runt i sugluften. Använd inte aceton, outspädda syror och lösningsmedel eft ersom de angriper de material som använts i aggregatet.

– Reaktivt metalldamm (ex. aluminium,

magnesium, zink) bildar explosiva gaser tillsammans med starkt alkaliska och sura rengöringsmedel.

– Maskinen är godkänd för användning

på ytor med en stigning/lutning på max. 2%.

Miljöskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning.

Kasserade aggregat innehåller återvinningsbart material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna därför skrotade aggregat till lämpligt återvinningssystem.

72 Svenska

Page 73

Manövrerings- och funktionselement

1 Förvaringsyta 2 Skydd smutsvattentank 3 Hållare smutsvattentank 4Spärr 5 Sil för färskvatten 6 Lufta brytaren 7 Sugskena 8 Rengöringshuvud

9 Rengöringsmedelstank A 10 Munstycken 11 Lock Kåpa Rengöringshuvud 12 Rengöringsmedelstank B 13 Påfyllningsstuts färskvattentank 14 Tömningsslang smutsvatten 15 Koppling rengöringsmedelsslang 16 Anslutning sugslang

Manöverpult

17 Manöverpult 18 Batterikontakt 19 Avloppsslang färskvatten 20 Batteri 21 Färskvattentank 22 Frontinklädnaden 23 Smutsvattentank 24 Lock tillbehörsverktyg

1 Skjuthandtag med färdreglage 2 Vridreglage körhastighet 3 Batterikontrollindikering 4 Programväljare 5 Knapp Applicera rengöringsmedel

6 Kontrollampa Applicera rengöringsme-

del 7 Knapp bakåtkörning 8 Säkring styrning 9 Nyckelbrytare 10 Säkring drivning

11 Säkring sugturbin 12 Säkring borstdrivning 13 Nöd-stopp-knapp (frigör genom att los-

sa spärr)

14 Räkneverk för driftstimmar

Svenska 73

Page 74

Före ibruktagande

Batterier

Följande varningar måste beaktas vid underhåll av batterier:

Beakta hänvisningar om batteriet som finns nämnda i bruksanvisningen och driftsanvisningarna

Använd ögonskydd

Håll barn på avstånd från batterier och syror

Risk för explosion

Eld, gnistor, öppet ljus och rökning förbjuden

Frätningsrisk

Första hjälpen

Varningshänvisning

Avfallshantering

Kasta inte batterier i soptunnan

 Fara

Risk för explosion. Lägg inga verktyg eller liknande på batterier, dvs. på polerna och cellförbindning. Risk för skada. Sår får aldrig komma i kontakt med bly. Tvätta alltid händerna efter arbete med batterierna.

Sätta i och ansluta batteriet

Hos Bp Pack varianten är batt eriet redan inbyggt. Î Sväng upp smutsvattentanken tills hål-

larens låsanordning hakar i.

Î Ställ batterier i batterifacket. Î Smörj in batteripoler med polfett. Î Förbind poler med medföljande anslut-

ningskablar.

몇 Varning

Ge akt på att polerna ansluts korrekt.

Î Kläm fast medföljande anslutningskabel

på de fortfarande fria batteripolerna (+) och (-).

Î Lyft upp låsanorningen på hållaren för

smutsvattentanken och sänk färskvattentanken.

몇 Varning

Ladda upp batteri före idrifttagningen.

Laddningsindikering

I batterikontrollen visas batteriets laddningstillstånd med en ljusstapel. Följande signaler varnar för djupurladdning av batteriet: – I batterikontrollen blinkar indikeringsele-

menten på ljusstapelns vänstra sida.

– När färdreglaget aktiveras hörs en var-

ningssignal.

Till skydd mot djupurladdning:

Î Stäng av sugturbin och borstdrift. Î Kör genast maskinen till uppladdning,

undvik stigningar.

Ladda batteriet

 Fara

Risk för explosion. Laddning av våtbatterier är endast tillåtet med uppfälld smutsvattentank.

 Fara

Risk för skada på grund av elektrisk stöt. Tänk på nätspänningen och att eluttaget är jordat. Använd endast uppladdningsaggregatet i utrymmen med tillräcklig ventilation!

Anvisning

Uppladdningen tar genomsnittligt ca. 10-15 timmar. Rekommenderade uppladdningsaggregat (passande för respektive batterier som används) regleras elektroniskt och avs lu ta r uppladdningen självständigt. Maskinens samtliga funktioner avbryts automatiskt under uppladdningen.

Î Sväng upp smutsvattentanken tills hål-

larens låsanordning hakar i.

Î Drag bort batterikontakter och förbind

med laddkabel.

Î Anslut laddningsaggregatet till nätet

och starta det.

Extra för batterier med lågt servicebehov (våtbatterier):

Î Fyll på destillerat vatten en timme före

uppladdningens slut, ge akt på korrekt syrenivå. Batteriet har motsvarande märkning.

 Fara

Frätningsrisk! – Om vatten fylls på när batteriet är urlad-

dat kan syra läcka ut!

– Använd skyddsglasögon och beakta fö-

reskrifterna när du hanterar batterisyra för att undvika att skador uppstår eller kläder förstörs.

– Skölj genast med mycket vatten vid

eventuella syrestänk på hud eller kläder.

몇 Varning

Risk för skada! – Använd endast destillerat eller avsaltat

vatten (VDE 0510) till batterierna .

– Använd inga främmande tillsatser (så

kallade förbättringsmedel), annars förfaller garantin.

몇 Varning

Till Package aggregat används, vid utbyte, endast servicefria batterier.

Rekommenderade batterier

Tillverkare, Kärcher-beställnr.

6.654-141.0 3 x 12V/105 A, underhålls-

Rekommenderade laddningsaggregat

Kärcher-beställnr.

6.654-229.0 36V, för underhållsfria

Beskrivning

fritt (gel)

Beskrivning

batterier

Lasta av

 Fara

Risk för skada. Tryck på nöd-stopp-knappen för omedelbar urdrifttagning av samtliga funktioner.

Î Lägg i batterier och anslut (se "Innan

ibruktagning").

Î Lägg långa sidobräder från förpack-

ningen som ramp mot pallen.

Î Spika fast rampen på pallen. Î Lägg korta bräder som stöd under ram-

pen.

Î Tag bort trälister framför hjulen. Î Tag bort fästvinkel på axeln. Î Ställ nyckelbrytaren på "1". Î Ställ programväljaren i läge Kör Î Ställ vridknappen Körhastighet på

"MIN".

Î Aktivera färdreglaget. Î Kör ner maskinen från rampen. Î Ställ nyckelbrytaren på "0".

Drift

Observera

För omedelbar urdrifttagning av samtliga funktioner; släpp färdreglaget, tryck på nödstoppknappen och vrid nyckelreglaget till position "0".

Î Utför underhållsarbete "dagligen/före

uppstart" (se kapitel "Underhåll och service").

74 Svenska

Page 75

Körning

Anvisning

Aggregatet är så konstruerat att borsthuvudet skjuter ut på höger sida. Detta möjliggör översiktligt arbete, nära kanten. Maskinen är godkänd för användning på ytor med en stigning på max. 2%.

Î Frigör nöd-stopp-knappen genom att

vrida den.

Î Sätt nyckeln i nyckelbrytaren på manö-

verpanelen och vrid till "1".

Î Välj hastighet i föreväg med vridregla-

get för färdhastighet.

1 Körning 2 Mellanrengöring 3 Grundrengöring

Î Ställ programväljaren i läge Kör Î Håll fast maskinen i båda skjuthandta-

gen och aktivera ett färdreglage - maskinen kör.

Î Släpp färdreglaget för att stanna maski-

nen.

Köra baklänges

Î Tryck, förutom på färdreglaget, även på

knappen Bakåtkörning.

Fylla på bränsle

Î Ta bort frontkåpan, tippa först uppåt och

lyft sedan.

Färskvatten

Î Öppna locket på färskvattentanken. Î Fyll på färskvatten (maximalt 60 °C). Î Stäng locket på färskvattentanken.

Rengöringsmedel

Rengöringsmedlet hälls oförtunnat i rengöringsmedelstanken. Under drift doseras rengöringsmedlet till färskvattnet. Rengöringslösningen sprutas över golvet med munstycken som finns på rengöringshuvudet.

몇 Varning

Skaderisk. Använd endast rekommenderade rengöringsmedel. Med andra rengöringsmedel ansvarar användaren för ökad risk avseende driftssäkerhet och olycksrisk. Använd endast rengöringsmedel som inte innehåller lösningsmedel, salt- och oxider.

Anvisning

Använd inte starkt skummande rengöringsmedel.

Rekommenderade rengöringsmedel:

Användning Rengöringsmedel

Mellanrengöring RM 768, i capsol Grundrengöring RM 764, press ex

flytande

Î Ställ frontkåpan åt sidan. Î Fyll på rengöringsmedelstankarna "A"

och "B" på följande sätt:

Mellanrengöring Grundrengöring

A Rengöringsme-

del

B - Rengöringsmedel

Î Skruva fast lock med sugslang och filter

på tankarna.

Î Ställ nyckelbrytaren på "1". Î Avlufta sugslangen på de fyllda rengö-

ringsmedelstankarna:

Håll knappen Avlufta på den aktuella

tanken intryckt i 30 sekunder. Î Sätt fast frontkåpan.

Rengöring

Î Samla ihop grovsmuts som pappmug-

gar, papperstallrikar, snören och liknan-

de föremål. Î Sug upp lös smuts med en dammsuga-

re innan rengöringen.

1 Körning 2 Spruta på och gnugga in lösningen av

rengöringsmedel och vatten från tank

"A". 3 Spruta på, gnugga in och sug upp lös-

ningen av rengöringsmedel och vatten

från tank "B". 4 Användning med tillbehörsverktyg (t.ex.

handmunstycke).

Î Vrid programväljaren till önskat rengö-

ringsprogram.

Beroende av valt program sänks rengö-

ringshuvudet, borstdriften startas och

rengöringsvätskan appliceras. Î Ställ in lämplig körhastighet ("A" eller

"B") till rengöringsprogrammet med

vridknappen Körhastighet. Î Starta appliceringen av rengöringsme-

delslösningen genom att trycka in knap-

pen Rengöringslösning.

Observera

Kontrollampan Rengöringsmedel applicerat lyser när funktionen är aktiverad.

Î Aktivera färdreglaget.

Observera

Appliceringen av rengöringsmedlet avbryts vid stillestånd eller backning. Borstdriften stängs av under körpauser.

Drift med tillbehörsverktyg

Î Förbind medföljande adapter med

slangen för rengöringsmedel som hör till tillbehörsverktyget.

Î Fäll upp locket med tillbehörsverktzg. Î Koppla ihop rengöringsmedelsslangen

och tillbehörsverktygets slang med anslutningarna på maskinen.

Î Vrid programväljaren till läge Drift med

tillbehörsverktyg

Î Utför rengöringsarbeten med tillbehörs-

verktyg.

Observera

Tillbehörsverktyget försörjs endast med färskvatten (utan rengöringsmedel).

Observera

När verktyget tas bort måste adaptern demonteras så att vattenutloppet på apparaten stängs. Rekommendation: Låt adaptern sitta kvar på slangen till verktyget.

Stoppa och parkera

Î Stäng av Applikation av rengöringsmed-

leslösning.

Î Kör kort framåt och sug upp restvatten. Î Släpp körriktningsspaken. Î Ställ programväljaren på Drift med till-

behörsverktyg för att suga upp restvatten ut sugsystemet rengöringshuvudet lyfts upp.

Î Ställ programväljaren i läge Kör Î Ställ nyckelbrytar

på "0" och drag ur nyckeln.

Î Ladda batteriet vid behov.

Töm ut färskvatten

Î Drag bort den övre delen av tömnings-

slangen för färskvatten från slangnippeln.

Î Sänk ner tömningsslangen över lämp-

ligt uppsamlingskärl och töm ut färskvatten.

Observera

Vätskan kommer ut i en kraftig stråle. Stå ej framför slangöppningen.

Î Ta bort frontkåpan, tippa först uppåt och

lyft sedan.

Î Öppna locket på färskvattentanken. Î Spola ur färskvattentanken med klart

vatten (max 60°C).

på manöverpanelen

Svenska 75

Page 76

Î Sätt tillbaka avtappningsslangen på

slangnippeln.

Î Om maskinen ställs av, lämna locket till

färskvattentanken öppet.

Spola rengöringsmedelssystem

Î Ta bort frontkåpan, tippa först uppåt och

lyft sedan.

Î Skruva bort locket med sugslang och fil-

ter från rengöringsmedelstanken och häng ner det i en behållare med klart vatten.

Î Håll knappen Avlufta på varje tank in-

tryckt i 30 sekunder. Om rengöringsmedlet ska vara kvar i rengöringsmedelstanken:

Î Skruva på det bifogade locket utan öpp-

ning för sugslangar på rengöringsme-

delstankarna. Om rengöringsmedlet ska tömmas ur tan-

ken: Î Lyft upp tankenheten från påfyll-

ningstutsarna till färskvattnet. Î Stäng en tank i taget med det bifogade

locket och töm den andra tanken. Î Spola båda tankarna med klart vatten.

Släpp ut smutsvatten

몇 Varning

Beakta lokala föreskrifter för smutsvattenshantering.

Î Ta bort frontkåpan, tippa först uppåt och

lyft sedan. Î Tag tömningsslangen för smutsvatten

ur hållaren. Î Skruva bort locket på avtappnings-

slangen. Î Sänk ner tömningsslangen över lämp-

ligt uppsamlingskärl och töm ut smuts-

vatten.

Observera

Vätskan kommer ut i en kraftig stråle. Stå ej framför slangöppningen.

Î Tag av locket på smutsvattentanken. Î Spola ur smutsvattentanken med klart

vatten (max 60°C). Î Sätt på och skruva fast avtappnings-

langens lock.

Î Häng upp avtappningslangen i hållaren. Î Sätt fast frontkåpan. Î Om maskinen ställs av, lämna locket till

smutsvattentanken öppet.

Skötsel och underhåll

 Fara

Risk för skada! Ställ nyckelbrytaren på "0" innan arbeten göres på maskinen och tag ur nyckeln. Drag ur batterikontakten.

Î Töm ut smutsvatten och kvarvarande

färskvatten och tag hand om detta.

Underhållsschema

Dagligen

몇 Varning

Skaderisk. Spola inte av maskinen med vatten och använd inte aggressiva rengöringsmedel.

Före ibruktagning:

Î Kontrollera syranivån hos våtbatterier,

fyll på destillerat vatten vid behov.

Î Kontrollera att borstarna är korrekt mon-

terade.

Î Kontrollera att avtappningsslangarna är

ordentligt fastsatta och stängda.

Î Kontrollera att locket på smuts- och

färskvattentanken är tätt och sitter fast ordentligt.

Î Kontrollera däckens kondition. Î Kontrollera munstyckenas sprutbild.

Rengör munstycken om detta behövs.

Efter arbetets slut:

Î Kontrollera om borstarna uppvisar slita-

ge, byt ut vid behov.

Î Gör rent renhöringshuvudets undersi-

da.

Î Töm ut smutsvatten Î Spola ur smutsvattentanken med klart

vatten.

Î Rengör färskvattentank. Î Rengör färskvattenfiltret. Î Gör rent sugskenan. Î Rengör maskinen utvändigt med en fuk-

tig trasa, doppad i tvättlut.

Î Kontrollera om maskinen är skadad. Î Spola rengöringsmedelssystem Î Stäng inte lock på färsk- och smutsvat-

tentank så att tankarna kan torka.

Î Ladda batteriet.

Var 50:e driftstimme

Î Växla borstvalsar fram och bak. Î Rengör batteriöversidan. Î Kontrollera oxidation på batteripoler,

borsta av och smörj in med polfett vid behov. Se till att anslutningskablar sitter ordentligt fast.

Î Kontrollera cellernas syranivå på ej un-

derhållsfria batterier.

Var 100:e drifttimme

Î Rengör batteriutrymmet och höljet. Î Smörj drivaxel och styrrullar.

Var 200:e drifttimme

Î Rengör lederna vid rengöringshuvu-

dets upphängning.

Î Kontrollera alla motorer med avseende

på slitage på kolborstar och kommutatorer. *

* Utförs av kundservice.

Årligen

Î Låt kundservice genomföra föreskrivna

inspektioner.

Underhållsarbeten

Underhållskontrakt

För säker drift av maskinen kan servicekontrakt ingås med ansvarigt Kärcher-försäljningsställe.

Byta borstvalsar

Î Ställ nyckelbrytaren på "0" när rengö-

ringshuvudet är upphöjt..

Î Öppna locket till rengöringshuvudets

kåpa.

Î Ta bort kåpan.

1 Lagerbock 2 Säkerhetsplåt 3Borstvals

Î Böj ner säkerhetsplåten och dra ut la-

gerbocken nedåt.

Î Ta bort borstvalsen från griparen och ta

ut den.

Drag bort lagerbocken från borsten.

Î Trä

Î Trä på borstvalsen på griparen och vrid

Î Sätt i lagerbocken i maskinen och skjut

Î Upprepa procedueren med den andra

Rengör munstycken.

Î Öppna locket till rengöringshuvudets

Î Ta bort kåpan. Î Vrid ut munstycket moturs. Î Blås rent munstycket i mot flödesrikt-

å lagerbocken på den nya borts-

valsen.

den tills griparstiftet hakar i borsten.

in den så långt att säkerhetsplåten hakar i.

bortsvalsen.

kåpa.

ningen.

몇 Varning

Skaderisk. Använd inga spetsiga föremål för att göra rent munstyckena.

Gör rent sugskenan.

1 Sugskena 2 Glidsko 3 Räfflad skruv

Î Ställ nyckelbrytaren på "0" när rengö-

ringshuvudet är upphöjt..

Î Skruva bort den lettrade skuven Î Tag bort sugskena. Î Lossa sugslang från sugskenan. Î Spola av skugskenan uppifrån med vat-

ten.

Î Tilltäppningar i glidskons springa kan

tas bort med en spatel. Om det behövs kan glidskon skruvas loss för att för att kunna göra rent skugskenan.

76 Svenska

Page 77

Î Upprepa rengöringen på den andra

skugskenan.

Î Sätt tillbaka skugskenorna i maskinen

på omvänt sätt.

Rengör flottör

1 Sil med flottörkula 2Rör

Î Rengör silen utvändigt och spola av. Î Kontrollera rörligheten hos flottörkulan.

Vid stark nedsmutsning:

Î Håll fast röret och drag bort silen från

detta.

Î Rengör sil och kula. Î Håll fast röret och sätt tillbaka silen.

Smörj drivaxel och styrrullar

Î Smörj smörjnippel med fettpress.

Frostskydd

Vid risk för frost:

Î Töm färsk- och smutsvattentank. Î Placera maskinen i ett frostskyddat ut-

rymme.

Transport

 Fara

Risk för skada! Vid på- eller avlastning får maskinen bara köras i lutningar på max. 2%. Kör långsamt.

몇 Varning

Risk för skador på styrningen. Maskinen får endast skjutas med borttagen drivmotor. Hastigheten när maskinen skjuts får ej överskrida 8 km/h.

Î Innan lastning vida rampen måste sug-

skenorna monteras bort och rengöringshuvudet lyftas upp.

Î Säkra maskinen mot förskjutning med

spännband/linor vid transport på fordon.

Î Säkra maskinen med kilar i hjulen.

Störningar

 Fara

Risk för skada! Ställ nyckelbrytaren på "0" innan arbeten göres på maskinen och tag ur nyckeln. Drag ur batterikontakten.

Î Töm ut smutsvatten och kvarvarande

färskvatten och tag hand om detta.

Kontakta kundtjänst om fel uppstår som inte kan åtgärdas med denna tabell.

Störning Åtgärd Av vem

Maskinen startar inte Anslut batteristickkontakt till maskinen. Operatör

Frigör nöd-stopp-knappen genom att vrida den. Operatör Batterikapacitet uttömd, ladda batteri. Operatör Kontrollera att batterikabeln sitter korrekt. Operatör Kontrollera om batterikabeln är rostangripen, rengör vid behov. Operatör

Maskinen kör inte eller enbart långsamt

Otillräcklig sugeffekt Töm smutsvattentank. Operatör

Otillräckligt rengöringsresultat Kontrollera om borstarna uppvisar slitage, byt ut vid behov. Operatör

Borstarna snurrar endast långsamt eller inte alls

Ingen eller för låg dosering av rengöringsmedel

Ingen dosering av rengöringsmedel.

Rengöringshuvudet sänks/ höjs inte.

Åtgärda säkring för drivning Operatör Batterikapacitet uttömd, ladda batteri. Operatör Maskinen startades när en körriktningsspak vad intryckt. Släpp körriktningsspaken. Operatör Styrning överhettad, stäng av maskinen och låt den kylas av. Operatör

Rengör tätningar mellan smutsvattentank och lock och kontrollera täthet, byt ut vid behov.

Kontrollera om sugslangen är tilltäppt, rengör vid behov. Operatör Kontrollera anslutning mellan sugslang och sugskena samt mellan sugslang och ma-

skin. Kontrollera om sugslang är tät, byt ut vid behov. Operatör Kontrollera om skyddet på tömningsslangen för smutsvatten är stängt. Operatör Rengör flottör i smutsvattentanken. Operatör Åtgärda säkring för sugturbin. Operatör

Kontrollera om borstarna är smutsiga, rengör. Operatör Batterikapacitet uttömd, ladda batteri. Operatör Åtgärda säkring för borstdrivning. Operatör Kontrollera om främmande material blockerar borstarna och tag i så fall bort detta. Operatör Batterikapacitet uttömd, ladda batteri. Operatör Kontrollera rengöringsmedelsnivån i färskvattentanken, fyll på tanken vid behov. Operatör Tryck in knappen Applicera rengörngslösning, kontrollampan måste lysa. Operatör Kontrollera om munstyckena är tilltäppta, rengör vid behov. Operatör Kontrollera filter för färskvatten, rengör vid behov. Operatör Fyll på rengöringsmedels-behållaren. Operatör Håll knappen Avlufta på den aktuella tanken intryckt i 30 sekunder. Operatör Spola igenom ledningssystemet för rengöringsmedel med vatten. Operatör Åtgärda säkring för styrning. Operatör

Operatör

Svenska 77

Page 78

Tekniska data

CEO

Head of Approbation

Effekt

Märkspänning V36 Batterikapacitet (Pack-utförande) Ah (5h) 105 Mellersta effektupptagning W 1926 Motoreffekt (märkeffekt) W 375 Sugmotoreffekt W 2 x 560 Borstmotoreffekt W 375

Suga

Sugeffekt, luftmängd l/s 29 Sugeffekt, undertryck kPa 17

Rengöringsborstar

Arbetsbredd mm 500 Borstdiameter mm 85 Borstvarvtal 1/min 1084

Spraysystem

Tryck MPa 0,69 Applicera Rengöringsmedel (Läge A) l/min 0,9 Applicera Rengöringsmedel (Läge B) l/min 4 Blandningsförhållande färskvatten/rengöringsmedel A 16:1 Blandningsförhållande färskvatten/rengöringsmedel B 64:1

Mått och vikt

Körhastighet (max.) km/t 4,6 Körhastighet (Läge A) km/t 2 Körhastighet (Läge B) km/t 1 Lutningsgrad (max.) %10 Teoretisk yteffekt (Läge A) m²/h 920 Teoretisk yteffekt (Läge B) m²/h 460 Volym färsk-/smutvattentank l 74/66 Volym rengöringsmedelstank A l4,6 Volym rengöringsmedelstank B l1,25 max. vattentemperatur °C 60 Vikt (med/utan batteri) kg 295/172 Ytbelastning kPa 3500 Längd mm 1400 Bredd mm 700 Höjd mm 1100

Bulleremission

Ljudtrycksnivå (EN 60704-1) dB(A) 69,5

Maskinvibrationer

Svängningstotalvärde (ISO 5349) m/s² 0,3

Reservdelar

– Endast av tillverkaren godkända tillbe-

hör och reservdelar får användas. Origi-

nal-tillbehör och original-reservdelar

garanterar att apparaten kan användas

säkert och utan störning. – I slutet av bruksanvisningen finns ett ur-

val av de reservdelar som oftast be-

hövs. – Ytterligare information om reservdelar

hittas under service på www.kaer-

cher.com.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverk-

ningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade kundtjänst.

CE-försäkran

Härmed försäkrar vi att nedanstående betecknade maskin i ändamål och konstruktion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Golvrengöringsaggregat Typ: 1 008-xxx

Tillämpliga EU-direktiv

98/37/EG 2006/95/EG 2004/108/EG

Tillämpade harmoniserade normer

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 50336: 2003 + A1: 2006

Undertecknade agerar på order av och med fullmakt från företagsledningen.

Alfred Kärcher GmbH & Co. KG Alfred Kärcher-Str. 28 - 40 D - 71364 Winnenden Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

78 Svenska

Page 79

Lue käyttöohje ennen laitteen

ensimmäistä käyttöä ja toimi sen mukaan. Säilytä tämä käyttöohje myöhempää käyttöä tai myöhempää omistajaa varten.

Sisällysluettelo

Turvaohjeet 79 Toiminta 79 Käyttötarkoitus 79 Ympäristönsuojelu 79 Ohjaus- ja käyttölaitteet 80 Ennen käyttöönottoa 81 Käyttö 81 Pysähdys ja pysäköinti 82 Hoito ja huolto 83 Suojaaminen pakkaselta 84 Kuljetus 84 Häiriöt 84 Tekniset tiedot 85 Varaosat 85 Takuu 85 CE-todistus 85

Turvaohjeet

Lue ja huomioi ennen laitteen ensimmäistä käyttöä tämä käyttöohje ja mukana oleva esite Turvaohjeet harjapuhdistus- ja suihkutusliuotinlaitteita nro 5.956-251 varten. Laite on hyväksytty käytettäväksi pinnoilla, joiden nousu on enintään. 2%.

Laitetta saa käyttää ainoastaan kuomun ja kaikkien kansien ollessa suljettuna.

Turvalaitteet

Turvalaitteet on tarkoitettu käyttäjän suojaamiseksi loukkaantumiselta, eikä niitä saa poistaa käytöstä, eikä niiden toimintoa saa ohittaa.

Hätä-seis-painike

Kaikkien toimintojen poistamiseksi välittömästi käytöstä.

Symbolit

Tässä käyttöohjeessa käytetään seuraavia symboleja:

 Vaara

Osoittaa välittömästi uhkaavaan vaaraan. Merkin huomioimatta jättämisen seurauksena uhkaa kuolema tai vakava loukkaantuminen.

몇 Varoitus

Osoittaa mahdolliseen vaaratilanteeseen. Merkin huomioimatta jättämisestä voi aiheutua lievä loukkaantuminen tai esinevahinko.

Ohje

Osoittaa käyttövinkkeihin ja tärkeisiin tietoihin.

Toiminta

Laitetta käytetään kokolattiamattojen märkäpuhdistukseen. – Laite voi käyttää eri puhdistusmenetel-

miä: Välipuhdistus: ensin puhdistusliuoksen levitys ja sisäänharjaaminen, kuivumi-

sen jälkeen liuoksen sitouttama lika imuroidaan pois.

Peruspuhdistus: puhdistusliuoksen levitys, sisäänharjaaminen ja poisimurointi yhdellä käsittelykerralla.

– Laite on itsekulkeva, kolme akkua toimii

ajomoottorin voimanlähteenä.

– Akut voidaan ladata latauslaitteella 230

V pistorasiasta.

– Akut ovat valmiiksi integroituna Bp Pack

-mallissa.

– Bp Pack -mallissa on latauslaite valmiik-

si mukana.

Ohje

Laite voidaan varustaa erilaisilla lisävarusteilla kulloinkin kyseessä olevan puhdistustehtävän mukaan. Pyydä luettelomme tai katso nettiosoitteestamme www.kaercher.com.

Käyttötarkoitus

Käytä laitetta ainoastaan tämän käyttöohjeen tietojen mukaisesti. – Laitetta saa käyttää vain kosteutta kes-

tävien kokolattiamattopintojen puhdistamiseen.

– Laitteen varustaminen on sallittu vain

alkuperäisillä lisävarusteilla ja varaosilla.

– Laite ei sovellu käyttöön räjähdysalttiis-

sa ympäristössä.

– Laitteella ei saa kerätä mitään palavia

kaasuja, laimentamattomia happoja tai liuottimia.

Niihin kuuluvat bensiini, väriohennusaineet tai polttoöljy ja ne voivat muodostaa räjähdysherkkiä seoksia imuilman pyörrevirtauksen kanssa. Lisäksi ei saa kerätä asetonia, laimentamattomia happoja eikä liuottimia, koska ne syövyttävät laitteessa käytettyjä materiaaleja.

– Voimakkaasti alkaalisten ja happamien

puhdistusaineiden kanssa reagoivia metallipölyjä (esim. alumiini, magnesium, sinkki).

– Laite on hyväksytty käytettäväksi pin-

noilla, joiden nousu on enintään. 2%.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Paristoja, öljyjä ja samankaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimita kuluneet laitteet asianmukaisiin keräyspisteisiin.

Suomi 79

Page 80

Ohjaus- ja käyttölaitteet

1 Säilytyspaikka 2 Likavesisäiliön kansi 3 Likavasisäiliön kannatin 4 Lukitus 5 Tuorevesisiivilä 6 Ilmauskytkin 7 Imupalkki 8 Puhdistuspää

9 Puhdistusainesäiliö A 10 Suuttimet 11 Puhdistuspään kotelon lukitus 12 Puhdistusainesäiliö B 13 Raikasvesisäiliön täyttöistukka 14 Likaveden laskuletku 15 Puhdistusaineletkun kytkin 16 Imuletkun kytkin

Ohjauspulpetti

17 Ohjauspulpetti 18 Akkupistoke 19 Raikasveden laskuletku 20 Akku 21 Raikasvesisäiliö 22 Etuverhoilu 23 Likavesisäiliö 24 Lisävarustelokeron kansi

1 Ajokytkimen työntökahva 2 Ajonopeuden kierrettävä säätönuppi 3 Akunvalvontanäyttö 4 Ohjelmavalintakytkin 5 Painike puhdistusliuoksen suihkutus 6 Merkkivalo puhdistusliuoksen suihkutus

80 Suomi

7 Peruutuspainike 8 Varoke ohjaus 9 Avainkytkin 10 Varoke ajokäyttö 11 Varoke imuturbiini 12 Varoke harjakäyttö

13 Hätä-seis-painike (vapautetaan lukituk-

sesta kiertämällä sitä)

14 Käyttötuntilaskin

Page 81

Ennen käyttöönottoa

Akut

Huomioi akkujen käsittelyssä ehdottomasti seuraavat varoitukset:

Huomioi ohjeet, jotka ovat akun päällä, käyttöohjeessa ja ajoneuvon käyttöohjeessa.

Käytä silmäsuojusta

Pidä lapset loitolla haposta ja akuista.

Räjähdysvaara

Avotuli, kipinät ja tupakointi kielletty

Syövyttämisvaara

Ensiapu

Varoitus

Hävittäminen

Älä heitä akkua jäteastiaan

 Vaara

Räjähdysvaara. Älä aseta työkaluja tai vastaavaa akun päälle, ts. ei päätenapojen eikä kennoliitosten päälle. Loukkaantumisvaara. Elä päästä koskaan haavoja kosketukseen lyijyn kanssa. Puhdista aina kädet lopetettuasi akkua koskevat työt.

Aseta akku paikoilleen ja liitä se.

Bp Pack -mallissa akku on jo asennettu valmiiksi. Î Käännä likavesisäiliötä ylös kunnes

kannatin napsahtaa lukitukseen.

Î Aseta akut akkutilaan. Î Voitele akun navat naparasvalla. Î Yhdistä navat mukana olevilla liitosjoh-

dolla.

몇 Varoitus

Huomioi, että napaisuus on oikein.

Î Liitä mukana toimitettu liitoskaapeli vie-

lä vapaisiin akun napoihin (+) ja (-).

Î Kohota tuorevesisäiliön kannattimen lu-

kitsinta ja laske tuerevesisäiliö alas.

몇 Varoitus

Lataa akku, ennen kuin otat laitteen käyttöön.

Lataustilannäyttö

Akunvalvontanäytössä lataustila esitetään valopalkin avulla. Seuraavat ilmoittimet varoittavat akun matalasta lataustilasta: – Akunvalvontanäytössä valopalkin va-

semmalla puolella olevät näytöt vilkkuvat.

– Kuuluu varoitusääni, kun jotain ajokyt-

kintä käytetään.

Akun tyhjenemisen estämiseksi:

Î Pysäytä imuturbiini ja harjakäyttö. Î Aja laite suoraan latausasemaan, vältä

tällöin nousuja.

Akun lataaminen

 Vaara

Räjähdysvaara. Märkäakkujen lataus on sallittu vain, kun likavesisäiliö on käännettynä ylös.

 Vaara

Sähköiskun aiheuttama loukkaantumisvaara. Huomioi verkkoliitännän jännite ja pistorasian suojastus. Käytä latauslaitetta vain kuivissa tiloissa, joissa on riittävä tuuletus!

Ohje

Latausaika on keskimäärin 10-15 tuntia. Suositellut latauslaitteet (käytettyihin akkuihin sopivat) on säädetty elektronisesti ja päättävät latausvaiheen itsenäisesti. Laitteen kaikki toiminnot keskeytyvät latauksen ajaksi automaattisesti.

Î Käännä likavesisäiliötä ylös kunnes

kannatin napsahtaa lukitukseen.

Î Vedä akkupistoke irti ja liitä se lataus-

kaapeliin.

Î Liitä latauslaite verkkoon ja kytke laite

päälle.

Lisäksi, kun käytetään vähähoitoisia akkuja (märkäakkuja):

Î Lisää tislattua vettä tunti ennen lataus-

vaiheen loppua, huomioi oikea happotaso. Akku on merkitty vastaavasti.

 Vaara

Syöpymisvaara! – Veden lisääminen, kun akku on purettu

voi johtaa hapon ulospääsemiseen.

– Käsiteltäessä akkuhappoa käytä suoja-

laseja ja noudata määräyksiä loukkaantumisten ja vaatteiden tuhoutumisen estämiseksi.

– Mahdollinen ihon tai vaatteiden päälle

roiskunut happo on huudeltava pois runsaalla vedellä.

몇 Varoitus

Vaurioitumisvaara! – Käytä vain tislattua tai suolatonta vettä

akkujen täyttämiseen (VDE 0510).

– Älä käytä vieraita lisäaineita (niin sanot-

tuja tehoaineita), koska muutoin takuu raukeaa.

몇 Varoitus

Käytä pakkauslaitteissa akun vaihdossa ainoastaan huoltovapaita akkuja.

Suositeltavat akut

Valmistaja, Kärcher-tilausnro

6.654-141.0 3 x 12V/105 A, huoltova-

Suositeltavat latauslaitteet

Kärcher-tilausnumero

6.654-229.0 36V, huoltovapaille akuille

Kuvaus

paa (hyytelö)

Kuvaus

Purkaminen lavalta

 Vaara

Loukkaantumisvaara. Kaikkien toimintojen välitöntä käytöstä poistamista varten on painettava hätä-seis-painiketta.

Î Aseta akut paikoilleen ja kytke ne (katso

"Ennen käyttöönottoa").

Î Aseta pakkauksen pitkät sivulaudat

ramppina lavaa vasten.

Î Kiinnitä ramppi lavaan nauloilla. Î Aseta lyhyet laudat tukena rampin alle. Î Poista pyörien edessä sijaitsevat puulis-

tat.

Î Poista akselissa oleva kiinnityskulma. Î Aseta avainkytkin asentoon "1". Î Käännä ohjelmanvalintakytkin asen-

toon ajo.

Î Käännä ajonopeuden säätönuppi asen-

toon "MIN".

Î Paina ajokytkintä. Î Aja laite alas rampilta. Î Aseta avainkytkin asentoon "0".

Käyttö

Ohje

Kaikkien toimintojen välittömäksi pysäyttämiseksi, päästä kaikki ajokytkimet vapaaksi, paina hätä-seis-painiketta ja kierrä avainkytkin asentoon "0".

Î Suorita kohdan "päivittäin/ennen käyt-

töönottoa" mukaiset huoltotyöt (katso kappale "Huolto ja hoito").

Ajaminen

Ohje

Laite on rakennettu siten, että harjapää tulee ulos oikealta puolelta. Tämä mahdollistaa työskentelyn reunojen läheisyydessä.

Suomi 81

Page 82

Laite on hyväksytty käytettäväksi pinnoilla, joiden nousu on enintään. 2%.

Î Vapauta hätä-seis-painike lukituksesta

sitä kiertämällä.

Î Käännä avainkytkimen avain ohjaus-

pulpetissa asentoon "1".

Î Esivalitse ajonopeus kierrettävällä ajo-

nopuden säätönupilla.

1Ajaminen 2 Välipuhdistus 3 Peruspuhdistus

Î Käännä ohjelmanvalintakytkin asen-

toon ajo.

Î Pidä kiinni laitteen molemmista työntö-

kahvoista ja paina ajokytkintä - laite kulkee.

Î Laitteen pysäyttämiseksi, päästä ajo-

kytkin irti.

Ajaminen taaksepäin

Î Paina ajokytkimen lisäksi peruutuspai-

niketta.

Käyttöaineiden täyttäminen

Î Poista etuverhoilu, käännä ensin ylös ja

nosta sitten.

Raikasvesi

Î Avaa raikasvesisäiliön kansi. Î Täytä raikasvedellä (maks. 60 °C). Î Sulje raikasvesisäiliön kansi.

Puhdistusaine

Puhdistusaine kaadetaan laimentamattomana puhdistusainesäiliöön. Käytön aikana puhdistusainetta annostellaan tuoreveteen. Puhdistusliuosta suihkutetaan puhdistuspään suuttimilla kokolattimattoon.

몇 Varoitus

Vaurioitumisvaara. Käytä vain suositeltuja puhdistusaineita. Käytettäessä muita puhdistusaineita käyttäjä on vastuussa käyttöturvallisuudesta ja tapaturmavaarasta. Käytä vain puhdistusaineita, joissa ei ole liuottimia, suola- eikä fluorivetyhappoja.

Ohje

Älä käytä voimakkaasti vaahtoavia puhdistusaineita.

Suositeltavat puhdistusaineet:

Käyttö Puhdistusaine

Välipuhdistus RM 768, i capsol Peruspuhdistus RM 764, press ex

nestemäinen

Î Aseta etuverhoilu sivuun. Î Täytä puhdistusainesäiliöt "A" ja "B"

seuraavasti:

Välipuhdistus Peruspuhdistus A Puhdistusaine B - Puhdistusaine

Î Kierrä säiliöiden korkit imuletkuineen ja

suodattimineen kiinni.

Î Aseta avainkytkin asentoon "1". Î Täytetyn puhdistusainesäiliön imulet-

kun ilmaaminen: Paina kyseisen säiliön ilmauskytkintä 30 sekunnin ajan.

Î Asenna etuverhoilu takaisin paikalleen.

Puhdistus

Î Kerää pois karkeat roskat, kuten pahvi-

mukit, pahvilautaset, langanpätkät ja vastaavat esineet.

Î Imuroi irtonainen lika ennen puhdista-

mista pölynimurilla pois.

1 Ajaminen 2 Tuorevedestä ja säiliön "A" puhdistusai-

neesta muodostetun puhdistusliuoksen suihkutus ja harjaus kokolattiamattoon.

3 Tuorevedestä ja säiliön "B" puhdistusai-

neesta muodostetun puhdistusliuoksen suihkutus, harjaus mattoon ja poisimurointi.

4 Puhdistus lisävarustetta (esim. käsisuu-

tin) käyttäen.

Î Kierrä ohjelmanvalintakytkin halutun

puhdistusohjelman kohdalle. Puhdistuspään alaslasku, harjakäytön

käynnistys ja puhdistusnesteen suihkutus tehdään kulloinkin valitun ohjelman mukaisesti.

Î Valitse puhdistusohjelmaan soveltuva

ajonopeus ("A" tai "B") ajonopeuden kierrettävällä säätönupilla.

Î Käynnistä puhdistusliuoksen suihkutus

painikkella puhdistusliuoksen suihkutus.

Ohje

Merkkivalo puhdistusliuoksen suihkutus palaa, kun toiminta on aktivoituna.

Î Paina ajokytkintä.

Ohje

Puhdistusliuoksen suihkutus keskeytyy koneen ollessa paikallaan ja peruutettaessa. Harjakäyttö kytkeytyy ajotaukojen ajaksi pois päältä.

Puhdistus lisävarustetyökalua käyt-

täen

Î Yhdistä mukana oleva adapteri lisäva-

rustetyökalun puhdistusaineletkuun.

Î Avaa lisävarustelokeron kansi. Î Liitä lisävarustetyökalun puhdistusaine-

letku ja imuletku laitteessa oleviin liittimiin.

Î Kierrä ohjelmanvalintakytkin asentoon

puhdistus lisävarustetyökalua käyttäen.

Î Suorita puhdistustyö lisävarustetyöka-

lun avulla.

Ohje

Lisävarustetyökaluun syötetään vain tuorevettä (ilman puhdistusainetta).

Tärkeää

Kun poistat lisävarustetyökalun, adapteri on poistettava laitteesta, jotta laitteen vesilähtö sulkeutuu. Suositus: Jätä adapteri kiinni lisätyökalun letkuun.

Pysähdys ja pysäköinti

Î Kytke puhdistusliuoksen suihkutus pois

päältä.

Î Aja hiukan eteenpäin ja ime jäljellä ole-

va loppuvesi pois.

Î Päästä ajokytkin Î Jään

Î Käännä ohjelmanvalintakytkin asen-

Î Kierrä ohjauspulpetin avainkytkin asen-

Î Lataa tarvittaessa akku.

nösveden imemiseksi pois imujärjestelmästä, aseta ohjelmanvalintakytkin asentoon lisävarustetyökalun käyttö

- puhdistuspää nousee tällöin ylös.

toon ajo.

toon "0" ja vedä avain irti.

Raikasveden laskeminen pois

Î Vedä tuoreveden poistoletkun yläpää

irti letkunipasta.

Î Laske poistoletkun pää sopivaan vie-

märiaukkoon ja anna tuoreveden valua pois.

Ohje

Vesi purkautuu voimakkaana suihkuna. Älä seiso letkunpään edessä.

Î Poista etuverhoilu, käännä ensin ylös ja

nosta sitten.

Î Avaa raikasvesisäiliön kansi. Î Huuhtele tuorevesisäiliö puhtaalla ve-

dellä (maks. 60°C).

Î Pistä vedenpoistoletku takaisin letkun-

pitimeen.

Î Kun laite viedään säilytyspaikkaansa,

jätä tuorevesisäiliön kansi auki.

vapaaksi.

82 Suomi

Page 83

Puhdistusainejärjestelmän huuhte-

Î Poista etuverhoilu, käännä ensin ylös ja

nosta sitten.

Kierrä puhdistusainesäiliöiden korkit imuletkuineen ja suodattimineen irti ja aseta ne astiaan, jossa on puhdasta vettä.

Î Paina kummankin säiliön ilmauskytkintä

30 sekunnin ajan. Jos puhdistusaineet halutaan jättää puhdistusainesäiliöihin:

Î Sulje puhdistusainesäiliöt mukana ole-

villa kierrekorkeilla, joissa ei ole reikää

imuletkua varten Jos puhdistusaineet halutaan poistaa puh-

distusainesäiliöistä: Î Nosta säiliö ylös tuoreveden täyttöai-

kosta. Î Sulje kulloinkin yksi säiliö mukana ola-

valla kannella ja kaada puhdistusaine

pois toisesta säiliöstä. Î Huuhtele molemmat säiliöt puhtaalla

vedellä.

Likaveden laskeminen pois

몇 Varoitus

Noudata poistovesikäsittelyä koskevia paikallisia määräyksiä.

Î Poista etuverhoilu, käännä ensin ylös ja

nosta sitten.

Î Ota likaveden poistoletku pitimestään. Î Kierrä irti poistoletkunpään tulppa. Î Laske poistoletkun pää sopivaan vie-

märiaukkoon ja anna likaveden valua

pois.

Ohje

Vesi purkautuu voimakkaana suihkuna. Älä seiso letkunpään edessä.

Î Poista likavesisäiliön kansi. Î Huuhtele likavesisäiliö puhtaalla vedellä

(maks. 60°C). Î Aseta poistoletkunpään tulppa takaisin

paikalleen ja kiristä tiukkaan.

Î Ripusta poistoletku kannattimeensa. Î Asenna etuverhoilu takaisin paikalleen. Î Kun laite viedään säilytyspaikkaansa,

jätä likavesisäiliön kansi auki.

Hoito ja huolto

 Vaara

Loukkaantumisvaara! Ennen kaikkia töitä laitteen avainkytkin on asetettava asentoon "0" ja avain vedettävä irti. Vedä akkupistoke irti.

Î Laske likavesi ja jäljelle oleva raikasvesi

ulos ja hävitä se.

Huoltokaavio

Päivittäin

몇 Varoitus

Vaurioitumisvaara. Älä ruiskuta laitetta puhtaaksi vedellä äläkä käytä aggressiivisia puhdistusaineita.

Ennen työn aloittamista:

Î Märkäakkuja käytettäessä, tarkasta ak-

kuhapon määrät ja lisää tarvittaessa tis-

lattua vettä.

Î Tarkasta, että harjat on kunnollisesti

asennettu.

Î Tarkasta, että poistoletkut on kunnolli-

sesti kiinnitetty ja suljettu.

Î Tarkasta lika- ja tuorevesisäiliön kan-

nen tiiviys.

Î Tarkasta renkaiden kunto. Î Tarkasta suuttimien ruiskutuskuvio.

Puhdista suuttimet tarvittaessa.

Käytön jälkeen:

Î Tarkasta harjojen kuluneisuus, vaihda

ne tarvittaessa uusiin.

Î Puhdista puhdistuspään alapuoli. Î Laske likavesi ulos. Î Huuhtele likavesisäiliö kirkkaalla vedel-

lä.

Î Puhdista raikasvesisäiliö. Î Puhdista raikasveden suodatin. Î Puhdista imupalkki. Î Puhdista laite ulkoa kostealla, miedolla

pesulipeällä kostutetulla liinalla.

Î Tarkasta laite mahdollisten vahingoittu-

mien varalta.

Î Huuhtele puhdistusainejärjestelmä. Î Älä sulje tuore- ja likavesisäiliöiden kan-

sia, jotta säiliöt pääsevät kuivumaan.

Î Lataa akku.

50 käyttötunnin välein

Î Vaihda keskenään etummainen ja taa-

immainen harjatela.

Î Puhdista akkujen yläpinta. Î Tarkasta, ovatko akun navat hapettu-

neet, tarvittaessa harjaa ne puhtaiksi ja voitele ne naparasvalla. Varmista, että liitoskaapeli on kunnolla paikoillaan.

Î Tarkasta huollettavien akkujen kenno-

jen hapon väkevyys.

100 käyttötunnin välein

Î Puhdista akkujen pinta ja akkutila. Î Voitele käyttöakseli ja ohjausrullat.

200 käyttötunnin välein

Î Puhdista puhdistuspään kannattimien

nivelet.

Î Tarkasta kaikkien moottorien hiiliharjo-

jen ja kommutaattorien kuluneisuus. *

* Asiakaspalvelu suorittaa.

Vuosittain

Î Anna asiakaspalvelun suorittaa määrä-

tyt tarkastukset.

Huoltotoimenpiteet

Huoltosopimus

Laitteen luotettavaa käyttöä varten voidaan solmia huoltosopimuksia asianmukaisen Kärcher- myyntitoimiston kanssa.

Harjatelojen vaihto

Î Aseta avainkytkin asentoon "0" puhdis-

tuspään ollessa ylhäällä.

Î Avaa puhdistuspään kotelon lukitus. Î Poista kotelo.

1 Laakeripukki 2 Varmistuspelti 3 Harjatela

Î Taivuta varmistuspeltiä ulospäin ja vedä

laakeripukki alaspäin ulos.

Î Vedä harjatela irti vääntiöstä ja ulos. Î Vedä laakerinpukki irti harjasta. Î Pistä laakeripukki uuteen harjatelaan.

Työnnä harjatela vääntiöön ja kierrä kun

nes vääntiön vääntöpuikko lukittuu

harjaan.

Î Aseta laakeripukki laitteeseen ja työnnä

niin pitkälle, että varmistuspelti napsahtaa lukitukseen.

Î Toista samat toimenpiteet toiselle harja-

telalle.

Suuttimien puhdistus

Î Avaa puhdistuspään kotelon lukitus. Î Poista kotelo. Î Kierrä suutin vastapäivään irti. Î Puhalla suutin puhtaaksi vasten sen vir-

taussuuntaa.

몇 Varoitus

Vaurioitumisvaara. Älä käytä mitään teräviä esineitä suuttimien puhdistamiseen.

Imupalkin puhdistus

1 Imupalkki 2 Liukukenkä 3 Tähtikahvaruuvi

Î Aseta avainkytkin asentoon "0" puhdis-

tuspään ollessa ylhäällä.

Î Kierrä pyälletty ruuvi irti. Î Poista imupalkki. Î Vedä imuletku irti imupalkista. Î Huuhtele imupalkki vedellä ylhäältä

päin.

Î Tukkeutumat liukukenkien välisestä ra-

osta voidaan poistaa lastalla. Jos tarpeen, liukukengät voidaan ruuvata irti imupalkin puhdistamista varten.

Î Toista puhdistus toisessa imupalkissa.

Suomi 83

Page 84

Î Asenna molemmat imupalkit vastakkai-

sessa järjestyksessä takaisin paikalleen.

Uimurin puhdistus

Käyttöakselin ja ohjausrullien voitelu.

Î Voitele voitelunipat rasvapuristimella.

몇 Varoitus

Ohjausjärjestelmän vaurioitumisvaara.. Laitetta saa työntää vain käyttömoottorin kaapeleiden ollessa irtikytketkettynä. Nopeus ei työnnettäessä saa ylittää 8 km/h.

Î Poista imupalkit ja nosta imupää ylös

ennen laitteen lastaamista ramppia käyttäen.

Î Ajoneuvolla kuljetusta varten on laitteen

liikkumattomuus varmistettava kiristysliinoilla/köysillä.

Î Varmista laite renkaiden kohdalta kiiloil-

la.

Suojaaminen pakkaselta

1 Siivilä, jossa on uimurikuula 2Putki

Î Puhdista ja huuhtele siivilä ulkopuolelta. Î Tarkasta uimurikuulan vapaa liikku-

vuus.

Kun likaantumisaste on suuri:

Î Pidä kiinni putkesta ja vedä siivilä irti

putkesta.

Î Puhdista siivilä ja kuula. Î Pidä kiinni putkesta ja työnnä siivilä ta-

kaisin paikalleen.

Häiriö Apu Suorittaja

Laitetta ei voida käynnistää Pistä laitteen akkupistoke pistorasiaan. Käyttäjä

Vapauta hätä-seis-painike lukituksesta sitä kiertämällä. Käyttäjä Akun kapasiteetti on käytetty, lataa akku. Käyttäjä Tarkasta akkukaapeleiden kunnollinen kiinnitys. Käyttäjä Tarkasta akkukaapeleiden syöpymät, puhdista tarvittaessa. Käyttäjä

Laite ei kulje tai kulkee vain hitaasti

Riittämätön imuteho Tyhjennä likavesisäiliö. Käyttäjä

Riittämätön puhdistustulos Tarkasta harjojen kuluneisuus, vaihda ne tarvittaessa uusiin. Käyttä jä

Harjat pyörivät vain hitaasti tai ei ollenkaan

Ei puhdistusliuoksen annostelua tai se on liian vähäistä

Ei puhdistusaineen annostelua

Puhdistuspää ei nouse/laskeudu

Sulje ajokäytön varoke Käyttäjä Akun kapasiteetti on käytetty, lataa akku. Käyttäjä Laite on kytketty päälle ajokytkimen ollessa painettuna. Päästä ajokytkin vapaaksi. Käyttäjä Ohjaus ylikuumentunut, kytke laite pois päältä ja anna jäähtyä. Käyttäjä

Puhdista likavesisäiliön ja kannen väliset tiivisteet ja tarkasta niiden tiiviys, tarvittaessa vaihda tiivisteet uusiin.

Tarkasta, että imuletku ei ole tukkeutunut, puhdista tarvittaessa. Käyttäjä Tarkasta liitokset imuletkun ja imupalkin välillä sekä imuletkun ja laitteen välillä. Käyttäjä Tarkasta imuletkun tiiviys, vaihda tarvittaessa. Käyttäjä Tarkasta, onko likaveden laskuletkun kansi kiinni. Käyttäjä Puhdista likavesisäiliön uimuri. Käyttäjä Paina imuturbiinin varoke kiinni. Käyttäjä

Tarkasta harjojen likaantuneisuus, puhdista tarvittaessa. Käyttäjä Akun kapasiteetti on käytetty, lataa akku. Käyttäjä Paina harjakäytön varoke kiinni. Käyttäjä Tarkasta, ovatko harjat juuttuneet vierasesineistä johtuen, poista esineet tarvittaessa. Käyttäjä Akun kapasiteetti on käytetty, lataa akku. Käyttäjä Tarkasta tuorevesisäiliön puhdistusliuoksen määrä, lisää tarvittaessa. Käyttäjä Käynnistä puhdistusliuoksen suihkutus painiketta painamalla, merkkilamppuun tulee

tulla valo. Tarkasta ovatko suuttimet tukkeutuneet, puhdista tarvittaessa. Käyttäjä Tarkasta tuoreveden suodatin, puhdista tarvittaessa. Käyttäjä Täytä puhdistusainesäiliö. Käyttäjä Paina kyseisen säiliön ilmauskytkintä 30 sekunnin ajan. Käyttäjä Huuhtele puhdistusaineen johdotusjärjestelmä sisäpuolelta vedellä puhtaaksi. Käyttäjä Paina ohjauksen varoke kiinni. Käyttäjä

Jäätymisvaarassa:

Î Tyhjennä raikas- ja likavesisäiliö. Î Säilytä laite pakkaselta suojatussa tilas-

sa.

Kuljetus

 Vaara

Loukkaantumisvaara! Laitteen käyttö on sallittu lastaus- ja purkaustarkoitusta varten vain nousuissa, joiden kaltevuus on enint. 2%. Aja hitaasti.

 Vaara

Loukkaantumisvaara! Ennen kaikkia töitä laitteen avainkytkin on asetettava asentoon "0" ja avain vedettävä irti. Vedä akkupistoke irti.

Î Laske likavesi ja jäljelle oleva raikasvesi

ulos ja hävitä se.

Häiriöiden sattuessa, joita ei voida poistaa tämän taulukon avulla, on kutsuttava asiakaspalvelu paikalle.

Häiriöt

Käyttäjä

84 Suomi

Page 85

Tekniset tiedot

CEO

Head of Approbation

Teho

Nimellisjännite V36 Akkukapasiteetti (Pack-versio) Ah (5h) 105 Keskimääräinen tehonotto W 1926 Ajomoottorin teho (nimellisteho) W375 Imumoottorin teho W 2 x 560 Harjamoottorin teho W375

Imurointi

Imuteho, ilmamäärä l/s 29 Imuteho, alipaine kPa 17

Puhdistusharjat

Työleveys mm 500 Harjan halkaisija mm 85 Harjan kierrosluku 1/min 1084

Suihkutusjärjestelmä

Paine MPa 0,69 Puhdistusliuoksen suihkutusmäärä (asento A) l/min 0,9 Puhdistusliuoksen suihkutusmäärä (asento B) l/min 4 Sekoitussuhde tuorevesi/puhdistusaine A 16:1 Sekoitussuhde tuorevesi/puhdistusaine B 64:1

Mitat ja painot

Ajonopeus (maks.) km/h 4,6 Ajonopeus (asento A) km/h 2 Ajonopeus (asento B) km/h 1 Nousukyky (maks.) %10 Teoreettinen puhdistusteho (asento A) m²/h 920 Teoreettinen puhdistusteho (asento B) m²/h 460 Raikas-/likavesisäiliön tilavuus l74/66 Tilavuus puhdistusainesäiliö A l4,6 Tilavuus puhdistusainesäiliö B l1,25 Maks. veden lämpötila °C 60 Paino (akulla/ilman akkua) kg 295/172 Pintakuormitus kPa 3500 Pituus mm 1400 Leveys mm 700 Korkeus mm 1100

Melupäästö

Äänen painetaso (standardi EN 60704-1) dB(A) 69,5

Laitteen tärinät

Tärinän kokonaisarvo (ISO 5349) m/s² 0,3

Varaosat

–

Vain sellaisten lisävarusteiden ja varaosi-

en käyttö on sallittua, jotka valmistaja on

hyväksynyt. Alkuperäiset lisävarusteet ja

varaosat takaavat, että laitetta voidaan

käyttää turvallisesti ja häiriöttömästi. – Tärkeimpien osien varaosaluettelo löy-

tyy tämän käyttöohjeen lopusta. – Saat lisätietoja varaosista osoitteesta

www.karcher.fi, osiosta Huolto.

Takuu

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun.

CE-todistus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: Lattiapuhdistin Tyyppi: 1.008-xxx

Yksiselitteiset EU-direktiivit

98/37/EY 2006/95/EY 2004/108/EY

Sovelletut harmonisoidut standardit

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 50336: 2003 + A1: 2006

Allekirjoittaneet toimivat yrityksen johton puolesta ja sen valtuuttamina.

Alfred Kärcher GmbH & Co. KG Alfred Kärcher-Str. 28 - 40 D - 71364 Winnenden Puh.: +49 7195 14-0 Faksi: +49 7195 14-2212

Suomi 85

Page 86

Πριν από την πρώτη χρήση

της συσκευής διαβάστε τις οδηγίες λειτουργίας και ενεργήστε βάσει αυτών. Φυλάξτε τις παρούσες οδηγίες λειτουργίας για μελλοντική χρήση ή για τον επόμενο κάτοχο της συσκευής.

Πίνακας περιεχομένων

Υποδείξεις ασφαλείας 86 Λειτουργία 86 Χρήση σύμφωνα με τους κανονισμούς86 Προστασία περιβάλλοντος 86 Στοιχεία χειρισμού και λειτουργίας 87 Πριν τη θέση σε λειτουργία 88 Λειτουργία 89 Στάση και θέση εκτός λειτο Φροντίδα και συντήρηση 90 Αντιπαγετική προστασία 91 Μεταφορά 91 Βλάβες 92 Τεχνικά χαρακτηριστικά 93 Ανταλλακτικά 93 Εγγύηση 93 Δήλωση συμμόρφωσης CE 93

υργίας 90

Υποδείξεις ασφαλείας

Πριν την πρώτη χρήση της συσκευής, διαβάστε και λάβετε υπόψη τις παρούσες Οδηγίες Χρήσης και το συνοδευτικό έντυπο υποδειξεων ασφαλείας για συσκευές καθαρισμού με βούρτσες και συσκευές με εκτοξευτήρες, αρ. 5.956-251 και ενεργήστε ανάλογα.

ευή έχει εγκριθεί για λειτουργία σε

Η συσ επιφάνειες με κλίση μέχρι και 2%.

Η συσκευή επιτρέπεται να λειτουργεί, μόνο εφόσον είναι κλειστά όλα τα καπάκια και το καπό

Μηχανισμοί ασφάλειας

Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία του χρήστη και δεν επιτρέπεται να τεθούν εκτός λειτουργίας ή να αγνοηθεί η λειτουργία τους.

Πλήκτρο Εκτάκτου ανάγκης (Not-Aus)

Για άμεση απενεργοποίηση όλων των

τουργιών.

λει

Σύμβολα

Σ' αυτές τις οδηγίες χρήσης χρησιμοποιούνται τα ακόλουθα σύμβολα:

 Κίνδυνος

Αντιπροσωπεύει έναν άμεσο ενδεχόμενο κίνδυνο. Η μη τήρηση των υποδείξεων συνεπάγεται ενδεχόμενο σοβαρό τραυματισμό ή θάνατο.

몇 Προειδοποίηση

Αντιπροσωπεύει μία πιθανή επικίνδυνη κατάσταση. Σε περίπτωση μη τήρησης της υπόδειξης υφίσταται πιθανός κίνδυνος ελαφρών τραυματισμών ή υλικών ζημιών.

Υπόδειξη

Αντιπροσωπεύει συμβουλές για τη χρήση και σημαντικές πληροφορίες.

Λειτουργία

Η συσκευή χρησιμοποιείται για τον υγρό καθαρισμό επιπέδων ταπήτων. – Με τη συσκευή μπορείτε να εφαρμόσετε

διάφορες μεθόδους καθαρισμού. Ενδιάμεσος καθαρισμός: Εφαρμογή και

βούρτσισμα καθ το οποίο αναρροφάται μαζί με τους προσαρτημένους ρύπους κατά το στέγνωμα.

Γενικός καθαρισμός: Εφαρμογή, βούρτσισμα και αναρρόφηση του καθαριστικού διαλύματος σε ένα πέρασμα.

– Η συσκευή είναι αυτοκινούμενη, ο

κινητήρας τροφοδοτείται από μπαταρίες.

– Οι μπαταρίες μπορούν να φορτίζονται

μέσω φορτιστή σε πρίζα 230V.

– Η μπαταρία είναι ήδη ενσωματωμένη

στην έκδοση Bp Pack

– Η έκδοση Bp Pack συνοδεύεται από

φορτιστή.

Υπόδειξη

Ανάλογα με την εκάστοτε εργασία καθαρισμού το μηχάνημα μπορεί να εξοπλιστεί με διάφορα εξαρτήματα. Ζητήστε τον κατάλογό μας ή επισκεφτείτε μας στο διαδίκτυο στη διεύθυνση

www.karcher.com.

ριστικού διαλύματος,

Χρήση σύμφωνα με τους

κανονισμούς

Χρησιμοποιείτε αυτή τη συσκευή αποκλειστικά και μόνο σύμφωνα με τα στοιχεία σ' αυτές τις οδηγίες χειρισμού.

– Η συσ

– Η συσκευή επιτρέπεται να εξοπλίζεται

– Η συσκευή δεν είναι κατάλληλη για

– Η συσκευή δεν ενδείκνυται για την

– Οι αντιδραστικές μεταλλικές σκόνες

– Η συσκευή έχει εγκριθεί για λειτουργία

κευή επ χρησιμοποιείται μόνον για τον καθαρισμό ταπήτων μη ευαίσθητων στην υγρασία.

μόνον με γνήσια εξαρτήματα και ανταλλακτικά.

χρήση σε χώρους, όπου υφίσταται κίνδυνος έκρηξης.

αναρρόφηση εύφλεκτων αερίων, συμπυκνωμένων οξέων ή διαλυτικών. Σε αυτά ανήκουν η βενζίνη, τα διαλυτικά χρώματος ή το πετρέλαιο θέρμανσης, τα οποία μπορούν να δημιουργήσουν εκρηκτικά μείγματα, εάν αναμειχθούν με τον αέρα αναρρόφησης. Επιπλέον, η ακετόνη, τα συμπυκνωμένα οξέα και τα διαλυτικά, καθώς προκαλούν διάβρωση των υλικών που χρησιμοποιούνται στη συσκευή.

(π.χ. αλουμίνιο, μαγνήσιο,

ψευδάργυρος) σε συν ισχυρά αλκαλικά και όξινα απορρυπαντικά δημιουργούν εκρηκτικά αέρια.

σε επιφάνειες με κλίση μέχρι και 2%.

ιτρέπεται να

δυασμό με

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην πετάτε τις συσκευασίες στα οικιακά απορρίμματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίησης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση πα πρέπει να γίνεται σε κατάλληλα συστήματα συλλογής.

λιών συσκευών

86 Ελληνικά

Page 87

Στοιχεία χειρισμού και λειτουργίας

1 Επιφάνεια απόθεσης 2 Κάλυμμα δοχείου βρόμικου νερού 3 Στόμιο δεξαμενής βρώμικου νερού 4 Ασφάλιση 5 Φίλτρο καθαρού νερού 6 Διακόπτης εξαερισμού 7 Ράβδος αναρρόφησης 8 Κεφαλή καθαρισμού 9 Δεξαμενή απορρυπαντικού Α 10 Ακροφύσια

11 Σφράγιστρο περιβλήματος κεφαλής

καθαρισμού

12 Δεξαμενή απορρυπαντικού Β 13 Στόμια πλήρωσης δοχείου καθαρού

νερού

14 Ελαστικός σωλήνας απορροής

βρώμικου νερού

15 Σύνδεσμος ελαστικού σωλήνα

απορρυπαντικού

16 Σύνδεσμος σωλήνα αναρρόφησης

Κονσόλα χειρισμού

17 Κονσόλα χειρισμού 18 Φις μπαταρίας 19 Ελαστικός σωλήνας απορροής

καθαρού νερού 20 Μπαταρία 21 Δοχείο καθαρού νερού 22 Πρόσθια επένδυση 23 Δοχείο βρώμικου νερού 24 Κάλυμμα εξαρτημάτων

1 Λαβή μεταφοράς με διακόπτη κίνησης 2

Περιστροφικό πλήκτρο ταχύτητας κίνησης 3 Ενδεικτική λυχνία μπαταρίας 4 Διακόπτης επιλογής προγράμματος 5 Πλήκτρο εφαρμογής καθαριστικού

διαλύματος

6 Ενδεικτική λυχνία εφαρμογής

καθαριστικού διαλύματος

7 Πλήκτρο οπισθοπορείας 8 Ασφάλεια μονάδας ελέγχου 9 Διακόπτης με κλειδί 10 Ασφάλεια μετάδοσης κίνησης

11 Ασφάλεια στροβίλου αναρρόφησης 12 Ασφάλεια μετάδοσης κίνησης

βουρτσών

13 Πλήκτρο Εκτάκτου Ανάγκης

(απασφαλίζεται με περιστροφή)

14 Μετρητής ωρών λειτουργίας

Ελληνικά 87

Page 88

Πριν τη θέση σε λειτουργία

Μπαταρίες

Κατά τη χρήση συσσωρευτών λάβετε οπωσδήποτε υπόψη τις ακόλουθες προειδοποιητικές υποδείξεις:

Λάβετε υπόψη τις υποδείξεις που αναγράφονται επί του συσσωρευτή, καθώς και εκείνες των εγχειριδίων οδηγιών χρήσης και λειτουργίας του οχήματος

Χρησιμοποιείτε προστατευτικά γυαλιά

Κρατήστε τα παιδιά μακριά από οξέα και μπαταρίες

Κίνδυνος έκρηξης

Απαγορεύονται η φωτιά, οι σπινθήρες, το ακάλυπτο φως και το κάπνισμα.

Κίνδυνος τραυματισμού

Πρώτες βοήθειες

Προειδοποιητική παρατήρηση

Διάθεση αποβλήτων

Μην πετάτε τη μπαταρία στο κάδο απορριμμάτων

 Κίνδυνος

Κίνδυνος έκρηξης. Μην τοποθετείτε εργαλεία ή παρόμοια αντικείμενα πάνω στη μπαταρία, δηλ. στους τερματικούς πόλους και στη σύνδεση των στοιχείων. Κίνδυνος τραυματισμού. Μην φέρνετε ποτέ τραύματα σε επαφή με μόλυβδο. Μετά την εκτέλεση εργασιών σε μπαταρίες πλένετε πάντοτε τα χέρια σας.

Τοποθετήστε και συνδέστε τη μπαταρία

Στην παραλλαγή Bp Pack η μπαταρία είναι ήδη τοποθετημένη. Î Σηκώστε τη δεξα

προς τα πάνω, έως ότου κλειδώσει η ασφάλεια του στηρίγματος.

Î Τοποθετήστε τις μπαταρίες στην ειδική

θήκη.

Î Λιπάνετε τους πόλους με ειδικό

λιπαντικό.

μενή βρώμικου νερού

Î Συνδέστε τους πόλους με τα καλώδια

σύνδεσης που συνοδεύουν τη συσκευή.

몇 Προειδοποίηση

Προσέξτε τη σωστή σύνδεση των πόλων!

Î Στερεώστε το καλώδιο σύνδεσης στους

ακόμα ελεύθερους πόλους των μπαταριών (+) και (–).

Î Ανασηκώστε την ασφάλεια του

στηρίγματος δεξαμενής φρέσκου νερού και κατεβάστε τη δεξαμενή φρέσκου νερού.

몇 Προειδοποίηση

Πριν θέσετε σε λειτουργία τη συσκευή φορτίστε τις μπαταρίες.

Ένδειξη κατάστασης φόρτισης

Στην ένδειξη μπαταρίας η κατάσταση φόρτισης της μπαταρίας παρουσιάζεται με μια φωτεινή γραμμή. Οι ακόλουθες διατάξεις σήματος προειδοποιούν για την πλήρη εκφόρτιση της μπαταρίας: – Στην ένδειξη μπαταρίας, τα στοιχεία

ένδειξης αναβοσβήνουν στην αριστερή πλευρά της φωτεινής γραμμής.

– Κατά την ενεργοποίηση ενός δια

οδ

ήγησης ηχεί ένας προειδοποιητικός

τόνος.

Για προστασία από πλήρη εκφόρτιση:

Î Απενεργοποιήστε τον στρόβιλο

αναρρόφησης και το μηχανισμό μετάδοσης κίνησης βουρτσών.

Î Οδηγήστε τη μηχανή κατευθείαν στον

σταθμό φόρτισης, αποφεύγοντας την οδήγηση σε ανωφέρειες.

Φόρτιση του συσσωρευτή

κόπτη

 Κίνδυνος

Κίνδυνος έκρηξης. Η φόρτιση μπαταριών υγρών επιτρέπεται μόνο όταν η δεξαμενή βρώμικου νερού είναι ανασηκωμένη.

 Κίνδυνος

Κίνδυνος τραυματισμού λόγω ηλεκτροπληξίας. Λάβετε υπόψη την τάση του ηλεκτρικού δικτύου και την ασφάλεια της πρίζας. Χρησιμοποιείτε τον φορτιστή μόνο σε στεγνούς χώρους με επαρκή εξαερισμό!

Υπόδειξη

Ο χρόνος φόρτισης ανέρχεται κατά μέσον όρο σε περίπου 10-15 ώρες. Οι συνιστώμενοι φορτιστές (κατάλληλοι για τις εκάστοτε τοποθετημένες μπαταρίες) είναι ηλεκτρονικά ρυθμισμένοι και ολοκληρώνουν τη δια αυτόματα. Όλες οι λειτουρ διακόπτονται αυτόματα κατά τη διαδικασία της φόρτισης.

Î Σηκώστε τη δεξαμενή βρώμικου νερού

προς τα πάνω, έως ότου κλειδώσει η ασφάλεια του στηρίγματος.

Î Τραβήξτε το φις της μπαταρίας και

συνδέστε το με το καλώδιο φόρτισης.

Î Συνδέστε τον φορτιστή στο ηλεκτρικό

δίκτυο και θέστε τον σε λειτ

δικασία φόρτισης

γίες της μηχανής

ουργία.

Επιπροσθέτως σε μπαταρίες ελάχιστης συντήρησης (μπαταρίες υγρών):

Î Μία ώρα πριν από τη λήξη της

διαδικασίας φόρτισης προσθέστε αποσταγμένο νερό. Προσέξτε τη σωστή στάθμη του οξέος. Η μπαταρία φέρει τα αντίστοιχα σύμβολα.

 Κίνδυνος

Κίνδυνος τραυματισμού από οξέα! – Η αναπλήρωση νερού όταν η μπαταρία

είναι εκφορτισμένη μπορεί να προκαλέσει διαρροή οξέος.

– Στην επαφή με οξέα μπαταριών

χρησιμοποιείτε προστατευτικά γυάλια και λαμβάνετε υπόψη τους κανονισμούς, ώστε να αποφύγετε τυχόν τραυματισμούς και καταστροφή των ενδυμάτων σας.

– Εάν χυθεί οξύ στο δέρμα ή στα ρούχα,

ξεπλύνετε αμέ

σως με πο

λύ νερό.

몇 Προειδοποίηση

Κίνδυνος βλάβης! – Για την αναπλήρωση των μπαταριών

χρησιμοποιείτε αποκλειστικά αποσταγμένο ή αφαλατωμένο νερό

(VDE 0510).

– Μη χρησιμοποιήσετε πρόσθετα (τα

λεγόμενα ”βελτιωτικά”), διότι διαφορετικά παύει να ισχύει κάθε εγγύηση.

몇 Προειδοποίηση

Στα μηχανήματα Package χρησιμοποιήστε σε περίπτωση αντικατάστασης μόνον μπαταρίες που δεν χρειάζονται συντήρηση.

Προτεινόμενες μπαταρίες

Κατασκευα στής, Κωδ.παραγ γελίας

Karcher

6.654-141.0 3 x 12V/105 A, χωρίς

Προτεινόμενοι φορτιστές

Κωδ. παραγγελίας

Karcher

6.654-229.0 36V, για μπαταρίες που

Περιγραφή

συντήρηση (γέλη)

Περιγραφή

δεν χρειάζονται συντήρηση

Εκφόρτωση

 Κίνδυνος

Κίνδυνος τραυματισμού. Για άμεση απενεργοποίηση όλων των λειτουργιών, πιέστε το κόκκινο πλήκτρο εκτάκτου ανάγκης.

88 Ελληνικά

Page 89

Î Τοποθετήστε και συνδέστε τη μπαταρία

(βλ. "Πριν την ενεργοποίηση”).

Î Τοποθετήστε τις μακριές πλευρικές

σανίδες της συσκευασίας στην παλέτα

ως ράμπα. Î Στερεώστε τη ράμπα στην παλέτα με

καρφιά. Î Τοποθετήστε μικρές σανίδες στήριξης

κάτω από τη ράμπα. Î Αφαιρέστε τους ξύλινους πήχεις από

τους τροχούς. Î Αφαιρέστε τη γωνία στερέωσης από τον

άξονα.

Î Μετακ

Î Ρυθμίστε το διακόπτη επιλογής

Î Ρυθμίστε το περιστρεφόμενο κουμπί

Î Ενεργοποιήστε το διακόπτη κίνησης. Î Οδηγήστε τη συσκευή έξω από τη

Î Μετακινήστε τον διακόπτη με κλειδί στη

ινήστε τον διακόπτη με κλειδί στη

θέση „1“.

προγράμματος στη θέση κίνησης.

ταχύτητας κίνησης στη θέση „MIN“.

ράμπα.

θέση „0“.

Λειτουργία

Υπόδειξη

Για άμεση απενεργοποίηση όλων των λε

ιτουργιών, αφήστε όλους τους διακόπτες κίνησης, πιέστε το πλήκτρο εκτάκτου ανάγκης και ρυθμίστε το διακόπτη με κλειδί στη θέση "0".

Î Εκτελέστε τις εργασίες συντήρησης του

τμήματος "ημερησίως/πριν την έναρξη λειτουργίας" (βλ. τμήμα "Συντήρηση και φροντίδα").

Οδήγηση

Υπόδειξη

Το μηχάνημα έχει κατασκευαστεί έτσι, ώστε η κεφαλή βουρτσών να εξέχει προς τα

τή την επίβλεψη

δεξιά. Αυτό καθιστά δυ της εργασίας κοντά στις άκρες. Η συσκευή έχει εγκριθεί για λειτουργία σε επιφάνειες με κλίση μέχρι και 2%.

Î Απασφαλίστε το πλήκτρο εκτάκτου

ανάγκης περιστρέφοντάς το.

Î Τοποθετήστε το κλειδί στο διακόπτη της

κονσόλας χειρισμού και περιστρέψτε το στη θέση „1“.

Î Προεπιλέξτε την ταχύτητα από το

περιστρεφόμενο κουμπί ταχύτητας κίνησης

να

1 Οδήγηση 2 Ενδιάμεσος καθαρισμός 3 Γενικός καθαρισμός

Î Ρυθμίστε το διακόπτη επιλογής

προγράμματος στη θέση κίνησης.

Î Κρατήστε σταθερά το μηχάνημα από τις

δύο λαβές μεταφοράς και ενεργοποιήστε έναν από τους διακόπτες κίνησης - το μηχάνημα αρχίζει να κινείται.

Î Αφήστε το διακόπτη κίνησης για να

σταματήσετε.

Κίνηση προς τα πίσω

Î Εκτός από το διακόπτη κίνησης, πιέστε

το πλήκτρο οπισ

θοπορείας.

Πλήρωση με υλικά λειτουργίας

Î Αφαιρέστε την πρόσθια επένδυση,

αφού τη γείρετε κι έπειτα την ανασηκώσετε.

Καθαρό νερό

Î Ανοίξτε το κάλυμμα του δοχείου

καθαρού νερού.

Î Γεμίστε με καθαρό νερό (το πολύ

60°C).

Î Κλείστε το κάλυμμα του δοχείου

καθαρού νερού.

Απορρυπαντικό

Γεμίστε τη δεξαμενή απορρυπαντικού με αδιάλυτο απορρυπαντικό. Κατά τη λειτουργία, το απορρυπαντικό προστίθεται

ή δοσολογία.

στο φρέσκο νερό με τη σωσ Το καθαριστικό διάλυμα ψεκάζεται στο δάπεδο με τα ακροφύσια της κεφαλής καθαρισμού.

몇 Προειδοποίηση

Κίνδυνος βλάβης. Χρησιμοποιείτε μόνο τα συνιστώμενα απορρυπαντικά. Εάν χρησιμοποιηθούν άλλα απορρυπαντικά, την ευθύνη για τον αυξημένο κίνδυνο ασφάλειας λειτουργίας και ατυχημάτων φέρει ο χρήστης. Χρησιμοποιείτε μόνον απορρυπαντικά ελεύθερα από διαλύτες, υδροχλωρικό και υδροφθορικό οξύ.

Υπόδειξη

Μην χρησιμοποιείτε απορρυπαντικά που αφρίζουν πολύ.

Προτεινόμενα απορρυπαντικά:

Χρήση Απορρυπαντικό

Ενδιάμεσος καθαρισμός

Γενικός καθαρισμός

RM 768, i capsol

RM 764, press ex

υγρό

Î Τοποθετήστε το πλάι την πρόσθια

επένδυση.

Î Γεμίστε με α

δεξαμενές απορρυπαντικού „A“ και „B“ με τον ακόλουθο τρόπο:

Ενδιάμεσος καθαρισμός

A Απορρυπαντικό B- Απορρυπαντικό

Î Βιδώστε το κάλυμμα με τον ελαστικό

σωλήνα αναρρόφησης και το φίλτρο στις δεξαμενές.

Î Μετακινήστε τον διακόπτη με κλειδί στη

θέση „1“.

Î Κάντε εξαέρωση του ελαστικού σωλήνα

της γεμάτης δεξαμενής απορρυπαντικού: Πιέστε το διακόπτη εξαερισμού της αντίστοιχης αντλίας για 30 δευτερόλεπτα.

Î Τοποθετήστε τη

πορρυπαντικό τις

Γενικός καθαρισμός

ρόσθια επένδυση.

ν π

Καθαρισμός

Î Συλλέξτε τους ογκώδεις ρύπους, όπως

χάρτινα κυπελάκια και πιάτα, κορδόνια και παρόμοια αντικείμενα.

Î Πριν τον καθαρισμό, αναρροφήστε τους

ελεύθερους ρύπους με μια ηλεκτρική σκούπα.

1 Οδήγηση 2 Ψεκάστε καθαριστικό διάλυμα από

φρέσκο νερό και απορρυπαντικό από τη δεξαμενή „A“ και βουρτσίστε.

3 Ψεκάστε καθαριστικό διάλυμα από

φρέσκο νερό και απορρυπαντικό από

μενή „Β“ και κάνετε

τη δεξα αναρρόφηση.

4 Λειτουργία με εξαρτήματα (π.χ.

ακροφύσιο χειρός).

Î Περιστρέψτε το διακόπτη επιλογής

προγράμματος στο επιθυμητό πρόγραμμα καθαρισμού.

Ανάλογα με το επιλεγμένο πρόγραμμα, η κεφαλή καθαρισμού κατεβαίνει και ενεργοποιείται η λειτουργία βουρτσών και απλώνεται υγρό απορρυπαντικό.

Î Ρυθμίστε την ταχύτητα κίνησης („A“ ή

„B“) στο περιστρεφόμενο κουμπί

ταχύτητας κίνησης ανάλογα με το πρόγραμμα καθαρισμού.

Î Ενεργοποιήστε την εφαρμογή

καθαριστικού διαλύματος με πίεση του πλήκτρου καθαριστικού διαλύματος.

Ελληνικά 89

Page 90

Υπόδειξη

Η ενδεικτική λυχνία εφαρμογής

απορρυπαντικού ανάβει, όταν

ενεργοποιηθεί η λειτουργία.

Î Ενεργοποιήστε το διακόπτη κίνησης.

Υπόδειξη

Η εφαρμογή καθαριστικού διαλύματος

διακόπτεται όταν η συσκευή ακινητοποιείται

ή κινείται με την όπισθεν.

Η κίνηση των βουρτσών απενεργοποιείται

κατά τις παύσεις στην κίνηση της συσκευής.

Λειτουργία με εξαρτήματα

Î Συνδέστε το συνοδευτικό προσαρμογέα

με τον ελαστικό σωλήνα

θετου

απορρυπαντικού του πρό εργαλείου.

Î Ανοίξτε και σηκώστε το κάλυμμα

εξαρτημάτων.

Î Συνδέστε τον ελαστικό σωλήνα

απορρυπαντικού και τον ελαστικό σωλήνα αναρρόφησης του εξαρτήματος στις υποδοχές της συσκευής.

Î Περιστρέψτε το διακόπτη επιλογής

προγράμματος στη θέση λειτουργίας με εξάρτημα.

Î Εκτελέστε τον καθαρισμό με το

εξάρτημα.

Υπόδειξη

Το εξάρτημα τροφοδοτείται μόνον με

φρέσκο νερό (χωρίς απορρυπαντικό).

Σημαντι

Κατά την εισαγωγή του πρόσθετου

εργαλείου ο προσαρμογέας πρέπει να

απομακρυνθεί από τη συσκευή, ώστε να

κλείσει η έξοδος νερού της συσκευής.

Σύσταση: Αφήστε τον προσαρμογέα στον

ελαστικό σωλήνα του πρόσθετου

εργαλείου.

κό

Στάση και θέση εκτός

λειτουργίας

Î Απενεργοποιήστε την εφαρμογή του

καθαριστικού διαλύματος.

Î Οδηγήστε το μηχάνημα λίγο προς τα

εμπρός για να αναρρ ποσότητα νερού.

Î Αφήστε το διακόπτη οδήγησης.

Î Ρυθμίστε το διακόπτη επιλογής

προγράμματος στη λειτουργία με εξάρτημα, προκειμένου να αντλήσετε το υπολειπόμενο νερό από το σύστημα αναρρόφησης - η κεφαλή καθαρισμού ανυψώνεται.

Î Ρυθμίστε το διακόπτη επιλογής

προγράμματος στη θέση κίνησης.

οφηθεί η υπ

όλοιπη

Î Περιστρέψτε το διακόπτη με κλειδί της

κονσόλας στη θέση „0“ και βγάλτε το κλειδί.

Î Ενδεχομένως φορτίστε τη μπαταρία.

Άδειασμα καθαρού νερού.

Î Τραβήξτε το άνω άκρο του ελαστικού

σωλήνα εκροής καθαρού νερού από το γρασαδόρο του ελαστικού σωλήνα.

Î Χαμηλώστε τον ελαστικό σωλήνα

εκροής πάνω σε μια κατάλληλη διάταξη συλλογής και αφήστε να εκρεύσει το

καθαρό νερό.

Υπόδειξη

Το υγρό εκρέει ως ισχυρός πίδακας. Μην

κεστε μπροστά στο άκρο του ελαστικού

στέ σωλήνα.

Î Αφαιρέστε την πρόσθια επένδυση,

αφού τη γείρετε κι έπειτα την ανασηκώσετε.

Î Ανοίξτε το κάλυμμα του δοχείου

καθαρού νερού.

Î Ξεπλύνετε τη δεξαμενή φρέσκου νερού

με καθαρό νερό (έως 60°C).

Î Εισάγετε ξανά τον ελαστικό σωλήνα

απορροής στο ρακόρ του ελαστικού σωλήνα.

Î Εάν αποθηκεύσετε τη συσκευή, αφήστε

ανοικτό το κάλυμμα της δεξαμενής φρέσκου νερού.

Έκπλυση του συστήματος

απορρυπαντικού

Î Αφαιρέστε τη

αφού τη γείρετε κι έπειτα την ανασηκώσετε.

Î Ξεβιδώστε τα καλύμματα με τον

ελαστικό σωλήνα αναρρόφησης και το φίλτρο από τις δεξαμενές απορρυπαντικού και αναρτήσετε τα σε ένα δοχείο με καθαρό νερό.

Î Πιέστε το διακόπτη εξαερισμού της

αντίστοιχης δεξαμενής για 30

δευτερόλεπτα. Εάν στις δεξαμενές απορρυπαντικού παραμείνει απορρυπαντικό:

Î Βιδώστε το συνοδευτικό κάλυμμα χωρίς

άνοιγμα των ελαστικών σωλήνων

αναρρόφησης στις δεξαμενές

απορρυπαντικού. Εάν τις δεξαμενές δεν παραμείνει

απορρυπαντικό: Î Ανασηκώστε τη μονάδα δεξαμενής από

το στόμιο φρέσκου νερού. Î Κλείστε τη μια δεξαμενή με το

αντίστοιχο κάλυμμα και γεμίστε την

άλλη. Î Ξεπλ

ύνετε τις δύο δεξαμενές με καθαρό

νερό.

ν πρόσθια επένδυση,

Εκκένωση βρώμικου νερού

몇 Προειδοποίηση

Προσέξτε τις τοπικές προδιαγραφές για την επεξεργασία των απόνερων.

Î Αφαιρέστε την πρόσθια επένδυση,

αφού τη γείρετε κι έπειτα την

ανασηκώσετε. Î Αφαιρέστε τον ελαστικό σωλήνα εκροής

βρώμικου νερού από το στήριγμα.

Î Ξεβιδώστε το κάλυμμα του ελαστικού

σωλήνα απορροής.

Î Χαμηλώστε τον ελαστικό σωλήνα

εκροής πάνω σε μια κατάλληλη διάταξη συλλογής και αφήστε να εκρεύσει το

ικο νερό.

βρώμ

Υπόδειξη

Το υγρό εκρέει ως ισχυρός πίδακας. Μην στέκεστε μπροστά στο άκρο του ελαστικού σωλήνα.

Î Αφαιρέστε το καπάκι της δεξαμενής

βρώμικου νερού.

Î Ξεπλύνετε τη δεξαμενή βρώμικου

νερού με καθαρό νερό (έως 60°C).

Î Τοποθετήστε και σφίξτε το κάλυμμα του

ελαστικού σωλήνα απορροής.

Î Αναρτήστε τον ελαστικό σωλήνα

απορροής στ

Î Τοποθετήστε την πρόσθια επένδυση. Î Εάν αποθηκεύσετε τη συσκευή, αφήστε

ανοικτό το κάλυμμα της δεξαμενής βρώμικου νερού.

ο άγκιστρο.

Φροντίδα και συντήρηση

 Κίνδυνος

Κίνδυνος τραυματισμού! Πριν από κάθε εργασία στο μηχάνημα περιστρέψτε το διακόπτη με κλειδί στο "0" και τραβήξτε το κλειδί. Τραβήξτε το φις της μπαταρίας.

Î Αδειάζετε και αποσύρετε το βρόμικο

νερό και το υπόλοιπο καθαρό νερό.

Πρόγραμμα συντήρησης

Καθημερινά

몇 Προειδοποίηση

Κίνδυνος βλάβης. Μην ψεκάζετε τη συσκευή με νερό και μην χρησιμοποιείτε σκληρά απορρυπαντικά.

Πριν την έναρξη λειτουργίας:

Î Ελέγξτε τη στάθμη των οξέων στις

μπαταρίες υγρών και συμπληρώστε αποσταγμένο νερό, εάν απαιτείται.

Î Ελέγξτε τις βούρτσες για σφάλματα

συναρμολόγησης.

Î Ελέγξτε εάν οι ελαστικοί σωλήνες

απορροής είναι σωστά στερεωμένοι και σφραγισμένοι.

Î Ελέγξτε τη στεγανότ

καλύμματος των δεξαμενών βρώμικου και καθαρού νερού.

Î Ελέγξτε την κατάσταση των ελαστικών. Î Ελέγξτε την ποιότητα ψεκασμού των

ακροφυσίων. Καθαρίστε τα ακροφύσια, εάν είναι αναγκαίο.

Μετά το πέρας της λειτουργίας:

Î Ελέγξτε τον εύκαμπτο σωλήνα

αναρρόφησης για τυχόν διαρροές, αντικαταστήστε τον εάν είναι απαραίτητο.

Î Καθαρίστε το κάτω μέρ

θαρισμού.

κα

Î Αδειάζετε το βρώμικο νερό. Î Ξεπλύνετε το δοχείο βρώμικου νερού με

καθαρό νερό.

Î Καθαρίστε τη δεξαμενή καθαρού νερού. Î Καθαρίστε το φίλτρο φρέσκου νερού.

ητα του

ος της κεφαλής

90 Ελληνικά

Page 91

Î Καθαρίστε τις ράβδους αναρρόφησης. Î Καθαρίζετε εξωτερικά το μηχάνημα με

πανί βρεγμένο σε διάλυμα ήπιου απορρυπαντικού.

Î Εξετάστε τη συσκευή για βλάβες. Î Ξεπλύνετε το σύστημα

απορρυπαντικού.

Î Μην σφραγίζετε το κάλυμμα των

δεξαμενών καθαρού και βρώμικου νερού, ώστε να στεγνώσουν οι δεξαμενές.

Î Φορτίστε το συσσωρευτή.

Ανά 50 ώρες λειτουργίας

Î Αντικαταστήστε τις κυλινδρικές

βούρτσες εμπρός και πί

Î Καθαρίστ

μπαταριών.

Î Ελέγχετε τους πόλους των μπαταριών

για οξείδωση, αν χρειάζεται, τους βουρτσίζετε και τους γρασάρετε με γράσο πόλων. Προσέχετε τη σταθερή θέση των καλωδίων σύνδεσης.

Î Σε μπαταρίες που δεν χρειάζονται

συντήρηση ελέγχετε την πυκνότητα του οξέος των στοιχείων.

Ανά 100 ώρες λειτουργίας

Î Καθαρίστε τις μπαταρίες και το χώρο

μπαταριών.

Î Λιπάνετε τον άξονα μετάδοσης κίνησης

και τους τροχούς οδήγησης.

Ανά 200 ώρες λειτουργίας

Î Καθαρίστε τις αρθρώσεις του

συστήματος ανάρτησης της κεφαλής καθαρισμού.

Î Ελέγξτε τις ανθρακικές ψήκτρες και τους

συλλέκτες όλων των κινητήρων για φθορές. *

* Εκτέλεση από την υπηρεσία εξυπηρέτησης πελατών.

ε την άνω πλευρά των

σω.

Ετησίως

Î Απευθύνεστε στην υπηρεσία τεχνικής

εξυπηρέτησης πελατών για τον προδιαγραμμένο έλεγχο.

Εργασίες συντήρησης

1 Στήριγμα εδράνου 2 Έλασμα ασφαλείας 3 Κύλινδρος βούρτσας

Î Διπλώστε το έλασμα ασφαλείας προ

τα έξω και εδράνου προς τα κάτω.

Î Τραβήξτε και αφαιρέστε την κυλινδρική

βούρτσα από τον υποδοχέα.

Î Αφαιρέστε το στήριγμα εδράνου από τη

βούρτσα.

Î Εισάγετε το στήριγμα εδράνου στη νέα

κυλινδρική βούρτσα.

Î Εισάγετε την κυλινδρική βούρτσα στον

υποδοχέα και περιστρέψτε την έως ότου το στέλ κλ

ειδώσει στη βούρτσα.

Î Τοποθετήστε το στήριγμα εδράνου στη

συσκευή και ωθήστε, έως ότου κλειδώσει στο έλασμα ασφαλείας.

Î Επαναλάβετε τη διαδικασία με τη

δεύτερη κυλινδρική βούρτσα.

Καθαρισμός ακροφυσίων

Î Ανοίξτε το σφράγιστρο του

περιβλήματος κεφαλής καθαρισμού.

Î Αφαιρέστε το περίβλημα. Î Ξεβιδώστε το ακροφύσιο με φορά προς

τα αριστερά.

Î Φυσήξτε το ακρο

την κατεύθυνση ροής.

τραβήξτε το στήριγμα

εχος του υποδοχέα

φύσιο αντίθετα προς

몇 Προειδοποίηση

Κίνδυνος βλάβης. Μην χρησιμοποιείτε αιχμηρά αντικείμενα για τον καθαρισμό των ακροφυσίων.

Καθαρισμός των ράβδων αναρρόφησης

Î Ξεπλύνετε τη ράβδο αναρρόφησης απ

νω με νερό.

πά

Î Οι εμπλοκές στην αύλακα των πέδιλων

ολίσθησης μπορούν να απομακρυνθούν με μια σπάτουλα. Εάν είναι απαραίτητο, τα πέδιλα ολίσθησης μπορούν να ξεβιδωθούν από τις ράβδους αναρρόφησης και να καθαριστούν.

Î Επαναλάβετε τον καθαρισμό στη

δεύτερη ράβδο αναρρόφησης.

Î Επανατοποθετήστε τις δύο ράβδους

αναρρόφησης στη συσκευή με την αντίστροφη σειρά.

Καθαρισμός πλωτήρα

1 Φίλτρο με σφαιρίδιο πλωτήρα 2 Σωλήνας

Î Καθαρίστε και ξεπλύνετε εξωτερικά το

φίλτρο.

Î Ελέγξτε την κινητικότητα του σφαιριδίου

πλωτήρα.

Σε περίπτωση επίμονων ρύπων:

Î Κρατήστε σταθερά το σωλήνα και

τραβήξτε το φίλτρο από το σωλήνα.

Î Καθαρίστε το φίλτρο και το σφαιρίδιο. Î Κρατήστε σταθερά το σωλήνα και

τοποθετήστε το φίλτρο στη θέσ

Λιπάνετε τον άξονα μετάδοσης κίνησης και τους τροχούς οδήγησης.

η του.

Σύμβαση συντήρησης

Για μια αξιόπ μπορείτε να συνάψετε μια σύμβαση συντήρησης με το αρμόδιο γραφείο πωλήσεων της Kδrcher.

Αντικατάσταση των κυλινδρικών βουρτσών

Î Μετακινήστε τον κλειδοδιακόπτη στη

θέση „0“ κρατώντας ανυψωμένη την κεφαλή καθαρισμού.

Î Ανοίξτε το σφράγιστρο του

περιβλήματος κεφαλής καθαρισμού.

Î Αφαιρέστε το περίβλημα.

ιστη λειτουργία της συσκευής,

1 Ράβδος αναρρόφησης 2 Πέδιλο ολίσθησης 3 Ρικνωτός κοχλίας

Î Μετακινήστε τον κλειδοδιακόπτη στη

θέση „0“ κρατώντας ανυψωμένη την κεφαλή καθαρισμού.

Î Ξεβιδώστε το ρικνό κοχλία. Î Αφαιρέστε την ράβδο αναρρόφησης. Î Τραβήξτε τον εύκαμπτο σωλήνα

αναρρόφησης από τη ράβδο

αναρρόφησης.

Î Λιπάνετε το γρασαδοράκι με έναν

γρασαδόρο.

Αντιπαγετική προστασία

Σε περίπτωση κινδύνου από παγετό: Î Αδειάζετε το δοχείο καθαρού και

ακάθαρτου νερού.

Î Αποθέτετε το μηχάνημα σε χώρο που

προστατεύεται από τον παγετό.

Μεταφορά

 Κίνδυνος

Κίνδυνος τραυματισμού! Η συσκευή επιτρέπεται να λειτουργεί σε επιφάνειες με κλίση έως 2% για φόρτωση και εκφόρτωση. Οδηγείτε με χαμηλή ταχύτητα.

Ελληνικά 91

Page 92

몇 Προειδοποίηση

Κίνδυνος βλάβης στη μονάδα ελέγχου. Η συσκευή πρέπει να μετακινείται μόνον με αποσυνδεδεμένο τον κινητήρα οδήγησης. Η ταχύτητα κατά τη μετακίνηση δεν πρέπει να υπερβαίνει τα 8 km/h.

Î Πριν την μεταφόρτωση με ράμπα,

αποσυναρμολογήστε τις ράβδος αναρρόφησης και ανυψώστε την κεφαλή καθαρισμού.

Βλάβη Αντιμετώπιση από

Η συσκευή δεν ξεκινά Εισάγετε το φις της μπαταρίας στο μηχάνημα. Χειριστής

Απασφαλίστε το πλήκτρο εκτάκτου ανάγκης περιστρέφοντάς το. Χειριστής Εκφορτισμένη μπαταρία, φορτίστε τη μπαταρία. Χειριστής Ελέγξτε τη θέση του καλωδίου της μπαταρίας. Χειριστής Ελέγξτε το καλώδιο της μπαταρίας για τυχόν διάβρωση και καθαρίστε το, εάν είναι

απαραίτητο.

Το μηχάνημα δεν κινείται ή κινείται αρ

Ανεπαρκής αναρροφητική ισχύς

Μη ικανοποιητικό αποτέλεσμα καθαρισμού

Οι βούρτσες περιστρέφονται μόνον αργά ή δεν περιστρέφονται καθόλου

Απουσία ή πε πα απορρυπαντικού

Απουσία δοσολόγησης απορρυ

Η κεφαλή καθαρισμού δεν ανυψώνεται/βυθίζεται

γά

ριορισμένη

ροχή διαλύματος

παντικού

Επαναφέρετε την ασφάλεια μετάδοσης κίνησης Χειριστής Εκφορτισμένη μπαταρία, φορτίστε τη μπαταρία. Χειριστής Η συσκευή απενεργοποιήθηκε ενώ ήταν πιεσμένος ένας διακόπτης κίνησης. Αφήστε

το διακόπτη οδήγησης. Υπερθέρμανση στη μονάδα ελέγχου. Απενεργοποιήστε το μηχάνημα και αφήστε το να

κρυώσει. Αδειάστε το δοχείο βρώμικου νερού. Χειριστής Ελέγχετε τις τσιμούχες μεταξύ του δο

με στεγανότητα, και, αν χρειάζεται, τις αλλάζετε. Ελέγξτε τον εύκαμπτο σωλήνα αναρρόφησης για τυχόν εμπλοκές, καθαρίστε τον εάν

είναι απαραίτητο. Ελέγξτε τη σύνδεση μεταξύ του ελαστικού σωλήνα αναρρόφησης και της ράβδου

αναρρόφησης και μεταξύ του ελαστικού σωλήνα αναρρόφησης και του μηχανήματος. Ελέγξτε τον εύ

εάν είναι απαραίτητο. Ελέγξτε, εάν είναι κλειστό το καπάκι στον εύκαμπτο σωλήνα κένωσης βρόμικου νερού. Χειριστής Καθαρίστε τον πλωτήρα της δεξαμενής βρώμικου νερού. Χειριστής Επαναφέρετε την ασφάλεια του στροβίλου αναρρόφησης. Χειριστής Ελέγξτε τον εύκαμπτο σωλήνα αναρρόφησης για τυχόν διαρροές, αν

εάν είναι απαραίτητο. Ελέγξτε τις βούρτσες για ρύπους και καθαρίστε τις. Χειριστής Εκφορτισμένη μπαταρία, φορτίστε τη μπαταρία. Χειριστής Επαναφέρετε την ασφάλεια μετάδοσης κίνησης βουρτσών. Χειριστής Ελέγξτε τις βούρτσες για ξένα σώματα και αφαιρέστε τα. Χειριστής Εκφορτισμένη μπαταρία, φορτίστε τη μπαταρία. Χειριστής Ελέγξτε τη στάθμη του διαλύματος απορρυπαντικού στο δοχείο καθαρού νερού και

συμπληρώστε εάν είναι απαραίτητο. Πιέστε το πλήκτρο εφαρμογής διαλύματος καθαρισμού. Η ενδεικτική λυχνία πρέπει να

ανάψει. Ελέγξτε τα ακροφύσια για τυχόν εμπλοκές και καθαρίστε τα εάν είναι απαραίτητο. Χειριστής Ελέγξτε το φίλτρο καθαρού νερού και αν χρειάζεται καθαρίστε το. Χειριστής Συμπληρώστε απορρυπαντικό στη δεξαμενή. Χειριστής Πιέστε το διακόπτη εξαερισμού της αντίστοιχης αντλίας για 30 δευτερόλεπτα. Χειριστής Ξεπλύνετε το σύστημα σωληνώσεων απορρυπαντικού με νερό. Χειριστής Επαναφέρετε την ασφάλεια της μονάδας ελέγχου. Χειριστής

Î Για τη μεταφορά επάνω σε όχημα

ασφαλίζετε το μηχάνημα έναντι

θησης με λουριά/σχοινιά.

ολί Î Ασφαλίστε τη μηχανή με τάκους στους

τροχούς.

Βλάβες

 Κίνδυνος

Κίνδυνος τραυματισμού! Πριν από κάθε εργασία στο μηχάνημα περιστρέψτε το

χείου βρόμικου νερού και του καπακιού σχετικά

καμπτο σωλήνα αναρρόφησης για τυχόν διαρροές, αντικαταστήστε τον

διακόπτη με κλειδί στο "0" και τραβήξτε το κλειδί. Τραβήξτε το φις της μπαταρίας.

Î Αδειάζετε και αποσύρετε το βρόμικο

νερό και το υπόλοιπο καθαρό νερό.

Σε περίπτωση βλαβών, οι οποίες δεν μπορούν να αντιμετωπιστούν με τη βοήθεια αυτού του πίνακα, καλέστε την υπηρεσία

ς εξυπηρέτησης πελατών.

τεχνική

Χειριστής

τικαταστήστε το

Χειριστής

92 Ελληνικά

Page 93

Τεχνικά χαρακτηριστικά

CEO

Head of Approbation

Ισχύς

Ονομαστική τάση V36 Χωρητικότητα μπαταρίας (παραλλαγή Pack) Ah (5h) 105 Μέση ισχύς εισόδου W 1926 Ισχύς κινητήρα οδήγησης (Ονομαστική ισχύς)W375 Ισχύς κινητήρα αναρρόφησης W 2 x 560 Ισχύς κινητήρα βουρτσών W375

Αναρρόφηση

Απόδοση αναρρόφησης, ποσότητα αέρα l/s 29 Απόδοση αναρρόφησης, υποπίεση kPa 17

Βούρτσες καθαρισμού

Εύρος εργασίας mm 500 Διάμετρος βουρτσών mm 85 Ταχύτητα περιστροφής βουρτσών 1/min 1084

Σύστημα ψεκασμού

Πίεση MPa 0,69 Εφαρμογή καθαριστικού διαλύματος (Θέση Α)l/min0,9 Εφαρμογή καθαριστικού διαλύματος (Θέση Β)l/min4 Αναλογία μείγματος φρέσκου νερού/απο Αναλογία μείγματος φρέσκου νερού/απορρυπαντικού Β 64:1

Διαστάσεις και βάρη

Ταχύτητα οδήγησης (μέγ.) km/h 4,6 Ταχύτητα οδήγησης (Θέση Α) km/h 2 Ταχύτητα οδήγησης (Θέση Β) km/h 1 Επιτρεπόμενη κλίση εδάφους (μέγ.) % 10 Θεωρητική απόδοση σε εμβαδόν (Θέση Α)m²/h920 Θεωρητική απόδοση σε εμβαδόν (Θέση Β)m²/h460 Όγκος δοχείου καθαρού/βρώμικου νερού l74/66 Χωρητικότητα δεξαμενής απορρυπαντικού Α l4,6 Χωρητικότητα δεξαμενής απ μεγ. θερμοκρασία νερού °C 60 Βάρος (με/χωρίς μπαταρίες) kg 295/172 Επιβάρυνση επιφανείας kPa 3500 Μήκος mm 1400 Πλάτος mm 700 Ύψος mm 1100

Εκπομπές θορύβου

Στάθμη ηχητικής πίεσης (EN 60704-1) dB (A) 69,5

Κραδασμοί συσκευής

Συνολική τιμή κραδασμών (ISO 5349) m/s² 0,3

ορρυπ

Ανταλλακτικά

–

Επιτρέπεται να χρησιμοποιούνται μόνο εξαρτήματα και ανταλλακτικά, τα οποία έχουν την έγκριση του κατασκευαστή Τα γνήσια αξεσουάρ και ανταλλακτικά παρέχουν την εγγύηση της ασφαλούς και άψογης λειτουργίας της μηχανής

–

Μία επιλογή των ανταλλακτικών που χρειάζονται συχνότερα θα βρείτε στο τέλος των οδηγιών χρήσης.

–

Περισσότερες πληροφορίες σχετικά με τα ανταλλακτικά μπορείτε να λάβετε στη διεύθυνση www.kaercher.com, τομέας Εξυπηρέτησης.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται

ρρυπαντικού Α 16

αντικού Β l1,25

σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στ ε

γγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.

ην

Δήλωση συμμόρφωσης CE

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που δι στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΚ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.

Προϊόν: Τύπος: 1.008-xxx

θεται στην αγορά, πληροί

ατί

Συσκευή καθαρισμού δαπέδων

Σχετικές οδηγίες των Ε.Κ.

98/37/EΚ 2006/95/EΚ 2004/108/EΚ

Εφαρμοσθέντα εναρμονισμένα πρότυπα

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 50336: 2003 + A1: 2006

Οι υπογράφοντες ενεργούν κατ' εντολή του και με εξουσιοδότηση της διεύθυνσης της επιχείρησης.

Alfred Karcher GmbH & Co. KG Alfred Karcher-Str. 28 - 40 D - 71364 Winnenden

Τηλ.: +49 7195 14-0 Φαξ: +49 7195 14-2212

Ελληνικά 93

Page 94

Cihazınızı ilk defa

kullanmadan önce bu kullanım kılavuzunu okuyup buna göre davranınız. Bu kullanım kılavuzunu, daha sonra tekrar kullanmak ya da cihazın sonraki kullanıcılarına iletmek üzere saklayın.

İçindekiler

Güvenlik uyarıları 94 Fonksiyon 94 Kurallara uygun kullanım94 Çevre koruma 94 Kullanım ve çalışma elemanları 95 Cihazı çalıştırmaya başlamadan önce 96 Çalıştırma 96 Durma ve durdurma 97 Koruma ve Bakım98 Antifriz koruma 99 Taşıma 99 Arızalar 99 Teknik Bilgiler 100 Yedek parçalar 100 Garanti 100 CE Beyanı 100

Güvenlik uyarıları

Cihazı kullanmaya başlamadan önce, bu kullanım kılavuzu ve ekteki 5.956.251 numaralı fırçalı temizlik ve püskürtmeli

nlik uyarıları

çıkartma cihazlarının gü broşürünü okuyun ve buna uygun şekilde davranın. Cihazın maksimum % 25 eğimli yüzeylerde çalışmasına izin verilmiştir.

Cihaz, sadece kaput ve kapağı kapalıyken kullanılmalıdır.

Güvenlik tertibatları

Güvenlik düzenekleri kullanıcının korunmasını sağladığından, devre dışı bırakılmamalıdır ve düzgün çalıştıklarından emin olunmalıdır.

Acil Kapama Tuşu

Tüm fonksiyonları hemen devre dışı bırakmak için.

Semboller

Kullanım kılavuzunda aş kullanılmaktadır:

 Tehlike

Doğrudan tehdit edici tehlikeleri tanımlar. Uyarının dikkate alınmaması durumunda ölüm ya da ağır yaralanma tehlikesi bulunmaktadır.

ağıdaki semboller

Cihaz, halı zeminlerin sulu temizlenmesi için kullanılır. – Cihazla çeşitli temizleme yöntemleri

uygulanabilir. Ara temizlik: Kuruduktan sonra bağlanan kirle birlikte emilen temizlik

çözeltisinin uygulanması ve fırçalanması.

Ana temizlik: Temizlik çözeltisinin bir iş adımında uygulanması, fırçalanması ve emilmesi.

– Cihaz kendi kendine hareket edebilir;

sürüş motoru üç akü tarafından beslenir.

– Aküler, 230 V prize takılmış bir şarj

cihazı yardımıyla şarj edilebilir.

– Akü, Bp varyantında daha önceden

entegre edilmiştir.

–Bir şarj cihazı Bp Pack'a dahildir.

Not

Temizlik görevine uygun olarak cihaz çeşitli aksesuarlarla donatıla Katalogumuza başvurun ya da İnternet’te www.kaercher.com adresi altında bizi ziyaret edin.

Kurallara uygun kullanım

Bu cihazı sadece bu kullanım kılavuzundaki bilgilere uygun olarak kullanın. – Cihaz, sadece neme duyarlı olmayan

halı zeminlerin temizlenmesi için kullanılmalıdır.

– Cihaz, sadece orijinal aksesuarı ve

yedek parçalarıyla donatılabilir.

– Cihaz, patlama tehlikesi bulunan

ortamlarda kullanım için uygun değildir.

– Bu cihaz ile yanıcı gazlar, inceltilmemiş

asitler ya da çözücü maddeler alınmamalıdır. Bu maddeler arasında, emilen hava ile santrifüj oluşumu sırasında patlayıcı gazlar oluşturabilen benzin, tiner ve sıcak yağ bulunmaktadır. Cihazda kullanılan malzemelere yapışacakları için aseton, inceltilmemiş asitler ve çözücü maddelere kullanmayın. R

eaktif metal tozları (Örn; alüminyum,

–

magnezyum, çinko), güçlü alkali ya da asitli temizlik maddeleri ile bağlantılı olarak patlayıcı gazlar oluşturur.

– Cihazın maksimum % 25 eğimli

yüzeylerde çalışmasına izin verilmiştir.

몇 Uyarı

Muhtemel tehlikeli bir durumu tanımlar. Uyarının dikkate alınmaması durumunda hafif yaralanmalar olabilir ya da maddi hasarlar ortaya çıkabilir.

Not

Uygulama önerileri ve önemli bilgileri tanımlar.

Fonksiyon

bili

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracılığıyla imha edin.

94 Türkçe

Page 95

Kullanım ve çalışma elemanları

1Raf 2 Pis su deposunun kapağı 3Pis su tankı desteği 4 Kilit 5 Temiz su süzgeci 6 Hava boşaltma düğmesi 7 Emme kolu 8 Temizleme kafası

9 Temizlik maddesi tankı A 10 Memeler 11 Temizlik kafası muhafazasının kilidi 12 Temizlik maddesi tankı B 13 Temiz su deposunun dolum ağzı 14 Pis su tahliye hortumu 15 Temizlik maddesi hortumunun

bağlantısı

16 Emme hortumu bağlantısı

Kumanda paneli

17 Kumanda paneli 18 Akü soketi 19 Temiz su tahliye hortumu 20 Akü 21 Temiz su deposu 22 Ön kaplama 23 Pis su deposu 24 Aksesuar takımının kapağı

1Sürüş şalterli sürgülü tutamak 2Sürüş hızı döner düğmesi 3 Akü kontrol göstergesi 4 Program seçme anahtarı 5 Temizlik çözeltisi uygulama tuşu

6 Temizlik çözeltisi uygulama kontrol

lambası 7 Geri hareket tuşu 8 Kumanda sigortası 9 Anahtar şalteri 10 Sürüş tahriki sigortası

11 Emme türbini sigortası 12 Fırça tahriki sigortası 13 Acil kapama tuşu (döndürerek açın) 14 Çalışma saati sayacı

Türkçe 95

Page 96

Cihazı çalıştırmaya

başlamadan önce

Aküler

Akülerdeki çalışmalar sırasında aşağıdaki uyarıları mutlaka dikkate alın:

Akü, kullanım kılavuzu ve araç kullanım kılavuzundaki uyarılara dikkat edin.

Koruyucu gözlük kullanın

Çocukları asit ve akülerden uzak tutun.

Patlama tehlikesi

Ateş, kıvılcım, açık ışık ve sigara içmek yasaktır.

Yaralanma tehlikesi

İlk yardım

Uyarı notu

İmha edilmesi

Aküyü çöp bidonuna atmayın.

 Tehlike

Patlama tehlikesi Akünün üzerine, yani uç kutupları ve hücre konektörlerine herhangi bir alet ya da benzeri bir madde koymayın. Yaralanma tehlikesi. Yaraları kesinlikle kurşunla temas ettirmeyin. Akülerdeki çalışmalardan sonra ellerinizi yıkayın.

Akünün yerleştirilmesi ve bağlanması

Bp Pack varyantında, akü daha önceden takılmıştır. Î Desteğin kilidine oturana kadar pis su

tankını yukarı çevirin.

Î Aküleri akü bölmesine yerleştirin. Î Akü kutuplarına kutup gresi sürün. Î Kutupları birlikte teslim edilen bağlantı

kablosuyla bağlayın.

몇 Uyarı

Kutupların doğru olmasına dikkat edin.

Î Birlikte teslim edilen bağlantı kablosunu

henüz boş olan (+) ve (-) akü kutuplarına bağlayın.

Î Temiz su tankı desteğinin kilidini

kaldırın ve temiz su tankını indirin.

몇 Uyarı

Cihazı devreye sokmadan önce aküyü şarj edin.

Şarj seviyesi göstergesi

Akü kontrol göstergesinde, akünün şarj seviyesi bir ışıklı çubukla gösterilir. Aşağıdaki sinyal tertibatları akünün boşalmasına karşı uyarır: – Akü kontrol göstergesinde, ışıklı

çubuğun sol tarafındaki gösterge elemanları yanıp söner.

–Bir sürüş düğmesine basılırken bir uyarı

sesi duyulur.

Boşalmaya karşı koruma için:

Î Vakum türbinleri ve fırça tahrikini

kapatın.

Î Cihazı doğrudan şarj istasyonuna

götürün, bu sırada eğimlerden kaçının.

Aküyü şarj edin

 Tehlike

Patlama tehlikesi Sulu akülerin şarj edilmesine sadece pis su tankı yukarı çevrilmiş durumdayken izin verilmiştir.

 Tehlike

Elektrik çarpması nedeniyle yaralanma tehlikesi. Prizin şebeke bağlantı gerilimi ve sigortasına dikkat edin. Şarj cihazını sadece yeterli havalandırma bulunan kuru bölümlerde kullanın!

Not

Şarj süresi ortalama 10-15 saattir. Tavsiye edilen şarj cihazları (kullanılan akülere uygun) elektronik ayarlıdır ve şarj işlemini otomatik olarak tamamlar. Şarj işlemi sırasında cihazın tüm fonksiyonları otomatik olarak durdurulur.

Î Desteğin kilidine oturana kadar pis su

tankını yukarı çevirin.

Î Akü soketini çekin ve şarj kablosuna

bağlayın.

Î Şarj cihazını şebekeye bağlayın ve

çalıştırın.

Bakımsız akülerde (sulu aküler) ek olarak:

Î Şarj işlemini

saf su ekleyin, olmasına dikkat edin. Akü gerekli şekilde işaretlenmiştir.

n bitmesinden bir saat önce

asit seviyesinin doğru

 Tehlike

Yaralanma tehlikesi!

Akü boşalmış durumdayken su eklenmesi

–

dışarı asit çıkmasına neden olabilir.

– Akü asidiyle çalışırken koruyucu gözlük

takın ve yaralanmaları ve kıyafetlerinizin zarar görmesini önlemek için kurallara uyun.

– Deri ya da kıyafetlere asit sıçraması

durumunda hemen bol suyla yıkayın.

몇 Uyarı

Hasar görme tehlikesi! – Akülere su eklemek için sadece saf su

ya da tuzdan arındırılmış su (VDE 0510) kullanın.

– Yabancı katkılar (düzeltme

malzemeleri) kullanmayın, aksi takdirde her türlü garanti geçerliliğini kaybeder.

몇 Uyarı

Ambalajlı cihazlarda, değiştirme sırasında sadece bakım gerektirmeyen aküler kullanın.

Tavsiye edilen aküler

Üretici, Kärcher Sipariş No.

6.654-141.0 3 x 12V/105 A, bakımsız

Tavsiye edilen şarj cihazları

Kärcher Sipariş No.

6.654-229.0 36V, bakımsız aküler için

Tanımlama

(jel)

Tanımlama

İndirme

 Tehlike

Yaralanma tehlikesi. Tüm fonksiyonları hemen bir şekilde devre dışı bırakmak için kırmızı Acil Kapama tuşuna basın.

Î Aküleri yerleştirin ve bağlayın (Bkz.

"İşletime almadan önce").

Î Ambalajın uzun yan tablalarını palete

doğru rampa olarak yerleştirin.

Î Rampayı çivilerle palete sabitleyin. Î Kısa tablaları, destekleme amacıyla

rampanın altına yerleştirin.

Î Ahşap çıtaları tekerleklerde çıkartın. Î Sabitleme köşebendini akstan çıkartın. Î Anahtar şalterini “1” konumuna getirin. Î Program seçme anahtarını sürüş

konumuna getirin.

Î Sürüş hızı düğmesini

getirin.

Î Sürüş şalterine basın. Î Cihazı rampadan aşağı doğru hareket

ettirin.

Î Anahtar şalterini “0” konumuna getirin.

"MIN"

konumuna

Çalıştırma

Not

Hemen devre dışı bırakmak için tüm sürüş şalterlerini bırakın, Acil Kapama tuşuna

basın ve anahtar şalterini “0” konumuna getirin.

Î Bakım çalışmalarını "Her gün/

Çalışmaya başlamadan önce" uygulayın (Bkz. "Koruma ve Bakım" bölümü).

96 Türkçe

Page 97

Sürüş

Not

Cihaz, fırça kafası sağdan dışarı taşacak şekilde üretilmiştir. Bu, genel görüş

sağlayan, kenarlara yakın bir çalışmaya olanak sağlar. Cihazın maksimum % 25 eğimli yüzeylerde çalışmasına izin verilmiştir.

Î Acil kapama tuşunun kilidini döndürerek

açın.

Î Anahtarı kumanda panelindeki anahtar

şalterine takın ve "1" konumuna getirin.

Î Hızı, sürüş hızı döner düğmesinden

ayarlayın.

1Sürüş 2 Ara temizlik 3Ana temizlik

Î Program seçme anahtarını sürüş

konumuna getirin.

Î Cihazı her iki sürgülü tutamaktan tutun

ve bir sürüş şalterine basın - cihaz hareket eder.

Î Du

rmak için sürüş

Geriye doğru sürüş

Î Sürüş şalterine ek olarak geri hareket

tuşuna basın.

şalterini bırakın.

İşletme malzemelerinin

doldurulması

Î Ön kaplamayı çıkartın, bu amaçla ilk

önce yukarı yatırın ve daha sonra kaldırın.

Temiz su

Î Temiz su deposunun kapağını açın. Î Temiz su (maksimum 60 °C) doldurun. Î Temiz su deposunun kapağını kapatın.

Temizlik maddesi

Temizlik maddesi inceltilmeden temizlik maddesi tankına doldurulur. Çalışma sırasında temizlik maddesine taze su eklenir. Temizlik çözeltisi, temizlik kafasındaki memelerle zemine püskürtülür.

몇 Uyarı

Hasar görme tehlikesi. Sadece tavsiye edilen temizlik maddelerini kullanın. Diğer temizlik maddeleri için, artan çalışma güvenliği ve kaza tehlikesi riskini işletmeci kendisi üstlenir. Sadece çözücü maddeler, tuz ve hidroflüorik asit çözeltisi içermeyen temizlik maddeleri kullanın.

Not

Aşırı köpüklenen temizlik maddeleri kullanmayın.

Tavsiye edilen temizlik maddeleri:

Kullanım Temizlik maddesi

Ara temizlik RM 768, i capsol Ana temizlik R M 76 4 , pre ss ex sıvı

Î Ön kaplamayı yana koyun. Î Temizlik maddesi tanklarına "A" ve "B"

aşağıdaki gibi temizlik maddesi

doldurun:

Ara temizlik Ana temizlik Temizlik maddesi -

A B

- Temizlik maddesi

Î Kapağı emme hortumu ve filtreyle

birlikte tanklara vidalayın.

Î Anahtar şalterini “1” konumuna getirin. Î Doldurulan temizlik maddesi tankındaki

havanın boşaltılması:

İlgili tankın hava boşaltma düğmesine

30 saniye boyunca basın. Î Ön kaplamayı yerleştirin.

Temizleme

Î Kağıt kaplar, kağıt tabaklar, ipler gibi

kaba kirleri ve benzeri cisimleri toplayın.

Î Temi

1Sürüş 2 Temiz su ve temizlik çözeltisinden

3 Temiz su ve temizlik çözeltisinden

4 Aksesuar takımı (Örn; el memesi) ile

Î Program seçim anahtarını istediğiniz

Î Temizlik programına uyan sürüş hızını

Î Temizlik çözeltisi tuşuna ba

Not

Fonksiyon etkinleştirilince, temizlik çözeltisi uygulama kontrol lambası yanar.

Î Sürüş şalterine basın.

Not

Durma ya da geri hareket sırasında temizlik çözeltisinin uygulanması durdurulur. Sürüş molalarında fırça tahriki kapatılır.

ikten önce, gevşemiş kiri bir toz

süpürgesiyle emin.

oluşan temizlik çözeltisini "A" tankından

püskürtün ve fırçalayın.

oluşan temizlik çözeltisini "B" tankından

püskürtün, fırçalayın ve emin.

çalışma.

temizleme programına getirin.

Seçilen programa bağlı olarak, temizlik

kafası indirilir, fırça tahriki açılır ve

temizlik sıvısı uygulanır.

("A" ya da "B") sürüş hızı düğmesinden

ayarlayın.

sarak

mizlik çözeltisi uygulamasını

çalıştırın.

Aksesuar takımı ile çalışma

Î Birlikte verilen adaptörü aksesuar

aletinin temizlik maddesi hortumuna bağlayın.

Î Aksesuar takımı kapağını yukarı

katlayın.

Î Temizlik maddesi hortumu ve aksesuar

takımının emme hortumunu cihazdaki bağlantılara bağlayın.

Î Program seçme anahtarını aksesuar

takımıyla çalışma konu

Î Temizlik çalışmalarını aksesuar takımı

ile yapın.

Not

Aksesuar takımı sadece temiz suyla (temizlik maddesiz) beslenir.

Önemli

Aksesuar aletinin çıkartılması sırasında, cihazdaki su çıkışının kapanması için adaptör cihazdan çıkartılmalıdır. Öneri: Adaptörü aksesuar aletin hortumunda bırakın.

na getirin.

Durma ve durdurma

Î Temizlik çözeltisi uygulamasını kapatın. Î Kısa süreli ileri doğru sürün ve kalan su

miktarını emin.

Î Sürüş şalterini bırakın. Î Kalan suyu emme sisteminden emmek

için, program seçme anahtarını

ar takımıyla çalışma konumuna

akses getirin - temizlik kafası kaldırılır.

Î Program seçme anahtarını sürüş

konumuna getirin.

Î Kumanda panelindeki anahtar şalterini

"0" konumuna getirin ve anahtarı çekin.

Î Gerekirse aküyü şarj edin.

Temiz suyun boşaltılması

Î Temiz su boşaltma hortumunun üstteki

ucunu hortum nipelinden çekin.

Î Boşaltma hortumunu uygun bir toplama

tertibatının üzerine indirin ve temiz suyu boşaltın.

Not

Sıvı, güçlü bir şekilde dışarı çıkar. Hortumun ucunda durmayın.

Î Ön kaplamayı çıkartın, bu amaçla ilk

önce yukarı yatırın ve daha sonra kaldırın.

Î Temiz su deposunun kapağını açın. Î Temiz s

(maksimum 60°C) yıkayın.

Î Boşaltma hortumunu tekrar hortum

nipeline takın.

Î Cihaz durdurulursa, temiz su tankının

kapağını açık bırakın.

u tankını temiz suyla

Türkçe 97

Page 98

Temizlik maddesi sisteminin

yıkanması

Î Ön kaplamayı çıkartın, bu amaçla ilk

önce yukarı yatırın ve daha sonra kaldırın.

Î Emme hortumu ve filtreyle birlikte

kapağı temizlik maddesi tankından sökün ve temiz su dolu bir kaba asın.

Î Her tankın hava boşaltma düğmesine

30 saniye boyunca basın.

Temizlik maddesinin temizlik maddesi tankından kalması gerekirse: Î Ekteki kapağı emme hortumları deliği

hariç şekilde temizlik maddesi tankına

vidalayın. Temizlik maddesinin tanklardan boşaltılması gerekirse: Î Tank ünitesini temiz su doldurma

ağzından yukarı kaldırın. Î Bir tankı ekteki kapakla kapatın ve diğer

tankı boşaltın.

ankı da temiz suyla yıkayın.

Î İki

Pis suyun boşaltılması

몇 Uyarı

Yerel atık su işleme talimatlarına uyun.

Î Ön kaplamayı çıkartın, bu amaçla ilk

önce yukarı yatırın ve daha sonra

kaldırın. Î Pis su boşaltma hortumunu tutucudan

alın.

Î Boşaltma hortumunun kapağını sökün. Î Boşaltma hortumunu uygun bir toplama

tertibatının üzerine indirin ve pis suyu

boşaltın.

Not

Sıvı, güçlü bir şekilde dışarı çıkar. Hortumun ucunda durmayın.

Î Pis su yankının kapağını çıkartın. Î Pis su tankını temiz suyla (maksimum

60°C) yıkayın.

rtumunun kapağını

Î Boşal Î Boşaltma hortumunu tutucuya asın.

Î Ön kaplamayı yerleştirin. Î Cihaz durdurulursa, pis su tankının

tma ho

yerleştirin ve sıkın.

kapağını açık bırakın.

Koruma ve Bakım

 Tehlike

Yaralanma tehlikesi! Cihazdaki tüm çalışmalardan önce anahtar şalterini “0” konumuna getirin ve anahtarı çekin. Akü soketini çekin.

Î Pis su ve kalan temiz suyu boşaltın ve

imha edin.

Bakım planı

Her gün

몇 Uyarı

Hasar görme tehlikesi. Cihaza su püskürtmeyin ve agresif temizlik maddeleri kullanmayın.

Çalışmaya başlamadan önce:

Î Sulu akülerde asit seviyesini kontrol

edin, gerekirse saf su ekleyin. Î Fırçaların doğru takılıp takılmadığını

kontrol edin.

Î Boşaltma hortumlarının doğru

sabitlenmiş ve kilitlenmiş olup olmadığını kontrol edin.

Î Pis ve temiz su tankının kapağına sıkı

oturma kontrolü yapın.

Î Lastik durumunu kontrol edin. Î Memelerin püskürtme performansını

kontrol edin. Gerekirse memeleri temizleyin.

Çalışma tamamlandıktan sonra:

Î Fırçalara aşınma kontrolü yapın, ihtiyaç

fırçaları değiştirin

anında

Î Temizlik kafasının alt tarafını temizleyin. Î Pis suyu boşaltın. Î Pis su deposunu temiz suyla yıkayın. Î Temiz su deposunu temizleyin. Î Temiz su filtresini temizleyin. Î Emme kolunu temizleyin. Î Cihazın dışını, hafif yıkama çözeltisine

batırılmış nemli bir bezle temizleyin.

Î Cihaza hasar kontrolü yapın. Î Temizlik maddesi sistemini yıkayın. Î Depoların kuruyabilmesi için, temiz su

ve pis su depolarının kapaklarını kapatmayın.

Î Aküyü şarj edin.

Her 50 çalışma saatinde

Î Ön ve arka fırça merdanesini değiştirin. Î Akülerin üst tarafını temizleyin. Î Akü ku

Î Bakım uygulanmayan akülerde

Her 100 çalışma saatinde

Î Akü bölmesi ve akülerin muhafazasını Î Tahrikli aks ve döner tekerlekleri

Her 200 çalışma saatinde

Î Temizlik kafası askısındaki mafsalları Î Tüm motorların kömür fırçaları ve

* Müşteri hizmetleri tarafından yapılır.

tuplarına oksitlenme kontrolü yapın, ihtiyaç anında kutupları fırçalayın ve kutup gresi sürün. Bağlantı kablosunun sıkı oturmasına dikkat edin.

hücrelerin asit yoğunluğunu kontrol edin.

temizleyin. yağlayın.

temizleyin. komütatörüne aşınma kontrolü yapın. *

Her yıl

Î Müşteri hizmetlerinin öngörülen kont ro l

çalışmalarını yapmasını sağla

yın.

Bakım çalışmaları

Bakım sözleşmesi

Cihazın güvenli bir şekilde çalışması için, yetkili Kärcher satış bürosu ile bakım sözleşmeleri yapılabilir.

Fırça merdanelerinin değiştirilmesi

Î Temizlik kafası kaldırılmış

durumdayken anahtar şalterini “0” konumuna getirin.

Î Temizlik kafası muhafazasının kilidini

açın.

Î Muhafazayı çıkartın.

1 Yatak mesnedi 2 Emniyet sacı 3Fırça merdanesi

Emniyet sacını dışarı doğru bükün ve

yatak mesnedini aşağı doğru dışarı çekin.

Î Fırça merdanesini taşıyıcıdan çekin ve

dışarı alın.

Î Yatak mesnedini fırçadan çekin. Î Yatak mesnedini yeni fırça

merdanesine takın.

Î Fırça merdanesini taşıyıcıya takın ve

taşıyıcı pimi fırçaya kilitlenene kadar döndürün.

Î Yatak mesnedini cihaza yerleştirin ve

emniyet sacı kilitlenene kadar içeri itin.

Î İşlemi ikinci fırça merdanesinde

tekrarlayın.

Memelerin temizlenmesi

Temizlik kafası muhafazasının kilidini açın.

Î Muhafazayı çıkartın.

Memeyi saat yönünün tersine doğru sökün.

Î Memeye akış yönünün tersine doğru

hava püskürtün.

몇 Uyarı

Hasar görme tehlikesi. Memeleri temizlemek için sivri cisimler kullanmayın.

Emme kolunun temizlenmesi

1Emme kolu 2 Kayar pabuç 3Tırtıllı cıvata

Î Temizlik kafası kaldırılmış

durumdayken anahtar şalterini “0” konumuna getirin.

Î Tırtıllı cıvatayı sökün. Î Emme kolunu çıkartın. Î Vakum hortumunu vakum kolundan

çekin.

Î Emme kolunu yukarıdan başlayarak

suyla yıkayın.

Î Kayar pabuçların arasındaki tıkanmalar

bir spatulayla temizlenebilir. Gerekirse, emme kolunun temizlenmesi için kayar pabuçlar sökülebilir.

Î Temizlik işlemini ikinci emme kolunda

tekrarlayın.

98 Türkçe

Page 99

Î İki emme kolunu ters sırada cihaza

yerleştirin.

Şamandıranın temizlenmesi

1 Şamandıra bilyalı süzgeç 2Boru

Î Süzgecin dışını temizleyin ve yıkayın. Î Şamandıra bilyasının hareketliliğini

kontrol edin.

Aşırı kirlenmede:

Î Boruyu sabit tutun ve süzgeci borudan

çekin.

Î Süzgeç ve bilyayı temizleyin.

Boruyu sabit tutun ve süzgeci tekrar takın.

Arıza Arızanın giderilmesi Kim

Cihaz çalıştırılamıyor Akü soketini cihaza takın. Kullanıcı

Acil kapama tuşunun kilidini döndürerek açın. Kullanıcı Akü kapasitesi tükenmiş, aküyü şarj edin. Kullanıcı Akü kablosuna doğru oturma kontrolü yapın. Kullanıcı Akü kablosuna korozyon kontrolü yapın, gerekirse kabloyu temizleyin. Kullanıcı

Cihaz hareket etmiyor ya da çok yavaş hareket ediyor

Yetersiz emme kapasitesi Pis su deposunu boşaltın. Kullanıcı

Yetersiz temizleme sonucu Fırçalara aşınma kontrolü yapın, ihtiyaç anında fırçaları değiştirin Kullanıcı

Fırçalar sadece yavaş dönüyor ya da hiç dönmüyor

Temizlik çözeltisinin dozajı yok ya da çok az

Temizlik maddesi dozajı yok Temizlik maddesi tankını doldurun. Kul lanıcı

Temizlik kafası kaldırılmıyor/

dirilmiyor

Sürüş tahrikinin sigortasını sıfırlayınKullanıcı Akü kapasitesi tükenmiş, aküyü şarj edin. Kullanıcı Bir sürüş şalterine basılmışken cihaz çalıştırıldı. Sürüş şalterini Kumanda aşırı ısınmış, cihazı kapatın ve soğutun. Kullanıcı

Pis su deposu ve kapak arasındaki contaları temizleyin ve contalara sızdırmazlık kontrolü yapın, gerekirse contaları değiştirin.

Emme hortumuna tıkanma kontrolü yapın, gerekirse hortumu temizleyin. Kullanıcı Emme hortumu ve emme kolu ve emme hortumu ve cihaz arasındaki bağlantıyı kontrol

edin. Emme hortumuna sızdırmazlık kontrolü yapın, gerekirse hortumu değiştirin. Kullanıcı Pis su ta Pis su deposundaki şamandırayı temizleyin. Kullanıcı Emme türbininin sigortasını sıfırlayın. Kullanıcı

Fırçalara kirlenme kontrolü yapın, fırçaları temizleyin. Kullanıcı Akü kapasitesi tükenmiş, aküyü şarj edin. Kullanıcı Fırça tahrikinin sigortasını sıfırlayın. Fırçayı ve yabancı madde nedeniyle blokajı kontrol edin, yabancı maddeleri temizleyin. Kullanıcı Akü kapasitesi tükenmiş, aküyü şarj edin. Kullanıcı Temiz su deposundaki temizlik çözeltisinin seviyesini kontrol edin, gerekirse depoyu

doldurun. Temizlik çözeltisi uygulama tuşunu açın, kontrol lambası yanmalıdır. Kullanıcı Memelere tıkanma kontrolü yapın, gerekirse memeleri temizleyin. Kullanıcı Temiz su filtresini kontrol edin, ihtiyaç anında temizleyin. Kullanıcı

İlgili tankın hava boşaltma düğmesine 30 saniye boyunca basın. Kullanıcı Temizlik maddesi hat sistemini suyla yıkayın. Kullanıcı Kumanda emniyetini sıfırlayın. Kullanıcı

Tahrikli aks ve döner tekerleklerin yağlanması

Î Yağlama nipelini gres presiyle yağlayın.

Antifriz koruma

Donma tehlikesinde:

Î Temiz ve pis su deposunu boşaltın. Î Cihazı donmaya karşı korunmuş bir

bölümde durdurun.

Taşıma

 Tehlike

Yaralanma tehlikesi! Cihaz, sadece maksimum % 2’ye kadar eğimlerde

hliye

hortumundaki kapağın kapalı olup olmadığını kontrol edin. Kullanıcı

yükleme ve boşlatma işlemleri için kullanılmalıdır. Aracı yavaş sürün.

몇 Uyarı

Kumandanın zarar görme tehlikesi. Cihaz sadece tahrik motorunun kutup başları sökülmüşken itilmelidir. İtme sırasındaki hız 8 km/saati aşmamalıdır.

Î Bir rampa üzerinden yüklemeden önce

emme kolunu sökün ve temizlik kafasını kaldırın.

Î Bir araç üzerinde taşımak için gergi

kemerleri/telleri kullanarak cihazı kaymaya karşı emniyete alın.

Î Cihazı tekerleklerden takozlar koyarak

emniyet altına alın.

Arızalar

 Tehlike

Yaralanma tehlikesi! Cihazdaki tüm çalışmalardan önce anahtar şalterini “0” konumuna getirin ve anahtarı çekin. Akü soketini çekin.

Î Pis su ve kalan temiz suyu boşaltın ve

imha edin.

Bu tablo yardımıyla giderilemeyen arızalarda müşteri hizmetlerini arayın.

tarafından

bırakın. Kullanıcı

Kullanıcı

llanıcı

Kullanıcı

Türkçe 99

Page 100

Teknik Bilgiler

CEO

Head of Approbation

Güç

Nominal gerilim V36 Akü kapasitesi (Pack varyantı) Ah (5h) 105 Ortalama güç alımı W 1926 Sürüş motorunun gücü (nominal güç) W 375 Emme motorunun gücü W 2 x 560 Fırça motorunun gücü W 375

Emme

Emme kapasitesi, hava miktarı l/s 29 Emme kapasitesi, vakum kPa 17

Temizleme fırçaları

Çalışma genişliği mm 500 Fırça çapı mm 85 Fırça devri d/dk 1084

Püskürtme sistemi

Basınç MPa 0,69 Temizlik çözeltisi uygulama (konum A) l/dk 0,9 Temizlik çözeltisi uygulama (konum B) l/dk 4 Temiz su/temizlik maddesi karışım oranı A 16:1 Temiz su/temizlik maddesi karışım oranı B 64:1

Ölçüler ve ağırlıklar

Sürüş hızı (max.) km/saat 4,6 Sürüş hızı (konum A) km/saat 2

num B) km/saat 1

Sürüş hız Tırmanma kapasitesi (max.) %10 Teorik yüzey kapasitesi (konum A) m²/saat 920 Teorik yüzey kapasitesi (konum B) m²/saat 460 Temiz/pis su deposunun hacmi l 74/66 Temizlik maddesi tankının hacmi A l 4,6 Temizlik maddesi tankının hacmi B l 1,25 maks. Su sıcaklığı °C 60 Ağırlık (akülü/aküsüz) kg 295/172 Yüzey yükü kPa 3500 Uzunluk mm 1400 Genişlik mm 700 Yükseklik mm 1100

Ses emisyonu

Ses şiddeti seviyesi (EN 60704-1) dB(A) 69,5

Cihaz titreşimleri

Toplam titreşim değeri (ISO 5349) m/s² 0,3

– Sadece üretici tarafından onaylanmış

–En sık kullanılan yedek parça çeşitlerini

– Yedek parçalar hakkında diğer bilgileri,

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın

ı (ko

Yedek parçalar

aksesuar ve yedek parçalar kullanılmalıdır. Orijinal aksesuar ve orijinal yedek parçalar, cihazın güvenli ve arızasız bir biçimde çalışmasının güvencesidir.

kullanım kılavuzunun sonunda bulabilirsiniz.

www.kaercher.com adresindeki Servis bölümünden alabilirsiniz.

Garanti

kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile bi yakın yetkili servisimize başvurunuz.

rlikte satıc

ınıza veya size en

CE Beyanı

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Zemin temizleyici Tip: 1.008-xxx

İlgili AB yönetmelikleri

98/37/EG

2006/95/EG 2004/108/EG

Kullanılmış olan uyumlu standartlar

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 50336: 2003 + A1: 2006

İmzası bulunanlar, işletme yönetimi adına ve işletme yönetimi tarafından verilen vekalete dayanarak işlem yapar.

Alfred Kärcher GmbH & Co. KG Alfred Kärcher-Str. 28 - 40 D - 71364 Winnenden Tel.: +49 7195 14-0 Faks: +49 7195 14-2212

100 Türkçe
