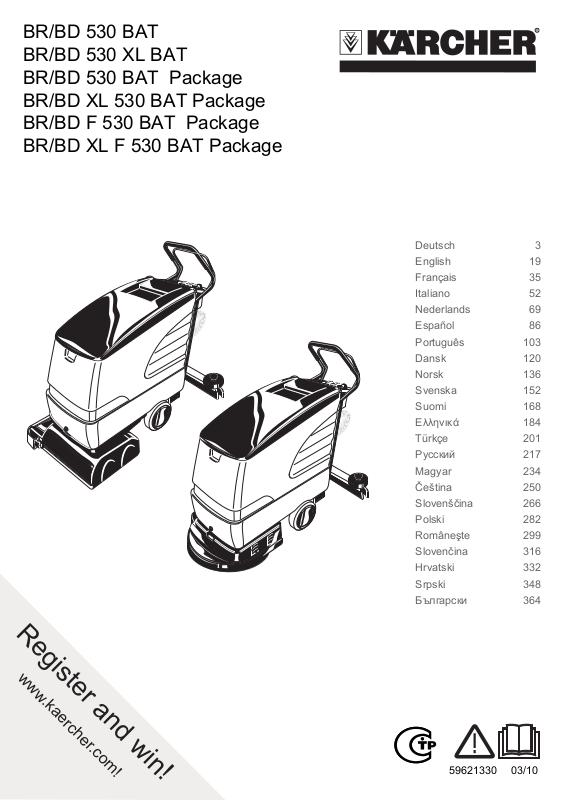

BR/BD 530 BAT

Register and win!

www

.kaercher

.com!

BR/BD 530 XL BAT
BR/BD 530 BAT Package
BR/BD XL 530 BAT Package
BR/BD F 530 BAT Package
BR/BD XL F 530 BAT Package

Deutsch 3
English 19
Français 35
Italiano 52
Nederlands 69
Español 86
Português 103
Dansk 120
Norsk 136
Svenska 152
Suomi 168
Ελληνικά 184
Türkçe 201
Русский 217
Magyar 234
Čeština 250
Slovenščina 266
Polski 282
Româneşte 299
Slovenčina 316
Hrvatski 332
Srpski 348
Български 364

59621330 03/10

2

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi­nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge­brauch oder für Nachbesitzer auf.

Inhaltsverzeichnis

Sicherheitshinweise DE - 1
Funktion DE - 1
Bestimmungsgemäße Ver-

wendung
Umweltschutz DE - 2
Bedienelemente DE - 3
Vor Inbetriebnahme DE - 4
Betrieb DE - 6
Transport DE - 10
Lagerung DE - 10
Pflege und Wartung DE - 10
Störungen DE - 11
Zubehör DE - 13
Technische Daten DE - 15
CE-Erklärung DE - 16
Garantie DE - 16
Ersatzteile DE - 16

DE - 2

Sicherheitshinweise

Lesen und beachten Sie vor der ersten Be­nutzung des Gerätes diese Bedienungsan­leitung und beiliegende Broschüre
Sicherheitshinweise für Bürstenreinigungs­geräte und Sprühextraktionsgeräte,

5.956-251.

Symbole in der Betriebsanleitung

 Gefahr

Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situa­tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situa­tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.

Funktion

Diese Scheuersaugmaschine wird zur
Nassreinigung von ebenen Böden einge­setzt.
Sie kann durch Einstellen der Wassermen­ge und der Schmutzwasserabsaugung
leicht an die jeweilige Reinigungsaufgabe
angepasst werden.
Eine Arbeitsbreite von 460 mm bzw. 530
mm (XL-Variante) und ein Fassungsvermö­gen der Frisch- und Schmutzwassertanks
von jeweils 40 l ermöglichen eine effektive
Reinigung bei hoher Einsatzdauer.
Die Batterien können mittels Ladegerät an
einer 230-V-Steckdose geladen werden.
Ein Ladegerät ist bei den Geräten BR/BD
530 BAT-Package bzw, BR/BD BAT-Pa­ckage bereits integriert.

Das Gerät ist für den Betrieb auf Flächen
mit einer Steigung von bis zu 2% zugelas­sen.

몇 Warnung

Gerät nicht auf geneigten Flächen benut­zen.

Das Gerät darf nur betrieben werden,
wenn der Behälter und alle Deckel ge­schlossen sind.

– 1

3DE

Bestimmungsgemäße Ver-

wendung

Verwenden Sie dieses Gerät ausschließ­lich gemäß den Angaben in dieser Be­triebsanleitung.

– Das Gerät darf nur zum Reinigen von

nicht feuchtigkeitsempfindlichen glatten
Böden benutzt werden.

– Dieses Gerät ist zur Verwendung in In-

nenräumen bestimmt.

– Das Gerät ist nicht geeignet zur Reini-

gung gefrorener Böden (z. B. in Kühl­häusern).

– Das Gerät darf nur mit Original-Zubehör

und -Ersatzteilen ausgestattet werden.

Umweltschutz

Die Verpackungsmaterialien sind re-

cyclebar. Bitte werfen Sie die Verpa­ckungen nicht in den Hausmüll, sondern
führen Sie diese einer Wiederverwertung
zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.
Batterien und Akkus enthalten Stoffe, die
nicht in die Umwelt gelangen dürfen. Bitte
entsorgen Sie Altgeräte, Batterien und Ak­kus deshalb über geeignete Sammelsyste­me.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin­den Sie unter:

http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm

4 DE

– 2

Bedienelemente

1 Schubbügel
2 Schaltbügel
3 Bedienpult
4 Elektronik und Sicherungen

(unter dem Bedienpult)
5 Hebel Saugbalkenabsenkung
6 Ablassschlauch Schmutzwasser
7 Saugschlauch
8 Ladegerät (Package-Variante)
9 Batterie (nur Package-Variante)
10 Sterngriffe zum Auswechseln der Saug-

lippen
11 Saugbalkenaufhängung
12 Flügelmuttern zum Neigen des Saug-

balkens
13 Kreuzgriffe zum Befestigen und

Schrägstellen des Saugbalkens.
14 Anschluss Saugschlauch-Saugturbine

15 Saugbalken (nicht im Lieferumfang)
16 Typenschild
17 Bürstenwalzen (BR-Variante)

Scheibenbürste (BD-Variante)
18 Reinigungskopf
19 Fahrwerk
20 Handgriff
21 Verriegelung
22 Deckel Schmutzwassertank
23 Schraube zur Verriegelung des Behäl-

ters; im Behälter: Batterien *

Unter dem Deckel Schmutzwassertank:

24 Einfüllöffnung Frischwassertank
25 Flusensieb (Absaugung)
26 Schmutzwassertank
* nicht im Lieferumfang

– 3

5DE

Bedienpult

1 Regulierknopf Wassermenge
2 Schalter Bürstbetrieb
3 Schalter Saugturbine
4 Display

Saugbalken montieren

Î Saugbalken so in Saugbalkenaufhän-

gung einsetzen, dass das Formblech

über der Aufhängung liegt.
Î Kreuzgriffe festziehen.

Vor Inbetriebnahme

Abladen

Î Schubbügel mit den vier mitgelieferten

Schrauben befestigen und Schutzkap­pen aufstecken.

Î Lange seitliche Bretter der Verpackung

als Rampe an die Palette legen.

Î Rampe mit Nägeln an der Palette be-

festigen.

Î Kurze Bretter zur Abstützung unter die

Rampe legen.

Î Holzleisten vor den Rädern entfernen.
Î Reinigungskopf anheben und Kartona-

ge entfernen.

Î Gerät von der Palette über die Rampe

herunterschieben.

Î Saugschlauch aufstecken.

Bürsten montieren

BD 530 BAT/Package bzw.
BD 530 XL BAT/Package

Vor Inbetriebnahme müssen die Scheiben­bürsten montiert werden (siehe „Wartungs­arbeiten“).

Batterien

Beachten Sie beim Umgang mit Batterien
unbedingt folgende Warnhinweise:

Hinweise auf der Batterie, in der
Gebrauchsanweisung und in der
Fahrzeugbetriebsanleitung be­achten

Augenschutz tragen

Kinder von Säure und Batterien
fern halten

Explosionsgefahr

Feuer, Funken, offenes Licht und
Rauchen verboten

Verätzungsgefahr

6 DE

– 4

Erste Hilfe

Warnvermerk

Entsorgung

Batterie nicht in Mülltonne werfen

 Gefahr

Explosionsgefahr. Keine Werkzeuge oder
Ähnliches auf die Batterie, d.h. auf Endpole
und Zellenverbinder legen.
Verletzungsgefahr. Wunden niemals mit
Blei in Berührung bringen. Nach der Arbeit
an Batterien immer die Hände reinigen.

Batterie einsetzen und anschließen

Î Schraube zur Verriegelung des Behäl-

ters lösen und Behälter öffnen.

Î Batterien zum Reinigungskopf hin bün-

dig in die Wanne einsetzen.

Î Batteriepole mit Polfett einfetten.
Î Pole mit dem beiliegenden Verbin-

dungskabel verbinden.

Vorsicht

Beschädigungsgefahr beim Verpolen des
Anschlusskabels. Rotes Kabel an den
Pluspol und schwarzes Kabel an den Mi­nuspol anklemmen. Die Batterievariante
kann leicht an der Gehäusefarbe der Batte­rien erkannt werden: EXIDE: grau, HOP­PECKE: grün.

Î Mitgeliefertes Anschlusskabel an die

noch freien Batteriepole (+) und (-)

klemmen.
Î Behälter schließen und Schraube fest-

drehen.
Î Schraube zur Verriegelung des Behäl-

ters einschrauben und festziehen.

Vorsicht

Vor Inbetriebnahme des Gerätes Batterien
aufladen.

Batterie laden

 Gefahr

Explosionsgefahr. Das Laden von Nass­batterien ist nur bei geöffnetem Behälter er­laubt.

Hinweis

Das Gerät verfügt über einen Tiefentla­dungsschutz, d.h., wird das noch zulässige
Mindestmaß an Kapazität erreicht, so wird
der Bürstenmotor und die Turbine ausge­schaltet. Im Display auf dem Bedienpult er­scheint die Anzeige „LOW BAT“.

Hinweis

Die Ladezeit beträgt im Durchschnitt ca.
10-15 Stunden.
Die empfohlenen Ladegeräte (passend zu
den jeweils eingesetzten Batterien) sind
elektronisch geregelt und beenden den La­devorgang selbstständig.
Alle Funktionen des Gerätes werden wäh­rend des Ladevorgangs automatisch unter­brochen.

Î Gerät direkt zur Ladestation schieben.

Ladevorgang BD 530 BAT/Package bzw.
BD 530 XL BAT/Package

Î Netzstecker des Ladegerätes in Steck-

dose stecken.

Ladevorgang BR/BD 530 BAT

Î Saugschlauch vom Saugbalken abzie-

hen.
Î Schraube zur Verriegelung des Behäl-

ters lösen und Behälter öffnen.
Î Batteriestecker abziehen und mit dem

Ladekabel verbinden.
Î Ladegerät mit dem Netz verbinden und

einschalten.

– 5

7DE

Wartungsarme Batterien (Nassbatterien)

Î Eine Stunde vor Ende des Ladevor-

gangs destilliertes Wasser zugeben,
den richtigen Säurestand beachten.
Batterie ist entsprechend gekennzeich­net.

 Gefahr

Verätzungsgefahr!

– Nachfüllen von Wasser im entladenen

Zustand der Batterie kann zu Säu­reaustritt führen.

– Beim Umgang mit Batteriesäure

Schutzbrille benutzen und Vorschriften
beachten, um Verletzungen und die
Zerstörung von Kleidung zu verhindern.

– Eventuelle Säurespritzer auf Haut oder

Kleidung sofort mit viel Wasser ausspü­len.

Vorsicht

Beschädigungsgefahr!

– Zum Nachfüllen der Batterien nur destil-

liertes oder entsalztes Wasser
(EN 50272-T3) verwenden.

– Keine Fremdzusätze (so genannte Auf-

besserungsmittel) verwenden, sonst er­lischt jede Garantie.

Empfohlene Batterien

Hersteller,
Kärcher-Be­stell-Nr.

DETA

6.654-097.0

DETA

6.654-093.0

HOPPE­CKE

6.654-224.0

Beschreibung

12 V GIS 80, wartungs­arm, Kapazität: 80 Ah,
Spannung: 12 V

12 V GIV 75 DT, war­tungsfrei, Kapazität: 75
Ah, Spannung: 12 V

12 V / 70 Ah, wartungsfrei,
Kapazität: 70 Ah, Span­nung: 12 V

Empfohlene Ladegeräte

Hersteller,
Kärcher-Be­stell-Nr.

KÄRCHER

6.654-102.0
KÄRCHER

6.654-067.0

Batterien und Ladegeräte sind im Fachhan­del erhältlich.

Beschreibung

Separates Ladegerät für
Batterie 6.654-093.0

Separates Ladegerät für
Batterie 6.654-097.0

몇 Warnung

Bei Package-Geräten im Ersatzfall nur war­tungsfreie Batterien verwenden.

Batteriekontrollanzeige

Der Ladezustand der Batterie wird im Dis­play auf dem Bedienpult angezeigt:

– Nach dem Einschalten des Schalters

Bürstbetrieb oder Saugturbine werden

5 Sekunden lang die Betriebsstunden

angezeigt.

– Anschließend erscheint eine Balkenan-

zeige für den Ladezustand der Batterie.

Batterien ausbauen

Î Schalter Bürstbetrieb und Saugturbine

ausschalten.
Î Schraube zur Verriegelung des Behäl-

ters lösen und Behälter öffnen.
Î Kabel vom Minuspol der Batterie ab-

klemmen.
Î Restliche Kabel von den Batterien ab-

klemmen.

Î Batterien herausnehmen.
Î Verbrauchte Batterien gemäß den gel-

tenden Bestimmungen entsorgen.

Betrieb

Vorsicht

Beschädigungsgefahr. Saugbalken vor
dem Rückwärtsfahren anheben.

Hinweis

Das Gerät ist so aufgebaut, dass der Bürs­tenkopf rechts übersteht. Dies ermöglicht
ein übersichtliches, randnahes Arbeiten.

8 DE

– 6

Betriebsstoffe einfüllen

Vorsicht

Beschädigungsgefahr. Nur die empfohle­nen Reinigungsmittel verwenden. Für an­dere Reinigungsmittel trägt der Betreiber
das erhöhte Risiko hinsichtlich der Be­triebssicherheit, Unfallgefahr und verrin­gerter Lebensdauer des Gerätes.
Nur Reinigungsmittel verwenden, die frei
von Lösungsmitteln, Salz- und Flusssäure
sind.
Sicherheitshinweise auf den Reingungs­mitteln beachten.

Hinweis

Keine stark schäumenden Reinigungsmit­tel verwenden. Dosierhinweise beachten.

Î Deckel des Schmutzwassertanks öff-

nen.
Frischwasser (maximal 60 °C) einfüllen.

Î
Î Reinigungsmittel beigeben. Hinweise

zur Dosierung beachten.

Empfohlene Reinigungsmittel:

Anwendung Reinigungs-

mittel

Unterhaltsreinigung
(auch bei alkaliemp­findlichen Böden)

Reinigung von Fettver­schmutzungen

Grundreinigung (Strip­pen) von alkalibestän­digen Hartbelägen

Grundreinigung (Strip­pen) von Linoleum

RM 745
RM 746

RM 69 ES ASF
RM 69 ASF

RM 752

RM 754

Sanitärreiniger RM 25 ASF
Desinfektionsreiniger RM 732

Reinigungsmittel sind im Fachhandel er­hältlich.
Î Deckel des Schmutzwassertanks

schließen.

Reinigen

Fahrwerk

unten Transport

oben Reinigen

Î Gerät am Handgriff leicht anheben.
Î Verriegelung herausziehen.
Î Fahrwerk in gewünschte Position

schwenken.
Î Verriegelung einrasten.

Zum Einsatzort fahren

Î Fahrwerk nach unten schwenken und

verriegeln.
Î Gerät zum Einsatzort schieben.

Reinigen

Î Fahrwerk nach oben schwenken und

verriegeln.
Î Schalter Bürstbetrieb und Saugturbine

einschalten.

Hinweis

Wenn der Bürstenmotor beim Einschalten
nicht anläuft, Bürstenmotor durch Zurück­ziehen des Gerätes entlasten.

Î Reinigung durchführen.

– 7

9DE

Vortriebsgeschwindigkeit einstellen
(nur BD 530 BAT bzw. BD 530 XL BAT)

Î Geschwindigkeit drosseln:

Knopf in Richtung „–“ drehen.

Î Geschwindigkeit erhöhen:

Knopf in Richtung „+“ drehen.

Wassermenge einstellen

Î Wassermenge entsprechend der Ver-

schmutzung und Art des Bodenbelages
am Regulierknopf einstellen.

Î Kreuzgriffe festziehen.

Neigung

Bei ungenügendem Absaugergebnis kann
die Neigung des geraden Saugbalkens ge­ändert werden.

Î Flügelmuttern lösen.
Î Saugbalken neigen.

Hinweis

Erste Reinigungsversuche mit geringer
Wassermenge durchführen. Wassermenge
Schritt für Schritt erhöhen, bis das ge­wünschte Reinigungsgergebnis erreicht ist.

Saugbalken einstellen

Schräglage

Zur Verbesserung des Absaugergebnisses
auf gefliesten Belägen kann der Saugbal­ken um bis zu 5° Schräglage verdreht wer­den.

Î Kreuzgriffe lösen.
Î Saugbalken drehen.

10 DE

Î Flügelmuttern festziehen.

Saugbalken absenken

Î Hebel nach unten drücken; der Saug-

balken wird abgesenkt.

Î Saugturbine am Schalter einschalten.

– 8

Reinigungskopf einschalten

Schmutzwassertank entleeren

Vorsicht

Beschädigungsgefahr für Bodenbelag. Ge­rät nicht auf der Stelle betreiben.

Î Schalter Bürstbetrieb einschalten.
Î Schaltbügel betätigen, der Bürstenmo-

tor läuft an.

Hinweis

Zuerst Schalter Bürstbetrieb einschalten,
dann Schaltbügel betätigen. Bei umgekehr­ter Reihenfolge erscheint eine Störungs­meldung in Display.

Anhalten und abstellen

Î Regulierknopf Wassermenge schlie-

ßen.

Î Gerät noch 1-2 m vorwärts fahren, um

Restwasser abzusaugen.

Î Schaltbügel loslassen.
Î Schalter Bürstbetrieb und Saugturbine

ausschalten.

Î Saugbalken anheben.
Î Fahrwerk nach unten schwenken und

verriegeln.

Vorsicht

Gefahr der Deformierung der Bürste/n.
Beim Abstellen des Gerätes Bürste/n durch
absenken des Fahrwerks entlasten

Vorsicht

Örtliche Vorschriften zur Abwasserbehand­lung beachten.

Î Ablassschlauch Schmutzwasser aus

Halterung nehmen und über einer ge-

eigneten Sammeleinrichtung absen-

ken.

Î Wasser durch Öffnen der Dosiereinrich-

tung am Ablassschlauch ablassen.
Î Anschließend Schmutzwasserbehälter

mit klarem Wasser ausspülen.

Frischwassertank entleeren

Î Verschluss des Frischwassertanks mit

geeignetem Werkzeug (z.B. Münze)

öffnen.

Frostschutz

Bei Frostgefahr:
Î Frisch- und Schmutzwassertank ent-

leeren.
Î Gerät in einem frostgeschützten Raum

abstellen.

– 9

11DE

Transport

Vorsicht

Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be­achten.

Î Bürsten herausnehmen, um Beschädi-

gung der Bürsten zu vermeiden.

Î Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien
gegen Rutschen und Kippen sichern.

Lagerung

Vorsicht

Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes bei Lagerung beach­ten.

Dieses Gerät darf nur in Innenräumen gela­gert werden.

Pflege und Wartung

 Gefahr

Verletzungsgefahr. Vor allen Arbeiten am
Gerät Schalter Bürstbetrieb und Saugturbi­ne ausschalten und Netzstecker des Lade­gerätes ziehen.

Vorsicht

Beschädigungsfahr für das Gerät durch
auslaufendes Wasser. Schmutzwasser­tank und Frischwassertank vor Wartungs­arbeiten am Gerät entleeren.

Î Gerät auf einer ebenen Fläche abstel-

len.

Wartungsplan

Î Flusensieb prüfen, bei Bedarf reinigen.
Î Sauglippen und Abstreiflippen säubern,

auf Verschleiß prüfen und bei Bedarf

austauschen.
Î Bürsten auf Verschleiß prüfen, bei Be-

darf austauschen.
Î Batterie bei Bedarf laden.

Monatlich

Î Batteriepole auf Oxidation prüfen, bei

Bedarf abbürsten und mit Polfett einfet-

ten. Auf festen Sitz der Verbindungska-

bel achten.
Î Dichtungen zwischen Schmutzwasser-

tank und Deckel auf Zustand prüfen, bei

Bedarf austauschen.
Î Bei nicht-wartungsfreien Batterien,

Säuredichte der Zellen überprüfen.

Jährlich

Î Vorgeschriebene Inspektion durch

Kundendienst durchführen lassen.

Wartungsarbeiten

Sauglippen wenden oder austauschen

Î Saugbalken abnehmen.
Î Sterngriffe herausschrauben.

Nach der Arbeit

Vorsicht

Beschädigungsgefahr. Gerät nicht mit
Wasser abspritzen und keine aggressiven
Reinigungsmittel verwenden.

Î Schmutzwasser ablassen.
Î Schmutzwasserbehälter mit klarem

Wasser ausspülen.

Î Gerät außen mit feuchtem, in milder

Waschlauge getränktem Lappen reini­gen.

12 DE

Kunststoffteile abziehen.

Î
Î

Sauglippen abziehen.

Î

Sauglippen wenden oder neue Sauglip-

pen einschieben.

Î

Kunststoffteile aufschieben.
Î Sterngriffe einschrauben und festzie-

hen.

– 10

Bürstenwalzen austauschen

Î Flügelmuttern lösen.
Î Lagerdeckel abnehmen.

Î Beide Bürstenwalzen herausnehmen,

neue einsetzen (Sechskant-Aufnah­men beachten).

Störungen

 Gefahr

Verletzungsgefahr. Vor allen Arbeiten am
Gerät Schalter Bürstbetrieb und Saugturbi­ne ausschalten und Netzstecker des Lade­gerätes ziehen.

Vorsicht

Beschädigungsfahr für das Gerät durch
auslaufendes Wasser. Schmutzwasser­tank und Frischwassertank vor Wartungs­arbeiten am Gerät entleeren.

Bei Störungen, die mit Hilfe dieser Tabelle
nicht behoben werden können, Kunden­dienst rufen.

Î Lagerdeckel aufsetzen.
Î Flügelmuttern festziehen.

Scheibenbürste austauschen

Î Knopf zur Einstellung der Vortriebsge-

schwindigkeit in Richtung „–“ drehen.

Î Scheibenbürste anheben.
Î Scheibenbürste um ca. 45° gegen den

Uhrzeigersinn drehen.

Î Scheibenbürste nach unten abnehmen.
Î Neue Scheibenbürste in umgekehrter

Reihenfolge einfügen.

Î Vortriebsgeschwindigkeit einstellen.

Wartungsvertrag

Für einen zuverlässigen Betrieb des Gerä­tes können mit dem zuständigen Kärcher­Verkaufsbüro Wartungsverträge abge­schlossen werden.

– 11

13DE

Störungen mit Anzeige im Display

Display-Anzeige Behebung

ERR B Prüfen, ob Fremdkörper die Bürsten blockiert, gegebenenfalls

Fremdkörper entfernen.
ERR T Kundendienst rufen
LOW BAT Batterie laden
ERR TEMP Gerät abkühlen lassen.

Eventuell Bürstenanpressdruck verringern.
HandsOff Schaltbügel loslassen und warten bis Betriebsstunden oder Bat-

teriezustand im Display angezeigt werden. Anschließend Schalt-

bügel wieder betätigen.
ERR REL Schalter Bürstbetrieb ausschalten, Schalter Saugturbine aus-

schalten, Schaltbügel loslassen, 3 Sekunden warten, wieder ein-

schalten.

Bei Wiederholung Kundendienst rufen

Störungen ohne Anzeige im Display

Störung Behebung

Gerät lässt sich nicht starten Schaltbügel betätigen.

Batterien prüfen, ggf. austauschen.

Ungenügende Wassermenge Frischwasserstand prüfen, bei Bedarf Tank auffüllen.

Schläuche auf Verstopfung prüfen, bei Bedarf reinigen.

Ungenügende Saugleistung Dichtungen zwischen Schmutzwassertank und Deckel rei-

nigen und auf Dichtigkeit prüfen, bei Bedarf austauschen.
Flusensieb reinigen.
Sauglippen am Saugbalken reinigen, bei Bedarf wenden

oder austauschen.
Saugschlauch und Saugbalken auf Verstopfung prüfen,

ggf. Verstopfung beseitigen
Saugschlauch auf Dichtigkeit prüfen, bei Bedarf austau-

schen.
Überprüfen, ob der Deckel am Schmutzwasser-Ablass-

schlauch geschlossen ist.
Einstellung des Saugbalkens überprüfen.

Ungenügendes Reinigungser­gebnis

Bürsten drehen sich nicht Schaltbügel betätigen.

Bürsten auf Verschleiß prüfen, bei Bedarf austauschen.

Prüfen, ob Fremdkörper die Bürsten blockiert, gegebe­nenfalls Fremdkörper entfernen.

14 DE

– 12

Zubehör

Entsprechend der jeweiligen
Reinigungsaufgabe kann das Gerät mit
verschiedenem Zubehör ausgestattet wer­den.
Fragen Sie nach unserem Katalog oder be­suchen Sie uns im Internet unter www.ka­ercher.com.

Bezeichnung

Bürstenwalze,
rot (mittel, Stan­dard)

Bürstenwalze,
weiß (weich)

Bürstenwalze,
orange (hoch/
tief)

Bürstenwalze,
grün (hart)

Padwalzenwelle 4.762-184.0 4.762-214.0 Zur Aufnahme von Walzen-

Walzenpad, weiß
(sehr weich)

Walzenpad, rot
(mittel)

Walzenpad, grün
(hart)

Walzenpad, gelb
(weich)

Teile-Nr.

BR 530

5.762-169.0 5.762-208.0 Zur Unterhaltsreinigung auch

5.762-172.0 5.762-211.0 Zum Polieren und zur Unter-

5.762-170.0 5.762-209.0 Zum Schrubben von Struktur-

5.762-171.0 5.762-210.0 Zur Grundreinigung stark ver-

6.369-731.0 6.369-735.0 Zum Feinpolieren von Böden. 2

6.369-730.0 6.369-734.0 Zur Reinigung von leicht ver-

6.369-729.0 6.369-733.0 Zur Reinigung von normal bis

6.369-728.0 6.369-732.0 Zum Polieren von Böden. 2

Teile-Nr.

BR 530 XL

Beschreibung

stärker verschmutzter Böden.

haltsreinigung empfindlicher
Böden.

böden (Sicherheitsfliesen
usw.).

schmutzter Böden und zur
Entschichtung (z. B. Wachse,
Acrylate).

pads.

schmutzten Böden.

stark verschmutzten Böden.

Gerät benötigt

Stück

2

2

2

2

2

2

2

– 13

15DE

Bezeichnung

Scheibenbürste,
natur (weich)

Scheibenbürste,
rot (mittel, Stan­dard)

Scheibenbürste,
schwarz (hart)

Treibteller 6.906-332.0 6.906-331.0 Zur Aufnahme von Pads. 1 1
Disc-Pad, rot (mit-

tel)
Disc-Pad, grün

(hart)
Disc-Pad,

schwarz (sehr
hart)

Teile-Nr.

BD 530

6.906-056.0 6.905-866.0 Zum Polieren von Böden. 1 1

6.906-054.0 6.905-864.0 Zur Reinigung gering ver-

6.906-055.0 6.905-865.0 Zur Reinigung stark ver-

6.369-024.0 6.369-017.0 Zur Reinigung leicht ver-

6.369-023.0 6.369-016.0 Zur Reinigung normal ver-

6.369-022.0 6.369-015.0 Zur Reinigung stark ver-

Teile-Nr.

BD 530 XL

Beschreibung

schmutzter oder empfindli­cher Böden.

schmutzter Böden.

schmutzter Böden.

schmutzter Böden.

schmutzter Böden.

Stück/Verpackung

11

11

51

51

51

Gerät benötigt Stück

Bezeichnung

Saugbalken, ge­rade

Saugbalken, ge­bogen

Gummilippe, blau 6.273-204.0 Standard 1 1
Gummilippe,

braun

16 DE

Teile-Nr.

BR/BD 530

4.777-047.0 Standard 1 1

4.777-054.0 Standard 1 1

6.273-207.0 ölfest 1 1

Teile-Nr.

BR/BD 530 XL

Beschreibung

– 14

Stück/Verpackung

Gerät benötigt Stück

Technische Daten

BR 530

(BR 530 XL)

BD 530

(BD 530 XL)

Leistung

Nennspannung V 24

Batteriekapazität Ah (5h) 75

Mittlere Leistungsaufnahme W 1200 (1560)

Saugmotorleistung W 500

Bürstmotorleistung W 600

Saugen

Saugleistung, Luftmenge l/s 30

Saugleistung, Unterdruck kPa 14

Reinigungsbürsten

Arbeitsbreite mm 460 (530)

Bürstendurchmesser mm 96 460 (530)

Bürstendrehzahl 1/min 1500 140

Maße und Gewichte

2

Theoretische Flächenleistung m

/h 1840 (2120)

Volumen Frisch-/Schmutzwassertank l 40/40

Zulässiges Gesamtgewicht kg 201,5

Transportgewicht kg 150

Ermittelte Werte gemäß EN 60335-2-72

Schwingungsgesamtwert m/s

Unsicherheit K m/s

Schalldruckpegel L

Unsicherheit K

pA

pA

Schallleistungspegel L

+ Unsicherheit K

WA

WA

dB(A) 70

dB(A) 1

dB(A) 83

2

2

<2,5

0,2

– 15

17DE

CE-Erklärung

CEO

Head of Approbation

Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon­zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein­schlägigen grundlegenden Sicherheits­und Gesundheitsanforderungen der EG­Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.

Produkt: Bodenreiniger
Typ: 1.127-xxx

Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG)
2004/108/EG

Angewandte harmonisierte Normen

EN 50336: 2003 + A1: 2006
EN 55014–1: 2006
EN 55014–2: 1997 + A1: 2001
EN 60335–1
EN 60335–2–29
EN 60335–2–72
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 50366: 2003 + A1: 2006

Angewandte nationale Normen

­Hinweis: Alle Geräte die die neuen Ladege­räte eingebaut haben, sind auf dem Gerät

und der Kartonage mit einem Haken ge­kennzeichnet.

Garantie

In jedem Land gelten die von unserer zu­ständigen Vertriebsgesellschaft herausge­gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Zubehör beseitigen wir
innerhalb der Garantiefrist kostenlos, so­fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih­ren Händler oder die nächste autorisierte
Kundendienststelle.

Ersatzteile

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller
freigegeben sind. Original-Zubehör und
Original-Ersatzteile bieten die Gewähr
dafür, dass das Gerät sicher und stö­rungsfrei betrieben werden kann.

– Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende
der Betriebsanleitung.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com
im Bereich Service.

Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

18 DE

– 16

Please read and comply with

these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own­ers.

Contents

Safety instructions EN - 1
Function EN - 1
Proper use EN - 1
Environmental protection EN - 2
Control elements EN - 3
Before Startup EN - 4
Operation EN - 7
Transport EN - 10
Storage EN - 10
Maintenance and care EN - 10
Faults EN - 11
Accessories EN - 13
Technical specifications EN - 15
CE declaration EN - 16
Warranty EN - 16
Spare parts EN - 16

Safety instructions

Before using the appliance for the first time,
read and observe these operating instruc­tions and the accompanying brochure:
Safety information for brush cleaning units
and spray-extraction units, 5.956-251.

The machine has been approved for use on
surfaces with gradients of up to 2%.

몇 Warning

Do not use the appliance on inclines.

The appliance may only be operated
when the container and all lids are
closed.

Symbols in the operating instruc-

tions

 Danger

Immediate danger that can cause severe
injury or even death.

몇 Warning

Possible hazardous situation that could
lead to severe injury or even death.

Caution

Possible hazardous situation that could
lead to mild injury to persons or damage to
property.

Function

The scrubbing vacuum cleaner is used for
the wet cleaning of level floors.
It can be easily adjusted to the cleaning
task by setting the water quantity and the
dirt water suction.
A working width of 460 mm or 530 mm (XL
model) and a capacity of 40 l each of the
fresh and dirt water reservoirs enable an ef­fective cleaning when the machine is to be
used for a longer period of time.
The batteries can be charged using a
charger connected to a 230 V socket.
A charger has already been integrated in
the BR/BD 530 BAT package or BR/BD
BAT package.

Proper use

Use this appliance only as directed in these
operating instructions.

– The appliance should only be used for

cleaning level floors that are not affect­ed by moisture.

– This appliance is intended for inside

use.

– The appliance is not suited for the

cleaning of frozen grounds (e.g. in cold
stores).

– The appliance may only be equipped

with original accessories and spare
parts.

– 1

19EN

Environmental protection

The packaging material can be recy-

cled. Please do not place the packag­ing into the ordinary refuse for disposal, but
arrange for the proper recycling.

Old appliances contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of old
appliances. Batteries and accumulators
contain substances that must not enter the
environment. Please dispose of your old
appliances, batteries and accumulators us­ing appropriate collection systems.

Notes about the ingredients (REACH)

You will find current information about the
ingredients at:

http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm

20 EN

– 2

Control elements

1 Push handle
2 Control handle
3 Operator console
4 Electronics and fuses

(under the operations panel)
5 Vacuum bar lowering lever
6 Dirt water discharge hose
7 Suction hose
8 Charger (package model)
9 Battery (only package model)
10 Star grips to exchange the vacuum lips
11 Vacuum bar suspension
12 Wing nuts for tilting the vacuum bar
13 Cross handles for fastening and slant-

ing the vacuum bar
14 Connecting the suction hose to the suc-

tion turbine

15 Vacuum bar (not included in the deliv-

ery)
16 Nameplate
17 Brush rollers (BR model)

Disk brushes (BD model)
18 Cleaning head
19 Chassis
20 Handle
21 Locking
22 Cover dirt water reservoir
23 Screw for locking the container; in the

container. Batteries *

Under the lid of the dirt water tank:

24 Fresh water reservoir filler neck
25 Lint sieve (suction)
26 Dirt water reservoir
* not included in the delivery

– 3

21EN

Operator console

1 Water quantity regulator
2 Switch for brush operations
3 Switch of suction turbine
4 Display

Before Startup

Unloading

Î Fasten the pushing handle using the

four screws that have been delivered
and fit the protective caps.

Installing the Vacuum Bar

Î Insert the vacuum bar into the vacuum

bar suspension in such a manner that

the profiled sheet is positioned above

the suspension.

Î Tighten the cross-handles.

Î Insert the suction hose.

Installing the Brushes

BD 530 BAT/Package and/ or
BD 530 XL BAT/Package

The sweep brushes must be installed be­fore the initial operation (see "Maintenance
work").

Batteries

Please observe the following warning notes
when handling batteries:

Î Place long lateral boards of the packag-

ing as a ramp next to the pallet.

Î Fix the ramp on the pallet with nails.
Î Place short boards as a support under-

neath the ramp.

Î Remove the wooden bars in front of the

wheels.

Î Raise the cleaning head and remove

the cartonage.

Î Push down the appliance through the

ramp from the pallet.

22 EN

Observe the directions on the bat­tery, in the instructions for use
and in the vehicle operating in­structions

Wear eye protection

Keep children away from acid and
batteries

Danger of explosion

– 4

Fire, sparks, naked flames and
smoking must be strictly avoided

Danger of chemical burns

First aid

Warning note

Disposal

Do not throw the battery into the
regular waste

 Danger

Danger of explosion. Do not put tools or
similar on the battery, i.e. on the terminal
poles and cell connectors.
Risk of injury. Ensure that wounds never
come into contact with lead. Always clean
your hands after having worked with batter­ies.

Insert batteries and connect

Î Release the lock screw for the contain-

er and open the container.

Î Place the batteries facing the cleaning

head closely in the trough.

Î Lubricate the battery pole with pole

grease.

Î Connect pole using the enclosed con-

necting cable.

Caution

Risk of damage during repoling the con­necting cable. Connect the red cable to the
plus pole and the black cable to the minus
pole of the battery. The battery model can
easily be recognised by the casing color of
the batteries: EXIDE: grey, HOPPECKE:
green.

Î Connect the connection cable to the

free battery poles (+) and (-).
Î Close the container and tighten the

screw.
Î Screw in the the lock screw for the con-

tainer and tighten it.

Caution

Charge the batteries before commissioning
the machine.

Charging battery

 Danger

Danger of explosion. Wet batteries can
only be charged with opened battery cover.

Note

The device is equipped with a safety mech­anism to prevent total discharge, i.e. when
the permissible minimum capacity is
reached, then the brush motor and the tur­bine are switched off. The message "LOW
BAT“ is displayed on the operations panel.

Note

Average charging time is approx. 10 -15
hours.
The recommended chargers (matching the
batteries used) are regulated electronically
and will automatically switch off the charg­ing process.

– 5

23EN

All functions of the machine are automati­cally interrupted during the charging proc­ess.

Î Move the machine directly to the charg-

ing station.

Charging process BD 530 BAT/Package
and/ or BD 530 XL BAT/Package

Î Insert the plug of the charger into the

socket.

Charging process BR/BD 530 BAT

Î Pull out the suction hose from the vacu-

um bar.

Î Release the lock screw for the contain-

er and open the container.

Î Remove battery plug and join it to the

charging cable.

Î Connect the charger to the mains and

turn it on.

Low maintenance batteries (wet batter­ies)

Î Add distilled water one hour before the

charging process comes to an end; fol­low the correct acid level. There are
corresponding indicators on the battery.

 Danger

Danger of causticization!

– Adding water to the battery in its dis-

charged state can cause the acid to
leak.

– Use safety glasses while handling bat-

tery acid and follow the safety instruc­tions to avoid personal injury or damage
to clothes.

– Should the acid spray on to the skin or

clothes, rinse immediately with lots of
water.

Caution

Risk of damage!

– Use only distilled or desalinated water

(EN 50272-T3) for filling the battery.

– Do not add any substances (so-called

performance improving agents), else
warranty claims will not be entertained.

Recommended batteries

Manufactur-

Description
er, Kärcher
order no.

DETA

6.654-097.0

12 V GIS 80, mainte-

nance-free, capacity: 80

Ah, voltage: 12 V
DETA

6.654-093.0

12 V GIS 75 DT, mainte-

nance-free, capacity: 75

Ah, voltage: 12 V
HOP-

PECKE

6.654-224.0

12 V / 70 Ah, mainte-

nance-free, capacity: 70

Ah, voltage: 12 V

Recommended chargers

Manufactur-

Description
er, Kärcher
order no.

KÄRCHER

6.654-102.0
KÄRCHER

6.654-067.0

Separate charger for bat-

tery 6.654-093.0

Separate charger for bat-

tery 6.654-097.0

Batteries and chargers are available in spe­cialised stores.

몇 Warning

Only use maintenance-free batteries while
replacing batteries in package appliances.

Battery control display

The charging status of the battery is shown
in the display on the operations panel:

– After switching on the button for brush

operations or suction turbine, the oper­ating hours are displayed for 5 seconds.

– A bar diagram is then displayed to show

the charging status of the battery.

24 EN

– 6

Removing the batteries

Î Switch off the button for brush opera-

tions and suction turbine

Î Release the lock screw for the contain-

er and open the container.

Î Clamp off the minus pole of the battery.
Î Clamp off the remaining cables from the

battery.

Î Remove the batteries.
Î Dispose of the used batteries according

to the local provisions.

Operation

Caution

Risk of damage. Raise the vacuum bar be­fore reversing.

Note

The appliance is designed and built in such
a way that the brush head is projecting to­wards the right. This enables working in a
comfortable way close to the edges.

Filling in detergents

Caution

Risk of damage. Only use the recommend­ed detergents. With respect to different de­tergents the operator bears the increased
risk regarding the operational safety, acci­dent risk and reduced product life of the ap­pliance. Only use detergents that are free
from solvents, hydrochloric acid and hy­drofluoric acid.
Follow the safety instructions for using de­tergents.

Note

Do not use highly foaming detergents. Ob­serve the dosing notes.

Î Open the cover of the fresh water reser-

voir.

Î Fill in fresh water (maximum 60 °C).
Î Add detergent. Follow dosing instruc-

tions for detergent.

Recommended detergents:

Application Detergent

Regular cleaning
(even for floors sensi­tive to alkalies)

Cleaning dirt from
grease

Basic cleaning (strip­ping) of alkali-resistant
hard coatings

Basic cleaning (strip­ping) linoleum

Sanitary cleaning RM 25 ASF
Disinfection cleaning RM 732

Detergents are available in specialised
stores.
Î Close the cover of the dirt water reser-

voir.

RM 745
RM 746

RM 69 ES ASF
RM 69 ASF

RM 752

RM 754

Cleaning

Chassis

Down Transport

Up Cleaning

Î Raise the device slightly at the handle.
Î Pull out the lock.
Î Tilt the chassis to the desired position.
Î Put the lock.

Driving to the Place of Use

Î Tilt the chassis downward and lock it.
Î Push the machine to the place where it

is to be used.

– 7

25EN

Cleaning

Î Tilt the chassis upward and lock it.
Î Switch on the button for brush opera-

tions and suction turbine

Note

If the brush motor does not run when
switched on, then brush motor is to be re­leased by pulling the machine backward.

Î Perform the cleaning operation.

Set the advance speed (only
BD 530 BAT or BD 530 XL BAT)

Î Reducing the speed: Turn the button in

"–" direction.

Î Increasing the speed: Turn the button in

"+" direction.

Setting the water quantity

Î Set the water quantity at the regulation

knob according to the dirt level and the
type of flooring.

Setting the Vacuum Bar

Oblique position

To improve the vacuuming result on tiled
floors the vacuum bar can be turned to an
oblique position of up to 5°.

Î Loosen cross-handles.
Î Turn the vacuum bar.

Î Tighten the cross-handles.

Inclination

If the vacuum result is unsatisfactory the in­clination of the straight vacuum bar can be
modified.

Î Release the wing nuts.
Î Tilt the vacuum bar.

Note

Carry out initial cleaning attempts with low
quantity of water. Slowly increase the wa­ter quantity till the desired cleaning result is
achieved.

26 EN

Î Tighten the wing nuts.

– 8

Lower the vacuum bar

Î Turn the lever downwards; the vacuum

bar is lowered.

Î Switch on the suction turbine using the

switch.

Switching on the cleaning head

Caution

Risk of damage to the floor covering. Do
not operate the appliance on the spot.

Î Switch on the button for brush opera-

tions.

Î Activate the control handle; the brush

motor starts up.

Note

First turn on the switch for brush operation,
then use the control handle. If you do this in
reverse order, there will an error message
on the display.

Î Switch off the button for brush opera-

tions and suction turbine

Î Raise the vacuum bar.
Î Tilt the chassis downward and lock it.

Caution

Danger of deformation of the brush(es).
When shutting down the appliance relieve
the brush(es) by lowering the running gear.

Emptying the Dirt Water Reservoir

Caution

Please observe the local provisions regard­ing the wastewater treatment.

Î Take the dirt water discharge hose from

the support and lower above a suited
collection device.

Î Let off water by opening the dosage de-

vice at the discharge hose.

Î The rinse the dirt water reservoir with

clear water.

Emptying the Fresh Water Tank

Î Open the lock of the fresh water tank

using a suitable tool (such as a coin).

Shutting Down the Appliance

Î Close the water quantity regulator.
Î Drive the appliance forward for another

1-2 m to draw off residual water.

Î Release the control handle.

– 9

27EN

Frost protection

In case of danger of frost:
Î Empty the fresh and dirt water reser-

voirs.

Î Store the appliance in a frost-protected

room.

Transport

Caution

Risk of injury and damage! Observe the
weight of the appliance when you transport
it.

Î Remove brushes to avoid damage to

the brushes.

Î When transporting in vehicles, secure

the appliance according to the guide­lines from slipping and tipping over.

Storage

Caution

Risk of injury and damage! Note the weight
of the appliance in case of storage.

This appliance must only be stored in inte­rior rooms.

Maintenance and care

 Danger

Risk of injury. Before carrying out any tasks
on the device, switch off the button for
brush operations and suction turbine and
pull out the charger plug.

Caution

Risk of damage to the appliance on ac­count of water leakage. Empty the waste
water reservoir and the fresh water reser­voir prior to performing maintenance on the
appliance.

Î Park the machine on an even surface.

Maintenance schedule

After the work

Caution

Risk of damage. Do not wash down the ap­pliance with water and do not use aggres­sive detergents.

Î Drain off dirt water.
Î Rinse the dirt water reservoir with clear

water.

Î Clean the outside of the appliance with

a damp cloth which has been soaked in
mild detergent.

Î Check the fluff filter, clean if required
Î Clean the vacuum lips and the wiping

lips, check for wear and replace if re­quired.

Î Check the brushes for wear, replace if

required.

Î Charge battery if required.

Monthly

Î Check battery pole for oxidation; brush

it if required and lubricate it using pole
grease. Ensure that the connection ca­ble sits firmly.

Î Check the condition of the seals be-

tween dirt water reservoir and cover, re­place if required.

Î Check the acid density of the cells if the

batteries are not maintenance-free bat­teries.

Yearly

Î Have the prescribed inspection carried

out by the customer service.

28 EN

– 10

Maintenance Works

Turn or replace vacuum lips

Î Remove the vacuum bar.
Î Unscrew the star grips.

Î Remove the plastic parts.
Î Remove the vacuum lips.
Î Turn the vacuum lips or insert new

ones.

Î Insert the plastic parts.
Î Screw in and tighten the star grips.

Replacing the brush rollers

Î Release the wing nuts.
Î Remove bearing lid.

Î Place bearing lid.
Î Tighten the wing nuts.

Replacing the disk brushes

Î Turn the button for the setting of the ad-

vance speed in "– " direction.

Î Raise the disk brush.
Î Turn the disk brush by approx. 45° in

anti-clock-wise direction.

Î Remove the disk brush at the bottom.
Î Insert new disk brush in reverse se-

quence.

Î Set the advance speed.

Maintenance contract

To ensure a reliable operation of the appli­ance maintenance contracts can be con­cluded with the competent Kärcher sales
office.

Faults

Î Take out both the brush rollers, insert

new ones (follow the six-edge posi­tions).

 Danger

Risk of injury. Before carrying out any tasks
on the device, switch off the button for
brush operations and suction turbine and
pull out the charger plug.

Caution

Risk of damage to the appliance on ac­count of water leakage. Empty the waste
water reservoir and the fresh water reser­voir prior to performing maintenance on the
appliance.

In case of faults that cannot be remedied
using the table below please contact the
customer service.

– 11

29EN

Faults with display

Display Remedy

ERR B Check if foreign matters block the brushes; remove foreign mat-

ter if required.
ERR T Call customer service.
LOW BAT Charging battery
ERR TEMP Allow device to cool down.

Reduce brush contact pressure, if necessary.
HandsOff Release the control handle and wait until the operating hours or

the battery status is shown in the display. After that, activate the

control handle again.
ERR REL Turn off the switch for brush operation, turn off the switch for the

vacuum turbine, release the control handle, wait 3 seconds and

turn back on.

If the event recurs, call Customer Service.

Faults without display on the console

Fault Remedy

Appliance cannot be started Press control switch.

Check battery; replace, if needed.

Insufficient water quantity Check fresh water level, refill tank if necessary.

Check hoses for blockages; clean if required.

Insufficient vacuum perform­ance

Insufficient cleaning result Check the brushes for wear, replace if required.
Brushes do not turn Press control switch.

Clean the seals between dirt water reservoir and cover
and check for tightness, replace if required.

Clean the fluff filter.
Clean the vacuum lips on the vacuum bar, turn or replace

if required
Check if the suction hose and vacuum bar are chocked,

clean if required
Check the suction hose for tightness; replace if required.
Check if the cover on the dirt water discharge hose is

closed
Check the setting of the vacuum bar.

Check if foreign matters block the brushes; remove for­eign matter if required.

30 EN

– 12
