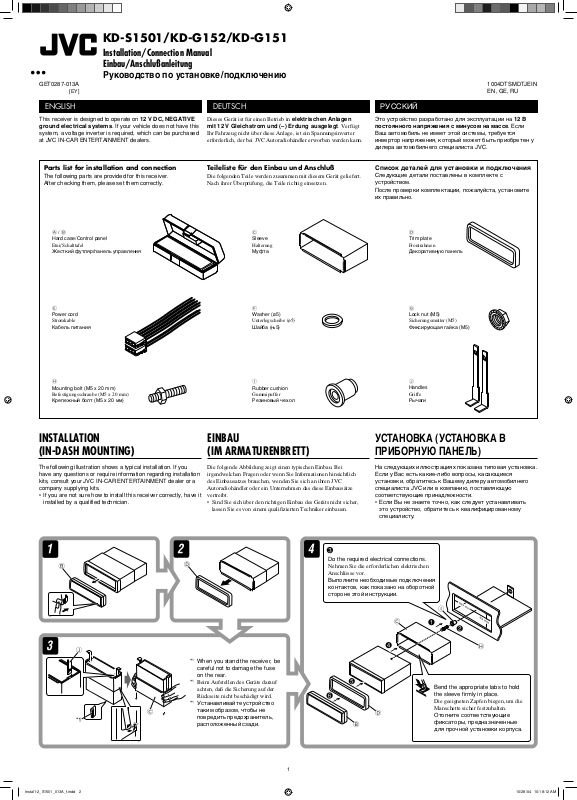

JVC KD-G152EY, KD-G151EY, KD-S1501EY User Manual

GET0287-013A

[EY]

KD-S1501/KD-G152/KD-G151

Installation/Connection Manual
Einbau/Anschlußanleitung

Руководство по установке/подключению

1004DTSMDTJEIN
EN, GE, RU

ENGLISH

This receiver is designed to operate on 12 V DC, NEGATIVE
ground electrical systems. If your vehicle does not have this

system, a voltage inverter is required, which can be purchased
at JVC IN-CAR ENTERTAINMENT dealers.

Parts list for installation and connection

The following parts are provided for this receiver.
After checking them, please set them correctly.

A / B
Hard case/Control panel

Etui/Schalttafel

Жесткий футляр/панель управления

DEUTSCH

Dieses Gerät ist für einen Betrieb in elektrischen Anlagen
mit 12 V Gleichstrom und (–) Erdung ausgelegt. Verfügt

Ihr Fahrzeug nicht über diese Anlage, ist ein Spannungsinverter
erforderlich, der bei JVC Autoradiohändler erworben werden kann.

Teileliste für den Einbau und Anschluß

Die folgenden Teile werden zusammen mit diesem Gerät geliefert.
Nach ihrer Überprüfung, die Teile richtig einsetzen.

C

Sleeve

Halterung

Муфта

РУССКИЙ

Это устройство разработано для эксплуатации на 12 В
постоянного напряжения с минусом на массе. Если
Ваш автомобиль не имеет этой системы, требуется
инвертор напряжения, который может быть приобретен у
дилера автомобилнего специалиста JVC.

Список деталей для установки и подключения

Следующие детали поставлены в комплекте с
устройством.
После проверки комплектации, пожалуйста, установите
их правильно.

D

Trim plate

Frontrahmen

Декоративную панель

E

Power cord

Stromkable

Кабель питания

H

Mounting bolt (M5 x 20 mm)

Befestigungsschraube (M5 x 20 mm)

Крепежный болт (M5 x 20 мм)

INSTALLATION
(IN-DASH MOUNTING)

The following illustration shows a typical installation. If you
have any questions or require information regarding installation
kits, consult your JVC IN-CAR ENTERTAINMENT dealer or a
company supplying kits.

• If you are not sure how to install this receiver correctly, have it
installed by a qualified technician.

F

Washer (ø5)

Unterlegscheibe (ø5)

Шайба (њ5)

I

Rubber cushion

Gummipuffer

Резиновый чехол

EINBAU
(IM ARMATURENBRETT)

Die folgende Abbildung zeigt einen typischen Einbau. Bei
irgendwelchen Fragen oder wenn Sie Informationen hinsichtlich
des Einbausatzes brauchen, wenden Sie sich an ihren JVC
Autoradiohändler oder ein Unternehmen das diese Einbausätze
vertreibt.

• Sind Sie sich über den richtigen Einbau des Geräts nicht sicher,
lassen Sie es von einem qualifizierten Techniker einbauen.

G

Lock nut (M5)

Sicherungsmutter (M5)

Фиксирующая гайка (M5)

J

Handles

Griffe

Рычаги

УСТАНОВКА (УСТАНОВКА В
ПРИБОРНУЮ ПАНЕЛЬ)

На следующих иллюстрациях показана типовая установка.
Если у Вас есть какие-либо вопросы, касающиеся
установки, обратитесь к Вашему дилеру автомобилнего
специалиста JVC или в компанию, поставляющую
соответствующие принадлежности.

• Если Вы не знаете точно, как следует устанавливать
это устройство, обратитесь к квалифицированному
специалисту.

1

*

When you stand the receiver, be
careful not to damage the fuse
on the rear.

1

*

Beim Aufstellen des Geräts darauf

achten, daß die Sicherung auf der
Rückseite nicht beschädigt wird.

1

*

Устанавливайте устройство
таким образом, чтобы не
повредить предохранитель,
расположенный сзади.

Do the required electrical connections.

Nehmen Sie die erforderlichen elektrischen
Anschlüsse vor.

Выполните необходимые подключения
контактов, как показано на оборотной
стороне этой инструкции.

Bend the appropriate tabs to hold
the sleeve firmly in place.

Die geeigneten Zapfen biegen, um die
Manschette sicher festzuhalten.

Отогните соответствующие
фиксаторы, предназначенные
для прочной установки корпуса.

1

Removing the receiver

Before removing the receiver, release the rear section.

Ausbau des Geräts

Vor dem Ausbau des Geräts den hinteren Teil freigeben.

Insert the two handles, then pull them as
illustrated so that the receiver can be removed.

Die beiden Handgriffe einsetzen und dann ziehen wie
in der Abbildung gezeigt, so daß das Gerät entfernt
werden kann.

Вставьте два рычажка, затем потяните
их, как показано на рисунке, чтобы вынуть
устройство.

Удаление устройства

Перед удалением устройства освободите заднюю часть.

When using the optional stay / Beim Verwenden der
Anker-Option / При использовании дополнительной стойки

Fire wall

Feuerwand

Стена

Dashboard

Armaturenbrett

Приборная панель

Install the receiver at an angle of less than 30˚.

Stellen Sie das Gerät mit einem Winkel von weniger
als 30˚ auf.

Установите устройство под углом менее 30°.

Stay (option)

Anker (Option)

Стойка
(дополнительно)

Screw (option)

Schraube (Option)

Винт (дополнительно)

When installing the receiver without using the sleeve / Beim Einbau des Geräts
ohne Halterung / При установке устройства без использования муфты

In a Toyota for example, first remove the car radio and install the receiver in its place.

Zum Beispiel in einem Toyota zuerst das Autoradio ausbauen und dann das Gerät an seinem Platz einbauen.

В автомобилях “Toyota”, например, сначала удалите автомобильную магнитолу, затем установите на
ее место это устройство.

Flat type screws (M5 x 8 mm)*
Senkkopfschrauben (M5 x 8 mm)*
Крепежные винты (M5 x 8 мм)*

Bracket*
Konsole*
Кронштейн*

Pocket

Taschen

Карман

Note : When installing the receiver on the mounting bracket, make sure to use the 8 mm-long

screws. If longer screws are used, they could damage the receiver.

Hinweis : Beim Anbringen des Gerät an der Konsole sicherstellen, daß 8 mm lange Schrauben verwendet

werden. Werden längere Schrauben verwendet, können sie das Gerät beschädigen.

Примечание : При установке устройства на крепежный кронштейн, используйте только винты

длиной 8 мм. При использовании более длинных винтов можно повредить устройство.

Bracket*
Konsole*
Кронштейн*

* Not included with this receiver.
* Nicht Teil dieses Geräts.
* Не входят в комплект.

Flat type screws (M5 x 8 mm)*
Senkkopfschrauben (M5 x 8 mm)*
Крепежные винты (M5 x 8 мм)*

ELECTRICAL CONNECTIONS

To prevent short circuits, we recommend that you disconnect
the battery’s negative terminal and make all electrical
connections before installing the receiver.

• Be sure to ground this receiver to the car’s chassis

again after installation.

Notes:

• Replace the fuse with one of the specified rating. If
the fuse blows frequently, consult your JVC IN-CAR
ENTERTAINMENT dealer.

• It is recommended to connect to the speakers with maximum
power of more than 45 W (both at the rear and at the front,
with an impedance of 4 Ω to 8 Ω). If the maximum power
is less than 45 W, change “AMP GAIN” setting to prevent
the speakers from being damaged (see page 18 of the
INSTRUCTIONS).

• To prevent short-circuit, cover the terminals of the UNUSED
leads with insulating tape.

• The heat sink becomes very hot after use. Be careful not to
touch it when removing this receiver.

Heat sink

Abstrahlblech

Радиатор

ELEKTRISCHE ANSCHLÜSSE

Zur Vermeidung von Kurzschlüssen empfehlen wir, daß Sie
den negativen Batterieanschluß abtrennen und alle elektrischen
Anschlüsse herstellen, bevor das Gerät eingebaut wird.

• Sicherstellen, daß das Gerät nach dem Einbau a

Chassis des Fahrzeugs geerdet wird.

Hinweise:

• Die Sicherung mit einer der entsprechenden Nennleistung ersetzen.
Brennt die Sicherung häufig durch, wenden Sie sich an ihren JVC
Autoradiohändler.

• Es wird empfohlen, Lautsprecher mit einer Maximalleistung von
mehr als 45 W anzuschließen (sowohl hinten als auch vorne, mit
einer Impedanz von 4 Ω bis 8 Ω). Wenn die Maximalleistung
weniger als 45 W beträgt, stellen Sie „AMP GAIN“ anders ein, um
Schäden an den Lautsprechern zu vermeiden (siehe Seite 18 der
BEDIENUNGSANLEITUNG).

• Zur Vermeidung eines Kurzschlusses die Anschlußklemmen
der NICHT VERWENDETEN Leitungen mit Isolierklebeband
umwickeln.

• Das Abstrahlblech wird nach dem Gebrauch sehr heiß. Beim
Ausbau des Geräts darauf achten, das Abstrahlblech nicht zu
berühren.

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

Для предотвращения коротких замыканий мы
рекомендуем Вам отсоединить отрицательный разъем
аккумулятора и осуществить все подключения перед
установкой устройства.

• После установки обязательно заземлите данное
устройство на шасси автомобиля.

Примечания:

• Заменяйте предохранитель другим предохранителем
указанного класса. Если предохранитель сгорает
слишком часто, обратитесь к дилеру автомобилнего
специалиста JVC.

• Рекомендуется подключать динамики с максимальной
мощностью более 45 Вт (к задней и передней панели
устройства, с полным сопротивлением от 4 Ω до 8 Ω).
Если максимальная мощность динамиков менее 45 Вт,
перейдите в режим “AMP GAIN”, чтобы предотвратить
их повреждение (см. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
на стр. 18).

• Для предотвращения короткого замыкания заклейте
НЕИСПОЛЬЗУЕМЫЕ концы изолирующей лентой.

• Радиатор во время использования сильно нагревается.
Старайтесь его не трогать во время удаления
устройства.

TROUBLESHOOTING

• The fuse blows.
* Are the red and black leads connected correctly?

• Power cannot be turned on.
* Is the yellow lead connected?

• No sound from the speakers.
* Is the speaker output lead short-circuited?

• Sound is distorted.
* Is the speaker output lead grounded?

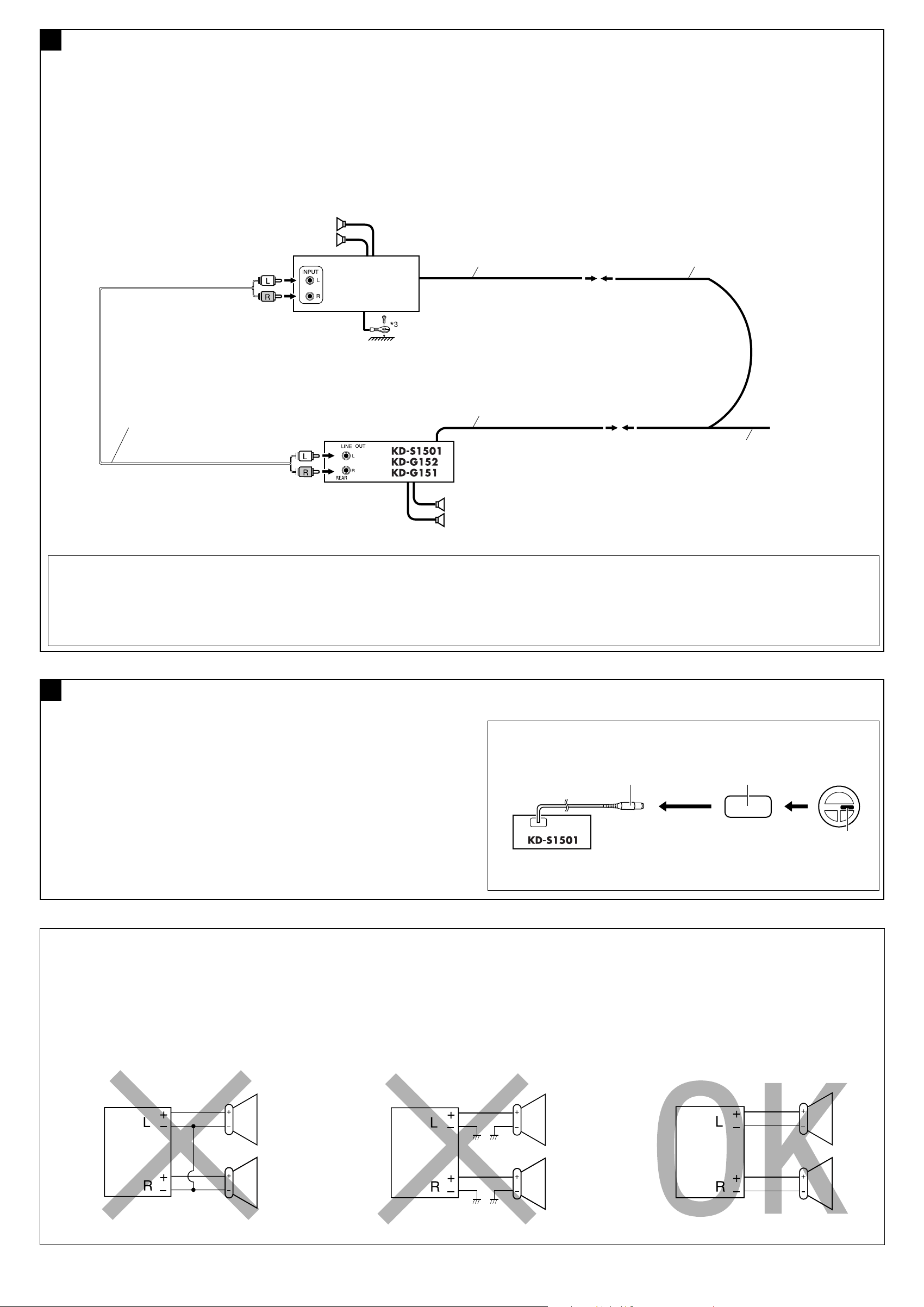

* Are the “–” terminals of L and R speakers grounded in

common?

• Noise interfere with sounds.
* Is the rear ground terminal connected to the car’s chassis

using shorter and thicker cords?

• Receiver becomes hot.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in

common?

• This receiver does not work at all.
* Have you reset your receiver?

FEHLERSUCHE

• Die Sicherung brennt durch.
* Sind die roten und schwarzen Leitungen richtig angeschlossen?

• Stromversorgung kann nicht eingeschaltet werden.
* Ist die gelbe Leitung angeschlossen?

• Kein Ton aus den Lautsprechern.
*

Ist die Lautsprecherausgangsleitung kurzgeschlossen?

• Ton v erz errt.
* Ist die Lautsprecherausgangsleitung geerdet?
* Sind die (–) Anschlußklemmen der linken und rechten Lautsprecher

zusammen geerdet?

• Störgeräusche im Klang.
* Ist die hintere Erdungsklemme mit kürzeren und dickeren Kabeln

an das Fahrzeugchassis angeschlossen?

• Gerät wird heiß.
* Ist die Lautsprecherausgangsleitung geerdet?
* Sind die (–) Anschlußklemmen der linken und rechten Lautsprecher

zusammen geerdet?

• Dieser Receiver funktioniert überhaupt nicht.
* Haben Sie einen Reset am Receiver vorgenommen?

2

BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

• Сработал предохранитель.

* Правильно ли подключены черный и красный провода?

• Питание не включается.

* Подключен ли желтый провод?

• Звук не выводится через громкоговорители.

* Нет ли короткого замыкания на кабеле выхода

громкоговорителей?

• Звук искажен.

* Заземлен ли провод выхода громкоговорителей?
* Заземлены ли разъемы “–” правого (R) и левого (L)

громкоговорителей?

• Шум мешает звучанию.

* Соединен ли находящийся сзади зажим заземления с

шасси автомобиля с помощью более короткого и тонкого
шнуров?

• Устройство нагревается.

* Заземлен ли провод выхода громкоговорителей?
* Заземлены ли разъемы “–” правого (R) и левого (L)

громкоговорителей?

• Приемник не работает.

* Выполнена ли перенастройка приемника?
