iON Camera FCS Board Mount Quick Start Guide
FCS Board Mount
Quick Start Guide
FCS Board Mount
Quick Start Guide
1. Key Features
• Attach the camera to any type of board (surf, ski or skate etc.)
• Easily remove and remount the camera.

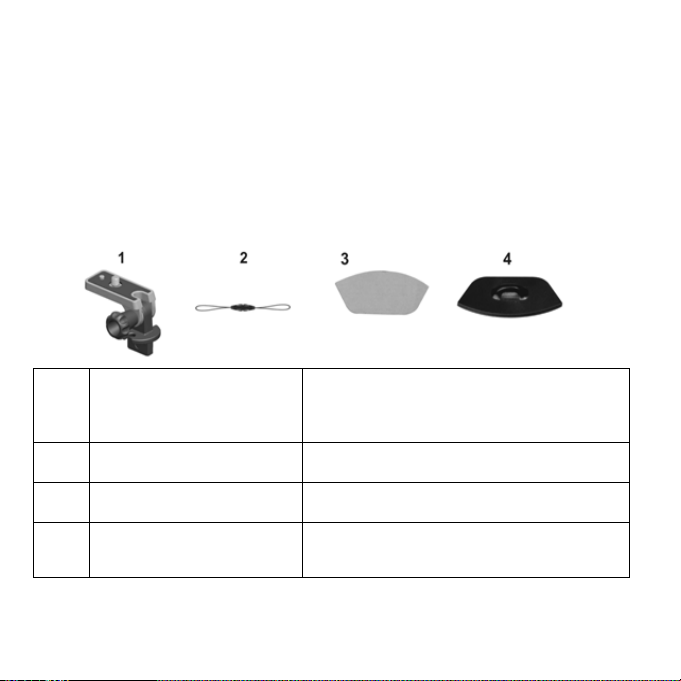

2. Package Contents
Carefully unpack the package and ensure that you have the following items:
FCS Board Mount
-with Fix Screw on the top,
1
Connection Screw in the middle
and FCS Plug on the bottom
Secure Strap
2
Double Faced Adhesive - Secure
3
Piece
Secure Piece-Board
4
3. Before Mounting your Camera
Fix Screw- Mounts the camera directly via the tripod
socket.
Connection Screw- Links the Fix Screw and FCS Plug.
FCS Plug-Plugs into the FCS centre fin socket on your
board.( FCS centre fin socket is not included in the
package)
Secures the camera to the FCS board mount to
provide additional security.
Adheres the secure piece onto the surface of the
board.
Adheres to the board and attaches the secure strap at
one end to the camera and the other end to the Secure
Piece.
EN-1

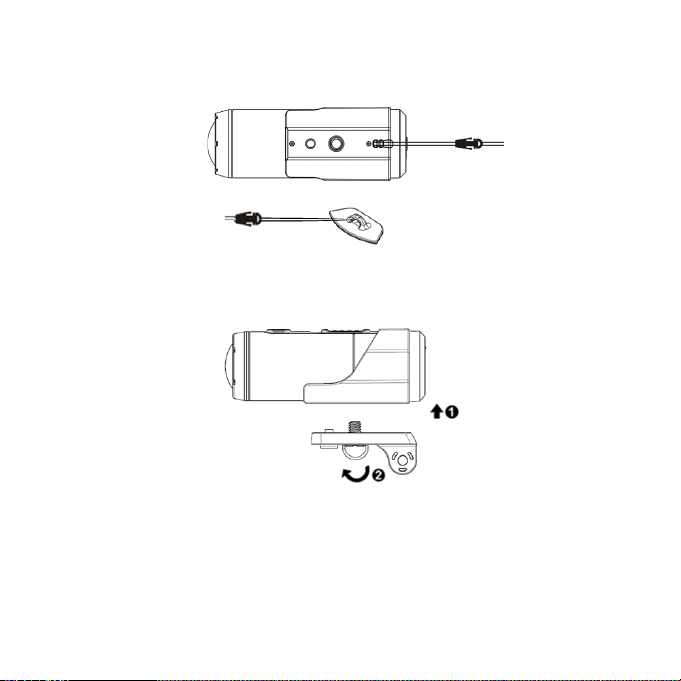

3.1 Secure Strap
1. Loop one end of the secure strap through the strap hole of the camera. You may use a pin to help
thread it through the hole.
2. Attach the other half to the secure piece.
3. Clip both ends together after the camera has been secured to the FCS Board Mount.
3.2 Attaching the Fix Screw to your Camera
1. Fit the screw of the Fix Screw to the tripod socket of the camera.
2. Screw the Fix Screw until it is tightened onto the camera.
(The diagram is for illustration purposes, outer appearance of the camera is subject to the model being
connected)
4. Mounting on your Board
To install the camera on the board with the FCS Board Mount, your board should be pre-installed with a
FCS centre fin socket. A matched screw should be supplied with the FCS centre fin socket (both are not
included in the package).
1. Loosen the nut and take out the connection screw from the FCS board mount.
2. Plug the FCS plug into the FCS centre fin socket on your board.
3. Insert the matched screw into the hole of the FCS centre fin socket through the loophole of the
FCS plug and then tighten the screw.
EN-2
(The diagram is for illustration purpose, outer appearance of the screw is subject to the model
being connected)
4. Attach the Fix Screw with Camera onto the top of the FCS plug, insert the connection screw and
retighten the nut.
(For details about how to attach the Fix Screw to your Camera, refer to section 3.2.)
(The diagram is for illustration purpose, outer appearance of the camera is subject to the model being
connected)
Note: Please make sure to fit the gears of the Fix Screw to the FCS plug correctly
5. Peel off the protective membrane of the double faced adhesive-secure piece and adhere the
secure piece to a suitable location on the board.
Note: Before mounting, make sure the surface of the board on which the double faced adhesive will be
adhered is clean so that the secure piece can be affixed securely to the board.
EN-3
6. Use the secure strap to link up the camera and secure piece of the FCS board mount. Refer to
section 3.1.
7. If you want to make changes to the angle of the camera positioned, you can loosen the FCS
board mount nut, adjust the camera angle, and re-tighten the nut.
8. By changing the installed orientation of the FCS plug on the FCS centre fin socket, the direction of
the camera lens can be adjusted either towards the surfer or away from the surfer.
(The diagram is for illustration purpose, outer appearances of the camera and the screw are subject to
the models being connected)
Questions?
Need Some Help?
This manual should
help you understand
your new product.
If you still have questions,
visit our website:
www.iontheaction.com
Like Us:
www.facebook.com/iontheaction
Tweet Us:
www.twitter.com/iontheaction
EN-4
FCS-Boardhalterung
Kurzanleitung
1. Hauptfunktionen
• Bringen Sie die Kamera an jedem Boardtyp an (Surf-, Ski- oder Skateboard etc.)
• Dabei kann die Kamera leicht abgenommen und wieder angebracht werden.
2. Packungsinhalt
Entfernen Sie vorsichtig die Verpackung und kontrollieren Sie, ob folgendes Zubehör erhalten ist:
Feststellschraube – montiert die Kamera direkt über den
FCS-Boardhalterung
- mit Feststellschrauben oben,
1
Verbindungsschrauben in der Mitte
und einem FCS-Stecker an der
Unterseite
2 Sicherheitsriemen
Doppelseitiges Klebeband -
3
Sicherung
4 Sicherung (Board)
Stativ-Anschluss.
Verbindungsschraube – verbindet Feststellschraube und
FCS-Stecker.
FCS-Stecker – wird an die FCS-Buchse mit
Mittellamelle auf Ihrem Board angeschlossen. (Die
FCS-Buchse mit Mittelgrat ist nicht in der Packung
enthalten.)
Sichert die Kamera an der FCS-Boardhalterung und
bietet zusätzliche Sicherheit.
Klebt die Sicherung auf die Board-Oberfläche.
An das Board anbringen und den Sicherheitsriemen mit
einem Ende an der Kamera und mit dem anderen Ende
an der Sicherung befestigen.
DE-1
3. Bevor Sie Ihre Kamera montieren

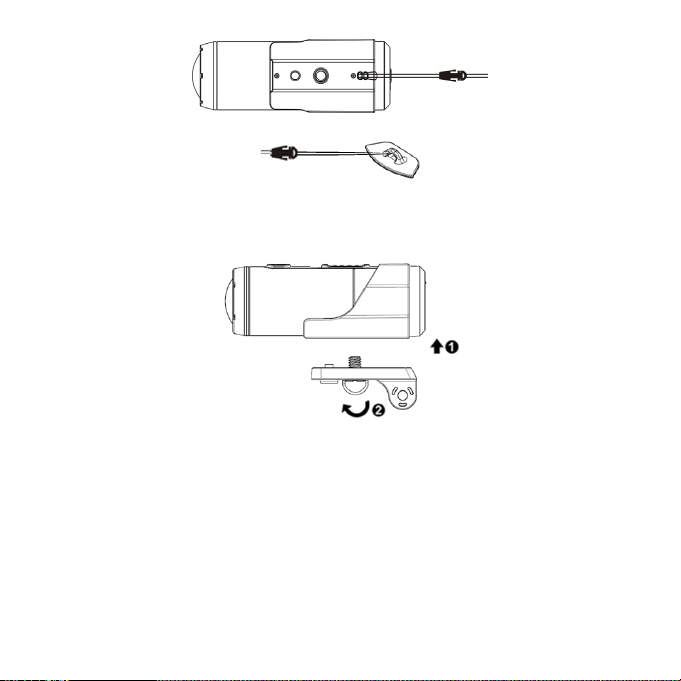

3.1 Sicherheitsriemen
1. Führen Sie ein Ende des Sicherheitsriemens durch die Riemen-Öse der Kamera. Sie können zum
Einfädeln einen Stift zu Hilfe nehmen.
2. Befestigen Sie die andere Hälfte an der Sicherung.
3. Befestigen Sie beide Enden aneinander, nachdem die Kamera sicher an der FCS-Boardhalterung
angebracht ist.
3.2 Die Feststellschrauben an der Kamera anbringen
1. Die Feststellschrauben am Stativanschluss der Kamera anbringen.
2. Die Feststellschraube solange drehen, bis sie fest an der Kamera sitzt.
(Die Zeichnung dient der Veranschaulichung; die Kameraansicht hängt vom jeweiligen Modell ab)
4. Auf dem Board anbringen
Damit die Kamera mithilfe der FCS-Boardhalterung an das Board angebracht werden kann, sollte zuvor
eine FCS-Buchse mit Mittellamelle am Board installiert worden sein. Zusammen mit der FCS-Buchse mit
Mittellamelle ist eine passende Schraube zu verwenden (beides ist in der Packung nicht enthalten).
1. Die Mutter lösen und die Verbindungsschraube aus der FCS-Boardhalterung herausnehmen.
2. FCS-Stecker an die FCS-Buchse mit Mittellamelle auf Ihrem Board anschließen.
DE-2
3. Die passende Schraube in die Bohrung der FCS-Buchse mit Mittellamelle durch die
Schlaufenöffnung des FCS-Steckers führen und festziehen.
(Die Zeichnung dient der Veranschaulichung; die Schraubenansicht hängt vom jeweiligen Modell
ab)
4. Die Feststellschraube an die Kamera oberhalb des FCS-Steckers anbringen, die
Verbindungsschraube einführen und die Mutter anziehen.
(Wie die Feststellschraube an Ihrer Kamera angebracht wird, wird im Abschnitt 3.2 näher
beschrieben.)
(Die Zeichnung dient der Veranschaulichung; die Kameraansicht hängt vom jeweiligen Modell ab)
Hinweis: Bitte sicherstellten, dass das Gewinde der Feststellschraube korrekt zum FCS-Stecker passt
5. Die Schutzfolie des doppelseitigen Klebebandes an der Sicherung abziehen und die Sicherung
an eine geeignete Stelle auf dem Brett aufkleben.
Hinweis: Vor dem Anbringen sicherstellen, dass die Board-Oberfläche, auf der das doppelseitige
Klebeband aufgebracht wird, sauber ist, damit die Sicherung fest auf dem Board fixiert werden
DE-3
kann.
6. Kamera und Sicherung der FCS-Boardhalterung mit dem Sicherungsriemen verbinden. Siehe
Abschnitt 3.1.
7. Wenn der Winkel der angebrachten Kamera verändert werden soll, können Sie die Mutter der
FCS-Boardhalterung lösen, den Kamerawinkel anpassen und die Mutter wieder anziehen.
8. Wenn Sie die Ausrichtung des installierten FCS-Steckers oder der FCS-Buchse mit Mittellamelle
ändern, kann die Richtung des Kameraobjektivs entweder in Richtung des Surfers oder vom
Surfer weg angepasst werden.
(Die Zeichnung dient der Veranschaulichung; die Kamera- und Schraubenansicht hängt vom jeweiligen
Modell ab).
Fragen?
Benötigen Sie Hilfe?
Dieses Handbuch
soll Ihnen helfen, Ihr
neues Produkt zu
verstehen.
Wenn Sie noch Fragen
haben,
Besuchen Sie unsere
Website:
www.iontheaction.com
Gefällt mir:
www.facebook.com/iontheaction
Senden Sie uns einen Tweet:
www.twitter.com/iontheaction
DE-4
Monture FCS pour planche
Guide de démarrage rapide
1. Caractéristiques principales
• Permet d'attacher la caméra à n'importe quel type de planche (surf , sky ou skateboard, etc.).
• Permet l'installation et le retrait aisé de la caméra.
2. Contenu de la boîte
Déballez le contenu de la boîte avec précautions et confirmez la présence des éléments suivants :
Vis fixe - pour monter la caméra directement avec un
Monture FCS pour planche
- avec vis fixe sur le dessus, vis de
1
connexion au milieu et la prise
FCS sur le dessous.
2
3
4
Cordon de sécurité
Adhésif double face - pour fixation
de la pièce de sécurité.
Pièce de sécurité - planche
port pour trépied.
Vis de connexion - pour effectuer la connexion entre la
vis fixe et la prise FCS.
Prise FCS - se branche dans le port FCS d'aileron
central sur votre planche (port FCS d'aileron central
non livré dans le kit).
Pour fixer la caméra à la monture FCS pour planche
pour plus de sécurité.
Permet de fixer la pièce de sécurité à la surface de la
planche.
Se colle à la planche et permet d'attacher le cordon de
sécurité entre la caméra et l'autre extrémité de la pièce
de sécurité.
FR-1
3. Avant de monter votre caméra
3.1 Fixation du cordon de sécurité
1. Faites passez une extrémité du cordon de sécurité dans l'œillet de la caméra. Vous pouvez vous
aider d'une aiguille pour ce faire.
2. Fixez l'autre extrémité à la pièce de sécurité.
3. Enclenchez chaque extrémité après fixation de la caméra à la monture FCS pour planche.
3.2 Attacher la vis fixe sur votre caméra
1. Placez la vis fixe dans le port pour trépied de la caméra.
2. Vissez la vis fixe jusqu'à fixation complète à la caméra.
(les illustrations sont fournies à titre d'indication seulement. L'apparence extérieure de la caméra est
dépendante du modèle que vous attachez).
4. Fixation sur votre planche
Avant de pouvoir installer la caméra sur la planche avec la monture FCS pour planche, vous devez avoir
installé le port FCS d'aileron central. Une vis compatible devrait être livrée avec le port FCS d'aileron
central (tous deux non livrés avec le kit).
1. Desserrez l'écrou et retirez la vis de connexion de la monture FCS pour planche.
2. Branchez la prise FCS dans le port FCS d'aileron central sur votre planche.
FR-2
3. Insérez la vis compatible dans le trou du port FCS d'aileron central en traversant le trou en boucle
de la prise FCS, puis serrez la vis.
(les illustrations sont fournies à titre d'indication seulement. L'apparence extérieure de la caméra
est dépendante du modèle que vous attachez).
4. Attachez la vis fixe à la caméra sur le dessus de la prise FCS, insérez la vis de connexion puis
resserrez l'écrou.
(Pour obtenir plus de détails sur comment fixer la vis fixe à votre caméra, reportez-vous à la
section 3.2.)
(les illustrations sont fournies à titre d'indication seulement. L'apparence extérieure de la caméra est
dépendante du modèle que vous utilisez).
Remarque : Assurez-vous d'insérer la vis fixe correctement dans le pas de vis de la prise FCS
FR-3
