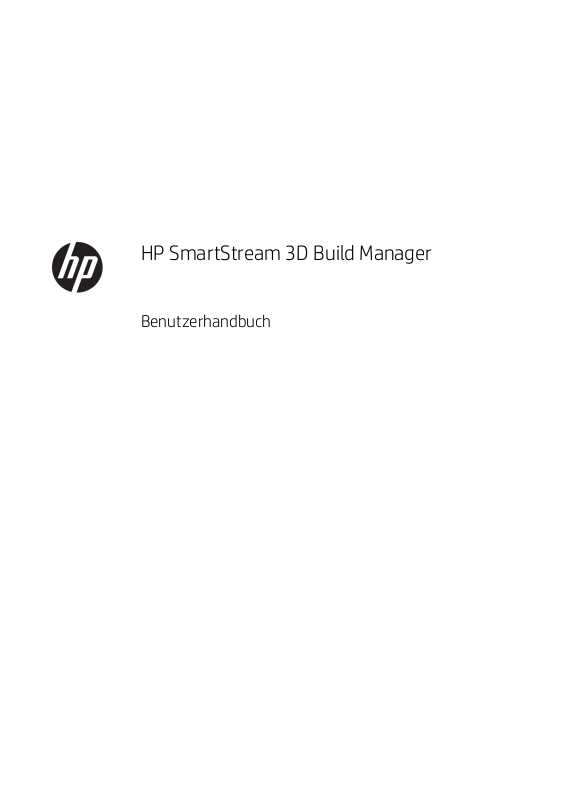

HP SmartStream 3D Build Manager

Benutzerhandbuch

Ausgabe 1

Rechtliche Hinweise

Inhaltliche Änderungen dieses Dokuments behalten wir uns ohne Ankündigung vor.

Marken

Intel® und Intel Core™ sind Marken der Intel Corporation in den USA und anderen Ländern.

Für HP Produkte und Dienstleistungen gelten ausschließlich die Bestimmungen in der Garantieerklärung des jeweiligen Produkts bzw. Dienstes. Aus dem vorliegenden Dokument sind keine weiterreichenden Garantieansprüche abzuleiten. HP haftet – ausgenommen für die Verletzung des Lebens, des Körpers, der Gesundheit oder nach dem Produkthaftungsgesetz – nicht für Schäden, die fahrlässig von HP, einem gesetzlichen Vertreter oder einem Erfüllungsgehilfen verursacht wurden. Die Haftung für grobe Fahrlässigkeit und Vorsatz bleibt hiervon unberührt.

Microsoft® und Windows® sind in den USA eingetragene Marken der Microsoft Corporation.

Inhaltsverzeichnis

1 Einführung ................................................................................................................................................................................................. 1

Übersicht Benutzeroberäche ............................................................................................................................................... 2

2 Voreinstellungen ....................................................................................................................................................................................... 8

Einstellungsinformationen ...................................................................................................................................................... 8

Voreinstellungen ....................................................................................................................................................................... 9

Verbindung zu einem Command Center-Drucker herstellen ............................................................................................. 9

3 Hinzufügen von Teilen ........................................................................................................................................................................... 11

Teile hinzufügen ..................................................................................................................................................................... 11

Füllen des Erstellungsvolumens .......................................................................................................................................... 11

Automatische Teileanordnung ............................................................................................................................................. 11

Automatische Überprüfung von Teil und Erstellungsvolumen ....................................................................................... 12

Informationen über Teileberichte ........................................................................................................................................ 13

Einen Teilebericht erstellen ................................................................................................................................................... 13

4 Mit Teilen arbeiten .................................................................................................................................................................................. 14

Teile auswählen ...................................................................................................................................................................... 14

Positionierung eines Teils ..................................................................................................................................................... 14

Verkleinern/Vergrößern (Skalieren) eines Teils ................................................................................................................. 15

Ändern der Ansicht ................................................................................................................................................................. 15

Aushöhlen eines Teils ............................................................................................................................................................ 15

Abschneiden einer Ansicht ................................................................................................................................................... 16

Ändern der Farbansicht ......................................................................................................................................................... 16

Ändern der Farben ................................................................................................................................................................. 16

Einschließen von Teilen in ein Gehäuse .............................................................................................................................. 18

5 Bedrucken von Teilen ............................................................................................................................................................................. 19

Einen Auftrag an den Drucker senden ................................................................................................................................ 19

Informationen zu Auftragsberichten .................................................................................................................................. 20

6 Arbeiten mit Dateien .............................................................................................................................................................................. 21

Speichern eines Druckauftrags ............................................................................................................................................ 21

DEWW iii

7 Wenn Sie Hilfe benötigen ...................................................................................................................................................................... 22

Anhang A Softwarevoraussetzungen ..................................................................................................................................................... 23

Anhang B Tastaturbefehle ........................................................................................................................................................................ 24

Index ............................................................................................................................................................................................................. 25

iv DEWW

1 Einführung

Verwenden Sie die leistungsstarken 3D-Druckvorbereitungsfunktionen des HP SmartStream 3D-Build Manager, damit all Ihre 3D-Druckaufträge gelingen:

1. Fügen Sie Bauteile hinzu, um den Druckauftrag vorzubereiten.

2. Drehen Sie Teile auf der Ablage und stellen Sie Größe und Position ein.

3. Suchen Sie automatisch Fehler in der 3D-Geometrie und beheben Sie diese, passen Sie die Farben von

Teilen an und höhlen Sie Teile aus, um weniger Material zu verwenden.

4. Senden Sie eine zu druckende Datei an einen angeschlossenen 3D-Drucker oder speichern Sie diese Datei.

Diese Vorbereitung kann Zeit und Geld sparen, indem sie Ihnen hilft, den Frust des Probedruckens zu vermeiden.

DEWW 1

Übersicht Benutzeroberäche

Hier ist eine Momentaufnahme der Anwendung mit einem druckfertigen Modell.

1. Menüleiste: Bietet Dateiverwaltungs-Tools, Bearbeitungstools und Einstellungen sowie

Ansichtssteuerungen und Schulungsinhalte.

2. Aktionsleiste: Bietet allgemeine Aufgaben zur Vorbereitung von Druckaufträgen und zur Abschätzung der

Druckzeiten.

3. Umwandlungssymbolleiste: Bietet Tools zum Bearbeiten von Teilen in der Baueinheit.

4. Ansichtssymbolleiste: Bietet Tools zum Bearbeiten der Ansicht und Suchen im Ansichtsfenster.

5. Farbansichtsmodus: Bietet die Wahl zwischen Geometrieansicht, Farbansicht und Druckansicht.

6. Ansichtsfenster: Der Arbeitsbereich, der das Erstellungsvolumen enthält. Das Erstellungsvolumen,

üblicherweise mit blauen Umrissen gekennzeichnet, ist das druckbare Volumen.

7. Inhaltsfenster: Enthält fünf Registerkarten auf der rechten Seite, die den Zugri auf Gruppen von

verwandten Werkzeugen ermöglichen.

8. Teilefenster Bietet eine Liste aller im Druckauftrag vorhandenen Elemente, einschließlich von Befehlen, um

die Liste zu ändern und mit den Teilen und Gehäusen zu interagieren.

Symbolleisten

Umwandlungssymbolleiste

Auswählen

2 Kapitel 1 Einführung DEWW

Umwandlungssymbolleiste (Fortsetzung)

Verschieben

Skalieren

Drehen

Duplizieren

Auegen

Ansichtssymbolleiste

Abschneiden

Zoom

Schwenken

Umkreisen

Startseitenansicht

Orthograsche Ansicht

Symbolleiste für die Farbansicht

Inhaltsfenster

Registerkarten des Inhaltsfensters

Die Registerkarte „Druckauftragseinstellungen“ enthält Details zu dem Druckauftrag und den verwendeten Druckereinstellungen.

Farbansicht

Druckauftragseinstellungen

Teilefarbe

Farbanpassung

Aushöhlen

Caging

DEWW Übersicht Benutzeroberäche 3

1. DRUCKAUFTRAGSNAME: Der Name des Druckauftrags.

WICHTIG: Wenn Sie an dieser Stelle den Auftragsnamen ändern, ändert sich auch der Dateiname.

2. DRUCKER: Gibt den ausgewählten Drucker an.

3. MATERIAL: Bei manchen Druckern können Sie ein Material auswählen.

4. FRISCHES MATERIAL: Manche Drucker verwenden recyceltes Material. Mit dieser Einstellung können Sie die

Menge des neu zu verwendenden Materials auswählen.

5. DRUCKPROFIL. Identiziert die ausgewählte Gruppe von Druckeinstellungen.

6. KÜHLUNGSPROFIL: Wählen Sie eine Voreinstellung, um festzulegen, wie lange der Drucker warten soll, bis

die Teile abgekühlt sind.

7. THERMOSKALIERUNGSPARAMETER. Kompensationsfaktor für Verzerrungen je nach Druckvolumen. Die

richtige Einstellung ist materialabhängig. Ändern Sie hier, wenn die Ergebnisse nicht den Erwartungen entsprechen. Die Teile sind so skaliert, dass sie die Verzerrung aufnehmen können.

8. VERPACKUNGSDICHTE: Der belegte Anteil des Erstellungsvolumens bis zur Höhe des höchstgelegenen

Teils.

9. HÖHE: Die Höhe aller Teile des Auftrags. Auch die maximale Höhe des Erstellungsvolumens ist angegeben.

Die Erstellungshöhe wird angepasst, sobald Bauteile hinzugefügt, verschoben oder entfernt werden.

Die Registerkarte „Teilefarbe“ bietet Werkzeuge, um die vorhandenen Teilefarben zu bemustern und sie mit vorhandenen und benutzerdenierten Farbfeldern zu ändern.

4 Kapitel 1 Einführung DEWW

1. Sättigungs-/Helligkeitsbereich Ziehen Sie, um die Farbe des ausgewählten Teils anpassen.

2. Pipette: Klicken Sie auf das Werkzeug und wählen Sie eine Farbe im Erstellungsvolumen aus, um sie auf das

ausgewählte Teil anzuwenden.

3. Farbe entfernen Entfernt alle Farbinformationen aus dem ausgewählten Teil.

4. Zurücksetzen: Setzt das Teil auf seine Ausgangsfarbe zurück.

5. Farbfelder: Wählen Sie aus den Standardfarbgruppen, um die Farben im Musterbereich anzuzeigen.

Hinzufügen einer neuen Farbgruppe

Duplizieren einer bestehenden Farbgruppe

Bearbeiten einer bestehenden Farbgruppe

Löschen der ausgewählten Farbgruppe

Erstellen eines Farbproofs

6. Farbton: Ziehen Sie den Schieberegler nach oben oder unten, um die Farbe des ausgewählten Teils

anzupassen.

7. Farbvorschau-Bereich: Zeigt die eingestellte Farbe des ausgewählten Teils an und bietet eine

Druckvorschau.

8. RGB/Hex-Wert Geben Sie einen Farbwert ein, um ihn auf das ausgewählte Teil anzuwenden.

Die Registerkarte „Farbeinstellung“ bietet Werkzeuge zum Anpassen von Farbton, Sättigung und Wert des ausgewählten Teils.

DEWW Übersicht Benutzeroberäche 5
