HP SMARTSTART, PROLIANT XW460C, PROLIANT XW25P User Manual

Manuel de l'utilisateur pour HP ROM-Based Setup Utility
Révision pour inclure le serveur HP DL385 Generation 5p
© Copyright 2003-2008 Hewlett-Packard Development Company, L.P.
Les informations contenues dans ce document pourront faire l'objet de modifications sans préavis. Les garanties relatives aux produits et services Hewlett­Packard Company sont exclusivement définies dans les déclarations de garantie limitée qui accompagnent ces produits et services. Aucune information de ce document ne peut être interprétée comme constituant une garantie supplémentaire. HP ne pourra être tenu responsable des éventuelles erreurs ou omissions de nature technique ou rédactionnelle qui pourraient subsister dans le présent document.
Logiciel confidentiel. Licence HP valide requise pour toute possession, utilisation ou copie. Conformément aux directives FAR
12.211 et 12.212, les logiciels professionnels, leur documentation et les données techniques associées sont concédés au gouvernement des États-Unis dans le cadre de la licence commerciale standard du fournisseur.
Microsoft, Windows et Windows Server sont des marques déposées aux États-Unis de Microsoft Corporation.
Intel est une marque de commerce ou une marque déposée d'Intel Corporation ou de ses filiales aux États-Unis et dans d'autres pays.
Référence 347563-057
Novembre 2008 (7ème édition)
Cible visée
Ce manuel est destiné au personnel qui installe, administre et répare les serveurs et systèmes de stockage. HP suppose que vous êtes qualifié en réparation de matériel informatique et que vous êtes averti des risques inhérents aux produits capables de générer des niveaux d'énergie élevés.
Sommaire
1 Introduction
Aperçu .................................................................................................................................................. 1
Exécution de l'utilitaire RBSU ............................................................................................................... 1
2 Menu de l'utilitaire RBSU
Présentation du menu de l'utilitaire RBSU ........................................................................................... 3
System Options (Options du système) ................................................................................................. 5
Embedded Serial Port A (Port série A intégré) .................................................................... 5
Embedded Serial Port B (Port série B intégré) .................................................................... 6
Virtual Serial Port (Port série virtuel) ................................................................................... 7
Optional LPT Port (Port LPT facultatif) ................................................................................ 7
Optional LPT Mode Support (Prise en charge du mode LPT facultatif) ............................... 8
Integrated Diskette Controller (Contrôleur de disquette intégré) ......................................... 8
NUMLOCK Power-On State (État de mise sous tension de VERR NUM) .......................... 8
Cartes réseaux intégrées ..................................................................................................... 8
Diskette Write Control (Contrôle de l'écriture sur disquette) ................................................ 9
Diskette Boot Control (Contrôle de l'amorçage par disquette) ............................................ 9
Advanced Memory Protection (Protection de la mémoire avancée) .................................... 9
USB Control (Contrôle USB) ............................................................................................. 10
USB 2.0 EHCI Controller (Contrôleur USB 2.0 EHCI) ....................................................... 11
Power regulator for ProLiant (Régulateur d'alimentation pour ProLiant) ........................... 11
USB External Port Capability (Possibilité de port USB externe) ........................................ 12
Ultra Low Power State (État d'alimentation ultra basse) ................................................... 13
PCI Devices (Périphériques PCI) ....................................................................................................... 14
Standard Boot Order (IPL) (Ordre d'amorçage standard (IPL)) ......................................................... 14
Boot Controller Order (Ordre des contrôleurs d'amorçage) ............................................................... 15
Date et heure ...................................................................................................................................... 16
Server Availability (Disponibilité du serveur) ...................................................................................... 16
ASR Status (État ASR) ...................................................................................................... 17
ASR Timeout (Délai d'attente ASR) ................................................................................... 17
Thermal Shutdown (Arrêt thermique) ................................................................................ 17
Wake-On LAN (Réveil en réseau) ..................................................................................... 17
POST Speed Up (Accélération du POST) ......................................................................... 17
POST F1 Prompt (Invite F1 du POST) .............................................................................. 17
Power Button (Bouton de mise sous tension) .................................................................... 18
Automatic Power-On (Mise sous tension automatique) ..................................................... 18
Power-On Delay (Délai de mise sous tension) .................................................................. 18
Server Passwords (Mots de passe du serveur) ................................................................................. 19
FRWW iii
Set Power-On Password (Définir le mot de passe de mise sous tension) ........................ 19
Set Admin Password (Définir le mot de passe administrateur) ......................................... 19
Network Server Mode (Mode serveur réseau) ................................................................... 19
QuickLock (Verrouillage rapide) ........................................................................................ 19
Prise en charge de la console série du BIOS/EMS ............................................................................ 20
BIOS Serial Console Port (Port de la console série du BIOS) ........................................... 20
BIOS Serial Console Baud Rate (Débit en bauds de la console série du BIOS) ............... 21
Console EMS ..................................................................................................................... 22
Mode BIOS Interface (Interface du BIOS) ......................................................................... 22
Server Asset Text (Texte d'inventaire du serveur) ............................................................................. 22
Set Server Info Text (Définir le texte d'info du serveur) ..................................................... 23
Set Administrator Info Text (Définir le texte d'info de l'administrateur) .............................. 23
Set Service Contact Text (Définir le texte du contact de maintenance) ............................ 24
Custom POST Message (Message POST personnalisé) .................................................. 25
Menu Advanced Options (Options avancées) .................................................................................... 25
Multi-Processor Specification (MPS) Table Mode (Mode de tableau de spécification de
multiprocesseur (MPS)) ..................................................................................................... 26
ROM Selection (Sélection de la ROM) .............................................................................. 27
Restore Default System Settings (Restaurer les paramètres système par défaut) ........... 27
Restore Settings/Erase Boot Disk (Restaurer les paramètres/Effacer le disque de
démarrage) ........................................................................................................................ 28
User Default Options (Options par défaut utilisateur) ........................................................ 28
NMI Debug Button (Bouton de débogage NMI) ................................................................. 28
Virtual Install Disk (Disque d'installation virtuel) ................................................................ 28
Secondary IDE Channel Support (Prise en charge du canal IDE secondaire) .................. 29
BIOS Enhanced RAID (RAID avancé du BIOS) ................................................................ 29
Node Interleaving (Imbrication mémoire du noeud) ........................................................... 29
Serial Number (Numéro de série) ...................................................................................... 29
ID produit ........................................................................................................................... 29
Drive write cache (Cache en écriture du lecteur) ............................................................... 29
RAID logiciel SATA ............................................................................................................ 29
Surveillance du ventilateur PCI-X Riser facultatif .............................................................. 30
Options de processeur ....................................................................................................... 30
Processor Hyper-Threading (Hyper-Threading de processeur) ........................ 30
HW Prefetcher (Lecture matérielle anticipée) ................................................... 30
Adjacent Sector Prefetch (Lecture anticipée du secteur adjacent) ................... 30
No-Execute Memory Protection (Protection de la mémoire Pas
d'exécution) ....................................................................................................... 31
Intel® Virtualization Technology (Technologie de virtualisation Intel®) ............ 31
Expansion card caching optimization (Optimisation de la mise en cache de
la carte d'extension) .......................................................................................... 31
Power Supply Requirements Override (Remplacement des exigences
d'alimentation) .................................................................................................................... 31
Embedded VGA Control (Contrôle VGA intégré) ............................................................... 32
iv FRWW
Utility Language (Langue de l'utilitaire) .............................................................................................. 33
3 Améliorations de la configuration en ROM
Présentation des améliorations de la configuration en ROM ............................................................. 34
Configuration du serveur intégré ........................................................................................................ 34
Setup Utility (Utilitaire de configuration) ............................................................................. 35
Option Erase (Effacer) de l'utilitaire RBSU ........................................................ 35
Virtual Install Disk (Disque d'installation virtuel) ................................................ 35
Inspect Utility (Utilitaire Inspect) ........................................................................................ 36
Diagnostics Utility (Utilitaire Diagnostics) .......................................................................... 37
Test de diagnostic de la mémoire ..................................................................... 37

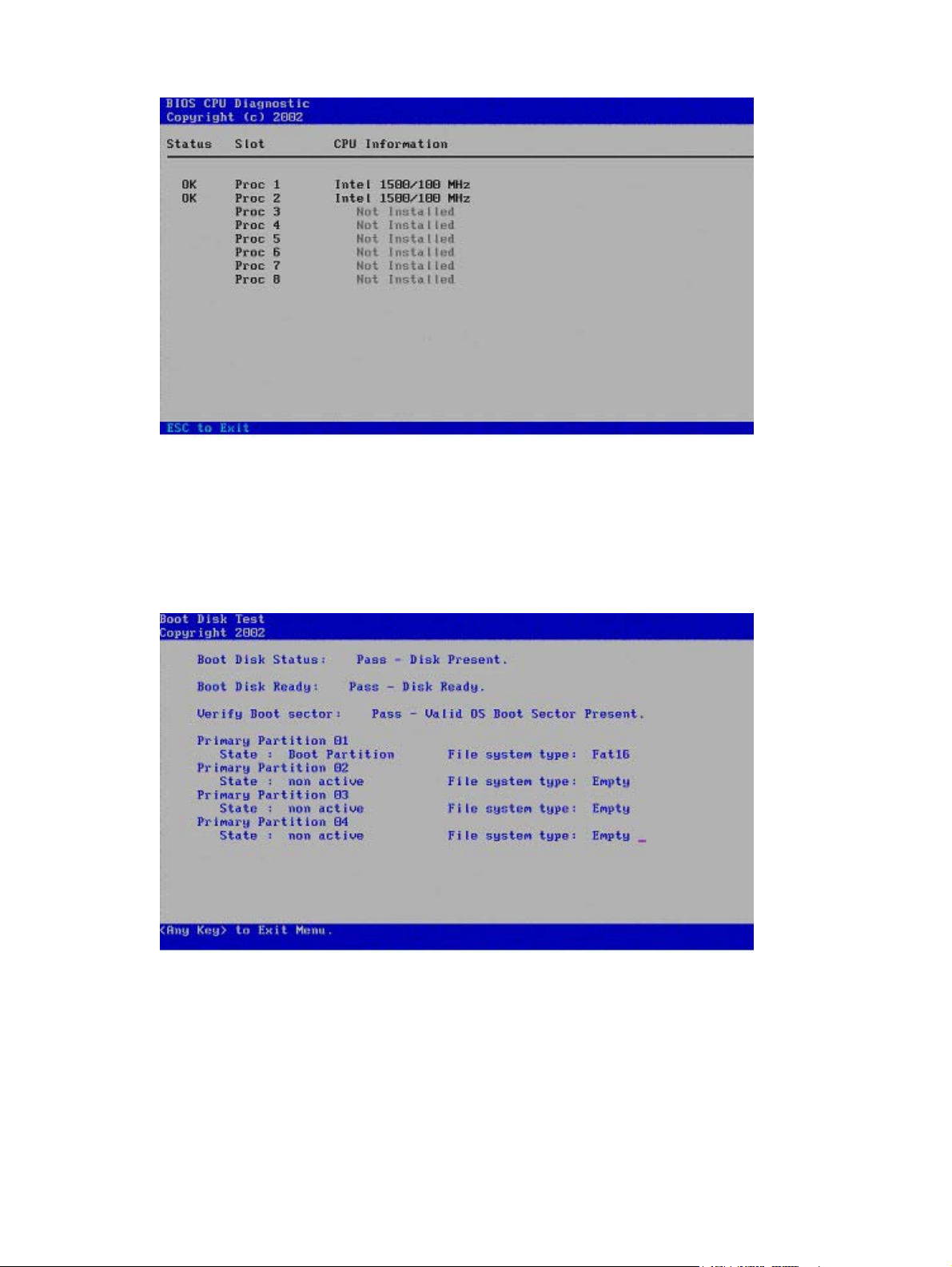

Test de diagnostic de l'UC ................................................................................ 38
Test de diagnostic du disque d'amorçage ......................................................... 39
Processus de configuration automatique ........................................................................................... 39
Options d'amorçage ........................................................................................................................... 40
Installation du système d'exploitation ................................................................................................. 41
4 Interface de ligne de commande
Présentation de l'Interface de ligne de commande ............................................................................ 42
Utilitaires basés sur la ROM en mode double .................................................................................... 42
Sélection du mode CLI ....................................................................................................................... 42
Commandes CLI de l'utilitaire Inspect ................................................................................................ 43
Commandes CLI de l'utilitaire RBSU ................................................................................................. 44

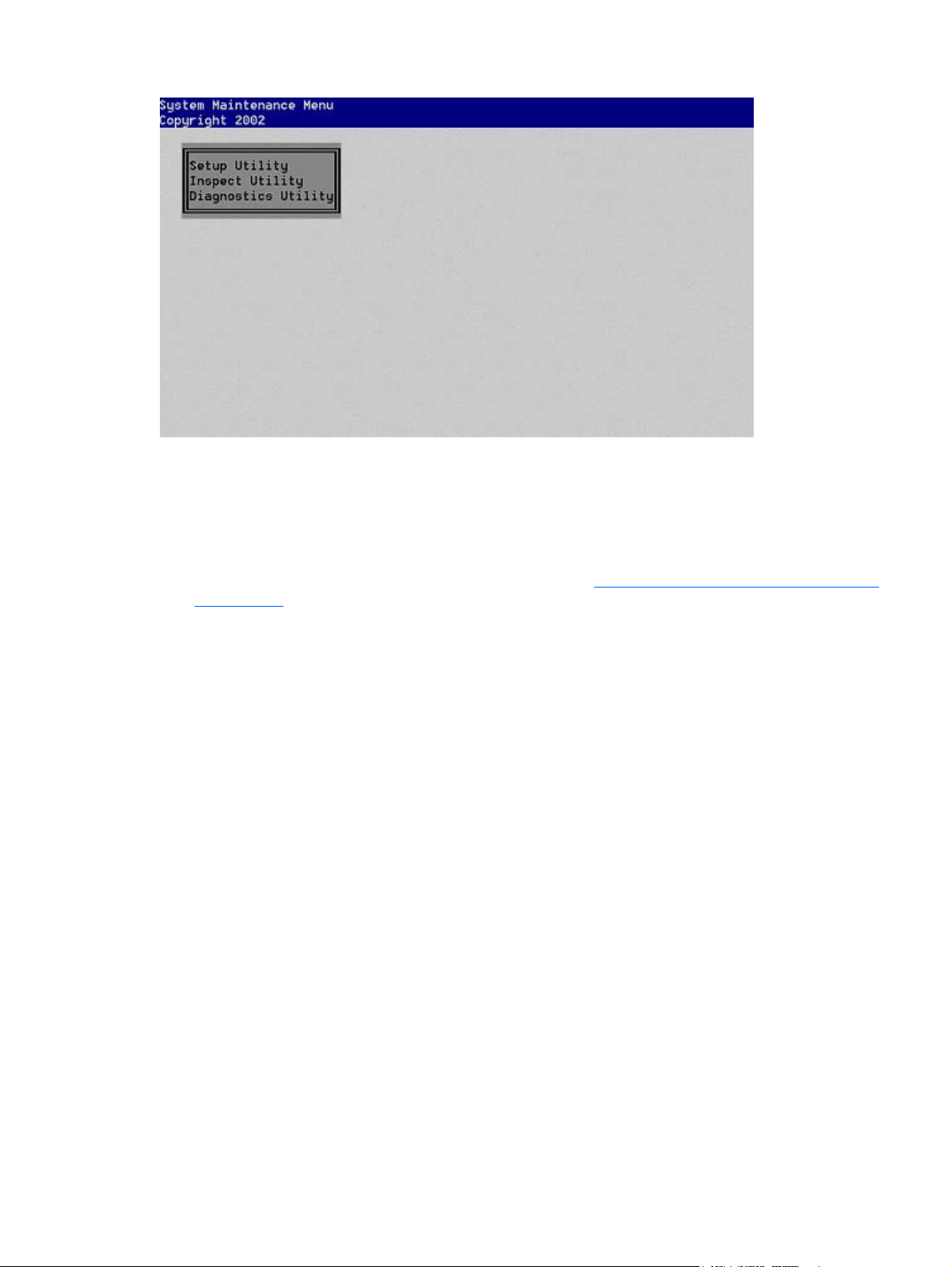

Commandes CLI du menu System Maintenance (Maintenance du système) ................................... 47
Mise en mémoire tampon des commandes ....................................................................................... 48
Autres fonctions prises en charge par le mode CLI ........................................................................... 48
5 Procédure de configuration RBSU
Présentation de la procédure de configuration de l'utilitaire RBSU .................................................... 49
Procédure manuelle ........................................................................................................................... 49
Procédure d'installation basée sur un script ....................................................................................... 50
Configuration Replication Utility (Utilitaire de réplication de configuration) ....................... 50
Array Configuration Replication (Utilitaire de duplication de configuration de module
RAID) ................................................................................................................................. 51
Acronymes et abréviations .............................................................................................................................. 53
Index ................................................................................................................................................................... 54
FRWW v

1 Introduction

Cette section traite des rubriques suivantes :
Aperçu à la page 1
Exécution de l'utilitaire RBSU à la page 1

Aperçu

Les serveurs HP ProLiant Generation 2 et versions ultérieures disposent d'un utilitaire de configuration incorporé dans la ROM système. L'utilitaire de configuration, RBSU, démarre lorsque vous appuyez sur la touche F9 à partir de la séquence de démarrage.
L'utilitaire RBSU permet d'effectuer de nombreuses tâches de configuration :
Configuration des périphériques système et des options installées
Affichage des informations système
Sélection du contrôleur d'amorçage principal
Configuration de la mémoire de secours en ligne
La configuration des paramètres système doit être effectuée à l'aide de l'utilitaire RBSU plutôt qu'avec l'utilitaire System Configuration Utility, que vous pouviez lancer en appuyant sur la touché F10 sur les serveurs ProLiant précédents. L'utilitaire RBSU est un outil personnalisé et spécifique à chaque serveur.
REMARQUE : les menus présentés dans ce document s'appliquent aux serveurs Génération 5, et
peuvent être différents des menus des serveurs de génération précédente.

Exécution de l'utilitaire RBSU

1. Pour exécuter l'utilitaire RBSU et modifier les paramètres de configuration, appuyez sur la touche
F9 à l'invite lors de la séquence de démarrage.
2. Modifiez les paramètres de configuration selon les besoins.
FRWW Aperçu 1
3. À partir du menu principal, quittez RSBU en appuyant sur la touche Echap. Pour confirmer les
modifications apportées à la configuration, redémarrez le système après avoir quitté RBSU.
Un message de confirmation de sortie apparaît à l'écran et le contrôleur d'amorçage actuel s'affiche également pour référence.
4. Pour confirmer la sortie de l'utilitaire RBSU, appuyez sur la touche F10.
Le serveur redémarre en utilisant les nouveaux paramètres de configuration.
2 Chapitre 1 Introduction FRWW

2 Menu de l'utilitaire RBSU

Cette section traite des rubriques suivantes :
Présentation du menu de l'utilitaire RBSU à la page 3
System Options (Options du système) à la page 5
PCI Devices (Périphériques PCI) à la page 14
Standard Boot Order (IPL) (Ordre d'amorçage standard (IPL)) à la page 14
Boot Controller Order (Ordre des contrôleurs d'amorçage) à la page 15
Date et heure à la page 16
Server Availability (Disponibilité du serveur) à la page 16
Server Passwords (Mots de passe du serveur) à la page 19
Prise en charge de la console série du BIOS/EMS à la page 20
Server Asset Text (Texte d'inventaire du serveur) à la page 22
Menu Advanced Options (Options avancées) à la page 25
Utility Language (Langue de l'utilitaire) à la page 33

Présentation du menu de l'utilitaire RBSU

Le menu de l'utilitaire RBSU contient les paramètres de configuration à consulter ou à modifier.
REMARQUE : les options de menu peuvent varier de celles qui sont présentées dans ce document,
en fonction des options spécifiques au serveur concerné.
Sur la droite de l'écran, une fenêtre présente des informations de base sur le serveur, notamment son modèle, son numéro de série, la version du BIOS, la version du BIOS de secours, la mémoire installée et les processeurs installés.
FRWW Présentation du menu de l'utilitaire RBSU 3
REMARQUE : un numéro de maintenance est indiqué au-dessous du numéro de série sur le serveur
HP ProLiant DL760 uniquement.
REMARQUE : si vous appuyez sur la touche F1 alors qu'une option du sous-menu est en surbrillance,
le serveur affiche la description de cette fonction. Tous les menus sont en anglais uniquement.
Certains nouveaux serveurs qui utilisent l'interface de ligne de commande (CLI) et sont configurés à l'aide de la console série du BIOS, permettent d'afficher un écran d'invite de commande.
Le mode CLI de l'utilitaire RBSU est une interface basée sur la saisie de commandes qui propose des fonctions équivalentes à celles du mode basé sur des menus.
4 Chapitre 2 Menu de l'utilitaire RBSU FRWW

System Options (Options du système)

Le menu System Options (Options du système) permet de procéder à la configuration de base des E/ S du serveur avec les options suivantes :
Embedded Serial Port A (Port série A intégré) (
à la page 5)
Embedded Serial Port B (Port série B intégré) (
à la page 6)
Virtual Serial Port (Port série virtuel) (
Optional LPT Port (Port LPT facultatif) (
Optional LPT Mode Support (Prise en charge du mode LPT facultatif) (
(Prise en charge du mode LPT facultatif) à la page 8)
Integrated Diskette Controller (Contrôleur de disquette intégré) (
(Contrôleur de disquette intégré) à la page 8)
NUMLOCK Power-On State (État de mise sous tension de VERR NUM) (
State (État de mise sous tension de VERR NUM) à la page 8)
Embedded NICs (Cartes réseaux intégrées) (
Diskette Write Control (Contrôle de l'écriture sur disquette) (
l'écriture sur disquette) à la page 9)
Diskette Boot Control (Contrôle de l'amorçage par disquette) (
l'amorçage par disquette) à la page 9)
Advanced Memory Protection (Protection de la mémoire avancée) (
(Protection de la mémoire avancée) à la page 9)
Virtual Serial Port (Port série virtuel) à la page 7)
Optional LPT Port (Port LPT facultatif) à la page 7)

Embedded Serial Port A (Port série A intégré)

Embedded Serial Port B (Port série B intégré)
Cartes réseaux intégrées à la page 8)
Diskette Write Control (Contrôle de
Optional LPT Mode Support
Integrated Diskette Controller
NUMLOCK Power-On
Diskette Boot Control (Contrôle de
Advanced Memory Protection
USB Control (Contrôle USB) (
USB 2.0 EHCI Controller (Contrôleur EHCI USB 2.0) (
2.0 EHCI) à la page 11)
Power regulator for ProLiant (Régulateur d'alimentation pour ProLiant) (
ProLiant (Régulateur d'alimentation pour ProLiant) à la page 11)
USB External Port Capability (Possibilité de port USB externe) (
(Possibilité de port USB externe) à la page 12)
Ultra Low Power State (État d'alimentation ultra basse) (
ultra basse) à la page 13)
REMARQUE : les options de menu peuvent varier de celles qui sont présentées dans ce
document, en fonction des options spécifiques au serveur concerné.
USB Control (Contrôle USB) à la page 10)
Embedded Serial Port A (Port série A intégré)
L'option Embedded Serial Port A (Port série A intégré) permet de configurer le port série interne A. Vous pouvez notamment paramétrer l'adresse et la demande d'interruption (IRQ) et désactiver le port grâce à cette option.
REMARQUE : selon les serveurs, les options Embedded Serial Port (Port série intégré) peuvent
s'appeler Embedded COM Port (Port COM intégré).
USB 2.0 EHCI Controller (Contrôleur USB
Power regulator for
USB External Port Capability
Ultra Low Power State (État d'alimentation
FRWW System Options (Options du système) 5

Embedded Serial Port B (Port série B intégré)

L'option Embedded Serial Port B (Port série B intégré) permet de configurer le port série interne B. Vous pouvez notamment paramétrer l'adresse et la demande d'interruption (IRQ) et désactiver le port grâce à cette option.
REMARQUE : selon les serveurs, les options Embedded Serial Port (Port série intégré) peuvent
s'appeler Embedded COM Port (Port COM intégré).
6 Chapitre 2 Menu de l'utilitaire RBSU FRWW

Virtual Serial Port (Port série virtuel)

L'option Virtual Serial Port (Port série virtuel) affecte le numéro de port COM logique et les ressources par défaut associées utilisées par le port série virtuel. Lorsqu'elle est activée, cette option fournit un accès distant via le contrôleur de gestion iLO à la console série du BIOS.
REMARQUE : l'option Virtual Serial Port (Port série virtuelle) requiert le micrologiciel iLO, version 1.55
ou supérieure.
Pour plus d'informations sur les configurations iLO, reportez-vous au Manuel de l'utilisateur HP Integrated Lights-Out, disponible sur le CD Documentation ou sur le site Web HP (
servers/lights-out).

Optional LPT Port (Port LPT facultatif)

L'option Optional LPT Port (Port LPT facultatif) définit la configuration ddu port LPT interne. Vous pouvez notamment paramétrer l'adresse et l'IRQ et désactiver le port grâce à cette option.
http://www.hp.com/
FRWW System Options (Options du système) 7

Optional LPT Mode Support (Prise en charge du mode LPT facultatif)

L'option Optional LPT Mode Support (Prise en charge du mode LPT facultatif) affecte le numéro de port LPT local et les ressources par défaut associées au port LPT physique sélectionné. Le menu comprend les options suivantes :
SPP Extended (SPP étendu)
EPP 1.9 (EPP 1.9)
ECP w/EPP (ECP avec EPP)
Le système d'exploitation peut remplacer ce paramètre.

Integrated Diskette Controller (Contrôleur de disquette intégré)

L'option Integrated Diskette Controller (Contrôleur de disquette intégré) est un simple paramètre de basculement qui active ou désactive l'unité de disquettes. Lorsque cette option est désactivée, le serveur ne peut ni lire ni écrire sur l'unité. Les options Diskette Write Control (Contrôle de l'écriture sur disquette) et Diskette Boot Control (Contrôle de l'amorçage par disquette) sont donc sans objet lorsque l'option Integrated Diskette Controller (Contrôleur de disquette intégré) est désactivée.

NUMLOCK Power-On State (État de mise sous tension de VERR NUM)

L'option NUMLOCK Power-On State (État de mise sous tension de VERR NUM) est un simple paramètre de basculement qui permet d'activer ou de désactiver la touche VERR NUM lors de la mise sous tension. Lorsque cette option est activée, la touche VERR NUM s'active lors de la mise sous tension du serveur.

Cartes réseaux intégrées

L'option Embedded NICs (Cartes réseau intégrées) active la prise en charge de l'amorçage des environnements iSCSI et PXE. Cette option active le serveur pour qu'il amorce le réseau (embedded NIC seulement) et se fixe à un serveur PXE au moyen d'images d'amorçage. Elle permet en outre au
8 Chapitre 2 Menu de l'utilitaire RBSU FRWW
port NIC de s'afficher dans la liste d'ordre de priorité d'amorçage standard (IPL). Pour NIC 1, le paramètre par défaut est l'amorçage PXE, mais pour les cartes réseaux intégrées suivantes, le paramètre par défaut est Disabled (Désactivé). Pour plus d'informations sur la technologie PXE, reportez-vous au livre blanc intitulé Using PXE Technology on Compaq ProLiant Servers, disponible sur le site Web HP (
ftp://ftp.compaq.com/pub/products/servers/management/pxe_wp.pdf).
Lors de l'activation de la prise en charge de l'amorçage PXE ou iSCSI, la NIC ne s'affiche dans la liste d'ordre de priorité d'amorçage standard (IPL) qu'à l'amorçage suivant.

Diskette Write Control (Contrôle de l'écriture sur disquette)

L'option Diskette Write Control (Contrôle de l'écriture sur disquette) est un simple paramètre de basculement qui configure les contrôles d'écriture de l'unité de disquettes. Les options de configuration disponibles sont Read and Write (Lecture et écriture) et Read only (Lecture seule). Lorsque l'option Read and Write est sélectionnée, le serveur peut lire des données à partir de l'unité de disquettes et écrire des données sur la disquette qui se trouve dans l'unité.

Diskette Boot Control (Contrôle de l'amorçage par disquette)

L'option Diskette Boot Control (Contrôle de l'amorçage par disquette) est un simple paramètre de basculement qui permet d'utiliser l'unité de disquettes comme périphérique d'amorçage. Lorsque cette option est désactivée, le serveur ne peut pas s'amorcer à partir de l'unité de disquettes. Ce paramètre de configuration est utilisé comme fonctionnalité de sécurité.

Advanced Memory Protection (Protection de la mémoire avancée)

L'option Advanced Memory Protection (Protection avancée de la mémoire) propose une protection supplémentaire de la mémoire allant au delà de la protection ECC.
Pour plus d'informations sur l'option Advanced Memory Protection (Protection avancée de la mémoire), reportez-vous à la rubrique ProLiant Advanced Technology (Technologie Proliant avancée), disponible sur le site Web HP (
http://h18004.www1.hp.com/products/servers/technology/memoryprotection.html).
FRWW System Options (Options du système) 9
Le paramètre Advanced ECC support (Prise en charge avancée de l'ECC) désactive la résilience
supplémentaire et offre une capacité de mémoire plus grande au système d'exploitation.
Le paramètre Online Spare with Advanced ECC Support (Réserve en ligne avec prise en charge
avancée de l'ECC) requiert un groupe unique de modules de réserve et fournit un failover automatique des modules défaillants du système pendant son fonctionnement.
L'option Mirrored Memory with Advanced ECC Support (Mémoire mise en miroir avec prise en
charge du mode ECC avancé) fournit une protection contre les erreurs de mémoire non corrigibles qui autrement provoqueraient la défaillance du système. Les banques DIMM A et B sont mises en miroir avec les banques DIMM C et D sur la même carte mémoire. La mémoire défaillante peut être remplacée pendant que le système est en marche.
Les paires de modules DIMM mises en miroir doivent être de taille identique pour permettre la sélection de la mise en miroir de la mémoire avec une ou deux cartes. La création de paires à l'aide de modules DIMM de tailles différentes entraîne la mise en garde suivante :
Current memory configuration does not support Online Spare. (La configuration actuelle de la mémoire ne prend pas en charge les éléments de secours en ligne.)

USB Control (Contrôle USB)

Le menu USB Control (Contrôle USB) détermine le mode de fonctionnement des ports USB et des périphériques intégrés, au moment du démarrage :
Si l'option USB Enabled (USB activé) est sélectionnée, tous les ports USB et périphériques intégrés
sont activés.
Si l'option USB Disabled (USB désactivé) est sélectionnée, tous les ports USB et périphériques
intégrés sont désactivés.
Si l'option Legacy USB Disabled (ancien USB désactivé) est sélectionnée, tous les ports USB sont
activés avec un système d'exploitation de reconnaissance USB, mais l'USB n'est pas pris en
10 Chapitre 2 Menu de l'utilitaire RBSU FRWW
charge avec le POST ou RBSU. L'option Legacy USB Disabled (ancien USB désactivé) désactive également les périphériques virtuels iLO 2.
Si l'option External USB Port Disabled (Port USB externe désactivé) est sélectionnée, les ports
USB externes sont désactivés. Sous cette option, les périphériques USB intégrés sont toujours pris en charge avec la ROM et les systèmes d'exploitation.

USB 2.0 EHCI Controller (Contrôleur USB 2.0 EHCI)

L'option USB 2.0 EHCI Controller (Contrôleur USB 2.0 EHCI) est un paramètre de basculement qui active ou désactive le contrôleur haute vitesse USB 2.0.

Power regulator for ProLiant (Régulateur d'alimentation pour ProLiant)

L'option Power Regulator for ProLiant (Régulateur d'alimentation pour ProLiant) fournit plusieurs options permettant de gérer l'utilisation de l'alimentation par les serveurs :
En mode d'économie d'énergie en dynamique HP, le système ajuste l'alimentation et les
performances du processeur à la charge de travail.
En mode HP Static Low Performance (Basses performances statique HP), le système fonctionne
à son état de performances minimales.
En mode HP Static High Performance (Hautes performances statique HP), le système fonctionne
à son état de performances maximales.
FRWW System Options (Options du système) 11
En mode OS Control (Contrôle par le système d'exploitation), les processeurs fonctionnent à la
vitesse maximale, à moins que le système d'exploitation ne permette une stratégie de gestion de l'alimentation.

USB External Port Capability (Possibilité de port USB externe)

L'option USB External Port Capability (Possibilité de port USB externe) configure les ports USB externes afin qu'ils fonctionnent avec les vitesses USB 1.1 ou USB 2.0.
Sélectionnez USB 2.0 pour de meilleures performances si vous utilisez un système d'exploitation autre que Microsoft® Windows Server® 2003 ou Microsoft® Windows Server® 2003 x64.
REMARQUE : l'exécution de ports USB externes à la vitesse du format USB 2.0 avec Microsoft®
Windows Server® 2003 ou Microsoft® Windows Server® 2003 x64 entraîne des retards lors des installations.
Cette sélection n'influe pas sur les ports USB internes ou les périphériques USB Virtual Media iLO2.
12 Chapitre 2 Menu de l'utilitaire RBSU FRWW

Ultra Low Power State (État d'alimentation ultra basse)

L'option Ultra Low Power State (État d'alimentation ultra basse) permet au système d'effectuer une transition vers l'état d'alimentation de processeur la plus basse lorsque le mode de régulateur d'alimentation est configuré pour HP Static Low Power Mode (mode basses performances statiques HP) ou HP Dynamic Power Savings Mode (mode d'économie d'énergie dynamique HP). En mode basses performances statiques HP, l'économie de consommation augmente avec un faible impact sur les performances maximum du système. Le mode d'économie d'énergie dynamique HP accroît l'économie de consommation lorsque l'utilisation du processeur est basse.
FRWW System Options (Options du système) 13
L'option Ultra Low Power State est uniquement prise en charge sur les serveurs HP ProLiant équipés de processeurs AMD.

PCI Devices (Périphériques PCI)

L'option PCI Devices (Périphériques PCI) affiche les paramètres de configuration des périphériques PCI installés dans le serveur et permet de modifier la demande d'interruption (IRQ). Plusieurs périphériques PCI peuvent partager une même interruption.
Pour désactiver un périphérique, sélectionnez-le et appuyez sur la touche Entrée. Un menu s'affiche et contient des options permettant de modifier les IRQ (demandes d'interruption) et de désactiver le périphérique.
REMARQUE : seules les demandes d'interruption modifiées dans l'utilitaire RBSU conservent les
modifications apportées après le redémarrage. Les demandes d'interruption des périphériques PCI qui ne sont pas modifiées sont susceptibles de subir des modifications lors du redémarrage.
REMARQUE : lorsque le pilote PCI enfichable à chaud est installé sur des serveurs avec Microsoft®
Windows® 2000 ou Windows Server® 2003, la désactivation d'un contrôleur PCI unique désactive également tous les contrôleurs du même bus PCI. Pour éviter cela, supprimez le contrôleur PCI unique.

Standard Boot Order (IPL) (Ordre d'amorçage standard (IPL))

.
14 Chapitre 2 Menu de l'utilitaire RBSU FRWW
REMARQUE : si vous activez ou désactivez un périphérique, vous devez redémarrer le serveur. Les
modifications prendront effet après la réinitialisation du serveur.

Boot Controller Order (Ordre des contrôleurs d'amorçage)

L'option Boot Controller Order (Ordre des contrôleurs d'amorçage) sélectionne l'unité de mémoire de masse utilisée comme contrôleur d'amorçage principal. Le serveur tente de démarrer avec le système d'exploitation de ce périphérique.
Le contrôleur d'amorçage principal est configuré en tant que contrôleur 1.
REMARQUE : si vous modifiez l'option Boot Controller Order dans l'utilitaire ORCA, la modification
se reflète dans ce menu.
FRWW Boot Controller Order (Ordre des contrôleurs d'amorçage) 15
REMARQUE : les périphériques PCI qui ont été désactivés dans le menu PCI Devices (Périphériques
PCI) continuent d'apparaître dans l'écran Boot Controller Order (Ordre des contrôleurs d'amorçage).

Date et heure

L'option Date and Time (Date et heure) définit l'heure et la date du système. Entrez la date au format mois-jour-année (mm-jj-aaaa). Entrez l'heure au format heure-minute-seconde (hh:mm:ss).

Server Availability (Disponibilité du serveur)

Le menu Server Availability (Disponibilité du serveur) propose des options qui configurent les fonctions ASR :
ASR Status (État ASR) (
ASR Timeout (Délai d'attente ASR) (
Thermal Shutdown (Arrêt thermique) (
Wake-On LAN (Réveil en réseau) (
POST Speed Up (Accélération du POST) (
à la page 17)
POST F1 Prompt (Invite F1 du POST) (
Power Button (Bouton de mise sous tension) (
à la page 18)
Automatic Power-On (Mise sous tension automatique) (
automatique) à la page 18)
Power-On Delay (Délai de mise sous tension) (
à la page 18)
16 Chapitre 2 Menu de l'utilitaire RBSU FRWW
ASR Status (État ASR) à la page 17)
ASR Timeout (Délai d'attente ASR) à la page 17)
Thermal Shutdown (Arrêt thermique) à la page 17)
Wake-On LAN (Réveil en réseau) à la page 17)
POST Speed Up (Accélération du POST)
POST F1 Prompt (Invite F1 du POST) à la page 17)
Power Button (Bouton de mise sous tension)
Automatic Power-On (Mise sous tension
Power-On Delay (Délai de mise sous tension)

ASR Status (État ASR)

L'option ASR Status (État ASR) est un paramètre de bascule qui active ou désactive ASR. Si vous la désactivez, aucune fonction ASR n'est mise en œuvre.

ASR Timeout (Délai d'attente ASR)

L'option ASR Timeout (Délai d'attente ASR) permet de définir un délai d'attente limite avant de réinitialiser un serveur qui ne répond pas. Si le serveur n'a pas répondu au terme du délai défini, il est automatiquement réinitialisé. Les incréments horaires disponibles sont les suivants :
10 minutes
15 minutes
20 minutes
30 minutes
5 minutes

Thermal Shutdown (Arrêt thermique)

L'option Thermal Shutdown (Arrêt thermique) est un simple paramètre de basculement qui détermine à quel moment l'alimentation du serveur est automatiquement coupée en raison de températures dangereuses. Lorsque le paramètre est activé (par défaut), le driver de gestion avancée du système HP initialise un arrêt du système lorsque la température est à 5 degrés du niveau critique. Lorsque ce paramètre est désactivé, le driver de gestion avancée du système arrête le système lorsque la température du système atteint le niveau critique.

Wake-On LAN (Réveil en réseau)

L'option Wake-On LAN (Réveil en réseau) est un simple paramètre de basculement qui active ou désactive la fonctionnalité de réveil en réseau. Si Enabled (Activé) est sélectionné, le serveur peut être mis sous tension à distance à l'aide d'un contrôleur réseau. Lorsque l'option Enabled (Activé) est sélectionnée, l'avertissement suivant s'affiche :
When enabling Wake-on LAN, remove all power cords before adding or removing any adapters. Some adapters can cause the system to power on when added or removed.

POST Speed Up (Accélération du POST)

L'option POST Speed Up (Accélération du POST) est un simple paramètre de basculement qui active ou désactive le test de mémoire de mise sous tension étendu. Lorsque vous paramétrez POST Speed Up sur Enabled (Activé), le test de mémoire de mise sous tension étendu n'est pas exécuté et la mise sous tension du serveur est plus rapide.

POST F1 Prompt (Invite F1 du POST)

L'option POST F1 Prompt (Invite F1 du POST) est un simple paramètre de basculement qui permet de configurer le serveur de manière à ce que vous soyez obligé d'appuyer sur la touche F1 pour continuer
FRWW Server Availability (Disponibilité du serveur) 17
lorsqu'une erreur survient pendant la séquence de mise sous tension. Une série de tests système est exécutée lors du POST avant l'exécution des opérations suivantes :
Si des pannes surviennent sans bloquer le système, ce dernier continue l'amorçage mais envoie
un message.
Si des composants critiques sont en panne ou manquants, le serveur tente l'amorçage. Si
l'amorçage est possible, le système affiche un message ainsi qu'une invite F1.
Si l'option Enabled (Activé) est sélectionnée et qu'une erreur se produit, le système s'arrête
à l'invite F1 et attend que l'utilisateur appuie sur la touche F1 pour continuer l'amorçage.
Si l'option Delayed (Retardé) est sélectionnée et qu'une erreur se produit, le système effectue
une pause de 20 secondes à l'invite F1, puis continue l'amorçage du système d'exploitation.
Si le système ne peut pas être amorcé par suite de l'absence ou de la défaillance de certains
composants, il s'arrête jusqu'à ce que ces composants soient remplacés.
REMARQUE : le paramètre POST F1 Prompt (Invite F1 du POST) est activé par défaut sur les
serveurs ProLiant ML et DL, et retardé par défaut sur les serveurs BL.

Power Button (Bouton de mise sous tension)

La désactivation de la fonction Power Button (Bouton de mise sous tension) entraîne l'arrêt temporaire du fonctionnement du bouton de mise sous tension quel que soit le système d'exploitation. Toutefois, la fonction Power Button n'a pas d'effet si vous appuyez pendant 4 secondes sur le bouton de mise sous tension du serveur.

Automatic Power-On (Mise sous tension automatique)

La fonction Automatic Power-On (Mise sous tension automatique) permet au serveur de se mettre automatiquement sous tension lorsqu'une alimentation auxiliaire est envoyée au serveur.

Power-On Delay (Délai de mise sous tension)

La fonctionnalité Power-On Delay (Délai de la mise sous tension) retarde la mise sous tension du serveur pendant une durée donnée, pour prévenir les pointes de consommation de l'alimentation lorsque plusieurs serveurs se mettent sous tension après une perte de courant. Les événements ayant trait aux fonctions Wake-On LAN (Réveil en réseau), RTC wake-up (Réveil HTR) et Power Button (Bouton de mise sous tension virtuel iLO 2) outrepassent le délai et mettent immédiatement le serveur sous tension.
Les options de la fonction Power-On Delay (Délai de mise sous tension) sont les suivantes :
Disabled (Désactivé)
Délai de 15 secondes
Délai de 30 secondes
Délai de 45 secondes
Délai de 60 secondes
Délai aléatoire
18 Chapitre 2 Menu de l'utilitaire RBSU FRWW

Server Passwords (Mots de passe du serveur)

Le menu Server Passwords (Mots de passe du serveur) comprend des options qui permettent de configurer l'environnement des mots de passe du serveur :
Set Power-On Password (Définir le mot de passe de mise sous tension) (
(Définir le mot de passe de mise sous tension) à la page 19)
Set Admin Password (Définir le mot de passe administrateur) (
de passe administrateur) à la page 19)
Network Server Mode (Mode serveur réseau) (
à la page 19)
QuickLock (Verrouillage rapide) (
QuickLock (Verrouillage rapide) à la page 19)

Network Server Mode (Mode serveur réseau)

Set Admin Password (Définir le mot
Set Power-On Password

Set Power-On Password (Définir le mot de passe de mise sous tension)

L'option Set Power-On Password (Définir le mot de passe de mise sous tension) permet de définir un mot de passe qui contrôle l'accès au serveur lors de la mise sous tension. Le serveur ne démarre pas tant que le mot de passe correct n'a pas été saisi. L'option Set Admin Password (Définir le mot de passe administrateur) est une chaîne de caractères simple composée de sept caractères au maximum. Pour désactiver ou effacer le mot de passe, entrez le mot de passe suivi de « / » (barre oblique) lorsque vous êtes invité à saisir le mot de passe.

Set Admin Password (Définir le mot de passe administrateur)

L'option Set Admin Password (Définir le mot de passe administrateur) permet de définir un mot de passe pour contrôler l'accès aux fonctions d'administration du serveur. L'option Set Admin Password (Définir le mot de passe administrateur) est une chaîne de caractères simple composée de sept caractères au maximum. Pour désactiver ou effacer le mot de passe, entrez le mot de passe suivi de « / » (barre oblique) lorsque vous êtes invité à saisir le mot de passe.
Network Server Mode (Mode serveur réseau)
L'option Network Server Mode (Mode serveur réseau) est un simple paramètre de basculement qui configure le fonctionnement du serveur en mode serveur réseau. Cette fonction est associée à la fonction de mot de passe de mise sous tension. Quand cette option est désactivée, le serveur fonctionne normalement. Quand elle est activée, les actions suivantes se produisent :
Le clavier local reste verrouillé jusqu'à la saisie du mot de passe de mise sous tension.
L'invite du mot de passe de mise sous tension est ignorée.
Lorsqu'une disquette se trouve dans l'unité de disquettes, le serveur ne démarre pas, sauf si le
mot de passe de mise sous tension est entré localement.
REMARQUE : ce mode ne fonctionne pas tant que le mot de passe de mise sous tension n'a
pas été défini.

QuickLock (Verrouillage rapide)

L'option QuickLock (Verrouillage rapide) est un simple paramètre de basculement qui active ou désactive la fonction de verrouillage rapide. Lorsqu'elle est activée, vous pouvez verrouiller le clavier en appuyant sur les touches Ctrl+Alt+L. Le clavier reste verrouillé jusqu'à la saisie du mot de passe de mise sous tension.
FRWW Server Passwords (Mots de passe du serveur) 19
REMARQUE : si le mot de passe de mise sous tension est désactivé à l'invite de saisie de ce mot de
passe, la fonction QuickLock (Verrouillage rapide) reste inactive jusqu'à ce que le mot de passe soit modifié dans l'utilitaire RBSU.

Prise en charge de la console série du BIOS/EMS

REMARQUE : certaines langues ou certains caractères peuvent exiger un mode d'émulation
spécifique.
L'option BIOS Serial Console/EMS Support (Prise en charge de la console série du BIOS/EMS) permet de configurer les messages d'erreur du POST et d'exécuter l'utilitaire RBSU à distance par l'intermédiaire d'une connexion série au port COM du serveur. Le serveur distant ne requiert ni clavier ni souris.
Pour plus d'informations sur la console série BIOS, reportez-vous au document BIOS Serial Console User Guide (Manuel de l'utilisateur de la console série BIOS), disponible sur le CD Documentation ou sur le site Web HP (
La conception de la console série du BIOS prend en charge le protocole VT100+ et l'émulation de terminal ANSI et VT100. VT100 est pris en charge par tous les programmes d'émulation de terminal. Toutefois, la codification ANSI prend en charge les graphiques améliorés et offre un aspect plus attrayant pour certains utilisateurs. ANSI est le choix recommandé s'il est adapté à la configuration de votre système. Une prise en charge de l'interface de ligne de commande (CLI) est disponible avec certains nouveaux serveurs pour un affichage plus rapide et compatible lors de la configuration d'un serveur à l'aide de l'émulation de terminal VT100. Pour plus d'informations, reportez-vous à la section « Présentation de l'interface de ligne de commande » (
à la page 42).
http://www.hp.com/support/smartstart/documentation).
Présentation de l'Interface de ligne de commande
Lorsque vous l'affichez dans la console série du BIOS, le menu principal de l'utilitaire RBSU paraît légèrement différent du menu affiché avec le serveur local.
Les options de menu suivantes sont disponibles :
BIOS Serial Console Port (Port de console série du BIOS) (
console série du BIOS) à la page 20)
BIOS Serial Console Baud Rate (Débit en bauds de console série du BIOS) (
Baud Rate (Débit en bauds de la console série du BIOS) à la page 21)
EMS Console (Consile EMS) (
Mode BIOS Interface (Interface du BIOS) (
à la page 22)
Console EMS à la page 22)
Mode BIOS Interface (Interface du BIOS)
BIOS Serial Console Port (Port de la

BIOS Serial Console Port (Port de la console série du BIOS)

L'option BIOS Serial Console Port (Port de la console série du BIOS) fournit des sélections supplémentaires pour activer la console série du BIOS.
BIOS Serial Console
20 Chapitre 2 Menu de l'utilitaire RBSU FRWW
La sélection de l'option Enable Remote (Activer à distance) sans le micrologiciel RILOE II ou iLO pris en charge entraîne une erreur :
The setting Enable Remote requires RILOE-II or iLO with firmware version
1.20 or greater (1.41 or greater with iLO firmware recommended). Do not use
the Enable Remote setting if iLO is Disabled and RILOE-II is not installed.

BIOS Serial Console Baud Rate (Débit en bauds de la console série du BIOS)

L'option BIOS Serial Console Baud Rate (Débit en bauds de la console série du BIOS) permet de modifier le débit en bauds.
FRWW Prise en charge de la console série du BIOS/EMS 21

Console EMS

L'option EMS Console (Console EMS) est une fonction Microsoft® Windows Server® 2003 qui permet à la console de gestion des urgences d'être redirigée sur le port série. Lorsque vous utilisez iLO, sélectionnez la valeur (COM 1 ou COM 2) affectée au port série virtuel (
virtuel) à la page 7). Lors de la redirection EMS au travers d'un port série physique, sélectionnez la
valeur attribuée au port série intégré ( fonction EMS Console (Console EMS) est désactivée par défaut.
Virtual Serial Port (Port série
Embedded Serial Port A (Port série A intégré) à la page 5). La

Mode BIOS Interface (Interface du BIOS)

Si Auto mode (Mode automatique) est sélectionné, le mode CLI sera automatiquement sélectionné pour ce POST si le tampon de clavier reçoit des caractères du port série au lieu du clavier. Si le mode Command-Line (Ligne de commande) est sélectionné, le mode CLI est automatiquement activé.

Server Asset Text (Texte d'inventaire du serveur)

Le menu Server Asset Text (Texte d'inventaire du serveur) comporte des options permettant de personnaliser le texte spécifique au système du serveur. Les options de menu suivantes sont disponibles :
Set Server Info Text (Définir le texte d'info du serveur) (
du serveur) à la page 23)
Set Administrator Info Text (Définir le texte d'info de l'administrateur) (
(Définir le texte d'info de l'administrateur) à la page 23)
Set Service Contact Text (Définir le texte du contact de maintenance) (
(Définir le texte du contact de maintenance) à la page 24)
Custom POST Message (Message POST personnalisé) (
POST personnalisé) à la page 25)
Set Server Info Text (Définir le texte d'info
Set Administrator Info Text
Set Service Contact Text
Custom POST Message (Message
22 Chapitre 2 Menu de l'utilitaire RBSU FRWW

Set Server Info Text (Définir le texte d'info du serveur)

L'option Set Server Info Text (Définir le texte d'info du serveur) permet de définir des informations de référence pour le serveur. Le paramètre est vierge par défaut.
Server Name (Nom du serveur) : permet de définir un nom de deux lignes pour identifier le serveur.
Vous pouvez entrer jusqu'à 14 caractères sur chaque ligne.
Server Asset Tag (Étiquette d'inventaire du serveur) : permet de définir une étiquette d'inventaire
de deux lignes pour identifier le serveur. Vous pouvez entrer jusqu'à 16 caractères sur chaque ligne.
Server Primary OS (SE principal du serveur) : permet de définir une description de trois lignes du
système d'exploitation principal du serveur. Vous pouvez entrer jusqu'à 14 caractères sur chaque ligne.
Other Text (Autre texte) : permet de définir un texte supplémentaire de deux lignes décrivant le
serveur. Vous pouvez entrer jusqu'à 14 caractères sur chaque ligne.

Set Administrator Info Text (Définir le texte d'info de l'administrateur)

L'option Set Administrator Info Text (Définir le texte d'info de l'administrateur) permet de configurer des informations de référence concernant l'administrateur du serveur.
FRWW Server Asset Text (Texte d'inventaire du serveur) 23
Admin Name Text (Texte du nom de l'admin) : permet de définir une description de deux lignes
pour le nom de l'administrateur du serveur. Vous pouvez entrer jusqu'à 14 caractères sur chaque ligne.
Admin Phone Number Text (Texte du numéro de téléphone de l'admin.) : permet de définir un texte
de deux lignes pour le numéro de téléphone de l'administrateur du serveur. Vous pouvez entrer jusqu'à 14 caractères sur chaque ligne.
Admin Pager Number Text (Texte du numéro de pager de l'administrateur) : permet de définir un
texte de deux lignes pour le numéro de pager de l'administrateur du serveur. Vous pouvez entrer jusqu'à 14 caractères sur chaque ligne.
Other Text (Autre texte) : permet de définir deux lignes de texte supplémentaires concernant
l'administrateur du serveur. Vous pouvez entrer jusqu'à 14 caractères sur chaque ligne.

Set Service Contact Text (Définir le texte du contact de maintenance)

L'option Set Service Contact Text (Définir le texte du contact de maintenance) permet de définir des informations de référence concernant le contact de maintenance du serveur.
24 Chapitre 2 Menu de l'utilitaire RBSU FRWW
Service Name Text (Texte du nom de maintenance) : permet d'entrer une description de deux
lignes de texte pour le nom du contact de maintenance. Vous pouvez entrer jusqu'à 14 caractères sur chaque ligne.
Service Phone Number Text (Texte du numéro de téléphone de maintenance) : permet de définir
deux lignes de texte pour le numéro de téléphone du contact de maintenance. Vous pouvez entrer jusqu'à 14 caractères sur chaque ligne.
Service Pager Number Text (Texte du numéro de pager de maintenance) : permet de définir deux
lignes de texte pour le numéro de pager du contact de maintenance. Vous pouvez entrer jusqu'à 14 caractères sur chaque ligne.
Other Text (Autre texte) : permet de définir deux lignes de texte supplémentaires concernant le
contact de maintenance. Vous pouvez entrer jusqu'à 14 caractères sur chaque ligne.

Custom POST Message (Message POST personnalisé)

L'option Custom POST Message (Message POST personnalisé) permet la saisie d'un message personnalisé à afficher pendant POST.

Menu Advanced Options (Options avancées)

Le menu Advanced Options (Options avancées) comprend des options qui permettent de configurer les fonctions avancées du serveur :
Multi-Processor Specification (MPS) Table Mode (Mode de tableau de spécification de
multiprocesseur (MPS)) (
spécification de multiprocesseur (MPS)) à la page 26)
Multi-Processor Specification (MPS) Table Mode (Mode de tableau de
ROM Selection (Sélection de la ROM) (
Restore Default System Settings (Restaurer les paramètres système par défaut) (
System Settings (Restaurer les paramètres système par défaut) à la page 27)
FRWW Menu Advanced Options (Options avancées) 25
ROM Selection (Sélection de la ROM) à la page 27)
Restore Default
Restore Settings/Erase Boot Disk (Restaurer les paramètres/Effacer le disque de démarrage)
Restore Settings/Erase Boot Disk (Restaurer les paramètres/Effacer le disque de démarrage)
(
à la page 28)
User Default Options (Options par défaut utilisateur) (
utilisateur) à la page 28)
NMI Debug Button (Bouton de débogage NMI) (
à la page 28)
Virtual Install Disk (Disque d'installation virtuel) (
à la page 28)
Secondary IDE Channel Support (Prise en charge du canal IDE secondaire) (
Channel Support (Prise en charge du canal IDE secondaire) à la page 29)
BIOS Enhanced RAID (RAID avancé du BIOS) (
à la page 29)
Node Interleaving (Imbrication mémoire du noeud) (
noeud) à la page 29)
Serial Number (Numéro de série) (
Product ID (ID produit) (
Drive write cache (Cache en écriture du lecteur) (
à la page 29)
SATA Software RAID (RAID logiciel SATA) (
Optional PCI-X Riser Fan Monitoring (Surveillance du ventilateur PCI-X Riser facultatif)
Surveillance du ventilateur PCI-X Riser facultatif à la page 30)
(
ID produit à la page 29)
Serial Number (Numéro de série) à la page 29)
RAID logiciel SATA à la page 29)
User Default Options (Options par défaut
NMI Debug Button (Bouton de débogage NMI)
Virtual Install Disk (Disque d'installation virtuel)
BIOS Enhanced RAID (RAID avancé du BIOS)
Node Interleaving (Imbrication mémoire du
Drive write cache (Cache en écriture du lecteur)
Secondary IDE
Processor Options (Options de processeur) (
Power Supply Requirements Override (Remplacement des exigences d'alimentation) (
Supply Requirements Override (Remplacement des exigences d'alimentation) à la page 31)
Embedded VGA Control (Contrôle VGA intégré) (
à la page 32)
REMARQUE : les options de menu peuvent varier de celles qui sont présentées dans ce
document, en fonction des options spécifiques au serveur concerné.
Options de processeur à la page 30)
Power
Embedded VGA Control (Contrôle VGA intégré)

Multi-Processor Specification (MPS) Table Mode (Mode de tableau de spécification de multiprocesseur (MPS))

L'option MPS Table Mode (Mode de tableau de spécification de multiprocesseur (MPS)) est définie automatiquement sur la base du système d'exploitation sélectionné et n'est utilisée que pour le routage des interruptions.
REMARQUE : ce paramètre est présélectionné. Vous pouvez écraser le paramètre par défaut dans
ce menu, mais le système d'exploitation ne fonctionne correctement qu'avec ce paramètre par défaut.
26 Chapitre 2 Menu de l'utilitaire RBSU FRWW

ROM Selection (Sélection de la ROM)

L'option ROM Selection (Sélection de la ROM) permet de faire basculer la ROM du serveur entre la ROM actuelle et la ROM de sauvegarde. Tous les serveurs avec des ROM redondantes permettent de basculer vers la ROM de sauvegarde.

Restore Default System Settings (Restaurer les paramètres système par défaut)

L'option Restore Default System Settings (Restaurer les paramètres système par défaut) réinitialise la mémoire non volatile du serveur sur son état initial réglé en usine, lorsque l'option Yes, Select to Erase
FRWW Menu Advanced Options (Options avancées) 27
(Oui, sélectionner pour effacement) est sélectionnée. Si vous sélectionnez l'option Restore Default System Settings (Restaurer les paramètres système par défaut), le message suivant s'affiche :
Caution: Clearing NVRAM will reset all configuration settings to their default values. Changes that have been made will be lost.

Restore Settings/Erase Boot Disk (Restaurer les paramètres/Effacer le disque de démarrage)

L'option Restore Settings/Erase Boot Disk (Restaurer les paramètres/Effacer le disque de démarrage) réinitialise la date, l'heure et tous les paramètres de configuration aux valeurs par défaut. Les données sur le disque d'amorçage sont effacées et les modifications apportées sont perdues.

User Default Options (Options par défaut utilisateur)

L'option User Default Options (Options par défaut utilisateur) permet la définition des paramètres de configuration par défaut. Lorsque le système est configuré avec des paramètres par défaut et enregistré, les nouveaux paramètres par défaut remplacent les paramètres d'usine.

NMI Debug Button (Bouton de débogage NMI)

L'option NMI Debug Button (Bouton de débogage NMI) est un simple paramètre de basculement qui permet d'activer la fonctionnalité de débogage lorsque le système connaît un blocage logiciel. L'option NMI Debug Button génère une interruption non masquable afin de permettre l'utilisation du débogueur du système d'exploitation.
AVERTISSEMENT ! lorsque le bouton NMI Debug Button est activé et que vous appuyez dessus sur
la carte système lors d'une opération de système d'exploitation normale, cette action génère un écran bleu (Blue-Screen Trap), une fin anormale (ABEND) ou un écran Panic, et arrête le système.

Virtual Install Disk (Disque d'installation virtuel)

Le disque d'installation virtuel est une portion de la mémoire ROM du système qui contient des drivers d'amorçage intégrés (tels que des drivers de contrôleurs SCSI ou RAID) et qui peut s'avérer nécessaire
28 Chapitre 2 Menu de l'utilitaire RBSU FRWW
pour l'installation du système d'exploitation. En général, les drivers d'amorçage qui sont placés dans le disque d'installation virtuel ne sont pas fournis dans les supports du système d'exploitation ou sont mis à jour pour de nouveaux contrôleurs. Les systèmes d'exploitation pris en charge retrouvent automatiquement ces drivers, de sorte qu'aucune intervention de l'utilisateur n'est nécessaire. Pour optimiser davantage le système, HP conseille de mettre à jour ces drivers d'amorçage après l'installation du système d'exploitation.

Secondary IDE Channel Support (Prise en charge du canal IDE secondaire)

L'option Secondary IDE Channel Support (Prise en charge du canal IDE secondaire) est un paramètre de basculement qui active ou désactive le canal IDE secondaire. Lorsqu'il est activé, un périphérique IDE supplémentaire peut être connecté au canal IDE secondaire.

BIOS Enhanced RAID (RAID avancé du BIOS)

La fonction BIOS Enhanced RAID (RAID avancé du BIOS) est un paramètre de basculement, qui lorsqu'il est activé, analyse les données Linux sur les disques durs installés en cas d'informations d'échec. En fonction de l'analyse, la ROM système choisit automatiquement le disque dur à amorcer.

Node Interleaving (Imbrication mémoire du noeud)

Si elle est activée, la fonction Node Interleaving (Imbrication du noeud) exige que tous les noeuds aient la même taille de mémoire. Cette fonction peut avoir un impact sur les performances du système d'exploitation.

Serial Number (Numéro de série)

L'option Serial Number (Numéro de série) permet de modifier le numéro de série. HP recommande de ne pas changer ce numéro, sauf si vous remplacez une carte système. Lorsque l'option Serial Number (Numéro de série) est sélectionnée, un avertissement s'affiche :
The serial number should ONLY be modified by qualified service personnel. This value should always match the serial number located on the chassis.

ID produit

L'option ID produit définit l'ID produit système ; elle se trouve sur l'étiquette d'ID produit du châssis. Lorsque l'option Product ID (ID produit) est sélectionnée, un avertissement s'affiche :
The Product ID should ONLY be modified by qualified service personnel. This value should always match the Product ID located on the chassis.

Drive write cache (Cache en écriture du lecteur)

L'option Drive Write Cache (Cache en écriture du lecteur) permet de contrôler l'état du cache en écriture des lecteurs associés au contrôleur pris en charge. Lorsque l'option Drive Write Cache (Cache en écriture du disque) est sélectionnée, un avertissement s'affiche :
Enabling Drive Write Cache may result in data loss or data corruption if an unexpected power loss occurs.

RAID logiciel SATA

La fonction SATA Software RAID (RAID logiciel SATA) permet d'activer la fonctionnalité RAID (RAID 0 ou RAID 1) pour le contrôleur SATA intégré dans le système. Lorsque l'option SATA Software RAID (RAID logiciel SATA) est sélectionnée, un avertissement s'affiche :
FRWW Menu Advanced Options (Options avancées) 29
Enabling Software RAID will result in data loss or data corruption on existing SATA drives. Please backup all drives before enabling this feature.

Surveillance du ventilateur PCI-X Riser facultatif

L'option Optional PCI-X Riser Fan Monitoring (Surveillance du ventilateur PCI-X Riser facultatif), désactivée par défaut, permet une surveillance du ventilateur lorsqu'une cage d'expansion PCI-X facultative est installée.

Options de processeur

Le menu Processor Options (Options de processeur) comprend des options de sous-menu pour le paramétrage du processeur :
Processor Hyper-Threading (Hyper-Threading de processeur) (
(Hyper-Threading de processeur) à la page 30)
HW Prefetcher (Lecture matérielle anticipée) (
à la page 30)
Adjacent Sector Prefetch (Lecture anticipée du secteur adjacent) (
(Lecture anticipée du secteur adjacent) à la page 30)
No-Execute Memory Protection (Protection de la mémoire Pas d'exécution) (
Protection (Protection de la mémoire Pas d'exécution) à la page 31)
Intel® Virtualization Technology (Technologie de virtualisation Intel®) (
Technology (Technologie de virtualisation Intel®) à la page 31)
Expansion card caching optimization (Optimisation de la mise en cache de la carte d'extension)
Expansion card caching optimization (Optimisation de la mise en cache de la carte d'extension)
(
à la page 31)
HW Prefetcher (Lecture matérielle anticipée)
Processor Hyper-Threading (Hyper-Threading de processeur)
L'option Processor Hyper-Threading (Hyper-Threading de processeur) est un paramètre de basculement qui permet d'activer ou de désactiver la technologie Hyper-Threading d'Intel®, même si elle est activée par défaut. Le mode Hyper-Threading de processeur fournit deux processeurs logiques capables d'exécuter plusieurs tâches simultanément à l'aide des ressources matérielles partagées d'un processeur unique. L'option est prise en charge via le BIOS du système. Pour plus d'informations sur l'option Processor Hyper-Threading (Hyper-Threading de processeur), consultez le site Web HP
http://h18004.www1.hp.com/products/servers/technology/hyper-threading.html).
(
Processor Hyper-Threading
Adjacent Sector Prefetch
No-Execute Memory
Intel® Virtualization
HW Prefetcher (Lecture matérielle anticipée)
L'option HW Prefetcher permet de désactiver les fonctions de lecture anticipée du processeur. Dans la plupart des cas, l'option doit rester activée. Elle ne peut être désactivée qu'après des tests de performances de l'application pour vérifier l'amélioration des performances dans un environnement particulier.
Adjacent Sector Prefetch (Lecture anticipée du secteur adjacent)
L'option Adjacent Sector Prefetch permet de désactiver les fonctions de lecture anticipée du processeur. Dans la plupart des cas, l'option doit rester activée. Elle ne peut être désactivée qu'après des tests de performances de l'application pour vérifier l'amélioration des performances dans un environnement particulier.
30 Chapitre 2 Menu de l'utilitaire RBSU FRWW
No-Execute Memory Protection (Protection de la mémoire Pas d'exécution)
L'option No-Execute Memory Protection (Protection de la mémoire Pas d'exécution), un paramètre basculant qui, par défaut, est désactivé, fournit une protection contre les programmes malveillants et les virus. À moins que l'emplacement contienne spécifiquement un code exécutable, la mémoire est marquée comme étant non exécutable.
Intel® Virtualization Technology (Technologie de virtualisation Intel®)
Lorsqu'elle est activée, l'option Intel® Virtualization Technolology incite un gestionnaire de machine virtuelle à utiliser les fonctionnalités matérielles fournies par la technologie de virtualisation Intel. L'option est désactivée par défaut.
Expansion card caching optimization (Optimisation de la mise en cache de la carte d'extension)
L'option Expansion Card Caching Optimization (Optimisation de la mise en cache de la carte d'extension) permet à certaines cartes d'extension de mettre en mémoire cache les ressources d'E/S afin d'améliorer les performances. Si la carte d'extension et son pilote ne prennent pas en charge l'optimisation, cette option ne doit pas être activée. Lorsque l'option est activée, un avertissement s'affiche :
Setting this option to enabled may cause some system RAM to be non-cacheable in certain uncommon memory configurations. See Help.

Power Supply Requirements Override (Remplacement des exigences d'alimentation)

Le paramètre Power Supply Requirements Override (Remplacement des exigences d'alimentation) permet au système de démarrer et de fonctionner lorsque les alimentations installées ne respectent pas les exigences système.
ATTENTION : Lorsque le paramètre Power Supply Requirements Override est activé, certaines
configurations peuvent ne pas fonctionner correctement. Avant d'activer cette option, vérifiez et comprenez les exigences d'alimentation du système.
FRWW Menu Advanced Options (Options avancées) 31

Embedded VGA Control (Contrôle VGA intégré)

REMARQUE : Le driver vidéo du système d'exploitation doit prendre en charge les doubles moniteurs.
REMARQUE : L'option Embedded VGA Control (Contrôle VGA intégré) ne fonctionne pas avec tous
les adaptateurs vidéo.
L'option Embedded VGA Control (définie sur Auto Detect [Détection auto] par défaut) désactive le contrôleur vidéo intégré lorsqu'un contrôleur vidéo facultatif est installé sur le serveur.
Lorsque le paramètre Always Detect (Toujours détecter) est sélectionné, la ROM système active le contrôleur vidéo intégré en tant que contrôleur vidéo principal. Cette option fournit une prise en charge double-tête à partir des contrôleurs vidéo intégré et facultatif.
Pour plus d'informations sur la prise en charge de la fonction et sur son activation, reportez-vous à la documentation du système d'exploitation et du driver vidéo.
32 Chapitre 2 Menu de l'utilitaire RBSU FRWW

Utility Language (Langue de l'utilitaire)

Le menu Utility Language (Langue de l'utilitaire) permet de définir la langue d'affichage de l'utilitaire RBSU.
FRWW Utility Language (Langue de l'utilitaire) 33
3 Améliorations de la configuration
en ROM
Cette section traite des rubriques suivantes :
Présentation des améliorations de la configuration en ROM à la page 34
Configuration du serveur intégré à la page 34
Processus de configuration automatique à la page 39
Options d'amorçage à la page 40
Installation du système d'exploitation à la page 41

Présentation des améliorations de la configuration en ROM

Certains serveurs HP ProLiant présentent de nouvelles améliorations basées sur la ROM, notamment :
Un processus de configuration automatique qui, dans la plupart des cas, configure
automatiquement l'ensemble du système sans intervention.
Le menu System Maintenance (Maintenance du système), qui fournit des diagnostics de serveur
intégrés et des informations Inspect Utility via la fonction Embedded Server Setup (Configuration de serveur intégrée)
Une nouvelle option Erase (Effacer) pour l'utilitaire RBSU, qui permet d'effacer la configuration
système et l'unité d'amorçage.
Pour des détails sur les fonctionnalités prises en charge par le serveur, reportez-vous à la documentation relative au serveur concerné.

Configuration du serveur intégré

REMARQUE : les options de menu peuvent varier de celles qui sont présentées dans ce document,
en fonction des options spécifiques au serveur concerné.
Le menu System Maintenance (Maintenance du système) est un nouvel utilitaire qui remplace la fonctionnalité de partition du système prise en charge par certains serveurs ProLiant. Cet utilitaire, intégré dans la ROM système, fournit un accès aux diagnostics du serveur, à l'utilitaire RBSU, et sur certains systèmes, à l'utilitaire Inspect.
Pour accéder à l'écran System Maintenance (Maintenance du système), appuyez sur la touche F10 à l'invite de l'écran de l'option d'amorçage (
Options d'amorçage à la page 40).
34 Chapitre 3 Améliorations de la configuration en ROM FRWW
Depuis le menu System Maintenance (Maintenance du système), vous pouvez choisir parmi les utilitaires suivants, qui sont intégrés dans la ROM système :
Setup Utility (Utilitaire de configuration) exécute l'utilitaire RBSU
Inspect Utility (Utilitaire Inspect) exécute l'utilitaire Inspect intégré
Diagnostics Utility exécute l'utilitaire Diagnostics intégré (
à la page 37)

Setup Utility (Utilitaire de configuration)

Sélectionnez Setup Utility (Utilitaire de configuration) à partir du menu System Maintenance (Maintenance du système) pour exécuter l'utilitaire de configuration. L'exécution de l'utilitaire de configuration entraîne la fermeture du menu System Maintenance (Maintenance du système) et l'exécution de l'utilitaire RBSU.
Option Erase (Effacer) de l'utilitaire RBSU
L'option Erase (Effacer) permet d'effacer la configuration du système et l'unité d'amorçage. Sur les versions de l'utilitaire RBSU sans cette nouvelle fonctionnalité, l'option Erase Non-volatile Memory (Effacer la mémoire non volatile) est disponible dans le menu Advanced Options (Options avancées) du RBSU, et permet d'effacer la configuration du système en redéfinissant la NVRAM à un état initial, réglé en usine.
La nouvelle option Erase NVRAM/Boot Disk (Effacer NVRAM/disque d'amorçage) permet également d'effacer la configuration système en réinitialisant la mémoire NVRAM, mais efface aussi le disque d'amorçage. L'option Erase (Effacer) de l'utilitaire RSBU doit être uniquement utilisée lorsque vous redéployez un serveur et que vous devez effacer la mémoire NVRAM et le disque d'amorçage pour réinstaller le système d'exploitation. Si l'option Erase NVRAM/Boot Disk (Effacer NVRAM/disque d'amorçage) est disponible pour le serveur, elle apparaît dans le menu Advanced Options (Options avancées) du menu principal de RBSU.
Diagnostics Utility (Utilitaire Diagnostics)
Virtual Install Disk (Disque d'installation virtuel)
Le disque d'installation virtuel est une portion de la mémoire ROM du système qui contient des drivers d'amorçage intégrés (tels que des drivers de contrôleurs SCSI ou RAID) et qui peut s'avérer nécessaire pour l'installation du système d'exploitation. En général, les drivers d'amorçage qui sont placés dans le
FRWW Configuration du serveur intégré 35
disque d'installation virtuel ne sont pas fournis dans les supports du système d'exploitation ou sont mis à jour pour de nouveaux contrôleurs. Les systèmes d'exploitation pris en charge retrouvent automatiquement ces drivers, de sorte qu'aucune intervention de l'utilisateur n'est nécessaire. HP conseille de mettre à jour ces drivers d'amorçage après l'installation du système d'exploitation afin d'optimiser encore le système. L'option Virtual Install Disk (Disque d'installation virtuel) est située dans le menu Advanced Options ( activée ou désactivée dans l'utilitaire RBSU.
Virtual Install Disk (Disque d'installation virtuel) à la page 28) et peut être

Inspect Utility (Utilitaire Inspect)

L'utilitaire Inspect est intégré à la ROM système et permet de visualiser les informations de configuration système et de les enregistrer sous forme de fichier sur une disquette. Appuyez sur la touche F2 pour placer toutes les informations Inspect sur une disquette.
Il remplace la version de l'utilitaire Inspect qui fait partie de la fonctionnalité de partition du système prise en charge par certains serveurs HP.
Si le serveur dispose de la fonctionnalité Inspect Utility (Utilitaire Inspect), sélectionnez Inspect Utility à partir du menu System Maintenance (Maintenance du système).
36 Chapitre 3 Améliorations de la configuration en ROM FRWW

Diagnostics Utility (Utilitaire Diagnostics)

L'utilitaire Diagnostics est intégré à la ROM système et offre une méthode de pré-amorçage qui permet de vérifier rapidement la validité des trois sous-systèmes principaux du serveur requis pour amorcer un système d'exploitation. Un diagnostic de serveur complet est disponible sur le CD SmartStart.
Ces trois tests doivent être réussis si un système d'exploitation amorçable est installé sur le serveur.
Si un test échoue, il se peut qu'un problème se produise à l'amorçage du serveur. Pour exécuter l'utilitaire Diagnostics, sélectionnez Diagnostics Utility dans le menu System Maintenance (Maintenance du système).
Test de diagnostic de la mémoire
Le diagnostic de la mémoire utilise tous les processeurs installés sur le serveur afin de tester toutes les mémoires installées. Les modules DIMM installés sont affichés en fonction de la cartouche et du connecteur (ou de la banque et du connecteur) dans lesquels ils sont insérés et les erreurs sont consignées en référence au module DIMM défaillant.
Pour exécuter le test de diagnostic de la mémoire, sélectionnez l'option Memory Test dans le menu Diagnostics Utility (Utilitaire Diagnostics).
FRWW Configuration du serveur intégré 37
Pour un serveur Generation 5 doté d'un processeur Intel®, les options suivantes sont disponibles dans le sous-menu Memory Test (Test mémoire) :
Software Memory Test (Test mémoire du logiciel) — La sélection de cette option exécute le test
jusqu'à la fin ou jusqu'à ce que l'on appuie sur la touche Echap pour quitter.
Quick MEMBIST Test (Test MEMBIST rapide) — La sélection de cette option entraîne le système
à un redémarrage et à l'exécution du test mémoire préconfiguré de base matérielle. Au redémarrage, la fonction Memory Diagnostics (Diagnostiques mémoire) affiche les résultats du test. L'exécution d'un test MEMBIST exige de procéder ensuite à un redémarrage normal du système.
User-defined MEMBIST Test (Test MEMBIST défini par l'utilisateur) — La sélection de cette option
permet de procéder à une configuration du test MEMBIST rapide, définie par l'utilisateur. Le fait d'augmenter la durée du test MEMBIST provoque l'affichage d'un écran vide pendant toute la durée du test. Au redémarrage après la fin du test, la fonction Memory Diagnostics (Diagnostiques mémoire) affiche les résultats du test. L'exécution d'un test MEMBIST exige de procéder ensuite à un redémarrage normal du système.
REMARQUE : Pour annuler un test MEMBIST quelconque, appuyez sur le bouton Power On/
Standby (Mise sous tension/standby) pour lancer un arrêt forcé. Au redémarrage, il n'existe aucun enregistrement de test inachevé.
Pour tous les serveurs autres qu'un serveur Generation 5 avec processeur Intel® , le test mémoire du logiciel s'exécute automatiquement lorsque l'option Memory Test est sélectionnée à partir du menu Diagnostic Utility (Utilitaire Diagnostics).
Test de diagnostic de l'UC
Le test de diagnostic de l'UC vérifie les registres et la capacité multiprocesseur de chaque processeur. Le test vérifie tout d'abord les registres 16 bits et 32 bits puis vérifie tous les indicateurs de tous les processeurs. Si aucune erreur n'est détectée, le message OK s'affiche dans la colonne Status (État) de chaque processeur. En cas d'erreur, la lettre X apparaît dans la colonne Status (État) en regard de chaque processeur comportant des erreurs.
Pour exécuter le test de diagnostic de l'UC, sélectionnez l'option CPU Test (Test UC) dans le menu Diagnostics Utility (Utilitaire Diagnostics).
38 Chapitre 3 Améliorations de la configuration en ROM FRWW
Test de diagnostic du disque d'amorçage
Le test de diagnostic du disque d'amorçage vérifie la présence et la disponibilité d'un contrôleur d'amorçage principal. Si un contrôleur est présent et disponible, le test vérifie que le secteur d'amorçage du système d'exploitation est valide.
Pour exécuter le diagnostic Boot Disk Test (Test diagnostique disque d'amorçage), sélectionnez l'option
Boot Disk Test (Test disque d'amorçage) dans le menu Diagnostics Utility (Utilitaire Diagnostics).

Processus de configuration automatique

Le processus de configuration automatique s'exécute automatiquement lorsque vous démarrez le serveur pour la première fois. Lors de la mise sous tension, la ROM système configure généralement automatiquement l'ensemble du système sans qu'aucune intervention ne soit nécessaire. Dans la plupart des cas, l'utilitaire ORCA configure automatiquement le module RAID, au cours de ce processus, avec un paramètre par défaut basé sur le nombre d'unités connectées au serveur.
FRWW Processus de configuration automatique 39
Unités installées Unités utilisées Niveau de RAID
1 1 RAID 0
2 2 RAID 1
3, 4, 5 ou 6 3, 4, 5 ou 6 RAID 5
Plus de 6 0 Aucun
REMARQUE : si le disque d'amorçage contient des volumes logiques et que vous avez installé plus
de six unités sur le système, l'utilitaire ORCA ne configure pas le module RAID en mode automatique. Si cela se produit, vous devez exécuter l'utilitaire ORCA afin qu'il configure les paramètres du module RAID.
Par défaut, le processus de configuration automatique configure le système pour un système d'exploitation par défaut. Pour modifier les paramètres par défaut du processus de configuration automatique, tels que les paramètres de langue, le système d'exploitation et le contrôleur d'amorçage principal, exécutez l'utilitaire RBSU en appuyant sur la touche F9 après le POST du système. Une fois les paramètres sélectionnés selon vos préférences, quittez l'utilitaire RBSU et redémarrez le serveur.

Options d'amorçage

Près de la fin du processus de démarrage s'affiche l'écran des options d'amorçage. Cet écran est visible pendant plusieurs secondes avant que le système tente de démarrer à partir d'un périphérique d'amorçage pris en charge. Au cours de cette période, vous pouvez réaliser les opérations suivantes :
Accéder à RBSU en appuyant sur la touche F9
Accéder au menu de maintenance du système (qui permet de lancer l'utilitaire Diagnostics ou
Inspect basé sur la ROM) en appuyant sur la touche F10
Forcer un amorçage réseau PXE en appuyant sur la touche F12
40 Chapitre 3 Améliorations de la configuration en ROM FRWW

Installation du système d'exploitation

Pour effectuer une installation assistée du système d'exploitation, insérez le CD SmartStart dans le lecteur de CD-ROM pour commencer l'installation. Le système d'exploitation et le logiciel de support du serveur sont installés au terme de cette procédure.
Pour effectuer une installation manuelle du système d'exploitation, insérez le CD du système d'exploitation dans le lecteur de CD-ROM pour commencer l'installation.
FRWW Installation du système d'exploitation 41

4 Interface de ligne de commande

Cette section traite des rubriques suivantes :
Présentation de l'Interface de ligne de commande à la page 42
Utilitaires basés sur la ROM en mode double à la page 42
Sélection du mode CLI à la page 42
Commandes CLI de l'utilitaire Inspect à la page 43
Commandes CLI de l'utilitaire RBSU à la page 44
Commandes CLI du menu System Maintenance (Maintenance du système) à la page 47
Mise en mémoire tampon des commandes à la page 48
Autres fonctions prises en charge par le mode CLI à la page 48

Présentation de l'Interface de ligne de commande

Une interface utilisateur plein écran commandée par menus et une interface de ligne de commande sont requises pour prendre en charge un arrière-plan Windows®/PC et un arrière-plan terminal/VT100. Les utilitaires plein écran commandés par menus ne s'affichent pas correctement dans une interface VT100 dans la mesure où les menus qui sont repaginés ont besoin de l'ensemble de l'écran pour être redessinés. L'interface de ligne de commande (CLI) est ajoutée pour certains serveurs plus récents car elle offre davantage de rapidité et de compatibilité pour les connexions série compatibles VT100 à des serveurs qui prennent en charge la console série du BIOS.
Deux commandes de base, SET et SHOW, servent de base à l'arborescence des commandes chaque fois que possible. En outre, la commande HELP permet d'afficher les fonctions des commandes, tandis que EXIT et QUIT sont utilisées pour quitter l'utilitaire.

Utilitaires basés sur la ROM en mode double

Les utilitaires basés sur la ROM basculent généralement du mode Windows® au mode VT100 pour offrir un maximum d'avantages à l'utilisateur. L'utilitaire RBSU propose également une méthode configurable par l'utilisateur permettant d'afficher et de configurer le mode console, qui est paramétré avant de lancer à distance un utilitaire intégré à la ROM, via une connexion de port série ou l'iLO. Le mode peut également être paramétré automatiquement.

Sélection du mode CLI

Lors de la sélection de nouveaux serveurs, le BIOS détermine automatiquement s'il doit travailler en mode CLI ou en mode plein écran commandé par menus pour les utilitaires intégrés à la ROM. Si un terminal compatible VT100 est utilisé avec l'option BIOS Serial Console (Console série du BIOS), le mode CLI est sélectionné pour l'amorçage. Si l'option BIOS Serial Console est désactivée ou n'est pas en cours d'utilisation, l'interface plein écran commandée par menus est utilisée. Vous pouvez forcer l'exécution des utilitaires en mode CLI en sélectionnant Command-Line Enable (Activation de la ligne de commande) dans BIOS Interface Mode (Mode d'interface du BIOS)
42 Chapitre 4 Interface de ligne de commande FRWW
Valeur CQHCLI EV Description
0 = Command-Line Disable (Désactivation de la ligne de commande)
1 = Command-Line Enable (Activation de la ligne de commande)
2 = Auto CLI Enable (Activation automatique de l'interface CLI) Détermine automatiquement le mode CLI
Désactive le mode CLI
Active toujours le mode CLI

Commandes CLI de l'utilitaire Inspect

Commande Utilisation Description
HELP HELP ou HELP <commande> Affiche toutes les commandes prises en
EXIT EXIT Quitte l'utilitaire Inspect et redémarre.
QUIT QUIT Quitte l'utilitaire Inspect et redémarre.
EXPORT EXPORT Exporte TOUTES les infos dans un
SHOW CONFIG SHOW CONFIG Affiche toutes les options de RBSU et les
SHOW CMOS SHOW CMOS Affiche toutes les mémoires CMOS ISA.
SHOW IML SHOW IML Affiche tous les enregistrements du
SHOW SMBIOS SHOW SMBIOS Affiche toutes les informations
SHOW PCI SHOW PCI Affiche tous les périphériques PCI et les
SHOW EVS SHOW EVS Affiche tous les EV système.
charge ou les cas d'utilisation et la description d'une commande donnée.
fichier texte sur l'unité de disquettes A.
paramètres actuels.
journal des événements système.
d'enregistrement SMBIOS.
informations d'en-tête PCI.
FRWW Commandes CLI de l'utilitaire Inspect 43
Commande Utilisation Description
SHOW MEM SHOW MEM Affiche le mappage de la mémoire
système.
SHOW SYS SHOW SYS Affiche une présentation du système à
SHOW BOOT SHOW BOOT Affiche le contrôleur d'amorçage
SHOW ACC SHOW ACC Affiche des infos sur la configuration du

Commandes CLI de l'utilitaire RBSU

Le mode CLI de l'utilitaire RBSU est une interface différente qui propose des fonctions équivalentes à celles du mode commandé par des menus.
Commande Utilisation Description
HELP HELP ou HELP <commande> Affiche toutes les commandes prises en
EXIT, QUIT EXIT, QUIT Quitte l'utilitaire RBSU et réinitialise le
SHOW CONFIG SHOW CONFIG
SHOW CONFIG <option>
partir des informations SMBIOS.
principal.
contrôleur RAID principal.
charge ou les cas d'utilisation et la description d'une commande donnée.
système ou le met hors tension, puis sous tension.
SHOW CONFIG affiche toutes les <options> disponibles
SHOW CONFIG <option> affiche le paramètre actuel et tous les autres choix de paramètres pour l'<option> spécifiée.
SHOW CONFIG SCRIPT affiche le script nécessaire pour recréer les paramètres du serveur.
SHOW CONFIG OPTIONS SHOW CONFIG OPTIONS Affiche la liste des options CONFIG que
vous pouvez afficher ou définir à l'aide des commandes SHOW ou SET CONFIG sur ce serveur.
SHOW CONFIG SCRIPT SHOW CONFIG SCRIPT Affiche le script des commandes SET
requises pour recréer tous les paramètres de configuration du système d'un serveur. N'affiche pas de script pour les paramètres Passwords (Mots de passe), Date/Time (Date et heure) ou Serial Number (Numéro de série).
SET CONFIG SET CONFIG <choice> <option> Définit l'option CONFIG sur le choix
indiqué par <choix> qui correspond au numéro du choix répertorié par la commande SHOW CONFIG pour l'option en question.
SHOW SN SHOW SN Affiche la valeur du numéro de série
actuel.
44 Chapitre 4 Interface de ligne de commande FRWW
Commande Utilisation Description
SET SN SET SN <n° de série> Paramètre le numéro de série sur la
valeur spécifiée.
SHOW BOOT SHOW BOOT Affiche la liste qui classe les contrôleurs
SET BOOT SET BOOT <n° de contrôleur> Attribue au nouveau contrôleur
SET BOOT (utilisée alternativement pour le cryptage)
SHOW IPL SHOW IPL Affiche la liste indiquant l'ordre
SET IPL SET IPL [A:|C:|CD|PXE] <nouvelle
SHOW PCI SHOW PCI Affiche une liste de tous les
SET BOOT <n° d'ordre> <Distributeur PCI/ID_Dév> <n° connecteur PCI> <n° bus PCI> <n° périphérique PCI> <n° fcn PCI>
priorité IPL>
d'amorçage actuellement configurés.
d'amorçage principal un n° de contrôleur dans la liste affichée par la commande SHOW BOOT, puis affiche la nouvelle liste.
Paramètre l'entrée des numéros d'ordre des contrôleurs sur le périphérique spécifié par l'ID PCI ainsi que son emplacement. Ce format est uniquement utilisé par les commandes SCRIPT. Le numéro d'ordre est basé sur 1, 1 étant le contrôleur d'amorçage principal, et ainsi de suite.
d'amorçage standard actuel des périphériques IPL par ordre de priorité.
Paramètre l'ordre de priorité d'amorçage standard du périphérique IPL spécifié par le nouveau n° de priorité stipulé. Le périphérique spécifié doit figurer dans la liste des périphériques IPL actuels affichée par la commande SHOW IPL.
périphériques PCI et de leurs paramètres de demande d'interruption actuels ou de leur statut désactivé. Cette commande affiche également une liste de toutes les demandes d'interruption disponibles pour les périphériques PCI à utiliser.
SET PCI SET PCI <n° périphérique> <IRQ> Définit une valeur IRQ de remplacement
(1 à 15) pour le périphérique PCI connecté où <n°> correspond au n° du périphérique PCI dans la liste affichée par la commande SHOW PCI. Utilisez 0 comme valeur <IRQ> pour désactiver un périphérique PCI.
SET PCI (utilisée alternativement pour le cryptage)
SHOW SYS SHOW SYS Affiche une présentation du système à
SET PASSWORD POWERON SET PASSWORD POWERON Paramètre le mot de passe de mise sous
SET PCI <n° périphérique> <IRQ> Définit une valeur IRQ de remplacement
(1 à 15) pour le périphérique PCI connecté où <n°> correspond au n° du périphérique PCI dans la liste affichée par la commande SHOW PCI. Utilisez 0 comme valeur <IRQ> pour désactiver un périphérique PCI.
partir des informations SMBIOS.
tension. Le mot de passe doit être entré deux fois pour vérification et ne doit pas comporter plus de 7 caractères.
FRWW Commandes CLI de l'utilitaire RBSU 45
Commande Utilisation Description
SET PASSWORD ADMIN SET PASSWORD ADMIN Paramètre le mot de passe de
l'administrateur. Le mot de passe doit être entré deux fois pour vérification et ne doit pas comporter plus de 7 caractères.
SHOW DATE SHOW DATE Affiche la date au format <mm/jj/aa>
SHOW TIME SHOW TIME Affiche l'heure au format <hh:mm>
SET DATE SET DATE <mm/jj/aa> Paramètre la date sur la nouvelle valeur
spécifiée. Le système suppose que la valeur du siècle est 20.
SET TIME SET TIME <hh:mm> Paramètre l'heure sur la nouvelle valeur
spécifiée. La valeur des secondes est paramétrée sur 0.
SHOW TEXT SERVER SHOW TEXT SERVER Affiche les chaînes de texte
d'informations sur le serveur actuel.
SET TEXT SERVER SET TEXT SERVER [N|A|P|O] [1|2|3|4]
<chaîne>
SHOW TEXT ADMIN SHOW TEXT ADMIN Affiche les chaînes de texte du contact
SET TEXT ADMIN SET TEXT ADMIN [N|P|G|O] [1|2|3|4]
<chaîne>
Définit la chaîne de texte d'infos du serveur spécifiée sur <chaîne> où :
‘N’ : nom du serveur (28)
‘A’ : étiquette d'inventaire du serveur (32)
‘P’ : SE principal du serveur (42)
‘O’ : autres infos sur le serveur (28)
Nº correspond au numéro de la ligne.
administrateur actuel.
Définit la chaîne de texte de contact de l'administrateur spécifiée sur <chaîne> où :
‘N’ : Admin name (Nom de l'administrateur) (28)
‘P’ : Admin Phone number (n° de téléphone de l'administrateur) (28)
‘G’ : Admin Phone number (n° de téléphone de l'administrateur) (28)
‘O’ : autres infos sur l'administrateur (28)
Nº correspond au numéro de la ligne.
SHOW TEXT SERVICE SHOW TEXT SERVICE Affiche les chaînes de texte du contact
de maintenance actuel.
SET TEXT SERVICE SET TEXT SERVICE [N|P|G|O] [1|2|3|4]
<chaîne>
Définit la chaîne de texte de contact de service spécifiée par <X> <n°> sur <chaîne> où X peut être :
‘N’ : nom de maintenance (28)
‘P’ : Service Phone number (n° de téléphone de maintenance) (28)
‘G’ : Service Pager number (n° de pager de maintenance) (28)
46 Chapitre 4 Interface de ligne de commande FRWW
Commande Utilisation Description
‘O’ : autres infos sur la maintenance (28)
Nº correspond au numéro de la ligne.
SHOW TEXT IMD SHOW TEXT IMD Affiche les chaînes du texte IMD
personnalisé actuel.
SET TEXT IMD SET TEXT IMD [I|M|S] [1|2|3|4]
<chaîne>
SHOW TEXT POST SHOW TEXT POST Affiche les chaînes du texte POST
SET TEXT POST SET TEXT POST <chaîne> Définit le texte personnalisé POST sur
Définit la chaîne de texte personnalisée IMD spécifiée par <X> <n°> sur <chaîne> où :
‘I’ : écran inactif (48)
‘M’ : élément de menu personnalisé (14)
‘S’ : écran de menu personnalisé (56)
Nº correspond au numéro de la ligne.
personnalisé actuel.
une chaîne spécifiée par <chaîne>.

Commandes CLI du menu System Maintenance (Maintenance du système)

Commande Utilisation Description
HELP HELP ou HELP <commande> Affiche toutes les commandes prises en
charge ou les cas d'utilisation et la description d'une commande donnée.
EXIT EXIT Quitte le menu et poursuit le démarrage.
RBSU RBSU Exécute l'utilitaire RBSU (possède
l'interface CLI).
INSPECT INSPECT Exécute l'utilitaire Inspect (possède
PXE PXE Tente un amorçage PXE.
MEMDIAG MEMDIAG Exécute l'utilitaire Diagnostics spécifié.
CPUDIAG CPUDIAG Exécute l'utilitaire Diagnostics spécifié.
DISKDIAG DISKDIAG Exécute l'utilitaire Diagnostics spécifié.
l'interface CLI).
(L'utilitaire Diagnostics possède également une sortie de type CLI).
(L'utilitaire Diagnostics possède également une sortie de type CLI).
(L'utilitaire Diagnostics possède également une sortie de type CLI).
FRWW Commandes CLI du menu System Maintenance (Maintenance du système) 47

Mise en mémoire tampon des commandes

Le mode CLI met en mémoire tampon les cinq dernières commandes entrées à partir de la ligne de commande et les rend accessibles à l'aide des touches flèche haut et flèche bas.

Autres fonctions prises en charge par le mode CLI

Le mode CLI gère automatiquement un affichage à l'écran dans lequel l'utilisateur peut faire défiler les données page à page grâce à une invite -More- (Plus) visible au bas de l'écran, à l'aide des touches de commandes.
Clé Fonction
Espace Passe à la page suivante
Entrer Passe à la ligne suivante
Q Ferme l'écran
48 Chapitre 4 Interface de ligne de commande FRWW

5 Procédure de configuration RBSU

Cette section traite des rubriques suivantes :
Présentation de la procédure de configuration de l'utilitaire RBSU à la page 49
Procédure manuelle à la page 49
Procédure d'installation basée sur un script à la page 50

Présentation de la procédure de configuration de l'utilitaire RBSU

Vous pouvez configurer un serveur à l'aide de l'utilitaire RBSU de deux manières. Celles-ci présentent une procédure manuelle et une procédure d'installation basée sur un script permettant de travailler avec le logiciel SmartStart. Chacune comprend son propre déroulement de procédures. Ces informations sont de nature technique et uniquement proposées à des fins de référence.

Procédure manuelle

REMARQUE : la procédure manuelle ne s'applique pas aux serveurs qui possèdent un contrôleur
ATA RAID IDE intégré.
REMARQUE : la procédure manuelle n'est pas nécessaire pour les serveurs possédant la fonction
Embedded Server Setup (Configuration du serveur intégré).
Vous pouvez utiliser l'utilitaire RBSU pour configurer les serveurs HP sans avoir recours à SmartStart. Lorsque le serveur est mis sous tension dans un état non configuré, l'exécution de l'utilitaire RBSU peut être déclenchée sur les serveurs 32 bits en appuyant sur la touche F9, ce qui permet de configurer le serveur. Une fois le serveur configuré avec l'utilitaire RBSU :
1. Redémarrez le serveur ou mettez-le sous tension.
2. Appuyez sur la touche F8 pour exécuter ORCA.
3. Après la configuration du contrôleur RAID principal avec l'utilitaire ORCA, redémarrez le système.
4. Installez le système d'exploitation (
également toutes les applications nécessaires.
Utilisez ACU pour configurer tout contrôleur restant.
Installation du système d'exploitation à la page 41). Installez
FRWW Présentation de la procédure de configuration de l'utilitaire RBSU 49

Procédure d'installation basée sur un script

Vous pouvez configurer le serveur à l'aide de l'utilitaire RBSU en utilisant le SmartStart Scripting Toolkit. Vous pouvez consulter le SmartStart Scripting Toolkit sur le site Web HP (
sstoolkit).

Configuration Replication Utility (Utilitaire de réplication de configuration)

L'utilitaire ConRep est livré dans le SmartStart Scripting Toolkit. C'est un programme qui fonctionne avec l'utilitaire RBSU pour dupliquer la configuration matérielle sur des serveurs ProLiant. Cet utilitaire s'exécute pendant l'état 0 (Run Hardware Configuration Utility - Exécuter l'utilitaire de configuration matérielle), lors du déploiement de serveur à base de script. ConRep lit l'état des variables d'environnement du système pour déterminer la configuration, puis écrit les résultats dans un fichier de script modifiable. Ce fichier peut ensuite être déployé sur d'autres serveurs possédant des composants matériels et logiciels similaires. Pour plus de détails, reportez-vous au document SmartStart Scripting
50 Chapitre 5 Procédure de configuration RBSU FRWW
http://www.hp.com/servers/
Toolkit User Guide (Manuel de l'utilisateur SmartStart Scripting Toolkit), disponible sur le site Web HP
http://h18004.www1.hp.com/products/servers/management/toolkit/documentation.html).
(

Array Configuration Replication (Utilitaire de duplication de configuration de module RAID)

L'utilitaire ACR est livré dans le SmartStart Scripting Toolkit. Il s'agit d'un utilitaire de duplication utilisé pour les modules RAID. ACR est utilisé à l'état 0, Run Array Configuration Utility (Exécuter l'utilitaire de configuration de module RAID), lors du déploiement d'un serveur basé sur un script. Il duplique les utilitaires de configuration du contrôleur RAID hôte et les écrit dans un fichier de script modifiable. Ce fichier est ensuite chargé sur une disquette de démarrage en vue d'être déployé sur d'autres serveurs.
FRWW Procédure d'installation basée sur un script 51
52 Chapitre 5 Procédure de configuration RBSU FRWW

Acronymes et abréviations

ACR Array Configuration Replication (Utilitaire de duplication de configuration de module RAID)
ASR Automatic Server Recovery (récupération automatique du serveur)
CLI Interface de ligne de commande
CONREP Utilitaire de duplication de configuration
ECC Error Checking and Correcting (Détection et correction des erreurs)
ECP Mode Extended Capabilities Port (Port à capacités étendues)
EPP Mode Enhanced Parallel Port (Port parallèle amélioré)
HTR Horloge temps réel
IDE Integrated Device Electronics (Appareils électroniques intégrés)
IMD Integrated Management Display (Affichage de gestion intégré)
IPL Initial Program Load (Chargeur de programme initial)
IRQ Interrupt Request (Demande d'interruption)
MEMBIST Memory Built-in Self Test (Auto-test mémoire intégré)
MPS Multi-Processor Specification (Spécification multiprocesseur)
NIC Network Interface Controller (Carte réseau)
NMI Non-Maskable Interrupt (Interruption non masquable)
NVRAM Mémoire non volatile
ORCA Option ROM Configuration for Arrays (configuration de la mémoire morte pour les modules RAID)
PCI Peripheral component interface (Interface d'éléments périphériques)
POST Power-On Self-Test (auto-test de mise sous tension)
PXE Preboot Execution Environment (environnement d'exécution de pré-amorçage)
RBSU ROM-Based Setup Utility (utilitaire de configuration basé sur la mémoire morte)
SPP Mode Standard Parallel Port (Port parallèle standard)
FRWW Acronymes et abréviations 53

Index

A
ACR (Array Configuration
Replicator) 51
Adjacent Sector Prefetch (Lecture
anticipée du secteur adjacent) 30
Advanced Memory Protection
(Protection avancée de la mémoire), option 9
Advanced Options (Options
avancées), menu 25 Alimentation:bouton 18 Améliorations de la configuration en
ROM 34 ASR Status (État ASR),
option 17 ASR Timeout (Délai d'attente ASR),
option 17 Automatic Power-On (Mise sous
tension automatique) 18 Autres fonctions prises en charge
par le mode CLI 48
B
BIOS Enhanced RAID (RAID
avancé du BIOS) 29 BIOS Serial Console Baud Rate
(Débit en bauds de la console
série du BIOS) 21 BIOS Serial Console Port (Port de
la console série du BIOS) 20 Boot Controller Order (Ordre des
contrôleurs d'amorçage),
option 15
C
CLI (interface de ligne de
commande)
Autres fonctions prises en
charge par le mode CLI 48
Commandes CLI de l'utilitaire
Inspect 43
Mise en mémoire tampon des
commandes 48
Présentation de l'Interface de
ligne de commande 42
Sélection du mode CLI 42
CLI (Interface de ligne de
commande)
Autres fonctions prises en
charge par le mode CLI 48
Commandes CLI de l'utilitaire
Inspect 43
Mise en mémoire tampon des
commandes 48
Présentation de l'Interface de
ligne de commande 42
Sélection du mode CLI 42
Commandes CLI de l'utilitaire
Inspect 43
Commandes CLI de l'utilitaire
RBSU 44
Commandes CLI du menu System
Maintenance (Maintenance du système) 47
Configuration de serveur
intégrée 34
Configuration Replication Utility
(Utilitaire de réplication de
configuration) 50 Console EMS 22 Custom POST Message (Message
POST personnalisé) 25
D
Date/Time Configuration sub
(Sous-menu Date/heure) 16 Diskette Boot Control (Contrôle de
l'amorçage par disquette),
option 9 Diskette Write Control (Contrôle de
l'écriture sur la disquette),
option 9 Drive write cache (Cache en
écriture du lecteur) 29
E
Embedded LPT Port (Port LPT
intégré), option 5
Embedded NIC PXE Support (Prise
en charge de l'environnement PXE par la carte réseau intégrée), option 8
Embedded Serial Port A (Port série
A intégré), option 5
Embedded Serial Port B (Port série
B intégré), option 6
Embedded VGA Control (Contrôle
VGA intégré) 32
Expansion card caching
optimization (Optimisation de la mise en cache de la carte d'extension) 31
H
HW Prefetcher (Lecture matérielle
anticipée) 30
I
ID produit 29 Inspect Utility (Utilitaire
Inspect) 36
Installation du système
d'exploitation 41
Integrated Diskette Controller
(Contrôleur disquette intégré), option 8
Intel® Virtualization Technology
(Technologie de virtualisation
Intel®) 31 introduction 1 IPL Boot Order (Ordre d'amorçage
IPL), option 14
M
Menu de l'utilitaire RBSU 3 Mise en mémoire tampon des
commandes 48 Mode BIOS Interface (Interface du
BIOS) 22
54 Index FRWW
MPS table mode (Mode de tableau
de spécification de multiprocesseur), option 26
N
Network Server Mode (Mode
serveur réseau), option 19
NMI Debug Button (Bouton de
débogage NMI), option 28
Node Interleaving (Imbrication
mémoire du noeud) 29
No-Execute Memory Protection
(Protection de la mémoire Pas d'exécution) 31
NUMLOCK Power-On State (État
de mise sous tension de VERR NUM), option 8
O
Optional LPT Mode Support (Prise
en charge du mode LPT facultatif) 8
Optional LPT Port (Port LPT
facultatif) 7
Option Erase (Effacer) de l'utilitaire
RBSU 35 Options d'amorçage 40 Options de processeur 30
P
Périphériques PCI, option 14 Port série virtuel 7 POST F1 prompt (Message POST
F1) 17 POST Speed Up (Accélération de
l'auto-test de mise sous
tension) 17 Power-On Delay (Délai de mise
sous tension) 18 Power Supply Requirements
Override (Remplacement des
exigences d'alimentation) 31 Prise en charge de la console série
du BIOS/EMS
Menu de l'utilitaire RBSU 3 Présentation de l'Interface de
ligne de commande 42
Prise en charge de la console
série du BIOS/EMS 20
Sélection du mode CLI 42
Procédure d'installation basée sur
un script 50 Procédure de configuration 49 Procédure de configuration
RBSU 49 Procédure manuelle 49 Processor Hyper-Threading
(Hyper-Threading de
processeur) 30 Processus de configuration
automatique 39
Q
QuickLock (Verrouillage rapide),
option 19
R
RAID logiciel SATA 29 Régulateur de puissance 11 ROM Selection (Sélection de la
ROM), option 27
S
Secondary IDE Channel Support
(Prise en charge du canal IDE
secondaire) 29 Secondary IDE Channel Support
(Prise en charge du canal IDE
secondaire):option 29 Sélection du mode CLI 42 Serial Number (Numéro de série),
option 29 Server Asset Text (Texte
d'inventaire du serveur) 22 Server Asset Text (Texte
d'inventaire du
serveur):menu 25 Server Availability (Disponibilité du
serveur) 16 Set Administrator Info Text (Définir
le texte d'info de l'administrateur),
option 23 Set Admin Password (Définir le mot
de passe administrateur),
option 19 Set Power-On Password (Définir le
mot de passe de mise sous
tension), option 19 Set Server Info Text (Définir le texte
d'info du serveur), option 23
Set Service Contact Text (Définir le
texte du contact de maintenance), option 24
Setup Utility (Utilitaire de
configuration) 35
Standard Boot Order (IPL) (Ordre
d'amorçage standard (IPL)), option 14
Surveillance du ventilateur PCI-X
Riser 30
Système d'exploitation,
installation 41
System Options, menu 5
T
Test de diagnostic de l'UC 38 Test de diagnostic de la
mémoire 37
Test de diagnostic du disque
d'amorçage 39
Thermal Shutdown (Arrêt
thermique), option 17
U
Ultra Low Power State (État
d'alimentation ultra basse) 13
USB 2.0 EHCI Controller
(Contrôleur USB 2.0 EHCI) 11 USB Control (Contrôle USB) 10 USB External Port Capability
(Possibilité de port USB
externe) 12 Utilitaire de diagnostics 37 Utilitaires basés sur la ROM en
mode double 42 Utility Language (Langue de
l'utilitaire) 33
V
Virtual Install Disk (Disque
d'installation virtuel)
Virtual Install Disk (Disque
d'installation virtuel) 28
W
Wake-On LAN (Réveil en
réseau) 17 Wake-On LAN (Réveil en
réseau):option 17
FRWW Index 55
Loading...
