HP Jetdirect

ew2400

620n

Guide

d'administration

Guide d'administration

Serveurs d'impression

HP Jetdirect

Modèles : 620n

en3700

ew2400

Tous droits réservés. La reproduction, l'adaptation ou la traduction de ce document sans autorisation écrite préalable est interdite, sauf si la législation en vigueur relative aux droits d'auteur vous y autorise expressément.

Les informations contenues dans ce document peuvent être modifiées sans préavis. Les seules garanties s'appliquant aux services et produits HP sont expressément

indiquées dans la documentation accompagnant ces produits et services. Aucun élément du présent document ne doit être considéré comme constituant une extension de garantie ou une garantie supplémentaire. HP ne pourra être tenu responsable des erreurs ou omissions de nature technique ou rédactionnelle qui pourraient subsister dans le présent document.

Edition 4, 9/2004

Marques commerciales et déposées

Microsoft®, MS-DOS® et Windows® sont des marques de Microsoft Corporation déposées aux Etats-Unis. NetWare® et Novell® sont des marques déposées de Novell Corporation. IBM®, IBM Warp Server® et Operating System/2® sont des marques déposées d'International Business Machines Corp. Ethernet est une marque déposée de Xerox Corporation. PostScript est une marque commerciale d'Adobe Systems, Incorporated. UNIX® est une marque déposée de Open Group.

Sommaire

1. Présentation des serveurs d'impression HP Jetdirect

Présentation ............................................................................ 7

Serveurs d'impression pris en charge .................................... 8

Protocoles réseau pris en charge ............................................ 8

Protocoles de sécurité ........................................................... 10

Documentation fournie ......................................................... 12

Assistance HP ....................................................................... 12

Enregistrement du produit .................................................. 14

Accessibilité du produit ........................................................ 14

2. Récapitulatif des solutions logicielles HP

Présentation .......................................................................... 15

Assistant d'installation d'imprimantes réseau

HP (Windows) ....................................................................... 18

Programme d'installation d'imprimante HP Jetdirect pour

UNIX ..................................................................................... 19

HP Web Jetadmin ................................................................. 20

Logiciel Internet Printer Connection ................................... 23

HP IP/IPX Printer Gateway for NDPS ................................ 26

HP WPS Assistant (Mac OS X) ............................................ 27

Utilitaires HP LaserJet pour Mac OS ................................. 28

3. Configuration TCP/IP

Introduction .......................................................................... 34

Adresse IP par défaut ........................................................... 35

Utilisation de BOOTP/TFTP ................................................ 40

Utilisation de DHCP ............................................................. 62

Utilisation du protocole RARP ............................................. 70

Utilisation des commandes arp et ping ............................... 72

Utilisation de Telnet ............................................................. 74

Utilisation du serveur Web intégré ..................................... 98

Utilisation du panneau de commande de l'imprimante ..... 99

Transfert vers un autre réseau .......................................... 100

FRWW 4

4. Utilisation du serveur Web embarqué

Introduction ........................................................................ 101

Configuration requise ......................................................... 103

Affichage du serveur Web embarqué ................................. 104

Onglet Page d'accueil HP Jetdirect ................................... 107

Onglet Réseau ..................................................................... 109

Autres liens ......................................................................... 153

5. Configuration de l'impression LPD

Introduction ........................................................................ 154

Généralités sur la configuration de l'impression LPD ...... 156

LPD sur les systèmes UNIX ............................................... 158

LPD sur les systèmes Windows NT/2000/Server 2003 ..... 162

LPD sur les systèmes Windows XP ................................... 167

LPD sur les systèmes Mac OS ........................................... 169

6. Impression FTP

Introduction ........................................................................ 172

Spécifications ...................................................................... 172

Fichiers à imprimer ............................................................ 173

Utilisation de l'impression FTP ......................................... 173

Exemple de session FTP ..................................................... 178

7. Fonctions de sécurité

Présentation ........................................................................ 179

Utilisation des fonctions de sécurité .................................. 183

8. Dépannage du serveur d'impression HP Jetdirect

Introduction ........................................................................ 185

Restauration des paramètres par défaut .......................... 186

Opérations générales de dépannage .................................. 188

Dépannage des serveurs d'impression sans fil ................. 196

Dépannage d'une configuration UNIX LPD ...................... 200

9. Page de configuration HP Jetdirect

Présentation ........................................................................ 202

Format de page de configuration ....................................... 203

Messages de page de configuration .................................... 205

Messages d'erreur ............................................................... 225

A. Présentation de TCP/IP

Présentation ........................................................................ 236

Adresse IP ........................................................................... 237

FRWW 5

Configuration des paramètres IP .......................................240

Sous-réseaux ........................................................................241

Passerelles ...........................................................................242

Serveur Syslog .....................................................................242

B. Menu du panneau de commande EIO

HP Jetdirect

Introduction .........................................................................245

Panneau de commande classique .......................................246

Panneau de commande graphique .....................................249

C. Instructions OpenSSL

Index

FRWW 6

Présentation des serveurs d'impression HP Jetdirect

Présentation

Les serveurs d'impression HP Jetdirect permettent de connecter des imprimantes et d'autres périphériques directement à un réseau. En connectant directement un périphérique à un réseau, celui-ci peut-être installé à l'emplacement le plus pratique et partagé par plusieurs utilisateurs. En outre, une connexion réseau permet d'échanger les données avec le périphérique à la vitesse du réseau.

Les serveurs d'impression HP Jetdirect EIO internes sont installés dans les imprimantes HP munis d'un logement d'entrée/sortie amélioré (EIO). Les serveurs d'impression HP Jetdirect externes connectent les imprimantes au réseau en adaptant le port USB de l'imprimante au réseau.

Remarque Sauf indication contraire, le terme « serveur

d'impression » utilisé dans ce manuel désigne les serveurs d'impression HP Jetdirect et non un ordinateur distinct exécutant le logiciel du serveur d'impression.

Lorsqu'il est raccordé au réseau au moyen d'une connexion sans fil, le serveur d'impression sans fil HP Jetdirect fournit les mêmes services d'impression que les serveurs d'impression Jetdirect connectés par des câbles réseau.

FRWW 7

Serveurs d'impression pris en charge

Les fonctions et les possibilités d'un serveur d'impression HP Jetdirect varient selon le modèle du serveur d'impression et la version de son micrologiciel. Reportez-vous au Tableau 1.1

Tableau 1.1 Produits compatibles

Modèle Numéro

du produit

ew2400 J7951A USB 2.0 10/100TX

en3700 J7942A USB 2.0 10/100TX Complète** V.28.xx.nnnnnnnn

620n J7934A Logement

* Prise en charge limitée : compatibilité avec les protocoles TCP/IP, impression en mode direct IPX, AppleTalk (EtherTalk), impres sion LPD/Windows, possibilités de mise à jour limitées.

** Prise en charge complète : compatibilité avec les protocoles TCP/IP, IPX/SPX, AppleTalk (EtherTalk), LPR/LPD, Sécurité. Reportez-vous au Tableau 1.2

*** xx représente un numéro de version. nnnnnnnn, s'il apparaît, correspond uniquement à un code d'assistance HP.

Connexion imprimante

EIO

Connexion réseau

filaire ou

802.11g sans fil

10/100TX Complète** V.28.xx.nnnnnnnn

Protocoles et fonctionnalités réseau

Limitée* V.28.xx.nnnnnnnn

Version de micrologiciel***

La version du micrologiciel installée peut être identifiée par diverses méthodes, notamment la page de configuration HP Jetdirect (voir le Chapitre 9 le serveur Web intégré (voir le Chapitre 4

), Telnet (voir le Chapitre 3),

) et les applications de gestion de réseau. Pour les mises à jour du micrologiciel, reportez-vous à la section « Mises à niveau du micrologiciel

».

Protocoles réseau pris en charge

Remarque Pour les serveurs d'impression sans fil

HP Jetdirect, cette section part du principe qu'une connexion sans fil à votre réseau a été établie.

Les protocoles réseau pris en charge ainsi que les principaux environnements d'impression réseau utilisant ces protocoles sont répertoriés dans le Tableau 1.2

FRWW Présentation des serveurs d'impression HP Jetdirect 8

Tableau 1.2 Protocoles réseau pris en charge

Protocoles réseau pris en charge

TCP/IP Microsoft Windows 98/Me/NT4.0/2000/XP

IPX/SPX et compatible

AppleTalk (EtherTalk

uniquement)

DLC/LLC Microsoft Windows NT** J7942A (en3700)

Environnements d'impression réseau* Compatibilité produit

(32 et 64 bits), impression en mode direct Novell NetWare 5, 6.x utilisant NDPS UNIX et Linux, y compris :

Hewlett-Packard HP-UX, Sun Microsystems Solaris (SPARCsystems uniquement), IBM AIX**, HP MPE-iX**,

RedHat Linux**, SuSE Linux** LPR/LPD (Line Printer Daemon)** IPP (Internet Printing Protocol) FTP (File Transfer Protocol)

Novell NetWare** Microsoft Windows 98/Me/NT4.0/2000/XP

(32 bits seulement), impression en mode direct

Apple Mac OS J7951A (ew2400)

J7951A (ew2400)*** J7942A (en3700) J7934A (620n)

J7942A (en3700) J7934A (620n)

J7934A (620n)

* Pour les autres systèmes réseau et versions, reportez-vous aux fiches techniques de HP Jetdirect. Pour l'utilisation dans d'autres environnements réseau, consultez le fournisseur du système ou un revendeur HP agréé.

**Pour ces systèmes réseau (logiciel, documentation et assistance), contactez le fournisseur du matériel.

*** Pris en charge : L'impression en mode direct Windows IP/IPX et LPD/Windows sont pris en charge. Non pris en charge : NetWare, IPP, LPD/UNIX ne sont pas pris en charge.

Si le logiciel de configuration et de gestion de réseau pour les systèmes pris en charge n'est pas fourni avec ce produit, vous pouvez vous le procurer sur le site Web d'assistance HP, à l'adresse :

http://www.hp.com/support/net_printing

Pour plus d'informations sur le logiciel de configuration de l'impression en réseau en utilisant d'autres systèmes que ceux pris en charge, contactez le fournisseur du système concerné.

FRWW Présentation des serveurs d'impression HP Jetdirect 9

Protocoles de sécurité

SNMP (IP et IPX)

Le protocole SNMP (Simple Network Management Protocol) est utilisé par les applications de gestion de réseau chargées du contrôle des périphériques. Les serveurs d'impression HP Jetdirect prennent en charge les objets SNMP et MIB-II (Management Information Base) standard sur des réseaux IP et IPX.

Les serveurs d'impression HP Jetdirect ew2400 ne prennent en charge que l'agent SNMP v1/v2c.

Les serveurs d'impression HP Jetdirect disposant de toutes les fonctionnalités (telles que 620n et en3700)gèrent l'agent SNMP v1/v2c et l'agent SNMP v3 pour une sécurité améliorée.

HTTPS

Les serveurs d'impression HP Jetdirect suivants prennent en charge le protocole HTTPS (Secure Hyper Text Transfer Protocol) qui présente l'avantage de sécuriser et de coder les communications entre le serveur Web intégré et votre navigateur Web.

● Serveur d'impression HP Jetdirect 620n interne (EIO)

● Serveur d'impression HP Jetdirect en3700 externe

● Serveur d'impression filaire ou sans fil HP Jetdirect ew2400 externe

Authentification

Authentification serveur EAP/802.1X

En tant que client réseau, les serveurs d'impression HP Jetdirect disposant de toutes les fonctionnalités (telles que 620n, en3700) prennent en charge l'accès réseau à l'aide du protocole EAP (Extensible Authentication Protocol) sur un réseau IEEE 802.1X. Le standard IEEE 802.1X fournit un protocole d'authentification basé sur un port, où un port autorise ou interdit l'accès en fonction des résultats d'authentification d'un client.

Lorsqu'il est connecté à un port 802.1X, le serveur d'impression prend en charge le protocole EAP (Extensible Authentication Protocol) avec un serveur d'authentification, tel qu'un serveur RADIUS (Remote Authentication Dial In User Service, RFC 2138).

FRWW Présentation des serveurs d'impression HP Jetdirect 10

Les serveurs d'impression disposant de toutes les fonctionnalités prennent en charge la méthode EAP/802.1X suivante :

● PEAP (Protected Extensible Authentication Protocol). PEAP

est un protocole d'authentification mutuelle utilisant des certificats numériques pour l'identification du serveur réseau et des mots de passe pour l'identification du client. Pour plus de sûreté, les échanges de données d'authentification sont encapsulés sous TLS (Transport Layer Security). L'utilisation de clés dynamiques assure une plus grande fiabilité des communications.

Le dispositif d'infrastructure de réseau qui connecte le serveur d'impression au réseau (par exemple un commutateur HP Procurve) doit également prendre en charge la méthode EAP/802.1X employée. Avec le serveur d'authentification, le dispositif d'infrastructure peut contrôler le degré d'accès réseau et les services auxquels a accès le client du serveur d'impression.

Pour configurer le serveur d'impression pour l'authentification EAP/802.1X, vous devez accéder au serveur Web embarqué par l'intermédiaire de votre navigateur Web. Pour plus d'informations, reportez-vous au Chapitre 4

Authentification de serveurs d'impression sans fil

Les serveurs d'impression externes filaires ou sans fil HP Jetdirect ew2400 ne prennent pas en charge l'authentification serveur. Ils sont destinés aux réseaux d'entreprises de petite taille qui n'utilisent pas généralement d'authentification serveur.

Toutefois, pour la sécurité des réseaux sans fil, une authentification du client est vivement recommandée. HP Jetdirect ew2400 prend en charge les méthodes d'authentification sans fil suivantes :

● Clé partagée. L'authentification est basée sur une clé WEP

(Wired Equivalent Privacy) secrète et commune qui doit être configurée sur chaque périphérique sans fil. Un périphérique qui ne dispose pas de la clé WEP appropriée ne peut pas accéder au réseau. Les protocoles de codage WEP statiques sont utilisés pour les communications sur le réseau.

● WPA-PSK. L'authentification est basée sur les normes WPA

(Wi-Fi Protected Access) via une clé pré-partagée (PSK). Lors de la sélection de l'authentification WPA-PSK, un mot de passe défini par l'utilisateur doit être saisi pour générer la clé pré-partagée. Avec l'authentification WPA-PSK, les protocoles de codage WPA dynamiques sont utilisés pour les communications réseau afin de renforcer la sécurité.

FRWW Présentation des serveurs d'impression HP Jetdirect 11

Documentation fournie

Les manuels cités ci-après sont fournis avec le serveur d'impression ou avec les imprimantes équipées en usine de serveurs d'impression.

● Les guides de mise en service ou d'utilisation, ou tout autre

document sur l'imprimante (fourni avec les imprimantes dotées d'un serveur d'impression HP Jetdirect installé en usine).

● Le présent manuel, Guide d'administration du serveur

d'impression HP Jetdirect pour les modèles Jetdirect concernés.

● Les guides d'installation HP Jetdirect, fournis sur CD-ROM avec

les serveurs d'impression standard.

Assistance HP

Assistance HP en ligne

Il n'y a qu'un clic entre vous et la solution ! Le site Web HP :

http://www.hp.com/support/net_printing

est un excellent point de départ pour trouver les réponses à vos questions sur le serveur d'impression HP Jetdirect, 24 heures sur 24, 7 jours sur 7.

Mises à niveau du micrologiciel

Hewlett-Packard fournit des mises à niveau de micrologiciel téléchargeables pour les serveurs d'impression HP Jetdirect qui contiennent une mémoire évolutive. Les mises à niveau sont disponibles sur le Web à l'adresse :

http://www.hp.com/go/webjetadmin_firmware

Outils d'installation de micrologiciel

Remarque Les serveurs d'impression HP Jetdirect ew2400

disposent de possibilités de mise à niveau limitées. Vous devez utiliser un câble réseau. La mise à jour du micrologiciel à l'aide d'une connexion sans fil n'est pas prise en charge.

FRWW Présentation des serveurs d'impression HP Jetdirect 12

Les mises à niveau de micrologiciel pour les serveurs d'impression HP Jetdirect peuvent être installées sur un réseau à l'aide d'un des outils d'installation de micrologiciel suivants :

● HP Jetdirect Download Manager (Windows). HP Jetdirect

Download Manager peut être téléchargé à partir du site Web d'assistance HP en ligne à l'adresse suivante :

http://www.hp.com/go/dlm_sw

● HP Web Jetadmin peut être utilisé sur les systèmes pris en

charge. Pour plus d'informations sur HP Web Jetadmin, connectez-vous au site :

http://www.hp.com/go/webjetadmin/

● Le serveur Web intégré qui réside sur le serveur d'impression

fournit une fonction de mise à niveau de micrologiciel qui utilise le navigateur Web. Pour plus d'informations, reportez-vous au

Chapitre 4

● FTP (File Transfer Protocol) permet de transférer un fichier

image de mise à niveau du micrologiciel sur le serveur d'impression. Pour lancer une session FTP, utilisez l'adresse IP ou le nom d'hôte du périphérique. Si un mot de passe est défini, vous devez l'entrer pour vous connecter au périphérique. L'illustration ci-dessous présente les commandes FTP classiques permettant de mettre à niveau le périphérique, une fois la connexion utilisateur établie :

ftp> bin ftp> hash ftp> cd /download ftp> put <nom du fichier image du micrologiciel ; spécifiez le chemin

d'accès complet> ftp>######### <Attendez que le téléchargement FTP soit terminé> ftp> bye

FRWW Présentation des serveurs d'impression HP Jetdirect 13

Assistance HP par téléphone

Des techniciens expérimentés sont prêts à recevoir votre appel. Pour obtenir la dernière liste des numéros de téléphone de l'assistance HP et des services disponibles dans les pays/régions du monde entier, connectez-vous à :

http://www.hp.com/support/support_assistance

Remarque Pour obtenir une assistance gratuite aux

Etats-Unis et au Canada, appelez le 1-800-HPINVENT ou le 1-800-474-6836.

Remarque Le coût de l'appel téléphonique incombe à

l'appelant. Les tarifs sont variables. Contactez votre fournisseur de téléphonie pour connaître les tarifs qui s'appliquent à vous.

Enregistrement du produit

Pour enregistrer votre serveur d'impression HP Jetdirect, utilisez la page Web HP suivante :

http://www.hp.com/go/jetdirect_register

Accessibilité du produit

Pour plus d'informations sur l'engagement de HP relatif à l'accessibilité des produits du serveur d'impression HP Jetdirect :

■ Visitez le site Web HP à l'adresse suivante :

http://www.hp.com/accessibility

■ Envoyez un e-mail à : accessibility@hp.com

FRWW Présentation des serveurs d'impression HP Jetdirect 14

Récapitulatif des solutions logicielles HP

Présentation

HP fournit une variété de solutions logicielles permettant d'installer ou de gérer les périphériques HP Jetdirect connectés à un réseau. Pour identifier le logiciel le mieux adapté à vos besoins, reportez-vous au Tableau 2.1

Remarque Pour plus d'informations sur les solutions disponibles,

connectez-vous au site HP d'assistance en ligne :

http://www.hp.com/support/net_printing

Tableau 2.1 Solutions logicielles (1 sur 3)

Environnement de travail Fonction Remarques

Assistant d'installation d'imprimantes réseau HP (Windows)

Windows 98, Me, NT 4.0, 2000, XP*, Server 2003

Pour l'impression en mode direct mode IP et IPX.

*Mode 32 bits uniquement. IPX/SPX n'est pas compatible avec Windows XP édition 64 bits.

Serveurs d'impression sans fil : Avec la

version 4.0, ils permettent de configurer les paramètres pour une connexion sans fil 802.11g à votre réseau.

Serveurs d'impression filaires ou sans fil : Une

fois connectés à votre réseau, ils permettent d'installer (ou d'ajouter) une imprimante réseau unique sur le système pour une impression en mode direct (entre homologues). Pour un serveur réseau, vous pouvez partager l'imprimante pour une impression client-serveur (partagée).

● Configuration et

installation d'imprimante simple

● Exécuté à partir du

CD-ROM

● Une version installable

qui s'exécute à partir du disque système est disponible et téléchargeable sur le site Web HP

FRWW 15

Tableau 2.1 Solutions logicielles (2 sur 3)

Environnement de travail Fonction Remarques

Programme d'installation d'imprimante HP Jetdirect pour UNIX

HP-UX 10.x-10.20, 11.x Solaris 2.6, 7, 8

(SPARCsystem uniquement)

TCP/IP

HP Web Jetadmin

(Visitez le site Web HP pour obtenir des mises à jour du système.)

Windows 2000, XP Professional, Server 2003

HP-UX* Solaris* Linux* NetWare* TCP/IP, IPX/SPX *Prend en charge la

création de files d'attente et la gestion de périphériques depuis HP Web Jetadmin hébergé sur un système compatible.

Installation rapide et facile des imprimantes connectées à un réseau via HP Jetdirect.

Installation, configuration et gestion à distance des serveurs d'impression HP Jetdirect connectés, imprimantes non-HP prenant en charge les MIB (Management Information Bases) standard et les imprimantes dotées de serveurs Web embarqués.

Gestion des alertes et des consommables.

Mise à jour à distance du micrologiciel des serveurs d'impression HP Jetdirect.

Suivi d'inventaire et analyse d'utilisation.

● Fourni sur le CD-ROM

HP Jetdirect et téléchargeable à partir du site Web HP

● Non pris en charge par

les produits basés sur des valeurs, tels que ew2400

● Solution HP

recommandée pour la gestion et l'installation courantes de plusieurs imprimantes n'importe où sur un intranet

● Gestion via un

navigateur

FRWW Récapitulatif des solutions logicielles HP 16

Tableau 2.1 Solutions logicielles (3 sur 3)

Environnement de travail Fonction Remarques

Logiciel Internet Printer Connection

Windows NT 4.0, 2000 (Intel)

TCP/IP seulement Remarque : Le logiciel

d'impression Internet Microsoft est également

Impression via Internet sur les imprimantes connectées à l'aide de HP Jetdirect, compatibles avec le protocole IPP (Internet Printing Protocol).

intégré avec Windows 2000, XP, Server 2003.

HP IP/IPX Printer Gateway for NDPS

NetWare 5.x, 6.x Installation et impression

simplifiées, et gestion bidirectionnelle des imprimantes HP Jetdirect connectées sous les services NDPS (Novell Distributed Print Services).

Détection et installation automatiques des imprimantes HP Jetdirect connectées aux services NDPS.

HP WPS Assistant (Mac OS X)

Mac OS version X 10.1.5 ou ultérieure

Configuration des serveurs d'imprimante sans fil HP Jetdirect.

Utilitaires HP LaserJet pour Mac OS

Mac OS 9.x, X 10.x (mode classique)

Configuration et gestion d'imprimantes connectées via HP Jetdirect.

● Distribution

économique de documents imprimés de haute qualité via Internet, remplaçant les services de télécopie, de courrier postal et d'envoi rapide

● Nécessite le serveur

d'impression HP Jetdirect (micrologiciel version x.20.00 ou ultérieure)

● IPP n'est pas pris en

charge par les produits basés sur des valeurs, tels que ew2400

● Libère des licences

utilisateur

● Permet de désactiver

les points SAP pour réduire le trafic sur le réseau

● Non pris en charge par

les produits basés sur des valeurs, tels que ew2400

● Fourni sur le CD-ROM

HP Jetdirect

● Peut être téléchargé du

site Web HP

FRWW Récapitulatif des solutions logicielles HP 17

Assistant d'installation d'imprimantes réseau HP (Windows)

L'assistant d'installation d'imprimantes réseau HP, version 4.0 ou ultérieure, est un utilitaire de configuration et d'installation d'imprimante sur un réseau TCP/IP ou IPX/SPX.

Pour les serveurs d'impression sans fil, l'assistant comprend des modules qui vous permettent de configurer d'abord les paramètres sans fil du serveur d'impression afin qu'il puisse se connecter à votre réseau.

Une fois vos imprimantes connectées au réseau (via une connexion filaire ou sans fil), l'assistant installe l'imprimante sur les systèmes ou serveurs qui lui envoient directement des tâches d'impression. Ce système est appelé impression en « mode direct » ou « homologue ».

Si votre système est basé sur un serveur, vous pouvez partager l'imprimante afin que les clients du réseau puissent utiliser l'imprimante via le serveur, système également appelé impression « client-serveur ».

L'assistant d'installation d'imprimantes réseau HP est également inclus sur le CD-ROM HP Jetdirect, fourni avec les produits HP Jetdirect autonomes. Il s'exécute lorsque l'utilisateur sélectionne Installer dans l'interface du CD-ROM Jetdirect. Cette exécution se fait à partir du CD-ROM, même si certains fichiers peuvent être stockés temporairement puis supprimés du disque système après un redémarrage système.

Une version exécutable à partir du disque système est également disponible et peut être téléchargée depuis le site Web d'assistance HP en ligne à l'adresse suivante :

http://www.hp.com/go/inpw_sw

Configuration requise

● Microsoft Windows XP, Windows 2000, Windows NT 4.0,

Windows 98/Me, Server 2003

◆ Protocole réseau TCP/IP ou IPX/SPX

FRWW Récapitulatif des solutions logicielles HP 18

Remarque Pour les serveurs d'impression filaires ou sans fil

externes HP Jetdirect ew2400 qui seront utilisés dans un environnement sans fil, la connexion d'un câble réseau pour configurer les paramètres sans fil est recommandée.

Pour configurer les paramètres sans fil sans utiliser de câble, votre ordinateur doit disposer d'une carte d'interface sans fil intégrée ou installée dans un logement d'interface.

Pour des instructions détaillées, reportez-vous au guide d'installation fourni avec votre serveur d'impression.

● Logiciel d'impression approprié (pilote d'imprimante) à utiliser

avec l'imprimante et le système d'exploitation

● Connexion d'imprimante au réseau via un serveur d'impression

HP Jetdirect

Programme d'installation d'imprimante HP Jetdirect pour UNIX

Le programme d'installation d'imprimante HP Jetdirect pour UNIX assure la prise en charge des systèmes HP-UX et Solaris. Le logiciel installe, configure et propose des fonctions de diagnostic pour les imprimantes HP connectées aux réseaux TCP/IP à l'aide de serveurs d'impression HP Jetdirect disposant de toutes les fonctionnalités. Les serveurs d'impression basés sur des valeurs, tels que HP Jetdirect ew2400, ne sont pas pris en charge.

Le logiciel est distribué via les méthodes suivantes :

● CD-ROM HP Jetdirect, fourni avec les serveurs d'impression

HP Jetdirect autonomes

● Site FTP anonyme à l'adresse ftp.hp.com (répertoire :

/pub/networking/software)

● Site Web d'assistance HP en ligne à l'adresse suivante :

http://www.hp.com/support/net_printing

Pour connaître la configuration requise et obtenir des informations sur l'installation, consultez la documentation fournie avec le logiciel.

FRWW Récapitulatif des solutions logicielles HP 19

HP Web Jetadmin

HP Web Jetadmin est un outil de gestion d'entreprise qui permet d'installer, de configurer et de gérer à distance divers périphériques d'impression sur réseau HP et non-HP par l'intermédiaire d'un navigateur Web standard. HP Web Jetadmin permet de gérer proactivement aussi bien des périphériques particuliers que des groupes de périphériques.

Parallèlement à sa prise en charge des périphériques qui contiennent des objets MIB (Management Information Base) d'imprimante standard pour la gestion courante, HP Web Jetadmin est intégré aux serveurs d'impression HP Jetdirect et aux imprimantes HP afin d'offrir des fonctionnalités de gestion améliorées.

Pour utiliser HP Web Jetadmin, reportez-vous à l'aide en ligne et à la documentation fournie avec le logiciel.

Configuration requise

Le logiciel HP Web Jetadmin s'exécute sous Microsoft Windows 2000, Windows XP Professional et Windows Server 2003. Pour obtenir des informations sur les systèmes d'exploitation, les clients et les versions de navigateur compatibles, consultez le site Web d'assistance HP en ligne à l'adresse

http://www.hp.com/go/webjetadmin/

Remarque Si HP Web Jetadmin est installé sur un serveur

hôte géré, vous pouvez y accéder via un navigateur Web compatible, en naviguant jusqu'à l'hôte HP Web Jetadmin. Ceci permet d'installer et de gérer l'imprimante sur les réseaux Novell NetWare, de même que sur d'autres réseaux.

FRWW Récapitulatif des solutions logicielles HP 20

Installation du logiciel HP Web Jetadmin

Avant d'installer le logiciel HP Web Jetadmin, vous devez disposer des droits d'administrateur ou de superutilisateur sur le système local :

1. Téléchargez les fichiers d'installation à partir du site Web d'assistance HP en ligne à l'adresse

http://www.hp.com/go/webjetadmin

2. Suivez les instructions qui s'affichent pour installer le logiciel HP Web Jetadmin.

Remarque Les instructions d'installation figurent également

dans le fichier d'installation HP Web Jetadmin.

Vérification de l'installation et ouverture de l'accès

● Vérifiez que HP Web Jetadmin est correctement installé en

naviguant jusqu'à ce programme à l'aide du navigateur, comme dans l'exemple suivant :

http://systemname.domain:port/

où systemname.domain représente le nom d'hôte du serveur Web et port représente le numéro de port attribué au cours de l'installation. Par défaut, il s'agit du numéro 8000.

● Pour permettre aux utilisateurs d'accéder à HP Web Jetadmin,

ajoutez à la page d'accueil du serveur Web un lien renvoyant à l'URL HP Web Jetadmin. Par exemple :

http://systemname.domain:port/

FRWW Récapitulatif des solutions logicielles HP 21

Configuration et modification de périphérique

Utilisez votre navigateur pour accéder à l'URL HP Web Jetadmin. Par exemple :

http://systemname.domain:port/

Remarque A la place de systemname.domain, l'adresse IP de

l'ordinateur hôte sur lequel HP Web Jetadmin est installé peut être utilisée.

Suivez les instructions de la page d'accueil pour rechercher et gérer votre imprimante.

Suppression du logiciel HP Web Jetadmin

Pour supprimer le logiciel HP Web Jetadmin du serveur Web, utilisez le programme de désinstallation fourni avec le logiciel.

FRWW Récapitulatif des solutions logicielles HP 22

Logiciel Internet Printer Connection

Les serveurs d'impression HP Jetdirect disposant de toutes les fonctionnalités (telles que 620n ou en3700) sont compatibles avec le protocole IPP (Internet Printing Protocol). Les serveurs d'impression (tels que ew2400) ne sont pas pris en charge.

A l'aide du logiciel approprié, vous pouvez créer sur Internet un chemin d'impression IPP entre votre système et une imprimante prise en charge connectée via HP Jetdirect.

Remarque Pour les demandes de chemin d'impression

entrantes, l'administrateur réseau doit configurer le pare-feu pour qu'il accepte les demandes IPP reçues. Actuellement, le logiciel n'offre que des fonctions de sécurité limitées.

Les fonctions et avantages liés à l'impression par Internet incluent notamment :

● Les documents de qualité élevée et relativement urgents peuvent

être imprimés à distance, en couleur ou en noir et blanc

● Les documents peuvent être imprimés à distance pour une

fraction du coût des méthodes habituelles (télécopie, courrier électronique ou services de livraison du jour au lendemain)

● Le modèle d'impression LAN traditionnel peut être étendu à un

modèle d'impression par Internet

● Les requêtes IPP d'envoi de travaux d'impression pouvant être

transmises à l'extérieur au travers des pare-feux

Logiciel fourni par HP

Le logiciel HP Internet Printer Connection (connexion d'imprimante par Internet) vous permet d'installer un module d'impression Internet sur les clients Windows NT 4.0 et 2000.

1. Pour obtenir ce logiciel : Téléchargez le logiciel HP Internet Printer Connection à partir

du site Web d'assistance HP en ligne suivant :

http://www.hp.com/go/ipc_sw

FRWW Récapitulatif des solutions logicielles HP 23

2. Pour installer le logiciel et créer le chemin d'impression vers l'imprimante, suivez les instructions du logiciel. Demandez à l'administrateur réseau l'adresse IP ou l'URL de l'imprimante afin de terminer la configuration.

Configuration requise pour le logiciel HP

● Ordinateur doté de Microsoft Windows NT 4.0 (Intel) ou

Windows 2000

● Serveur d'impression HP Jetdirect compatible avec le protocole

IPP (tel que HP Jetdirect 620n ou en3700)

Proxy pris en charge par le logiciel HP

Proxy Web avec prise en charge de HTTP version 1.1 ou supérieure (peut ne pas être requis en cas d'impression sur un intranet).

Logiciel fourni par Microsoft

Remarque Pour obtenir une assistance relative au logiciel

IPP Windows, contactez Microsoft.

Logiciel intégré avec Windows 2000/XP/Server 2003

Sur les systèmes Windows 2000/XP/Server 2003, à la place du logiciel fourni par HP vous pouvez utiliser le logiciel client IPP intégré dans le système Windows. La mise en œuvre IPP sur le serveur d'impression HP Jetdirect est compatible avec le logiciel client IPP du système Windows.

Pour configurer un chemin d'impression vers une imprimante Internet connectée via HP Jetdirect à l'aide du logiciel client IPP de Windows 2000/XP, procédez comme suit :

1. Ouvrez le dossier Imprimantes (cliquez sur Démarrer, sélectionnez Paramètres, puis Imprimantes).

2. Exécutez l'assistant Ajout d'imprimante (double-cliquez sur Ajout d'imprimante), puis cliquez sur Suivant.

3. Sélectionnez l'option correspondant à l'imprimante réseau, puis cliquez sur Suivant.

FRWW Récapitulatif des solutions logicielles HP 24

4. Sélectionnez Vous connecter à une imprimante sur Internet et entrez l'URL du serveur d'impression :

http://adresse_IP[/ipp/n°_port]

où adresse_IP représente l'adresse IP configurée sur le serveur d'impression HP Jetdirect. [/ipp/n°_port] identifie le numéro du port, qui est le port 1 pour les serveurs d'impression 620n et en3700 à port unique (par défaut, /ipp/port1).

Exemple :

http://192.160.45.40 Une connexion IPP au serveur

d'impression HP Jetdirect 620n/en3700 intégré avec l'adresse IP 192.160.45.40. (« /ipp/port1 » est présumé et non requis.)

Cliquez ensuite sur Suivant.

5. Vous devez ensuite indiquer un pilote d'imprimante (le serveur d'impression HP Jetdirect n'en contenant aucun, votre système ne peut pas l'obtenir automatiquement). Cliquez sur OK pour installer sur le système le pilote d'imprimante choisi, puis suivez les instructions affichées à l'écran. Il se peut que vous ayez besoin du CD-ROM de l'imprimante pour installer le pilote.

6. Pour terminer la définition du chemin d'impression, suivez les instructions affichées à l'écran.

Client IPP de Windows Me

La mise en œuvre IPP sur le serveur d'impression HP Jetdirect est compatible avec le logiciel client IPP de Windows Me. Le client IPP est installé à partir du dossier Add-Ons du CD-ROM de Windows Me. Pour l'installation et la configuration d'un client IPP Windows Me, reportez-vous aux instructions fournies avec le CD-ROM de Windows Me.

Logiciel fourni par Novell

Le serveur d'impression HP Jetdirect est compatible avec IPP exécuté sur NetWare 5.1 avec SP1 ou supérieur. Pour la prise en charge d'un client NetWare, consultez la documentation technique NetWare ou contactez Novell.

FRWW Récapitulatif des solutions logicielles HP 25

HP IP/IPX Printer Gateway for NDPS

NDPS (Novell Distributed Print Services) est une architecture d'impression mise au point par Novell en association avec Hewlett-Packard. NDPS simplifie et rationalise l'administration de l'impression en réseau. Il n'est plus nécessaire de configurer et de lier les files d'attente d'impression, les objets d'imprimante et les serveurs d'impression. L'administrateur peut utiliser NDPS pour gérer les imprimantes réseau des environnements NetWare pris en charge.

Le logiciel HP IP/IPX Printer Gateway (passerelle d'imprimante HP IP/IPX) est un module chargeable NetWare (NLM) développé par HP afin de fournir les fonctionnalités et la compatibilité avec l'environnement NDPS de Novell pour les serveurs d'impression HP Jetdirect disposant de toutes les fonctionnalités. Les serveurs d'impression, tels que ew2400, ne sont pas pris en charge.

La passerelle HP intègre de manière transparente les imprimantes associées à HP Jetdirect dans l'environnement NDPS. Grâce à la passerelle HP, l'administrateur peut analyser les statistiques, configurer les paramètres de la passerelle et l'impression des imprimantes connectées à HP Jetdirect.

Fonctionnalités

La passerelle HP et NDPS offrent les fonctionnalités et les avantages suivants :

● Détection intelligente des imprimantes dans les environnements

NetWare 5.x et 6.x

● Installation automatique d'imprimantes à l'aide d'IP/IPX

● Intégration étroite avec les NDS et l'utilitaire NWAdmin de Novell

● Mise à jour de l'état à partir des imprimantes

● Simplification du téléchargement automatique de pilotes

● Réduction du trafic SAP

● Réduction du nombre de licences utilisateur NetWare nécessaires

● Impression TCP/IP native avec NetWare 5.x et 6 6.x

FRWW Récapitulatif des solutions logicielles HP 26

Pour obtenir le logiciel

Le logiciel HP IP/IPX Printer Gateway est inclus avec toutes les versions actuelles de NDPS. Novell NetWare 5.x et 6.x comprennent NDPS. Pour se procurer la dernière version du logiciel ou la documentation de référence :

■ Connectez-vous à l'adresse

suivante : http://www.hp.com/go/hpgate_sw

■ Suivez les instructions qui vous sont données pour télécharger

les pilotes et le logiciel.

La documentation fournie avec le logiciel décrit la configuration nécessaire au système et à la prise en charge d'un client Novell.

HP WPS Assistant (Mac OS X)

Cet utilitaire sert à configurer un serveur d'impression HP Jetdirect sans fil (WPS, Wireless Print Server) connecté au réseau Mac OS.

Pour exécuter cet utilitaire, vous devez d'abord rétablir l'état par défaut défini en usine du serveur d'impression HP Jetdirect sans fil, le port sans fil étant activé. Procédez comme suit :

1. Insérez le CD-ROM dans le système Mac OS (version X 10.1.5 ou ultérieure).

2. Sélectionnez et ouvrez l'icône correspondant au CD-ROM HPJETDIRECT.

3. Lisez, le cas échéant, les notes de mise à jour.

4. Sélectionnez et ouvrez le dossier HP WPS Assistant.

5. Exécutez l'utilitaire HP WPS Assistant, puis suivez les instructions à l'écran.

Remarque Pour les systèmes Mac OS 9.x ou X, vous pouvez

éventuellement configurer une connexion réseau à l'aide du serveur Web intégré.

Après avoir créé une connexion sans fil, vous aurez besoin d'autres utilitaires (tels que HP LaserJet Utility for Mac OS) pour configurer et gérer votre imprimante.

FRWW Récapitulatif des solutions logicielles HP 27

Utilitaires HP LaserJet pour Mac OS

Remarque Les utilitaires HP LaserJet pour Mac OS

permettent de configurer et de gérer vos imprimantes connectées à HP Jetdirect sur des réseaux qui utilisent le protocole AppleTalk (EtherTalk).

Sur les réseaux TCP/IP, vous pouvez employer les utilitaires du système Mac OS pour découvrir et installer votre imprimante :

● Sur les systèmes Mac OS 9.x, employez le logiciel

Apple Desktop Printer Utility pour configurer l'impression LPR/LPD.

● Sur les systèmes Mac OS X 10.x, employez Print

Center pour sélectionner IP Printing ou Rendezvous pour installer l'imprimante.

La configuration d'imprimante TCP/IP est également prise en charge par d'autres outils, tels que le serveur Web embarqué.

Installation du logiciel d'imprimante

Pour installer le logiciel d'imprimante pour le système Mac OS, suivez les instructions de la documentation fournie avec votre imprimante. Si l'installation du logiciel HP LaserJet Utility est effectuée à partir du CD-ROM HP Jetdirect, suivez les instructions ci-dessous.

Remarque En cas d'installation du logiciel HP LaserJet

Utility à partir d'une autre source que le CD-ROM, suivez les instructions d'installation données dans le fichier LISEZMOI fourni avec le logiciel.

FRWW Récapitulatif des solutions logicielles HP 28

Remarque Les programmes de détection automatique de virus

peuvent perturber l'installation de ce logiciel. Si de tels programmes sont en service sur l'ordinateur Mac OS, désactivez-les avant d'effectuer l'installation.

1. Insérez le CD-ROM dans le lecteur.

2. Dans la fenêtre HP Installer, double-cliquez sur l'icône d'installation pour sélectionner le logiciel dans la langue de votre choix.

3. Suivez les instructions qui s'affichent.

Pour plus d'informations sur la configuration du pilote d'imprimante, consultez la documentation en ligne sur le CD-ROM de l'imprimante.

Configuration de l'imprimante

Le logiciel HP LaserJet Utility permet de configurer certains paramètres de l'imprimante, tels que son nom et sa zone réservée, à partir de Mac OS. HP recommande de réserver l'usage des fonctions de configuration d'imprimante de cet utilitaire aux administrateurs de réseau.

Si cette imprimante doit être desservie par un spouleur d'impression, définissez le nom et la zone de l'imprimante avant de configurer le spouleur pour qu'il capture l'imprimante.

Exécution du logiciel HP LaserJet Utility

1. Vérifiez que l'imprimante est sous tension et en ligne, que le serveur d'impression est connecté à l'imprimante et au réseau, puis double-cliquez sur l'icône HP LaserJet Utility.

2. Si le nom de l'imprimante ne figure pas dans la liste, cliquez sur

Sélection imprimante. La fenêtre Sélection d'une imprimante cible s'affiche.

■ Sélectionnez la zone, le cas échéant, dans la liste Zones

AppleTalk contenant l'imprimante. La zone de l'imprimante est indiquée dans la page de configuration. Pour savoir comment imprimer une page de configuration, reportez-vous au guide d'installation du matériel du serveur d'impression ou au guide de mise en service de l'imprimante.

■ Sélectionnez l'imprimante dans la liste Imprimantes

disponibles et cliquez sur OK.

FRWW Récapitulatif des solutions logicielles HP 29

Vérification de la configuration du réseau

Pour vérifier la configuration de réseau courante, imprimez une page de configuration Jetdirect. Si vous n'avez pas imprimé une page de configuration depuis l'imprimante, reportez-vous à la documentation de l'imprimante (reportez-vous au Chapitre 9

pour plus d'informations). Si l'imprimante est dotée d'un panneau de commande, vérifiez que le message

PRET apparaît sur ce panneau

pendant au moins 1 minute, puis imprimez la page. La configuration actuelle y est indiquée sous la zone « AppleTalk » dans la page de configuration.

Remarque Si le réseau comporte plusieurs imprimantes, il est

nécessaire d'imprimer une page de configuration pour déterminer le nom et la zone de l'imprimante.

Changement du nom de l'imprimante

L'imprimante est livrée avec un nom par défaut défini en usine.

Hewlett-Packard recommande vivement de renommer l'imprimante pour éviter la présence de plusieurs imprimantes de même nom sur le réseau.

ATTENTION Après avoir renommé l'imprimante et défini des

files d'attente d'impression pour celle-ci, procédez avec précaution si vous devez de nouveau renommer l'imprimante. Si vous renommez une nouvelle fois l'imprimante, les files d'attente qui lui sont associées ne fonctionneront plus.

Remarque Le nom peut comporter jusqu'à 32 caractères.

Un signal sonore signale l'entrée de caractères interdits. Pour connaître les caractères incorrects, reportez-vous à l'aide en ligne du logiciel.

Vous pouvez attribuer n'importe quel nom à l'imprimante, par exemple « ImprimanteLaser4000Michel ». Le logiciel HP LaserJet Utility permet de renommer les périphériques situés dans des zones différentes, y compris dans la zone locale (l'utilisation du logiciel HP LaserJet Utility n'est pas liée à l'existence de zones).

FRWW Récapitulatif des solutions logicielles HP 30

1. Dans la liste déroulante, sélectionnez l'icône Paramètres. La boîte de dialogue Sélectionnez un paramètre : apparaît.

2. Dans la liste, sélectionnez Nom de l'imprimante.

3. Cliquez sur Modifier. La boîte de dialogue Définir le nom d'imprimante apparaît.

4. Tapez le nouveau nom.

5. Cliquez sur OK.

Remarque Si vous attribuez à l'imprimante un nom

d'imprimante existant, un message d'avertissement vous demande de choisir un autre nom. Pour ce faire, répétez les étapes 4 et 5.

6. Si l'imprimante se trouve sur un réseau EtherTalk, passez à la section suivante, « Sélection d'une zone

».

7. Pour terminer la procédure, dans le menu Fichier, sélectionnez Quitter.

Indiquez le nouveau nom de l'imprimante à tous les utilisateurs du réseau pour qu'ils puissent la choisir dans le Sélecteur.

Sélection d'une zone

Sur les réseaux EtherTalk Phase 2, le logiciel HP LaserJet Utility permet de sélectionner la zone de l'imprimante. Au lieu de maintenir l'imprimante dans la zone par défaut définie par le routeur, cet utilitaire permet de choisir la zone dans laquelle figure votre imprimante. Les zones dans lesquelles peut résider l'imprimante sont limitées par la configuration du réseau.

Le logiciel HP LaserJet Utility permet uniquement de sélectionner une zone déjà configurée pour le réseau.

Les zones sont des groupes d'ordinateurs, d'imprimantes et autres périphériques AppleTalk. Elles peuvent être groupées par emplacement physique (par exemple, la Zone A pourrait contenir toutes les imprimantes sur le réseau se trouvant dans le bâtiment A). Elles peuvent également être groupées logiquement (par exemple, toutes les imprimantes employées dans le service financier).

1. Dans la liste déroulante, sélectionnez l'icône Paramètres. La boîte de dialogue Sélectionnez un paramètre : apparaît.

2. Dans la liste, sélectionnez Zone de l'imprimante et cliquez sur Modifier. La boîte de dialogue Sélectionner une zone apparaît.

FRWW Récapitulatif des solutions logicielles HP 31

3. Sélectionnez votre zone de réseau préférée dans la liste Sélectionner une zone : et cliquez sur Définir la zone.

4. Pour terminer la procédure, dans le menu Fichier, sélectionnez Quitter.

Indiquez la nouvelle zone de l'imprimante à tous les utilisateurs du réseau pour qu'ils puissent la choisir dans le Sélecteur.

Sélection de l'imprimante

1. Dans le menu Apple, sélectionnez le Sélecteur.

2. Sélectionnez l'icône à utiliser avec votre imprimante. Si l'icône d'imprimante appropriée n'apparaît pas dans Sélecteur ou si vous n'êtes pas sûr de l'icône à sélectionner, reportez-vous à la section « Installation du logiciel d'imprimante

3. Si AppleTalk est au repos, un message d'avertissement s'affiche. Sélectionnez OK. Le bouton Connecté est alors activé.

Si le réseau est relié à d'autres réseaux, la zone de liste Zones AppleTalk apparaît dans le Sélecteur.

4. Le cas échéant, choisissez dans la liste déroulante Zones AppleTalk, la zone où se trouve l'imprimante.

5. Sélectionnez le nom d'imprimante approprié dans la liste affichée dans l'angle supérieur droit du Sélecteur. Si le nom ne figure pas dans cette liste, effectuez les vérifications suivantes :

» de ce chapitre.

■ l'imprimante est sous tension et en ligne ;

■ le serveur d'impression est connecté à l'imprimante et au réseau ;

■ les câbles sont correctement branchés.

Si l'imprimante comporte un panneau de commande, le message

PRET doit être affiché. Pour plus d'informations, reportez-vous au

Chapitre 8

Remarque Même si la liste ne contient que le nom de

l'imprimante, vous devez le sélectionner.

L'imprimante reste sélectionnée tant que vous n'en choisissez pas une autre dans le Sélecteur.

6. Dans le Sélecteur, cliquez sur Configurer ou sur Créer puis, si vous y êtes invité, sélectionnez le fichier PPD (PostScript Printer Description) correspondant à l'imprimante. Pour plus d'informations, reportez-vous à la documentation en ligne.

FRWW Récapitulatif des solutions logicielles HP 32

7. Pour Impression en arrière-plan, sélectionnez Activé ou Désactivé.

Si l'impression en arrière-plan est désactivée lors de l'envoi d'un travail d'impression à l'imprimante, des messages d'état s'affichent à l'écran et vous devez attendre qu'ils disparaissent pour continuer à travailler. Si l'impression en arrière-plan est activée, les messages sont acheminés vers le moniteur d'impression et vous pouvez poursuivre votre travail pendant l'impression du document.

8. Quittez le Sélecteur.

Pour afficher votre nom d'utilisateur sur le réseau lorsque vous imprimez des documents, ouvrez le panneau de commande de l'ordinateur Mac OS, sélectionnez Configuration de partage, puis tapez votre nom.

Vérification de la configuration

1. Dans le menu Fichier, sélectionnez Imprimer la fenêtre. Si aucune fenêtre n'est ouverte, sélectionnez Imprimer le bureau.

La boîte de dialogue Imprimer s'affiche.

2. Cliquez sur Imprimer. Si l'imprimante exécute le travail d'impression, cela indique

qu'elle est correctement connectée au réseau. Si l'imprimante ne fonctionne pas, reportez-vous au Chapitre 8

FRWW Récapitulatif des solutions logicielles HP 33

Configuration TCP/IP

Introduction

Pour fonctionner correctement sur un réseau TCP/IP, le serveur d'impression HP Jetdirect doit être configuré à l'aide de paramètres de configuration de réseau TCP/IP appropriés, notamment une adresse IP valide pour votre réseau. Pour plus d'informations sur les réseaux TCP/IP, reportez-vous à l'Annexe A

Configuration TCP/IP manuelle et basée sur le serveur

A la mise sous tension dans un état défini en usine, le serveur d'impression HP Jetdirect tente d'obtenir ses paramètres de configuration TCP/IP à l'aide d'une méthode basée sur le serveur, telle que BOOTP/TFTP, DHCP/TFTP ou RARP. Ces méthodes sont décrites plus loin dans ce chapitre. Selon le modèle de serveur d'impression, elles peuvent prendre jusqu'à deux minutes. Si la configuration échoue, une adresse IP par défaut est affectée.

Le serveur d'impression peut également être configuré manuellement. Les outils de configuration manuelle incluent Telnet, un navigateur Web, le panneau de commande de l'imprimante, les commandes arp et ping (lorsque l'adresse IP par défaut est 192.0.0.192) ou un logiciel de gestion SNMP. Les valeurs de configuration TCP/IP attribuées manuellement sont conservées lors de la mise sous/hors tension.

Le serveur d'impression peut être reconfiguré à tout moment pour utiliser les paramètres TCP/IP de la configuration manuelle ou de la configuration basée sur le serveur.

Pour identifier à tout moment l'adresse IP qui est configurée sur le serveur d'impression, consultez la page de configuration HP Jetdirect.

FRWW 34

Adresse IP par défaut

A la mise sous tension, dans un état défini en usine (par exemple, à la sortie d'usine ou après une réinitialisation à froid), le serveur d'impression HP Jetdirect ne dispose d'aucune adresse IP. Une adresse IP par défaut peut être attribuée ou non en fonction de l'environnement réseau.

Non-attribution d'une adresse IP par défaut

Aucune adresse IP par défaut n'est attribuée si une méthode basée sur le serveur (telle que BOOTP ou DHCP) aboutit. De plus, si le serveur d'impression est sous/hors tension, la même méthode sera réutilisée pour extraire les paramètres de configuration IP. Si cette méthode ne réussit pas à extraire les paramètres de configuration IP (par exemple, si le serveur BOOTP ou DHCP n'est plus disponible), aucune adresse IP par défaut n'est attribuée. Le serveur d'impression continue toutefois à envoyer des demandes de configuration IP indéfiniment. Vous devez réinitialiser le serveur d'impression à froid pour modifier ce comportement.

En outre, aucune adresse IP par défaut n'est attribuée si aucun câble réseau n'est branché à un serveur d'impression câblé.

Attribution d'une adresse IP par défaut

Une adresse IP par défaut est attribuée si les méthodes par défaut définies en usine échouent ou si le serveur d'impression vient d'être reconfiguré par un administrateur pour utiliser une méthode basée sur le serveur (telle que BOOTP ou DHCP) qui n'aboutit pas.

Lorsqu'une adresse IP par défaut est attribuée, l'adresse dépend du réseau auquel le serveur d'impression est connecté. Le serveur d'impression détecte les paquets de diffusion présents sur le réseau afin de déterminer les paramètres IP par défaut appropriés :

● Sur les petits réseaux privés qui acceptent les attributions

d'adresses IP normalisées et automatisées, le serveur d'impression utilise une technique d'adressage lien-local pour attribuer une adresse IP unique. L'adressage lien-local est limité à un sous-réseau local IP (non acheminé) et peut être désigné par IP auto. L'adresse IP attribuée doit être comprise dans la plage allant de 169.254.1.0 à 169.254.254.255 (généralement désignée par 169.254/16). Toutefois, elle peut être modifiée afin que le réseau puisse utiliser les outils de configuration TCP/IP pris en charge, si cela s'avère nécessaire.

FRWW Configuration TCP/IP 35

Dans le cas d'adresses lien-local, aucun sous-réseau n'est utilisé. Le masque de sous-réseau est le suivant : 255.255.0.0 ; il ne peut pas être modifié.

Les adresses lien-local ne réalisent pas d'acheminement en dehors du lien local et l'accès à ou depuis Internet n'est pas possible. L'adresse de la passerelle par défaut est identique à l'adresse lien-local.

Lorsqu'un doublon d'adresse est détecté, le serveur d'impression HP Jetdirect réattribue automatiquement cette adresse en se conformant, si nécessaire, aux méthodes d'adressage lien-local standard.

● Sur les grands réseaux ou sur les réseaux IP d'entreprise, une

adresse temporaire (192.0.0.192) est attribuée jusqu'à ce que ces réseaux soient reconfigurés avec une adresse valide à l'aide des outils de configuration TCP/IP pris en charge. Cette adresse est désignée sous l'appellation Adresse IP par défaut héritée.

● Sur les réseaux à environnement mixte, l'adresse IP par défaut

attribuée automatiquement est soit 169.254/16, soit

192.0.0.192. Dans ce cas, vérifiez sur la page de configuration Jetdirect que l'adresse IP par défaut attribuée est conforme.

L'adresse IP configurée sur le serveur d'impression peut être déterminée en inspectant la page de configuration Jetdirect pour le serveur d'impression. Reportez-vous au Chapitre 9

Options de configuration de l'adresse IP par défaut

Paramètre IP par défaut

Un paramètre de configuration IP par défaut sur le serveur d'impression contrôle le mode d'affectation de l'adresse IP par défaut. Lorsque le serveur d'impression est incapable d'obtenir une adresse IP pendant une reconfiguration TCP/IP imposée (par exemple, lorsqu'il est manuellement configuré pour utiliser BOOTP ou DHCP), ce paramètre détermine l'adresse IP par défaut à utiliser.

A la mise sous tension, dans un état par défaut défini en usine, ce paramètre n'est pas défini.

Si le serveur d'impression est initialement configuré avec une adresse IP par défaut (une adresse IP lien-local ou l'adresse IP par défaut héritée 192.0.0.192), le paramètre IP par défaut prend la valeur IP Auto ou Adresse IP par défaut héritée.

Le paramètre IP par défaut peut être modifié à l'aide d'un outil de configuration pris en charge, tel que Telnet, un navigateur Web, un panneau de commande de l'imprimante et les applications de gestion SNMP.

FRWW Configuration TCP/IP 36

Activation/désactivation des requêtes DHCP

Lorsqu'une adresse IP par défaut est attribuée, vous pouvez configurer le serveur d'impression pour envoyer ou pour ne pas envoyer, régulièrement, des requêtes DHCP. Les requêtes DHCP permettent d'extraire les paramètres de configuration IP d'un serveur DHCP sur le réseau. Ce paramètre est activé par défaut, ce qui permet aux requêtes DHCP d'être transmises. Cependant, il peut être désactivé à l'aide d'un outil de configuration pris en charge, tel que Telnet, un navigateur Web ou des applications de gestion SNMP.

Serveur d'impression sans fil HP Jetdirect. Lors de la mise sous tension initiale, un serveur d'impression filaire ousans fil paramétré en usine ne disposant pas d'une connexion réseau s'attribue généralement automatiquement une adresse IP lien-local. Lorsqu'une connexion à un réseau de serveurs DHCP est réalisée, l'adresse IP est généralement reconfigurée, car les requêtes DHCP provenant du serveur d'impression sont activées par défaut.

Adresse IP par défaut sur les serveurs d'impression filaires ou sans fil

Selon qu'il s'agit de serveurs d'impression filaires ou de serveurs d'impression sans fil, les résultats de la configuration IP par défaut peuvent être différents :

● Lors de la mise sous tension, un serveur d'impression paramétré

en usine et connecté au réseau via un câble (filaire) utilise systématiquement BOOTP, DHCP et RARP pour extraire ses paramètres IP. Cette opération prend jusqu'à deux minutes. Si la configuration échoue, une adresse IP par défaut est attribuée comme décrit précédemment.

● Pour un serveur d'impression filaire ou sans fil paramétré en usine

et non connecté par câble, seule une connexio n Ad Hoc est disponible dès le départ. Dans ce cas, l'extraction des paramètres IP depuis un réseau se limite à environ quatre secondes. Pendant ce temps, une seule requête BOOTP est transmise et les paquets de diffusion sont détectés. Dans la mesure où une réponse d'un serveur BOOTP sur un réseau Ad Hoc est improbable, et que le nombre de paquets de diffusion détectés est minimal, une configuration IP par défaut utilisant un adressage lien-local est probable.

Cependant, la configuration IP peut changer une fois que le serveur d'impression sans fil est connecté à un réseau DHCP car l'envoi de requêtes DHCP est activé par défaut.

Il se peut que les outils de configuration qui nécessitent une adresse IP par défaut spécifique pour une communication sur le serveur d'impression ne fonctionnent pas sans modification. Pour connaître les paramètres d'adresse IP par défaut configurés sur le serveur d'impression, reportez-vous à la page de configuration Jetdirect.

FRWW Configuration TCP/IP 37

Outils de configuration TCP/IP

Lorsqu'une connexion au réseau a été établie, un serveur d'impression HPJetdirect peut être configuré avec des paramètres réseau TCP/IP valides de la manière suivante :

● A l'aide du logiciel. Vous pouvez utiliser les logiciels

d'installation, de configuration et de gestion qui s'exécutent sur les systèmes pris en charge. Pour plus d'informations, reportez-vous au Chapitre 2

● BOOTP/TFTP. Vous pouvez télécharger des données à partir

d'un serveur de réseau à l'aide des protocoles BOOTP (Bootstrap Protocol) et TFTP (Trivial File Transfer Protocol) à chaque mise sous tension de l'imprimante. Pour plus d'informations, reportez-vous à la section « Utilisation de BOOTP/TFTP

Le processus démon BOOTP, bootpd, doit être actif sur un serveur BOOTP accessible à l'imprimante.

● DHCP/TFTP. Vous pouvez utiliser le protocole DHCP (Dynamic

Host Configuration Protocol) et TFTP (Trivial File Transfer Protocol) à chaque mise sous tension de l'imprimante. Ces protocoles sont pris en charge sur les systèmes HP-UX, Solaris, Red Hat Linux, SuSE Linux, Windows NT/2000/Server 2003, NetWare et Mac OS. Reportez-vous à la documentation de votre système d'exploitation réseau pour vérifier que le système d'exploitation de votre serveur prend en charge DHCP. Pour plus d'informations, reportez-vous à la section « Utilisation de DHCP

, « Récapitulatif des solutions logicielles HP ».

».

Remarque Systèmes Linux et UNIX : pour plus d'informations,

consultez la page relative à bootpd. Sur les systèmes HP-UX, un exemple de fichier de

configuration DHCP (dhcptab) est disponible dans le répertoire /etc.

HP-UX ne fournissant pas de services DDNS (Dynamic Domain Name Services) pour ses mises en œuvre DHCP, HP recommande de ne pas limiter la durée de bail de serveur d'impression. Ceci permet de maintenir les adresses IP de serveur d'impression statiques jusqu'à ce que les services DDNS soient disponibles.

● RARP. Il est possible d'utiliser un serveur du réseau utilisant

le protocole RARP (Reverse Address Resolution Protocol) pour répondre à la demande RARP du serveur d'impression et indiquer à ce dernier l'adresse IP. Cette méthode permet uniquement de configurer l'adresse IP. Pour plus d'informations, reportez-vous à la section « Utilisation du protocole RARP

FRWW Configuration TCP/IP 38

».

● Commandes arp et ping. (Pour les serveurs d'impression

configurés avec l'adresse IP par défaut héritée 192.0.0.192 seulement) Vous pouvez utiliser les commandes arp et ping du système. Pour plus d'informations, reportez-vous à la section « Utilisation des commandes arp et ping

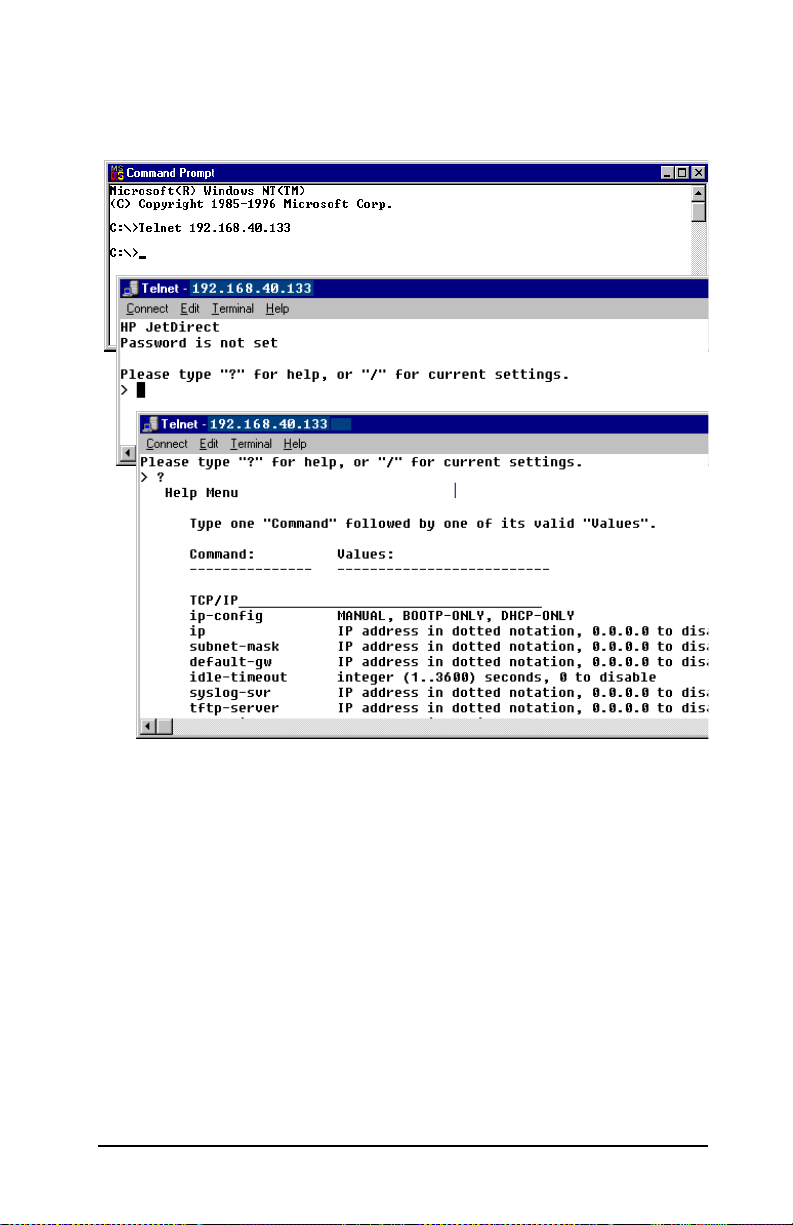

● Telnet. Vous pouvez définir les paramètres de configuration à

».

l'aide de Telnet. Pour ce faire, établissez une connexion Telnet entre le système et le serveur d'impression HP Jetdirect avec l'adresse IP par défaut. Une fois configuré, le serveur d'impression enregistre la configuration lors de la mise sous/hors tension. Pour plus d'informations, reportez-vous à la section « Utilisation de Telnet

● Serveur Web embarqué. Vous pouvez rechercher le serveur

Web intégré sur le serveur d

».

'impression HP Jetdirect et définir

les paramètres de configuration. Pour plus d'informations, reportez-vous au Chapitre 4

● Panneau de commande de l'imprimante. (Serveurs

d'impression HP Jetdirect 620n uniquement) Vous pouvez saisir manuellement les données de configuration à l'aide des touches du panneau de commande de l'imprimante. La méthode du panneau de commande permet de configurer uniquement un sous-ensemble limité des paramètres de configuration. Ainsi, il est recommandé de ne l'utiliser que lors d'un dépannage ou dans le cas d'une installation réduite. Si vous choisissez la méthode de configuration à partir du panneau de commande, le serveur d'impression enregistre la configuration au cours des cycles de mise sous/hors tension. Pour plus d'informations, reportez-vous à la section « Utilisation du panneau de commande de l'imprimante

».

FRWW Configuration TCP/IP 39

Utilisation de BOOTP/TFTP

Remarque Pour les serveurs d'impression sans fil

HP Jetdirect, cette section part du principe qu'une connexion sans fil à votre réseau a été établie.

Très pratiques, les protocoles BOOTP (Bootstrap Protocol) et TFTP (Trivial File Transfer Protocol) permettent de configurer automatiquement le serveur d'impression HP Jetdirect pour fonctionner dans un réseau TCP/IP. A la mise sous tension, le serveur d'impression Jetdirect envoie un message de requête BOOTP sur le réseau. Un serveur BOOTP correctement configuré sur le réseau répond par un message qui contient les données de configuration de réseau de base pour le serveur d'impression Jetdirect. La réponse du serveur BOOTP peut également identifier un fichier qui contient des données de configuration étendue pour le serveur d'impression. Ce dernier télécharge ce fichier via TFTP. Ce fichier de configuration TFTP peut être situé sur le serveur BOOTP ou sur un serveur TFTP distinct.

Les serveurs BOOTP/TFTP sont généralement des systèmes UNIX ou Linux. Les serveurs Windows NT/2000/Server 2003 et NetWare peuvent répondre aux requêtes BOOTP. Les serveurs Windows NT/2000/Server 2003 sont configurés par l'intermédiaire des services Microsoft DHCP (reportez-vous à la section « Utilisation

de DHCP »). Toutefois, les systèmes Windows NT/2000/Server 2003

peuvent nécessiter un logiciel tiers pour la prise en charge de TFTP. Pour plus d'informations sur la configuration de serveurs BOOTP NetWare, consultez la documentation NetWare.

Remarque Si le serveur d'impression Jetdirect et le serveur

BOOTP/DHCP se trouvent sur des sous-réseaux différents, la configuration IP peut échouer à moins que le périphérique de routage ne prenne en charge « BOOTP Relay » (qui permet de transférer des requêtes BOOTP entre des sous-réseaux).

FRWW Configuration TCP/IP 40

Pourquoi utiliser BOOTP/TFTP

L'utilisation de BOOTP/TFTP pour le téléchargement des données de configuration présente les avantages suivants :

● Contrôle accru de la configuration du serveur d'impression

HP Jetdirect. Les autres méthodes de configuration, telles que le panneau de commande de l'imprimante, sont limitées à la sélection de paramètres.

● Facilité de gestion de la configuration. Les paramètres de

configuration de tout le réseau peuvent être rassemblés en un seul emplacement.

● Facilité de configuration du serveur d'impression HP Jetdirect.

L'intégralité de la configuration du réseau peut être téléchargée automatiquement à chaque mise sous tension du serveur d'impression.

Remarque Le fonctionnement de BOOTP est similaire à celui

de DHCP, mais les paramètres IP résultants sont les mêmes lors de la mise hors/sous tension. Dans le cas de DHCP, les paramètres de configuration IP sont loués et peuvent changer dans le temps.

A la mise sous tension dans un état par défaut défini en usine, le serveur d'impression HP Jetdirect tente de se configurer automatiquement par le biais de plusieurs méthodes dynamiques, notamment BOOTP.

BOOTP/TFTP sur UNIX

Cette section décrit comment configurer le serveur d'impression à l'aide des services BOOTP (Bootstrap Protocol) et TFTP (Trivial File Transfer Protocol) sur des serveurs UNIX. BOOTP et TFTP sont utilisés pour télécharger les données de configuration du réseau à partir d'un serveur vers le serveur d'impression HP Jetdirect sur le réseau.

Systèmes utilisant NIS (Network Information Service)

Si votre système utilise NIS, il peut être nécessaire de remapper NIS au moyen du service BOOTP avant d'exécuter les étapes de la configuration BOOTP. Reportez-vous à la documentation du système.

FRWW Configuration TCP/IP 41

Configuration du serveur BOOTP

Pour que le serveur d'impression HP Jetdirect obtienne les données de configuration du réseau, les serveurs BOOTP/TFTP doivent être définis avec les fichiers de configuration appropriés. Le serveur d'impression utilise BOOTP pour obtenir les entrées du fichier /etc/bootptab sur un serveur BOOTP, tandis que TFTP permet d'obtenir des données de configuration supplémentaires à partir d'un fichier de configuration sur un serveur TFTP.

A sa mise sous tension, le serveur d'impression HP Jetdirect diffuse une demande BOOTP contenant son adresse MAC (matérielle). Un démon du serveur BOOTP recherche cette adresse MAC dans le fichier /etc/bootptab et, s'il la trouve, envoie les données de configuration correspondantes au serveur d'impression Jetdirect sous la forme d'une réponse BOOTP. Les données de configuration contenues dans le fichier /etc/bootptab doivent avoir été correctement entrées. Pour une description de ces entrées, reportez-vous à la section « Entrées du fichier Bootptab

».

La réponse BOOTP peut contenir le nom d'un fichier de configuration comportant des paramètres de configuration avancés. Si le serveur d'impression HP Jetdirect rencontre un tel fichier, il utilise le protocole TFTP pour le télécharger et se configurer en fonction de ces paramètres. Pour une description de ces entrées, reportez-vous à la section « Entrées du fichier de configuration

TFTP ». Les paramètres de configuration récupérés via TFTP sont

facultatifs.

Remarque HP recommande de placer le serveur BOOTP dans

le sous-réseau des imprimantes qu'il dessert. Les

paquets de diffusion BOOTP ne peuvent pas être redirigés par les routeurs qui ne sont pas configurés correctement.

FRWW Configuration TCP/IP 42

Entrées du fichier Bootptab

Voici un exemple d'entrée de fichier /etc/bootptab pour le serveur d'impression HP Jetdirect :

picasso:\

:hn:\ :ht=ether:\ :vm=rfc1048:\ :ha=0001E6123456:\ :ip=192.168.40.39:\ :sm=255.255.255.0:\ :gw=192.168.40.1:\ :lg=192.168.40.3:\ :T144=“hpnp/picasso.cfg”:

Notez que les données de configuration contiennent des « balises » permettant d'identifier les divers paramètres HP Jetdirect et leurs valeurs. Les entrées et les balises prises en charge par le serveur d'impression HP Jetdirect sont répertoriées dans le Tableau 3.1

Tableau 3.1 Balises reconnues dans un fichier Boot BOOTP/DHCP

(1 sur 4)

Option Option

RFC 2132

Description

nom de nœud -- No m du périphérique. Identifie un p oint d'entrée dans une liste

ht -- Balise du type de matériel. Pour le serveur d'impression

vm -- Balise du format de rapport BOOTP (obligatoire). Affectez

ha -- Balise de l'adresse matérielle. L'adresse matérielle (MAC)

ip -- Balise de l'adresse IP (obligatoire). Il s'agit de l'adresse IP

FRWW Configuration TCP/IP 43

de paramètres associés à un périphérique donné. La balise nom de nœud doit être le premier champ d'une entrée. (Dans l'exemple ci-dessus, nom de nœud correspond à « picasso ».)

HP Jetdirect, choisissez la valeur ether (Ethernet). Cette balise doit précéder la balise ha.

à ce paramètre la valeur rfc1048.

est l'adresse au niveau du lien ou l'adresse de la station de travail du serveur d'impression HP Jetdirect. Celle-ci se trouve sur la page de configuration HP Jetdirect dans le champ ADRESSE MATERIELLE. Sur les serveurs d'impression HP Jetdirect externes, elle est imprimée sur une étiquette apposée sur le serveur.

du serveur d'impression HP Jetdirect.

Tableau 3.1 Balises reconnues dans un fichier Boot BOOTP/DHCP

(2 sur 4)

Option Option

RFC 2132

Description

sm 1 Balise du masque de sous-réseau. Le masque de

gw 3 Balise de l'adresse IP de la passerelle. Cette adresse

ds 6 Balise de l'adresse IP du serveur DNS (Domain Name

lg 7 Balise de l'adresse IP du serveur Syslog. Spécifie le

hn 12 Balise du nom de l'hôte. Aucune valeur n'est affectée à

dn 15 Balise du nom de domaine. Spécifie le nom de domaine

sous-réseau permet au serveur d'impression HP Jetdirect d'identifier les portions d'une adresse IP spécifiant le numéro de réseau/sous-réseau et l'adresse de l'hôte.

identifie l'adresse IP de la passerelle par défaut (routeur) utilisée par HP Jetdirect pour les communications avec d'autres sous-réseaux.

System). Un nom de serveur unique peut être spécifié.

serveur auquel le serveur d'impression HP Jetdirect envoie des messages syslog. Pour plus d'informations, reportez-vous à l'Annexe A

cette balise qui demande au démon BOOTP de télécharger le nom de l'hôte vers le serveur d'impression HP Jetdirect. Le nom de l'hôte est imprimé sur la page de configuration Jetdirect ou retourné par une application réseau en tant que demande sysName SNMP.

du serveur d'impression HP Jetdirect (par exemple, support.hp.com). Il n'inclut pas le nom d pas du nom de domaine complet (tel que imprimante1.support.hp.com).

'hôte. Il ne s'agit

ef 18 Balise de fichier d'extensions qui spécifie le nom du

na 44 Balise des adresses IP du serveur de noms

durée-bail 51 Durée de bail d'adresse IP DHCP (secondes).

tr 58 Délai T1 DHCP, spécifiant la durée de renouvellement de

FRWW Configuration TCP/IP 44

chemin relatif au fichier de configuration TFTP. Remarque : Cette balise est similaire à la balise T144

spécifique au constructeur, décrite plus bas.

NetBIOS-sur-TCP/IP (NBNS). Vous pouvez spécifier un serveur principal et un serveur secondaire par ordre de préférence.

bail DHCP (secondes).

Tableau 3.1 Balises reconnues dans un fichier Boot BOOTP/DHCP

(3 sur 4)

Option Option

RFC 2132

Description

tv 59 Délai T2 DHCP, spécifiant la durée de retirage DHCP

T69 69 L'adresse IP (hexadécimale) du serveur SMTP (Simple

T144 -- Balise propriétaire HP indiquant le chemin relatif d'accès

T145 -- Option de délai d'inactivité Balise propriétaire HP qui

T146 -- O ption d'empaquetage de tampon Balise propriétaire HP qui

(secondes).

Mail Transport Protocol) de messagerie sortante préférée, à utiliser avec les périphériques de numérisation pris en charge.

au fichier de configuration TFTP. Un chemin trop long peut être tronqué. Le chemin doit être placé entre guillemets (par exemple, « chemin »). Pour plus d'informations sur le format de fichier, reportez-vous à la section « Entrées du

fichier de configuration TFTP ».

Remarque : L'option BOOTP standard 18 (chemin de fichier des extensions) permet également à la balise standard (ef) de spécifier le chemin relatif du fichier de configuration TFTP.

définit le délai d'inactivité (secondes) correspondant à la durée d'inactivité d'une connexion de données d'impression avant sa fermeture. La plage est de 1 à 3 600 secondes.

définit l'empaquetage de tampon pour les paquets TCP/IP. 0 (par défaut) : Normal. Les tampons de données sont

empaquetés avant leur envoi à l'imprimante. 1 : Désactive l'empaquetage de tampon. Les données

sont envoyées à l'imprimante telles que reçues.

T147 -- Option de mode d'écriture. Balise propriétaire HP qui

T148 -- Option de désactivation de passerelle IP. Balise

FRWW Configuration TCP/IP 45

contrôle la définition du drapeau PSH TCP pour les transferts de données périphérique-client.

0 (par défaut) : Désactivation. Drapeau non défini. 1 : Option all-push. Le bit d'empilement est défini dans tous

les paquets de données.

propriétaire HP qui interdit la configuration d'une adresse IP de passerelle.

0 (par défaut) : autorise une adresse IP. 1 : empêche la configuration d'une adresse IP de

passerelle.

Tableau 3.1 Balises reconnues dans un fichier Boot BOOTP/DHCP

(4 sur 4)

Option Option

RFC 2132

T149 -- Option de mode de verrouillage. Une balise propriétaire

Description

HP qui spécifie si un acquittement (ACK) sur tous les paquets TCP est requis avant d'autoriser l'imprimante à fermer une connexion d'impression de Port 9100. Un numéro de port et une valeur d'option sont spécifiés, sous la forme :

<Numéro de port><Option> <Numéro de port> : Pour les serveurs d'impression

HP Jetdirect pris en charge, le numéro de port est 1 (par défaut).

<Option> : La valeur d'option 0 (par défaut) désactive le verrouillage, tandis que la valeur 1 l'active.

Exemple : 1 1 correspond au <port 1>, <verrouillage activé>

T150 -- Option d'adresse IP de serveur TFTP. Balise

T151 -- Option de configuration de réseau. Balise propriétaire HP

propriétaire HP qui spécifie l'adresse IP du serveur TFTP contenant le fichier de configuration TFTP.

qui indique si des requêtes « BOOTP-ONLY » ou « DHCP-ONLY » sont envoyées.

Le symbole deux-points (:) marque la fin d'un champ, tandis que la barre oblique inverse (\) indique que l'entrée se poursuit sur la ligne suivante. Les espaces sont interdits entre les caractères d'une ligne. Les noms (noms d'hôtes par exemple) doivent commencer par une lettre et ne peuvent contenir que des lettres, des chiffres, des points (noms de domaines uniquement) ou des traits d'union. Le caractère de soulignement (_) n'est pas autorisé. Pour plus d'informations, consultez la documentation du système ou l'aide en ligne.

Entrées du fichier de configuration TFTP

Vous pouvez en outre associer votre serveur d'impression HP Jetdirect à des paramètres de configuration complémentaires, tels que le protocole SNMP (Simple Network Management Protocol) ou à des valeurs divergeant de la configuration par défaut en téléchargeant un fichier de configuration supplémentaire à l'aide de TFTP. Le chemin relatif de ce fichier de configuration TFTP est spécifié dans la réponse BOOTP par le biais de la balise T144 du fichier /etc/bootptab (ou de la balise BOOTP standard « ef »). Vous trouverez ci-dessous un exemple de fichier de configuration TFTP (le symbole « # » introduit une remarque et ne fait pas partie du fichier).

FRWW Configuration TCP/IP 46

# Example of an HP Jetdirect TFTP Configuration File

# Allow only Subnet 192.168.10 access to peripheral.

# Up to 10 ‘allow’ entries can be written through TFTP.

# Up to 10 ‘allow’ entries can be written through Telnet

# or embedded Web server.

# ‘allow’ may include single IP addresses.

allow: 192.168.10.0 255.255.255.0

# Disable Telnet

telnet-config: 0

# Enable the embedded Web server

ews-config: 1

# Detect SNMP unauthorized usage

auth-trap: on

# Send Traps to 192.168.10.1

trap-dest: 192.168.10.1

# Specify the Set Community Name

set-cmnty-name: 1homer2

# End of file

FRWW Configuration TCP/IP 47

Le Tableau 3.2 répertorie les commandes TFTP prises en charge (micrologiciel HP Jetdirect version V.28.xx ou supérieure).

Le Tableau 3.3

décrit les paramètres TFTP.

Tableau 3.2 Liste des commandes TFTP prises en charge (1 sur 2)

Général

● passwd:

● sys-location:

● sys-contact:

Paramètres TCP/IP principaux

● host-name:

● parm-file:

● domain-name:

● pri-dns-svr:

Options d'impression TCP/IP

● 9100-printing:

● ftp-printing:

● ipp-printing:

● lpd-printing:

● banner:

Ports d'impression Raw TCP/IP

● raw-port:

Contrôle d'accès TCP/IP

● allow: numéro_réseau [masque]

Autres paramètres TCP/IP

● syslog-config:

● syslog-svr:

● syslog-max:

● syslog-priority:

● syslog-facility:

● slp-config:

● slp-keep-alive:

● ttl-slp:

● mdns-config:

● mdns-service-name:

● mdns-pri-svc:

● ssl-state:

● security-reset:

● tftp-parameter-attribute:

● sec-dns-svr:

● pri-wins-svr:

● sec-wins-svr:

● smtp-svr:

● interlock:

● buffer-packing:

● write-mode:

● mult-tcp-conn:

● ipv4-multicast:

● idle-timeout:

● user-timeout:

● ews-config:

● tcp-mss:

● tcp-msl:

● telnet-config:

● default-ip:

● default-ip-dhcp:

● dhcp-arbitration:

● phone-home-config:

● web-refresh:

FRWW Configuration TCP/IP 48

Tableau 3.2 Liste des commandes TFTP prises en charge (2 sur 2)

SNMP

● snmp-config:

● get-cmnty-name :

● set-cmnty-name:

IPX/SPX

● ipx-config:

● ipx-unit-name:

● ipx-frametype:

● ipx-sapinterval:

● ipx-nds-tree:

AppleTalk

● appletalk:

● name-override:

DLC/LLC

● dlc/llc-config:

Autres paramètres

● link-type:

● upgrade:

● webscan-config:

● scan-idle-timeout:

● scan-email-config:

Support

● support-name:

● support-number:

● auth-trap:

● trap-dest:

● ipx-nds-context:

● ipx-job-poll:

● pjl-banner:

● pjl-eoj:

● pjl-toner-low:

● MFP-config:

● usb-mode:

● status-page-lang:

● network-select:

● support-url:

● tech-support-url:

FRWW Configuration TCP/IP 49

Tableau 3.3 Paramètres du fichier de configuration TFTP (1 sur 12)

Général

passwd: (passwd-admin:)

Mot de passe (jusqu'à 16 caractères alphanumériques) qui autorise les administrateurs à contrôler les modifications des paramètres de configuration du serveur d'impression HP Jetdirect via Telnet, HP Web Jetadmin ou un serveur Web embarqué. Le mot de passe peut être effacé par une réinitialisation à froid.

sys-location: (host-location:, location:)

Identifie l'emplacement physique de l'imprimante (objet sysLocation SNMP). Seuls les paramètres imprimables ASCII sont autorisés. La longueur maximale est de 64 caractères. L'emplacement par déf aut n'est pas défini. (Exemple : 1er étage, mur sud)

sys-contact: (host-contact:, contact:)

Chaîne de caractères ASCII (jusqu'à 64 caractères) identifiant la personne qui administre ou entretient l'imprimante (objet sysContact SNMP). Ceci peut inclure la méthode de contact de cette personne. Le contact par défaut n'est pas défini.

ssl-state:

Définit le niveau de sécurité du serveur d'impression pour les communications sur le Web :

1 (par défaut) : Réacheminement forcé vers le port HTTPS. Seules les communications HTTPS (HTTP sécurisé) peuvent être utilisées.

2 : Désactive le réacheminement forcé vers HTTPS. Les communications HTTP et HTTPS sont possibles.

security-reset:

Rétablit les paramètres de sécurité par défaut du serveur d'impression. 0 (par défaut) conserve les paramètres actuels et 1 rétablit les paramètres de sécurité par défaut.

tftp-parameter-attribute:

Indique si les paramètres TFTP peuvent être remplacés de façon manuelle sur le serveur d'impression (via Telnet, par exemple) configuré par TFTP.

tft-ro (valeur par défaut): Ne pas autoriser le changement manuel des paramètres TFTP et remplacer systématiquement les configurations manuelles.

tftp-rw : Autoriser le changement manuel des paramètres TFTP et remplacer systématiquement les configurations manuelles.

manual-ro : Ne pas permettre aux paramètres TFTP de remplacer manuellement les paramètres configurés.

FRWW Configuration TCP/IP 50

Tableau 3.3 Paramètres du fichier de configuration TFTP (2 sur 12)

Paramètres TCP/IP principaux

host-name: (sys-name:, name:)

Spécifie le nom du nœud affiché sur la page de configuration Jetdirect. Le nom par défaut est NPIxxxxxx, où xxxxxx représente les six derniers chiffres de l'adresse matérielle LAN.

parm-file:

Spécifie le chemin et le nom du fichier dont le contenu est envoyé à l'imprimante pour impression à chaque mise sous tension du serveur d'impression. L'entrée du chemin et du nom de fichier est limitée à 64 caractères alphanumériques.

domain-name:

Nom du domaine du périphérique (par exemple, support.hp.com). Il n'inclut pas le nom d'hôte. Il ne s'agit pas du nom de domaine complet (tel que imprimante1.support.hp.com).

pri-dns-svr: (dns-srv)

Adresse IP du serveur DNS (Domain Name System).

sec-dns-svr:

L'adresse IP d'un serveur DNS secondaire à utiliser si le serveur DNS principal n'est pas disponible.

pri-wins-svr: (pri-wins-srv:)

Adresse IP du serveur WINS (Windows Internet Naming Service) principal.

sec-wins-svr: (sec-wins-srv:)

Adresse IP du serveur WINS (Windows Internet Naming Service) secondaire.

smtp-svr:

Adresse IP du serveur SMTP (Simple Mail Transport Protocol) de messagerie sortante, à utiliser avec les périphériques de numérisation pris en charge.

Options d'impression TCP/IP

9100-printing: (9100-config:)

Active ou désactive l'impression sur le port TCP 9100 du serveur d'impression. 0 la désactive, 1 (par défaut) l'active.

ftp-printing: (ftp-config:, ftp:)

Active ou désactive la capacité d'imprimer via FTP : 0 désactive, 1 (par défaut) active.

FRWW Configuration TCP/IP 51

Tableau 3.3 Paramètres du fichier de configuration TFTP (3 sur 12)

ipp-printing: (ipp-config:, ipp:)

Active ou désactive la capacité d'imprimer via IPP : 0 désactive, 1 (par défaut) active.

lpd-printing: (lpd-config:, lpd:)

Active ou désactive les services d'impression LPD (Line Printer Daemon) sur le serveur d'impression Jetdirect. 0 désactive, 1 (par défaut) active.

banner:

Paramètre de port spécifiant l'impression d'une page d'accueil LPD. 0 désactive les pages d'en-tête. 1 (par défaut) active les pages d'en-tête.

interlock: (interlock-mode:)

Spécifie si un accusé de réception (ACK) est requis sur tous les paquets TCP avant que l'imprimante soit autorisée à fermer une connexion d'impression sur le port 9100. Un numéro de port et une valeur d'option sont spécifiés. Pour les serveurs d'impression HP Jetdirect actuels, le numéro de port est 1. La valeur d'option 0 (par défaut) désactive le verrouillage, tandis que la valeur 1 l'active. Par exemple,

« interlock 1 1 » spécifie Port 1, verrouillage activé.

buffer-packing: (packing:)

Active ou désactive l'empaquetage de tampon pour les paquets TCP/IP. 0 (par défaut) : Normal. Les tampons de données sont empaquetés avant leur

envoi à l'imprimante. 1 : Désactive l'empaquetage de tampon. Les données sont envoyées à

l'imprimante telles que reçues.

write-mode:

Contrôle la définition du drapeau PSH TCP pour les transferts de données périphérique-client.

0 (par défaut) : Désactivation. Drapeau non défini. 1 : Option all-push. Le bit d'empilement est défini dans tous les paquets de données.

mult-tcp-conn:

Active ou désactive les connexions TCP multiples. 0 (par défaut) : Autorise les connexions multiples. 1 : Désactive les connexions multiples.

Ports d'impression Raw TCP/IP

raw-port: (addrawport:)

Spécifie des ports supplémentaires pour l'impression sur le port TCP 9100. Les ports valides vont de 3000 à 9000 et sont dépendants de l'application.

FRWW Configuration TCP/IP 52

Tableau 3.3 Paramètres du fichier de configuration TFTP (4 sur 12)

Contrôle d'accès TCP/IP

allow: numéro_réseau [masque]

Crée une entrée dans la liste d'accès des hôtes stockée sur le serveur d'impression HP Jetdirect. Chaque entrée indique un hôte ou un réseau d'hôtes pouvant se connecter à l'imprimante. Le format correspondant est « allow:numéro_réseau [masque] », où numéro_réseau est un numéro de réseau ou l'adresse IP d'un hôte, et masque correspond à un masque d'adressage par bits appliqué au numéro de réseau et à l'adresse d'hôte pour vérifier l'accès. La liste peut contenir jusqu'à 10 entrées. S'il n'y a aucune entrée, tous les hôtes ont une autorisation d'accès. Par exemple,

allow: 192.0.0.0 255.0.0.0 autorise les hôtes sur le réseau 192. allow: 192.168.1.2 autorise un hôte unique. Dans ce cas, le masque par défaut

255.255.255.255. est pris par défaut et n'est pas nécessaire.

allow: 0 Cette entrée efface la liste d'accès des hôtes.

Pour plus d'informations, reportez-vous au Chapitre 7

Autres paramètres TCP/IP

syslog-config:

Active ou désactive le fonctionnement du serveur syslog sur le serveur d'impression. 0 la désactive, 1 (par défaut) l'active.

syslog-svr: (syslog-srv:)

Adresse IP du serveur syslog. Spécifie le serveur auquel le serveur d'impression HP Jetdirect envoie des messages syslog. Pour plus d'informations, reportez-vous à l'Annexe A

syslog-max:

Spécifie le nombre maximum de messages syslog pouvant être envoyés par le serveur d'impression HP Jetdirect par minute. Ce paramètre permet aux administrateurs de contrôler la taille du fichier journal. La valeur par défaut est de 10 par minute. Si vous choisissez la valeur zéro, le nombre de messages syslog n'est pas limité.

syslog-priority:

Contrôle le filtrage des messages syslog envoyés au serveur syslog. La plage des priorités est comprise entre 0 et 8, 0 étant le filtrage le plus spécifique et 8 le filtrage le plus général. Seuls les messages dont le niveau de priorité est supérieur au niveau de filtrage spécifié sont transmis. La valeur par défaut est 8 (tous les messages sont envoyés quelle que soit leur priorité). Avec une valeur de 0, aucun message syslog n'est envoyé.

syslog-facility:

Un code utilisé pour identifier l'origine source d'un message (par exemple, pour identifier la source de messages sélectionnés durant le dépannage). Par défaut, le serveur d'impression HP Jetdirect utilise LPR comme code d'origine source, mais il est possible d'utiliser les valeurs d'utilisateur locales local0 à local7 pour isoler un serveur d'impression individuel ou des groupes de serveurs d'impression.

slp-config:

Active ou désactive le fonctionnement SLP (Service Location Protocol) sur le serveur d'impression : 0 la désactive, 1 (par défaut) l'active.

FRWW Configuration TCP/IP 53

Tableau 3.3 Paramètres du fichier de configuration TFTP (5 sur 12)

slp-keep-alive:

Spécifie la période pendant laquelle le serveur d'impression envoie des paquets de multidiffusion sur le réseau pour éviter d'être supprimé des tables de périphériques du réseau. Certains périphériques d'infrastructure, tels que des commutateurs, peuvent supprimer des périphériques actifs de leur table de périphériques en raison d'une inactivité sur le réseau. Pour activer cette fonction, choisissez une valeur comprise entre 1 et 1440 minutes. Choisissez 0 pour désactiver cette fonction.

ttl-slp:

Spécifie la durée de vie (Time To Live- TTL) de multidiffusion IP des paquets SLP (Service Location Protocol). La valeur par défaut est de 4 sauts (le nombre de routeurs du réseau local). La plage est de 1 à 15. Si la valeur est définie sur -1, la fonction de multidiffusion est désactivée.

mdns-config:

Active ou désactive les services mDNS (Multicast Domain Name System). 0 les désactive, 1 (valeur par défaut) les active. mDNS est généralement utilisé pour la résolution d'adresses IP et de noms (via le port UDP 5353) sur les petits réseaux sur lesquels un serveur DNS conventionnel n'est ni utilisé, ni disponible.

mdns-service-name:

Spécifie une chaîne alphanumérique de 64 caractères ASCII maximum attribués à ce périphérique ou ce service. Ce nom est permanent et permet de résoudre un périphérique ou un service particulier si les informations de socket (telles que l'adresse IP) changent d'une session à l'autre. Apple Rendezvous affiche ce service. Le nom de service par défaut correspond au modèle d'imprimante et à l'adresse matérielle LAN (MAC).

mdns-pri-svc:

Indique le service mDNS de priorité la plus élevée à utiliser pour l'impression. Pour définir ce paramètre, choisissez l'un des numéros d'option d'impression suivants :

1 : Impression sur le port 9100 2 : Impression sur le port IPP 3 : File d'attente raw LPD par défaut 4 : File d'attente text LPD par défaut 5 : File d'attente auto LPD par défaut 6 : File d'attente binps LPD par défaut (postscript binaire) 7 à 12 : Si les files d'attente LPD spécifiées par l'utilisateur sont définies,

correspond aux files d'attente 5 à 10 spécifiées par l'utilisateur. La sélection par défaut dépend de l'imprimante, il s'agit généralement de

l'impression sur le port 9100 ou de la file d'attente binps LPD.

ipv4-multicast:

Active ou désactive la réception et la transmission des paquets de multidiffusion IP version 4 par le serveur d'impression. 0 la désactive, 1 (par défaut) l'active.

FRWW Configuration TCP/IP 54

Tableau 3.3 Paramètres du fichier de configuration TFTP (6 sur 12)

idle-timeout:

Délai (en secondes) pendant lequel une connexion de données d'impression inactive est autorisée à rester ouverte. La carte ne gérant qu'une seule connexion TCP, ce paramètre représente un compromis entre la possibilité pour un hôte de récupérer ou de terminer un travail d'impression et celle pour les autres hôtes d'accéder à l'imprimante. Valeurs admises : de 0 à 3600 (1 heure). Si vous tapez 0, la fonction de temporisation est désactivée. La valeur par défaut est de 270 secondes.

user-timeout: (telnet-timeout:)

Nombre entier (de 1 à 3600) qui spécifie le nombre de secondes pendant lequel la session Telnet ou FTP peut rester inactive avant d'être automatiquement déconnectée. La valeur par défaut est de 900 secondes. 0 désactive le délai.

ATTENTION : De petites valeurs, telles que 1 à 5, peuvent désactiver l'utilisation de Telnet. Une session Telnet peut s'achever avant que des modifications aient pu être effectuées.

ews-config: (web:)

Active ou désactive le serveur Web embarqué du serveur d'impression pour modifier les valeurs de configuration : 0 désactive, 1 (par défaut) active.

tcp-mss: (subnets-local:)

Spécifie la taille maximale de segment (MSS) dont le serveur d'impression HP Jetdirect annonce l'envoi lors d'une communication avec les sous-réseaux locaux (MSS Ethernet=1460 octets au moins) ou distants (MSS=536 octets) :

0 (par défaut) : Tous les réseaux sont considérés comme locaux (MSS Ethernet=1460 octets au moins).

1 : Utilisez MSS=1460 octets (ou plus) pour les sous-réseaux et MSS=536 octets pour les réseaux distants.

2 : Tous les réseaux sont considérés comme distants (MSS=536 octets), à l'exception du sous-réseau local.

MSS affecte les performances en aidant à empêcher la fragmentation IP qui peut entraîner une retransmission des données.

tcp-msl:

Spécifie la durée de vie maximum de segment (MSL) en secondes. La plage est de 5 à 120 secondes. La valeur par défaut est de 15 secondes.

telnet-config: (telnet:)

Si ce paramètre est défini sur 0, il spécifie au serveur d'impression de ne pas admettre les connexions Telnet entrantes. Pour rétablir l'accès, vous devez changer cette valeur dans le fichier de configuration TFTP, puis éteindre et rallumer le serveur d'impression ou le remettre à zéro pour rétablir les valeurs par défaut initiales. Sur 1, les connexions Telnet entrantes sont admises.

FRWW Configuration TCP/IP 55

Tableau 3.3 Paramètres du fichier de configuration TFTP (7 sur 12)

default-ip:

Indique l'adresse IP devant être utilisée lorsque le serveur d'impression ne parvient pas à obtenir une adresse IP du réseau durant une reconfiguration TCP/IP forcée (par exemple, lorsque le réseau est configuré manuellement pour utiliser BOOTP/DHCP).

DEFAULT_IP: attribue à l'adresse IP par défaut héritée la valeur 192.0.0.192. AUTO_IP : attribue à l'adresse IP lien-local la valeur 169.254.x.x. Le paramètre initial est déterminé par l'adresse IP obtenue lors de la première

mise sous tension.

default-ip-dhcp:

Indique si les requêtes DHCP sont transmises régulièrement lorsqu'une adresse IP par défaut héritée 192. 0.0.192 ou une adresse IP lien-local 169.254.x.x est attribuée automatiquement.

0 : Désactive les requêtes DHCP. 1 (par défaut) : Active les requêtes DHCP.

dhcp-arbitration:

Spécifie la durée d'attente, en secondes, du serveur d'impression pour la configuration DHCP. Vous devez définir une valeur comprise entre 1 et 10. La valeur par défaut est de 5 secondes.

phone-home-config:

Spécifie les paramètres de confidentialité du serveur d'impression lors de l'accès au serveur Web intégré. Cette commande contrôle si les données statistiques relatives à l'utilisation du produit peuvent être envoyées à HP. Pour que HP puisse collecter les données, l'accès Internet est requis.

2: Invitez l'utilisateur à autoriser l'envoi de données lors de l'accès initial à l'onglet Réseau du serveur Web intégré. Il s'agit de la valeur de réinitialisation à froid et par défaut définie en usine. Une fois modifiée, elle ne peut pas être sélectionnée à nouveau.

1 : Permet l'envoi de données à HP sans y inviter l'utilisateur. 0 : Désactive l'envoi de données à HP sans y inviter l'utilisateur.

web-refresh:

Spécifie l'intervalle de temps (de 1 à 99999 secondes) entre chaque mise à jour de la page de diagnostics du serveur Web embarqué. La valeur 0 désactive la fréquence de rafraîchissement.

SNMP

snmp-config:

Active ou désactive le fonctionnement SNMP sur le serveur d'impression. 0 le désactive, 1 (par défaut) l'active.

ATTENTION : La désactivation de SNMP désactivera tous les agents SNMP (SNMP v1, v2, v3) ainsi que les communications avec HP Web Jetadmin. En outre, les mises à niveau du micrologiciel par l'intermédiaire d'utilitaires de téléchargement HP seront désactivées.

FRWW Configuration TCP/IP 56

Tableau 3.3 Paramètres du fichier de configuration TFTP (8 sur 12)

get-cmnty-name : (get-community-name:)

Spécifie le mot de passe qui détermine les requêtes GetRequests SNMP auxquelles répond le serveur d'impression HP Jetdirect. Il est facultatif. Si un nom d'appartenance spécifié par l'utilisateur est défini, le serveur d'impression répond à ce nom d'appartenance ou au réglage par défaut. Le nom d'appartenance doit être composé de caractères ASCII. La longueur maximale est de 255 caractères.

set-cmnty-name: (set-community-name:)

Spécifie le mot de passe déterminant les demandes SetRequest (fonctions de contrôle) auxquelles répond le serveur d'impression HP Jetdirect. Le nom d'appartenance d'une demande SetRequest SNMP reçue doit coïncider avec le « nom d'appartenance écriture » pour le serveur d'impression (set community name), sinon ce dernier ne répond pas. Pour une sécurité supplémentaire, vous pouvez limiter l'accès à la configuration par le biais de la liste d'accès des hôtes du serveur d'impression. Les noms d'appartenance doivent être composés de caractères ASCII. La longueur maximale est de 255 caractères.

auth-trap: (authentication-trap:)

Configure le serveur d'impression pour envoyer (activé) ou non (désactivé) des interruptions d'authentification SNMP. Ces interruptions indiquent qu'une demande SNMP a été reçue, mais que le nom d'appartenance fourni était inexact. La valeur par défaut est « on ».

trap-dest: (trap-destination:)

Permet d'entrer l'adresse IP d'un hôte dans la liste de destination des interruptions SNMP du serveur d'impression HP Jetdirect. Syntaxe :

trap-dest: adresse-ip [nom appartenance] [numéro port]

Le nom d'appartenance par défaut est « public »; le numéro de port SNMP par défaut est « 162 ». Le numéro de port ne peut pas être spécifié sans nom d'appartenance.

Si une commande « trap-community-name » est suivie de commandes « trap-dest », le nom d'appartenance des interruptions est attribué à ces entrées, sauf si un nom différent est spécifié dans chaque commande « trap-dest ».

Pour supprimer la table, utilisez « trap-dest: 0 ». Si la liste est vide, le serveur d'impression n'envoie pas d'interruptions SNMP.

La liste peut contenir jusqu'à trois entrées. La liste de destination des interruptions SNMP par défaut est vide. Pour recevoir des interruptions SNMP, les systèmes répertoriés sur la liste de destination doivent disposer d'un démon d'interruptions pour écouter celles-ci.

FRWW Configuration TCP/IP 57

Tableau 3.3 Paramètres du fichier de configuration TFTP (9 sur 12)

IPX/SPX

ipx-config: (ipx/spx:)

Active ou désactive le fonctionnement du protocole IPX/SPX sur le serveur d'impression. 0 la désactive, 1 (par défaut) l'active.

ipx-unit-name:

Nom alphanumérique donné par l'utilisateur et attribué au serveur d'impression (31 caractères maximum) . Par défaut, le nom est NPIxxxxxx, où xxxxxx représente les six derniers chiffres de l'adresse matérielle LAN.

ipx-frametype:

Spécifie le réglage de type de trame IPX disponible pour votre modèle de serveur d'impression : AUTO (valeur par défaut), EN_SNAP, EN_8022, EN_8023, EN_II.

ipx-sapinterval:

Spécifie l'intervalle de temps (de 1 à 3600 secondes) pendant lequel le serveur d'impression HP Jetdirect attend entre des diffusions SAP (Service Advertising Protocol) sur le réseau. La valeur par défaut est de 60 secondes. 0 désactive les diffusions SAP.

ipx-nds-tree:

Identifie le nom de l'arborescence NDS (Novell Directory Services) pour l'imprimante.

ipx-nds-context:

Chaîne alphanumérique, comprenant jusqu'à 256 caractères, qui spécifie le contexte NDS du serveur d'impression HP Jetdirect.

ipx-job-poll:

Spécifie l'intervalle de temps (en secondes) pendant lequel le serveur d'impression HP Jetdirect attend avant de contrôler la présence de travaux d'impression dans une file d'attente d'impression.

pjl-banner: (ipx-banner:)

Active ou désactive l'impression d'une page d'accueil IPX. 0 désactive les pages d'en-tête. 1 (par défaut) active les pages d'en-tête.

pjl-eoj: (ipx-eoj:)

Active ou désact ive la notification de fin de travail IPX. 0 dés active, 1 (par défaut) active.

pjl-toner-low: (ipx-toner-low:)

Active ou désactive la notification de niveau bas d'encre IPX. 0 la désactive, 1 (par défaut) l'active.

FRWW Configuration TCP/IP 58

Tableau 3.3 Paramètres du fichier de configuration TFTP (10 sur 12)

AppleTalk

appletalk: (at-config:, ethertalk:)

Active ou désactive le fonctionnement du protocole AppleTalk (EtherTalk) sur le serveur d'impression. 0 désactive, 1 (par défaut) active.

name-override:

(serveurs d'impression externes uniquement) Spécifie le nom du réseau AppleTalk. Jusqu'à 32 caractères sont autorisés.

DLC/LLC

dlc/llc-config: (dlc/llc:)

Active ou désactive le fonctionnement du protocole DLC/LLC sur le serveur d'impression. 0 désactive, 1 (par défaut) active.

Autres paramètres

link-type:

(10/100 Fast Ethernet) Définit la vitesse de liaison du serveur d 100 Mbps) et le mode de communication (duplex intégral ou semi-duplex). Les choix proposés sont AUTO, 100FULL, 100HALF, 10FULL, 10HALF. Pour AUTO (valeur par défaut), le serveur d'impression utilise la négociation automatique pour déterminer la vitesse de liaison et le mode. Si la négociation automatique échoue, la valeur 100HALF est choisie.

upgrade:

Pour configurer un ou plusieurs serveurs d'impression Jetdirect avec le nom et l'emplacement d'un fichier de mise à niveau du micrologiciel. ATTENTION : Vérifiez que les paramètres de la commande sont correctement entrés et que le fichier de mise à niveau est d'une version ultérieure à celle actuellement installée. Le serveur d'impression tente une mise à niveau lorsque le fichier de mise à niveau contient une version ultérieure à la version installée. Syntaxe : upgrade: <IP serveur TFTP> <Version> <Numéro du produit> <Nom de fichier> où : IP serveur TFTP est l'adresse IP du serveur TFTP, Version spécifie la version du micrologiciel du fichier de mise à niveau, Numéro du produit spécifie le numéro du produit du serveur d'impression et doit y correspondre, Nom de fichier est le chemin et le nom du fichier de mise à niveau du micrologiciel.

webscan-config:

Active ou désactive la fonction Numérisation Web sur le serveur d'impression lorsque ce dernier est connecté à un périphérique pris en charge. 0 la désactive, 1 (valeur par défaut) l'active.

scan-idle-timeout:

Spécifie le nombre de secondes (1 à 3600) pendant lesquelles une connexion de numérisation inactive peut rester ouverte. 0 désactive le délai. La valeur par défaut est de 300 secondes.

'impression (10 ou

FRWW Configuration TCP/IP 59

Tableau 3.3 Paramètres du fichier de configuration TFTP (11 sur 12)

scan-email-config:

Active ou désactive la fonction de numérisation vers courrier électronique dans le serveur Numérisation Web. 0 la désactive, 1 (valeur par défaut) l'active.

MFP-config:

Active ou désactive la prise en charge du serveur d'impression du logiciel client fourni avec le périphérique multifonction ou All-in-One.

0 (par défaut) : Désactive la prise en charge du logiciel client (impression uniquement).

1 : Active la prise en charge du logiciel client (impression et numérisation).

usb-mode:

Spécifie le mode de communication sur le port USB du serveur d'impression HP Jetdirect.

● Auto (valeur par défaut) : Négociation automatique et définition du mode de

communication le plus élevé possible pour l'imprimante ou le périphérique relié.

● MLC : (Multiple Logical Channels) Mode de communication propriétaire HP qui

autorise des canaux multiples de communications d'impression, de numérisation et d'état simultanées.

● BIDIR : Connexion standard prenant en charge les communications

bidirectionnelles entre l'imprimante et le serveur d'impression. Le serveur d'impression envoie des données d'impression et reçoit un état de l'imprimante.

● UNIDIR : Connexion standard par laquelle les données sont transférées dans

un seul sens (vers l'imprimante).

status-page-lang:

Spécifie le langage de description de page (PDL) utilisé par le serveur d'impression pour envoyer la page de configuration/état Jetdirect à l'imprimante.

● Auto (valeur par défaut) : Le PDL est automatiquement détecté à la mise sous

tension du serveur d'impression ou après une réinitialisation à froid.

● PCL : Langage de commande d'imprimante Hewlett-Packard.

● ASCII : Caractères ASCII standard.

● HPGL2 : Langage graphique Hewlett-Packard (v2).

● PS : Langage Postscript.

network-select:

(pour les produits HP Jetdirect disposant d'un port double filaire ou sans fil, par exemple le modèle ew2400) Spécifie le comportement actif du serveur d'impression.

● Auto (valeur par défaut) : Détecte automatiquement si un câble réseau est

branché. Si ce n'est pas le cas, seul le port sans fil IEEE 802.11g est actif. Mais si c'est le cas, seul le port IEEE 802.3 câblé sera actif. Soyez prudent lors du

branchement d'un câble réseau sur un réseau sans fil actif. L'accès sans fil au périphérique sera interrompu.

● Câblé : Seul le port câblé 802.3 est actif.

● Sans fil : Seul le port sans fil 802.11g est actif.

FRWW Configuration TCP/IP 60

Tableau 3.3 Paramètres du fichier de configuration TFTP (12 sur 12)

Support

support-name: (support-contact:)

Généralement utilisé pour identifier le nom d'une personne à contacter pour l'assistance de ce périphérique.

support-number:

Généralement utilisé pour spécifier un numéro de téléphone ou de poste pour un appel d'assistance pour ce périphérique.

support-url:

Adresse URL Web pour les informations de produit sur ce périphérique via Internet ou un intranet.

tech-support-url:

Adresse URL Web pour l'assistance technique via Internet ou un intranet.

FRWW Configuration TCP/IP 61

Utilisation de DHCP

Remarque Pour les serveurs d'impression sans fil

HP Jetdirect, cette section part du principe qu'une connexion sans fil à votre réseau a été établie.

Le protocole DHCP (Dynamic Host Configuration Protocol) RFC 2131/2132 est l'un des mécanismes de configuration automatique utilisés par le serveur d'impression HP Jetdirect. Si vous disposez d'un serveur DHCP sur le réseau, le serveur d'impression HP Jetdirect obtient automatiquement son adresse IP auprès de celui-ci et inscrit son nom dans tout service de nom dynamique conforme aux normes RFC 1001 et 1002, si une adresse IP de serveur WINS (Windows Internet Naming Service) a été spécifiée.

Un fichier de configuration TFTP (Trivial File Transfer Protocol) peut également être utilisé avec DHCP pour la configuration de paramètres étendus. Pour plus d'informations sur les paramètres TFTP, reportez-vous à la section « Utilisation de BOOTP/TFTP

Remarque Les services DHCP doivent être disponibles sur

le serveur. Consultez la documentation du système ou l'aide en ligne pour installer ou activer les services DHCP.

».

Remarque Si le serveur d'impression Jetdirect et le serveur

BOOTP/DHCP sont situés sur des sous-réseaux différents, la configuration IP risque d'échouer, sauf si le dispositif de routage autorise le transfert de requêtes DHCP entre des sous-réseaux.

FRWW Configuration TCP/IP 62

Systèmes UNIX

Pour plus d'informations sur la configuration du protocole DHCP sur les systèmes UNIX, reportez-vous à la page relative à bootpd.

Sur les systèmes HP-UX, un exemple de fichier de configuration DHCP (dhcptab) est disponible dans le répertoire /etc.

HP-UX ne fournissant pas de services DDNS (Dynamic Domain Name Services) pour ses mises en œuvre DHCP, HP recommande de choisir une durée de bail infinie sur tous les serveurs d'impression. Ceci permet de maintenir les adresses IP de serveur d'impression statiques jusqu'à ce que les services de noms de domaine dynamiques soient disponibles.

Systèmes Windows

Les serveurs d'impression HP Jetdirect gèrent la configuration IP depuis un serveur DHCP Windows pris en charge. Cette section indique comment établir un pool ou une « étendue » d'adresses IP que le serveur Windows peut attribuer ou louer à tout demandeur. Lorsqu'il est configuré pour un fonctionnement BOOTP ou DHCP et mis sous tension, le serveur d'impression HP Jetdirect envoie automatiquement une requête BOOTP ou DHCP pour sa configuration IP. S'il est correctement configuré, le serveur DHCP Windows répond avec les données de configuration IP du serveur d'impression.

Remarque Il s'agit d'informations d'ordre général. Pour obtenir

des informations spécifiques ou une assistance supplémentaire, consultez la documentation fournie avec le logiciel de serveur DHCP.

Remarque Pour éviter tout problème lors du changement des

adresses IP, HP recommande d'affecter des baux illimités ou des adresses IP réservées à toutes les imprimantes.

FRWW Configuration TCP/IP 63

Serveur Windows NT 4.0

Pour configurer une étendue DHCP sur un serveur Windows NT 4.0, procédez comme suit :

1. Depuis le serveur Windows NT, ouvrez la fenêtre Gestionnaire

de programmes et double-cliquez sur l'icône Administrateur réseau.

2. Double-cliquez sur l'icône Gestionnaire DHCP pour ouvrir cette fenêtre.

3. Choisissez Serveur et sélectionnez Adresse du serveur.

4. Tapez l'adresse IP du serveur, puis cliquez sur OK pour revenir à la fenêtre Gestionnaire DHCP.

5. Dans la liste des serveurs DHCP, cliquez sur le serveur que vous venez d'ajouter et choisissez Etendue, puis Créer.

6. Choisissez Définir la réserve d'adresses IP. Sous la rubrique Réserve d'adresses IP, définissez l'étendue d'adresses IP en tapant l'adresse IP de début dans la zone Adresse de début et celle de fin dans la zone Adresse de fin. Indiquez également le masque du sous-réseau auquel s'applique la réserve d'adresses IP.

Les adresses IP de début et de fin correspondent aux extrémités de la réserve d'adresses affectée à cette étendue.

Remarque Si vous le souhaitez, vous pouvez exclure d'une

étendue des séries d'adresses particulières.

7. Dans la section Durée de bail, sélectionnez Illimité, puis cliquez sur OK.

HP recommande d'affecter des baux illimités à toutes les imprimantes, pour éviter tout problème lors du changement des adresses IP. Toutefois, notez que si une étendue est dotée d'un bail illimité, tous les clients de l'étendue ont également un bail illimité.

Si vous préférez que certains clients du réseau ne disposent que d'un bail à durée déterminée, vous devez également configurer toutes les imprimantes comme clients réservés de l'étendue.

FRWW Configuration TCP/IP 64

8. Ignorez cette étape si vous avez affecté des baux illimités dans l'étape précédente. Sinon, sélectionnez Etendue et choisissez Ajouter des réservations pour configurer les imprimantes en tant que clients réservés. Effectuez les étapes suivantes pour chaque imprimante dans la fenêtre Ajouter les clients réservés afin de définir une réservation pour l'imprimante donnée.

a. Tapez l'adresse IP sélectionnée. b. Obtenez l'adresse MAC ou l'adresse LAN de l'imprimante

dans la page de configuration du réseau et tapez-la dans la

zone Identificateur unique. c. Tapez le nom du client (tout nom est autorisé). d. Sélectionnez Ajouter pour ajouter le client réservé. Pour

supprimer une réservation, dans la fenêtre Gestionnaire

DHCP, sélectionnez Etendue, puis Baux actifs. Dans la

fenêtre Baux actifs, cliquez sur la réservation à supprimer,

puis sur Supprimer.

9. Cliquez sur Fermer pour revenir à la fenêtre Gestionnaire DHCP.

10. Ignorez cette étape si vous n'envisagez pas d'utiliser le service WINS (Windows Internet Naming Service). Sinon, procédez comme suit lorsque vous configurez le serveur DHCP :

a. Dans la fenêtre Gestionnaire DHCP, choisissez Options

DHCP, puis l'une des options suivantes : Etendue : si vous souhaitez que les services de noms ne

concernent que l'étendue sélectionnée. Globale : si vous voulez qu'ils s'adressent à toutes les

étendues.

b. Ajoutez le serveur à la liste Options actives. Dans la fenêtre

Options DHCP, choisissez WINS/NBNS Servers (044) dans la liste Options inutilisées. Cliquez sur Ajouter, puis sur OK.

Un avertissement peut s'afficher demandant de définir le type de nœud. Vous pourrez effectuer cette opération à l'étape 10d.

FRWW Configuration TCP/IP 65

c. Vous devez désormais fournir l'adresse IP du serveur

WINS en procédant comme suit :

● Cliquez sur Valeur, puis sur Editer le tableau.

● Dans la fenêtre Editeur de tableau d'adresses IP, cliquez

sur Enlever pour supprimer toute adresse indésirable préalablement définie. Tapez ensuite l'adresse IP du serveur WINS, puis cliquez sur Ajouter.

● Une fois l'adresse affichée dans la liste des adresses IP,

cliquez sur OK. Vous revenez ainsi à la fenêtre Options DHCP. Si l'adresse que vous venez d'ajouter apparaît

dans la liste des adresses IP (au bas de la fenêtre), passez à l'étape 10d. Sinon, répétez les opérations de l'étape 10c.

d. Dans la fenêtre Options DHCP, cliquez sur WINS/NBT

Node Type (046) dans la liste Options inutilisées. Cliquez sur Ajouter pour ajouter le type de nœud à la liste Options actives. Dans la zone Octet, entrez 0x4 pour indiquer un nœud mixte, puis cliquez sur OK.

11. Cliquez sur Fermer pour quitter le Gestionnaire de

programmes.

Windows 2000 Server/Server 2003

Pour configurer une étendue DHCP sur un serveur Windows 2000 ou un système Server 2003, procédez comme suit :

1. Lancez l'utilitaire Gestionnaire DHCP de Windows.

■ Windows 2000 : Cliquez sur Démarrer, puis sélectionnez

Paramètres et Panneau de configuration. Ouvrez le dossier Outils d'administration et exécutez l'utilitaire DHCP.

■ Server 2003 : Cliquez sur Démarrer, puis sélectionnez

Panneau de configuration. Ouvrez le dossier Outils d'administration et exécutez l'utilitaire DHCP.

2. Dans la fenêtre DHCP, sélectionnez votre serveur Windows dans l'arborescence DHCP.

Si celle-ci ne contient pas votre serveur, sélectionnez DHCP et cliquez sur le menu Action pour l'ajouter.

3. Après la sélection de votre serveur dans l'arborescence DHCP, cliquez sur le menu Action et sélectionnez Nouvelle étendue. L'assistant Ajout de nouvelle étendue démarre.

FRWW Configuration TCP/IP 66

4. Dans l'assistant Ajout de nouvelle étendue, cliquez sur Suivant.

5. Entrez un nom et une description pour cette étendue, puis cliquez sur Suivant.

6. Entrez la plage d'adresses IP correspondant à cette étendue (première et dernière adresses IP). Entrez également le masque de sous-réseau et cliquez sur Suivant.

Remarque Si vous utilisez un sous-réseau, le masque de

sous-réseau définit la partie de l'adresse IP spécifiant le sous-réseau et celle spécifiant le périphérique client. Pour plus d'informations, reportez-vous à l' Annexe A

7. Le cas échéant, entrez la plage d'adresses IP dans l'étendue à exclure par le serveur. Cliquez ensuite sur Suivant.

8. Définissez la durée de bail de l'adresse IP pour vos clients DHCP. Cliquez ensuite sur Suivant.

HP recommande d'attribuer des adresses IP réservées à toutes les imprimantes. Cette opération peut être effectuée après la définition de l'étendue (reportez-vous à l'étape 11

9. Sélectionnez Non pour configurer les options DHCP de cette étendue ultérieurement. Cliquez ensuite sur Suivant.

Pour configurer les options DHCP maintenant, sélectionnez Oui et cliquez sur Suivant.

a. Si vous le souhaitez, spécifiez l'adresse IP du routeur (ou

la passerelle par défaut) à utiliser par les clients. Cliquez ensuite sur Suivant.

b. Si vous le souhaitez, spécifiez les serveurs de nom de

domaine et DNS (Domain Name System) des clients. Cliquez sur Suivant.

c. Si vous le souhaitez, spécifiez les noms de serveur et les

adresses IP WINS. Cliquez sur Suivant.

d. Sélectionnez Oui pour activer maintenant les options

DHCP, puis cliquez sur Suivant.

10. Vous venez d'achever la configuration de l'étendue DHCP sur ce serveur. Cliquez sur Terminer pour fermer l'assistant.

FRWW Configuration TCP/IP 67

11. Configurez l'imprimante avec une adresse IP réservée dans l'étendue DHCP :

a. Dans l'arborescence DHCP, ouvrez le dossier de cette

étendue et sélectionnez Réservations.

b. Cliquez sur le menu Action et sélectionnez Nouvelle

réservation.

c. Entrez les informations appropriées dans chaque champ,

y compris l'adresse IP réservée de l'imprimante. Remarque : L'adresse MAC de l'imprimante connectée via HP Jetdirect est disponible sur la page de configuration HP Jetdirect.

d. Sous « Types pris en charge », sélectionnez DHCP

seulement, puis cliquez sur Ajouter. Remarque : Si vous sélectionnez Les deux ou BOOTP seulement, vous obtenez une configuration par l'intermédiaire de BOOTP résultant de la séquence suivant laquelle les serveurs d'impression HP Jetdirect émettent des demandes de protocole de configuration.

e. Spécifiez un autre client réservé ou cliquez sur Fermer.

Les clients réservés ajoutés sont affichés dans le dossier Réservations de cette étendue.

12. Fermez l'utilitaire du gestionnaire DHCP.

Systèmes NetWare

Les serveurs NetWare 5.x fournissent des services de configuration DHCP pour les clients du réseau, y compris le serveur d'impression HP Jetdirect. Pour configurer les services DHCP sur un serveur NetWare, consultez la documentation Novell.

Pour mettre fin à la configuration DHCP

ATTENTION La modification d'une adresse IP sur le serveur

d'impression HP Jetdirect peut nécessiter la mise à jour des configurations d'imprimante ou d'impression système pour les clients ou les serveurs.

Si vous ne souhaitez pas configurer le serveur d'impression HP Jetdirect via DHCP, vous devez le reconfigurer à l'aide d'une autre méthode de configuration.

FRWW Configuration TCP/IP 68

1. (Serveurs d'impression internes) Si vous utilisez le panneau de commande de l'imprimante pour choisir la configuration manuelle ou BOOTP, DHCP ne sera pas utilisé.

2. Vous pouvez utiliser Telnet pour choisir la configuration manuelle (l'état indique « Spécifié par l'utilisateur ») ou BOOTP, auquel cas DHCP n'est pas utilisé.

3. Vous pouvez modifier les paramètres TCP/IP par l'intermédiaire d'un navigateur Web pris en charge à l'aide du serveur Web embarqué Jetdirect ou de HP Web Jetadmin.

Si vous passez à la configuration BOOTP, les paramètres configurés par DHCP sont libérés et le protocole TCP/IP est initialisé.

Si vous passez en configuration manuelle, l'adresse IP configurée par DHCP est libérée et les paramètres IP spécifiés par l'utilisateur sont utilisés. Ainsi, si vous fournissez manuellement

l'adresse IP, vous devez également définir manuellement tous les paramètres de configuration, tels que le masque de sous-réseau, la passerelle par défaut et le délai d'inactivité.

Remarque Si vous choisissez de réactiver une configuration

DHCP, le serveur d'impression recevra ses informations de configuration d'un serveur DHCP. Cela signifie que, si vous choisissez DHCP et terminez la session de configuration (via Telnet, par exemple), le protocole TCP/IP pour le serveur d'impression est réinitialisé et toutes les informations de configuration actuelles sont supprimées. Le serveur d'impression tente alors d'acquérir ses nouvelles informations de configuration en envoyant des requêtes DHCP à un serveur DHCP via le réseau.

Pour la configuration DHCP par l'intermédiaire de Telnet, consultez la section « Utilisation de Telnet

FRWW Configuration TCP/IP 69

» de ce chapitre.

Utilisation du protocole RARP

Remarque Pour les serveurs d'impression sans fil

HP Jetdirect, cette section part du principe qu'une connexion sans fil à votre réseau a été établie.

Cette section décrit comment configurer le serveur d'impression à l'aide du protocole RARP (Reverse Address Resolution Protocol) sur les systèmes UNIX et Linux.

Cette procédure de configuration permet au démon RARP exécuté sur le système de répondre à une demande RARP du serveur d'impression HP Jetdirect et de fournir l'adresse IP à ce dernier.

1. Mettez l'imprimante hors tension.

2. Connectez-vous au système UNIX ou Linux en tant que superutilisateur.

3. Vérifiez que le démon RARP est actif sur le système en tapant la commande suivante à l'invite du système :

ps -ef | grep rarpd (Unix) ps ax | grep rarpd (BSD ou Linux)

4. La réponse du système doit se présenter comme suit :

861 0.00.2 24 72 5 14:03 0:00 rarpd -a

860 0.00.5 36 140 5 14:03 0:00 rarpd -a

5. Si le système n'affiche pas de numéro de processus pour le démon RARP, consultez la page man rarpd pour savoir comment lancer son exécution.

6. Modifiez le fichier /etc/hosts en lui ajoutant l'adresse IP qui vous est affectée et le nom de nœud du serveur d'impression HP Jetdirect. Par exemple :

192.168.45.39 laserjet1

FRWW Configuration TCP/IP 70

7. Modifiez le fichier /etc/ethers (fichier /etc/rarpd.conf sous HP-UX 10.20) pour ajouter l'adresse matérielle/station LAN (à partir de la page de configuration) et le nom de nœud du serveur d'impression HP Jetdirect. Par exemple :

00:01:E6:a8:b0:00 laserjet1

Remarque Si le système emploie le service NIS (Network

Information Service), vous devez incorporer les modifications dans l'hôte NIS et les bases de données ethers.

8. Mettez l'imprimante sous tension.

9. Pour vérifier que la carte est configurée avec l'adresse IP correcte, utilisez l'utilitaire de vérification de connexion ping. Al'invite, tapez:

ping <adresse IP>

où <adresse IP> correspond à l'adresse affectée par le démon RARP.

10. Si la commande ping ne répond pas, reportez-vous au Chapitre 8

FRWW Configuration TCP/IP 71

Utilisation des commandes arp et ping

Remarque Pour les serveurs d'impression sans fil

HP Jetdirect, cette section part du principe qu'une connexion sans fil à votre réseau a été établie.

Vous pouvez configurer un serveur d'impression HP Jetdirect avec une adresse IP en utilisant une commande ARP (Address Resolution Protocol) à partir d'un système pris en charge. Le protocole n'est pas routable, c'est-à-dire que la station de travail à partir de laquelle la configuration est effectuée doit être située sur le même segment de réseau que le serveur d'impression HP Jetdirect.

L'utilisation des commandes arp et ping avec les serveurs d'impression HP Jetdirect nécessite la configuration suivante :

● Système Windows NT/2000/XP/Server 2003 ou UNIX configuré

pour fonctionner avec TCP/IP

● Une adresse IP par défaut héritée 192.0.0.192 a été définie sur

le serveur d'impression

● Adresse matérielle LAN (MAC) du serveur d'impression

HP Jetdirect (spécifiée dans une page de configuration HP Jetdirect ou sur une étiquette sur les serveurs d'impression externes HP Jetdirect)

Remarque Sur certains systèmes, la commande arp peut

nécessiter les privilèges de superutilisateur.

Une fois une adresse IP affectée à l'aide des commandes arp et ping, utilisez d'autres outils (tels que Telnet, le serveur Web embarqué ou le logiciel HP Web Jetadmin) pour configurer d'autres paramètres IP.

Pour configurer un serveur d'impression Jetdirect, utilisez les commandes ci-dessous :

arp -s <adresse IP> <adresse matérielle LAN> ping <adresse IP>

où <adresse IP> correspond à l'adresse IP à affecter au serveur d'impression. La commande arp écrit les entrées dans la mémoire cache arp de la station de travail et la commande ping configure l'adresse IP sur le serveur d'impression.

FRWW Configuration TCP/IP 72

Selon le système, l'adresse matérielle LAN peut exiger un format spécifique.

Par exemple :

● Pour Windows NT 4.0, 2000, XP, Server 2003

arp -s 192.168.45.39 00-01-E6-a2-31-98

ping 192.168.45.39

● Pour UNIX

arp -s 192.168.45.39 00:01:E6:a2:31:98

ping 192.168.45.39

Remarque Une fois l'adresse IP définie sur le serveur

d'impression, toutes les autres commandes arp et ping sont ignorées. Une fois l

'adresse IP

configurée, les commandes arp et ping ne peuvent pas être utilisées à moins de restaurer les valeurs par défaut du serveur d'impression (reportez-vous au Chapitre 8

Sur les systèmes UNIX, la commande arp -s peut être différente d'un système à un autre.

Certains systèmes BSD s'attendent à recevoir une adresse IP (ou un nom d'hôte) inversée. D'autres systèmes peuvent nécessiter des paramètres supplémentaires. Consultez la documentation du système pour connaître la syntaxe des commandes.

FRWW Configuration TCP/IP 73

Utilisation de Telnet

Remarque Pour les serveurs d'impression sans fil

HP Jetdirect, cette section part du principe qu'une connexion sans fil à votre réseau a été établie.

Cette section décrit comment configurer le serveur d'impression à l'aide de Telnet.

Les connexions Telnet ne sont pas sécurisées même en cas de protection par un mot de passe administrateur. Sur les réseaux pour lesquels le niveau de sécurité est élevé, il est possible de désactiver les connexions Telnet sur le serveur d'impression au moyen d'autres outils (TFTP, serveur Web embarqué ou HP Web Jetadmin, par exemple).

Création d'une connexion Telnet

Pour utiliser des commandes Telnet avec le serveur HP Jetdirect, une route doit exister entre la station de travail et le serveur d'impression. Si le serveur d'impression et votre ordinateur doivent avoir une adresse IP similaire, c'est-à-dire si la partie réseau de leur adresse IP doit concorder, il existe déjà probablement une route. Pour obtenir des informations sur la structure des adresses IP, reportez-vous à l'Annexe A

Si les adresses IP ne concordent pas, vous pouvez changer l'adresse IP de votre station de travail afin qu'elle corresponde à celle du serveur d'impression ou vous pouvez essayer de créer une route vers le serveur d'impression à l'aide d'une commande du système d'exploitation. (Par exemple, si le serveur d'impression est configuré avec l'adresse IP par défaut héritée 192.0.0.192, il n'existe probablement pas de route.)

Sur les systèmes Windows, vous pouvez utiliser la commande « route » à l'invite de commande Windows (DOS) pour créer une route vers le serveur d'impression.

Pour plus d'informations sur les invites de commande système, reportez-vous à l'aide en ligne de Windows. Sur les systèmes Windows NT, l'utilitaire d'invite de commande se trouve dans le dossier Programmes (cliquez sur Démarrer, Programmes, Invite de commande). Sur les systèmes Windows 2000/XP/Server 2003, il se trouve dans le dossier Accessoires sous Programmes ou Tous les programmes.

FRWW Configuration TCP/IP 74

Pour utiliser la commande route, il vous faut également l'adresse IP de votre station de travail. Pour l'afficher, tapez la commande appropriée à l'invite :

C:\> ipconfig (sous Windows NT/2000/XP/Server 2003) C:\> winipconfig (sous Windows 98)

Pour créer une route à partir de l'invite de commande système, entrez la commande suivante :

route add <adresse IP Jetdirect> <adresse IP système>

où <adresse IP Jetdirect> correspond à l'adresse IP configurée sur le serveur d'impression HP Jetdirect et <adresse IP système> représente l'adresse IP de la carte réseau de la station de travail connectée au même LAN physique que le serveur d'impression.

Par exemple, pour créer une route de votre station de travail dont l'adresse IP est 169.254.2.1 vers un serveur d'impression dont l'adresse IP par défaut est 192.0.0.192, essayez la commande suivante :

route add 192.0.0.192 169.254.2.1

ATTENTION L'utilisation de Telnet pour définir manuellement

une adresse IP a préséance sur la configuration IP dynamique (par exemple BOOTP, DHCP ou RARP), ce qui donne une configuration statique. Dans une configuration statique, les valeurs IP sont fixes et les méthodes de configuration dynamique (BOOTP, DHCP, RARP, etc) ne sont plus opérationnelles.

Lorsque vous modifiez manuellement une adresse IP, vous devez également reconfigurer le masque de sous-réseau et la passerelle par défaut.

FRWW Configuration TCP/IP 75

Session Telnet standard

L'illustration ci-dessous montre l'initialisation d'une session Telnet standard.

FRWW Configuration TCP/IP 76

Pour définir les paramètres de configuration, vous devez configurer une session Telnet entre le système et le serveur d'impression HP Jetdirect.

1. A l'invite du système, tapez :

telnet <adresse IP>

où <adresse IP> correspond à l'adresse IP indiquée sur la page de configuration Jetdirect. Reportez-vous au Chapitre 9

2. Une connexion au serveur d'impression HP Jetdirect s'affiche. Si le serveur indique que vous êtes « connecté à une adresse IP », appuyez deux fois sur Entrée pour vous assurer que la connexion Telnet est établie.

3. Si un message demande un nom d'utilisateur et un mot de passe, entrez les valeurs correctes.

Par défaut, l'interface Telnet ne demande pas de nom d'utilisateur ou de mot de passe. Si un mot de passe administrateur a été défini, vous êtes invité à entrer un nom d'utilisateur et le mot de passe avant de pouvoir saisir et enregistrer les paramètres des commandes Telnet.

4. Par défaut, une interface de ligne de commande est fournie. Pour configurer les paramètres via une interface de menus, entrez Menu. Pour plus d'informations, reportez-vous à la section « Options de l

'interface utilisateur ».

Pour obtenir la liste des commandes et paramètres pris en charge, reportez-vous à la section « Commandes et paramètres Telnet

».

Options de l'interface utilisateur

Le serveur d'impression HP Jetdirect propose deux options d'interface pour saisir des commandes Telnet : une Interface de

ligne de commande (valeur par défaut) et une Interface de menus.

FRWW Configuration TCP/IP 77

Interface de ligne de commande (valeur par défaut)

L'interface de ligne de commande Telnet permet de définir les paramètres de configuration à l'aide des procédures suivantes :

Remarque Lors d'une session Telnet, tapez ? pour afficher les

paramètres de configuration disponibles, la syntaxe des commandes et une liste des commandes.

Pour afficher une liste de commandes supplémentaires (ou avancées), tapez la commande advanced avant de taper ?.

Pour afficher les informations relatives à la configuration actuelle, tapez /.

1. A l'invite « > » de Telnet, tapez :

<paramètre> : <valeur>

puis appuyez sur Entrée ; <paramètre> correspond au paramètre de configuration que vous définissez et <valeur> se réfère aux définitions que vous attribuez à ce paramètre. Chaque définition de paramètre doit être suivie d'un retour chariot.

Reportez-vous au Tableau 3.4

pour les paramètres de

configuration.

2. Recommencez l'étape précédente pour définir d'autres paramètres de configuration.

3. Après avoir saisi les paramètres de configuration, tapez exit ou quit (selon le système).

Lorsque vous êtes invité à enregistrer les modifications, tapez Y (choix par défaut) pour Yes (Oui) ou N pour Non.

Si vous tapez save au lieu de exit ou quit, vous n'êtes pas invité à enregistrer les paramètres.

FRWW Configuration TCP/IP 78

Commandes et paramètres Telnet. Le Tableau 3.4 présente les commandes et paramètres Telnet disponibles.

Remarque Si un paramètre est fourni dynamiquement (depuis

un serveur BOOTP ou DHCP, par exemple), il est impossible de changer sa valeur via Telnet sans commencer par définir une configuration manuelle. Pour ce faire, reportez-vous à la commande ip-config.

Lorsque vous modifiez manuellement une adresse IP, vous devez également reconfigurer le masque de sous-réseau et la passerelle par défaut.

Tableau 3.4 Commandes et paramètres Telnet (1 sur 18)

Commandes utilisateur

Commande Description

? Affiche les commandes d'aide et Telnet. / Affiche les valeurs actuelles. menu Affiche l'Interface de menus

paramètres de configuration.

advanced Active les commandes avancées. L'aide (?) inclut les

commandes avancées dans la liste.

general Désactive les commandes avancées. L'aide (?) n'inclut pas

les commandes avancées (par défaut). save Enregistre les valeurs de configuration et quitte la session. exit Quitte la session. export Exporte les paramètres vers un fichier pour édition et

importation par l'intermédiaire de Telnet ou TFTP (cette

commande est uniquement prise en charge par des

systèmes, tels UNIX, gérant la redirection entrée/sortie).

General

Commande Description

passwd Définit le mot de passe administrateur (partagé avec le

serveur Web embarqué et HP Web Jetadmin). Par exemple,

« passwd jd1234 jd1234 » crée le mot de passe jd1234.

Notez que « jd1234 » est entré deux fois pour confirmation.

Jusqu'à 16 caractères alphanumériques sont autorisés. Lors

de la connexion à la session Telnet suivante, vous êtes invité

à entrer un nom d'utilisateur et ce mot de passe.

Pour effacer le mot de passe, entrez la commande sans mot

de passe et saisies de confirmation.

Les mots de passe peuvent être effacés par une

réinitialisation à froid.

permettant d'accéder aux

FRWW Configuration TCP/IP 79

Tableau 3.4 Commandes et paramètres Telnet (2 sur 18)

sys-location Chaîne alphanumérique (jusqu'à 255 caractères),

sys-contact Chaîne alphanumérique (jusqu'à 255 caractères),

ssl-state Définit le niveau de sécurité du serveur d'impression pour les

security-reset Rétablit les paramètres de sécurité par défaut du serveur

Wireless 802.11 Main

Commande Description

network-type Spécifie la topologie de réseau sans fil 802.11g :

desired-ssid Spécifie le nom du réseau (SSID, Service Set Identifier) pour

encryption Indique l'utilisation d'un codage. 0 (valeur par défaut) le

wep-key-method Indique le format de l'entrée de clé WEP. Les entrées de clé

généralement utilisée pour identifier un emplacement.

généralement utilisée pour identifier le nom d'un administrateur de réseau ou de périphérique.

communications sur le Web : 1 (valeur par défaut) : Réacheminement forcé vers le port HTTPS. Seules les communications HTTPS (HTTP sécurisé) peuvent être utilisées. 2 : Désactive le réacheminement forcé vers HTTPS.

Les communications HTTP et HTTPS sont possibles.

d'impression. 0 (valeur par défaut) conserve les paramètres actuels et 1 rétablit les paramètres de sécurité par défaut.

Infrastructure : Le serveur d'impression communique sur le réseau avec d'autres périphériques (filaires ou sans fil) via un point d'accès.

Ad Hoc : (valeur par défaut) Le serveur d'impression communiquera directement avec d'autres périphériques sans fil, sans utiliser de point d'accès.

le serveur d'impression. Jusqu'à 32 caractères alphanumériques sont autorisés.

Le SSID par défaut est hpsetup en mode Ad Hoc. Le SSID hpsetup ne doit pas être utilisé dans le cadre d'un réseau Infrastructure. Si la commande ssid est exécutée sans aucune entrée (SSID vide), le SSID prend la valeur <AUTO>. Il sera alors associé au premier réseau correspondant à ses paramètres d'authentification.

désactive, 1 l'active.

WEP doivent respecter la longueur appropriée. ASCII : (valeur par défaut) Utilisez des caractères ASCII alphanumériques (0 - 9, a - z, A - Z). Pour un codage sur 40/64 bits, entrez 5 caractères. Pour un codage sur

104/128 bits, entrez 13 caractères. Les entrées ASCII respectent la casse. HEX : Utilisez des chiffres hexadécimaux (0 - 9, a - f, A - F). Pour un codage sur 40/64 bits, entrez 10 chiffres hexadécimaux. Pour un codage sur 104/128 bits, entrez 26 chiffres hexadécimaux. Les entrées HEX respectent la casse.

FRWW Configuration TCP/IP 80

Tableau 3.4 Commandes et paramètres Telnet (3 sur 18)

wep-key Indique une clé de codage WEP (Wired Equivalent Privacy)

transmit-key Indique la position de clé WEP (1, 2, 3, 4) utilisée par le

desired-channel (Ad Hoc) Indique le canal via lequel vous souhaitez que le

auth-type Indique la méthode d'authentification du ser veur d'impression

statique. Le serveur d'impression HP Jetdirect peut stocker

jusqu'à quatre clés WEP en utilisant quatre positions de clé

(clé 1, 2, 3, 4). Pour définir une clé WEP, spécifiez la position

de la clé suivie de la valeur de clé de codage. Par exemple,

wep-key 1 0123456789net attribue à la clé 1 une clé WEP 128 bits définie par la valeur 0123456789net. Vous pouvez utiliser la commande wep-key-method pour spécifier le format de la valeur de clé (chiffres hexadécimaux ou caractères ASCII alphanumériques). Vous pouvez également insérer un paramètre facultatif (ASCII ou HEX) après la position de la clé. Par exemple,

wep-key 1 ASCII 0123456789net attribue à la clé 1 une clé WEP 128 bits définie par les caractères ASCII alphanumériques 0123456789net. Lors de l'attribution de clés WEP statiques, assurez-vous que les positions des clés et les valeurs des clés correspondent aux autres périphériques sans fil du réseau. Assurez-vous que toutes les valeurs de clé définies sont de même longueur et que la longueur des clés WEP respecte le nombre de caractères ou de chiffres approprié.

serveur d'impression pour les communications codées. Par exemple,

transmit-key 2 spécifie que la clé 2 sera réservée aux communications codées, correspondant aux autres périphériques du réseau.

serveur d'impression effectue des demandes d'association de réseau Ad Hoc. Pour ew2400, le canal par défaut est 11.

10 : Utilisation du canal 10 (2457 MHz). 11 : Utilisation du canal 11 (2462 MHz).

Le serveur d'impression utilisera ce canal pour diffuser des informations sur sa disponibilité au cas où il ne parvienne pas à détecter et à s'associer au réseau Ad Hoc spécifié sur un des canaux.

en fonction du type de liaison qui sera utilisée pour autoriser l'accès au réseau. Open : (valeur par défaut) Utilise une authentification Système ouvert s'il est possible d'accéder au réseau sans s'identifier. Cela ne dispense pas le réseau d

'utiliser des clés

de codage WEP pour assurer la sécurité des données. Shared_Key : Utilise une authentification Clé partagée si votre réseau exige que chaque périphérique soit configuré avec la même clé WEP secrète pour y accéder. La sélection de l

'option Shared_Key n'

est pas valide avec la commande wpa-auth-type lors de la définition de l'authentification WPA-PSK.

FRWW Configuration TCP/IP 81

Tableau 3.4 Commandes et paramètres Telnet (4 sur 18)

wpa-auth-type Cette commande n'est pas compatible avec l'option

psk-passphrase Indique un mot de passe utilisé pour générer une clé de

dynamic-encrypt Pour l'authentification WPA-PSK, utilisez cette commande

802.11 Wireless Diagnostics

Commande Description

Current SSID (Paramètre en lecture seule) Nom du réseau (SSID) auquel

Current Channel (Paramètre en lecture seule) Canal utilisé actuellement par le

Signal Strength (Paramètre en lecture seule) Force du signal radio reçu par

Access Point Mac (Paramètre en lecture seule) Adresse MAC (Media Access

d'authentification Shared_Key de la commande auth-type. Utilisez cette commande pour spécifier l'authentification WPA-PSK.

PSK : WPA-PSK fournit une authentification améliorée lorsque le serveur utilisé n'est pas un serveur d'authentification. Les périphériques sont alors authentifiés grâce à une clé pré-partagée. Cette clé est générée lorsque vous spécifiez un mot de passe réseau à l'aide de la commande psk-passphrase. La commande dynamic-encrypt doit avoir pour valeur Robust.

réseau pré-partagée. La phrase secrète doit comporter entre 8 et 63 caractères ASCII dans la plage hexadécimale comprise entre 21 et 7E (caractères 0-9, a-z, A-Z et de nombreux caractères spéciaux notamment !, @, #, $, %, ^, &, (, ), _, +, =, -, {, }, [, ], \, /, “, <, >, ?, “, ‘, ~).

afin de définir le serveur d'impression pour un codage dynamique WPA (Wi-Fi Protected Ac cess). Spécifiez Robust comme option de la commande.

le serveur d'impression sans fil est connecté.

serveur d'impression sans fil.

le serveur d'impression. <vide> : Aucun signal radio n'a été détecté pendant la recherche effectuée par le serveur d'impression.

No Signal : Aucun signal radio n'est détecté sur un canal. Poor/Marginal/Good/Excellent : Indique la qualité du signal

détecté.

Control) du point d'accès utilisé pour les communications en mode Infrastructure. Par exemple,

00:a0:f8:38:7a:f7

indique que le point d'accès correspondant à l'adresse MAC 00a0f8387af7 a été utilisé pour communiquer sur le réseau.

FRWW Configuration TCP/IP 82

Tableau 3.4 Commandes et paramètres Telnet (5 sur 18)

TCP/IP Main

Commande Description

host-name Chaîne alphanumérique (jusqu'à 32 caractères), destinée à

ip-config Spécifie la méthode de configuration :

ip Adresse IP du serveur d'impression, en notation séparée par

subnet-mask Une valeur (en notation séparée par points) qui identifie les

default-gw Adresse IP d'une passerelle par défaut, en notation séparée

attribuer ou modifier le nom du périphérique de réseau. Par exemple,

« host-name imprimante1 » attribue le nom « imprima nte1 » au périphérique. Le nom d'hôte par défaut est NPIxxxxxx, xxxxxx représentant les six derniers chiffres composant l'adresse matérielle LAN (MAC).

manual : Le serveur d'impression attend des paramètres IP à l'aide d'outils manuels (tels que Telnet, serveur Web embarqué, panneau de commande, logiciel d'installation/gestion). L'état sera Spécifié par l'utilisateur. bootp : Le serveur d'impression envoie des requêtes BOOTP sur le réseau pour la configuration IP dynamique. dhcp : Le serveur d'impression envoie des requêtes DHCP sur le réseau pour la configuration IP dynamique. auto_ip : Le serveur d'impression sera automatiquement configuré avec une adresse lien local 169.254.x.x.

points. Par exemple :

ip-config manual ip 192.168.45.39

où ip-config spécifie la configuration manuelle et ip définit manuellement l'adresse IP 192.168.45.39 sur le serveur d'impression. La spécification de 0.0.0.0 efface l'adresse IP. Si vous quittez et enregistrez une nouvelle adresse IP, elle doit être spécifiée lors de la connexion Telnet suivante.

parties réseau et hôte d'une adresse IP dans les messages reçus. Par exemple,

subnet-mask 255.255.255.0

stocke la valeur de masque de sous-réseau 255.255.255.0 sur le serveur d'impression. La valeur 0.0.0.0 désactive le masque de sous-réseau. Pour plus d'informations, reportez-vous à l'Annexe A

par points. Par exemple,

default-gw 192.168.40.1

attribue 192.168.40.1 à l'adresse IP de la passerelle par défaut pour le serveur d'impression.

Remarque : Si le serveur d'impression HP Jetdirect est configuré par DHCP et que vous modifiez manuellement le masque de sous-réseau ou l'adresse de la passerelle par défaut, vous devez modifier manuellement l'adresse IP du serveur d'impression. Ceci libère l'adresse attribuée par DHCP dans la réservation d'adresses IP DHCP.

FRWW Configuration TCP/IP 83

Tableau 3.4 Commandes et paramètres Telnet (6 sur 18)

Config Server (Paramètre en lecture seule) Adresse IP du serveur (tel qu'un

TFTP Server (Paramètre en lecture seule) Adresse IP du serveur TFTP

TFTP Filename (Paramètre en lecture seule) Le chemin d'accès et le nom de

domain-name Le nom de domaine du périphérique. Par exemple,

pri-dns-svr Adresse IP du serveur DNS (Domain Name System)

sec-dns-svr Adresse IP d'un serveur DNS secondaire à utiliser si le

pri-wins-svr Adresse IP du serveur WINS (Windows Internet Naming

sec-wins-svr Adresse IP du serveur WINS (Windows Internet Naming

smtp-svr Adresse IP du serveur SMTP (Simple Mail Transport

TCP/IP Print Options

Commande Description

9100-printing Active ou désactive l'impression sur le port TCP 9100 du

ftp-printing Active ou désactive la capacité d'imprimer via FTP. 0 la

ipp-printing Active ou désactive la possibilité d'imprimer via IPP. 0 la

lpd-printing Active ou désactive la possibilité d'imprimer via LPD. 0 la

banner Active ou désactive l'impression d'une page d'accueil LPD. 0

serveur BOOTP ou DHCP) ayant fourni la dernière configuration d'adresse IP sur le serveur d'impression HP Jetdirect.

ayant fourni les paramètres TFTP au serveur d'impression HP Jetdirect.

fichier TFTP sur le serveur TFTP. Par exemple,

hpnp/imprimante1.cfg

domain-name support.hp.com

attribue support.hp.com comme nom de domaine. Le nom de domaine n'inclut pas le nom d'hôte. Il ne s'agit pas du nom de domaine complet (tel que

imprimante1.support.hp.com).

principal.

serveur DNS principal n'est pas disponible.

Service) principal, en notation séparée par points.

Service) secondaire, en notation séparée par points.

Protocol) de messagerie sortante, à utiliser avec les périphériques de numérisation pris en charge.

serveur d'impression. 0 la désactive, 1 (valeur par défaut) l'active.

désactive, 1 (valeur par défaut) l'active. (ports TCP 20, 21)

désactive, 1 (valeur par défaut) l'active. (port TCP 631)

désactive, 1 (valeur par défaut) l'active. (Port TCP515)

désactive les pages d'en-tête. 1 (valeur par défaut) active les pages d'en-tête.

FRWW Configuration TCP/IP 84

Tableau 3.4 Commandes et paramètres Telnet (7 sur 18)

interlock Spécifie si un accusé de réception (ACK) est requis sur tous

mult-tcp-conn ((Restrict Multiple Ports) Active ou désactive les connexions

buffer-packing Active ou désactive l'empaquetage de tampon pour les

write-mode Contrôle la définition du drapeau PSH TCP pour les transferts

TCP/IP LPD Queues

Commande Description

addq Ajoute une file d'attente définie par l'utilisateur. Le nom de la

deleteq Supprime une file d'attente définie par l'utilisateur. Le nom de

defaultq Nom de la file d'attente à utiliser si la file d'attente spécifiée

addstring Ajoute aux données d'impression une chaîne de caractères

deletestring Supprime une chaîne définie par l'utilisateur. Le nom de la

TCP/IP Raw Print Ports

Commande Description

raw-port Spécifie des ports supplémentaires pour l'impression sur le

les paquets TCP avant que l'imprimante soit autorisée à fermer une connexion d'impression sur le port 9100. Un numéro de port et une valeur d'option sont spécifiés. Pour les serveurs d'impression HP intégrés, le numéro de port par défaut est 1. La valeur d'option 0 (valeur par défaut) désactive le verrouillage, 1 l'active. Par exemple, “« interlock 1 1 » spécifie port 1, verrouillage activé.

TCP multiples. Permet de limiter l'utilisation de ports multiples.

1 (valeur par défaut) : autorise les connexions multiples. 0 : désactive les connexions multiples.

paquets TCP/IP. 1 (valeur par défaut) : Normal. Les tampons de données sont empaquetés avant leur envoi à l'imprimante. 0 : désactive l'empaquetage de tampon. Les données sont envoyées à l'imprimante telles que reçues.

de données périphérique-client.

0 (valeur par défaut) : Désactivation. Drapeau non défini. 1 : option all-push. Le bit d'empilement est défini dans tous

les paquets de données.

file d'attente (jusqu'à 32 caractères ASCII affichables), le nom de la chaîne de préfixe, le nom de la chaîne de suffixe et la file d'attente de traitement (généralement, RAW) doivent être spécifiés sur la ligne de commande. Jusqu'à six files d'attente définies par l'utilisateur peuvent être ajoutées.

la file d'attente doit être spécifié sur la ligne de commande deleteq.

pour un travail d'impression est inconnue. Par défaut, ce nom est AUTO.

définie par l'utilisateur sous forme de préfixe ou de suffixe. Jusqu'à huit chaînes de caractères peuvent être spécifiées. Un nom de chaîne et le contenu de la chaîne de caractères sont spécifiés dans la ligne de commande addstring.

chaîne est spécifié dans la ligne de commande deletestring.

port TCP 9100. Les ports valides vont de 3000 à 9000 et sont dépendants de l'application. Deux ports peuvent être spécifiés.

FRWW Configuration TCP/IP 85

Tableau 3.4 Commandes et paramètres Telnet (8 sur 18)

TCP/IP Access Control

Commande Description

allow Crée une entrée dans la liste d'accès des hôtes stockée sur le

serveur d'impression HP Jetdirect. Chaque entrée indique un hôte ou un réseau d'hôtes pouvant se connecter à l'imprimante. Le format correspondant est « allow:numéro_réseau [masque] », où numéro_réseau est un numéro de réseau ou l'adresse IP d'un hôte, et masque correspond à un masque d'adressage par bits appliqué au numéro de réseau et à l'adresse d'hôte pour vérifier l'accès. La liste peut contenir jusqu'à 10 entrées. S'il n'y a aucune entrée, tous les hôtes ont une autorisation d'accès. Par exemple,

allow 192.0.0.0 255.0.0.0

autorise les hôtes sur le réseau 192.

allow 192.168.1.2

autorise un hôte unique. Dans ce cas, le masque par défaut 255.255.255.255. est supposé et n'est pas nécessaire.

allow 0 efface la liste d'accès des hôtes.

Pour plus d'informations, reportez-vous au Chapitre 7

TCP/IP Other

Commande Description

syslog-config Active ou désactive le fonctionnement du serveur syslog sur

le serveur d'impression. 0 la désactive, 1 (valeur par défaut) l'active. (port UDP 514)

syslog-svr Adresse IP du serveur syslog en notation séparée par points.

Spécifie le serveur auquel le serveur d'impression HP Jetdirect envoie des messages syslog. Par exemple,

syslog-svr: 192.168.40.1

définit l'adresse IP 192.168.40.1 pour ce serveur. Pour plus d'informations, reportez-vous à l' Annexe A

syslog-max Spécifie le nombre maximum de messages syslog pouvant

être envoyés par le serveur d'impression HP Jetdirect par minute. Ce paramètre permet aux administrateurs de contrôler la taille du fichier journal. La valeur par défaut est de 10 par minute. Si vous choisissez la valeur zéro, le nombre de messages syslog n'est pas limité.

syslog-priority Contrôle le filtrage des messages syslog envoyés au serveur

syslog. La plage des priorités est comprise entre 0 et 8, 0 étant le filtrage le plus spécifique et 8 le filtrage le plus général. Seuls les messages dont le niveau de priorité est supérieur au niveau de filtrage spécifié sont transmis. La valeur par défaut est 8 (tous les messages sont envoyés quelle que soit leur priorité). Avec une valeur de 0, aucun message syslog n'est envoyé.

syslog-facility Un code utilisé pour identifier l'origine source d'un message

(par exemple, pour identifier la source de messages sélectionnés durant le dépannage). Par défaut, le serveur d'impression HP Jetdirect utilise LPR comme code d'origine source, mais il est possible d'utiliser les valeurs d'utilisateur locales local0 à local7 pour isoler un serveur d'impression individuel ou des groupes de serveurs d'impression.

FRWW Configuration TCP/IP 86

Tableau 3.4 Commandes et paramètres Telnet (9 sur 18)

slp-config Active ou désactive le fonctionnement SLP (Service Location

slp-keep-alive Spécifie la période pendant laquelle le serveur d'impression

mdns-config Active ou désactive les services mDNS (Multicast Domain

mdns-service-name Spécifie une chaîne alphanumérique de 64 caractères ASCII

Nom de domaine mDNS

mdns-pri-svc Indique le service mDNS de priorité la plus élevée à utiliser

ttl-slp Spécifie la durée de vie (Time To Live- TTL) de multidiffusion

Protocol) sur le serveur d'impression : 0 la désactive, 1 (valeur par défaut) l'active. SLP est utilisé par des applications logicielles HP sélectionnées (via le port UDP 427) afin d'automatiser la découverte de périphériques.

envoie des paquets de multidiffusion sur le réseau pour éviter d'être supprimé des tables de périphériques du réseau. Certains périphériques d'infrastructure, tels que des commutateurs, peuvent supprimer des périphériques actifs de leur table de périphériques en raison d'une inactivité sur le réseau. Pour activer cette fonction, choisissez une valeur comprise entre 1 et 1440 minutes. Choisissez 0 pour désactiver cette fonction.

Name System). 0 les désactive, 1 (valeur par défaut) les active. mDNS est généralement utilisé pour la résolution d'adresses IP et de noms (via le port UDP 5353), sur les petits réseaux sur lesquels aucun serveur DNS conventionnel n'est disponible.

maximum attribués à ce périphérique ou ce service. Ce nom est permanent et permet de résoudre un périphérique ou un service particulier si les informations de socket (telles que l'adresse IP) changent d'une session à l'autre. Apple Rendezvous affiche ce service. Le nom de service par défaut correspond au modèle d'imprimante et à l'adresse matérielle LAN (MAC).

(Paramètre en lecture seule) Spécifie le nom de domaine mDNS attribué au périphérique, sous la forme <nom d'hôte>.local. Si aucun nom d'hôte défini par l'utilisateur n'a été attribué, le nom d'hôte par défaut NPIxxxxxx est utilisé, xxxxxx correspondant aux six derniers chiffres de l'adresse matérielle LAN (MAC).

pour l'impression. Pour définir ce paramètre, choisissez l'un des numéros d'option d'impression suivants :

définies, correspond aux files d'attente 5 à 10 spécifiées par l'utilisateur. La sélection par défaut dépend de l'imprimante, il s'agit généralement de l'impression sur le port 9100 ou de la file d'attente binps LPD.

IP des paquets SLP (Service Location Protocol). La valeur par défaut est de 4 sauts (le nombre de routeurs du réseau local). La plage est de 1 à 15. Si la valeur définie est -1, la fonction de multidiffusion est désactivée.

FRWW Configuration TCP/IP 87

Tableau 3.4 Commandes et paramètres Telnet (10 sur 18)

ipv4-multicast Active ou désactive la réception et la transmission des

paquets de multidiffusion IP version 4 par le serveur d'impression. 0 la désactive, 1 (valeur par défaut) l'active.

idle-timeout Nombre entier (de 1 à 3600) qui spécifie le nombre de

secondes pendant lequel une session de données d'impression inactive peut rester ouverte. Par exemple,

idle-timeout 120

attribue 120 secondes comme valeur de délai d'inactivité. La valeur par défaut est de 270 secondes. Si elle est définie sur 0, la connexion ne se termine pas et les autres hôtes ne peuvent pas établir de connexion.

user-timeout Nombre entier (de 1 à 3600) qui s pécifie le nombre de secondes

pendant lequel la session Telnet ou FTP peut rester inactive avant d'être automatiquement déconnectée. La valeur par défaut est de 900 secondes. 0 désactive le délai. ATTENTION : De petites valeurs, telles que 1 à 5, peuvent désactiver l'utilisation de Telnet. Une session Telnet peut s'achever avant que des modifications aient pu être effectuées.

cold-reset Définit les paramètres TCP/IP d'usine par défaut. Après une

réinitialisation à froid, mettez le serveur d'impression hors puis sous tension. Les paramètres des autres sous-systèmes, tels que IPX/SPX ou AppleTalk, ne sont pas affectés.

ews-config Active ou désactive le serveur Web embarqué du serveur

d'impression. 0 la désactive, 1 (valeur par défaut) l'active. Pour plus d'informations, reportez-vous au Chapitre 4

web-refresh Spécifie l'intervalle de temps (de 1 à 99999 secondes) entre

chaque mise à jour de la page de diagnostics du serveur Web intégré. La valeur 0 désactive la fréquence de rafraîchissement.

tcp-mss Spécifie la taille maximale de segment (MSS) dont le serveur

d'impression HP Jetdirect annonce l'envoi lors d'une communication avec les sous-réseaux locaux (MSS Ethernet=1460 octets au moins) ou distants (MSS=536 octets) :

0 : (valeur par défaut) Tous les réseaux sont considérés comme locaux (MSS Ethernet=1460 octets au moins).

1 : 1 Utilisez MSS=1460 octets (ou plus) pour les sous-réseaux et MSS=536 octets pour les réseaux distants. 2 : Tous les réseaux sont considérés comme distants (MSS=536 octets), à l'exception du sous-réseau local. MSS affecte les performances en aidant à empêcher la fragmentation IP qui peut entraîner une retransmission des données.

tcp-msl Spécifie la durée de vie maximum de segment (MSL) en

secondes. La plage est de 5 à 120 secondes. La valeur par défaut est de 15 secondes.

FRWW Configuration TCP/IP 88

Tableau 3.4 Commandes et paramètres Telnet (11 sur 18)

gw-disable Spécifie s'il faut ou non a ffecter automatiquement l'adresse IP

default-ip Indique l'adresse IP devant être utilisée lorsque le serveur

default-ip-dhcp Indique si les requêtes DHCP sont transmises régulièrement

dhcp-fqdn-config dhcp-fqdn-behavior

dhcp-arbitration Spécifie la durée d'attente, en secondes, du serveur

de l'appareil comme passerelle lorsqu'aucune passerelle de réseau n'est configurée. 0 : Une passerelle utilisant l'adresse IP du périphérique sera affectée. 1 : Aucune passerelle n'est affectée. L'adresse de passerelle

0.0.0.0 sera configurée.

d'impression ne parvient pas à obtenir une adresse IP du réseau durant une reconfiguration TCP/IP forcée (par exemple, lorsque le réseau est configuré manuellement pour utiliser BOOTP/DHCP). DEFAULT_IP: Attribue à l'adresse IP par défaut héritée la valeur 192.0.0.192. AUTO_IP: Attribue à l'adresse IP lien-local la valeur

169.254.x.x. Le paramètre initial est déterminé par l'adresse IP obtenue lors de la première mise sous tension.

lorsqu'une adresse IP par défaut héritée 192.0.0.192 ou une adresse IP lien-local 169.254.x.x est attribuée automatiquement.

0 : Désactive les requêtes DHCP. 1 (valeur par défaut) : Active les requêtes DHCP.

Spécifie le contrôle de configuration du nom de domaine complet (FQDN, Fully Qualified Domain Name) à l'aide de DHCP, de la configuration manuelle ou les deux. Le nom de domaine complet est composé du nom d'hôte du périphérique et du nom de domaine. Sélectionnez l'une des valeurs de commande suivante : 0 (valeur par défaut) : DHCP peut être utilisé pour fournir le nom d'hôte et le nom de domaine. Le nom d'hôte peut être changé par une méthode de configuration manuelle (par exemple le serveur Web embarqué, le panneau de commande de l'imprimante ou Telnet). Cependant, le nom de domaine ne peut pas être changé manuellement s'il a été configuré par DHCP. 1 : Conserver uniquement les paramètres DHCP. Une fois que le nom de domaine complet est configuré par DHCP, les changements manuels deviennent impossibles. 2 : Conserver les paramètres manuels. Les paramètres peuvent être manuellement configurés. DHCP peut uniquemen t être utilisé si les paramètres sont des valeurs par défaut. 3 : Conserver uniquement les paramètres manuels. Pendant que des méthodes de configuration manuelles peuvent être employées, la configuration par DHCP n'est pas autorisée.

d'impression pour la configuration DHCP. Vous devez définir une valeur comprise entre 1 et 10. La valeur par défaut est de 5 secondes.

FRWW Configuration TCP/IP 89

Tableau 3.4 Commandes et paramètres Telnet (12 sur 18)

phone-home-config Spécifie les paramètres de confidentialité du serveur

TCP/IP Diagnostics

Commande Description

Last Config IP (Paramètre en lecture seule) Adresse IP du système à partir

TCP Conns Refused (Paramètre en lecture seule) Nombre de connexions TCP

TCP Access Denied (Paramètre en lecture seule) Nombre de refus d'accès des

DHCP Lease Time (Paramètre en lecture seule) Durée de bail d'adresse IP

DHCP Renew Time (Paramètre en lecture seule) Délai T1 DHCP, spécifiant la

DHCP Rebind Time (Paramètre en lecture seule) Délai T2 DHCP, spécifiant la

SNMP

Commande Description

snmp-config Active ou désactive le fonctionnement SNMP sur le serveur

get-cmnty-name Spécifie le mot de passe qui détermine les requêtes

d'impression lors de l'accès au serveur Web intégré. Cette commande contrôle si les données statistiques relatives à l'utilisation du produit peuvent être envoyées à HP. Pour que HP puisse collecter les données, l'accès Internet est requis.

2 : Invite l'utilisateur à autoriser l'envoi de données en accédant d'abord à l'onglet Réseau du serveur Web intégré. Il s'agit de la valeur de réinitialisation à froid et par défaut définie en usine. Une fois modifiée, elle ne peut plus être sélectionnée de nouveau.

1 : Permet l'envoi de données à HP sans y inviter l'utilisateur. 0 : Désactive l'envoi de données à HP sans y inviter

l'utilisateur.

duquel l'adresse IP du serveur d'impression HP Jetdirect a été configurée.

client refusées par le serveur d'impression.

systèmes client au serveur d'impression car aucune entrée de la liste d'accès des hôtes du serveur d'impression n'était disponible.

DHCP (secondes).

durée de renouvellement de bail DHCP (secondes).

durée de retirage DHCP (secondes).

d'impression. 0 désactive, 1 (par défaut) active. ATTENTION : La désactivation de SNMP désactivera tous

les agents SNMP (SNMP v1, v2, v3) ainsi que les communications avec les applications de gestion telles que HP Web Jetadmin. En outre, les mises à niveau du micrologiciel par l'intermédiaire d'utilitaires de téléchargement HP seront désactivées.

GetRequests SNMP auxquelles répond le serveur d'impression HP Jetdirect. Il est facultatif. Si un nom d'appartenance spécifié par l'utilisateur est défini, le serveur d'impression répond à ce nom d'appartenance ou au réglage par défaut. Le nom d'appartenance doit être composé de caractères ASCII. La longueur maximale est de 255 caractères.

FRWW Configuration TCP/IP 90

Tableau 3.4 Commandes et paramètres Telnet (13 sur 18)

set-cmnty-name Spécifie le mot de passe déterminant les demandes

default-get-cmnty Active ou désactive le nom d'appartenance lecture par défaut.

SNMP Traps

Commande Description

auth-trap Configure le serveur d'impression pour envoyer (activé) ou non

trap-dest Permet d'entrer l'adresse IP d'un hôte dans la liste de

IPX/SPX

Commande Description

ipx-config Active ou désactive le fonctionnement du protocole IPX/SPX

ipx-unitname (Nom du serveur d'impression) Nom alphanumérique donné par

Address (Paramètre en lecture seule) Identifie les numéros de réseau

SetRequest (fonctions de contrôle) auxquelles répond le serveur d'impression HP Jetdirect. Le nom d'appartenance d'une demande SetRequest SNMP reçue doit coïncider avec le « nom d'appartenance écriture » pour le serveur d'impression (set community name), sinon ce dernier ne répond pas. Pour une sécurité supplémentaire, vous pouvez limiter l'accès à la configuration par le biais de la liste d'accès des hôtes du serveur d'impression. Les noms d'appartenance doivent être composés de caractères ASCII. La longueur maximale est de 255 caractères.

0 la désactive, 1 (valeur par défaut) l'active. Le fait de désactiver ce paramètre risque d'interdire les communications avec les applications de gestion SNMP.

(désactivé) des interruptions d'authentification SNMP. Ces interruptions indiquent qu'une demande SNMP a été reçue, mais que le nom d'appartenance fourni était inexact. 0 désactive, 1 (par défaut) active.

destination des interruptions SNMP du serveur d'impression HP Jetdirect. Syntaxe :

trap-dest: adresse-ip [nom appartenance] [numéro port] Le nom d'appartenance par défaut est « public » ; le numéro de port SNMP par défaut est « 162 ». Le numéro de port ne peut pas être spécifié sans nom d'appartenance. Pour supprimer la table, utilisez « trap-dest: 0 ». Si la liste est vide, le serveur d'impression n'envoie pas d'interruptions SNMP. La liste peut contenir jusqu'à trois entrées. La liste de destination des interruptions SNMP par défaut est vide. Pour recevoir des interruptions SNMP, les systèmes répertoriés sur la liste de destination doivent disposer d'un démon d'interruptions pour écouter celles-ci.

sur le serveur d'impression. 0 désactive, 1 (par défaut) active. Par exemple,

ipx-config 0 désactive le fonctionnement IPX/SPX.

l'utilisateur et attribué au serveur d'impression (31 caractères maximum). Par défaut, le nom est NPIxxxxxx, où xxxxxx représente les six derniers chiffres de l'adresse matérielle LAN.

et de nœud IPX détectés sur le réseau, dans le format NNNNNNNN:hhhhhhhh (hexadécimal), où NNNNNNNN est le numéro de réseau et hhhhhhhh l serveur d

'impression.

'adresse matérielle LAN du

FRWW Configuration TCP/IP 91

Tableau 3.4 Commandes et paramètres Telnet (14 sur 18)

ipx-frametype Spécifie les réglages de type de trame IPX disponibles pour

ipx-sapinterval Spécifie l'intervalle de temps (de 1 à 3600 secondes) pendant

ipx-mode (Paramètre en lecture seule) Spécifie le mode NetWare configuré

ipx-nds-tree Chaîne alphanumérique, comprenant jusqu'à 31 caractères,

ipx-nds-context Chaîne alphanumérique, comprenant jusqu'à 256 caractères,

ipx-job-poll Spécifie l'intervalle de temps (de 1 à 255 secondes) pendant

pjl-banner ipx-banner

pjl-eoj ipx-eoj

pjl-toner-low ipx-toner-low

AppleTalk

Commande Description

appletalk Active ou désactive le fonctionnement du protocole AppleTalk

name-override (serveurs d'impression externes uniquement) Spécifie le nom

Name (Paramètre en lecture seule) Nom de l'imprimante sur le réseau

Print Type (Paramètre en lecture seule) Spécifie le type d'imprimante de

Zone (Paramètre en lecture seule) Nom de la zone de réseau

Phase (Paramètre en lecture seule) AppleTalk phase 2 (P2) est

votre modèle de serveur d'impression : AUTO (valeur par défaut), EN_SNAP, EN_8022, EN_8023, EN_II. Pour plus d'informations, reportez-vous au Chapitre 9

lequel le serveur d'impression HP Jetdirect attend entre des diffusions SAP (Service Advertising Protocol) sur le réseau. La valeur par défaut est de 60 secondes. 0 désactive les diffusions SAP.

sur le serveur d

qui identifie le nom de l'arborescence NDS pour le serveur d'impression.

qui spécifie le contexte NDS du serveur d'impression HP Jetdirect.

lequel le serveur d'impression HP Jetdirect attend avant de contrôler la présence de travaux d'impression dans une file d'attente d'impression. La valeur par défaut est de 2 secondes.

Active ou désactive l'impression d'une page d'accueil IPX via PJL (Printer Job Language). 0 désactive les pages d (valeur par défaut) active les pages d

Active ou désactive la notification de fin de travail IPX via PJL. 0 la désactive, 1 (valeur par défaut) l

Active ou désactive la notification de niveau bas d'encre IPX via PJL. 0 la désactive, 1 (valeur par défaut) l

(EtherTalk) sur le serveur d'impression. 0 désactive, 1 (par défaut) active. Par exemple,

appletalk 0 active le mode AppleTalk.

du réseau AppleTalk. Jusqu'à 32 caractères sont autorisés.

AppleTalk. Un numéro après le nom indique qu'il existe plusieurs périphériques dotés de ce nom et qu'il s'agit de la nième occurrence du nom.

réseau AppleTalk indiqué par le serveur d'impression Jetdirect. Jusqu'à trois types d'impression peuvent être signalés.

AppleTalk où est située l'imprimante.

préconfiguré sur le serveur d'impression HP Jetdirect.

'impression, RPRINTER ou QSERVER.

'en-tête.

'active.

'en-tête. 1

FRWW Configuration TCP/IP 92

Tableau 3.4 Commandes et paramètres Telnet (15 sur 18)

Etat (Paramètre en lecture seule) Indique l'état de configuration

DLC/LLC

Commande Description

dlc/llc-config Active ou désactive le fonctionnement du protocole DLC/LLC

strict-8022 Contrôle l'interprétation du protocole DLC/LLC :

Other

Commande Description

upgrade Pour configurer un ou plusieurs serveurs d

laa Spécifie une adresse gérée localement (LAA) qui remplace

AppleTalk actuel. PRET : Indique que le serveur d'impression HP Jetdirect attend des données. DESACTIVE : Indique qu'AppleTalk a été désactivé manuellement. INITIALISATION : Indique que le serveur d'impression est en train d'enregistrer l'adresse ou le nom du nœud. Un message d'état supplémentaire peut également être affiché.

sur le serveur d'impression. 0 la désactive, 1 (valeur par défaut) l

'active. Par exemple,

dlc/llc-config 0 désactive le fonctionnement de

DLC/LLC.

0 (valeur par défaut) : la désactive, c'est-à-dire fournit une interprétation vague.

'active, c'est-à-dire fournit une interprétation stricte).

1 : l

'impression

Jetdirect avec le nom et l niveau du micrologiciel. ATTENTION : Vérifiez que les paramètres de la commande sont correctement entrés et que le fichier de mise à niveau est d'une version ultérieure à celle actuellement installée. Le serveur d'impression tente une mise à niveau lorsque le fichier de mise à niveau contient une version ultérieure à la version installée. Syntaxe : upgrade: <IP serveur TFTP> <Version> <Numéro du produit> <Nom de fichier> où : <IP serveur TFTP> est l'adresse IP du serveur TFTP, <Version> spécifie la version du micrologiciel du fichier de mise à niveau, <Numéro du produit> spécifie le numér o du produit du serveur d'impression et doit y correspondre, <Nom de fichier> est le chemin et le nom du fichier de mise à niveau du micrologiciel.

l'adresse matérielle LAN (MAC) attribuée en usine. Si une telle adresse est utilisée, une chaîne définie par l'utilisateur comprenant 12 chiffres hexadécimaux doit être saisie. Pour les serveurs d'impression Ethernet, l'adresse LAA doit commencer par une valeur hexadécimale X2, X6, XA ou XE, où X correspond à un chiffre hexadécimal compris entre 0 et F. L'adresse par défaut est celle définie en usine.

'emplacement d'un fichier de mise à

FRWW Configuration TCP/IP 93

Tableau 3.4 Commandes et paramètres Telnet (16 sur 18)

webscan-config (configuration de numérisation Web) Active ou désactive la

scan-idle-timeout Spécifie le nombre de secondes (1 à 3600) pendant

scan-email-config (configuration de la numérisation vers courrier électronique)

MFP-config Active ou désactive la prise en charge du serveur

usb-mode Spécifie le mode de communication sur le port USB du

usb-speed (Paramètre en lecture seule, produits USB 2.0 uniquement)

fonction Numérisation Web sur le serveur d'impression lorsqu'il est connecté à un périphérique pris en charge. 0 la désactive, 1 (valeur par défaut) l'active.

lesquelles une connexion de numéris ation inactive peut rester ouverte. 0 désactive le délai. La valeur par défaut est de 300 secondes.

Active ou désactive la fonction de numérisation vers courrier électronique dans le serveur Numérisation Web. 0 la désactive, 1 (valeur par défaut) l'active.

d'impression du logiciel client fourni avec le périphérique multifonction ou All-in-One.

0 (valeur par défaut) : Désactive la prise en charge du logiciel client (impression uniquement). 1 : Active la prise en charge du logiciel client (impression et numérisation).

serveur d'impression HP Jetdirect.

● Auto (valeur par défaut) : Négociation automatique et

définition du mode de communication le plus élevé possible pour l'imprimante ou le périphérique relié.

● MLC : (Multiple Logical Channels) Mode de

communication propriétaire HP qui autorise des canaux multiples de communications d'impression, de numérisation et d'état simultanées.

● BIDIR : Connexion standard prenant en charge les

communications bidirectionnelles entre l'imprimante et le serveur d'impression. Le serveur d'impression envoie des données d'impression et reçoit un état de l'imprimante.

● UNIDIR : Connexion standard par laquelle les données

sont transférées dans un seul sens (vers l'imprimante).

Indique la vitesse de communication négociée automatiquement de la connexion USB entre le serveur d'impression HP Jetdirect et le périphérique.

● Débit maximum : 12 Mbits/s tel qu'indiqué dans les

spécifications USB v2.0, compatible avec les spécifications USB v1.1.

● Haut débit : 480 Mb its/s pour les périphériques USB v2.0

uniquement.

● Déconnecté : Le port USB n'est pas connecté.

FRWW Configuration TCP/IP 94

Tableau 3.4 Commandes et paramètres Telnet (17 sur 18)

status-page-lang Spécifie le langage de description de page (PDL) utilisé par

link-type (10/100 Fast Ethernet) Définit la vitesse de liaison du serveur

network-select (pour les produits HP Jetdirect disposant d'un port double

job-timeout (serveurs d'impression externes uniquement) Spécifie la

Support

Commande Description

URL de Web Jetadmin

Web JetAdmin Name (Paramètre en lecture seule) Si HP Web Jetadmin découvre

support-name Généralement utilisé pour identifier le nom d'une personne à

le serveur d'impression pour envoyer la page de configuration/état Jetdirect à l'imprimante.

● Auto (valeur par défaut) : Le PDL est automatiquement

détecté à la mise sous tension du serveur d'impression ou

après une réinitialisation à froid.

● PCL : Langage de commande d'imprimante

Hewlett-Packard.

● ASCII : Caractères ASCII standard.

● HPGL2 : Langage graphique Hewlett-Packard (v2).

● PS : Langage Postscript.

d'impression (10 ou 100 Mbps) et le mode de communication (duplex intégral ou semi-duplex). Les choix proposés sont AUTO, 100FULL, 100HALF, 10FULL, 10HALF. Pour AUTO (valeur par défaut), le serveur d'impr ession utilise la négociation automatique pour déterminer la vitesse de liaison et le mode. Si la négociation automatique échoue, la valeur 100HALF est choisie.

filaire ou sans fil, par exemple le modèle ew2400) Spécifie le comportement actif du serveur d'impression.

● Auto (valeur par défaut) : Détecte automatiquement si un

câble réseau est branché. Si ce n'est pas le cas, seul le

port sans fil IEEE 802.11g est actif. Mais si c'est le cas,

seul le port IEEE 802.3 câblé sera actif. Soyez prudent

lors du branchement d'un câble réseau sur un réseau

sans fil actif. L'accès sans fil au périphérique sera

interrompu.

● Filaire : Seul le port 802.3 câblé sera actif.

● Sans fil : Seul le port 802.11g sans fil est actif.

période après laquelle une connexion inactive à l'imprimante (via un port USB par exemple) sera fermée. Un nombre entier compris entre 30 et 4294967295 secondes peut être spécifié. Si la valeur 0 est spécifiée, la valeur par défaut 270 est utilisée.

(Paramètre en lecture seule) Si HP Web Jetadmin découvre ce périphérique, l'URL d'accès à HP Web Jetadmin est spécifiée.

ce périphérique, le nom de l'hôte HP Web Jetadmin est spécifié (si connu).

contacter pour l'assistance de ce périphérique.

FRWW Configuration TCP/IP 95

Tableau 3.4 Commandes et paramètres Telnet (18 sur 18)

support-number Généralement utilisé pour spécifier un numéro de téléphone

support-url Adresse URL Web pour les informations de produit sur ce

tech-support-url Adresse URL Web pour l'assistance technique via Inter net ou

ou de poste pour un appel d'assistance pour ce périphérique.

périphérique via Internet ou un intranet.

un intranet.

Interface de menus

Une interface de menus facultative s'affiche lorsque vous tapez menu à l'invite de commande Telnet. Cette interface élimine le besoin de mémoriser les commandes et fournit des listes de menu structurées qui offrent un accès convivial aux paramètres de configuration.

La Figure 3.1

illustre l'interface de menus, les menus TCP/IP étant

affichés comme exemple.

● A partir du menu principal, sélectionnez un numéro de menu.

En cas de sous-menus, sélectionnez et entrez un numéro de sous-menu.

● Si vous souhaitez modifier le réglage d'un paramètre, entrez

« Y » (pour Oui) lorsque vous y êtes invité. Les modifications apportées aux paramètres sont effectuées en

modifiant le réglage via la touche Retour arrière. Si une valeur non reconnue est saisie, les options correctes de l'entrée sont affichées.

Remarque Les modifications ne sont pas enregistrées sur le

serveur d'impression Jetdirect tant que vous ne quittez pas un menu et êtes invité à enregistrer les modifications.

FRWW Configuration TCP/IP 96

Figure 3.1 Exemple : Utilisation de l'interface de menus

Main Menu

-------------------------------

1. General Menu

2. TCP/IP Menu...

3. SNMP Menu...

4. IPX/SPX Menu

5. AppleTalk Menu

6. DLC/LLC Menu

7. Other Settings

8. Support Settings

9. Wireless Settings ?. Help e. Exit Menu

0. Exit Telnet Enter Selection => 2

Pour le menu TCP/IP, sélectionnez 2.

-------------------------------

1. TCP/IP - Main Settings

2. TCP/IP - Print Options

3. TCP/IP - Raw Print Ports

4. TCP/IP - Access Control

5. TCP/IP - Other Settings

6. TCP/IP - Diagnostics

0. Return to Main Menu

TCP/IP Menu

Pour les paramètres répertoriés dans la section de paramètres

Enter Selection => 1

TCP/IP principaux, sélectionnez 1.

TCP/IP - Main Settings

-------------------------------

Host Name : printer1 IP Config Method : USER SPECIFIED IP Address : 192.168.45.39 Subnet Mask : 255.255.0.0 Default Gateway : 192.168.40.1 Config Server : 192.168.2.21 TFTP Server : 192.168.2.21 TFTP File Name : hpnp/print.cfg Domain Name : Not Specified DNS Server : Not Specified Pri WINS Server : Not Specified Sec WINS Server : Not Specified SMTP Mail Server : Not Specified

Would you like to change any of the settings? (Y/[N]):Y

Pour modifier ces paramètres, entrez Y. Utilisez la touche Retour arrière pour modifier les paramètres.

Les modifications ne sont pas enregistrées tant que vous ne quittez pas la session.

FRWW Configuration TCP/IP 97

Utilisation de Telnet pour effacer les paramètres IP existants

Pour effacer l'adresse IP durant une session Telnet, utilisez les entrées de ligne de commande suivantes :

1. Tapez cold-reset et appuyez sur Entrée.

2. Tapez quit et appuyez sur Entrée pour quitter Telnet.

3. Mettez le serveur d'impression hors/sous tension.

Remarque Cette procédure restaure tous les paramètres

TCP/IP, mais n'affecte pas le sous-système TCP/IP. Les paramètres des autres sous-systèmes, tels que IPX/SPX ou AppleTalk, ne sont pas affectés.

Pour rétablir les valeurs par défaut de tous les paramètres, reportez-vous au Chapitre 8

Utilisation du serveur Web intégré

Vous pouvez définir les paramètres IP des serveurs d'impression HP Jetdirect compatibles avec le serveur Web embarqué. Pour plus d'informations, reportez-vous au Chapitre 4

FRWW Configuration TCP/IP 98

Utilisation du panneau de commande de l'imprimante

Si l'imprimante accepte cette fonctionnalité, les serveurs d'impression HP Jetdirect EIO internes comportent un menu de configuration accessible depuis le panneau de commande de l'imprimante. Ce menu permet d'activer ou de désactiver les protocoles réseau et de définir un des paramètres réseau de base.

Remarque Pour plus d'informations sur l'utilisation du

panneau de commande de votre imprimante, consultez la documentation de référence.

Lorsque vous accédez au menu HP Jetdirect depuis le panneau de commande de l'imprimante, vous pouvez définir les paramètres de configuration de réseau TCP/IP suivants :

● Nom d'hôte IP

● Comportement du bail DHCP (libération ou renouvellement)

● Adresse IP du serveur d'impression

● Masque de sous-réseau

● Adresse de la passerelle par défaut

● Adresse du serveur syslog

● Délai d'inactivité

Si vous avez besoin de configurer un nombre de paramètres TCP/IP supérieur au nombre autorisé par le panneau de commande, utilisez un autre outil de configuration (tel que Telnet ou le serveur Web intégré) en procédant comme indiqué dans ce chapitre.

Si le serveur d'impression HP Jetdirect est configuré avec les paramètres TCP/IP du panneau de commande, la configuration est enregistrée dans le serveur lors de la mise hors/sous tension.

FRWW Configuration TCP/IP 99

Transfert vers un autre réseau

Remarque Pour les serveurs d'impression sans fil

HP Jetdirect, cette section part du principe qu'une connexion sans fil à votre réseau a été établie.

Le transfert d'un serveur d'impression sans fil HP Jetdirect vers un autre réseau impose l'établissement d'une nouvelle connexion sans fil à ce réseau.

Lorsque vous transférez vers un autre réseau un serveur d'impression HP Jetdirect auquel une adresse IP a été attribuée, assurez-vous que celle-ci n'entre pas en conflit avec les adresses du nouveau réseau. Vous pouvez changer l'adresse IP du serveur pour la rendre compatible avec son nouvel environnement ou effacer l'adresse en cours et en définir une autre après avoir installé le serveur d'impression sur le nouveau réseau. Pour plus d'informations sur la réinitialisation des paramètres par défaut du serveur d'impression, reportez-vous au Chapitre 8

serveur d'impression HP Jetdirect ».

Si le serveur BOOTP actuel n'est pas accessible, il peut être nécessaire de rechercher un autre serveur BOOTP et de configurer l'imprimante sur ce dernier.

, « Dépannage du

Si le serveur d'impression a été configuré en utilisant BOOTP, DHCP ou RARP, éditez les fichiers système appropriés avec les nouveaux paramètres. Si l'adresse IP a été sélectionnée manuellement (par exemple à partir du panneau de commande de l'imprimante ou de Telnet), redéfinissez les paramètres IP comme indiqué dans ce chapitre.

FRWW Configuration TCP/IP 100

HP JETDIRECT 625N GIGABIT ETHERNET PRINT SERVER, JETDIRECT EN3700 FAST ETHERNET PRINT SERVER, JETDIRECT EW2400 802.11G WIRELESS PRINT SERVER User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Présentation des serveurs d'impression HP Jetdirect

Présentation

Serveurs d'impression pris en charge

Protocoles réseau pris en charge

Protocoles de sécurité

SNMP (IP et IPX)

HTTPS

Authentification

Documentation fournie

Assistance HP

Assistance HP en ligne

Mises à niveau du micrologiciel

Assistance HP par téléphone

Enregistrement du produit

Accessibilité du produit

Récapitulatif des solutions logicielles HP

Présentation

Assistant d'installation d'imprimantes réseau HP (Windows)

Configuration requise

Programme d'installation d'imprimante HP Jetdirect pour UNIX

HP Web Jetadmin

Configuration requise

Installation du logiciel HP Web Jetadmin

Configuration et modification de périphérique

Suppression du logiciel HP Web Jetadmin

Logiciel Internet Printer Connection

Logiciel fourni par HP

Logiciel fourni par Microsoft

Logiciel fourni par Novell

HP IP/IPX Printer Gateway for NDPS

Fonctionnalités

Pour obtenir le logiciel

HP WPS Assistant (Mac OS X)

Utilitaires HP LaserJet pour Mac OS

Installation du logiciel d'imprimante

Configuration de l'imprimante

Vérification de la configuration du réseau

Changement du nom de l'imprimante

Sélection d'une zone

Sélection de l'imprimante

Vérification de la configuration

Configuration TCP/IP

Introduction

Configuration TCP/IP manuelle et basée sur le serveur

Adresse IP par défaut

Non-attribution d'une adresse IP par défaut

Attribution d'une adresse IP par défaut

Options de configuration de l'adresse IP par défaut

Adresse IP par défaut sur les serveurs d'impression filaires ou sans fil

Outils de configuration TCP/IP

Utilisation de BOOTP/TFTP

Pourquoi utiliser BOOTP/TFTP

BOOTP/TFTP sur UNIX

Utilisation de DHCP

Systèmes UNIX

Systèmes Windows

Systèmes NetWare

Pour mettre fin à la configuration DHCP

Utilisation du protocole RARP

Utilisation des commandes arp et ping

Utilisation de Telnet

Création d'une connexion Telnet

Session Telnet standard

Options de l'interface utilisateur

Utilisation de Telnet pour effacer les paramètres IP existants

Utilisation du serveur Web intégré

Utilisation du panneau de commande de l'imprimante

Transfert vers un autre réseau
