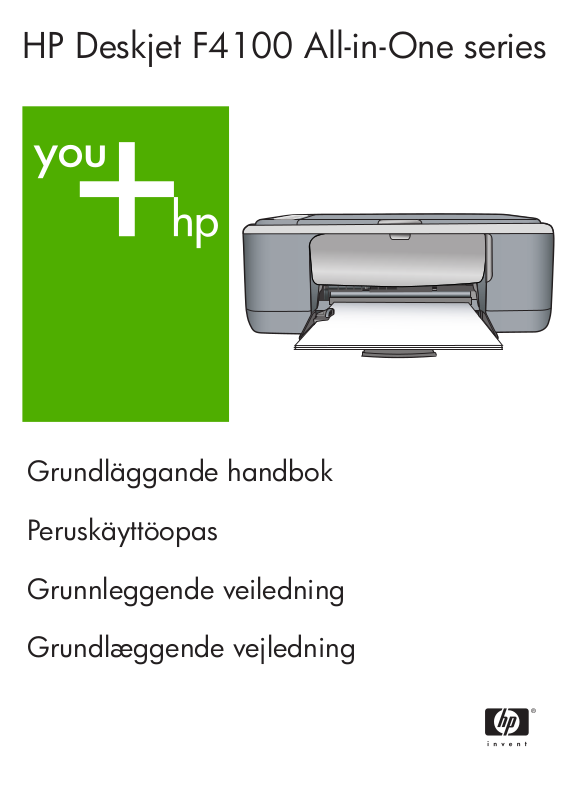

HP Deskjet F4100 All-in-One series

Grundläggande handbok

Peruskäyttöopas

Grunnleggende veiledning

Grundlæggende vejledning

Meddelanden från Hewlett-Packard

Informationen i detta dokument kan ändras utan föregående meddelande. Med ensamrätt. Reproduktion, anpassning eller översättning av detta material är förbjuden utan föregående skriftligt tillstånd från Hewlett-Packard,

förutom vad som tillåts enligt lagen om upphovsrätt. De enda garantierna för HP:s produkter och tjänster är de som finns i de uttryckliga garantierna som medföljer produkterna och tjänsterna. Ingenting i det här dokumentet ska tolkas som en ytterligare garanti. HP ansvarar inte för tekniska eller redaktionella fel eller utelämnanden i detta dokument.

© 2007 Hewlett-Packard Development Company, L.P. Windows, Windows 2000 och Windows XP är registrerade varumärken som tillhör Microsoft Corporation. Windows Vista är antingen ett registrerat varumärke eller ett varumärke som tillhör Microsoft Corporation i USA och/eller andra länder. Intel och Pentium är varumärken eller registrerade varumärken som tillhör Intel Corporation eller dess dotterbolag i USA och andra länder.

Hewlett-Packard Companyn ilmoitukset

Tämän asiakirjan tiedot voivat muuttua ilman erillistä ilmoitusta. Kaikki oikeudet pidätetään. Tämän materiaalin kopioiminen, sovittaminen tai kääntäminen on kiellettyä ilman Hewlett-Packard-yhtiön kirjallista

ennakkolupaa, lukuun ottamatta tekijänoikeuslain sallimia tapoja. Ainoat HP:n tuotteita ja palveluja koskevat takuut mainitaan erikseen kyseisten tuotteiden ja palveluiden mukana toimitettavissa takuuehdoissa. Mikään tässä asiakirjassa mainittu ei ole lisätakuu. HP ei vastaa tekstin teknisistä tai toimituksellisista virheistä tai puutteista.

© 2007 Hewlett-Packard Development Company, L.P. Windows, Windows 2000 ja Windows XP ovat Microsoft Corporationin Yhdysvalloissa rekisteröimiä tavaramerkkejä. Windows Vista on rekisteröity tavaramerkki tai Microsoft Corporationin tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Intel ja Pentium ovat Intel Corporationin tai sen tytäryhtiöiden tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa.

Merknader fra Hewlett-Packard Company

Informasjonen i dette dokumentet kan endres uten varsel. Med enerett. Gjengivelse, tilpasning eller oversettelse av dette materialet er ikke tillatt uten at det først er innhentet skriftlig tillatelse fra

Hewlett-Packard, med unntak av det som er tillatt i henhold til lover om opphavsrett. De eneste garantiene for HPs produkter og tjenester er angitt i den uttrykte garantien som følger med slike produkter og tjenester. Ingenting i dette dokumentet kan tolkes som en tilleggsgaranti. HP er ikke erstatningsansvarlig for tekniske eller andre typer feil eller utelatelser i dette dokumentet.

© 2007 Hewlett-Packard Development Company, L.P. Windows, Windows 2000 og Windows XP er registrerte varemerker i USA for Microsoft Corporation. Windows Vista er enten et registrert varemerke eller varemerke for Microsoft Corporation i USA og/eller andre land. Intel og Pentium er varemerker eller registrerte varemerker for Intel Corporation eller dets datterselskaper i USA og andre land.

Meddelelser fra Hewlett-Packard Company

Oplysningerne i dette dokument kan ændres uden forudgående varsel. Alle rettigheder forbeholdes. Gengivelse, tilpasning eller oversættelse af dette materiale er ikke tilladt uden forudgående skriftlig tilladelse fra

Hewlett-Packard, undtagen i det omfang, det er tilladt under loven om ophavsret. De eneste garantier for HP-produkter og -tjenester findes i den udtrykkelige garantierklæring, der følger med de pågældende produkter og tjenester. Intet heri må fortolkes som værende en yderligere garanti. HP er ikke ansvarlig for evt. tekniske eller redaktionelle fejl eller udeladelser heri.

© 2007 Hewlett-Packard Development Company, L.P. Windows, Windows 2000 og Windows XP er amerikanske registrerede varemærker tilhørende Microsoft Corporation. Windows Vista er enten et registreret varemærke eller et varemærke tilhørende Microsoft Corporation i USA og/eller andre lande/områder. Intel og Pentium er varemærker eller registrerede varemærker tilhørende Intel Corporation eller dets datterselskaber i USA og andre lande.

HP Deskjet F4100 All-in-One series

Grundläggande handbok

Svenska

Innehåll

1 HP All-in-One översikt

Översikt över HP All-in-One........................................................................................................5

Svenska

Knappar på kontrollpanelen........................................................................................................6

Översikt över statuslampor.........................................................................................................7

Placera original för skanning och kopiering................................................................................8

Göra en kopia.............................................................................................................................9

Skanna ett original......................................................................................................................9

2 Felsökning och support

Avinstallera och installera om programvaran...........................................................................10

Felsökning av maskinvaruinstallation.......................................................................................11

Åtgärda papperstrassel............................................................................................................13

Felsökning av bläckpatronerna.................................................................................................13

Söka mer information...............................................................................................................13

Installationshandbok...........................................................................................................14

Direkthjälp...........................................................................................................................14

HP:s webbplats...................................................................................................................14

Användning av bläck..........................................................................................................14

HP:s support.............................................................................................................................14

Support från HP per telefon................................................................................................14

Giltighetstid för telefonsupport......................................................................................14

Efter giltighetstiden för telefonsupport..........................................................................14

Innan du ringer till HP:s support.........................................................................................14

3 Teknisk information

Systemkrav...............................................................................................................................16

Pappersspecifikationer.............................................................................................................16

Fysiska specifikationer..............................................................................................................16

Energispecifikationer................................................................................................................16

Miljöspecifikationer...................................................................................................................16

Lagar och förordningar.............................................................................................................16

Identifieringsnummer..........................................................................................................16

Garanti......................................................................................................................................17

4 HP Deskjet F4100 All-in-One series

1 HP All-in-One översikt

HP Deskjet F4100 All-in-One series är en mångsidig enhet som ger dig lättanvänd kopiering, skanning och utskrift. Information om samtliga egenskaper och funktioner finns i direkthjälpen.

Översikt över HP All-in-One

Svenska

Siffra Beskrivning

1 Kontrollpanel

2 Inmatningsfack

3 Stöd för pappersfack

4 Pappersledare för bredd

5 Lucka till bläckpatron

6 Glas

7 Dokumentstöd innanför locket

8 Bakre lucka

9 Bakre USB-port

10 Strömanslutning

* Använd bara med den nätadapter som levererats av HP.

HP All-in-One översikt 5

Kapitel 1

Knappar på kontrollpanelen

Svenska

Siffra Ikon Namn och beskrivning

1 Skanna: Startar en skanning av det original som ligger på glaset. Skanna-

2 Photosmart Essential-knapp: Startar HP Photosmart-programmet för

3 Papperstyp: Ändrar inställningen av papperstyp till vanligt papper eller

4 Starta kopiering Svart: Starta ett svartvitt kopieringsjobb.

5 Starta kopiering Färg: Startar en färgkopiering.

kommandot ignoreras om HP All-in-One är upptagen med ett annat jobb. Skanna-kommandot fungerar endast när datorn är påslagen.

utskrift, redigering och delning av foton.

Anmärkning Om HP Photosmart-programmet inte är installerat i datorn,

händer det inget när du trycker på Photosmart Essential.

fotopapper. Kontrollera att det finns papper av lämplig typ i inmatningsfacket. Standardpapperstypen är Vanligt.

Papperstypslampan visar den valda papperstypen, Vanligt eller Foto.

Tryck på den här knappen flera gånger om du vill göra flera svartvita kopior. Skrivaren startar utskriften en kort stund efter det att du har angivit antal kopior. Antalet kopior som ska skrivas ut visas till höger om den här knappen.

Tips Du kan ange upp till 9 kopior med hjälp av kontrollpanelen (varierar

efter modell).

Tryck på den här knappen flera gånger om du vill göra flera färgkopior. Skrivaren startar utskriften en kort stund efter det att du har angivit antal kopior. Antalet kopior som ska skrivas ut visas till höger om den här knappen.

6 HP Deskjet F4100 All-in-One series

(fortsättning)

Siffra Ikon Namn och beskrivning

Tips Du kan ange upp till 9 kopior med hjälp av kontrollpanelen (varierar

efter modell).

6 Lamporna Kontrollera bläckpatron: Anger att du måste sätta tillbaka eller

byta ut den angivna bläckpatronen eller stänga luckan till bläckpatronerna.

7 Fortsätt: Instruerar HP All-in-One att fortsätta efter att ett problem har lösts.

En blinkande Fortsätt-lampa bredvid Fortsätt-knappen anger att du behöver fylla på papper eller åtgärda papperstrassel.

8 Avbryt: avbryter en utskrift, kopiering eller skanning.

9 På: Slår på och stänger av HP All-in-One. Knappen På lyser när

HP All-in-One är påslagen.

Översikt över statuslampor

Flera indikatorlampor visar statusen för din HP All-in-One.

Siffra Beskrivning

1 Papperstyp-lampor (för Papperstyp-knappen)

2 Lamporna Kontrollera bläckpatron

3 Fortsätt-knapp

4 Knappen På

Svenska

I följande tabell beskrivs vanliga situationer och förklaringar till lampornas betydelse.

Lampornas status Betydelse

Alla lampor är släckta. HP All-in-One är avstängd. Tryck på På när du vill starta enheten.

Lampan På och en av Papperstyplamporna lyser.

Lampan På blinkar. HP All-in-One skriver ut, skannar, kopierar eller justerar bläckpatroner.

Lampan På blinkar snabbt i 3 sekunder och lyser sedan med fast sken.

Lampan På blinkar i 20 sekunder och lyser sedan med fast sken.

HP All-in-One är klar för utskrift, skanning eller kopiering.

Du tryckte på en knapp medan HP All-in-One redan höll på att skriva ut, skanna, kopiera eller justera bläckpatroner.

Du tryckte på Skanna och datorn reagerade inte.

Översikt över statuslampor 7

Kapitel 1

(fortsättning)

Lampornas status Betydelse

Lampan Fortsätt blinkar.

Lampan Kontrollera bläckpatron blinkar.

Svenska

Lamporna På, Fortsätt och Kontrollera bläckpatron blinkar.

Alla lampor blinkar. Ett allvarligt fel har inträffat i HP All-in-One.

Det finns inget papper i HP All-in-One.

•

Papper har fastnat i HP All-in-One.

•

Inställningen av pappersstorlek i kopieringsprogrammet

•

överensstämmer inte med storleken på papperet i inmatningsfacket.

Luckan till bläckpatronerna är öppen.

•

Bläckpatronerna saknas eller är inte ordentligt fastsatta.

•

Tejpen har inte tagits bort från bläckpatronen.

•

Bläckpatronen är inte avsedd att användas i HP All-in-One.

•

Bläckpatronen kan vara skadad.

•

Anmärkning Skrivaren kanske endast har en trefärgspatron

installerad.

Skannerfel. Stäng av HP All-in-One och slå på den igen. Om problemet kvarstår

kontaktar du HP:s support.

1. Stäng av HP All-in-One.

2. Koppla bort strömkabeln.

3. Vänta en minut och anslut strömkabeln igen.

4. Slå på HP All-in-One igen.

Om problemet kvarstår kontaktar du HP:s support.

Placera original för skanning och kopiering

Du kan fylla på många olika typer och storlekar av papper i HP All-in-One, bland annat papper i storleken Letter och A4, fotopapper, OH-film och kuvert.

För information om hur du fyller på papper i full storlek, se installationshandboken. Information om hur du fyller på andra pappersstorlekar finns i direkthjälpen.

Lägga ett original på glaset

1. Lyft på locket till HP All-in-One.

2. Placera originalet med den sida du vill kopiera eller skanna vänd nedåt i det främre

vänstra hörnet av glaset.

Tips För att kopiorna ska få rätt storlek, kontrollera att det inte sitter någon tejp

eller andra främmande föremål på glaset.

8 HP Deskjet F4100 All-in-One series

3. Stäng locket.

Göra en kopia

Du kan göra kvalitetskopior från kontrollpanelen.

Så här gör du en kopia från kontrollpanelen

1. Se till att det ligger papper i inmatningsfacket.

2. Placera originalet med den sida du vill kopiera eller skanna vänd nedåt i det främre

vänstra hörnet av glaset.

3. Tryck på knappen Papperstyp för att ställa in papperstypen.

4. Tryck på Starta kopiering Svart eller Starta kopiering Färg.

Skanna ett original

För originaldokument eller bilder som placerats på glaset kan du starta en skanning från datorn eller HP All-in-One. Om du vill använda skanningsfunktionerna måste HP All-in-One och datorn vara påslagna och anslutna till varandra. Du måste också ha installerat HP Photosmart-programmet och det måste vara igång på datorn innan du börjar skanna.

Så här skannar du till en dator

1. Placera originalet med den sida du vill kopiera eller skanna vänd nedåt i det främre

vänstra hörnet av glaset.

Svenska

Tips För kvalitetskopior, kontrollera att skannerglaset är rent och att inget

främmande material har fastnat på det.

2. Tryck på Skanna.

Om originalet är ett foto visas en förhandsgranskning av den skannade bilden på datorn, där du kan redigera den. Eventuella ändringar gäller endast den aktuella skanningssessionen.

3. Gör ändringar i förhandsgranskningen och klicka på Godkänn när du är klar.

Göra en kopia 9

2 Felsökning och support

Det här kapitlet innehåller felsökningsinformation för installation och konfiguration och vissa funktioner. Mer felsökningsinformation finns i direkthjälpen.

Många problem uppstår när HP All-in-One ansluts till en dator med en USB-kabel innan programvaran för HP All-in-One installeras på datorn. Om du anslöt HP All-in-One till datorn innan du uppmanades att göra det, måste du göra följande:

Svenska

Avinstallera och installera om programvaran

Felsökning av vanliga installationsproblem

1. Koppla loss USB-kabeln från datorn.

2. Avinstallera programvaran (om du redan har installerat den).

3. Starta om datorn.

4. Stäng av HP All-in-One, vänta en minut och starta sedan om enheten.

5. Ominstallera programmet HP All-in-One.

Viktigt Anslut inte USB-kabeln till datorn förrän programmet uppmanar dig att göra det.

Kontaktuppgifter för support finns på insidan av den här handbokens bakre pärm.

Om installationen är ofullständig, eller om du anslöt USB-kabeln till datorn innan du uppmanades att göra det, kan du behöva avinstallera och installera om programmet. Ta inte bort programmet genom att radera programfilerna till HP All-in-One från datorn. Avinstallera dem på rätt sätt med avinstallationsprogrammet som medföljde när du installerade programmet som levererades med HP All-in-One.

Så här avinstallerar och ominstallerar du från en Windows-dator

1. I Aktivitetsfältet i Windows klickar du på Start och på Kontrollpanelen.

2. Dubbelklicka på Lägg till/ta bort program.

3. Välj HP Deskjet All-in-One-drivrutin och klicka sedan på Ändra/ta bort.

Följ anvisningarna på skärmen.

4. Ta bort HP All-in-One från datorn.

5. Starta om datorn.

Anmärkning Det är viktigt att du kopplar från HP All-in-One innan du startar om datorn.

Anslut inte HP All-in-One till datorn förrän du är klar med ominstallationen av programvaran.

6. Sätt i CD:n för HP All-in-One i datorns CD-ROM-enhet och starta sedan

installationsprogrammet.

7. Följ anvisningarna på skärmen och i installationshandboken som medföljde HP All-in-One.

När programinstallationen är klar visas ikonen för HP Digital Imaging Monitor i systemfältet i Windows. Dubbelklicka på ikonen HP Lösningscenter på skrivbordet om du vill kontrollera att programinstallationen lyckades. Om HP Lösningscenter visar de nödvändiga ikonerna (Skanna

bild och Skanna dokument) har installationen slutförts.

Så här avinstallerar och ominstallerar du från en Mac-dator

1. Koppla bort HP All-in-One från din Mac.

2. Öppna mappen Program: Hewlett-Packard.

3. Dubbelklicka på HP Avinstallation.

Följ anvisningarna på skärmen.

10 HP Deskjet F4100 All-in-One series

4. När programvaran har avinstallerats kopplar du från HP All-in-One och startar om datorn.

Anmärkning Det är viktigt att du kopplar från HP All-in-One innan du startar om datorn.

Anslut inte HP All-in-One till datorn förrän du är klar med ominstallationen av programvaran.

5. Installera om programvaran genom att sätta i CD:n för HP All-in-One i datorns CD-ROM-enhet.

6. Öppna CD:n från skrivbordet och dubbelklicka på HP All-in-One Installation.

7. Följ anvisningarna på skärmen och i installationshandboken som medföljde HP All-in-One.

Felsökning av maskinvaruinstallation

Det här avsnittet innehåller information om felsökning i maskinvaran för HP All-in-One.

HP All-in-One startar inte

Orsak: HP All-in-One är inte ansluten till elnätet.

Åtgärd

• Kontrollera att strömsladden är ordentligt ansluten till både HP All-in-One och

nätströmsadaptern. Anslut strömsladden till ett vägguttag, överspänningsskydd eller grenuttag.

Svenska

1 Strömanslutning

2 Strömkabel och adapter

3 Eluttag

• Om du använder ett grenuttag kontrollerar du att det är påslaget. Du kan också försöka att

ansluta HP All-in-One direkt till ett vägguttag.

• Kontrollera att strömkällan fungerar. Sätt i kontakten till en apparat som du vet fungerar och

se efter om apparaten får ström. Om inte kan det vara fel på vägguttaget.

• Om du har anslutit HP All-in-One till ett uttag med strömbrytare ska du kontrollera att uttaget

är påslaget. Om uttaget är påslaget men ändå inte fungerar kan det vara fel på uttaget.

Orsak: Du tryckte på knappen På för snabbt. Åtgärd: HP All-in-One reagerar inte om du trycker för snabbt på knappen På. Tryck en gång

på knappen På. Det kan ta några minuter för HP All-in-One att slås på. Om du trycker på På på nytt under tiden kanske enheten stängs av.

Felsökning av maskinvaruinstallation 11

Kapitel 2

Svenska

Viktigt Om HP All-in-One fortfarande inte startar, kan den ha ett mekaniskt fel. Koppla ur

HP All-in-One från eluttaget och kontakta HP. Gå till: om du ombeds göra det och klicka sedan på Kontakta HP för information om hur du ringer för att få teknisk support.

www.hp.com/support. Välj land/region

Jag har anslutit USB-kabeln men har problem med att använda HP All-in-One tillsammans med datorn

Åtgärd: Du måste installera programvaran som medföljde HP All-in-One innan du ansluter

USB-kabeln. Sätt inte i USB-kabeln under installationen förrän du får instruktioner på skärmen om att göra det. Det kan uppstå problem om du ansluter USB-kabeln innan du uppmanas till det.

När du väl har installerat programvaran är det enkelt att ansluta datorn till HP All-in-One med USB-kabeln. Anslut helt enkelt den ena änden av USB-kabeln till datorns baksida och den andra till baksidan av HP All-in-One. Du kan ansluta kabeln till valfri USB-port på datorns baksida.

Mer information om att installera programvaran och ansluta USB-kabeln finns i installationshandboken som medföljde HP All-in-One.

HP All-in-One skriver inte ut

Åtgärd: Om HP All-in-One och datorn inte kan kommunicera med varandra kan du försöka

med följande:

• Se efter om lampan På på framsidan av HP All-in-One lyser. Om den inte lyser är

HP All-in-One avstängd. Kontrollera att strömsladden är ansluten till HP All-in-One och till elnätet. Tryck på På när du vill starta HP All-in-One.

• Kontrollera att bläckpatronerna är installerade.

• Se till att det ligger papper i inmatningsfacket.

• Se efter så att det inte är papperstrassel i HP All-in-One.

• Kontrollera att skrivarvagnen inte sitter fast. Öppna luckan till bläckpatronerna för att komma

åt skrivarvagnen. Ta bort eventuella föremål som blockerar skrivarvagnen, som till exempel förpackningsmaterial. Stäng av HP All-in-One och slå på den igen.

• Kontrollera att utskriftskön på HP All-in-One inte har pausats eller stängts av (Windows)

eller stoppats (Mac). Om detta har gjorts väljer du lämplig inställning för att utskriften ska fortsätta. Mer information om hur du visar utskriftskön finns i dokumentationen som medföljde det operativsystem som är installerat på datorn.

12 HP Deskjet F4100 All-in-One series

• Kontrollera USB-kabeln. Om du använder en äldre kabel, kan det hända att den inte

fungerar som den ska. Försök med att ansluta den till en annan produkt och se efter om USB-kabeln fungerar. Om du får problem kanske USB-kabeln måste bytas ut. Kontrollera att kabeln inte är längre än 3 meter.

• Kontrollera anslutningen från HP All-in-One till datorn. Kontrollera att USB-kabeln sitter

ordentligt fast i USB-porten på baksidan av HP All-in-One. Se till att den andra änden av USB-kabeln är ansluten till en USB-port på datorn. När kabeln har anslutits ordentligt stänger du av HP All-in-One och startar den sedan igen.

• Om du ansluter HP All-in-One via en USB-hubb, se till att hubben är påslagen. Om hubben

är påslagen, försök att ansluta direkt till datorn.

• Kontrollera andra skrivare och skannrar. Du måste kanske koppla loss äldre produkter från

datorn.

• Försök med att ansluta USB-kabeln till en annan USB-port på datorn. När du har kontrollerat

anslutningarna startar du om datorn. Stäng av HP All-in-One och slå på den igen.

• Om HP All-in-One inte är på, stänger du av HP All-in-One och slår på den igen. Starta en

utskrift.

• Vid behov avinstallerar du den programvara som du installerade med HP All-in-One och

installerar den på nytt.

Mer information om hur du konfigurerar HP All-in-One och ansluter den till datorn finns i den installationshandbok som medföljde HP All-in-One.

Åtgärda papperstrassel

Mer information om hur du tar bort papperstrassel finns i direkthjälpen.

Felsökning av bläckpatronerna

Om det uppstår problem med utskriften kan det bero på någon av bläckpatronerna.

Felsökning av bläckpatroner

1. Ta ut den svarta bläckpatronen ur hållaren till höger. Vidrör inte munstyckena eller de

kopparfärgade kontakterna. Kontrollera om det finns några skador på de kopparfärgade kontakterna eller på munstyckena. Kontrollera att plasttejpen har tagits bort. Om den fortfarande täcker munstyckena tar du försiktigt bort den med hjälp av den rosa fliken.

2. Sätt tillbaka bläckpatronen genom att skjuta den framåt på plats. Tryck sedan bläckpatronen

framåt tills du känner att den fastnar.

Svenska

3. Upprepa steg 1 och 2 för den trefärgade bläckpatronen på vänster sida.

4. Om problemet kvarstår kanske du måste skriva ut en självtestrapport eller rengöra

bläckpatronerna. Mer information finns i direkthjälpen.

Söka mer information

Det finns flera informationskällor, både tryckta och i digitalt format, med information om hur du konfigurerar och använder HP All-in-One.

Åtgärda papperstrassel 13

Kapitel 2

Installationshandbok

Direkthjälp

Svenska

HP:s webbplats

Användning av bläck

HP:s support

Installationshandboken innehåller instruktioner om hur du konfigurerar HP All-in-One och installerar program. Det är viktigt att du går igenom stegen i installationshandboken i rätt ordning. Om du får problem under installationen, läs avsnittet om felsökning i sista delen av installationshandboken, eller se ”

Direkthjälpen innehåller detaljerade anvisningar om funktionerna på HP All-in-One som inte beskrivs i den här handboken, bland annat funktioner som endast är tillgängliga när du använder det program som du installerade med HP All-in-One.

Så här når du Hjälp för HP Photosmart-programvara på en Windows-dator

1. Klicka på fliken för HP All-in-One i HP Lösningscenter.

2. I området Enhetssupport klickar du på Direkthjälp eller Felsökning.

Om du har en Internet-anslutning kan du få hjälp och support från HP:s webbplats på www.hp.com/

support. På webbplatsen finns teknisk support, drivrutiner, material och beställningsinformation.

Bläcket i patronerna används på många olika sätt under utskriftsprocessen, till exempel vid initieringen då enheten förbereds, samt vid underhåll av skrivhuvudena då bläckmunstyckena rengörs så att bläcket kan flöda obehindrat. Vissa bläckrester finns dessutom alltid kvar i patronen när den inte kan användas längre. Mer information finns på

Du kan kontakta HP:s support per telefon och online. Supportalternativ och tillgänglighet varierar beroende på produkt, land/region och språk.

Felsökning och support” på sidan 10 i den här handboken.

www.hp.com/go/inkusage.

Support från HP per telefon

En lista över telefonnummer till support finns på insidan av den här handbokens omslag. Supportalternativ och tillgänglighet varierar beroende på produkt, land/region och språk.

Giltighetstid för telefonsupport

Ett års telefonsupport är tillgänglig i Stillahavsområdet och Latinamerika (inklusive Mexiko). Information om hur länge telefonsupporten gäller i Europa, Mellanöstern och Afrika finns på

www.hp.com/support.

Normala samtalsavgifter tillkommer.

Efter giltighetstiden för telefonsupport

När telefonsupportperioden upphört kan du fortfarande få hjälp från HP mot en extra avgift. Kontakta en HP-återförsäljare eller ring supportnumret för ditt land/din region om du vill veta mer om tillgängliga supportalternativ.

Innan du ringer till HP:s support

1. Kontrollera följande:

a. Att HP All-in-One är ansluten och påslagen. b. Att de angivna bläckpatronerna är rätt installerade. c. Att det rekommenderade papperet är rätt placerat i inmatningsfacket.

2. Återställa HP All-in-One:

a. Stäng av HP All-in-One med knappen På. b. Dra ur strömsladden från baksidan av HP All-in-One.

14 HP Deskjet F4100 All-in-One series

c. Anslut strömsladden till HP All-in-One igen. d. Slå på HP All-in-One med knappen På.

3. Du ska ha följande information tillgänglig:

a. Namnet på HP All-in-One, så som det visas på kontrollpanelen. b. Skriv ut en självtestrapport. (Mer information finns i kamerans Användarhandbok.) c. Förbered dig på att beskriva ditt problem i detalj. d. Ha ditt serienummer och service-ID till hands. Dessa uppgifter står i självtestrapporten. e. Ha HP All-in-One i närheten när du ringer HP:s support.

Svenska

HP:s support 15

3 Teknisk information

Det här avsnittet innehåller tekniska specifikationer och information om internationella regler för HP All-in-One.

Systemkrav

Systemkrav för programvara finns i Viktigt-filen.

Svenska

Pappersspecifikationer

• Inmatningsfackets kapacitet: Vanliga pappersark: Upp till 100 (75-90 g/m²)

• Utmatningsfackets kapacitet: Vanliga pappersark: Upp till 50 (75-90 g/m²)

Anmärkning En fullständig lista med de materialtyper och –format som kan användas finns i

skrivarprogrammet. En fullständig lista med pappersvikter finns i direkthjälpen.

Fysiska specifikationer

• Höjd: 18,05 cm

• Bredd: 42,57 cm

• Djup: 26,74 cm

• Vikt: 4,26 kg

Energispecifikationer

• Energiförbrukning: 20 W (vid genomsnittlig utskrift)

• Inspänning: Växelström 100 till 240 V ~ 1 A 50–60 Hz

• Utspänning: Likström 32 V===375 mA, 16 V===500 mA

• Nätaggregat: 0957-2231 växelström 100 till 240 V ~ 1 A 50–60 Hz

Anmärkning Använd endast den nätadapter som levereras av HP.

Miljöspecifikationer

• Rekommenderad driftstemperatur: 15º till 30º C

• Tillåten temperatur vid drift: 10º till 35º C

• Luftfuktighet: 15 till 80 % relativ icke-kondenserande

• Temperatur vid förvaring (enheten ej i drift): –20 till 50 ºC

• Om HP All-in-One omges av starka elektromagnetiska fält kan utskrifterna bli något förvrängda.

• HP rekommenderar att du använder en USB-kabel på högst 3 meter för att minimera brus i

närheten av elektromagnetiska fält.

Lagar och förordningar

HP All-in-One uppfyller produktkrav från tillsynsmyndigheter i ditt land/din region. En fullständig lista över lagar och förordningar finns i direkthjälpen.

Identifieringsnummer

Produkten har försetts med ett särskilt modellnummer för att kunna identifieras i juridiska sammanhang. Identifieringsnumret för din produkt är VCVRA-0706. Detta nummer ska inte förväxlas med produktnamnet (HP Deskjet F4100 All-in-One series) eller produktnumret (CB580A).

16 HP Deskjet F4100 All-in-One series

Garanti

Svenska

Garanti 17

Svenska

Kapitel 3

18 HP Deskjet F4100 All-in-One series

HP Deskjet F4100 All-in-One series

Perusopas

Suom

Sisältö

1 HP All-in-One – yleistä

HP All-in-One -laitteen yleiskatsaus.........................................................................................21

Ohjauspaneelin painikkeet.......................................................................................................22

Tilavalojen yleiskuvaus.............................................................................................................23

Alkuperäiskappaleiden lisääminen skannattaviksi tai kopioitaviksi..........................................24

Kopioiminen..............................................................................................................................25

Alkuperäiskappaleen skannaaminen........................................................................................25

2 Vianmääritys ja tuki

Ohjelmiston poisto ja uudelleenasennus..................................................................................27

Laitteiston asennuksen vianmääritys........................................................................................28

Paperitukosten poistaminen.....................................................................................................30

Tulostuskasetin vianmääritys...................................................................................................30

Lisätietojen hankkiminen..........................................................................................................30

Asennusopas......................................................................................................................30

Käytönaikainen ohje...........................................................................................................31

HP:n Web-sivusto...............................................................................................................31

Suomi

Musteen käyttö...................................................................................................................31

HP-tuki......................................................................................................................................31

HP:n puhelintuki.................................................................................................................31

Puhelintuen ajanjakso..................................................................................................31

Puhelintuen ajanjakson jälkeen....................................................................................31

Ennen soittamista HP-tukeen.............................................................................................31

3 Tekniset tiedot

Järjestelmävaatimukset............................................................................................................33

Paperitiedot..............................................................................................................................33

Laitteen mitat............................................................................................................................33

Virtatiedot..................................................................................................................................33

Käyttöympäristön tietoja...........................................................................................................33

Ilmoituksia säädöksistä.............................................................................................................33

Säännöksien mukainen mallinumero..................................................................................33

Takuu........................................................................................................................................34

20 HP Deskjet F4100 All-in-One series

1 HP All-in-One – yleistä

HP Deskjet F4100 All-in-One series on monikäyttöinen laite, jonka ansiosta kopiointi, skannaus ja tulostus on helppoa. Käytönaikaisessa ohjeessa on tietoja kaikista ominaisuuksista ja toiminnoista.

HP All-in-One -laitteen yleiskatsaus

Suomi

Numero Kuvaus

1 Ohjauspaneeli

2 Syöttölokero

3 Lokeron jatke

4 Paperin leveysohjain

5 Värikasetin luukku

6 Lasi

7 Kannen alusta

8 Takaluukku

9 Takaosan USB-portti

10 Virtaliitäntä

* Använd bara med den nätadapter som levererats av HP.

HP All-in-One – yleistä 21

Luku 1

Ohjauspaneelin painikkeet

Suomi

Numero Kuvake Nimi ja kuvaus

1 Skannaus: Tätä painiketta painamalla voit aloittaa lasilla olevan

2 Photosmart Essential-painike: Käynnistää HP Photosmart -ohjelman

3 Paperityyppi: Tätä painiketta painamalla voit muuttaa

4 Kopioi, Musta: Tätä painiketta painamalla voit aloittaa mustavalkoisen työn

alkuperäiskappaleen skannauksen. Skannaus-komento ohitetaan, jos HP All-in-One käsittelee toista työtä. Skannaus-komento toimii vain, kun tietokone on käynnissä.

valokuvien tulostamista, muokkaamista ja jakamista varten.

Huomautus Jos HP Photosmart -ohjelmistoa ei ole asennettu

tietokoneeseen, Photosmart Essential -painike ei suorita mitään toimintoa.

paperityyppiasetukseksi tavallisen paperin tai valokuvapaperin. Varmista, että syöttölokeroon on ladattu oikean tyyppistä paperia. Oletuspaperityyppi on tavallinen paperi.

Paperityyppi-merkkivalot ilmaisevat valitun paperityypin (tavallinen paperi tai valokuvapaperi).

kopioinnin. Voit valita mustavalkoisten kopioiden määrän painamalla tätä painiketta.

Tulostin aloittaa tulostuksen pian sen jälkeen, kun kopioiden määrä on valittu. Tulostettavien kopioiden määrä näkyy painikkeen oikealla puolella.

Vihje Ohjauspaneelin avulla voi tulostaa enintään yhdeksän kopiota

(määrä vaihtelee malleittain).

22 HP Deskjet F4100 All-in-One series

(jatkoa)

Numero Kuvake Nimi ja kuvaus

5 Kopioi, Väri: Tätä painiketta painamalla voit aloittaa värillisen työn

kopioinnin. Voit valita värillisten kopioiden määrän painamalla tätä painiketta. Tulostin

aloittaa tulostuksen pian sen jälkeen, kun kopioiden määrä on valittu. Tulostettavien kopioiden määrä näkyy painikkeen oikealla puolella.

Vihje Ohjauspaneelin avulla voi tulostaa enintään yhdeksän kopiota

(määrä vaihtelee malleittain).

6 Tarkista tulostuskasetti -merkkivalot: Ilmaisee, että ilmoitettu tulostuskasetti

on asetettava paikalleen tai vaihdettava tai että tulostuskasettien suojakansi on suljettava.

7 Jatka: Ohjaa HP All-in-One -laitteen jatkamaan ongelman ratkaisemisen

jälkeen. Vilkkuva Jatka-merkkivalo Jatka-painikkeen vieressä ilmaisee, että

laitteeseen on ladattava paperia tai paperitukos on selvitettävä.

8 Peruuta: Tätä painiketta painamalla voit keskeyttää tulostus-, kopiointi- tai

skannaustyön.

9 Virta: Tätä painiketta painamalla voit kytkeä ja katkaista HP All-in-One

-laitteen virran. Virta-painikkeessa palaa valo, kun HP All-in-One -laitteen virta on kytketty.

Tilavalojen yleiskuvaus

HP All-in-One -laitteessa on useita merkkivaloja, jotka ilmaisevat laitteen tilan.

Suomi

Numero Kuvaus

1 Paperityyppi-merkkivalot (Paperityyppi-

2 Tarkista tulostuskasetti -merkkivalot

3 Jatka-valo

4 Virta-painike

painike)

Seuraavassa taulukossa on lueteltu usein ilmenevät tilanteet ja selostettu merkkivalojen merkitys.

Tilavalojen yleiskuvaus 23

Luku 1

Merkkivalon tila Merkitys

Mikään merkkivalo ei pala. HP All-in-One -laitteen virta ei ole kytkettynä. Käynnistä laite

Virta-merkkivalo ja jokin paperityypin merkkivaloista palavat.

Virta-valo vilkkuu. HP All-in-One -laite tulostaa, skannaa, kopioi tai kohdistaa

Virta-valo vilkkuu kolmen sekunnin

ajan ja palaa sen jälkeen vilkkumatta.

Virta-valo vilkkuu 20 sekunnin ajan ja palaa sen jälkeen vilkkumatta.

Jatka-valo vilkkuu.

Tarkista tulostuskasetti merkkivalo vilkkuu.

Suomi

painamalla Virta-painiketta.

HP All-in-One on valmis tulostamaan, skannaamaan tai kopioimaan.

tulostuskasetteja.

Jotain painiketta on painettu, kun HP All-in-One tulostaa, skannaa, kopioi tai kohdistaa tulostuskasetteja.

Skannaus-painiketta on painettu, mutta tietokone ei vastaa.

HP All-in-One -laitteen paperi on lopussa.

•

HP All-in-One -laitteessa on paperitukos.

•

Kopiointiohjelmiston paperikokoasetus ei vastaa paperin

•

syöttölokerossa olevan paperin kokoa.

Tulostuskasettien suojakansi on auki.

•

Tulostuskasetteja ei ole, tai ne ovat paikoillaan huonosti.

•

Tulostuskasetin teippiä ei ole poistettu.

•

Tulostuskasettia ei ole tarkoitettu käytettäväksi tässä HP All-in-One

•

-laitteessa. Tulostuskasetti saattaa olla viallinen.

•

Huomautus Tulostimen mukana saattaa olla ainoastaan

kolmivärikasetti.

Virta-, Jatka- ja Tarkista tulostuskasetti -merkkivalot vilkkuvat.

Kaikki merkkivalot vilkkuvat. HP All-in-One -laitteessa on vakava virhe.

Skannerin häiriö. Katkaise HP All-in-One -laitteen virta ja käynnistä laite uudelleen. Jos

ongelma ei poistu, ota yhteys HP-tukeen.

1. Katkaise HP All-in-One -laitteen virta.

2. Irrota virtajohto.

3. Odota hetki ja kytke sitten virtajohto takaisin laitteeseen.

4. Kytke HP All-in-One -laitteeseen uudelleen virta.

Jos ongelma ei poistu, ota yhteys HP-tukeen.

Alkuperäiskappaleiden lisääminen skannattaviksi tai kopioitaviksi

Voit lisätä monentyyppisiä ja -kokoisia papereita HP All-in-One -laitteeseen, mukaan lukien Letter- tai A4-kokoista paperia, valokuvapaperia, kalvoja ja kirjekuoria.

Asennusoppaassa on tietoja täysikokoisen paperin lisäämisestä. Käytönaikaisessa ohjeessa on tietoja muun kokoisten papereiden lisäämisestä.

24 HP Deskjet F4100 All-in-One series

Alkuperäiskappaleen asettaminen lasille

1. Nosta HP All-in-One -laitteen kansi.

2. Aseta alkuperäinen asiakirja tulostettava puoli alaspäin lasin vasempaan

etukulmaan.

Vihje Jotta kopion koko olisi oikea, tarkista, ettei skannerin lasilla ole teippiä tai

muita esineitä.

3. Sulje kansi.

Kopioiminen

Voit ottaa laadukkaita kopioita ohjauspaneelin avulla.

Suomi

Kopioiminen ohjauspaneelista

1. Varmista, että tulostimen syöttölokerossa on paperia.

2. Aseta alkuperäinen asiakirja tulostettava puoli alaspäin lasin vasempaan

etukulmaan.

3. Aseta paperityyppi painamalla Paperityyppi-painiketta.

4. Paina Kopioi, Musta tai Kopioi, Väri.

Alkuperäiskappaleen skannaaminen

Voit aloittaa lasille asetetun asiakirjan tai kuvan alkuperäiskappaleen skannauksen tietokoneesta tai HP All-in-One -laitteesta. Voit käyttää skannaustoimintoja vain, kun HP All-in-One -laite ja tietokone on liitetty toisiinsa ja molempiin on kytketty virta. HP Photosmart -ohjelmiston täytyy olla asennettuna ja käynnissä ennen skannaamista.

Kopioiminen 25

Suomi

Luku 1

Skannaaminen tietokoneeseen

1. Aseta alkuperäinen asiakirja tulostettava puoli alaspäin lasin vasempaan

etukulmaan.

Vihje Varmista kopioiden hyvä laatu tarkistamalla, että skannerin lasi on puhdas

ja että siihen ei ole tarttunut vieraita aineita.

2. Paina Skannaus.

Jos alkuperäiskappale on valokuva, tietokoneen näyttöön tulee skannattavan kuvan esikatselukuva, jota voi muokata. Tehdyt muokkaustoimet koskevat vain nykyistä skannausistuntoa.

3. Tee esikatselukuvaan tarvittavat muutokset ja valitse Hyväksy, kun olet valmis.

26 HP Deskjet F4100 All-in-One series

2 Vianmääritys ja tuki

Tässä luvussa käsitellään asennuksen ja asetusten määrittämisen vianmääritysaiheita sekä joitakin toimintaan liittyviä aiheita. Lisätietoja vianmäärityksestä on ohjelmiston käytönaikaisessa ohjeessa.

Monet ongelmat aiheutuvat siitä, että HP All-in-One -laite kytketään tietokoneeseen USB-kaapelilla, ennen kuin HP All-in-One -ohjelmisto on asennettu tietokoneeseen. Jos olet kytkenyt HP All-in-One -laitteen tietokoneeseen ennen näyttöön tullutta kehotusta, noudata seuraavia ohjeita:

Asennukseen liittyviä yleisiä vianmääritystietoja

1. Irrota USB-kaapeli tietokoneesta.

2. Poista ohjelmiston asennus (jos ohjelmisto on jo asennettu).

3. Käynnistä tietokone uudelleen.

4. Katkaise HP All-in-One -laitteesta virta minuutin ajaksi ja kytke se uudelleen.

5. Asenna HP All-in-One -ohjelmisto uudelleen.

Varoitus Älä kytke USB-kaapelia tietokoneeseen ennen näyttöön tulevaa kehotusta.

Asiakastuen yhteystiedot ovat tämän oppaan takakannen sisäpuolella.

Ohjelmiston poisto ja uudelleenasennus

Jos asennus on epätäydellinen tai jos liitit USB-kaapelin tietokoneeseen ennen kuin ohjelmiston asennusnäyttö kehotti tekemään niin, ohjelmisto on ehkä poistettava ja asennettava uudelleen. Pelkästään HP All-in-One -ohjelmatiedostojen poistaminen tietokoneesta ei riitä. Varmista, että poistat asennuksen asianmukaisesti käyttämällä asennuksen poisto-ohjelmaa, jonka sait HP All-in-One -laitteen mukana toimitetun ohjelmiston asennuksen yhteydessä.

Asennuksen poistaminen Windows-tietokoneesta ja uudelleenasentaminen

1. Valitse Windowsin tehtäväpalkista Käynnistä ja sitten Ohjauspaneeli.

2. Kaksoisnapsauta Lisää tai poista sovellus -kohtaa.

3. Valitse HP Deskjet All-in-One -ajuriohjelmisto ja sitten Muuta/Poista.

Noudata näytön ohjeita.

4. Irrota HP All-in-One -laitteen kaapeli tietokoneesta.

5. Käynnistä tietokone uudelleen.

Suomi

Huomautus On tärkeää, että irrotat HP All-in-One -laitteen, ennen kuin käynnistät

tietokoneen uudelleen. Älä liitä HP All-in-One -laitetta tietokoneeseen, ennen kuin olet asentanut ohjelmiston uudelleen.

6. Aseta HP All-in-One -laitteen CD-levy tietokoneen CD-asemaan ja käynnistä asennusohjelma.

7. Noudata näyttöön tulevia ohjeita ja HP All-in-One -laitteen mukana tulevan asennusoppaan

ohjeita.

Kun ohjelmiston asennus on valmis, HP Digital Imaging Monitor -kuvake tulee näkyviin Windowsin ilmaisinalueeseen.

Voit tarkistaa, että ohjelmisto on asennettu oikein, kaksoisnapsauttamalla työpöydän HP:n ratkaisukeskus -kuvaketta. Jos Skannaa kuva- ja Skannaa asiakirja -kuvakkeet näkyvät HP:n ratkaisukeskus -ohjelmassa, ohjelmisto on asennettu oikein.

Asennuksen poistaminen Mac-tietokoneesta ja uudelleenasentaminen

1. Irrota HP All-in-One -laite Mac-tietokoneesta.

2. Avaa Applications:Hewlett-Packard-kansio.

3. Kaksoisosoita HP:n ohjelmiston poisto-ohjelmaa.

Noudata näytön ohjeita.

Vianmääritys ja tuki 27

Luku 2

4. Kun ohjelmiston asennus on poistettu, irrota HP All-in-One -laite ja käynnistä tietokone

uudelleen.

Huomautus On tärkeää, että irrotat HP All-in-One -laitteen, ennen kuin käynnistät

tietokoneen uudelleen. Älä liitä HP All-in-One -laitetta tietokoneeseen, ennen kuin olet asentanut ohjelmiston uudelleen.

5. Asenna ohjelmisto uudelleen panemalla HP All-in-One -laitteen CD-levy tietokoneen

CD-asemaan.

6. Avaa CD-levy työpöydältä ja kaksoisosoita HP:n ohjelmiston asennusohjelmaa.

7. Noudata näyttöön tulevia ohjeita ja HP All-in-One -laitteen mukana tulevan asennusoppaan

ohjeita.

Laitteiston asennuksen vianmääritys

Tässä osassa käsitellään HP All-in-One -laitteiston vianmääritystä.

HP All-in-One -laite ei käynnisty

Syy: HP All-in-One -laitetta ei ole kytketty oikein virtalähteeseen.

Ratkaisu

• Varmista, että virtajohto on kunnolla kiinni sekä HP All-in-One -laitteessa että virtalähteessä.

Liitä johto pistorasiaan, ylijännitesuojaan tai jatkojohtoon.

Suomi

1 Virtaliitäntä

2 Virtajohto ja virtalähde

3 Pistorasia

• Jos käytät kytkimellä varustettua jatkojohtoa, varmista, että sen virta on kytketty. Voit myös

kytkeä HP All-in-One -laitteen suoraan pistorasiaan.

• Testaa pistorasia ja varmista, että se toimii. Kytke pistorasiaan varmasti toimiva laite ja

katso, saako laite virtaa. Jos laite ei saa virtaa, pistorasia saattaa olla viallinen.

• Jos kytkit HP All-in-One -laitteen kytkimelliseen pistorasiaan, varmista, että virta on kytketty.

Jos laite ei toimi, vaikka siihen on kytketty virta, pistorasiassa saattaa olla vikaa.

Syy: Olet painanut Virta-painiketta liian nopeasti. Ratkaisu: HP All-in-One -laite ei välttämättä vastaa, jos Virta-painiketta painetaan liian

nopeasti. Paina Virta-painiketta kerran. HP All-in-One -laitteen käynnistyminen voi kestää hetken. Virta-painikkeen painaminen uudelleen tänä aikana voi katkaista laitteesta virran.

28 HP Deskjet F4100 All-in-One series

Varoitus Jos HP All-in-One -laite ei vieläkään käynnisty, siinä voi olla mekaaninen vika.

Irrota HP All-in-One -laitteen virtajohto pistorasiasta ja ota yhteys HP:hen. Käy osoitteessa valitsemalla Yhteystiedot.

www.hp.com/support. Valitse maa tai alue ja katso sitten teknisen tuen tietoja

USB-kaapeli on kytketty, mutta HP All-in-One -laitteen käytössä tietokoneen kanssa on ongelmia

Ratkaisu: Asenna HP All-in-One -laitteen mukana toimitettu ohjelmisto, ennen kuin kytket

USB-kaapelin. Älä liitä USB-kaapelia asennuksen aikana, ennen kuin näyttöön tulevassa ohjeessa kehotetaan tekemään niin. USB-kaapelin liittäminen ennen ohjelman antamaa kehotusta saattaa aiheuttaa virheitä.

Kun olet asentanut ohjelman, HP All-in-One -laitteen kytkeminen tietokoneeseen USB-kaapelilla on helppoa. Kytke USB-kaapelin toinen pää tietokoneen takaosaan ja toinen pää HP All-in-One

-laitteen takaosaan. Voit liittää kaapelin mihin tahansa tietokoneen takaosassa olevaan USBporttiin.

Suomi

Lisätietoja ohjelmiston asennuksesta ja USB-kaapelin kytkemisestä on HP All-in-One -laitteen mukana toimitetussa asennusoppaassa.

HP All-in-One -laite ei tulosta

Ratkaisu: Jos tietokone ei saa yhteyttä HP All-in-One -laitteeseen, toimi seuraavasti:

• Katso Virta-valoa HP All-in-One -laitteen etupaneelissa. Jos valo ei pala, HP All-in-One

-laite ei ole käynnissä. Varmista, että virtajohto on liitetty tiukasti HP All-in-One -laitteeseen ja pistorasiaan. Kytke HP All-in-One -laitteen virta painamalla Virta-painiketta.

• Varmista, että tulostuskasetit on asennettu.

• Varmista, että tulostimen syöttölokerossa on paperia.

• Tarkista, että HP All-in-One -laitteessa ei ole paperitukosta.

• Varmista, ettei tulostuskasetin vaunu ole jäänyt jumiin. Avaa tulostuskasetin luukku, jotta

pääset käsittelemään tulostuskasettialuetta. Poista tulostuskasettien liikkumista estävät esineet, myös mahdollinen pakkausmateriaali. Katkaise HP All-in-One -laitteen virta ja kytke se uudelleen.

• Tarkista, onko HP All-in-One -laitteen tulostusjono keskeytynyt tai offline-tilassa (Windows)

tai pysähtynyt (Mac). Jos on, jatka tulostusta valitsemalla haluamasi asetus. Lisätietoja tulostusjonosta on tietokoneeseen asennetun ohjelmiston mukana tulleissa käyttöohjeissa.

• Tarkasta USB-kaapeli. Jos käytät vanhaa kaapelia, se ei ehkä toimi oikein. Tarkista USB-

kaapeli kytkemällä se toiseen laitteeseen. Jos huomaat ongelmia, USB-kaapeli on ehkä vaihdettava. Varmista myös, että kaapelin pituus ei ylitä kolmea metriä.

Laitteiston asennuksen vianmääritys 29

Luku 2

• Tarkista HP All-in-One -laitteen ja tietokoneen väliset kytkennät. Varmista, että USB-kaapeli

on kytketty oikein HP All-in-One -laitteen takana olevaan USB-porttiin. Varmista, että USBkaapelin toinen pää on kytketty tietokoneen USB-porttiin. Kun kaapeli on kytketty tiukasti paikalleen, katkaise HP All-in-One -laitteen virta ja kytke se uudelleen.

• Jos yhdistät HP All-in-One -laitteen USB-reitittimen välityksellä, varmista, että reitittimeen

on kytketty virta. Jos reititin on kytketty, yritä laitteen yhdistämistä suoraan tietokoneeseen.

• Tarkista muiden tulostimien ja skannereiden tila. Jotkin vanhemmat laitteet täytyy ehkä

irrottaa tietokoneesta.

• Kytke USB-kaapeli johonkin toiseen tietokoneen USB-porttiin. Kun liitännät on tarkistettu,

käynnistä tietokone uudelleen. Katkaise HP All-in-One -laitteen virta ja kytke se uudelleen.

• Jos HP All-in-One -laite on offline-tilassa, katkaise HP All-in-One -laitteen virta ja kytke se

uudelleen. Aloita tulostustyö.

• Poista tarvittaessa HP All-in-One -laitteen mukana toimitettu ohjelmisto ja asenna se

uudelleen.

Lisätietoja HP All-in-One -laitteen valmistelemisesta ja liittämisestä tietokoneeseen on HP All-in-One -laitteen mukana toimitetussa asennusoppaassa.

Paperitukosten poistaminen

Käytönaikaisessa ohjeessa on lisätietoja paperitukoksen poistamisesta.

Tulostuskasetin vianmääritys

Jos tulostuksessa on ongelmia, syy voi olla jossakin tulostuskasetissa.

Suomi

Tulostuskasettien vianmääritys

1. Poista musta tulostuskasetti oikeanpuoleisesta kasettipaikasta. Älä kosketa mustesuuttimia tai

kuparinvärisiä kosketuspintoja. Varmista, että kuparinväriset kosketuspinnat ja mustesuuttimet ovat ehjiä. Varmista, että muovinauha on poistettu. Jos teippiä on vieläkin mustesuuttimien edessä, poista se varovasti vetämällä vaaleanpunaista repäisykielekettä.

2. Aseta tulostuskasetti takaisin työntämällä sitä eteenpäin paikalleen. Työnnä tulostuskasettia

eteenpäin, kunnes se napsahtaa paikalleen.

3. Toista vaiheet 1 ja 2 vasemmanpuoleiselle kolmiväritulostuskasetille.

4. Jos ongelma ei poistu, sinun on ehkä tulostettava itsetestiraportti tai puhdistettava

tulostuskasetit. Katso lisätietoa ohjelmiston käytönaikaisesta ohjeesta.

Lisätietojen hankkiminen

Erilaisista painetuista ja käytönaikaisista lähteistä saa tietoja HP All-in-One -laitteen asennuksesta ja käytöstä.

Asennusopas

Asennusoppaassa on HP All-in-One -laitteen määrittämiseen ja ohjelmiston asentamiseen liittyviä ohjeita. Tee asennusoppaan toimet oikeassa järjestyksessä.

30 HP Deskjet F4100 All-in-One series

Jos asennuksen aikana ilmenee ongelmia, lue asennusoppaan viimeisen osan vianmääritystiedot tai katso tästä oppaasta kohta ”

Käytönaikainen ohje

Käytönaikaisessa ohjeessa on sellaisiin HP All-in-One -laitteen ominaisuuksiin liittyviä yksityiskohtaisia ohjeita, joita ei ole kuvattu tässä oppaassa. Ohje sisältää tietoja muun muassa ominaisuuksista, jotka ovat käytettävissä vain HP All-in-One -laitteen mukana toimitetussa ohjelmistossa.

HP Photosmart -ohjelmiston ohjeen käyttäminen Windows-tietokoneessa

1. Napsauta HP:n ratkaisukeskus -sovelluksessa HP All-in-One -laitteen välilehteä.

2. Napsauta Laitetuki-alueella Käytönaikainen opas- tai Vianmääritys-vaihtoehtoa.

HP:n Web-sivusto

Jos käytössäsi on Internet-yhteys, voit katsoa lisätietoja ja saada tukea HP:n Web-sivustosta osoitteessa tarvikkeita sekä tilaustietoja.

Musteen käyttö

Värikasettien mustetta käytetään tulostusprosessissa monella eri tavalla. Käyttötapoihin kuuluvat muun muassa tulostimen alustaminen, jolla laite ja värikasetit valmistellaan tulostamista varten, ja tulostuspään ylläpito, jolla pidetään tulostussuuttimet auki ja varmistetaan musteen tasainen virtaaminen. Lisäksi värikasetteihin jää jonkin verran mustetta käytön jälkeen. Lisätietoja on osoitteessa

HP-tuki

Saat yhteyden HP-tukeen puhelimitse tai Internetin kautta. Tukivaihtoehdot ja niiden saatavuus vaihtelevat tuotteen, maan ja alueen sekä kielen mukaan.

HP:n puhelintuki

Tukipuhelinnumeroiden luettelo on tämän oppaan etukannen sisäpuolella. Tukivaihtoehdot ja niiden saatavuus vaihtelevat tuotteen, maan ja alueen sekä kielen mukaan.

Puhelintuen ajanjakso

Aasiassa, Tyynenmeren seudulla ja Latinalaisessa Amerikassa (myös Meksikossa) ilmainen puhelinpalvelu on käytettävissä yhden vuoden ajan. Katso sivustosta pitkään puhelintukea voi käyttää Pohjois-Amerikassa, Itä-Euroopassa, Lähi-idässä ja Afrikassa.

Puheluista peritään puhelinlaitosten yleiset puhelumaksut.

Puhelintuen ajanjakson jälkeen

Kun puhelintuen ajanjakso on päättynyt, saat HP:ltä tukea lisämaksusta. Lisätietoja tukivaihtoehdoista saat ottamalla yhteyden HP-jälleenmyyjään tai soittamalla maasi tai alueesi tukipuhelinnumeroon.

Vianmääritys ja tuki,” sivu 27.

www.hp.com/support. Web-sivustossa on saatavana teknistä tukea, ohjaimia,

www.hp.com/go/inkusage.

Suomi

www.hp.com/support, miten

Ennen soittamista HP-tukeen

1. Varmista, että

a. HP All-in-One -laitteen virtajohto on kytketty pistorasiaan ja laitteeseen on kytketty virta b. määritetyt mustekasetit on asennettu oikein c. suositellut paperit on asetettu syöttölokeroon oikein.

2. Käynnistä HP All-in-One -laite uudelleen seuraavasti:

a. Katkaise HP All-in-One -laitteesta virta painamalla Virta-painiketta. b. Irrota virtajohto HP All-in-One -laitteen takaa.

HP-tuki 31

Suomi

Luku 2

c. Liitä virtajohto takaisin HP All-in-One -laitteeseen. d. Kytke HP All-in-One -laitteeseen virta painamalla Virta-painiketta.

3. Varaa saatavillesi seuraavat tiedot:

a. HP All-in-One -laitteen nimi siinä muodossa kuin se on laitteen ohjauspaneelissa. b. Tulosta itsetestiraportti. (Lisätietoja on Käyttöoppaassa.) c. Valmistaudu kuvailemaan ongelmaa yksityiskohtaisesti. d. Pidä käsillä itsetestiraportissa oleva sarjanumero ja huoltotunnus. e. Soita HP-tukeen HP All-in-One -laitteen läheltä.

32 HP Deskjet F4100 All-in-One series

3 Tekniset tiedot

Tässä osassa on HP All-in-One -laitetta koskevat tekniset tiedot ja kansainväliset säännökset.

Järjestelmävaatimukset

Ohjelmistovaatimukset on ilmoitettu Lueminut-tiedostossa.

Paperitiedot

• Syöttölokeron kapasiteetti: Tavallinen paperi: Enintään 100 (20 lb:n paperi)

• Tulostelokeron kapasiteetti: Tavallinen paperi: Enintään 50 (20 lb:n paperi)

Huomautus Käytettävissä olevien materiaalikokojen täydellinen luettelo on

tulostinohjelmassa. Täydellinen paperin painojen luettelo on käytönaikaisessa ohjeessa.

Laitteen mitat

• Korkeus: 18,05 cm

• Leveys: 42,57 cm

• Pituus: 26,74 cm

• Paino: 4,26 kg

Virtatiedot

• Virrankulutus: 20 wattia (tulostettaessa, keskimäärin)

• Tulojännite: 100–240 V AC ~ 1 A 50–60 Hz

• Lähtöjännite: 32 V DC===375 mA, 16 V===500 mA

• Virtalähde: 0957-2231, 100–240 V AC ~ 1 A 50–60 Hz

Suomi

Huomautus Laite on tarkoitettu käytettäväksi vain HP:n toimittaman verkkolaitteen kanssa.

Käyttöympäristön tietoja

• Suositeltu käyttölämpötila: 15–30 ºC

• Sallittu käyttölämpötila: 10–35 ºC

• Suhteellinen ilmankosteus: 15–80 %, ei tiivistyvä

• Varastointilämpötila (ei käytössä): –20–+50 ºC

• Voimakkaiden sähkömagneettisten kenttien läheisyydessä HP All-in-One -laitteen tulosteet

voivat vääristyä hieman.

• HP suosittelee käyttämään USB-kaapelia, joka on enintään 3 m pitkä. Näin minimoidaan

mahdolliset voimakkaiden sähkömagneettisten kenttien aiheuttamat häiriöt.

Ilmoituksia säädöksistä

HP All-in-One täyttää maasi tai alueesi säännöksissä esitetyt tuotevaatimukset. Kaikkien säännösten luettelo on käytönaikaisessa ohjeessa.

Säännöksien mukainen mallinumero

Ostamasi tuote on varustettu tunnistamista varten säännösten mukaisella mallinumerolla. Tuotteen säännösten mukainen mallinumero on VCVRA-0706. Säännösten mukaista mallinumeroa ei tule sekoittaa tuotteen markkinointinimeen (esimerkiksi HP Deskjet F4100 All-in-One series) tai tuotenumeroon (esimerkiksi CB580A).

Tekniset tiedot 33

Suomi

Luku 3

Takuu

34 HP Deskjet F4100 All-in-One series

HP Deskjet F4100 All-in-One series

Basishåndbok

rsk No

Innhold

1 Oversikt over HP All-in-One

Rask innføring i HP All-in-One..................................................................................................37

Knapper på kontrollpanelet.......................................................................................................38

Oversikt over statuslamper.......................................................................................................39

Legge i originaler for skanning og kopiering.............................................................................40

Lage en kopi.............................................................................................................................41

Skanne en original....................................................................................................................41

2 Problemløsing og støtte

Avinstallere programvaren og installere den på nytt................................................................42

Problemløsing for maskinvareoppsett......................................................................................43

Fjerne fastkjørt papir.................................................................................................................45

Problemløsing for blekkpatroner...............................................................................................45

Finne mer informasjon..............................................................................................................45

Installeringshåndbok...........................................................................................................46

Elektronisk hjelp..................................................................................................................46

HPs nettsted.......................................................................................................................46

............................................................................................................................................46

HPs kundestøtte.......................................................................................................................46

HPs kundestøtte via telefon................................................................................................46

Telefonstøtteperiode.....................................................................................................46

Etter telefonstøtteperioden...........................................................................................46

Før du ringer HPs kundestøtte...........................................................................................46

3 Teknisk informasjon

Systemkrav...............................................................................................................................48

Papirspesifikasjoner.................................................................................................................48

Mål og vekt...............................................................................................................................48

Strømspesifikasjoner................................................................................................................48

Miljøspesifikasjoner..................................................................................................................48

Norsk

Informasjon om forskrifter.........................................................................................................48

Forskriftsmessig modellidentifikasjonsnummer..................................................................48

Garanti......................................................................................................................................49

36 HP Deskjet F4100 All-in-One series

1 Oversikt over HP All-in-One

HP Deskjet F4100 All-in-One series er en allsidig enhet som enkelt lar deg kopiere, skanne og skrive ut. I den elektroniske hjelpen finner du detaljert informasjon om alle funksjonene.

Rask innføring i HP All-in-One

Nummer Beskrivelse

1 Kontrollpanel

2 Innskuff

3 Forlenger

4 Papirbreddeskinne

5 Blekkpatrondeksel

6 Glassplate

7 Dokumentstøtten på lokket

8 Bakdeksel

9 Bakre USB-port

10 Strømkontakt

* Använd bara med den nätadapter som levererats av HP.

Norsk

Oversikt over HP All-in-One 37

Kapittel 1

Knapper på kontrollpanelet

Nummer Ikon Navn og beskrivelse

1 Skann: Starter skanning av originalen som ligger på glasset. Skann-

2 Photosmart Essential-knapp: Starter HP Photosmart-programvaren for

3 Papirtype: Endrer papirtypeinnstillingen til vanlig papir eller fotopapir.

Norsk

4 START KOPIERING Svart: Starter en kopieringsjobb i svart-hvitt.

5 START KOPIERING Farge: Starter en kopieringsjobb i farger.

kommandoen ignoreres hvis HP All-in-One er opptatt med en annen jobb. Skann-kommandoen virker bare når datamaskinen er på.

utskrift, redigering og deling av fotografier.

Merk Hvis HP Photosmart-programvaren ikke er installert på

datamaskinen, vil ikke Photosmart Essential-knappen gjøre noe.

Kontroller at det er lagt riktig type papir i innskuffen. Standard papirtypeinnstilling er Vanlig.

Papirtype-lampen angir hvilken papirtype som er valgt, Vanlig eller Foto.

Trykk på denne knappen gjentatte ganger for å angi flere svarte kopier. Skriveren vil begynne å skrive ut kort tid etter at antall kopier er valgt. Antall kopier som skal skrives ut, vises til høyre for denne knappen.

Tips Du kan angi opptil 9 kopier fra kontrollpanelet (varierer etter modell).

Trykk på denne knappen gjentatte ganger for å angi flere fargekopier. Skriveren vil begynne å skrive ut kort tid etter at antall kopier er valgt. Antall kopier som skal skrives ut, vises til høyre for denne knappen.

38 HP Deskjet F4100 All-in-One series

(forts.)

Nummer Ikon Navn og beskrivelse

Tips Du kan angi opptil 9 kopier fra kontrollpanelet (varierer etter modell).

6 Sjekk patron-lamper: Angir at du må sette inn den angitte blekkpatronen på

7 Fortsett: Angir at HP All-in-One skal fortsette etter at et problem er løst.

8 Avbryt: Stopper en utskrifts-, kopierings- eller skannejobb.

9 På: Slår HP All-in-One på eller av. På-knappen lyser når HP All-in-One er

nytt, bytte blekkpatronen eller lukke blekkpatrondekselet.

En blinkende Fortsett-lampe ved siden av Fortsett-knappen angir at du må legge i papir eller fjerne fastkjørt papir.

slått på.

Oversikt over statuslamper

Flere indikatorlamper gir deg informasjon om statusen til HP All-in-One.

Nummer Beskrivelse

1 Papirtype-lamper (for Papirtype-knappen)

2 Sjekk patron-lamper

3 Fortsett-lampe

4 På-knapp

Tabellen nedenfor inneholder opplysninger om vanlige situasjoner og forklaringer på hva lampene betyr.

Lampestatus Hva den betyr

Alle lampene er av. HP All-in-One er slått av. Trykk på På-knappen for å slå på enheten.

På-lampen og én av Papirtype-

lampene er på.

På-lampen blinker. HP All-in-One skriver ut, skanner, kopierer eller justerer blekkpatronene.

På-lampen blinker raskt i 3

sekunder og lyser deretter fast.

På-lampen blinker i 20 sekunder og lyser deretter fast.

HP All-in-One er klar for utskrift, skanning eller kopiering.

Du trykte på en knapp mens HP All-in-One var opptatt med utskrift, skanning, kopiering eller justering av blekkpatroner.

Du trykte på Skann-knappen, men datamaskinen svarte ikke.

Oversikt over statuslamper 39

Norsk

Kapittel 1

(forts.)

Lampestatus Hva den betyr

Fortsett-lampen blinker.

Sjekk patron-lampen blinker.

På-, Fortsett- og Sjekk patronlampen blinker.

Alle lampene blinker. Det har oppstått en alvorlig feil i HP All-in-One.

Ikke mer papir i HP All-in-One.

•

Papir har kjørt seg fast i HP All-in-One.

•

Innstillingen for papirstørrelse i kopieringsprogramvaren samsvarer

•

ikke med papirstørrelsen som ble registrert i innskuffen.

Blekkpatrondekslet er åpent.

•

Blekkpatronene mangler eller er satt inn på feil måte.

•

Teipen ble ikke fjernet fra blekkpatronen.

•

Blekkpatronen er ikke beregnet for bruk i denne HP All-in-One.

•

Blekkpatronen kan være defekt.

•

Merk Skriveren din leveres kanskje med bare en trefargers

blekkpatron.

Skannerfeil. Slå HP All-in-One av og deretter på igjen. Hvis dette ikke løser problemet,

kontakter du HPs kundestøttetjeneste.

1. Slå av HP All-in-One.

2. Trekk ut strømledningen.

3. Vent et minutt, og koble deretter til strømledningen igjen.

4. Slå på HP All-in-One igjen.

Hvis dette ikke løser problemet, kontakter du HPs kundestøttetjeneste.

Legge i originaler for skanning og kopiering

Du kan legge mange forskjellige papirtyper og -størrelser i HP All-in-One, blant annet Letter- eller A4-papir, fotopapir, transparenter og konvolutter.

Du finner informasjon om hvordan du legger i papir i full størrelse, i installeringsveiledningen. Den elektroniske hjelpen inneholder informasjon om hvordan du legger i andre papirstørrelser.

Legge en original på glasset

1. Løft lokket på HP All-in-One.

Norsk

2. Legg originalen med siden du vil kopiere eller skanne, vendt ned i fremre, venstre

hjørne av glasset.

Tips For å få riktig størrelse på kopien må du kontrollere at det ikke er tape eller

andre materialer på glasset.

40 HP Deskjet F4100 All-in-One series

3. Lukk lokket.

Lage en kopi

Du kan lage kvalitetskopier fra kontrollpanelet.

Lage en kopi fra kontrollpanelet

1. Kontroller at det er lagt papir i innskuffen.

2. Legg originalen med siden du vil kopiere eller skanne, vendt ned i fremre, venstre

hjørne av glasset.

3. Trykk på Papirtype-knappen for å angi papirtypen.

4. Trykk på START KOPIERING Svart eller START KOPIERING Farge.

Skanne en original

For originaldokumenter eller bilder som legges på glasset, kan du starte en skanning fra datamaskinen eller fra HP All-in-One. For at du skal kunne bruke skannefunksjonene må HP All-in-One og datamaskinen være koblet sammen og slått på. HP Photosmartprogramvaren må også være installert og må kjøre på datamaskinen før skanningen starter.

Skanne til en datamaskin

1. Legg originalen med siden du vil kopiere eller skanne, vendt ned i fremre, venstre

hjørne av glasset.

Tips For å få kopier av best mulig kvalitet må du kontrollere at skannerglasset

er rent og at ingen materialer har festet seg til det.

2. Trykk på Skann.

Hvis originalen er et fotografi, forhåndsvises skanningen på datamaskinen, der du kan redigere den. Alle endringer du gjør, gjelder bare for gjeldende skanneøkt.

3. Gjør eventuelle endringer i forhåndsvisningsbildet, og klikk på Godta når du er ferdig.

Norsk

Lage en kopi 41

2 Problemløsing og støtte

Dette kapitlet inneholder problemløsingsinformasjon for installerings- og konfigureringsproblemer og noen driftsemner. Se den elektroniske hjelpen for mer informasjon om problemløsing.

Mange problemer oppstår hvis HP All-in-One kobles til datamaskinen ved hjelp av en USB-kabel før HP All-in-One-programvaren installeres på datamaskinen. Hvis du koblet HP All-in-One til datamaskinen før skjermbildet programvareinstalleringen ba deg om å gjøre det, følger du retningslinjene nedenfor:

Løse vanlige oppsettproblemer

1. Koble USB-kabelen fra datamaskinen.

2. Avinstaller programvaren (hvis du har installert den).

3. Start datamaskinen på nytt.

4. Slå av HP All-in-One og vent ett minutt. Deretter starter du den på nytt.

5. Installer HP All-in-One-programvaren på nytt.

Forsiktig Ikke koble USB-kabelen til datamaskinen før du ser en melding om det på skjermen.

Du finner informasjon om hvordan du kontakter kundestøtte, på baksiden av denne brukerhåndboken.

Avinstallere programvaren og installere den på nytt

Hvis installeringen ikke er komplett, eller hvis du koblet USB-kabelen til datamaskinen før du ble bedt om det på installeringsskjermbildet, kan det være nødvendig å avinstallere programvaren og deretter installere den på nytt. Du kan ikke bare slette HP All-in-One-programfilene fra datamaskinen. Du må fjerne dem på riktig måte ved å bruke avinstalleringsverktøyet som finnes i HP All-in-One-programvaren.

Avinstallere fra en Windows-datamaskin og installere på nytt

1. På oppgavelinjen i Windows klikker du på Start og deretter på Kontrollpanel.

2. Dobbeltklikk på Legg til / fjern programmer.

3. Velg HP Deskjet All-in-One-programvare, og klikk på Endre/fjern.

Følg veiledningen på skjermen.

4. Koble HP All-in-One fra datamaskinen.

5. Start datamaskinen på nytt.

Merk Det er viktig at du kobler fra HP All-in-One før du starter datamaskinen på nytt. Ikke

Norsk

42 HP Deskjet F4100 All-in-One series

koble HP All-in-One til datamaskinen før etter at du har fullført ominstalleringen.

6. Sett inn HP All-in-One-CDen i CD-ROM-stasjonen på datamaskinen, og start

installeringsprogrammet.

7. Følg instruksjonene på skjermen og i installeringsveiledningen som fulgte med HP All-in-One.

Når programvareinstalleringen er fullført, vises HP Digital Imaging Monitor-ikonet i systemfeltet i Windows. Dobbeltklikk på HP Løsningssenter-ikonet på skrivebordet for å kontrollere at programvaren er riktig installert. Hvis HP Løsningssenter inneholder de viktigste ikonene (Skann bilde og Skann

dokument), er programvaren ordentlig installert.

Avinstallere fra en Mac og installere på nytt

1. Koble HP All-in-One fra Mac-maskinen.

2. Åpne mappen Applications:Hewlett-Packard.

3. Dobbeltklikk på HP Uninstaller.

Følg instruksjonene på skjermen.

4. Når programvaren er avinstallert, kobler du fra HP All-in-One og starter deretter datamaskinen

på nytt.

Merk Det er viktig at du kobler fra HP All-in-One før du starter datamaskinen på nytt. Ikke

koble HP All-in-One til datamaskinen før etter at du har fullført ominstalleringen.

5. Når du skal installere programvaren på nytt, setter du HP All-in-One-CDen inn i CD-ROM-

stasjonen på datamaskinen.

6. Åpne CDen på skrivebordet og dobbeltklikk på HP All-in-One Installer.

7. Følg instruksjonene på skjermen og i installeringsveiledningen som fulgte med HP All-in-One.

Problemløsing for maskinvareoppsett

Denne delen inneholder informasjon om løsing av maskinvareproblemer for HP All-in-One.

HP All-in-One kan ikke slås på

Årsak: Enheten HP All-in-One er ikke ordentlig koblet til et strømuttak.

Løsning

• Kontroller at strømkabelen er ordentlig tilkoblet både HP All-in-One og strømadapteren. Sett

strømkabelen i et strømuttak, et overspenningsvern eller en strømskinne.

1 Strøminntak

2 Strømkabel og adapter

3 Stikkontakt

• Hvis du bruker en strømskinne, må du kontrollere at den er slått på. Du kan også forsøke

å koble HP All-in-One direkte til et strømuttak.

• Test strømuttaket slik at du er sikker på at det virker. Koble til et apparat som du vet virker,

og sjekk om apparatet får strøm. Hvis ikke, kan det være et problem med strømuttaket.

• Hvis du har koblet HP All-in-One til en kontakt med bryter, må du kontrollere at bryteren er

på. Hvis den er slått på men likevel ikke virker, kan det være en feil med strømuttaket.

Årsak: Du trykte på På-knappen for raskt. Løsning: Det er ikke sikkert at HP All-in-One svarer hvis du trykker for raskt på På-knappen. Trykk på På én gang. Det kan ta noen sekunder før HP All-in-One slås på. Hvis du trykker på På-knappen igjen i mellomtiden, kan du slå enheten av.

Problemløsing for maskinvareoppsett 43

Norsk

Kapittel 2

Forsiktig Hvis HP All-in-One fremdeles ikke slås på, kan det ha oppstått en mekanisk feil.

Koble HP All-in-One fra strømuttaket og kontakt HP. Gå til: ser melding om det, velger du ditt land/region og klikker på Kontakt HP for å finne informasjon om hvordan du ringer for å få teknisk kundestøtte.

www.hp.com/support. Hvis du

Jeg har koblet til USB-kabelen, men har problemer med å bruke HP All-in-One sammen med datamaskinen

Løsning: Du må installere programvaren som fulgte med HP All-in-One før du kobler til USB-

kabelen. Ikke koble til USB-kabelen under installeringen før du ser en melding om det på skjermen. Hvis du kobler til USB-kabelen før du får beskjed om det, kan det forårsake feil.

Når du har installert programvaren, er det enkelt å koble datamaskinen til HP All-in-One med en USB-kabel. Bare plugg inn den ene enden av USB-kabelen bak på datamaskinen, og den andre enden bak på HP All-in-One. Du kan koble til hvilken som helst av USB-portene bak på datamaskinen.

Du finner mer informasjon om installering av programvare og tilkobling av USB-kabelen i installeringsveiledningen som fulgte med HP All-in-One.

HP All-in-One skriver ikke ut

Løsning: Hvis HP All-in-One og datamaskinen ikke kommuniserer med hverandre, kan du

forsøke følgende:

Norsk

44 HP Deskjet F4100 All-in-One series

• Se på På-lampen foran på HP All-in-One. Hvis den ikke lyser, er HP All-in-One slått av.

Kontroller at strømkabelen er koblet skikkelig til HP All-in-One og satt i et strømuttak. Trykk på På-knappen for å slå på HP All-in-One.

• Kontroller at blekkpatronene er installert.

• Kontroller at det er lagt papir i innskuffen.

• Kontroller at det ikke er papirstopp i HP All-in-One.

• Kontroller at blekkpatronvognen ikke sitter fast. Åpne blekkpatrondekselet for å få tilgang

til blekkpatronvognen. Fjern eventuelle objekter som blokkerer blekkpatronvognen, inkludert emballasje. Slå HP All-in-One av og deretter på igjen.

• Kontroller at utskriftskøen i HP All-in-One ikke er i pausemodus eller offline (Windows) eller

er stoppet (Mac). Hvis den er det, velger du den riktige innstillingen for å fortsette utskriften. Hvis du vil ha mer informasjon om hvordan du får tilgang til utskriftskøen, se dokumentasjonen som fulgte med operativsystemet som er installert på datamaskinen.

• Kontroller USB-kabelen. Hvis du bruker en eldre kabel, kan det hende den ikke fungerer

ordentlig. Prøv å koble USB-kabelen til et annet produkt for å sjekke om den fungerer. Hvis den fortsatt ikke fungerer, kan det hende USB-kabelen må byttes ut. Kontroller også at kabelen ikke er lengre enn 3 meter.

• Sjekk tilkoblingen fra HP All-in-One til datamaskinen. Kontroller at USB-kabelen er satt

ordentlig i USB-porten på baksiden av HP All-in-One. Kontroller at den andre enden av USB-kabelen er koblet til en USB-port på datamaskinen. Når kabelen er ordentlig tilkoblet, slår du HP All-in-One av og deretter på igjen.

• Hvis du kobler til HP All-in-One via en USB-hub, må du kontrollere at huben er slått på. Hvis

huben er på, forsøker du å koble enheten direkte til datamaskinen.

• Kontroller om det finnes andre skrivere eller skannere. Du må kanskje fjerne eldre produkter

fra datamaskinen.

• Prøv å koble USB-kabelen til en annen USB-port på datamaskinen. Når du har kontrollert

forbindelsene, forsøker du å starte PCen på nytt. Slå HP All-in-One av og deretter på igjen.

• Hvis HP All-in-One er frakoblet, slår du HP All-in-One av og så på igjen. Start en

utskriftsjobb.

• Hvis det er nødvendig, fjerner du HP All-in-One-programvaren og installerer den på nytt.

Hvis du vil vite mer om hvordan du konfigurerer HP All-in-One og kobler den til datamaskinen, kan du se installeringsveiledningen som fulgte med HP All-in-One.

Fjerne fastkjørt papir

Du finner mer informasjon om hvordan du fjerner fastkjørt papir, i den elektroniske hjelpen.

Problemløsing for blekkpatroner

Hvis du har problemer med å skrive ut, kan det hende du har problemer med en av blekkpatronene.

Løse problemer med blekkpatroner

1. Ta den svarte blekkpatronen ut av sporet til høyre. Ikke berør blekkdysene eller de

kobberfargede kontaktene. Kontroller om de kobberfargede kontaktene eller blekkdysene er skadet. Kontroller at plastteipen er fjernet. Hvis den fortsatt dekker blekkdysene, fjerner du den forsiktig ved å trekke i den rosa fliken.

2. Sett blekkpatronen på plass igjen ved å skyve den fremover i sporet. Deretter skyver du

blekkpatronen fremover til den klikker på plass.

3. Gjenta trinn 1 og 2 for blekkpatronen med tre farger på venstre side.

4. Hvis problemet vedvarer, må du kanskje skrive ut en selvtestrapport eller rengjøre

blekkpatronene. Se den elektroniske hjelpen for mer informasjon.

Finne mer informasjon

En rekke ulike ressurser, både i trykt form og på skjermen, inneholder informasjon om hvordan du installerer og bruker HP All-in-One.

Norsk

Fjerne fastkjørt papir 45

Kapittel 2

Installeringshåndbok

Installeringsveiledningen inneholder informasjon om hvordan du setter opp HP All-in-One og installerer programvare. Kontroller at du utfører instruksjonene i installeringshåndboken i riktig rekkefølge.

Hvis du får problemer under installeringen, kan du se under Problemløsing i siste del av installeringshåndboken, eller "

Elektronisk hjelp

Den elektroniske hjelpen inneholder detaljerte instruksjoner for bruk av HP All-in-One-funksjoner som ikke er beskrevet i denne håndboken, inkludert funksjoner som bare er tilgjengelig gjennom programvaren du installerte sammen med HP All-in-One.

Åpne Hjelp til HP Photosmart-programvare på en Windows-datamaskin

1. I HP Løsningssenter klikker du på kategorien for HP All-in-One.

2. I området Enhetsstøtte klikker du på Veiledning på skjermen eller Problemløsing.

HPs nettsted

Hvis du har tilgang til Internett, kan du få hjelp og brukerstøtte på HPs nettsted på www.hp.com/

support. Dette nettstedet sørger for teknisk støtte, drivere, rekvisita og bestillingsinformasjon.

Blekkforbruk

Blekk fra patronene brukes på mange forskjellige måter i utskriftsprosessen, blant annet i initialiseringsprosessen, som klargjør enheten og patronene for utskrift, og i vedlikehold av skrivehodene, som holder dysene åpne slik at blekket flyter jevnt. I tillegg er det noen blekkrester igjen i brukte patroner. Du finner mer informasjon på

HPs kundestøtte

Du kan kontakte HPs kundestøtte via telefon og online. Kundestøttealternativer og -tilgjengelighet varierer med produkt, land/region og språk.

Problemløsing og støtte" på side 42 i denne håndboken.

www.hp.com/go/inkusage.

HPs kundestøtte via telefon

På innsiden av omslaget på denne håndboken finner du telefonnumrene til HPs kundestøtte. Kundestøttealternativer og -tilgjengelighet varierer med produkt, land/region og språk.

Telefonstøtteperiode

Ett års telefonstøtte er tilgjengelig i Stillehavsområdet av Asia og Latin-Amerika (inkludert Mexico). For å finne varigheten av telefonstøtte i Nord-Amerika, Øst-Europa, Midtøsten og Afrika kan du gå

www.hp.com/support.

til Vanlige telefonkostnader kommer i tillegg.

Norsk

Etter telefonstøtteperioden

Etter at telefonstøtteperioden er utløpt, kan du få hjelp fra HP mot en avgift. Kontakt HP-forhandleren eller ring telefonnummeret til kundestøtte for ditt land eller din region for å finne ut mer om kundestøttealternativer.

Før du ringer HPs kundestøtte

1. Kontroller at:

a. HP All-in-One er koblet til og slått på. b. De angitte blekkpatronene er riktig installert. c. Det anbefalte papiret er lagt riktig inn i innskuffen.

2. Tilbakestill HP All-in-One:

a. Slå av HP All-in-One ved å trykke på På-knappen. b. Trekk ut strømledningen på baksiden av HP All-in-One. c. Koble strømledningen til HP All-in-One igjen. d. Slå på HP All-in-One ved å trykke på På-knappen.

46 HP Deskjet F4100 All-in-One series

3. Ha følgende informasjon tilgjengelig:

a. Det spesifikke navnet på HP All-in-One, slik det vises på kontrollpanelet. b. Skriv ut en selvtestrapport. (Du finner mer informasjon i brukerhåndboken.) c. Vær forberedt på å gi en detaljert beskrivelse av problemet.

d. Ha serienummeret og service-IDen for hånden. Disse finner du på selvtestrapporten. e. Du bør være i nærheten av HP All-in-One når du ringer HPs kundestøtte.

HPs kundestøtte 47

Norsk

3 Teknisk informasjon

De tekniske spesifikasjonene og informasjon om internasjonale forskrifter for HP All-in-One finnes i denne delen.

Systemkrav

Systemkrav for programvare finnes i Viktig-filen.

Papirspesifikasjoner

• Kapasitet for innskuff: Vanlig papir: Opptil 100 (20 pund papir)

• Utskuffkapasitet: Vanlig papir: Opptil 50 (20 pund papir)

Merk Se i skriverprogramvaren hvis du vil ha en fullstendig liste over størrelser som støttes.

Du finner en komplett liste over papirvekt i den elektroniske hjelpen.

Mål og vekt

• Høyde: 18,05 cm

• Bredde: 42,57 cm

• Dybde: 26,74 cm

• Vekt: 4,26 kg

Strømspesifikasjoner

• Strømforbruk: 20 watt (gjennomsnittsutskrift)

• Inngangsspenning: VS 100 til 240 V ~ 1 A 50–60 Hz

• Utgangsspenning: LS 32 V===375 mA, 16 V===500 mA

• Strømforsyning: 0957-2231, VS 100 til 240 V ~ 1 A 50–60 Hz

Merk Bruk bare strømadapteren som er levert av HP.

Miljøspesifikasjoner

• Anbefalt driftstemperaturområde: 15º til 30º C (59º til 86º F)

• Tillatt driftstemperaturområde: 10º til 35º C (50º til 95º F)

• Fuktighet: 15% til 80% RF, ikke-kondenserende

Norsk

• Temperatur når ikke i bruk (oppbevaring): –20º til 50º C (–4º til 122º F)

• Ved sterke elektromagnetiske felter kan utdata fra HP All-in-One påvirkes i noen grad.

• HP anbefaler at du bruker en USB-kabel mindre enn eller lik 3 m (10 fot) for å minimere støy

som skyldes felter med potensielt høye elektromagnetiske verdier

Informasjon om forskrifter

HP All-in-One oppfyller produktkravene fra offentlige instanser i ditt land / din region. Du finner en komplett liste over forskrifter i den elektroniske hjelpen.

Forskriftsmessig modellidentifikasjonsnummer

For forskriftsmessige identifikasjonsformål er produktet tildelt et forskriftsmessig modellnummer. Det forskriftsmessige modellnummeret for ditt produkt er VCVRA-0706. Dette nummeret må ikke forveksles med markedsføringsnavnet (HP Deskjet F4100 All-in-One series, osv.) eller produktnummeret (CB580A, osv.).

48 HP Deskjet F4100 All-in-One series

Garanti

Garanti 49

Norsk

Kapittel 3

Norsk

50 HP Deskjet F4100 All-in-One series

HP Deskjet F4100 All-in-One series

Grundlæggende vejledning

nsk Da

Indhold

1 Oversigt over HP All-in-One

Et hurtigt overblik over HP All-in-One.......................................................................................53

Knapperne på kontrolpanelet...................................................................................................54

Oversigt over statusindikatorer.................................................................................................55

Ilægning af originaler til scanning og kopiering........................................................................56

Fremstilling af en kopi...............................................................................................................57

Scanning af originaler...............................................................................................................57

2 Fejlfinding og support

Af- og geninstallation af softwaren...........................................................................................58

Fejlfinding i forbindelse med hardwareinstallation....................................................................59

Fjernelse af papir, der sidder fast.............................................................................................61

Fejlfinding i forbindelse med blækpatroner...............................................................................61

Her finder du yderligere oplysninger.........................................................................................61

Installationsvejledning........................................................................................................61

Online Hjælp.......................................................................................................................62

HP's websted......................................................................................................................62

Blækforbrug........................................................................................................................62

HP Support...............................................................................................................................62

HP's telefonsupport............................................................................................................62

Periode med telefonsupport.........................................................................................62

Efter perioden med telefonsupport...............................................................................62

Før du ringer til HP Support................................................................................................62

3 Tekniske oplysninger

Systemkrav...............................................................................................................................64

Papirspecifikationer..................................................................................................................64

Fysiske specifikationer..............................................................................................................64

Strømspecifikationer.................................................................................................................64

Miljøspecifikationer...................................................................................................................64

Lovgivningsmæssige bekendtgørelser.....................................................................................64

Lovpligtigt modelidentifikationsnummer..............................................................................64

Garanti......................................................................................................................................65

Dansk

52 HP Deskjet F4100 All-in-One series

1 Oversigt over HP All-in-One

HP Deskjet F4100 All-in-One series er en alsidig enhed, som er nem at bruge til kopiering, scanning og udskrivning. Der er oplysninger om alle funktionerne i online Hjælp.

Et hurtigt overblik over HP All-in-One

Nr. Beskrivelse

1 Kontrolpanel

2 Papirbakke

3 Bakkeforlænger

4 Papirbreddestyr

5 Dæksel til blækpatroner

6 Glasplade

7 Lågets underside

8 Bagdæksel

9 Bageste USB-port

10 Strømstik

* Använd bara med den nätadapter som levererats av HP.

Dansk

Oversigt over HP All-in-One 53

Kapitel 1

Knapperne på kontrolpanelet

Nr. Ikon Navn og beskrivelse

1 Scan: Starter scanning af den original, der ligger på glaspladen.

2 Knappen Photosmart Essential: Starter HP Photosmart softwaren til

3 Papirtype: Ændrer papirtypeindstillingen til almindeligt papir eller fotopapir.

4 Start kopi, Sort: Starter en sort/hvid kopiering.

5 Start kopi, Farve: Starter et kopieringsjob i farver.

Dansk

Kommandoen Scan ignoreres, hvis HP All-in-One er optaget af et andet job. Kommandoen Scan fungerer kun, når computeren er tændt.

udskrivning, redigering og deling af fotos.

Bemærk! Hvis HP Photosmart softwaren ikke er installeret på computeren,

sker der ikke noget, når du trykker på knappen Photosmart Essential.

Husk at lægge den relevante papirtype i papirbakken. Standardindstillingen for papirtype er Almindeligt papir.

Papirtypeindikatoren angiver den aktuelt valgte papirtype, Almindeligt papir eller Fotopapir.

Tryk på denne knap flere gange for at angive antallet af sorte kopier. Printeren starter udskrivningen kort efter, at antal kopier er valgt. Antallet er kopier vises til højre for denne knap.

Tip! Du kan tage op til 9 kopier ved hjælp af kontrolpanelet (afhænger af

modellen).

54 HP Deskjet F4100 All-in-One series

(fortsat)

Nr. Ikon Navn og beskrivelse

Tryk på denne knap flere gange for at angive antallet af farvekopier. Printeren starter udskrivningen kort efter, at antal kopier er valgt. Antallet er kopier vises til højre for denne knap.

Tip! Du kan tage op til 9 kopier ved hjælp af kontrolpanelet (afhænger af

modellen).

6 Indikatorerne Kontroller blækpatron: Angiver, at du skal sætte den angivne

7 Genoptag: Giver HP All-in-One besked på at fortsætte efter løsning af et

8 Annuller: Stopper et udskrivnings-, kopi- eller scanningsjob.

9 Tændt: Tænder eller slukker HP All-in-One. Knappen Tændt lyser, når

blækpatron i igen, udskifte blækpatronen eller lukke dækslet til blækpatronerne.

problem. En blinkende Genoptag-indikator ved siden af knappen Genoptag angiver,

at der skal ilægges papir, eller at der skal fjernes fastkørt papir.

HP All-in-One er tændt.

Oversigt over statusindikatorer

En række indikatorer viser status for HP All-in-One.

Nr. Beskrivelse

1 Papirtype-indikatorer (for knappen Papirtype)

2 Indikatorerne Kontroller blækpatron

3 Indikatoren Genoptag

4 Knappen Tændt

I den følgende tabel beskrives en række almindelige situationer, og det forklares, hvad indikatorerne betyder.

Indikatorstatus Hvad det betyder

Alle indikatorer er slukkede. HP All-in-One er slukket. Tryk på knappen Tændt for at tænde enheden.

Indikatoren Tændt og én af papirtypeindikatorerne er tændt.

Indikatoren Tændt blinker. HP All-in-One udskriver, scanner, kopierer eller justerer blækpatronerne.

HP All-in-One er klar til udskrivning, scanning eller kopiering.

Oversigt over statusindikatorer 55

Dansk

Kapitel 1

(fortsat)

Indikatorstatus Hvad det betyder

Indikatoren Tændt blinker hurtigt i 3 sekunder og lyser derefter konstant.

Indikatoren for Tændt blinker i 20 sekunder og lyser derefter konstant.

Indikatoren for Genoptag blinker.

Indikatoren for Kontroller blækpatron blinker.

Indikatorerne for Tændt, Genoptag og Kontroller blækpatron blinker.

Alle indikatorer blinker. Der er opstået en alvorlig fejl på HP All-in-One.

Du har trykket på en knap, mens HP All-in-One udskriver, scanner, kopierer eller justerer blækpatronerne.

Du har trykket på knappen Scan, og computeren reagerede ikke.

HP All-in-One er løbet tør for papir.

•

Papirstop i HP All-in-One.

•

Indstillingen for papirstørrelse i kopieringsprogrammet svarer ikke til

•

den papirstørrelse, der er registreret i papirbakken.

Dækslet til blækpatronerne er åbent.

•

Blækpatronerne mangler eller er ikke sat korrekt i.

•

Du har ikke fjernet tapen fra blækpatronen.

•

Blækpatronen er ikke beregnet til HP All-in-One.

•

Blækpatronen kan være defekt.

•

Bemærk! Printeren leveres muligvis kun med en trefarvet blækpatron.

Scannerfejl. Sluk for HP All-in-One, og tænd den derefter igen. Kontakt HP Support,

hvis problemet ikke er løst.

1. Sluk HP All-in-One.

2. Tag netledningen ud af stikket.

3. Vent et minut, og sæt derefter netledningen i stikket igen.

4. Tænd HP All-in-One igen.

Hvis problemet ikke er løst, skal du kontakte HP Support.

Ilægning af originaler til scanning og kopiering

Du kan lægge mange forskellige papirtyper og -størrelser i HP All-in-One, herunder Letter- eller A4-papir, fotopapir, transparenter og konvolutter.

Der er oplysninger om ilægning af papir i fuld størrelse i installationsvejledningen. Oplysninger om ilægning af andre papirstørrelser finder du i online Hjælp.

Sådan lægges en original på glaspladen

1. Løft låget på HP All-in-One.

2. Læg originalen i forreste venstre hjørne af glaspladen med den side, der skal kopieres

eller scannes, nedad.

Tip! Kontroller, at der ikke sidder tape eller andet fast på glasset, da du ellers

ikke kan være sikker på at få den korrekte kopistørrelse.

Dansk

56 HP Deskjet F4100 All-in-One series

3. Luk låget.

Fremstilling af en kopi

Du kan fremstille kvalitetskopier fra kontrolpanelet.

Sådan tager du en kopi fra kontrolpanelet

1. Kontroller, at der ligger papir i papirbakken.

2. Læg originalen i forreste venstre hjørne af glaspladen med den side, der skal kopieres

eller scannes, nedad.

3. Tryk på knappen Papirtype for at angive papirtypen.

4. Tryk på Start kopi, Sort eller Start kopi, Farve.

Scanning af originaler

I forbindelse med originaldokumenter eller billeder, der placeres på glaspladen, kan du starte scanningen fra computeren eller fra HP All-in-One. Hvis du vil bruge scanningsfunktionerne, skal HP All-in-One være tilsluttet en computer, og begge enheder skal være tændt. HP Photosmart softwaren skal være installeret og køre på computeren, inden der scannes.

Sådan scannes til en computer

1. Læg originalen i forreste venstre hjørne af glaspladen med den side, der skal kopieres

eller scannes, nedad.

Tip! Sørg for, at scannerens glasplade er ren, og der ikke sidder

fremmedlegemer fast på den, så får du den bedst mulige kvalitet.

2. Tryk på Scan.

Hvis originalen er et foto, vises der et eksempelbillede af scanningen på computeren, hvor du kan redigere det. De ændringer, du måtte foretage, gælder kun for den aktuelle scanning.

3. Foretag eventuelle ændringer af eksempelbilledet, og klik på Accepter, når du er

færdig.

Fremstilling af en kopi 57

Dansk

2 Fejlfinding og support

Dette kapitel indeholder oplysninger om fejlfinding i forbindelse med installation og konfiguration samt visse former for betjening. Der er yderligere oplysninger om fejlfinding i online Hjælp.

Mange problemer opstår, når HP All-in-One sluttes til computeren med et USB-kabel, før softwaren til HP All-in-One er installeret på computeren. Hvis du har sluttet HP All-in-One til computeren, før du bliver bedt om det på skærmbillederne under softwareinstallationen, skal du bruge denne fremgangsmåde:

Fejlfinding i forbindelse med almindelige installationsproblemer

1. Tag USB-kablet ud af computerstikket.

2. Afinstaller softwaren (hvis du allerede har installeret den).

3. Genstart computeren.

4. Sluk HP All-in-One, vent et minut, og genstart derefter enheden.

5. Geninstaller softwaren til HP All-in-One.

Forsigtig! Tilslut ikke USB-kablet til computeren, før du bliver bedt om det på et skærmbillede

under softwareinstallationen.

Der er oplysninger om, hvordan du får support, på indersiden af bagsiden til denne vejledning.

Af- og geninstallation af softwaren

Hvis installationen er ufuldstændig, eller hvis du har tilsluttet USB-kablet til computeren, før du blev bedt om det under softwareinstallationen, skal du muligvis afinstallere og geninstallere softwaren. Du må ikke blot slette programfilerne til HP All-in-One på computeren. Sørg for at fjerne dem korrekt med det afinstallationsprogram, der fulgte med, da du installerede programmet til HP All-in-One.

Sådan afinstalleres og geninstalleres programmet på en Windows-pc

1. Klik på Start på proceslinjen i Windows, og klik derefter på Kontrolpanel.

2. Dobbeltklik på Tilføj/Fjern programmer.

3. Vælg HP Deskjet All-in-One Driver-software, og klik på Rediger/fjern.

Følg vejledningen på skærmen.

4. Tag kablet ud mellem HP All-in-One og computeren.

5. Genstart computeren.

Bemærk! Det er vigtigt, at du tager stikket til HP All-in-One ud, før du genstarter

computeren. Tilslut ikke HP All-in-One til computeren, før du har geninstalleret softwaren.

6. Sæt HP All-in-One-cd-rom'en i computerens cd-rom-drev, og start derefter

installationsprogrammet.

7. Følg anvisningerne på skærmen samt anvisningerne i den installationsvejledning, der fulgte

med HP All-in-One.

Når installationen af softwaren er færdig, vises ikonet HP Digital Imaging Monitor på proceslinjen i Windows. Dobbeltklik på ikonet for HP Solution Center på skrivebordet for at kontrollere, at softwaren er korrekt installeret. Hvis HP Solution Center viser de vigtige ikoner (Scan billede og Scan dokument), er softwaren korrekt installeret.

Sådan afinstalleres og geninstalleres programmet på en Mac-computer

1. Tag stikket ud af HP All-in-One og Mac-computeren.

2. Åbn mappen Applications:Hewlett-Packard.

3. Dobbeltklik på HP Uninstaller.

Dansk

58 HP Deskjet F4100 All-in-One series

Følg vejledningen på skærmen.

4. Når softwaren er afinstalleret, skal du afbryde forbindelsen til HP All-in-One og derefter genstarte

computeren.

Bemærk! Det er vigtigt, at du tager stikket til HP All-in-One ud, før du genstarter

computeren. Tilslut ikke HP All-in-One til computeren, før du har geninstalleret softwaren.

5. Hvis du vil geninstallere softwaren, skal du lægge cd-rom'en til HP All-in-One i computerens cd-

rom-drev.

6. Åbn cd-rom'en på skrivebordet, og dobbeltklik på HP All-in-One Installer.

7. Følg anvisningerne på skærmen samt anvisningerne i den installationsvejledning, der fulgte

med HP All-in-One.

Fejlfinding i forbindelse med hardwareinstallation

Dette afsnit indeholder oplysninger om hardwarefejlfinding for HP All-in-One.

HP All-in-One kan ikke tændes

Årsag: HP All-in-One er ikke korrekt sluttet til strømforsyningen.

Løsning

• Kontroller, at ledningen er korrekt tilsluttet til både HP All-in-One og strømadapteren. Tilslut

netledningen til et strømudtag, en overspændingsbeskytter eller en stikdåse.

1 Nettilslutning

2 Netledning og adapter

3 Strømudtag

• Hvis du bruger en stikdåse, skal du kontrollere, at den tændt. Du kan også prøve at slutte

HP All-in-One direkte til strømudtaget.

• Afprøv stikkontakten for at sikre dig, at den virker. Tilslut et apparat, som du ved fungerer,

og se, om der kommer strøm til apparatet. Hvis ikke, er der måske problemer med stikkontakten.

• Hvis du har tilsluttet HP All-in-One til et netstik med afbryderkontakt, skal du kontrollere at

der er tændt for strømmen. Hvis der er tændt, men enheden stadig ikke virker, kan der være et problem med stikkontakten.

Årsag: Du har trykket på Tændt for hurtigt. Løsning: HP All-in-One svarer muligvis ikke, hvis du trykker på knappen Tændt for hurtigt.

Tryk én gang på knappen Tændt. Det kan tage nogle sekunder, før HP All-in-One tændes. Hvis du trykker på knappen Tændt i denne periode, kan du komme til at slukke enheden.

Fejlfinding i forbindelse med hardwareinstallation 59

Dansk

Kapitel 2

Forsigtig! Hvis HP All-in-One stadig ikke tændes, kan det skyldes en mekanisk fejl. Tag

netledningen ud af stikkontakten, og kontakt HP. Gå til: område, hvis du bliver bedt om det, og klik derefter på Kontakt HP for at få oplysninger om, hvordan du kontakter teknisk support.

www.hp.com/support. Vælg land/

Jeg har tilsluttet USB-kablet, men jeg har problemer med at bruge HP All-in-One sammen med min computer

Løsning: Du skal installere den software, der fulgte med HP All-in-One, før du tilslutter USB-

kablet. Under installationen må du ikke sætte USB-kablet i, før du bliver bedt om det. Hvis du sætter USB-kablet i, før du bliver bedt om det, kan det give problemer.

Når du har installeret softwaren, er det enkelt at slutte HP All-in-One til computeren med et USBkabel. Sæt den ene ende af USB-kablet i stikket bag på computeren og den anden ende i stikket bag på HP All-in-One. Du kan bruge en vilkårlig USB-port bag på computeren.

Der er flere oplysninger om installation af softwaren og tilslutning af USB-kablet i den installationsvejledning, der fulgte med HP All-in-One.

HP All-in-One udskriver ikke

Løsning: Gør følgende, hvis HP All-in-One og computeren ikke kommunikerer indbyrdes:

• Kig på indikatoren Tændt foran på HP All-in-One. Hvis den ikke lyser, er HP All-in-One

slukket. Kontroller, at netledningen er sluttet korrekt til HP All-in-One og sat i en stikkontakt. Tryk på knappen Tændt for at tænde HP All-in-One.

• Kontroller, at blækpatronerne er installeret.

• Kontroller, at der ligger papir i papirbakken.

• Kontroller, at der ikke sidder papir fast i HP All-in-One.

• Kontroller, at blækpatronholderen ikke sidder fast. Åbn blækpatrondækslet for at få adgang

til området med blækpatronholderen. Fjern eventuelle objekter, der blokerer for blækpatronholderen, herunder eventuel emballage. Sluk HP All-in-One, og tænd den derefter igen.

• Kontroller, at udskriftskøen i HP All-in-One ikke er i pausetilstand eller offline (Windows)

eller stoppet (Macintosh). Hvis det er tilfældet, skal du vælge den relevante indstilling for at fortsætte udskrivningen. Se dokumentationen, der fulgte med operativsystemet til computeren, for at få yderligere oplysninger om adgang til udskriftskøen.

• Kontroller USB-kablet. Hvis du bruger et ældre kabel, fungerer det muligvis ikke korrekt.

Prøv at tilslutte det til et andet produkt for at finde ud af, om USB-kablet fungerer. Hvis der

Dansk

60 HP Deskjet F4100 All-in-One series

opstår problemer, skal USB-kablet muligvis udskiftes. Kontroller også, at kablet ikke er længere end 3 meter.

• Kontroller forbindelsen mellem HP All-in-One og computeren. Kontroller, at USB-kablet

sidder fast i USB-porten bag på HP All-in-One. Kontroller, at den anden ende af USB-kablet er sat i en USB-port på computeren. Når kablet er tilsluttet korrekt, skal du slukke for HP All-in-One og derefter tænde den igen.

• Kontroller, at hub'en er tændt, hvis du tilslutter HP All-in-One via en USB-hub. Forsøg at

tilslutte direkte til computeren, hvis hub'en er tændt.

• Kontroller andre printere eller scannere. Du skal muligvis koble ældre produkter fra

computeren.

• Prøv at slutte USB-kablet til en anden USB-port på computeren. Prøv at genstarte

computeren, når du har kontrolleret tilslutningerne. Sluk HP All-in-One, og tænd den igen.

• Hvis HP All-in-One er offline, skal du slukke HP All-in-One og tænde den igen. Start et

udskriftsjob.

• Fjern og geninstaller eventuelt den software, du installerede sammen med HP All-in-One.

Se den installationsvejledning, der fulgte med HP All-in-One, for at få yderligere oplysninger om konfigurering af HP All-in-One og tilslutning til en computer.

Fjernelse af papir, der sidder fast

Der er yderligere oplysninger om udbedring af papirstop i online Hjælp.

Fejlfinding i forbindelse med blækpatroner

Hvis du oplever problemer med udskrivningen, er der muligvis et problem med en af blækpatronerne.

Fejlfinding i forbindelse med blækpatroner

1. Tag den sorte blækpatron ud af holderen til højre. Rør ikke blækdyserne eller de kobberfarvede

kontakter. Kontrollér for eventuelle skader på de kobberfarvede kontakter eller blækdyserne. Sørg for, at plastictapen er fjernet. Hvis det stadig dækker blækdyserne, skal du forsigtigt fjerne plastiktapen ved hjælp af den lyserøde trækflig.

2. Genindsæt blækpatronen ved at skubbe den fremad ind i åbningen. Skub derefter blækpatronen

fremad, indtil den låses på plads i holderen.

3. Gentag trin 1 og 2 for den trefarvede blækpatron i venstre side.

4. Hvis problemet fortsætter, kan det være en god ide at udskrive en selvtestrapport eller rense

blækpatronerne. Der er yderligere oplysninger i online Hjælp.

Her finder du yderligere oplysninger

En lang række kilder, både trykte og på skærmen, giver oplysninger om, hvordan du konfigurerer og bruger HP All-in-One.

Installationsvejledning

Installationsvejledningen indeholder oplysninger om installation af HP All-in-One og softwaren. Følg procedurerne i installationsvejledningen i rækkefølge. Se Fejlfinding i sidste afsnit af installationsvejledningen eller “ denne vejledning, hvis du får problemer under installationen.

Fejlfinding og support” på side 58 i

Dansk

Fjernelse af papir, der sidder fast 61

Kapitel 2

Online Hjælp

Online Hjælp indeholder detaljerede oplysninger om de funktioner på HP All-in-One, der ikke er beskrevet i denne vejledning, herunder funktioner, der kun er tilgængelige via det program, du installerede sammen med HP All-in-One.

Sådan får du adgang til Hjælp til HP Photosmart Software på en Windows-pc

1. Klik på fanen for HP All-in-One i HP Solution Center.

2. Klik på Onlinevejledning eller Fejlfinding i området Support af enheden.

HP's websted

Hvis du har adgang til internettet, kan du få hjælp og support fra HP's websted på www.hp.com/

support. Webstedet tilbyder teknisk support og indeholder oplysninger om drivere, tilbehør og

bestilling.

Blækforbrug

Blæk fra blækpatronerne bruges på mange forskellige måder i udskrivningsprocessen, herunder i initialiseringsprocessen, som forbereder enheden og patronerne til udskrivning og ved servicering af skrivehovedet for at holde blækdyserne åbne, så blækket flyder, som det skal. Når patronen er brugt, vil der sidde noget overskydende blæk tilbage. Du kan læse mere på

inkusage.

HP Support

Du kan kontakte HP Support telefonisk eller online. Supportmuligheder og tilgængelighed varierer efter produkt, land/område og sprog.

HP's telefonsupport

Du finder en liste over supporttelefonnumre på indersiden af forsiden til denne vejledning. Supportmuligheder og tilgængelighed varierer efter produkt, land/område og sprog.

Periode med telefonsupport

I Asien/Stillehavsområdet og Latinamerika (inklusive Mexico) ydes der ét års telefonisk support. På

www.hp.com/support kan du se, hvor lang tid der ydes support i Nordamerika, Østeuropa,

Mellemøsten og Afrika. Opkald sker til almindelig telefontakst.

Efter perioden med telefonsupport

Når perioden med telefonsupport udløber, skal du betale et gebyr for at få hjælp fra HP. Kontakt HP-forhandleren, eller ring på det supporttelefonnummer, der er angivet for dit land/område, for at få oplyst mulighederne for support.

www.hp.com/go/

Før du ringer til HP Support

1. Kontroller, at:

a. HP All-in-One er tilsluttet strømforsyningen, og at den er tændt. b. De angivne blækpatroner er installeret korrekt c. Det anbefalede papir er lagt korrekt i papirbakken.

2. Nulstil HP All-in-One:

a. Sluk HP All-in-One ved hjælp af knappen Tændt. b. Tag netledningen ud på bagsiden af HP All-in-One. c. Tilslut igen netledningen til HP All-in-One. d. Tænd HP All-in-One ved hjælp af knappen Tændt.

3. Du bedes have følgende oplysninger ved hånden:

a. Modelnavnet på HP All-in-One, som det står på kontrolpanelet.

Dansk

62 HP Deskjet F4100 All-in-One series

b. Udskriv en selvtestrapport. (Der er flere oplysninger i Brugervejledningen). c. Forbered dig, så du kan give en detaljeret beskrivelse af problemet.

d. Hav serienummeret og service-id'et klar (står på selvtestrapporten). e. Vær i nærheden af HP All-in-One-printeren, når du ringer til HP Support.

HP Support 63

Dansk

3 Tekniske oplysninger

Dette afsnit indeholder de tekniske specifikationer og internationale lovpligtige oplysninger for HP All-in-One.

Systemkrav

Systemkrav til software findes i filen Vigtigt.

Papirspecifikationer

g/m²

•

Papirbakkens kapacitet: Almindeligt papir: Op til 100

• Udskriftsbakkens kapacitet Almindeligt papir: Op til 50

Bemærk! Der findes en komplet liste over understøttede medieformater i printersoftwaren. Der

findes en komplet liste over papirvægt i online Hjælp.

Fysiske specifikationer

• Højde: 18,05 cm

• Bredde: 42,57 cm

• Dybde: 26,74 cm

• Vægt: 4,26 kg

Strømspecifikationer

• Strømforbrug: 20 watt (gennemsnit ved udskrivning)

• Indgangsspænding: Vekselstrøm 100-240 V ~ 1 A 50–60 Hz

• Udgangsspænding: Jævnstrøm 32 V===375 mA, 16 V===500 mA

• Strømforsyning: 0957-2231, vekselstrøm 100-240 V ~ 1 A 50–60 Hz

(75

g/m²

papir)

papir)(75

Bemærk! Brug kun den strømadapter, der er leveret af HP.

Miljøspecifikationer

• Anbefalet driftstemperatur: 15º til 30º C

• Tilladt driftstemperatur: 10º til 35º C

• Luftfugtighed: 15 til 80% relativ luftfugtighed, ikke-kondenserende

• Opbevaringstemperatur: -20 til 50 ºC

• Ved forekomst af stærke elektromagnetiske felter kan det ske, at udskrifterne fra HP All-in-One

forvrænges en smule

• HP anbefaler, at der benyttes et USB-kabel på 3 meter eller kortere for at minimere udefra

kommende støj fra eventuelle kraftige elektromagnetiske felter

Lovgivningsmæssige bekendtgørelser

Din HP All-in-One opfylder produktkravene fra myndighederne i dit land/område. Der findes en komplet oversigt over lovgivningsmæssige bekendtgørelser i online Hjælp.

Lovpligtigt modelidentifikationsnummer

Produktet er tildelt et lovpligtigt modelnummer, så det lever op til lovkrav om muligheder for identifikation. Det lovpligtige modelnummer for dette produkt er VCVRA-0706. Det lovpligtige modelnummer må ikke forveksles med marketingnavnet (HP Deskjet F4100 All-in-One series mv.)

Dansk

64 HP Deskjet F4100 All-in-One series

eller produktnumrene (CB580A mv.).

Garanti

Garanti 65

Dansk

Kapitel 3

Dansk

66 HP Deskjet F4100 All-in-One series

Hp DESKJET F4100 User Manual [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual

Översikt över HP All-in-One

Knappar på kontrollpanelen

Översikt över statuslampor

Placera original för skanning och kopiering

Göra en kopia

Skanna ett original

Avinstallera och installera om programvaran

Felsökning av maskinvaruinstallation

Åtgärda papperstrassel

Felsökning av bläckpatronerna

Söka mer information

Installationshandbok

Direkthjälp

HP:s webbplats

Användning av bläck

HP:s support

Support från HP per telefon

Giltighetstid för telefonsupport

Efter giltighetstiden för telefonsupport

Innan du ringer till HP:s support

Systemkrav

Pappersspecifikationer

Fysiska specifikationer

Energispecifikationer

Miljöspecifikationer

Lagar och förordningar

Identifieringsnummer

Garanti

HP All-in-One -laitteen yleiskatsaus

Ohjauspaneelin painikkeet

Tilavalojen yleiskuvaus

Alkuperäiskappaleiden lisääminen skannattaviksi tai kopioitaviksi

Kopioiminen

Alkuperäiskappaleen skannaaminen

Ohjelmiston poisto ja uudelleenasennus

Laitteiston asennuksen vianmääritys

Paperitukosten poistaminen

Tulostuskasetin vianmääritys

Lisätietojen hankkiminen

Asennusopas

Käytönaikainen ohje

HP:n Web-sivusto

Musteen käyttö

HP-tuki

HP:n puhelintuki

Puhelintuen ajanjakso

Puhelintuen ajanjakson jälkeen

Ennen soittamista HP-tukeen

Järjestelmävaatimukset

Paperitiedot

Laitteen mitat

Virtatiedot

Käyttöympäristön tietoja

Ilmoituksia säädöksistä

Säännöksien mukainen mallinumero

Takuu

Rask innføring i HP All-in-One

Knapper på kontrollpanelet

Oversikt over statuslamper

Legge i originaler for skanning og kopiering

Lage en kopi

Skanne en original

Avinstallere programvaren og installere den på nytt

Problemløsing for maskinvareoppsett

Fjerne fastkjørt papir

Problemløsing for blekkpatroner

Finne mer informasjon

Installeringshåndbok

Elektronisk hjelp

HPs nettsted

Blekkforbruk

HPs kundestøtte

HPs kundestøtte via telefon

Telefonstøtteperiode

Etter telefonstøtteperioden

Før du ringer HPs kundestøtte
