HP Deskjet 3600 User's Guide [fi]

käyttöopas

Löydä vastaus kysymykseen valitsemalla jokin seuraavista ohjeen aiheista:

● ilmoitukset

● erikoisominaisuudet

● aloitusopas

● liitännät

● tulostaminen

● huolto

● vianmääritys

● suositukset ja tiedot

ilmoitukset

● Ilmoitukset ja tavaramerkkitiedot

● käsitteet ja merkintätavat

Ilmoitukset ja tavaramerkkitiedot

hewlett-packard-yhtiön ilmoitukset

Tämän asiakirjan tietoja voidaan muuttaa ilman eri ilmoitusta.

Hewlett-Packard (HP) ei anna mitään takuita materiaalista, mukaan lukien, mutta ei näihin rajoittuen oletetut takuut myyntikelpoisuudesta ja sopivuudesta johonkin tiettyyn tarkoitukseen.

Hewlett-Packard ei ole vastuussa tässä asiakirjassa esiintyvistä virheistä eikä satunnaisista tai seurauksellisista vahingoista, jotka aiheutuvat tämän aineiston toimittamisesta, suorituskyvystä tai käytöstä.

Kaikki oikeudet pidätetään. Tämän materiaalin jäljentäminen, muokkaaminen tai kääntäminen ilman Hewlett-Packardin kirjallista suostumusta on kielletty, muutoin kuin tekijänoikeuslaeissa on säädetty.

tavaramerkit

Microsoft, MS, MS-DOS, Windows ja XP ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä.

TrueType on Apple Computer, Inc:n Yhdysvalloissa rekisteröimä tavaramerkki.

Adobe ja PostScript ovat Adobe Systems Incorporatedin tavaramerkkejä.

käsitteet ja merkintätavat

Käyttöoppaassa käytetään seuraavia käsitteitä ja merkintätapoja.

käsitteet

HP Deskjet -tulostimeen voidaan viitata käsitteillä HP-tulostin tai tulostin.

symbolit

>-symboli viittaa käyttäjän suorittamaan toimenpidesarjaan. Esimerkiksi:

Valitse Tiedosto > Tulosta.

varoitukset

Varoitus-teksti ilmoittaa HP Deskjet-kirjoittimeen tai muuhun laitteistoon kohdistuvasta vahingon mahdollisuudesta. Esimerkiksi:

Varoitus! Älä koske mustesuuttimiin tai kuparikontakteihin. Näiden

osien koskettaminen voi aiheuttaa tukkeumia, musteongelmia ja sähkökytkentöjen heikentymistä.

Varoitus-teksti lmoittaa käyttäjään tai toisiin henkilöihin kohdistuvan vahingon mahdollisuudesta. Esimerkiksi:

Varoitus! Pidä uudet ja käytetyt kasetit poissa lasten ulottuvilta.

kuvakkeet

Huomautus-kuvake ilmaisee, että aiheesta on lisätietoja. Esimerkiksi:

Paras laatu saadaan käyttämällä HP-tuotteita.

Hiiri-kuvake merkitsee, että asiasta voi saada lisätietoa käyttämällä Lisätietojatoimintoa. Esimerkiksi:

Välilehtien asetuksiin liittyviä lisätietoja on Lisätietojavalintaikkunassa: vie kohdistin asetuksen kohdalle ja napsauta sitä hiiren oikealla painikkeella. Lisätietoja valitusta asetuksesta saat napsauttamalla Lisätietoja-kuvaketta.

Älä-kuvake ilmoittaa, että toimenpide ei ole suositeltava.

Älä puhdista tulostimen sisäosia.

erikoisominaisuudet

Onnittelumme! Olet ostanut HP Deskjet -tulostimen, jossa on paljon jännittäviä ominaisuuksia:

● Upea valokuvalaatuinen tulostus: Vakuuttavaa tulostusjälkeä mustan ja

kolmen värin tulostuskasetteja käyttäen.

● Päivitettävissä kuusiväritulostukseen: Paranna valokuvatulostusta

entisestään erillisen valokuvatulostuskasetin avulla (valinnainen lisävaruste).

● Reunukseton tulostus: Tulosta 4 x 6 (10 x 15 cm) valokuvat ja kortit

paperin reunoihin saakka reunukseton tulostus -toiminnon avulla.

● Käyttäjäystävällisyys: helppo asentaa ja käyttää.

● Peruuta-painike: säästä paperia ja mustetta peruuttamalla tulostustyöt

nopeasti ja helposti Peruuta-painikkeella.

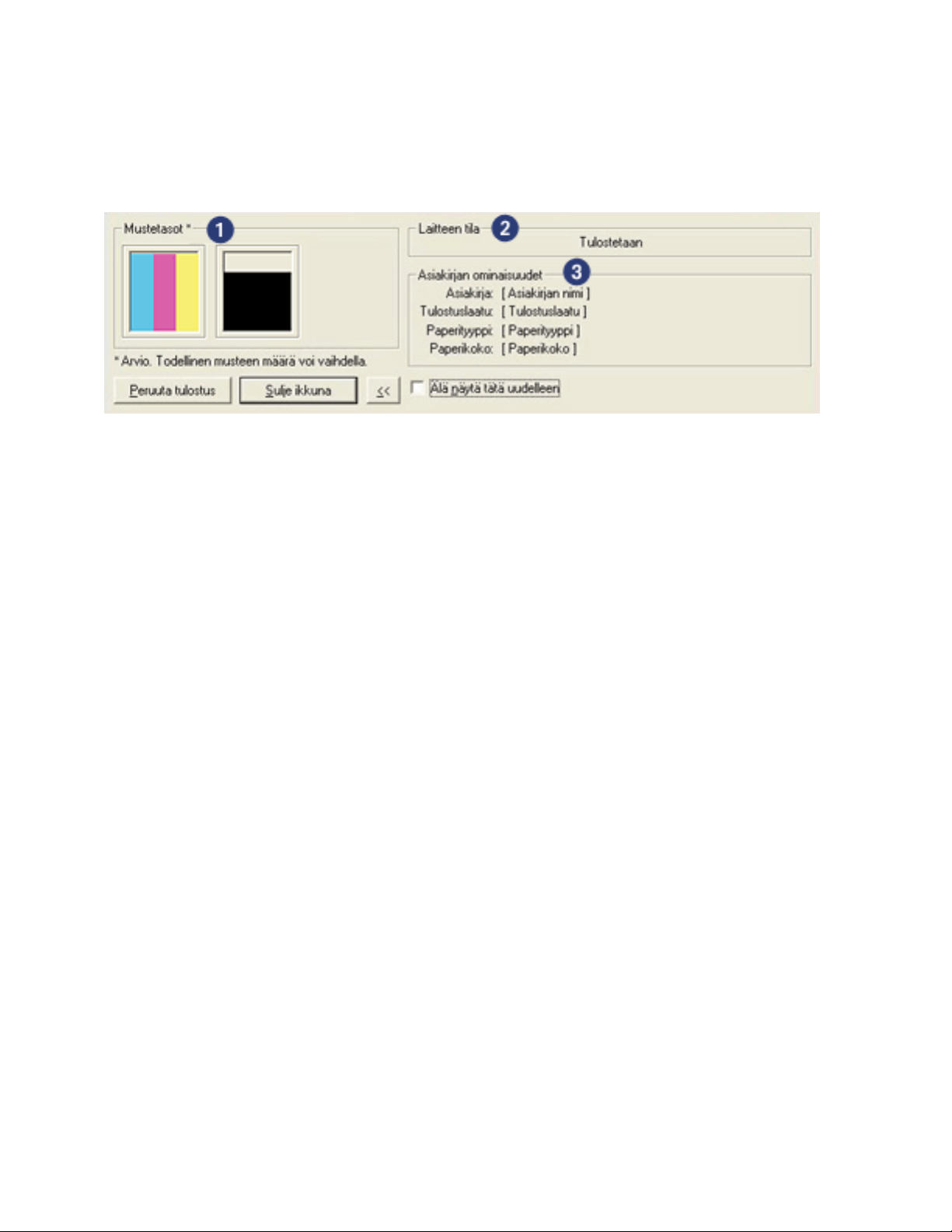

● Mustetason ilmaisin: näytölle avautuva mustetason ilmaisin näyttää kunkin

värikasetin jäljellä olevan mustemäärän.

● Kompakti: pienikokoinen, kevyt ja helppo asentaa, varastoida ja kantaa.

● Laatu: rakennettu tarjoamaan parhaat ratkaisut käyttäjän tulostustarpeisiin.

värikasetit

Tulostimessa voi käyttää kolmea värikasettia:

● Musta värikasetti

● Kolmivärikasetti

● Valokuvatulostuskasetti

1. musta värikasetti 2. kolmivärikasetti 3. valokuvatulostuskasetti

Tulostimen mukana voidaan toimittaa vain osa värikaseteista.

Värikasetin valinta

Tulostimen malli Mustekasetti Valintanumero Tuotenumero

Musta

HP Deskjet 3600 sarja

Kolmiväri

valokuva

Katso asennusohjeet napsauttamalla

Katso varastointiohjeet napsauttamalla

Katso kierrätysohjeet napsauttamalla

Katso kasettien mustemäärää koskevat tiedot värikasetin pakkauksesta.

tätä.

Jotta tulostin toimisi parhaalla mahdollisella tavalla, käytä ainoastaan valmistajan täyttämiä HP:n värikasetteja.

c8727

c8728

c6658

Varoitus! HP:n värikasettien täyttämisestä tai muuntamisesta

suoraan johtuvat vauriot on erityisesti suljettu pois HP:n takuun piiristä.

värikasettien vaihtaminen

Ennen vaihtokasettien ostamista on tarkastettava oikeat osanumerot.

Vaihda tulostuskasetti seuraavasti:

1. Käynnistä kirjoitin painamalla Virta-painiketta.

2. Avaa tulostimen kansi.

Keinu siirtyy tulostimen keskelle.

3. Paina värikasettia alaspäin ja työnnä se ulos kasettipesästä.

1. Paina virtakytkintä 2. Nosta tulostimen kansi 3. Paina värikasettia alaspäin

4. Työnnä tulostuskasetti ulos pesästä

4. Ota vaihtokasetti pakkauksestaan ja poista varovasti muoviteippi. Pidä kasettia siten, että kuparinvärinen nauha on alas ja osoittaa tulostimeen päin.

1. Irrota muoviteippi

Varoitus! Älä koske mustesuuttimiin tai kuparikontakteihin.

Näiden osien koskettaminen voi aiheuttaa tukkeumia, musteongelmia ja sähkökytkentöjen heikentymistä. Älä poista kupariliuskoja. Ne ovat sähkönjohtimia.

1. Mustesuuttimet 2. Kupariliitännät

5. Työnnä kasetti loivassa kulmassa ylöspäin pesään, kunnes tuntuu vastusta.

6. Työnnä kasetti pesään.

Kun kasetti on paikallaan, kuuluu napsahdus.

7. Sulje tulostimen kansi.

Kalibroi tulostin parhaan mahdollisen tulostuslaadun saavuttamiseksi.

Katso tyhjien värikasettien kierrättämistä koskevat tiedot napsauttamalla tätä.

Varoitus! Pidä uudet ja käytetyt kasetit poissa lasten ulottuvilta.

värikasettien kalibroiminen

Voit varmistaa parhaimman tulostuslaadun kalibroimalla värikasetit niiden asentamisen jälkeen.

Kalibroi värikasetit seuraavasti:

1. lisää lokeroon valkoista paperia.

2. Siirry kohtaan

3. Valitse Kalibroi tulostin.

4. Valitse Kalibroi ja toimi näytön ohjeiden mukaan.

tulostimen huolto.

Värikasettien palauttaminen

Asiakkaat, jotka haluavat kierrättää alkuperäisiä HP-värikasetteja, voivat osallistua HP:n tyhjien värikasettien palautus- ja kierrätysohjelmaan. HP:llä tämä ohjelma on käytössä laajemmin kuin yhdelläkään muulla maailman värikasettien valmistajalla. Tämä HP:n asiakkaille maksuton ohjelma on ympäristöystävällinen ratkaisu käyttöikänsä lopun saavuttaneiden tuotteiden kierrättämiseen. Ohjelmaa ei toteuteta kaikissa maissa tai kaikilla alueilla.

Voit osallistua palautus- ja kierrätysohjelmaan tilaamalla palautuskirjekuoria ja pakkauksia Web-osoitteesta www.hp.com/recycle. Kirjekuorien ja pakkausten postimaksu on maksettu valmiiksi.

Koska HP:n materiaalinkierrätysprosessit ovat hyvin herkkiä, emme voi vastaanottaa ja kierrättää muiden valmistajien värikasetteja. Kierrätysprosessin lopputuotteet käytetään uusien tuotteiden valmistamiseen. HP:n täytyy olla varma, että materiaalien koostumus on yhtenäinen. Tämän vuoksi kierrätämme ainoastaan HP:n alkuperäisiä tulostuskasetteja. Tämä ohjelma ei koske uudelleen täytettyjä värikasetteja.

Palautetut tulostuskasetit erotetaan jalostettaviksi raaka-aineiksi, joita käytetään muilla teollisuuden aloilla uusien tuotteiden valmistamiseen. Tuotteita, jotka on valmistettu kierrätetyistä HP-värikasettien materiaaleista, ovat esimerkiksi autojen osat, mikrosirujen valmistusprosesseissa käytettävät osat, kuparijohtimet, teräslevyt ja elektroniikassa käytetyt jalomateriaalituotteet. HP pystyy kierrättämään mallista riippuen jopa 65 % tulostuskasetin materiaalin painosta. Ne osat, joita ei voi kierrättää, (muste, vaahtomuovi ja komposiittiosat) hävitetään ympäristöä säästävällä tavalla.

värikasettien huolto

Seuraavat vihjeet auttavat HP-kasettien huoltamisessa ja varmistavat yhtenäisen tulostuslaadun:

● Pidä mustekasetit suljetuissa pakkauksissaan siihen asti, kunnes niitä

tarvitaan. Tulostuskasetit tulee säilyttää huoneenlämmössä (15-35 ºC).

● Älä poista mustesuuttimien päällä olevaa muoviteippiä ennen kuin olet valmis

asentamaan värikasetin tulostimeen. Jos muoviteippi on irronnut värikasetista, älä yritä kiinnittää sitä uudelleen. Teipin kiinnittäminen uudelleen vahingoittaa värikasettia.

väriainekasettien varastoiminen

Kun värikasetti poistetaan tulostimesta, se tulee säilyttää erityisessä värikasetin suojuksessa tai ilmatiiviissä muovikotelossa.

Värikasetin suojus toimitetaan valokuvatulostuskasetin mukana. Jos värikasettia säilytetään ilmatiiviissä muovikotelossa, mustesuuttimien tulee olla alaspäin, mutta ne eivät saa olla kiinni kotelossa.

Värikasetin asettaminen värikasetin suojukseen

Työnnä värikasetti loivassa kulmassa koteloon ja napsauta se tukevasti paikalleen.

Värikasetin poistaminen värikasetin suojuksesta

Irrota kasetti painamalla kotelon yläreunaa alas- ja taaksepäin. Työnnä kasetti ulos kotelosta.

Varoitus! Älä pudota värikasettia. Kasetti saattaa vahingoittua.

reunukseton tulostus

Reunukseton tulostus -valinnan avulla voit tulostaa valokuvien reunoihin ja tietyn kokoisille korteille. Tällä tulostimella voit tulostaa 4 x 6 (10 x 15 cm) -tuumaisia ja tätä pienempiä valokuvia.

Tulostettaessa 4 x 6 (10 x 15 cm) -tuumaiselle valokuvapaperille, jossa on repäisynauhat, tuloste on täysin reunaton repäisynauhan irrottamisen jälkeen.

Jos tulostusmateriaali on repäisynauhaton 4 x 6 -valokuvapaperi, A6-kortit ja tervehdyskortit, tulosteen alalaitaan jää reunus kun taas kolme muuta sivua ovat reunattomia.

Kuvakoon valitseminen

Avaa tiedosto sovellukseen ja määritä kuvan koko. Varmista, että koko vastaa paperikokoa, jolle haluat tulostaa kuvan.

tulostaminen

Tulosta asiakirja ilman reunuksia seuraavasti:

1. Avaa tulostettava tiedosto.

2. Avaa

Tulostimen ominaisuudet -valintaikkuna.

3. Napsauta Paperi/laatu -välilehteä.

4. Valitse jokin reunaton paperikoko avattavasta Koko on -luettelosta.

5. Valitse haluamasi paperityyppi avautuvasta Tyyppi -luettelosta.

6. Muuta kuvan koko automaattisesti siten, että se tulostuu ilman reunuksia valitsemalla Reunaton automaattinen sovitus -valintaruutu.

Reunaton automaattinen sovitus -vaihtoehto on valittavissa ainoastaan valokuvapaperityyppien yhteydessä.

7. Määritä haluamasi asetukset ja napsauta OK-painiketta.

tulostusasetukset

Tulostinta ohjaa tietokoneeseen asennettu ohjelmisto. Voit muuttaa asiakirjan tulostusasetuksia tulostinohjelmasta, jota kutsutaan myös tulostinohjaimeksi.

Voit muuttaa tulostusasetuksia avaamalla Tulostimen ominaisuudet -valintaikkunan.

Tulostimen ominaisuudet -valintaikkunan avaaminen

Avaa Tulostimen ominaisuudet -valintaikkuna seuraavasti:

1. Avaa tulostettava tiedosto.

2. Napsauta Tiedosto > Tulosta ja valitse Ominaisuudet. Näyttöön avautuu

Tulostimen ominaisuudet -valintaikkuna.

Tulostimen ominaisuudet -valintaikkunan avaaminen saattaa

vaihdella sovelluksen mukaan.

Tulostimen Ominaisuudet-valintaikkunan käyttö

Tulostimen Ominaisuudet -valintaikkunassa on useita käyttöä helpottavia työkaluja.

Painikkeet ja valikot

Tulostimen ominaisuudet -valintaikkuna sisältää seuraavat osat toiminnot:

1. Välilehdet: Näet välilehden sisällön napsauttamalla sitä.

2. Tulostustehtävä-pikasarjat: Katso

tulostustehtävä-pikasarjat.

3. Tulostuksen esikatselu: näyttää tavan, jolla tulostusasetuksiin tehtävät muutokset vaikuttavat asiakirjaan.

4. Painikkeet:

❍ OK: tallentaa muutokset ja ottaa ne käyttöön. ❍ Peruuta: sulkee valintaikkunan tallentamatta uusia asetuksia. ❍ Ohje: sisältää Lisätietoja-toiminnon käyttöohjeet.

Valintaikkunassa voi esiintyä myös Käytä-painike. Käytä-painike tallentaa asetusten muutokset sulkematta valintaikkunaa.

Välilehtien asetuksiin liittyviä lisätietoja on Lisätietojavalintaikkunassa: vie kohdistin asetuksen kohdalle ja napsauta sitä hiiren oikealla painikkeella. Avaa valitun kohteen lisätiedot napsauttamalla Lisätietoja-kuvaketta.

välilehdet

● paperi/laatu -välilehti

● viimeistely-välilehti

● tehosteet-välilehti

● perustiedot-välilehti

● Väri-välilehti

Tulostimen ominaisuuksia ja niitä koskevia ohjeita voidaan muuttaa. Tämä asiakirja on julkaistu ennen kaikkien tulostimen ominaisuuksien määrittämistä.

tulostustehtävä-pikasarjat

Tulostustehtävä-pikasarjan avulla voit tulostaa tavallisesti käytetyillä asetuksilla tai tallentaa ne.

Jos tulostat usein esimerkiksi kirjekuoria, voit luoda tulostustehtävän, joka sisältää tavallisesti kirjekuorien tulostamisen yhteydessä käytettävät asetukset, kuten paperikoon, tulostuslaadun ja suunnan asetukset. Kun olet luonut tulostustehtävän, valitse se kirjekuorien tulostamisen yhteydessä sen sijaan, että tekisit kunkin tulostusasetuksen erikseen.

Luo oma tulostustehtävä tai käytä avattavan Tulostustehtävä-pikasarjat -luettelon erityistarkoituksiin suunniteltuja tulostustehtäviä.

Tulostustehtävä-pikasarjan käyttäminen

Ota tulostustehtävä-pikasarja käyttöön seuraavasti:

1. Avaa

2. Valitse luettelosta tulostustehtävä, jota haluat käyttää.

Tulostimen ominaisuudet -valintaikkuna.

3. Valitse OK.

Palauta oletusasetukset valitsemalla ensin avattavasta

Tulostustehtävä-pikasarjat -luettelosta Tulostuksen oletusasetukset

ja sitten OK.

Tulostustehtävä-pikasarjan luominen

Luo tulostustehtävä-pikasarja seuraavasti:

1. Avaa

Tulostimen ominaisuudet -valintaikkuna.

2. Valitse määritykset, jotka haluat mukaan uuteen tulostustehtävään.

3. Anna uudelle tulostustehtävälle nimi avattavaan Tulostustehtävä-pikasarjat luetteloon ja valitse sitten Tallenna.

Tulostustehtävä-pikasarja lisätään avattavaan luetteloon.

Jos lisäät tulostustehtävään asetuksia, anna tulostustehtävälle uusi nimi ja valitse sitten OK.

Tulostustehtävä-pikasarjan poistaminen

Poista tulostustehtävä-pikasarja seuraavasti:

1. Avaa

2. Valitse luettelosta poistettava tulostustehtävä ja napsauta Poista-painiketta.

Tulostimen ominaisuudet -valintaikkuna.

Kaikkia tulostustehtävien pikasarjoja ei voi poistaa.

paperi/laatu -välilehti

Paperi/laatu -välilehdellä voit määrittää seuraavat asetukset:

1. Tulostustehtävä-pikasarjat: Katso

2. Koko: käytettävän paperin koko.

3. Mukautettu: katso

4. Tyyppi: käytettävä paperityyppi.

5. Reunaton automattinen sovitus: sovita tulostettava kuva koko sivualalle

reunuksettoman tulostuksen yhteydessä käytettäessä tiettyjä paperityyppejä.

6. Tulostuslaatu: Valittavana on viisi tulostuslaatuasetusta: Pikavedos, Nopea

normaali, Normaali, Paras ja Huipputarkkuus. Koska tulostuslaatu paranee

välillä Pikavedos - Huipputarkkuus, tulostuvan kuvan laatu nousee ja tulostusnopeus vastaavasti laskee. Pikavedos kuluttaa vähiten mustetta.

Huipputarkkuus-tila käyttää eniten mustetta ja tarvitsee paljon kiintolevytilaa.

7. HP:n digitaalinen valokuva: katso

mukautetun paperikoon asettaminen.

tulostustehtävä-pikasarjat.

digitaalivalokuvien tulostaminen.

8. Tulostusvihjeet: ideoita tulostamiseen.

Mukautetun paperikoon asettaminen

Mukautettu paperikoko -valintaikkunan avulla voit tulostaa normaalikoosta

poikkeavalle paperille.

Mukautetun paperikoon määrittäminen

Määritä mukautettu paperikoko seuraavasti:

1. Avaa

2. Napsauta Paperi/laatu -välilehteä.

Tulostimen ominaisuudet -valintaikkuna.

3. Napsauta Mukautettu-painiketta.

Näyttöön avautuu Mukautettu paperikoko -valintaikkuna.

4. Valitse mukautettu paperikoko avattavasta Nimi-luettelosta.

5. Anna paperin mitat Leveys- ja Pituus-ruutuihin.

Paperin minimi- ja maksimimitat on merkitty kunkin ruudun alapuolelle.

6. Valitse mittayksikkö: Tuumaa tai Millimetriä.

7. Tallenna mukautettu paperikoko valitsemalla Tallenna.

Voit tallentaa enintään viisi mukautettua paperikokoa.

8. Sulje Mukautettu paperikoko -valintaikkuna valitsemalla OK.

Digitaalivalokuvien tulostaminen

Tulostimessa on useita toimintoja, joilla digitaalivalokuvien tulostuslaatua voidaan parantaa.

HP:n digitaalivalokuva-asetukset -valintaikkunan avaaminen

Avaa HP:n digitaalivalokuva-asetukset -valintaikkuna seuraavasti:

1. Avaa

2. Napsauta Paperi/laatu -välilehteä ja valitse sitten HP:n digitaalivalokuva painike.

Tulostimen ominaisuudet -valintaikkuna.

Hp:n digitaalivalokuva-asetukset -valintaikkunan käyttö

HP:n digitaalivalokuva-asetukset -valintaikkunassa voidaan määrittää seuraavat

asetukset:

1. Punasilmäisyyden poistaminen: Poista tai vähennä valokuvan punasilmäisyyttä valitsemalla Käytössä.

2. Kontrastin parantaminen: valitse kontrastiasetus. Valitse Automaattinen, jos haluat, että tulostinohjain säätää kontrastin automaattisesti.

3. Digitaalinen salama: vaalentaa tummia kuvia. Valitse Automaattinen, jos haluat, että tulostinohjain säätää vaaleuden ja tummuuden automaattisesti.

4. SmartFocus: Valitse Käytössä, jos haluat, että tulostinohjain tarkentaa kuvat automaattisesti.

5. Terävyys: valitse kuvan terävyysasetus. Valitse Automaattinen, jos haluat, että tulostinohjain tarkentaa kuvan automaattisesti.

6. Tasoittaminen: valitse pehmennysasetus. Valitse Automaattinen, jos haluat, että tulostinohjain pehmentää kuvan automaattisesti.

viimeistely-välilehti

Viimeistely-välilehdellä voit määrittää seuraavat asetukset:

1. Tulostustehtävä-pikasarjat: Katso

2. Tulosta molemmille puolille: katso

3. Kirjasen asettelu: katso

4. Sivuja arkille: katso

5. Julistetulostus: määritä julisteen koko valitsemalla miten monelle arkille haluat julisteen tulostaa.

6. Kierrä 180 astetta: kiertää tulostettavaa kuvaa 180 astetta.

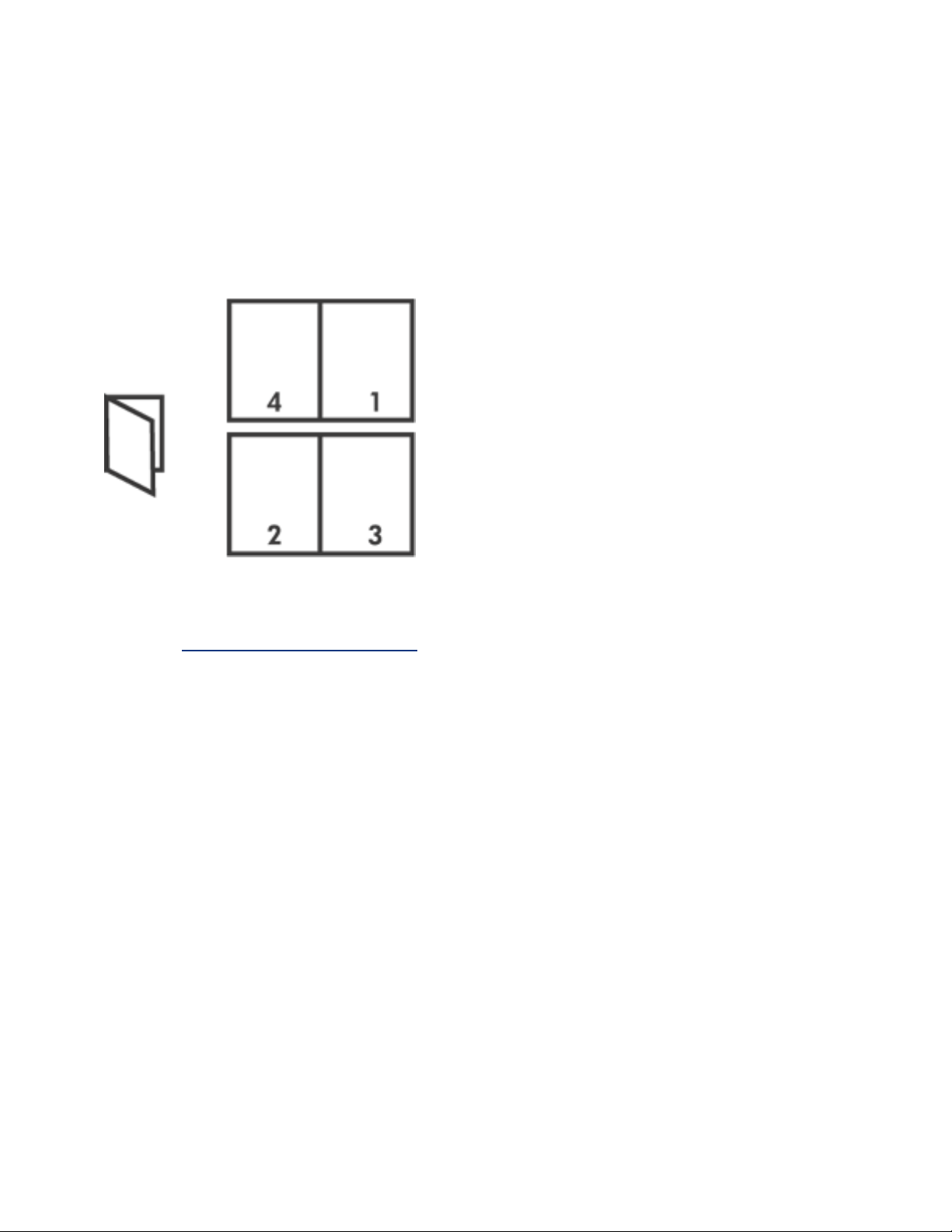

kirjasen tulostaminen.

usean sivun tulostaminen yhdelle paperiarkille.

tulostustehtävä-pikasarjat.

kaksipuolinen tulostus.

kaksipuolinen tulostus

Kaksipuolisen tulostuksen avulla voit tulostaa paperin molemmille puolille. Paperin molemmille puolille tulostaminen on sekä taloudellista että ympäristön kannalta järkevää.

Tulostusohjeet

Tulosta kaksipuoliset asiakirjat manuaalisesti seuraavasti:

1. Avaa

2. Valitse Viimeistely-välilehti.

Tulostimen ominaisuudet -valintaikkuna.

3. Valitse Tulosta molemmille puolille.

4. Valitse sidonta-asetus:

❍ Kirjasidonta: Varmista, että Käännä sivut ei ole valittuna.

1. Vaaka 2. Pysty

❍ Lehtiösidonta: valitse Käännä sivut.

1. Vaaka 2. Pysty

5. Määritä haluamasi asetukset ja napsauta OK-painiketta.

Tulostin tulostaa ensin parittomat sivut.

6. Kun parittomat sivut on tulostettu, aseta tulostetut paperit uudelleen syöttölokeroon siten, että tulostettu puoli on ylöspäin valitun sidontatavan ja suunnan mukaan:

❍ Pystysuuntainen kirjasidonta: Aseta paperi takaisin lokeroon kuvan

osoittamalla tavalla:

❍ Vaakasuuntainen kirjasidonta: Aseta paperi takaisin lokeroon kuvan

osoittamalla tavalla:

+ 82 hidden pages
