Hp DESIGNJET 4500 COLOR GUIDE [ja]

HP 大判カラーコピー製品

プリンタをお使いの環境に適用

プルーフィングワークフローにおけるカラー精度

HP 大判カラーコピー製品ファミリでのカラー再現

最新の Pantone テーブルを以下

のサイトの技術サポートページ

からダウンロードしてください。

http://www.designjet.hp.com

本書をご利用する上での注意点

本書で説明する設定と例は、本書作成時に利用可能な HP Designjet スキャンソフトウェアの最新バージョンを使用した HP 大判カラーコピー製品ファミリを対象としています。

1. はじめに............................................................................................................................ 4

2. カラーコピーのガイドライン .............................................................................................. 5

2.1 ジョブ実行前のチェックポイント ............................................................................................5

2.1.1 スキャナ ...........................................................................................................................5

2.1.2 プリンタ ...........................................................................................................................6

2.1.3 タッチスクリーン ............................................................................................................7

2.2 タッチスクリーンの設定の決定...............................................................................................7

2.3 ジョブの実行：オペレータの設定 .........................................................................................10

2.3.1 スキャン .........................................................................................................................11

2.3.1.1 原稿のタイプ (1.2) ....................................................................................................................12

2.3.1.2 スキャン解像度 (1.4)................................................................................................................. 16

2.3.2 印刷 ................................................................................................................................17

2.3.2.1 プリンタとメディアプロファイル (2.1 と 2.2) .........................................................................17

2.3.2.2 印刷品質 (2.3) ...........................................................................................................................18

2.4 ジョブ実行後の推奨事項とトラブルの解決 ............................................................................19

2.4.1 ジョブ実行後の推奨事項.................................................................................................19

2.4.2 トラブルの解決...............................................................................................................19

2.4.2.1 コピーの色が原稿の色と大きく異なっている ........................................................................... 20

2.4.2.2 カラーコピーイメージのグレーが正しくない ......................................................................... 21

2.4.2.3 コピーに原稿ほどの光沢感がない............................................................................................. 21

2.4.2.4 コピーの右側と左側に大きな違いがある .................................................................................. 21

2.4.2.5 新聞のコピー時に、背景に色が付く (白色の背景でない) ..........................................................21

2.4.2.6 コピーに垂直な帯状の線が入る ................................................................................................ 22

2.4.2.7 白黒イメージの色に緑 (またはピンクや青) が混ざって表示される ........................................... 22

3. 付録 .................................................................................................................................23

3.1 カラー再現：動作原理 ...........................................................................................................23

3.1.1 原稿................................................................................................................................24

3.1.2 大判スキャナ ..................................................................................................................26

3.1.2.1 光源 .......................................................................................................................................... 27

3.1.2.2 用紙移動とガラスプレート ...................................................................................................... 27

3.1.2.3 カメラ....................................................................................................................................... 27

3.1.2.4 エレクトロニクス ..................................................................................................................... 28

3.1.3 タッチスクリーン ..........................................................................................................29

3.1.4 大判プリンタ ..................................................................................................................30

3.1.5 最終イメージ ..................................................................................................................31

3.1.6 システム全体について ....................................................................................................31

3.1.6.1 カラーマネージメント .............................................................................................................. 31

3.1.6.2 イメージ拡張.............................................................................................................................. 32

3.2

再現できる色について ...........................................................................................................33

3.3 メディアプロファイルの作成または検証のガイドライン.......................................................38

3.4 デフォルトのメディアプロファイルの設定を変更した場合の効果 (カラー)...........................39

3.4.1 メソッド.........................................................................................................................40

3.4.2 明るさ ............................................................................................................................40

3.4.3 鮮やかさ.........................................................................................................................40

3.4.4 カラーバランス..............................................................................................................41

3.4.5 黒レベル.........................................................................................................................44

3.4.6 白レベル.........................................................................................................................44

3.4.7 シャープ.........................................................................................................................45

3.4.8 ぼかし ............................................................................................................................45

3.5 デフォルトのメディアプロファイルの設定を変更した場合の効果 (白黒)..............................46

3.5.1 メソッド.........................................................................................................................47

3.5.2 明るさ ............................................................................................................................48

3.5.3 シャープ.........................................................................................................................48

3.5.4 ぼかし ............................................................................................................................48

4. 用語集 ..............................................................................................................................49

注記 .......................................................................................................................................52

HP 大判カラーコピー製品ファミリでのカラー再現 3/52

1. はじめに

本書の目的は、HP 大判カラーコピー製品を使用する際に、優れたカラー再現性を得るための方法を分かりやすく解説することです。スキャンと印刷の手順を分かりやすく解説することで、お客様が希望どおりのカラーを再現できるようになると確信しています。

本書は、以下のように 2 部構成になっています。

• 第 1 部では、各種のガイドライン、チェックポイント、設定および HP 大判カラーコピーシステムでコピーする際に発生する可能性のあるトラブル解決の例についてご説明します。

• 第 2 部 (「付録」) では、カラーコピーの概念の説明、特に重要視されるシステムに関連する概念について説明します。また、「付録」では、以下のことについても説明しています。

o どのような色が再現できるかの目安 o メディアプロファイルの作成または確認する際に役立つ各種ガイドライン o 新しい原稿タイプの作成に関する各種ガイドライン

カラーコピーの概念をよく理解している場合は、カラー再現を行うための実践的なガイド、およびトラブル解決の手引きとして、本書の第 1 部を利用してください。

カラーコピーの概念に関する詳細情報、またはシステムの詳細設定に関する補足情報が必要な場合は、

「付録」を参照してください。

本書では、回転、倍率、ネスティング、アカウンティング、パネリング、分割、ミラー、アライメントなど、カラーコピーに直接関連しない機能については説明していません。また、スキャナおよびプリンタの保守についても詳細に説明していません (これらの機能については、その他の該当するガイドを参照してください)。

本書は、さまざまな HP 大判カラーコピーシステム用に作成されています。製品によっては適用されない設定もあります。

本書がお客様の役に立ち、ビジネス成功の一助となれば幸いです。

以上

HP Designjet プリンタ担当者一同

4/52 HP 大判カラーコピー製品ファミリでのカラー再現

2. カラーコピーのガイドライン

HP 大判カラーコピーでは、スキャナ、プリンタ、およびコントローラ (タッチスクリーン) を使用して、原稿イメージのカラーを再現します。カラー再現には、以下の 2 つの方法があります。

• 1 回の手順で行う方法。コピー処理を 1 回行います。

• 2 回の手順で行う方法。まずスキャン処理で、データをデジタル化してファイルに保存し、

次にそのデータを使用して印刷処理を行います。

本書では、上記の 2 つの手順を個別に説明しませんが、スキャン処理と印刷処理については別々に説明していますので、コピーを行う際には、両方の処理の説明に従ってください。

イメージを正確に再現するためには、以下のセクションに説明する手順に従ってください。

• ジョブ実行前のチェックポイント：ジョブの実行前に各ポイントを確認します。

• タッチスクリーンの設定の決定：タッチスクリーンの設定の前に各設定をどれにするか決めて

おきます。

• ジョブの実行：前の手順で選択した各設定に従って、タッチスクリーンの設定を行います。

• ジョブ実行後の推奨事項とトラブルの解決：ジョブの実行後に考慮すべき事項について説明し

ます。出力結果が思い通りでなかった場合は、このセクションをトラブル解決のガイドとして利用することもできます。

2.1 ジョブ実行前のチェックポイント

カラー再現のジョブの前に、以下の質問事項を確認し、適切な状態で処理を行おうとしているかを確認してください。質問で問題を確認した場合、または質問に対する回答が不明な場合は、推奨する対処手順に従ってください。

2.1.1 スキャナ

 ガラスプレートが埃などで汚れていないかどうか：汚れている場合または不明な場合は、

スキャナの保守ガイドに従って汚れを拭き取ってください。通常、ガラスプレートが汚れていると、コピー結果に垂直線が入ります。

 圧力プラテンの白のバックグラウンド部分が汚れていないかどうか：汚れている場合は、

コピー結果のグレーが色かぶりし、システムの動作が不安定になります (コピーによっては問題ない場合もありますが、放置してはいけない場合もあります)。

 スキャナを 1 時間以上使用しているかどうか： 1 時間以上使用すると、色が変化する場合が

あります。

HP 大判カラーコピー製品ファミリでのカラー再現 5/52

 スキャナの保守作業を実行する必要があるかどうか：保守作業が必要な場合は、スキャナの

保守ガイドに従ってください。保守作業が必要かどうか不明な場合は、「付録」の 3.1.2.2 の項を参照してください。保守作業は、通常、スキャン 100 回につき 1 回、または月に 1 回程度、実行する必要がありますが、スキャンする原稿の種類に大きく左右されます。スキャナに問題の可能性がある場合 (原稿の色と大きく異なっている場合、自然なグレーでない場合、線が不連続の場合など) は、スキャナの保守作業を実行します。

 原稿が乾いているかどうか：原稿のインクが乾いていないと、インクが落ちて、スキャナの

ガラスプレートが汚れる場合があります。

 圧力プラテンの高さ設定が原稿の厚さに合っているかどうか：原稿の厚さが 2mm を超える場

合は、お使いのスキャナのマニュアルに示されているガイドラインに従います。また、原稿は丁寧に取り扱うようにしてください。

2.1.2 プリンタ

 メディアが正しく取り付けられて、フロントパネルに適切な用紙名が表示されているかどうか：

適切なメディア名が表示されない場合は、メディア名を正しいものに変更するか、メディアを取り付け直します。そのままにすると、イメージ品質が劣化するおそれがあります。

 取り付けたメディアと現在のペン (プリントヘッド) の組み合わせで、プリントヘッドの軸合

わせとカラーキャリブレーションを実行したかどうか：実行していない場合は、「付録」の

3.1.4 の項に示す説明に従って、プリントヘッドの軸合わせとカラーキャリブレーションを実行してください。

 カラーキャリブレーションがオンになっているかどうか：オンになっていない場合は、

「付録」の 3.1.4 の項に示す手順に従ってください。

 プリンタが 6 時間以上、停止していたかどうか：停止していた場合は、最初のスウォース

(インクドロップのパス) のインク供給量が、その他のスウォースよりも不足して、不鮮明な

色合いになる場合があるので注意してください。この現象を防ぐには、プリンタのフロントパネルでテストプリントを実行します。

 ジョブに必要な十分なインク残量があるかどうか：プリンタのフロントパネルでインクの

残量を確認します。必要に応じて、空になったすべてのカートリッジを交換します。なお、カートリッジ交換後に、オートカラーキャリブレーションまたはプリントヘッドの軸合わせを行う必要はありません。

6/52 HP 大判カラーコピー製品ファミリでのカラー再現

2.1.3 タッチスクリーン

• 現在プリンタに取り付けているメディアに合わせてメディアプロファイルを設定したかどうか：

設定していないか、または不明な場合は、スキャナシステムのマニュアルに従ってメディアプロファイルを作成してください。メディアプロファイルが正しく設定されていないと、出力イメージが著しく劣化するおそれがあります。たとえば、インクが多過ぎて、イメージが濃くなったり、汚れやにじみが発生する場合があります。逆に、インクが少な過ぎて、色が薄くなり、イメージのコントラストが低下する場合もあります。また、正しい色にならない場合もあります。

2.2 タッチスクリーンの設定の決定

実行するスキャン、印刷、またはコピーの種類を決定する必要があります。この決定を行うには、タッチスクリーンのメニューに備わっているさまざまなオプションの中から設定を選択する必要があります。

本セクションで、タッチスクリーンの設定に使用する予定のオプションに印を付けて選択しておけば、後でリファレンスチャートとして利用することができます。太字の用語は、タッチスクリーンのメニューで表示される実際のオプション名です。

1. スキャンオプション

1.1 カラーモード：

イメージを白黒、カラーのどちらで処理するかを決定します (原稿がカラーでも、コピーは白黒にできます)。ここで選択した内容は、他の多くの設定に影響を与えます。

 白黒  カラー

1.2 原稿の内容のタイプ：

原稿の内容のタイプは、以下のリストから最適な項目を選択します。ここで選択した内容は、タッチスクリーンで定義される原稿のタイプ (2.3.1.1 の項を参照) に関連します。原稿のタイプは、括弧「()」内の最初のものが白黒スキャンモード用、その後ろの表示されたものがカラースキャンモード用です。

 写真 (フォト；  背景が白の CAD 図面 (CAD (描画)；  背景が白のテキストまたはラインアート (CAD (描画)；

 線の識別が困難な背景の CAD 図面、テキストまたはラインアート

 青焼き (背景が青) (青焼き；  背景がセピア (セピア；

 その他 …..  文書：テキスト (または線) とイメージの混在 (CAD (描画/イメージ)；  地図 (ソリッドエリアと線) (マップ；

フォト

)

詳細な設定の CAD

CAD

)

詳細な設定の CAD

)

マップ

)

CAD

)

イタリック

ブローシャ

で

)

HP 大判カラーコピー製品ファミリでのカラー再現 7/52

1.3 独自の原稿タイプの定義：

イメージに特別なカラーマネージメント、またはイメージ拡張を適用する必要があるかどうかを決定します。不明な場合は、「付録」の 3.4 および 3.5 の項を参照してください。下記の設定で定義済みの値のいずれかを変更すると、最終的なイメージが原稿の色と一致しない、またはイメージ品質が低下する場合があるので注意してください。スキャンがカラーモードの場合にのみ該当します。この項目のデフォルト値は 0 です。

 明るさ (-3 から+6):



鮮やかさ



バランス。



白レベル



黒レベル

 ぼかし (  シャープ (0 から 6):

1.4 スキャン解像度：

どの程度のスキャン解像度が必要かを決定します。「高い」(または「高品質」) を選択すると品質は向上しますが、ファイルのサイズが大きくなりスループットは低下します。また、

「低い」(または「高速」) を選択すると、スループットが向上しファイルのサイズも小さく

なりますが、品質は低下します。「標準」は、「高い」と「低い」の中間の解像度です。カスタマイズした解像度を選択することもできます。

 低い (スキャン) または高速 (コピー)  標準  高い (スキャン) または高品質 (コピー)  その他：

(-6

赤：緑：青：

(0 (0

カラーの場合、0から12。

から

RGB

からから

+6):

値または

 シアン：  マゼンタ：  イエロー：

255):

CMY値 (

イタリック

ともに

-6

から

+6)

を選択します。

白黒の場合、オン/オフ):

の項目は、

8/52 HP 大判カラーコピー製品ファミリでのカラー再現

2. 印刷オプション

2.1 タッチスクリーンの現在インストールされているプリンタ名を確認します。

2.2 使用する予定のメディアプロファイルを決めます。(詳細は、「付録」の 3.3 の項を参照)

2.3 必要な印刷品質を決定します。「高品質」を選択すると品質は向上しますが、スループット

が低下します。「高速」を選択するとスループットは向上しますが、品質が低下します。ドラフト版などの場合は「高速」、重要でない資料の場合は「標準」、最終的なプレゼンテーション資料などの場合は「高品質」を選択することをお勧めします。

 高品質  標準  高速

2.4

原稿の作成に使用されたインク技術を確認します。不明な場合は、「インクジェットではない」を選択します。

 インクジェット  インクジェットではない (オフセット、従来の写真、レーザープリンタなど)

HP 大判カラーコピー製品ファミリでのカラー再現 9/52

2.3 ジョブの実行：オペレータの設定

2.1の項で各チェックポイントを確認し、2.2の項でタッチスクリーンのオプションを選択しましたが、これからは、処理の 3 番目の手順であるタッチスクリーンの設定について説明します。

まず、実行する操作に対応するタブを選択する必要があります。

• スキャン：原稿をスキャンし、CD、ハードディスク、フロッピーディスク、またはネットワークに接続されたサーバなどのディスク上に、デジタル化したイメージをファイルとして保存します。このファイルは、あとで印刷に使用されます。本書では、以降、このオプションを

「スキャンしてファイルに保存」と称することにします。

• 印刷：スキャンしてデジタル化されたイメージファイルを印刷します。本書では、以降、このオプションを「ファイルから印刷」と称することにします。

• コピー：原稿をスキャンし、そのまま直ちに印刷します (中間のイメージファイルは作成しません)。この場合は、設定は [スキャン] 設定と [印刷] 設定を組み合わせて行います。

選択した操作

ツールバー

同じ設定内容を表示するタブが複数あり、これらのほとんどのタブは、タブを切り替えても設定値が同じままで表示される場合があります。ただし、[設定] ボタンのすべての設定は、その設定値の名前が同じであっても、タブの表示を切り替えたときに表示される値が変わります。したがって、実行する操作に対応するタブを選択してから、そのタブの設定を選択する必要があります。

ここでは、2.2 の項で選択した設定の項番を、括弧内に参照用として表します (たとえば、カラーモードの設定は、(1.1) です)。

[コピー] を選択した場合は、まずスキャンのガイドラインに従い、次に印刷のガイドラインに従います。

10/52 HP 大判カラーコピー製品ファミリでのカラー再現

2.3.1 スキャン

[

スキャンとは、原稿のイメージをデジタル化することです。[コピー] タブで「コピー」を実行する場合、または [スキャン] タブで「スキャンしてファイルに保存」を実行する場合に、イメージのデジタル化が行われます。また、この処理では、デジタル化だけでなく、大部分のイメージ拡張と一部のカラーマネージメントもまた実行されるので、特に注意する必要があります。

[プレビュー] ボタンを押して (下図参照)、設定の適応後のイメージをプレビューすることをお勧めします。プレビュー画面の [拡大/縮小] ボタンを押して、イメージの詳細を拡大または縮小表示することもできます。

拡大／縮小] ボタン

カラー関連の設定

[プレビュー] ボタン

スキャンを行う前に、[コピー] タブで以下のカラー関連の設定を選択する必要があります。

• [白黒] または [カラー] (1.1): この設定では、スキャン結果をカラー情報にするのか、またはグレースケールにするのかを定義します。

• [原稿のタイプ] (1.2): この設定は、イメージ拡張およびカラーマネージメント用のテンプレートです。詳細は、次の項を参照してください。

HP 大判カラーコピー製品ファミリでのカラー再現 11/52

2.3.1.1 原稿のタイプ (1.2)

イメージ拡張とカラーマネージメントに使用する設定は多数あるので、原稿のタイプの設定を簡略化するために、テンプレート (設定のグループ) が用意されています。このテンプレートには、さまざまな原稿のタイプに応じて典型的な定義が設定されており、特有な設定値が関連付けられています。スキャンを [白黒] または [カラー] のいずれで行うかによって、テンプレートの中から選択可能な「原稿のタイプ」は異なります。

• カラースキャン

o フォト： o ブローシャ o マップ o CAD

12/52 HP 大判カラーコピー製品ファミリでのカラー再現

• 白黒スキャン

o フォト： o マップ o CAD (描画/イメージ) o CAD (描画) o 青焼き o セピア

2.2 の項の 1.2 で説明したように、良好なスキャン結果と高品質の印刷結果を得るには、ほとんどの場合、適切な原稿のタイプを選択するだけで十分です。

以下の表に、各原稿のタイプごとの使用用途について説明します。

カラーモード

フォト

さまざまな色彩、カラーまたはシェーディングのグラデーションを特徴として持つ、カラー写真イメージをコピーする場合に使用します。このコピーの主な目的は、カラーについては全く同じではありませんが、見た目には可能な限り原稿に忠実なコピーを作成することです。

HP 大判カラーコピー製品ファミリでのカラー再現 13/52

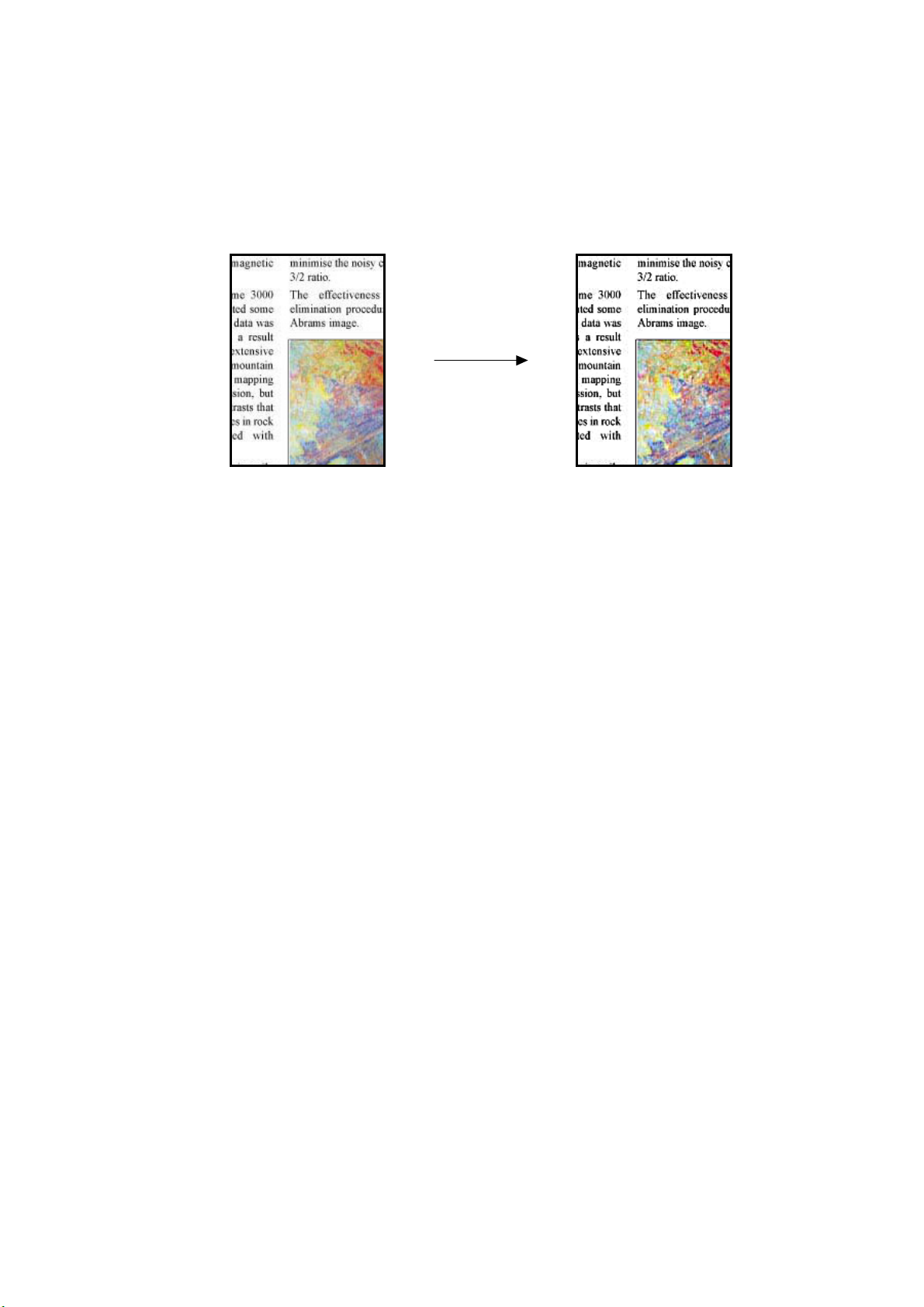

ブローシャ

シャープで鮮明なコントラストを持つテキストとイメージが混在している場合に使用します。イメージとテキストを、視覚的に品質の高い状態でバランスよく再現します。

マップ

塗りつぶし (ある色の領域が他の色の領域に囲まれている) のある地図、グラフィック、および文書に使用します。隣接するカラー領域のエッジがシャープに強調され、背景を白と仮定して、背景のクリーニング処理が適用されます。

CAD

線画 (建築、機械、電気関係の図面)、またはテキスト文書に使用します。細い線も再現でき、できる限りシャープにコピーします。また、マップタイプと同じイメージ拡張が適用されます。

14/52 HP 大判カラーコピー製品ファミリでのカラー再現

白黒モード

フォト

グレーの階調を大量に含んでいる写真イメージに使用します。原理的には、カラーモードのフォトタイプと同様です。

マップ

塗りつぶし (あるグレーの階調の領域が他の色の階調の領域に囲まれている) のある地図、グラフィック、および文書に使用します。隣接するグレー領域のエッジがシャープに強調され、背景を白と仮定して、背景のクリーニング処理が適用されます。

CAD (描画/イメージ)

線画、テキスト、およびグレーの階調を持つものに使用します。このタイプは、前述したブローシャタイプと類似していますが白黒の原稿用です。

CAD (描画)

線画および完全な黒のテキストの場合に使用します。このタイプは、イメージのコピーには適していません。前述したカラーモードの CAD と同様の原理が使用されていますが、白黒の原稿用です。

HP 大判カラーコピー製品ファミリでのカラー再現 15/52

青焼き

原稿の背景とテキストの色が類似した青みがかった色の場合に使用します。この原稿のタイプに [フォト] を選択した場合、出力に大量のノイズが発生し、線を見分けづらくなってしまいます。この「原稿のタイプ」設定では、出力結果を鮮明にするために背景のクリーニング処理が実行されます。

セピア

このオプションは、青焼きと同じ動作原理を使用していますが、セピア色の背景向けに設計されています。

実際に設定してみた結果、[プレビュー] 画面に表示された原稿が気に入らない場合や、作成済みのコピーが思い通りの出力結果にならなかった場合は、以下のいずれかを試してみてください。

• 別の定義済みの原稿タイプを使用する

• 現在の原稿タイプを変更する

• 独自の原稿タイプを作成する (上記のものと同じですが、新規の名前で新しい原稿タイプで保存し、

定義済みの原稿タイプは残します)

新規の原稿タイプを独自に作成するには、「付録」の 3.4 および 3.5 の項を参照してください。

2.3.1.2 スキャン解像度 (1.4)

[スキャン] タブ (または [コピー] タブの [設定] ボタンを押すと表示される [コピー品質]) のスキャン解像度

設定について説明した 2.2 の項の 1.4 で決定したスキャン解像度を指定することができます。

大体の目安として、スキャンの解像度 (高品質の印刷モードで大判コピーイメージの場合) は、150dpi × (出力サイズ÷入力サイズ) です。したがって、原稿を拡大しない場合は、出力サイズと入力サイズが等しいので、150dpi で十分です。また、原稿を 4 倍に拡大する場合は、600dpi の解像度が必要になります。

イメージに微細なデータ (CAD 図面、絵画、地図) が含まれている場合は、スキャンの解像度を上げることが必要になる場合があります。

16/52 HP 大判カラーコピー製品ファミリでのカラー再現

+ 36 hidden pages
