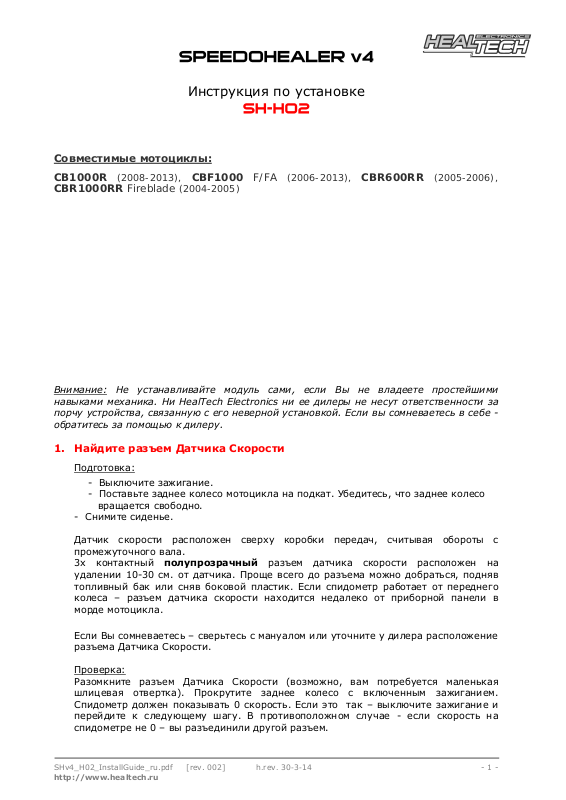

Инструкция по установке

Совместимые мотоциклы:

CB1000R (2008-2013), CBF1000 F/FA (2006-2013), CBR600RR (2005-2006),
CBR1000RR Fireblade (2004-2005)

Внимание:
навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности за
порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в себе ­обратитесь за помощью к дилеру.

1. Найдите разъем Датчика Скорости

Не устанавливайте модуль сами, если Вы не владеете простейшими

Подготовка:

- Выключите зажигание.

- Поставьте заднее колесо мотоцикла на подкат. Убедитесь, что заднее колесо
вращается свободно.

- Снимите сиденье.

Датчик скорости расположен сверху коробки передач, считывая обороты с
промежуточного вала.
3х контактный полупрозрачный разъем датчика скорости расположен на
удалении 10-30 см. от датчика. Проще всего до разъема можно добраться, подняв
топливный
колеса – разъем датчика скорости находится недалеко от приборной панели в
морде мотоцикла.

Если Вы сомневаетесь – сверьтесь с мануалом или уточните у дилера расположение
разъема Датчика Скорости.

Проверка:
Разомкните разъем Датчика Скорости (возможно, вам потребуется маленькая
шлицевая отвертка). Прокрутите заднее колесо с включенным зажиганием.
Спидометр должен показывать 0 скорость. Если это так – выключите зажигание и
перейдите к следующему шагу. В противоположном случае - если скорость на
спидометре не 0 – вы разъединили другой разъем.

бак или сняв боковой пластик. Если спидометр работает от переднего

SHv4_H02_InstallGuide_ru.pdf [rev. 002] - 1 -

http://www.healtech.ru

h.rev. 30-3-14

2. Установка

1. В разрыв Датчика Скорости подключите маму и папу 3х контактного разъема

проводки SH. Убедитесь, что разъемы защелкнуты.

2. Подключите 4х контактную проводку SH к разъему калибратора SH

Убедитесь, что устройство подключено и корректно работает:

- Выключите зажигание

- Нажмите SEL и удерживайте при включении зажигания.
На дисплее отобразиться буква [t] (test). Отпустите кнопку
Устройство должно отобразить не нулевое число.

- Прокрутите заднее колесо
[t] должно мигать во время вращения колеса.

- Нажмите SEL снова для выхода из Тестового режима.

На этом этапе спидометр должен работать так же как и без

установленного SH.

Выключите зажигание. Если тесты не прошли, разъедините 3х и 4х
контактные разъемы

и проверьте, не повреждены ли контактные

пары.

.

3. Выберите место на мотоцикле для установки SH с учетом следующего:

- Чтобы изменять настройки модуля модуль должен быть легко

доступен.

- Избегайте мест, в которых скапливается влага.

- Не размещайте модуль близко к горячим местам, таким как мотор

или выпускной коллектор.

- Размещайте

модуль как минимум в 2 см. от другой электроники,

такой как – ECU (модуль управления мотором), Power Commander.

В большинстве случаев лучшее место для установки - полости под
пассажирской или водительской седушками. Закрепите модуль с помощью
идущих в комплекте липучек.

4. Аккуратно уложите проводку SH с 3х контактного разъема к месту установки,

лучше всего пускать проводку вдоль
Не изламывайте
Не используйте

проводку вблизи 4х контактного разъема.
маршрут, пролегающий близко к выпуску или блоку

рамы.

цилиндров

Чтобы избежать нагрузок на проводку используйте идущие в комплекте хомуты
для крепежа проводки SH к проводке мотоцикла.

5. Если вы планируете использовать функцию «Максимальная Скорость»,

подключите 2ух контактный разъем кнопки. Уложите провод кнопки от SH к
приборной панели мотоцикла, используя идущие в комплекте хомуты
хотите использовать другую кнопку с другой проводкой – вы можете
использовать любой переключатель, замыкающий 2 провода кнопки, с любой
проводкой удобной длинны.

. Если вы

6. Зайдите на www.healtech.ru и воспользуйтесь on-line калькулятором для

определения коэффициента настройки SH. Как альтернатива - вы можете
рассчитать коэффициент, используя Инструкцию по Настройке. Коэффициент
зависит от числа зубов на стоковых

и новых звездах, от диаметра диска.

- 2 –
