Graff G-8326 Installation Manual

This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125.

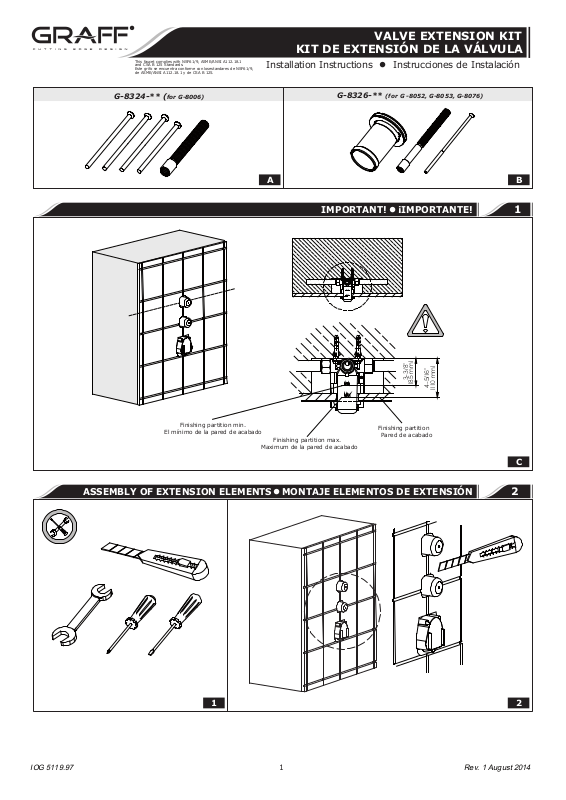

VALVE EXTENSION KIT

KIT DE EXTENSIÓN DE LA VÁLVULA

Installation Instructions  Instrucciones de Instalación

G-8324-** (for G-8006)

G-8326-** (for G -8052, G-8053, G-8076)

IMPORTANT! ¡IMPORTANTE!

MIN

MAX

BA

1

3-3/8”

(85 mm)

4-5/16”

(110 mm)

Finishing partition min.

El mínimo de la pared de acabado

MIN

MAX

Finishing partition max.

Maximum de la pared de acabado

Finishing partition

Pared de acabado

ASSEMBLY OF EXTENSION ELEMENTS MONTAJE ELEMENTOS DE EXTENSIÓN

C

2

IOG 5119.97

1 2

1

Rev. 1 August 2014

This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125.

VALVE EXTENSION KIT

KIT DE EXTENSIÓN DE LA VÁLVULA

Installation Instructions  Instrucciones de Instalación

4-7/16”

(112mm)

4-5/16”

(110mm)

2,5

i

3-9/16”
(90mm)

3

4

Install according to the markings
Poner conforme con la marcación

3-1/8”

(80mm)

3-1/4”

(82mm)

Do not turn the spindle!

¡No girar el huso!

5 6

IOG 5119.97

All dimensions and drawings are for reference only. For details, please refer to actual products.

Todas las dimensiones y dibujos sirven únicamente de referencia. Para consultar detalles, ver los productos.

2

Rev. 1 August 2014
