ACCESORIES
ACCESORIOS
Installation Instructions Instrucciones de Instalación
Dear Customer Estimado Cliente
ENGLISH
~
ESPANOL
Thank you for selecting our product. We are confident we can fully satisfy Muchas gracias por elegir nuestro producto. Estamos seguros que podemos
your expectations by offering you a wide range of technologically advanced satisfacer completamente sus expectativas ofreciéndole una amplia variedad
products which directly result from our many years of experience in faucet de productos tecnológicamente avanzados que resulta
n directamente de
and fitting production. muchos años de experiencia en grifos y su producción apropiada.
ATTENTION!
For care, use soft towel with soap and water only! Under no
circumstances should you use any chemicals.

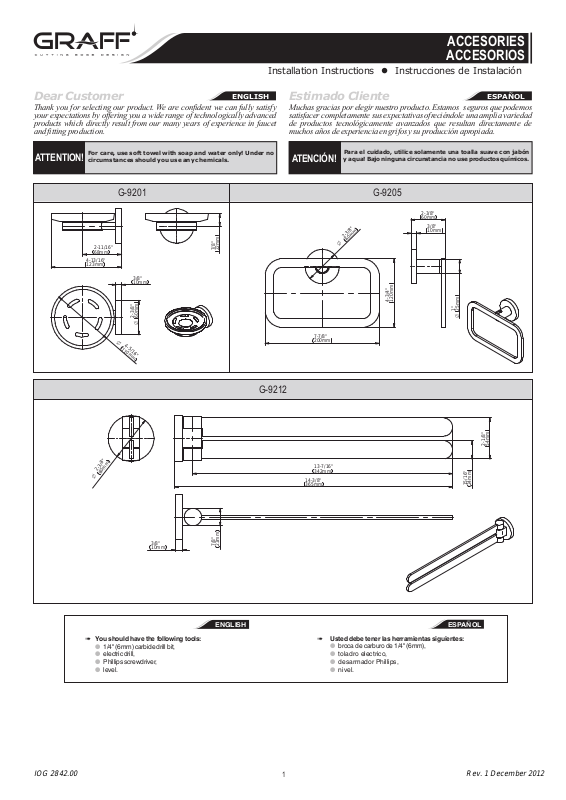

G-9201
2-11/16"
68mm
4-13/16"
123mm
3/8"
10mm
2-3/8"
60mm
O
O
4
-
5
1
/
1
1
0
6
m
"
m
7/8"
22mm
ATENCIÓN!
7-7/8"
200mm
Para el cuidado, utilice solamente una toalla suave con jabón
y aqua! Bajo ninguna circunstancia no use productos químicos.
G-9205
2-3/8"
60mm
"
8
/
m
3
-
m
2
0
6
O
4-3/4"
120mm
3/8"
10mm
1"
25mm
O
G-9212
"
8
/
m
3
-
m
2
0
6
O
3/8"
10mm
7/8"
23mm
ENGLISH
#
You should have the following tools: Usted debe tener las herramientas siguientes:
1/4" (6mm) carbide drill bit,
electric drill,
Phillips screwdriver,
level.
13-7/16"
342mm
14-3/8"
365mm
#
broca de carburo de 1/4" (6mm),
toladro electrico,
desarmador Phillips,
nivel.
15/16"
24mm
~
ESPANOL
2-1/8"
54mm
IOG 2842.00
1
Rev. 1 December 2012

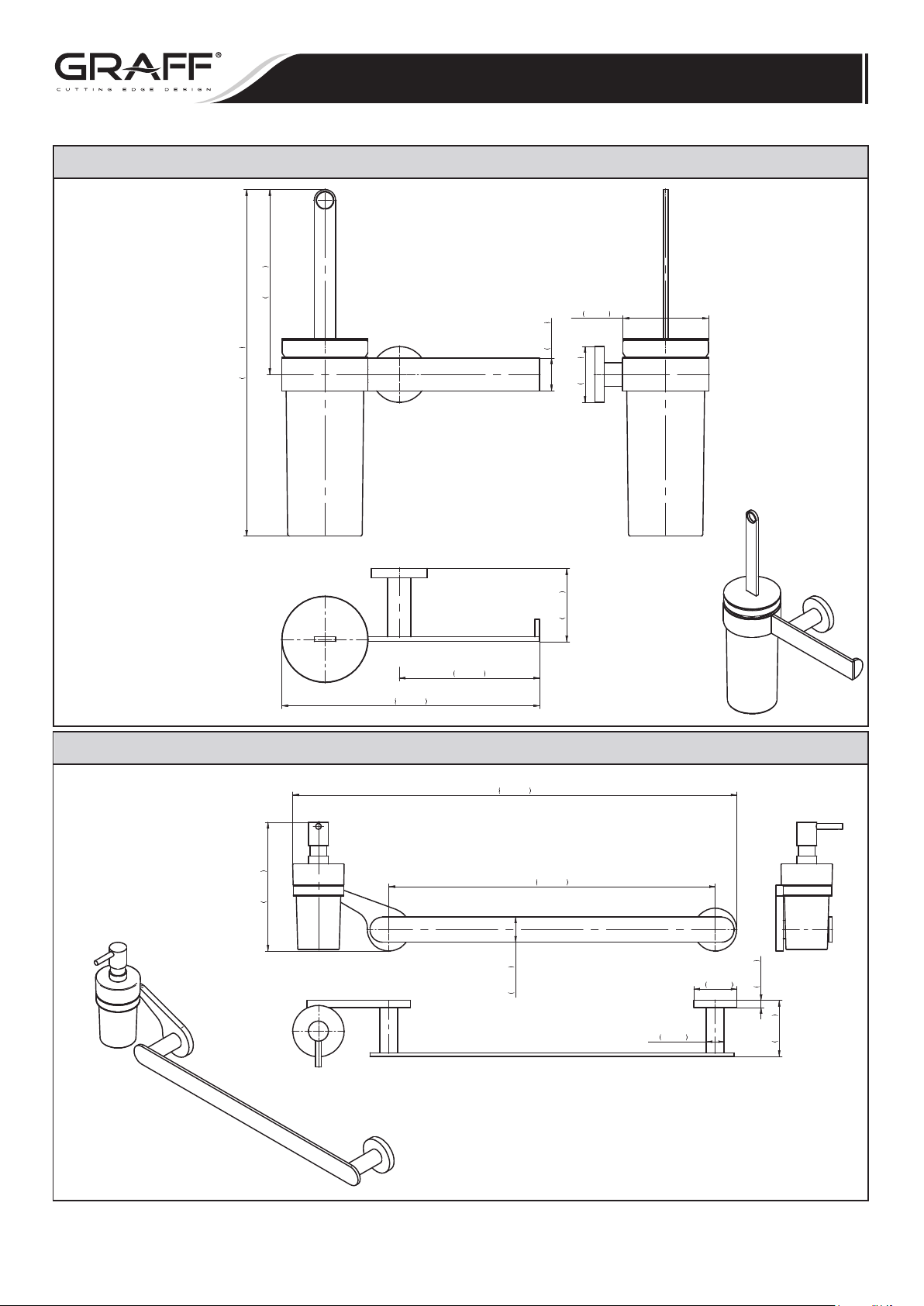

Page 2
ACCESORIES
ACCESORIOS
Installation Instructions Instrucciones de Instalación
G-9202
2-7/8"
72mm
O
O
2
-
6
3
0
/
8
m
"
m
4-3/4"
4-13/16"
122mm
3-7/8"
98mm
6-1/2"
165mm
3/8"
10mm
120mm
7"
3-1/8"
79mm
2-13/16"
O
72mm
178mm
3-7/8"
98mm
6-1/2"
164mm
G-9206
G-9203
"
8
/
m
3
m
-
2
0
6
O
G-9204
3-11/16"
93mm
1-3/4"
45mm
5-15/16"
150mm
7-1/8"
180mm
3/8"
10mm
7-1/8"
180mm
5-15/16"
150mm
5-1/4"
133mm
1-3/8"
35mm
2-3/8"
60mm
O
3-1/16"
78mm
O
2
-
3
6
/
0
8
m
"
m
9/16"
3-5/8"
92mm
3-7/8"
98mm
6-7/16"
164mm
3/8"
10mm
1-11/16"
43mm
15mm
3-1/16"
78mm
"
4
/
3
-
m
2
m
0
7
O
G-9207
3-1/16"
78mm
60mm
O
15-3/4"
400mm
1-3/8"
35mm
2-3/8"
IOG 2842.00
1"
25mm
O
5-1/4"
133mm
5-15/16"
150mm
2
Rev. 1 December 2012
Page 3
ACCESORIES
ACCESORIOS
Installation Instructions Instrucciones de Instalación

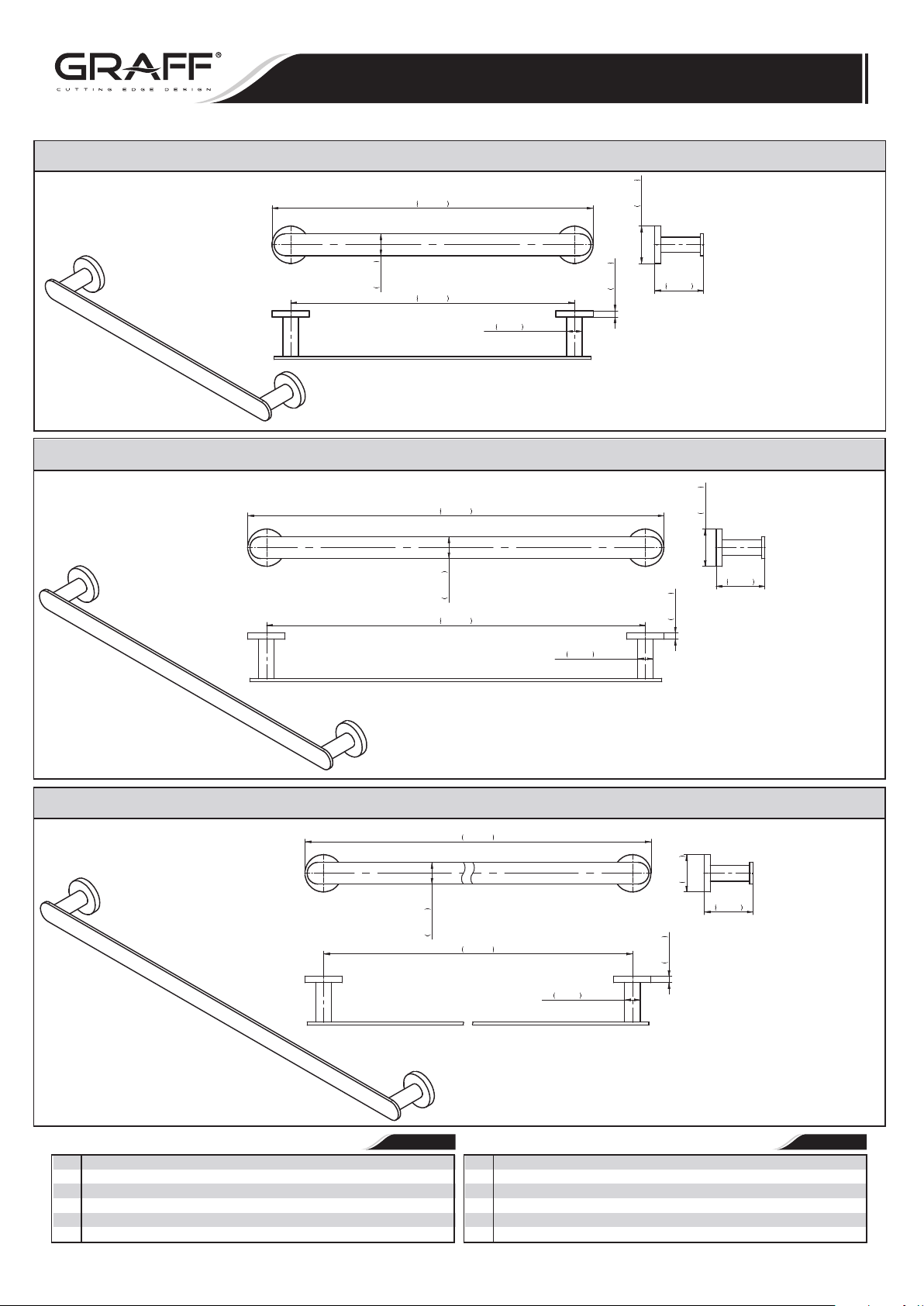

G-9213
7-13/16"
198mm
14-5/8"
372mm
3-5/8"
O
92mm
1-3/8"
35mm
2-3/8"
60mm
O
3-1/16"
78mm
5-15/16"
150mm
10-7/8"
276mm
G-9211
24-7/16"
621mm
18"
7-1/8"
180mm
457mm
2-3/8"
3/8"
60mm
1-3/8"
35mm
O
1"
O
25mm
10mm
3-1/16"
78mm
IOG 2842.00
3
Rev. 1 December 2012
Page 4
ACCESORIES
ACCESORIOS
Installation Instructions Instrucciones de Instalación
G-9208
20-3/8"
517mm
1-3/8"
35mm
18"
457mm
1"
25mm
O
2-3/8"
60mm
O
3/8"
10mm
3-1/16"
78mm
G-9209
26-3/8"
670mm
1-3/8"
35mm
24"
610mm
2-3/8"
60mm
O
3-1/16"
78mm
3/8"
10mm
G-9210
1-3/8"
35mm
32-3/8"
822mm
30"
762mm
1"
25mm
O
2-3/8"
60mm
O
3-1/16"
78mm
3/8"
10mm
1"
25mm
O

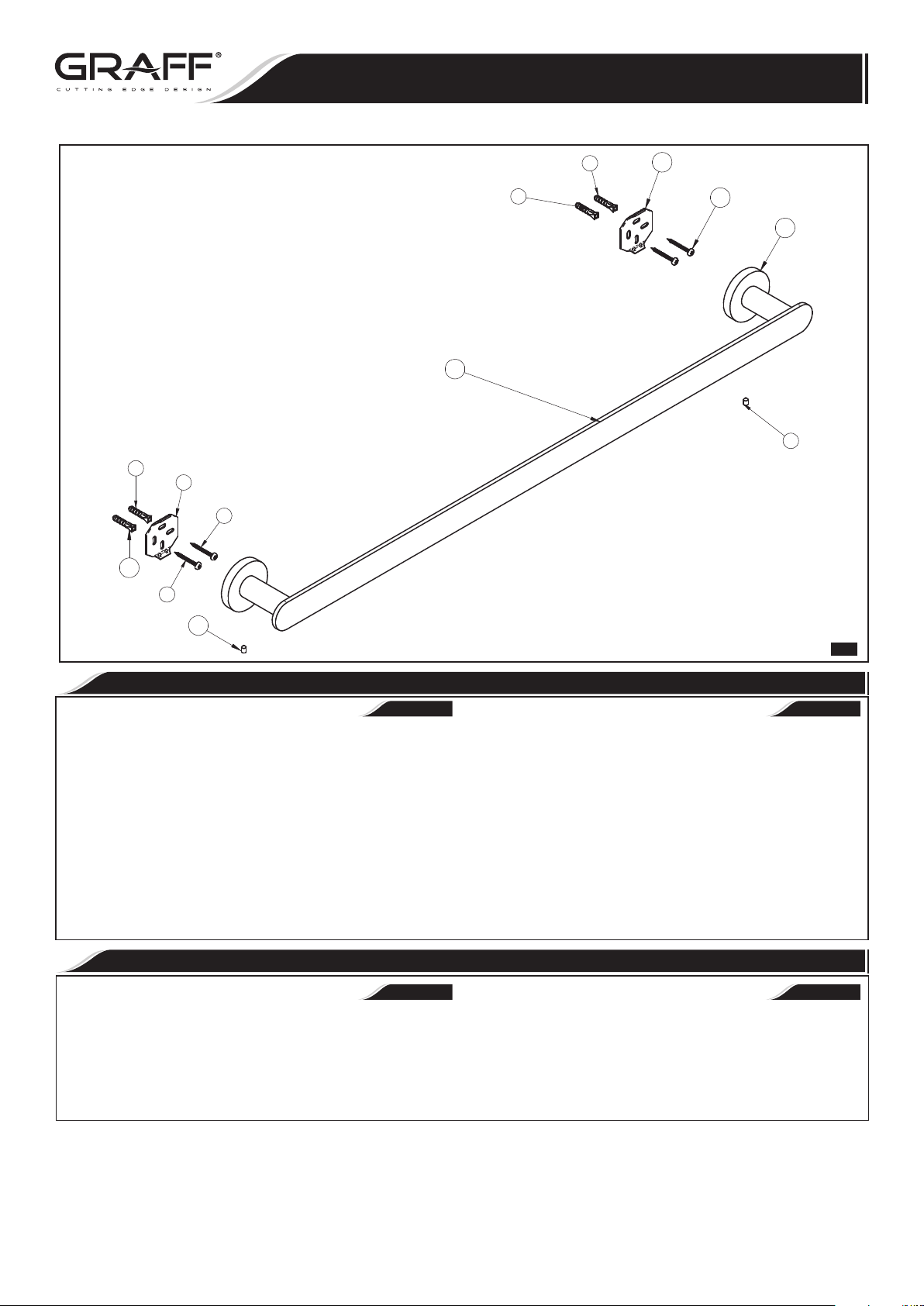

See fig. 1 Ver dis. 1
1
Anchore
2
Mounting screw
3
Mounting plate
4
Cover plate
5
Set screw
6
Bar
IOG 2842.00
ENGLISH
1
2
3
4
5
6
4
Taquete
Tornillo de montaje
Placa de montaje
Cubreplaca
Tornillo de fijación
Barra
~
ESPANOL
Rev. 1 December 2012
Page 5
ACCESORIES
ACCESORIOS
Installation Instructions Instrucciones de Instalación
1
1
3
2
4
6
5
1
3
7
1
7
5
INSTALLATION INSTRUCTIONS
ENGLISH
Insert towel bar into posts and position fixture in desired location on the wall.
# #
Lightly mark outline of each cover plate on the wall.
#
Disassemble product by loosening the set screws.
#
#
Locate mounting plates in centers of marked circles. Mark location of the mounting
screws. On ceramic tile, try to locate the mounting hole locations on a grout line.
However, the center-to-center measurement of the posts must be maintained as
marked. If mounting into ceramic tile, place masking tape on the mounting area before
marking the location to prevent the drill bit from sliding across the tile. To drill through
ceramic tile, obtain a 1/4" diameter carbide drill bit.
#
Drill 1/4" holes and push in anchors flush with the wall. Screw mounting plates to the
wall.
Assemble balance of parts to mounting plates as shown. Lightly push fixture against
#
the wall. Tighten set screws to grip mounting plate stems.
If bar in between posts is too loose, move mounting plates inward on the adjustment
#
slots.
Inserte la barra con los postes y sitúe la pieza en la posición deseada en la pared.
Delinée o dibuje ligeramente los contornos de las cubreplacas en la pared.
#
Desarme la pieza aflojando los tornillos de fijación.
#
Sitúe las placas de montaje en el centro de los círculos marcados. Marque el lugar de
#
los tornillos de montaje. Si instala sobre azulejo, trate que los agujeros queden sobre
las lineas de union del azulejo. No obstante, la medida entre los centros de los postes
deberá mantenerse. Para taladrar a través del azulejo use una broca con punta de
carburo 1/4" (6mm) y use masking tape para evitar que la broca se resbale.
Taladre huecos de 1/4" (6mm) e introduzca los taquetes hasta que estén a ras con la
#
pared. Atornille las placas de montaje a la pared.
Arme los demás componentes en los placas de montaje según se muestra. Presione
#
la pieza ligeramente contra la pared. Apriete los tornillos de fijación para que agarre
los vástagos de la placa de montaje.
Si la barra en medio de los postes esta muy suelta, mueva las placas de montaje
#
hacia adentro en la ranura de ajustamiento.
CARE AND MAINTENANCE CUIDADO Y MANTENIMIENTO
ENGLISH
u producto s ds eo ao y da d n lde l
Your Graff product is designed and engineered in accordance with the
highest quality and performance standards. Be sure not to damage the
finish during installation. Care should be given to the cleaning of this
product. Although its finish is extremely durable, it can be damaged by
harsh abrasives or polish. Never use abrasive cleaners, acids,
solvents, etc. to clean any Graff product. To clean, simply wipe
gently with a damp cloth and blot dry with a soft towel.
S a Graff est iseńad irigid cuerdo co o stándare e
funcionamiento y calidad más altos. Este seguro no dańar las terminaciones
del grifo durante la instalación. Cuide el producto manteniendolo siempre
limpio. Aunque su acabado es extremadamente durable
por los abrasivos o pulientes ásperos. Nunca utilice limpiadores
abrasivos, ácidos, solventes, el etc. para limpiar cualquier producto
de la Graff. Para limpiar, simplemente use un pańo húmedo y seque
con una toalla suave.
1
INSTRUCCIONES DE INSTALACIÓN
, puede ser dańado
~
ESPANOL
~
ESPANOL
IOG 2842.00
5
Rev. 1 December 2012
Page 6
Installation Instructions Instrucciones de Instalación
ENGLISH
Graff products, Graff 3701 W. Burnham Street, Unit B Milwaukee, WI
53215 warrants to the purchaser that the materials and workmanship of
the product will be free from defects for the term of ownership for the
original purchaser.
The Graff ceramic cartridge, is warranted for the lifetime of the
product. If at any time a valve mechanism should fail, Graff will provide a
replacement part free of charge.
A limited lifetime warranty for the finish is provided to the original
purchaser of the Graff unit.
This warranty does not apply to product that has been subject to
abrasives, chemicals, scratches, dents, accidents, misuse, improper
installation, alteration, or that has not received reasonable care.
Purchaser should return any defective or non-conforming product to the
factory, freight prepaid, at the above address.
This warranty is limited to replacement parts only and does not include
or cover labor charges or damage incurred in installation, replacement or
repair or any consequential or incidental damages whatsoever, nor does
it cover or include damages for property, personal injury or economic
loss.
Any damage to this Graff faucet as a result of improper installation,
neglect, accident, misuse or any use that violates the original instructions
provided by us, WILL VOID THE WARRANTY. This warranty is valid to the
original consumer purchaser and excludes commercial, industrial or
business use of this Graff faucet.
ACCESORIES
ACCESORIOS
WARRANTY GARANTÍA
~
ESPANOL
Los productos de la Graff, Graff 3701 W. Burnham Street, Unit B
Milwaukee, WI 53215, garantizan al comprador que los materiales y la
ejecución de los productos están libres de defectos durante el periodo en
que estén en posesión del comprador original.
El cartucho cerámico de la Graff tiene una garantía vitalicia. Si en
cualquier momento el mecanismo de la válvula resulte defectuoso, la
Graff suministrará gratuitamente la pieza de recambio adecuada.
El comprador original obtiene una garantía vitalicia para el acabado de
los productos de la Graff.
La presente garantía no será aplicada a los productos que hayan sido
sometidos a la acción de productos abrasivos o químicos, los arańados,
abollados, dańados en efecto de accidentes, explotación abusiva,
instalación incorrecta, cambios o falta de conservación adecuada. El
comprador deberá devolver todos los productos defectuosos o
disconformes a la dirección de la fabrica antes indicada, enviándolos por
correo pagado por adelantado.
La presente garantía está limitada únicamente a las piezas de recambio
y no comprende ni cubre los gastos de mano de obra o dańos surgidos
durante la instalación, recambio o reparación, ni cualesquiera dańos
indirectos o incidentales; tampoco cubre las pérdidas en propiedad, dańos
personales o pérdidas económicas.
Cualquier dańo al mezclador de la Graff que resulte de su instalación
inadecuada, negligencia, accidente, explotación abusiva o todo uso
disconforme a las instrucciones suministradas por nosotros, INVALIDAN LA
GARANTIA. La presente garantía será válida para el comprador/consumidor
original y excluye el uso comercial, industrial o de negocios de los
mezcladores de la Graff.
IOG 2842.00
All dimensions and drawings are for reference only. For details, please refer to actual products.
Todas las dimensiones y dibujos sirven únicamente de referencia. Para consultar detalles, ver los productos.
6
Rev. 1 December 2012
