Введение
Трекер GL-TR1-mini - персональное устройство для
определения местоположения встроенным GPS
приемником и передачи полученной информации
через Интернет на сервер системы мониторинга или
на сотовый телефон в виде SMS сообщений.
GL-TR1-mini позволяет передавать данные о
местоположении в автоматическом режиме и по
запросу.
В ответ на SMS запрос GL-TR1-mini отправляет SMS
сообщение на Ваш сотовый телефон. Это сообщение
может быть в нескольких форматах:
GPRMC - Протокол NMEA 0183
1.

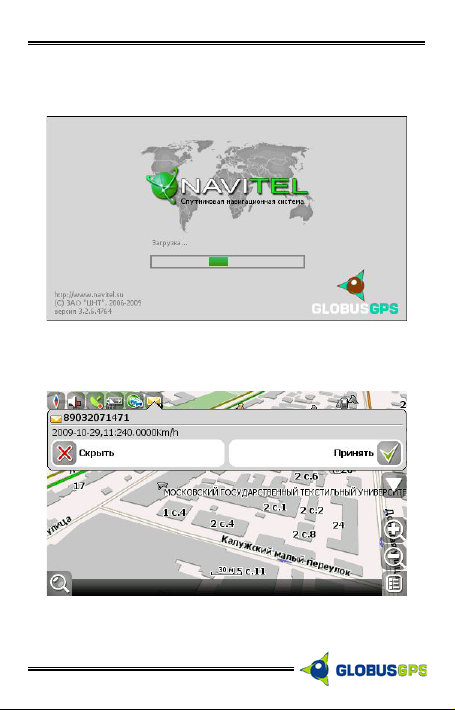

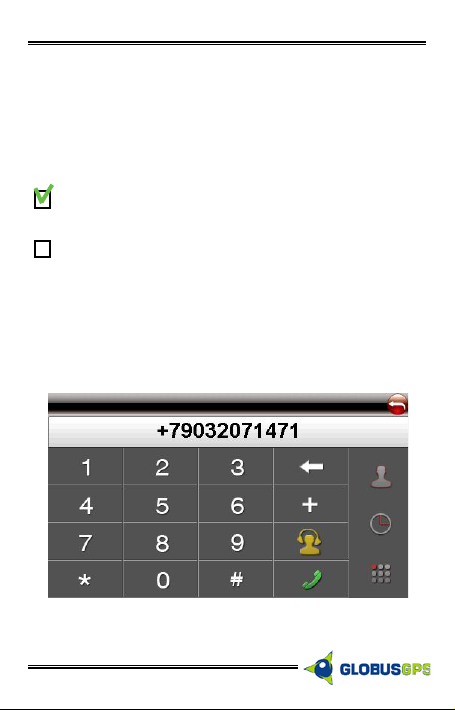

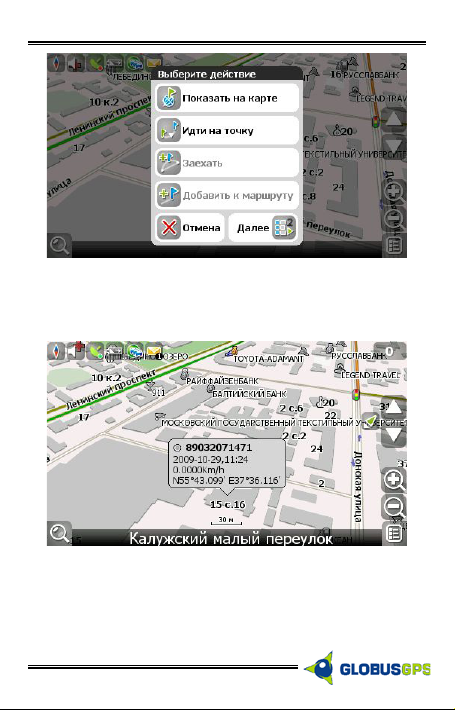

Navitel SMS
2.

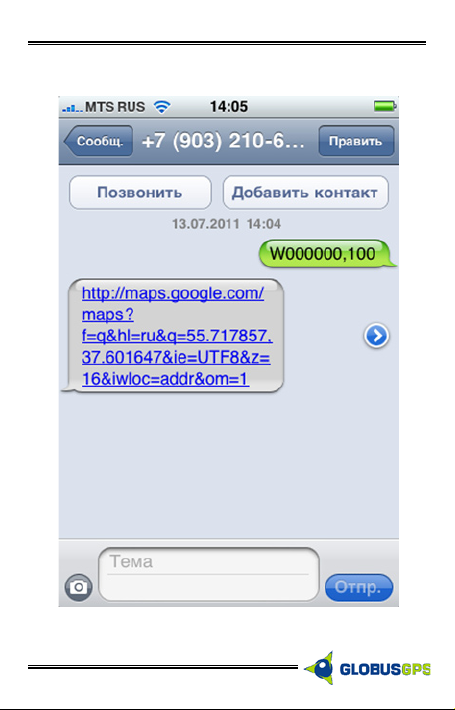

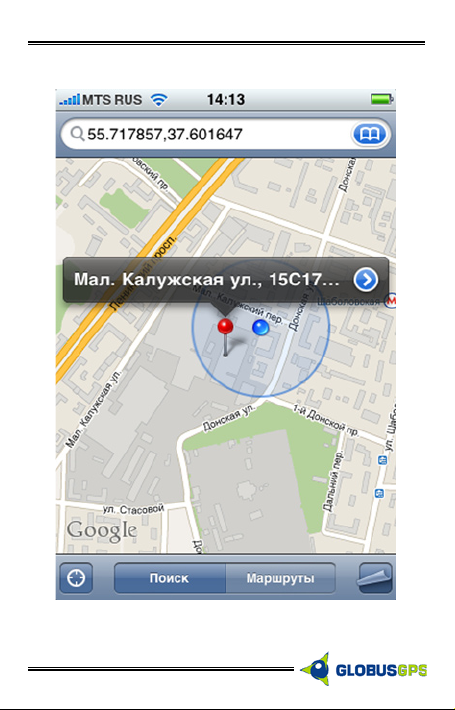

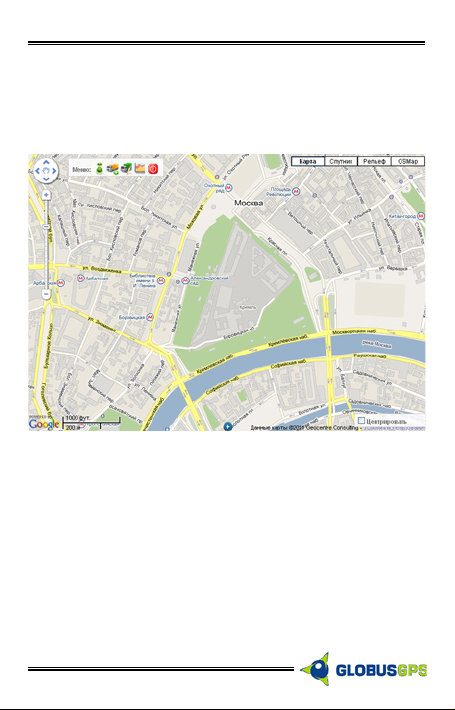

Ссылка на карту GOOGLE
3.
Адрес местоположения
4.
Маленькие размеры устройства, стильный дизайн,
красивый корпус с удобными кнопками для звонков
на фиксированные номера телефонов, наличие
встроенного микрофона и динамика для голосовой
связи, высокочувствительный GPS приемник с AGPS,
внутренняя память - “Черный ящик” - для хранения
информации о местоположении при отсутствии
GSM соединения и дальнейшей передачи этих
данных при восстановлении соединения, контроль
местоположения по базовым станциям сотовых
операторов - LBS, простота в обращении - это
неполный перечень преимуществ данной модели.
www.GlobusGPS.ru
3
4
www.GlobusGPS.ru
Особенности
Трекер GL-TR1-mini имеет следующие особенности:
Высокочувствительный GPS приемник с AGPS.
•
Контроль местоположения по базовым GSM
•
станциям.
Отслеживание с помощью SMS или Интернет
•
через GPRS (TCP/UDP).
Текущий отчет о местоположении.
•
Отслеживание в реальном режиме времени.
•
Оповещение при нажатии кнопки SOS.
•
Оповещение о превышении скорости.
•
Оповещение, когда трекер входит в зону плохого
•
GPS сигнала и выходит из нее.
Оповещение, когда трекер включается.
•
Контроль Гео-ограды.
•
Предупреждение о низком заряде батареи.
•
Встроенный динамик и микрофон.
•
Двусторонняя голосовая связь.
•
Режим “Прослушки“
•
Три кнопки для вызова фиксированных
•
телефонных номеров и/или отправка SMS
сообщений на эти номера.
Отправка SMS на русском языке.
•
Светодиодная индикация для контроля работы
•
трекера.
Съемный и перезаряжаемый аккумулятор.
•

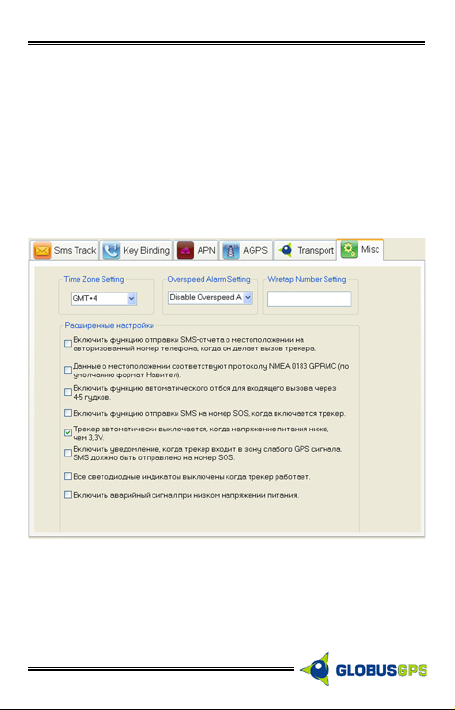

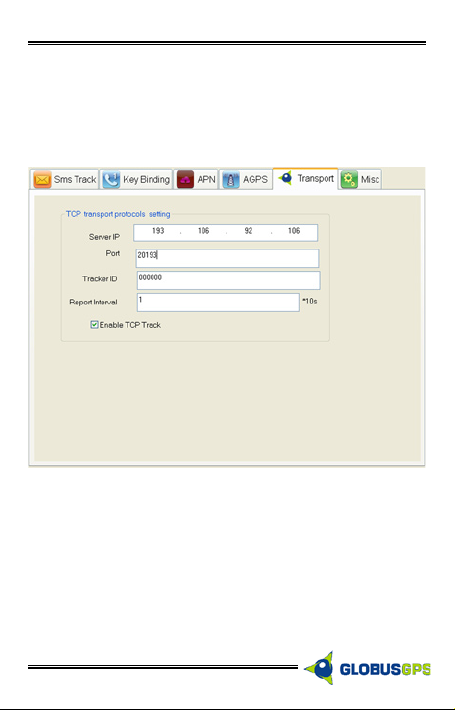

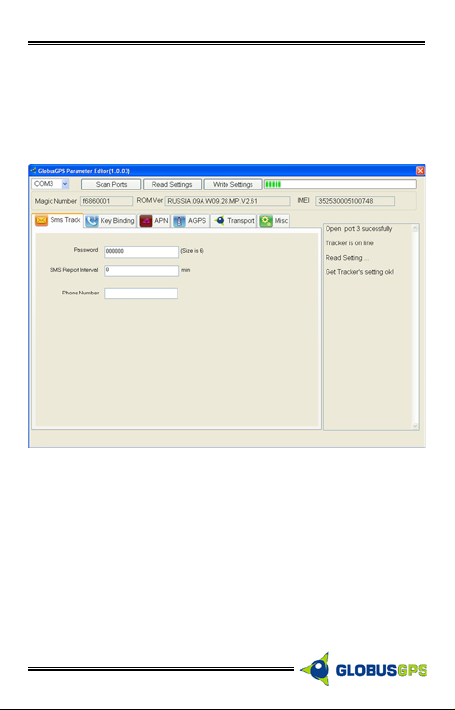

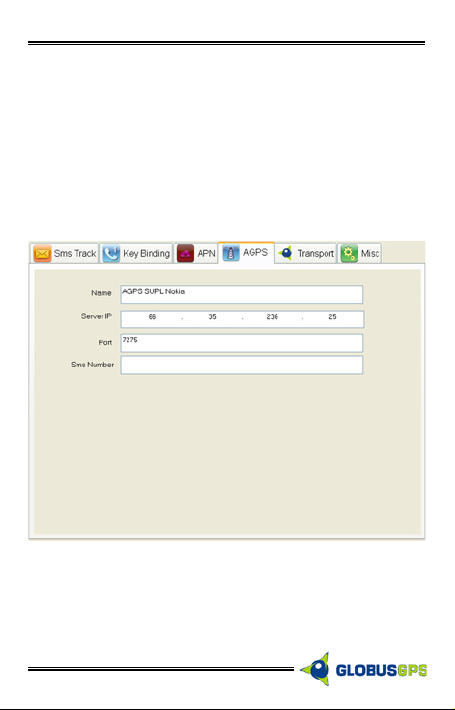

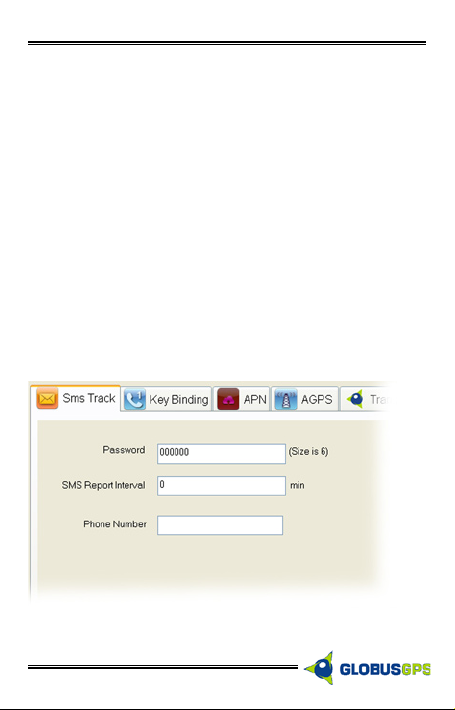

Настройка трекера с помощью компьютера.
•
Настройка трекера с помощью SMS.
•

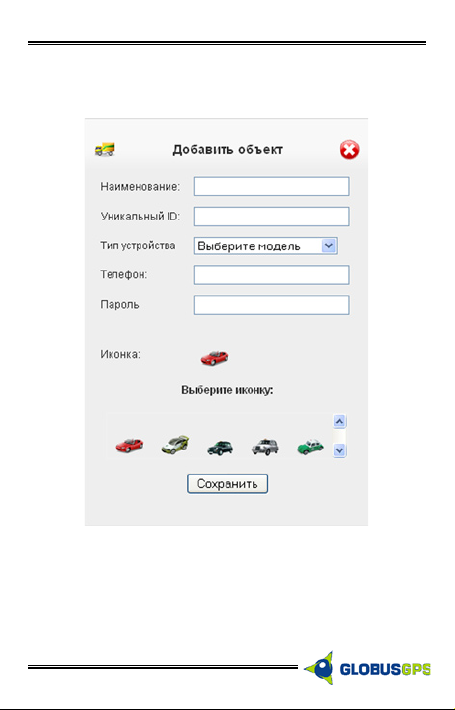

Настройка трекера через Интернет.
•
Описание
Персональный трекер GL-TR1-mini один из самых
маленьких трекеров в мире.
Маленькие размеры обусловлены тем, что в этом
трекере используются самые последние разработки
в области электроники, GPS и GSM технологий.
Несмотря на маленькие размеры функциональные
возможности этого трекера превосходят аналогичные
устройства.
Использование высокочувствительного 20-ти
канального GPS(AGPS) приемника позволяет
применять трекер в зоне плохой видимости
навигационных спутников.
www.GlobusGPS.ru
5
6
www.GlobusGPS.ru
Данная модель позволяет определять
местоположение по базовым станциям сотовых
операторов.
Микропрограммы установленные на этой модели
обеспечивают двухстороннюю связь с сервером, что
позволяет, используя Интернет передавать на трекер
любую информацию и удаленно изменять настройки
трекера. В трекере имеется “Черный ящик“, в
который записывается информация при отсутствии
соединения с GSM сетью. После восстановления
соединения трекер передает информацию на сервер
в пакетном режиме до 40 точек в одном сообщении.
В трекере предусмотрен режим экономии энергии
аккумулятора. Этот режим устанавливается
автоматически при следующих условиях:
Отключен режим оповещения превышения
1.
скорости.
Отключен контроль “слепой“ зоны (плохой
2.
видимости GPS спутников)
Отключен режим контроля гео-зоны.
3.
Интервал передачи местоположения более
4.
5 мин.
Этот режим позволяет увеличить время работы
трекера до 48 часов. Текер выходит из спящего
режима для передачи своего местоположения. В
спящем режиме отключается GPS приемник, GSM
модуль остается в режиме ожидания, поэтому
получив SMS запрос, трекер передаст свое
местоположение.
Технические характеристики
Наименование Описание
Напряжение зарядки DC 5V/500mA (Micro USB)
Аккумулятор BL-6P 850mAh 3.7V
Диапазон температур от -20° до + 55° C
Влажность 5% - 90% без конденсата
GSM модуль GSM 900/1800/1900Mhz
GPS GPS(AGPS) 20 каналов
Чувствительность GPS -158Db
Частота GPS L1, 1575,42 МГц
Точность 10 метров, 2D RMS
Точность скорости 0,1 м / сек
Точность времени 1 мкс синхронизация по GPS
Данные WGS-84
Обновление данных 0.1 сек.
Горячий старт 1 сек.
Теплый старт 38 сек.
Ограничение скорости 42 сек.
Предельная высота 18000 м (60000 футов)
Ограничение скорости 515 м/сек (1000 узлов)
Предельное ускорение менее 4g
Время работы
12 часов. До 48 часов в
режиме экономии энергии.
www.GlobusGPS.ru
7
8
www.GlobusGPS.ru
Назначение кнопок, индикации и других
элементов, расположенных на корпусе.
Устройство имеет шесть кнопок и три разноцветных
светодиодных индикатора для обозначения статуса
устройства. Все светодиоды начинают работать при
включении питания, короткое нажатие на кнопку SOS
отключает или включает индикацию.
Для включения/выключения устройства необходимо
нажать кнопку (10) и удерживать её в течении 3-5
секунд.
После включения происходит инициализация
устройства при этом последовательно несколько раз
переключаются светодиодные индикаторы.
Индикация
Красный - Индикация режимов работы (1)
Выключен
Не горит
Вспышки
(горит 1 сек не горит 4 сек)
Короткие вспышки
(горит 0,05 сек. и не горит
4,95 сек)
Горит постоянно Заражается
Зеленый – Индикация состояния GPS (3)
Не горит Устройство не готово
Короткие вспышки
(горит 0,05 сек. и не горит
4,95 сек)
Вспышки
(горит 1 сек. не горит 4
сек.)
Синий – Индикация состояния GSM (5)
Горит
Короткие вспышки
(горит 0,05 сек. и не горит
4,95 сек)
Вспышки
(горит 1 сек. не горит 4
сек.)
1.
Полностью заряжен
2.
Работает
3.
Работает
Низкий заряд батареи
GPS спутники
зафиксированы
GPS не зафиксированы
1.
PS выключен
2.
Входящий звонок
1.
Исходящий вызов
2.
Трекер подключен к
GSM сети
Трекер не подключен к
GSM сети
www.GlobusGPS.ru
9
10
www.GlobusGPS.ru

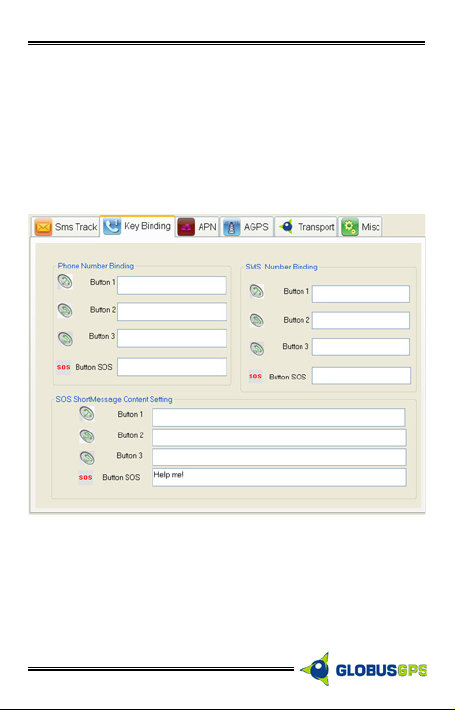

Назначение кнопок и их функции
Наименование Описание
Кнопка питания (10) Включение/выключение
Кнопка ответа (2) Служит для приема входящего
Кнопка 1 (4) При длительном нажатии
Кнопка 2 (7) При длительном нажатии
Кнопка 3 (8) При длительном нажатии
Кнопка SOS (6) При длительном нажатии кнопки
1.
питания. (Длительность нажатия
3-5 секунд)
Сброс входящего звонка.
2.
звонка
трекер делает телефонный
звонок и/или отправляет SMS
на заданный для этой кнопки
номер телефона.
трекер делает телефонный
звонок и/или отправляет SMS
на заданный для этой кнопки
номер телефона.
трекер делает телефонный
звонок и/или отправляет SMS
на заданный для этой кнопки
номер телефона.
1.
SOS трекер посылает сигнал
тревоги и местоположение на
сервер системы мониторинга,
делает телефонный звонок или
отправляет SMS на заданный
номер телефона.
Короткое нажатие кнопки
2.
SOS включают/выключают
индикацию

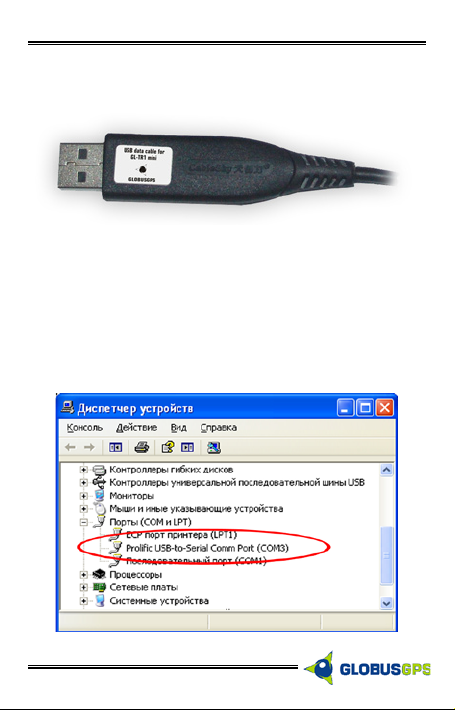

Сбоку устройства расположен разъем USB-micro (11)
для подключения устройства к компьютеру, а так же
для подключения зарядного устройства.
Устройство имеет встроенный микрофон (10) и
встроенный динамик (9), что позволяет осуществлять
двухстороннюю голосовую связь. Помимо этого
встроенный микрофон (10) может использоваться
для аудио-мониторинга пространства рядом с
устройством (режим “Прослушки“).
С обратной стороны устройства имеется
сдвигающаяся крышка под которой располагается
аккумулятор и держатель для СИМ карты.
www.GlobusGPS.ru
11
12
www.GlobusGPS.ru
Начало работы
Убедитесь в работоспособности СИМ-карты прежде,
чем устанавливать ее в устройство:
Убедитесь, в положительном балансе Вашей
•
СИМ-карты.
Проверьте, что защита по ПИН коду отключена.
•
Выбранный вами тарифный план должен
•
обеспечивать голосовые звонки, передачу SMS,
подключение к Интернет по GPRS.
Установите СИМ-карту и аккумулятор в устройство.
Полностью зарядите аккумулятор, используя
зарядное устройство, входящее в комплект трекера.
Вы можете использовать сетевое или автомобильное
зарядное устройство. Время полной зарядки
аккумулятора 3 часа.
При подключении зарядного устройства трекер
включается автоматически, при этом красный
индикатор горит постоянно. После полной зарядки
красный индикатор должен погаснуть.

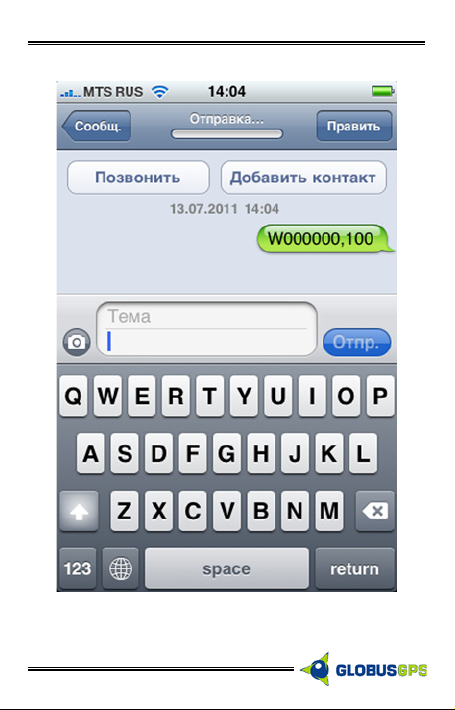

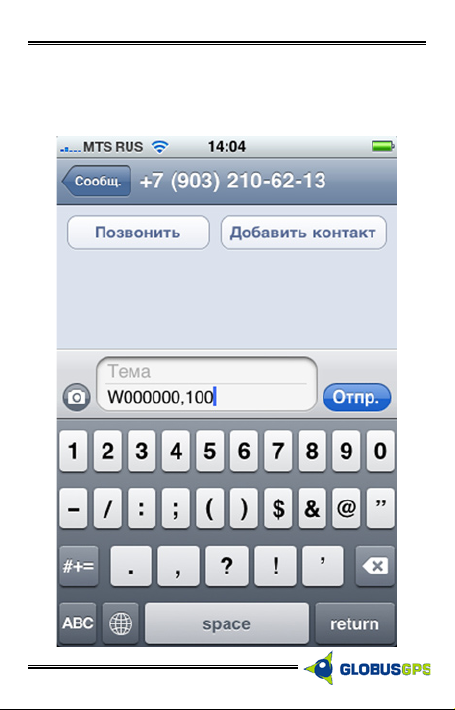

Настраивать Трекер, и управлять им можно с
помощью SMS команд. Команда должна иметь
правильный пароль. По умолчанию на заводе
изготовителе установлен пароль 000000.
Вы можете изменить этот пароль в любое время
используя SMS команду W******,001,######
****** - старый пароль
###### - новый пароль
Помимо пароля на заводе сделаны предварительные
установки, которые Вы можете изменить при
необходимости. Изначально трекер настроен на
использование СИМ-карт Билайн, если Вы будете
использовать СИМ-карту другого сотового оператора,
необходимо изменить настройки точки доступа (APN)
к Интернет.

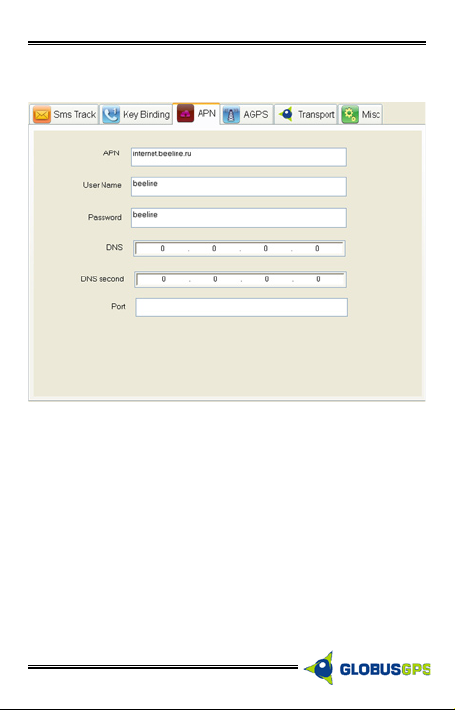

Для этого используется команда 011:
Для Beeline:
W000000,011, internet.beeline.ru,beeline,beeline
Для MTS:
W000000,011, internet.mts.ru,mts,mts
Для Megafon:
W000000,011, internet
Для остальных настроек трекера внимательно
изучите SMS команды для этого устройства.
www.GlobusGPS.ru
