Bluetooth GPS приемник

Модель: GL-iBS

О компании GLOBUSGPS

Kомпания GLOBUSGPS, производит широкий ассортимент автонавигаторов и
аксессуаров для GPS навигации www.globusgps.ru

Модельный ряд автонавигаторов GLOBUSGPS состоит из моделей отличающихся
размером экрана, возможностью приема информации о пробках, а так же
наличием Bluetooth гарнитуры.

GL-100, GL-200, GL-300, GL-250, GL-230

Модели начального уровня сочетают в себе надежность и простоту использования
Модели отличаются корпусом и имеют интуитивно понятное управление

http://www.globusgps.ru/catalog/3/

GL-400, GL-500, GL-530, GL-570, GL-550, GL-600, GL-650

Продвинутые модели отличаются от моделей начального уровня размером экрана,
наличием таких функций как Bluetooth, FM модулятор.

http://www.globusgps.ru/catalog/4/

GL-700

Модель с экраном 7 дюймов и наличием видео входа для подключения внешних
источников видеосигнала.

http://www.globusgps.ru/catalog/7/

GL-800

Уникальное изделие позволяет принимать информацию о пробках по каналу
GPRS интернет , отправлять SMS сообщения и позволяет получить доступ к сети
интернет с помощью браузера.

http://www.globusgps.ru/catalog/probki/

2

www.globusgps.ru Оптовые продажи, тел.: [phone]

Введение

Благодарим Вас за приобретение Bluetooth GPS приемника GL-iBS
компании GLOBUSGPS. Этот выбор позволит вам дополнить ваше персональное
устройство, такое как мобильный телефон, смартфон или ноутбук дополнительной
функцией приема сигналов GPS. Соединение с устройством производится через
радиочастотный интерфейс Bluetooth и действует на расстоянии 10-15 метров. Ма­лые размеры и вес изделия позволяют использовать его повсеместно для различ­ных применений, путешествия, туризм исследовательская работа и.т.д. Продол­жительное время работы, 25 часов от одной зарядки, позволит использовать его
беспрерывно в местности, где нет источника энергии или возможности подзарядки.
Интеллектуальная система экономии энергии позволяет использование устройс­тва в ждущем режиме до 360 часов.
GL-iBS создан на основе GPS приемника нового поколения, имеет 32 ка­нала и ультра высокую чувствительность, что позволяет использовать его даже при
сложных условиях навигации, таких как высокая облачность, густой лес, неболь­шой тоннель. Использование приема сигналов систем WAAS и EGNOS позволяет
повысить точность определения координат до 2.5 метров.

www.globusgps.ru Оптовые продажи, тел.: [phone]

3

1.Назначение органов управления

1. Внутренняя GPS антенна;

2. Индикатор GPS cигнала (оранжевый);

горит непрерывно: поиск cпутников
мигает: координаты определены
не горит: GPS отключен

3. Разъем для зарядки аккумулятора и внешнего питания ;

4. Индикатор батареи и процесса зарядки (красный\зеленый);

мигает красным: рабочий режим батарея в норме
горит красным: батарея разряжена
горит зеленым: идет процесс зарядки
мигает зеленым: батарея полностью заряжена

5. Индикатор состояния Bluetooth cоединения;

6. Выключатель прибора;

4

www.globusgps.ru Оптовые продажи, тел.: [phone]

2. Подключение

Перед первым включением устройства необходимо полностью зарядить
батарею питания. Подсоедините зарядный кабель одним концом к зарядному уст­ройству, а другой конец подключите к приемнику. Подключите зарядное устройство
в розетку 220v или в гнездо прикуривателя автомобиля. При правильном подклю­чении на устройстве должна загореться зеленая лампочка, что свидетельствует
и начале процесса зарядки. Зарядка завершена, когда индикатор начнет мигать
зеленым цветом.

Переведите выключатель прибора как показано на рисунке для включе­ния устройства. При правильном подключении загорятся все лампочки.

www.globusgps.ru Оптовые продажи, тел.: [phone]

5

2.1. Подключение приемника по интерфейсу Bluetooth

Пожалуйста, изучите процедуру подключения Bluetooth в руководстве
пользователя вашего мобильного устройства. Процедура подключения обычно
стандартна для всех устройств и не составляет трудностей.
Процесс состоит из нескольких шагов:

1. Включите обнаружение (поиск) Bluetooth подключений в меню вашего
мобильного устройства.

2. После обнаружения iBT-GPS ведите код доступа “0000”

3. Создайте исходящий COM порт iBT-GPS и присвойте ему номер

4. Завершите процесс подключения с помощью подсказок меню.

Для примера опишем процедуру подключения iBT-GPS к Pocket PC c
операционной системой Windows mobile 6.0

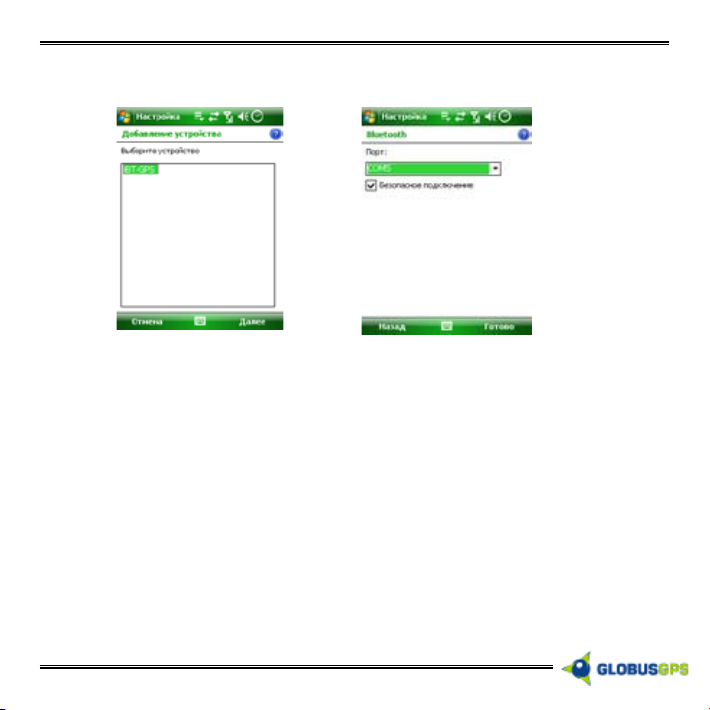

1. Нажмите Пуск - Настройки - Подключения- Bluetooth.
Нажмите Добавить устройство.

6

www.globusgps.ru Оптовые продажи, тел.: [phone]

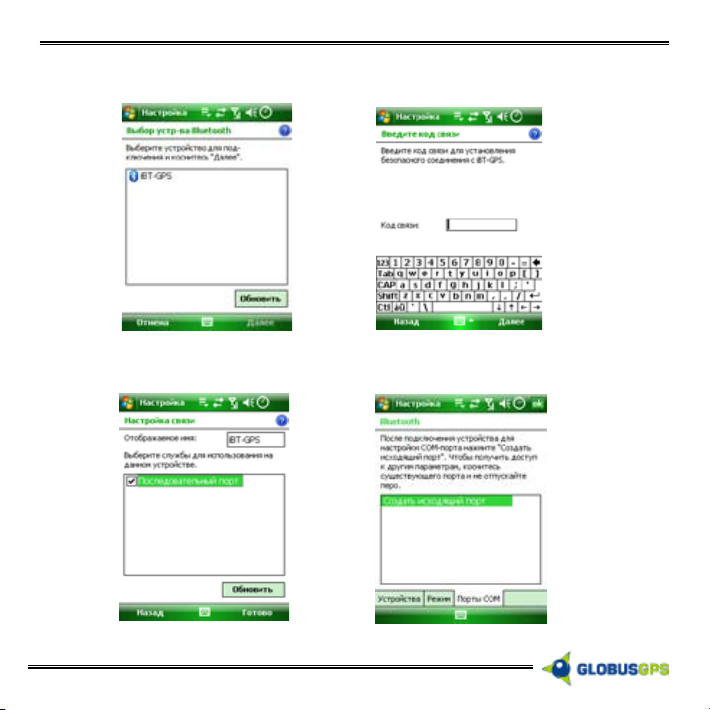

2. После обнаружения приемника нажмите на iBT-GPS - Далее
Введите ключ доступа “0000”

3. Поставьте галочку на Последовательный порт и нажмите Готово
Перейдите на вкладку Порты COM.

www.globusgps.ru Оптовые продажи, тел.: [phone]

7

4. Присвойте номер порту iBT-GPS и нажмите Готово.
Процесс подключения завершен.

Запустите на устройстве заранее установленную программу навигации.
Если программа не имеет функции автоматического поиска GPS приемника, вам
нужно зайти в настройки программы и установить COM порт и скорость обмена
данными. Для этого прочитайте инструкцию к вашей программе навигации.
При успешном подключении приемника к вашему устройству синий
индикатор мигает один раз в 5 секунд.
Но когда программа навигации начинает принимать данные с iBT­GPS, синий индикатор мигает один раз в 2 секунды. Что означает успешное
подключение GPS приемника к навигационной программе.

8

www.globusgps.ru Оптовые продажи, тел.: [phone]

3.Технические характеристики

Набор микросхем MTK MT3301+MT3179

Протоколы NMEA-0183 (V3.01) - GGA, GSA, GSV, RMC(default),

Частота L1, 1575,42 МГц

Количество каналов 32, “All-in-View”

Антенна Встроена пассивная (LNA)

Чувствительность -158 дБм

Сертификаты CE/FCC/BQB/RoHS

Среднее время обнаружения, с

Холодный старт 39

Тёплый старт 37

Горячий старт < 3

Повт. обнаружение < 1

Питание

Батарея Встроенная перезаряжаемая литий-ионная аккумуля-

Время работы, ч 25 (после полной зарядки)

Время зарядки, ч 3

Диапазон допустимых температур, °C

Рабочая температура -10 ~ +60

Температура хранения -20 ~ +60

GLL, ZDA, VTG (опционально). Скорость передачи
115200 бит/с

торная батарея ёмкостью 750 мАч

www.globusgps.ru Оптовые продажи, тел.: [phone]

9

Точность приёмника

Координаты 3,0 м 2D-RMS

Скорость 0,1 м/с

Время 50 нс RMS

Условия работы

Высота, м < 18 000

Скорость, м < 515

Ускорение, G < 4

Интерфейс

Bluetooth V1.2 (SPP prole)

Габариты, мм 72,2 х 46,5 х 20

Вес, г

< 3 м CEP(50%) без SA
DGPS (WAAS, EGNOS, MSAS, RTCM): 2,5 м

DGPS(WAAS, EGNOS, MSAS, RTCM): 0.05 м/с

Class 2 (15 м на открытом пространстве)
Частота: 2,4 ~ 2,4835 ГГц

64

10

www.globusgps.ru Оптовые продажи, тел.: [phone]

4.Возможные проблемы и их решения

Ошибка/Проблема Причина Решение

Невозможно обнаружить
прибор через поиск уст­ройства Bluetooth

Невозможно подключиться
через Bluetooth

Невозможно открыть COM
порт

Нет NMEA GPS данных Некоторые компьютеры

Неустойчивый сигнал GPS Наклеенная на стекла

Прибор неправильно уста­новлен или недостаточно
энергии аккумулятора

Неверная конфигурация Обратитесь к стр. 6 для

Подключение Bluetooth
сконфигурировано невер­но или COM порт занят
другой программой.

/КПК включают режим
энергосбережения при
бездействии в течение не­которого времени. Соеди­нение Bluetooth в таком
случае будет разорвано.

авто солнцезащитная
пленка

Убедитесь, что прибор
установлен правильно.
Также убедитесь, что
красная или зеленая
лампочка мигает

повторной установки,
либо посмотрите руко­водство к Вашему КПК.

Проверьте настройки
подключения Bluetooth.
Закройте программы,
которые могут занимать
COM порт и попытайтесь
еще раз.

Отключите режим энер­госбережения и попы­тайтесь подключиться
снова.Сделайте правиль­ный выбор скорости
передачи данных и
COM порта

Найдите другое
месторасположение
приемника без
препятствий для GPS
сигнала

www.globusgps.ru Оптовые продажи, тел.: [phone]

11

Продукция компании GLOBUSGPS

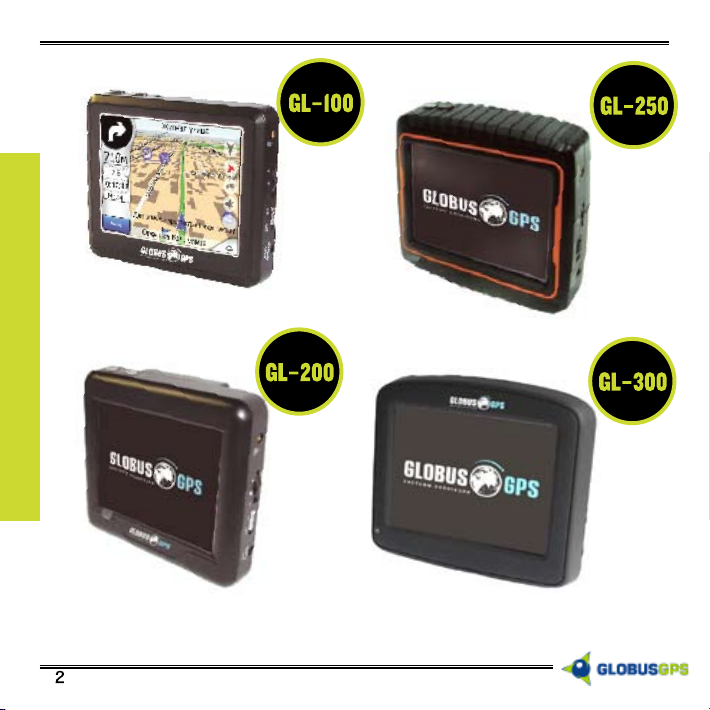

GPS с экраном 3.5”

12

www.globusgps.ru Оптовые продажи, тел.: [phone]

Модели начального уровня сочетают в себе надежность и простоту
использования. Модели отличаются корпусом и имеют интуитивно понятное
управление. Возможность использования с различными навигационными
программами.

Особенности

• Сенсорный 3.5-дюймовый сенсорный экран разрешение 320x240 точек.

• GPS-приемник на базе SiRF Star III

• Операционная система Windows CE 4.2 или Windows CE 5.0

• Процессор SAMSUNG (400МГц) или ATLAS III (372МГц)

• Память: 64 Мб RAM (ОЗУ), 64 Мб ROM (ПЗУ) Тип ПЗУ: NAND

• Слоты расширения: 1 слот с поддержкой SD карт

• Встроенная, Li-Ion батарея 1100мАч (до 4 часов непрерывной работы)

• Аудио и видеопроигрыватель

• Просмотрщик фото (с поддержкой JPG, GIF, BMP, PNG)

• Приложение для просмотра текстов (c поддержкой TXT)

Комплектация

• Сетевой адаптер питания 220V

• Шнур питания от прикуривателя автомобиля

• Шнур связи с компьютером USB

• Универсальный автомобильный держатель

• Мешочек для переноски

• SD карта с навигационным ПО

• CD диск с программным обеспечением

• Наушники

• Руководство пользователя

www.globusgps.ru Оптовые продажи, тел.: [phone]

13

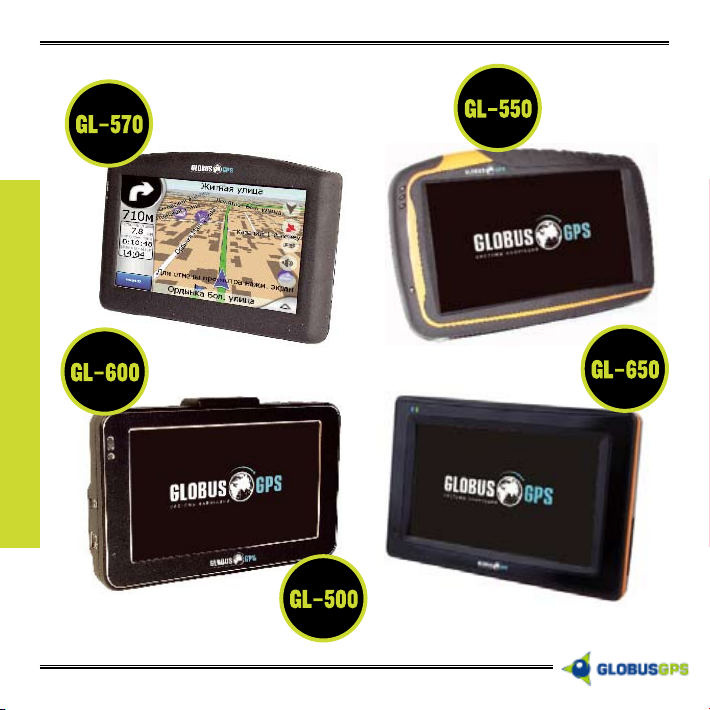

GPS с экраном 4.3”

14

www.globusgps.ru Оптовые продажи, тел.: [phone]

Продвинутые модели отличаются от моделей начального уровня разме­ром экрана, наличием таких функций как Bluetooth гарнитура, FM модулятор.

Особенности

• Сенсорный 4.3-дюймовый сенсорный экран разрешение 480x272 точек.

• GPS-приемник на базе SiRF Star III

• Операционная система Windows CE 4.2 или Windows CE 5.0

• Процессор SAMSUNG (400МГц) или ATLAS III (372МГц)

• Память: 64 Мб RAM (ОЗУ), 64 Мб ROM (ПЗУ) Тип ПЗУ: NAND

• Слоты расширения: 1 слот с поддержкой SD карт

• Встроенная, Li-Ion батарея 2100мАч (до 4 часов непрерывной работы)

• FM vодулятор для передачи звука на штатную магнитолу(GL-570).

• Возможность использования в качестве Bluetooth гарнитуры

• Аудио и видеопроигрыватель

• Просмотрщик фото (с поддержкой JPG, GIF, BMP, PNG)

• Приложение для просмотра текстов (c поддержкой TXT)

Комплектация

• Сетевой адаптер питания 220V

• Шнур питания от прикуривателя автомобиля

• Шнур связи с компьютером USB

• Универсальный автомобильный держатель

• Мешочек для переноски

• SD карта с навигационным ПО

• CD диск с программным обеспечением

• Наушники

• Руководство пользователя

www.globusgps.ru Оптовые продажи, тел.: [phone]

15

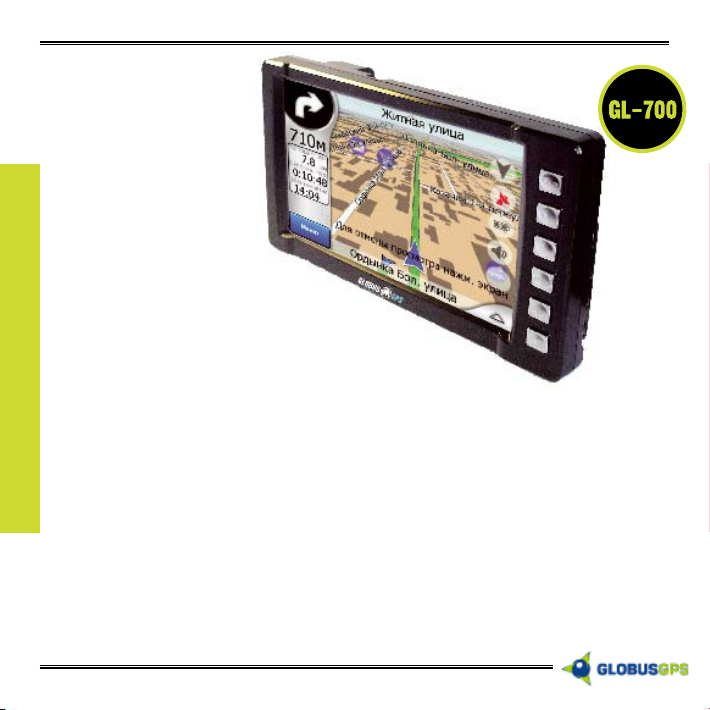

Модель с экраном 7
дюймов и наличием
видео входа для
подключения
внешних источников
видеосигнала.

Особенности

• Операционная
система Windows CE 4.2

• GPS-приемник
на базе SiRF Star III

• 7-дюймовый сенсорный экран

• Аудио и видеопроигрыватель

• Использование в качестве видео монитора

• FM трансмиттер для передачи звука на магнитолу

• Просмотрщик фото (с поддержкой JPG, GIF, BMP, PNG)

• Приложение для просмотра текстов (c поддержкой TXT)

Комплектация

• Сетевой адаптер питания 220V

• Шнур питания от прикуривателя автомобиля

GPS с экраном 7”

• Шнур связи с компьютером USB

• Шнур для подключения внешнего видео, аудио сигнала

• Универсальный автомобильный держатель, для крепления на лобовое стекло

• Мешочек для переноски

• SD карта с навигационным ПО

• CD диск с программным обеспечением

• Наушники

• Руководство пользователя

16

www.globusgps.ru Оптовые продажи, тел.: [phone]

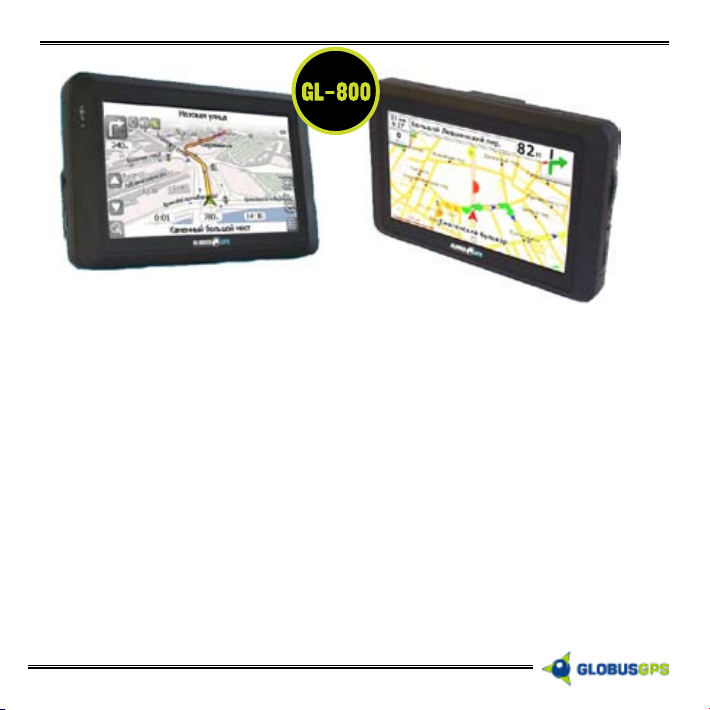

Уникальное изделие позволяет принимать информацию
о пробках по каналу GPRS интернет , отправлять SMS сообщения и позволяет
получить доступ к сети интернет с помощью браузера.

В комплекте с GL-800 , на выбор поставляются две программы навигации:

1. Навител 3.2 : Популярная программа www .navitel .su , получает
информацию о пробках от компании SMILINK. С тарифами на прием пробок вы
можете ознакомиться на сайте www .smilink .ru

2. CityGuide 2.5: Революционная программа, использующая информацию о
скорости движения от всех пользователей программы в реальном времени. Тем
самым информация о пробках абсолютно бесплатна.
Подробнее здесь www .probki .net .

Выход в сеть интернет осуществляется с помощью канала GPRS и SIM карты
любого из трех операторов связи- BEELINE, MTS, MEGAFON.

www.globusgps.ru Оптовые продажи, тел.: [phone]

17
