Globusgps GL-570 User Manual [ru]

Модель: GL-570

Руководство пользователя

О компании GlobusGPS

Руководство пользователя

Примечание

Первоначальное использование вашего навигатора.

Сначала полностью зарядите устройство.

1.
Установите устройство в ваше транспортное средство.

2.
Инициализируйте программное обеспечение, как описано в руководстве.

3.
Убедитесь, что автомобиль находится на открытом пространстве, вне гаража,

4.
не под мостом или большими деревьями.
Когда Вы включаете модуль GPS в первый раз, то обычно требуется немного

5.
дольше времени, чтобы получить уверенный GPS сигнал. Ваше устройство
должно определить местонахождение 3 спутников, чтобы правильно функцио­нировать. Во время следующих запусков модуля местонахождение спутников
определяется значительно быстрее, чем в первый раз. Если Вы перемещаете
ваш модуль более чем на 300км без использования, возможно, потребуется не­много больше времени, чтобы определить местонахождение спутников снова.

ВНИМАНИЕ!

Несоблюдение правил безопасности, указанных ниже, может привести к
серьезным последствиям, к травмам или поломкам оборудования.

Содержание

Информация о безопасности использования прибора.........................6

Комплектация................................................................................................8

Внешний вид прибора................................................................................10

Использование прибора в автомобиле...................................................12

Крепление на лобовое стекло...................................................................12

Подключение автомобильного зарядного устройства........................12

Подключение к сети переменного тока...................................................13

Сборка крепления на лобовое стекло.....................................................13

Включение прибора....................................................................................15

Главное меню...............................................................................................15

Аудиоплеер..................................................................................................16

Программа просмотра фотографий.........................................................19

Программа просмотра текста....................................................................20

Видеоплеер..................................................................................................22

Приложения..................................................................................................25

Трекер............................................................................................................28

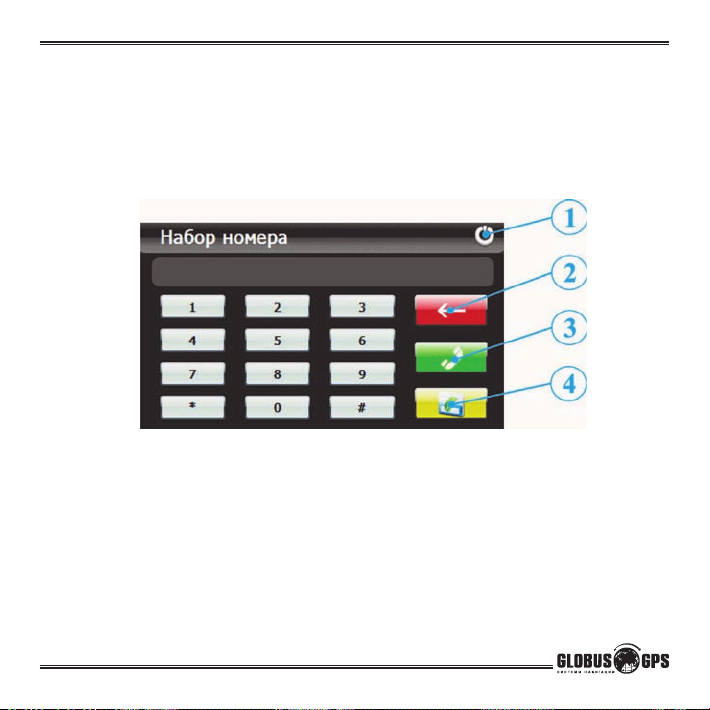

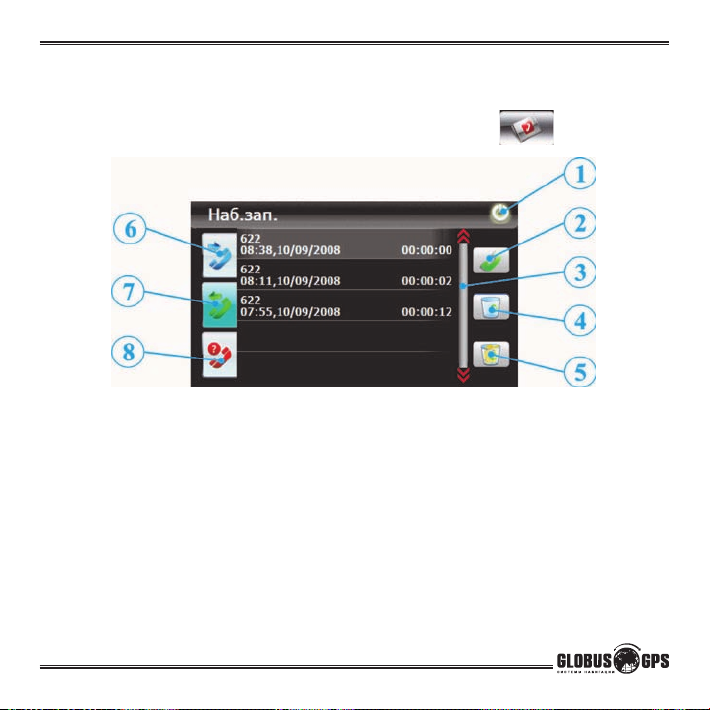

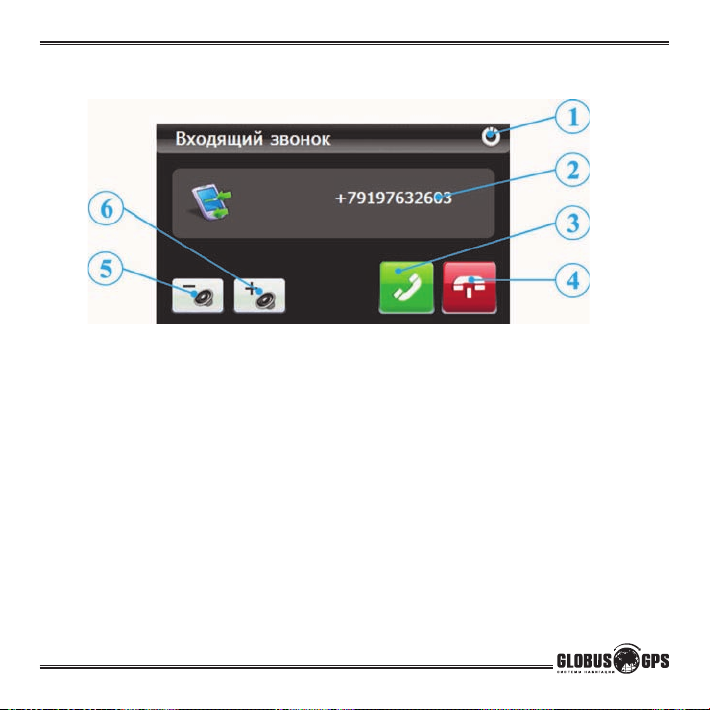

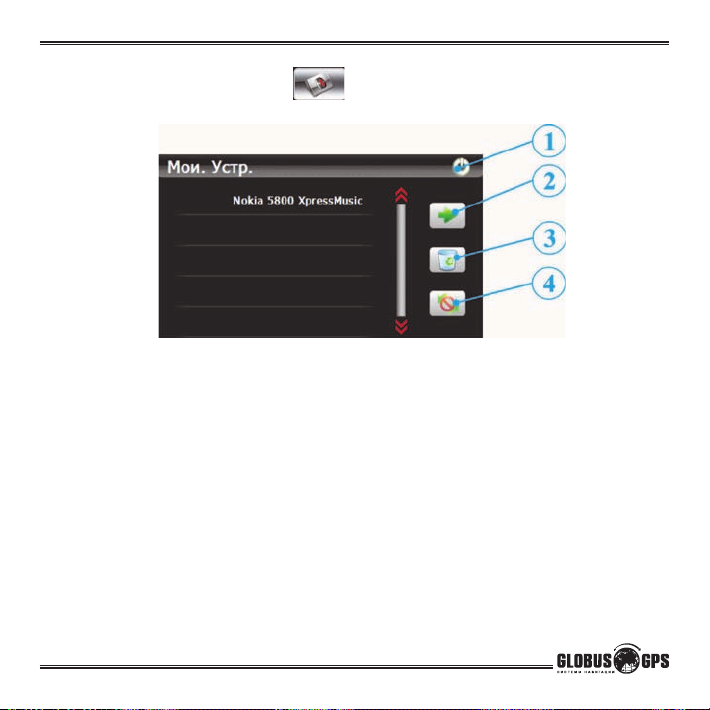

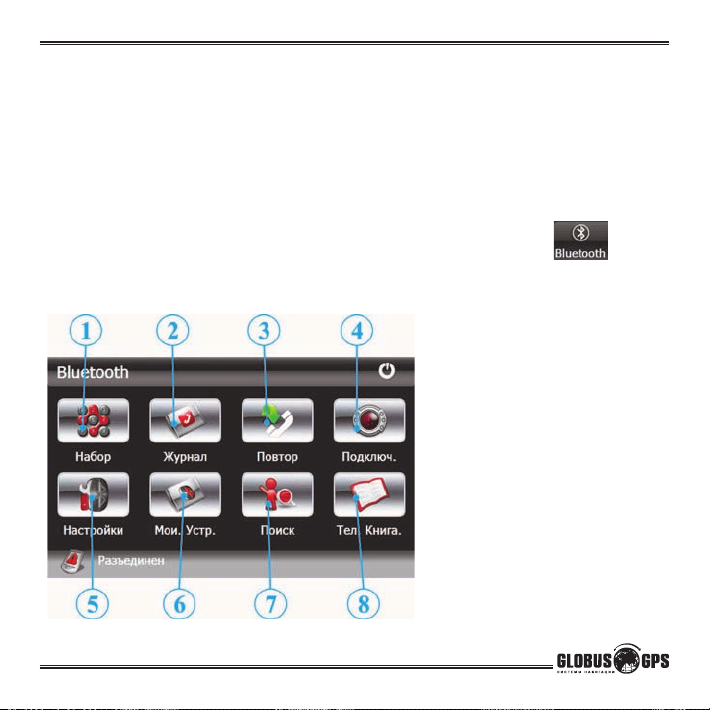

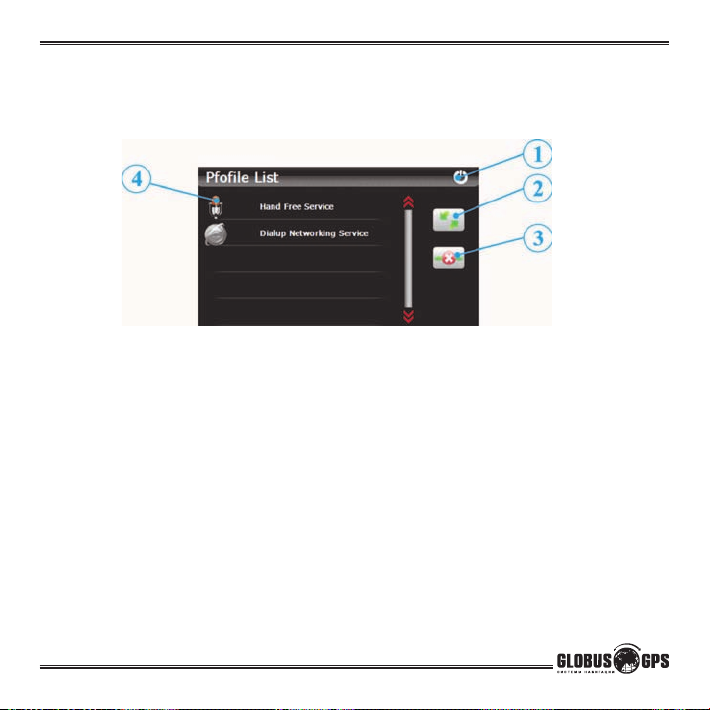

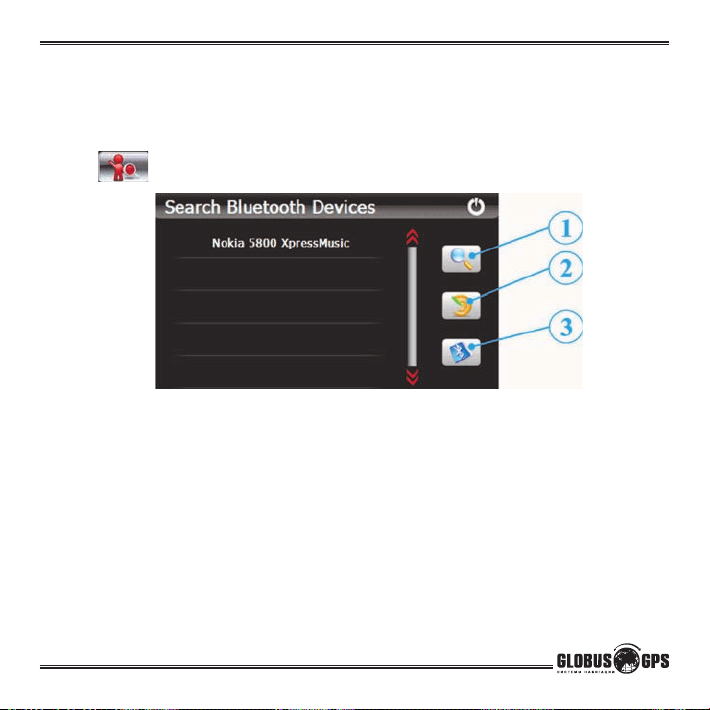

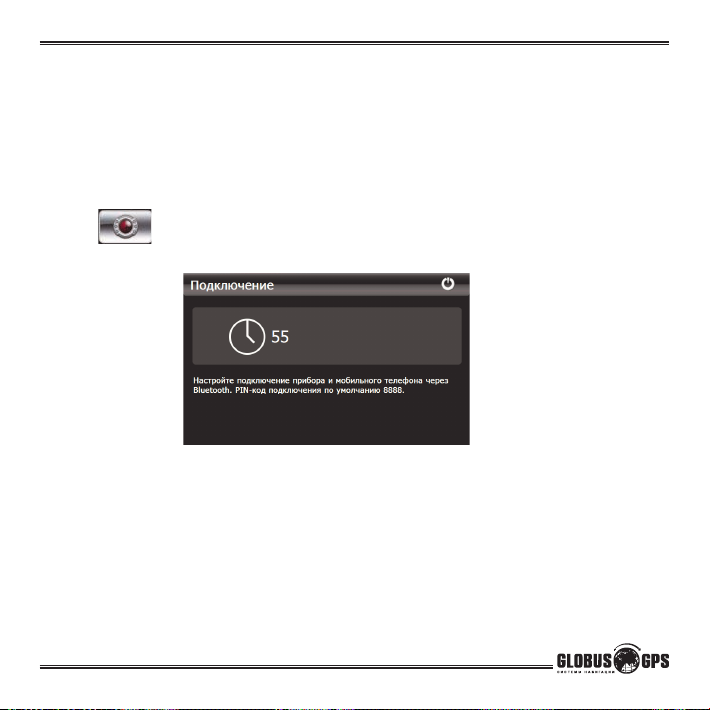

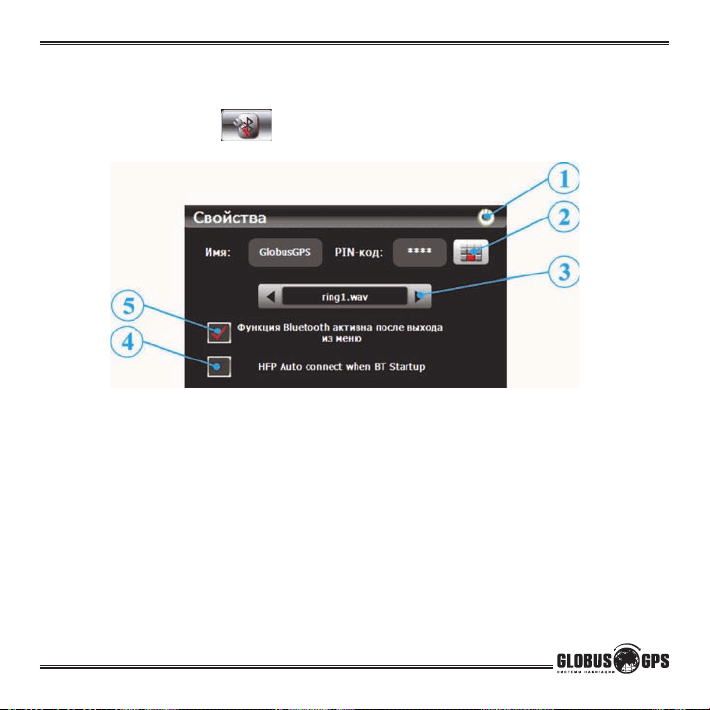

Использование Bluetooth гарнитуры .....................................................42

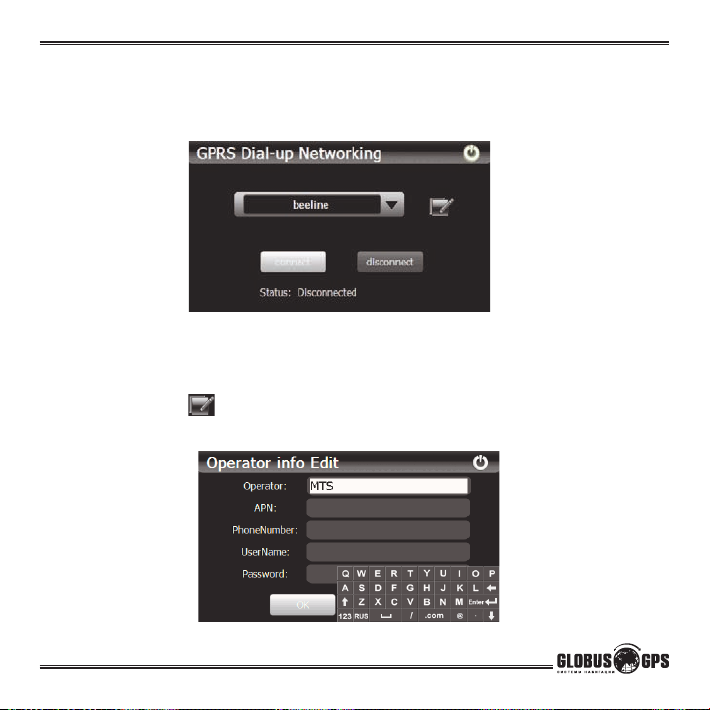

Подключение к сети интернет через мобильный телефон................53

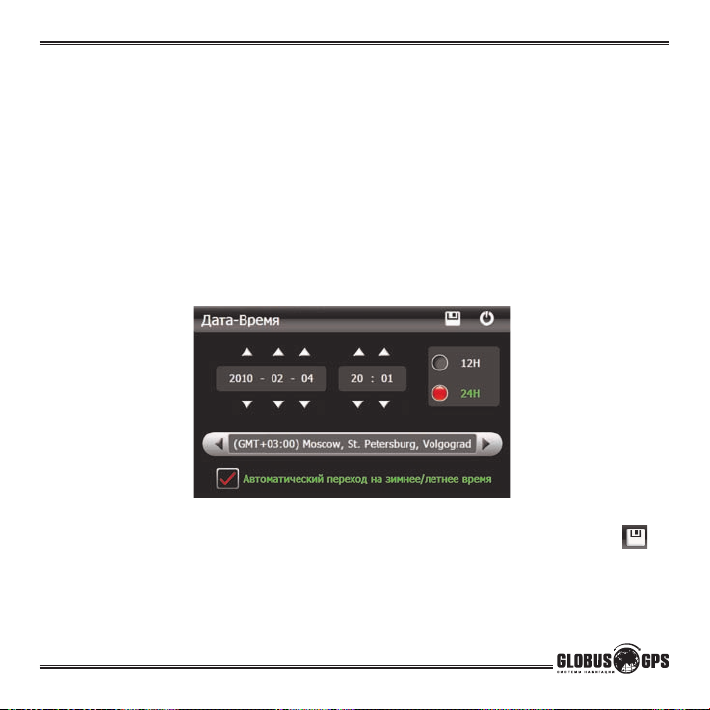

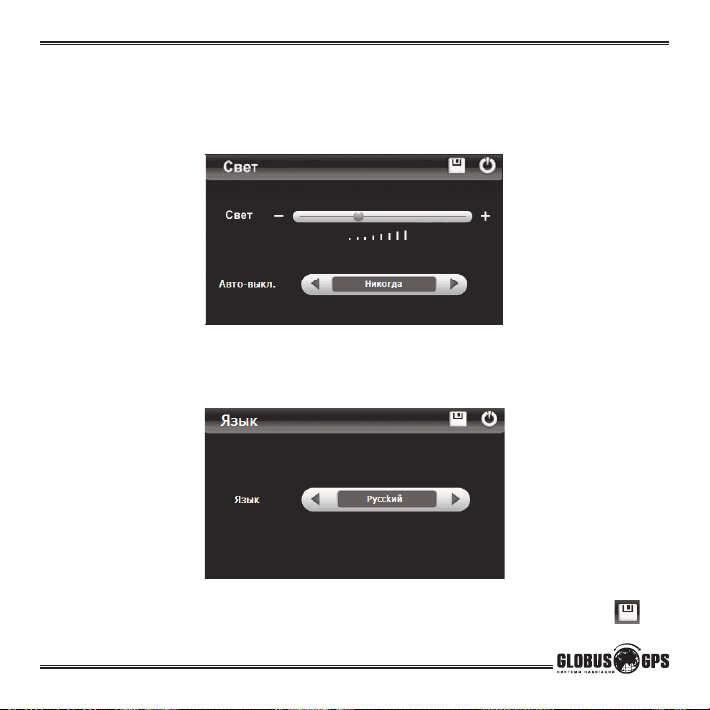

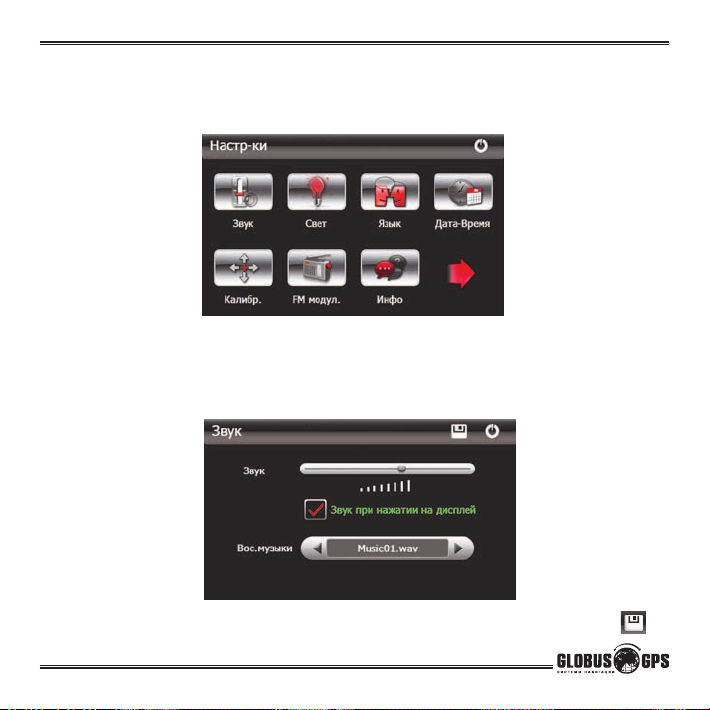

Настройки.....................................................................................................56

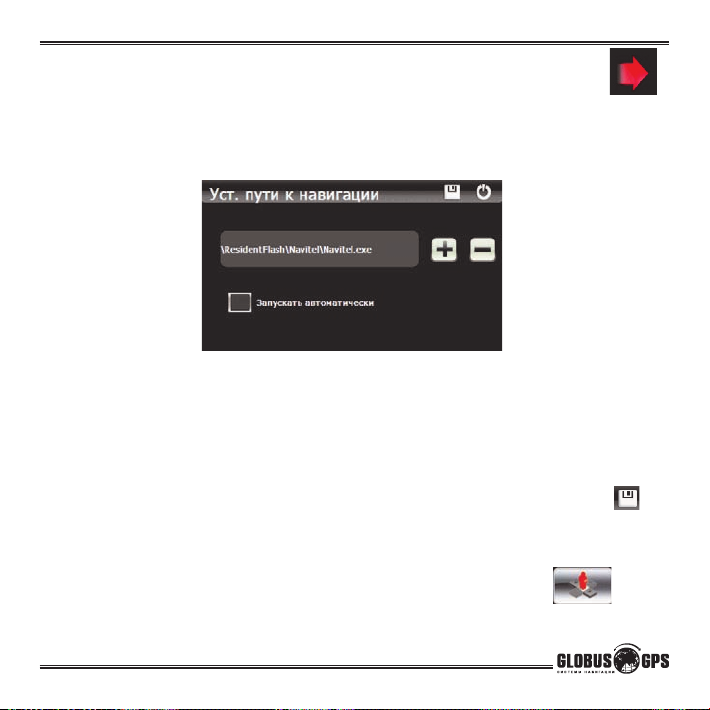

Установка пути к программе навигации..................................................61

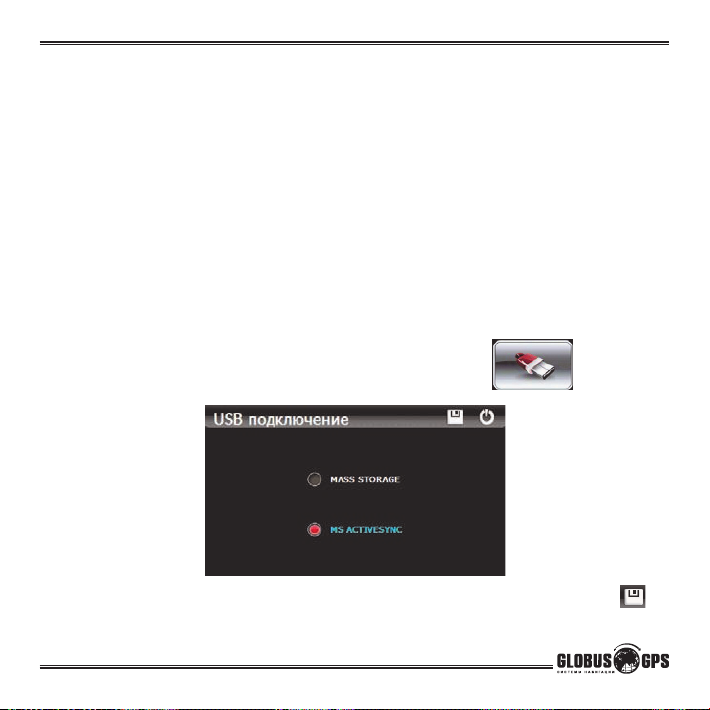

Подключение к компьютеру......................................................................62

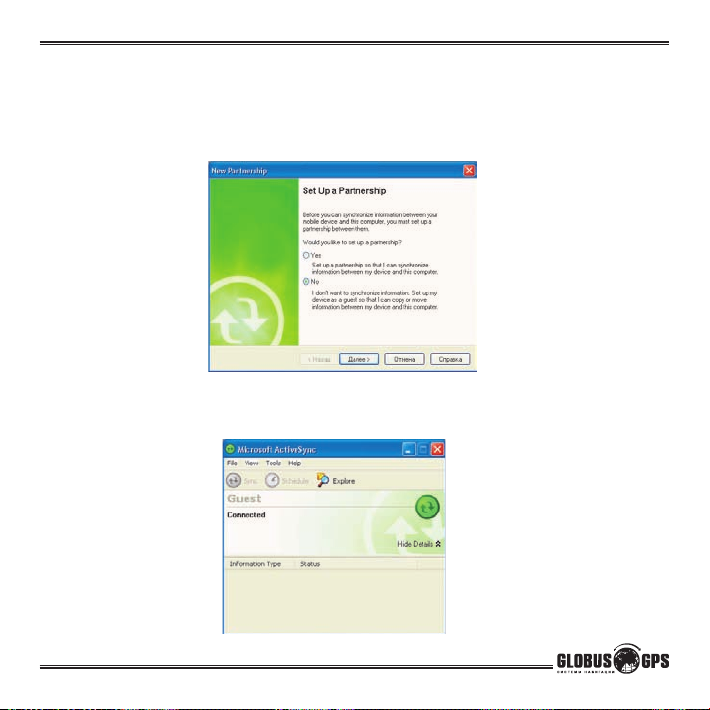

Использование программы MS ACTIVESYNC........................................63

Навигационное программное обеспечение............................................67

Возможные проблемы, описание их решения.......................................68

Информация о батарее и зарядных устройствах..................................72

Технические характеристики.....................................................................73

Приложение..................................................................................................74

Информация о безопасности использования прибора

Производите все настройки навигатора перед отправлением. Управление

1.
прибором и настройка его параметров во время вождения автомобиля очень
опасны. Если Вам требуется изменить параметры навигации или настройки
прибора, следует припарковаться в безопасном месте в соответствии с прави­лами дорожного движения.
Перед отправлением изучите проложенный маршрут. Если Вы не поняли

2.
в достаточной степени голосовые навигационные указания и для уточнения
требуется взгляд на дисплей, убедитесь, что Вы находитесь в безопасных
условиях.
Навигационная информация и голосовые подсказки могут несоответство-

3.
вать или противоречить реальным дорожным условиям или правилам дорож­ного движения. Всегда обращайте особенное внимание на текущую ситуацию
на дороге, дорожные знаки и пешеходов.
Не используйте навигатор как прибор для точного измерения скорости и

4.
пройденного расстояния.

5.

Качество приема сигналов спутников может отличаться в зависимости от
положения прибора внутри автомобиля. Возможны ситуации плохого приема
при движении по тоннелю, мимо высоких зданий или в районах с плотной за­стройкой. Также на прием отрицательно влияют такие погодные условия, как,
например, густой туман.

6.

GPS-сигналы могут не приниматься внутри зданий, а также если рядом с
автонавигатором находятся источники электромагнитного излучения.
Если Вы не использовали навигатор в течение длительного промежутка

7.
времени, для определения местоположения может понадобится значительное
время, даже при условии нормальной работы GPS-приемника.
Особое внимание уделите месту установки навигатора. Не устанавливай-

8.
те прибор в местах, где он может помешать работе подушек безопасности или
обзору дороги.
При установке крепления на лобовое стекло обращайте внимание на

9.
чистоту поверхностей, на них не должно быть мусора и влаги. Под присоской
не должно быть пузырьков воздуха, так как это может повлиять

6

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Информация о безопасности использования прибора

на плотность крепления. Любые повреждения прибора или других объектов
внутри автомобиля, вызванные падением из-за отсоединения крепления,
являются полной ответственностью пользователя и не являются гарантийным
случаем.
Не подвергайте прибор длительному воздействию прямых солнечных

10.
лучей или высоких температур. Перегрев батареи может вызвать взрыв.
Не подвергайте прибор воздействию влаги или быстрым изменениям

11.
температуры. Это может вызвать конденсацию влаги внутри прибора и повре­дить его. Если навигатор подвергся воздействию влажной среды, включайте
питание только после того, как Вы высушите прибор.
Не допускается самостоятельное вмешательство, модификации и от-

12.
крытие корпуса прибора, так как это может привести к некорректной работе
прибора или к его повреждению. Все работы должны производиться квалифи­цированным персоналом.
Питание прибора осуществляется от встроенной Li-Ion батареи, которая

13.
может взорваться или выделить токсичные вещества при неправильной экс­плуатации. Не подвергайте прибор ударам, а также не эксплуатируйте прибор
при наличии в окружающей среде взрывоопасных газов и жидкостей.
Во время зарядки обратите внимание на то, чтобы обеспечить нормаль-

14.
ные условия вентиляции для з/у, так как в процессе зарядки выделяется боль­шое количество тепла. Не закрывайте з/у бумагой или другими объектами,
ухудшающими вентиляцию.
При очистке дисплея и внешних поверхностей прибора не прилагайте

15.
излишнюю силу. Для очистки не используйте бумажные салфетки или жесткий
материал, который может поцарапать дисплей. Используйте только мягкую
ткань.
Если Вы не используете карту SD/MMC, предохраняйте разъем от пыли

16.
и влаги, а также от попадания посторонних объектов. При установке SD карты
всегда проверяйте разъем.

www.GPSonline.by Оптовые продажи, тел.: [phone]

7

Комплектация

Автонавигатор GL-570

Адаптер питания от разъема

автоприкуривателя

USB-кабель для подключения к

Компакт диск с программным

8

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

компьютеру

обеспечением

Держатель крепление

Адаптер питания от сети

переменного

тока 220В

Руководство

пользователя

Основание крепления

на лобовое стекло

Кожаный чехол для

переноски и хранения.

Наушники.

Комплектация

Откройте упаковку прибора и проверьте комплектацию. Если отсутствуют какие­либо объекты из списка, немедленно обратитесь к продавцу. В комплектацию
входят:

■ Автонавигатор cерии GL. Электронный навигационный прибор с цветным

сенсорным дисплеем.

■ Крепление на лобовое стекло на присоске, состоит из двух частей: де-

ржателя (кредла) и основания;

■ Адаптер питания от разъема автомобильного прикуривателя 5В. Служит

для питания прибора в салоне автомобиля;

■ Адаптер питания от сети переменного тока 220В. Предназначен для пита-

ния прибора и зарядки внутреннего аккумулятора от сети 220В. При использовании
адаптера обеспечьте достаточные условия охлаждения;

■ USB-кабель для подключения к компьютеру. С помощью кабеля осущест-

вляется работа с внутренней памятью прибора или SD картой. Вы также можете
работать с SD-картой отдельно от прибора, используя соответствующее оборудова­ние (картридер);

■ Фирменый кожанный чехол.

■ Наушники. Стилус.

■ CD-диск с дополнительным программным обеспечением.

■ Руководство пользователя на русском языке.

www.GPSonline.by Оптовые продажи, тел.: [phone]

9

Внешний вид прибора

10

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Органы управления

1. Кнопка включения/выключения питания, кратковременное
нажатие кнопки вызывает главное меню прибора;

2. Внутренняя GPS антенна;

3. Стилус;

4. Разъем для подключения наушников;

5. cлот для microSD карты;

6. Разъем USB для связи с компьютером, зарядки внутреннего
аккумулятора,а так же внешнего питания прибора;

7. Вход для подключения внешнего источника видеосигнала;

8. Кнопка перезагрузки (Reset);

9. Динамик;

10. Микрофон гарнитуры Bluetooth;

11. Индикатор зарядки;

- горит красным, идет заряд

- горит зеленым, зарядка завершена

www.GPSonline.by Оптовые продажи, тел.: [phone]

11

Использование прибора в автомобиле
Крепление на лобовое стекло на присоске и автомобильное зарядное

устройство поставляются в комплекте с прибором.

Крепление на лобовое стекло

ВНИМАНИЕ: Тщательно выбирайте место

для установки крепления. Никогда не уста­навливайте крепление таким образом, чтобы
оно закрывало поле зрения водителя.
Для регулировки угла наклона и поворота,
открутите колесо-фиксатор. Установите пра­вильное положение навигатора и закрутите
колесо до упора.

Подключение автомобильного
зарядного устройства

Автомобильное зарядное устройс­тво предназначено для обеспечения питания
прибора в автомобиле.
ВНИМАНИЕ: Чтобы предохранить Ваш прибор
от электрических повреждений, подключайте
автомобильное зарядное устройство толь­ко после запуска двигателя. Один конец
зарядного устройства подключите к прибору
(1). Другой конец подключите к гнезду автомо­бильного прикуривателя (2).

12

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Использование прибора в автомобиле

Подключение к сети переменного тока

1.Полностью зарядите батарею, прежде

чем включить прибор в первый раз.

2.Присоедините один конец кабеля к

прибору (1).

3.Включите адаптер питания от сети пере-

менного тока в розетку 220В (2).
При правильном подключении загорится
красный светодиод. Не отключайте зарядное
устройство до тех пор, пока не загорится
зеленый светодиод. Этот процесс займет
несколько часов.

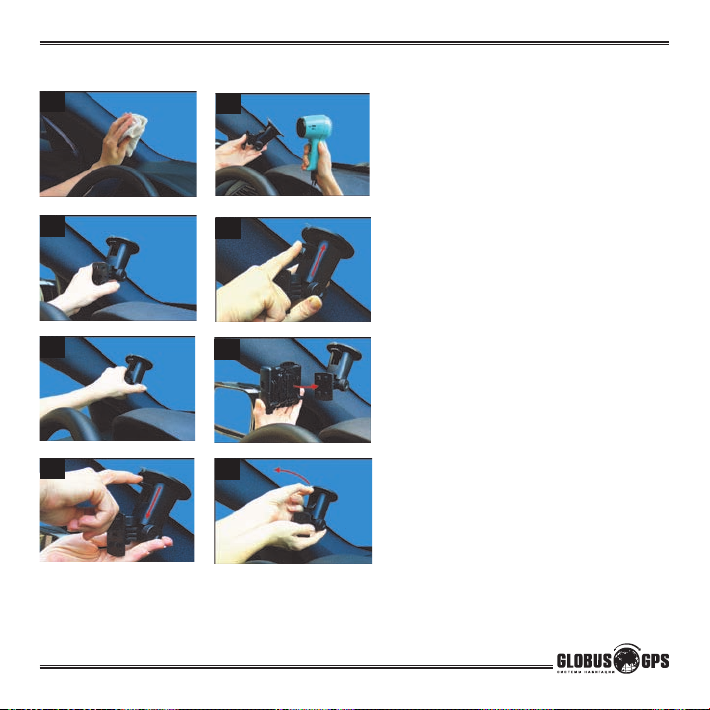

Сборка крепления и установка

Крепление навигатора состоит из
двух частей. Первая часть - присоска на стекло
автомобиля с колесом регулировки по верти­кали и горизонтали. Вторая часть - крепление
держатель для легкой установки и снятия
прибора.
Соедините обе части крепления с
помощью отверстий-защелок в держателе и
закрепите конструкцию движением вверх. Да­лее закрепите собранное крепление на стекле
автомобиля.
Для начала снимите защитную плас­тиковую пленку с присоски крепления. После
этого выберите подходящее место на лобовом
или боковом стекле, убедитесь, что поверх­ность чистая, не содержит воды или

на лобовое стекло

www.GPSonline.by Оптовые продажи, тел.: [phone]

13

Использование прибора в автомобиле

грязи, после чего зафиксируйте крепление на стекле с помощью присоски и рычага
нажимая его движением вниз. При нормальных условиях эксплуатации, крепление
на присоске хорошо закрепляет прибор на лобовом стекле. Однако, если Вы остав­ляете крепление в автомобиле на ночь, сила закрепления может ослабнуть (из-за
конденсации влаги в связи с понижением температуры). По этой причине, чтобы не
допустить повреждения прибора или крепления, рекомендуется на ночь снимать
прибор с лобового стекла вместе с креплением. Чтобы отсоединить крепление, Вам
нужно перевести рычажок вверх. Если крепление не отсоединяется, то дополнитель­но нужно аккуратно приподнять край присоски за выступающий язычок, чтобы убрать
образовавшийся вакуум.

14

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Включение прибора

Перед первым включением, зарядите аккумулятор прибора или подклю­чите внешнее питание используя адаптер входящий в комплект.
Вставьте, если необходимо, SD-карту в слот c левой стороны прибора.
После этого включите Ваш прибор, нажмите и удерживайте кнопку включения
питания в верхней части прибора (верхняя левая кнопка). Когда Вы нажимаете
и удерживаете эту кнопку с целью выключения прибора, операционная систе­ма предлагает выбор типа выключения питания. Полное выключение питания
используется для отключения на длительный срок, во избежание разряда батарей.
В остальных случаях выбирайте режим ожидания. После появления приветству­ющего экрана загрузки, отобразится меню системы прибора с иконками. Нажатие
на сенсорный экран в области иконки вызывает отображение на дисплее меню
настройки соответствующей опции или запуск приложения.

Главное меню

В главном меню отображаются значки выбора всех доступных функций

прибора. Выбор нужной функции в верхней строке осуществляется нажатием
на сенсорный дисплей в нужную область.

Нижняя часть экрана представляет собой анимированное меню с воз-
можностью прокрутки. Для открытия скрытых областей меню в нижней части
экрана используйте нажатие на стрелку вправо. Вход в выбранный раздел меню
осуществляется повторным нажатием на соответствующую подсвеченную иконку.

www.GPSonline.by Оптовые продажи, тел.: [phone]

15

Основные операции

Аудиоплеер

Для входа в режим аудиоплейера нажмите на значок .

Нажмите на значок для входа к выбору песен или созданию списка воспроиз­ведения. Откройте папку двойным нажатием на нее. Выберите файл для переноса
в каталог и нажмите значек 1. Таким образом вы можете создавать свою последова­тельность воспроизведени файлов. Аудиофайлы необходимо размещать на SD-карте
в папке с названием “\МРЗ”. Для воспроизведения поддерживаются следующие
форматы: МРЗ, WMA, WAV.

1.Добавление в коталог одной выбранной песни;

2.Добавление в каталог всех песен из папки;

3.Список песен в текущей папке;

4.Полоса прокрутки для перехода к скрытым файлам ;

5.Удаление всех песен из каталога;

6.Удаление одной выбранной песни из каталога;

7.Список воспроизведения;

8.Выход в проигрыватель;

16

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Назначение кнопок в режиме аудиопроигрывателя

1.Выбор последовательности воспроизведения списка песен;

2.Вход в режим настройки Эквалайзера;

3.Переход к предыдущей песне;

4.Полоса прокрутки продолжительности песни;

5.Воспроизведение\ пауза;

6.Переход к следующей песне;

7.Стоп;

8.Вход к созданию или редактирования списка воспроизведения;

9.Регулировка громкости.

10.Кнопка возврата в главное меню без выключения музыки;

11.Кнопка возврата в главное меню и выключения плеера;

www.GPSonline.by Оптовые продажи, тел.: [phone]

17

Основные операции

Эквалайзер

Нажмите на значок для входа в режим настройки эквалайзера.

1.Включение эквалайзера;

2.Сброс настроек Эквалайзера;

3.Уровень предусилителя;

4.10-полосный эквалайзер;

5.Выбор варианта звучания;

6.Выход в проигрыватель;

Здесь с помощью ползунков Вы сможете создавать собственное звучание или
выбрать уже готовые пресеты из множества вариантов. Чтобы включить экалайзер
не забудте поставить галочку в окошке под номером 1

18

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Программа просмотра фотографий

Для выбора программы для просмотра графических файлов нажмите на

значок . Нажмите на значок для открытия фотографий.Откройте папку с
графическими файлами, двойным нажатием на папку с интервалом меньше секун­ды. На дисплее отобразится следующее меню:

Выберите файл для просмотра и нажмите на него. Графические файлы
необходимо размещать на SD-карте в папке “\PHOTO”. Для воспроизведения
поддерживаются форматы: JPEG, BMP, GIF, PNG.

www.GPSonline.by Оптовые продажи, тел.: [phone]

19

Основные операции

1.Просмотр предыдущего файла; 6. Включение режима слайдшоу;

2.Просмотр следующего файла; 7. Выбор файла для просмотра;

3.Увеличение изображения; 8. Выход в главное меню;

4.Уменьшение изображения;

5.Поворот изображения;

Программа просмотра текста

Для выбора программы, для просмотра текстовых файлов нажмите

на значок . Нажмите на значок ,откройте папку с текстовыми файлами,
двойным нажатием на папку с интервалом меньше секунды. Выберите файл для
просмотра и нажмите на него. Текстовые файлы необходимо размещать на SD-карте
в папке “\STORY”. Для отображения поддерживается формат ТХТ, записанный в
кодировке UTF-8 (UNICOD).

ВНИМАНИЕ. Для конвертирования текста в формат UTF-8 используйте специальную
программу “Akelpad” на CD диске входящем в комплект. Установите программу
“Akelpad”. Откройте нужный текст и сохраните его в кодировке UTF-8. Затем
запишите полученный файл на SD карту.

20

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

1.Выбор файла для просмотра;

2.Просмотр предыдущих строк текста;

3.Просмотр следующих строк текста;

4.Настройки вида, размера, цвета текста;

Для более удобного чтения книг имеется возможность развернуть текст
на весь экран, чтобы верхнее и нижнее поле не мешали при чтении.
Для перехода в полноэкранный режим нажмите в центр экрана два
раза с интервалом меньше секунды.
Теперь для перелистывания страниц используйте короткие отднократные
нажатия на экран в область:
снизу экрана для перелистывания вперед.
сверху экрана для перелистывания назад.
Для выхода из полноэкранного режима нажмите в центр экрана а затем
на появившуюся стрелку в нижнем левом углу экрана.

5.Сохранение в закладки выделенного;

6.Список закладок;

7.Выход в главное меню;

www.GPSonline.by Оптовые продажи, тел.: [phone]

21

Основные операции

Видеоплеер

Для выбора видеоплейера нажмите на значок . Нажмите на значок

, откройте папку с видеофайлами, двойным нажатием на папку с интервалом

меньше секунды. На дисплее отобразится следующее меню:

Выберите файл для просмотра и нажмите на него. Видеофайлы
необходимо размещать на SD-карте в папке “\MOVIE”. Для воспроизведения
поддерживаются следующие форматы: AVI (DIVX, XVID), WMV, MPEG4.

ВНИМАНИЕ. Если выбранный видеофайл не поддерживается или воспроизводится
не полностью (прерывается, пропадает изображение). Вы можете перекодировать
этот видео файл на персональном компьютере для правильного воспроизведения
на приборе.
Для конвертирования видео в правильный формат (формат, поддержива­емый прибором) используйте специальную программу “AVIConverter” на CD диске
входящем в комплект. Установите программу, откройте нужный файл. Сконвертируй­те файл и запишите на SD карту. Конвертация файла занимает некоторое время, но
позволяет практически любой видеофайл привести к формату DIVX, XVID.
Двойное нажатие на экран с энтервалом меньше секунды переводит
плеер в полноэкранный режим просмотра.

22

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

1. Переход к следующему видео;

2. Пуск/Пауза;

3. Переход к предыдущему видео;

4. Прокрутка файла;

5. Стоп;

6. Выбор файла;

7. Возврат в главное меню;

8. Регулятор громкости;

FLASH плеер

Для выбора видеоплейера нажмите на значок . Нажмите на значок , от­кройте папку с FLASH файлами , двойным нажатием на папку с интервалом меньше
секунды. На дисплее отобразится следующее меню:

www.GPSonline.by Оптовые продажи, тел.: [phone]

23

Основные операции

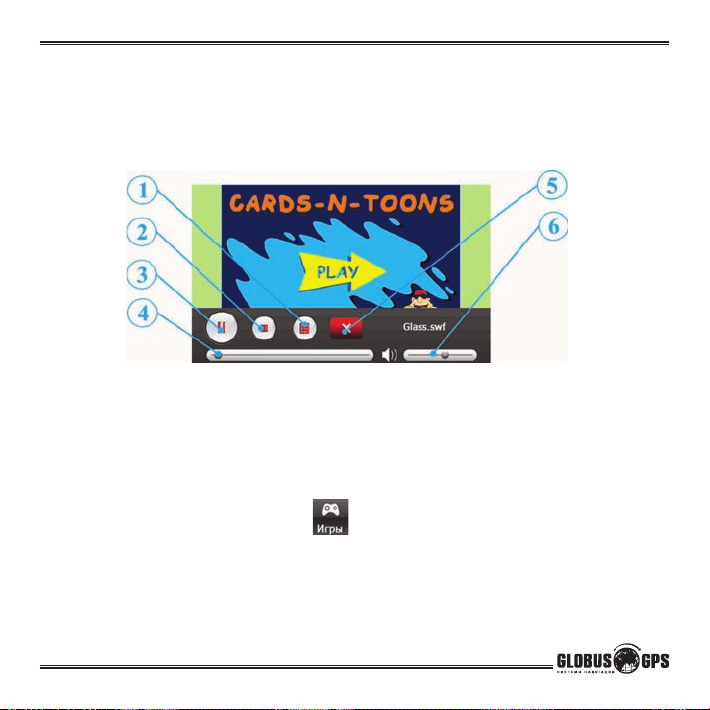

Выберите файл для воспроизведения и нажмите на него. FLASH файлы

необходимо размещать на SD-карте в папке “\FLASH”. Для воспроизведения
поддерживается формат SWF.
Двойное нажатие на экран с энтервалом меньше секунды переводит
плеер в полноэкранный режим просмотра.

1.Выбор файла;

2.Стоп;

3.Пуск/Пауза;

4. Прокрутка файла;

5.Возврат в главное меню

6.Регулятор громкости;

Игровые приложения

Для входа в игры нажмите на значок . На экране вы увидите иконки с
доступными играми. Для входа в игру нажмите соответствующую иконку. Интерфейс
игр довольно прост и понятен, в данном руководстве не рассматривается.

24

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Офисные приложения

Для входа в раздел офисныхприложений нажмите на значок . На экране
вы увидите иконки с доступными программами. Для запуска программы нажмите
соответствующую иконку. Интерфейс довольно прост и понятен, в данном
руководстве не рассматривается.

Основные приложения

Для входа в приложения нажмите на значок . На экране вы увидите иконки
с доступными приложениями. Для запуска приложения нажмите соответствующую
иконку. Интерфейс некоторых приложений довольно прост и понятен, в данном
руководстве не рассматривается, остановимся лишь на некоторых.

www.GPSonline.by Оптовые продажи, тел.: [phone]

25

Основные операции

MSN клиент

Программа MSN Messenger позволяет в реальном времени общаться с
друзьями, родственниками и коллегами c помощью текстовых сообщений.
Для начала работы вам необходимо создать учетную запись и ввести данные для
входа в систему. Обычно это легче сделать на домашнем компьютере, запустив
аналогичную программу MSN Messenger в Windows. Информацию по использованию
программы вы можете получить на официальном сайте www.messenger.msn.com

клиент ICQ (Pigeon) http://pigeon.vpro.ru/

Программа клиент ICQ это удобная и красивая программа, разработанная
для комфортного общения.Отличительной особенностью является современный
интерфейс, ориентированный на работу без стилуса, только нажатием пальцами.
При первом запуске программы необходимо ввести данные для подключе­ния к серверу, ваш номер, пароль и сервер login.icq.com:5190. Затем Сохранить.

26

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Запуск пользовательских приложений

Для удобства запуска пользователских программ или сторонних программ

навигации в навигаторе имеется возможность запуска приложений непосредственно
из меню навигатора. Запускаемая программа долна быть совместима с операционной
системой Windows CE 6.0 и иметь расширение EXE.

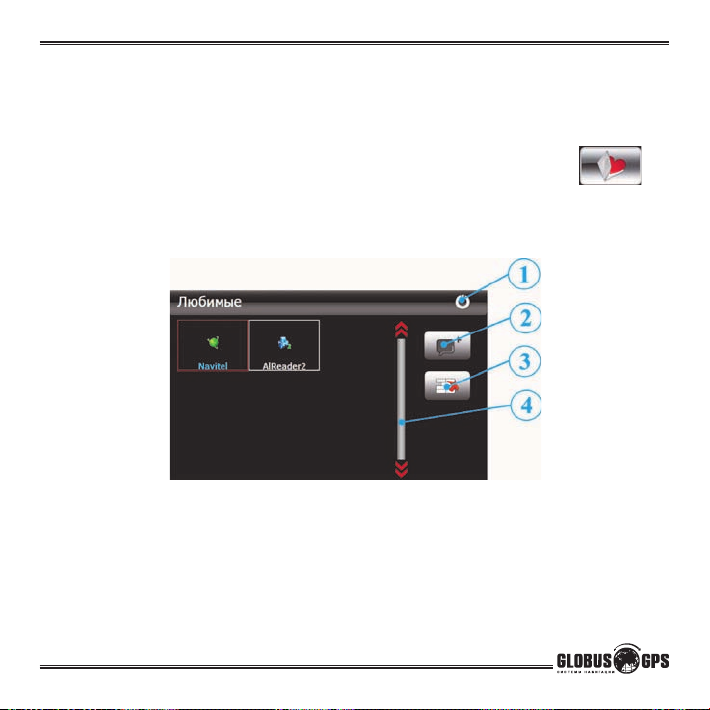

Для запуска, в главном меню нажмите на иконку “Любимые” или иконку

Сначала добавьте программу в список любимых программ, затем запустите ее

двойным нажатием на иконку программы с интервалом менее 1сек.

1.Выход в главное меню;

2.Добавление программы в список;

3.Удаление выделенной программы из списка;

4.полоса прокрутки;

www.GPSonline.by Оптовые продажи, тел.: [phone]

27

Основные операции

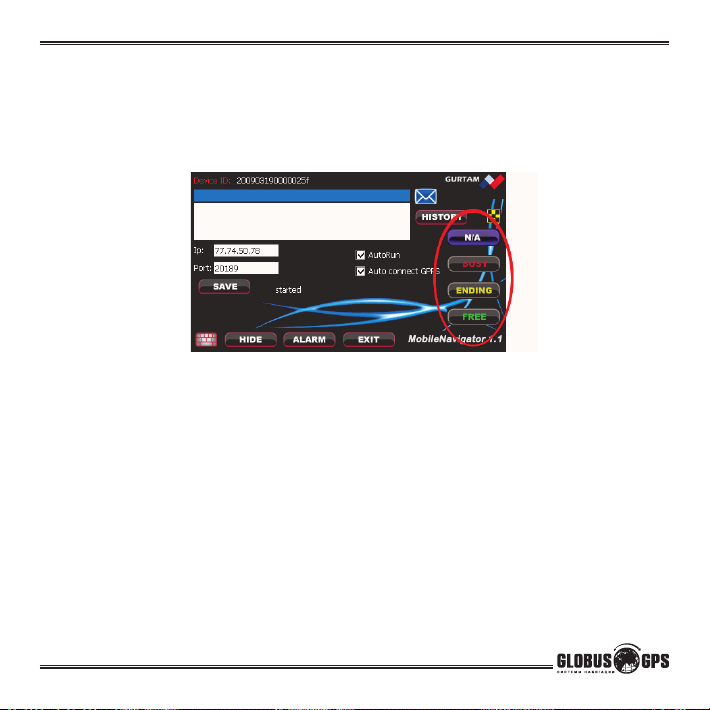

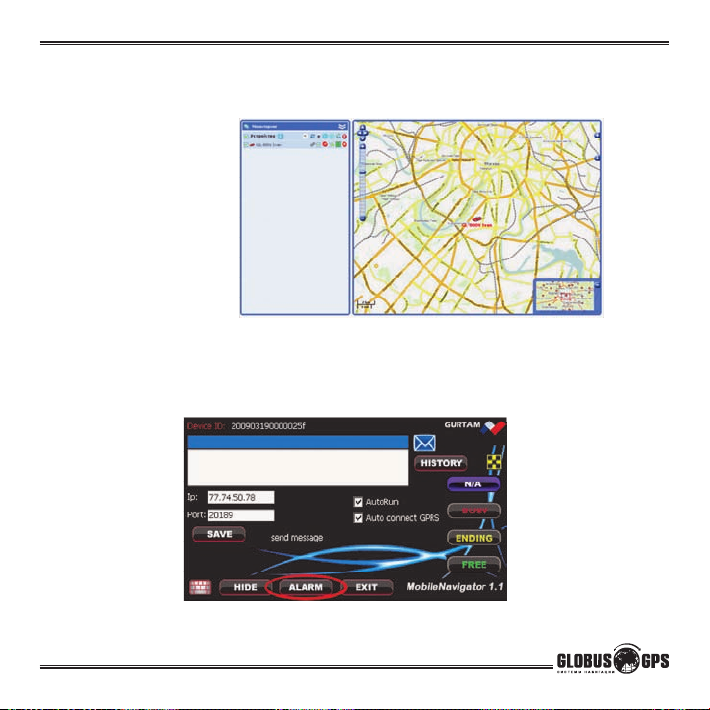

Tрекер

Программа мониторинга подвижных объектов. С помощью этой программы
вы можете отслеживать перемещения навигатора в реальном времени, а так же
обмениваться сообщениями с сервером мониторинга.

1.Вывести историю сообщений;

2.Установка автозапуска трекера и авто включения GPRS cоединения ;

3.Выход из программы;

4.Кнопки быстрых сообщений для служб такси;

5.Уникальный идентификационный номер для регистрации на сервере;

6.Окно информационных сообщений;

7.IP адрес и порт сервера мониторинга;

8.Передать сигнал SOS на сервер;

9.Нажмите для сворачивания программы и перехода в фоновый режим работы;

Примечание:

Для функционирования режима Трекер необходимо подключение к
Интернету по GPRS. Для этого необходимо, подключиться через мобильный
нелефон как указанно на странице 53.

28

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Для подключения к системе мониторинга нужна следующая информация:

IP адрес- необходим для для подключения к системе мониторинга
PORT – необходим для подключения к системе мониторинга.
Device ID – необходим для идентификации устройства в системе мониторинга.

Клавиша SAVE необходима для сохранения настроек IP адреса и PORT.

Обмен текстовыми сообщениями.

При наличии GPRS соединения трекер позволяет передавать и
получать текстовые сообщения на сервер мониторинга через Интернет. Поле
выделенное синим цветом, предназначено для ввода информации, которую
необходимо передать диспетчеру системы мониторинга. Передача информации
осуществляется нажатием на синий конвертик.
В окне программы есть клавиша для открытия клавиатуры, с помощью
которой вводится текстовая информация.
В поле белого цвета отображается вся передаваемая и получаемая
информация. Для просмотра истории переписки нужно нажать клавишу History.

www.GPSonline.by Оптовые продажи, тел.: [phone]

29

Основные операции

В окне History можно удалить данные по переписке с помощью клавиши
CLEAR, клавиша EXIT закрывает окно History.

Передача состояния

В окне программы Mobile Navigator имеются дополнительные кнопки,
которые предназначены для передачи состояния в систему мониторинга, что может
быть использовано диспетчерскими пунктами, например Такси.

N/A – «Недоступен» Busy – «Занят»
Ending – «Скоро Освобожусь» Free – «Свободен»

Сообщения программы Mobile Navigator
connecting gprs – Это сообщение информирует нас о подключении к GPRS
gprs connected – Это сообщение информирует нас о том, что GPRS подключен.
started – сообщение о запуске программы
send message – сообщение о том, что происходит передача данных на сервер
send black box to server – сообщение о том, что производится передача накопленных

данных из «black box» - черного ящика.

Error connecting to 77.74.50.78:20189 - сообщение об ошибке соединения с сервером
Error sending message - сообщение об ошибке передачи сообщения
Error receiving confirmation from the server – сообщении об ошибке получения

подтверждения от сервера

30

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Использование GL-570 в системе мониторинга Wialon

GPS-Trace Orange

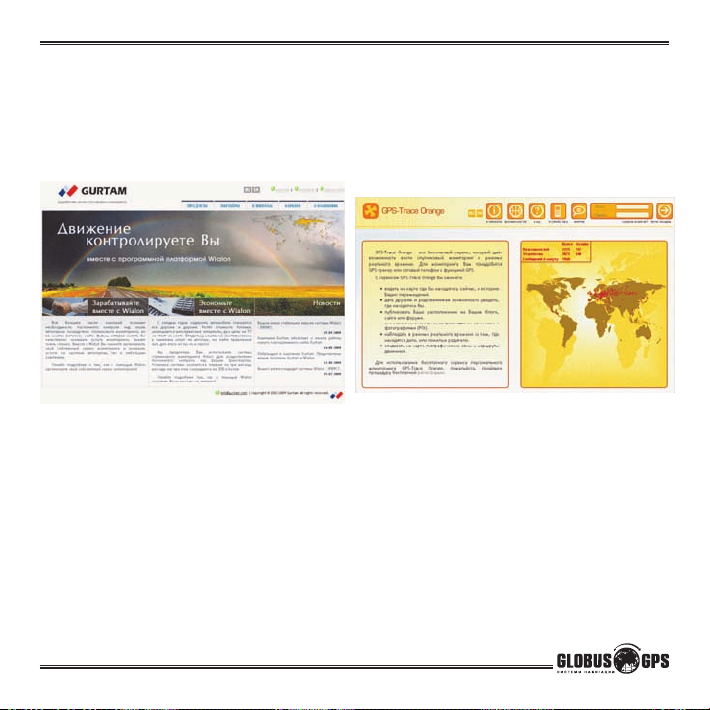

Программа Mobile Navigator, установленная в GL-570 предназначена для работы в
Системе мониторинга Wialon. Разработчиком программы Mobile Navigator и системы
мониторинга Wialon является компания Gurtam (Беларусь) - www.gurtam.com.

Вы можете воспользоваться бесплатным сервисом GPS-Trace Orange,
для мониторинга GL-570 в режиме реального времени.
Для этого Вам необходимо зарегистрироваться на сайте
http://gps-trace.com , перейти на сервис http://orange.gps-trace.com , ввести логин
и пароль созданный при регистрации и активировать Ваш GL-570 в системе
мониторинга.

www.GPSonline.by Оптовые продажи, тел.: [phone]

31

Основные операции

Для активации устройства Вам необходимо после входа в Систему
мониторинга GPS-Trace Orange, нажать кнопку Активировать и в появившемся
окне ввести данные Вашего GL-570.
Придумайте и введите Имя для Вашего GL-570, выберите Тип
устройства – Mobile Navigator, в поле Уникальный ID введите Device ID вашего
трекера. Введите номер телефона Вашего GL-570.
Система мониторинга
функционал и служит для простого мониторинга в режиме реального времени.
Полный функционал системы мониторинга Wialon предусматривает несколько
специальных команд для GL-570, а так же ряд дополнительных возможностей.

Wialon Pro

Создание нового устройства в системе Wialon Pro производится так же,
как и в GPS-Trace Orange. В основном меню необходимо выбрать «Устройства»

GPS-Trace Orange имеет ограниченный

32

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

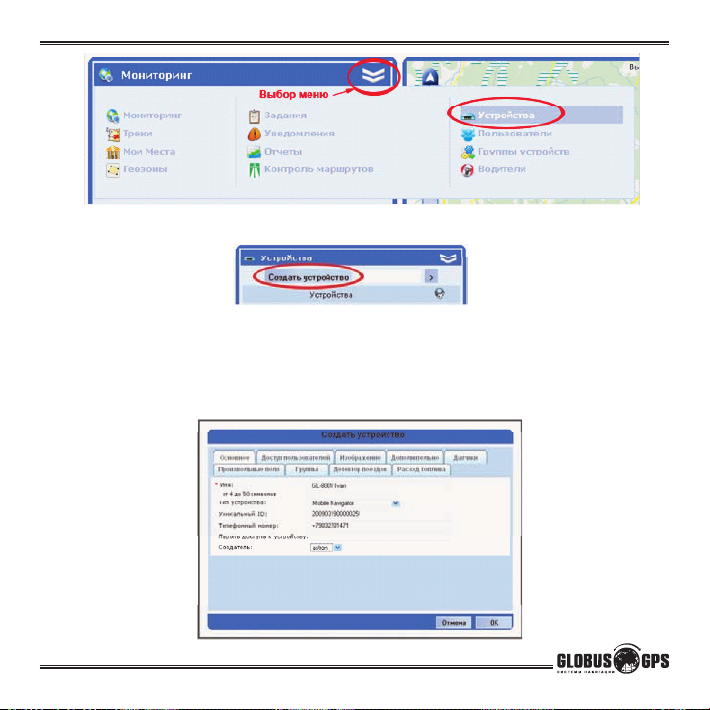

На вкладке Устройства нажать кнопку Создать устройство

В появившемся окне ввести данные Вашего GL-570.
Придумайте и введите Имя для Вашего GL-570, выберите Тип устройства – Mo-

bile Navigator, в поле Уникальный ID введите Device ID вашего трекера. В поле
Телефонный номер введите номер телефона подключенного к GL-570.

www.GPSonline.by Оптовые продажи, тел.: [phone]

33

Основные операции

После создания устройства Вы можете проверить подключен GL-570 к
системе или нет. Для этого в главном меню нужно выбрать вкладку Мониторинг.
На вкладке мониторинг нажать кнопку со звездочкой для добавления
устройства в список отображаемых объектов. Для поиска устройства нужно нажать
иконку с увеличительным стеклом.

Выбрав нужное Вам устройство, Вы можете двойным «кликом» левой
кнопки мышки добавить его в список отображаемых устройств.
В строке с Вашим устройством Вы можете посмотреть Состояние GPRS
соединения, если есть соединение с устройством, то на иконке будет зеленый
кружок с «галочкой», а при наведении мышки на иконку (выделено красным
кружком) вы увидите информацию о соединении.
Например: Объект подключен (217.118.66.79)

34

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Выполнения команд из системы Wialon

Послать сообщение водителю.

Когда устройство подключено диспетчер системы мониторинга может
послать текстовое сообщение из системы Wialon на навигатор GL-570. Для этого
нужно выбрать команду, доступную для данного устройства нажав на иконку,
выделенную красным кружком.

Что бы выбрать команду нужно нажать зеленый треугольник в
всплывающем меню. Затем в открывшемся окне отметить необходимую команду и
нажать Далее. Выбрав команду Послать сообщение водителю, мы можем вводить
в открывшемся окне текстовую информацию для передачи на GL-570.

www.GPSonline.by Оптовые продажи, тел.: [phone]

35

Основные операции

После ввода информации нужно нажать кнопку ОК, для передачи на
GL-570.Полученная информация будет отображена на экране навигатора GL-570, в
окне приложения Трекер. В ответ из приложения Трекер можно послать сообщение
на сервер системы. Ввод информации производится в текстовом формате, в поле
выделенном синим цветом. После ввода информации необходимо нажать на
конвертик для передачи сообщения на сервер.

На GL-570 обмен сообщениями отображается в белом поле приложения
Трекер. В системе Wialon при получении сообщения от GL-570 в правом верхнем
углу появляется информационное окно с сообщением:

На навигаторе GL-570 вся информация по переписке находится на
навигаторе и ее можно посмотреть с помощью кнопки HISTORY.

Примечание.

Поскольку передача данных осуществляется по GPRS, то затраты на
трафик незначительны.

36

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Найти устройство

Команда «Найти устройство» отобразит карту с вашим устройством,
причем Ваше устройство будет размещено по центру карты

Отправка сигнала тревоги на Wialon.
Для передачи сигнала тревоги в приложении Трекер предусмотрена кнопка ALARM.

www.GPSonline.by Оптовые продажи, тел.: [phone]

37

Основные операции

Система Мониторинга, получив сигнал тревоги, может выполнить
несколько функций. Рассмотрим функцию Уведомление при нажатии Тревожной
кнопки. Для этого необходимо создать уведомление. В основном меню нажмем
кнопку «Уведомления».

После выбора учетной записи создадим уведомление по Типу
контролируемого действия «Нажатие тревожной кнопки» нажать кнопку «Далее».
В открывшемся окне необходимо создать необходимое нам сообщение, используя
предложенный макет.

38

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Выберем действие для этого уведомления.
Например: Отобразить онлайн уведомление во всплывающем окне
Сделаем соответствующие настройки нашего уведомления.

После нажатия кнопки OK, уведомление будет создано.

После нажатия на кнопку ALARM на экране диспетчера системы
мониторинга появится уведомление с тревожным сообщением.

www.GPSonline.by Оптовые продажи, тел.: [phone]

39

Основные операции

Если кликнуть мышкой по тревожному сообщению, то объект будет
перемещен на центр карты и обозначен подвижной красной стрелкой.

Для проигрывания звука при срабатывании уведомления необходимо
в настройках пользователя включить соответствующий режим. На компьютере
должна быть установлена программа QuickTime ( http://www.apple.com/quicktime/
download/ )

Отображение состояния GL-570 в системе Wialon

Для передачи состояния в систему мониторинга Wialon предусмотрены четыре
кнопки:

40

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

- При нажатии на эту кнопку будет выведено вспомогательное окно с

большими кнопками:

При нажатии на эти кнопки программа
Mobile Navigator формирует состояние объекта для
передачи его в систему Wialon. Для отображения
этих состояний в системе Wialon требуется наличие
специальных скриптов, с помощью которых
может быть произведена настройка отображения
состояний на карте. Этот модуль подключен в
сборке Wialon Taxi
В сборке Wialon Taxi предусмотрен вывод
состояния для такси в специальной колонке на
вкладке Мониторинг.

- специальная колонка для отображения
состояния такси.

- пример отображения состояния такси.
Зеленый огонек (может быть мигающим) рядом с
изображением указывает на состояние «свободен»..

www.GPSonline.by Оптовые продажи, тел.: [phone]

41

Основные операции

Bluetooth

Вы можете использовать автонавигатор как аналог гарнитуры hands-free
для Вашего мобильного телефона. С помощью технологии Bluetooth Вы можете
звонить и принимать звонки не отвлекаясь от управления автомобилем с помощью
сенсорного дисплея прибора. При этом Ваша речь передается с помощью встроен­ного микрофона, а речь собеседника звучит из динамика прибора.
Модуль Bluetooth, установленный в вашем навигаторе, позволяет подклю­читься к вашему мобильному телефону и использовать его как GPRS модем для
выхода в интернет, а так же получения информации о пробках по каналу Интернет.

Для выбора функции Bluetooth нажмите на соответствующий значок в глав­ном меню. Спустя несколько секунд отобразится следующее меню:

1.Телефонная клавиатура для
набора номера;

2.Журнал звонков;

3.Повторный набор последнего
номера;

4.Установление свизи с
телефоном;

5.Настройки Bluetooth;

6.Подключение к ранее
соединенному телефону;

7.Поиск телефона;

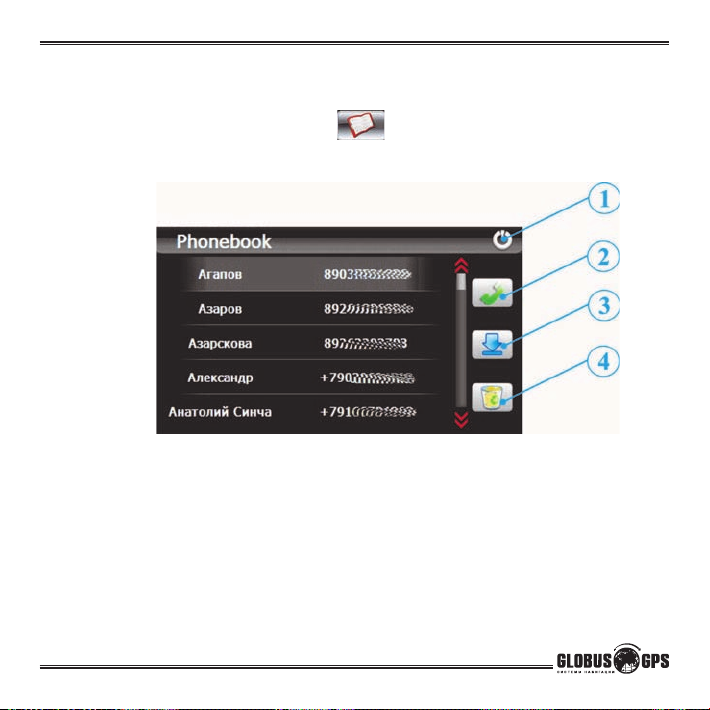

8.Телефонная книга;

42

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Текстовое поле внизу дисплея отображает состояние подключения
навигатора и телефона.

Подключение мобильного телефона к навигатору.

Подключаемый мобильный телефон должен находится в радиусе

действия Bluetooth (не более 10 метров от прибора). Включите Bluetooth на
Вашем мобильном телефоне (если Вы не знаете, как это сделать, обратитесь к
руководству пользователя для Вашего мобильного телефона). В меню нажмите на

значок “ ”. На дисплее отобразится следующее:

После этого необходимо произвести поиск включенных Bluetooth­устройств с помощью меню Вашего мобильного телефона. Найденное Bluetooth­устройство должно называться “GlobusGPS”. Осуществите подключение к этому
устройству.* Код для подключения по умолчанию введите - “8888”. При удачном
соединении в нижнем текстовом поле отобразится надпись “Подключен”. Вы
можете свободно использовать телефон при установленной связи с навигатором.

www.GPSonline.by Оптовые продажи, тел.: [phone]

43

Основные операции

Второй способ подключения телефона к навигатору.

Подключаемый мобильный телефон должен находится в радиусе

действия Bluetooth (не более 10 метров от прибора). Включите Bluetooth на
Вашем мобильном телефоне (если Вы не знаете, как это сделать, обратитесь к
руководству пользователя для Вашего мобильного телефона). В меню нажмите на

значок “ ”. На дисплее отобразится следующее:

1.Поиск устройств Bluetooth;

2.Подключение к выбранному телефону;

3.Переход к списку подключенных ранее телефонов;

Нажмите кнопку
выберете из найденных телефонов нужный для подключения и нажмите кнопку 2.
Для подключения к ранее подключаемым телефонам нажмите кнопку 3.

44

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

1 для поиска телефонов в радиусе действия, затем

Основные операции

Подключение к ранее соединенному телефону .

При нажатии на значок “ ” на дисплее отображается следующее:

1.Выход в предыдущее меню;

2.Нажмите для подключения к выбранному телефону;

3.Удаление всех телефонов из списка

4.Нажмите чтобы разорвать текущее подключение;

www.GPSonline.by Оптовые продажи, тел.: [phone]

45

Основные операции

ВНИМАНИЕ: Интерфейсы подключения внешних Bluetooth устройств для
различных мобильных телефонов отличаться. Обратитесь к руководству
пользователя для Вашего мобильного телефона.

Если прибор и мобильный телефон были соединены, то при
последующих включениях соединение будет устанавливаться автоматически.

После подключения Вы можете осуществлять следующие действия:

Набор номера с помощью клавиатуры на дисплее.

1.Выход в главное меню;

2.Удаление последней набранной цифры номера;

3.Кнопка набора введенного номера;

4.Переход к журналу звонков.

Наберите нужный номер и нажмите кнопку набора введенного номера на дисплее.

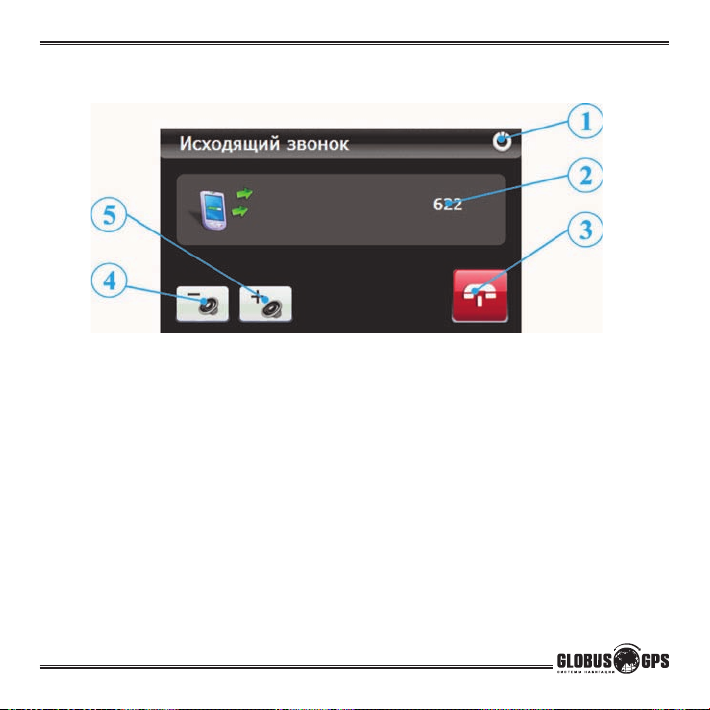

Прибор перейдет в режим исходящего вызова.

46

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Исходящий вызов
При исходящем вызове отображается следующий дисплей:

1.Кнопка свертывания окна (при свертывании окна Вы можете использовать

навигацию и Bluetooth канал совместно);

2.Набираемый номер;

3.Кнопка сброса/завершения звонка;

4.Кнопка уменьшения громкости динамика;

5.Кнопка увеличения громкости динамика;

www.GPSonline.by Оптовые продажи, тел.: [phone]

47

Основные операции

Входящий вызов
При входящем вызове отображается следующий дисплей:

1. Кнопка свертывания окна(при свертывании окна Вы можете использовать
навигацию и Bluetooth канал совместно);

2.Номер звонящего абонента;

3.Кнопка принятия вызова;

4.Кнопка сброса/завершения звонка;

5.Кнопка уменьшения громкости динамика;

6.Кнопка увеличения громкости динамика;

При нажатии кнопки принятия вызова звонок переходит в активный режим.

48

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

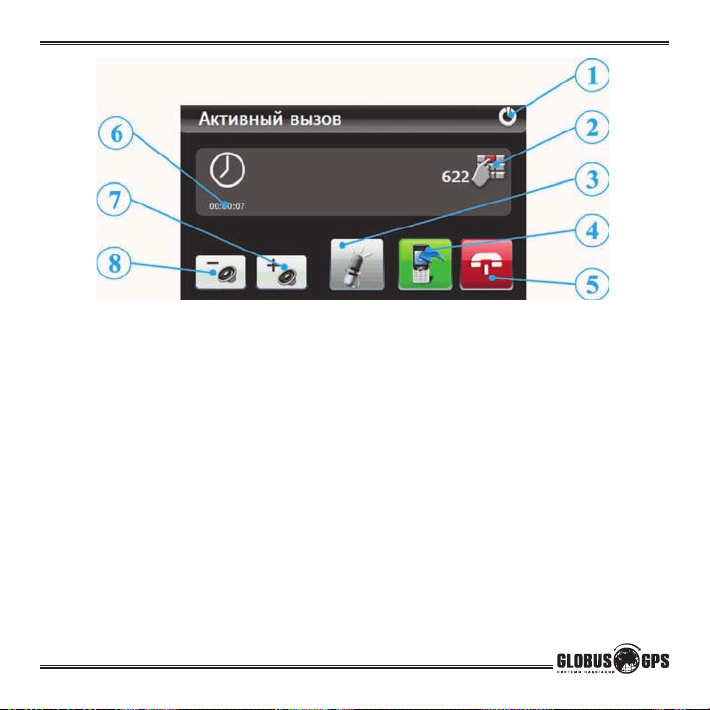

1.Кнопка свертывания окна (при свертывании окна Вы можете использовать

навигацию и Bluetooth канал совместно);

2.Дополнительная клавиатура для набора добавочных цифр после соединения;

3.Временное отключение микрофона;

4.Переход разговора на мобильный телефон;

5.Кнопка сброса/завершения звонка;

6.Время разговора;

7.Кнопка уменьшения громкости динамика;

8.Кнопка увеличения громкости динамика;

www.GPSonline.by Оптовые продажи, тел.: [phone]

49

Основные операции

Журнал звонков

Для удобства использования, в памяти прибора сохраняются номера всех
входящих и исходящих звонков. Для входящих и исходящих звонков записывается

до 20 номеров. Для входа в журнал звонков нажмите иконку

Выход в предыдущее меню;

1.
Набор выбранного номера;

2.
Полоса прокрутки, нажмите на стрелки для отображения скрытых записей;

3.
Удаление выбранного записанного звонка;

4.
Удаление всех записанных звонков;

5.
Список входящих звонков;

6.
Список исходящих звонков;

7.
Список пропущенных звонков.

8.

50

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Настройки Bluetooth

Этот раздел предназначен для настроек Bluetooth соединения, изменение

PIN-кода, а так же выбора мелодии звонка.

При нажатии на значок “ ” на дисплее отображается следующее:

1.Выход в предыдущее меню;

2.Клавиатура для ввода нового PIN-кода;

3.Нажмите на стрелочку чтобы изменить звонок во время вызова;

4.Установите галочку чтобы телефон и навигатор автоматически устанавливал
связь при входе в меню Bluetooth.

5. Установите галочку чтобы функция Bluetooth была включена после выхода из
меню Bluetooth в основное меню.

www.GPSonline.by Оптовые продажи, тел.: [phone]

51

Основные операции

Телефонная книга.

Если ваш телефон уже подключен к навигатору, Вы имеете возможность

загрузить телефонные номера из памяти телефона в память навигатора.

Для этого нажмите на значок “ ” на дисплее отображается

следующее:

1.Выход в предыдущее меню;

2.Нажмите для звонка по выбранному телефону;

3.Нажмите для обновления списка или начальной загрузки номеров из телефона;

4.Удаление всех телефонов из списка.

52

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Подключение к сети интернет через мобильный телефон.
Войдите в меню “Мои Устройства” это список подключенных устройств

(см. страницу 33.) выберете нужный телефон и нажмите зеленую стрелку. На

экране вы увидите список поддерживаемых профелей вашего телефона.

1.Выход в предыдущее меню;

2.Подключение к выбранному профилю (интернет или гарнитура);

3.Отключение выбранного профиля;

4.Активный профиль раскрашен в цвет;

Нажмите на нужный профиль и нажмите кнопку 2, чтобы отключить связь по
выбранному профилю нажмите кнопку 3.

Внимание! Подключение к интернету через модем телефона возможно
только если ваш телефон поддерживает профиль DUN(Dialup Network), в
противном случае вы не увидите в списке профилей пункт Dialup Network­ing Service

www.GPSonline.by Оптовые продажи, тел.: [phone]

53

Основные операции

Подключение GPRS и редактирование настроек оператора.

При подключении по профилю DUN к телефону. на экране вы увидите

дополнительное меню которое позволяет подключиться к конкретному оператору, а
так же добавить нового оператора или редактировать сущществующие настройки.

С помощью стрелок выберите оператора, SIM карта которого установленна в
вашем мобильном телефоне и нажмите connect. Далее следуйте инструкциям на
подтверждение установления связи на вашем мобильном телефоне. Если вашего
провайдера нет в списке вы можете настройть параметры подключения вручную,

для этого нажмите “ ” выберете Add info и ведете параметры.

54

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Если все прошло удачно и интернет соединение установленно, прибор
переходит в браузер для проверки наличия интернет соединения. В противном
случае вы увидите строкe status: Disconnected, если это произошло обратитесь к
помощи на стр.57.
Так же о наличии подключенного интернет соединения говорит цветной
значек напротив одного из подключенных в данный момент телефонов.

Обратите внимание что одновременно к навигатору могут быть подклю­ченны два телефона, один в режиме гарнитуры, а другой в режиме интернет соеди­нения, или один телефон включающий в себя два этих сервиса одновременно.
При разрыве связи, например после отключения прибора, навигатор авто­матически переподключит активный ранее подключенный телефон.

Внимание!

Некоторые опции меню Bluetooth могут отличатся от приведенных в
настоящем описании или иметь другой внешний вид.
В этом случае вы можете загрузить обновленную инструкцию с нашего
сайта www.GlobusGPS.ru в разделе поддержка.

www.GPSonline.by Оптовые продажи, тел.: [phone]

55

Основные операции

Настройки

Нажмите на иконку “Настройки” в главном меню, чтобы настроить такие параметры
системы, как подсветка, уровень громкости динамика, используемый язык
интерфейса и другие.

Громкость

В этом меню Вы можете настроить уровень громкости динамика (уро­вень отображается на шкале, cтилусом перетащите ползунок в сторону увели­чения или уменьшения), а также включить звук щелчка при нажатии на дисплей
установкой галочки в соответствующем окошке.

Внимание: для сохранения внесенных изменений необходимо нажать

56

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

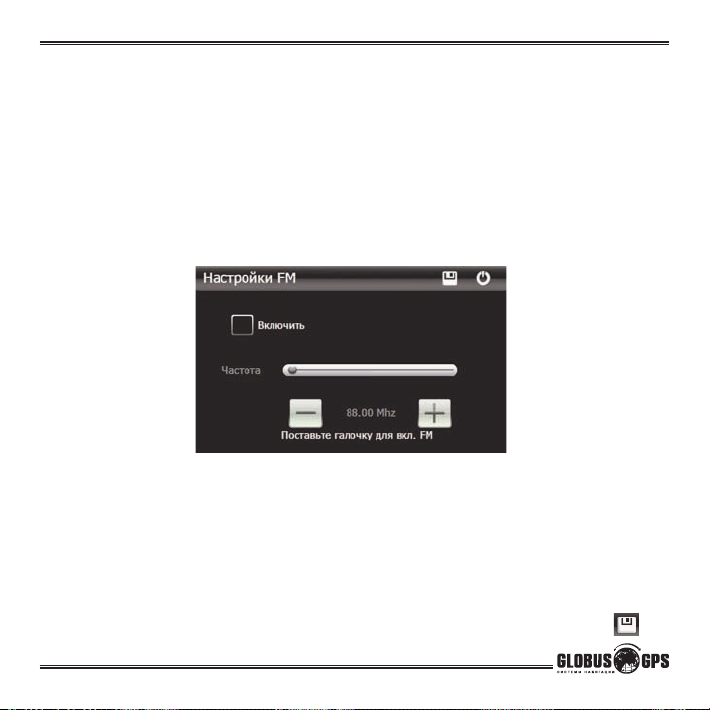

FM модулятор (передача звука на радиоприемник)

В вашем навигаторе есть полезная функция, передачи звука на тюнер
вашей автомобильной магнитоллы, или на любой FM приемник. Это нужно когда
вы хотите увеличить мощьность и качество звука навигатора, например при про­смотре фильма или прослушивании музыки.
Для настройки и включения этой функции в меню FM модулятор, пос-
тавте галочку в окошке напротив надписи “Включить”. С помощью ручки настрой-
ки вашего радиоприемника (магнитоллы), найдите свободную от радиостанций
частоту. Это значит, что при установке определенной частоты вы не услышите
звука радиостанции, в колонках будет тишина.

Установите частоту передачи в меню навигатора используя ползунок или иконки +
или -. Если вы используете приемник с цифровой регулировкой частоты, то в нави­гаторе установите частоту соответствующую показаниям шкалы радиоприемника.
Если радиоприемник имеет ручную регулировку частоты, то постепенным
приблежением к цыфрам на шкале радиоприемника вы услышите звук.

ВНИМАНИЕ: При включении функции FM модулятора, собственный дина-
мик навигатора автоматически отключается.

Внимание: для сохранения внесенных изменений необходимо нажать

www.GPSonline.by Оптовые продажи, тел.: [phone]

57

Основные операции

Подсветка

В этом меню Вы можете настроить уровень яркости подсветки

дисплея, а также включить или выключить автоматическую регулировку яркости,
осуществляется с помощью светового датчик на задней панели.

Язык

В этом меню Вы можете выбрать язык для отображаемой на дисплее
текстовой информации для меню.

Внимание: для сохранения внесенных изменений необходимо нажать

58

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Дата/Время

В этом меню настраивается значение текущей даты,времени, а так же

часового пояса для правильного отбражения времени в программе навигации.
Нажатие на каждую из кнопок стрелок вызывает соответствующее изменение, где
Вы можете изменять значения года, месяца, дня, часа и минуты текущего времени.
Также доступен выбор используемого часового пояса.
Для установки 24часового формата отображения времени установите
точку напротив надписи 24H.
Для того чтобы происходил автоматический переход на зимнее\ летнее
время, установите галочку в самом низу экрана, напротив надписи.

Внимание: для сохранения внесенных изменений необходимо нажать

www.GPSonline.by Оптовые продажи, тел.: [phone]

59

Основные операции

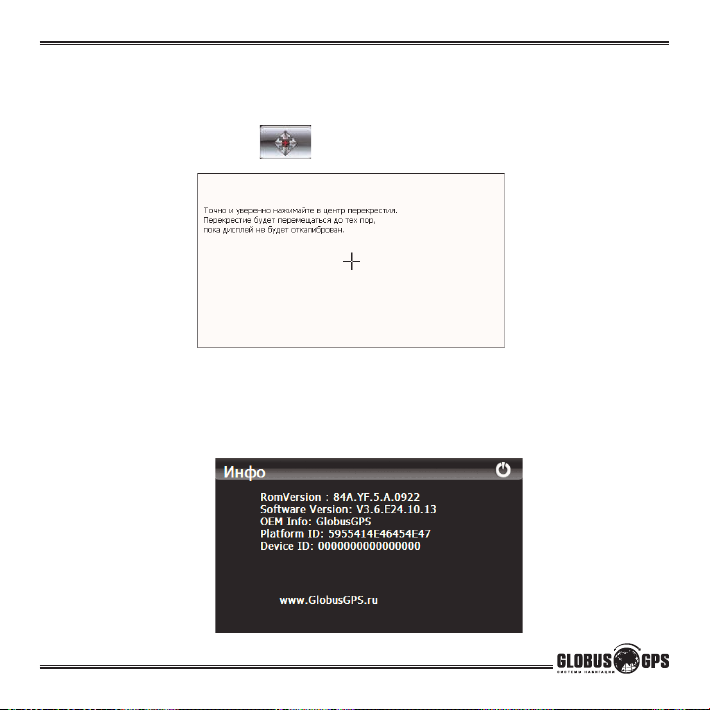

Калбровка Экрана

Если вы заметили, что при нажатии в некоторую точку экрана реакция дисплея
происходит со смещением или в другом месте экрана, вам необходимо выполнить
калибровку.

Нажмите на иконку

Информация

При выборе этого пункта на дисплее отображается информация о версии програм­много обеспечения, и различной другой информации предназначенной для специа­листов сервис центра.

и откалибруйте экран следуя инструкциям.

60

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Для перехода к дополнительным настройкам навигатора нажмите

Установка пути к программе навигации.

Обычно установка пути к программе навигации не требуется, но если по
каким то причинам (например использование двух программ навигации на одной
SD карте) вам потребуется изменить путь Вы можете это сделать, нажмите плюс.

Если установить галочку напротив Запускать автоматически, тогда программа
навигации будет запускаться автоматически сразу после включения прибора.

Для удаления пути и возврата к запуску штатной программы нажмите клавишу со
знаком минус.

Внимание: для сохранения внесенных изменений необходимо нажать

Возврат к заводским установкам

Для возврата навигатора к заводским установкам нажмите на иконку подтвер­дите нажатием Ok или, если вы передумали нажмите Отмена

www.GPSonline.by Оптовые продажи, тел.: [phone]

61

Основные операции

Подключение к компьютеру.

Существует два типа подключения к персональному компьютеру вашего
навигатора. Первый используется для записи чтения информации с SD карты
или внутренней памяти навигатора, он позволяет загрузить музыку фильмы или
удалить их.
Подключая устройство по второму варианту, Вы имеете возможность
не только обмениваться информацией с памятью навигатора, но и получаете
доступ к внутренней памяти прибора для хранения важных данных, которые могут
использоваться в отсутствии SD карты или при ее утере.
К таким важным данным относится, например, информация о лицензии
на навигационное программное обеспечение. Как правило, это особый файл, в
котором содержатся все данные лицензии, только для вашего прибора.
Для подключения устройства по второму способу используется програм

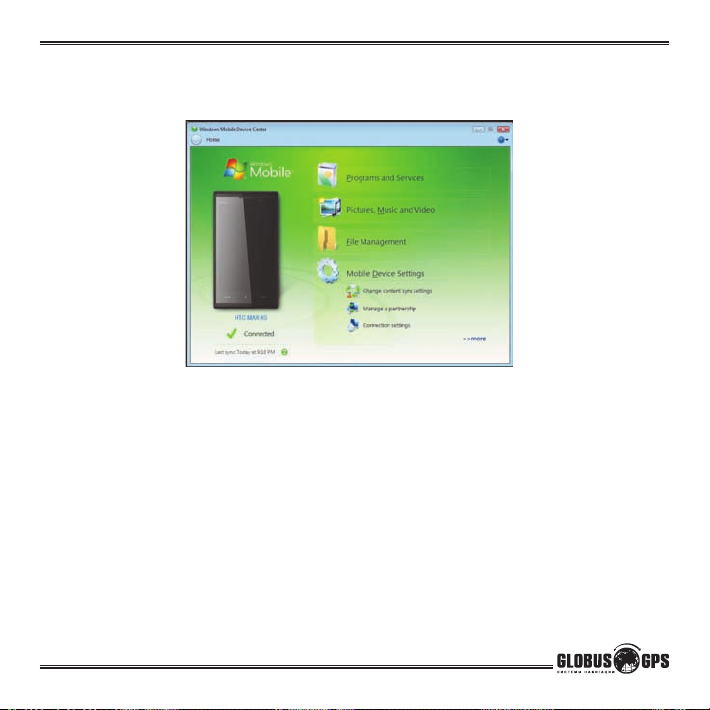

ма MS ACTIVESYNC (для Windows XP) или Центр устройств Windows Mobile (для
Windows Vista) на CD диске, входящем в комплект.
Для выбота типа подключения нажмите на иконку
Далее выберете необходимый тип подключения.

Внимание: для сохранения внесенных изменений необходимо нажать

-

62

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Использование программы MS ACTIVESYNC

Установите программу ACTIVESYNC с CD диска входящего в комплект.
Включите прибор. Подключите прибор к компьютеру с помощью USB шнура
входящего в комплект. Система определит подключенное устройство, и на экране
Вы увидите:

Поставьте галочку на пункт NO и нажмите кнопку Далее.

www.GPSonline.by Оптовые продажи, тел.: [phone]

63

Основные операции

Нажмите кнопку “Explore”.

Скопируйте нужные файлы. Здесь папка SDMMS - это ваша внешняя

карта памяти. Поместите видео-файлы в папку MOVIE . Поместите графические
файлы в папку PHOTO. Поместите текстовые файлы в папку STORY. Поместите
музыкальные файлы в папку MP3.

ВНИМАНИЕ: Не в коем случае нельзя удалять файлы из системных папок,

особенно из папки WINDOWS. Это может привести к неработоспособности при­бора и потере всех данных.

64

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Настройка синхронизации в программе

Центр устройств Microsoft Windows Mobile® - это приложение, которое
пришло на смену Microsoft® ActiveSync® в Windows Vista®.

Примечание: В некоторых версиях Windows Vista® изначально установлена
программа Центр устройств Windows Mobile. Если в вашей версии Windows
Vista® программа Центр устройств Windows Mobile не установлена, то ее
можно установить с компакт-диска, входящего в комплект поставки вашего
навигатора.

При подключении навигатора к компьютеру и первом запуске про-

граммы “Центр устройств Windows Mobile” появится запрос на создание связи
Windows Mobile с навигатором. Установление связи:

1. Подключите навигатор к компьютеру. Программа “Центр устройств Windows
Mobile” автоматически настроит свои параметры, а затем запустится.

2. В экране с лицензионным соглашением нажмите Принять.

3. В Начальном экране программы Центр устройств Windows Mobile нажмите
Настроить устройство.

Примечание: Выберите пункт Подключиться, не настраивая устройство,

если хотите только перенести мультимедийные файлы, проверить нали­чие обновлений и файлы в коммуникаторе, а не синхронизировать данные
программы Outlook.

4. Выберите элементы для синхронизации и нажмите Далее.

5. Введите имя устройства и нажмите Настроить.

“Центр устройств Windows Mobile”

www.GPSonline.by Оптовые продажи, тел.: [phone]

65

Основные операции

Чтобы открыть программу “Центр устройств Windows Mobile”, в ком-

пьютере с ОС Windows Vista нажмите Пуск > Все программы > Центр уст­ройств Windows Mobile.

В программе “Центр устройств Windows Mobile” можно выполнить
следующее.

• Нажмите
метры синхронизации.

•Нажмите
мультимедиа в ваше устройство из Проигрывателя Windows Media, чтобы
синхронизировать музыкальные и видеофайлы при помощи программы Проиг­рыватель Windows Media®.

• Нажмите Управление файлами > Обзор содержимого устройства,
чтобы просмотреть документы и файлы в навигаторе.
Примечание: Дополнительные сведения см. в Справке программы

Центр устройств Windows Mobile.

Настройка мобильного устройства, чтобы изменить пара-

Изображения, музыка и видео > Добавить файлы

66

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Навигационное программное обеспечение

Для запуска программы навигации, из основного меню нажмите иконку
с надписью “Навигация”. В комплектe c навигатором поставляется только

лицензионное программное обеспечение одного из производителей это:

1. Ситигид (cайт программы www.probki.net)

2. Навител (cайт программы www.navitel.su)

3. Автоспутник (cайт программы www.autosputnik.com)

При покупке пользователь может выбрать программу в комплекте или
преобрести вторую и третью дополнительно. Будьте внимательны при
покупке, лицензионное программное обеспечение отличается от других
наличием специальной карточки памятки с указанием номера лицензии и
информации о технической поддержке.

Если у вас возникли вопросы по навигационному программному обеспе­чению вы можете получить ответы на нашем сайте www.globusgps.ru или обратив­шись в службу технической поддержки по телефону [phone] или послать
запрос на электронный адрес [email protected]

www.GPSonline.by Оптовые продажи, тел.: [phone]

67

Перед тем как обратиться за помощью

Возможные проблемы, описание их решения

и уход за прибором

Перезагрузка прибора.

Перезагрузка прибора похожа на обычную перезагрузку персонального

компьютера. Перезагрузка может потребоваться, когда прибор не реагирует на
нажатие кнопок, касание дисплея (прибор “завис”). Чтобы перезагрузить прибор,
нажмите на кнопку Reset (Сброс) на правой стороне прибора.

ЗАМЕЧАНИЕ: После того, как Вы произвели перезагрузку, прибор воз-

вращается к заводским установкам, удаляется вся информация о сделанных Вами
изменениях системных настроек, таких, как, например дата и время.

Проблемы с питанием прибора

Прибор не включается (при питании от внутренней батареи)

■ Возможно, для включения питания недостаточен заряд батареи;

■ Подключите зарядное устройство от сети переменного тока 220B или
автомобильное зарядное устройство к прибору и внешнему источнику
питания (розетка 220B или разъем автомобильного прикуривателя соот
ветственно).

Проблемы с дисплеем прибора

Дисплей не работает.
Если дисплей не реагирует на касание даже после того, как Вы нажали
кнопку питания, по порядку попробуйте выполнить следующие действия:

■ Подключите зарядное устройство от сети переменного тока
220B к прибору и внешнему источнику питания (розетка 220B);

■ Подключите автомобильное зарядное устройство к прибору
и внешнему источнику питания (разъем автомобильного прикуривателя);

■ Перезагрузите прибор.

68

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Перед тем как обратиться за помощью

Дисплей медленно реагирует.

■ Убедитесь в том, что заряда батареи достаточно для нормальной работы
прибора.

Дисплей “зависает”

■ Перезагрузите прибор.

Информацию на дисплее трудно прочесть

■ Убедитесь, что заряда батареи достаточно для нормальной
работы прибора;

■ Убедитесь, что подсветка дисплея включена;

■ Переместитесь в место с лучшей освещенностью;

■ Если проблема не решена, перезагрузите прибор.

Некорректная реакция дисплея на касание стилуса или пальца.

■ Откалибруйте дисплей.

Проблемы cоединения с мобильным телефоном и входа в
сеть интернет

■ Убедитесь, что на мобильном телефоне включен Bluetooth в режиме
обнаружения телефонов и устройств в радиусе действия;

■ Убедитесь что GPRS соединение возможно с ващего телефона;

■ Проверьте выход в интернет с помощью браузера телефона;

■ Убедитесь в правильном выборе оператора в разделе GPRS поключения;

■ Код подключения по умолчанию 8888;

■ Перезагрузите прибор нажатием кнопки RESET на обратной стороне и
повторите процесс подключения к мобильному телефону;

■ Возможно, ваш телефон не поддерживается навигатором попробуйте
взять другой аппарат.

www.GPSonline.by Оптовые продажи, тел.: [phone]

69

Перед тем как обратиться за помощью

Проблемы соединения с помощью USB кабеля

■ Убедитесь, что Вы включили прибор и ПК перед соединением;

■ Убедитесь, что установлены соответствующие драйверы;

■ Убедитесь, что концы кабеля надежно подключены к соот ветствующим
разъемам и что контакт достаточно плотный.

Проблемы с приемом сигналов GPS

Если прибор не принимает сигналы спутников, проверьте следу­ющие условия:

■ Убедитесь, что навигатор находится в вертикальном положении (верхняя
часть навигатора направлена вверх) и вид неба открытый и ясный.

■ Обратите внимание на то, что на качество приема GPS сигналов оказыва
ют влияние такие факторы, как плохие погодные условия, густые леса на­ саждения, высокие постройки, другие беспроводные устройства, а также
вмонтиро ванная в лобовое стекло обогревательная система.

Недостаточная или отсутствующая громкость динамика

Если Вы подключили наушники, то динамик автоматически отключается.
Для того, чтобы динамик зазвучал, необходимо вытащить кабель наушников из
разъема на боковой стороне прибора. Если это не помогло, попробуйте увеличить
громкость динамика в меню прибора. Проверьте звуковые установки для использу­емого в приборе навигационного ПО.

ВНИМАНИЕ: При включении функции FM модулятора, собственный дина-
мик навигатора автоматически отключается.

Почему не воспроизводятся загруженные на SD-карту файлы.

■ Формат файла не поддерживается;

■ Файл находится вне отведенной директории:
Используемая директория для МРЗ: SD card\mp3; Используемая директория для
видео: SD card\movie; Используемая директория для JPEG, BMP: SD card\photo.

70

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Перед тем как обратиться за помощью

Уход за прибором

Правильный уход за прибором обеспечит его долгую и эффективную работу.

■ Не храните и не используйте прибор в условиях повышенной влажности и
высоких температур;

■ Избегайте длительного воздействия на прибор прямых солнечных или
ультрафиолетовых лучей;

■ Не кладите и не роняйте на прибор никаких предметов;

■ Не роняйте прибор и не подвергайте его ударам;

■ Не подвергайте прибор резким температурным перепадам, так как это мо
жет повлечь конденсацию влаги внутри прибора и его повреждение. Если
подобное произошло, не включайте прибор, пока он не высохнет;

■ Не садитесь на прибор. Не носите прибор в заднем кармане.

■ Поверхность дисплея может легко поцарапаться. Для касания дисплея
используйте стилус. Избегайте касания дисплея острыми предметами.
Для предохранения дисплея от царапин можно использовать специаль
ную защитную пленку.

■ Никогда не очищайте прибор или дисплей при включенном питании. Для
очистки внешних поверхностей используйте мягкую влажную ткань (жела
тельно не содержащую хлопка).

■ Не используйте для очистки экрана бумажные салфетки или полотенца.

■ Никогда не пытайтесь самостоятельно разбирать или чинить
прибор, а также модифицировать его каким-либо образом. Любое
подобное вмешательство может повредить Вашему здоровью, нарушить
корректную работу прибора или нанести ему ущерб. Также это повлечет
за собой снятие гарантии.

■ Не храните вместе с прибором легковоспламеняющиеся жидкости, газы
или взрывчатые вещества.

www.GPSonline.by Оптовые продажи, тел.: [phone]

71

Перед тем как обратиться за помощью

Информация о батарее и зарядных устройствах

Используйте только поставляемые в комплекте зарядные устройства
(от сети 220В и разъема автомобильного прикуривателя). Использование других
зарядных устройств может повлечь нарушение работы прибора или повреждения.
Характеристики для зарядных устройств:
3/у от сети 220B:Входные величины: Напряжение: 220B, переменное, 50Гц, Ток:
0,35 А. Выходные: Напряжение: 5 В, постоянное, Ток: 2 А.

3/у от разъема автомобильного прикуривателя: Входные величины: Напряже­ние: 12В, постоянное. Выходные: Напряжение: 5 В, постоянное, Ток: 2 А.

■ Не используйте зарядные устройства в условиях повышенной влажности.
Никогда не касайтесь частей зарядного устройства, если Ваши руки или
ноги мокрые;

■ Во время зарядки обратите внимание на то, чтобы обеспечить нормаль
ные условия вентиляции для з/у, так как в процессе зарядки выделяется
большое количество тепла. Не закрывайте з/у бумагой или другими объ
ектами, ухудшающими вентиляцию;

■ При подключении з/у к сети, обратите внимание на соблюдение всех элек
трических параметров подключения (уровень напряжения, величина тока)

■ Не используйте зарядное устройство с поврежденным кабелем;

■ Никогда не пытайтесь самостоятельно осуществлять ремонт прибора.
Для заряда батареи используйте только сертифицированное производи-

телем зарядное устройство. Не пытайтесь сами заменить внутреннюю батарею.
Не разбирайте батарею, не бросайте в воду или огонь, не подвергайте
ударам и повреждениям, так как это может повлечь за собой взрыв батареи или
химический ожог.

72

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Характеристики

Технические характеристики

Тип процессора: ATLAS IV;

Частота процессора, МГц: 500

Объем памяти SDRAM, МБ: 128;

Внутренняя память FLASH тип MLС, ГБ: 4

Диагональ дисплея, см: 13;

Тип дисплея: TFT, сенсорный; Разрешение, пикcелей : 800 х 480;

Хранение картогр. информации: SD-карта или внутренняя память MLC;

Операционная система: Microsoft Windows CE.NET 6.0;

Рабочая температура, °С: от 0 до 60;

Температура хранения, °С: от -20 до 60;

Питание, В: 5, постоянное;

Потребляемый ток, мА: 300-350

Габаритные размеры, см: 135мм х 84мм х 12мм; Вес, г: 210;

Тип батареи: Li-Ion, перезаряжаемая 1500 мА-ч.

www.GPSonline.by Оптовые продажи, тел.: [phone]

73

Приложение

Способ установки и снятия держателя.

1

3

5

7

74

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

2

4

6

8

Выберете место для установки
держателя навигатора. Навигатор
не должен препядствовать обзору и
мешать управлять автомобилем.

1. Место крепления навигатора
должно быть чистым и ровным.
Протрите место крепления чистой
пряпкой перед установкой.

2. Если температура воздуха ниже 15
градусов, требуется нагреть присоску
крепления для увеличения силы
всасывания.

3. Плотно прижмите крепление к
месту установки.

4. Нажмите на рычаг в направлении
стекла для образования вакуума
между стеклом и присоской.

5. Убедитесь что крепление крепко
установленно.

6. Соедините крепление навигатора
и присоски и закрепите движением
вниз.

7. Для снятия присоски отожмите
рычаг от стекла.

8. Потяните за язычок для удаления
вакуума и снимите крепление.

Приложение

Основные принципы GPS навигации.

GPS - начальные буквы названия глобальной системы определения
координат - Global Positioning System.
Это система, позволяющая с высокой точностью определить местополо
жение объекта, т.е. определить его широту, долготу и высоту над уровнем моря, а
также направление и скорость его движения. Кроме того, с помощью GPS можно
определить время с точностью до 1 наносекунды.
GPS состоит из совокупности определенного количества искусственных
спутников Земли (спутниковой системы NAVSTAR) и наземных станций слеже­ния, объединенных в общую сеть. В качестве абонентского оборудования служат
индивидуальные GPS-приемники (НАВИГАТОРЫ), способные принимать сигналы
со спутников и по принятой информации вычислять свое местоположение.
Информация передаваемая со спутников являеться полностью бесплат
ной и доступна всем людям планеты.

-

-

www.GPSonline.by Оптовые продажи, тел.: [phone]

75

www.globusgps.ru
