Модель: GL-650

О компании GlobusGPS

Руководство пользователя

Примечание

Первоначальное использование вашего навигатора.

Сначала полностью зарядите устройство.

1.
Установите устройство в ваше транспортное средство.

2.
Инициализируйте программное обеспечение, как описано в руководстве.

3.
Убедитесь, что автомобиль находится на открытом пространстве, вне гаража,

4.
не под мостом или большими деревьями.
Когда Вы включаете модуль GPS в первый раз, то обычно требуется немного

5.
дольше времени, чтобы получить уверенный GPS сигнал. Ваше устройство
должно определить местонахождение 3 спутников, чтобы правильно функцио­нировать. Во время следующих запусков модуля местонахождение спутников
определяется значительно быстрее, чем в первый раз. Если Вы перемещаете
ваш модуль более чем на 300км без использования, возможно, потребуется не­много больше времени, чтобы определить местонахождение спутников снова.

ВНИМАНИЕ!

Несоблюдение правил безопасности, указанных ниже, может привести к
серьезным последствиям, к травмам или поломкам оборудования.

Содержание

Предупреждения и особенности работы с прибором............................6

Информация о безопасности использования прибора.........................7

Комплектация................................................................................................8

Внешний вид прибора................................................................................10

Использование прибора в автомобиле...................................................12

Крепление на лобовое стекло...................................................................12

Подключение автомобильного зарядного устройства........................12

Подключение к сети переменного тока...................................................13

Сборка крепления на лобовое стекло.....................................................13

Включение прибора....................................................................................15

Главное меню...............................................................................................15

Аудиоплеер..................................................................................................16

Видеоплеер..................................................................................................18

Программа просмотра фотографий.........................................................20

Телефонные звонки....................................................................................22

Отправка и прием SMS cообщений..........................................................25

Интернет ......................................................................................................27

Процесс подключения / отключения GPRS............................................28

Браузер Internet Explorer............................................................................30

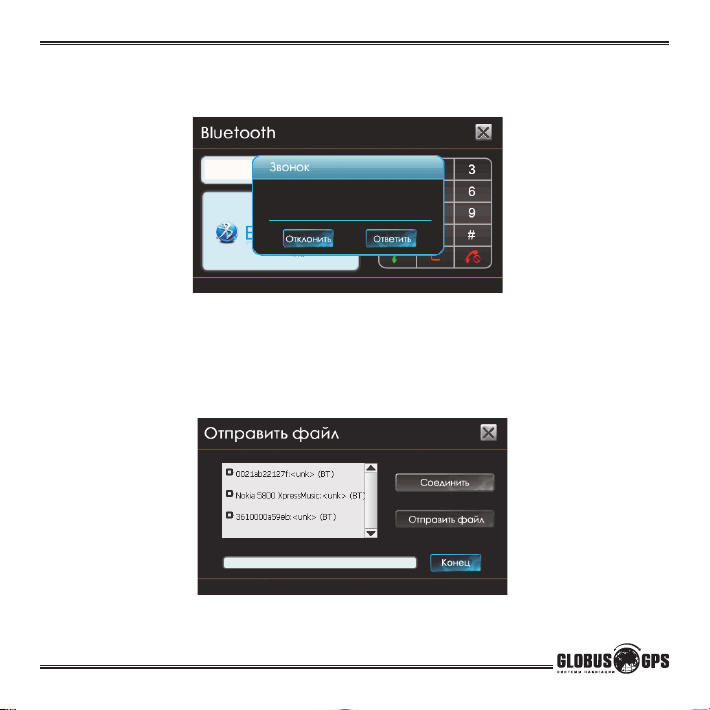

Bluetooth.......................................................................................................34

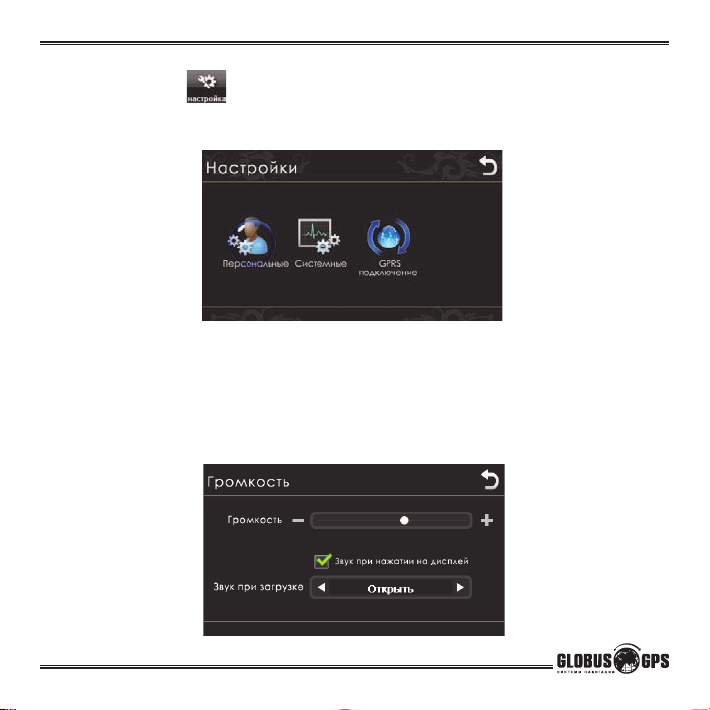

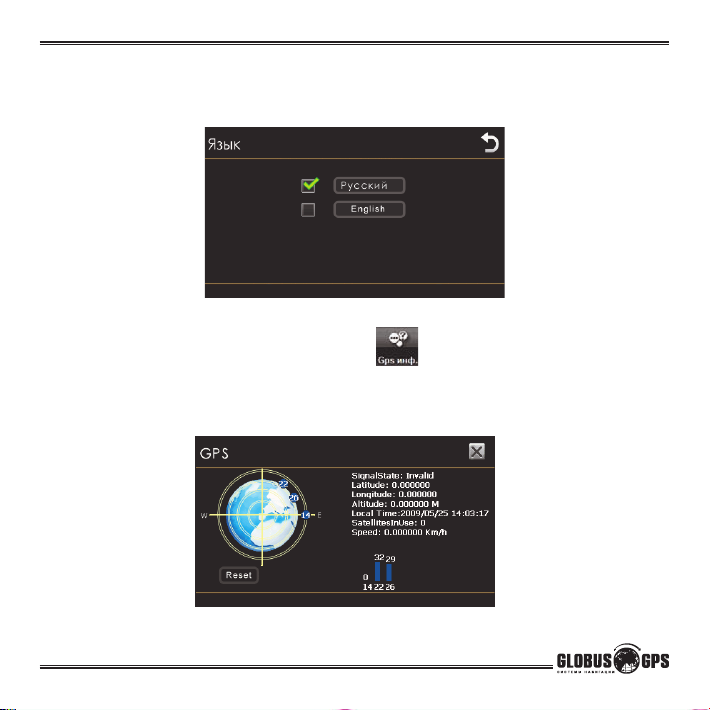

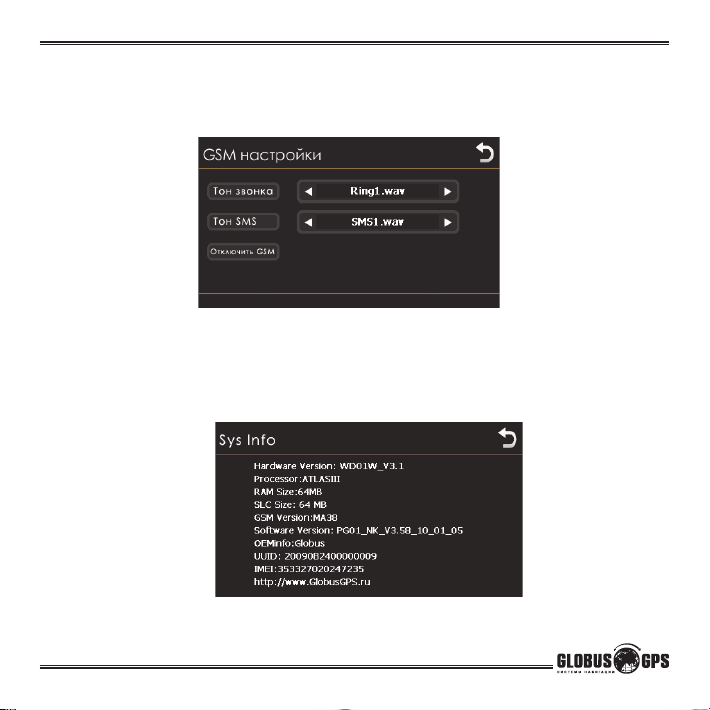

Настройки.....................................................................................................39

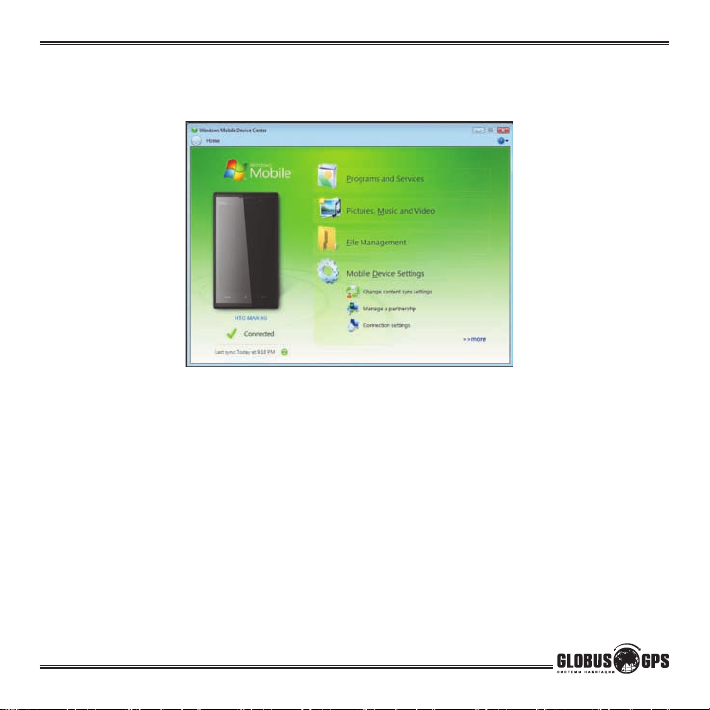

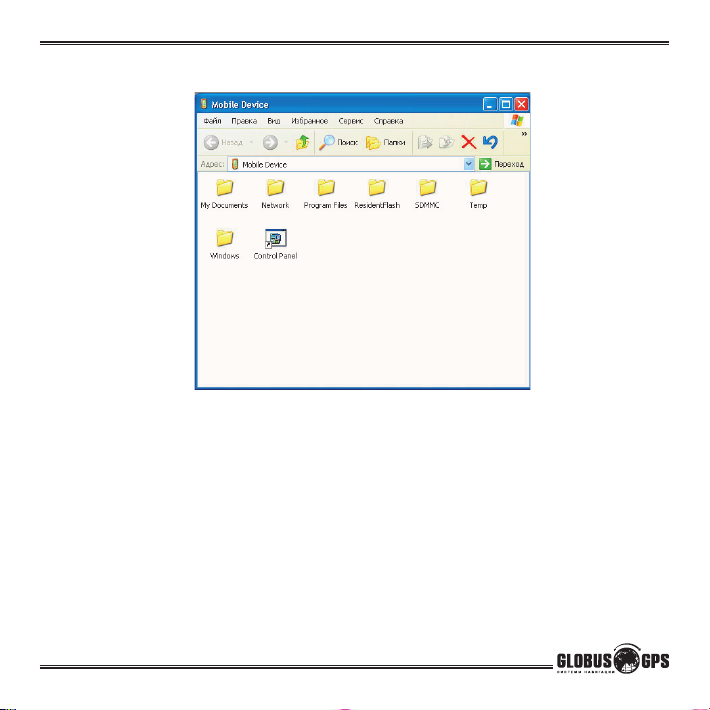

Подключение к компьютеру......................................................................45

Навигационное программное обеспечение............................................50

Возможные проблемы, описание их решения.......................................51

Технические характеристики.....................................................................57

Информация о безопасности использования прибора

Производите все настройки навигатора перед отправлением. Управление

1.
прибором и настройка его параметров во время вождения автомобиля очень
опасны. Если Вам требуется изменить параметры навигации или настройки
прибора, следует припарковаться в безопасном месте в соответствии с прави­лами дорожного движения.
Перед отправлением изучите проложенный маршрут. Если Вы не поняли

2.
в достаточной степени голосовые навигационные указания и для уточнения
требуется взгляд на дисплей, убедитесь, что Вы находитесь в безопасных
условиях.
Навигационная информация и голосовые подсказки могут несоответство-

3.
вать или противоречить реальным дорожным условиям или правилам дорож­ного движения. Всегда обращайте особенное внимание на текущую ситуацию
на дороге, дорожные знаки и пешеходов.
Не используйте навигатор как прибор для точного измерения скорости и

4.
пройденного расстояния.

5.

Качество приема сигналов спутников может отличаться в зависимости от
положения прибора внутри автомобиля. Возможны ситуации плохого приема
при движении по тоннелю, мимо высоких зданий или в районах с плотной за­стройкой. Также на прием отрицательно влияют такие погодные условия, как,
например, густой туман.

6.

GPS-сигналы могут не приниматься внутри зданий, а также если рядом с
автонавигатором находятся источники электромагнитного излучения.
Если Вы не использовали навигатор в течение длительного промежутка

7.
времени, для определения местоположения может понадобится значительное
время, даже при условии нормальной работы GPS-приемника.
Особое внимание уделите месту установки навигатора. Не устанавливай-

8.
те прибор в местах, где он может помешать работе подушек безопасности или
обзору дороги.
При установке крепления на лобовое стекло обращайте внимание на

9.
чистоту поверхностей, на них не должно быть мусора и влаги. Под присоской
не должно быть пузырьков воздуха, так как это может повлиять

6

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Информация о безопасности использования прибора

на плотность крепления. Любые повреждения прибора или других объектов
внутри автомобиля, вызванные падением из-за отсоединения крепления,
являются полной ответственностью пользователя и не являются гарантийным
случаем.
Не подвергайте прибор длительному воздействию прямых солнечных

10.
лучей или высоких температур. Перегрев батареи может вызвать взрыв.
Не подвергайте прибор воздействию влаги или быстрым изменениям

11.
температуры. Это может вызвать конденсацию влаги внутри прибора и повре­дить его. Если навигатор подвергся воздействию влажной среды, включайте
питание только после того, как Вы высушите прибор.
Не допускается самостоятельное вмешательство, модификации и от-

12.
крытие корпуса прибора, так как это может привести к некорректной работе
прибора или к его повреждению. Все работы должны производиться квалифи­цированным персоналом.
Питание прибора осуществляется от встроенной Li-Ion батареи, которая

13.
может взорваться или выделить токсичные вещества при неправильной экс­плуатации. Не подвергайте прибор ударам, а также не эксплуатируйте прибор
при наличии в окружающей среде взрывоопасных газов и жидкостей.
Во время зарядки обратите внимание на то, чтобы обеспечить нормаль-

14.
ные условия вентиляции для з/у, так как в процессе зарядки выделяется боль­шое количество тепла. Не закрывайте з/у бумагой или другими объектами,
ухудшающими вентиляцию.
При очистке дисплея и внешних поверхностей прибора не прилагайте

15.
излишнюю силу. Для очистки не используйте бумажные салфетки или жесткий
материал, который может поцарапать дисплей. Используйте только мягкую
ткань.
Если Вы не используете карту SD/MMC, предохраняйте разъем от пыли

16.
и влаги, а также от попадания посторонних объектов. При установке SD карты
всегда проверяйте разъем.

www.GPSonline.by Оптовые продажи, тел.: [phone]

7

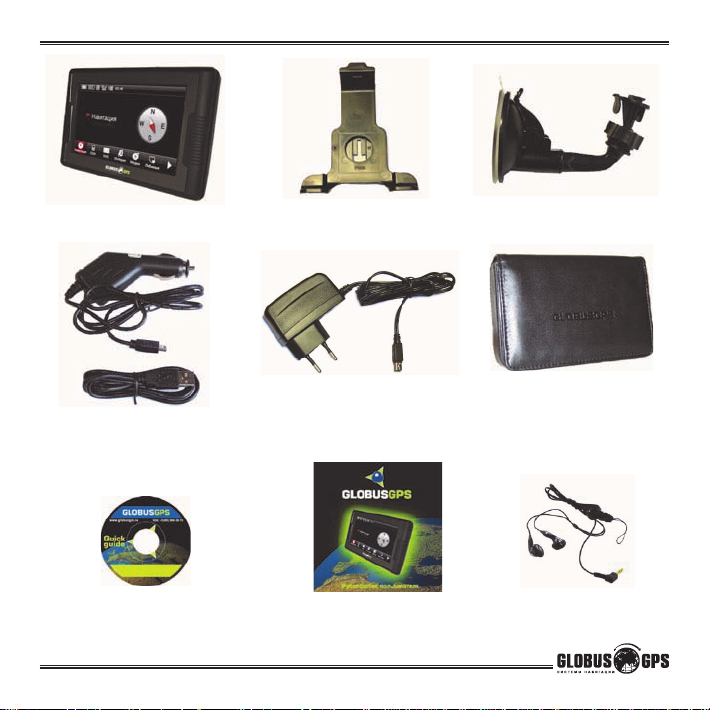

Комплектация

Автонавигатор GL-650

Адаптер питания от разъема

автоприкуривателя

USB-кабель для подключения к

Компакт диск с программным

8

компьютеру

обеспечением

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Держатель крепление

Адаптер питания от сети

переменного

тока 220В

Руководство

пользователя

Основание крепления

на лобовое стекло

Кожаный чехол для

переноски и хранения.

Наушники.

Комплектация

Откройте упаковку прибора и проверьте комплектацию. Если отсутствуют

какие-либо объекты из списка, немедленно обратитесь к продавцу. В комплектацию
входят:

■ Автонавигатор cерии GL. Электронный навигационный прибор с цветным

сенсорным дисплеем.

■ Крепление на лобовое стекло на присоске, состоит из двух частей: де-

ржателя (кредла) и основания;

■ Адаптер питания от разъема автомобильного прикуривателя 5В. Служит

для питания прибора в салоне автомобиля;

■ Адаптер питания от сети переменного тока 220В. Предназначен для пита-

ния прибора и зарядки внутреннего аккумулятора от сети 220В. При использовании
адаптера обеспечьте достаточные условия охлаждения;

■ USB-кабель для подключения к компьютеру. С помощью кабеля осущест-

вляется работа с внутренней памятью прибора или SD картой. Вы также можете
работать с SD-картой отдельно от прибора, используя соответствующее оборудова­ние (картридер);

■ Фирменый кожанный чехол.

■ Наушники. Стилус.

■ CD-диск с дополнительным программным обеспечением.

■ Руководство пользователя на русском языке.

www.GPSonline.by Оптовые продажи, тел.: [phone]

9

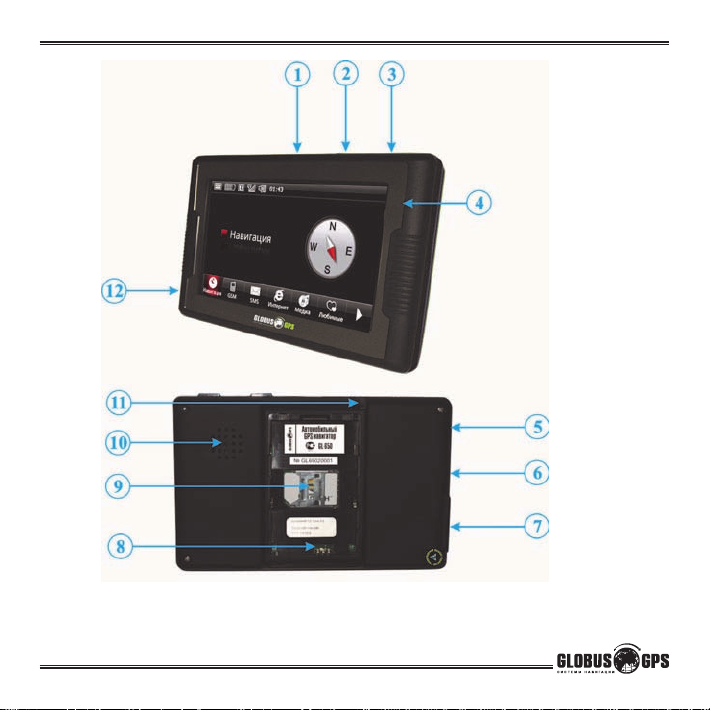

Внешний вид прибора

10

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Органы управления

1. Внутренняя GPS антенна;

2. Кнопка выхода в главное меню навигатора;

3. Кнопка включения/выключения питания, осуществляется
путем удержания кнопки в течении 2-х секунд;

4. Индикатор зарядки и состояния навигатора;

- горит синим, идет заряд или навигатор находится в
режиме ожидания;

- не горит, зарядка завершена или навигатор выключен;

5. Разъем для подключения наушников

6. Разъем USB для связи с компьютером и зарядки
внутреннего аккумулятора, а так же внешнего питания
прибора.

7. SD-слот. Перед использованием прибора необходимо
установить SD-карту с картографической и навигационной
информацией;

8. Контакты батареи питания;

9. слот для SIM карты.

10. Динамик;

11. Стилус;

12. Микрофон громкой связи.

www.GPSonline.by Оптовые продажи, тел.: [phone]

11

Использование прибора в автомобиле
Крепление на лобовое стекло на присоске и автомобильное зарядное

устройство поставляются в комплекте с прибором.

Крепление на лобовое стекло

ВНИМАНИЕ: Тщательно выбирайте место

для установки крепления. Никогда не уста­навливайте крепление таким образом, чтобы
оно закрывало поле зрения водителя.
Для регулировки угла наклона и поворота,
открутите колесо-фиксатор. Установите пра­вильное положение навигатора и закрутите
колесо до упора.

Подключение автомобильного
зарядного устройства

Автомобильное зарядное устройс­тво предназначено для обеспечения питания
прибора в автомобиле.
ВНИМАНИЕ: Чтобы предохранить Ваш прибор
от электрических повреждений, подключайте
автомобильное зарядное устройство толь­ко после запуска двигателя. Один конец
зарядного устройства подключите к прибору
(1). Другой конец подключите к гнезду автомо­бильного прикуривателя (2).

12

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Использование прибора в автомобиле

Подключение к сети переменного тока

1.Полностью зарядите батарею, прежде

чем включить прибор в первый раз.

2.Присоедините один конец кабеля к

прибору (1).

3.Включите адаптер питания от сети пере-

менного тока в розетку 220В (2).
При правильном подключении загорится
красный светодиод. Не отключайте зарядное
устройство до тех пор, пока не загорится
зеленый светодиод. Этот процесс займет
несколько часов.

Сборка крепления и установка

Крепление навигатора состоит из
двух частей. Первая часть - присоска на стекло
автомобиля с колесом регулировки по верти­кали и горизонтали. Вторая часть - крепление
держатель для легкой установки и снятия
прибора.
Соедините обе части крепления с
помощью отверстия-защелки в держателе и
закрепите конструкцию движением вниз. Да­лее закрепите собранное крепление на стекле
автомобиля.
Для начала снимите защитную плас­тиковую пленку с присоски крепления. После
этого выберите подходящее место на лобовом
или боковом стекле, убедитесь, что поверх­ность чистая, не содержит воды или

на лобовое стекло

www.GPSonline.by Оптовые продажи, тел.: [phone]

13

Использование прибора в автомобиле

грязи, после чего зафиксируйте крепление на стекле с помощью присоски и рычага
нажимая его движением вниз. При нормальных условиях эксплуатации, крепление
на присоске хорошо закрепляет прибор на лобовом стекле. Однако, если Вы остав­ляете крепление в автомобиле на ночь, сила закрепления может ослабнуть (из-за
конденсации влаги в связи с понижением температуры). По этой причине, чтобы не
допустить повреждения прибора или крепления, рекомендуется на ночь снимать
прибор с лобового стекла вместе с креплением. Чтобы отсоединить крепление,
Вам нужно перевести рычажок вверх. Если крепление не отсоединяется, то до­полнительно нужно аккуратно приподнять край присоски за выступающий язычок,
чтобы убрать образовавшийся вакуум.

14

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Включение прибора

Перед первым включением, зарядите аккумулятор прибора или подклю­чите внешнее питание используя адаптер входящий в комплект.
Вставьте, если есть в комплекте, SD-карту в слот c левой стороны
прибора. После этого включите Ваш прибор, нажмите и удерживайте кнопку
включения питания в верхней части прибора (верхняя правая кнопка). Когда Вы
нажимаете и удерживаете эту кнопку с целью выключения прибора, операцион-
ная система предлагает выбор типа выключения питания. Полное выключение
питания используется для отключения на длительный срок, во избежание разряда
батарей. В остальных случаях выбирайте режим ожидания. После появления при­ветствующего экрана загрузки, отобразится меню системы прибора с иконками.
Нажатие на сенсорный экран в области иконки вызывает отображение на дисплее
меню настройки соответствующей опции или запуск приложения.

Главное меню

В главном меню отображаются значки выбора всех доступных функций

прибора. Выбор нужной функции в верхней строке осуществляется нажатием
на сенсорный дисплей в нужную область.

Нижняя часть экрана представляет собой анимированное меню с воз-
можностью прокрутки. Для открытия скрытых областей меню в нижней части
экрана используйте нажатие на стрелку вправо. Вход в выбранный раздел меню
осуществляется нажатием на соответствующую иконку.

www.GPSonline.by Оптовые продажи, тел.: [phone]

15

Основные операции

Медиаплеер

При нажатии на значок медиаплеера отображается следующее

меню:

Аудиоплеер

Для входа в режим аудиоплейера нажмите на значок .

Нажмите на значок для входа к выбору песен или созданию списка воспроизве­дения. Откройте папку с медиа файлами двойным нажатием на нее. Выберите файл
для переноса в список восспроизведения и нажмите значек 2.

16

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

1.Удаление из списка одной выбранной песни;

2.Добавление в список воспроизведения одной выбранной песни;

3.Список песен в текущей папке;

4.Полоса прокрутки для перехода к скрытым файлам ;

5.Выход в проигрыватель;

6.Список воспроизведения;

Таким образом вы можете создавать свою последовательность воспроизведени
файлов. Аудиофайлы необходимо размещать на SD-карте или во внутренней
памяти навигатора в папке с произвольным названием. Для воспроизведения
поддерживаются следующие форматы: МРЗ, WMA, WAV.

Назначение кнопок в режиме аудиопроигрывателя

1.Полоса прокрутки продолжительности песни;

2.Воспроизведение\ пауза;

3.Переход к предыдущей песне;

4.Вход к созданию или редактирования списка воспроизведения;

5.Регулировка громкости.

www.GPSonline.by Оптовые продажи, тел.: [phone]

17

Основные операции

6.Выбор последовательности воспроизведения списка песен;

7.Отключение звука;

8.Стоп;

9.Переход к следующей песне;

10.Кнопка возврата в меню и выключения плеера;

Видеоплеер

Для выбора видеоплейера нажмите на значок . Нажмите на значок

для входа к выбора видеофайлов или созданию списка воспроизведения. Откройте
папку с медиа файлами двойным нажатием на нее. Выберите файл для переноса в
список восспроизведения и нажмите значек 2.

1.Удаление из списка одной выбранной песни;

2.Добавление в список воспроизведения одной выбранной песни;

3.Список песен в текущей папке;

4.Полоса прокрутки для перехода к скрытым файлам ;

5.Выход в проигрыватель;

6.Список воспроизведения;

18

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Таким образом вы можете создавать свою последовательность воспроиз­ведени файлов. Видеофайлы необходимо размещать на SD-карте или во внутрен­ней памяти навигатора в папке “\MOVIE”. Для воспроизведения поддерживаются
следующие форматы: AVI (DIVX, XVID), WMV, MPEG4.

Назначение кнопок в режиме видеопроигрывателя

1.Полоса прокрутки продолжительности песни;

2.Стоп;

3.Воспроизведение\ пауза;

4.Переход к предыдущему видеофрагменту;

5.Переход к полноэкранному просмотру фильма;

6.Переход к следующему видеофрагменту;

7.Вход к созданию или редактирования списка воспроизведения;

8.Отключение звука;

9.Регулировка громкости.

10.Кнопка возврата в главное меню и выключения плеера;

www.GPSonline.by Оптовые продажи, тел.: [phone]

19

Основные операции

ВНИМАНИЕ. Если выбранный видеофайл не поддерживается или воспроизводится
не полностью (прерывается, пропадает изображение). Вы можете перекодировать
этот видео файл на персональном компьютере для правильного воспроизведения на
приборе.
Для конвертирования видео в правильный формат (формат, поддержива
емый прибором) используйте специальную программу “AVIConverter” на CD диске
входящем в комплект. Запустите программу, выберете устройство ARCHOS AV500
откройте нужный файл. Сконвертируйте файл и запишите на SD карту. Конвертация
файла занимает некоторое время, но позволяет практически любой видеофайл при­вести к формату DIVX, XVID.

1. Выберете файл для конвертирования;

2. Определите место куда будет записан полученный файл;

3. Запуск конвертирования;

Программа просмотра фотографий

Для выбора программы для просмотра фото нажмите на значок .

Нажмите на значок для открытия фотографий.Откройте папку с графическими
файлами, двойным нажатием на папку с интервалом меньше секунды. На дисплее
отобразится следующее меню:

20

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

-

Основные операции

Двойным нажатием, по аналогии с компьютером перейдите в папку
с изображениями. Выберите файл для просмотра и нажмите на него два раза.
Графические файлы необходимо размещать на SD-карте или во внутренней памя­ти навигатора в папке “\PHOTO”. Для воспроизведения поддерживаются форматы:
JPEG, BMP, GIF, PNG.Увеличение изображения;

1.Просмотр следующего файла; 6. Поворот изображения;

2.Просмотр предыдущего файла; 7. Поворот изображения;

3.Выбор файла для просмотра; 8. Выход в меню;

4.Переход в полноэкранный режим;

5.Включение режима слайдшоу;

www.GPSonline.by Оптовые продажи, тел.: [phone]

21

Основные операции

Телефонные звонки

Для набора номера нажмите на иконку в главном меню навигатора. На экране
вы увидите телефонную клавиатуру.

1.Выход в главное меню;

2.Удаление последней набранной цифры номера;

3.Переход в режим телефонной книги;

4.Переход к журналу звонков;

5.Кнопка набора введенного номера;

6.Клавиши для набора номера;

7.Поле отображения введенного номера;

Наберите нужный номер и нажмите кнопку набора введенного номера на дисплее.
Прибор перейдет в режим исходящего вызова. После соединения с абонентом для
набора дополнительных цифр номера нажмите на .

Для окончания разговора нажмите .

22

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Телефонная книга.

Для входа в телефонную книгу, из меню набора номера нажмите на

1.Возврат в меню
набора номера;

2.Записи контактов
телефонной книги;

3.Добавление контакта;

4.Позвонить по выделенному
номеру;

Создание\ редактирование контакта.

Для редактирования или создания нового контакта нажлите на

1.Возврат в меню
набора номера;

2.Сохранение контакта;

3.Клавиатура;

4.Переход в меню
переключения функций
клавиатуры и ее
сворачивания;

www.GPSonline.by Оптовые продажи, тел.: [phone]

23

Основные операции

Журнал звонков

Для входа в журнал звонков, из меню набора номера нажмите на

1.Возврат в меню набора номера;

2.Послать SMS выделенному номеру;

3.Сохранить номер в записной книжке;

4.Удалить номер из списка;

5.Позвонить по выделенному номеру;

6.Полоса прокрутки;

7.Символ исходящего звонка;

8.Символ пропущенного звонка;

9.Символ входящего звонка;

24

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Отправка и прием SMS cообщений.

Находясь в главном меню нажмите кнопку , на экране Вы увидите:

1. Выход в главное меню;

2. Открыть выделенное сообщение;

3. Полоса прокрутки для отображения скрытых сообщений;

4. Удалить выделенное сообщение;

5. Вкладка исходящих(отправленных) сообщений;

6. Тип сообщения, входящее или исходящее;

7. Вкладка входящих (принятых) сообщений;

8. Написать новое сообщение;

www.GPSonline.by Оптовые продажи, тел.: [phone]

25

Основные операции

Создание нового SMS cообщения.

Нажмите на вкладку Создать на экране Вы увидите:

1. Выход в главное меню;

2. Отправить созданное сообщение;

3. Выбрать получателя из телефонной книги;

4. Перетащите клавиатуру за полоску в удобное место на экране;

В графе Номер напишите номер получателя
используя клавиатуру. Для включения цифр
нажмите 123. Для переключения языка ис­пользуйте клавишу ABC. Размер клавиатуры
ложно регулировать с помощью выпадающе-

го меню при нажатии на

26

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Интернет

Вы можете использовать автонавигатор для путешествия по сети интернет,
так же просто как и с обычного компьютера. Так же, интернет соединение использу­ется для приема информации о пробках для различных навигационных программ.
Интернет соединение осуществляется с помощью вашего мобильного оператора по
каналу GPRS интернет по соответствующему тарифному плану вашего оператора.
О возможности подключения услуги GPRS интернет, свяжитесь с вашим оператором
мобильной связи и узнайте как подключить услугу GPRS интернет.
Откройте батарейный отсек и снимите батарею питания. Вставьте вашу SIM
карту в слот, как показано на рисунке, и закроите запорное устройство слота движе­нием влево.

обратите внимание на правильность установки SIM карты, контактные площадки
должны находиться снизу, а скос должен смотреть по направлению к вам. Для
того чтобы вытащить карту, повторите вышеуказанные действия в обратном порядке.
Если SIM карта не установлена или установленна не правильно, сверху

на экране вы увидите значок .

О наличии интернет соединения говорит символ G на значке уровня сигнала в
главном меню. Для отключения GPRS нажмите на этот значек и отключите GPRS.

www.GPSonline.by Оптовые продажи, тел.: [phone]

27

Основные операции

Процесс подключения / отключения GPRS
Для подключения из главного меню нажмите > - Настройки - GPRS подключение,

на экране вы увидите:

Выберете вашего оператора мобильной связи и нажмите на него. Затем

нажмите на кнопку “Включить”, начнется процесс подключения. Если все прошло
успешно, вы увидите сообщение “Подключен к”, если по каким то причинам
подключиться не удалось, тогда вы увидите сообщение “Ошибка подключения !”
В этом случае проверьте настройки вашего оператора. Для входа в режим
редактирования параметров подключения нажмите Изменить. Проверьте наличие
денежных средств на счету, а так же проверьте поключена ли у вас услуга GPRS
интернет. Для отключения GPRS нажмите кнопку “Отключить”.

Для автоматического подключения к интернету при запуске программы
навигации подключение к вашему оператору должно иметь признак основного
подключения, это галочка в кружке. Для ее установки нажмите кнопку Основное
после нажатия на вашего оператора.

28

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Если вашего оператора нет в списке для выбора вы можете ввести

настройки вручную. Для ввода нажмите кнопку Создать.

Введите данные и нажмите на дискетку в левом верхнем углу.

Внимание!

Некоторые опции меню настроек навигатора могут отличатся от приве­денных в настоящем описании или иметь другой внешний вид.
В этом случае вы можете загрузить обновленную инструкцию с нашего
сайта www.GlobusGPS.ru в разделе поддержка.

www.GPSonline.by Оптовые продажи, тел.: [phone]

29

Основные операции

Internet Explorer

Internet Explorer это программа, с помощью которой осуществляется

просмотр интернет страниц.

При нажатии на кнопку
на экране вы увидите:

1.Возврат в главное меню навигатора;

2.Полоса прокрутки;

3.Адрес интернет страницы;

4.Вызов клавиатуры для ввода адреса
или текста внутри страницы;

Нажмите на изображение клавиатуры в правом нижнем углу экрана и
введите интернет адрес требуемой страницы. Для ввода русских букв используйте
кнопку переключения языка “RUS”, для ввода цифр используйте кнопку “123”.

30

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

,после процедуры подключения GPRS,

Основные операции

Запуск пользовательских приложений

Для удобства запуска пользователских программ или сторонних

программ навигации в навигаторе имеется возможность запуска приложений
непосредственно из меню навигатора. Запускаемая программа долна быть
совместима с операционной системой Windows CE 5.0 и иметь расширение EXE.
Для запуска, в главном меню нажлите на иконку “Любимые” или иконку

Выберите программу и нажмите “Запуск приложения”

1. Выход в предыдущее меню;

2. Сохранение пути к выбранной программе;

3. Выбор пути к EXE фaйлу программы;

4.Запуск программы;

www.GPSonline.by Оптовые продажи, тел.: [phone]

31

Основные операции

Функция Трекер.

Ваш навигатор имеет функцию Трекер, которая позволяет отслеживать
месторасположение прибора в реальном режиме времени. Для включения трекера

нажмите, из главного меню, иконку

1.Выход в главное меню;

2.Сохранение настроек трекера;

3.Выключение трекера;

4.Включить трекер;

5.Выбор времени отправки координат на сервер;

Примечание:

Для функционирования режима Трекер необходимо подключение к
Интернету по GPRS. Как подключить GPRS смотрите на странице 28. Инструк­цию о том как использовать это приложения для отслеживания местоположе­ния навигатора с помощью компьютера ищите на нашем сайте
www.globusgps.ru в разделе Поддержка.

32

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Игровые приложения

Для входа в игры нажмите на значок в главном меню навигатора. На
экране вы увидите иконки с доступными играми. Для входа в игру нажмите
соответствующую иконку. Интерфейс игр довольно прост и понятен, в данном
руководстве не рассматривается.

Основные приложения

Для входа в приложения нажмите на значок в главном меню навигатора . На
экране вы увидите иконки с доступными приложениями. Для запуска приложения
нажмите соответствующую иконку. Интерфейс приложений довольно прост и
понятен, в данном руководстве не рассматривается.

www.GPSonline.by Оптовые продажи, тел.: [phone]

33

Основные операции

Bluetooth

Вы можете использовать автонавигатор как аналог гарнитуры hands-free
для Вашего мобильного телефона. С помощью технологии Bluetooth Вы можете
звонить и принимать звонки, передавать файлы на ваш мобильный телефон. Так же
существует возможность использовать Ваш навигатор в качестве стерео гарнитуры и
слушать музыку из мобильного телефона непосредственно через динамик навигато­ра или наушники.

Для выбора функции Bluetooth нажмите на соответствующий значок в глав­ном меню. Отобразится следующее меню:

1.Выход в главное меню;

2.Кнопка включения \ выключения модуля Bluetooth;

3.Кнопка включения \ выключения режима стереогарнитуры;

4.Кнопка включения \ выключения режима Hands Free;

5.Отправка файла на мобильный телефон;

6.Найти Bluetooth устройства в радиусе действия;

7.Сопряжение с ранее подключенным телефоном;

8.Отмена сопряжения с выбранным телефоном;

9.Настройки Bluetooth;

34

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

При работающей функции Bluetooth в верхней строке главного меню

становиться синего цвета. Для включения Bluetooth нажмите

Подключение мобильного телефона к навигатору.

Подключаемый мобильный телефон должен находится в радиусе

действия Bluetooth (не более 10 метров от прибора). Включите Bluetooth на
Вашем мобильном телефоне (если Вы не знаете, как это сделать, обратитесь
к руководству пользователя для Вашего мобильного телефона). В меню Blue­tooth нажмите на кнопку Найти . Выберите Ваш телефон из списка найденых
телефонов и нажмите кнопку Сопряжение и введите PIN код для сопряжения.
Далее следуя сообщениям на вашем телефоне установите подключение с
навигатором. Признаком установленного соединения является символ ключа
напротив имени вашего телефона в меню Bluetooth.

ВНИМАНИЕ: Интерфейсы подключения внешних Bluetooth устройств для
различных мобильных телефонов отличаться. Обратитесь к руководству
пользователя для Вашего мобильного телефона.

Если прибор и мобильный телефон были соединены, то при
последующих включениях соединение будет устанавливаться автоматически.

www.GPSonline.by Оптовые продажи, тел.: [phone]

35

Основные операции

После подключения Вы можете осуществлять следующие действия:

Набор номера с помощью клавиатуры на дисплее.

1.Выход в главное меню;

2.Кнопка набора введенного номера;

3.Удаление последней набранной цифры номера;

4.Окончание разговора;

Наберите нужный номер и нажмите кнопку набора введенного номера на дисплее.
Прибор перейдет в режим исходящего вызова.

ВНИМАНИЕ: Функции Bluetooth могут не работать после выхода из меню Bluetooth.
Интерфейс и функции Bluetooth могут быть изменены. Следите за обновлением
программного обеспечения и инструкции пользователя для вашего навигатора на
нашем сайте www.globusgps.ru в разделе Поддержка.

36

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Входящий вызов
При входящем вызове отображается следующий дисплей:

Для ответа на звонок нажмите кнопку Ответить, чтобы сбросить звонок
нажмите Отклонить.

Передача файлов.
Для передачи файла в мобильный телефон нажмите кнопку Отправить

файл.

www.GPSonline.by Оптовые продажи, тел.: [phone]

37

Основные операции

Настройки Bluetooth

Этот раздел предназначен для настроек Bluetooth соединения, изменение

имени устройства, а так же функций видимости и параметров подключения.

При нажатии на кнопку “ ” на дисплее отображается следующее:

1.Выход в главное меню;

2.Кнопка сохранения настроек;

3.Имя Bluetooth модуля навигатора (можно изменить);

4.Поставьте галочку чтобы ваш навигатор был виден для других
Bluetooth устройств;

5.Поставьте галочку чтобы ваш навигатор был доступен к
подключению для других Bluetooth устройств;

6.Включение безопасного режима;

38

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Настройки

Нажмите на иконку , в главном меню чтобы настроить такие параметры
системы, как подсветка, уровень громкости динамика, используемый язык
интерфейса и другие.

Громкость

В этом меню Вы можете настроить уровень громкости динамика (уро­вень отображается на шкале, cтилусом перетащите ползунок в сторону увели­чения или уменьшения), а также включить звук щелчка при нажатии на дисплей
установкой галочки в соответствующем окошке. Так же можно отключить музыку
при загрузке навигатора.

www.GPSonline.by Оптовые продажи, тел.: [phone]

39

Основные операции

GSM настройки

В этом меню Вы можете настроить мелодию звонка и SMS, а так же

принудительно отключить GSM модуль и GPRS cоединение.

Информация

При выборе этого пункта на дисплее отображается информация о версии ПЗУ (ROM),
версии программного обеспечения, и различной другой информации предназначен­ной для специалистов сервис центра.

40

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Калибровка Экрана

Если вы заметили, что при нажатии в некоторую точку экрана реакция дисплея
происходит со смещением или в другом месте экрана, вам необходимо выполнить
калибровку.

Нажмите на иконку

Установка пути к программе навигации.

Обычно установка пути к программе навигации не требуется, но если по
каким то причинам (например использование двух программ навигации на одной
SD карте) вам потребуется изменить путь Вы можете это сделать.

и откалибруйте экран следуя инструкциям.

www.GPSonline.by Оптовые продажи, тел.: [phone]

41

Основные операции

Дата/Время

В этом меню настраивается значение текущей даты,времени, а так же

часового пояса для правильного отбражения времени в программе навигации.
Нажатие на каждую из кнопок стрелок вызывает соответствующее изменение, где
Вы можете изменять значения года, месяца, дня, часа и минуты текущего времени.
Также доступен выбор используемого часового пояса.
Для установки 24часового формата отображения времени установите
точку напротив надписи 24H.
Для того чтобы происходил автоматический переход на зимнее\ летнее
время, установите галочку в самом низу экрана, напротив надписи.

Для перехода к дополнительным системнымнастройкам навигатора нажмите

42

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

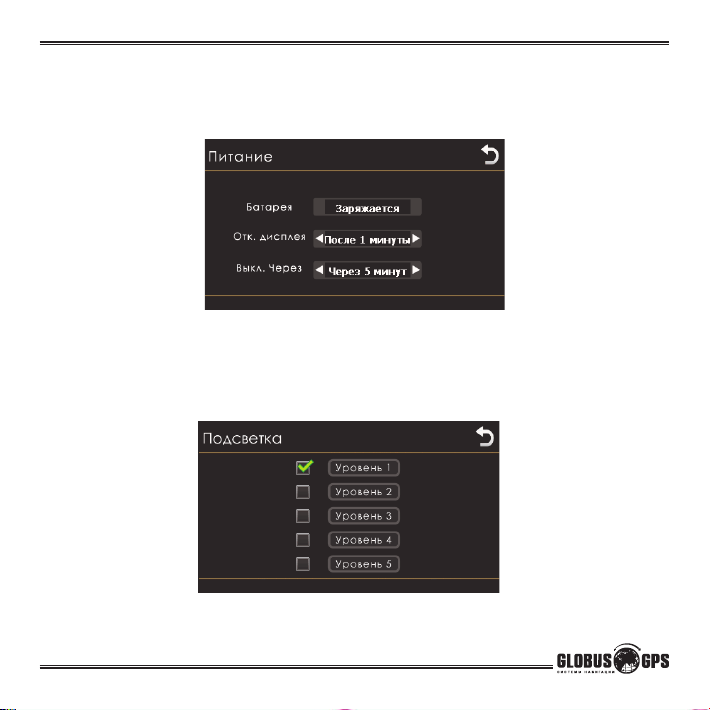

Питание

В этом меню Вы можете посмотреть уровень заряда батареи питания, а
так же установить интервалы отключения дисплея и навигатора через определен­ное время для экономии батарей.

Подсветка

В этом меню Вы можете настроить уровень яркости подсветки дисплея,

Доступно 5 уровней от слабого к яркому.

www.GPSonline.by Оптовые продажи, тел.: [phone]

43

Основные операции

Язык

В этом меню Вы можете выбрать язык для отображаемой на дисплее
текстовой информации для меню.

GPS монитор.

Из главного меню, нажмите иконку .В этом меню вы можете прове­рить работоспособность GPS приемника, а так же определить координаты, время
по гринвичу, скорость и высоту вашего местоположения. А так же произвести
сброс GPS приемника.

44

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Подключение к компьютеру.

Существует два типа подключения к персональному компьютеру вашего
навигатора. Первый используется для записи чтения информации с SD карты
или внутреннего диска навигатора, он позволяет загрузить музыку фильмы или
удалить их.
Подключая устройство по второму варианту, Вы имеете возможность не
только обмениваться информацией с внешней SD картой, но и получаете доступ к
внутренней памяти прибора для хранения важных данных, которые могут исполь­зоваться в отсутствии SD карты или при ее утере.
К таким важным данным относится, например, информация о лицензии
на навигационное программное обеспечение. Как правило, это особый файл, в
котором содержатся все данные лицензии, только для вашего прибора.
Для подключения устройства по второму способу используется програм­ма MS ACTIVESYNC на CD диске, входящем в комплект.
Для выбота типа подключения нажмите на иконку
Далее выберете необходимый тип подключения.

www.GPSonline.by Оптовые продажи, тел.: [phone]

45

Основные операции

Использование программы MS ACTIVESYNC

Установите программу ACTIVESYNC с CD диска входящего в комплект.
Включите прибор. Подключите прибор к компьютеру с помощью USB шнура
входящего в комплект. Система определит подключенное устройство, и на экране
Вы увидите:

Поставьте галочку на пункт NO и нажмите кнопку Далее.

46

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Нажмите кнопку “Explore”.

Скопируйте нужные файлы. Здесь папка SDMMS - это ваша внешняя

карта памяти. Поместите видео-файлы в папку MOVIE . Поместите графические
файлы в папку PHOTO. Поместите текстовые файлы в папку STORY. Поместите
музыкальные файлы в папку MP3.

ВНИМАНИЕ: Не в коем случае нельзя удалять файлы из системных папок,

особенно из папки WINDOWS. Это может привести к неработоспособности при­бора и потере всех данных.

www.GPSonline.by Оптовые продажи, тел.: [phone]

47

Основные операции

Настройка синхронизации в программе

Центр устройств Microsoft Windows Mobile® - это приложение, которое
пришло на смену Microsoft® ActiveSync® в Windows Vista®.

Примечание: В некоторых версиях Windows Vista® изначально установлена
программа Центр устройств Windows Mobile. Если в вашей версии Windows
Vista® программа Центр устройств Windows Mobile не установлена, то ее
можно установить с компакт-диска, входящего в комплект поставки вашего
навигатора.

При подключении навигатора к компьютеру и первом запуске про-

граммы “Центр устройств Windows Mobile” появится запрос на создание связи
Windows Mobile с навигатором. Установление связи:

1. Подключите навигатор к компьютеру. Программа “Центр устройств Windows

Mobile” автоматически настроит свои параметры, а затем запустится.

2. В экране с лицензионным соглашением нажмите Принять.

3. В Начальном экране программы Центр устройств Windows Mobile нажмите

Настроить устройство.

Примечание: Выберите пункт Подключиться, не настраивая устройство,

если хотите только перенести мультимедийные файлы, проверить нали­чие обновлений и файлы в коммуникаторе, а не синхронизировать данные
программы Outlook.

4. Выберите элементы для синхронизации и нажмите Далее.

5. Введите имя устройства и нажмите Настроить.

“Центр устройств Windows Mobile”

48

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Чтобы открыть программу “Центр устройств Windows Mobile”, в ком-

пьютере с ОС Windows Vista нажмите Пуск > Все программы > Центр уст­ройств Windows Mobile.

В программе “Центр устройств Windows Mobile” можно выполнить
следующее.

• Нажмите Настройка мобильного устройства, чтобы изменить пара-

метры синхронизации.

•Нажмите Изображения, музыка и видео > Добавить файлы

мультимедиа в ваше устройство из Проигрывателя Windows Media, чтобы
синхронизировать музыкальные и видеофайлы при помощи программы Проиг­рыватель Windows Media®.

• Нажмите Управление файлами > Обзор содержимого устройства,

чтобы просмотреть документы и файлы в навигаторе.
Примечание: Дополнительные сведения см. в Справке программы

Центр устройств Windows Mobile.

www.GPSonline.by Оптовые продажи, тел.: [phone]

49

Основные операции

Навигационное программное обеспечение

Для запуска программы навигации, из основного меню нажмите иконку
с надписью “Навигация”. В комплектe c навигатором поставляется только

лицензионное программное обеспечение одного из производителей это:

1. Ситигид (cайт программы www.probki.net)

2. Навител (cайт программы www.navitel.su)

3. Автоспутник (cайт программы www.autosputnik.com)

При покупке пользователь может выбрать программу в комплекте или
преобрести вторую и третью дополнительно. Будьте внимательны при
покупке, лицензионное программное обеспечение отличается от других
наличием специальной карточки памятки с указанием номера лицензии и
информации о технической поддержке.

Если у вас возникли вопросы по навигационному программному обеспе­чению вы можете получить ответы на нашем сайте www.globusgps.ru или обратив­шись в службу технической поддержки по телефону [phone] или послать
запрос на электронный адрес [email protected]

50

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Перед тем как обратиться за помощью

Возможные проблемы, описание их решения

и уход за прибором

Перезагрузка прибора.

Перезагрузка прибора похожа на обычную перезагрузку персонального

компьютера. Перезагрузка может потребоваться, когда прибор не реагирует на
нажатие кнопок, касание дисплея (прибор “завис”). Чтобы перезагрузить прибор,
снимите аккумулятор и спустя несколько секунд поставьте обратно.

ЗАМЕЧАНИЕ: После того, как Вы произвели перезагрузку, прибор воз-

вращается к заводским установкам, удаляется вся информация о сделанных Вами
изменениях системных настроек, таких, как, например дата и время.

Проблемы с питанием прибора

Прибор не включается (при питании от внутренней батареи)

■ Возможно, для включения питания недостаточен заряд батареи;

■ Подключите зарядное устройство от сети переменного тока 220B или

автомобильное зарядное устройство к прибору и внешнему источнику
питания (розетка 220B или разъем автомобильного прикуривателя
соответственно).

Проблемы с дисплеем прибора

Дисплей не работает.
Если дисплей не реагирует на касание даже после того, как Вы нажали
кнопку питания, по порядку попробуйте выполнить следующие действия:

www.GPSonline.by Оптовые продажи, тел.: [phone]

51

Перед тем как обратиться за помощью

■ Подключите зарядное устройство от сети переменного тока

220B к прибору и внешнему источнику питания (розетка 220B);

■ Подключите автомобильное зарядное устройство к прибору

и внешнему источнику питания (разъем автомобильного прикуривателя);

■ Перезагрузите прибор.

Дисплей медленно реагирует.

■ Убедитесь в том, что заряда батареи достаточно для нормальной работы

прибора.

Дисплей “зависает”

■ Перезагрузите прибор.

Информацию на дисплее трудно прочесть

■ Убедитесь, что заряда батареи достаточно для нормальной

работы прибора;

■ Убедитесь, что подсветка дисплея включена;

■ Переместитесь в место с лучшей освещенностью;

■ Если проблема не решена, перезагрузите прибор.

Некорректная реакция дисплея на касание стилуса или пальца.

■ Откалибруйте дисплей.

52

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Перед тем как обратиться за помощью

Проблемы соединения с помощью USB кабеля

■ Убедитесь, что Вы включили прибор и ПК перед соединением;

■ Убедитесь, что установлены соответствующие драйверы;

■ Убедитесь, что концы кабеля надежно подключены к соот ветствующим

разъемам и что контакт достаточно плотный.

Проблемы с приемом сигналов GPS

Если прибор не принимает сигналы спутников, проверьте следу­ющие условия:

■ Убедитесь, что навигатор находится в вертикальном положении (верхняя

часть навигатора направлена вверх) и вид неба открытый и ясный.

■ Обратите внимание на то, что на качество приема GPS сигналов

оказывают влияние такие факторы, как плохие погодные условия, густые
леса насаждения, высокие постройки, другие беспроводные устройства, а
также вмонтированная в лобовое стекло обогревательная система.

Недостаточная или отсутствующая громкость динамика

Если Вы подключили наушники, то динамик автоматически отключается.
Для того, чтобы динамик зазвучал, необходимо вытащить кабель наушников из
разъема на боковой стороне прибора. Если это не помогло, попробуйте увеличить
громкость динамика в меню прибора. Проверьте звуковые установки для использу­емого в приборе навигационного ПО.

Почему не воспроизводятся загруженные на SD-карту файлы.

■ Формат файла не поддерживается;

■ Файл находится вне отведенной директории:

Используемая директория для МРЗ: SD card\mp3; Используемая директория для
видео: SD card\movie; Используемая директория для JPEG, BMP: SD card\photo.

www.GPSonline.by Оптовые продажи, тел.: [phone]

53

Перед тем как обратиться за помощью

Проблемы GSM соединения к оператору связи

■ Проверьте правильность установки SIM карты в слот;

■ Плотно закройте фиксатор движением влево;

■ Удалите PIN код с SIM карты с помощью мобильного телефона ;

■ Убедитесь, что у вашей SIM карты не истек срок регистрации и на счете

есть достаточное количество денежных средств.

■ Проверьте работоспособность SIM карты на мобильном телефоне ;

■ Перезагрузите прибор;

Проблемы GPRS cоединения и входа в сеть интернет

■ Убедитесь, что услуга GPRS подключена у вашего оператора;

■ Убедитесь, что при настройке на стр. 26, вы выбрали своего оператора;

■ Еще раз нажмите кнопку включить и дождитесь соединения;

■ Убедитесь, что Вам доступна GPRS cвязь в вашем районе;

■ Проверьте уровень сигнала или попробуйте сменить местоположение и

подключиться еще раз;

■ Перезагрузите прибор;

Проблемы загрузки интернет страниц в Internet Explorer

■ Необходимо помнить, что открываться могут не все страницы, а только

страницы адаптированные под отображение информации на мобильных
устройствах;

■ Перезагрузите прибор;

54

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Перед тем как обратиться за помощью

Уход за прибором

Правильный уход за прибором обеспечит его долгую и эффективную работу.

■ Не храните и не используйте прибор в условиях повышенной влажности и

высоких температур;

■ Избегайте длительного воздействия на прибор прямых солнечных или

ультрафиолетовых лучей;

■ Не кладите и не роняйте на прибор никаких предметов;

■ Не роняйте прибор и не подвергайте его ударам;

■ Не подвергайте прибор резким температурным перепадам, так как это

может повлечь конденсацию влаги внутри прибора и его повреждение.
Если подобное произошло, не включайте прибор, пока он не высохнет;

■ Не садитесь на прибор. Не носите прибор в заднем кармане.

■ Поверхность дисплея может легко поцарапаться. Для касания дисплея

используйте стилус. Избегайте касания дисплея острыми предметами.
Для предохранения дисплея от царапин можно использовать специаль­ ную защитную пленку.

■ Никогда не очищайте прибор или дисплей при включенном питании. Для

очистки внешних поверхностей используйте мягкую влажную ткань (жела­ тельно не содержащую хлопка).

■ Не используйте для очистки экрана бумажные салфетки или полотенца.

■ Никогда не пытайтесь самостоятельно разбирать или чинить

прибор, а также модифицировать его каким-либо образом. Любое
подобное вмешательство может повредить Вашему здоровью, нарушить
корректную работу прибора или нанести ему ущерб. Также это повлечет
за собой снятие гарантии.

■ Не храните вместе с прибором легковоспламеняющиеся жидкости, газы

или взрывчатые вещества.

www.GPSonline.by Оптовые продажи, тел.: [phone]

55

Перед тем как обратиться за помощью

Информация о батарее и зарядных устройствах

Используйте только поставляемые в комплекте зарядные устройства
(от сети 220В и разъема автомобильного прикуривателя). Использование других
зарядных устройств может повлечь нарушение работы прибора или повреждения.
Характеристики для зарядных устройств:
3/у от сети 220B:Входные величины: Напряжение: 220B, переменное, 50Гц, Ток:
0,2 А. Выходные: Напряжение: 5 В, постоянное, Ток: 1.5 А.

3/у от разъема автомобильного прикуривателя: Входные величины: Напряже­ние: 12В, постоянное. Выходные: Напряжение: 5 В, постоянное, Ток: 1.5 А.

■ Не используйте зарядные устройства в условиях повышенной влажности.

Никогда не касайтесь частей зарядного устройства, если Ваши руки или
ноги мокрые;

■ Во время зарядки обратите внимание на то, чтобы обеспечить нормаль-

ные условия вентиляции для з/у, так как в процессе зарядки выделяется
большое количество тепла. Не закрывайте з/у бумагой или другими объ­ ектами, ухудшающими вентиляцию;

■ При подключении з/у к сети, обратите внимание на соблюдение всех

электрических параметров подключения (уровень напряжения, величина
тока)

■ Не используйте зарядное устройство с поврежденным кабелем;

■ Никогда не пытайтесь самостоятельно осуществлять ремонт прибора.

Для заряда батареи используйте только сертифицированное производи­телем зарядное устройство. Не пытайтесь сами заменить внутреннюю батарею.
Не разбирайте батарею, не бросайте в воду или огонь, не подвергайте
ударам и повреждениям, так как это может повлечь за собой взрыв батареи или
химический ожог.

56

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Характеристики

Технические характеристики

Тип процессора: ATLAS III;

Частота процессора, МГц: 400

Объем памяти SDRAM, МБ: 128; ROM, МБ: 64;

Внутренняя память тип MLС, МБ: 256

Диагональ дисплея, см: 10.6; Соотношение сторон 16:9;

Тип дисплея: TFT, сенсорный; Разрешение, пикcелей : 480 х 272;

Хранение картогр. информации: SD-карта или внутренняя память

Сеть: GSM 900/DCS1800/PCS1900 GPRS Class 10

Операционная система: Microsoft Windows CE.NET 5.0;

Рабочая температура, “С: от 0 до 50;

Температура хранения, °С: от -20 до 60;

Питание, В: 5, постоянное;

Потребляемый ток, мА: 300-350

Габаритные размеры, см: 13х 8,2 х 2,3; Вес, г: 208;

Тип батареи: Li-Ion, перезаряжаемая 1350 мА-ч.

www.GPSonline.by Оптовые продажи, тел.: [phone]

57

Приложение

Основные принципы GPS навигации.

GPS - начальные буквы названия глобальной системы определения
координат - Global Positioning System.
Это система, позволяющая с высокой точностью определить местополо­жение объекта, т.е. определить его широту, долготу и высоту над уровнем моря, а
также направление и скорость его движения. Кроме того, с помощью GPS можно
определить время с точностью до 1 наносекунды.
GPS состоит из совокупности определенного количества искусственных
спутников Земли (спутниковой системы NAVSTAR) и наземных станций слеже­ния, объединенных в общую сеть. В качестве абонентского оборудования служат
индивидуальные GPS-приемники (НАВИГАТОРЫ), способные принимать сигналы
со спутников и по принятой информации вычислять свое местоположение.
Информация передаваемая со спутников является полностью бесплат­ной и доступна всем людям планеты.

58

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Приложение

Способ установки и снятия держателя.

1

3

5

7

2

4

6

8

Выберете место для установки
держателя навигатора. Навигатор
не должен препядствовать обзору и
мешать управлять автомобилем.

1. Место крепления навигатора
должно быть чистым и ровным.
Протрите место крепления чистой
пряпкой перед установкой.

2. Если температура воздуха ниже 15
градусов, требуется нагреть присоску
крепления для увеличения силы
всасывания.

3. Плотно прижмите крепление к
месту установки.

4. Нажмите на рычаг в направлении
стекла для образования вакуума
между стеклом и присоской.

5. Убедитесь что крепление крепко
установленно.

6. Соедините крепление навигатора
и присоски и закрепите движением
вниз.

7. Для снятия присоски отожмите
рычаг от стекла.

8. Потяните за язычок для удаления
вакуума и снимите крепление.

www.GPSonline.by Оптовые продажи, тел.: [phone]

59

www.globusgps.ru
