Модель: GL-600

Руководство пользователя

Руководство пользователя

Примечание

Первоначальное использование вашего навигатора.

Сначала полностью зарядите устройство.

1.
Установите устройство в ваше транспортное средство.

2.
Инициализируйте программное обеспечение, как описано в руководстве.

3.
Убедитесь, что автомобиль находится на открытом пространстве, вне гаража,

4.
не под мостом или большими деревьями.
Когда Вы включаете модуль GPS в первый раз, то обычно требуется немного

5.
дольше времени, чтобы получить уверенный GPS сигнал. Ваше устройство
должно определить местонахождение 3 спутников, чтобы правильно функцио­нировать. Во время следующих запусков модуля местонахождение спутников
определяется значительно быстрее, чем в первый раз. Если Вы перемещаете
ваш модуль более чем на 300км без использования, возможно, потребуется не­много больше времени, чтобы определить местонахождение спутников снова.

ВНИМАНИЕ!

Несоблюдение правил безопасности, указанных ниже, может привести к
серьезным последствиям, к травмам или поломкам оборудования.

Содержание

Информация о безопасности использования прибора.........................6

Комплектация................................................................................................8

Внешний вид прибора................................................................................10

Использование прибора в автомобиле...................................................12

Крепление на лобовое стекло...................................................................12

Подключение автомобильного зарядного устройства........................12

Подключение к сети переменного тока...................................................13

Сборка крепления на лобовое стекло.....................................................13

Включение прибора....................................................................................15

Главное меню...............................................................................................15

Аудиоплеер..................................................................................................16

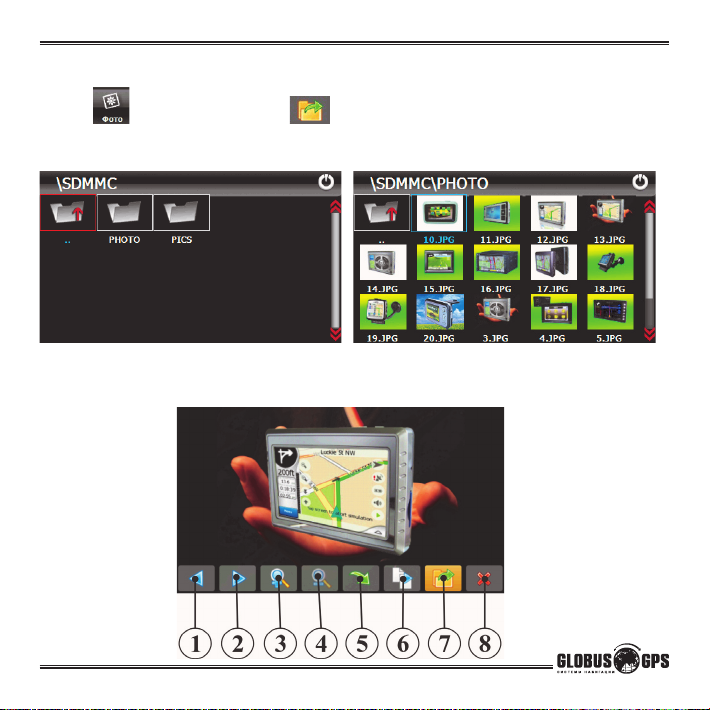

Программа просмотра фотографий.........................................................19

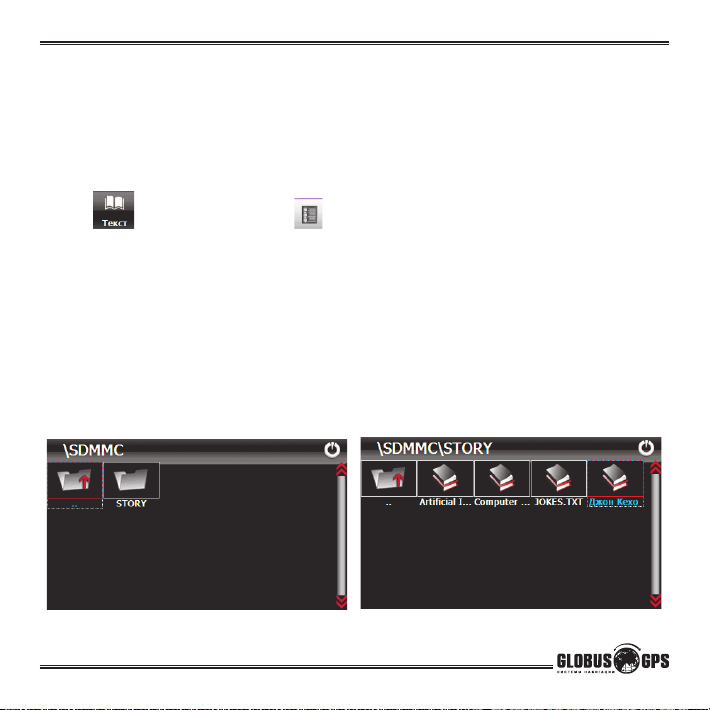

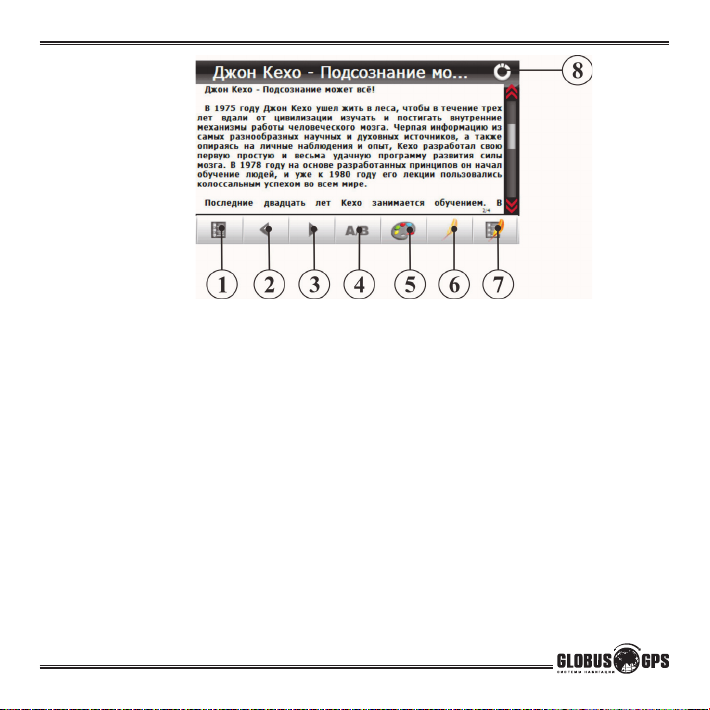

Программа просмотра текста....................................................................20

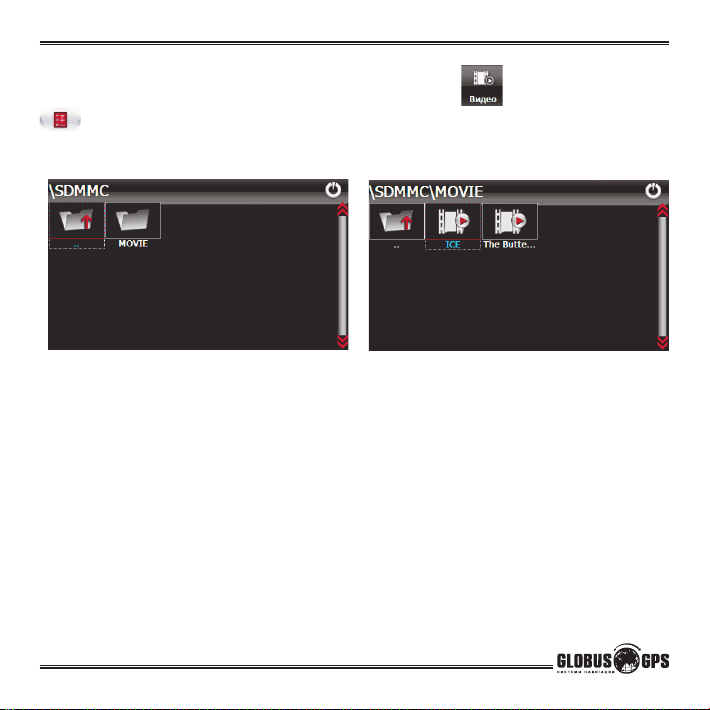

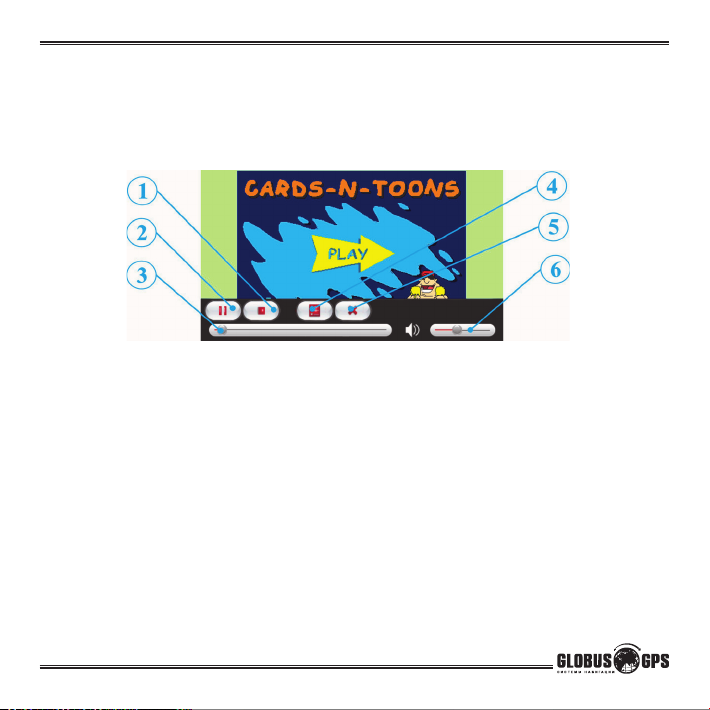

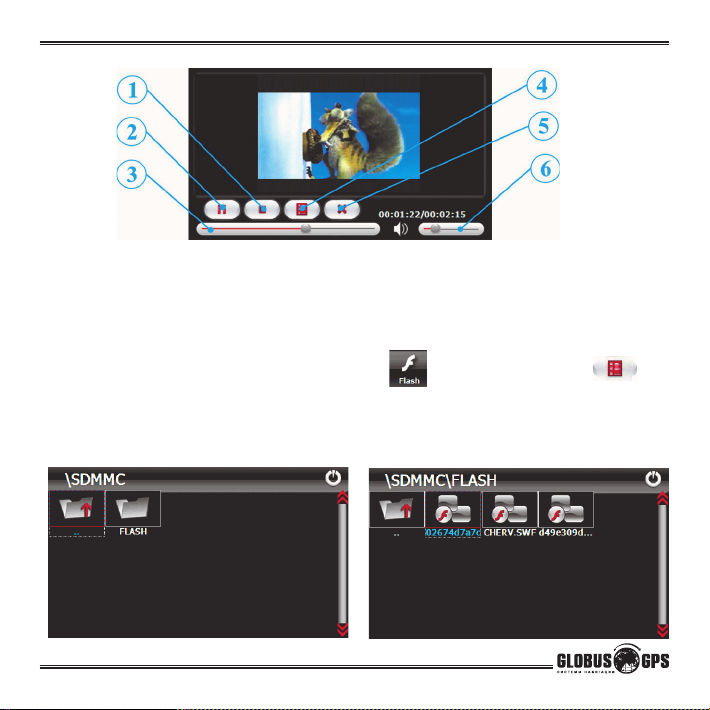

Видеоплеер..................................................................................................22

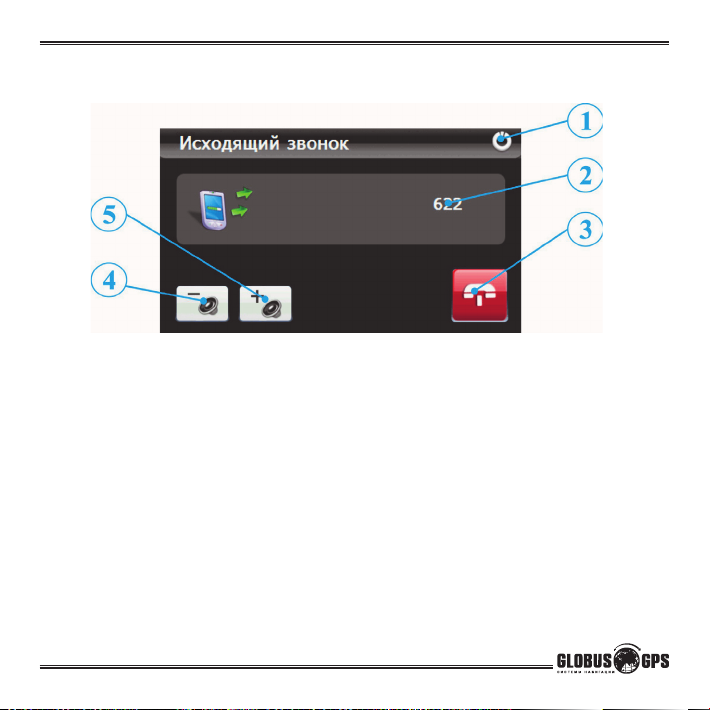

Использование Bluetooth гарнитуры .....................................................26

Подключение к сети интернет через мобильный телефон................35

Настройки.....................................................................................................37

Громкость.....................................................................................................37

FM модулятор..............................................................................................38

Язык...............................................................................................................39

Меню установки времени и даты.............................................................40

Калибровка экрана, информация.............................................................41

Установка пути к программе навигации..................................................42

Подключение к компьютеру......................................................................43

Использование программы MS ACTIVESYNC........................................44

Навигационное программное обеспечение............................................46

Возможные проблемы, описание их решения.......................................47

Информация о батарее и зарядных устройствах..................................51

Технические характеристики.....................................................................52

Приложение..................................................................................................53

Информация о безопасности использования прибора

Производите все настройки навигатора перед отправлением. Управление

1.
прибором и настройка его параметров во время вождения автомобиля очень
опасны. Если Вам требуется изменить параметры навигации или настройки
прибора, следует припарковаться в безопасном месте в соответствии с прави­лами дорожного движения.
Перед отправлением изучите проложенный маршрут. Если Вы не поняли

2.
в достаточной степени голосовые навигационные указания и для уточнения
требуется взгляд на дисплей, убедитесь, что Вы находитесь в безопасных
условиях.
Навигационная информация и голосовые подсказки могут несоответство-

3.
вать или противоречить реальным дорожным условиям или правилам дорож­ного движения. Всегда обращайте особенное внимание на текущую ситуацию
на дороге, дорожные знаки и пешеходов.
Не используйте навигатор как прибор для точного измерения скорости и

4.
пройденного расстояния.

5.

Качество приема сигналов спутников может отличаться в зависимости от
положения прибора внутри автомобиля. Возможны ситуации плохого приема
при движении по тоннелю, мимо высоких зданий или в районах с плотной за­стройкой. Также на прием отрицательно влияют такие погодные условия, как,
например, густой туман.

6.

GPS-сигналы могут не приниматься внутри зданий, а также если рядом с
автонавигатором находятся источники электромагнитного излучения.
Если Вы не использовали навигатор в течение длительного промежутка

7.
времени, для определения местоположения может понадобится значительное
время, даже при условии нормальной работы GPS-приемника.
Особое внимание уделите месту установки навигатора. Не устанавливай-

8.
те прибор в местах, где он может помешать работе подушек безопасности или
обзору дороги.
При установке крепления на лобовое стекло обращайте внимание на

9.
чистоту поверхностей, на них не должно быть мусора и влаги. Под присоской
не должно быть пузырьков воздуха, так как это может повлиять

6

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Информация о безопасности использования прибора

на плотность крепления. Любые повреждения прибора или других объектов
внутри автомобиля, вызванные падением из-за отсоединения крепления,
являются полной ответственностью пользователя и не являются гарантийным
случаем.
Не подвергайте прибор длительному воздействию прямых солнечных

10.
лучей или высоких температур. Перегрев батареи может вызвать взрыв.
Не подвергайте прибор воздействию влаги или быстрым изменениям

11.
температуры. Это может вызвать конденсацию влаги внутри прибора и повре­дить его. Если навигатор подвергся воздействию влажной среды, включайте
питание только после того, как Вы высушите прибор.
Не допускается самостоятельное вмешательство, модификации и от-

12.
крытие корпуса прибора, так как это может привести к некорректной работе
прибора или к его повреждению. Все работы должны производиться квалифи­цированным персоналом.
Питание прибора осуществляется от встроенной Li-Ion батареи, которая

13.
может взорваться или выделить токсичные вещества при неправильной экс­плуатации. Не подвергайте прибор ударам, а также не эксплуатируйте прибор
при наличии в окружающей среде взрывоопасных газов и жидкостей.
Во время зарядки обратите внимание на то, чтобы обеспечить нормаль-

14.
ные условия вентиляции для з/у, так как в процессе зарядки выделяется боль­шое количество тепла. Не закрывайте з/у бумагой или другими объектами,
ухудшающими вентиляцию.
При очистке дисплея и внешних поверхностей прибора не прилагайте

15.
излишнюю силу. Для очистки не используйте бумажные салфетки или жесткий
материал, который может поцарапать дисплей. Используйте только мягкую
ткань.
Если Вы не используете карту SD/MMC, предохраняйте разъем от пыли

16.
и влаги, а также от попадания посторонних объектов. При установке SD карты
всегда проверяйте разъем.

www.GPSonline.by Оптовые продажи, тел.: [phone]

7

Комплектация

Автонавигатор GL-600

Адаптер питания от разъема

автоприкуривателя

USB-кабель для подключения к

SD карта с навигационным ПО

Компакт диск с программным

8

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

компьютеру

обеспечением

Держатель крепление

Адаптер питания от сети

переменного

тока 220В

Руководство

пользователя

Основание крепления

на лобовое стекло

Сумочка для переноски и

хранения.

Наушники.

Комплектация

Откройте упаковку прибора и проверьте комплектацию. Если отсутствуют

какие-либо объекты из списка, немедленно обратитесь к продавцу. В комплектацию
входят:

■ Автонавигатор cерии GL. Электронный навигационный прибор с цветным

сенсорным дисплеем. В комплекте с прибором поставляется стилус для работы с
сенсорным дисплеем;

■ Крепление на лобовое стекло на присоске, состоит из двух частей: де-

ржателя (кредла) и основания;

■ Адаптер питания от разъема автомобильного прикуривателя 5В. Служит

для питания прибора в салоне автомобиля;

■ Адаптер питания от сети переменного тока 220В. Предназначен для пита-

ния прибора и зарядки внутреннего аккумулятора от сети 220В. При использовании
адаптера обеспечьте достаточные условия охлаждения;

■ USB-кабель для подключения к компьютеру. С помощью кабеля осущест-

вляется работа с путевыми точками, треками и маршрутами, а также происходит
загрузка картографической и навигационной информации. При подключении к
компьютеру прибор работает как внешний накопитель (кард-ридер для SD-карт).
Вы также можете работать с SD-картой отдельно от прибора, используя соответс­твующее оборудование;

■ Сумочка для переноски и хранения.

■ Наушники.

■ SD-карта с установленным навигационным и картографическим ПО.

■ CD-диск с дополнительным программным обеспечением.

■ Руководство пользователя на русском языке.

www.GPSonline.by Оптовые продажи, тел.: [phone]

9

Внешний вид прибора

10

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Органы управления

1. Внутренняя GPS антенна;

2. Кнопка включения/выключения питания, кратковременное
нажатие кнопки вызывает главное меню прибора.

3. Кнопка перезагрузки (Reset);

4. SD-слот. Перед использованием прибора необходимо
установить SD-карту с картографической и навигационной
информацией;

5. Разъем для подключения наушников

6. Разъем USB для связи с компьютером и зарядки
внутреннего аккумулятора, а так же внешнего питания
прибора.

7. Стилус;

8. Интерфейс для подключения камеры заднего вида
(для подключения используется специальный держатель
см. стр.55)

9. Динамик;

10. Микрофон гарнитуры Bluetooth;

11. Индикатор зарядки и состояния Bluetooth соединения;

- горит красным, идет заряд

- горит зеленым, зарядка завершена

- мигает синим при включенном модуле Bluetooth

www.GPSonline.by Оптовые продажи, тел.: [phone]

11

Использование прибора в автомобиле
Крепление на лобовое стекло на присоске и автомобильное зарядное

устройство поставляются в комплекте с прибором.

Крепление на лобовое стекло

ВНИМАНИЕ: Тщательно выбирайте место

для установки крепления. Никогда не уста­навливайте крепление таким образом, чтобы
оно закрывало поле зрения водителя.
Угол наклона можно регулировать двумя
регулировочными ручками на креплении.

Подключение автомобильного
зарядного устройства

Автомобильное зарядное устройс­тво предназначено для обеспечения питания
прибора в автомобиле.
ВНИМАНИЕ: Чтобы предохранить Ваш прибор
от электрических повреждений, подключайте
автомобильное зарядное устройство только
после запуска двигателя. Один конец заряд­ного устройства подключите к прибору (1).
Другой конец подключите к гнезду автомо­бильного прикуривателя (2).

12

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Использование прибора в автомобиле

Подключение к сети переменного тока

1.Полностью зарядите батарею, прежде

чем включить прибор в первый раз.

2.Присоедините один конец кабеля к

прибору (1).

3.Включите адаптер питания от сети пере-

менного тока в розетку 220В (2).
При правильном подключении загорится
красный светодиод. Не отключайте зарядное
устройство до тех пор, пока не загорится
зеленый светодиод. Этот процесс займет
несколько часов.

Сборка крепления и установка

Крепление навигатора состоит из
двух частей. Первая часть - присоска на стекло
автомобиля с ручками регулировки по верти­кали и горизонтали. Вторая часть - крепление
держатель для легкой установки и снятия
прибора.
Соедините обе части крепления с
помощью отверстий-защелок в держателе и
закрепите конструкцию движением вниз. Да­лее закрепите собранное крепление на стекле
автомобиля.
Для начала снимите защитную плас­тиковую пленку с присоски крепления. После
этого выберите подходящее место на лобовом
или боковом стекле, убедитесь, что поверх­ность чистая, не содержит воды или

на лобовое стекло

www.GPSonline.by Оптовые продажи, тел.: [phone]

13

Использование прибора в автомобиле

грязи, после чего зафиксируйте крепление на стекле с помощью присоски и рычага
нажимая его движением вниз. При нормальных условиях эксплуатации, крепление
на присоске хорошо закрепляет прибор на лобовом стекле. Однако, если Вы остав­ляете крепление в автомобиле на ночь, сила закрепления может ослабнуть (из-за
конденсации влаги в связи с понижением температуры). По этой причине, чтобы не
допустить повреждения прибора или крепления, рекомендуется на ночь снимать
прибор с лобового стекла вместе с креплением. Чтобы отсоединить крепление, Вам
нужно перевести рычажок вниз. Если крепление не отсоединяется, то дополнительно
нужно аккуратно приподнять край присоски за выступающий язычок, чтобы убрать
образовавшийся вакуум.

14

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Включение прибора

Перед первым включением, зарядите аккумулятор прибора или подклю­чите внешнее питание используя адаптер входящий в комплект.
Вставьте поставляемую в комплекте SD-карту в слот c правой стороны
прибора. После этого включите Ваш прибор, нажмите и удерживайте кнопку
включения питания в верхней части прибора (верхняя правая кнопка). Когда Вы
нажимаете и удерживаете эту кнопку с целью выключения прибора, операцион-
ная система предлагает выбор типа выключения питания. Полное выключение
питания используется для отключения на длительный срок, во избежание разряда
батарей. В остальных случаях выбирайте режим ожидания. После появления при­ветствующего экрана загрузки, отобразится меню системы прибора с иконками.
Нажатие на сенсорный экран в области иконки вызывает отображение на дисплее
меню настройки соответствующей опции или запуск приложения.

Главное меню

В главном меню отображаются значки выбора всех доступных функций

прибора. Выбор нужной функции в верхней строке осуществляется нажатием
на сенсорный дисплей в нужную область.

Нижняя часть экрана представляет собой анимированное меню с воз-
можностью прокрутки. Для открытия скрытых областей меню в нижней части
экрана используйте нажатие на стрелку вправо. Вход в выбранный раздел меню
осуществляется повторным нажатием на соответствующую подсвеченную иконку.

www.GPSonline.by Оптовые продажи, тел.: [phone]

15

Основные операции

Аудиоплеер

Для входа в режим аудиоплейера нажмите на значок .

Нажмите на значок для входа к выбору песен или созданию списка воспроиз­ведения. Откройте папку двойным нажатием на нее. Выберите файл для переноса
в каталог и нажмите значек 1. Таким образом вы можете создавать свою последова­тельность воспроизведени файлов. Аудиофайлы необходимо размещать на SD-карте
в папке с названием “\МРЗ”. Для воспроизведения поддерживаются следующие
форматы: МРЗ, WMA, WAV.

1.Добавление в коталог одной выбранной песни;

2.Добавление в каталог всех песен из папки;

3.Список песен в текущей папке;

4.Полоса прокрутки для перехода к скрытым файлам ;

5.Удаление всех песен из каталога;

6.Удаление одной выбранной песни из каталога;

7.Список воспроизведения;

8.Выход в проигрыватель;

16

www.GlobusGPS.ru Оптовые продажи, тел.: [phone]

Основные операции

Назначение кнопок в режиме аудиопроигрывателя

1.Выбор последовательности воспроизведения списка песен;

2.Вход в режим настройки Эквалайзера;

3.Переход к предыдущей песне;

4.Полоса прокрутки продолжительности песни;

5.Воспроизведение\ пауза;

6.Переход к следующей песне;

7.Стоп;

8.Вход к созданию или редактирования списка воспроизведения;

9.Регулировка громкости.

10.Кнопка возврата в главное меню без выключения музыки;

11.Кнопка возврата в главное меню и выключения плеера;

www.GPSonline.by Оптовые продажи, тел.: [phone]

17
